Утепление откосов оконных: Теплые откосы для пластиковых окон своими руками внутри и снаружи

Содержание

цель проведения работ, правила выбора материалов, нюансы выполнения своими руками

Устаревшие оконные конструкции во время ремонта заменяют пластиковыми. Однако для обеспечения достаточного уровня теплоизоляции этого мало.

Необходимо качественное утепление откосов. В противном случае они становятся мостиками холода, через которые зимой проникает морозный воздух. Существует несколько методов теплоизоляции, результаты которых зависят от правильности выполнения действий.

Для того чтобы откосы не промерзали, их надо тщательно утеплять.

Содержание:

  • 1 Цель утепления откосов
  • 2 Разновидности конструкций
    • 2.1 Откосы из гипсокартонного материала
    • 2.2 С применением штукатурки
    • 2.3 Пластиковые
  • 3 Материалы, используемые в работе
    • 3.1 Минеральная вата
    • 3.2 Пенопласт
    • 3.3 Пеноплекс
    • 3.4 Сэндвич-панели
    • 3.5 Вспененный полиэтилен
    • 3.6 Монтажная пена
    • 3.7 Пенополиуретан (ППУ)
    • 3. 8 Теплая штукатурка
    • 3.9 Термооткосы (термоугол)
  • 4 Критерии выбора утеплителя для окон
  • 5 Подготовительные мероприятия
    • 5.1 Необходимые инструменты
    • 5.2 Определение критических мест
  • 6 Процесс внутреннего утепления откосов пластиковых окон своими руками
  • 7 Наружные работы
  • 8 Варианты финишной отделки
  • 9 Полезные советы и рекомендации для новичков
  • 10 Распространенные ошибки при выполнении теплоизоляции оконных откосов

Цель утепления откосов

Процедура решает следующие задачи:

  1. Снижает потери тепла. При установке пластиковых стеклопакетов расстояние между ними и рамой заполняют пеной. Она неустойчива к перепадам температур, быстро разрушается под воздействием влаги. Утепление исключает контакт пены с окружающей средой.
  2. Препятствует скоплению влаги в стенах. Под воздействием ветра или дождя скапливается конденсат. Стены начинают трескаться, оконная рама перекашивается. Монтаж утеплителя предотвращает образование конденсата.
  3. Защищает от появления плесени, грибка. Области скопления конденсата являются основными источниками патогенной микрофлоры. Пропитка антисептиком и теплоизоляция устраняют эту проблему.
  4. Повышает устойчивость откосов к нагрузкам. Неутепленные быстро деформируются.

Разновидности конструкций

Откосы делаются из гипсокартона, пластика, штукатурки.

Каждый вариант имеет свои положительные и отрицательные стороны.

Откосы из гипсокартонного материала

Для отделки оконных проемов используют влагостойкие листы. Собранная из них конструкция имеет такие преимущества:

  • приемлемую цену;
  • длительный срок службы;
  • небольшой объем отходов;
  • установку без применения сложного оборудования;
  • совместимость с деревянными или пластиковыми окнами;
  • быстрый монтаж без использования шпаклевки или штукатурки;
  • хорошие шумоизоляционные свойства;
  • устойчивость к плесени, грибку.

Отделка откосов гипсокартоном является одним из наиболее бюджетных и простых в исполнении способов.

Основными недостатками считаются:

  • невысокая прочность;
  • невозможность частичной замены поврежденного участка;
  • чувствительность к солнечным лучам;
  • уменьшение оконного проема.

С применением штукатурки

Оштукатуривание проемов имеет такие преимущества:

  • возможность выполнения работ в помещениях с любой температурой и влажностью;
  • невысокая стоимость;
  • устойчивость к негативным факторам;
  • отсутствие стыков и зазоров;
  • легкость восстановления поврежденных участков, возможность окрашивания в любой цвет.

Отрицательными сторонами метода являются:

  • сложность работы;
  • появление большого количества грязи и пыли;
  • невысокие теплоизоляционные свойства;
  • отслоение штукатурки от рамы.

Пластиковые

Монтаж ПВХ-панелей — самый распространенный способ отделки оконных проемов. Их преимуществами являются:

  • невысокая цена;
  • гладкость, ровность поверхностей;
  • плотное примыкание к раме;
  • простота теплоизоляции конструкции;
  • быстрая установка;
  • устойчивость к влаге.

Пластиковые конструкции неустойчивы к механическим воздействиям, не подлежат частичному ремонту.

Доборные элементы со временем желтеют, из-за чего их приходится заменять.

Материалы, используемые в работе

Ассортимент утеплителей, применяемых при оформлении оконных проемов, широк. Он включает как стандартные материалы на основе пенопласта, так и современные решения, например, термоуглы.

Минеральная вата

Теплоизолятор прост в установке, хорошо удерживает тепло. Существует несколько разновидностей минеральной ваты. Для откосов рекомендуется использовать марку П-125 с плотностью 125 кг на 1 м³. Преимуществом материала считаются звукоизоляционные свойства.

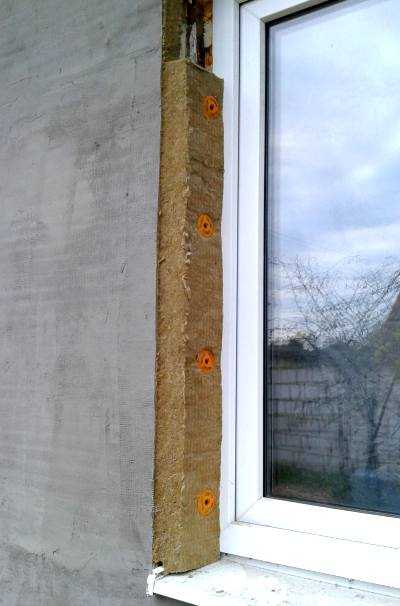

В качестве теплоизолятора для откосов можно использовать минеральную вату.

Пенопласт

Пористые плиты хорошо удерживают тепло. Кроме того, они характеризуются низкой стоимостью.

Недостатками считают возможность скопления влаги в толще плит, выделение едкого дыма при горении.

Пеноплекс

Экструдированный пенополистирол изготавливается путем нагрева под давлением. Он имеет лучшие, чем у пенопласта, характеристики. Стоимость ненамного выше. Из-за низкой паропроницаемости пеноплекс для теплоизоляции проемов используют редко.

Сэндвич-панели

Надежный, практичный материал представляет собой покрытые пластиком плиты, снабженные утепляющим слоем. Установка панелей не вызывает затруднений.

Они поглощают посторонние звуки, не пропускают влагу к стенам, не требуют сложного ухода.

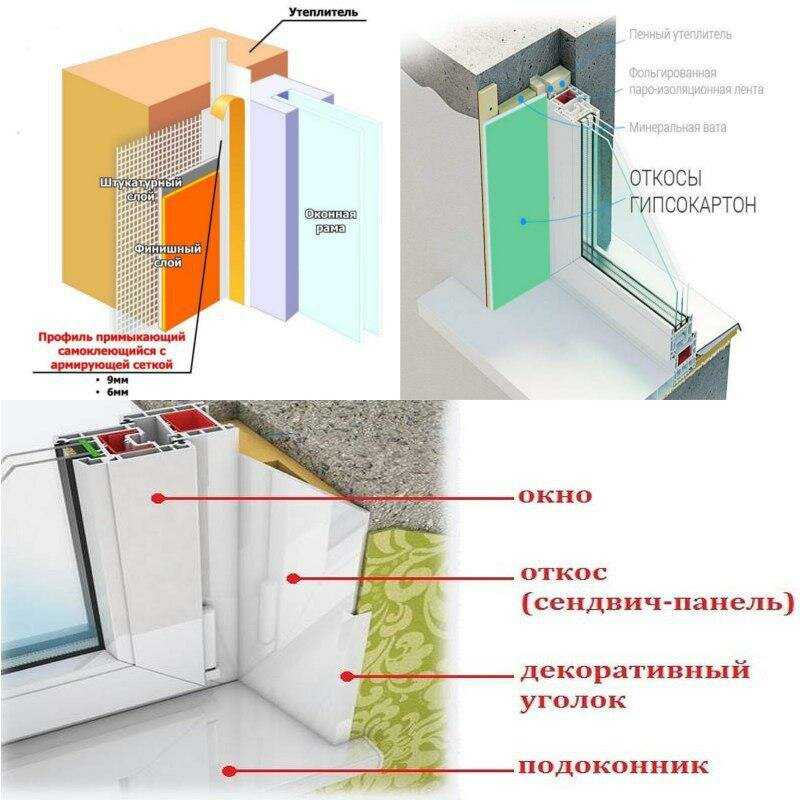

Отделка откоса сэндвич-панелями в «разрезе».

Вспененный полиэтилен

Утеплитель устойчив к влаге, он препятствует поступлению холода в помещение. Полиэтиленовая основа покрыта фольгой, обеспечивающей гидроизоляцию. При отделке проемов вспененным полиэтиленом требуется герметизация стыков.

Монтажная пена

Средство используется в сочетании с другими утеплителями. Оно заполняет большие зазоры, облегчая процесс установки плит или панелей.

Пенополиуретан (ППУ)

Относится к категории жидких материалов. Пенополиуретан хорошо удерживает тепло, надежно сцепляется с поверхностью, формирует тонкий слой. Однако пенополиуретан не пропускает пар. Для его нанесения применяются специальные устройства.

Теплая штукатурка

При правильном нанесении смесь обеспечивает требуемый уровень тепло- и гидроизоляции. Способ применяется для отделки проемов при установке деревянных или пластиковых окон.

Недостатком считается возможность растрескивания состава со временем.

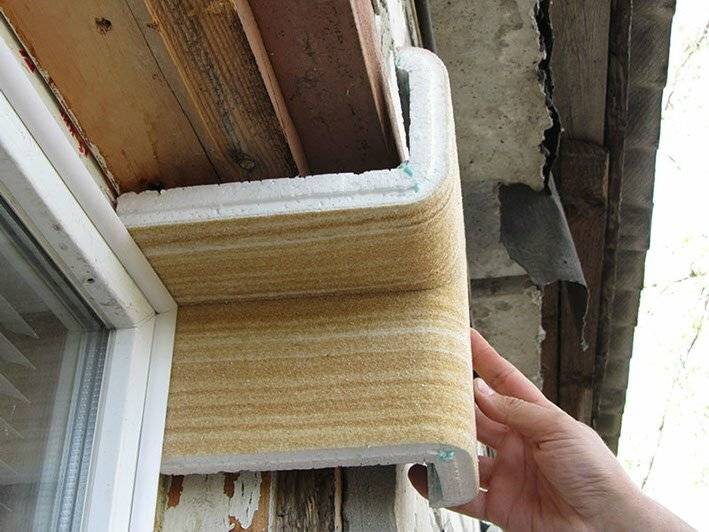

Термооткосы (термоугол)

Готовые утепляющие элементы делаются из пенопласта. Снаружи они обрабатываются акриловой краской с добавлением мраморной крошки. Эластичный и прочный слой не растрескивается со временем. Края не осыпаются, не откалываются.

С помощью термооткосов можно быстро и качественно утеплить окна.

Критерии выбора утеплителя для окон

Для отделки внутренних частей оконных проемов приобретают утеплители, обладающие хорошими теплоотражающими свойствами. Лучшими вариантами считаются сэндвич-панели, вспененный полиэтилен, минеральная вата. Материал для наружного утепления должен иметь такие характеристики:

  • устойчивость к воздействию атмосферных факторов;
  • хорошие теплоизолирующие свойства;
  • паропроницаемость.

Таким требованиям отвечают каменная вата, пенополистирол.

Подготовительные мероприятия

Перед началом работы нужно выявить места, через которые поступает холодный воздух. После этого подготавливают требуемые материалы и приспособления.

Необходимые инструменты

Для работы понадобятся:

  • строительный нож;
  • шпатель;
  • строительный миксер;
  • кисть;
  • полутерок;
  • емкости для приготовления раствора;
  • выбранный теплоизолятор;
  • наждачная бумага.

Определение критических мест

Для выявления областей, требующих дополнительной герметизации, выполняют следующие действия:

  1. Влажной ладонью проводят вдоль всех створок и рам окна. Появление чувства холода свидетельствует о нарушении герметичности конструкции.
  2. Определяют места поступления воздуха. Он может проникать из-под створки или из зазора между проемом и рамой.
  3. Вставляют бумагу в открытое окно. Закрывают створку, пытаются извлечь лист. Если бумага вытаскивается легко, окно негерметично. В таком случае требуются регулировка механизма или замена уплотнителя.

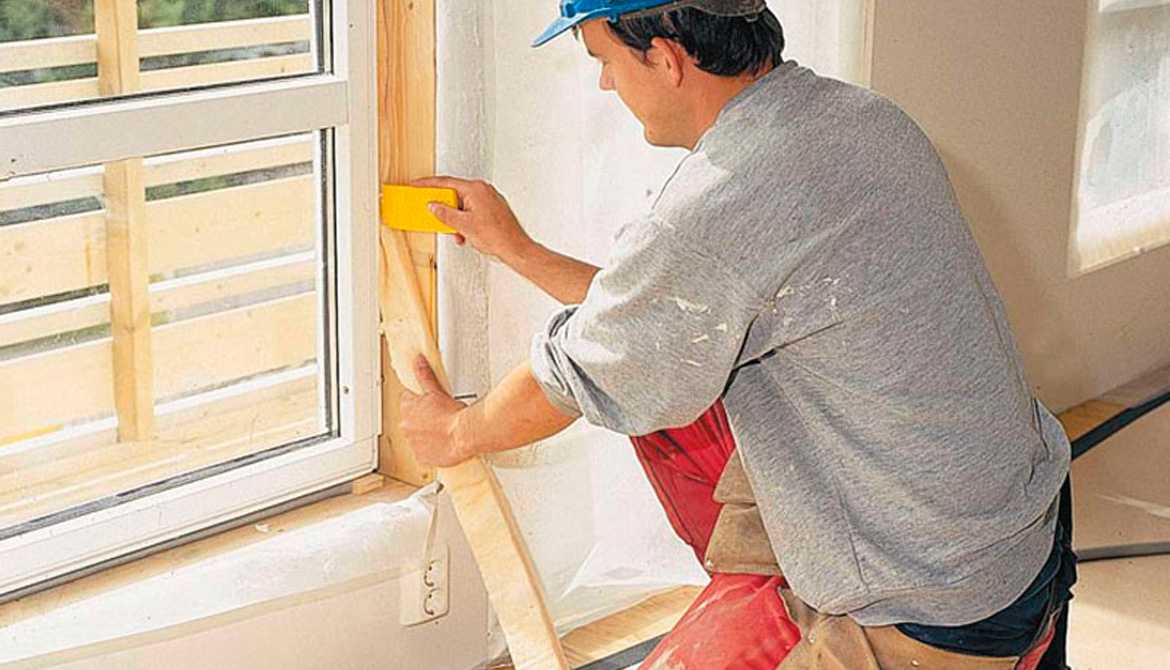

Процесс внутреннего утепления откосов пластиковых окон своими руками

Работу выполняют так:

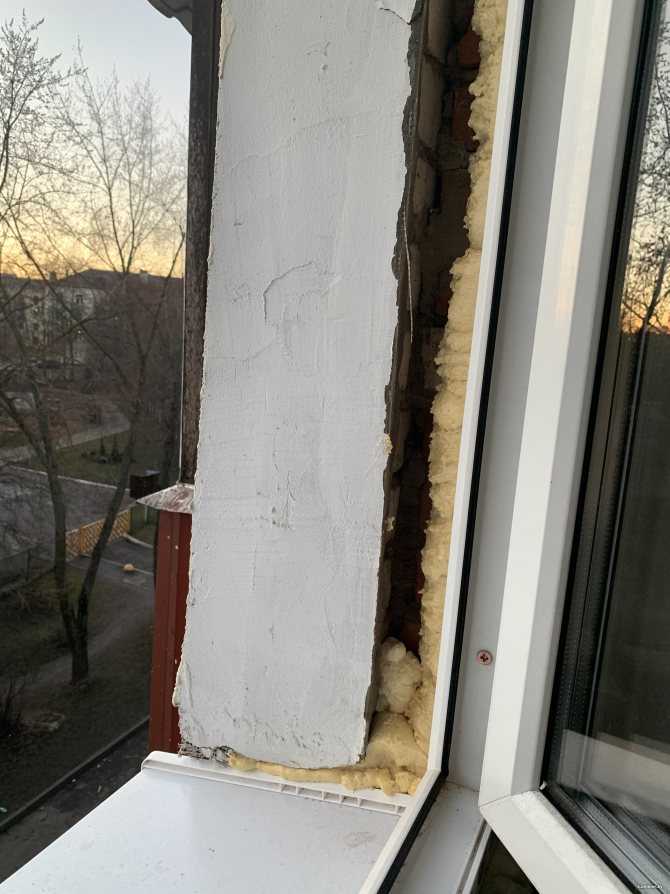

  1. Срезают выступающие участки монтажной пены, остающиеся после установки рам. Обрабатывают поверхности проникающей грунтовкой с антисептическими добавками. Средство препятствует распространению плесени.
  2. Оштукатуривают поверхности. Строительная смесь обеспечивает более плотное прилегание теплоизолятора.
  3. Повторно наносят грунтовку. Это помогает улучшить сцепление клея с поверхностью. Плиты утеплителя обрабатывают наждачной бумагой. Так панели будет проще приклеивать к поверхности.
  4. Разрезают утеплитель по снятым заранее меркам, оставляя небольшие запасы. Монтажным клеем прикрепляют плиты к откосам.
  5. Дожидаются схватывания состава. Срезают излишки теплоизолятора. Углы зашпаклевывают или закрывают декоративными накладками.

После проведения работ по утеплению, наружные части откосов декорируют.

Наружные работы

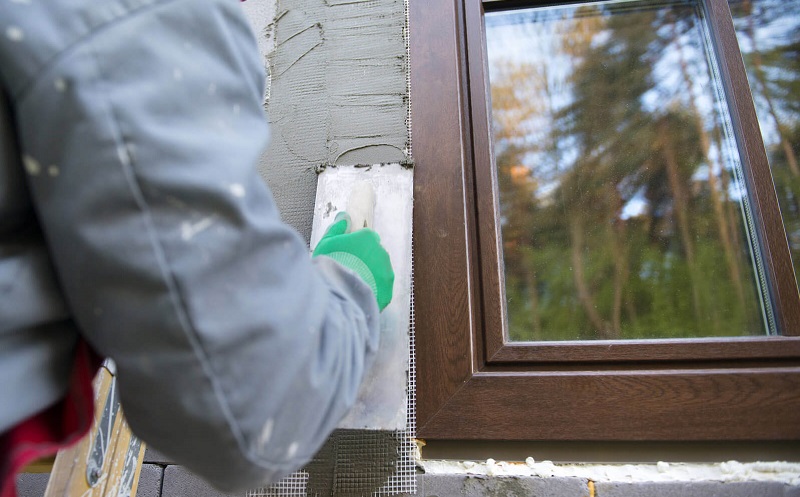

Утепление откосов с улицы осуществляют так:

  1. Удаляют излишки пены. Пропитывают стены антисептической грунтовкой. При наличии неровностей поверхности покрывают штукатуркой. Дожидаются затвердевания материала.
  2. Вырезают куски утеплителя нужных размеров. С помощью клея закрепляют плиты на оштукатуренных поверхностях. Для более прочной фиксации используют специальные дюбеля.
  3. Закрывают углы декоративными накладками. Усиливают утеплитель стекловолоконной сеткой. Это помогает защитить конструкцию от атмосферных факторов.
  4. Наносят штукатурку, шпаклевку и водоотталкивающую краску.

Варианты финишной отделки

После завершения работ по установке утеплителя стоит подумать об эстетической стороне. Для облицовки откосов используют такие способы:

  1. Окрашивание — самый распространенный и простой метод отделки. Существует несколько способов декорирования. Проще всего процедуру выполнять губкой, пропитанной краской. С ее помощью оставляют отпечатки на поверхности. При окрашивании откосов можно сочетать несколько тонов. Интересным способом считается нанесение рисунков с помощью трафарета.
  2. Облицовка пробковыми плитами. Материал обеспечивает дополнительную теплоизоляцию. При желании панели покрывают защитным лаком.
  3. Сборка гипсокартонной конструкции. Листы устанавливают на каркас из направляющих и подвесов. После сборки конструкцию окрашивают.
  4. Оштукатуривание с поклейкой обоев. Этот способ нежелательно применять в помещениях с высокой влажностью.
  5. Установка пластиковых панелей.

Лучшее решение для облицовки откосов – окрашивание.

Полезные советы и рекомендации для новичков

Знание некоторых тонкостей, которыми делятся опытные отделочники, помогает выполнить работы более качественно.

Откосы не разрушаются под воздействием влаги, служат более 10 лет, если при работе следовать таким рекомендациям:

  1. Пенопласт способен расширяться при нагревании. Крепить плиты на слишком большое количество клея не рекомендуется. Состав растрескивается, утрачивает теплоизоляционные качества.
  2. Наружные работы выполняют только в теплую сухую погоду.
  3. Применение специальных вкладышей помогает лучше сберегать тепло в комнате, препятствует поступлению влаги.
  4. Крупные щели и стыки заделывают силиконовым герметиком.

При установке утеплителя на откосы все стыки и щели обрабатывают силиконовым герметиком.

Распространенные ошибки при выполнении теплоизоляции оконных откосов

При утеплении проемов нельзя выполнять такие действия:

  1. Вырезать плиты из пенопласта точно по меркам. Иногда детали принимают неподходящую форму, их приходится выкидывать. Объем отходов увеличивается, что считается неэкономичным.
  2. Применять минеральную вату с плотностью менее 75 кг на 1 м³. Такой материал не выдерживает нагрузки, для утепления оконных проемов он не подходит.
  3. Отказываться от герметизации стыков при работе со вспененным полиэтиленом.
  4. Использовать пенопласт плотностью менее 30 кг на 1 м³.

Теплоизоляция проемов — важный этап установки новых окон. Выбор способа выполнения этого действия зависит от навыков владельца квартиры или дома, материальных возможностей.

Технологии утепления откосов окон

Самым холодным местом в комнате является окно. Из-за влаги, источником которого является также окно, появляется грибок и плесень, которые неблагоприятно влияет на здоровье человека. Утепление откосов необходимо для того, чтобы сохранить тепло в комнате и для того чтобы препятствовать созданию влажной среды в помещении. В этой статье мы расскажем какие материалы лучше всего использовать для утепления оконного проема изнутри и снаружи, а также как именно проводить данные работы.

Содержание

  • 1 Чем утеплить откосы
  • 2 Наружное утепление
  • 3 Внутреннее утепление
  • 4 Видео “Как утеплить откосы”

Чем утеплить откосы

Вопрос выбора материала для утепления откосов очень важный. На строительном рынке существует множество вариантов, которые мы рассмотрим:

  • Тонкий пенопласт — один из самых популярных и экономичный вариант. Работать с этим материалом достаточно просто, но все же он имеет свои нюансы. Пенопласт расширяется от тепла и необходимо наносить небольшое количество клея при его прикреплении. В противном случае клей может потрескается и потерять свои утеплительные свойства.

  • Вспененный пенополиэтилен — имеет прекрасные теплоизоляционные свойства, он также считается влагостойким. Пенополиэтилен дополнительно дублируется фольгой. При отделке этим стройматериалом окна необходимо тщательно загерметизироваться стыки.

  • Минеральная вата — очень практичный вариант утепления откосов. Она дает не только надежную теплоизоляцию окна, но и имеет шумоизоляционные свойства. Еще одним преимуществом минеральной ваты является ее влагостойкость.

  • Сэндвич-панели — практичный и надежный вариант. Пластиковые панели имеют слой утеплителя. Монтируются они достаточно просто и быстро. Также сэндвич-панели поглощают шум, они не боятся влаги и за ними достаточно просто ухаживать.



Вышеперечисленные материалы можно комбинировать если зазоры слишком большие, а вы выбрали для утепления пенопласт, то их можно заложить минеральной ватой и закрепить дополнительно монтажной пеной.

Наружное утепление

Проводить внутреннюю теплоизоляцию зачастую недостаточно. Для того чтобы дополнительно защитить окно от влаги и атмосферных осадков поводят утепление откосов пластиковых окон с внешней стороны. Для наружных работ приобретается, как правило, пенопласт или минплиты.

Пенопласт более простой в работе и вы можете осуществить отделку самостоятельно не имея особых строительных навыков. Существуют готовые откосы из пенопласта, которые очень легко монтируются. При выборе материала нужно учитывать особенности окна. Обычно подбираются плиты толщиной не более 2-3 см.

Изначально необходимо измерить ширину откосов, чтобы правильно выбрать плиты для теплоизоляции. Полоски материала отрезаем с припуском в 10-20 мм. Плиты необходимо сажать на специальную армирующую сетку. Сетка крепится с помощью клеевого раствора, ее необходимо наклеивать с нахлестом в 10 см.

Полосы утеплителя промазываются клеем и прикрепляются к сетке. Плиты ровняются с помощью уровня. После полного высыхания клея необходимо обрезать и подровнять полосы. Затем нужно еще раз промазать края утеплителя клеевым раствором и завернуть остатки армирующей сетки. Далее крепим к плитам уголки. После того как клей окончательно высохнет (приблизительно 24 часа), необходимо перетянуть плиты раствором еще раз. В данном случаи клей должен быть чуть реже, чем для закрепления плит. С помощью шпателя делаем стяжку раствором. И уже после его полного высыхания можно приступать к грунтовке и окрашиванию.

Проводить наружное утепление откосов пластиковых окон с помощью готовых пенопластовых термооткосов намного проще, так как в продаже есть все готовые элементы: Г-подобные полосы, уголки и т.  п. Проводить подготовку поверхности к монтажу материала не нужно, так как они крепятся на металлические профили. Направляющие закрепляются к стене с помощью саморезов и уже на них непосредственно накладывается термооткосы. Стыки между ними необходимо загерметизировать с помощью герметика. Существуют различные цветовые гаммы термооткосов, которые вы сможете подобрать в соответствии со стилем фасада дома.

Помните, что наружные работы по утеплению откосов на окнах необходимо проводить только в теплое время года и в сухую погоду.

Внутреннее утепление

Способ утепления откосов изнутри будет зависеть от варианта оформления окна. Если вы делаете откос из гипсокартона, то очень удобно использовать для теплоизоляции минеральную вату или пенопласт. Также заполнять пространство между листами гипсокартона можно специальной пеной.

Одним из самых популярных способов внутреннего утепления откосов на окнах является установка сэндвич-панелей. Их монтируют на профили. Изначально необходимо измерить откосы и нарезать направляющие. Вертикальные боковые и верхний профиль отрезаем с припуском в 2-3 см. Профили крепятся к стене с помощью шурупов.

Изначально крепятся два верхних профиля параллельно друг другу, а затем вертикальные боковые. Также следует вырезать еще четыре полоски профиля, которые будут крепиться горизонтально к двум боковым оконным стенкам. Сначала закрепляем верхнюю панель шурупами к профилю, а затем защелкиваем на нее остальные. Их также нужно зафиксировать шурупами. Чтобы придать окну более эстетичный вид на стену крепятся также профили, ими зашиваются зазоры. Концы панелей обрезаются под углом в 45 градусов и клеятся к стене.

Пенопластовые плиты для утепления откосов на окнах должны быть толщиной в 2-3 см. Утеплитель следует крепить так, чтобы монтажный шов был закрыт полностью. Пенопласт сажается на специальный клеевой раствор. Перед отделкой пенопластом необходимо прикрепить на поверхность армирующую сетку. Далее, необходимо установить гипсокартон. Швы между листами ГКЛ шпаклюются. Затемих можно грунтовать и окрашивать.

Необязательно зашивать откос гипсокартоном если вы используете экструдированный пенополистирол. Поле закрепления материала и полного высыхания раствора плиты шпаклюются, а затем грунтуются. Далее можно проводить окраску поверхности. Если вы используете для теплоизоляции минеральную вату, то ее необходимо обматывать дополнительно фольгой. Это станет дополнительной защитой материала от влаги. Монтаж минеральной ваты рекомендуется проводить в маске и перчатках, так как волокна материала неблагоприятно влияют на кожу и дыхательные пути человека.

Внутреннее утепление следует проводить вместе с монтажом подоконника. Также воздух в помещении должен быть сухим. Как видим, утеплить окно вовсе не сложно. Если учитывать все рекомендации по отделке вы сможете самостоятельно провести данные работы. Утеплив внутренние и внешние откосы окон в помещение вы сохраните не только тепло, но и защитите его от влаги.

Видео “Как утеплить откосы”

В видеоролике можно увидеть, какие технологические решения применяются европейскими разработчиками технологий монтажа. Посмотрите запись, и узнаете, как происходит процесс утепления откосов, стен, а также, какие нужны для этого материалы.

Утепление откосов пластиковых окон: снаружи, внутри, своими руками

Пластиковое окно – надежная конструкция, минимизирующая потери тепла. Она поддерживает приемлемый микроклимат в помещении. Чтобы обеспечить защиту, необходимо выполнить утепление откосов пластиковых окон. Без этой операции даже самый качественный стеклопакет не создаст комфорт в жилище зимой. Разберем подробнее, как утеплить откосы пластиковых окон внутри и снаружи.

Содержимое

  • Утепление наружных откосов окон
  • Утепление откосов пластиковых окон изнутри
  • Утепление откосов пластиковых окон своими руками
    • Способ №1
    • Способ №2
  • Чем утеплить откосы
    • Внутри
    • Снаружи
  • Рекомендации экспертов

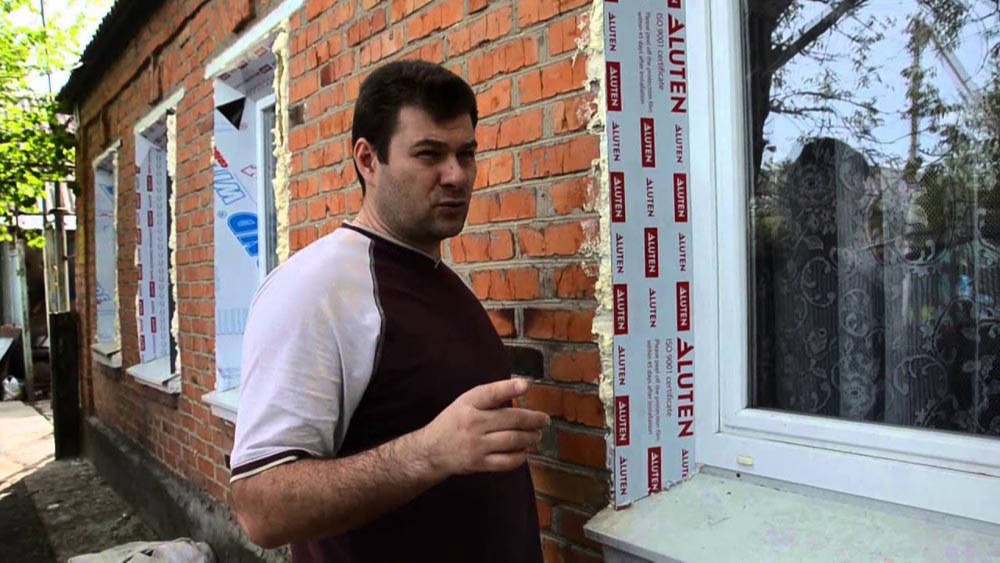

Утепление наружных откосов окон

Если при установке не обрабатывались откосы, то зимой в квартире будет ощущаться холод, на подоконнике и окне накопится конденсат. Это способствует образованию плесени. Чтобы избежать проблем, необходимо выполнить отделку.

Утепление откосов снаружи – обязательный и важный момент установки оконной системы. Процедура повышает функциональность, обеспечивает длительный срок эксплуатации. Утепление необходимо, если:

  1. Каркас неплотно прилегает к углу. Между ними возникает пустота, которую заполняют монтажной пеной. Под действием влаги этот материал разрушается. Как итог – в квартиру проникает холодный воздух.
  2. Оконная коробка без отделки зависима от влияния внешних факторов. Без специального утепления в места стыков проникнет вода. Это послужит причиной деформации и разрушения креплений.
  3. С течением времени конструкция усаживается. Между проемом и коробом появляется пространство. Пустоты – первопричина промерзания помещения.

Образование конденсата и нарушение температурного режима имеют негативное значение. В квартире появляется плесень. Она несет прямую угрозу для жизни и здоровья человека. Зимой влага затвердевает, нарушая целостность креплений, элементов оконной системы.

Плесень на откосах

Утепление откосов пластиковых окон изнутри

Перед началом операции следует выяснить, где именно происходит проникновение воздушных масс. Для этого:

  • мокрой рукой пройдите вдоль оконных створок. В месте, где ощущается перепад температуры, герметичность конструкции нарушена;
  • определите, откуда идет холодный воздух. Поднесите небольшой кусок полиэтиленовой пленки к створке, пространству между рамой. В месте нарушения герметизации пленка начнет колебаться на ветру;
  • если сквозняк исходит от рамы, нужно положить в открытую створку бумажный лист. После закрытия окна постарайтесь его изъять. Если лист вытаскивается, это свидетельствует о проблемах с герметизацией.

Если основной поток холода исходит от пространства между рамой и откосом, потребуется дополнительно утеплить эту зону. Процесс необходимо начать с подготовки технического инвентаря. Потребуется наждачка, канцелярский нож, кисть и штукатурная лопатка, полутерок и емкости для растворов.

Утепление оконных откосов выполняется по строгому алгоритму:

  1. Необходимо очистить окно и подоконник от пыли и загрязнений. При попадании в утеплитель, грязь может вызвать процесс гниения. Это нарушит герметичность.
  2. По периметру окна нужно пройтись монтажной пеной. После застывания торчащие края обрезаются канцелярским ножом.
  3. Поверхность окна обрабатывается грунтовочной смесью. Для повышения защиты используется антисептик. Он предотвратит появление коррозионных процессов, образование плесени и грибков.
  4. В отдельной емкости замешивается штукатурный раствор. Необходимо следовать информации на упаковке, пропорции воды и смеси соблюдаются. Субстанцию тщательно перемешивают строительным миксером до получения однородного состава без комков.
  5. На откос наносится штукатурка лопаткой. После завершения работы поверхность выравнивается полутерком. Штукатурка не должна быть гладкой. Иначе адгезия с утеплителем будет минимальной. После застывания поверхность обрабатывается грунтовкой.
  6. Утеплитель нарезается на части. Каждый отдельный элемент промазывается клеем, плотно прижимается к оконному проему. Между кусками утеплителя отсутствует свободное пространство.
  7. После высыхания клея, верхний слой утеплителя обрабатывается грунтовкой.

Финальный этап утепления – декоративная отделка. Допускается применение красок на водоэмульсионной основе, обшивка гипсокартоном и декоративное оштукатуривание.

Утепление откосов пластиковых окон своими руками

Если возникают проблемы с функциональностью имеющейся конструкции, выполняют демонтаж. Подготовку к работе начинают с выбора утеплителя. После этого можно приступать к выполнению операции.

Процедура выполняется несколькими способами.

Способ №1

Если откос имеет неровности, расположен под углом, используются материалы с высокой эластичностью. Эксперты рекомендуют минеральную вату.

Технология включает следующие действия:

  • остатки монтажной пены обрезаются, полученный срез тщательно герметизируется;
  • к краю рамы крепится направляющий профиль. Его задача – фиксация устанавливаемых панелей;
  • на внешний край оконного проема монтируется деревянная рейка. Она закрепляет панели. Если оконный проем ровный, нет неровностей и выступов, рейку можно не устанавливать;
  • поверхность обрабатывается шпаклевочной смесью. После засыхания необходимо пройтись грунтовкой и антибактериальным раствором;
  • пока поверхность высыхает, необходимо подготовить утеплитель. При применении минеральной ваты нужно помнить о защитных перчатках. Этот материал опасен для здоровья;
  • подготавливается панель, которая укладывается в начальный профиль. Между этими элементами возникает пустота, в которую закладывается утеплитель. Пространство полностью заполняется.

Этот способ считается самым простым. Справиться с ним могут пользователи, не обладающие глубокими познаниями в сфере строительства.

Способ №2

Для утепления в кирпичном доме берут несколько материалов. Они создадут максимальную теплоизоляцию.  Вместо утеплителя применяют комбинацию минеральной ваты и фольги. Отделка производится трехслойными сендвич-панелями.

Процедура выполняется последовательно:

  • подготовительные работы. Стоит устранить дефекты, избавиться от щелей. Все стыки обрабатываются герметиком;
  • по периметру окна монтируют профили для панелей. После этого необходимо зафиксировать деревянные рейки. Они выполнят функцию направляющего элемента. На рейки накладывается фольга с паро-и теплоизоляционными свойствами;
  • сендвич-панель нарезается на куски нужных размеров. Они накладываются на основной профиль;
  • между рейками и фольгой возникает свободное пространство. Его необходимо заполнить минеральной ватой.

Завершающим этапом будет закрепление панелей. Их плотно прижимают к деревянному бруску, крепят посредством клея или дюбелей. После выполнения этой операции угол шпаклюется. Нужно подождать, пока подсохнет. Затем на него монтируется пластиковый уголок.

Чем утеплить откосы

Для теплоизоляции теплых откосов для пластиковых окон используют:

  1. Пенопласт. Материал имеет нулевую паропроницаемость, не выпускает пар из комнаты. Обладает теплоизоляционными параметрами. Имеет пористую структуру, может накапливать влагу внутри.
  2. Экструдированный пенополистирол. Используется для наружного утепления. Под действием высоких температур выделяет вредные вещества.
  3. Минеральная вата. Имеет высокую паропроницаемость, впитывает влагу. Жесткие (фасадные) плиты не имеют усадки, обладают плохой теплопроводностью. Нежесткие плиты со временем усаживаются. Это приводит к появлению пустот, в которых будет проходить конвекция воздуха.
  4. Сендвич-панель. Это композиция из утеплителя и облицовочного материала. Используется для наружного и внешнего типа утепления.
  5. Пеноплекс. Аналог пенопласта, обладающий такими же свойствами. Предназначен для утепления внутренних и наружных откосов. Устойчив к воздействию влаги.

Утеплить откосы с улицы можно посредством оштукатуривания с последующей покраской. При правильном выполнении работ способ обеспечивает гидро- и теплозащиту. Подходит для обработки оконных рам из пластика, дерева. Декоративная штукатурка проявляет такие же свойства.

Пенопласт рекомендуют выбирать пользователям, не имеющим навыков работы по утеплению откосов. Материал недорогой, выполнить необходимые задачи можно самостоятельно.

При работе с минеральной ватой необходимо соблюдать технику безопасности. Материал обладает ломкой структурой, небольшой массой. Небольшие куски ваты могут зависать в воздухе. Для обеспечения полной защиты рекомендуется выполнять процедуру утепления в респираторе и перчатках.

Внутри

Определившись с материалом, можно переходить к внутреннему утеплению откосов.

Первым делом предстоит выполнить подготовительные работы:

  • с поверхности окна удаляются остатки монтажной пены;
  • проводится обработка грунтовкой с антибактериальными свойствами. Это защитит конструкцию от образований по типу плесени и грибков;
  • оштукатуривание поверхности. Слой штукатурки должен быть ровным. Необходимо зачистить место работы, обработать поверхность грунтовкой;
  • укладка теплоизоляционного материала.

После того, как оконный откос утеплен, необходимо позволить конструкции высохнуть. После этого следует зашпаклевать уголок, нанести финишное покрытие (обшивка гипсокартоном, покраска, оштукатуривание).

Теплоизоляционный материал не должен иметь гладкую структуру. Чтобы он приклеился к откосу, необходимо предварительно поцарапать поверхность. Обеспечивается хорошая адгезия, в конструкцию не попадает воздух.

Снаружи

Утепление откосов пластиковых окон снаружи сталкивается с проблемами, особенно в многоэтажных сооружениях. Утепление с внешней стороны окна происходит в несколько этапов:

  • при установке конструкции удаляются остатки монтажной пены. Поверхность обрабатывается грунтовкой и антибактериальным раствором;
  • если откосы выполнены неровно, придется оштукатурить поверхность;
  • материал нарезается на фрагменты, фиксируется на откосе клеем. Для повышения прочности закрепляют теплоизоляцию дюбелями в паре с саморезами в форме гриба. Они обеспечивают прочное сцепление, не повреждают структуру материала;
  • монтируется защитный уголок, накладывается клей и сетка из стекловолокна. Аккуратно выравнивается поверхность, наносится еще слой клея;
  • после полного высыхания откос покрывается водоэмульсионной краской или штукатуркой.

Наружная часть откоса, выполненная из пенопласта, краски и штукатурки, защитит жилище от потери тепла. Элемент расположен под небольшим углом, на окне не будет скапливаться влага.

Рекомендации экспертов

Процедура утепления характеризуется особенностями. Зная о тонкостях, можно избежать многих проблем. Чтобы работа была предельно качественной, придерживайтесь таких правил:

  1. Если отсутствует утеплитель нужного размера, можно использовать отдельные куски. Их укладывают плотно друг к другу.
  2. Идеальное сцепление можно получить благодаря сочетанию клея и армировочной сетки.
  3. Подготовительные работы включают избавление от щелей и дефектов. Если отверстие превышает 3 мм, обязательно применение герметика.
  4. Из всех утеплителей экструдированный пенополистирол обладает максимальной теплоизоляционной функцией. Это будет плюсом при выполнении наружных работ.
  5. Выбирать теплоизоляцию нужно основываясь на габаритах зазоров. Если свободное пространство превышает 4 см, берут пенопласт или пенополистирол. Если зазор составляет 2-3 см – стекловолокно, менее 2 см – монтажная пена, минеральная вата.

Нельзя брать пенопласт плотностью меньше 30 кг/куб. м. Если вы предпочитаете минеральную вату, показатель плотности должен превышать 75 кг/ куб. м. В противном случае утеплитель не выдержит нагрузку, быстро придет в негодность.

Понравилась статья? Расскажите друзьям:

Как утеплить пластиковое окно под подоконником

Для минимизации потерь тепла в доме и снижения затрат на отопление целесообразно принять меры по утеплению подоконников ПВХ. Прежде чем это сделать, необходимо разобраться в тонкостях, как утеплить подоконник пластикового окна и порядок проведения работ. Непосредственно перед теплоизоляцией пластикового подоконника производится его демонтаж.

Это необходимо для того, чтобы тщательно заделать сколы и трещины на поверхности подоконного откоса. Таким образом устраняются источники сквозняков. Чтобы замазать трещины, используйте пенополиуретан или акриловые герметики. Затем в обратной последовательности монтируется подоконная плита и обрабатываются стыки.

Утепление подоконников

Источником потерь тепла в помещении являются щели между стеной и подоконником. Перед началом теплоизоляционных работ определяют уязвимое место подоконника – точку, откуда проникает холод. Утечка тепла может происходить, например, между пластиковыми деталями рамы и подоконником. Для устранения источника сквозняка используйте герметизирующий состав.

Продувание также возможно между стеной и подоконником. Теплоизоляцию проводят перед монтажом подоконной плиты, укладкой утеплителя с последующим запениванием зазоров между подоконником и кирпичной кладкой или бетонной стеной.

Инструментальная подготовка

Для проведения работ по теплоизоляции подоконников металлопластиковых оконных систем потребуется набор инструментов:

  • Строительный уровень.
  • Перфоратор.
  • Молоток.
  • Шпатель.
  • Долото.
  • Ножовка с мелкими зубьями.
  • Нож.

Экспертное заключение

Константин Александрович

При монтаже-демонтаже потребуются щетка с жесткой щетиной или веник, пылесос для уборки помещений.

Материалы для теплоизоляции

Когда станет известна причина сквозняков, можно начинать работы по утеплению. Необходимо закупить теплоизоляционные материалы. Отличным вариантом устранения источников задувания через подоконник является пенополиуретан. Он покрывает весь периметр подоконника из ПВХ. Пена наносится по центру двумя пересекающимися линиями для облегчения крепления подоконника к основанию окна. Следующим шагом будет крепление конструкции к основанию проема в окне.

Ссылка. Пенополиуретан имеет свойство расширяться в течение суток после нанесения. Подоконник необходимо надежно зафиксировать на 24 часа, чтобы предотвратить его перемещение.

Вместо пены можно использовать акриловый герметик. Это нетоксичный полимер, подходящий для внутреннего и наружного использования.

Как утеплить современный пластиковый подоконник?

Самый простой и наиболее часто используемый способ – наложить новый слой утеплителя поверх существующего, большей ширины, правильно приклеить и утеплить его под оконным проемом. Для таких целей идеально подойдет ПВХ-плита из современного полимера различной плотности. Дополнительная отделка не будет смотреться громоздко и выделяться из общего интерьера. Пластиковые пороги очень дешевы и просты в установке.

Другим вариантом может быть цельный кусок камня или бетона – по всей длине окна. В этом случае монолитная плита будет установлена ​​на бетонное основание по всей ширине. Для такого монтажа используются гидроизоляционные смеси или цемент с добавлением жидкого стекла. Видимые участки цементной кладки обрабатывают стартовым или финишным покрытием для придания окну эстетичного вида.

Если не хочется возиться с пластиком или камнем, есть еще один вариант – самовыравнивающаяся основа из XPS Liquid Powder. Эта технология в конечном итоге предлагает инновационную и стильную отделку, которая может имитировать любую поверхность (камень, дерево, пластик и даже песок).

Как установить пластиковый подоконник?

Установка подоконника начинается после подготовки поверхности рамы. Выносной подоконник прикладывается к основанию оконной конструкции. Подготавливаются деревянные опоры, которые будут обеспечивать расчетную жесткость плиты в процессе эксплуатации. Для этого сделайте внутренние и внешние замеры фактического расстояния от основания до низа подоконника с помощью рулетки. Когда подоконник лежит у основания, используйте акриловый герметик или монтажную пену. Закройте стык внутренней поверхности пластикового подоконника и установочного профиля, чтобы предотвратить образование «мостиков холода».

Для надежной фиксации деревянных опор используйте монтажную пену. Заключительный этап – запенивание установленной подоконной плиты и стыка внешней стены.

Монтаж подоконника, обработка швов

Заделка пенополиуретаном под подоконник

Для монтажа необходимо найти горизонтальное положение подоконника, для этого используйте деревянные бруски различных размеров. Когда вы нашли оптимальное положение подоконного полотна, по периметру откоса наносится пенополиуретан, а по центру наносятся две пересекающиеся линии. Проверить установку можно с помощью уровня. Так как пена все равно будет расширяться, следует зафиксировать подоконник на сутки, поставив банки с водой или стопку книг.

После застывания пены на откос шпателем наносится сухая смесь. Поверхности дают немного подсохнуть и покрывают финишной шпаклевкой, которая зачищается наждачной бумагой. После этого оштукатуренные откосы окрашивают, а отклеившиеся по краям обои приклеивают обратно. Стыки между подоконником, оконной рамой и панелями ПВХ на откосе заделываются водостойким герметиком.

№ 4. Замена уплотнителя

В идеале резиновое уплотнение может прослужить достаточно долго, но для этого должны быть соблюдены определенные условия. По правилам эксплуатации пластиковых окон уплотнитель необходимо регулярно смазывать специальными веществами, но кто из нас это делает? Вот и получается, что через 5 лет резина рассыхается и начинает пропускать холодный ветерок с улицы. Проблема может быть в уплотнителе, который находится под стеклом, или в том, что находится по контуру створки. Замена уплотнителя в пластиковом окне дело не столько сложное, сколько ответственное. Если вы сомневаетесь в своих навыках, лучше вызвать специалиста.

Из чего состоит “Теплый подоконник”?

Схема такого вида теплых подоконников достаточно проста. Его основная часть заключена в подоконный блок из пенополистирола повышенной жесткости, отлично передающий нагрузки. Этот материал стоит недорого, поэтому покупка материала для утепления всех окон в доме не составит гигантской суммы, способной разорить ваш бюджет. Пенополистирол создает герметичность, которая не нарушается в течение длительного периода времени, даже если погода за окном не радующая.

Соединение подоконника с рамой считается самым проблемным, так как пропускает больше всего холодного воздуха. Именно в этом месте окно самое тонкое, оно касается стены, создавая отличный путь для потока холодного воздуха. А когда на улице ветер, этот поток вполне заметен, если стоять у окна. А из-за разницы температурных режимов внутри и снаружи помещения образуется конденсат. На борьбу с этим явлением направлена ​​система «Теплый подоконник», из-за которой на протяжении многих лет страдают жильцы типовых домов. Полистирольная плита, лежащая в основе, имеет следующие положительные черты:

  • Хорошая теплоизоляция. Его коэффициент для таких плит составляет 0,04 Вт/м*°С. Если сравнивать слой этого материала со слоем кирпича, то пенополистирол будет теплее кирпича примерно в 16 раз.
  • Хорошая влагостойкость. Пенополистирольная плита не впитывает и не растворяется в воде. Гарантированно защитит ваше окно и стены вокруг него от влаги.
  • Индекс высокой прочности. Такими же плитами утепляют крыши, фундаменты и даже железные дороги и бассейны, что свидетельствует о надежности такого материала.
  • Безопасность для здоровья человека. Про пенополистирол ученые говорят, что он не разлагается и абсолютно инертен в химическом отношении. Такие свойства он сохраняет не менее пятидесяти лет.
  • Ценовая политика. Этот материал доступен для всех категорий населения нашей страны.

Обладая такими замечательными характеристиками, пенополистирол легко справляется с повышением теплоэффективности оконных блоков, исключая возможность проникновения холода в дом и предотвращая образование конденсата. Это также способствует повышению уровня гидроизоляции окна, так как отдаляет его от стен. Благодаря системе «Теплый подоконник» значительно повышается качество монтажа всей оконной конструкции, так как все оконные элементы получают жесткую опорную основу.

Теплый подоконник. Просмотров

Когда заказчик говорит, что хотел бы видеть в проекте своего дома теплые подоконники, архитектор всегда выясняет, какую систему он имеет в виду. Ведь «теплыми подоконниками» часто называют электрические теплые подоконники, внутри которых заложены нагревательные элементы, и подоконник теплый водяной, который обогревается с помощью постоянно циркулирующей горячей воды. Обе эти инновационные системы, а также инфракрасный теплый подоконник с греющей пленкой – идеальный выход из ситуации, если по каким-то причинам в помещении невозможно установить теплый пол или теплые плинтуса. Они могут быстро нагреть помещение до нужной температуры, управлять ими можно с помощью пульта дистанционного управления и даже с помощью смс-сообщения, если вы хотите включить отопление, находясь вдали от дома.

Статья по теме: Монтаж подоконников и откосов своими руками

Теплые электрические подоконники создают довольно ощутимую нагрузку на электропроводку в доме, поэтому перед монтажом таких систем нужно убедиться, что проводка выдержит частое их использование . Для того чтобы установить подоконник с теплой водой, нужно создать целую паутину из медных труб, начало которой врезается в систему центрального отопления. Инфракрасный теплый подоконник с нагревательной пленкой тоже потребляет определенное количество энергии. Все три этих варианта экономически невыгодны, так как их эксплуатация будет сопровождаться внушительными счетами за коммунальные услуги.

Четвертый вид теплых подоконников, об установке которых пойдет речь далее, это запатентованная система «Теплый подоконник». Суть его заключается в установке такой оконной конструкции, которая будет абсолютно герметичной и за счет этого тепло, которое находится внутри дома, не попадет наружу, а холод и ветер не получат возможности проникнуть внутрь. Когда эта система появилась на рынке, ее популярность сразу же стала огромной. Сегодня его используют практически все строительные компании и рекомендуют своим клиентам как наиболее выгодный в материальном отношении вид теплых подоконников.

Всем известно, что чаще всего холод попадает в помещение именно из-за неправильной установки окон. Под подоконниками всегда сквозняк, участки стены под ними чаще всего подвержены сырости. Даже теплые электрические подоконники и водяные подоконники не способны остановить поток холодного воздуха, который просачивается между ними и поверхностью стены, на которой они установлены. Таким образом, много тепла, а вместе с ним и ваши деньги, уходит на обогрев улицы. Благодаря инновационной системе «Теплый подоконник» эта проблема теперь полностью решаема. Если использовать его для всех окон в доме, то его теплоэффективность повысится сразу на несколько пунктов.

Определение критических мест

Очень важно точно знать, как холодный воздух попадает в помещение. Для этого нужно взять зажигалку и провести ею по всему периметру пластикового окна. Особое внимание уделите местам примыкания рамы к стене. Также стоит обратить внимание на подоконник и откосы. Если у вас нет зажигалки, используйте открытую ладонь.

Чтобы провести эффективное утепление пластиковых окон, нужно сначала разобраться, где нарушена герметичность. Сразу из списка подозреваемых можно вычеркнуть только каркас: многокамерный пластик — хороший теплоизолятор, он не рассыхается, в отличие от дерева.

Холодный воздух может проникать в такие конструктивные элементы:

  • зажимные элементы, которые со временем ослабевают;
  • съемный штапик, удерживающий стеклопакет;
  • изношенное уплотнение;
  • пенополиуретан, если он применялся с нарушением технологии;
  • подоконник;
  • склоны.

Стеклопакет редко вызывает нарушение теплоизоляции (исключение – его разгерметизация), но и его можно дополнительно утеплить. «Дополнительное» тепло зимой никак не помешает.

Определить негерметичные элементы окна легко – достаточно провести ладонью вдоль и поперек всей конструкции, и вы почувствуете, что в некоторых местах дует прилично. Некоторые советуют использовать для этой цели зажигалку. Если зажечь пламя и провести им по периметру окна, соблюдая безопасное расстояние, то оно будет наклоняться в тех местах, где есть даже небольшой сквозняк. Будьте предельно осторожны с этим методом!

Как правило, работы по утеплению пластикового окна можно выполнить своими руками. Исключение составляют случаи, когда необходимо утеплить откосы снаружи, а квартира расположена выше второго этажа. Нужно быть готовым, что комплексное утепление может понадобиться при обнаружении нескольких зон утечек теплого воздуха, но обо всем по порядку.

Новые окна или теплый подоконник?

Любой житель квартиры или частного жилого дома в конце концов задается вопросом: можно ли сделать теплые подоконники самостоятельно? Как правило, подоконник не утеплен, а выступает над любым утепляющим слоем. Если смотреть изнутри помещения, то из такого окна будет дуть холодный воздух, потому что между самой крышкой, оконным блоком и печкой нет изоляции. Снаружи ситуация похожая, но и здесь во время дождя может наливаться вода, а влага может просто просочиться под внутренние слои внешнего утеплителя.

Отлив должен выступать из стены, чтобы вода могла нормально стекать, а не собираться под оконной рамой. Без него дождевая вода будет стекать по стенам, насыщая всю конструкцию и фундамент влагой. В конечном итоге это вызовет определенные проблемы.

Изначально материалы под оконную раму следующие: бетонная или кирпичная плита – пластик или металл – рама оконного блока. Как правило, многие ошибаются и оставляют все в таком порядке. В результате владельцы жилища получают явные конструктивные недостатки при такой установке:

  • Влажная изоляция (внутри и снаружи).
  • Рост плесени.
  • Плохое качество воздуха в помещении.
  • Инфильтрация холодным воздухом.
  • Холодные полы.
  • Низкая энергоэффективность для всего дома.
  • Дополнительное охлаждение отопительных приборов (радиаторов).
  • Снижение эффективности оконных проемов.
  • Преждевременное загнивание деревянного каркаса.

Утепление подоконника

В настоящее время огромное количество людей нуждаются в утеплении подоконника пластиковых окон или места под подоконником. Давайте рассмотрим основные причины такого интереса к этому вопросу:

  • Конденсат или обледенение окон. В помещениях с повышенной влажностью при изменении температуры окна начинают либо «плакать», либо покрываться коркой льда. Эта проблема беспокоит не только жителей жилых помещений, но и пользователей коммерческих помещений. Например, в банкетных залах и ресторанах должны быть созданы максимально благоприятные условия для посетителей, к тому же деревянная мебель плохо переносит перепады температуры и влажности, как и многие другие предметы интерьера и быта. В связи с этим утепление места под подоконником или самого подоконника – лучший выход из ситуации.
  • Создание благоприятных условий для горшечных растений и комнатных цветов в зимний период. Часто владельцы мини-теплицы жалуются, что зимой растения погибают из-за несоблюдения температурного режима, но не у всех есть возможность переместить цветочные горшки с подоконника в другие места. Кроме того, любое растение, помимо температурного режима, требует соблюдения хорошего режима освещения, которое можно соблюдать исключительно на подоконниках.
  • Необходимость организации дополнительного источника отопления. В межсезонье для жителей городских квартир становится актуальным вопрос о дополнительном отоплении, так как после отключения центрального часто приходится повышать температуру в помещении другими способами, в связи с тем, что регулирование центральное отопление не происходит быстро и гибко, а погодные условия могут резко меняться.

Все вышеперечисленные задачи имеют одно очень хорошее решение: сделать подоконный утеплитель ПВХ или сделать утеплитель под подоконник : все зависит от того, какие цели поставлены, и какие существуют условия для организации такого обогрева .

Жизнеспособность ThermalBuck – GreenBuildingAdvisor

В этом макете система ThermalBuck интегрируется с самоклеящимся водостойким барьером (WRB) Henry BlueSkin VP100. [Фото: Алан Бенуа] Посмотреть галерею 3 изображения

Это слайд 17 из презентации Ника Стоуна Better Buildings by Design Conference (2019). Это оконная деталь Alpen, одобренная PHIUS как «проверенная на непрерывность воздушного барьера и тепловые характеристики». Обратите внимание, как перед установкой окна в черновой проем устанавливается подоконник с задней дамбой. [Подробно Стив Бачек, архитектор]

Изобретатель ThermalBuck Джон Брукс — очень умный, страстный профессионал в области строительства, хорошо разбирающийся в рабочих местах. Он увидел слабый компонент высокоэффективных стен: деревянные окна в наружных стенах с внешней жесткой изоляцией. Его система ThermalBuck практически устраняет этот тепловой мост и очень герметична.

ThermalBuck — это «удлинительный опорный элемент для грубого открывания» с сердцевиной из пенополистирола высокой плотности и пластиковым корпусом высокой плотности (очень похоже на облицовку кузова грузовика). Оно конструктивно крепится к каркасу стены с помощью гвоздей и клея, а затем окно конструктивно крепится к каркасу через ThermalBuck с помощью длинных шурупов №10. Редактор новостей GBA Скотт Гибсон сообщил о ThermalBuck в апрельской статье 2016 года под названием «Альтернатива деревянным окнам».

ThermalBuck заслуживает внимания

Новизна ThermalBuck и неутомимость Джона Брукса привели к тому, что ThermalBuck привлекла к себе довольно много внимания как высокопроизводительная система установки окон с фланцами.

  • На выставке Greenbuild 2015 моя бывшая компания BuildingGreen назвала ThermalBuck в статье «Самый экологичный из экологически чистых энергосберегающих продуктов от Greenbuild».
  • Неизменно популярный Мэтт Райзингер снял видео «Risinger Goes Rogue» на ThermalBuck в ноябре 2016 года.
  • Американский институт пассивного дома (PHIUS) определил ThermalBuck как «проверенную» деталь для установки окна (с Alpen Window).
  • Р.К. Компания Miles, поставщик строительных материалов из Вермонта и Массачусетса, называет ThermalBuck «рекомендуемым продуктом» и ключевым компонентом стеновой системы, которую компания называет паронепроницаемой (VOAT) стеной.
  • Ан Р.К. Сотрудник Miles по имени Ник Стоун выступил с презентацией о системах паропроницаемых стен, упомянув в презентации ThermalBuck.

Презентация Ника Стоуна состоялась на конференции Better Buildings By Design в Берлингтоне, штат Вермонт. На той конференции я видел, как Стоун сравнивал пять стеновых конструкций. Сравнение проводилось по 4 ключевым элементам, включая управление влажностью. Презентация Ника определила стену VOAT как имеющую «чрезвычайно эффективное управление влажностью».

Но когда я посмотрел на пять макетов стен в передней части конференц-зала, я увидел только один — стену ThermalBuck VOAT — на которой не было наклонного подоконника или подоконника с задней дамбой.

Похоже, что система ThermalBuck привела к установке окна с герметизацией лица, а не с водоотводом. Но ThermalBuck утверждает, что имеет «встроенный наклонный подоконник». Так что это?

Установка окон с лицевой герметизацией в сравнении с установкой окон с системой водоотведения

Библиотека деталей GBA содержит ряд сведений об установках окон с лицевой герметизацией и системой водоотведения. Ключевое различие между ними заключается в том, что первый основан на удержании воды с помощью герметика на поверхности водостойкого барьера (WRB), а второй добавляет систему грубого открытия, ведущую к поддону на пороге, который стекает наружу. .

Руководства Building Science Corporation, основанные на климате, и их Руководство по управлению водными ресурсами утверждают, что, хотя установка окон с регулируемой водой рекомендуется для всех уровней воздействия больших объемов воды, существуют ситуации, которые допускают подход с лицевой герметизацией: регионы с размером менее 20 дюймов. атмосферных осадков, защищенных конструкций, облицовки хранилищ/резервуаров и стеновых конструкций с высоким потенциалом высыхания. Хотя прямо не указано, что все из этих условий необходимы для установки окна с лицевой герметизацией, я считаю, что подразумевается полный монти.

Обратите внимание, как перед установкой окна в черновом проеме устанавливается поддон порога с задней дамбой.
Подробная информация о системе установки окон ThermalBuck

На веб-сайте ThermalBuck есть несколько пошаговых руководств по установке, а также несколько видеороликов по установке.

Я считаю, что все методы установки ThermalBuck имеют следующие общие характеристики:

  1. Использование герметика в качестве клея: Непрерывные валики герметика используются в качестве клея на внутренней стороне горизонтальных и вертикальных ножек. Сюда входят горизонтальные и вертикальные ножки компонента подоконника. Скошенные стыки всех четырех «каркасных» частей ThemalBuck замазываются герметиком непосредственно перед установкой.
  2. Использование герметика в качестве лицевого уплотнения: Непрерывные валики герметика в качестве угловых соединений наносятся как на внутреннюю, так и на внешнюю сторону всех компонентов ThermalBuck.
  3. Высокоэффективные силиконовые герметики (DAP Dynoflex 800 или Dow Corning 758) рекомендуются для всей системы герметиков, но ThermalBuck не требует их использования.
  4. 1/16-дюймовый брус, встроенный в каждую длину ThermalBuck, приводит к небольшому наклону вниз и наружу к подоконнику или горизонтальной опоре. Джон Брукс называет этот уклон « интегрированным поддоном для дренажа ». Примечание авторов, 4-30-19: От производителя ThermalBuck — самая первая версия TB имела уклон порога 1/32 дюйма, но 2 – 3 года назад компания TB изменила наклон на 1/16 дюйма.
  5. Окна, устанавливаемые с системой ThermalBuck, должны быть фланцевыми. (Хотя это не заявлено компанией ThermalBuck, я не смог найти примеров, показывающих окна без фланцев, и я не думаю, что система предназначена для окон без фланцев).
  6. Оконные установки ThermalBuck являются внешними установками; любое укрытие для уменьшения воздействия воды на окно должно исходить из конструктивных элементов (навесы карнизов, оконные навесы или оконные навесы и т. д.).
  7. Накладки из герметизирующей ленты устанавливаются для закрытия лицевой стороны вертикальных ножек компонентов ThermalBuck после установки окна с фланцами.
Так в чем проблема?

Все покрыто герметиком, и есть две системы защиты от воды: лицевой герметик установки ThermalBuck и ленты, которые используются при установке окна. Проблема в том, как заявляет Джон Брукс в одном из своих видеороликов об установке («Как установить ThermalBuck — внешняя изоляция как WRB»): «Все окна в конечном итоге будут протекать; это просто факт жизни».

Если оконный блок протекает внутрь оконного блока (и изнутри во внутренний угловой шов герметика), этой воде некуда идти, кроме как внутрь.

Все высокопроизводительные наружные стены имеют эти четыре контрольных слоя в порядке приоритета:

  1. Наливная вода
  2. Воздух
  3. Пара
  4. Thermal

ThermalBuck качает 2 и 4, а в стене VOAT делает то же самое для 3. Но самый важный первый — объемная вода — контрольный слой не дотягивает до того же уровня защиты, как остальные три контроля слои, на мой взгляд.

Может ли ThermalBuck стать лучшим?

Что делать, если:

  1. Перед установкой системы ThermalBuck прошивается черновой проем и устанавливается подоконник с задним упором или наклонный подоконник (или оба), и
  2. При установке подоконника ThermalBuck его горизонтальная и вертикальная ножки не заклеены клеем (чтобы протечка воды, направляемая подоконником, могла вытекать из подоконника ThermalBuck)?

Подойдет? Сделать ThermalBuck высокопроизводительным во всех отношениях? Я уверен, что есть дополнительные детали, которые нужно учитывать, и проблемы, которые вызовут эти изменения, но поскольку мы стремимся улучшить производительность зданий, нам нужно в первую очередь соблюдать эти надоедливые контрольные слои.

Примечание автора: я хочу поблагодарить Джона Брукса из ThermalBuck, Ника Стоуна из R. K. Майлзу и Алану Бенуа из отдела устойчивого дизайна за их непрерывную работу над высокопроизводительными зданиями, в том числе за конструктивный обмен электронными письмами по управлению большими объемами воды, системе ThermalBuck и стене VOAT.



Питер Йост — технический директор GBA. Он также является основателем консалтинговой компании Building-Wright в Брэттлборо, штат Вермонт. Он регулярно консультирует по вопросам проектирования и строительства как новых домов, так и проектов модернизации. Он строит, исследует, преподает, пишет и консультирует по высокопроизводительным домам более двадцати лет, и он был признан преподавателем года NAHB. У вас есть строительная головоломка? Свяжитесь с Питом здесь.

Окна на южную сторону в пассивных солнечных домах

Пассивные солнечные дома обычно имеют окна на южной стороне здания.

Из-за движения солнца пассивные солнечные здания обычно имеют окна (остекление) на южной стороне* здания, чтобы поглощать солнечную тепловую энергию для обогрева здания зимой. Чтобы летом сохранять прохладу, пассивные солнечные дома полагаются на систему затенения (или навеса), чтобы поддерживать прохладу в здании.

Просто построив дом таким образом, можно снизить расходы на отопление и охлаждение на 85%.

Посмотрите, как дом, изображенный справа, достигает нулевого энергопотребления.

*В северном полушарии, чтобы смотреть на солнце и получать максимальную солнечную энергию, окна должны быть обращены на юг. Однако в южном полушарии все наоборот: окна выходят на север, чтобы максимизировать приток солнечного света.

Сезонные окна

На схеме показано, как низкое зимнее солнце может проникать в здание, а высокое летнее солнце не может.

Зима

На диаграмме слева показано, что зимой солнце находится ниже, а летом оно гораздо выше. (Посмотрите на здание в Национальном парке Зайон.) В течение дня низкое зимнее солнце может светить через окна, позволяя тепловой энергии поглощаться тепловой массой здания.

В то время как окна позволяют поглощать тепло в здании, их тонкая и прозрачная природа также позволяет теплу выходить из здания.

Чтобы этого не происходило в холодном климате, рекомендуется, чтобы стеклопакеты были двойными (двойное остекление) или даже тройными. Изолирующее оконное покрытие или толстый жалюзи также можно использовать для изоляции окон и сохранения тепла в здании после захода солнца.

Лето

Летом, когда температура повышается, пассивное солнечное здание использует свою тепловую массу для охлаждения здания. Чтобы это произошло, летнее солнце не доходит до тепловой массы здания.

Путь летнего солнца помогает в этом процессе, путешествуя высоко в летнем небе, поэтому необходим надлежащий навес или система другого типа, чтобы затенять или накрывать вдову летом, чтобы солнечная тепловая энергия блокировалась или избегалась, когда желательно, чтобы в здании было прохладнее, чем снаружи.

Надлежащим образом спроектированный навес предотвращает поглощение тепла и энергии домом летом. (На картинке в самом верху этого поста вы также можете заметить, что навес не дает летнему солнцу попасть в дом. )

Ориентация здания

Потому что солнце встает на востоке, а садится на западе. , сторона здания, используемая для получения солнечной энергии, должна быть обращена на юг, чтобы максимально использовать потенциальную энергию солнца. Если ось здания расположена в направлении восток-запад, причем его самая длинная сторона обращена на юг, большая часть здания расположена для поглощения солнечной тепловой энергии.

Если бы здание в середине было длиннее и тянулось бы к двум домам, расположенным по обе стороны от него, большая часть его массы была бы идеально расположена для поглощения и излучения тепла зимой

Пассивные солнечные здания обычно имеют прямоугольную форму с длинной сторона здания на юг. Расстояние от источника поступающего тепла (юг) до места его поглощения (как правило, северной стены) должно быть сведено к минимуму. В результате получается прямоугольник. Это один из уроков, извлеченных при строительстве этого автономного пассивного солнечного дома в стиле земного корабля.

Окна на южную сторону и ориентация

Идеально, если окна (солнечное остекление) находятся в пределах 5 градусов от истинного юга. Однако считается, что окна, которые находятся в пределах 15 градусов от истинного юга, также функционируют почти .

По мере увеличения разницы градусов относительно истинного юга общая потенциальная солнечная эффективность конструкции снижается. Иными словами, чем больше отклонение градусов от истинного юга, тем меньше количество солнечной энергии здания. В результате для обогрева здания зимой может потребоваться большее количество дополнительной энергии. Поскольку окна здания обращены больше на юго-запад, для летнего охлаждения может потребоваться больше энергии.

Пассивные солнечные здания обычно имеют много окон, выходящих на юг.

Окна, выходящие на юг (южное солнечное остекление), являются жизненно важным компонентом пассивного солнечного проектирования и строительства. Поскольку южная сторона здания — это сторона, которая потенциально будет получать солнечный свет в течение дня, большинство пассивных солнечных зданий будут иметь стекло, преобладающее над южной стороной. Южное облицовочное стекло позволяет поглощать солнечную энергию и распределять ее через тепловую массу здания.

Вы можете слышать, как люди называют стекло остеклением. Остекление — это причудливое архитектурное слово, обычно используемое для стекла, выходящего на южную сторону, которое способно передавать солнечную энергию.

Еще одно преимущество окон, выходящих на южную сторону, заключается в том, что они позволяют естественному свету проникать в дом в течение всего дня. Этот аспект также может снизить потребление энергии во всем доме, поскольку сводит к минимуму использование искусственного света.

Все эти факторы можно использовать в своих интересах, в зависимости от местоположения объекта и конкретных характеристик, которые вы хотите получить в доме.

Хотя окна, выходящие на южную сторону (остекление), являются необходимым компонентом пассивного солнечного дизайна, необходимо позаботиться об их изоляции зимой после захода солнца, а также о затенении летом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
