Как сделать утепление пенопластом каркасного дома

Дом, построенный по каркасной технологии многие застройщики используют не только как дачу, но и как основное жилье. Для комфортного проживания в таком доме зимой его обязательно нужно утеплить. Особую популярность в качестве утеплителя получил пенопласт. Утепление пенопластом каркасного дома не требует особых навыков, всю работу можно выполнить самостоятельно.

Плюсы и минусы материала

Среди основных достоинств пенопласта следует выделить:

хорошие показатели теплоизоляции, позволяющие дому прогреваться быстро, а остывать медленно;
хорошая влагостойкость, благодаря которой этот материал применяется в качестве утеплителя для цокольного этажа, фундамента;
отличная шумоизоляция;
при утеплении пенопластом нет особой необходимости в обустройстве ветровой защиты и пароизоляции;
довольно низкая стоимость, позволяющая значительно сэкономить при больших объемах работ;
срок службы пенопласта как утеплителя может составлять 20-50 лет, в зависимости от плотности и толщины материала, правильности монтажа;
постоянство габаритных размеров при перепадах температур, плиты пенопласта не усаживаются и не сдвигаются;
маленький вес материала;
простота монтажа.

утепление каркасной бытовки пенопластом

Однако минусы тоже есть, вот они:

низкая механическая прочность, для защиты от механических повреждений необходимо позаботиться о защитном покрытии;
материал практически полностью не пропускает воздух;
пенопласт разрушается под воздействием органических растворителей, лакокрасочных покрытий на основе нитрокрасок, продуктов нефтепереработки, воздействия ультрафиолетовых лучей;
горючесть, хотя добавление в состав специальных добавок — антипиренов снижает возгораемость материала. При горении возможно выделение токсичных материалов.

Исходя из свойств материала экономическая целесообразность применения пенопласта в качестве утеплителя вполне очевидна. Низкая стоимость и отличные эксплуатационные характеристики явились причиной особой популярности материала у бюджетных застройщиков.

Совет: кажущаяся дешевизна материала может оказаться мнимой. Для качественной теплоизоляции пенеполистиролом может потребоваться очень много монтажной пены.

Видео о производстве и характеристиках пеноплистирола:

к содержанию ↑

Резка пенопласта

Промышленностью выпускаются листы пенопласта толщиной 20-500 мм с шагом в 10 мм, реже с шагом в 5мм. Стандартные размеры пенопласта для утепления стен:

Обратите внимание! Чтобы выполнить качественное утепление пенопластом каркасного дома необходимо основательно подойти к выбору толщины материала!

Для нарезания листов необходимой толщины и длины можно воспользоваться несколькими способами:

путем применения простого канцелярского ножа;
путем применения нихромовой спирали.

Первый способ самый доступный и не требует практически никаких навыков. Состоит он в следующем:

карандашом или маркером намечают края реза;
соединяют точки с помощью металлической линейки, получая прямую линию;
не убирая линейки берут нож и проводят по линии, причем не обязательно полностью прорезать пенопласт;
повторяют операцию с обратной стороны листа;
отламывают материал вдоль линии реза.

Второй способ позволяет выполнять более гладкий рез, однако требует некоторой подготовки и наличия определенных материалов и приспособлений. Для изготовления резака понадобится нихромовая проволока, понижающий трансформатор, держатель из изолятора и др.

Важно: в каркасном домостроении пенопласт целесообразно использовать для нежилых и временных сооружений (бытовки, хозблоки, бани).
Для жилого дома лучше использовать эковату.

к содержанию ↑

Монтажные работы

Важно: пенопласт в основном используют для утепления фасада.

Чтобы обустроить стены из пенопласта обычно применяют плиты пенопласта толщиной 50-150 мм. Применение более тонких листов нецелесообразно, особого эффекта они не дадут. Вся работа заключается в выполнении следующих этапов:

утепление фасада пенополистирольными плитами

подготовительные работы. Поверхность стен нужно очистить от загрязнений и выровнять, избегая появления перепадов по высоте более 2 см. Для устранения трещин и сколов применяют шпатлевку, затем всю поверхность грунтуют;
через каждые 0,5 м выставляют вертикальные отвесы и прикладывают листы пенопласта, контролируя равномерность прилегания;
прежде, чем приклеить пенопласт к стене, используя строительный уровень отмечают линию для закрепления профильной планки.
Она необходима для поддержки листов пенопласта после наклеивания в исходном состоянии, предотвращает смещение листов до высыхания клея;
после закрепления планки приступают к монтажу листов, для этого на каждый лист по периметру и по центру наносят слой клея. В качестве клея для пенопласта может применяться любой плиточный клей, силиконовый герметик, жидкие гвозди. Есть также и специальные составы для пенопласта на цементной основе. В строительных магазинах также можно приобрести аэрозольный полиуретановый клей, который вставляется в монтажный пистолет и способен приклеить до 10 листов пенопласта;
листы прикладывают к подготовленной стене и тщательно прижимают, прикладывая уровень к поверхности. Укладывают листы рядами снизу-вверх, сдвигая каждый следующий ряд на половину листа. При этом стыки рядов должны образовывать букву «т» и как можно плотнее прилегать друг к другу;
для заделывания швов применяется специальная пена для пенопласта или полиуретановая пена для монтажных работ. После высыхания пены, выступающие части срезают канцелярским ножом заподлицо с уровнем утеплителя;
полный срок высыхания клея составляет трое суток. После схватывания клея выполняют дополнительную фиксацию листов с помощью пластиковых дюбелей которые не являются мостиками для прохождения холода. Крепеж выполняют каждые 30-50 см, причем дюбеля должны иметь специальные шайбы на торцах;
закреплять листы дюбелями до высыхания клея нельзя, это может привести к отставанию клея от поверхности стен и отслаиванию пенопласта;
дюбеля после монтажа покрывают слоем грунтовки на клеевой основе;
по всей поверхности стены из пенопласта закрепляют стекловолоконную сетку;
поверх сетки наносят слой акриловой штукатурки;
далее поверхность окрашивают или подвергают декоративной отделке.

Видео на тему монтажа пенопласта на кирпичную стену:

Утепление пенопластом каркасного дома

Многие люди очень долго решаются на строительство собственного дома. На это есть ряд определенных причин. Среди них можно выделить достаточно большую стоимость подобного рода строительства. Также строительство обычно отнимает много свободного времени, которого у жителей мегаполисов практически нет.

Со временем появляются все новые и новые технологии, и на сегодняшний день существуют специальные строительные материалы и технологии, которые уменьшают стоимость возведения собственного дома, и делают такой процесс более доступным и простым.

Самым дешевым домом можно смело называть каркасное сооружение. Их в основном используют для домашнего летнего отдыха, но есть и случаи, когда каркасные дома подходят для основного места жительства семей. В этом случае нужно заботиться о сохранности и целостности самой конструкции.

Строительство каркасного дома на самом деле не отнимает много времени. Но есть один недостаток. Сами по себе строительные материалы, которые необходимо использовать для сооружения такого рода дома, не отличаются отменной звука и теплоизоляцией. Для того, что бы свести этот недостаток, нужно дополнительно побеспокоиться о том, что бы утеплить дом вспомогательными материалами.

В продаже существует большое количество таких материалов, но чаще всего для этих целей принято использовать пенопласт. Утепление пенопластом каркасного дома доступно каждому, так как стоимость материала достаточно низкая, да и для его монтажа не нужно обращаться в специальные строительные компании, а можно выполнить все работы самостоятельно.

Плюсы и минусы утепления пенопластом

Перед тем, как перейти непосредственно к монтажу утеплительного материала, нужно узнать все плюсы и минусы утепления дома пенопластом. В первую очередь нужно рассмотреть все положительные характеристики этого материала. Итак, самым главным является стоимость листа пенопласта. На сегодняшний день это самый дешевый материал, который используют для утепления домов, что существует на строительном рынке. Наиболее часто приобретают пенопласт 100 мм, а также в зависимости от схемы утепления укладывают в несколько слоев пенопласт 50 мм. Это получается значительно дешевле, чем утепление другими современными материалами. Следует также отметить и тот факт, что пенопласт абсолютно не впитывает влагу, из-за чего нет нужды использовать пароизоляцию. Также материал не деформируется, что позволяет ему долгое время служить. Не стоит забывать и том, что пенопласт очень просто монтировать на стены, пол и даже потолок. Что касается недостатков, то их не так уж много. В первую очередь нужно обратить внимание на то, что этот материал является горючим, и в случае пожара он сможет только усугубить ситуацию. После возгорания, пенопласт вместе с дымом также выделяет еще и ядовитый дым, который негативно влияет на здоровье человека. Немало важным является и тот факт, что такой материал очень нравиться грызунам.

Итак, разобравшись с качественными характеристиками материала можно перейти уже к непосредственному монтажу. В первую очередь нужно распределить утепление на несколько этапов. Сначала нужно заняться утеплением стен каркасного дома.

Утепление стен пенопластом

Важно помнить, что утепление каркасного дома пенопластом нужно начинать сразу же после возведения самого дома. Это необходимо для того, чтобы впоследствии не тратить лишнее деньги на ремонтные работы, и постепенно утеплять каждую отдельную комнату. Сам пенопласт необходимо устанавливать между внутренней и внешней обшивкой. Лучше всего оставлять небольшие зазоры. Их потом при необходимости можно будет с легкостью скрыть с помощью обычной монтажной пены. Важно помнить, что все плиты пенопласта должны быть плотно расположены возле стоек каркаса. Это обеспечить правильную систему утепления дома. При желании можно проложить дополнительный слой пароизоляции между слоями пенопласта. Эта мера дополнительно защитит пенопласт от возможного повреждения или гнили.

После того, как все стены обработаны пенопластом, можно уже зашивать стены вагонкой или же другим строительным материалом. Таким образом, утепление стен каркасного дома пенопластом достаточно простой, но в тоже время и очень скрупулёзный процесс, к которому нужно очень тщательно и правильно подходить.

Утепление потолка и пола пенопластом

Намного проще заниматься утеплением потолки или пола. Итак, укладывать листы пенопласта необходимо только на предварительно подготовленную поверхность пола. Сам технологический процесс должен состоят с трех основных этапов. В первую очередь нужно замешать раствор. Потом следует заняться специальной гидроизоляцией пола. Для этого лучше всего использовать специальные строительные материалы, которые можно найти в любом строительном магазине. После прокладки гидроизоляции пол следует залить уже подготовленным раствором. Не нужно ждать, пока он начнет застывать. Листы пенопласта необходимо класть непосредственно на жидкую поверхность, слегка надавливая на каждый лист для прочного соединения. Это нужно для того, чтобы убрать все возможные воздушные прослойки. Когда эта конструкция полностью затвердеет, можно на пенопласт ставить маяки и заливать идеально ровный пол.

Что касается утепления потолка, то следует заметить, что технологически этот процесс абсолютно не отличается от утепления стен. Важно помнить, что потолки жилых помещений не рекомендуется утеплять пенопластом, лучше всего утеплять им потолок на чердаках или в подвалах.

Таким образом, утепление дома с помощью пенопласта может стать отличным вариантом для самостоятельной работы, которую можно сделать без лишних рук и дополнительных навыков в сфере строительства. Безусловно, для таких целей можно нанять специальные строительные бригады. Стоимость их услуг достаточно большая, поэтому позволить себе такую роскошь может далеко не каждый человек.

Компания РегСтрой занимается комплексными поставками пенопласта для строительства промышленных и жилых объектов. Звоните по телефону +7(343) 382-37-43 и наши менеджеры проконсультируют Вас по наличию и скидкам, а также подберут для Вас наиболее оптимальный вариант плотности пенопласта в соответствии с утепляемой конструкцией.

Утеплитель для каркасного дома – выбор и применение

Каркасный дом от какой-либо фирмы будет снабжен теплоизоляцией согласно проекту, его утепленность, скорее всего, будет соответствовать нормативам. В этом случае, вопрос выбора утеплителя для каркасного дома снимается. Выбирается сам проект.

Выбор утеплителя и экология

Важен вопрос экологии. Следует соглашаться на реализацию лишь таких проектов, в которых гарантируется, не то что санитарные нормы, а «здоровая атмосфера внутри дома».

Где все источники формальдегида, стирола, микроволокон, других опасных веществ, либо отсутствуют, либо надежно изолированы от жилого пространства. Вопрос экологической безопасности особенно важен при недорогом каркасном строительстве.

Но бывает и так, что панели дома создаются непосредственно на строительной площадке из отдельных элементов. Не редки случаи, когда утеплитель для выбирается без проектного обоснования, самим заказчиком… Как же не ошибиться в этом случае с выбором утеплителя?

Иногда можно варьировать и толщину утеплителя, например, в перекрытиях. Но уменьшать ее так, чтобы сопротивление теплопередаче конструкций оказывалось ниже нормативных требований — не рекомендуется. Это экономически не целесообразно, деньги будут в большей степени тратиться «на обогрев ветра».

Какие же утеплители применяются, и что следует предпочесть? – выбирая проект или непосредственно материал …

Пенопласт (вспененный полистирол)

Пенопласт отличается наименьшей ценой, при удовлетворительных для недорогого каркасного строительства, характеристиках. Применяется в СИП-панелях широко, так как с ним дом получается наиболее дешевым.

Толщина определяется в проекте, зависит в первую очередь от климата региона. Чаще в стенах применяется слой утеплителя толщиной 10 — 15 см, в полах 12 – 18 см, в кровле 15 – 22 см. Но в холодных регионах в спецпроектах может быть и больше.

Плиты утеплителя вставляются враспорку. Для подгонки применяется терка. Все щели заделываются крошкой пенопласта, возможно скрепление герметиком.

Особенность панелей с пенопластом

В конструкциях с пенопластом предусматриваются мероприятия препятствующие повышенному воздухопроницанию.

Также важно использовать наружную и внутреннюю огнеупорную отделку, даже если она дороже. Ведь воздействие пламени на пенопласт весьма опасно, из-за выделения ядовитого дыма.
Следующий важный момент — недопущение грызунов внутрь панелей, так как они селятся в пенопласте, уничтожают его. Наружное и внутреннее ограждение должно это обеспечивать.

Но как обеспечить все защитные мероприятия при создании каркасно-панельного дома?
Пример – СИП-панели, экологичность которой под вопросом, – из фанеры выделяется слишком много формальдегида.

Типичная конструкция панели

Рассмотрим типичную конструкцию панелей не дорогого каркасного строительства, с одним слоем укладки утеплителя между ребер каркаса.

Конструкция приведена для случая применения минеральной ваты.

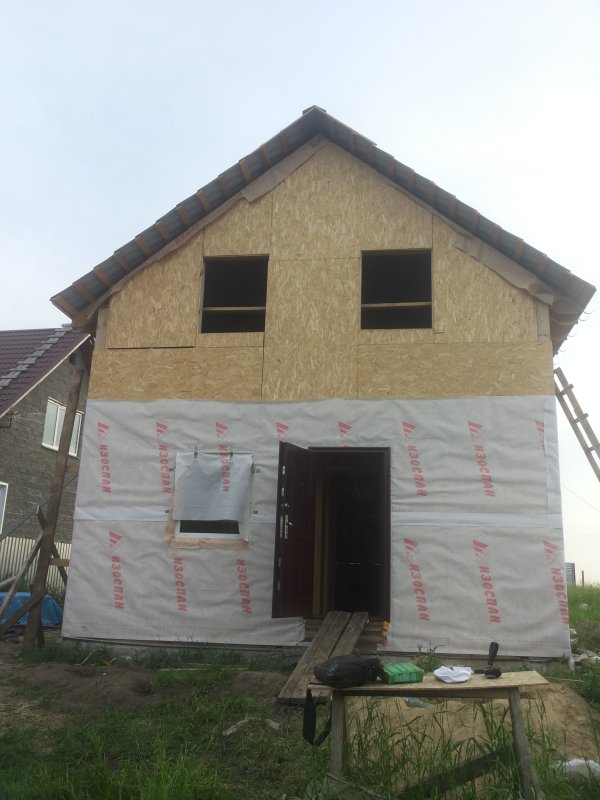

Нужно обратить внимание на наружную ветрозащитную мембрану. Она препятствует продуванию утеплителя воздухом.

Важно качество наружной мембраны. Желательно использовать супердиффузионные мембраны от средней степени паропроницаемости (не самые дешевые).

Также нужно обратить внимание на пароизоляцию всех конструкций (полов, стен, перекрытий, кровли) с внутренней стороны помещения. Здесь пароизолятор обеспечивает сохранность силовых деревянных элементов длительное время. Предотвращает попадание влажности.

Важна тщательность установки мембраны, с нахлестами.

Ветрозащита отделкой

В случае с пенопластом большее распространение получили конструкции без мембран, воздухопроницаемость которых предотвращается мокрой отделкой облицовочных плит изнутри и снаружи.
Но отсутствие мембран с пенопластом — дешевое и не слишком надежное решение.

Изнутри для облицовки важно применить плиты на основе минералов, без связующих с формальдегидом, — цементно-стружечные плиты (влагоустойчивые), гипсоволокнистые плиты. Лучше выбирать проект, который предусматривает экологичную минеральную отделку изнутри помещения.

Снаружи может быть ОСБ (более высокая прочность), но она закрывается от осадков навесной отделкой фасада или мокрой отделкой.

Минеральная вата в каркасном доме

По сравнению с пенопластом минеральная вата имеет гораздо более высокую воздухо и паропроницаемость. Что позволяет дереву в контакте с ней «дышать», увеличивает срок его службы, в теории.

Но насколько действительно с минеральной ватой увеличивается долговечность древесных материалов именно в каркасной конструкции, точных цифр к руководству не принято. Т.е. считается, что с пенопластом, за счет не плотности контакта, открытых граней, дерево все же снабжается свежим воздухом в достаточном количестве.

Другие особенности минеральной ваты по сравнению с пенопластом:

устойчивость к огню;
биоустойчивость, несъедобность грызунами;
более продолжительный заявленный срок службы (для плотных дорогих образцов).

Как применяется минвата

Обязательное условия применения минеральной ваты в каркасных домах — полная пароизоляция изнутри и наименьшее сопротивление движению пара снаружи.

Как правило, для недорогого каркасного строительства применяются образцы дешевой минваты низкой плотности. Тем не менее, с таким теплоизолятором здание имеет более высокие эксплуатационные качества чем с полистиролами.

Особенность строительства — обеспечение устойчивого проветривания слоя минеральной ваты во всех конструкциях — по поверхности стен, под кровлей, под полом.

Коэффициент теплопроводности минеральной ваты больше чем у пенопласта на 10 — 15%, но в каркасном строительстве, где широко варьируется толщина конструкции, это не являются критичными.

Применение пенополиуретана

Для каркасных домов не редко применяется более дорогое утепление вспененным пенополиуретаном. Утеплитель создается прямо на объекте строительства, напыляется на конструкции в виде пены, которая затем затвердевает.
Свойства пенополиуретана, как применяется этот теплоизолятор

При этом происходит пароизоляция деревянных элементов — обволакивание утеплителем, что может сказаться на их долговечности. Вопрос в данное время изучается, и однозначных цифр не приводится.

Должны применяться только сухие и химически обработанные (огне-био-пропитки) деревянные элементы.

Конструкции с пенополиуретаном

Особенности для пенополиуретана примерно такие же, как и для пенопласта, но главное отличие в цене самого утеплителя – он дорог.

Но в то же время пенополиуретан позволяет упростить, облегчить конструкцию и сделать ее прочнее.
Он скрепляет элементы между собой, в том числе, возможно, и облицовку минеральными плитами, выступает герметизатором всех щелей. Мембраны становятся не нужны.

Согласно проектных расчетов, может быть уменьшены размеры несущих элементов и облицовки.
Также уменьшается и толщина конструкций, так как эффективность утеплителя на 30% больше чем пенопласта.

Выбор в пользу пенополиуретана, по согласованию с проектировщиком, может быть вполне обоснованным, в том числе и по экономическим расчетам.

Другие утеплители в каркасном строительстве

На практике для строительства каркасных домов пользователями применяются практически любые утеплительные материалы, что зависит, в основном от возможности их приобретения или бесплатного получения.

Например, возможна засыпка подпола на гидроизолятор слоем керамзита от 0,5 метров толщиной. Важно лишь недопустить продувку слоя воздухом со всех сторон.
Также чердачное перекрытие может закладываться эковатой слоем в 20 — 25 см — целлюлозным утеплителем. Но важно предупредить расселение грызунов.
В целях экономии на горизонтальных поверхностях могут применяться и солома, листья, опилки с известью слоями 20 — 30 см. Такие природные материалы недороги, но их долговечность, при нормальной антисептической обработке, не ниже чем у промышленных.
Как применяются дешевые утеплители
Газобетон низкой плотности (100 кг/м куб) все больше набирает популярность.
По сравнению с минеральной ватой сходной плотности, он дешевле, обладает абсолютной экологичностью (минеральные вещества), и намного большей долговечностью. Но не эластичен, не крепок, хрупок, требует особого закрепления на прочных основаниях. Тем нее менее, многие эксперты этому материалу предполагают популярность….

Пена для распыления

и кабина с опорой на стойку

Пена для распыления и рама стойки кабины

Работать с дизайнером

Hansen Pole Buildings Риком Карром – одно удовольствие. Помимо его любви к Green Bay Packers, он отличный парень! Рик не только подписывается на мои ежедневные блоги, но и читает их. Недавняя статья поразила пытливый ум Рика (см. Виновника здесь: https://www. hansenpolebuildings.com/2017/11/properly-insulate-roof-purlins/). Эта статья побудила Рика написать:

«Вопрос по этому поводу, если вы предполагаете, что потребуется заменить сталь, скажем, через 40 лет, вы бы поместили обертку для дома поверх прогонов, затем на сталь, а затем на пенопласт с закрытыми порами снизу.Идея в том, что нельзя удалить сталь, если пенопласт с закрытыми порами наносится непосредственно на сталь снизу?

Если я когда-нибудь найду землю для рыбацкой хижины, я бы подумал об этом.

Кабина 28 × 40 с частично открытым потолком и полупотолочными несущими фермами с балками.

Тогда как бы вы построили и изолировали внутреннюю стену от потолка до нижней стороны прогонов, которая будет на ферме? »

Майк Полярный гуру пишет:
Я бы начал с инвестиций в лучшую сталь, которую можно было купить за деньги – я бы выбрал краску Kynar (https: // www.hansenpolebuildings.com/2014/05/kynar/) поверх подложки Galvalume, эта комбинация обеспечит максимально возможную долговечность как системы окраски, так и самой стали.

Судя по моим исследованиям, специалисты по нанесению вспененной изоляции с закрытыми порами знают, какие клеи следует включать в свои смеси, чтобы пена прилипала к строительной пленке.

Для тех внутренних стен, которые будут частью сокращенного второго этажа. После установки гипсокартона на «живую» сторону можно наносить пену с чердака на гипсокартон.Для стены между сводчатым потолком и зоной бонусной комнаты, как только гипсокартон находится на одной стороне, можно выполнить тот же процесс распыления.

Мое открытие дня – я перешел на изоляцию из пенопласта с закрытыми порами!

Изоляция из вспененной пены с закрытыми ячейками делает ваш дом прочнее

Пенополиуретан укрепляет ваш дом или здание

Стены в вашем доме – это основная структурная составляющая здания.В конструкции с деревянным каркасом вес крыши, черепицы, стоячей дождевой воды и любого снега увеличивает вес и оказывает направленное вниз усилие на стены, что приводит к сжимающей силе.

Сильный ветер и порывы шторма также создают боковые нагрузки на стены вашего дома. Эти силы могут деформировать стены так называемой «силой сдвига».

Строительные нормы и правила требуют, чтобы стены вашего дома выдерживали эти различные силы и нагрузки. Однако, когда стены построены в соответствии с минимальными стандартами, но при этом остаются безопасными, часто возникают симптомы движения, такие как скрип и тряска во время сильного ветра или использования людьми.

Пенопластовая изоляция с закрытыми ячейками более высокой плотности внутри стенок из каркаса полностью прилегает как к внешней обшивке, так и к стойкам, усиливая и то, и другое. Благодаря этой дополнительной жесткости стены будут меньше перемещаться из-за ветра, вибрации и активности людей. Кроме того, ваши стены обладают большей, чем требуется в кодексе, стойкостью к «ударам», таким как ураганы или другие ситуации сильного ветра.

SPF с закрытыми ячейками также может повысить прочность конструкции зданий. Исследования NAHB показали, что стены с наполнителем SPF могут добавить от 75% до 200% прочности на сдвиг стенам из OSB, фанеры, легкого металла, винилового сайдинга или гипсокартона.


	Стенка с каркасом в исходном состоянии	Стенка стойки под нагрузкой сдвига (преувеличенная)

Испытание на стойку
Сила сдвига на стену имеет тенденцию искажать исходную форму стены в виде прямоугольника в параллелограмм. Чтобы проверить сопротивление стены поперечным силам, создаваемым ветровой нагрузкой, инженеры используют «испытание на стойку».Построена модельная стена размером 8 футов на 8 футов и помещена в большую раму. Основание стены прикрепляется к раме, и в одном верхнем углу прикладывается горизонтальная (боковая) сила. Усилие увеличивают с шагом 400 фунтов до разрушения конструкции стены.

Влияние распыляемой пены на прочность стен
В серии испытаний стеллажа1 сравнивались стены с изоляцией из пенополиуретана, нанесенной распылением, и без нее. Были протестированы два наружных облицовочных материала:

Виниловый сайдинг весом более 15 фунтов.строительная бумага; и
Фанерный сайдинг фактурный.

Все стеновые панели были облицованы гипсокартоном ½ дюйма с внутренней стороны, а расстояние между стойками составляло 16 дюймов. Для стеновых панелей с каркасом, которые были изолированы пенополиуретаном, нанесенным распылением, полости стоек были практически полностью заполнены пеной плотностью 1,5 фунта / фут3.

Как видно на графике, каркасные стены, заполненные пенополиуретаном, нанесенным распылением, придают стенам дома значительную прочность. Кроме того, при каждой приложенной нагрузке стены, заполненные пеной, меньше деформировались и обладали большей упругостью.

Во второй серии испытаний стеллажа2 изоляцию из пенополиуретана, нанесенную распылением, сравнивали с обычными стекловолоконными войлоками R-19. В одном сравнении стеновые панели были облицованы с обеих сторон сухой стеной. В другом сравнении стеновые панели были облицованы с одной стороны OSB (ориентированно-стружечная плита) с сухой стеной с противоположной стороны. В обоих случаях в стеновых панелях использовались стальные стойки, расположенные на расстоянии 24 дюймов по центру, а средняя плотность пены составляла 2,26 фунта / фут3.

Еще раз, график показывает большую прочность системы стен с изоляцией из пенопласта.

Результаты испытаний представлены в документе «Испытания и внедрение аэрозольной полиуретановой пены для деревянных каркасных зданий» (25 мая 1992 г.), подготовленном Исследовательским центром NAHB для Общества производителей пластмасс / Подразделения подрядчиков по производству пенополиуретана.
Результаты испытаний представлены в письме от Боба Дьюи, инженера-механика исследовательского центра NAHB, к Мэйсону Ноулзу, Общество индустрии пластмасс / Подразделение аэрозольной полиуретановой пены (18 ноября 1996 г.).

Взгляд на изоляцию из распыляемой пены и системы стен в доме Якобсона с нулевым потреблением энергии

Рик Дункан, ЧП, доктор философии.D

Нулевая чистая энергия (ZNE) скоро станет главной целью жилищного строительства.

За последнее десятилетие интерес и активность к ZNE заметно выросли. Появляется все больше и больше нестандартных домов, разработанных для ZNE, и многие производители в настоящее время планируют новые домашние сообщества ZNE, даже если эти сообщества представляют собой их первое начинание в космосе. Сборные варианты также набирают обороты, и в целом движение набирает обороты, а тематические исследования и решения по проектам ZNE теперь все больше фигурируют на отраслевых конференциях.

Чистый нулевой импульс

Модульная стальная рама от BONE Structure

«Движение строительства с нулевым нулевым показателем быстро набирает обороты – количество зданий с нулевым потреблением энергии по всей стране находится на крутом подъеме и с 2012 года его рост составил 700 процентов “, – сказал Дрю Шула, основатель и директор Verdical Group и организатор конференции Net Zero, ежегодно проводимой в Лос-Анджелесе, которая, как ожидается, соберет около 1000 участников в сентябре. .«Подобно тому, как система рейтинга зеленых зданий LEED начала двигаться вверх и вправо около 15 лет назад, движение за строительство с нулевым нулевым показателем готово сделать то же самое в предстоящее десятилетие».

В частности, в жилищной сфере в прошлом году на рынок были выведены несколько выдающихся проектов. Один из таких домов, дом Якобсона в Северной Калифорнии, привлек внимание своей уникальной историей и инновационными решениями в области энергетики.

Дом принадлежит профессору Стэнфорда Марку З.Якобсон. Его стремление жить в экологически чистом доме согласуется с его ролью руководителя университетской программы по атмосфере и энергии. Якобсен, ученый в области климата и экологически чистой энергии, также является одним из основателей проекта «Решение» – программы по ускорению перехода на 100-процентное использование возобновляемых источников энергии в Соединенных Штатах. Его новый дом позволяет ему практиковать то, что он проповедует.

Дом расположен на участке неправильной формы в форме пирога недалеко от кампуса Стэнфорда. Обитель, спроектированная канадской компанией по производству сборных домов BONE Structure, дом Якобсона сравнивают с гигантским строительным комплексом.Модульный дом площадью 3200 квадратных футов, собранный менее чем за неделю, включает в себя каркас, полностью состоящий из стали, из которых 89 процентов используемых материалов получено из переработанного сырья и, как ожидается, прослужат столетия дольше, чем деревянный каркас.

Дом также спроектирован так, чтобы не использовать потребительскую электроэнергию, и не производит никаких выбросов. При питании от солнечных батарей вся избыточная энергия накапливается в больших батареях Tesla. К дому не ведет газопровод.

Установка для распыления пены

«Этот дом интересен по разным причинам, включая связь с ученым мирового класса, уникальную сборную конструкцию и все, что в ней есть. технология производства энергии и производительность », – сказал Курт Ризенберг, исполнительный директор Spray Polyurethane Foam Alliance, одного из спонсоров конференции Net Zero.«Самая захватывающая часть этого для меня, однако, заключается в том, как в проекте используется изоляция из распыляемой полиуретановой пены для сохранения энергии. Индустрия SPF всегда утверждала, что нет лучшего дополнения к распределенному или локальному производству энергии, чем распыляемая пена. Кто хочет инвестировать в технологии и инженерное дело только для того, чтобы ввести их в эксплуатацию в здании, которое протекает, как воздушный фильтр? »

Металлический каркас дома обеспечивает улучшенные структурные характеристики стен. Металлический каркас, который несколько типичен для коммерческого строительства, может создавать нежелательные тепловые мосты.Но в этом доме горизонтальный каркас был применен перпендикулярно вертикальному каркасу, чтобы минимизировать потери тепла через металлические стойки, сохраняя при этом поверхность крепления к внешней облицовке.

Область между горизонтальными и вертикальными горизонтальными стойками была изолирована и герметизирована по воздуху изоляцией из аэрозольной полиуретановой пены в соответствии с подходом, совместимым с высокоэффективными стенами, как подчеркивается в Стандартах энергоэффективности зданий для жилых и нежилых зданий штата Калифорния 2019 года (i .е., раздел 24).

СИП были использованы для конструкции малоскатной кровли. Несмотря на то, что SIP обеспечивают непрерывную изоляцию, они должны быть должным образом герметизированы на всех стыках и соединениях стен. Распыляемая пена с открытыми порами, наносимая под настилом крыши, обеспечивает дополнительную изоляцию и воздухонепроницаемость конструкции крыши SIP.

Герметичная тепловая оболочка

Корпус для этого дома измеряет уровень утечки воздуха 0,8 ACH50, что является чрезвычайно низким. Сведение к минимуму нежелательного движения воздуха через кожух снижает утечку кондиционированного воздуха и проникновение некондиционированного воздуха, что снижает потребление энергии для отопления, вентиляции и кондиционирования воздуха. Якобсон сообщает о 90-процентном сокращении эксплуатационных расходов на HVAC, что позволяет ему продавать до двух третей электроэнергии, производимой на месте, местным энергетическим компаниям. Сведенная к минимуму утечка воздуха также обеспечивает дополнительное преимущество улучшенного комфорта в помещении и качества воздуха за счет контроля влажности и устранения проникновения внешних загрязнителей и аллергенов.

SDI Insulation, Inc., известный подрядчик по теплоизоляции из Северной Калифорнии, выполнила все монтажные работы по монтажу полиуретановой пены в доме с использованием вспененной пены Accella Bayseal с открытыми порами на нижней стороне кровельных панелей.Они также нанесли аэрозольную пену Accella Bayseal с закрытыми порами на внешнюю сторону внешних стен, обеспечивая дополнительное сопротивление R, герметичность и прочность конструкции, создавая при этом защиту от дождя за системой внешней облицовки.

Герметичность наружных стен также сводит к минимуму передачу внешнего шума в дом, в то время как распыляемая пена с открытыми порами, используемая внутри внутренних стен дома, снижает передачу звука между комнатами.

«Мы устанавливаем изоляцию из распыляемой пены в ряде высокоэффективных домов и строений и знаем силу материала в максимальном повышении энергоэффективности», – сказал Стив ДеЛоренци, директор и владелец SDI Insulation.«Тем не менее, дом Джейкобсона демонстрирует, насколько хорошо распыляемая пена дополняет технологии производства энергии, такие как солнечная энергия, для создания полного энергетического решения для дома, которым в данном случае является Net Zero Energy».

Дом Якобсона и компания SDI Insulation были недавно удостоены награды Industry Excellence Award 2018, получив первое место в категории «Жилые стены». Ежегодная программа награждения отмечает лучшие в своем классе проекты по производству напыляемой полиуретановой пены в области изоляции, кровли и специальных применений и проводится Альянсом по напылению полиуретановой пены (SPFA), техническим и образовательным ресурсом для индустрии напыляемой пены.

«SPFA уже довольно давно является основным сторонником движения за нулевую чистую энергию, так как технология распыляемой пены особенно хорошо подходит для конструкций из ZNE», – добавил Ризенберг.
