Утепление межэтажных перекрытий – по деревянным балкам и плитам

Сегодня повсеместно вводятся энергосберегающие технологии. Не стало исключением и частное строительство. В загородном доме или даче тепло уходит во всех направлениях: через кровлю, стены, пол, окна и двери. И информации по утеплению названных элементов дома достаточно.

А как быть тем, у кого подвал под первым (1) этажом, двухэтажный дом или дом с мансардой? Кто ищет ответ на вопрос, как и чем утеплить межэтажное перекрытие? Ведь многие считают, что достаточно будет наружного утепления.

Это верно, но только в том случае, если кровля хорошо утеплена. А чердак или мансарда используется постоянно. В противном случае, междуэтажные перекрытия нуждаются в утеплении. Потому что, надежное утепление скатов кровли убережет от выхода тепла наружу, но никак не в неотапливаемое верхнее помещение. Пол также нужно утеплять, ведь из подвала поднимается холод.



Прежде чем начать утепление перекрытий дома нужно выяснить, с каким видом перекрытия имеем дело: балки перекрытия или монолитная плита.

А также, что используется в качестве материала перекрытий: бетон, металл или дерево. От этого будет зависеть и выбор материала, и его толщина, и способ утепления (по потолку или по полу).

Утепление плит перекрытия между этажами

Перекрытие из монолитной железобетонной плиты утепляется всегда.

Технология утепления плиты перекрытия по полу

  • плита выравнивается. Для этого используется цементно-песчаный раствор. Если в плите есть глубокие трещины, из них нужно сделать воронки или V-образные канавки. Так раствор полнее заполнит пустоты. Затем нанести смесь и разровнять. По полу это делать проще.
  • укладывается пленка пароизоляции. Лицевая часть пленки направлена в более теплую комнату. Стелить пленку нужно внахлест. Если температура комнат одинаковая, пленку можно не применять.
  • укладывается теплоизоляционный материал. Вот здесь и кроется подвох. Утеплитель должен быть выбран такой, который сможет выдержать точечные и постоянные нагрузки и при этом сохранить свою первоначальную геометрию.
    Поэтому, в таком случае можно выполнить утепление перекрытия керамзитом, опилками, пенополистиролом или базальтовой ватой высокой плотности. Как вариант, можно установить деревянные лаги, и уложить утеплитель между ними. На лаги же, набивается черновой пол.

Утепление плит перекрытия между этажами

Совет: Возле печных труб и других нагревающихся элементов должен быть использован огнеупорный утеплитель.

  • поверх утеплителя расстелить пленку гидроизоляции. Также внахлест.
  • уложить черновой пол. В качестве такового подойдет бетонная стяжка или настил фанеры.
  • настил чистового напольного покрытия.

Технология утепления плиты перекрытия по потолку

Последовательность работ:

  1. выравнивание плиты;
  2. паробарьер;
  3. утеплитель – пенопласт или пенополистирол. В данном случае нет ограничений по жесткости материала, но мягкий или сыпучий для утепления потолка по плите просто не пригоден;
  4. сетка (армирующая, полимерная или стеклотканевая) + шпатлевка;
  5. гипсокартон или деревянная вагонка.

Стоит отметить, что из-за сложности работы такой способ утепления применяется очень редко.

Утепление перекрытий по деревянным балкам

Утепление перекрытий по деревянным балкамСамым популярным материалом для обустройства междуэтажного перекрытия в доме является дерево.

Деревянные балки тем хороши, что их легче монтировать, они доступны. И, что немаловажно, пропускают гораздо меньше тепла, нежели бетон.

Поэтому остановимся более подробно на том, как утеплить перекрытия по деревянным балкам.

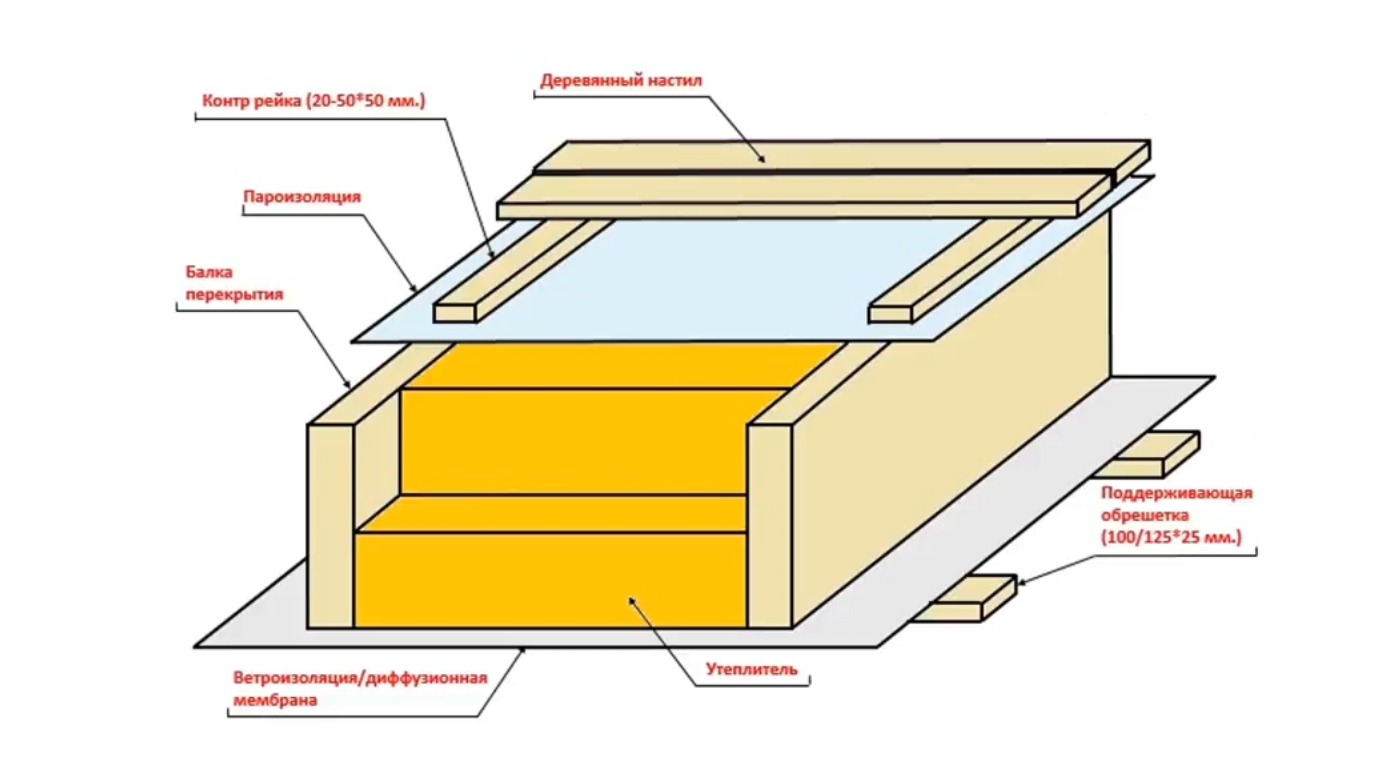

Технология утепления балок перекрытия по потолку

Последовательность работ:

  • подготовить балки. Т.е., осмотреть на предмет грибка, жука-короеда и прочих неприятностей. При наличии проблем их нужно устранить. Если дом старый, то прежде чем выполнять утепление деревянного перекрытия между этажами нужно усилить балки.
  • прикрепить пленку гидроизоляции или супердиффузионную мембрану. Пленка крепится маркировкой к более теплой стене. Преимущество мембраны в том, что она одновременно является и гидробарьером и паробарьером. Не пропуская воду, она способна пропускать пар.

Утепление деревянных перекрытийБалки следует также обвернуть пленкой. При этом края балок нужно оставить свободными на 10-15 мм. Таким образом, сохранится естественное просушивание древесины.

Совет: Пленку можно постелить только между балками, а сами балки обработать грунтовкой или другим раствором.

  • зафиксировать утеплитель. На потолке чаще всего производят утепление перекрытий пенопластом, ввиду жесткости материала, или минеральной ватой.
  • после монтажа утеплителя выполняется чистовая отделка потолка.

Утепление межэтажных перекрытий пенопластом

Выполняется в следующей последовательности:

  • вымеряется расстояние между балками;
  • вырезается утеплитель по размеру за минусом 1 см (для дальнейшей фиксации). Можно вырезать в размер, но тогда нужно фиксировать лист с помощью дюбелей-зонтиков, клея или специальной клеевой пены;
  • утеплитель фиксируется колышками. Для этого деревянный колышек забивают между балкой и пенопластом;
  • места стыков и соединения с балкой перекрытия задувают монтажной пеной;
  • после высыхания лишняя пена обрезается;
  • крепится полимерная пленка. В том случае, если планируется шпатлевка потолка.

Процесс монтажа пенопласта на потолок показан на фото

Утепление межэтажных перекрытий пенопластом – пошаговая инструкция

Утепление межэтажных перекрытий минватой

Второй способ утепления – это утепление межэтажного деревянного перекрытия с использованием минеральной ваты. Работы ведутся в такой последовательности:

  • вымеряется расстояние между балками;
  • вырезается утеплитель по размеру.
  • вата укладывается в пространстве между балками. При этом если балка по высоте больше, нежели высота утеплителя. Нужно постелить вату в два слоя.
  • утеплитель фиксируется на потолке с помощью проволоки.
  • укладывается слой мембраны.
  • чистовую отделку такого потолка лучше выполнить гипсокартоном, подвесным потолком или деревянной вагонкой.

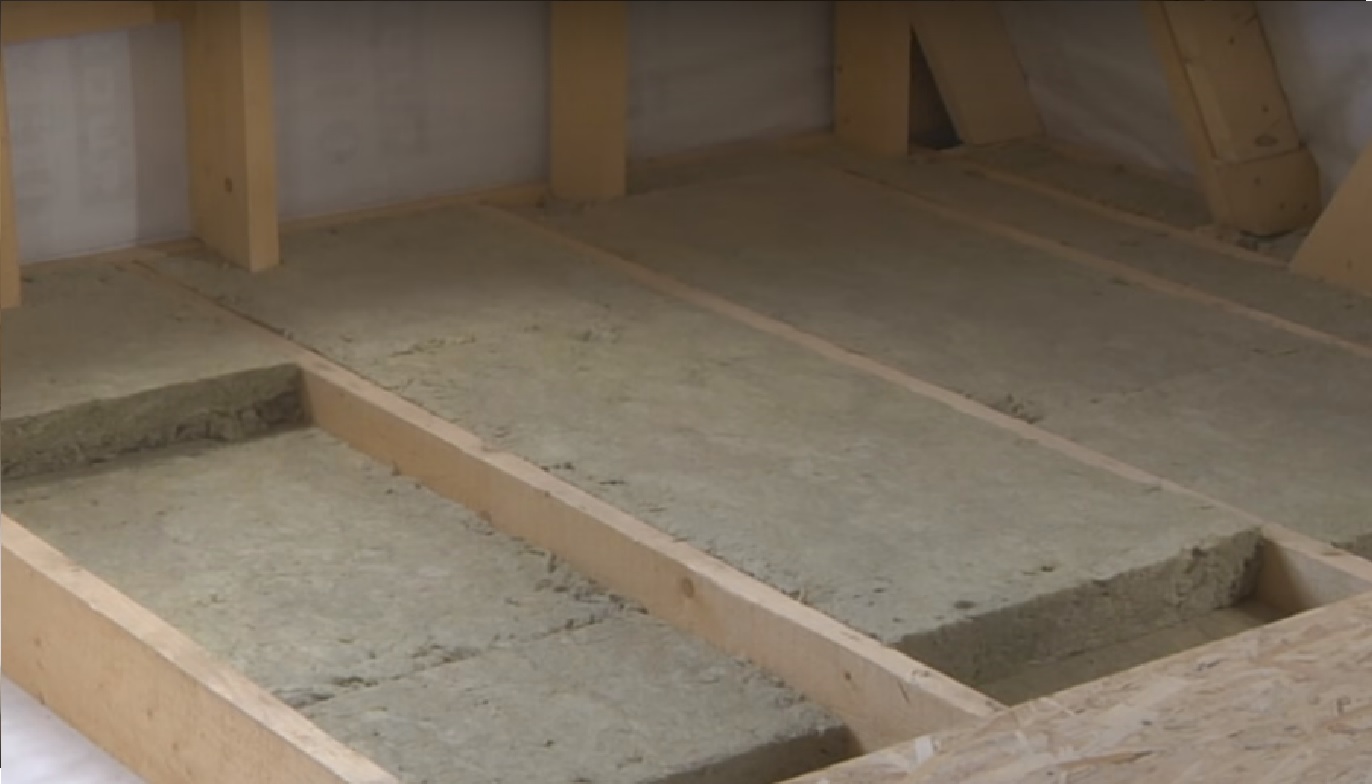

Процесс монтажа минваты на потолок показан на фото

Утепление межэтажных перекрытий минватой – инструкция

Технология утепления деревянных перекрытий по полу

Сделать утепление перекрытия в деревянном доме, по деревянным балкам или по железобетонной монолитной плите, по полу гораздо проще. В основном за счет того, что все работы ведутся на полу.

Утепление по полу выполняется с использованием:
  • пенопласта, пенополистирола

Утепление межэтажных перекрытий по полу – пенопласт

  • минеральной ваты

Утепление межэтажных перекрытий по полу – минвата

  • керамзита и т.п.

Утепление межэтажных перекрытий по полу – керамзит

Последовательность работ:

  1. пол выравнивается;
  2. стелется пленка пароизоляции. Обязательно внахлест;
  3. укладывается утеплитель. Для сыпучих и жестких утеплителей пленка не нужна;
  4. укладывается гидробарьер;
  5. устраивается бетонная стяжка или стелется черновой пол из фанеры, ОСБ или натуральной доски.

Тем, кто ценит экологичность теплоизоляционного материала можно посоветовать утепление перекрытия опилками или соломой. При этом возле элементов конструкции, которые могут нагреваться следует использовать другой утеплитель.

Утепление межэтажных перекрытий по полу – опилки и солома

И в заключение предоставим вам некоторые нормативные документы (СНиП утепление перекрытий), опираясь на которые вы сможете правильно выбрать вид и толщину утеплителя с учетом всех факторов, которые влияют на теплоизоляцию в доме.

  • СНиП 2.01.07-85 Нагрузки и воздействия;
  • СНиП 2.03.13-88 Полы;
  • СНиП 23-02-2003 Тепловая защита зданий;
  • СНиП 3-04-01-87 Изоляционные и отделочные покрытия;
  • СНиП 2.04.14-88 Тепловая изоляция оборудования и трубопроводов.
Заключение

Опираясь на эту инструкцию вы сможете выполнить утепление межэтажных перекрытий своими руками по всем правилам и существенно снизить потери тепла в доме.

Теплоизоляция перекрытий между этажами в загородном доме

Если под домом есть отапливаемый подвал, утеплять перекрытие нет особой необходимости. Однако теплоизоляция может понадобиться, если температура в подвале будет намного ниже, чем в оставшейся части дома. При этом стоит учесть, что потери теплоты происходят из внутреннего помещения в холодное подполье или подвал, т. е тепловой поток направлен сверху вниз.

Теплозащита перекрытия должна быть такой, чтобы температура на поверхности пола была близка к температуре внутреннего воздуха и не опускалась ниже ее более чем на 2 °С. Кроме того, через перекрытие, как и через наружные стены, происходит диффузия водяных паров из теплых внутренних помещений наружу. Поскольку холодное подполье расположено под перекрытием первого этажа, то направление движения водяных паров будет сверху вниз.

Поэтому для защиты слоя утеплителя от увлажнения пароизоляционный слой следует располагать над теплоизоляцией, которую укладывают с более холодной стороны перекрытия, т.

е со стороны подвала.

Полы, укладываемые по балкам с подпольным пространством между конструкцией цокольного перекрытия и поверхностью земли, имеют более высокие теплозащитные свойства по сравнению с полом на сплошном основании.

Желательно, чтобы пол плохо усваивал теплоту1 — не более 12 Вт/(м – °С). Теплоусвоение — способность материала поглощать тепло в контакте с другими материалами. Показатель теплоусвоения поверхности —коэффициент теплоусвоения s, измеряемый в Вт/(м2-°С).

Всякий знает, что на бетонном, мраморном или цементном полу нога ощущает холод сильнее, чем на паркете. Это вызвано тем, что бетонный (мраморный, цементный) пол интенсивно усваивает теплоту, имея показатель теплоусвоения в три раза больший, чем деревянный.

В связи с этим при устройстве перекрытий над холодными подпольями, непосредственно по грунту в жилых комнатах, коридорах и прихожих в качестве покрытия пола используют деревянные доски, паркет, половые древесно-стружечные плиты, линолеумы с теплозвукоизоляционным слоем и безосновные, а также плитки из полимерных материалов, т.

е. материалы с небольшим показателем теплоусвоения.

Деревянные перекрытия над подвалом

Перед тем как утеплять перекрытие (пол), надо позаботиться о том, чтобы подполье было сухим. Нужно устроить в нем вентиляционные отверстия для притока и оттока воздуха, а грунт утрамбовать и засыпать слоем песка толщиной 15—20 см.

Рисунок 1. Схема утепления перекрытий первого этажа по деревянным балкам:

1 черновой пол; 2 чистовой пол; 3 утеплитель; 4 лаги пола; 5 накат из досок; 6 черепной брусок; 7 – воздушный зазор; 8 песчаная засыпка; 9 уплотненный щебнем грунт.

В деревянных перекрытиях, устраиваемых над подвалами и цокольными этажами, деревянные балки также служат лагами пола. Для укладки утеплителя к лагам по всей длине прибивают черепные бруски, на них устраивают накат из досок (доски желательно укладывать без зазоров, чтобы через щели не выдувался утеплитель) или кладут влагостойкую плиту OSB. Затем на накат кладут пергамин или водонепроницаемую пленку и затем утеплитель. В качестве последнего лучше использовать материал на основе базальта или штапельного стекловолокна, позволяющий «дышать» всей конструкции пола. Поверх утеплителя к балкам перекрытия прибивают деревянные бруски размером 50×50 мм или кладут ориентированно-стружечные плиты OSB 3, которые станут основанием для чистового пола (рис 1). Можно не укладывать бруски, а сделать черновой пол из необрезной доски, уложенной поверх лаг.

Плинтус, прибиваемый к стенам у пола, утепляет угол между наружной стеной и полом. Поэтому на первых этажах зданий необходимо обращать внимание на повышение теплозащитных свойств плинтусов, что может быть достигнуто увеличением их размеров и установкой на слое мягкого утеплителя.

Очень важно оставить между стеной и полом вентиляционный зазор около 1 см, который после укладки напольного покрытия нужно закрыть плинтусом.

Перекрытия из железобетонных плит

Если перекрытие сделано из сборных железобетонных плит перекрытия, то ею утепляют независимо от того, чердачное оно или подвальное. Первое, что нужно сделать, — зачеканить (заполнить) швы соединения и неровности плит перекрытия, так как при укладке их выравнивают по нижней поверхности, служащей потолком. Делают это цементно-песчаным раствором. На выровненную поверхности кладут пароизоляционную пленку со стыками внахлест, приклеенными специальной лентой, а поверх пленки — утеплитель, толщина которого определяется теплотехническим расчетом. Надо сказать, что пароизоляция нужна лишь при использовании минеральных утеплителей. Если укладывают полимерный утеплитель, например экструзионный пенополистирол, то паро- и гидроизоляция не нужны.

Утепление крыши

Утепление крыши состоит из подкровельного «пирога», где выполняется тепло-, паро-, гидроизоляция и вентиляция, и самой кровли. Вся эта система поддерживается конструкцией, состоящей из стропил и обрешетки. Подробнее утепление крыши

Если толщины выбранных плит утеплителя не хватает, их кладут в два слоя с разбежкой стыков. Поверх утеплителя делают цементно-песчаную стяжку пола, армированную металлической сеткой с размером ячейки 10×10 см. Стяжку выравнивают с помощью нивелировочной массы. Если в помещении будут происходить мокрые процессы, то поверх стяжки надо нанести гидроизолирующий слой, в противном случае он не нужен.

Теперь к этому основанию (если оно не расположено на чердачном перекрытии) можно приклеить любое напольное покрытие: линолеум, ковролин, керамическою плитку или паркет (рис. 2). Чердачное перекрытие можно оставить и без чистового пола.

Как правило, на 95 % успех при установке теплоизоляции зависит не от материала, а от качества монтажа и аккуратности в процессе выполнения работ.

Рис. 2, Схема утепления железобетонного перекрытия:

1 — чистовой пол, 2 — выравнивающая стяжка; 3 — перекрытие; 4 — пароизоляция; 5 — утеплитель; 6 — несущая стена.

Выбор материала для утепления железобетонного перекрытия зависит от конструкции полов. Нагружаемые полы устраивают непосредственно по железобетону. В этом случае на утепляющий слой передаются нагрузки, которые будет нести покрытие, и теплойзолятор должен обладать высокой прочностью и малой деформацией при сжатии. Лучше всего такие нагрузки выдерживают жесткие минераловатные плиты на основе базальтового волокна, предназначенные специально для полов, и экструзионный пенополистирол. В ненагружаемых полах нагрузка передается на лаги и теплоизоляционный слой не выполняет дополнительных функций.

Поэтому применять дорогостоящие теплоизоляторы здесь нет смысла. В этом случае годится материал на основе стекловолокна, обычный пенопласт и другие традиционные утеплители, а также пeнoпoлиурeтан, эковата или различные утепляющие засыпки.

Междуэтажные деревянные перекрытия

Междуэтажные перекрытия обычно не нуждаются в утеплении, поскольку разделяют помещения с одинаковым температурным режимом эксплуатации, но сейчас их все чаще утепляют в связи с устройством «теплых полов» и для снижения шума в помещениях смежных этажей. Кроме того, конструкция междуэтажных перекрытий должна предотвращать выход тепла наружу. Это случается в местах опирания перекрытий на стены, поскольку из-за конструктивных особенностей на этих участках они имеют меньшую толщину.

В междуэтажных перекрытиях балки одновременно служат несущими элементами потолка нижнего этажа и лагами для пола верхнего. Возможен вариант, когда поверх балок с шагом 600—800 мм дополнительно укладывают лаги, на которых устраивают черновой, а затем и чистовой пол. Тепло-изоляционные материалы укладывают между балками в один или несколько слоев. Со стороны нижнего этажа утеплитель защищают от влажных паров пароизоляционным материалом, который крепят к настилу из досок. Потолок нижнего этажа делают из подшивных досок или гипсокартончых плит.

Чердачные деревянные перекрытия

Теплозащите чердачного перекрытия следует уделить особое внимание: в коттедже с холодным чердаком до 15 % энергии, расходуемой на отопление, теряется именно через чердак. Это неудивительно, ведь чердачные перекрытия разделяют нежилое подкровельное и жилое пространство. К тому же хорошая теплоизоляция чердачного перекрытия не даст уменьшаться температуре потолка нижнего этажа, что могло бы привести к образованию плесени.

Если крыша не утеплена, во избежание теплопотерь следует утеплить перекрытие со стороны подкровельного пространства. В качестве утеплителя можно использовать плиты из базальта или стекловолокна, а также теплоизоляционные материалы, с одной стороны покрытые фольгой, которая должна быть обращена в сторону теплого помещения. Утеплитель кладут на накат из досок, выполненный между балками перекрытия по черепным брускам. Чтобы защитить материал от намокания, его закрывают гидроизоляцией (рис. 3). Поверх гидроизоляции устраивают сплошной ходовой настил из доски толщиной 30— 40 мм или OSB-плит.

Поскольку через чердачное перекрытие водяные пары из нижних помещений проникают на чердак, утеплитель с теплой стороны нужно защитить паронепроницаемым материалом. Его крепят снизу к доскам настила степлером, а затем из подшивных досок или плит гипсокартона делают потолок.

Рис. 3 Схема утепления чердачных перекрытий по деревянным балкам

1 — гидроизоляция; 2 — утеплитель; 3 — балки перекрытия; 4 — пароизоляция; 5 — обрешетка; 6 — ходовой настил; 7 — внутренняя отделка.

В случае использования фондированного утеплителя пароизоляция не нужна.

Укладка балок перекрытия в кирпичном доме

При опирании деревянных балок на стены из кирпича или каменных блоков балки укладывают в углубления в несущих стенах и крепят к ним металлическими анкерами. В наружные стены толщиной 510 мм и в перегородки, разделяющие помещения с разным температурным режимом, концы балок заделывают наглухо. Глубина заделки — 180 мм, из которых 150 мм составляет опорная часть, а 30 мм — зазор между балкой и стеной. Конец балки, опирающийся на несущую стену, пропитывают антисептиком и оборачивают толем, а ее скошенный торец (также обработанный антисептиком) оставляют открытым (рис. 4).

Если толщина стен больше 510 мм, а внутренняя перегородка разделяет помещения с одинаковой температурой эксплуатации, применяют как закрытую, так и открытую заделку балок. При открытом способе балку укладывают на внутреннюю стену, подложить слой гидроизоляции, чтобы дерево не впитывало влагу из стены и не загнило. Чтобы балки могли «дышать», их торцы оставляют открытыми.

Рис 4. Крепление балки в кирпичной стене:

1 — заделка раствором, 2 — анкер, 3 — деревянная балка; 4 — изоляция толем на мастике.

Полы и перекрытия в каркасных домах

Здесь утепляют полы над вентилируемыми подвальными помещениями и другими неотапливаемыми местами. Высота конструкции пола вполне подходит для укладки достаточно дешевой, но относительно объемной изоляции из минераловатных плит и матов. Сначала к нижней стороне лаг подшивают деревянные бруски, затем на каркасе перекрытия расстилают проволочную или пластиковую сетку с шагом точек крепления 300 мм. После этого в промежутки между лагами плотно вставляют маты утеплителя (рис. 5, а).
Если утеплитель монтируют снизу после того, как перекрытия уже сделаны, то маты крепят проволочной или пластиковой сеткой или фиксируют пружинной проволокой, устанавливая прутки с шагом 400 мм (рис. 5, б). Маты, открытые внутрь подпола, следует закрыть сплошной обшивкой от грызунов.

Узел примыкания пола первого этажа к каркасу наружной стены у фундамента может быть выполнен разными способами, но в любом случае необходимо обеспечить его теплоизоляцию.

Рис. 5. Крепление теплоизоляции к каркасу пола а — с сеткой, б — с пружинной проволокой:

1 — пол; 2 — лага; 3 — утеплитель; 4 — сетка; 5 — пружинная проволока.


Обычно необлицованный мат заполняет все пространство между лагами вплоть до стены (рис. 6, а). Для предотвращения появления плесени, гнили и неприятных запахов и подвал, и утеплитель желательно проветривать. В этом случае утепляющий мат не должен мешать притоку свежего воздуха; его монтируют с отступом от стены, для чего между лагами устанавливается ограничительная распорка (рис. 6,6).

Чтобы избежать мостика холода в районе вентиляционного отверстия, к перекрытию закрепляют жесткую теплоизоляцию с сопротивлением теплопередаче, приблизительно равным сопротивлению теплопередаче пола.

Пароизоляция над подвальными помещениями нужна, если из-за разницы температур на улице и в подвале образуется конденсат. В этом случае на теплую сторону матов можно положить полиэтиленовую пленку. Для обеспечения непрерывности пароизоляционного слоя пленку лучше сварить с пароизоляцией стены.

Рис. 6. Изоляция пола у фундамента:

а — вплотную к стене, б — с отступом от стены: 1 — каркас стены; 2 — основание чистого пила. 3 — пароизоляции; 4 — плита жесткой теплоизоляции; 5 — жалюзи в обшивке для вентиляции подвала; 6 — теплоизолирующий маг; 7 — распорка между лагами; 8 — подкладной брус; 9 — фундамент.

Рекомендации по использованию засыпной теплоизоляции

Для засыпной (набивной) теплоизоляции чаще всего применяют перлит и вермикулит. Материал необходимо уложить на горизонтальную поверхность, затем выровнять и уплотнить. Изоляцию следует оградить от любых внешних влияний (дождя, снега, механических воздействий). Для предотвращения попадания на нее осадков используют гидроизоляцию, которую настилают поверх материалов. При изоляции фундаментов и отмосток устанавливают прочную стяжку из цемента или асфальта. Если засыпная теплоизоляция защищена от дождя и снега другими структурами дома, то гидроизоляцию можно не стелить, но перекрытие, на котором устроена теплоизоляция, должно быть надежно изолировано от попадания воды.

Устройство вертикальной набивной теплоизоляции — более трудоемкая работа. Для этого на стене в шахматном порядке монтируют металлические стержни, длина которых равна толщине теплоизоляции, и закрепляют на них металлическую сетку. После этого в отсек между стеной и сеткой слоями засыпают теплоизоляционный материал снизу вверх по всей ширине, постоянно уплотняя его. После набивки теплоизоляции на металлическую сетку наносят цементную штукатурку слоем 20 мм. Штукатурить сетку желательно не вручную, а специальным оборудованием (торкрет-установкой).

Способы утепления межэтажных перекрытий по деревянным балкам

Утепление межэтажных перекрытий как и фасадный декор из пенопласта с покрытием это процесс, который необходим для улучшения их теплоизоляционных и звукоизоляционных свойств. Особенно это касается перекрытий, что устроены на деревянных балках.

Удерживаем тепло внизу

Одна из частых проблем для деревянного дома – это отсутствие межэтажного утепления, когда тепло с первого этажа уходит вверх, и получается, что вверху теплее, чем нужно, а температура первого этажа ниже нормы. Чтобы этого не происходило, нужно создать систему изоляции между этажами. Сделать это несложно, хотя данная процедура и потребует некоторых знаний и усилий. Давайте разбираться.

Итак, если вы хотите, качественно и надежно утеплить межэтажное перекрытие первого и второго этажа своими руками, следует создать так называемый утепляющий пирог. Такое название появилось из-за того, что все материалы для утепления накладываются слоями.

Настилаем покрытие первого слоя – подложку. Это могут быть деревянные доски, небольшой высоты от 20 мм. Они прикрепляются к несущим балкам снизу и служат поддержкой для утеплителя.

В качестве второго слоя простилаем пароизоляцию. Она нужна для того, чтобы влага, содержащаяся в теплом воздухе, который поднимается с нижнего этажа, не контактировала с утепляющим материалом

В особенности это важно при утеплении межэтажного перекрытия минватой, которая теряет свои теплосберегающие качества при любом контакте с влагой. Пароизоляционную пленку накладываем внахлест, сантиметров 10-15, для лучшей изоляции.

Минвата должна быть очень плотно уложена, следует избегать щелей между плитами, так как даже малый зазор сможет испортить весь эффект. Укладка минеральной ваты не потребует каких-то специальных знаний и умений – просто уложите ее на всей поверхности между балками поплотнее.
Защищаем утеплитель от влаги уже с внешней стороны, то есть от случайного протекания влаги со второго этажа. Влагозащитная пленка должна покрывать утеплитель полностью, без зазоров, желательно накладывать ее внахлест.

Настилаем черновой пол – это могут быть древесные плиты, минеральная стяжка. После можно приступить к монтажу чистового покрытия пола верхнего этажа.

Пенополиуритан наноситься с помощью распылителя в несколько слоев, либо же заливается из шланга толстым слоем, что, правда, обойдется Вам несколько дороже. Современные технологии позволяют производить заливку пенополиуретана методом шприцевания, при которой не повреждается отделка помещения.

Более простой и дешевый способ звукоизоляции

При желании уменьшить ударный шум со второго этажа можно собрать деревянные перекрытия в доме и немного по другой технологии. В этом случае также сначала устанавливаются балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние стоит предварительно пропитать или обработать антисептическим составом. При сборке перекрытий на второй этаж в загородных частных домах обычно используются войлочные или резиновые прокладки.

Монтируются эти элементы непосредственно на балки. На них укладывают (без крепежей) лаги. Длина последних должна быть такой, чтобы они не касались стен дома. Монтируют лаги поперек балок. Далее устанавливают плиты звукоизолятора. Кладут их и между балками, и между лагами (в два-три слоя). Поверх получившегося «пирога» набивают доски. Пароизолятор в данном случае использовать также следует обязательно.

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

  1. достичь необходимых показателей прочности и жесткости перекрытия;
  2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
  3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

Балки перекрытия из бруса. Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.

Балки перекрытия из бревна. Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.

Балки перекрытия из досок. Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балок Укладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балок Укладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонами Укладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Следует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:
  • малый вес. Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
  • возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
  • доступность и сравнительно низкая стоимость;
  • возможность уложить изоляцию;
  • высокая скорость проведения работ.
Минусы деревянных балок перекрытия:

ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;

потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;

зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.

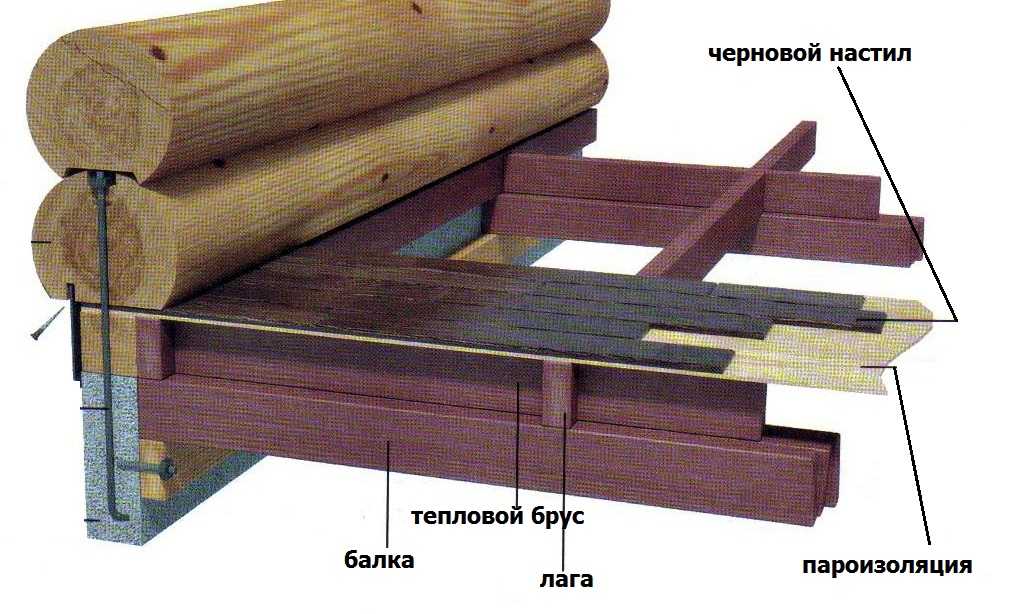

Конструкция перекрытия

Прежде чем приступать к подробному описанию создания правильного «пирога» перекрытия первого этажа, стоит отметить составляющие элементы и технические правила.

  1. Грунт. Перекрытие первого этажа разделяет помещение от подпольного пространства, поверхность которого – грунт. Грунт становится источником попадания влаги в древесные конструкции, которая может негативно сказаться на их технических свойствах. Потому данная поверхность должна быть гидроизолирована. На втором этаже делать гидроизоляцию не нужно.
  2. В подпольном пространстве должна осуществляться вентиляция, чтобы проникающая из земли влага выветрилась и не попала в перекрытие этажа.
  3. Кирпичные столбы, на которых лежат деревянные балки перекрытия.
  4. Деревянные балки. Балки служат опорным элементом для лагов пола. В зависимости от того, с каким шагом уложены балки, зависит выбор толщины досок на опоры. Конструкция должна легко переносить возможные нагрузки без деформации перекрытия.
  5. Лаги – поперечные доски, лежащие на торцевых сторонах. Они служат основой под укладку чистового пола в виде напольных досок или с использованием фанерной или иной плиточной подложки.
  6. Утеплительный материал заполняется между брусками. При этом необходимо учитывать, чтобы между утеплителем и чистовым полом оставался зазор для вентиляции.
  7. Пароизоляция и гидроизоляция, позволяющие защитить утеплительный материал от попадания в него влаги.
  8. Чистовой пол с или без листовой и плиточной подложки. При использовании досок их укладка производится на бруски, а такие финишные покрытия как ламинат, паркет, плитка кладутся на выравнивающий слой из плиточного материала.

При использовании утепленного покрытия необходимо позаботиться о демпферных зазорах для вентиляции под полом.

Что еще нужно учитывать

Выполнив расчет балок перекрытия и закупив все необходимые материалы, можно приступать собственно к монтажу конструкции. Однако перед этим желательно выполнить еще ряд подготовительных мероприятий.

Дерево – материал относительно недолговечный. Со временем из-за сырости брусчатые балки и доски могут начать подгнивать. Чтобы оттянуть этот процесс на как можно более долгий срок, перед началом сборки перекрытия все пиломатериалы следует обработать специальным антисептическим средством. Такие составы обычно предохраняют дерево еще и от заражения грибком.

Помимо этого, брус и доски нужно покрыть средством, снижающим риск возгорания. В случае пожара обработанный таким образом материал, конечно же, будет поврежден. Однако обработанные такими составами брус и доски не горят, а тлеют. Следовательно, у жильцов при пожаре будет больше времени для того, чтобы покинуть дом.

Также очень неплохо перед сборкой перекрытия обработать доски и брус средством против насекомых. Жучки-точильшики в последующем могут доставить владельцам дома массу неприятностей.

Часторебристые сборно-монолитные перекрытия

Часторебристые сборно-монолитные перекрытия представляют собой довольно сложную конструкцию, состоящей из армирующего пояса (венца), балки перекрытия, разделительных ребер, пустотелых блоков и слоя бетона толщиной в несколько сантиметров.

Сборно-монолитные (часторебристые) железобетонные перекрытия

Венец является обязательным элементом перекрытия, проходящий через все стены дома и заходит в них на глубину 10–12 см; высота армирующего пояса равна 25–28 см.

Балки перекрытия располагаются с шагом 50–60 см и служат основанием для пустотелых блоков, которые выполняют лишь функцию заполнения пространства и не несут никакой силовой нагрузки в отличие от разделительных ребер, придающих жесткость перекрытию.

Слой бетона, который называют еще конструкционным, заполняет пустоты между пустотелыми блоками, образуя вместе с арматурой балок несущую нагрузку всего перекрытия.

Преимущество часторебристых перекрытий состоит в том, что для их сооружения не требуется устройство опалубки и применения тяжелой строительной техники в виде автокрана. Технология является довольно прогрессивной, но почти никогда не используется частными застройщиками.

Монтаж перекрытий

После того, как все необходимые материалы закуплены, а вся подготовка завершена, можно приступать непосредственно к строительным работам. Строительство межэтажных перекрытий можно разбить на несколько основных этапов.

Монтаж балок

Часть балки, вставляемая в стену, обматывается тремя слоями гидроизолирующего материала

Установка несущих балок чаще всего производится на этапе возведения стен здания. Перед укладкой несущих брусьев их поверхность обрабатывается всеми необходимыми пропитками.

Затем их концы обрезаются под углом в 60° и та их часть, что будет замурована в стене, оборачивается в 2-3 слоя рулонной гидроизоляции.

Торцы брусьев обычно также обмазываются гидроизолирующими составами, но некоторые специалисты советуют оставлять их открытыми, чтобы дать свободный выход содержащейся в древесине влаге.

Глубина заводки брусьев вглубь стены должна составлять не менее 15 см. Шаг укладки брусьев обычно принимают в 0,6 м, но в зависимости от предполагаемой нагрузки на полы, а также от толщины сечения бруса этот показатель может быть уменьшен или увеличен.

На выбор интервала между балками влияет и технические показатели материала, применяемого для чистового пола.

Если верхний настил предполагается сделать из доски-дюймовки, фанеры или ДСП, то расстояние между балками не должно превышать полуметра, иначе полы будут прогибаться при ходьбе. Подробнее о монтаже балок смотрите в этом видео:

Лаги перекрытий должны лежать в одной плоскости

Монтаж несущих брусьев начинают от двух крайних стен, при этом балки должны располагаться на расстоянии 5 – 10 см. После установки двух крайних брусьев монтируем остальные, соблюдая необходимый интервал.

Особое внимание при укладке балок следует уделять горизонтальному уклону: все брусья перекрытий должны лежать в одной плоскости. Для этого между двумя крайними брусьями ставят на ребро обрезную доску, либо туго натягивают шпагат

Если же основание, на которое укладываются брусья, неровное, то для выравнивания горизонтального уровня под концы балок следует устанавливать закладные. Для закладных используется материал, устойчивый к гниению и физическим нагрузкам – металлические пластинки, кусочки кафеля и т.д.

Применять для регулировки уровня балок деревянные клинышки не рекомендуется, так как они могут достаточно быстро сгнить, что вызовет опускание отдельных балок перекрытий и искривление линии полов.

К стене несущие брусья крепятся при помощи анкерных болтов и стальных уголков.

Крепление опорных брусков

После того, как выставлены все балки перекрытий, к ним крепятся бруски сечением 5 х 6 см (так называемые «черепные» бруски). Они служат опорой для укладки чернового пола и крепятся по всей длине несущего бруса, с обеих его сторон.

Прибивать их следует таким образом, чтобы их нижняя часть находилась заподлицо с нижней частью балок.

Монтаж чернового пола

Чаще всего черновой пол делают из доски-дюймовки

Для устройства чернового пола берутся обрезные доски и укладываются поперёк балок на опорные бруски. Поскольку расстояние между балками обычно не превышает 0,6 – 0,8 м, то для черновых полов вполне подойдёт доска-дюймовка или тридцатка: давление на них будет ограничиваться лишь весом утеплителя.

Также для этих целей можно использовать обрезной горбыль. Можно также совместить черновые полы второго этажа с чистовыми потолками первого этажа или цоколя. В этом случае обрезные доски подшиваются снизу, со стороны первого этажа к балкам. Подробнее о черновом поле смотрите в этом видео:

Настил теплоизоляции

После устройства черновых полов между балками образуются отсеки, которые при необходимости можно заполнить теплоизоляционными материалами.

Для этого поверх досок чернового пола настилается гидро- или пароизоляция (рубероид, изоспан ит.д.), а затем укладывается минвата, пенопласт, шлак с опилками и т.д..

При этом всё пространство между брусьями должно быть плотно заполнено. Щели между балками и листами пенопласта заполняем герметиком.

Поверх утеплителя также желательно застелить гидроизоляцию, которая будет защищать его от протечек влаги сверху.

Настил чистовых полов

Заключительным этапом будет настил чистовых полов, который крепится поверх несущих балок при помощи саморезов или гвоздей.

Для этого материал (доски, ОСБ, фанера) раскраиваются таким образом, чтобы их стык приходился на середину бруса. Чистовой пол является основой для финишного покрытия – ламината, линолеума, паркета.

Устройство лаг для пола в деревянном доме

Как сделать пол из спилов дерева

Крепление балясин к полу

Особенности перекрытий из дерева

Устройство перекрытия включает в себя, по большей части, только деревянные элементы. Однако для отделки потолка и пола используются абсолютно любые материалы. Главное – грамотно провести установку самой конструкции.

Одна из самых главных функций перекрытия – звукоизоляция. На дерево очень легко крепить любые изоляционные материалы, в том числе и плитные. Поверх можно без проблем монтировать любую современную отделку.

Очень важное преимущество конструкции из дерева – малый вес. Элементы перекрытия из древесины не оказывают значительного давления на основание постройки

Поэтому их часто используют в домах с легким фундаментом.

Монтаж, проведенный по правилам, способствует естественному воздухообмену помещения. При этом не нарушается тепло- и звукоизоляция комнат.

В целом деревянные конструкции очень прочны. Они позволяют в короткий срок создать легкие и долговечные перекрытия.

Варианты перекрытий

Перекрытия разделяют по конструктивным особенностям и функциональным предназначениям. К ним относятся межэтажные, цокольные, чердачные перекрытия. Они бывают балочные, сборные и сплошные. Выбирая конструкцию перекрытия, учтите отличия в технологиях установки разных его вариантов.

  1. Строительство балочных перекрытий осуществляется с помощью металлических, железобетонных или деревянных балок. Они должны обладать большим запасом прочности.
  2. Расстояние между несущими балками должно равняться 70-80 см. Деревянная несущая балка не должна быть в длину более 5 м для перекрытий между этажами и более 6 м – между чердаком и нижним помещением.
  3. Ширина пролета для железобетонных или металлических несущих балок может быть любая.
  4. Пустотелые и монолитные плиты используются для создания сплошных перекрытий. Чтобы плиты не сдвигались их надо закреплять цементным раствором. При монтаже плит, вам придется использовать специальную подъемную технику.

Выбираем утеплитель

Начинаем утепление перекрытия. Для начала нужно определиться с выбором утеплителя. Чтобы получить надежное утепление чердачного перекрытия деревянного дома лучше всего воспользоваться такими материалами:

  • минеральной ватой;
  • керамзитом;
  • пенополиуретаном.

Эти материалы – отличный утеплитель, так как обладают всеми необходимыми качествами для надежного утепления, а также шумоизоляции и обладают долгим сроком службы.

Начинаем работу! Для каждого из вышеуказанных материалов разработана собственная система монтажа, и мы подробно рассмотрим каждую из них.

Важно: Но, прежде чем приступать к работе, следует тщательно просчитать необходимое количество утеплителя. Для этого нужно сделать точные замеры площади чердачного помещения и высчитать расход плит материала

Минеральная вата

Минеральная вата – качественный и надежный утеплитель для чердачного помещения, который продается в виде плит и обладает рядом достоинств:

  • низкий порог теплопроводимости;
  • простота при монтаже;
  • повсеместная доступность;
  • относительно недорогая цена;
  • экологичность и негорючесть.

К недостаткам можно причислить ее влагобоязнь, но как справиться с этой проблемой своими руками мы напишем далее.
Если вы не планируете использование чердачного помещения в качестве жилой зоны, то в утеплении нуждается только пол чердака, а вот если есть планы сделать жилой чердак, то необходимо утеплять и кровлю также, так что при расчете материала это следует учитывать.

  1. Очищаем пространство между балками чердачного перекрытия, а затем застилаем все, включая сами балки, пароизолирующим слоем. Это необходимо для того, чтобы материал-утеплитель не терял своих качеств со временем.
  2. Минватой заполняем пространство по всем балкам, ее плиты плотно укладываются: если, например, расстояние между балками 60 см, то длина плиты должна быть не меньше 62 см.К сведению:
  3. Кстати, профессионалы рекомендуют утеплять чердачное помещение минватой, с применением слоя утепляющего материала не меньше 150 мм, а желательно 200 мм, но измеряется окончательно он по балкам.
  4. Укладываем слой гидроизоляции внахлест на плиты, а уж затем можно при необходимости монтируем пол, если планируется частое посещение чердачного помещения.

Керамзит

Утепление чердачного перекрытия керамзитом своими руками по технологии не слишком отличается от предыдущего:

  • для первого слоя чердачное пространство застилаем пароизолирующим материалом;
  • сверху, в качестве второго слоя насыпаем керамзит;
  • закрываем керамзит влагоизляцией, так как он может накапливать влагу, пускай и в небольших количествах.

Обратите внимание: Многие строители рекомендуют также установить сверху над керамзитом еще и цементную стяжку, для того, чтобы избежать неравномерности распределения керамзита.
Вообще же утепление перекрытий дома керамзитом – это одно из наиболее экологически чистых видов, так как он представляет собой простую обожженную глину

Пенополиуретан

Утепление перекрытия пенополиуретаном – один из наиболее дорогих и технически сложных видов, зато он же и наиболее надежный. Проводить такое утепление чердачных перекрытий в деревянном доме своими руками не всегда возможно, ведь данный процесс потребует специального оборудования и защитного костюма.
Как и для остальных видов утепления, в качестве первого слоя используется пароизоляционная подложка, которая сверху заливается большим количеством полиуретановой пены.

Если же пользоваться распылительной, а не наливной системой, то слои пенополиуретана наносятся непосредственно на балки и перекрытия, заполняя собою все пространство и не давая ни малейшей утечки тепла в деревянном доме.

Устройство балочных монолитных железобетонных перекрытий

Балочные железобетонные перекрытия изготовляют из балок таврового профиля и заполнения между ними. В качестве заполнения применяют накат из гипсобетонных или легкобетонных плит толщиной 80 мм и длиной 395 мм, армированных деревянными реечками, брусковыми каркасами для междуэтажных перекрытий, или легкобетонных плит толщиной 90 мм и длиной 385 мм, армированных стальными сварными сетками для чердачных перекрытий. В целях изоляции от воздушного переноса звука зазоры между накатом и балками заделывают раствором, а по накату насыпают шлак или другой утеплитель.

Вместо наката применяют легкобетонные двухпустотные камни — вкладыши высотой 250 мм и длиной 195 мм. Зазоры между камнями и балками тщательно заполняют цементным раствором. Это повышает жесткость перекрытия и придает ему монолитность. Заполнение швов обеспечивает улучшение звукоизоляции.

Для возможности использования в балочных монолитных железобетонных перекрытиях при различных по величине полезных нагрузках одних и тех же типов балок устанавливают различные расстояния между их осями — 600, 800 и 900 мм при плитных накатах и 600 мм при заполнении из камней — вкладышей. При этом ширина плит-накатов соответственно составляет 510, 710 и 910 мм, вкладышей — 510 мм.

Чем и как утеплить перекрытие дома – видео, инструкция

На чтение 4 мин Просмотров 323 Опубликовано

Предисловие. В этом материале мы рассмотрим, как правильно утеплить перекрытие дома самостоятельно и какие следует использовать теплоизоляторы в работе. Рассмотрим два популярных варианта чердачных и межэтажных перекрытий – по деревянным балкам и с использованием железобетонных плит перекрытий.

Утепление перекрытий дома своими руками

Застройщики часто вводят при строительстве новые энергосберегающие технологии. В деревянном доме тепло из помещений уходит через крышу, пол, стены, окна и входные двери. Инструкций и видео уроков по утеплению дома достаточно. А многие считают, что достаточно только наружного утепления стен загородного коттеджа, но это не совсем верно.

Например, как быть владельцам домов, у которых под первым этажом находится подвал, или возводится двухэтажный дом или деревянный дом с не утепленной мансардой?

В этом случае возникает резонный вопрос, как и чем утеплить межэтажное перекрытие в доме? Ведь утеплять перекрытие дома необходимо, если мансарда хорошо не утеплена.

Нужно ли утеплять перекрытия в доме

Ответ на вопрос – нужно ли утеплять перекрытия между этажами в доме, очевиден. Если у вас в доме не произведено утепление цоколя или фундамент изнутри отсыпан грунтом, то на первом этаже от пола будет тянуть холодом зимой. Поэтому следует утеплить деревянный пол снизу или утеплить пол на первом этаже по лагам.

То же самое касается и владельцев домов с холодным чердаком. Можно оборудовать чердак под жилое помещение, утеплив его или проведя утепление чердачного перекрытия в доме. Если в доме второй этаж или мансарда утеплена, то обработка перекрытия между этажами увеличит звукоизоляцию помещений, необходимо лишь вместо утеплителей выбрать звукоизоляционные материалы для перекрытий в доме.

Но, прежде чем утеплять перекрытия дома своими руками нужно выяснить какой тип перекрытия в вашем доме: деревянные балки перекрытия или монолитная ж/б плита и что используется в качестве перекрытий: металл, бетон или дерево. От этого будет зависеть выбор теплоизоляции, его толщина и способ проведения работ.

Утепление плит перекрытия дома между этажами

Для утепления плиты перекрытия по полу используется цементно-песчаный раствор. Если в плите трещины, то их следует заполнить раствором и выровнять смесь. Далее укладывается пленка пароизоляции, главное уложить пароизоляцию на утеплитель правильной стороной. Стелить рулоны следует внахлест в 10-15 см.

Схема утепления плит перекрытий

Чем лучше утеплить межэтажное перекрытие? Утеплитель должен выдерживать постоянные нагрузки и сохранить свою первоначальную геометрию с течением времени.

Поэтому, можно выполнить утепление керамзитом, опилками, экструдированным пенополистиролом или базальтовой ватой с высокой плотностью и стойкой к сжатию.

Можно установить деревянные лаги на перекрытия и уложить между ними утеплитель. Далее на лаги набивается черновой пол из досок.

Возле печных труб или других нагревающихся элементов использовать следует огнеупорный утеплитель. Поверх следует расстелить гидроизоляцию и уложить черновой пол.

Утепление перекрытий по деревянным балкам

Схема утепления перекрытий по балкам

Утепление перекрытий дома по деревянным балкам более распространено. Балки хороши тем, что их намного дешевле и легче монтировать.

Остановимся подробнее на вопросе, как и чем утеплить перекрытия из деревянных балок. Рассмотрим самостоятельное утепление межэтажных перекрытий пенополистиролом и минеральной ватой.

Последовательность работ:

1. обработка антисептиками, усиление балок.
2. укладка супердиффузионной мембраны.
3. укладка пенопласта или минеральной ваты.
4. черновая и чистовая отделка потолка.

Утепление перекрытий дома пенопластом

1. на потолок крепится пароизоляция или гидроизоляция;
2. листы пенопласта вырезаются по расстоянию между балками;
3. пенопласт фиксируется дюбель-зонтиками, щели запениваются;
4. укладывается пароизоляционная пленка.

Утепление перекрытий дома минватой

1. снизу балок делается обрешетка или обшивается OSB плитами;
2. на обрешетку укладывается пароизоляция или гидроизоляция;
3. минвата вырезается по расстоянию между балками;
4. рулоны минеральной ваты укладываются между балками;
5. поверх теплоизоляции укладывается супердиффузионная мембрана.

Самостоятельное утепление перекрытий

Опираясь на представленные советы, вы сможете выполнить самостоятельно утепление межэтажных перекрытий по всем строительным нормам и существенно снизить потери тепла.

Звукоизоляция межэтажных перекрытий по технологии ничем не отличается. Необходимо лишь выбрать, чем сделать звукоизоляцию межэтажных перекрытий в доме. А для отделки пола и досок используйте краски Уником – надежные и стойкие краски от проверенного производителя по низким ценам.

Советуем также рассчитать толщину утеплителя, чтобы его слоя было достаточно для удержания максимального количества тепла в вашем доме.

Утепление межэтажных перекрытий — PirroGroup

В частном домостроении наиболее востребованными являются бетонные и деревянные перекрытия. Перекрытия первых этажей часто устраивают из монолитного железобетона или ж/б плит, для вторых этажей перекрытия, как правило, деревянные. В отличие от бетонных, перекрытия из деревянных балок не так сильно нагружают стены, к тому же древесина является доступным и экологичным материалом.

Утепление межэтажного перекрытия необходимо, если на нижерасположенном этаже находится неотапливаемое помещение (например, гараж или тамбур) или же помещение «выходит» за пределы наружной стены (например, перекрытие консольно выступает за пределы наружной стены первого этажа).

Если помещения, разделенные перекрытием, имеют положительную температуру, то они нуждаются больше не в утеплении, а в обеспечении герметичности и звукоизоляции. Эта задача является актуальной для деревянных перекрытий, не обладающих высокой звукопоглощающей способностью.

Универсальным решением для обеспечения тепловой изоляции, герметичности и звукоизоляции межэтажных перекрытий является применение теплоизоляционных PIR-плит PirroКрафт и PirroУниверсал.



PIR состоит из системы жестких замкнутых ячеек, которые придают плите высокую прочность. PIR-плиты укладываются поверх балок и образуют сплошной изолирующий слой, который отсекает напольное покрытие от несущих деревянных балок.

  • Рекордно низкая теплопроводность. Теплопроводность PIR – самая низкая среди всех видов теплоизоляции – λ10=0,021* Вт/м·К. Это свойство позволяет уменьшить вес и толщину теплоизолирующего слоя в перекрытии и таким образом увеличить высоту потолков.
  • Пожаробезопасность. PIR является огнестойким материалом в силу специальной формулы. Закрытая пористая структура PIR-изоляции препятствует горению полимеров, позволяя им лишь обугливаться при воздействии пламени. PIR не поддерживает горение, не распространяет пламя, не плавится и не образует горящих капель расплава.
  • Влагостойкость. Материал негигроскопичен и не нуждается в защите от водяного пара. Применение слоя пароизоляции необходимо только в помещениях с влажными процессами – кухне, ванной и т.п., в которых объем выделяемого водяного пара существенен для деревянных перекрытий.
  • Экологичность. PIR-плиты экологически безопасны в эксплуатации, они не содержат стиролов и формальдегидов, являются химически инертным продуктом со стабильными свойствами на протяжении всего срока службы. Исключено накопление пыли, развитие популяций бактерий и возникновение плесени на поверхности плит и в зонах примыкания к конструктивным элементам.
  • Высокая прочность. PIR-плиты характеризуются значительными прочностными характеристиками при малом весе. Прочность на сжатие превышает 120 кПа, а прочность на разрыв – 150 кПа. Плотность PIR-плит составляет 30 кг/м3, а вес плиты толщиной 100 мм – всего 3,1кг/м2!
  • В случае применения минеральной ваты под деревянными балками перекрытия необходимо подшивать пароизолирующую пленку. Она нужна для задержки мелких волокон утеплителя, которые осыпаются со временем вниз под действием вибрационных нагрузок на перекрытие. В случае с PIR-плитами такой слой не нужен. PIR-плиты не содержат вредных волокон, при работе с ними не образуется волокнистая пыль, требующая защиты органов дыхания. Это условие особенно актуально для помещений с уже остекленными оконными проемами.
  • Благодаря укладке PIR-плит поверх несущего слоя перекрытия (в случае деревянных балок) вы не привязаны к их шагу, и отходы от подрезки утеплителя отсутствуют.
  • PIR-плиты обладают меньшей жесткостью, чем у экструдированного пенопласта, поэтому лучше поглощают звук.
  • Профилированные торцы PIR-плит – «четверть» и «шип-паз» обеспечивают плитам высокую герметичность стыков.
  • PIR-плиты легко нарезаются строительным ножом, ножовкой.
  • PIR-плиты выпускаются в типоразмерах: 1200х600 мм и 1200х1200 мм. Для тепло- и звукоизоляции перекрытий рекомендуются плиты с профилированными торцами в четверть толщиной –30 мм, 50 мм и 100 мм.
  • Благодаря используемому сырью и специальным облицовкам, PIR-плиты не позволяют грызунам и насекомым создавать зоны популяций и обитания.
  • Применение PIR-плит уменьшает объем требуемого утеплителя, позволяет сократить расходы на доставку, увеличить скорость установки, уменьшить ширину фундамента (расходы на фундамент), добиться высоких показателей энергосбережения.

Технические характеристики PIR-плит PirroУниверсал

Показатели Значения

Теплопроводность, λ10

0,023 Вт/м·К

Плотность

31 ± 2 кг/м3

Прочность на сжатие при 10% деформации

≥120 кПа

Прочность при изгибе

≥350 кПа

Водопоглощение при полном погружении

< 1,0 %

Температурный диапазон эксплуатации

– 70ºC
+120ºC

Торцевание по периметру

“четверть”
без профилировки

Размеры

1200 х 600 мм

Стандартная толщина

30, 50 мм

Технические характеристики PIR-плит PirroТермо

Показатели Значения

Теплопроводность, λ10

0,023 Вт/м·К

Плотность

31 ± 2 кг/м3

Прочность на сжатие при 10% деформации

≥120 кПа

Прочность при изгибе

≥350 кПа

Водопоглощение при полном погружении

< 1,0 %

Температурный диапазон эксплуатации

– 70ºC
+120ºC

Торцевание по периметру

“четверть”
без профилировки

Размеры

1200 х 600 мм

Стандартная толщина

30, 50 мм

Технические характеристики PIR-плит PirroСтена

Показатели Значения

Теплопроводность, λ10

0,023 Вт/м·К

Плотность

31 ± 2 кг/м3

Прочность на сжатие при 10% деформации

≥120 кПа

Прочность при растяжении

≥180 кПа

Водопоглощение при полном погружении

< 1,0 %

Температурный диапазон эксплуатации

– 70ºC
+120ºC

Торцевание по периметру

“шип-паз”, “четверть”

Размеры

1200 х 600 мм

Стандартная толщина

30, 50, 70, 80 мм

Технические характеристики PIR-плит PirroКрафт

Показатели Значения

Теплопроводность, λ10

0,023 Вт/м·К

Плотность

31 ± 2 кг/м3

Прочность на сжатие при 10% деформации

≥120 кПа

Водопоглощение при полном погружении

< 1,0 %

Температурный диапазон эксплуатации

– 70ºC
+120ºC

Торцевание по периметру

“четверть”
без профилировки

Размеры

1200 х 600 мм

Стандартная толщина

30, 50 мм

Инструкция по утеплению бетонных межэтажных перекрытий

  • 1 шаг

    Подготовка поверхности. Освободите поверхность основания. Убедитесь в его ровности, используя 2-х метровую рейку.

  • 2 шаг

    Укладка PIR-плит PIRRO.
    Для разделения стяжки пола и несущего основания (плиты перекрытия) возможно использование профилированных и непрофилированных PIR-плит. PIR-плиты укладываются рядами, со смещением швов в соседних рядах. Механическое крепление плит к основанию не требуется.

  • 3 шаг

    Установка демпферной ленты (для устройства «плавающих» полов).
    Закрепите на стене по периметру помещения демпферную ленту из вспененного полиэтилена толщиной 4-10 мм или специальную кромочную ленту. Ширина полосы должна быть такой, чтобы после установки её верхняя кромка была не ниже отметки чистого пола.

  • 4 шаг

    На уложенные PIR-плиты PirroКрафт укладывается разделительный слой из полиэтиленовой пленки толщиной не менее 100 мкм, вспененного полиэтилена или аналогичных материалов толщиной. Этот слой исключает возможность попадания раствора стыки плит. Раскатываемые полотна разделительного слоя должны иметь нахлесты не менее 10см. В качестве альтернативы можно применить любой скотч для проклейки швов.

  • 5 шаг

    Стяжку выполняют толщиной не менее 40 мм. Для распределения нагрузок рекомендуется произвести её армирование стальной сеткой. После выполнения стяжки можно приступать к устройству полов.

 Инструкция по утеплению деревянных межэтажных перекрытий

  • 1 шаг

    Подготовка основания под укладку PIR-плит. В качестве основания под плиты устраивается разреженный дощатый настил из обрезной доски. Доски можно укладывать с шагом, равным ширине доски.

  • 2 шаг

    Укладка PIR-плит. PIR-плиты укладываются поверх настила в поперечном направлении со смещением в смежных рядах. Рекомендуемое смещение – не менее 20 см. Уложенные плиты рекомендуется фиксировать. Для этого их крепят 2-3 саморезами (гвоздями) к дощатому настилу, при этом шляпка крепежа должна была утоплена в плиту на 1-2 см. Герметизация стыков. По периметру в местах примыкания к стенам зазоры между PIR-плитами и стенами следует заполнить монтажной пеной.

  • 3 шаг

    Устройство пароизоляции. Пароизоляция рекомендуется только для влажных помещений и устанавливается по отношению к утеплителю со стороны влажного помещения. Полотна крепят снизу балок с устройством нахлёстов не менее 15 см.

  • 4 шаг

    Устройство полов. Сначала на утеплитель с шагом укладываются элементы обрешетки (как правило – обрезную доску), которые крепят саморезами к разреженному дощатому настилу через уложенный слой утеплителя. По обрешетке производят укладку чистовой половой доски или же выполняют сплошной настил из досок, OSB плит или других жестких листовых материалов для последующего устройства чистовых полов в соответствии с Вашим проектом.

Рекомендации по утеплению бетонных перекрытий




•    Основание под укладку PIR-плит должно быть ровным и чистым. При необходимости выполняется выравнивающая стяжка.
•    Для лучшей звукоизоляции межэтажных бетонных перекрытий рекомендуется устройство «плавающих» полов. В плавающих полах основание под чистовой пол – стяжка – никак не должна быть связана со стенами и бетонным перекрытием. В этом случае будет исключен эффект «звуковых мостиков».
•    Плинтусы в «плавающих» полах следует крепить только к полу или только к стене.
•    При использовании марок PIR-плит с фольгированными облицовками между PIR-плитой и цементосодержащим слоем следует прокладывать разделительный слой из полиэтиленовой пленки толщиной от 100 мкм.

•    Для утепления перекрытия толщина PIR-плит определяется теплотехническим расчетом. Для устройства плавающих полов достаточно применить плиты толщиной 30 мм.





Рекомендации по утеплению деревянных перекрытий


•    Укладка PIR-плит возможна как поверх деревянных балок, так и снизу. При укладке поверх балок предварительно следует устроить разреженный дощатый настил. PIR-плиты PIRRO Рекомендуемое смещение каждого последующего ряда плит – не менее 10см. Свободные свесы PIR-плит допускаются.
При устройстве теплоизоляционного слоя плиты возможно фиксировать от смещения саморезами по дереву, при этом шляпка винта должна была утоплена в плиту на 1-2 см. Для обеспечения герметичности слоя теплоизоляции стыки плит PIR с наружными стенами следует заполнить монтажной пеной.
•    Установка слоя пароизоляции. Выполняется только для влажных помещений. Снизу балок устраивается пароизоляционный слой. Как правило, пароизоляцию выполняют из рулонных материалов на основе полипропилена. Полотна крепят снизу балок с устройством нахлёстов не менее 15 см.
•    Устройство потолков. В качестве основы потолка может быть применена сплошная зашивка досками или плитами ОСП, ЦСП, ГВЛ под дальнейшее устройство любого вида потолка (штукатурного, в том числе на основе ГКЛ, натяжного, реечного и пр.).

•    Устройство полов. Поверх PIR-плиты с шагом укладывается обрешетка – доска или брусок, которая крепится саморезами к балкам через уложенный слой утеплителя. По обрешетке производят укладку сплошного настила из досок или вышеуказанных плитных материалов для последующего устройства чистовых полов.





Полезные советы

•    Концы деревянных балок надо обрабатывать антисептиком. Для защиты от капиллярной влаги в стене балку следует опирать на стену через гидроизоляционный материал.
•    Торец балки закрывать нельзя. Между уличной стеной и торцом балки следует оставить зазор 10-20 мм под выход водяных паров из древесины.
•    Сечение деревянных балок следует подбирать исходя из перекрываемого пролета между стенами, шага балок и конструкции перекрытия. Наиболее распространённым является сечение балок 200х150 мм и 200х200 мм.
•    Не стоит забывать, что перекрытия, выступающие консольно на улицу, становятся частью теплового контура дома, а потому в их состав надо вводить слой пароизоляции.
•    Для ускорения работ можно сложить несколько PIR-плит в ровную стопку и нарезать их одновременно. Это обусловлено легкостью обработки плит.







Пирог межэтажного перекрытия по деревянным балкам

Перекрытие между этажами играет роль одновременно и потолка нижнего, и пола верхнего этажа. От того, насколько правильно будет устроен пирог межэтажного перекрытия зависит звуко- и пароизоляция между помещениями, и его надежность. Конструкция может содержать в своей основе железобетонные плиты, монолитную заливку бетонным раствором, или деревянные балки.

Деревянные перекрытия обладают своими недостатками — они огнеопасны, могут загнить или быть поражены насекомыми, и поэтому нуждаются в специальной дополнительной обработке. Но также у них есть и существенные преимущества — их можно смонтировать без строительного крана и других специальных средств практически в любом месте, а само перекрытие получается легким и в достаточной степени экономичным.

Типы конструкций для деревянного межэтажного перекрытия

Конструкция перекрытия будет зависеть от его длины и требований к максимальной нагрузке. Перекрытие второго этажа может быть устроено на деревянных балках, ребрах или сочетать в одной конструкции и балки и ребра.

Самым надежным по-прежнему считается традиционное балочное перекрытие, но также оно является самым дорогим по стоимости материалов. Допускается пролет перекрытия от 6 до 15 м. Если второй этаж предназначен для помещений жилого типа, то сечение балок должно быть не меньше 150 мм.

Перекрытие на ребрах с шагом 30-60 см хорошо подойдет для каркасного дома с пролетом до 5 м, а в случае двухтавровых ребер — до 12 м. В качестве ребер используются древесные изделия прямоугольного сечения. Для того, чтобы обеспечить должную жесткость в конструкцию добавляют стальные ленты, которыми осуществляется перевязка в виде стяжек-переплетов.

Балочно-ребристая конструкция позволяет увеличить допустимый пролет до 15 м. Балки в этом случае кладутся с большим шагом, и укрепляются перпендикулярно им установленными ребрами. Для сопряжения используют металлические хомуты, монтажные скобы и резьбовой крепеж.

В такой системе расход древесных материалов меньше, поэтому такая конструкция кажется более привлекательной экономически. Но в этом случае увеличивается количество крепежа и монтажных материалов, а также приложенного труда, поэтому сложно сказать, что такая конструкция обойдется дешевле.

Утепление перекрытия

Важные нюансы, которые необходимо учесть до начала работы:

  • Расстояние до дымохода до ближайшей балки должно составлять 40 см минимум для обеспечения пожарной безопасности.
  • Древесина должна быть абсолютно сухой. В противном случае ее необходимо оставить на подставке, в сухом и проветриваемом месте на полгода.
  • Все балки должны быть обработаны антисептическими защитными материалами от грибков, гнили и насекомых.

Пирог деревянного перекрытия между этажами включает в себя 6 слоев:

  • Укладываются балки или крепятся ребра, в зависимости от выбранной конструкции.
  • Далее со стороны потолка нижнего этажа набиваются доски. Эта черновая отделка потолка становится основой для дальнейшей укладки слоев «пирога».
  • Следующим слоем становится тепло- и звукоизоляция — это может быть минеральная вата, керамзит, шлак, песок или пенопласт, и так далее.
  • После нее стелется гидроизолирующий материал, роль которого может выполнять плотный полиэтилен или рулонная резина.
  • По деревянным балкам(если выбрана эта конструкция) делают накат чернового и чистового пола.
  • Со стороны потолка укладывают слой пароизоляции блестящей стороной наружу.
  • После чего можно осуществлять чистовую отделку потолка выбранными материалами.

видео-инструкция по звукоизоляции первого этажа в доме своими руками, чем утеплить между этажами, фото и цена

Все фото из статьи

Утепление и звукоизоляция межэтажных деревянных перекрытий играют важную роль в комплексе мероприятий, направленных на сокращение энергозатрат помещения и формирование в доме оптимального микроклимата. Если не ограничиваться стенами, а провести комплексную изоляцию, включающую в себя отделку полов и потолков, то можно не только снизить потери тепла, но и минимизировать расходы на дополнительный обогрев.

Конечно же, сам процесс теплоизоляции перекрытий имеет ряд особенностей, и именно им мы и посвятим нашу статью.

Чтобы теплый воздух не выходил через крышу, перекрытия следует утеплить

Общие вопросы теплоизоляции

Зачем нужно утепление?

Как правило, говоря о теплоизоляции дома, мы обычно имеем в виду обшивку стен материалами, имеющими низкую теплопроводность, а также установку энергосберегающих оконных и дверных конструкций (читайте также статью “Чем и как утеплить стены в деревянном доме внутри и снаружи правильно”).

Однако тепловые потоки в жилом помещении обычно имеют весьма сложную конфигурацию, и потому без теплоизоляции пола, потолка, а иногда и межэтажных перекрытий не обойтись.

Неутепленные пол и кровля – одни из основных источников теплопотерь

  • Во-первых, утепление перекрытия первого этажа по деревянным балкам позволяет «отсечь» поток холодного воздуха от грунта и фундамента. Кроме того, теплоизоляционный слой обычно обустраивается одновременно с гидро- или пароизоляцией, что дает возможность нормализовать влажность в помещении.

Обратите внимание! Температура в нижнем слое воздуха оказывает огромное влияние на наш комфорт, потому пренебрегать обустройством утепленного перекрытия над подвалом или фундаментом не стоит.

  • Если же мы хотим, чтобы тепло, сгенерированное отопительными приборами, как можно дольше оставалось в помещении, то нам поможет утепление деревянного перекрытия чердака. Благодаря ему мы снизим энергопотери здания и получим возможность сэкономить на отоплении.

Комплексная теплоизоляция позволяет снизить энергопотери здания

  • Утепление межэтажного деревянного перекрытия также не будет лишним, особенно в том случае, если у нас установлена автономная система обогрева. Кроме экономии, теплоизоляция этажей позволяет дифференцировать температурный режим: так, например, мы можем обеспечить более интенсивный обогрев в детской, а в гостиной на первом этаже будет поддерживаться температура, комфортная для взрослых.

Какие материалы стоит использовать

И утепление межэтажного перекрытия по деревянным балкам, и теплоизоляция пола/потолка должны осуществляться с использованием соответствующих материалов. В таблице ниже мы приведем их основные характеристики:

Плиты из базальтовой ваты

МатериалОсобенности использованияКлючевые недостатки
Минеральная (базальтовая) вата
  • Основу материала составляют минеральные волокна, соединённые с помощью пропиток на основе битума и других веществ.
  • Утеплитель отличается хорошим сопротивлением теплопередаче, не горит, не намокает (а значит, практически не теряет теплоизоляционных свойств при увлажнении).
  • Высокая цена качественных изделий.
  • Значительная толщина теплоизоляционного слоя.
Пенопласт и пенополистирол
  • Синтетические материалы отличаются хорошей теплоизоляционной способностью, при этом практически непроницаемы ни для воды, ни для водяного пара.
  • Пенопласт является более доступным по цене, но менее плотным, потому для перекрытий чаще всего используют экструдированный пенополистирол.
  • Низкая плотность и склонность к деформациям под давлением.
  • Высокая горючесть.
  • Пенопласт повреждается грызунами.



Керамзит
  • Керамзит представляет собой гранулы из обожжённой глины, которые используются для засыпки под покрытие пола или потолка.
  • Внутренняя структура гранул включает в себя герметичные поры, которые и играют роль резервуаров воздуха для энергосбережения.
Для эффективной теплоизоляции материал нужно засыпать слоем не менее 50 см, потому керамзит обычно используют при обустройстве пола первого этажа, и реже –на чердаках.



Пенофол и аналоги
  • Утепление деревянного перекрытия между этажами можно осуществлять и с использованием тонких рулонных материалов с покрытием из фольги.
  • Также фольгированные изделия очень эффективны при обустройстве систем теплого пола: слой металла отражает почти все инфракрасные лучи обратно в помещение.
Небольшая толщина, как следствие – весьма умеренное сопротивление теплопереносу.

Алгоритмы работ

Теплоизоляция нижнего перекрытия с обустройством чернового пола

Пол на первом этаже утеплять нужно практически в любой ситуации. Даже если под ним  расположен благоустроенный подвал, все равно от грунта и фундамента будет тянуть холодом.

Обустройство пола на первом этаже

Инструкция рекомендует выполнять все работы по такой схеме:

  • На лаги или бетонное основание укладываем черновой настил, который будет служить основной для теплоизоляционного материала. Этот настил можно изготовить из необрезной доски или из толстой (не менее 15 мм) фанеры. Также подойдут ориентированно-стружечные или цементно-стружечные плиты соответствующей прочности.

Обратите внимание! На схеме выше представлен вариант конструкции, не предусматривающий установки второго слоя лаг. В этом случае настил крепится на специальных черепных брусках.

  • Поверх чернового настила укладываем лаги, на которые будет опираться сам пол. При этом шаг между лагами делаем равным ширине плиты утеплителя – так мы сэкономим время на подгонку деталей по размеру.

Укладываем пергамин для гидро- и пароизоляции так, как показано на фото

  • Высота лаг должна обеспечивать укладку теплоизоляционного материала без сжатия, поскольку при деформации у большинства утеплителей повышается теплопроводность.
  • После этого укладываем на основание гидроизоляционный материал. Если для нас критично важна оптимизация бюджета, то используем плотный полиэтилен, если же нет – приобретаем специализированную мембрану.
  • Поверх гидроизоляционного слоя укладываем плиты теплоизолятора – минваты или полистирола, либо же засыпаем керамзит.

Совет! Зазоры между лагами и пенополистирольными плитами заполняем саморасширяющейся пеной.

  • Затем можно переходить к настиланию половой доски или к укладке основания для напольного покрытия. При этом важно следить за тем, чтобы между настилом и верхним краем теплоизоляционного слоя сохранялся зазор минимум в 15 -50 мм.

Два слоя пароизоляции и обязательный воздушный зазор

Межэтажные и потолочные  утепляющие контуры

Утепление чердачного перекрытия по деревянным балкам или перекрытия между этажами проводится по схожей схеме:

Утепление межэтажного перекрытия в деревянном доме  – схема размещения основных элементов

  • Потолочные балки внимательно осматриваем, проверяя на наличие дефектов и признаков гниения. При необходимости выполняем ремонт либо усиление конструкции, после чего обрабатываем основу перекрытия влагозащитной пропиткой с антисептиками и огнезащитными добавками.
  • К балкам либо крепим черепные бруски 50х50 см, на которые укладываем черновой настил из досок, либо обустраиваем простой накат из деревянных плит.  Он должен быть достаточно прочным, чтобы выдерживать массу утеплителя без деформаций.
  • Выполняем гидроизоляцию чернового настила. Как и в случае с утеплением пола первого этажа, используем пергамин, полиэтиленовую пленку или специальные мембраны.

Совет! Если утепление перекрытий по деревянным балкам проводится в новостройке, то края потолочных опорных конструкций стоит оставить без гидроизоляции: так древесина получит возможность для продолжения естественного высыхания. В домах возрастом более 10 -15 лет этой рекомендацией можно пренебречь.

Потолок, подготовленный к отделке

  • Выполняем монтаж теплоизоляционного слоя, укладывая плиты из минеральной ваты или пенопластовые панели. Тщательно герметизируем все щели, задувая их полиуретановой пеной или заполняя обрезками минваты.
  • Сверху в обязательном порядке укладываем пароизоляционной слой. Для этой цели используем либо специальные мембраны, либо рулонные уплотнители с фольгированным покрытием.
  • Поверх пароизоляции набиваем контррейки, к которым крепим доски или плиты пола второго этажа либо чердачного перекрытия.

Еще одним вариантом выполнения работ является утепление потолка изнутри помещения своими руками:

  • Потолочное перекрытие обрабатываем влагозащитным составом, после чего оклеиваем гидроизоляционным материалом (пергамин, пенофол, мембраны).
  • Поверх гидроизоляции набиваем на потолок обрешетку.
  • К поверхности потолка с использованием полиуретановой клей-пены крепим пенопластовые или полистирольные панели. Каждую панель дополнительно фиксируем пластиковыми дюбель-зонтами.
  • Пароизоляционную пленку крепим степлером к обрешетке, после чего выполняем подшивку потолка досками или плитами ОСБ. Зазор между подшивкой и утеплителем оставляем не менее 10-15 мм.

Процесс подшивки потолочного перекрытия

Обратите внимание! Иногда при использовании пенопласта или пенополистирола отказываются от пароизоляции, но делать этого не следует. Даже при задействовании в работе синтетических материалов есть риск накопления влаги в слое утеплителя.

Заключение

Мы надеемся, что вопросы о том, чем утеплить межэтажное перекрытие в деревянном доме и как это сделать самостоятельно, после прочтения данного материала у вас возникать не будут. Ну, а если какие-то нюансы потребуют пояснения, то рекомендуем перед началом работы просмотреть видео в этой статье (см.также статью “Пароизоляция для пола в деревянном доме: поэтапное обустройство. Укладка первого и второго слоя”).

Зачем использовать балку и блок для верхних этажей?

Зачем использовать балку и блок для верхних этажей?

Балочный и блочный настил можно использовать для верхних этажей в домах, особенно там, где требуется дополнительная звуко- и теплоизоляция.

Верхний этаж из балок и блоков обеспечивает прочную структурную основу и имеет много преимуществ, хотя это не всегда рассматривается для верхних этажей.В этой статье оцениваются основные моменты, о которых следует подумать при выборе верхнего этажа из сборного железобетона:

Акустические характеристики

Самая распространенная жалоба на шум в жилых домах – это скрипучие полы, вызванные деревянными полами, которые устраняются бетоном. В постоянно развивающемся мире технологий, изменение качества беспроводных динамиков и игр виртуальной реальности означает, что шум может легко передаваться через полы в домах. Бетонные балки и полы из блоков превосходно снижают уровень шума между этажами, и их следует использовать для верхних этажей.

Запросить сегодня

Класс огнестойкости

Бетон имеет гораздо более высокую огнестойкость, чем древесина. Безопасность – это ключ к успеху. Использование сборных бетонных балок и перекрытий из блоков, безусловно, снижает риск повреждения от огня.

Используя расширенные балки и сконструированный в соответствии с нашими рекомендациями, пол обеспечит огнестойкость на 1,5 часа.

Потолок из гипсокартона легко устанавливается с помощью металлических скоб, деревянных реек 50 x 50 мм и гипсокартона; это неизбежно увеличивает огнестойкость.

Структурное качество

Бетон обеспечивает структурно прочный и безопасный верхний этаж в домах. И деревянные, и бетонные верхние этажи более чем адекватны, подходят и проверены, но бетон имеет большую устойчивость и кажется более прочным с точки зрения конструкции. Когда балка и блок используются на верхних этажах и отделяют одно жилище от другого жилого помещения, они должны соответствовать Документу, утвержденному Строительными нормами и правилами E.

Адаптивность услуг

Балочный и блочный пол для верхних этажей будет поставляться с потолочными зажимами.Эти потолочные зажимы располагаются на плече балки перекрытия, опускаясь ниже уровня пола, и обычно подходят для обрешетки размером 50 x 38 мм. Это оставит пустое пространство между потолком пола и верхней стороной обрешетки, позволяя обслуживающему персоналу проходить к нижней стороне пола.

Простота установки

Установка любого изделия на высоте вызывает беспокойство и должна выполняться только квалифицированными установщиками. Балка и блок могут быть установлены на верхних этажах нашей квалифицированной командой, или убедитесь, что вы работаете с членами Федерации сборных полов и соблюдаете их правила поведения.

Запросить сегодня

Тепловые характеристики

Тепловые характеристики бетона исключительны. Благодаря свойствам бетона он способствует сохранению тепла в течение дня и медленному рассеиванию того же тепла в течение ночи. Вам холодно по ночам? Ваши счета за отопление зашкаливают? Вы заботитесь о своем углеродном следе? Если ответ на любой из вышеперечисленных вопросов утвердительный, то бетон – подходящий вариант.

Долговечность материала

Древесина имеет средний срок службы около 60 лет.Сравните это с бетоном через 150 с лишним лет.

Стоимость материалов

Балки обычно стоят от 10 до 15 фунтов стерлингов за м², а блоки – от 8 до 11 фунтов стерлингов за м² в зависимости от того, где вы находитесь в стране. Использование балок и блоков для первых этажей вашего дома и других верхних этажей обеспечит высококачественный пол с прочной структурой с дополнительными звуковыми и тепловыми качествами по сравнению с деревом.

Чтобы узнать о балке и перекрытии верхнего этажа, щелкните здесь или свяжитесь с нами по телефону 01924 464 283.

19 декабря 2017 г. | 14:59 | Автор: Дженни

Каркас и конструкция пола

В этом иллюстрированном руководстве представлены схемы, показывающие, как устроен типичный пол с деревянным каркасом, от балок перекрытия до чернового пола и подоконника.

Хотя некоторые этажи построены на плоской бетонной плите на земле, большинство этажей возвышаются над землей. Фальшполы более эластичны под ногами и обеспечивают доступ к отопительному оборудованию, изоляции, водопроводу, проводке и другому механическому оборудованию.

Фальшпол состоит из деревянного каркаса, соединяющего одну внешнюю стену с другой. Этот каркас может поддерживаться, а может и не поддерживаться промежуточными балками, балками или стенами.

На верхних этажах дома нижняя сторона каркаса пола обычно служит для подкладки материалов потолка.Потолки обычно строятся так же, как и полы, только они могут быть выполнены из более легких материалов, потому что они не предназначены для того, чтобы нести те же нагрузки. Схема каркаса фальшпола

© Дон Вандерворт, HomeTips

Что такое балки перекрытия?

Каркас пола состоит в основном из деревянных балок, которые проходят параллельно друг другу через равные промежутки времени. Балки пола обычно имеют размер 2 на 8, 2 на 10 или 2 на 12; потолочные балки обычно 2 на 6 или иногда 2 на 4, если это более старый дом.В некоторых новых домах изготавливаются балки с двутавровыми балками. Балки перекрытия и черновой пол © Дон Вандерворт, HomeTips

Балки пола, расположенные через равные промежутки времени, охватывают области между опорами, такими как стены, фундамент, балки и балки. Нормальный интервал составляет 16 дюймов «по центру» (от центра к центру), хотя некоторые полы могут иметь балки с центрами 12 или 24 дюйма. Размеры и расстояние между балками определяются строительными нормами, основанными на технических требованиях. Коллекторы балок проходят перпендикулярно балкам, закрывая их концы.

Балки соединяются с балками или другими опорами. Они могут стыковаться встык и соединяться фанерными косынками или внахлест. Прочная блокировка или металлическая перемычка предотвращают скручивание балок и помогают равномерно распределять нагрузки.

Где бы ни происходил проем, например, на лестнице, балки по периметру складываются вдвое и закрываются перпендикулярными заглушками.

Обрамление пола для лестницы Дон Вандерворт, HomeTips © 1997-2020 | HomeTips

Что такое черновой пол?

Черновой пол служит основанием для отделки пола, а также служит платформой во время строительства.Он может быть сделан из досок, уложенных под прямым углом или по диагонали поперек балок. Или черный пол может быть сделан из фанеры или других панельных изделий, которые укладываются перпендикулярно балкам.

Черновой пол из фанеры состоит из панелей, уложенных в шахматном порядке со стыкованными концами и краями; панели прибивают (а иногда также приклеивают с помощью строительного клея) к балкам перекрытия. Схема типовой конструкции пола © HomeTips

Толщина и жесткость чернового пола определяют типы отделочных материалов, которые можно укладывать поверх него.Если ваш дом построен на бетонной плите, плита может служить основанием практически для любого типа пола. Но если в вашем доме черновой пол из фанеры или досок, важно проверить тип и толщину материала, который вы собираетесь использовать, чтобы определить свои ограничения. Например, пол, который немного гибкий или упругий, не подходит для жестких материалов, таких как керамическая плитка и камень, потому что раствор или материалы будут трескаться при движении.

Что такое подоконник?

На уровне фундамента балки перекрытия опираются непосредственно на подоконник, обработанный консервантом, чтобы контакт с фундаментом не приводил к появлению термитов или гниению.Их точная конструкция и соединение со стеновыми стойками зависят от используемого метода обрамления.

Анкерные болты прикрепляют пластину порога к верхней части фундаментной стены. © Дон Вандерворт, HomeTips

Рекомендуемый ресурс: Найдите предварительно отобранного местного подрядчика по каркасу дома

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine , автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

DOE Building Foundation Section 4-1

Рисунок 4-1. Монолитный фундамент с наружной изоляцией

4.1 Рекомендуемые детали конструкции и конструкции

КОНСТРУКЦИЯ КОНСТРУКЦИИ

Основными конструктивными элементами фундаментной плиты перекрытия являются сама плита перекрытия и либо профилированные балки, либо фундаментные стены с опорами по периметру плиты (см. Рисунки 4-2 и 4-3).В некоторых случаях необходимы дополнительные опоры (часто утолщенная плита) под несущими стенами или колоннами в центре плиты. Полы из бетонных плит на уровне грунта обычно проектируются так, чтобы иметь достаточную прочность, чтобы выдерживать нагрузки на пол без армирования при заливке на ненарушенный или уплотненный грунт. Правильное использование сварной проволочной сетки и бетона с низким водоцементным соотношением может уменьшить растрескивание при усадке, что является важной проблемой для внешнего вида, а также может помочь в стратегиях контроля инфильтрации радона.

Фундаментные стены обычно строятся из монолитного бетона или бетонных блоков. Фундаментные стены должны быть спроектированы таким образом, чтобы выдерживать вертикальные нагрузки от вышележащей конструкции и передавать эти нагрузки на фундамент. Бетонные опоры должны обеспечивать опору под фундаментные стены и колонны. Точно так же опорные балки на краю фундамента поддерживают надстройку выше. Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, вызвать растрескивание и другие структурные проблемы.По этой причине опоры должны располагаться ниже максимальной глубины промерзания, если только они не основаны на коренных породах или не чувствительных к морозам почвах или изолированы для предотвращения промерзания.

При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента. В этих случаях рекомендуется проконсультироваться с местными строительными чиновниками и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

В общем, схемы управления влажностью должны контролировать воду в двух состояниях.Во-первых, поскольку почва, контактирующая с фундаментом и плитой перекрытия, всегда имеет относительную влажность 100%, фундамент должен иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий. Во-вторых, жидкая вода не должна скапливаться вокруг фундамента и под ним. Жидкая вода поступает из таких источников, как:

  • Неконтролируемые потоки поверхностных вод
  • Высокий уровень грунтовых вод
  • Капиллярный поток через конструкции подземного фундамента

Рисунок 4-2.Компоненты структурной системы фундаментного перекрытия с профильной балкой

Рисунок 4-3. Методы дренажа фундаментных перекрытий

Методы контроля накопления и движения влаги в фундаменте являются важным компонентом всей конструкции. Неправильное управление влажностью может привести к повреждению конструкции, отделке пола и росту плесени, ремонт которых может быть очень дорогостоящим и опасным для здоровья.

Следующие методы строительства предотвратят возникновение проблем из-за избытка воды в виде жидкой воды и пара.Это достигается за счет использования соответствующего дренажа и замедлителей образования пара. Эти руководящие принципы и рекомендации применимы к утолщенным краевым / монолитным плитам и фундаментам стеновых стволов с независимыми конфигурациями перекрытий над уровнем земли (PATH 2006). Эти две конфигурации плиты на уровне грунта показаны на рисунках 4-2 и 4-3.

  • Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру с падением не менее шести дюймов на десять футов пути.
  • Замедлитель парообразования, такой как полиэтиленовый лист толщиной 6 мил, следует размещать непосредственно под бетонной плитой (DOE 2009). Замедлитель пара предотвратит проникновение влаги из земли через плиту в здание. Рекомендуется, чтобы замедлитель образования пара находился в непосредственном контакте с бетонной плитой, и чтобы между ними не было песка или гравия (Lstiburek 2008).
  • Слой для разрыва капилляров, состоящий из трех-четырех дюймов чистого гравия (без мелких частиц), должен быть установлен под замедлителем образования пара.Этот слой помогает еще больше предотвратить просачивание основной массы почвенной влаги на плиту и позволяет отводить эту влагу, если установлена ​​дренажная система (PATH 2006). Этот слой также служит расширителем поля давления для системы вентиляции почвенного газа, если она установлена.
  • Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной подоконника, чтобы предотвратить миграцию влаги между бетонным фундаментом и конструкцией стены выше.Для конструкций с балками со встроенным грунтом выдвиньте замедлитель образования пара под плиту под основание, доведя его до уровня грунта.
  • Существует несколько различных вариантов отделки пола, которые можно использовать на фундаментном основании, однако следует избегать использования непроницаемых материалов, таких как виниловые полы, потому что они предотвращают высыхание влаги, содержащейся в плитах, в интерьере дома. Влагостойкие покрытия, такие как пятна от плитки, терраццо и бетона, особенно рекомендуются для влажного климата. Также можно использовать такие чувствительные к влаге покрытия, как ковролин и деревянные полы.Однако, чтобы их можно было использовать надлежащим образом, следует использовать изоляцию суб-плиты, поверхности плиты или периметра плиты для регулирования температуры плиты. Низкие температуры могут вызвать конденсацию на плите, что приведет к повреждению отделки, а также к росту плесени.
  • После того, как бетон для плиты был залит, он все еще будет содержать большое количество влаги, и ему необходимо дать возможность застыть. Рекомендуется использовать бетон с низким содержанием воды, чтобы уменьшить количество оставшейся влаги, которая должна высохнуть после схватывания плиты.Чтобы предотвратить растрескивание и коробление во время процесса отверждения, следует использовать методы отверждения во влажной среде в сочетании с армированием сварной проволочной сеткой. Горизонтальная, непрерывная арматура арматуры №5 сверху и снизу стенки ствола или утолщенного края плиты также должна использоваться для предотвращения растрескивания (PATH 2006). Перед установкой отделки плите необходимо дать ей достаточно высохнуть (Lstiburek 2008).

ДРЕНАЖНАЯ И ГИДРОИЗОЛЯЦИЯ

Поскольку фундамент из плит не закрывает пространство ниже уровня земли, традиционная гидроизоляция часто не требуется.Однако необходим непрерывный слой материалов, замедляющих образование капилляров / паров, между землей и внутренними / надземными частями здания. В зависимости от конструкции фундамента это могут быть субплитные замедлители образования пара, уплотнители порогов, прокладки, гидроизоляционные мембраны или другие подходящие материалы.

Дождевую воду можно правильно контролировать, используя хорошо спроектированную систему водостока и водосточной трубы, а также выравнивая грунт вокруг фундамента (6 дюймов на 10 футов), чтобы отвести воду от фундамента (Lstiburek 2006).Плиту также следует поднять как минимум на восемь дюймов над уровнем земли, чтобы предотвратить скопление воды в основании (PATH 2006).

Поскольку фундамент из плит размещает все жилое пространство над уровнем земли, дренаж земляного полотна не всегда необходим. В некоторых случаях, когда может происходить сезонное скопление поверхностных вод или на участках с непроницаемыми почвами, рекомендуется установить дренаж фундамента непосредственно рядом с основанием фундамента, как это рекомендуется для подвалов и подвалов. Сборка дренажа фундамента включает фильтровальную ткань, гравий и перфорированную пластиковую дренажную трубу, обычно диаметром 4 дюйма.Дренаж выходит на дневной свет или в герметичный поддон ..

Рисунок 4-4. Возможные места установки плиты на изоляционном материале класса

МЕСТО ИЗОЛЯЦИИ

Изоляция включается в монолитное строительство для двух целей:

  1. Изоляция предотвращает потерю тепла зимой и приток тепла летом. Этот эффект наиболее выражен по периметру плиты, где в противном случае край плиты напрямую контактирует с наружным воздухом.
  2. Даже в климатических условиях и в местах на плите (периметр vs.посередине), где изоляция плиты может не дать больших энергетических преимуществ, теплоизоляция плиты может предотвратить низкие температуры плиты, которые в противном случае могут вызвать конденсацию внутри дома. Это может привести к появлению плесени и другим проблемам, связанным с влажностью, особенно если плита покрыта ковром.

Для изоляции фундаментных плит перекрытия можно использовать самые разные методы (рисунки 4-4 и 4-5). Хорошая строительная практика требует поднять плиту над уровнем земли не менее чем на 8 дюймов, чтобы изолировать деревянный каркас от брызг дождя, сырости почвы и термитов, а также удерживать дренажный слой под плитами над окружающей землей.Наиболее интенсивная теплопередача происходит через эту небольшую площадь фундаментной стены над уровнем земли, поэтому при ее детализации и установке требуется особая осторожность. Тепло также передается между плитой и почвой, через которую оно перемещается к внешней поверхности земли и воздуху. Теплоотдача с почвой максимальна на краю и быстро уменьшается по мере удаления от нее. В жарком климате прямое соединение грунта с плитой может снизить охлаждающую нагрузку, хотя и с риском конденсации влаги из воздуха в помещении.

При проектировании системы изоляции необходимо учитывать оба компонента теплопередачи плиты – по краю и через грунт. Утеплитель можно разместить вертикально за пределами фундаментной стены или горизонтальной балки. Такой подход эффективно изолирует открытый край плиты над уровнем земли и спускается вниз, чтобы уменьшить тепловой поток от плиты перекрытия к поверхности земли за пределами здания. Вертикальная внешняя изоляция (рис. 4-5а) – единственный метод снижения теплопотерь на краю цельной балки и плиточного фундамента.Для фундаментов стволовых стен основным преимуществом внешней изоляции является то, что внутренний стык между плитой и фундаментом может не нуждаться в теплоизоляции, что упрощает конструкцию. Одним из недостатков является то, что жесткая изоляция должна быть покрыта защитной плитой, покрытием или гидроизоляционным материалом. Еще одно ограничение заключается в том, что глубина внешней изоляции регулируется глубиной основания. Однако можно обеспечить дополнительную внешнюю изоляцию, отводя изоляцию горизонтально от фундаментной стены.Поскольку этот подход позволяет контролировать промерзание у основания, его можно использовать для уменьшения требований к глубине основания при определенных обстоятельствах (рис. 4-5a). Этот метод известен как «неглубокий фундамент с защитой от замерзания» (FPSF). Вариант для неотапливаемых зданий показан на Рисунке 4-5b. См. NAHB (2004) для получения дополнительной информации об этом методе, который может существенно снизить начальную стоимость строительства фундамента.

Наружная изоляция должна быть одобрена для использования в некачественных условиях.Обычно используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Baechler et al. 2005). Экструдированный полистирол (номинальное R-5 на дюйм) является обычным выбором. Пенополистирол (номинал R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%.Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцатилетнего периода исследования. Это возможное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Рисунок 4-5. Возможные места установки плиты на изоляционном материале класса

Изоляция также может быть размещена вертикально внутри ствола или горизонтально под плитой.В обоих случаях уменьшаются потери тепла с пола и устраняются трудности с размещением и защитой внешней изоляции. Внутренняя вертикальная изоляция ограничена глубиной основания, но изоляция под плитами в этом отношении не ограничивается. Обычно утепляются внешние 2–4 фута периметра плиты, но при желании можно утеплить весь пол. Помните, что контроль конденсации является важным фактором наряду с использованием тепловой энергии. Важно изолировать стык между плитой и фундаментной стеной всякий раз, когда изоляция размещается внутри фундаментной стены или под плитой.В противном случае через тепловой мост на краю плиты происходит значительная теплопередача. В этот момент толщина изоляции обычно не превышает 1 дюйм. На рис. 4-4d показана изоляция под плитой и на краю плиты для контроля температуры плиты, при этом внешняя изоляция расположена вертикально и горизонтально, чтобы предотвратить проникновение промерзания на основание.

Другой вариант теплоизоляции фундаментной плиты – это размещение изоляции над плитой перекрытия (Рисунок 4-5c).Это может быть единственный вариант для модернизации приложений. Он также может быть уместен для нового строительства, особенно когда желаемой отделкой пола является дерево. Эти методы имеют важные детали, которые необходимо соблюдать, чтобы избежать проблем с влажностью; полное описание можно найти в Lstiburek (2006).

Другие специальные системы могут быть использованы для стволовых стенок типа «плита-на-уровне». К ним относятся изолированные бетонные формы (ICF), плиты после натяжения и системы, в которых пенопластовая изоляция размещается между двумя слоями монолитного бетона.

Рисунок 4-6. Методы контроля термитов на грунте

МЕТОДЫ КОНТРОЛЯ ТЕРМИТА И ДРЕВЕСИНЫ

Методы контроля проникновения термитов через жилые фонды необходимы на большей части территории Соединенных Штатов (см. Рис. 4-6). Для получения дополнительной информации проконсультируйтесь с местными строительными органами и правилами.

  1. Сведите к минимуму влажность почвы вокруг фундамента с помощью поверхностного дренажа и использования желобов, водосточных труб и водостоков для отвода воды с крыши.
  2. Удалите с участка все корни, пни и древесину. Деревянные колья и опалубку также следует удалить с участка фундамента.
  3. Обработайте почву термитицидом на всех участках, уязвимых для термитов (Labs et al. 1988).
  4. Поместите соединительную балку или ряд массивных заглушек поверх всех бетонных стен фундамента, чтобы убедиться, что не осталось открытых стержней. Как вариант, заполните все сердцевины на верхнем слое строительным раствором. Стык раствора под верхним слоем или соединительной балкой должен быть усилен для дополнительной защиты.
  5. Поместите порог на высоте не менее 8 дюймов над уровнем земли; это должно быть обработано консервантом давления, чтобы противостоять гниению. Поскольку термитные щиты часто повреждаются или устанавливаются недостаточно тщательно, они считаются необязательными и сами по себе не могут считаться достаточной защитой.
  6. Убедитесь, что внешний деревянный сайдинг и отделка находятся на высоте не менее 6 дюймов над уровнем земли.
  7. Конструируйте подъезды и внешние плиты так, чтобы они отклонялись от стены фундамента, были усилены стальной или проволочной сеткой, обычно находились не менее чем на 2 дюйма ниже внешнего сайдинга и были отделены от всех деревянных элементов 2-дюймовым зазором, видимым для осмотра. или сплошной металлический фартук, пропаянный по всем швам.
  8. Заполните стык между монолитным полом и фундаментной стеной уретановым герметиком или каменноугольной смолой, налитой жидкостью, чтобы сформировать термитно-радоновый барьер.

Пенопласт и изоляционные материалы из минеральной ваты не имеют пищевой ценности для термитов, но они могут обеспечить защитное покрытие и облегчить проходку туннелей. Изоляционные установки могут быть детализированы для облегчения осмотра, хотя часто за счет снижения тепловой эффективности.

В принципе, щитки от термитов обеспечивают защиту, но на них не следует полагаться как на барьер.Термитные щиты показаны в этом документе как компонент всех конструкций плиты на уровне грунта. Их цель – вытеснить любых насекомых, пролезающих через стену, наружу, где их можно будет увидеть. По этой причине щитки от термитов должны быть сплошными, а все швы должны быть герметизированы, чтобы не допустить обхода насекомыми.

Эти опасения по поводу изоляции и ненадежности защиты от термитов привели к выводу, что обработка почвы является наиболее эффективным методом борьбы с термитами с помощью изолированного фундамента.Однако ограничения на широко применяемые термитициды могут сделать этот вариант либо недоступным, либо вызвать замену более дорогими и, возможно, менее эффективными продуктами. Эта ситуация должна стимулировать использование методов изоляции, которые улучшают визуальный осмотр и создают эффективные барьеры для термитов. Для получения дополнительной информации о методах борьбы с термитами см. NAHB (2006).

Рисунок 4-7. Методы контроля радона в плите

МЕТОДЫ УПРАВЛЕНИЯ РАДОНОМ

Уплотнение плиты

Следующие методы минимизации проникновения радона через фундамент плиты на уровне являются подходящими, особенно в областях с умеренным или высоким потенциалом радона (зоны 1 и 2), как определено Агентством по охране окружающей среды (см. Рисунки 4-7 и 4-8).Чтобы определить это, свяжитесь с государственным радоновым персоналом.

  1. Используйте сплошные трубы для дренажей в полу для дневного света или обеспечьте механические ловушки, если они выходят в подземные стоки.
  2. Положите полиэтиленовую пленку толщиной 6 мил поверх дренажного слоя гравия под плитой. Эта пленка служит одновременно и радоном, и замедлителем влажности. Надрежьте «x» на полиэтиленовой мембране в местах проникновения. Поднимите язычки и заклейте их до места проникновения герметиком или лентой. Следует проявлять осторожность, чтобы избежать непреднамеренного пробивания барьера; рассмотрите возможность использования руслового гравия, если он доступен по разумной цене.Круглый русловой гравий обеспечивает более свободное движение почвенного газа и не имеет острых краев, которые могли бы проникнуть в полиэтилен. Края должны быть притерты не менее 12 дюймов. Полиэтилен должен выходить за верхнюю часть фундаментной стены или под монолитную балку перекрытия или террасу, заканчиваясь не ниже готовой отметки. Используйте бетон с низким соотношением вода / цемент, чтобы минимизировать растрескивание.
  3. Обеспечьте изоляционный шов между фундаментной стеной и перекрытием перекрытия там, где ожидается вертикальное перемещение.После того, как плита застынет в течение нескольких дней, закройте шов, залив полиуретаном или аналогичным герметиком в канал размером 1/2 дюйма, образованный съемной полосой. Полиуретановые герметики хорошо прилегают к кирпичной кладке и долговечны. Они не прилипают к полиэтилену. Не используйте латексный герметик.
  4. Установите сварную проволоку в плиту, чтобы уменьшить влияние усадочного растрескивания. Рассмотрите возможность контрольных швов или дополнительной арматуры возле внутреннего угла L-образных плит. Две части арматурного стержня № 4, длиной 3 фута и с 12-дюймовым центром в областях, где ожидается дополнительное напряжение, должны уменьшить растрескивание.Использование волокон в бетоне также снижает количество растрескиваний при пластической усадке.
  5. Управляющие соединения должны иметь углубление на 1/2 дюйма. Полностью заполните это углубление полиуретановым или аналогичным герметиком.
  6. Сведите к минимуму количество заливок, чтобы стыки не замерзли. Начните отверждение бетона сразу после заливки в соответствии с рекомендациями Американского института бетона (1980; 1983). При 70F требуется не менее трех дней, а при более низких температурах – больше.Используйте непроницаемый покровный лист или влажную мешковину.
  7. Создайте зазор шириной не менее 1/2 дюйма вокруг всех вводов водопровода и инженерных сетей через плиту на глубину не менее 1/2 дюйма. Заполните полиуретаном или аналогичным герметиком.
  8. Разместите отводы конденсата HVAC таким образом, чтобы они выходили на дневной свет за пределы ограждающей конструкции или к сливу в полу, надлежащим образом загерметизированным от проникновения радона. Отводы конденсата, которые соединяются с сухими колодцами или другой почвой, могут стать прямыми проводниками почвенного газа и могут быть основным источником поступления радона.
  9. Поместите слой из твердых блоков, связующую балку или верхний блок поверх всех каменных стен фундамента, чтобы заделать ядра, или заполните открытые ядра блоков в верхнем ряду бетоном. Альтернативный подход – оставить сердцевины кладки открытыми и заполнить их твердым телом во время заливки плиты перекрытия путем заливки бетона в верхний ряд блока.
  10. Не размещайте воздуховоды HVAC под плитой.

Рисунок 4-8. Методы сбора и сброса почвенного газа

Улавливание почвенного газа

Самый эффективный способ ограничить проникновение радона и других газов в почву – это использовать активную разгерметизацию почвы (ASD).ASD работает за счет снижения давления воздуха в почве по сравнению с внутренним. Избегать проемов фундамента в почву или герметизировать эти проемы, а также ограничивать источники разгерметизации помещений вспомогательными системами ASD. Иногда используется система пассивной разгерметизации грунта (PSD, без вентилятора). Если тестирование на радон после занятия показывает, что желательно дальнейшее снижение содержания радона, в вентиляционную трубу можно установить вентилятор (см. Рисунок 4-8).

Снижение давления с помощью поддона оказалось эффективным методом снижения концентрации радона до приемлемых уровней даже в домах с чрезвычайно высокими концентрациями (Dudney 1988).Этот метод снижает давление вокруг оболочки фундамента, в результате чего почвенный газ направляется в систему сбора, избегая внутренних пространств и выбрасывая наружу.

В фундаменте с хорошим подземным дренажем уже есть система сбора. Дренажный слой из гравия под плитами можно использовать для сбора почвенного газа. Он должен быть не менее 4 дюймов в толщину и из чистого заполнителя не менее 1/2 дюйма в диаметре. Гравий должен быть покрыт слоем полиэтиленового радона толщиной 6 мил и замедлителем парообразования.

Вентиляционная труба из ПВХ диаметром 3 или 4 дюйма должна быть проложена от субплитного слоя гравия через кондиционированную часть здания и через самую высокую плоскость крыши. Труба должна заканчиваться под плитой тройником. Чтобы предотвратить засорение трубы гравием, к ножкам тройника можно прикрепить отрезки перфорированного дренажа длиной десять футов и загерметизировать его концы. В качестве альтернативы вентиляционная труба может быть подключена к дренажной системе по периметру, если эта система не подключена к внешней среде.Горизонтальные вентиляционные трубы могут соединять вентиляционную трубу через стены ниже уровня земли с проницаемыми участками под прилегающими плитами. Одной вентиляционной трубы достаточно для большинства домов с площадью плиты менее 2500 квадратных футов, которая также включает проницаемый подслой. Вентиляционная труба выводится на крышу через водосточные желоба, внутренние стены или туалеты.

Система PSD требует, чтобы плита перекрытия была почти воздухонепроницаемой, чтобы не происходило короткого замыкания усилий по сбору из-за втягивания чрезмерного количества воздуха в помещении вниз через плиту в систему.Трещины, отверстия в плитах и ​​контрольные швы должны быть заделаны. Следует избегать сточных вод в полу, которые выходят на гравий под плитой, но при использовании их следует оборудовать механической ловушкой, способной обеспечить герметичное уплотнение.

В то время как правильно установленная система пассивной разгерметизации почвы (PSD) может снизить концентрацию радона внутри помещений примерно на 50%, системы активной разгерметизации почвы (ASD) могут снизить концентрацию радона внутри помещений на 99%. Система PSD более ограничена с точки зрения вариантов прокладки вентиляционных труб и менее прощает дефекты конструкции, чем системы ASD.Кроме того, в новом строительстве можно использовать небольшие вентиляторы ASD (25-40 Вт) с минимальным энергетическим воздействием. В активных системах используются бесшумные прямые канальные вентиляторы для забора газа из почвы. Вентилятор должен располагаться снаружи, а в идеале над кондиционируемым помещением, чтобы любые утечки воздуха со стороны положительного давления вентилятора или вентиляционной трубы не попадали в жилое пространство. Вентилятор должен быть ориентирован так, чтобы предотвратить скопление конденсата в корпусе вентилятора. Стек ASD должен быть проложен через здание, пристроенный гараж или навес и выступать на двенадцать дюймов над крышей.Его также можно провести через ленточную балку и вверх по внешней стороне стены до точки, достаточно высокой, чтобы не было опасности перенаправления выхлопных газов в здание через вентиляционные отверстия чердака или другие проходы. Поскольку системы PSD полагаются на естественную плавучесть для работы, стек PSD должен быть проложен через кондиционированную часть дома.

Вентилятор, способный поддерживать всасывание воды на 0,2 дюйма в условиях установки, подходит для обслуживания подсобных систем сбора в большинстве домов (Labs 1988).Это часто достигается с помощью центробежного вентилятора мощностью 0,03 л.с. (25 Вт) и 160 куб. Футов в минуту (максимальная мощность), способного втягивать до 1 дюйма воды перед остановкой. В полевых условиях на глубине 0,2 дюйма воды такой вентилятор работает со скоростью около 80 кубических футов в минуту.

Можно проверить всасывание подсистемы подслоя, просверлив небольшое (1/4 дюйма) отверстие в участках плиты, удаленных от точки всасывания, и измерив всасывание через отверстие с помощью микроманометра или наклонного манометра. Целью подсистемы сброса давления под плитой является создание отрицательного давления воздуха под плитой по сравнению с давлением воздуха в прилегающем внутреннем пространстве.Всасывание в 5 Па считается удовлетворительным, когда дом находится в наихудшем состоянии разгерметизации (т. Е. Дом закрыт, все вытяжные вентиляторы и устройства работают, а система отопления, вентиляции и кондиционирования воздуха работает с закрытыми внутренними дверями). После испытания отверстие необходимо закрыть.

Системы

PSD требуют почти идеальной герметизации проемов в почве, поскольку система использует 3- или 4-дюймовую трубу для более эффективной вентиляции, чем весь дом. Герметизация отверстий в почве менее критична для борьбы с радоном с помощью систем ASD, хотя это очень желательно для ограничения потерь энергии, связанных с утечкой кондиционированного воздуха в помещении в подстилку без давления, а оттуда на улицу.Срок службы вентиляторов ASD составляет в среднем около десяти лет, при этом ожидаемый срок службы увеличивается, если вентилятор защищен от непогоды. Так как система ASD может быть отключена жильцами, сервисные выключатели обычно располагаются в зонах с ограниченным доступом.

Для получения дополнительной информации посетите Центр решений Building America.

Варианты утепления пола

Варианты утепления пола

Тип используемой изоляции пола будет зависеть от того, является ли пол бетонной плитой или подвесным полом из деревянных каркасов.

На этой странице:

  • Изоляция подвесных полов с деревянным каркасом
  • Изоляция полов из бетонных плит

Полы с деревянным каркасом обычно утепляются полистирольными плитами или листовой изоляцией из стекловаты (стекловолокна), шерсти, полиэстера, шерсти / полиэстера смесь, и минеральная вата.

Полы из бетонных плит обычно утепляются пенополистиролом.

Информацию о характеристиках, долговечности и экологических свойствах каждого материала см. В нашем информационном бюллетене по изоляционным материалам (PDF) и в разделе материалов на этом сайте.

Изоляция деревянных подвесных полов

Изолируйте подвесные деревянные полы, используя:

  • стекловату (стекловолокно), листы ваты или полиэстера, помещенные между балками пола и надежно закрепленные или закрепленные на месте. Для очень незащищенных черных полов защитите изоляцию, прикрепив листовой облицовочный материал к нижней стороне балок. Убедитесь, что производитель рекомендует использовать специальные изоляционные материалы под полом.
  • полистирольные панели, вставленные между балками перекрытий.
Изоляция из полистирола между балками

Плиты из пенополистирола между балками обеспечивают умеренную стоимость изоляции. Полистирол должен плотно прилегать к нижней стороне пола и плотно прилегать к балкам без зазоров.

Подвесной деревянный пол с объемной изоляцией и облицовкой

Для открытых черновых полов необходимо использовать листовой облицовочный материал, такой как фанера, древесноволокнистые плиты или фиброцемент, чтобы защитить изоляцию.

Вариант композитной изоляции пола

Композитная конструкция дает более высокие показатели эффективности, чем отдельные материалы, и, как правило, более чем соответствует минимальным требованиям Кодекса.

Приемлемое решение h2 / AS1 больше не допускает использование фольгированной изоляции (с 1 января 2017 г.).

Изоляционная бетонная плита первого этажа

Изолируйте под бетонной плитой на земле, поместив непрерывный слой пенополистирола (EPS) класса S толщиной минимум 50 мм поверх гидроизоляционной мембраны перед заливкой плиты.Однако, если не используется термический разрыв или изоляция по периметру, это только повысит R-значение примерно на R0,2. Изоляция периметра плиты более важна, чем нижняя сторона плиты, поскольку большая часть потерь тепла от плиты происходит по краям между воздухом и землей.

BRANZ исследовал изоляцию по периметру как для обычных плит, так и для фундаментов из вафельных плит. Для изоляции был выбран экструдированный полистирол (XPS), так как он уже давно успешно используется в этом приложении.Снаружи полистирол был защищен серым листом ПВХ толщиной 3 мм.

В зависимости от обстоятельств, сочетание нижней плиты с изоляцией краев плиты может привести к улучшению тепловых характеристик плиты на 100% или более. Изоляция по периметру может значительно повысить энергоэффективность.
Значительное улучшение тепловых характеристик может быть достигнуто при R-значении изоляции периметра менее 1,0. Даже значение R 0,8 (достижимое с XPS толщиной 25 мм) по-прежнему обеспечивает разумное улучшение тепловых характеристик.См. Более подробную информацию в отчете об исследовании BRANZ SR352.

Термический разрыв по периметру плиты перекрытия, между краем плиты и фундаментом, значительно увеличивает коэффициент сопротивления теплопередаче. В более старых деталях использовалась деревянная полоса, но в бюллетене BRANZ 576 Изоляция кромок бетонных плит перекрытия показывает новую деталь, которая включает полосу XPS толщиной 10 мм со значением R 0,25. Причина изменения заключается в том, чтобы свести к минимуму возможность дифференциального движения в стыке между плитой и фундаментной стеной под действием сейсмических нагрузок.Это достигается за счет ограничения толщины термического разрыва до 10 мм (вместо 45 мм при использовании древесины).

Изоляция бетонной плиты на земле

Лента XPS, используемая в качестве термического разрыва на краю плиты. Щепку нужно будет прижать к арматуре между плитой и фундаментной стеной. После установки заполните все зазоры расширяющейся пеной.

Определение требований к изоляции под плитой

Согласно методу расписания расчета R-значений в NZS 4218, минимальное требование R-значения пола для всех климатических зон и типов стен составляет R1.3. Для пассивного дизайна рекомендуется достижение более высокого R-значения – используйте R1.9 (это минимальное R-значение, требуемое для теплого пола) как минимум рекомендуется.

h2 / AS1 вносит поправки в NZS 4218, так что бетонные плиты на первом этаже считаются достигающими конструктивного R-значения R1.3, если более высокое значение не обосновано расчетами или испытаниями.

Когда требуемое значение R превышает R1,3, в случае плит, в которые встроены системы обогрева, значение R конструкции должно быть установлено расчетом или физическими испытаниями.

Расчет R-значения под плитой сложен из-за зависимости R-значений от теплопроводности грунта под различными частями плиты, то есть термическое сопротивление наибольшее в центре плиты и, по крайней мере, по периметру из-за разная длина путей теплового потока к внешней стороне плиты. Расчет зависит от:

  • соотношения площадь / периметр пола
  • теплопроводность грунта под плитой
  • толщина наружных стен.

Например, минимальные требования к изоляции под плитой могут быть выполнены следующим образом:

  • Если отношение площади плиты к периметру больше 1,9, изоляция из пенополистирола (EPS) по периметру 1,2 м x 50 мм и отсутствие теплового разрыва с стена толщиной 90 мм дает R-значение R1,3 (стена толщиной 140 мм дает более высокое R-значение R1,4).
  • Если отношение площади плиты к периметру равно 1,3 и имеется термический разрыв, для стены толщиной 90 мм значение R будет равно R1,3.
  • Если полная изоляция под плитой установлена ​​с использованием пенополистирола толщиной 50 мм или 100 мм со встроенным тепловым разделителем, значение R будет намного выше минимальных требований.

Стандарт NZS 4246: 2016 Энергоэффективность Установка объемной теплоизоляции в жилых зданиях теперь включает руководство и чертежи для установки изоляции бетонной плиты на земле.

Встроенный теплый пол

Если встроенный подогрев пола встроен в бетонную плиту на земле, плита должна быть изолирована так, чтобы тепло от плиты передавалось вверх в пространство наверху и не терялось снаружи и на землю внизу. NZS 4218 Таблица 3 устанавливает минимальные значения R для бетонных плит перекрытия со встроенным подогревом пола.

Обновлено: 7 июня 2017 г.

Можно добавить второй этаж?

Можно добавить второй этаж?

Можно добавить второй этаж?

Q: Мы рассматриваем возможность добавления второго этажа к нашему дому. Прежде чем углубиться в процесс, я хочу определить, возможно ли это вообще. Может вы даете мне “стандарты”, использованные при строительстве дома, которые дадут ему сила, чтобы поддержать второй этаж? Есть ли требуемый размер шпильки и расстояние (или другой параметр), использованный при определении этого?

A: Существуют определенные требования, которым должны соответствовать Одноэтажное обрамление для перехода в строительный цех.Крыши должны быть спроектированы за их собственный вес плюс вес любого снега, который может скапливаться … или в отсутствие снега, «живая» нагрузка, чтобы люди могли безопасно работать над вашим домом. Краткий ответ: Поскольку вы будете снимать каркас крыши, это не ограничит ваши планы строительства.

Обрамление стен по периметру часто выбирается по глубине стойки (до разместить изоляцию) и класса, который можно получить в местных поставщик. Хотя чаще всего используются стены размером 2 x 4, иногда используются стены 2 x 6 (для указанная причина изоляции), и они могли бы лучше поддержать будущую вторую пол.Существующие стены 2 x 4 не исключают второго этажа, но на них нужно смотреть. внимательно (визуально и расчетно) убедиться, что они выдержат дополнительную нагрузку.

Заголовки над вашими существующими окнами первого этажа, возможно, потребуется заменены или усилены, чтобы выдержать дополнительную нагрузку на пол, плюс новая крыша (часто в 3 раза больше большая, как типичная нагрузка на крышу).

Фундаментная система вашего дома может принимать или не принимать добавленные пол. Если вы сидите на сплошной бетонной опоре (залитой на грязь) или иметь систему балок и опор (опять же, опираясь на опоры, залитые на землю), тогда шансы хороши, вы можете добавить пол, не перегружая почву или фундамент (потому что большинству муниципалитетов требуется минимальная ширина фундамента *, которая часто превышает указанную на самом деле нужно…Чем больше ширина, тем больше может выдержать фундамент). Если на с другой стороны, ваш дом поддерживается бетонными балками и просверленными опорами ИЛИ имеет полную цокольный этаж, то дополнительная нагрузка может перегрузить ваш фундамент.

Уточнение: Перенапряженная опора редко выходит из строя внезапно и / или кардинально. Ночью нет треска / грохота. Скорее он «тонет» в пережимается почва, и эта часть дома «оседает». Очень дорого исправить.

Скорее всего, некоторые из ваших внутренних стен должны будут нести некоторые тот новый второй этаж.Ожидайте значительных работ по устройству пола с установкой новых опор. Существующие подвалы создают проблемы, потому что вам нужно добавить колонны и балки для поддержки линия стены выше. Это может быть неудобно и привести к неоптимальному план подвала. Остерегайтесь канализационных / водопроводных / газовых трубопроводов при рытье новых опор. Перенаправление их может быть возможным … и может стоить немалых денег.

Наконец, станет очевидно, что добавляя второй этаж, вы добавление массы и объема к существующей конструкции. Добавленная масса означает увеличение сейсмические силы, если вы живете в зоне землетрясения.Дополнительный объем означает больше «паруса». площадь “в зоне сильного ветра. Любой из этих вариантов почти всегда будет чрезмерно загружать стены вашего первого этажа. способность противостоять этому увеличению боковой нагрузки … ожидайте добавления фанеры на внешней стороне Ваш дом позаботится об этом. Также предвидите необходимость увеличения связей из этих стены к фундаменту … трудная и дорогая задача … но это зависит от вашего Предлагаемый макет.

Скотт МакВикер, S.E.

Прочность, стабильность и производительность: подходящий пол для вашей сборки

Если вы все же решите установить внутриплитное отопление, вы должны убедиться, что плита полностью изолирована снизу и по краям, в противном случае вы платите за обогрев земли под плитой и вокруг нее!

Герметизация

У некоторых типов полов, например, половиц, возникают проблемы с сквозняками, если они не установлены должным образом.Как упоминалось ранее, пол будет гораздо менее сквозняком, если половицы положить поверх другого материала, например, ДСП. Если доски укладываются непосредственно на конструкцию основания пола, их следует заделать между досками или заделать под ним с помощью подходящего герметика. Напыляемая изоляция, такая как SprayIT Solutions, является экономически целесообразной для новых и существующих подвесных деревянных полов и обеспечивает как изоляцию, так и герметизацию за один раз. Также важно уплотнить края пола, независимо от его типа, чтобы предотвратить попадание сквозняков между краями пола и стенами под плинтусы.Это следует делать во время строительства дома, но, как и проблема с утеплением стен и потолка, неправильно установленными строителями, заделка зазоров между стенами часто выполняется неправильно или вообще не выполняется.

Тепловые характеристики

Во многих областях, особенно в зонах с более прохладным климатом, можно добиться значительного улучшения тепловых характеристик ограждающей конструкции здания за счет хорошей теплоизоляции пола.

Для несущих полов и полов из балок это может быть жесткая вата, помещенная между балками, фольга и композитная фольга / объемные изоляционные материалы, прикрепленные скобами или вставленные между балками или под балками (в случае листовых материалов), или даже вспененные материалы, наносимые распылением.Независимо от используемого материала, он должен соответствовать нескольким важным критериям, включая устойчивость к воспламенению и устойчивость к паразитам, и он должен быть установлен таким образом, чтобы он не двигался с течением времени. По этой причине не рекомендуется использовать мягкие войлоки (например, настенные и потолочные), которые крепятся под полом с помощью ремня или сетки. Существуют аналогичные материалы со встроенным армированием, разработанные специально для напольных покрытий, такие как Earthwool Underfloor, у которого есть встроенный ветрозащитный барьер (для предотвращения повреждения войлока ветром).

Более сложная система предполагает создание изолированной полости в полу. Например, вы можете уложить подложку из структурной фанеры толщиной 12 мм поверх балок пола, уложить поверх нее сосновые рейки глубиной от 70 до 90 мм в стандартных центрах и изолировать полость пола между этими балками с помощью земляной ваты или полиэфирных ват. Затем поверх него кладут половицы. В результате получается хорошо изолированный пол без сквозняков, удобное пространство для обслуживания и доступ к нему паразитов.

Для плит, есть ли у вас изоляция под плитой или нет, зависит от вашего местоположения.Неизолированная плита будет эффективно отражать температуру земли на глубине около трех метров. В климате с огромными суточными колебаниями, которые в течение большей части года колеблются примерно одинаково в обе стороны от желаемой внутренней температуры, это позволяет вам использовать относительно стабильные температуры почвы для стабилизации температуры внутри дома.

В более холодных регионах (районы с более холодной зимой) лучше утеплить плиту, так как температура грунта зимой просто слишком низкая для комфортного проживания.Это особенно актуально для домов с пассивными солнечными батареями, которые предназначены для хранения тепла от собранных солнечных лучей в плите. В холодных регионах неизолированные плиты просто пропускают тепло в почву, теряя большую часть собранного тепла. Опять же, изоляция плиты зависит от нескольких факторов, в том числе от вашего климата, а также от всего остального дизайна дома. Это необходимо обсудить с вашим архитектором.

Waffle pod и аналогичные системы плит обеспечивают изоляцию под плитой, но если вы планируете отказаться от использования пенопласта или аналогичных продуктов, вы все равно можете изолировать под плитой, используя натуральные материалы.Одним из таких изоляционных материалов является ClinkaFILL, заполнитель из пенящейся глины, который можно использовать под и даже внутри плиты для улучшения тепловых характеристик.

Хотя изоляция под плитой отделяет плиту от температуры грунта, часто упускается из виду край плиты, где может быть потеряно (или получено летом) значительное количество тепла. Край плиты следует изолировать соответствующими изоляционными материалами – есть изделия, специально разработанные для этой задачи. Для получения дополнительной информации об изоляции кромок плиты см. «Как избежать невидимых потерь тепла» в ReNew 138.В рамках проекта Mullum Creek также было подготовлено руководство по изоляции плит: www.mullumcreek.com.au/app/uploads/Ground-Slab-Insulation-Guide.pdf.

Тепловая масса может быть важной частью пассивного солнечного дома. В хорошо спроектированном доме термальная масса может накапливать тепло от солнечного света зимой, дольше сохраняя тепло в доме вечером и обеспечивая более высокую среднюю температуру в более холодные месяцы.
Мы упоминали бетон как источник тепловой массы, но другие материалы с большой массой, которые можно использовать таким образом, включают камень, кирпичи и тяжелую плитку.Как уже упоминалось ранее, тяжелые стены (на стороне теплоизоляции в помещении) могут обеспечивать хорошую тепловую массу, поэтому рассмотрите это как альтернативу при использовании легкого пола.

Для домов с легкими полами вы можете использовать материалы с фазовым переходом, которые сохраняют тепло в виде скрытого тепла в материалах, которые претерпевают фазовый переход (от твердого до жидкого, т. Е. Плавятся) при температуре, удобной для обитателей дома, обычно в помещении. диапазон от 18 до 28 ° C. Эти материалы могут быть органическими, например на основе воска или твердых масел, или на минеральной основе.Материал заключен в пластиковые мембраны, образуя лист из мелких ячеек материала ПКМ, что позволяет использовать их в стенах, потолках и полах.

Как построить плиту на уровне

Строительство плиты на грунте – Техническое руководство

Решение построить свой дом с фундаментной плитой на грунте вместо обычного подвала или приподнятого фундамента может значительно снизить воздействие на окружающую среду во время строительства. , а также потенциально может предложить значительную экономию финансовых средств.

Заменяя бетон на менее ударопрочные и более эффективные строительные материалы, такие как высокоэффективная изоляция, вы можете исключить многие тонны выбросов парниковых газов из ваших строительных материалов, а также во время будущей эксплуатации дома.

Строительство перекрытия на уровне грунта – это несколько необычный метод домашнего строительства, который заменяет обычную фундаментную стену и подвал или пространство для подполья бетонной плитой, которая опирается непосредственно на грунт. Этот метод подходит для большинства типов местности, за исключением участков с большим уклоном, и повышение производительности плиты на перекрытиях уровня пола просто достигается путем добавления изоляции – да, у нас есть руководство, как изолировать плиту на перекрытиях при строительстве. , здесь.

Зачем строить на плите вместо фундамента?

Для экономии денег и выбросов углекислого газа, а также для более здорового и долговечного дома. Подробное руководство по выбору плиты перекрытия или фундамента для фундамента дома см. Здесь, но мы сделаем выводы ниже.

Как правило, строительство дома на одну семью в Канаде и Северной Америке начинается с бетонного фундамента, за которым следует фундаментная стена толщиной 8 дюймов, обычно от 8 до 10 футов в высоту.

В зоне холодного климата основание подвала рассчитано на то, что его можно заглубить на глубину от четырех до пяти футов, чтобы защитить основание и пол подвала от отрицательных температур. Поскольку это создает дополнительную площадь пола под землей, возникает естественное желание претендовать на это пространство, и так родилась комната отдыха в подвале или пещера для людей – и также важно понимать, как выбирать между подпольем или плиточным фундаментом.

Независимо от того, начинаете ли вы строительство с плиты на грунте или с фундамента, при отсутствии коренной породы и то, и другое будет опираться на землю.Таким образом, один из них не более «стабилен», чем другой, и не более подвержен морозному пучению, чем другой, если он должным образом изолирован по периметру.

В случае «открытого подвала» у вас фактически есть плита, только с очень дорогой и плохо изолированной стеной. Представьте себе плиту на уровне пола как четырехсторонний подвал с гораздо более дешевыми и качественными стенами, хотя, если вам действительно нужно построить подвал, чтобы оптимизировать площадь в квадратных футах на вашем участке застройки, изучите передовой метод изоляции при строительстве новый подвал здесь, или если у вас есть подвал и вам нужно научиться отделывать подвал и правильно утеплять его, чтобы избежать плесени, см. здесь.

В холодном климате плита на грунте может легко избежать образования морозного пучка, просто добавив изоляцию юбки, которая защищает периметр основания так, чтобы она никогда не подвергалась циклу замораживания / оттаивания, а вместо этого оставалась близкой к относительно постоянные температуры земли 8-10 градусов по Цельсию. Вы можете найти пошаговое подробное руководство по строительству защищенной от мороза плиты на фундаментном фундаменте здесь.

Изоляция юбки вокруг плит и фундамента предотвращает замерзание бетона © CMHC

Изоляция юбки – очень простое и экономичное решение, которое может (и должно) применяться также и на фундаменте подвала, так как оно поможет снизить теплопотери, поддерживая в стенах подвала гораздо более высокую температуру.

В дополнение к значительной экономии затрат во время строительства, плита на грунте снизит риск проблем, вызванных влажностью и проникновением воды, которые являются типичными проблемами, с которыми сталкиваются подвалы.

Что не так с подвалами?

Затраты – экологические и финансовые :

Бетон очень дорого обходится, а производство требует значительных затрат энергии. Процесс строительства подвала требует 3 дорогостоящих визитов бригады автобетоносмесителей; один раз залить основание, снова залить стены, в третий раз залить цокольный этаж.На каждую тонну произведенного бетона в атмосферу выбрасывается одна тонна парниковых газов.

После завершения фундамента подвала необходимо надстроить черный пол. Это еще одна стоимость, которая будет понесена для создания поверхности, на которой будет построено жилое пространство, по сравнению с плитой, готовой к строительству.

* Дом, построенный на плите, имеет меньший риск ущерба от наводнения, что положительно оценивается страховыми компаниями и может быть отражено в ваших страховых взносах.Подвалы также могут быть восприимчивы к проникновению газа радона, поэтому, чтобы узнать, как предотвратить высокий уровень газа радона в домах, см. Здесь – или, в частности, узнать, как удалить газ радон из подвалов и подползников, см. Здесь.

Здоровье, прочность и комфорт:

Несмотря на то, насколько распространены законченные подвалы, в целом отсутствует понимание дополнительных проблем, связанных со строительством под землей. Это может означать, что во многих случаях не соблюдаются надлежащие строительные методы в соответствии с принципами строительной науки.

Плохо построенные подвалы подвержены гниению и плесени.

Показательный пример: стены должны высыхать хотя бы в одном направлении. В холодном климате наземные стены должны высыхать преимущественно снаружи. Но, поскольку почва фактически является «водой», стены подвала должны высохнуть изнутри.

Обычная строительная практика не учитывает это, и тревожно большое количество домов повреждено влагой и плесенью, что частично является причиной роста респираторных заболеваний.

Это происходит по ряду причин, первая из которых заключается в том, что мы слишком рано достраиваем подвалы. Бетон в значительной степени состоит из воды, а при наличии почвы снаружи фундаменту требуется минимум 2 года для полного высыхания изнутри.

Во-вторых, поскольку Национальный строительный кодекс теперь требует, чтобы подвалы были изолированы, а покупатели новых домов обычно хотят, чтобы пространство было закончено, самый дешевый способ для разработчиков сделать это – относиться к ним так, как они делают над землей. Таким образом, подвалы обычно изолируются изнутри, задолго до того, как уходит нежелательная влага, и таким же образом, как мы строим над землей, где стены могут высыхать снаружи.

Герметизируя влагочувствительные материалы (изоляция из дерева и стекловолокна) между мокрой бетонной стеной и полиэтиленовым пароизоляционным слоем, мы вызываем появление плесени. Фундамент «плита на грунте» позволяет избежать всего этого.

Почему нам нравится монолитное строительство

Качество жизни:

Полированная бетонная плита на ровном полу © Bala Structures

Надземное здание по сравнению с подвалом имеет то преимущество, что дает больше естественного света. Это также помогает поддерживать чистоту воздуха в салоне, поскольку снижает вероятность образования плесени.

Более того, монолитная конструкция может сделать ваше жилое пространство более комфортным. Тепловая масса в кондиционируемом жилом помещении обладает способностью поглощать и накапливать тепло, что значительно помогает регулировать внутреннюю температуру. В домах со значительной тепловой массой внутри оболочки летом также легче сохранять прохладу.

Доступность:

Доведение строительного проекта до момента, когда оно будет готово для каркаса основного этажа, можно сделать гораздо дешевле, используя монолитную плиту, чем подвал.С плитами тот же рубеж достигается без необходимости возводить 8-футовую бетонную стену, и вам не нужно строить деревянный черновой пол сверху.

Комфорт и эффективность:

При отсутствии 5 футов грязи плита на грунте в зонах с холодным климатом требует дополнительных мер для предотвращения морозного пучения, поэтому она включает уровни изоляции, которые в противном случае, казалось бы, не учитывались при строительстве подвала. За эту изоляцию можно заплатить тысячами долларов, которые пошли бы на покупку бетона для фундаментной стены.

Плиточные полы также легко приспособлены для лучистого теплого пола, который предлагает очень сбалансированную и комфортную среду, превращая бетонную массу в один большой радиатор.

Одно из самых больших преимуществ лучистого теплого пола состоит в том, что чем дальше вы находитесь от всего, излучающего тепло (представьте дровяную печь), тем холоднее становится. Таким образом, тепло концентрируется на уровне земли, где мы находимся, а не в самых высоких точках нашего дома, где нас нет. Это способствует снижению общей температуры без ущерба для комфорта.Горячие ноги – счастливые ноги!

Снижение воздействия на окружающую среду:

Метод строительства плиты на уровне грунта снижает ваше воздействие на окружающую среду двумя способами: за счет значительного уменьшения количества CO2, образующегося при производстве и транспортировке материалов, и за счет предоставления – доллар за доллар – стены с гораздо лучшей изоляцией. .

Строя монолитный дом, вы заменяете фундаментные стены надземными стенами. Другими словами, вы заменяете бетонные стены гораздо более доступным и энергоэффективным стеновым монтажом.

Вот почему фундамент «плита-на-уровне» часто выбирается для сертификации пассивных домов в Северной Америке , пассивных домов на солнечных батареях и домов с сертификатом LEED.

Плита на ровном основании © Янни Милон для Ecohome

Жертвы, проблемы и решения:

Чтобы принять обоснованное решение по поводу фундамента этого типа, необходимо предпринять несколько мер предосторожности и решить проблемы.

В вашем штате или муниципалитете могут потребоваться планы, одобренные инженером, а некоторые могут быть не знакомы с домами из плит на уровне пола. Обязательно проконсультируйтесь с вашим муниципалитетом или штатом перед началом строительства и даже прежде, чем заходить слишком далеко в планах строительства.

Хотя мы твердо поддерживаем концепцию строительства плит на грунте, мы рекомендуем внимательно рассмотреть ваши варианты, прежде чем приступать к каким-либо планам. Есть много законных причин для начала строительства с фундамента подвала:

  • Плита на уровне земли потребует больше надземного пространства, поэтому для того, чтобы иметь такой же размер дома, вам нужно будет строить либо отдельно, либо вверх.Вы можете столкнуться с ограничениями по высоте там, где вы решите строить, что означает, что вам, возможно, придется строить, а не наращивать. Это не всегда возможно, особенно если ваш участок представляет собой городскую застройку, поэтому у вас остается два варианта: дом меньшего размера или подвал.
  • Несмотря на свои недостатки, подвалы часто бывают очень практичными, поскольку в них есть много места для хранения вещей. Без подвала все, что там было, должно уместиться в остальной части дома, в гараже или сарае.
  • В подвалах обычно находятся механические помещения. Помните об этом на этапе проектирования, если вы выберете плиту, так как механические системы теперь необходимо разместить на основном этаже. И не скупитесь на это пространство – подумайте обо всем, что потенциально может понадобиться там: печь, бойлер, водонагреватель, воздухообменник, смягчитель воды, септический насос, резервуар для серы, центральный пылесос и т. Д.

Планка на грунте:

Учитывая, что вы передаете определенную часть основного этажа механическим системам, сейчас самое подходящее время, чтобы спланировать хранение и максимизировать эффективность этой комнаты.Наряду с местом для хранения вещей вы можете рассмотреть возможность включения в это пространство прачечной или даже кладовой.

Из-за большого количества действий, происходящих в механической комнате, будет немного шумно. Чтобы смягчить это, на этих стенах должны быть предусмотрены звукоизоляционные меры.

Сантехнические системы обычно доступны из подвала или из подвального помещения, но не с плиты. По своей природе плита на уровне грунта означает, что водопроводные системы будут постоянно фиксироваться в бетоне и их нелегко модифицировать.

Установить второй унитаз на имеющуюся сливную трубу в этой ситуации практически невозможно, поэтому планируйте заранее. Стоит исследовать концепцию «гибкого жилищного строительства», предполагающую будущие изменения, позволяющие создать необходимую инфраструктуру во время первоначального строительства.

Изолированная плита на земле в ожидании установки пароизоляции © Ecohome

Плавающая плита / Монолитная плита:

Термин «плавающая плита» относится к двухступенчатой ​​конструкции плиты, в которой опоры индивидуальны.

Заливается

, а центральный пол плиты заливается после отверждения опор.Формы монолитной плиты сконструированы таким образом, чтобы заливка фундамента и перекрытия производилась одновременно.

Мы не обнаружили большого преимущества для поддержки любого из методов – основная причина заливки монолитной плиты – это сократить количество посещений автобетононасосов до одного.

Чтобы узнать больше о фундаментных плитах на уровне грунта, воспользуйтесь видео-гидом EcoHome для фундамента перекрытия

с солнечным лучистым обогревом ниже или прочтите множество других статей о проектировании, теплоизоляции, формовании, нагреве и заливке перекрытий на уровне грунта. Нажав ЗДЕСЬ все из Руководства по экологическому строительству EcoHome

Или вы можете посмотреть все видео EcoHome Slab On Grade в этом плейлисте .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
