Утепление плит перекрытия снизу: Утеплить плиту перекрытия снизу — stroitel-nk.ru —

Утепление плит перекрытия первого этажа

Чтобы избежать неприятностей при эксплуатации необходимо тщательно продумать тепловую защиту здания. Очень часто при конструировании принимается решение использования сборных или монолитны железобетонных перекрытий. Если при этом в здании не предусмотрено отапливаемого цоколя или подвала, потребуется утеплить бетонный пол на первом этаже в частном доме.

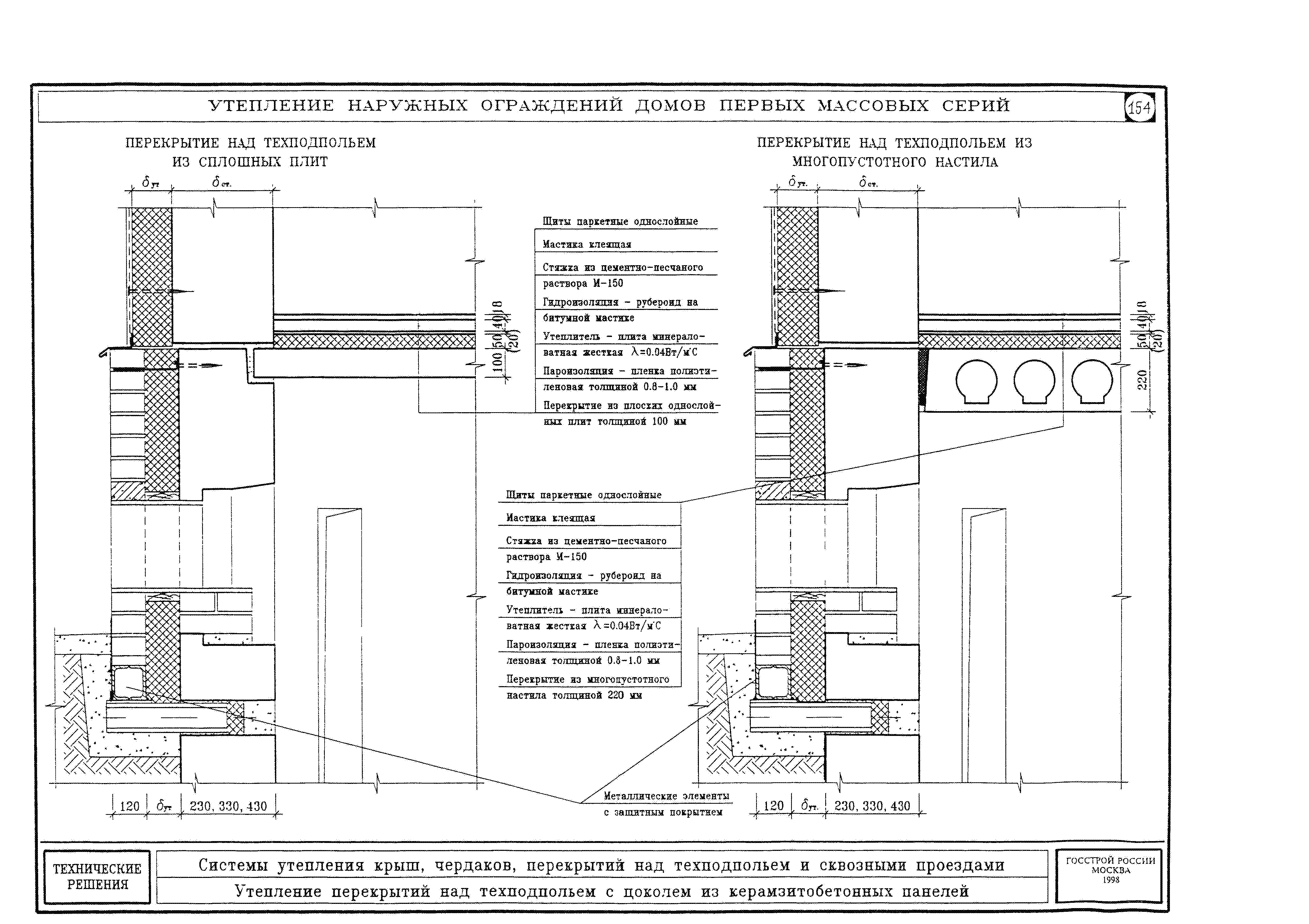

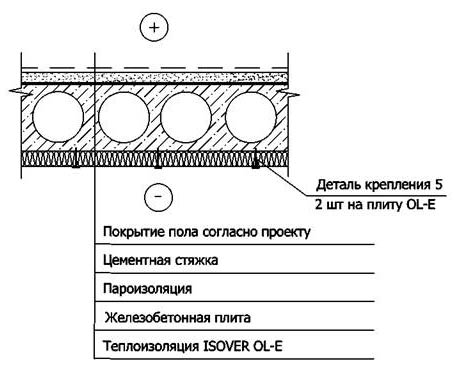

Утепление пола со стороны подвала

1. Бетонная армированная стяжка.
2. Пустотная плита перекрытия.
3. Экструдированный пенополистирол.
4. Штукатурный слой.

Такое утепление можно выполнять, когда в подвале есть место для этих работ (минимум 1 метр). Грунт подвала, при этом никак специально не закрывается. В подвале нужны продухи (нужное количество определяется расчётом). По плите сверху заливается армированная стяжка. Армирование из сетки с ячейкой 100×100 из проволоки диаметром 3-4 мм.

Для утепления бетонного пола первого этажа, снизу, со стороны подполья, применяется ЭППС, плотность 30-35 кг/м3. Толщина ЭППС определяется расчётом для конкретного региона строительства, но не менее 50 мм. ЭППС со стороны подполья можно штукатурить по сетке, но это совершенно необязательно. Влаги этот материал не боится, а солнечного света там нет (ЭППС не рекомендуется оставлять надолго именно под воздействием УФ).

Зачем выполняется утепление

Перед тем как утеплить бетонный пол, необходимо разобраться в целесообразности этого мероприятия. Бетон обладает высокой теплопроводностью. Это значит, что он хорошо пропускает тепло сквозь себя и выводит его из помещения. Чтобы предотвратить тепловые потери применяют материалы с лучшими показателями теплопроводности.

Укладка утеплителя в качестве дополнительного слоя в частном доме в полу первого этажа предотвращает следующие проблемы:

• выпадение конденсата на холодной поверхности со стороны теплого воздуха;
• появление плесени, грибка и других опасных для человека микроорганизмов;
• нарушение температурно-влажностного режима помещения;
• высокие затраты на отопление.

Если оставить бетонный пол в частном доме без утепления, то помимо того, что он будет некомфортным в использовании, в скором времени конструкция потребует серьезного ремонта.

Виды утеплителя, используемые для бетонных полов

В принципе, вы вольны использовать все, что душе угодно, ориентируясь на свои финансовые возможности. Технически есть возможность использовать любой вариант. Ниже приведена таблица с самыми распространенными материалами, используемыми для указанных целей.

Виды утеплителей для пола

Таблица. Обзор популярных утеплителей.

Мы уже упомянули керамзитобетон. Этот материал относится к категории легких бетонов, разновидностей которых существует достаточно много.

Сюда относятся: пенобетон, газобетон, полистиролбетон, опилкобетон или арболит и прочее. Данные решения также прекрасно подходят для утепления полов.

Калькулятор расчета керамзитовой засыпки для сухой стяжки

Перейти к расчётам

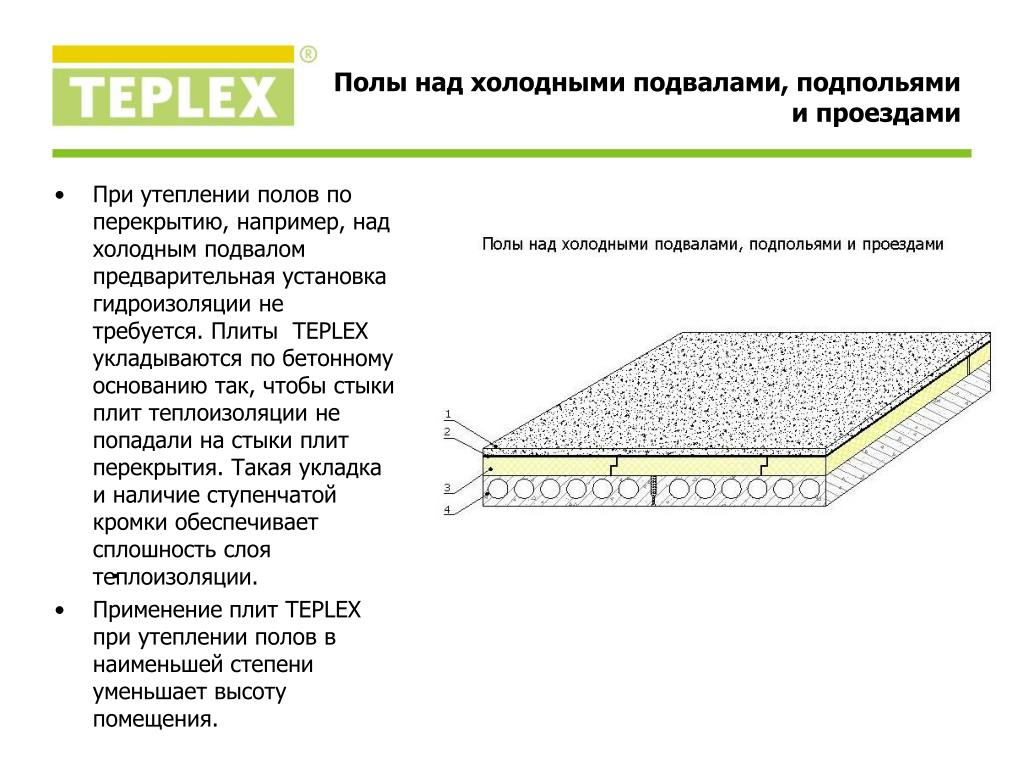

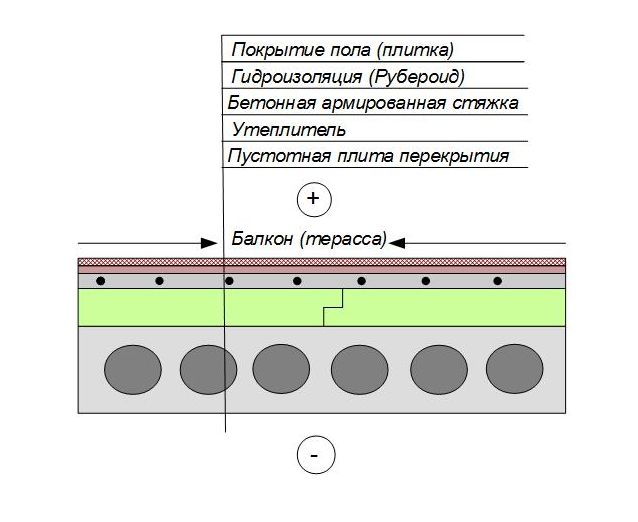

Утепление пола сверху из помещения под стяжку

1. Бетонная армированная стяжка.
2. Пенополистирол.
3. Пароизоляция.
4. Пустотная плита перекрытия.

Такая схема применяется в том случае, если в пространство под плитами уже нет доступа. Сверху на утеплитель заливается армированная стяжка. Армирование из сетки с ячейкой 100×100 из проволоки диаметром 3-4 мм.

Для утепления бетонного пола первого этажа, сверху из помещения под стяжку применяется пенополистирол плотностю 30-35 кг/м3. Под утеплитель на плиту обязательно укладывается пароизоляционная плёнка. Толщина утеплителя определяется расчётом для конкретного региона строительства, но не менее 50 мм.

Способы утепления бетонного пола

Утепление бетонного пола на первом этаже может проводиться как сверху, так и снизу перекрытия. Чаще всего используется способ сверху. Понять, почему это именно так, можно, рассмотрев недостатки и достоинства каждого из них.

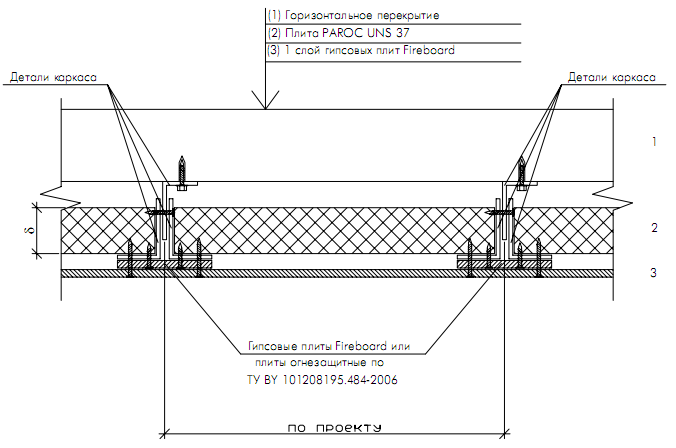

Утепление бетонного перекрытия снизу (со стороны подвала или подполья)

Достоинства утепления снизу:

• высокая эффективность;
• защита бетонной конструкции пола от промерзания;
• выпадение конденсата предполагается со стороны подвала;
• не уменьшает высоту помещения на первом этаже в чистоте;
• основанием под напольное покрытие становится прочная бетонная плита, а не пористый утеплитель.

Утепление бетонного пола со стороны холодного воздуха более грамотно, но в случае горизонтальной конструкции оно усложняется. Достаточно трудно вести работы в низком техническом подполье, постоянно поднимая голову вверх. Из-за этого недостатка в подавляющем большинстве случаев полы в доме утепляют со стороны теплого воздуха.

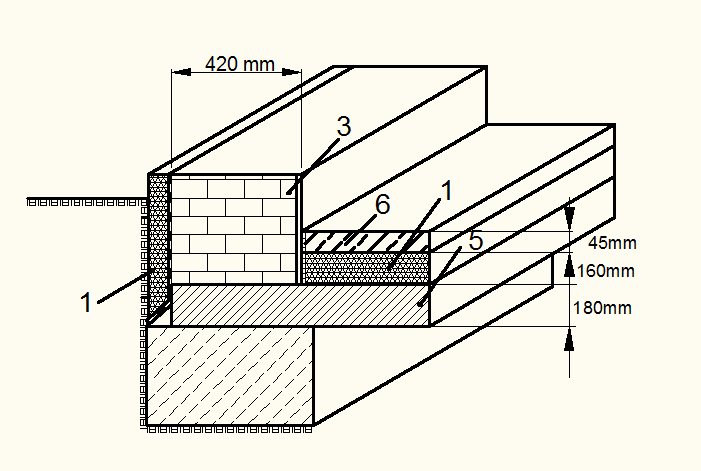

Пирог утепления пенопластом по железобетонной плите

Утепление поверх перекрытия имеет следующие особенности:

• точка росы (выпадения конденсата) находится внутри конструкции пола;
• несущая конструкция не защищена от промерзания;
• помимо пароизоляции утеплителя со стороны теплого воздуха потребуется гидроизоляция со стороны холодного;
• необходимо устройство поверх утеплителя армированной цементно-песчаной стяжки;
• высота помещений первого этажа в чистоте существенно снижается.

В настоящее время армирования стяжки можно избежать, применив утеплители с повышенной прочностью, специально предназначенные для использования в пироге пола.

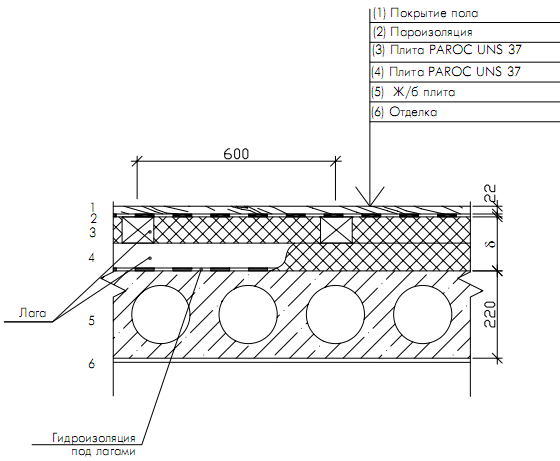

Утепление пола сверху из помещения, с применением лаг

1. Пол.
2. Супердиффузионная мембрана.
3. Минеральная вата.
4. Пароизоляция.
5. Пустотная плита перекрытия
6. Лага.

Такая схема применяется в том случае, если в пространство под плитами уже нет доступа. Сверху на утеплитель заливается армированная стяжка. Армирование из сетки с ячейкой 100×100 из проволоки диаметром 3-4 мм.

Для утепления бетонного пола первого этажа, сверху из помещения, с применением лаг, применяется минеральная вата или вата из стекловолокна. Плотность для минваты 20-40 кг/м3 (можно и плитные, и рулонные позиции). Для стекловолокна плотность 11-17 кг/м3, тоже можно и плитные и рулонные позиции. Под утеплитель на плиту обязательно укладывается пароизоляционная плёнка. Сверху утеплитель можно закрывать супердиффузионной мембраной (для помещений типа кухня). Толщина утеплителя определяется расчётом для конкретного региона строительства, но не менее 50 мм.

Утепление готового бетонного пола

А как же быть, когда бетонный пол уже залит и застройщик не заморочился с утеплением? Как вы понимаете, так оставлять нельзя, иначе в доме будут серьезные теплопотери — помещение будет охлаждаться от прохлады, идущей от земли. Мы предложим вам три способа, которые вы можете применить по своему выбору в зависимости от возможностей и ситуации.

Потери тепла в системе отопления здания

Каркасный способ

Первый метод – это настил утеплителя между лагами. Он имеет ряд преимуществ и недостатков. К первым можно отнести то, что вы можете сухим способом выровнять пол и поднять его на нужный уровень (этот момент можно отнести и к минусам, так как далеко не везде это реализуемо). Однако такое утепление достаточно эффективно.

Утепление бетонного пола по лагам

Недостатков не так и много, но они существенны: процесс утепления технологически сложен, по сравнению с остальными способами, а также придется неплохо потратиться на материалы – помимо самого утеплителя понадобится полиэтиленовая пленка, доски на лаги и фанера или ДСП для закрытия пола.

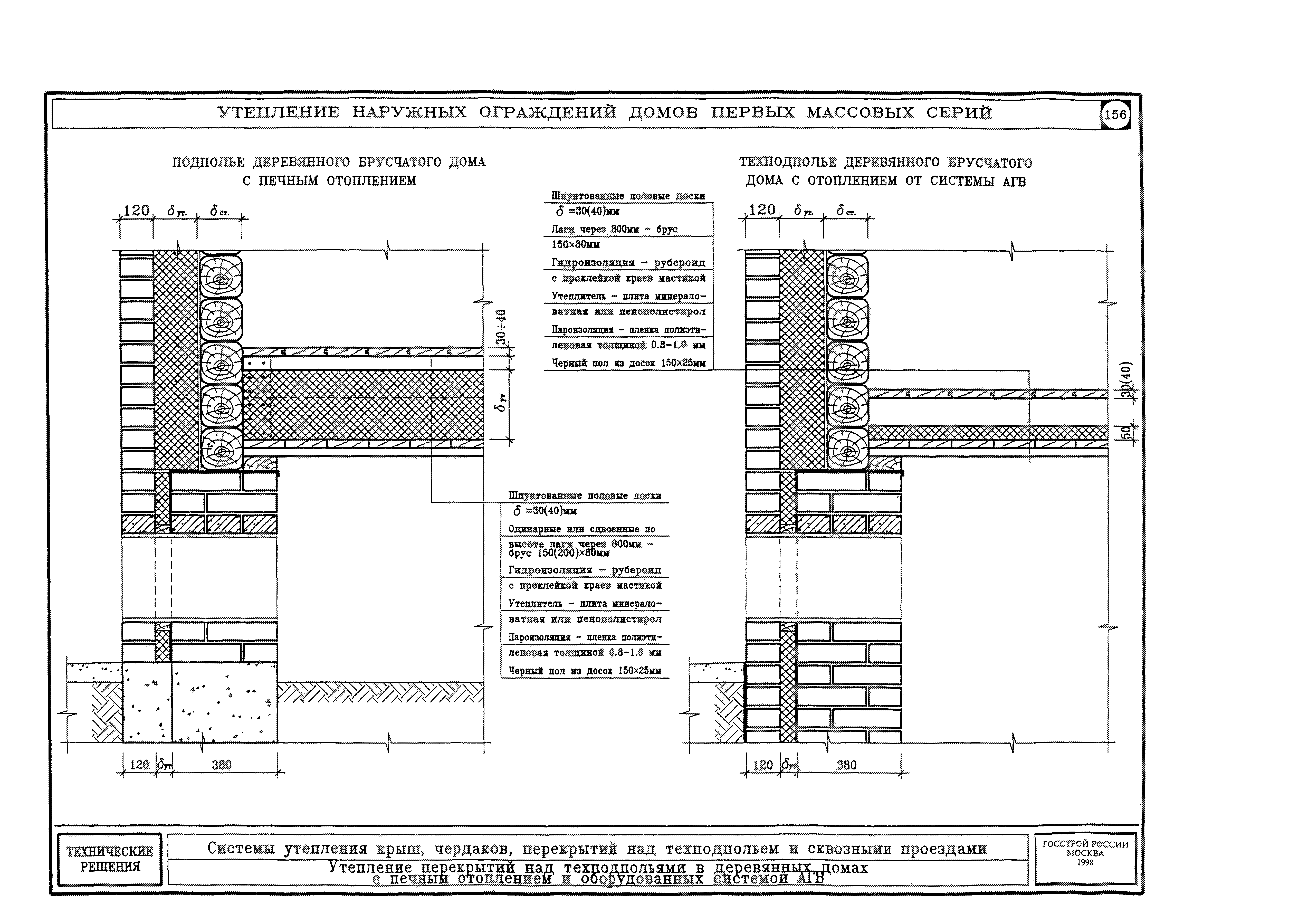

Схема утепления деревянного пола

Утепление производится по следующей схеме.

1. Сначала пол застилается полиэтиленовой пленкой. Этап можно пропустить, если в качестве утеплителя будет использоваться не минеральная вата, а материал, не боящийся влаги.
2. Затем строго по уровню ставятся лаги. Если бетонный пол у вас изначально ровный, то их даже не придется поднимать – достаточно все надежно зафиксировать.
3. Пространство между лагами заполняется утеплителем. Для вентиляции пола необходимо, чтобы от утеплителя до верхней точки лаг оставалось не меньше 2 см расстояния.
4. Далее настилается слой пароизолятора — эта мембранная пленка натягивается меду лагами и пристреливается к ним степлером.
5. Монтируется поверхность – фанера, ГВЛ или шпонированные плиты ДСП.

Утепление пола в частном доме

В результате вы получаете пол, который не даст вашему дому промерзать. Поверх листового материала можно даже уложить плитку.

Использование систем подогрева пола

Следующий метод предполагает активный нагрев. Использоваться будет инфракрасная система в виде тонкой пленки, которая может быть настелена под любые покрытия, кроме кафельной плитки. Процесс подключения системы мы опустим, а порядок монтажа расскажем.

1. Прямо на бетонный пол настилается подложка из вспененного полистирола или пробки — такие используют при укладке ламината. Также можно использовать пенофол – он тоже вспенен, но с одной стороны наклеена фольга, которая будет отражать тепло от системы в комнату.
2. Далее расстилается и подключается сама инфракрасная пленка. Процесс очень простой и не займет много времени.
3. Поверх пленки кладется напольное покрытие: ламинат, линолеум, паркетная доска и прочее.

Виды ИК пленочных полов

Если работа выполняется в жилой комнате, в которой вы хотите настелить ковролин, то инфракрасный пол можно не ставить. Подложка вместе с этим материалом будет отлично справляться – минимум теплопотерь, а по полу можно спокойно ходить даже босиком.

Теплый пол внутри стяжки

Последний метод подойдет для комнат, в которых нужно уложить напольную плитку. Используется специальный теплый инфракрасный пол (стержневые маты), который монтируется в стяжку. Реализация подобного способа также потребует поднятия уровня пола.

Стержневой теплый пол

1. Сначала на основание укладывается утеплитель – тонкий слой плотного экструдированного полистирола. Как мы помним, поверх этого материала можно налить новую стяжку.
2. Затем монтируется сама система, которая представляет собой проводники на сетчатом основании (сегментная система), или же идущие в бухтах (провода разматываются по полу в нужных местах).
3. Сверху заливается слой стяжки, толщина которого не должна быть меньше 2-х сантиметров.

Схема последовательного подключения стержневого теплого пола

После высыхания можно класть плитку. Такой пол будет очень теплым, и зимой вы точно не замерзнете, а счета за отопление отнюдь не будут космическими.

Цены на теплые полы Caleo

теплые полы Caleo

Видео — Утепление пола над холодным подвалом

Секреты эффективного утепления перекрытий из железобетона и древесины

Утепление перекрытия – важная составляющая теплоизоляции дома при наличии неотапливаемого чердака (мансарды) или погреба. Другая его задача – снижение уровня ударных и воздушных шумов. Оно может производиться со стороны жилого или «холодного» помещения. Решая, чем утеплить межэтажное перекрытие, также важно учитывать особенности конструкции и помещения (температурный и влажностный режим), максимально допустимое увеличение уровня пола.

Варианты утепления

В частной застройке межэтажные конструкции выполняются из железобетонных плит или деревянных балок. Причем ввиду простоты монтажа и дешевизны второй вариант гораздо популярнее. Однако в том и другом случае для обеспечения достойного уровня теплоизоляции требуется дополнительное межэтажное утепление.

Основная цель проведения работ зависит от места расположения плиты перекрытия:

• пол первого этажа – разделяет жилое помещение и неотапливаемый погреб. Решая, какой утеплитель выбрать, важно помнить, что он должен выполнять функцию герметика, препятствовать проникновению снизу сырости и холода;
• между жилыми этажами – главная роль заключается в снижении уровня шумов;
• между чердаком (неотапливаемой мансардой) и жилой комнатой – должен не допустить потери лучистой энергии.

Специалисты рекомендуют проводить утепление перекрытий со стороны пола или потолка. Первый вариант проще и допускает укладку практически любого теплоизоляционного варианта. В случае работ в жилом помещении, второй – проще производить на стадии строительства или ремонта. Кроме того, укрепление утеплителя на потолке не всегда удобно. При этом могут использоваться только плиты или напыляемые составы.

• минеральную (базальтовую) вату – не горюча, просто укладывается, недорого стоит. Она способна приглушать практически все шумы. Но минвата чувствительна к воздействию влаги (при намокании теряет свои теплотехнические показатели). Также при резке и укладке может выделяться пыль, которая вызывает зуд и раздражение слизистых, поэтому работать следует в респираторе и спецодежде;
• пенопласт или пенополистирол – обладает хорошими характеристиками при невысокой цене. Он устойчив к воздействию влаги, микроорганизмов (грибков, плесени), многих химических веществ. Пенопласт просто режется подручным инструментом. Его недостатком является хрупкость, низкая механическая прочность;
• ЭППС – усовершенствованная версия пенопласта, характеризуется большей плотностью и прочностью. Также у него выше показатель теплоизоляции при аналогичной толщине. К минусам относят не самые лучшие звукоизолирующие характеристики.

Технология наливного пола

Современным решением, как утеплить межэтажное перекрытие, может стать обустройство теплого наливного пола. К достоинствам такого варианта относят:

• универсальность – возможно утепление межэтажного перекрытия из древесины, железобетона;
• получение ровной поверхности без швов, которая готова к укладке декоративного покрытия;
• хорошие тепло- и звукоизоляционные показатели;
• негорючесть;
• выполнение заливки в сжатые сроки;
• быстрое затвердение;
• устойчивость к деформациям – сжатию, растяжению, изгибу;
• стабильность геометрии в период эксплуатации.

Среди недостатков изолирующего теплого пола стоит отметить сравнительно высокую стоимость и сложность самостоятельного нанесения. Для получения качественного результата к работам лучше привлечь специалистов. Также его теплоизоляционные показатели несколько ниже, чем у других материалов.

Чтобы утеплить перекрытия между этажами по технологии наливного пола, не потребуется проведение сложных подготовительных работ. Достаточно убрать с железобетонной поверхности все лишние элементы, мусор и грязь. При наличии отслаивающихся участков их лучше удалить. Чтобы не было перерасхода состава, важно заранее побеспокоиться об устранении имеющихся на основании трещин, швов и др. На деревянном покрытии не должно быть неплотно пригнанных, незакрепленных половиц.

Нанесение составов допускается только на сухую поверхность. Для лучшей адгезии (сцепляемости) теплого пола с железобетонным основанием рекомендуется провести предварительное грунтование.

Если утепляющих характеристик наливного материала недостаточно, то возможно его комбинирование с плиточной теплоизоляцией для перекрытий (пенополистиролом). В этом случае обязательно дополнительно изолируются швы между матами утеплителя. При укладке теплого пола на основание соприкасающееся с грунтом дополнительно может потребоваться проведение гидроизоляции. К низу стен крепится изолирующая кромочная лента. Для получения ровной поверхности рекомендуется установка маяков. Равномерного распределения состава и удаления пузырьков воздуха легко добиться с помощью игольчатого валика.

Насыпной материал

Наиболее востребованными насыпными утеплителями являются керамзит, перлит, гранулированный пенопласт, эковата. Среди общих положительных характеристик следует отметить:

• отличные теплотехнические и звукоизоляционные показатели;
• небольшой вес;
• стойкость к гниению и разложению.

Утепление плит перекрытия между мансардой и первым этажом проводят со стороны пола. Пространство застилается гидроизоляцией. Достаточно будет слоя полиэтиленовой пленки, уложенной с перекрыванием листов в 10 см. На нее засыпается керамзит или другой матриал слоем до 20 см и выравнивается. В случае бетонного пола можно выполнить заливку керамзитобетонным раствором.

Следующий этап утепления междуэтажного перекрытия первого этажа – повторная гидроизоляция.

Утепление деревянного перекрытия между этажами напылением

Среди напыляемых утеплителей наиболее популярен пенополиуретан. Он отличается:

• хорошей сцепляемостью с разными строительными материалами – можно изолировать деревянные конструкции и железобетонные балки перекрытия;
• энергоэффективностью – коэффициент теплопроводности не превышает 0,035 Вт/м·К;
• безопасностью в застывшем виде – не выделяет вредных веществ, относится к группе трудносгораемых материалов;
• влагостойкостью;
• хорошими звукоизоляционными показателями;
• прочностью;
• инертностью к химическим веществам, грибкам и плесени;
• длительным сроком эксплуатации.

Напыление ППУ – простой процесс, но он требует привлечения специального оборудования и использования защитной одежды и маски. Подготовительный этап включает уборку и очистку поверхностей. Утеплитель может наноситься со стороны полотка или пола. После полного застывания пенополиуритан закрывается досками и создается облицовочное покрытие.

Вывод

Правильное утепление межэтажных перекрытий гарантирует снижение трат энергетических ресурсов и хорошую звукоизоляцию. Выбор материала следует основывать на особенностях изолируемой конструкции, финансовых возможностях и личных предпочтениях. Не менее важно соблюдение технологии монтажа.

Что самое главное в утеплении дома.Это утепление чердачного перекрытия особенно по железнобетонной плите

Здравствуйте! Один мой товарищ построил не так давно дом, переехал в него с семьей. Чердачное ж/б перекрытие решил не утеплять временно, пока не наберет нужную сумму на материал. В первую же зимовку он столкнулся с серьезными проблемами: сыростью в комнате на верхних углах и последовавшей за этим плесенью, а также с быстрым выветриванием тепла. Все это легко объяснить тем, что отсутствовало утепление чердачного перекрытия особенно по железобетонной плите . Можно хорошо утеплить стены, но если не утеплено чердачное перекрытие, то дом будет холодным. Это происходит потому , что скорость распространения холода вниз больше , чем по бокам . Если кому-то знакома такая ситуация, либо просто нет желания столкнуться с ней, тогда сегодняшняя статья вам в помощь.

• 1 Какой толщине утеплителя отдать предпочтение.
• 2 Схемы утепления железобетонного чердака

Какой толщине утеплителя отдать предпочтение.

На то, каким будет слой теплоизоляции, конструкция чердака отнюдь не влияет. Будете вы его стелить на деревянные балки, либо прямо на железобетон — не это учитывается в первую очередь. Главное, чему стоит уделить внимание при вычислении параметров утеплителя — это показателю теплопроводности λ. Его используют для обозначения сухой (λА) и влажной среды (λБ). Наименьшим коэффициентом обладают материалы с наилучшими изоляционными свойствами.

Если хотите выполнить утепление чердачного перекрытия по железобетонной плите эффективно и правильно, тогда не обойтись без следующей формулы:

где α — вычисляемая толщина, R0 — постоянная величина, а именно сопротивляемость теплопередаче — 4,15 м²•°С/Вт.

Схемы утепления железобетонного чердака

Теплоизолировать чердак по ж/б плитам можно двумя методами: применяя обрешетку и без нее. Первая технология характеризуется универсальностью, но подходит больше для легких видов теплоизоляционного материала. Если отдаете предпочтение именно данному варианту, тогда ваши действия должны быть следующими:

• Установите паробарьер — можно воспользоваться недорогой пленкой.
• Зафиксируйте брусья (узкую сторону вниз) — они должны иметь ширину, равную половине толщины утеплителя. Соблюдаете между ними дистанцию, соответствующую ширине рулона.
• Стелите основной материал между брусьями. При необходимости использования нескольких слоев, укладывайте, перекрывая места состыковки предыдущего слоя.
• Поперек уже зафиксированных брусьев установите точно такие же, на такой же дистанции друг от друга. Между ними нужно стелить следующий слой утеплителя.
• Накрываете паропропускающей гидроизоляцией — закрепить ее можно спецлентой или тонким бруском, который прикрепляется по линии обрешетки.
• Поперек брусьев прибейте доски для пола или уложите мостики.

Важно! Поперечная укладка теплоизоляции способствует минимизации риска возникновения холодного мостка через брусья.

Если же вы решили воспользоваться влагоустойчивыми плитами, чтобы выполнить утепление чердачного перекрытия по железобетонной плите, тогда воспользуйтесь вторым методом. Здесь также сначала понадобится выстелить пароизоляционное покрытие, затем можете приступать к термоизоляции путем обычного выкладывания плит утеплителя. Сверху залейте стяжку, чтобы выровнять поверхность.

Очень важно . Ж/ б плиты имеют пустоты, если торцы плит не утеплены ,то холод будет проникать с торцов плит и оседать в помещение и утепление сверху ничего не даст. Что можно сделать? Нужно на чердаке по краям плит пробить дырки и запенить монтажной пеной торцы.

Каким материалом утеплять

Большим выбором цены и эксплуатационных свойств обладает пенопласт. Для чердака он вполне может быть низкоплотным. Утепление пенопластом должно происходить без образования щелей, если же они появятся, воспользуйтесь монтажной пеной. Главным преимуществом является дешевизна и отсутствие необходимости в ветрозащите. Из недостатков выделяют горючесть, повышенную хрупкость, грызут мыши.

При утеплении ж/б плит минватой лучше отдавать предпочтение ее базальтовой разновидности. Такой материал не горит, хорошо теплоизолирует. Но он моментально втягивает любую влагу, поэтому необходимо тщательно выполнить предварительную гидро- и пароизоляцию. Лучше и проще всего использовать для перекрытия плит рулонную минвату. Так будет достигнута максимальная эффективность теплоизоляции, при этом не нужно будет приглашать специалиста для ее монтажа.

Внимание! Стелить минвату можно только при наличии перчаток, очков и одежды, закрывающей все тело. Со склонностью к аллергии нужно дополнительно воспользоваться респиратором.

Следующим популярным вариантом является пенополистирол экструдированный, именуемый в народе пеноплексом (от названия компании, его производящей и наиболее популярной в нашей стране — Пеноплекс). Обладает лучшими характеристиками сравнительно с пенопластом:

• хорошо справляется с удержанием тепла;
• противостоит высокой влажности, гниению;
• имеет большую плотность;
• хорошо справляется с большими нагрузками;
• легкий.

Но вот высокая пожароопасность и сильная токсичность даже при незначительном нагреве делают его нежелательным при утеплении жилых зданий.

Сравнительно недорогим считается утепление чердака керамзитом, относящимся к числу наиболее экологически чистых материалов. Его производят путем обжига глины. Неплохо справляется с удержанием тепла, пожароустойчив, долго служит. Сначала нужно гидроизолировать поверхность при помощи наливных или обмазочных составов. Далее приступайте к смешиванию керамзита с цементом и заливке слоем 35-40 см. Все в этом материале хорошо, за исключением одного: нужно серьезно потрудиться, чтобы его выстелить.Далее посмотрите видео.

Всего доброго. Задавайте вопросы. Подписывайтесь на обновление (получение новых статей) моего блога, а в мобильнике перейдя в раздел обратная связь наберите свой Email в окошке для получения статей, не забывайте нажать на галочку для отправления и подтвердить рассылку в своей электронной почте.

Как утеплить бетонный потолок снаружи и внутри?

Железобетон – это великолепный композитный материал, имеющий хорошие прочностные характеристики, что нельзя сказать о его теплоизоляционных качествах.

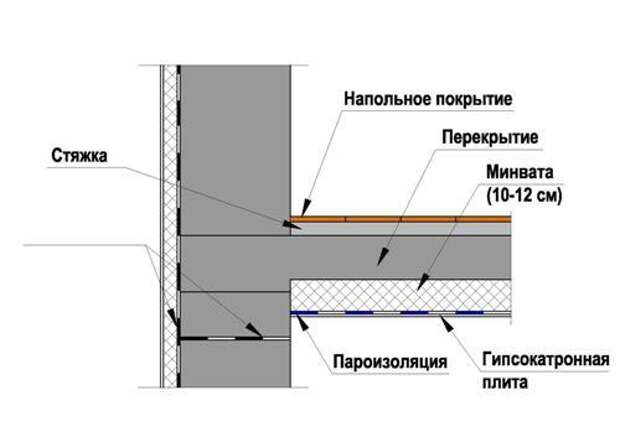

Утепление бетонного потолка изнутри и снаружи

Тяжелый бетон имеет достаточно высокий коэффициент теплопроводности – 1,7 ват/(м*град), что делает его неподходящим материалом для ограждения помещений, температура внутри которых должна быть положительной в зимний период. При этом бетон имеет показатель теплоемкости 840 Дж/(кг*град), что позволяет ему хорошо аккумулировать тепло и отдавать его при необходимости, в случае если теплоизоляция выполнена верно.

Для того чтобы теплоизоляционные мероприятия работали, необходимо обеспечить технологическую правильность выполнения работ, чтобы все физические свойства материалов, участвующие в работе, сохранили свои заданные характеристики. Прежде всего, утеплитель надо защитить от попадания влаги и от физического воздействия (птиц, грызунов).

Утепление бетонных перекрытий актуально лишь для верхних этажей здания. Существуют, конечно, неблагоприятные ситуации, связанные с социальной обстановкой в депрессивных населенных пунктах, где жители массово выезжают из своих квартир. А оставшимся жильцам многоэтажных домов приходится бороться за сохранения тепла в своих квартирах.

Отрицательным моментом утепления изнутри является то, что железобетонная плита перестает быть теплоемким элементом конструкции, и граница холода подходит ближе к отапливаемому помещению, образуя новые мостики холода.

При устройстве внутренней теплоизоляции из материалов на основе пенополистирола (пенопласта) для начала следует отчистить поверхность потолка от грязи и осыпающихся частиц. Далее плиты пенополистирола приклеиваются к потолку с помощью монтажной пены или обычного плиточного клея, при этом следует обеспечить первоначальную фиксацию плит для предотвращения их падения. Делается это с помощью «зонтиков». Раскладку плит пенополистирола рекомендуется выполнять с зазорами, впоследствии заполняемыми монтажной пеной.

Вариантами отделки такого утепления может быть:

• шпатлевка, нанесенная на закрепленную поверх утеплителя армирующую сетку;
• подвесной потолок из гипсокартона, вагонки, декоративной панели;
• самый практичный вариант – это натяжной потолок.

Также при использовании пенополистирола обеспечивается хорошая звукоизоляция.

В случае применения минераловатных утеплителей внутри помещения необходимо выполнить каркас из бруса или специальных оцинкованных строительных профилей, закрепить утеплитель, устроить пароизоляцию, используя специальные мембранные ткани, завершить монтаж потолка. При некачественной изоляции влага будет проникать через утеплитель и конденсироваться на поверхности плиты перекрытия, что приведет к насыщению влагой утеплителя и соответственно потери его свойств (работу придется переделывать).

Утепление ватой изнутри видео:

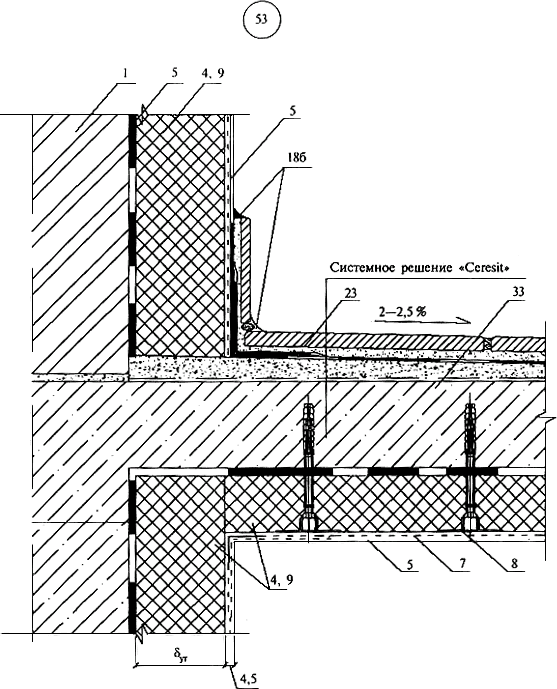

Предпочтительным является утепление бетонных конструкций снаружи здания, при таком способе утепления бетон тоже участвует в удержании и сохранении тепла.

Утеплять перекрытия можно насыпными материалами, такими как керамзит, шлак, опилки. В случае с опилками необходимо обеспечить защиту от случайного возгорания. Эти способы не требуют каких-либо дополнительных затрат.

Способ утепления с использованием минеральной ваты достаточно прост. На ровный бетонный пол укладывается слой пароизоляции (специальные тканевые материалы, рубероид), затем идет непосредственно слой утеплителя, а на утеплитель кладется слой, защищающий от ветра и влаги (специальные тканевые материалы, рубероид).

Утепления минеральной ватой снаружи видео:

При утеплении перекрытия пенополиуретаном придется воспользоваться услугами специализированных организаций, но результат оправдает затраченные средства. Пенополиуретан распыляется под давлением в виде аэрозоля, два компонента пенополиуретана незамедлительно вступают в реакцию, и получающаяся пена расширяется, заполняя пустоты.

В случае если чердачное помещение используется и необходим прочный пол для передвижения, устанавливаются деревянные лаги из доски сечением 100 на 50 мм с шагом от 500 мм (в зависимости от толщины половой доски). Лаги устанавливаются по уровню, на высоте обеспечивающей необходимый слой теплоизоляционного материала. После монтажа лаг кладут утеплитель, им может быть любой из вышеперечисленных материалов, и по завершению утепления настилается деревянный пол. В этом случае дерево тоже будет участвовать в теплоизоляции.

Также пол можно выполнить из бетона, в случае если в качестве утеплителя будет использоваться плотный материал наподобие экструзионного пенополистирола. На ровную поверхность пола укладывается пенополистерол, следом наверх укладывается армирующая сетка и делается бетонная или растворная стяжка. Если плиты перекрытия уложены неровно, рекомендуется сделать выравнивающую стяжку.

Работы по теплоизоляции должны выполняться после теплотехнического расчета.

Как правильно утеплить чердак в частном доме своими руками

Возводя частный дом с чердачной комнатой нужно правильно ее утеплять. Утепление пола чердака в холодных и неиспользуемых помещениях позволит предотвратить образование конденсата в глубине дома.

Несколько причин, по которым утепляется перекрытие чердака:

1. Качественная теплоизоляция позволяет поддерживать в жилом доме температуру, примерно соответствующую точке образования росы.
2. Разные температуры на стыке прилегания перекрытий и стен приводят к возникновению плесени и вредной флоры, способствующей появлению аллергии.

Нормы по утеплению чердачных железобетонных плит

Чтобы произвести качественное утепление чердачного перекрытия и продлить срок службы покрытия кровли и стропил нужно использовать паробарьер. Стоит знать как укладывать пароизоляцию правильно. Пароизоляция укладывается на плиту, а сверху уже теплоизоляция. Это позволит избежать образования влаги на деревянных и металлических частях чердачного помещения. При нарушении пароизоляционного слоя, как следствие, ухудшаются теплоизоляционные свойства утеплителя.

Толщина утепляющего слоя чердачного перекрытия

Часто используемые утеплители

Благодаря высоким функциональным свойствам минеральной ваты, ей можно утеплять все поверхности, даже неровные. Выпускается утеплитель в рулонах или мягкими плитами. Предпочтение отдается материалу с экранированным теплоотражающим покрытием. Укладывать нужно плотно, но без замятий. У этого варианта оптимальное соотношение цены/качества. При невысокой стоимости хорошая эффективность и долговечность. При монтаже утеплителя необходимо использовать средства индивидуальной защиты. Поверх ваты укладывается защитный материал, не пропускающий пар и воду. Изоляция на пол укладывается внахлест и проклеивается для того, чтобы избежать смещения.

Утеплитель для чердачного перекрытия технониколь

Более экологически чистым утеплителем является каменная вата. При этом обладая отличным, для своего класса, показателем теплопроводности, эффективно сглаживает перепады температур и поддерживает комфортный микроклимат.

Чем утеплять жб плиты

Для закладки утеплителя на плитах крепится деревянный брус. Между лагами размещается утеплитель в виде рассыпного материала или накладных теплоизолирующих плит разных типов. Рассыпной утеплитель насыпается слоем в 20 – 30 см. на наклеенный на плитах рубероид и заливается не толстым слоем раствора.

Наиболее дорогостоящим и эффективным жестким утеплителем является пеностекло. Для получения нужного эффекта от применения пенобетона толщина его укладочного слоя должна составить около 0,4 м. Для него стяжка не требуется.

Если утеплять пенопластом, то существует большой выбор по цене и эксплуатационным характеристикам. На чердак подойдет пенопласт с низкой плотностью. Укладка плит пенопласта производится без образования щелей. В случае если щели все-таки есть, то их следует заполнить монтажной пеной. Что касается пожарной безопасности с такого рода утеплителем, то в случае воздействия на него высоких температур происходит плавление, а не возгорание. В этом случае из материала выделяется отравляющий газ, опасный для человека.

Правило для любого вида рулонного и плиточного утеплителя состоит в том, что во избежание образование щелей в утепляемом слое необходимо соблюдать шахматный порядок и правильно размещать материал в несколько слоев.

Толщину утеплителя следует подбирать в соответствии с регионом, где расположен частный дом, но не менее 15 см. Экономить на 5 см. и укладывать только 10 см. в доме с чердаком не стоит по той простой причине, что расходы по утеплению являются разовыми, а эффект от уменьшения затрат на обогрев будет ощутимым в течение долгого времени.

0 0 голоса

Рейтинг статьи

Как изнутри утеплить потолок из ребристой плиты ПКЖ ? – Стройка и ремонт

Гараж подземный. Перекрытие такое же. Огрунтовал акриловой грунтовкой. Подвесы из системы крепления профилей для гипсокартона прикрепил к рёбрам на дюбель пластиковый и саморез (семечки) по 2 на каждый подвес, Подвес согнут буквой П. После чего на кафельный клей класса суперполимер (Геркулекс) оклеивал пеноплексом 20мм толщина. Между кусками оставлял щели по 5мм которые потом запенил, оклеивал все в том числе и рёбра плит, под подвесы прорезались отверстия в утеплителе которые потом запенивались. Пеноплекс так же огрунтовывается до нанесения клея. После 1-го слоя пеноплекса , огрунтовал поверхность вновь и приклеил второй слой – пенопласт 100 мм , также на клей для кафеля, допустимый для наружних работ, клей наносить зубчатым шпателем на предварительно огрунтованный лист пенопласта который приклеиваете, потом просто прижать к поверхности прихлопать и отпустить, ничего держать и подпирать не надо, достаточно силы прилипания клея. Швы второго слоя были 10 мм и тоже запенил. Получил сплошное покрытие .В таком виде потолок простоял 2-е зимы, промерзания и инея не было даже в морозы за -40 и ниже, ничего не капало по весне и зимой (температурный режим в гараже зимой от 0 гр.С когда не надо ничего делать до + 20 когда требовалось) . После чего прикрепил к подвесам швелера для гипсокартона и зашил металлопрофильным листом, наклон дал в сторону ворот , то есть крыша наоборот получилась, все что может протечь собирается у ворот и отводится за помещение по шлангу. Утепление снаружи выполнить не было возможности, поэтому утеплял изнутри. Прошло уже лет 15 все держится. Приклеивание первым слоем именно пеноплекса делал для максимального предотвращения доступа воздуха к холодной бетонной поверхности, и соответственно образованию инея там. все кто пытался утеплить классическим способом с помощью традиционных воздухопроницаемых утеплителей получали весной водопад с потолка. И мокрый утеплитель.

Перед тем как применить клей для кафеля, купил на пробу и специальную сухую смесь для пеноплекса, приклеил на пенопласт и пеноплекс по 1 кафельной плитке на клей для кафеля и на спец клей , при отрыве после 2-х недель одинаково оторвались плитки вместе с основой на которую клеил, по прочности приклеивания разницы не было, поэтому клеил все на Геркулес Суперполимер . После этого также облицевал стены в смотровой комнате и потолок в погребе, на стены поверх пеноплекса клеил кафель, ни одна плитка не отвалилась за эти годы. На бетонный пол смотровой комнаты также наклеил 20 мм пеноплекс и потом на него напольный кафель, все держится . Летом в жару конденсата нет в смотровой комнате на стенах и полу даже при интенсивном проветривании.

Делаем правильно утепление потолочного перекрытия

Для лучшего сохранения в доме тепла необходимо при строительстве дома сразу сделать качественно утепление потолочного перекрытия. Когда сделано хорошее утепление потолка, то вы зимой будете меньше тратить расход топлива на обогрев своего дома, а это согласитесь хорошее дело. Для этого нужно соблюдать последовательность следующих работ.

Необходимо провести ряд работ

В зависимости от вида потолочного перекрытия и выбирается материал утеплителя. Для плитного перекрытия используют один вид утеплителя, а для балочного перекрытия другой вид.

Рассмотрим подготовку потолка для его утепления с балочным перекрытием.

·         Снизу балки необходимо подшить выбранным черновым материалом для потолка. Это могут быть доски или же листы фанеры. Крепятся они на гвозди или длинные саморезы. После того, как вы подшили потолок, у вас сверху образовалось пространство между балками в виде короба.

·         Теперь необходимо на дно подшитого потолка уложить пароизоляционный материал, который переливом проходит через все балки. Закрепить его можно скобами при помощи степлера к боковым сторонам балок.

·         На этот материал теперь надо уложить выбранный легкий теплоизолирующий материал, который укладывается плотно по размеру между балками.

·         Закрывают утеплитель сверху гидроизоляционным материалом, чтобы внешняя влага не проникала в утеплитель. Сверху необходимо балки зашить досками или листами толстой фанеры, чтобы при ходьбе по чердачному помещению не повредить гидроизоляционный слой.

Виды утеплителя, который используют для потолков

Для утепления потолка используют несколько видов утеплителя таких как

— Самым распространенным утеплителем считается минеральная вата. Изготавливают этот утеплитель из горных пород путем плавления в доменных печах и затем в специальных центрифугах жидкий раствор разбивают на мелкое волокно, которое затем прессуют в маты.

— Полимерный экструзивный утеплитель выпускают в виде плит, имеющих сверху небольшие ячейки. Такой утеплитель надо укладывать в два или три слоя.

— Более мягким утеплителем является пенофол, который имеет высокую влагостойкость.Наbaustroy.ru/info/price-penofol Вы можете приобрести пенофол в нужном Вам количестве.

— Самым доступным видом утеплителя является обычные опилки, которые можно купить у любой лесопильной компании.

— Для плитного потолочного перекрытия используют как утеплитель такой материал как — керамзит средней фракции. Сначала по периметру несущих стен устанавливают и закрепляют доски, чтобы получился короб, в который и будет насыпан керамзит. Сверху его делают легкую стяжку.

http://kvartirakrasivo.ru

Как утеплить торец плиты перекрытия. Полы из железобетонных плит перекрытия

Когда подвальное помещение или погреб в вашем доме отапливается, утепление перекрытия теряет смысл. Но при низких температурах подполья этот вопрос приобретает свою актуальность.

Необходимо учитывать, что тепло уходит в нашем случае сверху вниз, а это означает, что также будут двигаться и водяные пары, которые будут диффузировать из помещения. Выполняя теплозащиту такого перекрытия, необходимо обеспечить температуру на поверхности пола максимально приближенной к ее значению в самом помещении. Также эта разница не должна превышать 2 Со. Отсюда легко понять, что нашим перекрытиям для этого случая необходимо их оборудование теплоизоляцией.

Чтобы надежно защитить применяемый утеплитель от влаги, теплоизоляцию располагают с холодной стороны перекрытия (со стороны подвала), а пароизоляционную прослойку оборудуют над ней. Для обеспечения полу более высоких теплозащитных свойств, его укладку производят не на сплошное основание, а оставляют подпольное пространство. Лучше, когда теплота усваивается вашим полом незначительно (до 12 Вт/ м2хСо). Это наиболее присуще дереву. Бетон, мрамор и цемент усваивают теплоту с большой интенсивностью. Поэтому над холодным подпольем лучше стелить доски или их древесные заменители. Можно использовать линолеум либо другие полимеры.

До начала утепления перекрытия необходимо обеспечить сухость подполья. Наиболее надежно это достигается использованием приточной и отточной . При обустройстве над грунтом, землю хорошо трамбуют и засыпают 15-20 см песка, сверху оставляют воздушную прослойку и лишь после укладывают лаги. Если под полом находится подвал или цокольный этаж, лучше всего воспользоваться накатом из плотно подогнанных досок либо укладкой водостойкой ориентировано-стружечной плиты (OSB) поверх лаг.

Полученную поверхность покрывают пергамином или водонепроницаемой пленкой, поверх которой размещают материал утеплителя (лучше базальт либо штапельное стекловолокно). Его прикрывают плитами OSB-3 или необрезными досками. Когда «черновой» готов, можно укладывать завершающее покрытие. Важно не забыть о вентиляционном зазоре (не менее 1 см) между и полом, который прикрывают с помощью плинтуса. Так как плинтус становится основным утеплителем угла стена-пол, повысить обеспечиваемую им теплозащиту можно увеличив его размеры или проложив под ним мягкую утеплительную прослойку.

Когда при обустройстве перекрытия были выбраны сборные железобетонные плиты, ему всегда необходимо утепление, вне зависимости чердак или подвал оно отделяет. Сначала, используя смесь песка и цемента, зачеканивают (заполняют) все швы соединений и обнаруженные изъяны конструкции. Когда выравнивание поверхности закончено, ее промазывают гидроизолирующим составом, а когда он просохнет, застилают пароизоляционной пленкой и утеплителем, толщину которого подбирают после проведения теплотехнического расчета. Полосы пленки укладывают друг на друга, проклеивая стыки специальными лентами.

При применении утеплителя с полимерной структурой (к примеру экструзионного пенополистирола) необходимость паро- и отпадает. Когда необходимые утеплительные плиты подобрать не удается, можно использовать два слоя материала. В этом случае не стоит забывать о разбежке в месторасположении стыков слоев. Утеплитель закрывается цементно-песчаной стяжкой, в которую вводится металлическая либо полимерная армирующая сетка. выравнивается нивелирующей массой и покрывается гидроизоляционным раствором (для чердачных перекрытий последнее необязательно). Далее укладывают выбранное напольное покрытие: от и до или паркета.

Выполняя теплоизоляцию любого перекрытия, главным фактором качества проводимых работ становится аккуратность и соблюдение необходимого регламента. У железобетонных перекрытий весь утепляющий материал выбирается также с учетом дальнейших эксплуатационных нагрузок. Для нагружаемых полов необходимо применение высокопрочного малодеформируемого утеплителя – жесткой минераловатной плиты с базальтовым волокном или плотного экструзионного пенополистирола. Ненагружаемые полы можно утеплять обычной стекловатой, пенопластом, пенополиуретаном и всяческими специальными засыпками.

В большинстве случаев таким перекрытиям утепление не требуется, так как температурные показатели разделяемых ими помещений близки между собой. Необходимость утепления межэтажных конструкций возникает лишь при устройстве или для улучшения . Для этого на балки крепят лаги с дальнейшим обустройством чернового и чистового пола. Оставшееся между балок пространство заполняют теплоизоляционным материалом. Снизу на утеплитель простилают пароизоляционную пленку и оборудуют дощатый настил, к которому подшивают чистовой .

Когда в доме холодный чердак, именно туда уходит 6-я часть энергии затрачиваемой на обогрев помещений. Сохранить тепло и предотвратить плесень на потолке поможет обустройство хорошей теплоизоляции. В случаях, когда отсутствует, утепление перекрытия выполняют с подкровельной стороны. Выбирают базальтовые плиты или стекловолокно, а также фольгированную теплоизоляцию. Размещают ее фольгой к теплому помещению.

Укладку утеплителя производят на дощатом накате между лагами, сверху для защиты кладут гидроизоляцию и половые доски либо OSB-плиты. На потолок утепляемого помещения крепят паронепроницаемый материал, который подшивают досками или гипсокартонным материалом.

Установку несущих балок в кирпичном (блочном) доме осуществляют в специальные, заранее подготовленные, углубления в стенах. Фиксируют конструкцию при помощи металлических анкеров. В наружных стенах балки устанавливают наглухо. Глубина их заделки не менее 180 мм, из которых 30 мм – ширина воздушного зазора балка-стена. Во избежание гниения, перед укладкой концы балок необходимо пропитать антисептиком и обернуть толем с мастикой, после чего заделать раствором. На внутренних стенах балки укладывают, применяя гидроизоляцию.

Тут необходимо утепление пола над вентилируемым подвальным или другим холодным помещением. Для этого наиболее подходящими будут объемные минераловатные плиты и маты. На нижнюю сторону лаг устанавливают несколько деревянных брусков, промежутки между которыми заполняют утеплителем, фиксируемым пластиковой сеткой или пружинной проволокой. Во избежание повреждения грызунами, снизу матов выполняют сплошную обшивку пропитанным от них материалом.

Чтоб предотвратить плесень, гниль и неприятный запах, помещение и утеплитель нуждаются в проветривании. Поэтому между стеной и утепляющими матами оставляют небольшой зазор. В местах вентиляционных отверстий перекрытие оборудуют жесткой теплоизоляцией. Теплую сторону матов покрывают пароизоляционной пленкой, которую стыкуют с пароизоляционным материалом стены.

Рядом с Леруа Мерлен в Химках строят домик:

Он меня заинтересовал тем, что в отличие от других «монолитов», тут торец монолитной плиты перекрытия не выступает на улицу, тем самым убит очень серьёзный мостик холода.

Простая задача на самом деле не так уж легка в исполнении. Дело в том, что все подобные «монолиты» обкладывают кирпичом. Внешняя облицовка толщиной в половинку кирпича и не может нести какую-то существенную нагрузку, в том числе и облицовку вышестоящих этажей.

Рассмотрим домик чуть ближе:

Из монолитных перекрытий выступают некие опоры(цифра 1 на фото), на которые видимо внешняя кладка и опирается. Но как? На этот вопрос однозначно я не нашёл ответа.

Подтверждение тому, что кладка в этом месте начинается — щель(цифра 2 на фото), которая образовалась между новым рядом(который опёрся на выступ бетонный) и последним рядом предыдущего этажа, который чуть-чуть не дотянул. Надеюсь, раствором то они замажут щелку.

Видимо надо напроситься на экскурсию Кстати, в детстве обожал лазить по стройкам, вот к чему это всё привело

Клетка снаружи дома — временное место работы каменщика. Как только участок стены закладывается, клетка краном переставляется на другое место, закрепляется и каменщик продолжает стеночку.

Вот ещё кадр покрупнее того же дома:

Вот на этих помостах, на высоте 7-ого этажа тоже работает каменщик. Жесть конечно, нервы надо иметь как арматура 12-го диаметра.

В углу мы видим жёлтый уровень — германская Stabila?

В частном домостроении наиболее востребованными являются бетонные и деревянные перекрытия. Перекрытия первых этажей часто устраивают из монолитного железобетона или ж/б плит, для вторых этажей перекрытия, как правило, деревянные. В отличие от бетонных, перекрытия из деревянных балок не так сильно нагружают стены, к тому же древесина является доступным и экологичным материалом.

Утепление межэтажного перекрытия необходимо, если на нижерасположенном этаже находится неотапливаемое помещение (например, гараж или тамбур) или же помещение «выходит» за пределы наружной стены (например, перекрытие консольно выступает за пределы наружной стены первого этажа).

Если помещения, разделенные перекрытием, имеют положительную температуру, то они нуждаются больше не в утеплении, а в обеспечении герметичности и звукоизоляции. Эта задача является актуальной для деревянных перекрытий, не обладающих высокой звукопоглощающей способностью.

Универсальным решением для обеспечения тепловой изоляции, герметичности и звукоизоляции межэтажных перекрытий является применение теплоизоляционных PIR-плит PirroКрафт и PirroУниверсал.

PIR состоит из системы жестких замкнутых ячеек, которые придают плите высокую прочность. PIR-плитыукладываются поверх балок и образуют сплошной изолирующий слой, который отсекает напольное покрытие от несущих деревянных балок.

• Пожаробезопасность. PIR является огнестойким материалом в силу специальной формулы. Закрытая пористая структура PIR-изоляции препятствует горению полимеров, позволяя им лишь обугливаться при воздействии пламени. PIR не поддерживает горение, не распространяет пламя, не плавится и не образует горящих капель расплава.
• Влагостойкость. Материал негигроскопичен и не нуждается в защите от водяного пара. Применение слоя пароизоляции необходимо только в помещениях с влажными процессами – кухне, ванной и т.п., в которых объем выделяемого водяного пара существенен для деревянных перекрытий.
• Экологичность .PIR-плиты экологически безопасны в эксплуатации, они не содержат стиролов и формальдегидов, являются химически инертным продуктом со стабильными свойствами на протяжении всего срока службы. Исключено накопление пыли, развитие популяций бактерий и возникновение плесени на поверхности плит и в зонах примыкания к конструктивным элементам.
• Высокая прочность. PIR-плитыхарактеризуются значительными прочностными характеристиками при малом весе. Прочность на сжатие превышает 120 кПа, а прочность на разрыв – 150 кПа. Плотность PIR-плит составляет 30 кг/м 3, а вес плиты толщиной 100 мм – всего 3,1кг/м 2 !
• В случае применения минеральной ваты под деревянными балками перекрытия необходимо подшивать пароизолирующую пленку. Она нужна для задержки мелких волокон утеплителя, которые осыпаются со временем вниз под действием вибрационных нагрузок на перекрытие. В случае с PIR-плитами такой слой не нужен. PIR-плиты не содержат вредных волокон, при работе с ними не образуется волокнистая пыль, требующая защиты органов дыхания. Это условие особенно актуально для помещений с уже остекленными оконными проемами.
• Благодаря укладке PIR-плит поверх несущего слоя перекрытия (в случае деревянных балок) вы не привязаны к их шагу, и отходы от подрезки утеплителя отсутствуют.
• PIR-плитыобладают меньшей жесткостью, чем у экструдированного пенопласта, поэтому лучше поглощают звук.
• Профилированные торцы PIR-плит – «четверть» и «шип-паз» обеспечивают плитам высокую герметичность стыков.
• PIR-плитылегко нарезаются строительным ножом, ножовкой.
• PIR-плиты выпускаются в типоразмерах: 1200х600 мм и 1200х1200 мм. Для тепло- и звукоизоляции перекрытий рекомендуются плиты с профилированными торцами в четверть толщиной –30 мм, 50 мм и 100 мм.
• Благодаря используемому сырью и специальным облицовкам, PIR-плиты не позволяют грызунам и насекомым создавать зоны популяций и обитания.
• Применение PIR-плит уменьшает объем требуемого утеплителя, позволяет сократить расходы на доставку, увеличить скорость установки, уменьшить ширину фундамента (расходы на фундамент), добиться высоких показателей энергосбережения.

Технические характеристики PIR-плит PirroУниверсал

Технические характеристики PIR-плит PirroТермо

Технические характеристики PIR-плит PirroСтена

Технические характеристики PIR-плит PirroКрафт

Инструкция по утеплению бетонных межэтажных перекрытий

1 шаг

Подготовка поверхности. Освободите поверхность основания. Убедитесь в его ровности, используя 2-х метровую рейку.

2 шаг

Укладка PIR-плит PIRRO.
Для разделения стяжки пола и несущего основания (плиты перекрытия) возможно использование профилированных и непрофилированных PIR-плит. PIR-плиты укладываются рядами, со смещением швов в соседних рядах. Механическое крепление плит к основанию не требуется.

3 шаг

Установка демпферной ленты (для устройства «плавающих» полов).
Закрепите на стене по периметру помещения демпферную ленту из вспененного полиэтилена толщиной 4-10 мм или специальную кромочную ленту. Ширина полосы должна быть такой, чтобы после установки её верхняя кромка была не ниже отметки чистого пола.

4 шаг

На уложенные PIR-плиты PirroКрафт укладывается разделительный слой из полиэтиленовой пленки толщиной не менее 100 мкм, вспененного полиэтилена или аналогичных материалов толщиной. Этот слой исключает возможность попадания раствора стыки плит. Раскатываемые полотна разделительного слоя должны иметь нахлесты не менее 10см. В качестве альтернативы можно применить любой скотч для проклейки швов.

5 шаг

Стяжку выполняют толщиной не менее 40 мм. Для распределения нагрузок рекомендуется произвести её армирование стальной сеткой. После выполнения стяжки можно приступать к устройству полов.

Инструкция по утеплению деревянных межэтажных перекрытий

1 шаг

Подготовка основания под укладку PIR-плит. В качестве основания под плиты устраивается разреженный дощатый настил из обрезной доски. Доски можно укладывать с шагом, равным ширине доски.

2 шаг

Укладка PIR-плит. PIR-плиты укладываются поверх настила в поперечном направлении со смещением в смежных рядах. Рекомендуемое смещение – не менее 20 см. Уложенные плиты рекомендуется фиксировать. Для этого их крепят 2-3 саморезами (гвоздями) к дощатому настилу, при этом шляпка крепежа должна была утоплена в плиту на 1-2 см. Герметизация стыков. По периметру в местах примыкания к стенам зазоры между PIR-плитами и стенами следует заполнить монтажной пеной.

3 шаг

4 шаг

Устройство полов. Сначала на утеплитель с шагом укладываются элементы обрешетки (как правило – обрезную доску), которые крепят саморезами к разреженному дощатому настилу через уложенный слой утеплителя. По обрешетке производят укладку чистовой половой доски или же выполняют сплошной настил из досок, OSB плит или других жестких листовых материалов для последующего устройства чистовых полов в соответствии с Вашим проектом.

Основание под укладку PIR-плит должно быть ровным и чистым. При необходимости выполняется выравнивающая стяжка.
Для лучшей звукоизоляции межэтажных бетонных перекрытий рекомендуется устройство «плавающих» полов. В плавающих полах основание под чистовой пол – стяжка – никак не должна быть связана со стенами и бетонным перекрытием. В этом случае будет исключен эффект «звуковых мостиков».
Плинтусы в «плавающих» полах следует крепить только к полу или только к стене.
При использовании марок PIR-плит с фольгированными облицовками между PIR-плитой и цементосодержащим слоем следует прокладывать разделительный слой из полиэтиленовой пленки толщиной от 100 мкм.

Для утепления перекрытия толщина PIR-плит определяется теплотехническим расчетом. Для устройства плавающих полов достаточно применить плиты толщиной 30 мм.

Устройство полов. Поверх PIR-плиты с шагом укладывается обрешетка – доска или брусок, которая крепится саморезами к балкам через уложенный слой утеплителя. По обрешетке производят укладку сплошного настила из досок или вышеуказанных плитных материалов для последующего устройства чистовых полов.

Концы деревянных балок надо обрабатывать антисептиком. Для защиты от капиллярной влаги в стене балку следует опирать на стену через гидроизоляционный материал.
Торец балки закрывать нельзя. Между уличной стеной и торцом балки следует оставить зазор 10-20 мм под выход водяных паров из древесины.
Сечение деревянных балок следует подбирать исходя из перекрываемого пролета между стенами, шага балок и конструкции перекрытия. Наиболее распространённым является сечение балок 200х150 мм и 200х200 мм.
Не стоит забывать, что перекрытия, выступающие консольно на улицу, становятся частью теплового контура дома, а потому в их состав надо вводить слой пароизоляции.
Для ускорения работ можно сложить несколько PIR-плит в ровную стопку и нарезать их одновременно. Это обусловлено легкостью обработки плит.

Плиты перекрытия

Заводские плиты перекрытия — очень популярный вариант перекрытий в ИЖС, т.к. альтернатива — монолитное бетонное перекрытие — значительно более трудоёмкая вещь, сложная для неопытных частных застройщиков. В отличие от монолита плиты идут с гарантированной заводом максимальной нагрузкой, которой с лихвой хватает в частном доме.

Описание

• ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия.»
• ГОСТ 26434-85 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры.»

• 1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
• 1ПКТ — то же, для опирания по трем сторонам;
• 1ПКК — то же, для опирания по четырем сторонам;
• 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
• 2ПКТ — то же, для опирания по трем сторонам;
• 2ПКК — то же, для опирания по четырем сторонам;
• 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;
• 3ПКТ — то же, для опирания по трем сторонам;
• 3ПКК — то же, для опирания по четырем сторонам;
• 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;
• 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;
• 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, предназначенные для опирания по двум сторонам;
• 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;
• ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам;
• ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Производители выпускают плиты разного размера, практически всегда можно найти себе необходимый размер.

Плиты перекрытия в большинстве случаев изготавливаются предварительно напряженными (пункт 1.2.7 ГОСТ 9561-91). Т.е. арматура в плитах натягивается (термически или механически), а после застывания бетона отпускается обратно. Усилия обжатия передаются бетону, плита становится прочнее.

Торцы плит, которые участвуют в опирании, производители могут усиливать: заполнять круглые пустоты бетоном или сужать в этом месте поперечное сечение пустот. Если они не заполнены производителем и дом получается тяжёлым (соответственно увеличивается нагрузка стен на торцы), то пустоты в районе торцов можно заполнить бетоном самому.

Плиты обычно имеют снаружи специальные петли, за которые они поднимаются краном. Иногда арматурные петли находятся внутри плиты в открытых полостях, расположенных ближе к четырём углам.

Плиты перекрытий согласно пункту 1.2.13 ГОСТ 9561-91 обозначаются в виде: тип плиты – длина и ширина в дециметрах – расчетная нагрузка на плиту в килопаскалях (килограмм-сила на квадратный метр). Также может указываться класс стали арматуры и другие характеристики.

Производители не заморачиваются с обозначением типов плит и в прайсах обычно пишут тип плиты лишь ПК или ПБ (без всяких 1ПК, 2ПК и т.д.). Например, обозначение «ПК 54-15-8» означает плиту 1ПК длиной 5,4 м и шириной 1,5 м и с максимально допустимой распределенной нагрузкой примерно 800 кг/м 2 (8 килопаскалей = 815,77 килограмм-сил/м 2).

У плит перекрытий есть нижняя (потолочная) и верхняя (половая) стороны.

Согласно пункту 4.3 ГОСТ 9561-91 хранить плиты можно в штабеле высотой не более 2,5 м. Подкладки под нижний ряд плит и прокладки между ними в штабеле следует располагать вблизи монтажных петель.

Опирание плит

Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам – 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам – 50; при опирании по двум сторонам и пролете плит более 4,2 м – 70.

А вот с максимальной глубиной опирания плит есть вопросы. В разных источниках даются совершенно разные значения, где-то пишется, что 16 см, где-то 22 или 25. Один товарищ на Youtube уверяет, что максимум 30 см. Психологически человеку кажется, что, чем глубже плиту запихнуть в стену, тем надёжнее будет. Однако ограничение максимальной глубины точно есть, потому что, если плита слишком глубоко входит в стену, то у неё по-другому «работают» изгибающие нагрузки. Чем глубже плита входит в стену, тем обычно меньше становятся допускаемые напряжения от нагрузок на опорные торцы плиты. Поэтому величину максимального опирания лучше тоже у производителя узнать.

Аналогично нельзя опирать плиты не в зонах опирания. Пример: с одной стороны плита лежит правильно, а другая сторона свисает, опираясь на среднюю несущую стену. Ниже я нарисовал это:

Если стена построена из «слабых» стеновых материалов вроде газобетона или пенобетона , то потребуется построить армопояс , чтобы убрать нагрузку с края стены и распределить её на всю площадь стеновых блоков. Для теплой керамики тоже желателен армопояс, хотя вместо него можно уложить несколько рядов обычного прочного полнотелого кирпича , который не имеет подобных проблем с опиранием. С помощью армопояса можно также добиться того, что плиты будут вместе образовывать ровную плоскость, поэтому не потребуется дорогостоящая штукатурка потолка.

Укладка плит

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.

Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.

Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки) .

Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.

В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита. Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться. Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

Утепление

В несущую наружную стену толщиной 50 см входит плита с опиранием 12 см, которая с торца утеплена ЭППС (оранжевый цвет) толщиной 5 см.

Полы из монолитных железобетонных плит перекрытия давно известны и хорошо себя зарекомендовали в строительстве частных и многоэтажных домов. По сегодняшний день они востребованы и популярны в особенности при строительстве коттеджей большой площадью. Железобетонные пустотны плиты перекрытия имеют массу преимуществ, устройство этих плит таково, что они помимо того, что равномерно распределяют нагрузку по всей поверхности, еще и дополнительно прибавляют зданию жесткость и устойчивость.

Плиты выполнены из бетона, в котором при заливке вмонтирована железная арматура. Плиты по длине имеют продольные пустоты круглой формы, которые в сочетании с арматурой дает конструкции огромное преимущество. Железобетонная плита способна выдерживать изгибы, не ломаться при высоких нагрузках, она очень долговечны при правильной эксплуатации при строительстве. Монолитные плиты заводского производства отвечают всем требованиям которые предъявляются для перекрытий, они прочны и устойчивы при высоких температурах. Очень важен тот факт, что железобетонная плита является хорошим шумоизолятором и плюс к этому сохраняет тепло.

Не менее важен тот факт, что использование плит в строительстве намного ускоряет и упрощает процесс, они могут быть установлены там, где никакой другой метод укладки пола не подходит. К примеру, укладка полов частного дома площадью свыше 100 м² с помощью заливки, займет много времени, кроме того трудозатраты, а также финансовые затраты будут намного выше, чем при укладке пола железобетонными плитами.

При укладке пола первого этажа нужно понимать, что на него будет оказываться большая нагрузка, поэтому важно правильно рассчитать вес конструкции и взять в расчет все, вплоть до общего веса дома и мебели или оборудования, которое будет установлено в помещениях. Толщина железобетонных плит стандартна и равна 220 мм, но плиты могут быть рассчитаны на различную весовую нагрузку в зависимости от их марки. Здесь роль играет армирование плиты и то, из какой марки бетона она выполнена.

Железобетонные плиты выпускаются длиной 2.4-6.8 метра, ширина таких плит в зависимости от длины равна 1.2-1.5 метра, вес 0.9-2.5 тонны. Это позволяет при строительстве использовать небольшую технику, краны до 3 тонн подъема груза. Понять какая плита вам нужна не сложно, на поверхности ставится маркировка, например, плита ПК 8-42-12 будет длиной 4.2 метра, шириной 1.2 м, с весовой нагрузкой 800кг/м².

При укладке плит перекрытия важно учитывать то, где они будут укладываться, т. к. правила монтажа цокольного этажа отличаются от укладки перекрытия между этажами.

В случае с укладкой цокольного этажа, необходимо сперва провести работы по выравниванию фундамента, а именно его верхнего края. Для этого верхнюю кромку фундамента делается не высокая опалубка из досок, здесь необходимо залить небольшой слой бетона, чтобы вывести идеально ровную поверхность по горизонтали. Теперь на такую площадку можно укладывать железобетонную плиту.

Укладка плит производится с учетом их конусности, получается нижняя часть плиты будет ровно стыковаться с прилегающей рядом. Вверху образуется небольшой шов, который необходимо заделать цементным раствором. Таким образом получается практически ровная поверхность пола в минимальный срок. В зависимости от того, какой пол вы будете настилать, возможно придется сделать тонкую стяжку, но для большинства материалов, которые покрывают пол, подходит плита без дополнительной отделки.

В случае, когда железобетонная плита укладывается в качестве перекрытия между этажами, то на стенах из кирпича или блоков необходимо сделать дополнительный железобетонный пояс. Это что-то вроде сейсмического пояса, который выполняется следующим образом. Когда высота стен выложена до нужной высоты, производится укладка еще одного ряда, но при этом нужно укладывать один слой, чтобы оставить внутренний торец по всему периметру, в который будет ложиться плита, а снаружи это место будет закрыта кирпичом. Прежде, чем уложить плиту, как и в первом случае необходимо выполнить опалубку и залить тонкий слой бетона с укладкой армирования. В результате образуется ниша с небольшим зазором для укладки материалов утепления, куда и укладывается плита. Тонкий слой бетона с армированием повышает прочность поверхности и равномерно распределяет по стенам нагрузку от плиты.

Плиты перекрытия сами по себе служат хорошим утеплением, т. к. они расположены внутри помещений дома, то нет нужды в их утеплении, однако необходимо произвести утепление торцов. Плита обладает высокой теплопроводностью, что несомненно хорошо, т. к. плита верхнего этажа проводит тепло снизу и таким образом пол становится теплым. Но с торцов плита будет получать холод, поэтому нужно оградить ее слоем утеплителя. В нише, которая образовалась в процессе армирования, в местах примыкания плиты к стене необходимо уложить утеплитель. Затем это пространство, как и остальные щели заливаются бетоном.

Утепление производить обязательно, в противном случае в этих пустотах будет образовываться конденсат, который плита будет впитывать и постепенно разрушаться. Помимо разрушения плиты, в помещении будет появляться влажность, а в местах, где есть арматура, появится ржавчина, которая не закроется никакой шпаклевкой.

Собственно на этом процесс создания полов и межэтажных перекрытий закончен, теперь можно приступать к отделке пола материалами. Как уже говорилось, возможно придется выполнить тонкий выравнивающий слой стяж

При таких видах работ вам может существенно помочь строительная техника, например

МОРОЗИЛЬНЫЕ ПЛИТЫ – TechniCON

ПОСОБИЕ НА ВЫСОКОЕ ПОМЕЩЕНИЯ МОРОЗИЛЬНОЙ КАМЕРЫ

Мы получаем несколько звонков в месяц от клиентов, которые хотят узнать, почему их морозильные полы поднимаются посередине и вздымаются. Предполагается, что конструкция плиты перекрытия морозильной камеры проста. Дизайнерские решения распространяются и применяются неправильно. Строятся морозильные камеры, полы вздыблены. Почему? Концепция предотвращения вспучивания пола неправильно понималась и применялась неверно в течение многих лет, что привело к выходу из строя пола морозильной камеры, что приводит к остановке оборудования и судебным разбирательствам.

Одна из наиболее неправильно понимаемых концепций – взаимосвязь давления пара и температуры и их влияние на морозильники. Холодный воздух имеет более низкое давление пара, чем теплый. Более теплый воздух будет двигаться в сторону более холодного из-за движущих сил разницы паров между холодным и теплым воздухом. Теплый воздух имеет более высокое давление пара, который продвигается через отверстие для штифта или движется через землю и почву, пока пар не достигнет равновесия или не прилипнет к нижней стороне замерзшей плиты. Если пароизоляция не установлена, теплый влажный воздух из почвы будет мигрировать на дно плиты морозильной камеры.Чтобы пар под плитой не замерз, землю нужно прогреть выше точки замерзания. Плита морозильной камеры должна быть изолирована, чтобы удерживать потерю тепла от плиты и уравновешивать давление пара с теплой землей под полом морозильной камеры.

Каковы основные элементы дизайна морозильной камеры?

1. Конструкция бетонной плиты – Бетонная плита должна быть спроектирована таким образом, чтобы выдерживать сдвиг и вес стеллажей для поддонов.
2. Изоляция под полом – Изоляция под полом должна обеспечивать достаточную прочность на сжатие, чтобы выдерживать нагрузки от перекрывающей плиты перекрытия без ее раздавливания.Рекомендуется использовать EPS, поскольку он обеспечивает прочность на сжатие 30 фунтов на квадратный дюйм. Изоляцию следует размещать непосредственно под плитой морозильной камеры.
3. Пароизоляция – Пароизоляция должна располагаться непосредственно под изоляцией. Пароизоляция препятствует миграции паров из почвы через изоляцию в нижнюю часть плиты морозильной камеры.
4. Грязевая плита – Грязевая плита должна быть размещена под пароизоляцией. Грязевая плита состоит из богатой бетонно-песчаной смеси без заполнителя и содержит теплоноситель под полом.
5. Тепло под полом – Под глиняной плитой требуется тепло под полом, чтобы земля не замерзла. Значение R изоляции используется вместе с разницей в температуре почвы и морозильной камеры для расчета тепла, необходимого для предотвращения образования льда. Хорошая практика проектирования требует значения от 1,5 до 2,5 БТЕ / SF / час. Нагревание с использованием гравитационных или принудительных воздуховодов не рекомендуется из-за предыдущих отказов. Рекомендуемые варианты:
   • Электрическое отопление под полом – Использование тепловой ленты под полом в сочетании с датчиком температуры, расположенным под глиняной плитой, может быть экономичным решением для обеспечения тепла.Его можно использовать в качестве корректирующей меры при ремонте двояковыпуклой плиты перекрытия. Ремонт возможен только в том случае, если тепловые ленты могут быть размещены внутри оцинкованных каналов диаметром 1 дюйм, расположенных в закрытом конце вышедших из строя воздуховодов.
   • Гликолевые трубки под обогревом пола – Один из наиболее экономичных методов подачи тепла на пол морозильной камеры – перекачка гликоля через трубы, которые нагреваются от источника отработанного тепла. Источниками отработанного тепла могут быть аммиачный компрессор, воздушный компрессор или даже солнечная энергия.

Если у вас пол в морозильной камере, то он, скорее всего, вышел из строя. Корректировка вертикального подъема пола может быть достигнута за счет обеспечения надлежащего обогрева пола. Конкретные дизайнерские решения по устранению вертикального подъема пола будут зависеть от количества установленной теплоизоляции, наличия пароизоляции и возможности повторной подачи тепла для восстановления пола. Исправления следует вносить как можно быстрее, чтобы свести к минимуму повреждение пола морозильной камеры.

InfraStop® Многослойная светоотражающая бетонная изоляция под плиту 60 “x100 ‘- Покупка

• Дом
• InfraStop® 48″ x 100′ Под бетонной плитой отражающая слоистая пузырчатая изоляция

Детали

Детали

Бетон InfraStop® состоит из семи слоев. Первый слой белого полиэтилена приклеивается к фольге для защиты от извести при застывании бетона, за ним следуют слои прозрачного поли и пузырьков.

YouTube Видео

Дополнительная информация

Дополнительная информация

Спецификации InfraStop®

Результаты тестирования нашей световозвращающей изоляции (отражающей / пузырьковой / пузырьковой /
отражающей) приведены ниже. Для получения дополнительной информации о тестировании
для этого продукта (или любого другого), пожалуйста, позвоните или свяжитесь с нами.

Стандарты продукции
Устойчивость к грибкам или бактериям: InfraStop® не способствует росту
грибков или бактерий.

Соответствие спецификациям: InfraStop® подпадает под действие Федерального минимального стандарта стандартов для отражающей изоляции (HH-I-1252B) для всех H.U.D. и F.H.A. проекты.

Документы по испытаниям и сертификации

• Тепловые характеристики ASTM C1363

• Тепловые характеристики настенных систем ASTM C1363

• Тепловые характеристики ASTM C335

• Тепловые характеристики поверхности ползуна ASTM C1363

ASTM C411

• Теплопередача (поток тепла вверх, вниз, по горизонтали) ASTM C1363

• Тепловые характеристики InfraStop ™ и стекловолокна в стенах ASTM C1363

• Теплопередача воздуховодов с InfraStop ™

• Распространение пламени и плотность дыма ASTM E84

• Устойчивость к грибку Mil-Std 810B Method 508

• Тест на гибкость

• Тест на звукопоглощение ASTM C423-90a и ASTM E795-83

• Потери при передаче звука ASTM E90-90 и ASTM E413- 87

• Пропускание водяного пара ASTM E96

• Предел прочности при растяжении

• Испытание на излучение

• Тепловые характеристики кожухов водонагревателя

• Intertek: Характеристики горения поверхности строительных материалов ASTM E84-08
  (Детали стыка с лентой) Протокол испытаний № 3166908SAT-012

• Intertek: Характеристики горения поверхности Строительные материалы ASTM E84-08
  (без горения) Отчет об испытаниях № 3166908 SAT-011

• Услуги НИОКР: Устойчивость к росту грибов Отчет об испытаниях ASTM C1338-00
  # RD072713FR

• Штат Калифорния

• Штат Калифорния Лицензировано Производитель изоляции

• Штат Миннесота: заявлен в соответствии со стандартами Миннесоты по изоляции
  Программа

• Штат Висконсин: Утверждение материалов, безопасность и строительство, штат Висконсин Физические свойства Ширина, длина, податливость листа, водяной пар
  Per содержание и стойкость к водяному пару

• Услуги НИОКР: Испытание на пропускание водяного пара ASTM-E96 (метод Dessicant

изоляция стоп.com имеет рейтинг одобрения покупателя 4.8 / 5 на основе 734 оценок и отзывов.

Изоляция фундамента

Потери тепла через землю и минимальные требования

На практике мы можем думать о фундаменте, существующем только под нашими внешними и несущими стенами, но, рассматривая изоляцию, мы также должны включить наш тип первого этажа. У фундаментных плит должно быть собственное основание из надлежащим образом уплотненного хардкорного и песчаного покрытия, а также подвесные перекрытия, будь то деревянные или бетонные, которые непосредственно поддерживаются нашими внешними стенами, и их основания, таким образом, неразрывно связаны как одно целое.

Почти все дома, построенные до 1980 года, имеют холодные цокольные этажи, и не учитываются потери тепла через опорный грунт или, что еще хуже, активные сквозняки через щели в подвесных полах. Очевидно, что стандарты значительно изменились, но также изменились и наши ожидания с тенденцией к деревянным и каменным / фарфоровым полам, полам с подогревом и растущим культурным сдвигом к снятию обуви внутри. Это значительно усложняет задачу для ремонтников, тогда как у тех, кто строит с нуля, есть целый ряд вариантов.

Минимальные стандарты включают целевые значения U, обычно около 0,14–0,18 Вт / м²к для некоторых из наиболее распространенных решений, но с минимальным упором 0,25 Вт / м²к и, конечно же, новыми целевыми значениями для минимальной герметичности. Это демонстрирует растущую нетерпимость к сквознякам в зданиях, которые в противном случае просто подорвали бы улучшения в изоляции стеновых материалов. Правильная изоляция пола (и фундамента) играет огромную роль в общих характеристиках здания.

Опорные плиты и фундаменты траншеи

Наиболее распространенным типом фундамента под нашими несущими стенами является насыпка траншей, когда соответствующие глубокие и широкие траншеи полностью заполняются товарным бетоном.Затем наиболее распространенным типом конструкции первого этажа является несущая плита, которая обычно представляет собой бетонную плиту толщиной 100–150 мм, отлитую на месте поверх надлежащим образом уплотненного жесткого основания. Поскольку плита не зависит от фундамента стены по периметру, существует два основных варианта теплоизоляции этого пола; первый находится под плитой, а второй – сверху.

В обоих сценариях тип изоляции должен иметь соответствующую плотность, чтобы выдерживать прилагаемые нагрузки, иметь низкое водопоглощение и, как правило, быть устойчивым к загрязнениям, особенно в тех случаях, когда часть или вся изоляция может находиться под влагонепроницаемой мембраной (DPM ).Наиболее распространенными подходящими продуктами будут пенополистирол (EPS), который представляет собой формованные и вспененные гранулы стирола, или экструдированный полистирол (XPS), который представляет собой однородный ячеистый пенопласт. Если вы выполняете изоляцию над бетонной плитой, можно также рассмотреть жесткие листы из полиизоцианурата (PIR) с их интегрированной фольгированной основой. Однако при выборе детали изоляции и последующем выборе типа изоляции вы также должны прочитать техническую информацию производителя, чтобы убедиться, что изоляция, которую вы планируете использовать, подходит для этого применения.Вы не можете разместить заказ только на обычную жесткую изоляцию или рассчитывать на то, что продавец предоставит правильные спецификации, поскольку, например, PIR и некоторые XPS более восприимчивы к химическому воздействию при установке во влажных условиях; то есть под землей. EPS, XPS и PIR также различаются по своим энергетическим характеристикам: EPS имеет более низкие значения R, а PIR, соответственно, является самым высоким, что делает их наиболее эффективными изоляционными плитами.

Как правило, изоляция под плитой может быть из пенополистирола толщиной 150 мм, а над изоляцией плиты может быть из PIR 100 мм с различными вариантами уровней между ними.Хорошо организованные и опытные строители могут выбрать изоляцию ниже плиты, а затем бетонную плиту с плавающей точкой, что устраняет необходимость в дополнительной стяжке пола. Другие могут предпочесть отлить плиту, которая повреждает поверхность в результате строительства, а затем изолировать и закончить стяжкой (и, возможно, своим полом с подогревом), когда надстройка ветрозащитная и водонепроницаемая.

Решающим для обоих будет устранение перекрестных перемычек на краю плиты / стяжки, где в соответствии с минимальными стандартами потребуется тонкая вертикальная полоса такой же жесткой изоляции между внешней стеной и краем плиты или стяжки, обычно толщиной 25-50 мм.Идея состоит в том, что этот небольшой изолирующий выступ будет соответствовать изоляции внешней стены, чтобы уменьшить и / или исключить концентрированный выход тепла через плотный и неизолированный канал в основании внешней стены. Это легко сделать, если внешняя стена изолируется на ее внутренней стороне, но меньше, если изоляция ограничена только внутренней обшивкой или полостью. В этих ситуациях изоляция полости должна проходить выше уровня пола, а блокировка под DPC должна быть блоком AAC (автоклавный газобетон), но с подходящей прочностью на сжатие.

Подвесные бетонные полы

Подвесные полы – это вариант, когда нестабильность грунта в противном случае может потребовать массовых выемок грунта и массового ввоза нового, надлежащим образом уплотненного хардкорного покрытия. На относительно раннем уровне становится более экономичным подвешивать пол над плохо уплотненным грунтом и, возможно, сделать траншеи фундамента немного глубже, чтобы компенсировать это.

Балки из предварительно напряженного бетона являются наиболее распространенным вариантом и рассчитаны на пролет до 4 м или около того между фундаментными блоками.Изоляция этих полов может быть выполнена двумя способами; Во-первых, использовать стандартные газобетонные (термобетонные) блоки, которые могут располагаться на предварительно сформированных выступах по бокам бетонных балок, которые заканчиваются заподлицо с верхней поверхностью балки. На данный момент у нас есть структурный пол, действующий однородно, но на который затем нам потребуется установить жесткую изоляцию и дополнительную стяжку пола (или ДСП / массивную древесину с плавающими клещами и пазами), используя те же варианты, которые существуют для верха. сторона бетонной опорной плиты (см. выше).Нашим вторым вариантом было бы использование специальной системы, в которой предварительно отформованные блоки EPS или XPS изготавливаются для установки между специальными бетонными балками и на них. Эти блоки из полистирола заменяют потребность в бетонных блоках и, как таковые, действуют как на сжатие, так и на растяжение, поскольку они охватывают и поддерживают окончательную стяжку пола, уложенную выше.

Подвесные деревянные полы

Подвесные деревянные перекрытия – еще один известный вариант вместо бетонных балок, при этом все большее внимание уделяется инженерным деревянным балкам из-за их большей прочности и диапазона пролетов.Существует множество способов поддержать изоляцию между этими балками, самые аккуратные и наиболее эффективные – это боковые или нижние фиксированные рейки на балках с помощью сборных жестких плит (OSB или аналогичных), перекрывающих пространство балок. С некоторыми типами инженерных балок вы часто можете просто использовать нижний фланец перемычки балки в качестве уступа. На эти плиты (и между балками) можно установить жесткую изоляцию или изоляцию из минеральной ваты на необходимую глубину для достижения целевых значений коэффициента теплопередачи. Однако сама балка останется мостом холода между интерьером дома и пустотой под полом, что сделает эту деталь менее герметичной и завершенной без сплошных и склеенных лентой пароизоляционных слоев (VCL) и, возможно (для настоящих энтузиастов) тонкого слоя жесткого изоляция поверх всего пола.

С точки зрения затрат, которые будут применяться ко всем вышеперечисленным вариантам, самая низкая цена на изоляцию начинается с минеральной ваты (стекловолокно и минеральная вата) и ведет к EPS, за которым следуют XPS и, наконец, PIR, которые теперь, в зависимости от производителя, могут также есть подкатегории с супер энергоэффективностью.

Принципы теплоизоляции фундаментов и плит пассивного дома

Традиционные варианты, описанные выше, обеспечивают целевые значения коэффициента теплопроводности первого этажа в диапазоне 0,14–01,8 Вт / м²к, но тем из вас, кто хочет строить дома в соответствии со стандартами пассивного дома, следует сосредоточиться на значениях коэффициента теплопередачи этажа, близких к 0.08-0,09 Вт / м² / К. Здесь единственный способ сделать это – положить изоляцию не только под плиту первого этажа, но и под фундамент стены по периметру; т.е. непрерывно под всем домом. С инженерной точки зрения это означает, что у дома должен быть либо плотный фундамент, который представляет собой железобетонную плиту и интегрированный фундамент, залитый в одно целое, либо отдельная железобетонная кольцевая балка по периметру для поддержки несущих стен и отдельная железобетонная плита для пола. .

В настоящее время существуют запатентованные системы изоляции из таких стран, как Швеция, Германия и Ирландия, в которых используются изоляционные блоки из пенополистирола специальной формы в качестве формовочных элементов для высокоизолированных кольцевых балок или конструкций плота. Для всех требуются плоские площадки с хорошей несущей способностью грунта с соответствующим образом выровненным и уплотненным твердым слоем, радоновыми барьерами и влагонепроницаемыми мембранами (DPM), расположенными в соответствии с условиями площадки. Принцип состоит в том, чтобы построить толстую изоляцию (200-300 мм), состоящую из устойчивых слоев, с особым вниманием к деталям мостиков холода по периметру плиты, которые затем почти полностью интегрируются с внешней изоляционной тканью стены.Это может показаться сложным, но его логика и производительность впечатляют.

Невозможно сориентироваться в стоимости, не получив конкретных предложений производителя, поскольку истинная стоимость вашей системы также будет зависеть от инженерного элемента конструкции фундамента и того, сколько на самом деле требуется подготовки площадки.

Стекло из вторсырья как более экологичный вариант

Очень экологичным вариантом для изоляции плиты первого этажа и фундамента могло бы стать использование переработанного стекла. Geocell производит так называемый пеностеклянный гравий, который по сути представляет собой однородно похожие небольшие блоки пеностекла, которые при уплотнении вместе имеют высокую сжимаемость и столь же высокие тепловые характеристики.Принцип заключается в том, что вы можете использовать это вместо импорта обычных заполнителей для уплотнения суб-плиты, например. MOT Type 1 (гравий и мелочь) и устраняет необходимость в обычных жестких изоляционных материалах. Geocell предполагает, что вы также можете отказаться от обычной бетонной плиты и вместо этого отлить только слегка армированную стяжку поверх уплотненных материалов, когда они надлежащим образом обернуты геотекстильными мембранами как сверху, так и снизу. Действительно, их собственное сравнение цен показывает, что это действительно сэкономило бы деньги, сделав его экологически лучшим, а также более дешевым вариантом (все подробности доступны на их веб-сайте www.geocell-schaumglas.eu).

У них есть впечатляющие детали в разрезе, которые предполагают применение под плитой, под фундаментом, а также в качестве засыпки в сочетании с конструкциями подвала. Однако, как и в случае со всеми инновациями, вам также следует посоветоваться со своими инженерными консультантами, чтобы убедиться, что ваше запланированное приложение полностью подходит для вашего сайта.
