Утепление плиты перекрытия первого этажа: Три способа утепления бетонного пола по плитам перекрытия

Содержание

Три способа утепления бетонного пола по плитам перекрытия

Утепление пола со стороны подвала

  1. Бетонная армированная стяжка.
  2. Пустотная плита перекрытия.
  3. Экструдированный пенополистирол.
  4. Штукатурный слой.

Такое утепление можно выполнять, когда в подвале есть место для этих работ (минимум 1 метр). Грунт подвала, при этом никак специально не закрывается. В подвале нужны продухи (нужное количество определяется расчётом). По плите сверху заливается армированная стяжка. Армирование из сетки с ячейкой 100×100 из проволоки диаметром 3-4 мм.

Для утепления бетонного пола первого этажа, снизу, со стороны подполья, применяется ЭППС, плотность 30-35 кг/м3. Толщина ЭППС определяется расчётом для конкретного региона строительства, но не менее 50 мм. ЭППС со стороны подполья можно штукатурить по сетке, но это совершенно необязательно. Влаги этот материал не боится, а солнечного света там нет (ЭППС не рекомендуется оставлять надолго именно под воздействием УФ).

Утепление пола сверху из помещения под стяжку

  1. Бетонная армированная стяжка.
  2. Пенополистирол.
  3. Пароизоляция.
  4. Пустотная плита перекрытия.

Такая схема применяется в том случае, если в пространство под плитами уже нет доступа. Сверху на утеплитель заливается армированная стяжка. Армирование из сетки с ячейкой 100×100 из проволоки диаметром 3-4 мм.

Для утепления бетонного пола первого этажа, сверху из помещения под стяжку применяется пенополистирол плотностю 30-35 кг/м3. Под утеплитель на плиту обязательно укладывается пароизоляционная плёнка. Толщина утеплителя определяется расчётом для конкретного региона строительства, но не менее 50 мм.

Утепление пола сверху из помещения, с применением лаг

  1. Пол.
  2. Супердиффузионная мембрана.
  3. Минеральная вата.
  4. Пароизоляция.
  5. Пустотная плита перекрытия
  6. Лага.

Такая схема применяется в том случае, если в пространство под плитами уже нет доступа. Сверху на утеплитель заливается армированная стяжка. Армирование из сетки с ячейкой 100×100 из проволоки диаметром 3-4 мм.

Для утепления бетонного пола первого этажа, сверху из помещения, с применением лаг, применяется минеральная вата или вата из стекловолокна. Плотность для минваты 20-40 кг/м3 (можно и плитные, и рулонные позиции). Для стекловолокна плотность 11-17 кг/м3, тоже можно и плитные и рулонные позиции. Под утеплитель на плиту обязательно укладывается пароизоляционная плёнка. Сверху утеплитель можно закрывать супердиффузионной мембраной (для помещений типа кухня). Толщина утеплителя определяется расчётом для конкретного региона строительства, но не менее 50 мм.

Утепление перекрытия первого этажа | BuilderClub

Содержание: (скрыть)

Схема утепления перекрытия первого этажа зависит от того какое перекрытие - по деревянным балкам или плиты перекрытия (монолитное). Такие схемы утепления подходят и для утепления пола балкона или холодного проезда.

Утепление плит перекрытия первого этажа

Есть два варианта утепления такого перекрытия: утепление поверх перекрытия (из отапливаемого помещения) и утепление снизу (из неотапливаемого помещения или с улицы).


Утепление плит перекрытия первого этажа

При утеплении поверх перекрытия, утеплитель может быть ЭППС или пенопласт (плотность от 25 кг/м3). Толщина утеплителя определяется расчетом для каждого конкретного случая. Стяжка поверх утеплителя армируется сеткой с ячейкой 100х100 из проволоки 3 мм. Снизу, под ЭППС или пенопласт укладывается пароизоляционная пленка. Сверху на утеплитель можно положить полиэтилен, или можно просто проклеить стыки утеплителя скотчем (чтоб влага от верхней стяжки не утекала в стыки).


Утепление плит перекрытия первого этажа (снизу)

При утеплении снизу из помещения, можно применить ЭППС и пенопласт (плотность от 20 кг/м3). Если это не нужно "для красоты" неотапливаемого нижнего помещения, то утеплитель можно ничем не закрывать, просто прибить дюбелями и приклеить на смесь.

При утеплении снизу (если внизу улица), можно применить ЭППС и пенопласт (плотность от 20 кг/м3). Утеплитель обязательно закрывается штукатурным слоем по сетке. Подробнее о таком утеплении (технология) в статье Утепление стен дома пенопластом своими руками (никаких отличий при устройстве утеплителя на горизонтальную поверхность, - нет).

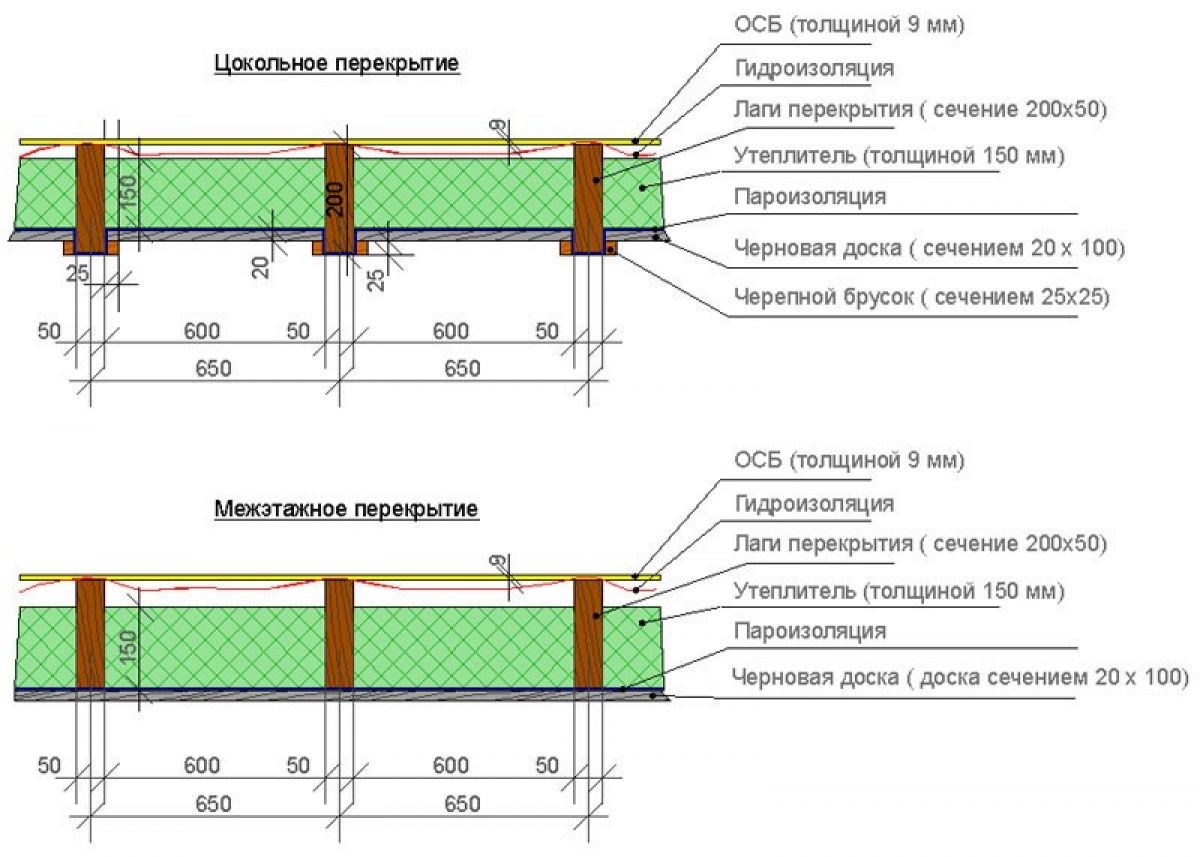

Утепление перекрытия первого этажа по деревянным балкам


Утепление перекрытия первого этажа по деревянным балкам

В этом случае, утепляем пространство между балками. В качестве утеплителя перекрытия первого этажа по деревянным балкам применяется минвата, плотность 20-30 кг/м3, можно плитная, можно рулонная, толщина определяется для каждого конкретного случая расчетом. Снизу и сверху утеплитель защищается супердиффузионной мембраной, с паропроницаемостью от 800 г/м2 за сутки и выше. Перекрытие получается паропроницаемое, что очень хорошо влияет на "жизнь" деревянных конструкций.

Почему в конструкции применяется супердиффузионная мембрана, а не пароизоляция? Дело в том, что изначально, исторически, такие перекрытия не утепляли, и без всяких пароизоляционных слоев. Они свободно проветривались, были холодными, но сухими, и не гнили. Сейчас требования к комфорту в помещении повышены, и требования к теплопотерям тоже. Это ведет к утеплению конструкции. И при утеплении важно понимать, что в утеплителе неизбежно будет расположена точка росы (там ее проектное место в этой конструкции). И важно выполнить перекрытие так, чтобы оно могло свободно пропускать воздух, тогда дерево нормально работает. Именно поэтому для конструкции предлагаются паропроницаемые материалы: вата, супердиффузионная мембрана. Пенопласт и ЭППС не рекомендуется в этой конструкции применять, пароизоляционную или гидроизоляционную пленку тоже не рекомендуется.

Утепление плиты перекрытия первого этажа

Холодный пол – слабое место всех квартир, которые расположены на первых этажах. Жители этих помещений каждый день вынуждены сталкиваться не только с холодом, идущим снизу, но и с распространением сырости, плесени и грибка. Вопрос о том, как утеплить пол на первом этаже, актуален как для владельцев квартир в многоэтажных домах, так и для жителей частных домов, под первым этажом которых находится неотапливаемый подвал. Решить проблему холода и постоянной сырости помогают работы по утеплению конструкции пола: если сделать это максимально качественно, то температура в помещениях на протяжении зимнего периода времени будет комфортной, а плесень исчезнет навсегда.

Работы по утеплению бетонного пола

Холод в квартиры нижних этажей многоэтажек проникает внутрь из-за расположения помещения над подвалом, а также из-за плохих теплоизоляционных характеристик самих плит перекрытия. Утепление бетонного пола первого этажа осуществляется с помощью цементно-песчаной стяжки и утеплителей, отличающихся высокой плотностью материала.

В каком порядке осуществляются работы по обустройству пола? Старое покрытие демонтируется и удаляется, оставшееся основание выравнивается и засыпается песком или керамзитом. Эта засыпка используется сразу для трех целей: она не только делает поверхность ровной, но и частично исполняет роль теплоизоляции, а также поднимает уровень будущего напольного покрытия. Насыпную подушку при утеплении полов на первом этаже советуют использовать многие специалисты, так как она исключить деформации слоя теплоизоляционного слоя при больших нагрузках.

По периметру пола первого этажа обязательно клеится демпферная лента. Если клеящего слоя на ленте нет, то ее можно прикрепить к стенам саморезами. Лента необходима для двух целей. Она служит как дополнительный способ тепло- и шумоизоляции, а также защищает стены помещения от расширения цементной стяжки, которая будет заливаться сверху.

Поверх засыпки из керамзита на рабочую поверхность стелется слой гидроизоляции – плотная полиэтиленовая пленка, ее стыки прочно скрепляются строительным скотчем. Затем можно приступать к монтажу утеплителя. На перекрытие холодного пола первого этажа лучше всего укладывать пенополистирол, так как его высокая плотность обеспечивает наилучшие теплоизоляционные качества. В качестве замены пенополистиролу можно рассмотреть варианты с утеплением полов минватой или пенопластом.

Материал для теплоизоляционного слоя необходимо выбирать тщательно, желание сэкономить может привести к тому, что все ремонтные работы не обеспечат хороший результат, а температура в квартире в холодные периоды года останется некомфортной.

Плиты пенополистирола.

Плитки пенополистирола должны быть размещены на поверхности плотно, крепить их к перекрытию не обязательно. Когда монтаж теплоизоляционного слоя завершен, утепление пола первого этажа переходит на следующий этап работ: начинается подготовка к заливке стяжки. Чтобы на поверхность стяжки можно было без проблем положить декоративное напольное покрытие, она должна получиться очень ровной. для этих целей перед заливкой цементного раствора специалисты советуют установить маячковые профили.

Так выглядят профили для будущей заливки стяжки.

Профили требуется выставить строго по уровню и закрепить. Для закрепления можно использовать как саморезы, так и сам цементный раствор. При замешивании цементного раствора в него можно добавить фиброволокно и пластификатор. Эти специальные добавки имеют большое значение для повышения прочности будущей бетонной стяжки. Готовый раствор заливают на рабочую поверхность по направлению от стен к двери и выравнивают правилом. После полного высыхания стяжки на нее можно стелить выбранное напольное покрытие. На этом утепление бетонного пола первого этажа можно считать завершенным.

Бетонный или цементно-песчаный раствор можно заменить сухой стяжкой. Сухие смеси укладываются быстро и достаточно просто. Высыхание цементной стяжки длится около четырех недель, если таким продолжительным сроком времени вы не располагаете, то сухая стяжка остается единственно возможным вариантом. Ждать ее высыхания не требуется, она практически сразу готова к монтажу верхнего слоя пола.

Утепление пола в деревянном доме

Как утеплить деревянный пол? Полы на первом этаже частных домов очень часто требуют работ по теплоизоляции. Холод и сырость поступают внутрь помещения из холодного подполья, делая нахождение в комнатах на нижнем этаже дома некомфортным. Чтобы утеплить конструкцию пола, утеплитель размещают между черновым и чистовым покрытиями.

Перед началом работ необходимо выбрать утеплитель, так как от вида материала будет зависеть расстояние между лагами. Последовательность работ при обустройстве полов первого этажа такова, что сначала монтируется каркас из лаг, а затем между ними размещается теплоизоляционный материал. Чтобы вам пришлось как можно меньше заниматься обрезкой и подгонкой кусков утеплителя, шаг между лагами должен быть равен ширине материала.

Специалисты рекомендуют делать монтаж двойных лаг поперек, так как это сильно поднимет пол, а прибивать бруски под настил утеплителя на балки перекрытий. Использование этого метода позволит сэкономить высоту потолков, что наиболее актуально в небольших помещениях, где пожертвовать лишними сантиметрами никак нельзя.

После установки лаг, поверхность следует застелить плотной полиэтиленовой пленкой.

Пренебрегать обустройством гидроизоляционного слоя нельзя, так как эффект от всех остальных работ при его отсутствии будет минимальный. Если слой теплоизоляции подвергнется воздействию влаги и намокнет, то практически все его характеристики, обеспечивающие сохранение тепла, утратятся.

После того как бруски на лагах и теплоизоляция установлены, на них с помощью саморезов крепится первый уровень фальшпола. Его можно сделать как из досок или фанеры, так и из листов ОСБ. Если вы делаете теплый пол в квартире на первом этаже, то монтировать дополнительное черновое покрытие не требуется, основанием для всей конструкции будет служить бетонная плита перекрытия.

Утепление пола первого этажа можно произвести с помощью пенопласта, пенополистирола или минваты. Материал должен быть уложен между лагами в шахматном порядке плотно друг к другу. Чаще всего для целей утепления используют минеральную вату, выпускающуюся в рулонах или плитках. В качестве замены перечисленным теплоизоляционным материалам можно рассмотреть насыпь из керамзита или опилок. Их также можно использовать в качестве теплоизоляции, но в исключительных случаях, так как засыпание керамзита и опилок сопровождается большим количеством пыли. Засыпка из керамзита или древесных опилок боится влаги и теряет свои свойства при намокании.

Минеральная вата.

Сверху уложенного утеплителя настилается еще один слой гидроизоляции, который можно прочно прикрепить с помощью строительного степлера. Если гидроизоляционный материал нельзя настелить единым полотном, то в местах стыков части полиэтилена укладываются внахлест шириной как минимум 10 см. Затем необходимо набить на лаги небольшие бруски, чтобы оставить между утеплителем и дощатым чистовым покрытием зазор для обеспечения вентиляции всей конструкции пола.

После теплоизоляционных работ полы первого этажа можно обшивать любым приглянувшимся вам материалом. Настил может быть изготовлен как из половых досок, так и из фанеры или ДСП. При монтаже чистового покрытия необходимо помнить про зазоры у стен: между настилом и стена помещения следует оставлять пространство шириной в 1,5 – 2 см.

Одним из альтернативных вариантов утепления деревянных полов является применение пеноизола, который многие называют жидким пенопластом. Утепление пола первого этажа при использовании пеноизола отличается тем, что не требует снятия обшивки. Это существенно экономит ваше время на ремонтные работы. Стоимость способа теплоизоляции пола с помощью пеноизола зависит от того, какой объем материала вам потребуется для заполнения пространства между лагами.

Последовательность работ довольно проста. В деревянном полу в нескольких местах сверлятся отверстия, также можно просто снять одну или две доски из настила. Через эти отверстия внутрь конструкции под давление подается пеноизол. Материал заполняет собой все пространство между лагами независимо от того, какую форму ему необходимо принять.

Плюс этого способа утепления полов первого этажа заключается не только в простоте его реализации, но и в защите всего пола. Пеноизол в процессе полимеризации увеличивается в объеме и выходит через щели дощатого настила. В итоге он заполняет собой абсолютно все пустоты и трещины, которые могут способствовать потере тепла.

При выборе материала для теплоизоляции пола следует руководствоваться финансовыми возможностями и придерживаться рационального подхода. Если вы располагаете достаточным количеством времени для демонтажа старого пола и настила нового покрытия из досок, то в качестве утеплителя можно выбрать минеральную вату или пенополистирол. Оба материала можно монтировать своими руками, не используя услуги специалистов.

Применение рулонной минваты – один из самых привычных способов утеплить пол, которым пользуются многие. Теплоизоляция пола в помещения первого этажа с помощью керамзита нежелательна, так как результат проведенных работ не будет отличаться высокой эффективность. Если возможность потратить серьезную сумму денежных средств на приобретение теплоизоляционного материала отсутствует, то стоит обратить внимание на утепление при помощи пенопласта. Использование пеноизола требует серьезных затрат, но сэкономит ваше время.

Как утеплить пол по грунту?

В некоторых частных домах пол монтируется прямо по грунту, поэтому также требует серьезного утепления. Теплоизоляцию таких конструкций следует продумать еще на этапе строительства дома.

При возведении дома верхний слой почвы снимается и удаляется, на его место засыпается щебень и песок. Каждый слой засыпается на высоту около 10 см и хорошо утрамбовывается. Утепление пола первого этажа в этом случае можно проводить по песку или по бетонной стяжке. При первом способе теплоизоляционный материал укладывается прямо на утрамбованный песок, при втором – сначала заливается бетонная плита толщиной до 12 см.

В качестве утеплителя лучше всего применять пенополистирол, который не боится влаги. Периметр помещения обрабатывается демпферной лентой, а на утеплитель стелется гидроизоляции в виде полиэтиленовой пленки или пароизоляционной мембраны. Затем поверх всей этой конструкции заливается цементная стяжка с армирующей сеткой. После высыхания раствора полы первого этажа можно застилать декоративным покрытием.

ИмхоДом › Форумы › фундаменты и перекрытия › Перекрытия из плит первый и второй этажи — нужно ли утеплять/подогревать?

В этой теме 25 ответов, 11 участников, последнее обновление nos 24 Ноя’13 в 01:11.

Есть дом из пеноблоков, перекрытия — ж/б плиты.

На первом этаже положен пеноплекс 50мм+стяжка. Будет ли пол хододным (линолеум, плитка ПВХ)? Нужен ли теплый пол?

Вопрос про второй этаж: нужно ли утеплять или достаточно стяжки (покрытие планируется аналогичное)? Нужен ли теплый пол?

P.S.До этого экспуатировал только дома с деревянными перекрытиями — по плитам опыта ноль)

может скажу немного не в тему, но по опыту разных домов, где бывал зимой, на тепло пола первого этажа ОЧЕНЬ влияет теплая и грамотная отмостка и утепленный цоколь.

а вот пеноплекс на плите лишним не будет. Если есть такой — делайте. Достаточно ли этого одного — пусть скажут спецы

10 см положили ЭППС + теплый пол еще будет.

а не перебор ? что внизу?

перебор чего?)) внизу пустотки плиты перекрытия на ростверке.

Если вы про ЭППС , то нет, даже не стояло вопроса 10 или 5, скорее 15 или 10. Решили 10 т.к. на 5 пришлось бы еще выше поднимать пол. а и так с теплым полом и эппс получается 20см

тогда понятно. имхо, думаю про себя, если снизу теплый цоколь, то и 5ки много с теплым полом

а про второй этаж что скажите.

….. а про второй этаж что скажите.

….. Вопрос про второй этаж: нужно ли утеплять или достаточно стяжки (покрытие планируется аналогичное)? Нужен ли теплый пол?

Ну да вообще то; речь то прог второй этаж была. И речь то типа : контрольный выстрел — надо ли утеплять там, где и так температура должна быть одинакова .

Да нет конечно, если планируется круглогодичное отопление.

Если вы про ЭППС , то нет, даже не стояло вопроса 10 или 5, скорее 15 или 10.

))))))))))))) Зашибись ))))) А на хрена попу такая гармонь? (в 10 мм. ) Что они вам дадут? Веру в незыблемый и неповторимый комфорт?

Мне в качестве материала для устройства перекрытий понравились SIP панели ( для стен не понравились) Понравилось что легкие, прочные, с хорошей тепло и звукоизоляцией, ровные. Что не нужно никаких слоёв-пирогов, сразу поверх плиты можно укладывать половое покрытие.

Вот если сейчас не обсуждать недоказаные проблемы с экологичностью этого материала, есть ли какие то минусы у этого материала? Поделитесь своими соображениями.

На фото строительство домика. Кроме плиты в качестве пола никакие утеплители не применялись. Зиму люди прожили нормально.

Автор: valera профиль в Google+

Содержание: (скрыть)

Схема утепления перекрытия первого этажа зависит от того какое перекрытие – по деревянным балкам или плиты перекрытия (монолитное). Такие схемы утепления подходят и для утепления пола балкона или холодного проезда.

Утепление плит перекрытия первого этажа

Есть два варианта утепления такого перекрытия: утепление поверх перекрытия (из отапливаемого помещения) и утепление снизу (из неотапливаемого помещения или с улицы).


Утепление плит перекрытия первого этажа

При утеплении поверх перекрытия, утеплитель может быть ЭППС или пенопласт (плотность от 25 кг/м3). Толщина утеплителя определяется расчетом для каждого конкретного случая. Стяжка поверх утеплителя армируется сеткой с ячейкой 100х100 из проволоки 3 мм. Снизу, под ЭППС или пенопласт укладывается пароизоляционная пленка. Сверху на утеплитель можно положить полиэтилен, или можно просто проклеить стыки утеплителя скотчем (чтоб влага от верхней стяжки не утекала в стыки).


Утепление плит перекрытия первого этажа (снизу)

При утеплении снизу из помещения, можно применить ЭППС и пенопласт (плотность от 20 кг/м3). Если это не нужно "для красоты" неотапливаемого нижнего помещения, то утеплитель можно ничем не закрывать, просто прибить дюбелями и приклеить на смесь.

При утеплении снизу (если внизу улица), можно применить ЭППС и пенопласт (плотность от 20 кг/м3). Утеплитель обязательно закрывается штукатурным слоем по сетке. Подробнее о таком утеплении (технология) в статье Утепление стен дома пенопластом своими руками (никаких отличий при устройстве утеплителя на горизонтальную поверхность, – нет).

Утепление перекрытия первого этажа по деревянным балкам


Утепление перекрытия первого этажа по деревянным балкам

В этом случае, утепляем пространство между балками. В качестве утеплителя перекрытия первого этажа по деревянным балкам применяется минвата, плотность 20-30 кг/м3, можно плитная, можно рулонная, толщина определяется для каждого конкретного случая расчетом. Снизу и сверху утеплитель защищается супердиффузионной мембраной, с паропроницаемостью от 800 г/м2 за сутки и выше. Перекрытие получается паропроницаемое, что очень хорошо влияет на "жизнь" деревянных конструкций.

Почему в конструкции применяется супердиффузионная мембрана, а не пароизоляция? Дело в том, что изначально, исторически, такие перекрытия не утепляли, и без всяких пароизоляционных слоев. Они свободно проветривались, были холодными, но сухими, и не гнили. Сейчас требования к комфорту в помещении повышены, и требования к теплопотерям тоже. Это ведет к утеплению конструкции. И при утеплении важно понимать, что в утеплителе неизбежно будет расположена точка росы (там ее проектное место в этой конструкции). И важно выполнить перекрытие так, чтобы оно могло свободно пропускать воздух, тогда дерево нормально работает. Именно поэтому для конструкции предлагаются паропроницаемые материалы: вата, супердиффузионная мембрана. Пенопласт и ЭППС не рекомендуется в этой конструкции применять, пароизоляционную или гидроизоляционную пленку тоже не рекомендуется.

Утепление пола первого этажа плиты перекрытия из подвала

утепление пола пеноплексом под стяжку

Как известно, пол является практически единственной из поверхностей, с которой люди постоянно контактируют (ходят босыми или в обуви), поэтому утепление пола первого этажа станет задачей номер один для владельцев квартир, располагающихся на первом этаже многоэтажного дома и частных собственников. В связи с этим к поверхностям предъявляются определенные требования: к примеру, разница в значениях температур на поверхности пола и в помещении не должна превышать двух градусов. Если это значение не выдерживается, то приходится прибегать к утеплению – особенно «остро» ощущается эта разница в межсезонье и зимние месяцы.

Способы утепления

Для того, чтобы утеплить полы, обычно в перекрытиях между первым этажом и подвалом настилается дополнительный слой тепловой изоляции. Согласно законам теплопередачи, теплопотери идут сверху вниз потоком через полы в подполье (рассматриваются многоэтажные дома с неотапливаемыми подвалами).

В таком случае, помимо теплопотерь, возникает еще и конденсация водяных паров, выделяющихся из теплого воздуха в помещениях. Это плохо влияет на состояние утеплительного материала, который впитывает в себя всю влагу. Чтобы предотвратить чрезмерное увлажнение, можно либо использовать в качестве теплоизоляции влагостойкий материал, либо (и это рекомендуется в любых случаях) настилать дополнительный пароизоляционный слой перед тепловой изоляцией. В качестве пароизоляционного слоя можно использовать обычную полиэтиленовую пленку толщиной 150 мкм.

Кстати, если разные напольные покрытия имеют разные коэффициенты теплоусвоения: бетонный пол холоднее, чем паркетный – и это логично, поскольку бетонный активнее «вбирает» в себя тепло, в отличие от деревянного. Вот почему специалисты советуют использовать в качестве отделки те напольные покрытия, у которых низкий показатель усваивания тепла – дерево, паркет, ДСП, линолеум, полимерную плитку – в противном случае пол все время будет холодным.

Утепление бетонного пола первого этажа

Когда ваша квартира расположена на первом этаже многоэтажного жилого дома, а внизу имеется техподполье (подвальное помещение) с возможностью доступа туда.

Утепление минватой

В этом случае можно утеплить ваш пол со стороны подвального помещения – обычным пенопластом, приклеив его на специальный клеевой раствор или раствор цемента с клеем (как на плитку). Зазоры между листами пенопласта можно запенить строительной пеной.

Недостатком этого способа является возможное неприятие со стороны ваших соседей вашего энтузиазма по утеплению пола. И если утеплить весь пол своей секции пенопластом проще простого, то высчитывать площадь своей квартиры и ее местоположение («подвал, вид снизу») окажется значительно труднее. В этом случае придется вооружиться планом дома и рулеткой, чтобы потом пометить «свою» территорию для утепления.

Когда нет возможности утеплять пол со стороны техподполья.

Тут обычно поступают следующим образом: устраивают лаги, между ними прокладывают фанеру или доски, а уже на них укладывают листы пенопласта. Тоже довольно простой способ утепления, однако в нем имеются свои недостатки. Одним из них является уменьшение высоты потолков (для панельных домов, там, где требуется утепление бетонного пола первого этажа).

Для квартир с деревянными полами дело обстоит несколько проще: разбираются полы (по возможности заменяются старые или подгнившие доски лаг новыми), между лагами укладываются листы пенопласта. В этом случае помещение не «потеряет» своих размеров.

Когда нет возможности утеплить полы пенопластом.

Тогда приходится применять утепление керамзитом – тут необходимо устраивать цементную стяжку с толщиной слоя не менее 9 см. Недостатком этого способа является значительное уменьшение высоты потолка в помещении, поскольку нужно будет учитывать и толщину напольного покрытия с гидро- и теплоизоляционным слоями. Однако и свои плюсы тут имеются: например, в цементной стяжке с применением керамзита можно устроить теплые полы – электрические или водяные.

Утепление пола по лагам

Если у вас свой дом, состоящий из двух этажей, или даже обычный одноэтажный дом, то утепление пола все равно необходимо – неважно, имеется ли там подвальное помещение или нет. И тут, поскольку вы в своем доме — хозяин, то вам можно устроить теплые полы (конечно, по мере своих финансовых возможностей).

В этом случае утепляют еще на стадии устройства чернового пола. И, по мнению многих специалистов-строителей, лучшим современным теплоизоляционным материалом является экструдированный пенополистирол, который обладает хорошими теплоизоляционными характеристиками, является влагостойким, выдерживает механические воздействия. К тому же пенополистирол станет лучшим теплоизоляционным материалом в районах, где грунтовые воды расположены близко к подошве фундамента.

Утепление полистиролом

Утепление стен и пола

Пенополистирол укладывается на насыпку из песка с щебнем, толщиной слоя не менее 10 см. Толщина утеплителя выбирается, в зависимости от климатических характеристик региона. Гидроизоляцией в этом случае является полиэтиленовая пленка, которую укладывают на теплую сторону утеплительного материала, фиксируя на обычный клей, без применения пластических веществ. Уложенный гидроизоляционный слой заливается раствором стяжки, состоящей из песка с цементом, или двумя слоями ГВЛ. Если вы планируете устраивать у себя теплые полы, то нагревательные элементы необходимо укладывать на стяжку.

Если же утеплять полы планируется с помощью «обычных дедовских» материалов, то можно использовать стекловату или минераловатные плиты. Однако следует помнить, что подобные утеплители не являются достаточно влагостойкими, поэтому их придется тщательно гидроизолировать.

Для деревянных домов, когда настилка пола происходит над грунтом по лагам, утеплительные материалы прокладываются между лаг, с гидроизоляцией, на подшитые снизу доски. А сам паро- и гидроизоляционный материал настилается поверх утеплителя по теплой стороне тепловой изоляции.

И напоследок: утепление пола будет тем эффективнее, чем больше утепленных поверхностей будет в квартире (стен, окон и дверей).

Задача утепления пола и межэтажных перекрытий

Тепло на уровне

Укладка напольных покрытий прямо на бетонную плиту перекрытия, ещё сравнительно недавно считалась нормальной практикой. В результате полы получались холодными, ни о каком комфорте говорить не приходилось.



Сегодня без дополнительного утепления полы в доме уже не оставляют. И дело не только в том, что жизнь с холодными полами весьма далека от современного понимания комфорта. В таком случае даже самая совершенная система отопления не поможет.

Причём потери столь драгоценного в зимний период тепла через не утеплённые полы по разным оценкам могут достигать 20% от всего объёма теплопотерь здания. А это, учитывая существующие затраты на отопление, попросту «деньги на ветер».

Качественное и грамотное утепление полов, уложенных прямо по грунту или по перекрытиям над неотапливаемыми помещениями избавит обитателей дома от дискомфорта и позволит реально сэкономить семейный бюджет.

Ассортимент материалов, которые сегодня используются для утепления загородного дома, достаточно широк, так что самостоятельному застройщику порой очень трудно выбрать подходящий для конкретных задач утеплитель. Главное, что нужно учесть, что под бетонный пол можно укладывать только плотные утеплители, не склонные к водопоглощению и способные выдержать предполагаемые нагрузки. Ничего нового выдумывать здесь не требуется — есть надёжные материалы и проверенные решения.



Утепление пола первого этажа

Утепление пола в квартире или частном доме обеспечивает устройство наиболее комфортного жилого пространства и снижение затрат на отопление. Полы, уложенные по грунту, утепляются в любом случае. Если подвал не отапливается, то стоит утеплить и перекрытие первого этажа. Межэтажные перекрытия в многоквартирном доме есть смысл дополнительно утеплять только в том случае, если принято решение по обустройству тёплых полов в помещениях. Если этого не сделать, тёплый пол по большей части будет обогревать потолок соседей снизу, а не пол под ногами.

Оптимальным вариантом станет экструзионный пенополистирол, который обладает необходимой прочностью и стойкостью к воздействию высоких нагрузок. Крайне низкая теплопроводность этого материала означает, что для достижения необходимого эффекта потребуется уложить слой утеплителя минимальной величины. Что особенно важно для городских квартир ввиду накладываемых высотой потолков ограничений.

Это одно из главных свойств теплоизолирующего материала. Такой плитный утеплитель прост в монтаже, его удобно кроить ножом или ножовкой с мелким зубом, он не крошится, устойчив к влажности, микроорганизмам и грызунам, не выделяет в атмосферу помещений вредных веществ.

Самым насыщенным по составу и объёму работ является процесс утепление пола первого этажа по грунтовому основанию. Его и стоит рассмотреть более досконально.



Полы по грунту

Для начала необходимо подготовить стабильное ровное основание. Для этого, в зависимости от планируемого уровня готового пола, вынимается существующий грунт. Владельцев старых домов обычно интересует вопрос, можно ли выполнить утепление пола, не проводя глобальной переделки существующей конструкции. Конечно, если существующая бетонная стяжка имеет необходимую прочность, не крошится и не отслаивается, теоретически, уложить теплоизоляцию можно и на неё, по типу утепления подвального перекрытия. Однако для достижения желаемого результата необходим слой теплоизоляции величиной не менее 50 мм.

Учитывая все последующие слои, скорее всего, придётся поднимать уровень пола, а значит, предстоит как-то решать вопрос с дверными проёмами и так далее. Так что лучшим решением всё же будет вскрытие и удаление существующих полов и обустройство нового утеплённого основания. Итоговая толщина «пирога» утеплённого пола по грунту составляет как минимум 500-550 мм. На эту величину и потребуется углубиться.

Первым делом насыпается гравийное или щебеночное основание размером не менее 300 мм. Засыпать обычный грунт не стоит, так как в дальнейшем хорошо есть риск проседания всей конструкции пола. Засыпку необходимо равномерно распределить по всей поверхности получившегося углубления. Главное выдержать необходимую толщину слоя и одинаковый уровень. Очень важно хорошо утрамбовать этот слой, для чего предпочтительнее использовать специальное оборудование.

Следующим слоем насыпается строительный песок величиной в 100 мм. Именно плотность и ровная поверхность песчаной подушки и станет той основой, на которую в дальнейшем будет уложен плитный утеплитель. Требуется тщательно контролировать поверхность при помощи уровня.

Укладка песка производится с одновременной его трамбовкой по всей площади помещения. Влажный песок трамбуется намного лучше сухого, поэтому, чтобы добиться наилучшего результата, песок желательно хорошо увлажнить. По окончанию трамбовки уровень подушки и «горизонт» стоит ещё раз перепроверить.

Между щебнем и песком рекомендуется уложить разделительный материал — геотекстиль. Дело в том, что даже утрамбованный песок под воздействием микро вибраций может понемногу проседать в щебеночную засыпку. Геотекстиль не позволит этим сыпучим материалам перемешаться.

На тщательно подготовленную песчаную подушку и укладываются выбранные экструзионные плиты. Самое главное в этом процессе произвести их плотную стыковку, для этого предусмотрена специальная форма краёв плит с выборкой четверти. Толщина слоя подбирается в зависимости от ситуации. В нашем климате лучше уложить 100-120 мм экструдированного пенополистирола, в этом случае пол точно будет надёжно утеплён. Два-три слоя материала, уложенных со смещением стыков, предпочтительнее одного более толстого слоя утеплителя.

Основная задача — уложить утеплитель максимально плотно. Экструзия прекрасно режется любым подходящим строительным инструментом, поэтому плотная укладка даже вдоль неровных стен обычно не составляет труда. Все неплотные стыки и зазоры по периметру помещения лучше заполнить монтажной пеной. Её излишки после застывания можно срезать обычным ножом.

После обрезки монтажной пены поверхность утеплителя укрывается гидроизоляционным слоем. Зачастую для этого используют плотную парниковую плёнку, укладывая её с перехлёстом полотен на 150 мм.

Гидроизоляция исключает попадание цементного «молочка» из укладываемой сверху стяжки в зазоры между плитами. Все стыки обязательно проклеивают строительным скотчем. Необходимо учесть, что гидроизоляция должна заходить на стены выше планируемого уровня будущей бетонной стяжки, тот есть как минимум на 200 мм. Обрезать её затем в уровень пола труда не составит. Плёнку лучше также «прихватить» скотчем к стенам.

Поверх гидроизоляции укладывается бетонная стяжка. Её толщина располагается в пределах от 50 до 80 мм. Оптимальный вариант, учитывающий разнообразные нагрузки на полы жилых помещений, равен 70 мм. Перед укладкой стяжки по всему периметру помещения обустраивают особый температурный шов, предохраняющий бетон от появления трещин при температурных деформациях.

В этом качестве может выступать специальная демпферная лента, которую можно наблюдать во всех «телеремонтах». Можно использовать и нарезанный на полосы в размер толщины стяжки всё тот же плитный утеплитель. Температурный шов необходим, игнорировать это требование технологии не следует. Особенно важно выдержать температурный зазор в 10-15 мм вдоль стен при заливке «тёплого пола».

Повысить прочность бетонной стяжки и снизить вероятность её растрескивания поможет армирующая сетка. Зачастую используют стальную, обязательно сварную армирующую сетку с размером ячейки 50-70 мм и толщиной проволоки не менее 3 мм. Можно использовать и более современные армирующие материалы, сетку на основе стеклопластиковой арматуры или полимерную в рулонах. Разложенные по всей площади помещения сетки можно стянуть между собой проволокой.

Маячки позволяют залить практически идеально ровную стяжку. Для этих целей можно использовать отрезки трубы, выставленные на заданном уровне на растворные «пирамидки». После застывания смеси можно приступать к заливке стяжки.

Подготовленный раствор равномерно распределяется между двумя маячками, а его излишек «срезается» правилом. Заливать стяжку лучше полосами. Обычно ширина полос выбирается исходя из удобства работы и длины имеющихся правил, но не более двух метров шириной. Сначала заливают чётные (или нечётные) полосы. После схватывания раствора трубы вынимают и в качестве маяков выступают уже залитые полосы бетона.

На готовое высохшее основание можно укладывать любое декоративное напольное покрытие.

Окончание: Монтаж теплоизоляции под систему тёплого пола



Рабочие решения по утеплению пола первого этажа



Ледяное дуновение от пола, от которого не спасает даже работающая на полную мощность система отопления, знакома, пожалуй, любому жителю первых этажей. В этом случае понятие «теплый пол» относится не столько к оборудованию для обогрева, а ощущению комфорта под ногами.



Потери тепла помещений через конструкцию пола при неправильном его устройстве достаточно велики и доходят порой до 20% всех теплопотерь. А устройство системы искусственного подогрева его поверхности (тёплого пола) целиком проблему не устраняет. Сильнее греешь – больше тепла уходит в никуда.

Сложность достижения желаемого уровня тепла заключается в том, что до последнего времени не было адекватного по цене и потребительским свойствам материала. Помимо высоких теплотехнических характеристик он должен быть сравнительно тонким, выдерживать высокие нагрузки и не обращать внимание на воздействие влаги.

Типичным решением проблемы теплоизоляции пола была засыпка шлаком или керамзитом. Теплоэффективность подобного способа мала, поэтому для полов по грунту требовалось выполнить засыпку достаточно толстым слоем. А для утепления перекрытий над холодными подвалами приходилось создавать целую конструкцию из деревянных лаг, чернового пола и заполнения пустот минеральной ватой.



Решение теплоизоляции в новом материале

Сегодня проблема утепления пола решается при помощи экструдированного вспененного полистирола. Сам материал представляет собой жёсткие теплоизоляционные плиты с равномерной ячеистой структурой, состоящей из мелких, полностью закрытых пор размером 0,1-0,2 мм. Благодаря такому строению материал обладает стабильными теплотехническими показателями и высокой прочностью на сжатие.

Такие плиты используются для утепления стен, кровли, полов, перекрытий, фундаментов. Везде, где теплоизоляция должна работать в сложных условиях эксплуатации (повышенная влажность, большие нагрузки на сжатие, резкие перепады температур). Коэффициент теплопроводности материала 0,03 Вт/м°С. Поэтому слой экструдированного (экструзионного) пенополистирола толщиной 20 мм способен заменить 250 мм дерева или 370 мм кирпичной кладки.

Основные свойства теплоизоляционных плит из экструдированного пенополистирола:
  • низкая теплопроводность;

  • отсутствие водопоглощения;

  • низкая паропроницаемость;

  • высокая прочность на сжатие;

  • стойкость к горению;

  • отсутствие биологического разложения;

  • долговечность.



Схемы утепления пола с использованием экструзионной плиты

При использовании экструзионных плит проблема утепления решается достаточно простым способом.

Кстати, вопреки распространённому заблуждению, этот материал может быть любого цвета. Оранжевый, синий, зелёный – выбор цвета определяется только принадлежностью к торговой марке и характеристики плит от этого никак не зависят. Однако, как всегда, у продукции разных заводов есть некоторые отличия в плане стабильности заданных параметров.

На приведённых схемах утепления пола:

1 - Чистовое покрытие пола

2 - Бетонная стяжка

3 - Демпферная лента

4 - Армирующая сетка

5 - Слой гидроизоляции

6 - Утеплитель (жёсткая плита экструзионного пенополистирола)

7 - Бетонная плита перекрытия

8 - Песчаная засыпка

9 - Основание из щебня

10 - Грунт



Конструкция пола в зданиях без подвала

Порядок работ более-менее стандартен: Уплотнение грунта, подсыпка щебня слоем 10 см и его уплотнение. Засыпка песком 10 см с уплотнением. Укладка жёстких теплоизоляционных плит. Укладка гидроизоляции (при отсутствии грунтовых вод достаточно 2 слоя полиэтиленовой плёнки плотностью в 200 микрон). Устройство монолитной армированной стальной или полимерной сеткой цементно-песчаной стяжки толщиной не менее 50 мм. Укладка конструкции чистого пола.

Конструкция пола в зданиях с не отапливаемым подвалом

Поверхность пола выравнивается с помощью цементно-песчаной стяжки так, чтобы исчезли локальные неровности более 5 мм. На подготовленное таким образом и очищенное от мусора основание укладывается экструдированный пенополистирол. Проблем со стыковкой не возникает, так как каждая плита по периметру имеет обработку в четверть.

Поверх теплоизоляции создается слой, распределяющий точечные нагрузки. Это может быть цементно-песчаная стяжка (ЦПС) толщиной от 4 см или два слоя гипсоволокнистых (ГВЛ) листов. Перед заливкой стяжки поверх теплоизоляционных плит необходимо проложить слой полиэтиленовой плёнки.

По периметру помещения необходим зазор 1-2 см между стеной и стяжкой, обеспечивающий возможность температурного расширения и звукоизоляцию. Зазор заполняется лентой вспененного полиэтилена.

При устройстве распределительного слоя из ГВЛ проклейка стыков плит экструдированного полистирола не требуется. Два слоя ГВЛ листов (20 мм) укладываются вразбежку и скрепляются между собой шурупами длиной 19 мм. По распределительному слою укладывается конструкция чистого пола. Можно наклеить керамическую плитку, настелить линолеум или паркет, уложить ламинат.

При устройстве утепления полов таким образом монтаж системы подогрева пола (водяного или электрического кабельного) особых проблем не вызывает. Диапазон рабочих температур подобного типа теплоизоляции до +75°С, что вполне вписывается в рамки характеристик подобных систем. Нагревающие контуры просто укладываются в стяжку.



Как утеплить пол на первом этаже, способы утепления пола 1-го этажа

Видео описание

В первую очередь надо понимать, чего делать нельзя – наглядно про это на видео:

А сам процесс утепления происходит следующим образом:

Предварительно нужно снять плинтус и убрать старый пол

При этом нужно соблюдать осторожность, чтобы не покупать новый материал.
Открытые балки перекрытия осматривают на предмет обнаружения гнилых элементов, которые подлежат обязательной замене. Крепить новые деревянные детали лучше всего с помощью оцинкованных саморезов, которые не подвержены коррозии.
Опорный брус лучше всего крепить снизу лаг.
Черновой настил делают из необрезной доски, длина которой соответствует расстоянию между лагами или меньше этого параметра на 2 см

Черновой пол не укладывают вплотную, а крепление бруса к элементам этого покрытия можно не выполнять.
Дома, расположенные на участках с высоким уровнем грунтовых вод, очень часто страдают от повышенной влажности со всеми вытекающими последствиями
Поэтому очень важно защитить полы рубероидом или пергамином. Полосы гидроизоляции настилают внахлест, проклеивая места стыков скотчем.
Утеплитель укладывают поверх лаг чистового пола
Кроме того необходим еще один слой гидроизоляции.
Чтобы создать вентиляционный зазор, поверх утеплителя прибивают контррейки.
Завершающим этапом является укладка нового напольного покрытия.


Окончательная отделка чистового пола Источник chrome-effect.ru Какой бы материал или технология не использовались, в первую очередь всегда надо помнить, что качественный результат можно получить только при точном соблюдении технологии работ.

Оценок 0

Особенности утепления пола напылением

Кроме вышеописанных методов утепления, существует еще один, профессиональный, — напыление на основание пола тонкого слоя пенополиуретана (ППС). В результате на перекрытии образуется монолитная, лишенная швов, поверхность толщиной 50-100 мм. Технология нанесения ППС предполагает использование особой техники и некоторых навыков, поэтому эта работа под силу только специалистам.

Для напыления применяется оборудование высокого давления, которое позволяет нанести материал на пол в виде аэрозольной жидкости. Уже через считанные секунды этот жидкий напыляемый слой превращается в жесткую пену пенополиуретана. Эффективность полученного теплоизоляционного слоя превосходит любые другие утеплители – у ППС коэффициент теплопроводности меньше, чем у минеральной ваты, пенопласта, керамзита, пенобетона и др. Кроме этого пенополиуретан абсолютно влагостоек, поэтому не нуждается в дополнительной гидро-  и пароизоляции. Этот материал не требует подготовки пола перед нанесением, не повреждается грызунами, не гниет, не горит. Срок службы теплоизоляционного слоя ППС оценивается производителями этого материала в 30-50 лет.

Пенополиуретан — эффективный способ создания утепляющего и гидроизоляционного покрытия в квартире

Выбор метода утепления

Чтоб приступить к рабочему процессу, необходимо ознакомиться с основными методами утепления. Они делятся на следующие виды (зависит от используемых материалов):

  • Сыпучее
  • Плиты, маты и рулоны
  • Жидкое

Сыпучее утепление

Для сыпучего утепления используются такие материалы, как шлак, пенопласт или опилки. Полностью заполняя пространство в обрешетке, они надежно перекрывают путь холодным массам снизу. В частных домах или квартирах метод одинаково эффективен, но должного распространения не получил. Сложный монтаж и появление новых современных теплоизоляторов на рынке вытеснили его.

Плиты, маты и рулоны

Современный рынок полон материалов, выполненных в виде рулонов, матов или плит. Они имеют небольшую толщину (до 10 см), благодаря чему несущественно уменьшают жилое пространство. В частных домах особенно популярно утепление пола первого этажа матами на основе естественных растительных волокон.

Утепление жидкими составами

Раствор цемента смешенный с различными примесями (керамзит, опилки и т. д.), распыляющиеся по поверхности составы, полимеры – все это жидкая теплоизоляция. В отличие от других методов, она легко наносится и обеспечивает отличные качественные результаты. Получила широкое распространение в квартирах первого этажа.

Пол в доме с подвалом и без него

Когда приходится утеплять пол первого этажа частного дома, необходимо рассмотреть один из двух вариантов:

  • Наличие подвала
  • Отсутствие подвала

Утепление минватой

Этот способ оптимален для городских квартир, в которых финишное покрытие выполнено из дерева. Алгоритм действий должен быть следующим.

Этап 1. Вначале демонтируется старое напольное покрытие, чтобы осталось голое бетонное основание. Если покрытие еще хорошее, то его снимают аккуратно, предварительно пронумеровав доски (это необходимо для сохранения порядка при повторной укладке). Далее убирается весь мусор, рабочая поверхность очищается от пыли и загрязнений.

Если стяжка достаточно ровная и без трещин, то ее достаточно очистить пылесосом

Этап 2. В большинстве квартир и домов полы неровные, поэтому рекомендуется выполнить выравнивание, что не только обеспечит комфорт, но и значительно упростит дальнейшие работы. Зачастую для выравнивания используется стяжка, хотя существуют и другие, более дешевые способы.

Пример выравнивания пола самонивелирующейся смесью

Пример выравнивания пола фанерой

Этап 3. После выравнивания укладывается пароизоляционный материал, в качестве которого может послужить обычная полиэтиленовая пленка. Пароизоляция укладывается с нахлестом в 15-20 см и с выходом на стены на высоту будущего утепляющего слоя вместе с лагами.

Гидроизоляция пола

Этап 4. Далее на пол устанавливаются лаги. Желательно сделать это с шагом не менее чем в 90 см, т. к. чем он меньше, тем равномернее будет распределение нагрузки. Более конкретные размеры шага определяются шириной плит минваты и площадью помещения.

Этап 5. После монтажа лагов укладывается минвата. Для этого ее нарезают в соответствии с размерами пазов и устанавливают между направляющими.

Монтаж минваты на лаги

При достаточной высоте потолка можно уложить минвату двумя слоями. Но второй слой нужно уложить так, чтобы стыки первого были в центре плит второго слоя. Заметим, что строители, не отличающиеся добросовестностью, нередко пренебрегают этим, поскольку такая укладка требует больших временных затрат. Но только таким образом можно предотвратить утечку тепловой энергии.

Пример правильной многослойной укладки плит минваты

Поверх утеплителя монтируется гидроизоляция.

Этап 6. Завершает процедуру утепления укладка чистового пола. Вначале к ранее установленным лагам крепится прочный материал, необходимый для распределения всей нагрузки при эксплуатации. В качестве такого материала можно использовать гипсокартон, ДСП либо фанеру. Далее укладывается напольное покрытие (в нашем случае – маркированные доски) и производится уборка помещения.

Настил ДСП

Укладка половой доски на утепленный пол

Утепление перекрытий холодного чердака материалы и способы

Чтобы разобраться для чего необходимо утепление перекрытия холодного чердака, давайте немного проясним, зачем нужен чердак в частном доме и какого его предназначение. Наши предки возводили дома, которые могли простоять более 100 лет, при этом внутри было тепло, а деревянная конструкция крыши оставалась всегда сухой.

Раньше, в основном, строили двухскатные крыши с небольшим уклоном скатов. Делалось это для того, чтобы зимой снег мог оставаться на крыше. Таким образом, снег использовался как природный утеплитель. На чердаке делали одно или два окошка и держали зимой их закрытыми, чтобы зажатый воздух выполнял роль теплоизолятора. Летом же происходила несколько иная ситуация. Чердачные окна открывали на ночь, чтобы воздух остывал, а днем, в жаркую погоду их закрывали, чтобы воздух сильно не нагревался, регулируя, таким способом, его температуру.

Когда зимой выпадал снег, то он ложился сплошным покровом на крышу, становясь одновременно природным утеплителем. Даже при больших морозах температура в чердачном помещении не опускалась ниже нуля. Таким образом, воздух в чердачном помещении и утепление перекрытия позволяли сохранять температуру в доме на уровне +20-25 °С. Скаты крыши не утеплялись, чтобы снег, лежащий на кровле, не подтаивал. Стропильная система оставалась открытой, давая возможность для ее осмотра и ремонта в случае необходимости. Поэтому в холодном чердаке утепляют только перекрытие.

Если же утепляют скаты крыши, то чердак становится отапливаемым помещением, т.е. мансардой, у которой уже совсем иное функциональные предназначение.

Теперь осталось выяснить, как утеплить перекрытие чердака в частном доме, и какие материалы используют для теплоизоляции.

Технология утепления

Для укладки теплоизолятора необходимо подготовить следующие материалы: утеплитель в необходимом количестве, пленку (плотностью не менее 200 микрон), цемент, песок, воду, маячки, армирующую сетку.

Процесс утепления пенопластом состоит из нескольких этапов.

Подготовка

Перед тем пенопластом своими руками, необходимо убрать лишний грунт на толщину 10-15 см или, наоборот, сделать подсыпку из песка и щебня на столько же ниже предполагаемого пола.

Поверхность нужно выровнять.

Гидроизоляционный слой

Создается слой гидроизоляции из плотной клеенки: он задержит грунтовые воды, предотвратит повышение уровня влажности и возникновение конденсата.

Затем необходимо установить маячки.

Черновая стяжка и укладка утеплителя

После этого заливается цементная стяжка толщиной 40 мм.

Плиты пенопласта укладывают в шахматном порядке на раствор, плотно подгоняя друг к другу. Утеплитель не позволит уходить теплу и не даст проникнуть холоду в дом. После делают перерыв на 2 дня, давая стяжке высохнуть.

Чистовая отделка

Заключительный этап работ – чистовая стяжка. Для создания ровной поверхности к теплоизолятору нужно прикрепить маячки.

Затем всю конструкцию заливают цементным раствором, толщина слоя – примерно 70 мм. Поверх него укладывают армирующую сетку, которая не даст стяжке потрескаться и развалиться.
Поверхности дают высохнуть, после чего вычищают ее от наплывов и выравнивают.

Утепление керамзитом

Если используется в качестве утеплителя керамзит, то нужно тщательно просчитать толщину теплоизолирующего слоя и размер стяжки, так как полы в частном доме испытывают большие нагрузки.
Специалисты рекомендуют использовать керамзит разных размеров, тогда утепляющая прослойка будет более плотной.

Весь процесс работ аналогичен описанному выше. Слой керамзита толщиной не менее 10 см насыпают поверх черновой стяжки. При укладке не должно быть уклона, слой должен быть ровным, иначе утепление пола не будет надежным. Контрольный замер расстояния между маячками и засыпкой можно провести с помощью специального шаблона или рулетки.

Перед заливкой чистовой стяжки керамзит обрабатывают цементным молоком: это ускорит схватывание утеплителя, делая его более прочным. Армирующая сетка, уложенная сверху, избавит поверхность от подвижек, растрескивания.

Пользоваться полом нельзя в течение недели. Окончательной прочности вся конструкция достигнет примерно через месяц. После этого можно укладывать декоративное напольное покрытие.

Изоляция бетонного основания

Для полов, у которых перекрытием является монолитная железобетонная плита, в качестве утеплителя лучше использовать жесткие плиты минеральной ваты.

Сделать эту конструкцию еще более теплой и прочной можно с помощью бетонной стяжки, залитой поверх теплоизолятора. Минвату нужно предварительно покрыть монтажной сеткой.

Выбор материала

Также популярностью пользуется утепление напылением, которое создается при помощи специального оборудования. Для частного дома отлично подойдет керамзит. Этот материал отличается экологичностью, натуральностью, невысокой ценой и прекрасной теплоизоляцией. При выборе утеплителей нужно руководствоваться следующими критериями:

  • Плотность. Этот показатель должен быть высоким, поскольку он позволяет удерживать тепло в большом количестве.
  • Прочность. Можно определить ее уровень тестом на сжатие и изгиб.
  • Теплопроводность. Этот критерий напрямую связан с качеством сбережения тепла. Следует выбирать материалы с самым невысоким коэффициентом теплопроводности.
  • Влагопроницаемость. Чем больше этот показатель, тем скорее произойдёт ухудшение теплоизоляции. Уплотнитель, наполненный водой, не может качественно удерживать тепло.
  • Долгий срок службы. Стоит отдавать предпочтение наиболее долговечным моделям, в целях экономии.
  • Экологичность. В частном доме лучше пользоваться только безопасными уплотнителями, так как покрытие для пола не гарантирует надежной защиты от токсичных элементов.
  • Вес поверхности не особенно важен. В отличие от многоэтажного дома, тут не нужно бояться высокой загруженности, как на областях между этажами.

Популярные модели

Существует множество различных материалов. Прежде чем сделать выбор, стоит ознакомиться с их основными свойствами, а также преимуществами и недостатками. Следующие материалы являются наиболее распространенными:

  • Минеральная вата. Имеет низкий уровень теплопроводимости и обеспечивает хорошую звукоизоляцию. Ее можно приобрести в виде плит или рулонов. Вата не подвержена возгоранию, но отличается высокой проводимостью влаги, поэтому требует хорошей гидроизоляции. Срок эксплуатации может составлять до 30 лет. Эта разновидность не рассчитана на высокую нагрузку, поэтому укладку материала производят только по лагам.
  • Фанера и древесно-стружечные плиты. Обладают высокими критериями стойкости и теплоемкости. Укладка может производиться на лаги или сразу на бетон. Для утепления поверхности подойдут плиты не тоньше 20 мм. Материал не отличается особой влагостойкостью, поэтому во влажном помещении необходимо провести гидроизоляцию. На сухом же основании можно укладывать плиты непосредственно на обработанный грунтом бетон.
  • Вспененный уплотнитель. К этой категории можно отнести ЭППС и пенопласт. Такие материалы удобны и легки, отличаются невысокой теплопроводимостью. Укладка может производиться между лагами или под стяжку. ЭППС накладывается непосредственно на бетон. Преимущество пенопласта — его невысокая стоимость. И он обладает меньшей прочностью. Вспененные уплотнители влагоустойчивы и могут служить 20—30 лет.
  • Напыляемые уплотнители. Создают прочное, влагоустойчивое, бесшовное основание с невысокой проводимостью тепла. Работа проводится по лагам. Этот способ отличается долговечностью и надежностью, но обойдется гораздо дороже, чем при использовании других материалов. Такая закономерность объясняется необходимостью задействования специального оборудования для работы.
  • Керамзит. Один из самых экологичных материалов по доступной стоимости. Может быть использован при утеплении под стяжку и по лагам. Для максимально качественной теплоизоляции нужно накладывать керамзит слоем от 10 до 20 см. Материал не подвержен горению, имеет долгий срок эксплуатации, но при этом является довольно хрупким и может утрачивать свои свойства из-за изменения структуры.
  • Пробка. Экологически безопасный, легкий уплотнитель, хорошо отталкивающий влагу. Отличается низкой теплопроводностью и замечательно подходит как в качестве подложки, так и в виде индивидуального напольного покрытия. Пробку можно размещать непосредственно на бетон, а также выполнять окрашивание и покрытие лаком. Единственным значительным недостатком материала является его высокая стоимость.

Не так давно появилась еще одна разновидность для утепления — жидкая термоизоляция. Это материал, выполненный по новейшей технологии. По внешнему виду он похож на густую краску белого цвета и наносится также с помощью кисточки, создавая качественное эластичное основание. Один слой в 1 мм полностью заменяет рулонный утеплитель толщиной 50 мм. К тому же этот уплотнитель не подвержен горению, отличается высокой влагоустойчивостью и не выделяет опасных испарений.

Утепление пола на первом этаже с помощью минеральной ваты

Утепление пола минеральной ватой лучше всего подходит для деревянных полов в квартире. При этом вариант отлично подойдет, если вас не устраивает качество напольного покрытия. Технология утепления пола минеральной ватой довольно проста.

Первым делом следует снять уже имеющиеся доски (заранее пронумеровав их). После этого проверить состояние пароизоляции (если она имеется) и герметичность основания. Все обнаруженные щели заделывают с помощью монтажной пены. Если пароизоляция в плохом состоянии, то ее следует заменить. Далее между лагами закладывают минеральную вату, а сверху укладывают половые доски. Во время укладки плит минеральной ваты нужно внимательно контролировать, насколько плотно они прилегают к стенам и лагам. Чем плотнее они уложены, тем качественнее будет выполнено утепление.

Схема утепления пола минеральной ватой.

Утепление пола на первом этаже можно выполнить с помощью пенопласта. Листы пенопласта тоже можно уложить под деревянный пол. Утепление производится по аналогии с закладкой минеральной ваты.

Отличие состоит в том, что листы пенопласта следует закладывать с небольшими зазорами. После того как все листы уложены, нужно все щели заполнить монтажной пеной. Так утеплитель будет образовывать один сплошной пласт.

Монтаж теплоизоляции с обрешеткой

Это самый легкий способ утепления пола, но необходимо учитывать, что на основание настилают листы, толщина которых начинается от 5 см. Такой вариант монтажа не подходит, если в квартире низкие потолки.

Сначала нужно подготовить бетонную основу. Старое покрытие удаляют, трещины и щели задувают монтажной пеной или заделывают при помощи шпатлевки.

На основание из бетона укладывают гидроизоляцию. Если потолок в подвале был утеплен, мощная защита от влаги в квартире не потребуется. Достаточно застелить пол техническим полиэтиленом, материал следует укладывать внахлест. Перекрытие должно быть не менее 10 см.

Обрешетку делают из деревянных брусков, их толщина зависит от толщины листов теплоизоляционного материала. Минимальное расстояние между брусками 50 см. Для их фиксации используют саморезы с дюбелями, но их можно заменить анкерами.

Когда обрешетка будет готова, в ячейки помещают минеральную вату или другой утеплитель

Необходимо обращать внимание на толщину теплоизоляции, приняты следующие значения:

  1. Для минеральной ваты – 10 см.
  2. Керамзит, раствор из глины и опилок укладывают более толстым слоем, минимальная толщина составляет 15 см.
  3. Лучше всего использовать пеноизол, пенополиуретан или пеноплекс. Их укладывают слоем, толщина которого составляет 5 см.

Если потолок в подвале был хорошо утеплен, требуется в два раза меньше утеплителя. Сверху его закрывают половой доской, фанерой или листами OSB.

Утепление бетонного основания

Остается актуальным утепление пола на первом этаже панельного дома, либо дома с бетонными перекрытиями. Технология теплоизоляции в таком случае будет существенно отличаться, по сравнению с предыдущим вариантом.

Вместо деревянных лаг тут используют цементно-песчаную стяжку пола, и применяют более плотные виды утеплителей.

Если вам нужно одновременно выровнять, поднять и утеплить основание, вы можете использовать керамзит

  • Неровности на основании нужно засыпать с помощью мелкого песка. Если не сделать этого, во время нагрузки утеплитель может деформироваться. Также для этого можно использовать керамзит. Он одновременно выполняет 3 функции: выравнивание, теплоизоляция и заполнение до нужной высоты.
  • По периметру помещения на самоклеющуюся ленту или саморезы крепится демпферная лента для сохранения температурного зазора и увеличения шумоизоляции.
  • На пол укладывается гидроизоляционная пленка с нахлестом на стены и друг на друга. Швы герметично проклеиваются скотчем.
  • Для утепления бетона лучше всего использовать экструдированный пенополистирол, по причине его высокой плотности и хороших теплоизоляционных характеристик. Также можно применять и плотные виды минеральной ваты и пенопласта.
  • Листы утеплителя укладываются плотно друг к другу. Крепить их к основанию не обязательно.
  • Для получения ровной поверхности устанавливаются маячковые профили. Они выставляются по уровню и фиксируются на раствор и саморезы.
  • Замешивается раствор для стяжки с добавлением фиброволокна и пластификатора.
  • Затем раствор раскидывается по поверхности с запасом и выравнивается с помощью правила по маякам.

Правильный пирог стяжки с утеплением по грунту и на бетонной плите

Теплый пол

Монтаж металлопластиковых труб в стяжку

Чтобы сделать помещение еще теплее, хозяева частных домов все чаще устанавливают водяной теплый пол от котла. Жители южных регионов могут и вовсе отказаться от привычных радиаторов отопления, и подогревать дом только за счет пола.

Для этого на монтажную сетку поверх утеплителя крепятся металлопластиковые или полипропиленовые трубы змейкой или спиралью. Они подключаются к котлу через коллекторный узел.

Если вы живете в многоквартирном доме, то можете воспользоваться электрическим видом подогрева пола. Его можно установить как под стяжку, так и непосредственно в плиточный клей во время её укладки.

Укладка лопнувшей плиты

Если плита все-таки треснула, можно ли ее использовать в качестве перекрытия? Строители довольно часто применяют во время строительства материалы для перекрытия с подобными дефектами, они укладываются при условии, что трещины не слишком большие

При этом важно не сильно их нагружать и дополнительно зафиксировать

Есть несколько вариантов, куда лучше установить плиты с трещинами.

Напустить на наружную или несущую стену на 0,1-0,15 м. Такая схема укладки предполагает, что плита будет опираться одновременно на три стены не только короткими краями, но и длинной стороной. Ее надежно прижимают вышестоящие стены, обеспечивая тем самым дополнительное крепление.
Можно уложить плиту там, где установлена кирпичная перегородка, которая и будет ее подпирать.
Существует еще одна схема укладки, когда лопнувший материал монтируется между двумя целыми. Во время монтажа между конструкциями образуются русты, которые необходимо тщательно заделать раствором, чтобы создать практически монолитное перекрытие.
Деформированную плиту можно уложить в месте, где присутствует минимальная нагрузка

Например, для чердачного перекрытия, но при этом важно, чтобы конструктивные элементы крыши не опирались на нее.
Если же трещины довольно большие, около 4-10 мм или их много, необходимо отрезать поврежденную часть и использовать только целую.

Выбор метода обустройства теплоизоляционного слоя

Прежде чем приступать к проведению теплоизоляционных мероприятий, нужно изучить не только свойства наиболее популярных утеплителей, но и ознакомиться с особенностями их обустройства. В зависимости от структуры материалы классифицируются на:

  • сыпучие;
  • твердые. В эту категорию относятся рулонные утеплители, а также теплоизоляционные материалы в виде матов и плит;
  • жидкие.

Сыпучая теплоизоляция

Сыпучая теплоизоляция

Выполняется с использованием уже упоминавшейся эковаты, а также следующих материалов:

  • шлака;
  • измельченного пенопласта;
  • опилок.

Сыпучие материалы удобны тем, что с их помощью можно заизолировать даже наиболее труднодоступные места. Метод одинаково эффективен как в частных домах, так и в квартирах на первом этаже.

Однако, несмотря на свою эффективность, сыпучая теплоизоляция не получила широкого распространения, потому что на рынке доступны более современные и простые в обустройстве утеплители.

Твердая теплоизоляция

Виды минваты по плотности

Рулоны, плиты и маты наиболее часто используются для утепления. Такие материалы имеют сравнительно небольшую толщину – в среднем до 100 мм, поэтому жилое пространство при их использовании уменьшается несущественно.

Типичные представители категории – минеральная вата и пенопласт. Также широкую популярность набирают маты, изготовленные из растительных волокон природного происхождения.

Жидкая теплоизоляция

Не очень распространенный, но весьма эффективный метод. Используются следующие материалы:

  • цементный раствор с добавлением опилок, керамзита и других наполнителей;
  • напыляемые составы на полимерной основе.

По качеству подобная теплоизоляция ни в чем не уступает плитам, матам и рулонным материалам. Однако для напыления составов приходится использовать специальное оборудование, что не лучшим образом отражается на стоимости работ.

Популярные теплоизоляционные материалы и их особенности

На современном строительном рынке представлен большой выбор материалов, характеристики и свойства которых позволяют использовать их для утепления пола первого этажа. Каждый изолятор имеет как ряд преимуществ, так и определенный перечень слабых качеств.

Минеральная вата


Виды минваты по плотности

Тех. характеристики минеральной ватыПоказатели
Плотность115 кг/м3
Водопоглощение при полном погружении, не более1%
Средний диаметр волокна, не более0,2 мкм
Содержание неволокнистых включений в массе, не более4,5%
Теплопроводность при 283+1 К, не более0,044 Вт/м*К
Предел прочности на сдвиг, не менее50 кПа
Предел прочности на сжатие, не менее100 кПа
Предел прочности на растяжение, не менее150 кПа

Наиболее популярным материалом для утепления различных конструкций является минеральная вата. Среди ее главных преимуществ можно выделить:

Главный недостаток – слабая устойчивость к влаге, на фоне которой возникает необходимость обустройства качественного гидроизоляционного слоя, иначе утеплитель очень быстро разрушится.


Сравнительные характеристики разных видов минеральной ваты

Минеральная вата производится в виде плит и матов, что дает возможность выбрать наиболее удобный вариант для конкретной ситуации.

Пенопласт


Физические характеристики пенопластов Не менее популярный теплоизоляционный материал. Преимущества:

  • низкая теплопроводность;
  • небольшая толщина и сравнительно малый вес;
  • прочность;
  • долговечность;
  • устойчивость к механическим повреждениям.

В отличие от минеральной ваты, пенопласт не требует устройства настолько серьезной влагозащиты.


Пенопласт ПСБ-С-15

При наличии достаточного бюджета вы можете и вовсе купить вспененный полиэтилен. В процессе производства этого материала его поверхность покрывается алюминиевой фольгой, исключающей необходимость обустройства дополнительной гидроизоляции.


Пенопласт фольгированный

Эковата


Эковата Представляет собой утеплитель на основе целлюлозы с разнообразными добавками, способствующими улучшению его огнестойких и экологичных характеристик. По структуре является сыпучим материалом. Эковата очень проста в обустройстве – достаточно насыпать ее в предварительно смонтированную обрешетку и укрыть настилом.


Сравнительная оценка некоторых видов утепления

Существенным недостатком эковаты является низкая устойчивость к влаге. Под ее воздействием материал очень быстро теряет свои эксплуатационные свойства и разрушается.

Эковата не горит


Утепление пола эковатой

Стекловолокно


Стекловолокно Этот утеплитель стремительно набирает популярность. Основные эксплуатационные характеристики стекловолокна вне всяких похвал. Материал отлично подходит для утепления полов помещений, расположенных на первом этаже. Также к числу преимуществ стекловолокна следует отнести доступную цену.

Деревянный пол

Не ошибемся, если скажем, что деревянные полы в частных домах являются самым распространенным видом. Надо отметить, что их конструкция чересчур проста, что дает возможность в любое время укладывать теплоизоляцию.

Для утепления деревянного пола первого этажа следует применить мягкие и эластичные материалы, обладающие низкой плотностью и малым весом.

Деревянный пол легко разбирается также легко утеплятся, однако теплоизоляционные работы необходимо проводить на определенном этапе.

Советуем сразу же создать двойной деревянный пол.

Подобная конструкция позволит разместить несколько слоев утеплителя.

  • Первый теплоизоляционный слой необходимо уложить на дощатый накат между опорными балками.
  • Второй слой следует разместить поверх гидроизоляции под чистовым полом.
  • Завершающим слоем будет укладка под напольное покрытие утеплителя.

Хорошим теплоизоляционным вариантом может служить и сборка сухого пола, который подойдет для укладки и на деревянные основания, и на бетонные покрытия.

Чтобы соорудить подобный пол, нужны:

  • Мелкий керамзит
  • Кварцевый песок
  • Влагостойкая фанера или гипсоволокно (ГВЛ)

Процесс устройства следующий.

Удаляют прежний пол (если он был).

Потом раствором из цемента и песка заделывают:

  • Щели между плитами перекрытия;
  • Зазоры между стенами и перекрытием;
  • Монтажные углубления.

Затем перекрытие очищают от строительного мусора.

“Сухие полы” боятся влаги, от которой они могут разбухнуть. Поэтому на перекрытие, под основание пола, укладывается паровлагоизоляционный слой, который защищает засыпку от увлажнения.

Влага может появиться из нижерасположенного помещения, либо выделяться из бетонного перекрытия.

Используя уровень, на стену наносят отметку поверхности засыпки и устраивают защитный слой из полиэтиленовой пленки. Её укладывают с нахлестом соседних полос таким образом, чтобы в районе стен пленка поднималась бы до сухой стяжки.

Кроме пленки можно использовать пергамин или другие современные материалы.

Гидроизоляция является важным этапом при создании сухого пола на первом этаже. Её надо провести исключительно качественно. Если отказаться от её укладки или сделать его нехорошо, то конструкция пола начнет быстро изнашиваться.

Потом появятся в помещении сырость, плесень, а затем образуются грибки. Естественно, говорить в этом случае о комфорте или уюте не стоит.

Для выполнения звукоизоляции по всему периметру создают 10-миллиметровый звукоизоляционный слой. Обычно применяют кромочную ленты из минеральной ваты, пенополиэтилена и других аналогичных материалов.

Для получения ровной поверхности под настил, на пленку наносят сыпучий материал, разравнивая его по уровню разметки. Для засыпки обычно применяют вспученный перлитовый песок, мелкозернистый шлак, отсев производства керамзита, кварцевый песок и прочее.

Стандартная толщина засыпки составляет 30-50 мм. Если этот показатель превышает 60 мм, сухая стяжка усиливается дополнительным плиточным слоем.

Листы фанеры (гипсоволокна), уложив на поверхность пола, склеивают между собой, а потом зашпаклёвывают швы.

Изоляционные плиты фундаментов и перекрытий

Это общий вопрос и горячая тема, которая часто вызывает разногласия, но нам это нравится! Настолько, что у нас есть страница с описанием плюсов и минусов, проверьте это -

Плита на перекрытии или фундаменте и цоколе; Что лучше?

Но чтобы ответить на ваши вопросы конкретно, я включил ваши вопросы в ответ, чтобы облегчить нам обоим -

1. Стоимость - я знаю, что плита дешевле, но наличие подвала, который мы можем отделать, позволяет уменьшить занимаемую площадь с меньшим количеством стен и материала крыши.Есть большая разница в стоимости?

Обычно мы считаем, что стены выше уровня земли являются более доступным вариантом строительства, но нет, это не большая разница. Подвал приведет к гораздо более высоким затратам на выемку грунта, но также бетон является более дорогим конструкционным материалом по сравнению с деревом, поэтому сборка стены выше уровня обычно может обеспечить более высокий уровень производительности при более низких затратах, поскольку вы можете использовать дерево. как структура. Да, вам нужно будет построить большее количество стен выше уровня, но, как уже упоминалось, это может стоить меньше, чем такое же количество стены ниже уровня.

С другой стороны, есть сторонники ICF (изолированные бетонные опалубки), которые выступают в пользу подвалов, включая стены из ICF снизу вверх; Эти строители утверждают, что большой разницы в стоимости нет.

Лично я бы принял решение не столько на стоимости, сколько на нескольких других вопросах, а именно: долговечность, качество жизни и воздействие на окружающую среду. При производстве цемента выделяется значительное количество парниковых газов, а песок, пригодный для производства бетона, становится все более дефицитным глобальным ресурсом, где древесина является возобновляемой.Вот почему мы, как организация, любим продвигать более экологичные варианты, и ограничение использования бетона является значительной частью этого, следовательно, нам нравятся плиты.

Что касается прочности - стены подвала не могут высохнуть наружу, поэтому следует проявлять большую осторожность при проектировании и строительстве стен ниже уровня земли. К тому же подтопление подвалов - это всего лишь часть жизни. Мы можем предпринять шаги для смягчения этого с помощью дренажных и отстойных насосов с системами резервного питания от аккумуляторных батарей на случай отключения электроэнергии во время штормов, но невозможно предсказать уровни осадков на долгое время, кроме как сказать, что это выглядит не очень хорошо.Если ваш дом выше уровня земли и не находится в пойме реки, вам никогда не придется беспокоиться о его затоплении.

2. Доступ для механики - я не могу понять, что нужно заделывать водостоки, водопровод, электричество и т. Д. В бетон вместо того, чтобы класть их под пол. Не говоря уже о проточных воздуховодах для ERV. Это обоснованное беспокойство? Что, если есть утечка в канализации, как вы вообще узнаете?

Больше, чем серьезное беспокойство, - это то, что вам нужно обернуть голову вокруг себя, так что это все относительно.У меня нет проблем с встраиванием инфраструктуры в бетон, но мне было бы трудно осознать идею вырыть яму в земле, чтобы жить в ней, когда я мог бы жить выше уровня. Это больше зависит от того, к чему вы привыкли, например, если вы поедете в Калифорнию, вам будет сложно найти подвал, потому что они строят все свои дома на плитах и ​​не задумываются об этом. И ... если дренаж ДЕЙСТВИТЕЛЬНО протекал, и случайные капли падали на землю внизу, нет, вы, вероятно, не знали бы, и вам, вероятно, было бы наплевать.

Причина беспокойства заключается в том, что вы не можете поменять сантехнику в будущем, поэтому вы должны быть уверены, что вас устраивает планировка дома с самого начала. Чтобы слив потек, вам в первую очередь придется его завинтить. Так что наймите лицензированного сантехника и не волнуйтесь. Что касается подвода воды и электрических линий, они должны быть помещены в трубы (рукав), поэтому, если когда-либо возникнет проблема, вы можете вытащить их и заменить. Воздуховоды HRV не должны проходить в плите, они должны проходить только через стены и потолки.

3. А как насчет гибрида - нам не нужен полноценный подвал, каковы последствия того, что половина площади должна быть перекрыта, а половина - подвалом?

Гибрид можно сделать без проблем, но это увеличило бы стоимость и усложнило бы строительство, поэтому, будь это я, я бы не стал этого делать, если только не было очень веской причины из-за рельефа здания, на котором должен был сидеть дом. Гибрид по-прежнему оставит вас с заливкой в ​​бетон, а также с проблемами долговечности подвала, так что это звучит для меня так, как будто это гарантирует, что вы будете беспокоиться об этом, какой бы из них вы ни выбрали 🙂

В настоящее время мы строим новый демонстрационный дом на плите, вот видео установки, если вы хотите взглянуть.Он полностью превосходный, и пока я пишу, строится дом наверху, который будет изолирован целлюлозой (переработанная новостная печать).
Вот еще несколько страниц о плитах для вашего интереса. Не стесняйтесь писать в ответ, если вас беспокоят другие вопросы, мы любим плиты и будем рады продолжить обсуждение.

Изоляция над конструкционной плитой

Эта типично выглядящая строительная площадка совсем не типична. То, что вы видите, на самом деле является верхним слоем из двух слоев чернового пола OSB.Под черным полом находится слой изоляции EPS типа IX, который устанавливается на несущую плиту.

Иногда обычные вопросы могут привести к нестандартному решению. В недавнем проекте мы просто спросили: «Как нам изолировать плиту?» Система фундамента для этого высокоэффективного дома должна была быть монолитной, и мы стремились достичь уровня теплоизоляции плит от R-15 до R-20 в нашей зоне 5. Кроме того, домовладелец хотел, чтобы на большей части дома настил из досок шириной 10 дюймов, поэтому черновой пол должен был быть прочным и защищенным от влаги снизу.Плюсом было то, что внешние стены 2x8 поддерживали деревянную систему кровли-стропила, а это означало, что площадь пола не будет закрыта внутренними несущими перегородками.

Тим Хили Вместо обычной системы шпал для поддержки чернового пола, непрерывный слой пены располагается непосредственно поверх бетонной плиты. Два слоя 3/4-дюймовой основы пола из OSB затем плавают без прикрепления поверх пенопласта, чтобы обеспечить прочную и стабильную основу для полов из широких досок.Пена упирается в грязь для полного термического разрыва. Полиэтиленовый лист становится частью сплошной воздушной преграды для дома. Верхний слой чернового пола отступает и покрывается слоем клейкой ленты, образующей гидроизоляцию под раздвижными дверями.

Мыслить за пределами плиты

Одним из решений было бы установить жесткую изоляцию под плитой, повернуть ее вверх по периметру (чтобы сформировать гигантский поддон), а затем отлить бетонную плиту внутрь поддона.Вторым решением было бы разместить плиту, а затем построить на ней систему шпал для поддержки пола. Эти стратегии казались разумными и представляли собой подходы, которые мы использовали в предыдущих проектах. Но когда мы посмотрели на все факторы для этого конкретного проекта, мы задались вопросом, есть ли лучший способ.

Мы знали, что 4 дюйма EPS типа IX даст R-16,5, что находится в пределах нашего целевого значения R для плиты. Но чтобы получить максимальную эффективность от этой изоляции, нам нужно было бы монтировать ее непрерывно, а это означало, что нам нужно было построить систему чернового пола над поверхностью жесткой изоляции.В предыдущих проектах мы построили так называемый «плот чернового пола»: два слоя обшивки черного пола, установленных перпендикулярно друг другу, которые просто плавали поверх изоляции. Отсутствие внутренних перегородок позволило бы построить этот «плот» относительно легко. Еще одним положительным аспектом этого плана было то, что 4-дюймовый край изоляции будет упираться в две нижние плиты внешней стены, обеспечивая хороший тепловой разрыв между стеновыми плитами и сборкой пола (см. «Детали герметизации изолированной плиты. , ”Обращенная к странице).

Поскольку это была монолитная система, все инженерные сети и службы должны были быть на месте до заливки плиты. Следующим шагом, как и в случае с типичной конструкцией «плита на грунте», была укладка и уплотнение слоя щебня.

Frost Wall and Prep

Создавая перекрытие для этого дома, мы начали с типичного фундамента из морозостойкой стены.Это означало, что перед укладкой бетона нам нужно было правильно расположить все сервисы, идущие снизу. После того, как водопровод и коммуникации были установлены, бригада уложила слой щебня и утрамбовала его.

Чтобы контролировать миграцию влаги в плиту, мы установили полиэтиленовую пленку толщиной 10 мил поверх щебня. Стыки в листе были должным образом притерты и заклеены, чтобы полиэтилен также действовал как часть нашей системы воздушного барьера. По краям мы позволяем поли выступать поверх морозной стены.

Чтобы помочь контролировать влажность, команда положила слой полиэтиленовой пленки толщиной 10 мил, который также действовал как часть воздушного барьера, поверх щебня. Плиту кладут поверх полиамида обычным образом, чтобы она оставалась абсолютно плоской. Когда плита была закончена, бригада по обрамлению построила и подняла внешние стены, чтобы поддержать стропильную крышу.

Insulation Next

Установка 4-дюймовой бетонной плиты была обычным делом, и после того, как бетон затвердел, можно было начинать каркас внешних стен. Строителям не потребовалось много времени, чтобы построить и возвести наружные стены. Пожалуй, единственной нестандартной вещью для оформителей было временное поднятие порога парадного входа двумя двухслойными слоями. На приподнятом пороге была временная входная дверь, которой мы пользовались до тех пор, пока не появилась настоящая входная дверь. (Для входной двери вместе с другими дверьми (большими задвижками) в доме мы использовали другой подход к герметизации проема, который мы объясним позже).

После того, как здание просохло, команда положила на плиту листы 4-дюймового жесткого пенопласта из пенополистирола. Изоляция должна была быть вырезана вокруг всех водопроводных труб через плиту.

Кровельная стропильная система охватывала весь первый этаж, и после того, как мы обшили крышу и заклеили ее лентой, мы создали приятную рабочую среду внизу для укладки 4-дюймовой жесткой изоляции из пенополистирола.Изоляция была представлена ​​в виде листов 4x8, с которыми было легко работать, поэтому установка продвигалась быстро и эффективно. Когда бригада установила изоляцию по полу, им пришлось вырезать коммуникации, в том числе слив для ванн, сливные трубопроводы туалетов и электрические сети, которые выступали через плиту.

В некоторых местах бригада проделала надрез на изоляции, чтобы изменить положение некоторых сервисов. Они также вырезались вокруг структурных колонн, которые поддерживали пространство между секциями дома.

EPS легко режется, так что обойтись без утилит было довольно просто. В паре мест нам потребовалось переместить инженерные коммуникации в том месте, где они выходили из плиты. При глубине жесткой изоляции 4 дюйма мы просто вырезали небольшой канал в нижней поверхности изоляции.

Дом построен из двух секций, разделенных плоской крышей, которая будет поддерживаться несущими колоннами. Колонны стояли на приподнятых основаниях на бетонной плите, и бригаде приходилось резать и обгонять их.Были также секции стен со сдвигом, построенные на фундаменте, залитом стенами по периметру. Экипаж установил изоляцию вокруг этих стен. Мы закончили изоляционный слой по всему полу перед тем, как начинать черновой пол.

Прямопролетные фермы позволили обработать весь пол без внутренних перегородок.

Плот чернового пола

Плот пола состоял из двух слоев 3/4-дюймовой обшивки черного пола AdvanTech, которые мы скрепляли винтами, ламинировали и «плавали» поверх изоляции.Мы рассматривали возможность использования одного слоя более толстого AdvanTech, но после разговора с инженерами Huber мы были уверены, что два слоя толщиной 3/4 дюйма дадут нам прочный и жесткий пол без специального заказа какого-либо материала.

Первый слой чернового пола был установлен перпендикулярно пенопласту, при этом швы между листами OSB располагались в шахматном порядке над швами пенопласта. Чтобы черновой пол не скользил по пене, команда брызнула немного клея - ровно столько, чтобы помочь в установке; это не было требуется для прочности.Там, где через плиту проходили службы, команда оставила достаточно места вокруг труб, чтобы позже заполнить ее расширяющейся пеной. Несмотря на отсутствие полных перегородок, бригаде пришлось уместить пару внутренних стен, выполненных из срезанного материала.

Укладываем первый слой чернового пола перпендикулярно листам пенополистирола с расположением стыков между слоями в шахматном порядке.Нанесение клея между пенополистиролом и первым слоем чернового пола не требовалось, но монтажная бригада вскоре поняла, что небольшое количество клея на пенополистироле помогает удерживать листы чернового пола от движения во время укладки. Когда они стучали листы вместе, они уделяли пристальное внимание тому, чтобы оставался зазор 1/8 дюйма между листами со всех сторон, как рекомендует Хубер.

Команда также позаботилась о том, чтобы оставить немного места вокруг трубопроводов и труб, когда они устанавливали черный пол вокруг коммуникаций, которые выходили через плиту пола.Это пространство позволило легко герметизировать трубы с помощью расширяющейся пены позже. В тех местах, где мы построили стены, работающие на сдвиг, бригада укладывала черновой пол вокруг них, оставляя подходящий зазор для передвижения.

Бригада установила второй слой чернового пола перпендикулярно первому с разнесением швов в обоих направлениях. Они позаботились о сохранении зазора 1/8 дюйма между листами со всех сторон. Прикрепив листы на место, один член бригады скрутил слои чернового пола с помощью шуруповерта с автоматической подачей, закрутив более 12000 шурупов.

Второй слой чернового пола пошел вниз перпендикулярно первому слою, опять же, со смещением стыков между слоями в обоих направлениях. Бригада нанесла строительный клей на верхнюю поверхность первого слоя перед тем, как сбрасывать каждый лист второго слоя. Они прикрепили второй слой на месте несколькими винтами, а затем последовал один член бригады, скрепив два слоя вместе на 6-дюймовой сетке с помощью шуруповерта с автоматической подачей, снабженного удлинительной ручкой. В итоге он вбил в пол более 12 000 шурупов.

Как и в случае установки пенополистирола, отсутствие внутренних перегородок позволило укладывать черновой пол быстро и эффективно. Герметичная ферменная крыша также означала, что черный пол никогда не подвергался разрушению из-за погодных условий.

Обшивка подоконника для слайдеров

В дверных проемах дома мы смогли использовать двухслойную сборку пола в наших интересах. Этот дом был расположен рядом с прудом, поэтому прекрасный вид потребовал установки пяти 7-футовых раздвижных стеклянных дверей, выходящих в этом направлении.Мы продлили нижний слой чернового пола через каждый дверной проем до внешней стороны каркаса, затем удерживали второй слой чернового пола на 5 дюймов. Мы провели гидроизоляционную ленту по наружной обшивке стены под каждым проемом и вверх по нижнему слою черного пола. Наконец, мигающая лента поворачивается вверх и на второй слой чернового пола, создавая вспыхивающий поддон подоконника под всеми раздвижными стеклянными дверями. У парадного входа мы удалили временный порог и повторили деталь подоконника для новой входной двери, когда она прибыла.Этот встроенный поддон подоконника стал прочной деталью для всех дверных порогов.

У дверных проемов команда удерживала верхний слой обшивки на 5 дюймов. Гибкая гидроизоляционная лента наклеивается на второй слой чернового пола, образуя водонепроницаемый поддон для каждой двери.

В конечном итоге мы решили изолировать плиту так, как мы это делали, потому что это дало нам гибкость, чтобы приспособиться ко всем ситуациям, характерным для этого проекта. Оглядываясь назад, можно сказать, что для установки обработанных шпал, индивидуальной подгонки пенопласта между ними, а затем приклеивания и прибивания одного слоя чернового пола потребовалось бы вдвое больше времени.Но лучшая часть системы, которую мы выбрали, - это то, что пол прочный, и нам никогда не придется беспокоиться о том, что деревянные шпалы со временем скручиваются и скрипят. После того, как черный пол был установлен, внутренние перегородки были прикреплены непосредственно к нему, и пол был готов для настила из широких досок.

Фотографии предоставлены Shoreline Builders

Первый этаж - изоляция под бетонной плитой

Теплоизоляция обычно устанавливается под плитой перекрытия в зданиях с непрерывным низкоуровневым отоплением.Это помогает эффективно использовать тепловую массу бетонной плиты, а не многократно ее нагревать и давать остыть.

Для полов промышленных зданий и некоторых коммерческих зданий бетонная плита также часто выступает в качестве износостойкой недекоративной отделки пола, что означает, что единственное доступное место для изоляции находится под плитой.

Какие продукты из пенопласта XPS подходят под бетонную плиту перекрытия?

В большинстве домашних проектов используется конструкция плавающего пола с изоляцией, устанавливаемой над плитой перекрытия или подвесным настилом пола, а также под стяжкой или дощатым покрытием.Однако, если желательно расположение под плитами, пенопластовая плита Standard будет адекватно выдерживать прилагаемые нагрузки.

Для коммерческих или промышленных зданий, Polyfoam Floorboard Extra или Polyfoam Floorboard Super обеспечивают необходимые тепловые характеристики и превосходные характеристики прочности на сжатие, в зависимости от требований проекта.

Polyfoam XPS Ltd - ведущий производитель изоляционных материалов из экструдированного полистирола с закрытыми ячейками. Ассортимент пенопласта легкий, прочный, влагостойкий, легко режется и формируется, обеспечивая тепловые характеристики и прочность на протяжении всего срока службы здания.Преимущества продукта:

  • Высокая прочность на сжатие.
  • Высокая устойчивость к водопоглощению.
  • Прочный и подходит для использования в полах с высокой нагрузкой
  • Долговременная стабильность размеров.
  • Сертификат British Board of Agrément.
  • Экологическая декларация продукта.
  • BES 6001: Ответственный поиск строительных материалов.

Почему изоляция из экструдированного полистирола (XPS) подходит для укладки на землю?

Многие изоляционные материалы при установке ниже плиты первого этажа необходимо укладывать над гидроизоляционной мембраной (DPM), чтобы защитить их от грунтовых вод.Затем требуется разделительный слой поверх изоляционного слоя, чтобы защитить его от бетонной плиты.

Экструдированный полистирол (XPS) является уникальным среди широко доступных теплоизоляционных материалов благодаря своей устойчивости к влажной или влажной среде. Это означает, что его можно укладывать прямо на подготовленное основание, а DPM на нем также действует как разделительный слой между изоляцией и бетоном - экономия как времени, так и материала мембраны.

Превосходная несущая способность XPS соответствует требованиям хранения / стеллажа и перемещений транспортных средств на складе и в других промышленных условиях.Его также можно использовать под плитами плота в жилых и других малоэтажных зданиях, предлагая возможность заключить всю ткань в тепловую оболочку, уменьшить линейные тепловые мосты на стыках между элементами конструкции и достичь более высокого уровня характеристик здания, комфорта и энергоэффективность.

Рекомендуемые продукты из пенопласта XPS для перекрытий под перекрытиями:

Изоляция для цокольных этажей - Designing Buildings Wiki

Изоляция является важным компонентом конструкции пола, поэтому необходимо учитывать ряд факторов:

Нижние несущие перекрытия могут включать изоляцию ниже или выше бетонной плиты, выбор проектировщика повлияет на температуру внутри здания, а именно:

Подвесные полы обычно изолированы таким образом, что они обладают пониженной тепловой массой и быстро реагируют на систему отопления.В случае подвесного бетона изоляция устанавливается над настилом либо под стяжкой, либо под деревянным настилом. Подвесные деревянные полы обычно утепляются между балками.

Выбор подвесного пола позволяет проектировщику использовать одну и ту же конструкцию независимо от грунтовых условий на площадке. Пустоту под полом можно вентилировать, чтобы уменьшить накопление радона или метана. Это также позволяет расширять глинистые почвы, не влияя на структуру пола.

Тепловые характеристики пола имеют решающее значение для общей энергоэффективности здания.Примерно 15% тепла теряется через пол, и изоляция может уменьшить это.

Минимальный стандарт для нового жилья рассчитывается как условное здание с использованием предельных значений в Таблице 4 Утвержденных документов L1A, L1B, L2A и L2B. Оценка эксплуатационных качеств жилища путем расчета TER и TFEE.

TER - Целевой уровень выбросов CO2 рассчитывается и выражается как масса выбрасываемого CO2 в килограммах на квадратный метр площади пола в год.

TFEE - Целевой показатель энергоэффективности фабрики рассчитывается и выражается как количество потребляемой энергии в киловатт-часах на квадратный метр площади пола в год.

Если здание построено с использованием условных строительных спецификаций, целевой уровень выбросов CO2 будет достигнут. Строитель / проектировщик может изменять спецификацию при условии достижения одинаковых общих показателей TER и TFEE при расчете фактических или эксплуатационных характеристик.

Если здание построено в соответствии со спецификациями условного здания, целевой показатель CO2 будет достигнут. Строитель / проектировщик может изменять спецификацию при условии достижения одинаковых общих показателей TER и TFEE при расчете фактических ставок.

В таблице ниже показаны целевые значения U, указанные в соответствующих таблицах документов, утвержденных строительными нормами.

Несмотря на то, что они дают оптимальные значения U для целевых выбросов CO2, есть заявление для ремонта и расширения, что «последующие улучшения должны проводиться только в той степени, в которой они технически, функционально и экономически осуществимы». толщина изоляции пола при пристройке или ремонте создает проблемы с существующими уровнями пола.

Материалы сжимаются, когда на них прикладывается нагрузка. является одним из важных факторов, которые следует учитывать при проектировании первого этажа и выборе изоляции для него.

Используемая изоляция должна выдерживать приложенные нагрузки с минимальным сжатием.

Если изоляция находится под плитой, стяжкой или деревянными плитами, вся нагрузка действует на изоляцию. Точечные нагрузки распределяются слоями над изоляцией, так что нагрузка, действующая на изоляцию, меньше нагрузки, прикладываемой к поверхности пола.

Точечная нагрузка, приложенная к полу, где изоляция расположена под тонкой стяжкой, приведет к более высокой прилагаемой нагрузке на изоляцию, чем там, где изоляция была расположена ниже более толстой плиты перекрытия, поскольку нагрузка приходится на меньшую площадь изоляции под стяжку.

Статическая нагрузка, приложенная к стяжке и плите перекрытия, также должна учитываться при расчете общей нагрузки, прилагаемой к изоляции. Это полезный момент для объяснения разницы между:

[править] Активные и собственные нагрузки

Фактическая нагрузка на пол, действующая на изоляционный материал, состоит из двух компонентов:

Для конкретных применений следует соблюдать указания и рекомендации, содержащиеся в BS EN 1991-1: 2002 и BS EN 1990: 2002 + A1: 2005, и это поможет проектировщику гарантировать, что прочность пола будет достаточной для поддержки любые приложенные нагрузки на нагружаемую площадь.

[править] Стандартизированные значения

Стандартизированные значения доступны проектировщику для статических нагрузок, прилагаемых к компонентам здания, и расчетных активных нагрузок для различных типов использования здания. Они формируют требования к конструкции пола, но имеют меньшее значение при рассмотрении требований к сопротивлению сжатию пола, поскольку активные нагрузки, вероятно, будут локализованы для точечных нагрузок, а не равномерно распределенных нагрузок.

Общие тепловые потери в жилых помещениях измеряются с помощью SAP 2009 или SBEM.Оба требуют учета тепловых потерь от общего количества линейных тепловых мостов.

Тепло теряется через края пола, где оно встречается со стеной. Это может привести к появлению холодных точек и возможной конденсации, если изоляция пола не перекрывает изоляцию стен.

Утечка воздуха является важным фактором общих тепловых характеристик ограждающей конструкции. До 10% общих тепловых потерь здания может быть вызвано утечкой воздуха.

Строительные нормы и правила включают целевые значения герметичности, чтобы снизить уровень потерь тепла из-за утечки воздуха, и рекомендуются сбалансированные системы вентиляции для обеспечения соответствующих изменений воздуха в контролируемом режиме.

[править] Поверхностное уплотнение

Для предотвращения локальной поверхностной конденсации необходимо установить температурный коэффициент (известный как f-фактор).

Информационный документ BRE IP 1/06 содержит рекомендации и ограничения для типов зданий и f-фактора, необходимого для предотвращения образования конденсата на поверхности и роста плесени.

Как правило, коэффициент f не менее 0,75 является достаточным для внутренней среды в жилых помещениях. Значения для нежилых помещений варьируются от 0,30 до 0,90 в зависимости от активности в здании.

Риск поверхностной конденсации можно снизить или исключить, следуя передовым методам непрерывной изоляции, приведенным в Аккредитованных деталях строительства.

Предполагается, что конденсация на поверхности будет происходить в точках, где температура поверхности ниже 75% от внутренней температуры воздуха (дополнительную информацию и метод расчета см. В Информационном документе BRE IP17).

С повышением изоляционных свойств строительной ткани это более вероятно там, где очевидны пробелы в изоляции.

Конденсация внутри ткани здания не проблема, за исключением случаев, когда она возникает внутри или рядом с чувствительным к влаге материалом, таким как древесина или изоляция из минеральной ваты.

Конденсация строительной ткани происходит, когда влага изнутри здания выходит через ткань и задерживается влагостойким барьером.

Лучшие методы для устранения или уменьшения этой проблемы - это использование соответствующего пароизоляционного слоя (VCL) в правильном положении или создание «дышащей» конструкции. VCL всегда находится на теплой стороне изоляции.

Хорошая практика для цокольных этажей:

[править] Подвесные полы

Подвесные полы указываются, когда есть проблема загрязнения почвы или проблема устойчивости почвы или земли. Пустоту под полом можно проветрить, чтобы избежать скопления радона или метана.

[править] Подземная опорная плита

Это земляная опора, и земля и грунт на участке должны быть прочными и достаточно устойчивыми, чтобы выдержать вес здания или дома.

Для получения информации о характеристиках сайта вы можете связаться с местными властями. В любом случае вполне вероятно, что вам потребуется провести обследование сайта, чтобы выяснить:

  1. Загрязнение почвы
  2. Стабильность
  3. Тип почвы

Если есть какие-либо сомнения относительно грунта или его коэффициента несущей способности для Калифорнии (CBR), лучшим вариантом является подвесной пол.

[править] Над плитой под стяжкой

Изоляция устанавливается на бетон, который находится непосредственно на земле. Затем поверх утеплителя устанавливается стяжка. Такой подход позволяет избежать «теплоотвода» из-за наличия бетона непосредственно под полом, как описано в случае несущих полов под плитой.

Этот метод строительства хорошо подходит для полов с подогревом. Стяжка поверх утеплителя обеспечивает равномерную температуру, без горячих точек, прямо по всему пролету пола, а тепло сохраняется после выключения отопления.Может быть достигнута хорошая температура окружающей среды.

[править] Над плитой под ДСП

Без теплого пола это хороший вариант. ДСП поверх изоляции предотвращает отвод тепла, как описано выше, и обеспечивает более высокую температуру под ногами, чем бетон или стяжка, и ее быстрее укладывают, так как стяжка не высыхает.

[править] Полы холодильных камер

Основная функция изоляции пола холодильной камеры - предотвратить замерзание земли и основной конструкции из-за низких температур внутри здания до -32ºC.

- Джаблит

Изоляция плит на одном уровне - Краткое описание соответствия нормам

Цель этого краткого описания - предоставить специфичную для норм кодовую информацию об изоляции плиты на одном уровне, чтобы гарантировать, что данная мера будет принята как соответствующая нормам. Предоставление примечаний должностным лицам кодексов о том, как планировать обзор и проведение полевых проверок, может помочь строителям или реконструкторам с предложенными проектами и установками и предоставить официальным лицам информацию для принятия.Предоставление одной и той же информации всем заинтересованным сторонам (например, должностным лицам кодекса, строителям, проектировщикам и т. Д.), Как ожидается, приведет к более строгому соответствию и меньшему количеству инноваций, подвергающихся сомнению во время обзора плана и / или полевой проверки.

Плиты теряют энергию в основном из-за тепла, проводимого наружу и по периметру плиты. Установка теплоизоляции по периметру плиты уменьшит теплопотери и облегчит нагрев плиты. Согласно справочной службе программы Министерства энергетики США по энергетическим нормам, изоляция 1 плита-на-уровне была одной из наиболее часто обсуждаемых тем, касающихся соответствия нормам, в течение последних нескольких лет.Несмотря на то, что требования по существу остались прежними в Международном кодексе энергосбережения (IECC) и Международном жилищном кодексе (IRC) в версиях 2009, 2012 и 2015 годов, часто задаваемые вопросы продолжают задаваться о размещении изоляции, глубине изоляции, тепловой разрыв между кондиционируемыми и некондиционируемыми помещениями, а также пристройка или модернизация существующих домов. В этом кратком описании содержится обзор требований к изоляции плиты на уровне грунта, защите изоляции и гидроизоляции.

Обзор плана

Согласно IECC / IRC, раздел R103.3 / R106.3 Проверка документов . Должностное лицо кодекса / строительное должностное лицо должно проверить или вызвать проверку строительной документации на соответствие нормам.

В этом разделе перечислены применимые нормативные требования и подробные сведения, полезные для анализа плана, касающиеся положений, обеспечивающих соответствие требованиям по изоляции плиты на уровне грунта.

  • Строительная документация .Ознакомьтесь с строительной документацией, чтобы узнать подробности, описывающие монтаж и методы строительства изоляционных плит. 2

    2015 IECC / IRC, Раздел R103.2 / N1101.5 Информация о строительной документации . Строительная документация должна включать информацию об изоляционном материале и R-значении.

  • Изоляция. 2015 IECC / IRC Section R402.2.10 / N1102.2.10 Плиты, монтируемые на одном уровне. Полы из плит на уровне пола с поверхностью пола менее чем на 12 дюймов ниже уровня земли должны быть изолированы в соответствии с информацией, приведенной в Таблице требований к изоляции и оконным проемам по компонентам, которая воспроизводится после этого параграфа.Изоляция плиты на грунте должна проходить вниз от верха плиты снаружи или внутри фундаментной стены. Когда плита не зависит от стены по периметру фундамента, изоляция может быть установлена ​​либо на внешней стороне фундаментной стены, либо между фундаментной стеной и плитой. Изоляция, расположенная ниже уровня, в соответствии с требованиями климатических зон 4-8, должна увеличиваться на длину, указанную в таблице, за счет любой комбинации вертикальной изоляции, изоляции, проходящей под плитой, или изоляции, проходящей перпендикулярно зданию. Изоляция, проходящей перпендикулярно от здания. должны быть защищены тротуаром или грунтом не менее 10 дюймов.Нормы разрешают, чтобы верхний край изоляции, установленной между внешней стеной и краем внутренней плиты, мог быть обрезан под углом 45 градусов от внешней стены. Изоляция кромки плиты не требуется в юрисдикциях, обозначенных должностным лицом кодекса как место сильного заражения термитами. Требования к изоляции плиты на уровне для версий IRC / IECC 2012 и 2009 гг. Можно найти в следующих разделах:
    • 2012 IECC / IRC Section R402.2.9 / N1102.2.9, Монолитные перекрытия
    • 2009 IECC / IRC Section 402.2.8 / N1102.2.8, Плиточные перекрытия

    Выдержка из требований к изоляции и оконным проемам по компонентам
    Таблица R402.1.2 / N1101.1.2 (2015 IECC / IRC).

    Климатическая зона 1 2 3 4 кроме
    Морской
    5 и
    Морской 4
    6 7, 8
    R-Value плиты R-0 R-0 R-0 Р-10 Р-10 Р-10 Р-10
    Глубина NA NA NA 2 фута 2 фута 4 фута 4 фута

    Изоляция R-5 должна быть добавлена ​​к требуемым R-значениям кромки плиты для обогреваемых плит.Для обогреваемых плит в климатических зонах с 1 по 3 установите изоляцию на глубину фундамента или на 2 фута, в зависимости от того, что меньше. Плита с подогревом - это тип конструкции, в которой бетонный пол на основе плиты с системой обогрева, встроенной в плиту или под ней. Пристройки к зданиям, которые включают конструкцию плиты на уровне грунта, также подчиняются требованиям к краю плиты, перечисленным в IECC / IRC.

    • 2015 IECC / IRC, Раздел R402.2.10 / N1102.2.10
    • 2012 IECC / IRC, Раздел R402.2.9 / N1102.2.9
    • 2009 IECC / IRC, Раздел 402.2.8 / N1102.2.8
  • Защита изоляции. Подтвердите, что в строительной документации указывается надлежащая изоляционная защита, если применимо. Жесткий пенопласт обычно используется для утепления плит.

    2015 IRC, Раздел R403.3.2, Защита горизонтальной изоляции под землей. Горизонтальная изоляция, размещенная менее чем на 12 дюймов ниже поверхности земли, или та часть горизонтальной изоляции, которая выходит наружу более чем на 24 дюйма от края фундамента, должна быть защищена от повреждений с помощью бетонной плиты или асфальтового покрытия на поверхности земли непосредственно над поверхностью земли. изоляция или цементная плита, фанера, предназначенная для использования под землей, или другие приемлемые материалы, одобренные должностным лицом кодекса, размещенные под землей непосредственно над верхней поверхностью.

  • Мигает. Убедитесь, что в строительной документации указано правильное место для установки гидроизоляции и материала для гидроизоляции.

    2015 IRC, Раздел R703.8.5 Мигает. Гидроизоляция должна располагаться под первым слоем кладки над уровнем готовой земли, над фундаментной стеной или плитой, а также в других точках опоры, включая несущие перекрытия.

    • Раздел R703.4 Оклад. Утвержденный антикоррозийный гидроизоляционный слой следует применять в виде черепицы, чтобы предотвратить попадание воды в полость стены или проникновение воды в компоненты каркаса конструкции здания.

Полевая инспекция

Согласно IECC 2015, Раздел R104, Инспекции, строительство или работы, для которых требуется разрешение, подлежат инспекции. Строительство или работы должны оставаться доступными и открытыми для инспекции до утверждения. Обязательные проверки включают в себя опору и фундамент, каркасные и черновые работы, черновую проверку сантехники, механическую черновую проверку и окончательную проверку.

В соответствии с IRC 2015 года, раздел R109, Инспекции, формулировка несколько отличается от того, что касается строительства на месте, время от времени должностное лицо, ответственное за строительство, после уведомления от держателя разрешения или его агента, может проводить или требовать проведения любых необходимых инспекций. .Дополнительные сведения предоставляются для осмотра фундамента, водопровода, механики, газа и электричества, поймы, каркаса и кирпичной кладки, а также окончательной проверки. Любые дополнительные проверки остаются на усмотрение должностных лиц здания.

В этом разделе представлены подробные сведения о проверке конкретных положений для изоляции «плита на грунте», когда для подтверждения соответствия может потребоваться один или несколько конкретных типов проверки в соответствии с IECC или IRC. Проверка соответствия нормам для изоляции плиты на грунте будет проводиться при осмотре фундамента.

Техническая проверка

В этом разделе представлена ​​дополнительная информация и полезные ресурсы.

Изготовление плиты первого этажа Amadeo из сборных балок и потолочного кирпича

Изготовление плиты первого этажа Amadeo из сборных балок и потолочного кирпича

Мы работали над созданием одной стороны плиты первого этажа Amadeo. Это уже не полностью армированный бетон, а сборная плита перекрытия с использованием потолочных кирпичей и сборных балок .Такой тип плиты перекрытия сделать быстрее. Мы также использовали специальные серкляжные элементы POROTHERM для сохранения целостности теплоизоляции по всей поверхности плиты. Сообщаем об этой реализации.

Элементы сборного перекрытия

Пол выполнен из сборных предварительно напряженных несущих бетонных кирпичных балок, на которые уложены потолочные кирпичи. Таким образом создается цельное основание пола, на которое заливается бетон. Кроме того, исходя из статического расчета, у нас есть дополнительные армированные бетонные балки для усиления пола.

Сборные несущие потолочные балки.

Кирпичные потолки.

Чтобы сохранить целостность теплоизоляции вокруг плиты, мы используем серкляж POROTHERM . Изготовлены из глины с добавлением 7см пенополистирола. Они обеспечивают теплоизоляцию плиты и красивую поверхность снаружи, на которую будет укладываться фасад.

POROTHERM Cerclage элементы.

Amadeo является энергоэффективным зданием, поэтому мы также заботимся о тепловых мостах, создаваемых балконами. Для этого мы используем элементы Schöck Isokorb . Мы опишем этот аспект в следующей статье.

Элемент Schöck Isokorb Type-K 10/7 расположен на балконе.

Монтаж опорной конструкции

Монтаж пола начинается с размещения опорной конструкции внизу.Он сделан из деревянных балок и опор.

Несущая деревянная конструкция для плиты перекрытия.

Необходимо разместить дополнительную конструкцию за пределами плиты для 2 балконов квартиры d и квартиры c.

Строится несущая конструкция балкона квартиры.

Несущая конструкция балкона квартиры d после завершения.

Несущая конструкция балкона квартиры-c после завершения.

Монтаж несущих сборных балок и потолочного кирпича

После того, как опорная конструкция пола готова, пора устанавливать сборные балки. Они расположены равномерно, так что расстояние между двумя из них точно соответствует ширине одного потолочного кирпича. Кирпичи потолка вставляются между 2 сборными балками, образуя основание пола, на которое будет заливаться бетон.

Монтаж потолочного кирпича на сборные балки.

Сборные балки специально заказываются и изготавливаются для этого проекта нужной длины, чтобы они соединялись от одной армированной бетонной балки к другой. Эти армированные бетонные балки следуют за опорными стенами в 2 квартирах ниже.

Ход укладки потолочного кирпича на сборные балки.

Сборная плита перекрытия после установки всех потолочных кирпичей (пластмасса использовалась для защиты стен POROTHERM от дождя).

Монтаж элементов серкляжа POROTHERM

Элементы серкляжа POROTHERM окружают плиту. Наружные стены, выполненные из POROTHERM 38, имеют толщину 38 см. Элемент серкляжа имеет толщину 13 см (6 см глины и 7 см теплоизоляции). Это оставляет достаточно места (25 см) на внутренней части стены для размещения поддерживающих балок.

Элементы серкляжа POROTHERM расположены вокруг плиты перекрытия.

Элементы серкляжа просто укладываются на слой термического раствора.Они не только обеспечивают теплоизоляцию и отделку снаружи, но и действуют как заливка для бетона, который будет заливаться. Нет необходимости в литье по дереву.

Установка элементов серкляжа POROTHERM.

Элементы серкляжа POROTHERM после установки.

Готовый бетон

Еще один слой тонкой железной сетки был уложен поверх кирпичей потолка, чтобы подготовить его перед заливкой бетона.

Плита перекрытия готова для заливки бетона.

Заливка бетона

Поскольку количество бетона было намного меньше, чем на полной бетонной плите, мы справились с этим вручную. Это медленнее, чем при использовании бетононасоса, но позволяет сделать отделку лучше.

Выравнивающий бетон на плите.

Заливка бетона на плиту.

Работа сделана!

Завершить плиту пришлось за один долгий день.Результат красивый.

Готовая плита на следующий день.

Верхняя часть элементов Schöck Isokorb видна в бетоне, показывая непрерывную линию теплоизоляции от элемента серкляжа POROTHERM через балкон с Isokorb.

Деталь балкона.

На потолке в квартирах ниже остаются видимыми потолочные кирпичи и сборные балки, что создает хорошую поверхность для штукатурки.

Вид снизу на плиту.

Наружная стена на перекрытии []

Типичная деталь подключения показана ниже:

Примечание! Перед подготовкой расчетной модели следует проверить, какие слои компонентов здания подходят для расчетов, а какие можно не учитывать.Таким образом, например, можно не принимать во внимание заглушающие слои, которые не обладают значительным изолирующим эффектом из-за их материала или из-за их водопроницаемости. Также следует учитывать, применяются ли более низкие номинальные значения для изоляции периметра, которая находится за пределами гидроизоляции или герметизирующих слоев.

В приведенном здесь примере нижний бетонный слой (слой номер 19) не принимается во внимание, поскольку изолирующий эффект невелик по сравнению с окружающей землей.Изоляция по периметру (слой № 18) находится за пределами гидроизоляции (слой № 17) и, следовательно, имеет худшее номинальное значение теплопроводности в соответствии с сертификатом. Следующие результаты U-value для внешней стены:

Расчетная модель

Сначала готовится общая модель для расчета проводимости. Если фактический размер здания неизвестен, для варианта B можно выбрать B ', но оно не должно быть слишком маленьким ().был выбран здесь (включая внешнюю стену) [Примечание: с некоторыми программами теплового потока, размеры в моделях могут иметь неудобные десятичные знаки; однако это не имеет значения] . Плита перекрытия моделируется только до оси симметрии и, следовательно, имеет длину. Высота наружной стены должна быть в три раза больше исследуемой площади. Важно, чтобы длина измерялась на основе внешних ориентиров, то есть до нижнего края изоляции по периметру.Такая же привязка размеров должна использоваться в соответствующих расчетах PHPP. В показанном здесь примере длина внешней стены составляет 2,03 м. Глыба земли должна быть смоделирована размером не менее. На следующем рисунке включены все соответствующие справочные размеры и граничные условия. В конечном счете, неважно, какие граничные условия для температуры используются для определения проводимости; однако рекомендуется использовать те, которые понадобятся позже для определения температуры поверхности.В нижней части рисунка показан расчет проводимости, который является результатом теплового потока, рассчитанного с помощью программного обеспечения теплового потока.

Расчет проводимости

На следующем этапе необходимо определить проводимость плиты перекрытия. В соответствии с вариантом B стандарта, как упоминалось ранее, это происходит посредством дополнительного моделирования. В соответствии с DIN EN ISO 10211 внешняя стена для этой цели удаляется и заменяется адиабатической границей.Плиту перекрытия лучше учитывать при расчете только с ее передаточным сопротивлением. Для этого передаточное сопротивление отображается с соответствующей длиной (в данном примере с) на данном блоке земли. Поскольку стандарт DIN EN ISO 13370, а также PHPP предполагают, что плиты перекрытия укладываются на землю, это сопротивление передачи находится на уровне поверхности земли, хотя плита перекрытия достигает нескольких сантиметров в земле. Это приводит к тому, что результирующее значение Ψ совпадает с заданными базовыми допущениями в методе расчета PHPP.

Электропроводность плиты перекрытия


Теперь будет определена проводимость внешней стены, после чего можно рассчитать значение всего соединения, как показано ниже:

Электропроводность наружной стены

Расчет Ψ-значения


На практике для упрощения следует использовать заранее подготовленные шаблоны Excel для расчета Ψ-значений.Здесь можно ввести тепловые потоки и необходимые длины, и желаемое значение Ψ будет получено непосредственно в результате.

Обратите внимание на результат! Относительно сильно отрицательное значение обусловлено, среди прочего, тем фактом, что существующая изоляционная юбка также отображается в значении Ψ. Человек, обрабатывающий эту информацию, должен знать, что значение Ψ, показанное здесь, содержит не только геометрический эффект теплового моста в классическом смысле, но также включает другие эффекты, помимо изоляционной юбки.Таким образом, в этом примере значение Ψ также учитывает тот факт, что плита перекрытия слегка утоплена в землю и, следовательно, небольшая часть внешней стены также лежит в земле.

Внимание! Если рассчитываемое соединение имеет изоляционную юбку, то ее влияние также будет отражено в значении. Поэтому в PHPP изоляцию кромок не следует вводить дополнительно, так как в этом случае она будет учитываться дважды.

Определение температуры поверхности

См. Также

основы / строительная_физика _-_ основы / тепловые_мостики / tbcalculation / examples / ewfs.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
