Утепление окон по шведской технологии своими руками
В связи с тем, что окна являются самым большим источником теплопотерь в доме, владельцы деревянных рам постоянно производят их утепление на зиму. Чаще всего это производится обычным скотчем, что делает невозможным проветривание комнаты. Недавно появился более современный способ – утепление окон по шведской технологии.
Не каждый может позволить себе установку пластиковых стеклопакетов. Поэтому вашему вниманию предлагается новая технология, которая позволит выполнить ремонт и утепление деревянных рам своими руками. Суть такой технологии, применяемые материалы и порядок выполнения работ и будут рассмотрены в этом материале.
Описание технологии
Этот метод утепления основан на применении современных трубчатых уплотнителей, подобие тех, которые применяются для пластиковых профилей. Такие уплотнители выпускаются швейцарской фирмой Eurostrip, отсюда и происходит название метода.
В створке окна при помощи фрезера или другого инструмента своими руками прорезается неглубокий паз. Такой паз делается по всему периметру всех створок, которые необходимо утеплить. Уплотнитель имеет специальный рельефный шип, который вставляется в паз и фиксируется в нем. Применение такого метода имеет свои преимущества:
- Самым важным аспектом является тот факт, что форточки, а при необходимости и створки деревянных окон теперь можно в любой момент без проблем открыть для проветривания. Ведь произведя монтаж, необходимость в заклеивании щелей скотчем полностью отпадает.
- Качественному уплотнителю не страшны перепады температуры – он производится из морозоустойчивых материалов.
- Кроме того, такой материал устойчив к различным загрязнениям, а производя ремонт, его можно даже окрасить вместе с рамами.
- На сертифицированный товар фирма-производитель дает гарантию – до 20 лет безупречной службы.
- Материал, из которого изготавливаются уплотнители, абсолютно экологически чист и соответствует всем санитарным нормам нашего законодательства.
- Произведя установку такого уплотнителя, можно на несколько лет забыть о такой проблеме, как ремонт деревянных окон.
Совет! Такая технология применима не только для деревянных рам, но и для пластиковых или алюминиевых профилей, которые применяются для остекления своими руками.
Разновидности уплотнителей
На отечественный рынок поступает несколько видов уплотнителей Eurostrip. Кратко рассмотрим каждый из них:
- Термоэластопласт (ТЭП). Этот вид отличается самой низкой ценой, за что расплачивается низкой морозостойкостью и боязнью окрашивания. Поэтому его применение весьма ограничено.
- Резиновый уплотнитель (EPDM) обладает хорошей механической прочностью. Недостатком считается довольно высокая жесткость материала, что не позволяет ему полностью повторять все изгибы рам. Рекомендуется для применения на остекленных балконах, где ремонт рам производится довольно редко, поскольку покрывать краской такой материал не следует – он растрескивается.
- Самыми высокими эксплуатационными свойствами обладают силиконовые уплотнители. Такой материал эластичен и мягок, хорошо сжимается, не теряя при этом своей формы. Самый дорогостоящий вид уплотнителей, но они стоят своих денег.
Технология выполнения работ
Стоит отметить, что своими руками фрезерные работы можно выполнить ручным инструментом. Ведь паз для установки уплотнителя необходим совсем небольшой. Рассмотрим подробнее и разберем пошагово ход выполнения таких работ:
- В первую очередь необходимо произвести ремонт деревянных рам. Сюда входит: удаление старой краски, грибков и плесени, шпаклевка и покраска створок окон.
- Также можно произвести замену и подгонку фурнитуры: оконных шпингалетов и ручек.
- На этом этапе, если есть необходимость, можно заменить стекла или обработать места неплотного прилегания силиконовым герметиком.
- Теперь створки окна необходимо снять для дальнейшего нарезания пазов. Если монтаж производится в холодную погоду, на это время можно занавесить оконный проем плотной материей.
- Затем при помощи ручного инструмента по всему периметру створки прорезается паз, глубина которого должна составлять не менее 5 мм, а ширина – не более 3 мм. Это регулируется применением соответствующей фрезы.

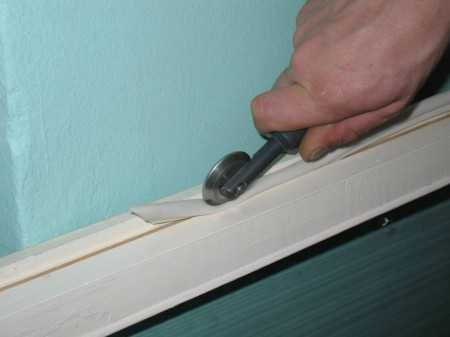

- Теперь хвост уплотнителя необходимо вставить в прорезанный паз и прокатать специальным роликом для надежного закрепления. При этом необходимо совершать возвратно-поступательные движения, чтобы уплотнитель сильно не натягивался.
После окончания прокатывания, створки готовы к установке на место. Установив створки, нужно еще раз проверить и при необходимости отрегулировать работу фурнитуры. Необходимо добиться, чтобы обеспечивалось надежное и плотное прилегание створок к раме.
Совет! Если нет желания или возможности заниматься фрезерными работами, можно значительно упростить монтаж уплотнителя своими руками. Для этого можно использовать строительный степлер или хороший клей. Правда, эффект от этого способа монтажа будет несколько хуже и прослужит такой уплотнитель всего 4–5 лет, после чего потребуется ремонт.
Альтернативный вариант
С недавних пор существует еще один способ утепления окон, причем это касается не только деревянных, но и пластиковых конструкций. Речь идет об абсолютной новинке – теплосберегающей пленке.
Некоторые производители уже устанавливают ее на пластиковые стеклопакеты в заводских условиях. А «домашний» вариант для использования своими руками появился совсем недавно. При этом монтажные работы отличаются удивительной простотой:
- Пленка вырезается по размеру стекла с добавлением 2 см с каждой стороны – необходим нахлест на рамы.
- Затем при помощи домашнего фена она разогревается и прилипает к стеклу, становясь практически незаметной.
Производитель такой пленки гарантирует повышение показателя теплосбережения стекла почти на 50%, что позволяет удерживать постоянную температуру в комнате в течение 8 часов.
Совет! Оптимально использовать оба варианта: утепление окон по шведской технологии и наклейку теплосберегающей пленки. Такое «двойное» утепление позволит добиться хороших показателей по сбережению тепла даже в самые сильные морозы.
Рассмотренные способы утепления окон относятся к современным энергосберегающим технологиям, применение которых становится повсеместным. Кроме того, такие методы позволяют реже делать ремонт, в этом случае деревянных рам за счет их меньшего износа. Это достигается путем снижения эксплуатационных нагрузок, вызванных перепадами температур.
pobalkonam.ru
Утепление окон по шведской технологии своими руками: преимущества методики
Деревянные окна не обладают такими уникальными звуко- и теплоизоляционными свойствами как пластиковые стеклопакеты. Как быть, если полностью заменить оконные конструкции невозможно, а свести теплопотери помещения до минимума хочется? Для этого существует множество вариантов и способов, но пожалуй, самым надежным и эффективным на сегодняшний день считается утепление окон по шведской технологии.
Суть метода
Применение шведской технологии позволяет полностью герметизировать оконные рамы. Большое распространение метод получил благодаря минимальным затратам на расходные материалы, несложному и быстрому монтажу. Кроме того, работы можно проводить при любой температуре.
Качественная теплоизоляция деревянных окон шведским способом позволит не делать полную их замену на пластиковые стеклопакеты, что позволит существенно сэкономить домашний бюджет.
Свойства уплотнителя
В качестве теплоизолятора используется изготовленный из силиконовой резины трубчатый материал. Шведский уплотнитель обладает некоторыми особенностями: он не боится температурных перепадов (от – 50 °C до + 80 °C), а кроме того, достаточно устойчив к различной грязи и любым краскам. Вдобавок ко всему производитель гарантирует двадцатилетний срок эксплуатации.
Маркировка
Силиконовые трубки отличаются между собой по диаметру и структуре, поэтому подбираются по размеру пазов, в которые будут укладываться. Чтобы сделать правильный выбор, нужно воспользоваться маркировкой изделий:
- E – для зазоров 2-3.5 мм;
- P – для зазоров 3-5 мм;
- D – для зазоров 3-7 мм.
Подготовка к работе
Существует непременное условие для утеплительных работ по шведскому методу – удовлетворительное состояние деревянных рам. Поэтому перед монтажом следует тщательно обследовать конструкцию.
Внизу створок и рамы, куда стекает конденсат не должно быть повреждений. Если есть незначительные щели, их нужно зашпаклевать и покрасить. Стекла должны быть целыми.
Петли не должны шататься, а створки провисать, если обнаружены дефекты, фурнитуру следует заменить. Само окно должно хорошо открываться и закрываться, не допускаются перекосы и зазоры.
Если вы убедились, что окно в хорошем состоянии или выполнили необходимую реставрацию, можно приступать непосредственно к утеплению.
Этапы работ
Современное утепление окон по шведской технологии требует соблюдения поэтапного процесса. Для выполнения теплоизоляционных работ своими руками потребуются столярные навыки и специальный инструмент:
- шуруповерт для демонтажа оконных конструкций;
- электрофрезерная машина для вырезания паза;
- роликовый инструмент для укладывания утеплителя.
Демонтаж рамы
В самом начале нужно заняться снятием подвижных элементов с петель деревянных окон и раскрутить рамы, также может потребоваться демонтаж стекол. Снятые рамы очищаются от пыли, загрязнений, старой краски. Поврежденные участки реставрируются. Далее собирается своеобразный стеклопакет.
Дополнительная прослойка
С внутренней стороны на створку крепится уплотнительная лента и герметично фиксируется. Это позволит создать плотный прижим рамы.
Устранение щелей
На стык стекла и рамы наносят силиконовый герметик, старые штапики заменяют на новые. Регулировкой прижима устраняют щель между створкой и рамой.
Установка трубчатого уплотнителя
По периметру оконной рамы при помощи фрезы вырезается паз под углом 45 °C, из канавки убирается стружка, а поверхность зачищается. Затем в паз помещается трубчатый уплотнитель и запрессовывается специальным роликом.
Стеклопакет, собранный своими руками, готов. Створки с внутренней стороны просушиваются строительным феном, а оконные рамы устанавливаются на свое место и регулируются.
Дополнительные рекомендации
Не рекомендуется прибивать утеплитель, т.к. шляпки гвоздиков могут заржаветь. Специалисты также не советуют приклеивать уплотнитель, т.к. он может потерять свою эластичность.
Самостоятельная установка несколько минимизирует затраты, но тем не менее окончательная цена будет зависеть, прежде всего, от объемов работ. Немаловажное значение в этом случае имеют виды используемых стеклопакетов и конструкция самого окна.
Например, в оконной конструкции с раздельными переплетами утепляются внутренние створки, в то время как наружные остаются совсем нетронутыми.
x-teplo.ru
Утепление окон по шведской технологии
Утепление окон по шведской технологии
Оконные конструкции, несмотря на свою функциональность и хорошие звукоизоляционные свойства, являются причиной высоких потерь тепла.
Устранить данную проблему, в том числе для старых деревянных окон, можно несколькими способами, применяя для этого различные теплоизоляционные материалы.
Один из наиболее оптимальных и современных методов — это утепление окон по шведской технологии. При наличии специального оборудования, данный способ можно осуществить самостоятельно, не прибегая к помощи специалистов.
Использование шведской технологии, в сравнении с другими способами утепления окон, имеет целый ряд преимуществ:
- помогает сократить потери тела вплоть до 80%;
- повышение шумо- и звукоизоляционных характеристик;
- существенно улучшает герметизацию конструкции;
- теплоизоляционные работы можно провести практически при любых погодных условиях;
- увеличение срока эксплуатации оконных конструкций;
- утепление по данной технологии в 3-5 раз дешевле установки пластиковых окон;
Что для этого потребуется и как провести данные работы своими руками, поговорим чуть ниже.
Основные моменты и особенности данной технологии
Шведская технология утепления деревянных окон предусматривает прокладку специального трубчатого уплотнителя Euro-Strip, изготовленного из особой эластичной разновидности резины.
Прокладка теплоизоляционного материала и герметизация швов – особо важные моменты при работах по данной технологии
Трубчатый уплотнитель может быть установлен двумя способами:
- в специальный паз;
- при помощи силиконовых смесей.
В первом случае, в процессе теплоизоляционных работ производится укрепление и ремонт окна, для повышения шумоизоляционных свойств. Затем при помощи специального инструмента производится прорезка паза небольшого размера, в который устанавливается уплотнитель.
Во втором случае, производятся, аналогичные работы по ремонту оконных конструкций, с единственным отличием – уплотнитель крепится при помощи силиконового герметика.
Трубчатый уплотнитель Euro-Strip является собственной разработкой концерна Trelleborg и изготавливается на шведском предприятии. Выпускается в различных вариантах, диаметром от 6 до 12 мм. С обратной стороны, для более качественного и надёжного соединения, имеет форму в виде “елочки”.
К основным преимуществам данного материала, можно отнести следующее:
- удобство и гибкость при прокладке;
- сохранение заводских свойств и качеств, в течение длительного срока эксплуатации;
- устойчивость к резким перепадам температур, в диапазоне от -50 до +90 °С;
- устойчивость к влажности;
- защита от подделок – фирменная маркировка (EUROSTRIP-THE ORIGINAL SILICON-STRIP FROM SWEDEN) через каждые 75 см;
Установка уплотнителя выполняется с использованием специального закаточного ролика.
Необходимые инструменты и материалы
Прямошлифовальная машинка используется для более удобной и быстрой выборки пазов
Для ремонта и утепления окон по шведской технологии потребуются следующие инструменты:
- стамеска, молоток , отвертки;
- прямошлифовальная машина с фрезой для выборки пазов;
- электрический или ручной рубанок;
- уплотнитель Euro-Strip или аналог;
- бесцветный герметик;
- плёнка для защиты от пыли.
Помимо фирменного шведского теплоизолятора Euro-Strip, для утепления окон на зиму, можно использовать различные аналоги, производимые из различных материалов. Основное их отличие друг от друга – это исходный компонент, используемый при производстве.
Этилен-пропиленовый уплотнитель – наиболее оптимальное решения для утепления деревянных окон
Тем самым, можно выделить следующие виды уплотнителей:
- Силиконовый – наиболее эластичный и мягкий материал. Может использоваться при температурах от – 60 до +90 °С, хорошо переносит различные климатические условия, не поглощает влагу и не разрушается под воздействием озона.
- EPDM — уплотнитель из этилен-пропиленового каучука. В процессе эксплуатации материал не трескается, не деформируется, способен сохранять форму даже под воздействием нагрузок. Выпускается в нескольких цветовых вариациях, однако цветные разновидность стоят значительно дороже. К недостаткам можно отнести отсутствие возможности сварки и наличие небольшого запаха.
- TPE – уплотнитель из модифицированного поливинилхлорида. Обладает высокой пружинистостью, большим выбором цветовых решений и доступность. Главные недостатки данного материала – это низкая эластичность под воздействием отрицательных температур, плохая деформация и механическая прочность.
Все вышеперечисленные материалы, кроме TPE уплотнителей, можно использовать, как для утепления деревянных окон, так и для дополнительной теплоизоляции пластиковых конструкций.
Этапы проведения работ
Утепление окон по шведской технологии предусматривает проведение теплоизоляционных работ в несколько этапов. Это поможет провести работы более качественно, избежав возникновения различных проблем.
Общая схема утепления окон шведским способом
В основном, для утепления старых или деревянных окон, выполняются следующие действия:
- демонтаж оконных створок;
- регулировка рамы и створок;
- подготовка пазов для установки уплотнителя Euro-strip;
- нанесения герметика и установка уплотнителя по периметру рамы и створок окна;
- герметизация швов и стекол;
- установка створок;
- проверка качества теплоизоляции;
В конечном итоге, после проведения утепления окон, должна быть достигнута хорошая герметизация конструкции, что значительно снизит теплоотдачу вовне и проникающие внутрь шумы улицы.
Подготовка окна и подгонка створок рамы
Подгонки створок с использованием электрического рубанка
Прежде чем приступить к описанию основных этапов шведского способа утепления, определимся, что описываемый нами процесс будет справедлив для утепления деревянных окон.
Согласно технологии, первым делом следует осмотреть оконную конструкцию на наличие гнили, образований грибка, плесени и т.д. При наличии серьезных повреждений створок, большой площади гниения и других видимых изъянов, следует провести ремонтно-реставрационные работы.
Только при устранении серьезных неисправностей, можно приступать к выполнению дальнейших этапов по утеплению окон.
После визуального осмотра, производится демонтаж оконных створок. Для этого откручиваются болты крепления движущихся элементов. Далее, с использованием отвертки, снимается необходимое количество петель.
Демонтированные створки следует тщательно очистить от старой краски и загрязнений – для этого можно использовать крупнозернистую наждачную бумагу или стамеску.
Для подгонки створок и оконной рамы используется электрический или обычный рубанок. Это делается для того, чтобы исключить возможные перекосы, образование “мостиков холода” и достижения наиболее плотного прилегания конструкций друг к другу.
Подгонка представляет собой равномерное снятие нужного количества древесины с различных элементов. Попросту говоря, следует устранить все неровности, выпуклости и другие изъяны, которые мешают движущимся элементам, в особенности у старых окон, плотно прилегать к оконной раме.
После подгонки, подготовленные элементы прикладывают к раме, тем самым имитируя закрытое состояние и проверяют плотность прилегания к конструкции. При необходимости действия повторяют, для достижения лучшей герметичности.
Фрезерование пазов, установка уплотнителя и нанесение герметика
Для осуществления дальнейших работ по утеплению шведским способом, потребуется выполнить фрезеровку пазов для укладки теплоизолирующего уплотнителя.
Фрезеровка выполняется прямошлифовальной машиной или дрелью со специальной насадкой под фрезу. Для этого делается выборка по периметру обоих створок, глубиной равной “ножки” уплотнителя и шириной 3-3.5 мм.
Закладка уплотнителя производится в заранее подготовленные пазы
После, в полученный паз, с помощью закаточного ролика производится укладка нужного нам типа материала. Для создания дополнительной теплоизоляции, в межрамное пространство проклеивается резиновый уплотнитель.
Для монтажа теплоизоляционного материала лучше использовать специальный закаточный ролик
Осуществив установку по периметру всей оконной конструкции, приступают к герметизации швов и стекол. Для этого изнутри и снаружи окна, места стыков промазываются герметиком. Это исключит проникновение холодного воздуха и продувания через стыки.
Для герметизации стекол, снимают штапики и демонтируют стекла. Монтажные швы очищают от загрязнений, герметизируют силиконовым герметиком и производят обратную сборку.
Закончив работы по герметизации, створки монтируются обратно, и производится финальная регулировка, для более удобного открывания и закрывания.
Герметизация швов при помощи силиконового герметика
На этом, утепление по шведской технологии можно считать законченным. Для проверки качества теплоизоляции, по периметру конструкции проносят горящую свечу. Если огонь не затягивает и пламя ведет себя спокойно, то герметизация выполнена на должном уровне.
Советы по уходу после утепления
Для сохранения целостности конструкции после утепления, рекомендуется соблюдать следующие правила по уходу:
- желательно два-три раза в год протирать уплотнитель при помощи влажной хлопковой тряпки;
- не рекомендуется, проводит окраску уплотнителя после установки. Для некоторых типов материала, лакокрасочные покрытия могут привести к повреждению поверхности и снижению эксплуатационных свойств. Хоть шведская технология утепления и предусматривает проведения данных работ, мы настоятельно рекомендуем воздержать от такого вида отделки;
- периодически проводить осмотр конструкции на предмет целостности и наличия повреждений. Крайне нежелательно соприкосновение теплоизоляции с посторонними предметами.
Читайте также:
otdelkaexp.ru
Утепление деревянных окон по шведской технологии
Проблема старых оконных конструкций – влияние внешних факторов (влага, солнечные лучи, перепады температур) на их герметичность. Дерево рассыхается, меняет свою форму и, как следствие – появляются большие щели. Именно они являются источником постоянных сквозняков и потери тепла в квартире.
Традиционные способы создания герметичности малоэффективны. Попытки с помощью бумажной ленты заклеить щели не приводят к должному результату, а монтаж уплотнителя большой толщины только увеличивает зазор между рамой и створкой.
Практичные европейцы разработали комплексную систему утепления деревянных, а в некоторых случаях и пластиковых окон. У нас она получила название «утепление окон по шведской технологии». Почему по шведской? Все просто – для этого используют только шведские утеплители – EPDM, силикон.
Содержание статьи
Этапы проведения работ
Конечным результатом утепления окна должна стать его полная герметизация в закрытом состоянии. Для этого необходимо провести следующие мероприятия:
- Демонтаж створки окна.
- Подгонка геометрии рамы и створки для лучшего прижима.
- Подготовка элементов окна для монтажа EPDM.
- Установка герметиков и уплотнителей на торцы рамы и створки.
- Монтаж створки в конструкцию.
- Утепление стекол
- Проверка герметичности.
В результате окно в разрезе будет выглядеть так:
Окно после утепления по шведской технологии
Для работ потребуются определенный набор материалов и инструментов:
- Стамеска. Необходима для вырезания посадочных канавок под уплотнитель.
- Молоток.
- Набор отверток.
- Рубанок (ручной или электрический).
- Уплотнитель EPDM. Многие его ошибочно называют резиновым, но на самом деле это эластичный пластик. Благодаря своему составу он не теряет гибкости при перепадах температур, что делает его идеальным вариантом для герметизации фальца (наружный стык рамы со створкой).
- Герметик. Желательно бесцветный и анти-грибковый.
- Противопыльная пленка.
По окончанию сбора необходимого инвентаря приступаем непосредственно к процессу герметизации.
Подготовительный этап
На этом этапе производится демонтаж створки. Для этого необходимо открутить наружные болты крепления 2-х створок (распространенная конструкция окна для советских построек).
Далее с помощью отвертки (шуруповерта) снимается петлевая группа. Створка помещается горизонтально на ровную плоскость. Наждачной бумагой крупной зернистости защищаем торцевые части створки и рамы.
Подгонка геометрии рамы и створки для лучшего прижима
Плотный прижим – это 90% герметичности оконной конструкции. Он достигается путем обработки края рамы и створки рубанком. Плоскость должна быть идеально ровная, без углубления и выпуклостей.
По завершению створку приставляют к раме и имитируют закрытое состояние окна. Выполняются повторные измерения и подгонка.
Нарезание фаски на створке для монтажа утеплителя
По периметру рамы, ближе к уличной части, стамеской и молотком делают углубления для монтажа EPDM. Глубина его не должна превышать высоту ножки уплотнителя, но при этом ширина на 1-1,5 мм уже. Это будет первый уплотнительный контур конструкции.
На торце створки, за крылом так же проделывают монтажные канавки.
Установка уплотнителя и монтаж створки
Перед монтажом необходимо измерить периметр элементов окна. Длина уплотнителя должна быть на 4-3 см больше периметра. EPDM устанавливают единым куском, чтобы не образовывались щели в местах его стыка.
Для монтажа уплотнителя можно использовать специальный закаточный ролик, или ручку стамески. В углублениях для лучшей фиксации можно точечно нанести силикон.
После проведения всех работ нужно подождать 1,5-2 часа, чтобы уплотнитель принял окончательную форму. Если необходимо, проводят его дополнительную подгонку.
Далее створку снова крепят на раму. При этом необходимо проверить равномерность нахлеста крыла створки на плоскость рамы. Регулировка осуществляется с помощью петлевой группы.
Демонтаж/монтаж стекла и герметизация силиконом
Завершающий этап работ – герметизация стекол. Если в конструкции установлены стеклопакеты, то делать ее не обязательно. Для одинарного остекления процесс таков:
- Снимают штапики. Это делают так, чтобы не повредить стекла.
- Производят демонтаж стекла.
- Силиконом герметизируют монтажные швы и делают обратную установку стекол.
Для того, чтобы убедиться в полной плотности закрытой конструкции, можно прибегнуть к старому, но надежному способу – открытый источник огня. Для этого лучше всего использовать свечу. Провести ее вдоль места соединения рамы со створкой и проследить, будет ли язычок пламени колебаться от сквозняка или нет. Если он стоит строго вертикально – значит работа была продела профессионально и правильно.
dearhouse.ru
Методика утепления окон по шведской технологии
Шведская технология утепления окон выполняется профессионалами с помощью специального оборудования. Эта технология имеет широкое распространение (например, в дверях автомашин, в дверцах холодильников).
Ее название связано с тем, что утепление производится шведским уплотнителем Euro-Strip. При этом сама технология создана не в Швеции. Правильнее назвать ее «технология пазового уплотнения окна».
Она успешно используется для утепления любых окон, как деревянных, так и пластиковых.
Процесс утепления деревянных окон с помощью шведской технологии
Перед утеплением
Прежде чем пригласить мастера для утепления окон, лучше самостоятельно убедиться в отсутствии плесени и гнили в окнах. Следует проверить нижние элементы створок и коробки: обычно вода стекает именно туда. Окно необходимо почистить.
Кроме того, следует посмотреть, как работают петли – они не должны болтаться, и убедиться, что оконные створки не провисают. На окнах должны отсутствовать заметные коробления и зазоры. Окно готово к утеплению, если оно:
- крепкое
- без короблений
- гнили
- с хорошими петлями.
Процедура утепления окна
Утепление деревянного окна по шведской технологии – непростой процесс. Его должен выполнять профессионал, оснащенный специальными инструментами. Список требуемых работ может меняться в зависимости от конкретной ситуации, на которую влияют возраст рамы и ее состояние. Однако общая последовательность работ заключается в следующем:
- С петель снимаются оконные створки, и проводится анализ состояния створок и оконной коробки.
- Осуществляют восстановление геометрии створок, дополнительно герметизируется контур оконной коробки.
- Если требуется, то полностью или частично заменяется фурнитура.
- Специальным оборудованием прорезают паз вдоль периметра каждой оконной створки.
- В паз вставляют трубчатый силиконовый уплотнитель с утолщением по всей его длине в виде крепежной елочки.
- На контур стекла наносят герметик для повышения теплосберегающих и звукоизоляционных свойств створки окна.
- Створки ставят на место с проверкой плотности закрывания, работоспособности запорных систем и фурнитуры.
Если работу выполняют в холодное время года, то оконный проем закрывают теплозащитным экраном.
Особенности шведского уплотнителя
Шведский уплотнитель имеет пять типоразмеров (в мм): 5, 6, 8, 10, 12. Это дает возможность подобрать их к каждому конкретному окну в зависимости от величины щели. В результате обеспечивается полная герметичность створок.Уплотнитель является трубчатым, он изготовлен из силиконовой резины.
Основные характеристики силиконового уплотнителя:
- не боится температурных перепадов и сохраняет свои качества в диапазоне температур от минус 65°С до плюс 125°С;
- проявляет устойчивость к ультрафиолетовым лучам;
- выдерживает высокую влажность;
- химически инертен к растворителям, а также акриловым и алкидным краскам – не будет проблем с окрашиванием окон;
- силикон является мягким, эластичным материалом, который очень сильно ужимается;
- подходит к любым, даже самым неравномерным щелям.
Провести только утепление окон не всегда эффективно. Если у вас после этого, всё ещё холодно, тогда вам нужно утеплять стены. Существуют два эффективных способа: утепление стен снаружи минватой и утепление стен снаружи пенополистиролом. О последнем прочитаете по адресу: https://obogreem.net/uteplenie/zdaniya/uteplenie-sten-snaruzhi-penopolistirolom.html
Отзывы о шведской технологии
“…У нас очень холодная квартира. Зимой всегда включали обогреватели. Год назад сделали утепление окон с применением шведской технологии. Вторую зиму не знаем сквозняков и не пользуемся обогревателем. Метод на самом деле очень хороший…”
Александр, 34 года.
“…Приглашали мастера. Он утеплил старую дверь на балкон, подтянул в нужных местах. Всё сделал быстро и качественно. Теперь зимой не мерзнем…”
Людмила, 26 лет.
“…Сразу скажу, что одно окно нам делали с утра до 10 вечера. Муж сделал заказ, а мне пришлось иметь дело с мастерами. Наверное, не повезло с фирмой (наша ошибка – заранее не провели маркетинговые исследования, чтобы выбрать приличную фирму, позвонили в первую по объявлению). Претензии в основном по недисциплинированности. Я долго ждала мастера, он пришел позднее назначенного времени. Потом ждали, когда привезут стекла. Пока он работал, оконный проем оставался открытым. На дворе осень, хорошо что не зима. Целый день ждали то одного, то другого. В результате сделали неплохо, я довольна…”
Наталья, 31 год.
“…Прошлой осенью утепляли балкон и два окна по шведской методике. Обратились в первую попавшуюся фирму. Мастер работал весь день, но всё сделал. Резко понизился шумовой фон (под окнами проходит трамвайная линия), зимой стало намного теплее. Еще одним плюсом является то, что мастер подрезал и подогнал рамы (они очень старые и плохо закрывались). Но есть и недостатки: работа сделана не очень качественно – возле оконных петель и шпингалетов остались маленькие щели, через них дует…”
Николай, 37 лет.
Те, кто воспользовался шведской технологией, дали одобрительные отзывы о результатах самого утепления окон. Претензии в основном касаются выбора фирмы. Действительно, эта кропотливая и непростая работа должна выполняться настоящими профессионалами.
Таким образом, если вся технология выполнена правильно, что могут гарантировать только опытные специалисты, то у деревянных окон появляются следующие качества:
- на 80% сокращаются теплопотери;
- до 70% повышается шумозащита;
- исключается проникновение пыли;
- окна приобретают привлекательный вид.
Благодаря шведской методике можно 10-15 лет не вспоминать о ежегодном утеплении окон.
obogreem.net
материалы, особенности, инструкция по работе с деревом
В отличие от замены уплотнителей на пластиковых профилях утепление окон по шведской технологии оставляет много простора для личной инициативы. Но и ошибиться намного проще. В чем тут дело? Каждый профиль пластикового окна имеет свой тип уплотнителя. Ошибиться попросту невозможно. Когда же дело доходит до деревянной рамы, то нужно осмотреть саму конструкцию, понять, где именно начинать строгать штрабу под резину, насколько это все будет эффективно. Одних только профилей не счесть. Это и D, и P, и E – поди найди тут ножичек. Давайте поговорим про то, как и чем ведется утепление окон по шведской технологии.
Резиновый утеплитель для окна
Чем утеплить свое деревянное окно
Когда мы говорили про уплотнители для пластиковых окон, то упоминали, что существует по крайней мере три типа материалов для этих целей, а именно:
- EPDM. Сорт этилен-пропиленового каучука. Материал отлично держит низкие температуры не боится света и озона. Недостаток в том, что швы нельзя сваривать.
- TPE (ТЭП) является подвидом термопластичных эластомеров. Их минус в том, что низкие температуры просто превращают материал в твердое тело. Кроме того TPE плохо переносит воздействие солнечного света. Фактически это материал для стран с мягким климатом.
- Силиконовые герметики применяются на территории нашей страны пока что весьма редко.
Так вот! Прежде, чем примерять на себя профиль уплотнителя, нужно посмотреть, из чего он сделан. В сфере деревянных рам очень часто встречается SEBS (стирол-этилен-бутилен-стирольный каучук). В нем имеются и свойства термопластичных эластомеров, это прежде всего простота переработки, и EPDM, заключающиеся в том, что материал устойчив к излучению солнца и действию озона. Но каждый кулик хвалит свое болото. А где же правда. Начнем с куликов.
Завод Максипласт утверждает, что за уплотнителями SEBS будущее. Это большой срок службы, хорошие показатели температурных режимов (держит мороз до 60-ти градусов). А нам не так давно приходилось читать, что холодная зима 2006 года стала настоящим поводом для возникновения лавины гневных рекламаций по поводу того, что уплотнители пластиковых окон на основе TPE не держат холод. Уже при минус 40 градусах они подвергаются необратимым деформациям, что приводит к образованию по периметру створок щелей. Так стоит ли покупать SEBS?
Уплотнитель профиля
Смотрим дальше. Имеется ГОСТ 30778, в котором устанавливаются требования для оконных уплотнителей. В приложении А, например, на первом эскизе мы видим образчики для окон ПВХ, где смутно узнаем резинки для KBE и Rehau. Учитывая, что ГОСТ датируется 2001 годом, не так уж и плохо. Дальше больше. Чуть ниже приводятся эскизы уплотнителей для ПВХ, отличающиеся от тех, что ставят дилеры пластиковых окон. Но! В продаже такие все же найти можно. Наконец, третьим номером идут утеплители для деревянных окон, но это опять же не шведская технология. Тем не менее взять на заметку стоит.
Что нам нужно из этого понять? Далеко не каждый профиль уплотнителя предназначен для утепления окон по шведской технологии. И учитывая то, сколько сейчас развелось магазинов, полезно иметь под рукой некую информацию для справки. В общем не будем ходить вокруг да около… Шведская технология это то, что нашими стандартами пока что никак не регламентируется. Если не верите зайдите на сайт, где продается лента EuroStrip и все поймете. Тот ресурс, который попался на глаза нам, сообщил, что профиль сравнительно дешевый, годится для деревянных окон, очень удачно сделан из EPDM (тот сорт, который рекомендуется брать для пластиковых окон) и… выполнен согласно эскизу 2 приложения А по ГОСТ 30778. То есть по всем признакам это утеплитель для ПВХ окон (и согласно стандарту, и согласно материалу), но применять его советуют для рам деревянных.
Вот такие вот пироги. В общем это Еврострип напоминает мужской и женский (Марс и Венера) знаки одновременно и явно монтируется в паз. Это как раз тот случай, который мы имели в виду, когда говорили, что у мастера имеются широкие возможности, но так же просто и ошибиться в выборе правильного решения. Как сделать паз? Учитывая ширину гребня 3,5 мм вполне подходит диск обычной болгарки. Главное, чтобы этот зверь мощностью 2 кВт не покатил по раме вдоль.
Как гласит статистика 60 тыс. человек становятся ежегодно жертвами циркулярной пилы. Мы полагаем, что по болгарке цифры тоже так себе. Это было сказано к вопросу о безопасности. Проще говоря, не умеете — не нужно и браться за это дело.
Но это далеко не все, что можно найти в продаже. ГОСТ регламентирует выпуск и применение лишь, так сказать, пазовых уплотнителей. В продаже же попадается множество самоклеящихся модификаций. Это прежде всего профили:
- D на самом деле напоминает латинскую заглавную букву. На прямой стороне имеется клеящий слой, прикрытый антиадгезионной пленкой.
- P напоминает предыдущий профиль с тем отличием, что плоская сторона продолжается примерно еще на одну высоту буквы. Получается, что линия с клеем намного толще.
- Сдвоенный D представляет собой два первых варианта на одной подложке. При желании можно разделить его в продольном направлении и пользоваться как обычным.
- E профиль фактически положен на торец. На плоскую сторону нанесен клей.
Видите? Это только часть профилей, и редкий из них в точности повторяет другой.
Процесс утепления деревянного окна
Напоминаем, что мы сейчас ведем речь про старые деревянные окна. Потому что любой современный профиль снабжается своими типами утеплителя и ни в каких дополнительных мерах не нуждается. Любой из них теплее старого окна. Даже продукт класса Эконом. Не говоря уже о более дорогих моделях.
Уплотнение окна
Процесс утепления обычно идет по пути пластиковых окон. То есть обработке подлежат створка и ее ответная часть. Вы видите, что профилей очень много, поэтому и единого способа проведения работ тоже не существует. Нужно принимать во внимание как конструкцию рамы, так и форму утеплителя. Например, обозначение зубца на чертеже шириной 3,3 мм дает нам знать, что нужно проделать штрабу по периметру створки, куда можно будет вставить резину.
На наш взгляд самый никудышный D-профиль. Сразу возникает вопрос, как его ставить. Очевидно, он должен лежать в плоскости створки, а не ее грани. По той простой причине, что постоянные поперечные нагрузки просто сдерут липкий слой, оторвут его от дерева.
Очевидно, нужно как-то измерить зазор между одной из ступеней наплыва створки и согласно полученным данным, учитывая коэффициент сжатия профиля резины, вырезать штрабу по всей ширине основания буквы D. В этом случае нет опасности, что створка просто не закроется ввиду наличия такого мощного нового слоя по контуру. Это отнюдь не высосанная из пальца проблема. Любой, кто пробовал этим самым D-профилем отделать, скажем, балконную дверь, скажет то же самое.
От себя добавим, что наверняка эти формы откуда-то взяты, но стандарты пока что чужеродны для России, и изделия применять достаточно сложно. Что из сказанного нужно уяснить для себя:
- Не факт, что в магазине будет выбор. Мы ориентируемся на жителей глубинки, потому что в столице можно найти предложения по установке и утеплению по бросовой цене.
Утепление по периметру окна
- Согласно купленному профилю нужно попытаться себе представить, как этот кусок резины может помочь в борьбе с холодом.
- Необходимо прикинуть, каким инструментом будут вестись все работы. Не каждый имеет дома болгарку, еще меньше людей умеют ею пользоваться. Долотом фрезеровать окно просто долго и мучительно. Остается обычная пила для дерева с крупными зубцами. Это достаточно длинный и ровный инструмент, которым можно резать штрабу.
- Следует определиться, будет ли один контур утепления или два. Понятно, что створку фрезеровать проще. Она снимается, ложится любым боком, все углы внешние. Большинство наверняка заречется кромсать раму. Слишком узкоспециализированный инструмент понадобится наравне с хорошими навыками.
- Наконец, нужно выбрать форму паза. Если с D-профилем все очевидно, то двойной скорее предназначен для отделки углов, в то время как P своей ножкой хорошо ляжет в какое-нибудь поперечное углубление.
Вы видите, что никаких инструкций не дается. Эти уплотнители, пришедшие из-за моря, продаются как есть. Без каких-либо рекомендаций. Следовательно, перед покупкой нужно спросить у дилера, имеются ли какие-то осмысленные указания по монтажу. Потому что на всех каналах Ютуб показано то, что мы описали выше: на створке делается паз, туда ставится профиль резинового уплотнителя, счастливые хозяева радуются непонятно чему. Мы считаем, что этих сведений для того, чтобы провести осмысленное утепление окон по шведской технологии, недостаточно.
В то же время за рубежом не всегда пользуется популярностью то, что у нас выдается за импортное. Попробуйте найти хоть один англоязычный сайт, который всерьез бы заинтересовался этой лентой. В то же время оконные технологии пришли вроде бы из-за рубежа. Получается замкнутый круг. Инструкции вроде бы должны быть где-то там, в англоязычном домене, но их там нет. А нам говорят, что должны быть. Лохотрон? Мы не будем бросаться словами. Но если уж замыслили провести утепление окон по шведской технологии, не смысля ни слова в скандинавских языках, то попытайтесь найти осмысленную инструкцию на знакомом наречии.
А мы на этом прощаемся. Надеемся, что русские мастера как всегда решат проблему и поделятся опытом. Но по нашим сведениям этот D-профиль на рынке уже минимум лет 15, а инструкции все нет… Наверное, еще не родился тот Кулибин, который бы приспособил утепление окон по шведской технологии к российским реалиям.
remvizor.ru
Шведское утепление окон: утепление окон по шведской технологии
Основным отличием пластиковых окон является их высокая функциональность — теплоизоляционные и звукоизоляционные свойства. Но есть случаи, когда, холод по прежнему проникает в помещение, поэтому необходимо утеплять окна. Самым эффективным и надежным в нынешнее время считают шведскую технологию для утепления окон.
Утепление окон по шведской технологии
В данном способе используется специальный материал, а именно трубчатый полый уплотнитель, основой которого является силиконовая резина. Этот уплотнитель имеет много способностей: он обладает хорошей устойчивостью к разнообразным краскам и грязи, не боится значительного перепада температуры. Гарантируемый производителем, срок эксплуатации составляет 20 лет.
Качественное утепление окон, по данной технологии, не обойдется без использования специального инструмента. Первым делом выбираем паз в створке, который соответствует установке нашего шведского материала. Трубчатый уплотнитель необходимо заделывать в паз, потому что в противном случае он может выпасть.
Эта технология утепления окон является очень экономной, потому что позволяет все делать своими руками. Все благодаря простоте выполнения работ. Также не малое значение имеет конструкция окна и виды стеклопакетов, которые используются. Например, окно имеющее раздельные переплеты утепляется вместе с внутренними створками, при этом наружные остаются нетронутыми.
В данную технологию входит замена фурнитуры, подгонка створок окна, герметизация всех швов между рамами и стеклами, установка утеплителя, возможно смена стекла.
Для самого процесса нужен силиконовый герметик и трубчатый уплотнитель. Вдоль периметра рамы специальным инструментом вырезают отверстия, в которые вкладывают шведский утеплитель (прорезиненный эластичный элемент, принимающий форму оконного паза), выполняющий функцию герметизации. В месте где рама примыкает к стеклу уплотняют с помощью герметика. Если герметик попал на стекло, ему нужно дать высохнуть и срезать при помощи ножа или лезвия.
Деревянные окна. Утепление по шведской технологии
Как оказалось, шведскоеутепление окон можно применить и в отношении старых окон из дерева. Стоимость ремонта и утепления старых деревянных окон примерно такая же как и у пластиковых. Самым главным пунктом перед утеплением является отсутствие плесени и гнили в окнах. Замена гнилых участков может занять дополнительное время, поэтому необходимо все зачистить заранее. Также нужно проверить петли, оконную коробку и убедиться, провисают створки или нет.
Деревянные окна требуют к себе более щепетильного отношения чем пластиковые. Их утепление намного важнее, потому что погодные условия чересчур сильно влияют на их свойства. В других государствах вообще не ремонтируют старые окна, их меняют на пластиковые. Эта новая технология попала к нам из Европы. Снаружи окно получается пластиковое, а внутри деревянное — при этом способ утепления не изменяется.
Необходимо внимательно отнестись к выбору компании, сотрудники которой смогут качественно утеплить окна по данной технологии. Нужно найти фирму, давно зарекомендовавшую себя в предоставлении строительных услуг, обязательно проверить наличие лицензии на проведение подобных утеплительных работ. Обратить внимание на качество уплотнителей — от этого будет зависеть срок службы.
Когда сделано все как написано в инструкции по монтажу, то и старое окно будет иметь свойства пластикового стеклопакета. Срок эксплуатации именно такого окна составит лет десять минимум. Цена будет колебаться в зависимости от размеров и конструкции.
Оконное утепление по шведской технологии являет собой наилучший способ для усовершенствования окон из ныне существующих с множеством преимуществ. Но не следует забывать, что за окнами необходимо следить постоянно, потому что это самые главные элементы, в плане потери тепла вашего дома.
housedb.ru
