Утепляем потолок минватой в частном доме — подробная инструкция

Любой частный дом в течение календарного года подвергается температурным воздействиям. Летом кровля и стены разогреваются солнечными лучами, зимой наступают холода. Комфортный климат в помещении достигается за счёт систем кондиционирования и отопления. Эти системы потребляют энергоресурсы, которые имеют немалую стоимость и становятся постоянными затратами в семейном бюджете.

Задача по снижению нагрузки на семейный бюджет эффективно решается путем утепления потолка частного дома. Какие выгоды получает хозяин частного дома, выполнив эту процедуру? Летом тепло от раскалённой кровли не будет попадать в жилое помещение, что снизит нагрузку на систему кондиционирования воздуха и приведёт к значительной экономии средств на электроэнергию. Зимой же тёплый воздух, поднимающийся вверх от отопительных приборов, будет задерживаться в доме и сохранять заданную температуру, не нагревая при этом чердак.

Способы утепления и виды утеплителей

Утепление потолков обычно проводится изнутри дома на этапе строительства.

Однако если здание уже эксплуатируется и выполнены внутренние отделочные работы, монтаж утеплителей можно проводить со стороны чердака. На сегодняшний день, самые популярные утеплители для потолка — это минеральная вата и пенопласт.

Еще можно использовать экструдированный полистирол, однако он менее популярен из-за полной воздухонепроницаемости. Пенопласт проигрывает утеплению потолка минватой по нескольким показателям, поэтому очень часто выбор хозяина частного дома падает на минвату, отодвигая в сторону все прочие варианты.

Основные преимущества минваты

Минеральная вата чемпион среди утеплителей по количеству достоинств:

  • Экологически чистый материал, изготавливается из натурального сырья
  • Абсолютная пожарная безопасность
  • Не гниёт
  • Обладает устойчивостью к температурным перепадам
  • Обеспечивает отличную звукоизоляцию
  • Насекомые и грызуны могут поселиться где угодно, только не в ней

К перечисленным преимуществам можно смело добавить наиболее весомое — привлекательная цена. Недостаток так же имеет место быть — это высокая гигроскопичность. В случае насыщения влагой, все полезные свойства снижаются до 40%. Строителей этот досадный факт не останавливает, так как существует надёжный способ борьбы с влагой — пароизоляция.

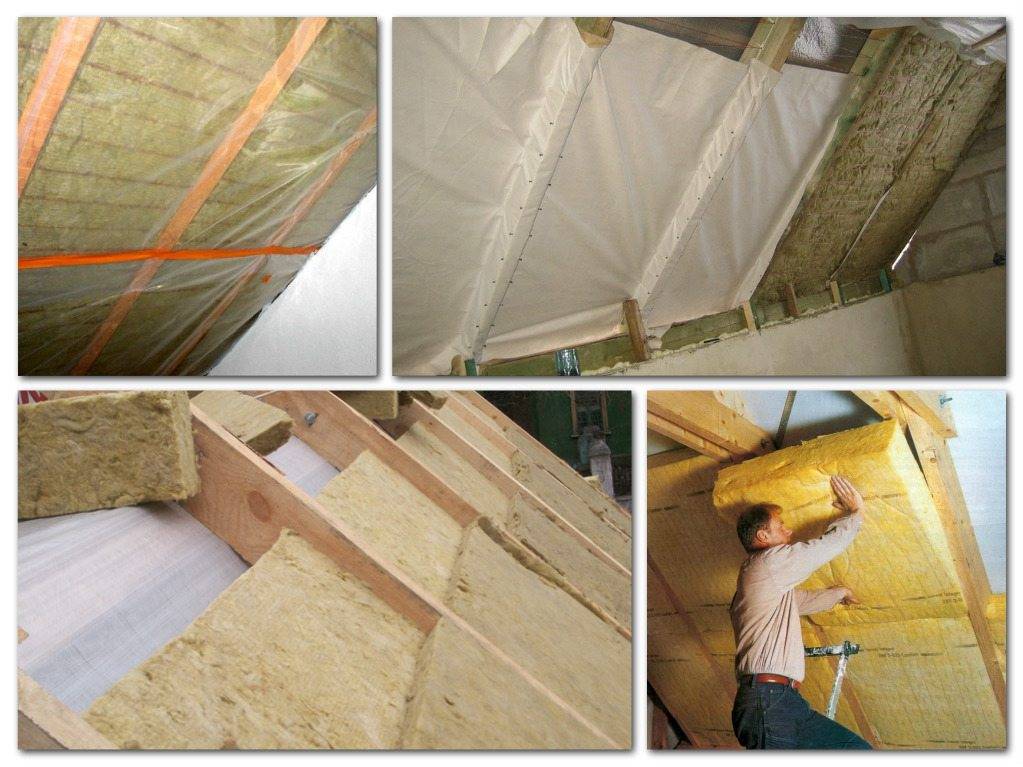

Монтаж материала изнутри помещения

Перед началом работ необходимо произвести правильный расчет материалов и запастись всеми инструментами и комплектующими. Нужно так же определиться с толщиной утеплителя — она рассчитывается исходя из климатических условий. Так же необходимо выбрать сортамент — вата продается в рулонах, матах и плитах. Для монтажа со стороны потолка обычно выбирают в плитах, так как с плитой работать удобнее. Итак, для старта понадобятся:

  1. Минеральная вата
  2. Пароизоляция
  3. Деревянные бруски или металлические профили
  4. Саморезы
  5. Шуруповёрт
  6. Строительный степлер со скобами 10 мм
  7. Лестница — стремянка или козлы

Правильная последовательность следующая. Вначале к потолку или к деревянным балкам перекрытия крепится пароизоляционная плёнка при помощи строительного степлера. Стыков быть не должно. Отрезы плёнки кладутся внахлёст и склеиваются двусторонним скотчем. В случае, когда пароизоляционная плёнка не укладывается, элементы минваты приклеиваются к потолку любым плиточным клеем.

Далее с помощью шуруповёрта монтируется каркас. На выбор хозяина дома каркас может быть выполнен из деревянных брусков или металлических профилей. Каркас из металла более привлекателен по цене, однако не стоит забывать о том, что металл — отличный проводник тепла и профили будут являться мостиками холода. Глубина каркаса должна соответствовать толщине выбранного материала.

Правильное расстояние между рейками каркаса необходимо рассчитать так, чтобы лист утеплителя входил в каркас с небольшим натягом и не падал от собственного веса. В противном случае его придется дополнительно закреплять, например, с помощью тарельчатых дюбелей или натянутой проволоки. Далее уложенный утеплитель закрывается ещё одним слоем пароизоляционной плёнки, которая крепится уже к каркасу тем же строительным степлером.

Два слоя пароизоляционной плёнки обеспечат отталкивание влаги как со стороны чердака, так и со стороны помещения. Теперь всю конструкцию можно укрыть, например, гипсокартоном. Правильное утепление потолка минватой завершено.

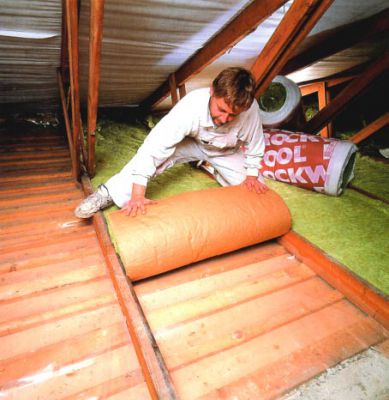

Особенности выполнения теплоизоляции на чердаке

Вначале подготавливается сам чердак дома. Выносятся все хранимые вещи, снимаются доски, закрывающие балки перекрытия. Далее необходимо сделать уборку — избавиться от пыли и мусора. В пространство между балками укладывается пароизоляционная плёнка. Сверху на неё кладётся минвата. Здесь можно использовать более дешёвый вариант утеплителя — стекловату.

Для усиления эффекта теплоизоляции материал укладывается в два слоя. Желательно рассчитать толщину слоёв так, чтобы утеплитель лёг заподлицо с балкой перекрытия. Если её высота недостаточна, на неё нашиваются деревянные рейки. Если чердак не посещается, минвату можно не накрывать. Однако если там хранятся вещи и хозяева дома там бывают — по балкам можно настелить пол из обрезной доски.

фото утепления минватой и видео

Теплоизоляция помещения включает в себя утепление всех поверхностей – пола, стен и потолка, а также дверей и окон, так как любой элемент помещения может служить проводником холода. Утепление заметно снижает затраты на отопление и предотвращает повреждения материалов отделки и предметов обстановки, благодаря стабилизации температуры и уровня влажности в помещениях.

Теплоизоляторы

Материалов, подходящих для того, чтобы утеплить помещение не так уж и много, так как помимо показателя низкой теплопроводности, но должны отвечать и ряду других требований. Минеральная вата в этой категории по-прежнему остается одним из самых востребованных материалов.

Минвата – волокнистый материал, получаемый из стекла, расплава базальта или шлаковых пород. Применяется для теплоизоляции как жилых, так и рабочих помещений, при условии нагревания поверхностей до 700 С. Изолятор, где в качестве связующего используется фенолформальдегидные смолы, сохраняет свои свойства при нагреве только до 350 С.

Преимущества

  • Низкая теплопроводность – показатель, указывающий на ее эффективность в качестве теплоизолятора. Материал уступает некоторым видам пенополиуретана и пеноплэкса, но по-прежнему превосходит все остальные.
  • Огнестойкость – минеральная ватаотносится к группе негорючих. В противопожарных дверях, например, используется только этот вид теплоизолятора. Ни один другой материал не отличается столь высокой пожаробезопасностью.
  • Нейтральность –минвата инертна по отношению к любой химической среде, не подвержена действию грибков и редко когда становится средой обитания для грызунов.
  • Звукоизоляция –высокое значение параметра позволяет рекомендовать егои для шумоизоляции помещений.
  • Долговечность – благодаря инертности и стойкости к разного рода воздействиям, материал относите к виду самых долговечных.
  • Стоимость – вполне доступная. Минвата выпускается в виде плит или рулонов разного размера, что весьма облегчает процесс утепления своими руками.

Недостатки

  • Неустойчивость к действию влаги –при попадании конденсата или влаги материал теряет свою волокнистую структуру, а с ней и все свои тепло- и шумоизолирующие свойства. При теплоизоляциис его применением совершенно необходима дополнительная гидроизоляция поверхности. В большинстве случаев, минвата выпускается с готовым слоем изолятора.
  • Стекловата требует большой аккуратности в работе, так как при укладке происходит частичное осыпание структуры,при этом мелкие частицы стекла, попадающие на кожу или слизистые, вызывают сильнейшее раздражение и поражение дыхательных путей.

Теплоизоляция внешняя

Утеплить потолок в частном доме предпочтительнее способом внешней изоляции, если наличествует чердачное или мансардное помещение.

Работы вэтом случае проводятся на поверхности пола, что значительно облегчает установку, при этом неизменной остается высота потолка в жилых помещениях дома.

  1. На пол чердака укладывается слой гидроизоляционного материала, например, пергамина. Для этого отрезаются листы нужной длины и настилаются внахлест – около 10 см.
  2. Монтируется обрешеткаиз деревянного бруса. Толщина последнего определяется толщиной слоя минваты – не менее 10 см. Величина параметра определяется требуемой степенью утепления и климатическими факторами: количеством холодных дней, величиной самой низкой температуры и так далее. На фото – деревянная обрешетка пола.
  3. Чтобы надежно утеплить потолок в доме рекомендуется уложить дополнительный слой теплоизолятора из пенопласта или пеноплэкса, так как этот материал отличается высокими показателями влагонепроницаемости. Для этого листы пенопласта, толщиной не менее 5 см, нарезаютсяпо размерам ячеек в обрешетке и укладываются на слой пергамина.

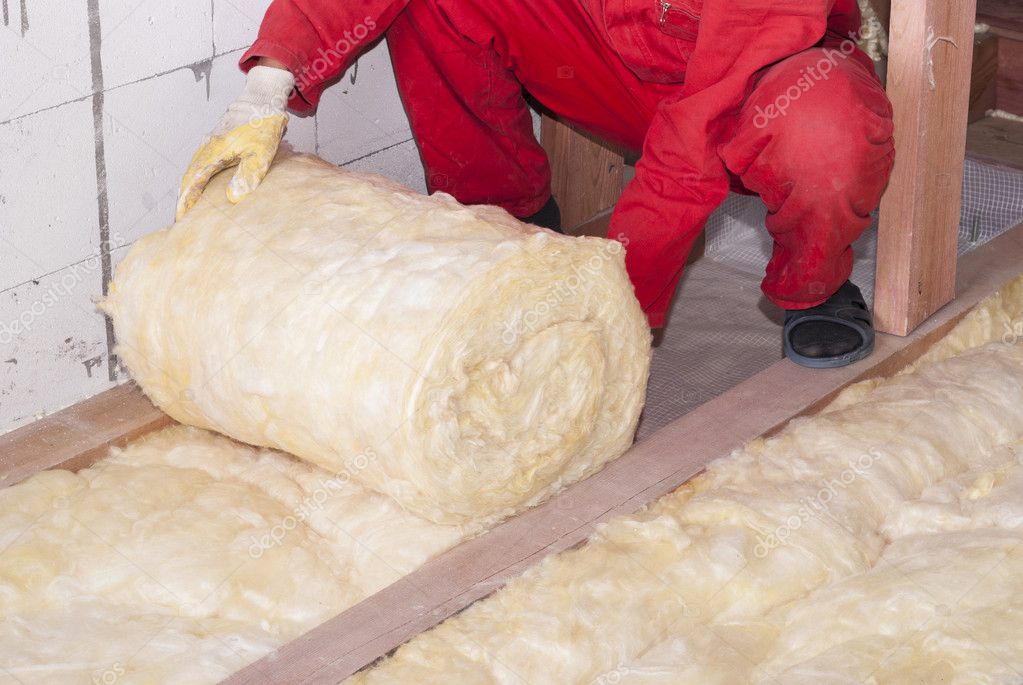

  4. Плиты минеральной ваты или рулоны укладываются в ячейки обрешетки. Материал должен плотно заполнить собой ячейку.
  5. Настилается еще один слой гидроизолятора. При необходимости можно дополнительно закрепитьего деревянными рейками. На фото – пол чердака перед укладкой.
  6. Укладывается пол – деревянные доски, ДСП, ОСП.

Дополнительным преимуществом внешней теплоизоляции потолка выступает отсутствие крепежа.

Теплоизоляции потолка

В доме без чердака утеплить потолки своими руками сложнее, так как при сохранении такой же последовательности действий, производить монтаж нужно на потолке.

  1. В этом случае на первом этапе крепитсяк потолку обрешетка деревянная или металлическая. Толщина бруса так же зависит от толщины слоя утеплителя. Шаг между балками составляет 50–60 см. На фото – обрешетка потолка
  2. Гидроизолирующий материал – пергаминили другой подобный материал нарезается по нужным размерам с допуском в 5 см с обеих сторон. Затем листы закрепляются на балках, а не на потолке, при помощи деревянных реек.
  3. Рекомендуется установить дополнительный слой пенопласта.Для этого листы нарезаются точно по размерам, устанавливаются – соединение должно быть очень плотным. Плита вставляется с усилием, зазоры между фрагментами заделываются монтажной пеной.
  4. Укладывается минеральная вата, закрепляется степлером, или, если толщина слоя очень большая, к деревянным рейкам обрешетки. В этом случае обрешетка должна быть выполнена с меньшим шагом и предусматривать поперечные перекладины. На фото представлен момент укладки минеральной ваты на потолок.
  5. Поверх слоя минваты и обрешетки закрепляются гидроизолирующий слой.

Затем приступают к отделке потолкас помощью гипсокартона, панелей ПВХ, сайдинга и тому подобное.

На видео технология утепления потолка минватой своими руками представлена более подробно.

характеристики минваты, плюсы и минусы, утепление потолка внутри дома и снаружи.. Как утеплить потолок минеральной ватой, монтаж внутренней и внешней систем

Какие материалы можно использовать для утепления потолка жилого дома

В первую очередь потребуется решить, что именно и каким образом будет утепляться. К примеру, в коттеджах чаще всего утепляют мансардное помещение — слой шифра или металлочерепицы не в состоянии удержать тепло, уходящее из дома. Утепление крыши дает двойное преимущество — в зимний период система теплосбережения будет удерживать тепло в доме, летом она будет работать в другом направлении — не будет пропускать под крышу тепло, следовательно в доме будет прохладнее.

Если чердак дома нежилой и холодный, то утеплению подвергают потолки. Следует помнить, что утечка тепла через потолок может составлять около 30% от общего количества теплопотерь. Утеплив дом однажды, можно на протяжении многих лет получать существенное снижение расходов на отопление.

Поскольку обитатели верхних этажей квартир часто жалуются что при горячих батареях в квартирах все-равно холодно, им следует обратить внимание на качество утепляющего слоя, т.н. присыпки на чердаке. Поскольку чердачное помещение в многоэтажках неотапливаемое и в большинстве случаев открыто всем ветрам, то решить проблему утепления перекрытия специалисты рекомендуют настоятельно, можно попытаться сделать это через коммунальные службы, можно выполнить работу своими руками, будет сделано быстрее и качественнее — работу для себя абы-как выполнять не захочется.

Не помешает монтаж слоя утеплителя, в частности минеральной ваты, на перекрытии между любыми этажами — в квартире сразу станет теплее, шум от соседей сверху проникать практически не будет. Современные панели для перекрытий практически не обладают звукоизоляционными свойствами.

В качестве теплоизоляционного материала для потолков могут использоваться разные материалы, такие как:

  • вспененный полиэтилен,
  • пенопласт и пеноизол,
  • эко вата,
  • минеральная вата,
  • керамзит — для утепления со стороны чердака.

О необходимости утепления потолков и других конструкций дома смотрим видео:

Лидирующее положение среди них занимает минвата. Объяснить это довольно просто если рассмотреть требования, предъявляемые к утеплителям:

  • экологическая безопасность,
  • невысокий процент усадки при термическом воздействии,
  • устойчивость к возгоранию,
  • высокие теплоизоляционные и звукоизоляционные качества,
  • способность не препятствовать естественным процессам циркуляции пара,
  • структура материала не должна способствовать распространению плесени и гнили, насекомых или грызунов,
  • продолжительный срок службы,
  • простой монтаж.

Всем этим требованиям характеристики минваты удовлетворяют, кроме того, она привлекает потребителей низкой стоимостью.

Основным недостатком минваты является ее способность напитывать влагу, что в конечном итоге приводит к снижению телоизоляционных свойств. Поэтому технология утепления потолков минеральной ватой должна обязательно соблюдаться.

Подробнее о характеристиках минеральной ваты на видео:

Минеральные утеплители


Минеральная вата – достаточно эффективный утеплитель

Обычно утепление дома начинают с потолка (см. Утепление потолка в частном доме — как же сделать все правильно?), именно здесь проблема с проникновением холода стоит наиболее остро. Через крышу теряется более трети всего домашнего тепла.

Для устранения теплопотерь часто используется минеральная вата — доступный и несложный в укладке теплоизоляционный материал.

Существуют следующие виды минеральной ваты:


Каменная, базальтовая вата


Стекловата больше пылит и считается более вредной


Шлаковата достаточно специфичный материал, редко применяемый в частном строительстве


Укладка керамической ваты

  • Керамическая и некоторые другие.

Наиболее часто для утепления потолков применяют каменную вату и стекловату, обладающих следующими преимуществами:

  • прекрасные утеплители и шумопоглотители;
  • надежная противопожарная изоляция и огнезащита;
  • простой монтаж, позволяющий проводить работы по утеплению своими руками;
  • устойчивость к колебаниям температур, химическому воздействию, долговечность и устойчивость к насекомым.

Покупаем утеплитель

При покупке теплоизоляционного материала важно не нарваться на подделку. Такая продукция недолговечна, а также очень опасна для здоровья из-за повышенного содержания вредных веществ.


Качественный продукт

Как отличить подделку:

  • Обратите внимание на упаковку. Она должна иметь абсолютно одинаковую плотность и равномерность по всему изделию. На упаковке обязательны название продукта, адрес производителя или его официального представителя, год производства, коды маркировки, класс огнестойкости, толщина и некоторые другие сведения.
  • У подделок краска на упаковке часто размазывается.
  • Обязательно прочтите прилагаемую этикетку, надписи должны быть понятными — есть характеристика продукции, отображены сведения о ТУ.
  • Настоящий утеплитель никогда не будет иметь ядовито-яркий цвет.
  • Если сжать утеплитель в руке, то подделка, в отличие от натурального материала, не восстанавливается до первоначальной толщины.
  • Покупайте утеплитель только у официальных представителей.

Особенности применения минеральной ваты

Многие потребители опасаются, что в процессе эксплуатации могут происходить выделения фенола. В некоторых видах минваты он присутствует в составе связующих смол на основе формальдегида. Однако при обычной температуре продукция известных производителей его не выделяет.

Внимание: Не применяйте обычную минвату там, где температура может превышать расчетную. Например, в местах соприкосновения с трубами камина или дымохода. Используйте здесь каменную вату на основе базальта, которая не содержит связующих смол.


Эковата безвредна для человека

Альтернативой минеральной вате может быть и эковата, она не выделяет фенола при нагреве. Эковату некоторые приписывают к одной из разновидностей минеральных ват, но это неправильно. В отличие от минеральной ваты, она изготавливается из органического сырья.

Обладает хорошей экологической безопасностью, поддерживает благоприятный климат в помещении.

К минусам можно отнести то, что у нее более высокая цена по сравнению с минватой, она подвержена гниению и любима грызунами. Выпускается в форме плит, рулонов или хлопьев.


Хлопья подаются по шлангу через специальную установку

  • Плиты хорошо гнутся, позволяя осуществить легкий монтаж, а хлопья прекрасно заполняют всю конструкцию, не оставляя щелей.
  • Утепление потолка эковатой в плитах или листах выполняется так же, как и утепление потолка минватой и вполне осуществимо своими руками.
  • Эковата в форме хлопьев предназначена в основном для профессионального использования. Без применения специального оборудования, она может использоваться для утепления чердаков путем ручной укладки.


Хлопковая эковата

Утеплитель для потолка дома минеральная вата — характеристики материала

В числе важных для утеплителя характеристик следует рассмотреть:

  1. Плотность, для минваты от составляет 30-220 кг/кубометр, утепление потолков рекомендуется выполнять ватой с плотностью не ниже 80 кг/кубометр.
  2. Показатель теплопроводности определяет главное качество материала — его способность удерживать тепло. Чем меньше показатель, тем выше качества материала. Утеплитель минеральная вата для потолка должен иметь коэффициент равный 0,036.
  3. Толщина минеральной ваты определяет ее устойчивость к высоким температурам, с уменьшением толщины снижаются защитные свойства материала. Оптимальная толщина минваты для утепления потолка — 40 мм.
  4. Габариты, для каждой марки минваты характерны свои размеры. Как правило длина рулона составляет от 1000 до 1200 мм, ширина — от 500 до 600 мм.

В зависимости от толщины, минвата может поступать в продажу:

  • в рулонах (толщина до 50 мм),
  • также реализуются маты из минеральной ваты (толщина от 100 мм).

Хранение утеплителя должно осуществляться в сухом помещении, во влагозащитной упаковке.

При покупке следует осмотреть маты из минеральной ваты — подмоченный материал покупать не рекомендуется — даже после полного высыхания он не восстановит свои свойства. Если для утепления незначительных площадей в небольших постройках приобретаются обрезки минваты, то нежелательно в одном секторе использовать материал разной плотности. Если преследуемая цель — повышение звукоизоляции, то материал можно использовать любой.

Состав и свойства минеральной ваты

Минеральная вата представляет собой утеплитель из базальтового волокна. Также известны другие названия этого минерального утеплителя: минвата, эковата, базальтовая вата, базальтовое волокно, каменная вата. Состав минеральной ваты кнауф, роквул, изовер практически ничем не отличается друг от друга. Благодаря своему составу минвата имеет достоинства, определяющие ее широкое применение как утеплителя, а также для звукоизоляции:

  • низкая теплопроводность материала;
  • высокие звукоизолирующие качества;
  • долговечность;
  • экологический чистый;
  • не горит;
  • химически и биологически нейтрален;
  • низкая цена;
  • удобство монтажа.

При использовании минваты в качестве утеплителя, принимайте во внимание такой недостаток, как способность материала впитывать влагу, из-за которого теряется большая часть его полезных свойств.
Независимо от марок и производителей минеральная вата поставляется в виде матов, рулонов или рыхлой массой для засыпки.

Утепление минеральной ватой может проводиться как с внешней стороны потолка, так и с внутренней. Выбор способа проведения работ будет зависеть только от особенностей помещения. В некоторых случаях возможно применение комбинированного способа утепления потолка минеральной ватой.

Из инструментов, которые будут необходимы для работы, следует приготовить: строительный степлер, шуруповерт, острый нож, лобзик и ножницы для резки металла. В зависимости от того какие работы будут проводиться при утеплении холодного потолка список инструментов может меняться.

При укладке минеральной ваты по возможности старайтесь использовать средства индивидуальной защиты: респиратор и спецодежду.

Как утеплить потолок в доме изнутри

Минеральная вата — один из наиболее приемлемых вариантов утепления потолков в частном доме. Обычно для внутреннего утепления используют плиточный материал, который в сочетании с гипсокартонной конструкцией способен создать непреодолимую преграду для поднимающегося к потолку теплого воздуха.

Процесс монтажа утеплителя следующий. Первым делом следует уложить слой гидроизоляции, это может быть пергамин или гидроизоляционная пленка.

На следующем этапе собирается каркас, деревянный или металлический. Выбирают материал чаще всего в зависимости от финансовых возможностей. При сборке каркаса потребуются специальные строительные инструменты, но при наличии некоторого опыта выполнения строительных работ с задачей можно справиться самостоятельно.

Если каркас изготавливается из дерева, то бруски предварительно обрабатывают антисептиками, даже в том случае, если они будут находиться в помещении эта процедура будет полезной. Набивают бруски начиная от той стены, в которой есть окно, располагают параллельно этой стене.

Расстояние между рейками обрешетки должно соответствовать ширине матов из минеральной ваты (быть меньше ширины мата на 1-2 см). Поскольку утеплитель мягкий, то уложить его следует так, чтобы все расстояние между обрешеткой было заполнено. Крепление каркаса производится при помощи дюбель-гвоздей.

Монтаж утеплителя заключается в проклеивании материал к поверхности потолка. Для работы можно использовать клей, предназначенный для монтажа кафельной плитки.

Если есть необходимость, то утеплитель наклеивают в два слоя.

Поскольку минвата может напитывать влагу и терять свои свойства, то укладка поверх нее слоя гидроизоляции обязательна.

Далее производится обшивка теплоизоляционной системы гипсокартоном, ПХВ-панелями, или доской. Для крепления отделочного материала используют саморезы. Желательно использовать крепежные детали, изготовленные из каленой стали — они более прочные и смогут выдержать значительные нагрузки.

В зависимости от выбранного отделочного материала планируется шаг обрешетки:

  • для гипсокартона он должен составлять 40 см, края смежных полос материала обязательно должны приходиться на один профиль,
  • если используются панели ПВХ, то шаг обрешетки может равняться 60 см, профили должны устанавливаться перпендикулярно панелям.

Специалисты рекомендуют при укладке минваты избегать ее спрессовывания — при сжатии она может потерять свои теплосберегающие свойства, ведь в качестве препятствия для теплообмена между помещением и чердаком выступает воздух, заключенный внутри самого материала.

О принципе монтажа минераловатных материалов смотрим видео:

В том случае, если принято решение о переоборудовании мансарды в жилое помещение потребуется выполнить утепление кровли, в качестве утепляющего материала тоже можно использовать минеральную вату.

Способы укладки

Есть несколько способов, как уложить теплоизолирующий слой из минваты:

  • Внутренний монтаж
  • Утепление с наружной стороны
  • Комбинированный способ

Разница между ними в способе укладки утепляющего слоя. В первом случае, укладка происходит изнутри помещения, при помощи специально сооруженной обрешетки.

Укладку с внешней стороны, используют тогда, когда высота комнаты не позволяет соорудить в ней каркас, отнимающий высоту стен. Как правило, такая укладка производится со стороны холодного чердака.

Третий вариант предусматривает использование обоих способов сразу. Такое решение подходит для сохранения тепла в банях, саунах, и прочих местах, где необходимо удерживать повышенные температуры в течении длительного времени.

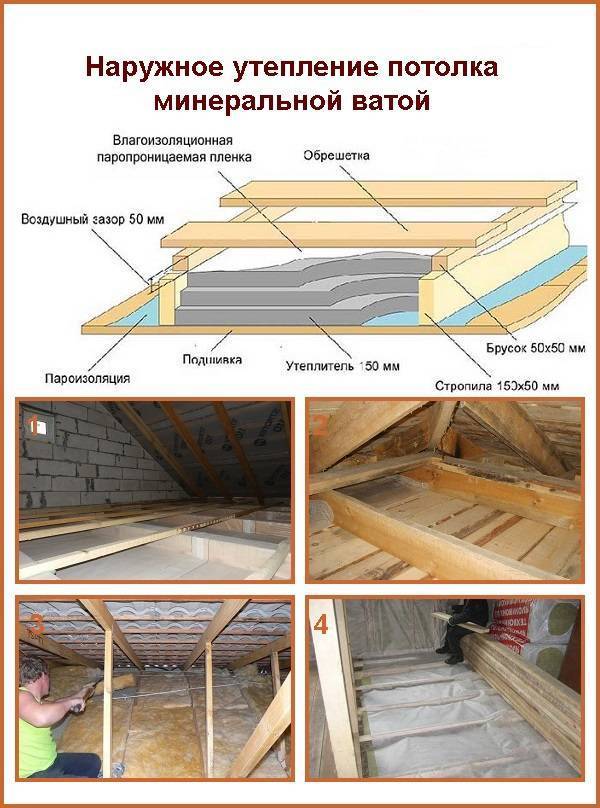

Утепляем потолок дома снаружи

К этому виду утепления прибегают в том случае, если потолок в доме находится в идеальном состоянии и нарушать его отделку экономически нецелесообразно. Второй причиной может быть нежелание владельцев дома делать уровень потолка более низким. В таких случаях производят утепление потолка минватой снаружи, т.е. утеплению будет подлежать пол чердака.

Процесс следует начинать с уборки на чердаке — его следует очистить от ненужных вещей, мусора и пыли.

Далее на потолочное перекрытие укладывается слой пароизоляционной пленки, стыки полос склеиваются строительным скотчем. Утеплитель укладывают между балками, при этом проверяют тщательность укладки — щели оставаться не должны.

Для создания более надежной теплоизоляционной системы практикуют укладку утеплителя в два слоя. При этом места стыков в первом слое обязательно должны перекрываться матами минваты, укладываемыми вторым слоем.

Укрывать минвату можно самым простым напольным покрытием.

Технология утепления потолка минеральной ватой

Для тех, кто интересуется вопросом, как утеплить потолок минватой, будет интересно узнать, что теплоизоляцию можно производить как со стороны чердака, так и внутренним способом. Последний вариант предполагает обустройство натяжных потолков, а потому не совсем подходит для помещений с невысокими стенами.

Подготовительные работы перед монтажом минваты


Подготовке поверхности отводится большое значение. В первую очередь необходимо добиться идеально ровного потолка. Поверхность под теплоизоляцию обязательно должна быть очищена от остатков старых отделочных материалов.
Если имеются бугры и выступающие части, их необходимо сбить при помощи молотка и зубила. В старых помещениях запросто могут встречаться ямы, трещины и углубления. Чтобы их заделать, достаточно воспользоваться обычной шпатлевкой. В случае когда на потолке есть заметные межпанельные швы, они расчищаются и как следует заделываются с использованием строительной пены. Если планируется монтаж либо замена электропроводки, то этим необходимо заняться на данном этапе.

Перепады, величина которых не превышает 1 см по уровню, можно выровнять нанесением двух слоев шпатлевки. Первый слой используется для чернового выравнивания — не нужно пытаться добиться идеально ровной поверхности сразу. После этого потолку дают просохнуть примерно 1-2 суток. Окончательное выравнивание проводят мелкодисперсной финишной шпатлевкой. После этого поверхность подсушивается и оштукатуривается наждачной бумагой из мелкого зерна.

Чтобы провести утепление потолка в доме минватой, нам понадобится следующий перечень инструментов: шуруповерт или электродрель, ножовка или пила, отвертка, строительный уровень и отвес, малярный валик (кисть), молоток, степлер строительный, нож канцелярский, тепловая пушка, лестница-стремянка.

Из расходных материалов: минвата в рулонах или матах, уголки металлические, саморезы для дерева и металла, шпатлевка, монтажная пена, скотч строительный, брус древесный или металлический профиль, клей или клеящая смесь, дюбеля тарельчатые, пленка пароизоляционная, полотно под натяжной потолок, багеты, фиксирующие профили.

Инструкция по монтажу минеральной ваты


После того как мы тщательно подготовили поверхность, можно начинать процесс утепления. Он представляет собой следующую последовательность действий:

  • Необходимо соорудить каркас для перекрытия потолка. Для этого используется либо деревянный брус, либо металлический профиль, который применяется при работе с гипсокартоном. Каркас сбивается на полу в соответствии с ранее проведенными замерами. Установку готовой обрешетки начинают с монтажа горизонтального бруса, к которому крепятся вертикальные рейки. Ее фиксируют гвоздями или саморезами.
  • Пространство внутри ячеек каркаса можно заполнять теплоизоляционным материалом. На столе, полу или в другом подходящем месте вырезаются куски минваты согласно размерам каждой получившейся ячейки. Лучше всего проводить фиксацию на специальную клеевую смесь. Она наносится валиком или широкой кистью.
  • Как только утеплитель прихватится к потолку, его фиксируют тарельчатыми дюбелями (типа «зонтик»). Для этого их набивают по центру и по краям каждого куска материала общим количеством не менее 5 штук.
  • Теперь можно приступать к приклеиванию пароизоляционной пленки. Для этого этапа нам понадобится степлер, а слои желательно делать внахлест и дополнительно крепить строительным скотчем. Полиэтиленовая пленка, которой отводится роль пароизоляции, должна быть аккуратно порезана ровными полосками, ширина которых будет чуть больше дистанции между соседствующими балками перекрытия.
  • После того как теплоизолирующая конструкция будет собрана, ее закрепляют при помощи поперечной фиксации профилем или контррейками.
  • Теперь можно закрывать обрешетку пластиковыми панелями, гипсокартоном или натяжным потолком.

Если применяется рулонный утеплитель, то способ крепления его будет несколько иным. Через каждые 10-15 сантиметров в каркас необходимо вбивать гвозди, а на крайний из них наматывается проволока. В процессе того, как будет закладываться утеплитель, проволоку натягивают зигзагообразно на последующие гвозди. По итогу у нас получается металлическая сетка, задачей которой будет удержание внутри ваты.

Какие проблемы могут встречаться после утепления потолка минватой

Иногда случается, что после утепления потолка минватой углы комнат остаются холодными и проницаемыми для тепловых потоков, устремляющихся к чердаку. Причина такого явления — металлический каркас, который не может препятствовать уходу тепла.

Второй часто возникающей проблемой становится слишком быстрое перегорание лампочек подсветки (точечных светильников). Возникновению такого явления способствует отсутствие воздушного зазора между светильником и ватой. Отсутствие нормальной циркуляции воздуха приводит к перегоранию лампочки. Избежать негативного явления помогут оставленные воздушные зазоры вокруг светильников.

Утепление потолка минватой в частном доме: характеристики минваты, плюсы и минусы, утепление потолка внутри дома и снаружи.. Как утеплить потолок минеральной ватой, монтаж внутренней и внешней систем утепления потолка

Обеспечить комфортную температуру в доме или квартире, а также получить экономию на расходе топлива в зимнее время можно путем обустройства системы теплоизоляции потолков. Конечно, работа эта потребует некоторых финансовых затрат, чтобы результат проделанного стал ощутим с приходом зимы потребуется проанализировать доступные варианты утепления, определиться в самом ли деле нужно утеплять потолок, и если нужно — то какие материалы лучше всего для этого использовать.

Какие материалы можно использовать для утепления потолка жилого дома

В первую очередь потребуется решить, что именно и каким образом будет утепляться. К примеру, в коттеджах чаще всего утепляют мансардное помещение — слой шифра или металлочерепицы не в состоянии удержать тепло, уходящее из дома. Утепление крыши дает двойное преимущество — в зимний период система теплосбережения будет удерживать тепло в доме, летом она будет работать в другом направлении — не будет пропускать под крышу тепло, следовательно в доме будет прохладнее.

Если чердак дома нежилой и холодный, то утеплению подвергают потолки. Следует помнить, что утечка тепла через потолок может составлять около 30% от общего количества теплопотерь. Утеплив дом однажды, можно на протяжении многих лет получать существенное снижение расходов на отопление.

Поскольку обитатели верхних этажей квартир часто жалуются что при горячих батареях в квартирах все-равно холодно, им следует обратить внимание на качество утепляющего слоя, т.н. присыпки на чердаке. Поскольку чердачное помещение в многоэтажках неотапливаемое и в большинстве случаев открыто всем ветрам, то решить проблему утепления перекрытия специалисты рекомендуют настоятельно, можно попытаться сделать это через коммунальные службы, можно выполнить работу своими руками, будет сделано быстрее и качественнее — работу для себя абы-как выполнять не захочется.


Не помешает монтаж слоя утеплителя, в частности минеральной ваты, на перекрытии между любыми этажами — в квартире сразу станет теплее, шум от соседей сверху проникать практически не будет. Современные панели для перекрытий практически не обладают звукоизоляционными свойствами.

В качестве теплоизоляционного материала для потолков могут использоваться разные материалы, такие как:

  • вспененный полиэтилен,
  • пенопласт и пеноизол,
  • эко вата,
  • минеральная вата,
  • керамзит — для утепления со стороны чердака.

О необходимости утепления потолков и других конструкций дома смотрим видео:

Лидирующее положение среди них занимает минвата. Объяснить это довольно просто если рассмотреть требования, предъявляемые к утеплителям:

  • экологическая безопасность,
  • невысокий процент усадки при термическом воздействии,
  • устойчивость к возгоранию,
  • высокие теплоизоляционные и звукоизоляционные качества,
  • способность не препятствовать естественным процессам циркуляции пара,
  • структура материала не должна способствовать распространению плесени и гнили, насекомых или грызунов,
  • продолжительный срок службы,
  • простой монтаж.

Всем этим требованиям характеристики минваты удовлетворяют, кроме того, она привлекает потребителей низкой стоимостью.

Основным недостатком минваты является ее способность напитывать влагу, что в конечном итоге приводит к снижению телоизоляционных свойств. Поэтому технология утепления потолков минеральной ватой должна обязательно соблюдаться.

Подробнее о характеристиках минеральной ваты на видео:

Утеплитель для потолка дома минеральная вата — характеристики материала

В числе важных для утеплителя характеристик следует рассмотреть:

  1. Плотность, для минваты от составляет 30-220 кг/кубометр, утепление потолков рекомендуется выполнять ватой с плотностью не ниже 80 кг/кубометр.
  2. Показатель теплопроводности определяет главное качество материала — его способность удерживать тепло. Чем меньше показатель, тем выше качества материала. Утеплитель минеральная вата для потолка должен иметь коэффициент равный 0,036.
  3. Толщина минеральной ваты определяет ее устойчивость к высоким температурам, с уменьшением толщины снижаются защитные свойства материала. Оптимальная толщина минваты для утепления потолка — 40 мм.
  4. Габариты, для каждой марки минваты характерны свои размеры. Как правило длина рулона составляет от 1000 до 1200 мм, ширина — от 500 до 600 мм.

В зависимости от толщины, минвата может поступать в продажу:

  • в рулонах (толщина до 50 мм),
  • также реализуются маты из минеральной ваты (толщина от 100 мм).

Хранение утеплителя должно осуществляться в сухом помещении, во влагозащитной упаковке.


При покупке следует осмотреть маты из минеральной ваты — подмоченный материал покупать не рекомендуется — даже после полного высыхания он не восстановит свои свойства. Если для утепления незначительных площадей в небольших постройках приобретаются обрезки минваты, то нежелательно в одном секторе использовать материал разной плотности. Если преследуемая цель — повышение звукоизоляции, то материал можно использовать любой.

Как утеплить потолок в доме изнутри

Минеральная вата — один из наиболее приемлемых вариантов утепления потолков в частном доме. Обычно для внутреннего утепления используют плиточный материал, который в сочетании с гипсокартонной конструкцией способен создать непреодолимую преграду для поднимающегося к потолку теплого воздуха.

Процесс монтажа утеплителя следующий. Первым делом следует уложить слой гидроизоляции, это может быть пергамин или гидроизоляционная пленка.

На следующем этапе собирается каркас, деревянный или металлический. Выбирают материал чаще всего в зависимости от финансовых возможностей. При сборке каркаса потребуются специальные строительные инструменты, но при наличии некоторого опыта выполнения строительных работ с задачей можно справиться самостоятельно.

Если каркас изготавливается из дерева, то бруски предварительно обрабатывают антисептиками, даже в том случае, если они будут находиться в помещении эта процедура будет полезной. Набивают бруски начиная от той стены, в которой есть окно, располагают параллельно этой стене.

Расстояние между рейками обрешетки должно соответствовать ширине матов из минеральной ваты (быть меньше ширины мата на 1-2 см). Поскольку утеплитель мягкий, то уложить его следует так, чтобы все расстояние между обрешеткой было заполнено. Крепление каркаса производится при помощи дюбель-гвоздей.

Монтаж утеплителя заключается в проклеивании материал к поверхности потолка. Для работы можно использовать клей, предназначенный для монтажа кафельной плитки.

Если есть необходимость, то утеплитель наклеивают в два слоя.

Поскольку минвата может напитывать влагу и терять свои свойства, то укладка поверх нее слоя гидроизоляции обязательна.

Далее производится обшивка теплоизоляционной системы гипсокартоном, ПХВ-панелями, или доской. Для крепления отделочного материала используют саморезы. Желательно использовать крепежные детали, изготовленные из каленой стали — они более прочные и смогут выдержать значительные нагрузки.

В зависимости от выбранного отделочного материала планируется шаг обрешетки:

  • для гипсокартона он должен составлять 40 см, края смежных полос материала обязательно должны приходиться на один профиль,
  • если используются панели ПВХ, то шаг обрешетки может равняться 60 см, профили должны устанавливаться перпендикулярно панелям.

Специалисты рекомендуют при укладке минваты избегать ее спрессовывания — при сжатии она может потерять свои теплосберегающие свойства, ведь в качестве препятствия для теплообмена между помещением и чердаком выступает воздух, заключенный внутри самого материала.

О принципе монтажа минераловатных материалов смотрим видео:

В том случае, если принято решение о переоборудовании мансарды в жилое помещение потребуется выполнить утепление кровли, в качестве утепляющего материала тоже можно использовать минеральную вату.

Утепляем потолок дома снаружи

К этому виду утепления прибегают в том случае, если потолок в доме находится в идеальном состоянии и нарушать его отделку экономически нецелесообразно. Второй причиной может быть нежелание владельцев дома делать уровень потолка более низким. В таких случаях производят утепление потолка минватой снаружи, т.е. утеплению будет подлежать пол чердака.

Процесс следует начинать с уборки на чердаке — его следует очистить от ненужных вещей, мусора и пыли.

Далее на потолочное перекрытие укладывается слой пароизоляционной пленки, стыки полос склеиваются строительным скотчем. Утеплитель укладывают между балками, при этом проверяют тщательность укладки — щели оставаться не должны.

Для создания более надежной теплоизоляционной системы практикуют укладку утеплителя в два слоя. При этом места стыков в первом слое обязательно должны перекрываться матами минваты, укладываемыми вторым слоем.

Укрывать минвату можно самым простым напольным покрытием.

Какие проблемы могут встречаться после утепления потолка минватой

Иногда случается, что после утепления потолка минватой углы комнат остаются холодными и проницаемыми для тепловых потоков, устремляющихся к чердаку. Причина такого явления — металлический каркас, который не может препятствовать уходу тепла.

Второй часто возникающей проблемой становится слишком быстрое перегорание лампочек подсветки (точечных светильников). Возникновению такого явления способствует отсутствие воздушного зазора между светильником и ватой. Отсутствие нормальной циркуляции воздуха приводит к перегоранию лампочки. Избежать негативного явления помогут оставленные воздушные зазоры вокруг светильников.



Рынок погрузочных платформ в 2022 году: мировой бум по доле, размеру роста, ключевым сегментам и региональному прогнозу к 2027 году

Отдел новостей MarketWatch не участвовал в создании этого контента.

9 декабря 2021 г. (Expresswire) — Новый исследовательский отчет о глобальном рынке погрузочно-разгрузочных погрузчиков призван пообещать уникальный подход к отраслевой оценке рынка, охватывающий ведущих игроков отрасли с учетом профиля их компании.Это также поможет вам понять тенденции рынка, конкурентную среду, размер, доход, прогноз, влияние COVID-19, SWOT-анализ и т. Д. В этом разделе отраслевой отчет погрузочных док-лифтов охватывает портфель продуктов, мощность, цену, стоимость и производство. структура затрат мировой промышленности.

Получите образец отчета по телефону — https://www.absolutereports.com/enquiry/request-sample/19623023

Погрузочно-разгрузочные подъемники устраняют опасность и требования к пространству, связанные с пандусами, и повышают безопасность, устраняя ручная обработка груза с высоты кузова грузовика до земли.

Основные профили ключевых игроков:

● Kelley Entrematic ● Serco ● South Worth ● Pentalift ● Advance Lifts ● Presto Lifts (ECOA) ● Beacon Industries ● Nova ● Blue Giant Equipment Corporation ● Transdek ● Safetech ● Atlantic Lifts ● Autoquip Corporation ● Оптимальные решения для погрузочно-разгрузочных работ ● Vestil ● Air Technical Industries ● Решения Bastian ● Dura-Ramp ● Bluff Mnaufacturing ● Док-выравниватели DLM ● Рисовое оборудование ● Chase Equipment

Кроме того, в отчете также подробно рассматриваются несколько факторов, касающихся рынка погрузочных док-лифтов, будущей дорожной карты, стратегий и т.д. профили игроков экосистемы и проблемы.

Географически отчет о рынке погрузочно-разгрузочных погрузчиков сегментирован на несколько ключевых регионов, охватывающих : Европу, Северную Америку, Китай, Японию и Юго-Восточную Азию.

Чтобы понять, как влияние Covid-19 освещается в этом отчете https://www.absolutereports.com/enquiry/request-covid19/19623023

Рынок погрузочных док-лифтов по-прежнему остается довольно позитивным прогресс, несмотря на это, он пострадал от некоторого воздействия и замедления глобального экономического роста.В последние четыре года рынок сохраняет среднегодовые темпы роста. Рыночный отчет погрузочных док-лифтов также предоставляет информацию о прогнозе рынка, в соответствии с историей этой отрасли, в какой ситуации будущее отрасли — с ростом или неудачей.

Мировой рынок погрузочных док-лифтов также сегментирован в зависимости от применения и конечного пользователя.

Глобальный рынок погрузочных док-лифтов, сегментация по приложениям

● Загрузка дока
● Складская загрузка
● Логистика
● Прочие

Глобальный рынок погрузочных док-лифтов, сегментация по конечным пользователям

● Стационарные погрузочные док-лифты
● Мобильные погрузочные док-подъемники

Задайте свои вопросы или поделитесь своими вопросами, если таковые имеются, перед покупкой. Этот отчет — https: // www.absolutereports.com/enquiry/pre-order-enquiry/19623023

Цели этого отчета следующие. на основе компонентов, категорий и приложений ● Предоставить объем рынка и прогноз до 2027 года для всего рынка погрузочно-разгрузочных платформ по пяти основным регионам, а именно; Северная Америка, Европа, Азиатско-Тихоокеанский регион (APAC), Ближний Восток и Африка (MEA) и Южная Америка (SAM), которые позже будут подразделены на соответствующие основные страны ● Для оценки динамики рынка, влияющей на рынок в течение прогнозируемого периода i.д., движущие силы, ограничения, возможности и будущие тенденции ● Обеспечить исчерпывающий анализ PEST для всех пяти регионов ● Профилировать ключевых игроков в погрузочно-разгрузочных станциях, влияющих на рынок, а также их SWOT-анализ и рыночные стратегии

Основные моменты отчета:

● Комплексная оценка материнского рынка ● Развитие важных рыночных аспектов ● Исследование сегментов рынка в масштабах всей отрасли ● Оценка рыночной стоимости и объема в прошлые, настоящие и прогнозируемые годы ● Оценка доли рынка ● Исследование нишевых промышленных секторов ● Тактические подходы лидеров рынка ● Прибыльные стратегии, помогающие компаниям укрепить свои позиции на рынке

Приобрести этот отчет (цена 2900 долларов США за однопользовательскую лицензию) — https: // www.absolutereports.com/checkout/19623023

Подробный отчет об исследовании рынка погрузочных доковых подъемников в мире за 2022 год

1 Обзор рынка погрузочных доковых подъемников
1.1 Обзор продукта и объем погрузочных доковых подъемников
1.2 Погрузочные доковые подъемники Сегмент по Тип
1.2.1 Глобальное сравнение темпов роста продаж погрузочных док-лифтов по типу (2021-2027)
1.3 Сегмент погрузочных док-лифтов по приложениям
1.3.1 Глобальное сравнение продаж погрузочных док-лифтов по приложениям: (2021-2027)
1.4 Глобальные оценки и прогнозы размера рынка погрузочных док-лифтов

2 Конкуренция на рынке погрузочных док-лифтов по производителям
2.1 Доля мирового рынка погрузочно-разгрузочных подъемников по производителям (2016-2021) 2016-2021)
2.3 Глобальные погрузочные док-лифты Средняя цена по производителям (2016-2021)
2.4 Производители погрузочные док-лифты Производственные площадки, обслуживаемая территория, тип продукта
2.5 Погрузочные док-лифты Конкуренция на рынке и тенденции
2.5.1 Уровень концентрации рынка погрузочно-доковых лифтов
2.5.2 Мировая топ-5 и топ-10 крупнейших игроков на рынке погрузочных док-лифтов Доля рынка по выручке
2.6 Слияния и поглощения производителей, планы расширения

3 Ретроспективный рыночный сценарий погрузочных док-лифтов по регионам
3.1 Глобальный ретроспективный рыночный сценарий продаж грузовых док-подъемников по регионам: 2016-2021 гг.
3.2 Глобальный ретроспективный рыночный сценарий продаж грузовых док-подъемников по регионам: 2016-2021 гг.
3.3 Рынок погрузочных доковых подъемников в Северной Америке: факты и цифры по странам
3.3.1 Продажи погрузочных док-подъемников в Северной Америке по странам
3.3.2 Выручка от погрузочных док-подъемников в Северной Америке по странам


4.1 Мировая доля рынка погрузочных док-лифтов в разбивке по типу (2016-2021)
4.2 Глобальная выручка от погрузочных док-лифтов по типу (2016-2021)
4.3 Глобальные погрузочные док-лифты Цена по типу (2016-2021)

5 Глобальный анализ рынка погрузочных доковых подъемников по приложению
5.1 Доля мирового рынка погрузочных платформ в продажах по приложениям (2016-2021 гг.)
5.2 Доля мирового рынка погрузочных доковых подъемников по приложениям (2016-2021 гг.)
5.3 Мировые цены на погрузочные док-подъемники по приложениям (2016-2021 гг.)

6 Условные обозначения Представленные компании
6.1 Компания A
6.1.1 Информация о корпорации
6.1.2 Описание и обзор бизнеса
6.1.3 Продажи, выручка и валовая прибыль погрузочных док-подъемников (2016-2021)
6.1.4 Портфолио погрузочных док-лифтов
6 .1.5 Последние изменения / обновления
6.2 Компания B
6.2.1 Информация о корпорации
6.2.2 Описание и обзор бизнеса
6.2.3 Продажи, выручка и валовая прибыль погрузочных док-лифтов (2016-2021)
6.2.4 Портфолио погрузочных док-лифтов
6.2.5 Последние изменения / обновления

7 Анализ производственных затрат на погрузочные платформы
7.1 Анализ основных видов сырья
7.1.1 Основное сырье
7.1.2 Ключевые поставщики сырья
7.2 Доля в структуре производственных затрат
7 .3 Анализ производственного процесса погрузочных док-лифтов
7.4 Погрузочные док-лифты Анализ производственной цепочки

8 Маркетинговый канал, дистрибьюторы и клиенты
8.1 Маркетинговый канал
8.2 Список дистрибьюторов
8.3 Клиенты

9 Динамика рынка погрузочных док-лифтов
9.1 Отраслевые тенденции
9.2 Движущие силы роста
9.3 Проблемы рынка
9.4 Ограничения рынка

10 Прогноз мирового рынка
10.1 Рыночные оценки и прогнозы погрузочных док-лифтов по типу
10.1.1 Глобальные прогнозируемые продажи погрузочных док-подъемников по типу (2022-2027)
10.1.2 Глобальный прогнозируемый доход от погрузочных док-лифтов по типу (2022-2027)
10.2 Рыночные оценки и прогнозы погрузочных док-подъемников по приложениям
10.2.1 Глобальный прогноз Продажи погрузочных док-лифтов по приложениям (2022-2027)
10.2.2 Мировой прогнозируемый доход погрузочных док-лифтов по приложениям (2022-2027)
10.3 Рыночные оценки и прогнозы погрузочных док-лифтов по регионам
10.3.1 Глобальные прогнозируемые продажи погрузочных работ Док-лифты по регионам (2022-2027)
10.3.2 Глобальный прогнозируемый доход от погрузочных доковых подъемников по регионам (2022-2027)

11 Результаты исследований и выводы

12 Методология и источник данных
12.1 Методология / исследовательский подход
12.1.1 Исследовательские программы / дизайн
12.2 Данные Источник
12.3 Список авторов
12.4 Заявление об ограничении ответственности

Подробное содержание — https://www.absolutereports.com/TOC/19623023#TOC

Свяжитесь с нами:

Имя: Ajay Подробнее

: США + 14242530807 / Великобритания +44 20 3239 8187

Электронная почта : sales @ absolutereports.com

Другие наши отчеты:

Размер мирового рынка шнековых конвейеров в 2021 году: состояние спроса в будущем, обзор ведущих игроков, производственный анализ и отраслевой прогноз до 2027 года

Рынок оборудования для листового металла в 2021 году: размер с учетом анализа ключевых игроков, исследовательских стратегий Прогноз будущего роста и доли до 2027 г.

Целевые показатели для распыления и Отчет о рынке напыленных пленок за 2021 г. Анализ с акцентом на нынешнюю долю отрасли и будущее развитие до 2027 г., при среднегодовом темпе роста 2.17%

Рынок наночастиц золота — ведущие компании в 2021 году | Обзор мировой отрасли по размеру рынка, доле, цене, выручке, новым факторам роста и прогнозу ключевых регионов до 2027 г.

Рост рынка насосов для очистки сточных вод до 2021 г. | Размер, доля, видные игроки, новые возможности для бизнеса и отраслевой прогноз до 2027 года

Рынок пищевых продуктов и медицинских пакетов до 2021 года: размер с анализом основных ключевых игроков, стратегиями исследований, будущим ростом и прогнозом доли до 2027 года

Рынок пиломатериалов на 2021 год: Предстоящий спрос по размеру отрасли, будущий рост с учетом последних тенденций и анализ прогнозов к 2027 г.

Рынок агонистов глюкагоноподобного пептида-1 (GLP-1) — ведущие компании 2021 | Обзор мировой отрасли по размеру рынка, доле, цене, выручке, новым факторам роста и прогнозу ключевых регионов до 2027 г.

Анализ рынка лауриновых жирных кислот по размеру, доле, анализу основных игроков на период до 2021 -2027 гг. | Отраслевые тенденции в разбивке по темпам роста бизнеса и ключевым регионам

Тенденции рынка кровельной изоляции из минеральной ваты в 2021 году с указанием размеров, доли, глобальных бизнес-возможностей и прогнозов роста до 2027 года

Пресс-релиз, распространенный Express Wire

Чтобы просмотреть исходную версию на Express Wire visit Рынок погрузочных док-лифтов в 2022 году: мировой бум по доле, размеру роста, ключевым сегментам и региональному прогнозу к 2027 году

COMTEX_398598551 / 2598 / 2021-12-09T03: 24: 44

Есть ли проблемы с этим пресс-релизом? Свяжитесь с поставщиком исходного кода Comtex по адресу editorial @ comtex.com. Вы также можете связаться со службой поддержки клиентов MarketWatch через наш Центр поддержки клиентов.

Отдел новостей MarketWatch не участвовал в создании этого контента.

Как поднять крышу дома. Мансарда над крышей своими руками

Дополнительным способом увеличения жилой площади является обустройство мансарды. Однако этот процесс не всегда бывает быстрым. При низком расположении крыши возникает необходимость ее регулировки.Узнайте о технологии подъема крыши дома и получите ценные советы специалистов.

Содержание:

Технология и способы подъема крыши своими руками: изготовление мансарды под крышу

Перед тем, как приступить к демонтажу кровли, оцените ее общее состояние и составьте предварительный план мероприятий. В первую очередь, любая кровля нуждается в дополнительном укреплении. Для этих целей рекомендуем использовать металлический швеллерный каркас.

Используйте арматурные стержни для изготовления спиральных растяжек.Направляющие дополнительно увеличивают прочность конструкции и предотвращают смещение крыши при подъеме.

Для закрепления швеллера на штанге запаситесь шурупами, длина которых составляет 100 мм, а диаметр — 10 мм. На штангу закрепляют центральный швеллер, дополнительно к ним приваривают металлические ушки. С помощью швеллера кровля укрепляется и надежно удерживается при подъеме.

Следующим этапом является установка подъемных ножек. С их помощью обеспечивается легкий подъем и предотвращается смещение крыши.Общий вес опорных ног иногда превышает полторы тонны. Для стандартной кровли требуется не менее четырех ножек, каждая из которых весит более трехсот килограммов. Для соединения ножек между собой используется горизонтальный швеллер, интервал между швеллерами 25 см.

В зависимости от технологии монтажа этих арматурных конструкций кровля приобрела необходимую мощность, которая обеспечит ее целостность в процессе подъема. Однако перед установкой канала рассчитывается общая масса кровли и ветровая нагрузка на ее поверхность в конкретном климатическом регионе.Опоры швеллера устанавливаются исключительно на несущие стены, чтобы избежать разрушения конструкций дома под тяжестью веса этих элементов.

В процессе подъема крыши своими руками вам потребуются инструменты в виде:

  • домкраты с дополнительной гидравликой;
  • металлической фурнитуры;
  • опор железобетонных;
  • несколько полос стальных;
  • съемник для гвоздей и молоток;
  • швеллеров;
  • труб определенных параметров.

После завершения подготовительных работ приступаем к поднятию крыши. Для этих целей запаситесь вариантом гидравлического домкрата, способного выдержать вес более десяти тонн. Возможен вариант использования двух домкратов, обеспечивающих лучшую устойчивость конструкции и максимальное распределение общего веса. Поднимая крышу, используйте специальные подкладки для повышения безопасности труда. Для их изготовления используют швеллер или стальную трубу квадратного сечения. Расстояние между перекладинами — около двадцати пяти сантиметров.Каждая опора оснащена минимум двенадцатью такими деталями.

Крыша поднимается равномерно со всех точек. За один проход поднимается максимум на пять сантиметров крыши. Постепенно приподнимая каждый угол, они достигают высоты двадцати пяти сантиметров. Поперечины устанавливаются на опорные элементы только после достижения этой высоты. После подъема крыши на 180 см начинается кладка наружных стен. На то, чтобы поднять крышу на такую ​​высоту, потребуется не менее трех дней. Кладка осуществляется с обязательным использованием армирующего пояса.После подъема крыши домкрат тоже поднимается. Для создания полноценного чердака вам потребуется поднять крышу не менее чем на 280 см. Эта работа выполняется за две недели. Все свободное пространство после подъема крыши сразу заполняется стенами из кирпича.

После подъема кровли и устройства стен формируются оконные проемы, утепляется и гидроизоляция подкровельного пространства. Чаще всего утепление выполняется с помощью минеральной ваты. Этот материал обладает прекрасными теплоизоляционными характеристиками.Гидроизоляция покрывает утеплитель как снаружи, так и изнутри. Для достижения высокого термо- и гидроизоляционного эффекта используйте специальные мембранные пленки. Чердак устроен как многослойный торт, включающий пароизоляционный материал, гидроизоляцию, теплоизоляцию, кровельные материалы и внутреннюю отделку. Во избежание появления плесени и грибка оборудована качественная система вентиляции. Фальш-крыша оборудована вертикальными оконными конструкциями.

Как поднять крышу дома — общие рекомендации

Предлагаем вам ознакомиться с вариантом подъема крыши для увеличения высоты потолков в небольшом доме.В процессе работы вам потребуется:

  • не менее трех домкратов масляных большой грузоподъемности;
  • несколько деревянных балок, стальных швеллеров и труб;
  • жестких распорок пола, равномерно распределяющих нагрузку;
  • прокладок установлено под балки при поднятой крыше;
  • материал для подъема стен: кирпич, камень.

На начальном этапе устанавливаются домкраты под балки перекрытия. Сначала уберите мебель из комнаты или накройте полиэтиленовой пленкой, так как этот процесс довольно пыльный.

Начните с углов, расположите домкрат по отношению к положению силовых балок. Установите швеллер на нужную высоту. Между балкой и швеллером поместите распорку, чтобы предотвратить разрушение конструкции потолка. Постепенно поднимайте балку. Убедитесь, что канал расположен точно по центру гнезда. Повторите те же действия с каждым домкратом. Поднимите каждое приспособление на 5 см и приступайте к следующему этапу подъема. Старайтесь не допускать перекосов кровли во время работы. Затем ослабьте и переставьте домкраты на следующих балках.Поместите распорки между балками и потолком. Используйте вытянутую руку, чтобы поднять первую и последнюю балки, так как они чаще всего находятся в стене. Чтобы не повредить пол, между крышей и стенами установите прочные распределительные прокладки.

Фото крыши дома:

Далее следует процесс крепления крыши на нужной высоте. Для этого под него возводят опоры. Изготовлен из кирпича и бетонного раствора. Особые трудности возникают с оконными проемами, которые требуют дополнительного армирования.Постарайтесь работать как можно быстрее, так как временные опоры представляют собой довольно шаткую конструкцию, не устойчивую к сильным ветрам.

Далее приступаем к устройству внутренней кладки с обязательным армированием. Затем сделайте внешнюю отделку стен по отношению к стенам. Обеспечивают дополнительную тепло- и гидроизоляцию кровли.

Чердак на крышу дома своими руками

Основная функция кровли — защита всего дома от атмосферных осадков, поэтому эта конструкция должна быть прочной, надежной и компактной.Процесс устройства мансарды на крыше достаточно сложный, но вполне реальный. Таким образом, жилая площадь увеличивается в полтора раза ..

Перед тем, как начать ремонт, создайте проект мансарды на крыше. Определитесь с типом кровли, чаще всего мансардная крыша двускатная, с треугольной рамной конструкцией. Балка перекрытия, поддерживаемая стеной, используется в качестве основы для каждой фермы. При реконструкции кровли жилого дома изменяется конструктивно-силовая схема несущих элементов.

Предлагаем вам ознакомиться с вариантами переоборудования чердака в чердак. Первый из них — для усиления стропил и балок перекрытия используются накладки и ранее соединенные стойки. Для крепления затяжек используются подкосы и усиленные стропила.

При довольно частом расположении ферм в чердачном помещении нагрузка от балок на крышу передается более равномерно. После реконструкции конструктивно-силовых характеристик мансарды нагрузка на перекрытие возрастает, так как добавляется масса от мебели и людей, находящихся на мансардном этаже.Поэтому рекомендуем остановиться на установке дополнительных двутавров с деревянными перегородками.

Обратите внимание, что доработка перекрытия — это последовательный и постепенный процесс. При несоблюдении технологии есть риск деформации и повреждения кровли. После переделки хозяйств определитесь с местом установки оконных проемов и с его утеплением.

Второй вариант создания мансарды из мансарды — остроконечная крыша отличается наличием центральных столбов с двумя подкосами.Для усиления конструкции используются стропила и балки перекрытия с двойным сечением.

Далее следует закрепление затяжки на стропилах и стойках, а наклонные балки перераспределяют общую нагрузку. Далее следует процесс снятия нижних частей опор и стоек и освобождения места для чердака. После завершения подготовительных работ проводят утепление и внешнюю отделку мансарды.

Устройство кровли дома с пологим уклоном подразумевает увеличение площади потолка за счет нижнего помещения.Этот процесс довольно сложный и длительный. Для его проведения нужно разобрать потолок и закрепить балки с новым чистым полом на его нижней части. При выборе диаметра поперечных балок руководствуйтесь индивидуальными расчетами и характеристиками помещения.

В любом случае подкровельное пространство нуждается в качественной теплоизоляции и защите от внешних факторов окружающей среды. Комфортная высота потолка на чердаке должна быть не менее 220 см. Тепло- и звукоизоляция выполняется с помощью утеплителя из минеральной ваты, проложенного между стропилами и балками.Для изготовления каркасных перегородок на чердаке используется легкий стальной каркас, на который крепится гипсокартон и последующая отделка.

Методы утепления чердачных крыш

Качественная изоляция кровли снижает затраты на обогрев чердачного помещения и повышает комфортность пребывания в нем. Утеплить чердак можно несколькими способами. Самые популярные из них — утеплитель из стекловолокна и минеральной ваты.

Первый вариант отличается доступной стоимостью, среди дополнительных достоинств отметим:

  • отсутствие в составе токсичных веществ;
  • хорошие теплоизоляционные характеристики;
  • влагостойкость;
  • долгий срок службы.

Кроме того, стекловата имеет определенные недостатки. Одно из них — необходимость работать в специальной одежде и защита утеплителя дополнительными пленками. Поскольку материал содержит большое количество мелкой пыли, поражающей слизистые оболочки глаз, работа с этим материалом требует использования дополнительных средств защиты в виде респираторов и специальной одежды. Кроме того, стекловата неудобна при утеплении наклонных поверхностей, так как со временем деформируется и не обеспечивает необходимой герметичности.

Второй вариант — минеральная каменная базальтовая вата, имеет более высокую стоимость, что полностью покрывается эксплуатационными характеристиками. Минеральная вата выпускается в различных вариантах: рулонная или пластинчатая. Материал отлично ложится на любые поверхности, плотно с ними соединяясь. Среди прочих достоинств отметим:

  • устойчивость к температурным колебаниям;
  • непереносимость грызунами;
  • с качественной теплоизоляцией;
  • простота установки;
  • разнообразных форм и вариантов;
  • Технические характеристики
  • отличные, срок службы превышает двадцать лет при соблюдении технологии монтажа.

Однако минеральная вата требует дополнительной гидроизоляции, так как этот материал не устойчив к влаге и разрушается под ее воздействием.

Изначально конструкции утепляются по периметру чердака. На следующем этапе производится гидроизоляция помещения и организация пароизоляции с вентиляционным зазором.

Укладывается слой утеплителя на кровлю, потолки и перегородки. Если есть фронтон, его тоже подлежат утеплению.Скаты крыши имеют определенный уклон, а это значит, что утеплитель должен полностью повторять их форму, плотно прилегая к конструкции.

Поэтому для утепления этих конструкций мы рекомендуем использовать плиточные варианты из минераловатного материала. Дополнительную фиксацию утеплителя обеспечивает обрешетка. Утеплитель должен плотно прилегать к стене. В противном случае снижается качество теплоизоляции ..

Для утепления пола на чердаке используются три варианта материала:

  • при наличии железобетонных перекрытий — рекомендуем использовать пенополистирол, который помимо отличной теплоизоляции защищает нижний этаж от шума;
  • при наличии деревянных полов на железобетонных перекрытиях использовать базальтовую вату, с оборудованными угловыми зазорами;
  • при наличии деревянных полов использовать утеплитель любого типа, с дополнительным слоем гидроизоляции.

Плоская ровная поверхность — отличное место для использования рулонной изоляции; Для соединения материала между собой используется специальная лента.

Подъем крыши видео:

Устройство мансардной крыши частного дома: стропильная система, видео

.

Самым простым и бюджетным способом расширения жилой площади можно назвать устройство мансардной крыши частного дома. Все работы не требуют использования специальной строительной техники и могут быть выполнены своими руками, хотя следует учитывать, что этот процесс довольно трудоемкий.Тем не менее, усилия стоят того, ведь на чердаке можно устроить не только спортзал или зимний сад, но и в гостиной достаточно провести несложные работы по его утеплению.

Чтобы упростить и ускорить устройство ломаной мансардной крыши своими руками, позаботьтесь о создании подробного и грамотного проекта. Это позволит избежать многих сложностей и увеличить затраты на этапе строительства мансарды.

Совет! Необходимо заранее определить не только форму создаваемого мансарды, но и наличие дополнительных элементов — окон, балкона, камина и т. Д.

Созданный проект мансарды будущего должен учитывать такие факторы как:

  • точная форма мансарды;
  • обеспечивает совместную эксплуатацию всех инженерных систем и коммуникаций в доме;
  • использован строительный материал, т. К. Устройство мансардной кровли более целесообразно из легких материалов;
  • рубероид, который не должен создавать чрезмерную нагрузку на конструкцию мансарды и весь дом;
  • необходимость утепления чердака и его обогрева.

Вне зависимости от того, какой формы планируется оформить крышу (простую / многоуровневую, двускатную / ломаную), конструкцию лучше либо доверить специалисту, либо сделать самому, но под его руководством.

Правильная установка несущей конструкции — гарантия того, что вся конструкция мансарды будет надежной и выдержит не только вес, но и любые внешние воздействия — ветер, дождь и сильные снегопады. Поэтому устройство стропил мансардных крыш необходимо производить с учетом климатической зоны, в которой находится конструкция.Наиболее оптимальным материалом для изготовления стропил мансардных крыш традиционно считается древесина хвойных пород (сосна или лиственница).

Важно! Влажность используемого пиломатериала не должна превышать 22%, иначе возможна деформация конструкции в процессе сушки.

После демонтажа старой кровли можно приступать к устройству мауэрлата на мансардной крыше, являющейся их своеобразным «фундаментом».

Мауэрлат устанавливают на двух противоположных стенах, если возводимая, то крыша двускатная, а по периметру, если планируется вальмовая.Особое внимание стоит акцентировать на том, что все элементы мауэрлата должны располагаться в одной плоскости и быть параллельны, а угол между его соседними частями должен составлять ровно 90 градусов. Также необходимо предусмотреть гидроизоляцию между несущей стеной и мауэрлатом, причем он должен быть из цельного бруса, с минимальным количеством сучков.

Перед тем, как приступить к устройству стропил мансардных крыш, их необходимо обработать специальным противопожарным и биозащитным составом, предохраняющим древесину от гниения и заражения насекомыми, делая ее огнестойкой.Лучшим способом пропитки является замачивание, но если стропила не обработать аналогичным образом, можно нанести состав кистью в несколько слоев, с промежуточным высыханием (1-2 часа / слой).

Монтаж кровельной системы ↑

Вне зависимости от размеров будущего помещения устройство кровельной системы мансардной кровли довольно трудоемко, поэтому монтаж деревянных ферм целесообразнее проводить на земле, а уже в собранном виде заставлять их подниматься и монтироваться.Сначала выполняем установку двух крайних ферм, между которыми натягиваем конек (уровень). Это позволит создать идеально гладкий дизайн.

Шаг крепления стропил не должен превышать 100-120 см. По окончании монтажа фермы скрепляются между собой специальными балками, которые придают лофту необходимую жесткость и одновременно служат основой будущего потолка. внутри комнаты. Если планируется устройство мансардных окон в крыше, на этом этапе в конструкции стропильной конструкции предусмотрены соответствующие проемы.Рекомендуемая площадь остекления мансардного этажа — 12,5%.

Угол наклона стропил может варьироваться в пределах от 30 до 60 градусов. При его выборе следует также учитывать климатические особенности местности, где находится дом. В том случае, если на строительной площадке преобладает степной климат и ветреная погода, угол наклона можно уменьшить, тем самым увеличив площадь жилища. Если дом построен в лесном массиве, следует увеличить угол наклона, что позволит в зимнее время легко таять снег с мансардной крышей.

Выбор обшивки и типа кровли ↑

Самостоятельное устройство двускатной мансардной крыши в сочетании с достаточно сложным выбором типа кровли. Поскольку в конструкции мансарды нежелательна чрезмерно тяжелая нагрузка полов, натуральная плитка, как наиболее практичный и прочный материал, практически исключается. Также желательно использовать металл — в первую очередь из-за его невысоких тепло- и звукоизоляционных характеристик. Поэтому наиболее распространенными материалами являются традиционный шифер или гибкая (битумная) черепица.

Гибкая черепица может считаться наиболее подходящим материалом для мансардных крыш, сочетающим высокие эстетические характеристики, приемлемую стоимость, простоту монтажа и хорошие изоляционные свойства. Для его установки следует предусмотреть прочную обрешетку. Отличным материалом для нее станет OSB-плита (3 класса). Если вы выберете шифер или другой листовой материал, будет достаточно тонкой обшивки из обрезных досок, закрепленных на стропилах с шагом 25-50 см. Стоит отметить, что вне зависимости от типа кровли устройство мансардной кровли с его руки должны сопровождаться изоляцией.

Утепление чердака — обязательный шаг для получения комфортного жилого пространства ↑

Обычно устройство мансардной крыши, фото которой представлено ниже, бывает многослойной.

Таким образом, качество изоляции чердака должно быть достаточным для обеспечения нормальной температуры внутри нового помещения без существенного увеличения затрат на отопление. В качестве утеплителя наиболее эффективно использование негорючей (базальтовой) минеральной ваты. Поставляется в рулонах или матах толщиной 50-100 мм.Для средней полосы нашей страны рекомендуемый слой не менее 200 мм.

Важно! Реализуя устройство мансардной крыши деревянного дома с применением любого волокнистого утеплителя, необходимо обеспечить надежную пароизоляцию — мы используем специальную мембрану.

В том случае, когда вы используете толстый слой базальтового утеплителя, чердачное пространство является отличной тепло- и звукоизоляцией, так как волокнистая структура минеральной ваты отлично поглощает звуковые колебания.К достоинствам этого утеплителя можно отнести:

  • легкость;
  • негорючесть;
  • экологически чистый;
  • высокой плотности;
  • разумная стоимость.

Правильное устройство и установка мансардной крыши, в результате, позволит создать конструкцию, состоящую из пяти слоев:

  • внешний слой — выбранное кровельное покрытие;
  • гидроизоляционный материал, монтаж которого необходимо вести так, чтобы влага из помещения могла беспрепятственно «уходить» из него;
  • непосредственно изоляционный слой;
  • пароизолирующими мембранами;
  • внутренний слой, которым может быть гипсокартон, плита OSB, деревянный или пластиковый сайдинг.

Устройство мансардной крыши своими руками, которое на видео ниже демонстрирует все этапы работы. Несмотря на всю сложность, в этом нет ничего невозможного.

Для выполнения работ не требуется тяжелая строительная техника или дорогой профессиональный инструмент. Демонстрируя устройство мансардной крыши, видеоролик поможет избежать типичных ошибок при самостоятельном строительстве и ускорит весь процесс.

Связанные с контентом

Изготовление ломаной крыши своими руками.Как сделать скатную крышу

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать имеющееся пространство и значительно расширить жилую площадь. Есть много вариантов чердаков; Самая популярная из них — скатная крыша, которая не только эстетична, но и выгодна с финансовой точки зрения. При желании такую ​​мансарду можно построить своими руками.

Из каких частей состоит сломанный чердак?

Первый этап устройства кровли — проектирование и расчет; Независимо от того, заказан ли проект в специальной организации или планируется составить чертеж конструкции самостоятельно, в первую очередь необходимо разобраться, из каких основных частей состоит сломанный чердак.

По сути, скатная крыша — это жилой чердак, хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно жить. Поэтому по конструкции она немного отличается от обычной двускатной крыши.

  • стойки вертикальные;
  • стяжка — горизонтальные балки;
  • стропил — ребра жесткости, являющиеся каркасом всей конструкции;
  • подкосы — диагональные балки, поддерживающие стропила;
  • Мауэрлат — деревянные балки со специальными креплениями, соединяющие конструкцию со стенами дома;
  • Балка коньковая — комплект верхних элементов стропильной системы;
  • шпиндельная бабка — крепежные элементы, обеспечивающие жесткость подвесных стропил;
  • сужений — горизонтальные подкосы, снимающие часть нагрузки со стропил;
  • обрешетка — рамка для крепления рубероида и изоляции;
  • кровля — может быть из керамической черепицы, различных видов шифера, профлиста и многих других материалов;
  • тепло-, гидро- и звукоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников; они соединены между собой деревянными балками. Все описанные элементы легко найти на чертеже разбитого чердака.

Характеристики скатной крыши

К скатным крышам предъявляются следующие требования:

  • высота стен мансарды должна превышать 2,2 м;
  • должна быть обеспечена хорошая вентиляция, чтобы под крышей не конденсировалась влага;
  • рубероид должен быть легким;
  • в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть элементы кровли должны выдерживать не только собственный вес, но и, например, снег;
  • чердак теряет тепло быстрее, чем нижние этажи, поэтому особое внимание нужно уделить теплоизоляции;
  • для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство скатной крыши очень простое — ее скат как бы разбивается на нижнюю и верхнюю части, каждая из которых установлена ​​под своим углом. Чаще всего их устанавливают под углом 60–70 ° и 15–30 ° соответственно.

Исходя из конструктивных особенностей мансарды, можно выделить такие виды мансардных покатых крыш.

  1. Используются стропила двух типов: навесные и слоистые. Балки мансардного перекрытия устанавливаются чуть ниже краев стен нижнего этажа.Нижний откос делается из многослойных стропил, которые крепятся к стенам дома мауэрлатом. Каркас мансардных стен изготавливается из стоек. Такие треугольники устанавливают вдоль стен и связывают стягиванием. Сверху их соединяют треугольниками висящих стропил, опирающихся на затяжку.
  2. Для увеличения площади комнаты нижние края стропил можно выносить за пределы дома. В этом случае они будут крепиться не к мауэрлату, а к потолку, который, в свою очередь, удерживается мауэрлатом на внешних стенах дома.Стропила обязательно опираются на подкосы. Стойки заходят в балки перекрытия не более чем на треть их толщины.
  3. Эта стропильная система скатной кровли отличается тем, что верхние треугольники выполняются из многослойных, а не нависающих стропил. В данном случае затяжки являются опорами для верхних распорок треугольника.

Расчет скатной крыши

Перед началом работы необходимо произвести два расчета:

  • определение количества необходимых строительных материалов;
  • расчет несущей способности конструкции.

Определить необходимое количество материала очень просто благодаря простой геометрии скатной крыши. Разобраться с несущей способностью не так-то просто. Для его расчета необходимо учесть:

  1. вес крыши;
  2. примерная масса снега;
  3. масса обрешетки;
  4. партия парогидро- и теплоизоляционных материалов;
  5. габаритов крыши;
  6. углов установки откосов;
  7. этап установки элементов стропильной системы и обшивки кровли;
  8. дополнительная нагрузка: масса людей и оборудования, окна, вентиляция и т. Д.

На основании этих данных и с помощью специальных программ производится расчет несущей способности. В зависимости от того, какая требуется несущая способность, подбирается площадь сечения бруса, используемого в строительстве. Если вас что-то не устраивает, проект можно скорректировать, поменяв стропильную систему, выбрав другой кровельный материал, реже ставя стропила.

В большинстве программ можно визуализировать структуру скатной крыши — 3D модель сразу покажет, как изменения повлияют на внешний вид мансарды.

Какие материалы вам нужно подготовить?

После разработки проекта будет понятно, какой брус с каким сечением использовать, какой рубероид лучше выбрать, какая должна быть обрешетка кровли. Придется приобретать самые разнообразные пиломатериалы: пиломатериалы для формирования мауэрлата, обрезные доски для стропильной системы, доски для обшивки. Их нужно правильно выбирать, чтобы конструкция была прочной и надежной.

Советы по выбору пиломатериалов:

  • лучше всего подходят для строительства мансарды хвойные породы — сосна, ель — они достаточно прочные и выносливые, чтобы выдерживать всю нагрузку;
  • древесина должна быть хорошо просушена — ее влажность не должна превышать 20%;
  • материал не должен иметь сучков, трещин, следов биологических повреждений и других дефектов.

Перед установкой все деревянные элементы скатной кровли обрабатываются антипиренами и антисептиками, а также пропитками от гниения.Эту обработку нужно периодически повторять, чтобы не пришлось заменять опорные элементы конструкции.

Помимо основного материала, нужно запастись металлическим крепежом для соединения стропил к мауэрлату и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Установка мауэрлата

Возведение скатной кровли начинается с устройства мауэрлата, к которому будут крепиться концы стропил.Нюансы этого этапа различаются в зависимости от материала, из которого построен нижний этаж — если его стены каменные, необходимо заранее пробить в них отверстия для анкеров и установить крепеж. Расстояние между анкерами не должно превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал … Затем размечается планка, просверливаются отверстия в местах установки крепежа. Мауэрлат надевается на анкер и плотно притягивается гайками.

Монтаж балок перекрытия

  • сначала крайние балки ставятся с торцов здания;
  • Между ними натянуто
  • струн, указывающих на плоскость;
  • Установлено
  • балок промежуточных.

Установка стоек

Стеллажи необходимо размещать строго вертикально. Принцип работы такой же, как и у балок перекрытия — сначала в одной плоскости монтируются крайние стойки, затем промежуточные.Шаг между элементами конструкции не должен превышать 2 м. Стойки фиксируются временными подкосами. Высота балок на 10 см выше запланированной высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В результате у вас должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с балками с помощью металлических уголков крыши. Если ширина помещения большая, стоит под каждую затяжку устанавливать временные распорки, чтобы при ходьбе по ним при строительстве верхних откосов балки не ломались и не гнулись.

Монтаж стропил

Сначала монтируются нижние стропила. Ставятся в следующем порядке:

  • намечены точки крепления на мауэрлат — шаг между ними должен составлять 1–1,2 м;
  • на стропильных ногах вырезаются точки крепления по шаблону;
  • сначала крепятся крайние стропила, затем, как и прежде, по шпагату — промежуточные;
  • Подкосы
  • устанавливаются в соответствии с чертежом.

Укладываем верхние стропила аналогично — по шаблону.Они прикрепляются к затяжкам и соединяются между собой; Продольное соединение коньковой балкой требуется только в том случае, если длина мансарды превышает 10 м. В противном случае можно обойтись без подкосов, с помощью которых нарушается конструкция мансардной крыши, будет достаточно жесткой.

Последние этапы работ — обшивка фронтонов и крепление обшивки кровли. В фронтонах следует оставить оконные проемы (не менее 1/8 общей площади наружных стен мансарды).

Изоляция конструкции

На готовый каркас остается только уложить кровельный пирог. Его первый слой — это пароизоляция, препятствующая проникновению влаги в утеплитель. Пароизоляция кладется на теплоизоляционный материал — рекомендуется использовать каменные плиты из базальта … Укладываются в несколько слоев со смещением стыков, что защитит от мостиков холода. Размер плит должен быть на несколько см больше шага между балками контррешетки.Чтобы утеплитель не проседал и не потерял эксплуатационные характеристики, его плотность должна быть не менее 35 кг / м3.

Сверху утеплитель покрыт водонепроницаемой мембраной, пропускающей пар, но не допускающей проникновения жидкой влаги в помещение. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После установки кровли останутся только последние штрихи — установка водостока, декоративная отделка.Внутри отделочный материал также крепится к обрешетке поверх теплоизоляции. Построена скатная крыша. Как видите, своими руками это сделать вполне реально — только проектирование и расчет, наверное, придется доверить профессионалам.

Сломанная кровля своими руками: стропильная система, фото


Первый этап строительства скатной кровли — это проектирование и расчет … По сути, скатная крыша — это жилой чердак, хорошо утепленный и защищенный от влаги…

Скатная крыша — устройство, опции, инструкция по установке

Владельцы частных домов продумывают каждую деталь своего жилища: тип фундамента, отделку фасада и форму крыши. Мансардная покатая крыша — одна из самых популярных конструкций в этой части здания.

Устройство

Стропильная система односкатной крыши отличается от других большим количеством перегибов на скатах. Считается, что это одна из самых красивых форм, но, в то же время, и стоит она, как и бедра, довольно дорого.Она располагается для домов, в которых планируется жилая или нежилая мансарда.

Конструкционные элементы

Характеристики стропильной системы:

  1. В отличие от классической двускатной крыши эта модель имеет специальные ребра жесткости. Эти подкосы обеспечивают прочность кровли и создают ровные стены внутри чердака;

Стропильная система с передней бабкой

  • Между подвесными стропилами и стяжкой необходимо установить бабушку.Гарантирует плотность затяжки и создает дополнительную поддержку;

Схема без бабки

  • В свою очередь между стойками монтируются подкосы (их еще называют драками) и многослойные стропила (формирующие крышу). Они тоже ребра жесткости, но для стропил внутренней системы — стойки;
  • Скатная полувальмовая крыша также может быть вальмовой. Количество откосов зависит от высоты стоек — чем они выше, тем больше изгибов. Четырехскатная крыша удобнее в эксплуатации;

Отличие односкатной и четырехскатной крыши

  • Угол наклона не может быть меньше 15 градусов.Скатная, двускатная и более скатная крыша обязательно должна иметь хороший уклон для правильного отвода атмосферных осадков. В противном случае дом или пристройка с таким типом кровли будут постоянно обогреваться.

Специалисты рекомендуют выбирать хвойные породы в качестве материалов для стропильной системы частного дома. Такие балки выдерживают резкие перепады температур, противостоят влаге и снегу, а также обладают прекрасными антисептическими свойствами.

Варианты крыши

Виды скатных крыш частных домов:

  1. пл.Здесь между многослойными стропилами и столбами образуется прямоугольный треугольник. Внутренняя часть мансарды напоминает квадрат, отсюда и название схемы. Идеально подходит для домов с небольшой площадью и возможностью обустроить высокий чердак. Такой вариант идеален для беседки или небольшого каркасного дома;

Квадратная скатная крыша

  • Прямоугольный. Такой вид строительства подразумевает увеличение карниза за счет более широких откосов и балок перекрытия. Такой вариант подойдет, если в доме большая площадь.Чтобы предотвратить деформацию многослойных стропил, подкосы укрепляют небольшими стойками. Так проектируются и жилые дома, и дачи, то есть сезонно;

Пример прямоугольной системы

  • Комбинированный. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор можно установить балки подпорок и многослойные стропила. Бабушка часто подкрепляется. Система применяется на больших чердаках жилых домов. Главное удобство такой конструкции — ее прочность, благодаря чему на поверхности кровли можно установить башенки или купола.Таким образом, коттедж или дачный дом с верандой;
  • Трехпередние и более. Узлы фронтона в этой конструкции дополнительно усилены специальными элементами, так как в противном случае они могут деформироваться. Основное отличие данной конструкции от классической ломаной — наличие специальных усиленных коньковых балок. Также здесь есть диагональные стропила, которые намного больше, чем один на один. Этот тип конструкции используется для постройки кирпичного, бревенчатого или блочного строения. Благодаря такой схеме монтажа можно сделать интересные внутренние мансарды с ломаной крышей.

Скатная крыша мансарды внутренняя

Кроме того, скатная крыша может использоваться для любых подсобных помещений (гараж, баня) и домов со встроенными помещениями (веранды, теплицы и т. Д.).

Видео: Мансардная покатая крыша

Перед началом работ нужно сделать чертежи ломаной кровли. Различные варианты с балконом, окнами и другими элементами в свободном доступе в Интернете, например, в формате dwg. При этом следует учитывать, что это модульная конструкция, для ее узлов требуется соответствующее подключение.Кронштейны используются для крепления балок друг к другу. Для расчета крепежа также потребуется чертеж и технологическая карта.

Чертеж скатной крыши с окном Пример профессионального чертежа

Пошаговая инструкция, как сделать ломаную крышу своими руками:

  1. Сначала монтируется мауэрлат и балки перекрытия. Они послужат потолком для нижнего этажа. Перед установкой их необходимо обработать антисептиком для защиты от влаги и микроорганизмов;
  2. Под деревянным откосом устанавливается пароизоляция и гидроизоляция.Эти меры нужны для защиты потолка от конденсата из дома и возможной влаги под стойками;
  3. В зависимости от того, какая планировка выбрана, нужно заранее продумать габариты стеллажей. Стандартно они на 10 см выше необходимой высоты потолка, так как после установки стропильной системы будет проведена внутренняя отделка;
  4. Следует отметить, что уклон всей крыши будет зависеть от размера стоек.Поэтому выбирайте их высоту так, чтобы крыша располагалась под углом 15 градусов и более. В противном случае слить с него жидкость будет сложно;

Пошаговая инструкция с фото

  • Далее устанавливаются стойки. Их конструкция подразумевает установку вертикальных балок с временными подкосами, которые снимаются после установки верхнего этажа и шпиндельной бабки. В противном случае конструкция деформируется и схема кровли нарушится;
  • Половые доски устанавливаются над стойками.Для соединения верхнего этажа и вертикальных балок используются специальные угловые распорки. Для установки передней бабки нижние горизонтальные доски дополнительно укрепляют ригелями. Гарантируют жесткость временной установки;
  • После этого рассчитывается необходимое расстояние между нижними стропилами. Это можно сделать исходя из материала, которым будет покрыта крыша, или с использованием стандартных значений. Специалисты рекомендуют использовать шаг в 1 метр, если площадь большая — 1,2.Они должны быть встроены в вертикальные стойки;
  • Стропила должны немного нависать над стенами. Это поможет обеспечить дополнительную защиту домов из сруба или пеноблоков от воздействия дождя и снега. По окончании монтажа карниз подшивается. Для этого можно использовать пластиковый сайдинг для сруба, профнастил или деревянные доски;
  • Когда крепеж завершен, временные ригели заменяются постоянными скобами.

Стоимость установки стропильной системы профессионалами варьируется от 1000 у.е.е. до десяти. Все зависит от выбранного дизайна и размеров дома.

Утепление и отделка

После завершения монтажных работ чердак с покатой крышей утепляется и отделывается. Технология теплоизоляции аналогична другим видам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, а поверх нее укладывается гидроизоляция. Эти поверхности перекрывают тонкими гвоздями.

Гидроизоляция кровли

Для утепления можно использовать прессованную минеральную вату, пенополистирол, пеноизол и другие материалы.Монтаж утеплителя осуществляется таким образом, чтобы при его установке оставались видимыми зазоры между балками — это поможет при дальнейшей отделке.

Покатая крыша отделывается в зависимости от того, какой материал был выбран для покрытия. Сейчас большой популярностью пользуется ондулин — он отлично переносит перепады температур и воздействие ультрафиолетовых лучей. Самый дешевый и доступный вариант — шифер. Но проще всего работать с панелями металлочерепицы на скатной крыше — такая конструкция требует постоянной резки покрытия, а вот с черепицей это не обязательно.

Сломанная крыша своими руками: фото, видео


Сломанная крыша своими руками: устройство, варианты, установка. Утепление и отделка. Покатая мансардная крыша. Фото, видео, рисунки.

Как построить скатную крышу своими руками?

Скатная или мансардная крыша — один из самых популярных и распространенных видов кровли. Особенно эффективно и удобно, когда чердак предполагает обустройство гостиной. Излом скатов дает значительное дополнительное пространство, при этом верхний уровень выполняет роль кровли, а нижний — стенами для комнаты.

Дом с покатой крышей — довольно распространенное явление в нашей стране. Этот вид кровли широко применяется как для покрытия частных домов, так и в загородном строительстве. Каркасный дом часто бывает с покатой крышей. Это связано с тем, что каркасная конструкция не предполагает строительство большого дома, а мансардная крыша помогает максимально использовать пространство второго этажа для создания еще одной жилой комнаты в загородном доме.

Покатую крышу возвести довольно просто, хотя при ее проектировании требуются особые расчеты.Имея некоторый опыт, вы сможете построить его самостоятельно. В статье мы рассмотрим, как построить скатную крышу своими руками.

Дизайн

Для скатной кровли требуется предварительный расчет всех элементов. Проектирование осуществляется в два этапа:


Стропильная система дома с покатой крышей рассчитывается исходя из веса финишного покрытия … Требуемый объем кровли рассчитывается путем расчета площади кровли. Эта крыша представляет собой четыре плоскости в виде прямоугольников, площадь которых будет равна сумме их площадей.

Рассчитав площадь кровельного материала, несложно узнать его вес и в соответствии с этим спроектировать стропильную систему способной удерживать этот рубероид. Помимо веса самой кровли, при проектировании стропильной системы необходимо учитывать:

  • Много других элементов кровельного пирога: утеплитель, изоляционные материалы, обрешетка;
  • Длина стропильных ног, шаг стропильной системы и обрешетка;
  • Уклон кровли, высота конька;
  • Временные нагрузки на крышу, такие как вес строителей, световые люки (если запланированы), различные заборы и опоры.

Выбор угла ската крыши является одним из важных моментов конструкции, в основе которого лежит ряд факторов:

  • Тип кровли;
  • Ветровая нагрузка и интенсивность осадков в конкретном регионе.

Классические углы ската скатов скатной кровли находятся в пределах 35-45 ° для верхнего яруса и 60 ° для нижнего.

Если вы планируете пристройку к дому с покатой крышей, рекомендуем заранее добавить это в свой план.Как правило, такие пристройки закрывают скатной крышей, которая является как бы продолжением одного из нижних скатов кровли.

Если конструкция дома предполагает наличие крыши с балконом, то кровельное покрытие желательно расширить так, чтобы балкон находился под ее откосами и не подвергался разрушительному воздействию атмосферных осадков.

Выбор материалов

После завершения проектных работ можно переходить к выбору материалов для возведения кровли.Ломаные крыши предполагают довольно стандартный подход к формированию кровельного пирога и выбору стройматериалов:

  • Мауэрлат и фермы изготавливаются из прочных толстых балок сечением 200 * 200 и 50 * 100 мм соответственно;
  • Стропильные ноги формируются из балок 50 * 200 мм;
  • Для создания контррешетки и обрешетки будут использоваться доски меньшего сечения 50 * 50 или 20 * 90 мм;
  • Для создания теплого помещения под крышей понадобится утеплитель толщиной 200 мм, а также гидро- и пароизоляционные материалы.

Сломанная кровля и ее прочность зависят не только от точности произведенных расчетов и выбора строительных материалов, но и от качества древесины. Рекомендуем выбирать балки и доски хвойных деревьев с влажностью не более 20-22% без трещин и сучков.

Важно определиться с кровельным материалом перед началом монтажных работ, так как от ее типа зависит ряд важных особенностей стропильной системы, например, шаг стропил и обрешеток.Мансардная крыша совместима с любым типом кровли, так как имеет довольно простую геометрию и не дает больших отходов материалов.

Так как же сделать покатую крышу? Возведение мансардной крыши своими силами требует соблюдения ряда правил. Рассмотрим подробнее, как поэтапно соорудить такой вид кровли, как скатная крыша, своими руками.

Монтаж мауэрлата и стропильной системы

Брус мауэрлата крепится к верху стен с помощью специально подготовленных шпилек.Оптимальное расстояние между стойками примерно 2 метра. Бруски мауэрлата дополнительно крепятся к стенам проволочной стяжкой. Чтобы защитить стены от влаги, под мауэрлат необходимо проложить слой рубероида.

Следующим шагом будет укладка балок перекрытия, которые будут служить каркасом для вертикальных стоек стропильной системы. Брусья можно укладывать на мауэрлат с креплением железными уголками или в заранее сделанных углублениях в кладке стен.

Монтаж стропильной системы начинается с вертикальных стропил с контролем уровня.Далее на стойки ложатся балки с креплением железными уголками. Параллельные стойки скрепляются распорками, которые можно усилить распорками для дополнительной поддержки.

Нижний ярус стропил имеет в качестве опоры мауэрлат и балку. Стропила заранее вырезают под углом и прикрепляют к опоре пластинами. Нижние стропильные ноги укрепляют подкосами, нижняя кромка которых устанавливается под углом на балку, а верхняя кромка крепится к стропилам на болте.

Также заранее вырезаются верхние стропила по шаблону. В верхней части они соединяются досками или досками, а в нижней части вставляются в прогоны с креплением уголками. Стропильные ноги дополнительно усилены сопротивлением точке крепления и затяжке стропильных ног.

Изоляция, обрешетка, кровля

После монтажа стропильной системы проводятся работы по утеплению кровли. На стропила с наружной гидроизоляцией укладывают рулонный материал внахлест 10-15 см.Материал крепится к стропильным ногам гвоздями. Далее работа переносится под крышу. Между стропилами укладывают слои минеральной ваты и покрывают пароизоляционным материалом. Вся конструкция изнутри зашита строительным картоном для отделки интерьера.

Снаружи на слой гидроизоляции набивается контр-рейка, а затем обрешетка с шагом, соответствующим типу выбранного рубероида.

Рубероид укладывается согласно правилам монтажа для выбранного типа кровли, но в общих чертах повторяет основные правила: укладка снизу ската вверх.

Разобрались, как сделать скатную крышу своими руками. Следуя нашей инструкции, вы получите прочную и надежную крышу, которая долгие годы будет радовать своей экономичностью и удобством.

Сломанная кровля своими руками


Рассмотрены основные правила устройства и устройства скатной кровли. Приведена информация о правильном выборе материалов, тонкостях установки стропильной системы

При строительстве дома значительная часть внимания уделяется не только его внешнему виду, но и функциональности.Вряд ли кто-то захочет потерять внутреннее пространство, ведь на его возведение также тратятся средства. При установке крыши с двумя скатами однозначно можно оборудовать мансардный этаж, но еще больше лишнего места появится, если следовать инструкции по изготовлению ломаной двускатной крыши своими руками, хотя такую ​​конструкцию построить будет сложнее.

Конструкция крыши

Чтобы образовавшееся под крышей пространство можно было с комфортом использовать под жилые помещения, минимальная рекомендуемая ширина дома составляет шесть метров.

Покатую крышу необходимо предусмотреть еще на этапе проектирования дома, так как это потребует дополнительного усиления стен. Так, кирпич, газосиликатные блоки или пенобетон потребуют заливки армирующей ленты, в которую предварительно закладываются резьбовые стержни. Их шаг — полтора-два метра.

Схема скатной двускатной крыши

Перед началом работы нужно определиться с двумя вопросами:

  1. Какое соотношение частей лучей? Этот параметр повлияет на высоту внутреннего пространства.
  2. Будут ли установлены мансардные окна, и если да, то в каком месте? При большом количестве комнат они помогут организовать правильное естественное освещение.

После этого можно переходить к расчетам:

  1. Количество материала для кровли.
  2. Толщина и объем утеплителя.
  3. Гидроизоляция (определяется габаритами кровли).
  4. Необходимое количество древесины для стропил.
  5. Крепежные изделия.

Для облегчения поставленной задачи можно использовать найденный типовой проект кровли. Если у вас есть навыки дизайнера, то вы можете самостоятельно составить подробный чертеж. В расчете стропильной системы, а именно ступени и сечения балок помогут специально разработанные программы. Они основаны на том, какой кровельный материал вы собираетесь использовать, какие нагрузки будут на крышу, на каком участке конструкции и другие.

Материалы для работы

  1. Стропила являются основным конструктивным элементом.В качестве ножек и распорок рекомендуется использовать качественный брус сечением 5х10 см. Также необходимы обрезные доски толщиной не менее 3 см.
  2. Мауэрлат — опора для стропил. Хорошо будет использовать брус сечением 25х25 см.

Древесина хвойных пород хорошо подходит для организации стропильной системы. Но его следует сушить до влажности не более 22 процентов. Покатая крыша отличается от простой двускатной кровли большим весом. В связи с этим понадобится материал более массивный.

Инструкция по устройству стропильной системы

Инструмент применяется стандартный, как для любых столярных работ. Пригодится также лестница и страховочное оборудование.

Перед началом сборки необходимо обработать всю древесину специальными антисептиками, а также пропитать ее противопожарным раствором. Эти работы проводятся в соответствии с инструкциями на упаковках. А чтобы обеспечить более глубокое проникновение растворов в материал, лучше дважды обработать все элементы стропильной системы.Далее нужно дать дереву высохнуть перед тем, как приступить к дальнейшей сборке. Также следует обработать рейки и контробрешетки. Еще одна подготовительная работа — сверление отверстий в стержнях мауэрлата. Их шаг должен соответствовать шагу стоек, установленных на стенах.

Расчет стропильной системы скатной двускатной крыши

В принципе, стропильную систему можно рассматривать как модульно соединенные секции, которые целесообразно собирать на земле, а уже потом поднимать на крышу и проводить дальнейшую установку согласно чертежу.Это облегчит работу. Верхние и нижние стропильные ноги соединяются между собой под выбранным углом. Чтобы не нарушать общую геометрию кровли, необходимо следить за тем, чтобы они были аккуратно срезаны, а также соблюдали размеры всех деталей. Это повлияет на безопасный монтаж кровельного пирога. Чтобы упростить себе работу, вы можете подготовить шаблоны. Выполняются с использованием металла или фанеры, в соответствии с проектом.

Этапы работы

  1. Рубероид необходимо укладывать на несущие стены здания в один или два слоя.Он выполнит гидроизоляционную защиту.
  2. Затем приступают к установке мауэрлата. Крепление балок к шпилькам осуществляется с помощью гаек.

Монтаж балок мауэрлата необходимо производить с соблюдением строгой параллельности между ними.

Если дом деревянный, то верхняя балка или бревно будет служить мауэрлатом, в зависимости от строительного материала.

Когда все работы с установкой стропильной системы завершены, можно переходить к следующему этапу формирования кровельного пирога — укладке тепло-, паро- и гидроизоляции.

Послойное изображение кровельного торта

  1. Пленка пароизоляционная крепится с внутренних помещений. Для этого подойдут металлические скобы. Важно поддерживать равномерное натяжение материала.
  2. В качестве утеплителя можно использовать минеральную вату или пенополистирол. Их установка осуществляется между стропильными ногами.
  3. Укладка гидроизоляции — завершающий этап, ее перекрывают в несколько слоев. Это поможет свести к минимуму риск утечки.

Гидроизоляционный материал может прогибаться, но не более чем на два сантиметра.

Дальнейшие работы можно охарактеризовать как кровельные:

  • Когда гидроизоляционная пленка будет уложена, приступаем к монтажу обрешетки. Определение шага реек зависит от типа кровельного покрытия, используемого при строительстве. Для удобства работы его делают на 30-35 см при условии использования жестких материалов. А вот для мягкой кровли лучше подойдет сплошная обрешетка из фанерных листов или OSB-плит.
  • Рейки необходимо ставить по прямой линии, чтобы после, при укладке рубероида, не возникло проблем.
  • Особенности укладки кровли для ломаной двухскатной кровли нет, поэтому работы ведутся в соответствии с выбранным материалом.
  1. Строительный опыт должен быть решающим при создании ломаной двускатной крыши своими руками. Его конструкция может быть довольно сложной для новичка.
  2. Для уже тяжелой конструкции лучше не использовать тяжелый рубероид.Из-за этого требования от черепицы придется отказаться в пользу существующих альтернатив, таких как битумная или металлическая черепица.
  3. Вентиляция кровельного пирога — необходимое условие для правильного монтажа. Воздуходувки устанавливаются в крыше и коньке.
  4. Получившееся подкровельное пространство отлично подойдет для организации чердака. А если вы планируете там располагать жилое помещение, то стоит особенно внимательно подойти к вопросу его утепления. Толщину материала следует подбирать в соответствии с требованиями СП.Этот параметр выбирается в зависимости от района строительства.
  5. Также не стоит экономить на пароизоляционном материале … Качественная продукция поможет создать комфортную среду обитания.

Ломаная двускатная крыша своими руками: стропильная система, пошаговый монтаж и др.


Проектирование и пошаговое изготовление ломаной двухступенчатой ​​кровли, консультации по выбору стройматериалов.

Скатная крыша — устройство, варианты, инструкция по монтажу

Владельцы частных домов продумывают каждую деталь своего жилища: тип фундамента, отделку фасада и форму крыши.Мансардная покатая крыша — одна из самых популярных конструкций в этой части здания.

Устройство

Стропильная система односкатной крыши отличается от других большим количеством перегибов на скатах. Считается, что это одна из самых красивых форм, но, в то же время, и стоит она, как и бедра, довольно дорого. Она располагается для домов, в которых планируется жилая или нежилая мансарда.

Конструкционные элементы

Характеристики стропильной системы:

  1. В отличие от классической двускатной крыши эта модель имеет специальные ребра жесткости.Эти подкосы обеспечивают прочность кровли и создают ровные стены внутри чердака;

Стропильная система с передней бабкой

  • Между подвесными стропилами и стяжкой необходимо установить бабушку. Гарантирует плотность затяжки и создает дополнительную поддержку;

Схема без бабки

  • В свою очередь между стойками монтируются подкосы (их еще называют драками) и многослойные стропила (формирующие крышу). Они тоже являются ребрами жесткости, но для внутренней системы стропил — стойки;
  • Скатная полувальмовая крыша также может быть вальмовой.Количество откосов зависит от высоты стоек — чем они выше, тем больше изгибов. Четырехскатная крыша удобнее в эксплуатации;

Отличие односкатной и четырехскатной крыши

  • Угол наклона не может быть меньше 15 градусов. Скатная, двускатная и более скатная крыша обязательно должна иметь хороший уклон для правильного отвода атмосферных осадков. В противном случае дом или пристройка с таким типом кровли будут постоянно обогреваться.

Специалисты рекомендуют выбирать хвойные породы в качестве материалов для стропильной системы частного дома.Такие балки выдерживают резкие перепады температур, противостоят влаге и снегу, а также обладают прекрасными антисептическими свойствами.

Варианты крыши

Виды скатных крыш частных домов:

  1. пл. Здесь между многослойными стропилами и столбами образуется прямоугольный треугольник. Внутренняя часть мансарды напоминает квадрат, отсюда и название схемы. Идеально подходит для домов с небольшой площадью и возможностью обустроить высокий чердак. Такой вариант идеален для беседки или небольшого каркасного дома;

Квадратная скатная крыша

  • Прямоугольный.Такой вид строительства предполагает увеличение свеса карниза за счет более широких откосов и балок перекрытия. Такой вариант подойдет, если в доме большая площадь. Чтобы предотвратить деформацию многослойных стропил, подкосы укрепляют небольшими стойками. Так проектируются и жилые дома, и дачи, то есть сезонно;

Пример прямоугольной системы

  • Комбинированный. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор можно установить балки подпорок и многослойные стропила.Бабушка часто подкрепляется. Система применяется на больших чердаках жилых домов. Главное удобство такой конструкции — ее прочность, благодаря чему на поверхности кровли можно установить башенки или купола. Таким способом часто украшают дачу или загородный дом с верандой;
  • Трехпередние и более. Узлы фронтона в этой конструкции дополнительно усилены специальными элементами, так как в противном случае они могут деформироваться. Основное отличие данной конструкции от классической ломаной — наличие специальных усиленных коньковых балок.Также здесь есть диагональные стропила, которые намного больше, чем один на один. Этот тип конструкции используется для постройки кирпичного, бревенчатого или блочного строения. Благодаря такой схеме монтажа можно сделать интересный интерьер мансарды с покатой крышей.

Скатная крыша мансарды внутренняя

Кроме того, скатная крыша может использоваться для любых подсобных помещений (гараж, баня) и домов со встроенными помещениями (веранды, теплицы и т. Д.).

Перед началом работ нужно сделать чертежи ломаной кровли.Различные варианты с балконом, окнами и другими элементами в свободном доступе в Интернете, например, в формате dwg. При этом следует учитывать, что это модульная конструкция, для ее узлов требуется соответствующее подключение. Кронштейны используются для крепления балок друг к другу. Для расчета крепежа также потребуется чертеж и технологическая карта.

Чертеж скатной крыши с окном Пример профессионального чертежа

Пошаговая инструкция, как сделать ломаную крышу своими руками:

  1. Сначала монтируется мауэрлат и балки перекрытия.Они послужат потолком для нижнего этажа. Перед установкой их необходимо обработать антисептиком для защиты от влаги и микроорганизмов;
  2. Под деревянным откосом устанавливается пароизоляция и гидроизоляция. Эти меры нужны для защиты потолка от конденсата из дома и возможной влаги под стойками;
  3. В зависимости от того, какая планировка выбрана, нужно заранее продумать габариты стеллажей. Стандартно они на 10 см выше необходимой высоты потолка, так как после установки стропильной системы будет проведена внутренняя отделка;
  4. Следует отметить, что уклон всей крыши будет зависеть от размера стоек.Поэтому выбирайте их высоту так, чтобы крыша располагалась под углом 15 градусов и более. В противном случае слить с него жидкость будет сложно;

Пошаговая инструкция с фото

  • Далее устанавливаются стойки. Их конструкция подразумевает установку вертикальных балок с временными подкосами, которые снимаются после установки верхнего этажа и шпиндельной бабки. В противном случае конструкция деформируется и схема кровли нарушится;
  • Половые доски устанавливаются над стойками.Для соединения верхнего этажа и вертикальных балок используются специальные угловые распорки. Для установки передней бабки нижние горизонтальные доски дополнительно укрепляют ригелями. Гарантируют жесткость временной установки;
  • После этого рассчитывается необходимое расстояние между нижними стропилами. Это можно сделать исходя из материала, которым будет покрыта крыша, или с использованием стандартных значений. Специалисты рекомендуют использовать шаг в 1 метр, если площадь большая — 1,2.Они должны быть встроены в вертикальные стойки;
  • Стропила должны немного нависать над стенами. Это поможет обеспечить дополнительную защиту сруба или пеноблоков от воздействия дождя и снега. По окончании монтажа карниз подшивается. Для этого можно использовать пластиковый сайдинг для сруба, профнастил или деревянные доски;
  • Когда крепеж завершен, временные ригели заменяются постоянными скобами.

Стоимость установки стропильной системы профессионалами варьируется от 1000 у.е.е. до десяти. Все зависит от выбранного дизайна и размеров дома.

Утепление и отделка

После завершения монтажных работ чердак с покатой крышей утепляется и отделывается. Технология теплоизоляции аналогична другим видам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, а поверх нее укладывается гидроизоляция. Эти поверхности перекрывают тонкими гвоздями.

Гидроизоляция кровли

Для утепления можно использовать прессованную минеральную вату, пенополистирол, пеноизол и другие материалы.Монтаж утеплителя осуществляется таким образом, чтобы при его установке оставались видимыми зазоры между балками — это поможет при дальнейшей отделке.

Покатая крыша отделывается в зависимости от того, какой материал был выбран для покрытия. Сейчас большой популярностью пользуется ондулин — он отлично переносит перепады температур и воздействие ультрафиолетовых лучей. Самый дешевый и доступный вариант — шифер. Но проще всего работать с панелями металлочерепицы на скатной крыше — такая конструкция требует постоянной резки покрытия, а вот с черепицей это не обязательно.

Сломанная крыша своими руками: фото, видео


Сломанная крыша своими руками: устройство, варианты, установка. Утепление и отделка. Покатая мансардная крыша. Фото, видео, рисунки.

Сломанная крыша своими руками

  • 1 Как выбрать угол наклона
  • 2 Черчение
  • 3 Материал
  • 4 этапа строительства
  • 5 Обшивка и кровельный пирог

Среди разнообразия кровельных конструкций особое место занимает скатная двускатная крыша.Его особенность — разделение ската на несколько плоскостей, что дает возможность использовать пространство под крышей для устройства мансарды. Наличие помещения под крышей снизит общие теплопотери дома. Ломаную крышу своими руками можно построить правильно только при грамотных расчетах и ​​соблюдении всех норм при строительстве.

Как выбрать угол наклона

Угол наклона мансардной крыши

При выборе угла установки скатов крыши необходимо учитывать:

  • тип кровли;
  • осадков и силы ветра;
  • Назначение комнаты — для жилого помещения высоту конька не следует ставить ниже 2.5 метров.

Оптимальным значением для верхних уклонов считается 30–45 градусов, для нижних — 60 градусов.

Составление проекта

Проект наклонной крыши

Любое строительство начинается с чертежа, а такая сложная конструкция, как скатная крыша, потребует составления подробной схемы со всеми размерами и расчетами. Вы можете приступить к работе, просмотрев фотографии и схемы, которые помогут понять, как построить конструкцию скатной крыши.Зная размеры постройки, тип кровельного и утеплительного материала, можно с помощью специальных калькуляторов рассчитать габариты элементов стропильной системы.

Расход материала для кровли, а также гидроизоляции рассчитывается по размеру площади кровли, которая рассчитывается путем сложения значений всех уклонов. Слой утеплителя для мансардной крыши должен быть не менее 20 см.

Брус клееный

Прежде чем делать скатную крышу, подберите качественный материал для ее строительства.Для этого приобретается сухой клееный брус, влажность которого составляет 18-22%. Перед началом монтажа он проходит обязательную обработку антисептиком и противопожарным средством. Обработка составами проводится на открытом пространстве, средства наносятся в два слоя.

  • штанга для мауэрлата 200 × 200 мм, для подкосов 50 × 100 мм;
  • доска 50 × 150 мм;
  • Доска необрезная;
  • скоб металлические, уголки, болты, гвозди, шурупы;
  • рейка для обрешетки 25 × 50 мм;
  • мембрана пароизоляционная, утеплитель, гидроизоляция;
  • рубероид.

Этапы строительства

Мауэрлат фиксированный

Мауэрлат. Монтаж стропильной конструкции предполагается на этапе возведения стены. В верхнем ряду укладываются специальные шпильки для последующего крепления мауэрлата, являющегося основой кровли. Этот брус укладывается по всему периметру стен, в просверленные отверстия вставляются подготовленные шпильки и стягиваются гайками. Шаг шпилек — два метра, лучший вариант, если они будут располагаться между стропилами.Под мауэрлат укладывается рубероид, обеспечивающий защиту от влаги. Чтобы надежно удерживать конструкцию, используется стяжка из проволоки.

Балки. Толстый брус сечением 200 × 200 мм укладывается непосредственно на мауэрлат или в специальные карманы, оставленные в кладке стен. Края балок, расположенные на кладке, промазываются мастикой. Балка будет служить опорой для стоек. К ним крепятся металлические уголки мауэрлата … Требуется строгое соблюдение горизонтального уровня, чтобы получить качественное основание для кровли.Изменить положение балки можно, разместив доски.


Монтаж стропил

Установка стропил. Первыми открываются вертикальные стеллажи на фронтонах. Их уровень контролируется с помощью отвеса. Стойки временно фиксируются распорками. Между выставленными стропилами натягивают шнур и устанавливают все остальные стойки с шагом, равным расположению балок. На стойки укладываются балки из доски, крепятся уголками и саморезами.Поверх балок крепятся продольные стяжки, соединяющие параллельные стойки и финальную обвязку … До окончательной установки остальных стропил подпирают затяжки подкосами.

Нижние стропила устанавливаются с опорой на прогоны и мауэрлат. Чтобы облегчить работу по подготовке брусков, предварительно выполняется шаблон. На прогон прикладывают тонкую доску и отпиливают под нужным углом. Обшиты и установлены все нижние стропила.Нижняя часть, лежащая на мауэрлате, вырезается по месту. Для крепления используют пластины или уголки, закручивая их саморезами или забивая гвозди.

Перед установкой верхних подвесных стропил необходимо очертить центр крыши. Для этого используется временная подставка, закрепляемая по центру мауэрлата и затяжка фронтона. Верхний край доски обозначит центр крыши. На эту доску наносится основание под шаблон, по которому будут выполняться пропилы верхних стропил, второй край заготовки опирается на балку.

Все верхние стропила одинакового размера, поэтому они вырезаются по одному и тому же шаблону. Верхние концы стропил соединяют обрезками досок, плитами или ботинками. Нижняя часть вставляется пропилом в прогон и скрепляется уголками. Каждая стропильная нога поддерживается подвесной стойкой размером 25×150 мм, которая прикрепляется к стропильному соединению и к поперечине.

Нижние стропила усилены несъемными подкосами. Для этого используется доска 50 × 150 мм, нижний торец срезается под углом и устанавливается на балку, верхний конец крепится к стропиле болтом или шпилькой.Установив все подкосы, временные опоры снимаются.

Обшивка и кровельный пирог

После завершения монтажа стропильной конструкции необходимо правильно уложить все слои кровельного пирога. Изначально стропила обшивают пароизоляционной мембраной, начиная с низа кровли. Стыки материала проклеиваются скотчем. Затем укладывается утеплитель. Между слоем утеплителя кровли необходимо установить форточки для вентиляции пространства.Плохая вентиляция приведет к образованию конденсата и сырости. Кровельное покрытие следует выбирать с учетом его теплоизоляционных качеств, поэтому использование металла нежелательно. В качестве утеплителя выбирайте безопасные негорючие материалы, не подверженные воздействию влаги. К таким материалам относятся пенополистирол и пеностекло. После утепления устанавливается гидроизоляция.

Обрешетка производится непосредственно под выбранный вид кровли.

Конструкция скатной крыши не только придаст особый вид архитектуре дома, но и придаст дополнительную жилую площадь.Правильно выполнить работу поможет просмотр видео, объясняющего нюансы строительства.

Домик с мансардой

Дом с мансардой

Покатая крыша деревянного дома

Сауна с покатой мансардой

Загородный дом с мансардой

Крыша гаража

Сломанная крыша своими руками — изготовление фото


Узнайте, как сделать скатную крышу своими руками.В статье описана технология устройства односкатной мансардной крыши с учетом конструктивных особенностей.

Уже давно на домах устраивают ломаные крыши, что дает возможность увеличить жилую площадь. В большинстве случаев под такую ​​конструкцию устраивают чердак. Ломаные крыши хоть и представляют определенные трудности, но устраивают часто. Но если внимательно изучить вопрос, то особых отличий от обычной двускатной конструкции нет.

Отличительные особенности

Дизайнеры считают, что этот вид кровли отличается художественной выразительностью, позволяет воплощать интересные проектные решения в реальность.При определенных навыках такую ​​крышу легко устроить своими руками.

Главное преимущество скатной кровли демонстрируется на широком здании, так как можно с максимальным эффектом использовать чердак … Но большая длина пролетов значительно усложнит стропильную систему, будет малоэффективной.
Итак, сегодня считается скатная крыша, рассказывается, как сделать ее своими руками.

Необходимые материалы, видео

Основной упор следует сделать на заготовку древесины, так как она будет использоваться больше всего.Лучше выбирать хвойные сорта, так как они самые мягкие в работе и не особо дорогие. Вам понадобится:

  • Бар. Из него формируется стропильная конструкция;
  • Доска обрезная. Понадобится для обустройства обрешетки. Его количество определяется используемым рубероидом;
  • Кронштейны и скобы металлические. С их помощью будет осуществляться крепление элементов стропильной системы.

Более наглядно этот этап работы представлен на видео:

Предварительная обработка

Перед установкой стропил необходимо защитить всю древесину от влаги и возможного возгорания.Для этого каждый элемент обрабатывается специальными составами. Их сегодня достаточно.

После установки стропильной системы рекомендуется дополнительно обработать все стыковочные участки.

Установка полилинии

Несмотря на определенные сложности рабочего процесса, все можно сделать своими руками. Вам просто необходимо внимательно изучить особенности устройства кровли, составить удобное дизайнерское решение, рассчитав все углы наклона.

Для упрощения процесса можно подготовить шаблон для стропильных систем, по геометрии которого можно будет ориентироваться в работе.
Установив и разметив муерлат, можно поднимать стропила и монтировать их, начиная с первого и последнего элементов. Взяв их за ориентиры, легче будет обнажить остальные стропила.
Для придания конструкции дополнительной жесткости следует установить ребро конька, соединяющее систему в единое целое.

Влагозащита и изоляция

Для создания комфортной атмосферы на чердаке и снижения затрат на отопление стоит устроить утепляющий слой и защитить крышу от влаги.Рекомендуемый вариант для этого — устройство кровельного пирога.

Использование такой схемы позволит сэкономить на отоплении и организовать оптимальную влажность. Утеплитель закрепляют на стропилах степлером, обшивают кровельным покрытием.

Устройство обшивки, кровельные работы

Закончив с утеплением и устройством гидроизоляционного слоя, можно выбрать материал для отделки кровли. Это определит, как расположить обрешетку, которая послужит основой.
Монтажные работы на материале следует проводить по известной технологии; наличие нескольких наклонных углов не должно на это сказаться. Доски обрешетки укладываются на специальные рейки, с помощью которых будет осуществляться естественная вентиляция конструкции крыши.

При заливке обрешетки следует внимательно следить за ее габаритами, чтобы в дальнейшем не возникло трудностей с креплением кровли.


Монтажные работы завершаются установкой дренажной системы, которая защитит фундамент от излишков воды.


Устройство скатной кровли считается сложным процессом, требует определенных навыков. Но если есть необходимость сократить финансовые затраты, то после изучения инструкции вы сможете все сделать самостоятельно.

Скатная крыша — это, по сути, односкатная крыша. Его выбирают, когда хотят получить дополнительное свободное место на мансардном этаже или кому-то такие конструкции нравятся больше, чем обычный фронтон, трехколесный велосипед, четырехскатный. Обустройство скатной крыши — процесс непростой, но он с лихвой окупается красивым внешним видом, повышенной функциональностью и уютным жилым помещением.Давайте подробно рассмотрим устройство скатной крыши и способы ее изготовления своими руками.

Что такое скатная крыша

Скатная крыша получила свое название благодаря своей форме. Он имеет большое количество линий с перегибами и пятиугольную (а не треугольную, как в классическом скатном) выступе фронтона здания. Многие девелоперы сознательно выбирают его ради формы, так как дом с покатой крышей выглядит солидно, солидно, а с помощью дополнительных элементов и даже контрастируя с тоном основной отделки крыши и фасада можно получить настоящий шедевр.

Коттедж с покатой крышей выглядит необычно и оригинально

Но по большей части идеален, когда мансарда желаемого размера не влезает в обычную скатную крышу, что не обеспечивает достаточной высоты мансарды для комфортного проживания там. Сломанная конструкция из-за обрыва откоса значительно сокращает «мертвые зоны» — непригодное для проживания пространство.

Кстати, не всегда для обустройства гостиной выбирают крышу с изломом.Также это могут быть «холодные» помещения — винный погреб для виноделов, тренажерный зал для любителей спорта.


Для хранения вина подойдет любое помещение в доме — подвал, чердак, кладовая — главное обеспечить необходимые климатические условия для хранения вина

На чердаке можно устроить гардеробную или просто кладовку для домочадцев. потребности, оборудованные различными шкафами и полками.


Маленькая гардеробная на чердаке — яркий пример того, как можно практически использовать все квадратные метры собственного дома.

Вариантов скатной кровли много:

  1. Односкатная — самая простая конструкция, которую можно легко сделать самому.


    Односкатная крыша с небольшим изломом ската — стильный и простой дизайн

  2. Фронтон — позволяют оборудовать большое чердачное пространство.


    Обтекаемая форма делает двускатную крышу устойчивой к порывам ветра и снежным заносам.

  3. Трехскатная крыша — давно известна в России и популярна сегодня.


    Эстетика двускатной крыши с одной стороны ненавязчива, а с другой — несомненная привлекательность.

  4. Четырехскатная — сложная в строительстве, но красивая внешне и легкая, благодаря конструктивным особенностям.Это позволяет оборудовать чердачное пространство большой площади, не перегружая фундамент. Поэтому в частном домостроении шатровая крыша пользуется большим спросом.


    Четырехскатная ломаная конструкция востребована в частном строительстве

  5. Шатровая ломаная, двускатная, комбинированная и др.


    Вальмовая скатная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства на мансардный этаж

То есть пролом в крыше, позволяющий увеличить чердачное пространство, применяется практически везде.По словам строителей, если что-то можно нарисовать, то можно и построить. Так оно и есть, но важно заранее просчитать смету, чтобы потом не получилось «Я его слепил из того, что было».

Особенности устройства скатной кровли

Наличие специальной стропильной системы, состоящей из довольно внушительных элементов, выгодно отличает постройку скатной кровли от конструкции типовой скатной. Однако бояться этого не стоит.Изогнутые крыши установить не так сложно, как может показаться поначалу. Их вполне можно сделать своими руками.

Главное преимущество скатных крыш в том, что, несмотря на внушительные размеры опор, большинство стропильных систем монтируются по модульному принципу. Многие компоненты собираются на земле и в готовом виде поднимаются вверх. Поэтому тяжелая строительная техника не понадобится. Стойки и стропила в местах изломов вырезают с определенным уклоном. Вся стропильная система фиксируется специальными соединениями.


Стропила скатной кровли монтируют по схеме

Наилучшая ширина конструкции для устройства скатной кровли — 6 м. При более широком пролете целесообразно использовать другие технологии, так как способность стропил скатной крыши выдерживать повышенная нагрузка значительно снижается. Если ширина дома меньше, то стропильные балки и армирующие балки перекрытия будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основа скатной кровли — либо несущие стены, либо стропильная система из навесных и многослойных стропил, которые лучше делать из дерева, чтобы не утяжелять конструкцию.Нежелательно использование металлических и железобетонных изделий. Доска должна быть толстой, сечением не менее 50 мм, влажностью до 18%, пропитана льняным маслом. Чаще всего для создания несущих конструкций используют скатную крышу из хвойных пород как недорогой.

Характерной особенностью кровли с изгибом является разбивка ската на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом — верхняя часть обычно 15–30 °, нижняя 60–70 °. . Сломанная конструкция собирается при помощи кронштейнов.Их количество и место установки зависят от типа и площади кровли. От этого зависят и конструктивные элементы, тем не менее, в основных типах они обязательно присущи:


Правильно созданная конструкция крыши с изгибом в готовом виде включает:

  • отделочный материал, гипсокартон, паро-, тепло- и гидроизоляционный слой;
  • обрешетки, контробрешетки и настил кровли.

Расчет скатной крыши

Расчет ведется с учетом типа основного кровельного покрытия, а также углов уклона стропил.Рассчитать необходимый объем укрывного материала для скатной крыши несложно:

  • измерить длину и ширину скатов, умножить, получить площадь каждого ската;
  • рассчитанные площади суммируются и полученный результат делится на площадь кровельного перекрытия (металлические листы, ондулин и т. Д.) + 10-15% на перекрытие и запас.

Изоляционные материалы рассчитываются аналогично.

Перед расчетом стропильной системы необходимо составить план дома и посмотреть карты снеговых и ветровых нагрузок по регионам.Любой, кто знаком с ArchiCad или SolidWorks и знает основы строительства, может создать в этих программах проект крыши для своего дома, где все элементы имеют вес и размер. На основании чего можно сразу составить смету и узнать, какие будут затраты на обустройство выбранной кровли.

Видео: Проектирование стропильной системы в ArchiCad и SolidWorks

Рисуем эскиз дома на клетчатом листе бумаги, где отображаем особенности стропильной системы скатной крыши — форму, ширину стены, углы наклона откосов и др.В качестве примера возьмем зарисовку с фотографии.


При составлении схемы дома необходимо соблюдать пропорции

Исходные данные: ширина стены, на которой формируется торец крыши (B d) 6,4 м, строится, например, в Тюмени высота короба по эскизу — 2,3 м, расстояние от потолка до конька крыши — 3,5 м, углы скатов — угол между перекрытием и откосом и уклоном 60 °. угол b при изгибе откосов — 30 °, желаемая высота помещения (Н м) — 2.5 м, пристройки балок перекрытия за пределы стены (B c), шаг стропил принимаем равным 0,6 м …

Находим на карте расположение постройки и узнаем сумму снеговых нагрузок для данной местности. Причем, если строительство ведется на границе регионов, то они предпочитают большее значение … В нашем примере снеговая нагрузка (Тюмень) составляет 180 кг / м².


Количество снеговых нагрузок определяется в зависимости от местности

Мы определяем значение силы ветра из карты ветровой нагрузки и умножаем его на поправочный коэффициент (k) из таблицы ниже, поскольку тип местности и высота будущего строения имеют значение здесь.В нашем примере ветровая нагрузка для Тюмени равна 24 кг / м², k 0,65 (столбец «В»). Итого получаем 24 х 0,65 = 15,6 кг / м².


Карта ветроэнергетики определена для всех регионов

Таблица: коэффициент (k) для типов местности

Если дом строится в черте города, но недалеко от моря, то берется значение столбца «А».

В нашем примере значение столбца «Б» взято — высота дома более 5 м, строится он в городе (Тюмень) в коттеджном поселке, где нет многоэтажных домов.

Видео: скатная крыша с мансардой, часть 1 — расчетная схема, нагрузки, DCS

Проводим расчеты.

  1. Рассчитываем зависимость ширины чердака от крутизны ската чердака (угол a) по законам геометрии — B m = B d — (2 x (N m: tq a)) = 6.4 — (2 x (2,5: tq 60 °)) = 3,51 м. При удалении балок перекрытия наружу, например, на 0,5 м, ширина чердачного помещения увеличится до 4,01 м. Отсюда вывод — чем больше вынос балок перекрытия, тем шире можно сделать чердачное помещение.
  2. Рассчитываем общую высоту кровли: H м + H k (высота конькового треугольника), где H k = 0,5 x B mx tq b = 2,5 м + (0,5 x 3,51 x tq 30 °) = 2 0,5 м + 1,01 м = 3,51 м.
  3. Рассчитываем длину стропильных ног: для расчета нижней стропильной ноги Н м: sin угла a = 2,5: sin 60 ° = 2,89 м от длины стропильной ноги; для расчета коньковых стропил H c: sin угла b = 1,01: sin 30 ° = 2,02 м. Если конструкция формируется с удалением балок перекрытия, то есть свес кровли образуется за счет снятия, то расчеты стропильных ног окончены.Если снятия балок нет, то потребуется удлинение стропил, а значит, нужно провести дополнительный расчет.
  4. Рассчитываем удлинение стропил — рабочую длину кобылки — на планируемую величину свеса карниза по формуле — желаемая длина свеса карниза (k): cos угол a = 0,5 м, например : cos 60 ° = 1 м.
  5. Узнайте уклон скатов и величину нагрузки на стропила, руководствуясь таблицей «Рекомендуемые уклоны скатных крыш» ниже.
  6. Рассчитываем нагрузку на стропила. Для этого воспользуемся исходными и расчетными данными. Нагрузка от уклона ската (например, металлическая кровля) + снеговая нагрузка по карте снеговой нагрузки + ветровая нагрузка (определяется по карте, с поправкой на коэффициент). Итого: 5 кг / м² + 180 кг / м² + 15,6 кг / м² = 200,6 кг / м² х заданный шаг установки стропил (имеем 0,6 м) ≈ 110 кг / погонный метр.

Зная величину нагрузки, можно правильно выбрать сечение кровельного бруса.

Таблица: соотношение нагрузки и толщины балки для стропильной системы

Примечание: при выборе нагрузки округляем в большую сторону.

Видео: скатная крыша с мансардой, часть 2 — расчет в Scad, подбор сечений кровельных элементов

При покупке пиломатериалов необходимо учитывать утеплитель, а также вентиляционный зазор и пароизоляцию кровельный «пирог» (а это 20-30 мм).

Расчет скатной кровли объемен, но несложен.Сделать это можно своими руками или с помощью программы расчета Scad. Также можно воспользоваться онлайн-калькулятором для расчета стропильной системы на строительных площадках, где нужно ввести запрашиваемые данные и получить готовый расчет.

Видео: скатная крыша с мансардой, часть 3 — конструкция и планировка

Проекты домов с разными типами скатных крыш

Благодаря конструктивным особенностям скатные крыши различаются по внешнему виду:

  • с опорой нижних стропил на мауэрлате;
  • с удалением нижней части слоистых стропил за пределы стены;
  • с использованием только слоистых стропил.

В зависимости от особенностей стропильной системы скатные крыши имеют разный вид.

В первом варианте балки перекрытия устанавливаются так, чтобы они немного не доходили до стен нижнего этажа. Нижняя часть откосов состоит из многослойных стропил и крепится к стенам здания мауэрлатом. Каркас мансарды выполнен из вертикальных элементов (стоек). Получаются составные элементы кровли в виде треугольников вдоль стен, соединенных между собой драками.И уже к ним крепятся верхние части откосов из подвесных стропил, опирающихся на стяжки.

Во втором варианте нижние края стропил вынесены за пределы дома, что дает возможность увеличить размеры мансарды. И чем больше вынос, как уже было сказано выше, тем шире можно сделать комнату под крышей. В этом случае опорой для стропил выступает не мауэрлат, а балки перекрытия, которые удерживает мауэрлат. Стропила опираются на подкосы.Столбы заглубляются в потолок, но не более чем на 1/3 толщины.

В третьем варианте подвесных стропил нет. Верхние откосы также состоят из слоистых, поддерживаемых затяжками.

Конструкция крыши без вертикальных элементов

Существуют и другие варианты скатной кровли, одна из которых весьма интересна — в этой конфигурации отсутствуют вертикальные стойки, а стропила все одинаковой длины. Внешне крыша напоминает восьмигранник.Потолок подкровельного помещения будет в виде четырехгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждой из них в месте излома с двух сторон закрепляют по 2 металлические пластины (толщина металла 3 мм). Кроме того, в верхней части конструкции устанавливаются ригели, за счет которых дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение дает возможность усилить стропила, перераспределить нагрузку на несущие элементы, убрать стойки и тем самым значительно расширить комнату.

Скатная крыша с мансардой

Домов с мансардой очень много, потому что они:

  • привлекательный силуэт крыши, а вместе с ней и всего дома;
  • увеличить полезную площадь за счет рационального использования существующей;
  • быстрый монтаж и низкие затраты.

Конструкция с скатной мансардной крышей вальмового типа максимально использует внутреннее пространство мансарды.

Мансардные дома с покатой крышей, где один скат с изломом, а другой прямой.Такой архитектурный прием применяется, когда по проекту продумана асимметрия фронтона и необходимо перенести чердачное помещение на ту или иную стену. Внешне такой дом выглядит стильно. Легко устанавливается на асимметричные кровельные солнечные батареи, климатические или отопительные системы и т. Д. Технологическое оборудование.


Скатная крыша чудесно сочетается с различными футуристическими формами, в том числе с асимметрией.

Сломанная крыша своими руками: пошаговая инструкция

Перед установкой кровли все деревянные элементы обрабатываются антисептиками, антипиренами и пропитками от гниения.Укомплектованы основным рубероидом, утеплителем и металлическими креплениями для крепления стропил к мауэрлату.


Конечно, это не единственная технология устройства скатной крыши. Существует ряд других, и выбор зависит от многих факторов — используемого материала, планировки, типа кровли, условий проведения монтажных работ и т. Д.

Видео: стропильная система ломаной крыши

Самостоятельная установка стропильной системы

Монтаж скатной кровли удобен тем, что позволяет, как уже было сказано выше, собирать множество элементов конструкции на земле.


Выровнять все элементы стропильной системы по натянутому шнуру сможет только опытный кровельщик. Даже малейшее отклонение (например, 0,5–1 см) приведет к «ходьбе» по крыше. А это недопустимо, особенно если речь идет об обустройстве жилых помещений под крышей.

Видео: простой совет — как установить стропильные ноги точно и в одной плоскости

Конструкция скатной крыши

Конструкция кровли подразумевает устройство карнизов (свесов), утепление мансарды, обшивку фронтона.Эти работы можно отнести к категории второстепенных, но очень важных. Обустройство карнизов — усиление защиты дома от проникновения влаги, попадания мусора и пыли в подкровельное пространство. Для изготовления карнизов нижние стропила выносят за пределы постройки на 50-60 см. Это минимальный размер свесов, который при желании можно увеличить.

Свесы кровли подшиты и не подшиты, коробчатые и укороченные. Оптимальный вариант — подшитые свесы, что значительно увеличивает функциональность кровли и придает дому законченный вид.Для подшивки подойдет любой материал — вагонка, доска, металл, пластик, софиты. Все дело во вкусе хозяев и дизайне дома.


Для подшивки карниза скатной кровли используются разные материалы

Кроме карниза, желательно защитить лицевую часть кровли, так как в ломаных конструкциях фронтон выполняет серьезные функции — сохраняет и поддерживает тепловой режим на чердаках. Поэтому он должен быть не только прочным, но также хорошо утепленным и привлекательным.Если проектом не предусмотрено полное остекление фронтона, то обычно его обшивают тем же материалом, которым облицовывается весь дом. Часто используют дерево, если дом кирпичный или каркасный, по которому нанесена резьба. Грамотное оформление фронтона дает возможность красиво обыграть самую обычную покатую крышу по конструкции.


Эффектным элементом архитектуры загородного дома с покатой мансардной крышей является сплошное остекление фронтона и устройство балкона

Утеплитель скатной кровли

Ввиду особенностей конструкции скатная крыша должна имеют хорошую теплоизоляцию.Если чердак останется «холодным», то достаточно будет утеплить только потолок, отделяющий его от самого дома. Что касается помещений, которые планируются под жилье (чердаки), то здесь уже все утеплено — откосы, фронтон, потолки и стены.

Самым популярным утеплителем для чердаков является минеральная базальтовая вата, уложенная слоями. Он отличается практически нулевым влагопоглощением, отличной паропроницаемостью, хорошей огнестойкостью и низкой стоимостью.


Минеральная вата — распространенный материал для утепления мансарды

Если схема утепления имеет полимерную структуру, то лучше использовать пенопласт, не уступающий базальтовой вате.Хотя коэффициент паропроницаемости у минеральной ваты выше, пар практически не накапливается в пенопласте, а отводится через неровности и стыки утеплителя. Стоит отметить экструдированный пенополистирол, который может служить долгие годы, не теряя своих свойств. И, конечно же, опилки, главное достоинство которых — невысокая стоимость, экологичность и отличные теплоизоляционные свойства.

Изоляционные материалы укладываются между стропилами максимально плотно; оставлять пустоты недопустимо.

Видео: как утеплить крышу мансарды опилками

Конструкция скатной мансардной крыши подразумевает единую систему гидроизоляции, утепления и пароизоляции. Все слои укладываются в определенном порядке с обязательными вентиляционными зазорами, что позволит отвести влагу от утеплителя. Следовательно, водяной пар не будет скапливаться в подкровельном пространстве, а значит, крыша сможет свободно «дышать».


Помещение под кровлей, предназначенное для жилья, утеплено по всем правилам теплоизоляции зданий

Изнутри вся конструкция обшивается гипсокартоном для дальнейшей отделки чердачного помещения.

Видео: утепление ломаной кровли мансарды

Кровельное укрытие — один из завершающих этапов кровельных работ, который проводится по следующей схеме:


На этом этапе важно правильно выбрать укрывной материал. Здесь мы снова возвращаемся к картам снеговых и ветровых нагрузок и смотрим, в какой зоне находится площадка, и какие нагрузки будут на крышу.

Если на данном участке сильные ветры и сильные снегопады, то не рекомендуется использовать легкие кровельные материалы, иначе есть риск их выхода из строя.А также не используйте рулонные материалы в климатических зонах с жарким летом.

Самыми распространенными считаются шифер и металлочерепица.

Обшивка фронтона скатной кровли своими руками

Фронтон — стены лицевой части между скатами кровли. Его форма зависит от конфигурации стропильной системы и предпочтений хозяев дома. Чаще всего фронтоном оборудуют дома с ломаной крышей и многоскатные. Реже — с скатными крышами и срубами, где фронтон уже вписан в конструкцию.

Фронтон можно сшить самостоятельно. Для этого не требуется специальных знаний и навыков. Фронтоны обшиты виниловым сайдингом, панелями ПВХ, деревом, профнастилом.


Фронтон можно обшить самостоятельно

При работе с сайдингом, как с более популярным облицовочным материалом, используйте разные технологии обшивки — на стропильной системе, обрешетке или заранее укомплектованном алюминиевом каркасе. Самый простой вариант — прикрепить сайдинг к обрешетке.


Видео: Обшивка двускатной крыши сайдингом своими руками

Как видите, ничего сложного нет, если придерживаться правил и особенностей монтажа, присущих любому укрывному материалу.

Видео: как построить мансарду своими руками

Строительство скатной мансардной крыши — лучший способ для частного дома, так как позволяет получить дополнительную жилую площадь, которой порой не хватает. Изучив технологию монтажа и придерживаясь простых правил монтажа, облицовки и утепления кровли, вы сможете сделать ломаную крышу своими руками и легко воплотить в жизнь свои мечты. А также получайте удовольствие от работы, проделанной самостоятельно.

Ломаной называют двухскатную крышу, скаты которой разделены дополнительными кромками на несколько плоскостей.Такой прием позволяет создать под крышей дополнительное полезное пространство, на котором можно разместить чердак, либо возвести крышу над зданиями самой сложной архитектурной формы. Наиболее распространены в индивидуальном строительстве ломаные двускатные крыши, которые еще называют мансардными.

Конструкция крыши

Для обустройства жилого пространства под крышей желательно, чтобы ширина дома была не менее 6 м. Это также важно для создания прочного. Заранее продумайте, какое будет соотношение частей откосов, будут ли световые люки на крыше и определите точное место их расположения.Рассчитайте необходимое количество рубероида, утеплителя, гидроизоляции по размерам крыши, строительных лесов для стропил, а также крепежа, создайте детальный чертеж или воспользуйтесь типовым проектом кровли.

Существуют специальные программы, позволяющие рассчитать необходимый размер балок для стропильной системы и шаг между ними в зависимости от типа кровельного материала, то есть его веса, количества осадков зимой и других параметров.

Возведение скатной кровли нужно предусмотреть заранее, так как под ней при строительстве дома из кирпича, газосиликатных блоков или пенобетона необходимо заливать армирующий пояс.В него предварительно закладываются шпильки с резьбой с шагом 1,5-2 метра.

Материалы (править)

  • Для стропил потребуется качественный брус (для ног и подкосов) 5 * 10 см и доска обрезная толщиной не менее 3 см, для мауэрлата брус 25 * 25 см. Предпочтительно древесина хвойных пород, хорошо просушенный, с остаточной влажностью не менее 22%. В целом стропила для ломаной крыши должны быть массивнее, чем для двускатной, из-за большого веса. Рассчитайте прочность балки.
  • Между собой балки и доски скрепляются стальными скобами и шпильками размером 8-12 мм. Также на всех этапах вам потребуются болты, шурупы, гвозди и металлические кронштейны для кровельных работ.
  • Обрешетка и контр-обрешетка изготовлены из деревянных реек 5 * 2,5 см. В качестве соединительных элементов используются детали, вырезанные из толстой фанеры.
  • Требуются изоляционные, гидро- и пароизоляционные пленки.
  • Рубероид для скатной крыши не должен быть слишком тяжелым.Подойдет металлочерепица и металлопрофиль, ондулин.

Конструкция крыши требует стандартного набора столярных инструментов, лестниц и защитного оборудования.

Стропильная система

Перед сборкой стропил вся древесина согласно инструкции обрабатывается антисептиком и пропитывается противопожарными растворами. Для лучшего проникновения все части будущих стропил перекрывают дважды. Подождите, пока он полностью высохнет, прежде чем приступить к дальнейшей сборке.Одновременно желательно обработать рейки для обрешетки и контробрешетку. В брусках под мауэрлат просверливаются отверстия с тем же шагом, с которым устанавливаются шпильки.


Стропильная конструкция соединена секциями модульности. Каждый из них может быть собран на земле, поднят, а затем уже установлен согласно чертежу, что значительно упрощает работу. Стропила соединяются между собой под определенным углом, а геометрия и надежность кровли в целом зависит от точности пропила и соблюдения размеров всех частей.Для этого удобно использовать шаблоны из фанеры или металла, заранее изготовленные по проекту.

На длинные стены дома укладывают 1-2 слоя рубероида и устанавливают балки для мауэрлата, которые гайками крепят на шпильки. Важно, чтобы они шли строго параллельно друг другу, а их внутренняя часть совпадала с внутренними стенками. Если стена толще бруса для мауэрлата, то снаружи выкладывается защитный ряд кирпичом. Если дом построен из бруса или бревен, то мауэрлат заменяют на верхние балки или бревна.

Вертикальные стойки крепятся к мауэрлату с помощью временных подкосов. Сначала устанавливаются в ряд две крайние стойки, затем между ними натягивается веревка, по которой устанавливаются остальные. Оптимальный интервал между столбами — 2,5-3 м. Высота столбов должна быть на 10-15 см выше предполагаемого уровня потолка. Верхние секции прикреплены к вертикальным стойкам, которые соединяются вверху. Все соединения скреплены фанерными накладками, закрепленными к брусу саморезами.

К стойкам досок прикрепляются балки, на них — ригели. Ригели фиксируются временной опорой, а затем скрепляются досками. В верхней части монтируется балка фермы, устанавливаются и закрепляются раскосы.

Утепление и гидроизоляция скатной кровли

Под стропилами изнутри помещения с помощью кронштейнов крепится пароизоляция, контролирующая ее равномерное натяжение (подробнее). На стропила набивается контррешетка. Между стропилами укладывают листы минеральной ваты или пенополистирола с последующей гидроизоляцией.Крепится с помощью контр-рельсов, идущих от карниза к коньку внахлест. Благодаря этим контр-полосам обеспечивается вентиляция всего «пирога» и сохраняется целостность пленки. Гидроизоляция внахлест сводит к минимуму риск протечки кровли. Допускается некоторое (до 2 см) провисание пленки.


Кровля

После гидроизоляции на стропила монтируется обрешетка. Шаг между рейками зависит от выбранного рубероида, чтобы его было удобно крепить.Обычно это 20-25 см для мягкой кровли и 30-35 см для жесткой. Во избежание проблем с укладкой рубероида в будущем внимание уделяется прямолинейности расположения реек обшивки.

Рубероид укладывается на скатную крышу по той же технологии, что и на двускатной крыше.

  • Скатная крыша — довольно сложная конструкция по сравнению с обычной двускатной крышей. При его проектировании и возведении лучше обратиться к профессионалам, если опыт строительства не велик.
  • Битумная черепица — не лучший выбор для скатной кровли из-за ее большого веса. Лучше заменить ее альтернативой — битумной черепицей или металлической черепицей.
  • В кровле необходимо обеспечить вентиляцию, а в коньковой части установить форточки.
  • Если вы планируете использовать чердак как жилое помещение, нужно особенно внимательно относиться к его утеплению и не экономить на пароизоляции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
