Утепление скатной кровли – виды, характеристики, плюсы и минусы

Утепление скатов крыши

Общие требования и конструктивные особенности утепления скатных крыш

В странах Запада, где климат сходен с российским, дома потребляют намного меньше энергии, потому что толщина изоляции ограждающих конструкций больше той, на которую ориентируются в нашей стране.

Толщина изоляции в России Толщина изоляции в Швеции

Теплоизоляция зданий – это проверенный способ энергосбережения. Использование в целях экономии утеплителя минимально возможной толщины приводит к интенсивному теплообмену между помещением и наружной средой. Это многократно увеличивает теплопотери, а следовательно и затраты на отопление.

Кровельные конструкции кроме кровельного материала включает в себя и другие элементы и покрытия, без которых невозможно обеспечить правильную работу кровельной системы. Такие слои как паробарьер, теплоизоляция и вентиляция отвечают за практичность, долговечность и функциональность конструкции.

Пироги утепления под разные кровельные материалы приблизительно одинаковые. Различия состоят в основном в размере вентиляционного зазора, но принцип один и тот же. Вентиляционный зазор для вывода избыточного конденсата должен быть, в особенности это касается скатных крыш. Вплотную утеплитель к финишному покрытию укладывать нельзя, потому что образования конденсата в таких местах неизбежен и невозможно сделать абсолютно герметичную систему, в которую не проникает воздух, а соответственно и влага. И если она туда проникает, то должна удаляться, в противном случае происходит перенасыщение утеплителя влагой, при этом ухудшаются его теплофизические характеристики, возникают процессы гниения деревянных элементов стропильной конструкции. Вентилирование системы обеспечивается с помощью продухов и проставочных реек. Рейками задается высота и количество воздушных зазоров над утеплителем. Устанавливаются они обязательно вдоль стропильных ног, чтобы не препятствовать воздухообмену и исключить образования застойных зон для капельной воды. В сложных, с точки зрения архитектуры, конструкциях (наличие аттиков, мансардных окон, парапетов и т.д.) обеспечить циркуляцию воздуха намного труднее. Поэтому в таких крышах нужно предусмотреть дополнительные вентиляционные отверстия по коньку кровли и свесом крыши, по всему периметру.

Рассматривая различные временные трудовые затраты на возведение того или иного вида кровли необходимо учитывать не только сиюминутные потребности, но и затраты времени и денег на ее обслуживание во время эксплуатации. К примеру, если сравнивать металлочерепицу с натуральной черепицей, то предстает следующая картина. В силу меньшего веса металлочерепицы, с точки зрения монтажа гораздо удобнее и проще, но малая масса одновременно является и недостатком. В связи с легкостью материала и большой площадью возникает проблема, его качественного крепления. Если штучная черепица не требует дополнительного крепежа в основной своей массе, то металлочерепица требует порядка 10 – 12 саморезов на 1 м2 покрытия, поэтому скорость монтажа, естественно теряется, несмотря на то, что укладка больших листов происходит быстрее. К тому же срок эксплуатации кровельных покрытий из натуральных материалов выше, чем из металла. Это объясняется тем, что, к сожалению, коррозию никто не отменял и любое механическое повреждение может привести к дефектам, устранить которые возможно будет только с помощью замены части покрытия. Придется снимать лист целиком, даже в том случае, когда площадь изъяна ничтожно мала. Мягкие кровельные покрытия имеют свои преимущества, одно из них заключается в том, что нет ограничений по формам и по размерам самой кровли.

Выбор схемы утепления скатной крыши и теплоизоляционного материала

Выбор оптимальной схемы будет зависеть от конструктивных особенностей стропильной системы, высоты стропил и от уровня квалификации работников, которые будут производить монтаж. По большому счету существует три варианта утепления скатных крыш

• С устройством теплоизоляции между стропилами (силовой каркас расположен на одном уровне с утеплителем)

• С устройством теплоизоляции между стропилами и над ними (силовой каркас расположен в теплом поясе)

• С устройством теплоизоляции между стропилами и под ними (силовой каркас расположен в холодном поясе)

Так же хотелось бы отметить некоторые ограничения, которые накладывает конструктивный угол наклона скатной крыши. Не очень удобно использование сыпучих материалов, которые не просто распределить по всей поверхности ската, а установка жестких материалов потребует монтаж временных креплений. Для скатных кровель рекомендуется применять теплоизоляцию из минераловатных матов или утеплители на основе стекловолокна, льна. Обладая такими физическими характеристиками как гибкость и упругость, такие материалы легко расположить между стропилами враспор без дополнительных креплений, зазоров и воздушных пазухов.

Первая схема утепления (рис.1) выбирается в случае, когда расчетная толщина теплоизоляционного слоя немногим меньше или совпадает с высотой стропильных брусьев.

Рис.1

1 – покрытие кровли

2 – брусок контробрешетки

3 – проствочная рейка

4 – диффузионная мембрана

5 – утеплитель

6 – стропильная нога

7 – пароизоляционный барьер

8 – отделка

Она признана самой простой, практичной и менее трудозатратой, чем другие варианты утепления скатных кровель.

Монтаж может производиться двумя способами:

Изнутри помещений

Снаружи конструкции

Отличаться будет только порядок укладки слоев. На рис.1 показана общая схема утепления по I – му варианту:

Рис.2

Рис.3

При утеплении изнутри помещения, вначале прокладывается гидроизоляционная пленка. Полосы рулонного материала располагают в поперек ската. Предварительно в верхнем поясе стропил набиваются ограничительные рейки, которые обеспечат зазор между теплоизоляцией и кровельным покрытием. Второй зазор, между утеплителем и гидроизолирующей пленкой выдержать будет достаточно сложно. Поэтому в этом случае целесообразно использовать диффузионную паропроницаемую мембрану, которую можно укладывать непосредственно на утеплитель. Материал располагают по контуру внутренней поверхности кровельной системы, без особого натяжения, чтобы исключить механические повреждения в процессе укладки утеплителя и сохранить целостность слоя. Так же для герметичности покрова, места стыков полос проклеиваются скотчем или специальной липкой лентой.

Далее укладывают утеплитель, при его раскрое необходимо учесть размер монтажных припусков, т.е. ширина теплоизоляционного мата должна быть больше расстояния между стропилами на 10 – 15 мм. Это обеспечит плотное прилегание утеплителя в ячейках конструкции. Для того чтобы исключить смещение теплоизоляционного слоя, по нижнему поясу стропил можно натянуть шнур в зигзагообразном порядке (рис. 3).

В завершении натягивают пароизоляционную пленку, которая предотвратит попадание влаги в слой утеплителя.

Вторая схема утепления (рис. 4, а) применяется, тех случаях когда

• расчетная толщина утеплителя превышает высоту стропил;

• конструкция кровельной системы имеет дополнительные элементы в виде затяжек, подкосов, опорных стоек;

• при желании максимально расширить жилое пространство мансарды, а высота стропил не обеспечивает установку утеплителя расчетной толщины;

• при наличии большого карнизного свеса

Данный вариант утепления предполагает многослойную укладку утеплителя или как минимум в два. Особенность устройство такой кровельной системы заключается в том, что первый слой теплоизоляции монтируется как обычно, враспор между стропилами, снизу вверх. Последующий пласт ориентируют перпендикулярно предыдущему, с разбежкой швов на расстояние не менее 150 мм. Крепление второго слоя теплоизоляции производится посредством контрбрусков, которые прибиваются к стропилам параллельно коньковому прогону. Если толщина утеплителя укладываемого между стропил составляет 150 мм, то толщина доборного слоя будет 50 мм.

Третья схема утепления (рис. 4, б) используется в основном при:

• реконструкции зданий;

• когда утепление производится после установки крыши;

• необходимость уменьшения высоты помещения;

Она достаточно эффективна с точки зрения сохранения тепла и выбирается, когда главной задачей является утепление строения, даже за счет уменьшения внутреннего пространства. Стоит отметить, что сейчас широко используется система утепления из разных видов теплоизоляционных материалов, суммирование теплофизических характеристик дает превосходные результаты.

аб

Рис.4

1. – покрытие кровли
2. – брусок контробрешетки
3. – проствочная рейка
4. – диффузионная мембрана
5. – контрбруски для второго слоя утеплителя
6. – утеплитель
7. – стропильная нога
8. – пароизоляционный барьер
9. – внутренняя отделка

semidelov.ru

изнутри, минватой, узлы, этапы, материалы, преимущества

Скатная крыша это самый распространенный вид крыш для жилищных зданий. Она обеспечивает не только воздушный объем, но и дополнительное помещение. Правильное утепление может обеспечить не только долговечность всего здания, но также поможет сохранить больше тепла и расширить жилищное пространство посредством мансарды, которая станет пригодна для любых нужд.
Следует заметить, что потеря тепла, происходящая через крышу приводит к ряду неблагоприятных последствий.

Утепление кровли.

1. Если утепление скатной кровли отсутствует, то в холодное время года повышается расход электроэнергии на обогрев дома и, как следствие, крупные денежные затраты.
2. При обогреве помещения, где отсутствует утеплитель, снег, лежащий на крыше, начинает таять и стекать вниз, образовывая сосульки. Это уже затрагивает безопасность жильцов дома, рискующих получить травмы при обрушении с крыши льда или большого количества снега.
3. При скоплении на поверхности крыши льда и снега повышается износ покрытия, и зачастую происходит разрушение водостоков и карниза.
4. В теплое время года нагревание кровельного покрытия без теплоизоляции приводит к повышению температуры во всем жилом помещении. Это опять же приводит к дополнительным денежным тратам и снижает комфорт.
5. В мансарде наблюдается высокий уровень шума. Звуки машин, гул самолетов, крики людей, животных и птиц доставляют неудобство обитателям дома.

Принимая во внимание данные факты, становится понятно, что утепление кровли это необходимая процедура, способствующая комфортному проживанию.

Перед началом действий, обратите внимание,что кровля скатной крыши накладывается на слой гидроизоляции. А уже между перекрытиями мансарды укладываются утеплитель и пароизоляционная пленка.

Итак, начинаем поэтапное утепление.

Шаг 1: Гидроизоляция

Полотнища гидроизоляционной пленки устанавливаются поперек ската, с нахлестом верхнего плотна на нижнее как минимум в 100 мм.

Схема одновременного функционирования пленок паро- и гидроизоляции.

Провис полотнища в середине пролета не должен превышать двух сантиметров, но и устанавливать гидроизоляцию внатяг (без провиса) нельзя, ведь в холодное время года может произойти разрыв пленки в точках крепления.

Чтобы создать вентилируемый промежуток между гидроизоляцией и кровлей, вдоль стропил набивается обрешетка, состоящая из брусков необходимой высоты в зависимости от размеров ската крыши (для расчета данной высоты нужно поделить длину ската крыши на 500).

Шаг 2: Теплоизоляция

Прежде всего, следует отметить, что качественный теплоизоляционный материал — залог успешного утепления.

Вот основные свойства, которыми должен обладать хороший утеплитель:

• морозостойкость;
• водостойкость;
• биостойкость;
• отсутствие токсичных веществ, выделяющих неприятный запах.

После того, как вы нашли нужный утеплитель, можно переходить непосредственно к действиям.

Избавив теплоизоляционные плиты от упаковки, следует подождать несколько минут,чтобы сжатый утеплитель смог восстановиться до своего натурального размера.

Сначала измеряется расстояние между стропилами, чтобы узнать, следует ли резать материал или нет. Если утеплитель все же придется резать, рекомендуется использовать нож с длинным, тонким лезвием и придавливать материал деревянной доской, чтобы обеспечить идеально ровный срез. Не забудьте оставить монтажные припуски в 5 мм — они обеспечат плотное примыкание утеплителя к каркасу без щелей и воздушных карманов.

Шаг 3: Пароизоляция

Данная процедура необходима для защиты кровельного материала от теплого влажного воздуха, поступающего из отапливаемого помещения.
Пароизоляционная пленка устанавливается поверх утеплителя в самой нижней части стены и закрепляется скобами механического сшивателя. Герметично соединить полотна между собой можно с помощью обычной самоклеющейся ленты.

После завершения данных этапов, можно переходить к установке гипсокартона, облицовке стен и поклейке обоев.
В итоге — благодаря качественному утеплению крыши, мансарда превращается уютную жилую комнату.

kryshikrovli.ru

Утепление скатной кровли | Советы по ремонту дома и квартиры своими руками

Правильная теплоизоляция кровли важнейшая часть общего эффективного теплосбережения жилища. Особенно важно нужно подойти к утеплению скатной кровли при использовании жилого мансардного этажа. В этой статье мы расскажем о том, как правильно утеплить кровлю в загородном доме и о видах утеплителей для скатной кровли.

Виды утеплителей для скатной кровли. В качестве

утеплителей для скатной кровли могут использоваться органические и неорганические материалы. В первом случае это материалы на основе целлюлозы, коры пробкового дерева, твердой смолы и овечьей шерсти. К неорганическим материалам, используемым в качестве утеплителя, относятся материалы на основе минерального сырья: каменноватные, минераловатные и стекловатные утеплители.

Так же утеплители для кровли могут различаться по внешнему виду: мягкие рулонные, сыпучие и жесткие (полужесткие) плиточные.

Для скатной кровли лучше других себя зарекомендовали жесткие или полужесткие плиты из неорганических материалов.

Кровля призвана защитить крышу от различных атмосферных неприятностей, будь то осадки, ветер, перепады температур и ультрафиолет. Естественно, что утеплитель так же как и кровля, должен отвечать этим требованиям. Кроме того, материал, с помощью которого происходит утепление кровли, должен сохранять свои свойства на протяжении долгого периода времени. Утеплитель не должен в процессе эксплуатации выделять токсичные запахи, вредные вещества и оставаться биостойким.

Минераловатные плиты на основе базальтовых пород, обладают низкой теплопроводностью, оптимальной паропроницаемостью, долговечностью, сопротивляемостью к механическим деформациям и звукоизоляционным свойствам, благодаря уникальной структуре хаотично расположенных сцепленных волокон. Именно минераловатные плиты на основе базальтовых пород являются лучшим материалом для утепления скатных крыш.

Функции теплоизоляции крыши. Кроме основной функции – теплосбережения жилища, у теплоизоляции кровли есть и дополнительные функции:

Равномерное температурное распределение по кровельному материалу. Это увеличивает период эксплуатации кровли, из-за уменьшения деформации и появления микротрещин.

Вынесение точки образования конденсата на внешнюю часть кровли. Благодаря этой функции, бетонная часть здания, а так же стропильная система крыши не отсыревает.

Снижение влияния перепадов температуры снаружи здания. Еще одна защитная для кровельного материала теплоизоляционная функция.

Как утеплить скатную кровлю. Утепление скатной кровли, да и любой другой, представляет собой изготовление слоеного пирога из утеплителя, пароизоляционной пленки и самой кровли.

Утеплять кровлю можно в момент производства кровельных работ или после них. В первом случае теплоизоляционный материал можно уложить поверх обрешетки. Если вы утепляете уже готовую кровлю, то в таком случае оптимальным считается вариант прокладки теплоизоляционного материала между стропилами.

Перед тем, как начинать укладывать утеплитель нужно осмотреть всю внутреннюю часть кровли и стропильную систему на предмет плесени, сырости и других причин быстрого прихода в негодность не только уложенного теплоизоляционного материала, но и всей кровли.

Плиты утеплителя должны быть шире на 0,7-1,3 см расстояния между стропилами. Что касается толщины, то оптимальной считается 10 см утеплитель, но чаще в целях экономии индивидуальные застройщики используют теплоизоляционный материал меньшей толщины. Уложенный утеплитель должен плотно держаться между стропилами и быть ниже их на 2-3 см. Это расстояние оставляют на циркуляцию воздуха, который предотвратит отсырение утеплителя.

Крепить теплоизоляционный материал нужно так, чтоб не повредить кровлю. Это можно сделать при помощи гвоздей, саморезов, и другого крепежа.

После того, как теплоизоляционный материал проложен, нужно поверх него натянуть пароизоляционную пленку, а затем уже подшить кровлю досками или другим материалом.

Утепление кровли не только улучшает теплопотери внутри жилища, но и улучшает микроклимат и расширяет жилую зону дома.

sami-stroim.com

как утеплить своими руками, утеплитель Кнауф для кровли, видео-инструкция по монтажу, фото и цена

Утепление крыши является важным и ответственным процессом. От него зависит поддержание микроклимата во всем доме, а также обустройство пространства на чердаке. Именно поэтому утепление скатной кровли нужно производить в соответствии с проектом здания и личных предпочтений жильцов.

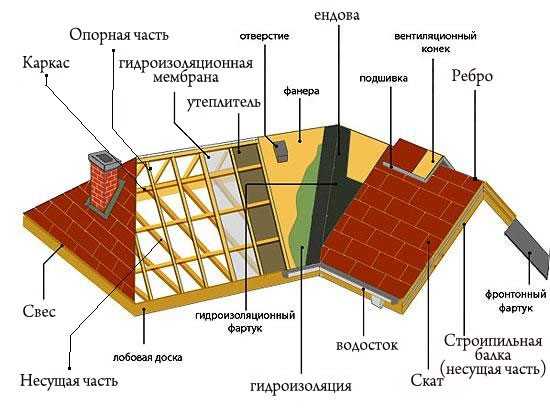

Принцип утепления кровли с послойным указанием расположенного материала

Организация защиты от холода на скатной крыше

Обычно подобное утепление производят таким образом, чтобы холод не проникал непосредственно в дом, а сам чердак зимой можно использовать в качестве холодильника. Однако в последнее время появились тенденции, связанные с экономией пространства и энергосбережения, которые предполагают создание своеобразной мансарды.

При этом утепление скатной крыши необходимо производить капитально, с соблюдением всех норм и требований эксплуатационных служб.

Материал

В настоящее время существует огромное количество различных видов утеплителя, которые прекрасно подойдут для данной работы.

• Самый эффективный утеплитель для скатной кровли изготавливают из монтажной пены. Точнее ее просто наносят на поверхность, создавая равномерный слой герметичной изоляции с минимальной теплопроводимостью. Однако стоимость этого материала и оборудование для его нанесения весьма высока.

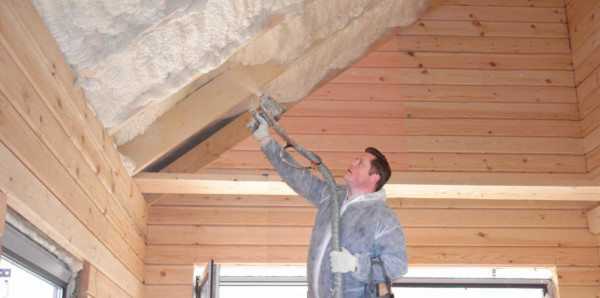

Любительское фото утепления крыши с помощью монтажной пены

• Вторым по надежности можно считать утеплитель Кнауф для скатной кровли. Этот материал хорошо зарекомендовал себя в данной области, учитывая то, что по своей сути он является разновидностью минеральной ваты.

Остальные виды утеплителя не заслуживают особого внимания, поскольку они могут выделять вредные вещества, иметь высокую цену или неудобство при монтаже.

Инновационные технологии пока не проявили себя в данной отрасли из-за того, что разработаны для нанесения тонким слоем, а вопрос о том, как утеплить скатную крышу изнутри, предполагает не только организацию изоляции, но и заделывание небольших щелей с полной герметизацией поверхности.

Совет! Проще всего использовать минеральную вату для данного вида работа. Она проста в применении и довольно практична.

Материал для защиты стен от холода, от компании Knauf

Подготовка

Приступая к работе по утеплению нужно убедиться, что изнутри крыши находится слой гидроизоляции. Ее должны были установить при организации перекрытия. Именно поэтому мастеру остается только закрепить утеплитель для скатной крыши и произвести его зашивку.

Совет! Если гидроизоляция отсутствует, то необходимо натянуть на всю внутреннюю поверхность пленку, которую закрепляют рейками или при помощи степлера.

Также стоит отметить, что по некоторым проектам внутри крыши предполагается смонтировать некоторое подобие чердака. Он будет служить воздушной прослойкой от верха к потолку помещения или мансарды.

Такая конструкция выполняет функцию настоящего чердака и может стать дополнительной защитой от появления конденсата.

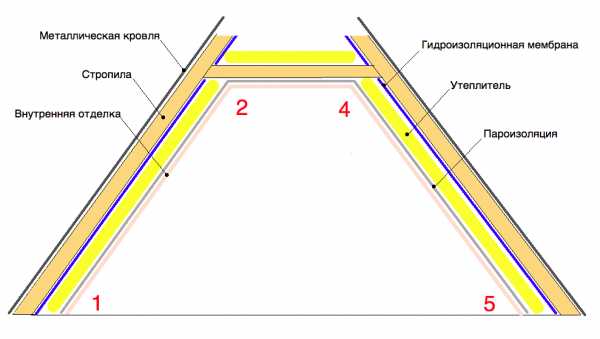

Вариант утепления с обустройством небольшого чердака

Монтаж

• Прежде всего, необходимо набить продольные рейки, между которыми и будет размещаться утеплитель для скатных крыш. При необходимости их могут заменить балки самой крыши.
• Далее между ними натягивают веревку или проволоку в несколько рядов. Она будет служить крепежным элементом для минеральной ваты.
• После этого размещают изоляционный материал. Это делают так же, как производится утепление лоджии. Минеральную вату фиксируют веревками, уплотняя таким образом, чтобы не возникало щелей.

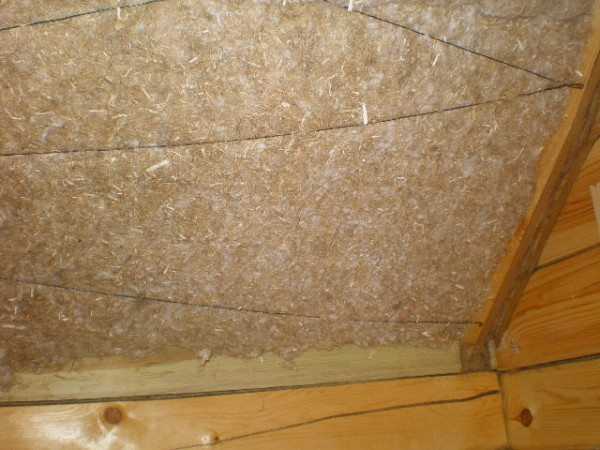

Фиксация материала при помощи проволоки

• Поверх утеплителя нужно установить пароизоляцию. Она будет служить для равномерной циркуляции воздушных масс, смещая “точку росы”, что позволит избежать появлению конденсата. Для этого используют полиэтиленовую пленку, фиксируя ее рейками, набивая их поверх брусьев.
• После этого инструкция по монтажу предполагает зашивку гипсокартоном или другим доступным материалом.
• В качестве профилей можно использовать крепежные рейки или можно отдельно произвести установку металлических профилей.
• По окончании всех работ нужно при помощи монтажной пены для утепления стен произвести заделку всех стыков и швов.
• Отдельного внимания заслуживает утепление пластиковых окон, которые могут присутствовать на чердаке. Также нужно обязательно утеплить откосы, например, с помощью пенопласта.

Данные работы может выполнять своими руками один человек, но для большей продуктивности лучше привлечь помощника. Также стоит позаботиться об индивидуальных средствах защиты и исправном инструменте.

Совет! Для пароизоляции можно использовать обычную пленку, но лучше приобрести специальный материал, специально разработанный для этих целей. Это будет гораздо надежнее и эффективнее.

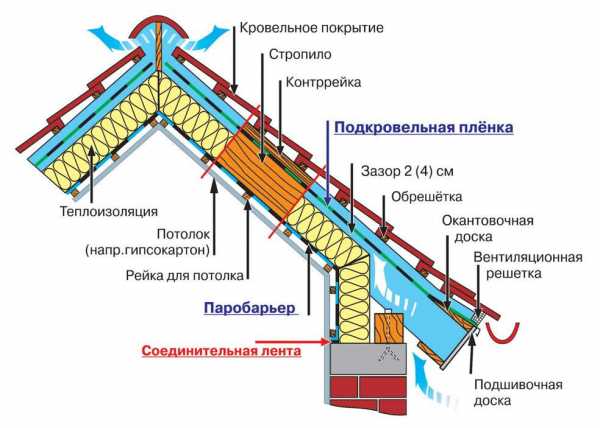

Принцип обустройства утепленной скатной крыши

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме, которая может послужить прекрасным руководством к изготовлению утепления. При этом описанная нами инструкция является отличным наглядным пособием, способным показать элементы не доступные для обычного описания.

На основании данного материла можно сделать соответствующие выводы не только по подбору утеплителя и его монтажу, но и научиться соизмерять такие понятия, как цена, качество, практичность и удобство установки, по отношению к различным строительным компонентам и местам их использования. Это даст возможность научиться экономить не только финансы, но и затраты труда.
