Утепление стен изнутри минватой с отделкой гипсокартоном — Ремонт квартиры

Существует множество способов, как защитить свой дом изнутри от проникновения холодного воздуха. Один из наиболее популярных — утепление внутренних стен минеральной ватой с последующей отделкой гипсокартоном. Такой тандем материалов позволяет надежно защитить перекрытия изнутри дома.

Содержание

• 1 Поговорим о выборе материалов
• 2 Поэтапно разбираем процесс теплоизоляции
  • 2.1 Подготовка
  • 2.2 Создание каркас и укладка утеплителя
• 3 Обшивка листами ГКЛ

Поговорим о выборе материалов

Перед тем как приступить к основам утепления стен, необходимо обозначить важные моменты, касающиеся выбора материалов. Гипсокартон принято разделять на четыре категории:

• Стандартный (ГКЛ). Его допустимо использовать в любых помещениях с нормальными условиями (отсутствие повышенной влажности, нет пожароопасности и т.д.). Это наиболее доступные в цене модели.
• Огнестойкий (ГКЛО). Внутри листов имеется встроенный каркас, который еще и препятствует распространению огня в случае пожара.
• Влагостойкий (ГКЛВ). Листы обработаны различными антисептическими средствами, благодаря этому они успешно противостоят влаге.

Совет: ГКЛ можно самостоятельно обработать антисептиками перед облицовкой стен. В таком случае можно отлично сэкономить.

• Влагоогнестойкий (ГКЛВО). Это наиболее совершенный гипсокартон. Он отменно противостоит как открытому огню, так и прямому попаданию влаги.

Естественно, если позволяют средства, то лучше приобретать ГКВЛО. Однако это не обязательная мера. Для отделки стен жилых помещений можно использовать обычный гипсокартон, а влагостойкие аналоги обязательны к применению только на кухнях, в ванных комнатах и туалетах.

С выбором минеральной ваты все еще проще. Выделяют три разновидности: стекольная, шлаковая и базальтовая. Первые две производятся по устаревшим технологиям и отличаются низкой эффективностью.

Поэтому можно с уверенностью рекомендовать базальтовую (иногда её называют каменной) минвату. Она является одним из лучших утеплителей (по теплопроводности уступает лишь пеноплексу). Стены, отделанные таким материалом, будут надежно защищены от проникновения холодного воздуха даже в северных регионах.

Помимо гипсокартона и минеральной ваты потребуется такие дополнительные материалы:

• Влагоизоляционный материал. В данном случае правильно использовать мембранную пленку, которая пользуется широкой популярностью во многих сферах строительства. Она является золотой серединой в соотношении «цена — качество».
• Защитные пропитки. В зависимости от материала, из которого выполнены стены, они будут отличаться. Для любых поверхностей обязательно использовать соответствующие антисептики, которые будут препятствовать образованию влаги внутри конструкции.
• Болты, саморезы и другие крепежные элементы. Подбирать их стоит, посоветовавшись со специалистом.
• Штукатурка и другие материалы для финишной обработки листов ГКЛ.

Поэтапно разбираем процесс теплоизоляции

Утепление стен изнутри минватой не слишком сложный процесс. Однако чтобы добиться желаемого результата, необходимо знать определенные азы. Далее процесс будет разобран поэтапно.

Подготовка

Предварительная подготовка стен является наиболее трудоемким процессом. Потребуется сделать следующее:

• Демонтировать чистовое покрытие (если таковое имеется). Если стены отделаны панелями (любых типов) их можно аккуратно снять и использовать в дальнейшем.
• Выровнять черновую поверхность. Если стены бетонные или кирпичные, их желательно привести в порядок. Наиболее эффективный и доступный в цене способ — небольшая цементная стяжка.
• Отстающие участки удаляются. Необходимо также добиться выравнивания по уровню. Стены должны быть ровными, чтобы направляющие бруски можно было, правильно установить.
• Затем осуществляется чистка поверхности от пыли и мусора. В противном случае клеящие составы не схватятся.
• Теперь все поверхности покрываются защитными пропитками и антисептиком. Это особенно важно для деревянных строений, в которых очень быстро появляется грибок и плесень.
• Когда пропитки полностью высохли, на всю площадь приклеивается мембранная пленка (или подобный влагоизоляционный материал). Листы укладываются внахлест с припуском не менее 10 см. Это нужно для того чтобы не допустить образования конденсата на стыках. Для фиксации можно использовать «жидкие гвозди» или «Момент Универсал». После предварительного схватывания желательно прострелять все листы скобами с помощью строительного степлера. В таком случае обеспечится максимальное скрепление с исходной поверхностью.

Создание каркас и укладка утеплителя

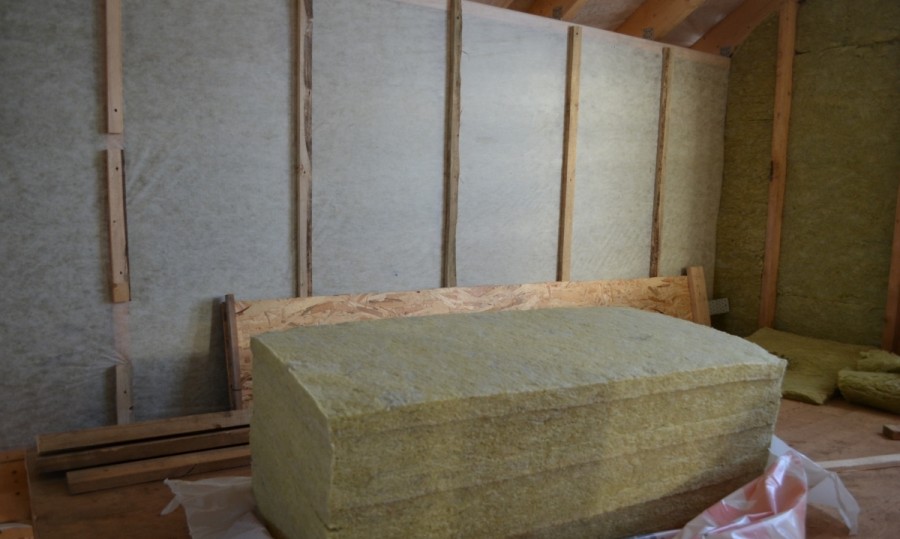

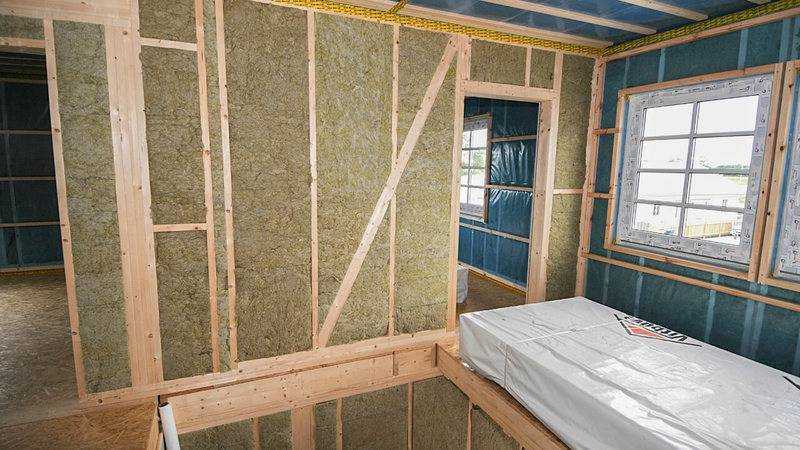

Теперь создается каркас из брусков, в который будет уложена минеральная вата. Размеры лаг должны быть равны (приблизительно) предполагаемой толщине теплоизоляционного слоя. При формировании каркаса, необходимо придерживаться таких принципов:

• Расстояние между вертикальными стойками должно быть равно 58 см (ширина рулона минеральной ваты минус 2 см). Небольшой припуск нужен для того чтобы минвата уложилась максимально плотно, без щелей.
• Горизонтальные стойки необходимо располагать так, чтобы на них приходилась стыковка листов ГКЛ. Поэтому придется заранее выписать все размеры и составить небольшой план.

Важно! Можно возводить каркас с точностью до наоборот — горизонтальные бруски располагаются на расстоянии 58 см, а ГКЛ крепится на вертикальные стойки.

• На краях стен (примкнув к потолку и полу) должны обязательно располагаться бруски вне зависимости от выбранной схемы. Так делать правильно, ведь это обеспечивает повышенную прочность конструкции.

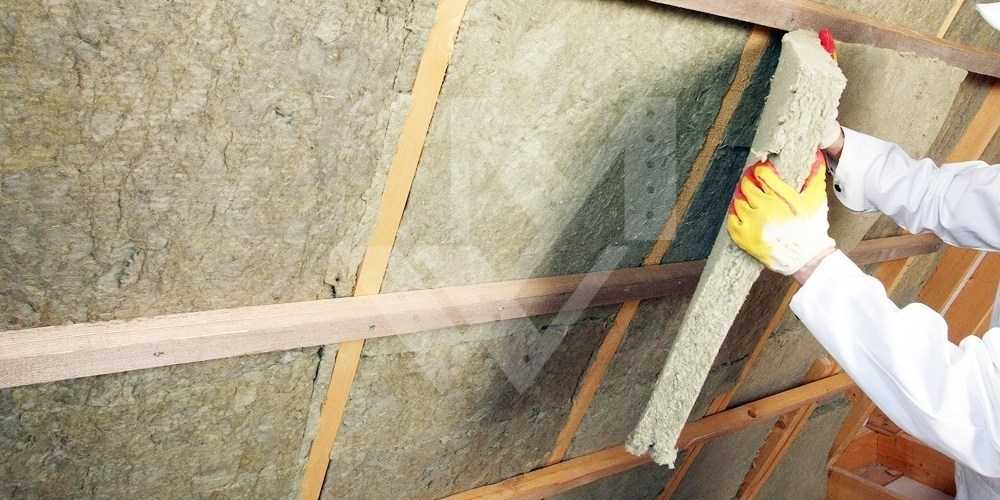

• В созданные ниши укладывается минеральная вата. Поскольку расстояние между брусками соответствует ширине рулона, подрезка будет минимальной. Крепится минеральный утеплитель с помощью строительного степлера. Если речь идет о бетонных или кирпичных стенах, то потребуется воспользоваться специальным клеем.
• Вся конструкция закрывается еще одним влагоизоляционным слоем. Такая мера полностью защитит утеплитель от воздействия конденсата (ибо он будет запрятан внутри). Впрочем, она необязательна, особенно для помещений, где нет повышенной влажности.

Обшивка листами ГКЛ

Плюсы использования гипсокартона очевидны — это недорогой, но весьма качественный материал, с помощью которого можно отделать стены в любом помещений. При этом он отлично сочетается с каркасными конструкциями. Поскольку она подогнана под размеры листов ГКЛ, то подрезки будет минимум. Собирается конструкция просто:

• На листах с помощью маркера отмечаются места, в которые будут установлены саморезы. Затем под них сверлятся отверстие.
• Чтобы крепежные элементы впоследствии не выделялись, берется сверло на один размер больше и с его помощью создается углубление большего радиуса, в котором утопает шляпка.
• Листы фиксируются на брусках.
• Места стыков проклеиваются специальной лентой и штукатурятся.
• В конце производится финишная отделка. Она может быть осуществлена любым из общедоступных методов.

На этом все. Как можно заметить, утепление стен изнутри минеральной ватой не выглядит невыполнимой операцией. Приложив немного стараний и упорства, можно добиться результата, не обладая особыми навыками.

Утепление стен изнутри минеральной ватой и плюс обшивка гипсокартоном

---

• ПОСЛЕДНИЕ ЗАПИСИ
Напольная плитка мозаика в ванной: выбор, укладка Как сделать ремонт пола в хрущевке своими руками Как и чем правильно шпаклевать гипсокартон под покраску Регулировка и обслуживание пластиковых окон своими руками
• РУБРИКИ
• Автоматическое открывание, проветривание и полив теплиц
• Акриловые краски
• Балкон
• Блоки арболитовые
• Бурение скважин на воду
• Вода из скважины
• Водосток кровельный
• Воздух в квартире
• Выращивание дома
• Гидроизоляция
• Гидрофобизация материалов
• Дорожки садовые
• Камин своими руками
• Каркасный дом
• Кладка печи своими руками
• Крыша из металлочерепицы
• МДФ
• Монтаж кровли
• Монтаж ламината
• Монтаж линолеума
• Монтаж подложки под ламинат
• Натяжные потолки
• Опилкобетон
• ОСБ плита
• Отделка откосов
• Оштукатуривание
• Полипропиленовые трубы
• Расход материалов
• Тротуарная плитка
• Устройство отмостки
• Утепление
• Утепляем баню самостоятельно
• Фасад
• Фундамент из свай
• Шлакоблок
• Эмаль для ванны

Утепление

К сожалению, с наступлением холодов многие наши соотечественники вынуждены задумываться о способах сохранения тепла в своем жилище. Казалось бы, радиаторы отопления не холодные, включены дополнительные обогреватели, а тепла как не хватало, так и не хватает. Это особенно актуально для жильцов угловых квартир многоэтажных домов, а также для людей, квартиры которых расположены с северной стороны. Для создания комфортных условий проживания необходимо воспользоваться одним из способов утепления стен помещений. Наиболее распространенным является создание теплоизоляции на основе минеральной ваты внутри жилища. При этом, дополнительные сберегающие тепло характеристики могут быть достигнуты в ходе последующей обшивки обрешетки гипсокартоном. Рассмотрим подробно реализацию этого метода.

Характеристики минеральной ваты

Как известно, минеральная вата представляет собой теплоизоляционный материал с волокнистой синтетической структурой, изготовленный на основе базальтовых минералов. Именно из-за входящего в состав материла базальта, этот изолятор нередко называют каменной ватой.
Материал превосходно противостоит воздействию повышенной температуры, не боится соприкосновения с агрессивными химическими реагентами, обладает высокими характеристиками звуковой и тепловой изоляции.
В продаже минеральную вату можно встретить в специальных упаковках или тюках. Эти тюки различаются по ширине, в них содержатся рулоны каменной ваты различной длины и толщины. Необходимо отметить, что минеральная вата может расслаиваться по толщине, что предоставляет дополнительные бонусы в ходе монтажа. Также, в продаже присутствует каменная вата, одна из сторон которой имеет защитное фольгированное покрытие, благодаря чему значительно снижается распыление частиц материала в окружающее пространство.
Справедливости ради, необходимо заметить, что минеральная вата не лишена отдельных недостатков. В частности, она содержит в себе фенолформальдегидную составляющую, что не совсем полезно для людей, склонных к проявлению аллергических реакций.
Исходя из вышесказанного, нужно учитывать, что при монтаже каменной ваты, а также в ходе последующей эксплуатации изолятора следует исключить контакт с данным материалом. Как этого достичь? Очень просто. В ходе монтажа необходимо использовать средства индивидуальной защиты, а для последующей безопасной эксплуатации изолятор нужно надежно скрыть под слоем гипсокартона. А теперь, подробнее.

Создаем условия для безопасной эксплуатации изолятора

На самом деле, входящие в состав каменной ваты формальдегидные соединения несут в себе опасность, величина воздействия которой на организм человека в несколько раз ниже, чем воздействие электрического поля, излучаемого используемыми повсеместно электрическими бытовыми приборами. Многие люди знают о существовании подобных полей, но ни один из них не отказался от электрической энергии. Исключить полностью негативные факторы, характерные для минеральной ваты, можно при соблюдении определенных мер предосторожности.

Безопасная эксплуатация

С целью исключения возможности прямого контакта находящихся в помещении людей с минеральной ватой, изолятор необходимо отделить надежной перегородкой, через которую не будут проходить абразивные частицы, несущие в себе вредные вещества. В качестве основы подобной перегородки используется гипсокартон, который в дальнейшем позволяет хозяину помещения облицовывать поверхность стены любым из выбранных для этого способом.

Соблюдение правил безопасности в ходе монтажа

Для того чтобы утепление каменной ватой было безопасным для работников, выполняющих монтаж, им необходимо использовать в работе защитные средства. Для защиты органов дыхания используют респиратор. Чтобы исключить попадание частиц материала на кожу, следует работать в резиновых перчатках и специальной одежде с длинными рукавами. Чтобы не нанести вред глазам, монтаж выполняют в защитных очках.
В момент выполнения монтажа каменной ваты из помещения необходимо удалить детей, так как они могут случайно взять в руки кусочек материала, попытаться приспособить его для какой-либо игры и, таким образом, получить травмы кожного покрова. Запрещается выполнять работы в непосредственной близости от открытых мест хранения пищевых продуктов и питьевой воды.
По окончании монтажных работ помещение необходимо убрать самым тщательным образом. Это исключит вероятность распространения абразивных частиц материала в другие комнаты.

Варианты выполнения монтажа каменной ваты

Все используемые для внутреннего утепления стен материалы нуждаются в создании дополнительной изоляции. Минеральная или каменная вата исключением не является. В качестве основного материала при создании подобной перегородки будем использовать гипсокартон. Существует два метода укладки каменной ваты под гипсокартон. Рассмотрим подробно каждый из них.

Метод первый

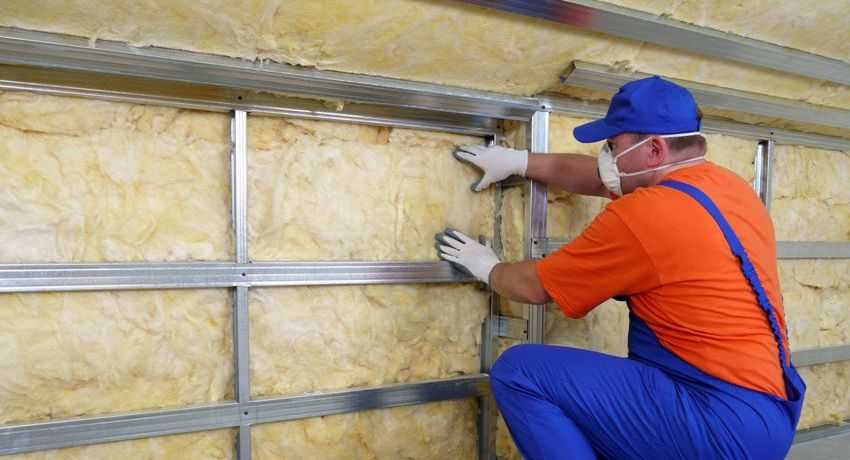

К поверхности стены необходимо закрепить монтажные скобы, предназначенные для последующей установки листов гипсокартона. Их следует прикручивать в вертикальном направлении, соблюдая между ними расстояние 40-50 см. При подобном расположении скоб, в одном ряду их будет находиться около 4-5 штук. Это количество обеспечит устойчивое положение профиля CD, на основе которого будет собран каркас для последующей обшивки гипсокартоном и для укладки слоя теплоизолятора. После того как каждая из скоб прикручена к поверхности стены, ей необходимо задать П-образную форму. В результате, мы получим что-то наподобие «рожек», к которым в дальнейшем будут крепиться полотна каменной ваты.
Далее, нужно распечатать тюк минеральной ваты или размотать рулон. По предварительным результатам измерения высоты стены, следует отрезать необходимую полосу материала. Здесь нужно учесть, что длина отрезаемого от рулона куска должна превышать значение высоты стены на 10-15 см. Каменная вата – это не кафельная плитка, в ходе укладки она обязательно будет деформироваться, поэтому отрезанного точно по размеру куска может быть недостаточно.
Отрезанный кусок теплоизоляционного материала надевают на прикрепленные к стене П-образные скобы. При этом, каменная вата без приложения каких-либо особенных усилий пробивается и надежно прилегает к стене, находясь в вертикальном положении. Следующую вертикальную полосу необходимо прикрепить сначала внахлест к уже имеющейся, а затем состыковать их торцы в гармошку. Это позволит максимально плотно укрыть всю поверхность стены.
После того как все полосы минеральной ваты установлены на предназначенные для них места, следует приступить к монтажу гипсокартона. При этом не следует забывать, что каменная вата еще не изолирована, а следовательно, применение используемых ранее защитных средств должно быть продолжено.

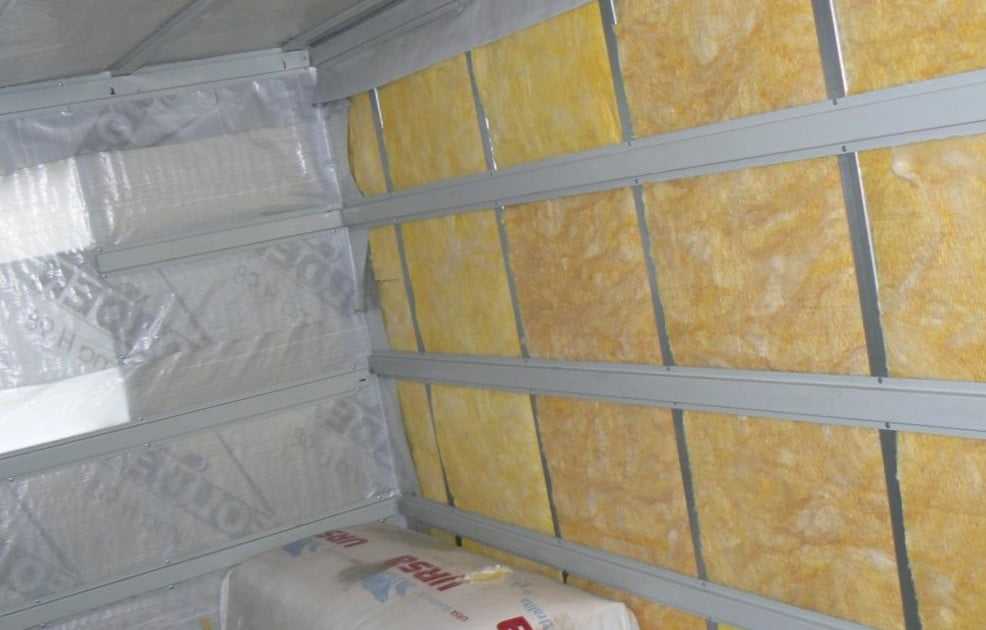

На следующем этапе к монтажным скобам необходимо закрепить профили CD. В ходе этой операции каждый профиль крепится к соответствующей скобе традиционным способом, с использованием саморезов и шуруповерта. Если для утепления используется каменная вата без фольгированного слоя, ее лицевая сторона должна быть защищена гидробарьером. Используемый для этой цели материал крепят непосредственно к смонтированным профилям СD. В результате реализации подобного подхода мы сможем обеспечить дополнительную защиту помещения от нежелательных воздействий утеплителя. Пленка крепится к профилям мелкими шурупами. После окончания работ, связанных с созданием гидробарьера, к профилям крепят листы гипсокартона.

Метод второй

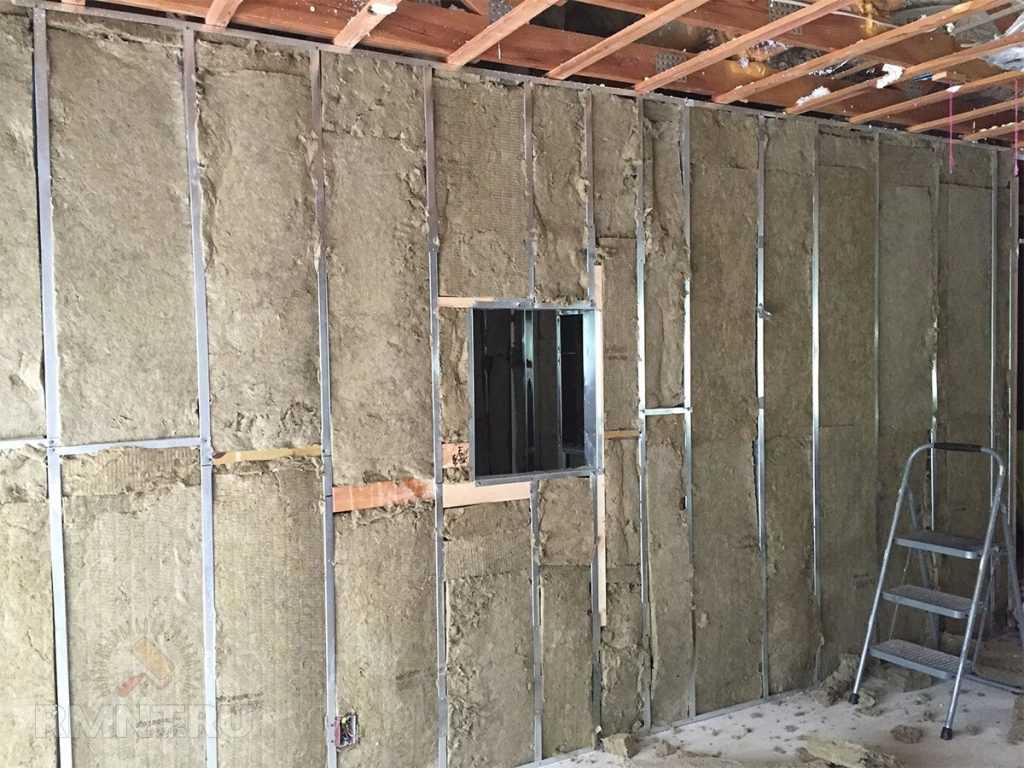

Реализация второго метода подразумевает предварительную сборку каркаса для гипсокартона, в ходе которой все профили CD полностью прикручиваются к установленным предварительно скобам. Далее, необходимо перейти к утеплению стены.
Так как все скобы уже задействованы, минеральную вату будем крепить в пространство между профилями. Тут необходимо учесть, что ширина полосы минеральной ваты может быть от 50 до 120 см, следовательно, расстояние между соседними вертикальными профилями должно быть меньше этого значения.
Иными словами, исходя из ширины имеющегося в вашем распоряжении утеплителя, необходимо создавать обрешетку с использованием профиля так, чтобы расстояние между ее соседними элементами было на 10-15 см меньше ширины полосы минеральной ваты. Это позволит уложить утеплитель «гармошкой»
В ходе реализации этого способа полосы минеральной ваты укладывают под профили. При этом, в случае необходимости, с целью создания плотного слоя теплоизоляции, куски минеральной ваты следует расслаивать и плотно заполнять ими свободное пространство. Пропусков быть не должно, так как они отрицательно скажутся на характеристиках теплосбережения.
По окончании укладки минеральной ваты следует организовать дополнительную защиту от воздействия вредоносных формальдегидов. Так же как и в первом случае, на поверхность смонтированных металлических профилей укрепляют защитную пленку посредством мелких шурупов. В качестве барьерной изоляции можно использовать обычный целлофан. После того как вся площадь стен укрыта барьерной изоляцией, приступают к монтажу листов гипсокартона.
Следует заметить, что создание дополнительной защиты с использованием пленочного материала вовсе необязательно. Подобный способ исключения вредного влияния формальдегидов более подходит для мнительных людей. Для того чтобы в помещение не проникали посторонние вредные вещества вполне достаточно обшивки на основе листов гипсокартона, который надежно отделяет жилое помещение от каменной ваты.

Несколько полезных советов

Достаточно часто, жители угловых квартир, расположенных, кроме прочего, еще и с северной стороны, замечают появление на стенах конденсата. Чем это обусловлено? Это наблюдается при резкой разнице температур воздуха внутри и снаружи помещения. Именно эти стены требуют утепления. Для утепления сырых стен нужно использовать фольгированную минеральную вату. После того как будет произведено утепление стен минеральной ватой с последующей их обшивкой гипсокартоном, сырость исчезнет без следа.

Очень часто, хозяева квартир сталкиваются с необходимостью монтажа электрической розетки или выключателя в стене, являющейся обшивкой на основе гипсокартона помещенного внутри утеплителя. В подобных ситуациях розетку или выключатель необходимо поместить в подрозетник. Для установки подрозетника потребуется просверлить в гипсокартоне отверстие соответствующего диаметра. Отверстие высверливают специальной фрезой. Для того чтобы фреза не повредила слой теплоизолятора на основе минеральной ваты, чтобы ее волокна не намотались на вращающийся режущий инструмент, отверстие не следует вырезать до конца. Нужно вращающейся фрезой всего лишь наметить контур будущего отверстия, а сам проем вырезать ножом.

Утепление стен изнутри минватой своими руками

Кабель Samsung EP-DG930I, USB Type-C (EP-DG930IBRGRU), черный, 1. 5 м

448 ₽ Подробнее

Смартфон Samsung Galaxy A52 8/256GB, Черный

32990 ₽ Подробнее

Стиральные машины Samsung

Когда наступают холода, перед большинством жителей нашей страны встает насущный вопрос о том, как сделать качественное утепление стен своего дома. Не секрет, что нередко бывает такая ситуация, когда и электрические обогреватели включены и радиаторы работают, а вот тепла все равно не хватает. Такая проблема является наиболее актуальной для владельцев тех угловых квартир, которые выходят на северную сторону.

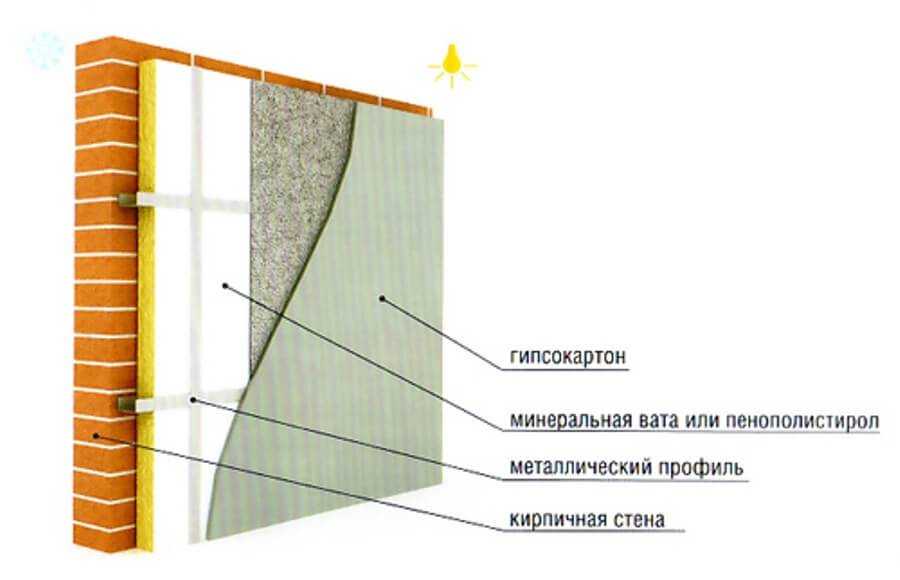

Схема теплоизоляции стены минеральной ватой.

Что же делать в таких ситуациях? В этом плане отличным выходом является утепление стен изнутри минватой. Для того чтобы сделать такую работу своими руками, необязательно прибегать к услугам специалистов, все можно сделать своими руками, при этом можно утеплить и деревянные, и кирпичные стены. Для этого нужны будут такие инструменты:

• строительный уровень;
• рулетка;
• нож;
• большие ножницы;
• кисть-макловица;
• респиратор;
• перчатки.

Минеральная вата является отличным утеплителем, она представляет собой волокнистый материал для теплоизоляции на синтетической основе.

Схема производства минеральной ваты.

В основе такого материала используются базальтовые минералы, в связи с этим такую вату еще называют каменной. Такой утеплительный материал отличается устойчивостью к высокой температуре, на воздействие химических веществ она практически не реагирует. Однако самое главное качество такого материала заключается в том, что он отлично подходит для тепловой и звуковой изоляции, поэтому утеплить им стены можно быстро и качественно.

Утеплить дом таким материалом можно без особого труда, продается такая вата в тюках разных размеров. Еще она может расслаиваться, что при монтаже создает дополнительные преимущества. Бывает такой материл, у которого с одной стороны есть фольга, что очень удобно, когда вату устанавливают на потолок, и распыление при работе тоже снижается.

Утепляя стены минватой, можно быть уверенным в ее высоких качествах, однако есть и определенного рода недостатки, которые тоже необходимо учитывать. Дело в том, что такой материал содержит канцерогенные фракции, а еще выделяется формальдегид, он для здоровья тоже опасен. В связи с этим, когда осуществляется утепление стен минватой, надо соблюдать меры безопасности, в частности, любых контактов с таким материалом следует избегать. Сделать это возможно, если следовать инструкции.

Из всего вышесказанного может создаться впечатление, что минеральная вата является материалом не только подходящим для того, утеплять стены, но и опасным, однако это не совсем так, просто есть определенные правила предосторожности.

Вернуться к оглавлению

Техника безопасности

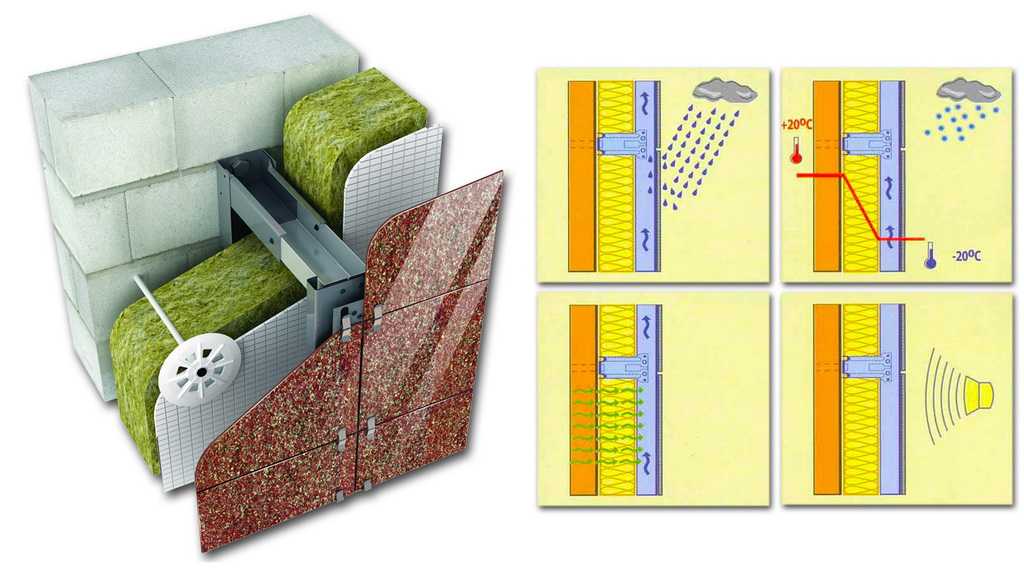

Схема утепления фасада.

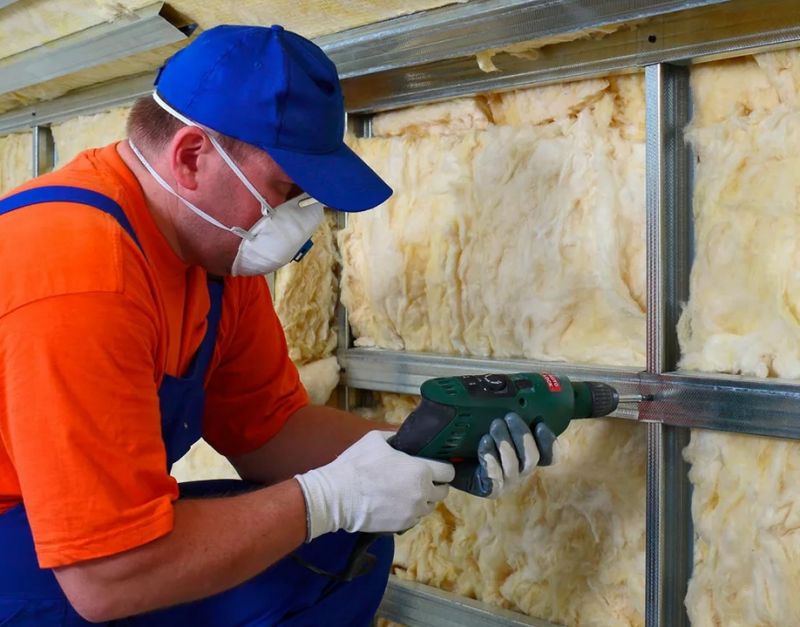

Когда осуществляется работа с минеральной ватой, необходимо работать в защитных средствах, в частности, необходимо наличие респиратора, резиновых перчаток и одежды с длинным рукавом. Работы запрещается проводить вблизи питьевой воды и продуктов питания, нельзя подпускать к такому материалу детей, так как даже незначительное попадание на открытые участки кожи даже взрослого человека может привести к появлению зуда и раздражения. После того, как работа с таким материалом завершена, нужно тщательно убрать рабочее помещение, так как остатки волокон могут распространяться далее, что приведет к негативным последствиям.

Утепление деревянных стен изнутри минватой может осуществляется двумя способами, однако нужно учитывать, что все материалы для утепления стен нуждаются в дополнительной перегородке, материалом для такой перегородки может выступать гипсокартон.

Вернуться к оглавлению

Первый способ утепления стен изнутри минватой

Как утеплить стены таким материалом, используя еще гипсокартон? На стену следует установить крепежные скобы для профилей, которые сделаны из такого материала, как гипсокартон, прикручивать их нужно по вертикали, что касается расстояния, то оно должно быть 50-60 см между ними. На каждой линии от четырех до пяти скоб для крепления, прикрученным скобам нужно придать форму буквы П, получаются такие интересные рожки, которые торчат из стены по всей площади, они предназначены для того, чтобы надеть на них вату.

Схема утепления деревянной стены минеральной ватой.

Потом нужно размотать рулон с пластами минеральной ваты и измерить высоту стены, а потом отрезать кусок материала соответствующего размера, при этом отрезать нужно с «запасом». То есть, если стена имеет высоту 2,6 м, то полоса материала должна быть не меньше 2,7 м, нужно учитывать, что вата – это не плитка, и отрезанной длины будет недостаточно.

После этого полоса минеральной ваты надевается на крепежные скобы, торчащие из стены. Надо учитывать, что такой материал легко пробить скобой и он висит в вертикальном положении, такой же принцип соблюдается и при ширине. Следующая полоса устанавливается гармошкой, таким образом, подушка используемого утеплителя неразрывно и плотно покрывает всю стену. После того, как процесс теплоизоляции стены изнутри завершен, надо не забывать о том, что нужно еще смонтировать профили для гипсокартона. Устанавливаются профили стандартным образом, однако при этом все работы должны осуществляться в перчатках. Пленка закрепляется на несколько мелких саморезов, они прикручиваются в разные места на профили, а в конце устанавливается гипсокартон.

Вернуться к оглавлению

Утепление стен минватой изнутри – способ второй

На стене нужно собрать каркас для гипсокартона, все профили нужно полностью прикрутить, а потом нужно приступать к обшивке гипсокартоном. При этом следует учитывать то обстоятельство, что все скобы уже задействованы, поэтому нашивать полосы ваты не на что, но нужно принимать во внимание расстояние между профилями, которое чаще всего не превышает 40 см, а что касается ширины минеральной ваты, то она может быть от 50 до 120 см.

В этом случае самым доступным является способ установки «гармошкой», то есть вату нужно подсунуть под профили, все полосы одну за другой. Бывает так, что расстояние от стены до профиля может быть слишком маленьким, однако вату можно расслаивать, делать при этом пропуски не следует. Перед тем, как установить гипсокартон, нужно сделать заграждение от формальдегидов. Для этого нужно взять гидробарьер и натянуть его поверх профиля и минеральной ваты, если гидробарьера нет, то можно использовать обыкновенный целлофан, а уже после этого можно устанавливать гипсокартон.

Утепление деревянных стен минватой изнутри не предусматривает то, что минеральную вату перед установкой гипсокартона обязательно нужно покрывать пленкой. Для того чтобы в помещении не было присутствия этого материала, достаточно использовать несколько листов гипсокартона, которые будут отделять вату от жилого помещения. Таким образом, плюс использования такого материала в том, что все можно сделать своими руками, даже не имея специальной подготовки.

Вернуться к оглавлению

Утепление стен минватой изнутри – способ третий

Необходимо первым делом смонтировать каркас требуемой перегородки, потом одна сторона обшивается гипсокартонными листами, а с другой стороны вставляется минеральная вата. В этом плане лучше всего применить способ «гармошки», однако, если во втором способе вата подсовывалась под профили и цеплялась за крепежные скобы,то теперь она заправляется в полую часть профиля, а потом перегородка закрывается гипсокартонными листами.

Если речь идет об утеплении кирпичной стены, то все делается аналогичным образом, еще один плюс утепления минватой заключается в том, что такой материал является универсальным. Утеплить дом таким материалом может даже человек без специальных навыков, стоит минеральная вата недорого, как и гипсокартон.

VS-Mineralwool-Изоляция стен ATLAS

1-absortion & Drouching

Минеральная шерстяная стенка Ci Absorption & Drahing*

При тестировании на водопоглощение (ASTM C209) было обнаружено, что:

19. (ASTM C209). Стена из минеральной ваты CI поглощает от 18% до 78% своего веса в воде.
20. Стена из минеральной ваты CI сохнет от 3 до 7 дней.

ASTM C209 — это стандартное испытание на сорбцию пенопластовой изоляции с закрытыми порами. Это испытание требует, чтобы образцы изоляции были погружены в стоячую воду на один дюйм в течение двух часов.

РЕЗУЛЬТАТЫ ТЕПЕРЬ БРОСАЮТ ОБЫЧНЫЕ УТВЕРЖДЕНИЯ ОТНОСИТЕЛЬНО СМАЧИВАНИЯ И СУШКИ ПОВЕДЕНИЯ МИНЕРАЛЬНОЙ ВАТЫ WALL CI.

Стеновая минеральная вата CI поглощает 18–78% своего веса воды при смачивании жидкой водой, поскольку представляет собой волокнистый материал с открытыми порами. Сорбционные потенциалы для CI стен из минеральной ваты в прошлом оценивались с использованием водяного пара в соответствии с ASTM C1104 (относительная влажность 95 ± 3%). Из-за этого кажется, что продукт работает лучше, чем он есть на самом деле, потому что он не измеряет объемную воду. Таким образом, сорбционный потенциал CI для стен из минеральной ваты был недооценен.

Например, всегда предполагалось, что вода свободно стекает из пустотелой конструкции и что вода, удерживаемая стеной из минеральной ваты CI, быстро высыхает из-за присущей ей высокой паропроницаемости. Судя по этому исследованию, ни то, ни другое не соответствует действительности. Вместо этого вода удерживается капиллярными силами и сетью волокон.

Проходит строгие лабораторные испытания

POLYISO Едва ли впитывает воду, И НЕ ТРЕБУЕТСЯ ДНЕЙ, ЧТОБЫ ВЫСЫХАТЬ.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ СМ. В БЕЛОЙ БУМАГЕ.*

*На основании официального документа «Минеральная вата и полиизоциануратная изоляция: сравнительное исследование водопоглощения, сушки и повторного увлажнения», подготовленного М. Стивеном Доггеттом, доктором философии, главным научным сотрудником компании Built Environments, Inc.

& ОПРЕДЕЛЕНИЯ

Сорбция: Общий термин в физической химии, используемый для описания объединенных процессов абсорбции и адсорбции.

Поглощение: Поглощение вещества в объеме другим веществом, например, проникновение вещества в объем другого твердого вещества или жидкости.

Адсорбция: Поверхностное удержание или прилипание чрезвычайно тонкого слоя молекул к поверхности твердых тел или жидкостей, с которыми они находятся в контакте.

Удерживающая способность: Способность пористой структуры физически удерживать воду против силы тяжести.

2 варианта производительности

Значительные изменения производительности продуктов CI для стен из минеральной ваты*

При испытании на водопоглощение (ASTM C209):

Было обнаружено, что две разные марки минеральной ваты для стен CI с одинаковыми декларациями плотности и типом связующего вещества имели большие различия в показателях водопоглощения.

Указывает на другие факторы, которые невозможно идентифицировать визуально. Факторы могут включать сырье, используемое для изготовления волокон, химические вещества, используемые для связывания минеральных волокон, добавки для повышения водоотталкивающих свойств, направление волокон и степень сжатия волокон во время производства.

Даже в пакетах продуктов CI для стен из минеральной ваты от одной и той же компании диапазон значений сорбции значительно различается между отдельными изделиями.

НЕДОСТАТОЧНАЯ СОРБЦИОННАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ В ПРОДУКТАХ ИЗ МИНЕРАЛЬНОЙ ВАТЫ ДЛЯ СТЕН CI ПОДЛОМАЕТ ДОВЕРИЕ К ТЕПЛОВЫМ ХАРАКТЕРИСТИКАМ ЗДАНИЯ от 3 до 7 дней для достижения той же конечной точки содержания воды 0,5%.

Проходит тщательные лабораторные испытания

МИНЕРАЛЬНАЯ ВАТА СТЕНА CI НЕ СООТВЕТСТВУЕТ ВОДОСОРБЦИИ.

ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ СМ. В ТЕХНИЧЕСКОМ ДОКУМЕНТЕ.*

*На основе официального документа «Минеральная вата и полиизоциануратная изоляция: сравнительное исследование водопоглощения, высыхания и повторного смачивания», подготовленного М. Стивеном Доггеттом, доктором философии, главным научным сотрудником. , Built Environments, Inc.

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Сортировка: Общий термин в физической химии, используемый для описания комбинированных процессов абсорбции и адсорбции.

Поглощение: Поглощение вещества в объеме другим веществом, например, проникновение вещества в объем другого твердого вещества или жидкости.

Адсорбция: Удержание на поверхности или прилипание очень тонкого слоя молекул к поверхности твердых тел или жидкостей, с которыми они находятся в контакте.

Сушка : Потеря воды из-за дренажа, испарения или десорбции.

3-Поглощение при повторном смачивании

Повторное смачивание: Поглощающая и удерживающая способность CI из минеральной ваты Стена*

1. Повторное смачивание стены из минеральной ваты CI увеличивает водопоглощение на 130–190% и увеличивает время высыхания до 4 дней.

2. Многократное смачивание стены из минеральной ваты CI выявило влагоудерживающую способность, которая варьируется из-за изменения структуры пор и волокон.

Испытания на повторное смачивание, проведенные на образцах CI из минеральной ваты, показали существенное увеличение водопоглощения. Это важно, так как результаты стандартных испытаний на сорбцию не учитывают предварительное воздействие воды. Даже однократное предшествующее воздействие жидкой воды может привести к увеличению сорбции.

При повторном смачивании в течение семи циклов стало очевидным разделение слоев волокон и заметные физические пустоты. Эти изменения привели к тому, что продукт поглощал и дренировал иначе, чем во время предыдущего цикла, что означает, что физические изменения продукта являются основной причиной большего поглощения воды при повторном смачивании.

*На основе официального документа «Изоляция из минеральной ваты и полиизоцианурата: сравнительное исследование водопоглощения, высыхания и повторного увлажнения», подготовленного М. Стивеном Доггеттом, доктором философии, главным научным сотрудником компании Built Environments, Inc.

4-Результаты сушки

Полиизо-абсорбция и результаты сушки*

При испытаниях в соответствии с ASTM C209 было установлено, что:

5

Фольга и стекло с покрытием Полиизо поглощает менее 4% воды по весу и менее 0,13% по объему.

Оба полиизопродукта эффективно высыхали в течение 24 часов.

Образцы полиизо с покрытием из фольги и стекла с покрытием были погружены в стоячую воду на один дюйм на два часа. Образцы дренировали в соответствии со стандартными протоколами.

Быстрое высыхание двух образцов полиизоцианурата было связано с низким водопоглощением в сочетании со способностью быстро выделять водяной пар.

ПОВТОРНОЕ УВЛАЖНЕНИЕ POLYISO ПРИВЕЛО К НЕЗНАЧИМЫМ ИЗМЕНЕНИЯМ ВПОЛНИТЕЛЬНОСТИ И НИКАКИМ ИЗМЕНЕНИЯМ ВРЕМЕНИ ВЫСЫХАНИЯ.

При повторном смачивании полиизообразные образцы не продемонстрировали заметного увеличения водопоглощения и значительных изменений времени высыхания. Поведение полиизосорбции и время высыхания остаются постоянными, поскольку структура полиизо не изменяется при смачивании и повторном смачивании.

Повторное увлажнение не привело к изменению времени высыхания полиизо.

В ТЯЖЕЛЫХ ЛАБОРАТОРНЫХ ИСПЫТАНИЯХ—В ОТНОШЕНИИ POLYISO—

Стена из минеральной ваты CI поглощает до 178% своего веса воды, и для ее высыхания требуется не менее 7 дней.

*На основании официального документа «Минеральная вата и полиизоциануратная изоляция: сравнительное исследование водопоглощения, сушки и повторного увлажнения», подготовленного М. Стивеном Доггеттом, доктором философии, главным научным сотрудником компании Built Environments, Inc.

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Сорбция: Общий термин в физической химии, используемый для описания комбинированных процессов абсорбции и десорбции.

Поглощение: Поглощение вещества в объеме другим веществом, например, проникновение вещества в объем другого твердого вещества или жидкости.

Десорбция: Высвобождение адсорбированного вещества из другого вещества.

Смачивание: Смещение границы твердое тело-воздух на границу твердое тело-жидкость.

Сушка: Потеря воды из-за дренажа, испарения или десорбции.

5-Большая абсорбция

Стена из минеральной ваты CI поглощает больше воды, чем полиизо*

Стена из минеральной ваты CI поглощает в 8–38 раз больше воды, чем полиизо, облицованная фольгой.

Для сушки стен из минеральной ваты CI требуется на 2–6 дней больше времени, чем для сушки полиизо.

Данные испытаний показывают, что водопоглощение напрямую связано со структурой пор. Открытые волокнистые материалы, такие как стенка из минеральной ваты CI, поглощают и удерживают значительно больше воды, чем пенопласт с закрытыми порами. Тестирование даже позволяет образцам стекать в течение 10 минут до первоначального взвешивания, но стенка из минеральной ваты CI по-прежнему поглощает как минимум в 8–38 раз больше воды, чем полиизо, покрытый фольгой.

ПОКАЗАТЕЛИ СОРБЦИИ ДЛЯ МИНЕРАЛЬНОЙ ВАТЫ WALL CI БОЛЬШЕ, ЧЕМ ПОЛУЧЕННЫЕ ПО СТАНДАРТНЫМ ИСПЫТАНИЯМ ASTM C1104, КОТОРЫЕ ОБРАЗЦЫ ВОЗДЕЙСТВУЮТ ТОЛЬКО В ВЫСОКОЙ ВЛАЖНОСТИ.

Ранее предполагалось, что вода свободно стекает, а задержанная вода быстро высыхает из-за структуры и высокой паропроницаемости минеральной ваты стены КИ. Испытания в соответствии со стандартом ASTM C209 не показали ни того, ни другого в отношении CI стен из минеральной ваты. Сохнет на 2–6 дней дольше, чем полиизо.

Эти результаты также указывают на соответствующее влияние на изоляцию. Ожидается снижение заявленных R-значений, поскольку даже частичное смачивание снижает тепловые характеристики.

В строгих лабораторных испытаниях

Стена из минеральной ваты CI поглощает еще больше воды при повторном увлажнении.

См. Выпуск № 3 «Стены из минеральной ваты CI по сравнению с полиизо» , главный научный сотрудник компании Built Environments, Inc.0040 Сорбция: Общий термин в физической химии, используемый для описания объединенных процессов абсорбции и адсорбции.

Поглощение: Поглощение вещества в объеме другим веществом, например, проникновение вещества в объем другого твердого вещества или жидкости.

Сушка : Потеря воды из-за дренажа, испарения или десорбции.

6-Стандарты испытаний

Стандарты испытаний*

Чтобы в равной степени сравнить стены из минеральной ваты CI и полиизо, используйте один и тот же тест.

Стены из минеральной ваты CI и полиизо в прошлом использовали совершенно разные методы испытаний, несмотря на то, что они рассматривались для выполнения одной и той же функции в ограждающих конструкциях.

При сравнении с использованием одних и тех же стандартов испытаний (ASTM C209) можно более точно сравнить водостойкие характеристики стен из полиизо и минеральной ваты CI.

Стандартное испытание для стен из минеральной ваты CI (ASTM C1104) подвергает испытательные образцы воздействию водяного пара. Когда и полиизо-, и минераловатная стена CI испытываются с использованием жидкой воды, можно наблюдать значительные различия. Методологии испытаний минеральной ваты для стен CI были основаны на необходимости продемонстрировать низкое водопоглощение для достижения восприятия качественных характеристик.

Потенциал сорбции для стен из минеральной ваты CI был недооценен, как показали недавние исследования, включающие как частичное, так и полное погружение. Даже частичное смачивание сводит на нет теплоизоляционные свойства минеральной ваты для стен CI.

Polyiso, с другой стороны, имеет низкий потенциал поглощения и высокий потенциал высыхания.

ИЗ-ЗА РАЗЛИЧНЫХ МЕТОДОЛОГИЙ ИСПЫТАНИЙ ПРОФЕССИОНАЛЫ-ДИЗАЙНЕРЫ ОТСУТСТВУЮТ ЧЕТКОЕ КОНЦЕПТУАЛЬНОЕ ПОНИМАНИЕ ПОТЕНЦИАЛЬНЫХ РИСКОВ ПРИ ВЫБОРЕ МАТЕРИАЛОВ.

*На основе официального документа «Минеральная вата и полиизоциануратная изоляция: сравнительное исследование водопоглощения, сушки и повторного увлажнения», подготовленного М. Стивеном Доггеттом, доктором философии, главным научным сотрудником компании Built Environments, Inc.

ОПРЕДЕЛЕНИЯ

Сорбция: Общий термин в физической химии, используемый для описания объединенных процессов абсорбции и адсорбции.

Поглощение: Поглощение вещества в объеме другим веществом, например, проникновение вещества в объем другого твердого вещества или жидкости.

Сушка : Потеря воды из-за дренажа, испарения или десорбции.

Внутренняя изоляция стен минеральной ватой, векторное изображение

Внутренняя изоляция стен минеральной ватой, цветное векторное изображение

1. лицензионные векторы
2. org/ListItem”> Внутри векторов

ЛицензияПодробнее

Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию.

Тип лицензии определяет, как вы можете использовать этот образ.

	Станд.	Расшир.
Печатный/редакционный
Графический дизайн
Веб-дизайн
Социальные сети
Редактировать и изменять
Многопользовательский
Предметы перепродажи
Печать по запросу

Способы покупкиСравнить

Плата за изображение $ 14,99 Кредиты $ 1,00 Подписка $ 0,69

Оплатить стандартные лицензии можно тремя способами. Цены $ $ .

Оплата с	Цена изображения
Плата за изображение $ 14,99 Одноразовый платеж
Предоплаченные кредиты $ 1 Загружайте изображения по запросу (1 кредит = 1 доллар США). Минимальная покупка 30р.
План подписки От 69 центов Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц.

Способы покупкиСравнить

Плата за изображение $ 39,99 Кредиты $ 30,00

Существует два способа оплаты расширенных лицензий. Цены $ $ .

Оплата с	Стоимость изображения
Плата за изображение $ 39,99 Оплата разовая, регистрация не требуется.
Предоплаченные кредиты $ 30 Загружайте изображения по запросу (1 кредит = 1 доллар США).

Дополнительные услугиПодробнее

Настроить изображение Доступно только с оплатой за изображение $ 85,00

Нравится изображение, но нужны лишь некоторые изменения? Пусть наши талантливые художники сделают всю работу за вас!

Мы свяжем вас с дизайнером, который сможет внести изменения и отправить вам изображение в выбранном вами формате.

Примеры

• Изменить текст
• Изменить цвета
• Изменить размер до новых размеров
• Включить логотип или символ
• Добавьте название своей компании или компании

файла включены

Загрузка сведений…

• Идентификатор изображения

  41651879

• Цветовой режим

  RGB

• Художник

  векторвыиграть

ETW: Стена – усовершенствованная каркасная стеновая конструкция 2×6 с изоляционной плитой из минерального волокна

В этом обзоре кратко изложены усовершенствованные каркасные стены 2×6 с использованием изоляционных плит из минерального волокна, включая преимущества и недостатки этой стратегии строительства. Комплексный двумерный анализ теплового потока и одномерное гидротермическое моделирование использовались для определения рисков долговечности, связанных с влажностью, для анализа.

• Деревянный или фиброцементный сайдинг
• Обрешетка, создающая вентиляционный/дренажный зазор не менее 3/8 дюйма за облицовкой
• 4-дюймовые изоляционные плиты из минерального волокна
• Обшивка OSB со встроенным резистивным барьером
• Стена с деревянным каркасом 2×6 на высоте 24 дюйма с целлюлозной изоляцией полостей
• Гипсокартонная плита для внутренних стен

Thermal Control

Установленная изоляция R-значение: Вдуваемая или напыляемая целлюлозная изоляция в полостях имеет типичное R-значение R-20 для стен 2×6.

Минеральное волокно, используемое в качестве наружной изоляции, имеет R-значение 3,8-4,3/дюйм.

Значение R для всей стены:  Использование двумерного анализа теплового потока с эффектами теплового моста и средним коэффициентом каркаса (16%) показывает увеличение значения R для сборки и повышение эффективности целлюлозы. изоляция в пространстве стойки за счет уменьшения эффекта теплового моста. Усовершенствованные каркасные стены с 4-дюймовой изоляционной плитой из минерального волокна на внешней стороне имеют значение R всей стены от R-35 до R-37.

Контроль утечки воздуха: Целлюлоза представляет собой воздухопроницаемый материал, используемый в пространстве для стоек стены, обеспечивающий возможные воздушные пути между внутренней и внешней частью, а также образование конвективных петель в изоляции. Плотная упаковка целлюлозы имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Изоляционная плита из минерального волокна также не является воздухонепроницаемой (в отличие от EPS, XPS и полиизоциануратной плиты с фольгированным покрытием). Контроль воздуха устанавливается на лицевой стороне обшивки OSB с проклеенными швами с использованием встроенного водостойкого барьера, который служит как влагозащитным, так и воздушным слоем.

Типичные изоляционные материалы: Вспененная целлюлоза используется для изоляции пространства стоек. В качестве наружного утеплителя используются теплоизоляционные плиты из минерального волокна. Выдувная целлюлоза используется на балке обода.

Долговечность

Защита от дождя: Утечка дождя в ограждение является основной причиной преждевременного разрушения ограждения здания. Изоляционная плита из минерального волокна, хотя и является гигрофобной, не подходит для создания водоотталкивающего слоя на поверхности изоляции, как это может быть сделано с изоляционными плитами из полиизоцианурата или экструдированного полистирола (XPS), покрытыми фольгой. Защита от дождя решается с помощью водонепроницаемого барьера, интегрированного с обшивкой OSB в сочетании с проклеенными швами. ¹ В качестве альтернативы, гидроизоляционный слой можно использовать поверх фанеры или обшивки OSB

Защита от утечек воздуха: Конденсация при утечке воздуха является второй по значимости причиной преждевременного выхода из строя ограждающих конструкций здания с такой конструкцией стен. Очень важно контролировать утечку воздуха, чтобы свести к минимуму проблемы долговечности конденсации утечки воздуха. Использование изоляционной плиты из минерального волокна снижает риск образования конденсата при утечке воздуха за счет повышения температуры плоскости конденсации, но конденсация все еще возможна в холодном климате, поскольку изоляция из минерального волокна не является воздухонепроницаемым материалом. В этой стеновой системе требуется воздушный барьер, чтобы гарантировать, что утечка воздуха через стену устранена (в идеале) или, по крайней мере, сведена к минимуму. ² Воздушный барьер должен быть жестким и достаточно прочным, чтобы противостоять силам ветра, непрерывным, прочным и воздухонепроницаемым. Контроль воздуха устанавливается на лицевой стороне обшивки OSB с проклеенными швами, где встроенный водостойкий барьер, описанный выше, детализирован, чтобы служить как контролем воды, так и слоем контроля воздуха. ³

Пароизоляция: Конденсация конденсата в зимнее время, вызванная выходом пара наружу, контролируется в сборке стены путем изоляции внешней стороны обшивки OSB. Отношение внешней изоляции из минерального волокна к общей изоляции стены в сборе имеет решающее значение для контроля риска образования конденсата на обшивке. Стеновая сборка обеспечивает проникновение пара внутрь в летнее время через вентилируемую облицовку и водостойкий барьер, объединенный с обшивкой OSB, описанной выше, которая также действует как замедлитель пара. Уровень пароизоляции определяется в IRC, и с ним следует ознакомиться, поскольку установка неправильного пароизоляционного слоя или установка пароизоляционного слоя в неправильном месте может привести к выходу из строя ограждения здания. ⁴

Сушка: Изоляционная плита из минерального волокна обеспечивает сушку снаружи. Кроме того, стена также может высохнуть до внутренней части. Следует избегать пароизоляционных материалов, так как это может привести к внутреннему высыханию. Минимальный уровень пароизоляции на внутренней поверхности определяется IRC. В этой «проточной сборке» предписывающая часть IRC, касающаяся пароизоляции, позволяющая отказаться от полипароизоляции, выполняется путем установки достаточного количества изоляции из минерального волокна снаружи. Установка пароизоляции с обеих сторон ограждения запечатает любую влагу в пространство для стоек, что приведет к низкой способности к высыханию и, возможно, к рискам долговечности, связанным с влажностью. Вентиляция за паронепроницаемой облицовкой и внутренними компонентами (например, кухонными шкафами) может способствовать высыханию.

Встроенная влажность: Следует соблюдать осторожность при строительстве из сухих материалов, где это возможно, и позволять высушивать влажные материалы перед закрытием. Целлюлоза часто распыляется во влажном состоянии, и производители рекомендуют просушить перед закрытием и содержанием влаги. пределы.

Долговечность Резюме: Основные риски долговечности, связанные с этими стеновыми сборками, связаны с повреждением от влаги из-за проникновения дождевой воды и конденсации утечки воздуха. На лицевой стороне обшивки OSB устанавливаются как воздухо-, так и гидроизоляция с ленточными сборками и интегрированным водоотталкивающим барьером.

Возможность сборки

Внешняя изоляция до 1 ¹ / ₂ ” требует минимальных изменений в стандартных методах изготовления корпусов. Внешняя изоляция свыше 1 ¹ / ₂ ” требует внесения изменений в конструкцию и детали окон и стен, что требует обучения и контроля во время первоначального внедрения.

Облицовка легко крепится к стойкам через 1-дюймовую внешнюю изоляцию. Более толстые уровни изоляции (> 2 дюймов) требуют обвязки или полос обрешетки, прикрепленных к каркасу с помощью длинных крепежных деталей. Некоторые производители облицовки позволяют крепить свою облицовку непосредственно к обвязке.

Стоимость

Усовершенствованная конструкция каркасной стены снижает затраты на каркас. Стоимость утеплителя из минерального волокна увеличивается с его толщиной. Кроме того, при толщине изоляционных плит более 1 ¹ / ₂ дюймов для крепления облицовки потребуются полосы обрешетки, что увеличивает стоимость. Но есть измеримые выгоды от экономии энергии, а также улучшения комфорта, которые трудно оценить количественно.

Использование материалов

При правильном применении усовершенствованного каркаса (одиночные верхние пластины, коллекторы правильного размера, два угловых шпильки и т. д.) удаляется избыточный деревянный каркас из стандартной конструкции, и количество каркаса уменьшается. С плитами из минерального волокна толщиной более 1 ¹ / ₂ », для крепления обшивки потребуются обрешетки.

Краткое описание

Это стеновая система с высокой изоляцией, которая будет работать в экстремальных климатических условиях как часть корпуса с высоким коэффициентом теплопередачи.

---

Ссылки

1. Lstiburek, JW (2006). Руководство по управлению водными ресурсами . Вестфорд: Building Science Press Inc.
2. Lstiburek, J. (2008, 08 20). BSD-104: Понимание воздушных барьеров .
3. Штраубе, Дж.
