Утепление свайно-ростверкового фундамента: отмостка, гидроизоляция

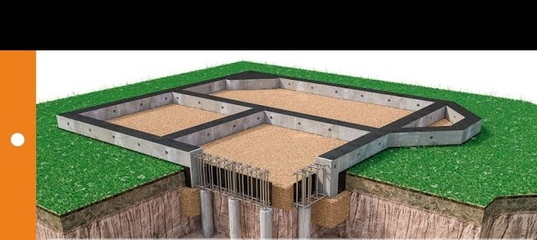

Свайно-ростверковый фундамент

Несмотря на легкость и надежность свайно-ростверковых фундаментов, они имеют один существенный недостаток – это наличие открытого пространства под полом первого этажа здания. Также монолитный ростверк может лежать непосредственно на грунте или быть мелкозаглубленным.

А из-за постоянного воздействия грунтовых вод, со временем материал ростверка разрушится, и здание даст усадку. Чтобы максимально долго сохранить целостность конструкции, ее нужно тщательно гидроизолировать и утеплить. И существует целая технология утепления свайно-ростверковых оснований, о которой должен знать каждый строитель.

Технологии утепления свайно-ростверковых оснований

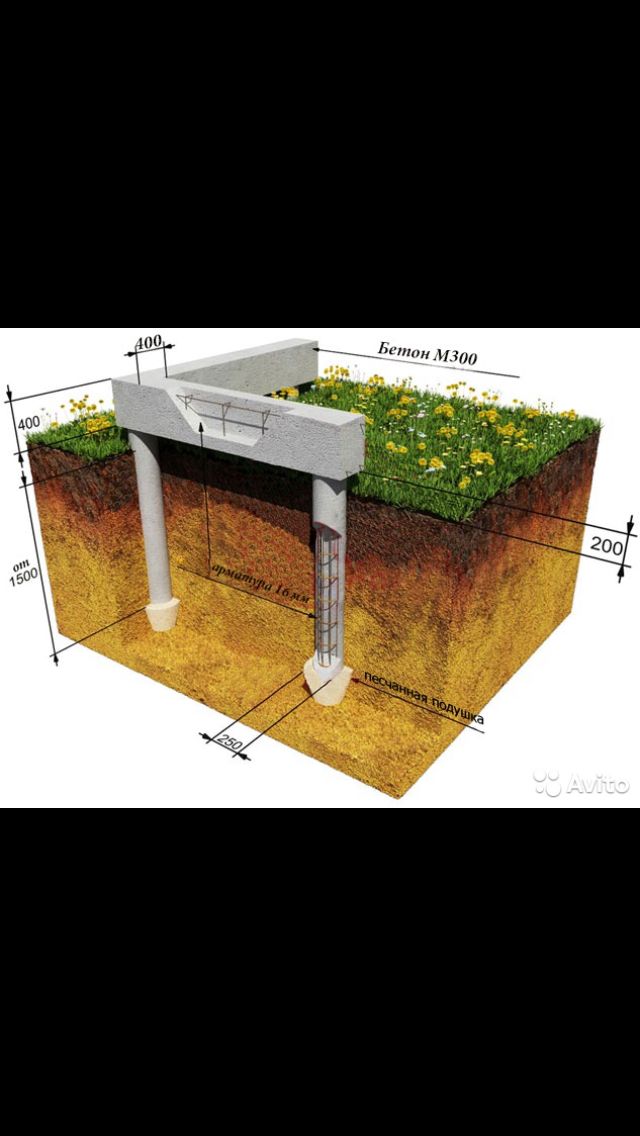

Схема свайно-ростверкового фундамента

На данный момент существует большое количество различных технологий утепления ростверков, начиная от использования полимерных материалов, заканчивая устройством отмостки. Но тут ключевая задача – это выбрать оптимальную технологию, которая подходит для конкретного фундамента и учитывает не только климатические условия данной территории, но и свойства почвы и высоту залегания водных грунтовых горизонтов. Поэтому, популярные технологии утепления свайно-ростверковых фундаментов следующие:

• Подсыпка керамзита в пазухи;
• Монтаж современных полимерных утеплителей;
• Устройство отмостки;
• Совмещение всеет трех методик и использование их одновременно.

Понятно, что все это традиционные методы утепления, которые подходят в одном климатическом регионе, но не могут использоваться в другом. Преимущества таких методов в том, что они относительно простые и легко реализуются. А материалы для утепления и гидроизоляции доступны в свободной продаже. Но ключевой недостаток этих технологий – это далеко не отличная эффективность в условиях повышенного содержания грунтовых вод, а также непрезентабельный вид цоколя. Понятно, что отмостка может устранить такие недостатки, но это больше гидроизоляция фундамента, чем декоративное оформление.

Что такое отмостка и зачем она нужна

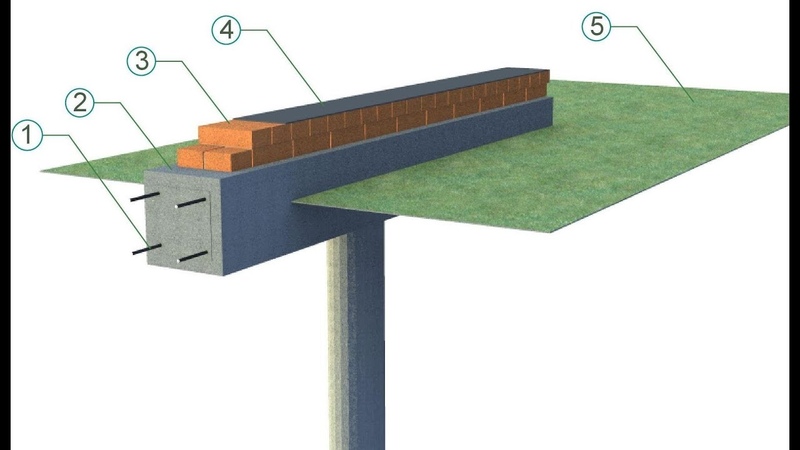

Пример отмостки свайно-ленточного фугдамента

Отмостка – это специальная гидроизоляция наружной поверхности фундамента, предназначенная для отвода дождевых вод от цоколя в сторону дренажной системы. Она делается из песка, керамзита и глины, верхний шар бетонируется с некоторым уклоном в сторону. Как правило, отмостка имеет одновременно характеристики гидроизоляции и утеплителя, а также имеет декоративное назначение. Не удивительно, что ее можно встретить около цоколей домов старой постройки, где отвод дождевой воды играет ключевую роль.

Как утеплитель, отмостка также используется, только внутри используется гранулированный керамзит, который действует как отсыпка около внешней поверхности ленточного ростверка.

Утепление свайно-ростверкового основания с наружной стороны

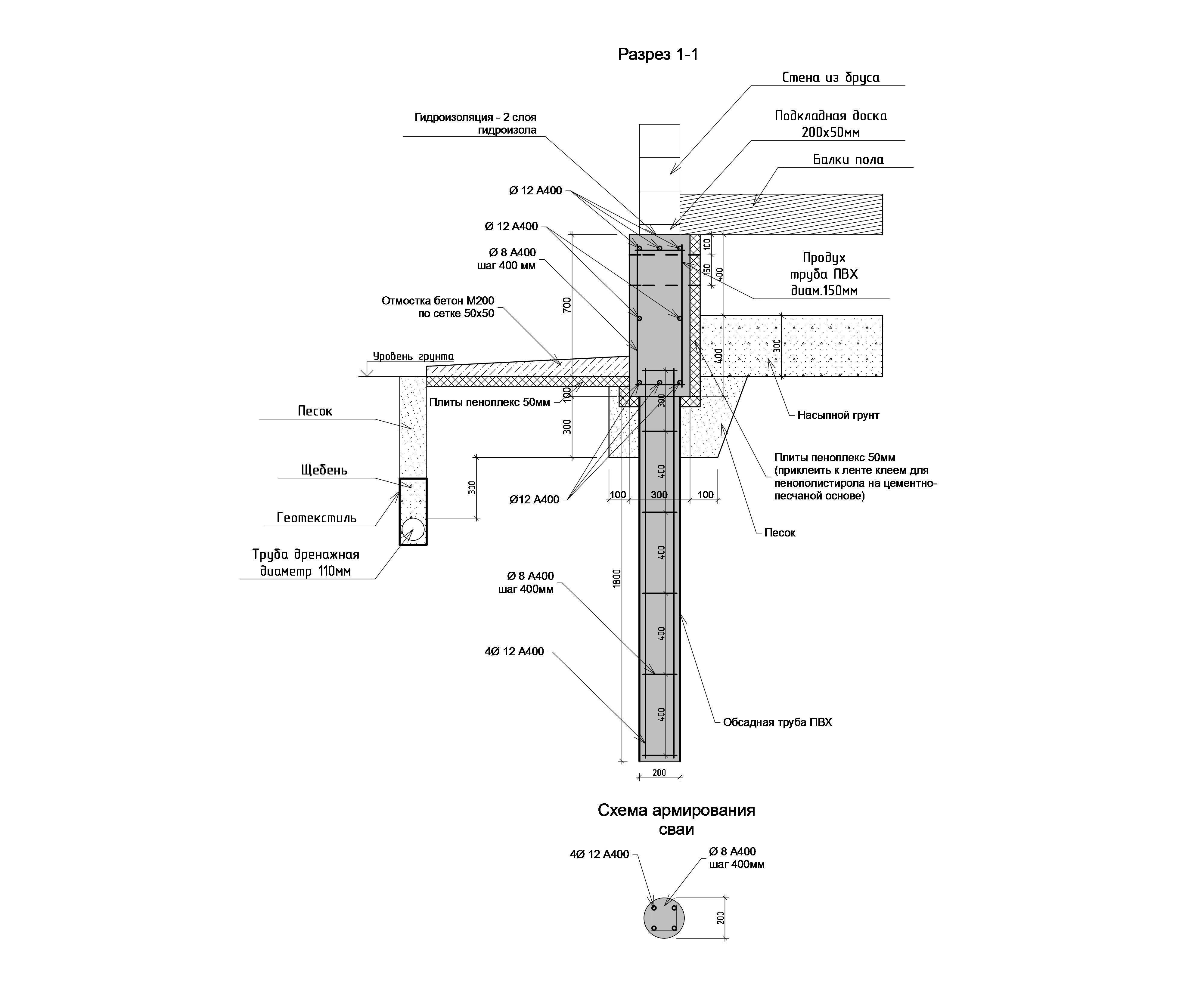

Вариант устройства свайного фундамента

Как правило, конструкция свайно-ростверкового фундамента предусматривает только наружное утепление и гидроизоляцию.

Боковые грани тут служат как цокольный этаж и его как раз и утепляют. Для этого можно использовать:

1. Слой битума, которым покрывают боковые грани ростверка. Это неплохая гидроизоляция. Ведь битум образует прочный и надежный слой защиты.
2. Пенополистирол или пенопласт. Это полимерная теплоизоляция, наклеивается на битум или непосредственно на выровненную поверхность ростверка.
3. Затем все швы нужно заделать монтажной пеной, чтобы не допустить образования холодных мостиков. Но при использовании пеноплекса в несколько слоев делать это не целесообразно, ведь листы пеноплекса имеют контурную форму и крепятся друг к другу.
4. Как дополнительная теплоизоляция, используется армирующая стальная сетка. Она применяется для защиты утеплителя от грызунов, а также как основание для дальнейшей штукатурки цоколя.
5. Как только полностью засохнет клей под плитами и затянется сетка. Сверху нужно покрыть конструкцию штукатуркой.

Существует также альтернатива такой технологии утепления. Это строительство цоколя ленточного типа. В большинстве случаев, он устанавливается вокруг балочного ростверка по внешней стороне, образует «теплую кладку».

Но утепление такой конструкции в некоторых случаях может быть дороже в конечном итоге, чем теплоизоляция основного фундамента.

Утепление свайно-винтовых оснований

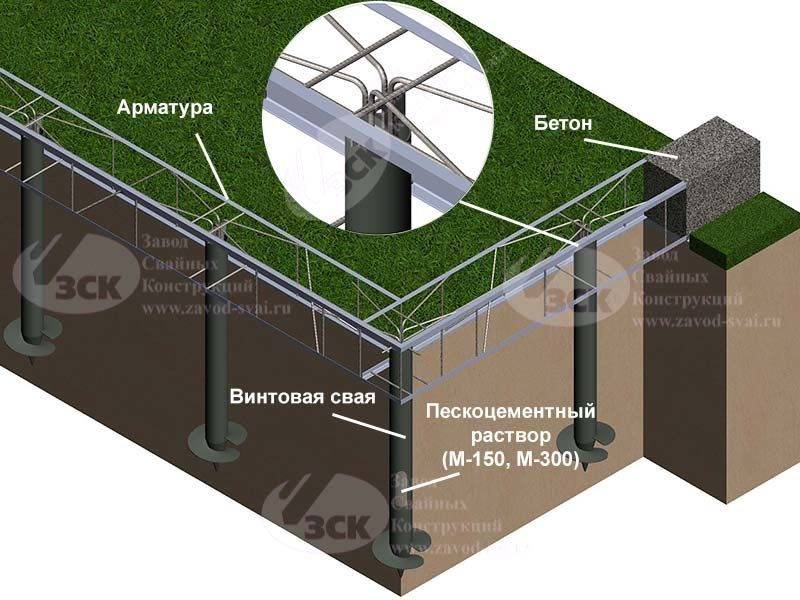

Схема утепления для свайного-винтовых фундаментов

Технология утепления свайно-винтовых оснований практически не отличается от утепления ленточных ростверков, ведь везде они присутствуют. Но тут есть одна особенность – это возможность утепления только на уровне ростверка, ведь сваи утеплить технически практически не возможно. В таких случаях по периметру основания возводится ленточный цоколь из бетонных блоков или кирпича, а внутреннее пространство заполняется керамзитом или грунтом. Сама технология не сложная, но достаточно трудоемкая и требует наличия соответствующих знаний.

1. Прежде всего, нужно сделать гидроизоляцию всех участков фундамента и предусмотреть дренажную систему под отмосткой. Все открытые части ростверка покрывают слоем битума или рубероидом, можно также использовать жидкий гидроизолятор, но он дороже битума, хотя и эффективнее.
2. Затем делают гидроизоляцию вертикальных участков основания, причем обеих его сторон. Технология изоляции аналогичная, как и для утепления ростверка с внешней стороны, только тут также нужно сделать гидроизоляцию свай. Верхнюю кромку свай покрывают битумом или рубероидом, а скважину делают большего диаметра, чем диаметр сваи.
3. После монтажа всех свай формируется насыпная подушка. Эта подушка должна быть между нулевым и нижним уровнями основания, подушку можно сделать из строительного песка с керамзитом и утрамбовать.

Особенности утепления ростверковых оснований

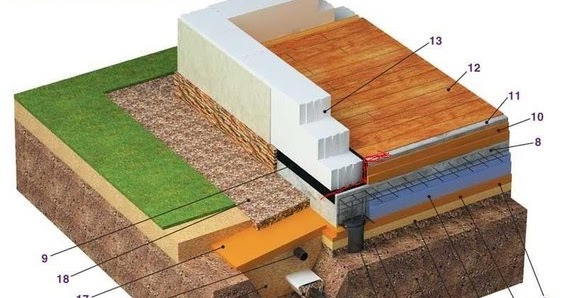

Пример готового утепленного фундамента

Несмотря на то, что сейчас на рынке строительных материалов можно подобрать самые разные утеплители полимерного и минерального происхождения, люди часто придерживаются традиционных технологий.

Причин тут несколько: традиции, стоимость материалов, возможность все сделать своими руками, а также долговечность. Ведь даже обмостка, сделанная правильно с оптимальным уклоном и гидроизоляцией соединения бетонной площадки с цоколем, обеспечивает отличную защиту от дождевых вод. А для теплоизоляции используют дешевый и легкий пенопласт.

Но пенопласт не подходит для грунтов, которые отличаются высокой влажностью. Тут лучше использовать водонепроницаемые утеплители, ведь только они способны выдерживать длительное воздействие даже агрессивных грунтовых вод.

Любая технология утепления свайно-ростверковых фундаментов имеет свои позитивные и негативные стороны. Тут отмечается стоимость материалов и работ, форма и особенности фундамента, фактор качества и долговечности. Поэтому, нужно определиться самостоятельно, как и чем утеплить такой фундамент без большого ущерба для кошелька и потери качества и надежности основания.

Утепление свайно-ростверкового фундамента на зиму

В последнее время вопрос максимального сохранения тепла в доме интересует практически каждого. Существует много разных способов как это сделать, и одним из них является утепление несущей строительной конструкции, которая берет на себя основную нагрузку всей постройки – фундамента. Поговорим о том, как утеплить свайно-ростверковый фундамент.

Можно ли свайный фундамент делать зимой?

Сначала разберемся, можно ли свайный фундамент делать зимой? Если речь идет об обычном бетонном фундаменте, то конечно же нельзя. Но свайно-винтовой фундамент вы можете устанавливать даже при самых низких показателях температуры, совершенно не в ущерб его качеству и надежности. При этом для бетонирования свай используются сухие соединения заливки.

Свайно-ростверковый фундамент

Нужно ли утеплять свайно-ростверковый фундамент?

Давайте теперь посмотрим, нужно ли утеплять свайно-ростверковый фундамент при строительстве. Это сделать целесообразно, и именно из-за того, что без хорошей термо и гидроизоляции именно ростверк может дать сбои и трещины при усадке постройки, что сразу же ударит по монолитности вашего здания.

Это единственная прореха подобного материала, поэтому подчеркнем еще раз – утепление ростверка свайного фундамента при возведении вашего здания крайне необходимо.

Материалы-утеплители: характеристика и стоимость

Вначале заготовьте материалы для утепления. Какие именно их виды по характерным данным выбрать, определите после того, как произведете расчет, показывающий условия и интенсивность проникновения морозов и влаги к фундаменту.

Натуральные утеплители

1. Paroc Linio 80, теплоизоляционные плиты для штукатурных систем. Эти ламели или полосы минеральной ваты не пропускают холод, но для того, чтобы не проникала в них влага, нужно подослать дополнительно гидроизоляцию.
2. ROCKWOOL LAMELLA MAT, каменная вата. Не пропускает холод и влагу. Очень практична и удобна в работе. Практически в половину дешевле первого утеплителя.
3. Steico Isorel, экологический, натуральный древесноволокнистый изолятор. Так же, как и в первом случае, хорошо удерживает тепло, но, чтобы не попадала влага, лучше параллельно гидроизолировать исходный материал. Достаточно бюджетный.
4. А также используют простые опилки, паклю или фанеру.

Каменная вата для утепления фундамента

Пенополиуретан

Это либо баллончики, которые распыляют данный материал, либо синтетические пенообразный плиты. Достаточно добротный материал, хорошо оберегает от холода.

Пенофол

Инновационная продукция, представляющая из себя смешанное пленочно-рулонное сырье. Очень удобен в работе, благодаря присутствию клеевой стороны. Водонепроницаемый и теплоустойчивый.

Минеральная вата

Это внешне похожий на вату текстиль, в структуре которого перемешаны стекло, доменный шлак и сплавы горных пород. Не поддается горению. Легко переносит смену температурного режима. Отлично изолирует звук и тепло.

Экструдированный пенополистирол

Это по сути пенопласт, но без множества его недостатков. Обладает сильной жаростойкостью, а также хорошо противостоит химическим раздражителям. Материал крепкий и долговременный. Правда стоит дороговато.

Пенопласт (беспрессовый пенополистирол)

Пожалуй, самый дешевый, но удачный вариант утепления. Показывает высокий уровень защиты от воды и мороза. Легко устанавливается. Правда при монтаже также легко может повредиться, это нужно учитывать. Но служит длительное время.

Пенопласт защищает фундамент от воды и мороза

Технологии утепления

Утеплить ростверк можно множеством способов, мы обратим внимание на самые лучшие из них.

Свайно-ростверковых оснований

Подобный вариант рассчитан на изоляцию от воды и холода наружного слоя фундамента.

Для такого утепления ростверка на сваях выполняются следующие действия:

1. Сначала битум. Его заливают слоем в цокольный этаж, он заполняет все бока ростверка снаружи и тем самым уже создает ему основательную безопасную защиту.
2. Далее пенополистирол. Сырье приклеивают на ровную плоскость самого ростверка или битума, которым вы его предварительно покрыли. Надежно и на долгие годы.
3. Обязательно «задуйте» все швы пеной монтажной, чтобы через них перекрыть доступ морозу.
4. Потом желательно покрыть конструкцию армирующей стальной сеткой, чтобы уберечь все предварительные покрытия от грызунов и подготовить базу для штукатурки.
5. И заключительный этап – это сама штукатурка цоколя. Выполняйте ее только тогда, когда подсохнет клей и стянется сетка.

Свайного фундамента с промежуточным ростверком

Фундамент с промежуточным ростверком утепляйте термопанелями. Крепите их либо на сам ростверк, либо на обрешетку, при этом слишком глубоко их закапывать в почву не требуется.

Множеством способов можно утеплить ростверк

Утепляем цоколь свайно-винтового фундамента с высоким ростверком

Поскольку свайно-винтовой фундамент пользуется самым большим спросом, расскажем, как справиться и с его утеплением. Для этого из деревянного каркаса или кладки из кирпича создают фальш цоколь.

Гидроизоляция утеплителя

Поскольку вода в почве присутствует в любом регионе, защитить ваш утеплитель от проникновения влажности следует в обязательном порядке, особенно когда речь идет об консервации свайно-ростверкового фундамента на зиму. Выполнить гидроизоляцию достаточно несложно, применяя листовые, в виде намазки, в рулонах, а также с помощью распылительных баллончиков, утеплителей.

Вы можете их соединять, это даст лучший эффект и приведет к более высоким показателям.

Ошибки и советы

В самом начале любого строительства следует учесть все достоинства и недостатки вашего дела, и, по возможности, не допускать их, поскольку это неизбежно приведет к плачевным последствиям.

Мы вам посоветуем:

1. Проверьте по периметру фундамента связующие сцепления между ростверком и сваями. Если они не прочные, тогда неизбежна сильная усадка во время морозов, а это приведет к подвижности столбов. Это плачевная неприятность, которую следует вовремя исправить.
2. Если ростверк непосредственно лежит на земле, тогда непременно дополнительно проведите его утепление пенополистиролом. Проложите изоляцию между почвой и ростверком. В противном случае, в период промерзания земли могут оборваться сваи из-за своего расширения при таких условиях.
3. Будьте очень внимательны во всех подсчетах и вычислениях, непрофессиональный подход в этом вопросе может привести ко множеству нежелательных последствий, в том числе и маленькому сроку службы вашего строения.
4. Возьмите на вооружение очень важное правило – не устанавливать сваи выше той глубины грунта, на которую он промерзает. Опускайте их ниже, чтобы не допустить проседания фундамента.
5. Обязательно утепляйте фундамент еще на строительном этапе, иначе потом это сделать будет либо слишком дорого и сложно, либо вовсе невозможно.
6. Не торопитесь, когда выполняете работы по утеплению. Любая ошибка или просчет, или технические повреждения могут привести к более длительному выполнению того дела, которое вы на данный момент исполняете.

   Свайно-ростверковый фундамент подходит для одноэтажных домов

Свайно-ростверковый фундамент уже давно приглянулся обычным самозастройщикам. Он идеально подходит для одноэтажных жилых домов, бань, приусадебных построек, дачных домиков. Берите на вооружение нашу информацию и пусть в вашем доме всегда будет тепло и уютно!

Как утеплить свайный фундамент?



Качество фундамента определяет очень многое в технических характеристиках будущего дома. От того насколько теплым будет основание постройки, зависит и комфортность нахождения в ней. Особое внимание стоит уделить утеплению свайного фундамента.



Он возводится для большинства жилых построек, и потому его теплоизоляция крайне важна. Если ее нет, даже когда утеплены стены и крыша, ждать особого тепла в помещении не приходится. Утепление свайного фундамента своими руками имеет ряд особенностей, которые следует учитывать, приступая к работам. Без этого провести качественную и долговечную теплоизоляцию невозможно.

Способы утепления

В зависимости от того какую конструкцию имеет фундамент постройки и какими финансовыми средствами располагает человек, выбирается один из нескольких вариантов утепления свайного фундамента. Способы утепления фундамента следующие:



• •    внутреннее и внешнее утепление (комбинированное). В этом случае утепление будет максимально качественным. Начинают такие работы с утепления ростверка свайного фундамента, а затем возводят каркас цоколя с его внутренним и внешним утеплителем, а также проводят работы и по защите от проникновения влаги;
• •    утепление свайного фундамента снаружи. Эта работа ведется по периметру фундамента с внешней стороны. Вариант оптимален для домов, имеющих небольшое расстояние между полом и землей (низкий фундамент).
• •    Внешнее утепление со стороны пола. Применяется такой метод, если нельзя воспользоваться двумя предыдущими. Как правило, связано это бывает с очень большим расстоянием между землей и полом.



В независимости от того каким способом будет проводиться утепление свайного фундамента, важно сделать это качественно с применением надежных материалов, отвечающих всем техническим требованиям.

Материалы для утепления

Выбор материала для утепления свайно-винтового фундамента дело очень ответственное, поэтому при покупке важно заранее знать основные характеристики тех и иных утеплителей. Есть общие требования, которым они непременно должны соответствовать; а также каждый материал имеет свои специфические особенности, которые надо учесть при приобретении. Влияет на выбор и метод утепления. Любой материал для теплоизоляции непременно должен обладать:



• •    устойчивостью к перепадам температур и морозостойкостью. Качественный утеплитель переносит очень низкие температуры без порчи;
• •    влагостойкостью;
• •    безопасностью для здоровья человека.

Как правило, когда говорят об утеплении фундамента на сваях, речь идет об утеплении цоколя. Материалов для этих целей на сегодняшний день достаточно много, и потому при выборе можно учесть и финансовые возможности и условия эксплуатации. Для теплоизоляции цоколя применяют: керамзит, пенополиуретан, пенополистерол, пенопласт. Каждый из них имеет свои сильные и слабые стороны, на которые стоит обращать внимание при покупке. Так, например, хорошо защищающий от холода пенопласт быстро приходит в негодность при повышенной влажности.

Утепление ростверка

Утепляя фундамент, необходимо покрыть теплоизоляционными материалами и ростверк. В этом случае тепло в доме практически не будет теряться через основание, да и срок службы фундамента продлится за счет того, что утеплитель дополнительно упрочнит его.



Утепление свайно-ростверкового фундамента часто происходит с использованием жидкого материала. Как правило, выбирается пенополиуретан, так как он кроме высокой теплоизоляции и гидроизоляции обеспечивает еще и защиту от грызунов, которым не под силу прогрызть его.



Наносится материал при помощи специального распылителя. Перед тем как начинать работы, важно хорошо размешать состав для получения однородной массы. Если нет возможности приобрести для этой цели специальный инструмент, можно применить и обычную кисть, но в этом случае процесс будет более трудоемким. Спустя несколько часов после нанесения первого слоя материала следует нанести второй.

Утепление пола

Как бы хорошо не был теплоизолирован фундамент, уделить внимание утеплению пола все равно придется. Если этого не сделать, он, несмотря на все усилия, будет холодным. При свайной конструкции фундамента пол утепляют изнутри в цокольном пространстве. Все работы проводят в определенном порядке.







Вначале на поверхности фиксируют материал для пароизоляции, затем на него накладывается слой утеплителя, а после производится укладка досок. Таким же образом можно проводить утепление полов помещений, находящихся над не отапливаемыми подвалами.

Утепление пола на свайном фундаменте обязательно и отказываться от него с целью экономии средств при строительных работах нельзя. Если полы не утеплить, обязательно будет происходить потеря тепла через фундамент, даже качественно утепленный. Не стоит также экономить и на самих материалах для теплозащиты дома, так как низкокачественные будут либо плохо сохранять тепло, либо иметь недопустимо короткий срок службы; и в скором времени потребуются сложные работы по повторной теплоизоляции.

Ставший сейчас широко распространенным свайный фундамент, несмотря на бытующее мнением о том, что постройка на нем будет холодной, показывает отличные результаты, когда добротно утепленный он прекрасно сохраняет тепло. Главным требованием к утеплению фундамента на сваях является качество выполнения работ, для чего стоит посмотреть видео. Это особенно актуально для тех, кто, не имея строительного опыта, решил проделать все самостоятельно.

Свайного фундамента: технология утепления

Утепление фундамента необходимо исключительно для снижения сил пучения либо комфортной эксплуатации подземного этажа. Свайным фундаментам, опускающимся ниже отметки промерзания, силы пучения не страшны. Подвального этажа в этих конструкциях не может быть в принципе. Подполье свайного фундамента не отапливается, земля промерзает полностью. Поэтому, утеплять здесь нечего.

Статистика свидетельствует, что в 5% случаев подполье коттеджей, размещенных на участках с серьезным перепадом высот, эксплуатируется в режиме мастерской, подсобного помещения. В этом случае здесь устанавливается отопительный прибор, забирка утепляется по технологии вентилируемого фасада.

Однако в отсутствие утепленного пола затраты на отопление огромны, необходима качественная вентиляция. В противном случае испарения из почвы приведут к разрушению полов первого этажа, прочих конструкций силового каркаса здания. По этой же причине не рекомендуется складирование/хранение в подполье пиломатериалов.

Конструкция свайного фундамента

Винтовые сваи выбирают для легких построек либо при сложных эксплуатационных условиях. Буронабивными сваями экономят бюджет строительства. Низкие ростверки либо погружены в землю, либо начинаются от ее поверхности, защищая пол нижнего этажа от продувания. Висячие ростверки – это незащищенное подполье, которое и пытаются утеплить застройщики, не обладающие практикой, профильным образованием.

При использовании висячего ростверка изготовление пола по грунту невозможно. В 90% случаев используются полы по лагам, которые можно утеплить базальтовой ватой по черновому полу. Работы производятся изнутри, никакого отношения к утеплению свайного фундамента не имеют.

Почему невозможно утеплить свайный фундамент?

Независимо от вида теплоизоляционного материала, каждый из них предназначен для сохранения тепла в помещении. В подполье свайного фундамента нет, ни обогревателей, ни теплого воздуха, потому утепление невозможно в принципе:

• даже при эксплуатации теплого пола в жилище, теплый воздух поднимается вверх, попасть в подполье не может, согласно законам физики
• на грунте, внутри него нет теплоизоляционных материалов, как у плитного фундамента, поэтому геотермальное тепло в подполье так же отсутствует

Утепление холодных воздушных масс – в прямом смысле деньги на ветер. Однако, чрезмерное проветривание охлаждает полы снизу, повышая эксплуатационный бюджет, под здание попадают ливневые, паводковые воды, испарение наносит ущерб силовому каркасу дома.

Проблему решает конструкция фальш-цоколя, имеющая название забирка. Она изготавливается кладкой в полкирпича либо облицовкой цокольным сайдингом каркаса, закрепленного на трубах свайного фундамента. Однако в ней необходимо оставить продухи вентиляции для проветривания подполья.

Что нужно утеплять в коттедже на свайном фундаменте?

Определившись, что забирку теплоизолировать не нужно, необходимо обратить внимание на узлы ввода коммуникаций. Трубопроводам водопровода, системы водоотведения утепление требуется в обязательном порядке. Жидкости имеют, хоть и невысокую, но плюсовую температуру, которую необходимо сохранить несколькими слоями утеплителя внутри подполья фундамента, под землей до отметки промерзания в регионе.

Узел ввода трубопровода водообеспечения

Труба ХВС проходит ниже отметки промерзания почвы, после чего поднимается к подошве здания, проходит по воздуху подполья до пола. Утепление этой инженерной системы происходит следующим способом:

• изоляция полистирольными скорлупами под землей (обычно на глубину 1,5 – 2 м)
• обмотка двумя слоями минваты в подполье фундамента со слом гидроизоляционного материала
• монтаж греющего кабеля в узлах ввода в здание

На практике греющий кабель используют по всей длине трубопровода, гарантированно защищая коммуникации от промерзания.

Узел выхода канализации

Утепление канализации проще, дешевле предыдущего случая. Стоки при выходе из жилища имеют высокую температуру, не могут замерзнуть при прохождении подполья фундамента. Поэтому под землей их защищают скорлупами, в воздухе укутывают одним слоем базальтовой или стеклянной ваты.

Газовая линия морозов не боится, ее утеплять не имеет смысла. То же самое относится к силовому кабелю электрообеспечения.

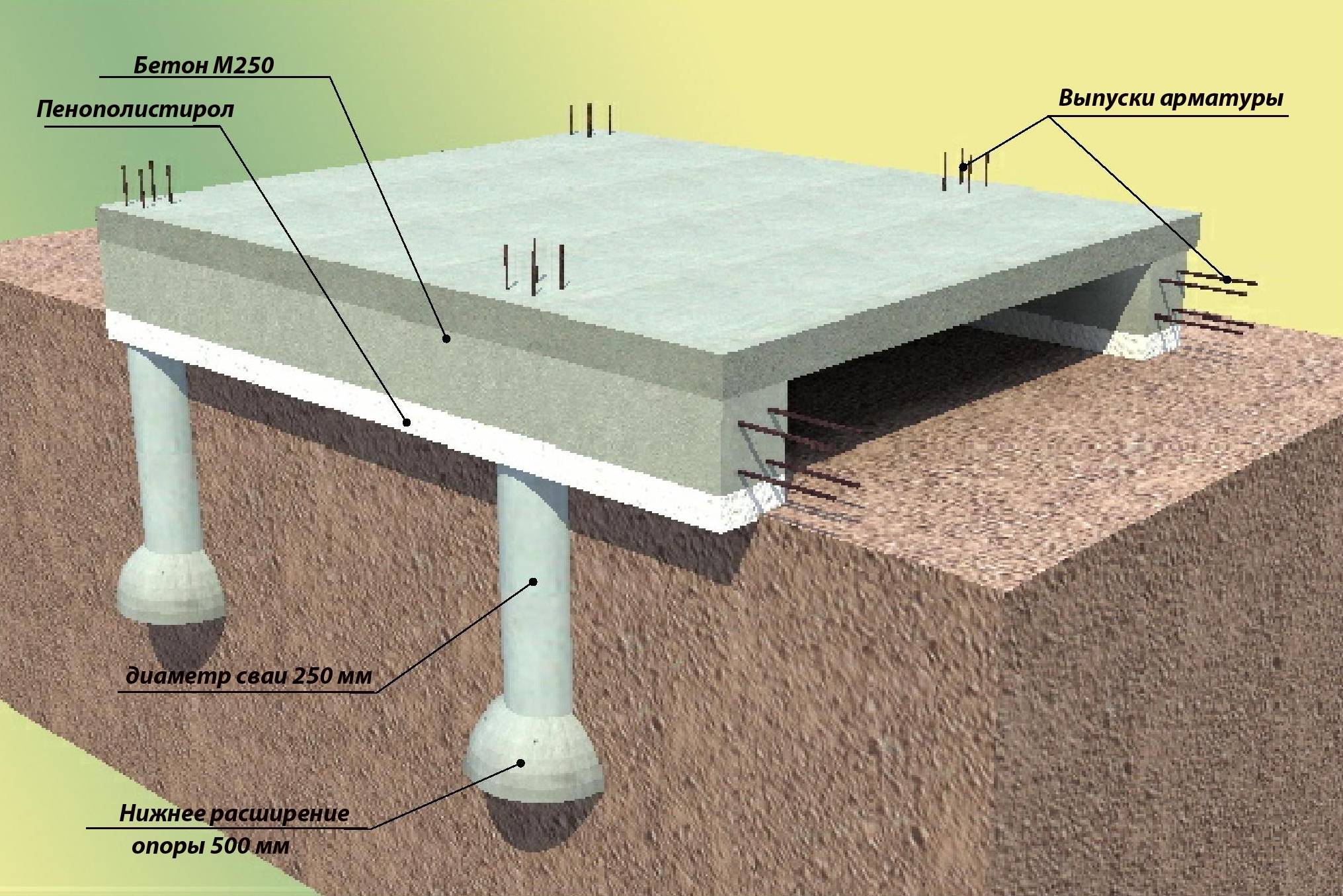

Плитный ростверк по сваям – исключение из правил

Свайный фундамент требует утепления в единственном случае – монолитный плитный ростверк по оголовкам СВС или буронабивных свай. При выборе этой технологии на ровном участке без перепада высот для экономии бюджета строительства, снижения трудозатрат плита отливается в опалубку по грунту. Застройщик избавляется от нижних щитов опалубки (которые крайне сложно демонтировать впоследствии), получая при этом нагрузки от сил пучения, которые способны оторвать плиту ростверка от свай. В этом случае технология утепления имеет вид:

• удаление плодородного слоя (котлован глубиной 50 см)
• изготовление буронабивных свай или вкручивание СВС
• засыпка подушки из нерудного материала (песок 20 см + столько же щебня)
• заливка в опалубку бетонной стяжки (5 см толщины)
• гидроизоляция бетонной подготовки
• укладка двух слоев экструдированного пенополистирола (20 см в общей сложности)
• армирование, заливка 10 см плиты, в бетон которой утоплены оголовки свай
• гидроизоляция верхней плоскости, торцов монолитной конструкции

Ребра жесткости на подошве плитного ростверка не нужны. Ввод коммуникаций осуществляется перед изготовлением фундаментной подушки. Отмостка утепляется пенополистиролом на уровне подошвы плиты, защищая от бокового промерзания. Коммуникации утеплять не нужно, в отличие от прочих ростверковых фундаментов.

Указанная технология обходится слишком дорого, используется редко. Забирки сборных ростверков (брус или двутавр) по винтовым сваям, монолитных по буронабивным сваям утеплять не нужно. Достаточно гидроизоляции облицовочного материала на уровне земли.

Утепление свайного фундамента снаружи пенополистиролом, ростверка и пола

Много преимуществ в строительстве зданий дает свайный фундамент, однако он требует тщательного выбора утепления, особенно с поднятым ростверком, чтобы соответствовать нормам и снизить к минимуму теплопотери. Распространение получило утепление свайного фундамента снаружи пенополистиролом, взамен традиционному использованию насыпи керамзита или почвы по периметру здания.

Технология утепления пенополистиролом

Свайные фундаменты разделяют на:

• Высокие, когда ростверк выше уровня почвы.
• Повышенные, когда нет промежутка между уровнем почвы и стенами.
• Заниженными, когда оголовки свай уходят глубже уровня почвы и часть фундамента закрывается ею.

В зависимости от конструкции выбирается соответствующий способ утепления. При этом разнится даже выбор утепляемой поверхности.

Схема утепления пола и фундамента на сваях

Если дело касается высокого свайного фундамента, когда ростверк существенно поднят над поверхностью почвы, то утеплять можно:

• По периметру, закрывая промежуток между нижним краем стен и почвой. Под зданием появляется дополнительное изолированное пространство, которое можно использовать как дополнительное помещение или нишу.
• Снизу ростверка по всей площади опорной конструкции.
• Пол утепляется внутри здания.

Утепление пола часто делают не как обособленный вариант, а как дополнение к внешней теплоизоляции, чтобы повысить эффективность общей защиты и распределить равномерно зону переходных температур.

Если промежутка между фундаментом и почвой нет, то остается только вариант с внешним утеплением по периметру и внутренним по всей площади здания.

Для утепления заглубленных фундаментов актуальны те же способы, что и в случае утепления ленточных фундаментов Пеноплексом. Различий в этом случае нет, за исключением обособленного учета уровня промерзания грунта для различных климатических зон.

В обязательном порядке все свайные фундаменты обустраиваются дренажной системой. Если ее нет, то перед утеплением обязательно монтируется, иначе в закрытом пространстве цокольного пространства будет накапливаться вода, от которой будет сложно избавиться даже активной вентиляцией.

Схема устройства дренажа

Порядок утепления по периметру здания:

1. Поверх основы утепления выполняют гидроизоляцию. Для завышенных конструкций нужна гидроизоляция всей внешней поверхности по площади с отпуском по каркасу или стенке, выложенной вдоль стен. Под зданием формируется основная защита для материала фундамента. Обязательно предусматривается вентиляция, для отвода влаги.
2. В промежутке между почвой и ростверком формируется каркас из металлического профиля деревянного бруса или кирпичная стенка в качестве цокольного пояса здания.
3. Далее закрепляются листы пенополистирола. Для этого в равной степени используется клей для пенопласта и дюбели грибки. Все стыки запениваются для герметизации пояса утепления. Чтобы достичь должного уровня защиты слой пенопласта должен превышать 10 см, и его желательно укладывать в два слоя для надежного перекрытия всех стыков.
4. По верхней кромке утепления закрепляется отлив. Козырек из оцинкованной стали будет эффективно отводить дождевую воду в сторону от утеплителя и цокольного сайдинга на отмостку.
5. Поверх утеплитель штукатурится с армированием металлической сеткой. Желательно выбрать специальную сетку для защиты от грызунов.
6. В последнюю очередь создается подушка из песка или глины в зависимости от варианта дренажной системы и формируется отлив, монтируется внешняя отделка цокольного пояса. Это может быть облицовка кирпичом, диким камнем, плиткой, декоративной штукатуркой.

Ростверк

С сильно завышенным ростверком, когда утепление по периметру отнимает много материала или не актуально по другим причинам, лучше всего выполнить внешнее утепление всей нижней поверхности фундамента.

Закрепляется паропроницаемая мембрана для отвода лишней жидкости. Пенополистирол крепится в один-два слоя по всему ростверку. Закреплять его можно дюбелем грибком по углам каждого листа.

Вся поверхность подшивается деревом или профнастилом. Только предварительно слой утепления в этом случае должен формироваться по обрешетке из деревянных брусьев или металлического профиля. Профнастил крепится с небольшим уклоном для предотвращения накопления влаги на верхней его поверхности.

Обшивка ростверка гидроизолируется, как и сваи. Для этого можно использовать рулонные материалы на битумной основе, обмазку или альтернативные варианты с полимерными составами на водной основе.

Пол

Примерная схема утепления пола. Нажмите для увеличения.

Как уже отмечалось пол в здании, построенном на свайном фундаменте, желательно утеплить изнутри.

Если основа дома формируется балками, то утеплитель закладывается между ними и подшивается с обеих сторон. Снизу это может быть листовой материал, например листы влагостойкого МДФ. Сверху формируется слой чернового пола. Гидроизоляцию лучше предусмотреть по нижней границе ростверка, а также непосредственно под черновым полом. Ниши между лагами обязательно снабжаются вентиляцией для отвода лишней жидкости.

Если на сваи определяют железобетонные плиты, то утеплять их желательно как снаружи, так и изнутри, не допуская, чтобы положение точки росы приходилось на слой внутреннего утеплителя.

Пенополистирол укладывается равномерно поверх чернового слоя и гидроизоляции и фиксируется однократно в центре листа. Далее заливается стяжка с армированием металлической сеткой или тонкой арматурой. После этого укладывается теплый пол и напольное покрытие.

Оптимальный вариант утепления свайного фундамента подбирается обособленно в каждом конкретном случае. Учитываются климатические условия, материалы, из которых формируется ростверк, требуемое значение теплосопротивления и т.д. Так что самостоятельному выбору лучше предпочесть мнение профессионалов.

Утепление свайного фундамента – для чего и как выполняется

Любой владелец участка, затевая возведение собственного дома, старается по мере возможности минимизировать общую смету расходов. Благо, изобилие современных технологических разработок позволяет выбрать наименее затратные подходы к строительству, естественно, без потери эксплуатационных качеств будущего здания.

Утепление свайного фундамента

Одним из наиболее материалоёмких, дорогостоящих, занимающих много времени этапов строительства обычно считалось возведение фундамента дома. Однако, для многих типов жилых и подсобных зданий заливки ленточного или монолитного плитного основания – вовсе не требуется. Достаточно ограничиться установкой свай, которые сверху обвязать ростверком – он и станет надежной основой для поднятия стен. Всем хорош такой подход, но вот только дом очень часто, особенно при сильных неровностях рельефа, получается «парящим в воздухе», то есть ниже полов первого этажа остается продуваемое всеми ветрами пространство. Ничего страшного – необходимо грамотно провести утепление свайного фундамента, и здание даже внешне ничуть не будет отличаться от тех построек, которые установлены на «классическую» бетонную основу.

Несколько слов о свайно-винтовом фундаменте

Свайно-винтовой фундамент обладает целым рядом значимых преимуществ.

• Прежде всего, он становится самым выгодным решением, если дом возводится на неустойчивых, заболоченных грунтах, имеющих склонность в зимнему вспучиванию. Нижняя винтовая часть сваи достигает глубин ниже уровня промерзания, стабильных слоев грунта, и сезонные колебания поверхности не оказывают на возведенный дом никакого негативного влияния.
• Такой фундамент наиболее экономичен и прост в возведении при строительстве домов на участках с пересеченным рельефом – добиться горизонтальности нижней обвязки при таком подходе – проще всего.
• Сооружение свайно-винтового фундамента менее других зависит от сезона и погоды – строительство можно вести в любое время года.
• По срокам возведения такой фундамент также не имеет себе равных.
• Технология его обустройства – достаточно проста, и при соблюдении определенных условий может быть реализована собственными силами.
• С точки зрения затрат, возведение свайного фундамента является наиболее экономичным.

Всю технологию создания свайно-винтовой основы для строительства дома можно кратко представить так:

Иллюстрация	Краткое описание выполняемой операции
	Сваи – это трубы диаметром 100 мм и более из высококачественной стали, с толщиной стенок не менее 4 мм. Конкретные параметры свай, в том числе и их длина, рассчитываются проектировщиками в зависимости от уровня планируемых нагрузок, общей картины грунтов и рельефа на участке строительства. Нижний конец сваи имеет заострение с наваренными одной или несколькими спиралевидными режущими лопастями.
	Комплект сваям обычно составляют оголовки, к которым приварены монтажные площадки. Диаметр оголовков таков, чтобы они плотно надевались на трубу сваи.
	После проведения разметки свайного поля в местах установки опор обычно выкапываются приямки глубиной порядка 300 ÷500 мм. Их, зачастую, обильно проливают водой, чтобы облегчить первоначальное ввинчивание сваи в грунт.
	Свая выставляется в приямок вертикально, в отверстие в верхней ее части вставляется шкворень. на него одеваются трубы-рычаги для ввинчивания.
	Усилиями двух (иногда требуется и больше) человек свая вращается, постепенно погружаясь все глубже в толщу грунта. На этой стадии работы самым важным является строгий контроль вертикальности вкручивания опоры. Вкручивание продолжается до достижения заранее нанесенной отметки глубины. Многие строительные организации имеют специализированную технику для механизации этой самой трудоёмкой операции.
	После того, как все сваи установлены, с помощью лазерного или водяного уровня на каждой трубе делается точная отметка общей выступающей части опор. Она должна обязательно приходиться ниже отверстия, куда вставлялся шкворень.
	Далее, все сваи подрезаются под единый горизонтальный уровень.
	Замешивается бетонный раствор, и через воронку свая полностью, до верха, наполняется им.
	Консистенция раствора должна быть достаточно жидкой, текучей, чтобы полость трубы заполнилась полностью, без воздушный пузырей. Характерно, что ожидать схватывания бетона – не нужно. Сразу переходят к очередной операции.
	На сваи одеваются до упора штатные оголовки, так чтобы правильно были сориентированы монтажные площадки. Оголовки «намертво» привариваются сплошным швом
	Чтобы полностью исключить какие-либо колебания опор, рекомендуется предусмотреть вспомогательную обвязку из металлического профиля, которую приваривают в сваям ниже оголовка. Если сваи выступают на значительную высоту, иногда приваривают и несколько рядов обвязки. Подобная операция особо важна, если к монтажным площадкам свай будет непосредственно крепиться венечный брус.
	Есть и другой подход – монтаж общего пояса (ростверка), например, из швеллера соответствующего размера. Ростверк станет основанием для дальнейшего возведения стен дома.
	Монтаж свайно-винтового фундамента обязательно должен завершаться зачисткой сварных швов от шлака, и качественной обработкой всех металлических деталей антикоррозионными составами.

В таблице сделан упор на создание ростверка из стального проката. Однако, варианты могут быть различными.

Несколько вариантов обвязки (ростверка) свайно-винтового фундамента

• Рисунки «А» и «Б» показывают приваренный ростверк из двутавра и швеллера соответственно.
• Фрагмент «В» — ростверк вообще не используется, а нижний венечный брус крепится к монтажным площадкам свай.
• И, наконец, вариант «Г» — это заливка железобетонного ростверка. В этом случае создаётся своеобразный «симбиоз» между свайным и ленточным фундаментом.

Этот вариант – наиболее трудоемкий, и к нему чаще всего прибегают в том случае, если необходимо создать надежную основу для строительства дома из кирпича или газосиликатных блоков.

В этом случае на стадии заливки свай бетоном в трубы устанавливается арматурная конструкция – она должна выступать сверху. После того как сваи установлены, монтируется опалубка для ростверка, укладывается армирующий пояс, который должен быть связан с внутренним армированием свай. Производится заливка раствором, и созданная конструкция будет готова к дальнейшим строительным операциям только после полного созревания бетона (не ранее, чем через месяц).

Конструктивно такой ростверк может быть приподнят над поверхностью земли, располагаться на поверхности или представлять собой аналог традиционной малозаглубленной фундаментной ленты. Но в любом случае, он опирается не на грунт, а на сваи.

Различные варианты расположения железобетонного ростверка

1 – винтовая свая;

2 – внутреннее армирование в свае;

3 – арматурный пояс ростверка;

4 – железобетонный ростверк.

Столь пристальное внимание разновидностям обвязки свай было уделено потому, что от этого напрямую зависит и технологический подход к утеплению свайного фундамента.

Для чего необходимо утеплять свайный фундамент?

Казалось бы, какой смысл утеплять свайный фундамент? Он покоится глубоко в слоях непромерзающего грунта, то есть вспучивание ему не грозит. Если проведена качественная антикоррозионная подготовка конструкции, то можно особо не опасаться и разрушительного воздействия почвенной и атмосферной влаги.

Однако, остаются весьма уязвимые участки, а также целый ряд других нерешенных вопросов:

• Если заливается железобетонный ростверк, то вне зависимости от его положения относительно уровня грунта эта конструкция становится очень мощным аккумулятором холода. Естественно, массивный ростверк будет «оттягивать» тепло от покоящихся на нем стен и перекрытий, что приведет к значительным теплопотерям знания и возрастанию затрат на их восполнение системой отопления.

Железобетонный ростверк — это всегда мощный «аккумулятор холода»

По сути, цели утепления в данном случае во многом совпадают с задачей термоизоляционных работ на обычном монолитном ленточном фундаменте – снижение теплопотерь, да защита самой железобетонной конструкции от воздействия перепадов температур.

• Если стены установлены на деревянный или металлический ростверк, то под домом остается пространство, продумываемое ветром. В холодное время года это также приведет к выхолаживанию пола первого этажа и нижней части стен. Конечно, можно предусмотреть очень надежную многослойную термоизоляцию перекрытия, но все же лучше исключить теплопотери полностью, закрыв просвет утеплительной конструкцией.
• Если дом оснащен хотя бы минимальными «удобствами» — водопроводом и даже простейшей канализацией, то инженерные коммуникации будут проходить именно через это подпольное пространство. Утепление свайного фундамента повысит уровень защищенности коммуникаций от замерзания, да и от механического повреждения.

Утепления и защиты требуют проходящие в подпольном помещении инженерные коммуникации

• Просто с эстетической точки зрения, дом будет выглядеть значительно выигрышней, если цокольная часть свайного фундамента будет утеплена и красиво отделана внешне. Кроме того, в открытое пространство неизбежно будут заноситься ветром мусор и грязь, что и само по себе неприятно, и потребует дополнительных хлопот по наведению порядка.
• Максимальную защиту дом получит, если по периметру его стен будет оборудована отмостка. Комплексный подход к утеплению любого фундамента подразумевает и создание качественной, не подверженной вспучиванию, то есть термоизолированной снизу отмостки.

Теперь, когда в необходимости утепления свайного фундамента читатель, по всей видимости, убежден, можно переходить к рассмотрению некоторых характерных случаев выполнения работ.

Утепление свайного фундамента с железобетонным ростверком

Это – один из наиболее сложных случаев, так как стоит цель не только закрыть доступ холодному воздуху в подпольное пространство, но и обеспечить термоизоляционную защиту и самому ростверку, чтобы он не повергался разрушительным воздействиям и не становился мощным мостом холода.

Вариантов может быть также несколько, и зависеть они будут от высоты цокольной части свайного фундамента, от положения железобетонного ростверка, особенностей перекрытия первого этажа и т.д.

Рассмотрим одну часто применяемую схему:

Первый вариант утепления свайного фундамента с железобетонным ростверком

1 – грунт на участке строительства.

2 – установленная фундаментная свая, которая сверху заканчивается массивным армированным железобетонным ростверком (поз. 3). Сам ростверк является основанием для возведения газобетонной (кирпичной) стены (поз. 4).

С внешней стороны (это – обязательное условие) расположен слой утеплителя нужной толщины (поз. 5). В качестве термоизолятора самым лучшим решением будет использовать экструдированный пенополистирол, например, плиты «Пеноплэкс-Фундамент». Этот материал стоек к высоким статическим и динамическим нагрузкам, не боится воздействия атмосферной и грунтовой влаги, обладает отличными показателями термического сопротивления.

Плиты «Пеноплэкс» — всестороннее утепление дома

Ассортимент термоизоляционных плит «Пеноплэкс» охватывает буквально все области частного строительства. Подробнее с достоинствами утеплителя «Пеноплэкс» и технологиями его применения — в специальной публикации нашего портала.

С утеплителем ростверка плотно, без зазоров, стыкуется слой горизонтального утепления (поз. 6), который не допустит промерзания и вспучивания почвы вокруг стен и обеспечит тем самым целостность заливаемой по периметру бетонной отмостки (поз. 7). Нередко отмостку не заливают, а выкладывают, например, из тротуарной брусчатки.

Сверху, также без просвета, стыкуется, как на схеме, или, лучше, устанавливается внахлест утеплитель фасада (поз. 8), с таким расчетом, чтобы не создавалось «мостика холода» на границе цоколя и стены.

Цены на утеплитель Пеноплэкс

утеплитель Пеноплэкс

С утеплением пола при таком подходе решают таким образом:

Внутри делается песчаная засыпка, толщиной порядка 500 мм (поз. 9). Вместо песка подушка может быть и из сыпучего утеплителя – керамзита, или же применён комплексный, послойный вариант. Сверху эта засыпка обязательно закрывается гидроизоляционной прослойкой (поз. 10) – в этой роли обычно выступают пару слоев рубероида, уложенных с перекрытием нахлестов.

Сверху заливается черновая стяжка с армированием (поз. 11). Поверх нее укладывается слой утеплителя (поз. 12), например, того же «Пеноплэкса». Ну а выше уже будет располагаться чистовая стяжка толщиной 60÷70 мм, в толще которой можно предусмотреть водяной или электрический «теплый пол».

Такая схема практически полностью перекрывает доступ холоду к ростверку и стенам, а подполья, как такового, просто не оставляется.

Другой вариант, когда без подполья обойтись не удается, например, когда на ростверк укладывается плита перекрытия первого этажа.

А в данном варианте ростверк утеплен еще и снизу, от грунта

Вначале все то же самое – грунт (поз. 1) с вкрученной сваей (поз. 2) и железобетонным армированным ростверком (поз. 3). Отличия – от ростверка идет цокольная кирпичная кладка (поз. 4), которая уже становится основой для возведения стен из кирпича или блоков (поз. 5)

Вертикальное утепление цоколя проводится все тем же эксрудированным пенополистиролом (поз. 6). Но в данном случае предусмотрено еще и горизонтальное утепление самого ростверка снизу. Для этого выкладывается вначале гравийная посыпка (поз. 7), затем – утрамбованная песчаная подушка (поз. 8), а затем – слой того же утеплительного материала (поз. 9). Самое лучшее решение – исполнить такую конструкцию еще до заливки ростверка, то есть горизонтальный слой утеплителя в данном случае будет выполнять роль нижней поверхности опалубки. Таким образом, фундаментная лента получила надежное утепление снаружи и снизу.

С внешней стороны цоколя и фасадной стены предусмотрена декоративная облицовка (поз. 11) – это могут быть панели, сайдинг с вентилируемым просветом, или штукатурный слой по технологии «мокрого фасада».

На схеме показана отмостка (поз. 10) без собственного утепления, но такую термоизоляцию игнорировать все же не стоит. Это существенно повысит жизнеспособность данной конструкции, так как промерзание грунта под отмосткой никто не отменял.

Плита перекрытия (поз. 12)  уложена на ростверк, и снизу нее неизбежно остается подполье (поз. 13). Далее термоизоляция пола производится обычным образом. Вначале слой рулонной или обмазочной гидроизоляции (поз. 14), затем слой утеплителя (поз. 15), и далее – финишная стяжка или система «теплый пол».

Весь ростверк (лента) обязательно открывается до основания. Не будет никакой беды, если нижняя часть утеплителя окажется ниже уровня грунта – как уже отмечалось, нисколько «Пеноплэкс» не боится такого воздействия.

Перед креплением утеплителя к ростверку вначале проводится тщательная гидроизоляция всех поверхностей, бетонных и металлических – для этого обычно используются специальные мастики на битумной основе, а для получения гарантированного результата рекомендуется применить еще и качественный рубероид.

Фиксацию утеплителя на бетонной гидроизолированной поверхности рекомендуется выполнять с помощью специального клея, предназначенного именно для термоизоляционных работ. Он может быть в виде сухой строительной смеси, готового пастообразного состава или в тубах по типу монтажной пены.

Один из видов клея для утеплительных работ

Панели «Пеноплэкса» имеют ламели для удобства стыковки без оставления просветов. Но если зазоры все остаются, то их заполняют монтажной пеной. Если применяется пена, то рекомендуется сверху, после обрезки излишков, промазать все швы битумной мастикой.

Крепления панелей к бетонной ленте ниже уровня грунта не предусматривается, а в цокольной части можно, если в этом есть необходимость, применить дюбели-«грибки».

Как уже говорилось, в рассматриваемом случае обязательно следует предусмотреть и горизонтальную термоизоляцию по периметру здания, под отмосткой. Для этого заранее выкапывается траншея, глубиной порядка 400 мм. На дно засыпается и утрамбовывается песчано-гравийная подушка, а затем укалываются плиты утеплителя, так, чтобы они плотно стыковались с вертикальным утеплителем.

Стыковка вертикального и горизонтального утеплительных поясов и установка армирующей сетки

Поверх утеплителя укладывается арматурная сетка. По внешнему периметру будущей отмостки устанавливается опалубка. Затем можно провести заливку бетона, так, чтобы обеспечивался небольшой перепад высоты – порядка 30÷50 мм со склоном от стены.

Заливка отмостки бетоном

По сути, на этом утепление свайного фундамента с железобетонным ростверком можно считать законченными. Останется только после полного застывания отмостки предусмотреть внешнюю облицовку цоколя – панелями, плиткой, штукатуркой и т.п.

Остался нерешенным вопрос о толщине утеплительного слоя, вертикального и горизонтального, а это тоже имеет в данном случае большое значение.

Рассчитать этот параметр несложно, руководствуясь нормированными значениями сопротивления теплопередаче для строительных конструкций, рассчитанных для конкретного региона строительства. Эти показатели можно определить, например, на прилагаемой карте схеме – нас в данном случае интересуют фиолетовые числа – для стен.

Карта схема с нормированными значениями сопротивления теплопередаче

Зная коэффициенты теплопроводности строительных и утеплительных материалов и толщину фундаментной ленты (ростверка), несложно вычислить и требуемую толщину термоизоляции. Не станем приводить формулы расчета, а лучше предложим воспользоваться удобным калькулятором:

Калькулятор расчета толщины вертикального утепления свайного фундамента с бетонным ростверком

В качестве слоя термоизоляции могут применяться и другие материалы обычный пенополистирол (пенопласт), пенополиуретан в виде панелей или наносимый напылением. Все это тоже учтено в калькуляторе.

Полученное значение округляется и приводится к стандартным толщинам утеплительных материалов.

Перейти к расчётам

Без особой ошибки можно применить и другой, табличный способ определения толщины утепления.

Он, кстати, позволяет определить и рекомендуемые размеры горизонтального слоя термоизоляции по толщине и ширине от стены. Кроме того, рекомендуется делать утолщения утепления на самых уязвимых участках – а именно по углам дома.

Утолщенные участки горизонтального утепления по углам здания

Параметры такого усиления – общая толщина слоя и длина участка от угла дома, также будут получены из таблицы.

Для начала необходимо достаточно приблизительно (с округлением до 500) определить так называемый «индекс мороза» для своего региона. Для этого можно воспользоваться следующей картой-схемой:

Карта-схема с изотермами «индекса мороза»

Теперь осталось только войти в таблицу – и определиться с необходимыми параметрами вертикальной и горизонтальной термоизоляции фундамента:

«Индекс мороза», ИМ (градусо-часов)	до 35000	35000	40000	50000	60000	70000	80000	90000
Вертикальное утепление фундамента:
– толщина слоя вертикального утепления (мм)	84	91	98	112	126	140	154	168
Горизонтальное утепление по периметру фундамента:
– толщина пояса горизонтального утепления (мм)	необязательно	18	32	49	63	81	102	133
– S – ширина пояса горизонтального утепления (м)	необязательно	0. 3	0.6	0.9	1.2	1.5	1.8	1.8
– толщина утолщенного участка (мм)	необязательно	25	44	69	95	121	152	200
– L – длина утолщённых участков от углов здания (м)	необязательно	1.2	1.2	1.5	2	2.5	3	3.5

Полученные значения, при необходимости, можно округлить в ту или иную сторону (в зависимости от более точного значения «индекса мороза»), и привести к стандартным толщинам выпускаемых утеплительных материалов.

Утепление свайно-винтового фундамента с металлическим ростверком или с обвязкой брусом

Главное отличие такого варианта – отсутствие массивного аккумулятора холода, который бы «оттягивал» тепло от стен. И. следовательно основные усилия должны быть направлены не столько на внешнюю термоизоляцию, сколько на обеспечения максимально эффективного цокольного перекрытия первого этажа.

Как привило, свайно-винтовой фундамент с подобной обвязкой подразумевает достаточно высокое расположение «нулевого уровня» над поверхностью земли, что еще может усугубиться и неровностями рельефа. Засыпать все внутреннее пространство грунтом, а затем создать песчано-керамзитовую утеплительную подушку – в принципе возможно, но в большинстве случаев абсолютно не оправданно с точки зрения неэкономичности и слишком больших трудозатрат. Поэтому цокольное перекрытие обычно приподнято над землей, а снизу остается вентилируемое пространство. Это наглаживает определенные требования к качественной термоизоляции перекрытия.

Утепление цокольного перекрытия

Чаще всего при таком строительстве применяются полы по балкам перекрытия. Схема утепления подобного пола представлена на рисунке:

Схема утепленного цокольного перекрытия и пола первого этажа

1 – балки перекрытия из деревянного бруса рассчитанного сечения. Обычно – не менее 100×200 мм.

По нижней части балок крепятся черепные бруски (поз. 2), сечением примерно 50×50 мм. Они становятся основой для укладки досок чернового пола (поз. 3) толщиной порядка 25 мм. Для чернового пола можно использовать не самый качественный материал. Нередко, в целях экономии, его даже делают не сплошным, с просветами между досками, но с тем расчетом, чтобы гарантированно удерживался утеплительный материал.

По доскам чернового пола укладывают гидроизоляцию (поз. 4) с заходом на балки перекрытия. Это может быть специальная гидроизоляционная пленка высокой плотности, но вполне можно применить и недорогой рубероид. Нахлесты соседних полос гидроизоляции должны быть проклеены.

Поверх гидроизоляции укладываются плиты утеплителя (поз. 5). В данном случае оптимальным вариантом будет минеральная базальтовая вата плотностью 35÷40 кг/м³. Толщина утепления определяется расчетами или же принимается равной 200 мм.

Обратите внимание – на схеме показаны лаги для настила чистового пола (поз. 6). Это качественный брус необходимого сечения (например, 75×75 мм). Но монтируют их, как правило, перпендикулярно балкам перекрытия. И при этом утепление выполняется в два слоя. Первый ряд термоизоляционных матов укладывается между баками, а второй – уже между лагами, перпендикулярно. Так достигается практически полное отсутствие мостиков холода через деревянные детали перекрытия.

Как монтируются балки перекрытия и лаги

Качество пола и длительность его эксплуатации напрямую зависят от правильного подбора и монтажа несущих элементов. Как подобрать необходимое сечение и как самостоятельно установить балки и лаги для пола – читайте в специальной публикации нашего портала.

Поверх утеплителя укладывается слой пароизоляционной пленки (поз. 7) с паропроницаемостью не более 1 г/м²/24 часа. Он фиксируется досками контробрешетки (поз. 8) толщиной от 30 до 50 мм – так будет создан необходимый вентиляционный зазор.

Цены на клей для теплоизоляции Ceresit

клей для теплоизоляции Ceresit

И, наконец, уже по доскам контробрешетки осуществляется монтаж чистового покрытия пола (поз. 9) из высококачественной доски толщиной 35÷40 мм.

Перед монтажом подобной конструкции перекрытия все деревянные детали (за исключением только верхней «чистовой» доски) должны пройти тщательную обработку специальными составами, которые предотвратят биологическое разложение древесины, ее заражение грибком, придадут материалу необходимую огнестойкость.

Все деревянные детали должны пройти тщательную подготовку

Жалеть пропитки не следует – лучше провести обработку в несколько слоев. В рассматриваемых условиях это будет иметь чрезвычайно важное значение – на этом еще будет заострено внимание ниже.

В том случае, если в качестве цокольного перекрытия первого этажа использовалась плита, то рекомендуется помимо внутреннего утепления пола первого этажа предусмотреть еще и наружный слой термоизоляции. Дело в том, что при подобной схеме без наружного утепления точка росы неизбежно будет смещена в толщу внутреннего утеплителя, что приведет к постепенному напитыванию его влагой. Внешний слой термоизоляции вынесет точку росы наружу.

Утепление цоколя по периметру здания

Следующий вопрос – что делать с просветом между поверхностью грунта и обвязкой, то есть с неприкрытой цокольной частью свайного фундамента.

Мнения на этот счет – довольно сильно различаются.

• Многие строители утверждают, что вполне достаточно качественного утепления перекрытия, а нижнее пространство должно оставаться проветриваемым, и его достаточно просто отделать декоративной облицовкой.
• Противники такого подхода придерживаются мнения, что утепление все же необходимо, так как ненужные теплопотери, особенно в экстремально холодные зимние дни, будут весьма существенными, и лучше их избежать полностью.

Наверное, истина лежит где-то посередине. Утепление в любом случае не помешает, но оно должно быть выполнено так, чтобы не нанести вреда всей конструкции перекрытия.

Каким же образом можно выполнить вертикальное утепление цокольной части.

Кирпичная кладка

Один из вариантов – сложить цокольную стенку из кирпича. При аккуратной кладке этим будут достигнуты и определенное утепление подпольного пространства, и одновременное создание декоративной облицовки.

Для выкладки кирпичной стенки (обычно – в полкирпича) необходимо подготовить основу. Ею может стать неглубокая фундаментная лента, шириной примерно 200 мм, залитая по периметру дома. Правда, есть в варианте и определенная опасность.

Дело в том, что, как уже говорилось, свайный фундамент обычно устанавливается на неустойчивых грунтах, то есть обеспечивается неподвижность самой постройки. А вот мелкий ленточный фундамент для кирпичной облицовки такой стабильностью обладать не будет, и зимнее вспучивание грунта неизбежно приведёт к его деформации. Долго ли прослужит такая кирпичная облицовка цокольной части?

Значит, целесообразно связать основу для кирпичной кладки с неподвижно стоящими сваями. Этого можно добиться, например, приварив к сваям по периметру швеллер, выставив его точно по горизонтали.

Для кирпичной кладки подготовлено основание из приваренного к сваям швеллера

Размер швеллера подбирается так, чтобы в него укладывался кирпич. Металлический профиль после антикоррозионной обработки и создания гидроизоляционного слоя становится своеобразным «ленточным фундаментом» для кирпичной кладки. Наглядный пример такого подхода показан на видео:

Видео: Как закрыть цокольную часть свайного фундамента кирпичом

Закрытие цокольного просвета забиркой

Другой вариант решения проблемы – это установка стенки (забирки) из листового материала или специальных панелей. Это подразумевает монтаж перегородки на каркасную конструкцию.

С каркасом, в принципе, вопросов возникать не должно – надежные вертикальные стойки уже есть – это сами сваи.  Если еще при возведении свайного фундамента сразу производилась дополнительная обвязка металлическим профилем (как это было показано в таблице выше), то можно сказать, что каркас уже полностью готов.

Примерная схема крепления забирки к металлической обвязке свай

1 – поверхность грунта.

2 – винтовая свая.

3 – брус обвязки.

4 – Два ряда приваренной дополнительной обвязки свай – профильные трубы.

5 – Забирка. В ее качестве могут выступать, например, листы плоского шифера, цементно-стружечные панели (ЦСП), а нередко – даже просто утеплительные плиты экструдированного пенополистирола.

6 – Внешняя декоративная облицовка.

Металлический каркас – это вовсе не догма. Вполне можно ограничиться деревянной конструкцией, продумав ее крепление к вертикальным сваям, например, приварив в трубам небольшие косынки-кронштейны для прикручивания досок или брусьев. Безусловно, все деревянные элементы такой конструкции должны вначале пройти соответствующую обработку.

Можно использовать и деревянный каркас

Утепление забирки может проводиться как снаружи, так и изнутри. На фотографиях снизу показано, что листы ЦСП могут монтироваться поверх слоя утепления, для дальнейшей отделки, или сам утеплитель (экструдированный пенополистирол) сам по себе и является основой для отделочных работ.

Различные варианты расположения утеплительных плит

Возможен вариант, при котором токая прочная стенка забирки утепляется изнутри, с подпольного пространства. Например, для этого можно использовать напыление пенополиуретана.

Термоизоляция выполнена изнутри напылением пенополиуретана

Нередко в качестве материала для создания такого фальшь-цоколя применяются специальные панели, которые совмещают в себе свойства и утеплителя, и декоративной отделки. Они изготавливаются из пенополистирола или пенополиуретана, а на внешней поверхности имеют имитацию каменной или кирпичной кладки, или же даже облицовку из клинкерной плитки. Как правило, такие термо-панели имеют продуманную систему крепления и стыковки между собой, что позволяет выполнить работы в максимально короткие сроки – вопросы утепления и отделки решаются одновременно.

Цокольные термопанели — и утепление, и отделка одновременно

Если установлена обычная утепленная забирка, то ее финишная отделка может включать очень большое количество вариантов – все на усмотрение хозяина жилья. При этом, при отделке сразу предусматривается и вопрос цокольных отливов.

Отделка цоколя и отливы

Добротно оформленный цоколь всегда сказывается на «солидности» всего дома. Какие существуют варианты отделки цоколя – читайте в специальной публикации нашего портала.

Какая должна быть толщина утепления? В принципе, можно ориентироваться на ту же систему расчета, которая приведена выше – просто в калькуляторе в поле «толщина ростверка» поставить нулевое значение. Можно воспользоваться и данными приведенной там же таблицы, в том числе, и для создания утепленной отмостки.

Отмостка может также стыковаться с фальшь-цоколем, как это было показано выше. Правда, иногда предпочитают и иной вариант – нижний край забирки не присыпается грунтом и не стыкуется с отмосткой, а там оставляется вентиляционный зазор. Правда, термоизоляционные качества такого фальшь-цоколя значительно снижаются. Но для регионов с мягкими зимами – вполне удачный вариант.

Варианты взаимного расположения цокольной забирки и отмостки

Слева показана схема с полным закрытием цокольного просвета, справа – с оставлением вентилируемого зазора.

1 – грунт.

2 – свая.

3 – каркас для крепления забирки.

4 – забирка.

5 – слой гидроизоляции, обеспечивающий отток атмосферной влаги в дренаж. Обратите внимание, что расположен он – по-разному.

6 – внешняя декоративная отделка фальшь-цоколя.

7 – песчаная подушка.

8 – отмостка (может использоваться тротуарная плитка).

9 – цокольный отлив.

10 – дренажная труба.

Синей стрелкой на правом рисунке показан оставленный вентиляционный просвет (порядка 30 ÷ 50 мм).

Если предполагается сплошное закрытие пространства между грунтом и обвязкой, то необходимо предусмотреть один чрезвычайно важный момент. В утепленном подпольном пространстве будет повышенная влажность и обязательно станет накапливаться сырость. Это может самым негативным образом сказаться на состоянии всех деревянных деталей цокольного перекрытия и каркасной конструкции – еще один важный аргумент в пользу их добросовестной предварительной подготовки.

Цены на популярный утеплитель

Чтобы избежать разрушительного действия сырости, необходимо предусмотреть вентиляционные продухи – по одному на каждой стороне дома. Их оборудуют закрывающимися окошками, и в зимнее время, когда на первый план выходит сохранение тепла, продухи можно держать закрытыми. С наступлением теплого сезона – продухи открываются, и подпольное пространство получает необходимую вентиляцию.

Общая площадь продухов должна составлять не менее 1/400 от площади получающегося цокольного помещения. Например, для дома 7 × 10 м, то есть с цокольным помещением в 70 м², общая площадь продухов должна составит  не менее  0,175 м².  Если сделать, допустим, 6 продухов, то площадь каждого будет порядка 0,03 м², и можно выбрать размер 20 × 15 см. Впрочем, важна лишь площадь, а конкретные  размеры и форма продухов может быть произвольной.

Видео: К чему приводят ошибки в утеплении свайного фундамента

Для того чтобы вокруг дома на свайном фундаменте всегда поддерживалось сухое состояние грунта, рекомендуется оборудовать дренажную канализацию – на одной из схем показана ее труба. Но это уже – тема для подробного рассмотрения в отдельной статье.

цоколя деревянного дома снаружи, отделка ростверка, как, чем, свайно ленточный своими руками

Уважаемые читатели, в этой статье мы поговорим об утепление свайного фундамента, о том как утеплить, какие материалы для этого использовать. И начнем с вопроса: что такое свайно винтовой фундамент и почему его необходимо утеплять.

Как утеплить свайный фундамент деревянного дома

Основа дома, изготовленная с применением закрученных в землю металлических свай, называется свайно-винтовым фундаментом. Технология эта применяется уже достаточно долго, только со временем немного видоизменилась. Например, раньше в качестве свай могли использоваться деревянные столбы, пропитанные различными антикоррозийными составами. Это было необходимо для увеличения срока службы конструкции.

Технология разработана преимущественно для территорий с болотистой местностью или на пучинистых грунтах с неустойчивой почвой. Преимущества использования свайного фундамента заключается в том, что вес дома передается посредством свай в нижние слои почвы, которые гораздо плотнее верхних. Таким образом, риск разрушения постройки сводится к минимуму.

В настоящее время, для организации фундамента по такой технологии применяются свай, на конце которых имеются лопасти, напоминающие резьбу на саморезе, именно по этой причине фундамент называется свайно-винтовой. Для монтажа таких свай может использоваться специальная техника либо их закручивают вручную.

Винтовой фундамент можно классифицировать по высоте ростверка. Ростверк, это первый венец фундамента, который опирается непосредственно на сваи, в некоторых случаях, его еще называют обвязкой.

Ростверк бывает:

• Низкий, устанавливается ниже уровня земли, т. е. свая находится полностью в земле. По этому принципу устроен свайно-ленточный фундамент, который внешне не отличить от обычного ленточного.
• Высокий, когда ростверк находится на определенном расстоянии от поверхности земли.
• Промежуточный, в таком случае ростверк расположен на самой поверхности земли.

Ответ на вопрос, почему необходимо утеплять фундамент на винтовых сваях, заключается в том, что пространство под полом постройки, продувается ветром и как бы ни проводилось утепление пола, оно будет не таким эффективным, как если применять его совместно с утеплением винтового фундамента.

Утепленный фундамент, это залог теплого пола и существенная экономия на обогреве.

Утепление свайно ростверкового фундамента с низким уровнем ростверка

Утепление ленточно-свайного фундамента можно проводить по тому же принципу, что и обычного ленточного  фундамента благодаря тому, что он также заглубляется в землю и изготавливается из армированного бетона. Это значит, что можно применять как листовой утеплитель для свайного фундамента, так и сыпучий, и дополнительно утеплить конструкцию при помощи теплой отмостки.

Начинать утепление ростверка свайного фундамента следует с разметки и подготовки траншеи шириной чуть более толщины утеплителя, глубиной на 5-10 см ниже расположения опорной площадки свай, находящихся под фундаментом.

На следующем этапе необходимо очистить поверхность основания и смонтировать изоляцию от проникновения влаги, после чего можно приступить к монтажу утеплителя. Для этого потребуется иметь крепежные элементы, монтажную пену или другой клеевой состав. В качестве крепежа оптимально подходят дюбеля для изоляционных материалов, или они же на сленге монтажников – «грибы».

Утепление и отделка свайного фундамента своими руками

Если необходимо утеплить фундамент и одновременно облагородить внешний вид цоколя, можно применить технологию утепления с использованием сыпучих материалов, совместно с цокольными термопанелями.

Алгоритм такого вида утепления следующий:

• Подготавливается траншея глубиной чуть ниже опорной подушки свай и шириной от 0.5 до 1 метра.
• Делается песчаная отсыпка.
• Траншея заполняется утеплителем, немного не доходя уровня земли, достаточно 5-10 см.
• Устанавливаются термопанели, их необходимо немного углубить в сыпучий утеплитель и закрепить при помощи дюбелей.
• Заливается отмостка.

Утепление свайного фундамента с промежуточным ростверком

Утепление такого вида фундамента, лучше всего проводить при помощи термопанелей, так как не требуется значительно углублять утеплитель в почву. Смонтировать термопанели можно как непосредственно на поверхность фундамента, так и на заранее подготовленную обрешётку.

Утепление цоколя свайно винтового фундамента с высоким ростверком

Свайно-винтовой фундамент с высоким ростверком является самым распространенным фундаментом такого вида. В зависимости от конструкции, ростверк может находиться на различной высоте. При этом защитить и утеплить пространство, находящееся под домом просто необходимо. Для этого применяется технология создание фальш цоколя.

Такой цоколь может быть изготовлен из кирпичной кладки, либо при помощи деревянного каркаса, на который монтируется утеплитель.

Фальш цоколь из кирпича

Организация такого цоколя для дома на свайно-винтовом фундаменте, является не самым популярным способом решения проблемы. Во-первых, кирпичная кладка получается достаточно дорогой, ввиду того что необходимо использовать облицовочный кирпич, цемент, щебень и песок для устройства подушки.

Если сэкономить на кирпиче и использовать более дешевый, то после придется тратиться на наружную отделку. Во-вторых, чтобы скрыть сваи, нужно выносить кирпичную кладку так, чтобы они оставались внутри, что не всегда возможно сделать.

Сам процесс выглядит следующим образом:

• Подготавливается траншея под обустройство песчаной подушки, её глубина в среднем составляет около 20 см.
• Засыпается и трамбуется щебень, затем песок.

Совет: для лучшего уплотнения песчаной подушки, её можно обильно пролить водой и дать высохнуть перед тем, как начинать кладку.

• Укладывается кирпич. Кладка используется со смещением в полкирпича, т. е. стандартная.

После того как кладка готова, её необходимо утеплить со внутренней стороны. Для этого удобнее использовать листовые утеплители. Это может быть пенопласт, экструдированный пенополистирол или аналоги. Утепление при помощи керамзита, потребует дополнительных затрат на установку опалубку. Один из лучших вариантов, это нанести со внутренней стороны такого цоколя пенополиуретан, он надежно защитит конструкцию от проникновения холода.

Утепление цоколя свайного фундамента

Панельный цоколь или его еще можно назвать каркасным, что гораздо полнее отразит его суть, изготавливается по следующей схеме:

• Делается двойная обвязка всех свай с наружной стороны. При большой высоте нахождения ростверка, количество витков можно увеличить. Обвязка может быть как металлической, так и деревянной. Металлическую, как правило, закрепляют на сварку, это самый популярный способ, что касается деревянной, то можно приварить на сваи направляющие уголки и закрепить обвязку при помощи саморезов по дереву. Второй вариант, это использовать металлические хомуты.
• На следующем этапе можно монтировать термопанели, либо листовой утеплитель. Если планируется утеплять цоколь при помощи напыления пенополиуретана, то обвязку необходимо зашить тесом, после чего провести напыление утеплителя с обоих сторон.

При использовании для создания цоколя не утепленных панелей, с внутренней стороны его можно засыпать грунтом, но лучше для этих целей использовать керамзит. При этом не стоит забывать о гидроизоляции ростверка.

Преимущества панельного цоколя очевидны, это простота конструкции, скорость монтажа, большое количество вариантов утепления как снаружи, так и изнутри.

Если планируется самостоятельное изготовление фальш-цоколя, потребуется иметь следующие инструменты и навыки работы с ними:

• сварочный аппарат для приваривания креплений к сваям;
• «болгарку» для разрезания металлических уголков;
• дрель для сверления уголков;
• шуруповерт для монтажа саморезов, которыми крепится утеплитель;
• уровень строительный для выравнивания обвязки по горизонту;
• бензопила для распила деревянной обвязки.

Выводы

Свайно-винтовой фундамент с высоким ростверком популярен ввиду своей невысокой стоимости и высокой практичности. Его минус, это продуваемое подпольное пространство.

Для защиты дома от проникновения холода и просто для придания ему красоты, применяется технология создания фальш-цоколя. Сделать его можно при помощи утепленной кирпичной кладки, но лучше применить технологию утепленного панельного цоколя. По сравнению с кирпичной кладкой, панельный цоколь гораздо дешевле и эффективнее.

Полезное видео

Как закрыть цоколь свайного фундамента кирпичом:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Фундамент ростверк и его основные характеристики

Фундамент ростверк с металлическим каркасом, его преимущества и основные характеристики, советы по монтажу.

Что такое ростверк? Это определение можно было слышать и раньше из-за его широкой популярности в дачной строительной жизни. Фундамент ростверк – это разновидность свайного фундамента, для которого характерно наличие железобетонных фундаментных балок или ростверка. Этот плотный фундамент укладывается на сваи фундамента и располагается на высоте 6-8 дюймов над землей.

Особенности ростверка

Ростверк соединяет весь фундамент в единую конструкцию и тем самым способствует равномерному распределению веса дома и всех свай. Чаще всего этот фундамент устраивают в виде монолитной железобетонной конструкции. Прочность ему обеспечивает металлический каркас (фундамент стальной ростверк).

Виды фундаментов ростверков

Конструкции фундаментов ростверков делятся на разные типы по типу используемых свай:

• винтовые сваи,
• сборный напильник,
• сваи подвесные
• буронабивных свай.

Преимущества и недостатки ростверка

Преимущества ростверка:

• требует меньше времени и материалов на его установку;
№
• снижает тепловыделение дома с помощью фундамента, так как не применяется в мерзлой почве;
• снижает уровень вибрации дома (очень актуально, если дом построен рядом с магистралями).

Недостатки ростверка :

№

• необходимость устройства свай на достаточно большой глубине;
• Пространство под ростверком необходимо залить и утеплить.

Целесообразность ростверка

Фундамент данного типа целесообразно возводить для зданий из легких строительных материалов (брус, бетонные блоки, бетон и др.) На хрупких грунтах. Другими словами, ростверк следует выбирать в том случае, если:

• есть желание сэкономить до 30% на возведении фундамента;
№
• характеристики грунтов и условия их залегания на местности (высокий уровень грунтовых вод, пучинистые грунты, большая глубина промерзания) не позволяют строить другой тип фундамента;
• : нагрузка на будущий дом будет относительно небольшой.

Советы и рекомендации по установке

1. Сваи

По периметру будущего фундамента дома пробурены скважины под сваи. Глубина таких колодцев должна быть на 2 фута больше, чем глубина обычного промерзания почвы в данном регионе. Глубина и диаметр отверстий для свай рассчитываются в зависимости от характеристик грунта и чаще всего их глубина находится в пределах 4 дюймов, а диаметр составляет около 8 дюймов.

Высота рамы должна быть такой, чтобы верхние концы задвижки выводились над затопленными сваями для соединения с рамой будущего ростверка. Это необходимо для надежного соединения ростверка и свай. Элементы каркаса связаны между собой мягкой стальной проволокой. После монтажа сваи заливаются бетоном. Бетон предварительно готовят в бетономешалке с использованием кварцевого песка и гравия. После заливки сваи оставляют на месяц для окончательного схватывания бетона и приобретения достаточной прочности.

2. Решетка

Ростверк может быть выполнен из сборных сборных железобетонных элементов или в виде монолитной ленты. Второй вариант предпочтительнее, так как цельный монолитный ростверк намного надежнее.

Для изготовления монолитного железобетонного ростверка сначала необходимо изготовить и установить опалубку. Он может быть выполнен из обрезных досок в виде прямоугольных желобов и должен быть установлен так, чтобы между нижней частью будущего ростверка и землей получился зазор около 6-8 дюймов.Высота его обычно составляет около 1 фута, а ширина должна быть равна минимальной толщине стены будущего дома.

Внутри оболочки следует установить каркас соединений арматуры с помощью вязальной проволоки. Такие каркасы могут быть выполнены в виде одного или двух рядов клапанов, соединенных перекрещенными стержнями, или в виде сеток для укладки, в которых два ряда соединяются посредством специально изогнутых зажимов. Нижнее количество фитингов необходимо разместить на опоре высотой около 25–3 мм, чтобы обеспечить полное погружение в бетон при заливке.Минимальное расстояние от каркаса до боковых стен опалубки должно быть таким же. Арматура соединяется такой же вязальной проволокой с выпусками арматурных свай. С помощью бетономешалки приготовьте необходимое количество бетона и в непрерывном цикле заливайте его в опалубку. В процессе заливки бетона необходимо внимательно следить за его плотной укладкой, чтобы не образовались незаполненные пустоты. Для лучшей усадки бетона можно использовать вибратор или обычную штыковую лопату.

После полного заполнения ростверка поверхность фундамента выравнивается и оставляется до полного высыхания бетона. При очень жаркой и очень солнечной погоде поверхность ростверка необходимо периодически увлажнять. После высыхания бетона опалубку можно снимать. Теперь ваш фундамент на ростверке готов.

Надеемся, эта статья помогла вам получить необходимую информацию о фундаменте ростверка.

Рекомендовать:

Основные виды фундаментов для домов, их особенности и недостатки.

Типы свайных оснований в строительстве.

grillage% 20foundation – определение английского языка, грамматика, произношение, синонимы и примеры

Восходящая сила может вызвать снижение нагрузки на элементов верхнего строения и ростверка , возникающей во время разгрузки и транспортировки верхнего строения.

патенты-wipo

Путем сравнения результатов предлагаемого метода с результатами, полученными при анализе ростверка , показано, что точность предлагаемого метода равна точности метода ростверка , который уже был признан многими исследователями пригодным для анализ слабых сдвиговых мостов.

Гига-френ

Заполненный полистиролом ростверк также может быть адаптирован с помощью носа, кормы и бортов соответствующей конструкции вместе с добавлением подвесного мотора для аварийного использования в качестве парома.

патенты-wipo

Заполнение полистиролом позволит использовать конструкцию ростверка непосредственно на озерах и болотах в качестве фундамента для плавучих взлетно-посадочных полос либо для гражданских легких самолетов или для использования в чрезвычайных ситуациях в военных целях, либо для строительства понтонных мостов.

патенты-wipo

Результаты предлагаемого метода находятся в хорошем согласии с результатами хорошо испытанного метода аналогии ростверка .

Гига-френ

Анализ многобалочных мостовых настилов серьезно осложняется эффектом перекоса. Традиционные методы используют решения grillage , которые имеют врожденные трудности.

Гига-френ

Используя анализ ростверка , было исследовано влияние различных форм ребер жесткости на продольный изгибающий момент и вертикальный прогиб в середине пролета.

Гига-френ

Стальной утепленный ростверк

патенты-wipo

В качестве опорных элементов удобно использовать шарики, которые выступают за пределы плоскости ростверка (5) вверху и внизу.

патенты-wipo

Вставной элемент (4) в соответствии с настоящим изобретением удобно изготавливать из пластмассы в соответствии с процессом литья под давлением; он состоит из балки , ростверка (5) и опор (6), объединенных в растр.

патенты-wipo

Продольно расположенные листы гофрированной стали (1) соединяются под прямым углом к ​​расположенным в поперечном направлении листам гофрированной стали (2) с помощью заклепок или винтов (3), создавая таким образом структуру, подобную ростверку .

патенты-wipo

На опорном ростверке , закрепленном болтами под балками с анкерными анкерами, установлены столы опалубки, которые вводятся с обеих сторон.

Обычное сканирование

Необязательно, ростверк из ребер жесткости и стрингеров может быть расположен на пластинчатой ​​крышке, а дополнительные просеиватели могут быть расположены на конструкции кольцевого каркаса плоской балки и / или на конструкции каркаса внутренней фермы.

патенты-wipo

Эти ворота могли быть закрыты подъемным мостом или прочным железным опусканием ростверка .

Обычное сканирование

Несущая конструкция катушки, а также принцип и способ, которым катушка опирается на стойки, позволяют предотвратить осевое и боковое смещение трубопровода и позволяют передавать нагрузку, создаваемую катушкой, на . ростверк фундамент опоры на кронштейнах с электроизоляцией, с регулируемыми стойками и свайным фундаментом.

патенты-wipo

С помощью этих процедур показано, что расстояние между балками ростверка в концептуальных ростверках , используемых для анализа, не влияет на результаты в такой степени, как это обычно считается.

Гига-френ

• мобилизация грузовой баржи на заводскую площадку; установка опоры ростверка , выгрузка и морское крепление сборных элементов; буксировка грузовой баржи и сборных конструкций к месту установки; подъем и установка компонента; буксировка грузовой баржи на очистную площадку / порт приписки; и демобилизация буксира и грузовой баржи.

Гига-френ

Загибающиеся вверх части (15) двух поперечин (13) расположены по диагонали. Крючки (7) передней решетки (3) и задней решетки (4) прижаты к загибающимся вверх частям ( 15) для достижения самоблокирующейся фиксации. Верхний край трапециевидной опоры (12) зажимает нижний край квадратной рамы (11), при этом верхний край и нижний край фиксируются сваркой.

патенты-wipo

Ключевые слова: автомобильные мосты, перекос, анализ матрицы переноса, моделирование ростверка , многолучевые перекрытия, однопролетные, сравнительные решения.

Гига-френ

Идеализация моста ростверком не аксиоматична и не лишена подводных камней.

Гига-френ

Змеевик выполнен в виде трубы, снабженной внешним кожухом и слоем теплоизоляции; труба имеет внутреннюю трубчатую оболочку, прикрепленную к ее центральной части; продольные ребра жестко прикреплены к оболочке, что позволяет закрепить катушку на стойках; Стойки крепятся к фундаменту ростверка с помощью опорных фланцев.

патенты-wipo

grillage du masque семинар

Гига-френ

Обнаруженные в настоящее время руины представляют собой руины большого каменного амфитеатра, аналогичного тем, что были найдены в континентальной Европе, и хотя долгое время считалось, что на этом месте существовал деревянный амфитеатр меньшего размера, раскопки с 1999 года показали, что деревянный ростверк является самым древним из них. основание сидения.

WikiMatrix

Заполненный полистиролом ростверк также можно использовать для строительства понтонных причалов.

патенты-wipo

Мосты обычно идеальны для анализа динамических нагрузок либо в виде ростверков , либо в виде ортотропных пластин.

Гига-френ

11 Ситуация, требующая свайного фундамента для конструкции

11 Ситуация, требующая свайного фундамента для конструкции

Свайный фундамент можно использовать для любого типа почвы и для любого типа конструкции. По сути, они обеспечивают единое решение всех сложных проблем фундамента.Но это не значит, что свайный фундамент можно использовать где угодно, потому что он намного дороже, чем другие типы фундаментов.

11 Ситуация, требующая свайного фундамента для конструкции

Если мы предоставим этот фундамент, не зная, нужен ли он, то стоимость строительства будет очень высокой. Следующие ситуации требуют использования свайного фундамента для конструкции:

1. Если нагрузка, исходящая от конструкции, очень высока, то свайный фундамент является лучшим решением в этой ситуации.

2. Когда нагрузки, исходящие от конструкции, неравномерные, а также очень большие.

3. Где невозможно установить ростверк или плотный фундамент из-за местных трудностей.

4. Когда слой почвы сжимаемый или очень слабый.

5. Если фундамент закладывается на заболоченной территории, то предпочтение отдается свайному фундаменту.

6. Если твердонесущие пласты расположены на большой глубине, то следует рассматривать свайный фундамент.

7. Если другие типы фундаментов невозможно использовать из-за наличия уровня грунтовых вод на очень небольшой глубине, то использование свайного фундамента будет лучшим решением.

8. Они также используются в качестве анкеров.

9. Когда сооружение должно быть построено на дне реки или на берегу моря.

10. Если невозможно сохранить траншеи фундамента в сухом состоянии путем откачки из-за очень сильного притока фильтрационной или капиллярной воды.

11. Они также используются для строительства доков, пирсов и других морских сооружений.

Подробнее:

Преимущества и недостатки сборных железобетонных свай

Мост и водопропускной канал – MCQ

Использование коффердамов

Связанные

Проблемы теплоизоляции Mstal (PDF) Бетонно-каркасные здания в условиях Крайнего Севера

Международная мультиконференция по промышленному проектированию и современным технологиям

IOP Conf.Серия: Материаловедение и инженерия 463 (2018) 032004 IOP Publishing

doi: 10.1088 / 1757-899X / 463/3/032004

9

3. В условиях особо низкой наружной температуры (tout = -40 ° C … -55 ° C) по температуре

на состояние ограждающих конструкций первого этажа значительное влияние оказывает инфильтрация воздуха.

При перепаде давления между наружным и внутренним воздухом 180-200 Па на первом этаже 16 этажа дома

любой дефект во внешних ограждающих конструкциях приводит к интенсивному проникновению холодного воздуха в здание

.Основными дефектами узлов ограждающих конструкций являются: в цокольном перекрытии зазоры между

торцами пенополистирольных плит и прокладками или колонами из-за некачественного проведения теплоизоляционных работ

и усадки плит со временем, негерметичность уплотнения. суставов движения; на верхних этажах

наличие пустот в швах между кладкой и нижней стороной закладных перекрытий, в швах между кладкой

и колоннами, неплотное примыкание плит минеральной ваты к поверхности укладки из мелких бетонных блоков

.

Список литературы

[1] Ватин Н.И., Немова Д.В., Рымкевич П.П., Горшков А.С., 2012 Влияние уровня тепловой

защиты ограждающих конструкций на величину энергии энергии.

Инженерно-строительный журнал. № 8 (34) с. 21-27.

[2] Горшков А.С. 2010 Энергоэффективность в строительстве: вопросы нормирования и меры по

снижению энергопотребления зданий. Инженерно-строительный журнал.№ 1 с. 9–13.

[3] Гагарин В.Г., Козлов В.В. 2013 О нормировании теплозащиты и требования расхода энергии

на отопление и вентиляцию в проекте актуализированной редакции СНиП «Тепловая защита

здания. Вестник Волгоградского государственного архитектурно-строительного университета.

Серия: Строительство и архитектура. №31-2 (50) с. 468-474.

[4] М. Читтерио, М. Кокко, Х. Эрхорн-Клуттиг, 2008 г. Тепловые мосты в контексте EBPD: обзор

подходов МС в регулировании.Платформа зданий EBPD. П64, 28-4-2008.

[5] Гагарин В.Г., Козлов В.В. 2010 Теоретические предложения расчета приведенного

сопротивления теплопередаче ограждающих конструкций. Строительные материалы. №12. С.

4-12.

[6] Кривошеин А.Д., Федоров С.В. 2010 К вопросу о расчете приведенного сопротивления

теплопередаче. Инженерно-строительный журнал. № 8 (18) с. 21-27.

[7] Мэтью Фокс, Дэвид Коли, Стив Гудхью, Питер Де Уайлд 2015 Интервальная термография

для обнаружения дефектов зданий.Энергия и здания. Vol. 92, стр. 95-106

[8] Мэтью Фокс, Стив Гудхью, Питер Де Уайлд, 2016 г. Обнаружение дефектов здания: внешняя термография по сравнению с

внутренней термографией. Строительство и окружающая среда, Vol. 105, pp. 317-331

[9] Шазим Али Мемон 2014 «Материалы с фазовым переходом, интегрированные в стены здания: современный обзор

». Обзоры возобновляемой и устойчивой энергетики, Vol. 31, pp. 870-906

[10] Януш Адамчик, Роберт Дылевски 2017 Влияние инвестиций в теплоизоляцию на устойчивость

в строительном секторе.Обзоры возобновляемой и устойчивой энергетики, Vol. 80,

pp. 421-429

[11] Уве Кристен Мёрк, 2017 Разработка концепции энергосбережения для пилотного проекта MORE-CONNECT

Энергетическая реконструкция многоквартирных домов в Дании. Энергетические процедуры, Vol. 140, с. 240-251

[12] Гагарин В.Г., Козлов В.В., Лушин К.И. 2016 Учет теплопроводных включений и

вентилируемой прослоики при расчетах сопротивления теплопередаче стены с навесной фасадной

системой // Строительные материалы.№6 с. 32-35.

[13] Райх Е., Хайрутдинова Ф., Немова Д., Субботина С. 2015 Сравнение различных типов прозрачных конструкций

для высотных зданий с полностью застекленным фасадом Прикладная механика

и материалы, 725-726, стр. 26-33.

[14] Петриченко, М., Немова, Д., Райх, Э., Хайрутдинова, Ф., Шиллинг, Р., Ольшевский, В. 2016

Влияние коррозии швов на легкую изоляцию в вентилируемых фасадных системах MATEC

Сеть конференций, 73, арт.нет. 02007.

[15] Умнякова Н.П., Егорова Т.С., Черкас В.Е., Белогуров П.Б., Андрейцева К.С., 2012

Повышение энергоэффективности здания за счет повышения теплотехнической технологии и конструкции

однородной технологии. Объем разработки

В статье будет рассмотрен свайный фундамент с ростверком. Не всегда удается применить традиционные конструкции – тарелку или ленту. Иногда они становятся слишком дорогими, только на изготовление фундамента уходит до 50% от общего бюджета.Как правило, свайный фундамент такого типа применяется в тех случаях, когда строительство ведется на территории, где глубина промерзания грунта составляет более двух метров. Часто такие фундаменты возводят на слабых и неустойчивых типах грунтов.

Особенности конструкции фундамента

Что такое свайный фундамент? Все это знают – это определенное количество столбов, которые вбиты в землю. Причем нижний край находится на глубине промерзания почвы. Но на практике такая конструкция в чистом виде применяется довольно редко.

Причина в том, что довольно сложно распределить нагрузку, которую создает дом, на все сваи. У одного будет большая нагрузка, а у второго – меньше. Именно по этой причине свайные фундаменты используются, как правило, в конструкциях с небольшой массой – для срубов из бруса или бревна, каркасных домов.

Брусья или бревна имеют одно хорошее качество – они позволяют равномерно перераспределять нагрузку на все точки опоры. Строения из других материалов намного хуже справляются с этой задачей.Но вот устройство свайного фундамента с ростверком таково, что не имеет указанных выше недостатков. Поэтому его без проблем можно использовать в кирпичных или блочных конструкциях. Конструкция состоит из нескольких свай и ленты (обычно из чистого бетона или с использованием металлической арматуры), которая соединяет все точки опоры. Именно такая лента называется ростверком.

Характеристики ростверка

Ростверк – часть фундамента, объединяющая вершины свай.Принимает на себя всю нагрузку, которую создает конструкция, и за счет устройства закрытого типа равномерно перераспределяет ее на все сваи. Ростверк бывает следующих типов:

1. Бетон.
2. Железобетон.
3. Металлик.
4. Деревянный.

Также железобетон и бетон можно разделить на две подкатегории – высокие и низкие.

Первые расположены значительно выше уровня земной поверхности … Очень часто ростверки делают из металла – квадратные используются металлические трубы, швеллеры большого сечения.Но устройство бетонного ростверка оказывается намного сложнее.

Особенности работы ростверка

Как вы понимаете, дом дает разную нагрузку в помещении. Ведь в нем неравномерно распределены мебель, отделка, различная техника и вещи. Конечно, нагрузка на опоры тоже будет разной. С помощью ростверка получается трансформировать все нагрузки таким образом, чтобы одни и те же силы действовали на установленные под ним сваи.Это качество очень полезно, поскольку позволяет добиться устойчивости всей конструкции.

Если сваи загружены равномерно, вероятность того, что они усадятся по-разному, уменьшается. Если фундамент дает неравномерную усадку, то на нем и на стенах обязательно появятся трещины. Устройство свайно-ростверкового фундамента отличается высокой устойчивостью. Но все-таки конструкция не избавилась от главного недостатка свай – неизвестно, какой тип грунта находится рядом с ними.

Стоит ли использовать сваи?

Архитекторы не очень доверяют конструкциям на сваях – заранее предугадать их поведение в земле практически невозможно.Возле одной кучи грунт будет плотным, а рядом с двумя соседними – рыхлым. И произойдет неравномерная усадка всего дома.

Но есть более предсказуемые конструкции, о которых мы поговорим дальше. В частности, с ростверком, который отличается высокой прочностью. Но стоимость его довольно высока.

Ленточный фундамент на сваях

Низкие типы ростверков хороши тем, что их поведение предсказуемо. Ростки этого типа начинаются значительно ниже уровня земли.И делают они из простого бетона или железобетона. Следует отметить, что выходящая из свай арматура механически связана с арматурой самого ростверка. Также стоит отметить, что утепление ростверка свайного фундамента выполняется так же, как и для ленточного фундамента. Материалы те же. Дизайн очень похож.

Наш ростверк называется ленточным фундаментом мелкого заложения. Производится по той же технологии.А разница в том, что дополнительно есть соединение сваями, которые значительно повышают устойчивость и надежность всей конструкции. Фундаменты такого типа называют свайно-ленточными или ленточными на сваях. Они без преувеличения считаются идеальными, так как сочетают в себе все достоинства обоих типов фундаментов, а недостатки компенсируются.

Фундаментальные работы

Работы проходят следующим образом. Вся нагрузка, которую создает дом, ложится на бетонную полосу.Поскольку имеется продольная арматура, силы распределяются равномерно по всей площади опоры. Часть груза уходит в землю, остальное берется сваями. И следует отметить одну особенность – усадка и нагрузка равномерны, так как эти параметры выравниваются с помощью ленты. Желательно установить свайный фундамент с ростверком на глубину промерзания.

В зимнее время на фундамент действуют силы пучения – в этот момент можно увидеть все преимущества ленточной конструкции на сваях.Когда пучение грунта сказывается на ленте конструкции, сваи не дают фундаменту сдвинуться с места. В этом случае вероятность перекоса постройки снижается. Избавиться от воздействия пучинистых грунтов можно, если фундамент залить ниже точки промерзания. Но затраты на такую ​​конструкцию довольно большие, использовать ее не рекомендуется.

В каких случаях можно использовать свайно-ростверковые фундаменты

А теперь поговорим о том, когда использование фундаментов такой конструкции просто необходимо:

1. В случаях, когда слабые и неустойчивые грунты уходят на большие глубины.Как правило, это почвы карстовых, торфяных, лесных типов, а также растительность, зыбучие пески, плодородные, которые имеют толщину более полутора метров. Нагрузку необходимо переносить на более плотный грунт, который расположен намного ниже. Как вы понимаете, рыть траншею и добраться до почвы с высокой несущей способностью довольно сложно. Да и возведение фундамента обойдется довольно дорого – поэтому использование свай – выход из ситуации.
2. При строительстве на участке с большой разницей в высоте.При строительстве фундамента оказывается проще использовать сваи разной высоты, чем выравнивать поверхность или заливать ленту на большую глубину, чтобы немного компенсировать неровности.
3. Если грунтовые воды расположены слишком высоко. В этом случае важна только высота ростверка свайного фундамента. Следует отметить, что при возведении свайного фундамента не имеет значения, на какой глубине находятся воды. Главное, чтобы под так называемой пяткой находился грунт, обладающий высокой несущей способностью.Уровень, на котором расположены грунтовые воды, может влиять только на тип ростверка. Если вода близка к поверхности, нужно сделать высокий ростверк. А если вода глубокая, допускается делать невысокую конструкцию.
4. Если здание строится на твердом грунте. При возведении ленточного или плитного фундамента необходимо выполнить большой объем земляных работ … В этом случае оправдано использование свай.
5. При строительстве каркасных домов нет смысла строить ленточный фундамент – это пустая трата денег.Запас прочности оказывается неоправданно высоким; лучше всего выбирать свайно-ростверковую конструкцию.
6. Если общая масса конструкции более 350 тонн, лучше всего возводить свайный фундамент с ростверком. Ленточные или плитные конструкции будут слишком массивными и дорогими.

Стоит отметить, что самые надежные виды фундаментов – ленточные и плитные. Но если на возведение столь сложной конструкции нет средств, и не требуется большой запас прочности, допускается использование свайно-ростверкового типа.

Какие бывают сваи?

Как правило, при строительстве используются абсолютно все виды свай. При выборе нужно обращать внимание только на тип грунта и максимально допустимую нагрузку, которую создает постройка. Сваи могут быть бетонными или металлическими, но редко деревянными. Сечение может быть квадратным или круглым. Необходимо укрепить ростверк свайного фундамента, чтобы вся конструкция была максимально прочной.

По типу установки можно выделить следующие типы свай:

1. забивные – монтируются без использования земляных работ или бурения.Их вбивают в землю с помощью специальной техники. Именно по этой причине они редко используются в частном строительстве.
2. Буронабивная – необходимо сделать в земле колодец, в который ставится опалубка. После его крепления монтируется арматура (увеличивает прочность конструкции. После сделанных шагов внутрь заливается бетон.
3. Сверление железобетона – как и в предыдущем случае, необходимо предварительно сделать колодец. После этого готовый в него забиваются самодельные сваи.Усилий для этого нужно гораздо меньше, чем при установке приводных.
4. Винт – что-то вроде самореза. Они металлические, концы заострены, есть лезвия. С их помощью срезают почву. При необходимости установки свай на большую глубину без специального оборудования не обойтись. Но при установке на глубину до трех метров можно обойтись и без него.

При строительстве частных домов чаще всего используются буронабивные сваи. Но, как правило, их устанавливают в качестве опор для небольших конструкций – сараев, бани и т. Д.

Формы сваи

Сваи также различаются по форме поперечного сечения:

1. Круглые.
2. пл.
3. Треугольник.
4. Полый круглый.

Часто разрабатываются более сложные формы, все зависит от конкретного проекта.

Распределение нагрузки на грунт

Следует отметить, что свайные фундаменты с монолитным ростверком являются наиболее прочными и прочными. Но, как вы понимаете, сваи могут по-разному распределять нагрузку на землю.Бывают таких видов:

1. Стеллажные сваи.
2. Подвешивание.

Последние имеют довольно большую боковую поверхность. Именно с его помощью передают на землю львиную долю нагрузки (около 70%). Такие конструкции используются в тех случаях, когда дальнейшее углубление нецелесообразно, а достигнутого уровня недостаточно, чтобы выдержать всю нагрузку. У конструкции есть каблук, но его наличие не меняет картины – вся нагрузка идет на землю не через кончик, а через боковую поверхность.

Но сваи-стойки передают нагрузку через наконечник. Стенки гладкие и неразвитые, но в конце делается пяточка – надстройка, позволяющая увеличить площадь опоры. Благодаря этой опоре сила пучения не может поднять весь фундамент. Но чтобы опора была качественной, необходимо произвести расчет ростверка свайного фундамента. Лучше доверить эту процедуру опытным специалистам.

Как устроены сваи в ростверке

Как правило, сваи располагаются в земле строго вертикально, но в некоторых случаях монтируются и наискосок.Причем допускается установка нескольких свай в одном месте. Этот метод строительства используется в случаях, когда существует вероятность горизонтальных сил. Хороший пример – если строительство ведется на участке с уклонами.

Допускается точечное расположение свай под опорами. Это типично при возведении навесов или возведении крыши над открытой площадкой. Сваи устанавливаются под столбы, удерживающие крышу.

При строительстве частного дома с небольшой этажностью допускается укладка свай в виде ленты.Их устанавливают в ряд, а иногда по два-три. Часто в местах, где планируется большая нагрузка на грунт, несколько свай располагаются на небольшом расстоянии друг от друга.

В последнее время строительство домов велось на четырех основных типах фундаментов: плитных, ленточных, свайных и столбчатых. Обычно делают ленточный фундамент и заглубляют ниже уровня промерзания грунта. Но возведение этого фундамента обходится довольно дорого, а точнее почти в половину всего бюджета строительства.Не все готовы к таким невероятным тратам.

Спасти ситуацию можно с помощью нового типа фундамента – свайно-ростверкового. Ее внешний вид очень удобен, она построена таким образом, что потом снимать с нее опалубку не нужно. Также такой фундамент может отлично удерживать конструкцию на неровном грунте или склонах, в отличие от такого вида, как свайный фундамент для дома.

Что такое ростверк свайный фундамент

Известен свайный фундамент под дом, который представляет собой определенное количество свай, закапанных в землю.Но использование этого фундамента не так популярно из-за того, что нет возможности перераспределить нагрузку конструкции между всеми сваями. Обычно его применяют только в случае строительства из бруса или бревна, поскольку такой материал может сам перераспределять нагрузку. Для других стройматериалов не подходит.

Но есть такой тип свайного фундамента, который выполняется с ростверком. Ростверк – это балки или плиты, с помощью которых соединяются сваи на поверхности земли.Ростверк может быть монолитным или сборно-монолитным, а также сборным. Благодаря тому, что сваи соединены между собой, нагрузка распределяется равномерно и фундамент можно использовать для блочных и кирпичных построек.

В разных частях готовое здание имеет разную нагрузку, которая определяется отделкой, как внутренней, так и внешней, мебелью и другим наполнением дома. Ростверк рассчитан на то, чтобы принять такую ​​нагрузку и распределить ее по сваям.

Это позволяет исключить неравномерную усадку свай, которая приводит к трещинам в стенах и их разрушению. Это не исключает главного недостатка свайных фундаментов – неопределенности в отношении типа грунта, который находится под каждой из опор. Заранее предугадать поведение фундамента просто невозможно, поэтому архитекторам не особо нравится такой вид фундамента дома, так как он не гарантирует длительную эксплуатацию постройки.

Достоинства и недостатки свайно-ростверкового фундамента

У ростверкового типа свайного фундамента есть свои плюсы и минусы. Рассмотрим преимущества, благодаря которым этот фундамент становится все более популярным:

• Относительно простая технология сборки, которую может выполнить небольшая бригада профессиональных рабочих.
• Благодаря первому плюсу снижаются затраты на строительство.
• Низкий расход бетона.
• Так как фундамент не будет соприкасаться с мерзлым грунтом, дом не будет терять тепло.
• Уникальная технология соединения ростверка и свай предотвращает вибрацию дома, даже когда он находится рядом с железнодорожными путями.
• Работы по устройству такого фундамента можно проводить в любое время года, но только не при морозах ниже 10 градусов.
• На строительство фундамента не влияет уровень грунтовых вод.
• Этот фундамент, как уже говорилось ранее, отлично подходит для строительства на участках с неровным рельефом.
• Нет необходимости заранее готовить участок, например, снимать плодородный слой или траву, что значительно экономит время на строительство.
• Стоимость работ, которая зависит только от используемого материала.

Как и любая технология, оборудование свайно-ростверкового фундамента также имеет свои отрицательные особенности:

• Нет возможности создать в доме цоколь или подвал. Если все же это предусмотрено, то потребуются большие финансовые затраты.
• Не подходит для домов весом более 5 тонн.
• Требуется четкий расчет количества свай, ожидаемой нагрузки в соответствии с типом грунта.Также нужно четко знать, на каком расстоянии и на какой глубине устанавливать сваи.
• Обязательное соблюдение плотности арматуры в соответствии с маркой используемого бетона.
• Не исключено, что сваи ломаются под давлением на них мерзлого грунта, но такие случаи крайне редки.
• Гидроизоляция ростверка отсутствует.
• Обязательно использовать спецтехнику, что повлечет за собой дополнительные затраты.

Важно! Свайный фундамент под дом с ростверком отлично подойдет для небольших домов или бань, а не для массивных построек в несколько этажей.

Подготовительные работы перед строительством

Перед проведением работ по устройству такого фундамента сваями обязательно подготовить все необходимые инструменты и материалы, чтобы в процессе строительства не было неприятных пауз.

Выбор свай и их расположение

Для такого фундамента нужно позаботиться о правильном выборе используемых свай. В зависимости от материала сваи можно выбрать бетон, металл, дерево или железобетон.Еще они могут быть навесными, то есть такими, которые переносят нагрузку от здания на боковые поверхности. Есть сваи в виде столбов, которые непосредственно нагружают почву, находящуюся под ними.

Обычно при строительстве свайного фундамента используются набивные сваи, которые закладываются в подготовленные для них отверстия непосредственно на месте установки фундамента. Также можно заливать так называемые инъекционные сваи, которые изготавливаются путем заливки бетона в яму с арматурой посередине.Также идеально подходит использование набивных свай, которые просто забиваются в нужное место специальной строительной техникой.

Сваи могут иметь различное сечение: квадратное или треугольное, а также круглое в полом или заполненном исполнении.

Важно! Такой фундамент способен сэкономить при использовании 1 куб. метр на 100 кг высококачественного цемента, а также сокращает земляные работы на 3 кубометра. м и снижает размер трудозатрат.

В этом типе фундамента существует пять способов разложения свай в грунте:

• Одинарные – расположение свай относительно опоры, каждая под своим.В некоторых случаях сваи устанавливаются под наклоном, это связано с особенностями рельефа.
• Пояс – расположение свай по всему периметру конструкции.
• Полосы – применяются для массивных домов в несколько этажей. Это установка свай в несколько рядов.
• В виде кустов – сваи располагаются там, где ожидается большая нагрузка, и под несущими стенами … Также данный способ размещения свай применяется при строительстве навесов в местах, где находятся опоры, удерживающие кровлю. расположены.
• Поле – шахматное расположение свай под всем ростверком, большое.

Чтобы правильно рассчитать количество и расположение свай для строительства дома, нужно учитывать определенные правила. Прежде всего, должен быть подробный план застройки, в соответствии с которым будет производиться расчет. Сваи обязательно должны быть в углах, а также в тех местах, где стены пересекаются. Если расстояние между ними больше трех метров, то необходимо установить промежуточные сваи.В целом, наиболее оптимальным считается расстояние между сваями 2 – 3 метра. На этом этапе проблем возникнуть не должно, но нужно будет подумать о расчете площади сваи.

Для создания надежной обвязки дома свайным фундаментом ростверкового типа необходимо произвести определенные расчеты. При этом необходимо учитывать следующие показатели:

1. Масса самого дома и его внутренних компонентов.
2. Необходимая опорная поверхность.Он рассчитывается с учетом веса и запаса прочности.
3. Площадь поперечного сечения свай. Для этого их количество умножается на выделенную площадь. Результатом будет общая площадь сваи.
4. Если общая площадь свай, полученная в предыдущем пункте, больше, чем та, которая требуется, она была рассчитана в пункте 2, то все параметры верны, и они подходят для данной конструкции.
5. Если общая площадь окажется меньше, то необходимо увеличить сечение и произвести пересчет.Таким образом, находим необходимое количество.

Иногда возникают ситуации, когда проще увеличить количество свай, чем их сечение. В этом случае метод расчета не меняется. Площадь опоры, которая необходима для создания надежного фундамента, можно рассчитать по следующей формуле:

Площадь опоры равна массе дома, умноженной на 1,4 и деленной на несущую способность грунта.

Показатель несущей способности грунта необходимо брать из представленной таблицы:

Использование коэффициента 1.4 объясняется тем, что неизвестно, какой грунт находится под каждой кучей, поэтому лучше перестраховаться и взять еще немного.

Пошаговая технология устройства свайно-ростверкового фундамента

После того, как все работы, связанные с расчетами, были выполнены, можно смело переходить к основным этапам возведения фундамента.

Разметка стройплощадки

Плодородный слой почвы лучше всего удалить и вынести на приусадебный участок или огород.Затем необходимо будет выровнять верхнюю поверхность. С помощью колышков и шнура нужно определить границы дома. На этом этапе необходимо обозначить не только внешние, но и внутренние границы стен.

Важно! Геометрию лучше всего проверять повторными измерениями и протягиванием шнура по диагонали.

После того, как сделана разметка, необходимо отметить места, где будут устанавливаться сваи в соответствии с составленным ранее планом.

Земляные работы

Чтобы определить, какие работы на земле будут проводиться, нужно четко знать, какие сваи будут использоваться.Дом на свайном фундаменте ростверкового типа обычно ставится на винтовые или буронабивные сваи. Винтовые сваи можно вкручивать своими руками, но только на одном уровне, который заранее размечается, потянув за шнур.

Буронабивные сваи требуют применения специального оборудования. С его помощью нужно просверлить ямки в земле в отмеченных местах. В эти отверстия устанавливают опалубку, а также делают армирование. Обычно это 4 разреза ребристой арматуры, которые соединяются между собой.Далее последний этап – заливка бетона в подготовленные ямки.

Важно! Обязательно после заливки концы арматуры длиной около 60 см должны оставаться снаружи, а некоторые должны быть на 20 сантиметров длиннее первых сантиметров.

Устройство ростверка

При выборе металлоконструкции ростверк необходимо приваривать строго горизонтально к головкам стержней арматуры.

Для изготовления железобетонного ростверка заглубленного типа необходимо засыпать его щебнем.Для улучшения качества фундамента щебень насыпают слоями по 5 см и каждый слой обрабатывают виброплатформой. Это нужно повторять до тех пор, пока слой не достигнет желаемой толщины, не менее 15 см.

На готовую опалубку устанавливается опалубка. Он должен быть немного шире ширины стен, а высота зависит от высоты подвала. Монтаж опоры и сборка щитов осуществляется по технологии монтажа ленточного фундамента… Обычно для опалубки используют доски, сколотые или водостойкую фанеру. У каждого вида ростверка есть свои нюансы возведения опалубки, но главное, чтобы опалубка в обязательном порядке превышала высоту готового ростверка на 5-10 см.

Важно! Работы следует проводить только с использованием уровня.

Армирование фундамента проводится так же, как и при устройстве ленточного фундамента. То есть вверху и внизу расположены две ребристые ленты армирования, соединенные между собой стержнями меньшего сечения и гладкой поверхностью.Достаточно лишь добавить перевязку ворсом. Выходящие из свай куски арматуры необходимо согнуть и один ряд привязать снизу к армированному поясу, а второй – вверху.

Чтобы не тратить время и нервы на заливку свай, можно приобрести уже готовые из железобетона.

Установка дополнительных элементов и заливка бетона

Данный этап подразумевает прокладку специальных труб, по которым в будущем необходимо будет проводить коммуникации типа отопления, канализации, водоснабжения и другие.Также необходимо проделать вентиляционные отверстия в фундаменте.

Если этот этап пропустить, то обязательно придется нарушить целостность ростверка, что для такого фундамента крайне нежелательно и вообще недопустимо.

Для начала бетонирования нужно приготовить смесь самостоятельно. Особенно качественный раствор получится из цемента марки М200 или М500. Его необходимо развести по всем правилам и тщательно перемешать.

Бетон заливается, но при этом обязательно обрабатывается вибратором.Обязательно залить всю смесь за один раз, чтобы не было расслоения. Верхний слой необходимо выровнять с помощью правила и проверить горизонтальность с помощью уровня. Верхний слой бетона покрывают пленкой, чтобы предотвратить его высыхание и растрескивание поверхности. Если на улице во время высыхания залитого в фундамент бетона стоит жаркая погода, то верхний слой необходимо увлажнить.

После заливки опалубку можно снимать через определенный промежуток времени:

• Если при работе по заливке бетона и в последующие дни температура воздуха не опускалась ниже +20 градусов, то через 4 дня опалубку можно снять.В таких условиях фундамент и сваи приобретут более половины крепости, что даст возможность использовать их для последующих работ.
• Если после заливки температура была в районе +10 градусов, то перед снятием щитов опалубки придется подождать 14 дней.
• При температуре ниже +10 градусов условия застывания уже считаются зимними, и потребуется дополнительный обогрев и утепление фундамента.

Обязательно перед проведением работ по устройству свайно-ростверкового фундамента необходимо ознакомиться со СНиП 2.02.03 – 85. В этом документе официально прописаны требования к устройству этого типа фундамента, допуски, расчет по коэффициентам, свайные материалы. Также здесь вы можете найти рекомендации для строительства на нормальных почвах, а также в тех районах, которые пострадали от оползней и карста. Свайные фундаменты полностью регламентированы СНиП.

Возможные ошибки при устройстве фундамента

Часто те, кто не имеет опыта укладки этого типа фундамента, допускают множество ошибок, исправить которые в дальнейшем очень сложно или даже невозможно.Это:

Если в процессе расчетов будут допущены ошибки, то фундамент уйдет под землю, и замедлить такой процесс очень сложно, а в некоторых случаях и вовсе невозможно.

Заключение

Фундамент свайно-ростверковый представляет собой сочетание качественных характеристик свайного и ленточного типа в одном основании. Он идеально подходит для тех зданий, которые не очень тяжелые, и равномерно распределяет нагрузку между всеми сваями, чтобы предотвратить растрескивание стен.Ростверк будет надежнее и качественнее обычного свайного фундамента и поможет его закрыть, а также более экономичен, чем строительство ленточного основания. Самостоятельно провести такой фундамент будет очень сложно, поэтому вам обязательно понадобится помощь профессионала, который правильно произведет все расчеты и поможет с возведением конструкции.

Отечественные застройщики частных домов обычно предпочитают делать фундамент в монолитной ленточной конструкции.Но при больших значениях глубины промерзания почвы такой вариант стоит дорого. Ведь закладывать в такой ситуации нужно очень глубоко, а это дополнительные значительные затраты для железобетона. Чтобы удешевить возведение фундамента коттеджа, сейчас частные застройщики все чаще стали отдавать предпочтение свайному фундаменту ростверка, заглубление опорных свай которого обходится намного дешевле.

Что такое свайный фундамент с ростверком?

Конструктивно свайно-ростверковый фундамент представляет собой серию опор, погружаемых в грунт ниже точки промерзания и соединяющих их сверху «обвязкой» из стали или железобетона.На последний уже укладываются первые ряды кирпича или бруса (бревна). Такая конструкция обеспечивает равномерное перераспределение нагрузок как от дома, так и от земли.

Схема фундамента

Точечные эффекты от свай, возникающие при пучении, рассредоточены по всей ленте ростверка такого основания. Стены ни в одной точке не ощущают чрезмерного давления. Перекосы и разрушение кладки на такой основе практически исключены.

Типы фундаментов на сваях

Ростверк данного типа свайного фундамента выполняется из монолитного железобетона или стального швеллера.Чаще всего используется железобетонная конструкция. Она способна выдерживать значительные нагрузки. Вариант, где обвязка металлическая, больше предназначен для легких построек (гаражей, хозяйственных построек, построек из СИП-панелей и бань).

Свайный фундамент с металлической обвязкой

Свайный фундамент с монолитной обвязкой

По типу используемых опор свайно-ростверковый фундамент бывает двух типов:

Винт.

Скучно.

В первом случае это практически полная копия фундамента на винтовых сваях.Только на опорах у него более мощный монолитный ростверк. При этом стальные «шурупы» для такой конструкции нужно выбирать более жестко, у которых толщина и диаметр стенки больше.

Те, кто собирается делать фундамент своими руками, часто предпочитают использовать буронабивные сваи в несъемной опалубке в виде асбестоцементных труб. Эта технология проще и дешевле, если делать это самостоятельно.

Преимущества и недостатки

Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают превосходную устойчивость всего мини ленточного фундамента сверху.И они намного дешевле железобетонного монолита такой же высоты. Более того, если опорные столбы сверху обвязать не бетонной лентой, а металлическим ростверком, то можно сэкономить еще немного. Этот вариант – один из самых недорогих способов создания опоры для частного дома.

Этот фундамент имеет следующие преимущества:

Возможность размещения на склонах и в заболоченных местах;

Сравнительная невысокая стоимость строительства свайного ростверкового сооружения;

Минимальные затраты времени на возведение фундамента;

Нет необходимости привлекать грузоподъемные машины;

Простота технологии установки буронабивных и винтовых опор, а также заливки бетона;

Отличные показатели устойчивости на движущихся участках пучения.

По быстродействию устройства свайный фундамент с ростверком уступает только аналогу только с одной винтовой опорой. Кроме того, будет готов фундамент из стеновых фундаментных блоков, чтобы дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ связана с отсутствием бетонных работ, когда необходимо подождать несколько недель до завершения набора прочности бетона.

Если строительная площадка имеет уклон, то насыпать на нее монолит проблематично и дорого.Без фундамента такого типа на таком участке обойтись будет сложно. Только с помощью свай можно будет сделать устойчивое и ровное основание для конструкции в горизонтальной плоскости. Это одно из главных преимуществ фундамента. Все остальные варианты сразу проигрывают ему на стройках с труднопроходимой местностью.

Еще один неоспоримый плюс – предельная простота исполнения. Сделать утрамбованные опоры из асбоцементных труб и бетона внутри несложно.На них еще проще сделать железобетонную ленту небольших размеров и веса.

Небольшие трудности здесь могут возникнуть только при установке опалубки на весу. Вы не можете погрузить его в землю. Столбы должны приподнимать часть ростверка над землей не менее чем на 30 см, иначе при сильной пачке она может «всплыть» с опор вместе со зданием сверху.

Есть и недостатки у фундамента с бетонным ростверком на сваях, но их откровенно мало:

Отсутствие возможности сделать подвал;

Стоимость дополнительного утепления пола.

Подземное пространство коттеджа на свайном фундаменте с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом будут уносить все тепло из здания. Для этого можно использовать фасадные панели из различных материалов или сделать кладку из красивого облицовочного кирпича. Плюс, пол в таком доме обязательно придется утеплить. Эти затраты лучше сразу включить в общую смету строительства жилья.

Пошаговая инструкция по возведению фундамента своими руками

Расчет и подготовку проекта фундамента для дома, будь то свайно-ленточный фундамент, лучше всего доверить профессиональному дизайнеру. Если сваи неправильные по высоте и толщине, то железобетонная опора и постройка на ней долго не прослужат.

Разметка на сайте

При этом закладывать параметры «в запас» тоже не стоит, это приведет только к удорожанию работ.В таком виде устройство фундамента своими руками рассматриваемого типа не должно вызывать затруднений. Ниже представлена ​​краткая пошаговая инструкция, которая позволит вам быстро разобраться во всех нюансах этого процесса.

Для изготовления фундамента из буронабивных свай и монолитного ростверка необходимо:

Нижний край опор должен быть ниже точки промерзания почвы. В этом случае колодцы для свай делают на 10–15 см шире, чем взятые асбоцементные трубы. Чтобы столбы прочнее держались на месте, в их нижней части устраивается разжимная бетонная подошва.Ямы в земле под опоры по ширине делают именно под ее габариты.

Гидроизоляция бетона выполняется рубероидом или мастикой. Подойдет даже модифицированная битумная черепица. Правда, обойдется он дороже обычного толя.

Использование

Сравнивая плюсы и минусы свайно-ростверковой конструкции фундамента, сразу видно, что первые намного крупнее вторых. Подобное основание подходит как для небольших хозяйственных построек, так и для одноэтажных частных домов из пенобетона или кирпича.При этом все можно сделать самостоятельно без проблем. Земляных и бетонных работ придется делать не так много, а сама конструкция конструкции предельно проста.

Конструкция свайно-ростверковых фундаментов значительно дешевле популярных ленточных фундаментов и дает отличный результат по надежности и долговечности. При этом технологический процесс настолько прост, что все работы можно проделать своими руками.

Свайно-ростверковые фундаменты в строительстве

Свайно-ростверковые опоры зданий и сооружений все чаще заменяют популярные ленточные опорные конструкции.Особенно это актуально для строительства на Крайнем Севере, где они являются единственно возможным вариантом устройства фундамента любой постройки.

Изготовление фундамента – дорогое удовольствие. В смете затрат на строительство эта статья составляет до 45% от общей стоимости возведения самого популярного опорного основания ленточной конструкции.

Фундамент свайно-ростверковый – монолитная конструкция (ростверк), расположенная на свайных опорах.

Что такое свайно-ростверковый фундамент

Основной особенностью свайно-ростверкового фундамента является использование свай в качестве основного несущего элемента.Их погружают в землю разными способами до достижения надежного слоя почвы, но в любом случае ниже уровня его максимального промерзания.

Для обвязки свайной системы в горизонтальном направлении поверх них устанавливаются горизонтальные балки из различных материалов:

• литой бетон. Их производят одновременно с заливкой свай или по отдельности. Такие фундаменты можно использовать при строительстве загородных домов высотой до двух этажей;
• деревянный. Деревянные ростверки применяют при строительстве бревенчатых и прямоугольных домов, бань или хозяйственных построек.Также они используются при строительстве каркасных построек и устройстве теплиц в сочетании с винтовыми металлическими сваями;
• металл из различных профилей – балки, швеллеры и уголки большого размера … Они популярны для нежилых помещений, таких как мастерские или гаражи.

Основным назначением ростверков, помимо горизонтального усиления опорного основания, является равномерное распределение нагрузки от расположенной на нем конструкции на сваи.Такая конструкция предотвращает перекосы здания при эксплуатации.

Фотогалерея: разновидности свайного фундамента

Плюсы и минусы ростверка

К положительным качествам ростверка можно отнести следующие качества:

Присущие конструкции минусы не перевешивают положительные качества, перечисленные выше. Недостатком является то, что таким фундаментом невозможно устроить цоколь или черновой пол. Второй минус – чтобы закрыть проем над сваями, нужно устроить подборщик.Но решается это просто с помощью недорогого винилового сайдинга.

Видео: плюсы и минусы свайного фундамента

Область применения свайно-ростверкового фундамента

Свайный фундамент применяется в неблагоприятных ландшафтных или гидрогеологических условиях для возведения любых объектов от забора и хозяйственных построек до жилых домов с небольшим количеством этажей. Выбирать ленточный фундамент с использованием буронабивных свай экономически выгодно в таких случаях:

1. Высокий ростверк возвышается над землей, сила пучения практически не влияет на фундамент.Опора переносится сваями в грунт с высокой несущей способностью.
2. Свайное основание с металлическим ростверком из швеллера – отличное решение для возведения деревянных построек.
3. Буронабивные сваи с монолитно-бетонным ростверком хорошо справляются с нагрузкой от двухэтажных кирпичных и газобетонных конструкций.

Строительство свайного фундамента с ростверком

При проектировании фундаментов две основные задачи – обеспечение несущей способности и противодействие силам набухания грунта при его промерзании.Другими словами, нельзя допускать прогиба здания под собственным весом и его перекоса при неравномерной пучине. Основными мерами по обеспечению устойчивости являются:

Оговоримся, что свайно-ростверковый фундамент не следует путать с ленточным фундаментом, опирающимся на сваи. Отличие в том, что ростверк опирается только на сваи в узловых точках, а лента полностью ложится как на свайные устройства, так и на грунт.

По расположению можно выделить три типа ростверков:

1. Высокие.Вне зависимости от способа изготовления и материала ростверк располагается на удалении от земли. Такие конструкции используются при строительстве путепроводов, мостов, жилых домов и хозяйственных построек на склонах. Отдельная сфера применения – строительство причалов или пирсов.
2. Увеличено. Подошва такого ростверка находится на уровне земли, а не упирается в землю. Опорное устройство такой конструкции позволяет удерживать воздушную подушку под зданием, защищая ее от ветра.Недостаток – отсутствие доступа к пространству под домом.
3. Встраиваемый ростверк. Очень распространенная и популярная конструкция благодаря невысокой стоимости и функциональности. Отличие от других в том, что лента расположена ниже уровня земли. Лента заливается в желобчатую опалубку.

В отличие от ленточно-свайно-ростверкового фундамента имеет опоры только в узловых точках.

Изготовление свайно-ростверкового фундамента

Сделать свайно-ростверковый фундамент своими руками вполне реально при минимальном опыте выполнения строительных работ.

Свайная установка

Тип свай выбирается исходя из конкретных гидрогеологических условий на площадке. Перед началом строительства проводится предварительное разведочное бурение на строительной площадке здания. В случае с объектами частного дачного жилья это можно сделать самостоятельно с помощью шнекового бура небольшого диаметра. Целью исследования является определение характера грунта и глубины несущего опорного слоя.

Изготовление свай рассмотрим на примере буронабивного опорного устройства.Работы выполняются в следующем порядке:

Типы стандартных свай

В строительстве используются несколько типов свай. Если классифицировать их по материалу изготовления, то основными являются:

1. Бетон или железобетон.
2. Металл из различного профиля: балки, швеллеры, трубы.
3. Деревянный из бруса или кругляка.
4. Пластмасса из подходящих труб.
5. Асбестоцемент.

Кроме того, сваи различаются по способу погружения в землю:

1. Забивные – погружаются путем удара специальными молотками, вибраторами или путем вдавливания в землю.Молоты и вибраторы используются только на удалении от существующих объектов или жилых домов, поскольку сотрясение земли может привести к ее перемещению под этими зданиями.
2. Пустотные сваи-оболочки – погружение производится вибрационным методом с одновременным удалением грунта из внутренней полости и заменой его бетоном.
3. Буровые установки устраиваются путем бурения скважины с последующим армированием и заливкой бетона прямо в грунт.
4. Утрамбованные – изготавливаются путем формирования полости путем сжатия почвы и заливки ее бетоном.
5. Шурупы – погружаются путем ввинчивания в землю с помощью специальных механизмов или вручную, если речь идет об индивидуальном домостроении.

Невозможно говорить о недостатках или преимуществах тех или иных свай. Эти опорные элементы всегда выбираются исходя из конкретных условий. Например, нельзя использовать дешевые деревянные сваи в условиях повышенной влажности почвы на участке, они быстро выйдут из строя. В местах с закисленными грунтами нельзя использовать металлические сваи, предпочтительнее пластиковые или асбестоцементные сваи.

Фотогалерея: типы свай

Расположение свай в фундаменте

Количество свай для конкретного здания определяется весом здания и общей площадью опорных поверхностей. Данные о загрузке на сайте можно найти в Интернете или связавшись с местным строительным подрядчиком.

При планировании фундамента следует учитывать, что:

1. Сечение фундамента по внешнему периметру и для внутренних перегородок должно быть одинаковым.
2. Уложены сваи на всех пересечениях стен.
3. Расстояние между осями соседних опор не должно быть более трех метров для индивидуального жилищного строительства.

Расстояние между сваями может быть не таким.

Укладка свай на плане фундамента

Эту операцию необходимо выполнять по методу, описанному в предыдущем абзаце.

Чертеж свайного фундамента – это расположение контрольных точек с привязкой их к осям опорного основания.На межкомнатных стенах и перегородках также необходимо установить опоры, соблюдая расстояние между ними.

Фундаменты ростверков на сваях спроектировать сложнее, чем другие типы опор. Но они менее затратны по времени и экономически выгодны. При выборе такой конструкции чертеж должен содержать не только схему расположения свай, но и указание последовательности сборки и информацию о необходимых материалах для изготовления фундамента.

План свайного поля должен содержать схему расположения свай, размеры и материал ростверка, а также необходимые данные о последовательности сборки элементов фундамента

Решение о характере размещения сваи изготавливаются на основании анализа характера грунтов и их несущей способности.

Таблица: среднее расчетное сопротивление грунта

С такими данными можно рассчитать нагрузки на фундамент и его отдельные части и спроектировать его таким образом, чтобы все его части были нагружены одинаково. В противном случае в опорной базе возникнут местные напряжения, которые не будут способствовать длительной эксплуатации.

Способы укладки свай

Способы укладки свай следующие:

1. Ленточный метод – все сваи выстраиваются вдоль одной оси.Применяется для равномерного распределения нагрузки на сваи при равновесной структуре конструкции.
2. Метод втулки – сваи концентрируются на определенной площади, подверженной повышенным нагрузкам из-за особенности верхней конструкции. Для выравнивания нагрузок в этом месте делают несколько свай, объединенных монолитным ростверком.
3. Свайное поле – устраивают, когда невозможно применить простой ленточный фундамент, так как в расчетах показаны чрезмерные нагрузки на сваи. Создается ряд дополнительных лент, оси которых пересекаются.Объединенные ростверком, они принимают на себя часть нагрузок на дополнительные сваи.

В зависимости от конструктивных особенностей здания выбирается один из следующих фундаментов под него. трехстороннее расположение свай

Порядок расчета свайно-ростверкового фундамента

При расчете фундамента необходимо рассчитать массу всех частей здания:

1. Собственный вес свай и ростверка, включая вес бетона. Для этого нужно примерно подобрать диаметр свай и сечение ростверка.Затем рассчитывается объем одиночной сваи. Для расчетов используется формула: масса равна плотности, умноженной на объем.
2. Собственный вес фундамента. Для этого умножаем площадь поперечного сечения ростверка на его общую длину и плотность бетона и прибавляем ее к массе всех свай.
3. Вес каркаса дома. Принцип тот же – определение общей площади стен и стен без учета проемов дверей и окон с последующим умножением на толщину.Удельные веса различных материалов легко найти в Интернете.
4. Общий вес дома, включая перекрытия и крышу. Производится по количеству использованных материалов на основе эскизного проекта
5. Суммарная нагрузка на грунт как сумма всех результатов, полученных на предыдущих этапах.
6. Дополнительная нагрузка от мебели и оборудования. Его можно принять равным 150 кг на каждый квадратный метр … Полученное значение прибавляется к общей массе дома.

Далее необходимо определить площадь опорной поверхности. Для этого площадь сечения одной сваи умножается на общее количество опор. Разделив общую массу дома на площадь опорной поверхности, получаем удельную нагрузку в тоннах на квадратный метр.

Теперь нужно сравнить этот показатель с нормативными данными для грунта на стройплощадке. Если она значительно превышает рекомендуемые нагрузки, необходимо действовать следующим образом:

• увеличить площадь опоры, изменив контрольный размер свай;
• увеличить количество опор за счет уменьшения расстояния между ними;
• изменить размеры секции ростверка в меньшую сторону;
• повторно проанализирует структуру дома в поисках возможности уменьшения его веса за счет использования других, более легких материалов.

Например, общий вес фундамента и верхней конструкции дома составляет 120 тонн, площадь несущей поверхности свай – 20 000 квадратных сантиметров. Поверочный расчет показывает, что удельная нагрузка составляет 120 000 кг: 20 000 см 2 = 6 кг / см 2. Опорным грунтом для свай на строительной площадке являются гравийные пески, несущая способность которых составляет 4 кг / см 2.

Заключение : количество стопок нужно увеличить в полтора раза (6: 4 = 1.5). Как рекомендовано выше, можно изменить не количество, а размер свай.

Технология заливки фундамента

Порядок устройства свайно-ростверкового фундамента может выглядеть следующим образом.

Разметка площадки

В отличие от разметки ленточного фундамента контур опорной базы не наносится на поверхность земли. Основная операция – установка колышков в месте расположения каждой сваи. Контрольная операция – проверка равенства длины диагоналей по угловым стойкам внешнего периметра и внутри каждого прямоугольника внутренних перегородок.Замеры необходимо производить с помощью ленты соответствующей длины.

В места установки свай необходимо вбить колышки, а затем проверить равенство диагоналей по крайним точкам фундамента

Выемка и заливка свай

Выемка грунта по контуру с высоким ростверком. Не выполнена. Необходимо только бурить ямы в тех местах, где ранее были установлены колья. Для этого можно привлечь подрядчика со сверлом отверстий, тогда все работы будут выполнены в течение нескольких часов.При использовании дрели диаметром до 30 сантиметров ямы можно делать своими руками, если глубина погружения не превышает пяти метров.

Каждую кучу необходимо заливать без перерыва. Для этого используется бетон марки 300, постоянно готовящийся на месте. Подавать раствор в лунку лучше через деревянный или металлический поддон.

Работы выполняются в следующем порядке:

1. Убирается растительность со строительной площадки, в том числе трава, кусты и деревья.
2. Бурят скважину.

   Если глубина колодца не превышает пяти метров, это можно сделать обычной садовой дрелью.

3. На дне колодца устраивают дренажный слой из песка (до 15 сантиметров) и гравия средней фракции (до 20 сантиметров). Слой утрамбовывают трамбовкой и заливают водой.
4. В скважины устанавливаются трубы из выбранного материала. Все верхние концы кожуха должны находиться на одном уровне по горизонтали.

   Перед заливкой бетона необходимо установить головки обсадных колонн на один уровень по вертикали.

5. В котлованы изготавливаются и погружаются арматурные сетки, обеспечивающие выход концов арматуры над срезом трубы для соединения сваи с ростверк при его заливке.
6. Бетонный раствор готовится и заливается в трубы. Допускается прерывание заливки свай, но нельзя прерывать формирование сваи, пока труба не будет заполнена.

   Заливку одной сваи необходимо производить до того, как бетон внутри трубы затвердеет.

Обязательно запломбируйте его во время наполнения. В противном случае в теле сваи могут образоваться пустоты.

Можно воспользоваться услугами автобетононасоса, тогда нужно подготовить все колодцы к заливке одновременно.

Устройство ростверка, заливка бетоном

Заливку ростверка можно начинать не менее чем через 7 дней после окончания бетонирования свай.Поэтому времени на подготовительные работы по ростверку достаточно.

По окончании заливки свай нужно приступить к установке опалубки для ростверка. Изготавливается из любого доступного материала, но чаще всего из досок. По форме опалубка представляет собой поддон, подвешенный на подпорках. При его установке необходимо контролировать горизонтальность верхнего края, иначе может получиться неровная опорная поверхность, что неминуемо скажется на эксплуатационных характеристиках постройки.

Видео: изготовление свайно-ростверкового фундамента

Свайно-ростверковые фундаменты в свое время стали революционным решением при возведении самых разных построек. i>.U & qL4sAwo ‘&} ً Bu ~ & XMy $ ZIy> GC! UQbWIVDBZ 릂 L.Ă] NF \ dhrhk $ JJ.SϠ / N% {zhYFq ((wΟACKǸ5fbe * (9QL> kzě + *} * 湞, uY} h 9Zfb # – d [H ׃ Hp˽ + AF {~ @ ‘+ l:.%

5b}] (_ ##’ FI_> daZ & biB͗E

& \ {TqwS8} u_I’g ׀ Nnwmch_ \ egĕx% c? ejQBF “DFst _0aP _” t4f2 P25sxŎAet: 9xhCrn: JzU7e19W:? NU: F; zSi7 {JeW mP.f ߨ ~ rj`a & Nw {0 / (/ {tf {> R, (u $ Q + O bh) F’ɩqHoM2G {Je \ NNщ ] 6QM8 {R8d] * u1w1792 ~} u F ~ 7CC 狙 GMf * y * 9ao b1Oa ׽ $. 냈 f1 ~ c # zOUg3tm = պ v ~ [ q7 \) / L8 /> b3 @> Ib $ “v ~ 7 \, %% ˕-ƣh (k {Nk $ -aD59Nc1] Z5 NJLY0hfA) jfO`V0

ƀi \ 6CTa (Cm7R7уa [.wCOp + u XLQjC; 2L8.cND? + ZB2V; S;] V ad [! hdœ98 \> ju̢ ߰ dlia9L] DY bz {rX TA_ {G2o3 | QK8w) CST3 ߎ /% GuI (ſ’wg, C \ ZUI O% a6c / $ 5] 6djP “g |

Как сделать свайный фундамент своими руками

Как сделать свайный фундамент своими руками

Выбор и обустройство фундамента в малоэтажном строительстве заключается в следующем. большое значение. Ведь от качества возводимого объекта зависит прочность и надежность конструкции фундамента. В этом случае необходимо учитывать особенности грунта, этажность возводимого здания, т. а также финансовые возможности владельца сайта.Свайный фундамент незаменим на мягких грунтах, ведь он необходим для передачи давления постройки на более плотный слой, залегающий на определенной глубине. Устройство свайных фундаментов наиболее эффективно при пучинистых грунтах, подверженных глубокому промерзанию более 1,5 метра. В этом случае фундамент из свай более надежен, чем столбчатая или ленточная конструкция. Однако в плотных грунтах никто не запрещает использование свай.

Содержание

• Преимущества использования свайного фундамента
• Устройство свайного фундамента
• Выбор свай для коттеджного строительства
• Буронабивные сваи с ростверком
• Сборные и монолитные ростверки

Преимущества использования свайного фундамента

• Уменьшение объема земляных работ, что очень важно при возведении свайного фундамента своими руками.При условии, что в проекте нет подвала.
• Снижение расхода бетона.
• Минимизация трудоемкости.
• Снижение затрат на строительство.
• Экономия времени.

Строительство свайных фундаментов

В строительстве используются различные типы конструкций свайных фундаментов, на которые влияют такие факторы, как:

• Выбор типа свай;
• Устройство свай под здание;
• Способ изготовления свай, а также их погружение в грунт;
• Конструкция ростверка;
• Характер работы свай в толще грунта.

Строительство свайного фундамента с монолитным ростверком

В промышленном строительстве возведение свайного фундамента происходит с помощью большого количества строительной спецтехники, что исключено при выполнении работ своими руками. Поэтому в коттеджном и коттеджном малоэтажном строительстве используются не все виды свайных фундаментов. Например, винтовые сваи, имеющие форму сверла, невозможно вкрутить в землю без помощи специального оборудования.

Поэтому выполнить фундамент из свайного шурупа своими руками сложно. Придется арендовать спецавтомобиль, а это скажется на финансовой стороне дела. Значит, нужно обратить внимание на другие конструкции.

Выбор свай для коттеджного строительства

Длинные стержни, погруженные в землю уже готовыми или сделанные непосредственно в земле, называются сваями. Готовые изделия заострены с одной стороны, что облегчает погружение свай в землю, вплоть до достижения прочного слоя почвы.Это требует использования специального оборудования.

Виды свай и свайных фундаментов

При изготовлении свай своими руками в грунте бурятся колодцы, которые затем армируются и заливаются бетоном. Для малоэтажного строительства длина сваи должна быть не менее трех метров, но не более шести. Более точный расчет необходимо доверить проектировщику. По способу закапывания свай в землю различают:

• Забивные сваи, которые при погружении не требуют предварительной раскопки.Предусмотрено использование специальных механизмов – гасителей вибрации, вибропрессующих и прижимных устройств;
• Бетонные набивные и железобетонные сваи, получаемые заливкой бетонной смеси в предварительно пробуренные скважины;
• Сваи железобетонные, устанавливаемые в пробуренных скважинах;
• Винтовые сваи закручиваются, как сверло, в землю с помощью специального станка.

По характеру работы свай в толще грунта различают сваи-стойки и подвесные сваи.Первые достигают твердого слоя почвы, а вторые – нет, что объясняется геологическими особенностями их залегания.

Буронабивные сваи с ростверком

При строительстве свайно-ленточного фундамента своими руками необходимо запастись садовым буром или сверлом TISE, который стоит около 70 долларов.

Кроме того, вам потребуются другие инструменты, которые , как правило, строитель всегда под рукой.

Свайно-ростверковый фундамент

Этапы работ:

1. Выполненная разметка контура фундамента.
2. Растительный слой и почва удаляются из траншеи на глубину, равную толщине ростверка. Опалубка в процессе.
3. По периметру будущей конструкции фундамента с помощью садового бура через каждые два метра делают ямы сечением 120-150 мм. Глубина котлована должна быть ниже точки промерзания почвы, при этом ее минимальное значение составляет 1500 мм. На дне ямы они расширяются до диаметра 350 мм, до высоты 300 мм.Далее насыпается и утрамбовывается пятисантиметровый слой песка.
4. В полученное отверстие вставляется оболочка из рубероида или пергамина по предполагаемой толщине сваи до начала расширения, а также арматурный каркас и все заливается бетоном, который лучше приобретать готовым . Можно приготовить раствор своими руками, соблюдая пропорции. Для изготовления одного куба бетона необходимо взять 289 кг цемента марки 400, 562 кг песка, 1375 кг щебня.Количество воды должно быть не более 70% от веса цемента.
5. Бетон, залитый в яму, необходимо утрамбовать с помощью электрического вибратора. При его отсутствии применяется обыкновенная деревянная трамбовка, диаметр которой должен быть меньше арматурного каркаса.
6. Через три часа после схватывания открытая поверхность бетона, а также опалубка ростверка заливаются водой. Для постепенного застывания бетона его необходимо закрыть полиэтиленовой пленкой. Через 14-28 дней свайный фундамент готов, можно переходить к следующему этапу строительства.

Схема возведения ростверка

Сборные и монолитные ростверки

Схема свайного фундамента с ростверком

Верхняя часть свайного фундамента, называемая ростверком, принимает на себя основную нагрузку от возводимых элементов здания, передавая ее на сваи, которые, в свою очередь, делят ее с землей. В малоэтажном строительстве используется как ростверк свайного фундамента, так и свайный фундамент без ростверка. Ростверк может быть монолитным или сборным.Свайный фундамент с монолитным ростверком исключает наличие стыков и швов, которые неизбежны при сборной конструкции.
