Вентиляция в частном доме своими руками: схема

Вентиляция в частном доме так же важна, как отопление, водопровод и канализация. Без притока свежего и удаления загрязненного (задымленного, влажного) воздуха невозможно организовать микроклимат в помещении с учетом нормативных показателей. Вентиляция устраивается не только в жилых помещениях, замена воздуха в той или иной степени необходима в чердачном и подпольном пространстве, кладовой, прихожей, веранде и других зонах.

Общее описание вентиляционной очистки

В качестве вариантов для обновления атмосферы в помещении частного дома существуют три распространенных типа вентиляции:

  • естественный приток и удаление воздуха;
  • организация очистки приточно-вытяжным способом;
  • смешанный принцип работы каналов.

При устройстве воздухообмена в доме нужно учитывать следующие условия:

  • состояние окружающей атмосферы;
  • строительный материал, выбранный для постройки стен;
  • функциональность комнат, технических подполов и этажей.

Естественный способ воздухообмена

Для организации естественной системы очистки воздуха требуется, чтобы окружающая атмосфера вокруг дома соответствовала экологическим характеристикам загородной зоны. Помимо этого, материал для стен должен применяться естественный или штучный, из природных материалов:

  • древесина;
  • саман, кирпич;
  • пеноблок, газоблок, керамзитовый камень, монолитный керамзитобетон;
  • другие типы бетонов с легким заполнителем.

Приточной способ вентиляции

Этот метод очистки воздуха является актуальным для тех случаев, когда наружный воздух имеет показатели чистоты, отличные от нормативных, и впускать такие потоки в жилое пространство невозможно без удаления вредных примесей или неприятного аромата. Вытяжную систему с дополнительной очисткой воздушных потоков трудно устроить своими руками, так как требуется монтаж устройств и приборов, которых нет в случае естественной вентиляции. Вытяжную приточную очистку выполняют, если стены частного дома выстроены из различных материалов, но применяется внутреннее или внешнее утепление слоями:

  • пенополистирол бетона, пенопластом;
  • сэндвич-панелями;
  • вакуумными плитами и блоками;
  • SIP панелями;
  • сотовыми материалами.

Если здание возводится по технологии «термодом» или «изодом» канадских строителей, то необходимо сделать принудительную поставку воздушных потоков для улучшения микроклимата внутренних помещений.

Смешанный тип воздухообмена

Такой способ очистки используется, если параметры наружной атмосферы находятся в пределах нормы, но из-за размеров внутренних помещений или повышенной функциональности (активно используемая кухня) естественная вентиляция не может работать эффективно. В таком случае используются электрические вытяжные устройства по типу вентиляторов для организации наиболее быстрого воздухообмена.

Естественная вентиляция в частном доме своими руками

Несмотря на популярность современных технологий и различных электрических приспособлений, правильно организованный естественный воздухообмен в жилом доме имеет свои преимущества:

  • такую систему каждый домовладелец может выполнить своими руками, поэтому уменьшаются затраты на работу специалистов;
  • если в жилье находятся комнаты, где нет отопительных приборов, то правильно расположив вентиляцию в частном доме из пластиковых труб, можно перенаправить потоки теплого воздуха из отапливаемых комнат;
  • с помощью последовательно выбранных рабочих каналов можно вентилировать помещения, в которых обмен воздуха просто необходим;
  • в комнатах поддерживается естественная влажность атмосферы и присутствует природный микроклимат.

Устройство вентиляции

Монтаж вентиляционных труб и обустройство вентканалов своими руками не является непомерно сложным процессом. Конечно, для этого стоит изучить особенности систем, законы перетекания и перераспределения воздушных потоков, расчет сечения каналов, посмотреть видео и предварительно составить схему. В отличие от приточного и вытяжного метода, система с естественной циркуляцией несложная, но то, что каждый мастер делает в первый раз, подлежит тщательному осмыслению.

При составлении рабочей схемы принимают во внимание количество присутствующих людей, число приспособлений, сушащих воздух или отравляющих его бытовыми выделениями, химическими веществами. Расчет сечения каналов можно доверить профессионалам или, перелопатив гору информации из печатных источников и интернета, выполнить самому. Этот вопрос каждый хозяин решает самостоятельно, в зависимости от желания и свободного времени.

Не столь важно, какой из способов расчета выбран, далее следует просмотреть готовые проекты вентиляции и в соответствии с рекомендациями, составить схему расположения труб в собственном строении своими руками. После окончания работы проводится расчет необходимых материалов, труб, фасонных частей, сеток, если нужно, вентиляторов и других деталей и приспособлений. На момент начала работы все необходимые трубы, материалы и инструменты должны быть подготовлены.

Обязательные места установки каналов и вытяжных отверстий

Определен список помещений, где в обязательно нужно предусмотреть естественный воздухообмен:

  • санузлы и комнаты для стирки;
  • кухни, летнего и зимнего типа;
  • если выход из гардероба или кладовой осуществляется в жилую комнату, то делают каналы, при открывании входа в коридор, достаточно выполнить отверстия в стене или окне рядом с дверью;
  • помещение отопительной котельной оборудуется отверстием в стене, которое подстраховывается приточным устройством;
  • комната, которая от помещения с установленным вентканалом отделена более одной дверью или окном;
  • на этаже, отличающегося этажностью от первого, делают каналы из всех комнат и предусматривают воздухообмен на лестничной площадке;
  • другие помещения в доме, не имеющие проведенных каналов из пластиковых труб, оснащаются проточными отверстиями наружу или в смежное помещение с установкой приточных приборов;
  • в подпольном пространстве первого этажа в условиях монтажа покрытия на лагах;
  • в цокольных промежутках для вывода радона – радиоактивного газа;
  • в чердачном пространстве для продления срока службы конструкций и материалов кровли.

Размеры вентканалов и выбор их расположения

Сечение вентканала принимается по расчету, но минимальный размер одной стороны составляет 10 см, при этом размер минимального сечения принимается 0,016 м2. Такая площадь сечения соответствует стандартному размеру трубы с диаметром 150 мм и производит приток или вытяжку воздуха при протяженности канала длиннее 3 м, в количестве 30 кубометров в час.

Длина канала менее 2 метров неэффективна, так как не дают естественной интенсивности воздушного потока. На практике высота трубы принимается из расчета, чтобы она располагалась выше чердачных построек и над дымовой трубой. В пределах одного этажа все каналы делают одинаковой протяженности, так как требуется одинаковая приточная или вытяжная сила в различных помещениях. Таким способом, для особо нуждающихся в обмене воздуха комнат можно увеличить или уменьшить тягу.

Размеры поперечных сечений каналов, чаще всего, делают одинаковыми для удобства монтажа, при этом в требуемых случаях сечение канала уменьшают с помощью установки вентрешетки нужного размера по площади. Если речь идет о схеме приточно-вытяжной вентиляции в одноэтажном доме, то не рекомендуется объединять в общий канал несколько труб, так как это ведет к снижению эффективности. В доме каждый канал находит окончание в оголовке на крыше.

Из конструктивных соображений два и более канала прокладывают рядом, при необходимости создают блок из рядом проходящих труб, располагающийся внутри толстой несущей стены или монтируется на стену. Блок выполняют из кирпича, где предусматривают несколько каналов по размерам, кратным стенкам кирпича с учетом кладочных швов. Промышленность выпускает блоки из бетона для монтажа каналов воздухообмена.

Любой смонтированный блок вентиляционных каналов должен передавать нагрузку на фундамент, железобетонное перекрытие или другие несущие конструктивные элементы дома. Если строение выполнено из дерева, то вентиляцию делают из легких пластиковых, оцинкованных, пластмассовых труб, при этом монтируют декоративный короб из различных материалов.

Устройство вентиляции под кровлей

Когда воздушные потоки обтекают крышу, то создаются естественные разреженные зоны и области повышенного давления, причем их месторасположение постоянно изменяется и зависит от направления и силы ветра. При попадании любого из оголовков вентканала в разреженную область, возникает обратная тяга потока и воздух может двигаться с улиц в комнату даже зимой.

Попадание в область роста давления, наоборот, увеличивает отток воздуха и эффективность работы

системы. Для уменьшения влияния ветровых нагрузок на работу каналов следует предусмотреть ряд конструктивных особенностей:

  • разместить их оголовки на определенном расстоянии;
  • сделать сечение канала шире;
  • не выполнять на протяженности канала суженных и расширенных участков;
  • трубы вентиляционного канала не должны иметь горизонтальных участков, его расположение должно быть вертикальными, в некоторых случаях предусмотрен монтаж под уклоном;
  • внутренняя поверхность стенок должна быть гладкой, без выступов и наслоений, нельзя применять гофрированные трубы, стенки из кладочных материалов тщательно выравниваются.

Утепление естественных каналов

Для эффективности работы по естественной очистке воздуха большое значение имеет утепление вентиляции в частном доме своими руками. Схема, составленная ранее, поможет определить участки, подлежащие утеплению:

  • каналы, расположенные в толще наружных стен;
  • участки труб, находящиеся в неотапливаемых помещениях;
  • промежутки трубопроводов вентиляции, расположенных снаружи здания и в чердачном неотапливаемом пространстве.

Правила устройства переточных отверстий

В системе воздухообмена частного строения необходимо направить воздух изо всех комнат в те помещения, которые имеют вытяжные трубопроводы. Чтобы обеспечить такое передвижение воздуха в дверных проемах или внутренних перегородках между комнатами выполняют переточные вентиляционные отверстия. С рекомендуемой площадью сечения более 200 кв. см. Иногда такое отверстие делают в виде щели между полом и дверью комнаты. Что касается переточного отверстия в кухонную зону, то его площадь делается не менее 800 кв. см.

Организация приточной и вытяжной принудительной системы воздухообмена

Чаще всего, такой тип системы применяют там, где естественная вентиляция справиться не может (ванные, душевые, прачечные, туалеты, кухни, мастерские). Недостаток воздушного обмена приводит к повышению влажности и появлению грибка на стенах, потолке и других поверхностях. От естественной системы принудительная отличается подключением вентиляторов для забора загрязненного воздуха и перемещения его в канал для вывода.

Кухонные помещения чаще всего и подвергаются принудительной очистке, которая происходит посредством монтажа вытяжки, расположенной непосредственно над варочной поверхностью, при этом в стене под потолком предусмотрен еще один канал естественной тяги. Те продукты сгорания, которые не попали в область вытяжки и не были выведены посредством вентилятора, поднимаются и удаляются под действием естественной тяги.

Недостатки принудительного метода

Есть помещения, в которых трудно обойтись без вывода газов, продуктов сгорания и других вредных веществ. Казалось бы, чего проще? Воздух снаружи проходит очистку через фильтры и попадает внутрь помещения. Но не все так гладко. Если говорить об использовании фильтров, то они нужны только в случае загрязненной атмосферы снаружи дома. В загородном доме лучше, если в вентиляционные трубы попадает именно чистый природный воздух, а не очищенная от всех полезных веществ атмосфера после фильтрации.

Фильтры работают определенное время, дальше подлежат очистке. Если этого не делать, то вместе с воздухом в помещение будет попадать органика, пыль, накопившаяся на деталях работающего вентилятора.

Сам очистительный прибор будет распространять микробы, которые активно размножаются в благоприятной среде внутри фильтра.

Специалисты меняют фильтры раз в полгода при осмотре по плану, но микробы накапливаются в угрожающем количестве уже после месяца работы, все остальное время до техосмотра жильцы находятся в опасности развития заболеваний дыхательных путей.

remontoni.guru

Устройство вентиляции в частном доме: схема, фото

Свежий воздух в загородном доме или коттедже необходим круглогодично: его доступ в помещение обеспечивается при помощи правильного устройства вентиляции:

  • Вытяжные элементы удаляют из помещений неприятные запахи, образующиеся в процессе готовки, а также пыль, избыточную влажность и другие продукты жизнедеятельности.
  • Приточные элементы обеспечивают подачу свежего воздуха в помещения, создают благоприятные условия в межсезонье (поддерживают заданную температуру и влажность).

А также вентиляция препятствует образованию влажности в доме. Такое часто происходит, если дом располагается в частном секторе и не имеет высокого фундамента, отделяющего его от земли, и, как следствие, приводит к образованию «грибка».

Комнаты подлежащие оборудованию вентиляционными каналами

Наиболее важно организовать вентиляционные каналы в тех помещениях, где воздух подвержен загрязнению. Для частного дома, это в первую очередь кухня, санузлы, кладовые, а также индивидуальный тепловой пункт (ИТП), гараж. В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков. В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять.

В жилых помещениях – спальнях, детских, гостиных – вентиляция также необходима. Однако здесь она может быть организована и естественным путём. Это достигается за счёт неплотных дверных коробок (с просветами между полом и дверью) и специальных клапанов на окнах, которые обеспечивают поступление воздуха с улицы без открывания форточек.

Схемы вентиляции: 1) с использованием дефлекторов, 2) с использованием клапанов

Дополнительные помещения

вентиляция котельной

  1. ИТП (индивидуальный тепловой пункт) – располагается, как правило, в цокольном этаже. Для обеспечения воздухообмена, необходимо знать модернизацию котла:
    • Твердотопливный (дрова, уголь).
    • Жидкотопливный (дизельное топливо).
    • Газовый (природный газ, газгольдер).

    В любом случае есть общие требования конструкции ИТП:

    • Выход отработанных газов должен производиться через отдельную систему воздуховодов из нержавеющей стали (сандвич).
    • Обязательно наличие оконного проёма.
  2. Гараж – располагается, как правило, в пристройке или цокольной части.

Обязательным условием является наличие местного отсоса от выхлопа и принудительной приточно-вытяжной вентиляции.

Естественная вентиляция частного дома

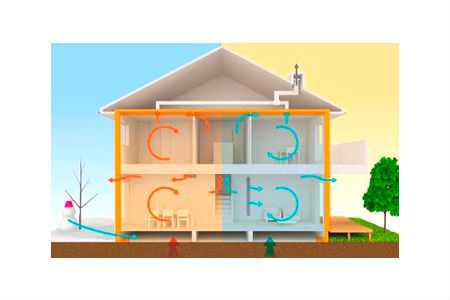

Вентиляция коттеджа естественным путём работает за счёт разницы температур и давления воздуха снаружи и внутри дома. Она строится на простых физических законах. Температура в закрытых помещениях теплее, чем вне дома, поэтому воздух там обладает меньшей массой. Благодаря этому он поднимается, где попадает в шахту вентиляции и выводится за пределы здания. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжёлую структуру, поэтому опускаются к полу комнаты. Под их воздействием лёгкий тёплый воздух вытесняется наверх. Таким образом, происходит естественная циркуляция воздуха.

Ветер также влияет на скорость поступления свежего потока в помещение, однако в современных постройках этот фактор вряд ли стоит учитывать. Новые пластиковые стеклопакеты работают на сохранение тепла внутри здания и не пропускают порывы ветра в помещение. В таком случае рекомендуется установить окна со специальными клапанами, которые способствуют проветриванию комнат.

Естественная вентиляция частного дома может быть организована по такому же принципу, как и в обычной квартире – приточный воздух поступает с улицы через окна и двери, проходит через все комнаты и выводится в каналы, расположенные в ванной и на кухне. В таком случае не понадобится делать отдельные вентиляционные отверстия в жилых помещениях.

Преимущества и недостатки естественной вентиляции

Преимущества естественной системы вентиляции можно отметить в нескольких пунктах:

  • Недорогие материалы. Для обеспечения притока и вывода воздуха не требуется специального оборудования, помимо труб и решёток для создания отверстий.
  • Лёгкость монтажа и ремонта. Конструкция достаточно проста, она не требует навыков строительства и последующего обслуживания.
  • Низкий уровень шума. Ввиду отсутствия вентиляторов и низкой скорости движения воздуха, звук в трубе не создаётся.

Варианты естественной вентиляции: 1 — с дефлектором; 2 — с роторной турбиной; 3 — шахта с зонтом (флюгарком).

К недостаткам системы естественной вентиляции дома можно отнести:

  • Слабую эффективность при низкой разнице температур снаружи и внутри здания в летнее время.
  • Отсутствие регулировки работы системы.

Естественную вентиляцию рационально применять в деревянных постройках.

Принудительная вентиляция частного дома

Если естественная вентиляция коттеджа не справляется с проветриванием помещений, стоит прибегнуть к организации искусственной или принудительной вентиляционной системы. Воздухообмен в ней происходит при работе различных нагнетательных приборов – вентиляторов, насосов и компрессоров. Они могут быть встроены в систему естественного проветривания здания, или установлены в отдельных каналах.

При проектировании и установки принудительных систем необходимо соблюдать следующие правила:

  1. Системы сан.узлов, кухонь и жилых помещений должны быть разделены.
  2. Приточные воздуховоды обязательно утеплить.
  3. Приточный поток необходимо обеспечить фильтрами и нагревателем (электрический, водяной, паровой).

Принудительная вентиляция в частном доме может быть обустроена несколькими способами:

  • приточная — обеспечивает принудительную подачу воздуха;
  • вытяжная — удаляет переработанный поток из помещений механическим способом;
  • приточно-вытяжная — приток и подача в доме организованы механическим способом;
  • приточно-вытяжная система с рекуператором – отработанный воздух проходит очистку и частично возвращается в помещения;
  • система кондиционирования – обеспечивает создание микроклимата в помещениях.

В этом разделе мы обсудим все варианты создания искусственной системы вентиляции.

Приточная установка

Эта система функционирует таким образом, что застоявшийся воздух вытесняется свежим при помощи системы вентиляторов и нагнетающих приборов. Она состоит из следующих деталей:

  • канала вентиляции, через который поступает воздух;
  • системы фильтрации для очистки воздуха;
  • приборов для охлаждения и нагревания воздушных масс;
  • вентиляторов, способствующих притоку;
  • шумоглушителя;
  • КИПиА (контрольно-измерительные приборы и автоматика).

Через отверстие в стенах здания свежий воздух проникает в систему, подвергается механической очистке в фильтрах и под воздействием вентилятора распространяется по всему дому. Как и при естественной вентиляции, свежий воздух под давлением вытесняет застоявшийся. Если присутствуют регуляторы температуры, такая система может эффективно работать в любое время года.

Приточная вентиляция частного дома может быть устроена таким образом, что воздух может двигаться как по трубам, так и через отверстия в стенах, оборудованные необходимыми приборами. Современные вентиляторы делают одинаково эффективными оба этих способа конструкции.

Говоря о преимуществах проточного воздухообмена, стоит отметить следующие факторы:

  • Компактный размер системы.
  • Регулируемая подача воздуха и его температура.

Недостатки проточного способа проветривания:

  • Высокие шумовые показатели.
  • Необходимость отведения места под трубы при установке канальной системы.
  • Требуется регулярная чистка вентиляторов.
  • Расход электроэнергии.
  • Сложность установки (профессиональный монтаж).

Пример приточной вентиляции с естественным оттоком отработанного воздуха

Вытяжная

Вытяжная система вентиляции в частном доме направлена на удаление застоявшегося воздуха, а приток свежего обеспечивается через окна и двери. Главный элемент такой конструкции – вытяжной вентилятор, который отводит воздух за пределы здания через трубы.

Устройства для вывода, как правило, устанавливаются на кухне и в ванной, по причине повышенной опасности загрязнения воздушных масс. В кухне эти функции выполняет устройство вытяжки, а в ванной – встроенные вентиляторы, работающие на отток. И также необходимо ещё при строительстве позаботиться о создании общего воздуховода, ведущего на крышу, через который будет проходить вывод.

Преимущества вытяжной конструкции:

  • Удаление загрязнённого воздуха из «проблемных зон» дома – кухни и ванной.
  • Возможность регулировки работы устройств, установки датчиков и таймеров.
  • Функциональность и простота использования.

Недостатки системы вывода воздуха:

  • Сложности с обеспечением притока через другие помещения.
  • Возможность появления вакуума.
  • Необходимость регулярного обслуживания.

Приточно-вытяжная

Идеальным вариантом для проветривания является приточно-вытяжная система вентиляции коттеджа. Она предусматривает организацию двух параллельных потоков:

  • для вывода отработанного воздуха;
  • для подачи свежего.

Приточно-вытяжная конструкция состоит из воздуховода, разделённого на две части. В них расположены вентиляторы с разнонаправленным действием – на отток и приток воздуха. Поскольку такая вентиляция в загородном доме относится к сложному типу, она оснащена рядом дополнительных функций:

  • Система фильтрации.
  • Охлаждение и нагрев воздуха.
  • Датчики и таймеры.
  • Регуляторы шума.

К приточно-вытяжным системам относятся:

Кроме того, системы могут быть оснащены фреоновым испарителем (охладителем), что обеспечит создание микроклимата.

Недостаток приточно-вытяжного способа состоит в дороговизне такой конструкции, а также в сложности установки и обслуживания. Элементы системы стоит продумать ещё на этапе возведения здания.

Правила организации вентиляции в коттедже

Чтобы грамотно рассчитать и установить элементы системы вентиляции, стоит учитывать стандартные нормы для частных домов. Главное правило заключается в том, чтобы в течение часа в каждую комнату поступало не менее 50–60 м³ свежего воздуха. Влажность воздуха не должна превышать 50%, а скорость его потока – 1,0 м/с.

Если выбираете сложную систему вентиляции (принудительную), желательно обратиться к специалисту, для правильного подбора воздухообмена и размещения воздуховодов. Возможно, будет потребность в разработке проектно-сметной документации.

Разработка проекта вентилирования дома включает в себя:

  • подборку оборудования;
  • составление схемы разводки коммуникаций с учётом архитектурных, строительных, санитарных, экономических критериев.

Устройство вентиляции в частном доме должно учитывать объёмы воздушных масс во всех помещениях и уделять особое внимание проветриванию кухни и санузла. Кроме того, система вентиляции должна быть сконструирована таким образом, чтобы все её элементы находились в свободном доступе человека. Это облегчит ремонт и обслуживание системы.

Особенно важно подобрать приборы, работающие на приток и вытяжку воздуха. Их мощность и производительность должны соответствовать количеству воздушных масс в доме. А также они должны обладать долговечностью, простотой монтажа и использования.

Вентиляция в кирпичном доме должна быть продумана уже на этапе возведения здания. Только в этом случае получится максимально точно и качественно сделать расчёт и установку всех элементов конструкции. В противном случае придётся прибегнуть к простым системам естественной или приточной вентиляции, которые не смогут обеспечить достаточную эффективность.

Расчёт вентиляции в частном доме

Чтобы рассчитать общую вентиляцию коттеджа, стоит измерить объем воздуха в каждой комнате и суммировать его. Именно такое количество должна прорабатывать вытяжка в частном доме в течение часа.

Обязательное требование: установки жилых помещений, кухни, сан.узлов, гаража и ИТП не должны объединяться в одну систему — на каждый вид помещений своя установка.

где V — объём помещения, м³;
k — кратность воздухообмена (рассчитывается согласно СП 60.13330.2016 индивидуально для каждого помещения).

После получения данных воздухообмен необходимо округлить до целого значения в большую сторону. Так, если воздухообмен составит 317 м³/час, принимаем его за 320 м³/час.

Величина воздухообмена, м³/час, не менее
ПомещениеПостоянноВ режиме обслуживания
Спальня, общая, детская комната4040
Библиотека, кабинет2020
Кладовая, бельевая, гардеробная1010
Тренажерный зал, бильярдная2080
Постирочная, гладильная,
сушильная
1080
Кухня с электроплитой2060
Кухня с газовой плитой2060
Теплогенераторная2080 на 1 конфорку
Ванная, душевая, уборная5по расчёту, но не менее 60
Сауна540
Гараж205 на 1 человека
Мусоросборная камера2080

Выбор деталей и приборов для вентиляционной системы

Диаграмма по выбору сечения воздуховода в зависимости от скорости потока и расхода воздуха

Правильная вентиляция в частном доме включает в себя подбор необходимого оборудования и расположения воздуховодов и решёток по следующим критериям:

  • Сечения воздуховодов принимаются по давлению, скорости потока и расхода воздуха. Немаловажным фактором следует учитывать толщину материала. При заниженной толщине, не исключена вибрация. Не стоит забывать и о сечении прямоугольных воздуховодов (высота сечения не должна превышать трёх длин). Приемлемо обходиться круглыми сечениями, но это не всегда возможно.
  • Шумовые показатели внутри воздуховодов не должны превышать 59 Дб, в противном случае необходимы дополнительные шумоглушители.

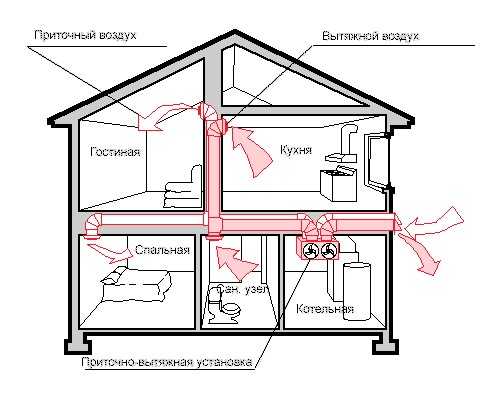

Пример схемы распределения воздушных потоков

ventinginfo.ru

Вентиляция в частном доме своими руками

Давайте посмотрим, как может быть обустроена вентиляция в частном доме своими руками – схема на этой странице поможет нам в этом вопросе. Важно еще до начала работ понимать, какие узлы будут присутствовать именно в вашей вентиляции и какие работы при этом придется проделать.

Вообще в небольших домах многие хозяева вообще не задумываются на эту тему и не делают вентиляцию совсем. Особенно это касается деревянного домостроения.

Человек думает – до меня сотни лет строили и не делали никакой вентиляции, буду так же строить и я.

Однако и бани сотни лето топили по-черному и дома отапливали очагами. Не будем же мы по этой же причине продолжать так топить свои дома и бани?

Почему нужно делать вентиляцию в доме

Человек не может жить без воздуха, это факт. В помещениях, в которых не оборудована вентиляционная система, постепенно концентрация кислорода в воздухе снижается, становится трудно дышать, работоспособность падает.

Чтобы этого не происходило, нужно, чтобы достаточное количество воздуха с нормальным содержанием кислорода поступало в помещение с улицы, и чтобы такое же количество воздуха с пониженным содержанием кислорода удалялось на улицу.

Проще говоря, нужно организовать правильный воздухообмен в доме. Сделать это можно при помощи простейших вентиляционных систем.

Самая простая вентиляционная система

Посмотрим, как может быть обустроена самая простая вентиляция в частном доме своими руками. Схема такой вентиляции представлена здесь.

В простом варианте мы делаем только вытяжную вентиляцию. Роль приточной вентиляции играют неплотности в оконных и дверных проемах – микрощели между рамами и стенами.

Как только вытяжная вентиляция начинает работать, воздух выходит из помещения. Создается разрежение, начинает поступать воздух с улицы. Все очень просто и отлично работает.

Приточно-вытяжная вентиляция

В современном жилищном домостроении может быть реализована не только простая вытяжная вентиляция в частном доме своими руками, схема которой приводится здесь, но также могут быть доступны и более сложные варианты.

Например, если вы хотите снизить теплопотери дома через вентиляцию, вы можете обустроить приточно-вытяжную вентиляцию и снабдить ее рекуператором тепла.

Рекуператор будет отбирать на выходе тепло у выходящего воздуха и нагревать этим теплом входящий уличный воздух.

Температура выходящего воздуха может быть +19 +26 градусов по Цельсию, а температура входящего уличного воздуха в зимний период от 0 до минус 40 градусов по Цельсию.

Разница может быть до 60 градусов. Зачем терять такой тепловой потенциал воздуха, который все равно удаляется из помещения?

Хороший рекуператор способен поднять общую тепловую эффективность дома на 10-15 процентов.

dompraktika.ru

Вентиляция в частном доме своими руками

Наши жилища постепенно становятся все более «закупоренными». Объяснение простое – глядя на то, как стремительно растут цены и тарифы, собственники стараются по максимуму снизить теплопотери.

Достижению этой цели способствует замена деревянных оконных блоков на более современные пластиковые изделия, наличие в продаже различных утеплительных, облицовочных материалов и ряд иных факторов. Традиционно обустраиваемая естественная вытяжка в таких условиях не может эффективно выполнять свою функцию, поэтому для создания приемлемого (комфортного) микроклимата в частном доме следует установить полноценную вентиляционную систему.

Разберемся с одним из наиболее простых вариантов вентиляции – схемой с выходом в стену и особенностями ее монтажа своими руками.

Вытяжка и вентиляция – понятия несколько разные. Главное отличие между ними в том, что в первом случае, как правило, подразумевается организация воздухообмена лишь в одном помещении. Поэтому для частного дома необходима именно полноценная вент/система.

Содержание статьи

Общая информация о вентиляционной системе

Принудительная вентиляция обойдется несколько дороже, поэтому у такого решения есть и противники. Они считают, что если правильно составить схему с выходом в стену, грамотно произвести инженерные расчеты, обеспечить свободную циркуляцию воздушных масс через все помещения, то для частного дома лучшее решение – вентиляция естественная. С точки зрения экономичности и простоты монтажа своими руками такой вариант, несомненно, предпочтительнее.

Однако есть и минус – такая схема не позволит производить искусственное регулирование скорости воздушных потоков, следовательно, в ряде случаев и устанавливать именно тот микроклимат, который необходим в жилище. А причин тому может быть несколько.

Например, постоянные изменения направления ветра, его силы. Кроме того, придется использовать каналы, проходы через стены большего сечения, а это уже определенные неудобства и при монтаже, и в плане «маскировки» элементов системы.

Решать, на каком типе вентиляции остановить выбор, предстоит собственнику. Одно дело, если частный дом из древесины (значит, его стены «дышат»), другое – из кирпича. Многое зависит и от этажности, планировки. Вряд ли кого устроит перспектива организации хорошего проветривания помещений в зимнее время методом открывания всех дверей и окон.

В любом случае, в основе своей схема вентиляции с выходом в стену совершенно идентична. Разница лишь в линейных параметрах каналов и наличии/отсутствии некоторых механизмов. В первую очередь, вентилятора. Поэтому далее – лишь общее описание порядка расчетов и особенностей монтажа системы, которое справедливо для любого ее типа.

Особенности схемы вентиляции

В принципе, в основных моментах ее организации разбираются все. Что такое переток масс воздуха между зонами, зачем нужен вентилятор – на эти и подобные вопросы ответить несложно. Но грамотный монтаж системы предполагает знания по этой теме хотя бы на полупрофессиональном уровне. Поэтому кое-что следует уточнить.

  • В здании может быть несколько независимых вент/систем, охватывающих однотипные сектора, уровни и так далее. Все определяется габаритами, этажностью, планировкой строения. Для частного дома достаточно, как правило, и одной, но при условии, что она грамотно рассчитана и смонтирована. Критерий – в схеме вентиляции должны быть задействованы все без исключения помещения.
  • Обязательное наличие точек поступления (забора) воздуха извне и его отвода (удаления) наружу. В нашем случае они располагаются в стенах.

Что учитывается при составлении схемы вентиляции

Планировка частного дома

В зависимости от удобства и целесообразности прокладки трассы вент/каналов, проходов в стенах определяются места крепления решеток и коробов. Для принудительной системы имеет значение возможность подключения электрических механизмов к сети пром/напряжения.

Параметры вентиляционных каналов

В первую очередь – их сечение и профиль. Для подобных расчетов в интернете имеются специальные таблицы. Сделать необходимые подсчеты можно и на онлайн калькуляторах. Их легко найти на тематических сайтах. И вот здесь становится понятно, что для некоторых помещений естественной вентиляции будет явно недостаточно, что и подтверждает мысль, высказанную в начале статьи –  для частного дома предпочтительнее система принудительного типа . Как вариант – комбинированная, когда она монтируется для отдельных комнат, чтобы не устанавливать громоздкие короба (трубы).

Это объясняется тем, что при составлении схемы и расчете параметров главный критерий – скорость потока, измеряемая в м³/час. С уменьшением величины профиля канала она должна возрастать. Без установки вентилятора этого добиться в некоторых случаях невозможно.

Например, крупногабаритные вент/каналы в маленьких помещениях – нонсенс. Замаскировать их точно не получится, да и полезный объем они существенно уменьшат. Что же касается комнат, в которых воздуху требуется более частое освежение (кухня, прачечная, сан/узел), то в них монтаж принудительной вытяжки просто необходим.

Вид оконных блоков

Считается, что если в доме они деревянные, то проблема притока воздуха извне частично решена (через щели, зазоры). Но здесь многое зависит и от специфики их монтажа. Насколько герметично заделаны все стыки, можно ли устранить недостатки – вот это и следует определить.

Еще лучше – если планируется рамы поменять. Те же деревянные на изделия пластиковые. Этим желательно заняться параллельно с монтажом вентиляции. При заказе блоков нужно лишь оговорить с изготовителем, чтобы в них были установлены приточные клапана (оконные). В этом случае не потребуется делать в стене специальный проход (а то и несколько). А заниматься этим придется для установки других клапанов, стеновых. Иначе не обеспечить притока свежего воздуха с улицы.

Рекомендация по выбору воздуховодов

При обустройстве вентиляции используются воздуховоды из металлов или пластиков. Для частного дома последний вариант лучше – и по удобству монтажа, и по более низкой стоимости. Но в продаже встречаются пластики разных модификаций. С точки зрения практичности целесообразно приобретать все комплектующие системы вентиляции из ПВХ. Они выгодно отличаются от аналогов прочностью и неподверженностью деформации при перепадах температуры. А в отдельных комнатах частного дома (например, кухне) они могут быть значительными.

Примеры схем вентиляции для частных домов

Все строения отличаются проектами и внутренним наполнением. Поэтому однозначной рекомендации по составлению схемы и монтажу системы вентиляции своими руками не даст ни один специалист. Только лишь после непосредственного ознакомления со спецификой конкретного частного дома и его планировкой.

Особенности монтажа вентиляции в частном доме

  • Количество клапанов зависит от объема помещения. Определяя места их расположения, желательно ориентироваться на оконные проемы. Во-первых, шторы закроют (хотя бы частично) вентиляционные решетки. Во-вторых, проходя через зону, где смонтирована отопительная батарея, холодный воздух, поступающий извне сквозь стену, станет несколько нагреваться. Следовательно, нужный микроклимат в комнате установится значительно быстрее.
  • Чтобы не переустанавливать дверные полотна, необходимо обратить внимание на изделия с уже готовыми вент/решетками (их еще называют переточными). Если зазор пол – нижний срез двери менее 1,5 см, то придется менять высоту установки петель. То есть, приподнимать полотно, иначе циркуляция воздуха между помещениями будет нарушена, или станет невозможной.

На что ориентироваться при определении достаточной скорости воздухообмена? Наверное, это последний вопрос по данной теме, который представляет практический интерес. Все остальное при монтаже вентиляции своими руками несущественно. Приобретая готовый комплект в соответствии с проектом частного дома, собственник получает и инструкцию производителя по особенностям сборки системы, способам ее герметизации и так далее. Но сначала ведь необходимо все рассчитать. Какова же приемлемая скорость (м³/ч)?

  • Принудительная вентиляция – от 3 до 5.
  • Естественная вытяжка – до 1.

В качестве послесловия стоит отметить, что прежде чем приступать к монтажу вент/системы своими руками, правильность собственных расчетов следует проверить, обратившись к специалисту. Или сразу договориться о составлении проекта. Выйдет дороже, зато будет гарантия, что не придется ничего переделывать в монтаже.

dearhouse.ru

Организация вентиляции в доме своими руками

Сделать проживание в своем жилище максимально удобным – естественное желание каждого из нас. Вентиляция частного дома – одна из составляющих комфорта. А если учесть, что приток свежего воздуха – это не только здоровье всех членов семьи, но и сохранность имущества (снижается риск появления конденсата, грибка, плесени), то данный вопрос второстепенным назвать никак нельзя. О том, каким образом самостоятельно устроить в частном доме эффективную вентиляцию, в том числе и с выходом в стену – тема этой статьи.

Начать следует с ответов на некоторые вопросы. Возможно, отдельные из них покажутся кому-то слишком примитивными или даже бессмысленными, но если уж и разбираться с порядком организации вентиляции в частном доме, то досконально, с азов.

Наиболее распространенные ошибки при монтаже системы (и как результат, ее низкая эффективность) как раз и вызваны тем, что в «общем» предмет разговора знают все, а хотя бы «полупрофессионально» разбираются в теме немногие.

Что такое вентиляция? Это переток воздушных масс из одной зоны частного дома в другую.

Следовательно:

  • должна быть точка забора воздуха извне (с улицы) и вторая – для его выхода наружу;
  • движение воздушного потока должно быть организовано так, чтобы он проходил через все помещения, то есть процесс воздухообмена охватывал все без исключения комнаты. Для больших строений (промышленного и иного назначения) возможен монтаж нескольких независимых систем – по секторам, этажам и так далее. Применительно же к частному дому одной, общей (при правильно подобранной схеме) вполне достаточно.

Какой тип вентиляции для частного дома предпочтительнее? Это можно понять, если учесть, что скорость перемещения воздушных масс напрямую влияет на комфорт. Ведь мало кому из нас нравится постоянно ощущать присутствие сквозняка.

  • Принудительная вентиляция. Объемная скорость воздушного потока при включенной вытяжке – от 3 до 5,5 м³/час.
  • Естественная. Тот же параметр находится на уровне 0,7 – 0,9.

Вывод – для частного дома наиболее приемлема вентиляция естественная. Именно она обеспечивает должный комфорт.

Перед собственниками деревянных домов вопрос вентиляции, как правило, не стоит. Стены бревенчатых, брусовых домов по определению «дышат». Следовательно, регулярного проветривания вполне достаточно, чтобы освежить воздух в помещениях. А вот владельцам домов из ячеистых бетонов или кирпича нужно подумать над тем, как ее и по какой схеме организовать своими руками. Тем более, то и отделочные материалы используются в основном с низкой (если не с нулевой) паропроницаемостью. К примеру, пеноплекс в качестве утеплителя.

Что определяется при составлении схемы вентиляции в частном доме?

  • Места установки приспособлений (и удобство монтажа своими руками) для забора свежего воздуха и отвода потока наружу.
  • Расположение, конфигурация воздуховодов.
  • Сечение каналов (рассчитывается в зависимости от требуемого воздухообмена). Их параметры можно уточнить по специальным таблицам, так как они «привязаны» главным образом к габаритам конкретного помещения.

Есть определенная взаимосвязь между скоростью потока и сечением воздуховода (его пропускной способностью). Следовательно, чем меньше профиль, тем выше должна быть скорость. Поэтому для некоторых помещений установка принудительной вытяжки просто необходима, так как монтаж больших коробов с эстетической точки зрения имеет определенные ограничения.

Правильная организация вентиляции в частном доме подразумевает перемещение воздушных масс в направлении самых задымленных (загрязненных) помещений – сан/узлов и кухонь. Именно в них своими руками и обустраиваются вытяжки.

Тип оконных блоков

Если они из пластика, то герметичность проемов полная. Деревянные рамы имеют небольшие щели, зазоры и тому подобное, поэтому в некоторых случаях этого достаточно, чтобы не заниматься обустройством специальных зон (установкой приспособлений для забора свежего воздуха). Но если оконные конструкции в частном доме из ПВХ, то это придется делать своими руками.

Схема вентиляции своими руками

Рекомендовать какую-то единственно правильную схему невозможно. Все частные дома возводятся по различным проектам, имеют разную этажность и другие особенности. Поэтому приведенные схемы – всего лишь пример. Ставить ли дополнительно вентиляторы на вытяжку и приток – решается индивидуально для каждого дома (помещения). Единственное, что следует отметить – любая схема составляется под конкретный проект, и лучший ее вариант – комбинированная. То есть разумное сочетание принудительных и естественных притоков и отводов воздушных масс, в зависимости от габаритов и специфики отдельно взятой комнаты.

Способы повышения эффективности вентиляции в частном доме

Приточные клапана

Оконные. Установить их своими руками на уже установленные окна не получится. Но если блоки ПВХ только заказываются, то необходимо заранее оговорить изготовление окон именно с такими клапанами.

Стеновые. Другое название – клапана инфильтрации. Их монтируют в тех случаях, когда замена оконных блоков на новые, с регулируемыми вент/щелями, нецелесообразна. По сути, данное приспособление – патрубок с круглым сечением. Для его установки своими руками придется «проходить» стену насквозь. С обеих сторон клапана – решетки, причем внутренняя – регулируемая. Это дает возможность управлять воздушным потоком и выбирать наиболее приемлемый режим вентиляции. Установка приточного клапана подробно описана здесь.

Рекомендации

Такие устройства целесообразно монтировать в районе оконных проемов или непосредственно за радиаторами, причем во всех комнатах. Наружный воздух и нагреваться станет быстрее (от батарей), и шторами инфильтраторы прикрыть несложно, чтобы не бросались в глаза.

Клапана в основном обеспечивают приток (м³/час) воздуха в объемах 50 и 100. Возможно, в большом помещении придется ставить не 1, а минимум 2 устройства.

Двери

Вариант 1 – при креплении полотен к дверному блоку необходимо обеспечить в нижней части небольшой зазор (порядка 15 – 20 мм). Если все делается своими руками, то такая установка – не проблема.

Вариант 2 – приобретая дверь, необходимо обратить внимание на конструктивные особенности полотна. Есть модели, в нижней части которых уже имеются так называемые «переточные решетки».

Если в частном доме установлены двери другой модели, то при желании их можно переделать, приобретя решетки отдельно. Другой вопрос – насколько целесообразно заниматься такой модернизацией новых дверей?

Особенности различных видов проветривания комнат в частном доме

Форточка

  • Для качественного воздухообмена понадобится (в зависимости от размеров помещения) от 30 минут до часа.
  • При низкой температуре на улице на окнах, откосах, подоконниках велика вероятность появления конденсата.
  • Чем дольше открыта форточка, тем значительнее теплопотери.

Окно

Подразумевается, что створка распахивается полностью.

  • Достаточно от 5 до 10 мин.
  • Образование конденсата, охлаждение воздуха в помещении исключено.

Полное проветривание

Открываются все окна и двери. Рекомендуется лишь в отдельных случаях, с соблюдением мер предосторожности (особенно в отношении детей), причем в течение нескольких минут (не более 3 – 4).

Если простейшая система вентиляции не обеспечивает должного комфорта в частном доме, то следует изучить другие варианты.

Например, схема вентиляции с рекуперацией.

Нелишне разобраться и с типами, разновидностями вентиляторов, шумоглушителей, моделями кухонных вытяжек и другими устройствами, которые могут быть установлены. Но это уже отдельные, и довольно объемные темы, поэтому автор считает возможным ограничиться приведенной информацией.

Ее вполне достаточно, чтобы понять и принцип функционирования вентиляции в частном доме, и возможные схемы ее организации своими руками.

masterim.guru

Вентиляция в частном доме своими руками: схема и устройство

Важность воздухообмена в жилых помещениях не оставляет сомнений. Качественная вентиляция – залог сохранения здоровья семьи. Но к вентиляции предъявляются требования не только в отношении человека. Ее задача, как одной из основных инженерных систем, поддерживая нормальный микроклимат, не допускать постепенное разрушение конструктивных элементов строения. Плесень, повышенная влажность, «плачущие» окна, испарения отрицательно сказываются не только на здоровье человека, но и на вещах, предметах, находящихся в доме.

Особенности вентиляции в частном доме



Вентиляция в деревянном доме

Перед вентиляционной системой современного частного домостроения стоят совершенно иные задачи, нежели в домах, строившихся в конце прошлого столетия. Так, например, удобства были «во дворе», приготовление еды – в летней кухне, погреб и гараж – отдельно стоящие помещения, белье сушили на улице. Сам дом – одноэтажный, его метраж колебался в пределах 60-100 кв. м, с мелкозаглубленным фундаментом. Для строительства использовались кирпич, цемент, песок, глина, дерево и шифер. Отапливали дома, в основном, печью. Дымоход заменял вытяжку. Деревянные оконные рамы и двери, естественным образом, способствовали поступлению воздуха.

Факторы, препятствующие правильной вентиляции в частных домах современной постройки:

  • Дома представляют собой комфортный жилой комплекс, в котором жилая зона соседствует с кухней, санитарными комнатами, иногда – бассейном, спортзалом, часто – с гаражом (источником токсичных веществ).
  • Печи исчезли, а вместе с ними и основной вентиляционный вытяжной канал.
  • Сушка белья в доме привела к интенсивным испарениям.
  • Используются герметичные конструкции и материалы: металлопластиковые окна, двери с уплотнителями, монтажная пена, герметики, клеи, внешние и внутренние отделочные материалы.
  • Отказ от не отапливаемого чердачного помещения в пользу мансардного этажа.
  • Форма крыши без конька – плоская.
  • Заглубление фундамента на глубину промерзания грунта, что увеличило накопление вредного газа радона в конструкциях дома.
  • Увеличение этажности привело к нарушению правильной циркуляции воздуха.

Учитывая все эти факторы, правильная вентиляция должна минимизировать их отрицательное воздействие. Для каждого загородного дома строится своя система, соотносящаяся с желаниями потребителя, его финансовыми возможностями.

Виды вентиляционных систем

Схемы вентиляции в частном доме имеют три варианта обустройства:

  1. Естественная – потоки свежего воздуха поступают в помещение через щели, окна, двери. Насыщенные углекислым газом – выходят через вентиляционные отверстия в санитарных комнатах (туалете, ванной) и на кухне.
  2. Принудительная – все процессы воздухообмена выполняет специализированное оборудование.
  3. Смешанная – одно из естественных направлений воздуха (приток или забор) заменяют механическим.

Естественная вентиляция основана на разнице температур и давления на улице и в помещении. Отсюда и недостаток – стабильная работа возможна в холодное время года и тогда, когда температура внутри здания выше наружной. Кроме того, для ее функционирования воздух должен постоянно и беспрепятственно поступать и отводиться.

Элемент механической вентиляции

Принудительная вентиляция в частном доме подразделяется на: наборную, в составе – отдельные компоненты и моноблочную, у которой все элементы конструктивно собраны в один блок. Недостатками считается высокая цена, сложности монтажа, для наборной – необходимость расчетов, громоздкость.

Оборудование для вентиляции в частном доме разное для каждого вида. Так, естественная вентиляция оборудуется только венткоробами и трубами.

Для принудительной вентиляции применяют:

  • вентиляторы;
  • фильтры;
  • ионизаторы;
  • электронагреватели воздуха;
  • осушители;
  • рекуператоры.

Приточная вентиляция в доме побуждается такими устройствами:

  • стеновым клапаном;
  • клапаном инфильтрации;
  • приточной установкой.

Для работы вытяжной, в основном, используют вентиляторы с разными конструктивными решениями – осевые, канальные. Зачастую, с их помощью удается решить проблему «вялого» забора влажного и отработанного воздуха в ванной и туалетной комнатах.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

  • Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
  • Толщина стен помещений.
  • Количество бытовой и компьютерной техники.
  • Площадь остекления.
  • Расположение здания относительно сторон света.
  • Наличие (отсутствие) преобладающего ветра в этой местности.
  • Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Важно! Естественная вентиляция не подходит для больших домов. При правильном расположении конструктивных элементов, системы отопления – она идеально подойдет для одноэтажных домов.

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

  • С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
  • В него вставляется труба с утеплителем.
  • На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
  • Подключение к электрической сети.
  • Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Важно! Так как с помощью принудительной приточной вентиляции существенно увеличиться поступление свежего воздуха – последите, чтобы его забор был своевременным и в требуемых объемах, иначе не избежать сквозняков. В связи с этим, не стоит устанавливать в спальне или детской комнате. Оптимально – кухня, столовая.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

  • воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
  • очищается от вредных примесей атмосферы;
  • нагревается до необходимой температуры;
  • далее, по воздухопроводу, поступает во все помещения дома;
  • отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
  • отдает свое тепло входящему холодному воздуху;
  • из рекуператора, по вытяжной трубе – в атмосферу.

Вентиляция в частном доме своими руками: некоторые особенности

Схема организации воздухообмена в доме

Доставка воздушных потоков во все комнаты и отвод их в атмосферу осуществляется воздухопроводной сетью. Ее составляющие: воздуховоды, переходники, повороты, тройники. Характерные особенности: площадь сечения; форма; жесткость (жесткие, гибкие, полугибкие). Обязательна регулировка интенсивности потока. При превышении допустимых значений – создается сильный шум. Материал изготовления воздухопроводной сети – оцинкованная сталь или пластик.

Изоляционный материал подбирается по желанию, но не менее 10 мм толщиной. Изоляции подвергают трубу притока от наружной решетки до секции подогрева (рекуператора), вытяжку – на чердаке. В качестве датчиков используют термостаты, гидростаты, датчики давления.

Для правильной работы наружной вентиляции в частном доме нужно соблюдать требования. Во-первых, часть вытяжной трубы, проходящую через холодное чердачное помещение необходимо утеплять. Утеплитель выбирают не пропускающий влагу. Во-вторых, выходящая труба должна быть выше уровня конька на 0,5 м. В-третьих, на конец трубы, желательно, монтировать дефлектор. Он улучшит работу всей системы на 15-20% за счет втягивания отработанного воздуха и пропуская его через специальные отверстия. Кроме того, он защитит трубу от попадания снега, дождя, птиц, мусора, а зимой – от обмерзания.

Если вы решили сделать вентиляцию своими руками, помните, что воздуховоды, короба и другие элементы системы – не должны бросаться в глаза. Если система монтируется после отделочных работ, то спрятать их будет практически невозможно. Потому, вентиляцию нужно вкладывать в проектные работы. Монтаж системы требует поведения пусконаладочных работ.

ventkam.ru

Как сделать вентиляцию в частном доме своими руками

Вентиляционная система – это важная коммуникация любого дома, без которой комфортная жизнь просто невозможна. В случае с квартирами, владельцу не приходится заботиться о ее конструкции. Максимум ему потребуется установить дополнительную вытяжку или вентиляторы.

В частных же домах все гораздо сложнее. При их строительстве необходимо подготовить качественный проект вентиляционной системы и продумать все до последней мелочи: подобрать воздуховоды, определится с типом системы, провести расчеты и т.д. В связи с этим вопрос «как сделать вентиляцию в частном доме» требует развернутого ответа.

Необходимость в эффективной системе вентиляции

Хорошая система вентиляции должна работать качественно и без перебоев. Поэтому, ее проектированию и установке требуется уделять повышенное внимание. Важным условием, обязательным для соблюдения, является то, что количество приходящих потоков свежего воздуха, должно равняться количеству отведенных отработанных воздушных масс.

В случае если притока будет больше, в доме повысится духота и ухудшится циркуляция воздуха. Если же скорость вывода будет выше, то помещение будет очень быстро терять тепло. Только правильная вентиляция в частном доме способна обеспечить комфорт для жизни. Поэтому, перед ее проектированием нужно ознакомиться с основной теоретической информацией, а также с нормами и требованиями.

Требования и нормы


Для создания оптимальных условий для жизни в частных домах необходимо чтобы система вентиляции была способна обеспечивать требуемый воздухообмен. Идеально, когда в каждую комнату в доме поступает 60 кубических метров объема воздуха в течение часа.

Добиться идеальных параметров позволит качественный проект. Однако при его создании необходимо учитывать, что в определенную комнату должно поступать определенное количество свежего воздуха. Нормы выглядят следующие образом:

Важно понимать, что проветриваться должны не только вышеуказанные помещения, но и жилые комнаты, подсобные помещения и т.д. Для того чтобы создать идеальный проект вентиляции необходимо сложить показатели обмена воздуха каждой комнаты дома и высчитать среднее значение. В процессе этого необходимо соблюсти то, чтобы реальное количество воздухообмена превышало минимальную норму.

Виды

Существует множество видов систем вентиляции. Они классифицируются между собой по нескольким параметрам.

  • Функциональные отличия:
    • приточная – обеспечивает притоки свежего воздуха;
    • вытяжная – обеспечивает отвод отработанных воздушных масс за пределы дома;
    • рециркуляционная – осуществляет подачу свежих потоков с небольшой примесью отработанного воздуха.
  • Метод циркуляции воздуха.
    • безканальный – свежий воздух поступает естественным методом через окна, двери т.д.;
    • канальный – потоки воздуха циркулируют по специально созданной сети каналов.
  • Принцип работы.
    • естественный – вентилирование помещения осуществляется естественным путем;
    • механический – вентилирование комнат происходит за счет работы специализированных механизмов и устройств.

Естественная вентиляция в частном доме

Естественная вентиляция в частном доме работает за счет поступления свежих потоков воздуха через окна, дверные проемы, стены и т.д. Отвод отработанных воздушных масс в такой вентиляции осуществляется также просто.

Свежие потоки воздуха выталкивают отработанные в направлении вверх, которые в свою очередь попадают в систему каналов и выводятся из дома. Это происходит за счет разниц температуры. Такой способ вентилирования помещения является лучшим для дома.

Сделать естественную вентиляцию в частном доме при его постройке очень легко. Достаточно создать качественный и продуманные проект и выполнить точные расчеты. Для этого достаточно обладать минимальными теоретическими знаниями. Монтаж конструкции можно легко выполнит с помощью обычных инструментов.

Принудительная вентиляция в частном доме

Система принудительной вентиляции в доме используется тогда, когда естественной циркуляции недостаточно. Она достаточно часто применяется в современных деревянных домах, сделанных из склеенного бруса, который обладает достаточно высоким уровнем герметичности.

Принцип работы и устройство принудительной вентиляции делится на три вида:

  • приточной – при недостатке притока свежих воздушных масс используется вентиляторы и другие механизмы, обеспечивающие дополнительное поступление воздуха в помещении;
  • вытяжной – используется для ускорения процесса вывода отработанных потоков воздуха, позволяет избавиться от духоты и повышенной влажности в помещении;
  • смешанная – два вышеописанных вида используется параллельно (работают одновременно).

Расчет

Производительность вентиляционной системы зависит от того, соответствует ли поступающих и выводимых потоков воздушных масс условиям дома. Выполнить расчет вентиляции в частном доме своими руками достаточно легко, для выполнения этого достаточно воспользоваться простыми формулами.

Первым делом вычисляется кратность воздухообмена. Данный показатель показывает количество полных замен отработанного воздуха на свежий за один. Для большинства комнат частного дома достаточно единицы. В котельных, на кухнях и в санузлах используется параметр 2-3. Стоит сказать, что при расчете кратности воздухообмена необходимо учитывать не только площадь комнат в доме, но и количество проживающих в нем людей.

Описанный параметр вычисляется по следующие формуле: L = n * V, где:

  • L – производительность конструкции, обеспечивающей приток воздуха;
  • n – норма показателя кратности воздухообмена для конкретной комнаты;
  • V – площадь помещения.

Проектирование


Проект вентиляции дома должен обеспечивать циркуляцию воздуха следующим образом: циркуляция воздуха должна происходит в направлении от самых чистых помещений к наиболее загрязненным. При составлении схем и чертежей проекта расположение клапанов и вентиляторов необходимо учитывать это.

Типовое проектирование вентиляции предполагает размещение вытяжки в санузлах и на кухне. В свою очередь механизму, обеспечивающие приток воздуха, располагаются в каждом помещении, за исключением комнат, оборудованных вытяжкой.

Пример проекта вентиляции

Что необходимо учесть

При монтаже современной вентиляционной системе в доме, необходимо учитывать основные критерии, по которым происходит подбор оборудования. К таковым относятся:

  • максимально возможная мощность вентиляционной установки;
  • значение рабочего давления;
  • уровень шумности.

Скорость циркуляции и замены отработанных воздушных потоков зависит от сечения воздуховодов и их расположения. Для обеспечения ее высокого значения необходимо создать систему вентиляционных каналов одного диаметра и обеспечить минимальное количество ее поворотов.

При строительстве дома

При строительстве частного дома с нуля, нужно уделить повышенное внимание вентиляционной системе. На этапе возведения стен требуется провести расчеты по вышеописанной формуле и на основе полученных данных создать вентиляционную систему.

Это делается для того, чтобы спрятать коммуникации вентиляционной системы в стенах дома. Это позволит не только сэкономить количество свободного пространства в помещениях, но и сохранить их интерьер и дизайн.

По мимо этого, если планируется цокольный этаж, либо ленточный фундамент, то необходимо сразу учесть и их вентиляцию, и сделать закладные на этапе работ с фундаментом строения. То-же самое касается подвала, погреба и других подземных помещений.

В готовом доме

Монтаж системы вентиляции уже в построенном доме выполнить сложнее. Необходимо создать проект каналов, который можно будет разместить среди других коммуникаций. Также необходимо учесть значение естественного воздухообмена (воздух, поступающий через двери, окна и т.д.) и на основе полученных данных, создать проект вентиляции принудительного типа.

Способы организации правильной системы

Как уже было сказано, помимо естественной циркуляции в доме, существует три варианта конструкции вентиляции в частном доме. Каждый из них применяется в определенных ситуаций и обладает собственными достоинствами и недостатками.

Приточная

Принцип работы вентиляции приточного типа заключается в обеспечении дополнительного притока свежих потоков воздуха. Этот процесс осуществляется через специальный воздушный клапан. В зависимости от конкретной модели вентиляционной установки, она может обладать дополнительными возможностями, такими как фильтрация воздуха, его подогрев, увлажнение и т.д.

Многие люди задаются вопросом «как установить приточную вентиляцию в доме». Сделать это достаточно просто. Достаточно всего лишь обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами. Приточные клапаны могут устанавливаться в стены, окна, в каналы и т.д. Такая система применяется при недостатке притоков свежего воздуха.

Вытяжная

Вытяжка используется в тех случаях, когда необходимо ускорить отвод отработанных воздушных масс. Вентиляторы устанавливаются в вентиляционные решетки. В большинстве случаев, вытяжка устанавливается на кухнях, в ваннах и туалетах, так как именно в этих помещений воздух наиболее загрязнен.

Существует два основных вида вытяжек. Отличие между ними заключается в том, что первый работает всегда, а работой второго можно управлять. Включить или отключить, отрегулировать рабочую мощность и т.д.

Вытяжка применяется в тех случаях, когда процесс вывода отработанных воздушных масс происходит медленно. Важно соблюсти условие, при котором объем поступающего свежего воздуха, будет равен количеству отведенного.

Приточно-вытяжная (наиболее оптимальный вариант)

Приточно-вытяжная вентиляция в доме, которая также носит название комплексной, также проста в установке. Выполнить ее монтаж можно своими руками. По факту, вентиляционная система такого типа – это приточные и вытяжные механизмы, которые работают одновременно.

Приточно-вытяжная вентиляция является наиболее оптимальным вариантом для осуществления проветривания дома. Это обусловлено возможностью регулировки количества поступающих воздушных масс и скорости отвода отработанных. Необходимо чтобы эти два параметра были равны, в противном случае в помещении будет душно или же холодно.

С рекуперацией тепла

Вентиляция с рекуперацией тепла – это система, которая потоки поступающего воздуха, нагреваются за счет температуры отводимых масс. Конструкция подобного рода способна значительно сэкономить вам денежные средства.

Однако, оборудование такой системы обойдется в достаточно большую сумму. Это обусловлено сложной конструкцией. Дело в том, что для создания вентиляционной системы с рекуперацией тепла, необходимо соединить приточные каналы с вытяжными. Для выполнения этой задачи требуется большое количество материалов и расчетов.

Особенность такой вентиляции заключается в том, что она может работать только лишь принудительно. Однако все затраты полностью оправдывают себя, так как в итоге большая часть тепла благодаря системе остается в помещении.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

  1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
  2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
  3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
  4. Составление схемы расположения каналов.
  5. Определение месторасположения забора и вывода воздушных потоков.
  6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

  1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
  2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
  3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

  • воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
  • свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
  • вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

  • форма – круглая, прямоугольная или квадратная;
  • размер;
  • дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

  1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
  2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
  3. Далее необходимо установить клапан и зафиксировать его в отверстии.
  4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Как правильно сделать вентиляцию с помощью системы воздуховодов

«Как сделать естественную вентиляцию в частном доме?». Процедура монтажа вентиляционной системы делится на две части: установка необходимого оборудования и создание системы воздуховодов. Стоит подробнее остановится на втором. При монтаже вентиляционных каналов необходимо учитывать следующие особенности:

  • лучше всего располагать воздуховоды в стенах – это позволит увеличить перепад температур в зимнее время года и повысить уровень тяги;
  • прямоугольные воздуховоды занимают меньше места, однако круглые легче монтировать, и они меньше подвержены загрязнению;
  • необходимо использовать широкие вентиляционные каналы – это также положительно скажется на тяге;
  • в идеале требуется использовать воздуховоды одного сечения, если это невозможно в силу обстоятельств, то соединение труб различного диаметра должно быть плавным, угол скоса не должен превышать отметку в тридцать градусов;
  • внутренне пространство каналов должно быть максимально гладким;
  • необходимо минимизировать количество поворотов в системе, к слову, каждый поворот снижает производительность вентиляции примерно на десять процентов.

Следуя вышеописанным советам, создать правильную систему воздуховодов очень просто. Монтаж каналов легко осуществить с помощью обычных инструментов и крепежных элементов.

Рекомендации

В итоге можно понять, что нельзя дать однозначный ответ на вопрос «какую выбрать вентиляцию для частного дома». Расчет и проектирование схемы производится на основании множества параметров: площадь дома, количество жильцов, уровень естественной вентиляции и т.д. При расчете необходимо принимать во внимание требуемый показатель воздухообмена для одного человека, который равняется 10-ти кубическим метрам в час.

Большинство людей останавливают свой выбор на приточно-вытяжной системе вентиляции. Это обусловлено следующими факторами:

  • возможность регулировки рабочей мощности;
  • обеспечение хорошего притока свежего воздуха и качественного вывода отработанных воздушных масс;
  • простота монтажа и т.д.

Однако в ряде случаев установка подобного рода системы будет на целесообразна. При выборе того или иного типа необходимо основываться на имеющемся воздухообмене. При недостатке свежего воздуха потребуется приточная установка, при малой скорости вывода воздушных масс – вытяжная. Главное условие, обязательное для соблюдения в любой доме, заключается в том, что объем поступающего воздуха должен быть равен количество выведенного.

aeroclima.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
