Утепление воздуховодов – Теплоизоляция воздуховодов. Виды материалов и этапы работы

Содержание

утепление и шумоизоляция в квартире вентканалов

Для утепления ограждающих конструкций используются различные теплоизоляционные материалы. Они создают необходимый комфорт в помещении и защищают от внешнего шума. Но не все из нас знают, что эти же материалы монтируются на вентиляционные системы. Возникает логичный вопрос, зачем это нужно, ведь внутри вентканала не надо поддерживать комфортную температуру. Изоляция воздуховодов вентиляции в первую очередь предназначена для защиты от появления конденсата. Также теплоизоляционные материалы защищают от шума, доносящегося из каналов при активном движении воздушных масс и работе оборудования.

Для чего утеплять вентиляционные трубы?

Поскольку внутри вытяжной вентиляционной трубы движется теплый воздух, поступающий из помещения, то при прокладке короба в неутепленном помещении или за пределами дома на внутренней поверхности вентканала образуется конденсат из-за разницы температуры между внутренней и внешней средой. Утепление вентиляции позволяет решить проблему образования конденсата внутри коробов.

Конденсирующиеся капли стекают вниз по трубопроводам и просачиваются через щели и стыки строительных конструкций. В результате на перекрытиях и стенах появляются мокрые пятна. В холодный сезон конденсат может не стекать, а покрываться инеем, что приводит к уменьшению внутреннего диаметра вентиляционного трубопровода. Из-за этого эффективность вентиляции снижается.

Важно! Конденсирующаяся влага постепенно разрушает различные материалы и создает благоприятную среду для развития плесени.

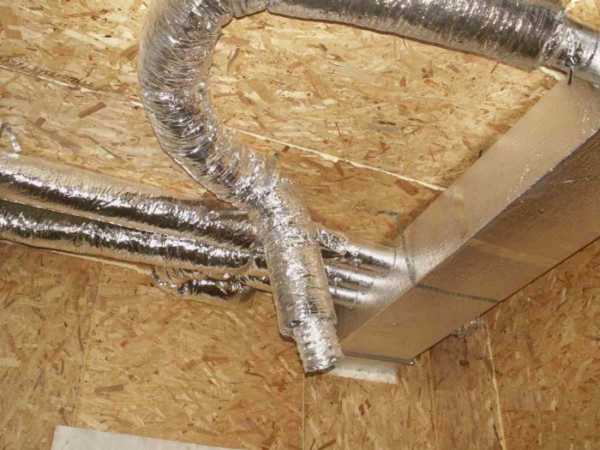

Обязательно утепляют вентканалы, проходящие через неотапливаемый чердак. Не нуждаются в утеплении вентиляционные трубопроводы из тканевых материалов. В новых текстильных трубах влага не скапливается. Это связано с особенностями материала.

Материалы для утепления вентканалов

Утепление вентканалов выполняется с помощью пенополистирола и пенопласта, минеральной и базальтовой ваты, вспененного каучука и полиэтилена. Также для этих целей подходят асбестовые плиты.

Органические теплоизоляторы для этих целей не подходят, потому что быстро слеживаются и теряют свои свойства. Изоляция из войлока или ткани тоже не применяется, поскольку материал впитывает влагу и утрачивает свои теплоизоляционные характеристики.

Пенопласт

Материал из вспененных полимеров может иметь фольгированное покрытие. Он выпускается в виде цилиндров для изоляции труб и в форме плит. Последняя разновидность подходит для коробов прямоугольного или квадратного сечения. Пенопласт – легкий, удобный в монтаже и недорогой материал. Он эксплуатируется при температурах -50…+75°С, водопоглощение достигает 4% за месяц, теплопроводность доходит до 0,05 Вт/м°С. Максимальный срок эксплуатации – 25 лет.

Недостатки пенопласта:

Рекомендуем к прочтению:

  • повышенная горючесть;
  • во время пожара выделяет вредные вещества;
  • его портят грызуны.

Пенополистирол

Пенополистирол является усовершенствованной разновидностью пенопласта. Он более прочный, дорогой и влагостойкий. Выпускается в форме труб с защелками и плит. Коэффициент теплопроводности доходит до 0,034 Вт/м°С, срок службы составляет 50 лет. Материал эксплуатируется при температуре -50…+75°С, водопоглощение составляет 0,4% за месяц.

Важно! Утепление пенополистиролом проходит наподобие кирпичной кладки. Куски плит стыкуются и склеиваются специальным клеем.

Вспененный полиэтилен

Существует несколько разновидностей вспененного полиэтилена:

  1. Обычный полиэтилен (Пенолон, Изолон, Тепофол) нарезается на куски, оборачивается вокруг трубы и фиксируется скотчем.

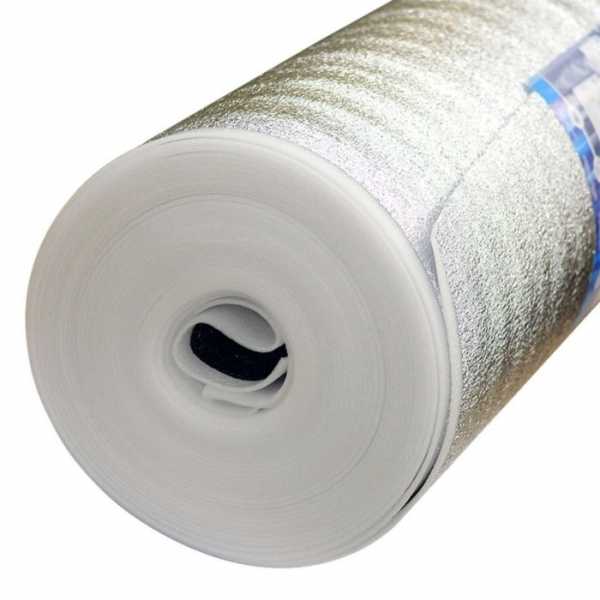

  2. Фольгированный изолятор (Пенофол, Фаралон, Ультрафлекс) оборачивается вокруг трубы, но без нахлеста. Шов склеивается специальным клеем или армированным скотчем.

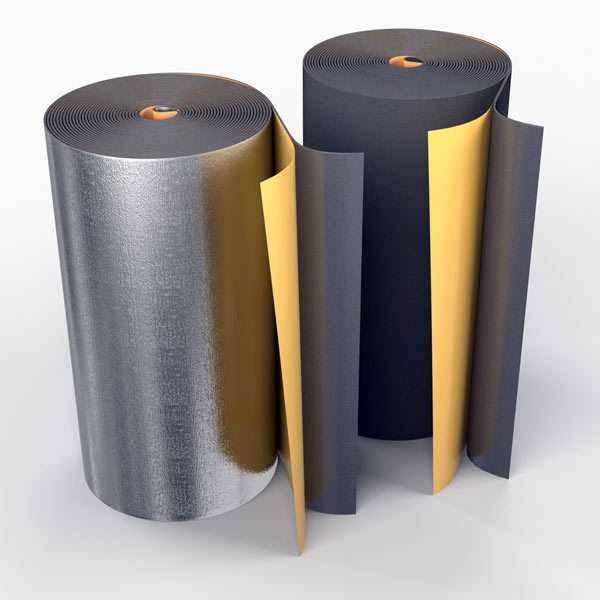

  3. Также есть самоклеющийся утеплитель для воздуховодов вентиляции. Это вспененный полиэтилен со специальным клейким слоем с одной стороны.

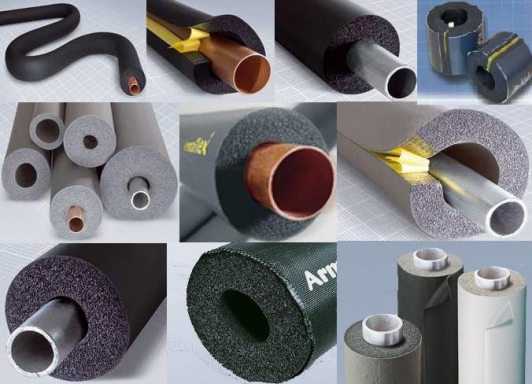

  4. Из вспененного полиэтилена делают готовые цилиндры для изоляции труб круглого сечения. Материалы называются Термафлекс и Энергофлекс.

Этот прочный и эластичный материал прослужит до 10 лет. Он может использоваться при температуре -60…+100°С. Водопоглощение доходит до 1%, а коэффициент теплопроводности равен 0,031-0,051 Вт/м°С. Вспененный полиэтилен выдерживает воздействие агрессивных веществ, он мало весит, просто монтируется и после демонтажа может повторно использоваться.

Минусами вспененных полиэтиленов является:

  • температура плавления при +100°С;
  • материал легко возгорается и дымит при пожаре;
  • долго разлагается (до 200 лет).

Каучук

Утепление вентиляции на чердаке можно сделать с помощью вспененного каучука. Материал продается в листах, рулонах, матах и трубках. Он может иметь фольгированное покрытие и самоклеящийся слой. Используется при температурах -200…+175°С. Теплопроводность доходит до 0,038 Вт/м°С, а срок службы составляет максимум 30 лет. Каучук является влагостойким, самозатухающим материалом, который не портит плесень. Он не пылит, не выделяет вредные вещества, острые волокна и не пахнет, а также имеет приемлемую стоимость.

Минеральная и базальтовая вата

Базальтовая и минеральная вата выпускается в плитах и рулонах. Материал обладает хорошими теплоизоляционными и шумопоглощающими характеристиками (коэффициент теплоизоляции доходит до 0,052 Вт/м°С). Упругий изолятор удобно и легко укладывать на каналы круглого сечения. Он прочный, пожаробезопасный и стоит недорого. Рулонные ваты привязывают проволокой к круглым воздуховодам, а плитный изолятор приклеивают на короба прямоугольного сечения. Базальтовая вата иногда выпускается в форме цилиндров с фольгированным покрытием. Они легко надеваются на круглые трубы.

К недостаткам ват можно отнести следующее:

  1. Стекловата при монтаже выделяет много мельчайших острых волокон, которые при попадании на кожу, в глаза и органы дыхания могут навредить здоровью человека.
  2. Минеральные ваты легко впитывают влагу и после намокания утрачивают часть изоляционных характеристик. Этого недостатка лишены ваты с фольгированным покрытием.
  3. Дешевая минвата содержит вредные для человека формальдегидные смолы.
  4. Со временем стекловата слеживается. Базальтовая вата лишена этого недостатка.
На заметку! Цена базальтовой ваты выше, чем стоимость стекловаты.

Советы специалистов по утеплению

Специалисты рекомендуют придерживаться следующих правил при выборе подходящей изоляции для вентканалов:

Рекомендуем к прочтению:

  • Выбирайте изоляторы с самым низким коэффициентом теплопроводности.
  • Чем меньше влаги вбирает материал, тем лучше, потому что из-за намокания теплоизоляторы утрачивают почти половину своих изоляционных характеристик.
  • Обращайте внимание на простоту и особенности монтажа. Некоторые материалы нуждаются в использовании специальных приспособлений для укладки, а другие можно монтировать самостоятельно.
  • В помещениях с высокой пожарной опасностью применяйте изоляторы, устойчивые к возгоранию.
Совет! Специалисты рекомендуют использовать для теплоизоляции вентканалов вспененный полиэтилен или каучук. Последний лишен недостатков и значительно превосходит по характеристикам полиэтилен.

Где нужно утеплять вентиляцию в частном доме?

Теплоизоляционные материалы крепятся на воздуховоды, проходящие в неотапливаемых помещениях или за их пределами. Как правило, в частных домах утепляются трубы, проходящие через неотапливаемый чердак или идущие по внешней стене дома. В последнем случае утепляется трубопровод от стены до дефлектора.

В производственных и офисных помещениях делают утепленные клапаны, способные перекрывать или открывать проход воздушным потокам с разной температурой. Поскольку створки подогреваются ТЭНом, клапан способен нагревать воздушные массы для уменьшения вероятности появления конденсата. Это довольно дорогой вариант утепления.

Какие источники шума могут быть в вентиляции?

Шумы, возникающие в вентиляционной системе, можно разделить на несколько разновидностей:

  1. Вибрационный шум появляется в вентканале с непрочно закрепленными деталями. Некачественная сборка вентиляции, особенно ненадежная фиксация вентиляторов, становится причиной появления вибраций.
  2. Воздушный шум возникает в результате движения потоков воздуха по каналам. Поскольку скорость движения воздушных масс довольно высокая, неизбежно появление небольшого гула. Его можно уменьшить только незначительно.
  3. Генерирующий шум появляется на сложных поворотах и разветвлениях вентиляционной системы. Гул может быть довольно сильным, поэтому нужно предпринимать меры для его глушения.
Важно! Вентканалы в жилых помещениях обязательно должны иметь шумоизоляцию, чтобы создавать необходимый комфорт в доме.

Способы борьбы с шумом

Для борьбы с шумом, доносящимся из воздуховодов, используется шумоизоляция вентиляции.

При этом применяются следующие способы устранения шумов:

  • Правильно спроектированная вентиляционная система будет тихо работать. Важно точно рассчитать сечение вентканалов, выбрать оптимальный маршрут прокладки и избегать резких поворотов. Также важно делать как можно меньше переходов с одного сечения канала на другой.
  • В проблемных местах устанавливаются специальные глушители шума. Они закрепляются в сложных узлах или возле работающего оборудования. Установка поглощает колебания и шум от воздушных потоков. В круглых воздуховодах монтируются трубчатые глушители, а в коробах прямоугольного сечения – пластинчатые модели.
  • На вентиляционные каналы крепятся звукоизоляционные материалы. Есть конструкции с внутренней и наружной звукоизоляцией.
  • Для уменьшения шума в местах соединения отдельных элементов устанавливаются герметизирующие мягкие прокладки.

Материалы для шумоизоляции

Важно выбрать подходящий шумоизолятор, который со временем не слеживается, не деформируется и не утрачивает часть своих характеристик. Чаще всего для звукоизоляции труб используются полимерные материалы, например, вспененный полиэтилен на самоклеящейся основе. Также доказали свою эффективность напыляемые полимерные изоляторы. Однако они не применяются на участках с сильной вибрацией, потому что способствуют усилению и передаче колебаний.

Для большей эффективности шумоизоляционный материал должен повторять конфигурацию короба. Стоит отметить, что в вентканалах круглого сечения возникает меньше шума. Это связано с отсутствием углов и резких повторов трубопровода. Для их изоляции используют гибкие каучуковые и полиэтиленовые маты. Перечисленные материалы хорошо поглощают аэродинамические и вибрационные шумы.

Часто для звукоизоляции вентканалов применяют минеральную вату. Этот материал ценится за простоту монтажа и приемлемую стоимость. Но минвата со временем слеживается и отсыревает, из-за чего утрачивает часть своих тепло- и звукоизоляционных характеристик.

vodakanazer.ru

Теплоизоляция воздуховодов — Отопление

ГК Эколайф производит работы по теплоизоляции и огнезащите воздуховодов с учетом требований действующих нормативных документов и техники безопасности. Заказав у нас теплоизоляцию вентиляции под ключ, вы можете быть уверены в отличном результате!

Содержание:
1. Стоимость работ по теплоизоляции воздуховодов
2. Функции теплоизоляции. Зачем утеплять воздуховоды
3. Нормативная база для теплоизоляции воздуха. Схема утепления воздуховодов

Договор на теплоизоляцию воздуховодов

Наша компания работает с юридическими и физическими лицами. Мы заключаем договор на монтаж систем вентиляции, который является документом, четко определяющим стоимость и сроки выполнения работ.
ранее обговоренные условия снижают риски для обеих сторон, а также обеспечивают выгоду сделки для продавца и покупателя.
Подписание актов выполненных работ и приема-передачи оборудования означает успешное окончание работ. Мы предоставляем полный пакет документов, в том числе накладные, акты, счета-фактуры и кассовые чеки при оплате наличными, акты пуско-наладки, параметры настройки системы.

После выполнения работ мы продолжаем с вами работать, в качестве консультанта и сервисной организации.


Выезд инженера для расчета стоимости работ производится бесплатно


 К оглавлению

Стоимость работ по теплоизоляции воздуховодов

Окончательная стоимость работ по теплоизоляции воздуховодов рассчитывается после выезда специалиста на объект.


Наименование работ Стоимость, руб
Монтаж теплоизоляции без стоимости материала от 160 руб/м2
Монтаж гибкого воздуховода от 160 руб/п.м.
Монтаж дроссель-клапана от 250 руб
Монтаж пластинчатого рекуператора от 3500 руб
Монтаж роторного рекуператора от 7500 руб
Монтаж системы автоматики (без пусконаладки) от 7000 руб
Монтаж электрического кабеля (без стоимости материала)

от 50 руб/п.м.

Пробивка отверстий договорная
Монтаж жестких круглых воздуховодов от 110 руб/п.м.
Монтаж прямоугольных воздуховодов от 350 руб/ м2
Монтаж фасонных изделий 350 руб/ м2
Монтаж диффузоров 150 руб/шт
Монтаж вентиляционных решеток 150 руб/шт
Монтаж адаптеров для решеток от 200 руб/шт
Балансировка по воздуху от 100 руб
Обвязка калориферов вентустановок по теплу/холоду
До 5000м³/ч 10000
От 5000 до 20000 м³/ч 15000
Свыше 20000 м³/ч договорная
Фреоновые калориферы
До 5000м³/ч 10000
От 5000 до 20000 м³/ч 15000
Свыше 20000 м³/ч договорная

Стоимость работ по теплоизоляции воздуховодов


 К оглавлению

Функции теплоизоляции. Зачем утеплять воздуховоды

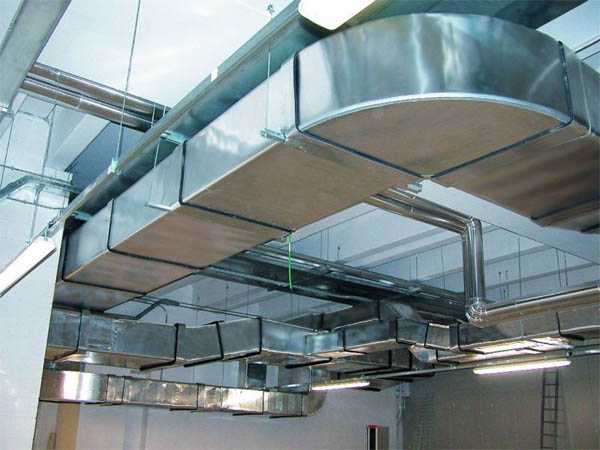

Ни одно современное здание не может обойтись без разветвлённой сети воздуховодов самого разнообразного назначения. Воздуховоды задействованы в системах вентиляции, кондиционирования и отопления (воздушное отопление, воздухообмен в котельной, дымоотведение).

Все они представляют собой трубы, в которых циркулирует воздух. Различаются они лишь по методу циркуляции, скорости воздушного потока и температуре перекачиваемого воздуха.
Независимо от того переносят трубы холод или тепло, воздуховоды нужно утеплять. Утепленный воздуховод снимает сразу несколько проблем: теплообмен, конденсат, шум и вибрация, огнезащита.
Противопожарные, звукозащитные, теплоизолирующие — применяемые утеплители могут быть как универсальными, так и узкоспециализированными. Общие принципы выполнения изоляции воздуховодов для большинства случаев одинаковы.

Теплоизоляция и пароизоляция воздуховодов для уменьшения теплообмена и теплопотерь

Задача систем вентиляции, кондиционирования и воздушного отопления – донести до нужного помещения воздух заданной температуры.
Чтобы уменьшить холодо- и теплопотери в воздуховоде, необходимо свести к минимуму теплообмен между внешней средой и воздухом в трубах. В идеале, этот теплообмен должен быть равен нулю. Для этих целей по всей воздуховодной системе делается тепло и пароизоляция.
Материалы, применяемые в термической изоляции должны обладать четырьмя основными свойствами:

1. низкой теплопроводностью;
2. низкой теплоотдачей;
3. низкой паропроницаемостью;
4. низким коэффициентом влагопоглощения.

Монтаж теплоизоляции воздуховодов осуществляется с внешней стороны. Укладывать утеплитель нужно так, чтобы не оставалось мостиков холода.

Теплоизоляция воздуховодов для предотвращения конденсата, коррозии, плесени и грибка

Воздушные массы внутри помещения и снаружи имеют различную степень влажности.
В сочетании с температурной разницей, это приводит к образованию нежелательного конденсата. А конденсат, в свою очередь, вызывает коррозию металлических частей воздуховодов, приводит к порче внутренней отделки помещений и мебели, способствует возникновению и распространению грибков и плесени. Это нарушает санитарно-гигиенические нормы и снижает срок службы оборудования.
Поэтому теплоизоляция воздуховодов – это стандартный защитный процесс, без которого сегодня не обходится ни одно строительство.
«Точка росы» может быть как внутри воздуховода, так и снаружи. Чтобы предотвратить негативное воздействие влаги на металл, необходимо сделать расчет оптимальной толщины утеплителя для теплоизоляции воздуховодов всех систем – воздушного отопления, вентиляции, кондиционирования.

Шумо- и виброизоляция системы воздуховодов

В процессе работы систем воздуховодов, как и при работе любого оборудования, неизбежно возникают шумы и вибрации. Можно перечислить ряд причин их возникновения:

• работа вентиляторов, компрессоров, электродвигателей и другого оборудования;
• вибрация коробов из-за аэродинамических факторов, особенно в местах стыковки секций и на поворотах;
• воздействие на конструкцию турбулентных воздушных потоков.

Неприятные человеческому слуху шумы проникают из помещения в помещение, причиняя дискомфорт и неудобство.
В офисах, зданиях и сооружениях общественного назначения, где важен акустический комфорт, производят специальные работы по минимизации шумов, исходящих от воздуховодов. Для приглушения и ослабления звука применяют специальные «шумоглушители» и звукоизолирующие покрытия.
Зачастую специалисты производят расчет и совмещают звукоизоляцию с наружной и внутренней теплоизоляцией воздуховодов. Правильно утепленные воздуховоды навсегда избавят вас от шума и вибрации.

Огнезащита. Повышение огнестойкости воздуховодов

По требованиям противопожарной безопасности, в современных зданиях воздуховоды должны сопротивляться огню не менее 30 минут. Оцинкованная сталь – самый распространённый материал для воздушных коробов – выдерживает воздействие огня максимум 10–15 минут.

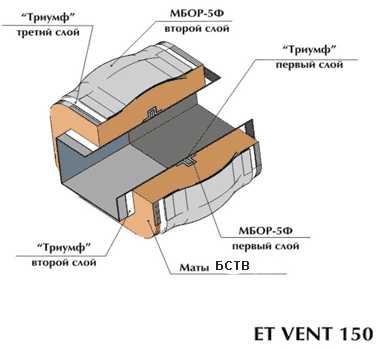

Довести противопожарные свойства воздушных систем до требуемого уровня можно путём устройства наружной теплоизоляции. Но только правильно выполненная огнезащита даст необходимый и надёжный эффект.

Требования безопасности в современном строительстве включают множество разделов. Системы воздухопроводов, их пожарная и санитарная безопасность, тепловая и звуковая изоляция, включены в этот перечень. Не следует соблазняться мнимой экономией, которая может привести впоследствии к неоправданно высоким расходам.

Чтобы затраты на теплоизоляцию воздуховодов не превысили разумных пределов, необходимо выполнить грамотное проектирование и тщательные расчёты. В проектной документации должно быть проработано количество, тип и способ монтажа теплоизолирующих слоёв. Указана конкретная марка и толщина утеплителя.
Наша компания может выполнить все необходимые работы под ключ.


 К оглавлению

Нормативная база для теплоизоляции воздуха. Схема утепления воздуховодов

Для качественной теплоизоляции воздуховода нужно правильно выбрать утеплитель и его толщину, а также учесть условия среды: влажность внутреннего и наружного воздуха, перепады температуры, концентрацию агрессивных веществ.

Ветер, осадки и солнечная радиация постепенно уменьшают теплоизоляционные свойства материала, поэтому для воздуховодов, проходящих вне помещений, нужны дополнительные слои защиты.

Элементы комплексного утепления воздуховодов:

• утеплитель;
• крепежные и армирующие элементы;
• наружная защита, предназначенная для противодействия механических воздействиям;
• надежная пароизоляция.

Для расчета толщины теплоизоляции воздуховодов используют СНИП 2.04.14–88 «Тепловая изоляция оборудования и трубопроводов». Этот документ регламентирует теплоизоляцию для систем транспортировки сред с температурой от -180 до +600°C и содержит подробную таблицу, в которой все данные объединены в единый реестр.
В частности, перечислены допустимые материалы и толщина для каждого слоя: теплоизолирующего, пароизоляционного и покровного.
Приводится расчет утеплителя в зависимости от диаметра труб и температуры транспортируемого воздуха.
Запрещено использование сыпучих утеплителей при прокладке трубопроводов под землей. Для надземной прокладки на высоте свыше 6 м обязательно использование покровного слоя из стекловолокна.
Стандарт включает в себя 13 приложений, содержащих необходимую справочную информацию.
Предъявляемые им требования распространяются, в том числе, на воздуховоды в крупных промышленных объектах и системах гражданского строительства, как государственного, так и частного.

Как правильно провести изоляцию?

Способы утепления уличных воздуховодов

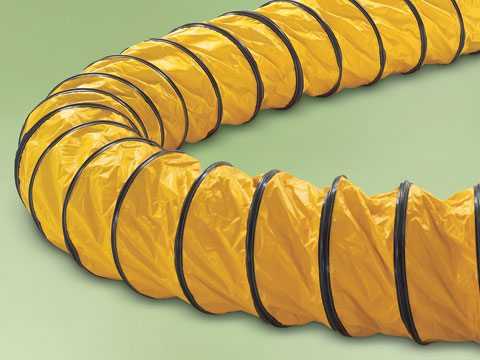

1. Если ранее гибкий воздуховод уже утеплялся, то старый слой теплоизоляции следует удалить.

2. Выполняется зачистка поверхностей, удаляются остатки клея и прочие защитные материалы.

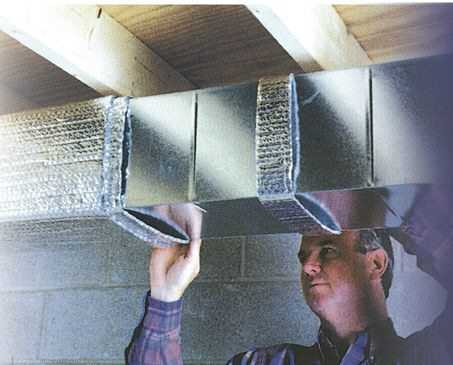

3. Если утеплитель – рулонный либо листовой материал, им нужно обмотать гибкий воздуховод. Количество слоев зависит от требований, предъявляемых к теплоизоляции. Наилучшим вариантом является самоклеящаяся теплоизоляция.

4. При использовании полиуретановой теплоизоляции необходим армирующий каркас (металлическая либо синтетическая сетка). Он натягивается на гибкий воздуховод, крепится болтами или хомутами из металлической ленты.

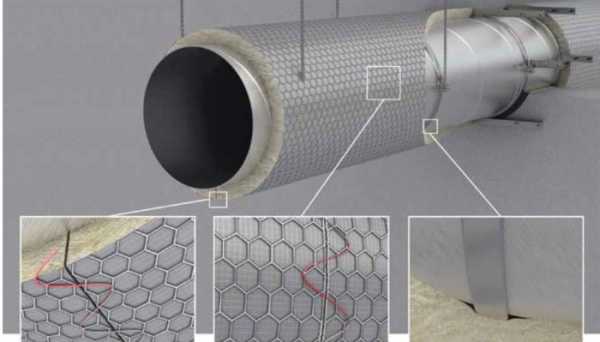

5. Наиболее трудоемкий способ утепления — укладка утеплителя в виде матов на гибкий воздуховод. Крепеж выполняется посредством хомутов, ленты или вязальной проволоки.

6. В завершение работы теплоизолированный воздуховод закрывается слоем гидроизоляции и кожухом механической защиты (применяется неопрен, листовой алюминий или оцинкованная жесть). Для качественной гидроизоляции следует использовать долговечные и надежные материалы с максимально длительным сроком эксплуатации. Защитный кожух должен выдерживать воздействие ветра, осадков, солнечное излучение и перепады температур.

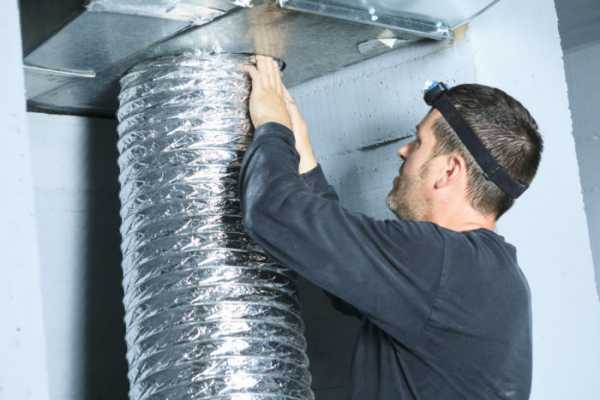

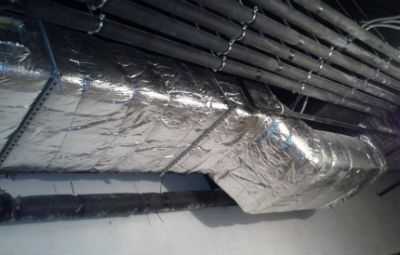

Как выполняется утепление воздуховодов внутри помещений

Несмотря на то, что воздуховоды очень часто располагаются внутри помещений, их тоже нужно утеплять.
Технология утепления при этом практически не отличается от изоляции, выполняемой на улице, единственное отличие заключается в том, что для нее не обязательно использовать защитный слой, за исключением случаев, когда воздуховоды располагаются в помещениях, уровень влажности в которых повышен или имеются какие-либо агрессивные среды – тогда без защиты вряд ли удастся обойтись.
Однако, чаще всего в квартирах и частных домах используется изоляция, подобная теплоизоляции пола или стен.
я этого воздуховоды покрываются специальной мембраной, которая используется для обеспечения гидроизоляции. Далее осуществляется укладка утеплителя, который покрывается еще одним слоем мембраны либо алюминиевой фольгой, причем последний вариант предпочтительней, так как он выступает в роли своего рода парового барьера.

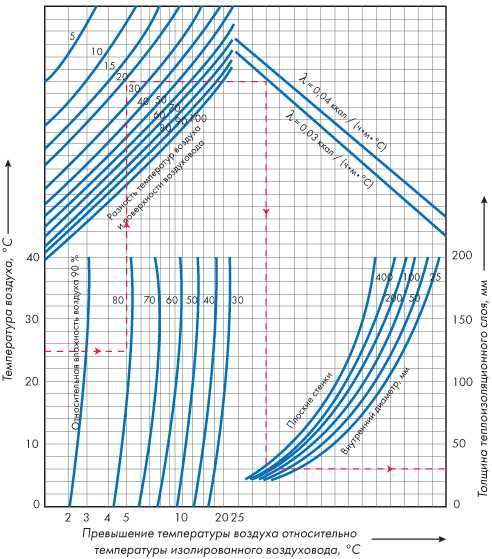

Как рассчитать необходимую толщину утеплителя

Осуществляя расчет необходимой толщины утеплителя, необходимо учесть такие показатели используемого материала, как коэффициент теплопроводности и теплоотдачи поверхности. К примеру, теплоотдача минеральной ваты и войлока составляет 0,045, пенопласта, пенополистирола и пенополиуретановых листов – от 0,040 до 0,37, а вспененного каучука – 0,03.
Чем ниже уровень теплопроводности, тем более тонкий слой утеплителя можно использовать в процессе отделки воздуховода.

Основные виды утеплителей для воздуховодов

В качестве самых распространенных материалов, используемых в качестве утеплителя воздуховодов, используются:

• минеральная вата;
• алюминиевая фольга;
• пенополистирол;
• вспененный полиэтилен.

Все перечисленные и другие материалы, используемые для обеспечения теплоизоляции и акустической защиты воздуховодов, в полной мере отвечают всем требованиям и нормам, при этом неплохо поглощают вибрацию и шумы.

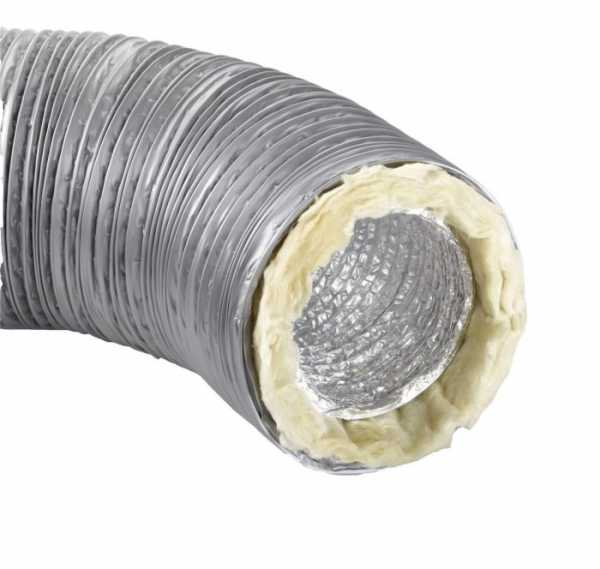

Минеральная вата. При грамотной эксплуатации может служить в качестве утеплителя на протяжении тридцати лет, если, конечно, гидроизоляция выполнена по всем правилам. Чаще всего для теплоизоляции воздуховодов используются формованные изделия, которые представляют собой трубные секции – либо полужесткие. Помимо этого, для тех же целей можно использовать минераловатный утеплитель, который поставляется в виде панелей или рулонов.

Основные этапы выполнения работ в процессе утепления минеральной ватой:

1. Очищение поверхности воздуховода от загрязнений, плесени и ржавчины.
2. Обмотка воздуховода гидроизоляционным материалом.

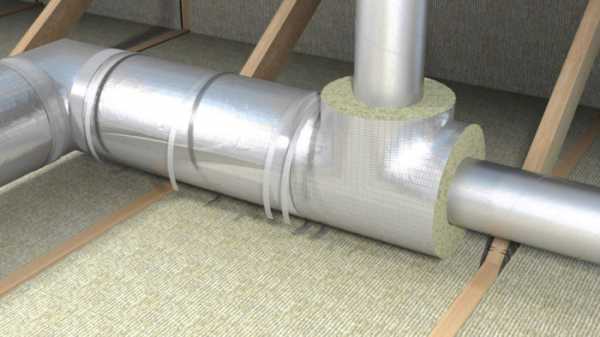

3. Обмотка каждого элемента воздуховода минеральной ватой, стыки которой дополнительно закрепляются при помощи скотча либо специальных пластиковых хомутов, оснащенных металлическими креплениями.
4. Нанесение на поверхность минеральной ваты дополнительного слоя из алюминиевой фольги, который можно при необходимости заменить оцинкованным кожухом.
5. Соединение при помощи пластиковых или металлических креплений.
6. При необходимости – фиксация кожуха с помощью оцинкованной проволоки.
Использование этих нехитрых советов по утеплению минеральной ватой позволит сделать воздуховоды, изготовленные из оцинкованной стали, гораздо тише и обеспечит более длительный срок их эксплуатации.

Базальтовое волокно. Данный материал представлен негорючими матами, плотность которых составляет от 20 до 90 кг/м2. Базальтовое волокно может быть кашировано стеклохолстом или фольгой, благодаря чему срок его службы при правильной эксплуатации увеличивается до пятидесяти лет.

Стекловата – материал, отличающийся высоким уровнем теплопроводности, способный обеспечить примерно 25 лет безупречной работы.

Вспененный полиэтилен – материал высокой плотности, на который производитель предоставляет гарантию в восемьдесят лет.

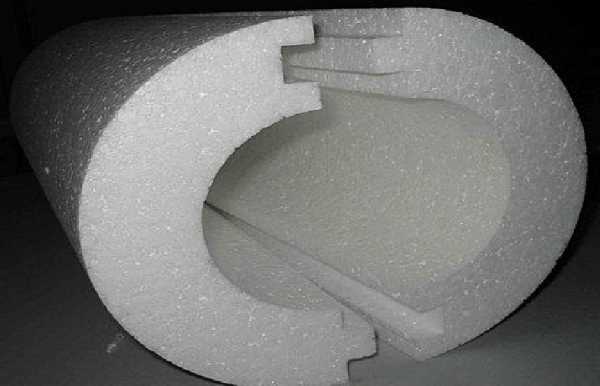

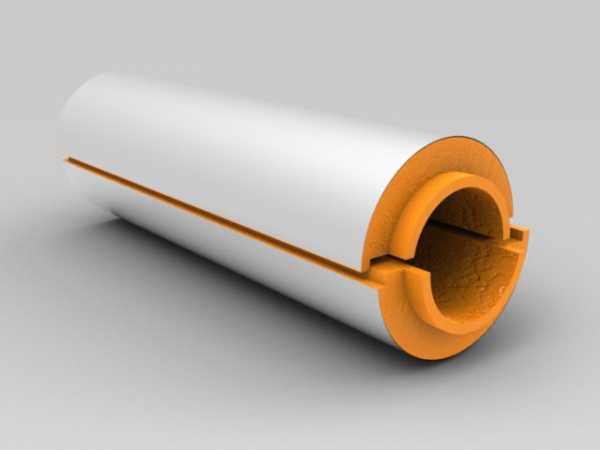

Полиуретан, Пенополистирол, поставляемый в форме трубных секций, разъемная структура которых в сочетании со специальными пазами, делает его использование максимально простым и удобным.

Жидкая теплоизоляция. Данный материал представляет собой полимер, который напоминает пену, быстро застывающую в процессе использования и образующую прочный утеплительный слой. Такой материал отличается повышенной адгезией по отношению практически ко всем поверхностям, при этом не пропускает пар и совершенно не подвержен воздействию влаги. Единственный недостаток жидкой теплоизоляции заключается в ее излишней мягкости, из-за чего структуру материала легко можно нарушить даже небольшим механическим воздействием. Именно поэтому в дополнение к жидкой изоляции обычно используют дополнительную защиту.

Синтетический вспененный каучук. Такой материал поставляется в форме листов, отличаясь гибкостью и эластичностью. Он неплохо сохраняет придаваемую ему форму и служит на протяжении 25 лет. Отличаясь превосходными звукоизоляционными свойствами, он не склонен к возгоранию и не подвержен гниению при контакте с влажной средой.

Алюминиевая фольга. Сам по себе такой материал не может выступать в качестве утеплителя, однако, в данном направлении обычно используются его отражающие способности. Если фольгу использовать для теплоизоляции воздуховодов, например, в дополнение к вспененному каучуку, то он может стать идеальным теплоизолятором, способным сохранить воздушные каналы, не допустив потери тепла и выпадения конденсата.

Использование в качестве утеплителя для воздуховодов минеральной ваты позволяет обеспечить идеальную теплоизоляцию при условии обеспечения качественной защиты от воздействия влаги, для чего снаружи необходимо обустроить гидроизоляционный слой из материала, отталкивающего влагу, благодаря которому пар из минеральной ваты сможет беспрепятственно выходить. Данный параметр очень важен, так как независимо от герметизации утеплителя незначительное количество влаги все равно попадет в теплоизоляционный слой, а значит, должна быть возможность и для того, чтобы обеспечить ее выход наружу.

Использование пенопласта в качестве теплоизоляционного слоя возможно только в том случае, если он поставляется в форме скорлуп, которые можно надеть на воздуховод. Однако, в тех случаях, когда трубы имеют очень большой диаметр, данный материал использовать нельзя – обычно его заменяют жидкой теплоизоляцией.

Бытует мнение о том, что самым лучшим утеплителем для воздуховодов является тот, который оснащен фольгированным слоем. На самом деле, современный рынок представляет немало теплоизоляционных материалов без фольги, которые по многим параметрам превосходят использовавшиеся ранее аналоги. К таковым можно отнести в том числе и вспененный каучук, который, по сути, является превосходным утеплителем, сложность использования которого состоит только в нюансах скрепления – для этой цели обычно используется строительный или алюминиевый скотч.

Многие современные материалы, используемые для теплоизоляции воздуховодов, изначально имеют клейкую поверхность, благодаря которой процесс их монтажа существенно упрощается. Такая теплоизоляция пользуется большим спросом, несмотря на более высокую стоимость, так как ее использование позволяет значительно снизить трудозатраты и полностью отказаться от использования таких вспомогательных материалов, как самоклеящиеся штифты и стяжки из проволоки. Клеевой состав, который наносится на поверхности подобных теплоизоляционных материалов, отличается высокой устойчивостью к воздействию влаги, а потому может гарантировать, что такое покрытие будет служить на протяжении длительного срока.

Далеко не все знают о том, что некоторые современные методы не подразумевают использование теплоизоляции воздуховодов вовсе. Для этой цели применяются специальные воздушные утепленные клапаны КВУ, представляющие собой решетку, оборудованную нагревательным элементом и несколькими поворотными лопатками, которая позволяет регулировать подачу теплого воздуха. Принцип действия такого клапана заключается в том, что в процессе втягивания внутрь охлажденного воздуха, на улице происходит его обогрев, что устраняет границу холод-тепло.

Современный рынок материалов для утепления воздуховодов представлен огромным выбором специальных средств, позволяющих обеспечить качественную тепло- и звукоизоляцию. Единственная тонкость заключается в том, что рассчитывать теплоизоляцию необходимо как можно точнее, для чего используются действующие стандарты и СНИПы.

Огнезащита воздуховодов

В соответствии с актуальными требованиями пожарной безопасности, утепленные воздуховоды представляют собой своеобразные соединительные каналы, по которым огонь и прочие среды, имеющие высокую температуру, могут передаваться из одного помещения в другое. Именно поэтому воздуховодам следует обязательно обеспечивать наличие дополнительного огнезащитного слоя из специальных материалов, которые поставляются в матах, плитах и рулонах.
В процессе производства большинства современных утеплителей активно используются материалы, имеющие класс огнестойкости «0», который показывает, что такой материал совсем не поддерживает горение.


 ТАКЖЕ МЫ ВЫПОЛНЯЕМ:

Монтаж системы вентиляции Техническое обслуживание
вентиляции
Ремонт системы вентиляции Монтаж системы кондиционирования

vnt24.ru

Образование конденсата, безопасность, шум, энергосбережение – таковы критерии, которые следует учитывать при выборе материала для теплоизоляции воздуховодов.

Теплоизоляция воздуховодов выполняет следующие основные функции:

• Предупреждение образования конденсата как на внутренней, так и на наружной поверхностях воздуховода.

• Обеспечение огнестойкости во избежание распространения огня в случае возгорания.

• Ослабление шума и вибраций, возникающих в процессе движения воздуха по воздуховоду.

• Уменьшение теплопередачи между потоком воздуха в воздуховоде и внешней средой.

Образование конденсата

В воздуховодах, по которым проходит холодный воздух, основная проблема – предотвращение образования конденсата на внешней стороне воздуховода.

Образование конденсата может приводить к коррозионным повреждениям воздуховодов и образованию плесени. Кроме этого, влага может просачиваться в помещение, вызывая при этом повреждения отделки и обстановки. Для предотвращения данного явления необходимо, чтобы температура наружной поверхности воздуховода была не ниже температуры точки росы воздуха помещения, в котором проложен воздуховод. Проблему можно решить, если оборудовать воздуховод теплоизоляцией, которая, наряду с низкой теплопроводностью, обладала бы высоким сопротивлением паропроницанию.

Толщина теплоизоляционного слоя устанавливается с учетом температуры точки росы (которая, в свою очередь, зависит от температуры и влажности воздуха в помещении), разности температур воздуха в воздуховоде и в помещении, теплопроводности изоляции и параметров воздуховода (формы, размера).

Приведенный на рис. 2 график позволяет рассчитать требуемую толщину теплоизоляционного слоя. В отношении влагопоглощения, характеристики лучше у теплоизоляционных материалов с закрытыми порами.

Следует иметь в виду, что с течением времени определенное, хотя и незначительное, влагопоглощение происходит в любых теплоизоляционных материалах, что повышает их теплопроводность.

Материалы с низким сопротивлением паропроницанию следует защищать соответствующим паронепроницаемым покрытием.

Рисунок 1 (подробнее)



Зависимость коэффициента теплопроводности некоторых теплоизоляционных материалов от температуры

Теплоизоляция и противопожарная безопасность

Свойства того или иного материала в отношении противопожарной безопасности определяют его огнестойкость. Существуют шесть классов огнестойкости – от нулевого (негорючий) до пятого – по степени роста пожароопасности. Класс огнестойкости присваивается по результатам испытаний, в ходе которых образец материала подвергается воздействию высокой температуры.

Для организации воздуховодов применяются материалы, имеющие нулевой (0) класс огнестойкости. В случае, если канал имеет многослойную облицовку, допускается класс огнестойкости «ноль-один» (0–1). Данное условие соблюдается, если все поверхности в рабочем режиме состоят из негорючего материала толщиной не менее 0,08 мм и обеспечивают непрерывную защиту внутреннего теплоизоляционного слоя, имеющего класс огнестойкости не выше первого (1). Крепления и соединения, длина которых не более чем пятикратно превышает диаметр самого воздуховода, должны выполняться из материала, имеющего класс огнестойкости «ноль» (0), «ноль-один» (0–1), «один-ноль» (1–0), «один-один» (1–1) или «один» (1). Воздуховоды класса «ноль» (0) имеют наружную обшивку из материала класса огнестойкости не выше первого (1).

Шум

Системы воздухоподготовки и воздухораспределения создают шумы, передающиеся, в том числе, через систему воздуховодов. Шум возникает не только из-за турбулентности воздушного потока, проходящего по воздуховодам, но и от работы вентилятора, в процессе которой создается вибрация и иные акустические эффекты. По воздуховодам шум может распространяться из помещения в помещение. Бороться с шумом можно, если поддерживать небольшую скорость воздуха в воздуховодах, установить демпфирующие устройства в месте присоединения вентилятора к воздуховоду, использовать эластичную подвеску для воздуховодов, а также демпфирующие прокладки в местах пересечения воздуховодами стеновых конструкций. Шум, распространяемый по воздуховодам, может быть ослаблен также применением специальных шумоглушителей и звукоизолирующего покрытия. Многие теплоизоляционные материалы отличаются хорошими звукоизоляционными свойствами и могут использоваться в качестве и тепло-, и звукоизоляции. Таким образом, при выборе теплоизоляционного материала для воздуховода следует учитывать и его акустическую эффективность.

Рисунок 2.

Расчет толщины теплоизоляционного материала. Посредством данного графика, построенного на основе двух значений l коэффициента теплопроводности теплоизоляционного материала, можно определить требуемую толщину материала, обеспечивающую предотвращение образования конденсата на поверхности воздуховодов

Энергосбережение

Выбор толщины теплоизоляционного слоя с целью энергосбережения определяется экономическими соображениями. Теплоизоляция, ограничивая теплообмен между воздухом, проходящим по воздуховоду, и внешней средой, в ходе эксплуатации системы вентиляции позволяет получить определенную экономию энергоресурсов. При этом следует учитывать, что теплоизоляция имеет свою стоимость, подлежащую амортизации. Экономическая эффективность здесь определяется разницей между стоимостью сэкономленных за год энергоресурсов и суммой годовых отчислений на амортизацию затрат на устройство теплоизоляции. Оба показателя возрастают при увеличении толщины теплоизоляции, но характер роста различен. Следовательно, наибольшую эффективность можно получить лишь при некоторой определенной толщине теплоизоляции. Эта толщина варьируется в зависимости от типа теплоизоляционного материала и его стоимости. Следует также учитывать, что далеко не всегда имеется возможность использовать толщину, дающую наибольшую экономическую эффективность, как, например, в случае укладки каналов в подвесном потолке, где пространство крайне ограничено.

Для наиболее популярных материалов, применяемых для теплоизоляции воздушных воздуховодов, минимально допустимая толщина, в соответствии с действующими итальянскими нормативными документами, приведена в табл. 2. К воздуховодам типа «А» относятся воздуховоды, проложенные в неотапливаемом пространстве. Воздуховоды типа «Б» – каналы, встроенные в наружные стены внутри теплоизолированных строительных конструкций (в этом случае минимальная допустимая толщина теплоизоляции сокращается до 50 %). Воздуховоды типа «В» – каналы, проложенные в конструкциях, которые не сообщаются ни с наружной средой, ни с неотапливаемыми помещениями (минимальная допустимая толщина теплоизоляции сокращается до 30 %).

Таблица 1
Минимальная допустимая толщина теплоизоляции воздуховодов подогретого воздуха систем зимней климатизации в зависимости от теплопроводности (при средней температуре 40 °С) применяемого материала в соответствии с действующими итальянскими нормативными документами
Коэффициент теплопроводности теплоизоляционного материала, Вт/м • °С 0,030 0,032 0,034 0,036 0,038 0,040 0,042 0,044 0,046 0,048 0,050
Толщина теплоизоляционного слоя, мм 19 21 23 25 28 30 32 35 38 41 44

Теплоизоляция изнутри или снаружи?

Теплоизоляция воздуховода может выполняться с внутренней или с наружной стороны. В первом случае воздушный поток, проходящий по воздуховоду, непосредственно контактирует с теплоизоляцией. При использовании в качестве теплоизоляции минеральной ваты или стекловаты поверхностные волокна необходимо упрочнить, чтобы со временем они не отслаивались под действием воздушного потока, особенно в случае достаточно высокой его скорости. Для такого упрочнения применяют клеящие вещества, не влияющие на огнестойкость теплоизоляционного покрытия. При этом эти клеящие вещества не должны выделять токсичные газы в случае возгорания.

При использовании теплоизоляции внутри воздуховода необходимо увеличивать сечение воздуховода для сохранения расчетной пропускной способности при заданной скорости движения воздуха. Кроме того, сторона теплоизоляции, соприкасающаяся с потоком воздуха, должна быть достаточно гладкой, чтобы не увеличивать сопротивление при движении воздуха по воздуховоду.

На сегодня задача обеспечения посредством изоляционного материала комбинированной тепло- и звукоизоляции уже не столь актуальна, как раньше, поскольку зачастую проблема шума решается теперь установкой глушителей либо шумоизоляционными мероприятиями непосредственно в источнике звука. В силу этого использование наружной теплоизоляции в настоящее время предпочтительней.

Еще одно немаловажное обстоятельство, связанное с отказом от внутренней теплоизоляции – профилактика возникновения очагов бактерий, образования отложений пыли и грязи, из-за которых теплоизоляционный материал может начать расслаиваться, выделять летучие вещества и терять свои качества.

Кроме этого, при наружной теплоизоляции существенно снижается риск распространения огня из помещения в помещение в случае возгорания.

Установка

Независимо от расположения теплоизоляционного материала, важнейший фактор – предотвращение мостиков холода, снижающих эффективность теплоизоляции, а также обеспечение высокой паростойкости (рис. 3). Мостики холода могут возникать в местах крепления каналов к конструкциям здания.

Эрозии теплоизоляционного материала препятствуют:

• При внутренней теплоизоляции – применению композитных материалов, где теплоизоляция комбинируется с металлическим слоем или пленкой.

• При наружной теплоизоляции – использованию обшивки из неопрена, листовой оцинкованной стали или листового алюминия.

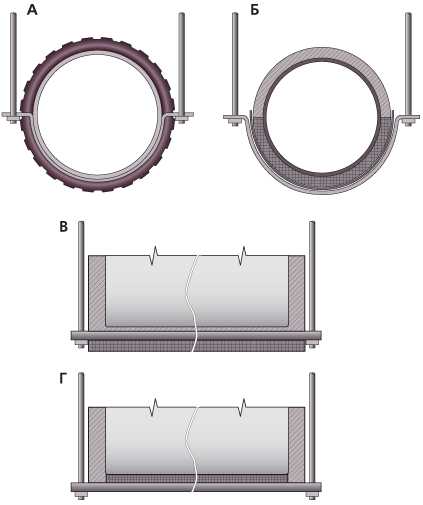

Рисунок 3.

Неправильное (А и В) и правильное (Б и Г) соединение секций воздуховодов круглого или прямоугольного сечения в целях предотвращения образования мостиков холода

Характеристики теплоизолирующих материалов

• Коэффициент теплопроводности l, Вт/м • °С, – наиболее важная характеристика теплоизоляционных материалов. Сопротивление теплопередаче можно улучшить, увеличив его толщину либо выбрав материал с более низким коэффициентом теплопроводности. На графике рис. 1 представлено влияние температуры на коэффициент теплопроводности некоторых теплоизоляционных материалов.

• Паропроницаемость: тепло-изоляционный материал может поглощать влагу конденсата. Следует учитывать, что теплопроводность возрастает при увеличении влагосодержания. Влагопоглощению особенно подвержены волокнистые и пористые теплоизоляторы с незакрытыми порами. Такие материалы необходимо защищать соответствующими пароизоляционными покрытиями.

• Акустическая эффективность: шум может распространяться воздушным путем, т. е. звуковые волны проходят по воздуху либо в виде вибрации, создаваемой вентилятором, либо колебаниями воздуха внутри воздушного канала. Звуковые волны передаются через жесткую конструкцию сети воздуховодов и конструкции здания. Часть звуковой энергии излучается во внешнюю среду, часть – преобразуется в тепло в силу эффекта внутреннего демпфирования материала, из которого выполнен канал. От конструкции канала зависит степень затухания шума.

• Стойкость к воздействию биологических реагентов: некоторые материалы могут подвергаться воздействию плесени, насекомых, микроорганизмов, приводящих к их разрушению. Возможно образование субстрата микроорганизмов.

• Предельно допустимая рабочая температура: определяет диапазон устойчивости материала, применяемого в качестве теплоизоляции. Как правило, этот температурный диапазон лежит в пределах от –30 до +60 °С.

• Санитарно-гигиенические показатели: при использовании воздуховодов не должны выделяться токсичные газы, а также любые иные вредные вещества, опасные для жизни и здоровья людей.

Таблица 2 (подробнее)

Минимальная допустимая толщина наиболее популярных теплоизоляционных материалов, применяемых для теплоизоляции воздуховодов

Применяемые теплоизоляционные материалы

• Минеральные волокна. Изоляционные материалы из минеральной ваты или стекловаты поставляются в виде формованных жестких и полужестких (трубные секции и панели) элементов либо в виде материала, плотность которого может меняться посредством прессования непосредственно во время укладки, что позволяет придать ему требуемую форму. Войлок поставляется в рулонах. При наружной укладке защищается армированным алюминиевым крафт-листом, при внутренней – слоем стекловолокна с поверхностной пропиткой. Трубные секции используются для наружной облицовки каналов с армированной алюминиевой защитой.

• Пеноэластомеры. Гибкие пеноматериалы с закрытыми порами. Выпускаются в пластинах либо экструдированием с последующей вулканизацией пены. Внешняя сторона гладкая, со стороны разреза – пористая. По огнестойкости относятся к категории самогасимых материалов. Не подвержены действию плесени и микроорганизмов. Имеют высокую степень стойкость к влагопоглощению паропроницанию.

• Производные полимеризации углеводородов (полиуретан, полиэтилен, полистирен, полиизоцианат, поливинилхлорид). Обычно выпускаются в пластинах, блоках, трубных секциях и т. п. Эти материалы представляют собой либо жесткую термопластмассу (полистирен, поливинилхлорид), либо жесткую термозатвердевающую (полиуретан, полиизоцианат), либо гибкий материал (полиэтилен, гибкий полиуретан). Применяются для внутренней укладки. Материал с незакрытыми порами отличается хорошей звукоизоляцией, но имеет недостаток – подвержен действию плесени и микроорганизмов. Материалы с закрытыми порами в силу меньшей пористости предпочтительнее с санитарно-гигиенической точки зрения, но отличаются худшей звукоизоляцией. Пенополиэтилен с закрытыми порами поставляется в пластинах и трубах, он огнестойкий, самогасимый. Высокая гибкость позволяет легко придать ему требуемую форму. Пенополиуретан и пенополиизоцианат с закрытыми или открытыми порами относятся к самогасимым или негорючим материалам. Поставляется в блоках, которые разрезаются на отдельные пластины. Полиуретан также поставляется в виде трубных секций, как правило, в комплекте с облицовочным материалом (ПВХ, полиэтиленом или алюминием), используемым в качестве пароизоляции. Полистирен выпускается в виде поропласта и экструдата, поставляется в блоках, которые разрезаются на пластины требуемой толщины. С определенными добавками является негорючим самогасимым материалом. Поливинилхлорид с закрытыми порами имеет хорошую влагостойкость и относится к категории негорючих.

• Фенольные вспученные смолы. Имеют закрытые поры, огнестойкие, не подвержены действию микроорганизмов. Применяются в основном в холодильных системах.



Перепечатано с сокращениями из журнала «RCI».

Перевод с итальянского С. Н. Булекова.

www.abok.ru


otoplenie.site

инструкция по расчету толщины, фото и видео-уроки, цена

Наверняка многие владельцы цехов, частных домов, небольших мастерских, складов и т.п. задавались вопросом – какая теплоизоляция воздуховодов на улице лучше, внешняя или же внутренняя? Итак, постараемся разобрать данный вопрос как можно подробнее.

Теплоизоляция вентиляционных систем для предприятий

Внутренняя или внешняя теплоизоляция

В данном вопросе мнения специалистов расходятся, и тут нет однозначного мнения, какой вид утепления лучше. Чтобы вы смогли выбрать для себя какой-либо из них, рассмотрим каждый в отдельности.

Внутреннее утепление

Что касается внутреннего утепления вентиляции, то в данном случае воздушный поток будет непосредственно контактировать с утеплителем. Если теплоизоляция вентиляции на улице будет производиться с использованием стекловаты или минерального утеплителя, их ворсистую поверхность необходимо упрочнить, чтобы волокна под воздействием силы воздушного потока не отслаивались от материала и не проникали в вентилируемое помещение.

Внутреннее утепление конструкции

Для уплотнения утеплителя можно использовать специальные клеящие вещества, которые никак не влияют на огнестойкие качества материала.

Внимание! Клеящие вещества для уплотнения не должны быть токсичными!

В случае использования внутренней теплоизоляции, сечение воздуховода придется несколько увеличить – это позволит сохранить расчетную пропускную способность всего вентиляционного комплекса. Помимо всего прочего, следует учитывать тот факт, что поверхность утеплителя должна быть достаточно гладкой, для того чтобы не создавать дополнительного сопротивления воздуха.

Внешняя теплоизоляция

Но в связи с тем, что современная инженерия не стоит на месте и такие проблемы как лишний шум уже стали не актуальными, в большинстве случаев наши сограждане выбирают внешний вид утепления. На сегодняшний день, на теплоизолированные воздуховоды, в случае крайней необходимости, можно попросту поставить глушители.

На фото внешняя теплоизоляция своими руками

В силу использования более дешевых утепляющих материалов цена на внешнее утепление (даже с установкой глушителей или с применением шумоизоляционных мер) гораздо ниже, нежели на внутреннее утепление. В силу вышеприведенного факта, наружное утепление вентиляции значительно предпочтительнее внутренней.

Помимо всего прочего, внешняя теплоизоляция для воздуховодов гораздо легче обрабатывается специальными средствами, предназначенными для защиты от бактерий, образования грязи и пыли, из-за которых теплоизоляционный материал в скором времени может потерять свою целостность и начать выделять вредные вещества.

Внимание! С внешней теплоизоляцией гораздо меньше рисков, связанных с возгораниями, так как огонь попросту не сможет перемещаться из помещения в помещение по вентиляционным коробам.

Что касается установки

Вне зависимости от того, какой тип изоляции вы выберите, главное помнить то, что в вашей системе вентиляции необходимо предотвратить появление мостиков холода, которые в значительной степени снижают эффективность всей теплоизоляции. Что касается мостиков, то они могут возникнуть в местах крепления вентиляции к зданию.

Утепление огнестойкого воздуховода

Внимание! Гибкий теплоизолированный воздуховод может помещать скорой эрозии утеплителя, но следует быть внимательным к стыкам (местам скрепления элементов воздуховода со зданием).

Гибкий теплоизолированный воздуховод

Эрозии теплоизоляции могут препятствовать:

  • При внешнем типе теплоизоляции – использование наружной обшивки из неопрена, листового алюминия или листовой стали;
  • При внутреннем типе теплоизоляции – использование композитных материалов, в которых утеплитель комбинируется с армирующим (на металлической основе) слоем.

Характеристики утеплителя

Прежде чем приобрести материал, необходимо произвести расчет толщины теплоизоляции воздуховодов, а также ознакомится с характеристиками материалов, которые определяются по следующим параметрам:

  • Теплопроводность – самая важная характеристика утеплителя. Помните, что сопротивление теплопередаче можно значительно улучшить путем утолщения или же выбрать материал с наиболее низкой теплопроводностью. Расчет толщины теплоизоляции воздуховодов лучше производить еще на стадии проектирования самой вентиляционной системы;
  • Паропроницаемость – еще один немаловажный фактор, от которого во многом зависит срок службы выбранного вами утеплителя. Наиболее подвержены губительному воздействию влаги пористые и волокнистые материалы, но данную проблему поможет решить (увеличить сроки эксплуатации) самоклеющаяся лента, которая используется для обмотки труб и коробов;
  • Акустика – помните про такой факт как акустический показатель. Шумы могут распространяться не только от вибрации вентиляционных коробов, но и от звуковых воздушных волн. Используя  теплоизолированный гибкий воздуховод, данной проблемы можно избежать, так как конструкция не содержит в своей структуре жестких элементов;
  • Стойкость к биологическим реагентам. Некоторые утеплительные материалы излишне подвержены воздействию микроорганизмов, плесени, грибков, которые могут привести к разрушению их структуры;
  • Рабочая температура. Данный фактор указывает на устойчивость материала к высоким температурам. В большинстве случаев данный диапазон указывается в пределе -30°С  +60°С;
  • Санитарно-гигиенические характеристики: используемый тип утеплителя для воздуховодов не должен выделять вредные вещества, которые могут навредить здоровью и жизни человека.

Самоклеющаяся теплоизоляция избавит вас от шума

Вывод

Получается, что утепление вентиляционного короба вполне реально выполнить своими руками. Для этого вам не понадобиться каких-либо специфических знаний, достаточно лишь простейших навыков в использовании инструмента. Данная инструкция поможет вам определиться с выбором материала, который поможет улучшить условия для жизни или работы людей.

Если какие-то моменты все же остались неясными для вас, то в представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также как крепить утеплитель к стене).


pro-uteplenie.ru

видео-инструкция по утеплению своими руками, гибкие, из оцинкованной стали, фото и цена

Для того что в помещении сохранялся максимально благоприятный температурный и влажностный режим, требуется произвести правильное утепление воздуховодов. Данная мера предотвратит образование конденсата, которое влечет за собой необратимую деформацию (а порой и разрушение) воздуховодов и потерю их эксплуатационных характеристик. Наша статья расскажет о том, как это нужно сделать.

Вентиляционные трубы должны быть утеплены, чтобы они не пропускали холодный воздух

Теоретическая часть

Вначале следует ознакомиться с некоторой теоретической информацией, которая поможет вам добиться успеха.

Задачи утепления

Если вы в первый раз решили осуществить подобную операцию своими руками, то наверняка желаете узнать, какие она несет в себе функции.

Стоит отметить, что их довольно много:

  • Обеспечение огнестойкости, что предотвращает распространение огня в случае возгорания. Данный факт очень важен, ведь зачастую именно воздуховод становится катализатором распространения пожара.
  • Предупреждение возникновения конденсата на внутренней и наружной поверхности вентиляционной трубы. Это особенно актуально в помещениях с резким перепадом температур (к примеру, в гаражах).
  • Уменьшение шума и вибрации, возникающих вследствие движения воздуха. Наиболее важна данная функция для труб из оцинкованной стали, так как они создают довольно много шума.
  • Снижение теплопередачи между воздухом в системе и внешней средой.

Методы утепления

Различные варианты утепления вентиляционной трубы

Утеплить вентиляционную трубу можно снаружи и изнутри. Как правило, первый вариант наиболее оптимальный.

Это связано с внушительным списком недостатков внутренней изоляции:

  • Возникает необходимость увеличить сечение воздуховода. Это значительно осложняет операцию, особенно для неопытных людей.
  • К тому же, при таком методе утепления возникает вероятность образования различных бактерий и пыли. Данный факт может значительно ухудшить характеристики воздуховода.
  • Внутренняя теплоизоляция может стать катализатором распространения огня в случае пожара.

При наружном утеплении вышеописанные недостатки не наблюдаются. Поэтому именно его и будет рассматривать наша инструкция.

Выбор материалов

На современном строительном рынке можно найти огромное количество различных материалов, которые предназначены для теплоизоляции. Они обладают своими уникальными свойствами и характеристиками.

Поэтому, если вы не знаете, какой приобрести утеплитель для воздуховодов, то вам следует с ними ознакомиться.

  • Минеральные волокна. Их производят в виде полужестких трубных секций или панелей, которым можно придать практически любую плотность и форму. Они не боятся перепада температур, поэтому довольно часто с их помощью производят утепление лоджии.
  • Войлок. При наружной укладке его защищают алюминиевым армированным листом, а при внутренней стекловолокном со специальной пропиткой. Данный утеплитель отличается податливостью и экологической чистотой.

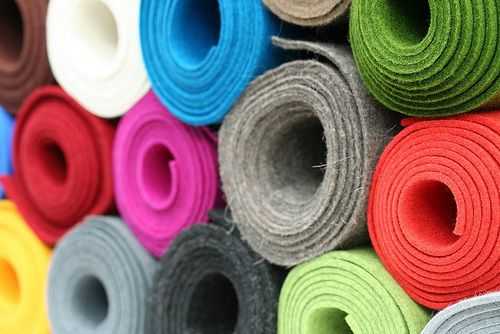

Сейчас в магазинах можно найти даже разноцветный войлок, который придаст трубе эстетичности

  • Пеноэластомеры представляют собой гибкие пеноматериалы, которые имеют закрытые поры. Их традиционно относят к классу само гасимых (негорючих) материалов, что стало причиной роста их популярности. Также стоит отметить и тот факт, что они не подвержены воздействию плесени и агрессивных микроорганизмов, а также не пропускают влагу.
  • Трубные секции. Используют исключительно для наружного применения. Имеют особую защиту из армированного алюминия, которая предохраняет их от различных агрессивных воздействий окружающей среды.

Совет: в случае необходимости можно комбинировать утеплители. Это придаст улучшенные свойства воздуховоду.

  • Производные от полимеризации углеводных соединений (полиуретан, полиэтилен, поливинилхлорид и т.д.). В основном выпускаются в виде блоков или пластин. Главные достоинства – доступная цена и гибкость.

Установка теплоизоляции

Стоит заметить, что процесс утепления зависит от выбранного материала. Поэтому далее рассмотрим различные методы монтажа теплоизоляции.

Пенополистирол

На данном фото показана пенополистирольная скорлупа

Воздуховоды, утепленные данным материалом в меньшей степени подвержены таким агрессивным воздействиям как коррозия и грибок. Поэтому они отличаются повышенным эксплуатационным периодом. Для его использования совершенно не обязательно обладать специальными строительными навыками (см.также статью Утеплитель скорлупа для труб – преимущества новой изоляции).

Итак, для монтажа нужно сделать следующее:

  1. Определить количество необходимого материала. Для этого можно приложить скорлупу на трубу или же произвести измерения с помощью метра.
  2. Хорошо наточенным ножом отрезать пенополистирол.
  3. Смонтировать на трубу утеплитель со смещением на 2-3 см и закрепить его с помощью универсального водостойкого клея (к примеру, «Момент-классик») или монтажного скотча. Боковые стыки должны быть тщательно замкнуты.

Вот, собственно, и все. Нужно заметить, что в случае необходимости пенополистирол можно легко демонтировать, а после чего вернуть на место. Разумеется, это возможно в том случае, если был использован скотч, а не клей.

Полипропилен

Он отличается очень низкой теплопроводностью и повышенной огнеупорностью. Это значит, что полипропилен будет препятствовать возгоранию в случае возникновения пожара.

Этот утеплитель воздуховодов монтируется следующим образом:

Вот таким образом требуется нарезать полипропилен

  1. Вычисляется требуемый размер материала (как в предыдущем примере).
  2. Нарезаются полуцилиндры необходимого размера.
  3. С помощью ножа обеспечивается припуск покровного слоя.
  4. Полученные полуцилиндры фиксируются на влагостойкий клей.
  5. Стыки тщательно закрепляются при помощи бандажей.

Важно: вне зависимости от того, чем вы утепляете воздуховод, главная задача заключается в предотвращении мостиков холода. Также нельзя забывать и про обеспечения высокой паростойкости, ведь она предотвращает образования конденсата, способного нанести вред трубе.

Для выполнения данных задач требуется особо заострить внимание на заделке стыков каналов с перекрытиями, в которых наблюдается высокая вероятность образования мостиков холода.

Вспененный полиэтилен

Можно констатировать, что сегодня он является самым популярным решением для теплоизоляции воздуховодов (Читайте также статью Утеплитель для труб из вспененного полиэтилена: характеристики и сферы применения). Он представляет собой прочную оболочку, которая полностью облегает и изолирует поверхность.

Его монтаж производится следующим образом:

  1. Выполняются замеры материала.
  2. Изоляционная оболочка разделяется вдоль специального шва.
  3. Полиэтилен закрепляется на трубе.

Совет: для труб, у которых квадратное сечение, лучше всего использовать полиэтилен в рулонах (к примеру, Star Duct).

Рулонный полиэтилен очень легко нарезать, что стало причиной его популярности

  1. С помощью клея или монтажного скотча фиксируются швы и стыки оболочки. Данная операция нужна для того чтобы в них не попадал холодный воздух и не выходил теплый.

Послесловие

На этом наше повествование подошло к концу, и чтобы лучше усвоить матерал, следует подкрепить полученные знания. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме, которая позволит вам непременно добиться желаемого результата.


pro-uteplenie.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
