Утепленный Финский Фундамент

Утепленный Финский Фундамент

Начнем серию статей о современных фундаментах c наиболее часто применяемого нашей компанией в работе – Утепленный Финский Фундамент (УФФ). О нем и будет идти речь в этой публикации.

Корни термина и популяризации УФФ, как и ставшей очень популярной Утепленной Шведской Плиты (УШП), ведут на площадку Форум Хаус. Скромно отметим наш вклад в этот процесс, так как активное обсуждение финского фундамента начиналось на уровне самостроя с ветки форумчанина Tim1313 в 2011 году. Под данным ником скрывается один из основателей TIMATALO – Темур Чантурия.

Отметим, что и до 2011 года в России применялись точные копии финского фундамента, что видно по тому же Форум Хаусу, но именно активное обсуждение конструктивных решений, а далее и популяризация начались в указанной ветке на Форуме.

В самом начале разберемся в терминологии, понятной в России.



Утепленный финский фундамент – это мелкозаглубленный «Т» – образный ленточный фундамент с полами, организованными по грунту, комплексом инженерных решений и финишной стяжкой пола. Под совокупностью инженерных решений подразумеваются такие мероприятия как: ливневая канализация и дренаж с наружной стороны фундамента, утепление, холодное горячее водоснабжение по проектным точкам, магистрали канализации, водяной теплый пол, интегрированный в стяжку пола и другие, во внутреннем периметре фундамента. Основной перечень мероприятий входящих в объем работ по финскому и шведскому фундаменту отражен в разделе услуг на нашем сайте.

По большому счету, разница нашего классического понимания ленточного фундамента с полами по грунту с УФФ именно в комплексе решений, связанных с утеплением и коммуникациями, входящими в финский фундамент, которое и обеспечивает так называемый “готовый нулевой цикл”.

Цокольная часть финского фундамента представляет из себя кладку блоков, чаще всего керамзитобетонных, или изготовлена из бетона.

Преимущества Утепленного Финского Фундамента.

Отметим преимущества утепленного финского фундамента в контексте сравнения именно с бетонными “братьями”, такими как утепленная шведская плита и классическая ЖБ плита. Рассматривать в разрезе фундаментов на основе винтовых свай, столь популярных у нас, в этот раз не станем, так как такое сравнение не будет ограничиваться только техническими показателями. Пожалуй, посвятим ему отдельную статью в будущем.

Готовый нулевой цикл, реализуемый на фундаментных работах при возведении УФФ, обеспечивает более глубокую подготовку к последующему строительству дома. По сути, на последующих этапах строительства нет необходимости тратить деньги и думать об утеплении пола в доме, о реализации финишной стяжки, отопления первого этажа и других коммуникациях на первом этаже, о скрытой ливневой канализации и утепленной отмостке дома. Все эти мероприятия реализованы на фундаментных работах.

При прочих равных, в базовом варианте высота видимой части цоколя от финишной отметки отмостки дома до фасада равна 300 – 400 мм , что все еще является комфортным для человека, так как от уровня условного нуля ландшафта до уровня пола в доме всего лишь одна или две ступеньки, но уже достаточно для большей по времени эксплуатации фасадов относительно более низких цоколей.

Объективное преимущество финского фундамента по сравнению с плитными фундаментами – это комфортность применения на участках с большими перепадами под пятном застройки именно за счет вариативности в высоте цоколя. То есть, при наличии перепада под пятном застройки, можно легко увеличить высоту фундамента за счет увеличения количества рядов кладки блоков, с базовых трех до необходимого количества, продиктованного величиной перепадов и посадкой дома на ландшафте. Или же может поступить пожелание Заказчика получить более высокий цоколь, например как и сделано на одном из наших объектов после того, как такое предпочтение было озвучено будущими жильцами.

Потенциал финского фундамента, относительно той же УШП выходит за пределы легких каркасных и брусовых домов. На финском фундаменте можно реализовывать кирпичные дома с монолитными перекрытиями на широком спектре грунтов.

При необходимости, существует возможность разнесения во времени возведения конструктивной части фундамента, на которую опираются наружные и несущие стены и полов по грунту с инженерией. Данный вариант весьма популярен в той же Финляндии и весьма удобен при производстве фундаментных работ в дождливое или холодное время года.

Есть еще один критерий о котором необходимо сказать в качестве преимущества в сравнении с плитными решениями – лучшая ремонтопригодность и даже проведение глубокой реновации. По сути, в связи с тем, что конструктивно стяжка пола не связана с силовой частью фундамента можно реализовать глубокую перепланировку дома которая влечет за собой изменения и в инженерных коммуникациях фундамента. Отметим, что данное преимущество скорее актуально после 20-30 лет эксплуатации дома, когда появляется необходимость реконструкции, например после смены собственника.

Так же есть ряд технологических преимуществ ,связанных скорее со строительными тонкостями, которые не заметит простой обывательский взгляд. Например, более качественное утепление дверных проемов, путем интеграции в цоколь утеплителей с высокими теплотехническими показателями.


Такие показатели, как высокая энергоэффективность, отсутствие зыбкости у полов, монтаж коммуникаций вне зоны промерзания, обеспечиваются при строительстве УШП и могут быть обеспечены при реализации классической ЖБ плиты.

На участках без больших перепадов стоимость УФФ в среднем дороже УШП на 10%. Это связанно с большей материалоемкостью и трудоемкостью возведения данного типа фундамента.

На слабонесущих основаниях, основаниях с возможной неравномерной осадкой под различными нагрузками, строительство плитных фундаментов предпочтительнее ленточных, к которым и относится УФФ.

Объективно большие вложения на фундаментных работах, именно за счет обеспечения готового нулевого цикла. Разумеется, в случае реализации простой ЖБ плиты, данные траты все равно необходимо понести, но уже на более поздних стадиях строительства. Часто, совокупные затраты на возведение простой железобетонной плиты при разделении будут больше, чем одновременные при строительстве УФФ.

Обратим внимание, что не стоит путать утепленный финский фундамент с утепленной финской плитой. Второй тип так же есть у финнов, но встречается очень редко и представляет из себя именно плитное решение. Поговорим о нем в общей статье по различным фундаментам в малоэтажном строительстве Финляндии, которая выйдет позже.

Утепленный финский фундамент цена в Санкт-Петербурге и ЛО

 Мы подробно поговорим об утепленном финском фундаменте, как видно из названия данный тип фундамента пришел к нам из соседней страны – Финляндии. По своей сути данный фундамент является комплексным решением которое обеспечивает готовый нулевой цикл на этапе фундаментных работ.

 Преимуществом данного решения является именно комплексный подход к строительству фундамента дома, то есть мы на стадии фундаментных работ получаем не только фундамент дома, но и набор инженерных решений. Важно понимать что для строительства данного вида фундамента в самом начале необходим набор проектных решений.

Таких как:

  • Архитектурные решения (АР) с планировкой дома;
  • Разделы конструкции деревянные (КД) касаемые каркасных домов, деревянных домов и домов СИП;
  • Конструкции железобетонные (КЖ) в более тяжелых домах.

Фото УФФ1 Фото УФФ1

Фото УФФ2 Фото УФФ2

 Часть проекта архитектурные решения и планировки дома необходимы ддля того чтобы точно реализовать развод коммуникаций по дому. Такие как водяной теплый пол в качестве системы отопления, такие как трубопроводы горячей и холодной воды, трубопроводы канализации. Так же если на стадии фундамента есть проект электроснабжения дома и дизайн проект, то на стадии фундаментных работ можно реализовать и монтаж черновой электрики.

Непосредственно перед строительством фундамента необходимо при помощи экскаватора-погрузчика произвести земляные работы которые обеспечивают выборку растительного слоя под пятном застройки. После работы экскаватора погрузчика производится разметка дома в котловане, далее при помощи утрамбованного песка под основанием дома обеспечивается ровная площадка для приема бетона. Следующим этапом в строительстве утепленного финского фундамента является монтаж цокольной части дома из керамзито-бетонных блоков, толщиной 300 мм высотой 200 мм, количество рядов керамзито-бетонных блоков – 3.

При таком количестве рядности цокольных блоков обеспечивается высота видимой части цоколя от уровня отмостки дома до фасада дома в размере 400 мм. В тех случаях когда под пятном застройки есть перепады высот или есть желание увеличить высоту финишной части цоколя , это легко решается путем увеличения количества рядов блоков. Так же в объем фундаментых работ всегда входит скрытая ливневая канализация по периметру дома и дренажная система в случае ее необходимости.

Обязательным условием сопротивления фундамента дома от сил морозного пучения является утепленная скрытая отмостка дома в связи с тем что данный вид фундмента является мелко-заглубленным , необходимо обсепечить отсутствие промерзания под подошвой фундмента. Данное мероприятие достигается путем монтажа пенополистерола толщиной 50 мм шириной 1200 мм. Важным моментом защиты подземной части фундамента является гидроизоляция. В данном случае применяется обмазочная гидроизоляция, а сверху наплавляемая гидроизоляция рулонным материалом.

Фото УФФ3 Фото УФФ3

Фото УФФ4 Фото УФФ4

Дополнительным преимуществом данного типа фундамента ,по сравнению с фундаментами из несъемной опалубки, является то что видимая часть цоколя может находится без отделки довольно-таки длительное время. В качестве финишной отделки видимой части цоколя фундамента можно применять широкий спектр материалов. От обыкновенной краски до мозаичных штукатурок и каменных поверхностей в виде клинкера. Отличительной особенностью даноого типа фундамента является так же тот факт ,что утепление цокольной части дома реализуется с внутренней стороны цоколя. Тем самым мы обеспечиваем отделку финишную по бетонной поверхности, что чаще всего предпочтительней и долговечнее. Кладка цокольных блоков осуществляется на цементно-песчаный раствор не меньше 200 марки. После организации наружнего периметра фундамента дома , то есть монтажу подошвы дома из железобетона, монтажу цокольной части дома, реализация дренажных работ , реализация ливневой канализации и утпленной отмостки дома мы переходи к организации полов по грунту.

Организация полов по грунту начинается с послойного трамбования песком механизированным способом до проектной отметки, толщ на слоев песка около 200 мм, далее в песчаной засыпке производится монтаж труб канализации по проектным точкам. После монтажа труб канализации производится монтаж утеплителя под основание толщиной 200 мм из пенополистерола. Так же очень важным моментом на данном этапе является организация усиления в стяжке дома под большими нагрузками, например несущие перегородки, либо тяжелые печи и камины. Так же важным моментом на данном этапе является выбор правильной марки пенополистерола в соответствии с нагрузками. В местах под стяжкой пола где присутствуют бытовые нагрузки необходимо применять пенополистерол не ниже 6-8 кН на м2 при 10 % линейной деформации. Места где сконцентрированы большие нагрузки необходимо считать отдельно, но зачастую марка пенополистерола начинается от 14-16 кН на м2 при той же 10% линейной деформации, так же в высоко нагруженных местах в стяжке пола присутствует рабочая арматура, диаметр арматурной сетки 6 мм величина ячейки 100мм.

Так же между слоями утеплителя под стяжкой пола производится монтаж труб холодного водоснабжения и горячего водоснабжения по проектным точкам, а где необходимо организуется рециркуляция горячего водоснабжения. Завершающим этапом перед приемкой бетонной стяжки пола является монтаж трубопроводов водяного теплого пола в качестве основной системы отопления дома. Диаметр трубы применненый в проекте 16мм, а материал трубы термостойкий полиэтилен. Способ укладки теплого пола – улитка , шаг трубопровода 150 мм, в зонах с повышенными теплопотерями доходит до 100 мм. В каждом проекте такого типа фундамента обязательным я является монтаж трапов, трапы бывают постоянно эксплуатируемые , например в душах строительного исполнения или же аварийные трапы. Обычно они распологаются в зоне котельной на случай возникновения протечки, в трапах с постоянной эксплуатацией применяется мокрый затвор, а в трапах аварийных применяется сухой затвор. В завершении всего комплекса фундаментных работ производится прием финишной стяжки пола, толщина бетона стяжки пола 10 см, в местах усиления 20 см ,марка бетона 400я. На данном фундаменте предпологаемый объем бетона стяжки пола примерно 11 м3. Тк же необходимо отметить что бетонные рабооты , производимые в около нулевых температурах, либо отрицательных температурах должны сопровождаться организацией так называемых тепляков. В которых тем или иным способом обеспечивается стабильная положительная температура. В завершении всех рабоот по фундаменту производится финишная затирка бетона.

Особенностью данного утеплённого финского фундамента является тот факт , что фасадная часть дома будет реализована из облицовочного кирпича и что сам дом будет построен по сип технологии. Наверняка у зрителя возник вопрос о той конструкции на которой я сейчас нахожусь. В данном проекте дома будет болшая терраса, но заказчик принял решение реализовать ее в виде бетонной плиты.  Для тех кто хочет самостоятельно реализовать УФФ на форум хаусе в соответсвующем разделе есть больщое количество информации , но главным советом для реализации подобного типа фундамента , ровно как и для других фундаментов которые обеспечивают готовый нулевой цикл является очень подробная проработка планировочных решений , архитектурных решений для обеспечения точного монтажа всех инженерных систем которые входят в данный тип фундамента. В каждом проекте такого типа фундамента обязательным я является монтаж трапов, трапы бывают постоянно эксплуатируемые , например в душах строительного исполнения или же аварийные трапы. Обычно они распологаются в зоне котельной на случай возникновения протечки, в трапах с постоянной эксплуатацией применяется мокрый затвор, а в трапах аварийных применяется сухой затвор. В завершении всего комплекса фундаментных работ производится прием финишной стяжки пола, толщина бетона стяжки пола 10 см, в местах усиления 20 см ,марка бетона 400я. На данном фундаменте предпологаемый объем бетона стяжки пола примерно 11 м3. Тк же необходимо отметить что бетонные рабооты , производимые в около нулевых температурах, либо отрицательных температурах должны сопровождаться организацией так называемых тепляков. В которых тем или иным способом обеспечивается стабильная положительная температура. В завершении всех рабоот по фундаменту производится финишная затирка бетона. Особенностью данного утеплённого финского фундамента является тот факт , что фасадная часть дома будет реализована из облицовочного кирпича и что сам дом будет построен по сип технологии. Наверняка у зрителя возник вопрос о той конструкции на которой я сейчас нахожусь. В данном проекте дома будет болшая терраса, но заказчик принял решение реализовать ее в виде бетонной плиты.  Для тех кто хочет самостоятельно реализовать УФФ на форум хаусе в соответсвующем разделе есть больщое количество информации , но главным советом для реализации подобного типа фундамента , ровно как и для других фундаментов которые обеспечивают готовый нулевой цикл является очень подробная проработка планировочных решений , архитектурных решений для обеспечения точного монтажа всех инженерных систем которые входят в данный тип фундамента.

технология строительства, отличия от шведской плиты

Содержание

  • Отличия от утепленной шведской плиты
  • Плюсы и минусы УФФ
  • В каких случаях применяется
  • Технология строительства
    • Разметка котлована и траншей
    • Укладка дренажа и подстилающих слоев
    • Устройство гидроизоляции
    • Бетонирование ленты
    • Укладка утеплителя, армирование и заливка плиты
    • Заливка бетона
    • Устройство отмостки


Считается, что конструкция УФФ была разработана и впервые внедрена на практике инженерами финской строительной компании Omatalo. Финский фундамент представляет собой конструктивное сочетание четырех элементов:

  • мелкозаглубленного ленточного монолита в разрезе 200 х 600 мм с уширенной до 800-1000 мм пяткой;
  • установленных сверху бетонных блоков толщиной 200 мм для формирования цоколя здания;
  • слоя экструдированного пенополистирола (ЭППС) толщиной 120-150 мм, уложенного по насыпной утрамбованной подушке и по всей внутренней поверхности ленты;
  • армированной бетонной плиты толщиной 60-80 мм, отлитой по слою утеплителя, с уложенными внутри нее трубами теплого водяного пола.
Чертеж МЗЛФ.

Теплоизоляционные плиты укладываются на двухслойную утрамбованную подушку из песка и мелкофракционного щебня, покрытую геотекстилем. Точная толщина слоев утеплителя и бетона в утепленном финском фундаменте определяется климатическими особенностями региона, типом грунта на участке и видами применяемых материалов.

Для холодных регионов России ленту и цокольную часть фундамента финская плита рекомендуется отливать в единый армированный монолит, используя в качестве несъемной опалубки плиты ЭППС.

Для более эффективного снижения тепловых потерь по всему периметру здания требуется устройство утепленной отмостки шириной не менее 500 мм.

Отличия от утепленной шведской плиты

Главная разница между финской и шведской конструкцией заключается в том, что финны предложили использовать ленточный фундамент в качестве дополнительной опоры по всему периметру.

УШП – это просто бетонная плита, отлитая в своеобразном поддоне из пенополистирола, чем и отличается от УФФ. В результате для устройства утепленной финской плиты не требуется подготовка строго выверенного горизонта поверхности, а значит можно вести строительство на площадках с небольшим уклоном. Мы уже писали про этот вид фундамента здесь.

Отсутствие жесткой связи между ленточным фундаментом и платформой пола делает конструкцию более устойчивой к излому и увеличивает сопротивление нагрузкам на проблемных нестабильных грунтах. Кроме этого, технология фундамента УФФ позволяет выполнять устройство и заливку плиты уже после возведения стен и монтажа кровли. Это значит, что данные работы можно будет проводить в холодное время года, не останавливая строительства на зиму.

Плюсы и минусы УФФ

Как и большинство строительных конструкций, утепленный финский фундамент имеет достоинства и недостатки. В числе основных преимуществ специалисты называют:

  • возможность монтажа основания на любых типах грунтов, кроме слабых торфяников с высоким уровнем грунтовых вод;
  • экономичный расход материалов в сравнении с другими типами оснований, кроме шведской плиты, где стоимость примерно одинакова;
  • стяжка пола не является несущей и вся весовая нагрузка от ограждающих конструкций передается на ленточную часть фундамента;
  • наличие встроенного теплого пола сокращает расходы на монтаж отопления;
  • выполнение заливки утепленного пола возможно в любое время года;
  • возможность устройства несущего основания на небольших склонах и при перепадах высот рельефа.

К недостаткам технологии фундамента финская плита относят:

  • необходимость проведения земляных работ с рытьем траншеи и котлована, для чего может потребоваться привлечение специальной техники;
  • выполнение обратной засыпки нерудными материалами после монтажа ленточной части с последующей механической трамбовкой;
  • невысокая несущая способность мелкозаглубленной ленты, ограничивающая этажность зданий.

Как видим, для легкого одноэтажного индивидуального строительства утепленный финский фундамент является технически и экономически обоснованным вариантом.

В каких случаях применяется

Благодаря ряду технических и эксплуатационных достоинств, УФФ станет отличным решением при строительстве легких одноэтажных зданий в случае:

  • наклонного рельефа участка застройки;
  • высокого уровня грунтовых вод;
  • малоустойчивых и пучинистых грунтов;
  • боковой подвижности верхних слоев почвы.

Монтаж утепленного фундамента по финской технологии отличается простотой, из-за чего возможно устройство своими руками, без привлечения наемных бригад, в результате чего основание дома обойдется значительно дешевле.

Технология строительства

Монтаж фундамента в виде утепленной финской плиты выполняется в несколько последовательных этапов:

  1. выбор места строительства и разметка контуров здания с запасом по внешней стороне 500-700 мм;
  2. снятие и складирование плодородного слоя почвы;
  3. разработка котлована под фундамент, траншей для дренажной системы и внешних инженерных коммуникаций;
  4. подключение к наружным инженерным сетям;
  5. засыпка и трамбовка песчано-щебеночной подушки;
  6. укладка и фиксация слоя гидравлической изоляции;
  7. установка опалубки и монтаж арматурных каркасов;
  8. монтаж труб или греющего кабеля для теплого пола;
  9. заливка бетонной смеси.

Последний вид работ и армирование допускается проводить в два этапа. Сначала бетонируется ленточная часть, а затем, в удобное время, обустраивается теплая плита.

Схема УФФ.

Разметка котлована и траншей

Обозначение контуров котлована аналогично разметке обычного мелкозаглубленного фундамента, но здесь при помощи шнура и колышков размечается только внешний контур. Следует отметить точную линию внешней стенки бетонной ленты, отступить от нее 500-700 мм и натянуть еще один шнур. Это будет край котлована, но не фундамента.

В зависимости от общего веса здания, ширина ленточного фундамента может составлять от 600 до 800 мм. В нижней части устраивается опорная пятка шириной 800-1000 мм. Ширина утепленной отмостки по насыпаемым нерудным материалам должна быть не менее 700 мм. Глубина заложения ленточной части фундамента — не менее 600 мм от самой нижней точки поверхности почвы.

Укладка дренажа и подстилающих слоев

Дренажные трубы следует уложить по всему периметру ленты. Для этого по краям котлована нужно выкопать углубление 500 мм ниже опорной пятки и вывести трубы за пределы участка застройки. Укладка дренажных труб должна предусматривать наличие уклона в 4-5 градусов.

Засыпка первого слоя песка должна осуществляться на уложенный по грунту геотекстиль. Это остановит поступление влаги и предотвратит прорастание сорных растений.

Песок тщательно трамбуется и проливается водой. После этого на него насыпается мелкофракционный щебень. Толщина обоих слоев составляет 80-120 мм.

Устройство гидроизоляции

Поверх щебня выстилаются два слоя рулонной гидравлической изоляции с промазкой перекрываемых стыков битумной мастикой и заведением краев выше уровня грунта. Соседние полосы материала должны находить друг на друга на 100 мм. Положение полос в разных слоях перпендикулярное, что позволит полностью исключить совпадение швов.

Защита внешней поверхности ленточной части фундамента делается уже после заливки и твердения бетонной смеси. Для этого используют рулонные изоляционные материалы с битумной пропиткой. Перед оклеиванием поверхности ее грунтуют праймером в 2-3 слоя. Приклеивание полос осуществляется на горячий битум с одновременным прогревом стенки и гидроизола.

Бетонирование ленты

Этот этап работ начинается со сборки армирующего каркаса. Его конструкция состоит из двух пар продольных струн диаметром 8 мм, расположенных одна над другой. Расстояние от арматуры до края бетонного слоя со всех сторон должно быть не менее 50 мм.

Для фиксации продольных прутов удобно использовать заготовленные квадратные или прямоугольные рамки диаметром 6 мм. Соединение отдельных элементов осуществляется при помощи вязальной проволоки или самозатяжных полимерных хомутов.

Далее необходимо установить опалубку из досок или прочного листового материала.

Хорошим решение может быть применение несъемных впоследствии листов из ЭППС. Таким образом, внешняя стена фундамента будет утеплена и не потребуется искать материал для съемной опалубочной конструкции. Внутрь опалубки устанавливается армирующий каркас, после чего можно заливать бетонную смесь.

Укладка утеплителя, армирование и заливка плиты

Пенополистирольные плиты следует укладывать в 2 или 3 слоя, в зависимости от принятой толщины тепловой изоляции. Расположение плит нужно выполнить таким образом, чтобы исключить совпадение стыков в разных слоях. Внутренняя стенка ленты также зашивается слоем ЭППС толщиной 30-50 мм до нижней точки конструкции.

Небольшая толщина плиты и отсутствие больших несущих нагрузок делает возможным использование арматурного каркаса в виде металлической сетки с ячейкой не более 150 х 150 мм. Ее можно собрать самостоятельно из прута диаметром 6 мм или купить сварные заготовки заводского изготовления (читайте про армирование подробнее в этой статье). Для поднятия арматуры над уровнем подстилающей подушки удобно использовать специальные пластиковые опоры или фиксаторы.

Экструдированный пенополистирол не боится воздействия влаги и сохраняет свои характеристики даже при погружении в воду.

Заливка бетона

Перед укладкой бетонной смеси прямо на арматурную сетку нужно закрепить трубы теплого пола или греющий электрический кабель. Их можно привязать с помощью проволоки или пластиковых хомутов. После этого приступайте к заливке бетона.

Бетонная смесь укладывается от одного из углов полосой в 0,8-1,0 метр, двигаясь вдоль стены. После полной укладки одной полосы, уплотните раствор при помощи вибратора и выровняйте поверхность. Затем аналогичным образом залейте вторую полосу и так до конца площадки.

Устройство отмостки

Полная эффективность конструкции финского плитного фундамента будет достигнута только в том случае, когда по периметру здания предусмотрено наличие утепленной отмостки (читайте про нее здесь и здесь). В рамках нее требуется наличие:

  • опорной подушки из песка и гравия засыпанной по геотекстилю;
  • рулонной гидроизоляциии;
  • слоя тепловой изоляции из пенополистирола;v
  • цементной или бетонной стяжки.

Правильно выполненная отмостка обеспечит дополнительную тепловую защиту фундаментной части здания, исключит подмывание конструкций водой и увеличит срок службы строительных конструкций.

Финская плита: фундамент

При возведении дома потребители оперируют такими требованиями к основанию, как прочность и надёжность. Но цивилизация не стоит на месте. К характеристикам прибавились такой параметры, как надёжная теплоизоляция и приспособленность к обустройству тёплого пола. Можно сказать, что энергоэффективность на сегодняшний день из лидирующих требований к современному жилищу. Приведённому перечню характеристик  соответствует основание, которое имеет название – утеплённая финская плита, которая пришла из Финляндии.

Содержание: (открыть/закрыть)

  1. Основные характеристики
  2. Условия применения
  3. Технология монтажа финской плиты
  4. Выполнение разметки для котлована и траншей
  5. Обеспечение дренажа
  6. Монтаж ленты
  7. Процесс утепления
  8. Обустройство плитной части

Основные характеристики

Своё название финская плита фундамент получила в бытовом общении. Фундамент финская плита по технологии обустройства сильно подобна к закладке незаглублённого плитного основания. Следовательно, положительные характеристики, да и недостатки аналогичны.

Рассмотрим подробнее достоинства финской плиты:

  • малозатратность на обустройство. Хотя цена может варьироваться за счёт качества материала для утепления. Обычно применяют экструдированный пенополистирол;
  • сохраняется возможность проведения ремонтных работ коммуникаций, так как верхняя стяжка не осуществляет функции несущей. Основная нагрузка распределяется на края плиты, то есть на ленточную часть;
  • возможность выбора технологии обустройства тёплого пола. Обратим внимание, что система не закрывается посредством слоя бетона, а обустраивается на поверхности непосредственно перед финишной облицовкой;
  • предоставление выбора технологии закладки. Финскую плиту можно не заливать бетоном, а применить для возведения фундаментные блоки или кирпич;
  • за счёт строения можно изменять размеры цоколя в зависимости с геологическими условиями участка. Это относится как высоте цоколя, так и к ширине;
  • возможность обустройства некоторой части отопления за счёт монтажа тёплого пола. Неплохим вариантом является система с водяным тёплым полом.

Что касается недостатков, то в основном относятся к части фундамента, которая является основой, то есть к фундаментной плите. Для обустройства подготавливается котлован, поэтому объём земельных работ значительный. Как правило, это требует привлечение техники и обустройство различного типа засыпок и водоотведения.

Стоимость обустройства финской плиты складывается не только из утеплительного материала, но и от габаритов цокольной части. Чем шире и выше,  тем больше материала придется закупить.

Условия применения

Возникает вопрос, при каких условиях можно утраивать финскую плиту фундамента. Существуют некоторые ограничения, которые не позволяют применение основание данного типа. Это невозможность обустройства подвального помещения.

Перед закладкой фундамента следует провести исследование грунта на наличие участков проблемного типа.

При некоторых условиях финская плита является выигрышным вариантом:

  • наличие на участке грунтов проблемного типа. Этот тип основания за счёт обустройства теплоизоляции, дренажной системы и гравийно-песчаной подушки воздействие степени пучения почвы значительно снижается;
  • защита от воздействия грунтовых вод за счёт использования теплоизоляционного слоя. Экструдированный пенополистирол отлично выполняет функцию гидроизоляции;
  • при нестандартности рельефа. Исправить положение можно за счёт засыпания и выравнивания материалами инертного типа;

Одним из практичных достоинств финской плиты фундамента – это тот факт, что на поверку получаем не только основание, но и поверхность внутри помещения, которая является черновым вариантом пола. Обустраивается тёплый пол. Отпадает необходимость выполнения дополнительных стяжек и тому подобного.

Технология монтажа финской плиты

Особенностью технологии фундамента финская плита является устройство ленточной части одновременно с плитой. То есть бетонирование выполняется одновременно. Посредством опалубки для внутренней части ленты выступает пенополистирольный утеплитель. Итак, поэтапная инструкция обустройства финского фундамента состоит в следующем:

Выполнение разметки для котлована и траншей

Перед нанесением плана на поверхность участка необходимо продумать следующие факторы:

  • на каком расстоянии будет находиться здание по отношению к соседям и расстояние до дороги, к коммуникациям, продумать расположение фасада;
  • размещение колышков, которые отмечают границы, размещаются на расстоянии 1 – 1, 5 м от предполагаемого задания и обеспечивается натяжения шнуров, которые указывает на месторасположение боковых граней ленты плиты и оси будущих стен.

По периметру разметки обустраивается траншея в соответствие с планом, на котором отображён плитный фундамент.

Плодородный слой удаляется со строительной площадки. В противном случае через некоторое время после разложения и усадки возникнут пустоты. Которые могут привести к разрушению основания.

Обеспечение дренажа

По периметру ленточной части фундамента необходимо обеспечить дренажную систему. Для этого не нужно расширять траншею, а наоборот обеспечить некоторое углубление на уровне подошвы ленты приблизительно на полметра. При этом следует придерживаться следующих требований:

  • обеспечение уклона на от 40 до 70;
  • прокладывание геотекстиля и засыпания гравием слоем толщиной около 10 см;
  • выполнение гидроизоляции посредством рулонных материалов.

Монтаж ленты

Для обустройства ленты финского фундамента необходимо предварительно соорудить опалубку. После этого производят армирование конструкции с помощью стальных прутьев диаметрального сечения от 12 до 16 мм, и выполняют заливу бетоном. После выдержки для придания бетону крепости около недели опалубку демонтируют и приступают к возведению цоколя. Эля этого используют бетонные блоки или кирпич.

Процесс утепления

Фундамент финская плита утепляется только внутри ленты цокольной части посредством экструдированого пенополистирола. Нижняя фундаментная часть утепляется после засыпки песком утеплителем толщиной 20 см, а верхняя часть цоколя толщиной 5 см. Данная технология утепления требует длительного времени, что снижает популярность в частном строительстве.

После выполнения процесса утепления приступают к засыпке внутренней части цоколя. Это необходимо для подготовки к обустройству стяжки утеплённого фундамента. Засыпка производиться песком. Нельзя использовать плодородные слои грунта.

Обустройство плитной части

После засыпки выполняется заливка стяжки, в обычных условиях толщина составляет от 8 до 12 см. Производим армирование стяжки специальной металлической сеткой. Заливку бетона необходимо производить за один заход.

Перед заливкой продумываем и обустраиваем коммуникации.

После заливки необходимо выполнить некоторые работы по ухаживанию за стяжкой. Периодически поливается водой и укрывается плёнкой для обеспечения комфортных условий приобретения крепости.

Финская утеплённая плита фундамент может обустраиваться на любых грунтах и в разрезе напоминает слоённый пирог. Материал для возведения цоколя выбирается потребителем и на поверку исключается дополнительное устройство полов. За счёт этих факторов снижаются затраты при строительстве «УФФ».

плюсы и минусы, применения, описание технологии

Утепленный финский фундамент (УФФ) более востребован на отечественном рынке строительства малоэтажных домов, чем шведская плита. На это есть много причин, одна из них – частному застройщику привычнее видеть здания, имеющие высокий цоколь. В то же время УФФ содержит некоторые элементы шведской технологии: утепленное основание, что привлекает возможностью избежать лишних теплопотерь в грунт.

Содержание

  1. Особенности устройства утепленного финского фундамента
  2. Плюсы и минусы инженерного решения
  3. В чем отличие от других технологий
  4. Применяемость технологии на практике
  5. Технологические этапы строительства утепленной финской плиты
  6. Разметка участка и земляные операции
  7. Устройство дренажа и подстилающего слоя
  8. Организация ленточного монолита
  9. Работы по закладке утеплителя и засыпке периметра внутри
  10. Устройство гидроизоляции
  11. Заливка пола

Особенности устройства утепленного финского фундамента

Финский фундамент — это отграниченное сооружение для будущего дома с утепленной стяжкой и отмосткой

УФФ представляет собой конструкцию основания дома, в которой по его периметру идет ленточный фундамент малозаглубленного типа – его реализуют в виде монолитной конструкции из армированного бетона либо сборным из блоков, опирающихся на бетонную пятку. Внутри имеется цельно залитая плоскость. Элементы разделены между собой слоем теплоизоляции и являются независимыми друг от друга. Под плитой обустраивают выравнивающую отсыпку, которая также изолирована от стяжки экструзионным пенополистиролом или аналогичного вида утеплителем.

Кроме всего прочего по технологии инженеров Финляндии предусмотрено обустраивать тепловой барьер вокруг здания, укладывая его под отмостку.

Плюсы и минусы инженерного решения

Положительные качества финской разработки отражены в следующих моментах:

  • Благодаря возможности устроить высокий цоколь ленты, нет необходимости в организации земляных работ по углублению и выравниванию основания грунта, особенно на ярко выраженном рельефе.
  • Стяжку со всеми инженерными коммуникациями можно делать после возведения коробки.
  • Независимость ленты и пола позволяет проводить демонтаж и ремонт последней без риска нарушить несущую конструкцию.

Среди недостатков на первом месте стоит трудоемкость реализации проекта и серьезные финансовые вложения в него. УФФ требует определенного профессионализма и повышенной культуры проведения строительных работ.

В чем отличие от других технологий

Фундамент с обеих сторон утеплен лентой из пенополистирола — материалом, устойчивым к влаге

Если сравнивать с другими способами, технологию организации УФФ можно сопоставить лишь со схожей по принципу построения утепленной шведской плитой (УШП). Основные отличия:

  • В шведском варианте имеется только усиленная по периметру армированная платформа без ленты.
  • Корытом заливки бетона для УШП является экструдированный пенополистирол специальной формы с бортиками.
  • В УФФ можно получить более высокий цоколь, лента в нем утеплена с обеих сторон по всему периметру.
  • Шведская технология имеет цельный армированный каркас, тогда как стальной скелет утепленного финского монолита под стяжкой и в ленте не соединены между собой.

В финансовом смысле обустройство УФФ может обойтись дороже шведского проекта, но затраты на возведение первой допустимо растянуть по времени.

Применяемость технологии на практике

Тепловой барьер для низких температур при обустроенном финском фундаменте

Технические параметры стандартного УФФ позволяют внедрять такой тип фундамента в любых климатических зонах Российской Федерации. Если весовые показатели возводимого строения находятся в пределах нормы (из расчета 3 тонны на погонный метр малозаглубленной ленты), финская плита может быть устроена на грунтах любого механического состава.

Можно увеличить нагрузки на УФФ и возводить вместо каркасных стен каменные массой до 5 тонн на метр. Для этого потребуется увеличить опорную пятку, и для каждого конкретного случая нужно проводить расчет ширины последней.

В среднем любые одноэтажные дома с легкими стенами каркасного типа отвечают нормам нагрузок на основание фундамента финского образца.

Технологические этапы строительства утепленной финской плиты

Фундамент является одним из самых ответственных элементов строения, поэтому при его устройстве придерживаются определенных операционных этапов. Плита, разработанная инженерами Финляндии, по причине сложности требует строго соблюдения технологии производства:

  1. Работы по разметке и планированию грунта.
  2. Организация дренажной системы и гидроизоляции.
  3. Заливка ленточного основания.
  4. Закладка теплоизоляционных листов.
  5. Подсыпка грунта под плиту.
  6. Устройство барьера для влаги и прохождения тепла под пол.
  7. Заливка бетонной стяжки основания.

Последние три этапа из списка не обязательно выполнять в первую очередь в комплексе всех работ по строительству здания. Можно выгнать стены, установить кровлю, а потом в защищенном от погодных условий помещении подготовить подушку и залить пол.

Разметка участка и земляные операции

На стадии земляных работ укладывается канализация и трубы водопровода

Удобнее всего размечать границы пролегания ленточного фундамента кольями с натянутым между ними шпагатом. До полуметра делают вынос за границу стены, где кончается периметр отмостки. Земляные операции сводятся к удалению грунта (оставшаяся поверхность должна быть без включений растительных остатков) из траншеи под устройство опорной пятки ленты и дренажа.

Устройство дренажа и подстилающего слоя

В полученную траншею (с края от будущей бетонной пятки) укладывают обмотанную в геотекстиль трубу с мелкими отверстиями, чтобы был уклон в сторону отведения ливневых вод. Все это засыпается слоем гравия высотой в 20 сантиметров и слегка утрамбовывается. Поверх щебня также кладут геотекстиль.

Дренажу при устройстве малозаглубленного фундамента следует уделить особое внимание, так как в противном случае основание легко может подмыть, и произойдет разрушение несущей конструкции.

Организация ленточного монолита

Заливка ленточного фундамента (пятки)

В первую очередь по всему периметру здания заливают бетонную пятку с металлическим скелетом из арматуры внутри. Ширина этой опоры не должна быть меньше 0.6 метра, а высота – 0. 3 метра.

Монолитный МЗЛФ сверху пятки должен быть обязательно армирован 12 или 14 арматурой. Поэтому внутри выставленной по уровню на высоту цоколя опалубки вяжут из прута каркас.  Полученную конструкцию заливают бетоном и дают ему отвердеть и выстояться.

Для придания фундаменту крепости его желательно периодически поливать из лейки, особенно в жаркие дни.

Работы по закладке утеплителя и засыпке периметра внутри

Утепление фундамента пеноплексом

После снятия опалубки внутреннюю часть цоколя утепляют пенополистирольными листами (толщина полимера не должна быть меньше десяти сантиметров), крепя последние при помощи зонтичных дюбелей. После этого весь котлован устилают геотекстильным полотном, поверх которого насыпают гравийный слой с последующим прохождением вибротрамбовкой.

Устройство гидроизоляции

На подушку из гравия раскладывают послойно битумную гидроизоляцию, которую одновременно сваривают между собой газовой горелкой. Такого барьера должно быть как минимум 3 слоя. Также этот материал заводят на утеплитель цоколя. Поверх этого пирога укладывают утеплитель из пенополистирола толщиной в десять-двадцать сантиметров.

Заливка пола

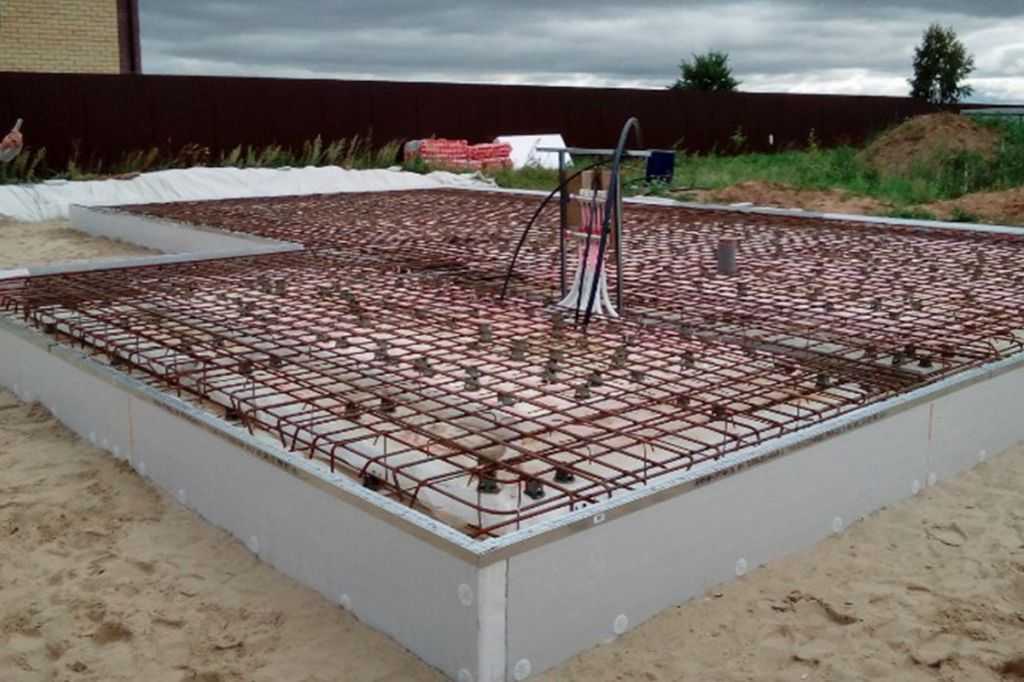

Все пространство под будущим полом армируют сеткой (ячейку можно выбрать любую, но не более чем 15х15 см), на которую устанавливают трубу системы теплый пол. Кроме этого также должны быть выведены наружу все коммуникации: электричество, вода и канализация. Стяжку заливают бетоном.

Важно заливать пол за один раз, не допуская перерывов по времени. Для этого удобно пользоваться услугами грузовиков с бетономешалками.

Утепленный финский фундамент: какие используют

Финские плиты

Технологии не стоят на месте, в связи с чем, построить утепленный финский фундамент стало еще проще. Такие дома отличаются быстрой сдачей в эксплуатацию, так как они не нуждаются в заливке мощного глубинного фундамента. Происходит монтаж ленточного основания или при определенных обстоятельствах столбчатой или свайной опоры. Фундамент финская плита (ФФП) – это стандартный пол, имеющий жесткую подстилку из гравийно-песчаного слоя. Стяжка легко отделяется от цокольной части здания при помощи листа пенополистирола.

Содержание

  • Что собой представляет УФФ
  • Утепленная шведская плита «УШП»
  • Сравнение финских плит и «УШП»
  • Как устроен УФФ
  • Бюджетный фундамент
  • Достоинства УФФ

Что собой представляет УФФ

Утепленный финский фундамент (УФФ) имеет своеобразную технологию, из-за чего распространения он не получил. УФФ часто используют российские строители. Благодаря его свойствам, существенных ошибок в строительстве основания здания можно избежать.

Плюсы ФФП:

  1. Высокая экономичность.
  2. Плиты удобны в эксплуатации.
  3. Стяжка не несущая, вся нагрузка распределяется на ленточную часть фундамента.
  4. Возможно использование нескольких вариантов пола от электрических до водяных.
  5. Трудозатраты предельно снижены.
  6. Отлично подходит для возведения в сложных условиях, например, на склонах.

В свою очередь финские плиты имеют некоторые минусы, а именно:

  1. Необходимость в рытье траншей.
  2. Засыпка траншей и внутреннего периметра здания.
  3. Необходимость в использовании нерудного материала.
  4. Нужна спецтехника.

Использование УФФ выходит немного затратнее, чем использование «шведских» плит. Стоимость строительных работ исходит из таких параметров, как высота цокольной части и уровень глубины закладки мелкозаглубленной ленты МЗЛФ.

При данном принципе технология следующая: МЗЛФ не утепляется снаружи, что приводит к промерзанию, и многие такие фундаменты, как следствие, становятся восприимчивыми к проседанию.

Утепленная шведская плита «УШП»

Возведение УШП

Эта технология заключается в возведении корыта из пенопластового материала, обладающего высоким уровнем прочности. Конструкция имеет вид цельного сооружения с несъемной опалубкой, которая выполняет дренажные функции и размещается на гравийно-песчаной дорожке. Далее выкладывают каркасную сетку из арматуры, это необходимо для закладки всех коммуникаций будущего здания. Следующим этапом является заливка бетоном каркасной сетки и дальнейшая ее шлифовка с помощью специальных строительных инструментов, например, бетонозаглаживающей машинки.

Плюсы «УШП»:

  1. Утепленная плита – неприхотливый и быстровозводимый материал.
  2. Наличие готовых коммуникаций.
  3. Наличие дренажной системы.
  4. Высокий уровень теплоемкости.

Материал имеет также свои минусы, а именно:

  1. Необходимо подготовить почву, выровнять ее.
  2. Нельзя использовать на торфяных почвах.
  3. Установка коммуникаций имеет ряд сложностей, поэтому помощь специалистов крайне необходима.
  4. Неэкономичность.

Итак, «шведские» плиты имеют как достоинства, так и недостатки. Здесь все главным образом зависит от конкретной ситуации, а именно: типа почвы, количества денежных ресурсов и личных предпочтений.

Сравнение финских плит и «УШП»

Утепленные шведские плиты

Утепленный финский фундамент часто используют для устранения различных недостатков, которые можно увидеть при использовании «шведских» плит, например, низкого цоколя. Некоторые склонны считать, что наличие невысокого цоколя негативно скажется на здании. Существует некая боязнь, что его заметет снегом. Далее «шведские» плиты достаточно дорогие и требуют повышенного внимания, наличия специального оборудования, техники, а также необходимость в помощи специалистов.

Земляные работы требуются гораздо в большем объеме, нежели при использовании. Таким образом, для возведения фундамента при помощи УШП потребуется выложить кругленькую сумму и выполнить целый комплекс строительно-ремонтных работ, но такое не каждый может себе позволить.

Утепленные шведские плиты представляют собой целый комплекс, направленный на возведение фундамента. Здесь заложена сложная дренажная и коммуникационная система из блоков, электрокабели, трубопровод, теплый пол, а сами плиты уже готовы для укладки чистового покрытия.

Кроме того, УШП требуют определенных знаний и использования специальных методов для их возведения, которые хорошо знают в Финляндии, в связи с чем, в нашей стране чаще всего применяются УФФ, как более понятный и доступный способ закладки фундамента.

По финской технологии можно создать по-настоящему качественное основание для фундамента, которое сможет прослужить долгие годы.

Как устроен УФФ

Итак, для правильной закладки УФФ нужно пройти целый ряд комплексных работ, от правильности их выполнения зависит качество возводимого фундамента. Для этой цели:

  1. Необходимо определится с местом, пригодным для застройки.
  2. При выборе места учитываются все особенности ландшафта.
  3. Разметку стоит производить с запасом, примерно, на 0,5 м.
  4. Плодородный слой почвы необходимо полностью убрать.
  5. Затем происходит рытье траншеи на глубине, равной уровню залегания подушки и наиболее оптимально подходящей высоте слоя подсыпки.
  6. Далее устанавливается дренаж.
  7. Под подушку устанавливается гидроизоляция и выполняется ее армирование.
  8. Происходит монтаж опалубки.
  9. Устанавливается система коммуникаций.
Устройство УФФ

Это довольно сложный и ответственный процесс, требующий повышенной концентрации внимания, в связи с чем, помощь специалистов иногда бывает просто необходимой.

Не стоит пренебрегать их услугами во избежание появления каких-либо проблем.

Бюджетный фундамент

Закладка фундамента ленточного типа применяется с использованием бетонных растворов как в чистом виде, так и с примесями, например, со шлаком. В процессе изготовления столбчатого фундамента участвуют красный цельный кирпич или бетонный раствор с бутовым камнем. Такую смесь изготовить достаточно просто и самому, при этом раствор получается крепким и прочным. Для изготовления плитного раствора все составляющие доступны по цене и не требуют особых денежных вложений. Это огромный плюс, который помогает сэкономить при строительстве здания.

Передовые финские технологии позволят качественно и в срок возвести фундамент, а также и само здание. Единственным недостатком при использовании УФФ можно считать наличие определенных трудовых и временных затрат и огромный комплекс работ. У финнов пользуются большой популярностью щитовые постройки и дома из панелей СИП, используемых часто с применением сборной ленты без армирования. Такой вариант имеет свои плюсы, поскольку позволяет значительно снизить затраты на опалубочные и бетонные работы.

Для нашей страны идеально подойдет монолитная конструкция, на которую будут опираться плиты из пено- и газобетона, а также кирпичные стены. Возможно небольшое промерзание МЗЛФ. Это объясняется отсутствием связи теплоизоляции с утеплителем отмостки. При обратной засыпке щебнем с использованием дренажа это не критично.

Финские плиты могут быть использованы повсеместно на любом типе грунта без существенных ограничений. В начале строительства застройщик получает только черновой пол по уплотненному грунту.

Достоинства УФФ

Утепленные финские плиты

Несмотря на то, что утепленные финские плиты могут оказаться дороже «шведских» в несколько раз, отдать предпочтение все же рекомендуется первым. Так, при УФФ есть возможность «рассрочки» оплаты, наличие высокого цоколя, что для России является более приемлемым. Также есть возможность возведения на неровной поверхности с различными уклонами. Это актуально для местностей, которые расположены ближе к горам.

Финская плита в ее классическом виде имеет вид сборного ленточного фундамента, который может быть сложен в несколько рядов КББ (керамзитобетонные блоки). В высоту лента достигает до 800 мм, а в ширину – 200 мм. Все ряды армируются между собой при помощи 2 стальных прутков. Фундамент утепляется пенополистиролом. Далее он засыпается песком и утрамбовывается, осуществляется прокладка инженерных сетей.

Строительство дома, здания или какого-либо сооружения – всегда ответственный и затратный процесс. При их возведении необходимо соблюдать технику расчета и грамотно составить чертеж будущего строения. При правильном подходе можно существенно сэкономить на первоначальном этапе строительства.

Только что купили дом с “финской печью”/большой каменной печью. Нужна любая информация и советы, которые вы можете дать новичку – фото включены.

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
