Утепленная финская плита своими руками: Утепленный финский фундамент своими руками

Объединяющими признаками всех возможных конструкций УФФ остается расположение мелкозаглубленной фундаментной ленты в разрезе, наличие теплоизоляционных слоев под стяжкой пола, на внутренней поверхности цоколя и под отмосткой.

Плюсы и минусы утепленной фундаментной конструкции

Применение фундаментов малого заглубления является наиболее перспективным направлением развития малоэтажного строительства. Применение современных строительных материалов и технологий позволило в значительно степени уменьшить общий вес возводимых зданий.

Это все и привело к возможности разработки и внедрения новой технологии утепленного фундамента зданий. После 10 лет эксплуатации первых построенных домов, строительное сообщество смогло убедиться, что утепленные финские плиты хорошо показали себя на практике в вопросах эксплуатационной устойчивости, энергосбережения и создания комфортных условий.

К основным преимуществам этого типа фундаментных оснований специалисты относят:

• простое и недорогое решение вопроса снижения потерь тепла;
• высокую энергоэффективность конструкции, лишь немного уступающей теплой шведской плите;
• хорошую адаптацию к изменению нагрузок и устройству инженерных коммуникаций;
• выполнение работ с небольшим количеством рабочих;
• последовательное выполнение рабочих операций, допускающее устройство теплого пола и стяжки после возведения стен и монтажа кровли;
• возможность применения фундаментной конструкции на любых типах почвы и при высоком уровне грунтовых вод.

К недостаткам относят достаточно большой объем земляных работ и недостаточно эффективную работу систем отопления с традиционными радиаторами.

Конструктивные отличия от других видов фундаментных конструкций

Главное отличие фундамента по финской технологии от других типов оснований заключается в наличии утепленной плиты пола, не связанной с мелкозаглубленной лентой. Это делает конструкцию более устойчивой при строительстве на слабых и пучинистых грунтах. Кроме этого, наличие эффективного утепляющего слоя по периметру всего здания увеличивает защиту фундамента от воздействия низких температур в холодное время года.

Стоимость конструкции финской ребристой плиты, при ее реализации по технологии компании Omatalo, составляет в среднем 100 дол/м². На первый взгляд это несколько дороже, чем у традиционных систем. Однако, если учесть, что одновременно с возведением фундамента дом утепляется и производится монтаж системы отопления, то предлагаемая финская схема обходится намного дешевле.

Очень важной характеристикой фундамента УФФ является высота возводимого цоколя, поскольку он требует приобретения и доставки дополнительных строительных материалов. Ее величина зависит от структуры грунта и толщины растительного слоя, который во время строительства убирается полностью.

По своей конструкции утепленный финский фундамент больше всего напоминает шведскую теплую плиту (материал про неё — читать). Но в системе УШП не предусматривается наличие теплого цоколя, а наливной пол составляет с мелкозоглубленной лентой единую монолитную конструкцию. Фундаментная плита, разработанная шведами, по своей сути представляет бетонную утепленную чащу, а финская система — более динамичное строение из независимой плиты пола и МЗЛФ с утеплением по всему периметру. В остальном же не сильно она от него и отличается.

Следует заметить, что каждый реализуемый проект требует индивидуального расчета (пример — смотреть), который будет учитывать существующий тип грунта, климатические условия региона, глубину промерзания, грунтовые воды, вес строительных конструкций и другие факторы.

Область возможного применения УФФ

При рассмотрении технических характеристик фундамента финская плита утепленной конструкции, можно говорить о его допустимом применении во всех климатических зонах России, для любого типа грунта при строительстве зданий с весовой нагрузкой до 3-х тонн на 1 погонный метр ленточного фундамента.

Подобная характеристика будет соответствовать большинству возводимых зданий каркасного типа с высотой до 2-х этажей.

При увеличении опорной подушки ленточного фундамента допускается увеличение веса строительных конструкций до 4-5 тонн, но в этом случае требуется выполнение обязательного поверочного расчета по методике фундаментов ленточного типа.

Описание технологии строительства

Возведение утепленного финского фундамента состоит из нескольких последовательных этапов:

1. определение места постройки, выполнение проектных расчетов и разработка графической части;
2. разметка котлована;
3. полное удаление плодородного слоя;
4. разработка траншеи под мелкозаглубленный ленточный фундамент;
5. устройство дренажного слоя из щебня;
6. укладка гидроизоляционного слоя;
7. монтаж армируемой опорной подушки МЗЛФ;
8. кладка фундаментной ленты из строительных блоков;
9. внутреннее утепление ленточного фундамента пенополистирольными плитами;
10. засыпка внутренней части котлована мелкофракционным щебнем и песком;
11. укладка плит утеплителя пола и армирующей сетки;
12. монтаж труб теплого пола;
13. заливка бетона для устройства плиты;
14. укладка утеплителя отмостки по периметру здания.

На завершающем этапе выполняется устройство отмостки и вывоз неиспользуемого грунта.

Разметка и земляные работы

Выполнение разметки будущего фундамента должно производиться в точном соответствии с принятыми проектными решениями. При этом следует учитывать существующие наружные коммуникации, подъездные пути, границы участка застройки и другие факторы. Рабочие оси отмечаются натянутым по горизонтальным планкам шнуром с запасом 500 мм от наружного периметра здания.

После этого плодородный слой должен быть снят до глубины прорастания корневой системы растений. Под всеми несущими стенами следует выкопать траншею на проектную глубину заложения ленточного фундамента с запасом на устройство насыпного дренажного слоя.

Дренаж, подстилающий слой и монтаж фундаментной ленты

В траншеи для устройства МЗЛФ насыпается слой щебня толщиной 200 мм, утрамбовывается и покрывается слоем геотекстиля.

Вяжется арматурный каркас, укладывается внутрь опалубки и заливается бетоном.

Во время твердения бетона можно выполнить работы по вывозу или планировке вынутого из котлована и траншей грунта. После схватывания бетонной смеси можно производить кладку строительных блоков на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладка армирующей сетки через каждые 3 ряда блоков.

Наружную и внутреннюю поверхность цоколя следует изолировать от воздействия влаги. Для этого необходимо использовать для наружной поверхности оклеечные гидроизоляционные материалы, а для внутренней стороны — обмазочные (подробнее про их виды — здесь).

Засыпка подстилающих слоев и укладка утеплителя

Установить вертикально по внутренней поверхности цоколя пенополистирольные плиты на толщину не менее 100 мм и закрепить их. На дно котлована уложить геотекстильное полотно и засыпать щебень для устройства дренажного слоя. Засыпку требуется тщательно уплотнить виброплитой.

На щебеночный слой укложить 3 слоя рулонной гидравлической изоляции с проклеиванием между собой всех полос и слоев. При этом необходимо предусмотреть запас гидроизоляции для заворачивания ее на вертикальную стену цокольной части ленточного фундамента.

Армирование, монтаж труб и заливка бетона

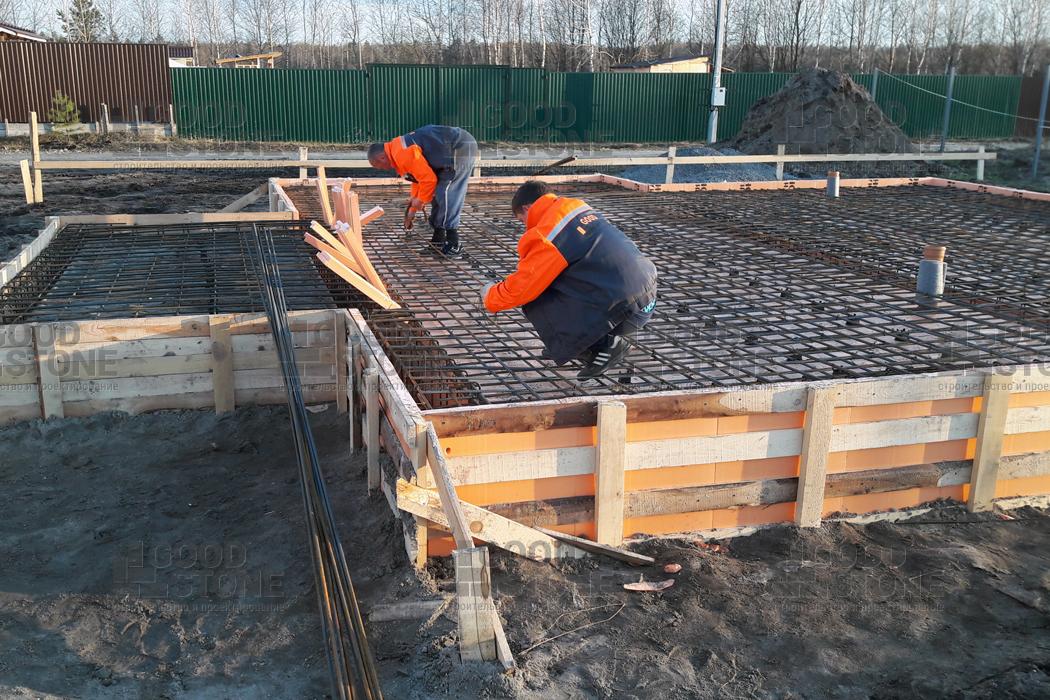

На поверхность утеплителя уложить готовые или вязанные самостоятельно армирующие сетки с размером ячейки не более 150 мм (подробнее про армирование — тут).

Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре 14 мм и 120 метров при диаметре 16мм. Поэтому при монтаже труб получится несколько греющих контуров в зависимости от общей площади дома.

Бетонную смесь необходимо заливать за одну рабочую смену, не делая технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки бетона заводского изготовления. Залитую смесь необходимо хорошо уплотнить с использованием погружного вибратора или виброрейки.

Устройство теплой отмостки

Основанием отмостки служит слой щебня и песка, покрытый геотекстилем. Поверх него укладываются плиты утеплителя, армирующая сетка и заливается слой бетона. Ширина отмостки — не менее одного метра. При укладке бетона следует соблюдать уклон поверхности в сторону от дома.

Более подробно технологию устройства утепленного финского фундамента шаг за шагом можно посмотреть на следующем видео.

Утеплённая шведская плита своими руками

На чтение 6 мин Просмотров 433 Опубликовано 05.08.2020

Предисловие. Вы можете возвести УШП фундамент своими руками, это не так сложно, как может показаться. Подобная конструкция является своеобразной монолитной плитой. В неё интегрируют различные коммуникации и инженерные системы. О том как ее выполнить самостоятельно мы и расскажем в статье.

Во все времена технологии, связанные с возведением фундамента, не настолько подвергаются разного рода новшествам. Особенно это заметно сравнительно с другими строительными отраслями. В то же время, иногда и здесь бывают полезные нововведения. Сюда можно отнести утеплённую шведскую плиту (УШП).

Кроме всего прочего, такая плита может оснащаться и системой обогрева полов. Данная технология даёт возможность значительно снизить теплопотери. Таким образом, аналогично уменьшаются и затраты, которые направляют на обслуживание отопительной системы. К тому же, благодаря прокладке инженерных коммуникаций во время установки фундамента, значительно упрощаются дальнейшие операции.

Преимущества использования данного способа

Для наиболее полного понимания того, что такое УШП фундамент, необходимо изучить его сильные и слабые стороны. Вообще, технология утеплённого шведского пола обладает большим числом различных преимуществ и достоинств. Приведём их ниже:

1. Отсутствуют тепловые швы. Эта особенность является наиболее актуальной в тех случаях, когда применяется напольная плитка.

2. Поверхность монолитной плиты способна служить в качестве основания с целью последующего оборудования напольным покрытием.

3. Исключаются проблемы, связанные с повышенной влажностью в помещении. Благодаря этому возможно обеспечение более комфортного микроклимата.

4. Рассматриваемая технология доступна в использовании при постройке домов, которые планируется выполнить из любого материала. Существует только единственное ограничение в этажности. Высота постройки не должна превышать три этажа.

5. Никакой привередливости к типу и состоянию почвы. В этом плане УШП фундамент не требователен.

6. Кроме всего прочего, данная технология отличается своей относительной простотой. Вполне возможно сделать УШП фундамент самому, собственными силами.

Подготавливаем основу

По своей сути УШП являет собой одну из разновидностей тёплых фундаментов. Она нашла своё применение при возведении зданий в суровых северных климатических условиях. Утеплённая шведская плита способна одновременно выполнять целый ряд ключевых функций. Так, к примеру, он представляет собой непосредственно саму фундаментную основу.

Следующая функция, с которой он успешно справляется, заключается в обеспечении отопления. Наибольшей популярностью пользуется такое основание в процессе возведения построек, выполняемых из блоков газобетонного типа и пеноблоков. Стоит также отметить и то, что монтаж УШП фундамента состоит из трёх основных этапов. Сюда относятся следующие основные этапы:

1. Первым делом подготавливается грунт. В рамках данного этапа также обустраиваются коммуникации, а также основы под УШП.

2. Затем осуществляется армирование, укладываются отопительные трубы и плиты.

3. Третий этап подразумевает под собой заливку бетонным раствором, а также шлифование рабочей поверхности.

4. Самым сложным шагом является первый этап. Он наиболее трудоёмкий и именно его нередко именуют основным. От правильности и грамотности выполняемых действий по подготовке почвы и коммуникаций, зависит успешность всей последующей работы. Надо ответственно подходить к его выполнению.

Подготовительный этап

Подробнее рассмотрим первый этап возведения утеплённых шведских плит:

Сперва должна быть осуществлена грамотная разметка на участке, где планируется построить фундаментное основание. Её важно выполнять, оставляя при этом запас размером в один метр. Запас необходимо делать с расчётом на будущее основание. С помощью специальной техники или лопат роем котлован. Глубина образуемого котлована может находиться в диапазоне от тридцати и до 40 сантиметров.

В то время, когда котлован будет готов, засыпаем его щебнем. Этот слой должен возвышаться почти до грунтового уровня. Проследите, чтобы щебёнка была бы ровно уложена. После этого можно переходить к засыпке песком. Его также необходимо выровнять. Можно не использовать для этого спецтехнику, а выполнить данное действие вручную.

Если вы делаете самодельный УШП фундамент, то нужно очистить коммуникации и дренаж. После этого можно уладывать трубы. Далее монтируем гидроизоляционный слой. После его укладки следует засыпать с помощью мелкого гравия. В рамках заключительного этапа также нужно потрудиться. Необходимо выровнять участок и засыпать щебнем. Таким образом, будет обеспечена более ровная поверхность.

Армирование плиты

После окончания всех подготовительных работ, переходим к следующему шагу. Он состоит в проведении действий, связанных с монтажом плит, труб системы отопления, а также с армированием. В рамках последней операции необходимо в два слоя установить арматурную сетку.

Важно соблюдать расстояние между прутьями, недопустимо чтобы оно было меньше, чем десять сантиметров. Кроме того, их необходимо залить бетонным раствором. С этой целью требуется создать специализированные подкладки, обеспечивающие дистанцию в два сантиметра от отливочного края.

Делаем опалубку

Все инженерные коммуникации должны быть уложены на поверхность песчаной подушки, которую мы предварительно готовим. Затем её следует закрыть песком. После этого песок нужно утрамбовать с использованием воды. Далее организуем утеплительный слой. С этой целью выполняем укладку экструдированного пенополистирола в два слоя. В то же время, общая теплоизоляционная толщина не может превышать двадцати сантиметров.

В то же время, когда выполняется укладка утеплителя, устанавливают и опалубку. Её основные части – это сборные щиты, выполненные из древесных пород. Их следует надёжно зафиксировать. Эти действия выполняются для того, чтобы исключить возможность продавливания сборных щитов под действием большой массы бетонной смеси. Выполняется опалубочная составляющая из досок, отличающихся достаточной толщиной. Существует и вариант необрезного типа, но в данном случае он неактуален.

Объясняется это тем, что из-за него может быть искажена поверхность. Наилучшим выбором станет использование брусков или обрезной доски. Это способствует созданию больших прочностных качеств опалубки. Делая УШП фундамент своими руками, вы можете с помощью обычных гвоздей прикрепить опалубочные щитки. При этом лучше забивать гвозди снаружи. В противном случае мы можем получить не такую ровную поверхность.

Заливаем УШП бетонным раствором

После проведения всех работ, которые условно можно отнести к числу подготовительных, вы можете перейти к этапу заливки бетонным раствором. Это завершающий этап, в результате которого должна быть получена монолитная плита. Для этого следует заливать однородную массу. В связи с этим, рекомендуется приобретать заводскую бетонную смесь. Далее уплотняем залитый бетонный раствор. Это действие осуществляется посредством специализированных устройств – вибраторов. Необходимо это для исключения возможности появления пористой структуры, способствующей разрушительным процессам.

От того, насколько качественно будет уплотнён бетон, будет зависеть целостность шведской плиты. Используя вибратор, можно придать смеси пластичности. Таким образом, он заполнит все образованные пустоты. По прошествии двух недель можно переходить к возведению стен. В это время бетон окрепнет примерно на 70 процентов. Если имеют место условия повышенной температуры окружающей среды, то не помешает периодически поливать бетон водой.

В данной статье вы узнали о том, как сделать УШП фундамент самостоятельно. Как видите, это не так уж и сложно, как может вам показаться на первый взгляд. Выполняемые операции должны быть осуществлены в соответствии со всеми технологическими принципами и нюансами. Следует придерживаться рекомендаций и советов опытных специалистов. Только в таком случае, вы гарантированно получите качественно выполненный фундамент. Далее смотрите инструкцию, как выполняется утепленная шведская плита своими руками.

Как построить сауну

Сначала мы жарили сосиски на открытом огне у озера. С наступлением сумерек пришло время сауны (единственное финское слово в английском словаре). Я понятия не имел, что делаю, поэтому пошел за финнами. Мне было 18, я только что закончил среднюю школу и вылетел в Финляндию, чтобы навестить Ханну, студентку по обмену, которая несколько лет назад жила с моей семьей в Калифорнии.

Мы забились в деревянную хижину, отапливаемую дровами, слишком много людей голые под полотенцами.По моему лицу начал капать пот, и я почувствовал, как все мое тело расслабляется от сухого зноя. Вскоре мы выскочили на улицу и бросились к озеру, чтобы окунуться в холод. Затем вернемся к теплу. Это повторялось часами. И это было мое официальное знакомство с саунами. С тех пор я их люблю.

Для меня сауны приносят наибольшее удовольствие, когда вы проводите весь день на улице. После катания на лыжах или велосипеде на морозе ничто не сравнится с горячим сухим потом. О медицинских преимуществах саун спорят, но я считаю, что это скорее социальный повод.Совершите поездку в загородную хижину в Канаде или посетите нестандартный домик в Биг-Суре, Калифорния, и вы ощутите ту странную роскошь, которая царит в замкнутом пространстве вместе с другими. Но можно ли воссоздать это дома? Вы делаете ставку. Я позвонил нескольким друзьям, у которых принесли любимые финские традиции к себе на задние дворы, чтобы узнать, как это сделать, тоже.

Намного проще купить готовый комплект для сауны, чем собрать его с нуля.Вы можете найти комплекты для переоборудования свободной комнаты или большого туалета в вашем доме, или вы можете установить сборную отдельно стоящую сауну на заднем дворе. У Североамериканского общества саун (да, это так) есть хороший список местных розничных продавцов саун в США и Канаде. Вы даже можете купить простые в установке варианты в Costco или Home Depot всего за 1000 долларов. В Redwood Outdoors есть бочковые сауны в скандинавском стиле на открытом воздухе (от 4099 долларов), которые можно собрать за четыре часа, или ознакомьтесь с предложениями кабины и бочковой сауны от компании «Почти Небеса».Если хотите чего-то более эксцентричного, Sauna Stoke, которым управляет канадец по имени Мика Сихво , чья семья родом из Финляндии, строит индивидуальные сауны (от 11 290 долларов) на трейлерах, чтобы вы могли брать их с собой в дорогу.

Но, допустим, вы хотите сделать это самостоятельно и создать уникальное индивидуальное пространство сауны. С чего начать?

Просто баню никуда не поставишь. Вам понадобится ровная площадка и достаточно места, чтобы построить ящик высотой около семи футов и шириной не менее шести футов.«Для меня вид был важнее всего остального», – говорит Бен Кристенсен, который занимается ловлей рыбы нахлыстом и построил сауну в своем доме в Бозмане, штат Монтана. «Хорошее расстояние от дома также удобно, если вы используете дровяную печь в качестве источника тепла. Это предотвращает возгорание от основной конструкции ».

Планируйте сделать здание размером не менее четырех на шесть футов, чтобы вместить двух или трех человек, или больше, если хотите больше компании. «Я хотел, чтобы моя сауна была местом для общения, поэтому у меня получилось довольно большое – размером примерно 10 на 12 футов», – говорит Эбен Монд, лыжный тренер из Сильвер Плюм, штат Колорадо, который построил сауну во дворе своего дома.«Однажды мы достигли максимума с 17 людьми».

Большинство людей строят сауны из кедра – поскольку он выдерживает влагу, он прослужит дольше. Но это также довольно дорого. Монд пошел с тем, что у него было. «В Колорадо сосна – самая дешевая древесина, которую вы можете получить на месте», – говорит он. Он нашел немного грубо обрезанной сосны и размолол ее.

Вам нужно будет залить бетонный фундамент, затем обрамить стены и крышу – наймите строителя, если вам здесь нужна помощь.Пол может быть кафельным, бетонным или деревянным. Североамериканское общество саун предлагает построить слив для облегчения очистки. Для утепления советует использовать стандартное стекловолокно и алюминиевый пароизоляционный слой вдоль стен и потолка.

«Не экономьте на теплоизоляции», – говорит Кристенсен. Он использовал кедровую обшивку снаружи и кедровый паз с внутренней стороны. «Древесина немного дороже, но она прекрасно пахнет и, естественно, устойчива к гниению. Для других строительных материалов мы использовали много древесины, оставшейся от других проектов, включая весь настил.”

Для дерева в интерьере Кристенсен советует отдать предпочтение 100-процентной древесине с прозрачной текстурой, т.е. без сучков. «Когда в сауне нагревается, сучки на дровах становятся особенно горячими и могут причинять неудобство вашей коже», – говорит он.

Ознакомьтесь с этой электронной книгой «Сделай сам» для сауны (20 долларов), чтобы получить конкретные рекомендации по строительству.

Монд хотел окна, чтобы он мог наслаждаться видом: «Каждый, кто приходит в мою сауну, говорит:« Приятно смотреть на улицу.«Используйте стекло с двойным остеклением, – говорит он, – и держите его подальше от источников тепла. (Окна Монда находятся в 24 дюймах от его печи.) Он также добавил две двери – по одной с каждой стороны – для хорошей вентиляции и легкого доступа, и – просторную скамью вдоль одной стороны сауны, на которой с комфортом поместятся восемь человек.

«Мы спроектировали уклон потолка таким образом, чтобы он был ниже у источника тепла и выше у места, где мы сидим», – говорит Кристенсен. «Это заставляет теплый воздух циркулировать к нам, и когда вы поливаете водой горячие камни, это вызывает сильный поток тепла прямо в лицо, что хорошо.”

Иметь поблизости источник холодной воды – неплохо. «У нас была старая ванна на ножках, которую мы установили на склоне холма рядом с сауной», – говорит Кристенсен. «Мы наполняем его из шланга и используем как небольшой резервуар для промокания».

Вы можете выбирать между деревянным, газовым, электрическим или инфракрасным. Большинство пуристов сауны скажут, что сжигание дров – лучший способ. Кристенсен забил у местного жителя старую бочковую дровяную печь; Монд купил дровяную печь на Craigslist.«Для меня все было связано с той атмосферой, которую я хотел в сауне», – говорит Монд. «Я собирался почувствовать, что« мы едем в хижину в горы », а это означает сжигание дров». Становится действительно жарко – около 150 градусов, но ему требуется несколько часов, чтобы нагреть помещение, и ему приходится вручную разжигать огонь, пока он там.

Электрические и газовые сауны проще в обслуживании и быстрее нагреваются, но они не так очаровательны. Инфракрасные обогреватели наиболее эффективны, так как они быстро нагреваются и потребляют значительно меньше электроэнергии.Почти Небо продает электрические и дровяные каменки, предназначенные для саун.

По оценкам Монд, он построил сауну из переработанных материалов и местного дерева примерно за 2000 долларов. Кристенсен нашел окна с двойным остеклением и массивную дубовую дверь в магазине Habitat for Humanity ReStore, и его сборка стоила около 10 000 долларов, включая наем подрядчика для создания платформы.

После того, как ваша сауна заработала, ничего не остается делать, кроме как запустить ее, пригласить друзей и попотеть.

Строительство каменного каменного утеплителя из кирпича – Сделай сам

Незадолго до рассвета истории было обнаружено, что кирпичи обладают особой способностью временно сохранять тепло и выделять его с довольно равномерной скоростью. Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и взяла его с собой в качестве переносного обогревателя. Шло время, люди строили из кирпича различные виды печей, печей и т. Д. И использовали этот принцип для выравнивания тепловыделения древесины.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, поскольку запасы древесины стали настолько истощенными, что временами им приходилось использовать солому, щетку или навоз, чтобы согреться. Воспользовавшись способностью кирпича сохранять тепло помимо простого камина, они начали строить каменные печи, которые были закрытыми (так, чтобы воздух подавался снаружи, а не уже нагретым внутренним воздухом), и они спроектировали дымоход так, чтобы Горячие газы, образующиеся при пожаре, проходили через длинный кирпичный лабиринт.Из-за этого большая часть тепла впитывалась в кирпич, а не поднималась в дымоход. По мере того, как тепло проникает в кирпичи, газы охлаждаются и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и заставляет эти печи иметь огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически чем угодно. выгорающий.

На домашней выставке в Сиэтле я увидел одну из этих русских (или финских) печей. Это выглядело как хороший ответ на мою проблему.Одним из вариантов, показанных с ним, была труба конденсатора, которая обеспечивала выход горячей воды из печи. Его можно протянуть по всему дому, чтобы распределять тепло печи. Отлично! Но есть одна проблема: цена. Каменщики больше не работают дешево, а каменщики со специальностью еще менее дешевы. (Продавец кирпичной компании сказал мне, что его выгнал со стройки каменщик, который строил русскую печь, но не хотел, чтобы кто-нибудь видел, как это сделать.) Минимальная цена, которую я назвал, составляла 6500 долларов за самую маленькую, которую они сделали. – без излишеств, без горячей воды, не считая дорожных расходов.

Хотя я и не кладовщик кирпича, я построил несколько вещей из кирпича. В годы учебы в колледже я смешивал и носил сырье для укладки кирпича, поэтому я знаю основы. На самом деле, чтобы начать, нужно четыре ингредиента: тяжелая работа, хороший глаз, много-много терпения. . . и библиотека. После некоторых поисков я наткнулся на книгу в публичной библиотеке, в которой были подробные планы и инструкции по постройке русской дровяной печи из кирпича. Даже автор этой книги намекнул, что если вы любитель, вы должны быть немного псих, чтобы попытаться построить свою собственную печь.Как оказалось, он ошибался, но я все равно оценил совет.

Материалы для строительства русской дровяной печи из кирпича

Сначала я начал искать того, кто продал бы мне дверь и нагревательный змеевик для печки. Я выяснил, что производители железных печей не будут продавать вам только дверь, потому что они должны тратить непомерно большие суммы денег на получение государственного разрешения на продажу своей продукции, и они опасаются, что если кто-то купит дверь со своим государственным номером на ней, Затем он изготовит свою собственную печь, не тратя деньги на утверждение своей конструкции.Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно доведет до конца и построит свою собственную печь, и что, продав мне детали, он меня «зацепит» и в конечном итоге получит контракт на постройку моей печи. Как бы то ни было, через некоторое время он придумал дверь из закаленного стекла и змеевик, который я хотел. Он также дал небольшой совет. Он был знаком с дизайном, который мы получили из библиотеки. Он сказал, что это сработало, но в некоторых местах было слишком светло.Он порекомендовал нам выложить еще один полный слой кирпича снаружи. Это сделало и без того крупный проект намного крупнее. Но его доводы казались оправданными, поэтому мы сделали это. Всего требуется кирпичей: 1900 штук.

Мне нужен был еще один специальный предмет: труба, проходящая через пол. Подойдет медная трубка, но меня немного беспокоило то, что со временем она может вступить в реакцию с химическими веществами в бетоне и вызвать коррозию. Как только материал окажется в бетоне, вы не сможете его заменить или отремонтировать.На той же домашней выставке я видел выставку шведского производителя системы теплого пола с использованием пластиковой трубы. Это был трехслойный бутерброд из очень прочного пластика. Теоретически он должен пережить дом. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. Д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор, и что мне придется покупать у одного из их дилеров, которых в моем районе было три. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и, если у меня нет лицензии подрядчика, это не продажа.В этот момент я немного рассердился – эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую по дилерской цене! Его горячие дилеры только что вышли из какого-то бизнеса.

Одна неприятность дровяной печи заключается в том, что вам нужно вытаскивать золу. Я по натуре разносчик, и перетаскивание пепла на ковер в гостиной казалось верным источником жалоб от моей жены.Так как тепловые трубы не выходили в гостиную, где должна была быть печь, мы сделали пол в гостиной на нижней стороне из дерева. Печь вошла в эту деревянную часть пола. Мы залили большой кусок бетона в качестве основания для печи, а затем убрали под пол.

Теперь я просто снимаю решетку, которая находится над вентиляционным отверстием. Затем я беру садовую мотыгу и вытаскиваю золу в топку, позволяя ей стечь через вентиляционное отверстие в пространство у основания печи.Таким образом, немного наклонив голову, я могу убрать золу под домом и снаружи, не испортив дом внутри. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Кладка дровяной печи кирпича

В какой-то момент моя семья начала понимать, что я серьезно отношусь к размещению огромной (32 дюйма на 76 дюймов на 7 1/2 футов высотой) кучи кирпичей прямо посреди дома, и что это будет самая заметная вещь в доме. наша гостиная-столовая.Мой сын Джефф перфекционист и очень озабочен тем, как все будет выглядеть. Он действительно не думал, что старик будет достаточно терпеливым и осторожным, чтобы убедиться, что этот предмет был прекрасным, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (В конце концов, я сам замесил большую часть раствора.) Он внимательно изучил книгу, и хотя до того времени он ни разу не положил ни одного кирпича и не видел, чтобы это было сделано, он объявил, что построит печь.

Добавление второго слоя дало нам возможность сделать несколько ошибок, которые не проявились.Используя старую пилу с лезвием для пилы по кирпичу, я разрезал кирпичи, которые нужно было разрезать. Я также смонтировал дверь и зачистку. Внутреннюю часть сделали мягким садовым кирпичом (дешевле и легче резать). Топка и дымоходы, которые будут получать много тепла, выложены огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и труднее резать). Печь стоит посередине комнаты на высоте семи с половиной футов с еще семи футов кирпичного дымохода наверху. После того, как мы пробили потолок, мы не увидели причин идти на все работы, чтобы проложить крышу из кирпича, поэтому мы установили металлический дымоход, который все равно почти не видно снаружи.Возможно, у меня есть предубеждения, но я не верю, что профессионал справился бы лучше.

Сжигание в дровяной печи

Чтобы в доме было тепло, нужно всего лишь один-два часа сжечь его утром. Потом, когда горячих углей еще много, перекрываем и заслонку, и воздухозаборник. Это задерживает горячий воздух в плите, и он остается горячим около 24 часов и теплым в течение 48 часов. Максимальный нагрев поверхности наступает примерно через 30 минут после выключения печи, настолько короткий, что очень горячие ожоги являются наиболее эффективными.Когда вы достигли максимальной температуры, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду температура в помещении за ночь падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также сжигаем вечером.) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, поэтому идеальная длина дров составляет около 36 дюймов.Однако, если вы случайно получите один из них немного длиннее, в нижней части первого дымохода будет около фута пространства, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я убираю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Прореживатели из этих областей очень хорошо подходят для печи. Тогда, конечно, есть много подводных камней. Чем меньше диаметр древесины, тем быстрее (а значит, эффективнее) она горит.

После разжигания горячего огня из дымохода не выходит видимый дым. К тому времени, когда дымовые газы прошли около 35 футов от топки до потолка, они едва ли теплые. Тепло проникает в кирпичи. Возгорание дымохода невозможно. Примерно раз в месяц я открываю две дверцы для очистки на дне дымоходов и вытаскиваю скопившуюся там небольшую часть летучей золы. Креозота не накапливается, хотя иногда я нахожу его на внутренней стороне дверей.Я считаю, что это формируется, потому что пожар только начинается и еще до того, как он набирает обороты.

Помимо физического тепла, которое дает печь, вид пламени через дверь «согревает сердца» Зимними вечерами мы иногда разжигаем небольшой костер, чтобы получить это свечение. Это помогает сделать дом домом. Иногда меня не дает уснуть по ночам из-за болей в спине. Когда это происходит, я сажусь спиной к раскаленному кирпичу и впитываю тепло. Не дает мне дотянуться до аспирина.

Друг подарил нам двухдюймовый клен, только что распиленный.Мы разрезали его и отшлифовали, чтобы получились каминные полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают прочный анкер для кронштейнов из клена, которые удерживают эти каминные доски.

Распределение тепла внутри пола работает не так хорошо, как ожидалось. Это в первую очередь связано с тем, что мы не сжигаем печь достаточно часто, чтобы бетон оставался нагретым, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Однако нам удается сохранять достаточно тепло и комфорт.Нам повезло, что мы построили, когда мы это сделали, потому что в соответствии с сегодняшними строительными правилами нам все равно пришлось бы устанавливать тепловой насос, независимо от того, нужен он нам или нет – а мы, конечно же, этого не делаем.

Вы должны научиться управлять своим течением. По той же причине, что требуется много времени, чтобы остыть, также нужно много времени, чтобы нагреться. Если вы подождете, пока плита остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий период холода, прежде чем он нагреется, потому что около 90% вашего тепла впитывается в кирпичи.Лишь очень немного излучается из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу же излучалось больше тепла.)

Лучшая часть системы отопления – это то, чего в ней нет – счет за топливо в конце месяца.

Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла. Конвекционное тепло – это когда комнатное тепло втягивается в камеру вокруг топки, нагревается, а затем отправляется обратно в комнату.

• Чугун в первую очередь выделяет лучистое тепло (тепло, исходящее от материала) и красивее, потому что его можно заливать в декоративные формы. Чугун медленнее нагревается и медленнее остывает.

• Мыльный камень красив и лучше поглощает тепло, чем сталь или чугун.

Первоначально опубликовано: октябрь / ноябрь 1997 г.

Проект сауны своими руками по доступной цене – DIY

Какая реклама.На фотографии была изображена симпатичная модель в полотенце, лежащая на гладкой скамье из красного дерева в красиво обшитой панелями комнате. Здоровые капли пота стекали по ее лбу, когда она наливала воду из деревянного ведра на камни в обогревателе внизу. Под картинкой была надпись: ПОСТРОЙТЕ ЭТУ КРАСИВУЮ, ЗДОРОВУЮ ФИНСКУЮ САУНУ. НАБОРЫ НИЗКОЙ ОТ 449 $.

«Ага», – сказал я себе. «Конечно, неплохо было бы иметь такую ​​сауну … но 450 долларов? Ни за что!» Мой приятель Том был в то время безработным, а я сам был … э-э, между работами.И, разумеется, у нас не было денег, упомянутых в этой классной рекламе, хотя мы очень хотели иметь собственную сауну.

Вы слышали старую поговорку: «Где воля, там и путь»? Что ж, я рад сообщить, что – благодаря небольшой находчивости с нашей стороны, небольшой удаче и некоторой помощи наших друзей – Том и я смогли построить эффективный, уютный, вместительный (для четырех человек), домашняя, дровяная финская сауна. И это не обошлось нам в 450 долларов. На самом деле, это даже не стоило нам $ 50 , если вы можете в это поверить.

Признаюсь, судьба была с нами, когда мы начали поиск бесплатных стройматериалов, потому что сразу же наткнулись на пару домов-полумесяцев (из грубо распиленной сосны), сидящих за брошенными рабочими-мигрантами. лагерь. Каждый был размером 4 на 4 на 7 футов, в отличной форме и, как назло, совершенно без запаха. Мы тактично подошли к фермеру, который выращивал вишню, который владел парой туалетных принадлежностей, и он позволил нам получить их для хихиканья, хихиканья и добродушного хохота.

Вернувшись в коттедж, мы с Томом – с помощью умственных способностей Кэти Калчек – пришли к блестящей идее: вместо того, чтобы разбирать уборные на их дрова, почему бы не соединить две части вместе, чтобы сформировать одну большую конструкцию (нашу сауну)?

Помня об этом, мы заложили фундамент из шести шлакоблоков. Затем – после снятия сидений, фасада и крыши каждого флигеля – мы расположили два здания на блоках так, чтобы они смотрели друг на друга. В этот момент на место происшествия прибыл друг и лучший плотник Крис Ноулз, чтобы помочь нам с Томом соединить два надворных строения друг с другом.(Мы использовали стяжные болты диаметром 3 1/2 дюйма, чтобы соединить две конструкции вместе.)

Том сделал новую дверь для сауны из одной из старых дворовых дверей и повесил ее на оригинальной фурнитуре. Для восстановления конструкции нужно было просто прибить старые доски крыши (которые мы сняли перед стыковкой двух половин) обратно и обрезать все выступы.

Далее мы работали над интерьером сауны. Сначала мы добавили к стенам распорки скамейки 2 на 4, затем – после закругления кромок досок и гладкой шлифовки их поверхностей (без сколов!) – я разложил доски скамейки на расстоянии 3/4 дюйма друг от друга для хорошая вентиляция и забил доски на место финишными гвоздями.(Примечание: не будучи садистом в глубине души, я решил зенковать всех металлических фурнитуры внутри нашей теплицы. Поверьте мне, если бы вы сидели на гвоздях с углом наклона 170 градусов по Фаренгейту, а 170 градусов по Фаренгейту – это минимум . температура для большинства саун – вы будете кричать через крышу, сжимая свою фирменную фанни обеими руками!)

В этот момент мы поместили трехсторонний металлический поднос, который мы нашли внутри старой сахарной хижины, на пол в одном углу сауны, а затем выложили внутренний край подноса двумя слоями кирпича.Затем мы поместили нашу печь с решеткой на дне поверх кирпичей, чтобы пепел падал прямо на поднос, находящийся внизу, когда горел огонь.

Вы, наверное, задаетесь вопросом о плите. В конце концов, это обычно самая дорогая часть любой сауны, верно? Ну, мы с Томом собрали наш нагревательный элемент – хотите верьте, хотите нет – по цене двух металлических петель (около 2 долларов). Том вырезал остальные части печи из стального лома толщиной 1/16 дюйма и попросил ученика сварщика (который нуждался в практике и ничего не брал с нас) сварил части вместе.

Поездка на местные свалки не обнаружила пригодной для использования трубы, так что в итоге мы потратили 2,35 доллара в хозяйственном магазине на то, что нам было нужно. Мы протянули трубу диаметром 4 дюйма от печи к отверстию шириной 5 дюймов в крыше сауны. (Я настоятельно рекомендую вам использовать «наперсток для дымохода» – стоимость: около 2,50 долларов – для обеспечения надлежащей изоляции между трубой и крышей. Мы не знали, что такое было, когда строили сауну, и вместо этого сделали импровизированный воротник из немного оцинкованного листового металла.) После установки дымохода мы прибили 2х4 перед дровяной печью, чтобы они служили ограждением.

Затем мы приступили к поиску камней, чтобы положить их поверх обогревателя. Как вы, наверное, знаете, лучше всего использовать те камни, которые мать-природа натерла гладкими (поскольку гладкие камни менее склонны к растрескиванию, чем скалистые). Идеально подойдут закругленные камни со дна ручья или озера. [Обязательно дайте таким камням полностью высохнуть, прежде чем нагревать их. Даже малейшее количество влаги, попавшей внутрь камней, может заставить их расколоться – возможно, сильно – при первом использовании в сауне.—MOTHER EARTH NEWS.] Крис смог собрать на пляже рюкзак, полный подходящих камней, за полчаса.

Когда мы впервые зажгли печь, мы были приятно удивлены ее работоспособностью. Ничья была потрясающей, и в мгновение ока разгорелся огонь. Пока камни на плите нагреваются, Крис слепил черпак из старой банки от грибов и березовой ветки. Мы отнесли его в сауну вместе с ведром с водой, а затем – после того, как мы разделись и привыкли к жаре, – Том плеснул немного воды на раскаленные камни… после чего мы мгновенно испытали супер-порыв горячего воздуха!

20 минут спустя – после еще нескольких «всплесков тепла» (каждый из которых сопровождался решительными «ох» и «аах») – три дымящихся тела выбежали на улицу, чтобы прыгнуть в прохладное голубое озеро Мичиган. Вы когда-нибудь чувствовали себя настолько чистыми, что ваш кожа буквально вся покалывала? Довольно спешка, надо сказать!

Я купался в коммерческих саунах и могу честно сказать, что по своей атмосфере и очарованию они просто не могут сравниться с нашей маленькой самодельной сауной, сделанной своими руками.И все же наша домотканая финская сауна стоила намного дешевле, чем любая сауна, в которой я когда-либо был. В общем, мы с Томом потратили 19,54 доллара на проект: 2,35 доллара на дымоход, 4,26 доллара на разное оборудование и возмутительные 12,93 доллара на аренду сауны. на трейлере мы возили уборные из лагеря в наш коттедж. Все остальное было продумано.

Мои братья – Мэтт и Дэйв – и мой отец сделали некоторые более поздние дополнения к сауне: например, они установили вакуумный колпачок на дымоход, покрыли крышу черепицей, заделали швы здания и покрыли внешнюю поверхность защитным слоем для древесины ( ориентировочная стоимость: 30 $).Однако мы легко могли бы обойтись без большинства этих предметов … и поначалу обходились.

Итак, если вы жаждете сауны, не позволяйте высокой цене испортить вашу горячую идею! У вас может быть настоящая финская сауна на дровах, которую вы всегда хотели, и вам не нужно платить 450 долларов (или даже 50 долларов), чтобы получить ее. Все, что вам нужно сделать, это немного покопаться … и “подумать о сауне!”

Первоначально опубликовано: март / апрель 1978 г.

Единственное, что нужно вашему дому, чтобы зима была хорошей.

После праздников зима теряет все свое очарование и раскрывает свое истинное, ужасное «я».Например, вдруг вы не можете рассчитывать на очаровательные мерцающие огни или запах свежей сосны с рождественской елки, чтобы избавиться от леденящих кровь порывов ветра и ледяных тротуаров. Как жители Нью-Йорка, мы просто выживаем, выпиваем тонну горячих игрушек и используем это как предлог, чтобы остаться дома в пятницу вечером. Но в других частях света люди придумали решение, как сделать зимы, смею сказать, приятными …? Речь идет конкретно о скандинавских странах, таких как Финляндия, где более половины населения имеет сауну у себя дома.Если сауна внутри дома или квартиры среднего размера кажется чрезмерной и дорогой, мы здесь, чтобы сказать вам, что это не такая уж безумная идея (просто спросите у любого финна ). К тому же, разве вы действительно можете поставить цену на свое здоровье и рассудок? Сеансы продолжительностью от десяти до пятнадцати минут в традиционной дровяной сауне вызывают кровоток и высвобождают эндорфины, что улучшает как сердце, так и психическое здоровье. И когда ваш мозг ясен и способен сосредоточиться, зимняя хандра (которая в основном сводится к разочарованию и истощению) на самом деле тает.Однако мы не будем утомлять вас статистикой, потому что то, что нас действительно волнует в саунах, – это их эстетика. Подумайте о чистых линиях успокаивающих светлых деревянных досок (которые прекрасно пахнут), гладком кафельном или каменном полу и тех огромных вулканических углях.

Сауна нашей мечты, спроектированная Skammi Architects. Фото Паулины Салонен

Поскольку для сухих саун требуется только источник питания, а не водопровод, их можно разместить практически где угодно – в углу ванной комнаты или гостевой спальни, в гараже, на заднем дворе и т. Д.- и может быть построен размером всего четыре на четыре квадратных фута. В то время как открытая сауна более традиционна (и является шикарным дополнением к заднему двору), строительство сауны внутри вашего дома на самом деле не так разрушительно, как кажется. Если мы пробудили ваш интерес, читайте все, что вам нужно знать о том, как наслаждаться жизнью в сауне и (наконец) зимой.

Я Can Haz Sauna?

Прелесть сухой сауны, как мы упоминали ранее, в том, что для нее не требуется проточная вода, поэтому вам не нужно устанавливать ее рядом с водопроводом.Однако вам понадобится источник питания для электричества (освещение, обогреватель и т. Д.), Поэтому, если вы планируете создать сауну на открытом воздухе, она должна располагаться рядом с основным строением, чтобы ее можно было подключить. Мы предлагаем нанять электрика для этой части. настройки сауны, и имейте в виду, что она будет использовать 220V. Что касается места, все, что вам нужно для маленькой сауны, – это открытое пространство 4 x 4 фута (плюс немного для распашной двери и проводки) и потолок выше семи футов. При выборе размера сауны следует руководствоваться общим практическим правилом: позволяйте двум ногам на человека сидеть вертикально, а не друг на друга.Кроме того, если вы собираетесь делать это как настоящий финн, вам следует подумать о том, чтобы принять какой-то душ поблизости в течение нескольких последовательных сеансов в сауне и вне ее.

Конечно, вы также захотите спросить: “Сколько мне будет стоить эта вещь?” Мы обнаружили, что наиболее доступным и настраиваемым вариантом является комплект для сауны своими руками (не так страшно, как кажется), который может стоить около 2000 долларов. По словам профессионала Thumbtack Натана Муна, если вы не умеете работать, ожидайте, что оплата труда составит от 250 долларов США в зависимости от размера.Это не случайная покупка, но, опять же, мы говорим о вашем благополучии!

Дровяная печь Финалист десятиборья: Tulikivi Hiisi

Расскажите немного о своей компании?

Туликиви начал с видения одного человека, что он мог бы взять неиспользованный карьер мыльного камня и превратить его в нечто, что могло бы помочь поддержать рост местной экономики. Примерно в начале 20 века в деревне Нуннанлахти была основана финская компания по производству мыльного камня (Suomen Vuolukivi Oy).В 1980 году компания была реорганизована и начала производить печи под названием Tulikivi, что означает «огненный камень». С тех пор она выросла и стала крупнейшим в мире производителем каминов и хлебопекарных печей из талькового камня.

Что такого особенного в вашей плите? Дайте мне вашу презентацию в лифте.

Tulikivi Hiisi – это компактный, сохраняющий тепло камин, который особенно хорошо подходит для современных проектов строительства с низким энергопотреблением. Несмотря на свои компактные размеры, Hiisi очень эффективно накапливает тепло, которое затем мягко передается в комнату в виде приятного лучистого тепла.Это также гибридный камин, что означает, что и пеллеты, и дрова можно сжигать без необходимости в дополнительном оборудовании или электричестве. Печь является высокоэффективным источником тепла с низким уровнем выбросов, который уже превосходит самые жесткие в мире стандарты выбросов, установленные на 2015 год.

Ваша печь может сжигать как пеллеты, так и дрова, что делает ее уникальной среди финалистов. Были ли какие-либо проблемы с дизайном при создании печи, которая могла бы сжигать и то, и другое?

Регуляторы горения на Hiisi точно такие же, как для пеллет, так и для древесины, поэтому ничего не нужно менять, чтобы это произошло.Лучше всего то, что для сжигания пеллет не требуется электричество. К счастью, для сжигания гранул или дров используется тот же процесс горения, что и в Hiisi, поэтому решение об их объединении было легким выбором. Одна из проблем заключалась в том, чтобы получить решетку, которая могла бы пропускать необходимое количество воздуха, по-прежнему удерживать гранулы и поддерживать нашу высокую эффективность и низкие выбросы. Одно изменение в конструкции, которое мы внесли, заключалось в добавлении около 2 мм [чуть более 1/16 дюйма] к верхней части нашего воздушного спойлера, чтобы домовладелец мог сделать один полный обогрев с одной загрузкой гранул.

Ваша плита также нагревает воду. Можете ли вы объяснить, как эту печь можно включить в полную систему отопления дома?

Пока Hiisi обогревает основную часть дома, например гостиную или кухню, водяная рубашка может отводить до 50 процентов создаваемого тепла и направлять его в водонагреватель. Оттуда он может быть перенесен в другие комнаты в виде лучистого тепла пола при 40 градусах Цельсия [104 F]. Если дом хорошо изолирован и спальни не нуждаются в дополнительном обогреве, можно установить более высокую температуру от обогревателя, а затем она может напрямую помочь с нагревом горячей воды для бытового потребления до 55 C [131 F].У других компаний есть устройства, которые нагреваются водой и могут достигать гораздо более высоких температур, но, оставаясь в рамках нашей цели по созданию долговечного продукта, который прослужит всю жизнь, мы хотели продукт, который будет делать то же самое и при этом сможет охватывать такой широкий диапазон. отопления.

Ваша плита очень хорошо продается в Европе. Каковы некоторые отличия печной промышленности в Европе от США и как это влияет на ваш бизнес?

Некоторые страны Европы более осведомлены о каменных обогревателях, чем другие, поэтому в определенном смысле мы должны получить такое же образование в Европе, что и в США.S. Разница заключается в размере домов и тщательности их строительства. По большей части европейцы хотят, чтобы их дома прослужили 200 лет, поэтому Хийси очень хорошо вписывается в это культурное мышление. Не повредит то, что многим европейцам нравится отопление на дровах, и что многие страны также предлагают за это значительные налоговые льготы. Это можно принять во внимание при рассмотрении добавленной стоимости и стоимости каменного утеплителя. В США налоговый кредит в размере 300 долларов за эффективный дровяной прибор – это хорошо, но он не учитывает преимущества покупки продукта, который обладает прочностью, безопасностью и историей чистого горения, как каменный обогреватель.

Как вы думаете, куда движется печная промышленность в США?

Возможно, печная промышленность обнаружит, что конвекционное тепло может преобладать над более новыми, хорошо изолированными и пассивными домами, что может подтолкнуть промышленность к отоплению с помощью тепловой массы для распределения создаваемой энергии.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Каменный обогреватель • Вместо

Также известен как каменные печи, качелофены, русские камины, финские камины, шведские печи, изразцовые печи, противоточные камины, излучающие камины и камины массового хранения.

Зачем нужен каменный обогреватель?

Внутри каменные печи горят сильнее, чем металлические дровяные печи, и их извилистый лабиринт дымоходов (перегородок) нагревает окружающую каменную кладку, которая затем выделяет тепло в течение 18–24 часов. Температура внутри некоторых каменных обогревателей может достигать 2000 градусов (против 700 внутри металлической печи), но они остаются комфортными на ощупь на поверхности.При таких высоких внутренних температурах углеводородные газы воспламеняются, оставляя минимальное загрязнение.

Как работает каменный обогреватель

При сжигании древесины около 30% выделяемого тепла обеспечивается твердыми частицами древесины, а 70% тепла содержится в выделяемых газах. Если летучие газы не полностью сгорают, они улетучиваются в виде потерь тепла и загрязняющих выбросов твердых частиц. Зажигание и последующее извлечение тепла из дымовых газов превращает почти каждую унцию древесины в энергию.Медленное горение, низкотемпературное горение с низким содержанием кислорода приводит к образованию смол и углеводородов, быстрое, горячее горение с подачей воздуха сжигает загрязняющие вещества. Добавьте аккумуляторную батарею (кладку), и вы получите очень эффективную, экологически чистую систему отопления. Металлическая печь быстро отдает тепло, таким образом, никогда не позволяя внутренней температуре горения достичь 1100 градусов по Фаренгейту, необходимых для воспламенения всех газов.

Каменный обогреватель использует меньше древесины

Поскольку накопленное тепло медленно излучается из кирпичной кладки, в большинстве случаев необходимо разжигать огонь только один раз в день.В очень холодных условиях вам может понадобиться разжигать два костра в день. За металлическими дровяными печами необходимо следить, чтобы они постоянно колебались от пиковых высоких температур до полного отсутствия тепла, когда огонь погас.

Если вы утопите дымоход в металлической дровяной печи, вы увеличите выбросы загрязняющих веществ, поскольку дрова сгорают не полностью. Каменный обогреватель всегда сжигает древесину при максимальной температуре, если вы хотите меньше тепла, вы просто используете меньше древесины. В хорошо изолированном доме каменный обогреватель будет использовать на 1/3 (или намного) меньше древесины, чем дом, отапливаемый старинной металлической дровяной печью.Хорошо спроектированный каменный обогреватель может легко превзойти большинство металлических дровяных печей с рейтингом EPA. И, как и дровяная печь, каменный обогреватель может выходить через металлический дымоход.

Каменная печь: древняя зеленая технология

Каменная печь использовалась во многих различных формах почти во всех древних северных культурах, от печи Канг возрастом 7200 лет в Китае до Гипокоста в Древнем Риме. В Северной Европе 500-600 лет назад из-за продолжительных холодов местной древесины стало не хватать, и каменные обогреватели стали обычным явлением из-за их эффективности.

За последние сто лет каменный обогреватель заменили грязный уголь, затем масло. Древесина является возобновляемым ресурсом и поглощает CO2 по мере роста. При сжигании выделяется примерно такое же количество окиси углерода, углекислого газа и метана, которое могло бы произойти, если бы древесина разлагалась естественным образом на лесной подстилке. извлекается эффективно и чисто.

Хотя эти эффективные обогреватели были и остаются популярными в России и Северной Европе, в Соединенных Штатах никогда не было дефицита дров, поэтому каменный обогреватель был вытеснен дровяной металлической печью.Учитывая, что каменные обогреватели эффективны и мало загрязняют окружающую среду, Соединенным Штатам следует присмотреться к ним повнимательнее.

Как имитировать каменный обогреватель

Окружите сердечник обогревателя камнем, кирпичом, штукатуркой или плиткой. Хотя комплекты доступны, это не проект для новичков в каменной кладке (см. Раздел ресурсов). А пока, прежде чем построить одну, я просто сложу большие камни вокруг дровяной печи.

36 Удивительные вдохновения для каменного обогревателя

1) Качелофен

Каменный обогреватель – новая печь, основанная на старой конструкции.Качелофен – это дровяная печь, облицованная керамической плиткой, внутри которой выложены каменные каналы, похожие на лабиринт. Извилистый выхлопной газ нагревает окружающую кладку, которая затем медленно излучает тепло. Небольшая дверца без окон позволяет огню очень сильно разгораться внутри обогревателя. Высокая температура и добавление второй камеры сгорания сжигают загрязняющие летучие газы и эффективно превращают их в тепло. Дополнительные примеры см. На сайте biofireinc.com.

2) Качел Плитка

Качелофен облицован методом биофайринка.com. Внутренний огнеупорный кирпич окружен специальной плиткой «качель».

3) Лепнина и плитка

Утеплитель для лепнины и плитки. Дополнительную информацию можно найти на сайте fliesen-ofen-ritter.at.

4) Старинный обогреватель

Старомодный каменный обогреватель, облицованный лепниной и плиткой. Fliesen + Ofenbau Ritter GmbH, дополнительную информацию можно найти на своем веб-сайте.

5) Каменный обогреватель в деревенском стиле

Этот каменный обогреватель с черной отделкой придает элегантность любой комнате.

6) Под влиянием Азии

Каменный обогреватель с азиатским влиянием. Только специальные плитки «качель» могут касаться внутреннего огнеупорного кирпича, все остальные плитки должны располагаться на некотором расстоянии от внутренней кладки, иначе они треснут. Дополнительные изображения можно найти на fliesen-ofen-ritter.at.

7) Обогреватель с лепниной

Обогреватель для лепнины и плитки. biofireinc.com Маленькая дверца удерживает тепло внутри, что упрощает достижение высоких температур сгорания.

8) Схема качелофена

Внутри качелофена.Каналы или перегородки эффективно отводят тепло от выхлопных газов.

9) Финский каменный обогреватель

Изразцовый каменный обогреватель в Финляндии. Правительство Финляндии поощряет использование каменных обогревателей с помощью налоговых льгот. Программа оказалась настолько успешной, что 90% новых домов имеют каменные обогреватели. Другие вдохновляющие фотографии можно найти на contura.eu.

10) Какелугн

Шведская печь или какелугн. В интерьере каменные перегородки, снаружи – изогнутая плитка.Внутри на самом деле много кладки, чтобы впитать тепло. На сайте Contura есть и другие замечательные примеры.

11) Скамья с подогревом

Обогреватель для кирпичной кладки с подогреваемой скамьей в Дании. Утеплитель с толщиной фасада 3-4 дюйма дает умеренную теплопередачу, не слишком быструю, не слишком медленную. Автор Ларс Хельбро. Первоначально можно найти на stenovne.dk

12) Горный обогреватель

Каменный обогреватель может быть отличным способом обогрева хижины или горного дома. Эти обогреватели не только привлекают внимание, но и эффективны.

13) Уютный уголок для чтения

Каменка для кирпичной кладки в Дании от Lars Helbro. Для получения дополнительных идей посетите stenovne.dk.

14) Стена обогрева

Этот каменный обогреватель действует как стена между двумя комнатами в Квебеке, Канада. Автор: maconneriegillesgoyette.

15) Обогреватель из регенерированного кирпича

Обогреватель из регенерированного кирпича, сделанный из регенерированного кирпича, песчано-известкового раствора, сиреневого голубого камня и сердечника обогревателя Heat-Kit. Автор Уильям Дэвенпорт, turtlerockheat.com. Чтобы уменьшить напряжение, каменные обогреватели в Северной Америке обычно строятся с системой двойных стен; огнеупорное ядро, включая топку и каналы или перегородки, и отдельную, незакрепленную облицовку из каменной кладки.В противном случае тепло огнеупорного кирпича может привести к растрескиванию фасада, хотя на кирпич меньше всего будет воздействовать.

Циркуляция нагревателя кирпичной кладки

Направление дымовых газов через ряд перегородок нагревает окружающую кладку. Перегородки могут изгибаться во многих направлениях. Некоторые перегородки печки перемещают выхлоп из стороны в сторону, некоторые вверх и вниз, некоторые спереди назад и наоборот. В основании каменки всегда есть источник воздуха, питающий огонь.

Тем не менее, слишком длинные и извитые дымоходы могут ограничивать тягу через систему, поскольку каждое изменение направления создает сопротивление потоку газа и снижает всасывающую тягу дымохода.Эта диаграмма и информация изначально были найдены на сайте «energybible. ru / bio_energy / masonry_stoves.html ».

16) Carsten Homestead

Обогреватель для каменной кладки с обогревом вокруг обогреваемой скамьи, печью с прямым огнем (со стороны кухни) и хранилищем дров от Carsten Homstead из Массачусетса. Первоначально найдено на homespunworks.com.

17) Rustic Heater

В этой каменной печи в Берлингтоне, штат Вермонт, на кухне установлена ​​печь для выпечки. Масоны: Уильям Давенпорт, Спенсер Блэквелл, Норберт Сенф.На сайте Turtle Rock Heat есть больше информации и идей. Первоначально найдено на turtlerockheat.com

18) Нагреватель с сердечником

Каменный обогреватель с сердечником из набора тепла. Если масса фасада слишком велика, 5 дюймов или более, масса может замедлить теплообмен. Эффективный обогреватель должен производить тепло с той же скоростью, с которой оно отводится (излучается). Размер топки также должен соответствовать размеру каменки и жилища.

19) Внутреннее отопление

Неэффективно устанавливать обогреватель на наружную стену.На внешней стене та часть кладки, которая обращена наружу, будет просто нагревать наружный воздух. Этот обогреватель представляет собой внутреннюю стену. Каменный обогреватель Vermont от smithandvansant.

20) Обогреватель из Канады

Дымоход каменного обогревателя может быть керамическим или металлическим. Большие топки снижают эффективность сгорания и производят более высокие выбросы. Если окно оставлено маленьким, тепло будет поглощаться кладкой. Канадский обогреватель от bien-o-chaud-portail-poeles-et-foyers.Первоначально можно найти на сайте bien-o-chaud-portail-poeles-et-foyers.com

21) Обогреватель из мыльного камня

Плитка из мыльного камня придает модернизированный стиль этому каменному обогревателю.

22) Кирпичный обогреватель

Кирпичный обогреватель. Нет причин, по которым некоторые обогреватели не могут быть низкими и длинными. На противоположной стороне каменки находится дровяная плита. Больше изображений можно найти на stenovne.dk. Первоначально можно найти на stenovne.dk

23) Централизованное расположение

Каменные обогреватели лучше всего размещать в центре дома.Кухонная сторона каменки облицована кирпичом. Обогреватель Массачусетса от Стива Бушуэя, ultimateridgehook. Ядро от heatkit.

24) Сланцевый обогреватель

Местный сланец покрывает этот каменный обогреватель в Вермонте Уильямом Дэвенпортом. Каменка имеет дверцы с обеих сторон. Более подробная информация представлена ​​на сайте Turtle Rock Heat. Первоначально найдено на turtlerockheat.com

25) Бетонный обогреватель

Каменный обогреватель, который простирается в комнату с другой стороны стены. Бетонные плиты по индивидуальному заказу, сталь, верх ящика из черного ореха, голубой камень, сиреневый голубой камень.Первоначально их можно найти по адресу turtlerockheat.com/charlotte.html

26) Обогреватели Tulikivi

Обогреватели из мыльного камня бывают самых разных форм и размеров. Мыльный камень по своим тепловым свойствам превосходит любой другой камень, кирпич или лепнину. Эти обогреватели Tulikivi находятся в выставочном зале virginiaradiant. Фотографии собираемого Туликиви: mha-net.org

27) Обогреватель с окном

Каменный обогреватель с большими прозрачными окнами. Большая топка снижает эффективность сгорания и производит более высокие выбросы.Прозрачные обогреватели также увеличивают количество тепла, выходящего из топки, и, следовательно, понижают температуру сгорания и производят более высокие выбросы. Посетите brunner.de для получения дополнительной информации.

28) Ванная комната с подогревом

Каменный обогреватель в ванной от Peacedesign. Если расстояние от сердцевины до поверхности печи очень велико (5 дюймов или более) или сложно (много слоев), тепло будет излучаться очень медленно. Эффективный обогреватель должен производить тепло с той же скоростью, с которой оно отдается (излучается).Массивный обогреватель также будет намного медленнее реагировать на изменения температуры.

29) Мозаичный обогреватель

Лепной и мозаичный обогреватель. Ядро от Heat-kit. Более подробная информация доступна на mha-net.org.

30) Утеплитель в Нью-Йорке

Плитка серого цвета имеет чистый вид, что делает ее идеальным вариантом для современного стиля.

31) Дровяная печь

Дровяная печь снизу, кафель Качелофен сверху. Эта печь будет передавать вам быстрое и прямое тепло, проходящее через металл, и более медленное, лучистое тепло от верхних перегородок, облицованных плиткой.Однако из-за того, что металл так быстро отдает тепло, эта печь может не достичь внутренней температуры, необходимой для сжигания всех углеводородов. Другие деревянные печи можно найти на сайте ofenhaus-hoppe.de. Первоначально было найдено по адресу ofenhaus-hoppe.de/kachel%C3%B6fen.html

32) Каменный обогреватель для двухэтажного дома

В двухэтажном доме это одно из лучших мест для каменного обогревателя. Полная галерея этого обогревателя доступна на erdwerk-keramik.at.

33) Miodula Hotel

Каменный обогреватель в отеле Via Miodula, Польша.Вы можете найти больше изображений на сайте villamiodula.pl.

34) Французская печь

Каменная печь во Франции от poele-cuisiniere.fr. Помните, что если нет пламени, половина древесины тратится как дым…

35) Обогреватель с глиняной штукатуркой

Этот каменный обогреватель облицован той же глиняной штукатуркой, что и стены основного этажа. На скамейке с подогревом, покрытой песчаником, в зимние дни можно согреться. Автор: Gimme Shelter Construction. Больше фотографий и описаний можно найти на gimmeshelteronline.com.

36) Утеплитель для тротуарной плитки

Каменный утеплитель из тротуарной плитки. Но этот обогреватель, скорее всего, не будет передавать код в США. Подробнее об этом обогревателе можно узнать на envisioneer.net.

Как работает противоточный обогреватель

Схема противоточного обогревателя

Когда огонь горит, воздух втягивается через воздухозаборник первичного воздуха (b), проходит вверх через решетку в дне топки (c) и питается горящий лес. Благодаря конструкции топки и ее наклонному потолку тепло, излучаемое от огня, отражается от стен топки обратно в огонь, помогая получить температуру топки 600 градусов по Цельсию.предпосылка для вторичного воспламенения.

Воздух из воздухозаборника вторичного воздуха ( d ), расположенного в загрузочных дверях, пламя и несгоревшие газы устремляются вверх через узкую горловину в потолке топки ( e ) и попадают во вторичную камеру сгорания ( f ) . Из-за наклонного потолка пламя, воздух и газы находятся под небольшим давлением.

Пройдя через горловину, они расширяются, переворачиваются и перемешиваются, обеспечивая вторичное сгорание и температуру в районе 900 градусов C (2200 градусов F).Горячие газы проходят через верхнюю часть боковых стенок вторичной камеры сгорания в вертикальные дымоходы по обеим сторонам каменки. ( г ) Горячий воздух, вытягиваемый вытяжкой из дымохода, течет по дымоходам, передавая свое тепло. к стенкам дымохода перед входом в дымоход у основания каменки ( г ). Via: pyromasse.ca

Обратите внимание на рисунки справа, каналы (перегородки) могут изгибаться вверх и вниз, из стороны в сторону или и то, и другое. Изначально графика пришла с сайта www.бостон. ru / realestate / news / article / 2009/01/11 / masonry_heaters ».

Марк Твен о каменной печи (Кахелофен)

«Возьмем, к примеру, немецкую печь – где ее можно найти за пределами Германии? Я уверен, что никогда не видел, чтобы немецкий язык не был языком региона. И все же это, по большому счету, лучшая печь, самая удобная и экономичная из всех, что когда-либо были изобретены. Необразованному незнакомцу это ничего не обещает; но вскоре он обнаружит, что это мастерски исполнитель, несмотря на все это.

В нем есть небольшая дверь, в которую нельзя попасть – дверь, которая по глупости кажется несоразмерной остальной части здания; тем не менее, дверь правильная, потому что нет необходимости, чтобы в нее попадало громоздкое топливо. Топливо используется малогабаритное, и его на удивление мало. Дверь открывается в крошечную пещеру, в которой не будет больше топлива, чем ребенок может унести на руках. Процесс стрельбы быстрый и простой. В половине восьмого холодным утром тендер приносит небольшую корзину, полную тонких сосновых прутьев – скажем, модифицированную охапку – и кладет половину из них, поджигает их спичкой и закрывает дверь.Они сгорают через десять-двенадцать минут. Затем он кладет остатки, запирает дверь и уносит ключ. Работа сделана. Он не придет до следующего утра.

В течение всего дня и до полуночи во всех частях комнаты будет восхитительно тепло и комфортно, не будет ни головной боли, ни чувства близости или угнетения. В американской комнате, отапливаемой паром, горячей водой или открытым огнем, самая теплая зона возле регистра или камина – тепло неравномерно распределяется по комнате; но в немецкой комнате комфортно как в одной ее части, так и в другой.Находясь возле плиты, ничего не приобретается и не теряется. Его поверхность не горячая; на него можно положить руку и не обжечься. Подумайте об этих вещах. Одного выстрела хватает на день; стоимость почти ничего; выделяемое тепло одинаково в течение всего дня, а не поочередно слишком жарко и слишком холодно; можно спокойно погрузиться в свои дела; ему не нужно беспокоиться о пожаре; весь его день – это осуществленная мечта о телесном комфорте.

Америка могла бы принять эту печь, но разве Америка это делает? Американская дровяная печь любой породы – это ужас.Там, где он есть, не может быть спокойствия ума. Требует большего внимания, чем младенец. Его нужно кормить время от времени, за ним нужно все время наблюдать; и за любую награду вы будете прожарены половину своего времени и заморозить другую половину. Он не согревает ни часть комнаты, а свою часть; он вызывает головные боли и удушье, вызывает ощущение сухости и лихорадки на коже; и когда приходит ваш счет за древесину, вы думаете, что поддерживали вулкан ». – Из Europe and Elsewhere , опубликовано посмертно в 1923 году.

Как построить каменный обогреватель

Ресурсы каменного обогревателя

Каменный обогреватель: двери

Качелофен планы

Сертифицированный каменщик

Модульные / отдельно стоящие каменные обогреватели

Винтажные каменные обогреватели

старинные каменные печи .com

Обогреватели из каменной кладки

Горение гранул в каменной печи на дровах. heatkit.com

Вставки для каменных нагревателей

Лучшие книги по каменным нагревателям

Каменные нагреватели: проектирование, строительство и жизнь с кусочком солнца Кен Матес

Книга каменных печей: заново открывая старый способ утепления Дэвид Лайл

Сауна в финском стиле

Финская сауна – это сочетание отапливаемого помещения и особого обычая принимать ванну с потом.Известно, что частое и продолжительное потоотделение в сауне способствует физическому и психическому благополучию. Финские сауны нагреваются до температуры от 65 до 100 градусов по Цельсию (от 150 до 210 по Фаренгейту), и горячие камни для сауны постоянно поливают водой для образования пара. Этот сайт посвящен дизайну финской сауны. Эта страница представляет собой краткое изложение основного содержания.

Новинка февраля 2020 года!

В ожидании расширенной английской версии вы можете использовать Google Translate или браузер Google Chrome для предварительного просмотра финского раздела этого сайта на английском языке!

Вы также можете найти множество фотографий сауны на досках Saunologi в Pinterest.

Финская сауна имеет множество форм и функций. За сто лет традиция финской сауны сильно изменилась, хотя огромное количество современных саун может легко скрыть это разнообразие. В середине вариаций финская сауна остается горячей и влажной, хотя не обязательно одновременно.

Определение сауны

Международная ассоциация саун дала определение сауны (комнаты) на Аахенской конвенции 8 мая 1999 года. Мой перевод звучит так:

Сауна – это жаркое помещение со стенами, желательно деревянными.Он нагревается печью, укомплектованной достаточным количеством камней, которые нагреваются дровами, электричеством, газом и т. Д. Отопление может быть непрерывным или однократным. Температура, измеренная уровнемером над самой высокой скамьей, составляет 70–105 ° C (160–220 ° F). Влажность контролируется поливом воды на камни.

Миллионы саун, миллионы отзывов

Почти каждый финн принимает сауну время от времени, многие – не реже одного раза в неделю. Таким образом, в отношении “настоящей” сауны в этой стране определенно нет недостатка во мнениях.Однако, учитывая почти религиозную святость, с которой финны приняли сауну как часть своей идентичности, люди рассказывают о сауне с большой осторожностью. Лишь немногие готовы дать совет о том, как спроектировать и построить сауну, представляющую «настоящую финскую» сауну.

Я не думаю, что существует такое понятие, как «финская сауна». Самые слышимые и организованные голоса вокруг финской сауны почти единодушно поклоняются самому старому стилю сауны, дымовой сауне, с ее классическим стилем конструкции и строгим кодексом поведения.Хотя это может быть историческая финская сауна прошлых веков, это не финская сауна 21 ^-го -го века. По крайней мере, когда речь идет о том, где и как обычно купаются современные финны! Я лично поддерживаю более анархических сторонников сауны, которые допускают различные формы наслаждения сауной – при условии, что это прекрасно!

Финны действительно умны со своими саунами. Вот почему наша сауна такая неоднородная. Однако диапазон реальных блаженных переживаний меньше, чем вы ожидаете.Кроме того, около 70 лет назад была изобретена последняя крупная техническая инновация – электрическая плита.

В последние десятилетия наибольшее обновление в культуре сауны было сосредоточено на дизайне интерьера и общей архитектуре сауны. Это также очень важно для посещения сауны. Но в то же время современные дизайнеры, похоже, забыли многие важные принципы дизайна, которые давно придали финской сауне ее хороший характер. С помощью этого сайта я помогаю возродить эти идеи и напоминаю финнам о хороших характеристиках сауны.

Что содержит этот веб-сайт

Этот веб-сайт посвящен созданию лучших саун с помощью дизайна. В нем делается попытка поделиться знаниями о том, как различные дизайнерские решения, касающиеся конструкции сауны и оборудования, влияют или готовятся к посещению сауны. Моя мотивация – очевидное снижение качества дизайна саун в ведущей стране мира саун (по количеству саун; почти 1 сауна на каждые 2 жителей). Моя основная среда – это блог под названием «Опытный дизайн сауны». Блог в основном представляет собой свежую коллекцию старых и забытых идей, со свежим вкусом благодаря тщательному использованию методов сервис-дизайна.

Этот английский раздел в настоящее время дает представление о большом количестве информации, лежащей в основе хорошего финского дизайна сауны.

Режим сауны или «ритуал»

Финская сауна – дело сложное. Даже если вы откажетесь от этикета правильного поведения в сауне («как» вы принимаете ванну) и просто сосредоточитесь на том, что входит в купание, вы имеете дело с ритуалом, состоящим из более чем 20 различных действий!

Это то, что я посчитал за поездку к покупателю (артефакт сервис-дизайна), который я создал о шоу финской сауны ниже.Каждый финн знает это путешествие наизусть, но оно достаточно сложное, чтобы доставить нам неприятности, например Раз в две недели я забываю паковать небольшие полотенца, которыми накрывают раскаленную деревянную скамейку для нашей семейной сауны.
