Фундамент УФФ - утепленный финский фундамент / каркасный дом своими руками

Каркасные дома в настоящее время получили большую популярность, и один из главных вопросов, встающих перед застройщиком – на каком фундаменте строить каркасный дом? Среди разнообразных видов фундаментов, подходящих для строительства каркасного дома, большинство из которых мы уже осветили на нашем сайте в разделе Фундамент, остался еще один достойный внимания, это УФФ – утепленный финский фундамент. Который, к слову, очень популярен в скандинавских странах, в частности, в Финляндии, в отличии от УШП, которая не пользуется популярностью в Швеции.

Данный вид фундамента схож, с более известным и распространенным у нас в стране фундаментом – УШП – утепленная шведская плита. Но, несмотря на функциональную схожесть, есть у них и различия. Давайте рассмотрим основные отличия данных фундаментов и особенности УФФ.

Так чем же УФФ отличается от УШП:
• УФФ имеет более высокий цоколь, обычно, он не менее 40-50см
• Утепление УФФ делается по помещениям, а не на всю площадь дома, как в УШП

• у УФФ более широкие возможности устройства на участке с перепадом высот
• стоимость УФФ выше на 10-15%

Более высокая цена УФФ, в основном обусловлена высотой цоколя, большим расходом сыпучих стройматериалов и большими трудозатратами при возведении.

Преимущества УФФ:
• высокий цоколь
• тёплый пол, отдельно в каждом помещении

Недостатки УФФ:
• высокая цена, как и любого плитного фундамента, но даже выше чем цена УШП
• технологичный, трудно ремонтируемый
• большие вложения на первом этапе
• нельзя делать поэтапно, сразу после набирания прочности бетоном необходимо строить дом, т.к. его нельзя оставлять на зиму не закрытым сверху домом
• теплый пол нельзя использовать для редких прогревов зимой, он должен работать весь сезон

Как сделать УФФ - утепленный финский фундамент

При возведении УФФ первым этапом идет подготовка основания под возведение фундамента. Для этого из пятна строительства убирается слой грунта, образовавшееся углубление застилается геотекстилем, поверх него укладывается песок с послойной трамбовкой. По периметру, зачастую, устраивается дренаж. Затем, на подготовленном основании возводится подошва фундамента, так называемая «пятка» - лента с армированием, на которую производится монтаж керамзитобетонных блоков, образующих цоколь. Ширина ленты обычно варьируется в пределах 60-80см и зависит от веса возводимого дома и несущей способности основания.

Далее следует утепление ленты изнутри пенополистиролом, толщиной 50-100мм. Пространство внутри ленты заполняется песком, послойно утрамбованным, с толщиной каждого слоя 10-15см. На этом этапе происходит монтаж закладных в фундамент, под канализацию и водоснабжение, уже по помещениям, если этого не было сделано до устройства основания.

Последним этапом строительства УФФ, является утепление фундамента сверху по песку пенополистиролом, толщиной 200мм, на который укладывается армирующая металлическая сетка, а затем трубы теплого пола. После укладки теплого пола, вся конструкция заливается бетонной стяжкой, 10-20см толщиной.

Технология строительства УФФ исключает устройство подземного этажа, впрочем, как и другие плитные фундаменты. В целом, это надежная и теплая конструкция, позволяющая расширить возможности по устройству плитного фундамента. Подходит для большинства видов грунтов и большинства стеновых материалов.

    Читайте так же:

  • Фундамент глубокого заложения
    Фундамент глубокого заложения, он же глубоко заглубленный фундамент, - это фундамент, основание которого находится на глубине большей, чем глубина промерзания грунта. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и возможностью сделать в доме подвальное помещение.

  • Мелкозаглубленный фундамент
    Мелкозаглубленный фундамент – это фундамент, который закладывается на глубину меньше глубины промерзания грунта. Мелкозаглубленный фундамент опирается на грунт, подверженный морозному пучению, но, несмотря на это, способен обеспечивать достаточную устойчивость для легких зданий

  • Столбчатый фундамент: конструкция, армирование, строительство
    Столбчатый фундамент - наиболее экономичный в плане расхода строительных материалов, достаточно прост в строительстве. В этой статье содержится информация о конструкциях столбчатого фундамента, способах его устройства, случаях, в которых его строительство целесообразно.

  • Фундамент на винтовых сваях
    Фундамент на винтовых сваях достаточно распространенный в последнее время, за счёт быстроты возведения и невысокой ценой под небольшие дома. Он может использоваться для строительства любых не сильно тяжёлых типов зданий – каркасных, брусовых или бревенчатых, на любых типах грунтов кроме скальных.

  • Ленточный фундамент
    Ленточный фундамент представляет собой монолитную дли набранную из блоков ФБС ленту, которая обычно укладывается под всеми стенами дома ниже глубины промерзания. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и получить возможностью сделать в доме подвальное помещение при не высоком УГВ.

karkasdom.info

Утепленный финский фундамент (УФП / УФФ) + видео, фото

Утепленная финская плита (фундамент) — достаточно новая технология для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по устройству фундамента УФФ.

Утепленный финский фундамент (УФФ) своими руками

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты для каркасного дома.

Утепленная финская плита шаг за шагом

Утепленная финская плита своими руками

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном. Рассмотрим плюсы и минусы УФФ.

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ (мелкозагубленного ленточного фундамента). Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами экструдированного пенополистирола и не воспринимает нагрузки от стен здания.

Достоинства финской плиты (УФП):

  1. Экономичность – вместо экструзии можно использовать недорогой пенопласт;
  2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
  3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки финской плиты (УФП):

  1. Земляные работы – необходимо вырыть траншею;
  2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
  3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

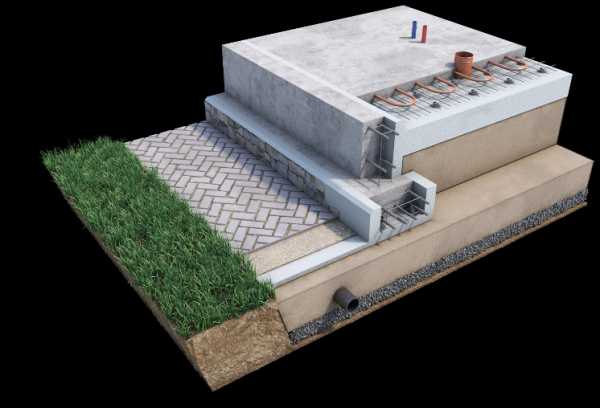

Схема устройства УФП под каркасный дом своими руками

Утепленный финский фундамент своими руками

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на геотекстиль.

Подготовка котлована и траншеи для МЗЛФ

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка выполняется после набора бетоном прочности не менее 50%.

Фото. Утепленная финская плита своими руками

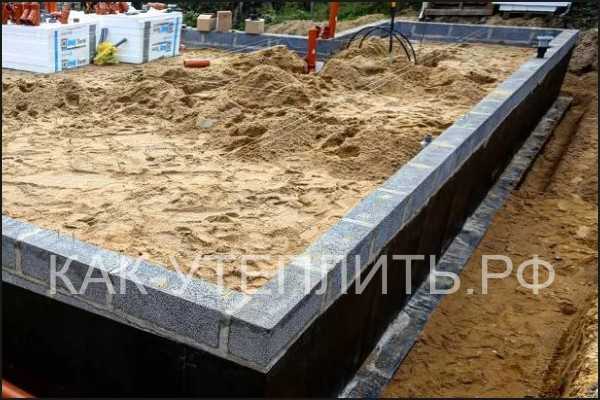

Отсыпка внутренней части фундамента (УФФ)

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС или щебень. На отсыпку укладывается плитный утеплитель ПСБ-С или экструзия, арматурная сетка и заливается стяжка.

Заливка плиты финского фундамента (УФФ)

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и рубероида производится гидроизоляция фундамента по внешнему периметру.

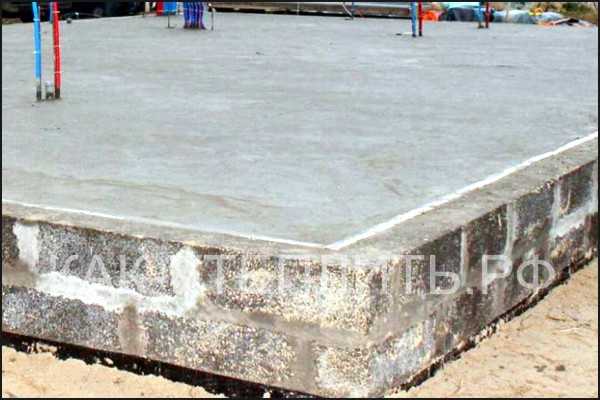

Фото. Заливка утепленной финской плиты (УФП)

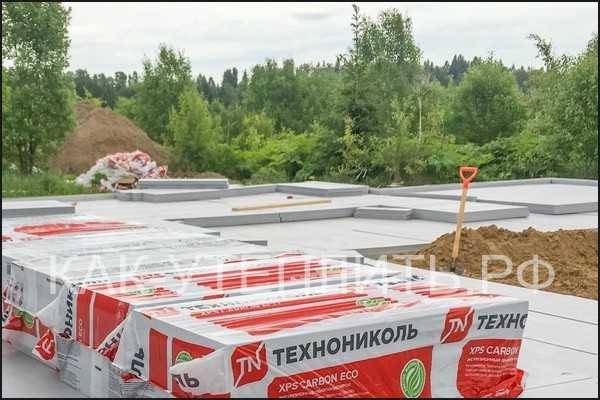

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью. Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание, так как отсутствует наружное утепление. Но этот минус финской технологии можно легко исправить.

Видео. Утепленный финский фундамент технология

Источник: uteplitel-x.ru

makeheat.ru

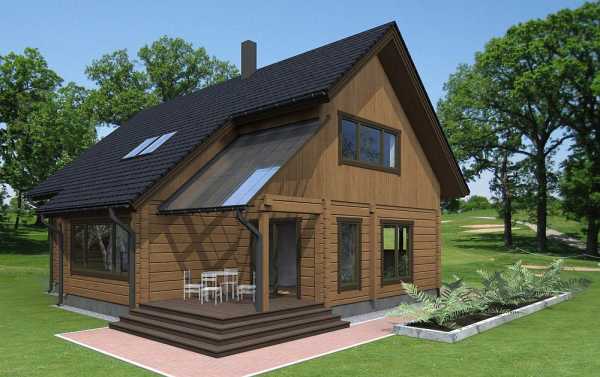

Финская технология строительства каркасных домов

Финляндия известна умелым, практичным и детальным подходом к организации удобного и эстетичного жилого пространства. Кроме того, скандинавские каркасные дома рассчитаны на суровый климат, поэтому их технологии возведения часто заимствуют отечественные строители. Разберемся в чем особенности популярных построек, каковы главные принципы и нюансы сооружения финских каркасников.

Особенности финской технологии

Многообразие подходов к каркасному домостроению условно можно разделить на две категории:

американскую и финскую. Первая технология подразумевает подготовку, нарезку и установку стеновых панелей на месте строительства.

Согласно скандинавскому методу основная часть конструктивных элементов изготовляется на заводе. В цеху производят раскрой, подгонку деталей, а иногда, и полную сборку. Готовый дом устанавливается на фундамент или собирается из отдельных модулей на месте.

Кроме того, финская технология имеет другие особенности:

  1. Эффективная теплоизоляция. Особое внимание уделяют вопросу утепления – толщина стенового пирога достигает 25 см. Роль теплоизолятора выполняют натуральные материалы.
  2. Самонесущая крыша. Конструкция кровли – стропильно-фермовая, что дает свободу во внутренней планировке.
  3. Обшивка дома. Для обвязки стен преимущественно используют древесноволокнистые плиты, влагостойкий гипсокартон для фасадных работ.
  4. Каркас с ригелями. Для снятия нагрузки с оконных проемов устанавливают вертикальные перемычки. Врезка ригеля позволяет обойтись без оконных хидеров и двойной верхней обвязки, присущей американской технологии.

Планировка дома по-фински базируется на двух главных принципах: рациональность и комфортность. Скандинавские проекты продуманы до мелочей – пространство используется максимально эффективно.

Разновидности скандинавских построек

Порядок возведения каркасных домов по финской технологии зависит от готовности заводского домокомплекта. Различают три типа сооружений:

  1. Модульный дом. На стройплощадку доставляют единый блок или несколько модулей-комнат с теплоизоляцией, фасадной отделкой и окнами. Остается установить дом на фундамент, закрепить крышу и сделать косметический ремонт внутри. Недостаток метода – трудоемкость перевозки и монтажа.
  2. Домокомплект высокой готовности. На заводе, согласно проекту, выполняют раскрой стен, их утепление, фасадную и внутреннюю черновую отделку. На участке строители собирают из панельных блоков дом, возводят внутренние перегородки, перекрытия, монтируют крышу и подводят коммуникации.

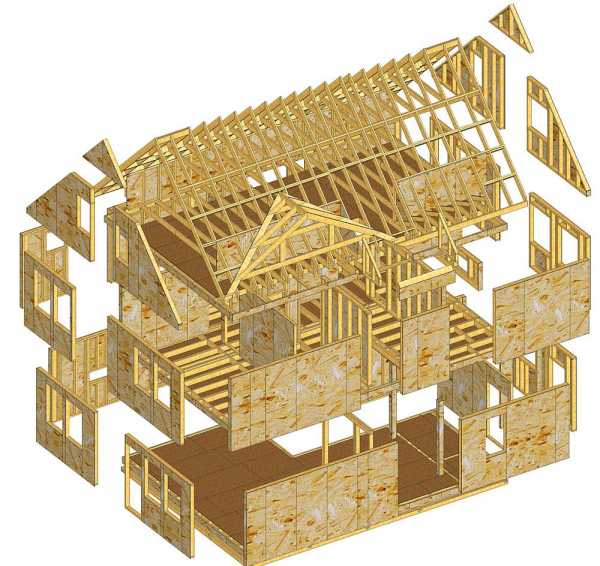

  3. Комплект Pre-Cut. Сооружение дома из готовых деталей – элементы крыши, каркаса, стен, перекрытий поставляются в разобранном виде. Все детали заранее подогнаны и пронумерованы. Сопутствующие стройматериалы (тепло- и пароизоляция, обшивка фасада и пр.) привозят не раскроенными.

Именно последний метод наиболее популярен среди соотечественников. Главные достоинства: доступная стоимость, возможность самостоятельной сборки без спецтехники.

Этапы строительства: требования и нюансы возведения дома

Весь технологический процесс условно можно разбить на несколько основных этапов. Опишем особенности выбора конструктивных элементов и приведем общую схему построения финского дома.

Выбор и закладка фундамента

Скандинавские каркасные дома, как правило, устанавливаются на два вида фундамента:

  • полы по грунту или утепленный финский фундамент – УФФ;
  • утепленная шведская плита – УШП.

УФФ. Сборный ленточный фундамент из 3-4 рядов керамзитобетонных блоков. Габариты основания: ширина – 20 см, высота – 60-80 см.

Схема обустройства УФФ:

  1. Закладка ленточного мелкозаглубленного фундамента. Осуществляется по периметру дома сверху песчано-гравийной подушки. Ширина ленты – 25-30 см.
  2. Гидроизоляция основания и возведение цоколя из кирпича или пеноблоков.
  3. Засыпка огражденного участка гравием, утепление плитами пенопласта.
  4. Обустройство «теплого пола», прокладка труб водоснабжения и канализации.
  5. Заливка бетонной стяжкой.

УШП. Комплексная система, состоящая из тела фундамента, дренажного слоя, теплоизоляционной отмостки и инженерных коммуникаций. Дом монтируют на поверхность плиты, подготовленную под чистовой пол. Недостатки УШМ: дороговизна обустройства на уклонах, низкий цоколь.

При сооружении компактной постройки, например, бань или дачных домиков, используют блочный или ленточный фундамент.

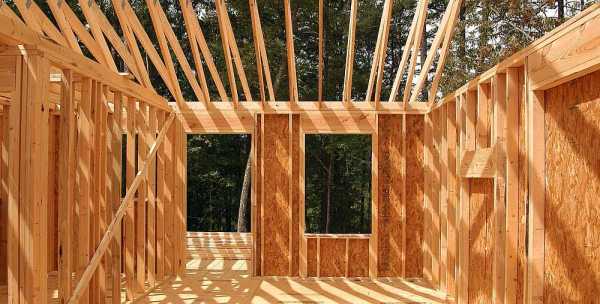

Нюансы сооружения каркаса

Оптимальная основа несущей рамы – сухая строганная доска. Альтернативный, более доступный материал, – клееный брус. В скандинавской технологии, в отличие от канадской, допускается вариативность каркаса. Предложения разных строительных компаний могут отличаться реализацией отдельных элементов и стыковочных узлов.

Крупные фирмы предлагают подобие двутавров для стоек – такое решение сокращает вероятность образования «мостиков холода». Интересный вариант – составные балки, комбинированные с материалом низкой теплопроводности.

Использование стоек с «терморазрывом» улучшает теплоэффективность дома, но повышает бюджет постройки. Более экономный метод – применение обычных балок прямоугольного сечения.

В финских постройках сдвоенные стойки возле оконных проемов не делают. От усиления можно отказаться, так как между верхней обвязкой и перемычкой окна установлен ригель из ЛВЛ-бруса. Слоеный шпон лучше других пиломатериалов оказывает сопротивление горизонтальным нагрузкам.

Материалы наружной обшивки

Плитная отделка каркаса в американском домостроении добавляет сооружению жесткости – применяется сплошная обшивка ОСБ плитами. В финской технологии такой подход используется крайне редко. У скандинавов популярностью пользуются три способа обшивки:

  1. Древесноволокнистые плиты (ДВП). Листовой материал уступает ОСБ полотнам по прочности, но превосходит их по звуко- и теплоизоляционным показателям. Популярные марки ДВП: Изоплат, Белтермо, Штейко. Характеристики плит: толщина – 25 мм, теплопроводность – 0,037 Вт/м*К.
  2. Фасадный ГКЛ. Гипсоволокнистые листы отличаются от ДВП более доступной стоимостью, лучшей прочностью и пожаробезопасностью, но уступают в теплопроводности – 0,3 Вт/м*К. Материал обеспечивает требуемую жесткость каркасу и одновременно является ветробарьером.
  3. Укосины и фанера. Применяют фанерные листы повышенной влагостойкости и толщиной от 10 мм, маркировка – ФСФ. Согласно технологии, жесткость достигается за счет плит и укосин, монтированных по углам дома. Остальная часть стен остается без обшивки – устанавливается только ветрозащитная мембрана.

Последний вариант самый дешевый, но не подходит для холодных регионов. При таком решении теплоэффективность постройки значительно ухудшается.

Стеновой пирог: утепление и изоляция

В скандинавском строительстве этому вопросу отведено особое значение. Ширина утеплителя по технологическим нормам: 250 мм – стены, 300-500 мм – перекрытия и чердак.

Используют волокнистые теплоизоляционные материалы – минеральную вату укладывают в стеновые панели, а эковатой заполняют горизонтальные поверхности перекрытий, утепляют кровлю с пологим скатом. Роль пароизоляции отведена специальным мембранам или обычному полиэтилену на 200 мк.

Типовая схема «стенового пирога»:

  • фасадная отделка древесиной;
  • вентилируемое пространство;
  • древесно-волокнистые плиты или фасадный гипсокартон;
  • каркас со слоем теплоизоляции;
  • пароизоляционная пленка;
  • дополнительное утепление по горизонтальной обрешетке;
  • черновая внутренняя отделка – листы гипсокартона или вагонка.

Внешняя и внутренняя отделка

В облицовке фасада скандинавы отдают предпочтение разным древесным материалам. Особой популярностью пользуется блок-хаус, вагонка и планкен. Реже применяют смарт-сайдиг – композитный материал на основе влагостойкой ориентировано-стружечной плиты. Внешняя сторона панели – имитация рельефной фактуры древесины.

Штукатурку, виниловый сайдинг, термопанели и фасадный кирпич редко можно встретить во внешней отделке финских домов. Эти техники задействуют не более чем в 10% случаях.

Особенности обустройства деревянного фасада:

  1. Обязательное условие – наличие вентиляционного зазора.
  2. Финны крепят облицовку не скрыто, а по внешней стороне панели. Такое решение дополнительно усиливает конструктивную жесткость постройки.
  3. Облицовку обычно красят в два этапа. Первый – грунтование дерева, второй – покраска в 2-3 слоя.

Интересный факт – перед покраской скандинавы немного «распушивают» доску. Наличие ворса способствует образованию более толстому и долговечному защитному слою.

Внутреннее оформление финских каркасных домов мало чем отличается от американского подхода. Обычно стены обшивают ГКЛ под поклейку обоев, покраску, отделку деревом. С учетом особенностей фундамента и наличия системы «теплый пол», первый этаж облицовывают плиткой.

Технология обустройства крыши

Перекрытия и конструкция кровли базируется на фермах заводского производства. Стропильная система финской постройки разрабатывается так, что все нагрузки берут на себя внешние стены дома. Несущие перегородки в скандинавских каркасниках – это скорее исключение из правил.

Мансардные и чердачные этажи тоже собирают из ферм внушительных размеров. Конструктивно они выполнены как единый элемент, сформированный из стен второго этажа, перекрытия и системы стропил.

Габариты и вес ферм не позволяют выполнить монтаж самостоятельно, для работы привлекают грузоподъемную технику. Стропильную систему для компактного дачного домика можно собрать на месте, используя заводские заготовки. Материал каркаса кровли – клееный брус.

Для покрытия используют жесткие и мягкие материалы: черепицу разных видов, фальцевую кровлю и т.д. Под кровельным покрытием обустраивают вентиляционный зазор, устанавливая контробрешетку из реек или брусков поверх гидроизоляционной пленки.

Крыша и межэтажные перекрытия утепляют минераловатными теплоизоляционными материалами, минимальная толщина прослойки – 30 см.

Подвод коммуникационных систем

Особенности обустройства разных инженерных сетей:

  1. Отопление. Подогрев первого этажа осуществляется через теплые водяные полы в фундаменте, второго и мансардного – через радиаторы. Подача теплоносителя от любого котла водяного отопления.
  2. Водообеспечение. Как и в традиционном доме, возможны два решения: центральный водопровод или подача воды от собственного источника (скважина, колодец).
  3. Канализация. Сточные трубы прокладываются на этапе закладки фундамента, глубина залегания – около 0,5-1 м, уклон – 2 см на погонный метр. Диаметр канализационного трубопровода – 110 мм. Для слива и сбора стоков используют септики.
  4. Электрика. Система электроснабжения состоит из двух сетей: внутренней и наружной. Подача тока от столба по воздуху с обязательным заземлением узла ввода в дом. Внутренняя система – комплекс розеток, выключателей, потребителей тока и щитка. Разработку схемы распределения тока надо доверить профессионалам.
  5. Вентиляция. Оптимальный вариант – приточно-вытяжной комплекс с рекуперацией. Для дачного домика сезонного проживания подойдет бюджетное решение – приточные стеновые клапаны и механические вытяжки в кухне и санузле.

Финские дома по сравнению с каркасниками, возведенными по канадской или американской технологии, лучше подходят для стран с холодным климатом. Главные принципы скандинавского домостроения: максимальная энергоэффективность, практичность и рациональность использования пространства.

Видео: технология модульного домостроения
