Утепленная шведская плита для фундаментов: за и против

В последние годы активно ведутся поиски новых решений в области теплоизоляции жилых домов. Одна из недавних разработок – шведская утепленная плита для фундамента. Технология пока не получила широкого распространения, но уже существует некоторый опыт ее применения.



Что такое шведская утепленная плита

Фундамент в готовом виде должен представлять собой тщательно просчитанную и продуманную систему

Такой фундамент считается самым современным и самым сложным из всех существующих. Технология строительства пришла в Россию из-за рубежа, поэтому на сегодняшний день качественный проект утепленной плиты не сможет сделать никто. Фирмы-подрядчики в основном рассчитывают только допустимые нагрузки, а в остальном полагаются на собственный опыт.

Фундамент в готовом виде должен представлять собой тщательно просчитанную и продуманную систему, включающую:

  • собственно несущую основу для дома;
  • перекрытия для пола первого этажа;
  • внутренние инженерные сети;
  • систему обогрева жилых помещений первого этажа.

Все составляющие объединяются в единый конструкционный элемент, который и называется шведской утепленной плитой для фундамента. Заливка производится методом несъемной опалубки. До начала работ дно будущего фундамента устилают плитами пенополистирола. Встроенные системы обогрева не позволяют монолиту промерзать зимой, снижают глубину промерзания и степень пучения прилегающего грунта.

Сокращается время на строительство, так как установки радиаторов и монтажа теплых полов не потребуется.

Преимущества технологии:

  1. Уменьшение утечек тепла через пол и перекрытия до 20%.
  2. Необходимые инженерные системы уже смонтированы, дополнительной прокладки не потребуется.
  3. Поверхность плиты ровная и гладкая, можно сразу стелить напольное покрытие, не устраивая бетонную стяжку.
  4. Плита способна выдержать нагрузку 1-5 этажного дома.
  5. Сокращается время на строительство, так как установки радиаторов и монтажа теплых полов не потребуется.

Недостатки технологии:

  1. Высокая стоимость работ. Строители апеллируют тем, что технология новая, и поэтому такая дорогая. Но далеко не всегда за свои деньги потребитель получает качественный результат. Подобного рода сооружения требуют высокой квалификации проектировщиков и рабочих. Любая ошибка может обернуться тем, что плита станет непригодной для эксплуатации. К сожалению, большинство современных строительных бригад на 50% даже по-русски с трудом изъясняются, а тут – работа с чертежами и схемами.
  2. Большой процент ошибок при проектировании. Часто плита оказывается слишком тонкой, что заставляет системы обогрева работать с повышенной нагрузкой.
  3. Пенополистирол под бетонной плитой может прийти в негодность уже через несколько лет. А это, опять же, промерзание фундамента и нарушение работы коммуникаций.
  4. Не понятно, как ремонтировать трубопровод и электропроводку, замурованные в бетон. Это одна из главных причин, по которой владельцы частных домов выбирают другие типы фундаментов.

Существует положительный опыт использования шведской утепленной плиты в Европе. Но уровень специалистов, занимающихся этим в развитых странах, намного превышает квалификацию отечественных строителей.

Вернемся в реальность

На сегодняшний день наиболее практичной и универсальной технологией утепления фундамента является напыление пенополиуретана.

Идея такого функционального фундамента сама по себе хороша. Такая основа избавляет владельца дома от многих забот и проблем. Но применение этой технологии в России весьма ограничено. Учитывая множество климатических поясов, десятки видов грунтов, сотни моделей домов в отечественном жилом домостроении, каждый коттедж требует индивидуального проектирования шведской утепленной плиты. Только при таком условии жилье получится действительно теплым и комфортным. Ну а как же быть тем, кто уже построил дом на ленточном, свайном или столбчатом фундаменте? Такие строения тоже требуют теплоизоляции.

На сегодняшний день наиболее практичной и универсальной технологией утепления фундамента является напыление пенополиуретана. Услуги по теплоизоляции жидким полимером предлагает Экотермикс – один из лидеров на отечественном рынке. Никакие третьи организации к работе не привлекаются, утепление выполняют только сотрудники фирмы, имеющие опыт работы и достаточный уровень квалификации.

Простота и скорость нанесения. Утепление 100 кв. м фундамента занимает всего несколько часов.

Технология напыления имеет ряд преимуществ перед шведской плитой:

  1. Простота и скорость нанесения. Утепление 100 кв. м фундамента занимает всего несколько часов.
  2. Возможность нанесения на конструкции любой формы. Технология дает возможность качественно утеплить любые типы фундаментов и надежно защищает бетон от попадания влаги.
  3. Долговечность. Пенополиуретан эксплуатируется не менее 30 лет.
  4. Приемлемая стоимость в сравнении с созданием хорошей шведской плиты.
  5. Выполнение работ одной подрядной организацией – Экотермикс. Об утеплении фундамента с Экотермикс читайте подробней тут.
  6. Устойчивость к сильным перепадам температур и влажности.
  7. Надежность. Теплоизоляция эксплуатируется, не доставляя никаких проблем владельцу жилья.
  8. Эффективность. Качественно утепленный фундамент помогает поддерживать плюсовую температуру в подвальных помещениях без дополнительного обогрева.

Теплоизоляция из пенополиуретана как нельзя лучше адаптирована к российским условиям. Фундамент с полимерным напылением становится более прочным и устойчивым к деформирующим нагрузкам. При этом сам утеплитель хорошо выдерживает сдвиговые нагрузки, не расслаивается и не трескается.

Технические шедевры – это здорово, когда все сделано по уму и к месту. Люди, не особо разбирающиеся в технологии создания утепленной шведской плиты, предпочитают не рисковать своими деньгами, временем, силами и нервами. Они выбирают утепление фундамента пенополиуретаном, и пока никому не пришлось пожалеть о принятом решении.

ППУ от Экотермикс считается лучшим среди прочих утеплителей. Рекомендуем посмотреть видеоролик об утеплении фундамента чердака ниже:



Зачем строителям «шведская плита» – Строительный портал ПрофиДОМ

Шведская плита – это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой).

Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

Монолитная плита в качестве фундамента получает все большее распространение при строительстве коттеджей.

Для цельного жесткого основания, установленного под всем зданием, не представляют опасности движения грунта. Перемещения вместе с ним одновременно не вызывают концентрации напряжений в конструкции и не приводят к разрушению фундамента. Поэтому плита носит название «плавающая».

Достоинства утепленной шведской плиты

В технологическом процессе все коммуникации закладываются в фундамент. Утепленная шведская плита содержит водяной подогрев в монолитном полу, позволяющий не устанавливать на первом этаже радиаторы отопления. Трубы укладываются по всей площади, равномерно подогревая первый этаж здания. По обычным технологиям для теплого пола заливается стяжка, что в данном случае не требуется.-

В течение зимнего времени грунт под домом не промерзает, и поэтому пучинистость отсутствует. По сравнению с обычными фундаментами, намного экономичней по энергозатратам является утепленная шведская плита.

Отзывы о ее качестве в этом отношении поступают только положительные.

Несъемная утепленная опалубка дополнительно защищает дом от холода при атмосферных воздействиях. Коммуникации выводятся из-под пола в необходимых местах с точностью до сантиметров. Уложенные по периметру дренажные трубы обеспечивают отвод лишней влаги от УШП. Утепленная шведская плита должна находиться на сухом основании. Дренажные стоки собираются в отдельные емкости или сбрасываются в общую систему.-

Проблемы, связанные с утепленной шведской плитой.

Основные трудности возникают преимущественно экономического характера. Высокая стоимость монтажа связана с затратами на материалы и высокими требованиями к квалификации изготовителей. Утепленная шведская плита своими руками не возводится, поскольку допущенные при строительстве ошибки в дальнейшем будет сложно исправить. Для небольших конструкций, например для бани, что-то подобное создать можно. Большие затраты при возведении фундамента впоследствии окупаются за счет последующих высоких показателей энергосбережения. Поэтому утепленная шведская плита в конечном счете имеет оптимальное соотношение цены и качества.

Небольшая толщина плиты требует применения высоких технологий и современных материалов. Еще неизвестно, сколько лет простоит утеплитель под фундаментом. Отсутствие подвального помещения также является недостатком конструкции. Но при дальнейшем росте ее популярности наверняка появятся альтернативные варианты с большими функциональными возможностями. Возможность ремонта инженерных сетей остается под вопросом, если они замурованы в фундамент. Утепленная шведская плита проверку временем выдерживает, если при ее возведении обеспечено европейское качество монтажа.

Утепленная шведская плита: особенности, преимущества и изготовление

Инновационные технологии, применяемые при возведении зданий, направлены на обеспечение устойчивости строений, уменьшение уровня затрат, а также поддержание комфортной температуры в помещении. Современные технологические приемы коснулись и фундамента здания, разновидностью которого является утепленная шведская плита. Она представляет прочную монолитную основу, объединяющую обогреваемый пол и пространство, предназначенное для монтажа коммуникаций.

Рассмотрим особенности изготовления оригинальной конструкции, обладающей рядом достоинств.

Что такое утепленная шведская плита УШП

Монолитный фундамент, изготавливаемый по шведской технологии, относится к основаниям плитного типа. Он представляет собой своеобразный сэндвич, состоящий из следующих слоев:

  • коммуникационного. Объединяет подведенные к строению магистрали энергоснабжения и подачи воды, а также канализационные системы;
  • теплоизоляционного. Выполнен из пенополистирольных листов, обеспечивающих повышенную теплоизоляцию основания;
  • армирующего. Изготовлен из стальных прутков диаметром 1,2–1,4 см, объединенных в силовой каркас;
  • обогревающего. Энергосберегающий контур нагрева напольной поверхности отличается повышенным коэффициентом полезного действия;
  • несущего. Выполнен из бетона, надежно скрывает коммуникации обогрева пола и является основой для возведения строительной конструкции.

Формирование обогреваемой основы по шведской методике предусматривает поэтапное выполнение операций и послойный монтаж элементов согласно требованиям технологии. Вся конструкция на незначительное расстояние углубляется в грунт, предотвращая его промерзание. Это не позволяет силам морозного пучения нарушить целостность основы в почвах с близким уровнем расположения грунтовых вод.

Объединение в общей конструкции различных слоев позволяет значительно сократить продолжительность работ и решить ряд серьезных задач:

  • теплоизолировать плитное основание;
  • повысить температуру поверхности пола;
  • смонтировать необходимые коммуникации;
  • сформировать ровную поверхность для финишного покрытия.

Такое основание обеспечивает устойчивость бревенчатых зданий, строений на основе деревянного бруса, а также кирпичных и блочных построек, возведенных на слабых грунтах. В зависимости от массы строения, нагрузки на фундамент и типа почвы, на проектном этапе определяются следующие параметры:

  • габариты основания;
  • конструктивные особенности;
  • условия использования;
  • схема усиления арматурой;
  • потребность в материалах.

При соблюдении технологических требований и правильном выполнении теплотехнических и прочностных расчетов, строительство основания не представляет сложности. При этом важно правильно рассчитать координаты подключения сантехнического оборудования, электрических устройств и труб водоснабжения.

Шведский утепленный фундамент – конструктивные особенности

Фундамент УШП (утепленная шведская плита) своими руками может быть возведен в сжатые сроки, если учесть ряд особенностей:

  • правильное формирование песчано-щебеночного слоя. Специальная подушка демпфирует влияние грунта, увеличивающегося в объеме при морозном пучении;
  • обустройство дренажного контура, выполненного по контуру строения. Расчет сечения дренажных магистралей позволит эффективно обеспечить отвод влаги;
  • расположение точек подвода электроэнергии, канализации и подачи воды. Размещение коммуникаций выполняется согласно рекомендациям проекта;
  • подбор теплоизолятора, прочность которого позволяет воспринимать вес здания. Утеплитель также должен отличаться пониженным водопоглощением;
  • материал магистралей отопительного контура. Желательно использовать медные, металлопластиковые, полипропиленовые или нержавеющие трубы.

Все особенности многослойной конструкции предусмотрены требованиями проекта, соблюдение которых гарантирует повышенную теплоэффективность, прочность основания, а также позволяет значительно сократить нулевой цикл.

Фундамент УШП (утепленная шведская плита) – главные преимущества

Монолитная бетонная плита, оборудованная системой обогрева, является проверенным решением для устройства надежной основы зданий. Инновационная технология постепенно внедряется в строительную отрасль благодаря усилиям профессиональных строителей. Она пользуется заслуженным спросом благодаря ряду неоспоримых достоинств. Главные плюсы:

  • сокращенный строительный цикл. Монтаж инженерных коммуникаций и возведение основы производится одновременно, в течение двух недель;
  • идеально гладкая поверхность основы. Выполнение шлифовки бетона на заключительном этапе работ позволяет сразу укладывать финишное покрытие;
  • уменьшенные теплопотери. Применение современных материалов позволяет сократить затраты на отопление и повысить эффективность системы обогрева;
  • защита грунта от промерзания. Вероятность разрушения основы в результате пучения почвы при отрицательной температуре сведена к минимуму;
  • отсутствие необходимости в применении специальной техники. Возведение фундамента осуществляется без использования тяжелого оборудования;
  • оригинальная конструкция. Обогреваемый пол интегрирован в бетонное основание, что значительно снижает общее количество строительных операций;
  • возможность выполнения работ по возведению зданий на любых видах грунтов. Монолитная основа обеспечивает устойчивость строений на различных почвах;
  • эффективный прогрев угловых зон и опорных поверхностей стен. Отсутствие перемычек холода, а также температурных швов позволяет сохранять тепло;
  • создание комфортных температурных условий в помещении. Обогреваемые полы обеспечивают комфортный микроклимат благодаря конвекционным процессам;
  • снижение общего уровня влажности. При устройстве фундамента во влажной среде не происходит развития грибковых колоний, а также образование плесени.

Наряду с достоинствами, конструкция имеет ряд слабых мест:

  • проблематичность выполнения ремонтных работ при необходимости доступа к коммуникациям;
  • ограниченный десятилетиями ресурс эксплуатации основы, связанный с долговечностью утеплителя;
  • отсутствие возможности обустройства подвала, расположенного под обогреваемым основанием;
  • необходимость профессионального выполнения расчетов, так как неправильное определение толщины основы может вызвать ее разрушение;
  • дополнительные затраты, связанные с необходимостью выполнения проектных работ в специализированных организациях.

Несмотря на имеющиеся недостатки, конструкция монолитного фундамента, возводимого по шведскому методу, выгодно отличается от традиционного основания. Благодаря множеству преимуществ, к ней проявляют повышенный интерес специализированные строительные организации и частные строители.

Фундамент утепленная шведская плита – сфера использования

Многофункциональная шведская плита, оснащенная системой обогрева, применяется для возведения строений на различных почвах:

  • песчаных;
  • глинистых;
  • торфяных;
  • суглинистых;
  • супесчаных.

Конструкция фундамента позволяет использовать его в различных условиях:

  • при близком расположении к поверхности основания водоносных слоев;
  • при перепадах высоты площадки в рамках здания не более 0,25 м.

Монолитное основание в виде утепленной плиты позволяет осуществлять строительство различных объектов:

  • бревенчатых домов;
  • строений из брусьев;
  • панельных зданий;
  • каркасных построек.

Запас прочности монолитной плиты позволяет возводить облегченные сооружения, этажность которых не превышает три этажа.

Фундамент теплая шведская плита – последовательность изготовления

Фундамент утепленная шведская плита своими руками монтируется за небольшое время с соблюдением очередности операций. Порядок действий:

  1. Изучите геологические особенности строительной площадки, выполните необходимые расчеты.
  2. Разметьте контур будущего основания, очистите его от имеющейся растительности и различного мусора.
  3. Снимите верхний слой почвы, обеспечив глубину сформированного приямка в интервале 30–40 см.
  4. Заполните площадку песком, толщина которого после увлажнения и уплотнения должна составлять 0,15–0,2 м.
  5. Выполните монтаж дренажных магистралей, позволяющих, при необходимости, осушить почву и отвести влагу за пределы здания.
  6. Произведите укладку геотекстильного материала, препятствующего просачиванию грунтовой влаги.
  7. Смонтируйте инженерные сети, обеспечивающие подвод воды и электрической энергии, а также отводящие канализационные магистрали.
  8. Насыпьте на гидроизоляционный материал и инженерные сети слой гравия, утрамбуйте его, сформировав подушку толщиной 0,15 м.
  9. Соберите по периметру будущей монолитной основы щиты опалубки, используя листы экструдированного пенополистирола.
  10. Уложите двойной теплоизоляционный слой на основе пенополистирола, обеспечив суммарную толщину теплоизоляции 0,2 м.
  11. Нарежьте заготовки требуемых размеров из стальной арматуры, необходимые для сборки силового каркаса.
  12. Соберите каркас усиления на специальных подставках, обеспечивающих зазор 30–50 мм до поверхности утеплителя.
  13. Смонтируйте магистрали отопительного контура из предварительно подготовленных труб и соединительных элементов.
  14. Проконтролируйте качество сборки и герметичность системы, обеспечив подачу сжатого воздуха.
  15. Произведите заливку цельной плиты слоем 10 см, используя бетонный состав марки М350.
  16. Уплотните бетонный массив с помощью глубинного вибратора, что положительно влияет на прочность.
  17. Соорудите утепленную отмостку по периметру фундамента, улучшающую его тепловую изоляцию.
  18. Обеспечьте неподвижность залитого фундамента, и поддерживайте влажность массива путем периодического увлажнения.
  19. Удалите на затвердевшем массиве неровности и окончательно отшлифуйте поверхность, применяя специальное оборудование.

Несмотря на множество операций, технология выполнения работ по изготовлению шведской основы довольно несложная. При условии соблюдения технологических рекомендаций и использовании качественного сырья монолитная плита обеспечит длительный ресурс эксплуатации здания и благоприятный температурный режим внутри помещения.

Утепленная плита – советы по монтажу

С целью максимальной эффективности системы обогрева необходимо, при выполнении работ, придерживаться следующих рекомендаций:

  • обеспечивать более плотную укладку магистралей, прилегающих к внешним стенам строения, по сравнению с трубами, уложенными в центре помещения;
  • соблюдать минимальное расстояние между трубами, которые не должны располагаться ближе 100 мм друг к другу;
  • выдерживать максимальный интервал между магистралями на уровне 250 мм для создания равномерного температурного поля;
  • отступать от внешних стен здания при монтаже труб расстояние не менее 150 мм для уменьшения тепловых потерь;
  • укладывать трубы в обогревательном контуре суммарной длиной до 100 м, что повышает эффективность обогрева;
  • избегать укладки магистралей на линии стыка цельных плит, выполняя отдельные отопительные контуры на каждой плите;
  • усиливать стыковые соединения отдельно расположенных контуров металлическими трубками длиной 300 мм.

Соблюдение указанных рекомендаций позволит снизить температурный перепад по площади пола и улучшить распределение тепловой энергии.

Подводим итоги

Отапливаемый фундамент обеспечивает долговечность возводимого здания, позволяет поддержать в нем комфортную температуру, а также уменьшает, в последующем, уровень затрат по отоплению помещения. Использование услуг профессиональных проектантов и опытных строителей позволит избежать непредвиденных ошибок.

Технология УШП фундамента — утепленные шведские плиты как качественное основание вашего дома

Новые технологии всегда интересны, особенно, если про них мало информации. Сейчас много говорят про УШП фундаменты. Это утепленные шведские плиты, качественные и теплые, очень удобные и практичные. Сегодня я расскажу, что это такое и какова технология создания подобного фундамента.

У многих из нас слово фундамент ассоциируется с ленточным вариантом, ну, на крайний случай, со сваями. Но, конечно, это далеко не полный список технологических решений. Есть еще простая плита, когда заливается бетон на каркас из стальных прутьев.

Также есть и более конструктивный вариант, где все коммуникации вмонтированы в бетонное основание заранее, а сама поверхность фундамента сразу же готова к монтажу полов начисто.

Такой вариант фундамента значительно сокращает постройку дома, сам фундамент выполняет роль аккумулятора тепла, так как в нем проведены теплокоммуникации. Расходы на отопление падают, причем значительно. Жилье получается гораздо дешевле в обслуживании, расход на энергопотребление снижается в разы.

В современном загородном доме УШП фундамент будет наиболее эффективным решением. Утепленная шведская плита — это выбор практичных шведов. Сами понимаете, что их зимы, длящиеся порой по 10 месяцев, принудили инженеров искать пути сбережения как можно большего количества энергии, увеличения коэффициента отдачи тепла.

Преимущества УШП фундамента

Монтируется на любых типах грунтов;

Короткие сроки монтажа;

Теплопотери минимальны, из-за слоя утеплителя, заложенного в фундамент;

Расход бетона значительно ниже, чем при обычной заливке плиты;

На основание фундамента можно сразу же монтировать полы начисто;

Все коммуникации сразу же вмонтированы в фундамент, еще на стадии заливки.

Минусы УШП

Стоимость работ все-таки высокая. Нужно учитывать все тонкости технологии, использовать качественные материалы, подготовленных рабочих;

Подходит только для ровных участков, на перепадах высот требуется предварительное выравнивание, а это тоже деньги и время;

Отсутствие подвала;

Сложность доступа к инженерным коммуникациям, вмонтированным в фундамент. Случись авария — придется долбить полы.

Что представляет из себя фундамент УШП?

Утеплённая шведская плита это низкозаложенный монолитный фундамент. Отличается от обычных плит тем, что в фундамент сразу же вмонтированы следующие системы:

Система канализации и водопровода;

Система электроснабжения;

Система водяного отопления полов.

Фундамент для любого грунта

Этот тип фундамента очень хорош для любого типа грунтов. Нет никаких ограничений! Это очень важно для жителей тех регионов, где близок уровень грунтовых вод, а также там, где земля сильно промерзает. Сибирь, север, северо-запад России.

Нестабильный грунт, по технологии, замещается щебне-песчаной подушкой, а основание армируется геотекстилем.

Сроки монтажа фундамента

100 кв. м. фундамента можно изготовить за неделю. Сама поверхность УШП не нуждается в дополнительных стяжках, лишь шлифуется и после этого уже готова к монтажу пола начисто.

Если сравнивать с обычным ленточным фундаментом и прокладкой такого же набора коммуникаций, то сроки реализации у ленточного будут около месяца. Здесь учитываем дренаж, закладку труб водопровода, теплые полы, канализацию, электрокабели, утепление.

Идеальный фундамент для каркасных домов

Каркасные дома быстро выстывают, а использование теплоаккумулятора в виде УШП фундамента, не позволит каркаснику остыть.

Ну вот, это так, вкратце. Те, кто заинтересуется технологией, смогут покопать глубже. В завершение материала предлагаю посмотреть видео от сайта ФорумХауз:

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>

Поделиться ссылкой:

особенности типа основания, его достоинства, мастер-класс строительства УШП

Перед тем, как начать строительство жилого дома, стоит определиться с типом фундамента. При его выборе следует учитывать особенности грунта на земельном участке под строительство. Так, если почва на участке водянистая, ее поверхность неровная, подвержена промерзанию, рекомендуется использовать плитное основание. Однако плиточный фундамент имеет достаточно высокую стоимость, поэтому по карману не каждому потребителю.

Существуют новые технологии изготовления оснований. Так, наибольшей популярностью пользуется фундамент утепленная шведская плита. Он по своим качествам соответствует обычному плитному основанию, но имеет значительно меньшую стоимость.

Утепленная шведская плита

Данный тип основания появился относительно недавно. Разработан был в Германии для строительства сооружений в местах со сложным климатом. Успешное применение фундамента в странах северной Европы породило его название.

Основание состоит из нескольких слоев современных гидроизоляционных и теплопроводных материалов.

В странах Европы данный тип фундамента используется уже около полувека. В нашей же стране утепленная шведская плита появилась всего несколько лет назад.

Благодаря надежной конструкции, высокому качеству, низкой стоимости, данный тип цоколя сразу же завоевал любовь российского потребителя.

Немного о фундаменте

Итак, что такое шведская плита? Данный тип фундамента имеет вид утепленной плиты. Плита – однородная и представляет собой монолит.

Нижняя часть плиты утеплена слоем пенопласта. В ее поверхность монтируется система напольного отопления.

В каких случаях рекомендуется использовать фундамент шведская плита:

  • При проведении строительных работ на почве с большим уровнем влажности;
  • Необходим для строительства на слабом грунте;
  • Подходит для земельных участков, где уровень залегания грунтовых вод расположен слишком высоко;
  • Идеален для работ на неровных территориях с частыми перепадами высоты.

Преимущества

Говоря о данном типе основания, нельзя не затронуть его очевидные плюсы. Итак, основные преимущества утеплённой шведской плиты:

  • Возможность использования основания в качестве напольного покрытия для первого этажа здания.
  • Теплый пол фундамента.
  • Ровная поверхность. Нет необходимости дополнительного выравнивания для установки и монтажа линолеума или ламината.
  • Высокая теплопроводность. Основание обеспечивает хорошую передачу тепла в здание, что значительно сокращает расходы на отопление.
  • Фундамент защищает здание от передвижения и изменения состояния почвы.
  • Возможность проведения самостоятельных строительных работ без воздействия специализированной техники.

Основные минусы

Конечно, как и любая конструкция, данный тип основания имеет и свои «минусы». Итак, рассмотрим основные недостатки утеплённой шведской плиты.

  • Все коммуникации (провода, линии передач и т.п.) монтируются непосредственно в бетонную плиту. Поэтому дальнейший их ремонт или изменение невозможны.
  • На территории стран СНГ данный вид основания используется относительно недавно. Поэтому нет точных прогнозов качества материалов после их использования в течение последующих 10-15 лет.
  • На начальном этапе строительства необходимо провести планировку и установку систем коммуникаций. Если эта процедура не будет проведена, то ее дальнейшая установка будет невозможна.
  • Монтаж должны проводить специалисты, имеющие квалификацию по данным видам работ.
  • Процесс установки цоколя имеет достаточно высокую стоимость.

Однако стоит отметить, что утепленная шведская плита с успехом применяется при строительстве зданий в европейских странах уже более полувека. Поэтому ее использование в условиях сурового российского климата крайне целесообразно.

Основное устройство

Современная технология фундамента шведская плита имеет прочное основание в виде монолитной плиты. Материал – бетон.

При установке фундамента можно не строить котлован. Обычно достаточно лишь снять верхний слой грунта.

Состав:

  • Основа состоит из дренажной подушки из смеси песка и цемента. Материалы насыпаются послойно. Каждый слой утрамбовывается и заливается водой.
  • Необходимо также установить дренажную трубу.
  • Далее идет слой геотекстиля.
  • На дренажную подушку насыпается слой мелкого щебня.
  • Сверху – слой технониколя.
  • 2 слоя арматурной сетки.
  • Слой системы для отопления.
  • Электрическая разводка и коммуникации.
  • Бетонная плита.

Для проведения системы гидроизоляции накладывают слой специальной пленки.

В верхней и нижней частях основания устанавливают слой теплоизоляции. Для нее используют специальные плиты из пенополистирола.

Особенностью данного типа фундамента является монтаж в его поверхность канализационных труб, электрической разводки и прочих коммуникаций.

Планируя строительство

Перед началом проведения строительных работ, следует учесть и основные особенности фундамента утепленной шведской плиты.

  • По всему периметру основания следует провести дренажную систему. Это делается с целью отвода грунтовых вод от здания.
  • Обязательно при строительстве дренажной подушки чередовать слои песка и щебня и хорошо их утрамбовывать.
  • Между слоями грунта рекомендуется укладывать материал геотекстиль.
  • На этапе строительства рекомендуется спланировать и установить систему отопления, электричества, канализации.
  • Слой материала утеплителя должен быть максимально прочным, т. к. основная нагрузка от здания ляжет именно на утеплитель.
  • При проведении строительных работ по разводке труб следует применять следующие их виды:
  1. пластик;
  2. медь;
  3. полиэтилен;
  4. полибутан.

Этапы работы

Каждому потребителю вполне под силу сделать утеплённую шведскую плиту своими руками. Для этого необходимо лишь следовать представленным ниже советам.

  • Подготовка земельного участка. Снять верхний слой грунта. Обычно достаточно убрать слой в 35-40 см почвы. Можно убрать его при помощи бульдозера или же самостоятельно, с использованием лопаты.
  • Строительство дренажной подушки. По всему периметру цоколя насыпаем послойно речной песок (высота 10-15 см) и мелкий щебень (высота 20-30 см). Каждый слой необходимо хорошо утрамбовать и пролить водой. Поверхность периодически выравниваем. Слой дренажа должен сравняться с уровнем поверхности земли.
  • Формирование опалубки. Производится по 2 технологиям:
  1. Европейская;
  2. Российская.

При работах по европейской технологии применяется опалубка, состоящая из блоков пенополистирола. Впоследствии она не удаляется.

По российской технологии изготавливаются стандартные деревянные опалубочные щиты. Они устанавливаются по всему периметру цоколя. Следите за выравниванием, все стенки опалубки должны быть установлены строго под углом в 90 градусов.

Опалубку следует укрепить железными штырями или деревянными брусьями.

  • Слой утеплителя. Выложить на поверхность 2 слоя материала – утеплителя, например, пенопласта. Его плотность должна составлять 100 или 200 единиц.
  • Армирование. Сетку следует связывать из железных прутьев 10 или 8 см. Ячейки сетки должны иметь параметры 15 на 15 см. Готовую сетку нельзя выкладывать непосредственно на утеплитель. Она устанавливается на специальные возвышения.
  • Установка системы обогрева поверхности пола.
  • Монтирование труб для канализации, водопровода, коммуникаций.
  • Слой бетона. На подготовленную сетку выкладывается бетон. Его маркировка должна превышать М300. Бетон выкладывается лопатой и выравнивается по правилу. Слой бетона должен составлять 10-15 см.
    1. Полученную таким образом плиту необходимо каждый день поливать водой. Следует следить за поверхностью, нельзя допустить ее растрескивание.
    2. При теплой погоде слой бетона необходимо укрывать полиэтиленовой пленой. Это необходимо для предотвращения испарения влаги с поверхности.
  • После полного застывания бетона следует снять деревянную опалубку.
  • Далее бетон рекомендуется разровнять и подвергнуть процедуре шлифования.
  • Монтаж внешней отмостки фундамента.
  • Не стоит забывать и про систему вентиляции. Отверстия необходимо проделать в основании строго друг против друга на расстоянии в 1,5 – 2 м.

Процесс строительства утепленного шведского плитного фундамента завершен.

технология строительства и особенности УШП

Плитный фундамент — надёжная основа для здания, расположенного в регионе со сложными климатическими условиями. Разновидностью этого основания является шведская плита (УШП), которая включает в себя слой утепления. Именно это и делает плитную основу эффективной, обеспечивающей комфортные условия внутри здания.

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

  • равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
  • амортизация пучения почвы в результате морозов;
  • теплоизоляция основной бетонной плиты фундамента;
  • сочетание утеплённой отмостки и дренажа;
  • фундамент подходит для любого типа почв;
  • простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью. В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

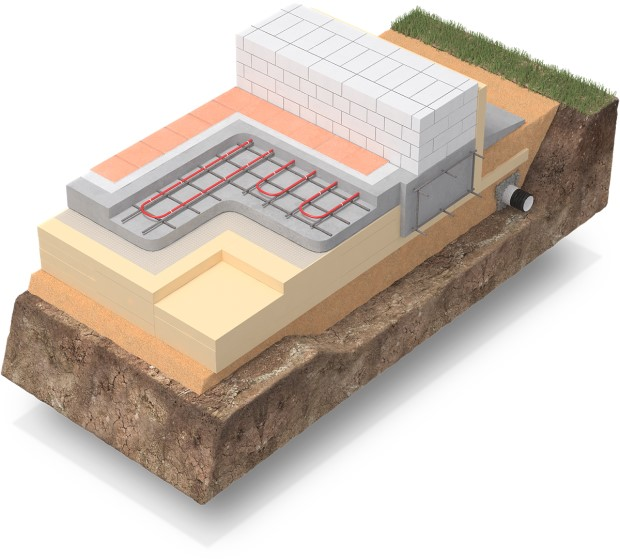

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию. Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания.

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

  • геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
  • дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
  • песок является не пучинистым грунтом и необходим для устойчивости конструкции;
  • утеплитель обеспечивает теплоизоляцию здания со стороны пола;
  • гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
  • ещё один слой утеплителя усиливает защиту конструкции;
  • арматурная сетка необходима для хорошего сцепления бетона;
  • бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Устройство основания

Как уже было сказано выше, устройство шведской плиты предполагает несколько слоёв материалов, каждый из которых выполняет определённые функции. Организация каждого слоя обладает некоторыми особенностями. Поэтому в процессе строительства учитывают следующие моменты:

  • толщина гравийной или песчаной подложки определяется в зависимости от типа грунта, его несущей способности. Основной диапазон толщины составляет от 300 до 600 мм. Минимальное значение используют для наиболее плотных, твёрдых почв, а максимальная толщина оптимальна для пучинистых грунтов;
  • верхний слой почвы убирают перед строительством плитного фундамента. Важно проверить горизонтальность и плоскость площадки с помощью строительного уровня и нивелира;
  • плиты утеплителя равномерно укладывают по всей поверхности фундамента, но не нужно дополнительно их скреплять клеем или другим составом;
  • заливку бетона обязательно выполняют за один раз. Поэтому нужно точно рассчитать требуемый объем смеси для плотного заполнения опалубки.

Строительство утеплённой шведской плиты предполагает точный расчёт параметров каждого слоя, толщины основной бетонной плиты. Котлован должен иметь большие размеры, чем периметр фундамента. Для этого нужно отступить от краёв разметки основания около 50–70 см с каждой стороны.

Котлован должен быть немного больше периметра фундамента

Правильное устройство УШП позволяет создать ровный тёплый пол в доме. Этот вариант фундамента оптимален для этой цели.

Строительство шведской плиты своими руками

Перед началом строительства лучше всего заказать на заводе бетонную смесь. Изготовить состав можно и своими руками, но при этом велик риск нарушения расчёта правильных пропорций. Для УШП оптимально подходит бетон класс В20-В25. А также заранее подготавливают трубы для коммуникаций, разрабатывают схему их расположения. По периметру фундамента часто прокладывают дренажные конструкции, обеспечивающие отвод влаги от основания здания.

Дренаж позволяет защитить здания от лишней влаги

Шведская плита отличается от простого монолитного варианта не только наличием утеплителя, но и тем, что на плиту легко монтировать финишное покрытие, тёплый пол. Благодаря этому снижаются затраты на итоговое обустройство дома, а также существенно меньше затраты энергоресурсов.

Видеорекомендации: УШП с финишным покрытием

Расчёт параметров УШП

Расчёт плитного основания отличается тем, что определение параметров каждого слоя может осуществляться последовательно по мере строительства. При этом учитывают уже фактические нагрузки, имеющиеся воздействия. Проектирование УШП для жилого дома лучше всего проводить в сотрудничестве с профессионалами, что позволяет избежать множества ошибок. Для этого используют также и особые компьютерные программы, которые рассчитывают индивидуальные характеристики УШП.

Слой утеплителя часто имеет толщину не более 100 мм

Особые требования предъявляются к следующим параметрам:

  • железобетонная общая плита должна иметь толщину от 120 до 180 мм;
  • рёбра жесткости, располагающиеся под несущими стенами здания, должны иметь размеры не менее 300х300 мм;
  • рёбра жёсткости под внутренними стенами должны быть не менее 200х200 мм;
  • общая толщина фундамента (без цокольного этажа) вместе с подушкой не превышает 600 мм;
  • глубина заложения составляет от 0,4 м.

Для проведения самостоятельного расчёта толщины основной плиты можно изучить следующий пример. Строительство двухэтажного дома 6х9 м из газосиликатных блоков D-600, имеющего одну несущую перегородку, необходимы несущие стены толщиной 30 см. Высота будущего здания составляет 5,5 м, высота фронтона равна 1 м. Межэтажные перекрытия будут выполнены из монолитных железобетонных плит, а чердачное перекрытие монтируется по деревянным балкам. Кровлю предполагается покрыть черепицей.

Для расчета необходим проект будущего сооружения со всеми его размерами

Для проведения примера расчёта нужно определить тип грунта на участке строительства, например, глинистая почва. Оптимальное удельное давление на такую основу равно 0,25 кг/см². Далее рассчитываем общий вес строения:

  • суммарная площадь всех стен, включая наружные, фронтоны, несущие перегородки за вычетом площади проёмов окон и дверей равна примерно 182 м², а их масса 182×180=32760 кг. Площадь перекрытия монолитного типа между 1-м и 2-м этажом за вычетом лестничного проёма около 50 м². Масса его вместе с эксплуатационной нагрузкой 50×(500+210)=35500 кг. Площадь чердачного перекрытия 54 м², а масса вместе с эксплуатационной нагрузкой 54×(150+105)=13770 кг;

  • эксплуатационная нагрузка на первом этаже (перекрытия здесь нет, его роль играет сама фундаментная плита, но эксплуатационная нагрузка есть) равна около 54×210=11340 кг. Здесь правильнее использовать площадь по внутренним размерам помещений 1-го этажа, но пример просто немного упрощён. Площадь скатов крыши в нашем примере составляет 71 м². Масса её вместе со снеговой нагрузкой для средней полосы России составит 71×(30+100)=9230 кг. Путём суммирования вес дома составляет 102600 кг;

  • Исходя из проекта площадь фундаментной плиты равна 54 м². Делим вес дома на неё и получаем: 102600/54=1900 кг/м² или 0,19 кг/см². До оптимального удельного давления для суглинка нам не хватает: 0,25–0,19=0,06 кг/см². Умножаем эту цифру на площадь плиты (площадь переводим в см²): 0,06×54×10000=32400 кг. Такой должна быть подходящая масса фундамента для приведённых условий. Делим полученную массу на плотность железобетона: 32400/2500=12,96 м³. Это необходимый объём плиты. Оптимальную её толщину получаем разделив объём на площадь основы, т. е. 12,96/54=0,24 м или 24 см.

Более правильным, точным, эффективным будет, конечно же, профессиональный расчёт всех параметров плиты фундамента. Это необходимо для уменьшения риска деформации, а также долговечности, прочности шведской плиты.

Технология строительства

Перед созданием шведского фундамента обязательно удаляют плодородный слой почвы, толщина которого часто составляет около 30 см. В результате этого создаётся углубление, небольшой котлован для монолитного основания, которое не требует большого заглубления в грунт. Дно застилают геотекстилем, который защищает последующие слои от деформации.

Полотна геотекстиля равномерно расстилают по дну

Предварительно проводится разметка, в процессе которой отмечают колышками и верёвкой углы и стороны фундамента. После снятия плодородной почвы, создания небольшого углубления проводятся следующие действия:

  1. На геотекстиль нужно уложить песчано-гравийную подушку слоем около 15 см. Обязательной проводится увлажнение и трамбовка материала.
  2. Плиты экструдированного пенополистирола укладывают на выровненную основу из песка и гравия. Монтируется дренажная система из труб с отверстиями, элементы прокладывают в слое щебня. Расстояние от дренажа до основания фундамента должно быть около 1 м.
  3. Создают опалубку из плитных, а также бортовых элементов. Армирование конструкции проводится с помощью сеток, в которых пруты имеют диаметр 12 мм, а шаг между элементами составляет 100 или 200 мм. Шаг определяют в зависимости от нагрузки на основание. Для тяжёлых сооружений используют конструкции с меньшим шагом. При установке арматуры нужно приподнять её, чтобы обеспечить защитный слой бетона (70 мм). Для этого предназначены особые фиксаторы из пластика.
  4. После этапа армирования следует проложить трубы тёплого пола, подключаемые к узлу распределения. Далее выполняется единоразовая заливка всей поверхности бетоном, а также выравнивание поверхности фундамента. Время фиксации бетона составляет более 3 недель, а первые дни нужно слегка увлажнять фундамент для предотвращения растрескивания.

После того как плита будет окончательно зафиксирована можно продолжать строительные работы. По окончании возведения дома стоит по периметру здания проложить систему дренажа.

Видео: особенности заливки УШП

Вероятные проблемы

Утеплённая шведская плита представляет собой практичное и удобное основание для жилого дома. При строительстве важно учитывать правильную технологию возведения каждого слоя, в противном случае монолитная основа может повредить все здание.

Все этапы строительства требуют соблюдения технологии и точного расчета

Утеплителем для шведской плиты служит экструдированный пенополистирол. Материал не подвержен воздействию мышей и других грызунов, но часто в нём заводятся муравьи и иные насекомые. Поэтому требуется дополнительная защита в виде плит пенокерамики, металлической сетки или стеклобоя.

Особенно важным моментом является качество материалов для тёплого пола. Такие коммуникации прокладывают непосредственно в плите, а в случае поломки они неремонтопригодны. Протечки, засоры, трещины в трубах могут образоваться в результате высокой нагрузки на основание. Оптимальным решением будет отказ от обустройства встроенной системы тёплого пола и её монтаж на отдельной стадии строительства.

Встроенный теплый пол подвержен поломкам, но не пригоден к ремонту

Монолитность шведской плиты предполагает встроенные коммуникации: водопровод, водоотвод и др. После завершения строительства основания уже нет возможности изменить расположение ввода трубопроводов. Поэтому важно оценить все особенности шведской плиты перед началом строительства, провести проектирование и расчет параметров основы для жилого дома.

УШП является эффективным вариантом основания, которое обладает высокой теплоизоляционной защитой. Особенности эксплуатации, ремонта, возведения фундамента требуют обязательного внимания. Объективная оценка преимуществ и недостатков УШП позволяет определить необходимость её возведения.

Утепленная шведская плита | Наше место

Для строительства домов возможно использование современного фундамента- утепленная шведская плита (УШП). Это один из видов фундаментов малого заглубления, который были придуман и активно используется в скандинавских странах. Конструкция шведской плиты представляет собой многослойную структуру, включающую в себя дренажную систему, канализацию, систему водоснабжения, утеплитель и теплые полы. Фундамент УШП — это полноценный пол первого этажа, подготовленный к финальной отделке.

Утепленная шведская плита. Преимущества

  • Готовый пол. Утепленная шведская плита — надежная конструкция основания будущего дома с встроенными коммуникациями, и, что не мало важно: идеально ровная поверхность для укладки чистового пола! Нам не понадобится возводить первое перекрытие — оно уже готово, причем за счет укладки в фундамент труб водяного отопления мы получаем пол-батарею, который будет отапливать первый этаж без дополнительных электроприборов. Конвекторы, батареи, калориферы — больше не нужны, ведь у нас теплый фундамент.
  • Быстро. На устройство утепленной шведской плиты, включая устройство опалубки, укладку коммуникаций, труб теплого пола, теплоизоляции, армирование и заливку уходит всего неделя. Использование специальной техники не понадобится. Достаточно бригады из 4-х человек. Сроки в строительстве — самое важное, и за счет использования современных материалов, мы получили возможность сократить их до минимума.
  • Надежно. Что нам нужно от фундамента? Чтобы он не «гулял» — соответственно необходимо исключить морозное пучение грунта под основанием. Этот вопрос как раз решает хороший морозостойкий утеплитель, который выпускается специально только для использования в шведских плитах, поэтому мы закладываем в конструкции наших фундаментов именно его. К тому же, он обладает самыми высокими прочностными параметрами среди всех аналогов на рынке, поэтому будет выдерживать самые серьезные нагрузки как со стороны грунтов, так и со стороны ограждающих конструкций.
  • Удобно. Простая и быстрая технология устройства шведской плиты позволяет возвести фундамент на любой почве — будь то супесь, глина, водонасыщенные или слабонесущие грунты.
  • Энергоэффективно. Теплопотери через стены фундамента могут достигать 20% от общей величины — то есть одну пятую часть тепла мы теряем через основание нашего дома. Утепленная шведская плита значительно снижает этот процент, приводя его к минимуму. Использование утеплителя толщиной 20 см приближает параметры энергоэффективности фундамента к европейским нормам.

Этапы строительства утепленной шведской плиты

Шаг 1 — Разметка подъездной дороги

Шаг 2 — Разметка пятна застройки

Шаг 3 — Разработка котлована

Шаг 4 — Укладка геотекстиля

Шаг 5 — Трамбовка песчаного основания

Шаг 6 — Трамбовка песчаного основания

Шаг 7 — Устройство подъездной дороги

Шаг 8 — Монтаж гильз под ввод инженерных коммуникаций

Шаг 9 — Устройство прифундаментного дренажа

Шаг 10 — Монтаж опалубки

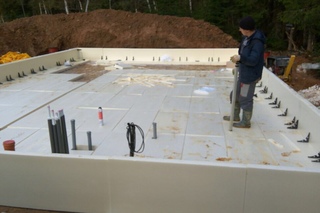

Шаг 11 — Утепление фундамента экструдированным пенополистеролом

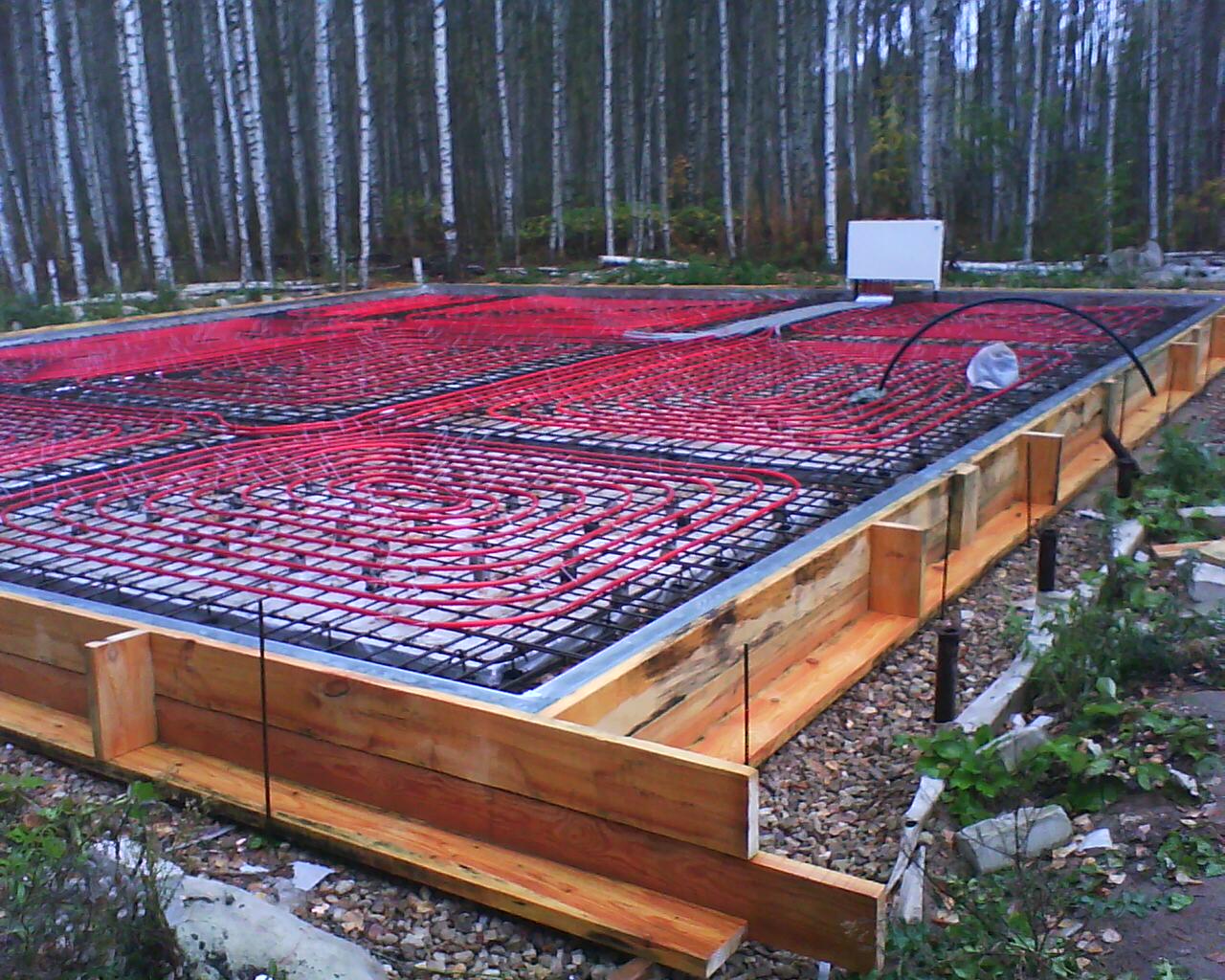

Шаг 12 — Армирование фундаментной плиты

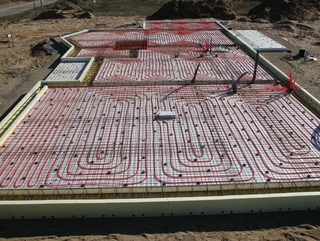

Шаг 13 — Устройство системы тёплый пол

Шаг 14 — Устройство системы тёплый пол

Шаг 15 — Коллектор системы_тёплый пол

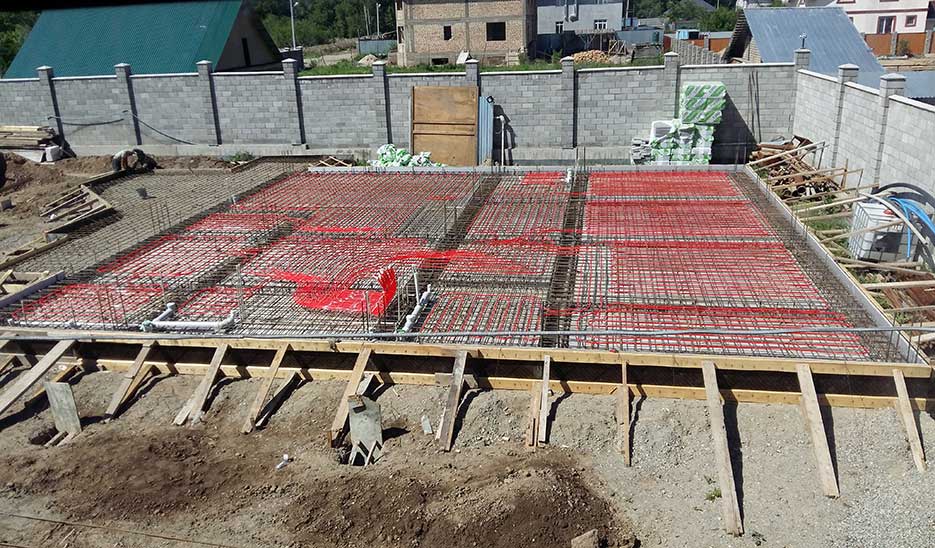

Шаг 16 — Фундамент перед заливкой

Шаг 17 — Заливка фундаментной плиты

Шаг 18 — Заливка фундаментной плиты

Шаг 19 — Добавка присадки в бетонную смесь

Шаг 20 — Готовый фундамаент УШП

Шаг 21 — Готовый фундамент УШП


«Технология фундамента, страховка …» Илья Энгер-Цизиков

Страна автора

AllAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamas, TheBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurmaBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCote d’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrench ГвианаФранцузская ПолинезияФранцузские Южные и Антарктические землиГабонГамбия, ГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГайанаГайтиХерд-Айленд a й McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, NorthKorea, SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Государственный ofPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint HelenaSaint Киттс и NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаS omaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVenezuelaVietnamVirgin IslandsWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Шведский утепленный плитный фундамент: своими руками USP

Если вы преследуете цель построить дом с нулевым энергетическим балансом, то одним из самых привлекательных типов оснований будет USB.Технология его устройства уже доведена до технического совершенства и проверена десятилетиями эксплуатации, сегодня мы опишем ее во всех деталях. конструктивных особенностей, обеспечивающих исключительную стабильность и показатели сохранения тепла. Еще одна характерная черта шведской плиты – использование материалов премиум-класса. Это подразумевает значительные финансовые вложения, но результат однозначно того стоит: при сроке службы более 50-70 лет девелопер получает чистовой пол с практически глухим утеплителем и возможностью устанавливать многоэтажное здание даже на очень слабом и пучинистые почвы с высоким УГВ.

Шведская плита изолируется специальным ассортиментом изделий из экструдированного пенополистирола. Поскольку даже при относительно небольшой толщине плита может иметь значительный собственный вес и выдерживать массу здания до 2-3 этажей, изоляционный материал должен обладать высокой устойчивостью к деформации при сжатии – от 200 кПа. Более дешевый ПСБ не может похвастаться достаточно высокими прочностными показателями.

Устранение проявлений морозного пучения под фундаментом достигается сплошным поясом утеплителя по периметру фундамента и устройством отмостки, отводящей воду.Теплоизоляция под отмосткой обычно составляет 50–70 мм, при теплопроводности изоляционных материалов не более 0,035 Вт / м * К. При тех же параметрах толщина самого изоляционного слоя плиты может достигать 200–250 мм. . Максимальная деформация качественного утеплителя при полной нагрузке при такой толщине составляет порядка 10-15 мм.

Еще одна особенность СТЮ – повышенная прочность и пространственная жесткость, которая достигается за счет особой конфигурации нижней части фундамента.По периметру и под несущими стенами плита имеет выступающие ребра, которые равномерно распределяют нагрузку по всей площади опоры и придают ей очень высокую жесткость. Даже при строительстве двухэтажного каменного дома сила давления на грунт редко превышает 0,6-0,8 кгс / см. 2 , соответственно, постройка устойчиво устоит даже на влажных супесях, торфяных и пластичных грунтах. глина.

С учетом описанных выше особенностей основная задача при строительстве УТП сводится к тому, чтобы плита не деформировалась под действием веса строительных конструкций.Обычно высота ребер жесткости составляет от 2 до 5 раз больше толщины плиты. При этом, если пролет между ребрами превышает 50–70 значений их толщины, плиту усиливают либо более толстой схемой армирования, либо устройством дополнительных промежуточных ребер.

Земляные работы и подготовка

На самом деле существует множество конфигураций шведской плиты, различающихся по толщине и схеме армирования. Однако это не меняет сути технологии по очень необычной причине, с которой довольно сложно согласиться с обычным человеком.Дело в том, что долговечность и устойчивость УСБ обеспечивается не конструкцией самой плиты, а правильной подготовкой основания под нее.

Все начинается со снятия плодородного слоя почвы или перекопки более глубокая яма, если под домом планируется цокольный этаж. В этом случае основная масса грунта удаляется на площади больше, чем сама плита. В каждую сторону от запланированной разметки фундамента нужно отступать 40-50 см плюс глубина плиты, умноженная примерно на 1.35-1,5. Такая необходимость связана с тем, что как под плитой, так и под отмосткой готовится плотная несжимаемая подстилка, которая легко «сбрасывает» воду. В этом случае ширина отмостки всегда определяется глубиной фундамента, ведь распространение жидкости при просачивании через засыпку происходит в веере. Таким образом, чем глубже глубина, тем шире мокрое пятно. Радиус этого места для засыпки под плитой примерно в полтора раза больше глубины.

После удаления грунта котлован вручную расчищают и засыпают иглопробивным геотекстилем, затем проводят засыпку.Первый – песок – качественный речной песок, без глинистых включений и с минимально возможным коэффициентом уплотнения, то есть фракциями от 1,3 до 2 мм. Песок насыпают слоями по 50–70 мм и утрамбовывают вибрационным методом массой плиты около 100–120 кг. Толщина песчаного слоя составляет не менее 20 см, но обычно она может достигать в 2–2,5 раза номинальной толщины плиты. Строить более толстый слой песка обычно не имеет смысла.

Если на полученной отметке могут появиться грунтовые воды, во избежание заиления в котловане по периметру прокладывают систему дренажных труб, обернутых геотекстилем.Для обеспечения необходимого уклона в песок подкапываются небольшие желоба, при этом общая плоскость остается строго горизонтальной. После устройства дренажной системы котлован засыпается геотекстилем плотностью 250 кг / м 2 , затем засыпается щебень фракцией от 15 до 30 мм. В лучшем случае используют гранитный щебень, который насыпают слоями с постепенным уменьшением фракции до 10-15 мм.

Функция гравийной подушки заключается в осушении нижней части плиты и распределении нагрузки.Обратная засыпка проводится до отметки, на которой планируется подпереть края плиты. Глубина опоры определяется толщиной плиты с ребрами жесткости, исходя из того, что плоскость готового пола будет на 20-25 см выше прилегающего грунта.

Устройство изолированной опалубки

Шведская плита имеет прочную изоляционную ленту нижней плоскости без мостиков холода. Устроить такую ​​схему теплозащиты для плоского плитного фундамента достаточно просто, однако наличие нервюр вносит свои коррективы.Специально для этого производятся специальные изделия для изготовления несъемной опалубки.

Формирование внешних ребер жесткости осуществляется с помощью L-образных лотков, которые устанавливаются по периметру плиты и выравниваются по маркировочным шнурам и уровню. Внешний край лотков определяет общую толщину плиты и выступа, а внутренний край формируется вручную из плит, которые разрезаются на месте. Необходимую прочность опалубки для выдерживания нагрузок при заливке обеспечивают внешние настилы из листовых материалов, поддерживаемые кольями, вбитыми в землю по верхним и нижним поясам.

При сборке опалубки ребер пространство между ними заполняется путем тщательного уплотнения промывкой или вибрацией. Засыпку можно производить песком или мелким дорожным гравием, особой разницы в этом нет. Чтобы не нарушать геометрию опалубки, в лотки вставляют временные пластиковые перемычки.

При заполнении полостей между ребрами не выводится заподлицо с внутренними стенками. Вместо этого внутренние стены выступают на толщину используемых изоляционных плит.После сборки внешнего пояса теплоизоляции опалубку закрывают гидроизоляционной мембраной профилированного типа. По углам гидробарьер аккуратно подрезается и кладется друг на друга с нахлестом 150-200 мм, защелкиваясь в пупырчатых прядях.

Поверх гидроизоляции монтируется пояс внутреннего утеплителя, представленный 2-3 слоями ВПСП, по 50-70 мм каждый. В этом случае размер лотков уменьшается на толщину утеплителя, что нужно предусмотреть заранее.Фиксацию пенополистирола обычно не проводят, так как опалубку возводят накануне заливки или днем ​​раньше. При сильном ветре плиты можно связать небольшими порциями универсального клея или придавить давлением до сборки арматурного каркаса.

Арматура USHP

Изолированная шведская плита содержит небольшое количество арматуры, но она правильно распределена по толщине бетона для максимально качественного восприятия нагрузок.Сборка арматурного каркаса начинается с краев: в них закладываются П-образные зажимы гладкой конструкционной арматуры диаметром около 8 мм, размер которых подбирается с учетом защитных слоев бетона по 50 мм с каждой стороны. Хвосты зажимов выпускают на 20-25 см выше верхней линии армирования общей плоскости.

Сама плита армирована двумя слоями сетки из стержней от 8 до 14 мм в два ряда, при этом толщина стержней в каждом слое разная.В связи с тем, что основная нагрузка на плоскость плиты исходит от сопротивления грунта, основная рабочая арматура, воспринимающая растягивающие нагрузки, находится в верхней зоне и толщина стержней здесь больше. Нижний ряд делается из более тонкой арматуры, но при меньшем размере ячеек необходимо придавать монолитную прочность, также он используется как система установки для крепления коммуникаций.

При укладке сетки ее вяжут по месту, размещая продольные стержни на дистанционных стульях, обеспечивая защитный слой снизу примерно 40 мм.Сверху укладываются поперечные стержни, все пересечения обвязываются проволокой. Для надежной фиксации верхнего ряда к нижней сетке привязывают П-образные анкеры, к верхним хвостам которых проволокой прикрепляют продольные стержни основной арматуры. После того, как верхняя сетка будет полностью завязана, каркасы реберной арматуры немного приподнимают, хвостовые концы загибают и привязывают к стержням верхнего ряда арматуры.

Прокладка коммуникаций

Строительство УСП осуществляется таким образом, чтобы все необходимые коммуникации или каналы для их прокладки оставались в плите.Чтобы ничего не упустить из виду, вот максимальный перечень того, что можно спрятать в толщине бетона:

  1. Трубы теплого пола или греющий кабель;
  2. Ввод воды в дом;
  3. Каналы для сточных вод с выходами в санузлы и стояки;
  4. Сантехника для хозяйственных нужд;
  5. Кабель вводный электрический в защитной оболочке или только в оболочке со шнуром для протягивания;
  6. Электророзетки для уличного освещения и хозяйственных нужд;
  7. 2–3 запасных канала для протяжки линий связи или дополнительных кабелей.

Следует учитывать, что скрытая прокладка коммуникаций при размещении узлов учета внутри здания может потребовать оформления акта скрытых работ. Чтобы коммуникации не повредились при заливке, их прокладывают исключительно внутри жестких оболочек, самый бюджетный пример которых – технические трубы ПНД из вторсырья. Чтобы трубы не пережимались массой бетона, их заглушают и врезают золотниковые клапаны для нагнетания воздуха под давлением 3–3.5 атм.

Заливка и обработка бетона

Преимущество шведской плиты в том, что бетонные работы проходят в один этап, поэтому скорость строительства одна из самых высоких. Настоящая шведская плита требует заводского бетона. Это требование связано не столько с необходимостью обеспечения точного значения сорта, сколько с необходимостью заполнения всей плиты за один раз без образования холодных швов.

Так как шведская плита устанавливается на дренированный участок, для его изготовления подходит бетон класса прочности В20 и выше, но без особых претензий по морозостойкости.Выгрузка бетонной смеси начинается от центра опалубки, поэтому стенки лотков испытывают динамическое воздействие гидроудара только на завершающей стадии заливки. По мере заполнения формы бетон тщательно уплотняют глубоким вибратором, при этом за счет относительно небольшой толщины плиты опасаться расслоения не приходится.

Выравнивание бетонной плиты может производиться вручную с последующей шлифовкой, или же ее можно сразу же довести до нуля с помощью виброрейки.Готовая поверхность пола в обоих случаях готова к укладке большинства легких покрытий, от линолеума до паркетной доски.

Финская технология заливки теплых полов на землю. Утепленный финский фундамент: своими руками

Хотите знать, как наши соседи, находящиеся всего в 300 км от Санкт-Петербурга, делают ленточный фундамент для частного дома? Я про финнов. Очень интересная технология … Быстро и удобно.Думаю, это не дорого. На счет пактичности судить вам!

Технология ленточного фундамента оптимизирована для сокращения ручного труда. Все земляные работы производятся техникой, экскаватор используется не только для рытья котлована под фундамент! Экскаватор работает как ковш и выполняет эту работу. некоторые таджики вообще лопатами и тачками. Он разжижает, вливает, переносит щебень из кучи и разносит по участку.



Они почти ничего не делают руками.. разве что сломают оси для будущего фундамента или соединят трубы. То есть только руками делают то, что иначе сделать нельзя. Когда экскаватору становится трудно работать из-за его размеров, вместо него везут небольшой экскаватор!


Эта куча желтого и непонятного хлама скоро станет фундаментом! Вы будете удивлены. это несъемная опалубка. Смотрится очень практично, арматурный каркас покрыт толстой пленкой.в свое время самое то.

Буквально за полдня из этой несъемной опалубки собирается ленточный фундамент для вялой финны. Фрагменты опалубки соединяются между собой с помощью специального оборудования, а металлические кольца прижимаются. Это в три раза быстрее, чем мы здесь привыкли – скручивать арматурный каркас проволокой и крючком. Я не думаю, что они вообще знают эту технологию.


Благодаря хитрой форме арматуры можно свободно обойтись без фундамента и прочих ухищрений.Фактически внешнее армирование. очень хорошо, извините. что мы ничего подобного не производим.

Обратите внимание на чистоту и красочность их строителей. Было бы забавно, если бы наши таджики были так одеты!


Ленточный фундамент для немаленького дома собирают буквально за сутки. Черные трубы, торчащие из земли, предназначены для ливневой канализации, для отвода воды. В эти трубы будет установлена ​​водосточная воронка. Разве это не хорошая идея?


Заливка фундамента при помощи бетононасоса и вибратора, все как обычно.Интересно, что прибыла мешалка совмещенная с бетононасосом! Затем, когда в миксере закончился раствор, к нему сзади прикрепили второй. Очень практично!




Вроде все, залито, сглажено, красиво … но нет! Теперь приступаем к укладке самой планки фундамента. Или база … смотрите сами.


Все производители нам знакомы. Блоки будут размещены на обычном для нас Ветоните.И перемешивают раствор по-нашему, лопатой и бетономешалкой.


Ставим раствор, и начинаем выкладывать ряд блоков, вроде бы все вполне нормально. Фиг там!


После первого ряда блоков на них кладут две толстые стержни арматуры и ставят желтую корыто – дозатор раствора. Раскатываем до заполнения арматуры и кладем второй ряд блоков. Получается очень быстро и точно.Нечто подобное используем для кладки газоблоков Hebel. Точнее пытаются использовать … технология не приживается, все ставится по старинке.


Я ждал. что за угол достанут какой-то специальный лосьон. Но нет, лепешкой замазали лепешку раствора, да и все дело.


Вот и вся «лента» фундамента.Нет ни вертикальных стяжек, ни даже вертикальных швов затирки. Затем эту ленту обклеивают с двух сторон пенопластом. Это вместо обычной гидроизоляции финучреждения. Затем засыпают слоем щебня как снаружи, так и внутри. Обязательно, с помощью механизации. Щебень доставлялся миксером с конвейерной лентой. Самый обычный щебень транспортируется миксером! Зато удобно …


Какие стержни торчат я так и не понял, это кусочки арматуры, помещенные под пенопласт на клей.Загадочно … В общем, получилась интересная конструкция, как рассчитать такой ленточный фундамент мне непонятно. Однозначно понятно, что конструкция получилась пластичной и на нее можно ставить только каркасную конструкцию. Однако именно такие дома финны строят в 90% случаев.


На нашем сайте есть большой раздел, посвященный фундаментам, где представлены ленточные, свайные и плиточные фундаменты, технологии их строительства и отчеты наших посетителей, которые построили его сами и прислали нам статью.

Фундамент – это основа будущего дома, поэтому его обустройству стоит уделить особое внимание. Самым современным, надежным и быстрым считается монтаж монолитной фундаментной плиты. Отличие фундаментной плиты заключается в жестком пространственном армировании по всей нулевой поверхности, что позволяет без внутренних деформаций воспринимать нагрузки, возникающие от сезонных неравномерных перемещений грунта.

Монолитная армированная плита – один из самых надежных фундаментов.На движущихся (пучинистых) грунтах такие фундаменты, в отличие от обычных стационарных, опирающихся на неподвижное основание, имеют сезонные вертикальные смещения вместе с грунтом и называются «плавающими». Их конструкция представляет собой монолитную железобетонную плиту … Благодаря огромной несущей способности фундаментной плиты ее можно использовать на слабых, насыпных и пучинистых грунтах, в холодных регионах с сезонным промерзанием грунта и возможностью морозного пучения, с любыми показателями. от химической агрессивности грунта, так как фундаментная плита со всех сторон защищена инертным к химическим воздействиям материалом – экструдированным пенополистиролом.

Одним из самых распространенных видов фундаментных плит в Европе является «шведская плита». В Европе по этой технологии построено более миллиона домов. Надежность ее подтверждена многолетней эксплуатацией в таких «зимних» странах, как Швеция. , Финляндия, где погодные условия очень похожи на российские.

Шведская печь утеплена монолитным фундаментом небольшой глубины. Главная особенность этой технологии в том, что вся основа дома заключена в толстый слой утеплителя для фундамента, включая дно.Таким образом, исключается промерзание почвы под домом и все его движение. Под теплым домом почва не промерзает и не вздымается. Такой фундамент подходит для любых грунтов при любой глубине залегания грунтовых вод.

Преимущества:

Это универсальный фундамент для всех типов грунтов.
Служит теплоаккумулятором дома. Предотвращает потерю тепла через фундамент на землю и атмосферу.
Не допускает промерзания почвы под основанием дома.
Позволяет установить в доме такие тяжелые устройства и конструкции, как котел или камин.

Монтажная техника

После удаления поверхностного слоя грунта подушку основания плиты засыпают карьерным песком. Подушка из песка уплотняется. Далее выполняется прокладка труб инженерных коммуникаций. Далее следует выравнивание и укладка боковых элементов, а затем слой за слоем укладываются 2 слоя плит из экструдированного пенополистирола.
Далее монтируется арматурный каркас из стальной арматуры диаметром 12 мм в два слоя с ячейкой 200 мм. Заливка осуществляется бетоном марки М300 (класс В 22,5), толщина плиты 250 мм.


Технологическая комплектация фундамента:

Укладка геотекстиля.
Установка ипотеки под ввод инженерных коммуникаций в дом – свет, водопровод, канализация.
Устройство песчаной подушки с уплотнением виброплитой толщиной 300 мм .
Несъемная опалубка из плит ДВП ГБ-600.
Укладка гидроизоляции.
Укладка утеплителя – экструдированный пенополистирол УРСА или ПЕНОПЛЭКС под фундаментную плиту 100 мм , по сторонам фундамента – толщина 50 мм .
Монтаж арматурного каркаса в два слоя с ячейкой 200 * 200мм из стальной гофрированной арматуры (А3) диаметром 12 мм .
Заливка монолитной плиты толщиной 250 мм Сертифицированный бетон марки М300 (класс В 22.5) с выравниванием и затиркой.

Нормативная база: Нормативная база для данного типа фундамента установлена ​​в СНиП 3.03.01-87 и ВСН 29-85, для Московской области в ТСН МФ-97 МО.

Каркасные конструкции на мелкозернистых ленточных фундаментах (МЗЛФ) на сегодняшний день являются одним из наиболее перспективных направлений развития малоэтажного строительства … Значительная потеря веса одно- или двухэтажного дома позволяет использовать эффективные инженерные решения, характеризующиеся низкой трудоемкостью. . Утепленный финский фундамент (УФФ) появился в отечественной практике 8-10 лет назад.Технология, широко распространенная в скандинавских странах, поначалу воспринималась с недоверием. Любое нововведение, связанное с сокращением объемов работ, встречает неприятие значительной части строительного сообщества. Но за несколько лет здания, построенные по технологии UVF, хорошо зарекомендовали себя с точки зрения энергосбережения и комфорта. При этом никаких проблем с прочностью и жесткостью несущих конструкций замечено не было.

Термин стал известен благодаря строительным форумам, но не является официальным.В соответствии с категориями СНиП, речь идет о сочетании МЗЛФ и пола на земле, для возведения которого используется внешняя теплоизоляция.

Все более популярная схема фундамента в Российской Федерации от финской строительной компании Omatalo предоставляет:

  1. Неглубокий ленточный фундамент, состоящий из бетонного основания сечением 600 х 200 и фундаментных блоков толщиной 200 мм, составляющих фундамент необходимой высоты. Обязательно тщательное уплотнение засыпного грунта.
  2. Армированная цементно-песчаная стяжка толщиной 80 мм, залитая слоем экструдированного пенополистирола (EPS) толщиной 150 мм. Перед заливкой прокладывается разводка труб водяного теплого пола. Изоляционные пластины опираются на мелкозернистый противокапиллярный щебень. Песочная засыпка находится под щебнем.
  3. Конструктивное разделение цоколя и плиты перекрытия слоем EPPS. Плита толщиной 50 – 70 мм примыкает к внутренней стороне плинтуса и располагается на всю его высоту, упираясь в основание подушки фундамента.
  4. Устройство утепленных лесов из плит EPS 120 мм, установленных по внешнему периметру подвала на глубине верха подушки фундамента.

Принципиальная схема устройства UFF – утепленный финский фундамент

Разработчики варьируют эту схему, варьируя толщину слоев, теплоизоляционных материалов и некоторых других компонентов. Например, вместо ЭПСН под стяжку можно установить плиты ПСБ-С (самые прочные виды пенопласта), а при устройстве теплого пола в некоторых случаях предпочтение отдается электросистемам.В климатических зонах с индексом морозостойкости более 70 000 цоколь предпочитают заливать в несъемную опалубку из экструдированного пенополистирола. Общим для всех модификаций uff является соблюдение трех принципов:

  • МЗЛФ размещается в траншее с утрамбованным грунтом обратной засыпки;
  • слоев теплоизоляции располагаются под стяжкой пола, а также между плинтусом и стяжкой;
  • обязательна установка утепленных подмостей рядом с основанием фундаментной ленты.

В европейской и североамериканской практике эта схема не выделяется в особую категорию, а входит в группу антифризов или изолированных MZLF. По сути, есть два термина:

  • Неглубокие фундаменты с защитой от замерзания (FPSF) и
  • Изолированный мелкий фундамент.

Область применения и особенности схемы

Каждый проект требует индивидуального расчета фундамента в зависимости от характеристик грунта, веса дома, соотношения площади застройки к длине периметра, особенностей климатической зоны и других факторов.

Если обобщить максимально, то финский фундамент рассматриваемого сооружения можно рекомендовать для использования во всех климатических зонах РФ для всех категорий грунтов с примерной нагрузкой 1 – 3 тонны на погонный метр МЗЛФ.

Указанный диапазон нагрузок подходит для большинства проектов каркасных домов 1-2 этажности и одноэтажных коттеджей без ограничения типа их конструкции. Однако адаптация УФФ для более тяжелых домов не проблема: изменение конструкции в этом случае идет путем увеличения участков подушки и цоколя ленточного фундамента.


Типовая конструкция МЗЛФ – ленточный фундамент мелкого заложения

В экономическом плане схема подходит только для построек без подвалов.

Среди преимуществ УВФ:

  • Изящное и простое решение для защиты от замерзания
  • Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
  • Хорошая адаптивность к изменению проектов по нагрузкам, высоте подвала, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
  • Возможность проводить работы небольшими силами и небольшими средствами, делая значительные перерывы во времени (например, можно обойтись без опалубки, а после укладки кровли допустимо заниматься разводкой тепла и отливать плиту перекрытия).
  • Вариант СШП лучше адаптируется к уклонам участка.
  • Схема может быть использована при высоком уровне грунтовых вод

Недостатки (во многом условные) фундамента такого типа связаны с недостаточной энергоэффективностью по отношению к концепции «пассивного дома» и значительным объемом земляных работ… Стоимость цикла реализации схем, близких к технологии Omatalo, составляет 100 – 120 $ / м² от плана строительства.

Опция дороже стандартного нулевого цикла. Однако если учесть изоляцию и разводку коммуникаций, финская схема выходит немного дешевле.

Технико-экономическое сравнение с USHP дает следующие результаты: при высоте подвала 80 см и выше вариант на 10-15% дороже утепленной шведской плиты.Высота цоколя существенно влияет на затраты, так как прямо пропорциональна объему засыпных материалов, доставленных на объект.

Следует отметить, что замена экструдированного пенополистирола на пенополистирол (с сохранением толщины изоляционного слоя) не дает ощутимого снижения стоимости проекта (общая сумма уменьшается не более чем на 2% – 3%). Если исходить из одного уровня энергоэффективности с учетом влагопоглощения, то утепление полов плитами ПСБ-С дороже, чем пенополистиролом.

Технология устройства УВФ

Рассмотрим поэтапно комплекс работ, основанный на оптимизации (сокращении) сроков их выполнения.

Заключение

Самым впечатляющим результатом устройства фундамента с теплоизоляцией по данной схеме можно считать двойную выгоду от выполнения одной манипуляции. А именно: изолирующий слой, с одной стороны, является препятствием на пути тепла от помещения к земле, с другой – аккумулирует геотермальное тепло, поднимающееся из недр, защищая бетон и почву от промерзания.

Второй важный бонус технологии – сравнительная простота и популярность всех методов работы для подавляющего большинства отечественных строительных бригад.

Видео по теме: процесс строительства финского фундамента UFF

Строительство любого дома начинается с закладки фундамента. Его прочность, устойчивость, качество материалов и выполненных работ влияют на срок службы всей конструкции. Из современных способов устройства фундамента для дома большой популярностью пользуется финская плита.

Эта технология была изобретена в Германии, но ее называют финской, потому что она нашла широкое распространение в Норвегии, Швеции, Финляндии. И по своим возможностям отлично подходит для российского климата.

Технологические особенности

  • В зависимости от типа здания оно может иметь разную функциональную нагрузку;
  • Отличается достаточно высокой надежностью и прочностью при неустойчивости грунта (пучина, песчаный, заболоченный грунт), за счет большой площади опоры и относительной легкости;
  • Хорошо зарекомендовал себя при высоком уровне грунтовых вод;
  • Высокая скорость строительства (7-10 дней).

Пошаговая технология устройства фундамента Финская плита


  • Ведутся работы по подготовке и расчистке строительной площадки; устанавливается кольцевой дренаж (при необходимости).

Для этого сначала с помощью уровня необходимо рассчитать перепад высот между крайними точками поверхности, где будет располагаться дом. Это позволит более точно составить проект строительства и выбрать точку, относительно которой будет осуществляться выравнивание поверхности;

  • Разметка будущего фундамента производится с помощью колышков, которые вбиты по периметру строительной площадки и натянутой между ними лески;
  • Слой почвы удален;

Совет! После этого удаленный слой почвы можно использовать для создания сада.

Внимание! При строительстве на грунте с высоким уровнем грунтовых вод дренажная система устанавливается на начальном этапе строительства.

Совет! Если все же предусматривается кольцевой водоотвод, то каждый слой плиты (щебень, песок) укладывается слоем геотекстиля.

В результате получается плоская плита относительно небольшой толщины с хорошей прочностью и отличными тепловыми характеристиками. Пол не касается плиты напрямую благодаря изоляционному слою.В стяжке прокладываются все коммуникационные системы, в том числе система отопления, которую можно проложить в полу по всей площади жилого помещения.

В зависимости от нагрузки глубина и расположение ребер жесткости могут различаться. Чем тяжелее планируется построить здание, тем более жесткой должна быть конструкция на этапе закладки фундамента.

Расчет материалов для фундамента Финская плита


При расчете необходимо учитывать следующие параметры:

  • Уровень грунтовых вод;
  • Общее состояние почвы на строительной площадке;
  • Температурно-климатические условия;
  • Этажность будущего здания;
  • Точный план расположения стен (для подведения коммуникаций).

Совет! Такой вид фундамента предусматривает множество предварительных этапов и большой подготовительный фронт работ. А так как заливка бетона осуществляется одновременно, то лучше довериться профессионалам.

Финский плиточный фундамент выбирается, если:

  • Строительство необходимо как можно скорее;
  • Строительство ведется на труднопроходимой местности;
  • Наличие высокого уровня грунтовых вод;
  • Строительство будет осуществляться по грунту с сильным промерзанием;
  • Требуется прочная и прочная конструкция основания для дома;
  • Подразумевается установка системы теплого пола;
  • Проект требует создания высокого цокольного этажа здания;
  • Нет возможности выкопать глубокую яму;
  • Требуется высокая энергоэффективность;
  • Нет необходимости в черновом полу.

По окончании работ можно приступать к отделке.

Строительство дома начинается с установки фундамента. От качества его выполнения, устойчивости и прочности будет зависеть срок эксплуатации конструкции. Важно правильно выбрать фундамент для дома. Среди множества его разновидностей популярна финская плита.

Финская плита была изобретена финскими инженерами. Получаются плиты сравнительно небольшой толщины. Они отличаются прочностью и хорошими тепловыми характеристиками.Такой тип фундамента рекомендуется для строений, где планируется оборудовать систему теплого пола. Эта система широко распространена в Финляндии, Швеции, Норвегии. Дома в этих странах часто строят каркасного типа, такой фундамент можно использовать не только для каркасных домов.


Финская тарелка считается разновидностью шведской тарелки и имеет некоторые отличия. Он адаптирован к климатическим условиям России и разрабатывался с учетом индивидуальных потребностей застройщиков в регионе.Этот вид плиты отличается от шведской наличием дополнительных ребер жесткости по периметру, а также особенностями укладки утеплителя.

Финская плита укладывается по всей площади здания, при этом давление на землю значительно снижается. Конструкция представляет собой полноценную платформу для дома. Для такого фундамента не страшны сильно пучинистые грунты, для которых характерно поднятие основания при промерзании грунта.Благодаря особенностям его конструкции нагрузка на него со стороны грунта снижена практически до минимума.

Ребра жесткости позволяют увеличить высоту секции в местах, где ожидаются большие нагрузки. Расположение ребер жесткости зависит от конструкции. Например, чем больше размер здания, тем более жесткой должна быть конструкция.

Подводя итог, что такое финская плита: это тип фундамента, устанавливаемый на различных типах грунта для строительства дома, в котором планируется оборудовать систему теплых полов.Такой фундамент можно использовать для строительства дома без системы теплого пола. Наружные стены будущей конструкции поддерживаются дополнительными ребрами жесткости. Поверх плиты укладывается утеплитель, после чего выполняется стяжка.

Изоляция защищает пол от рассеивания тепла, так как пол не касается плиты напрямую. Стяжка выполняется после того, как смонтированы теплые полы и канализационная система. Поэтому такой фундамент рекомендуется делать под здание, где предусмотрено устройство теплых полов.Таким образом создается ровный пол с системой обогрева.


Плита имеет относительно небольшую толщину, что позволяет использовать ее в местах с высоким уровнем грунтовых вод. Однако при возведении фундамента необходимо создать дренажную систему. Чаще всего рекомендуется создание кольцевого дренажа и песчаной подушки, при этом эти слои следует разделять геотекстилем. Однако при низком уровне грунтовых вод такой дренаж может не подойти.Поскольку для устройства этого фундамента нет необходимости готовить очень глубокую яму, поэтому все работы по подготовке к заливке этого фундамента сводятся к минимуму.

Конструктивные особенности

Конструкция представляет собой холодильный контур. Утеплитель необходимо укладывать на фундаментную плиту, при этом толщина утеплителя должна быть не менее 150 мм. При использовании утеплителя теплый пол первого этажа не касается холодного контура фундаментной плиты. Укладывается теплый пол в армированную стяжку, которая должна быть 80 мм.

Особенностью устройства этого фундамента является его быстрый монтаж, так как плита заливается за один присест. Однако стоимость такой конструкции больше, чем у других видов. При устройстве этого фундамента необходимо использовать армированную стяжку. Утепленная финская плита подходит для строительства практически любого дома. Также это могут быть каркасные дома.

Выбрать тип финской плиты для фундамента можно в следующих случаях:

  • , если нужен фундамент под дом, который нужно построить быстро;
  • , если нужен прочный фундамент;
  • , если в доме установлена ​​система теплого пола;
  • , если здание будет возводиться на площадке с сильным промерзанием.

Преимущества и недостатки

У этого фундамента есть свои плюсы и минусы в использовании, как и у любого другого типа фундамента.

Преимущества финской плиты:

  • возможность создания высокой базы;
  • требуется небольшой объем земляных работ, так как глубокая яма под финскую плиту не нужна;
  • высокая энергоэффективность;
  • Устройство чернового пола не требуется;
  • возможность установки системы теплых полов;
  • можно устанавливать на труднопроходимой местности;
  • подходит для установок с высоким уровнем грунтовых вод;
  • возможность проведения чистовой отделки по окончании монтажа.

Фундамент этого типа отлично подходит для строительства зданий на сложных типах грунтов. Это могут быть земли с глубоким промерзанием почвы, песчаные, заболоченные и пучинистые почвы.

Основные недостатки:

  • относительно дорогая конструкция;
  • установка финской плиты может занять до 2 недель, в зависимости от характеристик почвы и скорости основных работ.

Монтажная техника

Технология фундамента «Финская плита» включает следующие этапы устройства:

  1. подготовительные работы
  2. Установка песчаной подушки
  3. установка гидроизоляционного слоя
  4. устройство ипотеки.Налаживаются инженерные коммуникации
  5. заливка сляба
  6. создание слоя изоляции
  7. установка печи с системой теплых полов и необходимыми коммуникациями.

Сначала вычисляется разница в высоте между точками на поверхности, где будет стоять дом. Для этого нужно использовать уровень. Это поможет вам составить точный проект строительства дома и выровнять участок с выбранной точкой.Далее размечается фундамент. С участка снимается верхний слой почвы (как правило, он может пригодиться для создания сада, так как этот слой чаще всего бывает плодородным). Если грунт однородный, то осадка конструкции будет равномерной и без перекосов. Один из самых сложных в работе типов грунта – каменистый грунт.

Можно обозначить территорию колышками и леской. Колышки необходимо вбивать по периметру строительной площадки. Между колышками натягивается леска.Для создания фундамента необходимо выкопать финскую плиту. Глубина будет зависеть от основных характеристик почвы, в том числе от уровня промерзания и уровня грунтовых вод. Однако финская плита не требует глубоких раскопок.

Котлован покрыт геотекстилем плотностью 350. Геотекстиль покрыт щебнем. Устанавливаются магистральные водопроводные трубы и специальные трубы, по которым будут проходить электрические кабели. Конструкция этих коммуникаций должна быть четкой и тщательно продуманной, так как тогда не удастся изменить расположение.

Щебень тщательно утрамбовывают, сверху вытаскивают траншеи, где устанавливаются магистральные канализационные трубы. После этого слой щебня покрывают геотекстилем и насыпают на него песок, создавая тем самым песчаную подушку. Важно, чтобы эти слои были разделены геотекстилем. Слой песка должен быть ровным, его толщина должна быть не менее 20 см. После этого его тщательно уплотняют. Далее возводится опалубка, и поверхность заливается бетоном.

Этот тип фундамента, как и тип «шведская плита», утеплен, но, в отличие от шведского, финская плита не утепляется на земле. Между монолитной плитой и стяжкой создается слой утеплителя. После того, как слой утеплителя был установлен, выполняется завершающий этап работ: создание стяжки с системой теплого пола. Установлены все необходимые трубы: под теплый пол, отвод сточных вод. После прокладки труб для системы теплого пола укладывается арматурная сетка… Можно заливать бетонной или полусухой стяжкой. Рекомендуемая толщина стяжки до 10 см.

Таким образом создается высокий фундамент, имеющий хорошую теплоизоляцию с системой теплого пола и коммуникациями. Большим преимуществом использования финского плиточного фундамента является то, что сразу после высыхания стяжки можно проводить чистовую отделку.

Планы современных домов от архитектора Грегори Ла Вардеры: информация о каркасе шведской платформы

Шведская платформенная рама – это следующий шаг в эволюции каркаса с шипами.Это довольно смелое заявление для никому не известного архитектора из Нью-Джерси. Но это правда.

Обратите внимание, что у нас есть подробное вводное видео для Swedish Platform Framing, которое вы, возможно, захотите просмотреть.

И у нас есть короткое видео, объясняющее, почему мы должны обратиться в Швецию за информацией о строительстве деревянных домов.

Balloon Framing произвел революцию в домостроении в Америке, представив первую систему каркасов с гвоздями. Компания Western Platform Framing усовершенствовала этот метод, сделав необходимые шпильки меньше, их легче транспортировать на площадку и легче фрезеровать.Он сослужил нам хорошую службу, но жилищное строительство находится под новым давлением, требующим большей энергоэффективности, и некогда блестящая рама Western Platform просто больше не подходит для этой работы. Времена изменились. Шведский метод каркаса платформы – это следующая разумная эволюция этих техник каркаса с гвоздями, и он призван заменить их, как мы строим дома в США.

Я делаю это смелое заявление просто потому, что оно не столь смелое. То, что звучит как предсказание, уже сбылось.Шведская рама платформы уже заменила западную раму платформы, не здесь, в США, но, конечно, в Швеции. Так что это утверждение вовсе не натянуто. Шведский каркас платформы уже проверен 40 годами домашнего строительства. Он уже прошел испытания, прошел экспериментальную фазу и доработан. Вся сложная работа уже сделана. Здесь, в США, перед нами стоит гораздо более простая задача – адаптировать метод для работы с нашими текущими строительными материалами и со временем адаптировать материалы для лучшей работы с системой, повысив ее эффективность.

Таким образом, вместо того, чтобы считать самонадеянным утверждение, что шведская платформа является нашей судьбой в строительстве домов, я бы сказал, что с нашей стороны здесь, в США, было бы величественно самонадеянно полагать, что мы придумали что-то лучшее в мире. несколько коротких лет мы пытались. Или что даже через 10 или 20 лет у нас будет решение, более эффективное или более совместимое с нынешней практикой. Было бы крайним проявлением высокомерия игнорировать то, что уже было усердно изучено, усовершенствовано, реализовано и преобразовало жилищную отрасль.Игнорировали, потому что у нас было представление о том, что мы можем предложить собственное решение, что наше собственное будет лучше для нас. Нет. Пора открыть глаза на то, что уже произошло.

Давайте рассмотрим подробности.

Пора подробно рассмотреть шведскую платформенную раму. Давайте сравним Swedish Platform Framing (SPF) и Western Platform Framing (WPF) бок о бок.

Мы собираемся рассмотреть, как обрамление SPF улучшает тепловые характеристики по сравнению с WPF, и как SPF лучше подходит для внешнего строительства, чем WPF.Мы будем добиваться этих целей на каждом этапе. Взгляните на шведскую платформу во всей ее великолепной простоте. Если посмотреть на стенную систему в целом, становится ясно, насколько важна погоня за проводкой. Этот элемент вносит свой вклад в основные механизмы, с помощью которых стена может быть герметичной и термически улучшенной.

Начнем с верхней части фундамента у подоконника. Глядя на иллюстрацию ниже слева, мы видим западную раму платформы. Подоконник (1) прикреплен к фундаменту анкерными болтами, и в качественной конструкции вы найдете две подоконники 2×6.Так как качественная постройка сегодня встречается редко, все чаще встречается одна подоконная плита. С одной или двумя эти пороги образуют тепловой мост, ведущий к внешнему миру. Обычно они покрываются только обшивкой и сайдингом снаружи, и если подвал не закончен, они открываются со стороны подвала. Балки опираются на плиты и закрываются балкой по краю (2), а сверху – настилом. Это пространство на ободе часто плохо изолировано, и это одна из ситуаций, которая помогла изоляционному материалу сделать себе такую ​​плохую репутацию.Здесь часто невозможно установить пароизоляцию / барьерную линию, и в сочетании с проходами для шланговых нагрудников, вентиляционных отверстий осушителя, вентиляции вентиляции и кондиционирования это пространство на ободе часто чертовски протекает. Не говоря уже о том, что он полностью прерывает пароизоляцию над полом, если она вообще есть. В принципе, здесь практически невозможно создать воздухонепроницаемую преграду с использованием замедлителя пара, поэтому либо это должно произойти где-то еще, либо этого не произойдет вообще. Над настилом находится подошва (3) для стены первого этажа, на которую садятся все стойки, что создает дополнительный тепловой мост.Давайте посчитаем – с нашим двойным подоконником нас до трех, а мы еще не спустились с первого этажа.

Справа – стена Шведского каркаса платформы. В Швеции стена первого этажа, построенная за пределами строительной площадки, будет выходить на площадку единой частью, которая простирается от фундамента до уровня второго этажа. Так что у нас в основании есть «раскол» (4). Это одна пластина подоконника 2×4, расположенная по центру на стене выше (стены 2×8) или равная внутренней половине пластины подоконника на всю глубину (2×6).К стене прикреплена фанерная плита с остальной частью подоконника. Это похоже на соединение шпунт и паз, которое позволяет нашему анкеровке и подошве стены наверху быть одним целым. Это также позволяет точно расположить стену на фундаменте при установке подоконника, а не когда стеновая панель свисает с крана. Стена входит в подоконник, и он находится в правильном положении. Если бы вы строили сайт, вы бы использовали прочный подоконник. Внутри него находится подоконник для балок перекрытия.Стены с помощью внутренней проводки привяжите балки к стойкам с помощью первого элемента обшивки 2×2 (5). Стены без внутренней проволочной опоры используют балку по краю или ленточную стяжку, впускаемую в верхнюю часть балок, как это обычно бывает с балками перекрытия, прибиваемыми пластинчатыми гвоздями. Ok. Мы следили за этим? Одна подоконник. Нет подошвы. Отсутствие изоляционного пространства между балками. Настенные войлоки непрерывно доходят до подоконника. Пароизоляция / барьер (6) также непрерывно продолжается до подоконника стены. Это огромно, когда вы пытаетесь создать непрерывный замедлитель образования пара, и огромно, что мы можем сделать постоянную изоляционную полость на всем протяжении до подоконника.И мы ведем счет тепловых мостов, справа – 1.

Далее идет второй этаж, потому что мы можем предположить, что это двухэтажный дом. Обрамление западной платформы снова слева. Что мы видим? Сверху стойки первого этажа закрываются верхними пластинами (7). Условные обозначения – две верхние пластины, которые позволяют размещать балки пола независимо от расположенных ниже стоек. Конечно, так называемое «продвинутое обрамление» пытается устранить вторую верхнюю пластину, но для этого требуется жесткая сетка, и поэтому немногие строители принимают эту систему.Балки второго этажа и еще одна балка по краю (8) покрывают плиты и создают еще одно общеизвестно сложное пространство для изоляции. Здесь сложно установить пароизоляцию, и это главное место для проблем с конденсацией и плесени в плохо построенных домах. Настил перекрытия перекрывает балки, образуя платформу второго этажа, где стена второго этажа снова начинается с другой подошвы (9). Сколько сейчас у нас тепловых мостов? Еще 3 + 3 = всего 6.

Что происходит у шведской стены платформы? Здесь наши стены не ограничиваются потолком, а вместо этого продолжаются вплоть до верхней пластины (10), которая находится на уровне верхней части балок второго этажа.Как это? Это делает для нас две вещи. Во-первых, он позволяет изолированной стенке снова выступать за балки пола – без пространства по краю. Это также позволяет пароизолятору / барьеру (11) простираться до уровня второго этажа, где он может быть аккуратно изолирован. Шведы заполняют пространство между балками пола изоляцией по всей глубине (12), которая простирается примерно на 2 фута. Это предотвращает возникновение теплового мостика от верхней плиты стен. Таким образом, первое, что мы делаем, это улучшение тепловых характеристик и герметичности пароизолятора / барьера.Второе, что нам нужно сделать, это расширить отделку стен, построенных за пределами строительной площадки, до стеновых панелей второго этажа. Посмотрите на Западную стену платформы и представьте, что вы только что вставили стенные панели для второго этажа. У вас будет полоса, равная глубине вашего пола, без какой-либо внешней отделки, которую вам нужно облицевать, прошить и запечатать. Не так для шведов. Простое соединение для гидроизоляции, иногда – горизонтальная планка. Никакой возни с “прошивкой”. А как насчет балок пола? Что их сдерживает? Шведы используют решетчатую доску (13) в цепи проводки, которая удерживает опору балки и конец балки внутри линии пароизоляции / барьера.Никакой борьбы за герметизацию барьера сбоку от балок, никакого теплового моста на концах балок. Мы еще не закончили. На верхней части настила второго этажа у нас есть подошва (14) для стены второго этажа, и она действительно образует тепловой мост с элементом обшивки в нижней части проволочной решетки. Что ж, нам нужно взять наши комочки – сколько сейчас у нас тепловых мостов? 1больше + 1 = всего 2.

Следующая остановка, перекрытие второго этажа, и все готово.

Слева западная рама платформы обхватывает стену второго этажа еще двумя верхними пластинами (15).На них садятся балки перекрытия и стропила, и изоляция чердака происходит над потолком. Здесь нечего сказать, но помните, что каждое отверстие в потолке создает опасность для утечки воздуха и снижает энергетические характеристики дома. И мы добавили еще два моста холода. 2 + 6 = 8 всего. Если мы бросим им кость и скажем, что Advanced Framing здесь отлично работает, то всего будет 6. Но мы дадим им только 1 и возьмем то же самое для шведской платформы. Назовем всего 7 мостов холода.

Стена «Шведской платформы» не сильно отличается, но в ней есть проводка, идущая по потолку. Это снова позволяет замедлителю образования пара / барреру работать без перебоев, завершая наши усилия по созданию герметичного дома. Цепочка для проводки также создает буфер на верхней пластине (16) стены, предотвращая возникновение теплового моста. Таким образом, общее количество теплового моста остается неизменным и составляет 2.

.

Преодоление этого горизонтального теплового мостика является ключом к улучшению характеристик стен с каркасным каркасом.Вот почему Advanced Framing Methods дает лишь среднее улучшение по сравнению с Western Platform Framing, и именно поэтому большинство других стеновых систем становятся безнадежно сложными, пытаясь сломать эти слабые звенья. Шведский каркас платформы более чем в три раза лучше, чем стена Western Platform Frame с точки зрения горизонтального теплового моста, и это даже без учета внешних и внутренних изоляционных слоев, которые дополнительно улучшают характеристики стены. Вот почему Swedish Platform Frame – это следующий шаг в эволюции каркаса с гвоздиками.Мы должны стремиться к повышению энергоэффективности наших домов. Этот метод обрамления – лучший способ сделать это. Самый простой в сборке и лучшая производительность.

В наши дни пробуются многие альтернативные методы строительства. Пена для распыления и выдувание целлюлозы в обычных стенах не устраняет тепловых мостиков. Двойные шпильки требуют больше труда и не могут быть построены вне строительной площадки без использования распорок, препятствующих их термическому разрыву. Эти другие методы действительны, и они, безусловно, могут быть успешно реализованы, но они требуют, чтобы строитель взял на себя новую торговую деятельность и ушел в незнакомую почву.Новые субподрядчики, новые процедуры, неизвестные факторы затрат, больший риск. Все препятствия на пути широкого распространения альтернативных стеновых систем. Новая стена в США может быть адаптирована постепенно, что позволяет строителю делать небольшие шаги для улучшения характеристик своей конструкции. Хорошо, Лучше, Лучше, по мере того, как его уровень комфорта и опыт увеличивается, они могут проложить путь к улучшению качества и энергетических характеристик своего продукта. Для подавляющего большинства это путь вперед, как это уже произошло в Швеции.

Если вы строитель или разработчик и хотели бы получать от нас обновления, посвященные каркасу шведской платформы, заказчикам, строящим эти стены, и продуктам нашего плана дома с использованием этих стеновых сборок, то подпишитесь на нашу рассылку новостей для строителей:

У нас есть сильная программа сотрудничества со строителями и разработчиками, работающими с этими стеновыми системами и зданиями из наших продуктов House Plan. Об этом читайте здесь.

Поддержите наши усилия по разработке и распространению этих энергоэффективных конструкций стен.

Наши веб-страницы о США New Wall и Swedish Platform Framing быстро стали самым популярным контентом на нашем веб-сайте. Мы рады, что эта информация полезна для вас, и ваш интерес поддерживает нашу цель – увидеть, как эти стены широко используются в нашей жилищной отрасли. Если вы чему-то научились из этого материала, у вас появились новые идеи или решимость строить лучше, если вы включили эти стены или элементы этих стен в свою работу или если вы планируете это сделать, то мы хотим попросить вас о дальнейшей поддержке в Принцип PWYW (Pay-What-You-Want).

Что такое PWYW? Это именно то, на что это похоже. Если вы читали об этих конструкциях стен, вы, вероятно, уже решили, будут ли они полезны для вас. Насколько ценен ваш звонок. Воспользуйтесь ссылкой ниже, чтобы произвести оплату по своему усмотрению. Даже если вы хотите только немного заплатить сейчас, вы всегда можете вернуться, если ваша признательность возрастет.

Эта поддержка позволит нам продолжать разрабатывать и продвигать эти конструкции стен и, что более важно, избавит меня от поиска других, более традиционных и назойливых методов финансирования развития.Это не пожертвование, и я не являюсь некоммерческой организацией. Но существует широкий простор возможностей между некоммерческой организацией и корпорацией, ориентированной на получение прибыли. Это совместные усилия, и вы можете сыграть важную роль, внося свой вклад. Я считаю, что энергоэффективное строительство является наиболее важным вопросом в жилищном строительстве для США прямо сейчас, и что вместе мы можем изменить ситуацию, изменив статус-кво. Эти конструкции стен созданы для того, чтобы вы могли использовать их с этой целью, и независимо от того, какую сумму вы выберете для оплаты, мы будем продолжать добиваться этих целей.

Стоимость по умолчанию составляет 1 доллар США, но изменение количества позволяет выбрать любую сумму платежа по вашему желанию. Просто измените количество, чтобы установить желаемую сумму платежа.

Спасибо.

Хотя мы опубликовали очень подробную информацию об этих рисунках стен, очевидно, что некоторые читатели хотят получить больше указаний и больше информации, чем можно здесь унести. Мы думаем, что это здорово, и призываем вас связаться с нами для консультации. Мы готовы помочь вам включить это в вашу работу или адаптировать эти проекты к тому, что вы создаете.

Приложение: Сравнение новой стены в США и стены с двойным каркасом.

Этот вопрос возник, поэтому я подумал, что стоит ответить на него сейчас, когда была представлена ​​настенная система.

Вопрос в том, разве в этих стенах с большими стойками и дополнительной обшивкой не используется больше пиломатериалов, больше материала – разве это не плохо? Ну и да, и нет. Мой опыт показывает, что для всех высокоэффективных стен используется больше материала. На самом деле нет никакого способа обойти это.

Стены с двойными гвоздями рекламируются как способ съесть свой торт и съесть его.Две дешевые стены 2х4 с таким большим пространством между ними, как вы хотите для большей изоляции. Обратной стороной является то, что чем дальше друг от друга удаляются эти стены, тем больше укреплений и прочности вам нужно добавить. Кроме того, стена с двойным каркасом может быть изготовлена ​​как стеновая панель вне строительной площадки. И от удвоения трудозатрат на двойное обрамление стены никуда не деться. Полосы обрешетки на стене USA New Wall намного проще добавить к одной стене с каркасом, чем обрамлять вторую стену с помощью подоконников и головных пластин, и обеспечивает такой же полезный термический разрыв.От этого никуда не деться – двойные каркасные стены – больше труда.

А как насчет материала? Я провел быстрое сравнение досок новой стены 2×8 USA New Wall со стеной с двойным каркасом 2×4 Advanced Framing. Для стены длиной 8 футов, двухэтажной секции стены, с высотой потолка 8 футов, мои расчеты поместили стену с двойным каркасом на 107,25 бдфут, а новую стену США в рамке 2×8 – на 111,5 бдфут. Разница составляет один 9 футов 2х4. При расчете не учитывалась накладка на пороги. Если в стене с двойным каркасом Advanced Framing используются 2 подоконника, тогда в USA New Wall фактически будет использоваться немного меньше пиломатериалов.Если оконная рама вводит одну дополнительную стойку косяка в систему Advanced Framing, две стены равны. Обратите внимание на то, что New Wall в США не страдает ограничениями Advanced Framing Wall для оконных проемов. Стены с двойной стойкой не дают преимущества меньшего количества материала. Стены с двойной стойкой, использующие каркас западной платформы с дополнительными горизонтальными плитами, будут иметь больше пиломатериалов, чем новая стена США 2×8. А в новой стене USA New Wall 2×6 меньше бруса, чем в любой стене с двойным каркасом. Я могу заверить вас, что если бы стена с двойными карнизами добавилась к более эффективному методу строительства, то Швеция построила бы стены с двойными каркасами.Этот вопрос уже проверен. Результатам 30 лет.

Новые стены США и конструкции каркасных стен на шведской платформе распространяются по лицензии Creative Commons Attribution-NonCommercial-ShareAlike United States License (CC BY-NC-SA US). Чтобы просмотреть копию этой лицензии, посетите:

http://creativecommons.org/licenses/by-nc-sa/3.0/us/

По этой лицензии вы свободны:

to Share – копировать, распространять и передавать произведение
to Remix – адаптировать произведение При следующих условиях:

Атрибуция – Вы должны приписать работу архитектору Грегори Ла Вардера и, если возможно, дать обратную ссылку на эту веб-страницу (но ни в коем случае не предполагая, что архитектор Грегори Ла Вардера одобряет вас или ваше использование работы).Ваше авторство не является нашим одобрением.

Noncommercial – Вы не можете использовать эту работу в коммерческих целях. Вы можете строить дома и другие здания на основе этих конструкций стен, однако вы не можете использовать эти конструкции для консультаций, обучения, публикации или любого другого коммерческого использования за вознаграждение, включая отображение на веб-страницах с интегрированной платной рекламой без предварительного разрешения Грегори. Архитектор Ла Вардера.

Share Alike – Если вы изменяете, трансформируете или расширяете эти проекты, вы можете распространять полученную работу только по той же или аналогичной лицензии, что и эта.

Читать далее “Информация о фрейминге шведской платформы”

(PDF) Надежная и долговечная технология вакуумной изоляции для зданий

83 | ССЫЛКИ

[34] К. Чен, А. Нойгебауэр, Т. Гутьер, А. Тан, Л. Гликксман, Л. Дж. Гибсон, Механика

и термическая характеристики сэндвич-панелей с аэрогелевым наполнителем для теплоизоляции зданий,

Энергетика и строительство 76 (2014) 336–346.

[35] Б.П. Jelle, Традиционные, современные и перспективные теплоизоляционные строительные материалы

и решения – Свойства, требования и возможности, Энергетика и строительство 43

(2011) 2549–2563.

[36] S.E. Калнэс, Б. Jelle, Вакуумные изоляционные панели: современный обзор

и направления будущих исследований, Applied Energy 116 (2014) 355–375.

[37] М. Букерель, Т. Дюфорестель, Д. Байлис, Г. Русауэн, Моделирование теплопередачи в вакууме

Изоляционные панели

, содержащие нанопористые диоксиды кремния – обзор, Энергия и строительство,

54 (2012) 320-336 .

[38] R. Coquard, D. Baillis, V. Grigorova, F. Enguehard, D. Quenard, P.Левитц, Моделирование кондуктивной теплопередачи

через наноструктурированные пористые кремнеземные материалы, журнал

Некристаллических твердых тел, 363; 1 (2013) 103-115.

[39] В. Эванс, Р. Прашер, Дж. Фиш, П. Микин, П. Фелан, П. Кеблински, Влияние агрегации

и межфазного термического сопротивления на теплопроводность нанокомпозитов и коллоидных наножидкостей

, Тепло Массообмен 51 (2008) 1431-1438.

[40] Ю.Б. Йи, Роль межчастичного контакта в проводящих свойствах случайных твердых частиц

материалов, Acta Mater.56 (2008) 2810-2818.

[41] К. Ардженто, Д. Бувар, Моделирование эффективной теплопроводности случайной упаковки

сфер посредством уплотнения, Тепломассообмен 39; 7 (1996) 1343-1350.

[42] К. Кавакита, К.Х. Людде, Некоторые соображения по уравнениям сжатия порошка,

Кафедра химии инженерного факультета Университета Хосэй, Кагарейши,

Токио, Япония, 1969; 11 ноября, переиздано в Elsevier 4; 2 (1971) 61-68.

[43] К.Кавакита, Ю. Цуцуми, Университет Хосэй, Кагарейши, Токио, Япония 5; 5 (1963).

[44] К. Кавакита, Ю. Цуцуми, Университет Хосэй, Кагарейши, Токио, Япония 32 (1968) 750.

[45] К. Кавакита, Ю. Цуцуми, Университет Хосей, Кагарейши, Токио, Япония 39 ( 1969) 1364.

[46] А. Савицкий, В. Свидзинский, Модули упругости несвязных материалов в виде частиц, Институт гидроэнергетики

Польской академии наук, Польша, (1998) 24-32.

[47] J.M.Arvidson, L.L. Scull, Adv. Криогенные инженерные материалы. (1986) 32-43.

[48] M. Gronauer, A. Kadur, J. Fricke, in: J. Fricke (Ed), Aerogels, Springer, Berlin, 1986,

p.6

[49] K.E. Парментер, Ф. Мильштейн, Механические свойства кремнеземных аэрогелей, Отдел

Машиностроение и материалы, J. Некристаллических твердых тел 223 (1998) 179-

89.

[50] А. Нойгебауэр, К. Чен , A. Tang, A. Allgeier, LR Гликсман, Л.Дж. Гибсон, Тепловая проводимость

и характеристика уплотненного гранулированного кремнеземного аэрогеля, Energy and

Buildings 79 (2014) 47–57.

[51] C. Langlais, M. Hyrien, S. Klarsfeld, в ASTM STP 789, F.A. Govan, D.M. Greason, J.D.

McAllister, (Eds), 1983, стр. 563–581.

[52] R. Coquard, D. Baillis, D. Quenard, Экспериментальное и теоретическое исследование метода горячей проволоки

применительно к теплоизоляторам низкой плотности, International Journalof Heat и

Mass Transfer 49 (2006) 4511 –4524.

[53] В. Эванс, Р. Прашер, Дж. Фиш, П. Микин, П. Фелан, П. Кеблински, Влияние агрегации

и межфазного термического сопротивления на теплопроводность нанокомпозитов и коллоидных наножидкостей

. Тепломассообмен 51 (2008) 1431–1438.

[54] Ю.Б. Йи, Роль межчастичного контакта в проводящих свойствах случайных твердых частиц

материалов, Acta Materialia 56 (2008) 2810–2818.

Строительные прокладки

Хорошо изолированное здание не может быть энергоэффективным, комфортным или безопасным, если надлежащее внимание не уделяется герметизации воздуха.Утечка воздуха между подоконниками и фундаментом, между стеновыми плитами и полом, между гипсокартоном и стойками, между оконными или дверными рамами и грубыми проемами, а также через другие трещины и проемы может привести к высоким счетам за коммунальные услуги, неприятным сквознякам и непредсказуемому качеству воздуха в помещении.

Для эффективного уплотнения воздуха требуется больше, чем просто уплотнение или распыление пены. Строительные материалы расширяются и сжимаются при колебаниях температуры и влажности, стены оседают с возрастом, а крыши прогибаются от ветра или снега.Для долгосрочной работы требуются прочные, эластичные материалы, которые будут реагировать на это движение в течение всего срока службы здания.

Наши прокладки соответствуют самым строгим требованиям к установке и характеристикам. Разработанные для промышленного строительства в Швеции, они используются уже полвека в одном из самых суровых климатических условий в мире. Они сделаны из ячеистого (вспененного) EPDM, синтетического каучука с исключительными свойствами старения. Сравните их с другими распространенными уплотнениями:

• Прокладки из пенопласта слишком жесткие для герметизации гипсокартоном.Наши прокладки мягкие и легко сжимаются.

• Прокладки из пенопласта теряют способность реагировать на движение после длительного сжатия. Наши прокладки имеют очень небольшую «остаточную деформацию при сжатии», поэтому они хорошо реагируют на усадку, усадку и деформацию в течение десятилетий после установки.

• Герметики и клеи нельзя использовать для влажных, грязных или холодных строительных материалов. Наши прокладки скреплены скобами или заклиниваются, поэтому состояние поверхности не имеет значения.

• Распыляемая пена расширяется при нанесении, часто изгибая оконные и дверные косяки, и может содержать газы, вредные для окружающей среды, и химические соединения, вредные для установщика. Наши прокладки не представляют угрозы для здания, строителя или окружающей среды.

• Насыщенные полиуретаны затвердевают в холодную погоду, и их очень трудно наносить. Наши прокладки остаются гибкими до -60 ° F и могут применяться при минусовых температурах в перчатках.

• Герметики и пены для спрея имеют короткий срок хранения и должны использоваться вскоре после открытия. Прокладки из EPDM имеют неограниченный срок хранения, поэтому остатки после одной работы можно будет использовать спустя годы.

КОНСТРУКЦИОННЫЕ ПРОКЛАДКИ: Конструкционные прокладки предназначены для герметизации при больших нагрузках, например, под порогами, стеновыми плитами, кровельными панелями, стеновыми панелями и балочными перекрытиями. Поскольку они являются эффективными барьерами для влаги, они устраняют необходимость в гидроизоляции между деревом и кладкой или бетонным фундаментом.У нас есть три размера: BG65 для 2 x 6, BG63 для 2 x 4 и BG61 для краев балок обода, стыков во внешней пенопластовой обшивке или соединений между панелями из напряженной обшивки и столбами или прогонами.


BG61 для бортовых балок


BG63 для пластин 2×4


BG65 для пластин 2×6



Прикрепите конструктивную прокладку к нижней стороне
пластины порога так, чтобы плоская сторона прокладки
прилегала к дереву; затем переверните древесину.


ПРОКЛАДКИ ДЛЯ ЗАЗОРОВ: Прокладки для зазоров герметизируют зазоры, например, между оконными или дверными косяками и черновым обрамлением. Они герметизируют воздух так же эффективно, как аэрозольные пены, но при этом намного прочнее и эластичнее. Когда полиэтилен используется в качестве внутренней пароизоляции, пластик должен быть заправлен в прокладку вокруг окон или дверей до того, как уплотнительная прокладка будет вдавлена ​​на место. Таким образом, прокладка закрывает зазор и одновременно фиксирует пластик. Мы предлагаем прокладки с зазорами трех размеров: BG44 для зазоров от 1/4 до 1/2 дюймов, BG46 для зазоров от 3/8 до 3/4 дюймов и BG48 для зазоров от 1/2 до 1 дюйма.Не забудьте обрамлять оконные проемы как минимум на 3/4 дюйма шире и выше, чем оконная рама, чтобы обеспечить достаточное пространство для надлежащего уплотнения воздуха. Мы также рекомендуем крепить окна и двери с помощью наших регулировочных винтов, чтобы обеспечить непрерывное воздушное уплотнение.

BG44
для зазоров от 1/4 “до 1/2”

BG46
для зазоров от 3/8 “до 3/4”

BG48
для зазоров от 1/2 “до 1”

Используя шпатель или скребок, вдавите прокладку зазора в
зазор между оконной рамой и черновым проемом.

ПРОКЛАДКИ ДЛЯ СУХОЙ СТЕНЫ: Прокладки для гипсокартона BG32 прикрепляются скобами к стойкам стены, верхним и нижним пластинам перед установкой гипсокартона, чтобы предотвратить поток воздуха между гипсокартоном и деревом. Их легко установить в любую погоду, даже когда дерево холодное, влажное или грязное. Головка уплотнения легко сжимается до размера менее 1/8 дюйма, поэтому давление на гипсокартон минимально. Всегда прикручивайте гипсокартон там, где используются прокладки.


BG32


BG32 поставляется в форме двойной экструзии:
разорвите ее пополам перед установкой.


Прикрепите скобу BG32 к краю
дна тарелки, верхние пластины и угловые стойки.

P-ПРОКЛАДКИ: P-прокладки решают многие сложные проблемы герметизации, такие как стыки между бревнами, структурными изоляционными панелями и секциями промышленных домов. Все они оснащены широкими скобами для легкой установки в любую погоду, даже если пиломатериалы влажные или грязные.Полый центр обеспечивает легкое сжатие в широком диапазоне движений. У нас есть три размера: BG34 для зазоров до 3/8 дюймов, BG36 для зазоров до 5/8 дюймов и BG38 для зазоров до 7/8 дюймов.

BG34
для зазоров до 3/8 дюйма

BG36
для зазоров до 5/8 “

BG38
для зазоров до 7/8 “

ЦЕНА:

Прокладка для гипсокартона BG32, черная, 1/4 дюйма x 328 футов – 60 долларов США.00
Прокладка P BG34, черная, 3/8 дюйма x 328 футов – 80,00 долл. США
Прокладка P-образной формы BG36, черная, 5/8 дюйма x 164 фута – 88,00 долл. США
Прокладка P-типа BG38, черная, 7/8 дюйма x 82 фута – 76,00 долл. США
Прокладка с зазором BG44, черная, 1/2 дюйма x 164 фута – 64,00 долл. США
Прокладка с зазором BG46, черная, 3/4 дюйма x 164 фута – 96,00 долл. США
Прокладка с зазором BG48, черная, 1 дюйм x 82 фута – 80,00 долл. США
BG61 Структурная прокладка, черная, 1,5 дюйма x 164 фута – 60,00 долларов США
Структурная прокладка BG63, черная, 3 дюйма x 164 фута – 84,00 долларов США
Структурная прокладка BG65, черная, 5 дюймов x 82 фута – 64,00 доллара США

вернуться к началу страницы


О компании Laird Thermal Systems l Thermal Management

Кто мы

Laird Thermal Systems проектирует, разрабатывает и производит решения для управления температурным режимом для требовательных приложений на глобальном медицинском, промышленном, транспортном и телекоммуникационном рынках.Мы производим один из самых разнообразных портфелей продуктов в отрасли, начиная от активных термоэлектрических охладителей и узлов и заканчивая регуляторами температуры и системами жидкостного охлаждения. Обладая непревзойденным опытом управления температурным режимом, наши инженеры используют передовые методы теплового моделирования и управления для решения сложных задач управления теплом и температурой.

Где мы находимся

Laird Thermal Systems предоставляет услуги местного проектирования, тестирования, прототипирования, производства, а также продажи, обслуживание клиентов и техническую поддержку для наших клиентов по всему миру.

Наши объекты включают:

  • Розенхайм, Германия
  • Либерец, Чехия
  • Гётеборг, Швеция
  • Шэньчжэнь, Китай
  • Дарем, Северная Каролина, США


Обслуживаемые рынки

Laird Thermal Systems – предпочтительный поставщик решений для управления температурным режимом для основных производителей оборудования, обслуживающего медицинские, аналитические, промышленные, телекоммуникационные, транспортные и потребительские рынки. В связи с необходимостью уменьшить размер продукта, стоимость и энергопотребление при одновременном повышении производительности и функциональности, клиенты обращаются к Laird Thermal Systems, чтобы гарантировать, что компоненты, узлы и системы терморегулирования сохранят или улучшат качество и надежность продукта.


Наши услуги

Предлагая широкий спектр возможностей проектирования, создания прототипов и внутренних испытаний, мы тесно сотрудничаем с нашими клиентами на протяжении всего жизненного цикла разработки продукта, чтобы снизить риски и ускорить их вывод на рынок. Наши глобальные ресурсы по проектированию, производству и поддержке помогают клиентам сократить цикл разработки продукта, максимизировать производительность, время безотказной работы, производительность и качество продукции.


Документ Загрузки

Просмотр документов и заявлений компании
Справочная информация о компании
Заявление о современном рабстве и торговле людьми
Налоговая стратегия

Товарные знаки

Laird ™, логотип Laird Ring и Laird Thermal Systems ™ являются товарными знаками или зарегистрированными товарными знаками компании Laird Limited или ее дочерних компаний.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
