Утепленная шведская плита ушп – Утеплённая шведская плита: главные принципы строительства

Утеплённая Шведская Плита

Утеплённая Шведская плита (УШП) - один из видов мелкозаглублённого фундамента. Технология пришла с Европы.
Данный тип фундамента имеет два основных слоя.
Нижний, теплоизоляционный слой, препятствует промерзанию грунта под домом. Верхний слой (из бетона) является основанием для опоры стен, а также полом первого этажа.


Основные недостатки технологии следующие:
1. Невысокая цокольная часть, уровень пола находится почти над землёй.
Недостаток возможно не существенный, но в средней полосе РФ и в северных районах, где часто бывает снежный покров это может вызвать дискомфорт. Следует заметить, что по правилу пожарной безопасности (в коттеджах этими нормативами по большей части законно и на основании строительных норм можно пренебречь) и по удобству, обычно входные двери открываются наружу и в какую-то непогоду с метелью, оттепелью и морозами вы можете остаться закрытыми в доме. Если ещё будут решётки на окнах... ну вы сами всё поняли. Поэтому в северных районах, где много снега, двери открываются обычно внутрь.

2. Отсутствие подвала или цокольного этажа.
При технологии УШП невозможно сделать подвал или цокольный этаж. Можно сделать небольшой погреб в какой-то части фундамента, но если делать большой погреб или подвал, то это уже не будет технология УШП.
3. Весь дом стоит на теплоизоляции.
Весь дом ставится на слой теплоизоляции. Это пенополистирол двух видов ЭППС или (и) ППС. Теоретически в этом нет ничего плохого. Срок службы пенополистирола оценивается в 50-75 гарантированных лет. Скорее всего простоит, конечно, и больше если не возникнет никаких проблем. Здесь следует очень тщательно думать о несущей способности теплоизоляции, прежде всего прочности на сжатие. Обычно все ссылаются на неких "проектировщиков", которые всё знают. Так вот открываю огромный секрет - проектировщики зачастую не всё знают, не всё умеют и действуют по своим любимым шаблонам, которые они для себя сформировали. Во всей нормативной документации есть параметр "Прочность на сжатие при 10% деформации". Это значит, сколько надо приложить усилия на сжатие (какой вес положить), чтобы слой теплоизоляции сжался на 10%. Но задумайтесь - 10% сжатие это уже достаточно критичная деформация, которую нельзя допустить. А когда эта деформация начинается? Нет в нормах такого, хотя надо в ГОСТы ввести понятие 1 или 2% деформации (я об этом позабочусь в дальнейшей работе), чтобы проектировщики понимали, при какой нагрузке начинается деформация. С поправочными коэффициентами (не допускать граничные условия) нагрузка не должна привести к деформации, что, конечно же влияет на долговечность. Вопрос долговечности при деформации достаточно не изучен, но по аналогии с другими деформациями материалов установлено, что материалы имеют свойство "течь". Даже установленное вертикально стекло в окне постепенно "стекает" вниз, в верхней части утончается, в нижней утолщается. На это требуются десятки лет, но некоторое сомнение, как вы видите имеется. На слое теплоизоляции стоит целый коттедж и если с ним что-то случится, то этот слой просто не заменишь, хотя есть варианты исправления ситуации. Поэтому, большое внимание на теплоизоляцию - проверяйте её плотность, характеристики прочности на сжатие и нагрузка должна быть значительно меньше меньше параметров именно начала деформации, а не 10%-й, которой вам зачёсывают голову. Ещё необходимо подумать, как не допустить в слой теплоизоляции грызунов. Сверху это нереально - бетон, отмостка, но они могут попасть сбоку. Мыши, кроты, землеройки и прочая неприятная живность. Они не едят теплоизоляцию, они в ней прячутся от морозов. Необходимо в земле сделать небольшие (5 см) бетонные отсечки от грунта на небольшую глубину, в подсыпанном слое до основного грунта, ниже не нужно, обычно вся живность обитает в верхнем слое грунта толщиной 25-30 см.
Ещё важный момент - необходимо защитить пенополистирол от воздействия влаги. То, что вам "говорят", что ЭППС вообще не впитывает влагу, это ерунда. Нельзя его класть в воду - с годами он набирает влажность. Вы же дом строите не на 5 лет? На 50? Защитите! ППС набирает влагу чуть сильнее, чем ЭППС, но ЭППС влагу тоже набирает! Для этого нужно отсечь от капиллярного подъёма влаги в фундаментной подушке (на грунт расстилается плёнка и от её качества и долговечности зависит срок работы теплоизоляции), сделать хороший дренаж. Если вдруг участок заливает водой ненадолго - ничего страшного, главное, чтобы вода ушла, не стояла.

Достоинства технологии уже всюду описаны в интернете, нет смысла повторяться. Выражу некоторое своё мнение по поводу этих достоинств:

Дешевле других видов фундамента - вопрос с чем и как сравнивать. Если дом с цокольным этажом, то очевидно, что квадратные метры этого цокольного этажа при эксплуатации и особенно при продаже тоже ведь имеют стоимость? Потому скорее всего стоимость фундамента с цокольным этажом полностью окупается стоимостью этих квадратных метров, наличию объёма (под мастерские, гараж, спортзал, домашний кинотеатр и т.п.), чего нет при УШП. Потому уверен, что при таком сравнении УШП точно не дешевле. Вопрос тут стоит только в одном - нужен ли цокольный этаж застройщику.

Если застройщик хочет сэкономить на цокольном этаже, это реально достаточно большие затраты в строительстве и особенно на проекте, расчёт и на геологии участка, тогда УШП это хороший выход в такой ситуации.
В принципе на глаз видно, если участок не торфяное болото, то УШП можно делать. И в принципе геология участка в этом случае не обязательна. Также можно сэкономить на хорошем проекте фундамента, так как в стандартной схеме УШП, в этом шаблоне от строителей уже имеется достаточный запас по прочности и ничего нет особо опасного в предлагаемой конструкции, если не строить тяжёлый коттедж на несколько этажей и не упрощать уже самому или с помощью форумных "советчиков" (обычно это на 90% программисты, электромонтёры и водители автокранов) конструкцию.

Я лично против такого подхода, нужен на стройке всё равно специалист. Но в данном случае не вижу больших рисков для застройщика. Главное - чтобы всё учли то, что я написал про теплоизоляцию. А то желание экономии в совсем не единичных случаях доходит до абсурда. "Зачем плотность 35 кг? Это же дорого! Меня не обманешь, я купил 15 кг в 3 раза дешевле зато!" - обычная "логика", когда надо накроить, но построиться. Только вопрос в другом, обманываете вы этим не продавцов, а себя.

Как выполняется монтаж фундамента по технологии УШП - в фильме. Пошаговая инструкция:

 Автор статьи и видеоролика: Гeннадий Емeльянов

www.wdvs.ru

Утепленная шведская плита | Наше место

Для строительства домов возможно использование современного фундамента- утепленная шведская плита (УШП). Это один из видов фундаментов малого заглубления, который были придуман и активно используется в скандинавских странах. Конструкция шведской плиты представляет собой многослойную структуру, включающую в себя дренажную систему, канализацию, систему водоснабжения, утеплитель и теплые полы. Фундамент УШП — это полноценный пол первого этажа, подготовленный к финальной отделке.

Утепленная шведская плита. Преимущества

  • Готовый пол. Утепленная шведская плита — надежная конструкция основания будущего дома с встроенными коммуникациями, и, что не мало важно: идеально ровная поверхность для укладки чистового пола! Нам не понадобится возводить первое перекрытие — оно уже готово, причем за счет укладки в фундамент труб водяного отопления мы получаем пол-батарею, который будет отапливать первый этаж без дополнительных электроприборов. Конвекторы, батареи, калориферы — больше не нужны, ведь у нас теплый фундамент.
  • Быстро. На устройство утепленной шведской плиты, включая устройство опалубки, укладку коммуникаций, труб теплого пола, теплоизоляции, армирование и заливку уходит всего неделя. Использование специальной техники не понадобится. Достаточно бригады из 4-х человек. Сроки в строительстве — самое важное, и за счет использования современных материалов, мы получили возможность сократить их до минимума.
  • Надежно. Что нам нужно от фундамента? Чтобы он не «гулял» — соответственно необходимо исключить морозное пучение грунта под основанием. Этот вопрос как раз решает хороший морозостойкий утеплитель, который выпускается специально только для использования в шведских плитах, поэтому мы закладываем в конструкции наших фундаментов именно его. К тому же, он обладает самыми высокими прочностными параметрами среди всех аналогов на рынке, поэтому будет выдерживать самые серьезные нагрузки как со стороны грунтов, так и со стороны ограждающих конструкций.
  • Удобно. Простая и быстрая технология устройства шведской плиты позволяет возвести фундамент на любой почве — будь то супесь, глина, водонасыщенные или слабонесущие грунты.
  • Энергоэффективно. Теплопотери через стены фундамента могут достигать 20% от общей величины — то есть одну пятую часть тепла мы теряем через основание нашего дома. Утепленная шведская плита значительно снижает этот процент, приводя его к минимуму. Использование утеплителя толщиной 20 см приближает параметры энергоэффективности фундамента к европейским нормам.

Этапы строительства утепленной шведской плиты

Шаг 1 — Разметка подъездной дороги

Шаг 2 — Разметка пятна застройки

Шаг 3 — Разработка котлована

Шаг 4 — Укладка геотекстиля

Шаг 5 — Трамбовка песчаного основания

Шаг 6 — Трамбовка песчаного основания

Шаг 7 — Устройство подъездной дороги

Шаг 8 — Монтаж гильз под ввод инженерных коммуникаций

Шаг 9 — Устройство прифундаментного дренажа

Шаг 10 — Монтаж опалубки

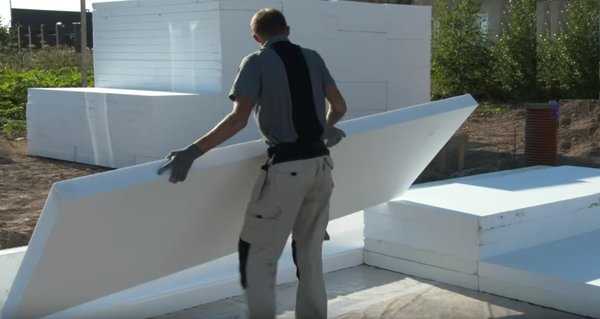

Шаг 11 — Утепление фундамента экструдированным пенополистеролом

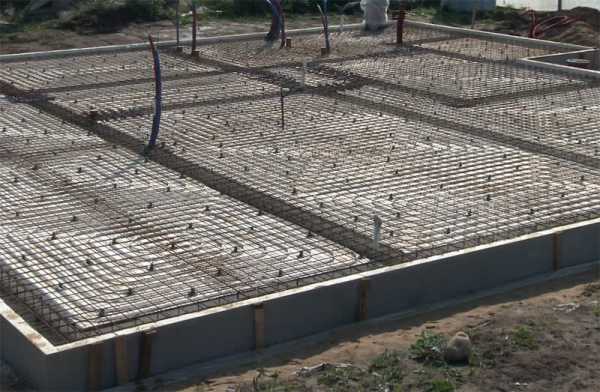

Шаг 12 — Армирование фундаментной плиты

Шаг 13 — Устройство системы тёплый пол

Шаг 14 — Устройство системы тёплый пол

Шаг 15 — Коллектор системы_тёплый пол

Шаг 16 — Фундамент перед заливкой

Шаг 17 — Заливка фундаментной плиты

Шаг 18 — Заливка фундаментной плиты

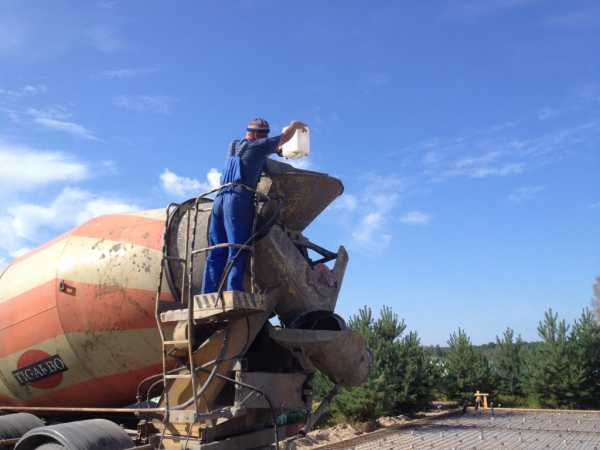

Шаг 19 — Добавка присадки в бетонную смесь

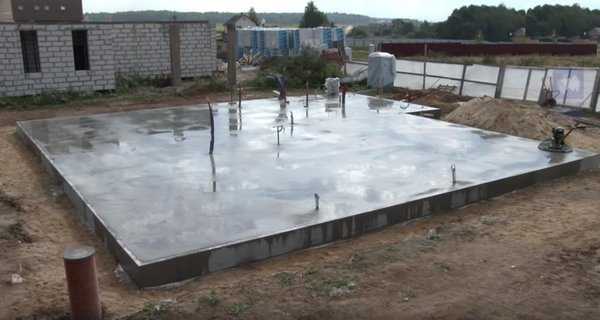

Шаг 20 — Готовый фундамаент УШП

Шаг 21 — Готовый фундамент УШП


nashe-mesto.com

Как делают утепленную шведскую плиту


Канал geoтермика показал объект, который находится в московской области, истринский район. Здесь монтируется утепленная шведская плита. На нем смонтировали водопровод и систему теплого пола. Видно, что уже уложена изоляция, разложен металлический каркас, выполнена разводка электрики, водопровода, канализации и отопления. Должны привести бетон. Все это зальют бетоном, выровняют, отполируют. Получится фундамент со встроенными коммуникациями.
В дальнейшем на этом объекте будет построено двухэтажное кирпичное здание из пустотелого керамического блока. Сейчас можно посмотреть, как выглядит он, как сформирована сама плита.

Стоит опалубка. Здесь заложен пенополистирол толщиной сто миллиметров и сделаны термовставки для дополнительной теплоизоляции торцов плиты. Выполнен каркас несущей стены. Толщина стены здесь будет 590 миллиметро. Дальше пошел утеплитель и двойной каркас основной части плиты.
Здесь есть несколько помещений с большими пролетами, поэтому тут будет стоять колонна. Есть дополнительно усиливающие элементы конструкции.
В будущем тут появится лестничная площадка и выполнены элементы несущих стен. Разложен теплый пол с краевой зоной, шагом сто миллиметров. Основная часть теплого пола выполнена шагом 200 миллиметров. Сделают крыльцо и вход в здание. Это уже второй объект, который делаем для этого заказчика. В последующем планируется построить двухэтажное здание из керамического блока. Это хорошо утепленное здание площадью примерно 170 – 180 квадратных метров. Позже подробнее покажем этот дом, когда уже будут стены, когда он уже будет стоять с окнами, с крышей и приступим к монтажу котельной, разводке коммуникаций второго этажа. Подробности сморите на видео о шведской плите.

Еще интересная статья о новомодной вате для утепления. О том, как ее делают.

Технология заливки утепленной шведской плиты (УШП)

Утепленная шведская плита – это один из видов мелкозаглублённого фундамента, который не закапывается ниже уровня промерзания.

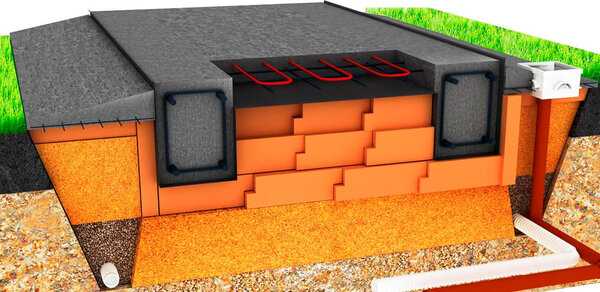

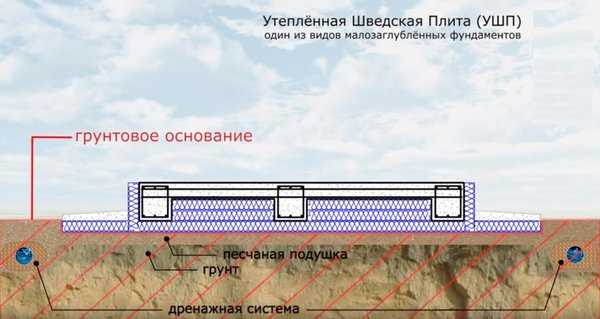

Из чего состоит конструкция такого фундамента
1. Подготовленное грунтовое основание, обязательно с дренажной системой.

2. Теплоизолированная отмостка.
3. Нижний теплоизоляционный слой.
4. Верхнее бетонное основание. Которое по своей функции также является полом 1-го этажа.

Если в ходе работ возникает опасность затопления грунтовыми водами необходимо заранее предусмотреть специальные дренажные системы. Грунт удаляется таким образом, чтобы образовался уклон в сторону удаления воды от участка.
Под несущие стены в бетонном основании предусмотрены балки размеры и расположение которых задаются техническим заданием. Под несущими балками устанавливается пенополистирол повышенной плотности. Под полом первого этажа укладывается соответствующий утеплитель меньшей плотности.
Теплоизоляционный слой под бетонным основанием и утепленная отмостка вокруг препятствует промерзанию грунта.

Перед основной заливкой фундамента необходимо провести подготовительные работы.
· Расчистка территории.
· Подводка коммуникаций (электричества, воды, канализации и т.д.)
· Ограждение участка.
· Завоз инвентаря.
· Разметка участка. Определение осей и контуров будущего здания.
Применение технологии УШП позволяет, без необходимости возведения цокольного этажа и подвала, значительно сэкономить финансовые средства.
При разрытии котлована не рекомендуется разрыхлять дно техникой и выкапывать глубину больше необходимых размеров. Если в ходе работ всё-таки основание было повреждено необходимо засыпать и утрамбовать до необходимого состояния.
Выбранный грунт можно вывести или использовать, например, для поднятия уровня участка.
Если в ходе работ возникает опасность затопления грунтовыми водами необходимо заранее предусмотреть специальные дренажные системы. Грунт удаляется таким образом, чтобы образовался уклон в сторону удаления воды от участка.

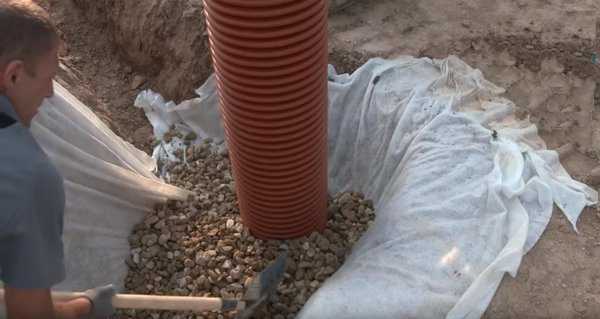

После того как выполнены работы по разрытию котлована по периметру выкапывается траншея для дренажа.

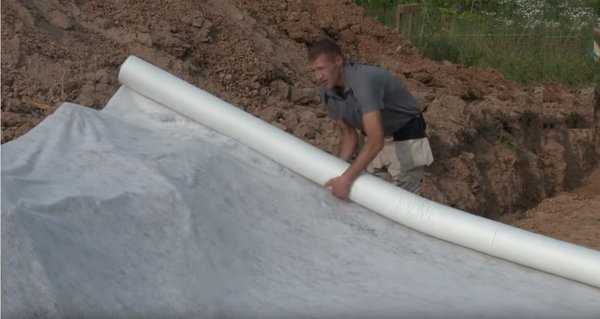

Для разделения слоев в грунте применяется геотекстиль. Ткань фильтрует воду и не дает слоям смешиваться.


Песчаная подушка, применяемая в технологии УШП должна быть без глины и органических примесей. Каждый слой основания тщательно трамбуется. Применяемый песок должен быть влажный.
Важная тщательная утрамбовка каждого слоя основания, что положительно повлияет на качество эксплуатации плиты.
Каждый этап работы необходимо контролировать нивелиром.
После укладки песчаного слоя подходит очередь разметки утепляющего слоя фундаментной плиты.

Параллельно монтируются коммуникации.

После укладки арматуры заливается бетонный смесь с применением соответствующей техники и инструментов.
https://zen.yandex.ru/media/videostrojka/
Преимущества и недостатки утепленной шведской плиты
Эта технология родом из Скандинавии за последние десять лет завоевала прочные позиции в строительстве и вообще в малоэтажном строительстве. Шведские ученые, разработавшие ее, назвали технологию «schwedenplatte» и снабдили ее несвойственными фундаменту, но весьма приятными функциями. Она подразумевает создание мелкозаглубленного фундамента (плитного), который оборудован различными коммуникациями. К примеру, такой фундамент как утепленная шведская плита предусматривает водяной обогрев полов. Как любая современная технология, УШП имеет своих сторонников и противников, свои сильные и слабые стороны. Давайте разберемся, что же такое УШП фундамент и как успешно применить его на практике.

Утепленная шведская плита

Что такое утепленная шведская плита?

Шведская плита – это своеобразный слоеный пирог, начиненный всевозможными коммуникациями – системой теплого пола, водопроводом и канализацией – и утеплителем. Несущая способность такой конструкции огромна, поэтому ее с успехом применяют там, где грунт слабый, насыпной и пучинистый, где почва промерзает или отличается химической агрессивностью. Надежной защитой системе служит инертный к химии, прочный и теплый экструдированный пенополистирол.

Плюсы УШП

Достоинств у этой технологии немало. Остановимся на них подробнее:
Быстрота монтажа. За две недели бригада из четырех человек монтирует конструктив, который объединяет все слои с полом, готовым к отделке и инженерными коммуникациями с системой отопления на первом этаже.
Экономия. Да-да, хотя шведская плита априори и является более дорогой, зато с течением времени полностью себя окупает. Ведь затраты выходят сопоставимыми с теми, что потребуют закладка фундамента и монтаж системы отопления по отдельности. УШП во всем соответствует стандартам так называемого энергоэффективного или пассивного домостроения, которое принято в Европе, и сводит к минимуму потери тепла, которые превышают 20% от всех теплопотерь, а также экономит энергоресурсы.
Утепленная шведская плита отличается прочностью и теплостойкостью, поэтому ее можно применять в непростых климатических зонах для строительства легких деревянных и тяжелых кирпичных зданий. Применение «плавающей» плиты придает основанию устойчивость, которую не одолеть даже слабой почве, где несущая способность недостаточна, а уровень грунтовых вод высок.
К плюсам УШП можно отнести отсутствие тепловых швов, что особенно хорошо при применении напольной плитки. Поверх монолитной конструкции сразу можно укладывать напольное покрытие. Микроклимат в доме будет более комфортным, так как в доме не будет повышенной влажности. Такой фундамент, как шведская плита, накапливает тепло, обеспечивая стабильную температуру в доме.
От промерзания защищает, в том числе, и боковое утепление.
При монтаже конструкции с основой УШП не нужна тяжелая техника или специализированные инструменты.

Минусы УШП

Все же идеальных решений при строительстве не существует. Все зависит от конкретной ситуации и имеющегося в наличии участка. Перечислим и минусы шведской плиты. Вот они:
Высокая цена. Все-таки вам придется единовременно выложить кругленькую сумму, чем за обычную фундаментную плиту.
Чтобы предотвратить деформацию при морозном пучении, потребуется усложнить процесс, углубив основу фундамента так, чтобы глубина промерзания оказалась ниже.
После того, как работы завершены, исправить недочеты будет очень тяжело.
Технология может привлекать грызунов, так как утеплитель является для них удобным местом обитания. Этот минус преодолевается также благодаря использованию пенополистирола.
Как видим, минусы шведской плиты вполне исправимы. Главное – отдавать себе отчет в том, что и почему вы делаете.

Как укладывается фундамент

При монтаже такого фундамента, как утепленная шведская плита, материалы просто укладываются один на другой в четкой последовательности. Сначала готовится основание, затем монтируются коммуникации, укладывается утеплитель, производится армирование, укладываются трубы «теплого пола». После контрольно-измерительных работ, укладывается бетон (марка не ниже М250), после этого поверхность шлифуется и начинаются завершающие работы. При этом главное условие – безукоризненная точность действий, в противном случае конструкция может утратить все свои ценные характеристики, а исправить ситуацию будет невероятно сложно. Так как инженерные сети прокладываются прямо во время закладки основы, дальнейшее строительство заметно упрощается. Готовая УШП это не только фундамент, перекрытие и система отопления для первого этажа, но и черновой пол одновременно. На нее ставятся стены и монтируется покрытие пола. Остается добавить, что необходимо заранее предусмотреть дренажную систему по периметру, чтобы избежать морозного пучения. С этой же целью устраивают подушку из песка или щебня. Причем чем мельче фракция, тем ниже нужно расположить грунт.
Как видим, минусы УШП вполне искупаются ее плюсами, а при правильном подходе к строительству такой фундамент как шведская плита верно прослужит вам долгие годы.
