Фасадные панели для наружной отделки дома: виды и способы монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Облицовка зданий относится к завершающему виду строительных работ и призвана придать фасадам сооружений наружной привлекательности, стильности и солидности. Но значение экстерьерных работ заключается не только в том, что с их помощью украшаются дома. Отделка снаружи призвана создать дополнительный барьер для защиты стен от

Фасадные панели для наружной отделки дома, могут выгодно подчеркнуть архитектуру строения

воздействия внешних неблагоприятных факторов. Это позволяет продлить состояние годности строительных материалов. Кроме того, фасадные панели для наружной отделки дома являются отличным способом утеплить и звукоизолировать сооружение.

Сэндвич панели обладают не только привлекательным видом, но и отличными характеристиками

Преимущества фасадной отделки

Для этого разработаны и успешно применяются строительные материалы, при изготовлении которых используется сырье с необычными уникальными качествами. В них объединяется функциональность и конструктивность, прочность и легкость. О фасадных панелях для наружной отделки дома, фото представлены в огромном разнообразии. Они дают представление о том, какую можно сделать отделку дома и облегчают проблему выбора.

Отделка фасадными панелями, при огромном разнообразии вариантов фактур, цветовых комбинаций, размеров плит, дает потребителям возможность использовать наиболее оптимальный в каждом конкретном случае вариант.

Керамические панели являются, пожалуй, самыми востребованными из всех видов

Разновидности панелей для отделки фасадов

По форме фасадные панели для наружной отделки дома бывают цельные или составные. Первые, благодаря масштабности, делают процесс отделки больших помещений менее трудоемким и ускоряют время проведения работ. Также панели производятся с разным количеством слоев: от одного до трех. Особенность многослойных пластин состоит в том, что они более прочные, долговечные, лучше держат тепло. Но на такие фасадные панели для наружной отделки дома цена будет выше, чем на изделия с упрощенной структурой.

Фасадные панели из термопластика

Фасадные панели для наружной отделки дома по типу материала

Керамика

Этот вид отделки в настоящее время считается одним из наиболее востребованных и популярных. Керамические панели, или керамосайдинг, идеально заменяют декоративную кладку. Отделка изготовляется из смеси на основе цемента и волокнистых или силикатных веществ на специальном оборудовании. Плиты бывают разных размеров. Среди особенностей и преимуществ, которыми обладают эти изделия, можно выделить следующее:

  • высокая термозащита;
  • негорючесть;
  • не боятся влаги;
  • устойчивость к перепадам температур;
  • экологичность;
  • долговечность;
  • огромное цветовое разнообразие.

Основное неудобство, которое есть у этого материала – вес. Данный материал, по сравнению с другими фасадными плитами, самый тяжелый.

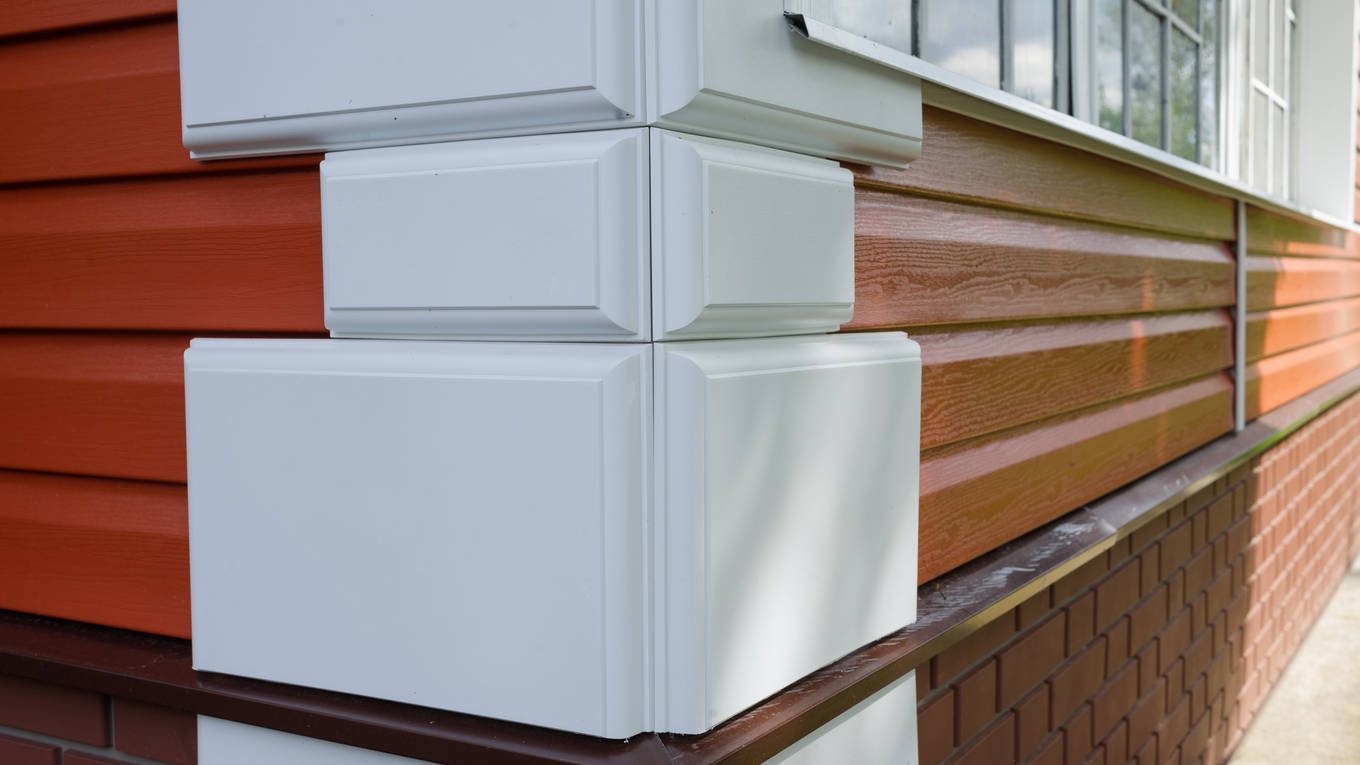

Фасадные панели могут имитировать любой отделочный материал

Полипропилен

Фасадные панели для наружной отделки дома на поливинилхлоридной основе часто называются сайдингом цокольного типа. Данный материал считается широко применяемым для отделки фасадов зданий. Он изготавливается в виде горизонтальных планок, которые удобно соединяются и создают единую целую поверхность. Отделка очень легкая, простая в обслуживании, доступная по стоимости. Внешний вид домов под таким материалом всегда ухоженный и свежий. Но, несмотря на это, есть недостатки – это хрупкость, необходимость использовать отдельный утеплитель, плохая сочетаемость с другими фасадными отделками.

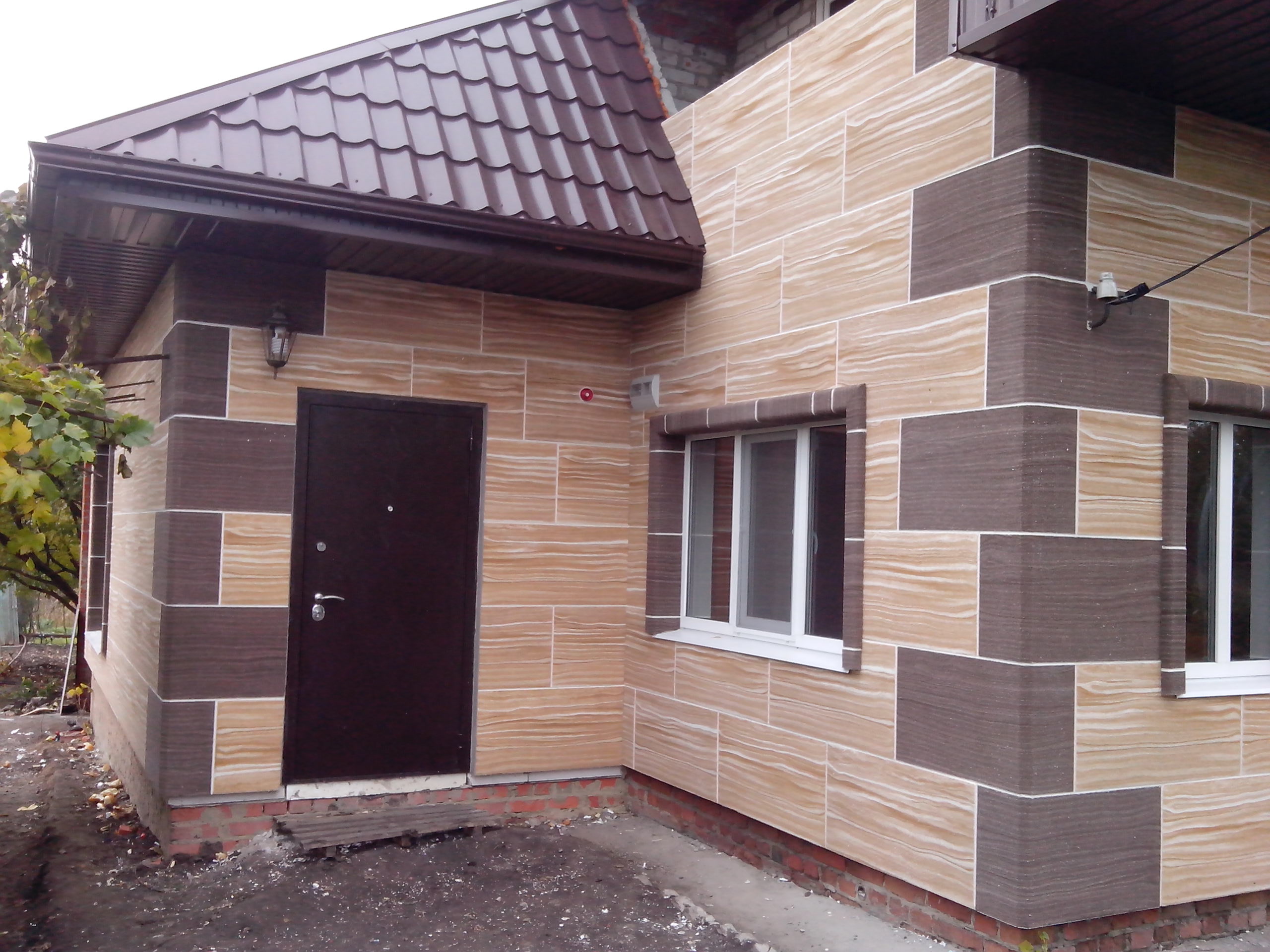

Фасадные панели с имитацией дерева органично вписывают загородный дом в лесной ландшафт

Стеклопластик

Основу состава стеклопластиковых панелей составляет стекловолокно и смолянистые вещества. При относительно небольшом весе размеры плит могут составлять 3 м², что упрощает монтажные работы. Этот материал может идеально имитировать любой вид отделки: камень, дерево, кирпич и т.д. Коллекции фото фасадных панелей для наружной отделки дома из стеклопластика позволяют увидеть большое разнообразие фактурного и цветового диапазона изделий. Каждая модель отделки отличается оригинальностью, прочностью, долговечностью, стойкостью к высоким и низким температурам, влаге, ультрафиолетовому освещению.

Панелям из стеклопластика можно придать любую форму

Термопластик

Этот материал пользуется спросом и широко применяется потребителями. Сделанный на основе полиэстерных стекловолокон, он может иметь различные виды покрытий. Это позволяет решать любые дизайнерские задачи по созданию уникального экстерьера, способного вписаться в любое окружение. Плиты обладают хорошей прочностью, теплоизоляционными качествами, выносливостью, не подвержены влиянию плесени, грибков и коррозии.

Сочетание различных фактур при отделке здания фасадными панелями, дает прекрасный эффект

Сэндвич панели

Это многослойная отделка, которая собирается из нескольких видов материалов. Изделие высокопрочное, влагоустойчивое, огнезащитное, долговечное. Украшает и одновременно защищает здание от холода или жары. С точки зрения дизайна, сэндвич панели не имеют ограничений при осуществлении самых смелых идей. Это материал, который полностью оправдывает возложенные на него надежды, при условии, что за дело берется профессионал. На эти фасадные панели для наружной отделки дома цена стабильно оправдывает затраты на изготовление и монтаж материала.

Современные фасадные панели визуально не отличаются от натуральных материалов

Монтаж фасадных панелей

Этот процесс относительно не сложный. Главное, что для его осуществления требуется, внимательность. Главный враг отделочных панелей – это кривизна и перекосы. Для работы понадобится простой и доступный набор инструментов: столярный угольник, рулетка, перфоратор, двухметровый уровень, ножницы по металлу, ножовка, шуруповерт, монтажная веревка. Весь процесс монтажа фасадных панелей для наружной отделки дома состоит из нескольких этапов.

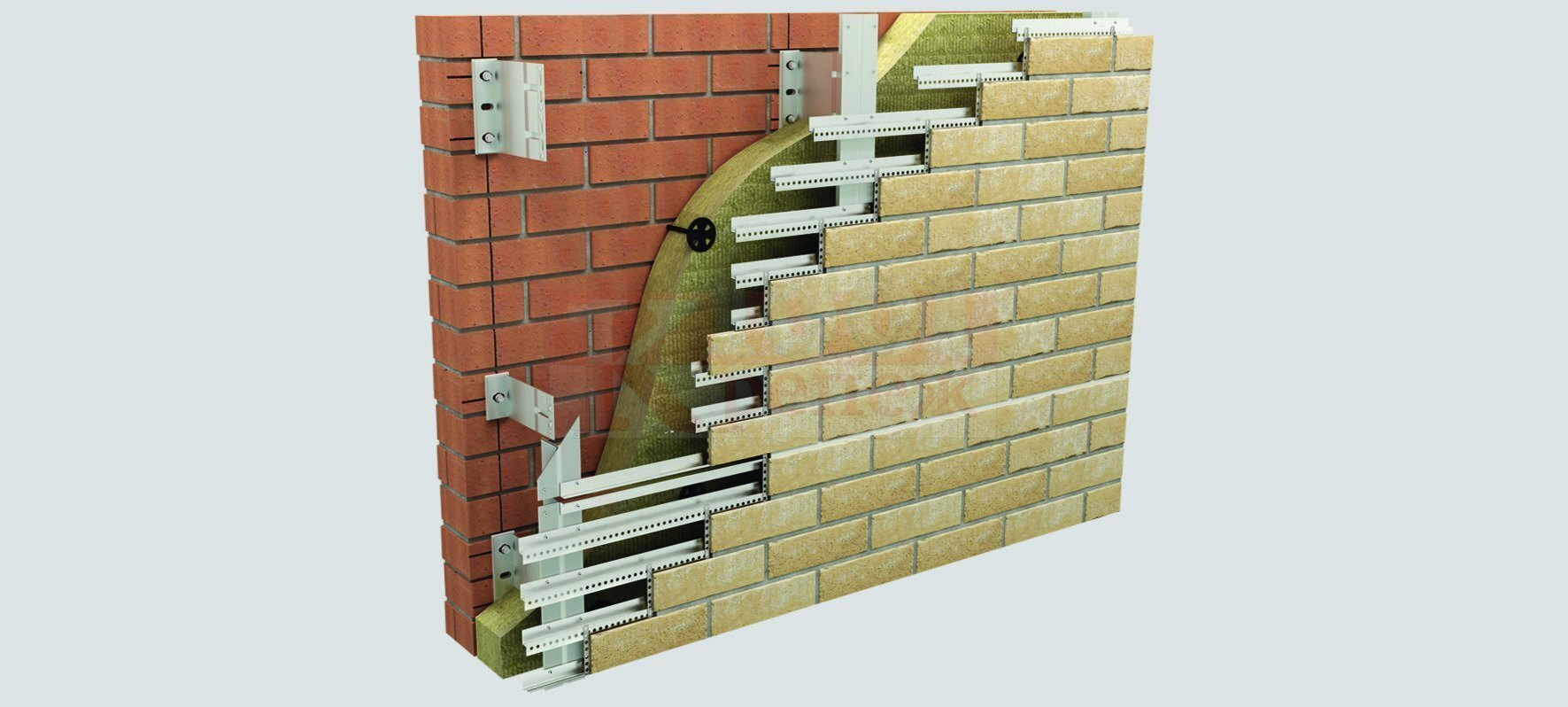

Схема наружной отделки стены фасадными панелями с утеплителем и пароизоляцией

Подготовительные мероприятия

Поверхность, которая будет служить базовым основанием для отделочных материалов, должна быть ровной и полностью очищенной от всех посторонних предметов растительного или технического происхождения. Если на фасаде остается старая облицовка, должна быть гарантия того, что она не будет в будущем отслаиваться. Все изношенные и лишние элементы подлежат удалению с поверхности фасада.

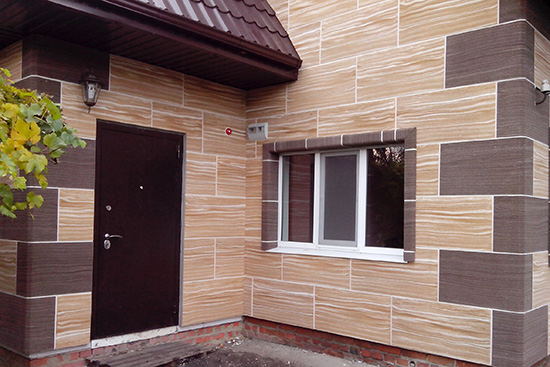

Сэндвич панели имитирующие деревянную поверхность

Обрешетка

Она может конструироваться из различных материалов. Это могут быть рейки из дерева или металлические профили. Технология монтажа обрешетки основывается на вертикальном или горизонтальном размещении ее составляющих с определенным интервалом. Ее конфигурация должна обеспечивать надежное крепление фасадных панелей для наружной отделки дома любого типа. Сооружать обрешетку следует таким образом, чтобы она не повторяла неровностей стен. Кроме этого, необходимо оставлять между стеной и отделкой вентиляционный промежуток. В инструкциях с фото предлагается посмотреть варианты того, как конструировать обрешетку под фасадные панели для наружной отделки дома.

Стеклопластиковые панели удивляют разнообразием фактур

Укладка утеплительных материалов

Сам по себе отделочный материал уже является преградой, которая способна снизить потери тепловой энергии в доме. Но если между фасадными панелями для наружной отделки дома и стеной, благодаря обрешетке, появляется полость, ее рекомендуется заполнить утеплительным материалом. Для этого можно использовать любой тип минеральной ваты или пенопласт. Перед установкой обрешетки рекомендуется установить гидробарьерную или обычную плотную целлофановую пленку.

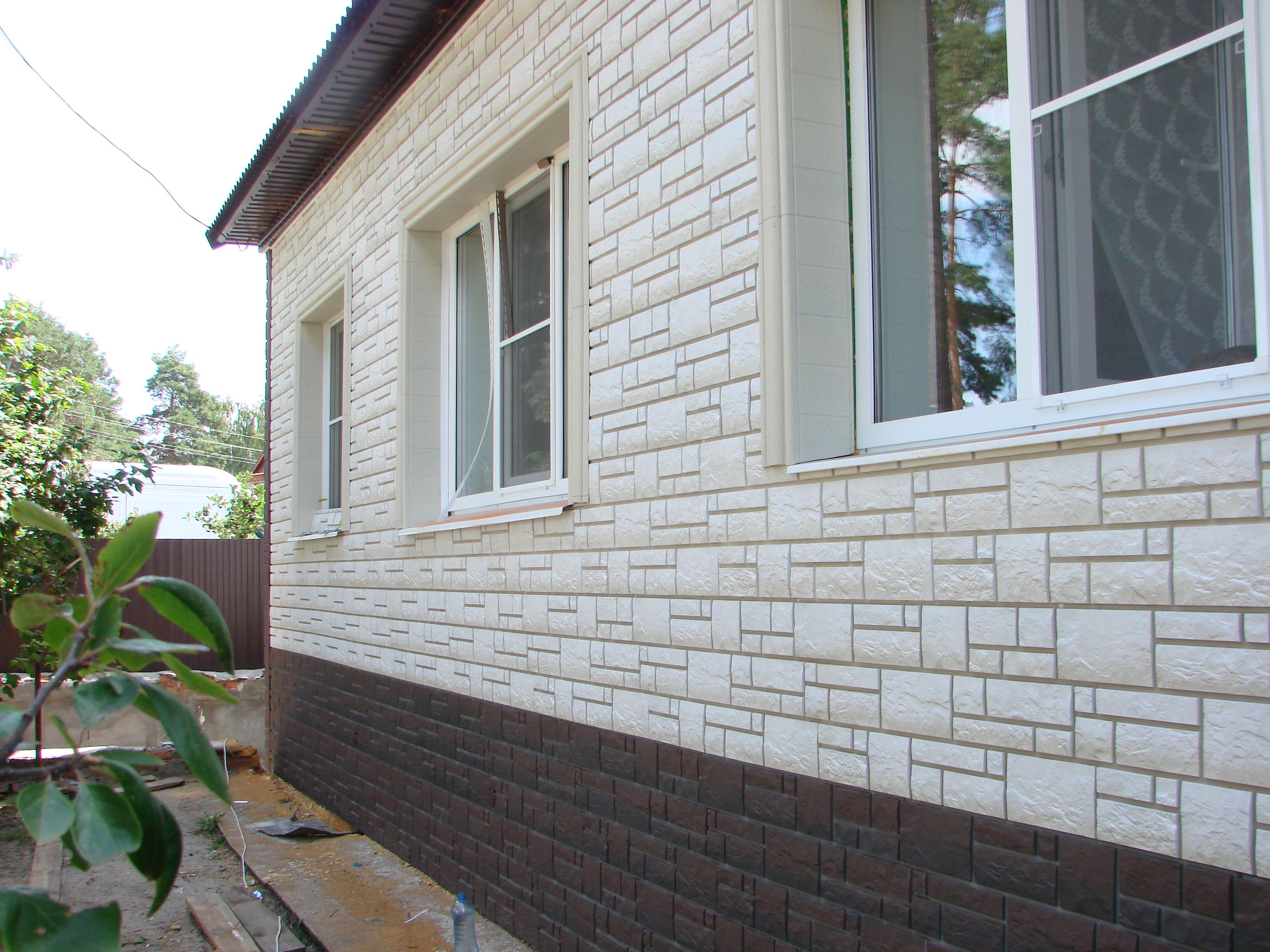

Полипропиленовые фасадные панели выглядят очень аккуратно

После того как фасадный утеплитель будет размещен, его желательно закрыть ветробарьером вместе со всей конструкцией обрешетки. Несмотря на то, что рейки будут скрыты, их размещение определить будет не трудно на ощупь, чтобы к ним прикручивать отделочные панели. В качестве ветрового барьера может использоваться тонкая ткань, главное, создать препятствие для сквозняков. Но основной утепляющий эффект будет зависеть от толщины слоя и качественного состава теплоизолятора.

Фасадные панели проще смонтировать и они гораздо легче по весу, чем натуральный камень, который они имитируют

Монтаж панелей на фасад здания

Работу следует начинать с нижнего яруса профиля. Как крепить фасадные панели для наружной отделки дома, фото, прилагаемые к инструкции, объясняют достаточно понятно. Панели стыкуются между собой с помощью гребня и паза, а затем прикручиваются к обрешетке с помощью саморезов. Профессионалы рекомендуют использовать для этого саморезы с небольшой шляпкой и длиной, которая обеспечит надежную фиксацию панели на обрешетке.

Фасадные панели обладают прекрасными эксплуатационными характеристиками

Мы надеемся, что наша информация поможет вам сделать правильный выбор облицовочных панелей для своего дома, а также продуктивно провести утеплительные мероприятия. Руководствуясь инструкциями производителей, сделать это будет не сложно. В итоге, вы реализуете дополнительную возможность, которая поможет вам сделать дом уютным и теплым зимой, а также свежим и прохладным в летнюю жару.

Монтаж фасадных панелей (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка. .. ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Монтаж фасадных и цокольных панелей для наружной отделки дома своими руками

Цокольные панели позволяют не только оформить жилой дом снаружи, подчеркнув его стилевое решение. Они также защищают фундамент и черновые стены, продлевая срок службы всего строения, делая его более надежным. Но как отличить цокольные панели для наружной отделки дома и правильно их установить? Без теоретических знаний и некоторых практических советов не обойтись.

Фасадные панели для стен и цоколя – в чем их различие

Фасадные панели – это соединяющиеся определенным образом плиты для наружной отделки жилых домов. Они имитируют покрытие из натурального кирпича или камня. Похожи на сайдинг, но характеризуются улучшенными эксплуатационными свойствами. Среди всего многообразия выделяют панели для отделки цоколя – опирающейся на фундамент нижней части строения. Чем же они отличаются от аналогичного материала для стен?

  • Имеют большую толщину. Обычно она колеблется в пределах 15-25 мм.
  • Более устойчивы к атмосферным явлениям за счет наличия в составе специальных полимеров.
  • Имеют повышенную прочность, устойчивы к механическим повреждениям.

Все это важно, так как панели должны надежно защищать цоколь от негативных внешних факторов. Это морозное пучение грунта, постоянные загрязнения, воздействие влаги при выпадении осадков и таянии снега.

Благодаря эксплуатационным свойствам, материал для облицовки цоколя может быть использован для отделки всего фасада. При этом обычный фасадный сайдинг не подойдет для цоколя.

Виды цокольных панелей

Панели для отделки наружных стен могут различаться материалами изготовления, дизайном, размерами. Это основные критерии их выбора.

Размеры отдельных элементов облицовки

Цокольные панели легко отличить не только по толщине, но и по размерам. Чаще всего они имеют примерное соотношение сторон 1:2,5. Для обычного фасадного сайдинга соотношение длины и ширины составляет примерно 1:10. Соответственно, отдельные элементы для облицовки цоколя довольно короткие.

А вот их ширина может разниться существенно и колебаться в диапазоне от 16 до 50 см. Производители выпускают такие панели для удобства оформления узкой полосы в нижней части стен. Иногда достаточно уложить их всего в один ряд.

На габариты изделий влияет также вид имитируемого материала. Так, панели “под колотый камень” будут короче и шире, чем элементы с декором “под красный кирпич”.

При покупке учтите, что каждая панель, помимо фактического, имеет еще и полезный размер. Это видимая высота и ширина изделия после его монтажа.

Материал изготовления панелей

В широком ассортименте представлены изделия из полипропилена, фиброцемента, оцинкованной стали.

Полипропилен не стоит путать с поливинилхлоридом (ПВХ). Обшивка из полипропилена гораздо более устойчива к атмосферным явлениям. Она также характеризуется высокой степенью прочности, которая достигается методом литья. Готовые изделия имеют малый вес, легко поддаются чистке и достоверно имитируют рельеф природного камня.

Металлические панели – это изделия, основой которых являются листы оцинкованной стали. Они также покрыты грунтовкой, антикоррозийным составом, имеют декоративный и прозрачный защитный слой из полимеров.

Металлическая обшивка отвечает всем требованиям, предъявляемым к материалу для оформления цоколя. Однако она не всегда достоверно имитирует натуральный материал и может подвергаться воздействию влаги в местах обрезки.

Основные компоненты фиброцементных плит – цемент, целлюлозное волокно, вода, кварцевый песок. Изготавливают их путем прессования при высоких температурах или прессования с дальнейшим “созреванием” в течение месяца (по аналогии с бетоном). Готовые фасады из ЦСП отличаются высокой степенью декоративности, низкой теплопроводностью и прочностью.

Дизайн цокольных панелей

Панели для облицовки цоколя могут имитировать несколько десятков покрытий из природных материалов. Самые популярные варианты:

  • доломит;
  • гранит;
  • бутовый камень;
  • песчаник;
  • скалистый камень;
  • клинкерный кирпич;
  • состаренный кирпич.

Фасадные панели с имитацией камня крупных размеров ассоциируются с крепостью, замком и визуально увеличивают габариты строения, создавая ощущение его повышенной надежности.

При желании вы можете использовать панели с имитацией щепы. Это довольно оригинальное решение. Оно требует тщательной проработки, если стены дома будут оформлены иным образом.

Различаются панели не только видом имитируемых камней, но и шириной швов между ними. Этот момент важно учесть, если вы планируете выполнять их затирку. Чем шире шов, тем проще вам будет работать с ним.

Обращайтесь внимание и на рельеф элементов облицовки. Если он сильно выражен, будьте готовы к тому, что загрязнения на таком покрытии будут скапливаться чаще.

Фасадные панели с утеплителем

Как правило, цоколь при обшивке декоративным материалом дополнительно утепляют. Делают это с помощью теплоизоляционного материала, который укладывают в ячейки обрешетки. Дорогая, но экономящая время и силы альтернатива – фасадные панели с утеплителем для наружной отделки дома.

Они представляют собой “пирог” из трех слоев:

  1. Основа. Ее роль играет подложка из OSB или влагостойкая фанера.
  2. Утеплитель. Это может быть пенополиуретан, экструдированный пенополистирол, вспененный полистирол. При этом лучшим вариантом с учетом эксплуатационных свойств является пенополиуретан.
  3. Декоративный слой. Он может быть выполнен из металла, керамики, цемента, полимерного состава, клинкера. Полимерные и клинкерные панели – удачные решения по соотношению цены и качества.

Термопанели, как и фасадная обшивка без утеплителя, представлены в широком ассортименте.

Монтаж цокольных панелей

Самостоятельно обшить цоколь отделочный материалом можно, даже если вы не мастер с многолетним опытом. Для этого необходимо знать технологию выполнения работ и некоторые тонкости.

Этап подготовительных работ

Приступая к работе, внимательно осмотрите поверхность цоколя. Если на ней есть выступающие элементы, которые можно снять, нужно сделать это. Также следует по возможности выровнять рабочую поверхность.

На следующем этапе монтажа фасадных панелей своими руками на стены наносят разметку. Ее качество определяет ровность крепления каркаса, стартового профиля и всей обшивки. Обратите внимание: нижний край цоколя располагают вровень с грунтом, если он не промерзает в зимнее время. В противном случае, его поднимают на 15-20 см.

Разметку выполняют выше указанного уровня примерно на 5 см. Для этого используют мелованный или окрашенный шнур. Его крепят на два вкрученных во внешних углах самореза, выставленных по уровню. Шнур натягивают и резко отпускают, “отбивая” линию на стене.

Сборка каркаса и укладка утеплителя

Для обшивки цоколя лучше использовать не деревянную обрешетку, а прочный каркас из оцинкованных профилей. Он выдержит вес как полипропиленовых, так и металлических панелей с утеплителем.

Монтаж конструкции выглядит следующим образом:

  1. На поверхности стены с ориентацией на разметку крепят специальные П-образные скобы. Шаг крепления по горизонтали равен ½ ширины панели, а по вертикали – ½ ее высоты.
  2. В скобы вставляют направляющие профили, выставляя расстояние между ними и стеной с помощью крепежных элементов.
  3. Образовавшиеся ячейки тщательно заполняют утеплителем.
  4. Укладывают слой паропроницаемой мембраны (гидроизоляция).

Каркас может быть однослойным или двухслойным. Во втором случае перпендикулярно направляющим монтируют еще один слой из оцинкованных профилей. В качестве крепежных элементов подойдут саморезы по металлу. В остальном технология неизменна.

Если вы выполняете отделку дома термопанелями, то каркас будет однослойным, а ячейки – без утеплителя. При этом гидроизоляцию укладывают до монтажа профилей.

Крепление фасадных панелей

Первый ряд фасадных панелей для обшивки цоколя крепят на стартовый уровень. Его предварительно фиксируют на нижнем направляющем профиле.

Панели устанавливают слева направо. В верхней части их крепят к каркасу саморезами с широкой шайбой. Между собой элементы отделки стыкуют с помощью специального замкового соединения.

Обратите внимание: между шляпкой самореза и каркасом необходимо оставить температурный зазор. Для этого крепежный элемент закручивают до конца, а затем на половину оборота ослабляют.

Завершает работу установка декоративной облицовочной планки.

Таким образом, многообразие фасадных панелей – это возможность творчески подойти к оформлению дома снаружи. Простота их монтажа – возможность получить бесценный опыт и сэкономить семейный бюджет на услугах специалистов-отделочников.

Видео: типичные ошибки монтажа и как их не допустить

Закладка Постоянная ссылка.

монтаж, крепление, облицовка, фото способов

Содержание:

  1. Преимущества фасадных панелей, своими руками смонтированных
  2. Виды фасадных систем
  3. Технология монтажа своими руками

Облицовка фасада дома с помощью панельных материалов стала пользоваться все большей популярностью. Отделка дома фасадными панелями снаружи является весьма экономичным и долговечным покрытием здания. Кроме того, установка такого фасадного покрытия не занимает много времени, производится легко и быстро как в горизонтальном, так и вертикальном плане. И, наверное, одним из наиболее приятных бонусов монтажа фасадных панелей является то, что они не требуют специального технического обслуживания.

Отделка дома снаружи фасадными панелями не только придает эстетичный вид зданию, но и защищает его от различных внешних воздействий.

Именно поэтому очень важно знать, как правильно монтировать такое покрытие, ведь от этого будет зависеть не просто внешний вид, но и долговечность здания.

Ниже будут рассмотрены вопросы о том, какими преимуществами обладают панельные покрытия, как правильно выбрать нужные строительные материалы и как производится монтаж фасадных панелей.

Преимущества фасадных панелей, своими руками смонтированных

Данный материал обладает множеством преимуществ по сравнению с другими облицовочными материалами для фасадной части здания. Именно поэтому он и завоевал такую большую популярность.

Большинство фасадных панелей сделано из экологически чистых материалов, поэтому они не наносят вреда ни окружающей среде, ни здоровью человека.

Облицовочные панели — это один из немногих строительных материалов, которые обладают 100% влагостойкостью и не подвержены никаким воздействиям воды. В отличие от того же самого дерева, такие панели не впитывают влагу и обладают высокой пропускной способностью воздуха, что позволяет системе “дышать”, защищая тем самым дом от проникновения грибка и плесени.

Обладают высокой устойчивостью к любым перепадам температур. Такие панели способны выдерживать температуру от -50 до +80ºС. Это позволяет эксплуатировать их даже в самых экстремальных условиях. Что касается нормальных температурных условий, то такое покрытие сможет прослужить не одно десятилетие.

Существует огромное количество цветовых решений, позволяющих подобрать подходящий вариант для любых пользователей. Кроме того, облицовка фасада может быть выполнена под любой натуральный строительный материал: дерево, камень, плитку и т.д. Это позволяет создать оригинальный фасад вашего дома.

Легкость в использовании. Монтаж фасадных панелей своими руками — это довольно простой и быстрый рабочий процесс, который не потребует вмешательства опытных мастеров

Материалы, из которых изготовлены панели, не выделяют токсичных веществ ни при каких условиях, так как технология их изготовления соответствует всем требованием экологической безопасности. Кроме того, существуют также специальные термопанели фасадные, которые позволяют наряду с облицовкой создать и теплоизолирующий слой. Так, например, обшивка деревянного дома термопанелями позволяет увеличить его эксплуатационный срок почти в 1,5 раза.

Полноценная защита от ультрафиолетовых лучей, щелочных и кислотных сред — очень важное свойство панелей, которое не допустит разрушения или выцветания покрытия под действием вышеперечисленных вредоносных условий. Обшивка дома фасадными панелями позволяет создать прекрасное защитное покрытие, которое не допустит проникновения в дом различных пагубных влияний со стороны природы.

Надо также отметить, что облицовка фасада панелями позволяет мыть такое покрытие при помощи обычной проточной воды.

Виды фасадных систем

Сегодня существует огромное количество строительных материалов, которые используются при монтаже фасадного покрытия. Обшивка дома снаружи в настоящее время выполняется при помощи следующих строительных плит:

  • пластиковых;
  • гофрированных битумных плит;
  • сэндвич-панелей;
  • металлических;
  • фиброцементных.

Отделка фасадными пластиковыми панелями создает впечатление прозрачной стены. Изготавливаются они из акрила, поликарбоната или полиэфира, который армируется стекловолокном. На рынке присутствуют различные виды окраски: разноцветные, матовые и т.д. Тем не менее все большую популярность набирают полупрозрачные, которые и создают эффект прозрачности стен. С помощью таких сочетаний можно создавать имитацию различных природных материалов.

Фасад это дома отделан гофрированными панелями.

Битумные покрытия производятся из синтетических волокон, которые скрепляются битумной массой. Они недороги и просты в применении. Гофрированными битумными панелями может производиться отделка фасада деревянного дома, так как их очень легко крепить на любые поверхности, даже на дерево. Ко всему прочему технология монтажа таких покрытий тоже довольна проста. Однако в идеале такие покрытия лучше всего подходят для производственных зданий.

Сэндвич-панели имеют многослойную конструкцию. Представляют они собой 2 металлических листа, между которыми находятся утеплитель и пароизоляция. Именно поэтому их и называют сэндвич. Они хорошо имитируют отштукатуренную или древесную поверхность.

Металлические покрытия в основном изготавливаются из оцинкованной листовой стали либо цельного алюминиевого листа. Такие покрытия имеют среднюю толщину в 0,5 мм и сравнительно небольшой вес. Металлическими панелями можно облицовывать дома в нежарких регионах, так как они имеют низкий коэффициент теплоизоляции.

Фиброцементные — монтаж фасадных панелей из фиброцемента позволит защитить здание от резких перепадов температур, поскольку такие покрытия хорошо выдерживают как холод, так и тепло. Кроме того, они обладают высокими звукоизоляционными свойствами, позволяя существенно снижать уровень шума.

Технология монтажа своими руками

Строительные материалы и инструменты:

  • пассатижи;
  • дюбеля;
  • анкеры;
  • отвертки крестовые;
  • болгарка/ножницы по металлу;
  • шуруповерт;
  • шурупы по металлу.

В связи с тем, что количество материалов разнообразно, монтаж каждого из них имеет свои специфические особенности. Однако есть общая схема монтажа, на которую и надо ориентироваться.

В первую очередь необходимо выполнить замеры фасадной стены для того, чтобы определиться с количеством необходимого материала и направляющих профилей. Сюда же входит создание схематичного чертежа, на котором, в первую очередь, нужно отразить расположение каркаса для покрытия. Отделка цоколя должна начинаться именно с сооружения каркаса под него.

Сооружение каркаса состоит из следующих этапов:

  • закрепить первый профиль перпендикулярно к земле;
  • с шагом в 30 см крепить каждый последующий до конца стены;
  • с помощью анкеров или дюбелей закрепить несущий профиль;
  • подготовить поперечные переборки с надрезом обеих сторон. После чего загнуть их так, чтобы образовались “лапки”;
  • произвести крепление поперечных переборок к стене (никак не к несущему профилю).

В продаже есть также готовые каркасы, которые нужно только прикрепить к стене, однако в этом случае стоимость монтажа будет гораздо выше. Помимо этого, следует отметить, что подобный каркас не подойдет для построек из красного кирпича, так как он может раскрошиться, и конструкция рухнет.

Следующим шагом производится монтаж утеплителя. Существует два варианта: пенопласт и минеральная вата. Когда производится монтаж фасадных термопанелей, этот шаг можно пропустить.

Заключительным этапом выполняют крепление панелей к каркасу. Все, что требуется сделать — это начать крепить панели к каркасу снизу при помощи шурупов по металлу. Внутри профилей есть специальные отверстия, которые скрывают крепления, делая конструкцию монолитной. На этом отделка цоколя заканчивается. Следуя четкой инструкции и указаниям, вы сможете сделать прекрасный фасад.

Строители домов из структурных изолированных панелей

Дома из структурных изолированных панелей (SIP) состоят из жесткого пенопласта, зажатого между двумя структурными панелями. SIP предварительно нарезаются, изготавливаются по индивидуальному заказу и быстро собираются на стройплощадке.

Великолепный строительный продукт, SIP отличаются высочайшей энергоэффективностью и мощностью . Их можно использовать для наружных стен и кровли. Внешняя отделка и архитектурный вид могут быть любыми, что применимо к любому другому типу конструкции, например, из камня, стекла, кирпича и т. Д.Внутренние стены отделаны так же, как и любые другие внутренние стены.

Технология структурных изолированных панелей (SIP) может использоваться в любом дизайне и стиле дома.

Все наши дома с деревянным каркасом построены с использованием структурных изолированных панелей. Многие из этих домов представляют собой « гибридных домов », в которых большая комната и основная часть жилой площади построены из деревянного каркаса, в то время как в остальной части дома используется система Timber Trace ™ с балками LVL и структурно изолированными панелями. Эта гибридная конструкция может обеспечить значительную экономию затрат для наших домовладельцев, сохраняя при этом энергоэффективность и элегантность дома с деревянным каркасом.

Преимущества SIP включают:

  • Энергоэффективность — более энергоэффективная, чем в традиционной конструкции,
  • Повышенная прочность конструкции
  • Снижение сквозняков, меньше сквозняков, меньше плесени, влаги и пыли
  • Предварительная резка на заводе- ускоряет строительный процесс
  • Дом проникает в тихий дом
  • Экологически чистый, изготовлен из экологически чистых деревьев и пенопласта
  • Сокращение количества отходов — небольшие рабочие места или заводские отходы производятся при производстве панелей

Прочность панелей составляет аналогичен стальным двутавровым балкам с изоляцией, составляющей центральную секцию, и двумя фланцами, являющимися деревянными панелями.Как внешние стены, так и система крыши в домах из структурно изолированных панелей могут быть построены из панелей.

Некоторые компании не обрезают свои панели заранее, что приводит к огромному количеству отходов на стройплощадках и потере производства. Все наши панели предварительно вырезаны, готовы к установке окон и дверей.

Дома, обрамленные SIP, освобождаются от требований энергетического кодекса к дверям воздуходувки. Часто крыша с R-38 будет принята по нормам из-за компромисса в стенах с более высоким значением R.Этот факт заставил многих «разработчиков палок» еще раз взглянуть на SIP. По сравнению с каркасом 2×6, внешней жесткой изоляцией, пеной для распыления и уплотнением, SIP всегда выглядят более конкурентоспособными по стоимости. Hearthstone рекомендует стены из SIP-материала R-24 и сборную крышу T&G из R-38 или R-49 для обеспечения наилучшего соотношения цены и качества деревянного каркаса.

Хотя технология SIP используется с 1930-х годов, возросшая потребность в энергоэффективности, а также соображения охраны окружающей среды сделали эту технологию важной частью современной практики строительства.

Узнайте больше об экологичном строительстве со структурными изоляционными панелями.

Ознакомьтесь с нашими планами коллекции Cabins & Cottages, разработанными для панельных домов Hearthstone.

Для получения дополнительной информации или бесплатной консультации позвоните нам по телефону (828)963-8090 или напишите нам по электронной почте.

Для получения информации о наших методах устойчивого строительства посетите нашу ЗЕЛЕНУЮ СТРОИТЕЛЬНУЮ СТРАНИЦУ.

Структурные изолированные панели (СИП) | Строители лугового жаворонка

Структурные изолированные панели (СИП) — это строительный материал, который помещает толстый пенополистирол между двумя жесткими плитами (плиты с ориентированной стружкой или OSB).В результате получается прочный, легкий и очень энергоэффективный продукт, в котором материал каркаса сочетается с изоляцией. Это устраняет тепловой зазор между внешней и внутренней деревянной рамой и создает очень плотную оболочку с высоким рейтингом R.

SIP можно использовать для большинства конструктивных элементов оболочки дома — крыши, стен и даже полов. Они растут быстро — хорошая бригада с хорошим планом может за день обрамить все внешние стены одного этажа дома среднего размера.Панели также прочные — до трех раз прочнее, чем у обычного каркасного дома.

Домостроение

Итальянская мечта SIP Walls

Итальянская мечта SIP-стены и крыша

Панель крыши

Итальянская мечта SIP Finished

Хотя SIP обычно используются для новых сборок, они также могут быть хорошим методом для модернизации. Благодаря своей структурной жесткости и способности использоваться в качестве полов, стен или плоскостей крыши, SIP могут создавать исключительно воздухонепроницаемое крыло дома, которое действует как единое целое.SIP также создают очень жесткие и энергоэффективные полы, что делает их экономичным выбором для качественного дополнения без сплошного фундамента. Вот несколько фотографий SIP, используемых в ситуации модернизации

.

Дополнение SIP на первом этаже

Дополнение SIP на втором этаже

SIP-пол и SIP-стены

Добавление SIP перед крышей

Установка панели крыши

Завершенное добавление SIP

Когда SIP используются в качестве кровельных конструкций, крыша становится частью изолированной оболочки, а чердак становится жилым пространством.Это может иметь большое влияние на полезную площадь дома, добавляя до 3/4 общей площади дома в кондиционированном бонусном пространстве. Лучше всего то, что как только установлены окна и двери, дом уже утеплен и готов удерживать тепло лучше, чем в большинстве домов. Это может иметь большое значение для строительства в холодную погоду.

Первая панель крыши

Последняя панель крыши

Готовое чердак

В целом, несмотря на более высокую стоимость, SIP имеют некоторые преимущества перед рамной конструкцией. Это высокоэнергетические конструкции с большей жесткостью конструкции. Они используются более 70 лет и могут сделать дом на долгое время очень комфортным. Если позволяет бюджет, это может быть отличной технологией зеленого строительства, которую стоит рассмотреть, а в некоторых ситуациях это может быть даже наиболее рентабельным путем.

Что такое SIP? | TC Legend Homes

Что такое SIP?

Строительный. Утеплен. Панели.

СИП — это стеновые, кровельные (а иногда и напольные) панели.Изготовлен из пенопласта, зажатого между двумя листами фанеры. На самом деле это не фанера, а OSB (ориентированно-стружечная плита).

Сэндвич-панели могут быть размером до 24х8 дюймов и производятся на заводе SIP, в нашем случае Premiere-SIP в Пуйаллапе. Двери и окна вырезаются на заводе, стопка сборных панелей для дома загружается на трейлер и прибывает на место, где собираются SIP… немного похоже на Legos.

Поскольку TC Legend строит доступные дома с энергопотреблением Net Zero, мы используем нашу бригаду для сборки стеновых панелей, вручную перемещая их на место, но для стен можно использовать кран. Мы действительно используем кран для установки более толстых и тяжелых кровельных панелей.

Наша цель с SIP-панелями — создать сплошную пенопластовую коробку, окружающую внутреннюю часть дома. Когда вы вспоминаете, что под бетонной плитой 4-дюймовая пена, 6-дюймовые стены из пенопласта и 10-дюймовая крыша улавливают все тепло внутри дома.

Буква «S» в слове «SIP» обозначает конструкцию, а система панелей несет нагрузку на дом, полы и крышу, и ей не нужны вертикальные бревна, которые вы видите в стенах дома с традиционным каркасом.

Как соединяются SIP панели? В качестве примера мы возьмем стены:

Панели SIP обычно имеют внутреннюю пену, удерживаемую для образования зазора 1,5 дюйма по краям панели. Две панели соединяют, устанавливая «шлиц» в углубленный зазор на одной панели, затем продвигая вторую панель по шлицу, пригвоздив соединительную планку ко всем четырем краям. Шлицы могут быть сделаны из пиломатериалов 2 × 6 (L-образный профиль), вспененных мини-SIP (называемых S-образными шлицами) или изолированного шлицевого профиля TJI (называемого I-образным шлицем).

Поскольку пиломатериалы размером 2 × 6 касаются как теплой внутренней части стены дома, так и холодной внешней части стены дома, они считаются мостами холода. Мост холода создает плохо изолированный путь, по которому теплая внутренняя энергия перемещается в холодную внешнюю среду. В традиционном каркасе есть много мостиков холода, поэтому мы этого не делаем. Мы стремимся свести к минимуму L-образные шлицы, поскольку они имеют коэффициент теплоизоляции R7,8 по сравнению с R29 для наших стеновых панелей Premiere SIPs размером 6,5 дюймов из пенографита Neopor.

На прошлой неделе бригада TC Legend Homes завершила работу над кровлей из SIP в доме на озере Стивенс.

В среднем сборка стеновых панелей SIP 1 st занимает около (2) дней. Мы построим TJI 2 и на уровне пола и систему полов в течение следующих (2) дней. Стены верхнего уровня занимают день или около того, а потом уже день кровли!

В день кровли кран прибывает рано, и панели крыши монтируются, поднимаются и прикручиваются на место Тедом и Нормом. Бригада предварительно смонтировала ограничительные опоры, поэтому мы не тратим больше времени на кран и изрыгиваем больше дизельного топлива, чем необходимо.Ограничивающая опора представляет собой непрерывную конструкцию 2 × 10, которая устанавливается в углубление по периметру 1,5 дюйма и соединяет вместе внешний край панелей крыши.

SIP очень быстро собираются и почти не образуют отходов на месте, потому что все доставляется предварительно нарезанным. Большая часть лишнего обрезного пенопласта повторно используется в производственном процессе во время заводского изготовления, а программное обеспечение Premiere создает панели необходимой формы для максимальной эффективности, делая Premiere более оптимизированной, более прибыльной и экологически безопасной.

Воздушное уплотнение очень и очень важно для энергоэффективности.

Представьте, что над зданием дует быстрый холодный ветер, и весь теплый воздух выходит через трещины в конструкции. По модели дома на озере Стивенс для обогрева в середине зимы требуется максимум 12 500 БТЕ / час, если мы герметизируем конверт до 0,6 воздухообмена в час. (Примечание: (1) воздухообмен в час предполагает, что весь объем птичника заменяется один раз в течение (1) часа).

Если мы герметизируем дом на озере Стивенс до 5.0 воздухообменов в час, минимум кода, нам понадобится 19 000 БТЕ / ч отопления на середину зимы! Таким образом, вы можете видеть, что воздушное уплотнение для уменьшения воздухообмена в час может снизить тепловую нагрузку более чем на 35%.

SIP — это предварительно герметичный сэндвич, и по сравнению с типовой конструкцией в здании SIP гораздо меньше строительных швов из-за большого размера SIP-панелей. Стандартный процесс сборки SIP включает в себя установку валиков специальной мастики для герметизации и крепления панелей друг к другу.У SIP есть измеримое преимущество в долларах благодаря высокому уровню предварительной герметизации и простоте герметизации воздуха между панелями. Это означает, что вы можете купить и запустить тепловой насос меньшего размера. И мы еще не исследовали стандартную изоляцию R29 в эквивалентной стене 2 × 6!

… подробнее в Части 2.

Строительство с использованием соломенных панелей EcoCocon

Строительство из соломы

Строительство домов из соломенных тюков существует уже давно. много лет. Первые дома были построены примерно в 1920 году, и многие из них до сих пор сохранились. в использовании, доказывая, что конструкция на основе соломы — надежный вариант.

Дома с соломенной изоляцией имеют несколько преимуществ: солома отличный изоляционный материал, стены паропроницаемы, что обеспечивает здоровый воздух в доме и материалы, которые можно возобновить естественным путем.

Давно единственный способ строить из соломы было сделать это самодельным способом. Многие самостроители создали красивые и функциональные дома. Однако процесс строительства требует широкого спектра навыков. и даже больше времени, что делает это возможным только за небольшую часть домовладельцы.

Сборные стеновые панели из соломы EcoCocon.

Нам удалось упростить большую часть необходимых операций благодаря сборке панелей на нашем заводе. Детали изготавливаются с высокой точностью в контролируемой среде, что обеспечивает простую и быструю сборку на месте. Типовой пол завершается за считанные часы без отходов или мокрых процессов, по сравнению с утомительными и длительными способами традиционного строительства.


Характеристики стеновых панелей EcoCocon

  • Наши панели спроектированы как полностью структурные с двойной деревянной рамой.Они могут поддерживать полы и крышу без дополнительных материалов.
  • Плотность более 100 кг на м 3 является гарантией как тепловой, так и энергетической эффективности и прочности.
  • Панели EcoCocon сертифицированы, чтобы выдерживать 120+ минут огня при штукатурке.
  • Монтаж панелей выполняется очень быстро даже для строителя без крана на стройплощадке. Можно построить каркас дома и заделать его за несколько дней, сделав остальную конструкцию независимой от погодных условий.
  • Мосты холода исключены для 100% -го отсутствия плесени и сквозняков.


Архитектура соломенного дома

Возможности строительства с EcoCoon ограничено только вашим воображением. Наша система позволяет использовать любой макет, размер или форма стены. Панели адаптируются практически к любому дизайну, поскольку изготавливаются по индивидуальному заказу. с точностью до 1 миллиметра.

Для наших клиентов построено много типов домов. по всей Европе (а первые проекты строятся в США).Это лишь небольшой обзор того, что возможно:

Ознакомьтесь с более подробным портфолио наших реализованных проектов.

Систему можно использовать и для многоэтажного строительства:

Даже изогнутые стены легко достижимы:

Выбор внешней отделки широк — возможны штукатурка, облицовка, сочетание материалов. Натуральная внутренняя отделка дополняет систему EcoCocon — древесное волокно для утепления, разные породы дерева и натуральный линолеум для полов и потолков, глиняная штукатурка всех цветов. .. Техника таделакта и глины позволяет создавать красивые и эксклюзивные интерьеры.

Энергоэффективность домов EcoCocon

Построив свой дом из панелей EcoCocon, вы подготовите свой проект к будущему, выполнив требования к пассивному дому.

EcoCocon обеспечивает наилучшие условия для стандарта Passivhaus, но есть и другие важные факторы, которые необходимо учитывать. К ним относятся ориентация дома, качество окон и изоляции крыши и т. Д.Энергетические характеристики пассивного дома всегда должны подтверждаться расчетами PHPP.

Наша система обеспечивает уровень герметичности, требуемый стандартом пассивного дома, и при этом сохраняет стены полностью паропроницаемыми (через стены пар выходит наружу).

Стеновая система EcoCocon воздухонепроницаема, но в то же время паропроницаема.

Это эффективно предотвращает образование конденсата в стенах, что является серьезной проблемой в современных герметичных зданиях.

Воздухонепроницаемая, паропроницаемая система также создает здоровый климат в помещении без сквозняков. Глиняная штукатурка, которая регулирует влажность, может наноситься непосредственно на поверхность соломенной панели.

Когда панели комбинируются с внутренней глиняной штукатуркой и внешним слоем из древесноволокнистой плиты 100 мм, система достигает значения U 0,119 Вт / м2 · K (или 0,123 для древесноволокнистой плиты 60 мм).


Стоимость домов EcoCocon

Каждый проект индивидуален, вся наша работа сделанный на заказ. Поэтому мы не можем предоставить точную цифру без предварительного уведомления. знание дизайна вашего дома.

Если вы хотите получить подробное представление о Стоимость стеновой системы EcoCocon для вашего дома, присылайте нам свои чертежи по заполнение формы запроса сметы. Как показывает практика, наши панели сопоставимы по условия цены с другими пассивными и низкоэнергетическими постройками методы.

Мы предложим полные комплекты домов для клиентов, которые предпочитают покупать модельный дом с оптимизированным дизайном по фиксированной цене. Напишите нам, если вы хотите, чтобы мы прислали вам дополнительная информация.


Сборка EcoCocon House

Фундамент

Земляные работы и фундамент — очень важные этапы строительства.Технические детали и тип фундамента зависят от таких факторов, как состояние грунта (устойчивость и тип почвы) вашего строительного участка, его топография (уровни и уклон) и географическая зона (если существует риск замерзания ниже уровня фундамента). .

Нет разницы между фундаментом для дома, построенного с помощью EcoCocon, и обычного дома. Если вы хотите достичь стандарта Passivhaus, вы можете использовать одну из наших готовых заготовок без мостиков холода. В зависимости от общей конструкции дома может использоваться ленточный или плотный фундамент, бетонная плита или сваи.

Рекомендуется работать с местным архитектором или инженером, который даст вам профессиональный совет. Готовая поверхность должна быть ровной и сухой, чтобы панели можно было установить в соответствии со спецификациями.


Поставка и монтаж стеновых панелей

Поставка панелей EcoCocon осуществляется, когда ваш фундамент готов. Панели прибывают на грузовике и могут быть выгружены вручную или с помощью вилочного погрузчика / крана. При необходимости панели можно хранить на месте, но важно правильно накрыть их, чтобы избежать контакта с водой.

Затем формируется опорная плита. Его цель — создать уровень изоляции из бетона внизу.

Панели размещаются на опорной плите и фиксируются на месте. Сборка осуществляется по панельному проекту. Каждая панель четко обозначена своим номером и цветовым кодом.

Проект панели — Все панели отмечены номером и имеют цветовую кодировку.

Требуются только базовые инструменты — ударная отвертка, молоток, пила и еще несколько столярных инструментов. Все необходимое оборудование, такое как винты, входит в комплект поставки панелей.

Обеспечение герметичности дома

Возведенные стены затем покрывают герметичной защитной мембраной. Мембрана скрепляется скобами или прикручивается через полосы фанеры.

Дом герметизирован герметичной мембраной и частично обшит древесноволокнистыми плитами.

Далее устанавливаются несущие балки, потолок и крыша, согласно проекту вашего дома. На этом этапе дом защищен от повреждений водой и можно начинать отделочные работы.

Крыша

После того, как все соединения заклеены и мембрана закреплена фанерными лентами, устанавливаются верхние кольцевые балки и фиксируются винтами.Они будут поддерживать конструкцию крыши.

Кольцевая балка установлена ​​поверх герметичного слоя. Фермы крыши, поддерживаемые стеновыми панелями и кольцевой балкой

Потолки

Балки перекрытия можно установить непосредственно на стеновые панели через вертикальную кольцевую балку. Кольцевая балка крепится непосредственно к вертикальным стойкам панелей EcoCocon. Балки можно размещать с интервалом независимо от положения стеновых стоек.

Установлена ​​кольцевая балка для соединения балок перекрытия.

Укладка внешних слоев

Древесноволокнистые плиты укладываются на внешнюю поверхность.Полосы фанеры компенсируют выступание соломы из деревянного каркаса, обеспечивая ровную поверхность.

Наружная стена облицована древесноволокнистыми плитами.

Варианты внешней отделки включают несколько видов штукатурки и систем облицовки.

Construction Стеновые системы для зданий: стили и соображения

Различные типы конечного использования зданий предъявляют различные требования к внешней отделке каждого здания. Стеновая система, используемая для офиса, не будет такой же, как та, что используется для предприятия по упаковке пищевых продуктов, и вы не будете использовать ее для склада, как для школы или церкви.Каркас зданий может быть очень похожим, однако внешняя облицовка или системы стен могут различаться и могут изменять функциональность, внешний вид и стоимость самого здания.

В этой статье объясняются различные типы строительных стеновых систем, каждый аспект и потребности вашего здания, чтобы помочь вам выбрать, какая из них подходит именно вам, а также полный внутренний черпак предварительно спроектированных металлических стеновых систем Butler Manufacturing.

Давайте нырнем!

Стеновые системы для зданий

Будь то откидная конструкция, каркас на стойках или предварительно спроектированный металл, у всех есть свои причины для использования в каждом строительном проекте.Можете ли вы использовать систему с одной стенкой для нескольких конечных целей? Может ли конкретное конечное использование иметь несколько вариантов стеновой системы? Ниже даны ответы на эти вопросы, а также дополнительная информация о том, как построены эти стеновые системы, и опровержение распространенных заблуждений.

Системы бетонных стен: подъемно-поворотные и сборные по сравнению с блоком

Первый тип строительных стеновых систем — бетонные стены. У них много названий и всего несколько вариантов. «Наклон вверх» — это строительная техника, в которой используются сборные железобетонные панели.После того, как бетонные панели были отлиты и отверждены на внешнем производственном предприятии, плиты доставляются на строительную площадку и «наклоняются» вертикально вверх с помощью крана и устанавливаются на место до тех пор, пока остальные компоненты здания, такие как крыша, полы и т. Д. стены — обеспечены.

Затем панели свариваются сверху и снизу, и этот кусок бетона становится внешней стеной. Панели могут быть отлиты с различными вариантами отделки, включая гладкий, открытый заполнитель, и с узорами, такими как кирпич или камень, для архитектурных улучшений.

При использовании подъемно-поворотного устройства или сборного железобетона вам все равно понадобится стальная конструкция внутри, потому что бетон не может поддерживать себя сам по себе. То же самое и для блочно-бетонных стеновых систем (бетонных блоков (CMU)).

Общие области применения конструкционного бетона

Многие предприятия по производству пищевых продуктов, такие как сыроварни, мясокомбинаты или любые новые предприятия пищевой промышленности, обычно строятся из систем бетонных стен, откидывающихся вверх. Этот тип строительства также используется в областях со строгими архитектурными защитными соглашениями, а также может использоваться в областях с влажными условиями.

Каркас каркаса и системы наружных сайдинговых стен

Каркасы и наружная обшивка — это то, что большинство людей классифицирует как обычное строительство, и это то, из чего построено большинство домов или многоквартирных домов, а также небольшие коммерческие здания, такие как рестораны быстрого питания, небольшие профессиональные офисы и небольшие коммерческие службы. конструкции. Вы можете нанести любую обычную внешнюю отделку на дерево, а также на предварительно спроектированные здания, о которых вы узнаете больше ниже.

Распространенное применение каркаса-гвоздика и наружной обшивки

Две из основных причин, по которым кто-то может выбрать традиционный вариант каркаса с шипами и внешнего сайдинга, — это экономическая эффективность и бесконечное количество вариантов внешней отделки. Часто национальные компании, у которых есть небольшие здания (например, рестораны быстрого питания, профессиональные офисы, поставщики услуг беспроводной связи и т. Д.), Используют внешний вид своих зданий как часть своего бренда и маркетинга. С этой строительной системой можно использовать практически любую внешнюю отделку.От кирпичной кладки до винила, от композитных панелей до фиброцемента и даже деревянного сайдинга — есть из чего выбрать.

Многие национальные розничные или коммерческие сети обращаются к EIFS (Система внешней изолированной отделки) в качестве предпочтительной внешней облицовки, хотя большинство людей называют ее лепниной. Причина, по которой так много людей обращаются к этому, заключается в возможностях, которые позволяет сайдинг, например, помогать цвету выделяться и быть восприимчивым к окрашиванию, а также другим внешним особенностям, которые некоторые рестораны могут использовать, например, чтобы выделить свое здание и чтобы их структуры стали частью их бренда.

Предварительно спроектированные металлические системы в сравнении с традиционными металлическими стеновыми системами

Сборные стальные системы фактически появились примерно в эпоху Второй мировой войны. Вы когда-нибудь слышали о чем-то, что называется хижиной Quonset? Вы, наверное, видели один до того, как ехали по сельской местности. Обычно они выглядят как металлическое полукупольное или цилиндрическое здание с крышей, изогнутые стены которого доходят до земли. Комплекты для этих металлических хижин использовались в вооруженных силах для офисов и подразделений MASH, потому что их можно было построить очень быстро.Такие компании, как Butler Manufacturing, поняли, как военные могут создать новые казармы или новый офис за пару дней, и подумали: «Возможно, мы могли бы сделать это для других структур так же быстро и легко».

Итак, в чем разница между сборными металлическими зданиями и обычными металлическими зданиями? Есть несколько отличий, но все дело во времени и стоимости.

Когда вы идете в магазин товаров для дома, вы можете найти дерево по два на шесть, два по восьмерку, два по десятки, два по двенадцать и т. Д.Вы не можете пойти в магазин и получить два на пять с половиной; вы сможете найти только два на четыре или два на шесть. То же самое и с обычной сталью. Есть определенные значения ширины, глубины и высоты.

Строительство из обычных сталей требует тонны инженерных работ, которые необходимо выполнить, прежде чем стоимость проекта будет реализована. Традиционный процесс включает в себя инженера, который проверяет свойства каждого куска стали и проверяет, проходит ли он процесс проектирования с учетом ветровых и сейсмических нагрузок, а также ограничений строительных норм, чтобы гарантировать конструктивную надежность конструкции.Обычно в таких конструкциях больше стали на фунт за фунт, чем в предварительно спроектированных зданиях. Это может напрямую приравниваться к более высоким затратам на строительство, не говоря уже о том, что вы будете платить за проектирование авансом, а затраты на проектирование типичного здания могут превышать 20 000 долларов — это не мелочь!

При работе с подрядчиком по проектированию и строительству предварительно спроектированного решения они могут сказать вам, сколько будет стоить конструкция, прежде чем вы ее купите. Таким образом, проектирование выполняется за вас заранее, и вы платите за него на заднем этапе, когда вы понимаете общую стоимость своего проекта, а не на начальном этапе, прежде чем вы узнаете, уложитесь ли вы в свой бюджет.

Соображения и потребности здания

Различные строительные проекты имеют разные цели и потребности, которые создают разные особенности стеновой системы, которые вам, возможно, придется учитывать.

Выбор наружных стен определяется назначением или функцией здания, а также желаемой эстетической привлекательностью. Что из перечисленного соответствует требованиям и потребностям вашего проекта и какая система стен подойдет вам лучше всего? Подробнее читайте ниже.

Системы расширения и модернизации стен

Вы когда-нибудь видели здание, которое выглядит так, будто половина его была построена в 1970-х годах, а другая половина была построена вчера? Это имеет тенденцию создавать визуальный диссонанс и заставляет ваше новое расширение или реконструкцию выглядеть второстепенным, а не законченным, продуманным проектом.

Очень часто бывает, что у вас есть существующие материалы, которые больше не производятся, и найти идеальное совпадение будет практически невозможно.

Например, предположим, что зданию 20 лет, а фасадная система стен кирпичная. Вы хотите что-то добавить, но этот кирпич больше не строят… Что теперь? Когда у вас возникают подобные ситуации, разумно использовать новые материалы для стен или стеновые системы, которые будут включены в дизайн. Таким образом, вы можете создать впечатление, будто это не второстепенная мысль, а, скорее, преднамеренная.Все дело в использовании материалов, чтобы он выглядел намеренно, а не по принуждению!

Функциональные стеновые системы

Еще одно соображение при принятии решения о том, какой тип стеновой системы лучше всего подходит для вашего строительного проекта, — это функция.

  • Должны ли ваши стены выполнять определенные функции для вашего бизнеса?
  • Должны ли ваши внутренние стены соответствовать определенным стандартам чистоты или выдерживать желаемый уровень прочности?
  • Ваши стены играют роль в поддержании точной температуры ваших активов внутри вашего здания?
  • Или, с другой стороны, единственная функция, которая вам нужна вне стеновой системы, — это просто… стены?

Все предприятия по производству пищевых продуктов должны соответствовать требованиям FDA, USDA или другим нормативным требованиям, а также соблюдать санитарные правила, которые в конечном итоге обеспечивают безопасность таких людей, как вы и я.Когда вам необходимо дезинфицировать помещения ежедневно, а иногда и несколько раз в день, материалы, такие как стены, должны выдерживать мытье и агрессивные чистящие средства. В подобных случаях обычно используются системы бетонных стен с использованием откидных панелей. Причина, по которой люди выбирают систему стен, такую ​​как откидная или каменная, заключается в том, что она очень прочная, долговечная и выдержит испытание временем даже при большом количестве циклов очистки. Системы металлических стен также подходят для этих целей во многих случаях.

Если вы строите склад или складское помещение, вы можете выбрать стенные системы, которые являются наиболее экономичным решением, обеспечивающим более высокую рентабельность инвестиций. Складирование и хранение являются конкурентоспособными предприятиями, поэтому разумно построить эти объекты как можно более рентабельно, чтобы обеспечить быструю окупаемость инвестиций.

В этих случаях металлическая стеновая системная панель почти всегда будет лучшим вариантом. Это недорогой, легко доступный, легко адаптируемый к будущим расширениям, прочный и не требующий особого ухода материал.

Стеновые системы, ориентированные на дизайн

Когда дело доходит до проектов, в которых больше внимания уделяется дизайну здания, вы можете подумать о церквях, школах, кредитных союзах (нет, только я?) Или художественных музеях, но на самом деле, когда вы не выбираете Чтобы иметь в качестве постройки металлический или деревянный ящик, вы выбираете какую-то особую конструкцию.

Вы также можете подумать, что только потому, что ваше здание предназначено для производства или складирования, вам не удастся получить эстетически приятную систему наружных стен, но это не так.

Как упоминалось ранее, для производственных и складских зданий обычно требуется наиболее выгодное строительное решение. Однако иногда люди хотят улучшить офисную часть своего здания, добавить некоторые элементы архитектурного дизайна снаружи или местные нормы зонирования говорят, что им нужно, чтобы определенный процент здания был архитектурно улучшен. И хорошая новость заключается в том, что есть способы взять металлическое здание, которое имеет очень рентабельные средства строительства, и при этом сделать его визуально интересным без ущерба для стоимости!

Стальные стеновые системы для зданий Butler®

Разработанные для дополнения структурных систем Butler®, стеновые системы Butler включают в себя множество стилей и отделок.Превосходные инженерные решения обеспечивают как повышенную энергоэффективность, так и быструю и точную установку. Преимущества и возможности использования каждой стеновой системы Butler очень разнообразны, что еще больше увеличивает шанс найти решение для ваших целей и потребностей проекта.

Стиль 1: Стеновая система Butlerib® II

Стеновая система Butlerib® II обеспечивает желаемый внешний вид и характеристики при невероятной доступности. Он предлагает неограниченную свободу дизайна и является основной стеновой системой для любого здания дворецкого.Его можно объединять с другими материалами, такими как кирпич, EIFS и другие металлические системы стен Батлера.

Butlerib — это самая недорогая система, которая легко интегрируется с профилем других металлических панелей, которые, возможно, использовались 20 или 30 лет назад, и является очень распространенной панелью.

Преимущества и рекомендации

Изоляция стеновой системы Buterib может вместить до четырех дюймов изоляции и имеет множество вариантов креплений, которые будут соответствовать вашим эстетическим требованиям и требованиям безопасности.

Идеальное применение для этого типа стеновой системы:

  • Крупногабаритные склады
  • Малые торговые центры
  • Промышленные объекты

Стиль 2: Рифленые, тонкостенные и плоские системы Butler Thermawall ™

Стеновая система Butler Thermawall ™ создает привлекательный однородный вид. Это заводская изоляционная стеновая система со скрытыми и скрытыми крепежами со значениями R от R-16 до R-32. Его привлекательная внутренняя металлическая панель обеспечивает законченный вид без использования дополнительных материалов.

Преимущества и рекомендации

Панель Thermawall имеет металлическую обшивку с каждой стороны с изоляцией посередине. Точно так же, как конструкция, откидывающаяся вверх сверху, и как она служит не только стеновой панелью, но и готовой поверхностью; это та же концепция. Он быстро устанавливается и имеет чистый внешний вид внутри и снаружи конструкции.

Мы много раз использовали Thermawall для чистых помещений и различных конечных целей в пищевой промышленности.
Идеально подходят для этого типа стеновой системы:

  • Торговые помещения
  • Промышленные объекты
  • Архитектурные приложения
  • Холодильные склады

Стиль 3: Настенная система eShadowall ™

Когда энергоэффективность находится на переднем крае целей вашего проекта, стеновая система eShadowall ™ позволяет сократить расходы на жизненный цикл строительных проектов.Энергоэффективность достигается за счет уникальной конструкции сборки, сочетающей тепловые разделительные блоки и изоляцию из стекловолокна. Для этого требуется на 33% меньше крепежа, чем для большинства систем стеновых панелей, что снижает затраты на установку и предотвращает потери тепла.

Преимущества и рекомендации

Помимо уже упомянутых преимуществ, дополнительным преимуществом является то, что эта стеновая система обеспечивает гораздо более высокий коэффициент сопротивления теплопередаче, или тепловой коэффициент, по сравнению со стандартными ребристыми панелями. Стена eShadow состоит из полуторадюймовых пеноблоков, которые крепятся между панелью и самим металлическим зданием, и у вас не будет теплового короткого замыкания.

В областях, где у вас есть ситуации, соответствующие более строгим нормам энергопотребления, эта панель почти всегда будет соответствовать требованиям норм без необходимости установки дополнительной изоляции между изоляцией стены балки.

Давайте разберем это с точки зрения конденсации:

Итак, предположим, что сейчас летний день 95 градусов, и вы идете в холодильник, чтобы получить действительно хороший ледяной напиток. Алюминиевая банка сразу начнет потеть, не так ли? Он конденсируется, потому что ничто не мешает горячему воздуху достигать холодной поверхности.

Однако, если вы поместите его в консервную банку, горячий воздух не сможет попасть на холодную поверхность так легко или вообще. Таким образом, вы остановили это тепловое короткое замыкание между баллончиком и воздухом; те же принципы применяются к этой системе стен.

Сталь внутри здания отделяется от стальной стеновой панели снаружи здания с помощью термоблока eShadowall. Таким образом, тепловое короткое замыкание сведено к минимуму, вы соответствуете требованиям энергетического кодекса и можете обойтись без дополнительной изоляции в стене.

Идеальное применение для этого типа стеновой системы:

  • Производственные предприятия
  • Офисные комплексы
  • Складские и торговые объекты

Стиль 4: Система плоских и рифленых стен eStylWall ™ II

Эта система создает впечатляющий внешний вид, одновременно повышая энергоэффективность внутри здания.

Он имеет запатентованную конструкцию, в которой используются как тепловые разделительные блоки, так и изоляция из стекловолокна с пароизоляцией, которая может достигать значений R до R-19.6.

Преимущества и рекомендации

Панель системы плоских и рифленых стен eStylWall ™ II сравнима с панелью Thermawall ™, в которой застежки скрыты. Это придает ему плоский вид на фасаде здания, а не гофры, что делает его более привлекательным с архитектурной точки зрения.

Идеальное применение для этого типа стеновой системы:

  • Сообщества
  • Промышленные объекты
  • Торговые помещения

Стиль 5: Стеновая система из панелей TextureWall ™

Система панелей Butler TextureWall ™ — это металлическая стеновая система с заводской изоляцией и блокировкой панелей, устойчивых к ударам, истиранию и погодным условиям.

Преимущества и рекомендации

Лицевая сторона внутренней панели отделана тонкими линиями из белого полиэстера, который можно использовать отдельно или использовать для облицовки других обычных стеновых материалов.

Текстурная стена похожа на вышеуказанную термовставку, которая имеет изоляцию между двумя металлическими частями. Разница здесь в том, что TextureWall имеет вид улицы с лепниной. Часто города говорят: «Мы не допустим строительства металлических зданий, вы должны использовать кирпичную кладку или EIFS и т. Д.».”, Но вы все равно можете использовать TextureWall, и во многих случаях это будет приемлемая отделка.

Причина, по которой города заключают так называемые защитные заветы в определенных областях, заключается в том, что они хотят, чтобы область выглядела определенным образом. Эти требования могут включать постановления, согласно которым 25% фасада главного здания должны быть из стекла, камня, кирпичной кладки или архитектурных панелей. В этих случаях цель состоит в том, чтобы отказаться от использования простых старых «металлических ящиков», чтобы улучшить внешний вид местности.К счастью, Батлер предлагает несколько подходящих решений для таких ситуаций.

Идеальное применение для этого типа стеновой системы:

  • Церкви
  • Общественные центры
  • Базы отдыха

A.C.E. Ваш дворецкий, строитель сборных металлических стеновых систем

Существуют разные причины использовать каждый стиль стеновых систем, но когда металлическое здание является лучшим вариантом для наших клиентов, A.C.E. Building Service выбирает предварительно спроектированные системы металлических стен Батлера.На всех этапах строительства и в течение всего срока службы здания наши клиенты пользуются решениями, позволяющими сэкономить время и деньги, за счет использования наших услуг по проектированию и строительству в сочетании с системой строительства дворецкого.

Преимущества использования систем Батлера многочисленны, как и преимущества работы с A.C.E. Building Service в качестве поставщика строительных услуг под ключ.

Прочтите о 5 преимуществах A.C.E и Butler Metal Building Systems или позвоните нам, чтобы узнать больше о наших услугах или нашем партнерстве с Butler Manufacturing.Или заполните нашу форму консультации по проекту! Мы с нетерпением ждем вашего ответа!

Центр CE — Все аспекты IMP

Знакомство с Thermal Bow

Одной из характеристик IMP является то, что металл обычно расширяется, особенно под воздействием тепла. Это часто происходит с IMP или любыми металлическими панелями, если на то пошло.

Поскольку IMP состоят из двух металлических обшивок с заполнителем из пеноматериала на месте с закрытыми порами, при нагревании внешней обшивки она будет слегка изгибаться между подпоясами / прогонами, так как внутренняя металлическая обшивка обычно остается плотно закрытой. температура.

В более экстремальных ситуациях термический изгиб не только вызывает трудности при установке, но и увеличивает вероятность консервирования масла. Кроме того, «после установки панелей ограниченная обшивка в сочетании с непропорциональным расширением внешней обшивки определенно может привести к нежелательной эстетике», — предупреждает Хупер.

Термический прогиб будет еще более распространен в холодных хранилищах, где существует явная разница температур между внутренним и внешним пространством, а также с более темной внешней отделкой, сильно подверженной воздействию солнца, где поверхность панели может достигать 180 градусов по Фаренгейту.Неизбежно это накопление чрезмерного тепла на обшивке внешней панели по сравнению с более холодной внутренней обшивкой вызывает непропорциональный рост внешнего металла по сравнению с внутренней обшивкой, тем самым «венча» панель.

К счастью, есть некоторые вещи, которые проектные группы могут сделать для смягчения этого эффекта. Например, может помочь выбор более светлых цветов кузова, использование более коротких панелей и ограничение использования IMP темных цветов на возвышенностях с высокой степенью воздействия интенсивного солнца.

«Рельефные надрезы на высоких панелях, углах больших проемов или поперек составных проемов также могут помочь уменьшить воздействие теплового изгиба», — добавляет Хо.

Этот разрез для снятия напряжения создается путем разрезания внутренней поверхности по линии промежуточной опоры. Когда это необходимо, внутренняя поверхность должна быть закреплена выше и ниже разреза, советует Лер. Также может потребоваться добавить угол или фланец, чтобы приспособить это крепление панели.

Производители также предоставят таблицы диапазонов нагрузок и рекомендуемые длины панелей, чтобы обеспечить наилучшие рабочие характеристики панелей.

Соответствующую информацию о тепловом дуге можно найти в Руководстве по выбору изолированных металлических панелей Ассоциации металлических конструкций (доступно для бесплатной загрузки). MCA указывает, что даже несмотря на то, что тепловое расширение может быть не эстетичным и повлиять на процесс установки, тепловой изгиб не повлияет отрицательно на производительность правильно спроектированной системы, так как расчеты анализа панелей и передовые практики учитывают это.

Подъем, резка и выравнивание рамы

Когда приходит время поднять отдельные панели, обрезать их — при необходимости — и выровнять, важно приподнять их за край, если это делается вручную.

Фотография любезно предоставлена ​​Metl-Span

IMP яркого красного цвета и нескольких оттенков серого одет в Exeter YMCA в Эксетере, штат Нью-Гэмпшир.

«Не переносите и не поднимайте панели в горизонтальном положении, параллельно земле», — предупреждает Лер. «Это может привести к изгибу или изгибу панели посередине, что может отслоить металлическую оболочку от пены и вызвать образование горизонтального« пузыря »по краям панели».

Большинство производителей допускают использование вакуумного подъемника, в зависимости от профиля и отделки.В противном случае можно использовать систему канатных шкивов с подъемным концевым зажимом, подвешенным к крыше. Другой вариант — концевой зажим с использованием крана, добавляет Лер.

Что касается вырубки, DPR Construction обычно старается избежать этого; например, использование трехмерного моделирования вместо двухмерных рабочих чертежей. «Таким образом, если есть сложный угол, мы хотим точно смоделировать его, чтобы изготовление было точным до того, как оно прибудет на место, что обеспечит точный и качественный монтаж», — говорит Робертсон.

В то же время, если допуски слишком жесткие, необходимо провести полевые измерения панели или стены за конструктивным элементом, на котором монтируется IMP. В этом случае DPR Construction планирует график и последовательность выполнения этих измерений перед заказом панелей.

«Если нам действительно придется резать на месте, это, несомненно, будет в контролируемой среде», — говорит она. «Мы бы предпочли нанять сертифицированного подрядчика IMP, у которого была бы возможность забрать материал обратно в свой цех, чтобы обернуть любой разрез, сделанный с помощью материала металлических панелей, чтобы сохранить сцепление отделки, чтобы помочь решить проблемы паро- и водонепроницаемости.”

Для подрядчиков, которые берут на себя это самостоятельно, важно никогда не разрезать панели резаком, сабельной пилой или какой-либо пилой с использованием абразивного полотна для композиционных материалов. Некоторые производители рекомендуют разрезать панель с одной стороны, а затем с помощью ножа удалить пену для вырезания отверстий.

Когда дело доходит до обрамления панелей, это очень важно, поскольку чрезмерное отклонение от плоскости стены может вызвать чрезмерную нагрузку на стеновые панели, стыки и соединения, тем самым создавая нежелательный эстетический вид и увеличивая возможность консервирования.

«Максимальное отклонение плоскости стальной опорной конструкции не должно превышать 3 / 8 дюймов +/- на любой длине 20 футов, по горизонтали или вертикали. Отклонение не может отличаться более чем на дюйма на любой высоте здания, и переходные зоны, такие как углы и перекрытия, не должны иметь опорную сталь в пределах +/- 1 / 8 дюймов от плоскости опоры », — инструктирует Лер.

Фотография любезно предоставлена ​​Metl-Span

Это учебное заведение площадью 155 000 квадратных футов, в основном покрытое высокопроизводительными IMP, является современным как внутри, так и снаружи.

На поверхности самой опоры не должно быть головок болтов и заклепок, чрезмерных сварных швов или любых других препятствий, которые могут помешать правильной опоре, добавляет она.

Подробнее

При работе с такими деталями, как обрезки, концевые перехлесты, проходы и бордюры крыши, Робертсон дает самый важный совет: «планирование, планирование, планирование».

Уточнение этих деталей перед размещением заказа на панели снижает вероятность возникновения сбоев в полевых условиях.«Мы стараемся моделировать все, помимо подтверждения этих деталей и рабочих чертежей, и часто используем стороннего консультанта по скинам для проверки этих деталей».

Робертсон добавляет, что архитектор всегда должен учитывать паровые и водные барьеры.

Когда требуется концевое соединение внахлест, что обычно имеет место, обычно разрезают внутреннюю облицовочную обшивку, называемую подкладкой. После того, как лайнер будет удален, следует использовать нож, чтобы отрезать сердцевину из пенопласта, используя щетку, чтобы удалить пену с обратной стороны внешней кожи.По словам Лера, это будет перекрытие панели, расположенной ниже, длина которой будет определяться рекомендациями производителя.

Затем концевые соединения внахлест заделывают и закрепляют в соответствии с рекомендациями производителя кровли. Для стеновых панелей часто используется экструзия стопки вместо стыка внахлест.

Для проходов и бордюров крыши существует множество возможных вариантов, и решение этих проблем будет зависеть от того, как выглядят конкретные проходки и бордюры крыши, — объясняет Элкинг.«Чтобы убедиться, что возможные вариации учтены, и для обеспечения высочайшего качества, мы обычно нанимаем стороннего консультанта для оценки множества различных сред, входящих в здание», — говорит он.

В целом, Патрик Т. Джонсон, PE, LEED Green Associate, CSI, CDT, Kingspan Insulated Panels, Колумбус, Огайо, рекомендует полевой макет, который охватывает ряд критических условий, используемых в проекте. «Макет обычно тестируется в соответствии с установленными стандартами испытаний воздуха и воды, такими как AMA 501.2 или ASTM E1105. Тестовый макет может представлять собой отдельную структуру или часть готовой работы, предназначенную для тестирования перед продолжением.

Точно так же Робертсон любит моделировать все основные проникновения для определения точных местоположений. «Это позволяет нам надлежащим образом спланировать проектирование и изготовление, а также вплетать эти отверстия в модели и рабочие чертежи, чтобы избежать прореживания в полевых условиях».

Заключение

Идеальное решение для растущего числа типов зданий, IMP — беспроигрышный вариант, сочетающий в себе эстетику, энергоэффективность и полное ограждение здания.

«Это простой и эффективный способ соответствовать требованиям энергетического кодекса», — повторяет Хау. «Это единый продукт / система, которая обеспечивает внешнюю обшивку, изоляцию, воздухо- и пароизоляцию, а также внутреннюю облицовку, установленную одной фирмой».

По мере того, как все больше и больше проектов стремятся использовать преимущества технологии, хорошо продуманные проекты и экспертные установки будут продолжать «придавать доверие отрасли, которая способна не только добавлять уникальные элементы дизайна в конструкции, но и быть строительным блоком здания. конструкция конверта », — заключает Хупер.

Группа спонсоров изолированных металлических панелей Ассоциации металлических конструкций объединяет ведущих производителей, торговых посредников и поставщиков, которые стремятся расширить использование изолированных металлических панелей (IMP). www.metalconstruction.org

Что такое металлические стеновые панели? Преимущества, использование и типы

Металлическая архитектура окружает нас повсюду: она используется для изготовления крыш, водосточных систем и становится все более популярной для применения в стенах коммерческих и жилых зданий.Независимо от того, работаете ли вы в сфере металлоконструкций, решаете, использовать ли металлические стеновые панели в своем доме или офисе, или просто ищете исследовательский материал, важно ознакомиться с основами металлических стеновых панелей, прежде чем принимать какие-либо окончательные решения или покупки. .

На протяжении почти 30 лет New Tech Machinery является лидером в производстве портативных профилегибочных машин для производства кровельных и стеновых панелей, и мы осознаем важность понимания того, с чем именно вы работаете, как это работает и для чего используется, прежде чем принимать делать ставки на вакансии или принимать решения о покупке.

В этой статье мы рассмотрим:

  • Применение металлических стеновых панелей
  • Различные типы металлических стеновых панелей
  • Основные преимущества использования металлических стеновых панелей
  • Проблемы, которые могут возникнуть при использовании металлических стеновых панелей

Использование металлических стеновых панелей

Одним из наиболее популярных металлов, используемых в коммерческом строительстве, является сталь, но стеновые панели могут быть изготовлены из различных материалов, в том числе:

  • Алюминий
  • Медь
  • Нержавеющая сталь
  • Сталь
  • Титан
  • Цинк

Хотя только в 19 веке стальные рамы стали больше использоваться в строительной отрасли, сегодня металлы используются во всех типах строительство пользуется огромной популярностью.Он используется в большом количестве помещений, включая коммерческие, жилые и промышленные.

Здания, которые вы видите каждый день, возможно, были построены из металлических стеновых панелей, в том числе:

  • Банки
  • Дома и кондоминиумы
  • Больницы
  • Гостиницы и рестораны
  • Промышленные предприятия
  • Производственные помещения
  • Офисы
  • Помещения для отдыха
  • Розничные магазины
  • Школы
  • Склады


Типы металлических стеновых панелей

Несмотря на то, что существует множество видов материалов, из которых можно изготавливать металлические стеновые панели, существует три основных типа панелей, используемых в металлических конструкциях.Каждый из них обладает уникальными свойствами, зависящими от типа строения, которое вы строите, или от окружающей среды.

Вот краткий обзор каждого типа металлических стеновых панелей: однослойные, металлокомпозитные и изолированные.

Металлические панели с одинарной обшивкой

Металлические панели с одинарной обшивкой также называют предварительно формованными панелями или панелями рулонной формовки. Как правило, они представляют собой всего лишь один переплетенный слой предварительно обработанного или натурального металла, который был профилирован роликом или предварительно сформирован в желаемый профиль.Большинство стеновых панелей этого типа можно установить горизонтально или вертикально за меньшее время и с меньшими затратами по сравнению с другими системами металлических панелей.

Они могут быть изолированными или неизолированными и могут иметь защитные покрытия, которые помогают бороться с коррозией и выцветанием. Однако, поскольку они менее жесткие, чем другие типы металлических стеновых панелей, они по-прежнему очень подвержены повреждениям, особенно на уровне земли. Использование однослойных металлических стеновых панелей дает определенные преимущества, в том числе:

  • Легкий и простой в установке
  • 100% перерабатываемый
  • Может быть установлен практически в любых погодных условиях и окружающей среде

Металлический композитный материал (MCM) Металлические панели

Металлические стеновые панели этого типа уже почти 40 лет используются в строительных проектах в Северной Америке.Эти панели формируются путем соединения двух толстых металлических обшивок (преимущественно алюминия, но может быть из стали, цинка, меди, нержавеющей стали или титана) с сердечником, изготовленным из полиэтилена или другого огнестойкого пластического материала, и скрепленным специальным образом. температура, давление и напряжение. Конечный продукт представляет собой композит металл / пластик с большими преимуществами, чем использование цельной металлической панели той же толщины.

Каковы преимущества использования панели MCM?

Фото любезно предоставлено Ассоциацией металлических конструкций
  • На панелях не будет масляных банок, так как металлические оболочки прикреплены к сердцевине, что делает панель более сбалансированной.
  • Панели сохраняют свою производственную форму даже после установки.
  • Панели MCM являются многослойными. -функциональные и могут быть установлены на зданиях различных типов или для соединения участков между другими строительными материалами.
  • Они сохраняют свою красоту и блеск в течение многих лет, а также сохраняют внешний вид здания.
  • Они могут быть изогнутыми, изогнутыми или соединенными в различные формы в зависимости от того, что требуется в планах строительства
  • Они обеспечивают «оболочку здания», защищающую внешнюю часть здания от агрессивных элементов, проникновения воздуха и воды

Изолированные металлические панели

Как следует из названия, эта металлическая стеновая панель сделана с изолирующей пеной (обычно пенополистирол или полиизоцианурат), зажатой между двумя алюминиевыми или стальными металлическими лицевыми панелями.Они являются отличным выбором для коммерческих или промышленных зданий и объектов с климат-контролем.

Фото любезно предоставлено Ассоциацией металлических конструкций

При принятии решения о том, следует ли вам использовать IMP для вашей работы, следует принимать во внимание факторы окружающей среды, поскольку эти металлические панели должны быть должным образом герметизированы, чтобы предотвратить проникновение воды. Климат также играет решающую роль, поэтому примите во внимание влажность, температуру и движение воздуха в том месте, где вы планируете установить эти металлические стеновые панели.

Изолированные металлические стеновые панели отлично подходят для использования в некоторых зданиях, потому что:

  • Они бывают разных цветов, ширины, профилей и отделки, поэтому вы можете добиться практически любого желаемого вида.
  • Они обеспечивают превосходную энергоэффективную изоляцию.
  • Они быстро устанавливаются.

Ознакомьтесь с этим справочником по сравнению Metal Construction News различных видов металлических стеновых панелей и свойств каждой, чтобы вы точно знали, какой тип лучше всего подходит для вашей следующей работы.

Преимущества использования металлических стеновых панелей

Почему кому-то нужно использовать металлические стеновые панели вместо других распространенных материалов, таких как винил, кирпич, камень или дерево? Вот некоторые преимущества использования металлических стеновых панелей по сравнению с другими типами, и почему они могут быть лучше традиционных стеновых систем:

Привлекательный внешний вид -Металлические стеновые панели имеют красивый внешний вид как для внутренних, так и для наружных работ в коммерческих и жилых зданиях.Они бывают самых разнообразных цветов, имеют блестящую или матовую поверхность, им можно придать различные формы. Разнообразный характер металлических стеновых панелей позволяет архитекторам и дизайнерам интерьеров легко использовать их в своих проектах.

Долговечность — Конструкции из металлических материалов хорошо выдерживают нормальный износ, поэтому неудивительно, что металлические стеновые панели будут делать то же самое. По сравнению с виниловыми панелями или деревом они не так легко вмятины и не вмятины, и могут оставаться красивыми в течение многих лет.Большинство металлических стеновых панелей также требуют минимального обслуживания после установки.

Снижение затрат на установку и техническое обслуживание — Если вы хотите приобрести металлические стеновые панели для своего дома, бизнеса или проекта по контракту, вы можете быть счастливы узнать, что у них относительно низкие затраты на установку и обслуживание. Поскольку они более легкие, чем другие более тяжелые материалы, такие как кирпич или гранит, их можно установить быстрее и не требуется такая большая опорная конструкция.

Противопожарный и дождевой экран — При строительстве или проектировании наружных стен вам нужно беспокоиться об элементах и ​​о том, как они могут повлиять на материалы, с которыми вы работаете. Металлические стены могут служить барьером для огня, помогая предотвратить распространение и поддерживать прохладу в других местах в случае возникновения пожара. Они также предотвращают попадание воды внутрь здания, предотвращая нарушение целостности конструкции плесенью или гниением.

Экологически чистые и экологически чистые -Металлические стены считаются экологически чистыми и экологически безопасными материалами для использования в строительстве.Они также могут помочь снизить потребление энергии. Еще одно преимущество использования металла заключается в том, что его можно перерабатывать, сохраняя при этом свои физические свойства.

Проблемы с металлическими стеновыми панелями

Хотя использование металла в архитектуре здания дает множество преимуществ, есть некоторые проблемы, с которыми вы можете столкнуться при использовании металла в качестве основного компонента в стеновой панели конструкции:

Питтинг -Поскольку металлические панели подвергаются воздействию погодных условий и загрязнений, защитное покрытие на металлической стене может быть «повреждено», что приведет к появлению ямок.Точечная коррозия не влияет на структуру здания или стены, она просто делает стены менее привлекательными.

Масляное консервирование — Масляное консервирование — это воспринимаемая волнистость или деформация плоских участков металлической панели, вызванная различными напряжениями внутри самого металла. Масляные консервы влияют только на внешний вид здания, как точечная коррозия, но с меньшей вероятностью возникнут в плоских металлических стеновых панелях.

Затенение -Установка элемента жесткости (сформированная форма на металлической панели для уменьшения образования масляных консервов на плоской поверхности панели) на задней части панели может вызвать затенение, в результате чего элемент жесткости станет видимым на лицевой стороне панели. панель.

Разнородные металлы — При объединении различных типов металлов может возникнуть отрицательное взаимодействие, которое может вызвать такие проблемы, как стекание воды и гальваническая коррозия.

  • Гальваническая коррозия возникает, когда один тип металла находится в прямом контакте с другим типом, вызывая коррозию наименее благородного материала, что может повлиять на структурную прочность панели.
  • Сток воды происходит, когда вода стекает с одного типа металла на другой, вызывая образование пятен или коррозию.

Последние мысли

В то время как металлические стеновые панели становятся все популярнее во всех типах зданий, их конструкция и применение имеют большое значение. Мы надеемся, что это даст вам лучшее представление о том, как используются металлические стеновые панели, почему они могут быть лучшим вариантом для использования в определенных ситуациях по сравнению с традиционными материалами и какой тип может лучше всего соответствовать вашим потребностям.

В New Tech Machinery мы считаем, что образование является ключом к счастливым клиентам, поэтому мы стремимся дать вам как можно больше ответов на ваши многочисленные вопросы и проблемы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
