Как сделать люк на чердак своими руками

Практически в любом загородном доме имеется обустроенное чердачное помещение, которое можно выгодно использовать. Чаще всего в нём хранят инструменты, стройматериалы, старые вещи или консервированные припасы, но также его используют и в качестве дополнительной жилой комнаты, если цокольный этаж достаточно утеплён для этих целей.

Обустройство чердачного люка из дерева

В любом случае, чтобы чердачное помещение эксплуатировалось, в него первоначально необходимо попасть. Зачастую вход организуется с уличной стороны, но такой вариант имеет массу неудобств, которые более чем очевидны в холодное время года.

В такие моменты становится ясно, что попадать на чердак было бы гораздо удобнее из внутреннего помещения. К тому же строительство безопасной для эксплуатации уличной лестницы требует больших финансовых вложений. И ко всему прочему, увеличивает риск, что недоброжелатели вздумают взломать замок и попасть внутрь.

Гораздо выгоднее с финансовой стороны и рациональнее из соображений безопасности, не говоря уже об удобстве, организовать лестницу на второй этаж из дома, используя для этих целей специальный люк на чердак, который к тому же может послужить и дополнительным средством противопожарной безопасности.

Конструкция и название элементов чердачного люка

Причём соорудить подобную конструкцию можно самостоятельно без привлечения квалифицированных мастеров.

Вернуться к оглавлению

Содержание материала

Изготовление люка своими руками

Перед тем как начать сооружать люк на чердак своими руками, необходимо продумать ряд моментов, которые будут касаться непосредственно конструкции люка, а также необходимости его утепления. Первое, что нужно продумать – это месторасположение.
Для того чтобы правильно разметить люк на чердак, нужно учитывать особенности кровли:

Место для конструкции необходимо выбрать такое, чтобы утеплённый люк на чердак мог полноценно функционировать, не задевая никаких элементов и не мешая эксплуатации других объектов.

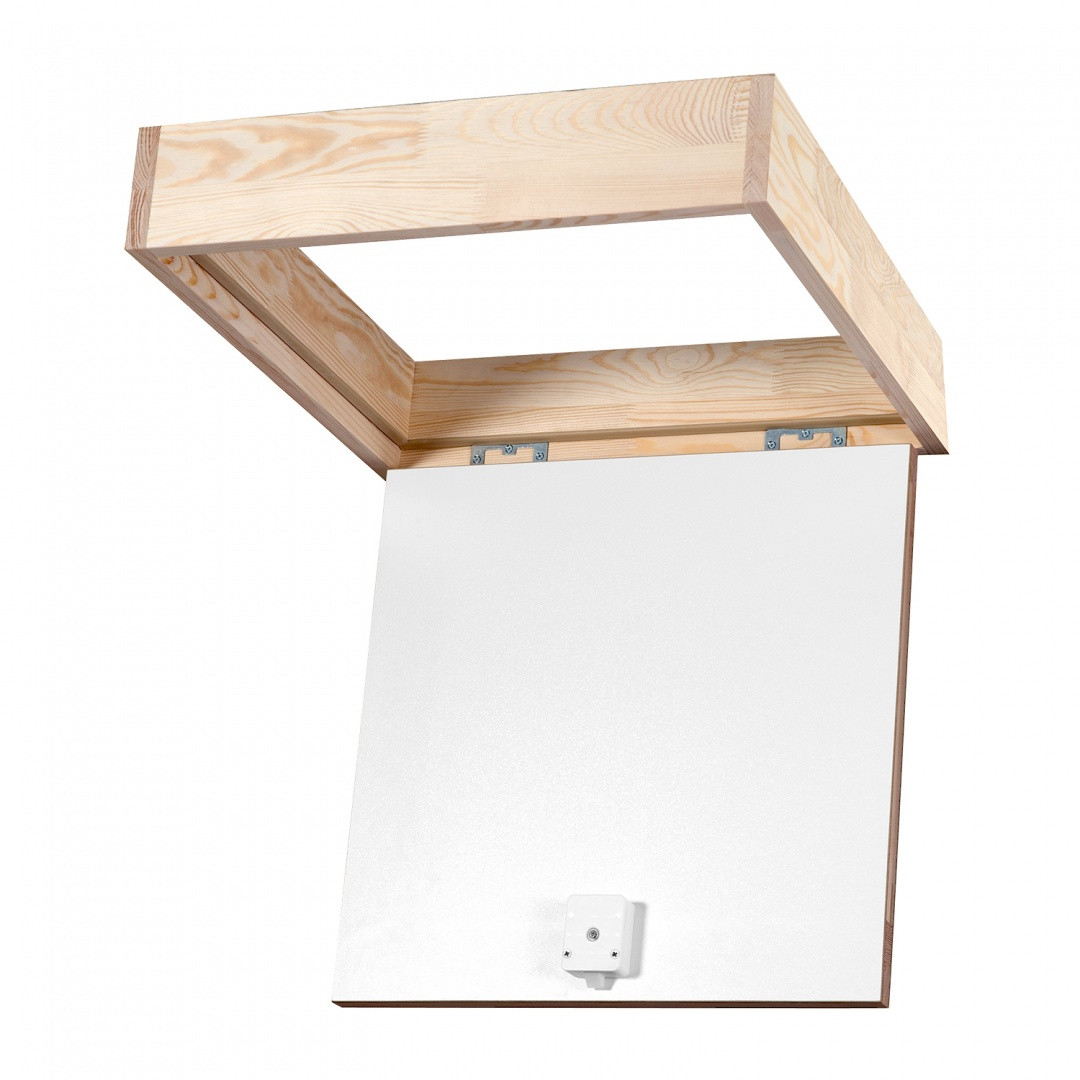

Пример утепленного люка для чердака

При этом нужно учитывать, что к люку будет вести лестница, которая также должна гармонично вписываться в помещение нижнего этажа. В целом люк, вне зависимости от своих особенностей и характеристик, должен соответствовать следующим основным критериям:

1. Максимально возможная простота не только монтажа, но и процесса эксплуатации. Механизмы открытия и закрытия люка должны быть лёгкими и не требовать выполнения множества длительных или сложных манипуляций.
2. Надёжность конструкция и гарантия безопасности при эксплуатации. Все детали и элементы должны быть хорошо закреплены, крышка обязана полностью открываться и при этом крепко держаться на петлях.
3. Дизайн люка и прилегающей к нему лестницы в доме должен соответствовать и гармонично вписываться в общий интерьер, не выделяясь на его фоне.

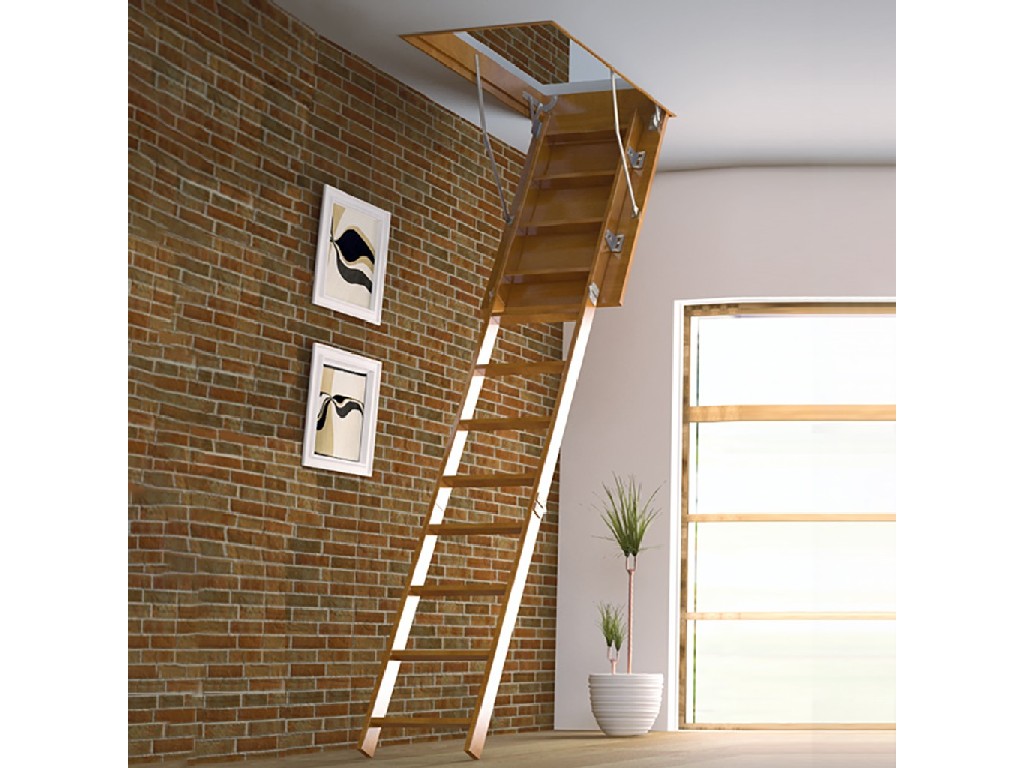

   Дизайн люка вписанного в интерьер чердачного помещения

4. Хороший люк, как правило, обладает теплоизоляцией, чтобы в помещении на постоянной основе поддерживался примерно одинаковый температурный режим.

После выбора подходящего места для люка и анализа всех вышеописанных факторов, можно приступать к процессу изготовления.
Давайте рассмотрим, как сделать люк на чердак.
Технология строительства будет состоять в следующем:

1. Необходимо собрать раму прямоугольной формы, которая будет иметь равные прямые углы. Для её изготовления лучше всего использовать доски с оптимальной толщиной до 2,5-3 см. Стандартные размеры составляют 60х120 см., но их можно менять в любую сторону, опираясь на личные предпочтения по размерам готового чердачного люка.

   Схема для монтажа чердачного люка
2. Вторым этапом станет изготовление проёма, который в итоговом варианте должен быть на 4-5 см. больше вырезанной рамы. Такой запас пригодится в дальнейшем для его обшивки и монтажа изоляционного слоя.
3. Внутри рамы нужно закрепить дополнительный материал. Если потолок в помещении деревянный, то можно использовать те же самые доски, из которых она и вырезалась. Доски можно заменить фанерой или же древесноволокнистой плитой, которую при необходимости легко покрасить в нужный цвет.
4. Пришло время утеплить чердачный люк, для этого крышка изнутри обшивается специальной пароизоляционной плёнкой, а поверх неё прокладывается утеплительная вата или пенополистироловая начинка. Всё это фиксируется деревянными планками и дополнительно закрепляется при помощи универсального клея. Реализуя действия на этом этапе, рекомендуется пользоваться респираторами во избежание несчастных случаев.

   Конструкция утепления люка на чердак

5. Поверхность люка, находящаяся с обратной стороны, обрабатывается и утепляется точно по такому же принципу, после чего её необходимо обшить фанерой или древесноволокнистой плитой.
6. По периметру люка нужно вмонтировать уплотнитель. В качестве его можно использовать любой резиновый материал соответствующей плотности.
7. Для люка подойдут стандартные дверные петли, которые необходимо закрепить при помощи шурупов или саморезов.
8. Люк устанавливается в готовый проём для него.
9. Ручка на люке не является обязательным элементом, но она значительно упростит процесс эксплуатации. Доводчики, защёлки, щеколды, засовы и прочие механизмы можно монтировать по своему усмотрению.

   Вариант монтажа ручки для люка и запорного механизма

10. Одним из наиболее ответственных шагов является выбор лестницы на чердак. Это касается не только материала, из которого она будет изготовлена, но и разновидностей подобных конструкций. На сегодняшний день существует большое количество вариантов – лестницу можно купить в готовом варианте либо изготовить самостоятельно. Главное требование – высота должна соответствовать расстоянию от люка до пола нижнего этажа. Наиболее рекомендованными считаются варианты с монтажом складной лестницы-трансформера, которая собирается в рабочее состояние только в те моменты, когда планируется её использование, что позволяет эффективно экономить свободное пространство на нижнем этаже.

Вернуться к оглавлению

Установка чердачного люка

Необходимо отметить, что самостоятельное изготовление чердачного люка не является обязательным условием, на современном рынке присутствует множество уже готовых вариантов, которые можно приобрести, после чего останется только вмонтировать люк в проём.

Ввиду широкого ассортимента, диапазоны цен также сильно колеблются и зависят по большей части от материалов, из которых изготовлено изделие. Логично, что металлические люки стоят гораздо дороже своих деревянных аналогов, поскольку отличаются повышенной степенью долговечности и надёжности.
У покупки уже готового люка есть ряд неоспоримых преимуществ по сравнению с вариантом по самостоятельному изготовлению:

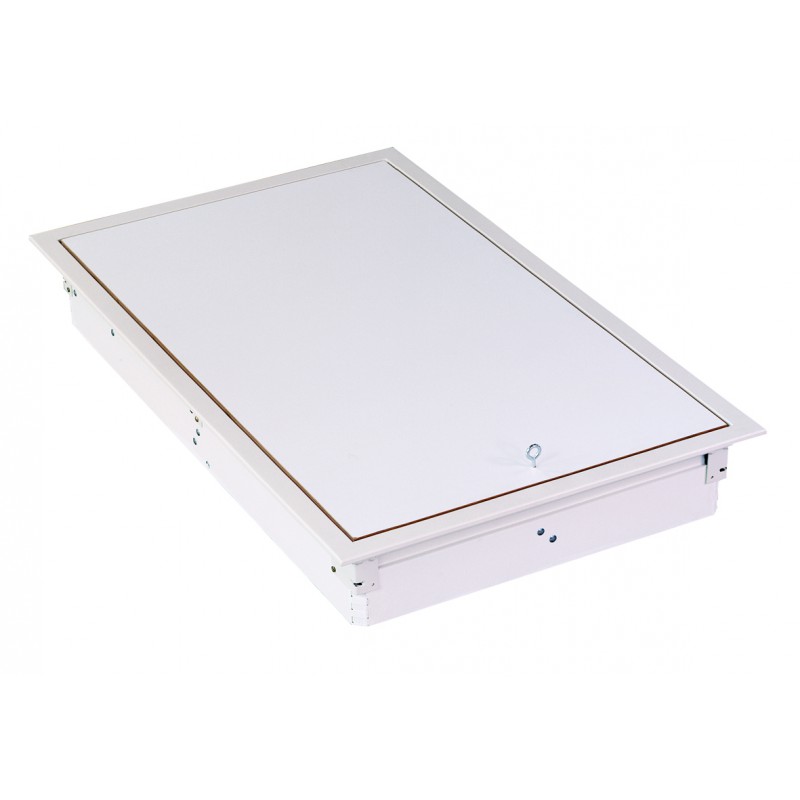

Дизайн заводского чердачного люка

1. Монтаж легко осуществить усилиями двух людей по инструкции, дающейся в комплекте.
2. Параметры лестницы с лёгкостью подстраиваются под необходимые требования, учитывая высоту потолков в помещении.
3. На всех покупных моделях замок и сопутствующие механизмы находятся на внутренней поверхности крышки, что делает конструкцию абсолютно незаметной изнутри на плане мансардного помещения.
4. Лестница, изготовленная в заводских условиях, отвечает всем требованиям по безопасности во время эксплуатации.
   Ступеньки сделаны таким образом, чтобы на них невозможно было поскользнуться, что, в свою очередь, уменьшает риск получения травм.

   Чертеж с размерами чердачного люка с лестницей

5. Все подобные конструкции изготавливаются квалифицированными мастерами, которые предварительно совершают массу сложных расчётов, что делает готовые изделия весьма удобными и компактными.
6. Изготавливая люк самостоятельно, не всегда можно заранее оценить внешний вид изделия. У покупной модели дизайн сразу очевиден и понятен, что даёт понимание насколько гармонично конкретное устройство впишется в общий дизайн помещения.

Прежде чем выбирать люк, необходимо тщательно провести целый ряд расчётов. К ним относится высота потолка, площадь помещения нижнего этажа, габариты отверстия под люк, если оно уже имеется. Также потребуется найти ассистента, который смог бы помочь в процессе установки люка, поскольку в одиночку сделать это будет трудновато.

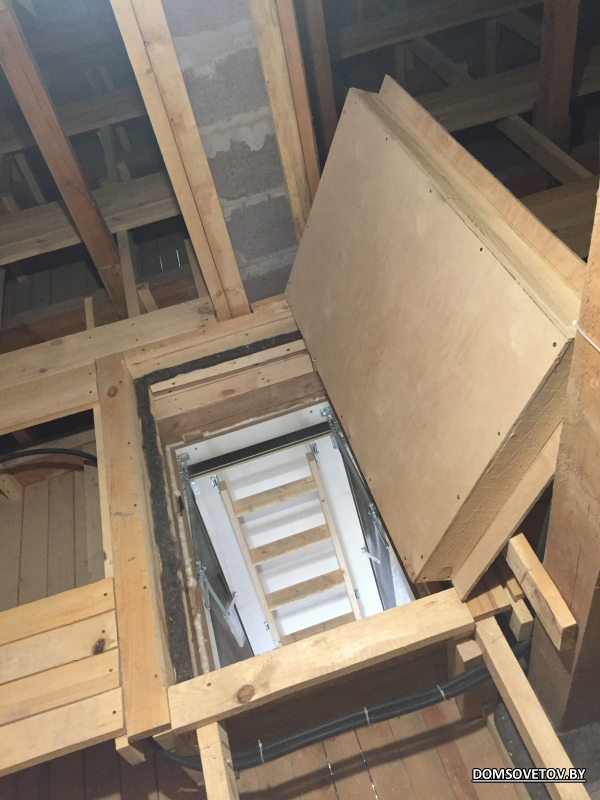

Процесс изготовления самодельного чердачного люка

Последовательность действий должна быть следующей:

1. Первоначально вся конструкция поднимается на цокольный этаж.
2. Снизу устанавливаются две временные доски, на которые укладывается люк при монтаже. Это действие должно предшествовать закреплению каркаса.
3. После того как конструкция была разложена на монтажных досках, её необходимо выровнять, используя для этой цели подпорки.
4. Обе части рамы (передняя и задняя) фиксируется при помощи саморезов или шурупов, а все щели и зазоры забиваются любым материалом-изолятором.
5. После того как все действия выполнены, можно убирать монтажные доски. Начиная с этого момента, запрещается пользоваться лестницей до завершения процесса установки люком, поскольку это становится небезопасным.
   Конструкция для крепления люка

6. На боковых механизмах ослабляются крепёжные болты, после чего необходимо разложить лестницу и проверить её на наличие перекосов и прочих дефектов. Если перекосы всё же были обнаружены, то они устраняются при помощи болтов, которые после этого снова надёжно затягиваются.

Готовые покупные люки обычно отличаются лёгкостью монтажа – к ним обычно прилагается инструкция по монтажу и эксплуатации, что позволяет проводить установку даже неподготовленным людям без специальных навыков. Все эти факторы делают чердачные люки привлекательными для большинства людей, обуславливая их растущую популярность.

Вернуться к оглавлению

Противопожарные люки

Существует и такая разновидность, как противопожарные люки, основная функция которых заключается в препятствовании распространению огня в случае возникновения пожара в доме. В зависимости от качества и индивидуальных характеристик, определяется период времени, на протяжении которого подобные люки не позволяют перекинуться пламени с чердака на нижние помещения или же, наоборот, с жилых этажей на крышу здания.

Чертеж с размерами противопожарного люка

Традиционным материалом для таких изделий является высокопрочная сталь, под которой имеется особая начинка из оснастки, способная отталкивать огонь.

Также большинство моделей имеют специальный уплотнитель, который монтируется по периметру люка, и не позволяет проникать дыму и едкому запаху из горящего помещения в другие комнаты. Кроме того, он защищает и от воздействия высоких температур.

Существуют и противопожарные люки, которые изготавливаются из древесного материала. В этом нет ничего удивительного – подобные изделия обрабатываются специальными лаками и антисептиками, которые обладают огнезащитными характеристиками.

Процесс монтажа противопожарного люка будет отличаться от установки традиционного устройства, поскольку придётся учесть несколько важных моментов:

1. Люк обязательно должен быть установлен петлями вверх, чтобы его крышка открывалась строго в чердачное помещение, а не наоборот.

   Правильная установка противопожарного люка

2. Коробка под такой люк должна быть обязательно усилена, иметь угловую основу и крепиться на специальных петлях. Обычно они идут в стандартном комплекте при покупке люка.
3. Учитывая специфику и предназначение люка, в период монтажа необходимо отслеживать все зазоры – их должно быть немного, а в случае возникновения все щели обязательно заполнять огнеупорным материалом.

Вернуться к оглавлению

Оригинальная система открывания чердачного люка

Ручку для люка можно заменить и другой, более оригинальной системой, открывая и закрывая его при помощи специальной верёвки. Для этого необходимо закрепить специальные блоки на стропилах, а в поверхности потолка просверлить отверстие, через которое проводится верёвка или шнур, опускаемый до нужного расстояния.

Верёвка должна оканчиваться крючком или иным элементом, который можно будет надёжно закрепить за настенное кольцо, чтобы зафиксировать положение люка.

Открыть люк при помощи такой системы сможет даже женщина или ребёнок, поскольку он не будет требовать дополнительных усилий. При этом необходимо учитывать, что после утепления люка, он прибавит в своей массе, что незначительно, но усложнит процесс. Поэтому лучше не применять описанные системы на крупных металлических или же иного рода тяжёлых моделях чердачных люков.

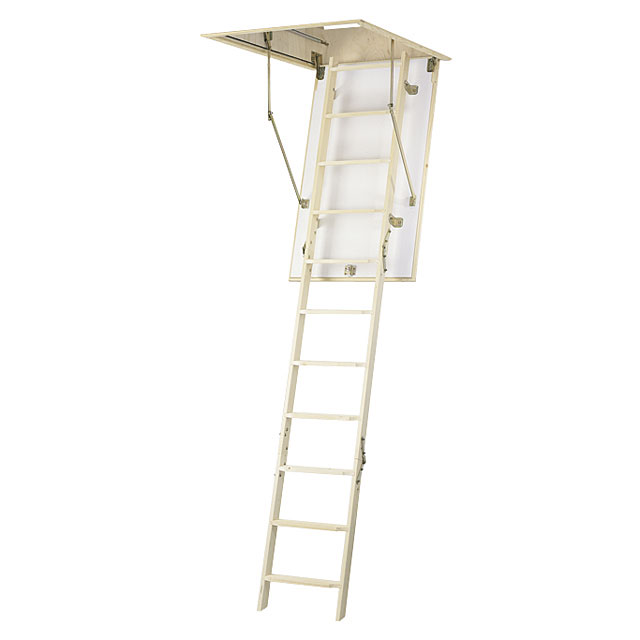

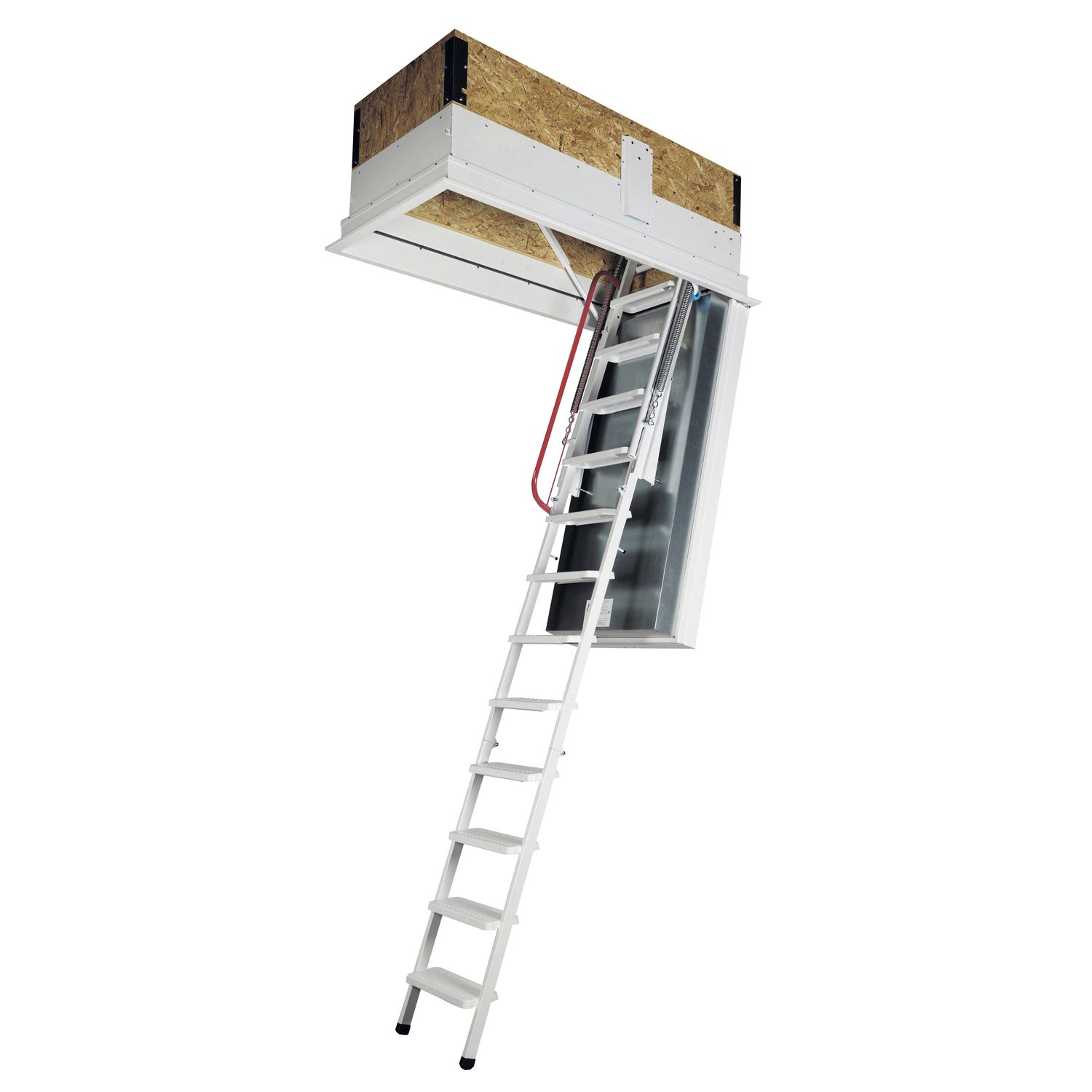

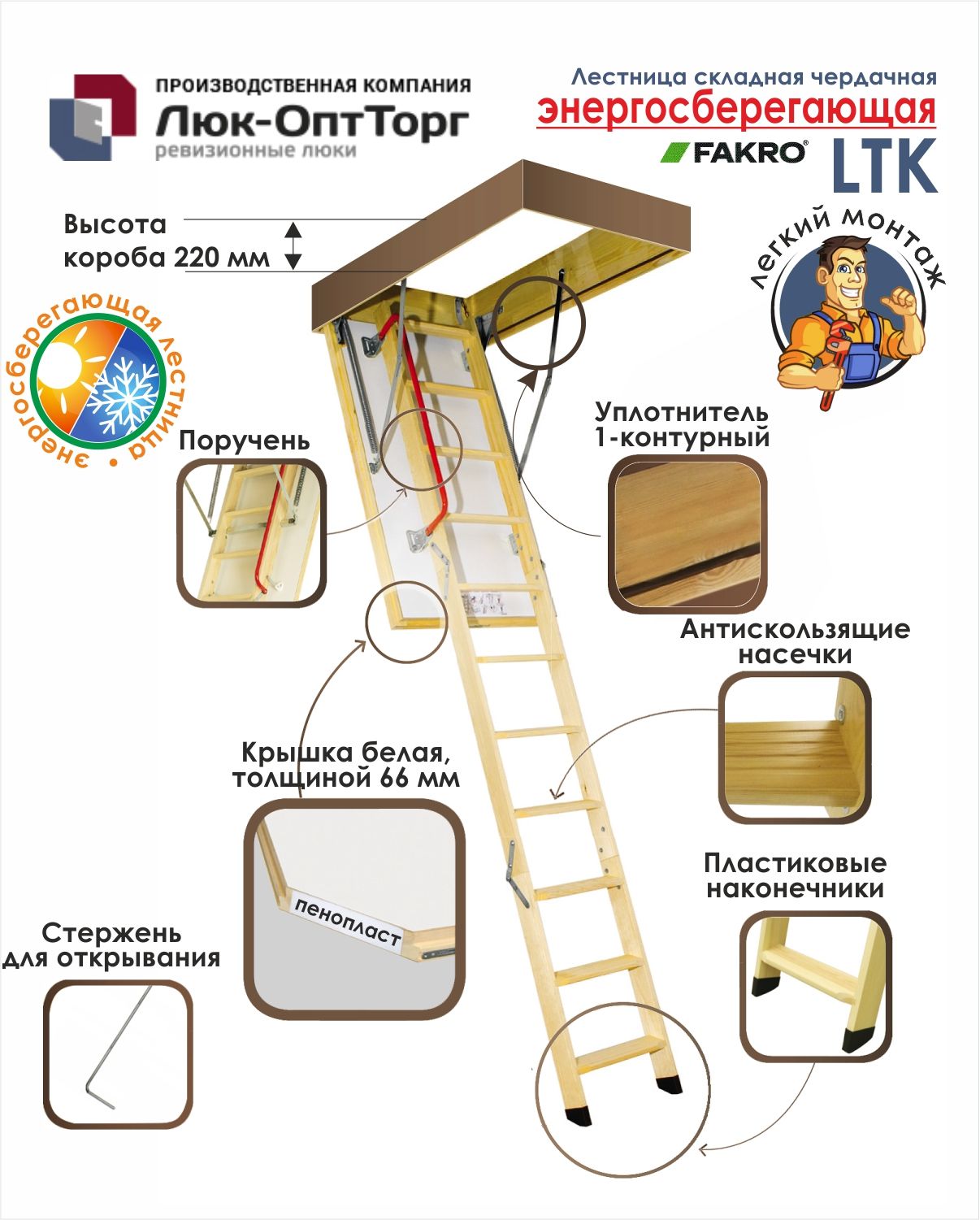

Утепленная чердачная лестница с люком

Когда мансарда или чердак загородного используется для хранения разнообразных, в т.ч. «сезонных» вещей, возникает потребность удобного доступа в чердачное помещение в любое время года. А русские морозы зимнего времени года требуют задуматься не только об удобстве чердачного входа, но и о его утеплении.

Именно утепленные чердачные лестницы обеспечивают безопасный, комфортный вход на мансарду и предотвращают потери тепла жилого помещения.

Чердачная лестница с утепленным люком:

• Обеспечивает пароизоляцию между жилым и нежилым помещением, защищая кровлю от коррозии и влаги.
• При пожаре препятствует доступу огня и дыма, многослойный чердачный люк задерживает токсичные продукты горения, выполняя роль барьера. Существуют специальные люки с огнезащитными крышками, способные задержать распространение огня на целых 30 минут, сдерживая масштаб пожара.
• Сохраняет теплоизоляцию в условиях резкого перепада температур в холодное время года между отапливаемой жилой и неотапливаемой чердачной зоной.

Удачно спроектированная чердачная лестница способна вписаться практически в любой интерьер, ее люк в закрытом виде полностью сливается с потолочной отделкой, а открыть его достаточно легко, достаточно потянуть за петлю специальным стержнем с крючком.

Как утеплить чердачный люк своими руками

Утеплить готовый люк чердачной лестницы можно самостоятельно, придерживаясь несложного алгоритма действий:

• Выбрать разновидность утеплителя, как вариант — пенополистирол либо минеральная вата. Подойдет практически любой, предназначенный для утепления кровли.
• Сделать точные замеры проема и собрать каркас из реек толщиной 2,5 — 3 см. Крышка люка выполняется немного меньшей по размеру, чтобы предусмотреть место для утеплителя.
• По периметру люка закрепить уплотнитель, обеспечивая более плотное прилегание. Наложите пароизоляционную плёнку, закрепить все детали деревянными планками и зафиксировать клеем.
• Обшить люк фанерой и потолочной отделкой в стиле потолка. Для долговечности обработать антисептиком все деревянные элементы.
• Закрепить утепленный люк лестницы в чердачный проем.

На что обращать внимание, выбирая готовую чердачную лестницу с утепленным люком

Если вы только собираетесь заказать (или купить готовую) раскладную чердачную лестницу, уделите внимание нескольким важным моментам:

• Вес лестницы и самого люка. Чем тяжелее конструкция, тем сложнее будет процесс открывания.
• Простота и удобство монтажа, если установка планируется своими силами.
• Надежность материалов, узлов и всей конструкции в целом.
• Соответствие общему стилю интерьера.
• Направление открывание люка, возможность его удобного открывания.

Чтобы подстраховаться от просчетов и ошибок, хорошим вариантом будет доверить установку чердачной лестницы специалистам.

(Прочитано: 81 раз(-а), сегодня: 1)

Утепленный чердачный люк своими руками ⋆ Прорабофф.рф

Чтобы постоянно иметь доступ в чердачное помещение, в его перекрытии необходимо обустроить специальный люк. Но подготовить его самостоятельно не так просто. Кроме того, чердачный люк нуждается еще и в специальном утеплении.

Перед тем, как устанавливать люк, необходимо определиться, где в доме будет находиться выход на чердак. Это зависит от уклона крыши, нахождения балок перекрытия и особенностей внутреннего оформления интерьера.

Разновидности люков в чердачном помещении

Вполне естественным можно назвать желание владельца дома расширить полезное пространство. Холодный чердак, присутствующий над жилыми комнатами, обычно используется для размещения вещей. Но он способен выполнять функции и отдельного помещения, предназначенного для проживания. Перед этим чердак следует утеплить и установить пластиковые окна.

Следом переходят к созданию чердачного люка. Место для него нужно выбирать таким образом, чтобы крышка открывалась без каких-либо препятствий. Также крышка люка не должна упираться в балки перекрытия. Нужно учитывать еще и то, что к люку ведет лестница. Если владелец хочет использовать стационарный вариант такой конструкции, ему нужно очень внимательно учитывать особенности интерьера комнаты.

На данный момент владельцам доступны два варианта чердачных люков: готовые и выполненные самостоятельно. Какой бы из этих видов ни использовался, чердачный люк должен отвечать определенным требованиям. В частности, у него обязаны присутствовать следующие особенности.

1. Высокая прочность и практичность.
2. Отсутствие проблем при установке.
3. Простота в эксплуатации.
4. Интересный внешний вид.
5. Хорошие изоляционные качества.

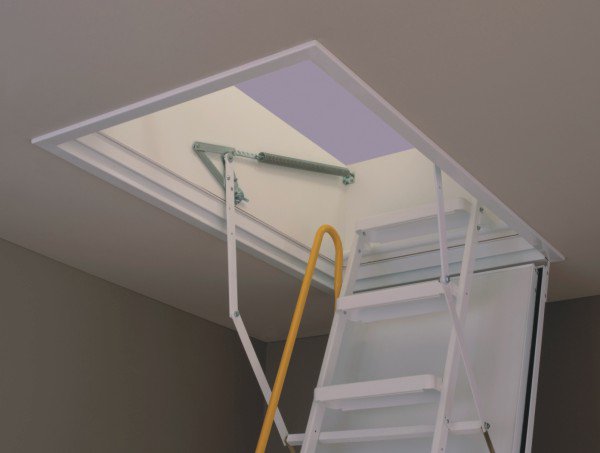

Установка чердачной лестницы с люком

Если владелец решил приобрести готовый люк, он должен внимательно подойти к покупке. Большое значение имеет материал изготовления такого изделия. Чердачные люки, выполненные из металла, обходятся дороже деревянных. Провести монтаж готового чердачного люка можно и своими руками. Но не составит проблем найти и специалистов, которые проведут такое мероприятие быстро и качественно.

Перед покупкой чердачного люка необходимо снять несколько важных параметров. На выбор изделия влияет высота потолков, размеры проема люка, общая площадь комнаты и особенности, связанные с установкой лестницы. Покупая готовый люк, у него можно заметить такие плюсы, как высокая функциональность, небольшие размеры, простой монтаж и привлекательный внешний вид.

Для чердака лучше использовать складные лестницы. Такие конструкции очень практичны и просты в применении, поэтому их популярность высока. Собрать чердачную лестницу подобного типа несложно, если следовать инструкции. Но лучше заручиться дополнительной помощью.

Начинать установку люка нужно с подъема конструкции наверх. Для этого помощник сначала должен забраться на чердак. Перед закреплением рамы следует положить ее на доски. В таком положении раму получится выровнять, используя клинья. Постоянно должен быть контроль углов между рамой и чердачным перекрытием. Тогда люк во время монтажа не перекосится.

Когда лестница будет закреплена, переднюю и заднюю часть рамы можно прихватывать шурупами. Остающийся зазор заполняется пеной. Следом можно убирать страховочные доски. Пока пена не затвердеет полностью, лестницу использовать нельзя.

Дождавшись затвердения пены, можно ослаблять болты и раскладывать лестницу. При обнаружении перекоса устранить его можно, если отрегулировать степень завинчивания болтов. Ничего сложного в таком процессе нет. Но владелец сможет сэкономить, если изготовит и утеплит чердачный люк своими силами. Стоит узнать, как проводится работа подобного рода. Здесь важно избежать глупые ошибок и получить хороший итог.

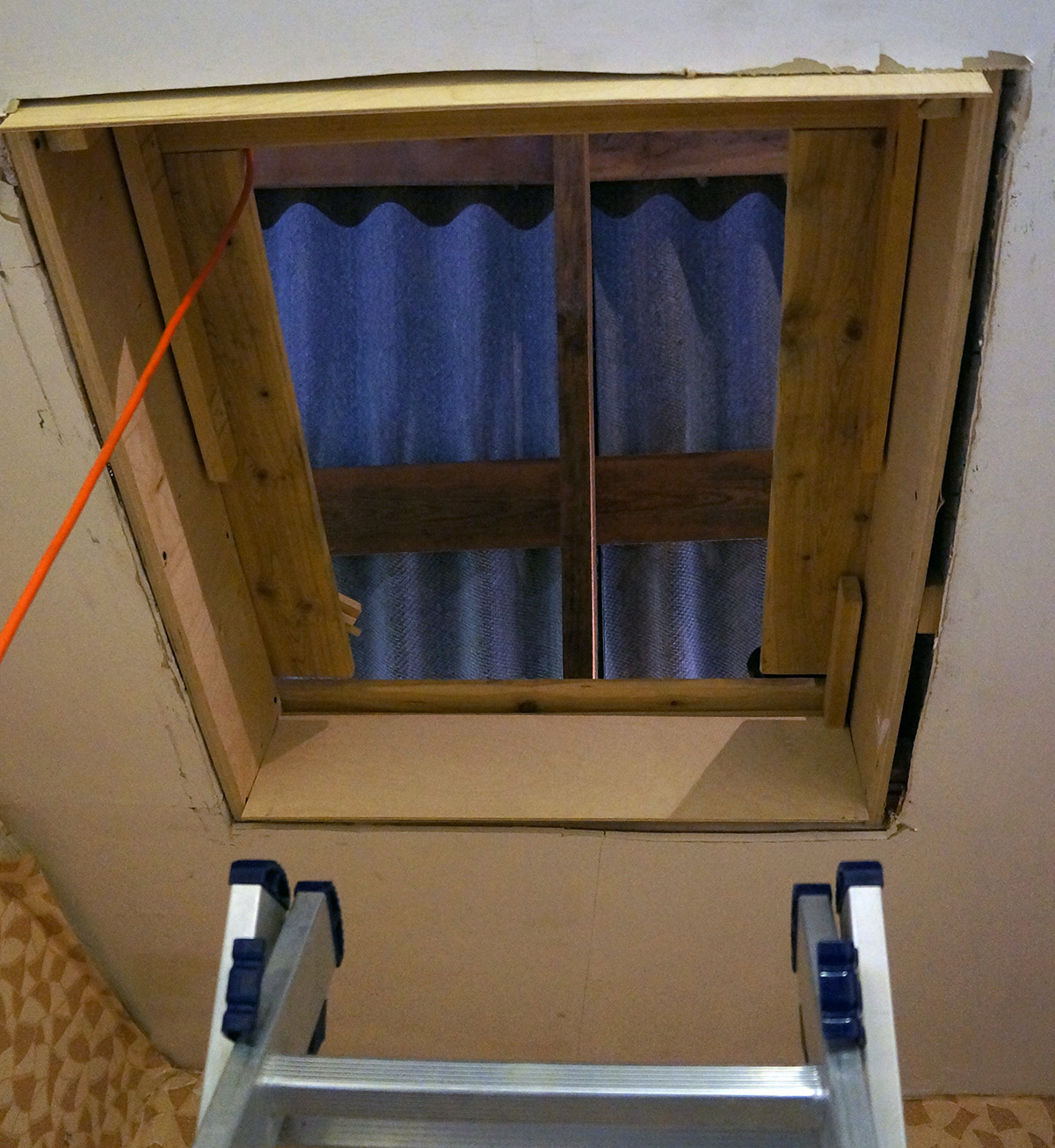

Как сделать чердачный люк своими руками

Точно решив, в каком месте станет устанавливаться чердачный люк, можно переходить к изготовлению рамы. Сделать ее можно, если взять доску с толщиной до 30 мм. Из нее собирается прямоугольник, углы которого нужно сделать полностью прямыми. Стандартный размер в этом случае составляет 60×120 см. Но важно учесть, люк с какими именно параметрами больше подходит в конкретном случае. Поэтому размеры могут быть иными. В общем, владелец должен опираться на то, в каких именно условиях он проводит работу. Только тогда удастся подобрать оптимальный вариант.

В чердачном перекрытии нужно вырезать проем. Делать его точно по размерам люка не следует. Должен оставаться запас порядка 3-4 см. Это нужно для утепления чердачного люка на следующем этапе. Внутрь рамы необходимо заложить ДВП или фанеру. После этого проводят покраску или монтируют эстетичный фасад, чтобы люк лучше смотрелся и не портил интерьер.

Обеспечить достойное утепление чердачного люка несложно. Изнутри крышки люка укладывается пароизоляционная пленка. Затем ее накрывают пенопластом или минватой. По верхней части крышки люка тоже нужно уложить пароизоляцию, а затем закрепить доски или фанеру.

Также важно добиться, чтобы люк плотно прилегал к проему. Такой эффект можно получить, если уложить уплотнительную резинку по всему периметру. Дальше на люк устанавливаются петли, которые прикрепляются саморезами. В таком виде конструкция может быть установлена в проем перекрытия. Если владелец хочет, чтобы люк закрывался плавно, он может дополнительно установить доводчики, но это повлечет увеличение стоимости работ.

Монтаж лестницы с люком

Дальше останется только установить лестницу. Выбрать можно стационарный ее вариант или складной. Как и в случае с люком, владелец может или купить, или изготовить лестницу. В принципе, с самостоятельным созданием чердачной лестницы обычно серьезных проблем не возникает.

Как утеплить чердачную лестницу – утепление крышки или люка

В холодную пору года через люк чердачной лестницы в большом объеме уходит тепло из нижних помещений. Обычная крышка люка не спасает ситуацию, даже если плотно прилегает к раме конструкции. Поэтому хозяевам домов приходится задумываться, как утеплить чердачную лестницу, и как обеспечить ее максимальную эффективность.

Варианты утепления

Некоторые из домовладельцев идут уже проверенным путем – покупают готовую модель из фольгированного утеплителя. Такая конструкция застегивается на молнии, легка в эксплуатации, и неплохо справляется со своей задачей.

Более основательные хозяева предпочитают стационарный вариант утепления. В большинстве случае приходится устраивать специальный короб на полу чердачного помещения.

Для этого не придется прилагать много усилий, он не обременен сильными денежными затратами. И при самостоятельном утеплении займет всего несколько часов.

Выбор материалов утепления

Для устройства утепленного люка потребуется материал основания и сам теплоизолятор. Также будет нужен пароизолятор – его обязательно нужно использовать, чтобы не допустить образования конденсата на деревянных поверхностях и следующего за этим грибкового поражения древесины.

Перед тем, как утеплить чердачную лестницу с люком, нужно выбрать тип материала. Для основания обычно используется фанера, ДСП, ДВП или любой другой листовой материал. Крышку на самом люке лучше делать из тонкостенных листов. В качестве теплоизоляционного слоя могут выступать такие материалы:

• пенопласт ;
• пенополистирольные плиты;
• пенополиуретан, или обычная монтажная пена;
• базальтовая или стекловолоконная вата.

При выборе теплоизолятора нужно обращать внимание на трудоемкость работы с материалом. Но большее значение имеет его коэффициент теплопроводности. Чем он ниже – тем надежнее будет утеплен люк чердачной лестницы. Первенство в этом списке принадлежит пенополиуретану, за ним следует пенополистирол, затем – минвата и пенопласт. В частных домах, где велика вероятность повреждения грызунами лучшим выбором будет тот же пенополиуретан или базальтовая вата.

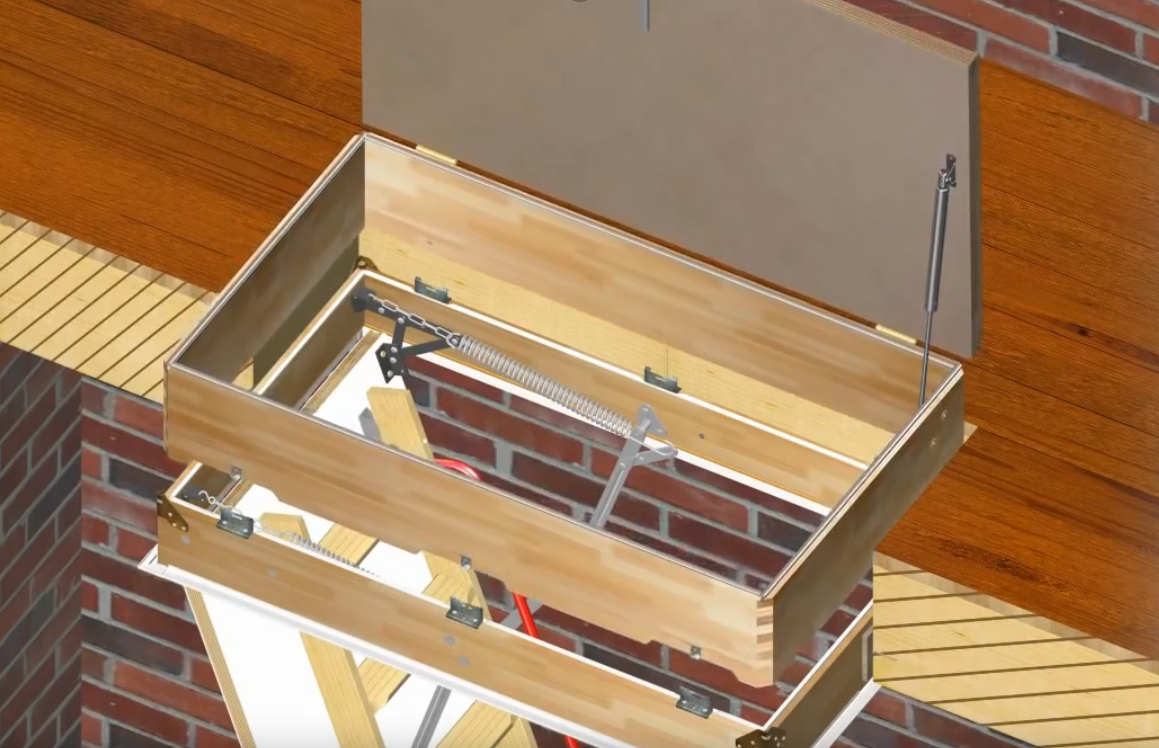

Процесс утепления лестницы с люком

Из фанеры или листовых древесных материалов сначала готовится основание для крышки люка. Перед тем, как утеплить крышку чердачной лестницы, делается разметка – основание должно быть на 50-70 мм шире проема. Оно состоит из двух стенок. Между ними монтируется теплоизолятор, поэтому ширину основания нужно рассчитать под толщину изоляционного материала – листы пенопласта или толщину ваты.

К основанию пола такой короб крепится монтажными скобами.

Поверх крышки укладывается пароизоляционная пленка, на нее монтируется изоляционный материал. Если им выбрана монтажная пена – то ее нужно просто залить в пространство между крышкой и ее наружной поверхностью. Боковые грани короба и крышки аккуратно оббиваются тонкой фанерой.

При кажущейся низкой трудоемкости и простоте процесса без опыта будет непросто сделать расчеты, чертеж, и даже изготовить коробку основания. Поэтому разумнее вызвать мастера из нашей компании, который в течение одного дня решит вопрос утепления чердачной лестницы с люком.

чертежи своими руками, размеры Fakro, утепленный в ОБИ и Фактро, установка Велюкс

Для обустройства подъема на крышу отлично подойдет чердачный люк с лестницей

Чердачный люк с лестницей – отличный вариант, так как конструкция простая в эксплуатации, легкая по весу и не доставит много хлопот при обустройстве. Именно с помощью чердачных лестниц можно с легкостью открыть доступ до верхнего уровня, причем это безопасный и очень удобный способ подъема. Некоторые с помощью люков и раскладных лестниц вовсе экономят пространство, ведь установка обычной лестницы займет не только много места, но и немало материала, а также трудов и времени для монтажа.

Нужны ли чертежи для чердачной лестницы с люком своими руками

Установка чердачной лестницы своими руками вполне возможна, однако, должен быть минимальный запас навыков работы с такими конструкциями.

Необходимо делать лестницу максимально:

• Прочной;
• Безопасной;
• Удобной;
• Устойчивой.

Естественно, можно приобрести готовые лестницы в ОБИ, и нанять мастера по сборке, но это будет несколько дороже по стоимости. Намного лучше сделать лестницы своими руками, ведь для этого просто нужно сделать чертежи, определить конкретные размеры, а также просто следовать инструкции по сборке подобных изделий.

Что касаемо материала, то желательно отдавать предпочтение деревянным лестницам, так как с ним проще всего работать вручную, а смотрятся такие устройства подъема достаточно эстетично и привлекательно. К тому же, у них отличные эксплуатационные свойства. Если грамотно ухаживать за древесиной, то она прослужит длительное время и не принесет проблем.

Оптимальным вариантом древесной породы считается сосна, так как она в точности соответствует таким требованиям, как прочность, долговечность и износоустойчивость и стоит сравнительно недорого.

Для частного дома стоит обустраивать лестницу с одним маршем. Сделать чертеж и саму конструкцию несложно, а благодаря тому, что в ней не нужно создавать площадку, то задача упрощается в несколько раз.

Размеры чердачных лестниц с люком

Лестницы, ведущие на чердак – это разнообразные изделия, которые могут отличаться по форме, комплектации, материалу, а также по способу монтажа и эксплуатации. Неважно, на даче или в доме для постоянного проживания, лестница должна по габаритам соответствовать размерам проема люка. Только в таком случае при эксплуатации не будет проблем.

Очень популярны лестницы из Беларуси, а также модели Велюкс, которые обладают отличным качеством и превосходными техническими характеристиками.

Существуют определенные понятия размеров лестниц, от которых зависит жесткость и тому подобные параметры, и на них стоит обязательно обращать внимание при обустройстве конструкции:

1. По высоте складные лестницы, независимо от того, какой материал использовался для их изготовления, металл или дерево, не должны превышать 3,5 м. Излишняя высота делает их более неустойчивыми, а также менее жесткими и, соответственно, прочными. Если пролет большой, то желательно установить лестницу стационарного вида.
2. Нужно обязательно взять в учет угол наклона, который будет у лестницы. Он должен колебаться в пределах 60-75 градусов. При угле наклона больше допустимого, лестница становится небезопасной для передвижения, а также будет занимать слишком много места при раскладывании.
3. Ступеньки лестницы должны быть параллельные относительно пола, а также каждую нужно снабдить антискользящей бороздкой или накладкой.

Что касаемо люка чердачной лестницы, то он должен быть утепленным, вертикальным по способу открывания. Только в таком случае можно будет избежать сквозняков и проблем при эксплуатации.

Преимущества люка с лестницей на чердак

Независимо от того, какая модель чердачной лестницы будет использоваться, они должны быть безопасными.

Самые популярные фирмы:

• Фарко;
• Velux;
• И им подобные.

Эти конструкции обладают массой преимуществ. Самое главное достоинство состоит в том, что они значительно экономят пространство в помещении. Помимо этого, с их помощью можно безо всякого труда подниматься и спускаться. Они компактные даже в разложенном состоянии. Благодаря тому, что в продаже имеется большой выбор чердачных лестниц, то подобрать изделие, которое будет полностью соответствовать предпочтениям, стоимости и уровню комфортности, совершенно не трудно.

Такие лестницы отлично впишутся в любой интерьер, дизайн и дом, а потому не стоит переживать о том, что ваш дом будет испорчен посредством установки такого механизма.

Важно заметить то, что складные лестницы особенно безопасные, обладают насечками на ступенях, которые исключают скольжение, а некоторые модели вовсе идут со встроенными перилами. Также у раскладных чердачных конструкций есть фиксаторы, которые держат изделие в собранном виде до момента эксплуатации. Чтобы сделать конструкцию максимально безопасной можно, установить наконечники с эффектом антискольжения.

Такие лестницы очень прочные, надежные и, самое главное, недорогие. По весу они могут выдерживать 250 кг. Открыть и закрыть их очень просто, точно так же, как и установить. Для того чтобы начать эксплуатацию, достаточно одного движения руки. Не потребуется использовать специальное оборудование или особо сложные действия.

Выбор люка для чердака с лестницей

При выборе чердачного люка, стоит обращать внимание на конструкцию.

А именно, на:

• Комплектацию;
• Размеры;
• Наличие утеплителя.

Есть изделия, которые уже готовы к установке, и в них есть наружные и нижние планки. Подготовить под такой люк проем намного проще, а значит, не возникнет проблем при обустройстве чердачной лестницы. Разметка делается вручную, а также при помощи таких инструментов, как уровень, желательно лазерный, и рулетка. Стоит заметить, что допустимо монтирование люка, в котором есть наружный кожух. В таком случае, толщина самого люка должна быть несколько меньше толщины перекрытий, чтобы на верхнем уровне люк не выступал и не создавал помеху при передвижении.

Проводя разметку максимально точно, можно исключить нюансы того, что возникнут оплошности и проблемы при монтаже.

При вырезании люка, не стоит забывать про то, что в перекрытиях есть слои гидроизоляции, теплоизоляции и шумоизоляции. Их ни в коем случае нельзя вытягивать наружу, так как это нарушит целостность покрытий и каждого слоя в целом. Их аккуратно загибают, подрезают и фиксируют. Перед установкой люка, нужно проверить соответствие размеров его и проема.

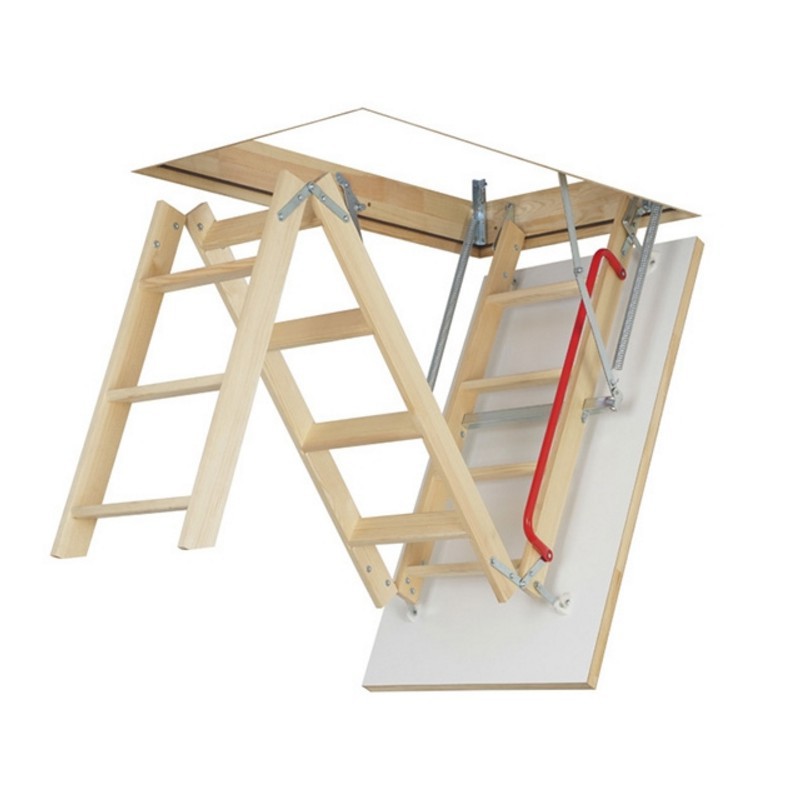

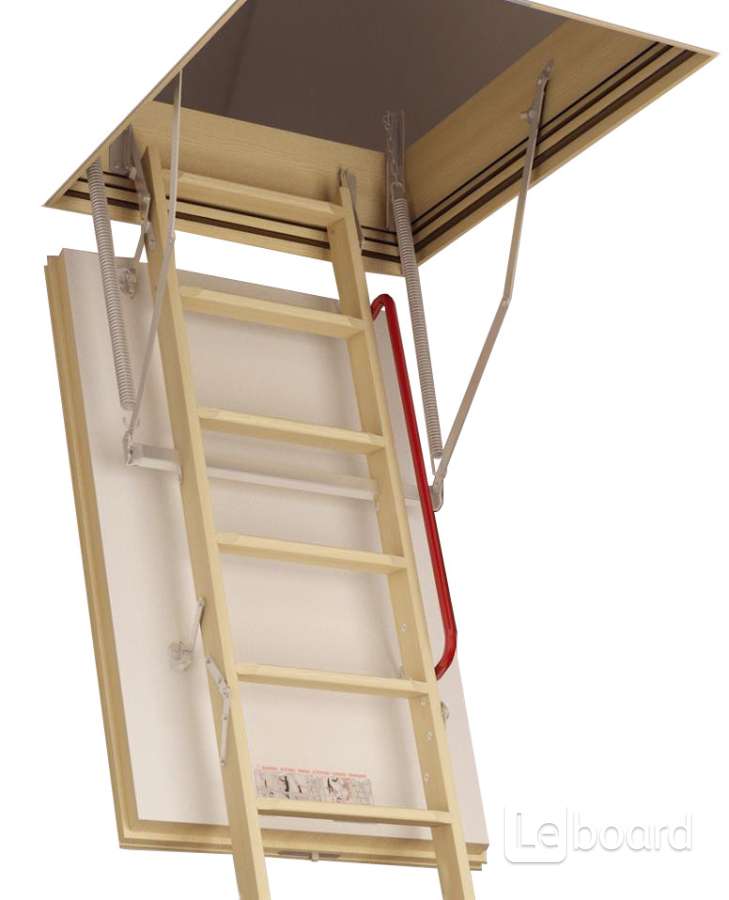

Удобные чердачные лестницы Fakro с люком

На сегодня особой популярностью пользуются чердачные лестницы Fakro. Это конструкции, в которых может быть 3-4 секции. В основном, они изготавливаются из дерева, но возможно наличие металлических элементов.

Для конструкций из натуральной древесины используется сосна, заготовленная в зимний период, благодаря чему изделие более:

• Прочное;
• Долговечное;
• Износоустойчивое.

Сложенное состояние лестницы обладает компактными размерами. Конструкция полностью фиксируется под потолком, а если быть точнее, то под крышкой люка. При приобретении изделия с люком, нужно обратить внимание на наличие особенно прочного замка, который будет держать лестницу. Абсолютно все наборы лестниц Факро имеют в комплекте утепленный люк, что исключает дополнительное прокладывание слоя теплоизоляции, если на втором этаже располагается чердак, а не жилое помещение. На ступенях присутствуют антискользящие выемки, что делает их максимально безопасными. Ступени крепятся по типу ласточкиного хвоста, что упрощает их складывание при отсутствии надобности в эксплуатации. Изделия обладают отличной устойчивостью, так как разрабатываются лучшими специалистами. Модельный ряд лестниц Факро очень большой, а потому есть возможность подобрать конструкцию по нужным размерам, формам и модели.

Обзор: чердачный люк с лестницей (видео)

Эти лестницы станут отличным вариантом для малогабаритных помещений, как для частных, так и для дачных домиков, или вовсе для обычных квартир, если они обладают несколькими уровнями, что сейчас особенно модно.

размеры на чердак, чертежи своими руками, утепленный Fakro

Чердачный люк с лестницей – залог комфортной эксплуатации конструкции

Во многих домах чердак – это не просто заполненная хламом комната, а вполне пригодное для отдыха или работы помещение, которое часто используется. В таком случае, остро встает вопрос о безопасном и удобном подъеме в эту самую комнату. Можно конечно использовать стремянки или иные приставные конструкции, но значительно проще и комфортнее в эксплуатации будет лестница, спрятанная в чердачном люке. Тем более, что сделать такую вещь своими руками не так уж и сложно.

Содержание материала:

Раскладные чердачные лестницы с люком: размеры и виды

Лестницы, которые ведут на чердак, делятся на три основных вида: стационарные (их нельзя двигать), переносные и раскладные.

Первый тип неудобен тем, что занимает много места. Второй – довольно хлопотный вариант, так как лестницу приходится постоянно двигать с места на место. А вот раскладушки – именно то, что нужно. Они компактные, в любой момент могут убраны и, как правило, вообще незаметны, если их спрятать в люке.

Чердачный люк, несмотря на всю простоту своей конструкции, может быть:

• Горизонтальным – самый распространенный типаж, монтируемый в потолок;
• Вертикальным – второе его название лаз, наиболее удобный в использовании;
• Мансардным – ведет еще и на крышу, имеет сложное устройство, поэтому его лучше заказать у специалистов;
• Ревизионным – предназначен больше для проверки помещения (обычно используется, если место совсем мало, а за комнатой следить нужно).

Размеры люка должны четко соответствовать размерам лестницы. Иначе будут трудности с ее эксплуатацией.

Раскладные чердачные лестницы бывают трех видов

Есть определенные рекомендации, касающиеся устройства и габаритов лестницы:

• Высота конструкции не должна превышать 3 метров, иначе становится под угрозой ее безопасность;
• Ширина лесенки может быть от 60 см до 1 м;
• Лестничные марши лучше делать в районе 60-65 см;
• Количество ступенек не должно быть больше 15, а их высота колеблется в пределах 20 см;
• Также ступеньки не должны скользить, а их расположение должно быть четко параллельно полу;
• Уголок наклона лестницы рекомендуется делать от 60 до 70 градусов.

Крышку люка можно делать цельной или из двух одинаковых половинок. Последний вариант очень удобен при широком проеме. В таком случае нет необходимости поднимать крышку полностью.

Можно, конечно же, прибегнуть к более простому варианту. А именно купить люк с лестницей в магазине. Например, в Оби. Ознакомиться с продукцией можно прямо в интернет – каталоге и выбрать именно то, что нужно для дома или дачи.

Надежная чердачная лестница с люком своими руками: чертежи и советы

Помимо размеров, важно определиться с материалом, из которого будет делаться люк. Для его создания может использоваться дерево или металл, как и для лестницы.

Прежде чем приступить к строительству, необходимо создать чертежи конструкций и выбрать место, где удобнее всего разместить люк.

Рекомендации по выбору местоположения люка гласят:

• Люк ни в коем случае не должен попадать на балку перекрытия;
• Стропила крыши желательно тоже не затрагивать;
• Направление люка и его местонахождение во многом зависит именно от направления стропил (на них нужно ориентироваться в первую очередь).

Чердачную лестницу с люком можно сделать своими руками, но перед этим необходимо создать чертежи конструкции

Размеры люка должны совпадать с размерами потолочного проема. Иначе люк может криво стать, что затруднит его эксплуатацию, а со временем может привести к появлению трещин в самом потолке.

То место, где будет размещен люк, потребует дополнительного укрепления во всех направлениях. При этом если чердак не отапливается, то необходимо подумать о теплоизоляции крышки.

После создания чертежей и определения места, где будет располагаться люк, можно приступить к его изготовлению.

Герметичный люк на чердак с лестницей своими руками

Ничего сложного нет в том, чтобы сделать своими руками люк вместе с лестницей, ведущей на чердак. Нужно просто соблюдать определенную последовательность действий и работать по инструкции.

Сам люк может представлять собой уже готовую конструкцию с имеющимися уплотнителями с обеих сторон и с внешними планками по всему периметру. Учитывая это, процесс закрепления люка может упроститься.

Создать герметичный люк на чердак не так уж сложно, главное – придерживаться инструкций и последовательности

Итак, работа по креплению люка на чердак состоит из таких шагов:

1. Подготовка проема в потолке – все замеры можно сделать, находясь внутри комнаты на чердаке. Так будет удобнее. Можно используя электродрель, просверлить отверстия по периметру будущего люка. А само отверстие вырезать электролобзиком.
2. Примерка люка – сняв все имеющиеся на нем накладки и оставив только каркас, нужно прислонить люк к проему, и проверить плотность прилегания. Люк должен стать в отверстие как «влитой». На этом же этапе можно приделать к люку защелку.
3. Монтаж и фиксация – лучше делать эту работу вдвоем. Начинать нужно со стороны чердака. Непосредственно к люку крепится верхняя внешняя планка и фиксируется в отверстии. Затем со стороны комнаты крепится нижняя планка и фиксируется на потолке. Закрепляется крышка.
4. Проверка конструкции – не стоит давать сразу максимальную нагрузку на лестницу. Лучше это делать постепенно.

Если есть желание, можно сделать красивую отделку входа на чердак. Если нужно, чтобы люк не был заметен, лучше использовать те же материалы, что брались для потолка или же наоборот выделить его ярким пятном. Если люк состоит из металла – его можно покрасить.

Как сделать чердачный утепленный люк с лестницей

Для того, чтобы из помещения не уходило тепло, люк можно сделать с дополнительной теплоизоляцией. Это не сложно.

Процесс создания утепленного люка своими руками выглядит так:

1. Из планок в 25 или 30 мм сбивается каркас прямоугольной формы на 40 – 50 мм меньше проема со всех сторон;
2. Сама рамка люка обшивается ДВП, деревянной обрешеткой или фанерой;
3. Для того, чтобы сделать люк теплым, на его основу кладется пленка пароизоляции, а сверху минеральная вата, пенополистирол или какой-либо другой утеплительный материал;
4. Далее утеплитель фиксируется досками и приклеивается, а другая сторона обрабатывается ДВП или фанерой;
5. Затем на уже утепленный люк и на потолок прикрепляются петли, а проем обшивается наличниками.

Дополнительно утепленный люк можно защитить специальной уплотнительной резинкой, чтобы он плотно «сидел».

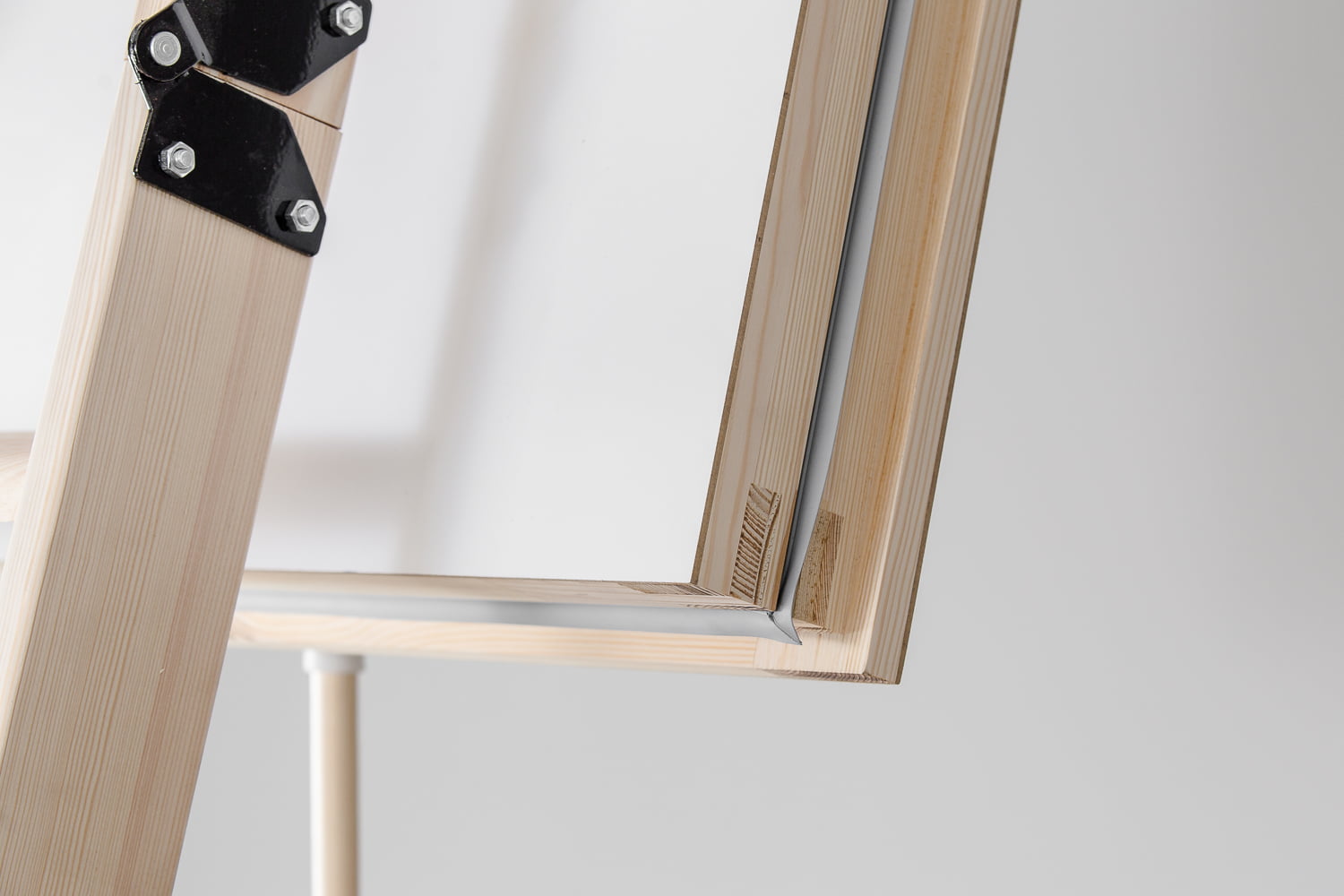

Чердачный люк с лестницей можно дополнительно утеплить

Установка люка в отверстие осуществляется таким образом:

1. Устанавливаются две досточки, на которые будет крепиться конструкция;
2. Специальными распорками делается установка и выравнивается рамка;
3. Далее шурупы ввинчиваются в переднюю и заднюю часть рамки, а возможные щели заполняются теплоизоляцией;
4. Затем монтажные доски убираются и осуществляется проверка лестницы путем ее раскладки и осмотре на перекосы и неровности.

Можно также сэкономить себе время и сделать выбор в пользу лестниц, которые уже имеют в комплекте люк с утепленной крышкой и производятся известными фирмами.

Например, компания Fakro производит лестницы, которые славятся своей практичностью, надежностью и идут в комплекте с уже утепленной крышкой люка. Продаются они в уже собранном виде, поэтому их установка произойдет быстро и легко.

Кроме Факро, стоит отметить и фирму Велюкс. Благодаря неизменному качеству своей продукции она уже много лет удерживает лидирующие позиции на рынке своей отрасли. Ее изделия сумели по достоинству оценить жители России, Украины и Беларуси.

Все лестницы VELUX можно разделить на три группы:

1. «Эконом» – складная конструкция, состоящая из трех секций без утепления. Может сослужить хорошую службу в гараже или на даче.
2. «Базовая» – также имеет три секции и дополнительно утепленную крышку люка.
3. «Компакт» – состоит из четырех укороченных секций, имеет специальный утеплитель. Отлично подходит для маленьких помещений, где поставить обычную лестницу проблематично.

Как видно, есть выбор – сделать люк с лестницей самостоятельно и тем самым сократить свои расходы или купить уже готовую конструкцию.

Стандартный люк для чердака без лестницы

Люк не обязательно должен быть с лестницей, он может быть и без нее. Он более прост по своей конструкции, но и менее удобен. Ведь лестницу все равно придется приставлять или каким-то образом фиксировать.

Сам люк сделать довольно просто. Как правило, для этих целей используются деревянные бруски, которые собираются в прямоугольник и свинчиваются по углам саморезами.

Стандартный люк без лестницы можно сделать самостоятельно, и без особых усилий

Монтаж чердачного люка в проем выглядит таким образом:

• Фиксация люка в проеме – сделать это можно положив его на досточки, уложенные поперек проема к потолку;
• Крепление люка – это нужно сделать так, чтобы расстояние со всех сторон между ним и проемом было одинаковое;
• Далее в щели вставляются деревянные вставки и с каждой стороны ввинчиваются не менее 3 саморезов;
• Пустое пространство между проемом и люком задувается пеной, а после ее высыхания можно заниматься облицовкой и отделкой.

Собственно, вот и все работы. Сделать это несложно даже новичку. Главное, не бояться и смело браться за дело.

Как смонтировать чердачный люк собственноручно (видео)

Создание чердачного люка с лестницей или без – дело хлопотное, но несложное. Можно купить уже готовую конструкцию и просто ее собрать, а можно сделать самостоятельно, приобретя лишь материалы. Это выбор каждого. В любом случае, есть варианты, как сделать вход на чердак красивым, удобным и безопасным.

Каким может быть чердачный люк с лестницей (фото примеров)

Чердачные лестницы с люком – утепление, размеры, монтаж

Чердачный люк с лестницей-невидимкой

Чердак под скатной кровлей обычно используется как хозяйственное помещение. Иногда по размерам он соизмерим с небольшой мансардой, но принципиальная разница состоит в том, что мансарда предназначена для сезонного или круглогодичного проживания, и,соответственно, лестницей, ведущей на нее, пользуются несколько раз в день. А необходимость подниматься на чердак возникает не чаще двух раз в неделю (например,за вениками в банный день), а обычно и того реже.

Как проникнуть в чердачное помещение? Если такая необходимость возникает один-два раза в год, то можно воспользоваться приставной лестницей с улицы, но это крайне неудобно, опасно и вообще подходит не всем.

Чердачный люк

Какое-то время, на этапе строительства и обустройства, приходится мириться с таким неудобством, но наступает момент, кода руки доходят до устройства нормальной чердачной лестницы и встают вопросы – как сделать подъем и спуск безопасными и как обеспечить теплоизоляцию люка, если чердачное помещение неотапливаемое?

Иногда просторный чердак утепляют и превращают в маленькую мансарду, обустраивая там детскую комнату, мастерскую или рабочий кабинет, но удобно ли в него забираться?

Рассмотрим, какие лестницы предлагает промышленность, и что можно сделать своими руками. В этой статье особое внимание уделим лестницам с люком – рассмотрим особенности их конструкции, недостатки и преимущества, насколько просто ими пользоваться и что необходимо знать о монтаже.

Типы лестниц

Стационарная чердачная лестницы

Обязательный элемент входа на чердак из основного помещение – люк, о его конструкции будет рассказано ниже и очень подробно. Лестницы, ведущие к люку, могут быть:

• Переносные.
• Стационарные.
• Складные промышленные.
• Складные упрощенные.

Каждый вариант заслуживает рассмотрения. Нельзя отвергать на старте бюджетные варианты или те, которые кажутся слишком сложными и дорогими: у всех есть определенные достоинства и ценовой люфт.

Переносные чердачные лестницы

Переносная чердачная лестница

Если хозяева проведывают чердак раз в год и ограничены в средствах, то выбор очевиден– достаточно устроить плотно закрывающийся люк и хранить неподалеку приставную лестницу или стремянку нужной длины. Безопасность немного повышается, если набить(наклеить) на ножки нескользящие накладки. Некоторые приставные лестницы и стремянки оборудованы поручнями. Если люк прорезан вплотную к стене, поручень можно прибить прямо на стену. Все, больше никаких «удобств» здесь не придумаешь.

В жилых домах приставные лестницы обычно не используют, это небезопасно, но они выручают на даче, сауне или в хозпостройках.

Стационарные лестницы на чердак

Стационарная внтовая лестница на чердак

Если размеры помещения позволяют разместить стационарную маршевую или винтовую чердачную лестницу с люком, то это – самый солидный и безопасный вариант. Не факт,что она окажется дороже складной: ее цена зависит от конструкции, материалов, отделкии декора, но все же обычно – да, получается дороже.

«Стационарная чердачная лестница самой простой конструкции, сделанная своимируками, обойдется дешевле складной, но она, к сожалению, уменьшает полезнуюплощадь, а площадь дома имеет свою цену. »

Чтобы не загромождать помещение, маршевую лестницу на чердак выполняют с крутым уклоном, так что иногда приходится использовать асимметричную конструкцию ступеней– так называемый «гусиный шаг».

Считается, что расстояние между ступенями не должно превышать 20 см, количество перекладин – не более 15, а уклон выбирают в диапазоне 40-60 градусов. Большой уклон диктуется и размером люка – при входе на чердак через люк длиной 70-120 см и уклоном20-35 градусов голова упрется в потолок – потребуется делать люк слишком большого размера.

Винтовая чердачная лестница, металлическая или деревянная, занимает большую площадь, чем маршевая, но она более компактная в том смысле, что не пересекает помещение.

Складные лестницы промышленного производства

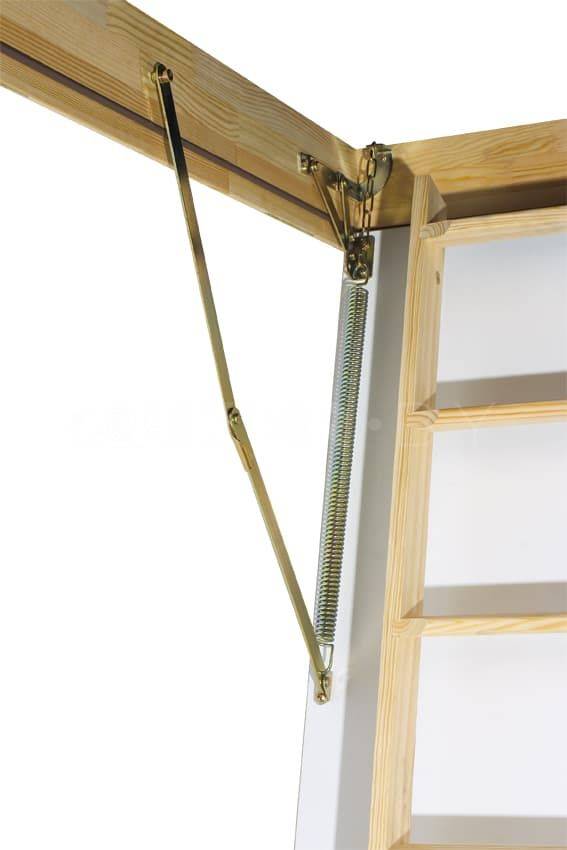

Раздвижная деревянная или металлическая лестница составляет единое целое с люком. В сложенном состоянии она спрятана наверху, над крышкой люка, который имеет весьма эстетичный вид и не уродует потолок. При открытии люка появляется возможность выдвинуть ее и зафиксировать.

Материал, профиль, и система раскладывания пролетов варьируется:

• Деревянная или металлическая раздвижная лестница – две или три секции,которые выдвигаются параллельно друг другу, образовывая ровный трап.
• Деревянная или металлическая складная лестница – две или более секции складываются гармошкой.
• Металлическая складывающаяся ножничного типа (такой механизм еще называют параллелограммным).
• Металлическая ножничного типа с пружинным механизмом.
• Металлическая трубчатая выдвижная телескопическая.

Раздвижная конструкция уступает стационарной в комфорте, но общий дизайн помещения сильно выигрывает. Очень важно, что экономится площадь – в сложенном состоянии лестницы просто нет.

Безопасность промышленных образцов гарантируется производителями – они предусматривают поручни, добиваются необходимой жесткости и проектируют изделия под стандартный или повышенный вес пользователя.

Удобно, что изготовители поставляют чердачные лестницы с люком. Не надо думать о его устройстве, утеплении и системе запирания – утепленный чердачный люк с лестницей поставляется на условиях монтажа под ключ или в полной комплектации, с подробной инструкцией по сборке. Есть также модели для теплого чердака, не имеющие теплоизоляции на крышке люка.

Упрощенные складные лестницы «своими руками»

Чердачная лестница своими руками

Эти чердачные лестницы занимают промежуточное положение между промышленнымии переносными. Они крепятся не к люку, а к стене, и складываются обычно вдвое. В сложенном виде примыкают к стене.

Преимущество упрощенных складных лестниц перед переносными заключается в том, что за ними закреплено определенное место, их нельзя унести, они не теряются. Кроме того,они надежно зафиксированы в верхней части, что повышает безопасность.

Преимущество перед стационарными – не путаются под ногами. Недостаток упрощенных лестниц – нельзя сказать, что они украшают интерьер.

Выбор материалов: прочность, легкость, аутентичность

Деревянная лестница

В конструкции используется дерево, алюминий, сталь и пластик.

Выбор материалов складной чердачной лестницы с люком основан на соотношении прочности и легкости конструкции – все же поднимать-опускать ее приходится вручную,если не предусмотрен пружинный механизм или электропривод.

Самые прочные лестницы выполняются из стали или толстого алюминиевого профиля и рассчитаны на вес свыше 150 кг (вес крупного мужчины с грузом). Чтобы пользоваться ими было удобно всем членам семьи, желательно предусмотреть пружинный механизм подъема.

Самые легкие чердачные лестницы с люком – алюминиевые. Иногда они имеют пластмассовые детали: поручни или накладки на ступени. Вес деревянных зависит от используемой древесины, например, береза легче сосны.

К тяжелым относят лестницы с ножничным механизмом раздвижения и стальные телескопические. Алюминиевые телескопические считаются менее надежными, чем стальные – из-за увеличенного зазором между трубами чувствуется люфт, но они значительно легче и дешевле.

Второй критерий – стиль. Если интерьер дома выполнен в дизайне кантри или в этно-стиле, то алюминиевая лестница внесет в него диссонанс. Спрятанная за люком, она не будет бросаться в глаза, но при равных характеристиках имеет смысл рассмотреть деревянную конструкцию.

Соответственно, в стиле хай-тек странно будет смотреться упрощенная складная лестница из дерева, зато металлическая телескопическая полностью соответствует концепции дизайна.

«Любителям интерьера в стиле лофт надо обратить внимание на чердачные лестницы ножничного типа, которые изготавливаются из стали и иногда имеют выразительное чернение и раритетный изогнутый профиль. Такую лестницу даже жалко будет прятать– настолько живописно она дополняет антураж лофта.»

Сравнивая металл и дерево надо учесть, что деревянная конструкция при выдвижении искладывании не гремит, как металлическая – для некоторых покупателей это имеетзначение.

Цена зависит от множества факторов, в том числе от подъемного механизма.

Описание лестниц из разных материалов:

• Деревянные. Направляющие (тетива) и ступени из дерева, крепеж – из алюминияи стали.
• Алюминиевые. Тетива и ступени из дюралюминиевого профиля. Иногда используют более легкие сплавы (силумин) и пластмассовые элементы.
• Стальные ножничные. Ножничные складные секции не имеют тетивы в традиционном представлении, ее функции выполняет ножничный механизм, к которому крепятся ступени.
• Стальные или алюминиевые телескопические. В телескопических чердачных лестницах ступени крепятся к отрезкам труб, которые в разложенном состоянии образуют трубчатую тетиву, диаметр которой постепенно уменьшается снизу вверх.

Складные лестницы

Требования к конструкции люка

Люк может быть утепленным или не утепленным – это зависит от утепления чердака.Выход на теплый этаж утеплять не нужно, а люк, выходящий на холодный чердак, требует такого же утепления, как потолок. Готовые люки имеют слой пенополистирола и отмечены маркировкой «Термо».

Чердачные лестницы с люком – размеры

Размер люка выбирают исходя из потребностей. Чем круче угол наклона лестницы, тем короче можно делать люк. Ширина зависит от габаритов проживающих и отведенной под лестницу площади.

Промышленность предлагает узкие люки, размер в мм:

• 510х800;
• 600х600;
• 600х900;
• 600х1200

.Широкие люки, мм:

При выборе размера люка чердачной лестницы и определении места установки желательно учесть шаг балок перекрытия, чтобы не пришлось ослаблять несущую конструкцию из-за врезки слишком широкого или длинного чердачного люка.

Металлическая чердачная лестница

Место установки люка

Место врезки выбирают между балками перекрытия – так, чтобы оставить расстояние до балок 10 мм. Чердачная лестница в разложенном состоянии не должна полностью перегораживать проход, упираться в стену или выходить на стационарную лестницу.

Монтаж готовой чердачной лестницы с люком

Комплектация промышленной чердачной лестницы с люком включает в себя весь необходимый крепеж и инструкцию по монтажу.

Дольше всего придется монтировать конструкцию гармошкой или раздвижную, если она не поставляется в сборе. Проще выполняется установка ножничного или телескопического механизма – он всегда поставляется в сборе и монтаж сводится к креплению его на крышке люка и установке люка в проем.

Есть несколько моментов, с которыми придется столкнуться при монтаже – и хотя они тоже освещены в инструкциях, лучше быть готовым заранее.

Складная металлическая лестница

Подготовка перекрытия

В зависимости от того, какое в доме перекрытие – бетонное или деревянное – врезкалюка имеет свои особенности. Если люк является частью проекта, для него заранеепредусматривают отверстие в перекрытии, и в дальнейшем проблем не возникает. Еслиобустройство выхода на чердак происходит в рамках реконструкции, требуется провестиобследование перекрытия.

Деревянное перекрытие:

1. Определить, где проходят балки. Это проще выяснить со стороны чердака, покрепежу настила или простукиванием. В бревенчатом доме концы балок обычно видны снаружи.
2. Если балка мешает установить люк, на нужном участке ее вырезают, но раскрепляют поперечинами.
3. Место проема фиксируется досками на стальных уголках.
4. Готовят и закрепляют раму необходимых размеров и толщины – с учетом того, что люк, возможно, будет выступать над уровнем пола чердак.

Бетонное перекрытие:

• Отверстие вырезают по размеру рамы, используя болгарку.
• Крепят раму в вырезанном проеме.

Установка люка

Деревянная лестница

По инструкции размеры проема должны точно соответствовать внешним размерам люка.На практике, для улучшения внешнего вида потолка, допускается полотно декоративной обшивки потолка оставить выступающим внутрь на 3-5 см, до состояния «вплотную к крышке люка». Это бывает необходимо, чтобы сделать его максимально незаметным, не подчеркивать края отделочной обшивкой.

Стационарная лестница

Выравнивание люка и потолка в единой плоскости производится просто, если изготовитель укомплектовал набор регулируемыми установочными кронштейнами. В этом случае люк подвешивается со стороны чердака и на винтах опускается заподлицо с потолком.

Если винтовых кронштейнов в комплекте нет, тогда со стороны комнаты поперек проема к потолку крепятся две рейки, на которые укладывают блок и после этого фиксируют его в проеме перекрытия. После удаления реек отверстия затираются – но косметический ремонт после установки люка все равно практически неизбежен.

Дверь по периметру желательно укрепить отделочной рейкой – она не только закроет щели, но и защитит края люка от повреждения.

Сборка пролета

Если лестница поставляется в формате «собери сам», а это чаще происходит с деревянными чердачными лестницами, необходимо помнить о главном – не использовать каленые саморезы, а только прилагающиеся в комплекте шурупы из низкоуглеродистой стали и анодированные нагели.

Утепление

Пространство между блоком и проемом лучше всего заполнить монтажной пеной. Речь идет не только о холодном чердаке, для которого запенивание – обязательная операция,но и о теплом. Пена придаст конструкции дополнительную устойчивость.

Складная лестница

Подгонка длины лестницы

«Длина лестницы должна быть чуть больше нужной, чтобы точно подогнать ее по размеру. Она должна плотно опираться в пол и не прогибаться при этом. Еслина польное покрытие на этаже еще не готово, подгонку лестницы проводят после настила пола.»

Деревянную и алюминиевую тетиву подпиливают до нужной длины. В ножничной стальной конструкции удаляют один или несколько элементов. Для телескопических лестниц подгонка не обязательна – некоторая избыточность длины устраняется неполным раскрытием нижних ступеней, и это не влияет на жесткость конструкции. Однако нижняя ступень оказывается сдвоенной, утолщенной поэтому трубу либо подпиливают, либо удаляют один-два сегмента.

«Все сам!» Обращение к неугомонным и мастеровитым

Если читатель загорелся изготовить всю конструкцию самостоятельно, то это возможно.Но надо понимать, что подталкивает его к этому решению.

Лестница на чердак своими руками

Если встал вопрос цены, то неспециалисту сильно сэкономить не удастся. Конечно,материалы и крепеж будут стоить значительно дешевле, чем комплект в сборе, но если время потратить на основной заработок, то денег как раз хватит на готовый промышленный вариант. Или не хватит. Или времени свободного более, чем достаточно.Или просто хочется размяться и доказать. Тогда, конечно, нет ничего невозможного.

Такие мелочи (хотя благоустроенный вход на чердак – это, конечно, не мелочь!) – так вот,все, что сделано своими руками стоит дороже покупного. Вариантов – масса.

Можно сделать утепленный чердачный люк с лестницей стационарного типа. Да, необязательно прибегать к сложной складной конструкции, если площадь и планировка дома позволяют сделать полноценный лестничный пролет. Кстати, даже упрощенную складную или переносную лестницу можно превратить в артефакт, подчеркивающий индивидуальность жилища.

«Самодельная чердачная лестница с люком наверняка будет отличаться эксклюзивным исполнением и идеально соответствовать замыслу мастера, а это бесценно.»

Фотогалереея

---

Автор: Tanya Dobrila

---

Рейтинг:
Загрузка…

---

Понравился пост? Поделись с друзьями!

Как утеплить чердак и открыть люк за 30 минут

Установка надлежащей теплоизоляции на чердаке предотвратит попадание холодного воздуха в ваш дом и удержит в нем весь теплый воздух. Это поможет вам сэкономить на счетах за электроэнергию. Но есть элемент утепления чердака, о котором забывают многие домовладельцы – чердак.

Хотя вы используете его для входа на чердак, про люк часто думают второстепенно по сравнению с остальной частью чердака. Однако надлежащая герметизация и изоляция этого входа важны, если вы хотите максимизировать энергоэффективность вашего дома.

Получите бесплатный осмотр чердака и расценки на утепление чердака.

В этой статье мы расскажем, почему изоляция чердачных люков так важна, как правильно утеплить чердак и что вам потребуется для этого. Давайте нырнем.

Почему я должен утеплять чердачный люк?

В предыдущих статьях мы рассказывали, как теплый воздух зимой часто попадает на чердак и уходит на улицу. Мы также говорили о том, как летнее тепло может излучаться через вашу крышу и накапливаться на чердаке, в результате чего становится жарче во всем доме.

Чердачные люки – просто еще одна составляющая этой проблемы. Хотя вы можете содержать их в чистоте и правильно окрашивать, они, как правило, не рассчитаны на энергоэффективность. Он по-прежнему будет излучать тепло летом и пропускать теплый воздух зимой.

Надлежащая изоляция люка на чердаке помогает предотвратить эту проблему, и если вы соедините его с должным образом герметичным и изолированным чердаком, вы максимально повысите энергоэффективность своего дома. Проще говоря, чем больше вы утепляете чердак, тем больше у вас будет контроля над температурой в доме и тем больше будет сбережений энергии.

Различные способы утепления чердачного люка

Есть два способа, которыми домовладельцы могут должным образом изолировать свой чердак. Один из них очень похож на то, как вы изолируете остальную часть вашего чердака, то есть нанесите изоляцию непосредственно на сам люк. Другой метод заключается в установке крышки над люком на чердаке для предотвращения нежелательного теплового потока.

Изоляция из стекловолокна

Если вы уже утеплили чердак, у вас наверняка есть опыт работы с этим методом.Этот процесс в основном включает в себя прикрепление полос пенопласта к деревянным упорам, которые удерживают ваш люк. Уложив эти полоски пенопласта друг на друга, вы эффективно создадите барьер внутри люка, препятствующий прохождению тепла.

Крышки чердачных люков

Еще один более простой способ изолировать люк – это установить крышку люка на чердаке. Эти крышки размещаются на чердаке прямо над вашим люком. По сути, это дополнительный проход на чердак.Вы просто расстегиваете молнию и ступаете на чердак. Установка крышек намного проще и требует гораздо меньше оборудования, но выполняет практически ту же функцию, что и изоляция из пенопласта.

Что понадобится для утепления чердачных люков

Если вы устанавливаете изоляционную крышку, все, что вам понадобится, это сама крышка и несколько скоб для ее фиксации.

Тем, кто выбирает изоляцию из стекловолокна, потребуется еще несколько материалов, включая саму изоляцию, ленту или клей, линейку, уплотнитель и что-то, чем можно разрезать стекловолокно.

В зависимости от состояния вашего люка вам могут потребоваться новые деревянные упоры для создания барьера. Здесь также пригодится оборудование для герметизации воздуха, такое как герметик.

Как утеплить чердачный люк

Изоляция из стекловолокна

Первым шагом перед установкой изоляции является проверка наличия утечек воздуха или образования плесени внутри и вокруг люка.

Вы можете проверить отсутствие утечки воздуха, зажег ладан или подержав тонкую бумагу у люка, чтобы проверить, нет ли движения воздуха.Если вы обнаружите, что воздух пропускает воздух, вы можете заделать его по периметру люка.

Именно здесь вы должны правильно измерить чердак. В каждом доме есть люк разного размера, и если вы не получите точных размеров, весь процесс будет спорным.

Получите бесплатный осмотр чердака и расценки на утепление чердака.

Убедиться в отсутствии плесени важно как для предотвращения повреждения изоляции, так и для обеспечения большей безопасности вашего дома.Мы рекомендуем обратиться к инспектору для проверки формы. Если есть какой-либо молдинг, вы должны добавить несколько дюймов деревянных упоров, чтобы ваш новый пенопластовый утеплитель мог легче прилипать.

Добавьте самоклеящуюся уплотнительную прокладку из пеноматериала на верхние края ваших новых деревянных упоров. Затем отрежьте кусок стекловолокна или пенопласта по размеру двери люка и прикрепите его к люку с помощью ленты или гвоздей.

Наконец, проверьте, нет ли утечки воздуха из вашего люка, чтобы убедиться, что он должным образом герметизирован и изолирован.

Крышки чердачных люков

Установка изоляционных крышек немного проще. Убедитесь, что вы купили крышку люка подходящего размера, и все, что вам нужно сделать, это накрыть ее входом в чердак, добавить клей и несколько скоб, чтобы она надежно закрепилась.

Теперь вы можете просто расстегнуть крышку и с легкостью попасть на чердак.

В поисках лучшего решения для утепления чердачных люков

Выбор изоляции чердачных люков для установки зависит как от вашего опыта работы с проектами «сделай сам», так и от ряда других факторов.

Получите бесплатный осмотр чердака и расценки на утепление чердака.

Установка стекловолоконной изоляции на верхнюю часть люка эффективна, но, как мы уже описали, для этого потребуется немного смазки для локтей. Если вы уже установили изоляцию из стекловолокна по всему чердаку и кое-что осталось, а также у вас есть герметик и герметик, вы можете выбрать этот метод вместо того, чтобы покупать покрытие.

Однако, если вы не хотите покупать все различное оборудование, необходимое для добавления стекловолоконной изоляции в люк, или если вам неудобно делать это самостоятельно, вы можете выбрать другие альтернативы.

Специалист по изоляции должен быть в состоянии помочь вам установить стеклопластик в люк на чердаке, хотя здесь вам придется учитывать стоимость рабочей силы, оборудования и другие факторы. В качестве альтернативы, приобретение изоляционного покрытия, вероятно, сэкономит вам деньги, и его намного проще установить. Мы рекомендуем тем, у кого нет большого опыта работы в домашних условиях, инвестировать в покрытие, а не наносить изоляцию из стекловолокна самостоятельно.

Какой бы вариант вы ни выбрали, утепление чердачного люка – это эффективный способ сохранить тепло в доме зимой и прохладнее летом, не тратя на это больших затрат на электроэнергию.

Более информативные статьи об утеплении чердаков читайте в нашем блоге.

Изоляция доступа на чердак | HGTV

Если вам когда-либо приходилось выходить на чердак без кондиционирования в жаркие летние дни, вы знаете, почему строители с точки зрения энергии не считают чердак частью дома. Горячий знойный воздух создает климат, в котором нельзя простоять дольше пары минут. Без кондиционирования чердак зимой не лучше, так как теплый воздух из дома поднимается и конденсируется на холодных поверхностях чердака, создавая потенциал для роста плесени.

Поскольку тепло естественным образом передается из жарких мест в холодные, горячий воздух будет поступать в кондиционированный дом и выходить из него через утечки и отверстия, самые большие из которых обычно находятся на чердаке. Чтобы замедлить теплопередачу в доме, строители устанавливают слой утеплителя на пол без кондиционирования чердаков. Однако есть проблема. У вас должен быть доступ на чердак, но доступ на чердак создает дыру в слое изоляции, покрывающем чердачный пол.

Если чердак расположен в не кондиционированной части дома, например, в гараже, изоляция и герметизация могут не потребоваться. Однако чаще доступ на чердак находится в чулане или коридоре, где есть прямой путь для движения воздуха между безусловным и кондиционированным пространством дома. Независимо от того, является ли доступ на чердак люком на чердаке, спусковой лестницей или дверью в колено, вы должны установить изоляцию с надлежащим значением R для вашего климата в соответствии с рекомендациями Министерства энергетики.Кроме того, чтобы выяснить, где ваш дом может терять энергию, подумайте о проведении энергоаудита.

Вот как утеплить чердачные люки, откидные лестницы и межкомнатные двери:

Чердачный люк, или чердачное отверстие, представляет собой съемную панель в сухостенном потолке, находящуюся в чулане или коридоре. Для утепления чердачного люка понадобится уплотнитель, жесткий пенопласт и утеплитель из стекловолокна.Сначала установите уплотнитель из поролона с внутренней стороны обивки или непосредственно на люк. Вырежьте два куска жесткого пенопласта, которые на 1/4 дюйма меньше люка, чтобы домовладельцы могли легко сдвинуть панель доступа на чердак. Соедините два слоя пенопласта и приложите их к люку. Установите изоляцию из стекловолокна поверх пенопласта. Убедитесь, что коэффициент сопротивления изоляции люка соответствует коэффициенту сопротивления изоляции остальной части чердака.

Для изоляции создайте легкий ящик, который устанавливается над лестницей и может перемещаться для обеспечения доступа.Сконструировать ящик можно из жесткого пенопласта. Он должен стоять прямо на каркасе лестницы. Приклейте изоляцию из войлока к верхней панели коробки. Для герметизации воздуха добавьте герметик, если зазор между грубым отверстием и рамой меньше 1/2 дюйма; если зазор больше, используйте помимо герметика нерасширяющуюся пену. Добавьте уплотнительный материал или уплотнительный материал на раму или панель доступа на чердак.

Двери до колена обеспечивают доступ через коленные стены к некондиционным частям чердака.Вы можете купить двери до колен со встроенным утеплителем и герметиком. Если на двери их нет, используйте уплотнитель, чтобы обеспечить плотное прилегание, и убедитесь, что защелка плотно прилегает к раме. Прикрепите изоляцию из жесткого пенопласта к чердачной стороне двери. Когда вы изолируете и герметизируете доступ на чердак, вы помогаете предотвратить передачу тепла между чердаком и кондиционированным домом, повышая энергоэффективность, что отражается на более низких расходах на отопление и охлаждение для домовладельцев.

E-Z Люк на чердаке

Описание

Дверь доступа на чердак E-Z Hatch® – герметичная, высокопроизводительная, энергоэффективная дверь чердачного люка.Это R-50 или R-80 , с тройными прокладками, с предварительной обработкой и подходит для чернового проема 22 ½ “x 30 ½” . Система дверных люков на чердаке EZ Hatch проста в установке, проста в использовании и включает в себя хорошо изолированную дверь, панель, систему люка желоба, которая имеет опцию, которая включает надежную 4-точечную защелку и ручки . Обеспечивает герметичный, профессиональный, качественный, изолированный вход в чердак. Дверь на чердак с люком E-Z может использоваться как для нового строительства, так и для модернизации.Модель с замком может использоваться в коленях стены, а также на чердаке.

EZ Hatch Attic Door with Lock – единственный доступный комплект люков для доступа к чердаку / чердаку, который соответствует разделу R402.2.4 Международного кодекса охраны окружающей среды (IECC) 2015 и 2018 годов и Международному жилищному кодексу 2015 и 2018 (IRC) n1102.2.4 и Требования Energy Star к тепловому байпасу используются во всех 50 штатах.

Тройные прокладки обеспечивают герметичное уплотнение с возможностью использования изоляции R-50 или R-80.Сердцевина двери имеет толщину 10 дюймов и изготовлена ​​из пенополистирола, который обеспечивает лучшую R-ценность, чем стекловолокно. Лицевая сторона двери глянцевая, прочная и легкая в уходе. Легкая дверь открывается с небольшим усилием, позволяя легко попасть на чердак. Готовая поверхность двери плотно прилегает к уплотнителю на обшивке при закрытии двери.

Верхняя прокладка изоляции с закрытыми порами герметизирует верх двери. Прокладки предусмотрены там, где обшивка встречается с потолком, где лицевая сторона двери встречается с обшивкой и где верх двери соприкасается с рамой.Прокладка имеет огнестойкость в соответствии с ASTM E84 для распространения пламени (FSI) 25 или менее, выделенного дыма (SDI) 50 или менее (требуется Кодексом для открытой изоляции) и соответствует требованиям норм.

Легкая дверь весит всего 10 фунтов и поднимается вверх и в сторону, обеспечивая легкий доступ на чердак.
Без петель – дверь спроектирована таким образом, чтобы не мешать балкам крыши. Идеально подходит для использования с любым типом утепления чердака, включая утеплитель с выдуванием. Деревянный каркас высотой 12 дюймов действует как изолирующая перегородка, которая удерживает изоляцию от проема и устраняет беспорядок, попадающий на чердак.Размер для установки между стропилами крыши 24 ″ по центру или между потолочными балками 16 ″ o. c. с минимальными необходимыми столярными работами (отрежьте одну балку и добавьте заголовки).

помогает соответствовать следующим кредитным категориям LEED Homes:

• Соответствует требованиям LEED Energy & Atmosphere Credits 3.1 (минимальная утечка через конверт)

• Превышает оценку LEED Energy & Atmosphere Credit for Enhanced Insulation

Требования Кодекса

2015, 2018 IRC раздел N1102.2.3 и 2015, 2018 IECC Section R402.2.4 гласит: «Входные двери из кондиционируемых помещений в некондиционированные помещения (например, чердаки и рабочие места) должны быть защищены от атмосферных воздействий и изолированы до уровня, эквивалентного изоляции на окружающих поверхностях».

Эти требования Кодекса означают, что спускная лестница на чердак или люк доступа теперь должны быть изолированы до того же уровня, что и остальная часть чердака (минимум R-30).

Изоляция дверного люка на чердаке

13 марта 2020 г.

Утечка воздуха на чердаке может привести к значительным потерям энергии и даже вызвать явление, называемое «эффектом стека».Это происходит, когда воздух в помещении выходит с верхнего уровня, а наружный воздух всасывается с нижнего уровня. Правильно изолировав чердак, вы можете сократить расходы на отопление и охлаждение на 20%, а общие затраты на электроэнергию – на 10%. Однако, когда домовладельцы утепляют свои чердаки, они часто забывают изолировать свою чердачную дверь люка, которая в первую очередь помогает вам получить доступ на чердак. Если дверца люка не изолирована должным образом, воздух из помещения может продолжать выходить, что приводит к потере энергии. Вот почему в этом блоге профессионалы DFW Thermal дадут вам краткое руководство по изоляции двери чердачного люка.

Как утеплить дверь люка чердака

Есть несколько способов изолировать дверь люка чердака для обеспечения экономии энергии и улучшения качества воздуха в помещении.

Есть покрытия для чердачных лестниц, которые вы можете приобрести в местный магазин товаров для дома. Крышка чердачной лестницы немного похожа на прямоугольная палатка из фольги ставится сразу за дверью чердачного люка. Эти крышки обычно поставляются полностью собранными, их легко устанавливать и снимать.Они также имеют молнии, чтобы обеспечить легкий доступ на чердак. Как правило, у них разные значения R от R-10 до R-50 и их цена. диапазон составляет от 50 до 150 долларов. Если вам нужно долговечное и простое в установке решение Чтобы предотвратить потерю энергии из вашего чердака, это покрытие лестницы может помочь!

Если покрытие чердачной лестницы не выглядит привлекательным, то это совершенно нормально, потому что у вас есть другой вариант! Вы можете просто прикрепить самоклеющиеся уплотнители по краям проема чердачного люка.Затем добавьте стеклопластиковые ваты на заднюю часть дверцы люка. Вам нужно будет отрезать кусок стекловолокна по размеру и прибить или приклеить его к за дверью. Это может быть более дешевым вариантом, чем использование покрытия чердачной лестницы, но установка может занять немного больше времени.

Другие способы утеплить чердак

Помимо изоляции двери чердака, существуют различные способы утеплить чердак. Вы можете использовать обдув из стекловолокна или войлок. изоляция, изоляция из целлюлозы, изоляция из лучистого барьера или пена для распыления изоляция.Когда дело доходит до утепления чердака, у вас есть много вариантов! Однако, в отличие от утепления двери люка, утепление мансарды лучше всего производить с помощью профессиональный подрядчик. Профессиональный монтаж изоляции гарантирует меньше места для ошибок, долгосрочная экономия средств и доступ к лучшему оборудованию.

Нужен профессиональный подрядчик по изоляции в Далласе Район Форт-Уэрт? Обратитесь в DFW Thermal!

Мы надеемся, что это руководство по утеплению двери чердачного люка было полезный. Если у вас есть дополнительные вопросы по изоляции или вам необходимо установить изоляция в вашем доме, свяжитесь с профессионалами в DFW Thermal! Позвоните нам сегодня по телефону 214-731-3115 или запишитесь на услугу на нашем сайте!

Герметичная крышка люка чердака

Часто проект реконструкции одной части дома клиента приводит к совершенно другому проекту в другой части дома. Так было с изолированной крышкой люка, описанной в этой статье. Я занимался ремонтом некоторых поврежденных гнилью гаражных рам и дверей в двухуровневом доме моих клиентов 1960-х годов, когда они упомянули, что у них также была проблема с ниспадающей лестницей, ведущей на чердак. Несмотря на то, что лестницу недавно заменили, проем в потолке все еще оставался сквозняком. Чтобы заблокировать проникновение холодного воздуха в коридор наверху, они попытались сколотить крышку люка из жесткого пенопласта и обрезков древесины, но это решение было не особенно эффективным.Они надеялись, что я смогу закрыть лестницу изолирующей герметичной крышкой, которая не закроет доступ на чердак.

Бока люка и фартук автор вырезал из цельного листа обшивки Zip System. Фартук, размер которого соответствует проему лестницы, необходим, чтобы обеспечить плоское основание для закрытия крышки люка.

Когда я осмотрел лестницу, то увидел, что герметизация крышки люка будет затруднена из-за неровного пола чердака, который был обшит обрезками фанеры разной толщины.У меня было хорошее представление о том, как построить крышку люка, так как я недавно построил несколько таких для других клиентов, но мне нужно было придумать экономичный способ выровнять пол вокруг проема так, чтобы крышка люка может плотно прижаться к нему.

Фартук. Мое решение заключалось в том, чтобы закрыть отверстие фартуком, вырезанным из цельного листа обшивки Zip System. Застежка-молния более плоская и более устойчивая, чем обычная фанера CDX, поэтому ее легче установить при необходимости, чтобы сделать ее идеально ровной над проемом.Работая в гараже домовладельца, я начал с того, что разметил вырезы для фартука на обшивке, исходя из размера чернового потолочного проема 22 1/2 дюйма на 54 дюйма, необходимого для чердачной лестницы. Размер фартука был таким, чтобы он перекрывал обшивку пола на 6 дюймов с каждой стороны.

По углам автор использовал стальные уголки и короткие винты, чтобы соединить стороны крышки вместе.

После вырезания проема гусеничной пилой и обрезки фартука до нужной длины у меня осталось достаточно обшивки, чтобы вырезать детали для 6-дюймовой рамы 30 на 60 дюймов для изолированного люка. крышка, закрывающая отверстие.

Крышка люка. Я скрепил углы панелей, составляющих раму крышки люка, с помощью уголков Simpson Strong-Tie и винтов № 8 из нержавеющей стали длиной 1/2 дюйма с полукруглой головкой. Затем я разорвал лист жесткой полиизоциануратной изоляции с фольгой толщиной 1 дюйм до размеров, необходимых для изготовления крышки. В общем, 1-дюймовая пенокартон достаточно тонкая, чтобы ее можно было легко разрезать универсальным ножом, но мне нужно было больше точности для плотной посадки, необходимой для этого проекта, и вместо этого я сделал разрезы, используя как гусеничную пилу, так и настольную пилу, чтобы разрезы были прямыми, а края квадратными.

Вся жесткая пена, используемая для изоляции сборки, была вырезана из одного листа полиизоцианурата толщиной 4 на 8 футов (вверху слева). После установки поролона сверху и по бокам (вверху справа) к крышке люка, автор заклеил все стыки фольгированной лентой для вентиляции и кондиционирования (вверху) и приложил прокладку к нижнему краю крышки (справа).

Я соединил верх пенопласта со сторонами системы застежки-молнии крышки люка с помощью фольгированной ленты для вентиляции и кондиционирования Nashua 322, сначала обозначив контрольные линии на оболочке для ленты с помощью Sharpie. Этот метод упрощает формирование прямых, аккуратных на вид стыков лентой, что помогает предотвратить образование складок на ленте. Я использовал эту ленту для различных целей и обнаружил, что она хорошо работает в широком диапазоне температур (я собирал покрытие в холодном гараже, но ожидаю, что на чердаке летом будет очень жарко). Кроме того, он очень липкий, поэтому, чтобы избежать складок и упростить процесс, я обычно наклеиваю ленту на участки длиной около 2 футов.

После того, как я приклеил верх поролона к сторонам рамы крышки люка, я добавил оставшиеся полоски поролона к внутренней части крышки, заклеив все швы лентой из фольги. Наконец, я применил прокладочный материал шириной 1 1/2 дюйма (обычно используемый в проектах по утеплению) к нижним краям крышки.

Удлинитель пенопласта. Последней частью сборки является надставка из пенопласта, вставка, заполняющая зазор между косяками чердачной лестницы и обрамлением проема.Чтобы создать беззазорную посадку между фартуком и надставкой, я вырезал 1-дюймовые полосы пенопласта с фольгой, которые составляют четыре стороны надставки, чтобы надставка выходила немного выше уровня пола.

Чтобы изолировать и герметизировать проем лестницы, автор собрал удлинитель из пенопласта, который вставляется в проем.

Перед установкой вставки я заделал все зазоры между деревянным косяком лестницы чердака и обрамлением пеной низкой кратности. Я также нанес на вставку пену, прежде чем сдвинуть ее на место.Чтобы вставка не сместилась вверх во время затвердевания аэрозольной пены, я заклеил стыки между деревянными косяками и удлинением пенопласта лентой из фольги.

Надставка из пенопласта должна плотно прилегать к лестничному проему и немного выступает над уровнем мансардного этажа.

Установка фартука. Затем я установил фартук поверх поролонового откоса, сначала нанеся больше поролона на обшивку пола. Заклеив стык между фартуком и удлинителем из пенопласта фольгированной лентой, я проверил посадку по периметру фартука, при необходимости отрегулировав с помощью прокладок и используя свой спиртовой уровень в качестве линейки, чтобы убедиться, что сборка выровнена.Затем я прикрутил фартук к обшивке чердачного пола с помощью шурупов с покрытием и заполнил небольшие зазоры между фартуком и обшивкой пола большим количеством поролона.

Перед установкой фартука автор нанес зигзагообразную полосу утеплителя из консервированного пенопласта на пол чердака вокруг проема. Перед тем, как прикрутить фартук к чердачному полу, автор заклеил стык между пенопластовой вставкой и фартуком фольгированной лентой, заклеил фартук так, чтобы он был максимально плоским.После его установки заделал поролоном щель между полом и фартуком.

Окончательная сборка. Перед установкой крышки люка я прикрутил пару блоков, вырезанных из обшивки, к фартуку в тех местах, где планировал установить Т-образные петли, соединяющие крышку люка с фартуком. Блоки поднимают нижний край крышки люка на 1/2 дюйма, позволяя прокладке равномерно сжиматься вокруг фартука, а не зажиматься в местах шарниров.

Пара колодок, привинченных к фартуку, служит точкой крепления петель крышки люка. Поднятие петель позволяет крышке люка оставаться открытой без отдельной стойки (вверху) и плотно закрываться, не защемляя прокладку на стороне петель крышки (справа).

Наконец, я опустил крышку люка на фартук и прикрепил петли к крышке несколькими винтами с полукруглой головкой из нержавеющей стали.Я также прикрутил ручку к внутренней части крышки, чтобы ее было легче поднимать и опускать, не поддаваясь соблазну надавить на поролоновую крышку. Хотя изолирующая крышка плотно прилегает к проему, она достаточно легкая, чтобы легко открываться снизу, когда домовладелец поднимается по лестнице, а блокировка под петлями гарантирует, что крышка открывается чуть больше 90 градусов, поэтому крышка остается открытой. положение вместо того, чтобы плюхнуться обратно через отверстие.

Фото автора.

Как утеплить чердачный люк

Как утеплить чердачный люк

Роберт Робиллард о ремонте и модернизации дома

Предотвращение потери тепла через дверь или люк на чердаке

На многих чердаках есть неизолированные люки. Чердачные люки могут быть серьезными утечками воздуха и источниками лучистой потери тепла, и с ними редко обращаются.В этой статье речь пойдет о том, как утеплить чердачный люк.

Чердак – зона больших потерь энергии

Входные двери на чердак могут быть большим источником потерь энергии для дома. Не только кондиционированный воздух может выходить по периметру смотровой панели, но и неизолированные люки доступа также способствуют притоку и потере тепла через само отверстие.

Влага из дома может конденсироваться на чердаках, портить обшивку и изоляцию и вызывать образование плесени.

Изоляционные изделия для чердачных люков после выхода на рынок

Чтобы уменьшить потери энергии и повысить долговечность дома, существует несколько сборных систем, предназначенных для изоляции чердачных люков и предотвращения сквозняков через них.Кроме того, существует множество способов и материалов для термоизоляции чердачных проемов по индивидуальному заказу.

Изоляция чердачного люка

Вот действительно быстрое решение: прикрепите изоляционную пленку к задней части панели люка чердака.

Я использовал 1-дюймовую плату с изоляционным значением R-6.5. Следует нанести несколько слоев.

Я приклеил фольгу к дверному люку и закрепил винтами. К этой штриховке можно добавить несколько слоев, чтобы увеличить значение R.

Мы также добавили уплотнитель из пенопласта по периметру в местах соприкосновения смотровой панели с обшивкой потолка.

Перед тем, как закрыть люк, я наложил на отверстие 8 ″ изоляцию, чтобы добавить дополнительный изоляционный слой. Это дополнительный способ увеличить R-ценность и рекомендуется, если вы не собираетесь часто бывать на чердаке.

Стоимость материалов составила 25 долларов США, а выделенное время – менее 30 минут.

Примечание. В этой статье и решении не рассматриваются утечки воздуха через уплотнение.Герметичность люка также может стать причиной значительных потерь тепла или охлаждения.

Для этого типа чердачных люков лучшей альтернативой было бы изготовление или приобретение или изготовление дополнительной перекрывающейся крышки, которая устанавливается дальше в чердачное пространство, которая может быть заблокирована и герметично закрыта для устранения утечек воздуха.

~ плотник конкорд

Постройте свой собственный герметичный люк на чердаке – Pheasant Hill Homes

Недавно мы закончили строительство индивидуального дома для клиента, который попросил сделать дом особенно герметичным для экономии энергии и обеспечения повышенного комфорта.В любом случае это типичная наша цель, но поскольку клиент сделал особый запрос, а дом имел очень простую и эффективную форму, у нас была возможность работать с ним. Короче говоря, рейтинг воздухонепроницаемости дома составил 0,9 ACH50. Если вы плохо разбираетесь в занудном строительном жаргоне, то он примерно в 6 раз герметичнее, чем в среднем нового дома , и всего на 0,3 ACH ниже требований к воздухонепроницаемости, установленных самым энергоэффективным строительным стандартом в мире.Так что для нашего клиента результат вполне приличный.

Чтобы создать герметичный дом, нужно тщательно проработать сотни вещей, но одна из наиболее часто упускаемых из виду в типичном новом доме – это люк на чердаке. Обычно это отверстие размером 22 на 30 дюймов в потолке вашего дома с выходом в некондиционное пространство, так что это, безусловно, заслуживает некоторого внимания. (* Особое примечание: обязательно проверьте свои местные строительные нормы и правила на предмет минимальных размеров доступа на чердак, чтобы убедиться, что ваш готовый проем по-прежнему соответствует этим требованиям).В прошлом поискав в Интернете простой дизайн, я знал, что буквально не было ни одной хорошей статьи или ресурса о создании действительно герметичного чердачного люка. Далее следует простое руководство из 10 шагов по созданию собственного герметичного люка для доступа на чердак за очень небольшую плату, несколько часов вашего времени, легкодоступные материалы и методы, доступные любому, кто знаком с электроинструментами. Соответствующие изображения будут предшествовать каждому шагу и сопровождающему его тексту.

Список покупок:

– Два куска внутренней дверной косяки длиной 7 футов

– Два куска уплотнителя для пропила длиной 7 футов

– Один кусок МДФ (Medite) или меламина размером не менее размера вашего проема на чердаке

– Четыре затвора

– Один лист 4 x 8 дюймов 2 ″ XPS (экструдированный жесткий пенополистирол)

– Один тюбик строительного клея, совместимого с пеной (напр. PL Premium или PL 300)

– Конопатка под покраску

– Винты с цилиндрической головкой 3 дюйма

– Шайбы

Необходимые инструменты:

– Пила столовая

– дрель

– Пистолет для уплотнения

– Универсальный нож

Шаг 1: Приобретите дверной косяк 2 × 4 для межкомнатных дверей в местном строительном центре (или в любом магазине, где продаются двери для домов). Обычно он имеет длину 7 футов, и вам понадобятся три его части для стандартного люка на чердаке.

Шаг 2: На фотографии ниже вы заметите, что внутренний дверной косяк не имеет каких-либо уплотнителей по очевидным причинам. Однако в вашем строительном магазине продаются уплотнители для прорезей, которые они устанавливают в косяки наружных дверей, чтобы защитить их от дождя и ветра. Вам также понадобятся три 7-дюймовых куска уплотнителя для пропила. Вы будете использовать настольную пилу, чтобы прорезать прорезь в косяке косяка на дверном полотне, чтобы принять эту уплотнительную прокладку, как показано на фотографиях в шаге 3 ниже. Вы также можете просто купить накладку для дверного косяка с прорезью в ней, но здесь, в Британской Колумбии, эта заготовка теперь перемещается в сторону композитного продукта, чтобы лучше противостоять повреждению от влаги, поэтому он намного дороже и совершенно не нужен в этом приложении.

Шаг 3: На фотографиях ниже вы заметите, что теперь вы прорежете пропил в косяке, а на фотографии справа вы можете увидеть вставленную в него уплотнительную прокладку для пропила. Это гибкий пенопласт с виниловым покрытием, который хорошо сжимается, образуя достаточно воздухонепроницаемое уплотнение, но только когда на него оказывается давление.Подробнее об этом позже.

Шаг 4: На следующих трех фотографиях показано, как заготовка прорезана и собрана в форму люка на чердаке (на этом этапе убедитесь, что ваша рама квадратная!). Вместо того, чтобы обрезать его так, чтобы он плотно прилегал к обрамленному отверстию, оставьте немного места для прокладки даже по краям, чтобы он выглядел по центру вашего отверстия. На втором изображении выше крупным планом показано, как вам придется обрезать косяк на одной детали, чтобы сформировать своего рода удлиненный паз или нахлест, чтобы углы соответствовали друг другу.На третьем изображении показано, как он будет выглядеть после того, как уплотнитель будет вырезан и установлен по всей внутренней части люка. Обратите внимание, что мы видим «верхнюю» или чердачную сторону люка.

Шаг 5: Затем вам нужно будет вырезать кусок МДФ, меламина или другой гладкой панели, подходящей для вашего чердака. Он будет сидеть прямо поверх вашей уплотнительной прокладки. Лучше всего что-нибудь под покраску, а что-нибудь тяжелее – лучше, так как это поможет сохранить давление на уплотнитель.Положите его в чердачный люк, слегка надавите, чтобы раздавить уплотнитель, поместив тяжелый груз в центр панели, затем обведите карандашом верхний край по всей внутренней части ложа косяка.

Шаг 6: Затем установите упор настольной пилы таким образом, чтобы, когда верхний край люка доступа был размещен напротив ограждения, снаружи лезвия врезался точно в линию карандаша, представляющую верх вашей панели будет сидеть, как только она будет плотно прижата к уплотнителю. Возможно, вам захочется, чтобы кто-нибудь помог вам закрепить раму во время резки и не забывать о том, где находится лезвие, когда вы проталкиваете кусок. После завершения панель должна находиться в люке, прямо над вырезом, который вы сделали в раме, как показано на втором рисунке ниже.

Шаг 7: Это простое кулачковое оборудование, показанное на рисунках ниже, действительно делает все это эффективным. В наружных дверях защелка и защелка плотно прижимают дверь к уплотнительной прокладке, образуя герметичное уплотнение.В большинстве типичных чердачных люков на верхнем крае гипсокартона, выступающего в чердачный проем, есть только тонкий кусок наклеиваемой уплотнительной прокладки. Этот клейкий герметик не только плохо герметизирует воздух, он также известен тем, что падает в пыльной среде (скажем, например, на чердаке, где есть холмы из пушистой выдувной целлюлозной изоляции!). Но помимо этого, если на уплотнитель воздушного уплотнения не оказывается постоянное давление, он гораздо менее эффективен. Таким образом, указанное выше оборудование делает трюк, чтобы оттянуть крышку панели вниз, поддерживая постоянное давление между панелью и уплотнением.Перевернув чердачный люк в этот момент, вы теперь можете увидеть нижнюю часть крышки (которую вы увидите, когда посмотрите на нее после того, как она будет установлена), и вам будет легко найти оборудование, предварительно дрель и установите его. Будьте хорошим мастером и располагайте фурнитуру так, чтобы все они находились на одинаковом расстоянии от углов панели!

* Ничего не стоит, что не все кулачковые детали будут работать под углом 90 градусов, поэтому важно осмотреть детали перед их покупкой, чтобы убедиться, что крючок по-прежнему зацепляется за защелку под углом 90 градусов .

Шаг 8: Перед установкой люка доступа на чердак необходимо изолировать его заднюю часть, прежде чем устанавливать все на место. Здесь, в Канаде, наше минимальное требование к изоляции чердака – R-40 (это метрическое значение U 0,142, если вы находитесь в Европе или фактически используете блоки, которые мы должны использовать в Канаде!). Таким образом, в нашем случае это означает около 8 дюймов жесткого пенопласта XPS (который имеет значение r примерно R-5 на дюйм). Этот пенопласт должен быть обрезан до внешнего размера вашего люка на чердаке, который вы предварительно собрали.Когда вы отрежете четыре части, склейте их вместе с помощью строительного клея, предназначенного для работы с пеной, а затем приклейте весь пеноблок к задней стороне панели люка по центру (как здесь). Когда крышка будет окончательно установлена, пена будет налегать на раму люка чердака, помогая уменьшить тепловые мостики приклада дверного косяка. Любая мелочь помогает! Вы можете предварительно покрасить и повторно установить оборудование на крышку панели, как я сделал здесь (то же самое с рамой люка), чтобы после установки всего было меньше работы над головой.(Обязательно закрасьте все шесть сторон панели, чтобы она не деформировалась со временем.)

Шаг 9: Ниже приведен снимок люка доступа рамы , установленного в проем чердака. Как видите, гипсокартоны сделали свое обычное дело: гипсокартон на потолке выступает в обрамленное отверстие чердака. Вы просто установите люк наверху этого гипсокартона, отцентрируете его в пространстве, установив прокладки между его задней стороной и рамой, где бы ни находились ваши винты, а затем закрепите его на месте. Обратите внимание: Очень важно, чтобы вы правильно детализировали люк на чердаке с конопаткой. Как видно на рисунке, нижний край рамки люка заделан до края гипсокартона. Если этого не сделать старательно, то люк на чердаке может быть настолько плотно прижат к уплотнению, насколько захочет, без конечного результата; воздух будет просто просачиваться между гипсокартоном и рамой люка, полностью сводя на нет усилия, которые вы приложили. Я на самом деле нанесла каплю герметика вдоль верхнего края гипсокартона, прежде чем установить люк на место, чтобы 2 уровня защиты для герметичности нашей сборки.Если вы действительно хотите пройти лишнюю милю, вам следует распылить пену на любой небольшой зазор между рамой и внешней стороной рамы люка доступа на чердак (но любой, кто идет на такую ​​длину, вероятно, должен иметь доступ на чердак сбоку от внешней стороны. двускатная стена и даже в потолке нет дырки от воздушного барьера!).

Шаг 10: Затем просто поместите панель с пенопластом, прикрепленным к ее задней стороне, на место и защелкните защелки. Они будут плотно прижимать панель к уплотнению и удерживать нагретый или охлажденный воздух там, где он должен: в вашем доме, , а не , на чердаке!

Надеюсь, вы нашли это руководство понятным и практичным.Это хороший пример того, что может сделать опытный строитель, чтобы сделать дома более энергоэффективными и комфортными, и это отличный проект для любого домовладельца, который может применить их в своем собственном существующем доме. Ознакомьтесь с другими статьями нашего блога и ознакомьтесь с другими примерами нашей работы, посетив нашу главную страницу здесь: www.buildbetterhomes.ca

.
