Утепленный финский фундамент — особенности технологии

Фундамент — основа любого здания. От его жесткости, прочности и устойчивости к нагрузкам зависит долговечность всей конструкции. В настоящее время в частном домостроении существует целый ряд успешно зарекомендовавших себя технологий возведения фундамента. Среди них — малозаглубленные ленточные фундаменты, свайно-ростверковые, утепленная шведская плита. Помимо этого, сегодня набирает популярность и еще одна система — утепленный финский фундамент (УФФ). О преимуществах фундамента по типу УФФ, особенностях его устройства мы и поговорим в этой статье.

Конструкция УФФ уже давно пользуется успехом в Северной Европе, для которой так же, как и для России, характерны мерзлые грунты, воздействие сил морозного пучения. К тому же она в полной мере соответствует тренду на энергоэффективность. В странах ЕС сохранение ресурсов — вопрос не праздный, утечки тепла в буквальном смысле бьют по бюджету домовладельцев. По этой причине в Европе очень популярны энергоэффективные технологии возведения фундаментов: как, например, хорошо знакомая российским строителям утепленная шведская плита и пока еще малоизвестная система — утепленный финский фундамент.

Почему финский? Связь с этой северной страной объясняется просто. Несколько лет назад пользователь одного известного строительного форума решил поставить собственный дом на фундамент, о котором слышал от брата, занимавшегося строительством в Финляндии.

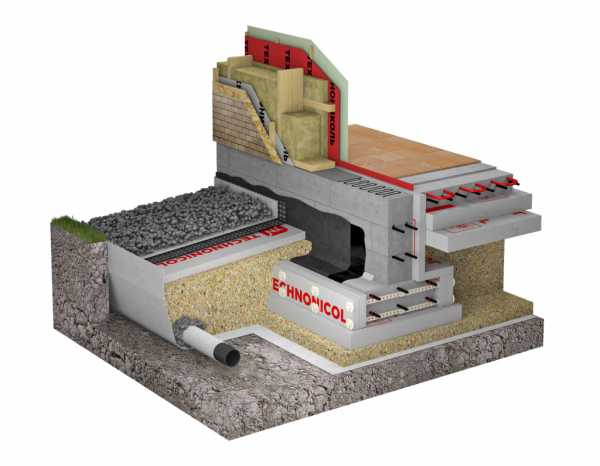

Отличительной особенностью УФФ является сочетание нескольких хорошо знакомых профессионалам решений: малозаглубленного ленточного фундамента и утепленной фундаментной плиты со встроенной системой инженерных коммуникаций и теплых полов.
Наличие вертикального слоя теплоизоляции между ленточной частью фундамента и бетонным полом отвечает за высокий уровень энергоэффективности. Утеплитель укладывается от подошвы фундамента и до верхней границы ленточной части, замыкая тепловой контур. Для теплоизоляции вертикальной конструкции фундамента не требуются высокие показатели прочности XPS, как, например, под плитой, где утеплитель испытывает нагрузку от самой плиты, несущих конструкций, мебели и пр. Для утепления вертикальной части ленточного фундамента подойдут плиты XPS CARBON ECO. Он не боится влаги, защищает конструкцию от промерзания и сохраняет форму на протяжении всего срока эксплуатации.

Слой теплоизоляции позволяет избавиться от мостиков холода. В целом УФФ обладает большинством преимуществ утепленной шведской плиты, но имеет несколько уникальных особенностей. Для кого-то они станут принципиальными при выборе в пользу УФФ:

• во-первых, УФФ служит идеальным решением для строительства на участках со сложным рельефом. Так, например, при возведении УШП допускается лишь небольшой перепад высот в зоне застройки, а это накладывает определенные ограничения на выбор участка под застройку либо влечет за собой дополнительные трудозатраты на подготовку участка под строительство;
• во-вторых, утепленный финский фундамент позволяет возвести абсолютно любую высоту цоколя — в отличие от УШП, в которой высота ограничена размерами плиты;
• в-третьих, УФФ — универсальное решение. Путем изменения геометрии подошвы фундамента и сечения ленты можно подобрать оптимальные параметры для возведения любых типов домов.

УФФ может иметь несколько вариантов исполнения. Малозаглубленный ленточный фундамент допускается возводить из монолитного бетона или из блоков. Возможность устройства фундамента из блоков и вовсе освобождает от забот, связанных с устройством деревянной опалубки.

При устройстве утепленного финского фундамента работы можно разделить на несколько этапов. Сначала установить ленточный фундамент, возвести теплый контур коттеджа, включая стены и кровлю, а только затем приступить к монтажу конструкции утепленного пола. После монтажа ленточного фундамента бетонная стяжка укладывается на слой прочной теплоизоляции, обладающей низким водопоглощением и высокой прочностью на сжатие. Таким характеристикам соответствует экструзионный пенополистирол марки ТЕХНОНИКОЛЬ CARBON ECO SP, он специально разработан для конструкций, испытывающих повышенные нагрузки.
Есть и второй вариант, он также очень распространен: когда процесс строительства делится на несколько этапов. Первоначально завершаются все работы по устройству фундамента, после чего можно приступать к возведению стен и кровли.

Для домов, в которых не предусмотрены подвалы и технические этажи, УФФ является отличной инвестицией в строительство энергоэффективного жилья. Благодаря продуманной системе теплоизоляции фундамент эффективно препятствует утечкам тепла. При условии грамотной теплоизоляции стен, кровли, перемычек над оконными и дверными проемами, откосов можно добиться существенной экономии энергоресурсов на обогрев зимой и охлаждение летом.

xps.tn.ru

Финская технология заливки теплых полов на грунт. Утеплённый финский фундамент: своими руками

Хотите узнать, как делают ленточные фундаменты для частного дома наши соседи, до которых от Питера всего 300 километров? Я говорю о финах. Очень интересная технология. Быстро и удобно. Думаю, и недорго. На счёт пактичности, судить Вам!

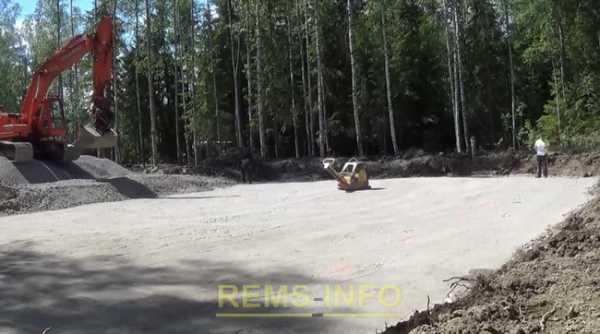

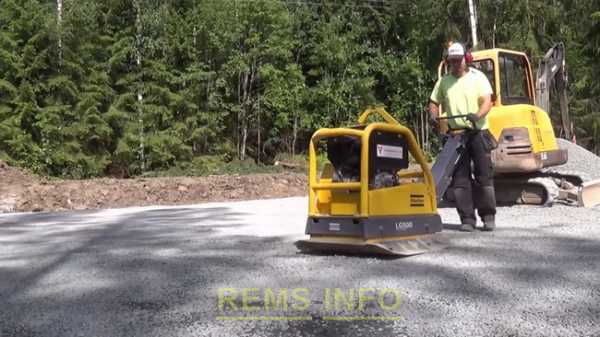

Технология для ленточного фундамента оптимизирована для уменьшения ручного труда. Все земляные работы делает техника, экскаватор используется не только для выкапывания котлована! Эксковатор ювелирно работает ковшом и выполняет ту работу. кторую у нас делают таджики с лопатами и тачками. Разавнивает, подсыпает, переносит щебень от кучи и рассырает по площадке.

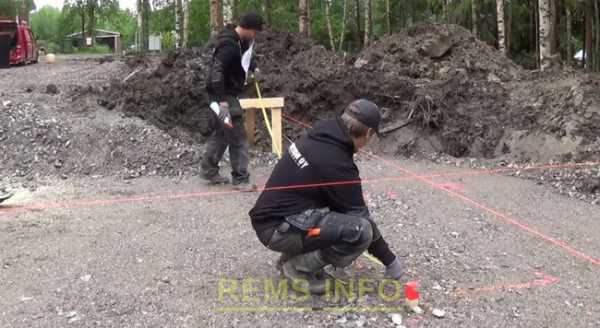

Руками вообще почти ничего не делают.. разве что разбивают оси для будущего фундамента или соединяют трубы. То есть, руками делают тлько то, что нельз сделать иначе. Когда экскаватору становится работать сложно, из за его размеров, вместо него привозят маленький экскаватор!

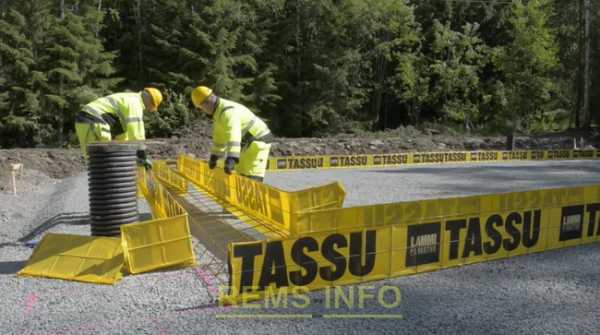

Эта кучка желтого и непонятного хлама скоро станет фундаментом! Вы удивитесь. это несъёмная опалубка. Она выгляжит весьма практично, арматкрный каркас обтянут толстой плёнкой. на один раз, самое оно.

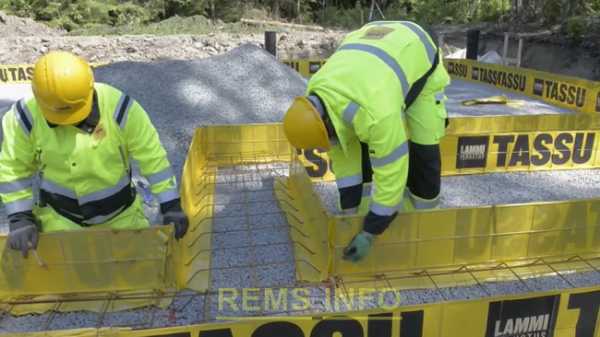

Буквально за пол дня из этой несъёмной опалубки для вялых фина собирают ленточный фундамент. Между собой фрагменты опалубки соединяют специальной оснасткой, опресовывают месталлические кольца. Это раза в три быстрее, чем привыкли делать у нас - скручивать арматурный каркас проволокой и крючком. Думаю, эта технология им вообще неизвестна.

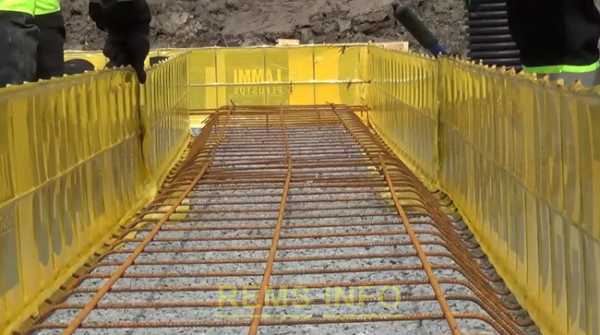

Благодаря хитрой форме арматуры свободно можно обойтись без подбетонки и прочих ухищрений. Фактически, внешнее армирование. очень неплохо, жаль. что у нас не производят ничего подобного.

Обратите внимание, какие у них строители чистенькие и цветастые. Было бы забавно, если наших таджиков так переодеть!

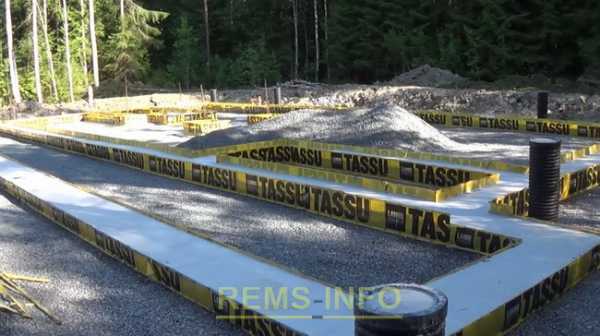

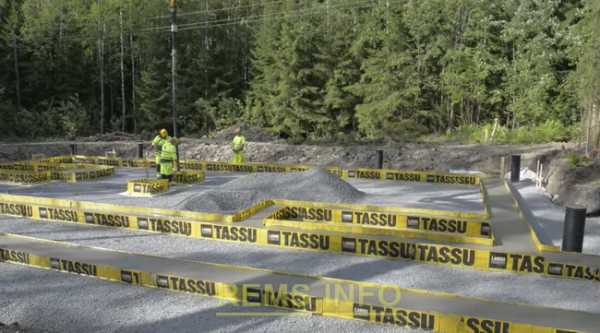

Буквально за день собирают ленточный фундамент для весьма немаленького дома. Чёрные трубы, которые торчат из земли, это для ливневая каналлизация, для отвода воды. В эти трубы будет настроен водосток с крыши. Правда, неплохо придумано?

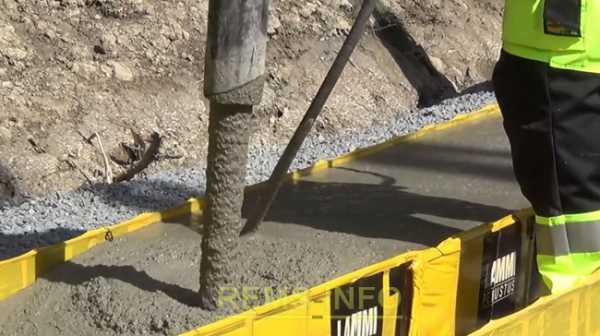

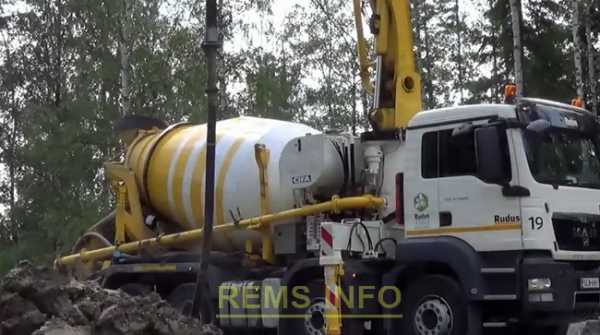

Заливают фундамент при помощи бетононасоса и вибратора, всё как обычно. Интеерсно то, что приехал миксер, совмещенный с бетононасоссом! Потом, когда в миксере кончился раствор, к нему сзади пристроился второй. Весьма практично!




Типа всё, залили, загладили, красиво... так нет! Теперь начинаем класть саму ленту фундамента. Или цоколя... сами смотьрите.


Все производители нам хорошо знакомы. Блоки будут класть на обычный для нас Ветонит. И размешивают раствор по-нашему, лопатой и бетономешалкой.


Размещиваем раствор, и начинаем класть ряд блоков, казалось бы, всё совсем обычно. Фиг там!

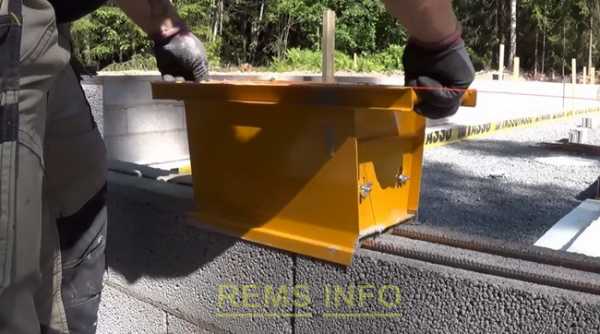

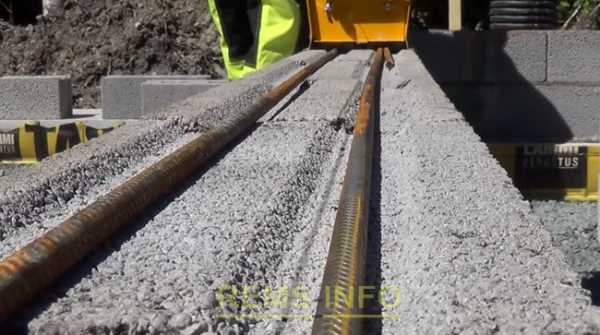

После первого ряда блоков на них кладут два толстых прута арматуры и ставят желтое корытце - дозатор раствора. Прокатываем его до заполнения арматуры и кладём второй ряд блоков. Получается очень быстро и аккуратно. У нас нечто подобное используют для кладки газоблоков Хебель. Точнее, пытаются использовать... технология не приживается, все кладут по-старинке.


Я всё ждал. что для угла достанут какую-то особую примочку. Но нет, обмазли лепёшку раствора мастерком, и всего делов.

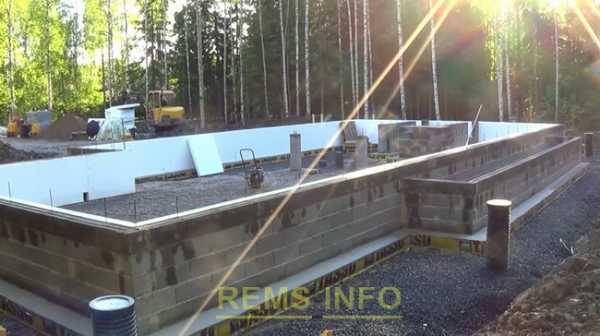

Вот и вся "лента" фундамента. Никаких вертикальных связей, даже вертикальных швов раствора нету. Потом эту ленту обклеивают с обоих сторон пеноплатом. Это вместо привычной нам гидроизоляции фкнламента. Потом засыпают слоем щебня, как снаружи, так и изнутри. Обязетельно, при помощи механизации. Щебень привёз миксер с транспортёрной лентой. Самый обычный щебень возят миксером! А ведь удобно...


Что за прутья торчат, я так и не понял, это куски арматуры подложенные под пенопласт на клею. Загадочно... Вообще, получилась интересная конструкция, как такой ленточный фундамент рассчитывать , мне не ясно. Однозначно ясно, что конструкция получилась пластичная и на неё можно ставить только каркасное строение. Впрочем, именно такие дома финны строят в 90% случаев.


У нас на сайте есть большой раздел по фундаментам, там описаны ленточные, свайные и плитные фундаменты, технологии их возведения и отчёты наших посетителей, кто сам строил и прислал нам статью.

Фундамент является основой будущего дома и потому следует уделять особое внимание его устройству. Наиболее современным, надежным и быстрым является устройство монолитной фундаментной плиты. Отличием фундаментной плиты является жесткое пространственное армирование по всей нулевой поверхности, позволяющее без внутренних деформаций воспринимать нагрузки, возникающие при сезонных неравномерных перемещениях грунта.

Монолитная армированная плита является одним из самых надежных фундаментов. На подвижных (пучинистых) грунтах такие фундаменты, в отличие от обычных стационарных, покоящихся на неподвижном основании, имеют вместе с грунтом сезонные вертикальные перемещения и называются «плавающими». Их конструкция представляет собой сплошную железобетонную плиту. Благодаря огромной несущей способности фундаментной плиты, ее можно применять на слабых, насыпных и пучинистых грунтах, в холодных регионах с сезонным промерзанием грунта и потенциальными возможностями морозного пучения, с любыми показателями химической агрессивности почвы, так как фундаментная плита защищена со всех сторон инертным к химическим воздействиям материалом - экструдированным пенополистиролом.

Одним из самых распространенных видов фундаментных плит в Европе является «шведская плита». По данной технологии в Европе построено более миллиона домов. Его надежность подтверждена многими годами эксплуатации в таких «зимних» странах, как Швеция, Финляндия, где погодные условия очень схожи с российскими.

Шведская плита - это утепленный монолитный фундамент низкого заглубления. Главная особенность этой технологии в том, что всё основание дома заключено в толстый слой утеплителя для фундамента, в том числе и снизу. Таким образом, исключается промерзание грунта под домом и всякое его движение. Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов при любой глубине залегания грунтовых вод.

Преимущества:

Является универсальным фундаментом для всех видов грунтов.
Выполняет роль теплового аккумулятора дома. Предотвращает теплопотери через фундамент в грунт и атмосферу.
Не позволяет промерзать грунтам под основанием дома.
Позволяет устанавливать в доме такие тяжелые устройства и конструкции как бойлер или камин.

Технология монтажа

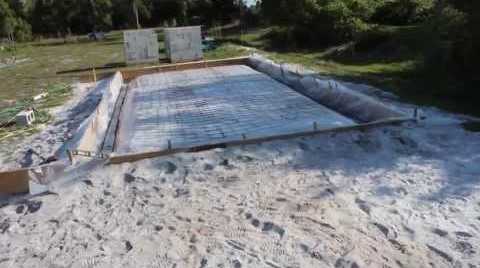

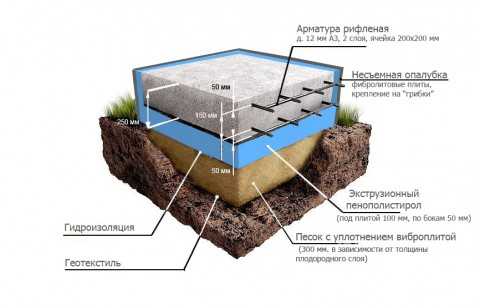

После снятия поверхностного грунтового слоя производится засыпка подушки основания плиты карьерным песком. Производится трамбовка песчаной подушки. Далее осуществляется закладка труб инженерных коммуникаций. Затем следует нивелирование и укладка бортовых элементов, а далее послойно укладывается 2 слоя плит экструдированного пенополистирола.
Далее монтируется арматурный каркас из стальной арматуры диаметром 12 мм в два слоя с ячейкой 200 мм. Производится заливка бетоном марки М300 (класс B 22,5), толщина плиты 250 мм.


Технологическая комплектация фундамента:

Укладка геотекстиля.
Устройство закладных для ввода в дом инженерных коммуникаций - электричества, водопровода, канализации.
Устройство песчаной подушки с уплотнением виброплитой толщиной 300 мм .
Устройство несъемной опалубки из фибролитовых плит марки GB-600.
Укладка гидроизоляции.
Укладка утеплителя - экструдированного пенополистирола URSA или ПЕНОПЛЕКС под фундаментной плитой толщиной 100 мм , по бокам фундамента - толщиной 50 мм .
Монтаж арматурного каркаса в два слоя с ячейкой 200*200 мм из стальной рифленой арматуры (А3) диаметром 12 мм .
Заливка м

angaraleshoz.ru

Утепленный финский фундамент (УФФ): чем отличается от УШП, обзор технологии

Каркасные малоэтажные конструкции, расположенные на малозаглубленном основании, сейчас особо популярны. Правда поначалу данное инженерное решение не вызывало доверия в странах Скандинавии. Однако после возведения нескольких домов на основе утепленного финского фундамента или «шведской» плиты мнение скандинавского народа поменялось кардинально. УФФ и УШП обеспечили комфорт и прекрасно зарекомендовали себя в качестве энергосберегающих технологий.

Оба вида фундамента схожи между собой. УФФ возводят на грунт через прочную железобетонную подошву (в утепленной шведской плите аналогом будет несущее ребро). С ее шириной делают разные манипуляции: под легкими постройками уменьшают, под более тяжелыми – увеличивают. Аналогично и с УШП. Влиянию морозного пучения УФФ не подвержен, так как утепляются его вертикальная часть и отмостки. Как выполняют плиту пола? Снова аналогично УШП. Теплопотери тоже одинаковые, а значит, УФФ можно, как и «шведскую» плиту, устанавливать под «пассивными домами».

Различия

Если сравнивать УШП и УФФ, первый – прямоугольная емкость с бетоном, теплыми полами и пенополистиролом. Второй – лента с так называемой «пяткой», исполняющей несущую роль и опорную, с уплотненным грунтом и утепленной стяжкой с аналогичными комфортными полами. Вариаций лент несколько. Применяются и бетон и блоки. Если участок с большими уклонами, перекрытие иногда делают железобетонными плитами. Затем устанавливают по ним утепленную стяжку. Варианты утепления ленты тоже бывают разными.

Итак, основные различия финского фундамента от УШП:

  • Вертикальная несущая часть и основа – между ними отсутствует жесткая связь.
  • Частично для создания фундамента используются блоки. Он не цельномонолитный как УШП.
  • Глубина заложения – от 50 см. Утепленная шведская плита располагается на поверхности.
  • Проводить утепление можно отдельно по помещениям, не затрагивая всю площадь дома.
  • Широкие возможности, но и цена выше, примерно на 15%.

Как видно, у утепленного финского фундамента наблюдаются достоинства УШП, но возможностей использования намного больше. Размещать УФФ реально и под тяжелым сооружением и на территории с существенным уклоном. Конечно, цена его немного выше УШП, но это обусловлено размерами цоколя, значительным расходом песка с гравием и немалыми трудовыми затратами.

Еще один интересный момент: в сравнении со «шведской» плитой УФФ не пользуется особой популярностью в нашей стране, но приемы работы известны для многих строительных компаний.

Плюсы и минусы финского фундамента

Как и говорили, УФФ включил в себя достоинства УШП. Однако есть у него и другие преимущества:

  • Он выгоден и требует небольших трудозатрат на территориях со значительным уклоном.
  • Адаптирован под тяжелые конструкции.
  • Высокий цоколь. Его высота является неограниченной. И если создавать из блоков, можно не применять опалубки.
  • Простой в исполнении вариант.
  • Хорошая ремонтопригодность инженерных коммуникаций. Несущая роль отведена цоколю и находящейся под ним «пятке». Стяжка с коммуникационными системами по отношению к ленте «развязана». Что касается УШП, коммуникации вмурованы в бетон и на случай аварийной ситуации доступ к ним затруднителен. Поэтому при строительстве «шведской» плиты стараются выполнить максимально качественный монтаж, используя надежные материалы.
  • Возможность осуществить прокладку коммуникаций, сделать пол и стяжку по завершении строительства дома.
  • Хорошие показатели энергоэффективности.

Минусы УФФ связаны в основном с огромным объемом земляных работ. На обратную засыпку требуется большое количество сыпучих стройматериалов. Да, и технология устройства сложная. Действительно качественное основание могут обеспечить только профессионалы своего дела.

Комплекс работ по сооружению УФФ

Перед тем как приступить к сооружению утепленного финского фундамента специалисты определяют место постройки. Следующие действия:

  1. Проводится разметка котлована. Выполняют ее с учетом запаса по отношению к наружному параметру утепляемой отмостки.
  2. Земляные работы. Удаляется верхний слой почвы (если замыслы по ландшафтному дизайну не включают использование снятого плодородного грунта, его удаляют со строительной площадки). Далее роются траншеи в соответствии с высотой слоя подсыпки и глубиной залегания песчано-гравийной подушки.
  3. Создание дренажного уклона. На геоткань выполняют засыпку и утрамбовывают специальной виброплитой.
  4. Укладка рулонной гидроизоляции под «подушку» ленты. Аналогичные манипуляции с наружной поверхностью цоколя можно осуществить позднее, при необходимости.
  5. Армирование «подушки». Применяются пояса армирования, диаметром от 8 до 14 мм. Если толщина песчаной или песчано-гравийной смеси не превышает 25 см, будет достаточно двух поясов. В ином случае потребуется большее количество. Связывают их специальными перемычками. Нижний пояс помещается на подкладки из полимера или из бетона.
  6. Монтаж опалубки и заливка бетона.
  7. Сооружение ленты (применяются блоки).
  8. Утепление внутренней поверхности ленты (применяются ЭППС-плиты).
  9. Засыпка песком и щебнем внутренней части. Через каждые 10 см проводится утрамбовка специальной виброплитой. Чтобы исключить смешивание слоев разного рода, используется геоткань.
  10. Утепление пола.
  11. Установка труб для пола, закладных для определенных коммуникаций и заливка стяжки.

Строительство финского фундамента обеспечивает великолепный результат. Применяемый утеплитель предотвращает выход тепла из помещения и при этом аккумулирует тепло, исходящее из почвы, что защищает бетон от промерзания.

Технология не предусматривает сооружение подземного этажа. Но в целом это проверенная временем, надежная конструкция, отличающаяся долговечностью и создающая комфортные условия проживания. Хорошо подходит для различных видов грунта и стеновых стройматериалов.

finhouse.net

Фундамент по финской технологии. УФФ утепленный финский фундамент — что это такое, обзор технологии устройства

Хотите узнать, как делают ленточные фундаменты для частного дома наши соседи, до которых от Питера всего 300 километров? Я говорю о финах. Очень интересная технология. Быстро и удобно. Думаю, и недорго. На счёт пактичности, судить Вам!

Технология для ленточного фундамента оптимизирована для уменьшения ручного труда. Все земляные работы делает техника, экскаватор используется не только для выкапывания котлована! Эксковатор ювелирно работает ковшом и выполняет ту работу. кторую у нас делают таджики с лопатами и тачками. Разавнивает, подсыпает, переносит щебень от кучи и рассырает по площадке.



Руками вообще почти ничего не делают.. разве что разбивают оси для будущего фундамента или соединяют трубы. То есть, руками делают тлько то, что нельз сделать иначе. Когда экскаватору становится работать сложно, из за его размеров, вместо него привозят маленький экскаватор!


Эта кучка желтого и непонятного хлама скоро станет фундаментом! Вы удивитесь. это несъёмная опалубка. Она выгляжит весьма практично, арматкрный каркас обтянут толстой плёнкой. на один раз, самое оно.

Буквально за пол дня из этой несъёмной опалубки для вялых фина собирают ленточный фундамент. Между собой фрагменты опалубки соединяют специальной оснасткой, опресовывают месталлические кольца. Это раза в три быстрее, чем привыкли делать у нас - скручивать арматурный каркас проволокой и крючком. Думаю, эта технология им вообще неизвестна.


Благодаря хитрой форме арматуры свободно можно обойтись без подбетонки и прочих ухищрений. Фактически, внешнее армирование. очень неплохо, жаль. что у нас не производят ничего подобного.

Обратите внимание, какие у них строители чистенькие и цветастые. Было бы забавно, если наших таджиков так переодеть!


Буквально за день собирают ленточный фундамент для весьма немаленького дома. Чёрные трубы, которые торчат из земли, это для ливневая каналлизация, для отвода воды. В эти трубы будет настроен водосток с крыши. Правда, неплохо придумано?


Заливают фундамент при помощи бетононасоса и вибратора, всё как обычно. Интеерсно то, что приехал миксер, совмещенный с бетононасоссом! Потом, когда в миксере кончился раствор, к нему сзади пристроился второй. Весьма практично!




Типа всё, залили, загладили, красиво... так нет! Теперь начинаем класть саму ленту фундамента. Или цоколя... сами смотьрите.


Все производители нам хорошо знакомы. Блоки будут класть на обычный для нас Ветонит. И размешивают раствор по-нашему, лопатой и бетономешалкой.


Размещиваем раствор, и начинаем класть ряд блоков, казалось бы, всё совсем обычно. Фиг там!


После первого ряда блоков на них кладут два толстых прута арматуры и ставят желтое корытце - дозатор раствора. Прокатываем его до заполнения арматуры и кладём второй ряд блоков. Получается очень быстро и аккуратно. У нас нечто подобное используют для кладки газоблоков Хебель. Точнее, пытаются использовать... технология не приживается, все кладут по-старинке.


Я всё ждал. что для угла достанут какую-то особую примочку. Но нет, обмазли лепёшку раствора мастерком, и всего делов.


Вот и вся "лента" фундамента. Никаких вертикальных связей, даже вертикальных швов раствора нету. Потом эту ленту обклеивают с обоих сторон пеноплатом. Это вместо привычной нам гидроизоляции фкнламента. Потом засыпают слоем щебня, как снаружи, так и изнутри. Обязетельно, при помощи механизации. Щебень привёз миксер с транспортёрной лентой. Самый обычный щебень возят миксером! А ведь удобно...


Что за прутья торчат, я так и не понял, это куски арматуры подложенные под пенопласт на клею. Загадочно... Вообще, получилась интересная конструкция, как такой ленточный фундамент рассчитывать , мне не ясно. Однозначно ясно, что конструкция получилась пластичная и на неё можно ставить только каркасное строение. Впрочем, именно такие дома финны строят в 90% случаев.


У нас на сайте есть большой раздел по фундаментам, там описаны ленточные, свайные и плитные фундаменты, технологии их возведения и отчёты наших посетителей, кто сам строил и прислал нам статью.

Каркасные конструкции на малозаглубленных ленточных фундаментах (МЗЛФ) являются сегодня одним из самых перспективных направлений развития малоэтажного строительства. Значительное снижение веса одно- или двухэтажного дома позволяет применять эффективные инженерные решения, характеризующиеся небольшой трудоемкостью. Утепленный финский фундамент (УФФ) появился в отечественной практике 8 — 10 лет назад. Распространенная в скандинавских странах технология была воспринята поначалу с недоверием. Любые инновации, связанные со снижением объема работ, сталкиваются с неприятием значительной части строительного сообщества. Но за несколько лет здания, построенные с применением технологии УФФ, хорошо зарекомендовали себя в плане энергосбережения и комфорта. При этом не было замечено никаких проблем с прочностью и жесткостью несущих конструкций.

Термин стал известным благодаря строительным форумам, но официальным не является. В соответствии с категориями СНиП речь идет о с
