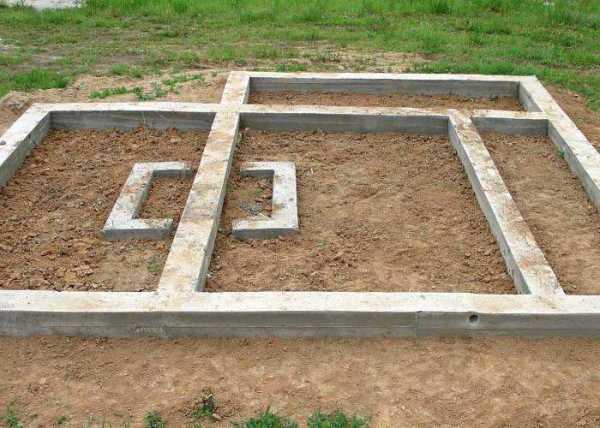

Мелкозаглубленный ленточный фундамент своими руками

Если речь идет о строительстве небольшого дома, стены которого будут из легкого материала, например, пенобетона, шлакоблока или деревянных брусьев, то для его укрепления достаточно будет применить новые технологии использования утепленных фундаментов малого заглубления. Сделать это правильно не так сложно, нужно просто внимательно изучить мелкозаглубленный фундамент и качественные показатели почвы вашего участка.

Где использовать

Мелкозаглубленный ленточный фундамент пригоден для установки домов с площадью до 100 м2 и высотой не более, чем в 2 этажа

Мелкозаглубленный ленточный фундамент пригоден для установки:

• Домов с площадью до 100 м² и высотой не более, чем в 2 этажа;
• Срубов бань;
• Хозяйственных и декоративных построек.

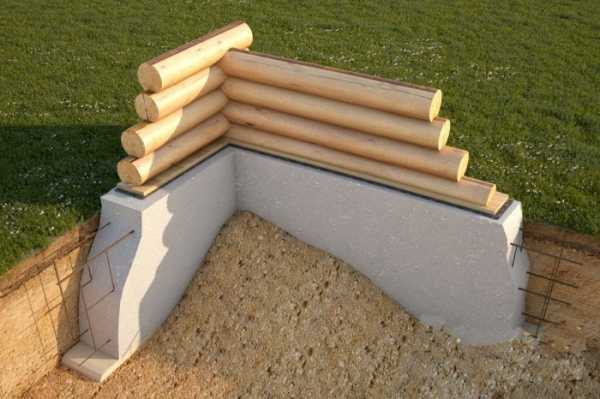

Такой тип заложения основы дома особенно интересен в случаях, когда речь идет о строительстве в местности с пучинистыми грунтами.

Пучинистыми принято называть глинистые или песочные влажные грунты, почва которых напитывается водой. При замерзании вода превращается в лед. Когда происходит процесс таяния, вода расширяется и начинает сминать все, что встречается у нее на пути. Раньше боролись с пучинистыми грунтами, зарывая конструкцию ниже глубины промерзания земли, а это примерно 1-2 метра в зависимости от местности, например в Сибири такая глубина уходит в землю более чем на 2 метра, в Подмосковье – на 1,5 м.

Использование утеплителя

Единственное правило, которое следует учесть: чем холоднее местность, тем больший слой утеплителя нужно заложить под отмосткой вокруг дома

В своё время во внимание принималось следующее утверждение: чем больше глубина заложения основы, тем он ближе к теплой земле, тем меньше на него действует пучинистая нагрузка. Но при появлении современных качественных утеплителей (родиной которых считается Финляндия, Норвегия и другие страны с холодным климатом) начали укладывать мелкозаглубленный ленточный фундамент своими руками с одновременным утеплением основания здания, так называемой отмосткой. Единственное правило, которое следует учесть: чем холоднее местность, тем больший слой утеплителя нужно заложить под отмосткой вокруг дома.

Экструдированный пенополистирол или другой утеплитель не теряет своих свойств от намокания. Но он не предназначен для того, чтобы по нему ходили, поэтому после укладки его следует задекорировать плиткой или другим удобным, красивым и практичным материалом.

Сделать отмостку вокруг дома из утеплителя даже большей ширины, чем требуется, – это все равно дешевле и проще, чем рыть глубокую траншею, заливать большой объем бетона, тратить время на ожидание усадки. Таким образом, вы экономите время, деньги и облегчаете свой труд.

Еще одним преимуществом такого устройства является долговечность. Со временем природа все равно возьмет свое, и даже самый качественный бетон начнет разрушаться под воздействием оказываемых на него температурных нагрузок. При рассмотренном выше варианте установки дома под основанием с большой утепленной площадью земля остается теплой в течение всего холодного времени, а на почву под зданием не оказывается давление пучинистых грунтов.

Рекомендуем к прочтению:

Неглубокое заложение фундамента с широкой утепленной отмосткой – это победа человека над природой: пока жив утеплитель (а срок его жизни составляет не менее 100 лет), дому ничего не угрожает.

Земля имеет одну особенность: пока грунт не прогретый, он забирает в себя энергию, охлаждая дом, а когда прогретый, то он сам становится источником тепла и превращается в слой утеплителя. Когда укладывается мелкозаглубленный фундамент при наличи отмостки температурная ситуация под домом стабилизируется, теплопотери сводятся к нулю. Как только прогревается пара метров грунта под домом, так он сам становится утеплителем.

Процесс укладки

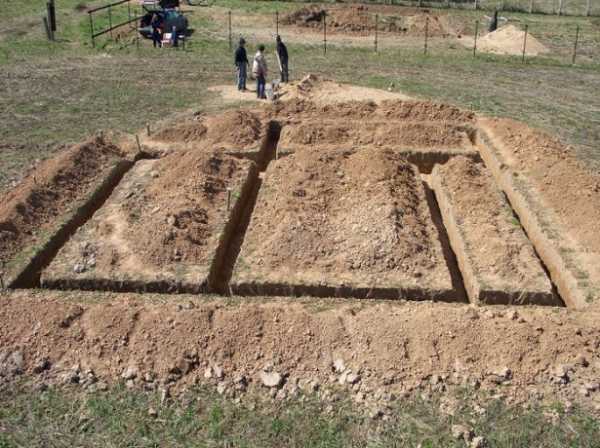

Траншеи следует рыть по всему периметру будущего строения, вдоль линий расположения несущих стен, которые примут на себя основную нагрузку

Мелкозаглубленный ленточный фундамент своими руками сделать очень просто. Процесс его укладки не занимает много времени и материалов. Достаточно иметь представление о том, что и за чем следует делать.

1. Разметка и проектирование . На начальном этапе нужно провести разведку местности, изучить свойства грунта участка и принять решение, насколько глубоко нужно закладывать блоки для будущего здания. Имея на руках проект будущей постройки, и сделав предварительные замеры на участке, можно приступать к следующему этапу.
2. Рытье траншей . Пометьте места будущих углов здания колышками, вбитыми в землю. Траншеи следует рыть по всему периметру будущего строения, вдоль линий расположения несущих стен, которые примут на себя основную нагрузку. Для облегчения затрат и времени используют ленту. Главное – правильно распределить нагрузку на несущие стены, и можно даже использовать монолитную плиту, в которую можно будет вмонтировать теплый пол, таким образом добавляя высокую температуру и дополнительно прогревая грунт вокруг дома и почву под мелкозаглубленный фундамент.
3. Траншеи должны быть изначально максимально ровными . Чтобы проверить, насколько ровные у вас получаются поверхности, пользуйтесь ватерпасом и рулеткой. От того, насколько вы справитесь с этой задачей, будет зависеть расход материалов и количество усилий, которые придется приложить для дальнейших работ.

Глубина траншеи при таком варианте заложения основания может не превышать 50 сантиментов. Ширина должна превосходить планируемую толщину стен. Рыть можно вручную, если постройка небольшая. Если есть возможность использовать услуги мини-экскаватора, то это идеальный вариант, поскольку дно траншеи сразу приобретет необходимую степень ровности.

4. Устройство мелкозаглубленного ленточного фундамента. Такой тип основания можно сделать под одноэтажные бревенчатые постройки на песчаных и глиняных грунтах. Состоит он из:
   • гидроизоляции;
   • продухов;
   • бетона марки 250 и выше;
   • арматуры диаметром 12;
   • щебня, керамзита;
   • песчаной подушки.

Требует установки опалубок в процессе работы.

5. Укладываем гидроизоляцию . Дно траншеи необходимо утеплить. Если у вас нет возможности или необходимости укладывать изоляцию из дорогостоящих материалов, сделать ее можно из обыкновенного рубероида. Задача гидроизоляции в данном случае – удержание бетонных плит от воздействия подземных грунтовых вод и сохранение песочной подушки.
6. Изготовление подушки. Подушка под основу готовится следующим образом:
   1. На дно траншеи засыпается крупнозернистый песок слоем 15-30 см;
   2. Заливается водой;
   3. Утрамбовывается при помощи специального инструмента;
   4. Засыпается слой щебня или керамзита толщиной от 20 до 30 см.

7. Изготовление армированных решеток . Для придания основанию жесткости и прочности в его основание требуется заложение арматурной сетки. Плетется такая сетка методом вязки с использованием обычной проволоки. Используется арматура диаметром 12 мм для продольных рядов и 20 мм для поперечных, и изготавливается так, чтобы в каждом ряду было от 4 до 6 (в идеальном варианте 5) прутиков. Шаг сетки не должен быть меньше 15 см.

Для придания основанию жесткости и прочности в его основание требуется заложение арматурной сетки

Для лучшего скрепления между собой необходимо применение специальных арматурных уголков. Для облегчения процесса установки решетки можно сделать из остатков пластиковых труб небольшие подставки, напилив их в виде колечек на домашней циркулярке, и расставить их под готовую армированную сетку.

8. Армирование – самая важная часть заложения основания. Именно армированная решетка придает жесткость и прочность всей конструкции и образует монолитную раму.

9. Строительство опалубок . Этот этап не всегда требуется в устройстве такой конструкции. Над поверхностью грунта при таком методе заложения опалубок не устанавливают. Но если вы решили, что вам так будет удобнее, то для более ровных стен желательно подготовить щиты из обрезной доски и после установки решеток обустроить деревянные конструкции, позволяющие заливать бетоном траншеи с сеткой.

Зачастую вместо опалубки используют пенополистирол или другой утеплитель, который навсегда останется частью фундамента, выполняя при этом важную функцию сохранения тепла. Можно воспользоваться железобетонными блоками.

10. Столбчатый способ укладки основания . Столбчатый вариант предполагает установку конструкции здания на невысокие столбики. После заливки основы ленточным мелкозаглубленным методом по углам возводятся кирпичные столбики, на которые укладывается монолитная плита.

Столбчатый метод заложения применяется в случаях постройки бань и саун. Строение выглядит парящим над землей, что добавляет ему шарма.

11. Заливка бетоном . На конечном этапе строительства пустоты в траншеях заливаются бетонной смесью, состоящей из песка, цемента, мелкого щебня и воды. Цемент предпочтительно выбирать высокой марки, не менее 250. В процессе заливки бетон следует тщательно утрамбовывать и выгонять пузырьки воздуха для придания нужной прочности. Делать это можно при помощи палки или специального инструмента – вибратора.

Старайтесь максимально выровнять верхнюю часть, поскольку именно на нее будут ложиться конструкционные материалы для укладки стен.

Рекомендуем к прочтению:

Варианты технологии

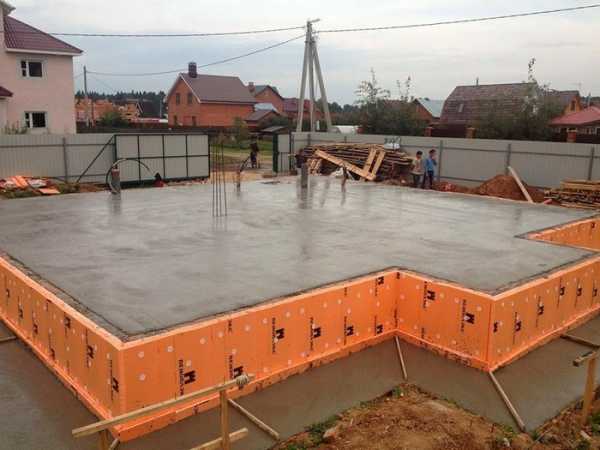

Мелкозаглубленный фундамент можно делать в виде монолитной плиты

Мелкозаглубленный фундамент можно выложить тремя способами:

• Как монолитная плита;
• Заливка бетоном с использованием арматурной вязаной стеки;
• Отдельными заранее подготовленными блоками или кирпичной кладкой.

Все три метода просты в применении. Выбирайте, что вам больше подходит либо какой материал у вас есть в наличии.

Достоинства мелкозаглубленного фундамента

В последнее время с применением современных технологий стало возможным строительство небольших зданий при помощи укладки основания мелкозаглубленным ленточным способом

В последнее время с применением современных технологий стало возможным строительство небольших зданий при помощи укладки основания мелкозаглубленным ленточным способом. Преимущества такого метода в следующем:

• Сделать мелкозаглубленный ленточный фундамент можно своими руками;
• Простота и легкость в исполнении;
• Малозатратность и низкий бюджет;
• Возможность укладки и подготовительных работ без применения строительной техники;
• Возможность утепления цокольного этажа и подвального помещения;
• Возможность укладки на основу монолитной плиты с применением технологии «теплый пол»;
• Достижение высокой прочности, необходимой для долговечного строительства небольших хозяйственных сооружений и индивидуальных домов;
• Возможность замены: выполнение работ из тех материалов, которые есть под рукой.

Недостатки

В данном случае следует уделить больше внимания устройству отмостки вокруг здания

Из недостатков можно назвать только один: недостаточную прочность для построек на пучинистых грунтах. Как уже отмечалось выше, чтобы решить эту проблему, следует уделить больше внимания устройству отмостки вокруг здания. При необходимости можно провести дренажную систему под основанием фундамента, то есть проложить перед началом работ трубы с большим сечением и засыпать их песчано-щебневой смесью.

Еще один важный момент! Укладка мелкозаглубленного фундамента должна проводиться только на прогретом грунте и не требует усадки. Более того, здание на таком основании нужно возводить в течение короткого срока времени, не более 3-5 месяцев.

Теперь вы все знаете о том, как правильно происходит процесс заложения основы под небольшие строения, и можете приступать к работе!

kakpostroitdomic.ru

от А до Я +Видео

При строительстве домов на выборе варианта фундамента учитываются некоторые факторы. Основные показатели, которые следует учитывать, это характеристики грунта (состав и промерзание зимой), вес дома и собственно ваш бюджет.

Закладка монолитного фундамента своими руками

Мелкозаглубленный фундамент для дома, о котором мы будем вести речь, позволит вам несколько сэкономить, ведь закладывается он не очень глубоко, а значит и расход материалов будет снижен. Подходит он для несложных грунтов и достаточно легких построек, хотя дома из дерева или пенобетона позволяет строить даже в несколько этажей.

Глубина заложения данного типа фундамента – небольшая (об этом говорит нам и само его название).

Ленточный мелкозалубленый фундамент

В пользу данного варианта выступает то, что, не смотря на небольшую глубину заложения, при устройстве такого фундамента вполне возможно устройство подвального помещения.

По технологии различают сборный и монолитный ленточный фундамент.

Сборный

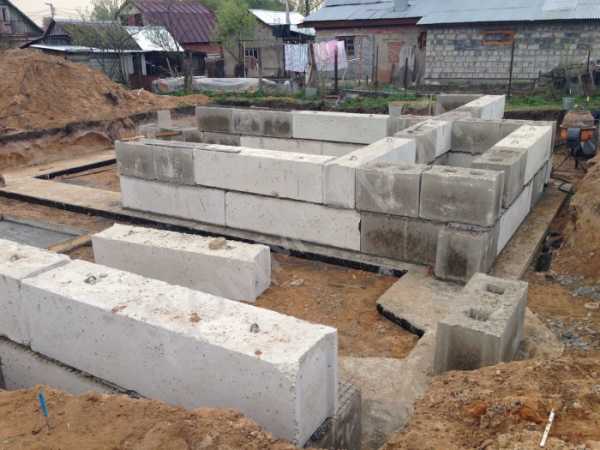

Сборный будет состоять из готовых бетонных блоков, объединенных стяжкой. Этот фундамент хотя и монтируется несколько быстрее, однако уступает по прочности и срокам службы.

Монолитный

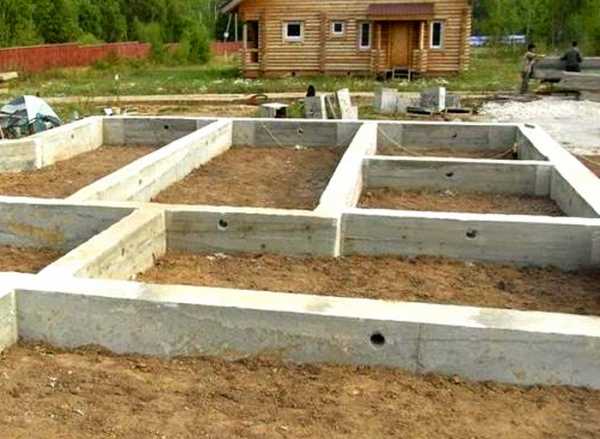

Монолитный изготавливается прямо на месте, раствор заливается в подготовленную опалубку. Он прочнее, прослужит дольше, однако и труда потребуется затратить на его возведение своими руками значительно больше.

Очень хорошо показывает себя данный тип фундамента при строительстве каркасных домов.

Особенности материалов

Мелкозаглубленный фундамент может быть выполнен с использованием определенных строительных материалов.

Самым распространенным является ленточный фундамент из железобетона (бетонная смесь + арматура). Также при возведении могут использоваться

• бутобетон (бутовый камень), подходит для легких песчаных почв или
• кирпич, для почв с минимумом грунтовых вод.

Мелкозаглубленный фундамент на пучинистом грунте

Пучинистость грунта вовсе не является противопоказанием для возведения мелкозаглубленного фундамента.   Основание дома в данном случае закладывается на достаточно небольшую глубину, поэтому и силы морозного пучения воздействуют на такой фундамент минимально.

Также мало подвержен данный тип и воздействию грунтовых вод.

Утепление мелкозаглубленного фундамента

Грамотное утепление позволяет защитить конструкцию от промерзания, а значит и от разрешения. Довольно удобным, эффективным и экономически выгодным является использование для утепления пенополистирола (по-простому — пенопласта).

Хорошее утепление позволит продлить срок службы фундамента и уменьшит расходы на отопление.

Хотя данный вид фундамента сложно назвать малозатратным, однако он подкупает своими показателям прочности и надежности.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент стал популярным для строительства частных домов благодаря своей универсальности и возможности устройства без применения тяжелой техники и относительно за небольшие деньги. Как правильно построить мелкозаглубленный ленточный фундамент своими руками?

Когда применяется МЗЛФ

Мелкозаглубленный ленточный фундамент (МЗЛФ) — это разновидность ленточного фундамента с глубиной заложения не больше 70 см. Этот вид основания получил распространение в индивидуальном строительстве благодаря нескольким существенным плюсам:

• относительно небольшой стоимости,
• малому объему земляных работ,
• отсутствию необходимости использовать тяжелую технику,
• применимости на разных типах грунта,
• небольшим затратам строительных материалов.

Возводить на нем можно дома до 3 этажей из бруса, бревна, каркасные, кирпичные с облегченной кладкой, из пенобетона.

Фундамент мелкого заложения подходит как для непучинистого, так и для пучинистого грунта. Нельзя делать его на биогенных почвах: торфе, сапропеле, а также на глине.

Виды МЗЛФ

Мелкозаглубленный ленточный фундамент может быть как монолитным, так и сборным. Монолитный фундамент представляет собой бетонную армированную ленту, которая располагается по периметру строения и под несущими стенами. В случае сборного фундамента эта лента делается из фундаментных блоков, скрепленных цементным раствором. Для создания сборного фундамент понадобится гораздо меньше времени, но срок службы у него меньше, чем у монолитного.

Комбинация свайного и ленточного фундамента — свайно-ленточный мелкозаглубленный фундамент. Лента в этом случае опирается на винтовые или буронабивные сваи, под ней делается песчаная или щебеночная подушка. Свайный фундамент делают на сложных грунтах или при перепадах высот на участке.

Порядок строительства

Перед тем как сделать мелкозаглубленный ленточный фундамент, необходимо провести геодезическую экспертизу, чтобы выяснить

• состав и качество грунта,
• глубину его промерзания,
• уровень грунтовых вод.

Эти параметры влияют на выбор типа фундамента и глубину его заложения. Однако, если вы хотите экономить на дорогостоящей экспертизе, для оценки качества грунта достаточно пробурить шурфы в нескольких местах на участке.

• Глинистый грунт можно скатать в шарик руками.
• Суглинок также можно скатать в шарик, но он будет с трещинами.
• Супесчаный грунт при этом частично рассыплется.
• Песчаный грунт скатать в шарик невозможно.

Площадку для строительства необходимо расчистить от мусора и растений, деревья выкорчевать, снять плодородный слой почвы.

Далее производят разметку — переносят размеры дома на площадку. Для этого понадобится веревка и колышки. В первую очередь отмечают фасадную стену дома, которая смотрит на улицу. Далее строят перпендикулярно ей две другие стены. Чтобы проверить, ровный ли получается прямоугольник, сравнивают его диагонали. По углам забивают маячки. На расстоянии примерно метра от этого контура устанавливают отмостку из досок, на которую натягивают веревки, показывающие размеры ленточного фундамента. Можно нанести размеры непосредственно на землю известковым раствором.

После этого копают траншею. Ее глубина равна толщине ленты плюс толщина песчаной подушки. Толщина подушки обычно составляет 20 см. Обычно траншею для мелкозаглубленного ленточного фундамента делают глубиной 0,5 м, шириной 0,6- 0,8 м.

Под тяжелые конструкции, такие как печь, крыльцо, лестница, копают котлованы.

Подушку делают из песка, щебня или их смеси, толщиной 30-50 см. Распространенный вариант также двухслойная подушка: 20 см щебня и 20 см песка. Если грунт на участке пылеватый, то перед засыпкой подушки нужно постелить в траншею геотекстиль.

Подушку насыпают слоями, уплотняя каждый слой. Если она двухслойная, сначала насыпают 10-15 см песка, утрамбовывают его. Чтобы облегчить эту задачу, песок смачивают. Далее насыпают гравий и тоже утрамбовывают. Поверхность подушки должна быть строго горизонтальной, это можно проконтролировать с помощью уровня. Сверху укладывают гидроизолирующий материал — рубероид.

Монолитный МЗЛФ

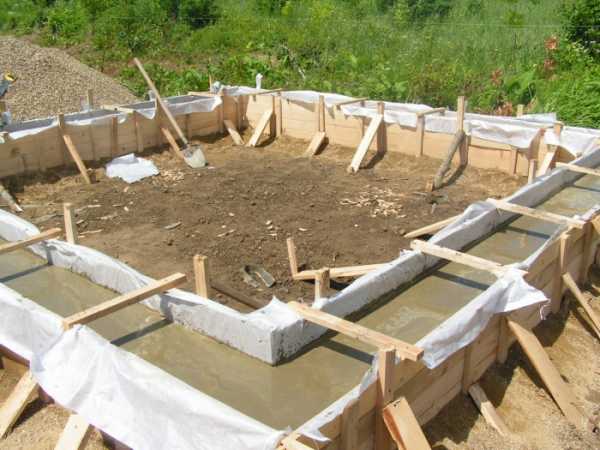

Далее собирают опалубку. Для нее используют доски или щитовые материалы, такие как фанера, ОСП и другие. Доска должна быть толщиной не менее 5 см. Доски сбивают в щиты. Опалубка должна быть на несколько сантиметров выше предполагаемого уровня бетона. Высота ленты над поверхностью земли должна быть меньше или равна глубине и равна 4 ширинам ленты.

Щиты фиксируют с помощью колышков, между собой соединяют саморезами или гвоздями. Элементы крепежа не должны торчать внутрь опалубки. Если они окажутся в бетоне, могут появиться трещины или даже отколоться кусок бетона. Также опалубку для мелкозаглубленного ленточного фундамента дополнительно укрепляют наклонными подпорками (подкосами), сделанными из бруса сечением не менее 5 см. Располагают подпорки с внешней стороны на расстоянии примерно 0,5 м. В опалубке необходимо просверлить отверстия для коммуникаций. В них вставляют трубы.

Изнутри опалубку выстилают полиэтиленом для гидроизоляции и уменьшения сцепления с бетоном. Можно использовать и несъемную опалубку из экструдированного пенополистирола.

Армирование

Устройство мелкозаглубленного ленточного фундамента обязательно включает армирование. Арматуру вяжут вязальной проволокой. Использование сварки для соединения прутков не рекомендуется, так как в этих местах наиболее вероятно начнется коррозия. Схемы армирования приведены на рисунке.

Минимальное количество прутков для каркаса мелкозаглубленного ленточного фундамента — 4 штуки. Продольная арматура должна быть класса AII или AIII, иметь ребристое сечение. Чем она длиннее, тем лучше — каждое соединение уменьшает прочность каркаса. Для поперечных частей используют более тонкую гладкую арматуру (6-8 мм). Для мелкозаглубленного фундамента достаточно двух армирующих поясов, всего 4 продольных прутка. От краев фундамента арматура должна отстоять на 5 см. Между вертикальными перемычками должно быть 30-40 см.

Особенно важно правильно сделать армирование углов. Для этого прутки сгибают таким образом, чтобы заход на другую стену был не менее 40 диаметров прутка. При этом возле углов расстояние между вертикальными перемычками должно быть в два раза меньше, чем в стене.

Заливка

Бетон лучше брать заводской, марки не меньше М200 (для деревянных домов) и М250 (для кирпичных). При самостоятельном изготовлении лучше перемешивать бетон не вручную, а в бетономешалке.

Желательно залить весь фундамент за один прием. Бетон заливают послойно, каждый слой выравнивают и утрамбовывают. Для этой цели лучше использовать вибротрамбовку. Последний слой выравнивают по нанесенной на опалубку отметке. Профессиональные строители, сделавшие уже не один десяток фундаментов, рекомендуют посыпать бетон сверху сухим цементом. Это нужно, чтобы верхний слой быстрее схватился. Застывает фундамент примерно месяц.

Противодействие пучению

Перед тем как сделать ленточный мелкозаглубленный фундамент на суглинке, нужно знать, что для такого грунта нужны меры против пучения:

• дренаж,
• гидроизоляция,
• утепление.

Дополнительно об утеплении фундамента смотрите на видео:

Важно! Очень желательно выполнить весь цикл работ (построить дом полностью) за один сезон, чтобы фундамент не оставался без нагрузки на зиму. В противном случае силы морозного пучения могут выдавить фундамент из земли, деформировать или сломать. Если нет возможности достроить дом до холодов, то землю вокруг фундамента необходимо закрыть любым теплоизолирующим материалом (соломой, опилками). Снег на участке убирать не нужно.

МЗЛФ на сваях

Фундамент на сваях делают на сложных грунтах. Для этого обычно используют винтовые или буронабивные сваи. Под ленту насыпают песчаную подушку. Она будет противостоять пучению грунта.

Буронабивные сваи делают прямо на участке. Для этого бурят скважины, помещают в них трубы, армирующий каркас и заливают бетоном. Глубина скважин должна быть ниже уровня промерзания грунта.

Арматуру свай необходимо связать с каркасом ленты. Для этого она должна подниматься над подошвой ленты не менее чем на 40 см. Если используются винтовые сваи, то в них просверливают отверстия, продевают в них арматуру и связывают с каркасом ленты.

Мелкозаглубленный ленточный фундамент как монолитный, так и сборный, можно сделать самостоятельно. На нем можно строить дома из разного материала и разной этажности (до 3 этажей), применяется он на разных типах грунта.
