Утепленный мелкозаглубленный ленточный фундамент

Основание частного дома должно быть надежным, долговечным и по возможности экономичным. Всем этим требованиям отвечает мелкозаглубленный ленточный фундамент. В этой статье мы расскажем о его утепленной разновидности — МФУП

При устройстве обычного мелкозаглубленного фундамента под лентой устраивают песчаную подушку. Она работает как амортизатор и защищает подошву от промерзания. Если же фундамент еще и утеплен пенополистиролом, толщину засыпки можно свести к минимуму, не боясь морозного пучения.

Еще одним плюсом МФУП (мелкозаглубленный фундамент с утепленной плитой) является особая форма ленты. Она имеет переменное сечение и в разрезе напоминает перевернутую букву «Т». При такой конструкции основание становится куда более легким, чем в случае с обычным мелкозаглубленным фундаментом, но устойчивость к подвижкам грунта сохраняется в полной мере.

И наконец, третье преимущество – наличие утепленных отмостки и плиты пола, которые позволяют заметно снизить теплопотери.

На мелкозаглубленном утепленном фундаменте можно строить не только легкие деревянные и каркасные дома, но и каменные, высотой до трех этажей

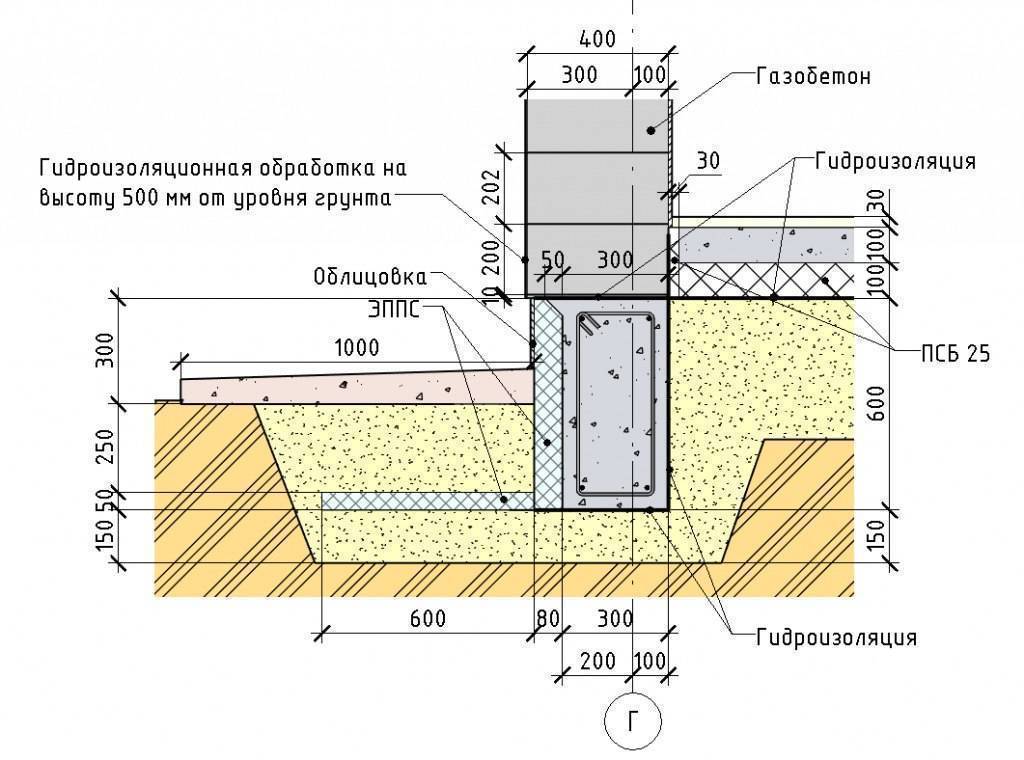

Схема мелкозаглубленного фундамента

Рассмотрим технологию заложения МФУП. Прежде всего, нужно снять верхний слой грунта и вырыть траншею глубиной 450 мм и шириной 1 м. Далее на дно следует засыпать 100–150 мм песка и тщательно утрамбовать его. Затем — смонтировать опалубку, связать арматурный каркас и залить бетоном.

Геометрические параметры ленты таковы: ширина нижней части 600 мм, высота — 150–300 мм (определяется расчетом). Ширина верхней части — 300 мм. Над землей основание возвышается на 500 мм.

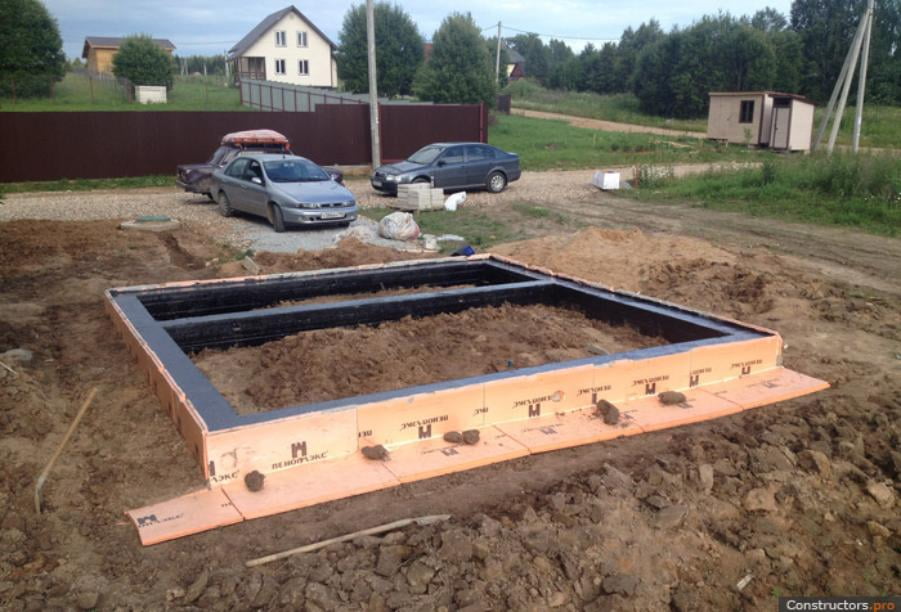

Следующий этап работ — утепление. Снаружи производят засыпку песком (с обязательной трамбовкой), чтобы выровнять основание. Укладывают под отмостку экструдированный пенополистирол (плиты толщиной 70–100 мм). При этом нужно образовать небольшой уклон отвода воды. Утепляют и внешнюю сторону ленты фундамента.

С внутренней стороны МФУП делают обратную засыпку пазух тем грунтом, который был вынут при рытье траншеи, и тщательно утрамбовывают. Поверхность ячеек, образованных лентами фундамента, выравнивают песком, кладут по всей площади утеплитель, поверх него армируют плиту толщиной 100–120 мм, и наконец, заливают бетоном. В итоге получается монолитная жесткая конструкция.

И вертикальные, и горизонтальные поверхности мелкозаглубленного ленточного фундамента необходимо утеплять полностью, без пропусков и зазоров

МФУП — энергоэффективный тип фундамента. Его преимущества очевидны: во-первых, такая конструкция совместно с плитой пола заставляет всю ленту работать как единое целое и участвовать в силовой схеме фундамента. Во-вторых, получается уже утепленный монолитный пол. Тем, кто стремится снизить затраты на отопление здания в холодный период года, стоит обратить на МФУП внимание.

Консервирование на зиму

В идеале строительные работы нужно проводить в теплое время года. Но на практике так получается не всегда. Если не удалось возвести стены до холодов и стройку приходится заморозить, готовый фундамент ни в коем случае нельзя предоставлять самому себе. Без нагрузки он не сможет противостоять пучению грунта. Чтобы основание дома пережило зиму, его нужно защитить. Для этого периметр застройки (фундамент и 1 м грунта вокруг него) застилают двумя слоями водонепроницаемой полимерной пленки. Конструкцию засыпают утеплителем, например, керамзитом или соломой. И наконец, укладывают сверху фанерные щиты, чтобы защитить фундамент от осадков.

Мелкозаглубленный ленточный фундамент для дома из газобетона

Ленточный фундамент мелкого заложения – наиболее популярная конструкция в индивидуальном строительстве: для закладки достаточно траншеи глубиной 70 см, а работы можно выполнить собственными руками.

Преимущества мелкозаглубленного ленточного фундамента

Самое главное преимущество конструкции – простота и надежность.

  • Работа по закладке фундамента, конечно же, требует физических усилий. Но примерно столько же труда нужно потратить на сооружение садовой дорожки. Постройка бетонной ленты в одиночку – не героизм: так считают опытные дачники.
  • Материалы для строительства – щебень и песок – в прямом смысле лежат под ногами. Их несложно и купить – уровень цен на природные минералы невысок.
  • Универсальность монолитных железобетонных лент доказана практикой: на этих основаниях возведены и тяжелые кирпичные особняки, и легкие дощатые сарайчики.
  • Строить такие ленточные фундаменты можно, практически, на всех видах грунтов – на ракушечниках, песчаниках, супесях и суглинках. На глинистых и лессовых землях МЗЛФ также стоят десятилетиями. Табу – торфяники: здесь устанавливать подобные конструкции запрещено.
  • Опыт показал, что МЗЛФ под дом из газобетона не требует дорогостоящих геологических изысканий: заранее известно, что бетонное основание будет надежно удерживать строение на самых ненадежных земляных грунтах – сминаемых, пучинистых, и, вдобавок, в промерзающем слое.

При этом конструкция проверена десятилетиями. С момента, когда власть разрешила горожанам строить садовые домики, каждый дачник хотя бы раз принимал участие в закладке МЗЛФ. Опыт оказался удачным – практически все коттеджи простояли более 50 лет.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Зачем же тратить деньги на геологические исследования, если заранее известно, что лента отлично работает на всех грунтах, кроме торфяников? Как оказалось, все дело в технологии. Главное – нужно соблюсти все нормативные требования к устройству фундамента.

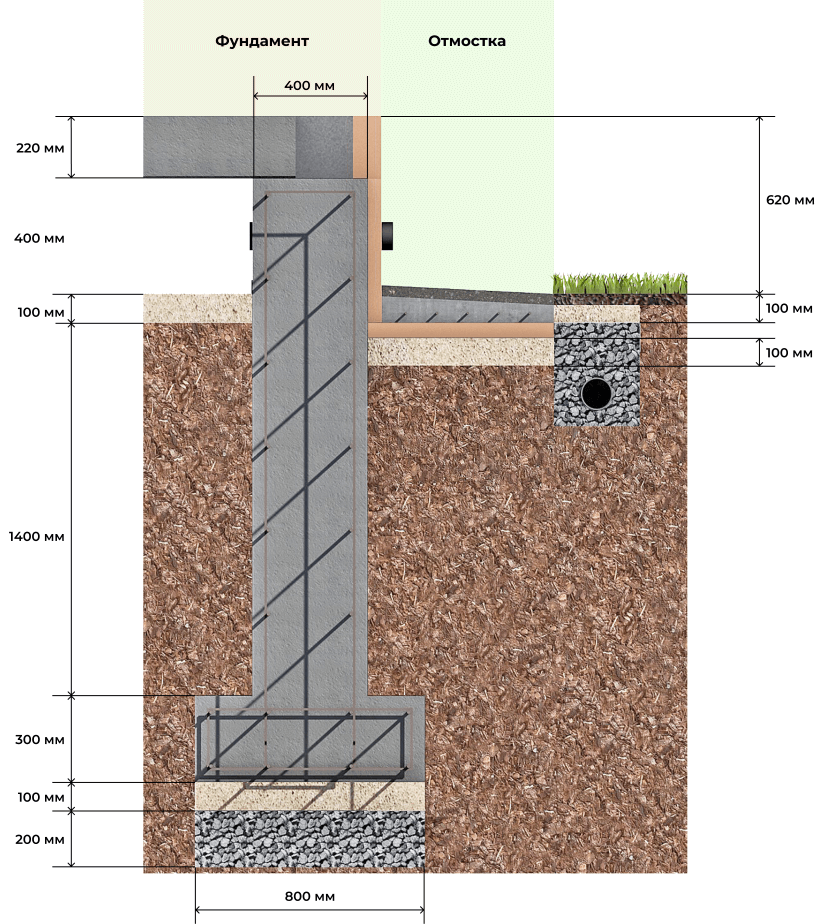

Лента – замкнутый контур, проходящий под несущими стенами здания. Фундамент в плане повторяет периметр дома, Противоположные стороны соединены перемычками.

Постелью для малозаглубленного фундамента служит песчаная подушка толщиной 20–30 см, уложенная на дно траншеи. Важность песчаной подсыпки сложно переоценить:

  1. Подушка является демпфером – амортизирующей прокладкой между бетоном и грунтом.
  2. Подушка – выравнивающий слой. обеспечивает горизонтальное положение пятке фундамента.
  3. Песок – непучинистый грунт, поэтому постель воспринимает и нивелирует все нагрузки, связанные с выталкиванием ленты вверх, на поверхность.

Ленточный фундамент – это бетонная призма, монолит: ее глубина заложения под газобетон составляет 700–800 мм. Три четверти бетона находится в грунте, т.е. ниже нулевой отметки. Над поверхностью почвы призма выступает на 200–300 мм.

Жесткость конструкции обеспечивает объемный сетчатый каркас из стальной арматуры и проволок.

С обеих сторон призмы устраивается песчаная отсыпка. Это слой песка, высота которого равна подземной части бетонной ленты, а ширина – 10–20 см. Назначение у боковой отсыпки – то же, что и у подушки: защита монолитной призмы от давления промерзшего грунта зимой.

По наружному краю ленты делают отмостку – цементированную дорожку, примыкающую к фундаменту и защищающую его от поверхностной влаги.

На верхней горизонтальной поверхности призмы устраивают гидроизоляционную защиту от капиллярной влаги. Это – обязательный элемент, им нельзя пренебрегать. Все минеральные материалы, а газобетон – в особенной степени, активно впитывают воду. Во время эксплуатации здания из-за повышенной температуры стен происходит инфильтрация почвенной влаги. Вода по капиллярам кирпича или бетона способна подниматься на высоту 11 м. В итоге, владелец дома будет жить во влажных помещениях.

Если грунты под зданием насыщены подземными водами, стенки бетонного монолита следует также защитить: для этого по внешнему контуру устраивают отсечную вертикальную гидроизоляцию.

Конструкционным продолжением фундамента может быть цоколь. Это кирпичная стенка, на которую впоследствии будут уложены полы первого этажа.

Главное требование – достаточная несущая способность. Монолитная бетонная призма обязана удерживать в неподвижном положение каждый элемента здания. Несущая способность зависит от ширины и глубины фундамента, а также от типа грунта.

При расчете статистической нагруки следует учесть две группы факторов:

  1. массу дома – вес оштукатуренной стеновой конструкции с перекрытиями, полами, кровлей;
  2. полезную массу – вес предметов обстановки, бытовой техники и всех обитателей.

Толщина стенок бетонной ленты обычно выбирается равной сечению стен здания. СНиПы разрешают уменьшить толщину призмы на 25%. Однако уменьшение не должно идти во вред прочности. Глубина залегания фундамента, качество армирования должны обеспечить уровень несущих характеристик.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Фундамент с уменьшенной стенкой необходимо утеплить. В качестве теплоизолятора можно применять экструдированный пенополистирол: в Московской области толщина изоляции должна быть не менее 80 мм.

К основаниям газобетонных домов предъявляются повышенные требования: ведь газобетон очень чувствителен к изгибающим нагрузкам. Такие нагрузки могут возникнуть под боковым воздействием грунта при пучении.

Чтобы максимально избежать рисков, МЗЛФ для таких домов делают с увеличенным основанием. Это значит, что пятка ленты должна быть шире ее вершины. Добиваются этого одним из двух способов:

  1. бетонному основанию придают форму усеченной пирамиды;
  2. при подготовке траншеи для пятки устанавливают дополнительную опалубку – с более широким интервалом.

Методология расчета заключается в следующем.

  1. На первом этапе следует удостовериться в типе грунта на участке строительства. Эта задача может оказаться не из простых. Если строить предстоит в степном регионе, то с большой вероятностью грунт в зоне строительства будет похож на грунты по соседству.

    Если же стройка ведется на плоскогорье или равнинной местности, возможны сюрпризы: несмотря на миниатюрные размеры участка, на нем может оказаться множество типов грунтов. И некоторые из них могут обладать уменьшенной несущей способностью. Поэтому, застройщик обязан провести тщательное обследование земельного участка.

  2. Определяют удельную несущую способность грунта – предельный вес на 1 кв. метр.
  3. Вычисляют полную нагрузку дома – вес всех элементов, в т. ч: фундамента, стен, плит, обрешетки и черепицы, а так же вес полезных предметов, которые будут находиться в помещениях.
  4. Вычисляют общую площадь пятки бетонной ленты.
  5. Находят отношение величин полной нагрузки и площади основания.
  6. Сравнивают полученное значение со справочным показателем.
  7. На основании анализа принимают решение – усилить или, может быть, ослабить конструкцию фундамента.
  1. Геологическое обследование участка.

    До начала строительства следует выяснить – на грунте какого типа будет стоять наш дом. Для этого мы бурим 2–3 шурфа глубиной около 1,5 м, и проводим анализ – из грунта скатываем шарик и пытаемся расплющить его.

    Допустим, у нас получился плоский блинчик с ровными – без трещин, краями. Делаем вывод о том, что на нашем участке преобладает глинистый грунт.

    Это означает:

    • вода с участка плохо уходит;
    • возможно подтопление фундамента вешними водами и осенними ручьями;
    • при намокании грунт набухает;
    • замерзшая глина в зимний период расширяется в объеме и пытается приподнять здание;
    • весной почва оседает неравномерно – возможно, что фундамент будет испытывать значительные нагрузки на изгиб;
    • несущая способность глины – составляет 10 т/м2.
  2. Разработка проекта.

    Принимаем решение: для возведения дома выбираем малозаглубленный ленточный фундамент, устроенный на песчаной подушке.

    Стенки бетонной призмы утеплим. Такая конструкция обеспечит устойчивость всех элементов здания.

    На этом этапе:

    • чертим эскиз фундамента и проставляем минимально-допустимые размеры подушки, ленты, боковой подсыпки и отмостки;
    • рассчитываем удельное давление фундамента на грунт: оно должно быть меньше несущей способности глины. При необходимости, корректируем начальные параметры.
  3. Планировка участка и планирование работ.

    Планирование включает:

    • составление графика выполнения работ;
    • формирование сводных перечней (ведомостей) необходимых приспособлений, механизмов, инструментов и материалов;
    • написание техпроцесса с примерным перечнем привлекаемых специалистов и помощников.

    Планировка – это разметка участка и выравнивание поверхности, подготовка ее к строительству.

    Мнение эксперта
    Виталий Кудряшов

    строитель, начинающий автор

    Участок размечают при помощи рулетки. Направления трассировки обозначают тесьмой, натянутой на забитые в землю колья.

    Главное при разметке – обеспечить параллельность сторон, т.е. прямизну углов. Есть два простых способа, позволяющих начертить прямые углы без транспортиров, буссолей или теодолитов, и даже без рулетки:

    • Измерить диагонали. Диагонали классического параллелограмма равны и пересекаются друг с другом на середине.
    • Воспользоваться законом «египетского треугольника». Если у треугольника стороны равняются, соответственно, 3; 4. и 5 мерных единиц (отрезков), то у данного треугольника один угол прямой и два катета перпендикулярны друг другу. Способ интересен тем, что для контроля можно воспользоваться простой рейкой или бечевкой, с равномерно повязанными 12-ю узлами.
  4. Подготовка траншеи.

    Ровик выкапывают по периметру внешних стен и под несущими внутренними простенками.

    Ширину траншеи подбирают на 10 см большей, чем толщина стены. Этот запас предназначен для монтажа утеплителя. Так как СНиПом допускается свес газоблоков на 25% ширины, то для стены 380 мм ровик можно сделать 400 мм – 30 см займет бетон и 10 см – ЭППС.

    Глубина траншеи определяется по сумме предполагаемой высоты ленты (в нашем случае 70 см) и высоты песчаной подушки – 30см.

    При определении тех или иных габаритов ленты (и траншеи) следует учитывать общую площадь фундамента: платформа должна обеспечить достаточное сопротивление давлению дома.

  5. Установка опалубки.

    Существуют специальные конструкции, оснащенные винтовыми зажимами, эксцентриками и прочими видами замков. Если под рукой таковых не оказалось, можно соорудить опалубку из досок.

    Главное требование к стенкам ограждения – их тщательная фиксация. Доски скрепляют между собой перемычками через каждые полметра. С внешних сторон устанавливают подпирающие колья.

  6. Устройство песчаной подушки.

    Для подсыпки выбирают чистый песок без глинистых фракций. Укладывают основание в три приема – слоями по 10 см. Каждый слой увлажняют и утрамбовывают.

  7. Укладка арматуры.

    Армирующая обвязочная конструкция состоит из нижнего и верхнего контуров. Каждый контур состоит из пары стальных ниток, отстоящих от края ленты внутрь на 50 мм. Их обычно делают с стержней диаметром 12 мм.

    С интервалом 200–400 мм стержни перевязывают между собой попарно проволокой сечением 4–6 мм. Связи должны быть и горизонтальными, и вертикальными.

    Если вы не используете арматуру с маркой С, сваривать соединения нельзя – следует применять скрутки из вязальной проволоки.

  8. По внешнему краю траншеи настилаем гидроизоляционную пленку, и следом укладываем экструдированный пенополистирол – утепляющий слой. Плиты крепим к доскам опалубки гвоздями.
  9. Заливка бетона. Вся операция проводится в один прием. В процессе заполнения формы жидкий раствор уплотняют ломами – убирают пустоты. После окончания заливки бетонный слой вибрируют.
  10. Через месяц на верхней поверхности бетонной призмы укладывают слой гидроизолирующей пленки.
  11. В этот же период устраивают отмостку с горизонтальной изоляцией. Для этого вдоль ленты, по ее наружному краю на ширину 1 м выкапывают траншею. Глубина ямы – 30 см. В траншею укладывают последовательно:
    • слой песка высотой 5 см,
    • слой гравия высотой 5 см,
    • утеплитель толщиной 5 см,
    • сетку с ячейками 5 мм,
    • слой ЦПР толщиной 5 см.

На этом работы по укладке фундамента окончены.

Судя по отзывам владельцев частных домов, МЗЛФ на протяжении 50 лет активно использовался для возведения дачных коттеджей и индивидуальных особняков в сельской местности. Это одноэтажные здания со стенами в полтора-два кирпича. Практически все они эксплуатируются до сих пор. Мнение жителей и дачников об этой конструкции – только положительные.

Дома из железобетона – полутораэтажные. Но их масса примерно та же, что и у кирпичных домов, построенных в прошлом веке: ведь удельный вес газоблоков в 3–4 раза меньше, чем у глины. Таким образом, основываясь на отзывах, формируем собственное мнение: мелкозаглубленный ленточный фундамент отлично подходит для дома из газобетона – это надежное, долговечное основание.

Мелкозаглубленный утепленный ленточный фундамент в Перми под ключ

Основным отличием утепленного мелкозаглубленного ленточного фундамента (МЗЛФ) является то, что его заглубление меньше промерзающего слоя почвы.

Преимущества утепленного МЗЛФ

Основанием МЗЛФ является песчаная подушка (20-30 см). Она разделяет грунт от бетона, выравнивает поверхность. Песок, являясь непучинистым грунтом, отличается тем, что не изменяет свой объем при промерзании (оттаивании). Утепление ленточного фундамента пенополистиролом, пенополиуретаном или другими материалами позволило уменьшить размеры песочной подушки.

На пучинистых грунтах даже при закладке основания ниже глубины промерзания грунта происходит деформация дома. По этой причине МЗЛФ стало хорошим решением для малоэтажных домов. Ведь избежать разрушительного действия сил морозного пучения даже при глубоком фундаменте невозможно, однако технология МЗЛФ позволяет снизить затраты на выкапывание котлована.

Для фундамента мелкого заложения основной статьей расхода является усиленное армирование. Теплоизолированные материалы позволили изменить ленточную конструкцию (получилась перевернутая буква «Т»), которая намного легче и экономичнее обычного основания МЗЛФ.

Утепление мелкозаглубленного ленточного основания расширило область его применения. Утепленный МЗЛФ можно применять при строительстве кирпичных зданий высотой до трех этажей.

Снизить теплопотери дома на 10% можно благодаря утеплению фундамента. При этом материал для утепления должен быть также использован в конструкции пола по грунту.

Этапы обустройства утепленного МЗЛФ

Перед началом строительных работ необходимо провести расчет фундамента. Для этого важно знать вес дома и расчетное сопротивление грунта. Сопротивление грунта рассчитывается с учетом геодезических измерений, которые должны произвести профильные специалисты на участке.

Порядок обустройства утепленного мелкозаглубленного фундамента:

  1. Убрать верхний слой почвы.
  2. Вырыть котлован глубиной 45 см, ширина -1м.
  3. Сформировать «песочную подушку» толщиной 10-15 см.
  4. Установить опалубку, произвести армирование.
  5. Залить бетон.
  6. Утеплить ленточный фундамент снаружи и внутри.
  7. С внешней стороны засыпать песком, сделать отвод для воды.
  8. С внутренней стороны засыпать разъемы почвой из котлована.
  9. Использовать песок для выравнивания.
  10. Уложить армированную плиту толщиной в 10 см.
  11. Залить бетоном.

Важно помнить, что на зиму оставлять «голый» фундамент без укрытия нельзя. Он не сможет противостоять вспучиванию почвы. Необходимо защитить конструкцию пленкой, засыпать соломой или керамзитом, уложить фанерные щиты.

Заключение

Компания «ЭкоМонолит» в Перми производит ленточный фундамент. Доставка оборудования осуществляется в Перми и по Пермскому краю. Наши специалисты осуществляют все этапы устройства МЗЛФ – от геодезической разбивки строительной площадки до монтажа.

Особенности мелкозаглубленного фундамента

18 февраля 2019

время чтения 3 минуты

В новой статье мы расскажем об особенностях мелкозаглубленного фундамента, его закладывают на глубине 20-90 см. Это отличный выбор для легких домов или пристроек, которые приходится строить на пучинистых грунтах. Еще одна хорошая новость – он очень экономичен. Подробности в нашей статье.

Когда применяется?

Мелкозаглубленное основание используется в строительстве достаточно часто. Он очень экономичен и предназначен для легких зданий. Благодаря такому устройству дома, его себестоимость значительно снижается.

Чаще всего специалисты советуют закладывать мелкозаглубленный каркас на пучинистых грунтах. Дело в том, что при промерзании такая почва расширяется и давит на фундамент снизу и сбоку, сжимая и выталкивая его из почвы. Фундаменты глубокого заложения под действием этих сил разрушаются. Обычно он укладываются на глубине 20-90 см, что выше границы промерзания грунта. Для этого снимают верхний плодородный слой почвы и устраивает щебеночную подушку высотой 20 сантиметров. Так он устоит и при сильном пучении.

При этом на органических грунтах его не заложить. К таковым относятся торфяные и глинистые почвы.

Мелкозаглубленный фундамент пригоден для строительства легких домов, так как не способен выдержать большой вес стен. Это отличный выход для пристроек и домов из бревенчатого сруба, пенобетона и кирпича облегченной кладки. Основные материалы для строительства самого основания – бетон и железобетон. Они наименее восприимчивы к перепадам температуры. Такое основание необходимо армировать.

Выделяют ленточный и плитный мелкозаглубленный фундамент.

Ленточный фундамент

Самый распространенный вид фундамента. Представляет собой железобетонные балки, установленные по периметру дома и под внутренними стенами. Заглубление обычно  составляет примерно 30 см.

Для мелкозаглубленного роют траншею глубиной полметра и насыпают плотный слой щебня. Он станет основанием фундамента и заменит часть вспучиваемой почвы, а также поможет распределить нагрузку по всей бетонной полосе.

Плитный фундамент

Это самый надежный фундамент мелкого заглубления для пучинистых грунтов. Представляет собой бетонную плиту, которая закладывается под всю площадь дома. Благодаря песчаной подушке прямо под фундаментом его называют «плавающим». Во время подвижек в почве плита немного сдвигается вместе со всем домом, оставляя его в сохранности. При этом уровень такой плиты всегда чуть выше уровня земли.

Структура такого основания дома представляет собой песчаную подушку, гидроизоляционный слой и слой армированного бетона (сама плита).

Утепленный мелкозаглубленный фундамент

Специалисты научились немного сдерживать силу пучения просто утепляя землю вокруг фундамента. Благодаря этому снижается воздействие морозного пучения. Утепленный грунт промерзает вглубь немного меньше, также снижается количество замерзшей воды. Соответственно земля под фундаментом меньше расширяется, снижая силу пучения.

В этой статье мы рассказали вам все, что нужно знать о мелкозаглубленном фундаменте. Но если у вас остались вопросы, специалисты нашего отдела продаж вас проконсультируют. Обращайтесь!

Задать вопрос

Мелкозаглубленный ленточный утепленный фундамент

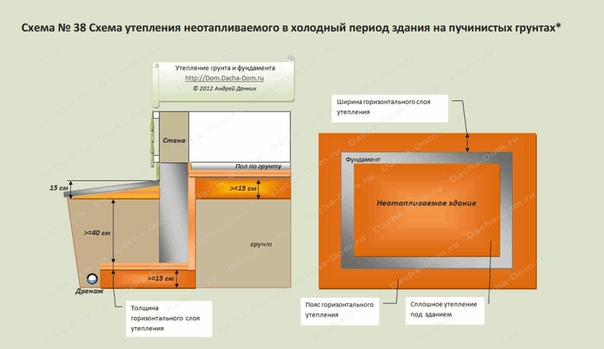

Схема утепления МЗЛФ.

Инженеры-строители настаивают на том, что утепление мелкозаглубленного ленточного фундамента необходимо осуществлять в момент его возведения. Качественно выполненное утепление является превосходной защитой подвального помещения и полов от сырости, а также залогом теплого воздуха и уюта в холодный период года.

Мелкозаглубленный фундамент ленточного типа считается самым подходящим техническим решением при строительстве малоэтажных зданий. Но, опять же, при этом обязательно следует выполнить утепление МЗЛФ, особенно если стройка осуществляется на грунте пучинистого типа, так как это оградит фундамент от возможного проседания и деформирования.

Когда необходимо утепление?

В каких случаях необходима отмостка, знает большинство из частных застройщиков, но не каждый из них сможет пояснить, почему и нужно ли вообще её необходимо утеплять. Необходимость в этом возникает:

  • Если используется мелкозаглубленный фундамент.
  • Если в доме имеется отопление на цокольном этаже.

Итак, уложенная вокруг здания отмостка является защитой малозаглубленного фундамента и цоколя от непосредственного контакта с водой в результате выпадения осадков, таяния снега или движения грунтовых вод.

Как уже было сказано, утеплять отмостку нужно в обязательном порядке, если строение построено с использованием мелкозаглубленного фундамента. Кроме этого, такие работы не дадут промерзнуть грунту вокруг сооружения, что может в дальнейшем сказаться на его прочности.

Также эти мероприятия обязательно нужно выполнять на территории, где имеются пучинистые грунты. Земля такого типа при промерзании расширяется в объеме, выталкивая фундамент наверх, а весной происходит ее неравномерное оттаивание. Это приводит к возникновению трещин и, как результат, к разрушению сооружения.

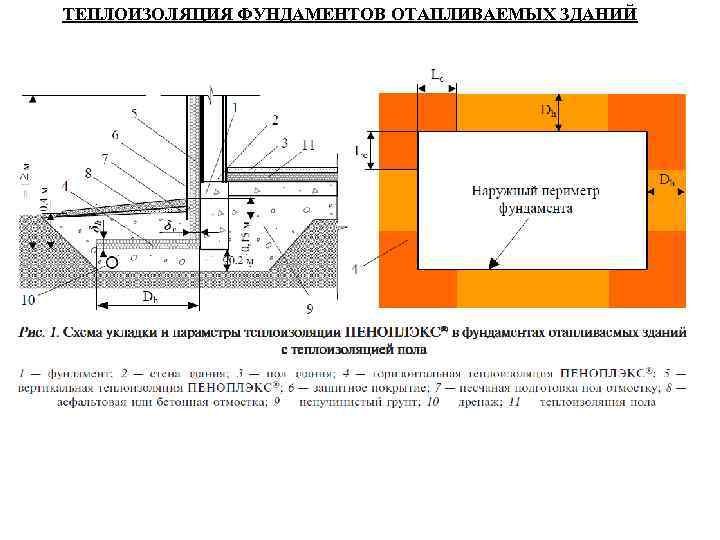

Схема с толщиной слоёв.

Утепление отмостки

Работы по утеплению отмостки предполагают использование следующих видов материалов: пенопласт, керамзит, минвата, пенополиуретан и т.д.

Глубина, на которую закладывают утеплительный материал, и его толщина зависят от технических показателей и климата региона строительства. Современные вспененные стройматериалы даже при небольшом размере «утеплительного» слоя гораздо лучше подходят для этих целей и считаются предпочтительней, чем минвата или керамзит.

Какой бы материал для теплоизоляции не был бы выбран владельцем дома, в любом случае должна быть выполнена гидроизоляция фундамента, так как без гидроизоляции утепление становится абсолютно бесполезным мероприятием.

Вспененные стройматериалы, фактически не имеющие отрицательных характеристик, имеют множество положительных сторон:

  • Относительно малый вес.
  • Небольшая тепловая проводимость.
  • Повышенная морозостойкость.
  • Водоотталкивающие свойства.
  • Большой эксплуатационный срок.
  • Экологическая чистота материала.

Нужно отметить, что пенопласт не имеет положительных характеристик, имеющихся у пеноплекса или, как его еще называют, пенополистирола. Пенопласт впитывает в себя влагу, теряя при этом свойства теплостойкости. Правда, этот изъян легко устраняется обустройством качественной гидроизоляции.

Схема тепловых потоков.

Кроме того, пенопласт имеет и другие недостатки. Недостаточная крепость может привести к его повреждению в результате грунтовых подвижек. Единственное положительное отличие пенопласта — это низкая цена, но в процессе борьбы с упомянутыми отрицательными качествами, владелец может понести куда большие затраты, чем при использовании качественного утеплителя.

Вот мы и подошли к ответу на вопрос, чем и как утеплить фундамент:

  • Хорошим материалом, который используют для утеплительных работ, считается пенополистирол. Его использование возможно во всех частях нашей страны, включая и северные районы.
  • Еще один вид утеплителя — это пенополиуретан. Он наносится равномерным слоем, который не деформируется в результате механических и иных воздействий. У покрытия не имеется швов и оно достаточно прочное. Но для его нанесения требуется специальное оборудование и навыки по обращению с ним. Поэтому использование этого вида утеплителя для малозаглубленного ленточного фундамента остается на ваше усмотрение.

Утепление при помощи пенополистирола

Все мероприятия, связанные с утеплением ленточного мелкозаглубленного фундамента, нужно выполнять в момент строительства здания. Однако порой проблемы могут возникнуть через какое-то время после завершения строительства, когда фундамент уже скрыт под слоем грунта. В этом случае первым делом необходимо вырыть траншею по периметру строения, произвести проверку целостности гидроизоляционных материалов и, при необходимости, заменить их.

Утепление самого фундамента на стадии возведения здания осуществляется за счет приклеивания к фундаментной коробке плиточного пенополистирола особой клеящей массой.

Схема морозостойкого фундамента.

Специалисты не рекомендуют применять для этих целей клеевые растворы с содержанием органических растворителей. Клеящую массу лучше всего намазывать равномерно на утеплитель, затем прижать плитку к фундаментной стене и зафиксировать на этом месте.

Начинать выполнять данные работы лучше всего с любого нижнего угла фундаментного каркаса. При этом, для лучшей стыковки плит, следует использовать при их укладке шахматный порядок

После завершения утепления фундамента при помощи пенополистирола, все швы и стыки полностью заделываются и герметизируются. Для этих целей чаще всего применяется монтажная пена. После этого можно приступить к равномерной траншеи с помощью песка и грунта, а затем начинать выкладывать отмостку по периметру.

Напоследок еще несколько советов, которыми не стоит пренебрегать:

  • Если утепление осуществляется при помощи пенополистерола, то в этом случае слой теплоизоляции рекомендуется обрабатывать клеевым составом. Благодаря этому утеплитель куда дольше сохранит свои характеристики.
  • Для повышения уровня защиты фундаментного каркаса строения, необходимо осуществить утепление отмостки по периметру всего дома.

О том, что перед закладкой любого фундамента необходимо произвести тщательный анализ грунта на участке, провести изыскания, а также выполнить все расчеты особо тщательно знают все. Любой владелец собственного дома, даже еще на стадии проектирования прекрасно понимает, что прочность и долговечность всей постройки зависит в первую очередь от основания. А вот о том, что необходимо выполнить и утепление мелкозаглубленного ленточного фундамента известно далеко не всем.

Зачем утеплять фундамент

Для того чтобы понять необходимость теплоизоляционных работ и выяснить для чего нужно утеплять ленточный фундамент, особенно неглубокого заложения, следует разобраться в свойствах применяемых материалов для основания дома.

Из чего состоит фундамент? Его основу составляют два материала: бетон и металлический скелет, повышающий его прочность. Так вот основные свойства данных материалов заключается именно в высокой несущей способности. А что касается удерживания тепла то можно сказать, что основание это просто «мост» для доступа холодного помещения внутрь. Фундамент наоборот способствует большой передаче холода от промерзающего грунта зимой внутрь. И это свойство выше как раз у оснований мелкого заложения.

Можно выделить два главных критерия, из-за которых утеплять основание дома нужно обязательно.

  1. Если строительство ведется на участке, на котором преобладают пучинистые и суглинистые грунты, то первоначальной задачей для строительства становится снизить уровень промерзания почвы и отодвинуть как можно дальше данную границу непосредственно от основания. Необходимо также снизить опасность, которой подвержен слишком пучинистый грунт в морозы, из-за того, что он сильно расширяется и поднимается. Все эти факторы могут способствовать деформации всей конструкции в целом.
  2. На пучинистых грунтах необходимо также свести и потери тепла из дома до возможного минимума в холодный период года.

В основном основание любого дома должно закладываться ниже возможного уровня промерзания почвы, но иногда допустимо устраивать фундамент, который располагается несколько выше данного значения. Правда такое возможно только при тщательных и точных расчетах. Но именно в такой ситуации необходимо минимизировать потери тепла из помещения. Поскольку такое основание будет полностью промерзать.

Следует отметить, что в строительных нормах сделана оговорка, которая строжайше запрещает возведение построек на фундаменте неглубокого заложения в условиях вечной мерзлоты, а также в тех зонах, где параметр среднегодовой температуры не поднимается выше отметки ноль.

Проблемные грунты

Следует выделить и те грунты, которые наиболее опасны при воздействии отрицательных температур на них.

  • в почве близко к поверхности расположены грунтовые или родниковые воды. В связи с этим грунт постоянно подпитывается изнутри водой. В морозы столь влажный грунт начинается сильно увеличиваться в объеме и расширяться;
  • из-за мелкозернистой структуры в почве уровень влажности постоянно повышен, поскольку грунты с таким строением могут долго удерживать попадающую в почву влагу. Поэтому в морозы он также подвержен значительному пучению;

Почва, которая постоянно обладает повышенным уровнем влажности, в морозы промерзает. Вода, как известно при замерзании превращается в лед, который расширяясь, увеличивается в объеме и поднимается. А теперь представьте что сила подъема самого грунта больше того веса от постройки, который давит на основание. В таком случае произойдет деформация фундамента, причем неравномерная. В результате поднявшееся местами основание вызовет повреждение стен самой постройки, появление трещин.

Для мелкозернистых по составу и илистых почв, характерна следующая картина. Учитывая, что они подвержены содержанию повышенной влажности, они склонны и к полному промерзанию. Малозаглубленный фундамент на таких грунтах зимой полностью промерзает. Бетон идеально проводит холод внутрь. И даже если подвал отапливаемый, то разность температур приводит к образованию на стенах помещения конденсата и постоянной сырости. Такая среда идеальна для роста разнообразных грибков и плесени.

Поэтому на участках с такими грунтами нужно максимально ответственно подходить к такой задаче, как утепление мелкозаглубленного фундамента и позаботиться об устройстве дренажа, чтобы максимально изолировать наружные стены от промерзающего насквозь грунта.

Технология утепления

Так как основание мелкого заглубления располагается выше чем уровень промерзания почвы, то и утеплять его необходимо во всех плоскостях: вертикальной и горизонтальной. Это позволит задержать отток тепла из помещения, а также избежать промерзания грунта непосредственно под самим основанием.

Основным материалом для утепления в настоящее время является пенополистирол. как показывает статистика даже тонкий слой этого материала, применяемый для вертикального утепления, способствует тому, что тепловые потери из дома сокращаются на 20% (при толщине пенополистирола всего лишь 5см). Соответственно и горизонтальное утепление будет способствовать тому, что сам фундамент промерзать не будет.

Утепление мелкозаглубленного фундамента пенополистиролом – универсальный способ. Материал обладает высокими показателями тепло сбережения, повышенной влагостойкостью. Кроме того, монтировать и крепить его легко, а также он огнебезопасен, обладает недорогой стоимостью и экологичен.

Стоит учесть и факт того, что самые большие потери тепла наблюдаются именно в углах здания. Поэтому слой теплоизоляции в тех местах должен быть шире и толще.

Этапы выполнения работ

  1. На первом этапе выполняют подготовительные работы. Они заключаются в выкапывании траншеи вокруг всего основания. Ее глубина равна глубине фундамента до подушки. Ширина траншеи должна соответствовать уровню промерзания грунта, к которому прибавляют 5 см.
  2. Снаружи фундамента наносят гидроизоляционный слой. Он может состоять из материалов на основе битума. Их наносят одним сплошным слоем на стену основания и цоколь. Или в качестве гидроизоляции может быть использован любой рулонный материал, также на основе битума. Его наклеивают на ту сторону, которую необходимо утеплить, используя битумную мастику.
  3. Материал, который используется в качестве утеплителя, сверху покрывают либо плотной пленкой, либо геотекстилем. Это необходимо для того, чтобы поверхность утеплителя была ровной и скользкой, чтобы грунт при вспучивании не смог ее повредить.
  4. На последнем этапе, если это необходимо, укладывают трубы для дренажа, а траншею для них засыпают смесью песка и гравия.

Крепить пенополистирольные плиты можно используя газовую горелку. Рулонный гидроизоляционный материал нагревается в нескольких точках плиты. Далее достаточно просто прижать плиту плотно к стене. Можно также приклеить ее на слой битумного покрытия, которое было использовано в качестве гидроизоляции, при помощи битумной мастики.

Как видно, утепление мелкозаглубленного ленточного фундамента осуществить легко и затраты при этом не так высоки. Самое главное это не оставлять никаких зазоров и пропусков в процессе утепления, так как это существенно снизит эффект от использования теплоизоляционных материалов.

Распространенные ошибки

Несмотря на несложность процесса, утепление ленточного фундамента пеноплексом порой приводит к весьма неприятным ошибкам, из-за которых вся польза от работ сводится к нулю,

  1. Теплоизоляционный слой монтируется изнутри и снаружи. Но в последнем случае, он укладывается не полностью. Это приводит к промерзанию грунта под основанием.
  2. Теплоизоляция укладывается только изнутри и под самим основанием. В результате получается, что тепло уходит из помещения наружу, а пол остается всегда холодным.
  3. Плиты пенополистирола уложены так, что боковая поверхность закрыта не полностью. Результат такой теплоизоляции – промерзание основания дома и пола.
  4. Плиты теплоизоляционного материала уложены только в горизонтальной плоскости. Результат – полное промерзание фундамента и пола.

Избежав самых распространенных ошибок и тщательно выполняя все этапы работ по утеплению, вы вполне сможете добиться того, что даже в самые лютые морозы в вашем доме будет тепло, вопреки распространенному мнению, что утеплить фундамент мелкого заложения качественно просто невозможно.

Специалисты рекомендуют проводить утепление ленточного фундамента на этапе его строительства. Качественная гидроизоляция надежно защищает полы дома и подвал от отсыревания. Надежно утепленный фундамент – это гарантия того, что в доме будет тепло и уютно, независимо от того, какая погода снаружи.


Особенности утепления мелкозаглубленного основания

Поскольку одной из особенностей мелкозаглубленного основания является тот факт, что его основание находится выше уровня промерзания почвы, его утеплению следует обратить особенно пристальное внимание. Прежде всего, следует понимать, что утеплять мелкозаглубленный фундамент необходимо во всех плоскостях: и в горизонтальной, и в вертикальной. Это даст возможность максимально эффективно воздействовать оттоку тепла из помещения и не допустить промерзания грунта под фундаментом.

Чаще всего в качестве материала для утепления мелкозаглубленного ленточного основания используется пенополистирол.

Многолетняя практика наглядно демонстрирует, что даже совсем небольшой слой данного материала, использующегося для вертикального утепления, снижает тепловые потери, как минимум, на 20%.

Утепление ленточного основания пенополистиролом представляет собой уникальный способ, а все потому, что материал отличается не только отличными показателями теплосбережения, но и высоким уровнем влагостойкости. Помимо этого, данная технология проста в исполнении.

Подготовка к утеплению фундамента

Прежде чем приступить к утеплению мелкозаглубленного фундамента пенополистиролом снаружи, следует произвести некоторые подготовительные работы. В первую очередь потребуется подготовить инструмент и материал, толщину которого следует выбирать с обязательным учетом внешних характеристик.

Специалисты рекомендуют использовать для проведения таких работ, как утепление ленточного типа фундамента, экструдированный пенополистирол.

Первым делом фундамент необходимо окопать по всему периметру и тщательным образом просушить поверхность основания с наружной стороны. Плиты для утепления лучше выбирать толщиной не меньше 10 см. Когда бетонное основание окончательно высохнет, следует произвести его гидроизоляцию. Этот момент особенно значим в том случае, если грунтовые воды проходят в непосредственной близости к фундаменту.

Материал для проведения гидроизоляционных работ может использоваться различный. Например, это могут быть мастики на водной или полимерной основе. Обязательно нужно позаботиться о выполнении дренажа всей территории в районе основания. В последствии его можно будет укрыть при помощи отмостки.

На дно траншеи потребуется засыпать небольшой слой гравия и песка, которые необходимо как можно более тщательно утрамбовать. Поверх получившейся подушки укладывают перфорированную трубу и засыпают смесью песка и щебенки.

Ни на секунду не следует забывать о том, что гидроизоляция основания представляет собой очень значимый этап работы, а потому к его выполнению следует подойти с максимальной степенью ответственности.

Особенности монтажа утеплителя

Технология утепления малозаглубленного основания пенополистиролом предполагает наклеивание плитного материала на стены фундамента с использованием специального клеящего состава. Настоятельно не рекомендуется использовать с этой целью смеси, содержащие органические растворители.

Наносить клей нужно точечно на утеплительный материал. После чего плиту нужно прочно прижать к основанию и на непродолжительный промежуток времени зафиксировать в определенном положении. Результат окажется лучше, если будет использоваться полосная технология утепления. Начинать работу при этом следует с любого из нижних углов фундамента. Верхний слой пенополистерола целесообразней укладывать в шахматном порядке. Это поможет обеспечить хорошую стыковку швов.

По окончании монтажа утеплителя всю поверхность тщательно герметизируют, чтобы между плитами не оставалось никаких зазоров. Для этого можно использовать клей или монтажную пену.

Когда утепление основания мелкозаглубленного типа пенополистиролом будет завершено, траншею можно начинать равномерно засыпать песком и грунтом. Последние следует хорошо утрамбовать, чтобы избежать оседания.

Не окажется утеплить и всю цокольную часть здания. Помимо обеспечения дома дополнительной теплоизоляцией, такой шаг позволит сделать фундамент еще более прочным, что в свою очередь увеличит показатель долговечности самого здания.

Полезные советы

  1. Если используется технология утепления пенополистеролом, теплоизоляционный слой необходимо поверху обработать клеем для отделочных работ. Это позволит утеплителю сохранить свои эксплуатационные характеристики на более длительный промежуток времени.
  2. Для повышения защитных функций основания дома рекомендуется дополнительно произвести утепление отмостики. При этом работу следует произвести по всему периметру здания. Материал может использоваться любой, включая пенополистирол.
  3. Укладывать утеплитель следует только после обустройства подушки отмостки и дренажа, а также укладки гидроизоляционного материала.
  4. Сверху утеплителя обязательно следует делать бетонную стяжку. В качестве альтернативы может применяться укладка тротуарной плитки.
  5. Если строительство здание было произведено на грунте, характеризующемся большой глубиной промерзания, настоятельно рекомендуется позаботиться о дополнительной защиты теплоизоляционного слоя от разного рода повреждений механического характера. Наилучшим образом с этой целью подойдет кирпичная кладка поверх пенополистирольного утепления.
  6. Утепление должно производиться для всех видов фундамента, независимо от типа грунта, на котором осуществлялось строительство дома.
  7. Без наличия определенного строительного опыта настоятельно не рекомендуется заниматься утеплением фундамента собственными силами. В подобной ситуации лучшим решением окажется обращение к опытным профессионалам, отлично знающим свое дела и способным выполнить работу любой степени сложности в максимально короткие сроки.

При выборе компании для утепления основания следует обращать внимание не только на ее опыт работы в соответствующем секторе рынка, но и на отзывы со стороны уже состоявшихся клиентов.

Чаще всего утепление мелкозаглубленного ленточного фундамента проводится во время его возведения. Такой шаг способствует защите подвала и пола от сырости, спасает постройку от сквозняка и холода, а также не позволяет выходить нагретому воздуху из помещения.

Зачем утеплять основание

Ленточное основание почти всегда изготавливается из бетона и арматуры – материалов, хорошо проводящих холод. При отсутствии качественной теплоизоляции дом, построенный на таком базисе, в зимний период становится практически непригодным для жизни. Стоит помнить об этом при застройке.

Утепление основы имеет колоссальное значение по нескольким причинам:

  • Изолированный базис минимизирует теплоотдачу;
  • Изоляция помогает фундаменту противостоять пучению почвы;
  • Тепловая защита способна уберечь подвальное помещение от появления конденсата.

Мелкозаглубленное основание закладывается выше уровня промерзания почвы, поэтому добросовестно выполненное утепление в данной ситуации просто необходимо.

Преимущества изоляции:

  • сделав все правильно, можно избежать промерзания стенок и пола;
  • в доме будет уютно и комфортно вне зависимости от погоды;
  • финансовые затраты хозяев на обогрев помещения в холодное время года значительно уменьшатся;
  • подвальное помещение можно переоборудовать в жилую зону.

Возводя ленточный фундамент, стоит помнить, что утепление не только борется с морозами, но и помогает сохранять основе прочность, защищая ее от трещин и эрозии.

Материалы, подходящие для утепления

Существует множество материалов, используемых для теплоизоляции основ. Профессиональные строители рекомендуют новичкам обратить внимание на самые распространенные утеплители:

  • Насыпные смеси;
  • Пенополистирол;
  • ППУ;
  • Пеноплекс.

Стоит внимательно рассмотреть каждый материал, его достоинства и недостатки, чтобы найти для себя самый практичный и выгодный вариант.

Насыпные смеси

Технология, которую многие признают стандартной – утепление ленточного фундамента с использованием сыпучих смесей. Важно знать, что она не будет действенной без базисной гидроизоляции. Отказавшись от гидроизоляции, удержать тепло в строении не получится.

Для изоляции конструкции смесями предпочтительно применять керамзит, но желающие сэкономить пренебрегают этим материалом и используют грунт. Это одна из самых распространенных ошибок, ведь земля не может обеспечить достаточную теплоизоляцию, так как она плохо переносит перепады температур. Еще один минус: придется отказаться от идеи переоборудования подвального помещения в жилое пространство.

Сам керамзит хорошо справляется со своей работой, ведь он представляет собой препятствующую скоплению воды пористую насыпку, которая задерживает холодный воздух.

Пенополистирол является достаточно устойчивым утеплителем, широко применяемым на просторах РФ. Он влагостойкий, не подвержен воздействию плесени и грибка, обладает отличными теплоудерживающими свойствами и доступен по цене. Единственным минусом пенополистирола считается то, что он понемногу портится под действием ультрафиолетового излучения. Монтаж его не занимает много времени, а справиться с ним может каждый:

  • По периметру здания выкапывается котлован нужной глубины, ширина которого должна равняться 50 см. Поверхность основания очищается от почвы;
  • Делается гидроизоляция с помощью обмазки (лучше всего использовать битумную мастику). Защиту наносят ровным слоем с помощью валика или кисти;
  • После того, как гидроизоляция обсохнет, отсыпается песчаная подушка и пенополистироловые плитки прикрепляют к фундаменту, а также укладывают их на почву. Все щели старательно заливают пеной, чтобы избежать проникновения холодного воздуха;
  • Еще раз производится гидроизоляция – утеплитель покрывают рубероидом, чтобы почва не нанесла ему вред. Иногда производят установку дренажа. Далее все засыпают песком и выравнивают отмостку.

ППУ

В современном мире большую популярность получил ППУ – пенополиуретан. Напыляемая теплоизоляция считается одной из лучших среди остальных материалов благодаря тому, что она образует влагонепроницаемое покрытие без швов с высоким уровнем утепления и стойкости. Но позволить себе пенополиуретановую изоляцию могут не все: она достаточно дорогостоящая и для ее выполнения нужно приобретать специальное оборудование.

Сам процесс утепления основы пенополиуританом прост. Сначала основание очищается от почвы, в нем заделываются все трещинки. На выравненную поверхность базиса наносится ППУ. После его высыхания равняется почва и под наклоном укладывается бетонная отмостка. Это делается для того, чтобы фундамент не подтапливался.

Пеноплекс

Пеноплекс – это защищающий основание от холода и влаги прочный материал, выпускаемый в форме плит. Его не пугают перепады температур, он легко выносит механическое и химическое воздействие, а это значит, что он сможет уберечь фундамент от эрозии.

Как и при теплоизоляции базисной конструкции керамзитом, во время установки утеплителя из пеноплекса обязательным условием является укладка слоя гидроизоляции.

Утепление ленточного фундамента, осуществляемое пеноплексом, выполняется достаточно просто. Чтобы определить идеальную толщину плит, подходящую для конкретной постройки, осуществляется расчет на специальном калькуляторе. Когда с подготовкой покончено, поверхность основания очищается и выравнивается. Плиты крепят на клей-пену для пенопласта. Далее теплоизоляцию заштукатуривают, чтобы защитить ее от разного рода повреждений.

Процесс утепления базиса достаточно прост, но и здесь есть «подводные камни». Поэтому, если мастер впервые собственноручно производит теплоизоляцию, ему стоит хорошо изучить технологию или обратиться за консультацией к специалисту. Разобравшись в методиках, подобрав качественные материалы, можно приступать к строительным работам. Если сделать все правильно, фундамент станет крепкой основой для дома и прослужит не один десяток лет.

Видео о том как правильно утеплить фундамент от профессионала:

Мелкозаглубленный утепленный ленточный фундамент. Утепленный мелкозаглубленный ленточный или плитный фундамент для холодных регионов


Дом: утепление фундамента и грунтов

Утепление мелкозаглубленного ленточного фундамента и грунта вокруг фундамента имеет две стратегические цели:

  • На пучинистых грунтах: утепление ленточного фундамента и прилежащего грунта с целью «отодвинуть» в сторону от мелкозаглубленного ленточного фундамента промерзание грунта, уменьшить глубину промерзания грунта и сократить тем самым величину зимнего подъема уровня грунта.
  • На непучинистых грунтах: уменьшить теплопотери отапливаемого дома через фундамент в холодный период года.

Заложение мелкозаглубленного ленточного фундамента  на глубину менее глубины сезонного промерзания грунтов возможно только при проведении “специальных теплотехнических мероприятия, исключающие промерзание грунтов” [пункт 2.29 СНиП 2.02.01-83, пункт 12.2.5 СП 50-101-2004]. В территориальных строительных нормах ТСН МФ-97 Московской области указывается, что при проектировании и устройстве мелкозаглубленных ленточных фундаментов малоэтажных зданий рекомендуется “применение утеплителей, укладываемых под отмостку” с обязательной защитой их гидроизоляцией. Рекомендации по утеплению фундамента и грунта имеют ограничения: стандарты утепления не распространяется на строительство на вечномерзлых грунтах и в районах со средней годовой температурой наружного воздуха (СГТВ) ниже 0 °С или с величиной индекса мороза (ИМ) более 90000 градусо-часов. Например, описываемые ниже меры по утеплению грунтов и фундаментов могут применяться в Мурманске (СГТВ= +0,6°С) или Иркутске (СГТВ= +0,9°С), но не могут  использоваться в Сургуте, Туре, Ухте, Воркуте, Ханты-Мансийске, Магадане, Вилюйске, Норильске, Якутске или Верхоянске (СГТВ < 0°С). Также не требуется утепление фундаментов и грунтов с целью снижения морозного пучения и предупреждения деформации основания на непучинистых (гравелистых и крупно-песчаных) грунтах. Теоретической основой утепления грунта и мелкозаглубленного ленточного фундамента в качестве меры по уменьшению морозного пучения, является представление о физических механизмах подъема уровня грунта при промерзании.

Морозное пучение – подъем уровня грунта в результате расширения замерзающей в толще грунта воды может иметь место только при сложении трех обязательных условий:

  1. В грунте должен быть постоянный источник воды
  2.  Грунт должен быть достаточно мелкозернистым, чтобы смачиваться и удерживать воду.
  3. Грунт имел возможность промерзать.

При замораживании водонасыщенного грунта в нем образуются линзы льда на границе раздела температур, и выше от него к промерзающей поверхности. При замерзании вода расширяется примерно на 9%. Сила давления поднимающейся при замерзании почвы может варьироваться от 0,2 кгс/см2 для песчаных грунтов до 3 кгс/см2, что вполне может уравновесить или превысить нагрузку от здания и вызвать деформацию ленточного фундамента. Ил (органический или неорганический грунт с особо мелкими частицами) способен расширяться при замерзании и при отсутствии постоянного притока воды (высокого уровня грунтовых вод). Величина морозного подъема илистых почв может составлять до 20% от толщины промерзшего слоя. Неотапливаемые подвалы и подполы подвергаются высокому риску разрушения вследствие подъема грунтов, сопряженного с примораживанием грунта к поверхностям стен подвалов и подполов. Вследствие примораживания образуется достаточно широкий слой плотной связи между грунтом и материалом стен.

При морозном подъеме грунт способен разорвать непорочную кладку кирпича или фундаментных блоков. Поэтому на пучинистых грунтах, во-первых, рекомендуется устраивать монолитные заглубленные конструкции, а во-вторых, изолировать стеновой материал от промораживаемых пучинистых грунтов дренажным грунтом, дренажной пристеночной гидроизоляцией, утеплителем или слоем скольжения из пленочных материалов. Также наружное утепление подземных стен подвалов играет важную роль в предупреждении образования конденсата на внутренних поверхностях стен, и как следствия, образования плесени.

Вертикальное утепление наружных поверхностей мелкозаглубленного ленточного фундамента 5 см слоем экструдированного пенополистирола приводит к сокращению теплопотерь здания через грунт примерно на 20%. Хотя горизонтальное подземное утепление основания фундамента и прилежащего грунта незначительно влияют на теплопотери здания, и потому может быть расценено как малоэффективное с точки зрения энергосбережения, такой вид утепления играет значительную роль в предупреждении промерзания подлежащих под мелкозаглубленным ленточным фундаментом грунтов.

Методика утепления мелкозаглубленного ленточного фундамента на пучинистых грунтах Схемы утепления мелкозаглубленного ленточного фундамента отличаются в зависимости от режима эксплуатации зданий (отопления в холодное время года). Для отапливаемых в холодное время года зданий (зданий в которых поддерживается круглогодично температура не ниже +17°С)  схема утепления  сочетает наружное вертикальное и горизонтальное утепление фундамента с предупреждением образования мостиков холода и отсутствием утепления полов по грунту.  Неизолированные от грунта плавающие полы позволяют, с одной стороны лучше прогревать грунт под зданием, предупреждая его промерзание, а с другой стороны позволяют  пользоваться накопленным теплом в массе грунтовой подсыпки и получать 1-2 «даровых» градуса геотепла. Пояс горизонтального утепления на углах здания (из-за больших теплопотерь по сравнению со  срединной частью фундамента) должен быть либо большей ширины, либо, что практичней при строительстве – большей толщины.

Ширина и толщина широко распространенного отечественного утеплителя Пеноплекс для утепления грунта и фундамента определяется по таблицам, приведенным в стандарте организации СТО 36554501-012-2008, исходя из индекса мороза (ИМ), характеризующего количество дней на данной территории с отрицательной температурой и величину отрицательных температур в градусо-днях.

Схема утепления постоянно отапливаемого в холодный период здания без теплоизоляции плавающего пола от подлежащего грунта

Таблица. Параметры утеплителя ЭППС для постоянно отапливаемых зданий без теплоизоляции пола на пучинистых грунтах (по Таблице №2 СТО 36554501-012-2008 )

Расчетные параметры плит ЭППС (Пеноплекс)  для постоянно отапливаемых зданий без  теплоизоляции пола
ИМ, град.-ч

толщина вертикальной теплоизоляции, достаточная (обусловленная толщиной материала ) см

Горизонтальная теплоизоляция вдоль стен

Горизонтальная теплоизоляция на углах

ширина, м

Толщина вертикальной теплоизоляции (обусловленная толщиной материала ), см

длина утолщенных участков по углам здания, м

толщина горизонтальной теплоизоляции (обусловленная толщиной материала ), см

20000

2,8 (3)

0,0

0,0

6

0,0

30000

3,9 (4)

0,3

0,9 (2)

0,0

2,5 (3)

40000

4,8 (5)

0,3

4,0

1,2

5,3 (6)

50000

6,0

0,6

6,1 (8)

1,2

7,5 (8)

60000

7,4 (8)

0,9

7,6 (8)

1,5

9,2 (10)

70000

8,6 (10)

1,2

9,1 (10)

2,0

10,7 (12)

80000

10,2 (12)

1,5

10,5 (12)

2,5

12,1 (13)

90000

11,6 (12)

1,8

11,9 (12)

3,0

13,5 (14)

Схема климатических зон европейской части России разделенных по Индексу Мороза (ИМ)

Читать дальше: Схемы утепления мелкозаглубленного ленточного фундамента зданий с разным режимом отопления
Читать о скользящем двойном утеплении мелкозаглубленного ленточного фундамента и ошибках утепления
Читать о технологии утепления фундаментов и утеплении ненагруженного мелкозаглубленного ленточного фундамента на зиму.


dom.dacha-dom.ru

Утепление мелкозаглубленного ленточного фундамента: видео

Поделиться на Facebook

Поделиться в Pinterest

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Мелкозаглубленный ленточный фундамент возводят в грунтах, наименее подверженных морозному пучению.

data-ad-layout=”in-article”data-ad-format=”fluid”data-ad-client=”ca-pub-5841700918092936″data-ad-slot=”5038674118″>

И всё же его утепление снаружи является обязательным этапом строительства, дабы избежать потерь тепла из помещения и предупредить возможное промерзание грунта подошвой опоры.

Технические приёмы

При устройстве защиты от потерь тепла для опоры с малой глубиной утепление выполняют на наружной поверхности мелкозаглубленного ленточного фундамента вертикально и горизонтально у его основания. Чаще всего для такого рода конструкции применяют утеплитель — экструдированный пенополистирол. Пеноплекс практически не пропускает тепло, имеет высокую прочность, влагостойкость и огнестойкость.

Технология проведения работ по утеплению мелкозаглубленного ленточного фундамента состоит из нескольких этапов:

  1. Подготовительных работ. По всему периметру опоры своими руками отрывают траншею глубиной до подошвы и шириной равной среднему значению глубины промерзания почвы в регионе плюс 5 см. Бетонную поверхность очищают для утепления от грязи, и при необходимости выравнивают цементным раствором.
  1. Гидроизоляции. Боковую часть основания и цоколя обмазывают битумом за 2 раза или оклеивают по горячему слою полимерной битумной мастики рубероидом либо ПВХ — мембраной.
  2. Покрытие гидроизоляционного слоя сверху геотекстилём.
  3. Устройство песчано — гравийного основания в траншеи, толщина которого равна толщине подушки под саму опору. При этом песчано — гравийный слой должен иметь уклон от стенок дома.

data-ad-layout=”in-article”data-ad-format=”fluid”data-ad-client=”ca-pub-5841700918092936″data-ad-slot=”2767733992″>

  1. Заливку бетонной стяжки толщиной 3- 5 см и покрытие полимерной битумной мастикой для гидроизоляции.
  2. Оклеивание мелкозаглубленного ленточного фундамента плитами экструдированного пенополистирола толщиной 5 см. По периметру и диагоналям панели утеплителя наносят специальный клей, затем плотно прижимают к боковой поверхности фундаментной конструкции. Между собой плиты соединяют шпунтованными торцами. Для предотвращения появления мостиков холода швы и зазоры заполняют монтажной пеной.

  1. Укладку пеноплекса на бетонную стяжку в траншею. Фото теплоизоляции смотрите на сайте
  2. Устройство пароизоляционного слоя по утеплителю, расположенному на горизонтальной и вертикальной плоскости, из профилированной мембраны или плотной полиэтиленовой плёнки. Полотна пароизоляционного материала прокладывают внахлёст. Швы и края проклеивают специальной липкой лентой.
  3. Монтаж дренажной системы. По периметру мелкозаглубленной ленточной конструкции на 30 — 50 см ниже подошвы ленты монтируют гофрированные дренажные трубы для отвода грунтовых и талых вод. Дренажную трубу прокладывают на щебёночное основание.
  4. Обратная засыпка траншеи песком с послойным уплотнением.
  5. Устройство бетонной отмостки вокруг дома.

Смотрите видео по этой теме:

Утепление мелкозаглубленного фундамента, выполненное согласно строительных норм и правил, предотвратит его разрушение от действия сил морозного пучения и грунтовых вод и значительно уменьшит потерю тепла из помещения.

Сохранить

Сохранить

Сохранить

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в Pinterest

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

stroika2100.ru

Утепление мелкозаглубленного фундамента

В этой статье мы не будем касаться вопросов как делается и где применяется мелкозаглубленный фундамент, а рассмотрим именно вопрос его утепления. Данная мера является обязательным этапом при заливке мелкозаглубленного фундамента, так как позволяет защитить сооружение от воздействия разрушительных сил пучения.

Перед тем как приступить непосредственно к утеплению, необходимо произвести несколько подготовительных операций. В частности, нужно позаботится о гидроизоляции боковой поверхности фундамента, а также подготовить под утеплитель дренажную подушку из щебня и песка. Ее толщина равняется толщине подушки под фундаментом, и фактически является ее продолжением, а длина в горизонтальной плоскости равняется величине промерзания грунта плюс 5 см.

Производить утепление мелкозаглубленного фундамента рекомендуется с помощью плит экструдированного пенополистирола – он не только недорог, но и обладает отличными теплоизоляционными качествами.

Плиты толщиной в 5 см сначала закрепляются на боковую поверхность (как и чем это делается смотрите тут), а уже после укладываются горизонтальные плиты на дренажную подушку. Обратите внимание, что по углам фундамента толщина теплоизоляционного слоя должна быть минимум в полтора раза больше, т.е. должна составлять не менее 8 см. После этого пенополистирол рекомендуется закрыть профилированной мембранной, и можно либо засыпать грунт, либо сделать отмостку.

Все описанное выше актуально как при утеплении мелкозаглубленного ленточного фундамента, так и плитного, позволяя заглублять их в землю всего лишь на 40 см. Однако нередко допускаются ошибки, которые могут свести на смарку все старания по утеплению. Самые распространенные из них:

  • Теплоизоляция делается и снаружи и изнутри, при этом наружная часть фундамента закрывается не полностью, от чего промерзает не только он, но и грунт под ним. Результат – силы пучения могут повредить здание;
  • Утепление производится изнутри, а также ПОД мелкозаглубленным фундаментом, что приводит к образованию «мостика холода», из-за которого пол всегда будет холодным;
  • Плиты закрывают не всю боковую поверхность, а изнутри теплоизоляция отсутствует. Это приводит к промерзанию и фундамента, и пола;
  • Утеплитель укладывается только в горизонтальной плоскости – как говорится, без комментариев.

Все приведенные выше ошибки по утеплению мелкозаглубленного фундамента для лучшего восприятия проиллюстрированы на рисунке выше.

all-for-remont.ru

Утепление ленточного фундамента своими руками

15 Февраль 2017      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:   606

Утепление мелкозаглубленного ленточного фундамента

Основание дома или любого другого строения служит защитой от деформации и разрушения. Однако грамотно возведенный фундамент способен также сократить теплопотери жилища. Для выполнения этой задачи необходимо провести утепление фундамента.

Для чего утепляют фундамент

Проводить работы по теплоизоляции основания дома рекомендуется по нескольким причинам:

Теплоизоляция ленточного фундамента

  1. Утепленный фундамент предотвращает промерзание стен и пола в доме.
  2. Теплоизоляция основы строения создает комфортный микроклимат в любое время года.
  3. Утепление фундамента снижает затраты на обогрев строения.
  4. Утепленные стены подвального помещения позволяют использовать его, как дополнительную полезную площадь.
  5. Теплоизоляция фундамента защищает подвал от образования конденсата, который создает благоприятную среду для размножения грибка и плесени.
  6. При строительстве на участке с преобладанием влажного или пучинистого грунта утепленный фундамент снижает давление грунта во время пучения.
к оглавлению ↑

Материалы для теплоизоляции фундамента

Выбирая материал для теплоизоляции основания, стоит обратить внимание на несколько моментов:

  • Утеплитель должен обладать низкой теплопроводностью.
  • Материал не должен впитывать влагу.
  • Теплоизоляция должна быть устойчива к перепадам температуры и механическим воздействиям.
  • Материалы для утепления фундамента должны быть устойчивыми к агрессивной среде.
  • Срок службы утеплителя и эксплуатационный период строения должны быть сопоставимы.

Теплоизоляционные материалы, представленные на современном рынке в большом ассортименте, отвечают всем перечисленным требованиям. Чтобы сделать правильный выбор, необходимо знать преимущества и недостатки материала для утепления. Наибольшей популярностью пользуются несколько видов утеплителя.

Пенопласт можно считать надежным теплоизолятором, благодаря его составу и способности сохранять свои свойства в любом климате. С положительной стороны пенопласт характеризуют следующие качества:

  • Хорошая теплоизоляция;
  • Водонепроницаемость;
  • Способность стойко переносить контакты с асфальтом и цементом.
  • Пожароустойчивость.
  • Стойкость к вредному воздействию солнечных лучей.

Экструдированный пенополистирол – самый распространенный материал для утепления мелкозаглубленного ленточного фундамента. Его главное достоинство – низкая теплопроводность. Высокая прочность материала на сжатие может защитить от повреждений гидроизоляцию мелкозаглубленного фундамента ленточного типа. Низкий показатель водопоглощения повышает устойчивость материала к сильным морозам. Такой утеплитель надежно защитит основание от проникновения влаги, резкой смены температуры и едких химических веществ. При правильной эксплуатации пенополистирол прослужит в течение 50 лет.

Пенополиуретан – это материал нового поколения. Он совмещает в себе несколько основных функций: теплоизоляция, гидроизоляция и звукоизоляция. Материал наносится на утепляемую поверхность методом напыления. В таком утеплителе нет зазоров и швов, которые служат своеобразными мостиками холода. Поэтому отсутствует возможность проникновения холода и влаги в основание дома. К преимуществам пенополиуретанового утепления можно отнести:

  • Надежность;
  • Высокая адгезия;
  • Долгий эксплуатационный период;
  • Низкие показатели теплопроводимости и паропроницаемости;
  • Бесшовность;
  • Отсутствие необходимости проведения работ по гидроизоляции.

Основными недостатками пенополиуретана считаются высокая стоимость и плохая устойчивость к ультрафиолетовому излучению. Кроме того, для нанесения материала на поверхность требуются специальное оборудование и опыт работы, что также может вызвать некоторые затруднения.

Керамзит и земля считаются самыми дешевыми и доступными материалами. При этом они способны значительно сократить потери тепла в холодное время года. Таким методом чаще всего пользуются при утеплении ленточного фундамента. Использование земли и керамзита в качестве утеплителя предотвращает промерзание подвальных помещений в частных домах. Керамзит как утеплитель мелкозаглубленного ленточного фундамента способен сдерживать холодный воздух снаружи. Также он хорошо впитывает влагу, что позволяет защитить основание дома от переувлажнения. Однако использование одного керамзита не дает значимого результата. Снизить потери тепла при обогреве дома поможет дополнительное использование гидроизоляционных материалов.

к оглавлению ↑

Какое утепление выбрать для фундамента: внутреннее или наружное

Теплоизоляцию фундамента можно проводить несколькими способами, каждый из которых имеет свое значение при определенных условиях.

Защитить фундамент от неблагоприятных природных явлений поможет утепление его наружной стороны. Теплоизоляция таким способом проводится на этапе возведения фундамента.

Внутренне утепление проводится в основном при наличии подвала или цокольного этажа. При этом утепляется не фундамент, а стены помещения. Следовательно, снаружи основание остается незащищенным.

Утепление фундамента снаружи или внутри?

Комплексное утепление основания, и снаружи, и внутри, максимально сохраняет тепло в доме и подвале. При этом риск разрушения фундамента от сильных морозов, повышенной влажности и пучения грунта становится минимальным.

к оглавлению ↑

Утепление ленточного фундамента снаружи

Все строительные работы проводятся с соблюдением специальных технологий. Утепление фундамента не является исключением, и выполняется в следующем порядке:

  1. По всему периметру основания роют траншею. Ее глубина должна быть равной высоте фундамента. Ширина траншеи зависит от уровня промерзания грунта, к этому показателю добавляют еще 5 см.
  2. Наружную сторону фундамента очищают от грязи и пыли. Проводят обработку грунтовкой глубокого проникновения, используемую для проведения наружных работ. При необходимости на поверхность наносят слой цементного раствора, который тщательно выравнивают.
  3. Затем проводят работы по гидроизоляции фундамента. Для этого можно использовать обмазочную гидроизоляцию, которой покрывается вся внешняя поверхность основания и цоколя (при наличии). Можно оклеить поверхность фундамента гидроизоляционными материалами на битумной основе. Стыки такого материала сваривают с помощью специализированного оборудования.
  4. Далее устраивают песчано-гравийную подушку. По высоте она должна быть равной высоте подсыпки под основным фундаментом и являться ее продолжением.
  5. Теперь можно закреплять утеплитель. Способ крепления выбирается в соответствии с выбранным материалом для утепления. Одни материалы крепят методом нагрева, а другие – с помощью мастики. Места стыков листового или плитного утеплителя обязательно заполняют мастикой или клеевым составом. При укладке утеплителя в несколько рядов необходимо следить за тем, чтобы стыки не располагались друг над другом.
  6. Поверх утеплителя рекомендуется наложить геотекстиль или пленку высокой плотности. Это делает поверхность более скользкой, способствуя беспрепятственному движению грунта во время сезонного вспучивания. В этом случае утеплитель получает своеобразную защиту.
  7. В завершении работ по утеплению ленточного фундамента опытные строители рекомендуют соорудить систему дренажа. Она представляет собой систему сливных труб, проложенную с небольшим уклоном. Такая конструкция отводит дождевую, талую и грунтовую воду, предотвращая ее скопления в грунте и последующее замерзание.
  8. Поверх песчано-гравийной подушки нужно также уложить утеплитель, чтобы защитить от промерзания основание дома.
  9. Траншею с утеплителем и дренажной системой засыпают песком, гравием или щебнем.
  10. Дополнительно специалисты советуют обустроить отмостку. Такая конструкция выступит в роли дополнительной защиты от холода и воды различного происхождения.

Грамотное утепление фундамента – это залог прочности строения, уют и комфорт в помещении.



stroykarecept.ru

Утепление ленточного фундамента: утеплители, этапы

То, что для правильного сооружения фундамента дома необходимо производить проектирование и тщательные расчеты уже давно не нужно никому доказывать и объяснять. Качественное основание дома — залог его беспроблемной эксплуатации, долговечности и будущего комфорта жильцов.

Главная функция теплого основания — защита строения от проникновения холодного воздуха.

Утепление ленточного фундамента, мелкозаглубленного, как и любого другого — неотъемлемая часть всех необходимых процедур в любом строении.

Помимо правильного утепления, не обойтись и без качественной гидроизоляции, потому как в доме должно быть не только тепло, но и сухо, ведь избыточная влага несет за собой массу разнообразных проблем, в том числе связанных со здоровьем проживающих в нем людей.

Мелкозаглубленный фундамент: необходимость утепления

Бетон — это основной и достаточно высокопроводный материал, применяемый в качестве заливки фундамента, тем более, что используемая в нем арматура еще больше усиливает это качество, являясь сплошными «мостиками холода». Поэтому в морозную погоду фундамент, без применения должным образом технологии теплоизоляции, для дома становится чем-то вроде морозильной камеры в холодильнике, от которой по всему агрегату расходится пониженная температура. Для холодильного оборудования это необходимо, а вот для дома это явление совершенно нежелательное, поэтому и стоит с ним бороться всеми доступными способами.

Схема ленточного монолитного фундамента.

В обустройстве ленточного мелкозаглубленного фундамента утепление важно по двум основным причинам, которые в дальнейшем и влияют на комфорт и уют в доме:

  • при строении на пучинистых грунтах необходим сдвиг границы грунтового промерзания подальше от фундамента и уменьшение глубинного промерзания почвы, что, в общем, сократит опасность подъема грунта во время его промерзания;
  • при закладке фундамента на другом грунте — возможность сведения до минимума потерь тепла строения на протяжении всего отопительного периода.

Очень часто мелкозаглубленный фундамент имеет глубину гораздо меньшую той, на которую происходит промерзание грунта. В этом случае значимость тщательно выполненной технологии утепления и качественной заливки фундамента переоценить очень трудно.

Технические требования предусматривают невозможность обустройства мелкозаглубленных фундаментов в регионах со среднегодовой температурой в 0 °С. Почва подвергается морозному пучению при следующих условиях:

Схема тепловых потоков при возведении мелкозаглубленных ленточных фундаментов.

  • грунт имеет постоянную и круглогодичную подпитку водой, например, при близкорасположенных ключах, родниках, грунтовых водах;
  • мелкозернистая структура грунта, способная длительное время удерживать попадающую в нее воду;
  • долговременное воздействие экстремально низкой температуры на грунт.

При качественном утеплении мелкозаглубленного фундамента происходит предотвращение возможного промерзания стен, полов, что влечет за собой улучшение эксплуатационных характеристик дома. При этом появляются следующие возможности:

  • пребывать в помещении с достаточным комфортом независимо от погодных условий;
  • в достаточной степени экономить на отоплении;
  • в подвальном помещении сделать функциональную зону, хранилище, бильярдную, мастерскую или что-то другое.

Помимо того, что грамотно исполненная технология утепления и правильно подобранный материал-утеплитель для мелкозаглубленного фундамента изнутри или снаружи предупреждает возникновение конденсата (а это влечет за собой повышенную влажность), так еще и является сдерживающим фактором при возникновении дополнительной нагрузки на конструкцию здания.

Вернуться к оглавлению

Необходимые материалы для утепления ленточного фундамента

Схема утепления ленточного фундамента.

Чем можно утеплить ленточный фундамент? Для теплоизоляции фундамента наиболее часто используются следующие материалы:

  • пенополистирол;
  • сыпучие смеси;
  • пенополиуретан.

Данные материалы отличаются по стоимости, практичности и способу укладки.

Вернуться к оглавлению

Утепление сыпучими смесями

Стандартная технология для возможности утеплить фундамент предусматривает использование керамзита или же других насыпных смесей, иногда, в целях экономии, применяют обычную землю. Но последний вариант не может гарантировать качественное утепление, так как грунт не в достаточной мере сдерживает температурные перепады. И ко всему прочему, будет невозможно применить подвал под самостоятельное помещение (мастерскую, студию и т. д.).

Утеплить керамзитом в ряде случаев — это очень правильно и целесообразно из-за пористой структуры фракций материала, предотвращающей скопление влаги и задерживающей проникновение воздуха с пониженной температурой. Керамзит в обязательном порядке используют вместе с фундаментной гидроизоляцией, без которой невозможно достичь и сохранить необходимое количество тепла в здании.

Вернуться к оглавлению

Утепление пенополистиролом и пеноплексом

Схемы устройства морозозащищенных фундаментов мелкого заложения: схема а — заложение под отапливаемые здания, схема б — заложение под неотапливаемые здания, схема в — параметры теплоизоляционного слоя

Данные виды материала для утепления выпускаются в виде плит, укрепляющихся при помощи клеящих растворов к поверхностям стен и ленточного фундамента. Пеноплекс и пенополистирол дают обеспечение надежной защиты здания от влаги, перепада температур и даже от воздействия различных химически активных веществ и растворов. Так же как и при использовании керамзита, монтаж плит данного материала производится с обязательной укладкой гидроизоляционного слоя.

Пеноплекс и пенополистирол имеют достаточную стойкость к механическим воздействиям, которая не теряется со временем, что автоматически защищает от разрушения прослойки гидроизоляции и положительно влияет на надежность основания здания.

Вернуться к оглавлению

Утеплить фундамент пенополиуретаном

Пенополиуретан отвечает всем необходимым требованиям, предъявляемым к качественной теплоизоляции, что и объясняет достаточно высокую его стоимость по отношению к другим подобным материалам. Утепление снаружи этим материалом имеет свою специфику нанесения — распыление, которое происходит при помощи специального устройства-пистолета. Данная методика позволяет произвести очень качественное утепление, при этом еще и предотвратить возможное скопление влаги и парообразование.

Но как бы ни было, оптимальный вариант материала возможно выбрать только при помощи специалиста. Он учтет все приоритетные факторы и условия, особенность грунта и поможет определиться или с каким-то одним его видом, или подскажет возможную комбинацию материалов.

Вернуться к оглавлению

Этапы утепления фундамента

При отсутствии опыта в подобных работах лучше довериться компаниям, хорошо зарекомендовавшим себя на этом поприще. Но если такой возможности по разным причинам нет, то утеплить фундамент с использованием пенополистирола своими руками следует в несколько этапов:

  1. В первую очередь плиты выбираются нужной толщины и с допустимой нагрузкой на сжатие.
  2. Далее следует выровнять и очистить поверхности, на которые и будет закрепляться утепление, также необходимо заделать все возможные стыки, пазы, щели и так далее.
  3. Обрабатываемые поверхности необходимо покрыть специальным раствором или же расплавленной мастикой, которая поможет качественно закрепить плиты пенополистирола и, к тому же, станет гидроизоляционным дополнением.
  4. Укладывать утепление следует с угловой и нижней части фундамента. При использовании специального клеящего раствора его нужно наносить точечно, при монтаже плит утепления на гидроизоляцию зоны крепления должны частично расплавляться.
  5. Плиты нужно укладывать внахлест до уровня пола. В некоторых случаях можно подобным образом произвести утепление фасада здания.

Процесс теплоизоляции ленточного фундамента хоть и несложный, но имеет некоторую специфику. Именно поэтому данные работы правильнее производить совместно с теми, кто в этом знает толк. Главное, подобрать методику теплоизоляции, которая будет соответствовать требованиям по обеспечению комфорта внутри здания и надежности всей строительной конструкции.

1poteply.ru

Как утеплить ленточный фундамент? Утепление мелкозаглубленных фундаментов

Утепление фундамента рекомендуется проводить ещё на этапе его постройки. Теплоизоляция препятствует отсыреванию полов и подвального помещения, сделает пол тёплым, не допустит сквозняков, позволит сохранять температуру искусственно нагретого пространства помещения в неизменном состоянии, защищая тёплый воздух от выдувания.

Хорошо утеплённый фундамент оказывает противодействие морозному пучению грунта. Благодаря теплу, исходящему от заглублённой части фундамента, оставшаяся на зимнее время вода в грунте, возле его границ, не замерзает, а постоянно подтаивает. Не замерзающая в лёд вода не увеличивает грунт в объёме. Фундаменту не придётся противостоять касательным силам пучения.

Технология утепления ленточного фундамента снаружи

Наружное утепление фундамента важнее внутреннего. Слои гидро- и теплоизоляции препятствуют промерзанию фундамента и стен подвального помещения с внешней стороны.

Как утеплить ленточный фундамент? После вырывания необходимой по размерам траншеи под ленточный фундамент, сразу приступают к его утеплению. Почву по низу траншеи трамбуют, насыпают слой песчаной подушки на 10-15 см, которую также утрамбовывают. Заливается слой подбетонки толщиной 3-5 см, иногда изоляционные слои наносят сразу на песчаную подушку.

Помимо слоя утепления для основания фундамента, возможна прокладка изоляционных покрытий для внешних стенок фундамента.

Утеплять, предварительно покрывая слоем гидроизоляции, нужно и стены, и пол подвального помещения.

На слой цемента наносят гидроизоляцию и укладывают утеплитель. Часто в качестве гидроизоляции используют жидкую резину — полимерную битумную мастику. На ней не появляются плесень и грибки, несъедобна для грызунов. Битумная мастика обладает эластичностью, поэтому практически не растрескивается.

Битумная мастика наносится с помощью распыления специальным прибором или вручную. Для распыления битумной эмульсии используют аппарат безвоздушного распыления — мини гудронатор. Вручную мастику наносят шпателем, постоянно корректируя в ровный слой. Битумная эмульсия наносится в 2-4 слоя. Общая толщина покрытия — 2-6 см.

Существует рулонная гидроизоляция для фундамента. Часто используются битумные гидроизоляционные мембраны. Слои покрытия наносят на фундамент, предварительно прогревая с нижней стороны газовой или бензиновой горелкой.

Пенопласт — универсальный утеплитель. Главное достоинство — очень низкая теплопроводность. Пенопластом можно утеплять фундамент у основания и по наружной части стенок, также отапливаемые и неотапливаемые подвальные помещения. Листы пенопласта крепятся к поверхности на специальный клей, не содержащий растворителей. Если нужно изменить размер какой-либо плиты, пенопласт можно резать обычным канцелярским ножом.

Для утепления наружных стенок фундамента нужно выбрать листы пенопласта по 20 см в толщину. На листы пенопласта с одной стороны наносится клей несколькими симметричными точками, и их сразу прислоняют к поверхности. Все стыки тщательно заделываются клеем. Для утепления фундамента пенопласт приклеивается на бетон или на полностью высохшую битумную мастику (покрытие считается высохшим, когда перестаёт прилипать). Слой пенопласта полностью герметизируется последующей гидроизоляцией.

Если покрытие из пенопласта устанавливается на внешней части фундамента, его можно оштукатурить. Перед нанесением штукатурки пенопласт обязательно армируется стеклосеткой с помощью специального клея для фасадных работ. Сетку крепят внахлёст не менее чем на 10 см. Наносят армирующую смесь в два этапа, оба раза слой не превышает 2-3 мм. После высыхания смеси её выравнивают наждачной бумагой для последующего нанесения отделочного слоя.

Пенополистирол, кроме низкой теплопроводности, совершенно не чувствителен к сырости и влаге, в нём не может заводиться плесень и грибок. Недостаток — постепенно разрушается под действием УФ-излучения. Монтируется аналогично покрытию из пенопласта. При установке на внешних стенках фундамента обязательно оштукатуривается.

Пенополиуретан не требует дополнительных гидроизоляционных покрытий. Помимо теплоизоляционных качеств пенополиуретан не пропускает и не впитывает воду, не поддерживает горение. В нём не образовываются грибки и плесень. Пенополиуретан не разрушается грызунами.

Данный утеплитель можно использовать в листовом варианте, закрепляя специальным монтажным клеем для полиуретана. Слой пенополиуретанового покрытия для фундамента в среднем составляет 40-60 мм. Можно сделать бесшовное покрытие, для этого приобретается полиуретановая пена, которая распыляется из специальных установок безвоздушного напыления пены. При распылении покрытие быстро сохнет.

Минеральная вата производится из базальтовых горных пород (наиболее часто применяется), стекловолокна и шлаков. Выдерживает чрезвычайно высокие и низкие температуры, поэтому подходит для любого климата, огнеупорна.

Минеральная вата впитывает воду, из-за чего образуются плесень и грибки. Отсыревания утеплителя можно избежать, загерметизировав минвату слоями гидроизоляции с обеих сторон. Минеральная вата имеет предрасположенность к деформации, поэтому с помощью этого материала утепляются только внешние стенки фундамента.

А прочитав эту статью, вы узнаете зачем надо утеплять фундамент.

Если ленточный фундамент мелкого заложения установлен на пучинистом грунте, для предупреждения промерзания грунта проводятся теплотехнические мероприятия для стенок и основания фундамента.

Фундамент обязательно утепляется горизонтально и вертикально по низу. Слой утеплителя накладывается на песчаную подушку, поэтому к глубине траншеи прибавляется от 5 см, в зависимости от его толщины. Опалубка для фундамента должна занимать в толщину не меньший размер, чем толщина заранее выбранного утеплителя.

Для мелкозаглублённого фундамента используются те же гидро- и теплоизоляционные материалы, как для ленточных фундаментов любого уровня заглубления. Преимущественно используется экструдированный пенополистирол, который выкладывается стык в стык и крепиться специальным клеем или битумной мастикой.

Стыки любого листового утеплителя обязательно заделываются мастикой или клеем. При необходимости можно наложить утеплитель в два слоя, местоположение стыков второго ряда не должно совпадать с первым.

В перечень работ по утеплению входит нивелирование рисков растрескивания фундамента и стен. По периметру фундамента проводят дренажную систему. Прокладывается замкнутая система сливных труб под небольшим уклоном.

А тут статья о том, как утеплить столбчатый фундамент.

vizada.ru

Мелкозаглубленный ленточный фундамент своими руками

Фундамент – это главная часть любого сооружения он принимает всю нагрузку на себя. Практически ни одно возведение здания не обходится без закладки основы. Обычно, часть её заглублена под землёй, а на поверхности остаётся лишь часть, именуемая обрезом. Часть, заглублённая под землю, называется подошвой, она передаёт в почву нагрузку.

Основание под здание бывает различных видов. Для маленьких домов величиной до трёх этажей, а также дачных домиков и построек хозяйственного назначения обычно применяют монолитный мелкозаглубленный ленточный фундамент.

Плюсы мелкозаглубленного ленточного фундамента

К примеру:

  • канава для ленточной основы такого вида глубокая не требуется, а, значит, времени на её выкапывание потребуется меньше;
  • денежные расходы на мелкозаглубленный ленточный фундамент своими руками равны всего седьмой части от общей суммы, затраченной на возведение дома;
  • небольшая площадь стен основания даёт возможность применять его там, где есть пучение почв;
  • мелкозаглубленная ленточная опора для стен снижает вероятность размыва её грунтовыми водами, что повышает устойчивость здания.

Заливать основание такого типа своими руками нужно в один приём. Если же его заливать отдельными пластами, то могут возникнуть трещины. Они приведут к постепенному разрушению основания и стен дома. Это случается из-за неравномерности слоёв .

Для повышения службы основания для дома необходимо перед его заливкой выполнить подготовительные работы. Это осушение конструкции, изоляция от воды и утепление, собирание отмостки вокруг фундамента, поверхностный и глубинный дренаж всей площади строительства.

Почва, независимо от расположения, может изменяться и передвигаться. Случается это из-за увлажнения, изменения температуры или осушения грунта.

Чтобы не было серьёзных последствий (изменение и просадка стен дома) из-за сезонного пучения почв, нужно обязательно перед заливкой основания соорудить смягчающую подушку из щебня, песка или других аналогичных материалов. Она существенно снизит и ослабит нагрузку на нижнюю часть опоры для стен, что исключит появление трещин на конструкции и стенах сооружения.

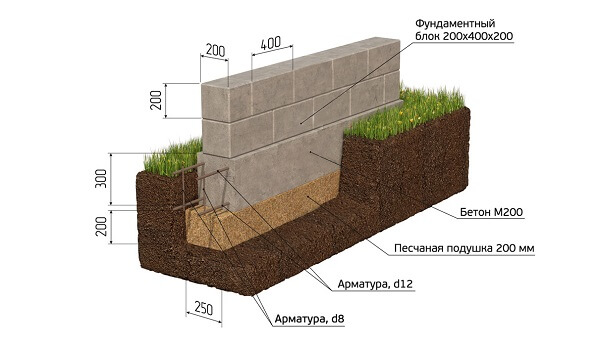

Устройство ленточного фундамента

Устройство основания:

  1. Фундаментная лента.
  2. Арматура необходимой величины.
  3. Подушка из песка.
  4. Отмостка.
  5. Изоляция от воды.
  6. Гидроизоляция откоса.

Канава, в которой самостоятельно выполняется мелкозаглубленный ленточный фундамент, в глубину роется примерно на полметра. Выкопанная яма должна быть хорошо изолирована от воды. Для гидроизоляции можно использовать самые различные материалы.

К примеру: плёнка полиэтиленовая (выкладывают в 3–4 слоя), толь, пергамин, рубероид. На дно канавы обычно насыпают мелкий щебень или песок. Он играет роль смягчающей подушки, которая во время пучения почвы не даёт фундаменту трескаться. Предотвращает его окисление и разрушение. Высота такой подушки должна быть около двадцати пяти сантиметров.

В устройстве мелкозаглубленного ленточного фундамента нужно предусмотреть гидроизоляцию смягчающей подушки. Производят это для того, чтобы не произошло заиливание песка. Если это случится, то он станет обычным пучинистым грунтом. Он перестанет исполнять своё назначение, что приведёт в деформации основания и как результат — самого сооружения, на нём.

Основание для здания обязательно армируют. Делают это для укрепления, повышения сопротивления искажению. Величину прутов арматуры, как правило, выбирают в зависимости от особенностей устройства и почвы.

Утепление мелкозаглубленного монолитного фундамента

При закладывании основания его утепляют, преследуя две цели:

  • отдалить от основы границу промерзания почвы. Это необходимо для того чтобы снизить подъём уровня почвы в морозный сезон;
  • железобетон имеет высокую теплопроводность и в зимний период через него происходят существенные потери тепла.

Методы и схемы утепления опор для стен отличаются в зависимости от режимов использования (в зимний период отапливается или нет).

Если основание находится под отапливаемым помещением и зимой круглосуточная средняя температура внутри дома не опускается ниже восемнадцати градусов тепла, то утепление мелкозаглубленного ленточного фундамента нужно делать снаружи основания по вертикальной и горизонтальной поверхности. Кроме этого, нужно предотвратить по всему периметру формирование мостиков холода.

Также на основание позитивно влияет отсутствие утепления полов по земле. Так как, земля под зданием прогревается благодаря отоплению, что не даёт ей промёрзнуть. Из-за этого он не набухает и деформация не происходит.

Наилучшим материалом для утепления мелкозаглубленного фундамента своими руками является полистирол. Даже если его уложили по вертикали толщиной всего в семь сантиметров, потери тепла дома снизятся на двадцать пять процентов. Полистирол имеет высокую влагостойкость, он лёгкий, огнеупорен, экологичен, обладает отличными сберегающими тепло качествами. Горизонтальное укладывание полистирола для дренажа основания исключит промерзание почвы вокруг него.

Большие потери тепла несут углы. Необходимо об этом знать и прокладывать их утеплителем в несколько слоёв.

Глубина заложения монолитного мелкозаглубленного ленточного фундамента

Чтобы выбрать глубину заложения фундамента нужно учесть множество факторов:

  1. Глубину промерзания почвы. Чем она больше, тем более глубоко нужно закладывать фундамент.
  2. Глубина расположения почвенных вод. Чем выше залегание, тем больше влажность почвы. Сильно увлажнённая земля увеличивается в размерах в период холодов.

Отсюда следует, что чем выше эти параметры, тем сильнее сила искажения, которая выталкивает фундамент. Чтобы не было разрушений и деформации основания и стен дома, нужно утеплять и заглублять фундамент, частично заменить грунт.

Фундамент согласно СНиПу II —Б.1–62 закладывается на глубину:

  • при промерзании почвы не более чем на два метра, глубина закладывания основания равна полметра;
  • если почва промерзает на три метра, то глубина закладывания фундамента равна 0.75 метра;
  • если же земля промерзает на глубину более трёх метров, то глубина заложения фундамента должна быть не меньше одного метра.

Но кроме шаблонных параметров расчёта конкретные свойства грунта могут вносить свои поправки. Если почвенные воды расположены близко к поверхности, то, скорее всего, мелкозаглубленный фундамент необходимо сделать сильно заглублённым. Для верности подсчётов необходимо ориентироваться на СНиП. Более того, нужно учесть конструктивные особенности дома — вес, этажность, наличие подвала и прочее.

Расчёт мелкозаглубленного ленточного фундамента

Расчёт мелкозаглубленного ленточного фундамента своими руками имеет некоторые особенности. Их обязательно нужно учитывать.

Ширина этого типа основания должна быть не меньше двадцати пяти сантиметров для лёгких дачных сооружений (сараи для дров, бани и прочие хозяйственные здания). Если же необходимо заложить фундамент для более тяжёлых строений, к примеру, для садового домика или чего-то более большого, то ширина мелкозаглубленного основания должна быть не менее тридцати пяти сантиметров.

Также ширина основания не может быть меньше стены, которая на неё опирается.

Существует общепринятый способ для расчёта наименьшей допустимой ширины мелкозаглубленного фундамента. Основывается он на том, что размер максимально возможной нагрузки на квадрат площади, который лежит под основанием фундамента, должна быть меньше расчётного сопротивления основы. Разница между размером сопротивления изменения почвы и нагрузкой здания, с которой он давит на фундамент, должна быть минимум на тридцать пять процентов выше в пользу сопротивляемости деформации грунта.

Для расчёта ширины и глубины заливки монолитного ленточного фундамента нужно обратиться к специальным строительным правилам и нормативам. Они регулируют эти параметры, а также толщину прутов для армирования, марку бетона и прочее.

bane.guru

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

В Крыму  при строительстве дома надо учитывать следующие геологические особенности:

Пучинистые грунты

В Крыму преобладают глины и суглинки, они относятся к пучинистым грунтам. Это не идеальная почва для строительства дома. Подобные грунты обладают свойством накапливать воду, при замерзании накопленная вода расширяется и грунт поднимается – пучинится. Казалось бы, и пусть себе поднимается вместе с домом и опускается, но проблема в том, что эти изменения под домом происходят неравномерно. Силы при пучении могут достигать нескольких десятков тонн и способны просто сломать фундамент, если он не учитывает свойств пучинистого грунта.

Считается, что для того, чтобы избежать этого негативного явления ленточный фундамент нужно опускать ниже глубины промерзания, чтобы он стоял на неизменяющемся основании. Это справедливо лишь отчасти. Действительно, снизу силы пучения не воздействуют, но они будут направлены на стенки фундамента и за счет этого выдавливать строение наверх. Поэтому опускание ленточного фундамента на глубину промерзания не только дорого, но и не способно полностью решить проблему.

Одно из бюджетных и эффективных решений при строительстве частного дома в Крыму – это замена пучинистого грунта под фундаментом на непучинистый – песок, щебень, отсев и использование мелко заглублённого ленточного фундамента или монолитной плиты.

Для этого формируется амортизационная комбинированная подушка из песка и щебня, которая выполняет сразу несколько функций:

– Отводит воду от фундамента, не допуская пучения под ним.

– Компенсирует неравномерность пучения грунтов.

– Служит амортизирующим буфером при подземных толчках

Что надежнее – монолитная плита или мелкозаглубленный ленточный фундамент?

Конечно плита надежней, но она стоит существенно дороже. Однако, расходов на нее можно избежать, потому что при строительстве частного дома в Крыму нужно учитывать сеймику и усиливать стены за счет монолитного каркаса. Фундамент связывается с монолитным каркасом и усиливает его. Таким образом, мелкозаглубленного ленточного фундамента на комбинированной подушке чаще всего достаточно для строительства коттеджа на пучинистых грунтах и ровном участке.

Внимание! Незаглубленный фундамент не подходит для строительства дома в Крыму по следующим причинам:

Незаглубленный ленточный фундамент (НЗЛФ) — разновидность фундамента, нижняя отметка которого совпадает с нулевым уровнем или ниже его не более чем на 10 см. Такие основания отличаются простотой исполнения и низкой стоимостью. НЗЛФ отлично подходит для садовых домиков, хозяйственных построек, бань, веранд и беседок.

Ленточное основание незаглубленного типа не подходит под кирпичный дом, зато может применяться для возведения каркасных коттеджей и брусовых домиков высотой не более 2-х этажей. При этом грунты на участке должны быть непучинистые, в Крыму же, как было указано ыше, грунты пучиничтые.



 Самые распространённые ошибки, совершаемые при устройстве МЗЛФ:

  1) выбор основных рабочих размеров фундамента вообще без какого-либо (даже самого упрощённого) расчёта;

   2) заливка фундамента непосредственно в землю без выполнения обсыпки непучинистым материалом (песком). По рис. 1 (справа) можно сказать, что в зимнее время года грунт будет примерзать к бетону и, поднимаясь, тащить ленту кверху, т.е. на фундамент будут действовать касательные силы морозного пучения. Особенно это опасно, если МЗЛФ не утеплён и не обустроена качественная отмостка;

    3) неправильное армирование фундамента — выбор диаметра арматуры и числа стержней на своё усмотрение;

    4) Оставление МЗЛФ не нагруженным на зиму — рекомендуется весь цикл работ (сооружение фундамента, возведение стен, утепление фундамента и обустройство отмостки) выполнять за один строительный сезон до наступления сильных морозов.



Расчёт мелкозаглубленного ленточного фундамента

 Необходимо учитывать, что расчёт МЗЛФ, как и любого другого фундамента, основывается, во-первых, на значении нагрузки от веса самого дома и, во-вторых, на расчётном сопротивлении грунта. Т.е. грунт должен выдерживать вес дома, передаваемый на него через фундамент. Обратите внимание, что именно грунт держит на себе массу дома, а не фундамент, как некоторые полагают.



Несущая способность мелкозаглубленного ленточного фундамента (МЗЛФ)

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.



К достоинствам этого типа оснований относят

  • экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
  • простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
  • небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
  • маленькая площадь соприкосновения конструкции с грунтом.



Среди недостатков МЗЛФ отмечают

  • заливка ведется при устойчивых температурах выше +10 С;
  • ограниченность применения ввиду небольшой несущей способности
  • возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
  • отсутствие подвального помещения в доме.



Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.



Особенности конструкции мелкозаглубленного фундамента

Мелкозаглубленный монолитно-ленточный фундамент возводится на ровной поверхности. При строительстве дома на склоне придется комбинировать МЗЛФ со свайным фундаментом, при помощи опор выравнивая перепад высот. По прочности и устойчивости к деформациям конструкция должна соответствовать СНиП 2.03.01-84.

В разрезе фундамент мелкого заложения выглядит следующим образом:







Особенности МЗЛФ, которые необходимо учитывать при расчете и строительстве:

  • Глубина заложения подошвы основания зависит от глубины промерзания грунта.
  • Обязательно устройство подушка из сухих сыпучих материалов: смеси песка крупной фракции и гравия.
  • При высоком уровне подземных вод под фундаментом и вокруг него выполняется дренаж.
  • Основание, на которое устанавливается монолитная лента, максимально уплотняется.
  • Обязательно обустройство отмостки для отвода дождевой воды и снега.



Учитывая эти особенности можно сделать вывод, что подушка-подсыпка и отмостка являются неотъемлемой частью мелкозаглубленного основания. Требования к отмостке указаны в СНиП 2.02.01–83.

Расчет мелкозаглубленного ленточного фундамента

Расчет МЗЛФ, который возводится на низко- и непучинистых грунтах не представляет сложности. В ходе расчета определяются три основных параметра:

Глубина заложения

Определяется на основании СН «Основания и фундаменты». В документе указаны следующие минимальные значения глубины заложения подошвы фундамента:

  • при промерзании грунта менее 1 м — 50 см;
  • при промерзании грунта на глубину до 2 м — 75 см;
  • при промерзании грунта до 3 м — 100 см.



Для большинства регионов средней полосы глубина заложения МЗЛФ будет составлять 50 см. Для легких строений, например каркасного сарая или маленького дачного домика этот параметр можно уменьшить до 30 см.

Ширина монолитной ленты

Чтобы не делать сложных расчетов, ширину подошвы рекомендуем брать, исходя из таблицы:

Материалы стен и перекрытий Число этажей Ширина подошвы МЗЛФ, м
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями 1 0,6
2 0,8
3 1,2
Деревянные каркасные стены с деревянными перекрытиями 1 0,4
2 0,4
3 0,6
Бревенчатые стены с деревянными перекрытиями 1 0,3
2 0,4
3 0,6
Стены из бруса с деревянными перекрытиями 1 0,2
2 0,3
3 0,4



Высота над уровнем земли

Чем выше монолитная лента возвышается над уровнем земли, тем лучше полы дома будут защищены от сырости и холода. Однако высота фундамента для сохранения устойчивости и несущей способности должна коррелировать с его шириной. Оптимальный вариант: высота ленты над нулевой отметкой равна ее ширине.

Пример: Глубина заложения составляет 50 см. Ширина монолитной ленты по таблице — 30 см. Значит, высота над уровнем земли будет составлять 30 см, а высота всей монолитной ленты 80 см. Высота наземной части МЗЛФ не должна быть ниже уровня снега. Значение высоты снега зависит от региона. Для регионов средней полосы это значение не превышает 8-10 см.



Расчет МЗЛФ на пучинистых грунтах

При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:

Наименование и степень пучинистости грунтов Число этажей здания Ширина поошвы фундамента b, м Толщина подушки t, м Вариант конструкции фундамента Вариант армирования
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — среднепусинистые 1 0,3 / 0,2 0,6/0,7 г. 3
2 0,3 / 0,2 0,5 / 0,6 г. 3
3 0,3 / 0,2 0,4 / 0,5 г. 3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — сильнопучинистые 1 0,3 / 0,2 0,7 / 0,8 г. 4
2 0,3 / 0,2 0,6 / 0,7 г. 4
3 0,3 / 0,2 0,5 / 0,6 г. 4



В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.

Устройство мелкозаглубленного фундамента: технология строительства

Технология возведения МЗЛФ не сложная, заливку можно проводить по СНиПам 3.03.01-87, 2.02.01-83 или по нашей инструкции. Основание для каркасного дома 10 х 10 м можно залить за 1-2 дня. Перед началом заливки необходимо определиться с тем, где вы будете брать бетонный раствор. Существует два варианта:

  1. заказать бетон класса В22,5…В17,5 на ближайшем РБУ. В этом случае смесь будет доставлена вам в указанное время автобетоносмесителем. Если АБС не сможет подъехать к месту заливки, то используется специальный рукав, по которому бетонный раствор будет подаваться к опалубке. Заказ рукава немного увеличит стоимость услуг АБС. К тому же вам придется оплатить каждый час простоя спецмашины.
  2. приготовить бетон самостоятельно. При этом вы не будете зависеть от РБУ и потратите значительно меньше денег, однако и качество бетонной смеси будет немного ниже. При замесе бетона следует строго соблюдать рецептуру. Чтобы бетон не начал схватываться раньше времени можно использовать специальные добавки. Готовить бетон можно начинать сразу после монтажа опалубки.



Монтаж МЗЛФ: пошаговая инструкция от А до Я

Подготовительные работы и разметка

Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.

Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.

Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.





Устройство траншеи и подушки

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.



Монтаж опалубки и армирование

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.



Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.



Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.



Послойная заливка фундамента

После окончания заливки опалубка покрывается паронепроницаемой пленкой. Затвердение бетона длится 25-30 дней, после чего опалубка разбирается, а пазухи между фундаментом и траншей засыпаются грунтом.



Утепление мелкозаглубленного фундамента

Профессиональные строители рекомендуют обязательно утеплить МЗЛФ. Делать это рекомендуется сразу в момент возведения конструкции. Утепленный фундамент позволит защитить полы дома от сырости и холода, что особенно важно при обустройстве пола «по грунту». В этом случае при отсутствии термоизоляции все тепло от пола будет уходить в землю.

Различают наружную и внутреннюю теплоизоляцию МЗЛФ. Наружная — когда утеплитель крепится на внешней стороне монолитной ленты, внутренняя — изнутри. Обязательным считается наружное утепление, а внутреннее обычно делают, если дом будет с подвалом-погребом. Какой утеплитель использовать? Вариантов очень много. Самыми популярными являются:

  • Пеноплекс. Плотный теплоизолятор, отлично сберегающий тепло. Срок его службы значительно больше, чем у обычного пенопласта. Пеноплекс устойчив к грызунам, плесени и практически не впитывает влагу. По соотношению цена/качество это лучший материал для теплоизоляции мелкозаглубленного основания.
  • Пенополистирол. Экструдированный материал немного уступающий пеноплексу по физико-механическим свойствам. Однако по цене плиты пенополистирола на 20-30% дешевле. Его можно использовать в сухих и пылеватых грунтах с минимальной влажностью.
  • Пенополиуретан. Жидкая напыляемая теплоизоляция — дорогостоящий вариант, но при этом имеющий множество преимуществ: отсутствие стыков между плитами, срок службы не менее 50 лет, минимальное водопоглощение и устойчивость к агрессивным средам.



Использовать утеплители на основе минеральной ваты для теплоизоляции фундамента категорически запрещается! Минвата хорошо впитывает влагу, поэтому утепление быстро отсыреет и потеряет свои теплоизолирующие свойства.

Технология утепления зависит от выбранного материала. Плиты теплоизолятора крепятся к монолитной ленте при помощи клея, а затем армируются специальной сеткой. Сверху наносится слой штукатурки. Отделка цоколя производится вместе с монтажом отмостки.



Особенности строительства МЗЛФ на пучинистых грунтах

Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:

  1. Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
  2. Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.
  3. Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
  4. Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.



Комплекс мер по защите МЗЛФ на пучинистых грунтахПри соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП 45.13330.2012, где описаны все меры по защите МЗЛФ на сложных грунтах.



Сборный мелкозаглубленный ленточный фундамент

Делать сборный фундамент на пучинистых грунтах не рекомендуется. Силы морозного пучения будут выталкивать отдельные элементы, что приведет к разрушению фундамента.



https://fazenda.guru/melkozaglublennyj-lentochnyj-fundament/



Высококачественная плита на плотах – прекрасное жилищное строительство

Сводка: Этот тип защищенного от мороза неглубокого фундамента (FPSF) полагается на геотермальную энергию для защиты почвы вокруг и под зданием от промерзания и пучения. В этой статье подробно описывается сборка плота из пенополистирола, окруженного изолирующей юбкой, выходящей за пределы здания, от укладки стенок ствола и защитной юбки до черновой обработки, заполнения пеной и отделки стенок ствола из бетона . .


В течение многих лет моя компания строила фундамент из обычного монолитного бетона, всегда стараясь находиться ниже глубины промерзания (4 фута в нашей местности). Но по мере того, как мы перешли к высокопроизводительному строительству и изменили способ возведения стен, наша система фундамента должна была развиваться. Мы начали со стены с двойным каркасом около шести лет назад и смогли соединить стены с 4-футовыми стенками. заморозить стены и поддерживать тепловой разрыв между внутренней плитой и внешней морозостойкой стеной. Но по мере того, как мы стремились к еще более высоким уровням производительности, мы начали рассматривать внешнюю изоляцию и фермы Larsen в сборе , которые требовали другого типа фундамента.Продолжая эту эволюцию, многие наши клиенты стали запрашивать дома без подвала.

В нашем стандартном высокопроизводительном доме используется структурная стена 2 × 6 с обшивкой Zip System и 12-дюймовая внешняя изоляция, поддерживаемая вертикально установленными двутавровыми балками. Для оптимальной работы изоляционный слой должен быть непрерывным от стен до под плитой и над зданием (отдельное обсуждение). Неглубокий фундамент с защитой от замерзания (FPSF) – эффективный способ справиться с нижним слоем плиты.Такой подход существует уже много лет, и есть несколько готовых систем, которые могут хорошо работать.

Проблема, с которой мы столкнулись, заключалась в том, чтобы найти систему FPSF, которая могла бы работать с нашими различными настенными конструкциями. Нет двух клиентов, которые хотят одного и того же, поэтому нам нужна возможность варьировать уровень производительности системы фундамента и стен. Мы осмотрели все, поговорили с рядом поставщиков готовых систем. У некоторых были некоторые из функций, которые мы хотели, но ни одна из них не затрагивала каждую основу.Мы можем быть разборчивыми, но мне приходится стоять лицом к лицу с нашими клиентами и отвечать на трудные вопросы, когда что-то не так. Принятие системы фундамента, в которой не установлены все флажки, не вариант.

Чтобы отрезать блоки по длине, сначала используйте циркулярную пилу, настроенную на полную глубину, чтобы прорезать как можно глубже со всех сторон, затем закончите сабельной пилой с длинным лезвием или ручной пилой, используя пропилы для направления лезвия.

Это привело нас к разработке нашей собственной системы. Мы выяснили, что можем заказать пенополистирол различных размеров, толщины и плотности через наш местный строительный центр и доставить его на место примерно через неделю.После этого нужно было разработать простую, но эффективную систему, которую мы можем собрать на месте и настроить для различных проектов. Через пять домов нам нравится то, что мы придумали, и нашему экскаватору это нравится, нашему субподрядчику по бетону это нравится, и нашим домовладельцам тоже.

От Fine Homebuilding # 297

Чтобы просмотреть всю статью, нажмите кнопку Просмотреть PDF ниже.

Неглубокий фундамент плоской площадки

Q. У меня есть клиент, который хочет, чтобы я построил неотапливаемый гараж размером 30×40 футов с плиточным полом. Зона, на которой будет располагаться здание, очень плоская, поблизости нет более низкой местности, поэтому построить типичную четырехфутовую стену с отводом дневного света нереально. Глубина промерзания здесь 48 дюймов (северный Вермонт). Интересно, подойдет ли неглубокая плита, защищенная от мороза, в этом приложении. Нужно ли утолщать края? А нужна ли арматурная сетка в перекрытии?

A. Билл Эйх отвечает : У вас есть идеальное приложение для защищенного от мороза неглубокого фундамента.Метод был одобрен для использования в Международном строительном кодексе 2003 года. Руководство по проектированию отапливаемых конструкций публикуется прямо в Кодексе. Для неотапливаемых конструкций в Кодексе содержится ссылка на ASCE32-01, и именно здесь вы должны искать стандарты проектирования. В вашем регионе в Вермонте индекс замерзания воздуха составляет 2000 градусо-дней, а средняя годовая температура – 45 ° F. Согласно таблице A8 в ASCE32-01, ваша изоляция заземления должна иметь значение R, равное 10. Она должна выходить на 60 дюймов за периметр здания и быть как минимум на 10 дюймов ниже готовой поверхности (см. Эскиз).Вы должны поместить эту изоляцию на 6 дюймов устойчивой к заморозке насыпи (песок или гравий).

Защищенный от мороза неглубокий фундамент, сочетающий изоляцию из жесткого пенопласта с хорошо уплотненным, свободно дренирующим основанием, предотвращает повреждение от пучения даже в неотапливаемом здании в самом холодном климате.

Вам также необходимо проверить строительные нагрузки, чтобы убедиться, что вы не превышаете несущую способность жесткого пенопласта. Это говорит вам, какой ширины должно быть основание вашей утолщенной опоры.

Панели из экструдированного пенопласта доступны с различной прочностью на сжатие: 15 фунтов на квадратный дюйм, 25 фунтов на квадратный дюйм, 40 фунтов на квадратный дюйм и более. Некоторые продукты – пенополистирол Dow Blue и Pactiv GreenGuard – стандартно имеют прочность на сжатие 25 фунтов на кв. Дюйм. Это дает 3600 фунтов на квадратный дюйм, что обычно достаточно, если у вас нет большой точечной нагрузки. Другие пены, такие как Owens Corning Foamular, обычно бывают под давлением 15 и 25 фунтов на квадратный дюйм, поэтому вам нужно следить за тем, что вы покупаете. Если вам нужна более прочная пена, вы можете получить ее по специальному заказу.Я обычно использую коэффициент запаса прочности от 2,5 до 3,0 для загрузки пены, чтобы учесть долгосрочную потенциальную ползучесть.

Чтобы построить фундамент, сначала подготовьте подушку земляного полотна на 24 дюйма ниже верха готовой плиты. Удалите растительность и рыхлую грязь и либо срежьте выступы, либо используйте уплотненный гравий, чтобы выровнять подушку. Расширьте это подготовленное место на 5 футов за периметр вашего здания.

Затем поместите дополнительные 6 дюймов уплотненного, не подверженного морозу гравийного наполнителя.Затем уложите 2 дюйма жесткого пенопласта поверх гравия под всей площадью здания, вытянув пенопласт на 5 футов за периметр здания.

Теперь сформируйте периметр плиты. Кодекс требует минимальной глубины 10 дюймов грязевого покрытия над пеной. Итак, если вы хотите, чтобы ваша плита была на 6 дюймов выше готового уклона, утолщенный край плиты будет иметь высоту 16 дюймов. Я обычно использую кромку высотой от 14 до 15 дюймов. Это немного короче, чем необходимая 16-дюймовая кромка плиты, но при этом учитываются некоторые неровности земляного полотна.

Вбивайте колья формы прямо через пену. Затем поместите 12 дюймов уплотненного гравия поверх пены внутри здания и вычистите утолщенный край по периметру. Установите стержни, и вы готовы к заливке. Я бы определенно использовал два стержня диаметром 1/2 дюйма на утолщенной кромке. Сетка в плите обеспечивает дополнительную страховку, если позволяет бюджет, но не является необходимой, если основание правильно подготовлено и уплотнено.

Вылейте плиту, зачистите формы, засыпьте снаружи 10 дюймов грязью, и все готово.Удачи.

Билл Эйх владеет строительством Билла Эйха в Спирит-Лейк, штат Айова. Он построил много домов на защищенных от мороза фундаментах, без каких-либо потерь.

(PDF) Влияние вмешательства мелкого фундамента на оседание глинистого грунта

INTCSET 2020

IOP Conf. Серия: Материаловедение и инженерия 1094 (2021) 012043

IOP Publishing

doi: 10.1088 / 1757-899X / 1094/1/012043

2

Несущая способность грунта и осадки фундаментов.Некоторые исследователи направили на получение аналитического гранта

, исследующего проблему нарушения целостности прилегающих фундаментов. Стюарт представил первую попытку в

1962, чтобы найти коэффициент эффективности для несущей способности почвы, используя метод предельного равновесия. Тот же подход

применялся другими исследователями, использующими другие методы анализа [1]. Graham et al. 1984

опирался на метод характеристик напряжения [2], Griffiths et al. 2006 г. опирался на вероятностный подход

метод [3], Кумар и Гош 2007 рассчитывали метод анализа верхнего предела [4], Гош и

Шарма 2010 опирались на метод теории упругости [5], Гош и Рукмини Кумар 2011 использовали метод метод анализа нижнего предела

[6] и Ghosh et al.2017 г. зависел от модельного метода Пастернака [7].

Тем не менее, лабораторные работы были представлены в аспекте исследования, поскольку несколько исследователей использовали лабораторную модель

для исследования влияния натяжения фундаментов на несущую способность и осадки

, ссылка сделана на Das and Larbi-Cherif 1983 [8], Selvadurai and Rabbaa 1983 [9], Kumar

и Bhoi 2009 [10], Ghosh 2011 [11], Reddy et al. 2012 [12], Pusadkar et al. 2013 [13], и Субхан

2017 [14].Численный анализ также принимал участие в этой задаче. В некоторых из этих исследований

исследовала проблему, приняв анализ методом конечных элементов фундамента под действием вертикальной нагрузки

в дополнение к горизонтальной нагрузке. В этом отношении можно сослаться на Gourvenec и

Steinepreis 2007 [15], Nainegali et al. 2013 [16], и Stergiou et al. 2015 [17]. Другие численные исследования

охватывали конечно-разностный анализ фундаментов под действием вертикальной нагрузки, о чем говорилось в

Mabrouki et al 2010 [18], Daud 2012 [19], Lavasan and Ghazavi 2014 [20] и Fuentes et al. .2018 [21].

Во многих случаях некоторые признаки разрушения могут появиться в некоторых фундаментах зданий из-за строительства

нового здания, примыкающего к существующему зданию. Среди этих признаков – появление трещин в стенах здания

в результате повышенного дифференциального выравнивания и даже появление в некоторых зданиях того, что

были приняты меры предосторожности для предотвращения обрушения грунта под фундаментом перед выемкой грунта.

Заложен фундамент нового здания.Эти проблемы в существующих зданиях возникли как результат

в результате вмешательства фундамента нового здания в фундамент существующего здания

, что не заняло интересную область в имеющихся исследованиях [22]. В этой статье взаимодействие

фундаментов, опирающихся на глинистый грунт, и их влияние на осадку изучается с помощью анализа методом конечных элементов приложения 3D Plaxis

. В исследовании используются два типа фундаментов: первый тип – ленточный фундамент шириной

1 м, второй – квадратный фундамент размером 1 метр.Ширина 5м. Исследовано влияние помех фундаментов

на осадку, в первом случае ленточного фундамента, примыкающего к другому ленточному фундаменту

, во втором случае квадратного фундамента, примыкающего к другому квадратному фундаменту, а в третьем –

. корпус ленточного фундамента, примыкающий к квадратному основанию. Предполагается тематическое исследование, которое включает строительство

нового здания, примыкающего к старому, и изучение влияния этого сопоставления на

оседание фундамента старого здания.

2. Методология

Численные исследования проводятся на насыщенных глинистых почвах, которые должны быть однородными и изотропными

с землей площадью 400 x 400 м и глубиной 20 м во избежание влияния границ. Детали

их свойства приведены в Таблице 1, [23]. Где основное внимание уделяется поведению при оседании и наклоне.

Проведен анализ предложенных типов фундаментов методом конечных элементов

с использованием программы 3D Plaxis.Предполагается, что фундамент представляет собой жесткий арматурный бетон с модулем упругости (E)

, равным 23,5E6 кН / м2, и коэффициентом Пуассона (υ), равным 0,2. Ширина ленточного фундамента

(B) принята равной 1 м, где для квадратного фундамента принимается равной 1,5 м, а толщина

принимается равной 0,7 м для обоих типов фундаментов. Геометрия мешающих фундаментов –

, показанная на Рисунке 1, где B – ширина фундамента, а S – расстояние между центрами между фундаментами

.

Морозное пучение – как работает морозное пучение

На большей части севера Соединенных Штатов в зимние месяцы земля промерзает на глубину до нескольких футов. Такое промерзание грунта может привести к выпучиванию расположенных над ним или прилегающих к нему построек. Действующие силы могут быть очень разрушительными для легко нагруженных конструкций и вызывать серьезные проблемы в крупных.

Как работает морозное пучение

Увеличение объема, которое происходит, когда вода превращается в лед, сначала считалось причиной морозного пучения, но теперь признано, что основным механизмом является явление, известное как сегрегация льда.

Найдите подрядчиков по изготовлению плит и фундаментов рядом со мной

Вода забирается из незамерзшей почвы в зону промерзания, где она прикрепляется, образуя слои льда, раздвигая частицы почвы и вызывая вздыбливание поверхности почвы. Без физического сдерживания не существует очевидного предела возможному взлому. (Было зарегистрировано движение более 4 дюймов под цокольными этажами всего за три недели.)

Там, где присутствует ограничение в виде нагрузки здания, давление пучения может преодолевать или не преодолевать ограничение, но оно может быть очень высоким: было измерено 19 тонн / кв. Футов, а семиэтажное здание с железобетонным каркасом на Плотный фундамент набросился более чем на 2 дюйма.

Другая форма воздействия мороза, называемая «замерзанием», возникает, когда грунт промерзает до поверхности фундамента. Давление пучения, развивающееся в основании зоны промерзания, передается через промерзающее соединение на фундамент, создавая подъемные силы, способные вызывать заметные вертикальные смещения. При строительстве из бетонных блоков стена подвала может разрушиться при растяжении и разорваться в горизонтальном шве раствора на глубине промерзания.

Управляющие факторы

Для возникновения заморозков должны быть выполнены три основных условия: почва должна быть морозоустойчивой; вода должна быть доступна в достаточном количестве; а условия охлаждения должны вызывать замерзание почвы и воды.Если одно из этих условий удастся устранить, морозного пучения не произойдет.

Морозостойкость связана с гранулометрическим составом частиц почвы. Как правило, крупнозернистые почвы, такие как песок и гравий, не вздымаются, тогда как глины, илы и очень мелкие пески будут поддерживать рост линз льда, даже если они присутствуют в небольших количествах в крупных почвах. Если морозоустойчивые почвы, расположенные там, где они повлияют на фундамент, могут быть удалены и заменены более грубым материалом, морозного пучения не произойдет.

В незамерзшей почве должна быть вода для движения к плоскости замерзания, где происходит рост ледяных линз. Следовательно, высокий уровень грунтовых вод по отношению к расположению линз льда будет способствовать действию мороза. Там, где предусмотрен надлежащий дренаж, можно предотвратить попадание воды в зону промерзания на чувствительных к морозам почвах.

Глубина промерзания во многом определяется скоростью потери тепла с поверхности почвы. Помимо тепловых свойств почвы, эта потеря тепла зависит от таких климатических переменных, как солнечная радиация, снежный покров, ветер и температура воздуха, которая является наиболее значительной.Если можно предотвратить или уменьшить потерю тепла, чувствительные к заморозкам почвы могут не испытывать отрицательных температур.

Индекс промерзания и глубина промерзания

Записи температуры воздуха могут использоваться для измерения степени промерзания грунта с использованием концепции градус-день. (Если среднесуточная температура воздуха составляет 31 ° F, это будет один градус в день.) «Индекс замерзания» – это просто накопленная сумма градусо-дней замерзания для данной зимы.

Frost Action и основы

Традиционный подход к проектированию фундаментов для предотвращения повреждений от мороза заключается в размещении фундамента за пределами глубины ожидаемого максимального промерзания, чтобы почва под несущей поверхностью не замерзла.Однако сама по себе эта мера не обязательно предотвращает повреждение от мороза; если котлован засыпать морозоустойчивым грунтом, это может привести к его повреждению от обмерзания. Глубина, на которую следует закладывать фундаменты, обычно определяется местным опытом, как указано в правилах строительства, но при отсутствии такой информации может использоваться корреляция, показанная в предыдущей таблице.

По самой своей природе чувствительные к морозам почвы плохо дренируют, и, хотя приток грунтовых вод может быть предотвращен, количество воды, имеющейся в незамерзшей почве, часто бывает достаточно, чтобы вызвать значительное пучение.По возможности рекомендуется удалять чувствительную к морозу почву и заменять ее крупнозернистым материалом, который легко дренировать. Также следует соблюдать надлежащую практику дренажа, включая установку дренажной плитки по периметру фундамента.

Важность дренажа

Хороший дренаж важен для любого фундамента, и FPSF не исключение. Изоляция лучше работает в более сухих почвенных условиях.

Убедитесь, что изоляция грунта надлежащим образом защищена от чрезмерной влаги с помощью звуковых методов дренажа, например, уклона уклона от здания.Утеплитель всегда должен располагаться выше уровня грунтовых вод. Слой гравия, песка или аналогичного материала рекомендуется для улучшения дренажа, а также для обеспечения гладкой поверхности для размещения любой изоляции горизонтального крыла. Минимальный 6-дюймовый дренажный слой требуется для конструкций FPSF без обогрева. Помимо минимальной глубины фундамента в 12 дюймов, требуемой строительными нормами, дополнительная глубина фундамента, необходимая для конструкции FPSF, может состоять из уплотненного, не подверженного замерзанию материала заполнения, такого как гравий, песок или щебень.Кроме того, добавление засыпки со свободным дренажом помогает минимизировать или исключить возможность образования морозного пучения

Возврат к защищенным от мороза мелководным фундаментам

by Bill Eich НЕМНОГО ФОНДОВ РОСТ-П – CountryPlans.com Страницы 1 – 5 – Flip PDF Download

Содержание Главная Результаты поиска Билла Эйха ФУНДАМЕНТЫ ДЛЯ ЗАЩИТЫ ОТ ЗАЩИТЫ ОТ МОРОЗА Чтобы снизить затраты и сэкономить энергию, защитите неглубокие основания с помощью жесткого пенопласта Несмотря на то, что он строит в условиях глубокого мороза, автор использует пенопласт по периметру фундамента, чтобы заставить его опоры думать, что они находятся внутри Флорида.Поскольку потери тепла больше в углах здания, фартук утеплителя там шире. Фундаменты с выходом на улицу, такие как тот, что на этом доме, построенном автором (слева), также намного проще с фундаментом FPS. Большинство методов строительства, которые улучшают качество или экономят фундамент, думают, что они находятся во Флориде, где им нужно только электричество. также увеличивают затраты на строительство. Но защита от мороза должна быть глубиной 16 дюймов. Защищенный неглубокий фундамент (фундамент FPS) является исключением: если вы строите в месте, где морозное пучие может вызвать проблемы, успех метода основан на фундаментальных принципах защищенного от мороза неглубокого фундамента, позволяющего вам построить высокий уровень физики: при кондуктивной теплопередаче тепло передается от качественного, более энергоэффективного здания за меньшие деньги, чем тепло к холоду, и оно всегда будет следовать по пути наименьшего сопротивления – традиционному глубокому фундаменту.Теперь, когда техника работает (см. Рисунок 1). Земля генерирует собственное тепло. Согласно основным кодам моделей, строителям пора на глубокий морозный фундамент, почва вокруг фундамента (наряду с хорошими взглядами на фундаменты FPS. Снежный покров) накапливает тепло и замедляет его движение изнутри земли, сохраняя глубокую глубину. грунт теплее мороза – как круглый год работает фундамент FPS.В фундаменте FPS хорошо размещена пенная изоляция.Концепция фундамента FPS настолько проста, что удивительно, что соединение обеспечивает сопротивление, которое направляет тепловой поток под неглубокие основания, где почва с ее высокой теплоаккумуляцией, которую она не успела схватить раньше В Соединенных Штатах. Скорее емкость, остается выше точки замерзания круглый год, чем устанавливать наши опоры ниже линии замерзания (которая составляет 48 дюймов в глубину на большей части северного побережья США).С.) Утеплитель Долгая история. Фундаменты FPS разные, но не новы: грунт по периметру наших домов с достаточным количеством пенопласта FPS впервые был показан в США в Frank Lloydinsulation, чтобы надолго поднять линию замерзания. Мы сделали Усониан дом Райта в 1936 году. В середине 1950-х шведы и норвежцы начали широко использовать эту систему. JLC • СЕНТЯБРЬ 1996

Содержание Главная Результаты поиска Неизолированный тепловой поток вокруг фундаментаФундамент Внутренняя изоляция Фундамент FPS (с подогревом) Фундамент FPS на уровне пола (без обогрева) Рисунок 1.В неизолированном фундаменте (вверху слева) основание обогревается теплом земли, а также теплом изнутри здания. Глубокий слой почвы над основанием обеспечивает теплоизоляцию и теплоаккумулирующую способность, предотвращая замерзание почвы возле основания. При внутренней теплоизоляции (вертикальной) подошва должна быть ниже линии замерзания. Но в защищенном от мороза фундаменте (внизу слева) пенопласт, а не глубина грунта, предохраняет грунт у основания от промерзания. Для неотапливаемых плит на одном уровне (внизу справа) пену помещают под всю плиту, чтобы сохранить тепло земли.Изоляция должна выходить по горизонтали на 4 фута за основание. Сегодня существует более миллиона пространств. ICBO предоставил предварительный Центр (400 Prince Georges Blvd., конструкции, построенные в Скандинавии на основе общего одобрения как для обогреваемого, так и для неотапливаемого Верхнего Мальборо, MD 20774; 800/638 – низкие фундаменты. Конструкции. Окончательное одобрение ICBO – 8556). Книга содержит важные события, ожидаемые в этом году, с полными деталями, которые я здесь не буду описывать.Но I Некоторые строители США также напечатали демонстрационный текст в издании 1997 года, который даст вам общее представление о ценности концепции. Мой Единый Строительный Кодекс. Хорошая ставка на то, чтобы основа FPS была построена, покажите, например, какая-то собственная компания, что когда основные коды моделей соответствуют вариантам, которые они вам дают, и построение основ FPS с хорошей интеграцией в едином международном формате объясняет, как они улучшают энергоэффективность. в течение многих лет в Айове, где Строительные нормы и правила – планируется реализовать за счет повышения эффективности и сокращения затрат.линия отморожения составляет 4 фута глубиной. рубеж веков – допускается наличие защищенных от мороза фундаментов мелкого заложения. Размещение утверждения Кодекса изоляции. Основы FPS – это размещение изоляции и, наконец, получение признания здесь, в доступных ресурсах. Перед вами Америка. CABO (One и Two Family на самом деле строят одну, вам следует изучить конструкцию фундамента, будет отличаться Жилищный кодекс) утвердил поверхностное руководство по проектированию для защиты от замерзания в зависимости от ситуации.Фундаменты с подогревом для отапливаемых конструкций и мелкие фундаменты, доступные для зданий, изолированы вокруг предполагаемого пересмотра своего утверждения в этом году около 25 долларов США по периметру исследований NAHB, чтобы направить внутренние здания, чтобы включить неотапливаемые конструкции и ползать – JLC • СЕНТЯБРЬ 1996

Содержание Результаты поиска до точки ниже основания. Для рисунка 2. На фото слева деревянные бетонные опалубки облицованы пенопластом. После того, как в неотапливаемых зданиях не будет внутренней монолитной плиты и будет залита фундамент, опалубка будет снята, а для экономии тепла будет установлена ​​«изоляция крыла»; вместо этого изоляция находится по внешнему периметру.На фотографии справа постоянный деревянный фундамент имеет пену, помещенную под плиту, и опору, которая прибивается к ней (изоляция крыла еще не добавлена). Этот прием позволяет автору воздействовать на тепло земли. Прогулка по подвалам зимой: он строит ракушку на деревянном основании, затем заливает плиту. В других особых ситуациях требуются свои особые детали. Возьмем верхний край поролона, поэтому вода будет загорать. Пространство внутри этих конструкций – рассмотрим некоторые варианты.слейте его. Обычно здесь не так холодно, как на улице, но здесь нет никаких источников с подогревом. Для отапливаемого хорошего дренажа. Несмотря на теплоизоляцию внутри здания, которую вы пытаетесь сохранить в нашем климате, можно положиться на конструкцию, которая предотвратит любые препятствия. фундамент от замерзания – для отвода тепла от земли, размещенный вертикально по периметру фундамента, хорошие детали дренажа, предусмотренные ниже, а также для спасения теплоносителя, и еще один 2-дюймовый слой пенопласта – своего рода пояс и- Sus- снизу пристроенный дом.Для использования в качестве «изоляции крыла» подходят удлинители. В особо влажных условиях мы кладем 2 или 3 дюйма по горизонтали на 16 дюймов от площадок или на участках с обширной почвой, вспениваем изоляцию под всем основанием гаража (см. Фото). поместите дренажную плитку по периметру пола, выходящую на 48 дюймов за пределы дома или ведущую от поддельной гравировки – по внешнему периметру. На внешних углах, где освещается дневной свет, в зависимости от обстоятельств.Весь наш пол открыт с двух сторон, у зданий также есть желоба и вниз. В Руководстве по проектированию указано, насколько больше потери тепла. Поэтому там – по периметру моего здания – требуется больше изоляционных материалов крыла, чтобы направлять водостоки с крыши от утеплителя для вашего климата. приятель. В общем, для более плотных углов требуется 32 дюйма крылового гравия, которое у вас есть под пеной, а не изоляция, а не 16 дюймов.Необогреваемые конструкции должны быть менее толстыми, изоляция должна быть меньше. Неглубокие фундаменты также подходят, потому что уплотненный гравий стекает. Иногда мы хорошо используем долговечную древесину, которая не восприимчива к пучению фундаментов вместо заливного бетона. неотапливаемые конструкции, такие как гаражи и стоимость примерно такая же, но зимой, когда залитый бетон может замерзнуть, может быть проще установить деревянный фундамент и возвести оболочку, а затем вернуться и залить плиту позже.В случае деревянного фундамента пену размещают в том же положении, что и в случае неглубокой залитой опоры, но прибивают к дереву (Рисунок 2). Большинство наших зданий имеют стены размером 3х6. Обычно мы смещаем фундамент на 2 дюйма по периметру, поэтому изоляция фундамента вымывается вместе с каркасом стены выше. Если это вызывает слишком большую проблему, мы просто уменьшаем.Стойки для опор проходят сквозь пену (вверху). Внутри периметра вручную выкапывается траншея для образования утолщенного края плиты (справа). JLC • СЕНТЯБРЬ 1996

Содержание Главная Результаты поиска Прогулка подвала Сложные планы с углами намного проще сделать с помощью основания FPSa-Рисунок 4.Фундаменты подвала автор защищает пеной, чтобы избежать ступенек. Попытайтесь заставить экскаватора-машиниста разложить выемку. Пенопласт длиной 2×8 футов защищает основание основной стены при выкопке восьмиугольного фундамента и вашего угла, где засыпка неглубокая. понимаете, что я имею в виду. Если фундамент на уклоне неглубокий, его просто соскребают, когда он замерзает.При толщине слоя от 6 до 12 дюймов и прочности на сжатие примерно на ровной поверхности, и вы готовы к работе с гравием, вам понадобится всего 2 дюйма изоляционного материала – 3500 фунтов / кв. футов, так что на самом деле он может выдерживать воздействие, но если вы возьмете основание – больший вес, чем почва, на которую он опирается. Если пристройки на узких участках будут размещаться прямо на глине или грязи, то этого запаса прочности будет недостаточно для намного проще. Часто вы можете сделать это вручную – возможно, потребуется 3 дюйма пены.Вы, пены доступны даже для неглубокого фундамента, избегая более высоких значений прочности на сжатие. нарушение доставки тяжелого оборудования – Большинство фундаментов гаража, которые я строил на сайте, строятся на основании, по крайней мере, одного фута. Кодекс CABO допускает использование любого гравия. Для фундамента FPS мы используем пенопласт плотностью 2 фунта по неровному, наклонному гравию в наших интересах.Когда у нас («бигборд») или экструдированный пенопласт для вер- хнейша проще. Дома с местом для ползания и выравниванием засыпки, мы доводим его до полной изоляции, но допускаем, что экструдированные пространства на наклонных участках можно сделать «наполовину в пределах примерно 14 дюймов точечной пены для горизонтального применения. и половина ”: опора на подъеме, где будет верхняя часть отделочной плиты. (Когда код был написан, сторона засыпана достаточным количеством земли для того, чтобы затем мы поместили 2-дюймовую пену поверх вспененного пенопласта, что недопустимо для защиты от замерзания, но на гравии и формировании периметра нашей горизонтальные применения из-за опасностей на склоне холма, вы можете использовать изоляцию для гаражных плит размером 2х10, что делает наши ставки на возможное поглощение влаги.) основание от промерзания, а не сквозь изоляцию (Рисунок 3). Мы заполняем внутреннюю часть 5-дюймовым слоем ком-. Будьте осторожны, чтобы получить правильную пену. Наиболее плотный гравий. Затем мы выкладываем пенопласт, хранящийся на лесных складах. Подвалы с выходом на улицу проще. Утолщенный край по периметру всего на 3/4 фунта. или 1 фунт. Плотность и недостатки. Там, где одна стена подвала является проходной, кладут два куска арматурной стали достаточной прочности на сжатие.Несколько выходов, нам не нужно копать, формировать траншею и заливать монолитную плиту из экструдированного пенопласта, которую производители делают и заливают традиционным ступенчатым опусканием. Продукт на 15 фунтов на квадратный дюйм, который работает до опоры. Вместо этого мы используем защиту от мороза – 2160 фунтов / кв. футов. Эти изделия представляют собой прекрасную опору для этой стены, обычно с решеткой. В этой конструкции опора и плита предназначены для применения ниже уровня земли вокруг монолитной плиты (рис. 4).несущие поверх пенопласта. Некоторый периметр, но не должен использоваться под застройкой. Строители опасаются, что фундамент в неглубоких фундаментах забетонирует, в соответствии с углами, засыпка над бетоном может раздавить пену. Но это превращается в код. (Для производителей подходящих опор полных стен подвала это не проблема. Для пенопласта см. «Источники поставок».) Может быть недостаточно глубоким, чтобы предотвратить опускание опор, почву, на которой опоры промерзают.Таким образом, мы устанавливаем изоляционные опоры крыльев, которые обычно требуются для того, чтобы при необходимости светило основание Where FPS над опорой. При максимальной прочности на сжатие 2000 фунтов / кв. футов. В случае неглубоких фундаментов с защитой от замерзания, мы просто кладем один кусок 2×8 футов из пеноматериала, используемого для защищенных от замерзания плит. 2-дюймовый пенопласт над основанием в корне имеет плотность 2 фунта на кубический фут, имеет особые преимущества в номер нер, затем засыпка.особых ситуаций: вы можете утеплить существующие здания без глубокого фундамента. В одном случае мы сделали это для ресторана, у которого с двух сторон была неотапливаемая веранда.Вместо того, чтобы заложить глубокий фундамент под крыльцом, мы утеплили периметр фундамента крыльца и сэкономили заказчику почти 3000 долларов. Он повернулся и потратил эти сбережения с нами, чтобы расширить свой проект за пределы первоначального предложения.Фундаменты опалубки для настилов и подъездов также могут быть защищены от замерзания. В некоторых почвах даже фундамент столба глубиной 48 дюймов иногда поднимается из-за замерзания замораживания: плотная глинистая почва промерзает до поверхности фундамента и поднимает столб.Хотя в руководстве по проектированию не предусмотрено такой ситуации, мы на собственном опыте обнаружили, что полоса пенопласта шириной 4 фута вокруг опоры стойки может предотвратить замерзание грунта под ней и решить проблему (рис. 5).JLC • СЕНТЯБРЬ 1996

Содержание Главная Результаты поиска Рисунок 5. Источники поставок предотвращают замерзание Защита опоры пучение опоры Следующие компании поставляют фундаменты, пенопластовые изоляционные материалы, подходящие для автора, размещаются на 2 дюйма для использования в защищенном от мороза неглубоком пенопласте по горизонтали основы.Обязательно попросите вокруг опор пену высокой плотности с прочностью на сжатие стопы не менее 25 фунтов на квадратный дюйм. ниже класса. AFM Corp. P.O. Box 246 Excelsior, MN 55331 800 / 255-0176 Amoco Foam Products Co. 2907 Log Cabin Доктор Смирна, Джорджия 30080 800 / 241-4402 Преимущества работы с фундаментом мелкого заложения, заказчик сможет потратить пенопласт в Северной Америке. основание больше на таких удобствах, как гидромассажные ванны или небо- P.О. Коробка 406 фары. И по сравнению с ползком, подход 1961 Industrial Blvd. Сокращает расходы моей компании на строительство плит на грунте, снижает уровень шума Conyers, GA 30207, во многих отношениях. Мы не просто экономим на трансмиссии, в результате дома становится тише. 800 / 241-3634 затрат бетона, мы также тратим меньше на выемку грунта и засыпку – есть еще одно большое преимущество – экономия энергии без засыпки на месте хранения или транспортировки.In ings. Изолированный фундамент по периметру 2020 Dow Centergeneral, мы обнаруживаем, что, хотя мы тратим, значительно сокращаем счета за отопление. Если Midland, MI 48674, от 20 до 25 долларов за погонный фут для 48 дюймов – вы рассматриваете излучающее тепло для пола, фундамент глубиной 800 / 232-2436, мы потратим в этом диапазоне дополнительную изоляцию в фундаменте FPS всего в 9-10 долларов за погонный метр. фут для делает этот вариант более экономичным. Системы блочного строительства ICE – мелкий фундамент. 2114 Tomlynn St.Убедить клиентов Ричмонд, VA 23230 Удобство на рабочем месте также является важным фактором. Один недостаток с менее качественным 800 / 423-2557 Нам не нужно обходить перегрузку фундамента или беспокоиться об известной технике, подобной этой, заключается в том, что вы изолировали строительные системы о хранении заливки, ее транспортировке и вынуждены продавать клиентов на idea и 22377 Cedar Green Rd., Suite 2B, если вернуть его обратно, – и нет никаких сомнений в том, что неохотно сопротивляющийся строительный офис – Стерлинг, штат Вирджиния, 20166 беспокоится о безопасности траншей.Все это cials. Продажа клиенту обычно 703 / 450-2366 означает, что планирование также проще с легкостью. Я обнаружил, что, когда заказчик не имеет оснований: вся работа, предлагавшая выбор между 4 футами Premier Building Systems, движется быстрее, когда вы делаете несколько шагов по бетону под землей, или роскошным 4609 70th Ave. к востоку от процесса. главная ванна с джакузи, роскошная ванна Puyallup, WA 98371 выигрывает каждый раз.800 / 275-7086 Фундаменты мелкого заложения позволяют нам продлить сезон бетонирования до декабря. Мы пока используем пенопластовую изоляцию, следите за своим кодом 3 Century Dr.Web для защиты земли перед копанием, чиновники. Они сильно рискуют, когда Парсиппани, штат Нью-Джерси, 07054 и пена для основы защищает то, что они одобряют, а не 800 / 828-7155 футов до и после заливки.специально написано в коде. Но есть много технической печатной информации. JLC • СЕНТЯБРЬ 1996 Мы также обнаружили, что здания, построенные на фундаменте FPS, защищенном от замерзания неглубоком фундаменте со звукоинженерными доказательствами за ним. Обеспечивают большее удовлетворение запросов клиентов. Так что, если вы сохраняете позитивный настрой, одним большим преимуществом является теплый пол, даже в условиях непредубежденного кодекса официальные лица могут работать с вами, а не против вас.проведено через чердак и монолитную конструкцию. Билл Эйх – строитель и специалист по ремонту, специализирующийся на энергоэффективных домах в духе Spirit. Благодаря фундаменту FPS мы можем предложить Лейк, штат Айова, дома более выгодную цену: деньги, сэкономленные на фундаменте и строительной площадке


, шаг за шагом инструкция к устройству

Одним из самых простых оснований под постройку считается ленточный фундамент мелкого заложения.Несмотря на простоту в производстве работ, всегда есть вероятность сделать что-то не так, поэтому перед настройкой МЗФ следует ознакомиться с общей технологией. Сегодня мы пошагово рассмотрим устройство мелкой ленты.

Область применения MZLF

Фундаменты мелкого заложения используются для зданий с малой несущей способностью. В качестве примера можно привести дома на стальном или деревянном каркасе, а также постройки из легких элементов (пенобетон, ПП).Обычно этажность домов на МЗЛФ не превышает двух.

В определении MZLF мелкий – означает полностью расположенный в слое мерзлого грунта, подземная часть бетонной ленты редко превышает 500-700 мм. Силы морозного пучения при таком расположении не создают тангенциальных (разрушающих) нагрузок, но все здание вместе с фундаментом динамически перемещается вслед за расширением грунта. По этой и другим причинам не рекомендуется устраивать пологую ленту на участках с общим уклоном рельефа более 2%.На более крутых склонах неглубокий фундамент можно построить только после перепланировки грунта для образования горизонтальной террасы.

Целесообразность использования MZLF заключается в гораздо меньшем расходе материалов и простоте конструкции. Если под здание не планируется цокольный этаж, то лента неглубокого заложения уменьшит объем бетонной смеси и арматуры в 2–3 раза, обеспечивая при этом эквивалентную несущую способность.

Однако стоит отметить, что установить неглубокий фундамент на рыхлом торфе, илистых почвах и илистых супесях не получится.Такие грунты имеют слишком низкую плотность и высокую пластичность, поэтому требуют устройства свайно-ростверковых оснований на более плотных слоях грунта. Не следует устраивать МЗЛТ на почвах с показателями пучинистости более 4% или если УГВ выше глубины залегания, несмотря на то, что осушение участка не планируется, чтобы впоследствии не пришлось разбираться с последствиями.

Расчет сечения и конфигурации

Так как MZLF действует как балка, а не как элемент жесткости, обычно сечение ленты близко к прямоугольнику или трапеции.Лента в виде тройника или более сложных секций практически никогда не отливается из-за того, что экономия материала кажется слишком маленькой по сравнению с установкой более сложной опалубки.

Расчет МЗЛФ ведется по двум направлениям: достаточная несущая способность грунта в плоскости залегания и собственная конструкционная прочность, которая позволит ленте сохранять жесткость при полной расчетной нагрузке от стен, кровли, снега, пр.

Ширина верхней части фундамента определяется максимально возможной толщиной стены с учетом слоя внутренней и фасадной отделки.При устройстве перекрытий на бревнах может потребоваться формирование уступа или расширение фундамента порядка 50 мм.

Ширина ленты в плоскости залегания полностью определяется необходимой несущей способностью. Достаточно разделить общую массу постройки и рассчитать среднюю нагрузку на каждый метр периметра пояса, а затем рассчитать достаточную площадь поперечного сечения опоры в соответствии с характеристиками грунта. Для создания достаточно высокого запаса прочности толщина несжимаемого слоя не учитывается.

Схема мелкого ленточного фундамента: 1 – почвенный грунт; 2 – засыпка щебнем или гравийно-песчаной смесью; 3 – отмостка; 4 – арматура фундамента; 5 – фундамент ленточный мелкий с широким основанием для равномерного распределения нагрузки; 6 – стенка; 7 – гравийная подстилка внутренней части фундамента дома

Высота ленты определяется как составляющая ее подземной и надземной частей. С надземной частью все просто – она ​​должна быть не менее 80 мм и не более чем в четыре раза больше ширины верхнего края ленты.В свою очередь, высоту подземной части можно определить с учетом нескольких факторов:

  • фундамент не должен лежать на границе разнородных грунтов;
  • минимальная глубина фундамента составляет 35–40 см, но, в зависимости от интенсивности пучения и глубины промерзания, высота подземной части может увеличиваться еще на 60–80%;
  • для сохранения требуемых прочностных характеристик железобетонных изделий соотношение ширины к высоте должно быть не менее 3: 5.

Земляные работы и подготовка

Профиль траншеи для устройства МЗЛФ должен иметь ширину в 2,5 раза больше расчетной ширины ленты и глубину больше высоты подземной части на две ширины. Это связано с тем, что MZLF редко укладывают на грунтовую опалубку, используя опалубку из досок и плит из соображений содержания цементного молока и необходимости придания секции трапециевидной формы. Сразу отметим, что отступ стенок котлована от опалубки снаружи должен быть вдвое больше, чем изнутри..

Компенсация сил морозного пучения осуществляется за счет несжимаемой, непученной и гигроскопичной подстилки, а также заполнения боковых пазух аналогичным материалом. В качестве наполнителя используется песчано-гравийная смесь с крупным песком и гранитным или базальтовым щебнем фракции 25-30. Для стабилизации фундамента подготовленное дно траншеи покрывается подготовительным слоем бетона М 100 толщиной 30-50 мм без армирования.

Засыпка на дне траншеи помогает распределить нагрузку на опорный слой почвы, увеличить площадь опоры и привлечь силы с горизонтальным вектором приложения.Рекомендация относительно толщины засыпки, равная двум значениям толщины ленты, на практике соблюдается редко, чаще на слабнопучинистых грунтах ограничиваются подготовкой 25-30 см.

Однако следует помнить, что чем сильнее выражена пышность, тем больше ответственности ложится на подстилку. Иногда целесообразно заменить грунт на глубину промерзания и расширить внешние пазухи до формы перевернутого клина, основание которого соответствует ширине отмостки.

Армирование и анкеровка

Для MZLF общее содержание стальной арматуры без предварительного напряжения устанавливается не менее 0,1%, более реалистичный показатель 0,17-0,2% обеспечит правильное армирование без излишней прочности, но со значительным запасом прочности.

Минимальное значение защитного слоя для подземной части фундамента – 60 мм, максимальное – не более половины ширины ленты. Рабочую арматуру выполняют стержнями с периодическим профилем такого диаметра, что общее сечение арматуры можно разделить на 4 стержня для верхней и нижней линий арматуры.

Если в MZLF расстояние по вертикали между линиями армирования превышает 450 мм, добавить еще один ряд со стержнями, толщина которых составляет не менее 60% от толщины основных линий.

Конструктивное усиление выполняется с помощью хомутов или проволоки для обвязки с шагом в 2-2,5 раза превышающим среднюю ширину фундамента. Диаметр стержней, используемых для изготовления конструкционной арматуры, должен быть не менее 50% диаметра рабочей арматуры.

Кроме того, к арматуре MZLF прилагается ряд анкеров. На изгибах и Т-образных стыках ленты каждый ряд арматуры в пересекающихся направлениях должен быть соединен с гнутыми закладными одного сечения, перекрытие которых с основной арматурой определяется как 25 номинальных диаметров арматуры. Для приклеивания к основанию каркаса или кладки стены может потребоваться анкеровка с помощью закладных шпилек.

Бетонные работы

Перед проведением бетонных работ рекомендуется накрыть внутреннюю полость панельной опалубки полиэтиленовой пленкой, предотвращающей утечку жидкости из бетонной массы до ее схватывания.После этого устанавливаются сегменты арматуры, их выравнивание и расстояние с помощью пластиковых заглушек.

МЗЛФ заливают бетоном марки 350-450 в соответствии с расчетом бетонных изделий на прочность конструкции. Наполнитель следует использовать тяжелый, фракционный – не более одной десятой наименьшего линейного размера ленты.

При заливке бетона его штифтовывают параллельно, а затем виброусадку. К счастью, размеры и небольшая плотность ленточной арматуры не создают препятствий для растекания бетонной смеси.

Снятие опалубки допускается через 10-12 дней после заливки, бетон набирает полную прочность через 4 недели. Однако для МЗЛФ рекомендуется усадка за год до начала возведения стен с кладкой, тогда как монтаж каркасных конструкций можно начинать уже через 3 недели.

Гидроизоляция и уход за фундаментом

После схватывания бетонную ленту необходимо периодически увлажнять для более равномерного гидратации цемента. После разрушения опалубки бетон просушивают, затем наносят покрытие или оклейку гидроизоляцией и утепляют фундамент.

Чаще всего для защиты от влаги применяют битумные мастики, поверх которых накатывается утеплитель на основе стекловолокна или более дешевого рубероида. Если фундамент не требует сплошной гидроизоляции, достаточно оставшейся пленки гидробарьера.

Пазухи вокруг фундамента заполняются ПГС сразу после высыхания гидроизоляции. Засыпка производится слоями по 30–40 см с тщательным уплотнением. После этого остается только сделать вокруг дома отмостку, и МЗЛФ будет готов к дальнейшей длительной эксплуатации..

Foundation Works with Murray Demolition, Чикаго, штат Иллинойс,

Фундамент в строительстве – это больше, чем просто изготовление бетонного блока для поддержки дома. При этом нужно учитывать состояние почвы и нагрузку на здание. Стены фундамента нуждаются в утеплении от атмосферных воздействий и выдерживают любые смещения окружающего грунта. Правильные услуги по фундаменту – это не просто вырыть яму и залить ее бетоном. Его необходимо адаптировать к таким факторам, как почва и уровень грунтовых вод.Основание и каркас должны быть выполнены правильно, а бетонная опалубка не должна содержать пустых мест. Без учета таких деталей фундамент может просесть. Хорошие фундаментные услуги позволяют построить дома, которые служат вечно.

Строительство фундамента необходимо для безопасности здания. При этом необходимо учитывать, какие типы фундаментов дома будут наиболее подходящими для подстилающего грунта. После анализа почвы необходимо рассмотреть различные типы бетонных фундаментов. Например, песок и гравий могут перемещаться во время сильного дождя или в сухом и жарком климате.Глина – благоприятная для оседания почва. Камень – это обычное дело, и это хорошая основа для строительства, хотя это может быть дорого.

Какие бывают типы фундаментов для дома?

После анализа грунта всегда рассматривается вариант фундамента другого типа. Фундаментные работы в строительстве подразделяются на два основных класса, которые называются глубокими фундаментами и мелкими фундаментами.

Фундамент мелкого заложения

Фундамент мелкого заложения ближе к уровню земли или поверхности. Они используются, когда почва жесткая и достаточно прочная, чтобы выдерживать приложенные нагрузки.Они могут быть разных типов, например, подушечные, ленточные, раздвижные, плоты. Нельзя возводить мелкие фундаменты на торфяных, аллювиальных и плохо уплотненных грунтах.

Подушечки фундаментов : выдерживает индивидуальную точечную нагрузку из-за несущих колонн. Это могут быть квадратные или прямоугольные бетонные плиты одинаковой толщины. Когда груз идет от тяжелой колонны, они могут быть ступенчатыми или опущенными.

Ленточный фундамент : Этот фундамент выдерживает ряд нагрузок для несущих стен.Он используется для рядов колонн, для которых не подходят фундаменты. Ленточный фундамент идеально подходит для малоэтажных и среднеэтажных жилых домов.

Фундаменты на плотах : называется фундаментом из матов или бетонных плит. Плотный фундамент распределяет нагрузку дома или постройки на большую площадь. Это может быть бетонная плита, рассчитанная на полную нагрузку. Плот используется в мягких или рыхлых грунтах. Это может быть метод перекрытия на уровне уклона с использованием опалубки для фундамента. Получающийся в результате одинарный слой бетона имеет толщину в несколько дюймов и может лежать на гравийной подушке для улучшения дренажа.Он может поддерживаться наливными бетонными стенами, которые имеют лучшую боковую прочность. Фундаменты на плотах можно использовать как в жилых, так и в коммерческих зданиях, но они лучше всего подходят для неустойчивых грунтов.

Фундамент с фуражкой : Фундамент с фуражкой – это обычный фундамент для жилых домов. У него более широкое дно, что позволяет распределять вес сооружения по большей площади, делая его более устойчивым. Бетонные полосы и подушки кладут ниже линии промерзания. Этот метод переносит вес колонны и стены на основание или почву.Для высотных зданий нельзя использовать раздвижные опоры.

Глубокие основания

Они сооружаются на глубине не менее 3 метров под готовой поверхностью земли. На глубокие фундаменты не могут повлиять состояния поверхности. Они могут перенести несущую способность на более глубокий уровень почвы, если поверхностный грунт непригоден. В этот тип фундамента входят:

Сваи : Это длинные тонкие фундаменты, которые перемещают груз глубже в почву или скалу, где поверхность почвы непрочна.Сваи даже используются как якоря против природных сил. Сваи дешевле и используются там, где слой почвы слабый. Они улучшают безопасность и поддержку многоэтажных зданий.

Пирсы и кессоны : это глубокие фундаменты, предназначенные для тяжелых нагрузок. Сначала они возводятся над землей, а затем опускаются на более низкий уровень путем удаления грунта. Они подходят для опор мостов, плотин и фундаментов, построенных ниже водоема.

Компенсированные фундаменты : Подходит для фундамента подвала, где общая нагрузка на фундамент хорошо сбалансирована.

Фундаменты подвала и подвальных помещений : Фундамент подвала может включать в себя как элементы плиты, так и подпорки. В домах без подвала есть высокий фундамент с проходом, обеспечивающим циркуляцию воздуха по всему дому. Ползунок похож на подвал для хранения предметов. Фундаменты подвала увеличивают жилую площадь дома за счет кладовых. Они огнестойкие и защищают дом от непогоды.

Элементы хорошего фундамента

Источник изображения: www.flickr.com

Процесс фундамента не менее важен, чем строительство здания. Он включает в себя несколько этапов, в которых учитываются технические процедуры, позволяющие убедиться в прочности и долговечности здания. Только опытный подрядчик, такой как Murray Demolition в Чикаго, имеющий опыт работы с фундаментом, будет знать, как пройти правильные этапы строительства фундамента, который включает в себя:
Выемка грунта: участок необходимо очистить, выровнять и очистить от грязи, травы и деревьев. стволы, кустарники и щебень.Должна быть сделана дренажная система для удаления любого застоя воды. Земляные работы включают даже траншеи, туннели, валы стен и земляные работы. Это требует строгого надзора, чтобы не допустить коротких замыканий, которые могут нанести вред зданию.

Фундамент : Бригада сделает бетонную смесь для заливки траншей. После этого будут установлены арматурные стержни и формы. Будет проведена проверка муниципалитетом, после которой бригада выльет основание.

Фундамент : Стеновая бригада сделает фундаментные стены.Установят сантехнические рукава, установят окна и выступы, залить стены. На следующий день зачистят формы и перепроверит фундамент на предмет отвеса, квадрата и уровня.

Гидроизоляция : Бригада фундамента нанесет гидроизоляционные материалы на фундамент и установит изоляцию.

Дренаж и засыпка : Бригада установит дренаж, который включает дренажную плитку и гравий вокруг фундамента снаружи. Камень будет заложен в подъезд и территорию гаража.Затем опытному оператору необходимо засыпать фундамент и сформировать площадку для обеспечения хорошего дренажа. Услуги фонда будут даже включать в себя дорожные прогулки и поездки. После того, как грубая сортировка или формовка будет завершена, будет проведена окончательная проверка участка.

Плоские конструкции : Это бетонная отделка фундамента. Murray Demolition предлагает высокое качество плоской отделки, которая может включать окрашенные или окрашенные поверхности.

Почему выбирают Murray Demolition для фундаментных работ

Если вы хотите, чтобы ваш строительный проект был успешным, вам нужно правильно построить фундамент.Снос Murray сочетает в себе лучшие черты услуг по сносу и фундаменту. У нас есть опыт, оборудование и технические ноу-хау, чтобы раскопать строительную площадку так, как нужно. Мы можем порекомендовать и установить подходящий фундамент, адаптированный к условиям вашего участка.

Добавить комментарий

Ваш адрес email не будет опубликован.
