Утепленная шведская плита — Построй свой дом



В предыдущей статье мы рассмотрели основные виды фундаментов. Но у каждого вида фундаментов есть разновидности, которые применяются в зависимости от геологической особенности участка, а также проекта возводимого дома. Таким примером может служить шведский фундамент. Вот о том, что такое утепленная шведская плита УШП, мы и поговорим в этой статье.



Утепленная шведская плита (УШП)



Если вы планируете сделать теплые полы по всей площади первого этажа дома, то обратите внимание на этот вид фундамента. Утепленная шведская плита (УШП) относится к мелкозаглубленным фундаментам. Ее подошва располагается выше глубины сезонного промерзания грунта. Почему она называется утепленной? Утепленная шведская плита УШП — сооружение, объединяющее в один конструктивный элемент собственно фундамент, пол 1 этажа, инженерные коммуникации и систему отопления 1 этажа.



Это высокотехнологичный продукт с точностью изготовления элементов 5–15 мм, с рассчитанными нагрузками, выверенными точками вывода коммуникаций, точно спроектированной системой тёплых полов и жесткими требованиями к типу и качеству материалов.



Достоинства утепленной шведской плиты (УШП)



Прежде всего, тем, что на этапе возведения фундамента вы получаете готовый теплый пол первого этажа. В этом и кроется экономия, так как если сначала вы будете делать плиту, а потом теплый пол, это вам выйдет дороже. К тому же, теплый пол, устроенный на готовой плите, уменьшит расстояние до потолка.







Технология строительства шведской плиты УШП



Технология УШП выгодно отличается от других видов мелкозаглубленных фундаментов следующим:

  • Утепленная шведская плита объединяет несколько конструктивных элементов разного функционального назначения: конструкцию фундамента и пола первого этажа и уменьшает количество необходимых строительных операций, сокращает сроки строительства.
  • Плиты экструзионного пенополистирола, укладываемые в основание фундамента, одновременно утепляют грунт под плитой и полы внутри помещении. Утепление грунта под плитой исключает морозное пучение. Утепление пола препятствует проникновению холода в помещение. Таким образом возникает двойной эффект от утепления.
  • Закладываемые в плиту трубы теплого пола превращают её в отопительный прибор. В доме с удельными теплопотерями не более 70–100 Вт/м2 такой теплый пол способен стать основным источником отопления, исключающим необходимость установки радиаторов отопления, при условии проведения теплового расчета дома и проекта теплых полов на его основе.
  • Технология УШП имеет относительно небольшую толщину ж/б плиты основания, так как высокопрочный экструзионный пенополистирол, кроме функции утепления, также включается в работу по передаче и распределению нагрузки на грунт, становясь частью несущей конструкции, а также позволяет исключить устройство бетонной подготовки.
  • Экструзионный пенополистирол обладает минимальным водопоглощением, что позволяет исключить капилярное поднятие воды.
  • Бетон такого фундамента работает в более мягких условиях, по сравнению с традиционными фундаментами, следовательно, действие разрушающих факторов на плиту сводится к минимуму. Это позволяет более эффективно использовать толщину бетона, снижая защитный слой с 70 мм для фундаментов без бетонной подготовки до 20–25 мм и увеличивая эффективное сечение сжатой зоны без увеличения толщины плиты и рёбер.



Что можно построить на утепленной шведской плите



Для того, чтобы понять, подходит вам утепленная шведская плита УШП или нет, необходим тщательный расчет фундамента на основе геологических изысканий вашего участка. Так как толщина плиты небольшая, на нее устанавливают легкие деревянные дома, и дома из газобетона, при условии, что высота газобетонного дома не более двух этажей. При этом для газобетонных домов применяют усиленное армирование, что увеличивает толщину плиты до 40 см.



Из чего строится шведский фундамент



Давайте рассмотрим материалы, которые применяются при строительстве утепленной шведской плиты (УШП).



Экструдированный пенополистирол



В основе плиты, для теплоизоляции применяют экструзионный пенополистирол высокой прочности. Из него же сделаны L-блоки, торцевые элементы, используемые не только как утеплитель, но и как опалубка.









Арматура на шведский фундамент



Для армирования фундамента используют арматуру по ГОСТ 5781-82 Ш 10 АIII и Ш 12 АIII (для Ш10 15 м.п./м2 плиты, для Ш12 4,5 м.п. на 1 м.п. ростверков).

Пленка полиэтиленовая 150–200 мкм. Она применяется для укладки на теплоизоляцию под стяжку.



Бетон для шведской плиты



Бетон В25, F100, W4. Его необходимо 0,15–0,2 м3/ на 1 м2 плиты.



Трубы для утепленной шведской плиты



Для устройства контуров теплого пола применяются полимерные трубы из полиэтилена или полипропилена РЕХ, Р-РЕ, разрешенные для применения в системах отопления с температурой теплоносителя до + 95°С и рабочим давлением не менее 6 бар. Их количество определяется тепловым расчетом для каждого конкретного помещения.



Для фиксации труб к сетке используются пластиковые хомуты (кабельная стяжка). Длинна 150–200 мм. Из расчета 10 шт./м2 пола.

Пример HTML-страницы



Коллектор для утепленной шведской плиты



Для коммуникации контуров применяется пара коллекторов на 1″ для системы теплого пола в комплекте с расходомерами и спускными воздухоотводными клапанами. Их количество зависит от количества отводов (по числу ветвей).



Для подключения теплого пола к коллектору понадобится обжимной фитинг для подключения труб «Евроконус». Его количество зависит от количества подключаемых ветвей.





Два шаровых крана в/н на 1 дюйм.





Для защиты трубы теплого пола в местах проходов через стены и проемы, на входе в стяжку понадобится защитная гофра из ПНД для труб из полиэтилена 20 мм. Приблизительно 25 м.п. на 1 комплект теплого пола.



Теплоноситель для утепленной шведской плиты



В качестве теплоносителя используется теплоноситель — антифриз или вода в объеме 40–60 л., в зависимости от размера теплого пола. О том какую жидкость выбрать в качестве теплоносителя я рассказал в своей предыдущей статье.



Насос для шведской плиты



Для прокачки и опрессовки системы под давлением 3,8–4,0 бар необходим погружной насос для чистой воды (Малыш, Гном). Напор не меньше h=40 м.



Манометр. Он монтируется в узел для опрессовки системы, состоящий из манометра, обратного клапана, шарового крана и штуцера для подсоединения шланга.



Емкости полиэтиленовые (таз, ведро), из которой будет производится закачка теплоносителя в систему теплого пола.



Инструкция по строительству утепленной шведской плиты УШП



Для того, чтобы построить УШП вам придется запланировать следующие виды работ:





Подготовка основания шведской плиты:

Пример HTML-страницы



  • Разметка осей дома.
  • Разметка котлована. Котлован делается больше чем сам фундамент на 1–2 метра с каждой стороны.
  • Определение перепадов высот в пятне застройки.
  • Определение толщины плодородного слоя.
  • Механическая разработка котлована.
  • Монтаж закладных под ввод системы водоснабжения. Система водоснабжения закладывается ниже глубины промерзания.
  • Устройство дренажной системы
  • Монтаж геотекстиля на дно котлована.
  • Устройство подушки (щебень, песок) с послойной трамбовкой и увлажнением песка.





 Коммуникации шведской плиты:



  • Монтаж закладных под ввод и вывод электричества.
  • Монтаж системы канализации.



 Укладка утеплителя шведской плиты:



  • Монтаж L-блоков.
  • Монтаж нижнего слоя утепления из экструзионного пенополистирола.
  • Монтаж гидроизоляции, укладка ПВХ пленки.
  • Монтаж второго слоя утеплителя из экструзионного пенополистирола между будущих ребер жесткости фундамента.





 Как армируется шведский фундамент:



  • Изготовление хомутов для каркасов.
  • Изготовление каркасов.
  • Монтаж каркасов в опалубку.





Отопление «теплый пол» шведской плиты:



  • Монтаж труб теплого пола.
  • Монтаж коллектора.
  • Подключение труб к коллектору.
  • Опресовка системы теплого пола.





 Укладка бетона шведской плиты:



  • Подача бетона в опалубку.
  • Разравнивание бетона, контроль ровности поверхности по ротационному нивелиру.
  • Выравнивание бетона с помощью виброрейки.
  • Затирка бетона скребком.
  • Затирка бетона затирочной машиной – «вертолетом».





 Отмостка шведской плиты:



Укладка экструзионного пенополистирола под отмостку.





В результате всех работ получается утепленная шведская плита — готовый шведский фундамент с вмонтированным в него теплым полом. В следующей статье я расскажу как закрепить насос в скважине своими руками.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Утепленная шведская плита – компания “Ост Дом” в Омске

Пройдите бесплатный тест-калькулятор и

Получите предварительный расчет
стоимости
фундамента за 1 минуту

Иван Михайленков

Ведущий архитектор

Здравствуйте, меня зовут Иван, и я помогу вам понять какой бюджет нужен для строительства вашего дома под ключ.

Ответив на вопросы вы получите:

Ориентировочную стоимость строительства

Точную подборку проектов исходя из ваших ответов либо предложим новый вариант

Один из 3-х подарков при заказе строительства у нас

01

Какой фундамент вам нужен?

Монолитная плита

УШП

Ленточный

Свайно-винтовой

Свайно-ростверковый

Другой

02

Для чего нужен фундамент?

Дом

Баня

Гараж

Коммерческий объект

Дача

Другое

03

Укажите размеры

До 100 кв. м.

До 100 – 150 кв.м.

До 150 – 200 кв.м.

Более 200 кв.м.

04

Когда планируете строительство?

В ближайшее время

В этом году

В следующем году

Не определился

05

Какой подарок для вашего участка вы бы выбрали, при заказе строительства

Бассейн

Беседка

Качели

Расчет пройден

Мы получили данные
и приступаем к расчетам
Укажите куда выслать
расчет стоимости?

Данные отправлены

Данные отправлены. Скоро вы получите расчет.Запишитесь на бесплатную
экскурсию по строящимся объектам

  • Познакомитесь с технологией строительства
  • Оцените качество материалов на стройплощадке
  • Зададите вопросы руководителю строительства

Укажите дату

Укажите телефон

Нажимая на кнопку вы соглашаетесь с условиями Политики конфиденциальности

Строим фундаменты для больших и
малых строительных объектов

Цены на УШП фундамент в Омске

Фундамент 6×6 от 443 000 руб

Фундамент 6×8 от 556 000 руб

Фундамент 7×7 от 556 000 руб

Фундамент 8×8 от 619 000 руб

Фундамент 9×9 от 711 000 руб

Фундамент 10×10 от 768 000 руб

Посмотрите примеры объектов, где
выполнялись работы по фундаменту

Каждые этапы работ выполняют отдельные специалисты

А не мастер на все руки

Василий Ермаков

Генеральный директор

  • – Опыт работы более 10 лет
  • – Высшее строительное образование
  • – Более 200 сданных объектов

Сергей Селюнин

Руководитель проектов

  • – Опыт работы 15 лет
  • – Высшее строительное образование
  • – Опыт ведения более 140 проектов

Маргарита Алексеева

Архитектор

  • – Опыт работы более 7 лет
  • – Высшее архитектурно-строительное образование
  • – Более 110 выполненных проектов

Николай Иванченко

Проектировщик

  • – Опыт работы более 5 лет
  • – Высшее архитектурно-строительное образование
  • – Более 80 выполненных проектов

Иван Михайленков

Главный архитектор

  • – Опыт работы более 15 лет
  • – Высшее архитектурно-строительное образование
  • – Более 250 выполненных проектов

Артем Лесняков

Инженер ПТО

  • – Опыт работы более 6 лет
  • – Высшее инженерное образование
  • – Более 100 проверенных документаций

Михаил Сармин

Специалист по снабжению

  • – Опыт работы более 7 лет
  • – Высшее техническое образование
  • – Опыт снабжения более 70 объектов

Евгений Мельников

Производитель работ (Прораб)

  • – Опыт работы более 25 лет
  • – Высшее строительное образование
  • – Более 200 сданных объектов

Алексей Петренко

Производитель работ (Прораб)

  • – Опыт работы более 8 лет
  • – Высшее инженерное образование
  • – Более 60 сданных объектов

Предлагаем вам записаться на бесплатную групповую экскурсию по строящимся объектам

На экскурсии вы сможете пообщаться с прорабом и строителями, а также:

  • Познакомитесь с технологией строительства
  • Оцените качество материалов на стройплощадке
  • Зададите вопросы руководителю строительства

Укажите когда вам удобно посетить экскурсию и оставьте телефон

Укажите дату

Введите телефон

Введите имя

Нажимая на кнопку вы соглашаетесь с условиями Политики конфиденциальности

Мы рады каждому отзыву наших клиентов

Как у любой опытной компании, у нас есть положительные и отрицательные отзывы.

Мы ничего от вас не скрываем

Оставить отзыв

Никита
Сазонов

23 октября 2020

Всей семьёй выражаем благодарность коллективу фирмы «Ост Дом» за их профессиональную работу. Начиная строить дом в 2017 году, мы сменили 2 бригады, пока не встретились с Василием Ермаковым и его работниками.

Читать дальше

Алексей
Михайлович
Н.

16 ноября 2020

Не буду тут расписывать, просто мне приятно порекомендовать эту компанию. Нам они построили дом из газобетонных блоков. Проблем в процессе не было, цену не поднимали после подписания договора (хотя я в курсе, ч

Читать дальше

Татьяна
Р

21 декабря 2020

К выбору компании подходила с особым вниманием. Выбрала «Ост Дом» – понравились условия поэтапного строительства. Проект выбрали готовый, архитектор по моим пожеланиям его переделал. Дом получился тот, о которо

Читать дальше

Никита
Ч

21 января 2021

Давно хотели построить дом на участке, чтобы была возможность больше времени проводить на природе. Из всех возможных вариантов – выбрали оптимальный, дом из газоблока. Искали серьезную компанию с хорошей репута

Читать дальше

Иван
Фролов

21 января 2021

Полностью удовлетворен результатом! Всё очень слаженно. Работают приятные и образованные менеджеры которые хорошо консультируют по всем вопросам. Дом построили в срок, нареканий нет. Советую обращаться в данную

Читать дальше

Артем
Кулагин

10 марта 2021

Собственного опыта в строительстве нет, тем более нет опыта с заказом проекта и доверием строительным организациям. Долго не мог выбрать исполнителя. Компанию «Ост Дом» посоветовали сотрудники – отзывы были о

Читать дальше

Евгения
Кононова

16 февраля 2021

Очень понравилось сотрудничество с проектантами по индивидуальному заказу. Мне захотелось тишины и уединения в собственном доме. Искренне благодарна людям, которые смогли выслушать, понять и разработать проект

Читать дальше

Георгий
Беспалов

2 апреля 2021

На начальном этапе немного была заминка с проектом, но когда все вопросы были урегулированы – дело пошло быстро и уверенно. Компания «Ост Дом» действительно удивила – мой загородный блочный дом был возведен д

Читать дальше

Николай
Молчанов

3 мая 2021

Здравствуйте! Мы заказывали у вас строительство дома из тёплой керамики в Омске. Дом строили 10 месяцев. У нас был свой проект, но он, оказалось, не подходит для тёплой керамики. Проект ваши сотрудники дорабо

Читать дальше

Мирослав
Мышкин

4 июня 2021

Очень приятные впечатления от работы с компанией Ост Дом. Долго выбирали строительные фирмы по отзывам и не ошиблись! Работа выполнена качественно без каких либо нареканий раньше срока на 2 недели! Бригады стр

Читать дальше

Марк
Борисов

29 сентября 2020

Здравствуйте! Хочу добавить свой отзыв. Долго выбирал проект и материал, со строительством дома столкнулись впервые. В итоге выбрали. Огромное спасибо менеджеру Игорю, который терпеливо помогал в выборе проекта

Читать дальше

Здравствуйте, я Ермаков Василий, директор и основатель компании.

Здравствуйте, я Ермаков Василий, директор и основатель компании.

На рынке строительных услуг мы уже 12 лет. За это время нам удалось сформировать сплоченный коллектив специалистов с более чем двадцатилетним стажем. Вместе с тем я слежу за тем, чтобы наши специалисты оставались в курсе последних технологий, совершенствовали свои навыки. За счет этого мы можем гарантировать долговечность выполненных нами проектов.

Факты в цифрах

  • 12 лет
    компания на рынке
  • 300+
    объектов построено
  • 5 лет
    гарантии на работы

Ответы на частые вопросы,
которые задают нам заказчики

Ключевые ошибки при обустройстве УШП связаны с недостаточной подготовкой основания, дренажной и коммуникационной систем. Чтобы избежать негативных последствий в виде разрушения и промерзания фундамента, работы проводят в теплое время года, когда грунт полностью оттаял. Важно соблюдать технологические требования относительно глубины котлована и формирования пластов основания: каждый слой проливают водой и утрамбовывают виброплитой. Проверку инженерных коммуникаций необходимо осуществлять на стадии монтажа: в дальнейшем устранить имеющиеся неисправности будет практически невозможно.

Ост Дом

свойства, все плюсы и минусы, особенности монтажа

Профессиональные строители точно знают, что срок службы дома будет во многом зависеть от качества и надежности его основания. Именно поэтому при выборе типа фундамента стоит подумать дважды.

Содержание:

  • УШП и ее состав
  • Когда нужна УШП?
  • Преимущества и недостатки
  • Порядок возведения
  • Коммуникации
  • Армирование
  • Теплый пол
  • Бетонирование

База жилища обязана выдерживать большие нагрузки, не бояться пучения грунта, быть теплой и не пускать холод в здание. Всеми указанными свойствами обладает УШФ, или утепленная шведская плита, которую можно смело назвать уникальной разновидностью фундаментов и одновременно черновым полом.

Фундамент с проложенными коммуникациями

к содержанию ↑

УШП и ее состав

Утепленный шведский фундамент (УШФ) чаще называют плитой. Действительно, он представляет собой мелкозаглубленную монолитную железобетонную плиту с заранее встроенными коммуникациями, дополненную системой теплого пола.

Несмотря на «шведское» название, технология была изобретена в США еще в начале XX века. Первый вариант фундамента был намного проще и выглядел как простая бетонная плита поверх грунта или с небольшим углублением в почву. Позже методику постройки фундаментов взяли на вооружение скандинавы и серьезно ее улучшили. В результате получилась УШП – целая система из основания, утеплителя, коммуникаций и чернового пола.

Важно! Сейчас утепленный шведский фундамент все чаще применяется при возведении частных домов из разных материалов. У него нет никаких климатических ограничений в использовании, поэтому возводить дома на УШП можно даже за полярным кругом, в условиях вечной мерзлоты.

Основными составляющими системы служат:

  • геотекстиль;
  • дренаж;
  • гидроизоляция;
  • утеплитель;
  • арматура;
  • теплый пол;
  • финишное покрытие.

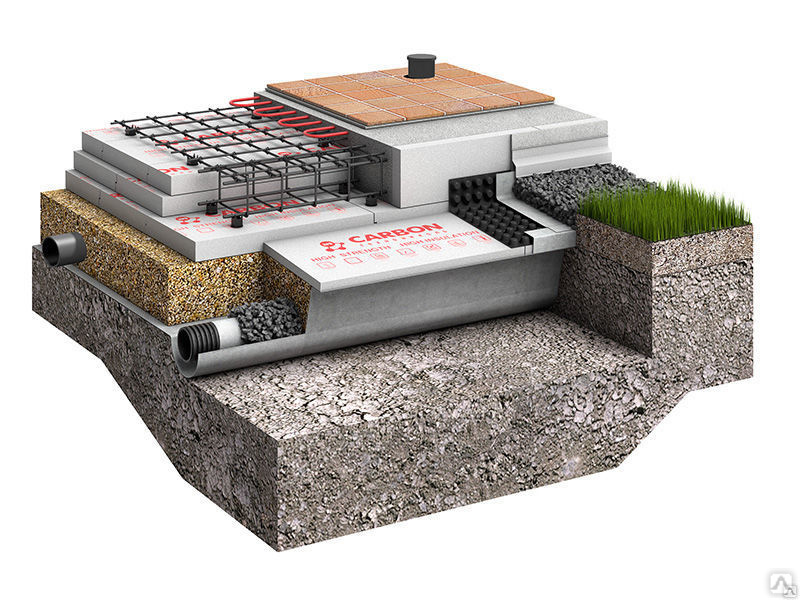

Схема утепления фундаментной плиты

Кроме того, внутри УШП всегда закладываются коммуникации: водопровод, канализация, дренажные трубы, система электроснабжения.

к содержанию ↑

Когда нужна УШП?

По сути, применять утепленную шведскую плиту в качестве основания для дома можно на любых грунтах – в этом отношении она не имеет ограничений. Лучше всего фундамент подходит для слабонесущих почв, например, для глины и суглинков. Также он неплохо зарекомендовал себя на сложных грунтах, при высоком уровне вод, при сильном сезонном промерзании и при морозном пучении участка.

Система дренажа в УШП снизит уровень грунтовых вод в области застройки, а армирование позволит надежно укрепить слабые почвы. Также фундамент подойдет в следующих случаях:

  • если не планируется возводить цоколь и подвальный этаж;
  • если хочется повысить энергоэффективность строения.
Газобетонный дом на УШП

к содержанию ↑

Большим преимуществом утепленного шведского фундамента является наличие всех необходимых коммуникаций внутри – здесь можно спрятать трубы, теплый пол и даже электрику. Финишные отделочные материалы для пола можно укладывать прямо на саму плиту, ведь она ровная и является идеальным основанием для кафеля, ламината, паркета.

Обратите внимание! УШП защищает дом от влаги, препятствует промерзанию конструкции и внутренних помещений.

Прочие достоинства фундамента:

  • длительный срок эксплуатации, ремонтопригодность;
  • аккумулирование тепла внутри, выступание в роли теплового барьера для дома;
  • стабилизация суточных температурных колебаний;
  • обеспечение комфортного микроклимата;
  • снижение расходов на отопление;
  • высокая скорость возведения;
  • отличное качество конструкции.

Среди минусов фундамента специалисты отмечают тот факт, что при наличии неровностей или уклона на участке придется провести дополнительный цикл работ и потратить более серьезные средства. Самостоятельно устроить фундамент непросто – нужны определенные знания и навыки.

Количество используемых материалов довольно велико, а их качество должно быть на высоте, иначе срок службы строения снизится. Высота фундамента небольшая (30-40 см), и постройка подвала становится практически невозможной.

к содержанию ↑

Порядок возведения

Первым делом приступают к подготовке участка, его очищению от мусора и выравниванию. После обустраивают котлован под УШП путем выемки грунта на 40 см или менее.

Котлован под фундамент УШП

Дно готового котлована застилают геотекстилем, на него насыпают слой щебня, сверху слой песка (идеальный вариант – разделить разнофракционные материалы еще одним отрезом геотекстиля). Каждый слой тщательно проливают водой и трамбуют виброплитой.

к содержанию ↑

Коммуникации

В песчаный пласт будущей УШП устанавливают трубы коммуникаций, а также монтируют дренаж для отведения влаги от конструкции, иначе она может замерзнуть в морозный период и вызвать растрескивание бетона. Также сразу планируют участок под отмостку вокруг здания, который заливают бетоном или асфальтом и делают с уклоном от дома.

Прокладка канализации

к содержанию ↑

Теплоизоляция

Утеплитель (например, экструдированный пенополистирол или другие специальные материалы высокой прочности) монтируют в 2-3 слоя и таким образом сокращают потребность в бетоне. Толщина теплоизоляции должна быть достаточной для обеспечения оптимальной температуры в доме.

Совет! Утепляющий материал укладывают со смещением швов, чтобы исключить появление щелей и мостиков холода.

Укладка утеплителя

к содержанию ↑

Армирование

Для укрепления УШП используют арматуру с сечением 6-10 мм, а для ребер жесткости – 12 мм. Из нее формируют сетку с ячейками размером 150*150 мм, связывают элементы хомутами с сечением 6-8 мм. Сетку подготавливают на соседнем участке, иначе есть риск повреждения утеплителя. Только по мере полной готовности металлическую конструкцию переносят на плиту и ставят на подставки-«стульчики».

к содержанию ↑

Теплый пол

Монтируют трубы теплого пола и закрывают их гофрозащитой, либо трубами ПНД диаметром 40-50 см. Минимальный шаг укладки труб – 10 см, максимальный – 25 см.

До заливки бетона испытывают трубы холодной водой под давлением в течение 3 часов. Это позволяет найти все негерметичные соединения и оценить уровень переносимости нагрузок. В зимнее время испытания проводят с помощью сжатого воздуха.

к содержанию ↑

Бетонирование

Применяют только товарный бетон, сделанный на заводе с обязательным добавлением пластификаторов. После установки опалубки процесс заливки осуществляют за один подход либо посекционно (послойная заливка запрещена).

Бетон уплотняют глубинными вибраторами, виброрейками, виброплитами. Сверху плиту выравнивают гладилками, затирают до идеального состояния и закрывают пленкой.

После полного застывания фундамент будет пригоден для продолжения работ по постройке здания, а его поверхность отлично подойдет для укладки любого финишного покрытия. Сейчас утепленная шведская плита – это один из самых эффективных и высокотехнологичных видов фундаментов, который позволяет экономить тепло в доме и обеспечивает комфортные условия для жизни.

Утепленная шведская плита – Фундамент 3 в 1

Фундамент – основа любого дома. И каждый, кто занимается подрывом конструкции, знает, что предстоит немалая работа. Но новые технологии из Швеции способны перевернуть наше представление о традиционном строительстве.

При упоминании словосочетания «фундамент под дом» мы сразу представляем массивное основание из железобетона и уходящее в грунт на значительную глубину. Однако есть такие виды фундамента, в которых сразу закладываются все необходимые коммуникации, к тому же они не требуют черновой отделки – на них можно сразу монтировать напольное покрытие.

Особенности фундамента

прочный>XXI век

Фундамент нового типа разработан в Швеции и активно используется на севере США и в Канаде благодаря быстрой установке и встроенной функция «Теплый пол».

Такой фундамент «под ключ» позволяет значительно сократить сроки строительства, а дополнительное утепление превращает его в готовый теплоаккумулятор. Таким образом, обычное здание превращается в энергоэффективный дом, удобный и готовый к проживанию. Этот тип фундамента получил название «Утепленная шведская плита» (УШП) и сейчас является основой для многих домов нового поколения.

При использовании утепленной шведской плиты застройщик автоматически получает комплект «3 В 1», состоящий из надежного основания, «чернового» пола и системы отопления с необходимыми коммуникациями. В течение месяца УКТ может быть установлен и полностью подготовлен к строительству здания. При этом его стоимость по сравнению с аналогичным ленточным фундаментом и проложенными в нем коммуникациями будет ниже на 20-30%.

Преимущества утепленной шведской плиты:
  • Сжатые сроки возведения фундамента;
  • Плиту можно монтировать на грунт любого типа и устанавливать на глубину до 2 м;
  • Для устройства фундамента бетона в 1,5-2 раза меньше;
  • Поверхность УКП готова к установке пола из любого материала;
  • Уже подведены и проложены в земле необходимые инженерные коммуникации;
  • Изоляция создает дополнительную изоляцию.
Недостатки утепленной шведской плиты:
  • Основание получается ниже ленточного фундамента, высота не превышает 30-40 см;
  • Для монтажа UCP необходим квалифицированный персонал, рекомендованный производителем материалов, инструментов и технологий. В противном случае стоимость работ может увеличиться;
  • участки с перепадами высот должны быть предварительно выровнены для установки печи;
  • Остаться в подвале проблематично, для этого нужно внести изменения в проект и конструкцию дома;
  • Починить скрытые коммуникации в случае их поломки будет непросто.

Что такое UCP и где он установлен

Утепленная шведская плита представляет собой малоэтажный монолит. От обычного основания его отличает то, что УКП проходит через утепление фундамента и содержит основание для будущих коммуникаций. В частности:

  • вода тепловая;
  • водоснабжение и канализация;
  • Блок питания.

Как мы уже отмечали, установить УКП можно практически на любой почве и даже на заболоченной местности. Особенно ценятся владельцы участков с низкой несущей способностью почвы и близко расположенными к поверхности грунтовыми водами. Такой фундамент можно использовать и в холодных регионах, так как он не влияет на промерзание грунта и мощность морозного излучения.

Обычно неустойчивый грунт под УЧП заменяют песком или щебнем, укрепляя основание геотекстилем. Грунтовые воды «сбрасываются» с помощью дренажных систем.

С чего начать монтаж УТП

Монтаж шведского фундамента нового поколения требует серьезной подготовки. Включает в себя:

  • получение полной и достоверной информации о грунте на участке и его характеристиках;
  • Составление рабочего проекта фундамента и здания в целом. Особенно тщательно следует разработать механизм взрывания грунтовых вод и ригор (грунтовые воды, залегающие на глубине 0,5-1 м, с перепадами высоты);
  • Привлечение квалифицированных специалистов, инженеров и строителей, которые смогут выполнить все работы по монтажу ОГП.

После этого можно переходить непосредственно к установке:

  • Верхний слой грунта снимается с запасом – чуть больше габаритов конструкции;
  • В лаваше песок слоем 15 см, увлажняет и трамбует его;
  • Дно и стенки котла можно укрыть геотекстилем;
  • Дренаж размещается по периметру и пусковой сети коммуникаций;
  • Далее следует слой гравия толщиной 15 см, его также утрамбовывают добиваясь максимальной плотности;
  • По периметру устанавливаются дополнительные армирующие элементы – опалубка и пенополистирол;
  • Для теплоизоляции используется экструдированный пенополистирол, укладывается в 2 слоя толщиной 20 см;
  • Затем монтируется арматура и прокладываются трубы для обогрева пола, в которые нагнетается воздух;
  • На завершающем этапе фундамент заливают бетоном толщиной 10 см и при необходимости слегка шлифуют.

В среднем на изготовление фундамента площадью 100 кв.м уходит около 7-10 дней. Поверхность не полируется, поэтому пол можно укладывать практически сразу. Такая скорость особенно необходима при строительстве быстровозводимых, каркасных, энергоэффективных и пассивных домов.

Изолированная шведская плита только начинает набирать популярность. Весь его потенциал пока сложно оценить, но с уверенностью можно сказать одно – он станет незаменимой основой для строительства современного энергосберегающего экологичного дома.

что это, строительная технология строительства с использованием шведской плиты, утепленный финский вариант, плюсы и минусы

Строительство любого здания начинается с устройства фундамента, который является не только надежной основой строения, но и обеспечивает долговечность конструкции. На сегодняшний день существует множество видов таких оснований, но большой популярностью у застройщиков пользуется фундамент с применением утепленных шведских плит (УШП). Этот материал изготовлен по современным технологиям, позволяет сэкономить на стоимости и времени строительства, а также является отличным теплоизолятором.

Что это такое?

СШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющее утепление по всей площади и периметру подошвы. Этот фундамент является готовым черновым полом для первого этажа, кроме коммуникаций можно встроить еще и систему отопления.

Укладку плит выполняют мелкозаглубленной, так как в их состав входит качественный утеплитель – пенополистирол, надежно предохраняющий нижнюю часть днища от промерзания. Кроме того, в состав стройматериала входят частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и воздействию солнечных лучей. Также стоит отметить, что СШП фундамент никогда не дает усадки – это очень важно при возведении зданий на участках с проблемным грунтом.

Шведские плиты

отличаются от обычных многослойных конструкций тем, что значительно удешевляют строительство фундамента. Такие элементы можно использовать, например, в домах, расположенных в районах с суровыми климатическими условиями, где весной и осенью наблюдается низкая температура и влажность почвы, поскольку такие фундаменты устойчивы к морозам и защищают конструкцию от теплопотерь.

Они также идеально подходят для зданий, в которых планируется нетрадиционное отопление с помощью водяного отопления. Теплопроводы устанавливаются непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.

Когда строительство ведется на проблемном грунте, это тоже повод для использования СШП технологии. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и покрыта бетоном, фундамент надежен и позволяет строить дома на грунтах с высокой концентрацией торфа, глины и песка.

Для строительства многоэтажных домов, высота которых превышает 9 м, эти плиты также являются незаменимым элементом. UWP-плиты обеспечивают устойчивость каркасов, а также усиливают срубы и конструкции из пустотелых панелей.

Преимущества и недостатки

СШП-фундамент широко используется в современном строительстве, так как, в отличие от других видов оснований, является бюджетным вариантом и имеет множество преимуществ. К преимуществам такой конструкции относятся, например, минимальные сроки монтажа – полный монтаж плит, как правило, осуществляется в течение двух недель.

Также этот материал обладает хорошей теплоизоляцией, так как благодаря пенополистиролу, входящему в состав материала, исключается промерзание грунта под основанием фундамента, что снижает риск просадки и пучения грунта. Кроме того, значительно снижается стоимость отопления здания.

Поверхность УФФ представляет собой готовый черновой пол, на который можно сразу укладывать керамическую плитку без предварительного выравнивания. Эта разница позволяет сэкономить время на отделке.

Материал обладает высокой прочностью на сжатие и устойчивостью к влаге, поэтому такой вид фундамента прочен и может надежно прослужить десятилетия, сохраняя свои первоначальные характеристики. При строительстве шведских плит также важно учитывать их недостатки:

  • Основная часть коммуникаций устроена в фундаменте, а значит при необходимости их можно будет заменить, будет сложно сделать это, так как доступ к ним невозможен;
  • Плиты УСП не рекомендуются для строительства тяжелых и многоэтажных зданий – технология их монтажа приведена только для малогабаритных зданий;
  • Такое основание не предусматривает возможности реализации проектов домов с цокольным этажом.

Устройство

Как и любой строительный материал, шведская плита имеет свои особенности устройства. Фундамент монолитный, изготовлен по новейшим технологиям производства и состоит из следующих слоев:

  • бетонная стяжка;
  • системы отопления;
  • фитинги
  • ;
  • теплоизоляция;
  • щебень;
  • песок строительный;
  • геотекстиль;
  • слой почвы;
  • дренажная система.

Следовательно, мы можем сказать, что Шведская плита – это уникальный тип основания со специфической структурой, сочетающий в себе одновременно гидроизоляцию, утепление и систему обогрева. Такой универсальный «пирог» позволяет не только быстро возводить постройки, но и хорошо сохраняет тепло, создавая уют в помещениях. Для теплоизоляции используются листы пенополистирола, благодаря которым утепляется фундамент. Армирование выполняется из стальных стержней диаметром от 12 до 14 мм – они укрепляют каркас здания и защищают пол от появления трещин.

Благодаря такой конструкции СШП фундамент, как и его финский аналог, идеально подходит для строительства дома, где нельзя использовать ленточный фундамент или фундамент на сваях. Кроме того, для данного типа конструкции характерна целостность, благодаря которой фундамент не разрушается под воздействием низких температур и влаги.

Оплата

Монтаж шведских плит необходимо начинать с предварительных расчетов с учетом особенностей грунта, нагрузки на конструкцию и влияния осадков. Поэтому в первую очередь необходимо определить тип грунта на земельном участке, где планируется строительство. Кроме того, изучают уровень залегания грунтовых вод и глубину промерзания слоев земли. Основной задачей расчетов является составление проекта, в котором указывается толщина слоев фундамента.

Для правильного расчета берутся следующие данные:

  • общая площадь основания;
  • USP периметр;
  • высота и длина опорных ребер;
  • толщина песчаной подушки;
  • объем и масса бетона.

Стоимость установки шведских плит может быть разной, так как зависит от размеров здания, а также особенностей прокладки канализации и водопровода.

Технология строительства

СШП-фундамент широко применяется в современном строительстве, имеет множество преимуществ и легко монтируется своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, основание здания получается теплым и не требует монтажа дополнительного утепления, что экономит не только время на выполнение работ, но и финансы. Для самостоятельного выполнения данного вида фундамента необходимо последовательно выполнять определенные этапы работ.

  • Подготовка земли. В том случае, если здание построено на непрочном грунте, его необходимо очистить от торфяных и глинистых слоев, либо просто засыпать толстым слоем некрупного песка. Кроме того, фундамент должен располагаться строго горизонтально. Его толщина рассчитывается с учетом толщины песчаной подушки и утеплителя и не может быть меньше 40 см. Дно основания засыпается песком и равномерно распределяется, каждый слой тщательно утрамбовывается.
  • Монтаж дренажной системы. По периметру выкопанного котлована делается траншея, в которую укладывается гибкая труба. Перед укладкой трубы стены и дно траншеи необходимо застелить геотекстилем с нахлестом 15 см – этот материал обеспечит хороший дренаж и укрепит грунт. После этого выполняется обратная засыпка, строго придерживаясь размеров, указанных в проекте. Засыпанный и утрамбованный слой песка необходимо залить водой.
  • Прокладка инженерных коммуникаций. Все канализационные системы укладываются непосредственно на песчаное основание, временно фиксируются хомутами и фитингами. Концы труб и кабелей выводятся на поверхность.
  • Конструкция из деревянного каркаса. Из обрезной доски по периметру основания устраивают каркас. Для этого сначала ставят стойки, затем к ним саморезами крепят доски. Чтобы каркас был прочным, его рекомендуется дополнительно укрепить раскосами.
  • Щебень засыпочный. Щебень среднего размера хорошо подходит для этого типа фундамента. Слой материала должен быть равномерно распределен по всей рабочей площади, его толщина не должна быть менее 10 см.
  • Монтаж изоляции. В качестве утеплителя использованы плиты из экструдированного пенополистирола. Утепление необходимо выполнять как горизонтально, так и вертикально. Толщина утеплителя, как правило, составляет 100 мм. Утеплитель плотно прижимается к поверхности деревянного каркаса и опалубки. Во избежание смещения плит при монтаже их фиксируют с помощью саморезов, а в местах выхода коммуникаций делают небольшие отверстия.
  • Усиление. Данный вид работ выполняется в два этапа: сначала армируется ростверк каркаса, затем плоскость самой шведской плиты. В результате получается арматурный каркас из стержней, соединенных между собой вязальной проволокой. Чтобы не повредить изоляцию, каркас желательно собирать отдельно, а затем укладывать в готовом виде. Кроме того, по всей площади основания имеется армирующая сетка из стержней диаметром не менее 10 мм и размером ячеек 15×15 см.
  • Устройство системы теплого пола. Технология устройства УШП-фундамента предусматривает монтаж теплого пола непосредственно в фундаментную плиту. Благодаря этому первый этаж здания не требует дополнительного отопления. По конструкции труба укладывается на армирующую сетку и фиксируется нейлоновыми хомутами. Что касается коллектора, то он устроен в базовой подушке высотой, указанной на чертежах. В местах, где трубы будут подниматься к коллектору, дополнительно монтируется гофрированная защита.
  • Заливка бетона. Процесс бетонирования можно начинать только в том случае, когда выполнены все вышеперечисленные действия. Марка бетона выбирается в соответствии со строительным проектом. Упростить заливку поможет специальный бетононасос или автобетоносмеситель. Раствор равномерно распределяют по всей площади подвала, следя за тем, чтобы труднодоступные места не опустели. Бетон рекомендуется использовать свежеприготовленный, по окончании работ по заливке швы смачивают водой и обрабатывают грунтовкой.

Подводя итоги, можно сказать, что установка СШП-фундамента не представляет особой сложности, но для того, чтобы фундамент был прочным и надежным, каждый из вышеперечисленных этапов следует выполнять строго соблюдая технологию, и не забудьте сделать контроль качества.

При соблюдении всех норм строительства фундамент из СШП станет теплой и прочной опорой для дома.

Советы

В последнее время при строительстве новостроек стараются применять инновационные технологии – это касается не только возведения каркаса, но и фундамента. Большинство застройщиков выбирают для установки основания шведские панели, так как они обладают отличными эксплуатационными характеристиками и имеют положительные отзывы. Возводя такой фундамент, стоит учесть некоторые рекомендации специалистов.

  • Начинать работу нужно с дизайна. Для этого определяется план здания, выбирается материал для кровли и стен, так как от этих показателей зависит нагрузка на фундамент. Также важно рассчитать ширину фундамента под несущими стенами. Дизайн лучше всего доверить опытным профессионалам, но если есть личные навыки, то можно справиться и самому.
  • При монтаже важно обращать внимание на правильность размещения пластин, особенно в тех случаях, когда материал имеет не прямоугольную, а сложную геометрию.

Чем меньше количество соединений в основании, тем меньше риск протечки. Поэтому идеальным считается вариант, при котором под плитой нет стыков.

  • Чтобы затраты на последующую отделку здания были небольшими, поверхность будущей плиты необходимо предварительно выровнять.
  • Толщина шведских плит определяется индивидуально для каждого проекта, так как напрямую зависит от нагрузок.
  • Важным моментом при закладке СШП фундамента является обустройство дренажной системы. Если он выполнен с ошибками, то могут возникнуть проблемы с отводом грунтовых вод.
  • При установке труб в фундамент необходимо проложить несколько дополнительных каналов и кабелей. Они пригодятся в случае, если в будущем вам потребуется построить новую систему связи.
  • После установки теплого пола перед заливкой бетона необходимо проверить качество обогрева. Для этого трубы заполняют водой и производят опрессовку. При нарушении пломбы появится течь, которую придется устранять. Давление в системе теплых полов должно быть в пределах 2,5-3 атм.
  • После заливки бетона дается время на застывание фундамента. Как правило, это занимает не более недели. Приступать к дальнейшему строительству можно только в том случае, когда поверхность станет прочной. В жаркое время года бетон рекомендуется увлажнять и накрывать пленкой.
  • Для бетонирования базового слоя лучше всего выбирать бетон марки М300 – он гарантирует прочное основание.
  • Основание по завершению работ может быть отделано любым материалом, но по конструкции похоже на искусственный камень.
  • Нельзя использовать этот тип фундамента для строительства домов выше двух этажей.
  • Для устройства фундамента не обязательно копать глубокий котлован – достаточно подготовить котлован глубиной 40-50 см. Подготовленную яму желательно обработать химикатами – это поможет остановить рост растительности.

Плиты утеплителя следует укладывать в шахматном порядке – в противном случае комбинированные стыки вызовут появление холода.

О том, как заложить СШП фундамент, смотрите в следующем видео.

Строим фундамент из УШП(утепленная шведская плита)

Даже не особо разбирающийся в вопросах строительства человек знает самые распространенные виды фундаментов, которые монтируются к любому зданию. О том, что такое «утепленная шведская тарелка», известно немного. Со спецификой и особенностями обустройства такого фундамента мы и разберемся в этой статье.

Данная технология разработана относительно недавно в Германии на основе опыта домостроения в скандинавских странах. Это одна из основных причин отсутствия у нас информации по данному вопросу.

Начинать с описания всех достоинств данной конструкции нет смысла – все «преимущества» шведской плиты станут понятны, когда будет подробно рассмотрена технология и процесс ее монтажа.

В чем особенность технологии?

Учитывая особенности климата нашей страны, для частного сектора – отличный вариант. Теперь, зная все нюансы строительства, можно перейти к его пошаговому описанию. Должна получиться аналогичная конструкция, как на рисунке (вариант).

След местности

Ничего особенного в этом нет. Единственное, что нужно учитывать, так это ориентацию плиты, особенно если она не прямоугольная, а достаточно сложной геометрии. С какой стороны в соответствии с планировкой дома удобнее проводить инженерные коммуникации?

Выемка котлована

  • Грунт снимается примерно на 45 см. Этого вполне достаточно вне зависимости от его характеристик. Низ подготовленного сегмента хорошо утрамбовывается.
  • После этого на платформу загружается сыпучий материал, образующий «подушку». В принципе, это делается путем возведения любого фундамента, чтобы свести к минимуму воздействие на него грунта, с возможными его подвижками. Но при установке СШП есть нюансы, которые определяются наличием утеплителя, охватывающего все края плиты.

Во-первых, по возможности предварительно на дно следует засыпать глиной( около 10 см) и утрамбовать. Это позволит создать дополнительный слой гидроизоляции фундамента.

Во-вторых, все такие “подушки” – это смесь песка + гравия (или дробленые зернистые фракции). При этом эти материалы загружаются отдельно друг от друга в определенном порядке. Во-первых, твердые фракции (галька, гравий), которые после уплотнения укрываются геотекстильным полотном. После этого – слой песка, но только речного(или карьерного с крупными гранулами). Почему так? Если песок находится на нижнем уровне, то он по определению будет поглощать влагу из почвы, которая постепенно может достигать утеплителя.

В-третьих, необходимо сразу смонтировать систему периметрального водоотвода. Есть рекомендации делать это только в тех случаях, когда подземные слои воды неглубокие. Хорошо. Но есть ли гарантия, что через какое-то время их конфигурация не изменится? Причин тому много – масштабное строительство рядом с участком, постепенное изменение климата и ряд других факторов. И что потом? Ведь дом строится на долгие годы, и вносить конструктивные изменения спустя время – очень хлопотно и дорого. Так что лучше заранее подготовиться ко всем «сюрпризам» и сразу поставить дренажные трубы.

Прокладка коммуникаций

Все делается по проекту, здесь сложностей нет.

Внимание! Нужно учитывать перспективу. Ведь при планировании строительства всего не учел. Понятно, что в проекте учтены все основные инженерные системы. А если потом будет желание(и возможность) подключить что-то еще? Например, кабельное телевидение. Возможно, потребуется проложить дополнительный кабель/кабель, так как прежний уже не может «держать» нагрузку из-за покупки новой бытовой техники. Есть много вариантов. Чтобы не ломать голову над тем, как решить проблему, желательно проложить пару запасных труб. И чтобы не было перегибов, так как потом тянуть тот же трос станет затруднительно.

Нет нужды объяснять, что уменьшение количества стыков на гусенице снижает риск протечек. В идеале под плитой вообще не должно быть стыков.

Теплоизоляция

Учитывая, что материал монтируется под СШП, он должен обладать высокой прочностью, особенно на сжатие. Поэтому такие распространенные варианты, как пенопласт или минеральная вата, отбрасываются. Примером может служить продукт «Пеноплэкс». Вы можете выбрать другой, но со схожими характеристиками. В чем его преимущество? Он многофункционален, так как одновременно обеспечивает и тепло, и гидроизоляцию.

На этом же этапе монтируется опалубка, которую изнутри выкладывают тем же «Пеноплексом». часть конструкции.

Каркас усиливающий

Стоит напомнить, что его дно должно немного возвышаться над основанием. Поэтому под сетку под сетку подкладывают пластиковые «стаканы» (есть в продаже) или деревянные «чурки» так, чтобы она была приподнята на высоту не менее 50 мм.

Внимание! В зависимости от конструкции и назначения конструкции возможна прокладка труб системы отопления прямо под сеткой, то есть обустройство контура «теплых полов». Сам пеноплекс только уменьшит теплопотери, но пол не будет нагреваться, тем более до необходимой температуры. Естественно, это потребует специальных расчетов, но для жилого строения более чем целесообразно. Можно указать только предельные расстояния между соседними «нитками». Минимум — 100 мм, максимум — 250.

В разрезе вся конструкция выглядит так (без учета вышеперечисленных нюансов по обустройству «подушки»)

Заливка раствора

Для снижения затрат на дальнейшую отделку помещения, необходимо выровнять поверхность будущей плиты до идеального состояния, так как это пол нижнего этажа. С учетом его предварительного (уже сделанного) утепления можно потом ограничиться укладкой ковролина, линолеума, паркета без устройства лаг и других дополнительных мероприятий, которые проводятся при монтаже «финишного» покрытия.

Толщина плиты определяется индивидуально для каждой конструкции. Это зависит, в первую очередь, от предполагаемой нагрузки.

Резюме

Пришло время подвести итоги и сформулировать, какая конструкция утепленной шведской плиты предпочтительнее.

Во-первых, не нужен большой опыт, а также аренда(прокат) спецтехники – все делается своими руками. Единственная трудность — в расчетах, и они понадобятся абсолютно точно. Здесь потребуются услуги специалистов, а все остальное можно сделать самостоятельно.

Во-вторых, возможность значительной экономии, в первую очередь, на цементе.

В-третьих, учитывая наличие контура «теплый пол», можно установить максимально благоприятный микроклимат (причем во всем доме) без дополнительных затрат на различное спецоборудование.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
