Как утеплить гаражные ворота пенопластом

Обоснование необходимости утепления гаражных ворот

Гараж может использоваться как по своему прямому назначению – стоянка и хранение автомобиля, так и быть мастерской, складом хранения нужных и ненужных вещей, местом времяпрепровождения в приятной мужской компании. В любом случае каждый владелец гаража хотел бы, чтобы в этом помещении зимой было тепло, а летом прохладно.

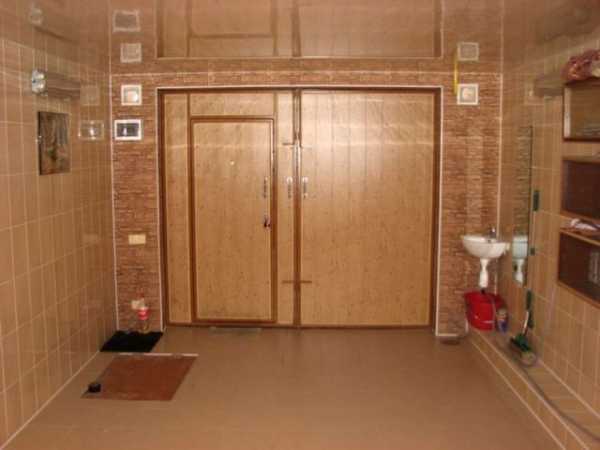

Редкий автолюбитель не мечтает о таком гараже

Законы термодинамики утверждают, что тепло от более горячего тела будет всегда передаваться более холодному тремя путями:

Теплопроводностью твердых тел, а гаражные ворота именно более теплым телом и являются.
Конвекцией, то есть вместе с нагретым воздухом. При открытии гаражных ворот зимой, в атмосферу выбрасывается огромное количество энергии. Утечка тепла происходит также в местах неплотного прилегания ворот к проему и через систему вентиляции.
Излучением. Известно, что все тела, имеющие температуру выше абсолютного нуля, излучают инфракрасные лучи. И даже абсолютный вакуум им не помеха.

Чтобы уменьшить скорость передачи тепловой энергии от одного тела к другому (от гаража в атмосферу), между ними надо поставить определенный барьер – утеплитель, который поможет вместе с каким-либо источником тепла поддерживать заданную температуру в гараже. Строительные нормы СНиП 21-02-99 рекомендую поддерживать в зимнее время температуру в отапливаемых местах стоянки машин на уровне +5 °C. В этом случае автомобиль всегда будет готов к запуску двигателя, и в его скрытых полостях не будет конденсироваться влага, приводящая к коррозии кузова.

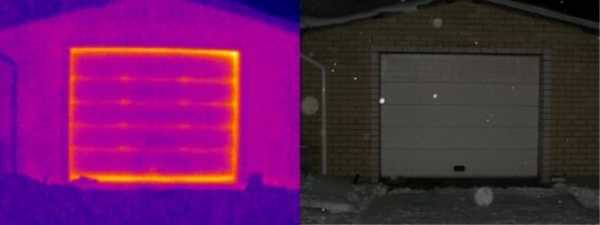

Термограмма утечки тепла из гаража. Обратите внимание на ворота

Отопление в домах со встроенным гаражом обычно включается в общую систему дома, поэтому утепление ворот является необходимым, так как будет влиять на теплопотери дома в целом, что выльется в итоге «в копеечку». Отдельно стоящие гаражи являются помещениями с периодическим появлением человека в них, поэтому не всегда требуют постоянного отопления. Обогрев таких помещений делается печами различных конструкций, тепловыми пушками или более прогрессивными инфракрасными электронагревателями. Без утепления гаража и, в частности, ворот автовладелец будет за свой счет вносить лепту в глобальное потепление, отапливая атмосферный воздух.

Лучше всего планировать мероприятия по утеплению гаража еще до начала его строительства. Это сильно упростит процесс и позволит избежать типичных ошибок.

Типичные и опасные ошибки при утеплении гаражных ворот

При утеплении гаража и его ворот очень часто встречаются типичные ошибки, одни из которых сделают утепление недостаточно эффективным, а другие могут быть опасны для жизни. Укажем на них.

При оборудовании гаража лучше не пользоваться пористыми утеплителями типа минеральной ваты, особенно для утепления ворот. Дело в том, что обычно стены гаража имеют меньшую толщину, чем жилые дома или, вообще, сделаны из металлического листа. В зимнее время точка росы с большой вероятностью будет находиться в слое утеплителя, он намокнет, повысится его плотность и теплопроводность. В итоге, эффективность мер по утеплению снизится.

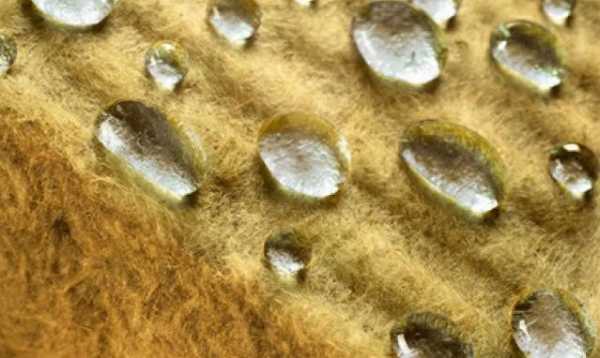

Минеральная вата способна активно поглощать влагу

На стадии строительства гаража некоторые автовладельцы, пытаясь сэкономить, заказывают обычные ворота без калитки, хотя ее наличие позволяет сильно экономить тепло в зимнее время. Лучший выход – заказать сразу ворота с калиткой и с утеплением.
Любой гараж должен быть снабжен вентиляцией: приточной и вытяжной. И нередко приточное отверстие делают в воротах. В некоторых случаях владельцы гаража думают, что закрыв вентиляционные отверстия можно добиться лучшего утепления. Отчасти они правы, но это делать не надо, так как в гараже должна быть эффективная вентиляция. Ее отсутствие является опасным для жизни! Поэтому при утеплении гаража нужно это учесть, оставляя вентиляционные каналы в слое утеплителя.

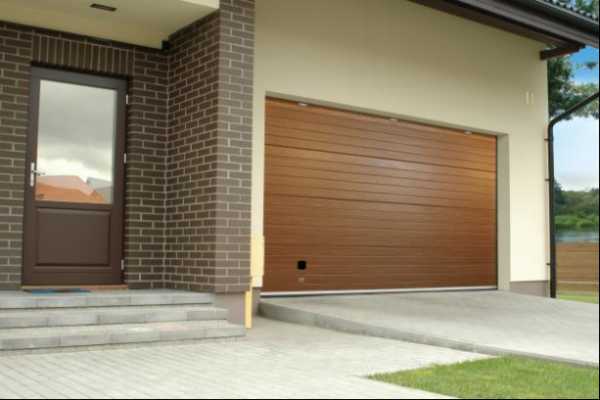

Образцово утепленные ворота. Обратите внимание на вентиляционное отверстие в правом нижнем углу ворот

Почему пенопласт является хорошим утеплителем для гаражных ворот

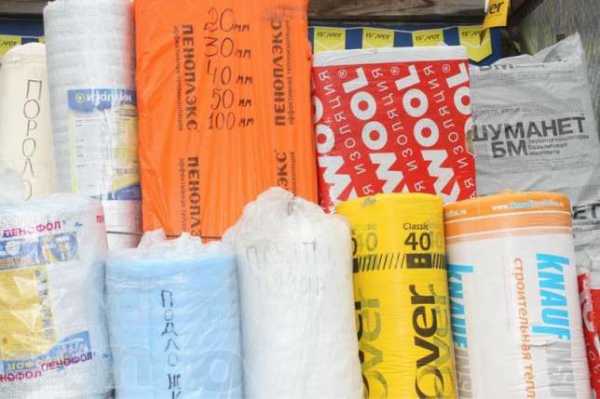

Для утепления строительных конструкций, в том числе и гаражных ворот, могут применяться совершенно разные материалы. Главной характеристикой всех утеплителей является коэффициент теплопроводности, обозначаемый буквой греческого алфавита λ (лямбда). Физический смысл коэффициента теплопроводности в строительной науке – это количество тепловой энергии, которое проходит через конкретный материал, имеющий площадь в 1 квадратный метр и толщиной 1 метр (условный кубический метр) за 1 час, если противоположные грани имеют разницу температур в 1 градус Кельвина (или Цельсия). Единицей измерения коэффициента теплопроводности является Вт/м2*°К (Ватт деленный на произведение метра квадратного на градус Кельвина или Цельсия).

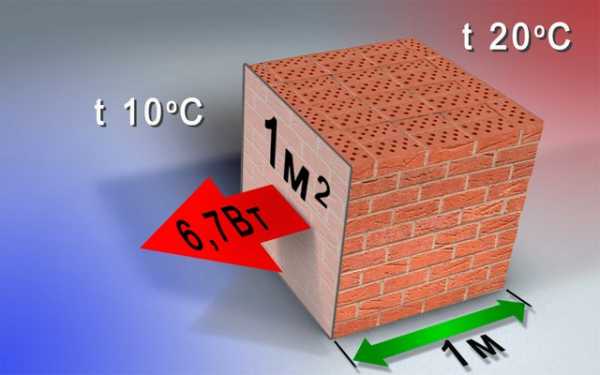

Физический смысл коэффициента теплопроводности на примере кирпичной кладки

Этот коэффициент величина условная и постоянная для конкретного материала. При расчете отопления пользуются справочными данными.

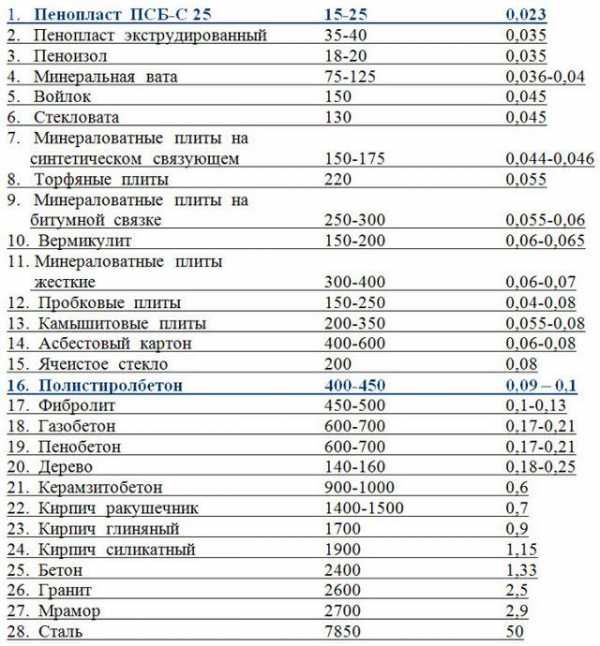

Коэффициенты теплопроводности основных строительных материалов

Очевидно, что чем ниже у какого-либо материала коэффициент теплопотерь, тем меньше будет происходить передача тепла от более нагретого тела к холодному и тем больше у этого материала шансов стать утеплителем. Из всех имеющихся утеплителей для гаража лучше всего подходит пенопласт, называемый еще пенополистиролом, вследствие своих достоинств:

Пенопласт имеет низкую плотность, поэтому утепление с его помощью не будет оказывать практически никаких дополнительных нагрузок на ворота гаража.
Пенопласт обладает одним из самых низких показателей коэффициента теплопроводности среди всех строительных материалов.
Не выделяет в окружающий воздух вредных для здоровья человека веществ при нормальных условиях эксплуатации.
Не взаимодействует с водой и воздухом.
Утепление из пенопласта имеет срок службы 50 лет и более.
Легко обрабатывается обычным и доступным инструментом.
Показатель водопоглощения пенопласта очень низкий – не более 3%, а у экструдированного пенополистирола – не более 0,4%.

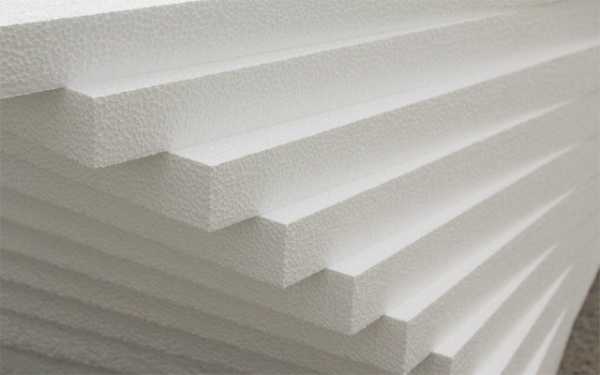

Пенопластовые плиты — оптимальный утеплитель ворот

Для изготовления гаражных ворот почти всегда используется листовая сталь толщиной 2—3 мм, которая имеет коэффициент теплопроводности в 2174 раза больший, чем пенопласт ПСБ-С 25, судя по справочным данным из таблицы. При таком громадном различии можно сказать, что стальной лист практически не оказывает никакого сопротивления утечке тепла из гаража, но в сочетании с пенопластом, который толще листа в десятки раз (4—5 см), теплопотери через ворота гаража уменьшаться намного.

Виды гаражных ворот и целесообразность их утепления

По своей конструкции гаражные ворота могут быть различных видов, соответственно и способы утепления бывают разными. Рассмотрим по порядку все из них.

Подъемно-поворотные гаражные ворота

В подъемно-поворотных воротах гаража цельное полотно (створка) при открывании поднимается вверх и одновременно поворачивается на 90°. Такие ворота делаются как известными производителями, так и могут изготавливаться умельцами.

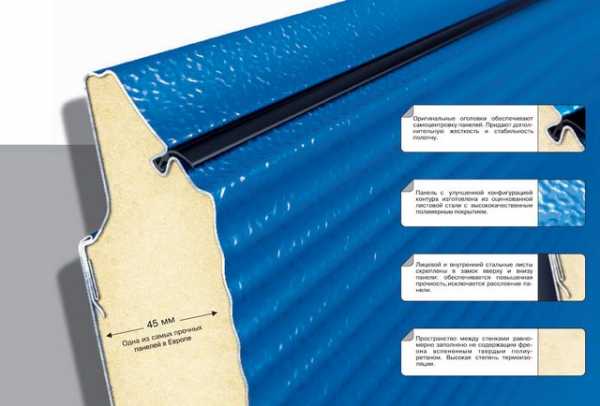

Сэндвич-панель полотна подъемно-поворотных ворот

В воротах, изготовленных промышленным способом, полотно ворот представляет собой сэндвич-панель из листовой стали и утеплителя из вспененного полиуретана. Толщина такой панели может достигать 45 мм, что является уже достаточным барьером для предотвращения утечки тепла из гаража даже для условий Севера. Промышленные ворота снабжены всем комплектом необходимых уплотнителей, которые обеспечивают хорошее прилегание ворот к гаражному проему. Дополнительного утепления такие ворота не требуют.

Ворота, изготовленные самостоятельно в любом случае должны утепляться. Технология их утепления такая же, как и у распашных ворот и о ней будет рассказано ниже.

Секционные гаражные ворота

Полотно таких ворот разбито на несколько секций, шарнирно связанных петлями между собой. По специальным направляющим секции при открытии ворот «уезжают» вверх под потолок гаража. Такие ворота могут быть установлены в любом проеме при любой высоте потолка. Изготовленные промышленным способом полотна этих ворот так же, как и у подъемно-поворотных, представляют собой сэндвич-панели толщиной до 45 мм со вспененным полиуретаном в качестве заполнителя и утеплителя.

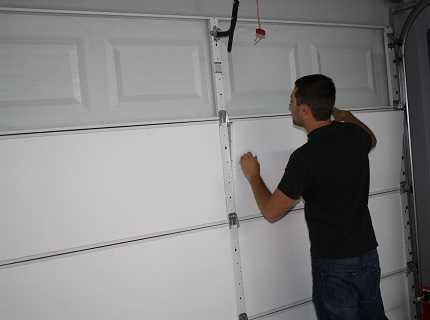

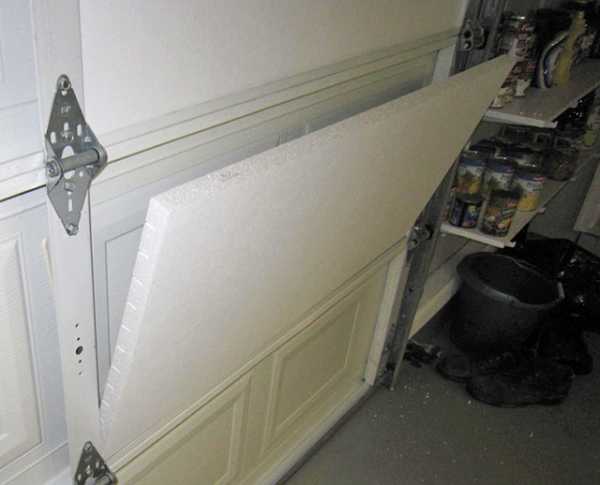

Даже секционные ворота можно дополнительно утеплить

Все стыки между секциями снабжены надежными уплотнителями, минимизирующими утечку теплого воздуха из гаража. Дополнительного утепления такие ворота не требуют, но наши домашние умельцы все равно находят способ их усовершенствования, приклеивая пенопласт на внутреннюю поверхность каждой секции.

Роллетные гаражные ворота

Полотно роллетных гаражных ворот состоит из узких ламелей из алюминия шириной в 55—77 мм и толщиной 8—19 мм. Внутренняя полость ламелей может быть заполнена утеплителем – вспененным полиуретаном, а также и быть без него. Полотно наматывается на специальный вал, находящийся сверху гаражного проема.

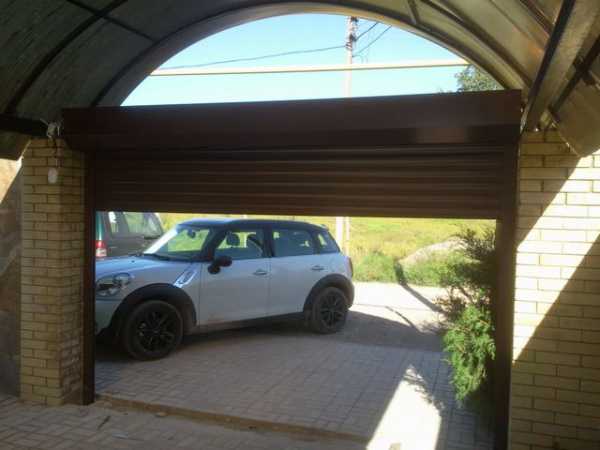

Роллетные гаражные ворота хороши для теплого климата

Выдающимися теплоизоляционными свойствами роллетные ворота не обладают, дополнительные мероприятия по утеплению невозможны в силу особенностей конструкции. Поэтому для теплых гаражей в холодных российских зимах такие ворота категорически непригодны.

Откатные ворота

Всем известна простая и надежная конструкция откатных ворот, когда полотно движется по специальному рельсу и просто сдвигается в сторону. Однако, в гаражах такие ворота применяются чрезвычайно редко, так как они занимают очень много места. Даже если такая конструкция ворот и будет в каком-то гараже, то утепляться они должны так же, как и распашные ворота.

Распашные гаражные ворота

Распашные ворота наиболее распространены в наших гаражах, так как они сочетают в себе надежность, простоту, прочность, высокую антивандальную стойкость. Две створки ворот подвешиваются на приваренные к конструкции проема петли. Створки представляют собой пространственную раму из профильной стальной трубы или уголка, к которым приварен металлический лист толщиной 2—3 мм. В последнее время из-за высокой цены на металл стали широко применять профнастил, но следует согласиться с тем, что гораздо прочнее и надежнее все-таки стальной лист.

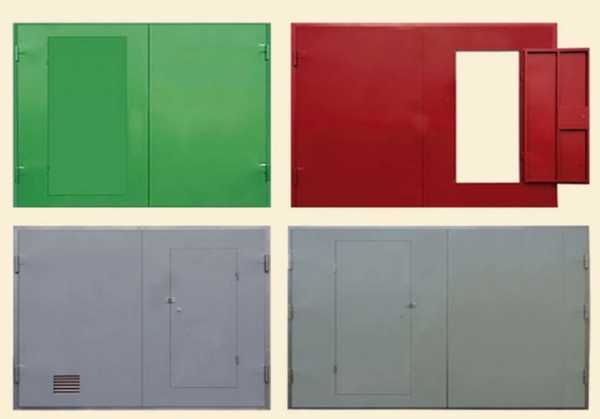

Распашные ворота — самые распространенные и надежные

Лучше всего, когда утепление распашных ворот происходит еще на стадии их изготовления. Это позволит избежать некоторых технологических операций. Но если этого не случилось, то не беда – все можно сделать на месте и самостоятельно.

Как утеплить гаражные ворота пенопластом

Утепление гаражных ворот лучше не откладывать на тот момент, когда внезапно приходит зима, а делать его в теплое время года. Условно его можно разбить на несколько этапов.

Необходимые инструменты

Для утепления гаражных ворот не понадобиться какой-то редкий и специализированный инструмент, необходимый набор в основном есть почти у каждого домашнего мастера. Итак, какой инструмент будет необходим:

Электродрель.
Набор сверел по металлу и дереву.
Набор отверток или шуруповерт.
Ножовка по дереву или электролобзик.
Щетка для металла с металлической щетиной или корщетка-насадка на дрель.

Корщетка-насадка на дрель поможет в удалении очагов коррозии с металлических ворот

Кисть или валик.
Молоток.
Керн.
Рулетка.
Струбцины.
Метровая металлическая линейка.
Угольник.
Нож строительный.
Наждачная бумага.

Расчет количества необходимых материалов

Прежде чем начинать монтаж утеплителя, необходимо тщательно обмерить ворота и подсчитать, сколько и чего необходимо будет закупить. Для облицовки ворот поверх утепления могут использоваться разные материалы:

Пластиковая или деревянная вагонка.
Профнастил.
Панели ДВП или МДФ.
Водостойкая фанера.
Ориентированно-стружечные плиты (плиты ОСП, OSB).

Практика показывает, что лучше всего использовать последний материал, так как плиты ОСП в условиях гаража просто идеально подходят для облицовки в силу своих достоинств:

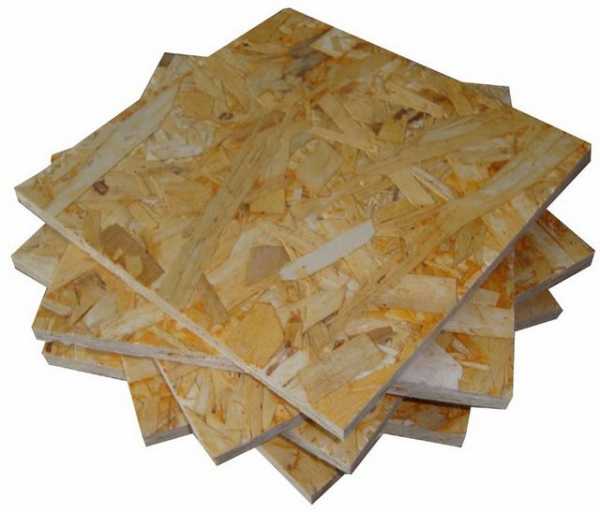

Ориентированно-стружечные плиты — прекрасный выбор для облицовки ворот

Это очень надежный материал, имеющий высокую прочность.
Плиты ОСП очень легко обрабатываются.
Чрезвычайно низкая паропроницаемость позволяет не использовать пароизолирующих мембран для укрытия утеплителя.
Привлекательный внешний вид.
Низкая цена.

Для целей облицовки лучше всего подойдут плиты OSB-3 или OSB-4 толщиной 10 мм, они специально предназначены для помещений с высоким уровнем влажности. Промерив размеры ворот, необходимо рассчитать количество плит, имеющих стандартные размеры 1250*2500 мм. Обычно хватает двух плит, и остаются еще солидные обрезки, которые можно использовать в других целях.

Для крепления облицовки понадобится обрешетка, расположенная на полотне ворот. Для ее изготовления лучше всего подойдут деревянные бруски сечением 4 на 4 см, крепящиеся на несущую часть ворот, в качестве которых выступают металлические уголки или профильная труба. В любом случае обрешетка должна быть смонтирована по периметру ворот, а также и на площади полотна, ведь на ней тоже могут быть стальные несущие элементы, к которым будет удобно крепить бруски обрешетки. При расчете конструкции обрешетки следует учесть расположение и размеры несущих элементов ворот, размеры пенопластовых плит, а также шаг крепления облицовки, который должен составлять не менее 40 см.

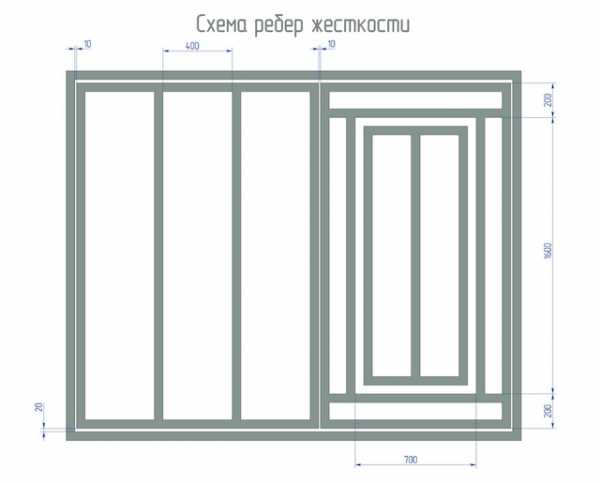

Один из вариантов исполнения рамы гаражных ворот, к которой будет крепиться деревянная обрешетка

В качестве утеплителя лучше всего использовать пенополистирольные плиты толщиной 40 мм. Они могут быть различных размеров, при покупке следует учесть расположение будущей обрешетки, чтобы при резке пенопласта было как можно меньше обрезков и на полотне ворот между брусками по возможности находились только целые плиты пенопласта.

Предпочтение следует отдать экструдированному пенополистиролу по причине того, что он обладает низким водопоглощением и ему не понадобятся дополнительные мероприятия по защите от влаги, которая неизбежно будет присутствовать в многослойной конструкции ворот. Конечно, такой материал стоит дороже, но и работать с ним гораздо легче, так как он не крошится при резке.

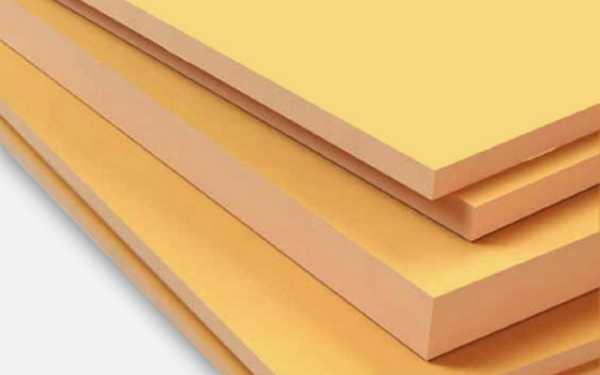

Экструдированный пенополистирол не требует дополнительной гидроизоляции

Для монтажа деревянных брусков к каркасу ворот понадобятся оцинкованные саморезы по дереву 3,5*30 мм – для крепления боковых поверхностей и 4,5*70 мм для крепления в торец. Если каркас ворот выполнен не из уголка, а из профильной трубы, то длина саморезов увеличивается на величину сечения трубы. Главное, чтобы саморез входил в брусок на глубину не менее половины его сечения, а вкрученный в торец не менее, чем на 30 мм. Необходимое количество рассчитывается из чертежа утепления ворот, который каждый домашний умелец обязательно должен сделать. Для крепления плит ОСП к обрешетке лучше всего подойдут шурупы с прессшайбой 4,2*32 мм.

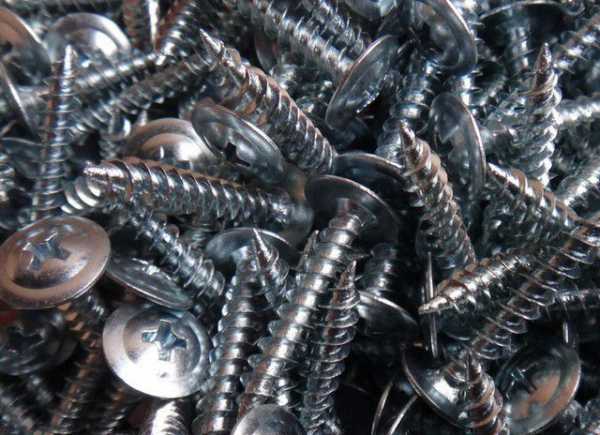

Оцинкованные саморезы с прессшайбой

Для подготовки внутренней металлической поверхности ворот может понадобиться антикоррозийная грунтовка, которая спасет от ржавчины в условиях повышенной влажности. Грунтовку можно применять любую – на основе синтетических смол или алкидную. Главное, чтобы она была предназначена для применения в широком диапазоне температур. Также к грунтовке для обезжиривания поверхности потребуется соответствующий ей растворитель.

Чтобы закрепить пенопластовые плиты к металлической поверхности ворот и заполнить стыки, потребуется монтажная пена. Лучше всего подойдет профессиональная пена, которая требует использование специального пистолета. Она меньше расширяется в объеме и пистолетом очень удобно наносить пену в нужном количестве и в нужное место.

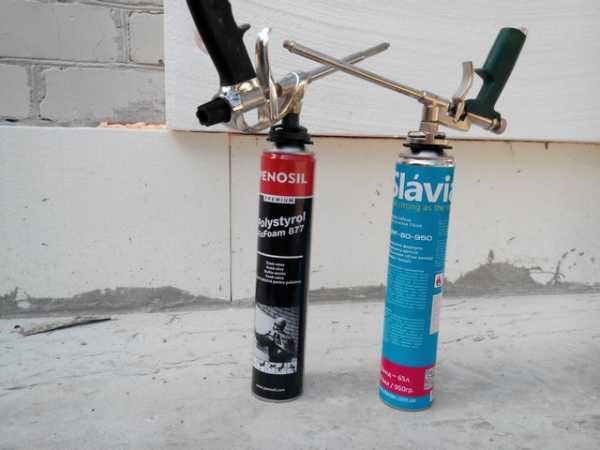

Пистолет с профессиональной монтажной пеной

Для предотвращения гниения деревянных брусков потребуется антисептическое средство. Оно может быть на водной или масляной основе или просто представлять собой краску с антисептическими свойствами.

Если будет применяться обычный пенопласт, то потребуется защитить его от проникновения влаги. Это можно сделать разными путями: пароизоляционная мембрана, битумная мастика, самоклеящийся утеплитель Изолон и другие подходящие материалы.

Подготовительные работы

Вначале надо обработать все деревянные бруски антисептическим составом. В зависимости от конкретного применяемого средства может понадобиться один или два слоя, каждый из которых требует высыхания. Состав наносятся обычной кистью. Не надо забывать о средствах защиты рук, так как в основном пропитки для дерева – довольно агрессивные химикаты.

Пока сохнут бруски, можно заняться подготовкой внутренней поверхности ворот. Для этого исследуется поверхность и при малейшем намеке на ржавчину делается зачистка до металла. Это удобнее всего делать специальной корщеткой-насадкой на дрель. Также следует очистить всю отслаивающуюся краску. В труднодоступных местах иногда удобнее щетка с металлической щетиной или наждачная бумага, которой надо пройтись по всей поверхности – для лучшей адгезии грунтовки. В итоге должна получиться поверхность, не имеющая пятен ржавчины и различных загрязнений. После этого все тщательно обезжиривается растворителем.

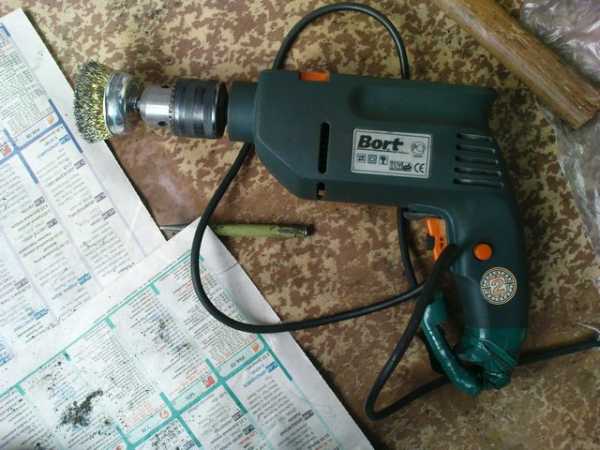

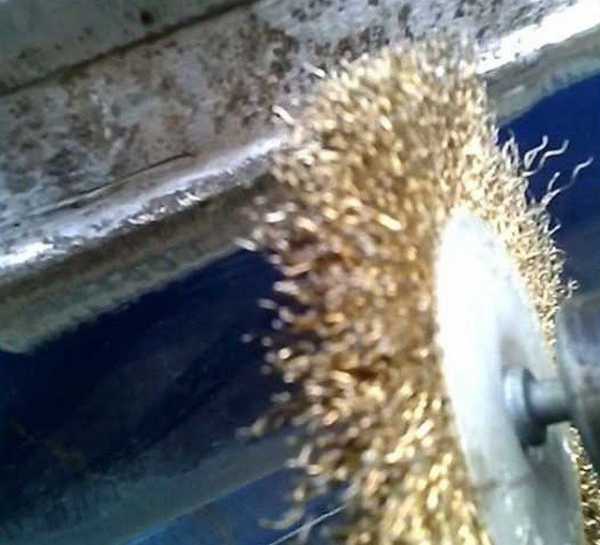

Процесс очистки от ржавчины насадкой-корщеткой на дрель

Настало время обработать ворота антикоррозийной грунтовкой, которую следует нанести в два слоя: один вдоль полотна ворот, а второй после высыхания первого – поперек. Чтобы на свежеокрашенную поверхность садилось меньше пыли, можно смочить поверхность возле ворот водой.

После полного высыхания поверхности настало время позаботиться о гидроизоляции, которая должна применяться с обычным пенопластом. Если используется экструдированный пенополистирол, то эту операцию можно опустить. Гидроизоляция может быть сделана несколькими способами:

Покрытием битумной мастикой.
Приклеиванием пароизоляционной мембраны.
Приклеиванием изолона – специальной фольгированной пленки толщиной 2 мм из вспененного полиэтилена, которая будет и надежным гидробарьером, и дополнительным утеплителем.

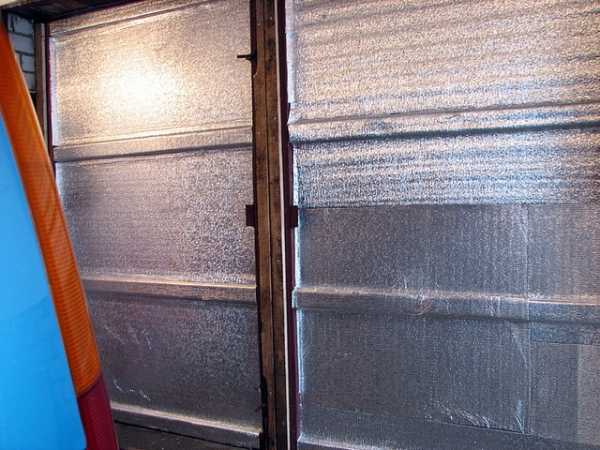

Современный самоклеющийся материал — Изолон

Вся поверхность, которая впоследствии будет укрыта утеплителем, должна быть укрыта гидроизоляцией.

Монтаж обрешетки

По чертежу утепления полотна ворот и калитки нарезаются бруски нужного размера, при этом надо постараться, чтобы все они были цельными. В местах расположения засовов, замков, вентиляционных решеток делается обрамление их брусками по периметру, так как эти места укрываться пенопластом не будут. Для крепления брусков в раме необходимо электродрелью просверлить ряд отверстий с шагом 20—25 см сверлом диаметром 4 мм. В тех местах, где горизонтальные бруски будут крепиться в торец, отверстия должны быть 5 мм. Не стоит забывать о том, что перед сверлением надо произвести тщательную разметку и накернить места будущих отверстий. При сверлении не стоит перегревать сверло.

Может возникнуть проблема крепления нижнего горизонтального бруска к раме ворот или калитки из-за невозможности добраться инструментом. Если ворота можно снять, то замечательно, а если нет, то можно прикрепить этот брусок только в торец, так как остальная часть обрешетки уже возьмет львиную долю нагрузки от облицовки.

Для того чтобы головка самореза была заподлицо с поверхностью металла, следует зенковкой или сверлом 8 мм сделать углубления под потайные головки. В этом деле главное не переусердствовать и выбирать только необходимое количество металла.

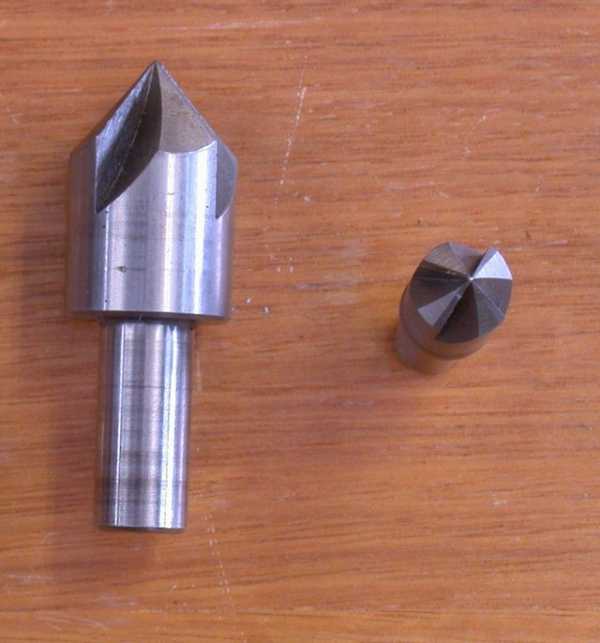

Углубления под потайные головки саморезов легко сделать зенковкой

Для крепления брусков к раме ворот их нужно притянуть ним струбцинами, а затем тонким сверлом 2—2,5 мм высверлить в бруске отверстия на глубину самореза для того, чтобы при вкручивании бруски не расщепились. После этого можно закрепить брусок шуруповертом и снять струбцины. Эта операция производится со всеми брусками по периметру рамы, а уже потом крепятся горизонтальные бруски саморезом в торец. При этом не стоит забывать о высверливании тонким сверлом отверстий для предотвращения расщепления брусков.

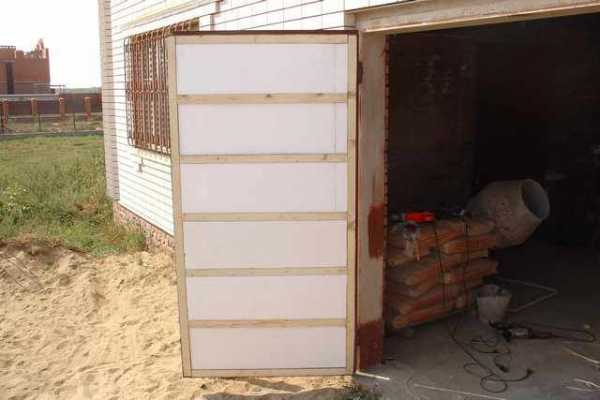

Пример смонтированной обрешетки на полотне ворот

Монтаж утеплителя

Теперь в пространство между брусками обрешетки надо уложить пенопласт. Для этого размеры ячеек вначале тщательно обмеряются, а затем нарезается строительным ножом по металлической линейке утеплитель. При этом нужно на 2—3 мм отрезать больше с каждой из сторон, чтобы пенопласт, обладающий упругостью, помещался между брусками очень плотно. При резке надо следить за тем, чтобы лезвие ножа входило в утеплитель вертикально, при излишних усилиях гибкое лезвие может повести в сторону, что нарушит линию реза. Естественно, надо стремиться к тому, чтобы все куски пенопласта были цельными, а неизбежные стыки имели минимальные зазоры.

Видео: Резка пенополистирольных плит ножом

Для закрепления пенопласта в ячейках между брусками обрешетки могут использоваться разные способы:

Не крепить их вообще, так как облицовка плитами ОСП и так прижмет утеплитель к основанию.
Приклеивание листов пенопласта клеем «Жидкие гвозди» специально предназначенным для этих целей.
Приклеивание на монтажную пену – один из хороших способов, тем более что она понадобится в дальнейшем.

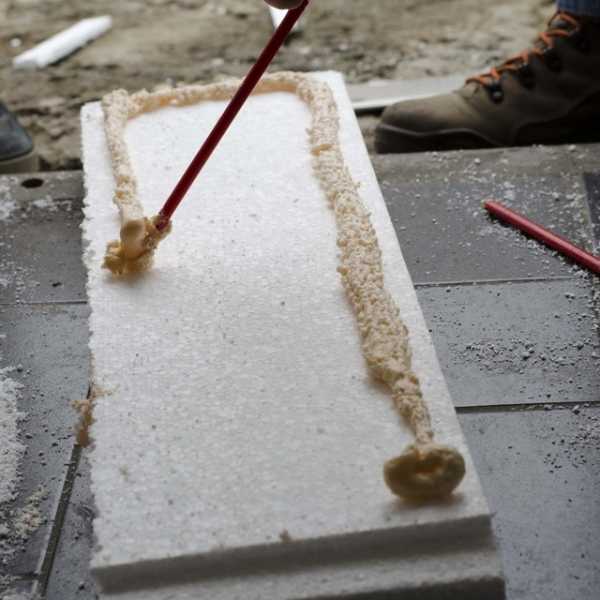

Процесс нанесения монтажной пены на пенопласт

Монтажная пена имеет прекрасную адгезию с большинством поверхностей, но перед монтажом надо их слегка увлажнить из распылителя, так как затвердевание пены происходит при контакте с влагой. Пена наносится в небольших количествах по периметру листа пенопласта, а также зигзагообразно в центре. Следует подождать 5—10 минут, чтобы пена расширилась в объеме, а затем прижать лист в намеченном месте. Через 10—20 минут нужно прижать пенопласт еще раз и убедиться в том, что он плотно прилегает к основанию.

После того как все листы утеплителя окажутся на своих местах, пригодится та же монтажная пена, которой надо «задуть» стыки и полости, кроме тех где смонтированы замки, засовы и вентиляционные решетки. После полного высыхания пены – через 24 часа, можно срезать ножом излишки и переходить к завершающему этапу утепления ворот гаража.

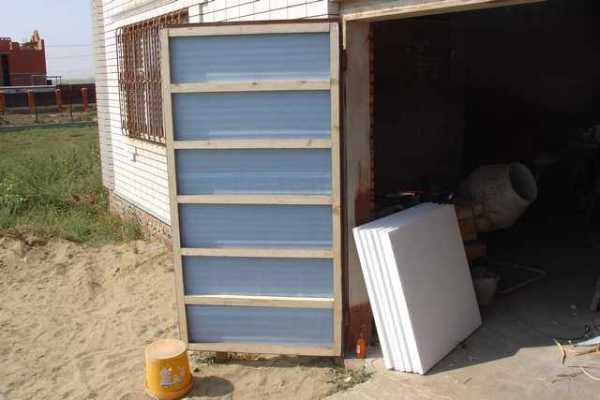

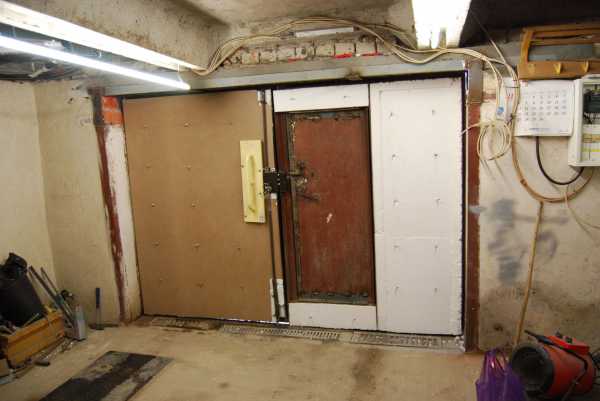

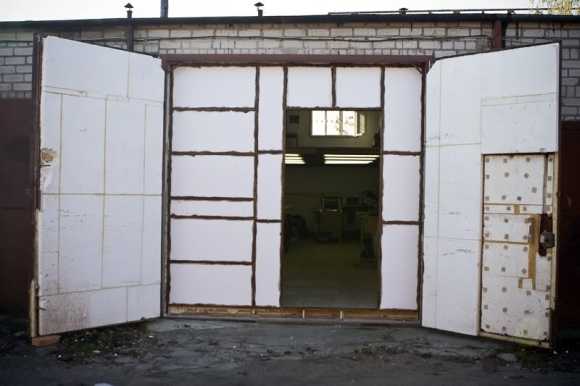

Готовая к облицовке створка гаражных ворот

Облицовка ворот гаража

После тщательного обмера рулеткой выясняется, как должны быть раскроены плиты ОСП. Они должны полностью закрыть утеплитель и обрешетку и при этом нужно соблюдать принцип максимальной целостности листа, а если и даже будут стыки, то располагаться могут они только на брусках.

При раскрое листов ОСП можно пользоваться ножовкой по дереву, электролобзиком с острой пилкой, предназначенной для натуральной древесины, циркулярной пилой. Для придания граням идеального вида можно раскроить листы с запасом в несколько миллиметров лобзиком, а потом подровнять ручной электрофрезерной машиной по ровному шаблону.

После того как раскроены листы, они примеряются по месту и в них при необходимости делаются окошки и пропилы для замков, вентиляции и засовов. Крепить листы к обрешетке лучше всего шурупами с прессшайбой – получается и красиво, и надежно. Шаг крепления на брусках по периметру обрешетки 10—15 см, а на горизонтальных в центре 20—25 см. Перед тем как заворачивать шурупы, следует высверливать отверстия тонким сверлом – для недопущения расщепления брусков обрешетки.

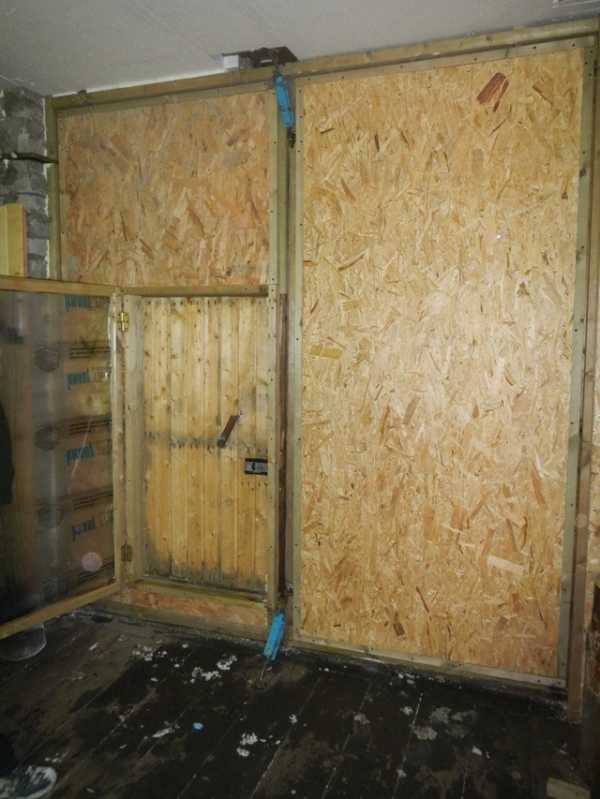

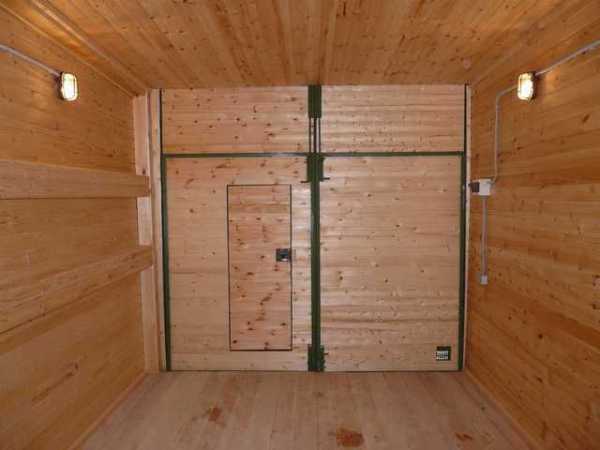

Утепленные и облицованные плитами ОСП гаражные ворота

Если существует проблема плотного прилегания створок ворот или калитки, можно обклеить их в проблемных местах специальной уплотнительной лентой или трубкой, которые можно выбрать из широкого ассортимента нужных размеров и конфигураций. Это снизит утечку нагретого воздуха из гаража на улицу.

Облицовка ворот плитами ОСП и так сама по себе выглядит достаточно красиво, но при желании можно покрасить поверхность в любой выбранный цвет. Это уже дело вкуса, но главная цель уже достигнута – ворота гаража станут надежным барьером против утечки тепла зимой либо для предотвращения проникновения внутрь летнего зноя.
