Утеплитель для воздуховодов вентиляции: типы, расчет и установка. Как выбрать изоляцию воздуховодов?

Теплоизоляция воздуховодов. Огнезащита воздуховодов

Компания Инженерные системы Эколайф производит работы по теплоизоляции и огнезащите воздуховодов с учетом требований действующих нормативных документов и техники безопасности. Заказав у нас теплоизоляцию вентиляции под ключ, вы можете быть уверены в отличном результате!

Содержание:
1. Стоимость работ по теплоизоляции воздуховодов
2. Функции теплоизоляции. Зачем утеплять воздуховоды
3. Нормативная база для теплоизоляции воздуха. Схема утепления воздуховодов

Договор на теплоизоляцию воздуховодов

Наша компания работает с юридическими и физическими лицами. Мы заключаем договор на монтаж систем вентиляции, который является документом, четко определяющим стоимость и сроки выполнения работ. Заранее обговоренные условия снижают риски для обеих сторон, а также обеспечивают выгоду сделки для продавца и покупателя.
Подписание актов выполненных работ и приема-передачи оборудования означает успешное окончание работ. Мы предоставляем полный пакет документов, в том числе накладные, акты, счета-фактуры и кассовые чеки при оплате наличными, акты пуско-наладки, параметры настройки системы.
После выполнения работ мы продолжаем с вами работать, в качестве консультанта и сервисной организации.

---

Выезд инженера для расчета стоимости работ производится бесплатно

---

 К оглавлению

Стоимость работ по теплоизоляции воздуховодов

Окончательная стоимость работ по теплоизоляции воздуховодов рассчитывается после выезда специалиста на объект.

Наименование работ	Стоимость, руб
Монтаж теплоизоляции без стоимости материала	от 160 руб/м2
Монтаж гибкого воздуховода	от 160 руб/п.м.
Монтаж дроссель-клапана	от 250 руб
Монтаж пластинчатого рекуператора	от 3500 руб
Монтаж роторного рекуператора	от 7500 руб
Монтаж системы автоматики (без пусконаладки)	от 7000 руб
Монтаж электрического кабеля (без стоимости материала)	от 50 руб/п. м.
Пробивка отверстий	договорная
Монтаж жестких круглых воздуховодов	от 110 руб/п.м.
Монтаж прямоугольных воздуховодов	от 350 руб/ м2
Монтаж фасонных изделий	350 руб/ м2
Монтаж диффузоров	150 руб/шт
Монтаж вентиляционных решеток	150 руб/шт
Монтаж адаптеров для решеток	от 200 руб/шт
Балансировка по воздуху	от 100 руб
Обвязка калориферов вентустановок по теплу/холоду
До 5000м³/ч	10000
От 5000 до 20000 м³/ч	15000
Свыше 20000 м³/ч	договорная
Фреоновые калориферы
До 5000м³/ч	10000
От 5000 до 20000 м³/ч	15000
Свыше 20000 м³/ч	договорная

Стоимость работ по теплоизоляции воздуховодов

---

 К оглавлению

Функции теплоизоляции. Зачем утеплять воздуховоды

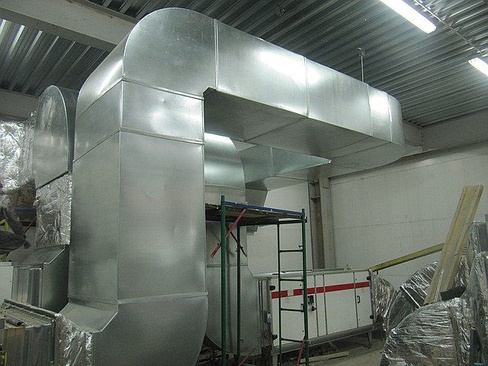

Ни одно современное здание не может обойтись без разветвлённой сети воздуховодов самого разнообразного назначения. Воздуховоды задействованы в системах вентиляции, кондиционирования и отопления (воздушное отопление, воздухообмен в котельной, дымоотведение).

Все они представляют собой трубы, в которых циркулирует воздух. Различаются они лишь по методу циркуляции, скорости воздушного потока и температуре перекачиваемого воздуха.
Независимо от того переносят трубы холод или тепло, воздуховоды нужно утеплять. Утепленный воздуховод снимает сразу несколько проблем: теплообмен, конденсат, шум и вибрация, огнезащита.
Противопожарные, звукозащитные, теплоизолирующие – применяемые утеплители могут быть как универсальными, так и узкоспециализированными. Общие принципы выполнения изоляции воздуховодов для большинства случаев одинаковы.

Теплоизоляция и пароизоляция воздуховодов для уменьшения теплообмена и теплопотерь

Задача систем вентиляции, кондиционирования и воздушного отопления – донести до нужного помещения воздух заданной температуры.
Чтобы уменьшить холодо- и теплопотери в воздуховоде, необходимо свести к минимуму теплообмен между внешней средой и воздухом в трубах. В идеале, этот теплообмен должен быть равен нулю. Для этих целей по всей воздуховодной системе делается тепло и пароизоляция.
Материалы, применяемые в термической изоляции должны обладать четырьмя основными свойствами:

1. низкой теплопроводностью;
2. низкой теплоотдачей;
3. низкой паропроницаемостью;
4. низким коэффициентом влагопоглощения.

Монтаж теплоизоляции воздуховодов осуществляется с внешней стороны. Укладывать утеплитель нужно так, чтобы не оставалось мостиков холода.

Теплоизоляция воздуховодов для предотвращения конденсата, коррозии, плесени и грибка

Воздушные массы внутри помещения и снаружи имеют различную степень влажности.
В сочетании с температурной разницей, это приводит к образованию нежелательного конденсата. А конденсат, в свою очередь, вызывает коррозию металлических частей воздуховодов, приводит к порче внутренней отделки помещений и мебели, способствует возникновению и распространению грибков и плесени. Это нарушает санитарно-гигиенические нормы и снижает срок службы оборудования.
Поэтому теплоизоляция воздуховодов – это стандартный защитный процесс, без которого сегодня не обходится ни одно строительство.
«Точка росы» может быть как внутри воздуховода, так и снаружи. Чтобы предотвратить негативное воздействие влаги на металл, необходимо сделать расчет оптимальной толщины утеплителя для теплоизоляции воздуховодов всех систем – воздушного отопления, вентиляции, кондиционирования.

Шумо- и виброизоляция системы воздуховодов

В процессе работы систем воздуховодов, как и при работе любого оборудования, неизбежно возникают шумы и вибрации. Можно перечислить ряд причин их возникновения:

• работа вентиляторов, компрессоров, электродвигателей и другого оборудования;
• вибрация коробов из-за аэродинамических факторов, особенно в местах стыковки секций и на поворотах;
• воздействие на конструкцию турбулентных воздушных потоков.

Неприятные человеческому слуху шумы проникают из помещения в помещение, причиняя дискомфорт и неудобство.
В офисах, зданиях и сооружениях общественного назначения, где важен акустический комфорт, производят специальные работы по минимизации шумов, исходящих от воздуховодов. Для приглушения и ослабления звука применяют специальные “шумоглушители” и звукоизолирующие покрытия.
Зачастую специалисты производят расчет и совмещают звукоизоляцию с наружной и внутренней теплоизоляцией воздуховодов. Правильно утепленные воздуховоды навсегда избавят вас от шума и вибрации.

Огнезащита. Повышение огнестойкости воздуховодов

По требованиям противопожарной безопасности, в современных зданиях воздуховоды должны сопротивляться огню не менее 30 минут. Оцинкованная сталь – самый распространённый материал для воздушных коробов – выдерживает воздействие огня максимум 10–15 минут.
Довести противопожарные свойства воздушных систем до требуемого уровня можно путём устройства наружной теплоизоляции. Но только правильно выполненная огнезащита даст необходимый и надёжный эффект.

Требования безопасности в современном строительстве включают множество разделов. Системы воздухопроводов, их пожарная и санитарная безопасность, тепловая и звуковая изоляция, включены в этот перечень. Не следует соблазняться мнимой экономией, которая может привести впоследствии к неоправданно высоким расходам.

Чтобы затраты на теплоизоляцию воздуховодов не превысили разумных пределов, необходимо выполнить грамотное проектирование и тщательные расчёты. В проектной документации должно быть проработано количество, тип и способ монтажа теплоизолирующих слоёв. Указана конкретная марка и толщина утеплителя.
Наша компания может выполнить все необходимые работы под ключ.

---

 К оглавлению

Нормативная база для теплоизоляции воздуха. Схема утепления воздуховодов

Для качественной теплоизоляции воздуховода нужно правильно выбрать утеплитель и его толщину, а также учесть условия среды: влажность внутреннего и наружного воздуха, перепады температуры, концентрацию агрессивных веществ.

Ветер, осадки и солнечная радиация постепенно уменьшают теплоизоляционные свойства материала, поэтому для воздуховодов, проходящих вне помещений, нужны дополнительные слои защиты.

Элементы комплексного утепления воздуховодов:

• утеплитель;
• крепежные и армирующие элементы;
• наружная защита, предназначенная для противодействия механических воздействиям;
• надежная пароизоляция.

Для расчета толщины теплоизоляции воздуховодов используют СНИП 2.04.14–88 «Тепловая изоляция оборудования и трубопроводов». Этот документ регламентирует теплоизоляцию для систем транспортировки сред с температурой от -180 до +600°C и содержит подробную таблицу, в которой все данные объединены в единый реестр.
В частности, перечислены допустимые материалы и толщина для каждого слоя: теплоизолирующего, пароизоляционного и покровного.
Приводится расчет утеплителя в зависимости от диаметра труб и температуры транспортируемого воздуха.
Запрещено использование сыпучих утеплителей при прокладке трубопроводов под землей. Для надземной прокладки на высоте свыше 6 м обязательно использование покровного слоя из стекловолокна.
Стандарт включает в себя 13 приложений, содержащих необходимую справочную информацию.
Предъявляемые им требования распространяются, в том числе, на воздуховоды в крупных промышленных объектах и системах гражданского строительства, как государственного, так и частного.

Как правильно провести изоляцию?

Способы утепления уличных воздуховодов

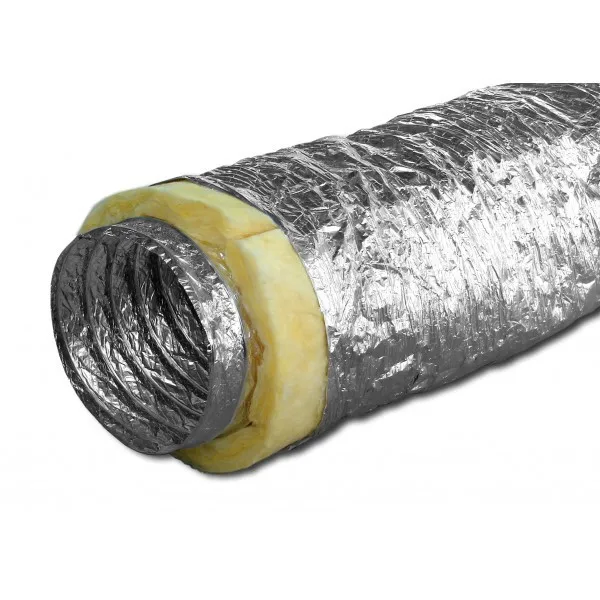

1. Если ранее гибкий воздуховод уже утеплялся, то старый слой теплоизоляции следует удалить.

2. Выполняется зачистка поверхностей, удаляются остатки клея и прочие защитные материалы.

3. Если утеплитель – рулонный либо листовой материал, им нужно обмотать гибкий воздуховод. Количество слоев зависит от требований, предъявляемых к теплоизоляции. Наилучшим вариантом является самоклеящаяся теплоизоляция.

4. При использовании полиуретановой теплоизоляции необходим армирующий каркас (металлическая либо синтетическая сетка). Он натягивается на гибкий воздуховод, крепится болтами или хомутами из металлической ленты.

5. Наиболее трудоемкий способ утепления – укладка утеплителя в виде матов на гибкий воздуховод. Крепеж выполняется посредством хомутов, ленты или вязальной проволоки.

6. В завершение работы теплоизолированный воздуховод закрывается слоем гидроизоляции и кожухом механической защиты (применяется неопрен, листовой алюминий или оцинкованная жесть). Для качественной гидроизоляции следует использовать долговечные и надежные материалы с максимально длительным сроком эксплуатации. Защитный кожух должен выдерживать воздействие ветра, осадков, солнечное излучение и перепады температур.

Как выполняется утепление воздуховодов внутри помещений

Несмотря на то, что воздуховоды очень часто располагаются внутри помещений, их тоже нужно утеплять.
Технология утепления при этом практически не отличается от изоляции, выполняемой на улице, единственное отличие заключается в том, что для нее не обязательно использовать защитный слой, за исключением случаев, когда воздуховоды располагаются в помещениях, уровень влажности в которых повышен или имеются какие-либо агрессивные среды – тогда без защиты вряд ли удастся обойтись.
Однако, чаще всего в квартирах и частных домах используется изоляция, подобная теплоизоляции пола или стен. Для этого воздуховоды покрываются специальной мембраной, которая используется для обеспечения гидроизоляции. Далее осуществляется укладка утеплителя, который покрывается еще одним слоем мембраны либо алюминиевой фольгой, причем последний вариант предпочтительней, так как он выступает в роли своего рода парового барьера.

Как рассчитать необходимую толщину утеплителя

Осуществляя расчет необходимой толщины утеплителя, необходимо учесть такие показатели используемого материала, как коэффициент теплопроводности и теплоотдачи поверхности. К примеру, теплоотдача минеральной ваты и войлока составляет 0,045, пенопласта, пенополистирола и пенополиуретановых листов – от 0,040 до 0,37, а вспененного каучука – 0,03.
Чем ниже уровень теплопроводности, тем более тонкий слой утеплителя можно использовать в процессе отделки воздуховода.

Основные виды утеплителей для воздуховодов

В качестве самых распространенных материалов, используемых в качестве утеплителя воздуховодов, используются:

• минеральная вата;
• алюминиевая фольга;
• пенополистирол;
• вспененный полиэтилен.

Все перечисленные и другие материалы, используемые для обеспечения теплоизоляции и акустической защиты воздуховодов, в полной мере отвечают всем требованиям и нормам, при этом неплохо поглощают вибрацию и шумы.

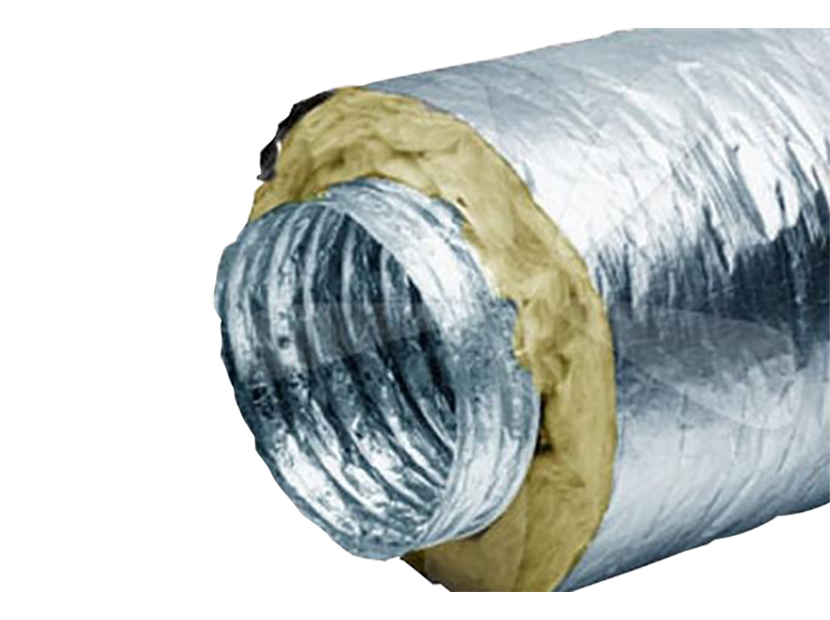

Минеральная вата. При грамотной эксплуатации может служить в качестве утеплителя на протяжении тридцати лет, если, конечно, гидроизоляция выполнена по всем правилам. Чаще всего для теплоизоляции воздуховодов используются формованные изделия, которые представляют собой трубные секции – либо полужесткие. Помимо этого, для тех же целей можно использовать минераловатный утеплитель, который поставляется в виде панелей или рулонов.

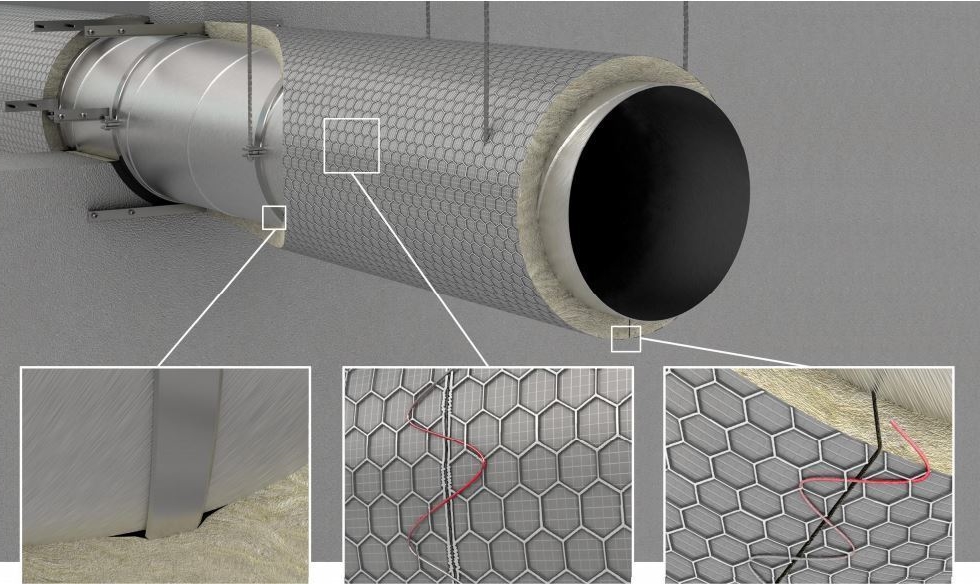

Основные этапы выполнения работ в процессе утепления минеральной ватой:

1. Очищение поверхности воздуховода от загрязнений, плесени и ржавчины.
2. Обмотка воздуховода гидроизоляционным материалом.
3. Обмотка каждого элемента воздуховода минеральной ватой, стыки которой дополнительно закрепляются при помощи скотча либо специальных пластиковых хомутов, оснащенных металлическими креплениями.
4. Нанесение на поверхность минеральной ваты дополнительного слоя из алюминиевой фольги, который можно при необходимости заменить оцинкованным кожухом.
5. Соединение при помощи пластиковых или металлических креплений.
6. При необходимости – фиксация кожуха с помощью оцинкованной проволоки.
Использование этих нехитрых советов по утеплению минеральной ватой позволит сделать воздуховоды, изготовленные из оцинкованной стали, гораздо тише и обеспечит более длительный срок их эксплуатации.

Базальтовое волокно. Данный материал представлен негорючими матами, плотность которых составляет от 20 до 90 кг/м2. Базальтовое волокно может быть кашировано стеклохолстом или фольгой, благодаря чему срок его службы при правильной эксплуатации увеличивается до пятидесяти лет.

Стекловата – материал, отличающийся высоким уровнем теплопроводности, способный обеспечить примерно 25 лет безупречной работы.

Вспененный полиэтилен – материал высокой плотности, на который производитель предоставляет гарантию в восемьдесят лет.

Полиуретан, Пенополистирол, поставляемый в форме трубных секций, разъемная структура которых в сочетании со специальными пазами, делает его использование максимально простым и удобным.

Жидкая теплоизоляция. Данный материал представляет собой полимер, который напоминает пену, быстро застывающую в процессе использования и образующую прочный утеплительный слой. Такой материал отличается повышенной адгезией по отношению практически ко всем поверхностям, при этом не пропускает пар и совершенно не подвержен воздействию влаги. Единственный недостаток жидкой теплоизоляции заключается в ее излишней мягкости, из-за чего структуру материала легко можно нарушить даже небольшим механическим воздействием. Именно поэтому в дополнение к жидкой изоляции обычно используют дополнительную защиту.

Синтетический вспененный каучук. Такой материал поставляется в форме листов, отличаясь гибкостью и эластичностью. Он неплохо сохраняет придаваемую ему форму и служит на протяжении 25 лет. Отличаясь превосходными звукоизоляционными свойствами, он не склонен к возгоранию и не подвержен гниению при контакте с влажной средой.

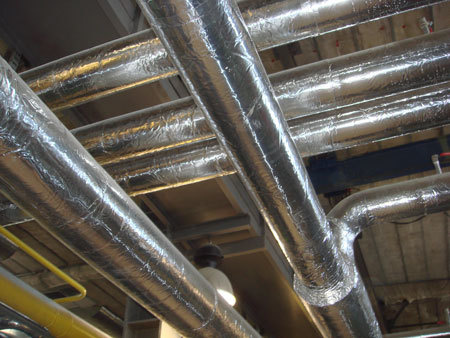

Алюминиевая фольга. Сам по себе такой материал не может выступать в качестве утеплителя, однако, в данном направлении обычно используются его отражающие способности. Если фольгу использовать для теплоизоляции воздуховодов, например, в дополнение к вспененному каучуку, то он может стать идеальным теплоизолятором, способным сохранить воздушные каналы, не допустив потери тепла и выпадения конденсата.

Использование в качестве утеплителя для воздуховодов минеральной ваты позволяет обеспечить идеальную теплоизоляцию при условии обеспечения качественной защиты от воздействия влаги, для чего снаружи необходимо обустроить гидроизоляционный слой из материала, отталкивающего влагу, благодаря которому пар из минеральной ваты сможет беспрепятственно выходить. Данный параметр очень важен, так как независимо от герметизации утеплителя незначительное количество влаги все равно попадет в теплоизоляционный слой, а значит, должна быть возможность и для того, чтобы обеспечить ее выход наружу.

Использование пенопласта в качестве теплоизоляционного слоя возможно только в том случае, если он поставляется в форме скорлуп, которые можно надеть на воздуховод. Однако, в тех случаях, когда трубы имеют очень большой диаметр, данный материал использовать нельзя – обычно его заменяют жидкой теплоизоляцией.

Бытует мнение о том, что самым лучшим утеплителем для воздуховодов является тот, который оснащен фольгированным слоем. На самом деле, современный рынок представляет немало теплоизоляционных материалов без фольги, которые по многим параметрам превосходят использовавшиеся ранее аналоги. К таковым можно отнести в том числе и вспененный каучук, который, по сути, является превосходным утеплителем, сложность использования которого состоит только в нюансах скрепления – для этой цели обычно используется строительный или алюминиевый скотч.

Многие современные материалы, используемые для теплоизоляции воздуховодов, изначально имеют клейкую поверхность, благодаря которой процесс их монтажа существенно упрощается. Такая теплоизоляция пользуется большим спросом, несмотря на более высокую стоимость, так как ее использование позволяет значительно снизить трудозатраты и полностью отказаться от использования таких вспомогательных материалов, как самоклеящиеся штифты и стяжки из проволоки. Клеевой состав, который наносится на поверхности подобных теплоизоляционных материалов, отличается высокой устойчивостью к воздействию влаги, а потому может гарантировать, что такое покрытие будет служить на протяжении длительного срока.

Далеко не все знают о том, что некоторые современные методы не подразумевают использование теплоизоляции воздуховодов вовсе. Для этой цели применяются специальные воздушные утепленные клапаны КВУ, представляющие собой решетку, оборудованную нагревательным элементом и несколькими поворотными лопатками, которая позволяет регулировать подачу теплого воздуха. Принцип действия такого клапана заключается в том, что в процессе втягивания внутрь охлажденного воздуха, на улице происходит его обогрев, что устраняет границу холод-тепло.

Современный рынок материалов для утепления воздуховодов представлен огромным выбором специальных средств, позволяющих обеспечить качественную тепло- и звукоизоляцию. Единственная тонкость заключается в том, что рассчитывать теплоизоляцию необходимо как можно точнее, для чего используются действующие стандарты и СНИПы.

Огнезащита воздуховодов

В соответствии с актуальными требованиями пожарной безопасности, утепленные воздуховоды представляют собой своеобразные соединительные каналы, по которым огонь и прочие среды, имеющие высокую температуру, могут передаваться из одного помещения в другое. Именно поэтому воздуховодам следует обязательно обеспечивать наличие дополнительного огнезащитного слоя из специальных материалов, которые поставляются в матах, плитах и рулонах.
В процессе производства большинства современных утеплителей активно используются материалы, имеющие класс огнестойкости «0», который показывает, что такой материал совсем не поддерживает горение.

---

ТАКЖЕ МЫ ВЫПОЛНЯЕМ:
Монтаж системы вентиляции	Техническое обслуживание вентиляции	Ремонт системы вентиляции	Монтаж системы кондиционирования

---

К НАЧАЛУ СТРАНИЦЫ

Теплоизоляция воздуховодов вентиляции: материалы, монтаж

Монтаж и обслуживание

Теплоизоляция воздуховодов – важный аспект защиты вентиляционной системы, позволяющий не только продлить срок ее эксплуатации, но и избежать многих проблем. Особенно это касается воздуховодов, размещенных вне здания. Качественное утепление вентиляции сократит рабочий шум, исключит образование конденсата, который, в свою очередь, способствует активному развитию вредоносных бактерий и плесени. Но для того, чтобы утеплитель в полной мере выполнил свое предназначение, его нужно правильно подобрать. О том, какой должна быть теплоизоляция воздуховодов, какие бывают материалы и способы монтажа, вы узнаете из этой статьи.

Теплоизоляция вентиляционных воздуховодов – что это и зачем нужно?

Под термином «теплоизоляция» подразумевается укладка материалов, уменьшающими теплопотери. В случае с воздуховодами, утеплительный материал также играет роль защитной мембраны, препятствующей оседанию на стенках конструкции конденсата, который рано или поздно разрушает систему. Особенно это важно для вытяжки от кухни, которая поддается регулярному воздействию агрессивных продуктов горения: окислители серы, азота, хлора. Качественно произведенная теплоизоляция способствует повышению огнестойкости вентиляционной системы и исключает распространение огня в случае возгорания, что немаловажно для многоквартирных и частных домов.

Важно! Тепловая изоляция не только препятствует образованию конденсата на стенках, но и ускоряет скорость передвижения воздушных масс по воздуховоду, таким образом, улучшая ее работу.

При отсутствии утеплителя влага будет оседать на внутренних и наружных стенках воздуховода, пока не протечет внутрь помещения, что, в свою очередь, чревато не только порчей вентиляции и мебели, но и негативными последствиями для здоровья. Однако утеплять всю систему нет смысла, поскольку изоляции подвергаются только отдельные элементы вентиляции.

Где нужно утеплять вентиляцию?

Обязательному утеплению подвергаются воздуховоды, расположенные в холодных, влажных помещениях, а именно:

• чердак;
• крыша;
• подвальное помещение;
• кладовые;
• котельные.

Для этого необходимо изолировать оборудование приточной вентиляции и трубы подвода в хорошо отапливаемых помещениях. При этом создавать теплоизоляцию при прохождении через балкон или мансарду второго этажа не обязательно.

Требования к утеплителю

Чтобы утеплитель выполнял свои основные функции, необходимо его правильно подобрать. Качественные изоляционные материалы должен отвечать некоторым требованиям, а именно:

• высокая паропроницаемость – почти каждый утеплительный материал впитывает влагу, которая постепенно способствует его разрушению, поэтому утеплитель необходимо оборудовать качественным пароизолятором или подобрать материал с высоким показателем паропроницаемости;
• пожаробезопасность – параметр, определяющий не только устойчивость материала к возгоранию, но и защиту всего помещения; существует 6 классов огнезащиты, для утепления воздуховодов используются материалы с классом 0 и 0-1; класс огнезащиты определяется путем испытаний, в ходе которых материал подвергается воздействию огня, расчет класса пожаростойкости утеплителя определяется согласно нормам СНиП 2.04.14-88;
• теплопроводность – один из немаловажных факторов, влияющих на функциональность материала и срок службы, рекомендуется выбирать утеплитель с наиболее низким показателем теплопроводности, толщина утеплителя для наружного воздуховода рассчитывается при разработке проекта;
• устойчивость к факторам окружающей среды – стойкость материала к развитию плесени, грибка, бактерий, насекомых и грызунов напрямую влияет на длительность его эксплуатации, а также на здоровье окружающих, поэтому необходимо выбирать материал, устойчивый к любым внешним проявлениям;
• устойчивость к температурным перепадам – оптимальным диапазоном для утеплителя считаются параметры от -30 до +60 градусов;
• шумоизоляция – менее важный для работы оборудования, но значительный для комфорта проживания фактор, практически каждый утеплитель изолирует рабочий шум, но лучше выбирать материалы с высокими звукоизолирующими свойствами;
• гигиеничность – важно отдавать предпочтение материалам, не выделяющим вредных веществ и токсинов в атмосферу, которые могут просочиться в щели и оказать пагубное влияние не только на человеческое здоровье, но и на окружающую среду.

Нормы утепления воздуховодов

Во избежание серьезных проблем, перед тем, как приступать к тепловой и паровой изоляции вентиляционной трубы, необходимо ознакомиться с общепринятыми нормами утепления, прописанными в СНИП 2.04.14-88. Указанные правила едины для воздуховодов всех типов, работающих при температурах от -180 до +160 градусов.

Согласно указанным нормам, теплоизоляция должна включать в себя следующие элементы:

• теплоизолирующий материал в виде рулона или готовой скорлупы;
• крепления для монтажа;
• теплоизоляция и гидроизоляция для утеплителя;
• защитный внешний кожух, защищающий материал от попадания влаги, разгерметизации и механических повреждений.

Все элементы должны быть учтены при монтаже обязательным образом. Исключение любого из этих элементов считается нарушением. В указанном документе также имеются своды правил и наставлений, которые помогут определиться с оптимальным типом материала, а также его толщиной и другими техническими моментами. Для расчетов толщины можно воспользоваться специальными онлайн-калькуляторами. Крайне не рекомендуется опираться исключительно на положения СНИП или выбирать материалы на глаз, поскольку в таком случае ошибок не избежать. При выборе утеплителя и его расчетах важно учитывать особенности среды и воздуховода, а также предпочтительный тип монтажа.

Внутренняя или наружная изоляция – что лучше выбрать?

Какой тип изоляции лучше выбрать, внутреннюю или наружную, зависит от особенностей вентиляции и ее размещения. Разберем каждый из вариантов и рассмотрим его преимущества детальнее.

Изоляция внутри

В случае теплоизоляции внутри, воздух, движущийся по воздуховоду, вступает в непосредственный контакт с изолятором, что может способствовать его преждевременной порче. Поэтому при выборе минваты или стекловаты в качестве утеплителя, материал потребуется дополнительно упрочнить с помощью клеящих составов. Важно, чтобы такие средства не выделяли токсичных отходов и не оказывали влияние на изоляционные свойства самого материала.

Внутренняя теплоизоляция имеет несколько плюсов, среди которых:

• надежность утепления;
• высокое поглощение рабочего шума;
• длительный срок службы.

Недостатков у данного метода также хватает. Кроме сложности исполнения, к ним можно отнести также: риск распространения огня по воздуху, сложность контроля и ремонта материалов, а также необходимость воздуховода большого сечения. Кроме того, внутреннее расположение теплоизолятора влияет на аэродинамические свойства трубы, что негативно сказывается на функциональности воздуховода.

Изоляция снаружи

Теплоизоляция с наружной части воздуховода считается более рациональной и выгодной в сравнении с внутренней отделкой. Прежде всего, при таком расположении изоляционных материалов отсутствует его прямой контакт с воздушным потоком, что исключает его преждевременное расслоение и порчу. Кроме того, отпадает необходимость в расширении диаметра сечения воздуховода, что, как правило, обходится недешево.

К другим ярким преимуществам этого метода отделки относятся:

• простота исполнения;
• большой выбор изоляционных материалов;
• отсутствие влияния на сопротивление движения воздуха;
• исключение развития очагов грибка и бактерий, а также их распространение внутрь вентиляции;
• снижение риска распространения огня при возгорании.

Единственным существенным недостатком наружного метода изоляции является недостаточное поглощение шума, которое можно увеличить путем установки специальных глушителей или другого шумоизоляционного оборудования.

Популярные материалы

Существует множество изоляционных материалов, подходящих для утепления и пароизоляции воздуховодов разного типа. Рекомендуется отдавать предпочтение изделиям, имеющим сертификат качества с обязательным включением пункта о токсичности. При выборе подходящего материала рекомендуется руководствоваться общеустановленным государственным регламентом СниП 2. 04.14 – 88, в котором четко указаны нормы изоляционных материалов, их толщина, размеры, а также разрешенные для монтажа виды. Также важно учитывать, что выбранный материал обязан отвечать современным санитарно-гигиеническим нормам, стандартам качества, а также требованиям по пожаробезопасности. Рассмотрим самые распространенные виды поподробнее.

Минеральная вата

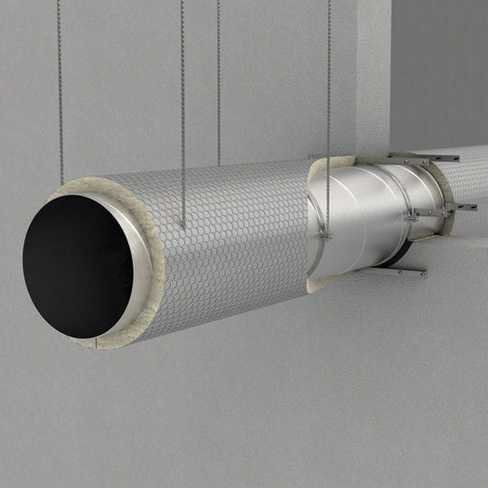

Относится к одному из самых востребованных и бюджетных изоляторов для бытовых помещений. Представлена в виде матов из специального стеклянного волокна. Как правило, этот тип утеплителя не применяется для изоляции вентиляции приточного типа, поскольку имеет свойством сбиваться и легко впитывать влагу. Еще один недостаток ваты – загрязнение. При монтаже материал загрязняет окружающее пространство частичками стекловолокна, что не всегда удобно.

Указанный материал обладает следующими плюсами:

• хорошая устойчивость к ультрафиолету;
• длительный срок эксплуатации;
• устойчивость к грибку и гниению;
• низкая стоимость.

Стоит отметить, что данный тип изолятора не рекомендуется использовать при высоких температурах, поскольку материал отлично впитывает все токсины и загрязнения. Поэтому минвата не применяется для теплоизоляции высокотемпературных и промышленных дымоходов. Для дополнительной защиты материала от влаги, рекомендуется закрывать маты минеральной ваты полотнами рубероида, стеклохолста или другого водонепроницаемого покрытия.

Базальтовая вата

Каменная или базальтовая вата отличается большей прочностью и устойчивостью в сравнении со стекловолоконным аналогом. Этот материал относится к категории негорючих и изготавливается из сверхпрочного базальтового сплава, который характеризуется высоким качеством и износостойкостью.

К другим видимым достоинствам материала можно отнести:

• высокая защита от прямых солнечных лучей;
• качественное удержание тепла;
• устойчивость к агрессивному влиянию окружающей среды;
• стойкость к температурным перепадам;
• устойчивость к возгоранию;
• не способствует распространению огня;
• большой выбор размеров и моделей.

К недостаткам базальтовой ваты относится впитывание влаги. Материал выпускается в различных видах и типоразмерах: маты, плиты, готова скорлупа. Отличительная особенность готовых скорлуп для труб заключается в наличии защитной оболочки от влаги. Все остальные варианты исполнения материала потребуется защитить дополнительно.

Вспененный полиэтилен

Листы полиэтилена считаются самым доступным изоляционным материалом из всех. Он легкий, эластичный, легко сгибается и укладывается в воздуховодах любого типа, сечения и конструкции. Выпускается в виде листов, жгутов или готовых скорлуп стандартной шириной до 10 мм, которые легко можно разрезать на отрезки необходимой длины.

К другим плюсам указанного изолятора можно отнести:

• хорошая пароизоляция;
• высокая прочность и плотность;
• не пропускает влагу;
• доступная стоимость;
• легкость укладки;
• хорошая пластичность.

Недостатков у такого материала также немало. В силу его легкости, он достаточно легко воспламеняется, а также подвержен негативному влиянию солнечных лучей и высокой температуры. Кроме того, листов стандартной ширины иногда оказывает мало для обеспечения качественной изоляции воздуховода. Для дополнительной защиты и повышения прочности материал сверху покрывается специальным фольгированным слоем, который улучшает износостойкость и защиту утеплителя.

Синтетический каучук на вспененной основе

Синтетический вспененный каучук считается достаточно новым материалом, к которому большинство еще не привыкло, а зря, ведь у этого материала немало преимуществ. Прежде всего, это возможность выдерживать максимальную температуру до +175 градусов и минимальную до -200. Кроме того, указанный материал достаточно легкий и гибкий, что упрощает его монтаж, независимо от сложности конструкции и сечения воздуховода. Выпускается в виде листов, платов и труб из пеноматериала с закрытыми порами, толщиной до 32 мм.

Среди других выгод:

• доступная цена;
• высокая устойчивость к влиянию окружающей среды;
• отталкивание влаги;
• не подвержен гниению и развитию бактерий.

Гибкость синтетического каучука делает его идеальным материалом для теплоизоляции вентиляций сложных конфигураций, труднодоступных мест, а также воздуховодов по принципу короба. Это же свойство позволяет применять каучук для изоляции вентиляции некруглого сечения, вспомогательной арматуры и других элементов сечения. Способность к отталкиванию влаги делает утеплитель огнеустойчивым, поскольку при малейшем возгорании материал самопогашается. При выборе труб из вспененного каучука важно учитывать, что подобные приспособления подходят для воздухораспределителей, внешний диаметр которых не больше 160 мм.

Пенополистирол

Материл с отличной защитой и доступной стоимостью. Производится из экспандированного пенопласта. Выпускается в виде листов, готовых скорлуп толщиной 100 мм. Благодаря низкой стоимости используется достаточно часто, хотя имеет много недостатков, главным среди которых считается очень низкая прочность. Листы пенополистирола легко поддаются высоким температурам и плавятся, подвержены воздействию прямым солнечным лучам, а также имеют довольно слабую прослойку, из-за чего впитывают влагу. Поэтому при применении утеплительного материала указанного типа потребуется дополнительное крепление на жестком каркасе.

Среди основных особенностей материала отдельно стоит выделить:

• плотность в разы выше, чем у пенопласта;
• способность к самопогашению;
• наличие защитного фольгированного слоя на внешней стороне;
• средний срок эксплуатации при отсутствии солнечного света – до 50 лет.

Экспандированный пенопласт является отличным решением для тепловой изоляции для труб вентиляции. Листы материала показаны для изоляции воздуховодов с прямым сечением, в то время как готовые скорлупы станут отличным решением для утепления вентиляций круглого типа. Важно учитывать, что листы ложатся не идеально и не прикрывают углы труб, поэтому потребуется их дополнительная обработка монтажной пеной или другим плотным материалом.

Полиизоцианурат

Плиты из полиизоцианурата считаются самым надежным вариантом для утепления вентиляционной системы. Жесткие плиты, облицованные листами из высококачественной нержавеющей стали, используются для сбора воздуховода. Их главное отличие и преимущество заключается в том, что края материала состыковываются идеально, не образуя зазоров, поэтому они не нуждаются в дополнительном утеплении.

К другим ярким достоинствам этого изоляционного материала можно добавить:

• невысокая теплопроводность;
• плотные закрытые ячейки;
• защита от влаги;
• устойчивость к температурным перепадам;
• устойчивость к негативному влиянию окружающей среды;
• исключен риск воспламенения;
• защита от ультрафиолетового излучения;
• длительный срок эксплуатации;
• доступная стоимость.

Рабочий диапазон листов из полиизоцианурата варьируется от -75 до +120, что позволяет использовать данный материал при различных рабочих и погодных условиях. Средний срок службы указанного утеплителя достигает 50 лет, что делает его отличным выбором для тепло, паро и шумоизоляции воздуховодов различного типа.

Пенопласт

Классический и давно известный всем материал, широко применяемый в изоляционных целях. Выпускается в виде листов и готовых изоляционных скорлуп. Пенопласт или экспандированный пенополистирол отличается легкостью, но при этом обладает большой прочностью, которую обеспечивает плотное прилегание ячеек материала. Материал может немного впитывать влагу, но это не сказывается на его функциональных характеристиках. Несмотря на дешевизну и хрупкость данного изолятора, вентиляционная труба, утепленная пенопластом, почти не подвергается коррозии, что продлевает ее эксплуатацию на несколько десятков лет. Для укладки пенопластовой скорлупы не нужны определенные навыки и инструменты.

Среди других особенностей указанного изолятора:

• водонепроницаем;
• легко разбирается на крупицы и разрезается на куски нужного диаметра;
• не требует дополнительного закрепления;
• подходит для хорошо закрепленных воздуховодов;
• доступный.

При использовании пенопластовых листов для утепления вентиляции, важно учитывать, что материал нуждается в дополнительной защите от прямого ультрафиолетового излучения. К другим недостаткам пенопластовой изоляции можно отнести низкую устойчивость к высокой температуре. Материал меняет собственные функциональные свойства и легко воспламеняется при малейшей искре. Кроме того, пенопласт довольно токсичен и при воспламенении выделяет вредные продукты горения. Поэтому перед его покупкой нужно взвесит все за и против.

Асбестовые жгуты

Асбест – не самый экологичный материал, но достаточно практичный и доступный. Пеноасбестовые плиты отличаются слабой теплопроводностью, а сравнительно малая плотность позволяет им выдерживать экстремальные температуры (до +400 градусов).

Среди прочих плюсов материала:

• устойчивость к прямым солнечным лучам;
• не впитывает влагу;
• отличается высокой прочностью;
• стоит недорого.

К сожалению, недостатков у этого утеплителя в разы больше, чем плюсов. Самый главный среди них – токсичность. Асбест канцерогенен, поэтому его малейшее попадание в организм оказывает крайне негативное влияние. Поэтому его применение внутри помещений является запрещенным. Для наружной изоляции асбест применяется очень редко.

Какой материал выбрать

В силу большого разнообразия утеплительных материалов на современном рынке, остановить выбор на одном крайне трудно. При выборе теплоизоляции для воздуховода важно руководствоваться основными характеристиками материалом, отдавая предпочтение продукции с минимальными недостатками. Быстрый и несложный монтаж, экологичность, большой срок службы и высокая защита – все эти параметры являются принципиальными для выбора качественного и надежного материала для утепления.

Обратите внимание: особенности, тип, вариант исполнения и другие особенности вентиляции вашего помещения имеют огромное значение для выбора теплоизоляции подходящего типа и должны учитываться в первую очередь.

Одним из наиболее перспективных считаются плиты из полиизоцианурата, однако они подойдут только для утепления воздуховода круглого сечения. Вспененный каучук тоже отлично себя зарекомендовал, но стоит порядком дорого и для качественного утепления потребуется несколько слоев материала. К тому же, такой материал подходит для обработки сложных мест, вроде стыков, но при укладке в воздуховодах обеспечивает некачественную плотность. Минеральная вата – дешевый вариант, но материал слишком быстро скомкивается и впитывает влагу, а его защита создает дополнительные сложности.

Расчет толщины теплоизолятора

Толщина материала для утепления вентиляции рассчитывается согласно общеустановленным нормам СП 61.13330.2012, а также СНиП 41-03-2003. Важно учитывать, что при просчетах толщина трубы не является важным параметром и часто опускается, поскольку она имеет малые размеры, а металлическая отличается большой теплопроводностью. В качестве оптимального показателя температуры берут 20 градусов в помещении, а на улице – самую низкую зимнюю температуру, при этом показатель влажности равняется 70% для жилых домов и 100% – для уборных, прачечных и других помещений.

Монтаж теплоизоляции воздуховодов

Правильно проведенная теплоизоляция вентиляционной системы производится в несколько этапов, каждому из которых необходимо уделить должное внимание. Прежде всего, осуществляется расчет толщины и количества утеплителя и подготовка к его укладке.

Подготовительный этап включает в себя следующие действия:

1. Расчет толщины изоляционного слоя.
2. Подготовка утеплительного материала, вырезание отрезков нужного размера, в случае выбора листового материала.
3. Очистка стенок воздуховода и наружности от грязи, пыли, остатков клеевого состава и прочих отходов.

Важно учитывать, что если вентиляционных проход уже был утеплен, старый материал или его остатки необходимо удалить перед началом работ. Когда все вышеуказанные этапы пройдены, можно переходить к внутренней или внешней теплоизоляции воздуховода.

Изоляция внутри

Внутренняя изоляция применяется крайне редко в силу своей сложности и необходимости в дополнительном расширении сечения воздуховода. Обязательному внутреннему утеплению поддаются воздуховоды приточного типа, трубы с низкой поверхностной температурой и фановые трубы. Тепловая изоляция таких участков осуществляется следующими слоями:

• теплоизоляционный;
• пароизоляционный;
• покровный;
• крепежной.

Теплоизоляционный материал закрепляется на стенках воздуховода болтами, хомутами или алюминизированный скотч. Как правило, покровный слой также играет роль пароизоляции, поэтому укладка дополнительного слоя для защиты от пара не требуется. В качестве материала для покровного слоя применяются листы оцинкованной стали, рубероида, пенофола и других материалов. По окончанию укладочный материал покрывают гидроизоляционным слоем для защиты от механических повреждений. Рекомендуется выбирать надежные материалы, поскольку от защитного кожуха напрямую зависит долговечность конструкции.

Изоляция снаружи

Наружный способ утепления применяется чаще всего. После подготовки поверхности воздуховода приступают к монтажу изоляции, который осуществляется следующим образом:

1. При выборе рулонного изолятора достаточно обмотать им воздуховод в один или несколько слоев. Выбор материала с самоклеющимся слоем является быстрой и выгодной альтернативой.
2. Укладка материала из полиуретана требует наличия дополнительного армирующего каркаса. Как правило, для этого используется стальная или синтетическая сетка, которая натягивается на стенки воздуховода и крепится посредством хомутов или болтов.
3. Монтаж материала, выпускаемого матами, занимает больше всего времени. Укладка осуществляется с помощью хомутов, лент или проволоки.
4. Финальный этап работ – покрытие изоляции гидроизоляционным слоем для защиты. Иногда для этой цели используется жесткий кожух из оцинкованной жести или алюминия.

Стоит учитывать, что от изоляционных материалов будет зависеть не только качество воздуха, но и срок эксплуатации воздуховода. Поэтому рекомендуется отдавать предпочтение качественным, надежным материалам с максимальным сроком службы, которые смогут выдержать перепады температур и негативное влияние окружающей среды.

Нюансы теплоизоляции

При использовании некоторых теплоизоляционных материалов важно учитывать некоторые нюансы, о которых могут знать только специалисты, а именно:

• для воздуховодов прямоугольного и квадратного сечения применяются исключительно рулонные теплоизоляционные материалы;
• для воздуховодов круглого типа подходит рулонная изоляция, а также готовые скорлупы;
• при укладке минеральной ваты снаружи, ее нужно обязательно защитить специальным гидроизоляционным слоем;
• не рекомендуется монтировать утеплители из пластика на битум или мастику;
• проходящее место вентиляционной системы через перекрытие чердака подлежит обязательному утеплению;
• внешняя теплоизоляция не подлежит декоративной отделке, так как это может повлиять на ее целостность и функциональность;
• при укладке материала в виде готовых скорлуп, в качестве уплотнителя рекомендуется использовать клеевой состав.

Выгодным решением для исключения теплопотерь является установка текстильного или изолированного воздуховода, который исключает необходимость в монтаже дорогостоящих изоляционных материалов.

Преимущества текстильных воздуховодов Prihoda

В отличие от классических металлических вентиляционных систем из металла, текстильные воздуховоды Prihoda имеют больше преимуществ. Сверхпрочный материал наделяет продукцию отменной прочностью и антибактериальностью, благодаря чему на стенках воздуховодов не скапливаются вредные бактерии и конденсат, а тепловые потери полностью исключены. Благодаря подобным особенностям, текстильные воздуховоды не нуждаются в дополнительной теплоизоляции, а их уход требует минимальных средств и усилий.

К другим преимуществам тканевой продукции Prihoda можно отнести:

• равномерное распределение воздушных масс;
• быстрый и легкий монтаж/демонтаж;
• внешняя привлекательность оборудования;
• отсутствие необходимости в регулярной дезинфекции;
• гибкость конструкции делает ее универсальной для помещений любых конфигураций;
• экономичность;
• полное исключение производственного шума;
• точные расходы воздуха;
• минимальные транспортные расходы.

Тканевые воздуховоды не нуждаются в установке решеток для распределения воздуха, поскольку они сами являются воздухораспределителями. При выборе текстильных диффузоров Prihoda вы получаете не просто воздуховод, а полноценную вентиляционную систему со всеми деталями и комплектующими, работающими индивидуально.

Заключение

Современные вентиляционные системы видоизменяются, усовершенствуется их внешний вид, качество и конструкция, но, к сожалению, проблемы с конденсатором остаются неизменными. Поэтому, какой бы тип воздуховода вы не выбрали, не стоит пренебрегать качественной теплоизоляцией, ведь именно благодаря ей вы сможете значительно продлить жизнь вентиляции.

Также в разделе FAQ вы можете найти ответы на интересующие Вас вопросы, такие как:

• Что представляет собой текстильный воздуховод при выключенном вентиляторе?
• Можно ли использовать текстильные воздуховоды для вытяжки воздуха?
• Каков срок службы текстильных воздуховодов?
• Что делать с воздуховодом, когда он закупорится в результате загрязнения?
• Могут ли текстильные воздуховоды покрыться плесенью?
• Почему PRIHODA не использует более воздухопроницаемые ткани?
• Какие сертификаты имеют текстильные воздуховоды Prihoda
• Соответствуют ли текстильные воздуховоды требованиям пожарной безопасности?

вернуться к списку

основные виды, польза и недостатки, монтаж

Вентиляция принадлежит к основным системам жизнеобеспечения человека. Ее правильная работа обеспечивает чистый воздух в помещении. Чтобы система функционировала продолжительно, ее обязательно нужно утеплить. Это граница соприкосновения холодного и теплого воздуха и как следствие область возникновения конденсата. Теплоизоляция воздуховодов – это обычная защитная процедура, без которой не происходит ни одно строительство.

Содержание

1. Польза и недостатки
2. Основные виды утеплителей
3. Устройство изоляции воздуховодов
4. Огнезащитная изоляция
5. Звукоизоляция воздуховодов
6. Толщина теплоизоляции
7. Правила монтажа
8. Внутри помещений
9. На улице

Утепление вентиляции предупреждает образование конденсата и плесени

Тепловая изоляция воздуховодов обладает такими преимуществами:

• предупреждение образования конденсата на поверхностях (внешних, внутренних) и всех негативных последствий, которые он влечет за собой;
• уменьшение теплопотерь;
• защита от шума, возникающего при работе вентиляции;
• обеспечение огнестойкости с целью избежать распространения огня, если случится возгорание.

К недостаткам можно отнести:

• немалые затраты;
• при неправильном выполнении работ по теплоизоляции воздуховода или использовании некачественных материалов возможно возникновение плесени и грибков, что опасно для здоровья;
• используемый утеплитель может выделять вредные для людей вещества.

Теплоизоляция вентиляционных воздуховодов ускоряет движение воздуха вверх, за счет чего улучшается качество работы всей системы.

Основные виды утеплителей

Утепление воздуховода минеральной ватой в фольгированной оболочке

В качестве утеплителя для вентиляции используются разные виды материалов, отличающиеся свойствами и характеристиками:

1. Минеральная вата. Утеплитель эффективно выполняет свою задачу, обеспечивая надежную теплоизоляцию. Минеральная вата совсем не горит, что соответствует предписаниям пожарной безопасности. В ней не возникает плесень и не заводятся грибки. При всем этом материал имеет доступную цену.
2. Базальтовое волокно. Это качественный вид минеральной тепловой изоляции, который устойчив к высокой температуре, агрессивной среде, ультрафиолету. Волокно относится к негорючим материалам. Оно производится в виде плит, матов, скорлуп. Основной недостаток – впитывает влагу.

3. Стекловата. Волокно имеет много общего с минеральной ватой (свойства, технология получения), но также обладает иными характеристиками. Благодаря волокнистой структуре материал из стекловаты считается отличным звукоизолятором. Он имеет высокую химическую стойкость, негигроскопичный, не выделяет токсичные вещества, в нем отсутствуют коррозионные агенты. Материал негорючий.
4. Вспененный полиэтилен. Выпускают в виде 10-ти миллиметровых листов, скорлуп, жгутов. На первых может присутствовать фольгированное покрытие. Такой полиэтилен считается самым дешевым материалом для изоляции. Из недостатков: не переносит высокие температуры, ультрафиолет, горит. Плюсы: не поглощает влагу, прочный, пластичный.
5. Пенополиуретан. Такой утеплитель для вентиляционных труб устойчив к влаге, прочный, долговечный, но не переносит воздействие ультрафиолета. Диапазон рабочих температур – (-60 – 80 °С). Пенополиуретан является хорошим теплоизолятором с доступной ценой.

Пенополиуретан Вспененный полиэтилен Базальтовая вата Стекловата

Главная характеристика теплоизоляции для вентиляции – показатель теплопроводности. Он обязательно должен быть одним из самых низких.

Устройство изоляции воздуховодов

Стыки на фольгированном материале проклеивают алюминиевым скотчем

Образование конденсата при эксплуатации вентиляционных систем считается серьезной проблемой. Образуются капли воды, способные повредить стены, половые покрытия, потолки. Со временем под влиянием конденсата воздуховод выходит из строя.

Избежать выпадения конденсата возможно при помощи устройства изоляции необходимой толщины, что позволит обеспечить показатель температуры на внешней изоляционной поверхности не ниже, чем в помещении. Особенность такой конструкции: наличие пароизоляционного слоя, защищающего утеплитель от влаги. Для этого часто применяют фольгированные покрытия. В качестве основной части изоляционного слоя используют минеральную вату, базальтовое волокно, полиэтилен и другие.

Стыки изоляционного слоя требуется тщательно проклеить фольгированной лентой. Дополнительная фиксация рулонной изоляции выполняется проволокой или стальной лентой.

Огнезащитная изоляция

Базальтовая вата — самый огнестойкий материал

Вентиляционные воздуховоды часто соединяют разные типы помещений. Поэтому они обязательно должны быть защищены противопожарным изоляционным материалом. Такие мероприятия требуются для предупреждения повреждений воздуховодов огнем в случае возникновения пожара в здании.

Для оборудования противопожарной изоляции применяют:

1. Минераловатные прошивные маты и плиты.
2. Цилиндры из базальтового волокна.

Минераловатные плиты (квадратного сечения) во время монтажа закрепляют шпильками и шайбами для фиксации, шурупами. Прошивные маты (круглого, прямоугольного сечения) сшиваются проволокой. Применение фольгированных матов повышает функциональность изоляционного слоя, а также улучшает внешность воздуховода.

В случае значительной протяжности вертикальных воздуховодов противопожарная изоляция дополнительно крепится на потолке, иных строительных конструкциях. Для этого используется стальная проволока или пластины. Способы фиксации определены противопожарными и строительными нормами.

С недавних пор с целью улучшения пожарной безопасности используют антипирены. Их наносят на воздуховоды кистью, валиком, при помощи краскопульта. В случае пожара, под воздействием высокой температуры создается огнестойкий барьер.

Звукоизоляция воздуховодов

Чем ниже плотность минеральной ваты, тем выше звукоизоляция

Вентиляционная система (трубы, вытяжка) может стать источником нежелательного шума, от которого нужно оградить помещения. Генераторами звуков являются лопасти работающего вентилятора, клапаны, заслонки и другие вращающиеся элементы. Часть шумов, вибраций устраняются благодаря свойствам материалов, из которых изготовлен воздуховод. Такую функцию выполняют рукава, вентиляционные каналы.

Больше всего шум распространяется по воздуховодам из металла. В связи с этим, если требования к уровню шума высокие, необходимо устройство шумоизоляции. Иногда помогает использование канальных глушителей, но в идеальном варианте – оборудование изоляции на основе базальтового или стекловолокна.

Уменьшение шума также достигается при помощи плит с особенным покрытием, которые изготавливают из стекловолокна. Их устанавливают внутри воздуховода, а стыки прикрывают профилем из металла.

Толщина теплоизоляции

При выполнении расчета плотности утеплителя необходимо учитывать два главных показателя материала, использованного для изготовления утеплителя:

• Коэффициент теплопроводности.
• Коэффициент теплоотдачи.

Толщина утеплителя прямо пропорциональна первому показателю и обратно пропорциональна второму: при маленькой теплопроводности теплоизоляции для отделки нужно применять тонкий утеплитель.

При расчете толщины теплоизоляционного слоя учитывается:

• влажность и температура в комнате;
• теплопроводность изоляции;
• разность температурных показателей в помещении и трубе;
• параметры воздуховода (размер, форма).

Любые материалы для тепловой изоляции со временем поглощают некоторое количество влаги, что увеличивает теплопроводность.

Правила монтажа

Мембрана для гидроизоляции под утеплитель

Технологии утепления вентканалов в здании и на улице почти не отличаются. Для первой нет надобности применять защитный слой, так как отсутствует влияние неблагоприятных факторов природы. Утепление вентиляционных труб также требуется на холодном чердаке, кровле.

Внутри помещений

Изоляция выполняется таким же способом, как для стен, пола:

1. Воздуховод накрывают мембранной. Она служит гидроизоляцией.
2. Укладывают утеплитель.
3. Утепленный воздуховод полностью закрывают еще одной мембранной или фольгой (барьеры для пара).

Если утепленная труба для вентиляции находится в помещении с повышенной влажностью или агрессивной средой, применение защитных слоев является обязательным.

На улице

Поверх утеплителя одевают кожухи из листового алюминия

Если присутствует старый утеплитель, его требуется убрать, зачистить поверхность от клея и других материалов.

1. В случае применения рулонного или листового материала трубу обматывают несколько раз. Отличный вариант – самоклеящаяся теплоизоляция для воздуховодов.
2. Под полиуретановую изоляцию располагают армирующий каркас (синтетический, металлический). Его надевают на воздуховод, а концы скрепляют.
3. Укладывают на поверхность утеплитель, крепят с помощью хомутов, проволоки.
4. Утепленный воздуховод для вентиляции укрывают защитным материалом. Чаще всего применяют кожух из жести или алюминиевых листов.

Утепленные трубы для вентиляции (из пластика) в частном доме, как правило, выходят через крышу или стену.

Утеплять воздуховод требуется надежно, чтобы устройство не повредил ветер, атмосферные осадки.

Материалы для изоляции воздуховодов имеют различную стоимость и характеристики. Правильно выполненная изоляция должна обеспечивать общую защиту воздуховода для продления срока службы всей системы контроля.

Изоляция воздуховодов

: двойной стандарт?

Почему наши воздуховоды не имеют лучшей изоляции?

Могу ли я задать несколько вопросов для рассмотрения и сделать несколько сравнений?

Элисон Бэйлс из Energy Vanguard впервые заставил меня задуматься в этом направлении своей прекрасной статьей в блоге на аналогичную тему.

Видите ли, я усердно работал, служа домовладельцам в Атланте более двадцати лет (я повторно утеплил свой первый чердак в 1998 году), и в 2004 году я убежден, что именно Бог дал мне откровение, чтобы сосредоточиться на улучшении воздуховоды, стоя на 140-градусном чердаке Alpharetta.

В Bird Family Insulation примерно ПОЛОВИНА (50%) наших работ включает в себя усовершенствование воздуховодов.

Честно говоря, я не могу это выдумать! Воздуховоды на наших чердаках и в подвалах в ужасном состоянии! Каждый день я вижу воздуховоды, которые:

• Сжаты как песочные часы, с тугими лямками.
• Зажаты и скручены вокруг рамы и заполнены U-образными витками.
• Измельченный и протертый.
• Порванный, разорванный или разжеванный.
• Пропитан влагой.
• Едва скреплены лентой.
• Утечка воздуха в соединениях.
• Сращено, соединено, сращено и еще раз сращено.
• Пристегнут ремнями к крыше, температура которой превышает 140 градусов.
• СЛИШКОМ МАЛЕНЬКИЙ размер, особенно воздуховоды возвратного воздуха.

Неисправные системы воздуховодов

И я всегда вижу (вероятно, 75% времени) системы, которым требуется больший поток возвратного воздуха. На самом деле, вчера, на моем третьем приеме, у моего домовладельца на чердаке была установлена ​​3-тонная система кондиционирования, предназначенная для жилого помещения наверху. Эта площадь составляет примерно 1250 кв. футов жилой площади.

В фойе наверху было одно 14-дюймовое центральное вентиляционное отверстие. Мы знаем, что это оборудование предназначено для перемещения 400 кубических футов в минуту на тонну переменного тока. Итак, разве воздуховоды, подключенные к этому 3-тонному оборудованию, не должны быть рассчитаны на пропускную способность 1200 кубических футов в минуту? Тем не менее, есть один одинокий 14-дюймовый гибкий воздуховод для возвратного воздуха. Когда я искал воздушный поток для 14-дюймового гибкого воздуховода, я обнаружил, что максимальный воздушный поток составляет 650 кубических футов в минуту! (Я держу эти таблицы и диаграммы в своем телефоне, чтобы легко и быстро показать их своим домовладельцам).

Я спросил господина домовладельца, «В каких комнатах труднее всего поддерживать комфорт?»

Между прочим, этот простой вопрос добавил так много денег в нашу прибыль, просто потому, что очень немногие подрядчики по утеплению ведут такие разговоры с домовладельцами в моем городе!

После короткой беседы с нами обоими на чердаке, он убедил себя, что ему нужно больше, чем несколько дюймов изоляции чердака.

Мы устанавливаем специальные вентиляционные отверстия в каждой из трех спален, а также повышаем изоляцию чердака до R-40 с помощью нашей целлюлозы Applegate Bora Spray.

Бюджеты и улучшения воздуховодов

С этими воздуховодами можно было сделать гораздо больше! Я понимаю… мы все живем в рамках бюджета, и сложно потратить несколько тысяч долларов, чтобы полностью перестроить свой дом, когда у вас нет на это бюджета.

Две недели назад у меня был похожий разговор с домовладельцем Mr & Ms, у которого многодетная семья. Все спальни наверху, а чердак хотели утеплить, потому что… «мы не можем так жить дальше. В двух из этих комнат жарко, а комната для мальчиков над гаражом замерзает от слишком холодного воздуха».

Мой первый вопрос, когда я вернулся с чердака, был простым: «Это твой вечный дом? Это тот дом, в котором ты хочешь растить своих детей?» Ответ был твердым ДА!

Эти воздуховоды были спроектированы вокруг системы распределительных коробок и чрезмерно длинных воздуховодов с воздуховодами малого диаметра… все они прикреплены к огромной 4-тонной машине.

Мой совет им был очень четким: мы собираемся перепроектировать и сбалансировать всю систему воздуховодов наверху, а ПОСЛЕ ЭТОГО я обновлю изоляцию вашего чердака. Фаза 1 и Фаза 2.

Каждое лето в Атланте я измеряю температуру поверхности воздуховодов, подвешенных на этих чердаках. Типично видеть такие числа, как 119 градусов, 128 градусов, в то время как температура чердачной крыши составляет 130 градусов и 140 градусов.

И мы удивляемся, почему из вентиляционных отверстий не поступает холодный воздух.

Когда я измеряю температуру воздуха, выходящего из потолочных вентиляционных отверстий, я часто вижу температуру в среднем диапазоне 60 градусов. Фактически, на прошлой неделе я измерил температуру воздуха, поступающего из приточного вентиляционного отверстия в ванной главной спальни. Было 64 градуса.

Можете себе представить, сколько времени потребуется, чтобы охладить комнату до 74 градусов, если вы используете поток воздуха, который холоднее всего на 10 градусов? Это не ракетостроение!

Покажи мне холодный воздух!

Если мы откроем вашу машину на чердаке, пока работает кондиционер, и проверим температуру воздуха, вы обнаружите, что температура находится в среднем диапазоне 40 градусов.

Кстати, я снял это на видео: https://www.youtube.com/watch?v=BACgM5VnNps

Так что же случилось с моим 20-градусным холодом? Как вы теряете 20 градусов между вашей машиной и потолочным вентиляционным отверстием в вашей спальне, бонусной комнате или главной ванной?

Эта машина и система воздуховодов только, В ЛУЧШЕМ случае, (если система недавняя) изолирована до Р-8. Если вашим воздуховодам 10 и более лет, они имеют изоляцию до R-6 или ниже.

Теперь следуйте за моей логикой относительно изоляции и значений R …

В настоящее время строящиеся чердаки должны иметь R-38, а коленные стены – R-19.

В настоящее время строящиеся этажи должны иметь R-19.

В настоящее время строящиеся стены должны иметь R-13.

Но воздуховоды на том же чердаке утеплены только до Р-8.

Эта статья была бы слишком длинной, если бы я сравнивал числа «Дельта Т» каждого из этих рейтингов в реальной жизни.

Позвольте мне подогреть ваше любопытство…

Температура переменного тока на машине 45 градусов. Чердак 130 градусов. Это дает нам Delta T 85 градусов.

Если это газовая печь, то температура воздуха в тепловом цикле будет примерно 120 градусов, а на чердаке может быть 40 градусов в холодную январскую полночь. Дельта T составляет 80 градусов.

Таким образом, дельта T 80 градусов является средним значением для наших систем воздуховодов в сезоны охлаждения и отопления. А наши воздуховоды изолированы изоляцией Р-6 или Р-8.

Помните, что Дельта Т – это контраст (изменение или разность) температуры. Итак, этой изоляции R-8 назначена «деталь защиты», чтобы сохранить температуру воздуха БЕЗОПАСНОЙ от разницы температур внутри и снаружи этих хрупких воздуховодов в 80 градусов.

Я не нарочно многословен… Я пытаюсь ответить на ее вопрос, ” Боб, что случилось с моими 20 градусами холодного воздуха?»

Предположим, вам нравится поддерживать в доме температуру 74 градуса летом и 70 градусов зимой.

Наша средняя высокая летняя температура составляет 89 градусов. Мы знаем, что средняя высокая температура на вашем вентилируемом чердаке будет 130 градусов. Зимние температуры на чердаке могут составлять в среднем минимум 40 градусов и максимум 70 и 80 градусов и более.

Вот значения Delta T для нашего образца потолка.

Потолок Delta T: летом 56 градусов, зимой 34 градуса.

И вы должны иметь как минимум изоляцию чердака R-38, а Министерство энергетики США рекомендует R-49 для вашего чердака.



Вот в чем БОЛЬШАЯ ПРОБЛЕМА

Самая высокая дельта T # для нашего образца чердака приходится на лето, что составляет 56 градусов.

Тем не менее, Delta T для воздуховодов в нашем примере составляет 80 градусов.

Наука и здравый смысл подсказывают нам, что чем больше разница температур (Delta T), тем больше требуется теплоизоляции.

Как вы одеваетесь для зимних прогулок на свежем воздухе? В комплекте, да?

Но можно изолировать воздуховоды слабой, анемичной R-6 или R-8 «защитной деталью», и неудивительно, что наши системы отопления и охлаждения не выдерживают, а наши счета выше, чем необходимо.

На вопрос моего домовладельца есть простой ответ: «Ваши воздуховоды переполнены теплом на вашем чердаке, и эта разница в 20 градусов в «потере холодного воздуха» связана с поглощением тепла».

В заключение немного науки для 8-го класса: ГОРЯЧОЕ всегда переходит в ХОЛОДНОЕ. Это закон. Это называется 2-й закон термодинамики.

Эти адские летние температуры на вашем чердаке НЕПРЕОДОЛИМО тянутся к вашим холодным воздуховодам. Как муравьи на кусочке шоколадного торта!

А при Delta T 80, защищенном только воздуховодной изоляцией R-6 или R-8, ваши холодные температуры не защищены должным образом. Это война, которую вы проигрываете каждый раз, когда ваши циклы ОВКВ включаются!

Если система воздуховодов расположена на вентилируемом чердаке, самое быстрое решение проблемы — значительно повысить коэффициент теплопередачи этих воздуховодов. Есть несколько способов добиться этого… и самый быстрый и самый лучший способ – это распылить на систему воздуховодов защитное покрытие из пенопласта с закрытыми ячейками низкого давления. И вы запечатаете свои воздуховоды и сэкономите ~ 30% утечек воздуховодов!

Это наша служба Instant Shade Tree. Узнайте больше здесь: https://birdinsulation.com/our-services/air-duct-services/air-duct-insulation/

Нужен мгновенный расчет стоимости изоляции или обслуживания воздуховодов? Используйте наши онлайн-калькуляторы EZ ЗДЕСЬ!

Спасибо за внимание!
Bob Bird

Средняя стоимость изоляции воздуховодов ОВКВ

Средняя стоимость изоляции воздуховодов ОВКВ

Фото: Джессика Петерсон / Tetra images / Getty Images0003

Основные моменты

• 1000 кв. футов изоляции воздуховодов обычно стоят от 1000 до 2700 долларов.

• Стоимость зависит от выбранного вами изоляционного материала.

• Изоляция воздуховодов систем отопления, вентиляции и кондиционирования воздуха стоит 1,15–5,50 долларов США за кв. фут.

• Изоляция может повысить эффективность вашего дома до 20%.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

В среднем вы заплатите 2500 долларов за модернизацию изоляции, но она может варьироваться от 1000 до 2700 долларов за 1000 квадратных футов изоляции воздуховодов. Независимо от того, ищете ли вы прохладное убежище в жаркий летний день или теплое и уютное место в холодную погоду, ваш дом нуждается в надлежащей теплоизоляции, чтобы вам и вашей семье было комфортно.

Изоляция воздуховодов вашей системы HVAC может помочь снизить ваши счета за электроэнергию и упростить поддержание температуры в вашем доме.

National Average Cost	Minimum Cost	Maximum Cost
$2,500	$750	$6,000

Cost of Ductwork Insulation Near You

The cost to insulate your HVAC system’s ductwork will vary в зависимости от стоимости работ в вашем регионе. Ниже приведен список типового диапазона цен на изоляцию воздуховодов в нескольких крупных городах США

City	Price Range
Charlotte, NC	$930–$1,780
Oklahoma City	$960–$1,850
Denver	$990–$1,920
Kansas City, MO	$1,010–$1,980
Hartford, CT	$1,060–$2,100
Chicago	$1,110–$2,230
San Francisco	$1,180–$2,410
Нью -Йорк	$ 1 260–2600 $
HONOLULU	$ 1 300–29090

4024444.

Один из основных факторов, влияющих на стоимость изоляции вашей системы HVAC, — это тип изоляции, который вы выберете. Изоляция бывает разных видов, и стоимость каждого типа изоляции может варьироваться в зависимости от ее толщины и материала, из которого она изготовлена.

Основные типы, наиболее часто используемые для изоляции воздуховодов, включают следующие:

Изоляция воздуховода

Если вы устанавливаете новую систему HVAC, наиболее доступным вариантом изоляции является применение облицовки воздуховода перед установкой новых воздуховодов из листового металла. . Он поставляется в виде гибких одеял толщиной от половины до 2 дюймов или жестких плит из стекловолокна или минеральной ваты.

Стоимость изоляции 1000 квадратных футов воздуховода с помощью облицовки воздуховода составляет от 1950 до 2200 долларов США .

Изоляция из напыляемой пены

Этот материал напыляется на открытые трещины, зазоры и щели, затем расширяется до 100 раз по сравнению с первоначальным размером, чтобы закрыть эти полости от утечек воздуха. Он также не провиснет и не потеряет форму со временем. Стоимость изоляции 1000 квадратных футов воздуховода с помощью распыляемой пены составляет от 1150 до 3500 долларов США .

Оберточная изоляция для воздуховодов

Эта плоская изоляция обычно наматывается вокруг воздуховодов из листового металла, что облегчает ее установку на круглых воздуховодах. Его также можно применять для прямоугольных воздуховодов. Стоимость изоляции 1000 квадратных футов воздуховодов с помощью обертывания воздуховодов составляет от 2 250 долл. США и 2 500 долл. США .

Изоляция воздуховодов

Эти плиты толщиной 1, 1 ½ или 2 дюйма, обычно используемые для наружной отделки воздуховодов ОВиК, изготавливаются из стекловолокна или минеральной ваты с наружным алюминиевым слоем для герметизации воздуха и влаги. Стоимость изоляции 1000 квадратных футов воздуховода с помощью воздуховодной плиты составляет от 5250 до 5500 долларов США .

Сколько стоит изоляция воздуховодов на квадратный фут?

Фото: MyrKu / iStock / Getty Images Plus

Длина или размер воздуховодов будет определять необходимое количество материала. Изоляционный материал для воздуховодов обычно оценивается за доску, которая равна одному квадратному футу материала толщиной в один дюйм. Вам понадобится несколько досок материала на квадратный фут.

Большинство местных строительных норм и правил основаны на требованиях, установленных Международным кодексом энергосбережения (IECC). В соответствии со стандартом IECC 2021 года для чердачных воздуховодов диаметром более трех дюймов требуется изоляция толщиной не менее трех дюймов. Как правило, планируйте установку не менее 3 дюймов изоляции на все воздуховоды ОВКВ по всему дому.

Ниже приведены затраты на установку на квадратный фут для каждого основного типа изоляционного материала воздуховода:

Тип изоляции	Стоимость установки на квадратный фут
Вкладыш воздуховода	2,309 фута за кв.
Spray Foam	$ 1,15–3,50 долл. США за кв.0237

Разбивка затрат на изоляцию воздуховодов ОВКВ

На общую стоимость установки воздуховодов влияет множество факторов, и каждый проект индивидуален. Как минимум, ожидайте, что и материалы, и работа будут включены в окончательную стоимость.

Материалы

Стоимость изоляционного материала будет зависеть от типа выбранного вами материала. Ниже приведены затраты только на материалы для наиболее распространенных изоляционных материалов, основанные на установке 3 дюймов материала на квадратный фут.

• Liner Duct: $ 1,70 за кв. Фут.

• Spray Foam: $ 1,94 за кв. плита: $5 за кв. фут.

Работа

Стоимость работ по изоляции воздуховодов будет варьироваться в зависимости от типа выбранной вами изоляции, толщины изоляции и места в вашем доме, где производится установка Выполнено. В общем, рассчитывайте заплатить дополнительно От 0,25 до 0,50 долларов за квадратный фут Только за работу.

Какова стоимость самостоятельной изоляции воздуховодов?

Изоляция воздуховодов, как правило, представляет собой грязный и трудоемкий проект, требующий доступа к труднодоступным местам вашего дома. Необходимы тщательные исследования и подготовка, чтобы убедиться, что вы правильно экипированы.

Стоимость установки изоляции воздуховодов самостоятельно по сравнению с привлечением подрядчика по изоляции воздуховодов

Вы можете сэкономить время и энергию, проконсультировавшись со специалистом 9Подрядчик по изоляции 0316 в вашем районе , чтобы получить смету проекта. Вы также должны иметь в виду, что изоляция крыши или чердака потребует специального оборудования, которое, как правило, есть только у профессионалов.

Если вы уверены в своих способностях к рукоделию, вы сэкономите в среднем 0,40 доллара США за квадратный фут на рабочей силе. Вы можете сравнить полученные профессиональные оценки со стоимостью материалов, инструментов и оборудования, необходимых для выполнения работы:

• Изоляционные материалы: $1.70–$5.00 per square foot

• Protective dust mask: $13 per pack

• Hammer: $8–$20

• Safety glasses: $2–$20

• Straightedge ruler : $20–$25

• Канцелярский нож: $7–$10

Изоляция воздуховодов Часто задаваемые вопросы и ответы

Зачем мне изолировать воздуховоды?

Согласно стандарту Energy Star , негерметичные воздуховоды могут снизить эффективность вашей системы HVAC на целых 20%. Если вы сомневаетесь, стоит ли платить первоначальные затраты на герметизацию и изоляцию воздуховодов, имейте в виду, что надлежащая изоляция может окупиться всего за несколько лет, снизив ваши счета за электроэнергию. Эта дополнительная эффективность также помогает снизить углеродный след вашего дома.

Другим ключевым преимуществом изолированной системы HVAC является улучшенное кондиционирование воздуха, которое помогает поддерживать более постоянную и комфортную температуру в помещении и смягчает проблемы с аллергией, возникающие в результате плохого качества воздуха в помещении.

Как узнать, достаточно ли у меня изоляции?

Если вы чувствуете, что ваши счета за электроэнергию слишком высоки или что ваша система HVAC работает больше, чем необходимо для поддержания правильной температуры в вашем доме, возможно, ваш дом недостаточно изолирован. Если вы не уверены, рассмотрите возможность оценки эффективности вашей системы местным независимым энергоаудитором .

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 11 Распространенные шумы систем отопления, вентиляции и кондиционирования воздуха и их значение

  Автор: Sharon Greenthal • 26 июля 2022 г.

• Безопасны ли ртутные термостаты?

  Автор: Лоуренс Бонк • 17 декабря 2021 г.

• Все, что вам нужно знать об очистке и обслуживании воздуховодов

  Автор: Маргарет Вак • 11 апреля 2022 г. R-8, R-12)

  Воздуховоды являются неотъемлемой частью ОВиК и нашего дома. Они испытывают как самые высокие температуры (отопительный сезон) и самые низкие температуры (холодный сезон). Чтобы сделать их максимально эффективными, имеет смысл утеплить воздуховоды.

  Когда требуется изоляция воздуховодов?

  Для большинства воздуховодов требуется изоляция с указанным значением R; это относится как к подающим, так и к обратным каналам. Значения R для изоляции воздуховодов варьируются от R-1,9 до R-12. Изоляция воздуховодов не требуется только в очень ограниченных случаях (для отопления в очень жарком климате – Климатическая зона 1 или для обратки в помещениях с косвенным кондиционированием согласно таблице 6.8.2.) .

  Затяжка воздуховодов перед изоляцией. Вы видите, что трубы горячей воды уже утеплены.

  Какая изоляция требуется для воздуховодов?

  Это довольно легко решить: просто проверьте «Таблица 6.8.2 Минимальное R-значение изоляции воздуховода» . Это ASHRAE (Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха) выпустила таблицу, в которой точно указаны R-значения изоляции воздуховодов. Однако эта таблица имеет тенденцию быть немного сложной как для доступа, так и для чтения.

  Чтобы помочь всем, мы рассмотрим Таблицу 6.8.2, разделенную на 3 таблицы (Обогрев, Охлаждение, Обогрев+Охлаждение) , которые точно сообщают вам, какое значение сопротивления изоляции требуется для различных воздуховодов ( в разных климатических зонах, нагрев/охлаждение, расположение воздуховодов).

  Если у вас есть воздуховоды на чердаке, очень важно утеплить их изоляцией Р-6, Р-8 или даже Р-12.

  Что еще более важно, мы собираемся проверить изоляцию R-значений гибких воздуховодов, плит воздуховодов, оберток воздуховодов, вкладышей воздуховодов, и других изоляционных материалов воздуховодов. Это поможет вам выбрать правильный материал для изоляции воздуховодов.

  Прежде чем мы проверим 3 диаграммы, интерпретирующие «Таблицу 6.8.2 Минимальное значение сопротивления изоляции воздуховода» ASHRAE, нам необходимо ознакомиться с показателями в этой таблице:

  3 фактора, определяющих значение сопротивления изоляции воздуховода

  В таблице изоляции воздуховодов ASHRAE используются 3 фактора, на основе которых определяются требуемые значения R изоляции воздуховодов. К ним относятся:

  1. Назначение HVAC — обогрев, охлаждение или обогрев + охлаждение. Также важно, используются ли ваши подающие и обратные каналы только для отопления (значение R до R-12), только для охлаждения (значение R до R-8) или для отопления и охлаждения; Вот почему ниже вы увидите 3 таблицы R-значений изоляции воздуховодов, по одной для каждой цели.
  2. Климатические зоны. Важно, где вы живете. Чем дальше на север (пример: Чикаго, Канада), тем более высокая теплопроводность вам понадобится. В США существует 8 климатических зон в зависимости от уровня температуры и влажности, и для каждой климатической зоны вы должны использовать определенное значение R. Вы можете использовать эту простую таблицу, чтобы проверить, в какой климатической зоне вы живете:
  3. Расположение воздуховода. Стандарт ASHRAE определяет требования к изоляции воздуховодов с коэффициентом R в зависимости от того, где расположены подающий и возвратный воздуховоды. Короче говоря, они различают 3 местоположения: внешние воздуховоды, некондиционированное пространство и подземные воздуховоды и косвенно кондиционированное пространство. Наружные воздуховоды включают чердачные воздуховоды (установленные над утепленными потолками) и потолочные воздуховоды в гаражах и подвальных помещениях. Воздуховоды с косвенным кондиционированием также включают в себя воздуховоды.

  Имея все это в виду, вы можете свериться с каждой таблицей (для отопления и охлаждения, только для обогрева, только для охлаждения), чтобы узнать, какое значение R изоляции использовать для воздуховодов в климатических зонах 0, 1, 2, 3, 4, 5, 6, 7 и 8 и во всех 3 разных местах:

  R-значения для отопления и охлаждения (подающие и обратные воздуховоды)

  Климатическая зона:	Наружные воздуховоды:	Некондиционированные космические воздуховоды, подземные воздуховоды:	Косвенно кондиционируемые воздуховоды:
  Климатическая зона 0	Р-8	Р-6	Р-1.9
  Климатическая зона 1	Р-8	Р-6	Р-1.9
  Климатическая зона 2	Р-8	Р-6	Р-1.9
  Климатическая зона 3	Р-8	Р-6	Р-1. 9
  Климатическая зона 4	Р-8	Р-6	Р-1.9
  Климатическая зона 5	Р-12	Р-6	Р-1.9
  Климатическая зона 6	Р-12	Р-6	Р-1.9
  Климатическая зона 7	Р-12	Р-6	Р-1.9
  Климатическая зона 8	Р-12	Р-6	Р-1.9

  Большинство домовладельцев используют подающие и возвратные воздуховоды как для отопления, так и для охлаждения. В этом случае вам придется использовать изоляцию R-8 на наружных воздуховодах и R-6 на некондиционированных воздуховодах в более теплом климате (до климатической зоны 4).

  В более холодном климате (климатические зоны от 5 до 8) необходимо использовать изоляцию R-12 на наружных воздуховодах. Имейте в виду, что это также относится к воздуховодам на чердаке, в гараже и в подвальных помещениях.

  Давайте посмотрим, какое значение R-изоляции вам нужно, если вы используете воздуховоды только для отопления:

  R-значения только для отопления (подающие и обратные каналы)

  Климатическая зона:	Наружные воздуховоды:	Некондиционированные космические воздуховоды, подземные воздуховоды:	Косвенно кондиционируемые воздуховоды:
  Климатическая зона 0	Без изоляции	Без изоляции	Без изоляции
  Климатическая зона 1	Без изоляции	Без изоляции	Без изоляции
  Климатическая зона 2	Р-6	Р-6	Р-1.9
  Климатическая зона 3	Р-6	Р-6	Р-1.9
  Климатическая зона 4	Р-6	Р-6	Р-1. 9
  Климатическая зона 5	Р-12	Р-6	Р-1.9
  Климатическая зона 6	Р-12	Р-6	Р-1.9
  Климатическая зона 7	Р-12	Р-6	Р-1.9
  Климатическая зона 8	Р-12	Р-6	Р-1.9

  Как видите, если вы живете в очень жарком климатическом поясе – климатическом поясе 0 (у нас его нет в США) или климатическом поясе 1 – вам не нужна изоляция воздуховодов при отоплении. . Однако, если вы живете в северной части США (климатические зоны 5, 6, 7 или 8), вам потребуется изоляция R-12 на наружных воздуховодах.

  Как правило, большинство воздуховодов для отопления должны иметь изоляцию не ниже R-6.

  R-значения только для охлаждения (подающие и обратные каналы)

  Климатическая зона:	Наружные воздуховоды:	Некондиционированные космические воздуховоды, подземные воздуховоды:	Косвенно кондиционируемые воздуховоды:
  Климатическая зона 0	Р-8	Р-6	Р-1. 9
  Климатическая зона 1	Р-8	Р-6	Р-1.9
  Климатическая зона 2	Р-8	Р-6	Р-1.9
  Климатическая зона 3	Р-8	Р-6	Р-1.9
  Климатическая зона 4	Р-8	Р-6	Р-1.9
  Климатическая зона 5	Р-8	Р-6	Р-1.9
  Климатическая зона 6	Р-8	Р-6	Р-1.9
  Климатическая зона 7	Р-1.9	Р-1.9	Р-1.9
  Климатическая зона 8	Р-1.9	Р-1.9	Р-1.9

  Охлаждение — это совсем другая история. Как видите, наименьшая теплоизоляция (R-1.9) потребуется в очень холодном климате (климатические зоны 7 и 8).

  В условиях нормального и более теплого климата вам потребуются:

  • Изоляция R-8 на наружных воздуховодах.
  Изоляция
  • R-6 в подземных и некондиционируемых воздуховодах.
  Изоляция
  • R-1.9 на воздуховодах косвенного кондиционирования.

  Используя эти 3 таблицы, вы можете правильно определить, когда требуется изоляция воздуховодов и какие R-значения вам нужны. Давайте проверим некоторые значения R для некоторых материалов, используемых для изоляции воздуховодов:

  R-значения материалов для изоляции воздуховодов

  Для изоляции воздуховодов мы используем различные виды изоляции, в том числе плиты для воздуховодов, обертки, трубопроводы и т.д.

  Для того, чтобы получить R-значение изоляции воздуховода до R-6, R-8 или даже R-12, вы должны иметь представление о том, какое значение R изоляции эти материалы добавляют к изоляции воздуховода. Вот наиболее распространенные материалы для изоляции воздуховодов и их соответствующие значения R:

  • Вкладыш воздуховода Значение R составляет около R-4 на дюйм толщины. Это означает, что 1-дюймовая облицовка воздуховода имеет значение R R-4, 1,5-дюймовая облицовка воздуховода имеет R-значение R-6, а 2-дюймовая облицовка воздуховода имеет R-значение R- 8. Например, для гибкой изоляции воздуховодов R-12 вам потребуются 3-дюймовые вкладыши воздуховодов. Эти вкладыши являются наиболее распространенным способом изоляции воздуховодов из-за простоты установки, высокого значения R на дюйм и доступной стоимости.
  • Обертка воздуховода Значение R составляет около R-4,2 на дюйм толщины. Вкладыши воздуховодов и обертки воздуховодов вполне сопоставимы.
  • Плита воздуховода Значение R составляет около R-4,35 за дюйм толщины. Как правило, вы должны использовать 2-дюймовые плиты для воздуховодов с коэффициентом изоляции R-8,7; это то, что нужно большинству воздуховодов.

  Трудно говорить о том, какая изоляция воздуховодов лучше. Прокладки для воздуховодов, обертки и плиты довольно хороши, и нет существенных различий между значениями R этих материалов для изоляции воздуховодов.
