Утеплитель между облицовочным кирпичом и стеной: Утеплитель между блоком и облицовочным кирпичом

Утеплитель между блоком и облицовочным кирпичом

Эффективный утеплитель между стеной и облицовочным кирпичом

Теплопотери являются серьезной проблемой для любого жилого дома. Потеря тепла осуществляется через дверные и оконные проемы, крышу, фундамент и, конечно, стены. Суммарно именно стены обеспечивают максимальный отток тепла из помещения, поэтому различные технологии, которые могли бы сократить затраты на обогрев, пользуются спросом. Проще всего грамотно утеплить фасад — сделать это с помощью облицовочного утеплителя.

Характерные особенности кирпичных стен

По своим свойствам кирпич отличается от других строительных материалов. Стоит отметить следующее:

1. Кирпичи могут быть как полно-, так и пустотелыми — выбор материала напрямую зависит от от эксплуатационных факторов: средняя температура в регионе, нагрузка на фундамент, выбранный вариант теплоизоляции.
2. Также учитывается формат кладки кирпича. Самый распространенный вариант — это сплошная кладка, такой способ наиболее простой. Более сложный вариант — колодцевая кладка — в этом случае из кирпичей выполняют так называемые воздушные карманы, именно в них и закладывается утепляющий материал.
3. Как вариант, теплоизоляционный материал может укладываться между двумя слоями строительного материала. Такая многослойная конструкция состоит из несущей стены из пеноблоков, слоя теплоизоляции и облицовочного слоя — воздушное пространство между теплоизоляцией и облицовочным слоем обеспечивает необходимую циркуляцию воздуха.
4. Поскольку кирпич обладает хорошими шумоизолирующими свойствами, то дополнительная шумоизоляция для кирпичного фасада не нужна.

Преимущества утепления между блоком и кирпичом

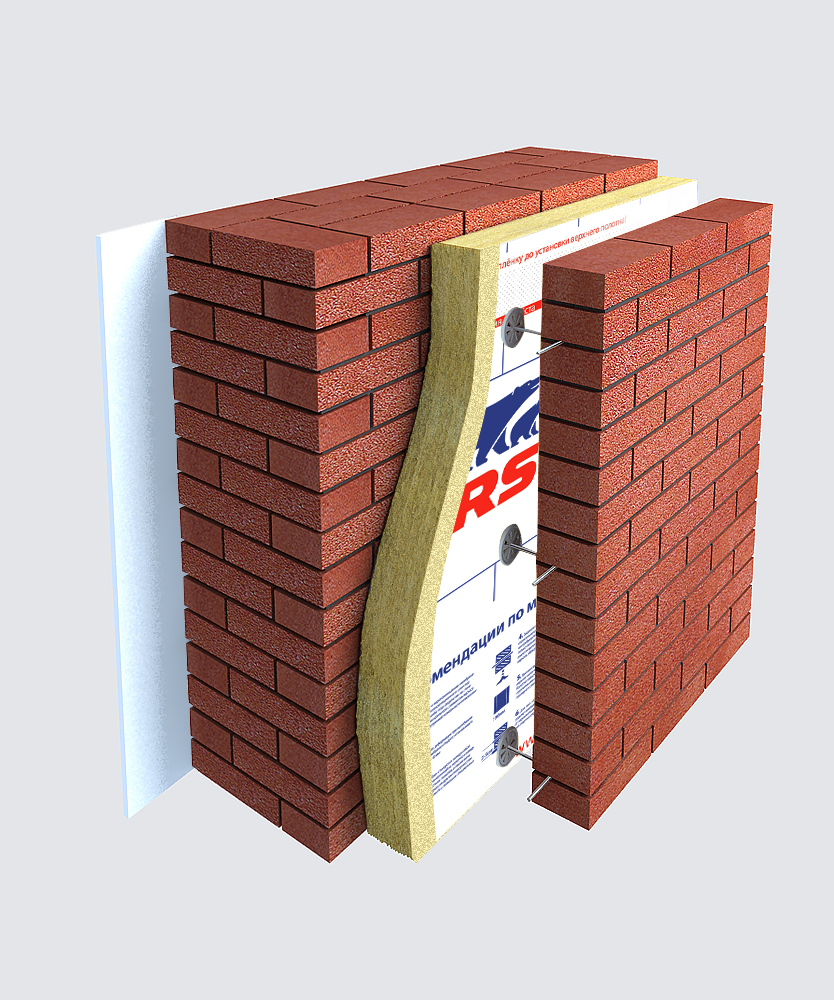

Основное преимущество трехслойной кладки с облицовочным утеплителем под облицовочным кирпичом состоит в экономичности — стоимость дома из газобетонных блоков с обкладкой из кирпича будет существенно дешевле, чем здание выполненное полностью из этого строительного материала. При этом внешний вид такого дома остаётся на высоте, а вложения минимальны.

Что касается эксплуатационных характеристик, то можно отметить:

• хорошая звукоизоляция;
• длительный срок службы;
• прочное здание;
• визуальная эстетика.

Стоит уточнить, что все эти преимущества доступны только в том случае, если укладка стройматериалов выполнена правильно, в противном случае в воздушном проеме будет скапливаться конденсат, что приведет к скорому разрушению кладки и утеплителя из-за температурного расширения жидкости.

Виды теплоизоляционных материалов

На рынке можно приобрести следующие варианты утепляющих материалов:

Минеральная вата из минеральных волокон отличается хорошими теплосберегающими свойствами. Методика изготовления представляет собой разбивание расплавленных минералов — это может быть как стекло, так и шлак или базальт. Приготовленный в центрифуге материал из тонких минеральных нитей отличается низкой плотностью и фактически представляет собой воздушную подушку, которая отличается низким уровнем теплопередачи. Именно воздух препятствует проникновению холода через слой теплоизоляционного материала. Что касается свойств минеральной ваты, то она демонстрирует хорошие теплосберегающие характеристики, но только в сухом состоянии — при намокании минвата свои свойства теряет. При этом стоит отметить хорошую пожарную безопасность — этот облицовочный утеплитель негорючий.

Пенополистирол изготавливается из жидкого полистирола, который насыщается пузырьками воздуха. Он может продаваться как пластинами, так и в виде круглых гранул.

За счёт закрытоячеистой структуры такой материал меньше боится влаги, но пожаробезопасность существенно ниже, чем у минваты. При высокой температуре пенопласт начинает плавиться и полностью выгорает, а кладка при этом может даже не повредиться.

Насыпные утеплители также подойдет для теплоизоляции при обустройстве трехслойной кладки вместо установки блоков крошка засыпается во внутренние колодцы. В качестве основы выступает керамзит, шлак и любой другой материал, который позволяет создать структуру с большим содержанием воздуха. Такой вариант существенно доступнее, чем использование готовых листов утепляющих материалов, но по эффективности значительно хуже. Это обусловлено низкими показателями теплозащиты керамзита, шлака. Дробленые материалы также гигроскопичны, что подразумевает необходимость обустройства хорошей гидроизоляции — в противном случае вода повышает теплопроводность и разрушает слои кирпича и газобетона.

Выбираем утеплитель для кирпичных стен

При выборе облицовочного утеплителя необходимо познакомиться с рекомендуемым перечнем вариантов, соответствующих СНиП:

1. Учитываем показатель теплопроводности — слой теплоизоляции должен обеспечить защиту микроклимата помещений при минимальных температурах, свойственных для этого региона. На упаковке производитель должен указать теплоизолирующие характеристики материала, что позволяет высчитать необходимую толщину слоя утеплителя с учетом зимних температур.
2. Хорошие показатели паропроницаемости — вода, поступающая в утеплитель, не должна накапливаться внутри него. В противном случае его теплоизоляционные качества резко снижаются.
3. Огнестойкость — также очень важный показатель, который обеспечивает пожарную безопасность, слой утеплителя способен создать огнезащитную прослойку в фасаде здания.

Технология утепления и облицовки стен

Для того чтобы утеплить стены снаружи здания вовсе не обязательно быть профессиональным строителем, главное в точности соблюдать рекомендации.

Подготовка инструмента и материалов

Выбор материалов для утепления дома диктуется местным климатом. Определившись с утеплителем, можно выбирать инструменты — это может быть угольник, строительный уровень, кельма, зубчатая гладилка и пр.

Подготовка стены

Перед началом работ необходимо подготовить фасад к монтажу. Для этого кладка очищается от пыли и грязи, также необходимо заделать трещины и выровнять при необходимости поверхность кладки. После этого мы обрабатываем фасад грунтовкой.

Необходимо позаботиться о выравнивании стен потому, что после монтажа утеплителя получившиеся на месте трещин пустоты могут стать местом деформации утеплителя — для этого достаточно небольшого механического воздействия. Также на ямки и бугорки плотно приклеить утеплитель не получится.

Утепление стены

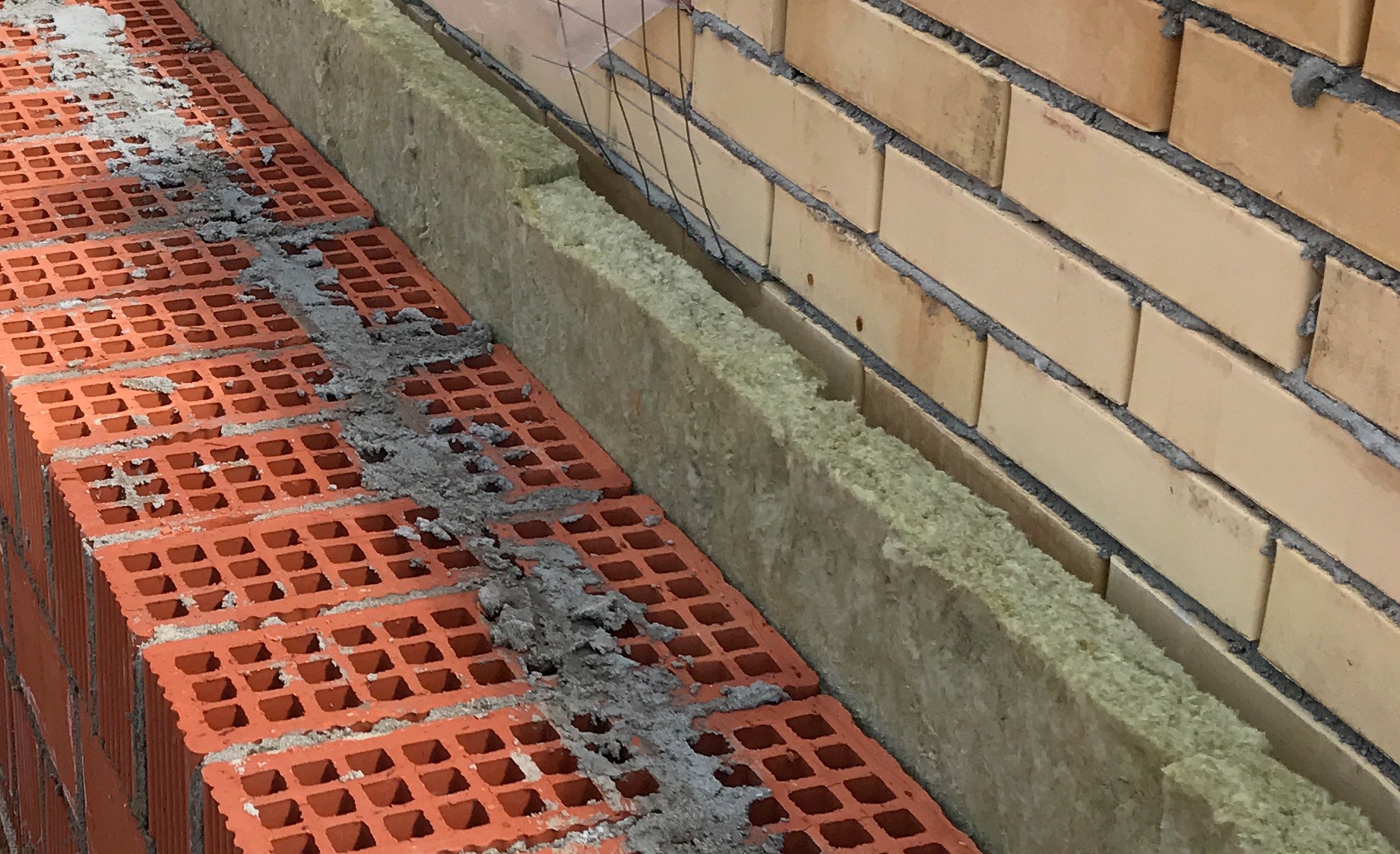

Технология трехслойной кладки с утеплителем и облицовочным кирпичом содержит следующие этапы:

1. Выкладываем внутреннюю стену — в этом нет ничего сложного, поскольку технология кладки такая же, как и кладка любой несущей стены. Для нее выбираются либо газобетонные блоки, либо полнотелый кирпич. Толщина к прямой зависит от минимальных зимних температур в местности и может составлять как 1, так и 1,5 кирпича.
2. Следующий этап — выкладка наружной стены облицовкой. Ее выполняют таким образом, чтобы между стенами образовался зазор — в него вкладывается теплоизоляционный материал. Если используются гранулы, то для них формируются колодцы. Для прочности стены соединяются между собой связями, выполненными из арматуры и высечки. Как вариант, можно сделать кирпичную перевязку через определенные промежутки.
3. Гидроизоляция — важный этап, который позволит защитить утеплитель от влаги, которая неизбежно проникает в слой кирпича. В качестве изолятора от влаги можно использовать плотную плёнку или рубероид.
4. Засыпной теплоизоляционный материал высыпают в нишу, как только высота стены достигает 1 м. Если используется рулонный или листовой облицовочный утеплитель, то он крепится к внутренней стене — для этого используются «грибы» с пластиковой шляпкой большого диаметра. Закрепив утеплитель, закрываем его внешней облицовочной кладкой.
5. Для нормального газообмена необходимо каждые 0,5-1 м оставлять вентиляционные продухи — так называются вертикальные швы между кирпичами, которые намеренно не заполняются раствором.

Как показывает практика, трехслойная кладка позволяет добиться сразу нескольких результатов и существенно улучшает эксплуатацию здания в зимний период.

Сделать ее можно и своими руками, но лучше обратиться к профессионалам, поскольку ошибки в техпроцессе нивелируют все преимущества такого варианта утепления фасада.

Сообщества › Строительство (и всё что с ним связано) › Блог › Выбор утеплителя между газоблоком и облицовочным кирпичом.

Доброго времени суток, товарищи.
Плавно подхожу к возведению стен дома для постоянного проживания. Основной материал стен- газобетонный блок 625*250*300 фирмы Калужский газобетон, сибирский элемент, марки D500. Облицовка кирпичом, 65-ый, производитель так же наш Калужский, Воротынский кирпичный завод.
Встал вопрос выбора утеплителя, так как хочу между газоблоком и облицовочным кирпичем вставить утеплитель. Прочитав некоторое количество информации, в голове образовался некий сумбур из разных мнений и подходов. Есть люди которые защищают обычный пенопласт, а так же есть другой лагерь сторонников каменной(минеральной) ваты… Бытуют разные мнения: например, что пенопласт не дышит и сильно увлажняется, что способствует образованию грибка, плесени, а как следствие продукты их жизнедеятельности- токсины. С другой стороны- минеральная вата так же является очень хорошим впитывателем влаги и так же может набрать огромное количество воды, просесть между блоком и кирпичом и т. п.
Понимаю, что тема огромная и может вызвать много комментов и холиваров. Прошу коротко и емко( если это возможно в строительстве- работал в этой отрасли, правда начальником службы охраны труда) высказать свои соображения.
Пока я склоняюсь к обычному пенопласту(белый), но не самый хрупкий, а чуть более крепкий, он подороже, но уже не распадается на маленькие шарики при более менее сильном нажатии. Планирую вставлять 2 плиты по 50мм со сдвигом, для того чтобы избежать образования швов. То есть общая толщина утеплителя 100мм.

Комментарии 113

Да запросто
Будут деньги — заходите (с)

Комментарии к комментариям :
1. ЭППС и ППС — паронепроницаемый материал, по сути — очень похоже, разница в плотности и прочности
2. вентзазор min 40мм, max 60мм
3. пустые швы для подсоса воздуха не горизонтальные, а вертикальные, через два кирпича в двух нижних рядах, а еще над окнами и дверьми
4. пустые швы в районе подшивки кровли для выхода воздуха из вентзазора — запрещено категорически, межстенный вентзазор должен переходить в кровельный зазор по контробрешетке и совместно эвакуироваться через конек кровли
5. минвата в вентзазор — плотностью не менее 120-150 кг/м3 — иначе просядет и улетит вместе с воздухом
6. не слушай жену и тещу — гиблое это дело, у них мозг не так, как у нас устроен )))
Спрашивай, помогу соседу )))

Мда …
Все смешалось в доме Облонских … (с)

Дружище, ты не правильно представляешь себе механизм работы многослойной стены
Не будем вдаваться в дискуссии о материале стен, газоблок — не лучший вариант — у него больше недостатков, чем достоинств, но тем не менее — что есть, то есть
Коротко о принципах :
Для того, что бы стена оставалась «здоровой» — сухой и теплой — водяной пар должен перемещаться в стене в обеих направлениях — внутрь и наружу — при изменении температуры и влажности воздуха
1. за счет парциального давления водяной пар изнутри дома перемещается по газоблоку в наружную сторону
2. дойдя до границы газоблока, он должен куда то эвакуироваться
И куда же ?
Тут есть два варианта :
а) если поставить за газоблоком полистирол — паронепроницаемый материал — деваться пару некуда, он заперт в газоблоке и испарение влаги будет идти только во внутрь и то, при условии, что ты не наклеишь виниловые обои
Кроме того, ты не сможешь обеспечить 100% примыкание газоблока и полистирола, а значит будет воздушный зазор
А если есть зазор — в нем однозначно будет образовываться конденсат со всеми вытекающими
Ты получаешь мокрую стену, кроме того сам газоблок — крайне гигроскопичный материал, он охотно впитывает влагу и крайне неохотно ее выводит, добавлю еще, что при увлажнении газоблок резко теряет свою и так не выдающуюся прочность
б) если поставить каменную вату — паропроницаемый материал — водяной пар переместиться в нее из газоблока
Опять же вопрос примыкания утеплителя и газоблока остается актуальным, надо обеспечить хорошее их примыкание, но это уже не так критично, как в варианте с полистиролом
3. рассматриваем дальше только вариант б), ибо вариант а) — это полная жопа
Итак — пар в утеплителе, куда дальше ?
А тут опять два варианта :
в) в облицовочный кирпич
Опять же не получится обеспечить качественное прилегание облицовки и утеплителя — опять воздушный зазор и сборник конденсата
А облицовочный кирпич крайне не любит влаги — в зимний период он промерзает насквозь и если он насыщен влагой, то будет отслаиваться лещадками и внутри и снаружи Кроме того — облицовочная кладка в полкирпича самостоятельно стоять не может — ей надо держаться за несущую стену гибкими связями
г) в вентзазор между каменной ватой и облицовочным кирпичом для удаления водяного пара
Вот тогда мы получаем теплую и сухую стену, за счет вывода влаги в вентзазор изнутри, при этом обеспечивая сохранность облицовки и удаление из нее влаги, полученной с внешней стороны
4. Вентзазор в стенах должен конструктивно соединяться с вентзазором по контррейке в кровле в одну систему эвакуации, а для создания тока водуха в межстенном пространстве надо внизу кладки облицовки предусмотреть отверстия для забора воздуха
Есть множество ньюансов — материал гибких связей, плотность каменной ваты и прочее — но все решаемо

Сложно ?
Да, но экономия на материале стен должна быть чем то компенсирована
А косячить, заранее устраивая себе кучу проблем — не дело

Я это сделал в прошлом году )))
Спрашивай — проконсультирую

Принято!
Огромное спасибо за конкретный развернутый, четко по делу ответ!
Тут в комментах ниже кто то писал, что пенополистерол( обычный пенопласт) имеет открытоячеистую структуру в отличии от экструзионного… То есть обычный пропускает пар, а экструзионный нет… Немного это смутило, так как я читал, что не пропускает обычный пенопласт ничего.
Вентзазор между утеплителем и внешней облицовкой я оставлю, это самой собой. Как правило не замазывают горизонтальные швы в первом ряду облицовочной кладки и в последнем в районе стыка с крышей, как раз Вы и написали! То есть обеспечивают этим конвекцию потока, тяга воздуха по простому))
Осталось убедить жену, что базальтовая вата повышенной плотности лучше пенопласта… Ей мама сказала, что ее знакомый проложил пенопласт и дом летом прохладный, а зимой очень теплый…

Замешайте керамзит с жидким раствором, и закидайте в промежуток между блоком и облицовкой. Раствору только мало надо, чтобы керамзит в нём только обмазался. Затвердеет — схватится.

Ты смотрел характеристику теплопередачи керамзитобетона, керамзита и просто бетона? Толк от керамзитобетона только в весе.

при проектировании точка росы где? если не в утеплителе, то не надо переживать. а вообще лучше сыпать пенопласт крошки, они заполняют на 100% все свободные места (в отличии от целых листов у которых полно пазух около кладочной сетки) удачи бро)

Вряд ли вы меня послушаете, но советую подумать над материалом стен… Ведь если изотерма проходит через утеплитель, тепло передача стен не имеет значения. И газобетон можно заменить керамзитобетоном, или кирпичом…

Материал уже куплен, менять что то координально не будем уже. А вот утеплитель выбрать и технологию его укладки — это пока еще доступно так как кладку еще не начинали.

Приглядитесь к мокром фасаду. Ну его на фиг этот облицовочный кирпич. Я раньше мокрый фасад в серьёз не воспринимал. Но у меня на виду здания, с ним, которым по 10 с лишним лет. И он в замечательном состоянии. А облицовка кирпичом выйдет по деньгам, как материалы основных стен. Ну и утеплитель в нем замурован навсегда. Если только это не засыпной перлит.

Вы считали сколько стОит хороший мокрый фасад? Дороже лицевого кирпича!
По теме. Начинаем строить дом по такой-же схеме. И думали над таким-же вопросом, в итоге, оставляем просто воздушную прослойку. Минвата рассыпется лет за 10, жить в термосе из пенопласта тоже не охото, грибок гарантирован. Воздух лучший изолятор, решили так.

Воздух лучший изолятор, когда нет конвенции…Поэтому его заключают в капсулы, которые ограничивают эту самую конвенцию. А у вас одна большая камера. На всякий случай под софитами оставьте место для возможной засыпки того же гранулированного пенопласта, или перлита. Дырки денег не стоят.

оставим, но для наших широт такой стены вполне достаточно, можно конечно и метровую сделать, но нет смысла, лучше полноценный второй этаж и хорошее утепление потолка с окнами.

Сиавь блоки в кирпич, а не в половину.
Лучше однородной стены ни чего нет.

Если газобетон обкладывать пенопластом, надо зазор оставлять для продухи. А так или минвату по рейкам класть.

Правила облицовки стен дома из газобетона кирпичом

Газобетон – это строительный материал, который становится все более актуальным при возведении жилых помещений. Столь востребованным он стал за счет повышенной теплоемкости, небольшой массы и отсутствием необходимости заливать мощный фундамент. Однако, материал пористый и боится влаги, поэтому для защиты от негативного воздействия окружающей среды, следует использовать облицовочные материалы. Облицовка дома из газобетона кирпичом – это более подходящий способ, для тех кто еще не выбрал вид отделки для фасада.

Плюсы и минусы газобетонной стены, облицованной кирпичом

Самый выгодный материал, которым можно облицевать газобетон – это кирпич. Преимущества выбора именно его? Рассмотрим плюсы:

1. Надежная защита от агрессивного воздействия: снег, дождь.
2. Гарантия качественной звукоизоляции внутри помещения.
3. Презентабельный фасад.
4. Способность противостоять абсолютно любым явлениям природы, за счет высокой прочности конструкции.
5. Газобетонные стены наделены паропроницаемостью, а значит, отделка должна иметь точно такое же свойство, которому прекрасно соответствует кирпич.
6. Кирпич увеличивает срок службы жилого помещения.
7. Отличная морозостойкость и механическая прочность.

Как и других материалов, у газобетонных стен есть некоторые недостатки, которые весьма значительны:

1. Если укладка газоблоков будет с воздушным зазором, то в полости стены будет образовываться конденсат, что станет причиной утраты свойств блока намного раньше.
2. Необходимость производить дополнительные деньги на покупку облицовочных материалов.

Способы облицовки стен кирпичом

Как оказалось, разработано три варианта облицовки газоблочных стен, где используется кирпич: плотно к стенам, с воздушным за зазором, как трехслойная стена. Все они отличаются между собой по конструкции и методу укладывания кирпича. Остановимся подробнее на каждом.

Вплотную к стене

Этот метод редко пользуется спросом, т.к. актуален только для не отапливаемых помещений. Если такой способ реализовать в сооружениях с отоплением, то теплый воздух, стремясь уйти на улицу, будет образовывать конденсат, что послужит толчком к разрушению стены с внешней стороны.

Нельзя жестко соединять кирпич и газоблоки, потому как у них совершенно разный коэффициент теплоотдачи, т.е. в жару или на сильном холоде они подвержены неодинаковому расширению, а это, в скором времени, послужит причиной порчи кладки стены.

С воздушным зазором без вентиляции

Данный способ облицовывания считается долговечным, потому как повышает теплоизоляцию стен. Учтите, что способ актуален для сооружений без отопления, потому как этом варианте кладки не предусмотрена вентиляция, как следствие, скопившийся конденсат будет накапливаться в самой нижней части стены над фундаментом. Строители рекомендуют в участке между кирпичом и газоблоком укладывать слой теплоизоляции.

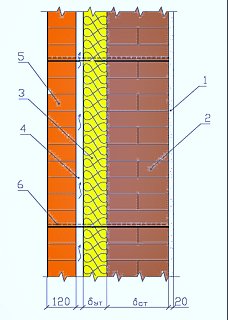

Трехслойная стена с вентилируемым пространством

Такая кладка считается самой оптимальной в отношении повышенного срока эксплуатации и технических характеристик стройматериалов. Трехслойный вариант представляет собой: первый слой – газоблоки, второй – пространство для вентиляции, третий – кладка кирпича. Создать подобную стену не просто, потому как это очень сложный процесс, где нужны умения правильно производить расчеты.

Формируется кирпичная стена, где требуется проделать сквозные отверстия, служащие вентиляцией. Существует определенная формула: на 10 квадратных метров делается 35 квадратных сантиметров отверстий в любом порядке (диаметр отверстия 1 сантиметр). Строители рекомендуют делать отверстия в швах между кирпичами.

Нижние отверстия стоит делать с уклоном на уличную сторону, чтобы образуемый конденсат вытекал на улицу.

Есть еще технология создания вентиляционных коробов. Суть в том, что вертикальные швы между кирпичами расположенными рядом не заливают раствором, а вставляют в них пластиковые коробки со специальными отверстиями. Это требуется для беспрепятственной циркуляции воздуха, а через вышеуказанные отверстия выходит влага.

Когда подходит очередь укладки утеплителя, надо подбирать такой, чтобы он не напитывался влагой и был дышащим. Пример такового – базальтовая вата.

Утепление газоблоков с обкладкой из облицовочного кирпича

Дом из газобетона с облицовкой кирпичом следует обязательно утеплить. Это необходимо не только для идеального сохранения тепла в здании, но и для повышения характеристик эксплуатации. Итак, существует несколько вариантов утеплителя и каждый стоит рассмотреть отдельно:

1. Керамзит – представляет собой насыпной утеплитель, в состав которого входят гранулы обожженной глины.
2. Минеральная вата – включает в себя минеральные волокна. Строители рекомендуют отдавать предпочтение тому варианту, что производится в плитах. Важно: минеральная вата быстро пропитывается влагой, а значит, ей нужна гидроизоляция.
3. Базальтовая вата – в ее основу включены волокна горных пород. Утеплитель отличается высокой стойкостью к огню и влаге, прекрасно пропуская через себя воздух. Такая вата – это удобный вариант для заполнения открытого пространства между двумя стенами.
4. Пенофол – это синтетический фольгированный материал. Он имеет маленькую толщину, что очень актуально, когда между обшивкой и стеной слишком маленький проход.
5. Пенополистирол –бюджетный вариант, но в тоже время он не пропитывается влагой. Форма выпуска – плиты, за счет чего легко прикрепляется на стену. Интересно то, что это самый популярный материал при утеплении газоблоков.

Существует определенный порядок монтажа утеплителя, зависящий от типа материалов. Все виды, за исключением керамзита, монтируются перед тем, как делать облицовку. Вату и пенопласт фиксируют при помощи специальных дюбелей-зонтиков из пластмассы. При теплоизоляции керамзитом, его при необходимости можно досыпать в процессе создания облицовки.

Чтобы не было швов между составляющими частями теплоизоляции, их заделывают при помощи герметика или монтажной пены.

Технология устройства облицовки

Технология формирования облицовки немного отличается и зависит от того, в каком здании она создается – в новом или в эксплуатирующемся. Стоит рассмотреть каждый из более детально.

При строительстве нового сооружения

Фундамент кладется по всей толщине строящейся стены, т.е. для кирпича и газоблока. Гидроизоляция цоколя делается также для всей стены. Далее можно будет начинать класть стены. Что класть в первую очередь, решайте сами: кирпич, газоблок или все одновременно. Но кирпичная кладка обладает большим количеством швов по высоте, но надо понимать, что они заметно толще, а вот блоки вообще можно укладывать на клей. Так возникает разница усадок, но она не значительна, если говорится не о сооружениях, где много этажей.

Крепление газобетона и кирпича при облицовке нового здания

Крепление облицовочного кирпича к газобетону делается с использованием обычной арматуры. Изготовить ее можно самому из прутка или проволоки необходимого диаметра. Кроме этого, для этих целей подходит стальная лента. Но во всяком случае нужно обращать внимание на следующие моменты:

1. Сумма величин площадей поперечного сечения арматуры не больше половины квадратного сантиметра на квадратный метр новой кладки.
2. Количество арматурных изделий на квадратный метр – 3-5 штук.
3. Возле углов или проемов на расстоянии 20-25 см надо делать еще ряд, шаг которого составляет 25-30 см.

Вместо связей можно взять и заводские изделия, которые одновременно предусматривают крепление утеплителя.

При установке связей нужно обеспечивать качественную анкеровку – т.е их положено погружать в раствор чередуя ее, примерно, на расстоянии 10 диаметров.

Облицовка внешних стен эксплуатирующегося здания

В такой ситуации нужно возводить еще один фундамент под кладку. Без разницы, какой тип будет выбран, главное, чтобы он справился с дополнительной нагрузкой, т.е. выдержал стены, перекрытия, кровлю и т.д., которые уже удерживает фундамент.

При формировании такой облицовки, связи закрепляются на дюбеля. В стене лучше сделать сквозные отверстия и монтировать прутья шайбами с внутренней части. Прутья можно крепить в слепые отверстия. Старайтесь не заливать стандартный раствор, для такого случая подойдет клей на базе эпоксидной смолы.

Для крепления подходят самоанкерующиеся болты, потому как они практически мгновенно и достаточно качественно крепятся в блоках из газобетона и швах, расположенных между ними.

Рекомендации по облицовке

Облицовка кирпичом газобетонных блоков – это сложная работа, состоящая из трех этапов, которые стоит рассмотреть более подробно:

1. Заливка фундамента.
2. Подбор кирпича.
3. Формирование кирпичной кладки.

Закладка фундамента

Это основной момент, который нужно продумать изначально, т.е. еще до старта строительства. Здесь необходимо учесть три нюанса: ширина газоблока, утеплителя и кирпича для облицовки. Обязательное условие – облицовывание не должно свешиваться с краев, т.е. ширина фундамента должна складываться из трех вышеуказанных компонентов.

Выбор кирпича

Газоблок необходимо облицовывать кирпичом, монтируемый на его ширину, иными словами, на половинку кирпича. Материал изготовления бывает пустотелый, клинкерный, полнотелый и силикатный. Чаще всего на практике берется клинкерный или пустотелый кирпич. Первый способ обходится намного дороже, но и положительных качеств у него не мало:

• высокопрочный при сжатии;
• клинкер по морозостойкости намного лучше, чем обычный лицевой кирпич;
• привлекательный внешний вид;
• низкое поглощение воды (5%), по сравнению с обычным кирпичом (около 13%).

Укладка кирпича

Завершающий этап облицовки, включающий в себя несколько этапов, где много важных моментов. Чтобы надежно защитить фундамент от конденсата, следует делать укладку на слой рулонной гидроизоляцию. Остальные ряды кладутся на заранее подготовленный раствор так, чтобы швы в предыдущем ряду плотно заполнялись. Для кладки понадобится металлический пруток, диаметр которого 0,8-1 см. Размещают снаружи. Аналогичный пруток используется при создании вертикального шва.

На сформированный ряд выкладывается раствор и кладется следующий кирпич. При движении ряда не забывайте вдоль него продвигать пруток.

Помните, что на несколько рядов требуется делать армировку. Для формирования подойдет синтетическая сетка, которую позволяется разрезать на полосы шириной 8 см. По мере застывания раствора, может понадобиться расшивка швов. Сначала их наполняют раствором, а после его образования, делается расшивка при помощи специального инструмента.

Утеплитель под облицовочный кирпич – эффективная теплоизоляция

Теплопотери являются серьезной проблемой для любого жилого дома. Потеря тепла осуществляется через дверные и оконные проемы, крышу, фундамент и, конечно, стены. Суммарно именно стены обеспечивают максимальный отток тепла из помещения, поэтому различные технологии, которые могли бы сократить затраты на обогрев, пользуются спросом. Проще всего грамотно утеплить фасад – сделать это с помощью облицовочного утеплителя.

Отличный вариант для сокращения теплопотерь

Характерные особенности кирпичных стен

По своим свойствам кирпич отличается от других строительных материалов. Стоит отметить следующее:

1. Кирпичи могут быть как полно-, так и пустотелыми – выбор материала напрямую зависит от от эксплуатационных факторов: средняя температура в регионе, нагрузка на фундамент, выбранный вариант теплоизоляции.
2. Также учитывается формат кладки кирпича. Самый распространенный вариант – это сплошная кладка, такой способ наиболее простой. Более сложный вариант – колодцевая кладка – в этом случае из кирпичей выполняют так называемые воздушные карманы, именно в них и закладывается утепляющий материал.
3. Как вариант, теплоизоляционный материал может укладываться между двумя слоями строительного материала. Такая многослойная конструкция состоит из несущей стены из пеноблоков, слоя теплоизоляции и облицовочного слоя – воздушное пространство между теплоизоляцией и облицовочным слоем обеспечивает необходимую циркуляцию воздуха.
4. Поскольку кирпич обладает хорошими шумоизолирующими свойствами, то дополнительная шумоизоляция для кирпичного фасада не нужна.

Варианты материала

Преимущества утепления между блоком и кирпичом

Основное преимущество трехслойной кладки с облицовочным утеплителем под облицовочным кирпичом состоит в экономичности – стоимость дома из газобетонных блоков с обкладкой из кирпича будет существенно дешевле, чем здание выполненное полностью из этого строительного материала. При этом внешний вид такого дома остаётся на высоте, а вложения минимальны.

Что касается эксплуатационных характеристик, то можно отметить:

• хорошая звукоизоляция;
• длительный срок службы;
• прочное здание;
• визуальная эстетика.

Стоит уточнить, что все эти преимущества доступны только в том случае, если укладка стройматериалов выполнена правильно, в противном случае в воздушном проеме будет скапливаться конденсат, что приведет к скорому разрушению кладки и утеплителя из-за температурного расширения жидкости.

Виды теплоизоляционных материалов

На рынке можно приобрести следующие варианты утепляющих материалов:

Минеральная вата

Минеральная вата из минеральных волокон отличается хорошими теплосберегающими свойствами. Методика изготовления представляет собой разбивание расплавленных минералов – это может быть как стекло, так и шлак или базальт. Приготовленный в центрифуге материал из тонких минеральных нитей отличается низкой плотностью и фактически представляет собой воздушную подушку, которая отличается низким уровнем теплопередачи. Именно воздух препятствует проникновению холода через слой теплоизоляционного материала. Что касается свойств минеральной ваты, то она демонстрирует хорошие теплосберегающие характеристики, но только в сухом состоянии – при намокании минвата свои свойства теряет. При этом стоит отметить хорошую пожарную безопасность – этот облицовочный утеплитель негорючий.

Пенополистирол

Пенополистирол изготавливается из жидкого полистирола, который насыщается пузырьками воздуха. Он может продаваться как пластинами, так и в виде круглых гранул.

За счёт закрытоячеистой структуры такой материал меньше боится влаги, но пожаробезопасность существенно ниже, чем у минваты. При высокой температуре пенопласт начинает плавиться и полностью выгорает, а кладка при этом может даже не повредиться.

Керамзит

Насыпные утеплители также подойдет для теплоизоляции при обустройстве трехслойной кладки вместо установки блоков крошка засыпается во внутренние колодцы. В качестве основы выступает керамзит, шлак и любой другой материал, который позволяет создать структуру с большим содержанием воздуха. Такой вариант существенно доступнее, чем использование готовых листов утепляющих материалов, но по эффективности значительно хуже. Это обусловлено низкими показателями теплозащиты керамзита, шлака. Дробленые материалы также гигроскопичны, что подразумевает необходимость обустройства хорошей гидроизоляции – в противном случае вода повышает теплопроводность и разрушает слои кирпича и газобетона.

Выбираем утеплитель для кирпичных стен

При выборе облицовочного утеплителя необходимо познакомиться с рекомендуемым перечнем вариантов, соответствующих СНиП:

1. Учитываем показатель теплопроводности — слой теплоизоляции должен обеспечить защиту микроклимата помещений при минимальных температурах, свойственных для этого региона. На упаковке производитель должен указать теплоизолирующие характеристики материала, что позволяет высчитать необходимую толщину слоя утеплителя с учетом зимних температур.
2. Хорошие показатели паропроницаемости – вода, поступающая в утеплитель, не должна накапливаться внутри него. В противном случае его теплоизоляционные качества резко снижаются.
3. Огнестойкость – также очень важный показатель, который обеспечивает пожарную безопасность, слой утеплителя способен создать огнезащитную прослойку в фасаде здания.

Технология утепления и облицовки стен

Для того чтобы утеплить стены снаружи здания вовсе не обязательно быть профессиональным строителем, главное в точности соблюдать рекомендации.

Подготовка инструмента и материалов

Выбор материалов для утепления дома диктуется местным климатом. Определившись с утеплителем, можно выбирать инструменты – это может быть угольник, строительный уровень, кельма, зубчатая гладилка и пр.

Подготовка стены

Перед началом работ необходимо подготовить фасад к монтажу. Для этого кладка очищается от пыли и грязи, также необходимо заделать трещины и выровнять при необходимости поверхность кладки. После этого мы обрабатываем фасад грунтовкой.

Предварительная очистка фасада

Необходимо позаботиться о выравнивании стен потому, что после монтажа утеплителя получившиеся на месте трещин пустоты могут стать местом деформации утеплителя – для этого достаточно небольшого механического воздействия. Также на ямки и бугорки плотно приклеить утеплитель не получится.

Утепление стены

Технология трехслойной кладки с утеплителем и облицовочным кирпичом содержит следующие этапы:

1. Выкладываем внутреннюю стену – в этом нет ничего сложного, поскольку технология кладки такая же, как и кладка любой несущей стены. Для нее выбираются либо газобетонные блоки, либо полнотелый кирпич. Толщина к прямой зависит от минимальных зимних температур в местности и может составлять как 1, так и 1,5 кирпича.
2. Следующий этап – выкладка наружной стены облицовкой
   . Ее выполняют таким образом, чтобы между стенами образовался зазор – в него вкладывается теплоизоляционный материал. Если используются гранулы, то для них формируются колодцы. Для прочности стены соединяются между собой связями, выполненными из арматуры и высечки. Как вариант, можно сделать кирпичную перевязку через определенные промежутки.
3. Гидроизоляция – важный этап, который позволит защитить утеплитель от влаги, которая неизбежно проникает в слой кирпича. В качестве изолятора от влаги можно использовать плотную плёнку или рубероид.
4. Засыпной теплоизоляционный материал высыпают в нишу, как только высота стены достигает 1 м. Если используется рулонный или листовой облицовочный утеплитель, то он крепится к внутренней стене – для этого используются «грибы» с пластиковой шляпкой большого диаметра. Закрепив утеплитель, закрываем его внешней облицовочной кладкой.
5. Для нормального газообмена необходимо каждые 0,5-1 м оставлять вентиляционные продухи
   – так называются вертикальные швы между кирпичами, которые намеренно не заполняются раствором.

Как показывает практика, трехслойная кладка позволяет добиться сразу нескольких результатов и существенно улучшает эксплуатацию здания в зимний период.

Сделать ее можно и своими руками, но лучше обратиться к профессионалам, поскольку ошибки в техпроцессе нивелируют все преимущества такого варианта утепления фасада.

Кирпичная кладка с утеплителем и облицовкой

Автор Евгения На чтение 27 мин. Опубликовано 11.02.2020

Кирпичная кладка с утеплителем и облицовкой

Стена дома в три слоя с облицовкой кирпичем

Облицовка фасада кирпичем популярна при строительстве частных домов, отлично смотрится и долговечная. Стены, облицованные кирпичем, чаще делают трехслойными, чтобы обеспечить необходимое теплосбережение. Первым слоем является несущая стена, вторым — утеплитель, а третьим — самонесущий слой облицовочного кирпича, который опирается на тот же фундамент, что и основная стена.

При создании трехслойной стены всегда возникает ряд вопросов, например:

Какой утеплитель выбрать?

Нужен ли вентиляционный зазор над утеплителем (влечет дополнительное уширение цоколя)?

Как связать несущую стену, утеплитель, и фасадное оформление?

Обоснованные ответы на эти и другие вопросы имеются в проектной документации, в соответствии с которой необходимо вести строительство. Для контроля работ или для выполнения их своими руками нужно ознакомиться с конструкцией стены облицованной кирпичем и нюансами ее строительства.

Рассмотрим подробнее основные моменты строительства трехслойных стен облицованных кирпичем.

На что обратить внимание

Трехслойная стена по сравнению с однослойной, например, из блоков поризованной керамики, имеет недостатки, основные из которых:

• Возможно увлажнение стены при нарушении технологии строительства или разрушении слоев.

У обычных утеплителей минеральной ваты и пенополистиролов долговечность меньше чем у основы и облицовки примерно в 3 раза. Такой утеплитель должен меняться с разрушением фасада.

Несущая стена выполняется чаще из полнотелого кирпича или малоформатных бетонных блоков, тогда ее толщина должна быть не менее:
— для одноэтажных зданий — 18 — 24 см.
— для 2 — 3 этажных зданий — от 29 см.

Также несущую стену можно выполнить из более легких материалов — газобетонов, керамзитобетонов и т.п. Применяются малоформатные блоки плотностью от 700 кг/м куб и больше. Толщина несущей стены определяется проектом, исходя из необходимой прочности, но обычно в пределах 25 — 50 см. Но с несущей стеной из облегченных пористых материалов возникают проблемы влагонакопления (см. ниже).

Типичная схема трехслойной стены с несущей стеной из кладки в два кирпича 24 см шириной (1), с утеплителем из жестких минераловатных плит (2), на фундаменте (3), вентиляционным зазором и гибкими стеклопластиковыми связями (4), с облицовкой из клинкерного кирпича (5) с вентиляционными отверстиями в швах в нижней части (6).

Какое утепление применяется

В качестве утепления возможно использование:

• пенополистиролов (ЭППС, ППС, ПСБ), которые отличаются высоким сопротивлением движению пара, фактически выступают пароизоляторами.

минеральных ват, как низкой плотнсоти 30 — 50 кг/м куб, так и жестких плит плотностью 80 — 120 кг/м куб, которые наклеиваются на несущую стену также как и пенополистиролы;

пеностеклом, выступающим как абсолютный пароизолятор;

газобетоном низкой плотности 100 — 200 кг/м куб. Это относительно новый утеплитель, который имеет теплоизоляционные качества на уровне минеральной ваты (коэффициент теплопроводности 0,5 — 0,6 Вт/моК ) и низкое сопротивление движению пара — 0,28 мг/(м*год*Па).

Первые два утеплителя дешевые, считаются традиционными, в основном применяются при утеплении частных домов. Но они предают многослойной стене главный недостаток — слишком маленький срок службы — 25 — 35 лет. По истечении которого, утеплитель нужно менять, что для трехслойной стены не дешево.

Последние два без этого недостатка, пеностекло называют »вечным», а автоклавный газобетон представляет из себя пористый камень, его прогнозируемый срок службы сравним с кирпичем. Причем в отличие от дорогого пеностекла у газобетона доступная цена. Но популярность этого утеплителя пока еще маленькая.

Плиты из газобетона толщиной до 10 см наклеивают на несущую стену и дополнительно фиксируют тарельчатыми дюбелями 1- 2 шт. на одну плиту. Из плит толщиной более чем 10 см делают кладку на клею рядом с несущей стеной с опорой на фундамент, при этом возможен непродуваемый технологический зазор со стеной 2 — 10 мм.

Вопрос вентиляционного зазора в несущей стене

У слоя минеральной ваты или газобетона паропроницаемость будет больше чем у несущей стены, но меньше чем у облицовки кирпичем. Если между утеплителем и облицовкой не оставлять вентиляционный зазор,

то нарушится основной принцип строительства многослойных стен — наружный слой должен быть более паропроницаем. В стене в холодный период будет накапливаться влага с последствиями:
— значительное уменьшение теплосберегающих свойств стены;
— сокращение срока службы, разрушение материалов.

Если же над слоем утеплителя будет вентиляционный зазор шириной 3 см, по которому снизу вверх движется воздух, то накопления влаги не произойдет.

Наглядно на графиках, согласно теоретическим расчетам на ЭВМ, представлено накопление влаги по месяцам в трехслойной стене. Несущая стена — керамзитобетон слоем 25 см, утеплитель — минеральная вата 12 см, облицовка — керамический кирпич 12 см. Регион — Санкт-Петербург.

первый график для стены с облицовкой кирпичем без вент. зазора.

второй — вместо кирпича применена минеральная штукатурка слоем 1 см, увлажнение в несколько раз меньше.

третий — между минеральной ватой и облицовкой из кирпича имеется вентиляционный зазор, накопления влаги не происходит.

На практике влага по утеплителю стекает вниз, накапливается, идет через щели, ее можно сливать со стены пробурив отверстие…

Если применять пенополистирол плотностью выше 35 кг/м куб слоем обычной толщины, то надобность в вентиляционном зазоре отпадает, накопление влаги не происходит, вследствие минимального движения пара.

Но если несущая стена будет из пористых, паропрозрачных материалов, (газобетона и подобных), то в ней возможно подувлажнение в точке росы при любой констуркции фасада (точка росы будет находиться в основном в стене, ввиду повышенной теплоизоляции ее материала). Поэтому изнутри несущую стену из легких пористых материалов, обязательно защищают слоем пароизоляции. Но такая конструкция более дорогая и проблемная, поэтому пористые конструкционные материалы лучше применять в однослойных стенах.

Нужно отметить, что однослойная стена, например, из газобетона или поризованной керамики лишена подобных проблем. Как построить теплую однослойную стену

Толщина утеплителя выбирается в соответствии с расчетом по необходимому сопротивлению теплопередаче стены, обычно находится в пределах 7 – 12 см, для пеностекла — до 15 см.

Какую конструкцию трехслойной стены выбрать

Для регионов с холодными зимами в случае применения паропрозрачных утеплителей минеральная вата или газобетон 100 кг/м куб наличие вентиляционного зазора в стене является обязательным, для обеспечения ее нормального состояния.

При этом вентиляционный зазор остается открытым под кровлей, а в нижней части стены для подачи воздуха оставляют незаполнеными вертикальные швы между кирпичами, применяют щелевой кирпич, таким образом, чтобы площадь отверстий была не менее 75 см кв. на 20 метров кв. кладки.

Минеральная вата плотностью до 80 кг/м кв. должна закрываться ветрозащитной супердиффузионной мембраной, которая препятствует продуванию ее слоя воздухом. Мембрана и слои ваты крепятся тарельчатыми дюбелями 10 шт. на м кв. в несущую стену.

ППС, газобетон, возводят с применение клея, в соответствии с рекомендациями выше. Дополнительная фиксация обычно 3 — 5 пластиковых дюбелей на метр квадратный.

В трехслойной стене рекомендуется применять кладочную сетку, которой связываются все слои (и кирпичная облицовка).
При этом шаг установки сетки по вертикали — 500 — 600 мм, по размерам плиты утеплителя (можно меньше). Если применяются стеклопластиковые связи, то их количество не должно быть меньше 4 шт. на метр кв., а шаг установки по горизонтали не более 500 мм., возле проемов, на углах шах установки связей уменьшается, до 8 шт. на м. кв.

Кирпичная облицовка армируется кладочной сеткой с шагом по вертикали не более 1,2 метра, с заводкой сетки в несущую стену.

Двери и окна располагают по глубине стены напротив границы утеплитель-несущая стена. В таком случае достигается лучшая экономия тепла на проемах, а также уменьшается риск запотевания стекол.

Выводы

Сейчас автоклавный газобетон низкой плотности теснит минеральную вату, ввиду того что он более экологичный и долговечный.

Применение газобетонных утепляющих панелей в трехслойной стене облицованной кирпичем и несущей стеной из тяжелых материалов представляется оптимальным. Но с этим утеплителем желательно делать вентиляционный зазор, так как сам материал восприимчив к увлажнению.

Применение тяжелых материалов для несущей стены избавляет от проблем с накоплением влаги в толще стены. Несущая стена из газобетонов высокой плотности должна ограждаться паробарьером изнутри при любой конструкции двух или трехслойной стены.

Минераловатные плиты лучше применить большой плотности, от 80 кг/м куб, без ветрозащитной мембраны, которая также является »слабым звеном» в конструкции, если учитывать ее неразборность.

Сократить затраты на строительство, уменьшить толщину стены можно если применить пенополистиролы для утепления без вент. зазора. Также у них меньший коэффициент теплопроводности, они могут применяться более тонким слоем, что в итоге даст экономию толщины до 5 – 8 см. Дополнительная экономия – кладка фасадного кирпича на ребро, толщиной слоя в 6 см. Но здесь требуются увеличение количества связей.

Применение в трехслойной стене пенополистиролов и минеральной ваты с низкой плотностью представляется неоправданной экономией.

Тонкости кирпичной кладки с утеплителем внутри

Один из способов улучшить показатели теплоизоляции возводимых стен – использовать кирпич с утеплителем внутри. Это также поможет сэкономить на объеме используемых стройматериалов и понизить уровень шума в жилище. Снаружи постройка будет иметь презентабельный вид благодаря использованию для облицовки специальных сортов кирпича.

Выбор утеплителя

Наилучшими эксплуатационными качествами будет обладать слоистая кладка с использованием эффективного внутреннего утеплителя. К нему предъявляется ряд требований. Во-первых, в соответствии с нормами пожарной безопасности, материал должен быть негорючим. Во-вторых, он должен обладать теплопроводностью, достаточной для защиты внутренних помещений при наиболее низких зимних температурах, характерных для местности. Значение этого параметра указывается на упаковке или в прилагаемой документации. При сравнении с температурными минимумами региона можно определить, насколько толстый слой утеплителя потребуется. Также необходимо, чтобы материал хорошо пропускал пар. В противном случае капельки воды будут накапливаться в его толще, а это понижает теплопроводность.

Минеральная вата

Постройки утепляют разными материалами, имеющими в составе минеральные волокна. Производят их посредством центрифугирования базальта или стекла, прежде подвергнутых плавке. Привлекательными эти материалы делают огнестойкость и отличные теплоизоляционные свойства. Последние обусловлены пористой структурой утеплителя. Единственный недостаток минваты – восприимчивость к сырости. Из-за этого при монтаже придется позаботиться об организации гидроизоляционного слоя.

Пенополистирол

Его применяют как в листовом виде, так и в форме сыпучих гранул. Огнестойкостью он не обладает. При попадании на стенку открытого огня пенополистирол плавится, после инцидента жилище потребует реставрации с заменой наружного слоя кирпича. Вещество невосприимчиво к сырости. Еще одно его преимущество – легкость: благодаря этому его используют, когда нельзя перегружать фундамент здания.

Насыпные утеплители

В колодцевой кладке с утеплителем иногда применяют насыпание в лакуны керамзита или шлака. Такой ход привлекает простотой организации и дешевизной самого материала. Однако по теплоизоляционным свойствам данные вещества уступают минвате и вспененному полистиролу. Шлаковые насыпи, помимо этого, впитывают много воды, что также не способствует улучшению эксплуатационных качеств.

Пенополистирол в сыпучем виде хорош тем, что обладает минимальной гигроскопичностью.

Виды кладки стен с утеплителем внутри

Кирпичная кладка с утеплителем внутри может быть организована одним из двух способов. При колодцевом методе материал закладывают в узлы, образованные несущими стенами и перемычками. Используют также способ кладки, когда утепление выкладывается сплошным слоем.

Облегченная колодцевая кладка

В основе такой конструкции – пара кирпичных стенок, параллельных друг другу и находящихся на расстоянии 0,15-0,3 м. В некоторых местах их соединяют между собой горизонтальными поверхностями, состоящими из одного ряда теплоизоляционного кирпича. Обустраиваться они могут с разной частотой (через каждые 0,7-1,2 м вертикальной плоскости). Промежутки от одной перегородки до другой заполняются утеплением. Как правило, для этого используются сыпучие материалы – щебень, керамзит или песок. Наполнив колодец до половины, насыпь нужно утрамбовать, чтобы частицы располагались плотнее. Некоторые типы утеплителей полагается обмазывать бетонным раствором и защищать от усадки специальной армировочной конструкцией. Оставлять голые колодцы в верхней части строения нельзя – их необходимо закрыть несколькими рядами выложенных кирпичей. Допустимо обустраивать в толще стены воздушную прослойку. Это могут быть узкие полосы пустых участков между стенами (не шире 5-7 см). Они предотвращают скапливание влаги в утеплителе. Рекомендуется делать толщину прослойки равной 2 см.

Устройство трехслойной стеновой конструкции

Конструкция трехслойной стены из кирпича с утеплителем предполагает наличие зазора между внутренним (несущим) и фасадным рядами. Через некоторые промежутки их соединяют армирующими металлическими элементами. В образовавшийся зазор прокладывают слой утепления. При такой конструкции внутренний слой может быть также газобетонным или выполненным из шлакоблоков. Он реализует несущую функцию для кровли, а также для перегородок между этажами. По толщине многослойная кладка стен в 640 с утеплителем практикуется чаще всего. Но показатель может отличаться в большую или меньшую сторону.

Наружная стена выполняет облицовочную функцию, создает привлекательный внешний вид, а также защищает утепляющий материал от факторов внешней среды, негативно влияющих на его эксплуатационные качества. Ее делают из специальных декоративных сортов кирпича.

Необходимые инструменты и материалы

Перед тем как начать кладку кирпичных стен с утеплителем необходимо приготовить чертеж, где указывается взаимное расположение элементов, основные габариты и расстояния. Также нужно запастись достаточным количеством утеплителя. Можно воспользоваться таблицей теплопроводностей основных материалов. Чем больше значение этого параметра, тем толще должен быть слой утеплителя.

Также для проведения работ понадобятся следующие инструменты:

• армирующая сетка;
• емкость для смеси;
• гидроизоляция из рулонных битумных материалов;
• строительные анкерные болты;
• уровень;
• инструмент для шпатлевки;
• кельма;
• отвес.

Необходимо запастись кирпичом для возведения самих стеновых конструкций. При трехслойной кладке фасадная часть делается из специальных облицовочных сортов.

Технология строительства стен с утеплителем внутри

Сначала на фундамент укладывают гидроизоляционную отсечку, предотвращающую намокание утепляющего слоя. Размечают границы основания и производят кладку внутренней стенки. В качестве материала используется полнотелый кирпич. Способ работы традиционный для стен несущего типа. Если работы производятся в регионе с холодными зимами, конструкцию можно сделать более толстой (в полтора кирпича).

Когда высота несущей части достигнет примерно метра, начинают выкладку наружной стены с облицовочным слоем. При этом соблюдают указанные в чертеже расстояния. Между двумя стенами должно оставаться пространство, куда будут насыпать или крепить утеплитель. Соединяться они могут кирпичными перемычками либо арматурно-анкерными связками.

Смонтировав связующие компоненты, производят засыпку или закрепление утеплителя. Если используются материалы в листовой форме, их устанавливают в зазор, а затем скрепляют с несущей стенкой посредством дюбельных гвоздей с пластмассовыми шляпками. Установив утеплитель, продолжают выкладку следующих рядов обеих стен на высоту 0,6-1,2 м. После этого снова организуют перемычки и размещение теплоизоляционного материала. Так продолжают до достижения стенами требуемой высоты.

Трехслойные утепленные стены хорошо подходят для местностей с холодными зимами. Снаружи такое здание выглядит как сплошная кирпичная стена. Использование облицовочных пород освобождает от необходимости в покраске или ином дополнительном покрытии.

Эффективный утеплитель между стеной и облицовочным кирпичом

Теплопотери являются серьезной проблемой для любого жилого дома. Потеря тепла осуществляется через дверные и оконные проемы, крышу, фундамент и, конечно, стены. Суммарно именно стены обеспечивают максимальный отток тепла из помещения, поэтому различные технологии, которые могли бы сократить затраты на обогрев, пользуются спросом. Проще всего грамотно утеплить фасад — сделать это с помощью облицовочного утеплителя.

Характерные особенности кирпичных стен

По своим свойствам кирпич отличается от других строительных материалов. Стоит отметить следующее:

1. Кирпичи могут быть как полно-, так и пустотелыми — выбор материала напрямую зависит от от эксплуатационных факторов: средняя температура в регионе, нагрузка на фундамент, выбранный вариант теплоизоляции.
2. Также учитывается формат кладки кирпича. Самый распространенный вариант — это сплошная кладка, такой способ наиболее простой. Более сложный вариант — колодцевая кладка — в этом случае из кирпичей выполняют так называемые воздушные карманы, именно в них и закладывается утепляющий материал.
3. Как вариант, теплоизоляционный материал может укладываться между двумя слоями строительного материала. Такая многослойная конструкция состоит из несущей стены из пеноблоков, слоя теплоизоляции и облицовочного слоя — воздушное пространство между теплоизоляцией и облицовочным слоем обеспечивает необходимую циркуляцию воздуха.
4. Поскольку кирпич обладает хорошими шумоизолирующими свойствами, то дополнительная шумоизоляция для кирпичного фасада не нужна.

Преимущества утепления между блоком и кирпичом

Основное преимущество трехслойной кладки с облицовочным утеплителем под облицовочным кирпичом состоит в экономичности — стоимость дома из газобетонных блоков с обкладкой из кирпича будет существенно дешевле, чем здание выполненное полностью из этого строительного материала. При этом внешний вид такого дома остаётся на высоте, а вложения минимальны.

Что касается эксплуатационных характеристик, то можно отметить:

• хорошая звукоизоляция;
• длительный срок службы;
• прочное здание;
• визуальная эстетика.

Стоит уточнить, что все эти преимущества доступны только в том случае, если укладка стройматериалов выполнена правильно, в противном случае в воздушном проеме будет скапливаться конденсат, что приведет к скорому разрушению кладки и утеплителя из-за температурного расширения жидкости.

Виды теплоизоляционных материалов

На рынке можно приобрести следующие варианты утепляющих материалов:

Минеральная вата из минеральных волокон отличается хорошими теплосберегающими свойствами. Методика изготовления представляет собой разбивание расплавленных минералов — это может быть как стекло, так и шлак или базальт. Приготовленный в центрифуге материал из тонких минеральных нитей отличается низкой плотностью и фактически представляет собой воздушную подушку, которая отличается низким уровнем теплопередачи. Именно воздух препятствует проникновению холода через слой теплоизоляционного материала. Что касается свойств минеральной ваты, то она демонстрирует хорошие теплосберегающие характеристики, но только в сухом состоянии — при намокании минвата свои свойства теряет. При этом стоит отметить хорошую пожарную безопасность — этот облицовочный утеплитель негорючий.

Пенополистирол изготавливается из жидкого полистирола, который насыщается пузырьками воздуха. Он может продаваться как пластинами, так и в виде круглых гранул.

За счёт закрытоячеистой структуры такой материал меньше боится влаги, но пожаробезопасность существенно ниже, чем у минваты. При высокой температуре пенопласт начинает плавиться и полностью выгорает, а кладка при этом может даже не повредиться.

Насыпные утеплители также подойдет для теплоизоляции при обустройстве трехслойной кладки вместо установки блоков крошка засыпается во внутренние колодцы. В качестве основы выступает керамзит, шлак и любой другой материал, который позволяет создать структуру с большим содержанием воздуха. Такой вариант существенно доступнее, чем использование готовых листов утепляющих материалов, но по эффективности значительно хуже. Это обусловлено низкими показателями теплозащиты керамзита, шлака. Дробленые материалы также гигроскопичны, что подразумевает необходимость обустройства хорошей гидроизоляции — в противном случае вода повышает теплопроводность и разрушает слои кирпича и газобетона.

Выбираем утеплитель для кирпичных стен

При выборе облицовочного утеплителя необходимо познакомиться с рекомендуемым перечнем вариантов, соответствующих СНиП:

1. Учитываем показатель теплопроводности — слой теплоизоляции должен обеспечить защиту микроклимата помещений при минимальных температурах, свойственных для этого региона. На упаковке производитель должен указать теплоизолирующие характеристики материала, что позволяет высчитать необходимую толщину слоя утеплителя с учетом зимних температур.
2. Хорошие показатели паропроницаемости — вода, поступающая в утеплитель, не должна накапливаться внутри него. В противном случае его теплоизоляционные качества резко снижаются.
3. Огнестойкость — также очень важный показатель, который обеспечивает пожарную безопасность, слой утеплителя способен создать огнезащитную прослойку в фасаде здания.

Технология утепления и облицовки стен

Для того чтобы утеплить стены снаружи здания вовсе не обязательно быть профессиональным строителем, главное в точности соблюдать рекомендации.

Подготовка инструмента и материалов

Выбор материалов для утепления дома диктуется местным климатом. Определившись с утеплителем, можно выбирать инструменты — это может быть угольник, строительный уровень, кельма, зубчатая гладилка и пр.

Подготовка стены

Перед началом работ необходимо подготовить фасад к монтажу. Для этого кладка очищается от пыли и грязи, также необходимо заделать трещины и выровнять при необходимости поверхность кладки. После этого мы обрабатываем фасад грунтовкой.

Необходимо позаботиться о выравнивании стен потому, что после монтажа утеплителя получившиеся на месте трещин пустоты могут стать местом деформации утеплителя — для этого достаточно небольшого механического воздействия. Также на ямки и бугорки плотно приклеить утеплитель не получится.

Утепление стены

Технология трехслойной кладки с утеплителем и облицовочным кирпичом содержит следующие этапы:

1. Выкладываем внутреннюю стену — в этом нет ничего сложного, поскольку технология кладки такая же, как и кладка любой несущей стены. Для нее выбираются либо газобетонные блоки, либо полнотелый кирпич. Толщина к прямой зависит от минимальных зимних температур в местности и может составлять как 1, так и 1,5 кирпича.
2. Следующий этап — выкладка наружной стены облицовкой. Ее выполняют таким образом, чтобы между стенами образовался зазор — в него вкладывается теплоизоляционный материал. Если используются гранулы, то для них формируются колодцы. Для прочности стены соединяются между собой связями, выполненными из арматуры и высечки. Как вариант, можно сделать кирпичную перевязку через определенные промежутки.
3. Гидроизоляция — важный этап, который позволит защитить утеплитель от влаги, которая неизбежно проникает в слой кирпича. В качестве изолятора от влаги можно использовать плотную плёнку или рубероид.
4. Засыпной теплоизоляционный материал высыпают в нишу, как только высота стены достигает 1 м. Если используется рулонный или листовой облицовочный утеплитель, то он крепится к внутренней стене — для этого используются «грибы» с пластиковой шляпкой большого диаметра. Закрепив утеплитель, закрываем его внешней облицовочной кладкой.
5. Для нормального газообмена необходимо каждые 0,5-1 м оставлять вентиляционные продухи — так называются вертикальные швы между кирпичами, которые намеренно не заполняются раствором.

Как показывает практика, трехслойная кладка позволяет добиться сразу нескольких результатов и существенно улучшает эксплуатацию здания в зимний период.

Сделать ее можно и своими руками, но лучше обратиться к профессионалам, поскольку ошибки в техпроцессе нивелируют все преимущества такого варианта утепления фасада.

Слоистая кладка

В некоторых новых построенных зданиях утеплитель размещается центрально (в середине) в ограждающей конструкции. При таком варианте утеплитель очень хорошо защищен от механического повреждения и имеется больше возможностей для оформления фасадов. Однако, риск возникновения ущерба вследствие влажности намного выше, чем при внешнем утеплении, поэтому структуру слоев следует тщательно спланировать и выполнять без дефектов.

Эта конструкция состоит из трех слоев: несущей стены, стены из облицовочного материала и утеплителя, который расположен между ними. Несущая и облицовочная стены опираются на один фундамент. Наружный слой чаще всего выполняют либо из облицовочного кирпича, либо из строительного с последующим оштукатуриванием, покрытием искусственным камнем, клинкерной плиткой и пр.

Преимущества

• красивый и респектабельный внешний вид при использовании дорогостоящих облицовочных материалов;
• высокая долговечность при условии правильного проектирования и квалифицированного монтажа конструкции.

Недостатки

• большая трудоемкость возведения;
• малая воздухопроницаемость;
• возможность конденсации влаги между разнородными слоями такой стены.

Очень важно, чтобы все слои конструкции сочетались друг с другом по паропроницаемости. Сочетаемость определяется только расчетом системы в целом.

Недооценка этого обстоятельства может привести к накоплению влаги во внутренней части стен. Это создаст благоприятную среду для развития плесени и грибка. Утеплитель от возможного образования конденсата будет намокать, что сократит срок службы материала и существенно снизит его теплозащитные свойства. Ограждающая конструкция станет промерзать, что приведет к неэффективности утепления и может вызвать ее преждевременное разрушение.

Виды конструкций

Типовые решения устройства слоистых кладок можно разделить на два вида: с устройством воздушного зазора и без него.

Устройство воздушного зазора позволяет более эффективно удалять влагу из конструкции, так как избыточная влага из несущей стены и утеплителя будет сразу уходить в атмосферу. При этом воздушный зазор увеличивает общую толщину стен, а, следовательно, и фундамента.

Утеплитель внутри кладки стен

В той или иной степени проблема паропереноса актуальна для слоистой кладки с утеплителем любого типа.

Утепление конструкции минеральной ватой является наиболее предпочтительным. В таком случае появляется возможность устроить воздушный зазор между утеплителем и наружной стенкой для лучшего вывода влаги из несущей стены и утеплителя.

Для слоистых кладок следует применять полужесткий минераловатный плитный утеплитель. Это позволит, с одной стороны, хорошо заполнить все дефекты в кладке, создать сплошной слой теплоизоляции (плиты можно немного «поджать», избежав щелей). С другой стороны, такие плиты будут сохранять геометрическую целостность (не давать усадку) на протяжении всего срока службы.

Определенные сложности в применении пенополистирола в слоистых кладках вызваны низкой паропроницаемостью этого материала.

Трехслойная кирпичная кладка с утеплителем

1. Внутренняя часть кирпичной стены
2. Минеральная вата
3. Наружная часть кирпичной стены
4. Связи

Традиционным материалом для внутренней части стен является полнотелый красный керамический кирпич. Кладка обычно выполняется на цементно-песчаном растворе в 1,5-2 кирпича (380-510 мм). Наружная стенка обычно выполняется из лицевого кирпича толщиной 120 мм (в полкирпича).

Продухи

В случае устройства системы с воздушным зазором шириной 2-5 см для его вентиляции устраиваются продухи (отверстия) в нижней и верхней частях стены, через которые парообразная влага удаляется наружу. Размер таких отверстий принимается из расчета 75 см 2 на 20 м 2 поверхности стены.

Верхние вентиляционные продухи располагают у карнизов, нижние — у цоколей. При этом нижние отверстия предназначаются не только для вентиляции, но и для отвода воды.

1. Воздушный зазор 2 см
2. Нижняя часть здания
3. Верхняя часть здания

Для осуществления вентиляции прослойки в нижней части стен устанавливают щелевой кирпич, положенный на ребро, или в нижней части стен укладывают кирпич не вплотную друг к другу, а не некотором расстоянии друг от друга, и образовавшийся зазор не заполняют кладочным раствором.

Установка связей

Внутренняя и наружная части трехслойной кирпичной стены связываются между собой специальными закладными деталями — связями. Они выполняются из стеклопластика, базальтопластика или стальной арматуры диаметром 4,5–6 мм. Предпочтительнее использовать связи из стеклопластика или базальтопластика из-за большей теплопроводности стальных связей.

Эти связи также выполняют функцию крепежа плит утеплителя (утеплитель просто
накалывают на них). Их устанавливают в процессе кладки в несущую стену на глубину
6—9 см с шагом 60 см по горизонтали и 50 см по вертикали из расчета в среднем 4 штыря на
1 м 2 .

Для обеспечения равномерного вентилируемого зазора по всей площади утеплителя на стержни крепят фиксирующие шайбы.

Часто вместо специальных связей используют загнутые арматурные стержни. Помимо связей наружную и внутреннюю стенки кладки можно связывать стальной арматурной сеткой, уложенной через 60 см по вертикали. При этом для устройства воздушного зазора применяется дополнительное механическое крепление плит.

Плиты утеплителя устанавливают с перевязкой швов вплотную друг к другу, чтобы между отдельными плитами не было щелей и зазоров. На углах здания создают зубчатое зацепление плит, чтобы избежать образования мостиков холода.

Технология кладки с утеплителем

• Кладка облицовочного слоя до уровня связей
• Монтаж теплоизоляционного слоя, чтобы верх его был выше облицовочного слоя на 5-10 см
• Кладка несущего слоя до следующего уровня связей
• Установка связей, протыкая их через утеплитель

если горизонтальные швы несущего и облицовочного слоев стены, в которых ставятся связи, не совпадают более, чем на 2 см в несущем слое кирпичной кладки, связи размещают в вертикальном шве

Кладка по одному ряду кирпича в несущей части стены и облицовочном слое

Кирпичная кладка с утеплителем и облицовкой: возможные варианты

Сегодняшние экономические реалии не позволяют расточительно относиться к любым ресурсам, а строительные нормы требуют просто неимоверных расходов при возведении кирпичных стен, чтобы их энергоэффективность была на должном уровне.

Поэтому для любого строителя давно стал очевиден такой вариант, как кирпичная кладка с утеплителем, иначе полутораметровые стены просто окажутся не по карману заказчику, а более тонкие считаются ГОСТами неэффективными.

Утепление стен позволяет экономить на стройматериалах и повышает общую энергоэффективность строения.

Варианты утепления кирпичных стен

Использование колодезной кладки позволяет утеплять стены сыпучими утеплителями.

Если мы говорим о кирпичных стенах, то вариантов их утепления существует масса, но все их можно разделить на три группы по признаку расположения:

1. Внутреннее расположение. Утеплитель монтируют на стену внутри помещения.
2. Утепление стен между кирпичной кладкой. Теплоизоляционный материал располагают между слоями кирпича.
3. Внешнее, или фасадное утепление. Тут есть варианты: мокрый, когда утеплитель монтируют на стену и покрывают штукатуркой, и сухой, когда используют навесные фасадные конструкции.

Давайте вкратце рассмотрим эти варианты.

Внутреннее расположение

Теплоизолятор обычно монтируют между профилем, на который впоследствии навешивают обшивку из гипсокартона или других материалов.

Это самый неэффективный и даже вредный способ, так как он отсекает несущие конструкции от отопления, что приводит к целому ряду негативных последствий. Единственное оправдание для такого способа утепления кирпичной стены изнутри — это невозможность других вариантов.

Вот список недостатков внутреннего расположения утеплителя:

• Внешние стены, которые являются основными несущими конструкциями здания, оказываются отсечены от системы отопления, в результате чего промерзают полностью, что приводит к преждевременному износу и старению материалов;
• Кирпичная кладка имеет ограниченный ресурс циклов замерзания-оттаивания, а оказавшись за пределами отапливаемой зоны, она этот ресурс вырабатывает намного быстрее;
• Внутреннее расположение смещает точку росы, что приводит к выпадению конденсата прямо на поверхности стены или в толще утеплителя, как результат — грибок, плесень, коррозия и другие неприятности;
• Уменьшается полезный внутренний объем помещений;
• На стены становится трудно навешивать мебель и другие аксессуары.

Это далеко не полный список, но его вполне достаточно, чтобы убедиться в несостоятельности данного метода утепления. Конечно, работать внутри помещения удобнее и комфортнее, цена работы падает, но это слабое оправдание для нарушения строительных аксиом.

Совет!
Конечно, утеплить стену многоэтажного дома на большой высоте своими руками – непросто, но лучше потратиться один раз на монтажников-профессионалов, чем потом мучиться на протяжении лет.

Междуслойное расположение

На фото наглядно показана схема расположения слоев.

Это достаточно эффективный способ расположения теплоизоляции.

Однако и тут есть некоторые моменты, на которые следует указать:

• Осуществить такое утепление возможно только на этапе строительства, так как иначе это будет слишком дорогим и неоправданно трудоемким занятием;
• Все работы должны быть проведены просто идеально, так как возможности демонтировать и переделать у вас не будет;
• Ремонт или замена утеплителя весьма затруднены, если не сказать невозможны.

Если вас не пугает этот список, тогда идем дальше. Как выбрать утеплитель под кирпичную кладку? Здесь есть несколько вариантов: сыпучие материалы, твердые плиты и минеральная вата.

Первый способ самый дешевый, но и самый неэффективный. Кроме того он достаточно трудоемкий, так как требует колодезных кладок и других нюансов. Также имеется опасность отсыревания сыпучего утеплителя и потери его теплоизоляционных качеств.

При выборе плитного утеплителя, вы должны руководствоваться такими принципами: материал обязан иметь низкую гигроскопичность, а лучше быть гидрофобизирован, а также он должен хорошо держать форму. Ну и, естественно, иметь длительный срок эксплуатации.

Под эти требования подходит несколько материалов: пенопласт, пенополистирол, пеностекло, плотная базальтовая вата.

Использование минеральной ваты для внутреннего утепления кирпичной кладки.

Также стоит сказать про еще одно правило: утеплитель располагается как можно ближе к внешнему слою. То есть вы строите стену, используя строительный кирпич из керамики или двойной силикатный кирпич М 150, утепляете ее слоем теплоизоляции в соответствии с правилами монтажа того или иного материала, а затем выкладывает облицовочный слой кладки в полкирпича. Такая инструкция является наиболее верной.

Важно!
При использовании минеральной ваты советуют оставлять небольшой зазор в 1 – 2 сантиметра между утеплителем и облицовочным слоем кирпича.
Это позволит выводить влагу из утеплителя по тому же принципу, что и в вентилируемом фасаде.

Из всех перечисленных материалов самым подходящим является экструдированный пенополистирол, так как этот материал:

• не боится влаги,
• не впитывает ее,
• достаточно прочен на сжатие,
• не боится вредителей,
• биологической или электрохимической коррозии,
• имеет длительный срок годности.

Внешнее утепление

Утеплитель можно расположить под панелями сайдинга или другой облицовкой.

Фасадное утепление представляется наиболее приемлемым.

1. Во-первых, его можно произвести как в процессе строительства, так и на старую стену.
2. Во-вторых, это достаточно простая процедура, которая не требует особых навыков и умений.
3. В-третьих, внешнее расположение теплоизоляции наиболее приемлемо с точки зрения теплофизики, так как не смещает точку росы внутрь конструкции.

Наконец, вы всегда имеете доступ к теплоизоляционному слою, и можете его заменить или произвести любой локальный ремонт.

Наружное утепление стены пенопластом.

При фасадном утеплении используют два основных метода: мокрый и сухой. Первый предполагает расположение утеплителя под слоем фасадной штукатурки или шпаклевки, которая наносится мокрым способом.

Второй метод подразумевает использование навесных фасадных конструкций, таких как сайдинг, блокхауз или вентилируемый фасад классического исполнения.

Монтаж вентилируемого фасада.

Каждый из перечисленных методов имеет недостатки и преимущества, но в целом мокрый метод более популярен, так как проще выполняется и дешевле стоит. С другой стороны, вентилируемый фасад более долговечен и позволяет производить любой локальный ремонт путем замены одной панели или плиты утеплителя.

Вывод

Основным фактором при утеплении стен является расположение утеплителя. Внутреннее не представляется приемлемым, а вот внутристенное позволяет сохранить внешнюю эстетику и тектонику кирпичной кладки, что для многих ценителей важно. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Рекомендации начинающим строителям

На нашем заводе выпускается обширная номенклатура материалов для возведения наружных и внутренних стен зданий  –  силикатный кирпич,  блоки из ячеистого бетона (газобетон) и керамические поризованные блоки, а также разные виды железобетонных изделий, таких как железобетонные сваи, фундаментные блоки, пустотные плиты перекрытия различных геометрических размеров и форм, сопутствующие товары, например строительный песок с доставкой, каркасные изделия и т.д., т.е. материалы, необходимые практически для любого вида строительства.

Несмотря на такое  разнообразие  выпускаемой продукции, мы наибольшее предпочтение  отдаем домам, возведенным из полнотелого силикатного кирпича или блоков. Почему?

Потому, что построенные из них  здания являются наиболее прочными, долговечными и тёплыми, а проживание в них комфортным. Раньше, до введения СНиП 23-02-2003 «Тепловая защита зданий» наружные стены зданий делались, как правило, однородными (кирпич, керамзитобетон), сочетая в себе несущие и теплоизолирующие функции. В результате  повышения норм сопротивления теплопередаче появилась необходимость разделить несущие и теплоизолирующие функции элементов стены. Несущие  функции возлагаются теперь на традиционные, более прочные материалы (кирпич, бетон), в качестве теплоизолирующих материалов предлагается использовать такие высокоэффективные теплоизоляторы, как пенопласт, минераловатные и другие утеплители, легкие бетоны.

Теплота кирпича, притом любого, даже суперпоризованного меркнет по сравнению с теплотой современных утеплителей, поэтому наружные стены лучше выполнить  из полнотелого кирпича, но хорошо утеплить. Для  наглядности приводим «Заключение по результатам теплотехнических испытаний кирпичной кладки» выполненное «Центральной аналитической лабораторией  по энергосбережению в строительном комплексе». В выводах «Заключения по результатам теплотехнических испытаний кирпичной кладки» указано, что для получения сопротивления теплопередаче кладки Rо=3,34 м2С/Вт ( для климатического пояса с нормальным режимом эксплуатации, куда  относится  г. Казань и близлежащие районы Rо должно быть не менее 3,36 м2С/Вт), необходимо выполнить  стену толщиной  770 мм. из сверхпорирозованной керамики на теплом растворе. А что мы  сегодня нередко видим на строительных площадках:

Рис. кладки.

Вариант I. Если  стена выкладывается из сверхпоризованного материала пустотностью  от 45 до 55 %,  облицовка выполняется из кирпича толщиной 12 см. пустотностью до 30 % и вся кладка выполняется на обычном растворе, то, кладка выполненная таким образом будет держать тепло внутри здания в 2-2,5 раза хуже, чем положено по нормативам.

Вариант II.  Ещё хуже, по следующим причинам:

1. В качестве несущей стены использованы поризованные  блоки толщиной всего 25  см., при такой толщине, по-настоящему несущими могут быть только  стены из плотных материалов.

2. Если в качестве утеплителя  использован пенопласт толщиной 5 см., то высока вероятность образования конденсата между несущей стеной и пенопластом, так как утеплитель толщиной 5 см. не обеспечивает необходимый уровень теплозащиты здания; кроме этого, такая стена не «дышит», и поэтому, при строительстве такого дома необходимо предусмотреть хорошую вентиляцию помещений. Если в качестве утеплителя использована минеральная вата, то тёплый и влажный воздух из помещения проходит через несущую стену и утеплитель и частично упирается в наружный слой облицовки с образованием конденсата на границе облицовки и утеплителя.

3. Отсутствует вентиляционный зазор между облицовкой и утеплителем, в результате утеплитель увлажняется,  и теплотехнические характеристики ограждающей конструкции существенно ухудшаются.
   Если в первом варианте у Вас просто увеличиваются расходы на отопление, то второй вариант является абсолютно безграмотным, сделанным по незнанию или с целью получения дополнительной прибыли.

Сегодня на рынке появилось множество новых видов материалов, которые являются и несущими и теплоизоляционными. Отчасти, в первом приближении, это так, но не всегда. Здесь кроется определенная уловка, предлагая как бы «два в одном»,  потому что, для увеличения несущих способностей здания надо повышать плотность и прочность  стеновых материалов, что соответственно приводит к уменьшению теплоизоляционных качеств и наоборот, т.е. эти два понятия являются, как бы взаимоисключающими и  поэтому надо выбирать, что для Вас важнее: чтобы здание получилось крепким или теплым, или и то и другое. Приведём еще один довод  в пользу строительства   крепких стен. В последние годы  много зданий строятся из газобетона и поризованной керамики с последующим утеплением снаружи. Это совершенно не правильный подход. Потому, что, каркас здания должен быть крепким, а утеплитель теплым. А накладывая одно теплое на другое мы теряем прочность и надежность здания. Если строить из вышеуказанных материалов, то надо просто выдержать необходимую толщину стены и не применять дополнительное утепление, так как  они  без того являются теплоизоляционными материалами. А  если утеплять наружные стены, то лучше всего  построить крепкое здание  толщиной 250-380 мм. из полнотелого силикатного кирпича, потому что, он прочный, прекрасно анкеруется, имеет   очень высокую морозостойкость (значит долговечен и не боится влаги), имеет высокую паропроницаемость (значит в этом здании будут комфортные условия проживания), не крошится,  и не «фонит», т.е. в радиационном отношении является наиболее чистым материалом – при допустимом значении содержания удельной эффективной активности естественных радионуклидов не более 370 Бк/кг.,  фактическое значение составляет всего 28,80 Бк/кг., в то же время у многих других мелкоштучных материалов данный показатель  приближается к предельным показателям.

Мы также облицовку зданий предлагаем выполнять из полнотелого цветного силикатного кирпича. Почему?  Потому, что в них нет пустот (если есть, то они несквозные и при кладке укладываются вверх дном), потому,  что  средняя прочность такого кирпича  составляет 200 кг/см2 и выше, а при такой прочности морозостойкость составляет более 100 циклов.  Потому, что  при  облицовке здания кирпичом высокой пустотности, в пустоты кирпича с наружной стороны попадает влага, в зимнее время  она замерзает и разрушает наружную стенку кирпича. На этот счёт   было ряд указаний Министерства строительства с запретом  на применение лицевого кирпича с пустотностью выше 11%, при  этом, технологические пустоты на постели кирпича должны были отступать от края кирпича не менее, чем на 30мм. Но, это  условие не всегда выполняется. Мало того,  что пустоты  отступают от края меньше чем на 30 мм., многие строители делают в таких кладках глубокую расшивку, создавая тем самым, дополнительные условия для последующего разрушения облицовки здания.  В некоторых выполненных таким образом зданиях уже через 5-8 лет эксплуатации наступает аварийное состояние наружной облицовки.

На сей счет, некоторые наши оппоненты могут возразить: облицовка из полнотелого силикатного  кирпича  то же разрушается. Да так, если неправильно сделаны  отливы и по стене течёт вода. В таком случае  разрушается кладка из любого кирпича или камня.

Какой же материал  выбрать в качестве утеплителя? Ассортимент современных теплоизоляционных материалов велик:

• пенополистиролы (обычный и экструдированный).

• пенополиуретан.

• пеноизол.

• минеральная вата.

• один из новых видов утеплителя «Шелтер» и другие.

Независимо от названия, желательно, чтобы утеплитель частично или полностью соответствовал следующим требованиям: не впитывал влагу, не разламывался на мелкие кусочки и не осыпался, не горел, не слеживался, восстанавливался после проминания, быть долговечным и иметь хорошие теплоизоляционные свойства.

В большинстве случаев теплоизоляционные плиты укладываются в два слоя; 1-й слой делается из плит меньшей плотности для  ровного заполнения неровностей кирпича, второй наружный слой выполняется из более жестких плит плотностью 75-150 кг/м3. Если укладывать в один слой, то необходимо применять утеплители большей плотности, т.е. 75-150 кг/м3, но, в любом случае, толщина слоя утеплителя должна быть не менее 10 см. Так как, подвальная, цокольная часть и нижние ряды кладки  здания в наибольшей степени подвержены воздействию влаги, для их утепления желательно применить экструдированный пенополистирол или другие утеплители, которые не боятся влаги. Важно знать, что материалы с более низким коэффициентом паропроницаемости целесообразно  располагать в конструкции со стороны помещения, а более высокой со стороны улицы, т.е. по мере движения влажного воздуха от внутренней поверхности стены к наружной, слои конструкции должны обладать возрастающей воздухопроницаемостью в противном случае,  на пути движения из помещения на улицу, на  границе с теплоизоляционным материалом может конденсироваться влага.
Для сравнения ниже приводим значения сопротивления воздухопроницанию слоёв конструкций согласно приложения С – СНиП 23-02-2003  «Тепловая защита зданий» таблица 1., а также  показатели паропроницаемости согласно приложения 3 СНиП II-3 -79 таблица 2:



Таблица 1.

Материалы и конструкции	Толщина слоя, мм.	Сопротивление воздухопроницанию  Rф, (м2*ч*Па)/кг.
1. Бетон сплошной (без швов)	100	20000
2.Газосиликат сплошной (без швов)	140	21
3.  Кирпичная  кладка из сплошного кирпича на цементно-песчанном растворе толщиной в один кирпич и более	250 и более	18
4. Картон строительный (без швов)	1,3	64
5. Обшивка из обрезных досок, соединенных в шпунт	20-25	1,5
6. Обои бумажные обычные	–	20
7. Пенобетон автоклавный (без швов)	100	2000
8. Пенополистирол	50-100	80
9. Плиты минераловатные жесткие	50	2
10. Штукатурка цементно-песчаным раствором по каменной или кирпичной кладке	15	373



Таблица 2.

Материалы и конструкции	Паропроницаемость мг/(м*ч*Па).
1. Железобетон	0,03
2. Газосиликат сплошной	0,2
3. Кладка из силикатного полнотелого кирпича	0,11
4. Картон	0,06
5. Дерево – сосна, ель	0,06
6. Обои бумажные обычные	0,06
7. Газобетон автоклавный	0,2
8. Пенополистирол	0,05
9. Плиты минераловатные	0,3-0,6
10.  Цементно-песчаный раствор	0,09

Как видно из вышеуказанных таблиц, по мере движения влажного воздуха от внутренней  стены к наружной, т.е. от штукатурного слоя и кирпича к слою утеплителя, паропроницаемость слоёв увеличивается, а сопротивление воздухопроницанию уменьшается, тем самым обеспечивается хороший микроклимат в помещении.

Рассмотрим вкратце  наиболее распространенных  три варианта наружного утепления несущих стен:

1. Вариант –  трёхслойная стена с кирпичной облицовкой.

Технология кладки с утеплителем

• Кладка облицовочного слоя до уровня связей.
• Монтаж теплоизоляционного слоя, чтобы верх его был выше облицовочного слоя на 5-10 см.
• Кладка несущего слоя до следующего уровня связей. Установка связей, протыкая их через утеплитель, если горизонтальные швы несущего и облицовочного слоев стены, в которых ставятся связи, не совпадают более, чем на 2 см в несущем слое кирпичной кладки, связи размещают в вертикальном шве
• Кладка по одному ряду кирпича в несущей части стены и облицовочном слое.

Эта конструкция состоит из трёх слоёв: несущей стены, облицовки из кирпича и утеплителя, который расположен между ними. Несущая  и облицовочная стены  опираются на единый фундамент. Потому  фундамент  для такой трёхслойной стены необходимо выполнить с учётом толщины  утеплителя, вентзазора и облицовочного слоя.

Для вентиляции воздушного зазора вертикальные  швы в кладке нижнего ряда  облицовки не заполняют раствором из расчёта  75 см2 на каждые 20 м2  поверхности стены. Верхние продухи предусматривают в карнизной части стены.

При облицовке  стен кирпичом важно обеспечить  долговечность слоя утеплителя, применив самые качественные утеплители. При малоэтажном строительстве утепление наружной стены  и кладку кирпичной облицовки можно выполнить вторым этапом  после завершения  кладки основной стены. В этом случае будет гарантировано качество утепления, так как обеспечивается визуальный контроль за креплением утеплителя к несущей стене и за отсутствием щелей между плитами утеплителя. Если  кладка  несущей стены и облицовки ведутся одновременно,  то они между  собой связываются специальными стеклопластиковыми связями.  По вертикали связи располагают  с шагом  600 мм. (высота  плиты утеплителя),  по горизонтали  – 500 мм., при этом количество  связей на  1 м2  глухой стены – не менее 4 шт. На  углах здания, по периметру оконных и дверных проемов  6-8 шт. на м2. Кладку кирпичной  облицовки продольно армируют кладочной сеткой по вертикали не  более 1000-1200 мм.

Преимущества

• красивый и респектабельный внешний вид;
• высокая долговечность при условии правильного проектирования и квалифицированного монтажа конструкции.



Недостатки

• большая трудоемкость возведения;

2.  Вариант  с устройством навесного вентилируемого фасада.

Навесной вентилируемый фасад  представляет собой сборную конструкцию, состоящую непосредственно из облицовки –  фиброцементных плит, керамогранита, алюминиевых композитных панелей, натурального  камня, сайдинга, профлиста и др.) и подоблицовочного каркаса (кронштейнов, направляющих). отличающихся по декоративным свойствам,  качеству и цене. Подоблицовочный каркас предназначен для надежного крепления к внешней стене   здания облицовочных плит  и термоизоляции таким образом, чтобы между  стеной и утеплителем  остался  вентилируемый воздушный зазор, предохраняющий несущие стены от образования конденсата.  Внешняя облицовка вентилируемых фасадов защищает от осадков,  механических воздействий и выполняет декоративную роль. Утеплитель перекрывает несущую стену строения и обеспечивает сохранение тепла по всей площади фасадов. Для достижения высокой долговечности навесного вентилируемого фасада подоблицовочный каркас  и кляммеры должны быть изготовлены из высококачественных  и имеющих достаточную толщину материалов.

Преимущества:

• возможность использования различных облицовочных материалов, как по цене, так и по качеству.
• широкая возможность цветовых комбинаций.
• монтаж фасадной системы в любое время года.



Недостатки:

• необходима высокая квалификация монтажников.
• такие системы получили распространение относительно недавно, поэтому они ещё не прошли испытания временем.

3. Вариант – облицовка декоративной штукатуркой (мокрый фасад).

При отделке дома мокрым фасадом достигаются те же  результаты по теплозащите здания, что и при  первых двух вариантах. Особенность – его ценовая доступность,  так как стоимость работ за м2 формируется из стоимости утеплителя, клеевых составов и декоративной отделки, материалов весьма доступных, особенно с учетом возможности выбора самых разных по цене материалов.
Но данная технология имеет и некоторые недостатки, связанные, прежде всего с требованиями соблюдения определенных условий при выполнении работ. Это:

• соблюдение температурного режима, так как работы можно проводить при температуре окружающей среды выше 5 °C и ниже 30 °C;
• высокие риски. Есть немалая вероятность появления трещин, отслаивания и т.п.

И, наверное, не будет лишним добавить самое главное: независимо от того, какой материал  применяется для строительства, какой   способ  утепления , все работы необходимо выполнять грамотно и качественно с учётом существующих нормативно-технических документов; вести постоянный контроль за ходом выполнения строительно-монтажных работ, ибо на сегодняшний день, еще не придуманы такие системы строительства, которые бы работали в автоматическом режиме без участия руководителей и специалистов.

Приложение: Заключение теплотехнических испытаний кирпичной  кладки, выполненной центральной аналитической лабораторией  по энергосбережению в строительном комплексе  ЦАЛЭСК №12-06 от  8.02.2006г. Заказчик; ООО «Керамика – синтез» дочернее предприятие ООО «КЗССМ».

---

вент зазор, пирог стены из газобетона с облицовкой кирпичом, оконных проемов

Газобетон – материал особенный, благодаря пористой структуре, коэффициент его теплопроводности приближен по этому показателю к нарезанной поперёк волокон хвойной древесине. Это свойство повышает теплоэффективность ограждающих конструкций, но оно же является и ахиллесовой пятой, так как ячеистый материал неизбежно становится гигроскопичным и требует принятия соответствующих мер.

Идеальный вариант защиты – кирпич, который нередко используют для отделки фасадов. Обсудим особенности облицовки кирпичом дома из газобетона: расскажем о способах выполнения, их преимуществах и возможных недостатках.

Блочный газобетон – современный конструктивный материал, при невысокой себестоимости кубометра кладки обладающий прекрасными теплоизоляционными качествами и небольшой массой. Из-за открытых пор, образующихся вследствие реакции газообразователя с гидроксидом кальция, в толще затвердевшего камня может накапливаться влага. Она снижает уровень морозостойкости кладки и приносит множество других проблем, поэтому стены и нуждаются во внешней облицовке. Тем более что внешний вид неотделанной стены смотрится неэстетично, и многим не нравится.

Для отделки могут применяться любые материалы: от декоративного окрашивания – до монтажа длинномера типа сайдинга или вагонки. Можно и штукатурить, но большинство заказчиков сходятся во мнении, что лучший вариант отделки – это облицовка кирпичом дома из газобетона.

Вот в чём достоинства такого выбора:

1. Кирпич – материал самый долговечный, его срок службы исчисляется не десятками лет, а веками.
2. Обладает отменной механической прочностью и морозостойкостью.
3. Кирпичная кладка лучше всего защищает фасад от ветра, что особенно актуально при его утеплении минеральной ватой.
4. Облицовку можно производить как в процессе возведения стен, так и после – главное, чтобы это позволяла ширина фундамента.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Кладка может свешиваться на ¼ ширины уложенного ложком вперёд кирпича (это 3 см), но нужно ещё учесть такое же расстояние для вент зазора.

Схема опирания кирпичной облицовки на фундамент

Одно из достоинств – эстетичный внешний вид кирпича. Для облицовки можно использовать варианты в цветном исполнении, с рельефом, глазировкой, торкретированной поверхностью, а также кирпичи, выполненные в нескольких оттенках для осуществления баварской кладки – вроде той, что показана на фото снизу.

Такая облицовка улучшает эстетику газобетонного фасада, значительно увеличивает срок его службы. Насколько именно – зависит от соблюдения технологий, о которых и будет рассказано в этой публикации.

Всего существует четыре технологических варианта исполнения облицовки по газобетону. Два из них предусматривают вентиляционный зазор, а два обходятся без него. При этом утеплитель может присутствовать в пироге стены или теплоизоляция не предусматривается. Представим эти четыре схемы, и прокомментируем их с точки зрения теплоэффективности и экономичности стен.

Способ предполагает возведение стенки в полкирпича параллельно основной из газобетона, с закладкой в междурядное пространство армирующей сетки (когда кладка производится одновременно) или анкеров, если приходится облицовывать уже готовые стены.

Казалось бы, чего проще: воздух является хорошим теплоизолятором и не требует дополнительных расходов. По идее, вариант должен получиться выгодным – но так ли это?

Воздушный зазор имеется, а утеплителя нет

Вот основные недостатки такой облицовки:

• Чтобы теплозащита получилась качественной, толщину прослойки воздуха требуется рассчитывать, как и в случае с любым другим теплоизоляционным материалом. Чересчур активный воздухообмен тёплого воздуха с холодным вообще не даст никакого эффекта.
• В отсутствие в пироге теплоизоляционного материала, стены приходится проектировать более толстыми. Следовательно, опорная база для стен должна быть более широкой, что повлечёт увеличение расходов на фундамент и анкеровку кладки.
• Ничем не заполненные, образованные двумя стенками колодцы, заселяются насекомыми и грызунами, от которых даже установленные на продухи сетки не всегда спасают.

Это лучший вариант структурирования стены, при котором в её пироге присутствует и вентиляционный зазор, и утеплитель. Применяют этот способ при использовании любой разновидности минеральных ват, отличающихся высокой паропроницаемостью.

Структурирование стены с минераловатным утеплением

Если учесть, что повышенная паропроницаемость характерна и для газобетона, то эти два материала «нашли друг друга». Себестоимость стен при таком раскладе получается выше, но расчётная толщина меньше.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Сегодня усиленно рекламируют такой утеплитель, как вспененный полистирол. Не станем оспаривать его достоинств, однако отметим, что для образования вентзазора нужна специальная опалубка. Вкупе с высокой ценой оборудования для заливки, себестоимость стен возрастёт почти вдвое.

Отсутствие воздушного промежутка под облицовкой утепляемой стены возможно только когда применяется листовой полимерный материал (пеноизол, ЭППС, ЭППУ) или пеностекло.

Вариант с утеплителем без вентиляции

При этом характеристики стен нисколько не ухудшаются, а их толщина ещё уменьшается, что даёт выгоду на устройстве фундамента.

Четвёртый вариант конструирования стены предполагает простую облицовку без утепления и устройства вентилируемого промежутка. Многие, кто строит дома самостоятельно, применяют этот способ, не понимая, что он не обеспечит стенам ни теплоизоляционные свойства, ни той самой долговечности, о которой говорилось выше. Почему?

Укладка кирпича вплотную, без зазора

• В отапливаемом помещении всегда образуются пары, которые проникают в толщу стен. Если нет выхода, они накапливаются и конденсируются, и могут разрушить газобетонную кладку даже быстрее, чем если её оставить совсем без облицовки. Лучше всего этот способ отделки подходит для неотапливаемых помещений, которым требуется придать благородный вид.
• Тех, кто строит жилые дома, этот способ привлекает тем, что здесь меньше затрат на связи. Но чаще такой выбор связан с недостаточной толщиной фундамента уже эксплуатируемого дома, фасад которого решили обновить за счёт кирпичной облицовки.
• Нужно понимать, что коль для пара нет выхода, то и его вход в толщу ячеистобетонной стены должен быть ограничен. Это нивелируется не только применением пароизоляционных мембран, но и выбором непроницаемых для пара отделочных материалов.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Внимание: Увлажнённая конденсатом газобетонная кладка гораздо хуже сопротивляется теплопередаче. Думаем, это очевидный ответ на вопрос, можно ли газоблок облицовывать кирпичом без вент зазора.

Выше говорилось о способах устройства кирпично-газобетонных стен, в которых присутствуют и варианты с теплоизоляцией, и без неё. Так нужен ли утеплитель между газобетоном и кирпичом?

Вообще, стены толщиной от 300 мм с точки зрения тепловой эффективности – вполне нормальный вариант для многих регионов страны. Чтобы доутепление было целесообразным и не потянуло за собой ряд ненужных расходов, его необходимо подтвердить теплотехническим расчётом.

Однако многие строят свои дома самостоятельно, без какой-либо проектной документации. Нужно иметь в виду, утепление стены с применением материалов с низким коэффициентом паропроницаемости может спровоцировать увлажнение кладки под утеплителем. Чтобы этого не случилось, толщина утеплителя должна быть такой, чтобы она обеспечила минимум половину общего термосопротивления стены. Это можно определить только расчётом.

Чтобы не рисковать, лучше использовать для утепления минеральную вату, сквозь которую пары проходят ещё быстрее, чем через газобетон. Главное – не забыть про отверстия для воздухообмена в кирпичной кладке, а минвату можно взять любой толщины.

Пирог стены: газобетон, утеплитель и облицовочный кирпич

Ширина фундамента, на который всё это должно опираться, зависит от того, какая толщина стен из газобетона при облицовке кирпичом.

Если уж существует несколько вариантов структурирования стенового пирога, то и набор технологических операций в том или ином случае будет разным. Всё зависит от того, производится облицовка параллельно с кладкой блоков, или отделка осуществляется позже.

В процессе нового строительства обе кладки можно возводить одновременно, по всей толщине стены. При этом фундамент сразу заливается необходимой для этого ширины, верхний обрез цоколя обязательно гидроизолируется в два слоя. Обычно это наклеенный на битумную мастику рулонный материал.

Кто занимается такой работой впервые, неизбежно столкнётся с вопросом: «Надо ли всё делать одновременно, или следует первым выводить что-то одно: кладку из газосиликата или кирпича?». По форматам эти два материала несопоставимы. Кирпич мельче, в такой кладке больше швов на погонный метр высоту и они более толстые.

Бетонный блок по размерам более крупный, и чаще монтируется на клей, а не на раствор. Разницу усадок могут компенсировать только гибкие связи, они же позволяют реализовать все три перечисленных варианта.

Строительные нормативы на счёт порядка возведения особых указаний не дают, но существующая технологическая карта предусматривает сначала возведение основных стен, а потом уже их облицовку с утеплением и устройством воздушного промежутка шириной 30 мм. При этом необходимо выполнение таких технологических операций:

1. установки причального шнура с его последующей переустановкой;
2. раскладки вдоль стены кирпича;
3. изготовления или подачи готового раствора;
4. укладки связей для перевязки двух стенок;
5. укладки самих кирпичей;
6. расшивки кладочных швов;
7. контроля правильности кладки.

Для облицовки берут цельный кирпич, и кладут его с перевязкой швов на протяжённости ряда. Продухи для обеспечения вентиляции стен устраиваются в нижнем и верхнем (подкарнизном) рядах кладки. В каждом из них и на всех стенах должно быть минимум по 4 таких отверстия. Максимальное расстояние между ними – 4 м.

Нижние продухи можно сделать посредством укладки щелевого кирпича на ребро, так, чтобы воздух мог проникать в стеновое пространство сквозь щели. Некоторые мастера для устройства продухов оставляют незаполненными раствором вертикальные швы, что возможно благодаря ограничительной рейке.

Разницу усадки двух материалов обеспечит применение гибких связей. Вот какие варианты могут использоваться в их качестве:

Материалы для связки стен	Комментарий
Скобы из нержавейки.	Это закладные элементы, изготавливаемые из арматуры диаметром 4-5мм. Они имеют отогнутые в разных плоскостях концы, которые закладывают в каждый третий ряд облицовки с шагом 0,75 м.
Анкеры из нержавеющей стальной полосы.	Имеют Т-образную форму, удобно закладывать в вертикальные ряды.
Сетка арматурная.	Для связки стенок может использоваться стальная сетка из проволоки диаметром 4-6 мм, с ячейкой не более 50*50 мм. Её устанавливают в каждом шестом ряду кирпичной кладки.
Арматура из базальтопластика и стеклопластика.	Закладывают в швы через каждые 60 см по высоте стенки, и через 70-100 см по длине ряда. Глубина закладки 70-80 мм, на 1 м² расходуется порядка 4-5 штук.
Turbo Fast – спиралевидные гвозди.	Один конец забивается в тело газобетона, а другой – закладывается между рядами кирпича. Их удобно использовать, когда облицовка дома из газобетона кирпичом производится после возведения стен.
Перфорированная стальная полоса.	Устанавливается в процессе кладки газобетона и имеет толщину не более 2 мм. Полосу прибивают к горизонтальной поверхности гвоздями, оставляя вторые концы свободными – их потом заводят в швы кирпичной кладки. Расходуется 4 шт/ м².
Гвозди нержавеющие.	Имеют длину от 120 мм, и забиваются в газобетон попарно, под углом друг к другу (45 градусов).

Если решено построить дом из газобетона, либо облицевать самостоятельно кирпичом уже эксплуатируемый, уделите особое внимание качеству заполнения швов раствором, вертикальности кладки, правильности положения в ней каждого кирпичика. Очень важно соблюдать толщину швов, которая по вертикали должна составлять 10 мм, а по горизонтали – 12.

Пример анкерования базальтопластиком

Те швы, в которые закладываются связи, могут быть чуть толще. В этом случае, их размер зависит от диаметра анкера или толщины полосы. Шов по толщине может превышать этот размет на 4 мм, но его максимальная толщина не должна быть более 16 мм. Только соблюдение этих требований даст нужный результат и позволит получить тёплый и эстетичный фасад.

Утепление стен между блоком и кирпичом

Кирпич является самым распространённым материалом для возведения несущих стен. Он с успехом применяется как в многоэтажном промышленном строительстве, так и в частной малоэтажной застройке. Единственный недостаток кирпича – низкие теплоизоляционные качества. Чтобы решить эту проблему, производится дополнительное утепление стен. Кирпичная кладка с утеплителем внутри даёт возможность построить тёплый дом при минимальных затратах времени и финансов.

Минусы кладки без утепления

Ещё совсем недавно вопрос теплоизоляции кирпичных построек решался простым способом – увеличением толщины стены. Так, для средней полосы обычной являлась толщина стен в 3 – 3,5 кирпича, а в северных регионах она могла достигать 1 — 1,5 м. Это связано с высоким коэффициентом теплопроводности кирпича, что обуславливает большие теплопотери.

Сравнительный анализ материалов

Кладка стен такой толщины была вынужденной мерой в отсутствие эффективных и недорогих теплоизоляционных материалов. Другим фактором, способствующим применению технологии «толстых стен» в советское время, была относительная дешевизна кирпича. Это позволяло упрощать технологию кладки за счёт отказа от использования теплоизоляционных материалов.

Однако в последнее время подобный подход становится слишком расточительным с финансовой точки зрения: помимо затрат на кирпич возрастают расходы на обустройство усиленных фундаментных оснований.

Ещё одна проблема, с которой можно столкнуться, устраивая кирпичную кладку без теплоизоляции – смещение точки росы внутрь помещений.

В строительстве точка росы – это точка внутри или снаружи уличных стен здания, где охлаждаемый пар, содержащийся в воздухе, начинает конденсироваться. Превращение пара в росу происходит при соприкосновении тёплого воздуха с холодными поверхностями.

Наиболее предпочтительным вариантом является нахождение точки росы снаружи здания, в этом случае конденсирующаяся влага будет попросту испаряться под действием ветра и солнца. Гораздо хуже, если точка росы смещена внутрь помещений. Сырость, образующаяся на внутренних поверхностях стен, отрицательным образом влияет на микроклимат в доме, становясь источником повышенной влажности и причиной появления грибка и плесени.

Не утеплённые стены в зимние морозы охлаждаются на всю свою толщину, в результате конденсация пара происходит на их внутренних поверхностях.

В районах, где в холодное время года устанавливаются минусовые температуры, технология кладки кирпича с утеплителем является единственно приемлемой.

Трёхслойная кладка

Одной из разновидностей утеплённой стены является трёхслойная кирпичная кладка. Конструкция её выглядит следующим образом:

1. Внутренняя стена из кирпича, шлакоблоков, газобетона и т.д. Выполняет несущую функцию для межэтажных перекрытий и кровли здания.
2. Утепление кирпичной кладки. Утеплитель помещается во внутренние полости-колодцы между наружной и внутренней стенами. Защищает внутреннюю стену от промерзания в холодное время года.
3. Наружная стена с облицовкой из кирпича. Выполняет декоративные функции, придавая фасаду дополнительную эстетику.

Трехслойная стена в разрезе

№1- внутренняя отделка.

№2 – несущая стена здания.

№3 – утеплитель между кирпичной кладкой.

№4 – вентиляционный зазор между внутренним утеплителем и облицовочной стеной.

№5 – наружная стена с облицовкой из кирпича.

№6 – внутреннее армирование, соединяющая внутреннюю и внешнюю стену.

Кирпичная кладка с утеплителем внутри, как и прочие строительные технологии, имеет свои плюсы и минусы. К её положительным качествам следует отнести:

• Меньший объём кладки, что позволяет уменьшить сметную стоимость за счёт экономии на количестве строительного материала.
• Меньший вес постройки, что даёт возможность использовать более лёгкие и недорогие фундаменты.
• Высокие теплоизоляционные показатели, позволяющие сохранять тепло в зимнее время.
• Улучшенная звукоизоляция. Теплоизоляционный слой позволяет значительно снизить уровень шума, что особенно актуально, если здание находится на центральной улице с интенсивным дорожным движением.
• Внешние стены, облицованные декоративным кирпичом, не нуждаются в дополнительной декоративной отделке.

Среди минусов многослойных стен можно указать:

• Большую трудоёмкость, связанную с утеплением, по сравнению с кирпичной кладкой в 3 – 3,5 кирпича.
• Трёхслойные стены не дают возможность периодической замены утеплителя, в то время как срок его службы всегда короче срока службы кирпичных стен.

Выбор утеплителя

В качестве теплоизолирующего материала может применяться широкий ассортимент утеплителей, которые отвечают рекомендациям СНиП.

Во-первых, показатель теплопроводности материала должен быть таким, чтобы обеспечить защиту внутренних помещений при максимальных минусовых показателях, свойственных для данного региона.

Ознакомиться с теплоизолирующими показателями утеплителя можно в инструкции от производителя на его упаковке или в таблицах технических характеристик СНиП. Сравнив эти показатели с зимними минимумами температур, можно вычислить необходимую толщину слоя утеплителя.

Во-вторых, утеплитель должен обладать достаточной паропроницаемостью. Иначе влага будет скапливаться внутри него, что приведёт к потере им теплоизоляционных качеств.

И, в-третьих, внутренний утеплитель должен быть огнестойким. Благодаря своей негорючести, он не только не будет поддерживать горение, но и создаст огнезащитную прослойку внутри кладки.

Минеральная вата

Многочисленное семейство утеплителей, созданных на основе минеральных волокон, обладают отличными теплосберегающими характеристиками. Изготавливаются они методом взбивания в центрифуге расплавленных минералов: стекла, базальта, шлака и т.д. Низкий уровень теплопередачи в данном случае достигается за счёт высокой пористости материала — воздушные прослойки не позволяют холоду проникать сквозь минвату.

Минеральный утеплитель абсолютно не горюч, но очень боится сырости. При намокании он почти полностью теряет свои теплосберегающие свойства, поэтому при его укладке необходимо позаботится об устройстве эффективной гидроизоляции.

Пенополистирол

Вспененный полистирол – ещё один часто применяемый в трёхслойной кладке теплоизоляционный материал.

Листы пенополистирола

Производят его методом насыщения воздухом жидкого полистирола, который после застывания приобретает вид пористых круглых гранул. Для заполнения колодцев в стене он может использоваться в форме листов или в качестве насыпного материала. Он гораздо меньше минваты боится сырости, но в отличие от неё горюч, поэтому стены, утеплённые пенополистиролом, следует беречь от открытого огня. Даже если пожар не повредит кирпичной кладке, он вызовет выгорание и расплавление пенополистирола внутри неё. Для замены утеплителя придётся производить трудоёмкие и дорогостоящие работы по демонтажу облицовочной части стены.

Насыпные утеплители

В частном строительстве иногда трёхслойная кладка производится с засыпкой внутренних колодцев различными минеральными заполнителями: шлаком, керамзитом и т.д. Подобная методика несколько дешевле и проще, нежели укладка минплиты или листов пенополистирола, но эффективность её гораздо ниже. Связано это с более низкими показателями теплозащиты шлака и керамзита.

Шлак очень гигроскопичен – склонен впитывать в себя и удерживать влагу, что может послужить причиной увеличения его теплопроводности и преждевременного разрушения прилегающих слоёв кирпича.

Кладка трёхслойных стен

Кладка стены с утеплением выполняется в несколько этапов.

1. Кладка внутренней стены. Производится по тем же технологиям, что и кладка обычной несущей стены из полнотелого кирпича, либо строительных блоков. В зависимости от минимальных зимних температур может иметь толщину в 1 или 1,5 кирпича.
2. Кладка внешней стены с облицовкой. Выполняется таким образом, чтобы между ней и внутренней стеной оставался зазор, необходимый для укладки или засыпки утеплителя — колодец. Между собой 2 стены могут соединяться либо связями из анкерных болтов и арматуры, либо кирпичной перевязкой, осуществляемой через определённые промежутки.
3. Гидроизоляция нужна для защиты утеплителя от сырости, так как полностью предотвратить поступление влаги сквозь кирпич невозможно.
4. Заполнение колодцев засыпным утеплителем производится по достижении стен высоты 0,8 – 1 м. Листовой и рулонный утеплитель крепится к внутренней стене при помощи дюбелей-грибов с широкой пластиковой шляпкой, после чего он закрывается внешней облицовочной кладкой.

Для сооружения гидроизоляционного слоя не рекомендуется применять «глухие» материалы, такие как рубероид. Это исключит возможность свободного газообмена между внешней средой и внутренними помещениями дома. Во внешней стене через каждые 0,5 – 1 м следует оставлять вентиляционные продухи – незаполненные раствором вертикальные швы между кирпичами.

Трёхслойная кладка кирпича позволяет решить множество проблем, возникающих при эксплуатации жилья в зимнее время. Процесс возведения таких стен показан на представленном ниже видео.

Как утеплить щели (продухи) между кирпичом и блоком в уже построенном доме? При более точном рассмотрении стен было обнаружено отсутствие утеплителя между пеноблоком и кирпичом. Можно ли использовать жидкий пеноизол? Какие марки хорошие и не осыпаются при эксплуатации? К каким фирмам обратиться, чтобы не быть обманутым?

вот наш дом

Вот вроде нашла)
С сайта Авито, предложение услуг.

Утепление и шумоизоляция (звукоизоляция) домов, коттеджей, производственных помещений,
гаражей и емкостей напылением и заливкой пенополиуретана.
ППУ обладает следующими свойствами:
-обладает высокой механической прочностью, тепло- и морозостойкостью(от-100до+150 °С)
-долговечен (срок эксплуатации ППУ превышает 30 лет с полным сохранением всех свойств)
-устойчив к воздействию влаги (поглощение по массе составляет всего 2%)
-имеет высокую и долговечную адгезию практически ко всем строительным материалам
-не подвержен воздействию микроорганизмов, плесени и грибков, не гниет
-обеспечивает антикоррозийную защиту (за счет прекращения доступа кислорода и влаги к поверхности)
У нас заказывают:
— комплексное утепление дома от фундамента до крыши;
— звукоизоляция и теплоизоляция стен и перекрытий;
— утепление мансард и чердаков домов;
— теплоизоляцию крыш гаражей и производственных помещений;
— утепление стен изнутри и снаружи;
— утепление полов снизу и сверху.
— теплоизоляцию фундаментов.
Утепление пенополиуретаном методом напыления и заливки в Тольятти, Самаре, Димитровграде, Ульяновске
Утепление Ангара
Утепление Павильона
Утепление Склада
Утепление Цеха
Утепление Каркасного Дома
Утепление Срубового Дома
Утепление Брусового Дома
Утепление Чердака
Утепление Потолка
Утепление Пола
Утепление Балкона, Лоджии
Утепление Подьезда
Утепление Гаража
Утепление Резервуаров
Утепление Трубопроводов
Утепление Фургонов и Кунгунов
Утепление Судов

ТАБЛИЦА СРАВНЕНИЯ
40 мм ппу = 2156 мм бетон
40 мм ппу = 1728 мм кирпич
40 мм ппу = 652 мм газобетон
40 мм ппу = 300 мм базальтовая мин. плита
40 мм ппу = 250 мм минеральная вата (минвата)
40 мм ппу = 183 мм пенопласт
40 мм ппу = 151 мм экструдированный пенополистирол

Пожалуйста, оставьте комментарий

Добавить комментарий к записи

Смотрите все материалы про кирпичные дома: Смотреть все

Грамотное утепление дома из кирпича изнутри своими руками – задача, которую предстоит решать после возведения стен. Понимание теоретических основ процесса – залог успешного его выполнения. Собранный за долгие годы опыт аналогичных работ позволил мастерам вывести два принципа. Ими следует руководствоваться при работе с утеплителями и сопутствующими материалами.

Паропроницаемость

В жилом здании паропроницаемость стен должна увеличиваться в направлении улицы. Главная причина кроется и разной влажности зимой внутри дома и снаружи. Причина высокой влажности в доме следующие:

1. В доме живут люди, которые дышат, готовят пищу, моют полы и посуду, стирают. Все эти привычные операции делают воздух более влажным. А при закрытых окнах обмен воздуха затруднен и осуществляется лишь силами вентиляционной системы.
2. Из курса физики мы знаем, что нагретый воздух способен удерживать большее количество влаги по сравнению с прохладным. По этой причине происходит образование конденсата из «лишней» влаги во время остывания воздуха. Отпотевшие окна и сырость в углах здания – тому практический пример.
3. Но водяные пары уходят из дома не только через вентиляцию, но и через поры стены. Если стена снаружи более проницаема для пара, то он без труда ее проходит. В противном случае, встретив преграду, водяной пар начинает конденсироваться прямо в стене, что приводит к ее отсыреванию.

Расположение утеплителя

Если следовать инструкциям профессионалов, то утепление зданий правильно производить с наружной стороны стены. Причина тому – расположение точки росы (места конденсации пара из воздуха):

1. Дом без утеплителя. Точка росы будет располагаться в толще стены из кирпича, который будет сыреть и начинать разрушаться.
2. Утепление изнутри дома. Точка росы переместиться на внутреннюю поверхность кирпичной стены. Примерно между утеплителем и кирпичом. Следствие такого решения – ощущение сырости, появление плесени и лужи конденсированной влаги на полу помещения.
3. Утепление здания снаружи. В этом случае стена кирпичного дома окажется полностью теплой и пар будет без препятствий выходить на улицу сквозь нее, не делая ее влажной.
4. Силикатный полнотелый кирпич является более гидрофобным, чем красный. Стены из белого кирпича следует оберегать от попадания атмосферных осадков большими свесами крыши. Важно обеспечить выход водяного пара изнутри помещения.

Реальное положение вещей

Реальность такова, что не во всех случаях есть возможность провести работы по учебнику. В отдельных случаях утепление дома снаружи нельзя осуществить:

1. Строение – памятник архитектуры. Фасад необходимо оставить в нетронутом виде.
2. Верхние этажи кирпичного дома при отсутствии возможности работать на большой высоте.
3. Слишком малое расстояние между домами, которое не позволяет проводить работы по их утеплению снаружи.

Рассмотрим действия в ситуации, когда утепление снаружи здания невозможно. Каким образом своими руками утеплить стены кирпичного дома изнутри?

Главная проблема, с которой столкнутся жители дома – конденсат в нежелательных местах со всеми вытекающими. Чтобы уберечься от этой неприятности, нужно герметично изолировать стены с утеплителем от остального помещения.

Существуют два способа выполнения этой задачи своими руками:

1. При выборе утеплителя стоит отдать предпочтение материалу с очень низкой проницаемостью для водяного пара. Из распространенных вариантов можно выделить пенофол и экструдированный пенополистирол. Сторона с фольгой пенофола и уплотненная поверхность пенополистирола должны смотреть внутрь комнаты. Только таким образом удастся избежать впитывание пара утеплителем.
2. Если используется минеральный или базальтовый утеплитель, то защитить их можно при помощи пароизоляции. Однако выполнять герметизацию следует с особой тщательностью: нельзя оставить ни одной возможности контакта пара с утеплителем или стеной. Пленка крепится с нахлестом, а шов проклеивается.

Утепление экструдированным пенополистиролом

У этого материала очень высокая плотность. Имея толщину от 2 до 4 см, он позволяет наклеивать его сразу на стены. Сторона утеплителя, которая смотрит внутрь помещения, в дальнейшем может подвергаться чистовой отделке (обои, декоративная штукатурка и прочее).

Однако кирпичную баню или сауну утеплять им изнутри нельзя: при высокой температуре пенополистирол выделяет опасные для здоровья вещества.

Стены кирпичного дома следует сначала правильно подготовить: выровнять и обработать антисептической грунтовкой. Она защитит стену от возникновения плесени. Крепить утеплитель лучше на клей для плитки или пенопласта. Улучшить степень сцепления с клеем поможет прокатка по материалу валиком с иголками. Наносить клей удобнее зубчатым шпателем. К стене плиты утеплителя прикладываются с минимальными зазорами. Вертикальные швы разных рядов не должны совпадать.

Использовать для крепления пенополистирола тарельчатые дюбели (которые уместны для наружного утепления) не стоит, потому что от них получаются сквозные отверстия, через которые пар может преодолеть созданный барьер. Когда клей высохнет, швы между плитами заделываются силиконовым герметиком. Цель этого одна – абсолютная герметичность.

Поверх уже можно клеить обои на клей ПВА, разбавленный водой. А если приклеить на этот же клей стеклосетку, то по ней можно наносить декоративную штукатурку.

Пенопласт и минеральная вата

Утеплить кирпичные стены дома изнутри своими руками можно и при помощи более доступных материалов, которые хорошо пропускают пар и имеют низкую плотность. Их монтируют на стену при помощи каркаса из бруска. Его толщина должна подбираться равной толщине теплоизоляционного материала, а расстояние быть на сантиметр меньше ширины плиты.

Получившуюся обрешетку заполняют плитами утеплителя враспор. У пенопласта желательно заполнить имеющиеся зазоры монтажной пеной. Поверх готовой конструкции натягивают пароизоляцию. Хорошая альтернатива пленке – пенофол толщиной в несколько миллиметров. Крепится пленка строительным степлером, все соединения ведутся внахлест, а швы проклеиваются специальным скотчем. По обрешетке делают декоративную стену из деревянной нагонки, стеновых панелей или гипсокартона.

Вопрос с утеплением бани своими руками уже затрагивался. Хорошим решением будет выполнить его минеральной ватой, а защиту от пара обеспечить плотной фольгой. Алюминиевым скотчем проклеивают все швы. Поверх этого пирога крепят вагонку из липы.

Утепление другими способами

Утеплять стен кирпичного дома изнутри штукатуркой – самый бюджетный и самый долгий путь. Это связано с тем, что наносить ее следует несколькими слоями и крепить армирующую сетку. А вот применение напыляемого пенополистирола – вариант дорогой, требующий специальной техники и навыков. Пену напыляют в пространство между деревянными брусками или направляющими из металла. Финишную отделку производят аналогично приведенным выше способам по этим брускам.

Заниматься утеплением кирпичного дома изнутри мастера не советуют. Но сделать это своими руками без плачевных последствий реально.

Оцените статью: Поделитесь с друзьями!

Слоистая кладка с утеплением PIR-плитами

В зависимости от конструкции стен дома через них теряется до 35-45% тепла. Поэтому их теплозащитные качества во многом определяют условия микроклимата помещения. Чем выше будет теплозащита стен, тем меньший поток тепла через нее будет проходить, и тем меньше будут теплопотери. Устройство стен с применением утеплителей может снизить затраты на отопление от 30 до 70%.

Несмотря на огромное разнообразие материалов для внешней отделки дома, популярным решением остается устройство декоративного слоя из облицовочного кирпича: слой внутренней кладки – выполняет несущую функцию, слой наружной кладки – декоративно-защитную, а между ними устанавливается – теплозащитный слой из утеплителя.

В отличие от однослойных стен, например, из кирпича или газобетонных блоков, слоистая кладка позволяет в разы сократить толщину стены. Так, в соответствии с действующими строительными нормами, требования к толщине стен из кирпича в Московском регионе – около 1,9 м., а толщина стены при выборе слоистой кладки составит всего 0,45 м.

Если внутреннюю кладку можно выполнить из любого материала – полнотелого кирпича, бетонных или керамзитобетонных блоков, то выбору утеплителя должно быть уделено пристальное внимание. Ведь облицовочный кирпич снаружи не позволит вам “заглянуть” внутрь стены, чтобы проверить его состояние.

Так какими свойствами должен обладать утеплитель для слоистой кладки?

Самое главное требование к утеплителю в слоистой кладке – его теплоизолирующая способность на протяжении всего срока службы дома.

Достигается это условие такими свойствами утеплителя, как:

• низкая теплопроводность
• низкое водопоглощение
• низкая паропроницаемость
• необходимая прочность

 Всеми вышеперечисленными качествами обладает PIR утеплитель для слоистой кладки PIR-плиты PIRRO – термоизоляционные плиты на основе полиизоцианурата (PIR) с закрытой системой ячеек, облицованные многослойным алюминием.



• Рекордно низкая теплопроводность. Термоизоляционные PIR-плиты PIRRO обладают одним из наименьших показателей теплопроводности среди всех современных утеплителей – λ₁₀=0,021* Вт/м·К.



• Влагостойкость. Такой PIR утеплитель для слоистой кладки – влагостойкий и не гигроскопичный материал: плиты утеплителя держат форму на протяжении всего срока службы дома и лишены недостатков волокнистых утеплителей, способных при насыщении водой терять первоначальную форму, проседать со временем, образуя незащищенные утеплителем участки стены. Также, в отличие от пенопласта, представляющего собой скрепленные шарики полистирола, и от минеральных утеплителей, представляющих собой скрепленные фенолформальдегидной смолой волокна, PIR-плита представляет собой цельное изделие, не поддающееся со временем выветриванию и потере толщины.
• Отражение тепловой энергии. PIR теплоизоляция для слоистой кладки обладает свойством отражения тепловой энергии. Летом нагретый слой облицовочного кирпича передает тепло внутренним слоям стены. Но благодаря наличию алюминиевой фольги в облицовке внешнее тепло отражается, что позволяет снизить нагрузку на систему кондиционирования дома. Облицовка из многослойного алюминия играют роль диффузионно-герметичного покрытия, обеспечивающего паро- и воздухонепроницаемость и стабильность теплофизических характеристик материала на весь срок службы.
• Экологичность. Утеплитель не содержит вредных примесей, не имеют запаха, являются химически инертным продуктом. Исключено накопление пыли, развитие популяций бактерий и возникновение плесени на поверхности плит и в зонах примыкания к конструктивным элементам. Благодаря используемому сырью и специальным облицовкам, PIR-плиты для утепления слоистой кладки не позволяют грызунам и насекомым создавать зоны популяций и обитания.
• Высокая прочность. Теплоизоляция характеризуется значительными прочностными характеристиками при малом весе. Вес плиты толщиной 100 мм составляет всего 3,1 кг на метр квадратный.
• Пожаробезопасность. PIR утеплитель для слоистой кладки – огнестойкий материал в силу своей специальной формулы. Закрытая пористая структура PIR-изоляции препятствует горению полимеров, позволяя им лишь обугливаться при воздействии пламени. PIR не поддерживает горение, не распространяет пламя, не плавится и не образует горящих капель расплава.

Технические характеристики PIR-плит PirroУниверсал

Показатели	Значения
Теплопроводность, λ10	0,023 Вт/м·К
Плотность	31 ± 2 кг/м3
Прочность на сжатие при 10% деформации	≥120 кПа
Прочность при изгибе	≥350 кПа
Водопоглощение при полном погружении	< 1,0 %
Температурный диапазон эксплуатации	– 70ºC +120ºC
Торцевание по периметру	“четверть” без профилировки
Размеры	1200 х 600 мм
Стандартная толщина	30, 50 мм

Технические характеристики PIR-плит PirroТермо

Показатели	Значения
Теплопроводность, λ10	0,023 Вт/м·К
Плотность	31 ± 2 кг/м3
Прочность на сжатие при 10% деформации	≥120 кПа
Прочность при изгибе	≥350 кПа
Водопоглощение при полном погружении	< 1,0 %
Температурный диапазон эксплуатации	– 70ºC +120ºC
Торцевание по периметру	“четверть” без профилировки
Размеры	1200 х 600 мм
Стандартная толщина	30, 50 мм

Технические характеристики PIR-плит PirroUniversal

Показатели	Значения
Теплопроводность, λ10	0,021* Вт/м·К *Теплопроводность  измерена в течение 24 часов с момента выпуска продукции.
Плотность	31 ± 2 кг/м3
Прочность на сжатие при 10% деформации	≥120 кПа для толщин до 40 мм ≥150 кПа для толщин свыше 50 мм
Прочность при изгибе	≥350 кПа
Прочность при растяжении	≥80 кПа для толщин до 50 мм ≥60 кПа для толщин свыше 60 мм
Водопоглощение при полном погружении	< 1,0 %
Коэффициент паропроницаемости PIR	0,026 мг/м·ч·Па
Температурный диапазон эксплуатации	-70ºC +120ºC
Группа горючести	Г4
Торцевание по периметру	“шип-паз”, “четверть” без профилировки
Размеры	1200 х 1200 1200 х 2400 мм
Стандартная толщина	30 – 150, с шагом 10 мм

Технические характеристики PIR-плит PirroMembrane

Показатели	Значения
Теплопроводность, λ10	0,021* Вт/м·К *Теплопроводность  измерена в течение 24 часов с момента выпуска продукции.
Плотность	31 ± 2 кг/м3
Прочность на сжатие при 10% деформации	≥120 кПа для толщин до 40 мм ≥150 кПа для толщин свыше 50 мм
Прочность при изгибе	≥350 кПа
Прочность при растяжении	≥80 кПа для толщин до 50 мм ≥60 кПа для толщин свыше 60 мм
Водопоглощение при полном погружении	< 1,0 %
Коэффициент паропроницаемости PIR	0,026 мг/м·ч·Па
Температурный диапазон эксплуатации	– 70ºC +120ºC
Группа горючести	Г1
Торцевание по периметру	“шип-паз”  “четверть” без профилировки
Размеры	1200 х 1200 1200 х 2400 1200 х 3000 мм
Стандартная толщина	30 – 150, с шагом 10 мм

Перед устройством слоистой кладки необходимо выполнить горизонтальную гидроизоляцию. Она защитит слои стены от капиллярной влаги, поднимающейся по фундаменту. Как и в любой строительной конструкции, в слоистой кладке при определенной температуре стены и влажности наружного воздуха возможно образование конденсата – сконденсированных водяных паров. В слоистой кладке местом возможного появления конденсата является внешняя поверхность утеплителя. Для исключения этого явления между облицовочным слоем и утеплителем предусматривают воздушную прослойку 2-3 см. При этом в нижнем и верхнем ряду кладки оставляют продухи – незаполненные раствором швы между соседними кирпичами. Таким образом, в воздушной прослойке образуется движение воздуха, который выводит из нее водяные пары на улицу. При этом облицовочный слой остается сухим, особенно в основании, а также увеличивается долговечность всей стены.

Для утепления используются PIR-плиты PirroUniversal/PirroУниверсал и PirroMembrane/PirroТермо размером 1200х600 мм. Они устанавливаются между внутренним и наружным слоями стены в процессе ее возведения. Фиксация и крепление плит осуществляется с помощью гибких связей, выполненных из оцинкованной или коррозионностойкой стали, и обеспечивающих совместность работы слоев стены. Комплект гибкой связи должен включать гибкую металлическую связь и полимерную шайбу-фиксатор. Стеклопластиковая гибкая связь не создает мостиков холода и позволяет дополнительно уменьшить толщину утеплителя на 10-15%.

Последовательность работ по типовому фрагменту участка стены высотой 600 мм:

Утепление слоистой кирпичной кладки следует начинать с отметки, расположенной ниже уровня чистого пола первого этажа на 200 мм, как для решений с полами по грунту, так и для решений с полами над холодным подвалом. Это несложное мероприятие исключит повышенные теплопотери в месте сопряжения стены с полом.

Первый ряд PIR-плит PIR-плиты PirroUniversal/PirroУниверсал или PirroMembrane/PirroТермо устанавливается на гидроизоляцию. В нижнем ряду кирпичной кладки с шагом 800-1500 мм выполняются продухи (продухи можно декорировать, используя щелевые проветриватели или установив отлив цоколя выше первого ряда кладки).

Возведение слоистой кладки выполняется по всем слоям одновременно, без применения строительных лесов. Отставание в устройстве наружного облицовочного слоя должно составлять не более высоты одного ряда внутреннего слоя стены. Размеры применяемой PIR-плиты – 1200х600 мм, при этом плиту располагают длинной стороной по горизонтали.

Количество гибких связей определяется из расчета несущей способности стены (марки раствора и кирпича) и в среднем составляет 3-4 шт./м.кв.

• 1 шаг

  Производят установку гибкой связи прокалыванием плиты на отметке будущего растворного шва ранее выполненной кладки слоя облицовочного кирпича.

• 2 шаг

  Устанавливают 1 слой кладки внутреннего несущего слоя стены. При этом выпуск гибкой связи уходит в заделку. Если швы несущего и облицовочного слоев стены не совпадают более чем на 20мм, то связь заводят в вертикальный шов несущего слоя.

• 3 шаг

  Установка на связь распорной шайбы, для прижима плиты утеплителя к внутреннему слою стены.

• 4 шаг

  Устройство слоистой кладки облицовочного слоя стены на высоту 600мм (8 рядов кирпича). При этом установленная по п.1 гибкая связь уходит в заделку.

• 5 шаг

  Установка PIR-плиты PIRRO на шип или в четверть ниже закрепленной плиты.

• 6 шаг

  Устройство кладки внутреннего слоя до высоты, не превышающей верх установленной плиты. Далее операции повторяются.

Рекомендации по монтажу

Технология утепления фасада дома методом слоистой кладки.

• Во время установки блоков при слоистой кладке следует принять меры, предотвращающие попадание раствора в воздушное пространство между PIR-плитами PIRRO и стеной из фасадного кирпича.
• В процессе работы следует обращать внимание на плотность стыковки плит по всем торцам, а также контролировать плотное примыкание плит к поверхности внутреннего несущего слоя стены.
• В случае неотапливаемого чердака при утеплении его фронтонов PIR-плиты PIRRO должны быть установлены на уровень, превышающий уровень пола чердачного перекрытия как минимум на 200 мм.

кирпичей или штукатурка? – Охотник за камнями

Не можете выбрать кирпич или рендер? Это обычная головоломка. Кирпичи являются традиционными и имеют вневременную привлекательность, в то время как штукатурка, несомненно, современна и является популярным способом мгновенно преобразить дом.

Независимо от того, строите ли вы с нуля, планируете расширение или хотите освежить фасад, выбор между кирпичом и рендерингом может быть трудным решением. Оба служат своей функции защиты дома от непогоды, обладая одинаково высокой огнестойкостью, звукоизоляцией и защитой от вредителей.Но есть некоторые ключевые характеристики, которые могут немного облегчить ваше решение.

Строительство дома или пристройки с помощью Render

Прогуляйтесь по любой улице Великобритании, и вы, вероятно, заметите, что у каждого второго дома есть визуализированный фасад, от гладких белых викторианских террас до гальки в стиле Тюдоров. Визуализация подразумевает нанесение цемента на кирпичную или бетонную стену и была популярна по всей Европе на протяжении веков – вспомните колониальную испанскую архитектуру и сверкающие белые виллы в Греции.

Хотя рендеринг внешних стен вызывает восхищение у многих, есть несколько очевидных причин, почему это не всем нравится. Как и в случае любого серьезного обязательства, связанного с вашим домом, важно понимать преимущества и недостатки рендеринга:

Преимущества

• Универсальность: Многие домовладельцы предпочитают визуализировать весь свой дом или отдельные элементы в эстетических целях. Render доступен в широком диапазоне цветов и дизайнов, что делает его эффективным способом быстро освежить ваш дом.В зависимости от того, какой образ вам нужен, покрытие может быть текстурированным или гладким, тонким или гладким, натуральным или цветным, а также пигментированным или окрашенным.

• Предотвращает попадание влаги: Штукатурка обеспечивает дополнительный слой защиты от проникновения влаги, что особенно важно для старых домов с массивными стенами. Если влага проникает в твердую стену, ваш дом столкнется с целым рядом проблем: от гниющих плинтусов и окрашенной штукатурки до покрытых плесенью ковров.Но будьте осторожны, нанесение рендера поверх существующей влажности только усугубит ситуацию. Большинство новых свойств имеют стенки полости, которые менее уязвимы для этой проблемы.

• Улучшает термозащиту: штукатурка , особенно окрашенная в светлый цвет, обеспечивает дополнительный слой изоляции, улучшающий тепловые характеристики вашего дома. Кроме того, если вы планируете установить внешнюю изоляцию на своей собственности, рендеринг в то же время может быть рентабельным.

Недостатки

• Дорого: Использование бетонных блоков и штукатурки обычно считается менее дорогостоящим, чем традиционный кирпич, особенно для новых построек. Однако рендеринг существующего дома может оказаться довольно дорогостоящим. Внешний рендеринг начинается примерно с 60 фунтов стерлингов за квадратный метр, поэтому типичный двухквартирный дом с тремя спальнями будет стоить не менее 4800 фунтов стерлингов. Не говоря уже о дополнительных расходах на профессиональное нанесение, покраску и особенно техническое обслуживание.Если в вашем доме еще нет внешней изоляции стен, штукатурка обойдется вам примерно в 100 фунтов стерлингов за квадратный метр.

• Прибыльность: Если вы планируете продать свой дом или это инвестиционная недвижимость, вам действительно нужно подумать, является ли рендеринг разумным выбором. Будет ли это увеличивать стоимость собственности? Если да, то действительно ли затраты окупаются? Местный агент по недвижимости может предложить более выгодные способы повышения стоимости вашего дома, обеспечивая при этом его привлекательность для более широкого рынка.Например, покраска отделки или уборка сада могут придать кирпичному дому уличную привлекательность, необходимую для повышения продажной цены.

• Высокое обслуживание: Окрашенные стены более уязвимы к атмосферным воздействиям, которые со временем вызывают выцветание и появление пятен. Чтобы ваши внешние стены выглядели свежими, вам нужно перекрашивать каждые 10-15 лет. Первый слой на недавно построенном доме обойдется вам от 850 до 1500 фунтов стерлингов, в то время как обновление ваших стен будет стоить от 650 до 1200 фунтов стерлингов.Следует также отметить, что стены в общественных местах, особенно в коммерческих зданиях, являются главными мишенями для граффити.

• Растрескивание: Сила вашего рендеринга будет зависеть от типа используемого рендера и метода нанесения. Однако все штукатурки (силиконовые, акриловые и минеральные) имеют тенденцию к образованию микротрещин, особенно если лежащая под ним кирпичная кладка старая или влажная во время нанесения. Влага может проникать в стены, замерзать и расширяться, выдувая поверхность штукатурки и обнажая участки кирпича под ней.Ремонт небольших участков размером до 0,5 м² стоит около 70 фунтов стерлингов. Как правило, это требует удаления старой штукатурки, зачистки стыков, очистки стены и затем нанесения двух слоев штукатурки.

• Разрешение на планирование: В зависимости от местоположения вашей собственности и типа здания вам может потребоваться разрешение на планирование перед отрисовкой внутренних или внешних стен. Если вы живете в здании, внесенном в список памятников архитектуры, это абсолютно точно. Точно так же, если ваша собственность входит в охраняемую зону, национальный парк или зону выдающейся природной красоты, вы должны подать заявление на разрешение, прежде чем выполнять отделку фасада вашего дома.За пределами этих областей рендеринг разрешен без предварительного разрешения при условии, что материалы внешне похожи на материалы, использованные в исходной конструкции, и не будут конфликтовать без соседей.

Строительство дома или пристройки из кирпича

Кирпич – один из старейших строительных материалов, история которого восходит к 7500 году до нашей эры. Существует множество различных типов, которые служат разным целям, от обычных кирпичей из обожженной глины, используемых для наружных кладок стен, до силикатных кирпичей для скрытых стен и инженерных кирпичей, построенных специально для несения нагрузки.

Разберем достоинства и недостатки кирпича для декоративных фасадов:

Преимущества

• Универсальность: Благодаря прогрессу в производстве скромный кирпич теперь доступен в широком разнообразии цветов, текстур и отделок. Вы можете выбрать классическую элегантность традиционного красного кирпича или современную изысканность симметричного остекления. Если вы ищете эффектный современный дом, вы также можете раздвинуть границы с помощью ярких узоров и текстур.

• Низкие эксплуатационные расходы: Кирпич – один из самых неприхотливых строительных материалов на рынке. Кирпичам не нужна краска или герметик, чтобы сохранить их внешний вид, долговечность и устойчивость к атмосферным воздействиям. Даже по прошествии 50 лет хорошо сделанная каменная стена останется прочной и относительно не требует ухода.

• Надежные инвестиции: Кирпичи дороги, однако, как самый востребованный и заслуживающий доверия строительный материал в мире, они представляют собой надежное вложение с неизменно высокой стоимостью при перепродаже.Кирпичи не только окупаются в долгосрочной перспективе, но и приносят прибыль в краткосрочной перспективе, поскольку они не требуют особого обслуживания и энергоэффективны.

• Экологичность: Кирпич, изготовленный из минералов и богатой природой глины, является экологически чистым строительным материалом с долгим сроком службы. В отличие от оштукатуренных стен, кирпичи легко перерабатываются. Глиняные кирпичи часто восстанавливают после сноса здания и повторно используют в качестве кирпича или измельчают для черепицы, дорожек и дорожных покрытий.

• Timeless: Поскольку кирпичи существуют уже сотни лет, их эстетическая привлекательность сохраняется все это время, а это означает меньший риск для вашей собственности, которая будет ниже цениться в будущем из-за меняющихся тенденций в отношении других облицовочных материалов.

Недостатки

• Выкрашивание: Каменная кладка не склонна к образованию трещин, как оштукатуренные стены, но в редких случаях может быть повреждена водой. Когда влага от дождя, талого снега или даже почвы попадает в кирпичи, они могут замерзнуть и оттаять, что приведет к растрескиванию.Отслаивание начинается с небольших трещин, которые перерастают в более крупные и в конечном итоге приводят к растрескиванию. К счастью, отслоение можно предотвратить с помощью высококачественной дренажной системы и воздухопроницаемых герметиков. Также легко ремонтируется. Опытный каменщик может решить эту проблему, удалив поврежденные кирпичи и заменив их хорошо подобранными кирпичами и раствором.

• Дорого: Кирпичи производятся по всей Великобритании и доступны по конкурентоспособным ценам, особенно через нашу собственную службу коммерческого предложения кирпича.Однако строительство из кирпича обычно считается более дорогим из-за необходимости в большем количестве строительных материалов. Бетонные блоки, используемые при рендеринге, больше, чем глиняные кирпичи, поэтому для каждого используемого бетонного блока обычно требуется шесть кирпичей. Ориентировочно, кирпичи обычно составляют около 5% от новой постройки (11 000 фунтов стерлингов). Стоимость кирпича может варьироваться от 300 фунтов стерлингов за 1000 до более 1200 фунтов стерлингов за тысячу в зависимости от производственного процесса и спроса на момент покупки.

• Изоляция: Дома из каменной кладки, если они не построены с использованием двойных кирпичных стен, не обеспечивают такой же теплоизоляции, как оштукатуренные стены.Поскольку бетонные блоки больше, чем обычные глиняные кирпичи, они имеют пустотелую сердцевину, что улучшает их изоляционные свойства. Тепловое сопротивление дополнительно усиливается штукатуркой.

• Matching Bricks: Попытка найти точное соответствие существующему кирпичу оказалась сложной задачей. Однако несовпадающие кирпичи уходят в прошлое. Если вам нужно отремонтировать существующую стену или вы планируете пристройку, мы быстро найдем идеальное сочетание для бесшовной отделки; точный кирпич, где это возможно, или идеальное решение, где нет.

Прилипает к кирпичу?

Если вы решили, что рендеринг не для вас, следующий шаг – найти идеальный кирпич для вашего проекта. В Brickhunter мы работаем с более чем 10 000 поставщиков кирпича, чтобы предложить наиболее полную в Великобритании услугу по подбору и подбору кирпича. Просто заполните нашу форму выбора кирпича или пройдите наш процесс подбора кирпича, и мы проведем вас через этот процесс!

Как утеплить кирпичную стену внутри?

Наиболее эффективным вариантом для утепления двойных кирпичных стен является использование насоса в насыпной изоляции стен .Этот продукт устанавливается путем сверления отверстий в стене между кирпичами и закачивания изоляции в существующую полость стены . Когда работа закончена, ямки засыпаются раствором.

Нажмите, чтобы увидеть полный ответ

Кроме того, нужна ли изоляция кирпичным стенам?

Кирпич шпон стал нормой, когда строительные нормы и правила стали требовать утеплитель во внешних стенах . Кирпич не совсем легкий и пушистый. Поэтому это не очень хороший изолятор. Дом из фанеры из кирпича на самом деле представляет собой деревянный каркасный дом, в котором полость между стойками в стене может быть изолированной .

Кроме того, в кирпичных домах зимой холоднее? С дополнительной изоляцией, кирпичных дома действительно поддерживают на более низкие, температуры, чем здания, построенные из более легких материалов. Когда наступает зима , внутренняя часть стены из кирпича активно поглощает и перераспределяет тепло обратно внутри вашего дома , помогая сохранять его теплее.

В связи с этим, как изолировать существующую внутреннюю стену?

При выполнении этого снаружи работа включает удаление некоторых сайдинговых панелей, чтобы можно было просверлить большие отверстия в обшивке в верхней части полостей для стоек стены . Затем установщики используют специальное оборудование, чтобы вдувать стекловолокно или изоляцию из целлюлозы через отверстия в полости.

Как утеплить сплошную кирпичную стену?

Чтобы изолировать сплошные стены снаружи, слой изоляционного материала необходимо прикрепить к стенам с помощью клея, а затем покрыть цементом или облицовкой.И то, и другое изменит внешний вид вашего дома, поэтому для многих домовладельцев это менее привлекательно, чем изоляция изнутри, чем .

Эти кирпичи могут изменить правила игры для изоляции

Краткое описание погружения:

• Швейцарские ученые из исследовательской группы Empa создали новый изоляционный кирпич, который, по данным Американского общества инженеров-механиков, позволит стенам отводить тепло в восемь раз лучше, чем стены, построенные из стандартных глиняных и сланцевых кирпичей.
• Кирпичи заполнены аэрогелем, легким промышленным материалом, сделанным из геля, в котором газ заменяет жидкий компонент геля. Традиционная кирпичная стена должна быть более 6 футов в глубину, чтобы достичь тех же изоляционных свойств, что и стена из аэрокирпича глубиной 8 дюймов. Стена из перлитового кирпича должна быть на 35% толще, чем стена из аэрокирпича.
• Аэрогель использовался в скафандрах НАСА и других изоляционных материалах, хотя аэрогель, используемый для заполнения кирпичей, имеет более густую пастообразную консистенцию.

Анализ погружений:

Строительные материалы и технологические инновации продолжают опираться на идеи других отраслей, в том числе НАСА. НАСА, по сути, поощряет технологические инновации в строительстве посредством своей программы Centennial Challenge, третья фаза которой в настоящее время находится в стадии реализации. Конкурс трехмерной печати среды обитания побуждает участников создавать технологии, которые могли бы создавать убежища на Марсе с использованием трехмерной печати и / или переработанных материалов.

В начале прошлого года исследователи НАСА разработали для Марса концептуальное жилище в форме пончика, которое могло бы функционировать в течение нескольких лет.Окруженный внешней оболочкой из твердого льда, обеспечивающей изоляционные свойства и защиту от радиации, живой тор мог быть собран роботами до прибытия астронавтов на планету.

Даже пищевая промышленность влияет на строительство – в частности, органические пищевые отходы. В 2017 году инженерная компания Arup предложила превратить органические отходы в строительные материалы для эффективного использования ресурсов и поддержки экономики замкнутого цикла. 60 миллионов тонн пищевых отходов ежегодно могут помочь обуздать U.S. Строительная промышленность ежегодно 534 миллиона тонн отходов. Материальные замены могут включать небоскребы из грибов, ковры из бананов и стены из кукурузы и пшеницы.

Сами строительные материалы также могут быть переработаны для уменьшения общего количества отходов. Согласно недавнему отчету Transparency Market Research, к 2025 году объем отходов в отрасли увеличится почти вдвое и составит 2,2 миллиарда тонн, при этом Северная Америка будет вторым по величине производителем отходов. Такие компании, как AeroAggregates LLC, которая принимает бывшие в употреблении стеклянные отходы смешанного использования и перерабатывает их в пеностекло, используют то, что они могут делать с переработанными материалами.

Плюсы и минусы кирпичных внутренних стен

Открытая кирпичная стена в доме может передать ощущение тепла и характера и добавить текстуру большому пустому пространству. Это также может быть источником разочарования. Несмотря на прочность, открытые кирпичи и раствор могут отслаиваться и крошиться и требуют большего ухода, чем оштукатуренные стены или стены из гипсокартона. Если вы собираетесь открыть скрытую кирпичную стену или купить или арендовать дом с кирпичными внутренними стенами, эти советы должны помочь вам решить, подходит ли вам открытый кирпич.

История кирпича

Использование кирпича для строительных конструкций датируется 7000 годом до нашей эры. Ранние кирпичи были не более чем глиняными квадратами, высушенными на солнце. Использование огня для сушки кирпичей ускорило процесс, а также сделало кирпичи более устойчивыми к суровой погоде. Обожженные кирпичи также хорошо поглощали тепло от солнца в течение дня и выделяли его после захода солнца.

Сегодня кирпич обычно делают из глины и сланца, которые затем обжигают в печи.В результате получается прочный блок, из которого можно возводить стены и многоэтажные конструкции. Многие школы, медицинские учреждения и правительственные здания построены из кирпича. Когда-то большинство домовладельцев для строительства домов предпочитали кирпич. Чтобы избежать индустриального вида, в большинстве кирпичных домов внутренние стены из обрешетки и штукатурки создают гладкий и законченный вид. Поскольку строители знали, что внутренние стены будут замаскированы, они часто использовали кирпич худшего качества для внутренней отделки дома. У этих кирпичей было больше всего дефектов, и они были не так эстетичны, как внешние кирпичи.

Учитывая тенденции в дизайне интерьера, в которых особое внимание уделяется промышленному и производственному духу, многие домовладельцы предпочитают снимать стареющие обрешетки и оштукатуренные стены, а не ремонтировать их. Кирпичная стена придает интерьеру характер и мгновенно становится центром внимания в комнате. Открытые кирпичные стены особенно популярны в современных лофтах и ​​могут добавить грубого шарма спальне, гостиной или кухне.

Плюсы кирпичных внутренних стен

Очарование

Помимо поддержки вашего дома, открытая внутренняя кирпичная стена является фантастическим фокусом.Нет двух одинаковых кирпичей, и тот факт, что кирпичи все еще нужно аккуратно укладывать вручную, добавляет истории и очарования строительства кирпичных стен. Сколы и изъяны делают стену еще интереснее.

Текстура

Кирпичи загружены текстурой. Текстура – важный элемент дизайна интерьера, способный быстро задать настроение комнате. Любой объект с грубой текстурой отражает меньше света и придает комнате теплее.Текстура также добавляет вес объекту, что может помочь создать уютную атмосферу. Помимо визуальной текстуры, кирпичная стена имеет тактильную привлекательность, что объясняет, почему людям нравится водить руками по шероховатой поверхности.

Промышленный шик

Промышленный дизайн интерьера – это все, что нужно для того, чтобы с гордостью продемонстрировать особенности, которые большинство домов стараются скрыть. Открытые трубы и воздуховоды, много деревянных и металлических поверхностей, полированный и неполированный бетон.Ничто так не говорит о «индустриальном шике», как открытая кирпичная стена.

Жесткий

Кирпичная стена может противостоять большим нагрузкам, чем стена из гипса или гипсокартона. Хотя он может расколоться и крошиться, небольшой удар или удар не повредит кирпичу.

Минусы кирпичных внутренних стен

Дефекты

В старых домах и строениях кирпичи на внутренних стенах не такого высокого качества, как облицовочные кирпичи снаружи дома.В большинстве планов дома внутренние стены были из обрешетки и штукатурки. Поскольку внутренние кирпичи будут скрыты, эти кирпичи часто бывают сколами, неровностями, неровностями и дефектами. Внутренние кирпичи часто закладывались учениками каменщиков, обучавшимися этому ремеслу.

Проблемы с влажностью

Кирпичи пористые, что может привести к проблемам с влажностью и появлению плесени. Колебания влажности могут сделать кирпич и раствор между кирпичами хрупкими, что может привести к растрескиванию, отслаиванию и крошению.Если у вас большая площадь оголенного кирпича, возможно, потребуется заделать стену кирпичным герметиком. Вам нужно будет заменить любой отсутствующий или крошащийся раствор и, возможно, заменить потрескавшиеся или поврежденные кирпичи перед заделкой стены.

Грязь

Любая шероховатая поверхность – магнит для грязи. Открытую кирпичную стену трудно чистить. Если кирпич не загерметизирован, он может поглотить кулинарные масла и другие загрязнители, переносимые по воздуху. Вам могут понадобиться специальные чистящие средства, чтобы не повредить раствор и поверхность кирпича.Чтобы кирпичная стена оставалась чистой, требуется нечто большее, чем просто легкое напыление.

Цвет

Сегодня кирпичи бывают разных цветов, но старые кирпичные стены, как правило, красные. Если кирпичи поблекли, они могут выглядеть скорее розовыми, чем красными. Если вы не собираетесь красить кирпичи, вы застряли в цвете стены. После покраски трудно удалить краску с кирпичной стены, не повредив кирпичи.

Энергия

Кирпичная стена не очень энергоэффективна.Большинство кирпичных стен покрывают изнутри, чтобы не только придать стене законченный вид, но и добавить теплоизоляцию и уменьшить сквозняки через зазоры в растворе. Открытие небольшой стены может не сильно повлиять на ваш счет за отопление, но обнажение большой стены или нескольких стен снизит энергоэффективность вашего дома.

Когда дело доходит до идеи дизайна интерьера, кирпичная стена может быть не вашим первым выбором. Самый современный домашний декор предназначен для современных интерьеров, а кирпичная стена определенно передает историю комнаты.Тем не менее, многие инструменты для дизайна интерьера предлагают облицовку стен из кирпича и камня, которые удивительно хорошо сочетаются с большинством современной мебели. Открытая кирпичная стена может быть хорошим сочетанием прошлого и настоящего или способом добавить индивидуальности и очарования комнате.

Изображения использованы с разрешения, любезно предоставлены Тери Олкотт, www.shutterstock.com и www.dreamstime.com

Методология изоляции улучшает характеристики кирпичного шпона

Дополнительная сборка внешней стены из кирпичного шпона / металлической стойки (BV / MS) был изобретен в Новой Англии в 1970-х годах.Этот тип системы был создан для замены более обширной подпорной стены из бетонных блоков (CMU), поскольку она устанавливается намного быстрее. Теперь новые инновации еще больше улучшили сборку.

Первоначальный дизайн содержал изоляцию из стекловолокна в пространстве стоек, а также внешнюю / внутреннюю обшивку из гипсокартона с каждой стороны стоек. Поверх наружной поверхности опорной системы стоек был установлен войлок №15 для защиты внешней обшивки из гипсокартона от влаги.Были разработаны различные кладочные стяжки, чтобы прикрепить кирпичную облицовку к стойкам. Поскольку система была новой в 1970-х годах, никаких реальных стандартов для конструкции этой настенной системы разработано не было.

Строительный кодекс и отраслевые стандарты
Чтобы помочь компенсировать отсутствие стандартов, Ассоциация кирпичной промышленности (BIA) в феврале 1987 года пересмотрела свои Технические примечания по кирпичной конструкции № 28B, стены из стальных шпилек из кирпича. для опоры стальной шпильки, если рассматривать ее отдельно при полной боковой расчетной нагрузке, должно быть от L / 600 до L / 700.Минимальное воздушное пространство было увеличено до 51 мм (2 дюйма), поэтому стяжки необходимо располагать ближе.

На каждые 0,18 м2 (2 квадратных футов) площади стены должно приходиться одна стяжка. Это связано с тем, что воздушные пространства размером 25 мм (1 дюйм) могут перекрываться каплями раствора, а влага может мигрировать внутрь здания.

В 2008 году Общество каменщиков (TMS) 402-08 / Американский институт бетона (ACI) 530-08 / Американское общество инженеров-строителей (ASCE) 5-08, Требования строительных норм и спецификации для каменных конструкций и соответствующие комментарии, выпустили новая глава «Анкерный шпон» с требованиями к кирпичной облицовке с опорными металлическими каркасами систем наружных стен.В главе говорилось:

Если анкерный шпон с основой из холодногнутого стального каркаса превышает высоту 9,1 м (30 футов) над негорючим фундаментом, вес фанеры должен поддерживаться негорючей конструкцией для каждого этажа выше предельной высоты 9,1 м. Таким образом, на каждом этаже должен быть предусмотрен непрерывный стальной угол полки выше установленного предела, чтобы поддерживать кирпичную облицовку.

Тепловые мосты на стойках
Наружные стены изначально были спроектированы с изоляцией из стекловолокна, расположенной между металлическими стойками, без изоляции на внешней поверхности стоек.Эта изоляция из войлока имела крафт-бумагу или фольгу, обращенную внутрь здания, которая должна была действовать как пароизоляция в более холодном климате. Зимой в этих регионах внешний фланец стойки подвергался воздействию холодного воздуха за облицовкой из кирпича. Внутренний фланец той же стойки подвергался воздействию теплого воздуха изнутри, что приводило к образованию тепловых мостиков на металлической стойке. Таким образом, на холодной поверхности внешнего фланца может образоваться конденсат. Эта влажность может потенциально способствовать развитию плесени внутри стеновой системы.

Одним из слабых мест системы наружных стен BV / MS являются стяжки, которые должны прикреплять кирпичную облицовку к металлическим стойкам. Все кладочные стяжки следует крепить к стальным шпилькам саморезами. Примерно две резьбы винта удерживают его во внешнем фланце 16-го калибра металлической шпильки. Тепловые перемычки могут вызвать конденсацию влаги на холодной внутренней поверхности этого внешнего фланца шпильки. Следовательно, на стыке винта и шпильки может развиться ржавчина или реакция гальванического элемента.

Через несколько лет это означает, что соединение между винтом и стойкой может ухудшиться и ослабнуть, что приведет к тому, что стяжка из кирпича и облицовка кирпича последуют его примеру. В конечном итоге это приводит к подвижкам и трещинам в горизонтальных (ложа) стыках кирпичного шпона. Трещины могут затем привести к проникновению воды через кирпичную облицовку, что может стать источником проникновения влаги внутрь здания.

Изоляция перемещается на внешнюю сторону стены
Международный строительный кодекс 2000 года (IBC), в частности раздел «Энергосбережение», включал положения, помогающие устранить тепловые мосты в местах расположения металлических стоек.Новое положение содержит минимальные требования к конструкции внешней оболочки на внешней стороне металлических стоек с жесткой изоляцией, имеющей значение R не менее R-3.

Следовательно, изоляционная плита из экструдированного полистирола (XPS) толщиной 19 мм (3⁄4 дюйма) с R-значением R-3,75 должна быть установлена ​​на внешней поверхности металлических стоек, исключая тепловые мостики в этой области. Это также может предотвратить возможность ухудшения соединения винт-металлическая шпилька. Хорошие тепловые характеристики означают, что вся изоляция находится на внешней стороне шпилек.Никакой изоляционной ваты не потребуется.

В начале 21 века были разработаны новые отраслевые стандарты для размещения изоляционной плиты XPS (R-10) толщиной 51 мм (2 дюйма) на внешней стороне стоек. В этом случае пароизоляция будет расположена между внешней обшивкой из гипсокартона без бумаги и изоляционной панелью, и пароизоляция будет действовать как воздушный барьер и барьер для влаги в одном и том же месте. Лучше всего выбрать отслаивающуюся мембрану толщиной 1 мм (40 мил), которая должна быть зажата между внешней обшивкой из гипсокартона и изоляционной панелью.Эта система наружных стен хорошо работает как в холодном, так и в жарком климате. Анализ конденсации должен помочь проверить правильность расположения пароизоляции в стеновой системе.

На строительной площадке
Во время различных авторских проверок монтажа наружных стен подрядчик по гипсокартону или кладке установил изоляционную плиту. К сожалению, во многих из этих случаев имела место небрежная установка изоляционных плит XPS. В результате пострадало значение R.

Подрядчики часто режут изоляционную плиту с помощью ручной пилы, которая иногда оставляет зазоры до 19 мм (¾ дюйма) между неровными краями плит. Некоторые из досок имели углы под углом 135 градусов, что было проблемой, если они встречались с другими досками с углами под углом 90 градусов. Когда доски соединялись таким образом, в непрерывной изоляции оставался зазор треугольной формы. В другом случае при узких оконных или дверных косяках 102 мм (4 дюйма) с двойными или тройными шпильками изоляция иногда вообще не устанавливалась (Рисунок 1).

Рисунок 1

Когда проектировщик требует установить воздушный барьер поверх внешней обшивки из гипсокартона (то есть за изоляционной панелью XPS толщиной 51 мм [2 дюйма]), эластомерное покрытие имеет низкую проницаемость, а также будет действовать как пароизоляция. Когда изоляция из минеральной ваты с фольгой с R-19 должна быть установлена ​​внутри металлических стоек, фольга, расположенная на внутренней стороне стены, будет действовать как вторая пароизоляция. Точка росы в этой стеновой системе будет располагаться между двумя пароизоляционными материалами, что должно быть подтверждено анализом конденсации как для летних, так и для зимних условий.На зимней теплой стороне этой стены (для северных климатических зон) следует установить только одну пароизоляцию.

Во многих случаях изоляционная плита была вырезана для установки стяжек. Однако после установки стяжек в этих местах осталось квадратное отверстие размером 51 мм (2 дюйма).

Все эти недостатки изоляции могут поставить под угрозу постоянную R-ценность стеновой системы. Слишком часто изоляционные плиты устанавливаются с недостаточно плотными стыками. Чтобы добиться этих плотных стыков, подрядчики должны разрезать изоляционные плиты XPS с помощью настольной циркулярной пилы.

Изолированные композитные опорные панели
Инновации для опорной внешней стены BV / MS могут быть получены на основе системы изолированных композитных опорных панелей (ICBP). ICBP имеет панели с двумя лицевыми панелями из оцинкованной стали с изоляцией из полиизоцианурата (полиизо) между ними. Доступны панели толщиной 51 мм (2 дюйма) с R-14 и толщиной 76 мм (3 дюйма) с R-21. Панели имеют ширину 813 мм (32 дюйма) с продольными (горизонтальными) стыками «гребень и паз», на которые установлены заводские прокладки.Таким образом, когда одна панель устанавливается поверх другой, продольные стыки между панелями автоматически герметизируются, обеспечивая надежную установку.

Обычно панели имеют длину 3,7 м (12 футов), хотя доступны панели длиной 6 м (20 футов). В этих изделиях только одно соединение между концом панели и стальной стойкой должно быть заделано на строительной площадке бутиловым герметиком. Г-образные стяжки следует устанавливать в горизонтальные швы между панелями шириной 812 мм (32 дюйма). Вертикальная ножка стяжки устанавливается над шпунтовой частью панели и крепится к шпильке с помощью винта, которым панель крепится к стальной шпильке.Стяжки для кладки должны быть установлены на расстоянии 406 мм (16 дюймов) по центру (oc) по вертикали, а дополнительные стяжки для кладки L-образной формы с более короткими горизонтальными ножками должны быть установлены в середине ширины панели с лентой для герметизации проникновения винта. через панель.

В качестве металлической панели наружной стены ICBP устанавливаются в качестве резервной с BV / MS, но не имеют эстетической отделки. Поскольку поверхность системы ICBP с герметичными швами не чувствительна к влаге, воздушное пространство между облицовкой кирпича и ICBP может быть уменьшено до 25 мм (1 дюйм.). Кроме того, система ICBP подходит для проектирования водосточных стен.

Одношаговая установка системы ICBP может заменить три этапа установки наружной обшивки из гипсокартона, паро-воздушных барьеров и изоляционной плиты со значительной экономией труда. Во время крупномасштабного проекта можно сократить график строительства на четыре-шесть недель с существенной экономией средств для владельца.

Один из первых крупномасштабных проектов с системой ICBP был построен к югу от Бостона.Наружные стены четырехэтажного офисного здания площадью 20 438 м2 (220 000 квадратных футов) были ограждены панелями зимой в течение 10 рабочих дней. BV / MS займет в три раза больше времени, потому что подрядчику нужны строительные леса для их установки. Кирпичный шпон был установлен с более теплой погодой в апреле.

Указание системы изолированных композитных опорных панелей упрощает монтаж опорной стены из кирпичного шпона / металлической стойки и устраняет потенциальные проблемы. Систему можно установить зимой, чтобы ограждать ограждающую конструкцию здания.Это обеспечивает экономию средств для застройщиков, особенно для крупномасштабных проектов.

Плюсы и минусы открытых кирпичных стен

Открытые кирпичные внутренние стены – одна из самых популярных тенденций домашнего дизайна прямо сейчас. Если у вас есть кирпичные стены под гипсокартоном или штукатуркой или вы планируете включить кирпичную кладку в дом новой постройки, важно знать, что у этого стиля есть свои плюсы и минусы, как и у любого другого элемента домашнего дизайна.

Имея это в виду, вот краткое изложение преимуществ и недостатков кирпичных стен, которые помогут вам сделать лучший выбор для вашей собственной жизненной ситуации.

Почему кирпичные стены могут быть разумной идеей

Открытый кирпич может быть хорошей идеей по нескольким веским причинам:

Они привлекательные

Открытые кирпичные или блочные стены могут быть чрезвычайно привлекательными и могут сделать в противном случае скучное пространство выглядеть тепло и уютно, не говоря уже об уникальности, особенно в гостиной или других часто используемых частях дома.Это особенно актуально для старых домов, поскольку обнаженный кирпич, скрытый гипсокартоном, действительно может подчеркнуть историческую атмосферу дома. Помимо стандартных стен из красного кирпича, многим нравится внешний вид стен из белого кирпича, которого можно добиться, покрасив необработанный кирпич.

Они могут сделать ваш дом привлекательным для покупателей.

Ухоженный кирпич может сделать ваш дом более привлекательным для потенциальных покупателей и, следовательно, упростить продажу вашего дома.Хотя не так много конкретных доказательств того, что обнажение кирпичных стен повышает ценность дома , это, безусловно, может больше понравиться покупателям, которые хотят более теплое и комфортное жилое пространство, чем может предложить гипсокартон или штукатурка.

Они прочные

Мои дети проделали дыры в моем гипсокартоне в трех разных случаях с тех пор, как мы купили свой дом пять лет назад. У моих друзей с кирпичными стенами в гостиных нет этой проблемы. Кирпичные стены прочны и выдерживают неправильное обращение намного лучше, чем практически любой другой строительный материал.

Потенциальные недостатки открытых кирпичных стен

С другой стороны, как и большинство дизайнерских решений, открытые кирпичные стены не подходят всем. Вот несколько вещей, которые следует учесть перед принятием решения.

Их сложнее украсить

Конечно, вы можете повесить рамы для картин и произведения искусства на открытой кирпичной стене (в частности, просверлив отверстия в растворе между кирпичами или используя зажим для кирпича), но процесс это конечно сложнее, чем с гипсокартоном или штукатуркой.Если вы любите часто менять декор стен, открытая кирпичная стена может быть не лучшим вариантом для вас. С другой стороны, открытый кирпич может стать хорошим фоном для развешивания произведений искусства, так что это не плохо для всех.

Они могут удерживать грязь и воду.

Вы захотите нанести герметик или слой акриловой краски на кирпичную стену, чтобы защитить ее от влаги и грязи. Кирпич – это пористый строительный материал, как и раствор между кирпичами, поэтому, если вы не предпримете никаких мер для их герметизации, кирпичи могут впитывать влагу и вызывать проблемы с плесенью.Они также могут задерживать грязь и их трудно чистить, не вызывая повреждения водой.

Они не энергоэффективны

Есть причина, по которой кирпичные стены в старых домах в конечном итоге были покрыты. Гипсокартон и другие материалы добавляют утеплителя. Разложив ранее облицованный кирпич на внутренних стенах, вы можете сделать свой дом гораздо менее энергоэффективным.

Альтернативы открытому кирпичу

Открытый кирпич может быть трудно, если не невозможно, добавить к существующему дому, если он еще не находится под гипсокартоном.

К счастью, существуют альтернативы обоям из искусственного кирпича, которые имитируют внешний вид кирпичных стен. И не думайте, что они будут выглядеть липкими или дешевыми – некоторые из современных изделий из кирпичных обоев имеют рельефную текстуру, и их трудно отличить от настоящих, если вы не смотрите с очень близкого расстояния.

Существуют также типы стеновых панелей из искусственного кирпича, которые выглядят как облицованный кирпич, а также облицовка из кирпича, очень похожая на настоящий кирпич.

Некоторые альтернативы кирпичу или варианты искусственного кирпича обеспечивают почти такой же вид, как и настоящие, но без некоторых недостатков. Например, вы можете использовать рельефные обои, которые выглядят как кирпич, и вам будет намного проще повесить рамы для картин.

Итоги «Миллион акров»

Открытые кирпичные стены могут быть красивым элементом дизайна в комнате или во всем доме, но они не лишены своих недостатков. Для многих домовладельцев и строителей некоторые из современных альтернатив могут выглядеть так же хорошо, но без некоторых головных болей, которые возникают из-за того, что стены сделаны из настоящего открытого кирпича.

план лабораторного исследования для определения гигротермического воздействия на существующую конструкцию и концы деревянных балок

10 Тепловые характеристики внешних ограждающих конструкций целых зданий XII Международная конференция

Brocken, H.J.P. 1998. Перенос влаги в кирпичной кладке:

Серая зона между кирпичами. Диссертация, Здание

Физика и системы, Технический университет Эйнд-

Ховен, Эйндховен, Нидерланды.

Бруннер, С.и Симмлер, Х. 2008. Оценка производительности на месте –

– оценка вакуумных изоляционных панелей в конструкции с плоской кровлей

. Вакуум 82 (7): 700–707.

Brunner, S., Tharian, PJ, Simmler, H., and Ghazi Wakili, K.

2008. Травление сфокусированным ионным пучком (FIB) для исследования

полимерных ламинатов с алюминиевым покрытием, подвергнутых нагреву

и воздействию влаги . Технология поверхностей и покрытий,

202 (24): 6054-6063.

CEN. 2007. EN 15026: 2007, Гигротермические характеристики

строительных компонентов и элементов – Оценка переноса влаги

с помощью численного моделирования.Брюссель:

Европейский комитет по стандартизации.

Hagentoft, C.-E., Kalagasidis, AS, Adl-Zarrabi, B., Roels, S.,

Carmeliet, J., Hens, H., Grunewald, J., Funk, M., Becker,

Р., Шамир, Д., Адан, О., Брокен, Х., Кумаран, К., и

Джеббар, Р. 2004. Метод оценки численных моделей дикции до

для комбинированного тепла, воздуха и влагопередача

в строительных элементах: эталоны для одно-

размерных ящиков.Journal of Thermal Envelope и

Building Science, 27 (4): 327–52. <Файлы эталонных тестов

доступны для загрузки с сайта www.byggnadsteknologi.se/

downloads.html>

Холл, C. 1977. Движение воды в пористых строительных материалах –

также – I. Теория ненасыщенного течения и ее приложения.

Строительство и окружающая среда 12 (2): 117–25.

Hammett, M. 1997. Противодействие проникновению дождя с облицовкой

Кирпичная кладка. Лондон, Великобритания: Ассоциация развития кирпича –

.

Фраунгофера IBP. 2010. WUFI 2D (версия 3.3.2) [компьютерная программа

]. Хольцкирхен, Германия: Fraunhofer IBP.

Кюнцель, Х. 1998. Влияние внутренней и внешней изоляции на

гигротермическое поведение открытых стен. Материалы

и структуры 31 (2): 99–103.

Kvande, T., and Edvardsen, K. I. 2007. Eldre yttervegger av

mur og betong. Metoder og materialer. (Старый фасадный кирпич

и бетонные стены. Методы и материалы).Building Re-

поиск Руководство по проектированию 723.308. Осло, Норвегия: SINTEF

Byggforsk.

Менсинга, П., Штраубе, Дж., И Шумахер, К. 2010. Оценка устойчивости к замерзанию-оттаиванию глиняного кирпича для внутренних

проектов модернизации теплоизоляции. Труды по тепловым характеристикам

внешних огибающих всего здания –

ings XI, Клируотер-Бич, Флорида, США, 5–9 декабря.

Морелли М., Шеффлер Г.А., Нильсен Т.Р. и Свендсен, С.

2010. Внутренняя изоляция каменных стен деревянными балками перекрытия

в условиях влажного северного климата. Труды

Тепловые характеристики внешних ограждающих конструкций

целых зданий XI, Клируотер-Бич, Флорида, США,

, 5–9 сентября.

Николай А., Дж. Грюневальд и Х. Фехнер. 2013. DELPHIN:

Программа моделирования для расчета сопряженного тепла,

влаги, воздуха, переноса загрязнителей и солей.Bauklimatik-

Дрезден, Германия.

Piaia, J.C.Z., Cheriaf, M., Rocha, J.C., and Mustelier, N.L.

2013. Измерения проникновения и утечки воды в кирпичной стене

: экспериментальные результаты и численное моделирование.

lation. Строительство и окружающая среда 61: 18–26.

Pfluger, R., Hasper, W., Schulze Darup, B., Sommer, D., и

Forstner, M. 2008. Wissenschaftlige Analyze eines auf

vorgefertigten Vakuum-Paneel-Verbundplatten beruhen-

den .Abschlussbericht (Scientific

анализ системы внутренней изоляции на основе изготовленных ранее

композитных панелей с вакуумной изоляцией. Окончательный отчет

порт). Ноймаркт, Германия: VARIOTEC GmbH &

Co.KG.

Rasmussen, TV 2010. Пост-изоляция существующих зданий

, построенных между 1850 и 1920 годами. Труды

Тепловые характеристики внешних ограждающих конструкций

Whole Buildings XI, Clearwater Beach, FL, USA, De-

ноябрь 5–9.

Штраубе, Дж., Уэно, К., и Шумахер, К. 2011. Внутренняя изоляция

облицовка каменных стен: руководство по окончательным мерам. Pre-

по сравнению с Министерством энергетики США, Управление энергетики

Эффективность и возобновляемые источники энергии.

Sveipe, E., Jelle, BP, Wegger, E., Uvsløkk, S., Grynning, S.,

Thue, JV, Time, B., and Gustavsen, A. 2011. Улучшение теплоизоляции

стены деревянного каркаса путем дооснащения

панелями вакуумной изоляции – Экспериментальные и теоретические исследования

.Журнал строительной физики 35 (2):

168–88.

Thyholt, M., Pettersen, T., Haavik, T., and Wachenfeldt,

B.J. 2009. Энергетический анализ норвежских жилищ

Stock. Подзадача A – Внутренний рабочий документ. IEA SHC

Задача 37 Расширенный ремонт жилья с помощью солнечной энергии и

Сохранение.
