Утеплитель под плитку – Утепление пола под плитку своими руками

Содержание

Тёплый пол под плитку – какой лучше выбрать: водяной, электрический? Цена и отзывы

Пол, облицованный плиткой, имеет множество положительных качеств. Это прочное и долговечное покрытие, имеет привлекательный вид и различное внешнее оформление. Но такое покрытие является холодным и не прибавляет уюта в доме.

Выход из этого положения – утепление поверхности. Керамическая плитка обладает хорошей теплопроводностью, поэтому ее нагревание от дополнительного источника тепла происходит быстро и сохраняется внутри плитки длительное время.

Важным качеством является устойчивость материала к температурным перепадам, она не боится постоянного нагрева. Существует много способов устройства теплого прогрева напольной поверхности, покрытой плиткой. Для правильного выбора надо ознакомиться с ними и решить, какой обогрев подходит для плиточного покрытия в вашем доме.

Виды и устройство

Выделяют следующие основные виды обогрева напольных покрытий:

Водяной.
Электрический.

При использовании электричества для обогревания поверхности, применяются устройства, которые отличаются способом передачи тепла. Они бывают конвекционными и инфракрасными. Носителями такой передачи тепла являются кабельные и пленочные устройства.

Поэтому электрический вид обогрева подразделяют на:

Кабельный.
Конвекционный рулонный.
Инфракрасный пленочный и в виде матов.

В основе водяного обогрева лежит прокладка под облицовочным покрытием металлопластиковых труб, по которым пропускается горячая вода. Трубы, в зависимости от характера жилища, подключаются либо к автономному отоплению частного дома, либо к общей системе, если это многоквартирный дом.

Целесообразно применение водяного обогрева пола, имеющего большую площадь, т. к. горячая вода равномерно циркулирует по всем проложенным трубам и может прогревать всю поверхность.

Для этого при монтаже часто применяют дополнительно водяной насос. Достоинством такого устройства нагрева является небольшая стоимость при эксплуатации, что окупает затраты на проведение монтажа.

Устройство водяного теплого пола

Схема водяного обогрева состоит из следующих прослоек:

Теплоизолирующий материал.
Арматурная сетка.
Металлопластиковые трубы.
Цементная стяжка.
Керамическая плитка.

При такой схеме, нагрузка на перекрытия значительно увеличивается, а особенно в старых домах они не рассчитаны на подобное дополнительное давление, поэтому применение водяного способа прогрева ограничено.

Кабельный обогрев

Принцип обогрева кабельного типа основан на нагревании экранированного кабеля, имеющего толщину до 8 мм. Нагрев происходит в результате сопротивления проводника при подаче напряжения и пропускании электрического тока.

Применяется два типа кабеля: в одножильном и двужильном исполнении. Монтаж одножильного кабеля обязательно должен совмещать начальную и конечную точку кабеля, т.е. его необходимо замкнуть.

В последнее время, используют в основном двужильный тип кабеля, для которого это требование не применяется. Обогревательный кабель укладывают параллельными рядами на расстоянии друг от друга 8-25 см под цементную стяжку, которую делают толщиной от 3 до 6 см.

Плитка кладется поверх стяжки. Устройство кабельной системы обогрева не представляет сложности, если не считать заливку стяжки, на высыхание которой требуется длительное время – до 28 дней. Зато кабельная система обеспечивает быстрый прогрев поверхности после включения.

Недостатками являются:

Значительные расходы на оплату электроэнергии.
Повышенная дополнительная нагрузка общей энергосистемы дома.
Наличие электромагнитного излучения.
Ограниченность нагрузки на пол: нельзя ставить тяжелые предметы в виде мебели, оборудования и т. д.

Рулонные системы обогрева

К рулонному виду обогрева напольной поверхности относят два вида материала:

Нагревательный мат: конвекционного и инфракрасного характера.
Инфракрасная пленка.

Нагревательные маты

Конвекционные. Маты, принцип нагревания которых основан на конвекции нагретого воздуха, являются разновидностью кабельного утепления поверхности. Особенностью таких матов является то, что кабельная система закреплена к стекловолоконной сетке. Такие тонкие маты легко крепятся к поверхности минимальным слоем стяжки, которая ложится на сетку и после высыхания плотно примыкает к поверхности основания. Допускается крепление армирующей сетки слоем плиточного клея, с помощью которого приклеивают плитку.

Инфракрасные. Обогрев напольной облицовки при помощи матов, в основе которых лежат карбоновые стержни. Они представляют также рулонный вид обогревающего материала. В отличие от конвекционных согревающих матов, они лишены подложки.

Конструкция ИК мат представляет собой параллельно расположенные упругие углеродные с добавлением серебра и графита стержни, жестко закрепленные с обеих сторон токопроводящими кабелями. Ширина – 830 мм, работают они от напряжения 220 Вт. При подключении к сети после нагрева, стержни начинают излучать в инфракрасном диапазоне волны, преобразующие энергию в тепло.

На такие маты не боясь можно ставить любую мебель, т. к. стержни обладают свойством саморегуляции, и тепло, перекрытое зоной расположения мебели, будет распределено по другим каналам.

Такие маты монтируются с обязательным проведением сверху них стяжки.

Их монтаж и стоимость самих матов обходится недешево, и это является их недостатком.

Инфракрасная пленка

Пленочный материал, обеспечивающий нагрев пола ИК излучением, представляет тонкую двойную пленку, между слоями которой расположены графитовые полоски, являющиеся проводниками.

Они соединены между собой контактами из медных сплавов с включением серебра. Вся параллельно соединенная система подключена к центральной шине, которая снабжает ее напряжением 220 Вт. При подключении к сети, полосы из графита, после равномерного прогрева, начинают излучать волны ИК спектра.

В продаже есть пленочные ИК листы, имеющие другой тип устройства. В них, нагревательным элементом служит карбоновый волоконный материал, изготовленный из пасты на основе углерода со специальными добавками. Применяются также устройства с напылением графита. Основой в этом варианте служит лавсановая прочная пленка, отличающаяся эластичностью и обладающая хорошими диэлектрическими свойствами.

Особенностью ИК излучения является нагрев непосредственно предметов, а не передача тепла через нагретый воздух, что является принципиальным отличием от конвекционного способа нагрева. Температура воздуха в помещении остается комфортной, тепло от источника инфракрасного излучения расходуется лишь на прогрев пола, что позволяет существенно экономить расход электроэнергии.

Какой материал лучше для утепления?

Самостоятельный монтаж инфракрасной пленки позволяет существенно снизить стоимость такого утепления, а малый расход электроэнергии в процессе эксплуатации делает его экономичным.

Рассмотрев все типы устройств теплого напольного покрытия, каждый сам определяет, какой из них наиболее подходит для его жилища. Под керамическое покрытие рекомендуют электрические маты, в основе которых лежит конвекционный способ обогрева.

Они легко укладываются под этот облицовочный материал и могут обойтись без проведения стяжки. Но расход электроэнергии при эксплуатации таких устройств, как и кабельной системы, значительный. При конвекционном способе передачи тепла, воздух в помещении значительно прогревается вместе с полом, что не способствует комфортному пребыванию в нем.

Другое дело, пленочное ИК утепление, хотя его не рекомендуют укладывать под керамическое покрытие, т.к. пленка плохо «дружит» с плиточным клеем и поэтому между пленкой и плиточной поверхностью необходимо прокладывать утеплитель или армирующую сетку с последующей стяжкой.

Но применение ИК пленки для утепления такого покрытия оправдано многими положительными факторами:

Он прост в монтаже и доступен к самостоятельной укладке.
Удобен в эксплуатации: равномерный прогрев, возможность замены неисправной части системы ввиду использования параллельного соединения.
В процессе работы нагревается не воздух, а предметы, сквозь которые проходят инфракрасные волны.
ИК пол не боится влаги, поэтому его можно укладывать в любом влажном помещении, где обычно устраивают облицовку напольной поверхности плиткой.

Еще одним достоинством ИК пленки является доступная цена. Ее можно подобрать исходя из потребностей каждого покупателя, т. к. выпускается множество вариаций устройства инфракрасной пленки, отличающихся ценовым уровнем.

Укладка своими руками

Схема укладки труб водяного теплого пола

Наиболее простым вариантом укладки, которую можно выполнить своими руками, является монтаж инфракрасной пленки.

Для успешного проведения укладки теплого пола требуется:

Определиться с выбором инфракрасной пленки с необходимыми параметрами нагрева, т. к. у разных видов эти показатели различны.
Приготовить нужный утеплитель под плитку, лучше выбирать твердый.
Запланировать места, куда будет уложена пленка, т. к. там не должны стоять тяжелые предметы.
Запастись необходимым инструментом и материалами: строительным и двойным скотчем, ножницами, плоскогубцами, ножом и кусачками.
С основания пола убрать мусор и загрязнения, для этого можно воспользоваться пылесосом.
С помощью уровня выровнять основание, отклонения не должны быть более 3 мм.
Уложить гидроизоляцию в виде полиэтилена или специальной мембраны толщиной не менее 50 мкм.

Правила и порядок укладки:

Разрезать пленку по намеченным пунктирным линиям на листы нужной длины.
Скрепить листы скотчем, при этом, отражающая сторона должна быть вверху.
Уложить листы в продольном направлении помещения, т. к. тогда будет меньшее количество полос и уменьшится число точек подсоединения.
Для предотвращения сдвига, полотно закрепляется на боковых кромках, не содержащих элементы, к основанию пола, при помощи двухстороннего скотча или скоб.
Полосы укладывают в один слой медным контактом вниз, не допуская перехлеста.
На срезы в месте расположения медной полосы устанавливают клеммы для обеспечения контакта.
На ближайшем от проводки месте стены устанавливают терморегулятор.
Затем, крепят провода к установленным клеммам при помощи обжатия пассатижами, предварительно оголив контактную часть. Места соединения обязательно подлежат изоляции. Для этого, используют материал из каучука, входящий в пленочный комплект. Изоляцию осуществляют с двух сторон: сверху и снизу. Провода располагают вдоль разных кромок утеплителя, не допуская перехлеста.
Закрепленные провода подключаются к терморегулятору.
Осуществляют подключение системы к сети, предварительно установив датчик температуры плиточного покрытия.
Перед укладкой плиточного материала устанавливают армирующую сетку и выполняют стяжку либо укладывают твердый утеплитель.

Отзывы

Елена. Подскажите, какой обогрев лучше применить к полу, имеющему плиточное покрытие?

Владимир отвечает:

Под плитку однозначно лучше электрический вариант. Я у родителей установил в зале кабельную систему, греет хорошо, всегда тепло. А в ванной и на кухне под плитку постелил пленку инфракрасную, кафель теплый, пока претензий нет.

househill.ru

Особенности утепления стен ванной, которые должен учесть мастер

Вряд ли кто-нибудь станет спорить с тем, что ванная комната должна быть теплой. Во-первых, водные процедуры куда приятнее принимать в тепле, а во-вторых, недостаток тепла в сочетании с повышенной влажностью ванной комнаты может способствовать образованию грибка и плесени. Для того чтобы ванная комната была по-настоящему теплой, просто установить в ней отопительные приборы будет недостаточным. Очень важно это тепло грамотно сохранить. А для этого обязательно необходимо провести такую операцию, как утепление стен в ванной комнате.

Современный строительный рынок предлагает широкий выбор материалов для утепления стен. Однако такой популярный материал как минеральная вата для ванной комнаты не вполне подходит. Во-первых, из-за своей повышенной гигроскопичности, а во-вторых, потому что ее монтаж требует установки фиксирующих профилей, которые «воруют» достаточно ощутимый объем пространства, что совершенно неприемлемо в небольших ванных комнатах. Поэтому лучшим вариантом будет использовать для утепления такие «тонкие» материалы, как пенопласт, пробка и «теплая» штукатурка.

Утепление стен пенопластом

Очень просто и при этом эффективно можно утеплить стены в ванной комнате используя листовой пенопласт. Его можно крепить к стене без дополнительной обрешетки с помощью дюбелей со специальными насадками или обычного клея для кафельной плитки. Поскольку второй вариант менее трудозатратный, более подробно рассмотрим именно его.

Кроме непосредственно пенопласта и клея для работы понадобятся несколько шпателей, строительный нож, резиновый валик, грунтовка и финишная шпаклевка для окончательной отделки.

Для удобства нанесения плиточного клея лучше использовать шпатели с зубчатыми краями.

Перед началом работ стены необходимо очистить от старого покрытия и оставшейся после него пыли и мусора. После этого стены грунтуются антисептической грунтовкой. Грунтовку рекомендуется наносить минимум в два слоя.

После высыхания грунтовки можно приступать к наклейке листов пенопласта. Для этого разведем клей для кафельной плитки в соответствии с прилагаемой к нему инструкцией.

Чтобы клей получился однородным, рекомендуется при его замешивании использовать строительный миксер.

Далее наносим клей с помощью зубчатого шпателя на листы пенопласта и приклеиваем их к стене. Учтите, что пенопласт материал достаточно хрупкий, поэтому прижимать листы необходимо аккуратно. В завершении необходимо «прокатать» приклеенный лист резиновым валиком, чтобы клей равномерно распределился по всей его поверхности.

Наклеивать пенопластовые листы необходимо от пола к потолку.

Если на верхнем участке стен целые листы пенопласта не будут помещаться, их можно без проблем уменьшить до нужного размера обычным строительным ножом.

Когда все стены оклеены пенопластом, остается его зашпаклевать. Для этого можно использовать практически любую финишную шпаклевку. Если в дальнейшем на пенопласт будет крепиться кафельная плитка, достаточно обойтись одним слоем. Если же вы собираетесь красить стены, то нужно нанести шпаклевку минимум в два слоя.

Для получения идеально гладкой поверхности рекомендуется первый слой шпаклевки сделать немного шершавым с помощью наждачной бумаги или затирочной сетки.

Пробка как утеплительный материал

Неплохим материалом для утепления стен в ванной комнате является пробковый утеплитель. Сразу стоит обратить внимание на то, что, учитывая повышенную влажность, использовать рекомендуется только утеплитель, обработанный специальной водоотталкивающей пропиткой на основе воска.

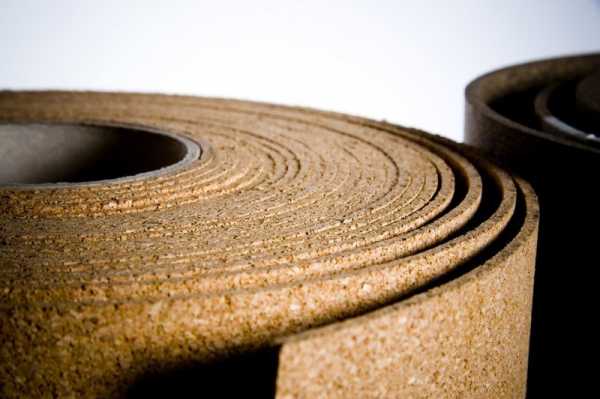

В большинстве случаев пробковый утеплитель продается в рулонах и его поклейка мало чем отличается от ппоклейки обоев, за той лишь разницей, что для пробки используется специальный клей.

Перед началом работ стены в ванной готовятся так же, как и для наклеивания пенопласта. Этот процесс включает в себя и обязательное грунтование стен. Далее рулоны утеплителя наклеиваются на стену и выравниваются с помощью резинового валика.

В отличие от листов пенопласта, пробковый утеплитель клеится от потолка к полу.

Когда комната оклеена, можно приступать к шпаклевке. Выполнятся она так же, как описано в предыдущем пункте.

«Тёплая» штукатурка (видео)

Этот вид утеплителя появился на рынке сравнительно недавно, но сразу завоевал достаточно широкую популярность у потребителей. При утеплении стен «теплой» штукатуркой отпадает необходимость в предварительном выравнивании стен, а также в их финишной шпаклевке (исключение составляет только тот случай, когда стены планируется красить). Это делает использование «теплой» штукатурки не только менее трудозатратным процессом, но и экономически выгодным.

По сути «теплая» штукатурка это смесь на основе цемента, в которую вместо песка добавлены специальные компоненты с низкой теплопроводимостью. Такими компонентами могут быть древесные опилки и целлюлоза, гранулы пенополистирола или капсулы вермикулита – минерала с низкой теплопроводимостью и малым удельным весом.

Порядок нанесения «теплой» штукатурки на стены следующий:

Поверхность стен очищается от грязи и пыли;
Наносится два слоя грунтовки;
Замешивается раствор для штукатурки. При его изготовлении рекомендуется следовать инструкции производителя.
Важно! Замешивайте раствор в количестве, который вы сможете выработать максимум за два часа.
Широким шпателем штукатурку наносят от пола к потолку

Учтите, что один слой штукатурки не должен быть толще двух сантиметров. В противном случае она под собственным весом будет сползать со стены.

После просыхания нанесенного слоя (минимум 4 часа) можно приступать к нанесению следующего. Наносить «теплую» штукатурку рекомендуется минимум в 3-4 слоя.
Когда последний слой окончательно высох можно приступать к финишной шпаклевке поверхности. Если планируется декорировать стены с помощью кафельной плитки, этот этап можно пропустить.

Подробная технология нанесения «теплой штукатурки» показана в следующем видео:

Как видите, утепление стен в ванной комнате не представляет ничего сложного и не влечет за собой чрезмерных финансовых затрат. Так что стоит потратить немного сил и средств на этот процесс, тем самым обеспечив себя теплом и комфортом. Удачного вам ремонта!

vannadecor.ru

Об утеплении полов под кафель

Добрый день.

Наиболее востребованными и современными теплоизоляционными материалами, используемыми для утепления полов под керамическую плитку, являются:

Укладка плитки на теплый пол

пенополистирол,
экструдированный пенополистирол,
пенопласт,
напыляемый пенополиуретан,
керамзит мелких и средних фракций,
перлит,
базальтовая вата.

Сначала на основание кладется гидроизоляция, затем один из приведенных теплоизоляционных материалов. Гидроизоляцией пренебрегать ни в коем случае нельзя, это один из важным слоев так называемого пирога.

А как ее правильно выполнить – читайте у нас на сайте, в тематической рубрике для Вас представлено много материалов именно по этому процессу.

Далее делается черновая стяжка, в зависимости от перепада высот пола – от 3 до 5 см. Потом можно спокойно класть кафель.

Причем, как Вы понимаете, слишком “широкой” стяжку лучше не делать – это лишняя нагрузка на основание пола.

Так же, как правильно делать стяжку – Вы можете узнать у нас, нами опубликовано несколько интересных материалов.

Кроме того, опять же, как выполнить укладку плитки грамотно и без ошибок мы тоже рассмотрели в нескольких статья, возможно, Вы для себя найдете что-то интересное.

Есть еще один современный способ утепления пола под кафель, наверное, Вы о нем слышали – это укладка теплого пола.

Честно говоря, это очень эффективный способ, тем более, в ванной комнате. Если Вы обратите внимание на ряд статей, написанных мною, то думаю, Вы без труда сможете уложить его сами.

Самые важные моменты: нужно, чтобы основа была достаточно ровной, так как Вы будете укладывать стяжку уже поверх теплого пола. Максимальная толщина бетона допускается от 4.5 до 5 см, если будет больше – затраты на электроэнергию будут значительнее.

Еще советую, после того, как раствор высохнет, обязательно загрунтовать поверхность перед укладкой плитки, так как таким образом Вы самостоятельно увеличите силу сцепки между финишным покрытием и стяжкой.

polexpert.ru

Как утеплить пол на балконе под плитку: советы эксперта

Здравствуйте! Мы недавно закончили остекление балкона, где на полу собираемся положить плитку. У нас в семье есть маленькие дети, которых не всегда удается заставить ходить в тапочках. Поэтому хотелось бы узнать, как утеплить пол на балконе под плитку, чтобы можно было ходить там босиком. Никита П.

Никита, для того чтобы правильно выполнить утепление пола под плитку на балконе, важно знать, что кафель принадлежит к числу материалов, характерной особенностью которых является высокая теплопроводность. Такой пол всегда остается прохладным, а если он оборудован на балконе, то остывает из-за бетонной плиты, которая является его основанием.

Конечно, застекленное помещение требует дополнительного утепления. Для создания в нем определенной температуры лучшим вариантом будет обустройство системы теплого пола.

Особенности утепления и правильный монтаж

Задумываясь о том, как под плитку утеплить пол на балконе, следует обратить внимание на конструктивные особенности предлагаемых изготовителями систем, разработанных и созданных для утепления полов.

Еще один важный момент – это наличие остекленного балкона снизу. Если такая конструкция существует, то объем работ, связанных с утеплением, значительно сокращается. При отсутствии такового потребуется теплоизоляция и дополнительное использование материалов для нее предназначенных. Лоджия также требует тщательной подготовки и качественного утепления пола, на который будет укладываться кафельная плитка.

Начинаются работы с подготовки поверхности бетонной плиты, которую следует тщательно очистить от загрязнений, заделать существующие сколы и трещины цементным раствором, а после этого загрунтовать. Когда грунтовка просохнет, на подготовленную поверхность нужно приклеить плиты пеноплекса, созданные специально для подобных работ. Они имеют специальный бороздки, в которые впоследствии будут укладываться трубы системы теплого пола.

Укладка плит осуществляется строго под контролем лазерного уровня, что дает возможность получить идеально ровный плацдарм для дальнейшего сооружения конструкции. Тонкости укладки теплых полов на лоджии и балконе, смотрите в этом полезном видео:

Правила размещения труб

Размещая трубки системы теплого пола, необходимо следить за тем, чтобы они не скручивались и не заламывались, в противном случае система даст течь и придется ее демонтировать.

Поверх пеноплекса можно положить влагостойкий напольный USB. На него наносят сантиметровый слой плиточного клея, частично снимают его при помощи шпателя гребенки и сразу приступают к укладке кафельной плитки. Если внизу балкона или лоджии нет, то стоит подумать о сооружении каркаса из деревянных брусков, в ячейки которого кладут минвату или другой утеплитель. Его закрывают фольгированным материалом для термоизоляции, армируют, заливают черновую стяжку.

Теперь расстилают подложку и укладывают трубки системы. Поверх этих трубок вновь заливают стяжку толщиной не более трех сантиметров, а на нее уже кладут плитку. Проверить работу конструкции, обеспечивающей отопление на балконе, стоит до заливки верхнего слоя стяжки.

balkon.expert

электрический, в стяжку, подогрев, греющий, толщина, утеплитель, класть плитку, нагревательный

Электрический подогрев пола лучше всего делать под плитку. Этот вид отопления отличается высокой теплоотдачей, его просто монтировать и у него доступная стоимость. Кабельный пол имеет высокий КПД, поэтому практически вся электрическая энергия преобразуется в тепло. Конструкция электрического пола очень простая, он состоит из кабеля, терморегулятора и датчика.

Варианты устройства, толщина

Многие люди выбирают именно кабельный теплый пол. Данный тип отопления может быть в виде кабеля или мата, в последнем провод уложен на пленку. Для него одним из лучших покрытий является керамическая плитка, так как она имеет высокую теплопроводность, поэтому эффективно передает тепло от нагретого кабеля в помещение.

Если вы решили уложить кабельный пол в квартире или доме, то лучше всего это делать на этапе строительства. В этом случае, вам все равно придется выравнивать пол, и вы сможете сразу уложить кабель.

Кабель

При укладке провода, придется делать стяжку, а она забирает от 6 до 8 см высоты комнаты, и в квартире это не всегда удобно. Кроме этого, стяжка имеет большой вес, поэтому на перекрытие создается повышенная нагрузка, что нежелательно в многоэтажных домах.

Более дешевым являются одножильный кабель, но если у вас комната имеет сложную конфигурацию, то использовать его неудобно, так как надо возвращаться к терморегулятору. Двужильный провод дороже и толще, но его концы не привязаны друг к другу, поэтому укладка проводится проще и быстрее.

Включать кабельный пол можно только после того, как стяжка полностью высохнет.

Мат

Мат представляет собой кабель, заклеенный в пленку, его толщина всего 3 мм. Это позволяет использовать такой тип обогрева в квартире, когда основание уже готово. Тогда мат крепится на плиточный клей и сразу покрывается кафелем.

Хотя с укладкой матов сможет справиться даже новичок, и они забирают минимум высоты помещения, но стоимость их будет приблизительно на 30% выше, чем у кабеля.

Какие есть виды кабелей и как проводится их расчет?

В качестве нагревательных элементов используется два вида кабеля:

Резистивный

Он имеет жилу, по которой проходит ток и электроэнергия превращается в тепло. Затем идет изоляция, оплетка и защитный слой. Роль заземления и защиты от электромагнитных волн выполняет металлическая оплетка. Данный кабель может быть одно- и двужильным.

Оба конца одножильного провода подключают в одну точку, это простой и дешевый вариант, но вокруг него образуется электромагнитное поле, с которым оплетка полностью справиться не может.

В двужильном кабеле есть токопроводящий и нагревательный кабель, они взаимно поглощают электромагнитные поля, которые создают. Все резистивные провода боятся перегрева, поэтому под мебелью их размещать нельзя;

Саморегулирующийся

Состоит из двух жил, обе они токопроводящие, разделены полимером, который нагревается. Если кабель в каком-то месте перегревается, то тепловыделение уменьшается, а на других участках он продолжает работать в обычном режиме. Главным недостатком саморегулирующегося кабеля является его высокая стоимость.

Во время расчета необходимого количества кабеля, надо учитывать не всю площадь помещения, а только полезную, то есть ту, под которой будет уложен теплый пол.

Расчет

Если кабельный пол будет выступать как основной обогрев, то на квадратный метр необходимо 160-180 Вт, а если как дополнительный, то достаточно 100-150 Вт. Зная площадь и мощность на 1 м2, вы можете определить мощность кабеля.

Нагревательный провод имеет определенную мощность на метр длины, и вы сможете легко подсчитать, сколько его вам необходимо.

Кабель продается отрезками с определенной мощностью, резать его нельзя, поэтому рассчитав необходимую мощность, вы приобретаете тот, у которого она немного выше.

Для расчета шага укладки, необходимо полезную площадь помещения в м2, умножить на 1000 и разделить на длину кабеля в метрах, вы получите шаг укладки в мм.

Последовательность монтажа

Для укладки кабельного пола вам понадобится:

- нагревательный кабель или мат;
- терморегулятор;
- датчик температуры;
- утеплитель;
- изоляционные материалы;
- зажимы;
- перфоратор;
- пассатижи;
- система защиты УЗО;
- молоток;
- зубило;
- рулетка.

Чтобы качественно уложить плитку, основание должно быть ровным и без повреждений, поэтому его выравнивают при помощи стяжки. Если используется кабель, то его необходимо укладывать в бетонную стяжку, а если маты, то их можно монтировать на плиточный клей.

Под стяжку укладывается гидроизолирующий слой и теплоизоляция, чтобы тепло шло в комнату и не распространялось вниз. Чаще всего, в качестве утеплителя используется пенофол, который с одной стороны покрыт фольгой, а с другой имеет самоклеящийся слой.

Кроме теплоизоляционной функции, этот материал еще и выступает в качестве звукоизоляции, поэтому в доме будет более уютно и комфортно. Так как в стяжку укладывается кабель, то перед ее заливкой, по периметру комнаты клеят демпферную ленту, которая не позволит покрытию расширяться и не повреждаться.

Сопротивление провода проверяют до и после его укладки.

При помощи перфоратора, в стене делают место для монтажа терморегулятора, к ней подводят заземление и силовой провод, а также делают канавку для подключения нагревательного кабеля. По предварительно выполненной схеме укладывают кабель или маты. Делают это только на полезной площади, то есть там, где не будет мебели и других стационарных предметов.

Крепление кабеля к основанию выполняется при помощи монтажного скотча. Если укладывают кабель, то он должен быть одним куском, а если маты, то их можно резать, но так, чтобы не повредить провод. Соединяют греющий и силовой электрический кабель, проверяют сопротивления и подключают к терморегулятору.

Теплые электро полы необходимо подключать к отдельному устройству защитного отключения (УЗО).

Проводится испытание системы в разных режимах, если все нормально, то кабель заливают стяжкой, а на маты можно сразу укладывать керамическую плитку.

Особенности монтажа датчика и терморегулятора

Датчик температуры фиксирует ее показатели и передает их на терморегулятор. Есть приборы под мягкое и твердое финишное покрытие. Те, которые предназначены для плитки и керамогранита, имеют большие размеры и помещены в защитную гелевую оболочку, она предохраняет датчик он негативного воздействия стяжки или клея, а также от повреждений.

Установить датчик температуры можно в коробке между греющим кабелем и терморегулятором или напрямую между ними, чаще используют последний вариант.

Для удобства использования, терморегулятор обычно размещают на высоте 50-90 см от пола и помещают в монтажную коробку. Датчик укладывают в пластиковую трубку между кабелем, который располагается на расстоянии 50-100 см. Чтобы в трубку не мог попасть раствор, ее конец закрывают. Работоспособность системы можно проверять только после того, как высохнет стяжка.

Есть терморегуляторы с встроенным датчиком температуры пола. Лучше купить устройство, в котором есть выносной и встроенный датчик.

Как класть плитку на электрический теплый пол

Монтаж керамической плитки проводится как обычно, только надо использовать клей для теплого пола. Если кабель спрятан в стяжку, то укладка плитки проводится после ее высыхания. На маты можно сразу укладывать плитку. Над греющим элементом должно быть порядка 5 мм клея, им заполняются все пустоты, для этого используют зубчатый шпатель.

Кладку плитки начинают с дальнего угла и движутся к выходу. Для получения одинаковых швов, используются пластиковые крестики. После укладки всей плитки, необходимо подождать несколько дней, чтобы клей высох и только потом можно включать теплый пол.

Особенности монтажа стержневого инфракрасного пола

Данный тип теплого пола состоит из стержней, которые между собой соединены гибкими проводами. Когда по стержням пропускают ток, они выделяют тепло. Этот тип обогрева может саморегулировать температуру, поэтому его можно использовать без терморегулятора.

Основные недостатки стрежневого инфракрасного пола: высокая стоимость и сложность подключения к электросети.

Последовательность монтажа стержневого инфракрасного пола:

создание схемы укладки;
подготовка основания;
укладка теплоизоляции;
подготовка места для датчика;
раскладывание полос и соединение кабеля согласно с составленной схемы;
фиксация полос к основанию при помощи монтажного скотча;
установка терморегулятора;
подключение датчика и кабеля к терморегулятору;
подключение терморегулятора к сети;
испытание системы;
заливка стяжки;
укладка плитки.

Для такого пола также лучшим финишным покрытием является керамическая плитка, он укладывается в стяжку, толщина которой должна быть больше 2-3 сантиметров.

Включать стержни для ускорения процесса затвердевания стяжки нельзя, так как это может привести к перегоранию нагревательных элементов из-за того, что они находятся в сырости и к растрескиванию стяжки, что снизит эффективность работы теплого пола.

Выводы

Для того чтобы самостоятельно сделать качественный и эффективный теплый электрический пол, надо строго соблюдать технологию его создания. К выполнению всех работ подходите серьезно и ответственно, учитывайте, что такой пол дорого демонтировать, поэтому его укладку необходимо проводить в соответствии с инструкцией.

Полезное видео

Теплый пол электрический под плитку видео:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

dom-s-ymom.org

Выбор утеплителя под клинкерную плитку

В Европе проблемой сохранения тепла в зданиях озаботились еще несколько десятков лет назад. Главная причина – довольно не дешевое топливо, в частности газ и электричество. В России данная тема только набирает обороты. Но уже, любое новое административное строение или многоквартирный дом в целях повышения энергоэффективности подлежит утеплению. В частном строительстве этот вопрос отдается на откуп владельца дома.

Лучший вариант утепления дома с клинкерной плиткой является «мокрый фасад». Таковым он называется в силу использования мокрых процессов. Помимо этого способа существуют еще и другие, подробнее о них читайте в наших статьях.

Разберем подробнее вопросы, такие как:

Какой вид утеплителя больше подойдет для клинкерной плитки – минеральная вата или специальный фасадный пенополистирол?
Сравним оба утеплителя и поймем преимущества и недостатки каждого.
Ответим на вопрос «будут ли стены дышать».

Немного забежим вперед, и скажем, что на сегодняшний день в России утепление частных домов в 90% случаев происходит при помощи пенополистирола ППС 16Ф (ГОСТ 15588-2014), ранее маркировался как ПСБС 25Ф. Минеральная вата в частном домостроении используется редко – порядка 10% от общего объема, ее основное применение – утепление многоквартирных домов и административных зданий.

Преимущества ППС 16Ф перед минеральной ватой

Минеральную вату производят из базальтовых горных пород (каменная вата), либо из кварцевого песка (стекловата). При изготовлении просто невозможно убрать из материала все металлические включения, которые остаются в т.ч. на поверхности минераловатных плит. Связующим для волокон выступают фенол-формальдегидные смолы, вредные для здоровья. Фенольные пятна часто выступают на уже сделанном фасаде. Т.е. сквозь декоративную штукатурку и швы между клинкерных плиток выступают темные пятна. Квалифицированные рабочие знают эти тонкости, и перед началом работ осматривают каждую минеральную плиту. Это снижает значительно снижает риск упомянутых проблем, но не решает их на 100%.
Неоднородность ваты является очень большой помехой при монтаже. На поверхности плиты встречаются небольшие бугорки – «корольки», это металлические включения. Также могут быть выпуклости, которые заполнены воздухом. Все эти неровности впоследствии могут быть причиной трещин на фасаде. В пустотах образуется влага, а бугорки от разного коэффициента линейного расширения будут увеличиваться и сжиматься, вызывая деформацию на уже готовом фасаде. Опытные монтажники знают эти нюансы, и умеют избежать нежелательных последствий. Нивелируются неровности не только умелыми руками, но и большим расходом клеевого состава.
Единственным аргументом в пользу минерального утепления является то, что это негорючий материал. Это так, ведь разрушение плиты начинает происходить после 120 мин под пламенем в несколько сот градусов. Все общественные здания подлежат утеплению именно этим материалом. В зданиях где большое скоплению людей, риск возникновения пожара намного выше, по сравнению с частным домом. Лучше перестраховаться. Но следует отметить что ППС 16Ф не поддерживает горения, а только тлеет. Тем более в замкнутом пространстве гореть не может из-за отсутствия воздуха. Риски выгорания минимальны.

Теплопроводность и паропроницаемость

ППС 16Ф – утеплитель, представляющий собой вспененный пенополистирол (не путать экструдированным пенополистиролом ЭППС) для фасадных работ, соответствует ГОСТ 15588-2014. Имеет значения теплопроводности 0,036 Вт/м*С, в соответствии с теплопроводностью плит в сухом состоянии при температуре 10 С. Значение паропроницаемости составляет 0,05 Мг/(м·ч·Па).

Каменная вата, пригодная для систем утепления фасадов мокрого типа, имеет плотность 160 кг/м3, соответствует ГОСТ 7076. Значение теплопроводности 0,042 Вт/м*С. Значение паропроницаемости 0,3 Мг/(м·ч·Па).

Как мы видим из цифр, оба утеплителя отлично держат тепло. ППС 16Ф даже лучше, ведь значение теплопроводности ниже. Что касается паропроницания, то минеральная плита в единицу времени проводит в 6 раз больше пара, чем ППС 16Ф. Нужно ли обращать на это внимание? Рассмотрим, какими принципами следует руководствоваться при подборе материалов «пирога» стены.

При утеплении должен соблюдаться один из следующих принципов:

Коэффициент сопротивления паропропусканию должен увеличиться снаружи внутрь. Т.е. несущая стена должна проводить пара меньше, чем последующие слои из утеплителя и клинкерной плитки. В домах из полнотелого кирпича и монолитного железобетона стены являются естественным барьером для пара. Использовать ППС 16Ф не страшно, ведь кирпич или бетон проводят примерно одинаковый объем пара, как и утеплитель. Поэтому данный принцип соблюдается и конденсат, в следствии разности температур и наличия водяного пара, не будет образовываться. Мизерный остаток водяного пара, преодолевший несущую стену и ППС 16Ф выйдет наружу через швы между клинкерной плиткой.

Использование же минеральной ваты повышает неоднородность системы. Т.е. когда у несущей стены низкая паропропускная способность, у ваты высокая, и у клинкера низкая – есть большой риск образования конденсата на стыке стена-утеплитель. Это происходит не сразу, но стена будет отсыревать, возможно образование грибка внутри помещения.

Также обратим внимание – при образовании влаги в минеральной плите хотя бы на 1%, увеличивается теплопроводность примерно на 10%. Это означает снижение качества материала.

Справедливости ради отметим, что процесс отсыревания, образования грибка и т.д. занимает не один и не два года. Незначительные проблемы могут появиться только через пару десятков лет, в зависимости от материалов и качества монтажа.

Зона возможного образования конденсата должна находиться в утеплителе, а не в несущей стене. В таком случае стена не будет отсыревать и разрушаться. Достигается это условие путем увеличения толщины ППС 16Ф, как правило значение составляет 150-200мм. Гранулы у утеплителя закрытые. На стыке температур если и будет происходить образование влаги на молекулярном уровне, то минимальное. Таким способом можно утеплять дома из любого материала, будь то блоки, кирпич или монолитный железобетон. Утепление стен с финишной облицовкой из клинкерной плитки выполняется в соответствии с этим принципом.

При таком способе несущая стена может быть из любого материала. Для более плотных оснований подойдет меньшая толщина утеплителя. Для газобетона и керамических блоков нужно толщину увеличивать. Узнать толщину для Вашего случая поможет строительный калькулятор. В интернете много ресурсов, где можно самостоятельно посчитать данный параметр. Если возникнут трудности с расчетами – позвоните нам и мы с радостью Вам поможем!

Клинкерная плитка имеет большую плотность, сопоставимой с железобетонным монолитом. Поэтому нужно сделать так, чтобы весь пирог стены, имел примерно одинаковые значения паропропускания. В случае использования мин.ваты добиться этого невозможно. То есть минеральная вата, как утеплитель – довольно хороший материал. Но использование его с финишной отделкой из клинкера не рекомендуется.

Отвечая на вопрос «будут ли стены дышать» можно сказать следующее

Этот вопрос не вполне корректен. В доме должна быть устроена хорошая вентиляция, приточно-вытяжная система. Ведь львиная доля водяного пара, выходит не через стены, а выводится естественным путем. Ранее этот вопрос решался сам собой через деревянные окна. В современном строительстве большинство стен не паропроницаемы, как и пластиковые окна. В «пассивных домах» стены в принципе не являются паропроницаемы по причине слишком объемного слоя утеплителя. Поэтому важен вопрос о хорошей вентиляции в доме, а не «будут ли стены дышать».

Ведь помимо стен в доме есть фундамент и крыша, окна и двери. Водяной пар не выходит сам по себе а передается теплом. Когда на улице холодно – теплый воздух будет стремиться наружу. Нужно сделать так, чтобы его прошло через стены минимальное количество. Ведь если сделать так, чтобы весь пар выходил полностью – в доме будет холодно. Решением проблемы может выступать отсутствие стен, но это скорее сарказм, чем реальный выход из ситуации. В энергоэффективных домах придерживаются принципа пароизоляции дома, но таким образом чтобы материалы были однородны. Иначе водяной пар будет «застревать» в материалах и при разнице температур выпадать влагой.

Выходит, что пар выводится наружу теплом, по причине разницы температур внутри и снаружи помещения. Вообще смысл утепления стен сводится к тому, чтобы создать паровой барьер. Вы можете построить дом из паропроницаемых материалов, например из газоблоков или дерева. Но поскольку пара будет выводиться наружу больше, дом будет холоднее. Да, теплопроводность играет значение, но всегда одного какого то одного материала – например керамических блоков не достаточно. Не достаточно чтобы удовлетворить коэффициенту сопротивления теплопередачи, от которого и зависит – как долго дом будет сохранять тепло. При расчете данного коэффициента следует учитывать не только стены, но и окна, двери, крышу, фундамент.

Примерное соотношение, как тепло с паром выходит из дома – следующее: порядка 15% тепла выходит через крышу, 20% окна и двери, 20% стены, подвал 20%, остальное – вентиляция. Энергоэффективный дом это тема отдельной статьи. Следует лишь помнить, что потеря тепла и вывод пара происходит не только через стены.

В заключении…

Подытожим. Для системы утепления с клинкерной плиткой больше подходит «мокрый фасад» с утеплением на основе ППС 16Ф, потому что:

Система более однородна. Можно значением толщины вывести зону возможного образования конденсата в утеплитель и избежать риска отсыревания стены.
С ним удобнее работать. Лицевая поверхность ровная, материал легче, отсутствует пыль. Геометрия листов лучше, чем у мин.плит. Все эти факторы минимизируют риски образования трещин на фасаде
ППС – 16Ф довольно плотный, слои клеевых растворов с клинкерной плиткой будут держаться лучше. По сравнению с мин.плитами, которые по своему составу неоднородны и не так прочны.

klinker.vip

Как на утеплитель положить плитку

Как клеят плитку на пеноплекс и что можно использовать для фиксации материала?

Синтетические материалы имеют положительные стороны: шумоизоляцию, теплоизоляцию, легкие по весу, доступную цену и простой монтаж. Пеноплекс производится способом экструзии из пенополистирола. Хоть и возник недавно, но стал популярным утеплителем. Чаще всего пеноплексом заменяют пенопласт.

Плитка, приклеенная на утеплитель

Можно ли клеить плитку на пенопласт или пеноплекс?

При монтаже утеплительных плит на клей следят за тем, чтобы приклеить без зазоров. Можно клеить утеплитель самостоятельно, без помощи специалистов. Клеящий состав для плит нанесите сначала по периметру, потом в центре. Нанесите плиточный клей на плиту, затем прислоните материал к поверхности и несколько минут прижимайте, пока не закрепится на стене.

Пенопласт способен быть хорошим утеплением и основанием для керамики на стенах. Но материал плохо переносит перепады температур и влияние воды, которая замерзает на плитке и в швах.

Укладка плит из пеноплекса на клей

Пенопласт имеет имеет такие свойства:

незначительное линейное расширение;
термоустойчивый материал;
за счет упругости утеплитель компенсирует деформации.

Так как каждый утеплитель имеет недостатки, пенополистирол для стен — не исключение. Уязвим к солнечным лучам и грызунам. Если находится долгое время под УФ-излучением, то становится хрупким. Поверхность меняет цвет на желтый, что в дальнейшем приводит к появлению эрозии.

Утепление стен пеноплексом

Беззащитный пенопласт представляет соблазн для мышей — в холодную пору года они делают в нем норы. Чтобы такого не случилось, опытные строители защищают утеплитель керамической плиткой.

Применение пеноплекса

Чтобы в доме было тепло без лишних затрат, потребители интересуются, можно ли клеить плитку в доме на пеноплекс? Вопрос непростой даже для специалистов, поэтому мнения расходятся. В любом случае запрещено делать отделку непосредственно поверх утеплителя. Если приклеиваешь керамогранитную или клинкерную плитку на фасад, то необходимо покрыть пеноплекс штукатуркой с армирующей сеткой. Плита пеноплекса держит кафель 30 × 30 см.

Стены, утепленные изнутри плитами из пеноплекса

При необходимости наклеить материал в помещении на пенополистирол дополнительное покрытие поверхности не понадобится. А вот если планируется утепление на пол, то положить слой цементной стяжки на утеплитель, потом укладывать плитку.

Чтобы подобрать клей, который подойдет для пеноплекса, учитывают такие моменты:

состав основы;
окружающая среда: влага и температура;
как быстро высохнет смесь.

Важно! Чтобы утепление прослужило долго, отнеситесь к монтажу ответственно, предварительно ознакомьтесь со всеми деталями и нюансами.

Утепление на поверхность стен Средняя оценка оценок более 0

laminatepol.ru

Как приклеить керамическую плитку к пеноплексу?

Современный утеплитель пеноплекс хотя имеет небольшой вес, но выдерживает большие нагрузки. Для утепления фундамента используют специальный ПЕНОПЛЭКС ФУНДАМЕНТ с высокой прочностью, повышенной жесткостью, практически с нулевым водопоглащением.

Фундамент, утепленный пеноплексом, не только штукатурят, но и облицовывают керамической плиткой. Сначала плиты покрывают грунтовкой и на слой грунтовки укладывают армирующую сетку, специальную для внешних работ, она стойкая к щелочам.

Можно не использовать грунтовку, а нанести на плиты пеноплекса слоем не менее 7 мм специальный клей для экструдированного полистирола или плиточный клей на основе цемента, только для наружных работ!! Эти составы обеспечивают высокую степень сцепления, потому что проникают на достаточную глубину в плиты.

К плиточным работам приступают тогда, когда клеевой слой полностью высохнет, в теплые сухие дни достаточно несколько часов, если погода прохладная и влажная, лучше подождать сутки.

Клей развести согласно инструкции, она присутствует на упаковке, до нужной консистенции.

Клеевой состав наносится зубчатым шпателем так, чтобы под плиткой не оставалось пустот. Чтобы шов между плитками был одинаковым по ширине – использовать крестики.

Фундамент облицован, дать время чтобы раствор высох, можно приступать к затирке швов. Затирка должна быть морозостойкой и эластичной. Наносить затирочную смесь резиновым шпателем наискосок к шву.

www.remotvet.ru

Как самостоятельно утеплить пол под плитку?

С наступлением холодной поры наиболее остро встает вопрос о необходимости теплого пола в квартире. Особенно это касается тех комнат, напольное покрытие которых представлено плиткой. Дело в том, что кафель и керамика обладают высокой теплопроводностью и практически всегда остаются прохладными, делая некомфортным хождение по таким поверхностям.

Схема теплого пола под плитку.

В этом случае не остается ничего другого, как утеплить пол под плитку. Сегодня рынок строительных материалов предлагает большой выбор утеплителей, которые отличаются друг от друга не только стоимостью и качеством, но и способом производства, укладки, долговечностью и т.д.

Материалы, используемые для утепления пола под плитку

Схема утепления пола керамзитом.

Минеральная вата. В качестве утеплителя используются такие материалы, как стекловата, шлаковата, каменная и базальтовая вата. Все они имеют волокнистую структуру и обладают схожими теплоизоляционными свойствами. Минеральная вата чаще всего изготавливается в рулонах в виде матов, которые могут иметь различную толщину. Недостатком такого утеплителя является высокая гигроскопичность – он теряет свои свойства при намокании. Поэтому минеральная вата применяется для утепления пола только в помещениях с низкой влажностью.
Пенофол. Пенофолом называют рулонный теплоизоляционный материал, покрытый фольгой с одной или с обеих сторон. Фольга обладает превосходными теплоотражающими свойствами, благодаря чему пенофол не только удерживает тепло, но и препятствует проникновению холодного воздуха. Материал производится в рулонах и может иметь самоклеящийся слой.
Пенопласт. Этот утеплитель является самым популярным и часто используется для закладки под кафель. Листы пенопласта могут быть изготовлены толщиной 10, 5, 3, 2 и 2,5 см и, как правило, имеют размеры 1х1 или 1х2 м. Теплоизоляционные свойства материала напрямую зависят от его плотности, поэтому для утепления пола под плиткой следует выбирать твердый пенопласт, обладающий высокой плотностью.
Сыпучие утеплители. Самыми распространенными материалами этой группы являются керамзит, вермикулит, эковата и гранулированный пенополистирол. Сыпучие утеплители просты в применении, экологичны и устойчивы к температурным колебаниям. Однако при закладке стоит учитывать, что они дают усадку, поэтому необходимо их тщательно утрамбовывать.

Утепление бетонного пола

Поскольку плитка укладывается, как правило, на цементный раствор, то пол в помещении должен быть бетонным.

Бетон, как и кафель, плохо удерживают тепло и быстро остывает, поэтому такие полы нуждаются в дополнительной теплоизоляции.

Схема утепления бетонного пола.

Особенно остро эта проблема ощущается в домах и коттеджах с бетонным основанием, а также в квартирах, расположенных на первых этажах.

Технология проведения работ по утеплению бетонного пола включает следующие основные этапы:

Подготовка основания. На этом этапе демонтируется верхнее покрытие, чаще всего деревянное, и очищается от мусора бетонная поверхность пола.
Разметка пола. С помощью строительного уровня производится горизонтальная разметка по стенам помещения, котора
