Утеплитель руф баттс в технические характеристики: Утеплитель Rockwool Руф Баттс Н. Купить минераловатные плиты Rockwool Руф Баттс Н в Москве

Содержание

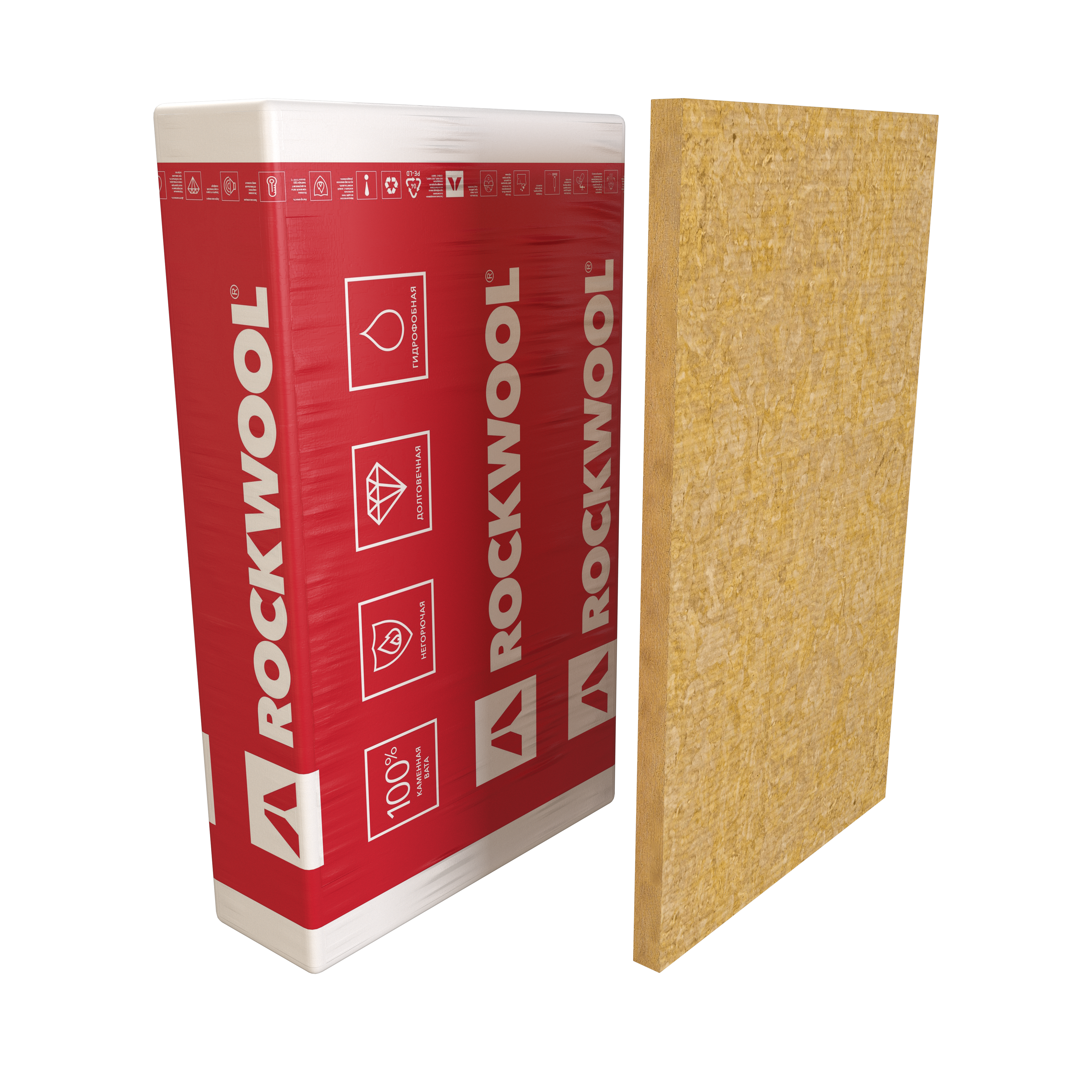

РУФ БАТТС Н Экстра – кровельная минеральная вата

ROCKWOOL РУФ БАТТС Н ЭКСТРА (РУФ БАТТС Н)® – жесткие гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе базальтовых пород.

Данный материал может быть использован в системе RockRoof.

Применение

Плиты из каменной ваты РУФ БАТТС Н ЭКСТРА (РУФ БАТТС Н)® используются в качестве нижнего теплозвукоизоляционного слоя в многослойных кровельных покрытиях, в том числе и для устройства кровель без цементной стяжки.

Упаковка

Плиты из каменной ваты РУФ БАТТС Н ЭКСТРА (РУФ БАТТС Н)® упаковываются в полиэтиленовую плёнку.

Размеры

Длина, мм	Ширина, мм	Толщина, мм
1000	600	40-200
1200	1000	40-200
2000	1200	40-200

Материал в упаковке

Размер материала, мм	Количество, шт.	Площадь, м&sup2	Объём, м&sup3
1000×600×40	8	4,8	0,192
1000×600×50	6	3,6	0,180
1000×600×60	4	2,4	0,144
1000×600×70	4	2,4	0,168
1000×600×80	4	2,4	0,192
1000×600×90	4	2,4	0,216
1000×600×100	3	1,8	0,180
1000×600×110	3	1,8	0,198
1000×600×120	2	1,2	0,144
1000×600×130	2	1,2	0,156
1000×600×140	2	1,2	0,168
1000×600×150	2	1,2	0,180
1000×600×160	2	1,2	0,192
1000×600×170	2	1,2	0,204
1000×600×180	2	1,2	0,216
1000×600×190	2	1,2	0,228
1000×600×200	2	1,2	0,240

Крепление

Плиты из каменной ваты РУФ БАТТС Н ЭКСТРА (РУФ БАТТС Н)® должны закрепляться на покрытии механическим способом в сборе с РУФ БАТТС В ЭКСТРА (РУФ БАТТС В)®. Количество крепёжных элементов должно определяться расчётом. Допускается клеевое крепление кровельного утеплителя. При этом прочность приклейки должна быть не ниже прочности на отрыв слоёв теплоизоляционного материала.

Технические характеристики

Параметр	Значение
Плотность	115 кг/м&sup3
Теплопроводность	λ10 = 0,037 Вт/(м×К) λ25 = 0,039 Вт/(м×К) λА = 0,041 Вт/(м×К) λБ = 0,042 Вт/(м×К)
Группа горючести	НГ
Прочность на сжатие при 10 % деформации, не менее	45 кПа
Предел прочности на отрыв слоев, не менее	7,5 кПа
Водопоглощение при полном погружении, не более	1.5 % по объему
Паропроницаемость, не менее	μ = 0,3 мг/(м×ч×Па)
Модуль кислотности, не менее	2,0
Компания ROCKWOOL оставляет за собой право в любое время производить изменения в ассортименте своей продукции. Соответственно, могут меняться и технические характеристики изделия.

Виды утеплителя Rockwool Руф Баттс

Как известно, через крышу без теплоизоляции потери тепла могут составлять от 30 до 50%, поэтому устройство правильного кровельного пирога является одним из основных мероприятий по устранению теплопотерь. Для плоских, статично нагружаемых конструкций требования к теплоизоляционному материалу в строительстве особые и не многие утеплители справляются с такой задачей. Специально для выполнения подобных работ и предназначена продукция компании ROCKWOOL, а именно материалы Руф Баттс. Можно, конечно, до того, как сделать окончательный выбор, узнать, а какие аналоги есть у Руф Баттс, но неоспоримые преимущества этого утеплителя, безусловно, позволят сделать правильное решение.

Пять звезд Руф Баттс от Роквул

Для устройства кровельного пирога плоских крыш, в зависимости от стоящих задач, можно выбрать любой из продуктов линейки Руф Баттс или использовать их в комплексе.

Главными характерными чертами этих плит, изготовленных из минеральной ваты на основе базальта, являются их повышенная жесткость, высокие теплоизоляционные характеристики, влагостойкость и несминаемость материала, даже при условии наличия расчетной нагрузки. Коме кровель, используется Руф Баттс и для перекрытий, в роли тепло- и звукоизоляционного слоя.

Специальная буквенная маркировка позволяет потребителю правильно выбрать соответствующий утеплитель в зависимости от конструктивных особенностей здания и условий его эксплуатации.

Роквул Руф Баттс Оптима

Руф Баттс В – плиты с самым высоким показателем жесткости, используются для устройства верхнего слоя теплоизоляции, и именно на это указывает буква «В» в обозначении продукта. Рекомендован для многослойных конструкций, но может применяться и в однослойных.
Роквул Руф Баттс Н служат для создания нижнего теплоизоляционного слоя и по своей жесткости, несколько уступают Руф Баттс В.

Руф Баттс С – основной областью их применения является создание слоя теплоизоляции кровли с устройством верхнего защитного слоя из бетонных, армоцементных и других плит. Допустимая нагрузка на Руф Баттс С может составлять до 3 кПа.
Руф Баттс Экстра- комбинированные плиты с двухслойной структурой: более жесткая сторона плит – верхний слой, а с меньшей жесткостью, соответственно, нижняя. Такая особенность материала не только позволяет облегчить и ускорить монтажный процесс, но и способствует устройству более легкого слоя теплоизоляции.
Руф Баттс Оптима –плиты с двойной плотностью материала. Благодаря этой особенности, их удельный вес значительно уменьшен, а соответственно их монтаж и эксплуатация в кровельных конструкциях, особенно, облегченных, является обоснованным. Так же, как и использование Руф Баттс Экстра, плиты Оптима позволяют завершить монтаж, а, следовательно, и сдачу объекта в более сжатые сроки.

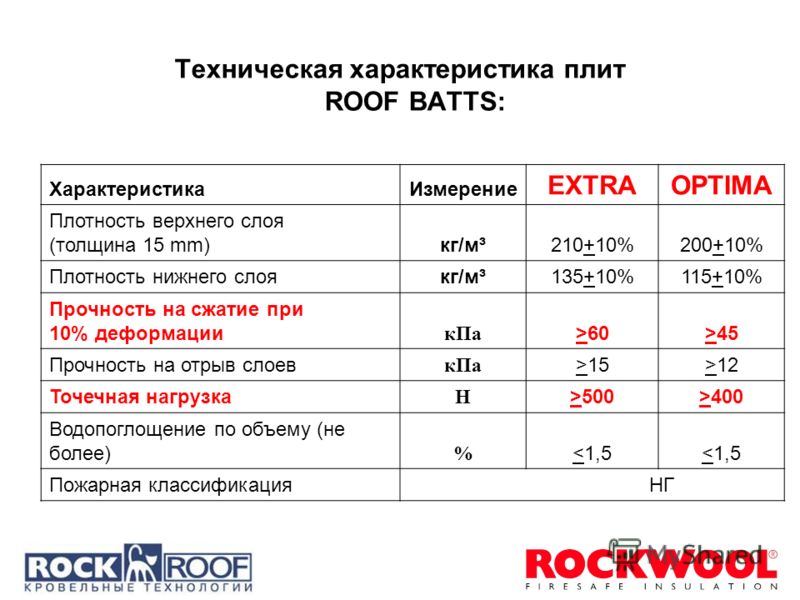

Основные характеристики плит Руф Баттс

Кроме вышеуказанных преимуществ от применения плит Руф Баттс, следует отметить и такие их характеристики:

низкий коэффициент теплопроводности материала;
прочность;
высокие звукоизоляционные характеристики;
паропроницаемость;
влагостойкость;
пожароустойчивость;
экологичность;
сопротивляемость к деформационным процессам, в том числе и к сминанию материала;
высокую плотность утеплителя, составляющую от 115 кг/м³ и более, в зависимости от вида;
длительный срок службы, составляющий более 50 лет, как и у других видов продукции Роквул.

Конкурентные преимущества Руф Баттс от Роквул

Монтаж Роквул Руф Баттс

Практически все современные строительные материалы, в том числе и для работ по утеплению плоской кровли, имеют как прямые, так и косвенные аналоги. Естественно, что Руф Баттс не является исключением. Но, ближайшие конкуренты, прежде всего, не имеют такой широкой линейки продукции: ТехноНиколь представлена тремя видами: Техноруф Н, Техноруф В и Техноруф двойной, а у Басвул их всего два – Басвул Руф В и Басвул Руф Н.

Данные виды материалов также производятся из минеральной ваты, имеют сопоставимую с Руф Баттс плотность материала, но отсутствие широкой линейки ограничивает их сферу применения, особенно для облегченных конструкций из-за более высокого удельного веса.

Большая вариативность использования разных видов продукции Роквул позволяет значительно сократить время монтажа и строительства, а так как в итоге цена утеплителей всех указанных производителей в среднем сопоставима, то при выборе следует учитывать эксплуатационные характеристики материалов, а у Роквул Руф Баттс, они выше, и сроки проведения работ.

Минераловатные плиты Руф Баттс: назначение, хара-ки

Руф баттс – теплоизоляционный продукт, созданный компанией ROCKWOOL для утепления плоских кровельных конструкций со статичной нагрузкой. Кровли здания без изоляции теряют до 50 % тепла внутренних помещений. Чтобы избежать этого, важно создать надежный слой из утеплительного материала. Минераловатные плиты руф баттс обладают характеристиками, решающими технические задачи в данной сфере, с которыми не справляются аналогичные материалы. Конечный выбор между термоизоляцией и конкурентами остается за покупателем, но не заметить преимуществ невозможно.

Технические характеристики

Минераловатные плиты производства rockwool выпускают разных сортов. Решение задачи по устройству теплоизоляционного пирога на крыша находят в сочетании марок или отдельном использовании любой из них. Технические характеристики роквул получают за счет внедрения в производственные линии современных технологий. Минплиты маркировки н – минераловатные плиты на основе базальта.

Они устойчивы к механическим повреждениям и воздействиям. Вся продукция предприятия имеет высокие тепловые и гидроскопичные параметры. Их используют в кровлях как звукоизоляционный материал.

Для утепления кровли теплоизоляция обладает техническими характеристиками, подходящими для обеспечения надежной и эффективной термоизоляции конструкций здания. Главные достоинства материала это:

высокопрочность;
паропроницаемость;
эффективная теплоизоляция;
устойчивость к воздействию влаги;
экологическая безопасность;
устойчивость к механическим воздействиям и износу;
плотность материала;
срок службы более полувека.

Торговая линейка продуктов имеет маркировку. Для удобства клиентов к названию производитель добавляет буквенную надбавку. Описание с характериктиристиками изоляции позволяет потребителю точнее определить подходящий продукт.

Руф баттс Н оптима представляют собой жесткую термоизоляцию, производимую из базальтового сырья. Применяются вкупе с руф баттс в оптима. Функционально роквул Н разработан для укладки в качестве нижней прослойки теплового пирога без использования цементной стяжки. Вата минеральная 150 мм выдерживает вес человека, если поверх них смонтирован еще один пласт. Работы по устройству нижнего ряда допускают на очищенное от грязи и сухое основание.

Марка В оптима – базальтовые минплиты, обладающие повышенными жесткостными и гидрофобными параметрами. Благодаря свойствам и характеристикам материал стал таким типом изоляции, который применяют как в качестве единственного слоя и как верхнее изоляционное покрытие совместно с маркой Н.
Руф баттс Д оптима – практически универсальный продукт, подходящий для термоизоляционных работ на большинстве типов кровли. Эта изоляция представляет собой двухслойную минплиту из базальта с синтетическим компонентом для связки. Верхний пласт жестче нижнего. Для удобства монтажа он промаркирован. Параметры и технические характеристики позволяют сэкономить на времени монтажа, отоплении здания.

Использование термоизоляции возможно при устройстве основания под рулонные и мастичные материалы. Изоляционные работы проводят как со стяжками, так и без них. Поверхность кровельных конструкций перед монтажом пирога очищают и просушивают.

Руф баттс д экстра и Руф баттс д стандарт – комбинированный жесткий утеплительный продукт, изготовленный из горных пород базальта. Состоит из двух прослоек с определенными параметрами. Используемая комбинация делает товар более легким по сравнению с аналогами. Отличительная особенность утеплителя экстра заключается в том, что он более прочный, поэтому подходит для крыш под высокой нагрузкой.

Изоляцию укладывают в один пласт. Наибольшее применение тип теплоизолятора нашел в конструкциях из металлических или железобетонных настилах.

Термоизоляция служит подушкой под рулонные и мастичные гидрозащитные материалы.

Руф баттс с rockwool применяют в качестве основного теплоизоляционного слоя на поверхности кровли, поверх которого проводят устройство песчано-цементных или бетонных армированных стяжек. Максимально допустимая нагрузка на основание 3кПа.

Размеры

Плиты минераловатные rockwool выпускает производитель удобными для покупателя размерами. Для совместимости с габаритами строительных конструкций разработаны стандарты размеров. Термоизоляция марки в оптима в отличие от утеплителя марки экстра и остальных марок производят толщиной от 40 мм вместо 60 мм у остальных. Максимальная толщина изготовителем ограничена размером 200 мм. Остальные габаритные размеры роквул руф баттс оптима являются стандартными. Варианты для выбора габаритов представлены в таблице ниже.

Длина, мм	Ширина, мм
1000	600
1200	1000
2000	1200
2400	1200

Методы крепления

Качественная теплоизоляция кровли не может быть осуществлена без применения в работе надежных способов монтажа. Нарушение технологии в работах изменит технические характеристики rockwool. Существует три основных способа устройства пирога:

Метод балласта, при котором утеплитель руф баттс укладывается на крышу под прослойку цементной стяжки.
Клеевой способ, когда термоизоляцию монтируют на полиуретановый клеящий состав.
Механический метод. При таком варианте изоляция крепится к основанию специальными строительными крепежами.

Отзывы

Александр, 32 г. Челябинск: Летом купили утеплитель Экстра для покрытия на даче. Некоторые минплиты имеют незначительные отличия в размерах, но почти незаметные. Понравилось, что изоляция очень плотная и качественная. Ее удобно устанавливать и обрабатывать.
Евгений, 47 лет, г. Самара: К зиме утепляли мансарду дома. Решили купить минплиты Роквул. Остались довольны утеплителем. Разница до утепления и после удивительная. Продавцы обещали надежную теплоизоляцию и не обманули. За всю зиму ни одного раза не пожалели потраченных денег.

Руф Баттс Д Оптима

ОПИСАНИЕ

Rockwool Руф Баттс Оптима (ТУ 5762-020-47557203-05) представляет собой жесткий теплоизоляционный материал, который изготавливают из минеральной ваты на основе базальтовой горной породы с добавлением синтетического связующего.

Уникальность утеплителя в двойной плотности в одной плите, поэтому он отличается уменьшенным удельным весом и удобством монтажа.

ДЛИНА	ШИРИНА	ТОЛЩИНА	ТОЛЩИНА ВЕРХНЕГО СЛОЯ
1000	600	80-200	15
1200	1000
2000	1200
2400	1200

Наружный слой промаркирован.

Гидрофобизированные плиты из каменной ваты упакованы в защитную полиэтиленовую пленку.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Изделия используют в качестве теплоизоляционного слоя для плоской кровли. Это конструкции кровель с устройством гидроизоляционного ковра из мастичных и рулонных материалов, в том числе и без цементно-песчаной стяжки. Допускается использование при теплоизоляции перекрытий чердака.

ВАША ЭКОНОМИЯ

Преимущество однослойного решения теплоизоляции кровли состоит в том, что:

сокращается время монтажных работ
уменьшается расход крепежа (дюбелей), т. к. нужно крепить только один слой утеплителя вместо двух
цена на Rockwool Руф Баттс Оптима будет ниже, чем на два слоя утеплителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕПЛОПРОВОДНОСТЬ, ВТ/(М*К)	ГРУППА ГОРЮЧЕСТИ	КЛАСС ПОЖАРНОЙ ОПАСНОСТИ	ПРОЧНОСТЬ НА СЖАТИЕ ПРИ 10 % ДЕФОРМАЦИИ, НЕ МЕНЕЕ, КПА	ВОДОПОГЛОЩЕНИЕ, НЕ БОЛЕЕ, %	ПЛОТНОСТЬ НИЖНЕГО СЛОЯ, КГ/М3	ПЛОТНОСТЬ ВЕРХНЕГО СЛОЯ, КГ/М3	ТОЧЕЧНАЯ НАГРУЗКА, НЕ МЕНЕЕ, Н	УСАДКА	КОЭФФИЦИЕНТ ЛИНЕЙНОГО РАСШИРЕНИЯ
λ25=0,038 λ10=0,037 λА = 0,039 λБ = 0,042	НГ	КМ0	45	1.0	120	205	550	0	0

МОНТАЖ

Методы крепления зависят от конструктивных особенностей кровельного покрытия. Плиты Rockwool Руф Баттс Оптима крепятся к основанию кровли следующими способами:

Механическим – монтаж осуществляется посредством механических креплений. Этот способ применяют в конструкциях мягкой кровли как в случае основания из профилированного настила, так и железобетонной плиты перекрытия.
Клеевым – в этом случае используют полиуретановый клей, если гидроизоляция в конструкции кровли – это полимерные мембраны с подложкой, либо битумные мастики, если гидроизоляция из битумных материалов.
Путем балласта – цементно-песчаная стяжка или тротуарная плитка являются так называемым пригрузом для теплоизоляции. Методика применима в основном для устройства эксплуатируемых покрытий.

У нас можно максимально выгодно приобрести утеплитель. Цена на Руф Баттс Оптима вполне оправдывает его высокие пользовательские характеристики. Наше качественное и дружелюбное обслуживание порадует клиентов.

Утеплитель РОКВУЛ РУФ БАТТС Н ЭКСТРА (Руф Баттс Н) 50мм (0,18м3)

Купить утеплитель Rockwool

1000х600х50мм (3,6м2=0,18м3) (6шт)

РУФ БАТТС Н ЭКСТРА – жесткие гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе базальтовых пород.

ПРИМЕНЕНИЕ

Плиты из каменной ваты РУФ БАТТС Н ЭКСТРА используются в качестве нижнего теплозвукоизоляционного слоя в многослойных кровельных покрытиях, в том числе и для устройства кровель без цементной стяжки.

Упаковка

Плиты из каменной ваты РУФ БАТТС Н ЭКСТРА упаковываются в полиэтиленовую плёнку.

Длина, мм	Ширина, мм	Толщина, мм
1000	600	40-200
1200	1000	40-200
2000	1200	40-200
2400	1200	40-200

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр	Значение
Плотность	115 кг/м³
Теплопроводность	λ₁₀ = 0,037 Вт/(м·К)
Теплопроводность	λ₂₅ = 0,039 Вт/(м·К)
Теплопроводность	λ_А = 0,041 Вт/(м·К)
Теплопроводность	λ_Б = 0,042 Вт/(м·К)
Группа горючести	НГ
Прочность на сжатие при 10 % деформации, не менее	35 кПа
Предел прочности на отрыв слоев, не менее	7. 5 кПа
Водопоглощение при кратковременном и частичном погружении, не более	1,0 кг/м²
Паропроницаемость, не менее	μ = 0.30 мг/(м·ч·Па)
Класс пожарной опасности материала	КМ0

Крепление

Плиты из каменной ваты РУФ БАТТС Н ЭКСТРА должны закрепляться на покрытии механическим способом в сборе с РУФ БАТТС В ЭКСТРА. Количество крепёжных элементов должно определяться расчётом.

Допускается клеевое крепление кровельного утеплителя. При этом прочность приклейки должна быть не ниже прочности на отрыв слоёв теплоизоляционного материала.

виды, преимущества, размеры, способы укладки материала

На чтение 6 мин Просмотров 58 Опубликовано 17.12.2019 Обновлено 11.12.2019

Роквул Руф Баттс – утеплитель, предназначенный для защиты кровель. Для понимания особенностей его применения потребуется ознакомиться с разновидностями и техническими характеристиками строительного материала. Пользователю также следует знать, как правильно укладываются на кровлю утеплительные плиты.

Описание видов утеплителя

Утеплитель для кровли из базальтового волокна имеет несколько разновидностей

Компанией Rockwool выпускается большой ассортимент кровельных утеплителей, среди которых выделяются следующие:

Руф Баттс Н;
Руф Баттс В;
Роквул Баттс С;
Руф Баттс Экстра;
Роквул Баттс Оптима.

Первый из перечисленных материалов применяется для защиты нижнего слоя покрытия в сочетании с образцами, используемыми в качестве верхней утеплительной прослойки (Rockwool Руф Баттс В). Изделия с индексом «С» востребованы при необходимости совмещения утеплителя с песчаной стяжкой, гарантирующей надежное сцепление различных слоев защитных покрытий.

Rockwool Руф Экстра относится к оригинальным плитам типа «Н», состоящим из двух теплоизоляторов: нижнего тонкого с плотностью 130 кг/м³ и более прочного верхнего плотностью 235 кг/м³. Эти изделия в отличие от марки «Н» имеют меньший вес, что облегчает их монтаж на любые кровли. Плиты Руф Баттс Оптима отличаются от других вариантов только своей меньшей плотностью (всего 100 кг/м³), что позволяет использовать их для утепления внутренних пространств строений.

Основные характеристики утеплителя

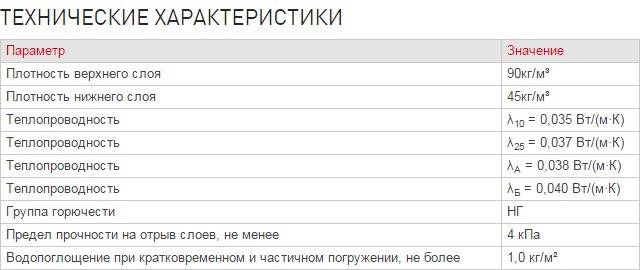

Роквул производит плиты двойной плотности для стен и кровли

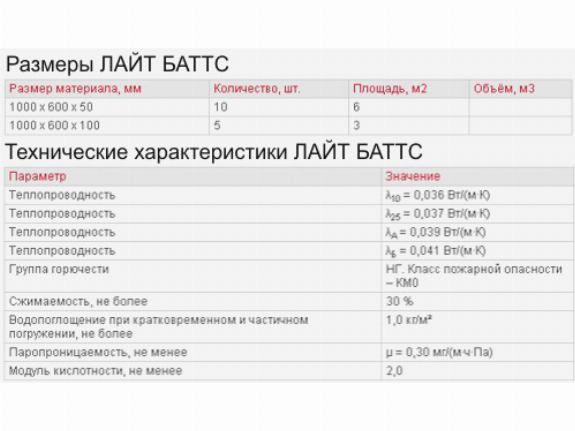

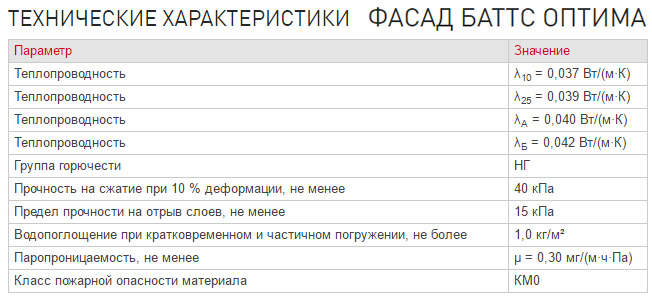

К техническим характеристикам изделий от компании Rockwool относят:

плотность;
прочность на сжатие;
теплопроводность;
проницаемость для пара;
влагопоглощение по объему;
габариты плиток.

Согласно первому показателю, большинство представленных компанией плит производятся по принципу комбинированной (двойной) плотности. Благодаря этому все образцы продукции Rockwool имеют небольшой вес и удобны в монтаже. Наибольшим показателем по плотности, составляющим 190 кг/м3, обладают изделия Руф Баттс В. Далее идут плиты того же типа с плотностью, близкой к 160 кг/м3. Замыкает этот ряд изделие с индексом «Н» с показателем 115 кг/м3.

Прочность на сжатие указывает на способность материала противостоять воздействию внешних факторов, вызывающих деформацию и внутренние напряжения. На этот показатель влияет его структура (в частности – пористость). Самые прочные на сжатие – плиты Руф Баттс В (не менее 70 кПа). Наименее прочной является Руф Баттс Н с показателем не менее 35 кПа. Этого вполне достаточно, чтобы использовать его в качестве промежуточного слоя между наружным покрытием и теплоизоляцией с индексом «Б».

Теплопроводность определяется количеством теплоты, отдаваемой через площадь изотермической поверхности. Аналогичным образом оцениваются влагопоглощение и проницаемость для пара. Эти показатели непосредственно связаны с пористостью теплоизоляционного материала и другими его характеристиками.

Отличительные особенности

Базальтовая порода, из которой производится каменная вата Роквулл

К специфике утеплителей от Роквул относят технологию получения материала из исходного продукта. Его сырьем являются породы базальтовой группы, распространенные по всему свету и отличающиеся поэтому низкой стоимостью. После добычи камни загружаются в специальные печи, где при высокой температуре превращаются в жидкий расплав. Полученная масса поступает затем в центрифуги, в которых она распыляется на мелкие струи. При остывании последние превращаются в тонкие длинные волокна диаметром до 15 мкм и длиной – до 50 мм.

Застывшие образования сначала собираются в ковровую пленку, которая затем обрабатывается связующими и гидрофобными составами. После этого следует прессование с приданием материалу нужной плотности и формовкой матов заданного размера. Применение такой технологии позволяет получать большое количество полостей, заполненных воздушными слоями. Особенностями рассматриваемых структур, насыщенных большими объемами воздуха, являются уникальные тепловые характеристики.

Область применения

Достоинства базальтовых утеплителей – основная причина их широкого применения в самых различных областях:

утепление наружных поверхностей строительных каркасных или деревянных конструкций с использованием современных технологий;
надежная термоизоляция цоколей фасадов зданий;
при выполнении определенных условий с их помощью допускается утеплять внутренние поверхности строений;
защита перегородок, позволяющая повысить их звуко- и термоизоляционные свойства;
утепление напольных покрытий, включая цементные стяжки и бетонные перекрытия;
с целью термоизоляции скатных крыш и плоских кровель, а также для утепления чердачных (мансардных) помещений.

Использовать продукцию Роквул в заявленных целях позволяет широкий выбор материалов универсального назначения.

Способы укладки кровельных плит

Основные способы монтажа утеплителя:

укладка между элементами стропильных конструкций;
монтаж без крепления;
балластная фиксация;
крепление анкерами.

Укладка между стропилами

После принятия плитами минеральной ваты естественной формы следует подготовить их к укладке, для чего они строительным ножом нарезаются на заготовки нужного размера. Ширина должна соответствовать расстоянию между стропильными брусьями с вычетом на натяг примерно 20-25 мм. Все эти операции выполняются в защитном снаряжении (в перчатках, респираторе и плотной одежде), что исключает возможность попадания частиц ваты в органы дыхания и на участки кожи. Нарезанные заготовки затем проталкиваются в ниши, образованные соседними стропилами; при этом края материала из-за разницы в размерах немного загибаются наружу. Метод оптимально подходит для плит средней жесткости.

Укладка без крепления

Укладка в лаги может проводиться без крепления

Способ укладки без крепления актуален для изделий со средним и низким показателями жесткости. В этом случае заготовки монтируются по всей площади перекрытия вплотную одна к другой на предварительно застеленный слой гидроизоляции. В соседних рядах они укладываются с небольшим смещением относительно друг друга. При таком подходе к утеплению чердачное помещение непригодно для проживания.

Балластное крепление

Балластный метод применяется только при использовании плит с высоким показателем по плотности и жесткости. Заготовки Руф Баттс выкладываются прямо на пароизоляционную пленку, поверх укладывается слой гидроизоляция. Сверху размещается удерживающий конструкцию балласт. Для неэксплуатируемых чердаков эту функцию выполняет каменная засыпка, а в жилых помещениях – тротуарная плитка.

Для фиксации заготовок утеплителя РУФ БАТТС к основанию кровли используются анкеры или дюбеля с широкой шляпкой. Этот тип крепления востребован, если плиты приходится укладывать в два слоя, из которых верхний жестче нижнего.

Конкурентные преимущества утеплителя Роквул Руф Баттс

Утеплитель Роквул не горит благодаря химическим присадкам

По своим качественным показателям базальтовая вата Роквул Руф Баттс успешно конкурирует с самыми распространенными образцами теплоизоляторов этого класса. Такая возможность в первую очередь объясняется экологической чистотой исходного сырья, процесса его переработки и самой конечной продукции. Помимо этого утеплитель РУФ БАТТС гарантирует получение эффективной звукоизоляции, снижающей уровень внешних шумов на 43-62 дБ. Его конкурентные преимущества также проявляются в пожарной безопасности материала, относящегося к классу КМ0 (абсолютно не опасный).

По показателю горючести теплоизолятор относится к категории НГ, что означает абсолютно негорючий. Поэтому плиты используются не только при утеплительных работах, но и с целью создания противопожарных барьеров.

Особенности волоконной структуры базальтовой ваты помимо хорошей звукоизоляции обеспечивают плитам длительные сроки службы с отсутствием малейших признаков усадки. При использовании этих изделий со временем в массиве вещества не появляется провалов и пустот, его исходная форма сохраняется в течении всего срока эксплуатации. Согласно заявлению производителей этот срок для утеплителей ROCKWOOL составляет примерно 50 лет.

Утеплитель Rockwool Руф Баттс Н ОПТИМА (1000x600x110мм) 1,8м2 0,198м3

Роквул Руф Баттс Н Оптима – жесткие плиты гидрофобизированного утеплителя, выполненные из каменной ваты с основой из бальзатовых пород. Волокна скрепляются при помощи синтетического связующего (не более 3% от всей массы), благодаря которому плиты удерживают заданную форму и плотность.

Размер плиты: 1000х600х110 мм
Формат материала: плиты
Упаковка: пачка
Плит в упаковке: 3 шт
Площадь плит в упаковке: 1,8 м2
Объем упаковки: 0,198 м3
Вес пачки: 19,8 кг

Минераловатные плиты Rockwool Roof Batts H хорошо задерживают тепло в помещении, не позволяют ему выходить через стены и кровлю, предупреждают проникновение шума и холода в здание. Материал обладает свойством водопоглощения, в т.ч. водяного пара из теплых помещений, в связи с чем, необходимо использовать пароизоляцию, тогда утеплитель будет оставаться сухим, не терять свои прочностные характеристики и прослужит долгие годы. Минераловатные плиты Роквул Руф Баттс Н Оптима не гниют, не разлагаются, не способствуют размножению плесени и грибка, их не любят грызуны и насекомые.

Технические характеристики

Плотность = 100 кг/м3
Теплопроводность λ10 = 0,036 Вт/(м·К)

Теплопроводность λ25 = 0,038 Вт/(м·К)
Теплопроводность λА = 0,039 Вт/(м·К)
Теплопроводность λБ = 0,041 Вт/(м·К)
Группа горючести НГ
Прочность на сжатие при 10% деформации, не менее – 30 кПа
Предел прочности на отрыв слоев, не менее – 5 кПа
Водопоглощение при кратковременном и частичном погружении, не более – 1,0 кг/м2
Паропроницаемость μ, не менее – 0. 30 мг/(м·ч·Па)
Класс пожарной опасности материала = КМ0

Область применения:

Применяется материал как теплоизоляционный слой в кровельном пироге при строительстве нового дома, ремонте и реконструкции зданий/сооружений различного назначения.

Плиты Роквул Руф Баттс Н Оптима используются в качестве нижнего слоя при двухслойной теплоизоляции плоских кровель для основания из профнастила или ж/б перекрытий. Рекомендованы к применению вместе с плитами утеплителя Роквул Руф Баттс В Оптима.

В нашей компании Вы можете заказать утеплитель Роквул Руф Баттс Н ОПТИМА по низкой цене с доставкой позвонив нам по телефону +7 (495) 997-11-54 или отправив заявку нам на почту [email protected].
Мы ждем Ваш заказ!

СЕКЦИЯ 07222 ИЗОЛЯЦИЯ КРЫШИ ПОЛИИЗОЦИАНУРАТА

Водопоглощение: ASTM C 209,

Рабочая температура: от минус 100 градусов до 250 градусов по Фаренгейту (от минус 73 до 122 градусов по Цельсию).

Значения R для пенопласта: на основе LTTR (долгосрочное термическое сопротивление) в соответствии с ASTM C 1289.

Подать в соответствии с положениями Раздела 01300.

Данные о продукте: паспорта производителя на каждый используемый продукт, в том числе:

Инструкции и рекомендации по приготовлению.

Требования и рекомендации по хранению и обращению.

Рабочие чертежи: план крыши с указанием уклонов, расположение досок и схемы крепления.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Удалите следующие абзацы, если LEED не применяется.

Подача документов по системе LEED: Предоставьте документацию о том, как будут выполнены требования по аккредитиву:

Список предлагаемых материалов с вторичным содержанием. Укажите переработанное содержимое после потребителя и переработанное содержимое до потребителя для каждого продукта, имеющего переработанное содержимое.

Данные о продукте и письмо о сертификации с указанием процентного содержания по весу переработанного содержимого после потребителя и до потребителя для продуктов, содержащих переработанное содержимое.

Список предлагаемых материалов, демонстрирующий, что каждый материал был извлечен, собран или восстановлен, а также произведен в пределах 500 миль от проектной площадки.

Контрольные образцы: для каждого указанного конечного продукта, два образца, представляющих реальный продукт.

Отправьте образцы карт размером 6 на 6 дюймов (152 на 152 мм) каждого требуемого типа.

Отправьте образцы каждого требуемого типа крепежа.

Сертификаты производителя: Сертификат производителя о том, что материалы соответствуют или превосходят требования спецификации.

Квалификация производителя: Изготовителем должна быть компания, которая регулярно производит полиизоциануратные и полностью собранные изоляционные панели для гвоздей на собственном предприятии без каких-либо внешних производственных операций.

1,7

ПОСТАВКА, ХРАНЕНИЕ И ОБРАЩЕНИЕ

Храните продукты в соответствии с рекомендациями производителя.

Храните продукт на прочном плоском основании и приподнимайте минимум на 4 дюйма над готовой поверхностью.

Для хранения на объекте более двух недель, разрежьте упаковку с 4 сторон, чтобы продукт дышала, а затем полностью накройте воздухопроницаемым брезентом.

Д.

Защищайте изоляцию от открытого огня и всегда держите ее сухой.

Поддерживайте условия окружающей среды (температура, влажность и вентиляция) в пределах, рекомендованных производителем для достижения оптимальных результатов. Не устанавливайте продукты в условиях окружающей среды, выходящих за пределы абсолютных ограничений производителя.

Не устанавливайте изоляцию на крыше, когда присутствует вода любого типа. Не устанавливайте изоляцию или кровельные материалы, если основание влажное или мокрое, или когда невозможно поддерживать надлежащую температуру клея.

Координировать работы с установкой кровельного покрытия и связанных с ними проходов в кровле и встречных вспышек, установленных другими секциями, по мере продолжения работы этой секции.

Допустимый производитель: Hunter Panels, который находится по адресу: 15 Franklin Street; Портленд, ME 04101; Бесплатный телефон: 888-746-1114; Тел .: 207-761-5678; Факс: 877-775-1769; Электронная почта: [email protected]; Веб: www.hunterpanels.com

** ПРИМЕЧАНИЕ ДЛЯ ОПРЕДЕЛЕНИЯ ** Исключить один из следующих двух абзацев; согласовывать с требованиями Раздела 1 по вариантам и заменам продуктов.

Замены: Не разрешены.

Запросы на замену будут рассматриваться в соответствии с положениями Раздела 01600.

Изоляция кровельной доски: Предоставляйте продукты, соответствующие следующим требованиям:

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Удалить все следующие стандарты, которые не требуются; согласовывать со спецификациями продукта.

Указаны стандарты ASTM.

Указаны разрешения Factory Mutual (FM).

Указаны классификации Underwriters Laboratories Inc. (UL).

Утверждение Строительного кодекса Флориды, FL № 5968.

Округ Майами Дейд, Флорида Контрольный номер продукта 14-0505.08.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Выберите один или несколько типов изоляции в соответствии с требованиями проекта из следующих параграфов. Удалите ненужные абзацы.

Изоляция плоских крыш из пенопласта с облицовочными элементами, армированными волокном: H-Shield; сердцевина из вспененного полиизоцианурата с закрытыми ячейками, приклеенная к армированным волокном облицовочным материалам с обеих сторон; соответствует ASTM C 1289, тип II, класс 1 с квадратными краями.

Пенообразователь: нулевой ОРП, 3-е поколение.

а.

UL 1256, № 120 и 123.

г.

UL 790 (ASTM E 108), класс A.

г.

FM 4450/4470, класс 1.Огнестойкости.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный.

Утверждение FM, классификация ветрового подъема: 1-60.

Утверждение FM, классификация ветрового подъема: 1-90.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный.

Прочность на сжатие: 20 фунтов на квадратный дюйм (138 кПа) Класс 2.

Прочность на сжатие: 25 фунтов на квадратный дюйм (172 кПа), класс 3.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите требуемый параграф толщины панели из следующего списка. Удалить ненужные абзацы. Когда требуется толщина пены 3,5 дюйма или больше, рекомендуется двухслойная система с шахматными стыками. Кроме того, если требуется более одной толщины, укажите расположение необходимых материалов на чертежах.

Значение

R: Обеспечьте изоляцию с LTTR (длительное термическое сопротивление) в соответствии с ASTM C 1289. Минимальная толщина панелей должна быть следующей:

а.

Толщина 1,00 дюйм (25 мм), значение R 5,7, шаг зубьев 2-5 / 8 дюймов (67 мм).

г.

Толщина 1,50 дюйма (38 мм), значение R 8,6, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

г.

Толщина 1,60 дюйма (41 мм), значение R 9,1, диапазон расстояний между канавками 4-3 / 8 дюйма (111.13 мм).

г.

Толщина 1,70 дюйма (43 мм), значение R 9,7, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

Толщина 1,80 дюйма (46 мм), значение R 10,3, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

ф.

Толщина 2,00 дюйма (51 мм), значение R 11,4, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

г.

Толщина 2,50 дюйма (64 мм), значение R 14,4, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

ч.

Толщина 2,70 дюйма (69 мм), значение R 15,6, диапазон расстояний между канавками 4–3 / 8 дюйма (111,13 мм).

и.

Толщина 3,00 дюйма (76 мм), значение R 17,4, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

Дж.

Толщина 3,10 дюйма (79 мм), значение R 18,0, расстояние между канавками 4-3 / 8 дюйма (111,13 мм).

к.

Толщина 3,30 дюйма (84 мм), значение R 19,2, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

л.

Толщина 3.50 дюймов (89 мм), значение R 20,5, диапазон расстояний между канавками 4-3 / 8 дюйма (111,13 мм).

г.

Толщина 3,60 дюйма (91 мм), значение R 21,1, диапазон расстояний между канавками 4–3 / 8 дюйма (111,13 мм).

п.

Толщина 3,70 дюйма (94 мм), значение R 21,7, диапазон зубцов 4–3 / 8 дюйма (111,13 мм).

о.

Толщина 4,00 дюйма (102 мм), значение R 23,6, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

с.

Толщина 4,50 дюйма (113 мм), значение R 26. 8, расстояние между канавками 4-3 / 8 дюйма (111,13 мм).

Изоляция плоских крыш из пенопласта с усиленными волокном облицовочными элементами: H-Shield Premier; сердцевина из вспененного полиизоцианурата с закрытыми порами, ламинированная с особо прочными усиленными волокнами облицовки с обеих сторон; соответствует ASTM C 1289, тип II, класс 2.

Пенообразователь: нулевой ОРП, 3-е поколение.

Сопротивление плесени: ASTM D 3273, 10, прошло.

** ПРИМЕЧАНИЕ К СПЕЦИФИКАТОРУ ** Классификация UL для использования в Канаде, см. Справочник UL по сертифицированной продукции.

а.

UL 1256, № 120 и 123.

г.

UL 790 (ASTM E 108), класс A при толщине 1 дюйм.

г.

UL 263 (ASTM E 119) Сборки крыши серии P с почасовой оценкой.

г.

FM 4450/4470, класс 1. Огнестойкость.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный.

Утверждение FM, Классификация ветрового подъема: 1-60.

Утверждение FM, классификация ветрового подъема: 1-90.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный.

Прочность на сжатие: 20 фунтов на квадратный дюйм (138 кПа), степень 2.

Прочность на сжатие: 25 фунтов на квадратный дюйм (172 кПа), класс 3.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите необходимые абзацы из следующего списка.Удалить ненужные абзацы. Укажите необходимое значение изоляции на чертежах.

Значение R: Обеспечьте изоляцию с LTTR (долгосрочное термическое сопротивление) в соответствии с ASTM C 1289. Минимальная толщина панелей должна быть следующей:

а.

Толщина 1,00 дюйм (25 мм), значение R 5,7, шаг зубьев 2-5 / 8 дюймов (67 мм).

Изоляция плоских крыш из пенопласта с облицовкой из фольги: H-Shield-F; сердцевина из вспененного полиизоцианурата с закрытыми порами, приклеенная к фольговым облицовочным материалам с обеих сторон; соответствует ASTM C 1289, тип I, класс 1 с квадратными краями.

Пенообразователь: нулевой ОРП, 3-е поколение.

а.

UL 1256, № 120 и 123.

г.

UL 790 (ASTM E 108), класс A.

г.

FM 4450/4470, класс 1. Огнестойкость.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный. Применимо только при использовании мембраны с механическим креплением.

Сертификат FM, класс ветрового подъема: 1-60 только с механически закрепляемой мембраной.

Сертификат FM, класс ветрового подъема: 1-90 только с механически закрепляемой мембраной.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный.

Прочность на сжатие: 20 фунтов на квадратный дюйм (138 кПа), степень 2.

Прочность на сжатие: 25 фунтов на квадратный дюйм (172 кПа), класс 3.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите необходимые абзацы из следующего списка. Удалить ненужные абзацы. Укажите необходимое значение изоляции на чертежах.

Значение R: Обеспечьте изоляцию в соответствии с ASTM C 518. Минимальная толщина панелей должна быть следующей:

а.

Толщина 1,00 дюйм (25 мм), значение R 6,5, диапазон расстояний между канавками 2-5 / 8 дюймов (67 мм).

г.

Толщина 1,50 дюйма (38 мм), значение R 10,0, шаг канавки 4–3 / 8 дюйма (111,13 мм).

г.

Толщина 2.00 дюймов (51 мм), значение R 13,3, шаг зубьев 4-3 / 8 дюйма (111,13 мм).

г.

Толщина 2,50 дюйма (64 мм), значение R 17,0, шаг зубьев 4–3 / 8 дюйма (111,13 мм).

Толщина 2,70 дюйма (69 мм), значение R 18,13, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

ф.

Толщина 3,00 дюйма (76 мм), значение R 20,3, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

Изоляция плоских крыш из пенопласта с облицовкой из стекла с покрытием: H-Shield CG; сердцевина из вспененного полиизоцианурата с закрытыми ячейками, приклеенная к облицовке из стекловолокна с высокими эксплуатационными характеристиками с обеих сторон; соответствует ASTM C 1289, тип II, класс 2 с квадратными краями.

Пенообразователь: нулевой ОРП, 3-е поколение.

Сопротивление плесени: ASTM D 3273, 10, прошло.

а.

UL 1256, № 120 и 123.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих трех абзацев и удалите ненужные.

Класс A – H-Shield CG толщиной 3 дюйма или более в одном слое или в сочетании нескольких слоев (два слоя @ 1,5 дюйма) одобрен для сборки класса A без использования огнестойкости. накладной лист или гипсокартон.(свяжитесь с Hunter Panels для получения списка одобренных нескольких слоев).

Class B – H-Shield CG толщиной 1,9 дюйма или более – это однослойный, одобренный для сборки класса B без использования противопожарных листов скольжения или гипсовых покрытий.

FM, класс 1 – одобрен для конструкций изоляционных стальных, бетонных и гипсовых крыш класса 1 в диапазоне от 1-60 до 1-270. См. RoofNav Сертификата FM для получения подробной информации о конкретной системе.

б.

UL 790 (ASTM E 108), класс A.

г.

UL 790 (ASTM E 108), класс B.

FM 4450/4470, класс 1. Огнестойкость.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный.

Прочность на сжатие: 20 фунтов на квадратный дюйм (138 кПа) Класс 2.

Прочность на сжатие: 25 фунтов на квадратный дюйм (172 кПа), класс 3.

Значение R: Обеспечьте изоляцию с LTTR (длительное термическое сопротивление) в соответствии с ASTM C 1289. Минимальная толщина панелей должна быть следующей:

а.

Толщина 1,00 дюйм (25 мм), значение R 5,7, шаг зубьев 2-5 / 8 дюймов (67 мм).

г.

Толщина 1,50 дюйма (38 мм), значение R 8,6, диапазон расположения канавок 4-3 / 8 дюйма (111. 13 мм).

г.

Толщина 1,60 дюйма (41 мм), значение R 9,1, диапазон изменения канавки 4–3 / 8 дюйма (111,13 мм).

г.

Толщина 1,70 дюйма (43 мм), значение R 9,7, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

Толщина 1,90 дюйма (48 мм), значение R 10,8, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

ф.

Толщина 2,00 дюйма (51 мм), значение R 11,4, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

г.

Толщина 2,50 дюйма (64 мм), значение R 14,4, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

ч.

Толщина 2,70 дюйма (69 мм), значение R 15,6, диапазон расстояний между канавками 4–3 / 8 дюйма (111,13 мм).

и.

Толщина 3,00 дюйма (76 мм), значение R 17,4, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

Дж.

Толщина 3,10 дюйма (79 мм), значение R 18,0, расстояние между канавками 4-3 / 8 дюйма (111,13 мм).

к.

Толщина 3. 30 дюймов (84 мм), значение R 19,2, диапазон расстояний между канавками 4-3 / 8 дюйма (111,13 мм).

л.

Толщина 3,50 дюйма (89 мм), R-значение 20,5, диапазон расстояний между канавками 4–3 / 8 дюйма (111,13 мм).

г.

Толщина 3,60 дюйма (91 мм), значение R 21,1, диапазон расстояний между канавками 4–3 / 8 дюйма (111,13 мм).

п.

Толщина 4,00 дюйма (102 мм), значение R 23,6, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

о.

Толщина 4,50 дюйма (113 мм), значение R 26.8, расстояние между канавками 4-3 / 8 дюйма (111,13 мм).

Изоляция плоской кровли из пенопласта, приклеенная к древесноволокнистой плите: H-Shield-WF; сердцевина из вспененного полиизоцианурата с закрытыми ячейками, связанная с армированными волокном облицовочными материалами с одной стороны и древесноволокнистой плитой высокой плотности с асфальтовым покрытием 1/2 дюйма (12 мм) с другой; соответствует ASTM C 1289, тип IV с квадратными краями.

Пенообразователь: нулевой ОРП, 3-е поколение.

а.

UL 1256, № 120 и 123.

г.

UL 790 (ASTM E 108), класс A.

г.

FM 4450/4470, класс 1. Огнестойкость.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный.

Прочность на сжатие: 20 фунтов на квадратный дюйм (138 кПа) Оценка 2.

Прочность на сжатие: 25 фунтов на квадратный дюйм (172 кПа), класс 3.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите необходимые абзацы из следующего списка.Удалить ненужные абзацы. Укажите необходимое значение изоляции на чертежах. Когда требуется толщина пены 3,5 дюйма или больше, рекомендуется двухслойная система с шахматными стыками. Кроме того, если требуется более одной толщины, укажите расположение необходимых материалов на чертежах.

а.

Толщина 1,50 дюйма (38 мм), значение R 7,1, диапазон перемещения канавки 4–3 / 8 дюйма (111,13 мм).

г.

Толщина 2,00 дюйма (51 мм), значение R 10,0, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

г.

Толщина 2,50 дюйма (64 мм), значение R 12,8, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

г.

Толщина 3,00 дюйма (76 мм), значение R 15,8, диапазон расстояний между канавками 4–3 / 8 дюйма (111,13 мм).

Толщина 3.10 дюймов (79 мм), значение R 16,4, диапазон расстояний между канавками 4-3 / 8 дюйма (111,13 мм).

ф.

Толщина 3,40 дюйма (86 мм), значение R 18,2, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

г.

Толщина 3,50 дюйма (89 мм), значение R 18,8, расстояние между канавками 4–3 / 8 дюйма (111,13 мм).

Коническая изоляция из пенопласта с армированными волокном облицовочными элементами: конический H-экран; сердцевина из вспененного полиизоцианурата с закрытыми порами, связанная с армированными волокнами облицовочными материалами с обеих сторон; соответствует ASTM C 1289, тип II, класс 1 с квадратными краями.

Пенообразователь: нулевой ОРП, 3-е поколение.

а.

UL 1256, № 120 и 123.

г.

UL 790 (ASTM E 108), класс A.

г.

FM 4450/4470, класс 1. Огнестойкость.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный.

Утверждение FM, классификация ветрового подъема: 1-60.

Утверждение FM, классификация ветрового подъема: 1-90.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный.

Прочность на сжатие: 20 фунтов на квадратный дюйм (138 кПа), степень 2.

Прочность на сжатие: 25 фунтов на квадратный дюйм (172 кПа), класс 3.

** ПРИМЕЧАНИЕ К СПЕЦИФИКАТОРУ ** Панели доступны в виде панелей размером 4 на 4 фута (1220 мм на 1220 мм) толщиной от 1/2 дюйма (25 мм) минимум до 4 дюймов (102 мм) максимум за один слой. Укажите минимальную требуемую толщину ниже и укажите требуемый средний показатель теплоизоляции на чертежах.

Значение R: Обеспечьте изоляцию с LTTR (длительное термическое сопротивление) в соответствии с ASTM C 1289.

а.

Минимальная толщина изоляции: __________.

Уклон конической доски должен быть:

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите требуемый уклон и удалите ненужные.

а.

1/16 дюйма (2 мм) на фут.

г.

1/8 дюйма (3 мм) на фут.

г.

3/16 дюйма (5 мм) на фут.

г.

1/4 дюйма (6 мм) на фут.

3/8 дюйма (10 мм) на фут.

ф.

1/2 дюйма (13 мм) на фут.

г.

Наклон, указанный на чертежах

Коническая изоляция крыши из пенопласта с облицовкой из стекла с покрытием: коническая H-Shield-CG; скошенная сердцевина из вспененного полиизоцианурата с закрытыми ячейками и приклеенная к стеклянной облицовке с высокими эксплуатационными характеристиками с обеих сторон, соответствующая ASTM C 1289, тип II, класс 2, с квадратными краями.

Пенообразователь: нулевой ОРП, 3-е поколение.

Сопротивление плесени: ASTM D 3273, 10, прошло.

а.

UL 1256, № 120 и 123.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих трех абзацев и удалите ненужные.

FM Class 1 – H-Shield CG Одобрено для стальных, бетонных и гипсовых конструкций с изоляцией класса 1 для крыш от 1-60 до 1-270. См. RoofNav Сертификата FM для получения подробной информации о конкретной системе.

б.

UL 790 (ASTM E 108), класс A.

г.

UL 790 (ASTM E 108), класс B.

FM 4450/4470, класс 1 огнестойкости.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный.

Утверждение FM, Классификация ветрового подъема: 1-60.

Утверждение FM, классификация ветрового подъема: 1-90.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный.

Прочность на сжатие: 20 фунтов на квадратный дюйм (138 кПа), степень 2.

Прочность на сжатие: 25 фунтов на квадратный дюйм (172 кПа), класс 3.

Значение R: Обеспечьте изоляцию с LTTR (длительное термическое сопротивление) в соответствии с ASTM C 1289.

а.

Минимальная толщина изоляции: __________.

Уклон конической доски должен быть:

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите требуемый уклон и удалите ненужные.

а.

1/16 дюйма (2 мм) на фут.

г.

1/8 дюйма (3 мм) на фут.

г.

3/16 дюйма (5 мм) на фут.

г.

1/4 дюйма (6 мм) на фут.

3/8 дюйма (10 мм) на фут.

ф.

1/2 дюйма (12,5 мм) на фут.

г.

Наклон, указанный на чертежах.

Коническая изоляция из пенопласта, приклеиваемая к древесноволокнистой плите: коническая H-Shield-WF; сердцевина из вспененного полиизоцианурата с закрытыми порами, связанная с армированными волокном облицовочными материалами с одной стороны и древесноволокнистой плитой высокой плотности с асфальтовым покрытием 1/2 дюйма (12 мм) с другой стороны; соответствует ASTM C 1289, тип IV с квадратными краями.

Пенообразователь: нулевой ОРП, 3-е поколение.

а.

UL 1256, № 120 и 123.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих трех абзацев и удалите ненужные.

Класс A – H-Shield WF толщиной 3 дюйма или более в одном слое или в сочетании нескольких слоев (два слоя @ 1,5 дюйма) одобрен для сборки класса A без использования огнестойкости. накладной лист или гипсокартон.(свяжитесь с Hunter Panels для получения списка одобренных нескольких слоев).

FM Class 1 – H-Shield WF Одобрено для конструкций стальных, бетонных и гипсовых крыш с изоляцией класса 1 для уровней от 1-60 до 1-270. См. RoofNav Сертификата FM для получения подробной информации о конкретной системе.

б.

UL 790 (ASTM E 108), класс A.

г.

FM 4450/4470, класс 1. Огнестойкость.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный.

Утверждение FM, классификация ветрового подъема: 1-60.

Утверждение FM, классификация ветрового подъема: 1-90.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих двух абзацев и удалите ненужный.

Прочность на сжатие: 20 фунтов на квадратный дюйм (138 кПа), степень 2.

Прочность на сжатие: 25 фунтов на квадратный дюйм (172 кПа), класс 3.

Значение R: Обеспечьте изоляцию с LTTR (длительное термическое сопротивление) в соответствии с ASTM C 1289.

а.

Минимальная толщина изоляции: __________.

Уклон конической доски должен быть:

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите требуемый уклон и удалите ненужные.

а.

1/8 дюйма (3 мм) на фут.

г.

1/4 дюйма (6 мм) на фут.

г.

1/2 дюйма (13 мм) на фут.

г.

Наклон, указанный на чертежах.

Утвержденные крепежные детали: подходят для целевого назначения и одобрены сертификатами FM и производителем системы; длина, необходимая для толщины изоляционного материала и проникновения в основание настила, при необходимости с распределительными пластинами.

Базовый слой: В соответствии с рекомендациями производителя мембраны.

Асфальт Битум: ASTM D 312, тип III или тип IV.

Используйте только с одобренными типами изоляции плит.

Обеспечьте этикетками с указанием температуры вспышки, точки размягчения, температуры окончательного выдувания и эквивалентной температуры.

Кант-полоса и коническая кромочная полоса: стандартные полосы перлита или древесноволокнистого картона, отрезанные машинным способом, указанных или требуемых размеров.

Не начинайте укладку, пока основания не будут должным образом подготовлены.

Проверить настил крыши на пригодность для установки изоляции. Убедитесь, что основание сухое, чистое и на нем нет посторонних материалов, которые могут повредить изоляцию.

Убедитесь, что водостоки, шпигаты, бордюры крыши, гвоздезабиватели, опоры оборудования, вентиляционные отверстия и другие кровельные аксессуары закреплены должным образом и установлены в соответствии с чертежами и документами.

Убедитесь, что дека имеет прочную конструкцию и поддерживает монтажников, материалы и оборудование, не повреждая и не деформируя работы.

Если за подготовку основания отвечает другой установщик, сообщите архитектору о неудовлетворительной подготовке, прежде чем продолжить.

Тщательно очистите поверхности перед установкой.

Подготовьте поверхности методами, рекомендованными производителем для достижения наилучшего результата для основания в условиях проекта.

** ПРИМЕЧАНИЕ К СПЕЦИФИКАТОРУ ** Включение пароизоляции или замедлителя схватывания в сборку кровли настоятельно рекомендуется, если проект расположен в Зонах 1, 2 или 3 США. H-Shield не предназначен для замены пароизоляции. Пароизоляция или замедлитель схватывания при использовании должны иметь рейтинг проницаемости 0,5 или меньше, как определено ASTM E-96.

Нанесите пароизоляцию и / или замедлитель схватывания, как указано Архитектором или требуется местными строительными нормами, на настил перед установкой изоляции.

Установите указанную изоляцию в соответствии с последними печатными инструкциями производителя и в соответствии с требованиями регулирующих норм и страховой компании Владельца.

Не оставляйте установленную изоляцию на открытом воздухе. Покрытие и гидроизоляция сразу после установки.

Герметизируйте открытые изоляционные швы в конце каждого дня. Удалите пломбу, когда работа возобновится.

Удалите установленную изоляцию, которая стала влажной или поврежденной, и замените ее новым прочным и сухим изоляционным материалом.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите один из следующих трех параграфов системы установки для требуемой системы крыши и удалите ненужные. Отредактируйте каждую систему в соответствии с требованиями регулирующих кодексов и требований к страхованию владельцев. Согласуйте с требованиями производителя кровельной системы. Обратите внимание, что H-Shield-F и H-Shield-AGF предназначены для использования только с системами с однослойным балластом и механическим креплением.

Системы каменноугольной смолы и модифицированного битума:

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите метод установки или комбинацию методов из следующих трех абзацев и удалите ненужные.Согласуйте с требованиями производителя кровельной системы и при необходимости отредактируйте.

Прикрепите каждую панель H-Shield к настилу крыши с помощью одобренных Factory Mutual крепежных элементов и пластин (соответствующих типу настила).

Приклейте панели H-Shield максимум 4 фута на 4 фута (1220 мм на 1220 мм) к подготовленной бетонной платформе с полным протиранием горячего крутого асфальта.

Приклейте панели H-Shield максимум 4 на 4 фута (1220 мм на 1220 мм) к подготовленной бетонной платформе с помощью холодного клея, одобренного FM.

Стыки и стыки смежных панелей в шахматном порядке.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Следующие три параграфа относятся к многослойным системам, только выберите требуемый метод и удалите ненужные. Удалите, если не требуется.

Многослойные системы: приклеивайте последующие слои с полной протиркой горячего крутого асфальта.

Многослойные системы: приклеивайте последующие слои с помощью холодного клея, одобренного FM.

В многослойных установках шахматные соединения в верхнем и нижнем слоях. Не выравнивайте стыки в изоляции.

Установите кровельное покрытие в соответствии с инструкциями производителя кровли.

Однослойные системы Однослойные системы с балластом:

Каждая панель H-Shield свободно укладывается на настил крыши.

Стыки и стыки смежных панелей в шахматном порядке.

В многослойных установках шахматные соединения в верхнем и нижнем слоях. Не выравнивайте стыки в изоляции.

Установите кровельное покрытие в соответствии с инструкциями производителя кровли.

Однослойные системы с механическим креплением:

Каждая панель H-Shield должна быть прикреплена к настилу крыши с помощью одобренных Factory Mutual крепежных элементов и пластин (соответствующих типу настила).

Стыки и стыки смежных панелей в шахматном порядке.

В многослойных установках шахматные соединения в верхнем и нижнем слоях. Не выравнивайте стыки в изоляции.

Установите кровельное покрытие в соответствии с инструкциями производителя кровли.

Полностью склеенные однослойные системы:

Прикрепите панели H-Shield максимум 4 на 4 фута (1220 мм на 1220 мм) к подготовленной бетонной платформе с помощью холодного клея.

Стыки и стыки смежных панелей в шахматном порядке.

Многослойные системы: приклеивайте последующие слои с полной протиркой горячего крутого асфальта.

Многослойные системы: приклеивайте последующие слои с помощью холодного клея, одобренного FM.

В многослойных установках шахматные соединения в верхнем и нижнем слоях. Не выравнивайте стыки в изоляции.

Установите кровельное покрытие в соответствии с инструкциями производителя кровли.

** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Обратите внимание, что следующий параграф может применяться к H-Shield CG. H-Shield CG обеспечивает устойчивое решение при модернизации, когда существующая изоляция остается на месте. Для облегчения соблюдения ASHRAE 90.1 Стандарты энергоэффективности, H-Shield CG может быть установлен в один слой поверх неповрежденной и сухой изоляции после удаления однослойной мембраны. Затем новую однослойную мембрану можно установить поверх изоляционного узла, соответствующего последним требованиям энергетического кодекса.

Кровельные однослойные системы:

Удалите существующую однослойную мембрану и очистите поверхность от мусора или неровностей.

Убедитесь, что существующая изоляция сухая и прочная.

Установите изоляционные панели в один слой поверх неповрежденной и сухой изоляции.

Стыковые кромки и швы со смещением в соответствии с надлежащей кровельной практикой и закрепление в соответствии со спецификациями производителя.

Установите новую однослойную мембрану в соответствии со спецификациями производителя кровли.

Перед нанесением кровельной мембраны удалить с изоляции мусор и строительный мусор.

Защита установленных продуктов до завершения проекта.

Защитите движение установленной изоляции с помощью защитных покрывающих материалов во время и после установки.

Накройте верх и края необработанных кровельных панелей, чтобы защитить их от погодных условий и предотвратить скопление воды в сердцевинах панелей. В день наносите столько утеплителя, сколько можно покрыть готовой кровельной системой.

Не оставляйте панели подверженными воздействию влаги. Влажные панели необходимо удалить или дать полностью высохнуть перед нанесением пароизоляции и / или кровельного покрытия.

Отремонтируйте или замените поврежденные изделия до существенного завершения.

КОНЕЦ РАЗДЕЛА

Edil Roofing Products

Название продукта: USP® ISO-3T (Изготовлено RMax Tapered Thermaroof®-3)

USP® ISO-3T CG (Изоляция конической крыши)

Классификация: Теплоизоляция, полиизоцианурат

Описание продукта: USP® ISO-3T (Утеплитель для конической крыши) представляет собой панель из вспененного полиизоцианурата с наклоном, неразъемно соединенную с неасфальтовыми, армированными волокнами облицовочными материалами из органического мата.USP® ISO-3T CG (утеплитель с конической крышей) представляет собой панель из вспененного полиизоцианурата с наклоном, неразъемно соединенную с облицовкой из стекломата с неорганическим покрытием. Предназначен для использования в горячих асфальтовых BUR, модифицированных битумах и однослойных мембранных системах и изготавливается с коническим профилем для обеспечения положительного дренажа. Стандартная формула 20 фунтов на квадратный дюйм, также доступна формула 25 фунтов на квадратный дюйм.

Доступны только размеры 4 ‘x 4’ (1,2 м x 1,2 м).

Информация о экологических стандартах: USP® ISO-3T / USP ISO®-3T CG использует вспенивающий агент, не содержащий CFC, HCFC и HFC, который имеет нулевой озоноразрушающий потенциал (ODP) и незначительный потенциал глобального потепления ( GWP).

Содержание вторичного сырья: USP® ISO-3T / USP ISO®-3T CG содержит от 25% до 43% вторичного содержания, в зависимости от толщины пены. (От 35% до 56% состоит из вторично переработанных материалов, а от 44% до 65% получено из вторичных материалов, в зависимости от толщины пенопласта. Использование этих материалов предотвращает утилизацию в свалке.

Метод нанесения: USP® ISO-3T / USP ISO®-3T CG наносится с помощью механических креплений, горячего асфальта в технике горячей швабры или клея с низкой пеной.

Одобрения: Федеральная спецификация HH-I-1972 / GEN и HH-I-1972/2, класс 1. Эта федеральная спецификация была отменена.

USP® ISO-3T соответствует ASTM C1289 Type II, Class 1, Grade 2 (20 psi) или Grade 3 (25 psi)
USP® ISO-3T CG соответствует ASTM C1289 Type II, Class 2, Grade 2 ( 20 фунтов на квадратный дюйм) или класс 3 (25 фунтов на квадратный дюйм)
Национальный строительный кодекс (1998) Раздел 2603 Строительные чиновники и Администрация кодекса International, Inc.

Стандарт FM 4450/4470 Одобрение

USP® ISO-3T поставляется в соответствии с этикетка Tapered Thermaroof®-3 и, как таковая, одобрена для конструкции настила крыши из дерева, легкого бетона и гипса Класса 1 по классам 1-60 и 1-90 Windstorm, а также конструкции изолированного стального настила для конструкций от 1-60 до 1-465 и конструкция изолированного бетонного настила для классов от 1-60 до 1-405 Windstorm. (USP® ISO-3T можно мыть шваброй или механически прикреплять к бетонному настилу крыши). Подробную информацию о конкретных системах см. В руководстве по сертификации FM.

Стандарт UL 1256, классификация

Конструкционные элементы изолированного металлического настила – конструкция №120 и №123

Стандарт UL 790 (ASTM E 108), классификация

Класс A с большинством кровельных мембранных систем. См. Справочник по кровельным материалам и системам UL.

Стандарт UL 263 Классификация огнестойкости (ASTM E 119)

Некоторые классификации огнестойкости: P225, P230, P259, P302, P303, P508, P510, P514, P519, P701, P710, P713, P717, P718 , P719, P720, P722, P723, P727, P728, P729, P730, P732, P734, P735, P739, P741, P742, P743, P745, P747, P750, P819, P824, P827, P828 и P829.Обновленные списки см. В Справочнике по огнестойкости UL.

Стандарт UL 1897 Сопротивление подъему

Технические условия применения

Установка: Перед началом установки настил крыши должен быть прочным, хорошо прикрепленным, ровным, чистым и сухим. Правильное крепление утеплителя необходимо для предотвращения обрушения кровли. U.S. Ply не несет ответственности за любой ущерб, вызванный неправильным креплением. Установка USP® ISO-3T / USP® ISO-3T CG может быть прикреплена к настилам, которые одобрены сертификатами FM и местными правилами.U.S. Ply не несет ответственности за определение пригодности колоды.

Хранение и обращение: USP® ISO-3T / USP® ISO-3T CG необходимо держать сухим до, во время и после установки. Устанавливайте ровно столько USP® ISO-3T / USP® ISO-3T CG, сколько можно покрыть в тот же день готовой кровлей.

Хотя USP® ISO-3T был разработан, чтобы выдерживать нормальное пешеходное движение, защита от повреждений, чтобы выдерживать нормальное пешеходное движение, защита от повреждений строительным движением и / или злоупотреблениями чрезвычайно важна.Защита поверхности крыши, такая как фанера, должна использоваться в зонах, где запланировано хранение и постановка, и ожидается интенсивное или повторяющееся движение во время или после установки.

Монтаж плит: Соедините края и расположите стыки изоляционных панелей в шахматном порядке. Установите крышу в соответствии со спецификациями производителя.

Механическое крепление: Механическое крепление – это рекомендуемый метод крепления на забиваемых гвоздями настилах. Частота и расстояние между крепежными элементами для стальных, деревянных, монолитных бетонных конструкций, настилов из легкого изоляционного бетона и настилов из наливного гипсобетона рассматриваются в текущих U.Руководство по спецификации S. Ply в соответствии с мембранной системой. Обратитесь к текущему листу данных по предотвращению потерь FM 1-29, чтобы узнать об особенностях периметра и углов крыши для зон, не подверженных ураганам. Следуйте более строгим требованиям производителя и FM 1-29 для крепления зон, подверженных ураганам. Для получения дополнительной информации обратитесь в службу технической поддержки США Ply по телефону 1-866-PUSH-PLY (866-787-4759).

Клейкое крепление: Для установки USP® ISO-3T / USP® ISO-3T CG на конструкционный бетонный настил рекомендуется приклеивание клея / битума.USP® ISO-3T / USP® ISO-3T CG не следует приклеивать непосредственно к легким изоляционным бетонным настилам и наливным гипсокартонным бетонным настилам с помощью каких-либо битумных или клеевых методов крепления. При нанесении горячего битума на бетонные настилы необходимо грунтование. Необходимо принять меры, чтобы бетонные настилы полностью увлажнились и больше не выделяли влагу. Изоляция должна оставаться сухой до, во время и после установки. Также необходимо принять меры для предотвращения стекания битума. При использовании битума горячего нанесения для прикрепления изоляции к конструкционным бетонным настилам и последующим слоям изоляции температура битума должна быть примерно на 50 ° F ниже EVT для ручной мытья полов.Настил должен быть сухим, и необходимо соблюдать осторожность, чтобы нанести битум в достаточном количестве, чтобы полностью покрыть доступную поверхность настила при правильной температуре (390 ° F). Чтобы обеспечить заделку, доску также необходимо «наступить» в нескольких точках, пока битум еще достаточно горячий, чтобы обеспечить надежное крепление. Размер изоляции USP® ISO-3T / USP® ISO-3T CG для крепления горячего битума составляет 4 ‘x 4’ (максимум).

ПАРЫ / ВОЗДУХОВОДИТЕЛИ: Влага имеет тенденцию перемещаться из более теплых мест в более прохладные.В строительстве зданий паро-воздушные замедлители используются для предотвращения или блокировки прохождения теплого, влажного воздуха в стены или кровельные конструкции. Чтобы определить, необходим ли замедлитель образования пара / воздуха, необходимо выполнить расчеты, основанные на относительной влажности в помещении, температуре в помещении и расчетной температуре наружного воздуха. Обратитесь к Руководству по кровельным покрытиям NRCA,

Membrane Roof Systems 2010 для получения дополнительной информации о паро-воздушных замедлителях и расчетах точки росы.

Особое внимание следует уделять влажности, создаваемой конструкцией. Например, создаваемая конструкцией влага будет выделяться при укладке бетонных плит перекрытия после установки крыши, что может привести к попаданию большого количества влаги в кровельную систему. Поэтому Atlas не несет ответственности за повреждение изоляции под воздействием строительной влаги. См. Руководство NRCA по кровельным покрытиям, Системы мембранных крыш 2010, где приведены рекомендации по использованию замедлителя парообразования при наличии влаги, создаваемой конструкцией (6-е издание). Проконсультируйтесь с производителем паровоздушного замедлителя для получения информации о рекомендуемых областях применения и деталях.

ХРАНЕНИЕ: Заводская упаковка предназначена только для защиты при транспортировке. При хранении на открытом воздухе или на стройплощадке изоляция должна быть уложена на поддоны на высоте не менее четырех дюймов над уровнем земли и полностью покрыта атмосферостойким покрытием, например брезентом. Временная заводская упаковка должна быть разрезана или удалена, чтобы предотвратить скопление конденсата. Намокшую или поврежденную изоляцию крыши следует удалить и заменить твердой сухой изоляцией.

ТЕХНИЧЕСКАЯ ПОМОЩЬ: U.S. Ply считает, что успех достигается за счет поддержки качественной продукции и лучшего обслуживания в отрасли. Подрядчикам, архитекторам, инженерам, дистрибьюторам, управляющим недвижимостью и владельцам зданий предлагается связаться с нашей группой технической поддержки по телефону 1-866-PUSH-PLY (866-787-4759) и поговорить со знающим представителем кровель относительно спецификаций, применения материалов, одобрения кодов, информация о продукте и использовании.

У U.S. Ply есть удобный веб-сайт, на котором можно найти информацию о U.Кровельные системы S. Ply, продуктовая линейка, спецификации, технические данные и информация о продажах. Посетите наш сайт www.usply.com.

ПРЕДУПРЕЖДЕНИЕ – НЕ ОСТАВЛЯЙТЕ НА ОТКРЫТОМ ВОЗДУХЕ: Этот продукт представляет собой полиизоциануратную органическую пластиковую пену и загорится при воздействии источника воспламенения достаточной температуры и интенсивности или открытого пламени, например сварочной горелки. Как и другие органические материалы, при воспламенении этот продукт выделяет дым. Не наносите пламя непосредственно на изоляцию крыши USP® ISO-3T. Этот продукт следует использовать только в строгом соответствии с рекомендациями по применению и инструкциями по применению Atlas.

ОГРАНИЧЕНИЯ ОТВЕТСТВЕННОСТИ: Кроме вышеупомянутых заявлений и описаний, U.S. Ply, Inc. (далее «Продавец») не делает никаких других заявлений или гарантий в отношении продаваемой здесь изоляции. Продавец отказывается от всех других гарантий, явных или подразумеваемых, включая гарантию товарной пригодности и гарантии пригодности для определенной цели. Однако у Продавца есть ограниченная гарантия в отношении LTTR-стоимости изоляции, условия которой могут быть предоставлены Продавцом по запросу.

Продавец не несет ответственности за любые побочные или косвенные убытки, включая стоимость установки, удаления, ремонта или замены этого продукта. Средства правовой защиты Покупателя ограничиваются исключительно, по усмотрению Продавца, возмещением покупной цены или пополнением запасов продукции, проданной U. S. Ply, Inc., в количестве, равном количеству несоответствующей продукции. Дистрибьюторы, агенты, продавцы или другие независимые представители US Ply, Inc. не имеют права отменять или изменять вышеуказанное ограничение ответственности и средства правовой защиты.

‍

Каслбрук | Атлас кровельные

CASTLEBROOK 35 SUPER WIDE 42 “ОБЩИЕ ИНСТРУКЦИИ

ВАЖНО: ЗАЯВЛЕНИЯ, ПРЕДСТАВЛЕННЫЕ НА ДАННОЙ СТРАНИЦЕ, ЯВЛЯЮТСЯ РЕКОМЕНДАЦИЯМИ ПО ПРИМЕНЕНИЮ КРОВЕЛЬНЫХ ИЗДЕЛИЙ, КАК НАПИСАНЫ И ИЛЛЮСТРАЦИИ. ЛЮБОЕ ОТКЛОНЕНИЕ ОТ ДАННЫХ РЕКОМЕНДУЕМЫХ ПРОЦЕДУР ОСУЩЕСТВЛЯЕТ ИСКЛЮЧИТЕЛЬНЫЙ РИСК МОНТАЖНИКОВ. Несоблюдение ДАННЫХ ИНСТРУКЦИЙ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ПОВРЕЖДЕНИЯМ ИСПОЛЬЗОВАНИЮ И СЛУЖБЕ ДАННОГО КРОВЕЛЬНОГО ИЗДЕЛИЯ, ЧТО ИСПОЛЬЗУЕТСЯ ПРЕКРАЩЕНИЕМ ЛЮБОЙ ГАРАНТИИ, ЯВНОЙ ИЛИ ПОДРАЗУМЕВАЕМОЙ.

1.) ОБЩИЕ ИНСТРУКЦИИ

Пожизненная ограниченная гарантия доступна только для индивидуальных домов, построенных на одной семье. 50-летняя ограниченная гарантия будет применяться ко всей собственности, принадлежащей государственным учреждениям, корпорациям, компаниям с ограниченной ответственностью, товариществам, трастам, религиозным организациям, школам или школьным округам, кондоминиумам или кооперативным жилищным соглашениям, или установленной на многоквартирных домах или любом типе жилья. здание или помещения, не используемые индивидуальными домовладельцами для строительства особняка на одну семью.

На эту черепицу распространяется гарантия от производственных дефектов и порывов ветра со скоростью до 130 миль в час С УСТАНОВКОЙ 6 ГВОЗДЕЙ ТОЛЬКО ДЛЯ ПЕРЕГОРОДКИ С НАЗНАЧЕНИЕМ ТЕХНОЛОГИИ «СОЗДАНО С ТЕХНОЛОГИЕЙ HP42».

Ограниченную гарантию Castlebrook ™ 35 можно получить, посетив сайт www.AtlasRoofing.com/Warranty или написав по адресу: Atlas Roofing Corporation, Attn: Consumer Services Department, 802 Hwy 19 N., Suite 170, Meridian, Mississippi, 39307. Чтобы получить защиту в рамках ограниченной гарантии Castlebrook ™ 35, необходимо соблюдать следующие инструкции.

Важно: См. Специальные инструкции ниже для приложений с малым уклоном. См. Специальные инструкции ниже по нанесению гвоздей с крутым уклоном / мансардой / 6? Для достижения заявленной площади покрытия и достижения проектных характеристик и внешнего вида необходимо следовать указаниям на этой упаковке. Приклеивание клейких полосок на каждой черепице к черепице под ней создается за счет тепла от солнечного света. Atlas Roofing Corporation также поддерживает рекомендации Ассоциации производителей асфальтовых кровель (ARMA) в отношении деталей применения, не указанных в этом тексте.

2.) ВЕНТИЛЯЦИЯ ПАЛУБЫ КРЫШИ

Должна быть предусмотрена соответствующая вентиляция под настилом крыши для предотвращения вредной конденсации зимой и накопления тепла летом. Эти условия могут вызвать: A. Ускоренное выветривание черепицы B. Гниль настила и грибок на чердаке C. Деформация / растрескивание черепицы из-за движения настила D. Косметические пузыри на поверхности черепицы. Atlas не несет ответственности за повреждение черепицы в результате недостаточной вентиляции. Условия вентиляции должны соответствовать или превышать минимальные стандарты собственности FHA и соответствовать всем строительным нормам и правилам.Чтобы обеспечить надлежащую вентиляцию и циркуляцию воздуха, следует использовать комбинацию вентиляционных отверстий на коньке и карнизе. Все кровельные конструкции, особенно перекрытия мансардного и соборного типа, должны иметь сквозную вентиляцию от области карниза до области конька. Минимальные стандарты собственности FHA требуют 1 квадратный фут чистой свободной вентиляции чердака на каждые 150 квадратных футов площади чердака; или один квадратный фут на каждые 300 квадратных футов, если пароизоляция установлена на теплой стороне потолка, или не менее половины площади вентиляции предусматривается около конька.

3.) ПАЛУБА КРЫШИ

Эти инструкции предназначены для укладки битумной черепицы Atlas на фанеру номинальной толщины 3/8 “или 7/16” Американской ассоциации фанеры (APA / TECO), одобренную кодексом фанеру, настилы OSB или минимальную фактическую толщину “деревянного настила. Настилы из фанеры или фанеры (OSB) должны соответствовать спецификациям кровельного покрытия APA / TECO. Настил из массивной древесины должен быть хорошо выдержан, не более 6 дюймов (номинальной) шириной и надежно прикреплен к каждому стропилам. Поверхность настила должна быть чистой, голой, без зазоров и ровной.Битумную черепицу Castlebrook ™ 35 нельзя наносить ни на какие поверхности, кроме описанных здесь типов настила крыши. Компания Atlas также соблюдает свою ограниченную гарантию на черепицу, когда черепица Atlas устанавливается на изоляционные панели Atlas CrossVent® с гвоздями. Atlas не несет ответственности за характеристики своей черепицы, если она нанесена непосредственно на невентилируемые изолированные настилы, состоящие из перлитовых плит, пенопласта, ДВП, гипсовых досок, легкого бетона, цементного древесного волокна или аналогичных материалов, или на любые настилы с изоляция устанавливается непосредственно на нижнюю сторону настила, за исключением CrossVent® Nailable Insulation.Распыление пенопласта, нанесенного непосредственно на основание настила, аннулирует гарантию. Плитка Atlas может быть установлена поверх кровельной системы, содержащей излучающий барьерный материал, если: 1. во всех случаях поддерживается необходимый полный поток сквозной вентиляции непосредственно под материалом настила, 2. излучающий барьерный материал обладает высокой паропроницаемостью (> 2 проницаемости) ), и, 3. Излучающий барьер устанавливается на нижней стороне или под настилом – не используется в качестве подкладки над настилом.Типы напыляемых паропроницаемых излучающих барьеров под палубой будут рассматриваться только в каждом конкретном случае и только в том случае, если испытания подтвердят, что паропроницаемость> 2 или выше.

4.) ПРЕДОСТАВЛЕНИЕ

Компания Atlas настоятельно рекомендует использовать высокопроизводительные, соответствующие стандарту ASTM 6757 – фирменные подкладочные материалы Gorilla Guard® Everfelt ™ или Summit® для долговременной работы кровельных систем и самоклеящиеся гидроизоляционные покрытия WeatherMaster® для критических областей, таких как долины и карнизы.Atlas не одобряет использование каких-либо металлизированных материалов или металлов, содержащих категорию «Radiant Barrier», в качестве подстилочного покрытия из битумной черепицы, устанавливаемого над настилом.

Использование этих типов лучистого барьера приведет к аннулированию гарантии на черепицу. Подложка должна быть ровной и неморщенной. Строительные нормы и правила различаются в зависимости от географического региона, и установка должна соответствовать местным строительным нормам или требованиям производителя черепицы, в зависимости от того, что строже. Битумную черепицу следует наносить как можно скорее после наложения органического войлока подстилочного материала, который не предназначен для длительного воздействия.Atlas рекомендует укладывать битумную черепицу в тот же день, что и войлочную основу, чтобы избежать намокания и образования складок. Если для длительного высыхания используется подложка, Atlas рекомендует Summit® Synthetic Underlayment в качестве подложки для высыхания на срок до 6 месяцев.

Нанесение на стандартный уклон: Для правильного нанесения требуется, чтобы на настилы с уклоном от 4:12 (> 18,4 °) до 21:12 (<60 °) и в соответствии со всеми применимыми строительными нормативами был нанесен один слой одобренной подложки. Эта одобренная подкладка является необходимым компонентом сборки крыши для поддержания класса огнестойкости конструкции палубы. Установите подкладку по всей настиле, параллельно карнизу, с выступом от 1/4 “до 3/8”, с крепежными деталями, размещенными на расстоянии 2 дюймов от края настила, 12 дюймов O.C. поперек нижнего края и с 2-дюймовым перекрытием параллельно карнизу и с 4-дюймовым мин. конец нахлеста, параллельно граблям. Концевые перехлесты подстилающего слоя должны располагаться в шахматном порядке на расстоянии 6 футов от соседних рядов. Коррозионно-стойкий отливной край следует разместить над подкладкой у граблей и под подкладкой у карниза.

Низкий уклон: 2:12 (> 9,5 °) до 4:12 (<18,4 °) (51 мм / 305 мм) на склонах с подъемом от 2 до 4 дюймов на фут, двойной слой одобренной подкладки поверх требуется вся поверхность настила. Продукты Atlas WeatherMaster Ice & Water настоятельно рекомендуются в качестве основы для кровли с низким уклоном, чтобы покрыть весь настил перед установкой битумной черепицы. При уклонах от 2:12 до 4:12 допускается установка одного слоя продуктов WeatherMaster как на частичное, так и на полное покрытие палубы.В качестве альтернативы необходим двойной слой одобренной подкладки по всей поверхности настила. Начиная с полосы шириной 19 дюймов у карниза и нависая над карнизом от 1/4 “до 3/8”, закройте первую полосу шириной 19 дюймов полной полосой шириной 36 дюймов. Обнажьте первую полосу шириной 17 дюймов и продолжайте подниматься по палубе с помощью 36. «широкие полосы, перекрывающие каждую трассу на 19 дюймов по сравнению с предыдущей трассой – обеспечивая 17-дюймовую экспозицию. Концевые накладки на пологих склонах должны иметь перекрытие не менее 12 дюймов и располагаться в шахматном порядке на расстоянии 6 футов друг от друга. Установите отливную кромку на подкладку у граблей и под подкладку у карниза.

5.) МИГАЕТ

Перед установкой черепицы все оклады должны быть на месте. На вертикальных поверхностях, таких как дымоходы, световые люки, вентиляционные отверстия, стены и т. Д., Следует использовать перекрытия из листового металла и основные выступы металлической или рулонной кровли с минеральным покрытием. Подробную информацию о конкретных методах и типах установки гидроизоляции см. В Руководстве по кровельным покрытиям для жилых помещений, опубликованном Ассоциацией производителей асфальтовых кровель (ARMA).

6.) ЗАЩИТА ОТ ЛЕДЯНОЙ ПЛОТИНЫ

Водонепроницаемые облицовки карнизов и граблей должны устанавливаться в соответствии с местными строительными нормами и правилами, а также там, где существует вероятность обледенения карнизов и кромок граблей, что может привести к образованию ледяных заторов и скоплению воды. Продукты Atlas WeatherMaster® или их эквиваленты следует наносить непосредственно на настил в соответствии с инструкциями по нанесению, прилагаемыми к продукту, и местными строительными нормами. Водонепроницаемый гидроизоляционный материал должен выходить на крышу не менее чем на 24 дюйма за внутреннюю линию теплой стены,

и в районах сильного обледенения, по крайней мере, до наивысшего уровня воды, который может возникнуть из-за ледяных плотин. Если для свеса требуется гидроизоляция шире, чем 36 дюймов, горизонтальный нахлест должен быть расположен на участке свеса и зацементирован или герметизирован. Концевые нахлесты должны быть 12 дюймов (минимум) и зацементированы / уплотнены. Продукты WeatherMaster®, поставляемые Atlas, рекомендуются в качестве первого слоя защиты ледяной плотины. Продукция WeatherMaster® соответствует стандарту ASTM D-? 1970.

7.) ДОЛИНЫ

Перед укладкой черепицы Castlebrook ™ 35 необходимо установить долины

Открытая долина: нанесите 36-дюймовый продукт со льдом и водой по центру долины.Установите медный фартук шириной не менее 16 дюймов (или эквивалент), также по центру впадины. Закрепите медный фартук через каждые 24 дюйма по обоим краям либо медными шайбами, либо медными гвоздями с большой головкой, так чтобы хвостовики непосредственно прилегали к медному краю. Нахлест в меди должен быть минимум 12 дюймов.

Нанесите мелом линии на каждой стороне медной впадины на расстоянии 3 дюйма от центральной линии. При укладке черепицы обрежьте ее до меловой линии и, чтобы направить воду в долину, отрежьте 2 дюйма по диагонали от верхнего угла черепицы, примыкающего к меловой линии.Установите край впадины каждой черепицы в полосу асфальтопластического цемента шириной 3 дюйма, отвечающую требованиям ASTM D-? 4586, и прибейте гвоздями не ближе 6 дюймов от центральной линии впадины. См. Диаграмму №1.

Долина закрытого среза: нанесите продукт для льда и воды шириной 36 дюймов по центру впадины, прибив гвоздями только 2 дюйма от внешних краев. Уложите всю черепицу с одной стороны впадины и поперек ее центра на расстоянии не менее 12 дюймов. Прибейте не менее 6 дюймов от центральной линии впадины на незащищенной стороне и нанесите меловую линию на расстоянии 2 дюймов от центральной линии на необработанная сторона.На незащищенную сторону наклеить черепицу до меловой линии и подрезать. Не обрезайте нижележащую черепицу.

Обрежьте верхние углы черепицы, цемента и гвоздя. См. Диаграмму №2.

8.) КРЕПЛЕНИЕ

Установка гвоздей имеет решающее значение для общей производительности. Высокое размещение гвоздей может привести к разделению компонентов и расслоению черепицы после нанесения. Все гвозди должны быть забиты прямо так, чтобы головки были на одном уровне с поверхностью черепицы, ни в коем случае не врезаясь в черепицу.Гвозди не должны быть видны на готовой крыше. Расслоение после установки не является основанием для рекламации.

КРЕПЕЖИ: Гвозди должны быть коррозионно-стойкими кровельными гвоздями 11 или 12 калибра с минимальной головкой 3/8 дюйма. Гвозди должны быть достаточно длинными, чтобы проникать в настил крыши на 3/4 дюйма или, если настил имеет толщину менее 3/4 дюйма, гвозди должны быть достаточно длинными, чтобы полностью проникать и выходить как минимум на 1/8 дюйма через настил крыши. В линию герметика можно ставить гвозди.

НОВАЯ КРОВЛЯ (первый слой черепицы): на каждую черепицу требуется 4 гвоздя.Гвозди должны быть расположены на расстоянии 7 дюймов от нижнего края черепицы, при этом один гвоздь должен быть размещен примерно на 1 дюйм с каждой стороны черепицы, а оставшиеся два должны быть расположены на равном расстоянии между двумя внешними гвоздями, как показано на схеме. МИНИМАЛЬНАЯ ДЛИНА ГВОЗДЕЙ ДОЛЖНА БЫТЬ 1-1 / 4 “. См. Диаграмму № 3.

НАНЕСЕНИЕ ПЕРЕКРЫТИЯ (второй слой черепицы): требуется такая же установка гвоздей, что и при новой кровле. УСТАНОВКА ГВОЗДЕЙ ВАЖНА ДЛЯ УСТОЙЧИВОСТИ ВЕТРА. НЕПРАВИЛЬНО УСТАНОВЛЕННЫЕ ГВОЗДИ АННУЛИРУЮТ ГАРАНТИЮ.(См. Раздел № 12)

9.) ПРИМЕНЕНИЕ

Подготовьте настил с одобренной подкладкой крыши, водосточными краями и отливом в соответствии с рекомендациями. Горизонтальные и вертикальные меловые линии должны использоваться для обеспечения правильного выравнивания черепицы от карниза до конька.

Начальный курс: Используйте PRO-CUT® STARTER SHINGLE или трехштырьковый гонт в качестве начального курса. Обрежьте петлицы и нанесите на карниз с выступом от 1/4 до 3/4 дюйма. Обратите внимание, что уплотнение должно быть на одной линии с карнизом. Чтобы компенсировать швы, отрежьте 6 дюймов от левого конца первой черепицы.Начните укладку с нижней левой грани крыши, а затем продолжите укладку черепицы во всю длину, прибитую 4 гвоздями на равном расстоянии друг от друга по кровле и прибитыми гвоздями на расстоянии 3 дюймов от карниза. См. Схему №4.

Примечание. Существующий продукт, изготовленный с шириной 39 3/8 дюйма (указанной для установки со смещением 5 дюймов), может быть установлен с новым форматом ширины 42 дюйма (указанным для установки со смещением 6 дюймов), если вы выполните следующие действия. инструкции «при смешивании продукта».

ПРИ СМЕШИВАНИИ ПРОДУКТА: Всегда следите за тем, чтобы перекрытие черепицы не было меньше 5 дюймов, проверяя и измеряя ниже и выше переходного слоя.Проверяйте свои швы, чтобы убедиться, что он не меньше 5 дюймов, затем делайте соответствующие периодические надрезы на переходном этапе.

Первый ряд: Начните первую полную черепицу на нижнем левом склоне крыши или справа от вертикальной меловой линии и продолжите путь по крыше с полной черепицей, уложенной заподлицо с начальным слоем и скрепленной 4 гвоздями, размещенными, как указано. Примечание: дополнительная лента из асфальтопластового цемента, соответствующая стандарту ASTM D? 4586, может быть нанесена на грабли крыши с каждым укладом черепицы для повышения сопротивления ветру и противодействия проникновению дождя, вызываемого ветром. См. Диаграмму № 5.

Второй ряд: отрежьте 6 дюймов от левого края черепицы и приложите оставшийся кусок большего размера к первому слою черепицы, заподлицо с левым краем и обнажая первый слой на 6 дюймов. Продолжайте с полной черепицей поперек крыши с выдержкой 6 дюймов. Сохраните 6-дюймовую деталь для начала курса 7. См. Диаграмму № 5.

Третий ряд: отрежьте 12 дюймов от левого края черепицы и приложите оставшийся кусок большего размера ко второму слою черепицы, заподлицо с левым краем и обнажая второй ряд на 6 дюймов.Продолжайте укладывать черепицу поперек крыши с выдержкой 6 дюймов. Сохраните кусок 12 дюймов для начального курса 6. См. Диаграмму № 5.

Четвертый ряд: Отрежьте 18 дюймов от левого края черепицы и приложите оставшийся кусок большего размера к третьему ряду черепицы, заподлицо с левым краем и обнажите третий ряд на 6 дюймов. Продолжайте с полной черепицей поперек крыши с выдержкой 6 дюймов. Сохраните 18-дюймовую деталь для начала курса 5. См. Диаграмму №5.

Пятый ряд: Приложите 18-дюймовый кусок, который был отрезан в начале (4-й ряд), или отрежьте 24 дюйма от левого края черепицы и примените оставшийся 18-дюймовый кусок поверх четвертого ряда, заподлицо с левым краем и обнажая четвертый курс 6 “.Продолжайте укладывать черепицу поперек крыши с выдержкой 6 дюймов. См. Диаграмму №5.

Шестой ряд: Приложите кусок 12 дюймов, который был отрезан, начиная с третьего ряда, или отрежьте 30 дюймов от левого края черепицы, а оставшиеся 12 дюймов прикрепите к пятому ряду, заподлицо с левым краем и обнажая пятый ряд 6 “. Продолжайте укладывать черепицу поперек крыши с выдержкой 6 дюймов. См. Диаграмму № 5.

Седьмой ряд: приложите 6-дюймовый кусок, который был отрезан, начиная со 2-го ряда, или отрежьте 36 дюймов от левого края черепицы, и примените оставшийся 6-дюймовый кусок поверх шестого ряда, заподлицо с левым краем и обнажая шестой ряд 6 “.Продолжайте укладывать черепицу поперек крыши с выдержкой 6 дюймов. См. Диаграмму №5.

Завершение курса: Начните цикл нанесения восьмого курса с полной черепицы (так же, как метод первого курса) и продолжите с полной черепицей по крыше. Для достижения правильного внешнего вида рисунка необходимо придерживаться продолжения этого ступенчатого цикла курса.

ПРИ СМЕШИВАНИИ ПРОДУКТА: Всегда следите за тем, чтобы перекрытие черепицы не было меньше 5 дюймов, проверяя и измеряя ниже и выше переходного слоя. Проверяйте свои швы, чтобы убедиться, что он не меньше 5 дюймов, затем делайте соответствующие периодические надрезы на переходном этапе.

10.) СТУПЕНЧАТЫЕ НАКЛОННЫЕ И МАНСАРТНЫЕ ПРИЛОЖЕНИЯ

Сразу после нанесения на склоны, превышающие 60 ° (или 21:12), нанесите шесть (6) пятен размером четверть асфальтопластического цемента под каждую черепицу. Все шесть точек должны находиться примерно на расстоянии 1 дюйма от нижнего края черепицы и располагаться на равном расстоянии поперек черепицы с двумя внешними точками, расположенными на расстоянии 1 дюйма от каждого внешнего края.Цемент не должен открываться, когда черепица вдавливается в нужное место. Превышение

Использование кровельного цемента может вызвать образование пузырей на черепице.

ВНИМАНИЕ: ДЛЯ ОБОИХ ПРИЛОЖЕНИЙ СТУПЕНЧАТЫЙ НАКЛОН И МАНСАРТОВ ТРЕБУЕТСЯ 6 ГВОЗДЕЙ, РАВНОМЕРНО УСТАНОВЛЕННЫХ ПО ДЛИНЕ КАЖДОЙ ПЕРЕГОРОДКИ.

11.) БЕДРА И КОНЕК

Чтобы предотвратить растрескивание в холодном климате при наложении на бедра и гребни, черепица должна быть достаточно теплой и гибкой. Применяйте черепицу Atlas Pro-Cut® Hip & Ridge с обнажением 5 5/8 дюйма, начиная с нижней части бедра или с конца гребня в направлении, противоположном преобладающим ветрам.Используйте два гвоздя на черепицу, как указано в разделе 8– Крепление, по одному гвоздю с каждой стороны, на расстоянии 6 дюймов от открытого конца и 1 дюйм вверх от края, чтобы последующие черепицы скрывали шляпки гвоздей. Обрежьте финальную черепицу по размеру и закрепите в пластиковом цементе. См. Диаграмму №6. При установке вентиляционных отверстий следуйте инструкциям производителя вентиляционных отверстий.

Разделите черепицу Pro-Cut® Hip & Ridge на три равные части по перфорированным линиям. Согните каждую деталь в продольном направлении, чтобы обеспечить равную открытость с обеих сторон гребня.Оставьте 5 5/8 дюйма обнажения и используйте гвоздь на расстоянии 6 дюймов от открытого стыкового края с 2 гвоздями – 1 дюйм с каждой стороны. Направление открытого конца должно быть в стороне от преобладающего ветра. Один пучок черепицы обеспечит примерно 31 линейный фут. покрытия гребня при нанесении в соответствии с данной инструкцией.

12.) ПЕРЕКРЫТИЕ ПЕРЕКРЫТИЯ АСФАЛЬТОВОЙ ПЛИТЫ

Заменить всю недостающую черепицу. Разделите и надежно прибейте все пряжки, выступы или скрученную черепицу. Убедитесь, что вентиляция чердака соответствует минимальным стандартам собственности FHA, как указано ранее. Установите слой войлочной подкладки номер 30, чтобы сохранить класс огнестойкости. Поверх старой черепицы нужно уложить асфальтовый войлок, а затем приступить к укладке новой черепицы, как при установке новой кровли.

ДИАГРАММА 6 ВАЖНАЯ ИНФОРМАЦИЯ: Atlas рекомендует 2-дюймовые гвозди для перекрытия крыши. См. Раздел 8.

ATLAS ROOFING CORPORATION НЕ УТВЕРЖДАЕТ ПЕРЕКРЫТИЕ КРОВЛИ НА СУЩЕСТВУЮЩУЮ ДЕРЕВЯННУЮ ИЛИ ЛАМИНИРОВАННУЮ ПЛИТКУ.

МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К СТАНДАРТНОМУ НАКЛОНУ И ИНСТРУКЦИИ ПРИМЕНЯЮТСЯ ДО НЕ МЕНЕЕ 4 ДЮЙМОВ НА СТУПЕНЬ.ТРЕБОВАНИЯ К НИЗКОМУ НАКЛОНУ И ИНСТРУКЦИИ ПРИМЕНЯЮТСЯ НЕ МЕНЕЕ 2 ДЮЙМОВ НА СТУПЕНЬ.

ПРЕДУПРЕЖДЕНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ

ВНИМАНИЕ: Кровельные работы могут быть опасными. Все необходимые меры предосторожности и правила техники безопасности должны соблюдаться в соответствии с надлежащей практикой кровельных работ. Следует приложить все усилия, чтобы свести к минимуму посещаемость крыши. В более прохладное время дня следует проводить регулярный уход за кровлей.

Важные меры предосторожности: Хранить на ровной поверхности.Защищать от погодных условий во время хранения и на стройплощадке. Защитная лента герметика наклеивается на тыльную сторону каждой черепицы, и ее не нужно снимать перед нанесением.

ОБНОВЛЕНИЕ: Некоторое затенение или отклонения в цветах могут возникать из-за расположения или заделки гранулы. Когда битумная черепица упаковывается, она находится под определенным давлением из-за веса. Возможно незначительное окрашивание. Во время хранения они также могут собирать различное количество материала основы, используемого для предотвращения слипания черепицы.Эти изменения цвета являются временными и удаляются естественным выветриванием.

Двухслойная кровельная установка с вертикальным фальцем «Sealed N Safe

Термоблок

Наш SNS ® Thermal Spacer «The Performer» может быть установлен на ходу (вариант 1), когда установлены изоляция и кровельные листы, или их можно установить сразу (вариант 2) с помощью корзины для человека, в любом случае , работает отлично.

Каждая термическая прокладка имеет длину шесть футов, что составляет стандартную ширину двух листовых панелей и типичную ширину металлического изоляционного рулона здания, что упрощает обращение с термоблоком и его установку.

Каждая термопрокладка поставляется с двумя винтами с плоской головкой, чтобы удерживать шестифутовый термоблок на месте.

Предложений:

• При установке термических прокладок отцентрируйте их над фланцем прогона

• Соедините термические прокладки встык без дополнительного давления

• Продумайте размещение винтов с плоской головкой через термическую прокладку, чтобы крепления панели SNS ® не конфликтовали с винтами с плоской головкой

• При установке изолирующих покрытий соблюдайте отраслевые стандарты, чтобы обеспечить полное расширение стекловолокна.

Шаг 1:

Установите распорки прогонов SNS® между прогонами.(См. Инструкции для получения дополнительной информации)

Шаг 2:

Термические прокладки устанавливаются поверх прогонов и крепятся двумя винтами с плоской головкой. (вариант 1) закрутите первый винт с плоской головкой на конце, а второй винт на расстоянии примерно 12 дюймов от первого. (вариант 2) прикрутите винт с плоской головкой с каждого конца.

Зажим для панели SSR

Предложений:

• Используйте только зажимы, которые на ¼ дюйма выше профиля панели.
• Зажимы для стоячих швов не должны располагаться над стыками термической прокладки.
• Установка зажима панели SSR в центре, чтобы обеспечить завинчивание винтов зажима через термическую прокладку и во фланец прогона ниже
• Используйте более длинный винт, чтобы закрепить зажим панели SSR через термоблок и во фланец прогона ниже.(SNS рекомендует винт № 14 или большего диаметра и имеет длину 1 дюйм)

Шаг 3:

Поместите изоляционное покрытие поверх термических прокладок и прикрепите зажим панели SSR поверх изоляционного покрытия по центру над термической прокладкой. Зажим панели SSR будет прикреплен через изоляционную оболочку и термоблок к фланцу прогона для плотного соединения. Выполните дополнительные этапы установки фальцевой кровли в соответствии со спецификациями производителя.

Процесс сборки похож на типичную фальцевую крышу. Единственный дополнительный шаг – установить термические прокладки на место с помощью двух винтов с плоской головкой и прикрепить фиксатор шва через термическую прокладку к фланцу прогона.

Металлическое здание – Крыша – Модернизация

Продукт: Светоотражающий с одной стороны

Открытый интерьер с мехом 1 x 2 дюйма
R-7.5 * Тепловой поток вниз
R-3.6 * Тепловой поток вверх

Примечание: Инструкции по установке и иллюстрированные чертежи являются только рекомендациями, ответственность за надлежащие местные методы строительства несет установщик.

Reflectix® Insulation – это технологически продвинутый изоляционный материал, идеально подходящий для нового строительства или модернизации коммерческих, промышленных, металлических и опорных / каркасных зданий. Наши продукты известны своими тепловыми характеристиками, простотой установки, универсальностью и ценой.

Одинарная светоотражающая изоляция, светоотражающая / пузырьковая / пузырьковая / белая – рулон

RDBW48100 (48 дюймов x 100 дюймов)

Простота обращения и установки
Удобные форматы рулона
Класс A / Класс 1 огнестойкость
Запрещает конденсацию точки росы
Пароизоляция (0,02 перм.)
Не сжимается, не разрушается и не разрушается
Нетоксичный / неканцерогенный

Инструкции по установке

Инструкция по установке, pdf: MB1 Пересмотр крыши 012021

Изоляция Reflectix® устанавливается «белой стороной» внутрь здания.
Осмотр перед установкой – Проверьте зону крыши на предмет беспорядка, разбрызгивателей воды, трубопроводов и освещения. Спринклерные системы особенно важны. Все водопроводные трубы должны находиться под изоляцией Reflectix® Reflectix® Reflective / Bubble / Bubble / White, чтобы предотвратить возможность замерзания зимой. Во многих случаях продукт Reflectix® необходимо устанавливать рядом с кровлей.
Установите планки обрешетки размером 1 x 2 дюйма в нижней части и перпендикулярно Z прогонам на центрах 22 дюйма. Используйте самоклеющиеся винты для листового металла 1 1/4 дюйма, чтобы прикрепить планки обрешетки к Z прогонам.
Соедините полосы обшивки встык и скотчите. Скрепочная лента для армирования.
Прикрепите продукт с помощью скоб 5/16 дюйма с интервалом примерно 4 дюйма.
Прикрепите края изделия Reflectix® Reflective / Bubble / Bubble / White к полосам обшивки с нахлестом 3/4 дюйма по швам.
Заклейте швы белой полиэтиленовой лентой Reflectix® (цель – герметичное и плотное шовное уплотнение).
Скрепите изделие по середине листа в полосу обшивки наверху.

* Включает тепловое сопротивление 0,61 UP и 0,92 DOWN для внутренней воздушной пленки.
Заявление об ограничении ответственности при расчетах: Все значения рассчитаны на основе «Руководства по основам ASHRAE» для теплового потока вверх и вниз.

Ознакомьтесь с этими важными инструкциями по безопасности перед установкой:

ВСЕГДА проверяйте местные строительные нормы перед установкой Reflectix®.
ВСЕГДА проверяйте изолируемую область и производите необходимый ремонт.Любую изношенную проводку следует заменить перед началом установки Reflectix®.
ВСЕГДА следите за тем, чтобы рабочие места хорошо вентилировались и хорошо освещались.
ВСЕГДА используйте защитные очки при работе со скобочным пистолетом.
ВСЕГДА проявляйте осторожность и здравый смысл при использовании степлера. Помните о расположении электропроводки. Скрепление проволоки может привести к серьезному поражению электрическим током или смерти. НИКОГДА не вставляйте скобами в электрическую проводку.
ВСЕГДА будьте осторожны при работе с большими кусками Reflectix® в ветреную погоду.
При установке Reflectix® в яркие солнечные дни лучше всего носить солнцезащитные очки.
Не работайте в слишком высоких температурах, например на чердаках.
Обратите внимание: Настоящие инструкции по установке и трехмерные изображения предназначены исключительно для иллюстрации правильного расположения и относительного положения продуктов Reflectix® в определенных конструкциях здания. Ответственность за правильные методы и приемы строительства несет установщик или подрядчик.Приведенные методы являются рекомендациями по размещению продуктов Reflectix® в качестве ориентира. Компания Reflectix, Inc. не заявляет, что эти строительные сборки соответствуют конечным стандартам или соответствуют требованиям строительных норм (поскольку они могут различаться в зависимости от региона).

Испытания и сертификация

Продукты

Reflectix® проходят тщательные испытания либо в одобренных на национальном уровне, независимых лабораториях, либо в ведущих университетах. Испытания проводятся в соответствии с действующими стандартами Американского общества испытаний и материалов (ASTM) при наличии стандарта.Чтобы получить копию наших спецификаций тестирования продуктов, перейдите на вкладку «Дополнительные ресурсы». Документы также можно получить по электронной почте по адресу [email protected] или по телефону (800) 879-3645.

На фото: 1. Одинарная световозвращающая изоляция

Макет 1

% PDF-1.6 % 86 0 объект > эндобдж 316 0 объект > поток 2008-11-12T21: 34: 20ZQuarkXPress ™ 6.522008-11-12T21: 40: 04-05: 002008-11-12T21: 40: 04-05: 00QuarkXPress ™ 6.52 %% DocumentProcessColors: Голубой Пурпурный Желтый Черный %% DocumentCustomColors: (* PANTONE 5405 C) %% CMYKCustomColor: .58, 17 0, 46 (* PANTONE 5405 C) %% EndCommentsapplication / pdf

Макет 1

uuid: 2178bfcb-2d55-437f-a615-f6c09b2a173duuid: 02c11d82-6fae-40bf-a320-06fce07e7b77 конечный поток эндобдж 83 0 объект > эндобдж 31 0 объект >] >> эндобдж 76 0 объект > эндобдж 84 0 объект > эндобдж 315 0 объект > эндобдж 286 0 объект > эндобдж 263 0 объект > эндобдж 242 0 объект > эндобдж 221 0 объект > эндобдж 200 0 объект > эндобдж 179 0 объект > эндобдж 158 0 объект > эндобдж 128 0 объект > / Font> / ProcSet [/ PDF / Text] / Свойства >>> / ExtGState >>> / Type / Page >> эндобдж 103 0 объект > / Font> / ProcSet [/ PDF / Text] / Свойства >>> / ExtGState >>> / Type / Page >> эндобдж 100 0 объект > / ColorSpace> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties >>> / ExtGState >>> / Type / Page >> эндобдж 89 0 объект > / ColorSpace> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties >>> / ExtGState >>> / Type / Page >> эндобдж 85 0 объект > / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / Тип / Страница >> эндобдж 30 0 объект > поток X} [sϯG ~ I0 % yH @ qI @ rˊ {fHHFt ׵ wy 9M-usyxw # / =? ~ 1: Pk? #> {8se: 84 \ SM9 | ÐRsomS {ӕ> w} .Ϯp b> bs9? m [? L /] g ~ f88X & ҜbCcǭ1: 璤], k 簵 9J; HmLcppEH> 0 ХЧ_К ~ ! ߂: – ؐ m۰I | C R9w SR \ 9 “0yƷ9dx # 3wfg! 9 $ Ȱus \] 0TgWQq16 枊 hd4ĭVӠtErEF \ hcX3eAw {_YIZKDi% rGc1cYV! .OP & oU / rm̸7 KP5TB6I | zUG Ла [f {95ð9} @ HP # 7h2H6D ϸ $ I $ ȗGR \ YHʁPàP1% pXSIaA8: ڶ bW6 = A ް shFIxf (̹ $! + td2T% Q2gƣR ፅ X \ + PDd. * / FH: jk ۊ plǭ # IGGI + bCU \

Комбинированный шов на крышу EMS6160 · 9tiAl · Соединение кровли · 9ti.

RoofJoint доступен в двух составах: Нитрил-каучук-пластифицированный NPVC сплав или TPV (термопластичный вулканизат).

Нитрил-каучук-пластифицированный НПВЦ
Используется для:
– прямая сварка кровельных мембран на основе ПВХ;
– адгезия к системам прорезиненного асфальта горячего или холодного нанесения;
– адгезия к кровельным мембранам из термореактивной резины (EPDM, неопрен и т. Д.)
– адгезия к мембранам из SBS
– адгезия к мембранам Mod-bit, наносимым горелкой

Версия RoofJoint из ПВХ изготовлена из пластифицированного нитрил-каучука Сплав ПВХ. Для этого продукта была выбрана смесь нитрил-каучук-пластифицированный НПВХ из-за ее широкой совместимости с большинством кровельных систем.

Его можно приваривать к кровле из ПВХ, и при соблюдении рекомендуемых процедур изготовления конкретной кровельной мембраны в отношении подготовки, очистки, грунтования и т. Д., Она хорошо прилегает к аксессуарам всех приклеенных (листовые материалы), асфальтовые (горячее или холодное нанесение) и модифицированные системы SBS.

TPV (термопластический вулканизат)
Используется для прямой интеграции посредством сварки в кровельные мембраны на основе TPO (термопластический олефин).

RoofJoint включает в себя необходимую концевую планку и крепежные детали, необходимые для установки.

Сплошность уплотнения

Как и все системы компенсаторов EMSEAL, непрерывность уплотнения распространяется на крестовины, тройники, подъемы, опускания, перекрытия и другие сложные условия, обычно встречающиеся в строительных проектах.

Изготовленные на заводе переходники можно приваривать к прямым отрезкам на нашем заводе, где бы ни проводились полевые измерения, и их можно приваривать встык к прямым отрезкам в полевых условиях с использованием простого оборудования и обучения в EMSEAL. Все сварные швы укрепляются армирующими лентами и проверяются на герметичность перед отгрузкой.

Затворы – Герметизация стыка стены с крышей

Заглушка для сплошных стен на крыше
Этот переходной элемент заводского изготовления изготовлен из материала Seismic Colorseal для деформационного шва от EMSEAL. Этот цельный элемент имеет силиконовые сильфоны с заводским покрытием на верхней и задней стороне для интеграции с Seismic Colorseal в стене и Horizontal Colorseal в качестве вторичного уплотнения и изолятора по крыше.

Верхняя сторона крышки с силиконовым покрытием имеет форму, соответствующую нижней стороне профиля RoofJoint.Закрытие стыка сплошной стены устанавливается перед установкой стыка кровли. Он устанавливается на дюйма ниже настила крыши или поверхности, перекрывающей древесину. Полоса герметика из силикона наносится на верхнюю сопрягаемую поверхность укупорочного средства. Затем устанавливается RoofJoint. Нижняя сторона RoofJoint будет сопрягаться с верхней частью уже установленной крышки.

Заглушка RoofJoint для пустотелой стены
Как и затвор для сплошных стен, заглушка RoofJoint для полой стены представляет собой переходную деталь заводского изготовления, изготовленную из Seismic Colorseal.Отличие заключается в увеличенной горизонтальной отступающей части пенопласта с покрытием для перекрытия полости от фасада до несущей несущей стены. Стороны «мостика» дополнительно покрыты силиконом, чтобы изолировать их от влаги в полости и ограничить боковое расширение пены в полости.

Нижняя сторона RoofJoint соединяется с верхней частью соответствующего закрытия RoofJoint. Seismic Colorseal в стыке стены соединяется с замком RoofJoint. Это создает водонепроницаемую непрерывную изоляцию от вертикальной плоскости конструкции (стены) через горизонтальную плоскость (крышу).

Зеленые / садовые / растительные крыши

RoofJoint идеально подходят для герметизации структурных плит под зелеными, растительными крышами. Поскольку среда для выращивания является рыхлой, сжимаемой и гранулированной, движение, возникающее в конструкционной плите, может быть поглощено без вредного воздействия покрывающим слоем зеленой крыши. Канавка в экструдере служит резервуаром для избыточной влажности растущей среды, не препятствуя дренажу через стык, когда это необходимо.

Изоляция

Изоляция стыка под компенсатором крыши имеет решающее значение для сохранения энергоэффективности конструкции. Изоляция под стыком крыши может быть достигнута двумя способами:

Метод изоляции 1: Укажите и установите горизонтальный герметик Colorseal под стыком крыши.

Преимущество этого решения заключается в том, что в дополнение к теплоизоляции Horizontal Colorseal обеспечивает дополнительный водонепроницаемый барьер под RoofJoint, который крепится к переходному элементу RoofJoint Wall Closure и, кроме того, обеспечивает непрерывность уплотнения и изоляции со стеновым швом.Значение R для горизонтального Colorseal составляет 2,15 на дюйм глубины. Таким образом, в 4-дюймовом стыке Horizontal Colorseal имеет глубину 4,5 дюйма и R-Value 9,675. Чтобы увеличить значение R любого размера Horizontal Colorseal, укажите увеличенную пользовательскую глубину.

Метод изоляции 2: Изоляция батта и петлевая мембрана (другие)

Путем установки петельной мембраны из стандартного кровельного материала (сторонними организациями) для поддержки изоляционных войлок из стекловолокна или минеральной ваты перед установкой RoofJoint компании EMSEAL.Несмотря на то, что это обычно делается, это решение не обеспечивает непрерывности R-значения с компенсационным швом стены и подвержено потере изоляционных свойств из-за удержания влаги из-за накопления конденсата в изоляции войлока, а также из-за сжатия во время циклического изменения шва.

Наличие и цена

Доступны для международных поставок.
Цены доступны у местных дистрибьюторов или представителей и / или непосредственно у производителя.

Утеплитель руф баттс в технические характеристики: Утеплитель Rockwool Руф Баттс Н. Купить минераловатные плиты Rockwool Руф Баттс Н в Москве

РУФ БАТТС Н Экстра – кровельная минеральная вата

Применение

Упаковка

Размеры

Материал в упаковке

Крепление

Технические характеристики

Виды утеплителя Rockwool Руф Баттс

Пять звезд Руф Баттс от Роквул

Основные характеристики плит Руф Баттс

Конкурентные преимущества Руф Баттс от Роквул

Минераловатные плиты Руф Баттс: назначение, хара-ки

Технические характеристики

Размеры

Методы крепления

Отзывы

Руф Баттс Д Оптима

Утеплитель РОКВУЛ РУФ БАТТС Н ЭКСТРА (Руф Баттс Н) 50мм (0,18м3)

Купить утеплитель Rockwool

ПРИМЕНЕНИЕ

Упаковка

Крепление

виды, преимущества, размеры, способы укладки материала

Описание видов утеплителя

Основные характеристики утеплителя

Отличительные особенности

Область применения

Способы укладки кровельных плит

Укладка между стропилами

Укладка без крепления

Балластное крепление

Конкурентные преимущества утеплителя Роквул Руф Баттс

Утеплитель Rockwool Руф Баттс Н ОПТИМА (1000x600x110мм) 1,8м2 0,198м3

СЕКЦИЯ 07222 ИЗОЛЯЦИЯ КРЫШИ ПОЛИИЗОЦИАНУРАТА

Edil Roofing Products

Технические условия применения

Каслбрук | Атлас кровельные

CASTLEBROOK 35 SUPER WIDE 42 “ОБЩИЕ ИНСТРУКЦИИ

1.) ОБЩИЕ ИНСТРУКЦИИ

2.) ВЕНТИЛЯЦИЯ ПАЛУБЫ КРЫШИ

3.) ПАЛУБА КРЫШИ

5.) МИГАЕТ

6.) ЗАЩИТА ОТ ЛЕДЯНОЙ ПЛОТИНЫ

7.) ДОЛИНЫ

8.) КРЕПЛЕНИЕ

9.) ПРИМЕНЕНИЕ

10.) СТУПЕНЧАТЫЕ НАКЛОННЫЕ И МАНСАРТНЫЕ ПРИЛОЖЕНИЯ

11.) БЕДРА И КОНЕК

12.) ПЕРЕКРЫТИЕ ПЕРЕКРЫТИЯ АСФАЛЬТОВОЙ ПЛИТЫ

Двухслойная кровельная установка с вертикальным фальцем «Sealed N Safe

Термоблок

Предложений:

Шаг 1:

Шаг 2:

Зажим для панели SSR

Предложений:

Шаг 3:

Металлическое здание – Крыша – Модернизация

Рекомендованные товары:

Одинарная светоотражающая изоляция, светоотражающая / пузырьковая / пузырьковая / белая – рулон

Инструкции по установке

Испытания и сертификация

Макет 1

Комбинированный шов на крышу EMS6160 · 9tiAl · Соединение кровли · 9ti.

Сплошность уплотнения

Затворы – Герметизация стыка стены с крышей

Зеленые / садовые / растительные крыши

Рекомендации по проектированию

Изоляция

Наличие и цена

Добавить комментарий Отменить ответ
