Теплоизоляция труб отопления и ГВС

Теплоизоляция труб ГВС от лишних теплопотерь

Защищать от холода необходимо не только строительные конструкции, но и инженерные коммуникации. Правильное утепление труб отопления уменьшает потери тепла, снижает риск промерзания, если циркуляция горячей воды прекратилась на длительное время из-за аварий и ремонта. Расход топливно-энергетических ресурсов увеличивается вместе с ежемесячными коммунальными платежами.

Требования к теплоизоляции труб отопления

Технические требования к теплоизоляции трубопроводов устанавливают СП 61.13330. В процессе эксплуатации она подвергается воздействиям разного характера — механическим, химическим, термическим, влажностным, поэтому должна быть не только энергоэффективна, но и надежна, долговечна, безопасна.

Характеристики материалов, которые учитывают при выборе:

  • Теплопроводность, плотность — определяют толщину слоя утеплителя, нагрузку на трубу, ее опоры.
  • Термостойкость — обуславливает неизменность первоначальных свойств при контакте с горячей поверхностью.
  • Упругость, прочность на сжатие — отвечают за стабильность формы и структуры при слеживании, прокладке в грунте.
  • Водостойкость — исключает впитывание воды, позволяет сохранять теплоизоляционные свойства.
  • Биостойкость, стойкость к воздействию агрессивных сред — важны для длительной эксплуатации.
  • Горючесть, содержание вредных веществ — должны отвечать санитарно-гигиеническим требованиями, нормам пожарной безопасности.

С практической точки зрения значение имеет удобный, простой монтаж. Он экономит время, избавляет от дополнительных трат на материалы для установки.

Функции изоляционных материалов

Трубопроводы теплосетей утепляют при любых способах прокладки — подземной и надземной на улице, в технических помещениях многоквартирных, частных домов, промышленных, общественных зданий. Задачи материалов и конструкций не зависят от расположения коммуникаций.

Тепловая изоляция для труб отопления должна:

  • Сохранять температуру теплоносителя для обеспечения комфорта в жилых, рабочих помещениях.
  • Сокращать теплопотери в трубопроводе, поддерживать их на допустимом уровне, снижать расходы топлива или энергии.
  • Обеспечивать безопасность при контакте с поверхностью, так как температура горячей воды в трубах достигает 1050С.
  • Защищать систему от промерзания, коррозии, деформаций, повреждений, продлевать срок её безремонтной службы.

Грамотно выбранная и установленная изоляция выполняет все функции на протяжении расчетного срока эксплуатации.

Виды материалов для теплоизоляции труб отопления

Технические решения изоляции труб различаются конструктивно, материалами и характеристиками.

Минеральная вата

Минеральная вата для труб отопления

Техническая изоляция из каменной ваты базальтовых пород для утепления высокотемпературных трубопроводов выпускается в навивных цилиндрах, плитах и матах, в том числе с односторонним фольгированием. Она химически инертна, биостойка, негорюча, имеет теплопроводность порядка 0,04 Вт/м*К и плотность 100-150 кг/м3.

Материалы эффективны, доступны по цене, но имеют недостатки. Использование минераловатной изоляции для утепления труб отопления на чердаках, в подвалах, технических подпольях ограничено из-за повышенной влажности. Склонность к слеживанию, впитывание влаги приводят к нарушению структуры, намоканию, быстрому ухудшению теплозащитных свойств.

Пенопласт и пенополистирол

Пенопласт для труб отопления

Теплоизоляционные материалы из экструзионного пенополистирола и пенопласта изготавливают в виде плит, сегментов в форме полуцилиндров. Они используются для защиты внутридомовых теплопроводов, сборки закрытого или П-образного короба при прокладке трубопровода в грунте.

Изоляция имеет плотность 35-40 кг/м3, коэффициент теплопроводности около 0,035-0,04 Вт/м*К и низкое водопоглощение, не подвержена гниению, удобна в монтаже. К минусам можно отнести горючесть, узкий диапазон рабочих температур от -600 до +750С. Трубы необходимо обрабатывать антикоррозийным составом перед монтажом в грунте, при открытой прокладке нужно защищать утеплитель от УФ-лучей.

Пенополиуретан

Пенополиуретан для труб отопления

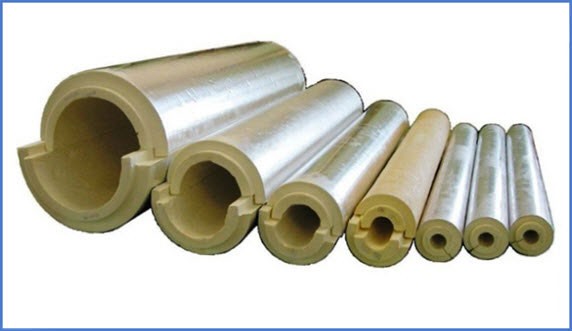

Для утепления труб отопления используются скорлупы ППУ с фольгированным покрытием и без него. Материал отличается низкой теплопроводностью 0,022-0,03 Вт/м*К и водопоглощением за счет закрытой ячеистой структуры, высокой прочностью, длительным сроком службы, не подвержен гниению, быстро монтируется. Скорлупы без покрытия применяются только в помещениях, так как пенополиуретан разрушается под воздействием УФ-лучей.

Утепление трубопроводов большого диаметра может выполнятся с помощью напыляемой пенополиуретановой изоляции. Она имеет повышенную плотность и огнестойкость, значительно сокращает теплопотери благодаря сплошному покрытию без «мостиков холода».

Вспененный синтетический каучук

Вспененный синтетический каучук для труб отопления

Каучуковая техническая теплоизоляция производится в рулонах и трубках. Она негорюча, экологически безопасна, стойка к химическим, биологическим воздействиям, имеет плотность 65 кг/м3 и теплопроводность 0,04-0,047 Вт/м*К.

Материалы используются для утепления трубопроводов в помещениях, прокладываемых надземным и подземным способом, могут иметь алюминизированное покрытие для защиты от механических повреждений, УФ-лучей. Основной недостаток — высокая стоимость.

Вспененный полиэтилен

Вспененный полиэтилен для труб отопления

Теплоизоляция для труб отопления из вспененного полиэтилена с упругой пористой структурой используется в любых условиях, не впитывает воду, сохраняет низкую теплопроводность 0,032 Вт/м*к при изменениях температуры. Она выпускается в формате трубок, рулонов, матов, легко и быстро устанавливается.

Материал применяется в помещениях, тепловых пунктах, при прокладке труб на открытом воздухе, в грунте. При надземном монтаже необходимо предусмотреть покровный слой, при подземном — кожух.

Сравнение характеристик утеплителей труб отопления

Таблица 1. Сравнительная таблица характеристик разных утеплителей для труб отопления и ГВС
Характеристики Минеральная вата Пенополистирол Пенополиуретан Вспененный каучук Вспененный полиэтилен
Теплопроводность, Вт/м*К 0,04 0,035-0,04 0,022-0,03 0,038-0,045 0,032
Плотность, кг/м3 105-135 35-40 60 65 35
Водопоглощение, % 10-15 4 1-2 0,6 0,6
Температура применения, С0 От -180 до +680 От -60 до +75 От -180 до +140 От -60 до +105 От -80 до +100
Простота монтажа Может требовать намотки, фиксации стяжками, проволочными кольцами Склеивается, стягивается крепежными бандажами или собирается в короб Надевается на трубу, фиксируется термолентой Фиксируется на клей или с помощью зажимов Крепится с помощью клея, скотча
Химическая и биостойкость высокая высокая высокая высокая высокая
Горючесть НГ Г3-Г4 Г2-Г4 Г1 Г1

Преимущества применения вспененного полиэтилена для теплоизоляции труб отопления очевидны. Утеплитель из вспененного полиэтилена выигрывает по эксплуатационным, физическим и экономическим свойствам. Он универсален, энергоэффективен, сохраняет теплозащитные свойства в течение срока службы, применяется на объектах средней и низкой ценовой категории за счет доступной стоимости.

Трубки из вспененного полиэтилена

Завод технической изоляции ТЕПЛОФЛЕКС производит трубки из вспененного полиэтилена различного диаметра и толщины, предназначенные для теплоизоляции труб отопления и ГВС. Работаем с мелким и крупным оптом. Осуществляем доставку по России.

Телефон отдела продаж: +7 (495) 220-13-72

Получить коммерческое предложение


Другие сферы применения вспененной изоляции:

плюсы и минусы, виды теплоизоляции и монтажа

Современные люди хотят жить с полным комфортом и в городе, и в сельской местности. А для этого требуется тепло, холодная, горячая вода и система канализации. В большей части регионов нашей страны подобные коммуникации нуждаются в обязательном утеплении. Сегодня рынок строительных материалов предлагает широкий спектр различных утеплителей, среди которых есть специальные изделия, монтируемые на трубы.

Материалы, пригодные для утепления труб

Всегда ли требуется теплоизоляция для труб

Когда нужна теплоизоляция труб

В регионах, где в зимнее время грунт промерзает, утеплитель для труб должен использоваться в обязательном порядке. В противном случае разрыв трубопровода гарантирован. А исправлять подобную ошибку, когда на улице минусовая температура – дело нелегкое, и не быстрое. Кроме этого эффективная теплоизоляция труб отопления или горячего водоснабжения снижает теплопотери. Тепло не будет расходоваться на обогрев грунта, и температура воды не будет снижаться при поступлении в дома.

Случается, что системы горячего водоснабжения или отопления в загородных домах проходят по неотапливаемым помещениям, чердакам, подвалам, если автономная котельная находится вне дома. В этом случае эффективное утепление трубопроводов снизит теплопотери, не придется включать дополнительные обогреватели и платить за лишние киловатты, а отопительный агрегат прослужит дольше, не используясь по максимуму.

Канализационные системы также требуют утепления, даже несмотря на то, что в таких сооружениях, как правило, жидкость не застаивается, если при монтаже труб сделан правильный уклон. Но случается, что внутри труб накапливаются различные отложения, которые могут стать причиной засора и тогда канализационные стоки при низкой температуре могут замерзнуть, что приведет к разрыву трубы. Также к подобной неприятности может привести несвоевременная откачка септика в автономной канализационной системе.

Утепление производится не только для сохранения температуры теплоносителя и в качестве защиты от перемерзания в холодное время года. Иногда требуется защита труб от воздействия на них высокой температуры окружающего воздуха. Например, в холодильных устройствах, различных промышленных системах, по которым перекачиваются химические жидкости, газы.

Какими свойствами должен обладать утепляющий материал

Утеплитель для труб, в зависимости от сферы применения (прокладки подземных или наружных коммуникаций) должен отвечать следующим требованиям:

  • Низким уровнем теплопроводности, что поможет сохранить температуру теплоносителя в трубопроводах отопления и горячего водоснабжения, а также не дать теплому окружающему воздуху нагреть трубопровод в охлаждающих устройствах и приборах.
  • Материалы, используемые для утепления должны отвечать санитарным нормам и пожаробезопасности, обладать самозатухающими свойствами.
  • Утеплитель не может быть излишне гигроскопичным, поскольку в структуре намокшего материала снижается количество воздуха, от количества которого зависят его теплоизоляционные свойства.
  • Теплоизоляция должна монтироваться легко на трубы любого диаметра и конфигурации, с образованием минимального количества стыков, что исключает наличие мостиков холода.
  • Материал обязан быть долговечным и обладать ремонтопригодностью, а также возможностью его неоднократного использования.
  • Обладать высокой устойчивостью к воздействию агрессивной среды, механической прочностью, переносить резкие перепады температуры.
  • Материалом, доступным по стоимости.

Но и приобретать дешевый утеплитель не стоит, так как это может привести к еще большим затратам, если случится перемерзание трубы зимой.

Виды теплоизоляции для трубопроводов

Вышеозначенные требования могут иметь следующие виды утеплителей:

  • разновидности минеральных ват – стекловата, базальтовая и другие;
  • пенопласт;
  • пенополистирол;
  • вспененный полиэтилен простой и с фольгированым покрытием;
  • пенополиуретан;
  • керамзит.

Минеральные ваты

Цилиндры из минеральной ваты

Все разновидности утепляющего материала на основе стекловолокна или натурального камня горных пород отличаются высокой степенью теплоизоляции и оптимальной стоимостью. Правда стекловата по своим свойствам сохранять тепло стоит на порядок ниже такого материала как базальтовый утеплитель. К достоинствам этого типа утеплителя можно отнести:

  • стойкость к высокой температуре, когда материал выдерживает до 700 градусов;
  • достаточную механическую прочность, когда после деформирования минеральная вата почти полностью восстанавливает свою форму;
  • устойчивость к воздействию агрессивных химических веществ – щелочных, кислотных растворов, масел, и прочему;
  • экологическую безопасность, как производному из натурального исходного сырья.
  • доступную стоимость.

К недостаткам минеральных ват можно отнести их чувствительность к влаге. Поэтому дополнительно требуется устройство гидроизоляционного слоя. Кроме этого гидроизоляция поможет не только защитить утеплитель от воздействия воды, но и не даст мельчайшим волокнам камня или стекла засорять воздух помещения. Подобные работы приводят к удорожанию строительства и удлиняют его срок.

Производятся минеральные ваты рулонами, матами плитами и скорлупами с наклеенной сверху фольгой. Именно такие изделия наиболее удобны для производства теплоизоляционных работ на трубопроводах, при устройстве защиты деревянных конструкций крыши от возгорания в месте прохождения дымоходов печей и каминов.

Пенопласт и пенополистирол

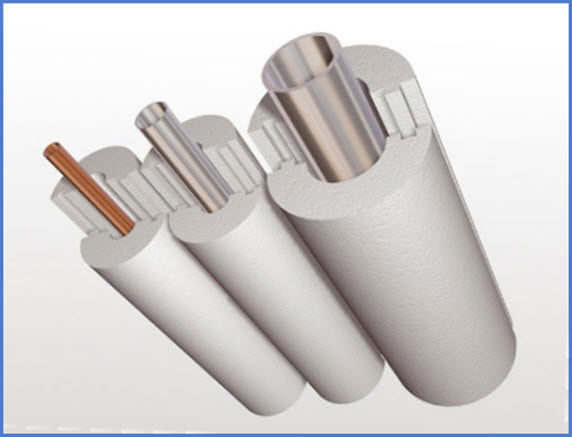

Скорлупы из пенопласта для утепления труб

Этот материал, в составе которого больше половины воздуха, является одним из самых эффективных теплоизоляторов. Не прессованный пенопласт плох лишь тем, что имеет низкую механическую прочность. Для утепления труб промышленность выпускает пенопластовые полуцилиндры, называемые скорлупами. Эти изделия обладают массой достоинств:

  • простой и быстрый монтаж;
  • длительная эксплуатация;
  • отсутствие мостиков холода, поскольку соединение отдельных сегментов производится по принципу «паз-гребень»;
  • изделия могут эксплуатироваться в температурном режиме от +80 до -110 градусов по Цельсию. При более высокой температуре трубопроовда прокладывается дополнительный слой из натуральной пробки или базальтового волокна;
  • возможность проложить греющий кабель в специально устроенных пазах по всей длине изделий;
  • пожаробезопасные, не поддерживают открытый огонь;
  • пенопластовые скорлупы могут использоваться неоднократно.

Скорлупы могут быть покрыты слоем фольги, которая работает как отражатель потолков воздуха – горячих или холодных.

Утеплитель из экструдированного полистирола

Точно такие же полуцилиндры производятся из прессованного (экструдированного) пенопласта, который называется уже пенополистиролом или пеноплексом. Он обладает аналогичными техническими характеристиками, но при одинаковой степени теплопроводности с пенопластом имеет меньшую толщину, что удобно при утеплении труб, проходящих рядом со стенами или другими конструкциями. Пеноплекс имеет более жесткую структуру и большую пластичность, нежели пенопласт, поэтому его можно изгибать до определенного предела.

Изоляционные материалы из вспененного полиэтилена

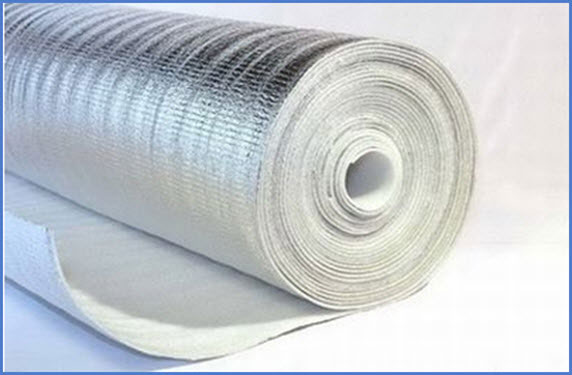

Изоляция вспененным полиэтиленом, имеющим защитное фольгированное покрытие

По сравнению с прочими видами утеплителей вспененный полиэтилен обладает лучшими свойствами:

  • Материал более прочный, выдерживает нагрузку на разрыв, равную 0,3 МПа, после воздействия давлением, несколько деформируется, но быстро принимает изначальную форму.
  • Практически не впитывает воду. Может использоваться во влажной среде, не допуская возникновении коррозии на трубах.
  • Стойко переносит воздействие таких материалов, как цемент и известь, бетон и другие контакты.
  • Выдерживает перепад температуры от +90 до -60 градусов. При более высокой температуре изделия теряют свою форму.
  • Материал достаточно огнеупорный. Загореться вспененный полиэтилен может лишь при температуре открытого огня в 300 градусов. При этом во время горения материал не выделяет в окружающую среду вредных токсичных веществ.
  • Удобный в монтаже, может служить теплоизоляцией для труб любой конфигурации, диаметром до 150-200 мм.
  • Низкая стоимость по сравнению с пенополистирольными изделиями или полиуретановыми.

Производится полыми цилиндрами длиной до двух метров с толщиной стенки от 6 до 20 мм или рулонами.

Так монтируется вспененный полиэтилен на трубы

Изделие из вспененного полиэтилена разрезается по длине и одевается на трубу, место разреза скрепляется специальным бандажом или обычным скотчем. Некоторые марки утеплителя из вспененного полиэтилена имеют защитное покрытие из алюминиевой фольги, которое выполняет функцию отражателя. В случае использования рулонного материала, его режут на ленты, которыми обматывают трубы. Такой метод лучше подходит, если трубопровод имеет множество изгибов и разный диаметр на отдельных участках.

Пенополиуретан

Напыление пенополиуретана на трубы

Этот материал набирает все большую популярность в строительстве вследствие своих высоких технических характеристик. Он:

  • не гниет и не ржавеет;
  • может монтироваться на трубы, лежащие в земле без каких либо лотков или каналов;
  • создает абсолютно герметичную оболочку на утепляемых конструкциях;
  • обладает малым удельным весом и низкой теплопроводностью; срок эксплуатации исчисляется пятьюдесятью, и более, годами;
  • устойчив к воздействию слабых растворов кислот и щелочи;
  • обладает отличной адгезией практически ко всем материалам.

Теплоизоляция пенополиуретаном может наноситься на трубы различными методами – напылением жидкого материала и жесткими изделиями типа «скорлупа». Напыление производится с использованием специального оборудования, и требует определенных навыков и знаний. Скорлупа, имеющая вид двух полых полуцилиндров, монтируется на трубы просто, за счет имеющейся соединительной конструкции «паз-гребень», а те изделия, которые имеют гладкий торец, закрепляются на трубопроводе специальными хомутами, бандажами, или обычной вязальной проволокой.

Полиуретановое покрытие, нанесенное в заводских условиях

Но кроме этого сегодня широкую популярность приобретают готовые трубы, на которые в заводских условиях нанесено теплоизоляционное покрытие из пенополиуретана и защитный слой. При использовании подобных изделий на открытом воздухе защитная оболочка выполняется из оцинкованной стали, при прокладке подземных коммуникаций защита изготавливается из полиэтилена. Преимущества таких предизолированных труб налицо: снижение сроков строительства коммуникаций, поскольку прокладка инженерных сетей уже не требует проведения изоляционных работ, а качество изоляции проверяется заводским ОТК.

Керамзит

Еще один традиционный представитель утеплителей для трубопроводов – керамзитовый гравий. Используется он преимущественно для утепления наружных сетей водоснабжения, канализации. Так как материал сыпучий, для его укладки требуется сооружать лотки из деревянных досок или использовать специальные бетонные конструкции.

Кроме всех вышеперечисленных видов утеплителей не так давно появился новый материал для утепления труб – термокраска, которая наносится обычным способом – кистью, валиком или распылителем. При минимальной толщине изолирующего слоя качество теплоизоляции достаточно высокое. Но и стоимость данного материала тоже не маленькая.

Монтаж теплоизоляции

Наиболее востребованный материал для утепления труб – это изделия в виде полых цилиндров. Монтируются они достаточно легко и не требуют особых знаний или высокой квалификации работающего.

В первую очередь проверяется состояние трубы. Она не должна иметь протечек, быть очищенной от ржавчины и грязи и обработана антикоррозийным средством.

Если изоляционные изделия не оснащены выступами и пазами, следует скреплять их с помощью двухстороннего скотча.

Смещение отдельных элементов скорлупы по длине

При этом делается смещение отдельных элементов полого цилиндра по длине на 10-20 см, так чтобы соединительные швы не сходились в одном месте. Скорлупу из пенопласта после ее закрепления на трубопроводе необходимо защитить от воздействия ультрафиолета. Материалом для подобной защиты может служить – рубероид, пергамин, толь, фольгоизол и прочие непрозрачные полотнища. Для утепления сложных участков трубопровода можно использовать готовые фасонные изделия или воспользоваться рулонными теплоизоляционными материалами.

Цилиндры, изготовленные из вспененного полиэтилена и имеющие фольгированный слой, в такой защите не нуждаются.

Основная суть статьи

При утеплении труб используется любой доступный материал, отвечающий требованиям к теплоизоляции, регламентируемым строительными нормами и правилами. А правильный монтаж выбранного утеплителя продлит срок службы инженерных сетей и сократит, а может быть, и совсем исключит, количество ремонтов, связанных с разрывом труб вследствие отрицательных температур.

Теплоизоляция труб отопления в квартире, на улице, в земле

Стенки трубопроводов, по которым протекает теплоноситель, всегда нагреваются до определенной температуры. Ее величина зависит от материала труб, стальные прогреваются сильнее, пластмассовые – слабее. Но в любом случае из-за этого явления происходят некоторые потери тепла по дороге от котельной установки до отопительных приборов. Предотвратить их может теплоизоляция труб отопления с помощью различных материалов с низкой теплопроводностью. В данном материале будет рассказано, какие участки магистралей отопления подлежат утеплению в обязательном порядке и какие материалы при этом используются.

Где нужна теплоизоляция?

Казалось бы, ответ очевиден даже для людей, далеких от теплотехники: чтобы не допустить тепловых потерь и остывания воды, надо утеплять трубы, проходящие по улице. Все верно, это самая понятная ситуация, но есть и множество других нюансов при прокладке магистралей в пределах здания.

Нередко требуется даже теплоизоляция труб отопления в квартире. Итак, изолировать домовые сети с теплоносителем необходимо при таких условиях:

  • прохождение подающего или обратного трубопровода через холодные либо слабо обогреваемые помещения – чердаки, подвалы, встроенные гаражи и так далее;
  • при замоноличивании магистралей и подводок к радиаторам в стену или в стяжку пола;
  • прокладка труб за различными экранами, внутри гипсокартонных перегородок и прочие подобные способы скрытого монтажа;
  • подводки от греющих контуров теплых полов в месте их присоединения к распределительному коллектору.

Примечание. Также практикуется укрытие трубопроводов, проходящих через комнаты с избыточным выделением тепловой энергии от различного оборудования и бытовой техники. Например, трубы с теплоизоляцией будут нелишними в помещении котельной, где неизбежно происходят выделения от разных агрегатов и температура неоправданно высокая.

Если условия, описанные в первом пункте, вполне понятны, то остальные нуждаются в пояснениях. Дело в том, что обогрев комнат обеспечивают радиаторы, а задача магистралей и подводок – доставка тепла к ним. Если они вмурованы в стены или полы, то нужна термоизоляция для труб, иначе в этом случае часть тепла пойдет на нагрев строительных конструкций, что вовсе не нужно. Особенно это важно, когда стена граничит с окружающей средой.

Для справки. Слой утеплителя также играет роль демпфера при замоноличивании полипропиленовых труб, славящихся способностью значительно удлиняться при нагревании.

Магистрали, находящиеся внутри гипсокартонных перегородок и за экранами, будут повышать температуру в замкнутом пространстве, что нецелесообразно. Чтобы избежать бесполезной растраты тепловой энергии и доставить ее к батареям без потерь, необходима теплоизоляция для труб отопления. В то же время трубопроводы, проложенные в отапливаемых помещениях открыто, в утеплении не нуждаются, поскольку все равно нагревают пространство этих комнат.

Что касается водяных теплых полов, то здесь часто складывается ситуация, когда к распределительному коллектору со всех комнат сходится много подводок от греющих контуров. В результате расстояние между ними уменьшается, концентрация труб на малой площади увеличивается и участок пола перед коллектором начинает перегреваться. Вот почему в этом месте подводящие трубки следует утеплить.

Теплоизоляционные материалы

Выбирать материал для теплоизоляции труб следует в соответствии с условиями их прокладки. На данный момент выбор материалов и изделий из них достаточно широк.

Наиболее часто применяются следующие утеплители и изделия из них:

  • пенопласт в виде полуцилиндров;
  • минеральная вата в рулонах, матах или в виде скорлуп с защитным покрытием из оцинкованной стали;
  • полуцилиндры из жесткого пенополиуретана;
  • вспененный полиэтилен в виде рукавов;
  • рулонная стекловата.

Для справки. Существуют различные жидкие утеплители, такие как пенополиуретан или пеностекло. Они наносятся на поверхности по специальной технологии и обладают наилучшими теплоизоляционными и прочностными свойствами. Одна беда – материалы вкупе с работами по нанесению обойдутся заказчику в кругленькую сумму, а выполнить их своими руками без соответствующего оборудования невозможно.

Лидером по укрытию отопительных трубопроводов внутри зданий являются рукава из вспененного полиэтилена, примером может служить хорошо известная теплоизоляция Энергофлекс. Она легко монтируется, имеет отличные свойства и отличается долговечностью.

Мастера часто используют полиэтилен для утепления труб, которые предстоит замуровать в стяжку или стену. Минеральная вата в рулонах или матах тоже пригодна для укрытия магистралей внутри дома, например, в подпольных каналах. Остальные материалы из перечня используются, как правило, на улице.

Важно. Применение рулонной стекловаты внутри жилых зданий категорически не допускается!

Рекомендации по утеплению

При выборе типа изоляции важен не только материал, но и толщина утепляющего слоя. Она зависит от того, будет выполняться теплоизоляция труб на улице или в доме. В первом случае разность температур теплоносителя и окружающей среды слишком велика, а значит, понадобится большая толщина. Обычно она лежит в пределах 40—80 мм в зависимости от климатических условий в зимнее время. В здании перепад температур меньше и обычно хватает слоя вспененного полиэтилена от 9 до 20 мм.

Самоклеящиеся рукава Энергофлекс монтируются весьма просто и быстро. Изделие просто надевается на трубу, потом из продольного разреза удаляется защитная пленка и края склеиваются встык нажатием руки. Теплоизоляционные рукава других производителей необходимо предварительно разрезать, надеть на трубопровод и соединить специальным клеем, продающимся отдельно. Применять обычный канцелярский скотч или проволоку не рекомендуется.

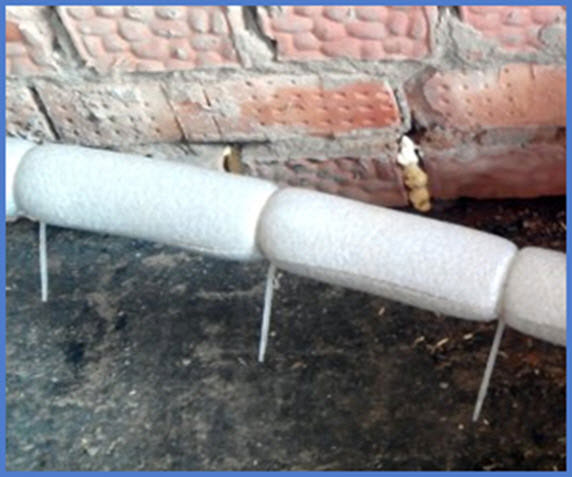

Устройство утепления на улице несколько сложнее. Удобно монтируется теплоизоляция из оцинкованных кожухов (скорлуп) или полуцилиндров из пенопласта и полиуретана. Сегменты прикладываются к трубе с двух сторон, а затем охватываются бандажами или хомутами. Следующая пара вставляется в предыдущую по принципу «паз – шип», стыки дополнительно уплотняются. Другое дело – устройство теплоизоляции из прошивных матов или рулонных материалов, тут придется наложить на трубу целый пирог, показанный на схеме:

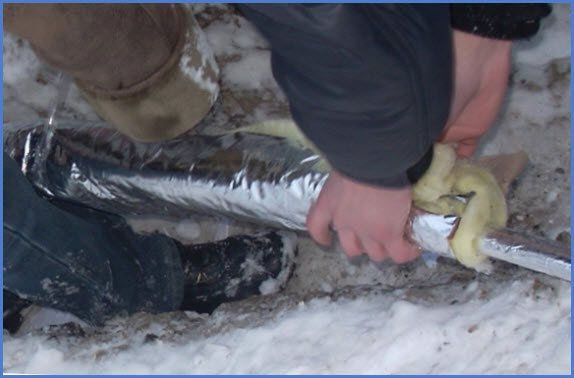

Такими же способами осуществляется теплоизоляция труб в земле, только желательно перед прокладкой подготовить подушку из песка толщиной 50—100 мм, дабы не повредить верхний гидроизоляционный слой. Если же производится монтаж ППУ скорлуп, то можно спокойно обойтись и без подушки.

Заключение

Вряд ли кто-то станет оспаривать важность тепловой изоляции труб с горячей водой. Это одно из мероприятий по энергосбережению, позволяющее экономить ваши деньги. В то же время технология утепления проста, работы можно без проблем выполнить своими руками.

Как и чем утеплить трубы отопления на улице

Бывает так, что в частных домах котел устанавливается в отдельном помещении, и часть трубопровода проходит на улице. И тут возникает проблема с доставкой тепла в дом без больших потерь. Для снижения теплопотерь необходимо позаботиться об утеплении труб, независимо от их расположения: по воздуху или под землей.

Если этого не сделать, то система будет терять до 20 — 25 % тепла и это в лучшем случае, а в худшем — произойдет разморозка и повреждение системы. Утепленные участки отопления, проходящие на улице, доставят в дом больше тепла и будут защищены от перепадов температур, механических повреждений и коррозии.

Требования к утеплителю для труб отопления

На сегодня ассортимент теплоизолирующих материалов настолько велик, что можно и растеряться при выборе. Поэтому, выбирая утеплитель для труб, в первую очередь нужно ориентироваться на его технические характеристики.

Материал для теплоизоляции должен соответствовать следующим условиям:

  • низкая теплопроводность;
  • гигроскопичность;
  • устойчивость к высокой температуре;
  • долговечность;
  • простой монтаж.

Сегодня для теплоизоляции систем отопления есть много практичных, простых в монтаже и аккуратных утеплителей. Большой популярностью пользуются такие материалы:

  1. минеральные и каменные ваты;
  2. пенопласт;
  3. пеноизол;
  4. пенополистирол;
  5. пенополиэтилен;

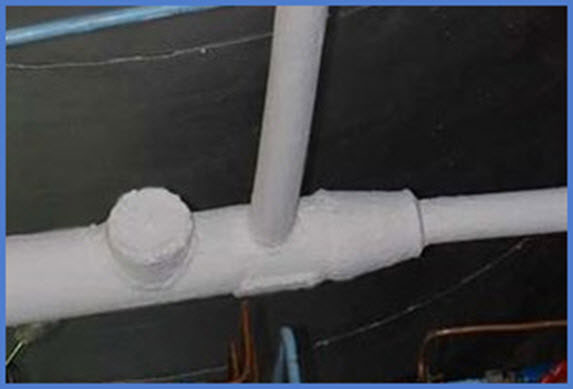

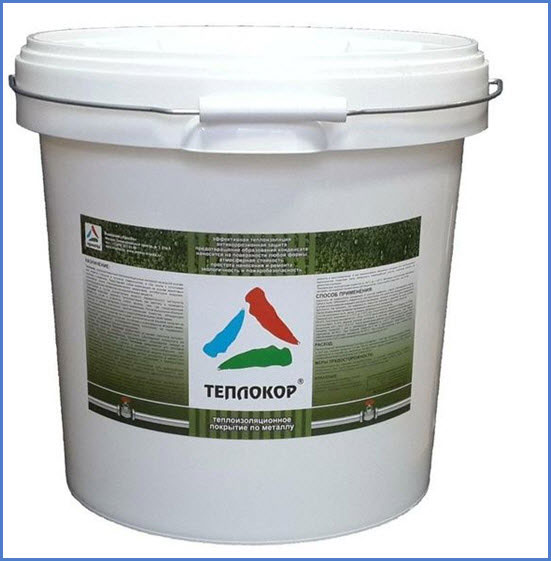

  6. теплоизоляционная краска.

Все эти утеплители отличаются как по техническим характеристикам, так и по способу монтажа. Поэтому их можно разделить на такие виды:

  • рулонные;
  • кожуховые;
  • секционные;
  • напыляемые.

Выбор того или иного материала зависит от того как смонтированы трубы – их доступность и т.п., финансовых возможностей домовладельцев, температуры теплоносителя и пр.

Видео: Минераловатные цилиндры — монтаж изоляции на трубы

Рулонные утеплители

Использование рулонных материалов теряет свою былую популярность. Причина тому является – более трудоемкий монтаж. Для хорошей теплоизоляции необходимо создать надежное и герметичное крепление утеплителя к трубе, рулонный материал крепится армированным скотчем или проволокой.

Так же требуется устройство гидроизоляции, что приводит к дополнительным тратам. И все же, не смотря на трудоемкий монтаж и дополнительные траты, утепление рулонными материалами показывает хороший результат.

Кожуховые и секционные утеплители

Секционный утеплитель, так называемая «скорлупа» представляет из себя 2 — 3 или 4 отдельные секции (в зависимости от диаметра трубы) соединяющихся пазами. Секции могут быть изготовлены из пенопласта, пенополистирола, каменной ваты и т.д. За счет пазов, секции соединяются между собой и образуют надежное и герметичное покрытие.

Кожуховый утеплитель изготавливается из вспененного материала или искусственного каучука. Для его монтажа так же не требуется дополнительных инструментов. Производится как в виде цельного цилиндра, который надевается на трубы при монтаже системы, так и в виде секций монтируемых на уже готовый трубопровод.

Напыляемый утеплитель

Напыление утеплителя, является наверное самым идеальным способом качественно и быстро утеплить трубы отопления на улице. Надежное и равномерное утепление достигается за счет его нанесения сразу на поверхность трубы.

При этом полное отсутствие швов и стыков позволяет утеплить места примыкания и ответвления труб и исключить образование мостиков холода. Вот только самостоятельно провести утепление будет сложно. Для нанесения необходимо специальное оборудование и опыт.

Преимущества и недостатки отдельных утеплителей

Все виды утеплителей, имеют свои достоинства и недостатки. Поэтому, о плюсах и минусах утеплителей стоит поговорить отдельно.

Минеральная вата

Это классический утеплитель который по популярности занимает лидирующие позиции среди рулонных материалов. И причин этому несколько:

  • высокие показатели теплоизоляции;
  • устойчивость к агрессивной среде;
  • не гниет;
  • не боится не грызунов;
  • может применяться при утеплении труб отопления, с высокой температурой теплоносителя;
  • низкая стоимость.

Самым большим минусом минеральной ваты является то, что она гигроскопична, то-есть впитывает влагу. Поэтому при ее использовании требуется устройство гидроизоляции, так как при намокании она потеряет все свои свойства.

Пеноизол

В отличии от рулонных материалов, с помощью пеноизола можно добиться бесшовной изоляции трубопровода. Из достоинств можно выделить:

  • отличная теплоизоляция — на 12 % выше чем у ваты и на 8% выше пенопласта;
  • не требуется дополнительное крепление и гидроизоляция;
  • биологически устойчив (не боится грызунов и насекомых).

Главный недостаток — необходимость наличия специального оборудования для его нанесения.

Пенополистирол

Скорлупа из пенополистирола прижимается к поверхности труб и крепится скотчем или хомутами. Каждая секция имеет пазы, благодаря которым достигается герметичное соединение. Выдерживает нагрузки на сжатие и разрыв.

Но, так как материал гигроскопичен, а под воздействием углеродных жидкостей разрушается, для него потребуется создание гидроизоляции. Так же к недостаткам относится сложность монтажа при повороте магистрали. Для придания утеплителю нужной формы приходится его подрезать.

Пенополиэтилен

Это материал нового поколения. Структура с закрытыми порами обеспечивает его такими преимуществами как:

  • низкая теплопроводность;
  • устойчивость к влаге;
  • не гниет;
  • несложный монтаж.

Выпускается в виде полотна (может иметь одно или двухстороннее покрытие из фольги) или трубок. Пенополиэтилен нарезается на полосы и обматывается вокруг трубы. Наличие фольгированного слоя позволяет создать дополнительную теплоизоляцию и гидроизоляционный слой.

Теплоизоляционная краска

Сравнительно молодой вид теплоизоляции. Специальная формула, созданная российскими учеными, позволяет добиться оптимального результата даже если нанести ее тонким слоем. Наносят термокраску кисточкой или пульверизатором. Для труднодоступных мест это просто незаменимый вариант. Главным недостатком является высокая стоимость, которая в несколько раз выше стоимости других утеплителей.

Как видите, выбор материала для утепления труб отопления на улице велик. При выборе, первое на что обращайте внимание – характеристики материала, затем на сложность монтажа. И в последнюю очередь смотрите на цену. Помните, что дешевый утеплитель может быстро придти в негодность и тогда деньги будут потрачены зря.

Видео: Теплоизоляция труб: сравнение видов

Тепловые потери и изоляция

Тепловые потери из труб, трубок и резервуаров - с изоляцией и без нее - пеной, стекловолокном, минеральной ватой и др.

Рекламные ссылки

Средняя арифметическая и логарифмическая разница температур в теплообменниках

Разница средней арифметической температуры - AMTD - и логарифмическая разница средней температуры - LMTD - формулы с примерами - онлайн-калькулятор средней температуры

Кондуктивный теплообмен

Теплопередача происходит как теплопроводность в твердом теле, если существует температурный градиент

Конвективная теплопередача

Теплообмен между твердым телом и движущейся жидкостью называется конвекцией.Это краткое руководство по конвективной теплопередаче

Медные трубы - потери тепла

Потери тепла из неизолированных медных труб при различных перепадах температуры между трубой и воздухом

Медные трубы - изоляция и потери тепла

Потери тепла в окружающий воздух из изолированного меди Трубы

Количество конденсата, образующегося в паровых трубах, зависит от потерь тепла из трубы в окружающую среду

Потери тепла в неизолированных медных трубах

Потери тепла в неизолированных медных трубах - размеры в диапазоне 1/2 - 4 дюйма

Изолированные трубы - Диаграммы тепловых потерь

Тепловые потери (Вт / м) из изолированных труб - в диапазоне 1/2 - 6 дюймов - толщина изоляции 10 - 80 мм - разница температур 20 - 180 градусов C

Изолированные трубы - диаграммы тепловых потерь

Тепловые потери (Вт / фут) Диаграммы для изолированных труб - диапазон 1/2 - 6 дюймов - толщина изоляции 0.5 - 4 дюйма - разница температур 50 - 350 градусов F

Изоляционные материалы - диапазоны температур

Температурные пределы для некоторых обычно используемых изоляционных материалов

Тепловые потери масляных резервуаров

Тепловые потери из изолированного и незашпакованного, защищенного и открытого масляные баки

Общий коэффициент теплопередачи

Рассчитайте общие коэффициенты теплопередачи для стен или теплообменников

Перлитовая изоляция

Теплопроводность перлитовой изоляции - температура и значения k

Трубопровод - Рекомендуемая толщина изоляции

Рекомендуемая толщина изоляции системы отопления, такие как системы горячего водоснабжения, паровые системы низкого, среднего или высокого давления

Полиуретановая изоляция

Теплопроводность полиуретановой изоляции - температуры и значения k

Радиационная теплопередача

Теплопередача за счет эмиссии Электромагнитные волны известны как тепловое излучение

Рекламные ссылки

Стальные трубы - Диаграмма тепловых потерь

Потери тепла в стальных трубах и трубах - размеры в диапазоне 1/2 - 12 дюймов

Погружные змеевики - коэффициенты теплопередачи

Коэффициенты теплопередачи для змеевиков пара и горячей воды, погруженных в масляные резервуары

.

Предизолированная труба с изоляционным материалом для отопления

Описание продукта

Предизолированная труба с низкими потерями тепла и изоляционным материалом

Труба с низкими потерями тепла

Предизолированная труба

Труба с изоляцией материал


Предварительно изолированная стальная труба состоит из стальной несущей трубы, изоляционного слоя из пенополиуретана и внешнего слоя оболочки из полиэтилена высокой плотности, используемого на подземных трубопроводах подачи охлажденной и горячей воды для централизованного теплоснабжения и система охлаждения.Наши предизолированные стальные трубы также могут быть разработаны с сигнальной линией для обнаружения подземных вод.

Характеристики стальной несущей трубы

DN≤150 20 # бесшовная стальная труба со стандартом GB / T8163
DN≥200 Q235B спирально-сварная труба из углеродистой стали со стандартом GB / T9711
стандарт стали API. ASTM. DIN. GB, любой стандарт по запросу клиента

Технические характеристики изоляционного пенополиуретана

Плотность CJ / T114-4.3,2 кг / м³ ≥60
Средний размер пор CJ / T114-4.3.1 мм ≤0,5
Процент закрытой зоны CJ / T114-4.3.1 % ≥88
Прочность на сжатие CJ / T114-4.3.3 МПа ≥0.3
Водопоглощение CJ / T114-4.3.4 % погружение в кипящей воде 90 минут, пузырьковое водопоглощение должно быть не более 10%.
коэффициент теплопроводности до старения CJ / T114-4.3,5 Вт (мк) ≤0,033
Полость CJ / T114-4.3.1 ≤1 / 3 толщина изоляционного слоя

Характеристики куртки из полиэтилена высокой плотности

Плотность CJ / T114-4.2.3.1 кг / м³ ≥940
Удлинение при растяжении CJ / T114-4.2.3.4 % ≥350
Предел текучести прочность CJ / T114-4.2.3.4 МПа ≥19
Скорость продольной усадки CJ / T114-4.2.3.5 % ≤3
Долгосрочные механические свойства CJ / T114-4.2.3.6 80 ℃ 4,0 МПа > 1500h без повреждений
Разница в скорости течения расплава CJ / T114-4.2.3.2 г / 10мин ≤0,5

предварительно изолированная труба технические характеристики

DN стальная труба (мм) Труба HDPE (мм) толщина изоляционного слоя (мм)
диаметр thinkness диаметр толщина
25 32 3.0 90 2,5 26,5
40 45 3,5 110 2,5 30,0
50 57 3,5 120 3,0 28,5
70 76 4,0 140 3,0 29,0
80 89 4,0 150 3,0 27.5
100 108 4,5 180 3,0 33,0
125 133 4,5 225 3,5 42,5
150 159 5,0 250 3,9 41,6
200 219 6,0 315 4,9 43,1
250 273 6.0 365 5,6 40,4
300 325 7,0 420 7,0 40,5
350 377 7,0 500 7,8 53,7
400 426 7,0 560 8,8 58,2
450 478 8,0 600 8.8 52,2
500 529 8,0 655 9,8 53,2
600 630 8,0 760 11,5 53,5
700 720 8,0 850 12,0 53,0
800 820 10,0 960 14,0 56,0
900 920 10.0 1055 14,0 53,5
1000 1020 10,0 1155 14,0 53,5
1100 1120 12,0 1256 14,0
1200 1220 12,0 1370 16,0 59,0
1200 1220 14,0 1370 16.0 59,0
1400 1420 14,0 1580 16,0 64,0
1400 1420 16,0 1600 18,0 72,0

Упаковка и отгрузка

упаковка: оптом или по запросу клиента

отгрузка: обычно через 7 дней после сдачи на хранение контейнером из морского порта Тяньцзинь Xingang, но подробная дата отгрузки зависит от количества.

Наши услуги

1. мы принимаем индивидуальные продукты и поддерживаем OEM

2. у нас есть сильная команда R&D, которая может разрабатывать лучшие продукты для клиентов

3. у нас более 480 оборудование для производства и тестирования может гарантировать своевременную доставку качественной продукции.

4. У нас есть строгая система контроля качества, мы можем обещать качество продукции.

5.У нас есть хорошие продажи и команда послепродажного обслуживания, всегда готовая работать для вас.

6. На любой ваш запрос ответят в течение 24 часов.

Информация о компании

Основанная в 1995 году, компания Tangshan Xingbang Pipeline Engineering Equipment Co, Ltd специализируется на производстве предварительно изолированных труб для трубопроводов охлажденной и горячей воды, стальных труб с антикоррозийным покрытием для трубопроводов нефти, газа и пара. изоляционная стальная труба для паропровода, спиральная стальная труба и различные фитинги.

230 тысяч земельных участков, 20-летний опыт ведения бизнеса, более 480 сотрудников и более 200 производств и испытаний оборудования, качество сертификатов ISO, CE и CNAS, один час до морского порта Тяньцзинь Синян.Таким образом мы сохраняем лучшее качество и конкурентоспособные предложения для мировых клиентов.

FAQ

Условия ведения бизнеса --- Условия оплаты CIF или FOB

---- T / T30% в качестве депозита, подтверждено T / T70% перед отгрузкой.

MOQ ---- 1 метр

образцов - доступно

морской порт ----- Синян, Тяньцзинь (один час до нашего завода)

продуктов показать

производственная линия

сырье

заявка

клиентов, посещающих завод

наши клиенты

Если у вас есть какие-либо вопросы о нашей продукции, пожалуйста, свяжитесь с нами, мы ответим вам в течение 24 часов


,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
