Узел подмеса: Зачем нужен узел подмеса для теплого пола?

Содержание

схема термосмесительного узла подмеса, как работает, самодельная смесительная группа, насосный узел смешивания

Содержание:

Назначение термосмесительного узла для теплого пола заключается в поддержании нужной температуры в системе посредством перемешивания теплоносителя, идущего от котла и из обратки. Его можно сделать собственноручно, но при условии соблюдения определенных требований.


Зачем нужен смеситель и как работает он

Прежде всего, домашнему мастеру нужно разобраться с принципом работы смесительного узла теплого пола. Сферой его использования является только конструкция водяного теплого пола.

Схема обогрева включает котел, греющий жидкость, отопительные контуры и радиаторы. Агрегат обычно нагревает теплоноситель до 95 градусов. При этом идеальной считается температура не более 31 градуса, поскольку для комфортного передвижения по напольной поверхности она не должна быть горячей или холодной.


Также следует обращать внимание на:

  • вид и толщину напольного покрытия;
  • высоту цементной стяжки, в которой уложены трубы.

С учетом вышеизложенного ясно, что для отопительных контуров больше всего подходит температура рабочей среды в пределах от 35 до 55 градусов. Но жидкость в котле слишком горячая. Поэтому для понижения степени нагрева задействуют узел подмеса, в котором осуществляется смешивание воды, имеющей высокую и низкую температуры.

Уже в охлажденном состоянии теплоноситель поступает в трубопровод пола. Теплоснабжающая система благодаря наличию смесителя функционирует корректно и без проблем. Кстати, имеются такие полы с обогревом, которые работают и без этого устройства. Но их оснащают смесительным узлом для котла, и тогда рабочая среда нагревается до оптимального температурного показателя.

Схема подсоединения термосмесительного узла

Чтобы конструкцию напольного покрытия с обогревом подсоединить к котлу, работы производят согласно схеме смесительного узла теплого пола, зависящей от отопительной системы, которая может быть однотрубной или двухтрубной.

Для однотрубного варианта нужно постоянно держать байпас открытым, а для двухтрубного нет.


Проект может быть как элементарным, так и содержать ряд дополнительных устройств. В любом случае для коллекторной группы нужно устанавливать термостаты, клапаны и приборы, управляющие расходом среды. Перемешивание теплоносителя можно осуществлять либо на всех отводах от коллектора, или же перед ними.

Сборка смесительного узла своими руками

Поскольку на них высокие цены, многим хозяевам выгоднее собирать смесительный узел для теплого пола своими руками. Помимо этого, иногда невозможно отыскать регулятор, имеющий необходимое число входов. В такой ситуации нужно приобрести гребенки и установить их собственноручно.

Чтобы собрать узел, необходимо подготовить:

  • клапан двух- или трехходовой;
  • ручной воздухоотводчик;
  • особые гайки;
  • зажимы;
  • клапан обратки;
  • шаровой кран;
  • тройники;
  • циркуляционное насосное оборудование;
  • устройства для измерения температуры.

Работа производится поэтапно:

  1. Изготовление коллектора. Собрать его можно путем спайки тройников из полипропилена, либо скручиванием тройников, при этом их диаметр должен быть равен ¾ дюйма. При применении технологии спайки стоимость коллектора получится дороже, так как на все ответвления гребенки следует устанавливать МРН, имеющую высокую цену. Лучшим выбором считается использование тройников – их нужно правильно подобрать. Для гребенки хорошо подойдут детали с одним внутренним концом и двумя внешними. Их скручивают между собой с использованием пакли.
  2. Создание гидрострелки. Ее можно изготовить и без трехходового крана. Для этого достаточно задействовать регулировочный кран, применяемый для отопительных радиаторов. Также потребуются 2 тройника как в случае с гребенками и 2 соединительных ниппеля, имеющих наружную и внутреннюю резьбу, длиной 50 сантиметров. Сборку выполняют на пакле: с обеих сторон крана вкручивают ниппели, а потом к ним присоединяют по одному тройнику.
  3. Монтаж насоса. Сделать своими руками насосный узел для теплого пола нельзя - его можно только приобрести (прочитайте: "Для чего нужен насосно смесительный узел для теплого пола – принцип работы, выбор, правила установки"). Насос монтируют внизу гидрострелки, путем использования разъемных соединений, имеющихся в комплекте. Его также можно задействовать вместо гидрострелки и он будет функционировать не хуже ее.
  4. Подсоединение к гребенкам гидрострелки. Желательно применить разъемные соединения. Если насос является отдельным узлом, тогда нужен патрубок. Его протяженность должна равняться этому же параметру у насоса. Патрубок размещают на подаче, а к нему подсоединяют коллектор – именно по данной причине использовать насосное оборудование вместо гидрострелки экономичнее. Далее гребенки комплектуют кранами Маевского, регулировочными клапанами, или автоматикой для сброса воздуха.

Затем самодельный смесительный узел для теплого пола помещают в особый шкаф и подключают к отопительной конструкции.

Присоединяют его при помощи отсекающих кранов. Точно также производится соединение узла и теплого пола. Чтобы не возникла путаница, надо соблюдать раскладку - подачу и обратку каждого сегмента следует подключать последовательно. Также нужно подсоединить к насосу электроснабжение.

Настройка узла подмеса

Когда завершен монтаж смесителя, приступают к проверке его пригодности к работе. Обычно это занимает больше времени, чем сама установка.

Последовательность действий следующая:

  1. Сначала снимают сервопривод. Это требуется сделать, чтобы в процессе настройки предотвратить его влияние на узел смешивания для теплого пола. Устанавливают перепускной клапан на последнее деление, чтобы он случайно не сработал при настройке и был в абсолютном бездействии.
  2. Затем приступают к уравновешиванию контуров. Прежде всего, закрывают радиаторный контур, а точнее запорный балансировочный вентиль, расположенный на первой линии.
    С клапана удаляют крышку и перемещают его шестигранным ключом по часовой стрелке в конец. Когда настраивают смесительный узел - контуры теплого пола балансируют с использованием специальных клапанов. При наличии одной линии, производить уравновешивание не надо.
  3. В случае необходимости настройки регуляторы открывают на максимум. Клапан запирают в контуре до наилучшего размера, добиваясь наибольшего уклонения от расхода.
  4. Согласно данной схеме выполняют регулировку линий обогрева в целом. Когда расходные данные при балансировке сбиваются, их снова настраивают. Если при открытых вентилях не удается отрегулировать расход, тогда увеличивают рабочую скорость насоса.
  5. Далее предстоит увязать насосно - смесительный узел для водяного теплого пола с другими элементами системы. Для этого приоткрывают радиаторный запорный клапан, который был закрыт до начала настройки. Его раскрывают на величину, которая соответствует оптимальному расходу носителя тепла.
  6. Для контроля над ним используют расходомеры.
    Кроме этого, настройку можно осуществить посредством возвратного хода в системе. Далее на перепускном клапане устанавливают вентильное давление. Оно должно быть не более 10% от наивысшего давления в насосе. Клапан активизируется, когда агрегат начинает нагнетать давление при минимальном расходе воды. Читайте также: "Как устроен смеситель для теплого пола – принцип работы, виды, правила установки".

Особенности устройства смесительной группы

Простой смесительный узел для теплого пола в типовой комплектации состоит из таких элементов:

  • вентилей - термостатических и настроечных;
  • термостатической головки;
  • устройства температурного контроля;
  • насоса.

Оба вида смесителей с двух- и трехходовыми клапанами смешивают холодный и горячий теплоноситель, формируя постоянный круговорот.

Двухходовой клапан снабжают термической головкой, имеющей датчик, который в реальном времени проверяет температуру и в случае необходимости приостанавливает подачу воды от котла.

Нагретая жидкость начинает поступать, если остывает при смешивании с потоком обратки. Данный вид клапана задействуют для помещений площадью, не превышающей 200 «квадратов».

Трехходовой клапан отличается значительной пропускной способностью. Его используют для больших и просторных помещений, где отопительная система насчитывает немало контуров, а также применяют контроллеры окружающего пространства.

Внешние датчики температуры теплого пола

Подобные устройства используют для отопительных систем для обеспечения автоматической регулировки степени нагрева теплоносителя в зависимости от погоды. Например, когда снаружи дома становится холодно, поступает сигнал на повышение температуры нагрева воды.


В случае теплой погоды, датчик сигнализирует о потеплении и о том, что следует понизить температурные параметры. Конструкционное решение предполагает возможность поворота на 90 градусов.

Контроллер насчитывает 20 участков и мониторит погоду снаружи дома.

Если температура жидкости ей не соответствует, тогда вентиль разворачивается на требуемое число делений. Сделать это можно и собственноручно, но с погодным датчиком отслеживать температуру за окном намного удобнее.

Преимущества обогрева пола с подмесом

Когда имеется узел подмеса для теплого пола, система обогрева имеет немало плюсов:

  1. Комфортное проживание. Это возможно по причине поступления тепловой энергии в результате излучения, а не конвекции. Кроме этого напольная поверхность и помещения обогреваются равномерно. В комнатах нет мостиков холода и чересчур горячих батарей. Все эти обстоятельства способствуют созданию комфортной и здоровой атмосферы и отсутствию пыли. Напольная поверхность всегда сухая, на ней отсутствует среда питания для клещей, плесени и иных вредных микроорганизмов.
  2. Финансовая выгода. При правильном монтаже трубок и эффективном функционировании конструкции можно значительно сэкономить на обогреве домовладения. Доказано, что в квартирах расходуется меньше электроэнергии примерно на 30% при условии, что у потолка стандартная высота.
  3. Безопасная эксплуатация. Это обстоятельство имеет немаловажное значение для помещений, в которых постоянно присутствуют люди. Благодаря функционированию системы с обогревом напольного покрытия и тому, как работает смесительный узел для теплого пола, жильцы не имеют ожогов и других повреждений, которые можно получить при использовании, например, конвекторов или масляных радиаторов.
  4. Гигиена. Система водяного пола, оснащенная смесителем, позволяет периодически производить дезинфекцию финишного напольного покрытия. Его можно очищать моющими средствами и водой. Данная система отопления идеально подходит для помещений с повышенными требованиями к гигиене. Например, водяной пол со смесительным узлом монтировать можно в больницах и детских дошкольных учреждениях.
  5. Удобство. Для водяной системы пола не требуется устанавливать в обогреваемой комнате дополнительные приборы. Все нужные для него элементы обычно помещают в кладовках. Поэтому при планировке интерьера помещения для них не выделяют место.

Особенности обустройства смесительных узлов

Смесительную группу для теплого пола своими руками, в которой теплая жидкость перемешивается с холодной, устанавливают рядом с калорифером. Если гидравлические элементы системы соединены при помощи эластичных трубок, тогда узел нужно прочно зафиксировать на стене.

Перед началом монтажа необходимо убедиться в наличие места для беспрепятственного доступа к деталям смесителя. Регулировочный клапан следует размещать в зоне вхождения теплоносителя в калорифер.

При выборе материала изготовления труб нужно удостовериться, что он способен выдержать температуру заходящей жидкости. Специалисты рекомендуют приобретать полимерную трубную продукцию. Следует помнить, что трубы из оцинковки запрещено использовать для гликолево-водных растворов.


Желательно, чтобы запорные элементы были сделаны из латуни и бронзы, трубки из черной стали, а насосное оборудование из чугуна. Стальные изделия для системы с внешней стороны в заводских условиях грунтуются и окрашиваются.

При выборе места расположения и присоединения узла нужно помнить о воздушных пузырях, которые могут появляться от отвода контура котла. Также нужно исключить возможность попадания воды или конденсата на элементы системы, находящиеся под напряжением.

С учетом вышеизложенной информации можно сделать вывод, что узел подмеса следует выбирать в индивидуальном порядке так, чтобы максимально обеспечить удобство пользования конструкцией обогрева напольной поверхности. Можно подобрать схему подключения самостоятельно или приобрести полностью готовую конструкцию.


зачем нужен, схема, узел подмеса Valtec

Обогрев дома с помощью системы «тёплый пол» давно уже перестал быть новинкой. Часто конструкцию устанавливают в гостиных помещениях, ванных и детских комнатах. Однако стоит знать, что тёплые полы не являются основной отопительной системой, то есть в доме помимо полов обычно устанавливают еще и другие традиционные агрегаты.

Здесь и возникает проблема совместной работы двух разных систем отопления, ведь тёплые полы – это конструкции, работающие при невысоких температурах, а большинство котлов выдают теплоноситель с более высокой температурой. Чтобы вся система отопления дома работала слаженно и согласованно, приобретают смесительный узел для тёплого пола, который применяется индивидуально для водяных контуров.

Смесительный узел для тёплого водяного пола

Нужно ли использовать?

Узел подмеса для тёплого пола необходим по целому ряду причин:

  1. Для начала можно сказать о комфорте. Ведь согласитесь, очень неприятно ходить по горячей поверхности, которая обжигает ноги. Для уютного восприятия будет вполне достаточно 25-30 °C.
  2. Узел смешения для тёплого пола – это ещё и «спасение» для напольного покрытия, которое не любит перегрева и быстро под воздействием температур деформируется: появляются трещины, вспучивания и пр.
  3. Стоит сказать о вмурованных контурах, которые тоже имеют свой уровень температур. Так как они прочно зафиксированы в бетонном слое, то не могут расширяться от нагрева и в стенках труб появляются критичные напряжения. Естественно, всё это приводит к поломке конструкций.
  4. Большой нагрев плохо влияет на стяжку.
  5. Если учесть площадь поверхности нагрева, которая участвует в теплоотдаче, то большие температуры для создания комфорта в доме будут лишними.

Устройство

Обычный смесительный узел для тёплого пола имеет следующие составляющие.

  1. Коллектор (гребёнка распределения).
  2. Трёхходовой кран.
  3. Гидрострелка (смеситель).
  4. Циркуляционный насос.
  5. Термостат (бывает только в автоматизированных узлах).
  6. Запорная арматура (клапан-смеситель).
  7. Приспособления для удаления воздуха из конструкции (бывают ручные и автоматические)

Схема работы смесительного узла для тёплого пола

Смесительная группа для тёплого пола небольшая, но требует отдельного рассмотрения.

Гребёнка распределения (коллекторный узел тёплого пола) – важнейшая составляющая системы. В узле в наличии две гребёнки – распределительная (для подачи воды в отопительные трубопроводы тёплого пола) и собирающая (для холодной воды). Гребёнки не различаются и выглядят как разветвитель с нужным числом резьбовых ответвлений для присоединения трубопроводов всей конструкции.

Сейчас разберёмся, какую функцию в системе выполняет гидрострелка. Жидкость подаётся в отопительную систему полов с температурой до 55 °C (хотя специалисты советуют контролировать среднюю температуру 45 °C, чтобы 10 °C оставалось на случай перепада температур на гребёнке подачи и сбора). Такая отопительная конструкция называется низкотемпературной и для эффективной работы с высокотемпературной системой нужна гидрогорелка. Гидрострелка монтируется на входе смесительного узла и понижает температуру поступающей воды до нужных показателей.

Трёхходовой кран смесительного узла выполняет работу обвода балансировки и пропускного крана, этим не похвастается двухходовой термостатический клапан для теплого пола. Для функционирования вместе с системами автоматики клапаны оснащаются электросервоприводами, управляющимися командами терморегуляторов. Такие трёхходовые краны используются в сложных отопительных системах с множеством контуров для больших помещений. Они контролируют работу гидрострелки.

Трехходовой смесительный клапан

Устанавливается трёхходовой клапан в нижнюю часть трубы, которая соединяет трубопроводы подачи и обратки. Он меняет поток жидкости через гидрострелку и тем самым меняет температуру на коллекторе контуров подачи.

Трёхходовой термостатический смесительный клапан для тёплого пола имеет и недостатки:

  1. Во-первых, пропускная способность клапанов большая и температура в контуре может сильно повышаться даже при несильном дисбалансе клапана.
  2. Во-вторых, если терморегулятор подаст сигнал, то клапан может открыться полностью, и это приведёт к подаче в контур системы слишком горячего теплоносителя. Возникнут неприятные последствия.

Поэтому схема подключения трёхходового смесительного клапана тёплого пола может быть разная, а именно:

  • схема присоединения и переключения водных потоков;
  • схема присоединения клапана для смешения водных потоков.

Трёхходовые смесительные узлы для отопления и тёплого пола (клапаны) легко монтируются, они долговечны, так как выполняются из некоррозирующих металлов, практичны.

Циркуляционный насос (насосный узел для тёплого пола) нужен для хорошего прогрева полов в комнате, поэтому его в обязательном порядке комплектуют вместе с узлом подмеса.

Насосно-смесительный узел для тёплого пола устанавливается на обратке, среди собирающей гребёнки и гидрострелки.

Терморегулятор требуется в случае установки автоматизированного смесителя. Монтируется он среди распределительного коллектора и гидрострелкой. Плюс ко всему, конструкцию нужно оснастить внешним температурным регулятором. Это требуется для регулировки внутренней температуры пространства в зависимости от климата.

Обычный смеситель для тёплого водяного пола имеет в комплекте шаровой и регулирующий кран (запорная арматура). Регулирующие краны нужны для координации системы, краны же шаровые меняют режим работы смесительного узла для стабильности температуры.

Смесительный узел Valtec

Чтобы выбрать надёжную и качественную конструкцию и не переплатить, стоит обратить внимание на производителя, применяемые комплектующие и сборку.

Valtec очень востребован на сегодняшний день. Это итальянский производитель, который занимается выпуском тепло- и водоснабжающей продукции, максимально адаптированной к сложным условиям эксплуатации.

Насосно-смесительный узел VALTEC COMBIMIX (VT.COMBI)

Смесительный узел Валтек для тёплого пола – это стандартная система с температурой, доходящей до 60 °C. Максимальное давление в отопительной системе с подключённым смесителем данной фирмы не должно быть больше 10 бар.

Характеристики Valtec:

  • гребёнки в диаметре составляют 25,4 мм;
  • 12 присоединяемых контуров;
  • сечение присоединяемых труб — ¾ дюйма с внешней резьбой;
  • 18 см – это длина насоса;
  • эффективность 2,75 м³/час;
  • настройка температуры в районе 20-60 °C;
  • нагрев воды на выходе (наивысшая температура) 90 °C при давлении 10 бар.

Как сделать узел подмеса своими руками

Смеситель для тёплого пола своими руками сделать можно. Возможно, это обойдётся вам даже дешевле, чем купить готовый прибор. При том бывают случаи, когда попросту невозможно найти регулятор с нужным количеством входов.

При работе следует выполнять всё по порядку, пункт за пунктом, чтобы избежать поломок техники.

Чтобы сделать смеситель для тёплого водяного пола своими руками, нужно иметь следующие составляющие:

  • двухходовой или трёхходовой клапан;
  • специальные гайки;
  • ручной отводчик воздуха;
  • клапан обратки;
  • шаровой кран;
  • циркуляционный насос;
  • зажимы;
  • несколько тройников;
  • приборы для измерения температуры.

Чтобы сделать своими руками терморегулирующий смесительный клапан для тёплого пола, нужно пройти следующие этапы:

  1. Для начала стоит изготовить коллектор. Коллекторный узел своими руками можно выполнить двумя вариантами. Например, сделать пайку из полипропиленовых тройников, либо скрутить из тройников. Тот и и другой варианты предполагает диаметр элементов ¾ дюйма. В случае пайки коллекторный прибор выйдет дороже, так как каждое ответвление гребёнки нужно оснастить МРН, а оно стоит не дёшево. Качественный тройник – лучший материал. Важно только правильно их выбрать. Для гребёнки подойдут приборы с одним внутренним и двумя внешними концами. Пакля поможет скрутить их друг с другом.
  2. Вторым пунктом создаётся гидрострелка. Выполнить её можно не применяя трёхходовой клапан. Вполне хватит обычного регулирующего крана, использующегося для обогревательных батарей. Кроме этого понадобится пара тройников и пара соединительных ниппелей, имеющих резьбу на внешней стороне и внутри. Их длина должна составлять полметра. Собирается всё на пакле: с двух сторон присоединяют кран ниппели, и уже к ним с каждой стороны прикрепляют по одному тройнику.
  3. Третьим пунктом стоит сделать насос. Насосный узел самому выполнить не получится, его можно только купить. Ставится прибор в нижней части гидрострелки с помощью разъёмных соединений (входят в стандартный комплект).
  4. На последних этапах нужно соединить гидрострелки с гребёнками. Для этого нужно сделать разъёмные крепления. Если насос будет в качестве отдельного предмета, то нужно приобрести патрубок. Длина патрубка должна быть аналогичной показателю насоса. Его устанавливают на подаче, к патрубку прикрепляется коллектор. Потом к гребёнке прикручиваются регулировочные клапаны (либо краны Маевского, либо приборы автоматики для удаления воздуха). В конце смесительная конструкция помещается в отведённое для него место шкафа и монтируется к системе обогрева. Узел подмеса для тёплого пола своими руками прикрепляется с помощью отсекающих кранов. Также осуществляется соединение узла и тёплого пола. Внизу один конец с гребёнкой, а вверху второй конец. Чтобы подключить всё правильно, то делайте всё поэтапно. Включается снабжение электричеством.
  5. Этап настройки узла смешивания. Теперь нужно провести проверку функциональности системы. Обычно настройка отнимает намного больше сил и времени, чем предыдущие работы по установке. Но если всё правильно рассчитать, то можно всё осуществить с минимальными вложениями. Нужно снять сервопривод (чтобы он не мешал узлу в процессе регулировки). Теперь нужно уравновесить контур пола. Закройте радиаторный контур, уберите с клапана крышку, затем возьмите шестигранный ключ и поверните по часовой стрелке до конца. Линии контура уравновешивают специальными клапанами. Если в смесительной конструкции только одна линия, то балансировка не имеет смысла.

Если позволить клапану сработать в момент настройки, то это приведёт к неверному результату. Поэтому конструкции необходимо задать положение, в котором механизм будет бездействовать.

Утепление полов – это, безусловно, важный вопрос отопления в жилом доме. Систему «тёплый пол» можно устанавливать практически в любом месте, и теперь вы знаете, как это сделать и при помощи каких инструментов.

Смесительный узел – один из основных элементов системы тёплых водяных полов. Он делает отопление полным, так как содействует совместной работе котла и тёплого пола.

Смесительный узел для теплого пола: выбор и настройка

Водяной «теплый» пол является низкотемпературной системой обогрева общей линии, по которой теплоноситель подается к высокотемпературным радиаторам. Поэтому, появляется дополнительный элемент – смесительный узел для теплого пола, предназначенный для понижения температуры циркулирующей воды. Иначе, чрезмерный нагрев напольного покрытия вызовет дискомфорт при эксплуатации, стяжки будут испытывать критические нагрузки, что снизит ресурс конструкции.

Назначение смесительного узла для теплого пола

Стандартной температурой теплоносителя для радиаторов отопления на выходе из котла является 95 – 90˚С. реже применяются 85 – 70 градусные регистры обогрева. По действующим СНиП, СанПиН комфортной для эксплуатации напольного покрытия считается температура 50 – 35˚С. Поэтому, воду из котла нельзя пускать в напольные контуры напрямую. Вопрос ее понижения является актуальным для водяных систем любого типа. Обойтись без узла смешения можно, лишь при использовании теплового насоса. Наличие любого высокотемпературного потребителя (душ, ванна, настенные радиаторы) потребует установки узла подмеса.

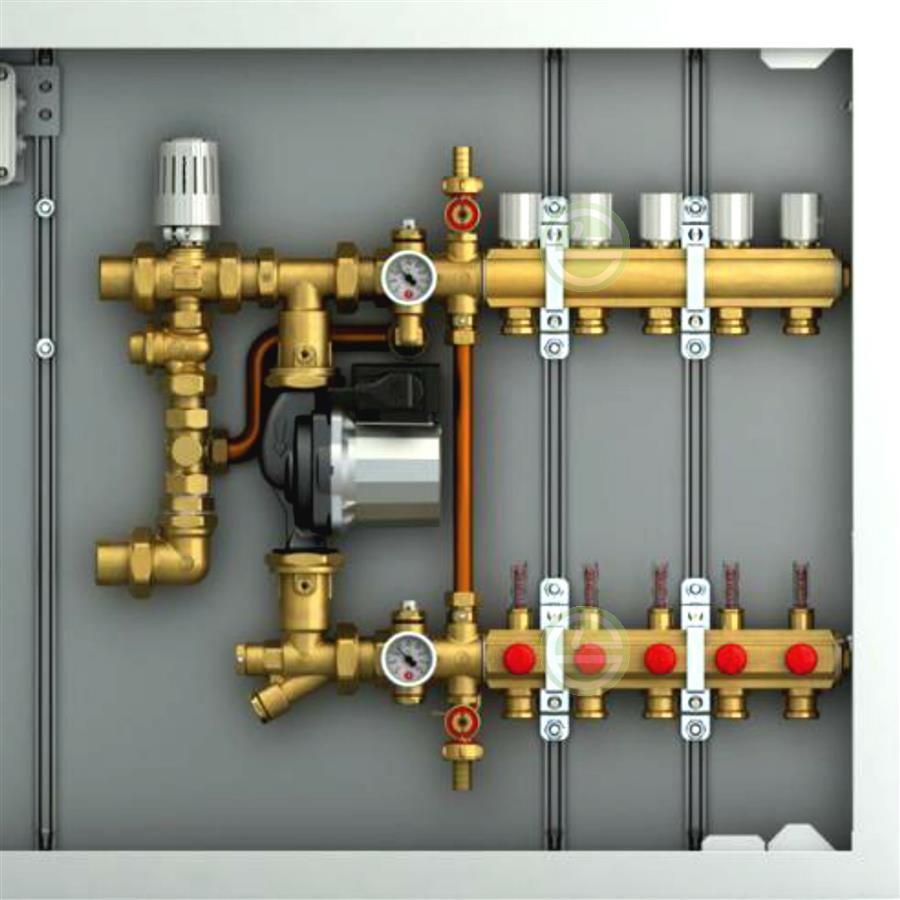

Внешний вид смесительного узла для теплого пола

Смесительный узел для теплого пола монтируется на стене либо в нише в том же помещении, где проложены обогревательные контуры. Существуют модификации с двух, трех ходовыми клапанами, прозванными в народе «гребенками» за схожую форму. Нюансы подключения делают монтаж недоступным для домашнего мастера, требуется температурный расчет, поэтому, заказ услуги в специализированной компании предпочтительнее для увеличения эксплуатационного ресурса, исключения ошибок.

Схема работы узла подмеса

Кипяток из котла доходит до помещения с обогревательными контурами внутри стяжки, упирается в смесительный узел для теплого пола, где термостатом измеряется температура теплоносителя. При слишком высоком значении открывается клапан обратки, происходит подмес в кипяток жидкости, отдавшей тепловую энергию при прохождении по трубам одного из контуров. При достижении температуры, заданной в настройках, открывается основной клапан, вода поступает в систему. Существует две основных схемы включения узла в систему, выбор зависит от эксплуатационных условий в конкретном помещении.

Схема работы смесительного узла

Помимо регулирования температуры коллекторная «гребенка» обеспечивает нормальную циркуляцию теплоносителя. Узел состоит из следующих элементов:

  • клапан – обеспечивает контроль температуры на выходе, периодически подмешивает холодную воду из обратки
  • насос – необходим для циркуляции с заданными параметрами для обеспечения равномерного нагрева всей поверхности напольного покрытия
  • байпас – монтируется опционально, защищает оборудование от перегрузок
  • воздуходатчики – контролируют содержание в теплоносителе O2
  • клапаны – отсекающий, дренажный, стабилизируют работу контуров

Для увеличения художественной ценности интерьеров коллекторный узел может выноситься в бойлерную, коллекторный шкаф в отдельном помещении. Второй вариант оптимален при наличии теплого пола в нескольких комнатах коттеджа/квартиры. Наиболее популярны трех, двух ходовые клапаны в различных схемах монтажа.

Двухходовой клапан в смесительном узле

Основным отличием схемы коллекторной «гребенки»с двухходовым клапаном является непрерывная подача из обратки без отсекающей арматуры. Смесительный узел для теплого пола периодически подмешивает в нее кипяток при остывании теплоносителя ниже заданного уровня.

Двухходовой клапан

Клапан называется питающим, в него встроен жидкостной датчик-термостат, отсекающий/добавляющий горячую воду по мере необходимости. Благодаря стабильной температуре по периметру конструкция имеет высокий эксплуатационный ресурс:

  • резкие скачки сглаживаются малой пропускной способностью клапана
  • диапазон регулирования температуры незначительный
  • схема отлично зарекомендовала себя на практике

Единственным ограничением является чрезмерная величина контуров. При обогреве больше 200 квадратов падение температуры обратки слишком значительное, подмешивание кипятка становится не эффективным.

Трехходовой клапан в смесительном узле

Универсальным оборудованием считается смесительный узел для теплого пола с трехходовым клапаном.

В этом устройстве используется другая конструкция:

  • кипяток смешивается с обраткой внутри корпуса
  • функция питающего клапана объединяется с байпасной балансировкой
  • в кран встроена заслонка с регулируемым положением

Этот тип регулирующей арматуры чаще оснащается погодозависимыми контроллерами, термостатами, сервоприводами. Она оптимально подходит для множественных контуров, обогревающих больше 200 квадратов.

Недостатки трехходовой конструкции – возможность впуска горячего теплоносителя, наличие избыточного давления, обеспечивающего резкие скачки. Это неблагоприятно для водяных труб, снижается ресурс конструкции. Точная регулировка температуры осложняется увеличенной пропускной способностью. Незначительный поворот заслонки приводит к изменению температуры напольного покрытия на 5 – 3˚С.

Погодозависимая арматура монтируется для саморегулирования обогревательных контуров по уличной температуре. При сильных заморозках теплопотери сквозь несущие конструкции, стеклопакеты увеличиваются, требуется интенсивный обогрев. Повышается расход кипятка, температура теплоносителя.

Схема включения смесительного узла

Изделия заводской готовности, прошедшие стендовую опрессовку, имеющие необходимые документы о произведенных гидроиспытаниях, являются оптимальным вариантом для монтажа внутридомовых систем обогрева. Узел имеет компактный вид, гарантию герметичности резьбовых, сварных соединений, эргономичное расположение органов управления. Для удобства монтажа промышленность выпускает щиты, шкафы для маскировки оборудования с сохранением доступа к регулирующей арматуре. Пример схемы включения «гребенки» приведен ниже:

Схема включения смесительного узла для теплого пола

Теплоноситель из трубы подачи, обратки может смешиваться в каждом отводе либо перед коллектором. Оптимальная схема рассчитывается специалистами, домашнему мастеру для этого обычно не хватает профессионального образования, практики.

Настройка узла подмеса

После монтажа коллектора производится его настройка со снятым сервоприводом, термоголовкой. Для регулировки температуры поверхности пола необходимо выполнить последовательность действий:

  • установка max перепускного клапана – его переводят на 0,6 бар, при срабатывании этого узла при настройки результат будет неправильным
  • расчет балансировочного клапана – для этого используются значения температур обратки, подающей линии, на выходе из котла, коэффициент 0,9 (формула пропускной способности К = 0,9 *[(tk – to/tp – to) – 1])
  • настройка насоса – вычисляется расход кипятка, потери давления контуров либо выставляется минимальная подача, по мере необходимости скорость добавляется
  • балансировка веток – регуляторы полностью открываются, плавно закрываются до нужного положения
Регулировка узла подмешевания

На последнем этапе останется увязать расход узла подмешивания с прочими отопительными приборами, отрегулировав положение закрытого на первом этапе балансировочного клапана. Монтаж расходомеров значительно облегчает точную настройку всех узлов. Значение обработки перепускного клапана выставляется на 10 – 7% ниже максимального давления насоса.

расчет насоса, виды клапанов и устройство

Полы с подогревом – образец гигиеничности и комфорта в квартире. Теплые полы экономичны, допускают автоматическую регулировку температуры нагрева, однако, даже они нуждаются в терморегуляции. Именно для этого устанавливают смесительный узел. На самом деле, в отличие от отопительной системы с температурой в 60–80°С, как правило, к ним подключают полы с подогревом, нагревать ее можно только до 35–40°С.

Для получения подобного результата используют технологию смешивания потоков жидкости, имеющих различную температуру нагрева.

Назначение и устройство смесительного узла

Во входной гребень одновременно с горячим теплоносителем попадает некоторое количество уже успевшей остыть жидкости, что фактически и понижает его температуру. На практике это происходит посредством узла смешения. Смесительный узел для теплого пола функционирует по следующему принципу: нагретая жидкость доходит до гребенки, и если ее температура оказывается выше необходимой, то открывается предохранительный клапан и начинается подача охлажденной обратки. Потоки нагретой и холодной жидкости смешиваются пока не будет достигнута требуемая температура, после чего доступ горячего теплоносителя закрывается.

Установка коллекторного узла преследует две цели. Во-первых, через него регулируется температура теплоносителя, а во-вторых, он обеспечивает циркуляцию жидкости в контуре. Такие возможности объясняются его конструктивными особенностями – он содержит три важных компонента:

  • предохранительный клапан – он дозировано, точно по необходимости, подпитывает обогревающий контур нагретой жидкостью в соответствии с температурными показателями на выходе.
  • циркуляционный насос, гарантирующий равномерный нагрев всей поверхности пола за счет сохранения заданной скорости движения теплоносителя.
  • термостат для водяного теплого пола, подсоединенный к клапану.
Узел подмеса, согласно требованиям СниП, должен быть устроен до нагревательного контура, конкретный же участок установки может и отличаться. К примеру, несколько возможных вариантов: в самом обогреваемом помещении, в котельне на перемычке гребней низко- и высокотемпературного контуров.

На заметку

Для домов с несколькими помещениями, обогреваемыми теплыми полами, узел смешения необходимо установить в каждом из них отдельно либо в наиболее близко расположенном распределительном шкафу.

Расчет мощности

Все эти составляющие в совокупности обеспечивают эффективность регулировки системы, что позволяет добиться наилучшего режима эксплуатации.

Для подбора компонентов необходим их предварительный расчет. Среди прочих первостепенным, пожалуй, является грамотный расчет насоса. На самом деле, если насос для теплого водяного пола будет маломощным, то есть крыльчатка будет вращаться с малой частотой, это сразу же понизит скорость прохождения жидкости через трубы. Таким образом образуется большой перепад температур на выходе магистрали и входе системы, точнее, первое значение оказывается ниже второго.

Основной показатель, характеризующий насос – это удельный объем теплоносителя, то есть количество, которое перекачиваемое за конкретный промежуток времени. Детальный расчет требует использования довольно сложных графиков, поэтому для выполнения приближенных – используют усредненную норму: количество жидкости, пропускаемой насосом за час должно быть больше общего объема втрое. Приведем схему расчета насоса в этом случае:

  • подсчитывают объем жидкости, проходящей по трубам;
  • найденную величину утраивают – именно такое количество теплоносителя насос должен перекачивать за один час.
Чтобы гарантировать нормальный режим работы оборудования, это значение увеличивают на 10% – некоторый запас прочности.

Исходя из того, какой в конструкции предусмотрен предохранительный клапан, в работе узлов могут иметься определенные различия. Рассмотрим наиболее распространенные варианты узлов подмеса.

Виды смесительных клапанов

Основной элемент, по конструкции которого отличают узлы, – это регулирующий клапан. В основном используется два их типа – двух и трехходовой. Отличия в их внутренней конструкции и определяют различный принцип работы. А какую из них выбрать в прежде всего зависит от площади поверхности теплого пола.

Двухходовой

Это – наиболее востребованный тип подобного устройства. Он работает по следующему принципу – клапан периодически подпитывает магистраль с горячим теплоносителем из отопительной системы. Как правило, на корпусе устройства бывает указано значение требуемого нагрева. Его можно изменять, используя встроенный или дистанционный датчик. Последний монтируют во входной гребенке.

Теплоноситель после выхода из обратной гребенки циркулирует по трубопроводам. Достаточно жидкости охладиться ниже, чем указанный уровень, как клапан срабатывает и начинается подмес горячего теплоносителя. Шток закрывается только после того, как температура повысится до оптимального значения.

Такой принцип больше подходит для средних, менее 200 кв. м. В случае большей квадратуры частота работы двухходового клапана возрастает. Это легко объяснить постоянными сигналами о понижении температуры теплоносителя, поступаемыми от термостата. Если учесть насколько протяженной в этом случае может оказаться магистраль, то становится очевидным, что ее отличают большие перепады температур. Иначе говоря, жидкость по ходу своего продвижения по магистрали сильно остывает, поэтому приходится ее постоянно пополнять горячим теплоносителем из системы отопления.

Внимание

Большой объем горячей воды может негативно сказаться на целостности труб и работы всего теплого пола. Появляется большая вероятность превышение значения 50°С, что является недопустимым. Поэтому в качестве управляющего устройства необходимо использовать регулирующий клапан другой конструкции.

Трехходовой

Двухходовая модель имеет только следующие рабочие режимы – заслонка открыта либо закрыта. Для постоянного смешения теплоносителя с разной температурой требуется трехходовой клапан для теплого пола.

Объем потока за счет изменения пропорции смешивания регулирует особая заслонка и, можно сказать, что в магистрали постоянно присутствует и остывшая, и горячая жидкость. Положение заслонки корректируют при помощи терморегулятора, имеющего сервомеханизм плавного хода.

Основные проблемы, возникающие при эксплуатации трехходового устройства, – это большой объем горячей жидкости, попадающий в систему, поэтому и малый сбой механизма регулирования положения заслонки или термодатчика могут стать причиной резкого возрастания нагрева пола и, соответственно, повредить магистраль.

На заметку

В низкоотопительных системах, работающих в режимах 70 на 50 либо 65 на 50 устройство узла смешения вообще необязательно.

Выбор и монтаж

Установка смесительных узлов не обязательна для отопительных систем, работающих при низкотемпературном режиме 70/50 или 65/50. Если установить коллектор перед подключением обратной трубы к котлу отопления, то температура поступающей жидкости в приемную гребенку будет соответствовать норме.

Смесительный узел можно изготовить самостоятельно. Для этого необходимо приобрести трубы определенного диаметра (согласно предварительным расчетам), запорный клапан и температурный датчик. Лучше всего приобрести коллектор в сборе, где этот элемент уже присутствует в конструкции. Однако предостерегаем, при самостоятельном изготовлении существует большая вероятность допущения ошибки, которая отразится на работе всей системы.

Так какой же смесительный узел для теплого пола необходимо устанавливать? Прежде всего, необходимо учитывать площадь нагрева, объем теплоносителя, температурный режим работы автономного отопления. Согласно этим параметрам подбирается модель коллектора, в состав которой будет входить смесительный узел требуемой конструкции.

Подробнее о работе и настройке узла смешивания можно узнать из видеоматериала.

© 2021 prestigpol.ru

Смесительный узел для теплого пола – типы, материалы и способ выбора

Альтернатива радиаторному отоплению – система теплых полов является современным решением, способная правильно обогреть здание любого типа. Теплый пол можно установить в отдельном взятом помещении или таким образом решить проблему отопления всего дома. Самое главное — данная система является автономной, потому что для нее необходимо подготовить теплоноситель с более низким температурным показателем. А за это отвечает смесительный узел для теплого пола – так называемая подготовительная станция.

Что собой она представляет? Чисто визуально смесительный узел – это группа трубопроводов, соединенных в определенном порядке. Их цель – это выдать один поток теплоносителя, который будет собран из двух потоков. Если рассматривать это соединение с конструктивной точки зрения, то можно продумать несколько вариантов. В настоящее время производители пользуются тремя:

  1. Параллельный способ подсоединения. Не самый эффективный, поэтому встречается сегодня достаточно редко. Для этого в устройство коллектора устанавливается термоклапан для теплого пола двухходового действия. С его помощью производится подключение основного потока к вспомогательному (обратному).
  2. Последовательный. Это более эффективный вариант за счет повышенной производительности узла. В нем практически весь поток направляется потребителю.
  3. Комбинированный. Понятно, что в состав узла входит и параллельный способ подсоединения, и последовательный.

Смесительный коллектор из латуни

Обычно в узел входит несколько приборов: сами трубы с тройниками, блок автоматики, циркуляционный насос для теплого пола и различные клапаны (смесительные, трехходовые, регулирующие), которые устанавливаются как на подающем контуре, так и на обратном.

Внимание! Тот, кто пытается своими руками установить коллектор для теплого пола, должен знать, что он должен обязательно снабжаться системой отвода теплоносителя в канализацию и прибором, выводящим воздух из устройства. Их отсутствие приведет к проблемам, с которыми справиться будет просто невозможно.

Выбираем коллекторный узел

Чтобы правильно выбрать коллектор для теплого пола, необходимо в первую очередь определиться, для какого помещения этот теплый пол будет предназначаться. Все дело в размере площади помещения. Чем она больше, тем мощнее должна быть система отопления, тем выше температура теплоносителя потребуется. А так как смеситель (коллектор) для теплого водяного пола – деталь капризная и очень уязвимая, то небольшая ошибка, особенно в большую сторону, может привести к неприятным последствиям.

Смеситель с термоголовкой

С высокими температурами работать сложнее, чаще всего от их правильной коррекции зависит безопасность эксплуатации самой отопительной системы. Поэтому правильный подбор смесительного узла – дело серьезное и важное. Тем более, в нем должно проводиться смешивание двух потоков с разным температурным показателем. А чтобы добиться максимально правильной температуры в общем потоке, надо точно рассчитать пропорции двух смешивающихся. Поэтому выбор коллектора зависит от качества используемых в его конструкции материалом и устройств.

Материалы для смесительного узла

Чаще всего узел подмеса для теплого пола изготавливают из латуни или из нержавейки. Оба металла обладают высокими техническими характеристиками, из которых самой важной считается коррозийная стойкость. И чем дороже используемый материал, тем выше цена самого устройства.

Добавим сюда и количество используемых в конструкции термосмесителя для теплого пола различных приборов. Сегодня производители предлагают простейшие варианты и очень сложные. К простейшим обычно относятся конструкции, в состав которых входит минимальное количество труб с установленными на них термостатическими клапанами для теплого пола или обычными вентилями, перекрывающими тот или другой патрубок. В сложных конструкциях присутствуют не только запорная арматура, но и воздухоотводчики, краны для слива, датчики, которые регулируют и контролируют расход теплоносителя и другие параметры смесительного узла. Обязательно в таком узле присутствует сложная насосная группа для теплого пола, которая самостоятельно контролирует свою работу в соответствии с поставленными задачами перед коллектором.

Сложная коллекторная группа

Все большей популярностью пользуются коллекторы, в состав которых входит хорошо отрегулированная автоматика. Если в простых конструкциях все приходится делать своими руками методом «тыка», то в автоматическом смесительном узле надо просто задать параметры теплоносителя и дать команду к работе. Все остальное автоматика сделает сама. Она не только отрегулирует температурный режим и работу всех приборов и деталей (кстати, насос для теплого пола также работает от автоматики), но и будет следить за безопасностью.

Считается так, что на каждые 120 м² отапливаемой площади необходимо устанавливать один смесительный узел. Не стоит пренебрегать этим советом, возьмите его на вооружение, если своими руками пытаетесь собрать теплый пол. Иногда случается так, что в доме присутствуют несколько коллекторов. Их необходимо точно отрегулировать под каждое помещение, что бывает не всегда просто. Поэтому специалисты рекомендуют не жадничать. Лучше сразу же установить теплый пол с автоматикой, чтобы не было проблем с температурным режимом в разных частях здания.

Но, как это часто бывает, бюджет, выделенный на систему отопления теплый пол, может не вместить в себя покупку дорогого смесительного узла. Поэтому, к примеру, для маленьких помещений типа ванная, туалет и так далее, можно использовать простейший вариант, изготовленный из пластиковой трубы. Кстати, изготовить его своими руками – не проблема. Дополняют его простой запорной арматурой, даже можно установить небольшой расходомер и термосмесительный клапан для теплого пола, благо стоят они недорого.

Шкаф открытого типа

Место установки

Установка узла смешения для теплого пола обычно производится в специальном металлическом шкафу, который навешивается на стену или утапливается в подготовленную нишу. Они бывают двух вариантов:

  1. Открытого типа – удобен в обслуживании, но снижаются защитные свойства внутреннего наполнения.
  2. Закрытого. Это стандартное приспособление с дверцей.

Очень важный момент – где установить шкаф. Во-первых, советуем оценить расположение трубной разводки. К примеру, у вас контур из нескольких веток. Тогда лучше всего установить шкаф так, чтобы он оказался посередине расстояния между ветками, и как можно ближе к трубам подачи и обратки теплоносителя системы отопления дома. Специалисты считают, что эта точка является идеальной, чтобы гарантировать хорошую работу термосмесителя для теплого пола.

В том случае, если вы являетесь обладателем большого дома, то появляется необходимость организации отдельного смесительного узла, который лучше всего установить в отдельном помещении.

Смесительный узел для теплого пола: принцип действия и описание

Организация теплых водяных полов в доме с применением высокотемпературного отопительного оборудования (котел, радиаторы) невозможна без использования специального смесителя. Официальное название устройства — смесительный узел, обеспечивающий соблюдения СНиП и строительных норм по эксплуатации систем нагрева воздушных масс снизу помещений.

Его необходимо устанавливать и в том случае, когда обогрев объекта выполняется с помощью высоко- и низкотемпературных систем, и в том случае, когда низкотемпературная система играет роль основной и функционирует за счет автономного котла отопления. Выясним, можно ли установить смесительный узел для теплого пола своими руками, как он работает, и зачем используется.

Зачем устанавливать смесительный узел?

При организации системы водяного нагрева пола ее подключают к отопительному оборудованию — котлу. Он подает нагретый до 70-950С теплоноситель (воду) в радиаторы и автоматически в трубы водяного пола. В результате поверхность напольного покрытия раскаляется до 65-850С. Но нормам СНиП такой температурный режим недопустим. Правила четко оговаривают допустимый диапазон — 27-330С — нагрева напольной поверхности. Получить требуемую настроечную температуру позволяет установка смесителя в систему теплого пола — оборудование для принудительного распределения водных потоков.

Благодаря ему горячий теплоноситель, поступающий из котла, автоматически смешивается с остывшей водой, поступающей из обратки. В подающую трубу попадает среда оптимальная по температурным данным для нагрева поверхности пола — 35-550С.

Установкой насосно-смесительного узла для теплого пола решают и ряд других проблем:

  • Обеспечение максимально комфортных условий проживания в доме. Оптимальный температурный режим достигается посредством регулировки t0 носителя тепла;
  • Узел смешения позволяет создать безопасные условия для перемещения по полу босиком. Ходить по поверхности, t0 которой достигает даже 400С крайне некомфортно;
  • Гарантия безопасной эксплуатации стяжки;
  • Защита напольного покрытия. Особенно если в качестве отделки выбран ламинат или линолеум, паркетная доска или другой настил;
  • Гарантии безопасной эксплуатации системы нагрева воздушных масс снизу помещений. Грамотно установленный смеситель для теплого пола позволяет обеспечить защиту труб системы от термического расширения.

Как работает и из чего состоит смесительный узел для теплого пола?

Узлы продаются в различных вариантах сборки. Классический смесительный узел состоит из трехходового (предохранительного) клапана и циркуляционного насоса. В магазинах можно встретить и модели с расширительным баком, коллектором. При этом нужно учитывать, что даже в том случае, если котел отопления уже снабжен насосом, его будет недостаточно для нормальной работы системы обогрева. Он будет работать на снабжение горячей средой радиаторов, поэтому узел подмеса для теплого пола обязательно должен иметь автономным насос — нужен для обеспечения регулировки t0 среды в системе нагрева воздушных масс снизу.

Помимо этого смесительный узел для теплого пола оснащается термостатом, который отключает подачу жидкой среды, если в подающей трубе t0 теплоносителя превышает заданную пользователем. То есть предохраняющий датчик соединен непосредственно с насосом системы водяного нагрева пола. Описать принцип работы смесительного узла теплого пола достаточно просто:

  • нагретый до заданной температуры теплоноситель подается насосом к коллектору вспомогательной системы нагрева;
  • у трехходового клапана, работающего совместно с предохранительным датчиком t0, регистрируется его градус;
  • клапан срабатывает, если t0 выше заданных градусов в параметрах;
  • начинается подача остывшей среды из обратки;
  • узел для теплого пола выполняет подмес холодной среды к горячей субстанции;
  • регистрация t0 среды после смешивания;
  • если температура достигла установленной нормы, клапан срабатывает;
  • подача горячей субстанции закрывается;
  • подача в трубы теплоносителя корректной температуры.

Классический смесительный узел выполняет не только функцию подмеса остывшей среды в горячую жидкость, но и обеспечивает его движение по петлям. Именно эту функцию берет на себя циркуляционный насос. Современный термостатический смеситель для теплого пола может оснащаться и отводчиком воздуха, и байпасом (предупреждает перегрузки), и отсекающими/дренажными клапанами. Набор входящего в состав оборудования напрямую зависит от тех задач, которые поставлены перед системой нагрева. Поэтому если перед вами стоит проблема, как собрать смесительный узел для теплого пола своими руками, то первоначально рекомендуют определиться с функциональностью отопительного оборудования, а затем только закупать составляющие.

Устанавливается смесительный узел строго до контура системы. Место размещения не играет существенной роли — в комнате, где оборудован теплый пол, котельной и т.д. Хотя многие эксперты рекомендуют при обогреве свыше 2 комнат монтировать узлы подмеса локально — в обогреваемом помещении. Грамотно продумав устройство смесительного узла для теплого пола, можно организовывать водяные системы в квартирах многоквартирных домов. То есть проводить подключение вспомогательного нагрева к однотрубной системе. Также при сборке узла подмеса можно использовать двухходовые клапаны. Выяснив, из каких составляющих собирается смесительный узел для теплого пола и, разобрав принцип работы оборудования, рассмотрим схемы подключения.

Разновидности узлов смешения для теплого пола и схемы подключения

Недостаточно разобраться с тем, как самому собрать смесительный узел для теплого пола, нужно определиться с типом оборудования. На рынке можно найти:

  • Узел распределительный последовательного вида смешивания.

Этот класс подмеса сред называют наиболее энергоэффективным. Это связано с тем, что среда обратки имеет низкую t0. А это значит, что теплоотдача максимальна. Но при этом узел последовательного смешения для теплого пола еще и наиболее производителен. Доказано, что расход циркуляционного насоса поступает непосредственно в петлю, для которой осуществлялась сверка t0 среды. Благодаря этим особенностям смесительный узел этого класса подмеса является идеальным оборудованием для низкотемпературных систем.

  • Смесительный узел параллельного класса смешивания.

Применяется в системах водяных полов довольно редко, поскольку считается наименее производительным. Полный расход циркуляционного насоса поступает не в петлю водяной системы, а по разные стороны насосного узла для теплого пола, что создает существенные потери. При этом производители предлагают модели оборудования, в которых имеется и внутренние потери. Невысока и его энергоэффективность. Дело в том, что t0 среды идущей от оборудования приблизительно равна t0 настроечной среды. Поэтому эксперты не рекомендуют использовать смесительный узел для теплого пола, а устанавливать на высокотемпературные обогревательные системы.

Выбирая распределительное устройство, обращают внимание, что есть приборы последовательного подмеса с центральным и боковым смешиванием. Тип оборудования подбирается индивидуально по характеристикам системы. Устанавливая смесительный узел для теплого пола своими руками, нужно строго следовать рекомендациям производителя.

Двух- и трехходовой смесительный узел для теплого пола и схемы подключения

При организации вспомогательного нагрева воздушных масс снизу помещения можно установить своими руками смесительный узел для теплого пола с трехходовым краном или двухходовым. Схема и принцип функционирования систем будут разными. Применение двухходовых клапанов обеспечивает создание простейшей конструкции.

Их также можно найти в магазин под названием питающие краны. Двухходовый узел теплого пола снабжается термоголовкой и датчиком среды жидкостного класса. Благодаря дополнительным устройствам происходит контроль t0 среды.

Принцип функционирования системы будет следующим:

  • постоянно циркулирующей средой системы является обратка — охлажденная субстанция;
  • к ней при значительном остывании подается горячая жидкость от котла;
  • после подачи среды от нагревательного котла установленный своими руками узел подмеса для теплого пола выполняет смешивание субстанции.

Главное преимущество двухходовых устройств — плавность нагрева среды. Они гарантируют отсутствие перегрузок системы, поскольку обладают низкой пропускающей способностью. За счет этого применять питающий смеситель для теплого водяного пола наиболее рационально в небольших помещениях — ванная или детская комната, спальня, кухня. Для обогрева площадей свыше 60 м2 его использование неразумно.

Трехходовой насосно-нагревательный узел для теплого пола выполняет две функции — балансировочного и питающего крана. Его принцип работы заключается в смешивании горячей среды с охлажденной обраткой (детально описан выше). Преимущество термосмесительного узла в возможности оборудовать систему дополнительными устройствами, позволяющими расширить ее возможности и упростить регулировку. Его считают универсальным оборудованием. Рекомендуют использовать:

  • при обустройстве водяных систем на больших площадях;
  • при снабжении отопительного оборудования погодными контролерами;
  • в системах с количеством петель от 4 и более.

Имеет трехходовой смеситель теплого пола и недостатки. Главный из них — высокая пропускающая способность. Она при малейших отклонениях в работе заслонки устройства неизбежно приведет к существенному повышению t0 среды. Неизбежны перегревы. Второй недостаток — насосный узел может приводить к скачкам температуры. Если объем среды, идущей от котла, больше объема обратки, нестабильной работы не избежать. Именно поэтому в схемах смесительного узла с трехходовым клапаном всегда присутствует дополнительное контрольное оборудование — сервопривод, датчики, контролеры и пр.

Монтаж обоих видов устройств проводится строго по схеме. А как правильно установить трехходовой клапан на теплый пол, подскажут рекомендации производителя устройства.

Как отрегулировать теплые полы водяные на узле смешивания?

После подключения трехходового клапана к теплому полу, нужно проверить его корректность установки и отрегулировать работу. Для новичка эта процедура может показаться длительной и трудоемкой, но если следовать инструкции, представленной ниже в тексте, можно избежать ошибок. На первом этапе потребуется снять сервопривод. Затем действовать так:

  • Выставить клапан в позицию 0.6 бар. Это предельное значение.
  • Выставить балансировочный клапан петли.

Рассчитываем положение по формуле .

Кv6=〈〈t– t2обр/〈t2подачи – t2обр〉-1〉 * Кvt

Цифрой 1 обозначаются контур радиаторов, а двойкой — водяной системы. Чтобы определить, какая должна быть пропускающая способность клапана для выбранной схемы теплого пола с трехходовым клапаном, нужно подставить все известные в формулу. Учитывают, что коэффициент К=0.9.

Кv6=〈〈t– t2обр〉/〈t2подачи – t2обр1〉 * Кvt=((95-35)/(45-35)-1)*0,9=4,05

  • Отрегулировать в соответствии с полученными данными расход и потери насоса. Провести отладку его работы непросто. Поэтому эксперты рекомендуют выставить оборудование на минимум. В ходе эксплуатации водяной системы с распределительным узлом для теплого пола станет понятно, что мощности агрегата недостаточно. Значит, добавляется скорость ровно на 1 положении. Снова тестируется система. Если опять не хватает мощности, добавляют еще на 1 положение. Так до тех пор, пока желаемая скорость среды в системе не будет выставлена корректно.
  • Настройка работы петель. Если в схеме коллектора теплого водяного пола с 3 х ходовым клапаном предусмотрен только 1 контур, этот этап можно смело пропустить. Балансировка петель выполняется только при наличии 2 и более контуров.
  • Связывание термосмесительного узла для теплого пола с другими устройствами отопления. Чтобы выполнить эту процедуру необходимо все радиаторные клапаны поставить в положение открыто.
  • Регулировка перепускного крана. Здесь выставляется значение давления на 10% больше максимального параметра насоса. Его можно посмотреть в технической документации к оборудованию.
  • Проверка функциональности насосного смесительного узла в системе. Процедура выполняется для каждой петли по отдельности. На этом этапе также рекомендуется оценить физическую работу системы нагрева воздушных масс — равномерность, прогрев холодных зон и т.д.

На этом регулировка теплых полов в смесительном узле завершена. При выявлении на каком-либо этапе отклонений проводят сброс настроек и повторную регулировку. Процедура непростая, особенно если используется самодельный смесительный узел для теплого пола, поскольку есть немалый шанс некорректного подбора оборудования и сборки конструкции. Поэтому монтаж и регулировку водяной системы (самой сложной в подключении и настройке) разумнее доверить специалисту.

Здесь приведено несколько схем подключения трехходового смесительного клапана теплого пола, а также варианты систем с двух- и 4-ходовыми элементами. Их выбор зависит от индивидуальных особенностей системы и целесообразности. Купить насосно-смесительный узел теплого пола можно в специализированных магазинах. Лучшими считаются узлы смешивания для теплого пола производства торговой марки VALTEC, Uni Fitt Solomix, Oventrop, Watts и других. При выборе обращают внимание на комплектацию оборудования — с насосом и клапаном, без насоса и т.д.

Устройство и работа смесительного узла для теплого пола

Предназначение смесительного узла — готовить теплоноситель с температурой +30 — +50 градусов для подачи на обогрев пола. Температура в системе отопления — +60 — +80 градусов. Чтобы ее уменьшить, сделать теплоноситель достаточно холодным для подачи в теплый пол необходим смесительный узел.

Надобность отпадает, если котлом, солнечным коллектором… будет готовится теплоноситель низкой температуры. Причем источник тепла должен оперативно менять температуру нагреваемой жидкости.

Также устройство не нужно, если удается применить схему регулировки теплого пола регуляторами потока. Подробней далее…

Как работает смесительный узел для теплого пола

Основа узла — трехходовой клапан, который подключается по следующей схеме. На вход поступает горяча подача +80 град, для смешения подключена обратка с теплых полов +30 град. Клапан открывается так, чтобы жидкости смешивались в определенной пропорции, с выходом температуры +45 град (например). Но эта температура может регулироваться.

Типовая схема подключения смесительного узла.

Работой клапана управляет термоголовка, она двигает шток этого устройства. Ее датчик обычно устанавливают на обратке коллектора теплого пола.

Трехходовой клапан:

Термоголовка с выносным датчиком:

Схемы смесительных узлов от производителей могут быть более сложными и «не очевидными» на первый взгляд, например:

Циркуляционный насос и другое оборудование

Насос в котле или в радиаторной системе не сможет обеспечить работу смесительного узла теплого пола.

Чтобы узел работал, должен устанавливаться дополнительный насос по схеме «за клапаном», перегоняющий теплоноситель по контуру коллектора.

Смесительный узел обычно снабжается следующим оборудованием:

  • байпасом (тонкой соединительной трубкой) между подачей и обраткой. Байпас нужен на тот случай, если все контуры теплого пола окажутся перекрытыми на коллекторе, чтобы не перегрузить насос.
  • аварийным температурным клапаном. Если регулирующая термоголовка выйдет со строя и откроет подачу, то для защиты стяжки и напольного покрытия от температуры 80 град, за смесительным узлом по схеме ставят аварийный клапан. Или же термореле на подаче, прерывающее работу насоса при критическом повышении температуры.

Дополнительное возможное оборудование:

  • воздухоотводчик удаляет воздух перед коллектором теплого пола, который может идти из радиаторной системы;
  • очистительный фильтр никогда не бывает лишним;
  • манометр, указывает на давление после насоса;
  • термометр для визуального контроля работы смесительного узла (термометры могут быть установлены на подаче и на обратке самого коллектора) Какой должен быть коллектор для теплого пола

Варианты конструкции

Производители предлагают готовые смесительные узлы, причем зачастую уже в сборе с коллектором, и даже со шкафом. Такой комплект потянет на округлившуюся сумму денег, но зато оборудование будет (должно) хорошо работать совместно, отпадает надобность в подборе, наладке, монтаже.

Насос может быть установлен как на подаче, так и на обратке теплого пола, или же на байпасе подающем обратку на клапан, — роли не играет.

Трехходовой клапан может быть установлен как на подаче, так и на обратке. Но выбор его местонахождения зависит от его конструкции — смешивает или разделяет? — точнее, трехходовой клапан подбирается в соответствии с проектом.

При выборе клапана смотрите на стрелки на корпусе, указывающие движение жидкости, соотносите с принятыми решениями.

Смесительные узлы в сборе от производителей могут также снабжаться расширительным баком, что весьма полезно, если такой бак не предусмотрен в котле, а радиаторная система отсутствует. Подробней о расширительном баке для отопления

Возможен вариант конструкции с теплообменником, тогда теплоноситель в теплом полу свой, а в системе, которая отдает тепло, — свой (тогда нужен и расширительный бак!). Подобная система позволяет забирать энергию у централизованных систем отопления. И в некоторых случаях делать теплые полы в квартирах без непосредственного забора коммунального теплоносителя.

В основном производители предлагают комплект для теплых полов — смесительный узел сгруппированный с коллектором.

Можно ли сделать смесительный узел своими руками

Можно сэкономить средства, если смесительный узел сделать своими руками. При этом, как правило, используются более дешевые аналоги оборудования, обычно производства России или из Азии.

Важно подобрать оборудование по производительности. В основном в частных домах используются два типоразмера трехходового клапана.

На фото клапан с пропускной способностью до 2 м куб. в час, а это, как правило, площадь теплого пола до 80 м квадратных.

В большинстве случаев понадобиться вариант с производительностью 4 м куб в час, и соответственно для обогреваемой площади пола в 100 — 200 м квадратных.

Также и при выборе готового смесительного узла обращают внимание на его производительность.

Схема подключения

Как правило смесительный узел непосредственно пристыковывается к коллектору теплого пола и располагается в специальном шкафу.

Но между смесительным узлом и коллектором можно установить трубы разумной длины, т.е. расположить смесительный узел в одной комнате, например, у котла, а коллектор в другой, если это выгодней по свободному пространству.

В радиаторную систему смесительный узел подключается точно так же, как и один радиатор или группа радиаторов.

Но подключение желательно делать ближе к котлу, чтобы исключить влияние (включение/выключение, гидравлическое сопротивление, остывание) в радиаторной сети.

Смесительный узел теплого пола может быть подключен и в устаревшую однотрубную систему, — так же, как и радиатор, по схеме «на одну трубу». Но можно включить и последовательно, обеспечив байпас для перетока жидкости к следующим радиаторам мимо узла.

В самотечную систему отопления, как правило, теплые полы подключаться не могут, так как не обеспечивается дополнительный расход теплоносителя в 2 — 5 м куб в час и повышенное давление. Для подключения смесительного узла, эту систему нужно преобразовывать в закрытую, принудительную.

Чем можно заменить

Если котел сам нагревает теплоноситель до 30 — 50 градусов, то смесительный узел не нужен вовсе. Современные суперэкономичные конденсационные котлы, которые даже принудительно заставляют устанавливать в Европе, как раз и рассчитаны на примерно такую температуру.
Конденсационные котлы — в чем преимущество

Отопление с использованием конденсационного котла и с упором на обогрев теплыми полами, при использовании низкотемпературной радиаторной сети, является наиболее экономичным и прогрессивным.
Может ли теплый пол работать без радиаторов

В коротких контурах (45м и меньше) возможна регулировка температуры теплых полов RTL кранами, без смесительного узла вовсе.
Как регулируется температура теплого пола RTL-головками

Также «в народе говорят», что заменить дорогие RTL-головки можно дешевеньким термореле, поставить его на коллектор обратки и заставить отключать насос, как только температура превысит заданные 35 град. Но похоже, что при этом возникает большой риск разрушить стяжку и напольное покрытие высокой температурой в случае некорректной работы и «затянувшегося пуска». Тем не менее, такое решение, — «самая дешевая, самая бюджетная гидравлика для теплых полов.»

Новый смесительный узел LSR | DOPAG

Из жидких силиконовых каучуков (LSR) с чрезвычайно низкой вязкостью и с сокращающимися производственными циклами, дозирующие системы LSR нуждаются в максимальной гибкости, надежности и простоте эксплуатации. Принимая во внимание эти критерии, компания DOPAG разработала новую смесительную установку с уникальной конструкцией для своего дозирующего насоса LSR Silcomix.

Основным преимуществом нового смесительного устройства является то, что все соединения можно ослабить вручную, поэтому смеситель или клапан для цветных добавок в будущем можно будет заменить еще быстрее без каких-либо инструментов.«Наша цель состояла в том, чтобы предоставить пользователям продукт, который предлагал максимальную простоту в эксплуатации и сокращал время и интервалы технического обслуживания на 75 процентов», - объясняет Кристиан Остерманн, директор LSR по ключевым рынкам в DOPAG. «Ранее наладочные работы на смесительных узлах LSR были сложным процессом, который занимал много времени. Это была работа, для которой требовались инструменты, а иногда даже требовалось участие нескольких рабочих. Наша недавно разработанная микшерная установка коренным образом меняет это ».

Модульная конструкция позволяет устанавливать различные смесители.
Новый смесительный узел для дозирующего насоса Silcomix LSR разработан так, что его можно очень быстро разобрать вручную и без дополнительных инструментов.Он также меньше и компактнее своего предшественника, что значительно упрощает настройку. Статический смеситель можно легко заменить благодаря новой конструкции: можно использовать любой односторонний смеситель, представленный на рынке, а также смесители из нержавеющей стали. Модульная конструкция устройства означает, что отдельные компоненты могут быть заменены по желанию в различных размерах. Эта функция учитывает тот факт, что в производстве используются материалы со все более низкой вязкостью, а время цикла и общее время обработки становятся все короче.Для пользователей новый дизайн упрощает работу и означает, что система готова к повторному использованию быстрее. В будущем на одной системе можно будет легко производить различные продукты.

Стабильный производственный процесс и высокое качество продукции
Смесительный блок также имеет постоянный контроль температуры. Водяное охлаждение с помощью системы литья под давлением гарантирует, что материал в смесителе остается при оптимальной температуре обработки. В результате производственный процесс стабилен, а качество материала высокое.Полное охлаждение также означает более длительный срок службы оборудования. У нового смесительного устройства есть и другие особенности: встроенная функция обратного отсасывания закрывает клапан на выходе смесителя против направления потока, что позволяет очень аккуратно дозировать материал в небольших количествах для максимальной точности. Шаровой кран также обеспечивает заливание материала без пузырьков, например, после замены смесителя.

Программируемый вакуумный смеситель WHIP MIX VPM2 # 29340

Выбирать ... 3D Стоматология 3M ESPE Accutron Advantage Dental Products, INC. Air Techniques Inc. Акорн / Хай-Тек Алмор Пылающий (Смесь для взбивания) ASDEX Astron ООО "Бар Инструменты" Бауш Beavers Dental / Kerr Corp.Beaverstate Dental Bonart Medical Tech., Inc. BSI Cargus Centrix Coltene Кук-Уэйт Ковидьен Кендалл Danville Дарби Дентал Защищать Demetech Corp DenMat Стоматологические товары для здоровья Dentsply Caulk DMG America Э.C. Moore Inc. Ecolab Артикуляторы Enzo Exacta Dental Direct Fairfax First Choice Dental FLOSSAID CORP. Гарреко GC America Джинги-Пак Handler International Harvest Dental Heraeus Kulzer Inc.HMD Healthcare Ху-Фриди HypoCleanse Джонсон и Джонсон JS Dental Manufacturing, Inc. Керр Keystone Industries Kodak Carestream Dental Kuraray America Inc Lang Dental Mfg Корпорация Лайф Листерин MACAN Производство Отбеливание зубов Magic Smile МАНИ Марка 3 Челюсть Стоматологический воск MDL Медиком MediPosture Медлайн Майзингер Германия Мета Стоматологические Продукты Метрекс / TotalCare Metro Paper Industries Inc Микрограф Miltex Mizzy Утренний поцелуй Myco Medical NORDIN Dental Пак-Дент Plasdent Према Премьер Премиум Плюс - Рокодент Prime Dental Protectop Пульпент Quatro Рэнд Марк Быстрая помощь Рэй Фостер Септодонт Трилистник Силмет Бумага Штрауса Султан Здравоохранение Солнечный свет Sunstar Americas, INC СУПЕРДЕНТ Sybronendo Стоматологические инструменты Tamsco Тауб TC Стоматологические и медицинские товары Starryshine Temrex Зона безопасности Простой Thermoplastic Comfort Systems, Inc.Тоффлемир Токуяма TPC Фрезы из карбида вольфрама UltraDent Products Inc Vacalon Vaniman Manufacturing Co. Стоматологические продукты Vista Vivadent Отходы Мудрые Whip Mix Dental Corp. Победитель Дятел Продукты Wykle Жермак Zollipops


Производитель: Whip Mix Dental Corp

Номер по каталогу производителя: 29340

Количество:
* Всего


VPM2 (115 В / 60 Гц) с подставкой и смесителем Vac-U на 500 мл

VPM2 разработан для вакуумного смешивания всех типов гипса, штукатурки и паковочных масс.Вы можете ввести до 30 отдельных программ, используя несколько параметров для индивидуального микширования материала. Используя несколько этапов, VPM2 можно запрограммировать на время, скорость и направление лопастей.

На стадии предварительного смешивания порошок и жидкость смешиваются с чередованием направления лопастей, что исключает необходимость ручного перемешивания

Двухкамерный безмасляный вакуумный насос быстро создает мощный вакуум, обеспечивая смесь без пузырьков

Конструкция лопасти, вызывающей завихрение, быстро и эффективно включает смесь

Входной фильтр предотвращает попадание материала в вакуумный насос

Дисплей, программируемый на 5 языках (английском, немецком, французском, итальянском и испанском)

Компактный, компактный дизайн


Если этот товар доставляется в Калифорнию, с вас будет взиматься Калифорнийский налог с продаж.

Отзывы о продукте

(1 Рейтинг, 0 Отзывов) Средний рейтинг:
|

Вакуумный смеситель Power Mixer Plus и комбинированный блок


Комбинированный блок с двумя скоростями

Комбинированный агрегат оснащен двумя приводными валами, которые вращаются с разной скоростью.Более высокая скорость (1725 об / мин) сокращает время смешивания, необходимое для небольших количеств (90 грамм или меньше) паковочной массы. Более низкая скорость (425 об / мин) предназначена для всех целей смешивания, с вакуумом или без него.

Вакуумный смеситель Power Plus, односкоростной

Vacuum Power Mixer Plus обеспечивает скорость одного привода 425 об / мин. Эта низкая скорость идеальна для смешивания штукатурки, камня, штамповочного материала, паковочной массы и альгината в количествах от 5 до 1000 грамм.

Вакуумный смеситель Ortho Vacuum Power Mixer Plus

Включает подставку для чаши Handy-Holder, смеситель Vac-U на 875 мл (# 6615), пластиковые трубки и соединения.

Характеристики:

  • Вакуумные вкладки, коронки и мостовидные протезы с помощью Vac-U-Spat. Ваши узоры гладкие и без пузырьков
  • Удобный встроенный рычаг вибратора позволяет пользователю вибрировать смесь с вакуумом или без него
  • Оба блока легко устанавливаются на стену с помощью монтажной доски (входит в комплект). Настольная подставка # 6380 также доступна для настольного монтажа
  • 3 года гарантии (только для США и Канады)

Технические характеристики

Размеры
9 дюймов Ш x 27 дюймов В x 8 дюймов
Блок питания
115 В, 50-60 Гц
Сила тока
4A
Приводной двигатель
1/4 л.с.
Вес
12.2 кг (27 фунтов)
Гарантия
3 года на запчасти и ремонт (только для США и Канады)
Принадлежности
Комплект для обслуживания Vac-U-Care Номер товара: 28398
Скамья Номер товара: 06149
# 6011 Пластиковый глушитель для комбинированного блока и миксера Номер товара: 06157
# 6324 Вакуумметр для комбинированного блока и силового миксера Номер товара: 06181
# 6012 Масленка с масляной банкой для комбинированной установки и силового миксера Номер товара: 06254
# 6012-2 Масляный сосуд для комбинированного блока и силового миксера Номер товара: 06351
# 6012-8A Узел опоры из войлока для комбинированного блока и силового миксера Номер товара: 06375
# 6012-4 Масляный фитиль для комбинированного блока и силового миксера Номер товара: 06386
# 6012-15 Войлочный фильтр для масленки (комплект из 3) для комбинированной установки и силового миксера Номер товара: 06408
# 6012-9 Ниппель для шланга для верхней части масленки для комбинированного блока и силового миксера Номер товара: 06416
# 6103 Стержень вибратора для комбинированного блока и силового миксера Деталь нет: 06424
# 6104A Пружина вибратора для комбинированного блока и силового миксера Номер товара: 06432
Ручка вибратора # 6008 для комбинированного блока и силового миксера Номер товара: 06441
Набор электрических шнуров # 6001C для комбинированного блока и миксера Номер товара: 06459
# 6010 Лопатки для вакуумного насоса (комплект из 4) для комбинированного блока и силового миксера Номер товара: 06467
# 56 VV Смазка для масленки (4 унции.) для комбинированного блока и миксера Деталь нет: 06475
# 6040 Прокладка для масляного бака (упаковка из 2 шт.) Для комбинированного блока и силового миксера Номер товара: 06483
# 6099 Прокладка корпуса насоса для комбинированного блока и силового смесителя Номер позиции: 06491
Стрела вибратора # 6106 с ручкой вибратора # 6008 для комбинированного блока и силового миксера Деталь нет: 06548
# 6304A Диагональные зубья нейлоновой шестерни для комбинированного блока и миксера Номер товара: 06564
# 6012-7 Трубный ниппель 1/8 "для комбинированного блока и силового смесителя Номер товара: 13412
# 6012-6 Колено 1/8 дюйма для комбинированного блока и силового миксера Номер позиции: 13447
# 6014C Переключатель электродвигателя, 2 полюса (для агрегатов после июня 1976 г.) для комбинированного агрегата и миксера Номер товара: 13455
# 6108 Приводной патрон-фрикцион-3/8 "I.D. Только для комбинированного блока Номер товара: 06211

Смесительное устройство Modulmix | Scott’s Dental Supply

Смесительное устройство Modulmix | Стоматологические поставки Скотта

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Жермак

Modulmix 5: 1 Auto Mixer обеспечивает постоянство и высокое качество автоматического смешивания. Фаза смешивания заметно сокращается, чтобы увеличить рабочее время продукта. Модульность: возможность подключения множества машин в линию позволяет одновременно использовать множество материалов (тяжелый корпус - замена альгината).Две скорости дозирования: быстрая для заполнения лотка и обычная для заполнения шприца. Компактный и линейный дизайн, гарантирующий меньшую нагрузку на рабочие поверхности. Прозрачная пластиковая крышка позволяет сразу увидеть как используемый материал, так и уровень материала, оставшегося в картридже. Две кнопки дозирования, расположенные по обе стороны от Modulmix, для левшей и правшей.

Особенности и преимущества:

  • Возможность подключения нескольких машин в линию
  • Две скорости дозирования: Обычная (70 мл / мин) Быстрая (155 мл / мин)
  • Моторизованный поршень (вперед и назад) для смены картриджей (максимум 3 секунды)
  • Боковые накладки, настраиваемые в соответствии с операционным декором (дополнительная опция)
  • Эргономичный дизайн
  • Две кнопки дозатора
  • Индикатор уровня картриджа
  • Втягивающиеся поршни с защитой от прикосновения, гарантирующие максимальные стандарты безопасности
  • Доступен в исполнении на столешнице или на стене
  • Совместим со всеми системами 5: 1, доступными в настоящее время на рынке
  • Гарантия на 2 года
Название продукта / Номер по каталогу Цена Кол-во

Меньше, быстрее, проще: автоматический смеситель Pentamix 3

Шеннон Пейс-Бринкер, CDA

Снятие оттиска - важная часть роли ассистента в стоматологическом кабинете, но иногда может быть сложной процедурой - не только ассистенту, но и стоматологу и пациенту.Многие из нас были свидетелями того, как стоматолог нетерпеливо наблюдал за тем, как мы ждем, пока смеситель заполнит лоток. Процесс определения времени нанесения материалов с легким и тяжелым телом может быть деликатным. Если что-то пойдет не так, время и материалы будут потрачены зря. Дозаторы с картриджами не всегда могут обеспечить точное смешивание, а иногда использование шприца приводит к появлению пузырьков в материале. По этим причинам хорошо спроектированный, хорошо функционирующий автоматический смеситель является жизненно важным оборудованием для помощника.

Компания 3M ESPE уже давно является лидером в производстве этих устройств, сначала со своим оригинальным автоматическим смесительным устройством Pentamix , а затем с автоматическим смесительным устройством Pentamix 2, которое внесло важные улучшения в простоту использования. Теперь автоматический смеситель нового поколения Pentamix 3 предлагает еще больше функций и инноваций, которые делают работу помощника проще, эффективнее и менее напряженной. Щелкните здесь, чтобы посмотреть видео.

Впечатляющая скорость

В моей практике у нас есть установка Pentamix 3 в каждом помещении, что, как я считаю, является важным фактором эффективности.Блок Pentamix 3 быстрее, чем любой другой смесительный блок на рынке, и в два раза быстрее, чем блок Pentamix 2. Раньше время, необходимое для заполнения оттискной ложки, означало, что я должен был иметь преимущество в распределении тяжелого материала в ложку, и дантист рассчитывал время нанесения легкого тела в рот пациента в соответствии с этим. Иногда это был сложный процесс согласования времени настройки и проверки отсутствия ошибок. Однако с помощью устройства Pentamix 3 мы с дантистом можем начать дозирование обоих материалов одновременно - лоток можно загрузить так быстро.Это дает ассистенту более эффективное время работы после загрузки ложки, что особенно полезно при работе с быстро схватывающимся оттискным материалом или загрузке ложек с полной дугой. Больше не нужно спешить с быстротвердеющим материалом; По моим оценкам, у меня есть дополнительные 15–20 секунд, чтобы обеспечить точное размещение лотка. Я также уверен, что установка Pentamix 3 обеспечивает идеальное смешивание и что в материале нет пустот.

Полезный размер

Еще одним заметным улучшением этого миксера последнего поколения является меньшая занимаемая площадь - самая маленькая на рынке.Поскольку в операционной очень мало места, это устройство упрощает работу ассистента благодаря своему минимальному размеру. Его также можно закрепить на стене, чтобы в офисе можно было убрать его с прилавка. Многие помощники с трудом находят места для хранения материалов и вынуждены постоянно пополнять запасы картриджей в ящиках. Эта машина помогает преодолеть эти проблемы. С блоком Pentamix 3 пространство ящика открывается для жизненно важного места для других принадлежностей.

Продуманный дизайн

Я видел другие модели смесительных устройств, которые кажутся большими и громоздкими, но очевидно, что 3M ESPE тщательно изучила, как помощники используют эти машины, и включила эти идеи в свою конструкцию для блока Pentamix 3.Об этом свидетельствуют такие особенности, как маленькие ролики по бокам машины и кнопки с обеих сторон, что делает устройство простым в использовании как для левшей, так и для правшей. Его также легко чистить и легко протирать, что является еще одним преимуществом для тех, кто держит свои миксеры на прилавке.

Любой помощник, у которого когда-либо кончался материал в смесительной машине на полпути к заполнению лотка, по достоинству оценит новое окно сбоку блока Pentamix 3, которое показывает, сколько материала осталось.Возможность видеть этот уровень, не открывая крышку машины, гарантирует, что помощники точно знают, сколько материала доступно, что может помочь нам сэкономить драгоценное время.

В другом окне машины отображается название продукта, время работы и время установки картриджа внутри, что является очень полезной справочной информацией в тех случаях, когда в машинах используются различные материалы. Больше нет необходимости обращаться к справочным материалам или открывать крышку устройства для подтверждения информации о продукте.Устройство Pentamix 3 также имеет небольшой индикатор в верхнем левом углу, который мигает, если картридж загружен неправильно, поэтому у помощников есть возможность подтвердить после загрузки картриджа, что все правильно, вместо того, чтобы узнавать о проблеме при загрузке лотка. . Устройство также позволяет легко прикрепить насадку для смешивания, не открывая крышку.

Ассистенты несут ответственность за многие материалы, используемые в операционной, и очевидно, что компания 3M ESPE посвятила время пониманию важности роли ассистента в процессе снятия оттиска благодаря своей конструкции устройства Pentamix 3.Хотя одной только повышенной скорости является достаточная причина для перехода на установку Pentamix 3, дополнительное уменьшение занимаемой площади и его эффективные конструктивные особенности делают это устройство очень ценным инструментом для ассистента стоматолога.

Биография автора
Шеннон Л. Пейс-Бринкер, CDA, выпускник программы стоматологической помощи в Медицинской школе Боумена Грея в 1994 году, работает с доктором Джоном Крэнхэмом в его частной практике в Чесапике, Вирджиния. ассистент стоматолога более 20 лет.Шеннон - бывший президент Общества ассистентов стоматолога Metrolina в Шарлотте. Она также входит в консультативный совет программы ассистента стоматолога в Центральном колледже Пьемонта. Она является членом AACD и входит в его комитет новых членов. Она также входит в состав редакционной коллегии The Journal of Cosmetic Dentistry . Шеннон - первый помощник в исполнительном совете AACD. Она является оценщиком Dental Advisor и консультантом многих производителей стоматологической продукции.

Устройство для смешивания Flexitime® Dynamix Speed ​​и Fast & Scan оттискный материал Kulzer получили высокие оценки от THE DENTAL ADVISOR

Он представляет собой значительное улучшение по сравнению с оригинальной машиной Dynamix благодаря трем различным скоростям подачи: две для загрузки лотков и одна для загрузки шприцев. Высокоскоростной вариант доставляет материал в два раза быстрее, чем оригинальная машина. Для максимального удобства использования картриджи помечены символом, обозначающим правильную настройку скорости в зависимости от вязкости материала.

Продукт Fast & Scan был оценен 28 консультантами в 313 случаях применения и получил впечатляющую клиническую оценку 86%. Эксперты обнаружили, что Flexitime Fast & Scan обеспечивает очень хорошую детализацию оттисков коронок и мостовидных протезов.

Шестьдесят один процент оценщиков сказали, что они порекомендовали бы Flexitime Fast & Scan своему коллеге.

Линия Flexitime Fast & Scan включает: Flexitime Easy Putty (доступна в банках по 300 мл), Dynamix Putty и Dynamix Heavy Tray (доступны в картриджах 5: 1 для динамических смесительных машин), а также промывочные материалы Flexitime Medium Flow и Light Flow. (доступен в картриджах для автоматического смешивания 50 мл, 1: 1 с 12 наконечниками для смешивания).

Основанная в 1984 году и вдохновленная Consumer Reports, миссия THE DENTAL ADVISOR состоит в том, чтобы предоставлять стоматологам научно обоснованную и клинически значимую информацию о стоматологических реставрационных изделиях, средствах инфекционного контроля и стоматологическом оборудовании.

Продукты, которые он тестирует, отправляются случайным образом выбранной группе от 20 до 30 из 250 клинических консультантов. Каждый клинический консультант и его или ее сотрудники интегрируют продукт в свой распорядок дня, регулярно используют продукт в течение определенного периода времени, а затем проводят всестороннее обследование.

# # #

Чтобы держать своих клиентов в курсе последних новостей о разработках продуктов, специальных рекламных акциях, образовательных предложениях и других дополнительных услугах, Heraeus просит клиентов сообщать свои адреса электронной почты. Взамен покупатели могут выбрать бесплатный подарок. Щелкните здесь, чтобы зарегистрироваться: http://mydental360.com/profile.

# # #

О компании Kulzer

Kulzer GmbH - одна из ведущих мировых стоматологических компаний со штаб-квартирой в Ханау, Германия.Подразделения стоматологических материалов и цифровых услуг поставляют стоматологам и зубным техникам широкий ассортимент продукции, охватывающий косметическую стоматологию, сохранение зубов, протезирование, пародонтологию и цифровую стоматологию. В компании Kulzer работает около 1400 сотрудников, а выручка от продаж в 2012 году превысила 450 миллионов долларов (применяемый обменный курс: 1 доллар США = 0,77 евро).

Компания Kulzer входит в состав японской группы компаний Mitsui Chemicals Group с июля 2013 года. Компания Mitsui Chemicals Inc. (MCI) базируется в Токио и насчитывает 13 000 сотрудников в более чем 90 странах мира.Его инновационные и практичные химические продукты пользуются таким же спросом в автомобильной, электронной и упаковочной промышленности, как и в других областях, таких как охрана окружающей среды и здравоохранение.

Salt-Away 32 унции. Плюс 6 унций. Смесительный блок

Удаление отложений соли с автомобилей, грузовиков, лодок и оборудования

The Salt-Away 32 унции. (Кварта) Концентрат можно смешивать со 128 галлонами воды. Смесительный агрегат смешивает в соотношении 512: 1.

Salt-Away используется для растворения и удаления соли с любой поверхности.Он изготовлен на водной основе, неопасен и поддается биологическому разложению. Он защищает металлы от коррозии, удаляя соль, которая способствует коррозии. Он также содержит ингибиторы ржавчины, которые помогают защитить поверхность после удаления соли.

Соль вызывает коррозию металлов. Чтобы увеличить вероятность коррозии, на поверхности требуется очень мало соли. Удаление соли с поверхности снижает вероятность коррозии.

Salt-Away действительно поможет удалить все солевые отложения с поверхности.Обычная вода не удалит всю соль. Нецелесообразно удалять всю соль с поверхности, используя только воду. Salt-Away имеет водную основу и при смешивании с водой более полно удаляет соль.

Salt-Away разработан для удаления соли практически с любой поверхности. Его безопасно использовать на металле, краске, стекловолокне, стекле, резине, пластике, хроме и многих других поверхностях. Он не содержит растворителей, поэтому не удаляет воск или другие средства защиты поверхности.

  • Не содержит опасных химикатов.
  • 100% нетоксичен. Безопасен для использования рядом с растениями, детьми, домашними животными и всем живым.
  • 100% биоразлагаемый. Все ингредиенты разлагаются в окружающей среде.
  • 100% экологически безопасный. Безопасен для сброса в обычные дренажные отверстия.
  • На водной основе.
  • Не содержит нефтепродуктов и химических растворителей.
  • Препятствует ржавлению и коррозии.
  • Полностью удаляет свежую соль и разрушает слои соли.

В. Можно ли использовать Salt-Away в концентрированной форме? Обеспечит ли это лучшую способность удаления соли?

A. Нет, Salt-Away смешать. В концентрированном виде не употребляется.

В. Соль исчезает или ее смывают?

A. При использовании Salt-Away соль смывается водой. Этот продукт не заставляет соль исчезать. Salt-Away значительно увеличивает способность воды смывать соль.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
