Точка росы — Википедия

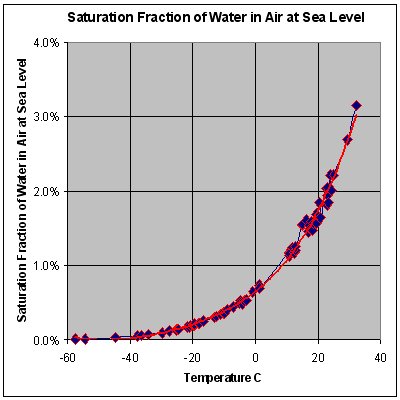

На приведённой диаграмме представлено максимальное содержание водяного пара в воздухе на уровне моря в зависимости от температуры. Чем выше температура, тем выше равновесное парциальное давление пара.

Температура точки росы газа (точка росы) — значение температуры газа, при которой водяной пар, содержащийся в газе, охлаждаемом изобарически, становится насыщенным над плоской поверхностью воды[1].

Точка росы — это температура, до которой должен охладиться воздух, чтобы содержащийся в нём пар достиг состояния насыщения и начал конденсироваться в росу.

В строительстве согласно СП 50.13330.2012 п. Б.24 точка росы — температура, при которой начинается образование конденсата в воздухе с определённой температурой и относительной влажностью[2].

Точка росы определяется относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

При значениях точки росы свыше 20 °С большинство людей чувствуют дискомфорт, воздух кажется душным; свыше 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности, — однако подобные значения наблюдаются крайне редко даже в тропических странах[3].

Расчётные формулы

Формула для приблизительного расчёта точки росы T p {\displaystyle T_{p}} в градусах Цельсия (только для положительных температур):

T p = b   γ ( T , R H ) a − γ ( T , R H ) , {\displaystyle T_{p}={\frac {b\ \gamma (T,RH)}{a-\gamma (T,RH)}},}

где

a {\displaystyle a} = 17,27,
b {\displaystyle b} = 237,7 °C,
γ ( T , R H ) = a   T b + T + ln ⁡ R H {\displaystyle \gamma (T,RH)={\frac {a\ T}{b+T}}+\ln RH} ,
T {\displaystyle T}  — температура в градусах Цельсия,
R H {\displaystyle RH}  — относительная влажность в объёмных долях (0 < R H {\displaystyle RH} < 1,0).

Формула обладает погрешностью ±0,4 °C в следующем диапазоне значений:

0 °C < T {\displaystyle T} < 60 °C
0,01 < R H {\displaystyle RH} < 1,00
0 °C < T p {\displaystyle T_{p}} < 50 °C

Существует более простая формула для приблизительного расчёта, дающая погрешность ±1,0 °C при относительной влажности в объёмных долях более 0,5:

T p ≈ T − 1 − R H 0 , 05 . {\displaystyle T_{p}\approx T-{\frac {1-R\!H}{0,05}}.}

Эту формулу можно использовать для вычисления относительной влажности по известной точке росы:

R H ≈ 1 − 0 , 05 ( T − T p ) . {\displaystyle R\!H\approx 1-0,05(T-T_{p}).}

Точка росы и коррозия

Точка росы воздуха — важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации.

Если точка росы воздуха выше, чем температура подложки (субстрат, как правило, поверхность металла), то на подложке будет иметь место конденсация влаги.

Краска, наносимая на подложку с конденсацией, не достигнет должной адгезии, за исключением случаев использования красок, разработанных по специальной рецептуре (справку можно получить в технологической карте продукта или покрасочной спецификации).

Таким образом, последствием нанесения краски на подложку с конденсацией будет плохая адгезия и образование дефектов, таких как шелушение, пузырение и др., приводящее к преждевременной коррозии и/или обрастанию.

Определение точки росы

Значения точки росы в °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.

Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними.

Стандарт ISO 8502-4 используется для определения относительной влажности и точки росы на стальной поверхности, подготовленной для окраски.

Таблица температур

Значения точки росы в градусах Цельсия в разных условиях приведены в таблице[4].

Относительная влажность, % Температура шарика сухого термометра, °С
0 2,5 5 7,5 10 12,5 15 17,5 20 22,5 25
20 −20 −18 −16 −14 −12 −9,8 −7,7 −5,6 −3,6 −1,5 −0,5
25 −18 −15 −13 −11 −9,1 −6,9 −4,8 −2,7 −0,6 1,5 3,6
30 −15 −13 −11 −8,9 −6,7 −4,5 −2,4 −0,2 1,9 4,1 6,2
35 −14 −11 −9,1 −6,9 −4,7 −2,5 −0,3 1,9 4,1 6,3 8,5
40 −12 −9,7 −7,4 −5,2 −2,9 −0,7 1,5 3,8 6,0 8,2 10,5
45 −10 −8,2 −5,9 −3,6 −1,3 0,9 3,2 5,5 7,7 10,0 12,3
50 −9,1 −6,8 −4,5 −2,2 0,1 2,4 4,7 7,0 9,3 11,6 13,9
55 −7,8 −5,6 −3,3 −0,9 1,4 3,7 6,1 8,4 10,7 13,0 15,3
60 −6,8 −4,4 −2,1 0,3 2,6 5,0 7,3 9,7 12,0 14,4 16,7
65 −5,8 −3,4 −1,0 1,4 3,7
6,1
8,5 10,9 13,2 15,6 18,0
70 −4,8 −2,4 0,0 2,4 4,8 7,2 9,6 12,0 14,4 16,8 19,1
75 −3,9 −1,5 1,0 3,4 5,8 8,2 10,6 13,0 15,4 17,8 20,3
80 −3,0 −0,6 1,9 4,3 6,7 9,2 11,6 14,0 16,4 18,9 21,3
85 −2,2 0,2 2,7 5,1 7,6 10,1 12,5 15,0 17,4 19,9 22,3
90 −1,4 1,0 3,5 6,0 8,4 10,9 13,4 15,8 18,3 20,8 23,2
95 −0,7 1,8 4,3 6,8 9,2 11,7 14,2 16,7 19,2 21,7 24,1
100 0,0 2,5 5,0 7,5 10,0 12,5 15,0 17,5 20,0 22,5 25,0

Диапазон комфорта

Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20 °C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный. Нижняя точка росы, менее 10 °C, коррелирует с более низкой температурой окружающей среды, и тело требует меньшего охлаждения[источник не указан 2478 дней].

Точка росы, °C Восприятие человеком Относительная влажность (при 32 °C), %
более 26 крайне высокое восприятие, смертельно опасно для больных астмой 65 и выше
24—26 крайне некомфортное состояние 62
21—23 очень влажно и некомфортно 52—60
18—20 неприятно воспринимается большинством людей 44—52
16—17 комфортно для большинства, но ощущается верхний предел влажности 37—46
13—15 комфортно
38—41
10—12 очень комфортно 31—37
менее 10 немного сухо для некоторых 30

Наблюдения точки росы

Наибольшая температура точки росы была 35°C и зафиксирована в Джаске (Иран) 20 июля 2012 года.

См. также

Примечания

  1. ↑ РМГ 75-2004 «ГСИ. Измерения влажности веществ. Термины и определения» (С 01.08.2015 начинает действовать РМГ 75-2014)
  2. ↑ СП 50.13330.2012 «Тепловая защита зданий»
  3. John M. Wallace, Peter V. Hobbs. Water Vapor in Air // Atmospheric Sience. An introductory Survey.. — Second edition. — Washington: Academic Press Elsevier, 2006. — С. 83. — 551 с. — ISBN 978-0-12-732951-2.
  4. ↑ ИСО 8502-4 «Подготовка стальных поверхностей перед нанесением красок и связанных с ними продуктов. Испытания для оценки чистоты поверхности. Часть 4. Руководство по оценке вероятности конденсации перед нанесением краски»

Литература

Теплонадзор » Точка росы — формула, расчет и визуализация

Что такое точка росы

Точкой росы называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу. Проще говоря, это температура, при которой выпадает конденсат.

Температура точки росы определяется только двумя параметрами: температурой и относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры.

Таблица с точкой росы

Таблицу с температурой точки росы для различных значений температур (от -5°С до 35°С) и относительной влажности (от 40% до 95%) воздуха в помещении можно найти в справочном Приложении Р к СП 23-101-2004 «Проектирование тепловой защиты зданий». К сожалению, в эту таблицу закралось несколько опечаток. Я подготовил для вас файл с таблицей, там опечатки исправлены.

Формула расчета точки росы

Вы можете воспользоваться формулой для приблизительного расчёта точки росы Тр (°С) в зависимости от температуры воздуха Т (°С) и его относительной влажности Rh (%):

Расчет точки росы

Формула обладает погрешностью ±0.4 °С в диапазоне температуры воздуха Т от 0°С до 60°С, температуры точки росы Тр от 0°С до 50°С, относительной влажности Rh от 1% до 100%.

Приборы с определением точки росы

Психрометр (гигрометр психрометрический) — прибор для измерения влажности воздуха и его температуры. Психрометр состоит из двух спиртовых термометров, один из них — обычный сухой термометр, а второй имеет устройство увлажнения. Вследствие испарения влаги, увлажнённый термометр охлаждается. Чем ниже влажность, тем меньше его температура. При 100% влажности показания термометров одинаковы. Для определения относительной влажности используют психрометрическую таблицу. Такие приборы в настоящее время используются только в лабораторных условиях.

Наиболее удобны в практике обследования зданий портативные электронные термогигрометры с индикацией температуры и относительной влажности воздуха на цифровом дисплее. Отдельные модели термогигрометров имеют также индикацию точки росы.

Термогигрометры

Расчет точки росы в тепловизоре

Некоторые модели тепловизоров имеют встроенную функцию расчета точки росы в реальном времени и отображения на термограмме изотермы, наглядно показывающей поверхности, где температура ниже точки росы во время тепловизионной съемки. Такая функция есть, к примеру, линейке тепловизров строительного назначения (серия «B» от «Building») FLIR Systems.

Тепловизор FLIR и точка росы

Изотерму по точке росы можно добавить на термограмму позже в программе обработки на компьютере. Для расчета понадобится задать температуру и влажность воздуха. Изотерма закрасит на термограмме все поверхности, температура которых ниже точки росы. Не забывайте, что эта функция показывает опасные для конденсации участки только при услових тепловизионного обследования. Если наружная температура повысится, а внутри влажность упадет, опасные зоны исчезнут с термограммы (конструкции будут теплее, а точка росы ниже). Ниже приведены скриншоты программ FLIR и TESTO.

Точка росы в ПО FLIR QuickReport



Точка росы в ПО TESTO IRSoft

Точка росы в строительстве

О значении конденсации и точки росы при эксплуатации строительных конструкций, положении точки росы или плоскости возможной конденсации в стенах, оценке дефектности конструкций по критерию точки росы с использованием тепловизионной съемки я напишу в одной из следующих публикаций.

Точка росы — Википедия

На приведённой диаграмме представлено максимальное содержание водяного пара в воздухе на уровне моря в зависимости от температуры. Чем выше температура, тем выше равновесное парциальное давление пара.

Температура точки росы газа (точка росы) — значение температуры газа, при которой водяной пар, содержащийся в газе, охлаждаемом изобарически, становится насыщенным над плоской поверхностью воды[1].

Точка росы — это температура, до которой должен охладиться воздух, чтобы содержащийся в нём пар достиг состояния насыщения и начал конденсироваться в росу.

В строительстве согласно СП 50.13330.2012 п. Б.24 точка росы — температура, при которой начинается образование конденсата в воздухе с определённой температурой и относительной влажностью[2].

Точка росы определяется относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

При значениях точки росы свыше 20 °С большинство людей чувствуют дискомфорт, воздух кажется душным; свыше 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности, — однако подобные значения наблюдаются крайне редко даже в тропических странах[3].

Расчётные формулы

Формула для приблизительного расчёта точки росы T p {\displaystyle T_{p}} в градусах Цельсия (только для положительных температур):

T p = b   γ ( T , R H ) a − γ ( T , R H ) , {\displaystyle T_{p}={\frac {b\ \gamma (T,RH)}{a-\gamma (T,RH)}},}

где

a {\displaystyle a} = 17,27,
b {\displaystyle b} = 237,7 °C,
γ ( T , R H ) = a   T b + T + ln ⁡ R H {\displaystyle \gamma (T,RH)={\frac {a\ T}{b+T}}+\ln RH} ,
T {\displaystyle T}  — температура в градусах Цельсия,
R H {\displaystyle RH}  — относительная влажность в объёмных долях (0 < R H {\displaystyle RH} < 1,0).

Формула обладает погрешностью ±0,4 °C в следующем диапазоне значений:

0 °C < T {\displaystyle T} < 60 °C
0,01 < R H {\displaystyle RH} < 1,00
0 °C < T p {\displaystyle T_{p}} < 50 °C

Существует более простая формула для приблизительного расчёта, дающая погрешность ±1,0 °C при относительной влажности в объёмных долях более 0,5:

T p ≈ T − 1 − R H 0 , 05 . {\displaystyle T_{p}\approx T-{\frac {1-R\!H}{0,05}}.}

Эту формулу можно использовать для вычисления относительной влажности по известной точке росы:

R H ≈ 1 − 0 , 05 ( T − T p ) . {\displaystyle R\!H\approx 1-0,05(T-T_{p}).}

Точка росы и коррозия

Точка росы воздуха — важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации.

Если точка росы воздуха выше, чем температура подложки (субстрат, как правило, поверхность металла), то на подложке будет иметь место конденсация влаги.

Краска, наносимая на подложку с конденсацией, не достигнет должной адгезии, за исключением случаев использования красок, разработанных по специальной рецептуре (справку можно получить в технологической карте продукта или покрасочной спецификации).

Таким образом, последствием нанесения краски на подложку с конденсацией будет плохая адгезия и образование дефектов, таких как шелушение, пузырение и др., приводящее к преждевременной коррозии и/или обрастанию.

Определение точки росы

Значения точки росы в °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.

Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними.

Стандарт ISO 8502-4 используется для определения относительной влажности и точки росы на стальной поверхности, подготовленной для окраски.

Таблица температур

Значения точки росы в градусах Цельсия в разных условиях приведены в таблице[4].

Относительная влажность, % Температура шарика сухого термометра, °С
0 2,5 5 7,5 10 12,5 15 17,5 20 22,5 25
20 −20 −18 −16 −14 −12 −9,8 −7,7 −5,6 −3,6 −1,5 −0,5
25 −18 −15 −13 −11 −9,1 −6,9 −4,8 −2,7 −0,6 1,5 3,6
30 −15 −13 −11 −8,9 −6,7 −4,5 −2,4 −0,2 1,9 4,1 6,2
35 −14 −11 −9,1 −6,9 −4,7 −2,5 −0,3 1,9 4,1 6,3 8,5
40 −12 −9,7 −7,4 −5,2 −2,9 −0,7 1,5 3,8 6,0 8,2 10,5
45 −10 −8,2 −5,9 −3,6 −1,3 0,9 3,2 5,5 7,7 10,0 12,3
50 −9,1 −6,8 −4,5 −2,2 0,1 2,4 4,7 7,0 9,3 11,6 13,9
55 −7,8 −5,6 −3,3 −0,9 1,4 3,7 6,1 8,4 10,7 13,0 15,3
60 −6,8 −4,4 −2,1 0,3 2,6 5,0 7,3 9,7 12,0 14,4 16,7
65 −5,8 −3,4 −1,0 1,4 3,7 6,1 8,5 10,9 13,2 15,6 18,0
70 −4,8 −2,4 0,0 2,4 4,8 7,2 9,6 12,0 14,4 16,8 19,1
75 −3,9 −1,5 1,0 3,4 5,8 8,2 10,6 13,0 15,4 17,8 20,3
80 −3,0 −0,6 1,9 4,3 6,7 9,2 11,6 14,0 16,4 18,9 21,3
85 −2,2 0,2 2,7 5,1 7,6 10,1 12,5 15,0 17,4 19,9 22,3
90 −1,4 1,0 3,5 6,0 8,4 10,9 13,4 15,8 18,3 20,8 23,2
95 −0,7 1,8 4,3 6,8 9,2 11,7 14,2 16,7 19,2 21,7 24,1
100 0,0 2,5 5,0 7,5 10,0 12,5 15,0 17,5 20,0 22,5 25,0

Диапазон комфорта

Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20 °C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный. Нижняя точка росы, менее 10 °C, коррелирует с более низкой температурой окружающей среды, и тело требует меньшего охлаждения[источник не указан 2478 дней].

Точка росы, °C Восприятие человеком Относительная влажность (при 32 °C), %
более 26 крайне высокое восприятие, смертельно опасно для больных астмой 65 и выше
24—26 крайне некомфортное состояние 62
21—23 очень влажно и некомфортно 52—60
18—20 неприятно воспринимается большинством людей 44—52
16—17 комфортно для большинства, но ощущается верхний предел влажности 37—46
13—15 комфортно 38—41
10—12 очень комфортно 31—37
менее 10 немного сухо для некоторых 30

Наблюдения точки росы

Наибольшая температура точки росы была 35°C и зафиксирована в Джаске (Иран) 20 июля 2012 года.

См. также

Примечания

  1. ↑ РМГ 75-2004 «ГСИ. Измерения влажности веществ. Термины и определения» (С 01.08.2015 начинает действовать РМГ 75-2014)
  2. ↑ СП 50.13330.2012 «Тепловая защита зданий»
  3. John M. Wallace, Peter V. Hobbs. Water Vapor in Air // Atmospheric Sience. An introductory Survey.. — Second edition. — Washington: Academic Press Elsevier, 2006. — С. 83. — 551 с. — ISBN 978-0-12-732951-2.
  4. ↑ ИСО 8502-4 «Подготовка стальных поверхностей перед нанесением красок и связанных с ними продуктов. Испытания для оценки чистоты поверхности. Часть 4. Руководство по оценке вероятности конденсации перед нанесением краски»

Литература

Отраслевая энциклопедия. Окна, двери, мебель

Точкой росы при данном давлении называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу.

Точка росы определяется относительной влажностью и температурой воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Пример из жизни- в теплое помещение заносится какая-либо предмет с мороза. Воздух над поверхностью такой вещи охлаждается ниже точки росы (для текущей влажности и температуры) и на поверхности образуется "роса". Чем выше в воздухе содержание влаги, тем меньше необходима разница температур между температурой воздуха и температурой того же предмета для того, чтобы начался процесс конденсации. В дальнейшем предмет нагревается до температуры помещения, и конденсат испаряется. Собственно, с этим и связана рекомендация не включать сразу бытовые приборы, занесенные с мороза.

Точка росы воздуха — важнейший параметр, который говорит о влажности и возможности конденсации в помещении, но при этом не поддается регулированию. Это физический термин. Точку росы можно найти на графиках, отражающих зависимость между влажностью и температурой в помещении.

Если температура внутреннего стекла в стеклопакете будет равна или ниже температуры точки росы, при существующей на данный момент относительной влажности внутреннего воздуха, то на стекле может появится конденсат.

Понизить влажность в помещении можно несколькими способами:

1. Рекомендуется поддерживать температуру воздуха в помещении не ниже 20°С , а относительной влажности не выше 30-40%.
2. Рекомендуется проветривать помещение не менее 3 раз в день по 10-15 минут. При покупке пластиковых окон поинтересуйтесь у менеджеров о дополнительных возможностях регуляторов микроклимата: гребенки, микропроветривание, зимнее проветривание, вентиляционные клапаны позволяют выбрать наиболее комфортный и эффективный способ проветривания помещения.
3. Вентиляционная вытяжка должна иметь тягу. Рекомендуется межкомнатные двери держать открытыми. (предусмотреть зазор 15-20мм между дверью и полом)
4. Отопительные приборы (батареи) следует освободить от загромождающих предметов (диванов, мебели, плотных штор и т.д)

Таблица точки росы. Пример: если температура в помещении +20°С, а относительная влажность 40%; точка росы, при которой может выпасть конденсат на стеклах составляет  +6°С

Вл./t 0 2,5 5 7,5 10 12,5 15 17,5 20 22,5 25
20 -20 -18 -16 -14 12 -9,8 -7,7 -5,6 -3,6 -1,5 -0,5
30 -15 -13 -11 -8,9 -6,7 -4,5 -2,4 -0,2 1,9 4,1 6,2
40 -12 -9,7 -7,4 -5,2 -2,9 -0,7 1,5 3,8 6,0 8,2 10,5
50 -9,1 -6,8 -4,5 -2,2 0,1 2,4 4,7 7,0 9,3 11,6 13,9
60 -6,8 -4,4 -2,1 0,3 2,6 5,0 7,3 9,7 12,0 14,4 16,7
70 -4,8 -2,4 0,0 2,4 4,8 7,2 9,6 12,0 14,4 16,8 19,1
80 -3,0 -0,6 1,9 4,3 6,7 9,2 11,6 14,0 16,4 18,9 21,3
90 -1,4 1,0 3,5 6,0 8,4 10,9 13,4 15,8 18,3 20,8 23,2
100 0,0 2,5 5,0 7,5 10,0 12,5 15,0 17,5 20,0 22,5 25,0

Парциальное давление водяного пара, содержащегося в воздухе помещения (абсолютная влажность внутреннего воздуха eв) зависит от температуры внутреннего воздуха tв и относительной его влажности <math>\varphi</math>в как

ев=E(t) <math>\varphi</math>

Зависимость представлена в графическом виде на рисунке 1:


При низкой температуре наружного воздуха, температура на внутренней поверхности остекления (τв.п.) окажется существенно ниже температуры воздуха внутри помещения ( в середине помещения на высоте 1,5м. о пола). В этом случае предельное значение парциального давления водяного пара Е, соответствующее температуре τв.п., может быть ниже, чем расчетное ев=f (tв,<math>\varphi</math>в), что приведет к выпадению "лишнего" водяного пара на холодной внутренней поверхности остекления в виде конденсата или изморози. Значение температуры, при котором Е=f(τв.п.) и ев=f (tв, <math>\varphi</math>в)будут равны, соответсвует температуре точки росы.
Давайте определим вероятность выпадения конденсата на внутренней поверхности однокамерного стеклопакета 4-12-4, установленного с температурой внутреннего воздуха tв=20°Си влажностью внутреннего воздуха <math>\varphi</math>в= 60%, при условии что наружная температура падает до значения tн=-30°С.

  1. Согласно ГОСТу 24866-99 "Стеклопакеты клееные" приведенное сопротивление теплопередаче стеклопакета 4-12-4 составляет Ro= 0,30 м 2°С/Вт
  2. Определяем точку росы при температуре внутреннего воздуха в помещении tв= 20°С и относительной влажности <math>\varphi</math>в=60%. В соответсвии с рисунком 1 предельное значение парциального давления водяного пара Е при температуре tв=20°С равно 17.53 мм.рт.ст. Согласно уравнению ев=E(t) <math>\varphi</math> абсолютная влажность воздуха е=17.53*0,6=10,52 мм.рт.ст, что соотвествует точки росы t=12.0°C
  3. Определяем температуру на внутренней поверхности стеклопакета.

τв.п. при понижении температуры наружного воздуха до -30°С. Полный температурный перепад в этом случае равен δТ=Твн=20+30=50°С.

Исходя из того, что падение температуры в толще ограждающей конструкции изнутри помещения наружу пропорционально изменению термического сопротивления, а именно

δtв=(δ.Т/Ro)xRв где

Rв=0,12- сопротивление теплопередаче у внутренней поверхности остекления.

Соотвественно, получем <math>\varphi</math>tв=(50/0,30)x0.12=19.99°C

Температура на внутренней поверхности стеклопакета будет равна τв.п.=20-19,99=0,01°С, что существенно ниже температуры точки росы для данного помещения (t=12°C)

Таким образом, температура на внутренней поверхности однокамерного  стеклопакета, установленного в помещении с температурой внутреннего воздуха tв=20°С и влажностью внутреннего воздуха <math>\varphi</math>в=60%, при условии падения наружной температуры до значения tн=-30°С, будет существенно ниже температуры точки росы, что приведет к выпадению обильного конденсата и образованию наледи на стекле изнутри помещения.

Итак, подводя итог, мы  можем сказать, что такие условия примера приемлимы для некоторых промышленных предприятий, автостоянок, торговых центров и т.п. то есть для помещений не предназначенных для постоянного пребывания людей[1]

Оконные фирмы сплошь и рядом сталкиваются с точкой росы - вечная проблема конденсата, особенно зимой (окна "текут", "плачут" в мороз, обильно выпадает конденсат на стеклах и рамах) никому не дает покоя. Особенно сильно эта проблема волнует тех, кто еще не установил себе окна и очень боится столкнуться с этой проблемой в будущем.

  1. ↑ И.В.Борискина, А.А.Плотников, А.В. Захаров "Проектирование современных оконных систем гражданских зданий"

Смирнова Дана

Росы точка - это... Что такое Росы точка?

Точкой росы при данном давлении называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу.

На приведённой диаграмме представлено максимальное содержание водяного пара в воздухе на уровне моря в зависимости от температуры. Чем выше температура, тем выше равновесное парциальное давление пара.

Точка росы определяется относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Формула для приблизительного расчёта точки росы в градусах Цельсия:


T_p = \frac {b\ \gamma(T,RH)} {a - \gamma(T,RH)},

где

a = 17.27,
b = 237.7 °C,
ln — натуральный логарифм,
T = температура в градусах Цельсия,
RH = относительная влажность в долях (0 < RH < 1.0),
Tp = точка росы,

\gamma(T,RH) = \frac {a\ T} {b+T} + \ln RH.

Формула обладает погрешностью ±0.4 °C в следующем диапазоне значений:

0 °C < T < 60 °C
0.01 < RH < 1.0
0 °C < Tр < 50 °C

Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20°C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный.

Точка росы и коррозия

Точка росы воздуха - важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации. Если точка росы воздуха выше, чем температура подложки (субстрат, как правило поверхность металла), то на подложке будет иметь место конденсация влаги.

Краска, наносимая на подложку с конденсацией, не достигнет должной адгезии, за исключением случаев использования красок, разработанных по специальной рецептуре (Справку можно получить в Технологической карте продукта или покрасочной спецификации).

Таким образом, последствием нанесения краски на подложку с конденсацией будет плохая адгезия и дальнейшее шелушение, приводящее к преждевременной коррозии и/или обрастанию.

Определение точки росы

Значения точки росы в градусах °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.

Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними.

ТАБЛИЦА ТОЧКИ РОСЫ

ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ% RH, ТЕМПЕРАТУРА ШАРИКА СУХОГО ТЕРМОМЕТРА, °C

% RH 0 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25
20 -20 -18 -16 -14 -12 -9.8 -7.7 -5.6 -3.6 -1.5 -0.5
25 -18 -15 -13 -11 -9.1 -6.9 -4.8 -2.7 -0.6 1.5 3.6
30 -15 -13 -11 -8.9 -6.7 -4.5 -2.4 -0.2 1.9 4.1 6.2
35 -14 -11 -9.1 -6.9 -4.7 -2.5 -0.3 1.9 4.1 6.3 8.5
40 -12 -9.7 -7.4 -5.2 -2.9 -0.7 1.5 3.8 6.0 8.2 10.5
45 -10 -8.2 -5.9 -3.6 -1.3 0.9 3.2 5.5 7.7 10.0 12.3
50 -9.1 -6.8 -4.5 -2.2 0.1 2.4 4.7 7.0 9.3 11.6 13.9
55 -7.9 -5.6 -3.3 -0.9 1.4 3.7 6.1 8.4 10.7 13.0 15.3
60 -6.8 -4.4 -2.1 0.3 2.6 5.0 7.3 9.7 12.0 14.4 16.7
65 -5.8 -3.4 -1.0 1.4 3.7 6.1 8.5 10.9 13.2 15.6 18.0
70 -4.8 -2.4 0.0 2.4 4.8 7.2 9.6 12.0 14.4 16.8 19.1
75 -3.9 -1.5 1.0 3.4 5.8 8.2 10.6 13.0 15.4 17.8 20.3
80 -3.0 -0.6 1.9 4.3 6.7 9.2 11.6 14.0 16.4 18.9 21.3
85 -2.2 0.2 2.7 5.1 7.6 10.1 12.5 15.0 17.4 19.9 22.3
90 -1.4 1.0 3.5 6.0 8.4 10.9 13.4 15.8 18.3 20.8 23.2
95 -0.7 1.8 4.3 6.8 9.2 11.7 14.2 16.7 19.2 21.7 24.1
100 0.0 2.5 5.0 7.5 10.0 12.5 15.0 17.5 20.0 22.5 25.0

Рекомендуется окрашивать поверхность, если ее температура превышает точку росы на 3°C.
Пример:
Если температура воздуха +21°C , а относительная влажность 65%, то точка росы составляет +14°C . То есть, в данном случае температура окрашиваемой поверхности должна быть не ниже 14+3=17°C

.

См. также

Литература

  • Бурцев С. И., Цветков Ю. Н. «Влажный воздух. Состав и свойства.» (djvu, полный текст)

Wikimedia Foundation. 2010.

Точка росы (температура точки росы)

Точка росы (температура точки росы).





Точка росы – значение температуры газа, при которой водяной пар, содержащийся в газе (например, в воздухе), охлаждаемом при постоянном давлении, становится насыщенным над плоской поверхностью воды.



Точка росы

Расчет температуры точки росы

Таблица расчета температуры точки росы



Точка росы:

Точка росы (температура точки росы газа) – значение температуры газа, при которой водяной пар, содержащийся в газе (например, в воздухе), охлаждаемом при постоянном давлении, становится насыщенным над плоской поверхностью воды.

Точка росы воздуха – это температура, до которой должен охладиться воздух, чтобы содержащийся в нём пар достиг состояния насыщения и начал конденсироваться в росу.

Точка росы в строительстве – это температура, при которой начинается образование конденсата в воздухе с определённой температурой и относительной влажностью.

Точка росы зависит от относительной влажности воздуха и его температуры. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.



Расчет температуры точки росы:

Рассчитать температуру точки росы  можно по формуле:

Tр = b · γ(T, Rh) / (a – γ (T, Rh),

где:

Tр – температура точки росы,

– γ (T, Rh) = a · T / (b+T) + ln(Rh),

– ln – натуральный логарифм,

а = 17,27,

b = 237,7,

Т – температура воздуха в °C,

Rh – относительная влажность, указанная в объемных долях (от 0,01 до 1,00).

Данная формула справедлива для следующих условий:

0 °C < T < 60 °C,

0,01 < Rh < 1,00,

0 °C <  Tр < 50 °C.

Иными словами, данная формула применяется только для положительных температур в диапазоне от 0 °C до 60 °C. Ее погрешность составляет ±0,4 °C.

Температуру точки росы можно рассчитать и по более простой формуле:

Tр ≈ T – (1 – Rh)/0,05,

где:

Т – температура воздуха в °C,

Rh – относительная влажность, указанная в объемных долях (от 0,01 до 1,00).

Данная формула справедлива для следующих условий: Rh > 0,5. Ее погрешность составляет ±1,0 °C.



Таблица расчета температуры точки росы:

Определение температуры точки росы в зависимости от температуры и относительной влажности.

Так, при температуре 20 °C и относительной влажности 55 % температура точки росы составит 9,3 °C.

Температура
воздуха, °C
Относительная влажность, %
30 35 40 45 50 55 60 65 70 75 80 85 90 95
30 10,5 12,9 14,9 16,8 18,4 20 21,4 22,7 23,9 25,1 26,2 27,2 28,2 29,1
29 9,7 12 14 15,9 17,5 19 20,4 21,7 23 24,1 25,2 26,2 27,2 28,1
28 8,8 11,1 13,1 15 16,6 18,1 19,5 20,8 22 23,2 24,2 25,2 26,2 27,1
27 8 10,2 12,2 14,1 15,7 17,2 18,6 19,9 21,1 22,2 23,3 24,3 25,2 26,1
26 7,1 9,4 11,4 13,2 14,8 16,3 17,6 18,9 20,1 21,2 22,3 23,3 24,2 25,1
25 6,2 8,5 10,5 12,2 13,9 15,3 16,7 18 19,1 20,3 21,3 22,3 23,2 24,1
24 5,4 7,6 9,6 11,3 12,9 14,4 15,8 17 18,2 19,3 20,3 21,3 22,3 23,1
23 4,5 6,7 8,7 10,4 12 13,5 14,8 16,1 17,2 18,3 19,4 20,3 21,3 22,2
22 3,6 5,9 7,8 9,5 11,1 12,5 13,9 15,1 16,3 17,4 18,4 19,4 20,3 21,1
21 2,8 5 6,9 8,6 10,2 11,6 12,9 14,2 15,3 16,4 17,4 18,4 19,3 20,2
20 1,9 4,1 6 7,7 9,3 10,7 12 13,2 14,4 15,4 16,4 17,4 18,3 19,2
19 1 3,2 5,1 6,8 8,3 9,8 11,1 12,3 13,4 14,5 15,5 16,4 17,3 18,2
18 0,2 2,3 4,2 5,9 7,4 8,8 10,1 11,3 12,5 13,5 14,5 15,4 16,3 17,2
17 -0,6 1,4 3,3 5 6,5 7,9 9,2 10,4 11,5 12,5 13,5 14,5 15,3 16,2
16 -1,4 0,5 2,4 4,1 5,6 7 8,2 9,4 10,5 11,6 12,6 13,5 14,4 15,2
15 -2,2 -0,3 1,5 3,2 4,7 6,1 7,3 8,5 9,6 10,6 11,6 12,5 13,4 14,2
14 -2,9 -1 0,6 2,3 3,7 5,1 6,4 7,5 8,6 9,6 10,6 11,5 12,4 13,2
13 -3,7 -1,9 -0,1 1,3 2,8 4,2 5,5 6,6 7,7 8,7 9,6 10,5 11,4 12,2
12 -4,5 -2,6 -1 0,4 1,9 3,2 4,5 5,7 6,7 7,7 8,7 9,6 10,4 11,2
11 -5,2 -3,4 -1,8 -0,4 1 2,3 3,5 4,7 5,8 6,7 7,7 8,6 9,4 10,2
10 -6 -4,2 -2,6 -1,2 0,1 1,4 2,6 3,7 4,8 5,8 6,7 7,6 8,4 9,2



Примечание:

* для промежуточных показателей, не указанных в таблице, определяется средняя величина.



Источник: https://ru.wikipedia.org/wiki/Точка_росы

Примечание: © Фото //www.pexels.com, //pixabay.com



карта сайта



Коэффициент востребованности 1 157

что это такое, определение и формула расчета :: SYL.ru

В жизни человека все взаимосвязано! И даже романтика и красота природы становятся способом обозначить процессы, протекающие в узких сферах науки. Например, точка росы - что это такое, как не физическое явление, которое натурально можно увидеть рано утром в конце весны или в летнюю пору.

Физический термин

Все физические явления, которые изучаются в школьном курсе физики, окружают нас без перерывов на обеды, сон и праздники. Вся жизнь - это физика, так или иначе уже освоенная человечеством и еще совершенно неизученная. Например, многие явления природы, познанные учеными-физиками, нашли свое научное воплощение в практической деятельности человека. Вот утренняя роса - красота летнего утра. Но от той же росы, выпадающей в жилых помещениях из-за неправильно установленных окон, нарушенной гидро- и теплоизоляции можно получить огромное количество проблем. И определенные параметры, когда влага выпадает на окружающие поверхности, получили красивое название - точка росы. Если использовать грамотный язык предметных определений, то этот параметр является значением температуры газа, охлаждаемом изобарически (при постоянном давлении), при котором водяной пар, содержащийся в этом газе, приобретает насыщенность.

точка росы что это такое

Влажность воздуха

В грамотном определении понятия "точка росы" есть еще один важный физический термин - изобарическое охлаждение воздуха. Немногие, смотря на лужи на подоконнике, образовавшиеся из скопившейся на стеклах влаги, вспомнят закон Гей-Лоссака - относительное изменение объема данной массы газа при неизменном давлении пропорционально изменению температуры. Хотя о влажности воздуха люди слышат ежедневно в прогнозе погоды. Количество водяного пара в окружающем воздухе, взятом в объеме 1 куб. м, называется абсолютной влажностью. А вот относительная влажность воздуха - это показатель соотношения количества водяного пара воздуха (исчисляется в процентах) к максимально возможному при имеющейся температуре. И именно при рассмотрении этой характеристики возникает понятие "точка росы". Что это такое? Это температура, при которой водяной пар становится насыщенным и осаждается каплями воды при имеющемся давлении. Если прогноз погоды говорит о высокой относительной влажности воздуха, то температура точки росы будет приближаться к температуре окружающего воздуха.

расчет точки росы

Быт, воздух, вода

Человек в быту крайне редко задумывается о таком понятии, как точка росы. Определение ее важно лишь в некоторых производствах, в строительстве, медицине. Но для каждого важна определенная влажность окружающего воздуха для хорошего самочувствия. Когда воздух достаточной влажности, дышится легко и свободно, но стоит этому показателю измениться при постоянном давлении и температуре окружающей среды, то ощущается или сухость, или избыточная влажность. Именно на основании относительной влажности воздуха может быть определена и точка росы. Это явление - очень сложный и значимый аспект физики атмосферы. Так же оно важно и для жизнедеятельности человека. Например, строители на опыте знают, что точка росы - значимый параметр качественной постройки, оказывающий влияние на весь быт будущих жильцов или пользователей.

температура точки росы

Зачем нужно определять точку росы в строительстве?

Измерение точки росы - достаточно простая задача, если пользоваться определенными формулами и правилами. Но для чего необходимо знать этот природный параметр людям, занимающимся строительством? Здесь все очень просто - для понимания процесса утепления помещения, ведь слой, служащий преградой для холода и влаги, может располагаться как с внутренней стороны помещения, так и с наружной, а может отсутствовать вовсе. К тому же от точки росы зависит и толщина утеплителя. При расчете этого параметра с точки зрения строительства и утепления зданий необходимо учитывать следующие параметры:

  • материал и толщина материалов всех компонентов стены;
  • температура в помещении;
  • температура снаружи помещения;
  • влажность воздуха в помещении;
  • влажность воздуха снаружи помещения.

Чем ближе физически расположена точка росы к внутренней поверхности стены, тем больший период времени стена будет влажная. Это будет происходить при понижении температуры воздуха как на улице, так и в помещении. Профессиональные строители знают, что для создания оптимального микроклимата в помещении в районах с значительным годовым разбросом температуры здание необходимо в первую очередь утеплять снаружи, произведя расчет толщины изолирующего слоя для правильного определения в нем физического расположения точки росы.

точка росы определение

Окна "плачут"

Новые технологии делают жизнь комфортнее. Например, пластиковые окна позволили сделать здания более защищенными от капризов погоды, внешних звуков, эффективнее сохранять тепло, отказаться от рутинной осенне-весенней обязанности конопатить и расконопачивать оконные рамы. Но этот вариант работает на все 100 % только в том случае, если окна установлены с соблюдением всех параметров, в том числе и с учетом такого фактора, как температура точки росы. Деревянные рамы окон, даже если они хорошо законопачены, имеют естественные микропоры, служащие своеобразными вентиляционными каналами. О таких рамах говорят "дышащие". А вот пластиковые окна лишены столь необходимого компонента для создания комфортного микроклимата. Именно поэтому, когда влажность и температура перестают находиться в определенном равновесии, окна начинают "плакать" - влага скапливается на стеклах и пластиковых переборках, стекая вниз и образуя лужи на подоконниках. Это негативно сказывается на состоянии помещений - повышается влажность, предметы, находящиеся в нем, могут отсыревать, заплесневеть. При установке пластиковых окон следует всегда помнить о том, что точка росы зависит от двух факторов - от температуры поверхности окна и от влажности воздуха в помещении. Однокамерное окно в климате с низкими температурами воздуха в любом случае будет "плакать", если такое окно стоит в жилом отапливаемом помещении. Поэтому рекомендуется в таком случае ставить даже не двух, а трехкамерные окна. Тогда внутреннее стекло будет иметь достаточно высокую температуру, по сравнению со стеклом наружным, чтобы оставаться сухим. Также необходимо нормализовать влажность воздуха в квартире, наладив качественную вентиляцию. Если в квартире сухо, а окна установлены правильные, то точка росы никак себя не проявит и поверхность стекла будет оставаться сухой.

точка росы газа

Точка росы и разрушение металла

Технические разработки позволили не заниматься высчитыванием точки росы по формулам, а использовать специальный прибор, который автоматически определяет этот параметр для влаги и углеводородов - это так называемый анализатор точки росы. Он используется специалистами во время проведения определенных видов работ, например при нанесении защитного покрытия на приборы и системы из материалов, подверженных коррозии из-за высокой влажности. Ведь если поверхность перед нанесением покрытия обладает недостаточной сухостью, то нанесенная защита работать не будет, так как не проявится достаточная адгезия, то есть сцепление между материалами. Окрашенная поверхность будет покрываться вздутиями, трещинами, а основной материал продолжит разрушаться даже под защитой. Именно для качественной антикоррозионной защиты необходимо знать точку росы, вычисляя ее при помощи формул и приборов-анализаторов.

измерение точки росы

Самочувствие и точка росы

Температура точки росы - важный природный параметр, о которым человек практически никогда не задумывается в повседневной жизни. Но этот фактор оказывает самое непосредственное влияние на самочувствие, именно здесь играет роль относительная влажность воздуха, о которой упоминается в прогнозах погоды. Так, учеными и медиками замечено, что высокий показатель точки росы ощущается как дискомфорт, и если температура воздуха высока, а точка росы приближается к ней достаточно близко, то человек страдает от влажной духоты.

анализатор точки росы

Мировые метеорологические наблюдения

Расчет точки росы - важный параметр для проведения многих видов технических работ, для здоровья человека. Она входит в физические природные явления и может относиться к такой науке, как метеорология - наблюдения за погодой. Эта область изучения природы зародилась очень давно, но как научная область организовалась в 17-м веке, когда Галилео Галилеем был придуман термометр, а Отто фон Герике - барометр. Измерения температуры, влажности воздуха, атмосферного давления позволили сделать вывод о таком параметре, как точка росы. Когда его впервые зафиксировали и стали использовать в разных сферах жизнедеятельности человека, точно неизвестно, но наблюдения и фиксация этого физического явления проводятся постоянно во всех точках земного шара. Наивысшая температура точки росы была зафиксирована в иранском городке Джаска 20 июля 2012 года и составляла 35 0С. Теперь можно понять, почему с повышением влажности воздуха и температуры окружающей среды становится трудно дышать - в этом свою роль играет такой параметр, как точка росы. Что это такое? Фактор соотношения влажности воздуха и температуры, при которых конденсируется влага.

формула расчета точки росы

Основная формула

Сама же точка росы как природное явление высчитывается несколькими способами. Наиболее простой представлен формулой на рисунке ниже.

формула расчета точки росыВ ней Тр - точка росы, RH - относительная влажность, Т - температура, цифровые значения 243,12 и 17,62 являются постоянными.

Дання формула дает погрешность в 1 0С, и если его учесть, то параметр будет высчитан достаточно верно.

Таблица для определения точки росы

Расчет точки росы - достаточно сложный алгоритм, требующий не только знания определенных физических параметров, но и умения пользоваться определенными математическими формулами. Сложный и достаточно длительный процесс расчета можно убрать, если воспользоваться табличными значениями. В таких таблицах указывается относительная влажность воздуха и температура окружающей среды, Пересечение этих параметров в табличной сетке дает значение температуры точки росы.

прибор для измерения точки росы

Утепеление дома - снаружи или изнутри?

Формула расчета точки росы в обыденной жизни мало кому пригодится. Но вот в некоторых производствах и сферах деятельности человека без нее обойтись нельзя. Точка росы, определение которой было рассмотрено выше, является важным параметром качественного строительства и обустройства помещений любого назначения. Каким бы ни было здание, в нем должно быть сухо, а значит, точка росы в стене должна быть или устранена полностью, или сведена на максимальное удаление от внутренней поверхности. Например, строительство и утепление зданий в обязательном порядке потребуют таких расчетов. Сегодня можно найти немало табличных указателей с уже высчитанными значениями. Но многие пользуются формулами для подтверждения указанных данных и максимально точного определения точки росы для качественной тепло- и гидроизоляции помещений при конкретных условиях. В этом случае необходимо учитывать параметры материалов стен, утеплителя, пароизоляции. Опытные строители говорят о том, что точка росы не стационарный показатель, он постоянно движется с изменением внешних факторов. Но утеплять здания, расположенные в зонах с широким перепадом температурного фона в соотношении внутри-снаружи, необходимо извне помещения, то есть с улицы. Тогда точка росы будет располагаться в утеплителе, влага будет испаряться на улицу, а не вовнутрь, и помещение останется сухим.

точка росы что это такое

Инструменты для измерения

Понятие точки росы широко применяется на газоизмерительных станциях, на автомобильных газонаполнительных компрессорных станциях, на станциях подземного хранения и осушки природного газа, для поверки гигрометров и генераторов влажного газа. Точка росы - важная характеристика для качественной эксплуатации как для жилых и промышленных помещений, так и для газопроводов и систем хранения газа. Прибор для измерения точки росы позволяет отказаться от сложных расчетов по формулам и высчитывать этот параметр при самостоятельно измерении факторов внешней среды - температуры, влажности и давления. Самый первый разработанный прибор - гигрометр психрометрический, его еще называют психрометром. Сейчас это лабораторное устройство, не применяемое в практической деятельности. Развитие электронных вычислительных анализаторов не упустило и такого физического параметра, как соотношение влажности и температуры окружающего воздуха, а значит, и вычисление точки росы. Такие устройства просты в эксплуатации, хотя некоторые модели, в том числе и обладающие свойствами тепловизора, требуют обработки полученной информации при помощи специальных компьютерных программ. Анализатор точки росы - значимое приспособление в строительстве, а также в обслуживании газопроводов и газораспределительных станций, значительно упрощающее деятельность человека.

расчет точки росы

Значение точки росы для деятельности человека

Комфорт - это тепло и уют, невозможные без определенного баланса температуры и влажности воздуха, которые во многих случаях обеспечиваются при помощи системы отопления, работающей на природном газе. Тут-то как раз и видно, насколько точка росы является важной физической характеристикой, ведь от нее зависит появление сырости, нарушение гидроизоляции, разрушение материалов, ухудшение их качества.

Природный газ важное значение имеет как для бытовых, так и производственных нужд человека. И точка росы газа играет важную роль в его транспортировке и хранении. Верно рассчитанная точка росы газа позволяет вовремя предупредить возникновение опасных ситуаций при транспортировке и хранении голубого топлива, а этот же параметр, учтенный при строительстве здания, позволит избежать появления плесени, опасной для здоровья и даже жизни людей.

температура точки росы

Важный физический параметр, имеющий прикладное значение - точка росы. Что это такое в жизнедеятельности человека? Это тот температурный фактор, от которого зависят многие сферы быта и деятельности человека: от самочувствия до качественной эксплуатации зданий, машин и механизмов.

Что такое точка росы? Это измеряется или рассчитывается? Ответы на вопросы читателей (видео)

КЛИВЛЕНД, Огайо - Вы когда-нибудь слышали слово «точка росы» и не понимали, что это такое и откуда оно взялось? Метеоролог Келли Рирдон отвечает на вопрос сегодняшнего читателя: что такое точка росы и ее измеряют или рассчитывают, и какое устройство это делает в случае измерения?

Определение

Согласно данным Национальной метеорологической службы, точка росы - это температура, до которой воздух должен быть охлажден, чтобы достичь насыщения.Чем выше точка росы, тем больше влаги в воздухе.

Температура точки росы - отличный показатель того, насколько комфортно вы будете себя чувствовать на улице. Чем выше точка росы, тем труднее испаряться поту на вашей коже, и тем горячее и неприятнее на ощупь.

Температура точки росы ниже 50 градусов считается сухой, 50-68 градусов - комфортной, 69-76 градусов - неудобной, а температура выше 77 градусов - крайне неудобной.

Измерено или рассчитано?

Теперь это измеряется или рассчитывается? Может быть и то, и другое! Точку росы можно как измерить с помощью гигрометра, так и рассчитать по значению относительной влажности.

Как это измерить?

Точку росы можно напрямую измерить с помощью гигрометра точки росы. Это немного сложно, поэтому давайте разберемся с этим. В гигрометр точки росы есть несколько различных компонентов: камера с зеркалом, световой луч и световой датчик. Когда воздух в камере охлаждается до точки росы, на зеркале образуется роса.

Роса, представляющая собой совокупность крошечных капелек воды, блокирует часть падающего света.Детектор света может определить это блокирование света, указывая на то, что воздух достиг точки росы. Итак, как только на зеркале образуется роса и свет блокируется, это температура точки росы воздуха.

Гигрометры точки росы размером с небольшой ноутбук, и вы можете купить их в Интернете. Многие энтузиасты погоды, офисы Национальной метеорологической службы и аэропорты используют их для прогнозирования точки росы.

Однако в большинстве случаев проще рассчитать его по значению относительной влажности.

Базовое визуальное представление гигрометра точки росы.

Как это вычислить?

Строп-психрометр.

Точку росы можно рассчитать, используя температуру воздуха и значение относительной влажности, которые измеряются с помощью так называемого психрометра.

Психрометр - это металлический стержень длиной около 6 дюймов, к которому сверху прикреплен термометр. Чтобы получить измерение, вы держите основание и поворачиваете кусок термометра - черную часть изображения выше.

Стропный психрометр измеряет относительную влажность путем измерения двух температур: фактической температуры воздуха (по сухому термометру) и так называемой температуры по влажному термометру.

Температура по влажному термометру - это температура воздуха, если бы он был охлажден до насыщения за счет испарения - аналогично точке росы.

Если бы у вас был контейнер с воздухом, температура по смоченному термометру была бы температурой воздуха, если бы из него испарился весь водяной пар. Испарение - это процесс охлаждения, поэтому вы всегда чувствуете холод, выходя из душа или бассейна; вода испаряется с вашей кожи!

Смоченный термометр психрометра окружен влажной губкой, и когда вы поворачиваете ее вокруг механизма, вода испаряется, охлаждая термометр до показаний температуры по влажному термометру.

Чем быстрее испаряется вода в полотенце или губке, тем ниже температура по влажному термометру и тем суше воздух.

Вы можете использовать температуру по сухому и влажному термометру, чтобы определить влажность, и на основании этого можно рассчитать точку росы. В таблице ниже приведен список значений, показывающих взаимосвязь между влажностью и температурой по сухому и влажному термометру.

Взаимосвязь между температурой по сухому и влажному термометру и относительной влажностью.

После того, как вы найдете значение относительной влажности из этой таблицы, вы можете найти соответствующую температуру точки росы, если у вас есть фактическая температура воздуха.

Взаимосвязь между точкой росы, температурой воздуха и относительной влажностью.

Этот график составлен с использованием следующего приближения для определения точки росы по фактической температуре воздуха и относительной влажности.

Приближение температуры точки росы по температуре воздуха и относительной влажности.

Продолжайте проверять cleveland.com/weather, чтобы дважды в день получать обновления погоды для северо-востока Огайо, и не забывайте задавать любые вопросы о погоде, которые могут у вас возникнуть!

Келли Рирдон из Кливленда.ком метеоролог. Пожалуйста, подпишитесь на меня в Facebook и Twitter @ kreardon0818.

.

Что такое точка росы и как она связана с влажностью?

Осень - это пик сезона ураганов, также известный как сезон Кабо-Верде, в честь островов, откуда берет свое начало так называемое «шоссе ураганов». Вот семь фактов об этом удивительном, а иногда и смертельно опасном погодном явлении.

1. Ураганное шоссе начинается недалеко от побережья Африки.

Острова Зеленого Мыса, расположенные у северо-западного побережья Африки, являются местом начала ураганного шоссе. Грозы, которым суждено превратиться в ураганы, часто превращаются в тропические депрессии возле островов, медленно организуются и усиливаются в течение следующей недели по мере того, как система движется в сторону Карибского моря.У этих штормов есть много времени, чтобы собраться с силами, но они также должны преодолеть большое расстояние, не теряя своей силы, чтобы достичь Восточного побережья как ураган. Некоторые штормы могут процветать при небольшом сдвиге ветра, достаточном количестве теплой воды и влажном воздухе, в то время как другие умирают от голода и рассеиваются, если сталкиваются с более прохладной водой и сильным ветром или глотают сухой, пыльный воздух, дующий с пустыни Сахара.

2. Восточное струйное течение порождает ураганное шоссе.

Трудно представить себе, исходя из Северной Америки, что пара гроз на другом континенте за тысячи миль может перерасти в чудовищный шторм, но это случается почти каждый год.Экстремальный температурный градиент между палящим зноем пустыни Сахара и более умеренным климатом саванны к югу от нее создает восточное струйное течение, которое вызывает группы ливней и гроз. Затем эти облака перемещаются с востока на запад, появляясь у западного побережья Африки около островов Зеленого Мыса. Каждый год подходящие условия превращают горстку этих локальных штормов в тропические штормы, которые пересекают Атлантику.

3. Самые большие ураганы начинаются с самых маленьких ураганов на шоссе.

Ураганы, циклоны, тайфуны - все это названия одной и той же силы природы, как ураган Эндрю, обрушившийся на восточное побережье в 1992 году. Циклоны, подобные Эндрю, не возникают просто из воздуха. Всем тропическим циклонам для развития требуется относительно крошечное «ядро» гроз. Когда температура воздуха и воды подходящая, эти группы гроз иногда превращаются в яростную систему низкого давления, способную нанести большой ущерб. Мы видим много этих проросших гроз над океаном каждый год, но лишь небольшое количество из них становится ураганами.

4. Ураганы образуются в разных местах в разные месяцы.

Где тропический шторм или ураган начинает свое путешествие через океан, зависит от того, в какое время года он формируется. Штормы, которые образуются в начале сезона, обычно начинаются с гроз или холодных фронтов, которые останавливаются над водой очень близко к суше; почти все штормы, которые образуются в Атлантике в июне, оживают в пределах нескольких сотен миль от суши. Однако, когда мы достигаем пика сезона ураганов, они начинают формироваться все дальше и дальше в океане - вплоть до берегов Африки.

5. Осень - пик сезона ураганов на шоссе ураганов.

Сезон ураганов в Атлантическом океане длится с 1 июня по 30 ноября. Штормы чаще всего случаются в течение этого шестимесячного периода в году, но иногда они могут образовываться раньше или позже. При этом период с середины августа до середины октября обычно является климатологическим пиком сезона. Это связано с тем, что по мере того, как вода в океане становится теплее, атмосфера становится благоприятной для сильных штормов, повышая риск ураганов и тропических штормов.

6. Ураганы Кабо-Верде могут легко попасть в книги рекордов.

Тропические волны, распространяющиеся на запад от побережья Африки в середине лета, являются виновниками некоторых из самых сильных ураганов, которые мы пережили в Соединенных Штатах. Например, 8 августа 2005 г. небольшая тропическая волна возникла у берегов Африки, вскоре переросшая в Тропическую депрессию 10. Эта депрессия развалится несколько дней спустя, но ее остатки продолжали двигаться в сторону США, перестраиваясь в новую тропическую депрессию. депрессия над Багамами 23 августа.Эта новая тропическая депрессия превратилась в ураган Катрина, самый дорогой ураган, когда-либо обрушившийся на Соединенные Штаты.

Аналогичная история для многих, но не для всех, крупных ураганов в новейшей истории. Ураганы «Эндрю», «Деннис», «Айвэн», «Изабель» и «Айк» были ураганами типа Кабо-Верде, которые возникли за тысячи миль от того места, где они, в конечном счете, могут нанести ущерб.

7. Осенью в других местах могут образовываться сильные ураганы.

Хотя в это время года дальневосточная часть Атлантического океана является очагом активности, это не единственное место, на которое стоит обратить внимание, если вы живете недалеко от побережья.Штормы, которые образуются вблизи суши, могут быстро обернуться катастрофой. Ураган «Сэнди» образовался к югу от Ямайки и обрушился на Нью-Джерси в течение нескольких дней в 2012 году. Тропическая депрессия, образовавшаяся к востоку от Флориды 18 сентября 2005 года, всего три дня спустя взорвалась ураганом «Рита», скорость ветра составила 180 миль в час - самый сильный шторм когда-либо регистрировался в Мексиканском заливе.

Метеорологи в настоящее время прогнозируют сезон ураганов в 2020 году, который будет выше среднего. Возможно, к этому стоит подготовиться: NOAA предлагает собрать несколько основных предметов снабжения в случае стихийных бедствий, чтобы они были под рукой, пройти страховой осмотр и найти наиболее безопасную возвышенность.

,

рекордных значений температуры точки росы | Экстремальные погодные условия

Рекордные температуры точки росы

Совсем недавно Климатическое управление штата Миннесота опубликовало заявление, в котором декларировалось, что температура точки росы 88 °, измеренная в Мурхеде (на Красной реке напротив Фарго, Северная Дакота) с 19:00 до 21:00 19 июля 2011 г. новый рекорд штата по самому высокому показателю из когда-либо наблюдавшихся. Это также будет одной из самых высоких точек росы, когда-либо наблюдавшихся в Соединенных Штатах. Вот краткое изложение рекордных уровней точки росы в США.S.A. и по всему миру.

Точка росы 88 °, измеренная в Мурхеде, Миннесота, 19 июля 2011 г.

Можно предположить, что самые высокие точки росы, измеренные в Соединенных Штатах, будут наблюдаться в районах вдоль или вблизи побережья залива Мексика в летние месяцы. Хотя по большей части это правда, другой регион, который иногда кажется рекордным с высокой температурой и влажностью, - это Верхний Средний Запад. Мне так и не удалось выяснить, почему точки росы в Айове, Миннесоте и Висконсине иногда выше, чем где-либо еще в Соединенных Штатах во время аномальной жары, по сравнению, скажем, в Миссури или других штатах, которые обычно более влажны и также переносят исключительные летняя жара.Одним из возможных факторов является то, что сильнейшие волны тепла в этом районе иногда возникают после сильных дождей, которые пропитали землю и самые низкие уровни атмосферы, тогда как в других более южных местах обычно достигаются самые высокие температуры в периоды засухи, как и текущая ситуация Южные равнины.

Два графика, иллюстрирующие влияние влажности на кажущееся ощущение температуры: вверху находится диаграмма теплового индекса NOAA (% влажности от температуры воздуха), а под ним - влияние точки росы на температуру воздуха. ,К сожалению, в таблице точки росы не учитываются точки росы выше 82 °.

19 июля не только в Мурхеде была зафиксирована самая высокая точка росы за всю историю наблюдений, но и в Миннеаполисе с 82 ° (и, возможно, даже 84 ° в течение пятиминутного периода между 15: 21–15: 27) в тот же день. , Другой объект в Миннесоте, Мэдисон, также зарегистрировал точку росы 88 ° (хотя этот участок не может считаться станцией для официальных сообщений). Офис NWS в Гранд-Форксе, Северная Дакота, опубликовал это заявление, в котором объясняется, как сильные ливни утром в день события пропитали почву и оставили скопившуюся воду рядом с площадкой для инструментов.Кроме того, AWOS окружен сахарной свеклой и соевыми бобами, «двумя из самых потрясающих транспирационных растений».

Фотография автоматической станции аэропорта Мурхед, на которой 19 июля была зафиксирована точка росы 88 °. Фотография любезно предоставлена ​​Гранд-Форксом, Национальная служба погоды Северной Дакоты.

Измерения наивысшей точки росы в США

Прошлым летом (2010 г.) в Ньютоне, штат Айова, 14 июля была зафиксирована точка росы 88 °.В Чикаго, штат Иллинойс, самая высокая точка росы в 8 часов утра 30 июля 1999 года составила 83 °, как и в Милуоки, штат Висконсин, в тот же день 82 °. Но именно во время июльской жары 1995 года самая высокая точка росы была измерена на Верхнем Среднем Западе: 90 ° в Аплтоне, штат Висконсин, в 17:00. 13 июля того же лета. В то время температура воздуха в Эпплтоне составляла 101 °, что привело к значению индекса жары 148 °, что, возможно, было самым высоким показателем, когда-либо измеренным в Соединенных Штатах. Вот METARS для Appleton в тот день:

METARS для Appleton, Wisconsin, 13 июля 1995 г. из wunderground.ком.

Волна жары в июле 1995 года привела к гибели 750 человек в Чикаго и других городах региона, где также были зарегистрированы удивительные точки росы, такие как Сидар-Рапидс, штат Айова: 84 ° (индекс жары 129 °) и Эльвейн, штат Айова 85 °. (тепловой индекс 131 °). Необычно высокие точки росы в этом регионе сохранялись в течение пары дней, чему способствовало испарение с почвы и стабильный слой воздуха наверху, который не позволял влажному воздуху на самых низких уровнях в несколько тысяч футов смешиваться с более сухим воздухом наверху. То же самое было в Миннесоте и Северной Дакоте в прошлом месяце, 19 июля.

Помимо Эпплтона, мне известны только следующие случаи точки росы 90 ° или выше: 91 ° в Мельбурне, Флорида, в 14:00. 12 июля 1987 г. (температура воздуха 95 °) и 90 ° на военно-морской авиабазе Нового Орлеана в 17:00 по московскому времени. 30 июля 1987 г. (температура воздуха 91 °). Обе эти записи не проверялись на точность.

Рекордно высокие точки росы кажутся особенно трудными для проверки. На Восточном побережье я не могу найти упоминания о том, какой могла быть самая высокая точка росы в Нью-Йорке.Самый высокий показатель в Филадельфии был 82 ° 15 июля 1995 г. (пик жары - 129 °). 4 июля 1999 г. в Сиракузах, штат Нью-Йорк, рекордный показатель составлял 77 °. В отдельных сообщениях в Интернете утверждается, что точка росы в Вирджиния-Бич, штат Вирджиния, где-то летом 1998 г. была точка росы 86 °. рекорд для большинства мест к востоку от Великих равнин будет в диапазоне 77–85 °.

Самый высокий уровень точки росы в мире

Самыми жаркими и влажными регионами мира являются прибрежные районы Персидского залива, Красного моря и Аденского залива.

Карта региона Аравийского полуострова, в прибрежных районах которого зафиксированы самые высокие точки росы в мире. Босасо (см. Ниже) расположен на побережье Аденского залива в Сомали, который виден только в нижней части карты. Дахран, Саудовская Аравия, расположен на берегу Персидского залива к северу от Бахрейна.

Благодаря мелководью этих водоемов они нагреваются в течение летнего сезона со средней температурой поверхности моря до 80 ° С.Фактически, самая высокая температура поверхности моря, когда-либо зарегистрированная в мире, составляла 98 ° в Персидском заливе и 96 ° в Красном море. Данные собраны Британским метеорологическим бюро (в его «Таблицах температуры, относительной влажности и осадков для мира: Часть 4; Африка и Индийский океан», 1967) для Босасо (ранее известного как Бендер-Каасим), Сомали, между 1934 г. 1946 г. указывает на средняя точка росы , равная 83 ° в 14:30. в течение всего июня (температура воздуха 104 ° при влажности 61%).Очевидно, что в некоторые дни еще жарче и влажнее (рекордный июньский максимум за этот период составил 113 °, а рекордный минимум 78 °). Ассаб, Эритрея имеет среднюю точку росы после полудня в июне 84 °.

Абсолютно самая высокая точка росы, зафиксированная в регионе и, следовательно, в мире (о которой я знаю) была 95 ° в Дахране, Саудовская Аравия, в 15:00. 8 июля 2003 года. Температура по сухому термометру в то время составляла 108 °, так что теоретически тепловой индекс составлял 176 °. Шарджа в Объединенных Арабских Эмиратах (ОАЭ), по всей видимости, однажды зафиксировала точку росы 93.2 ° (дата неизвестна) согласно отчету инженерного корпуса армии «Экстремальные погодные и климатические условия» TEC-0099.

КУДОС: Томас Шлаттер из NOAA по данным о точке росы в США и доктор Аднан Акьюз, климатолог из штата Северная Дакота, Мурхед, информация Миннесоты.

Взгляды автора являются его собственными и не обязательно отражают позицию The Weather Company или ее материнской компании, IBM.

.

Как надежно измеряется точка росы?

Адсорбционные осушители ThermoSorb

ThermoSorb Desiccant Dryers Адсорбционные осушители ThermoSorb Sierra Зачем нужен сухой сжатый воздух? Загрязнение снижает эффективность. Воздух, которым мы дышим, содержит загрязнения в виде водяного пара и взвешенных в воздухе частиц.При сжатии

Дополнительная информация

Решения для измерения точки росы

Dew-Point Measurement Solutions Решения по измерению точки росы www.michell.com Решения по измерению точки росы Специальные функции Отсутствие простоев Michell Instruments предлагает уникальную программу замены датчиков, которая означает, что вы никогда не откажетесь от

Дополнительная информация

Основы управления массовым расходом

Fundamentals of Mass Flow Control Основы управления массовым расходом Критическая терминология и принципы работы для газовых и жидких MFC Контроллер массового расхода (MFC) - это устройство с обратной связью, которое устанавливает, измеряет и контролирует поток

Дополнительная информация

Kompressoren.Адсорбционный осушитель AD

Kompressoren. Adsorption Dryer AD Адсорбционная сушка Kompressoren AD Адсорбционная сушка: почему? Современная промышленность требует сжатого воздуха, который все чаще фильтруется с низкой точкой росы и конденсатом. Сегодня техника более совершенная

Дополнительная информация

Адсорбционные осушители воздуха ADS 1 215

Adsorption air dryers ADS 1 215 Адсорбционные осушители воздуха ADS 25 INDUSTRY CUSTOMER SERVICE ВХОД СЖАТОГО ВОЗДУХА 20 C 70% UR 760 мм рт. Ст. 2 grh 2 O / м 3 ДАВЛЕНИЕ ВОЗДУХА 0 бар СИСТЕМА ОХЛАЖДЕНИЯ 30 C 00% UR 0 бар 2,8 grh 2 O / м 3 A компрессор что

Дополнительная информация

Температура @ lert WiFi Edition

Temperature@lert WiFi Edition Temperature @ lert WiFi Edition Доступный Wi-Fi мониторинг температуры и влажности для защиты ваших наиболее важных активов Доступны конфигурации с одним или двумя датчиками Обзор Temperature @ lert WiFi Edition

Дополнительная информация

Руководство пользователя регистратора данных HOBO U14

HOBO U14 Data Logger User Manual Руководство пользователя регистратора данных HOBO U14 Регистраторы данных семейства U обеспечивают надежность и удобный мониторинг приложений, требующих более высокой точности, лучшего разрешения, большего объема памяти или USB-подключения

Дополнительная информация

Медицинские воздушные системы: свиток

Medical Air Systems: Scroll ОБЩИЕ ПОЛОЖЕНИЯ Система подачи медицинского воздуха Chemetron на салазках предназначена для подачи медицинского воздуха для дыхания в больницы и медицинские учреждения.Эта система соответствует требованиям NFPA 99 для дыхания уровня 1

. Дополнительная информация

Датчики влажности серии HIH-4000

HIH-4000 Series Humidity Sensors Датчики влажности серии HIH-4000 ОПИСАНИЕ Датчики влажности серии HIH-4000 разработаны специально для крупных производителей оригинального оборудования (OEM). Прямой ввод в контроллер или

Дополнительная информация

Текущий комплект для мониторинга

Current Monitoring Kit Текущий комплект для мониторинга КРАТКОЕ РУКОВОДСТВО DO090-6 СОДЕРЖАНИЕ Вопросы: 1) 2.10.02 Формат WP A4 2) 2.10.02 Добавлено предупреждение безопасности 3) 17.3.06 Формат Word A5. S1: Удалены релейные модули. S2: Добавлен MI010. S4.1: добавлено

Дополнительная информация

Система хладагента A / C, обзор

A/C refrigerant system, overview Страница 1 из 19 87-18 Система хладагента A / C, обзор Система хладагента A / C, обозначение Типовая система хладагента A / C с расширительным клапаном и ресивером-осушителем 1 - Испаритель 2 - Расширительный клапан 3 -

Дополнительная информация

Технические данные.Данфосс DHP-A

Technical data. Danfoss DHP-A Технические характеристики Danfoss DHP-A Воздушный тепловой насос, вырабатывающий как тепло, так и горячую воду. Может работать эффективно при температурах до -0 ° C. Бак Danfoss TWS дает много горячей воды, быстро и с низкими эксплуатационными расходами

Дополнительная информация

Датчик влажности в воздуховоде

Duct Humidity Transmitter Канальный датчик влажности SDC-H Характеристики Сменный чувствительный элемент Измерение влажности для воздуховодов Память минимальных и максимальных значений 0 0 В, 0 0 мА или 0 В, 4 0 мА измерительные сигналы выбираются с помощью перемычек

Дополнительная информация

БИОМЕДИЦИНСКИЕ ХОЛОДИЛЬНИКИ

BIOMEDICAL REFRIGERATORS БИОМЕДИЦИНСКИЕ ХОЛОДИЛЬНИКИ U LT R A L O W F R E E Z E R S - L A B O R AT O R Y, P H A R M A C E U T I C A L A N D M E D I CA L R E F R I G E R AT I O N ARCTIKO CONTROLLER В Arctiko у нас есть заказчик

Дополнительная информация

Электромагнитный расходомер

Electromagnetic Flow Meter Электромагнитный расходомер Описание Электромагнитные датчики серии EL 2200 представляют собой современный уровень техники для точного измерения круговорота воды и технологических процессов.Расходомеры

Дополнительная информация

Типичный алюминиевый массовый расходомер GFM

Typical Aluminum GFM Mass Flow Meter МАССОВЫЕ РАСХОДОМЕРЫ Особенности конструкции n Жесткая металлическая конструкция. n Максимальное давление 1000 фунтов на кв. дюйм (70 бар). n Герметичность 1 x 10-9 гелия. n Прослеживаемая сертификация NIST. n Встроенный наклоняемый ЖК-дисплей.

Дополнительная информация

РУКОВОДСТВО ПО ВЛАЖНОСТИ / ВЛАЖНОСТИ

THE HUMIDITY/MOISTURE HANDBOOK РУКОВОДСТВО ПО ВЛАЖНОСТИ / ВЛАЖНОСТИ Содержание Введение... 3 Относительная влажность ... 3 Парциальное давление ... 4 Давление насыщения (Ps) ... 5 Другие шкалы абсолютной влажности ... 8% влажности по объему (% M

Дополнительная информация

СВЧ-метр. Руководство пользователя

Microwave Meter. Instruction Manual Руководство по эксплуатации микроволнового измерителя 840046 Микроволновый измеритель 840046 Авторские права 2009 г., Sper Scientific ВСЕ ПРАВА ЗАЩИЩЕНЫ Отпечатано в США. Воспроизведение или передача содержимого этого руководства запрещены.

Дополнительная информация

СИСТЕМА МОНИТОРИНГА ВЫБРОСОВ ПЫЛИ

DUST EMISSION MONITORING SYSTEM Применение Измерение концентрации пыли в сухих или влажных, насыщенных паром и агрессивных дымовых газах Мониторинг бытовых и опасных отходов и установок для сжигания осадка сточных вод Мониторинг электростанций

Дополнительная информация

ОСУШИТЕЛИ СЖАТОГО ВОЗДУХА ХОЛОДИЛЬНОГО ВОЗДУХА

REFRIGERATED COMPRESSED AIR DRYERS ИННОВАЦИОННЫЕ РЕШЕНИЯ ДЛЯ СЖАТОГО ВОЗДУХА РЕШЕНИЯ СЖАТОГО ВОЗДУХА ОСУШИТЕЛИ СЖАТОГО ВОЗДУХА ХОЛОДИЛЬНОГО СЖАТОГО ВОЗДУХА С ИСТИННО-ЦИКЛИЧЕСКИМ РЕЖИМОМ 75 2400 куб. Футов / мин.zeks.com Сжатый

Дополнительная информация

Фильтры сжатого воздуха

Compressed Air Filters Фильтры сжатого воздуха Превосходная фильтрация для повышения производительности Что происходит, если вы не используете воздушный фильтр? Kaeser обеспечивает необходимое качество воздуха Окружающий воздух содержит загрязняющие вещества,

Дополнительная информация

Требования к заявке

Application Requirement Мониторы опасных газов Обзор выбора датчика Мониторинг безопасности (LEL) Обнаружение предельного уровня токсичных газов (PEL) Обнаружение утечек Требования по обеспечению личной безопасности Оценка воздействия (TWA) Качество окружающего воздуха

Дополнительная информация

Список принадлежностей EasyTrack 2

EasyTrack 2 Accessories List Список принадлежностей EasyTrack 2 РЕГИСТРАТОР ДАННЫХ ET6061 Регистратор данных EasyTrack2 (6 каналов) Диапазон измерений от -150 до 500 C (от -238 F до 932 F) Точность ± 0.5 ° C (0,9 F). Термопара типа К. 6000 показаний на канал.

Дополнительная информация ,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
