Как правильно сделать вентиляцию в каркасной бане, описание, видео

Вентиляция в каркасной бане является одним из самых главных моментов строительства. От этого во многом зависит не только комфорт людей, которые будут посещать парную, но и их безопасность. Топиться баня будет дровами либо углем. Продукты горения иногда проникают в помещение, что может вызвать отравление угарным газом. Чтобы от них своевременно избавляться, нужно обязательно создать правильную систему вентиляции. Более того, от ее работы зависит и сохранность самой бани. Если помещение не будет вентилироваться, возникнет такая проблема, как конденсат и размножение грибка. Чтобы не допустить подобного развития событий, нужно сделать качественную вентиляционную систему.

Вентиляция в каркасной бане выводит продукты горения, избавляет от конденсата и плесени

Баня имеет ряд особенностей, которые связаны с ее эксплуатацией. Определенный период времени из парной недопустим выход воздуха, то есть вентиляционная система должна быть прочно закрыта. Поэтому систему необходимо обустроить так, чтобы иметь возможность вручную регулировать выход тепла из бани и перемещение воздушных масс с улицы. Это позволит получить максимум комфорта от времени, проведенного в русской бане.

Совет! Что касается того, как самому сделать вентиляцию в каркасной бане, самое главное –продумать систему на этапе строительства, так как потом будет достаточно сложно устанавливать.

Каждый тип здания несколько отличается по виду рекомендуемой вентиляции. Это касается и каркасных бань. Для таких строений очень важно создать качественную вентиляцию, которая будет проветривать комнаты и защитит их от грибка и плесени.

Грибок в каркасной бане образовывается при излишней влажности и недостатке вентиляции

Как организовать вентиляцию в каркасной бане?

Если в помещении часто бывает очень влажно, вентиляционная система просто необходима. Когда к этому условию добавляется и горячий воздух, то нужно максимально тщательно продумывать вопрос, куда будет уходить лишняя влажность и тепло. Если баня располагается в каркасном строении, специалисты чаще всего рекомендуют делать смежную вентиляцию. Это позволит одновременно выводить лишний пар из помещения, а взамен ему поставлять свежий воздух с улицы.

Для организации подобной системы необходимо два отверстия. Они называются приточными (или входными) и вытяжными (выходными) отверстиями. В эти отдушины чаще всего устанавливают трубы, которые можно дополнительно снабдить вентиляторами. В результате получится принудительная вентиляция в каркасной бане, которая работает вне зависимости от внешних факторов и погоды на улице.

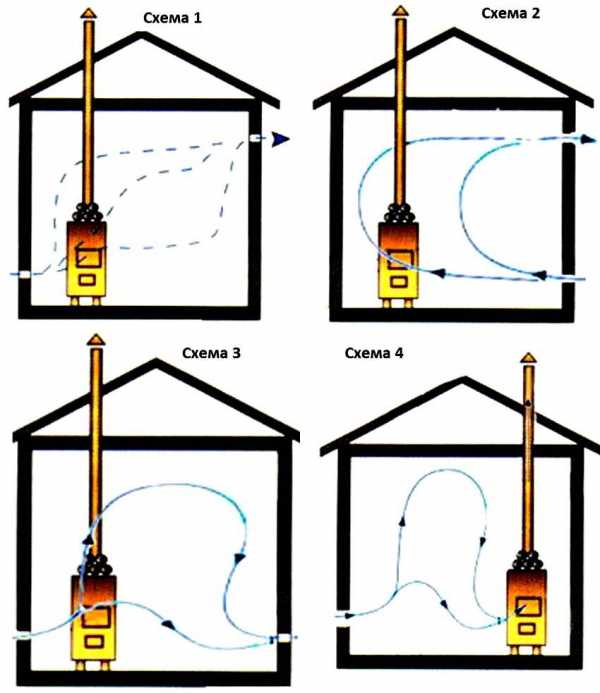

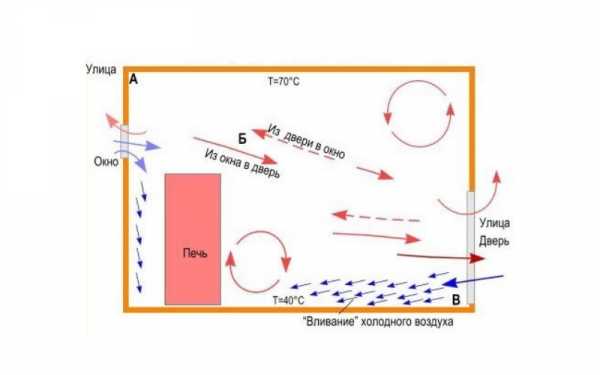

Схемы движения потоков воздуха в парилке в зависимости от расположения продухов

Для того чтобы создать качественную смежную вентиляцию в каркасной бане, необходимо правильно расположить два отверстия. Только в этом случае воздух будет и выходить, и заходить как нужно – система обеспечит максимально качественное вентилирование помещения с высокой влажностью.

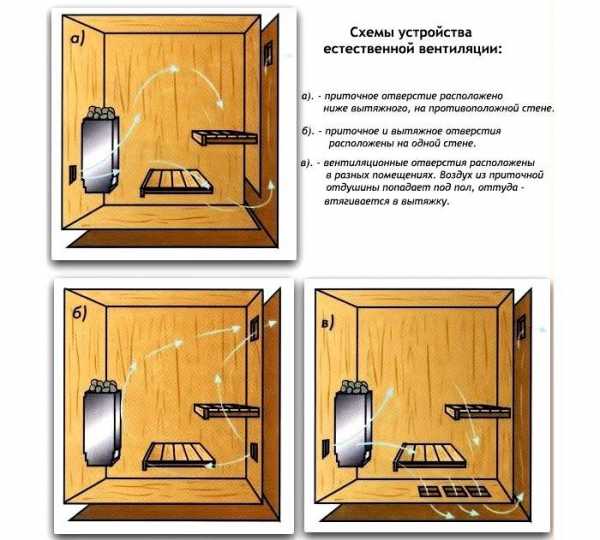

Существует несколько схем того, как можно расположить вход и выход для воздуха в бане. Очень многое зависит от места расположения топки. Если печь находится внутри парной, то расположение отверстий может быть по одной схеме, а для тех случаев, когда печная топка находится за пределами горячей комнаты, лучше использовать другой вариант расположения вентиляционных отдушин.

Для правильной организации вентиляции в каркасной бане своими руками нужно учитывать несколько важных правил. В первую очередь необходимо отметить, что воздух в парной будет нагреваться значительно быстрее, если расположить приточные отдушины в нижней части стены. Они должны быть ниже начала дымохода, но достаточно близко к печке.

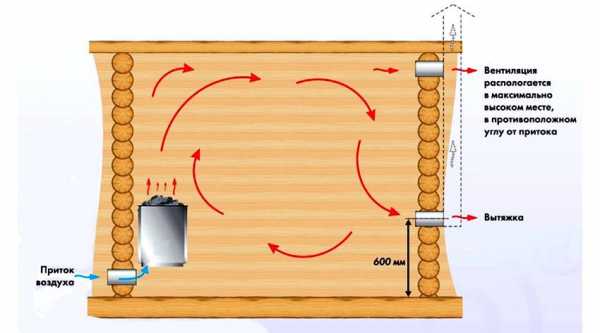

Расположение приточного продуха вентиляции ниже печи

Вытяжные отдушины располагают на противоположной стене помещения и по диагонали, то есть почти под потолком. Для каркасной бани подойдет и такой вариант вентиляционной системы, когда приточное отверстие одно, а выходных два, и они расположены рядом друг с другом, но на разной высоте. Это позволяет лучше контролировать воздух в помещении и при необходимости его быстро очищать.

Вентиляция с двумя выходными отверстиями отлично подходят для каркасной бани

Чем выше расположена вытяжка, тем больше сила тяги. Поэтому не стоит делать выходное отверстие на середине стены либо слишком близко к входному. Это негативно скажется на работе вентиляционной системы и сделает ее мало функциональной.

Вентиляция работает за счёт разницы давления воздуха в парилке и расположения продухов

Баня – это помещение, где от влажности и тепла зависит комфорт людей. Поэтому нужно сделать такую вентиляцию, которая даст возможность контролировать эти условия. В каркасной бане сделать пару отверстий на нужной высоте очень просто. Но дополнительно необходимо установить заслонки. Это позволит контролировать силу выхода и входа воздуха с улицы.

Особенно важную роль играют задвижки во время использования парной, так как тут нельзя терять тепло. Если же на улице в это время будет ветер, то он загонит через открытые отдушины холодный воздух. Поэтому их необходимо обязательно закрывать. Желательно сделать не только заслонку, но и установить вентиляционную трубу с вентилятором. Такой вариант позволит качественно проветривать помещение даже в безветренные дни.

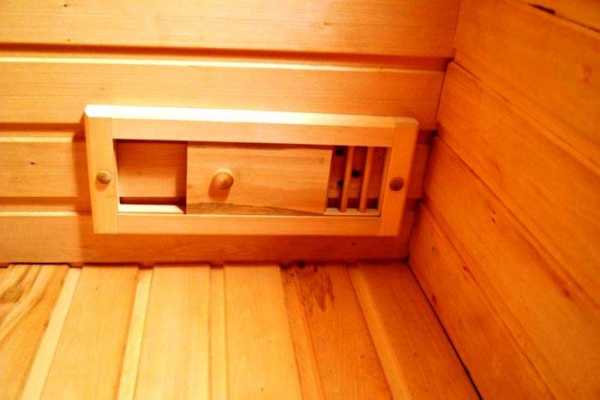

Заслонки в бане позволят контролировать силу вентиляции

При установке качественной вентиляции в каркасной бане можно регулировать подачу свежего воздуха по своему усмотрению. Но нужно учитывать, что во время использования парной задвижки следует открывать каждые 3 часа. Именно через такой промежуток времени требуется обновление воздуха. В противном случае использование бани может быть опасным для человека.

При недостаточной вентиляции в бане можно угореть

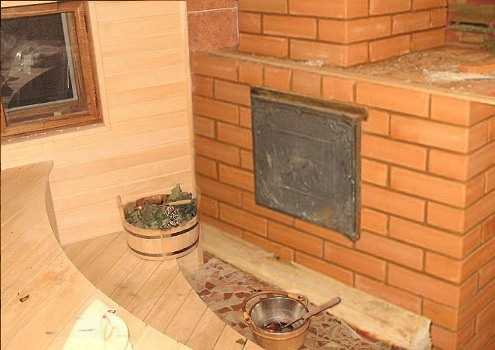

Вентиляция для бани с топкой в смежном помещении

Этот вариант считается одним из самых распространенных. Преимуществом расположения топки за пределами парной заключается в том, что так будет меньше мусора, да и дверь не придется открывать слишком часто, что сохранит драгоценное тепло.

Для такого типа строения можно сделать смежную вентиляцию в каркасной бане, проложив под полом трубу, которая будет исполнять роль топочного тоннеля. Вывести отверстие нужно в том месте, куда выходит трубка топки. Это позволит обеспечить лучшее нагревание воздуха в помещении. На каждом конце трубы необходимо использовать решетку, а на выходе соорудить задвижку, чтобы регулировать потоки воздуха.

Вентиляция в бане при топке за пределами парилки

Что касается вытяжки, то она должна быть расположена на противоположной стороне парной, оптимальным вариантом будет стена, которая находится по диагонали. Для создания вытяжки лучше всего использовать короб размером 20х30 см, который будет проходить через всю стену.

Обратите внимание! Важно учитывать один момент, который касается размеров вентиляционных отверстий. Они обязательно должны быть одинаковыми. То есть, если планируется установить вентиляционный короб 20х30, то и параметры трубы входящего отверстия должны быть соответствующими.

Если игнорировать данное правило, вентиляционная система в каркасной бане не будет работать нормально. К примеру, если вытяжка больше входного отверстия, это обязательно создаст сильную тягу. На качестве посещения бани подобное условие обязательно скажется отрицательно. Теплый воздух будет выходить слишком быстро, что будет не выгодным, так как потребует большего использования топлива.

Вентиляционная система при установке печи в парилке

Такие варианты не пользуются популярностью. Если установить топку внутри парной, она будет занимать место, а от дров и угля станет постоянно появляться мусор. Это создает дискомфорт там, где люди собираются, чтобы отдохнуть. Поэтому бани с топками внутри парной строят редко.

Вентиляция в бане при печи в парной

Но, что касается вентиляции, то тут дела обстоят значительно проще. Некоторые владельцы бани и вовсе не тратят время на установку дополнительной системы, а просто приоткрывают двери, через которые выходит горячий пар. Свежий воздух будет попадать через поддувало, которое обязательно присутствует в печке.

Простая залповая вентиляция в бане при топке в парной

Важно! Но использование простой вентиляции возможно только при наличии полноценной печи в парилке.

Однако такие варианты имеются не всегда. Если для обогрева используется печка кратковременного горения без полноценной трубы, то придется устанавливать более сложную вентиляционную систему со всеми полагающимися для этого выходами и входами.

Важно расположить 2 отверстия на разной высоте. Вытяжная отдушина должна быть под потолком. Что касается входного отверстия, то придется дополнительно поработать. Если печка расположена внутри парной, но она не оснащена полноценной трубой, стоит установить топку на специальном подиуме. Именно к нему удобнее всего подводить трубу с улицы и делать вентиляционное отверстие. Такое расположение будет максимально правильным и позволит воздуху нормально циркулировать в помещении. Но не нужно забывать о задвижках, чтобы иметь возможность контролировать потоки горячего пара и прохлады с улицы.

banyabest.ru

Вентиляция в каркасной бане: принцип организации

Вентиляция в бане считается сложным этапом в строительстве данного сооружения и требует тщательной организации всех монтажных работ. Правильное обустройство вентиляционной системы в бане позволит экономно расходовать топливо, распределять более равномерно потоки воздуха, обеспечит определенный комфорт, обезопасит людей от угарного газа и защитит каркасную постройку от переувлажнения и процесса гниения.

Вентиляция в каркасной бане.

Принцип организации вентиляционной системы в бане

В таком строение, как баня, где постоянно используется горячая вода и образуется пар, обязательно необходима вентиляция. Целесообразнее всего устанавливать смешанную или, как ее правильно называют, приточно-вытяжную систему вентиляции. То есть главная задача при обустройстве вентиляции строящейся бани — это организация свежего притока воздуха и обратная вытяжка горячего.

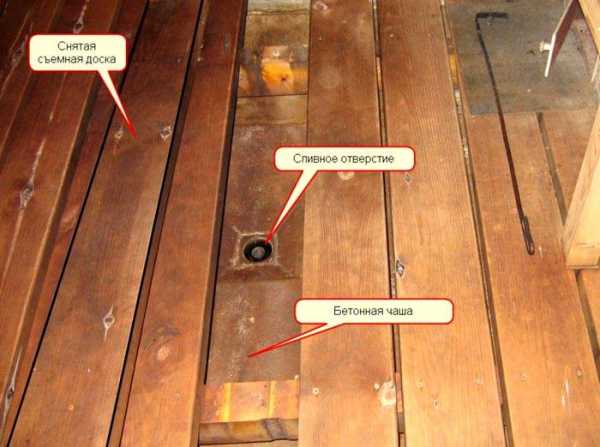

Устройство вытяжки из-под протекающего пола (схема).

Что для этого необходимо:

  1. Приточные или входные отверстия, через которые свежий воздух будет поступать в парную. При необходимости в такие отдушины можно установить вентиляционную трубу или вентилятор. В помещение поток свежего воздуха может поступать через полуоткрытые двери и форточки.
  2. Вытяжные или выходные отверстия, сквозь которые весь нагретый воздух будет выходить из помещения. Например, воздух может выходить через печное поддувало, которое расположено ниже топки.

Существует большое количество схем и вариантов расположения приточно-вытяжных отверстий, но для создания наиболее эффективной вентиляции следует придерживаться некоторых правил. При этом надо учесть, где будет расположена сама печная топка, внутри парилки или в смежном с ней помещении.

При устройстве системы вентиляции нужно придерживаться следующего:

  1. Чтобы воздух нагревался быстрее, приточные отверстия лучше всего размещать ближе к печке-каменке, то есть в нижней части помещения.
  2. Вытяжные отверстия следует располагать прямо на противоположной стороне от приточных отверстий. Это можно сделать даже в 2 местах: одно — выше, другое — чуть ниже. Так можно будет лучше контролировать потоки воздуха.
  3. Чем выше будет расположено вытяжное отверстие, тем лучше будет сила тяги. Чем ниже его расположить, тем тяга будет слабее. Следовательно, в этом случае требуется обязательная установка вентиляционной трубы.
  4. Для качественного контроля подачи и вытяжки воздуха необходимо на вытяжных отверстиях установить специальные заслонки или дверки и по мере необходимости открывать или закрывать их.
  5. Непосредственно при использовании бани по прямому ее назначению, то есть во время купания, воздух в парной надо обновлять каждые 2-3 часа.

Вернуться к оглавлению

Если топка будет установлена в смежном помещении

Наиболее распространенный способ — это установка топки в смежной комнате. Потому что в этом случае в парной не образуется мусор, двери не будут открывать лишний раз, а значит, не будет наблюдаться и лишняя потеря тепла.

Чаще всего для каркасной бани устанавливают металлическую печь, которую обкладывают кирпичом, отступив при этом от металла до 5 см.

Схема вентиляции каркасной бани из бруса с забором воздуха в печь.

Вентиляция при установке топки в смежном помещении:

  1. С помощью кирпича и цементного раствора обкладывают топочный тоннель, оставляя при этом зазор до 1 см. Затем в данный зазор необходимо будет уложить базальтовую вату, потому что при эксплуатации сооружения и тепловом расширении возможна деформация с последующим разрушением кладки, тоннеля и даже печи.
  2. Приточные отверстия можно сделать 2 способами. Первый способ заключается в том, что под полом с улицы проводят вентиляционный канал одного диаметра, что и дымоходная труба. Выводят его у металлического предтопочного листа, который защищает пол от возможного возгорания. Каждая отдушина, снаружи и изнутри, должна иметь вентиляционные решетки. Второй способ установки отдушины отличается тем, что подвод вентиляционного канала устанавливают непосредственно в полу, а вывод и установка решеток проходят так же, как и в первом случае.
  3. Установка вытяжки проводится прямо на противоположной стене, лучше по диагонали от отдушин. Для этого по вертикали устанавливают специальное оборудование в виде вентиляционного короба размером 20×30 см над уровнем пола и выводят его под потолком сквозь стену прямо на улицу. Вентиляционный короб можно обшить вагонкой во время проведения отделочных работ.

Важно при установке вентиляционной системы в бане, чтобы площадь приточных отдушин была равна площади вытяжных. Иначе при эксплуатации помещения будет образовываться тяга, вследствие которой поток свежего воздуха будет постоянно изменяться, а это отрицательно отразится на качестве всего сооружения и доставит некоторый дискомфорт людям.

Вернуться к оглавлению

Если топка будет установлена внутри парилки

Вентиляция в каркасном доме.

На установку печки в самой парилке решаются не многие, потому что такое оборудование занимает определенную площадь в небольшом помещении и является причиной появления мусора. Но если топку планируют установить в парилке, то в этом случае вентиляция в каркасной бане может быть проведена 2 способами.

Варианты установки системы вентиляции в парной:

  1. Если в парилке установлена печь-каменка, то воздух поступает в ее поддувало. В этом случае все проблемы, связанные с вентиляцией, решаются с помощью приоткрытой входной двери. Но такой способ можно использовать, если в печи огонь остается всегда равномерным.
  2. В банях, где нет печной трубы или установлена печь кратковременного рабочего режима, необходима более совершенная вентиляция, вариантов которой есть множество.

Вернуться к оглавлению

Установка вентиляции внутри парилки

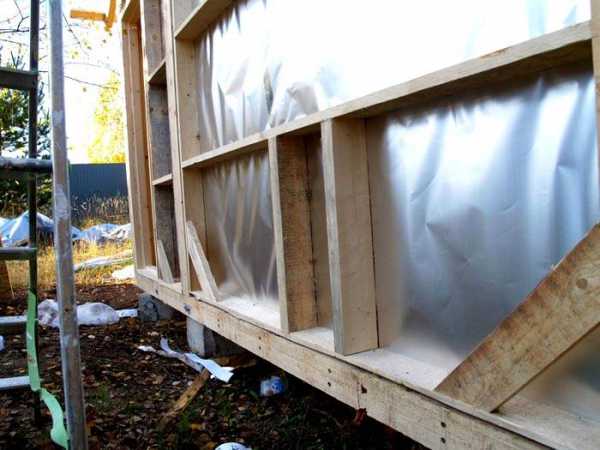

Сборка каркасной бани.

Специалисты рекомендуют для каркасной бани установить вентиляционную систему в самой парилке по наиболее простому варианту. В этом случае для печи понадобится поставить специальный подиум, который позволит подвести к ней без всяких проблем вентиляционные короба.

  1. От стены, где расположено отверстие приточной вентиляции, кладут кирпичи на ребро в 3 ряда. Возле стены прокладывают 1 кирпичный ряд, 2 ряд идет по краю, а 3 ряд кирпичей прокладывают между ними. В высоту выполняют кладку до кирпичного экрана, потом сверху перекрывают кирпичом. Последняя пара кирпичей не ставится именно там, где будет располагаться печь, с таким расчетом, чтобы в печь потом можно было установить поддувало из короба. В конце закладывается торец.
  2. Второй короб, в торец которого будет вставлена поддувальная печная дверка, доводится до самого конца. Под нижнюю часть поддувальной дверки желательно что-нибудь подложить, в противном случае она все время будет тереться об пол.
  3. В итоге должно получиться так, чтобы первый короб был направлен вверх под печь, а другой, с дверкой — в парилку.
  4. На смежной стене, которая разделяет парилку и комнату отдыха, на одном уровне с каменной кладкой делают 2 канала для дверок. Устанавливают дверки так, чтобы они на расстоянии 12 см не доходили до верхней части кирпичной кладки. Это обязательно для того, чтобы потом их можно было свободно открывать и прогревать комнату отдыха.
  5. Чтобы вес печи равномерно распределялся по площади подиума, желательно вначале поставить металлические пластины, а потом уже саму печь.
  6. Кирпичом обкладывают печь, не забывая при этом оставить отверстие для прохода топливного канала. Щель между кирпичами и печью закрывается базальтовой ватой.
  7. Ставится кирпичный экран, в котором делают 2 конвекционные задвижки.
  8. Вытяжная вентиляция проводится так же, как и в случае с топкой бани вне парилки.

Необходимые материалы и инструменты:

Варианты вентиляции в бане.

  • кирпичи;
  • цементный раствор;
  • базальтовая вата;
  • металлические пластины;
  • рулетка;
  • шпатель и мастерок.

Вернуться к оглавлению

Использование и регулировка системы вентиляции

Когда начинают топить печь, следует все отдушины прикрыть, и вытяжные, и приточные. А когда внутри помещения температура достигнет запланированного уровня, необходимо отрегулировать вентиляционные отверстия посредством задвижек.

По окончании процедуры требуется обязательно открыть все створки, чтобы парная хорошо проветрилась. Для того чтобы определить температуру и влажность воздуха, следует внутри помещения установить спиртовой или электрический термометр и гигрометр. Но никак не определять эти параметры, ориентируясь на собственные ощущения, такой подход не позволяет объективно оценить всю ситуацию.

Важно правильно сконструировать и установить вентиляцию и уметь ею пользоваться правильно в процессе эксплуатации бани. Потому что малейшая ошибка может привести к нарушению температурного режима, скоплению влаги, гниению деревянного материала. Но самое опасное — это скопление угарного газа и появление угрозы для жизни людей.

moidomkarkas.ru

схема и организация для каркасной бани

Вентиляция в каркасной бане является одним из самых главных моментов строительства. От этого зависит не только комфорт людей, которые будут посещать парную, но и их безопасность. Баня топится дровами либо углем. Продукты их горения иногда проникают в помещение, что может вызвать отравление угарным газом. Для избавления от них необходимо создать правильную систему вентиляции. Более того, от ее работы зависит и сохранность самой бани. Если помещение не будет вентилироваться, возникнут проблемы с появлением конденсата, размножение грибка и плесени. Чтобы не допустить подобного развития событий, нужно сделать качественную вентиляционную систему. В данной статье подробно рассмотрим устройство вентиляции в бане.

Содержание

Вентиляция в каркасной бане выводит продукты горения, избавляет от конденсата и плесени

Баня имеет ряд особенностей, которые связаны с ее эксплуатацией. Определенный период времени из парной недопустим выход воздуха, то есть вентиляционная система должна быть прочно закрыта. Поэтому систему необходимо обустроить так, чтобы иметь возможность вручную регулировать выход тепла из бани и перемещение воздушных масс с улицы. Это позволит получить максимум комфорта от времени, проведенного в русской бане.

Самое главное — как следует продумать систему вентиляции на этапе строительства, иначе потом её будет достаточно сложно устанавливать.

Каждый тип здания несколько отличается по виду рекомендуемой вентиляции. Для каркасных бань важно создать качественную вентиляцию, которая будет проветривать комнаты и защитит их от грибка и плесени.

Грибок в каркасной бане образовывается при излишней влажности и недостатке вентиляции

Как организовать вентиляцию в каркасной бане?

Если в помещении часто бывает очень влажно, вентиляционная система просто необходима. Когда к этому условию добавляется и горячий воздух, то нужно максимально тщательно продумывать вопрос, куда будет уходить лишняя влажность и тепло. Если баня располагается в каркасном строении, специалисты чаще всего рекомендуют делать смежную вентиляцию. Это позволит одновременно выводить лишний пар из помещения, а взамен ему поставлять свежий воздух с улицы.

Для организации подобной системы необходимо два отверстия. Они называются приточными (или входными) и вытяжными (выходными) отверстиями. В эти отдушины чаще всего устанавливают трубы, которые можно дополнительно снабдить вентиляторами. В результате получится принудительная вентиляция в каркасной бане, которая работает вне зависимости от внешних факторов и погоды на улице.

Схемы движения потоков воздуха в парилке в зависимости от расположения продухов

Чтобы создать качественную смежную вентиляцию в каркасной бане, необходимо правильно расположить эти два отверстия. Только в этом случае воздух будет и выходить, и заходить как нужно – система обеспечит максимально качественное вентилирование помещения с высокой влажностью.

Существует несколько схем того, как можно расположить вход и выход для воздуха в бане. Очень многое зависит от места расположения топки. Если печь находится внутри парной, то расположение отверстий может быть по одной схеме, а для тех случаев, когда печная топка находится за пределами горячей комнаты, лучше использовать другой вариант расположения вентиляционных отдушин.

Для правильной организации вентиляции в каркасной бане своими руками нужно учитывать несколько важных правил. В первую очередь необходимо отметить, что воздух в парной будет нагреваться значительно быстрее, если расположить приточные отдушины в нижней части стены. Они должны быть ниже начала дымохода, но достаточно близко к печке.

Расположение приточного продуха вентиляции ниже печи

Вытяжные отдушины располагают на противоположной стене помещения и по диагонали, то есть почти под потолком. Для каркасной бани подойдет и такой вариант вентиляционной системы, когда приточное отверстие одно, а выходных два, и они расположены рядом друг с другом, но на разной высоте. Это позволяет лучше контролировать воздух в помещении и при необходимости его быстро очищать.

Вентиляция с двумя выходными отверстиями отлично подходят для каркасной бани

Чем выше расположена вытяжка, тем больше сила тяги. Поэтому не стоит делать выходное отверстие на середине стены либо слишком близко к входному. Это негативно скажется на работе вентиляционной системы и сделает ее мало функциональной.

Вентиляция работает за счёт разницы давления воздуха в парилке и расположения продухов

Баня – это помещение, где от влажности и тепла зависит комфорт людей. Поэтому нужно сделать такую вентиляцию, которая даст возможность контролировать эти условия. В каркасной бане сделать пару отверстий на нужной высоте очень просто. Но дополнительно необходимо установить заслонки. Это позволит контролировать силу выхода и входа воздуха с улицы.

Особенно важную роль играют задвижки во время использования парной, так как тут нельзя терять тепло. Если же на улице в это время будет ветер, то он загонит через открытые отдушины холодный воздух. Поэтому их необходимо обязательно закрывать. Желательно сделать не только заслонку, но и установить вентиляционную трубу с вентилятором. Такой вариант позволит качественно проветривать помещение даже в безветренные дни.

Заслонки в бане позволят контролировать силу вентиляции

При установке качественной системы вентиляции в каркасной бане можно регулировать подачу свежего воздуха по своему усмотрению. Но нужно учитывать, что во время использования парной задвижки следует открывать каждые 3 часа. Именно через такой промежуток времени требуется обновление воздуха. В противном случае использование бани может быть опасным для человека.

При недостаточной вентиляции в бане можно угореть

Вентиляция для бани с топкой в смежном помещении

Этот вариант считается одним из самых распространенных. Преимуществом расположения топки за пределами парной заключается в том, что так будет меньше мусора, да и дверь не придется открывать слишком часто, что сохранит драгоценное тепло.

Для такого типа строения можно сделать смежную вентиляцию в каркасной бане, проложив под полом трубу, которая будет исполнять роль топочного тоннеля. Вывести отверстие нужно в том месте, куда выходит трубка топки. Это позволит обеспечить лучшее нагревание воздуха в помещении. На каждом конце трубы необходимо использовать решетку, а на выходе соорудить задвижку, чтобы регулировать потоки воздуха.

Вентиляция в бане при топке за пределами парилки

Что касается вытяжки, то она должна быть расположена на противоположной стороне парной, оптимальным вариантом будет стена, которая находится по диагонали. Для создания вытяжки лучше всего использовать короб размером 20×30 см, который будет проходить через всю стену.

Обратите внимание! Важно учитывать один момент, который касается размеров вентиляционных отверстий. Они обязательно должны быть одинаковыми. То есть, если планируется установить вентиляционный короб 20×30, то и параметры трубы входящего отверстия должны быть соответствующими.

Если игнорировать данное правило, вентиляционная система в каркасной бане не будет работать нормально. К примеру, если вытяжка больше входного отверстия, это обязательно создаст сильную тягу. На качестве посещения бани подобное условие обязательно скажется отрицательно. Теплый воздух будет выходить слишком быстро, что будет не выгодным, так как потребует большего использования топлива.

Вентиляционная система при установке печи в парилке

Такие варианты не пользуются популярностью. Если установить топку внутри парной, она будет занимать место, а от дров и угля станет постоянно появляться мусор. Это создает дискомфорт там, где люди собираются, чтобы отдохнуть. Поэтому бани с топками внутри парной строят редко.

Вентиляция в бане при печи в парной

Но, что касается вентиляции, то тут дела обстоят значительно проще. Некоторые владельцы бани и вовсе не тратят время на установку дополнительной системы, а просто приоткрывают двери, через которые выходит горячий пар. Свежий воздух будет попадать через поддувало, которое обязательно присутствует в печке.

Простая залповая вентиляция в бане при топке в парной

Использование простой вентиляции возможно только при наличии полноценной печи в парилке.

Однако такие варианты имеются не всегда. Если для обогрева используется печка кратковременного горения без полноценной трубы, то придется устанавливать более сложную вентиляционную систему со всеми полагающимися для этого выходами и входами.

Важно расположить 2 отверстия на разной высоте. Вытяжная отдушина должна быть под потолком. Что касается входного отверстия, то придется дополнительно поработать. Если печка расположена внутри парной, но она не оснащена полноценной трубой, стоит установить топку на специальном подиуме. Именно к нему удобнее всего подводить трубу с улицы и делать вентиляционное отверстие. Такое расположение будет максимально правильным и позволит воздуху нормально циркулировать в помещении. Но не нужно забывать о задвижках, чтобы иметь возможность контролировать потоки горячего пара и прохлады с улицы.

bannyi-den.ru

Вентиляция в бане своими руками: варианты правильной организации

Собственная банька на участке – непременный атрибут загородного домовладения. Это не просто помещение для гигиенических процедур. Это место для семейного отдыха и встреч с близкими друзьями. Именно поэтому следует продумать ее конструкцию до мелочей. И один из наиважнейших аспектов- правильная вентиляция в бане. Своими руками вполне можно осилить монтаж эффективной вентиляционной системы. Как это сделать просто и быстро – в нашем материале.

Комфортный климат в бане зависит от качественного воздухообмена

Читайте в статье:

Нужна ли в бане вентиляция и каковы ее основные принципы?

Еще древние зодчие знали, что без доступа свежего воздуха дом или баня быстро разрушатся под воздействием сырости и плесени. Именно для воздухообмена они оставляли между верхними бревнами щели. Сейчас на смену такой простой технологии пришли более эффективные системы. Они требуют некоторого времени на установку и планирование. Есть искушение и вовсе махнуть на этот вопрос рукой, но чем это грозит в результате:

  • спустя всего пару лет материалы строения, особенно если оно выполнено по каркасной технологии, придут в негодность из-за постоянной сырости;
  • в помещении будет постоянно присутствовать затхлый запах. Особенно он будет ощутим при растапливании бани, а это сведет на нет все удовольствие от процесса;
  • пребывание в такой бане не просто станет малоприятным, но и опасным для здоровья. Помимо скопления угарного и углекислого газа, в воздухе будет присутствовать большое количество спор плесени, которые могут вызвать тяжелые легочные и кожные заболевания.
Плесень способна проникать глубоко в древесину, и от нее практически невозможно избавиться

Очевидно, что стоит потратить время и средства для собственной безопасности. Прежде чем браться за работу, изучите основные принципы обустройства вентиляции для бани:

ПринципОписание
Правильное распределение воздушных потоковСогласно основным законам физики, горячий воздух поднимается вверх, а холодный – соответственно, опускается вниз. Следует распределить потоки так, чтобы на лежаках была оптимальная температура, а ноги в парилке не мерзли.
Сохранение температуры в помещенииВоздухообмен не должен нарушать процесса парения, то есть воздушные потоки не должны охлаждать парилку.
Использование материалов, устойчивых к высокой температуре и влажностиДля организации принудительной вентиляции в помещении могут использоваться системы с механической подачей воздуха. Все элементы системы изготавливаются из материалов, устойчивых к высокотемпературному режиму парной и повышенной влажности воздуха.

А теперь о том, как сделать вентиляцию в бане таким образом, чтобы не потерять драгоценный пар и при этом сохранить материалы и здоровье?

Вентиляция в бане: схема и устройство, особенности систем

Для банного помещения оптимально использование приточно-вытяжной вентиляции. Основной принцип ее работы заключается в организации притока свежего воздуха и вытяжки в бане. Схема этой системы проста:

Варианты движения воздушных потоков

Свежий воздух может поступать в помещение через вентиляционные клапаны, продухи, приоткрытые форточки. Удаляется нагретый воздух, насыщенный углекислотой, через поддувало в печи или вытяжку.

Чтобы система работала эффективно, следует соблюдать несколько несложных правил:

  1. Входящие отверстия вентиляции располагают в нижней части стены, недалеко от печи. Так воздушный поток будет быстрее нагреваться и двигаться естественным образом.
  2. Чтобы регулировать потоки, используют заслонки на вентиляционных отверстиях. Оптимальный режим обновления атмосферы в парной – три объема за час.

Эти два основных принципа необходимо соблюдать при любом расположении топки в бане. Вместе с тем, размещение печи тоже имеет немаловажное значении при планировании вентиляции в бане. Схема расположения каналов будет разной. Вот два варианта для примера:

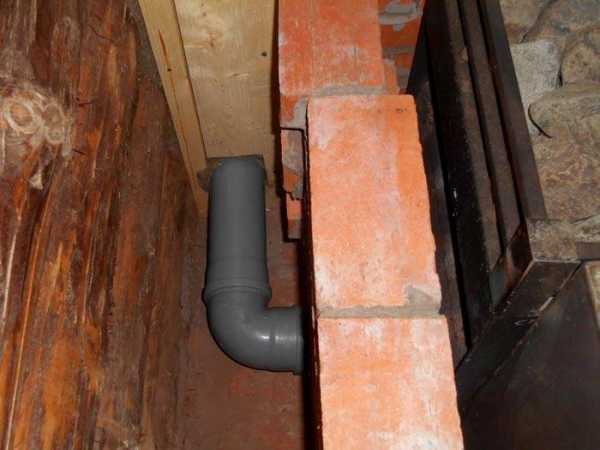

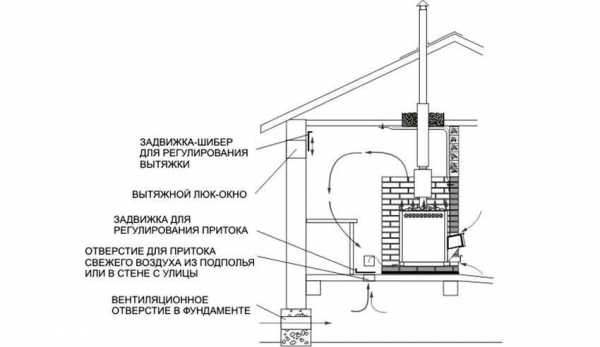

Приток воздуха из-под топки и через специальный канал, проходящий сквозь печь

Кроме таких, традиционных вариантов, можно использовать и другие эффективные системы, работающие естественным образом, без использования механизмов и приборов для принудительной подачи воздуха.

Как правильно спланировать вентиляцию пола в бане?

Полы в банном помещении постоянно влажные. Именно они в первую очередь выходят из строя. Особенно подвержены разрушительному влиянию сырости деревянные покрытия, по которым так приятно ходить босиком. Если не предусмотреть правильную вентиляцию под полом в бане, менять настил придется не реже, чем раз в три-четыре года.

Подумать об этом стоит в самом начале стройки. Самый простой способ обеспечить сохранность полов – оставить продушины в цоколе здания. Их располагают друг напротив друга и закрывают решетками, чтобы через отверстия не проникали крысы и мыши.

Еще один способ обеспечить движение воздушных масс в районе пола – опустить поддувало печи ниже уровня настила

Доски укладываются на лаги таким образом, чтобы между ними оставались зазоры примерно в полсантиметра. Вода не будет задерживаться на таком покрытии, а воздух беспрепятственно проникнет ко всем сторонам настила.

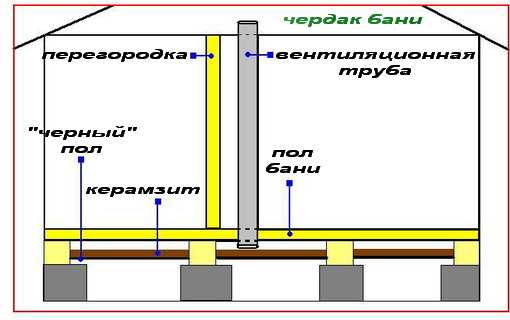

Простая схема вентиляции пола в бане

Можно вывести вентиляционную трубу из-под пола в стояк, который должен быть выше крыши. На верхушке стояка монтируют дефлектор.

Важно! Не стоит использовать для вывода потоков воздуха чердачное помещение. Зимой холодная и влажная атмосфера подчердачного пространства опустится в баню.

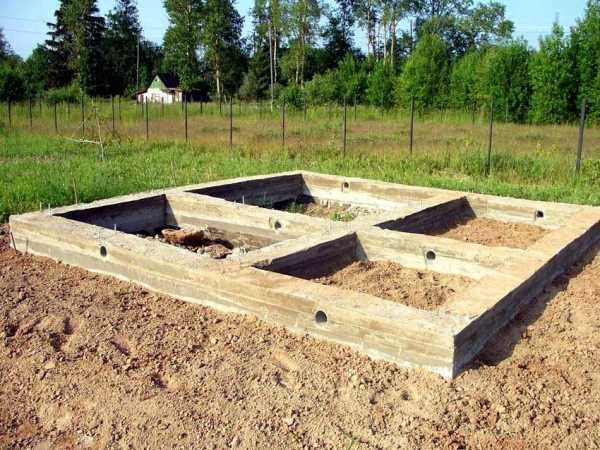

Свободный доступ воздуха к фундаменту

Если обеспечить вентиляцию фундамента в бане, можно одним махом решить большую часть проблем. Хороший обдув пространства под полом гарантирует защиту от гниения и плесени.

Вентиляционные каналы в фундаменте располагают с учетом размещения конструкции относительно жилых зданий и водоемов

Самый оптимальный размер вентиляционного отверстия – 11 сантиметров. Можно использовать воздуховод и большего диаметра, но в этом случае лучше установить заслонку.

Совет! Если банька расположена в низине или стоит близко с другим постройкам, необходимо сделать не два, а четыре вентиляционных отверстия с каждой стороны фундамента.

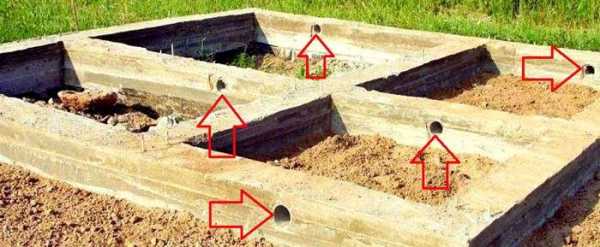

Вентиляционные каналы монтируют во время заливки фундамента. Для их формирования используют асбестоцементные или пластиковые трубы. Расстояние от земли до воздуходува – не менее 15 сантиметров.

Чтобы пластик не деформировался во время заливки и цемент не попал в отверстие, трубу заполняют песком

Специфика вентиляции в бане в парилке

Вентиляция в парной должна работать во время банной процедуры. По ее окончании парную обычно проветривают, открыв двери нараспашку, чтобы как можно быстрее удалить из помещения влажный пар.

Что нужно для качественной вентиляции в парилке бани? Схема ее устройства проста: воздух должен поступать не из смежных помещений, а с улицы.

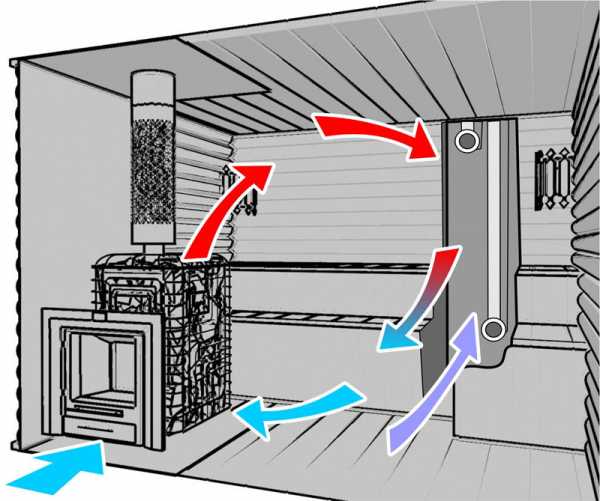

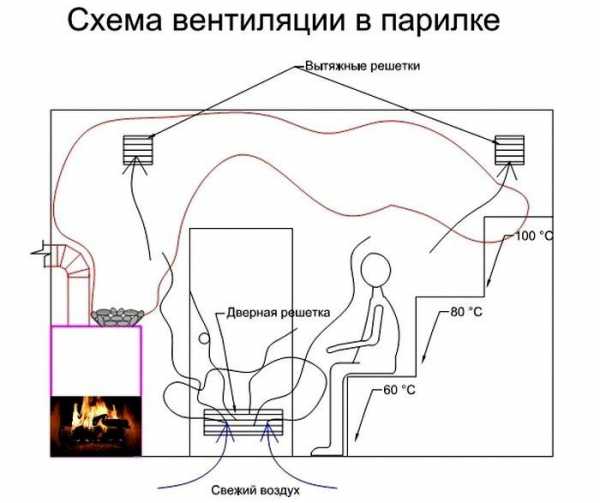

Схема вентиляции в парной русской бани

На этой схеме отмечено, что воздух в парилку поступает из-под корпуса печи. Прохладные воздушные массы будут быстро прогреваться и не изменять температурного режима парной. Отработанный поток воздуха выводится через канал, размещенный в дальнем углу помещения. Такая схема размещения пригодна в случае, если топка находится непосредственно в помещении парной.

Если печь находится вне парной и соединена с ней топочным тоннелем, расположение каналов вентиляции следует немного изменить. Приточный канал располагают под полом или непосредственно над полом и выводят его у предтопочной площадки, закрытой листом металла или керамической плиткой. Входное отверстие закрывают решеткой.

К сведению! Приточный канал должен быть того же диаметра, что и вытяжной.

Воздухообмен в моечном помещении

Это самое влажное помещение в бане и здесь важно продумать движение воздушных масс таким образом, чтобы полы и стены быстро просыхали, но при этом не было сквозняка. Самый распространенный вариант вентиляции в мойке бани с деревянными полами – под полом.

Дощатый настил делают таким образом, чтобы между досками оставались зазоры

Воздух в пространство под полом может попадать естественным образом или с помощью вентиляторов, принудительно подающих его с улицы.

Немного сложнее задача, если полы в моечной бетонные, покрытые керамической плиткой. В этом случае потребуется установка приточных клапанов в стенах.

Важно! Для обустройства вентиляции в моечной бани используют только влагостойкие материалы. Наиболее практичным считается пластик.

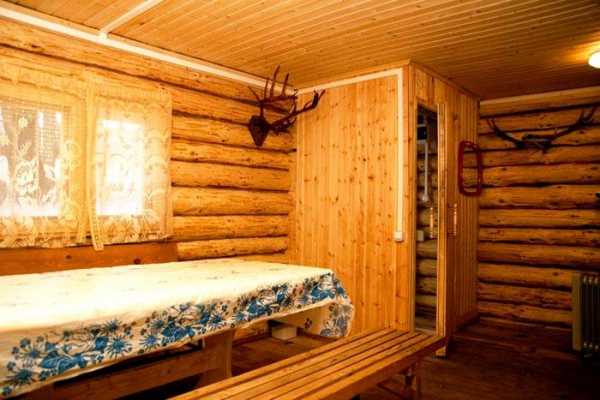

Немного о вентиляции в предбаннике

Проблема в предбаннике та же, что и в остальных помещениях: высокая влажность. Требования к вентиляции предбанника:

  • воздуховоды притока и вытяжки должны быть одинакового диаметра;
  • приточный воздуховод не должен быть соединен с санузлом;
  • высота вытяжного канала – не меньше 2 метров;
  • в случае использования принудительной вентиляции используются влагостойкие материалы.
Для дополнительного проветривания предбанника используют окна с форточками

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО "АСП Северо-Запад"

Спросить у специалиста

“Чтобы увеличить скорость воздухообмена, используют осевой вентилятор, создающий область низкого давления и втягивающий атмосферные потоки в помещение.”

Несколько советов по обустройству предбанника:

  1. В этом помещении не стоит устанавливать глухие окна. Одна или две форточки значительно упростят процесс проветривания.
  2. Предбанник следует тщательно утеплить, чтобы не допустить перепада температур и образования конденсата.
  3. Вентканалы не должны соединять предбанники парную.

Размеры предбанника рассчитываются, исходя из формулы 1.5 кв.м. × 1 человека.

Как правильно сделать в бане вентиляцию своими руками

Современные производители предлагают широкий ассортимент готовых комплектов для вентилирования помещений. Можно воспользоваться этими предложениями или изготовить систему самостоятельно. Есть три варианта организации воздухообмена:

ВариантОписание
ЕстественныйРаботает благодаря разнице давления внутри помещения и снаружи. Приточный канал располагается у пола, вытяжной- у потолка. Не требует какого-то специального оборудования, но может спровоцировать возникновение сквозняков. С такой системой важно тщательно загерметизировать и утеплить помещение.
КомбинированныйДля ускорения воздухообмена используют вентиляторы. Такие системы особенно хорошо показали себя в парилке. Для установки потребуется купить специальное оборудование и подключить его к источнику питания.
МеханическийВысокопродуктивные системы, для управления используются датчики и контроллеры. Нуждаются в регулярном сервисном обслуживании и стоят дороже всех остальных.

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

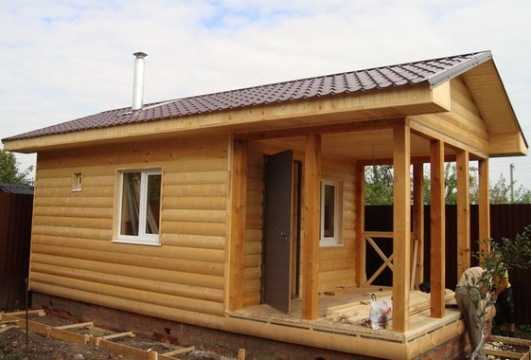

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен. Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции.

Каркасные бани быстро возводятся и отличаются хорошим сохранением тепла

Важно! Места монтажа воздуховодов должны закладываться еще на стадии проектирования.

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.

Для хорошей циркуляции атмосферы в срубе устанавливают вытяжки

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО "АСП Северо-Запад"

Спросить у специалиста

“Мнение, что в деревянных банях необходимо устанавливать окна нестандартного, маленького размера, ошибочно. Стеклопакеты должны быть качественными и сберегающими тепло – это единственное требование.”

Естественную вентиляцию в деревянной бане можно немного усовершенствовать применением принудительной подачи воздуха в парную. В остальном сруб сам неплохо справится с поставленной задачей.

Кирпичная и каменная баня

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется. Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки. Для этой цели отделочный материал закрепляют на обрешетке и оставляют отверстия для притока воздуха. Чтобы воздух попадал в вентиляционные щели, используются небольшие вентиляторы. Этот прием гарантирует отсутствие затхлости и сырости.

Вентиляционные каналы следует закладывать еще на стадии возведения стен

Важно! Герметичность кирпичной кладки заставляет использовать вентканалы большего диаметра, примерно 20 сантиметров.

Что такое Басту и как ее использовать в бане

Это разновидность естественного воздухообмена, которую часто используют в шведских саунах. Схема вентиляции баста в бане:

Расположение воздуховодов для естественного движения воздуха

Установка этой системы предельно проста и не требует каких-то особых инструментов и знаний. Приточная труба из нержавеющей стали монтируется диагонально от топки в двадцати сантиметрах от пола. Вторая труба устанавливает прямо над печкой в стене. На обоих воздуховодах устанавливают заслонки для регулирования потоков.

В сауне такая система работает безотказно. Но использование ее для классической русской бани стоит тщательно продумать. В русской бане всегда используется влажный пар, но температура воздуха при этом ниже, чем в сауне. Использование вентиляции Басту в русской бане может привести к неоправданной потере драгоценного тепла. Чтобы избежать потерь, необходимо использовать задвижки. Во время банных процедур их закрывают, а после них и в процессе растопки заслонки раскрывают.

К сведению! Если во время растопки открыть заслонки, температура в парной будет подниматься гораздо медленнее. Кроме того, увеличится расход топлива. А если не открывать, может скопиться углекислый газ.

Если в конце парения открыть заслонки, пар быстро уйдет и помещение станет просыхать

Следует отметить, что Басту будет функционировать долго и надежно, она не требует какого-то обслуживания и ремонта. Среди недостатков такой методики нужно упомянуть, что в ветреные дни в парной будет сильный сквозняк. Кроме того, Басту не предусматривает применение фильтров для очистки воздуха.

Устройство вентиляции в бане: комплектация систем

В зависимости от принципа работы вентиляции, подбираются комплектующие для ее монтажа. Рассмотрим отдельные элементы систем, которые могут пригодится для бани.

Окно в бане: где расположить, как установить

Окна – важный элемент не только освещения, но и вентиляции банного строения. Прежде всего, стоит ли делать окошко в парилке? Бытует мнение, что окно в парилке неблагоприятно скажется на сохранении пара и температуры. Но, с другой стороны, без окошка трудно качественно проветрить парилку после банной процедуры.

Даже при наличии качественной системы вентиляции окно не помешает, напротив, оно обеспечит помещение естественным освещением

Опытные банщики рекомендуют установить в парилке два окошка. Одно располагают над полками. Если вы перестарались и пар слишком горячий, или во время процедуры кому то стало нехорошо – приоткройте форточку и проблема будет решена. Если банька работает беспрерывно и между заходами немного времени, это окно используется для быстрой смены атмосферы в помещении. После такого залпового проветривания печь снова растапливается, и температура быстро приходит в норму.

Второе окошко располагают под полками. С его помощью можно быстро просушить лежанки. Его делают совсем небольшим и непрозрачным.

Большое окно в предбаннике позволит любоваться садом

Важно! Окна в бане должны открываться внутрь. Этого требует техника безопасности.

В моечной окно тоже используется для проветривания, а также для экстренной эвакуации в случае пожара. Так что его размер должен быть таким, чтобы человек мог протиснуться в раму.

Еще один важный вопрос: можно ли в бане использовать пластиковые окна? В моечной, конечно, можно. Но вот в парной, если вы «догоняете» температуру до сотни градусов, пластик может начать выделять токсичные вещества и деформироваться. Для рам окошек в парной используют не смолистую древесину.

К сведению! Для банных окошек лучше использовать стеклопакеты с двойным стеклом и надежной герметизацией.

Можно вполне освоить установку окон в бане своими руками, она ничем не отличается от установки окон в доме.

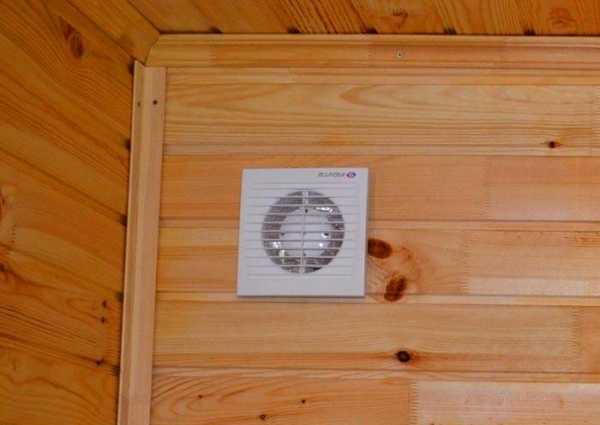

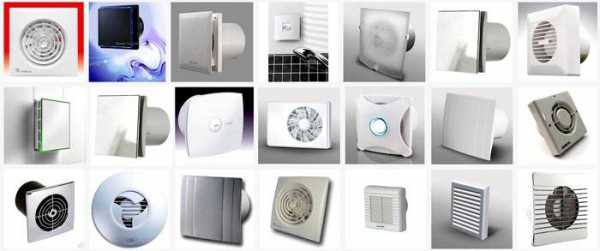

Вентиляторы и системы с ними

Для принудительного воздухообмена потребуются следующие комплектующие:

  • решетка;
  • вентиляционный клапан;
  • задвижка;
  • короб воздуховода;
  • сетка от москитов;
  • термометр, гигрометр;
  • вентилятор.

Решетка и сетчатый фильтр предотвратят попадание в воздуховод насекомых и домашних грызунов. Учитывая специфику эксплуатации помещения, сетки используют металлические, а решетки – из дерева или устойчивого к высоким температурам пластика. Для воздуховода зачастую используют оцинкованные трубы или гофрорукав. Не рекомендуется использовать пластиковые трубы в парной, они не приспособлены для эксплуатации в высокотемпературном режиме.

Вентилятор может устанавливаться в приточном и вытяжном каналах

Специалисты рекомендуют устанавливать его в одном канале, то есть, к примеру, только в приточном. Вентиляторы для бани должны быть изготовлены из жаропрочных материалов, а все части его механизма должны быть надежно загерметизированы.

Видео: как сделать безлопастный вентилятор своими руками

Вентиляционные клапаны

Эти несложные приспособления устанавливают в приточном и вытяжном канале. Размер, форму и оформление клапана можно подобрать в соответствии с интерьером помещения. В продаже есть две основные разновидности клапанов – они обозначаются аббревиатурами КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции).

Принцип их работы один, внешне они так же мало отличаются. Вентиляционный клапан для бани легко установить самостоятельно. Его основу можно укоротить в соответствии с толщиной стен. Наружная часть клапана имеет наклонные жалюзи, которые не позволяют дождевым потокам попадать в систему вентиляции. Внутренняя часть оснащена оголовком и мембранами для тепло и звукоизоляции. Во всех клапанах установлены антимоскитные сетки.

Устройство стенового клапана

Несколько советов по установке клапана:

  • подбирайте клапан для бани из жаростойких материалов;
  • клапаны обычно устанавливаются в несущих стенах;
  • не устанавливайте клапан в стенах, которые выходят к уличному туалету или мусорному баку.

Продухи и отдушины в бане

Продухи в банях бывают округлыми, квадратными, прямоугольными. Их устанавливают в толще фундамента и на крыше.

Отдушина размещают равномерно с расстоянием в 2 метра. Если в цоколе есть какие-то внутренние перегородки, то и в них монтируются продухи. В этих простых вентиляционных каналах также устанавливают решетки для защиты от мышей.

Некоторые умельцы советуют закрывать продухи на зиму, герметично закупоривая их ветошью или мешочками с песком. Такой подход чреват образованием повышенной влажности в подполе и быстрым загниванием древесины.

Как сделать отдушину в бане в следующем видеосюжете:

Устройство вытяжки в бане

Если баня на участке пристроена к жилому дому, вытяжку устанавливают таким образом, чтобы воздух перемещался от жилья к бане, а не наоборот.Профессионалы не рекомендуют устанавливать вытяжку непосредственно под потолком. При таком расположении вытяжного отверстия в помещении будет гулять сквозняк.

Схема вытяжки в бане своими руками:

Распределение воздушных потоков и размещение вытяжки

Как правильно сделать вытяжку в бане в этом видео:

Вентиляция в бане своими руками: пошаговое руководство с фото

Установка вентиляции в бане своими руками – дело не сложное. В простейшем варианте потребуются всего лишь асбестоцементные трубы и решетки, которые можно подобрать в соответствии с диаметром канала.

Предлагаем вам мастер класс как сделать вентиляцию в бане своими руками с использованием приточного клапана (если стены выполнены по каркасной технологии):

Такие клапаны можно установить в моечной и предбаннике.

Подводим итоги

Качественный воздухообмен – важный аспект обустройства бани. Без него ваше строение долго не протянет. Стены и пол покроются плесенью, доски быстро сгниют. Вентиляцию в бане своими руками сделать не сложно. Можно организовать естественный приток воздуха или активизировать его с помощью вентиляторов. Лучше всего организовать движение воздушных масс не только непосредственно в самом помещении, но и под полом, и за обшивкой стен. Так вы гарантированно сохраните материалы и обеспечите комфортный климат в баньке.

seti.guru

Вентиляция в каркасной бане: принципы устройства

Обустройство вентиляционной системы в каркасной бане является обязательным этапом строительных работ.  При удачном обустройстве возможна экономия топлива за счет правильного распределения воздушных потоков.

Также это обеспечит должный комфорт и защитит людей от угарного газа, а постройка не будет подвергаться переувлажнению и быстрому гниению. В случае ошибки в обустройстве вентиляционной системы негативные последствия будут видны через 5 лет, когда в помещение парильни появится неприятный запах от плесени, разлагающегося дерева и пота.

Особенность парилки и бани в целом является высокая температура в сочетании с повышенной влажностью воздуха. При этом количество окон недостаточно для проветривания с их помощью. Поэтому важность вентиляционной системы значительно возрастает по сравнению с обычным строением. А последствия плохой вентиляции в каркасной бане более существенные, чем в зданиях из кирпича, который мало подвержен воздействию указанных негативных факторов.

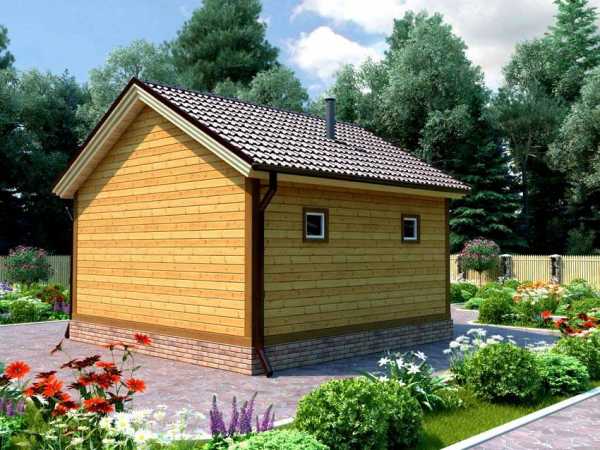

Каркасная баня

Следует учитывать, что в современных банях используется большое количество теплоизоляционных материалов для снижения потерь тепла. Однако, это приводит к тому, что естественная циркуляция воздуха, которая использовалась при строительстве традиционных бань из бревен, невозможна, поэтому и требуется организовать вентиляцию по другим принципам.

Организация вентиляция в каркасной бане

Главным принципом при создании вентиляционной системы является отсутствие застоя воздуха. Для этого требуется, чтобы он непрерывно циркулировал. Наиболее эффективной вентиляцией для каркасной бани является система приточно-вытяжного типа. Она одновременно осуществляет приток свежего воздуха и вытягивает загрязненный.

Для организации вентиляционной системы устанавливаются два воздушных канала. Через один в парную поступает свежий воздух. При недостаточном поступлении в канале размещается вентилятор. Отверстие канала размещается вблизи пола.

Вытяжной канал обеспечивает удаление горячего и влажного воздуха. Для этого требуется создать тягу, которая обеспечивается разницей по высоте между входным и исходящим отверстием. Поэтому отверстие выходного канала размещается вверху, на небольшом расстоянии от потолка. Для регуляции вытяжки воздуха на отверстии должны быть оборудованы заслонками.

В обустройстве системы вентиляции нужно учитывать конструкцию парилки: её площадь, форму, расположение печи. Доступными параметрами для варьирования выступают сечение воздушных каналов, размер и форма отверстий этих каналов, их расположение.

Согласно принятым нормам, площади входного и вытяжного отверстия должны быть одинаковыми. Иначе создаваемая тяга будет либо чрезмерной, либо недостаточной.

Чтобы создать правильно работающую вентиляционную систему, рекомендуется применить один из следующих вариантов:

Схема вентиляции в каркасной бане

  • Приточное отверстие размещается рядом с печью в 30 см от пола. Отверстие для вытяжки размещается наверху с той же стороны. Однако недостатком такой системы является недостаточное смешивание горячего воздуха с остальным воздухом. В результате этого воздух недостаточно передает теплоту и удаляется слишком быстро.
  • Входное отверстие также размещается возле печи, а вытяжное — на противоположной стене выше приточного. Такая вентиляционная система работает недостаточно эффективно без вентилятора. В выборе его мощности следует быть аккуратным. При избыточной мощности он будет приводить к сильному потоку воздуха, что неприятно в парилке. Вентилятор недостаточной мощности не сможет обеспечить полноценной циркуляции.
  • Размещение отверстий для притока и удаления воздуха на стене, противоположной печи. Входное располагается вблизи пола, а выходное возле потолка. Такая конструкция достаточно эффективна.
  • Обустройство вентиляционной системы через пол. В этом случае пол выполняется с зазорами между досками, а под ним устанавливаются отдушины, снабженные решетками. Такой способ не подходит для бань всех конструкций.

Использование печи в бане

Весьма популярным конструкционным решением при создании бани является установка топки в соседней с парной комнате. Это решение имеет определенные достоинства, например экономия места в парной. Воздух в парной остается более чистым, а двери не нужно будет открывать много раз, что приводит к экономии тепла. Для каркасных бань хорошим вариантом является выбор металлической печи. Её обкладывают кирпичами. При обустройстве вентиляции температуру воздуха в парной без печи можно регулировать при помощи открытия и закрытия вентиляционных каналов.

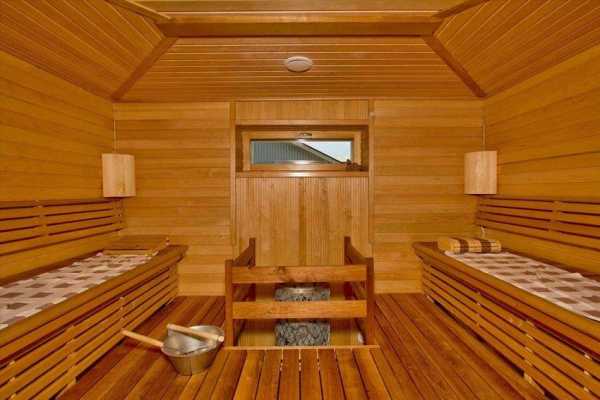

Печь-каменка в парилке

При установке в парильной печи-каменки требуется обеспечить доступ воздуха в поддувало, что достигается некоторым открытием входной двери. Если в банях нет печной трубы, то вентиляция должна быть более мощной.

При растопке печи рекомендуется закрыть все отверстия вентиляционной системы. После достижения нужной температуры они используются для регуляции. По окончании процедур створки открываются, и парная проветривается.

Рекомендуется измерять влажность прибором, это обеспечит точность оценки. Не стоит ориентировать на собственные ощущения, они не гарантируют объективной оценки.

Последствия недостаточной вентиляции

Ошибки, допущенные при создании вентиляционной системы, приводят к таким отрицательным последствиям:

  • Неприятный запах. В бане образуется водяной пар в больших объемах. Учитывая повышенную температуру, древесина быстро гниет. Обнаружить этот процесс можно по косвенным признакам старения дерева – цвет становится более тусклым, ближе к серому, и появляется неприятный запах. Если элементы конструкции здания выполнены из дерева, то они также могут подвергнуться гниению. Устранить последствия проблемы можно при помощи освежителей воздуха, но это не решит самой проблемы. В таком случае единственным вариантом является замена всей обшивки и некоторых несущих конструкций.
  • Низкое качество воздуха. Назначение процедур в бане является выведение токсинов из организма за счет открытия пор, которое является реакцией на повышенную температуру и влажность воздуха. Если в парилке воздух недостаточно чистый, то такого эффекта наблюдаться не будет.
  • Быстрый выход из строя. Вентиляция в каркасной бане должна быть направлена на поддержание оптимальных параметров микроклимата не только для посетителей, но и для конструкционных материалов. При ошибках в создании вентиляционной системы конструкции бани может утратить свою прочность через 5 лет, а через 10 – полностью выйти из строя.

Последствия неправильной вентиляции

Заблуждения при создании вентиляции

Существует ряд ошибочных мнений, которые иногда являются причиной правильного обустройства вентиляционной системы. К ним относятся:

  • Расположение печи возможно только в парилке. В каркасных банях обычно немного места, поэтому его необходимо использовать с максимальной эффективностью. Требование о размещении печи в парной иногда является невыполнимым или приводи к чрезмерным затратам площади. Поэтому в большинстве случаев рекомендуется устанавливать печь в комнате отдыха.
  • Основной источник воздуха располагается под полом. Это не обеспечивает достаточный приток свежего воздуха. Такое расположение приточного отверстия может привести только к тому, что в парилке не будет неприятных запахов.
  • Возможность создания короба любых размеров. Считается, что короб должен иметь размер на 20% больше диаметра дымохода. Оптимальной площадью выступает 125 кв. см с разбросом в 10%.

Если придерживаться простых требований к вентиляционной системе, то это послужит гарантией её длительной эксплуатации и поддержания оптимальных параметров микроклимата в парилке.

Также советуем посмотреть:


climanova.ru

Вентиляция в бане своими руками: пошаговое руководство с фото

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Правильная реализация соответствующего проекта улучшает эксплуатационные характеристики объекта и обеспечивает высокий уровень безопасности и комфорта. Грамотно спроектированная вентиляция поможет продлить срок службы строения. После прочтения этой статьи вы узнаете, нужна ли вентиляция в бане, сможете создать необходимую конструкцию собственными руками. Здесь вы найдете сведения о материалах и отдельных комплектующих узлах, монтажных и строительных технологиях. Профессиональные рекомендации помогут исключить ошибки и сократят расходы.

Качественная вентиляция – один из важнейших компонентов хорошей бани

Содержание статьи

Нужна ли вентиляция в бане: формулировка задачи, основные определения

Чтобы точно определить параметры проекта, необходимо уточнить его целевое назначение. Создание качественной вентиляции для бани позволяет решить следующие практические задачи:

  • обеспечивается приток свежего воздуха;
  • удаляются продукты горения, углекислый газ, иные вредные вещества;
  • предотвращаются разрушительные процессы гниения, коррозии.

Разумеется, действие этой системы не должно ухудшать иные потребительские характеристики строения. Например, если поступление холодного воздуха будет чрезмерное, возрастут затраты на подержание высокой температуры.

Этот перечень действий поможет выяснить, как сделать вентиляцию в бане так, чтобы не упустить важные моменты:

  • Определите путь прохождения воздуха (по каналам и внутри помещения).
  • Выясните, как организовать вентиляцию в разных комнатах строения.
  • Надо учесть совместное влияние вентиляции и отопления, особенности материалов стен и другие характеристики здания.
  • Следует выяснить, какие узлы и готовые изделия пригодятся для создания эффективной вентиляционной системы современного уровня.

После определения с перечисленными позициями проще выбрать подходящую технологию для монтажа конструкции собственными руками

Как работает качественная вентиляция в бане: схема и устройство, особенности разных помещений

Устройство вентиляционной системы

Верхние рисунки поясняют, как по-разному можно установить приточные и вытяжные отверстия. Каждый из вариантов обладает определенными преимуществами и недостатками. Их проще изучить на конкретном примере, который приведен в нижней части.

Это типовая схема вытяжки в бане. В парной установлена дровяная печь, которая заполняется топливом снаружи. Также, из другой комнаты, организовано поступление воздуха в топку через поддувало. Подобное решение упрощает выполнение технических операций, предотвращает попадание мусора в чистую зону.

Воздух в парное помещение изначально поступает через отверстие в фундаменте, подпольное пространство и перекрытие. Приток расположен непосредственно около печи. После охлаждения воздух опускается вниз, через заборную щель вытяжки выводится наружу.

Такая схема вентиляции в бане помогает решать обозначенные выше вопросы. Специальный путь поступления предварительно подогревает воздух. Деревянные напольные покрытия эффективно проветриваются, что предотвращает развитие плесени и другие биологические поражения. Ручными задвижками можно точно регулировать производительность системы с учетом актуальной погоды и других условий.

Существенное значение имеет вид бани

На этой картинке схематически изображены особенности разных технологий. На практике применяют:

  • контактное и лучистое тепловое воздействие;
  • определенные диапазоны температур;
  • создание пара с применением раскаленных камней, ароматизацию;
  • купели, отдельные кабины.

В каждом из вариантов есть особые требования к вентиляции, которые следует изучать специально.

Чтобы сузить область исследования, в этой статье рассмотрены типичные русские бани, которые только небольшими деталями отличаются от этой схемы

К сведению! В наши дни применяют естественные, принудительные и комбинированные вентиляционные системы. Но ниже приведена информация только о сравнительно простых конструкциях. В самых сложных наборах оборудования используют датчики температуры и влажности, фильтры, блоки кондиционирования. Подобные проекты сложно реализовать без больших затрат и помощи профильных специалистов.

Устройство вентиляции пола в бане

Для продления срока службы строительных конструкций необходимо изначально выбирать подходящие материалы. Однако устойчивые к влаге бетонные и керамические покрытия не пользуются популярностью. Но дерево в данном помещении нельзя защищать химическими пропитками, которые ухудшат состояние атмосферы.

Решают такую проблему с помощью вентиляции под полом в бане

В простейшем варианте устанавливают опорные лаги на высоте 20-30 см от уровня земли. На них монтируют доски со щелями (5-10 мм). Стекающая вода будет впитываться в грунт, поэтому рекомендуется сделать подходящую подсыпку из песка, или других гранулированных материалов. Это недорогое решение не нужно объяснять подробно. Его главным недостатком является накопление внизу загрязнений, которые вместе с испарениями будут проникать внутрь парной.

Такая схема вентиляции пола в бане сложнее, но она позволяет удалять стоки из двух комнат в дренаж

На фотографии видно, что для доступа к сливному отверстию одна доска не фиксируется жестко. Ее можно быстро вынуть, если понадобился осмотр, или выполняется очистка

При создании утепленного пола, вентиляция этой силовой части конструкции не нужна. Ее делают герметичной.

Тщательно выбирают материалы, устойчивые к нагрузкам

Над изоляционным слоем заливают стяжку под уклоном к сливу. Сверху – монтируют настил из досок.

Его можно устанавливать по рассмотренной выше стандартной схеме, на прочных балках, с промежутками между отдельными элементами

Интересное решение. Оно обеспечивает быстрое удаление влаги из древесины нагретым воздухом

Продление срока службы строения: вентиляция фундамента

Для этой части системы необходимо предусмотреть монтаж закладных деталей на стадии заливки строительного раствора. Подойдут соответствующие по размерам трубы, которые впоследствии удаляют.

На фото отмечены каналы вентиляции фундамента в бане. Обратите внимание на то, что они создают свободный путь для поступления воздуха под все комнаты здания

Для создания сложных трасс можно применять пластиковые трубу, которые не повреждаются коррозией. Применяют такой материал правильно, исключив воздействие на изделия чрезмерно высоких (низких) температур

Входные отверстия закрывают декоративно-защитными решетками. Они предотвращают проникновение грызунов.

Самодельная задвижка для регулировки поступления свежего воздуха. К подобным устройствам надо обеспечить свободный доступ

Функционирование качественной вентиляции в бане в парилке

Такую конструкцию можно создать с минимальными затратами

Эта простейшая схема вентиляции в парилке бани хорошо поясняет ошибочные действия:

  • Решетка в двери подает воздух из соседнего помещения, что не исключает возможность повышения уровня влажности, поступления посторонних запахов.
  • Широкое входное отверстие не оснащено регулировками. Оно установлено далеко от печи, поэтому будет ощущаться холодный сквозняк.
  • Одно из отверстий (над печкой) работает «вхолостую». Это снижает эффективность применения топливных ресурсов.
  • Здесь не предусмотрено проветривание напольного покрытия. Важность этой процедуры подробно изучена в предыдущих разделах.

Правильная вентиляция в парной

Автор этого проекта (типовая финская баня с электрическими ТЭНами) установил входное отверстие (1) рядом с нагревателем. Небольшая часть свежего воздуха проходит по нижнему маршруту (2). Она не беспокоит пользователей, проветривает напольное покрытие, поверхность под полками. Нагретый воздух поднимается в «рабочую зону». После охлаждения – опускается вниз, поступает во входное отверстие (4). Вентиляционный канал (5) создает тягу, необходимую для эффективного функционирования системы без вентиляторов.

Схему вентиляции в парной русской бани можно создать на основе этих же принципов. Но надо учесть, что данная технология, в отличие от финской, сопровождается большим количеством пара. Это повышает требования к производительности системы.

Если применяется классический метод, «по-черному», устанавливают печь без дымохода. Для предотвращения отравления угарным газом после прогрева бани угли убирают, хорошо проветривают помещения

Особенности оснащения моечной

Здесь очень высокий уровень влажности, поэтому элементы конструкций подбирают с учетом данного фактора. Чтобы эффективность вентиляции в моечной бани была достаточной, можно применить вентилятор.

Приобретают модель, которая предназначена для эксплуатации при большой концентрации влаги в атмосфере комнаты

Для электрической проводки используют соответствующий кабель, который обеспечивает надежную изоляцию даже при погружении в жидкость. Выключатель устанавливают в комнате отдыха, или в другом помещении с нормальным уровнем влажности.

Для вентиляции в мойке бани можно использовать небольшое окно, либо специальный канал. В любом случае надо настроить систему таким образом, чтобы исключить сквозняки. Можно объединить приточные части тут и в парилке, чтобы повысить температуру воздуха, обеспечить вентиляцию деревянных напольных покрытий.

Конструкция вентиляции в предбаннике

В этой комнате организация доступа свежего воздуха не отличается от аналогичной системы в обычном жилом помещении. Доступно применение естественной и принудительной вентиляции в различных комбинациях. Надо помнить о том, что переохлаждение организма провоцирует возникновение простудных и других заболеваний.

Здесь пригодится тамбур, предотвращающий сквозняки

К сведению! Бревенчатые дома обладают особыми возможностями. Они создают комфортные температурные условия в комнатах без специальных технических средств за счет естественной микровентиляции стен. Для интенсивного проветривания можно открыть двери, окна.

Статья по теме:

Проекты бани с комнатой отдыха и террасой. В отдельной публикации вы узнаете о самых удачных планировках бань с пристройкой в виде веранды или террасы.

Как сделать правильно вентиляцию в бане: различия построек из разных материалов

В этом разделе подробно изучены архитектурные особенности строения. Правильная вентиляция в бане не должна оказывать негативного воздействия на конструктивные части. Более того, она создает благоприятные условия для продления срока службы без капитального ремонта. Чтобы не ошибиться и не совершать лишних действий, соответствующую систему надо создавать на стадии проектирования. Пример с бетонным фундаментом поясняет удобство монтажа отверстий с применением закладных деталей. Их сверление в застывшем блоке будет сопровождаться значительными трудностями.

Каркасная конструкция

С внутренней стороны стены закрепляют металлическую фольгу. Она отражает инфракрасное излучение внутрь парилки

Промежутки между элементами каркаса заполняют минеральной ватой. Ее закрывают полимерной пленкой для предотвращения попадания влаги. Снаружи – устанавливают вагонку, гипсокартонные листы с окраской, иные финишные покрытия.

Подобную конструкцию создать можно быстро, с минимальными затратами. Для легкого строения не нужен мощный фундамент. Многослойная конструкция стен обладает низкой теплопроводностью, что уменьшает эксплуатационные расходы. Чтобы не нарушить их герметичность, каналы вентиляции в каркасной бане устанавливают заблаговременно, вместе с монтажом силовых элементов конструкции.

К сведению! Если применить плиты их вспененного полиуретана, стоимость проекта несколько увеличится. Но в этом случае не нужны особые меры предосторожности. Изоляционные свойства этих материалов не ухудшаются в условиях повышенной влажности.

Нюансы, которые учитывают при оснащении сруба

Для правильного определения параметров вентиляции в деревянной бане надо учитывать следующие особенности:

  • Здания из этих материалов обладают естественной вентиляцией. Но ее производительности недостаточно для бани.
  • Приточную и вытяжную системы создают так, чтобы обеспечить быстрое удаление влаги после завершения сеанса оздоровительных процедур.
  • Если выбрана принудительная вентиляция, монтаж электропроводки выполнят с учетом близости горючих материалов. Следует в точности соблюдать правила специализированных нормативов.
  • Обработку средствами от гниения и другими химическими препаратами выполняют аккуратно, чтобы исключить их попадание в атмосферу помещений. Желательно не применять потенциально опасные вещества для создания декоративных и защитных покрытий в моечной и парной.

Отверстия вентиляции в бане из сруба можно оснастить подобными сдвижными регуляторами из деревянных деталей

К сведению! Такие здания устанавливают на ленточном фундаменте. Основание пола делают из бетона. В этих элементах отверстия создают на стадии заливки раствора.

Статья по теме:

Отделка бани внутри. Фото и примеры. В отдельной публикации вы найдете интересные идеи для отделки парилок и комнат отдыха, а также узнаете основные этапа монтажа.

Правильный монтаж вентиляции в кирпичном доме

Сооружения из этих материалов отличаются высокой устойчивостью к различным вилам внешних воздействий. Они без повреждений способны выдержать сильные нагрузки. Их не разрушают перепады температур и влажности, вредные насекомые и микроорганизмы. В отсутствии горючести не нужны особые мероприятия при монтаже трасс электропитания.

Сверление крупных отверстий для вентиляции в кирпичной бане выполняют с применением специального оборудования

Чтобы не использовать подобные тяжелые операции, необходимые проходы делают в процессе кладки. Для точного выполнения работ делают отметки в конструкторской документации. На этапе подготовки проекта определяют параметры и линии монтажа электросетей.

Применение басту для бани: схема, эксплуатация

Эта технология применяется в Швеции на протяжении сотен лет. Она обеспечивает эффективное вентилирование помещений без электрических приводов. Дополнительным преимуществом является экономное потребление тепловой энергии.

Типовая схема вентиляции басту в бане

На рисунке изображена система для двух помещений. В парную воздух подают в пространство под печью. С помощью специального кожуха реализован основной принцип технологии: «перевернутый стакан». Нагретый поток воздуха под давлением поступает в комнаты. Выходные тракты – как в стандартном варианте, через короба, с забором из нижних частей комнат. Применение вентиляции басту в русской бане позволит быстро осушить полы. Обратите внимание на отдельный приток, установленный в комнате отдыха. С помощью дозированной подачи холодного/теплого воздуха можно поддерживать комфортные температурные условия в любое время года.

Устройство вентиляции в бане: выбор и правильное применение основных компонентов конструкции

Прежде чем перейти к изучению отдельных элементов, надо отметить принципы работы вентиляций разных видов:

Интенсивное «залповое» проветривание позволяет быстро удалить влагу, загрязненный воздух. В такой конструкции основные функции выполняют открытые окна и двери

В этом варианте необходимо правильно подобрать место установки отдушины, подходящие клапаны для оснащения выходных каналов

Разные схемы естественных вентиляционных систем. Здесь особое значение имеет размещение приточных и вытяжных отверстий

При выборе принудительной вентиляции необходимо правильно применять соответствующую технику с электроприводом.

Окно в бане: где расположить, какие требования предъявляют к материалам

При выборе подходящих изделий учитывают климатические условия в регионе. Для северных регионов устанавливают тройные стеклопакеты, обладающие хорошими изоляционными характеристиками. Если приобретаются пластиковые рамы, надо проверить количество камер.

Чтобы исключить запотевание, можно воспользоваться данными из следующей таблицы. Значения в ней соответствуют температуре на улице, при которой на внутренней стороне стекол конденсируются капельки влаги:

Температура в помещении, °CВлажность, %
2030406080100
0-20-15-12-6,9-3,10
5-15,8-11-7,5-2,21,84,8
10-11,8-6,8-2,82,76,810,1
15-7,6-2,5-1,47,411,715,8
20-3,71,85,911,816,320,1
25-0,46,110,416,621,224,8

При выборе места установки вписывают габариты блока в проеме со следующими зазорами:

  • снизу: от 40 до 60 мм;
  • сверху: от 15 до 25 мм;
  • по сторонам: от 15 до 25 мм.

Необходимо учитывать значительное изменение размеров проема в деревянном строении. Чтобы исключить повреждение рамы, устанавливают специальные демпфирующие элементы. В кирпичных зданиях подобные предосторожности не понадобятся. Следует обеспечить свободное открывание створок. При необходимости – изнутри устанавливают шторы, другие завесы.

К сведению! Во избежание повреждения высокой температурой и для предотвращения ухудшения состава атмосферы, в парной окна не монтируют.

Если же принято подобное решение, параметры изделий проверяют особенно тщательно

Видео: технология установки окон в бане своими руками



Параметры подходящего вентилятора

Принудительную систему устанавливают при большой площади помещений. Она понадобится в строении из кирпича, или других материалов, не пропускающих воздух.

В широком ассортименте современных магазинов не трудно найти подходящую технику

При выборе вентилятора для бани проверяют следующие параметры:

  • Для расчета производительности площадь комнаты умножают на 5. Запас (20-40%) добавляют с учетом особенностей конкретного помещения.
  • Корпуса и крыльчатки качественной специализированной техники делают из полимеров (композитных материалов) устойчивых к высоким температурам и ультрафиолету.
  • Резиновыми прокладками уменьшают шумы и негативное влияние вибраций на целостность конструкции.
  • Вал закрепляют на долговечных шарикоподшипниках, которые выполняют свои функции полноценно без смазки и других регламентных процедур.
  • Все электрические компоненты надежно защищены от влаги.
  • При оснащении клапаном, предотвращается перемещение воздуха в обратном направлении, когда техника выключена.

Видео ниже объясняет процесс установки вентилятора своими руками. Эту инструкцию можно применять для монтажа техники в бане, ванной комнате, туалете.



Разновидности клапанов для вентиляционных каналов

Чертеж типичного изделия

Обратный вентиляционный клапан для бани не пропускает холодный воздух снаружи. Подобные явления могут произойти, например, при сильном ветре. На рисунке видно, что заслонка перемещается противовесом. Тут нет никаких электрических приводов и других сложных узлов, что объясняет относительно небольшую стоимость.

Выбирают клапаны с учетом разных потребностей:

  • Соответствующие модификации предназначены для вертикальной или горизонтальной установки.
  • Выпускают специальные изделия для круглых и квадратных воздуховодов.
  • Для повышения стойкости к процессам коррозии металлические клапаны покрывают слоем цинка.
  • Некоторые модели созданы специально для совместной работы с вентилятором.

Пластиковый клапан «бабочка» с резиновыми уплотнительными элементами

Установка отдушины в бане

Оптимальный путь перемещения воздуха помогает правильно определить монтажные параметры приточного и выходного отверстия. Если продухи в баню установить на одном уровне, необходимый эффект равномерного прогрева не будет получен. Поток направится по кратчайшему пути, создавая сквозняк. Также рекомендуется учитывать при планировании следующие моменты:

  • Размеры выходного отверстия делают равными, или больше сечения притока.
  • Вход устанавливают на высоте не более 30-40 см от уровня напольного покрытия. Второй вариант – под печью.
  • Выходов может быть несколько.

С помощью этого видео можно правильно подготовить чертежи и выяснить, как сделать отдушину в бане без ошибок:



Конструктивные особенности вытяжки в бане

В торговой сети можно найти изделия, которые упростят реализацию проекта.

Симпатичные, стойкие к высокой температуре диффузоры

Специальные наборы для создания вытяжки в бане своими руками

Крышка вентиляционного отверстия с регулятором, который фиксируется в нескольких положениях

Вентилятор канального типа. Его можно установить в техническом помещении для снижения уровня шумов

В этом видео автор рассказывает о том, как правильно сделать вытяжку в бане с применением технологии басту:



Статья по теме:

Вентиляция в бане своими руками: пошаговое руководство с иллюстрациями и комментариями

Важно! С помощью приведенных в статье данных понятно, как сделать вентиляцию в бане своими руками. Но это общие сведения. Их надо использовать для уточнения параметров собственного проекта с учетом погодных условий в регионе, конструкции здания, других важных особенностей.

Дополнительные советы и заключение

Создание вентиляции в бане своими руками состоит из следующих этапов:

  • Подготовка требований к проекту. Итогом расчетов являются сведения о производительности системы для каждого помещения в объекте.
  • Принимается решение о необходимости применения естественной, принудительной комплексной вентиляции. Устанавливают размеры каналов, иные технические характеристики.
  • Создают пакет конструкторской документации со списком необходимых деталей, узлов.
  • Оценивают возможность качественного выполнения рабочих операций собственными силами. Приобретают необходимые материалы, инструменты.
  • Выполняют монтаж системы, проверяют ее работоспособность.

При сравнении альтернативных решений опытные специалисты рекомендуют рассматривать длительный (несколько лет) срок эксплуатации. Это поможет точнее оценить не только первичные, но и будущие затраты.



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Вентиляция в бане своими руками

Вентиляция в бане своими руками может быть сделана по разным схемам, но в том, что без нее в этом строении не обойтись, сомневаться не приходится.

Вентиляция в бане своими руками

Вентиляция в бане своими руками

От наличия в бане вентиляции зависит не только правильное распределение тепла в помещении, но и безопасность посетителей, а также долговременность службы деревянной банной постройки. В бане, особенно – в парном помещении, всегда большое количество воды и пара, а деревянные поверхности впитывают в себя влагу, и периодическая просушка помещения просто необходима. Однако, она будет недостаточно эффективна, если не организована постоянная вентиляции в помещениях, которая значительно снижает эффект поглощения древесиной влаги, так как воздух находится в непрерывном движении.

Содержание статьи

Принцип работы вентиляции в бане

Работа вентиляционной системы основана на известных законах физики, а принцип ее обустройства достаточно прост и понятен.

  • В помещении бани устраиваются два вентиляционных окна, одно из которых обеспечивает приток свежего воздуха , а второе дает возможность выхода нагретому и переувлажненному.
  • От точного расположения вентиляционных окошек будет зависеть, в какую область помещения более интенсивно будет поступать нагретый от печи воздух, который двигается под давлением более тяжелого холодного, поступающего извне. Поэтому, иногда вместо одного выходного отверстия устраивается два — это делается для того, чтобы иметь возможность направить поток в нужном направлении, открыв на определенную величину одно из них или оба одновременно.

Таким образом, весьма немаловажным фактором является и размер окошек, а также возможность регулировки открываемого ими просвета. Для этого на них устанавливают дверцы-задвижки, которые можно прикрыть полностью или же оставить открытой небольшую щель.

  • Еще одной важной задачей является правильный расчёт общего размера вентиляционного окошка с учетом площади конкретного помещения.

— Если установить слишком большие проемы, парная или никогда не сможет нагреться до нужной температуры, или это приведет к перерасходу топлива или энергоносителя, или же чтобы добиться требуемой температуры, придется долго регулировать расстояние, на которое нужно открыть каждое из вентиляционных окошек.

— При недостаточно больших размерах вентиляционных окошек, интенсивность движения воздуха будет заметно понижена, а значит, может произойти перегревание помещения или перенасыщение воздуха влагой.

Итак, от размера вентиляционных проемов, их расположения и от оснащенности системы дополнительными элементами регулировки будут зависеть мягкое поступление, равномерное смешивание и удаление воздуха из помещения. То есть, необходимо предусмотреть все эти параметры для того, чтобы в комнате не возникало резких термических перепадов для отдельных частей тела моющегося в бане человека, например, когда по ногам дует холодный воздух с улицы, а голова в это же время находится под воздействием очень высоких температур.

Разница в температурах воздушных потоков будет в любом случае, и это нормально, но посетители не должны ощущать от этого какой бы то ни было дискомфорт. Поэтому воздух должен смешиваться максимально равномерно — это и зависит от правильной схемы вентиляционной системы.

Важные нюансы планирования вентиляционной системы в бане

Прежде чем приступать к выбору системы вентиляции и наиболее подходящей конструкции, нужно разобраться в некоторых нюансах, которые применяются при монтаже любой из них:

  • Вентиляционная система закладывается в процессе постройки бани — прокладываются необходимые каналы и устраиваются проемы, в которые они вмуровываются или к которым подсоединяются. Непосредственно сами регулируемые окошки устанавливаются после декоративной обшивки помещения.

Для того, чтобы провести эти работы беспроблемно, нужно обязательно включить вентиляцию в проект бани, чтобы проводить все дальнейшие строительные работы с опорой на него.

Вентиляционное приточное окно у входа в баню

Вентиляционное приточное окно у входа в баню

  • Вентиляционные проемы, в идеале, должны иметь одинаковый размер. Если необходимо ускорить отток отработанного воздуха, то вытяжное отверстие делают немного больше приточного, но в целях безопасности, его в любом случае запрещено делать меньше последнего. Иногда, как уже говорилось выше, вместо одного устраивают два вытяжных окошка, не только для регулировки распределения потоков, но и в целях обеспечения безопасности.
  • Вентиляционные окна должны обязательно иметь дверцы или задвижки. Предпочтительнее устанавливать последние, так как они закрываются более герметично, не оставляя щелей.
Регулируемая задвижка на вентиляционном окошке

Регулируемая задвижка на вентиляционном окошке

  • Дверцы-задвижки при первичном прогревании парной закрывают полностью до момента достижения необходимой температуры.
  • Регулируемые задвижки необходимы и потому, что приток холодного воздуха зависит от времени года. Так, при отрицательной зимней температуре холод более интенсивно поступает в теплое помещение. Поэтому в этот период окна вентиляции не открываются полностью, сдерживая поток холода.
  • Расчет площади поперечного сечения вентиляционного окошка производят, опираясь на объем банной комнаты. Существует норма, что на ее один кубометр необходимо площадь окна в 24 кв. см.
Размер вентиляционного окна должен соответствовать объему банного помещения

Размер вентиляционного окна должен соответствовать объему банного помещения

  • При неправильных расчетах, с отклонениями в одну или другую сторону, помещение не будет достаточно проветриваться или наоборот, будет слишком холодным.
  • Окошки вентиляции никогда не располагают напротив друг друга и на одном уровне, так как горячий воздух не будет иметь нормальной циркуляции и не охватит все необходимые области прогрева. Не будет происходить и его равномерного смешивания, поэтому нужно тщательно высчитать правильность размещения элементов вентиляции.
  • Окошки для вытяжки всегда располагают на высоте немного ниже потолка, потому, что перегретая воздушная масса поднимается вверх. Если для нее предусмотрен выход, она устремляется в вытяжное отверстие, что способствует своевременной очистке воздуха в помещении. Только при этих условиях помещение бани будет приносить пользу, и в ней сможет создаться благоприятная и оздоровительная атмосфера.

Виды вентиляции

В разных случаях, в зависимости от конструкции здания и общего объема банного помещения устраивается один из видов вентиляции.

Естественная вентиляция

Этот вид системы проветривания основан на разнице температуры и давления на улице и в помещении. Эффективность такой вентиляции достигается правильным размещением приточного и выходного окошек. Так, вход для внешнего воздуха располагают рядом с печью, на высоте 250 ÷ 350 мм от пола, а вытяжные окошки – обычно на противоположной стенке помещения, ниже потолка на 150 ÷ 250 мм.

Считается, что этот вариант не особенно подходит для помещения парной, так как самое нагретое место в этой комнате — это верхняя ее область, а холодная — это пол. Настроить естественную вентиляцию в таких условиях достаточно сложно, но если расположить ее элементы правильно, то и при этом распределении воздушных потоков можно достичь желаемого эффекта.

Принудительная вентиляция

Существуют специальные электронные системы для саун и парных русских бань, которым и доверяется контроль за температурой и поступлением воздуха.

На панели управления выставляется нужная температура и уровень влажности, которые должны поддерживаться в помещении, создавая комфортную атмосферу в бане. Такие системы проводятся и подключаются специалистами, и стоят подобные услуги достаточно дорого.

Другой вариант принудительной вентиляции — проще в устройстве и доступнее по цене. Этот способ вентилирования бани можно назвать самым распространенным, так как создаст нужную атмосферу вне зависимости от погодных условий «за бортом».

В этой системе, кроме правильно расположенных вентиляционных окошек, будет необходимо такое устройство, как вентилятор, работающий на вытяжку. Комбинированный вариант особенно хорош для бань, расположенных внутри дома, где окошки вентиляции не встроены во внешнюю стену, а к ним от нее проложен длинный вентиляционный короб. В этом случае вентилятор в нужной мере обеспечивает поступление и отток воздуха.

Канальный вытяжной вентилятор должен соответствовать особым условиям "банной" эксплуатации

Канальный вытяжной вентилятор должен соответствовать особым условиям «банной» эксплуатации

Нужно отметить, что для бани приобретаются специальные вентиляторы, которые имеют усиленную гидроизоляцию элементов электрической схемы и механической части. Кроме этого, такие приборы должны выдерживать высокие температуры, не теряя при этом работоспособности. Рабочий диаметр и мощность прибора выбираются в зависимости от объема помещения.

Требуемая разновидность вентиляции подбирается индивидуально для разных помещений и типов бань, поэтому выбирая схему, нужно тщательно все продумать и высчитать. Очень часто есть смысл предусмотреть и комбинированную схему, сочетающую и естественную циркуляцию воздушных потоков, и возможность, при необходимости, прибегнуть к принудительной.

 Видео: основные принципы и схемы банной вентиляции

Распространенные схемы банной вентиляции

На представленных схемах показаны разные варианты взаимного расположения каменки и полок в парной, и советующее им распределение потоков приточного, горячего и смешанного воздуха.

Наиболее распространенные схемы организации банной вентиляции

Наиболее распространенные схемы организации банной вентиляции

Первая схема (а)

Самая применяемая схема вентиляции в бане, когда окошко для входящего воздуха находится рядом с печью, на высоте от пола в 250 ÷ 350 мм.

Схема перемещения воздушных потоков

Схема перемещения воздушных потоков

Во время нагрева печи-каменки холодный тяжелый воздух, поступающий из вентиляционного окошка, перемещает легкий горячий поток к противоположной стене, поднимая его вверх, к вытяжному отверстию, которое находится на расстоянии от потолка в 150 ÷ 250 см.

Пройдя весь путь, от нижнего окна до верхнего, горячий и смешанный потоки охватывают всю комнату, максимально согревая область верхней полки, расположенной под вытяжным окошком. При недостаточном движении воздуха в верхнее вентиляционное отверстие устанавливают вентилятор.

Во входное отверстие может быть встроен регулятор в виде подвижных жалюзи, который поможет и регулировать интенсивность поступления приточного воздуха, и задавать в определенной мере направление потоку в нужную сторону.

Вторая схема (б)

Хотя и не рекомендовано устраивать оба отверстия на одной стене, но и такая схема может существовать, при условии установки в вытяжное отверстие вентилятора.

Естественный интенсивный поддув осуществляется через нижнее окошко, устроенное на противоположной стене от печи. Движение воздуха в этом случае направлено в сторону обогревательного прибора, где подхватывается горячий исходящий от него поток, поднимается и по широкой дуге, охватывающей весь объем помещения, устремляется к вытяжному отверстию.

Эта схема хорошо подойдет для помещения бани, устроенной в доме, и имеющей одну внешнюю стену. Чтобы не протягивать вентиляционный короб на противоположную сторону бани, оба окошка устанавливают в стене, выходящей на улицу.

Третья схема (в)

Эта схема подходит для бани с протекающим полом. Окно для поступления воздуха расположено точно на таком же месте, как и в первой схеме, около печки-каменки. Выход же организован несколько иначе.

Воздух, после прогрева верхней области парилки, опускается вниз, проходит через щели настила, тем самым помогая испарению собравшейся там влаги, что существенно продлевает срок службы деревянного пола.

Вытяжное же вентиляционное отверстие расположено в соседнем помещении либо в изолированном канале, не имеющем больше выхода в помещение парилки. Обычно оно снабжено вентилятором, чтобы обеспечить устойчивую циркуляцию воздуха по столь сложной траектории.

Схема нельзя назвать очень популярной – применяется она нечасто из-за своей сложности в точных расчетах расположения вентиляционных окошек, достаточно трудоемкого устройства протекающего многослойного пола с обеспечением перемещения в его полости воздушных потоков. Однако, следует учитывать то, что она очень эффективна, и способствует максимально равномерному прогреванию парилки и, в то же время, помогает быстрому испарению влаги с деревянных конструкций пола и их просыханию.

Четвертая схема (г)

Четвертый вариант рассчитан на постоянно работающую печь — только в этом случае ее поддувальное отверстие будет выполнять функции вытяжки. Приточное же окно расположено под полкой, установленной на противоположной стене от печи, на уровне ее поддувала.

Холодный воздух направляется в сторону печи и поднимает нагретый ей воздух к потолку. Остывая, воздушные массы вытесняются вниз и уходят в поддувальное отверстие.

Расположение температурных зон в парной и перемещение воздушных потоков

Расположение температурных зон в парной и перемещение воздушных потоков

Существуют и более сложные схемы, в которых имеется два приточных и два выпускных окна вентиляции с принудительной циркуляцией воздуха. Подобная схема требует тщательной регулировки, по позволяет максимально точно выставлять требуемую температуру в помещении парилки.

Монтаж всех элементов системы вентиляции лучше всего производить параллельно со строительством бани

Монтаж всех элементов системы вентиляции лучше всего производить параллельно со строительством бани

Как говорилось выше, идеальным вариантом будет проведение монтажа вентиляционной системы одновременно с возведением бани. В случае, если под баню переоборудуется уже готовое помещение, или же производится ее обустройство в подвале частного дома, лучше всего выбрать комнату или отделить угол, имеющий две внешних стены. В этом случае проблем с устройством вентиляционной системы не возникнет.

Выход вентиляционной трубы на улице должен быть прикрыт от попадания снега, дождевой воды и мусора.

Выход вентиляционной трубы на улице должен быть прикрыт от попадания снега, дождевой воды и мусора.

Если такой возможности нет и баню располагают в середине частного дома, то существует два варианта устроить проветривание помещения — провести вентиляционный короб, который соединит помещение с улицей, или вывести трубу вентиляции через перекрытие и кровлю. В этом случае трубу необходимо закрыть сверху защитным зонтиком, во избежание попадания в вентиляционные каналы осадков и опавшей листвы.

 Видео: пример самостоятельно обустройства банной вентиляции

stroyday.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
