Какая система вентиляции должна быть в котельной частного дома: виды, требования

Применяя газовый котел в виде основного источника отопления и нагревания воды в частном доме нужно обязательно выполнять условия эксплуатации оборудования. Немаловажное условие при работе агрегата – вытяжка для котла, которая всегда требуется, несмотря на вид отопительного прибора.

Требования к вентилированию газовой котельной

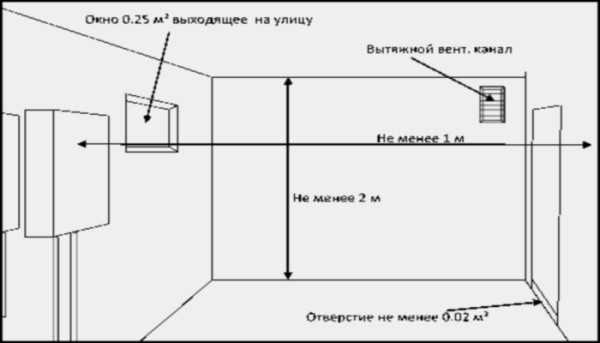

Котлы небольшой производительности (до 60 кВт) располагаются на кухне при условии, когда она отвечает определенным требованиям:

  • размеры помещения не менее 7,5 м3 при установке одного отопительного прибора, и не менее 13.5 при установке двух;
  • потолок не менее 2 м при установке одного отопительного прибора, и не менее 2.5 при установке двух;
  • площадь стекол в окнах не менее 3 см2 на 1 м³ помещения;
  • обязательное наличие в окнах рам и форточек;
  • расстояние между отопительным прибором и стеновой конструкцией не менее 100 мм;
  • стена покрыта огнестойким материалом;
  • поступление свежего воздуха естественным путем (через нижние зазоры в дверях или специальные отверстия в стене).

Для более производительных котлов свыше 30 кВт нужно отдельное помещение с площадью более 15 м2.

Требования к вентиляции твердотопливного котла и помещения

Основные условия к проведению вентиляции в котельной в частном доме – это соответствие определенной площади и объема. Это вызвано необходимой частотой воздухообмена за единицу времени, противопожарной безопасностью и регулярными осмотрами оборудования. Следовательно, для нормальной вентиляции котельной расстояние котла от стен и свободный доступ к нему должен быть обеспечен в зависимости от производительности агрегата:

  1. Для котла производительностью до 30 кВт не менее 3,5 м2.
  2. Для теплового устройства от 30 до 60 кВт – 5 м2.
  3. Если у агрегата мощность больше 60 кВт, то площадь котельной – свыше 6м
    2
    .

Кроме того, высота до потолка должна быть 2,2 м.

Дымоотвод отопительного прибора в частном доме

Дымоходы и их монтаж нуждаются в специализированном подходе и соблюдении определенных требований. Стенки дымоотвода обычно изготавливаются устойчивыми к перепадам температуры, к коррозии и воздействию химических соединений.

Вытяжка для котлов в частном доме должна отвечать строительным нормативам:

  1. СНиП 41-01-2003 «Вентиляция и отопление жилых помещений».
  2. СНиП 42-01-2002, 42-101-2003 «Рекомендации и требования к газораспределительным комплексам»

Таким образом, поддерживаясь этих законодательных актов, нужно соблюдать, чтобы дымоудаление соответствовало необходимому воздухообмену и ППБ. А для этого нужно вычислить высоту и сечение дымоотвода и воздуховода. При установке обходимо соблюдать следующие условия:

  • труба должна быть выставлена строго вертикально;
  • возвышаться над коньком крыши не более 0,5 м;
  • общая высота венканала – не более 5 м;
  • стыки в канале изолируются термостойким герметиком.

При соблюдении выше перечисленных требований, вентиляционную трубу для отопительного прибора можно смонтировать своими руками.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

  1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
  2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
  3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

  1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
  2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
  3. Экологичность системы.
  4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

  1. Размещение в специально выложенном колодце из кирпича;
  2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.

Расчет системы вентиляции

Вычисление вентиляции в помещении с газовым котлом рекомендуется делать, учитывая следующие параметры:

  • объем котельной;
  • скорость воздушной массы;
  • кратность воздухообмена;
  • количество членов семьи.

Учитывая данные параметры, рассчитывается нужное сечение вытяжки для газового котла, при этом диаметр приточного отверстия вычислять нет необходимости, поскольку эти размеры должны быть равны. Если же котельная уже существует, но диаметр вытяжного канала меньше расчетной, нужно дополнительно делать принудительную вентиляцию. Для расчета можно использовать разные способы, ниже приведены два из них.

Вычисление вентиляции по количеству воздухообмена:

L = N × S × Н, где:

L — мощность котла кВт/ч;

N — кратность обновления воздуха;

S — площадь котельной;

Н — высота до потолка в м.

Вычисление вентиляции по числу членов семьи:

L = N × Lн, где:

L — мощность котла кВт/ч;

N — число членов семьи в доме;

Lн — минимальная норма потребления воздуха на одного человека:

во время отдыха — 20 м³/ч;

при пассивной деятельности — 40 м³/ч;

при физических нагрузках — 60 м³/ч

Подбор и монтаж оборудования

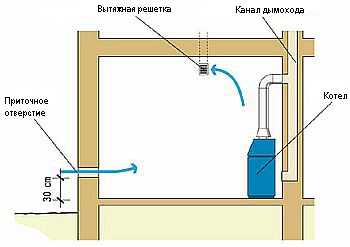

Воздухообмен естественным путем в котельном помещении достигается за счет приточного и вытяжного каналов.

При монтаже приточного канала необходимо:

  1. Подготовить кусок пластмассовой трубы, фильтрующую сетку и обратный клапан. Сечение трубы подбирается в зависимости от мощности котла. В случае, когда производительность менее 30 кВт, то хватит 150 мм. Чем больше мощность, тем больше сечение.
  2. Для создания правильного процесса горения и соответствующей вытяжки в частном доме, подачу воздуха нужно создать как можно ближе к топке котла. Поэтому отверстие в стене нужно пробить напротив горелки, но не выше его рабочей зоны. В отверстие вставляется отрезок трубы, и щели заделываются монтажной пеной.
  3. Снаружи патрубок закрывается сеткой для предохранения от насекомых и мелких животных. Внутри трубы нужно установить обратный клапан для защиты от обратной тяги на улицу.
  4. Трубы для вытяжки в котельном помещении при естественном вентилировании устанавливаются только вертикально, при этом высота их не должна быть меньше 3,5 м.

Сейчас многие пользователи не задаются вопросом перед выбором той или иной приточной вентиляции, так как оптимальным решением будет установка комбинированной системы воздухообмена.

aeroclima.ru

нормы для газового котла и устройство вентканалов

При устройстве любой вентиляционной системы важно придерживаться действующих правил и норм проектирования и монтажа. Особенно важно их соблюдать, если делается вентиляция в котельной частного дома. Эффективная система вентилирования помещения, где установлено нагревательное оборудование, защищает от взрывоопасных ситуаций и важна для правильной и бесперебойной работы котла.

Нормы и требования к вентиляции в котельной

Котельную для газового котла можно устроить в отдельном помещении, находящемся в подвале, на цокольном или первом этаже жилого дома. Она может быть встроенной и пристроенной, отдельно стоящей. Газовые котлы с закрытой камерой сгорания и коаксиальным дымоходом можно устанавливать прямо на кухне, но ее площадь не должна быть меньше 15 квадратов.

К котельной под газовый котел предъявляются следующие требования:

  1. Площадь помещения не может быть меньше 4 м², а высота должна быть не ниже 2,5 м.
  2. Из котельной должен быть отдельный выход на улицу шириной не меньше 800 мм.
  3. В помещении оборудуют окно с форточкой, площадь которого вычисляется в зависимости от объема помещения (на каждые 10 кубов – 0,3 м² площади окна).
  4. Кроме дымового канала делают принудительную и естественную вентиляцию.
  5. Туда проводят сети электро- и водоснабжения, канализации, а котел заземляют.

Нормативная база

Особые требования предъявляются к вентиляции в газовой котельной.

Оборудуют в отдельном помещении с учетом требований:

  1. Приточная вентиляция в котельной с газовым котлом должна обеспечивать трехкратную смену воздушных масс в течение каждого часа.
  2. Количество поступающего воздуха равно выводимым объемам воздушных масс плюс потребность котла для создания газовоздушной смеси в камере сгорания.
  3. Вытяжную трубу располагают в верхней части помещения под потолком. Диаметр дымового канала указывается в паспорте к нагревательному оборудованию. Обычно он равен 110-130 мм.
  4. Рядом с дымоходным каналом обязательно делают еще один для облегчения его чистки от сажи. Он располагается на 30 см ниже основного.
  5. При расчете требуемого притока воздуха учитывают мощность нагревательного оборудования. На каждый киловатт мощности котла нужна площадь продухов в 8 см². При поступлении воздушных масс из соседних помещений этот показатель увеличивается до 30 см².
  6. Вентканал для газового котла лучше оборудовать обратным клапаном, чтобы защититься от задувания горелки.
Важно! Нормативные документы, на которые стоит ориентироваться при устройстве газовой котельной, – СНиП номер 2.04.08-87 и СНиП № ІІ-35-76.

Способы вентиляции котельной

Вентиляция для газового котла в частном доме может быть оборудована двумя способами. Приток и отведение воздушных масс может происходить естественным образом без использования оборудования для нагнетания потока. Более эффективной считается принудительная вентиляция. Для этого в воздуховоды устанавливают вентиляторы для направленного движения воздушных масс.

Установка естественной вентиляции в котельной частного дома выполняется с соблюдением следующих условий:

Рекомендуем к прочтению:

  • Максимальная высота котельной не более 6 м. При этом кратность воздухообмена увеличивается при уменьшении высоты. На каждый метр понижения потолка кратность воздухообмена возрастает на 25%.
  • Для поступления свежего воздуха в помещение делают приточный вентканал. Также с этой целью в нижней части двери можно установить переточные решетки. Площадь клапана рассчитывается так: на 1 кВт мощности котла требуется 8 см² решетки.
  • У дымоходного канала делают два выходных отверстия. Первое предназначено для удаления продуктов горения, а второе – для чистки канала. Минимальное расстояние между ними 250 мм. Вытяжной канал находится выше, а приточный ниже.
Важно! Минусы естественной вентиляции заключаются в зависимости эффективности работы от поры года и погодных условий.

Преимуществами принудительной вентиляции является то, что котельная может располагаться в любом помещении. Ее работа не зависит от погоды, наличия ветра и сезона. Однако на монтаж такой системы придется потратить больше денег и времени. Электромеханическое оборудование иногда выходит из строя, требует обслуживания или ремонта.

Требования к устройству дымохода для котла

Общие требования ко всем разновидностям дымоходов заключатся в том, что диаметр дымового канал должен совпадать с сечением выводного патрубка на котле. В нижней части дымохода должен быть очистной люк. Его нужно регулярно очищать, чтобы поддерживать необходимую тягу.

Дымовой канал делают полностью герметичным, чтобы продукты горения не просачивались наружу. Внутри вентшахты устанавливают трубу нужного сечения. Для нормальной тяги ее оголовок должен возвышаться над коньком не менее чем на 2 м. Для изготовления дымохода используют оцинковку или нержавеющую сталь. Применяют только трубы круглого сечения и одинакового диаметра. Недопустимо делать более трех изгибов трубопровода.

Наружные дымоходы

Если дымоходная труба проходит с внешней стороны дома, то к ней предъявляют следующие требования:

  1. Канал, проходящий по наружной стене дома, нужно хорошо утеплять для защиты от сбора конденсата.
  2. Чтобы в трубе поддерживалась достаточная тяга, ее центральная ось не должна отдаляться от оси котла более чем на 2 м.
  3. После нагревательного агрегата должен идти прямой участок воздуховода на высоту 1 м. Только после этого можно устанавливать поворотное колено.
  4. В любом случае монтируется карман для очищения и отведения конденсата.
  5. Напольный котел устанавливают на прочное основание из несгораемого материала.
  6. Если дымовой канал проходит через стену из горючего материала, то вокруг него делается зазор в 50 см, который заполняется негорючим утеплителем.

Внутренние дымоходы

Внутренние дымовые каналы должны соответствовать следующим требованиям:

  • от оси котла до оси трубы должно быть не больше 2-х метров;
  • в месте прохождения канала через перекрытие делают защиту из негорючего материала;
  • если трубопровод проходит через неотапливаемое помещение, то он обязательно утепляется;
  • формируют карман для очищения и сбора конденсата;
  • теплоизоляция не доходит до оголовки канала на расстояние до 100 мм;
  • от низа нагревательного оборудования до верхней точки дымохода должно быть не менее 5 м.

Расчет вентиляции котла

Нормы вентиляции котельной в частном доме мы рассмотрели выше, теперь пришла очередь разобраться в расчете вентиляционной системы.

Рекомендуем к прочтению:

Пример расчета каналов для котельной размером 3х5 м и высотой 3 м:

  1. Сначала находим объем помещения. Для этого перемножим длину, ширину и высоту. Получим 45 м³.
  2. Теперь определяем требуемый воздухообмен, отталкиваясь от максимальной высоты в 6 м. Поскольку высота нашей котельной 3 м, множим это число на 0,25 (коэффициент увеличения кратности воздухообмена) и прибавляем три. Получим число, равное 3,75.
  3. Теперь кратность воздухообмена (3,75) множим на объем помещения и имеем значение равное 3,75х45=168,75 кубометров.
  4. Находим это число в таблице нормативного документа и определяем требуемый диаметр воздуховода. В данном случае он равен 225 мм.

Для расчета приточной магистрали для помещения с газовым котлом придерживаемся правила, что на каждые 10 кВт мощности оборудования требуется 0,01 м² сечения трубы. Иными словами, для агрегата мощностью 30 кВт нужно обеспечить приток воздуха в объеме 0,03 кубометра в секунду. Желательно закладывать 30-процентный запас. Вытяжной канал по СНиП должен иметь сечение не менее 130 мм.

Совет! Если естественной приточной вентиляции недостаточно, рекомендуется использовать принудительную систему.

Подбор и монтаж элементов вентиляции

Устройство вентиляции в котельной частного дома выполняют с учетом площади, разновидности помещения (отдельное или нет), допустимого расстояния от легко возгорающихся устройств. Во многих частных домах устанавливают маломощные газовые котлы. Это связано с доступностью топлива и небольшой ценой оборудования.

Для устройства дымового канала можно использовать следующие материалы:

  • Кирпичные вытяжки обычно делают от твердотопливного агрегата. Они отличаются долговечностью, но сложно прочищаются. Однако для других разновидностей котлов кирпичный дымоход будет не лучшим вариантом, потому что на поверхности образуется конденсат, который разрушает кирпич.
  • Для твердотопливных котлов можно использовать керамические каналы. Их делают из жаропрочной керамики, которая выдерживает 650°С. Важна защита от возгорания сажи в канале. Для других агрегатов используют керамику с меньшей температурой плавления, но обязательно предусматривают отведение конденсата.
  • Каналы из жаропрочной стали толщиной 0,6-1 мм подходят для газовых и твердотопливных агрегатов. Но прослужат они не так долго, как кирпичные, а стоят дороже.

Устройство дымохода

Для установки горизонтального дымохода в стене проделывают сквозное отверстие. В него вставляется труба, идущая от котла. По внешней стороне дома эта труба прокладывается вертикально и крепится на хомуты.

Внутренний дымовой канал, идущий через перекрытия и крышу, лучше делать двухслойным с защитой от нагревания поверхностей, которые соприкасаются с ним. Внутренние дымоходы можно прокладывать внутри кирпичной кладки. Для этого труба, идущая от котла, заводится в канал, и пропускается по нему до самой крыши. С внешней стороны дома устраивается опорная площадка под выходящую конструкцию.

Высота трубы относительно конька зависит от расстояния, на котором она расположена от этой части крыши. Если она удалена от конька на 3 м и больше, то ее верхняя точка располагается под углом 10 градусов к коньку, но не может быть ниже 1 м. При расстоянии до конька 1,5-3 м дымоход делается на одном уровне с ним. Если разрыв равен 1,5 м, то труба должна возвышаться над коньком не менее чем на 50 см.

vodakanazer.ru

Система вентиляции котельной в частном доме своими руками

Правильно спроектированная вентиляция в котельной является обязательным условием для ее эксплуатации. Пренебрежение этим аспектом может привести к концентрации угарных газов в помещении, что представляет прямую угрозу для здоровья проживающих в доме. В зависимости от типа отопительного оборудования применяют различные способы циркуляции воздуха в котельной.

Содержание статьи

Задачи

Помимо профессиональной установки котла отопления и трубопроводов в частном доме необходимо заранее подготовить помещения для эксплуатации в качестве котельной. Наряду с соблюдением правил противопожарной безопасности необходимо обеспечить воздухообмен в помещении.

Правила организации вентиляции подробно описаны в СНиП II-35-76 (скачать их можете на нашем сайте). Согласно им для котельных, в которых отсутствует постоянный обслуживающий персонал приняты следующие нормы обустройства вентиляции:

  1. Для газового оборудования необходимо обеспечить 3-х кратный воздухообмен в течение 1 часа работы котла. При этом не учитывается объем воздуха, необходимый для поддержания процесса горения.
  2. Оптимальная высота котельной должна составлять 6 м. Но так как это практически невозможно осуществить в условиях частного дома, то следует увеличить кратность воздухообмена из расчета 25% на каждый метр понижения высоты.
  3. При невозможности обеспечения требуемого притока воздуха через вентиляционные каналы естественным путем устанавливается принудительная воздухообменная система.

Эти условия являются общими для газовых и твердотопливных котельных. Существуют небольшие различия в местах установки вентиляции. Но, перед тем как закупить необходимое оборудование и делать воздушные каналы необходимо провести расчет их геометрических параметров.

Расчет вентиляции

Правильно составленный расчет является основой для проектирования помещения котельной в частном доме. Профессиональная схема включает в себя множество параметров – план помещения, место установки оборудования, его характеристики и т.д. Но для бытовых котельных расчет можно значительно упростить (все требования к котельной описаны тут). Для этого необходимы следующие параметры помещения:

  • Объем.
  • Скорость потока воздуха. Эта величина не должна быть менее 1 м/с.
  • Коэффициент увеличения кратности воздухообмена в зависимости от высоты потолков.

Эти характеристики необходимы для расчета оптимального диаметра воздушного канала. Рассмотрим для примера помещение со следующими вводными данными:

  1. Размеры котельной – 3*4*2,7 м. (ширина, дина, высота). Объем – 32,4 м³.
  2. Кратность воздухообмена с учетом коэффициента равна – (6-2,7)*0,25+3= 3,8

Т.е. за один час с помощью естественной вентиляции должно выходить 3,8*32,4= 123 м³ воздуха.

Исходя из этого можно рассчитать диаметр канала:

Так как на практике устанавливают трубы круглого сечения в качестве элементов вентиляции, то правильно пересчитать полученное значение площади в диаметр – 204 мм. Оптимальным вариантом будет установка трубы с ближайшим стандартным диаметром 200 мм.

В данном случае был рассчитан канал для удаления воздуха из помещения. Такими же параметрами должно обладать приточное вентиляционное отверстие.

Если же в котельной уже установлена воздушная шахта, а ее диаметр меньше расчетного, то можно установить принудительную вентиляцию. Чаще всего для этого используют стандартный вентилятор, мощность которого должна компенсировать недостающую производительность естественной вентиляции.

Правила установки

Выбор принудительного или естественного способа обмена воздуха в котельной зависит от ее параметров. После проведения расчетов можно приступать к монтажу системы.

Воздушные каналы можно располагать как вертикально, так и горизонтально. Однако для эффективной работы существуют следующие условия:

  • Горизонтальные конструкции могут устанавливаться только для принудительной вентиляции. Они не должны иметь поворотных участков, а максимальная длинна определяется мощностью оборудования.
  • Вертикальные участки необходимы для естественного воздухообмена. Их высота не должна быть менее 3 м. Это необходимо для создания должного значения тяги.

Оптимальным вариантом будет применение комбинированной системы. В случае отказа принудительной естественный способ сможет частично компенсировать ее функции.

Независимо от выбранной системы объем уходящего воздуха должен быть равен приходящему. Поэтому не нужно забывать об установке оборудования соответствующей мощности в приточный канал.

Месторасположение элементов системы должно быть привязано к отопительному оборудованию. Приточный канал располагается в рабочей зоне котла, а вытяжной – в верхней части помещения. Причем расстояние между ними должно быть максимально возможным. Для твердотопливного оборудования необходима установка дополнительной принудительной вентиляции в районе появления сажи.

Расчет вентиляции котельной в частном доме – это ответственный этап в обеспечении условий нормальной работы оборудования и безопасности. Если проект представляет собой сложную схему из нескольких отопительных котлов, то лучше всего воспользоваться услугами профессионалов. В некоторых случаях необходима установка системы очистки воздуха от вредных газов с соответствующими фильтрами.

dearhouse.ru

приточная, видео-инструкция по монтажу своими руками, двери, по СНиПу, фото и цена

Размещая котельную у себя в доме, некоторые владельцы пренебрегают требованиями и правилами, что может привести в дальнейшем к катастрофическим последствиям. Во время работы котла в помещении создается разреженное пространство, которое требует достаточного притока свежего воздуха, иначе есть риск возникновения обратной тяги. Сегодня наша цель рассказать вам, как должна производиться вентиляция котельной по СНиПу и показать это на примере.

На фото – схема вентиляции котельного помещения

Зачем это нужно

Не забывайте, что правильно спроектированный воздухообмен в помещении, где установлен котел отопления дома, является обязательным условием его эксплуатации. Если вы станете пренебрегать данным аспектом, концентрация угарных газов в котельной может достичь размеров, угрожающих вашему здоровью, а также всех проживающих в доме. Способы циркуляции воздушных масс в ней могут быть разными и зависят они от типа отопительного оборудования (читайте также статью «Испытание вентиляции: тестируемые величины и нормативные требования»).

СНиП предусматривает систему вентиляции, необходимую для удаления избыточного тепла от оборудования и трубопроводов, а также для поддержания чистоты воздуха в рабочей зоне. Когда это не удается осуществить с помощью естественного движения воздушных потоков, требуется установка устройств, способных принудительно проводить воздухообмен. Цена системы в данном случае увеличится.

Правила котельной вентиляции

Проектируя частный дом, мы обращаем внимание на каждую мелочь, которая может возникнуть в планировке и интерьере каждой комнаты. Именно на этом этапе следует также тщательно разработать помещение для котельной, которая является обязательным элементом.

Вентиляция в котельной с газовым котлом до 350 кВт

Хотя для него не понадобятся какие-то особенные дизайнерские таланты, так как все основные параметры давно регламентированы, вы все равно должны подойти к задаче серьезно. Иначе вы можете подвергнуть себя риску возникновения пожара, не говоря о штрафах от пожарного надзора за нарушения регламента работ.

Виды

Чаще всего в качестве топлива в частных домах используют природный газ, для которого необходим постоянный приток свежего воздуха, способный в достаточной мере утилизировать продукты горения. Для обеспечения нормального воздухообмена обычно хватает естественной вентиляции. В помещении, где установлены старые двери и окна, подсос воздуха осуществляется через различные щели.

Габариты котельной в частном доме не всегда соответствуют нормам

Если же комната более-менее герметичная, рекомендуем использовать дополнительное его вентилирование. Так вы сможете убрать из котельной излишки продуктов горения и остатки несгоревшего газа, следы которых будут четко видны в виде копоти на потолке и стенах. Однако, неэстетичный внешний вид котельной — это самые меньшие проблемы, которые может создавать плохая вентиляция.

Естественная
  1. Применяется для котлов мощностью до 30 кВт.
  2. Инструкция разрешает сделать отверстие в стене Ø100-150 мм, а затем вставить в него пластиковую трубку, которая и будет своеобразным воздуховодным каналом.
  3. Защиту от внешнего мусора вполне может обеспечить обычная пластиковая или металлическая сетка.
  4. Установите с внутренней стороны воздуховода обратный клапан, который станет препятствием выхода воздуха наружу.
  5. Смонтируйте таким же образом вытяжное отверстие, прикрыв его на выходе от атмосферных садков в виде снега и дождя.
  6. Расположите приточное отверстие в нижней части перекрытия за топливником, чтобы воздух сразу попадал прямо в камеру сгорания, а не распространялся по всей котельной.
  7. Расположите вытяжное отверстие над котлом, так как продукты горения будут подниматься вверх.
Механическая
  1. Применяется в том случае, когда нет возможности обустроить естественную вентиляцию.
  2. Позволяет осуществлять регулировку воздухообмена, чего в естественной сделать невозможно.
  3. Основные элементы системы — вентиляторы, при выборе которых следует добавить к максимальному количеству расхода воздуха котлом еще примерно 30%.

Как обустроена приточная вентиляция в котельной частного дома

Требования к дымоходам

При обустройстве дымоходов котельных вы должны также придерживаться определенных правил. Их выполнение также очень важно для безопасной работы котла, работающего на газу.

Рассмотрим требования подробнее:

  • выбирая диаметр труб необходимо руководствоваться инструкцией к оборудованию;
  • не следует поднимать трубы выше конька крыши более чем на 5 м;
  • запрещена установка зонтов на дымоходах;
  • сечение дымохода следует подбирать в соответствии с определенной моделью котла;

Дымоход для газового котла

  • труба должна быть цилиндрической формы и быть изготовленной из металла, необходимо также предусмотреть отверстие для чистки;
  • запрещается делать на дымоходе более трех изгибов или поворотов.

Совет: отнеситесь серьезным образом ко всем требованиям по установке дымохода, иначе его неправильная работа может стать причиной трагических последствий.

Металлические двери в котельную с вентиляцией

Как рассчитать вентиляцию котельной частного дома

Воздухообмен в помещении должен соответствовать СНиПу II-35-76.

Он предусматривает такие требования в котельных, где нет постоянного обслуживающего персонала:

  • при использовании газового оборудования нужно обеспечить трехкратный обмен воздуха за 1 час работы котла. В этом случае объем воздуха, требующийся для поддержания процесса горения, не учитывается;
  • высота котельной должна быть 6 м. Если это сделать невозможно, что чаще всего и получается в условиях частного дома, необходимо увеличить кратность воздухообмена, добавив по 25% на каждый метр снижения данного параметра;
  • в случае недостаточного притока воздуха через вентканалы естественным путем, нужно установить принудительную воздухообменную систему.

Данные требования являются общими для котлов, работающих на газу и на твердом топливе. Есть только небольшие различия в местах установки вентиляционной системы.

Вентиляция газовой котельной – подача и вывод воздушных масс

Совет: перед тем как покупать необходимое оборудование и устанавливать воздушные каналы своими руками следует провести расчет основных параметров.

Для бытовых котельных можно упростить расчет, взяв во внимание следующие параметры:

  1. Объем помещения.
  2. Скорость воздушного потока (не менее 1 м/с).
  3. Коэффициент повышения кратности воздухообмена, который зависит от высоты потолков.

Данные характеристики будут нужны для расчета необходимого диаметра воздушного канала.

Пример:

  1. Габариты помещения котельной – 3х3х2,5 м (ширина, дина, высота). Отсюда находим объем, который равен 22,5 м³.
  2. Вычисляем кратность воздухообмена, учитывая коэффициент: (6-2,5)х0,25+3= 3,9.

Соответственно за 1 час при естественной вентиляции должно проходить 3,9х22,5=88 м³ воздуха.

Диаметр канала рассчитывается так:

F = 88 м3 / 3600 = 0,024 м2,

после перевода в площади в диаметр, мы получим цифру 88 мм, ближайшее значение стандартного диаметра трубы – 100 мм.

В этом случае мы узнали вентканал вытяжной вентиляции, приточной должен быть точно таким же.

Вывод

Нельзя игнорировать правила и требования строительных норм при обустройстве котельной в частном доме, где вентиляция играет одну из важнейших ролей. В данной статье мы рассказали об основных из них, а также на примере объяснили, как правильно проводить расчет вентканалов для обеспечения правильного воздухообмена в помещении с котлом, работающем на газе или твердом топливе (см.также статью «Автоматическое управление вентиляцией в помещении»).

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

Вентиляция котельной в частном доме: требования и устройство вытяжки

Содержание статьи:

Вентиляцию котельной частного дома можно организовать принудительного или естественного типа.

Особенности вентиляции котельной в частном доме

Вытяжка в котельной

Чтобы организовать естественную вентиляцию котельной частного дома, необходимо пробить дыру, выходящую на улицу, в стене над полом напротив котла. Диаметр отверстия должен быть не меньше 15 см. Чтобы уменьшать поток воздуха, на решетке монтируется задвижка. Это устройство позволит котлу получать необходимое количество воздуха, вытягивая его непосредственно с улицы и не приводя к разрежению воздуха в помещении.

А вот приток воздуха направлять прямо в котельную запрещается требованиями к вентиляции котельной.

Это может быть опасным. При внештатной ситуации копоть и гарь от котла или газ (если он работает на газе) по вентканалам может разойтись по всем помещениям дома.

Согласно строительным нормам и правилам, требования к вентиляции котельной частного дома таковы: в топочной необходимо оборудовать вытяжной канал (по типу кухни или туалета). А также открываемую форточку и отверстие в соседнее помещение, проделанное внизу стены или двери. Площадь отверстия от 2 кв. сантиметров. Площадь окна от 25 кв. сантиметров. Тем, кто монтирует газовый котел с закрытой камерой сгорания, можно не проделывать окно, это предусматривается при расчете вентиляции котельной.

Многие владельцы оборудуют котельную дополнительной вытяжкой, которая значительно улучшает конвекцию воздушных потоков и может быть определенной гарантией безопасности хозяев при сбоях в работе котла.

Естественная вентиляция котельной дома очень легко монтируется и не требует особых финансовых вложений. Но при этом, контролировать интенсивность выдува и вдува воздуха практически невозможно. Качество работы вентиляции котельной дома зависит от погодных условий.

Принудительная вентиляция котельной дома

Не всегда есть возможность смонтировать естественную вентиляцию котельной. Тогда прибегают к установке оборудования. Расчет вентиляции котельной должен производить инженер. Вентиляторы для котельных, работающих на газе или дизельном топливе, следует подбирать защищенные от взрывов и возгораний. Корпус делается из меди или алюминия, чтобы при работе оборудования не вырабатывались искры.

Если подключить систему включения и выключения вентиляторов к котлу, они будут включаться при запуске топливного оборудования. Чтобы уменьшить затраты на монтаж, можно оборудовать принудительный выдув или принудительный вдув воздуха в котельную.

strojdvor.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
