Вентиляция с рекуперацией тепла для частного дома – Приточно-вытяжная вентиляция с рекуперацией тепла

Что такое рекуперация тепла в системе вентиляции дома

Для создания комфортных условий проживания все застройщики стремятся создать дом, в котором расход на обогрев жилых помещений будет небольшим. Большинство владельцев частных домов полагает, что для создания энергоэффективного жилья необходимо установить теплосберегающие стеклопакеты. Но не многие знают, какую роль играет в сбережении тепла приточно вытяжная вентиляция с рекуперацией тепла. О ней мы и поговорим сегодня подробно.

Современные жилые объекты теряют до 50% тепла из-за неправильно устроенной вентиляционной системы.  Рациональное использование тепла в доме во многом достигается за счет энергии возвращаемого обратно использованного теплого воздуха.

Благодаря такому подходу удается на целый месяц сократить отопительный сезон и таким образом снизить расходы на обогрев жилья. Для этого с комплексом теплоизоляционных мероприятий, направленных на утепление стен, перекрытий, кровли, оконных проемов и полов следует использовать преимущества приточно-вытяжной вентиляции, обеспечивающей рекуперацию тепла.

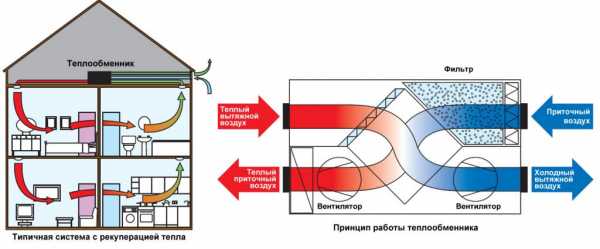

Принцип действия вентиляции с рекуперацией

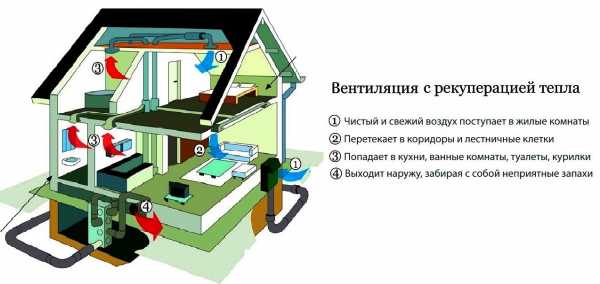

Принцип действия такой вентиляционной системы строится на использовании тепла воздуха, который выводится наружу. Вентиляция с рекуперацией забирает через воздуховоды воздушные массы из помещений с повышенным уровнем влажности:

• кухни;
• ванной комнаты;
• хозяйственных помещений.

Прежде чем вывести воздушные массы наружу, вентиляционная система отправляет их в теплообменник и забирает тепло нагретого воздуха. Оно используется для повышения температуры холодных воздушных масс, поступающих в дом с улицы. Свежий воздух проходит через теплообменник и поступает в дом уже нагретым. Он идет в другие помещения:

• гостиную;
• детскую;
• спальню;
• кабинет.

Так осуществляется постоянный обмен воздушных масс, с помощью которого можно эффективно использовать тепло воздуха тех помещений, в котором происходит его нагрев.

Конструктивные особенности приточно-вытяжной вентиляции с рекуператором

Мощность и размер вентиляции зависит от общей площади вентилируемого жилого пространства и особенностей функционального назначения используемых помещений. Самой простой и недорогой системой вентиляции является такая система, в которой рекуперация тепла осуществляется при помощи следующих элементов, находящихся в термически и акустически изолированном стальном корпусе:

• теплообменника;
• двух вентиляторов;
• фильтров;
• нагревательного элемента;
• блока автоматики для удаления конденсата;
• воздуходувов.

Для максимально эффективного использования тепла в доме следует устанавливать комбинированную систему вентиляции: естественную и механическую с рекуперацией тепла в приточно-вытяжных системах.

Естественная вентиляция выполняет роль запасной и может заменить рекуперационную в случае неисправностей в ее работе. Она также используется в теплое время года, когда жилое помещение не нужно отапливать. В холодный сезон воздуховоды естественной вентиляции следует плотно закрывать, чтобы не снижать эффективность работы вентиляции с рекуперацией.

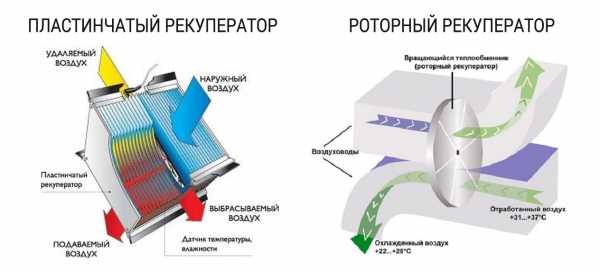

Типы конструкций рекуперационных установок

Для установки принудительной вентиляции с рекуперацией могут использоваться конструкции теплообменников различных типов:

• пластинчатые рекуператоры, в которых воздух идет с разных сторон пластин. Для них следует устанавливать отводы для конденсата, оборудованные водяным затвором и систему размораживания в случае образования наледи из конденсата. Их эффективность довольно высокая и составляет от 50 до90%;
• роторные рекуператоры передают тепло от донного воздушного потока другому при помощи ротора. Система является открытой, поэтому требует дополнительной очистки поступающего с улицы воздуха. Рекуперацию тепла здесь можно регулировать при помощи скорости вращения ротора. Энергоэффективность таких ПВУ составляет 75-85%;
• рекуператоры с промежуточным теплоносителем в виде воды или водно-гликолиевого раствора, циркулирующим между двумя теплообменниками вытяжного и приточного каналов. Нагрев теплоносителя осуществляется теплым воздухом, удаляющимся из помещений. Из-за отсутствия подвижных элементов такая система имеет невысокую эффективность: всего 45-60%;
• камерные рекуператоры с камерой, разделенной на две части заслонкой. Выходящий воздух отдает тепло одной части камеры. Потом с помощью заслонки меняется направление приточного воздуха и он забирает тепло от нагретых стенок камеры. Запахи и мелкие частицы из воздушных масс удаляются с помощью фильтров приточной вентиляции. Эффективность такой системы составляет 80-90%;
• тепловые трубки заполненные фреоном, испаряющемся при нагревании воздухом, идущим из дома. Холодный воздух с улицы идет вдоль трубок, превращая пар жидкость. Эффективность такой системы составляет 50-70%.

Выбор подходящего типа приточно вытяжной вентиляции с рекуперацией тепла зависит от общей площади помещения и его планировки. Помогут правильно подобрать подходящую систему квалифицированные специалисты строительных компаний, занимающиеся монтажом вентиляционных систем для помещений различного назначения.

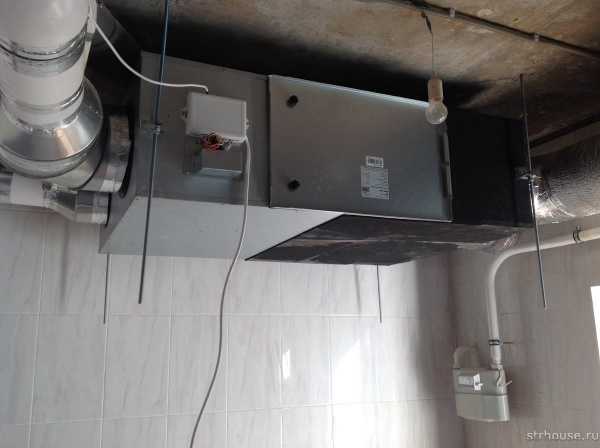

Монтаж приточно вытяжной вентиляции

Для проведения монтажных работ принудительной вентиляционной системы с рекуперацией с учетом всех технологических требований требуется учитывать все действующие СНиПы и санитарно-гигиенические нормативы. Соблюдение всех требований еще на этапе проектной разработки вентиляционной системы такого типа обеспечивает максимальную эффективность работы вентиляции и предотвращает возникновение опасных ситуаций в ходе ее эксплуатации.

Без разработки индивидуального проекта невозможно добиться качественного проведения монтажных работ. Необходимость учета большого количества факторов и знания действующих технологических нормативов заставляет обращаться к квалифицированным специалистам для проведения таких работ под ключ.

Самостоятельно составить проектную документацию не получится. Отсутствие плана ведения монтажных работ неизменно приводит к ошибкам в работе рекуператоров и снижению их эффективности. Кроме разработки документации и проведения монтажа, вентиляцию нужно будет еще запустить должным образом. Квалифицированные специалисты предлагают комплекс услуг по установке приточно-вытяжной вентиляции с рекуперацией тепла, включающие в себя:

• разработку индивидуального проекта для конкретного помещения с учетом его площади и эксплуатационной специфики;
• выбор подходящего типа рекуператора;
• проведение монтажных работ;
• проведение пуско-наладочных мероприятий.

Выполнение работ под ключ позволяет избежать грубых ошибок в работе принудительной вентиляционной системы и дает возможность получить реальную экономию на отоплении частного дома. Вложения в услуги квалифицированных специалистов быстро оправдываются сокращением затрат на отопление дома в холодное время года.

Наглядно посмотреть на то, что такое рекуператор в системе вентиляции частного дома, вы можете на видео:

Помогла статья? Оцените ее



strhouse.ru

Приточно-вытяжная вентиляция с рекуперацией тепла

В период энергического кризиса и подорожания энергоресурсов применение энергосберегающих технологий во всех сферах хозяйствования становится особенно актуальным. Нельзя недооценивать в этом вопросе роль рекуператоров тепла. Инженерные установки не только существенно экономят газ для обогрева помещений, но и, практически, бесплатно возвращают обратно тепло для полезного использования, предназначенное для выброса в атмосферу.

Работа воздухообмена с подогревом воздуха

Принцип устройства вентиляции с рекуперацией

Приточно-вытяжная вентиляция с рекуперацией тепла решает три основные задачи:

• обеспечение помещения свежим воздухом;
• возвращение тепловой энергии, уходящей с воздухом через систему вентиляции;
• недопущение проникновения в дом холодных потоков.

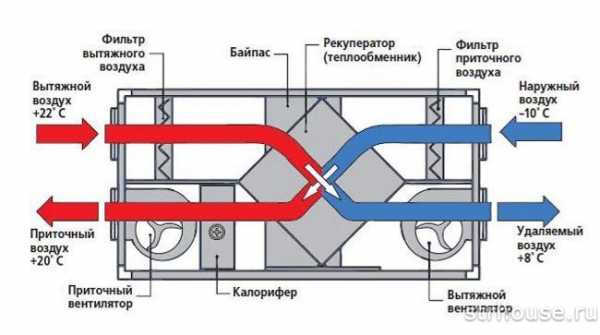

Схематически процесс можно рассмотреть на примере. Организация воздухообмена необходима даже в зимний морозный день с температурой за окном -22°С. Для этого включенная приточно-вытяжная система при работающем вентиляторе нагнетает воздух с улицы. Он просачивается через фильтрующие элементы и уже очищенный поступает на теплообменник.

По мере прохождения сквозь него воздух успевает прогреться до +14-+15°С. Такая температура может считаться достаточной, но не отвечающей санитарным нормам для проживания. Для достижения параметров комнатной температуры необходимо довести воздух до требуемых значений с помощью функции догрева до +20°С в самом рекуператоре при помощи калорифера (водяного, электрического) небольшой мощности — 1 или 2 кВт. С такими температурными показателями воздух попадает в комнаты.

Калорифер функционирует в автоматическом режиме: при понижении наружной температуры воздуха он включается и работает, пока не подогреет до требуемых значений. В то же время, отработанный поток уже нагрет до «комфортных» 18 или 20 градусов. Удаляется с помощью встроенной вентиляционной установки, предварительно пройдя через теплообменную кассету. В ней он отдает тепло встречному холодному воздуху с улицы, и лишь потом уходит в атмосферу из рекуператора с температурой не более 14-15°С.

Внимание! Установка металлопластиковых конструкций нарушает естественную подачу свежих потоков воздуха в квартиру или дом. Решает проблему принудительная система, подающая не подогретый воздух с улицы, но и сводящая на «нет» эффективность энергосбережения от пластиковых окон. Приточно-вытяжная вентиляция с рекуператором это комплексное решение проблемы отопления с одновременно функционирующим воздухообменом, активный метод сохранения энергии.

Преимущества приточно-вытяжной системы с функцией подогрева

Теплосберегающая технология в последнее время обретает все большую популярность

• Поставляет свежий воздух, улучшает качество воздушной среды внутри помещений.
• Предотвращает выпадение на поверхности влаги, образование конденсата, плесени и грибка.
• Устраняет условия появления в помещении вирусов, бактерий.
• Экономит расходы на электрическую и тепловую энергию путем восстановления потерь из уходящих потоков порядка 90% тепла.
• Способствует регулярному обмену воздушной среды.
• Многоплановость исполнения теплообменных систем расширяет сферу их применения на объектах различного типа.
• Экономичное использование и обслуживание. ТО, включающее очистку, замену фильтров, проверку всех узлов и компонентов системы, проводится ежегодно всего 1 раз.

Внимание! Малоэффективной будет характеризоваться работа рекуператоров в домах старой жилой застройки, где естественный воздухообмен обеспечивается деревянными конструкциями окон, щелями в деревянных полах и неплотностями в дверях. Наибольший эффект от рекуперации тепла наблюдается в современных постройках с качественной изоляцией помещений и хорошей герметичностью.

Виды теплообменных аппаратов

Эффективность рекуператоров находится в пределах 65%

Выделяются самые распространенные четыре категории агрегатов:

• Роторный тип. Работает от электросети. Экономичный, но сложный в техническом исполнении. Рабочий элемент – вращающийся ротор с нанесенной по всей поверхности металлической фольгой. Теплообменник с проходящим внутри уличным воздухом реагирует на разность температур снаружи и внутри комнат. Это корректирует скорость его вращения. Меняется интенсивность подачи тепла, предотвращается обледенение рекуператора в зимний период, что позволяет не пересушивать воздух. Эффективность устройств довольно высокая и может составить 87%. При этом возможно смешивание встречных потоков (до 3 %от общего количества) и перетекание запахов, загрязнений.
• Пластинчатые модели. Считаются самыми «ходовыми» из-за демократичной цены и эффективности. Она достигает 40-65% благодаря алюминиевому теплообменнику. Из-за отсутствия вращающих и подвергающихся трению узлов и деталей считаются простыми в исполнении и надежными в эксплуатации. Воздушные потоки, разделенные алюминиевой фольгой, не диффундируют, проходят по обе стороны теплопроводящих элементов. Разновидность: пластинчатая модель с пластиковым теплообменником. Эффективность ее выше, а в остальном имеет те же характеристики.

Внимание! Пластинчатые устройства проигрывают перед ротационными в том, что промерзают и сушат воздух. Обязательно его дополнительное постоянное увлажнение. Оптимальная сфера применения – влажная среда бассейнов.

• Рециркуляционный вид. «Фишка» его в сложной конструкции и использовании жидкого носителя (воды, водно-гликолиевого раствора или антифриза) как промежуточного звена в передаче тепла. На вытяжном рукаве устанавливается теплообменник, забирающий тепло отходящего воздушного потока и нагревающего им жидкость. Другой теплообменник, но уже на заборе воздуха с улицы, отдает тепло входящему воздуху, не смешиваясь с ним при этом. КПД таких установок доходит до 65%, они не участвуют во влагообмене. Для работы необходимо электричество.
• Крышный вид устройств эффективен (58-68%), но для домашнего использования не пригоден. Применяется, как составное звено в вентиляции магазинов, цехов и других подобных помещений.

Расчет эффективности работы рекуператора

Актуальная производительность рекуператора определяется расчетным путем

Можно ориентировочно просчитать, насколько эффективной будет смонтированная приточная вентиляция с рекуперацией тепла, как в зимний, так и летний период, когда установка работает на охлаждение. Формула расчета температуры приточного воздушного потока для установки в зависимости от числовой характеристики энергетической эффективности  (КПД), температуры воздуха внешней и в помещении выглядит так:

Tпp = (tвн – tул)*КПД + tул,

где значения температуры:

Tпp – ожидаемая на выходе из рекуператора;

tвн – в помещении;

tул – на улице.

Для расчетов берется паспортное значение эффективности прибора.

В качестве примера: при морозах -25°С и комнатной температуре +19°С, а также КПД установки 80% (0,8) расчет показывает, что искомые параметры воздуха после прохождения через теплообменник будут:

Tпp = (19 – (-25))*0,8 – 25 = 10,2°С

Получен расчетный температурный показатель воздуха после рекуператора. По факту, учитывая неизбежные потери, это значение будет находиться в пределах +8°С.

В жару при +30°С во дворе и 22°С в квартире воздух в теплообменнике той же эффективности, прежде чем попасть в помещение, охлаждается до расчетной температуры:

Tпp = tул + (tвн – tул) * КПД

Подставляя данные, получаем:

Tпp = 30 + (22-30)*0,8 = 23,6°С

Внимание! Заявленный производителем КПД установки и фактический будут отличаться. На поправку значения влияет влажность воздуха, вид кассеты теплообменника, значение разницы температур снаружи и внутри. При неправильно смонтированном и эксплуатируемом рекуператоре эффективность работы тоже снижается.

Современный вентиляционные энергосберегающие системы с включением в них рекуператоров – еще один шаг к экономному расходованию теплоносителей. Причем, установки температурного обмена актуальны зимой, но не менее востребованы и летом.

ventkam.ru

Вентиляция с рекуперацией тепла в частном доме

Все чаще при организации вентиляции в загородных домах и квартирах используется рекуперация приточного воздуха. Высокий спрос на оборудование объясняется эффективностью, производительностью и функциональностью. В процессе эксплуатации также значительно снижаются тепловые потери, что приводит к снижению затрат на отопление.

Принцип действия приточной вентиляции с рекуперацией тепла

Основное назначение вентиляционной установки заключается в следующем:

• обеспечение помещения чистым и отфильтрованным воздухом;
• в процессе воздухообмена отработанные и свежие воздушные массы соприкасаются в теплообменнике через стенку, и в помещение уже поступает чистый прогретый воздух;
• предотвращение попадания холодных потоков с улицы, что особо важно в зимний период.



Для примера можно рассмотреть ситуацию. В морозный день уличная температура -30 °С, но вентиляция необходима в любом случае. После прохождения воздушных потоков через теплообменник температура на входе в помещение повышается до +13-+16 °С, что исключает понижение температуры в помещении.

В стандартной комплектации предусмотрен вентилятор для нагнетания воздуха. В зависимости от модели в устройство может входить функция догрева для повышения температуры до комнатных показателей.

Важно! В последнее время везде устанавливаются ПВХ окна и двери, используется влагостойкая штукатурка и другие отделочные материалы. Все это приводит к высокой герметизации – естественная вентиляция становится неэффективной. Приточная вентиляция с рекуперацией в квартире позволяет решить все проблемы.



к оглавлению ↑

Особенности и основные преимущества

При рассмотрении технологии воздухообмена и характеристик вентиляционных установок можно выделить следующие достоинства:

• при заборе отработанных воздушных потоков из помещения устраняются вредоносные микробы и бактерии;
• тепловые потери снижаются примерно на 50%, что в целом сказывается на стоимости обслуживания системы отопления;
• широкая сфера использования, приточная вентиляция с рекуперацией тела применяется в бытовых, коммерческих и промышленных направлениях;
• не возникает проблем при монтаже, а простая конструкция обеспечивает длительный срок эксплуатации;
• в помещение поставляется без примесей, чистый и прогретый воздух;
• предотвращается образование конденсата на окнах и других поверхностях;
• установки энергонезависимы и просты в обслуживании, главное, ежегодно требуется менять фильтрующие элементы;
• на некоторых моделях можно регулировать влажность в помещении и температуру поставляемого воздуха.

к оглавлению ↑

Виды установок для рекуперации приточного воздуха

Производители предлагают потребителям несколько типов систем, различающихся конструкцией и возможностями:

1. Пластинчатый. В устройство входят пластины из металла или пластика, через которые по разным сторонам проходят поступающие и отводимые воздушные массы. В зависимости от характеристик коэффициент полезного действия составляет порядка 55%. Конструкция не предполагает наличие подвижных деталей, что гарантирует длительный срок службы.

Совет! При монтаже простых устройств происходит выделение конденсата, что приводит к промерзанию. Специалисты рекомендуют выбирать модели с влагопроницаемыми пластинами, в этом случае промерзание рекуператора исключено.

1. Роторный вид отличается высоким КПД (до 85%) и минимальным потреблением электричества. Процесс рекуперации приточного воздуха основан на вращении ротора. Системы больше подходят для промышленных объектов и редко используются в бытовых целях.

1. Рекуператоры с промежуточным тепловым носителем (вода или антифриз). При отводе из помещения воздушные потоки нагревают теплоноситель, и уже он отдает тепло поступающему воздуху. Коэффициент полезного действия может составлять около 55%.
2. Камерные рекуператоры отличаются повышенным КПД (до 80%). Конструкция включает в себя заслонку для разделения камеры на 2 части. Установки чаще всего монтируются в производственных помещениях, так как при воздухообмене происходит небольшое смешивание потоков.

к оглавлению ↑

Как правильно провести расчеты и монтаж?

При проектировании приточной вентиляции с рекуперацией тепла в квартире или загородном доме требуется принимать во внимание, какое количество воздуха сменяется за час, для этого необходимо сначала высчитать объем помещения. После получения данных нужно прибавить 20% за счет сопротивления фильтров и решеток.

Оборудование и комплектующие элементы монтируются до установки потолочного покрытия, но после отделки стен. Сборка и монтажные работы проводятся по представленному алгоритму:

• сначала устанавливается заборный клапан;
• выполняется монтаж фильтра и электронагревателя;
• установка рекуператора (теплообменника) и системы охлаждения;
• следующим этапом идет инсталляция вентилятора и увлажнителя (при его наличии).

Совет! От правильности действий зависит эффективность и долговечность системы. При отсутствии опыта в этой сфере за помощью в выборе, проектировании и монтаже приточной вентиляции тепла в квартире или доме лучше сразу обратиться к специалистам.

ventilationpro.ru

Рекуператор воздуха в частном доме своими руками.

Каждый человек, который хотя бы поверхностно разбирается в системах вентиляции и понимает, что правильно работающая вентиляция в частном доме или квартире обеспечивает здоровую атмосферу. Она необходима для того, чтобы обеспечить непрерывный приток чистого воздуха и вывод загрязненного из помещения. При этом в зимний период возникает проблема с тем, что на улицу выводится тепло, а холод попадает внутрь. Чтобы не тратить дополнительную энергию для обогрева помещений, в современных жилищах производится установка рекуператора. Давайте разберемся, что же это такое и как устроен рекуператор воздуха. Необходим ли вам этот прибор, ведь его покупка остаётся достаточно дорогостоящей процедурой? Да, чтобы лишний раз не выкладывать на кассе магазина кругленькую сумму, можно попробовать сделать рекуператор своими руками. Итак, начнем.

Система рекуперации тепла: описание, предназначение и особенности.

Прежде чем разбираться в том, как сделать рекуператор воздуха предлагаем понять его предназначение и принцип работы. Следует знать, что сам термин «рекуператор» возник в латинском языке и он означает возврат назад чего-нибудь. Из этого не сложно понять, что такое рекуператор для вентиляции – это приспособление, которое обеспечивает теплообмен от нагретого воздуха из помещения к холодному уличному потоку. Устанавливают прибор в стене как можно ближе к потолку. За счет того, что свежий воздух немного холоднее (5-15%), чем комнатный образуется постоянная циркуляция.
Благодаря такому решению снижается расход тепла, а значит уменьшается сумма, которую приходится отдавать за отопление.

Важно отметить, что рекуператор является лишь одной из составляющих вентиляционной системы и работает только при грамотном монтаже всей конструкции.

Сделать рекуператор своими руками не составляет большого труда. Уже понятно, что рекуператор для частного дома является прекрасным решением, но при этом есть ряд факторов, которые могут оказать влияние на успешность его работы:

• Цена на энергоносители;
• Ориентировочный срок использования;
• Средства, которые расходуются на установку;
• Средства, которые расходуются на обслуживание данной системы за год.

Посмотреть видео по теме «Что такое рекуператор?» https://youtu.be/vG_nf4rEXbo



Рекуператоры воздуха и их разновидности

После того как стало понятно, как именно происходит рекуперация воздуха, следует разобраться в том, какие виды рекуператора воздуха бывают.

Это устройство можно разделять по двум признакам:

• По способу передвижения воздушных масс: прямоточные и противоточные.
• По виду конструкции, здесь учитывается принцип работы рекуператора: роторного типа и пластинчатого типа.

Рассмотрим подробнее вторую классификацию, преимущества и недостатки каждого из этих видов, так как это позволит подготовится к созданию системы вентиляции с рекуперацией тепла.

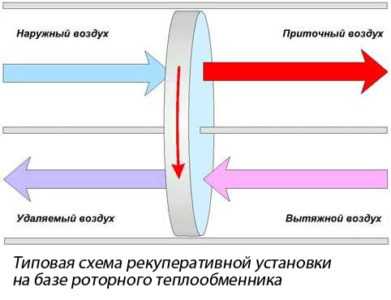

Роторный рекуператор для квартиры выполняется в виде закрытого корпуса, который внутри имеет барабан, в действие этот вид приводится с помощью электрического мотора. Вращение барабана с установленной скоростью приводит к тому, что он оказывается то в потоке теплого воздуха, то в потоке холодного. За счет этого происходит цикличное остывание и нагревание пластин ротора. Благодаря таким движениям холодный уличный поток получает тепло. Такой рекуператор для дома имеет следующие достоинства: высокий КПД (около 85%), они не покрываются льдом при низких температурах и позволяют регулировать уровень влажности. При этом система рекуперации тепла имеет и некоторые недостатки: сложно выполнимая конструкция, уровень шума выше, чем у аналогов, подвижные составляющие снижают надежность и приводят к более частому ремонту системы.

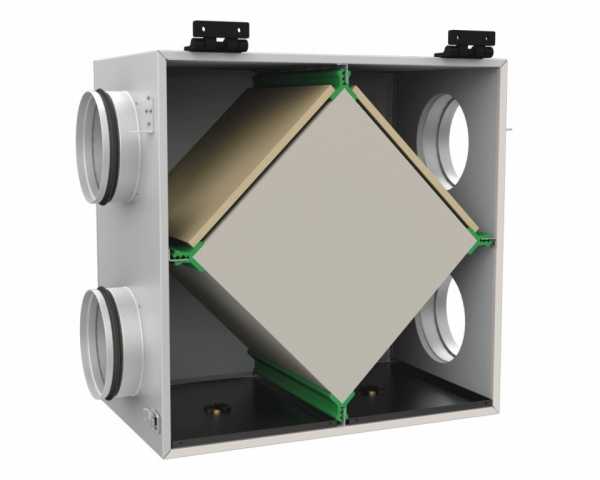

Теплообменник пластинчатого типа имеет специальную кассету, которая состоит из множества пластинок. Тонкие пластины соединяются между собой и имеют небольшой зазор. Теплообменник устроен таки образом, что воздушный поток из квартиры нагревает их, после чего холодные воздушные массы проходят через него, и их температура повышается. Это становится возможным благодаря тому, что воздушные потоки не смешиваются. Передача тепла происходит из-за того, что в одно и то же время происходит нагрев и охлаждение пластин с разных сторон.

Среди достоинств рекуператор тепла пластинчатого типа можно выделить следующее:

• имеет низкую цену, маленький размер,
• простое устройство, отсутствие движущихся деталей.

В то же время вентиляция с рекуперацией тепла такого вида имеет недостаток: теплообменник обмерзает при низких температурах по причине образования конденсата. Всё же такой рекуператор воздуха своими руками сделать проще всего, поэтому их можно встретить чаще роторных.

Система рекуперации тепла: какие детали потребуются

Следует тщательно подготовиться перед тем, как изготовить рекуператор воздуха своими руками. Подготовка по теоретической части пройдена, теперь обсудим материальную составляющую. Оговоримся сразу, что лучше рассматривать пластинчатый рекуператор из-за простоты его изготовления.

Итак, рекуператор тепла и воздуха для квартиры потребует покупки листового металла. В приоритете алюминиевые листы, при этом допускается и железо для кровли, гетинакс или сотовый поликарбонат. Благодаря этим металлам рекуперация энергии будет максимально эффективной, так как толщина листа напрямую влияет на то как успешно будет работать теплообменник.

Следующий пункт в списке покупок это рейки из дерева, они необходимы для прокладок между листами металла. Здесь так же важна толщина, лучше всего 2-3 мм, а ширина примерно 10 мм. Также понадобится герметик, клей без кислоты.

Рекуператор, предназначенный для вентиляции частного дома или квартиры обязательно должен иметь корпус. Материалы лучше всего выбирать из фанеры, металла или МДФ, также можно использовать готовый корпус. Понадобятся 4 фланца, имеющие такое же сечение как трубы. Любой вид минеральной ваты толщиной около 4 см. Также приобретите уголок, метизы и кулер. Позаботьтесь о том, чтобы был инструмент, способный разрезать детали, из которых состоит рекуперативная вентиляция.

Изготовление системы вентиляции с рекуперацией тепла

1. Первым делом нужно нарезать металлические пластины. Вырезать их следует квадратами в пределах от 20 до 30 см, всего пластин потребуется примерно 70. Лучше резать сразу несколько штук, это обеспечит скорость работы и более ровные стороны.
2. Деревянные рейки следует покрыть олифой и порезать их, длина рейки должна соответствовать стороне металлических пластин. Получившиеся части нужно приклеить на две стороны всех квадратов, после чего сделайте перерыв пока клей полностью высохнет. Одну металлическую пластину следует оставить без реек.
3. После того как заготовки высохли — покройте клеем верхние части реек и соберите все детали в единую конструкцию.Обратите внимание на то, что каждую следующую пластину следует провернуть на 90 градусов. Таким образом рейки чередуются и ложатся перпендикулярно друг к другу.
4. В конце нужно приклеить лицевую пластину, которая осталась без реек. Собранные пластины фиксируются благодаря уголкам, а щели нужно обработать герметиком.
5. После подготовьте крепления под фланцы.
6. Готовый теплообменник нужно поместить в корпус, чтобы сделать это было проще используйте направляющую из уголка. Рекуператор в корпусе для вентиляции должен быть расположен углами к боковым стенкам корпусного элемента, так чтобы получился своеобразный ромб. Очень важной часть является создание двух изолированных пространств, чтобы воздух встречался исключительно в пластинчатой части всего устройства, которое создано для частного дома своими руками.
7. Когда эти процедуры проведены, то необходимо проделать отверстие, в которое будет вставлен шлаг, чтобы собирать и выводить конденсат.
8. Нужно вырезать 4 отверстия под фланцы. Также не забывайте о том, что есть возможность оставить место для воздушных фильтров.
9. После этого стенки корпусной части следует отделать минеральной ватой.
10. В конце нужно закрепить вентилятор и поместить самодельный рекуператор в вентиляционную систему.

Установка рекуператора воздуха производится либо в стену, либо в специальное отверстие, которое имеет вентиляция. Шумит рекуператор не сильнее, чем персональный компьютер, при этом уровень шума зависит от мощности кулера.

Итак, вы знаете, как устроены рекуператоры разных видов и как его можно сделать самостоятельно. Рекуперация тепла в системах вентиляции позволяет значительно сэкономить средства и вы можете собственными руками сделать бытовой рекуператор.

Подробнее о создании рекуператора смотрите на видео  https://youtu.be/gODCJEA_voU
