Вентиляция холодного чердака вальмовой крыши

Необходимость вентиляционных систем в зданиях и отдельных помещений не ставится под сомнение. Но не все подрядчики способны ее качественно реализовать. Особенно это касается кровли. Она нуждается в вентилировании не меньше других комнат. Как может быть реализована вентиляция вальмовой крыши и что случится при отсутствии вентиляции? Об этом речь пойдет в статье.

Важность вентиляции

Кровля – критический модуль здания, который непрерывно подвергается различным воздействиям, происходит оно с постоянством. Следствием такого воздействия становится:

  • появление конденсата;
  • распространение плесени и грибка;
  • разрушение стропильной системы;
  • коррозия кровельного материала;
  • появление деформации кровельного материала;
  • разрушение строительного материала;
  • повышенная теплоотдача кровли.

Виновником всего происходящего является неправильный подход к вентилированию вальмовой кровли. В процессе жизнедеятельности человек выделяет пар или теплый воздух с повышенной влажностью. Такой же процесс происходит и с приборами, на которых производится готовка или нагрев жидкостей. В силу физических законов теплые пары поднимаются. На своем пути они встречают различные преграды, доходя до кровельного настила. Последний одной стороной контактирует с холодным воздухом снаружи. Как только теплый воздух доходит до кровли и резко охлаждается, он становится конденсатом, который оседает на стропильной системе и кровельном настиле. Из-за постоянного наличия влаги и происходят процессы, о которых говорилось выше.

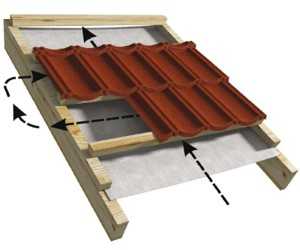

Решением проблемы является своевременное удаление излишка влаги из-под кровли. Обычно для этих целей сооружается холодный чердак. Даже в зданиях, где используется плоская кровля, присутствует небольшой зазор, который и выполняет роль вентиляционного, чтобы своевременно удалять влагу. Конденсат может образоваться не только вследствие подъема теплого воздуха. При наличии повреждения кровли или при сильном колом ветре при осадках, часть воды может попадать под кровлю. Если своевременно не высушить конструкцию, то придется расплачиваться дорогостоящим ремонтом.

Металлическая кровля чаще всего имеет защитное покрытие от коррозионного воздействия. Но мягкая кровля наиболее подвержена воздействию влаги. Чаще всего это проявляется в расслоении и потере герметичности. Влага попросту скапливается под мягким кровельным настилом. Как только происходит нагрев от солнечных лучей, влага под настилом начинает расширяться и появляются вздутия. Это портит внешний вид, а также приведет к растрескиванию при охлаждении. В некоторых случаях фрагментарным ремонтом не обойтись и приходится делать капитальный.

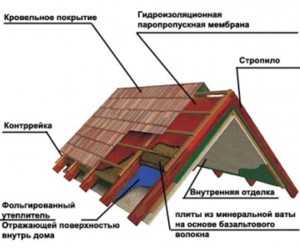

Если подкровельное пространство имеет утепление минеральной ватой или другим материалом, то повышение влажности приводит к ухудшению изоляционных свойств. При этом тепло из-под кровли отводится в несколько раз быстрее. Следствием этого становится увеличение расхода топлива для отопления и расходов на него. Если своевременно ничего не предпринять, то при резком понижении температуры произойдет обледенение и возникнет вероятность обрушения всей конструкции. Все это говорит о необходимости реализации вентиляции для вальмовой кровли.

Варианты вентиляции

Современные системы вентиляции отличаются высокой эффективностью и имеют различные способы реализации. В зависимости от типа кровли и личных предпочтений можно подобрать наиболее подходящий вариант. Среди основных можно выделить:

  • слуховые окна;
  • вентилируемый конек;
  • вентилируемый карниз;
  • крышный вентилятор;
  • аэратор для крыши;
  • вентиляционные зазоры в кровельном настиле.

Большинство из этих методов подойдут для вальмовой кровли с мягким настилом. Первый представляет собой сооружение небольших выступов, в которые монтируется решетка для вентиляции. Вентилируемый конек должен монтироваться по умолчанию при установке кровли. Он представляет собой непрерывную ленту или отдельные отверстия, которые закрываются от попадания в них влаги. При этом конек получается частично приподнятым от основной плоскости кровли, что обеспечивает беспрепятственный выход влажного воздуха. Вентилируемый карниз сооружается по схожей системе, что и вентилируемый конек.

Крышные вентиляторы представляют собой активные конструкции, которые обеспечивают принудительный выброс воздуха из-под кровли, когда это становится необходимым. В частных домах вместо них чаще всего монтируют кровельные аэраторы. Они представляют собой небольшие конструкции в виде труб, которые защищены от попадания влаги и предполагают пассивный выброс воздуха из-под кровельного настила. В некоторых видах кровельного настила производителем предусмотрены вентиляционные зазоры, которых достаточно для качественного проветривания.

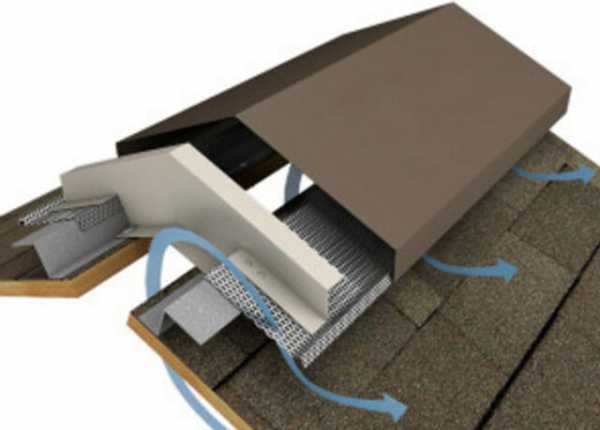

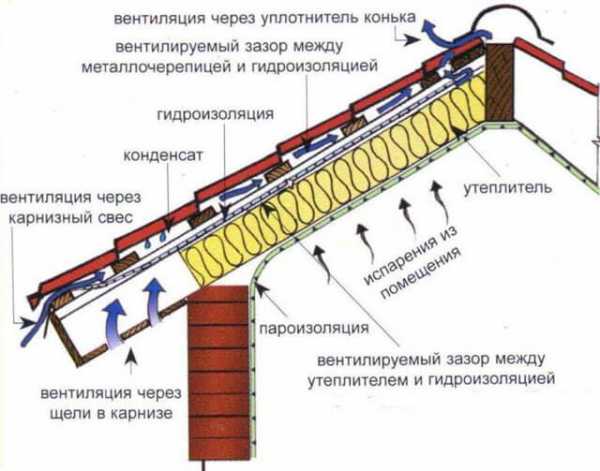

Вентилируемый конек

Вентиляция холодного чердака вальмовой крыши реализуется проще, чем жилого, но ситуация усложняется тем, что у вальмовой крыши отсутствуют фронтоны. В последних можно соорудить окна, через которые и будет производиться воздухообмен. Для вальмовой кровли идеальным решением будет комбинация вентилируемых карнизов и вентилируемого конька. Благодаря такому подходу обеспечивается равномерное проветривание подкровельного пространства. Воздух проходит по всей плоскости кровли, что дает хороший эффект. Самый простой способ сделать приток воздуха – оставить щели между отдельными элементами материала, которым осуществляется подшивка карнизов. В большинстве случаев будет достаточно нескольких миллиметров.

Если отделка свесов вальмовой кровли производится не древесиной, а пластиком, например, вагонкой или сходим материалом, тогда зазоры между планками будут сильно бросаться в глаза. Для этих случаев производители разработали отдельные планки, которые похожи на решетку или имеют отверстий. Даже если при возведении кровли не была предусмотрена вентиляция, ее легко реализовать заменой некоторых элементов на решетчатые. Шаг между решетчатыми элементами составляет 80 см. Этого будет достаточно для требуемого объема воздуха. Если шаг сделать меньше, тогда тепло из-под крыши будет уходить слишком быстро.

В такой схеме для вальмовой крыши с мягким настилом обязателен монтаж вентилируемого конька, который еще называют черепашкой. Проще смонтировать его при обустройстве кровли, но и последующая установка также возможна. Предварительно между планками конька на крыше оставляют зазор в 4 см. Именно через него и будет происходить отток воздуха. Если в конструкции предусмотрен брус, то в нем потребуется сделать пропилы. При этом прорезь в кровле не должна доходить до краев конька на 15 см. При наличии на крыше вентиляционной или трубы системы отопления от нее делается зазор в 30 см с каждой стороны.

На образованный зазор крепится коньковый аэратор. Хотя от краев крыши и делаются отступы, крепление аэратора необходимо производить впритык к краю, чтобы не возникало перекосов и неоднородности линии конька. Он фиксируется к доске на гвозди или саморезы. В некоторых случаях его приходится собирать из нескольких лент отдельно. Между отдельными элементами делается зазор в несколько миллиметров, чтобы компенсировать тепловое расширение.

Сверху вентилируемый конек закрывается мягкой черепицей. Для этого гонты разделяются по линиям перфорации и перегибаются. На коньке должен получиться острый угол, благодаря которому будет хорошая обтекаемость. Черепица фиксируется в четырех местах. Обычно это происходит с использованием нескольких гвоздей, которые имеют увеличенную длину.

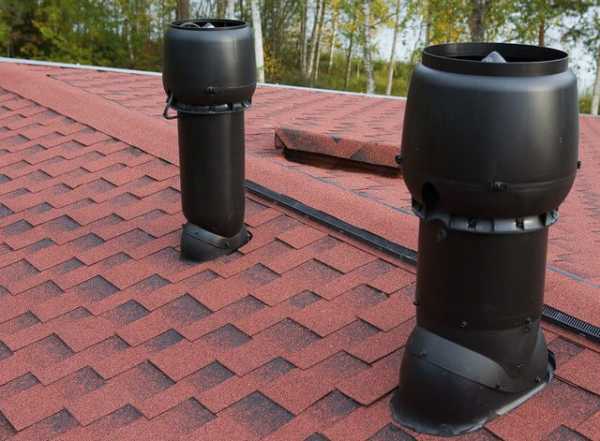

Аэратор

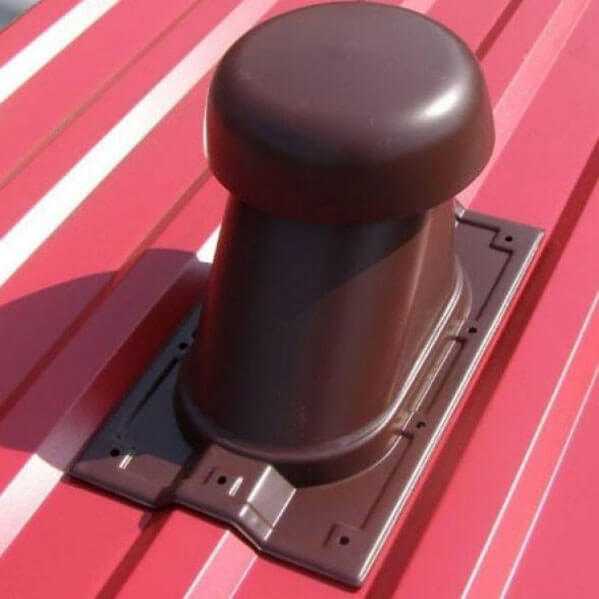

Аэратор является прекрасным вариантом для осуществления вентиляции кровли. Его довольно просто установить на уже готовую кровлю или на готовящуюся. Условной их можно разделить на несколько категорий:
  • точечные;
  • турбированные;
  • с дефлектором.

Каждый из них выполняет функцию вентиляции, но интенсивность процесса, а также внешний вид самого аэратора для кровли отличается. Стоит сказать, что для нормального функционирования аэратора, потребуется предусмотреть приток воздуха. Сделать это можно таким же способом, как и в предыдущем случае, – конструкцией проветриваемого свеса кровли.

При монтаже точечного аэратора необходимо соблюдать несколько простых правил. Одной из них заключается в том, что аэратор должен располагаться не ближе, чем в 60 см от конька. Расстояние между двумя аэраторами должно быть больше 60 см. Один аэратор способен выполнить вентиляцию кровли, площадь которой достигает 100 квадратных метров. Установка аэратора может осуществляться на кровли с различным углом уклона. Для мягкой кровли проще всего осуществить монтаж аэратора совместно с укладкой кровельного настила.

Первым делом определяется место на кровле, где будут располагаться аэраторы. После этого, согласно диаметру трубы аэратора, делается разметка отверстия в сплошной обрешетке. С помощью лобзика вырезается размеченное отверстие. Труба аэратора вставляется в обрешетку, а его юбка фиксируется к обрешетке с помощью саморезов. Чаще всего наряду с саморезами применяется клей-герметик, который наносится на обратную сторону юбки. В этом случае получается добиться идеальной гидроизоляции. Шов юбки покрывается битумной мастикой. Гонты мягкой кровли укладываются поверх юбки с вырезом в месте нахождения аэратора.

Сверху на основу аэратора закрепляется решетка, которая предотвратит попадание мусора, насекомых и птиц в подкровельное пространство. На решетку монтируется колпак, который окончательно закрывает аэратор. Далее производится монтаж всех требуемых аэраторов согласно приведенному алгоритму. Видео о монтаже аэратора можно посмотреть ниже.

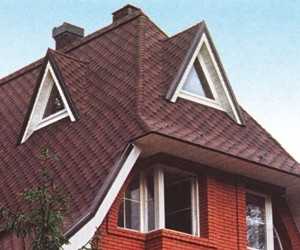

Обратите внимание! В мягкой кровле также сооружаются небольшие слуховые кровли. Они похожи на волнообразные выступы по периметру кровли. Смонтировать их можно только во время установки кровельного настила.

Резюме

Как видно, вентиляция крыши является неотъемлемым требованием для ее продолжительного срока служба. Вентиляция мягкой кровли реализуется несколькими способами, которые можно комбинировать между собой. Важно, чтобы между сплошной обрешеткой и гидроизоляцией был небольшой зазор, из которого также будет удаляться влага.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Вентиляция чердака, как сделать вентиляцию на чердаке своими руками

Вентиляция кровли при холодном чердаке

В любом помещении, где отсутствует вентиляция, невозможен нормальный микроклимат. Недостаточный воздухообмен является причиной застоя воздуха и повышенной влажности, на следующем этапе на элементах конструкции начинает расти плесень и заводится грибок. Все эти факторы негативно влияют на строение, со временем оно начнет деформироваться и утратит свое предназначение. В частном доме помещение под кровлей может быть теплым или холодным.

Отличия вентиляции холодной и теплой кровли

В первом случае вентиляционный канал обустраивается по всей площади ската с помощью обрешетки и контробрешетки. Теплые массы воздуха попадают в подкровельное пространство у карнизов, поднимается и выходит через аэратор в кровельной планке. Через него уходит и конденсат.

Многие владельцы частных домов, где помещение под крышей не отапливается, задаются вопросом, нужна ли вентиляция кровли при холодном чердаке, ведь там никто не живет? Такая система должна быть и в этом случае, поскольку обеспечит сохранность самого строения.

Только для неотапливаемого помещения она обустраивается иначе. В этом случае в подкровельном карнизе создаются продухи для поступления холодного воздуха, в то время как теплый – уходит в аэратор и слуховые окна на чердаке в частном доме.

Обустройство вентиляции кровли для холодного чердака

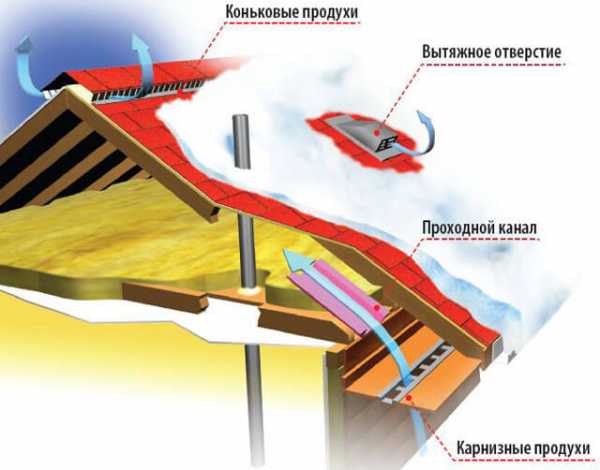

Для чердачного помещение – это уровень карниза. Здесь нужно создать отверстия. Очень важно правильно рассчитать размер продухов на чердаке, так, чтобы приток и отток воздуха был одинаков. Часто владельцы частных домов используют софиты с перфорацией.

Для создания оттока воздуха из чердачного помещения есть такие элементы кровли, как аэраторы и конек. Направление движения потоков формируется в зависимости от особенностей конкретного дома:

  • если крыша дома имеет два ската, вентиляционные продухи делаются на фронтонах — неплотные зашивки свесов или отверстия в стене, площадь каналов должна составлять 0,2% площади чердачного помещения,
  • если в качестве кровельного материала используется шифер или ондулин и не была использована пароизоляция, то никаких дополнительных конструкций не нужно, поскольку воздух будет циркулировать вдоль волн покрытия, отточным элементом будет служить конек,
  • если кровля дома – гибкая или изготовлена из керамики, формируется «черепашка» (вентиль),
  • хорошо показала себя система из двух решеток, одна – устанавливается отверстиями по направлению вниз, другая – может регулироваться,
  • на вальмовой крыше вентиляцию можно создавать с помощью двух отверстий, одно из которых расположено внизу у подшивки, другое – у конька вверху,
  • также на вальмовой крыше, при условии, что свесы деревянные, можно размещать брусья с зазором в несколько миллиметров.

Последовательность работ

  1. Расчет воздухообмена.Согласно СНиП в холодных чердаках, как и в подвалах, нужно для притока воздуха необходимы слуховые окна или продухи. Суммарно их площадь должна составлять 1/400 от общей площади помещения.
  2. Выбор системы оттока и притока воздуха. После выполнения расчетов, нужно выбрать систему, которая будет оптимальна для вашего дома: аэратор или конек, окна или продухи. Далее составляется схема, то есть, сколько будет вентиляционных элементов, их размеры, как они будут расположены.
  3. Выполнение работ. Создавая вентиляционную систему чердака, следует точно придерживаться схемы.

к оглавлению ↑

Резюмируем

Из вышесказанного понятно, что работы несложны для домашнего мастера, умеющего держать в руках инструмент и точно соблюдать рекомендации проекта. Но все же разработку документации лучше доверить специалистам. Они произведут расчеты размеров продухов на чердаке, их расположение и количество, согласно особенностям конкретного помещения. Профессионально созданный проект избавит вас от ошибок и недочетов, последствия которых могут быть плачевны.

Вентиляция кровли при холодном чердаке
Необходимость создания эффективной вентиляции кровли при холодном чердаке связана с формированием необходимого уровня комфорта в жилых помещениях. В противном случае неизбежны потери тепла и образование конденсата, а далее – появление грибка и плесени, и даже деформация дома.

Источник: ventilationpro.ru

Вентиляция чердака в частном доме

Мифы о вентиляции чердака

  1. Зимой через вентиляцию выходит теплый воздух. Многие считают, что вывод вентиляции на чердак мешает нормальному обогреву. На самом деле, сохранять тепло в доме мешает не вентиляция, а плохая теплоизоляция. Если она была сделана некачественно, на чердачное помещение поступает холодный и влажный воздух, благодаря чему создаются подходящие условия для образования конденсата и гниения перекрытий.
  2. Вентиляция нужна только летом. Принято считать, что вентиляционная система предназначена только для проветривания в жару. Но если зимой чердак не проветривать, образования сосулек, появления грибка и плесени не избежать.
  3. Не имеет значения, какого размера будут вентиляционные отверстия на чердаке. Если площадь вентиляции будет слишком малой, ее эффективность будет стремиться к нулю. На каждые 500 квадратных метров площади должен быть 1 квадратный метр вентиляционных отверстий. При таком соотношении помещение будет проветриваться, но утечек тепла зимой не будет.

Вентиляция холодного чердака

Вентиляция теплого чердака

В современных отопительных системах практически не используется естественная циркуляция. Вентиляция чердака над мансардой просто необходима для комфортного пребывания в помещении. Таким образом, перестраивая чердак в мансарду, нужно сделать кровлю проветриваемой. Для гибкой черепицы и листового металла создают вентилируемую область – нашивают на стропила контррейку. Для крыш металлических лучше использовать ветрозащитные пленки. Контррейки для шиферной кровли не являются обязательными, так как воздух должен свободно циркулировать снизу доверху.

Вход создают в подшивке, а выход – в коньке. Чердак будет проветриваться так же, как и другие помещения. Поступать воздух будет через окна (можно установить клапаны ВТК), а выходить – через вентиляционные отверстия. Когда они в стенах отсутствуют, то на месте вытяжки на крыше устанавливают грибки-аэраторы (прочитайте: “Подкровельная вентиляция и ее значение”).

Вентиляция чердака в частном доме
Вентиляция чердака в частном доме, почему возникает иней и конденсат, детали на видео и фото

Источник: kryshadoma.com

Вентиляция чердака в частном доме своими руками

Предисловие. Чердак в частном доме – это нежилой верхний этаж под кровлей. В старых деревянных домах на чердаке обычно хранили старую одежду и ненужные вещи. Рассмотрим в этой статье, как сделать на чердаке вентиляцию своими руками. Как сделать вентиляцию чердака через слуховые окна в двускатной и вальмовой кровле, чтобы хранимые вещи и одежду на холодной мансарде частного дома не испортила плесень.

Классический чердак в доме представляет собой холодное нежилое помещение. Утепляют мансарду и чердак в загородном доме, когда планируется сделать жилое помещение в перспективе. Система естественной вентиляции на чердаке каркасного дома служит для удаления паров и влаги, проникающего в помещение через межэтажные с первого этажа, а также исключение увлажнения теплоизоляции кровли и фронтона дома.

Для чего нужна вентиляция чердака в доме

Фото. Естественная вентиляция чердака дома

Важность правильной вентиляции чердака заключается в создании благоприятного микроклимат на чердаке. Летом кровля из металлочерепицы нагревается и, чтобы чувствовать себя комфортно в доме помещении мансарды необходимо проветривать. Зимой, поступление холодного воздуха следует наоборот ограничить. В идеале вентиляция чердака над мансардой должна быть регулируемой (с возможностью закрывать вентканалы на зиму).

В случае обустройства чердака под жилое помещение своими руками, вентиляция устраивается в подкровельном пространстве, при помощи обрешетки между пирогом утепления и кровли. При этом потоки воздуха через подшив кровли будут подниматься по вентзазору вверх под кровлей. Вверху теплого чердака вальмовой крыши должен быть холодный треугольник.

Поток воздуха будет забирать излишки влаги из утеплителя и конструкций кровельной системы, и выходить через вентиляционные решетки для чердака во фронтонах. Отсутствие вентиляции на холодном и теплом чердаке приведет к появлению плесени и быстрому разрушению стропильной системы. Важно, чтобы система вентиляции на чердаке соответствовала строительным нормам и требованиям, иначе говоря, СНиПам.

Вентиляция холодного чердака своими руками

Фото. Вентиляция теплого и холодного чердака

Стропила и обрешетку кровли на холодном чердаке лучше оставить открытыми. Если кровля выполнена из металлочерепицы или профнастила, то использование гидроизоляции (рубероида или ветро влагозащитной пленки) обязательно. Эти простые требования обеспечат защиту стропильной системы от конденсата с металлической кровли, с другой стороны не будут препятствовать выветриванию излишков влаги из деревянных элементов стропильной системы.

Вентиляция вальмовой кровли подойдет и для классической двускатной крыши. Если кровля выполена из шифера или ондулина, то применение гидроизоляционного подкровельного покрытия не обязательно. Между волнами этого кровельного материала воздух будет свободно проникать снизу и свободно выходить под коньком кровли. При этом конденсат на шифере или ондуллине в холодное время года образовываться не будет.

Если кровля двускатная, то вентиляционные отверстия расположить следует во фронтонах. Самое простое решение – это сделать неплотную обшивку фронтона. Щели между досками позволят эффективно проветрить пространство чердака. Если фронтоны из кирпича или блоков, то придётся сделать на противоположных сторонах фронтонов вентиляционные отверстия площадью равной не менее 0,2% от площади мансарды.

Вентиляция теплого чердака своими руками

Вентиляция кровли дома из металлочерепицы

Для сплошной кровли в обязательном порядке следует устроить вентилируемое подкровельное пространство. При этом для металлических кровель следует дополнительно укладывать гидроизоляционные пленки. Воздух должен проходить под всей поверхностью кровли снизу вверх. Входом для потоков воздуха служат отверстия в подшиве внизу, выход осуществляется через конек. Обеспечив качественную вентиляцию кровли, можно приступать к ее утеплению.

Теплую мансарду следует проветривать для поддержания оптимального микроклимата, как и другие жилые помещения. Приток воздуха на мансарду осуществляется с первого этажа и через мансардные окна, а выход происходит через вентиляционные каналы. Если система вентиляции не была предусмотрена, то можно проветривать помещение при помощи системы микропроветривания в окнах. Для этого следует узнать, как отрегулировать пластиковые окна.

При строительстве кровли дома сразу продумайте, какой будет мансардный этаж в будущем – теплый или холодный. Это даст возможность смонтировать все необходимые кровельные элементы для системы вентиляции и кондиционирования еще на этапе строительства. Не забудьте, что также потребуется утепление мансардных окон. Далее расскажем, как производится вентиляция холодного чердака вальмовой крыши.

Вентиляция чердака вальмовой крыши

Вентиляция вальмовой кровли, слуховые окна

Вентиляция теплого и холодного чердака вальмовой кровли подойдет и для классической двускатной крыши, если во фронтонах не представляется возможным сделать вентиляционные отверстия. Вход воздуха под кровлю происходить должен в ветровой подшивке снизу, а выход вверху у конька крыши. Для гибкой черепицы для этого служит черепашка, для керамической – кровельный вентиль, а шифер и профнастил можно вентилировать через конек.

Если подшивка будет выполнена из досок, то их следует расположить с зазором в несколько миллиметров для лучшего поступления воздуха. Если подшив уже смонтирован, то можно устроить небольшие отверстия, закрыв их пластиковыми решетками. Отверстия расположить можно по всему периметру вальмовой кровли, примерно через каждые 80 см. Выход для потоков воздуха из подкровельного пространства сделать следует в кровле.

Вентиляция мансарды через фронтоны

Рассмотрим, как сделать вентиляционные отверстия на фронтоне мансарды самостоятельно. Если кровля двускатная, то следует сделать отверстия в верхней части холодного треугольника кровли. Система вентиляция чердака вальмовой крыши намного сложнее и трудозатратнее, а с устройством отверстий во фронтонах справится любой. Если фронтоны утеплены, то отверстия необходимо делать в холодном треугольнике.

Вентиляция чердака в частном доме своими руками
Рассмотрим в статье, как сделать на чердаке вентиляцию своими руками, как сделать в вальмовой кровле отверстия для вентиляции теплого и холодного чердака.

Источник: xn—-jtbgdbpcsdcddj4a2e1goa.xn--p1ai

Вентиляция чердака, как сделать вентиляцию на чердаке своими руками

Н а всякий случай уточним: чердак — это верхний нежилой этаж. Этаж под наклонной крышей, на котором живут — уже мансарда. Легендарный Карлсон обитал именно на мансарде. В старых деревенских домах на хорошо проветриваемом чердаке хранили зимнюю одежду и редко используемый скарб. Как сделать вентиляцию на чердаке своими руками, что бы хранимые вещи не испортила плесень, мы и расскажем.

Традиционный чердак — холодный, утеплено только перекрытие, стропильная система открыта всем ветрам. Тёплый чердак — не очень рациональное изобретение советских времён. Основной функцией утепления кровли была защита от замерзания расположенных на чердаке накопительных резервуаров и труб водопровода и отопления. Если этого оборудования нет, то устройство тёплого чердака лишено смысла. Другое дело, если этаж в перспективе планируется сделать жилым. Тогда в таком решении есть резон.

Итак, у нас есть два варианта: холодный чердак и тёплый.

Вентиляция холодного чердака своими руками

На всякий случай напомним, для чего чердак нужно вентилировать.

Первое: удаление водяного пара, проникающего из жилого этажа, недопущение увлажнения деревянных конструкций и утеплителя.

Второе: создание сносной температуры на чердаке. В жаркий летний день кровля сильно нагревается и, чтобы не было жарко на нижнем жилом этаже, разогретый чердак нужно хорошенько проветрить, остудить. Зимой, наоборот, поступление холодного воздуха нужно ограничить. То есть, в идеале вентиляция холодного чердака должна быть регулируемой в режиме «зима-лето». Лучшее всего оставить стропила и обрешётку открытыми, не зашивать. Это создаст наилучшие условия для вентиляции древесины. Вариант — не сплошная зашивка обрезной доской с интервалами, допускающая свободный ток воздуха.

Если кровля покрыта шифером либо ондулином, не подшита и отсутствуют паро- и ветроизоляционные плёнки, вообще ничего не нужно делать, а значит и вопрос как сделать вентиляцию на чердаке своими руками отпадает. Между волнами кровельного материала воздух свободно проникает снизу внутрь чердака, под коньком так же свободно выходит (рисунок 1). Металлочерепица также неплохо проветривается, но может образовывать большое количество конденсата и под неё нужно прокладывать плёнку.

Если кровля двускатная, вентиляционные отверстия можно расположить во фронтонах. Эффективное и простое решение — неплотно подогнанная деревянная зашивка фронтонов и ветровых свесов. Равномерно расположенные узкие щели позволят проветрить всё пространство чердака. Конечно, всё должно быть в меру и на этаже не должен гулять ветер.

Если фронтоны каменные либо зашивка и примыкания подогнаны плотно, придётся сделать в стене отверстия. Обязательно, чтобы они располагались на противоположных фронтонах (рисунок 2.). Желательно, чтобы таких отверстий было несколько, во избежание застойных зон. Общую площадь вентиляционных отверстий принимают из расчёта 0,2% от площади этажа.

Удобнее всего (и дешевле) закрыть отверстия типовыми вентиляционными решётками (одна снаружи, повёрнутая вниз отверстиями, дабы не затекал дождь, изнутри вторая, регулируемая) либо поставить в них стандартные вентиляционные клапаны ВТК. Стоит закрепить в отверстия москитные сеточки для защиты от проникновения ос и жуков-древоточцев. Чтобы прорезать отверстия в древесине, понадобится ножовка, стамеска и молоток. Пригодится дрель, возможно, лобзик. Для устройства отверстия в кладке нужен перфоратор.

Следующий вариант — для вальмовой крыши. Подойдёт и для двускатной, если делать отверстия во фронтонах не с руки. Вход воздуха делаем снизу, в ветровой подшивке, а выход сверху, ближе к коньку. Если подшивка ветровых выполняется деревянными досками, их можно расположить неплотно, с зазором в несколько миллиметров. При зашивке пластиком отдельные элементы по длине должны иметь перфорацию, мелкие дырочки. Такие панели называют ещё софитами (рисунок 3).

Если подшивка уже готова и собрана плотно, можно вставить туда небольшие вент. решётки, выпускаются 5 см диаметром, разных цветов и с сеточкой. Расположить их примерно через 80 см по длине ветровой. Для изготовления отверстий понадобится дрель с круглой чашкой-сверлом. Верхний вывод придётся делать в кровле. Тут уж многое зависит от типа кровли. Для гибкой черепицы это проветриваемый конёк или кровельный вентиль (черепашка). Для керамической — специальный кровельный вентиль. Шифер и еврошифер (ондулин и аналоги) можно вентилировать через его стандартный конёк. Металлочерепица также может вентилироваться через уплотнитель конька или специальные кровельные вентили. Как правило, вентили достаточно дороги, более дешёвое решение — конёк. Да и монтируется он гораздо проще. Если кровля двускатная, можно сделать отверстия в верхней части противоположных фронтонов и не трогать крышу.

Есть ещё такой вариант, как слуховые окна (их можно не стеклить, а забрать решётками), но этот вариант довольно сложен в исполнении.

Вентиляция тёплого чердака своими руками

Сегодня практически не применяются системы отопления с естественной циркуляцией. Поэтому в новом доме на чердаке не будет труб и утеплять крышу нет смысла. Если чердак планируется позже переоборудовать в жилую мансарду, кровля должна сразу выполняться проветриваемой. Для сплошных покрытий (гибкая черепица, листовой металл) в обязательном порядке нужно устроить вентилируемое пространство, для этого на стропила дополнительно нашивают контррейку. Для металлических кровель обязательны ветрозащитные плёнки. В конструкции шиферной кровли контррейкой можно пренебречь. Воздух должен проходить под всей поверхностью кровли, от низа до верха. Вход нужно делать внизу в подшивке, выход сверху, лучше всего через конёк, как описано в предыдущем разделе.

Обеспечив вентиляцию кровли, её можно смело подшивать и утеплять. Чердак (будущую мансарду) придётся проветривать так же, как и остальные помещения. Вход воздуха — через окна, возможна установка упомянутых клапанов ВТК. Выход — через вентиляционные каналы. Если они не предусмотрены в стенах, на кровлю можно установить кровельные аэраторы (грибки) в тех местах, где будет осуществляться вытяжка (например, ванная и уалет).

Конечно, оптимальный вариант — смонтировать все кровельные элементы в процессе строительства. Если этого не произошло, придётся запасаться лестницей и различными инструментами, в зависимости от типа крыши. Могут понадобиться: дрель, пила, ножницы по металлу, молоток, стамески и обязательно туба с герметиком.

Вот и закончены работы, и мы рассказали Вам, как сделать вентиляцию на чердаке своими руками. Разумеется, нельзя прочитать коротенькую заметку и сразу постичь все тонкости ремесла строителя. Но при желании можно и горы перевернуть в чем мы Вам постараемся помочь. Задавайте вопросы, в комментариях, на вкладке вопросов и ответов. Будем помогать чем можем!

Вентиляция чердака, как сделать вентиляцию на чердаке своими руками
Как сделать вентиляцию на чердаке (вентиляцию чердака) Вы узнаете на этой странице.

Источник: chonemuzhik.ru

Вентиляция чердака в частном доме

Верхним этажом каждого частного дома можно назвать чердак. Обычно он остается нежилым. Хотя при желании владелец может оборудовать чердак под комнату.

В каждом из этих случаев остается опасность, что стены или скаты изнутри окажутся покрыты плесенью. Чтобы избежать подобной проблемы, владельцы чердака могут провести специальные мероприятия, направленные на улучшение вентиляции. Но здесь необходимо проведение серьезных мероприятий.

Вентиляция чердака в частном доме

Классический вариант обустройства чердака предполагает, что эта часть дома остается холодной. Потребность в том, чтобы сделать чердак теплым, возникает при желании владельцев превратить его в жилое помещение. Какой бы из этих вариантов ни был выбран, все равно потребуется качественная вентиляция, которая отвечает за устранение влаги и паров. Если подобный процесс будет упущен из виду, конструкции на чердаке станут покрываться влагой и портиться.

Другим назначением вентиляции следует назвать обеспечение на чердаке оптимального микроклимата. В летнее время кровля может сильно нагреваться. За счет качественной вентиляции чердак удастся защитить от перегревания. Зато зимой желательно сделать так, чтобы холодный воздух не попадал на чердак. Таким образом, лучше обеспечить регулируемую вентиляцию, которую получится полностью перекрывать с наступлением зимы.

Когда мансарда должна быть теплой, для обеспечения вентиляции собирают контробрешетку. Она создает условия для вентиляции, происходящей в пространстве под кровлей. Таким образом, оставляется «холодный треугольник». Он позволяет направлять потоки воздуха вверх, а вместе с ними станет устраняться лишняя влага. Если не позаботиться о подобном моменте, теплый чердак в какой-то момент окажется поражен плесенью.

Вентиляция холодного чердака своими руками

При работах на холодном чердаке лучше всего оставлять стропила без специальной пароизоляции. Тогда поверхность получит возможность для наиболее интенсивного обдувания. Если без обрешетки обойтись невозможно, то ее хотя бы не стоит делать сплошной. Разместив элементы обрешетки на некотором расстоянии друг от друга, владельцы обеспечат кровле доступ к воздуху.

Намного проще тех хозяевам, которые выбрали для покрытия кровли ондулин или шифер. При использовании этих материалов нет нужды в создании паро- или ветроизоляции. Эти покрытия укладываются так, что между их волнами воздух свободно движется. То же самое в некоторой степени верно в отношении черепицы из металла. Но без дополнительной прослойки из пленки ее лучше не оставлять. Иначе со временем станет скапливаться конденсат.

В процессе работы с двускатной кровлей можно разметить вентиляционные отверстия по фронтонам. Наиболее элементарным решением здесь станет неплотное размещение обшивки. Оставшиеся щели дадут возможность без труда проветриваться всему пространству чердака. Но когда фронтоны выложены из кирпича или блоков, потребуется специально подготавливать отверстия. Размещают их с противоположных сторон фронтонов. Площадь самих устраиваемых отверстий должна составлять порядка 0,2% относительно общей площади мансарды.

Проделанные отверстия следует закрыть решетками. Но чтобы при осадках в них не затекала вода, отверстия решеток следует развернуть вверх. Другой вариант – разметить еще и вентиляционные клапаны. Защититься от проникновения насекомых получится, если установить на отверстия москитные сетки.

Вентиляция теплого чердака своими руками

При желании, сделав мансарду жилой, владелец должен сразу позаботиться о том, чтобы кровля оказалась проветриваемой. Когда выполняется сплошная кровля, вентилируемое пространство оставляется в любом случае. А если кровля уложена еще и из металла, то без ветро- или влагозащитной пленки не обойтись.

Качественной считается только такая вентиляция, которая позволяет воздуху проходить через все пространство чердака. Поэтому входы выполняются в нижней подшивке. Выходы устраивают в коньке. Также в теплой мансарде можно использовать и другой вариант вентиляции, при котором вход осуществляется через окна, а выход – через каналы для вентиляции. Чтобы сделать хорошо проветриваемым чердак без специальной вентиляционной системы, необходимо разметить аэраторы в местах вытяжки кровли.

Вентиляция чердака вальмовой крыши

Такой вариант уместен не только для вальмовой, но и для двускатной кровли. К нему прибегают, когда самостоятельно делать вентиляционные отверстия не совсем рационально. Тогда вход выполняется в подшивке снизу. Зато около конька оставляется выход. В том случае, если для создания подшивки использовалась древесина, ее можно просто разметить с небольшим зазором.

Когда последний вариант неуместен, остается вариант с размещением небольших решеток. Их диаметр должен составлять порядка 5 см. Шаг для них берется примерно в 80 см. Чтобы выполнить отверстия, необходимо вооружиться дрелью с чашкой-сверлом. Размещать выход необходимо в кровле. В случае гибкой черепицы, шифера и ондулина создается проветриваемый конек. Если кровля покрыта керамической черепицей, делают кровельный вентиль. Отделку из металлочерепицы вентилируют через уплотнитель конька.

Описанные варианты позволяют сделать вентиляцию крыши наиболее удачной. Владелец должен понимать, что от интенсивности смены воздушных масс на чердаке зависит состояние последнего. Не обеспечив достаточную вентиляцию, не стоит ждать, что чердак сможет оставаться в хорошем состоянии долгое время.

Вентиляция чердака в частном доме
Вентиляция чердака в частном доме Верхним этажом каждого частного дома можно назвать чердак. Обычно он остается нежилым. Хотя при желании владелец может оборудовать чердак под комнату. В

Источник: xn--80ac1bcbgb9aa.xn--p1ai

krovlyaikrysha.ru

Вентиляция вальмовой крыши в частном доме

Необходимость вентиляционных систем в зданиях и отдельных помещений не ставится под сомнение. Но не все подрядчики способны ее качественно реализовать. Особенно это касается кровли. Она нуждается в вентилировании не меньше других комнат. Как может быть реализована вентиляция вальмовой крыши и что случится при отсутствии вентиляции? Об этом речь пойдет в статье.

Кровля – критический модуль здания, который непрерывно подвергается различным воздействиям, происходит оно с постоянством. Следствием такого воздействия становится:

  • появление конденсата;
  • распространение плесени и грибка;
  • разрушение стропильной системы;
  • коррозия кровельного материала;
  • появление деформации кровельного материала;
  • разрушение строительного материала;
  • повышенная теплоотдача кровли.

Виновником всего происходящего является неправильный подход к вентилированию вальмовой кровли. В процессе жизнедеятельности человек выделяет пар или теплый воздух с повышенной влажностью. Такой же процесс происходит и с приборами, на которых производится готовка или нагрев жидкостей. В силу физических законов теплые пары поднимаются. На своем пути они встречают различные преграды, доходя до кровельного настила. Последний одной стороной контактирует с холодным воздухом снаружи. Как только теплый воздух доходит до кровли и резко охлаждается, он становится конденсатом, который оседает на стропильной системе и кровельном настиле. Из-за постоянного наличия влаги и происходят процессы, о которых говорилось выше.

Решением проблемы является своевременное удаление излишка влаги из-под кровли. Обычно для этих целей сооружается холодный чердак. Даже в зданиях, где используется плоская кровля, присутствует небольшой зазор, который и выполняет роль вентиляционного, чтобы своевременно удалять влагу. Конденсат может образоваться не только вследствие подъема теплого воздуха. При наличии повреждения кровли или при сильном колом ветре при осадках, часть воды может попадать под кровлю. Если своевременно не высушить конструкцию, то придется расплачиваться дорогостоящим ремонтом.

Металлическая кровля чаще всего имеет защитное покрытие от коррозионного воздействия. Но мягкая кровля наиболее подвержена воздействию влаги. Чаще всего это проявляется в расслоении и потере герметичности. Влага попросту скапливается под мягким кровельным настилом. Как только происходит нагрев от солнечных лучей, влага под настилом начинает расширяться и появляются вздутия. Это портит внешний вид, а также приведет к растрескиванию при охлаждении. В некоторых случаях фрагментарным ремонтом не обойтись и приходится делать капитальный.

Если подкровельное пространство имеет утепление минеральной ватой или другим материалом, то повышение влажности приводит к ухудшению изоляционных свойств. При этом тепло из-под кровли отводится в несколько раз быстрее. Следствием этого становится увеличение расхода топлива для отопления и расходов на него. Если своевременно ничего не предпринять, то при резком понижении температуры произойдет обледенение и возникнет вероятность обрушения всей конструкции. Все это говорит о необходимости реализации вентиляции для вальмовой кровли.

Современные системы вентиляции отличаются высокой эффективностью и имеют различные способы реализации. В зависимости от типа кровли и личных предпочтений можно подобрать наиболее подходящий вариант. Среди основных можно выделить:

  • слуховые окна;
  • вентилируемый конек;
  • вентилируемый карниз;
  • крышный вентилятор;
  • аэратор для крыши;
  • вентиляционные зазоры в кровельном настиле.

Большинство из этих методов подойдут для вальмовой кровли с мягким настилом. Первый представляет собой сооружение небольших выступов, в которые монтируется решетка для вентиляции. Вентилируемый конек должен монтироваться по умолчанию при установке кровли. Он представляет собой непрерывную ленту или отдельные отверстия, которые закрываются от попадания в них влаги. При этом конек получается частично приподнятым от основной плоскости кровли, что обеспечивает беспрепятственный выход влажного воздуха. Вентилируемый карниз сооружается по схожей системе, что и вентилируемый конек.

Крышные вентиляторы представляют собой активные конструкции, которые обеспечивают принудительный выброс воздуха из-под кровли, когда это становится необходимым. В частных домах вместо них чаще всего монтируют кровельные аэраторы. Они представляют собой небольшие конструкции в виде труб, которые защищены от попадания влаги и предполагают пассивный выброс воздуха из-под кровельного настила. В некоторых видах кровельного настила производителем предусмотрены вентиляционные зазоры, которых достаточно для качественного проветривания.

Вентиляция холодного чердака вальмовой крыши реализуется проще, чем жилого, но ситуация усложняется тем, что у вальмовой крыши отсутствуют фронтоны. В последних можно соорудить окна, через которые и будет производиться воздухообмен. Для вальмовой кровли идеальным решением будет комбинация вентилируемых карнизов и вентилируемого конька. Благодаря такому подходу обеспечивается равномерное проветривание подкровельного пространства. Воздух проходит по всей плоскости кровли, что дает хороший эффект. Самый простой способ сделать приток воздуха – оставить щели между отдельными элементами материала, которым осуществляется подшивка карнизов. В большинстве случаев будет достаточно нескольких миллиметров.

Если отделка свесов вальмовой кровли производится не древесиной, а пластиком, например, вагонкой или сходим материалом, тогда зазоры между планками будут сильно бросаться в глаза. Для этих случаев производители разработали отдельные планки, которые похожи на решетку или имеют отверстий. Даже если при возведении кровли не была предусмотрена вентиляция, ее легко реализовать заменой некоторых элементов на решетчатые. Шаг между решетчатыми элементами составляет 80 см. Этого будет достаточно для требуемого объема воздуха. Если шаг сделать меньше, тогда тепло из-под крыши будет уходить слишком быстро.

В такой схеме для вальмовой крыши с мягким настилом обязателен монтаж вентилируемого конька, который еще называют черепашкой. Проще смонтировать его при обустройстве кровли, но и последующая установка также возможна. Предварительно между планками конька на крыше оставляют зазор в 4 см. Именно через него и будет происходить отток воздуха. Если в конструкции предусмотрен брус, то в нем потребуется сделать пропилы. При этом прорезь в кровле не должна доходить до краев конька на 15 см. При наличии на крыше вентиляционной или трубы системы отопления от нее делается зазор в 30 см с каждой стороны.

На образованный зазор крепится коньковый аэратор. Хотя от краев крыши и делаются отступы, крепление аэратора необходимо производить впритык к краю, чтобы не возникало перекосов и неоднородности линии конька. Он фиксируется к доске на гвозди или саморезы. В некоторых случаях его приходится собирать из нескольких лент отдельно. Между отдельными элементами делается зазор в несколько миллиметров, чтобы компенсировать тепловое расширение.

Сверху вентилируемый конек закрывается мягкой черепицей. Для этого гонты разделяются по линиям перфорации и перегибаются. На коньке должен получиться острый угол, благодаря которому будет хорошая обтекаемость. Черепица фиксируется в четырех местах. Обычно это происходит с использованием нескольких гвоздей, которые имеют увеличенную длину.

Аэратор является прекрасным вариантом для осуществления вентиляции кровли. Его довольно просто установить на уже готовую кровлю или на готовящуюся. Условной их можно разделить на несколько категорий:

Каждый из них выполняет функцию вентиляции, но интенсивность процесса, а также внешний вид самого аэратора для кровли отличается. Стоит сказать, что для нормального функционирования аэратора, потребуется предусмотреть приток воздуха. Сделать это можно таким же способом, как и в предыдущем случае, – конструкцией проветриваемого свеса кровли.

При монтаже точечного аэратора необходимо соблюдать несколько простых правил. Одной из них заключается в том, что аэратор должен располагаться не ближе, чем в 60 см от конька. Расстояние между двумя аэраторами должно быть больше 60 см. Один аэратор способен выполнить вентиляцию кровли, площадь которой достигает 100 квадратных метров. Установка аэратора может осуществляться на кровли с различным углом уклона. Для мягкой кровли проще всего осуществить монтаж аэратора совместно с укладкой кровельного настила.

Первым делом определяется место на кровле, где будут располагаться аэраторы. После этого, согласно диаметру трубы аэратора, делается разметка отверстия в сплошной обрешетке. С помощью лобзика вырезается размеченное отверстие. Труба аэратора вставляется в обрешетку, а его юбка фиксируется к обрешетке с помощью саморезов. Чаще всего наряду с саморезами применяется клей-герметик, который наносится на обратную сторону юбки. В этом случае получается добиться идеальной гидроизоляции. Шов юбки покрывается битумной мастикой. Гонты мягкой кровли укладываются поверх юбки с вырезом в месте нахождения аэратора.

Сверху на основу аэратора закрепляется решетка, которая предотвратит попадание мусора, насекомых и птиц в подкровельное пространство. На решетку монтируется колпак, который окончательно закрывает аэратор. Далее производится монтаж всех требуемых аэраторов согласно приведенному алгоритму. Видео о монтаже аэратора можно посмотреть ниже.

Как видно, вентиляция крыши является неотъемлемым требованием для ее продолжительного срока служба. Вентиляция мягкой кровли реализуется несколькими способами, которые можно комбинировать между собой. Важно, чтобы между сплошной обрешеткой и гидроизоляцией был небольшой зазор, из которого также будет удаляться влага.

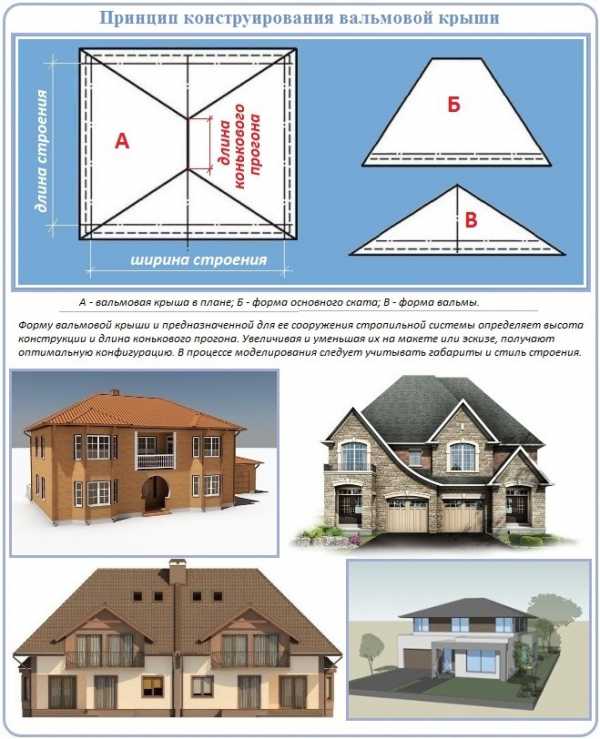

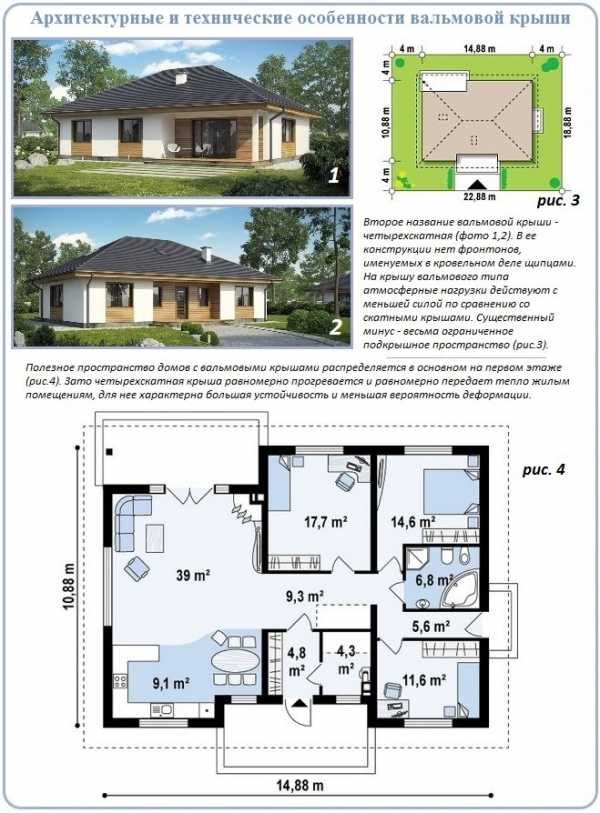

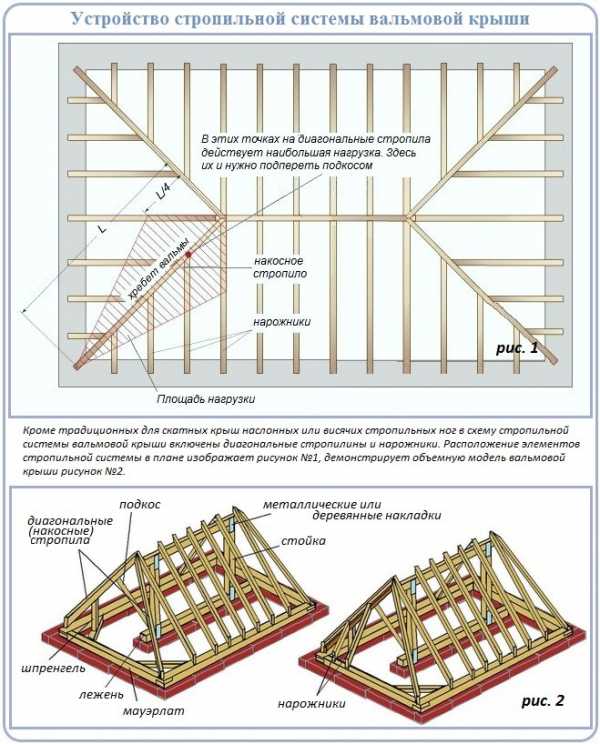

Четырехскатная вальмовая крыша — это конструктивный и функциональный элемент здания, который известен каждому строителю.

Треугольные торцевые скаты имеют название вальмы, из-за чего пошло основное название кровли дома такого вида.

Они заменили вертикальные фронтоны со всех сторон здания.

Причина популярности вальмовых крыш заключаются в том, что они очень стойкие по отношению к ветровым нагрузкам из-за своей повышенной аэродинамичности, более жесткие

erp-mta.ru

вентиляционный зазор утепленной вальмовой крыши из мягкой кровли, профнастила, подкровельное пространство скатных крыш, коньковая вентиляция

Содержание:

Как показывает практика, то, насколько комфортно жить в доме, в большей степени зависит от грамотного обустройства крыши, чем от выбора материала покрытия. Создание качественной вентиляции кровли – залог ее долгой эксплуатации.

Когда строительство выполнено на высоком профессиональном уровне с соблюдением всех необходимых нормативов, тогда материал покрытия станет надежной преградой атмосферным осадкам и сильным ветрам. Кровельная конструкция и из дешевого шифера, и из дорогой металлочерепицы способствует сохранению тепла в доме и не допускает проникновения лишней влаги извне.

В свою очередь наличие в помещениях дома большого количества влаги свидетельствует о серьезных проблемах с крышей и о неправильном создании вентиляционного зазора в кровле или о том, что о нем вообще забыли.


Причинами нарушения функционирования кровельного пирога могут быть следующие обстоятельства:

  • покрытием крыши занимались непрофессионалы;
  • при укладке паро- или гидроизоляционных пленок допущены ошибки;
  • вентиляционная система монтировалась без учета вида покрытия.

Ликвидировать недостатки можно только одним способом: разборкой кровельного пирога и последующим его созданием заново.

Особенности устройства вентиляционной конструкции крыши

Система вентилирования кровли насчитывает три составляющие, у каждой из которых свое функциональное назначение:

  1. Вентиляция между материалом финишной отделки крыши и гидроизоляционным слоем. Ее задача заключается в выводе конденсата, образующегося с тыльной стороны кровельного покрытия.
  2. Вентиляция между гидроизоляцией и утеплителем. Создается для удаления влаги, попавшей из воздушного пространства в теплоизоляцию. Если ее не сделать, тогда утеплитель в результате протечек впитает воду и не сможет выполнять функцию изолятора тепла.
  3. Вентиляция пространства под крышей. Благодаря ее обустройству происходит вывод паров от жизнедеятельности людей, и они не оседают в форме конденсата изнутри кровли.

Физические законы и обустройство вентиляции

После монтажа кровельного пирога в него с двух сторон начинают просачиваться пары и влага. Систему вентиляции следует выполнить так, чтобы не допустить данного явления или, чтобы при попадании воды она могла выветриться. Кстати, пар передвигается не перпендикулярно, а немного в сторону. Что касается воды, то она направляется не строго вниз, а слегка отклоняется.


Часто данные особенности не принимаются во внимание, когда выполняют вентиляцию утепленной кровли и при формировании «пирога» допускают ряд ошибок:

  1. При монтаже пароизоляции для обеспечения герметичности стыки полотен пленки не проклеивают специальной лентой, а укладывают их внахлест. Пар обнаруживает щели в слое и проникает в утеплитель.
  2. Отказываются от создания вентиляции в подкровельном пространстве, ошибочно полагая, что герметично проклеенная пленка пар не пропустит и тот сам выйдет наружу. Но при сильном скоплении паров они под давлением способны пробивать даже качественно устроенный пароизоляционный слой. При площади кровли, равной 100 «квадратам», через 100 дней в утеплителе может собраться 10-литровое ведро воды (если в течение суток в теплоизолятор проникнет около 1 грамма пара из расчета на 1 «квадрат»). За год накопится уже 3 ведра.
  3. При обустройстве качественной пароизоляции кровли не следует создавать аналогичный слой в стенах, их нужно оставлять «дышащими». Дело в том, что пар, на пути которого при выходе на крышу встречается преграда, станет просачиваться внутрь стен и при наступлении морозов начнет замерзать, что приводит к расслоению материалов. Далее, продвигаясь по воздушным каналам в стенах, влага достигнет кровельного пирога. В итоге стеновой слой пароизоляции оказывается бесполезным, поскольку пар все равно попадет в утеплитель.

Ошибки, допускаемые при монтаже изоляционных пленок на утепленной кровле

Даже при наличии воздушных зазоров в кровельном пироге вентиляция не в состоянии обеспечить удаление всей влаги, если при монтаже гидроизоляционной или пароизоляционной пленки были допущены ошибки. Эти материалы имеют внешнее сходство, но у них разное функциональное назначение. Если перепутать изоляционную продукцию, тогда может произойти следующее.

Допустим, вместо гидроизоляционной пленки задействовали слой пароизоляции. Такой материал для не допускает проникновения пара с двух сторон. Если настелить его поверх теплоизолятора, влага попавшая из воздуха в утеплитель в нем так и останется, поскольку не найдет выхода. В результате он будет все больше намокать и со временем утратить свои функциональные характеристики. Владельцы недвижимости будут иметь проблемы с большими потерями тепла.


Предположим, вместо пароизоляционного материала для вентиляции скатных крыш
уложили диффузионную мембрану. У гидроизоляционных пленок одна сторона отличается водонепроницаемостью, а вторая – тем, что «дышит». Их располагают под кровельным покрытием к утеплителю дышащей стороной. При этом между слоями нужно оставлять вентиляционную отдушину.

В таком случае влага частично уходит через воздушную прослойку, а оставшаяся посредством воронкообразного отверстия в пленке попадет под кровлю, откуда улетучится. Когда вода в результате протечки проникнет через кровельное покрытие, она осядет и дальше не сможет пройти и не удалится аналогично влаге из утеплителя.

Если гидроизоляционная пленка уложена наоборот – дышащей стороной от теплоизолятора, попавшая снаружи влага проникнет через воронки в слой утеплителя и оттуда у нее не будет выхода. В итоге обустройство кровельного пирога потеряет смысл.

Когда вместо пароизоляционного материала задействуют гидроизоляционный и располагают его воронками внутрь помещения, тогда пар быстро попадет в утеплитель. Если наоборот, то влага из теплоизолятора вернется в подкровельное пространство.

Обустройство вентиляции для кровель из профнастила

Нередко по незнанию в «пироге» создается не столько слоев, сколько требуется для конкретного кровельного покрытия. Так вентиляция подкровельного пространства профнастила нуждается в зазоре между гидроизоляционным слоем и материалом покрытия, поскольку нельзя, чтобы с тыльной стороны на нем собирался конденсат.

Для этого вместо сплошной обрешетки набивают рейки (бруски), оставляя промежутки для перемещения воздушных масс. При попадании воды под крышу этот слой вентиляции способствует тому, чтобы влага улетучивалась через конек. В качестве материала гидроизоляции в этом случае применяют антиконденсатные пленки – они не выпускают пар из теплоизолятора под крышу, благодаря чему кровельное покрытие избавляется от дополнительного конденсата.


Но тут возникает проблема с отводом влаги из утеплителя, если у нее нет возможности выхода под кровлю, поэтому и создают еще один слой вентиляции кровли из профнастила - между теплоизолятором и антиконденсатной пленкой оставляют воздушную подушку. Не допускается применение с целью гидроизоляции диффузионных и супердиффузионных мембран, поскольку они предназначены для пропускания паров под крышу, что чревато появлением коррозии.

Вентилирование мягкой кровли

Вентиляция вальмовой крыши из мягкой кровли создается с учетом того, что такие конструкции не боятся конденсата, а значит, между покрытием и гидроизоляцией не требуется обустройство серьезного воздушного зазора. При укладке этого кровельного материала монтируют сплошную обрешетку с использованием досок, листов фанеры и т.д.


Материалы из древесины хорошо пропускают воздух, поэтому естественная вентиляция в любом случае будет обеспечена. Для мягких кровель антиконденсатные пленки не задействуют – используют диффузионные мембраны.

Обустройство коньковой вентиляции

Существует несколько способов устройства коньковой вентиляции кровли:

  1. По верхнему ребру крыши монтируют коньковый аэратор. Он представляет собой пластиковую деталь с цельной верхней поверхностью и боковой перфорацией. Для укладки по всей протяженности конька данные изделия соединяют между собой.
  2. Обустраивают конек с зазорами, которые являются непосредственным продолжением конструкции кровли.

Вне зависимости от варианта исполнения вентиляция должна обеспечивать:

  1. Пропуск воздушных паров.
  2. Защиту подкровельного пространства от тающего снега и осадков. Через конструкцию конька не должна просачиваться влага.
  3. Испарение лишней влаги из помещения.


kryshadoma.com

Стропильная система вальмовой крыши: схема, специфика устройства

Вальмовые крыши привлекают внушительным списком убедительных преимуществ. В их числе эффектная форма, равномерность прогрева и надежная защита дома от осадков. Благодаря отсутствию фронтонов вальмовым конструкциям не страшны существенные ветровые нагрузки. По сравнению с двухскатными вариантами намного меньше причин опасаться деформаций.

Перечень плюсов можно продолжить, но их поток притормаживает весьма веское обстоятельство: стропильная система вальмовой крыши не радует простотой устройства. Однако сложность не остановит самостоятельного строителя, если он знаком с нюансами сооружения четырехскатного каркаса.

Вальмовые крыши от двухскатных собратьев отличаются тем, что вертикальных стенок фронтонов в их конструкции нет. Место фронтонов заняли расположенные в торцах треугольные скаты, ощутимо сокращающие реальный и визуальный объем крыши.

Экономический эффект от уменьшения объема – вопрос спорный. При раскрое крупнолистового материала на вальмовые скаты расходы напротив увеличиваются. К примеру, укладка профлиста или монтаж металлочерепицы заставят раскошелиться на покупку покрытия раза в полтора больше, чем на обустройство стандартного скатного сооружения.

Приобретение материала из разряда штучных позволит уменьшить бюджет строительства, ведь на обшивку торцов крыши тратиться не придется.

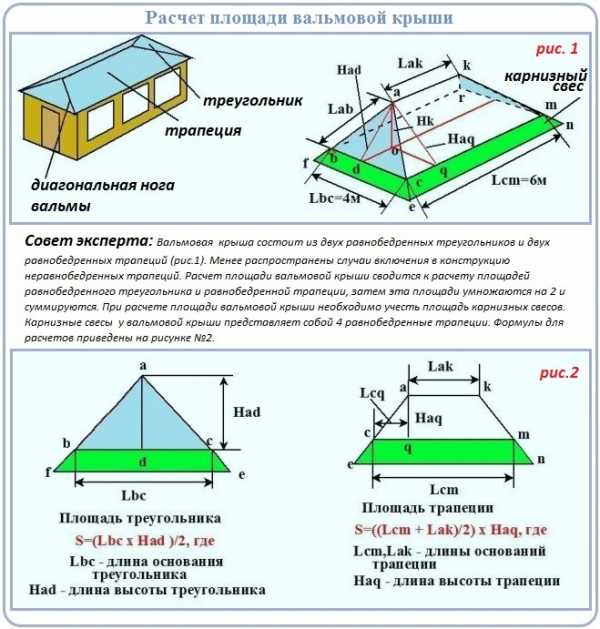

По аналогии с любой из строительных конструкций вальмовую крышу можно условно разделить на простые геометрические формы. В простейшем варианте без сопряжений и ендов у нее есть две пары симметричных скатов: два треугольника и две трапеции. На этом основании вальмовая крыша получила параллельное название «четырехскатная».

В анфас ее разрез напоминает обычную треугольную двухскатную крышу. В профиль у сооружения трапециевидная конфигурация, которую также можно разделить на прямоугольник с двумя зеркально развернутыми треугольниками по бокам.

Форма трапеции зависит от архитектурных предпочтений хозяина. Определяется она соотношением длины карнизного свеса к длине конька. Часть конструкции, ограниченная прямоугольником, сооружается в соответствии с висячими или наслонными технологическими кровельными стандартами.

Заменившие фронтоны вальмы устанавливаются под некоторым углом к горизонту, т.к. примыкать они обязаны к наклонным сторонам трапеции. Вот в их устройстве и заключается основная загвоздка вальмовой стропильной системы, потому что обычным скатным методом устроить ее не получится. Ведь коньковый прогон не перекрывает полностью скат. Потому стропильным ногам вальм и сопряженных с ними треугольных частей больших скатов буквально не на что опереться верхними пятками.

Опорой для них станут особые накосные стропильные ноги, соединяющие коньковый прогон с углами конструкции. Если на вальмовую стропильную конструкцию взглянуть сверху, то накосные стропилины будут похожи на диагонали.

Направление установки стало причиной получения второго технологического названия – «диагональные». Естественно, опираться на диагонали будут разновеликие по длине стропильные ноги, т.к. устанавливаются они перпендикулярно свесам крыши. У них есть собственное наименование – нарожники.

Суммируя информацию, получаем, что в сооружении стропильного каркаса для вальмовой крыши будут задействованы:

  • Рядовые стропильные ноги, опирающиеся нижней частью на мауэрлат или на балки перекрытия. В соответствии с типом опоры они могут быть висячими или наслонными.
  • Диагональные стропилины, соединяющие углы крыши и края конькового прогона. Отметим, что используют их не только в обустройстве выпуклых углов вальмовых крыш, но и в сооружении вогнутых углов ендов.
  • Нарожники, формирующие плоскости вальм и примыкающих к накосным стропилам частей больших скатов.

Установка висячих и наслонных стропильных ног выполняется по правилам, согласно которым сооружается стропильная система двухскатной крыши. Разбираться будем с их диагональными собратьями и со стропильными полуногами-нарожниками.

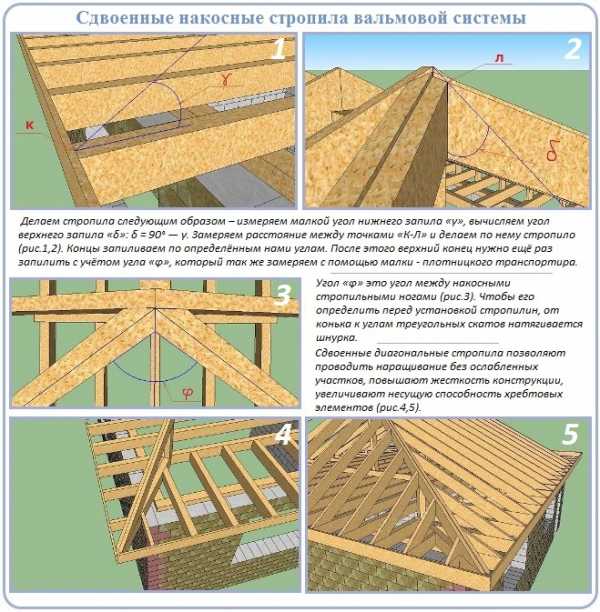

Диагональные стропильные ноги

Принимая во внимание диагональное расположение, несложно догадаться, что длина накосов больше, чем длина обычных стропильных ног. К тому же они служат опорами для нарожников. Ввиду чего нагружены накосные стропила в полтора раза больше, чем рядовые аналоги. Потому их принято делать спаренными из двух досок сечением, равным аналогичному размеру материала для рядовых стропильных ног.

Спаривание накосных стропилин одновременно решает три технические задачи:

  • Позволяет без риска увеличить нагрузку за счет удвоенного сечения несущего элемента.
  • Предоставляет возможность получить диагональный элемент конструкции любой длины без ослабленных наращиванием участков.
  • Устраняет необходимость в целенаправленной покупке бруса для накосных стропил.

Из-за своей длины диагональные стропилины нуждаются в дополнительных опорах, количество которых зависит от длины стропильной ноги.

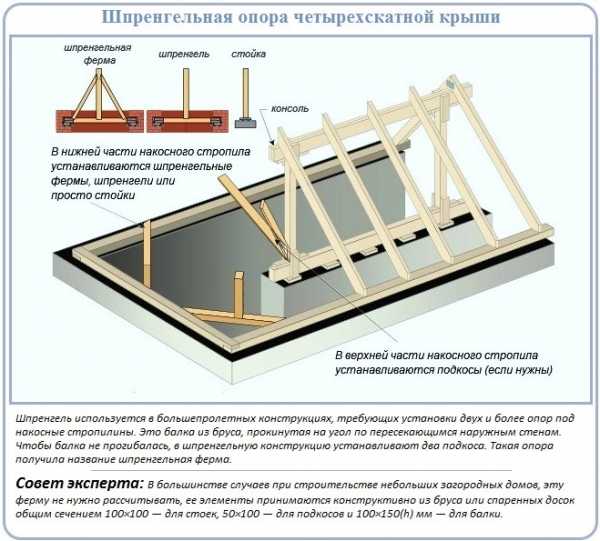

Опоры для диагональных стропилин

Независимо от масштабов строительства любая схема стропильной системы вальмовой крыши включает опоры для усиления диагональных стропильных ног. Если проектный размер накоса более 9м, т.е. он перекрывает равнозначный по метрам пролет, его непоколебимость обеспечивают двумя дополнительными опорами. Для пролетов поменьше достаточно одной опоры, расположенной в верхней зоне пролета.

В качестве опоры диагональной стропилины могут использоваться:

  • Стойка, устанавливаемая вертикально прямо на перекрытие. Между ней и перекрытием прокладывается кусок гидроизоляции, если стойке предстоит упираться в железобетонную плиту.
  • Подкос. Устанавливается, как и положено подкосным стропилинам, под углом, размеру которого позволено варьировать в пределах от 45º до 53º. Особого значения величина наклона не играет. Важно, чтобы сам подкос поддерживал стропилину на наиболее нагруженном участке. Нижнюю пятку подкоса упирают в лежень.
  • Шпренгель. Представляет собой Т-образную короткую балку из бруса, перевернутую низом вверх. Используется в устройстве больших пролетов, нуждающихся в двух и более усиливающих опорах. Устанавливается шпренгель так, чтобы его основание было перпендикулярно накосной стропилине. Располагают его в нижней части большого пролета ближе к углу крыши. Вместо шпренгеля может быть использована обычная короткая стойка.

Делают дополнительные опоры опять же из сдвоенной доски или бруска, устанавливают в наиболее нагруженных точках.

С нюансами устройства опор для каркаса вальмовой крыши ознакомит видео-обзор:

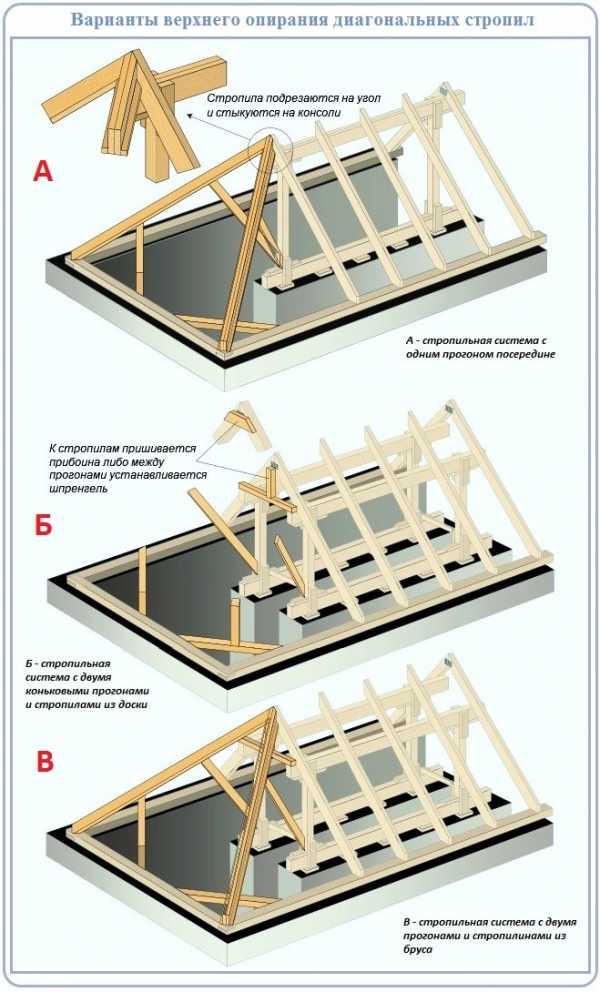

Нюансы опирания накосных стропилин

Верхняя пятка диагональной стропилины опирается на коньковый прогон различными способами. Выбор способа зависит от конструктивных особенностей стропильной системы:

  • В стропильных конструкциях с одним прогоном вдоль центральной оси крыши диагональные стропильные ноги опирают непосредственно на консоли прогона.
  • В стропильных системах с двумя прогонами и дощатыми стропильными ногами диагональные стропилины опирают на шпренгель, который в свою очередь опирается на оба прогона.
  • В стропильных каркасах с двумя прогонами и стропилинами из бруса кроме шпренгеля применяется прибоина – дощатый коротыш, сшивающий рядовые стропильные ноги в зоне конька. Толщина усиливающего коротыша от 5 и более см.

Пятка диагональных стропилин для посадки на один из перечисленных верхних упоров подрубается по факту. Крепление производится гвоздями. Усилить при необходимости фиксацию можно скрутками из проволоки или металлическими хомутами.

Нижние пятки накосов можно упереть в угол мауэрлата или специально установленной угловой балки. Можно просто опереть на них. Крепят диагональные стропильные ноги металлическими скобами, гвоздовым боем поверх деревянной накладки или уголками.

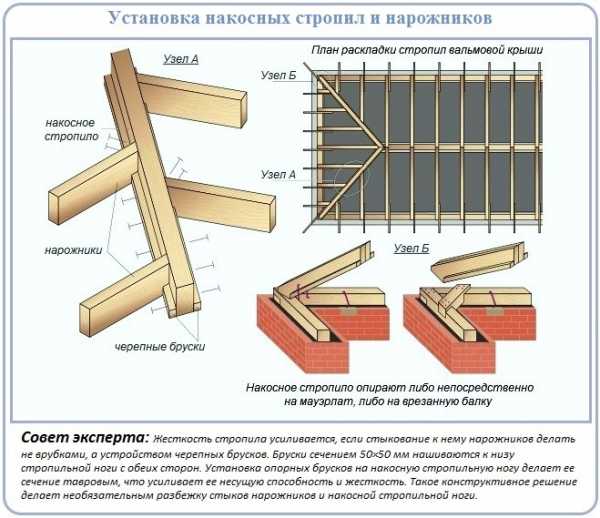

Нарожники и способы их устройства

Нарожники формируют вальмы и треугольные части больших скатов. Верх полуноги опирается на накосную стропилину, нижняя пятка на мауэрлат, врезной брус или балку деревянного перекрытия.

Монтаж нарожников может производиться:

  • Посредством врубки. В накосах выбирают гнезда так, чтобы полуноги смежных скатов не располагались друг против друга. Рекомендовано, чтобы между врубками расстояние было минимум 20см. Поэтому в шаге установки нарожникам позволено смещаться, чтобы не вырубать гнезда в одной точке.
  • Путем установки черепных брусков, служащих опорами для полуног. Бруски 50×50мм наращиваются вдоль нижних граней с обеих сторон диагональной стропилины. Их наличие позволяет отказаться от врубок, ощутимо ослабляющих несущий элемент.

Второй вариант проще в работе и предпочтительней из-за увеличения жесткости конструкции. К тому же он абсолютно не обязывает менять шаг установки полустропил: они могут быть расположены друг против друга. К мауэрлату или балкам нарожники крепят тем же методом, что использовали для установки рядовых стропилин.

Самый простой способ увенчать загородную собственность четырехскатной конструкцией заключается в покупке и установке готовых стропильных ферм. Однако значительно интересней, полезней, дешевле собственноручно заняться устройством вальмовой крыши и подходящей ей по типу стропильной системы.

Тем более если ее запланировано возвести над небольшой хозяйственной постройкой, беседкой или летней кухней. На простых конструкциях очень даже стоит потренироваться перед приложением усилий к более ответственным объектам.

Отметим, что в приведенном ниже примере отсутствует перекрытие, не огорожен чердак и нет утепления. На скатах практически не задерживается снег, т.е. на накосные стропильные ноги действует минимальная по их стандартным меркам нагрузка. Не сохранен принцип разбежки между нарожниками.

Все узловые соединения выполняются гвоздовым прибоем и металлическими уголками. Исполнителю потребуется доска 5×25см для изготовления стропильных ног и прогона, а также влагостойкая фанера для сооружения сплошной обрешетки, потому что постройку планируется покрыть битумной черепицей.

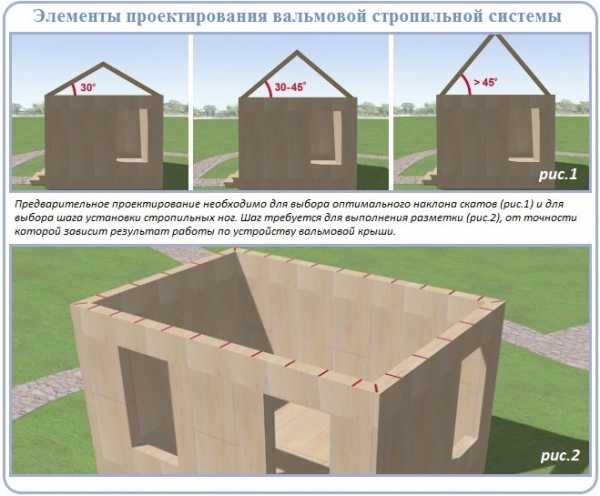

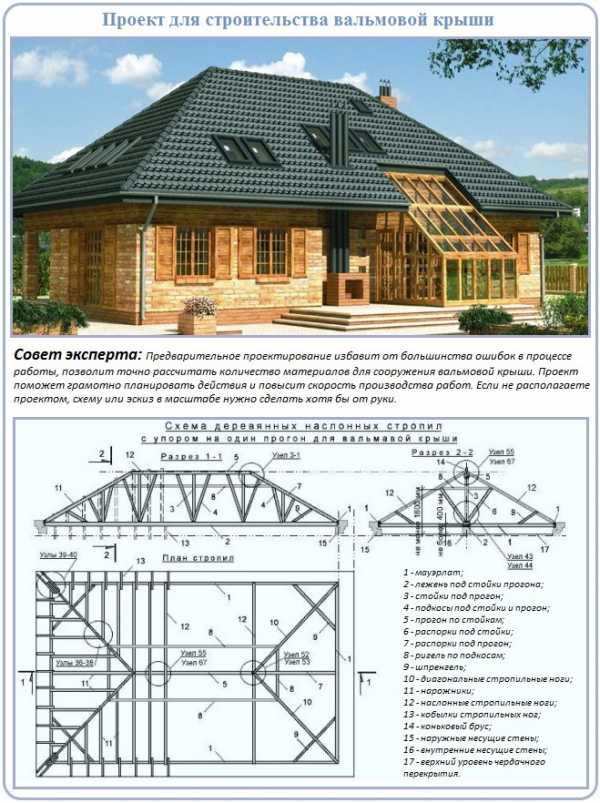

Этап 1: Моделирование и проектирование

Независимо от архитектурной сложности строительной конструкции ей нужен проект. Он поможет определиться с оптимальной формой и избавит от покупки лишних материалов. Для простой вальмовой крыши со стандартной стропильной системой не потребуются суперсложные чертежи, но сделать хотя бы простенький эскиз необходимо.

Инструкция для упрощенного проектирования:

  • Измеряем ширину/высоту/длину строения. Согласно данным вычерчиваем профиль и анфас строения на листе бумаги в масштабе, например 1:50. Это значит, что все размеры необходимо будет поделить на 50. Т.е. стена домика с размерами 5×2,5м на самодельном чертеже будет изображена в виде прямоугольника со сторонами 10×5см. Если мелковато выходит, масштаб можно выбрать покрупней – 1:40, 1:25 и т.д. Готовый эскиз желательно продублировать пару раз в запас.
  • Выбираем оптимальную высоту крыши и угол ее крутизны. Для этого на одном из дублей эскиза рисуем несколько вариантов абриса крыши. Определяем наиболее удачный и измеряем транспортиром угол наклона будущих скатов.
  • Отмечаем на дубле эскиза точки установки наслонных стропилин, это шаг. Обе стенки нам необходимо разделить на равные отрезки. Необязательно, чтобы шаг установки под вальмовым и пятиугольным скатом был одинаковым.   В примере расстояние между стропильными ногами на обеих стенках строения равно 20 дюймам, это 50,8 см. По факту шаг установки может варьировать от 0,4 до 2,1м. Однако отметим, что слишком часто установленные стропила увеличат в разы расход материала, а слишком редко заставят усиливать конструкцию дополнительной контробрешеткой.
  • Определимся с длиной конька. Нарисуем его на дубликате шаблона, учитывая, что коньковый брус должен связывать цельное количество пар стропилин. Отложим от обоих краев длинных стен равные расстояния.
  • Все результаты переносим на основной лист и подсчитываем, сколько понадобится материала. Длину стропилин считаем по внешним сторонам с учетом длины карнизных свесов по 40-50см. Расход фанеры рассчитываем по количеству цельных панелей, приходящихся на каждую плоскость четырехскатной крыши.

По числу стропилин вычисляем количество крепежа. Гвозди нам потребуются буквально во всех узловых креплениях. Уголков на каждую стропильную ногу должно приходиться по паре. Не забываем купить доску с небольшим запасом на случай огрехов в собственной работе.

Для устройства вальмовой крыши по кирпичным и пенобетонным стенам потребуется брусок для сооружения мауэрлата. Он не нужен, если установка стропильной системы выполняется по деревянным стенам.

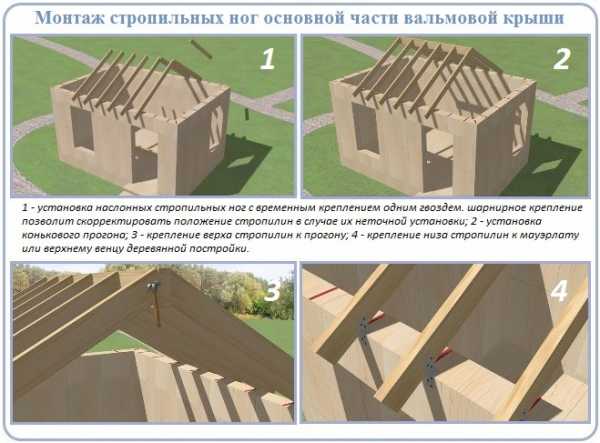

Этап 2: Устройство основной части вальмовой крыши

Первым делом соорудим вспомогательные леса из расчета, что между плоскостью самодельной подставки типа высокой скамьи и коньковым прогоном должен помещаться домашний мастер в полный рост.

Стартом монтажа стропильной системы для будущей вальмовой кровли является устройство коньковой части конструкции:

  • К сопряженным с вальмами стенкам постройки прибиваем по вспомогательной доске, один край которой должен совпасть с центральной осью. Между досками натягиваем шнурку, повторяющую центральную ось.
  • Примеряем пару стропилин к торцу строения. Пересекаться они должны прямо под шнуркой. Очерчиваем по факту линии спилов верхних пяток, не забывая, что между стропильными ногами будет прогон толщиной 5см.
  • По полученным шаблонам заготавливаем наслонные стропилины.
  • Устанавливаем попарно стропильные ноги по меткам основной части системы. Временно крепим одним гвоздем.
  • Устанавливаем коньковый прогон между верхними пятками, которые до этого свободно опирались друг на друга.
  • Прибиваем гвоздями стропилины к прогону.
  • К мауэрлату или верхнему венцу домика низ стропилин прикрепляем металлическими уголками.

Вспомогательные доски демонтируем, они нам более не понадобятся.

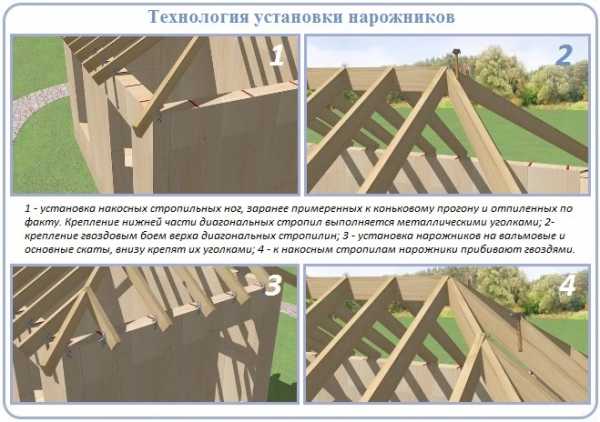

Этап 3: Сооружение вальмовых скатов

Вальмовую часть стропильной системы крепим аналогичным образом: нижние пятки уголками к мауэрлату или к верхнему венцу, верхние закрепляем гвоздями. Работу производим в следующей последовательности:

  • Примеряем к скату первую накосную стропилину, отмечаем по факту линию спила. Нижняя часть стропилины должна точно проходить через угловую точку разметки.
  • Отпиливаем отмеченные излишки. Прибиваем гвоздями диагональную ногу к коньковой консоли, низ фиксируем уголками.
  • Аналогично поступаем с остальными тремя накосами.
  • Заполняем вальмовый скат нарожниками, предварительно примерив каждую деталь к положенному месту и отпилив излишки.
  • Устанавливаем нарожники пятиугольных скатов.

По окончании работ стропила через одну прикручиваются проволочными скрутками к заложенным в стены деревянным пробкам или ко второму венцу, чтобы сильным порывом ветра конструкцию не сорвало.

Есть способ закладки скруток из отожженной проволоки в кладку еще в процессе строительства для последующего фиксирования стропильной системы. Поверх проволочной скрутки должно быть еще три ряда кирпичной кладки или два ряда пеноблоков.

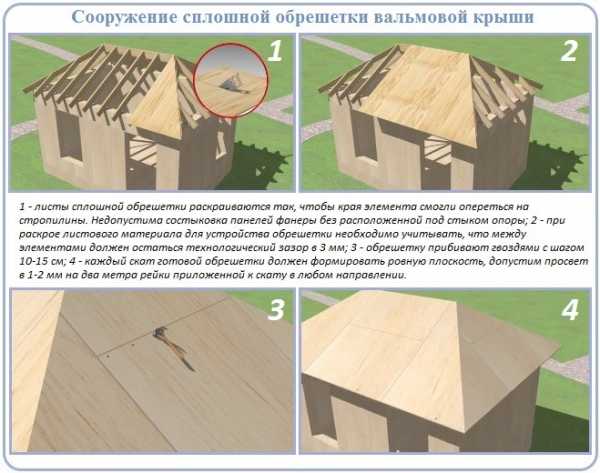

По готовой стропильной системе укладывается обрешетка. В случае применения мягкой кровли, как в приведенном случае, в качестве покрытия обрешетку делают сплошной из дюймовки, фанеры или подобных плит. Между плитами или досками оставляют зазор в 3 мм. Под жесткие материалы обрешетку сооружают из бруска с рекомендованным инструкцией шагом.

Принцип устройства каркасов вальмовых крыш с более сложной архитектурой немногим отличается от приведенного примера. Последовательность работ точно такая же. Правда наслонные стропильные ноги все же разумней и надежней фиксировать с помощью врубок.

Крайне желательно использование опор под диагональные стропилины. И перед монтажом коньковой части устанавливаются опорные рамы с лежнем внизу и коньковым прогоном вверху. Еще изменение угла наклона скатов при опирании врубкой следует учесть на этапе проектирования.

Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:

Стропильная система вальмового типа сложнее каркаса обычной двухскатной крыши, но разобраться с ее устройством можно. Четырехскатная конструкция во многих случаях предпочтительней, она интереснее смотрится как над домами, так и над беседками и прочими бытовыми постройками. Описанный вариант сооружения поможет освоить азы в деле возведения вальмовых конструкций, а при удачном результате продолжение обязательно последует.

krovgid.com

Вентиляция чердака в доме. Как сделать вентиляцию холодного, теплого чердака - видео, инструкция

Предисловие. Чердак — это верхний нежилой этаж, а если оборудовать чердак под комнату, то и жилой этаж под наклонной крышей. В старых домах на проветриваемом чердаке хранили одежду и хлам. Как сделать вентиляцию на холодном чердаке? Как сделать вентиляцию теплого чердака и вальмовой кровли, чтобы плесень не испортила хранимые вещи, мы расскажем в этой статье.



Вентиляция чердака в частном доме

Традиционный чердак в частном доме — холодный. Теплый чердак делают тогда, когда в перспективе здесь планируется сделать жилое помещение. Для чего чердак в доме нужно вентилировать? Самое важное – это удаление паров и влаги, проникающего через перекрытия из жилого этажа, исключение увлажнения конструкций и утеплителя. Вы уже знаете, чем утеплить чердак в доме и что утеплитель нуждается в защите от влаги.

Схема вентиляции чердака в частном доме

Также вентиляция создает микроклимат на чердаке. Летом в жаркий день кровля дома сильно нагревается, чтобы на нижнем жилом этаже не было жарко, разогретый чердак нужно проветривать и остудить. Зимой, поступление холодного воздуха на чердак нужно ограничить. То есть, вентиляция холодного чердака в частном доме должна быть в идеале регулируемой (с возможностью закрывать на зиму).

В случае теплой мансарды на этаже вентиляция делается в подкровельном пространстве, при помощи контр обрешетки. Вверху чердака обязательно должен быть холодный треугольник. Потоки воздуха из подшива будут подниматься вдоль кровли вверх и забирать излишки влаги из конструкций и утеплителя, как показано на рисунке выше. Отсутствие вентиляции на теплом чердаке приведет к появлению плесени.

Вентиляция холодного чердака своими руками

Лучше оставить стропила кровли и обрешетку на холодном чердаке открытыми, не зашивая их пароизоляцией. Это условие создаст для вентиляции древесины лучшие условия. Вариант — не сплошная зашивка обрешеткой, а с интервалами, допускающими свободный доступ воздуха.

Вентиляция холодного чердака своими руками

Если кровля дома покрыта шифером или ондулином, отсутствуют паро- и ветроизоляция, то ничего делать уже не нужно, а значит вопрос как сделать на чердаке вентиляцию своими руками отпадает.

Между волнами кровельного материала внутрь чердака воздух свободно проникает снизу и свободно выходит под коньком. Металлочерепица также проветривается, но под лучше прокладывать пленку, т.к. может образовываться конденсат.

Если кровля в частном доме двускатная, то расположить вентиляционные отверстия можно во фронтонах. Самое простое решение — это неплотно подогнанная обшивка фронтонов – щели позволят эффективно проветрить всё пространство холодного чердака.

Если фронтоны каменные, то придётся сделать отверстия в стене. Они должны располагаться на противоположных сторонах фронтонов. Общую площадь отверстий для вентиляции принимают из расчёта 0,2% от площади мансардного этажа. Меньшая площадь окна не справится с продувом.

Удобнее всего закрыть отверстия вентиляционными решётками, повернутыми вниз отверстиями, чтобы не затекал дождь, изнутри можно поставить регулируемые решетки либо поставить вентиляционные клапаны. Стоит закрепить москитные сеточки в отверстия для защиты от проникновения насекомых.

Вентиляция теплого чердака своими руками

Если чердак планируется переоборудовать в жилую мансарду, кровля дома должна выполняться сразу проветриваемой. Для сплошной кровли (черепица, листовой металл, шифер) нужно устроить в обязательном порядке вентилируемое пространство. Для металлических кровель обязательны влаго- ветрозащитные пленки.

Вентиляция теплого чердака своими руками

Воздух должен проходить от низа до верха, под всей поверхностью кровли. Вход для потоков воздуха нужно сделать в подшивке внизу, выход сверху через конек, как описано выше. Обеспечив вентиляцию кровли чердака, ее можно смело путеплять.

Теплую мансарду придется проветривать, как и остальные помещения. Вход воздуха — через окна (не забудьте утеплить окна на зиму на чердаке), а выход — через вентиляционные каналы. Если система вентиляции чердака не предусмотрена в стенах, на кровлю дома можно установить кровельные аэраторы там, где будет осуществляться вытяжка.

При строительстве дома лучше сразу решить какой у вас будет мансардный этаж – теплый или холодный. И смонтировать уже все необходимые кровельные элементы для вентиляции в процессе строительства.

Вентиляция чердака вальмовой крыши

Следующий вариант (вентиляция чердака вальмовой кровли) подойдет и для двускатной кровли, если во фронтонах делать вентиляционные отверстия не с руки. Вход воздуха делаем в ветровой подшивке снизу, а выход вверху, ближе к коньку. Если подшивка выполнена деревянными досками, их можно расположить с зазором в несколько миллиметров для лучшего продувания воздухом.

Вентиляция вальмовой кровли своими руками

Если подшивка вальмовой крыши уже собрана плотно, можно вставить небольшие решетки диаметром в 5 см. Расположить их можно примерно через 80 см по всей длине ветровой подшивки вальмовой кровли. Для отверстий понадобится дрель с чашкой-сверлом. Верхний выход для воздуха придется делать в кровле.

Для гибкой черепицы – это проветриваемый конек (черепашка). Для керамической черепицы — кровельный вентиль. Шифер, ондулин и его аналоги можно вентилировать через стандартный конек. Металлочерепица может вентилироваться через уплотнитель конька. Если кровля двускатная, можно сделать отверстия в верхней части холодного треугольника противоположных фронтонов. Вот мы и рассказали, как сделать вентиляцию на чердаке своими руками.

Видео. Современные способы вентиляции чердака

: file_put_contents(/var/www/fastuser/data/www/xn----jtbaaoqpdidh0am.xn--p1ai/wp-content/uploads/2013/bdad3ee35135c9882e66df5d3a48cb78.jpg): failed to open stream: No such file or directory in

xn----jtbaaoqpdidh0am.xn--p1ai

Вальмовая крыша своими руками чертежи и порядок работы

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.

Вальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.

Содержание статьи

Что такое вальмовая крыша?

Так выглядит простейшая вальмовая крыша

Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Вальмовая крыша - вид сверху

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовой

А такая крыша именуется полувальмовой

Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

Примерная схема вальмовой крыши

Примерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

Конструктивные элементы вальмовой крыши

Конструктивные элементы вальмовой крыши

  • После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
  • Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
  • Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
  • Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
  • Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
  • Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
  • Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
  • Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
  • Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
  • Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

  • Любой проект начинается с составления схемы стропильной системы.
Начинают всегда с вычерчивания базового плана вальмовой крыши

Начинают всегда с вычерчивания базового плана вальмовой крыши

  • Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
  • Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
  • Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
  • Выполняется разметка стен под монтаж стропильной системы.
  • Самый важный этап — установка всей системы в соответствии с проектом.
  • Завершающая стадия — устройство кровли.
Подготовка схемы крыши

Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее понадобится, а также дольше будет длиться монтаж системы.

Если конструкция будет очень сложной, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество необходимых для надежности системы элементов. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработкой специалистов, чем действовать наугад и получить ненадежную конструкцию.

Расчет параметров системы

Если же принято решение положиться на собственные силы, то, производя расчеты, нужно учесть следующие факторы:

  • Надежность несущих стен и фундамента строения, над которым будет возводиться крыша.
  • Тип стропильной системы (наслонная или навесная).
  • Размер сечения стропил и брусков для других элементов системы.
  • Угол наклона скатов и расстояние прогона между стропил.
  • Размеры таких элементов, как выступы и проемы для дымоотводных труб, вентиляции, окон.

Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые позволят сделать крышу надежной и прочной. Обозначение параметров в формулах:

S — общая площадь скатов крыши;

h — высота системы от перекрытия до потолка;

d — длина боковых или диагональных стропильных ног;

e — длина промежуточных стропил;

a — расстояние между стропилами по длине здания;

α — угол наклона ската;

b — расстояние между стропилами с торцевой вальмовой стороны.

Формулы для расчетов устройства простой вальмовой крыши, выглядят следующим образом:

  • Высота конька:
Формула высоты конька

Формула высоты конька

  • Длина промежуточных фронтальных стропил:
Определение длины стропил

Определение длины стропил

  • Длина торцевых, вальмовых стропил:
Длина вальмовых стропил

Длина вальмовых стропил

  • Площадь скатов крыши:
Определение площади скатов крыши

Определение площади скатов крыши

Рассчитав основные параметры системы, можно, опираясь на них, приобретать материалы для постройки.

Материалы для возведения крыши

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.

Металлические крепления для соединения конструктивных элементов системы

Металлические крепления для соединения конструктивных элементов системы

  • Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.
Плавающее крепление для соединения стропил с мауэрлатом

Плавающее крепление для соединения стропил с мауэрлатом

Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.

Плавающие крепления предотвратят деформацию системы крыши при усадке стен

Плавающие крепления предотвратят деформацию системы крыши при усадке стен

Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.

В ряде случаев можно обойтись и обычными скобами

В ряде случаев можно обойтись и обычными скобами

  • Для изготовления деревянных элементов понадобится:
Особое внимание - качеству древесины для монтажа системы

Особое внимание — качеству древесины для монтажа системы

— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;

— стропила и конек изготавливают из бруса сечением 50×150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;

— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.

Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.

СортСечениеРасстояние между стропилами в мм
мм300400600300400600
Снеговая нагрузка1,0 кРа1,5 кРа
Высший38×893.222.922.552.812.552.23
38×1405.064.604.024.424.023.54
38×1846.656.055.285.815.284.61
38×2358.507.726.747.426.745.89
38×28610.349.408.219.038.217.17
1 и 2 38×893.112.832.472.722.472.16
38×1404.904.453.894.283.893.40
38×1846.445.855.115.625.114.41
38×2358.227.476.387.186.525.39
38×28610.009.067.408.747.666.25
3 38×893.062.782.312.672.391.95
38×1404.674.043.303.953.422.79
38×1845.684.924.024.804.163.40
38×2356.956.024.915.875.084.15
38×2868.066.986.706.815.904.82
Снеговая нагрузка2,0 кРа2,5 кРа
Высший 38×894.023.653.193.733.392.96
38×1405.284.804.194.904.453.89
38×1846.746.135.356.265.694.97
38×2358.217.466.527.626.925.90
38×2862.472.241.962.292.081.82
1 и 2 38×893.893.533.083.613.282.86
38×1405.114.643.894.744.313.52
38×1846.525.824.756.065.274.30
38×2357.806.765.527.066.114.99
38×2862.432.111.722.211.911.56
3 38×893.483.012.463.152.732.23
38×1404.233.672.993.833.322.71
38×1845.184.483.664.684.063.31
38×2356.015.204.255.434.713.84
38×2866.525.824.756.065.274.30
  • Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
  • Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
  • Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.
Инструменты для работы

Заранее нужно подготовить не только все необходимые материалы, но и инструменты, так как без них работу провести не удастся. Для установки стропильной системы понадобятся:

Инструменты для возведения крыши

Инструменты для возведения крыши

  • Молоток, желательно с гвоздодером.
  • Шуруповерт на электрической зарядке.
  • Киянка – резиновый или деревянный молоток. Он бывает необходим для некоторых операций по выравниванию и подгонке деревянных элементов.
  • Деревянная рейка длиной в 1,5—1,7 м для выведения отдельных узлов на один уровень.
  • Маркер или карандаш для отметок.
  • Электролобзик, ножовка и электропила.
  • Уровень строительный, отвес.
  • Рулетка и линейка.
  • Стамеска для выдалбливания пазов.
  • Рубанок — лучше иметь и обычный, и электрический вариант, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.
Проведение монтажных работ

На рисунке показана упрощенная схема вальмовой крыши, на которую можно ориентироваться при монтаже системы.

Упрощенная схема монтажа

Упрощенная схема монтажа

Работа производится поэтапно и безо всякой спешки, с тщательным продумыванием каждого шага, так как конструкция вальмовой крыши достаточно сложна.

Первым шагом необходимо подготовить провести подготовку древесины, обработав ее антисептическим раствором и хорошо высушив. Когда материал будет готов, можно приступать к монтажу системы.

  • Монтаж системы начинают с установки и закрепления мауэрлата по периметру несущих стен. Он должен укладываться на слой гидроизоляционного материала.
Установка мауэрлата производится на анкерные крепления

Установка мауэрлата производится на анкерные крепления

  • После установки мауэрлата на нем производится разметка, согласно ранее произведенным вычислениям. Чтобы разметка была максимально точной и заметной, используются яркие маркеры или же в определенных местах вбиваются маячки.

Очень важно, чтобы размеченные на одной стене расстояния, были идентичны разметке на противоположной стене, иначе балки перекрытия и остальные элементы будут уложены неровно.

Залог успеха - правильно проведенная разметка

Залог успеха — правильно проведенная разметка

  • Далее, укладываются балки перекрытия. Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены.
Установка балок перекрытия

Установка балок перекрытия

  • Затем мауэрлат скрепляется затяжками, которые способствует снятию нагрузки с несущих стен.
Затяжки между противоположными брусьями мауэрлата

Затяжки между противоположными брусьями мауэрлата

  • После того как уложены балки перекрытия, опытные мастера советуют накрыть их настилом из досок, не закрепляя их к балкам. Подобный настил нужен для комфортной и безопасной работы.
Поверх балок перекрытия для удобства работы рекомендуется уложить временный настил

Поверх балок перекрытия для удобства работы рекомендуется уложить временный настил

  • Следующим этапом станет установка стоек. Их закрепляют на затяжки или балки перекрытия.
  • Стойки скрепляются сверху коньковой балкой, и к ней же крепятся стропильные центральные ноги с торцевых вальмовых сторон крыши.
  • Далее, размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.
Установка стоек и стропил на фронтальных сторонах крыши

Установка стоек и стропил на фронтальных сторонах крыши

  • Затем следуют диагональные стропила, которые соединяют конек и углы здания. При необходимости под них устанавливают дополнительные стойки.
Монтаж диагональных стропил

Монтаж диагональных стропил

  • На диагональные стропила, закрепляются нарожники или короткие стропила. Их устанавливают на таком же расстоянии между собой, как и промежуточные.
  • В зависимости от конструкции, в нее могут быть встроены и другие поддерживающие или усиливающие элементы, например, подкосы или шпренгели, а также ветровая балка.
  • Если стропила установлены и заканчиваются на мауэрлате, то их продлевают дополнительными элементами — «кобылками», они и создадут навес над стеной.
Настил кровельного материала
Структура кровельного "пирога" вальмовой крыши

Структура кровельного «пирога» вальмовой крыши

  • Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.
  • Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
  • Сверху стропил растягивается и закрепляется пленка пароизоляции
  • Далее, поверх нее на стропила прикручиваются рейки обрешетки.
  • Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
  • Затем, следует закрепление контробрешетки.
  • Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.
Сложные узлы системы вальмовой крыши

Хотелось бы заострить внимание на сложных узлах стропильной системы, по монтажу которых всегда возникает много вопросов.

— с помощью металлических уголков, устанавливаемых с двух сторон стропильной ноги;

— гвоздями, вбиваемыми под углом через стропило в мауэрлат;

— специальными скобами;

— скользящими креплениями.

Несколько способов соединения деталей и узлов крыши

Несколько способов соединения деталей и узлов крыши

  • Соединение стропильных ног на коньковом брусе также может быть осуществлено по-разному:

— путем накладки их друг на друга над брусом и закрепления между собой с помощью болтов;

— устройство на стропилах специальных выемок для жесткости при установке их на конек;

— подгонка стропил под выбранным углом на коньке и скрепления их деревянными или металлическими накладками с двух сторон.

  • Еще одним очень сложным узлом является соединение конькового бруса со стропильными ногами. Эти элементы должны иметь надежное сопряжение и крепление, так как от этого зависит долговечность вальмовой стороны крыши.
Соединительный узел конька и стропил

Соединительный узел конька и стропил

— Коньковый брус укладывают на стойки и скрепляют их с двух сторон накладками из досок.

— Диагональные стропила выпиливают под нужным углом и закрепляют к коньковому брусу и промежуточному стропилу. Таким же образом монтируется и второе стропило, идущее на другой угол дома.

Видео: секреты конструкции вальмовой крыши

Если нет опыта по возведению такого сложного архитектурного элемента здания, как кровля, то рекомендовано воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как в любом виде этого сооружения имеются свои особенности со сложными соединительными узлами.

Нужно помнить, что от надежности покрытия дома будет зависеть долгосрочность службы всего строения, поэтому к его постройке нужно отнестись с максимальной ответственностью.

stroyday.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
