Вентиляция с рекуператором: особенности, выбор, параметры и рекомендации

По своей сути данная система представляет собой воздухообмен помещения с улицей. А рекуперация заключается в теплообмене потоков воздуха внутри керамического элемента, благодаря передаче накопленной энергии входящему воздуху от исходящего потока. То есть, выходящий на улицу воздух отдаёт своё тепло направляющемуся воздуху в дом, что позволяет свежему воздуху оставаться таковым и быть тёплым. Исходящий поток, наоборот, остывает, делая систему в целом энергосберегающей.

Пассивные и активные системы вентиляции.

Наиболее просты в устройстве естественные или пассивные проветриватели (их иногда называют приточные каналы или клапаны), так как являются энергонезависимыми и не требуют для работы электроэнергии и наличия вентиляторов. Применяются они для создания притока свежего воздуха с улицы без необходимости открывать окна или балконные двери.

Специальный клапан устанавливается прямо в наружную стену и выводится на улицу. Монтируется он обычно на уровне окна или выше, по полу его никогда не пускают.

Преимуществом же такого решения, как правило, является возможность регулировки потока воздуха по типу жалюзи, за счёт установленной внутри конической решётки. Дополнительно приточный клапан оборудован москитной сеткой и фильтром от уличной пыли и пыльцы. Приточный клапан полезен в случаях, когда вытяжная вентиляция в квартире работает эффективно.

Активные проветриватели, по сути, мало отличаются в устройстве от первых, но в конструкции обязательно присутствуют вентиляторы. Они нагнетают воздух принудительно, что поднимает эффективность на порядок. С другой стороны, появляется зависимость от электричества, в конструкции больше подвижных частей, подверженных износу и поломкам.

Активная вентиляция по способу проветривания.

Среди активных систем различают приточные и приточно-вытяжные системы вентиляции. Первый тип характеризуется принудительной закачкой воздуха в помещение с естественным пассивным его отводом через каналы вытяжной вентиляции. Возможности их установки весьма разнообразны. Монтаж возможен и непосредственно в воздушный канал или в стену. Принципиальным условием является эффективная вытяжная вентиляция, иначе, постоянное нагнетание воздуха в помещение приводит к повышенному давлению и некоторые метеочувствительные люди этот дискомфорт ощущают на себе.

Несмотря на высокую производительность приточной вентиляции, приточно-вытяжная модель – эффективнее. В ней потоки нагнетаются принудительно вентиляторами в помещение и на улицу, что обеспечивает более активный воздухообмен и постоянную циркуляцию воздуха. Обычно в них конструктивно реализована рекуперация, так как в противном случае дом быстро остынет.

Преимущество наличия рекуператора.

Правильно подобранная и смонтированная вентиляция с рекуператором обладает по-настоящему массой преимуществ. Она даёт постоянный приток свежего и чистого воздуха без пыли, а отработанный выводится, не задерживаясь в доме. При этом, утечки тепла практически исключены, что уменьшает затраты на отопление в холода. А в жаркую же погоду система отчасти выполняет функцию кондиционера, убирая горячий воздух из помещения и охлаждая поступающий.

Правильная организация системы вентиляции для дома и квартиры.

Современные строительные нормы подразумевают создание качественной теплоизоляции. Отчасти для этого требуется максимальная герметичность дверных и оконных проёмов. По этой причине без вентиляции воздух во внутренних помещениях имеет тенденцию застаиваться. При постоянном проживании он ко всему прочему переувлажняется, обедняется кислородом и скапливается много пыли. То есть без притока свежего воздуха просто не обойтись, хотя бы ради здоровья. Простые системы вентиляции окажут положительное влияние на климат в доме, но увеличат затраты на отопление. А вот системы с рекуперацией обеспечат и постоянным притоком свежего воздуха, и не дадут теплу покинуть стены дома.

Выбор такой системы для квартиры происходит на основании трёх факторов – производительности, толщины наружных стен и уровня шума.

Производительность определяется примерно в 30 кубов в час на одного человека. То есть, при проживании в квартире двух человек, стоит брать систему, способную на пропуск 60 кубов воздуха за один час. Важно, что подача воздуха осуществляется постоянно, а используем мы его только то время, пока находимся дома. Поэтому, при проектировании используются поправочные коэффициенты. Например, Российский СНИП по отоплению, вентиляции и кондиционированию, рекомендует применять коэффициент до 0,3. С учетом загрузки жилых помещений рекомендуется установка рекуператора с производительностью 40 куб.метров в час для комнат площадью до 20 кв.м., а для комнат до 30 кв.м. – установить рекуператор с производительностью 60 куб.м. в час. Логика расчета такова, что подобные приборы имеют несколько уровней производительности и на средней скорости подачи, приборы должны полностью заменить воздух в комнате быстрее чем за 2 часа.

Также необходимо знать толщину стен, чтобы подобрать необходимые расходные материалы. Система рекуператора размещается в круглом канале длиной 50 см и состоит из мотора, фильтров и керамического теплообменника, что занимает около 30 см.

То есть, если стена дома меньше 30 см, потребуется дополнительная накладка – бленда. С её помощью можно установить рекуператор в стену от 18 см. В случае, если толщина стены превышает 50 см., используется дополнительный канал для установки в стену до 1 метра. Иногда внешняя стена комнаты граничит с застекленной лоджией, но и на этот случай есть решение – воздушный канал можно проложить через лоджию. используются трубы плоского или круглого сечения.

По шуму для квартиры подойдут системы в районе 20-40 децибел. Если выбранная модель более громкая, стоит устанавливать её в гостиной, столовой, а не в спальне.

Подбор модели вентиляции для частного дома в общих чертах не отличается от выбора вентиляции для квартиры. Однако для некоторых особенно больших или вытянутых комнат лучше ставить несколько рекуператоров, хотя обычно хватает двух. В остальном, каждое жилое помещение рекомендуется оборудовать одним прибором.

Особое внимание уделяется влажным зонам, к которым относятся кухня, ванная и туалет. Эти помещения должны быть обязательно оборудованы естественной вытяжной вентиляцией. В квартирах вытяжная вентиляция организована в виде сателлитов, по которым воздух отводится из каждого помещения в основной вентиляционный канал здания. Если вытяжка слабая, применяются вентиляторы для ванной, санузла или кухни.

Возможный дополнительный функционал рекуператора.

В простейшем виде рекуператор состоит из керамического элемента – теплообменникаи электрического мотора – вентилятора. В современных моделях применяется реверсивный вентилятор с обоюдоравным сечением лопасти крыльчатки.

Он затягивает воздух с улицы и вытягивает из дома. Но у него могут быть несколько режимов работы – только приток или вытяжка, выбор интенсивности рекуперации и ночной режим с пониженным шумом. Управлять им можно непосредственно выключателем, дистанционным пультом или с мобильного приложения по сети Wi-Fi. Также рекуператор может быть оснащен дополнительными фильтрами, от одного до нескольких. Они могут защищать от пыли, пыльцы или представлять собой многослойный картридж. Встроенные функции шумоподавления весьма полезны в шумной местности.

В производственной программе фирмы Marley Deutschland GmbH Вы можете выбрать вентиляцию с рекуперацией для квартиры, своего дома или офиса.

Характеристики	Marley MEnV-180	Marley MEnV-180-II	Marley MEnV-180-PLUS-60	Marley MEnV-180-PLUS-60-WiFi
Производительность в режиме рекуперации, куб.м./час.	16-25-37	16-25-37	16-25-37-60	16-25-37-60
Коэффициент рекуперации, %	85	85	85	85
Рекомендованная площадь, кв. м.	20	20	30	30
Режимов работы	3+1	3+1	4+1	4+1
Уровень шума, дБ(А)	22-29-35	22-29-35	16-25-30-37	16-25-30-37
Потребление энергии, Вт.	3-4,5-7	3-4,5-7	3-4,5-7-11	3-4,5-7-11
Управление, контроллер	Пульт ДУ	Пульт ДУ	Пуль ДУ	Пульт ДУ + пульт WiFi
Гильза-утеплитель	EPS (2 halfpipe)	EPP (3 сегмента)	EPS (2 halfpipe)	EPS (2 halfpipe)
Внешний козырек	ASA -Пластик	ASA -Пластик	ASA -Пластик	ASA -Пластик
Внутренняя панель	ABS+UV	ABS+UV Глянец	ABS+UV	ABS+UV
Очистка воздуха	G3+F5	G3+F5	G3+F5	G3+F5
Опция, фильтр F8, F9	+	+	+	+
Опция, угольный фильтр	+	+	+	+
Гарантия, лет	2	2	2	2

Приточно-Вытяжная Вентиляция с Рекуператором – IQvent

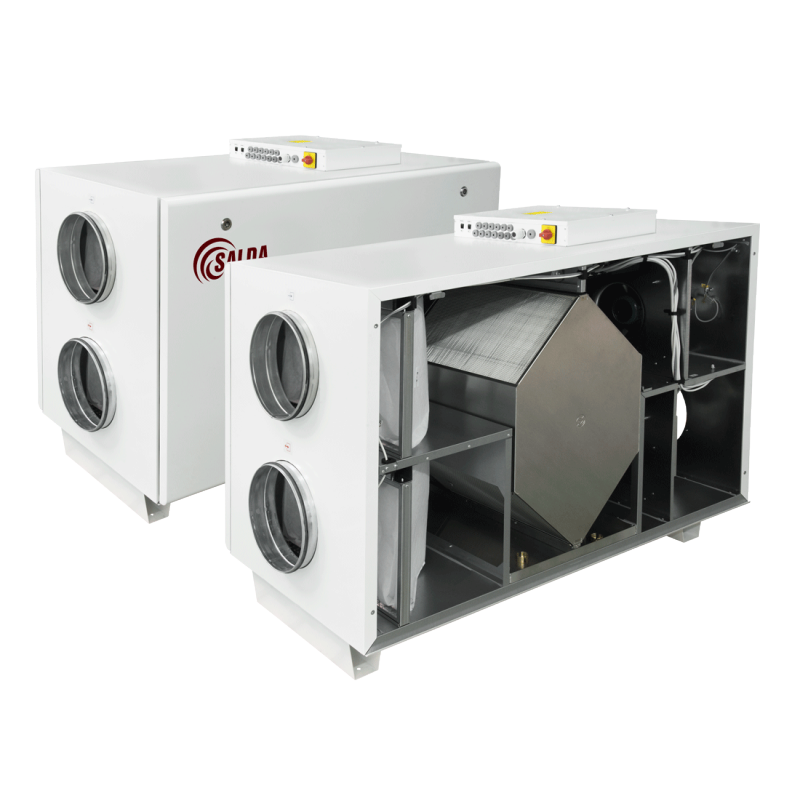

В корпусе моноблочной приточно-вытяжной вентиляционной установки с рекуператором тепла от IQvent сочетается одновременно специализированное оборудование, используемое для транспортировки воздушных масс, очищения и последующей подготовки для передачи помещения, с тем, которое выводит отработанный воздух наружу. В состав приточно-вытяжных установок входят следующие элементы:

• приточной и вытяжной вентилятор;
• водяной, электрический либо фреоновый нагреватель;
• водяной либо фреоновый охладитель;
• датчики, реле и прочие автоматические системы.

Дополнительно используется звукоизоляционный материал, который обеспечивает практически бесшумную работу подобных комплексов.

Назначение и функциональность приточно-вытяжной вентиляции с рекуператором

Использование приточно-вытяжной вентиляции позволяет обеспечить одновременно поставку воздуха и его вывод наружу. Так образом потоки сменяют друг друга и те, что уже отработаны, заменяются на более свежие. Только так можно обеспечить по-настоящему реальный комфорт пользователя в помещение.

Основной задачей подобного оборудования считается круглосуточный приток кислорода, без которого нормальное функционирование организма невозможно. Отработанный воздух выводится отдельно, если не наладить процесс его удаления из помещения, то уровень углекислого газа будет повышаться, а потому толку от приточной вентиляции не будет. Грамотные установки работают одновременно на вытяжку и приток воздуха и считаются наиболее эффективными.

Особого внимания заслуживает использование в приточно-вытяжной установке нагревателей. С их помощью в помещении подается воздух, предварительно прошедший через специальные калориферы. Последние бывают водяного, электрического либо фреонового типа, в зависимости от варианта нагрева воздуха.

Каким образом очищается приточный воздух

Немаловажное значение имеет очистка приточного воздуха, который в результате должен быть свежим и безопасным. Именно поэтому фильтры глубокой очистки работают в подобных системах, ликвидируя из поступающего воздуха загрязнения и микроскопические частицы, в которых могут содержаться болезнетворные микробы вирусы. Главным достоинством подобных устройств считается простота их замены, при необходимости выполнить ее можно своими силами.

Дополнительные возможности

Для того чтобы эксплуатация приточно-вытяжных установок было максимально комфортной, в составе таких устройств предусмотрены работающие в автоматическом режиме:

• датчики уровня влажности;
• таймеры задержки;
• регуляторы скорости вращения лопастей.

Подобные дополнительные опции существенно упрощают управление приточно-вытяжной установкой, дополнительно добавляя эффективности ее работе.

Отсутствие шума

Специализированное шумогасящее покрытие, используемое на корпусе приточно-вытяжных установок с рекуператором тепла, делает так, что устройство в результате работает, практически не издавая звука. Подобное решение особенно актуально для тех помещений, в которых предъявляются повышенные требования к показателям звукового давления. Далеко не всё вентиляционное оборудование способно обеспечить их на должном уровне.

Эффективная теплоутилизация

Современные приточно-вытяжные системы, которые используются в помещениях различного назначения, раз за разом доказывает эффективность действия со всех сторон, в том числе по санитарным показателям и исходя из соображений экономии. Известно, что температура воздуха, выводимого из помещений, может варьироваться от 20 до 30°C. Логично, что производители подобных установок считают целесообразным использование данного тепла с целью подогрева точных воздушных масс. Для этой цели применяются особые теплообменники-рекуператоры. Постоянное использование моноблочных приточно-вытяжных установок IQvent, оснащенных подробным образом, позволяет значительно уменьшить расходы на нагрев воздуха и отопление помещений.

В последнее время системы IQvent стали использоваться чаще, с их помощью оборудуется вентиляция как крупных общественных зданий, так и жилых квартир, домов, коттеджей и других помещений, не отличающихся внушительными площадями. Приточно-вытяжные установки, оснащенные роторными или перекрестноточными утилизаторами тепла, отличаются высокой эффективностью, они способны обеспечить снижение эксплуатационных расходов на нагрев поступающего извне воздуха практически в 2 раза.

Самые распространённые виды моноблочных приточно-вытяжных установок

1. Вертикальные системы применяются для установки на стене, в рамках подобной конструкции можно вертикально подключить все воздуховоды.
2. Горизонтальные монтируются на перекрытиях, в этом случае воздуховоды можно подключать с двух сторон горизонтально.

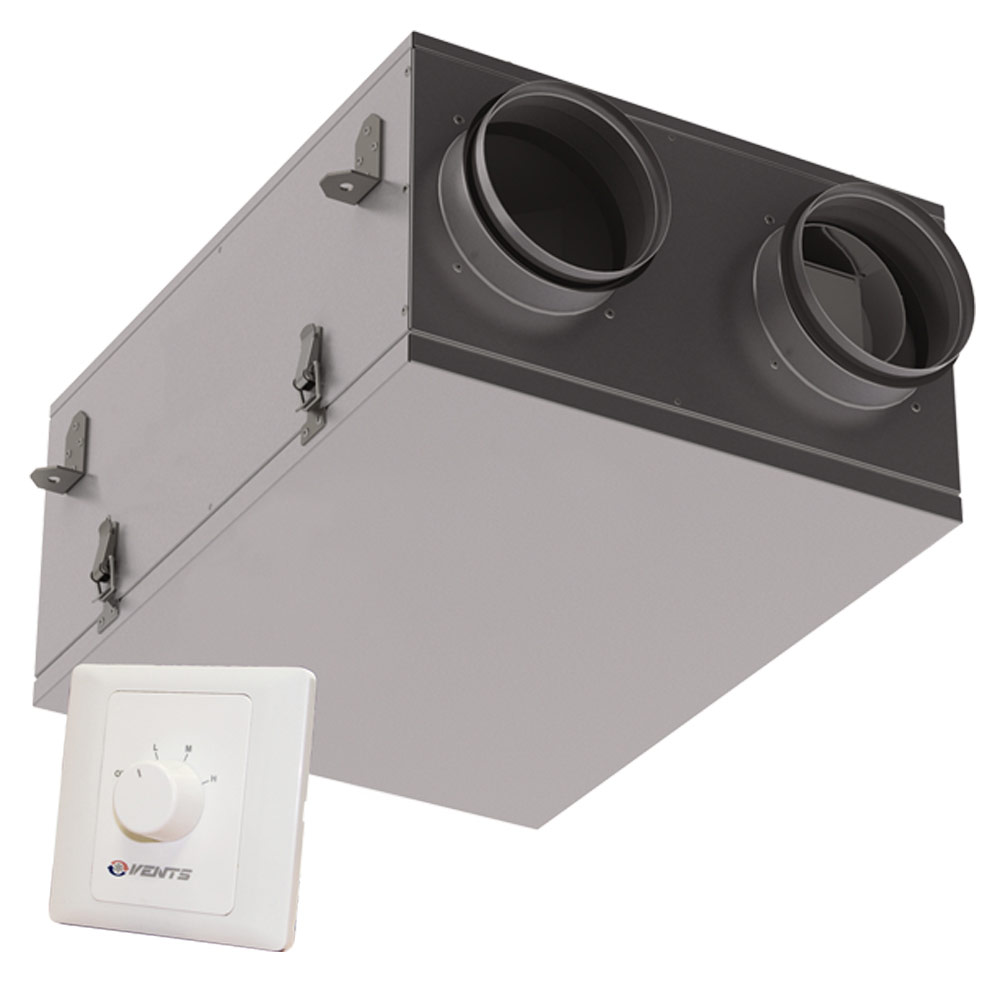

3. Подвесные устанавливаются под перекрытием, воздуховоды же подключаются аналогично горизонтально, но с противоположных сторон.

Как осуществляется управление приточно-вытяжной вентиляцией с рекуператором

Для того чтобы полноценно управлять вентиляционным оборудованием IQvent и регулировать настройки моноблочных систем данного типа, можно выбрать стандартное дистанционное управление, идущее в комплекте, либо заказать специализированный щит управления, в котором в обязательном порядке присутствуют все необходимые элементы автоматики. В зависимости от того, какое именно оборудование используется в итоге, скорость вентилятора и такой параметр, как мощность охладителя и нагревателя регулируется плавно или ступенчато.

При необходимости можно предусмотреть возможность программировать необходимые режимы работы плюс отдельные характеристики приточного и вытяжного воздуха. Если речь идёт об установках, оборудованных водяными калориферами, то с большей долей вероятности потребуется дополнительная защита теплообменника, который может быть заморожен в зимний период. Специалисты утверждают, что система автоматики в таких установках используется более сложная.

Основные преимущества использования моноблочных приточно-вытяжных установок

Достоинств подобной системы можно перечислить массу, но некоторые из них являются самыми актуальными, а потому учитываются изначально в процессе приобретения. Компактность и мобильность для многих являются решающими, приточно-вытяжные установки подобного типа представлены множеством необходимых функций, собранных в едином корпусе, что делает использование и обслуживание вентиляции гораздо проще. Незначительный уровень шума позволяет грамотно располагать оборудование данного типа, не прибегая к использованию дополнительного помещения.

Еще одно преимущество — это оперативный монтаж, который силами специалистов осуществляется в максимально быстро и просто. Всё оборудование, входящее в состав установки, в дальнейшем будет обслуживаться без особого труда, благодаря свободному доступу к нему.

Цена на приточно-вытяжную вентиляцию с рекуператором на первый взгляд может показаться высокой, но как только Вы посчитаете экономите с помощью этого оборудования, все сомнения в том покупать или не покупать отпадут. Возможность рекуперации энергии – функция, которая заслуживает особого внимания, именно с её помощью экономятся средства на эксплуатацию оборудования.

Вентиляция с рекуперацией тепла. Что такое рекуперация? Типы рекуператоров

Вентиляцию с рекуперацией тепла по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию с рекуперацией, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Рекуперация (от лат. recuperatio – обратное получение, возвращение), возвращение части материала или энергии, расходуемых при проведении того или иного технологического процесса, для повторного использования в том же процессе.

Плюсом рекуперации является экономия энергии, и как следствие, экономия средств на эксплуатацию системы вентиляции. Иногда, когда имеется ограничение в возможном объеме потребляемой энергии и установить мощную обогревательную систему невозможно использование рекуператора является хорошим решением задачи.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Минусом является необходимые дополнительные первоначальные вложения на установку рекуператора.

Что такое рекуперация тепла?

Рекуперация тепла или обратное получение тепла – это процесс теплообмена, при котором тепло забирается от удаляемого воздуха и передается свежему нагнетаемому воздуху. Рекуперация применяется с использованием приточно-вытяжных установок и центральных кондиционеров с наличием в них рекуперационного теплообменника. Процесс проходит в рекуперационном теплообменнике таким образом, что выбрасываемый и свежий воздух абсолютно отделены друг от друга, чтобы не произошло их смешивание.

В охлаждаемых помещениях можно использовать рекуперационные теплообменники также обратным способом, то есть для рекуперации холода. При этом подводимому воздуху передается холод от отводимого воздуха.

Важной характеристикой рекуператоров является Коэффициент эффективности рекуперации.

Коэффициент эффективности рекуперации тепла выражает отношение между максимально возможным полученным теплом и теплом, полученным в действительности. Теоретически эффективность может меняться в пределах от 30 до 90 %. Эта характеристика зависит от стоимости, производителя и типа рекуператора.

Устройство и принцип действия приточно-вытяжной вентиляции с рекуперацией тепла

Чтобы обеспечить постоянный воздухообмен в помещении, очистку поступающего воздуха от пыли и нагрев температуры в частном доме или квартире необходимо установить принудительную вентиляцию. Приточно-вытяжная вентиляция с рекуперацией тепла подает очищенный воздух. Экономия тепловой энергии при номинальной мощности составляет около 6 кВт. Рекуператор это устройство, которое возвращает тепло в дом. Относится к категории энергозависимых конструкций, требует подключения к источнику электрической энергии.

При проектировании учитывается:

1. Количество помещений в доме;
2. Ожидаемое количество людей;
3. Назначение помещения.

Расчет сети воздуховодов по дому производится, исходя из потерь давления, которое присутствует в системе вентиляции. В здании с установленной принудительной системой приточно-вытяжной вентиляции воздушный поток поступает с улицы. При прохождении через конденсационный агрегат, воздух очищается от пыли, нагревается до необходимой температуры и поступает в помещение. Достоинство системы в том, что в дом подается очищенный и подогретый воздух в необходимом объеме.

Процесс работает круглосуточно:

• Воздух с улицы поступает по вентиляционному каналу через шумоглушитель в вентиляционный агрегат;
• В агрегате воздух очищается от пыли, нагревается и подается через шумоглушитель по вентиляционному каналу в помещение;
• Отработанный воздух из санузлов и подсобных помещений возвращается обратно в вентиляционную установку и передает свое тепло входящему воздуху, который поступает с улицы;
• Проходя через вентиляционную установку, уже охлажденный и отработанный воздух выходит на крышу улицы.

С помощью встроенного пульта управления можно настраивать:

• Температуру входящего воздуха;
• Скорость работы вентилятора, необходимого при воздухообмене;
• Интервал замены фильтра регулируется по неделям.

Если необходимо, чтобы ночью или в определенные дни недели воздухообмен был меньше, делаются соответствующие настройки. Например,

• Температура поступающего воздуха в приточную установку -9◦C;
• Температура воздуха, которая подается в помещение +15◦C;
• Температура выходящего из установки отработанного воздуха -3◦C.

При таком режиме калорифер (нагреватель) внутри приточного столба выключен — электроэнергия не тратится впустую для нагрева воздуха. Таким образом, обеспечивается экономия тепловой энергии.

Конструктивные особенности

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии. С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии.

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Типы рекуператоров

1. Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, потому они оборудованы отводами для конденсата. Конденсатосборники имеют водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда в холодное время года. Пластинчатые рекуператоры характеризуется высокой эффективностью (50-80%), являются самыми распространенными и относительно дешевыми, широко используются на малых предприятиях, и в небольших зданиях, коттеджах, магазинах.

2. Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, и потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, однако, некоторые производители утверждают, что в их рекуператорах исключено смешивание. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Обладают самой высокой эффективностью (75-90%), и соответственно ценой. Преимущественно используются на крупных промышленных предприятиях, цехах, в больших зданиях.

3. Рекуператоры с промежуточным теплоносителем

Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры имеют низкую эффективность (45-60%).
Обладая низкой эффективностью, используются в случае, если удаляемый воздух сильно загрязнен или токсичен, когда смешивание недопустимо.

4. Камерные рекуператоры

Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Характеризуется высокой эффективностью (70-80%).

5. Тепловые трубы

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Имеет низкую эффективность (50-70%).

​

Технические характеристики, на которые следует обратить внимание при выборе

• Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
• При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
• Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
• Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
• Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Как выбрать вентиляционные установки с рекуперацией тепла

О чём следует помнить, выбирая вентиляцию с рекуперацией? Купить надо такое оборудование, чтобы не пожалеть, так что спросите продавца о следующих нюансах:

Первым делом задайте продавцу следующие вопросы:

Вопрос 1. Кто является производителем данной вентиляции с рекуперацией воздуха? Как давно эта фирма работает, какую имеет репутацию, что ещё производит?

Вопрос 2. Насколько данная вентиляция с рекуперацией воздуха производительна?

Тут вам потребуется специалист, способный произвести подробный расчёт, исходя из особенностей вашего помещения. Понятно, что купить приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трёхэтажного дома — не одно и то же.

Вопрос 3. Каким станет сопротивление системы потокам воздуха после монтажа данного оборудования?

Тут вам снова потребуется консультация специалистов. Важно не просто ограничиться какими-то общими характеристиками, указанными в таблице из Интернета, а произвести подробный расчёт, например, учитывающий количество изгибов в воздуховоде и многие другие нюансы. Соотношение расхода воздуха и сопротивления системы — один из самых главных факторов выбора.

Вопрос 4. Как дорого будет обслуживать вентиляцию с данным рекуператором? Каков его класс энергопотребления? Какова экономия при использовании этого устройства?

Вопрос 5. Каковы Коэффициенты Полезного Действия данного рекуператора для вентиляции? Заметьте — мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели он не один. На самом деле нет. Есть заявленный — это некоторое усреднённое значение. А есть реальный КПД, который является объективным показателем. От чего же он зависит. Факторов множество. Тут и влажность и воздуха, и то, как организована система, и температуры внутри и снаружи.

Вот некоторые рекомендации по расчёту КПД рекуператора:

• При наличии бумажного теплообменника Коэффициент полезного действия будет равняться от 60 до 70 процентов. Что это для нас означает? Хорошо это или плохо? Это значит то, что вентиляция с рекуперацией воздуха устойчива к замерзаниям, хотя и не на сто процентов.
• При наличии алюминиевого теплообменника КПД составит не более 63%, в то время как КПД рекуператора воздуха составит от 42 до 45% процентов. Таким образом, вам придётся использовать значительное количество электроэнергии, чтобы избавляться от обмерзания.
• Роторный рекуператор воздуха иметь отличные показатели КПД, но при условии, что управление им осуществляется автоматически, исходя из показаний специальных датчиков. Тем не менее, эти рекуператоры могут обмерзать так же, как и алюминиевые, от чего КПД снижается.

Что ещё следует учесть, выбирая рекуператор для вентиляции?

Первое. Вы вряд ли найдёте приточно-вытяжной рекуператор воздуха, способный эффективно справляться с работой при температурах ниже минус десяти градусов по шкале Цельсия. Не верьте обещаниям на этикетках и заверениям продавцов. Самый лучший вариант — это металлический рекуператор для вентиляции, способный справляться со своей задачей при тех самых -10 ºС. При более низких температурах рекуператор просто перестаёт эффективно работать. И если реклама вам обещает, что данное устройство способно функционировать при -50 ºС, то, вполне возможно, так оно и есть, но с одной оговоркой — это скорее видимость деятельности, чем реальная рекуперация. КПД будет в любом случае снижать, рекуператор воздуха обмёрзнет, так что не верьте обещаниям о 100% эффективности и КПД до 99% — это всё лишь рекламный трюк и обман, не имеющий ничего общего с реальностью.

Второе. Смотрите на толщину корпуса и материал. Дело в том, что тонкие корпусы очень быстро промерзают. Например, 3 сантиметра — это ничтожное препятствие холоду. Тут скорее одно название от корпуса, чем какая-либо эффективность. То же самое и с материалом. Тот же алюминий — покрытие бесполезное, если только на него сверху не нанесён дополнительный слой изоляции, а лучше — даже не один. В противном случае вы получаете просто эффективный проводник для холода, который очень быстро заморозит оборудование, и вентиляция с рекуперацией перестанет работать, либо начнёт демонстрировать очень низкий КПД.

Третье. Обращайте внимание на такой показатель, как свободный напор вентиляторов. Дело в том, что характеристика «500 м³» ничего не значит, когда рядом указано «0 Па». Вас могут обмануть большие показатели, которые фактически невероятны при тех условиях эксплуатации, которые характерны для обычного жилого дома в России. Иначе говоря, вам пишут о том, как вентиляция с рекуперацией способна работать в каких-то идеальных обстоятельствах, которые вы ей физически никогда не сможете обеспечить. Таким образом, речь о гипотетической способности, а не реальных возможностях системы.

Четвёртое. Переключение режимов и опций — вещь полезная, ведь она позволяет добиться значительной экономии энергетических ресурсов. Конечно, вы можете сами следить за температурами и оперативно настраивать под них оборудование, но чувствительные датчики и автоматика сделают это намного лучше.

Пятое. Главный параметр при выборе оборудования для вентиляции с рекуперацией — это объём воздуха, который поступает в помещение за один час. Оптимальное количество — не менее 60 кубических метров на человека. Если вас в квартире двое — уже не менее 120 и т.д. Убедитесь, что оборудование, которое вы думаете приобрести, действительно способно обеспечить такой приток воздуха. Если нет, то не тратьте ни деньги, ни время на его приобретение и подыщите что-то, подходящее для ваших условий. Кроме самой производительности, стоит обратить внимание на напор, который имеют вентиляторы.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

• Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции.
• Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации.
• Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление.
• Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять.
• Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах.
• Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.

“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Вентиляцию с рекуперацией тепла по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию с рекуперацией, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Рекуператор для частного дома. Нюансы вентиляции.

Вы захотели установить в своём частном доме систему вентиляции с рекуперацией воздуха.

Замечательно. Это комфорт и существенная экономия по сравнению с обычными системами приточно-вытяжной вентиляции без применения рекуператоров воздуха.
Для правильной организации вентиляции в каждой комнате дома — необходимо понимать — где можно подавать и забирать воздух от общей системы приточно-вытяжной вентиляции для загородного дома, а где нет.

Можно:
1. В жилых комнатах, кабинетах и т.д.
2. В кухне помимо вытяжки над плитой. Из вытяжки над плитой необходимо предусмотреть отдельный вентканал и выброс воздуха на улицу. Это связано с тем что в удаляемом воздухе будет содержаться много испарённых жиров, запахов и т.д.
3. В кладовках и хоз. помещениях, в которых исключена вероятность выделения резких запахов и токсичных выделений.

Придётся вывести отдельно:
1. Вытяжка из санузлов. Помимо гигиенических соображений — объединение системы приточно-вытяжной вентиляции и вытяжек из С/У запрещены СНиП.
2. Кухонная вытяжка. От неё так же стоит вывести отдельный выброс воздуха. Кухонная вытяжка удаляет воздух, смешанный с продуктами горения газа, растворенными жирами и резкими запахами. Система вентиляции конечно может справиться со всем этим, но фильтры перед рекуператором со стороны вытяжки вы менять устанете.
3. Вентиляция гаража. Для данного помещения мы вообще рекомендуем отдельную приточно-вытяжную систему без рекуператора. Можно даже самую недорогую, но предназначенную для работы по датчику CO и способную про заведённом моторе автомобиля удалять выхлопные газы и подавать необходимое количество воздуха. Так же если необходимо часто прогревать автомобиль внутри гаража — можно поставить вытяжной вентилятор с специальным шлангом удаления выхлопных газов. Это позволит забирать выхлопные газы сразу прям у выхлопной трубы автомобиля.
4. Вентиляция бойлерной. В данном помещении по правилам необходимо устанавливать помимо дымохода от котла — дополнительную вытяжку и подачу воздуха, отдельные от общеобменной вентиляционной системы с рекуператором для загородного дома. Многие ставят небольшой вентилятор на вытяжку и просто отверстие и решетку для притока. Мы же рекомендуем своим клиентам, по возможности, приобретать котлы с коаксиальным дымоходом и механическим наддувом, т.к. обычные котлы без наддува — забирают воздух из помещения бойлерной и выбрасывают его вместе с продуктами горения газа на улицу через дымоход. А нагревать воздух для того чтобы он потом сгорел в котле — не энергоэффективно.

Итак, мы разобрались куда можно ставить систему приточно-вытяжной вентиляции, а откуда необходимо выводить отдельную вытяжку. Следуя вышеизложенным советам и правилам — вы получите на выходе правильно сделанную систему вентиляции в доме, которая будет радовать вас долгие годы и давать вам непревзойденное ощущение комфорта. Вентиляция в своём доме, коттедже, квартире — это непременный атрибут успешной жизни. Да и для здоровья крайне полезно когда в помещениях, в которых мы проводим большую часть своей жизни — свежий воздух, а не предельные концентрации углекислого газа, которые мы не можем отследить по ощущениям. И тут мы плавно переходим к современным тенденциям управления приточно-вытяжными установками с рекуператором, а именно — управление вентиляционной установкой по датчику СО2 (Углекислого газа).

Применение такой модели управления позволяет поддерживать скорость приточно-вытяжной установки с рекуператором на минимальном уровне при максимальном уровне кислорода и минимальном уровне углекислого газа.

Мы, производя свои энергоэффективные установки, продумали все эти нюансы и наша автоматика имеет возможность подключения датчика CO2, датчика твёрдых частиц PPM, датчиков других газов, датчика влажности воздуха в помещениях. Все для самого требовательного хозяина. Так же новой интересной темой является VAV (Variable Air Volume) управление. Его суть в том что в каждую комнату ставятся отдельные заслонки и выключатель вентиляции. Когда вентиляция нужна — житель или гость комнаты включает выключатель (или за него это делает СКУД по карте гостя) и заслонки забора и подачи воздуха открываются, когда житель или гость уходит — заслонки закрываются. Но главный плюс VAV системы в том что она может по давлению отслеживать закрытие и открытие клапанов и регулировать свою производительность.

То есть если вентиляционная установка подаёт 2000 м.куб./ч. на 4 помещения — при закрытии клапанов одном из них она это чувствует датчиком давления и снижает подачу до 1550 м.куб./ч. Почему не 1500, спросите вы… Потому что нужно не полностью закрывать приток и вытяжку воздуха, а оставлять небольшую циркуляцию в размере 10-15% от номинальных расходов воздуха в конкретном помещении.
Так же не лишним является установка канального увлажнителя воздуха для поддержания оптимальной влажности в обслуживаемых вентиляционной установкой помещениях. Наши приточно-вытяжные установки с энтальпийным рекуператором конечно возвращают влагу зимой, но бывают такие случаи что влажность необходимо добавлять. Для поддержания комфортной влажности в диапазоне 40-55 % не лишним будет канальный увлажнитель воздуха.

А если вы хотите поставить установку с рекуперацией воздуха в бассейн — необходимо будет указать это в бланке заказа или оповестить об этом менеджера. В приточно-вытяжную установку будет установлен дренажный поддон и вывод дренажа, т.к. в воздухе бассейна избыточная влажность и избыточная влага будет уходить в дренаж.
Вот мы вроде и разобрали все тонкости организации вентиляции в жилом доме ( коттедже) и сердце этой системы вентиляции — приточно — вытяжная установка с рекуператором.
Далее. Как рассчитать производительность и расход воздуха в системе вентиляции с рекуперацией для квартиры, жилого дома, коттеджа или таунхауса… Для бытовых жилых помещений СНиП рекомендует 0,5 воздухообмена в час. Методика расчёта такая — берём площадь всех помещений, в которых будет система вентиляции, умножает на среднюю высоту потолков и умножить на кратность воздухообмена. Итого к примеру дом 100 кв.м., умножаем на высоту потолков 2,7 метра — получаем объём воздуха. И умножаем на коэффициент кратности воздухообмена. Для жилых помещений — 0,5. Получаем 135 м.куб./ч.

Значит производительность вентиляционной установки с рекуператором должна быть 135 метров кубических в час. Стоит учесть еще вытяжки из санузлов, кухни и тд и прибавить к этому расходу воздуха те расходы. Т.е. допустим ещё плюс 2 санузла с расходом воздуха 90 м.куб./ч. Это 180 кубов. Итого: общая плюс эти 180 = 315 м.куб./ч. Вот такая методика. Для гаражей, бассейнов, бойлерных и тд — ставятся отдельные вентиляционные системы и там нужно рассчитывать все индивидуально. Если хотите получить расчёт — пишите или звоните нам и мы посчитаем и спроектируем систему вентиляции в загородном доме и коттедже грамотно и для обеспечения максимального комфорта.

Вентиляция с рекуперацией тепла

Вентиляция с рекуператором

CONDEI-CHEHOV.RU

2017-03-22 14:39:00

2017-03-22 14:39:00

Современные решения на страже вашего здоровья

Чувствовать себя прекрасно каждый день, всегда – мечта каждого человека. Очень хочется избегать респираторных заболеваний, быстро избавляться от неприятных запахов в доме и чтобы температура в помещении была комфортной круглый год.

И чтобы ничего этому не мешало: не гудело, не шумело и не занимало много места. Все это о вентиляции, которая просто обязана очищать пространство человека от всего, что летает в воздухе.

Как работает вентиляция с рекуперацией тепла и что представляет собой рекуператор?

Это устройство производит возвращение или обратное получение воздушных масс, а специалисты его называют теплообменником. В холода вентиляция с рекуперацией тепла нагревает воздух с улицы и пускает его в помещение, а летом немного охлаждает, не пуская удушливость в дом. Процесс похож на кондиционирование, но энергии расходуется в разы меньше.

Естественно рекуператор работает на вытягивание – сколько воздушных масс забрал, столько и вернул обратно, но воздух будет очищен и нагрет (либо охлажден) до комфортной температуры в зависимости от уставок. Некоторые заказчики не знают об этом устройстве, и когда происходит общение и выявление потребностей, изучение здания, наши специалисты рассказывают о дополнительных возможностях и экономии благодаря приточной вентиляции и о преимуществах рекуператора.

Воздух в теплообменнике не встречается друг с другом, как изначально можно предположить, из-за перегородки, но потоки обмениваются температурной энергией между собой, через рекуператор. Такую вентиляцию называют энергосберегающей, так как рекуператор контролирует уходящее тепло, возвращая его обратно с приточным очищенным воздухом. Принцип работы может различаться благодаря модификациям устройства, о них чуть ниже.

Пластинчатый или роторный рекуператор, какой лучше?

Роторный рекуператор довольно большой, поэтому для его установки необходима просторная камера. Принцип работы достаточно простой – внутри цилиндра расположены гофрированные железные пластины, через которые и проходит уходящий на улицу воздух. Он их нагревает, а приточный забирает это тепло и приносит снова в помещение. Отличается высокой эффективной работой, поэтому подходит для больших помещений. Минусы данного агрегата только в габаритах.

Коробка пластинчатого рекуператора сравнительно меньше, поэтому есть возможность такой агрегат устанавливать в квартирах и частных домах. Внутри так же расположены металлические пластины из оцинкованной стали, которые нагреваются благодаря выходящему воздуху, а уличный поток тепло забирает и возвращает снова в комнаты. Стоит такое оборудование гораздо дешевле роторного, поэтому используется гораздо чаще.

Любая приточная вентиляция с рекуперацией в городе Москва и Московской области различается оборудованием, поэтому в данном случае следует советоваться со специалистами, что именно подойдет заказчику в конкретном случае. Наша компания самостоятельно решает такие моменты, подбирая наиболее оптимальный вариант, как по работе вентиляции, так и по ее стоимости, учитывая все особенности здания и вычисляя необходимый КПД.

Как и где происходит экономия, если установить приточно вытяжную вентиляцию с рекуперацией?

Несмотря на то, что очистка воздуха происходит круглосуточно, электроэнергии затрачивается очень мало. Именно рекуператор ее экономит, до 30%.

К тому же прогревать помещение, к примеру дом, приходиться меньше, так как в летний период  с улицы забирается теплый воздух а в зимнее время холодный. Да и кондиционер не понадобиться, потому что приточно вытяжная вентиляция с рекуперацией его охлаждает, делая воздух комфортным  для человека, животных и растений. И не забываем про очистку, пыль с улицы в помещение не попадет, за счёт фильтрации.

Mitsubishi Electric Lossnay LGH-50RSDC-E

Что такое теплообменник?

Теплообменники передают энергию в виде тепла от одной среды (например, газа или жидкости) к другой. Они используются в промышленности, в автомобилях и дома, в том числе в холодильниках и накопительных обогревателях. Теплообменники, специально разработанные для рекуперации тепла от отходов, выхлопных газов и жидкостей и последующего его повторного использования путем передачи его непосредственно в другую среду, известны как рекуператоры. Recair производит сердечник для вентиляторов с рекуперацией тепла воздух-воздух.

Как это работает?

В рекуперативном теплообменнике воздух-воздух входящий и выходящий потоки воздуха разделены твердой перегородкой (т. Е. Стенкой воздуховода). При наличии разницы в температуре между двумя воздушными потоками тепло от более теплого воздушного потока будет передаваться через барьер более холодному воздушному потоку в соответствии со вторым законом термодинамики. Это означает, что тепло будет перемещаться из более горячего региона в более холодный регион. Таким образом, тепло от теплого несвежего воздуха, выходящего из здания, передается прохладному свежему воздуху, поступающему в здание, или наоборот.

Как узнать, что теплообменник работает нормально?

При установке системы вентиляции с рекуперацией тепла большинство людей хотят быть уверенными в том, что они не будут чувствовать холодных или горячих сквозняков: т.е. воздух, выходящий из теплообменника в дом, должен иметь более или менее такую ​​же температуру, как и воздух уже в доме. Но люди могли требовать большего. Тот факт, что теплообменник подает воздух более или менее правильной температуры, не означает, что он работает на 100% эффективно.Если он не рекуперирует столько тепла, сколько возможно, это не экономит вам столько денег, сколько могло бы! В течение всего срока службы теплообменника даже самые незначительные улучшения эффективности могут привести к значительной экономии ваших счетов за электроэнергию. Вот почему Recair постоянно стремится сделать свою продукцию максимально эффективной, чтобы все тепло передавалось от отработанного воздуха к поступающему, при этом отработанный воздух, выходящий из теплообменника, имеет ту же температуру, что и наружный воздух, а свежий воздух. попадание в комнату той же температуры, что и воздух внутри.

Как Recair достигает максимальной производительности?

Чтобы достичь этого идеала, мы работали с нашим отделом исследований и разработок, чтобы понять, каким условиям должен соответствовать теплообменник, чтобы обеспечить максимально возможную тепловую эффективность для обоих потоков воздуха. Благодаря научным испытаниям мы обнаружили, что максимально эффективный теплообменник должен соответствовать определенным критериям.

Если приведенная выше информация заинтересовала вас и вы хотите узнать больше, заполните нашу контактную форму.

Что такое теплообменник?

Теплообменники передают энергию в виде тепла от одной среды (например, газа или жидкости) к другой. Их можно найти в промышленности, в автомобилях и в жилых домах, в том числе в таких приборах, как холодильники и аккумуляторы. Теплообменники, специально разработанные для рекуперации тепла от отходов, выхлопных газов и жидкостей и последующего его повторного использования путем передачи его непосредственно в другую среду, известны как рекуператоры.Recair производит сердечник для вентиляторов рекуперации тепла «воздух-воздух».

Как это работает?

В рекуперативном теплообменнике воздух-воздух входящий и выходящий потоки воздуха разделены твердой перегородкой (т. Е. Стенкой воздуховода). При наличии разницы в температуре между двумя воздушными потоками тепло от более теплого воздушного потока будет передаваться через барьер более холодному воздушному потоку в соответствии со вторым законом термодинамики. Этот закон гласит, что тепло перемещается из более горячего региона в более холодный.Таким образом, тепло от теплого несвежего воздуха, выходящего из здания, передается прохладному свежему воздуху, поступающему в здание, или наоборот.

Как узнать, что теплообменник работает нормально?

При установке системы вентиляции с рекуперацией тепла большинство людей хотят быть уверены, что они не будут чувствовать холодные или горячие сквозняки: т.е. воздух, выходящий из теплообменника в дом, должен иметь примерно такую ​​же температуру, как и воздух, уже находящийся в помещении. жилой дом.Однако люди могли требовать большего. Просто потому, что теплообменник подает воздух примерно нужной температуры, это не означает, что он работает на 100% эффективно. Если он не рекуперирует столько тепла, сколько возможно, это не экономит вам столько денег, сколько могло бы! В течение всего срока службы теплообменника даже самые незначительные улучшения эффективности могут привести к значительной экономии ваших счетов за электроэнергию. Вот почему Recair постоянно стремится сделать свои продукты максимально эффективными.Таким образом, все тепло передается от отработанного воздуха к входящему воздуху, при этом отработанный воздух выходит из теплообменника с той же температурой, что и воздух снаружи, а свежий воздух поступает в комнату с той же температурой, что и воздух внутри.

Как Recair достигает максимальной производительности?

Для достижения этой цели мы работали с нашим отделом исследований и разработок, чтобы понять, каким условиям должен соответствовать теплообменник, чтобы обеспечить максимально возможную тепловую эффективность для обоих потоков воздуха.Благодаря научным испытаниям мы обнаружили, что максимально эффективный теплообменник должен соответствовать ряду критериев.

Если приведенная выше информация заинтересовала вас и вы хотите узнать больше, заполните нашу контактную форму.

Общий принцип работы вентиляции Ventox

Рекуперация тепла

Как это работает: Общий принцип.

За 68 секунд контроллер изменяет направление воздушного потока назад.

Ventoxx не заменяет систему отопления, но помогает сохранить тепло внутри дома. Когда теплый воздух удаляется из помещения, он проходит через высокоэффективный керамический теплообменник. Это нагревает теплообменник, то есть тепло из воздуха передается керамическому аккумулятору тепла, где оно сохраняется в течение некоторого времени. При изменении направления вентиляционного потока свежий и богатый кислородом воздух с улицы, направляясь в теплый дом, забирает накопленное тепло от теплообменника и попадает в уже горячее помещение.

Таким образом, теплый и свежий воздух поступает в вашу квартиру и создает приятный микроклимат.

Как это работает: подробное описание

Фаза 1.
Теплый и использованный воздух выводится вентилятором (работающим с низким уровнем потребления электроэнергии) через теплообменник на улицу, в то время как высокий процент тепла, содержащегося в отработанном воздухе, улавливается теплообменником. (эффект теплообмена).

Фаза 2.
Через 68 секунд теплообменник нагреется до комнатной температуры.В это время вентилятор автоматически переключается на другое направление работы и подает свежий воздух в обратном направлении, то есть в комнату.

Фаза 3.
Вентилятор нагнетает свежий, но холодный воздух с улицы в здание. Проходя через горячий теплообменник, свежий воздух забирает максимум тепла, накопленного им. Благодаря большой площади поверхности теплоаккумулятор нагревает воздух до температуры, близкой к комнатной, а теплообменник охлаждается медленно и осторожно.

Этап 4.
Через 68 секунд теплообменник остынет, потому что тепло уже в вашей комнате. Вентилятор снова меняет направление работы, и цикл снова начинается с фазы 1.

При минимальном потреблении энергии, благодаря шедевру немецкой инженерии и керамическому теплообменнику, импортированному из Германии, мы смогли добиться очень высокой степени рекуперации тепла.

Ventoxx: «двойной удар»

Наша система вентиляции Ventoxx работает попарно по эффекту маятника.Поэтому мы рекомендуем по возможности устанавливать вентиляционные устройства Ventoxx попарно. Попарная работа с эффектом маятника означает, что два блока всегда работают одновременно, но в противоположных направлениях: один блок забирает воздух в одной фазе, а другой, параллельно, подает свежий воздух в комнату. На следующем этапе устройства одновременно меняют свое направление.

Вентиляционные установки с рекуперацией тепла МИКРА 60

Рекуперативные системы, Рекуператоры

Недостаточная вентиляция помещений может вызвать множество проблем внутри здания.Это основная причина синдрома больного здания (в частности, в новых или отремонтированных зданиях). Задыхающийся воздух в сочетании со слишком высоким или слишком низким уровнем влажности создает прекрасные условия для распространения различных бактерий, плесени или гнили, вызывает усталость и различные заболевания, а также наносит вред зданию.

Вентиляционное решение, обеспечивающее оптимальную подачу свежего воздуха, но не увеличивающее расходы на отопление и охлаждение, сегодня становится необходимостью как в жилых, так и в коммерческих зданиях.Поэтому перед архитекторами, проектировщиками и владельцами зданий стоит серьезная задача – выбрать энергоэффективные и недорогие системы возмещения затрат.

Рекуперационное и вентиляционное оборудование MITSUBISHI ELECTRIC отвечает самым высоким требованиям систем рекуперации. Запатентованная специальная бумага в пластинчатом теплообменнике Lossnay не только обеспечивает эффективную одновременную подачу свежего воздуха и плохой отвод воздуха, но также возвращает тепло / холодную энергию с регулируемым уровнем влажности.

Системы рекуперации MITSUBISHI ELECTRIC могут быть двух типов:

– Системы рекуперации воздуховодов.Этот тип обычно устанавливается в новостройках или домах, где есть возможность трубчатых воздуховодов. Подача свежего воздуха во все помещения, работу системы можно запрограммировать под любые нужды. Выбранная система рекуперации зависит от объема дома – можно выбрать самую низкую, подачу 150 м3 / ч. поток воздуха к чрезвычайно мощному, обеспечивающему поток воздуха 1000 м3 / ч или больше.

– Настенные мини системы рекуперации. Эти компактные вентиляционные устройства не нуждаются в воздуховодах. Обычно устанавливают в квартирах или домах, где невозможно прокладывать воздуховоды.Они подали 105 м3 / ч свежего воздуха при мощности всего 31 Вт. Крепится на стене.

Дом с системой вентиляции MITSUBISHI ELECTRIC обеспечивает особо комфортный микроклимат в помещении:
– Подача свежего воздуха. система обмена загрязненного воздуха на свежий, что очень важно для людей. Обеспечение гигиенических и комфортных условий проживания.
– Удаление запахов. Вентиляция, устраняющая неприятные запахи. Это важно не только в ванной или кухне, но и во всех других помещениях.
– Регулирует уровень влажности. Современные здания особенно герметичны, но увеличивают плесень и вероятность размножения различных бактерий. Системы восстановления Lossnay регулируют уровень влажности и предотвращают распространение плесени, клещей, бактерий и т. Д.
– Удаление пыли. Вентиляция уменьшает количество пыли и других микроскопических частиц в помещениях, создавая, таким образом, чистую и гигиеничную среду.
– Снижение потребления энергии. Вентиляция, отводящая тепло (зимой) или прохладу (летом).Однако кроме как через открытые окна или двери. Используя современные системы рекуперации Lossnay, вы можете сэкономить большую часть энергии (до 90 процентов!). Это не только обеспечивает приток свежего воздуха, но и не увеличивает расходы на отопление или охлаждение. Также не нужно устанавливать более мощное отопительное / охлаждающее оборудование.

Канальный вертикальный вентилятор с рекуперацией тепловой энергии Рекуператор свежего воздуха с заводом по производству фильтров HEPA и поставщиками

Выпущен на рынок канальный вентилятор с вертикальной рекуперацией энергии Eco-clean Forest.У нас есть воздуховоды ERV как прямого, так и канального типа, подходящие для различных вариантов установки. Для некоторых применений, требующих распределения воздуха на большие расстояния, больше подходит воздуховод типа ERV. Наши вертикальные ERV канального типа состоят из нагнетателя свежего воздуха, вытяжного вентилятора, сердечника теплообменника, фильтра первичной очистки свежего воздуха, специального фильтра PM2,5, высокоэффективного медицинского фильтра и фильтра первичной обработки возвратного воздуха.

Спецификация канальной напольной системы вентиляции с рекуперацией тепловой энергии HOLTOP

Рекуператоры – MP3 – Каталоги в формате PDF | Документация

ТЕПЛОВЫЕ РЕКУПЕРАТОРЫ С ПОПЕРЕЧНЫМ ПОТОКОМ ВОЗДУХА И ВОЗДУХА ОБЗОР И КОНСТРУКТИВНЫЕ ДЕТАЛИ: Рекуператоры тепла серии XRC оснащены высокоэффективным теплообменником воздух-воздух, который позволяет повторно использовать значительное количество тепла, присутствующего в удаляемом воздухе.Таким образом, он подходит для всех тех установок, где можно рекуперировать значительное количество тепла, тем самым обеспечивая экономию энергии, например, в системах вентиляции в магазинах, офисах, помещениях общественного питания, барах и ресторанах. КОНСТРУКТИВНЫЕ ДЕТАЛИ: – Модель XRC изготовлена ​​из алюминиевого профиля и панелей коробчатой ​​формы из предварительно окрашенной оцинкованной стали, изнутри изолированной стекловатой средней толщиной 15 мм, что идеально для обеспечения максимальных результатов акустической и тепловой изоляции с большей плотностью. более 120 кг / м³.- Теплообменник статического типа, высокоэффективный, изготовлен из алюминиевых пластин с использованием поперечных потоков воздуха, разделенных подходящим уплотнением. – Фильтрующие элементы подачи и извлечения класса G4, волнистая модель, из полиэфирного волокна с металлическим каркасом и электросварной защитной сеткой со специально подобранными прорезями для облегчения технического обслуживания и периодической замены. – Центробежные вентиляторы приточно-вытяжные с двойным отсосом, съемные с каждой стороны установки для частого обслуживания.
