Вентиляция с рекуператором в частном доме: Устройство принудительной вентиляции в частном доме

Содержание

Вентиляция в частном доме — децентральные и центральные системы. Консультации по выбору

Система вентиляции частного дома

Всё чаще люди предпочитают уютные загородные дома холодным квартирам в мегаполисах. И это не удивительно. Ведь там отсутствует шум города, машин, мотоциклов, сирен и крякалок от спецавтомобилей, нет удушливого смога и светового загрязнения от тысяч ламп рекламы и уличного освещения. А самое главное – летом в них легко и свободно дышится, при условии правильно организованной вентиляции конечно.

Однако существует множество факторов, негативно влияющих на вентиляцию в помещении. Это могут быть неправильно сделанная и отсутствующая вытяжная система, герметичные пластиковые окна, синтетические отделочные материалы, повышенная влажность и другие. Чтобы круглый год и в любую погоду радоваться свежему и чистому воздуху, система вентиляции в частном доме должна быть сделана грамотно. Иначе вы рискуете столкнуться с такими проблемами как обратная тяга, плесень, духота и конденсат, особенно обостряющиеся в зимний период.


Требования к вентиляции в частном доме

Правильно организованная вентиляция в чвстном доме решает сразу 2 задачи. Благодаря ей с улицы поступает насыщенный кислородом воздух и уходит воздух с высоким содержанием углекислого газа, влаги, пыли, выделений из отделочных материалов помещения и мебели и т.д.  Но чтобы она выполняла свои функции, важно строго соблюдать требования к её установке:

Приток уличного воздуха по СНиП г. Москвы, должен быть не менее 30 м3 в час на человека. Санузлы и подсобки требуют от 50 м³/час. А на кухне этот показатель достигает 90 м³/час, так как во время приготовления пищи выделяется большое количество влаги, а при использовании газовой плиты еще добавляется потребление огромного количества кислорода.

Приточная установка в частный дом

Приточная и приточно-вытяжная вентиляция в частном доме должна отвечать жестким требованиям: иметь достаточную производительность, возможность управления, а та же быть адаптирована к особенностям климата и природным условиям.



Вытяжная вентиляция в частном доме отводит отработанный воздух. Соответственно, должна быть снабжена либо мощным вентилятором, либо естественной и хорошо работающей общедомовой вытяжной системой, имеющей достаточный для образования естественной тяги перепад высот, как зимой, так и летом.

Что установить? Об установке вентиляции в частном доме.

Установка вентиляции в частном доме начинается с выбора типа оборудования. Вентиляция  в доме будет Центральная или Децентральная.

При выборе центральной системы вентиляции, начать следует с разработки проекта. Он необходим для того, чтобы избежать ошибок в процессе монтажа, а также для учета всех нюансов.

При этом рассчитывается способ подачи воздуха, мощность и производительность оборудования, разводка труб и их сечение, местонахождение вытяжных отверстий, способы разводки, наличие камина и т.д. Так же необходимо принять меры для минимизации передачи звука по воздуховоду.

Схема вентиляции в частном доме в данном случае обязательна, нюансов очень много и желательно учесть их по максимуму до начала строительства, чтобы интегрировать систему вентиляции с остальными коммуникациями.

 При выборе вентиляции дома на базе децентральных систем, следует обратиться к специалистам, которые помогут выбрать оптимальное оборудования для любого типа дома.

Каждая из систем выше в свою очередь делится на ещё на два вида

Децентральные системы вентиляции для частного дома

Выбор способа вентиляции в частном доме подбираются с учетом особенностей домовладения:

  • Если в доме уже сделана отделка, а в помещении выявились проблемы с вентиляцией, то в этом случае в каждом помещении рекомендуется установка децентрального приточно-вытяжного прибора — рекуператора, который будет обслуживать одну комнату (иногда может потребоваться установка двух штук, если комната большая по площади или в ней регулярно находится много человек одновременно).
  • Если дом находится на стадии проектирования, то можно просчитать установку центральной системы вентиляции и реализовать проект на стадии строительства. Однако посчитайте аналогичную систему на децентральных приборах, такая система может оказаться в 2-3 раза дешевле при схожей производительности.
  • Если в доме уже заложена общедомовая вытяжная система, и она работает удовлетворительно, то более комфортным в использовании будет приточная система. Однако в случае если дом отапливается электричеством или печью, то лучше обратить внимание на энергосберегающее приборы – рекуператоры.

Чтобы понять, как правильно сделать вентиляцию в частном доме, нужно придерживаться нескольких простых правил:

  • Вентиляция как в каменном так и в деревянном доме должна состоять из двух частей Притока и Вытяжки. Отсутствие одного из этих элементов сведёт на нет, все попытки организовать эффективное проветривания помещения.
  • Приток всегда должен приходить сначала в “чистые помещения” (спальни, залы, кабинеты, детские и т.д.), а вытяжка должна находиться в “грязных помещениях” (санузлы, кладовки, бойлерные и т.д.) Таким образом, воздух богатый кислородом будет поступать в помещения где находятся люди, а загрязнённый углекислым газом, отработанный воздух будет уходить в вытяжку унося с собой излишки влаги и запахи.
  • Предусмотрите под дверями зазор, достаточный для свободного перетока воздуха из комнаты в зал или коридор. Особенно это касается санузлов и бойлерной. Очень интересным решением для этого является переточный клапан Двервент, который пропускает воздух, но не пропускает шум.

Вентиляция на кухне в частном доме должна стать частью общей системы и при её проектировании необходимо придерживаться нескольких правил:

  • Вентиляционный канал от вытяжного зонта над плитой, должен быть отдельным и не совмещаться с воздуховодами из других помещений. При применении децентральных систем вентиляции, одним из решений является клапан Marley DUO. Он позволяет выкидывать отработанный воздух сразу на улицу и обойтись без прокладки воздуховодов. Причём в клапан сразу встроена система компенсации давления при включённом вытяжном зонте.
  • Предусмотрите в кухне компенсационный пассивный клапан. Так как современные вытяжные зонты обладают высокой производительностью до 1000 куб\м в час, клапан будет компенсировать перепад давление при включённой вытяжке, что позволит не тянуть воздух из вентиляционных шахт и опрокидывать тягу.

Часто газовые службы имеют требования к вытяжной системе на кухне. С подробными разъяснениями для газовщиков, по организации вытяжной вентиляции на кухне частного дома, на базе прибора Вакио, можно ознакомиться здесь.

Вентиляция в спальне частного дома, так же имеет свои нюансы. Главным образом на должна быть тихая. Если дом отапливается электричеством или обеспечить естественную вентиляцию не возможно, то наиболее подходящим решением будет установка рекуператора Вакио или Mitsubishi. Данные приборы тихие и обладают монотонными шумовыми характеристиками, что очень важно для тихих спален.

Рекуператор в частном доме

В нежилом подвале как минимум стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, переточные клапаны должны быть и в них. Продухи должны иметь диаметр 100 -125 мм и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В котельной дымоходы должны быть оборудованы парными отверстиями: для вывода газов и очистки от копоти или сажи. А её элементы изготовлены из огнеупорных материалов. И помните котельную на газу без приточного клапана в стене или в двери не примут в эксплуатацию!

На чердаке можно использовать кровельные аэраторы, вентилируемые коньки, а также перфорированные софиты. Новым и интересным решением являются крышные вытяжные вентиляторы на солнечных батареях.

И самое главное — вентиляционная система обеспечивает комфорт и безопасность.

Так что не экономьте на оборудовании и доверяйте проектирование и монтаж вентиляции в частном доме профессионалам.

Приточная вентиляция в частном доме

Вентиляция в подвале частного дома

В неиспользуемых подвалах стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, отдушины должны быть и в них. Продухи должны иметь диаметр 12 см и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В подвалах, которые интенсивно используется и в нём часто находятся люди стоит установить вентиляцию такую же как и в жилой зоне, но с небольшими поправками на функциональное назначение помещений. Так вентиляция для спорт-зала в подвале будет отличаться от винной комнаты, а кинозал в подвале вентилировать нужно немного иначе чем гардеробную или сауну.

+7 (495) 190-74-06 Закажите консультацию и выезд инженера

Принудительная вентиляция в частном доме — Блог

Вентиляция в частном доме всегда выполняется согласно проекту, утвержденному всеми контролирующими службами и инспекциями, и бывает природная она же естественная,  ну и собственно, принудительная про которую мы поговорим в этой статье.

В большинстве давно построенных частных домов организована природная (естественная) вентиляция строения. Такая схема предусматривает поступление свежих воздушных масс через неплотности строения и элементы конструкций в основные помещения дома. В туалете, ванной и на кухне имеются вентиляционные отверстия, через которые загрязненный и влажный воздух за счет разности температуры и давления вытягивается в вытяжную шахту, выходящую за пределы крыши дома. Правильно рассчитанная система обеспечивала достаточный уровень комфорта и нормативную кратность (3-4) воздухообмена. Недостатками природного воздухообмена являются достаточные теплопотери, зависимость от внешних атмосферных явлений и отсутствие регулирования.



С течением времени изменяются нормы по энергосбережению, качеству отопления и кондиционирования жилищ, появляются новые изоляционные материалы и возрастают требования к уровню комфорта собственного дома. В современных коттеджах или особняках часто все пространство дома разбито на отдельные зоны со своими требованиями по температурному режиму или по качеству воздушной среды.

Удовлетворить эти требования позволяют различные вентсистемы с механическим побуждением — принудительная вентиляция в частном доме. В этом случае для улучшения состояния воздушной среды в помещениях может применяться приточная, вытяжная, или комбинированная — приточно-вытяжная вентиляция.

Могут применяться местные приточные вентиляционные устройства, монтируемые на окна или в стены для усиления притока, или устанавливаться дополнительные вытяжные вентиляторы на кухне или в санузле для обеспечения удаления вредного и загрязненного воздуха. Эти частичные меры улучшают ситуацию с климатом в жилище, однако максимального эффекта не дают.



Вариант1

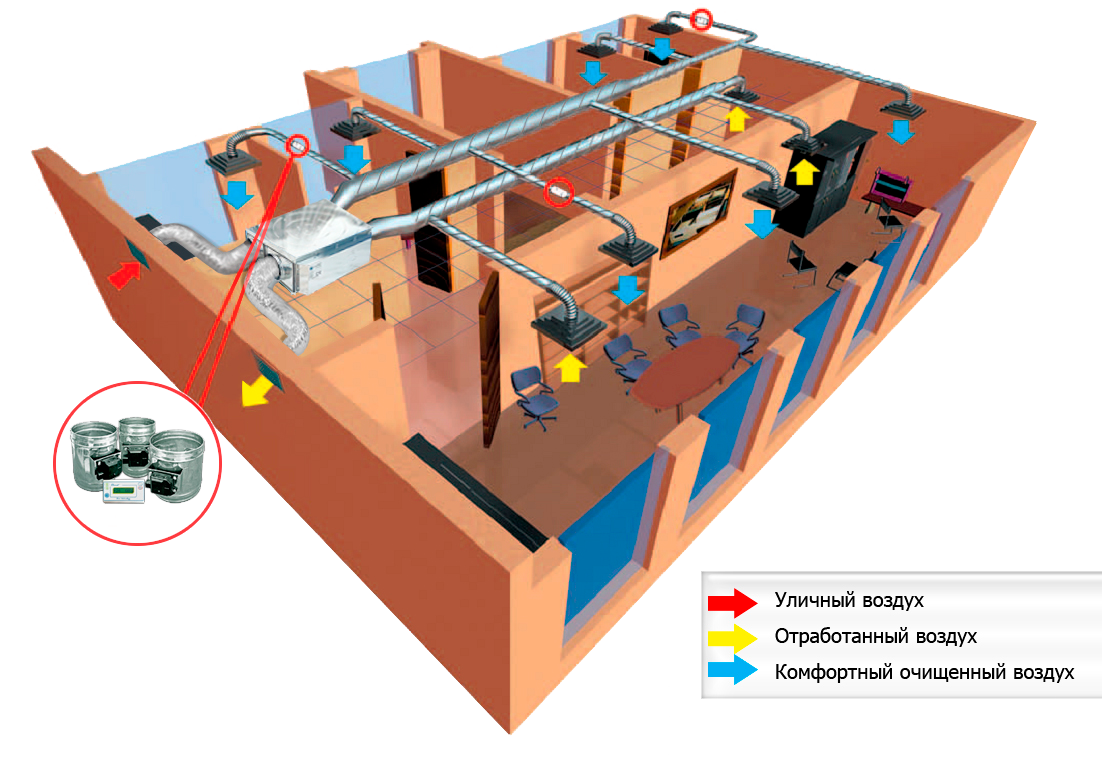

Приточно-вытяжные системы вентиляции частного дома

 Только приточно-вытяжная система обеспечивает:

  • автоматическое управление климатом в отдельных помещениях дома;
  • качественную подготовку входящего воздуха — нагрев, фильтрацию и очистку;
  • суточное или недельное программирование работы вентсистемы;
  • возможность совместной вентиляции и кондиционирования.

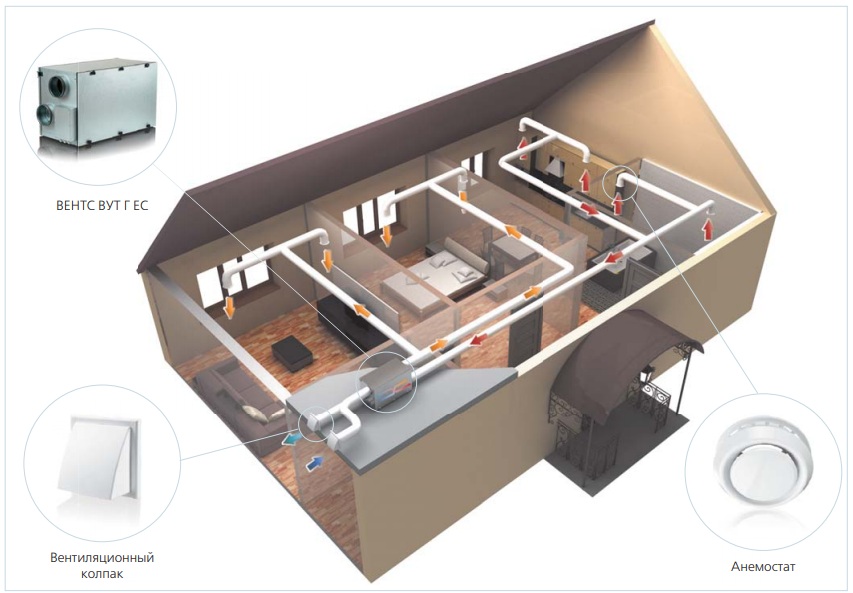

Самым оптимальным решением для частного дома является установка централизованной вентиляционной системы приточно — вытяжного типа с функцией рекуперации тепла.

Центром системы является вентиляционный блок, который оснащен теплообменником, вентиляторами, системой фильтрации воздуха, модулем управления и рекуператором тепла.

К вентиляционному блоку из помещения подводятся два воздуховода. Воздушные потоки с улицы поступают в блок вентиляции через воздухозаборник и оттуда распределяются по комнатам в доме. Загрязненный воздух убирается из помещения сквозь вытяжной воздуховод и выходит через дефлектор, установленный на крыше.

Зимой теплый вытяжной и холодный уличный воздушные потоки пересекаются в теплообменнике — рекуператоре, но при этом не смешиваются. Теплый, выходящий наружу из помещений, воздух отдает часть тепла воздушному потоку, поступающему в дом. Рекуператор (теплообменник) помогает сэкономить до 30% энергии, которая расходуется на обогрев дома, по сравнению с вентиляцией без установленного теплообменника.

Вентиляционный блок
выполняет функции подготовки воздуха. Фильтры, которые установлены в таких блоках, очищают воздушные массы от грязи и пыли, аллергенной пыльцы растений и насекомых. В нем так же могут находится устройства для увлажнения, подогрева или охлаждения поступающего воздуха. Такая приточно-вытяжная венсистема требует систематической очистки и замены фильтров, а также настройки автоматики через  щит управления и слежения за состоянием климата в помещении.

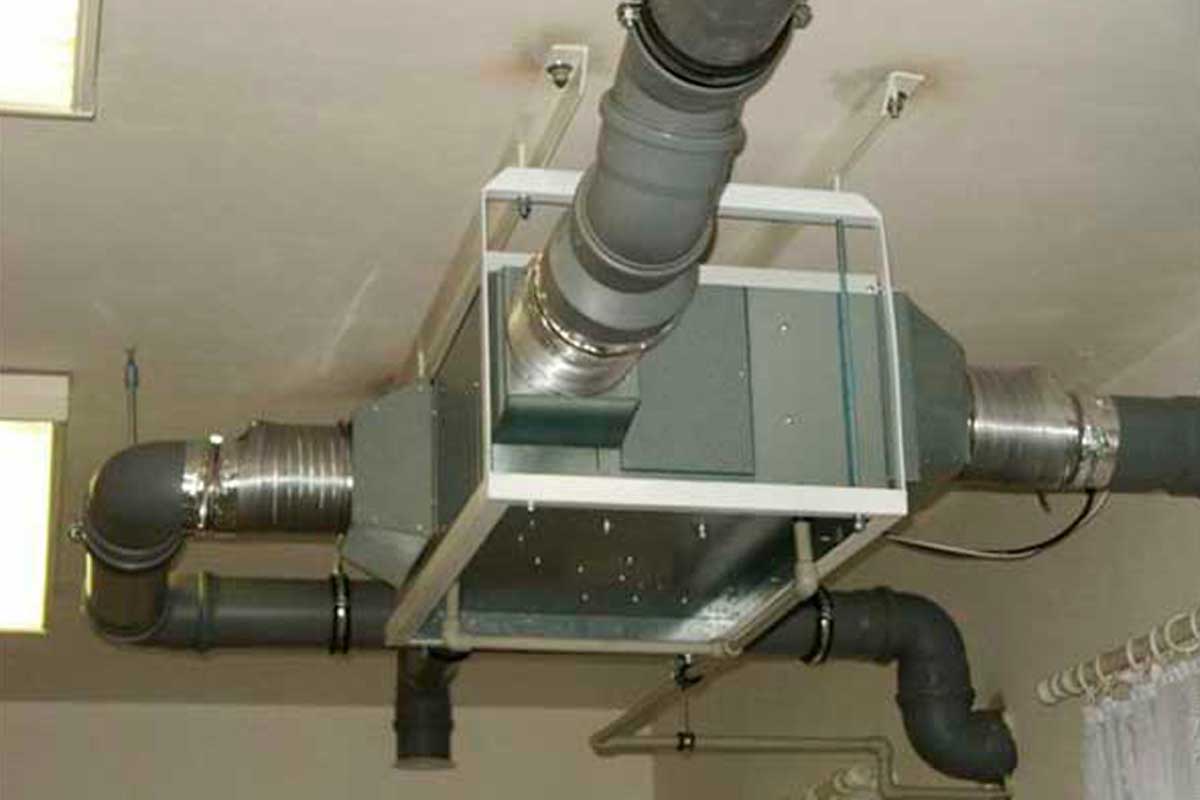

Применяют также геотермальные вентсистемы, в которых воздухозабор осуществляется через грунтовый теплообменник. Это труба, которая проложена в земле  на глубине примерно 1,5 – 2м, ниже уровня промерзания грунта. Один из концов трубы присоединен к вентиляционному блоку, а другой ее конец выходит выше поверхности грунта. Проходя сквозь трубу грунтового теплообменника, воздушный поток в зимнее время прогревается теплом земли, а летом наоборот — охлаждается, ведь температура земли всегда +7. ..+10 град.С. Теплопотери меньше и платежи за отопление и кондиционирование воздуха снижаются существенно.

Затратная часть по установке приточно-вытяжной вентсистемы с рекуперацией существенно больше (в 4 – 5 раз), чем при организации естественной вентиляции. Стоит еще отметить, что принудительная вентиляция более энергоемкая и энергозависимая.  Имеется свой уровень шума от работы вентиляторов. Также необходимо регулярно заботиться о замене фильтров и обслуживании системы. Но средства, которые сэкономятся на расходах за тепло, помогут окупить все расходы на обслуживание вентиляции. Причем, чем суровее климат, в котором установлена вентиляционная система и длиннее отопительный сезон, тем быстрее окупится установка вентиляции. Кроме того, повышение комфорта в доме многого стоит.




Вариант2

Принудительная вентиляция частного дома с рекуперацией тепла

 Централизованная приточно-вытяжная вентсистема с рекуператором тепла в частном доме имеет следующие возможности:

  • позволяет с легкостью автоматизировать и производить регулировку воздухообмена в широком спектре параметров для уникального микроклимата в каждой отдельной комнате;
  • обеспечивает необходимый уровень воздухообмена во всех комнатах вне зависимости от атмосферных условий;
  • обрабатывает свежий воздух перед подачей в помещение: производит фильтрацию,  увлажнение или осушение, подогрев или охлаждение воздушного потока;
  • значительно снижает затраты на тепловую энергию благодаря встроенному теплообменнику;
  • благодаря датчикам контроля за параметрами эффективности воздухообмена, температурой и влажностью воздуха, осуществляется энергоэффективное управление.



Вариант 3.

Приточно-вытяжная вентиляция дома с применением бытовых рекуператоров

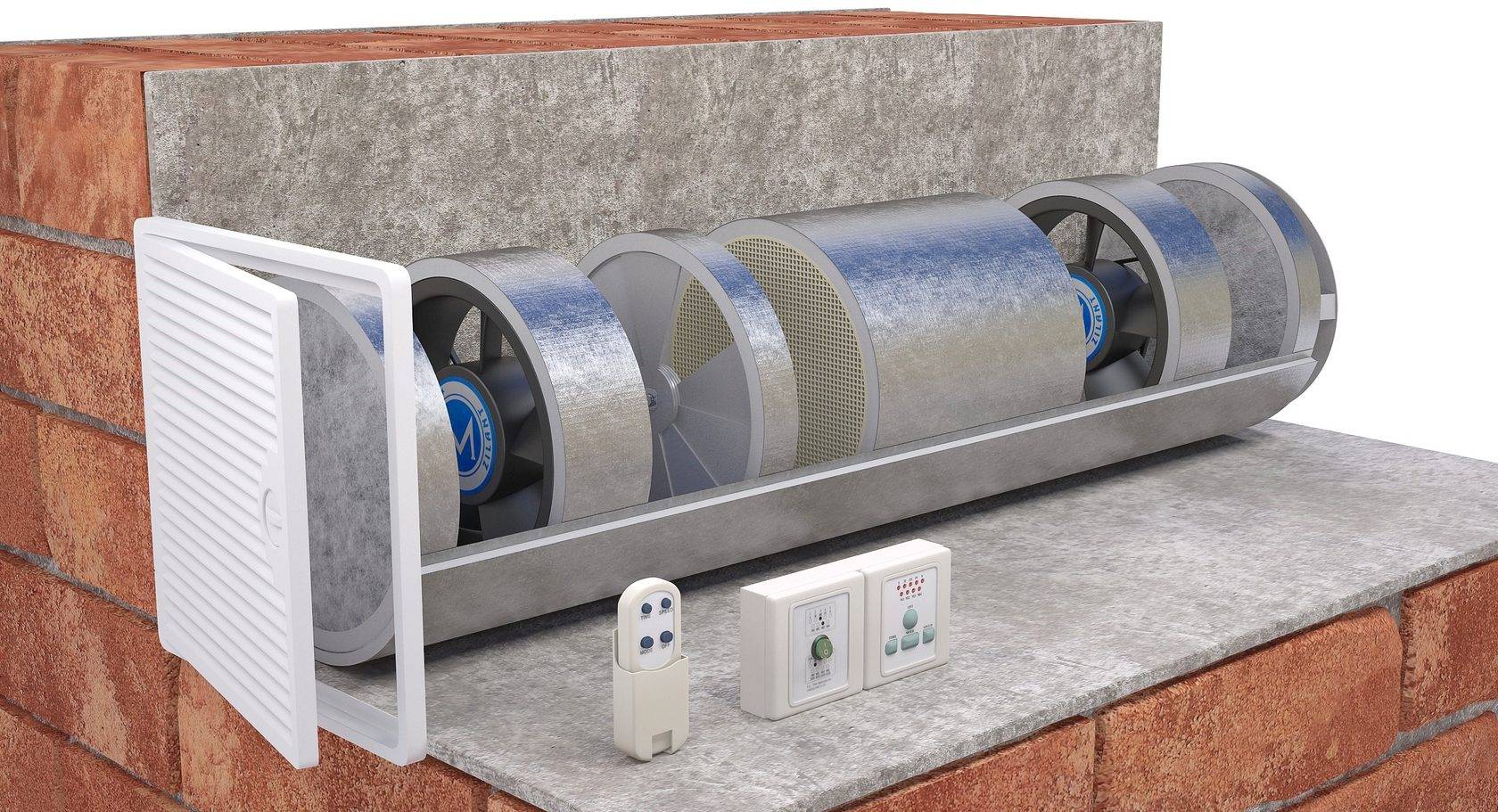

Компактные энергоэффективные бытовые рекуператоры, с высокими показателями утилизации тепла выходящего воздуха, помогут улучшить или полностью обеспечить снабжение свежим воздухом отдельные помещения в доме. В зависимости от конструкции они могут устанавливаться с независимым или групповым управлением, по одному или парами в разных помещениях.

Разнообразие моделей от ведущих отечественных и зарубежных брендов представлено в каталоге в разделе Бытовые рекуператоры.

Схема установки парных реверсивных моделей для энергоэффективной вентиляции частного дома представлена на рисунке.



Рекомендуем также другие популярные модели рекуператоров немецкого бренда серии Блауберг Венто Експерт:
BLAUBERG VENTO EXPERT A50-1 PRO,
BLAUBERG VENTO EXPERT PLUS WI-FI,
BLAUBERG VENTO EXPERT A50-1 W,
BLAUBERG VENTO EXPERT PLUS.

Разнообразие современных вентиляционных устройств позволяют проектировщикам и владельцам эффективно решить любые вопросы организации климата в домах, коттеджах, особняках, загородных резиденциях. Отдельным моментом является организация систем принудительной вентиляции вентиляции в офисах.


Материалы на подобную тему:

Вентиляция и кондиционирование коттеджа: нужно ли и с чего начать

Как подобрать вентиляцию в частный дом

Вентиляция и дизайн в частном доме

приточная и принудительная вентиляция, виды и особенности

В любых помещениях воздух должен периодически обновляться. Если этого не будет происходить, то в доме возникнет повышенная влажность, появится спертый воздух, может завестись грибок. Нахождение в таком доме не будет для его жильцов комфортным. Вот почему так важна система вентиляции частного дома. Закладывать такую систему необходимо в самом начале, на этапе проектирования строительства. Прежде всего, просчитывается воздухообмен в зависимости от количества жильцов, размеров помещения и материалов, из которых будет вестись строительство.

После этого разрабатывается схема системы вентиляции частного дома. В этой схеме должны быть обозначены места расположения вентиляционного оборудования, прохождения вентиляционных каналов, места забора атмосферного воздуха и выброса воздуха из помещения. Расчет необходимого количества воздуха производится по следующей схеме. На каждого человека в час необходимо 10 кубометров чистого воздуха. Именно с такой скоростью должно выполняться обновление воздуха в любом помещении на 1 человека.

Какой может быть вентиляция?

Существует 4 типа системы обмена воздуха в любых помещениях. Каждый из них имеет право на существование, но предпочесть лучше наиболее подходящий для ваших условий способ. Перечислим их:

  • Естественное поступление воздуха и естественная его вытяжка. Этот способ характерен для домов, расположенных в чистых климатических зонах. Воздух просто поступает в дом через всевозможные отверстия, а затем так же выходит через вентиляционные каналы. Никакая техника не используется.
  • Естественный приток воздуха и его принудительная вытяжка. Способ используется в большинстве современных домов, особенно старой постройки. Данный способ обладает наибольшей комфортностью, так как в доме постоянно присутствует свежий воздух.
  • Принудительное нагнетание воздуха и естественная вытяжка. Для использования такого способа необходимо наличие специального оборудования, что является не совсем рентабельным.
  • Принудительно производится нагнетание и вытяжка воздуха. Это наиболее затратный способ, который используется преимущественно в новых и строящихся домах, расположенных в черте города. Таким способом удается очищать воздух на входе в дом.

Схема естественной вентиляции в частном доме

Принудительная вентиляция в частном доме

Принудительную вентиляцию с фильтрацией поступающего воздуха рекомендуется устанавливать только в случаях, когда воздух вокруг дома очень загрязнен, имеются промышленные выбросы или посторонние запахи. Также если дом построен по технологии «Термодом» или из материалов, не пропускающих через себя воздух (сэндвич-панелей, пенополистиролбетона, СОТА-панелей).

В состав принудительной системы вентиляции входят электрические вентиляторы, воздуховоды и теплообменник (рекуператор). Материалом для изготовления воздуховодов служат пластик или металл. По воздуховодам воздух с улицы при помощи вентиляторов поступает в рекуператор, а оттуда распределяется по остальным помещениям. На входе в дом воздух очищается при помощи фильтров. Грязный воздух помещения всасывается вытяжными вентиляторами в воздуховоды уже вытяжной системы, после чего выбрасывается за пределы дома. Вентиляция частного дома своими руками, особенно принудительная, требует достаточной квалификации. Поэтому лучше всего посоветоваться со специалистами при расчете и монтаже системы.

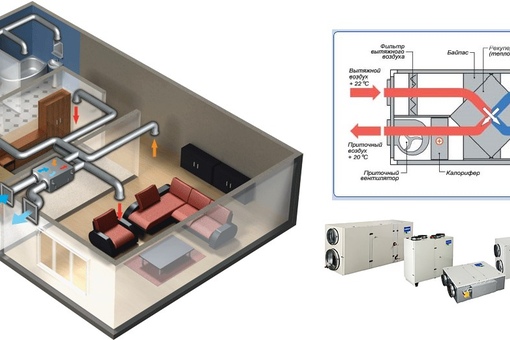

Принудительная вентиляция частного дома с использованием рекуператора

Приточная вентиляция в частном доме

Такая вентиляция является естественной. Воздух с улицы проникает через специальные отверстия в металлопластиковых или деревянных окнах, через каналы в подоконниках. Летом это незаметно, а зимой холодный воздух, после попадания в помещение, опускается вниз, к радиаторам отопления, где и нагревается. Происходит естественная циркуляция воздуха. Особенно важна приточная вентиляция в случае, если в доме имеется камин или печь. Для их нормального функционирования необходима естественная тяга, которая обеспечивается как раз приточной вентиляцией.

В качестве дополнительных средств улучшить циркуляцию воздуха можно порекомендовать периодическое открывание окон на проветривание.

Вентиляция кухни в частном доме

Как правило, кухня оборудуется электрической вытяжкой, которая отводит посторонние запахи от кухонной плиты в вентиляционный канал. Бывают вытяжки, выбрасывающие отработанный воздух за пределы дома, а есть и угольные модели, пропускающие воздух через угольный фильтр, а затем возвращающие его обратно. Лучше предпочесть первый вариант. Газовая вентиляция в частном доме не только выводит отработанный воздух, но и уменьшает влажность в кухне.

По воздуховоду всасываемый вытяжкой воздух направляется в вытяжной канал или сразу за стену дома.

Совет: при установке вытяжки следует учесть, что нельзя полностью перекрывать вентканал воздуховодом. Необходимо оставить участок канала для естественной вентиляции кухни. Для этого существуют специальные решетки с креплением для воздуховода.

Вентиляция подвала в частном доме

Вентиляцию подвального помещения выполняют в виде двух труб — приточной и вытяжной. Низ вытяжной трубы располагается под самым потолком подвала, а ее верх должен подниматься над коньком дома как минимум на 0,3 м. На конце трубы располагается дефлектор, увеличивающий тягу и защищающий трубу от осадков.

Низ приточной трубы находится в 30-40 см выше уровня пола подвала. Труба поднимается выше уровня пола и выходит за пределы дома через цоколь. Над землей она поднята примерно на 1 м. Труба закрывается решеткой.

Трубы размещаются на разных сторонах подвала. Движение воздуха обеспечивается разницей температур у земли и над крышей.

Вентиляция ванной в частном доме

Вытяжная вентиляция в частном доме немыслима без вентиляции санузла. Ведь там скапливается неприятный запах, а влажность очень часто повышена. Естественные вытяжные отверстия не в состоянии полноценно решить данную проблему. Рекомендуется установить в вентканалы вытяжные электрические вентиляторы. Их включение можно осуществлять вручную, а можно подключить их так, чтобы они включались одновременно со светом. Такие вентиляторы в периоды покоя пропускают через себя выходящий воздух.

Вентиляция в частном доме видео

Много полезной информации о устройстве естественной вентиляции в частном доме вы можете почерпнуть из следующего видео.

Из материалов нашего сайта вы также можете узнать о вентиляции в квартире.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Приточно-вытяжная вентиляция с рекуперацией тепла и влаги в загородном доме: victorborisov — LiveJournal


Современное энергоэффективное строительство невозможно без использования высокоэффективных вентиляционных систем, которые позволяют сократить теплопотери через вентиляцию и одновременно обеспечить высочайшее качество воздуха.

Предлагаю вместе рассмотреть одну из таких систем на примере пассивного дома, построенного в Подмосковье.


Этот дом расположен на севере Московской области (Ашукино). В нём применены самые передовые инженерные решения по снижению расходов на обеспечение дома тепловой энергией. Дом не имеет подключения к газовым коммуникациям. В перспективе планируется переход на автономное существование, без присоединения к внешним сетям.

Это частный двухэтажный дом, общей площадью 160 м2, с подвальным помещением 40 м2. Форма дома спроектирована по внешним размерам, близким к кубу для снижения теплопотерь здания через ограждающие конструкции.

Теплозащита стеновых, кровельных и оконных конструкций соответствует требованиям, которые предъявляются к пассивым домам. Обратите внимание на общую толщину внешних стен (термическое сопротивление стен равно 10 м2·К/Вт). Несущие стены выполнены из газобетона, а затем утеплены теплоизоляцией толщиной 250 мм. В качестве внешней защиты стен используются фиброцементные панели, со сроком службы более 50 лет. Окна и стеклянные двери имеют утепленный профиль и двукамерный стеклопакет, заполненный аргоном. Окна имеют два напыления: энергосберегающее и мультифункциональное (для защиты от перегрева летом и утепления зимой). Коэффициент термического сопротивления стеклопакетов составил 1,67 м2·К/Вт, а профиля – 1,05 м2·К/Вт.

Инженерные системы дома ещё интереснее. Здесь используется геотермальный тепловой насос BUDERUS Logatherm WPS 11, Тепловой аккумулятор JASPI GTV Teknik RD с функцией проточного приготовления горячей воды и подключения солнечных коллекторов, Солнечные коллекторы российского производства «ЯSolar», которые выполняют функцию нагрева горячего водоснабжения и поддержку отопления, а также, прогрева грунта через геотермальные скважины (система хранения солнечной энергии в грунте).

Также в доме установлен теплоаккумулирующий камин Tulikivi KTU1010/92.

Одной из самых важных инженерных систем, без которой невозможно построить энергоэффективный ЖИЛОЙ дом, является система приточно-вытяжной вентиляции в рекуперацией тепла и влаги. Потери тепловой энергии через вентиляцию составляют не менее 1/3 от всех теплопотерь здания. Если здание нежилое, то в принципе можно обойтись и без вентиляции, тем самым сократив потери, но если дом предполагается для проживания людей, то без приточно-вытяжной системы не обойтись. Здесь используется высокоэффективный энтальпийный рекуператор Turkov Zenit HECO 550 с производительностью 550 м3/час и канальный водяной теплообменник ZWS-W. Общий КПД установки составляет не менее 85%.

Подача свежего и выброс грязного воздуха организованы через воздуховоды выведенные на улицу из подвального помещения. Они разнесены в разные стороны, чтобы исключить перемешивание воздушных потоков.

Энтальпийный рекуператор установлен горизонтально в подвальном помещении. На воздуховодах подачи и выброса воздуха также установлены шумоглушители. Все воздуховоды подачи теплоизолированы.

На магистрали подачи после рекуператора установлен канальный водяной теплообменник, который позволяет при необходимости догревать (или охлаждать) свежий приточный воздух до нужной температуры.

Пульт управления приточно-вытяжной установкой.

Подача и возврат воздуха организованы с помощью двух вертикальных шахт, с ответвлениями на каждом этаже. Вентиляционная сеть состоит из стальных воздуховодов, отводов, тройников, дроссель-клапанов, анемостатов и специальных адаптеров под вентиляционные решетки.

На первом этаже подача свежего воздуха реализуется в жилые комнаты через потолочные анемостаты.

А «грязный» воздух забирается через накладную решётку рядом с лестничным холлом и из санузла (на позапрошлой фотографии).

Из-за конструктивных особенностей дома подача свежего воздуха на втором этаже осуществуется через напольные решётки расположенные вдоль внешних стен.

Вытяжка организована аналогично первому этажу — из санузла и лестничного пролёта.

Вот так выглядит общая схема прокладки воздуховодов в этом доме. Синие воздуховоды — подача, красные — вытяжка.

Три отдельных теплоообменника в рекуператоре позволяют снизить перепад температуры между приточным и вытяжным воздухом на каждом из теплообменников, и тем самым, снизить вероятность обмерзания теплообменника рекуператора вследствие выпадения конденсата.

В чём основное преимущество рекуператора по сравнению с обычной приточной вентиляцией без рекуперации?

В случае обычной приточной вентиляции возникает две проблемы:
1) Расход тепловой энергии на подогрев приточного воздуха, которая безвозвратно выбрасывается вытяжкой за пределы теплового контура дома.
2) Низкая влажность воздуха внутри жилого дома в холодное время дома.

Рекуператор решает обе задачи наиболее эффективно (КПД по возврату тепла не менее 85%).

Есть ещё один интересный нюанс. Если у вас обычная приточная вентиляция без рекуператора, то для того, чтобы сэкономить тепловую (электрическую) энергию затрачиваемую на подогрев приточного воздуха вы будете стараться подавать в дом минимально комфортное количество свежего воздуха (условно 30 м3/час на каждого человека) и при этом не сможете регулировать количественное распределение этого воздуха между отдельными помещениями. Это возможно реализовать только с помощью дорогостоящей VAV-системы (Variable Air Volume). Таким образом у вас в каждую комнату будет подаваться строго определённое количество воздуха. Если в этой комнате никого не будет, воздух будет подаваться зря. А если в эту комнату придёт больше людей, чем спроектировано, то в комнате будет душно.

Но эта задача элементарно решается с помощью рекуператора! Вы подаёте в дом не минимально комфортное количество воздуха исходя из количества человек в доме, а максимально возможный объём свежего воздуха исходя из производительности приточной установки (например, 300+ м3/час на весь дом). В таком случае вы получаете во-первых, высочайшее качество воздуха в доме (по концентрации углекислого газа СО2 практически неотличимое от улицы), а во-вторых, вас перестаёт беспокоить расход тепловой энергии на подогрев приточного воздуха, потому что 85% энергии рекуператор возвращает обратно внутрь теплового контура дома. И, самое главное, вам не нужна VAV-система для регулировки распределения свежего воздуха по отдельным помещениям. А ещё вам не потребуется дополнительное увлажнение воздуха т.к. рекуператор возвращает не только тепло, но и влагу из вытяжного воздуха.

Самое интересное заключается в том, что приточно-вытяжная установка сопоставима по стоимостью отдельно приточной и вытяжной установок (естественно ПВУ с рекуперацией стоит дороже). Но снижение затрат на подогрев приточного воздуха позволяют сэкономить за 1,5-2 года эксплуатации полную стоимость всей приточно-вытяжной установки с рекуператором.

Поэтому в любом современном доме обязательно должна быть приточно-вытяжная вентиляционная система. Без неё строить дом в наше время просто нет смысла.

Остались вопросы? Задавайте их в комментариях!

И не забудьте подписаться на мой блог, чтобы не пропустить новые статьи!

Система вентиляции частного дома фото и видео

Частный дом, не смотря на свою кажущуюся простоту и примитивность – это целая сложная система разнообразных коммуникаций, лишь при слаженной и четкой  работе которой может быть обеспечен полный комфорт и уют его обитателям. Если вы решили строить часный дом, вы должны продумать все до мельчайших подробностей, составить полный план всего дома и выделить достаточно средств на реализацию ваших замыслов.


Основные системы вентиляции

Одной из самых важных коммуникаций является система вентиляции, ведь без постоянного поступления в должных порциях кислорода ваш дом превратиться в каменный мешок, жить в котором станет просто не возможно. Конечно, если вы планируете проводить в этом доме всего несколько недель во время летнего сезона, то можно и обойтись естественным способом вентиляции. Под этим термином подразумевается использование обычных окон и форточек для проветривания помещения. Однако, если этот дом должен стать вашим постоянным местом жительства, необходимо позаботиться о создании правильной и корректно работающей системе отвода и поступления воздушных масс в загородный дом.

На сегодняшний день наибольшую популярность имеют системы приточно-вытяжных систем вентиляции. Основной особенностью вентиляции частного дома является наличие не только жилых помещений, но и большое количество технических помещений. Именно эта система может справиться  с поставленной ей задачей такого рода.  Двойная работа обеспечивается за счет установки в каждой комнате, которая нуждается в очищении воздуха (кухня, ванная, санузел и т. д.), вентиляционных клапанов и на поступление воздуха и на его отвод. Значительным недостатком такого варианта является ощутимая потеря тепла в таких помещениях из-за чего увеличиваются затраты на отопления всего дома.

Для того чтобы компенсировать потери такого рода стоит использовать вентиляции с вмонтированной системой рекуперации. Эта система не просто подает воздух из окружающей среды, она еще и нагревает поступающий воздух до заданной температуры, что происходит благодаря встроенным электронным анализаторам температуры и влажности. Системы с такими дополнениями стоят несколько дороже  стандартных, однако их стоимость окупиться за счет экономии на отоплении дома.


Системы вентиляции в частном доме

Кроме возможных дополнений приточно-вытяжные системы вентиляции снабжены разнообразными фильтрами, которые не допускают попадания в жилище вредных примесей, которые могут находиться в воздухе, а также пыли. Это позволит избежать разнообразных заболеваний, а также даст возможность дышать по-настоящему чистым воздухом.





Система вентиляции обычно включает в себя огромное количество более мелких подсистем и чем больше разнообразных анализаторов в ней используется, тем большая необходимость в специальном подсобном помещении, где бы вы могли регулировать все возможные показатели. Так как это помещение будет использоваться не так часто, его можно расположить и на территории чердака и на цокольном этаже.

Как вы уже поняли, вентиляция – сложный и много граны механизм, который требует большого опыта и внимания при установке, а также некоторых специальных условий при эксплуатации. Выбирая мастера, который выполнит эту работу у вас в доме, стоит обращать особое внимание на его квалификацию и отзывы предыдущих его клиентов. Только в случае высокого профессионализма работника система вентиляции в вашем доме будет четко и верно выполнять свое предназначение.

Естественная вентиляция в частном доме

Естественная вентиляция жилого дома представляет из себя вертикальные каналы, которые берут начало в вентилируемой комнате и выше конька крыши заканчиваются. Движение воздуха по каналам вверх осуществляется под действием тяги, вызванной разностью температуры воздуха на выходе и входе канала, так теплый воздух внутри дома легче холодного за окном.

Кроме того, на силу тяги влияет и ветер, который её усиливает и уменьшает, высота и сечение вентканала, наличие поворотов и сужений, а также теплоизоляция канала. Каналы естественной вентиляции по строительным нормам должны обеспечивать нормативный воздухообмен, когда температура наружного воздуха достигает плюс 12 градусов по Цельсию, не учитывая воздействие ветра.

Летом, когда на улице температура воздуха увеличивается выше, чем указанная, воздухообмен будет ухудшаться, вплоть до абсолютного прекращения циркуляции воздуха внутри частного дома. Зимой, чем холоднее за окном, тем тяга становится сильнее, а потери тепла, соответственно, увеличиваются с воздухом, уходящим на улицу. Через систему естественной вентиляции дома потери тепла в зимнюю пору могут доходить до 40% от всех теплопотерь.

Каналы естественной вентиляции в домах обычно выходят из кухни, гардеробной, котельной и санузлов. Дополнительные каналы могут обустраиваться для вентиляции пространства под полом и подвала. Жилые комнаты в подобной системе недостаточно вентилируются, поэтому приходится открывать форточки. В случае использования в доме герметичных конструкций окон, принято устанавливать для притока свежего воздуха специальные приточные клапаны – в окнах или наружных стенах.

Система естественной вентиляции частного дома имеет существенные недостатки. Все эти отверстия-клапаны в окнах и стенах, открытые форточки, щели в дверях служат причиной возникновения сквозняков, выступают источником уличной пыли, уменьшают звукоизоляцию помещений. К тому же невозможно контролировать и регулировать количество подаваемого и удаляемого воздуха из помещений.

Зачастую при естественной вентиляции в деревянном доме наблюдается повышенная влажность воздуха, конденсат на окнах, грибок и плесень, так как вентиляция не справляется со своими задачами. В других домах в зимнюю пору воздух наоборот очень сухой с влажностью меньше 30%, хотя её комфортный показатель составляет 40-60%.


Принудительная вентиляция в частном доме

Верным решением при обустройстве вентиляции в панельном доме является система принудительной приточной и вытяжной вентиляции с рекуперацией теплоты. Основой данной системы выступает блок вентиляции, который оснащен вентиляторами, рекуператором тепла (теплообменником), фильтрами и устройствами управления.

Рекуператор теплоты позволяет экономить примерно до 25% энергии, которая расходуется на отопление частного дома, по сравнению с вентиляционной системой без рекуператора. Из помещений дома к блоку вентиляции подходят два воздуховода. Загрязненный воздух через вытяжной воздуховод забирается из комнаты и выводится в дефлектор, расположенный на крыше.

С улицы свежий воздух поступает через воздухозаборник в блок вентиляции и попадает оттуда в дом. В зимнюю пору два потока воздуха, холодный снаружи и теплый из помещений, встречаются в теплообменнике, но не смешиваются. Теплый уходящий воздух теплоту отдает воздуху, что входит в дом. Свежий подогретый воздух попадает в помещения.

Как правило, блок вентиляции оборудуется разными устройствами для подготовки воздуха перед подачей в дом. Фильтры способны очищать воздух от пыли, различных микрочастиц и аллергенной пыльцы растений. При этом воздух, что подается в дом, может увлажняться, охлаждаться или подогреваться. Система принудительной вентиляции жилого дома поддается автоматизации контроля и управления её режимами работы и исправности.

Забор воздуха в систему принудительной вентиляции воздуха зачастую производят посредством использования грунтового теплообменника. Это труба, что проложена в земле ниже уровня промерзания (1,5 – 2 метра). Один конец трубы присоединяют к воздухозаборнику блока, а другой открытый конец выводят выше поверхности земли. Проходя по трубе подобного аппарата, воздух в зимнюю пору подогревается теплотой земли, а в летнюю — наоборот охлаждается. Затраты на кондиционирование и отопление дома с грунтовым теплообменником снижаются еще на 25%.

Стоимость обустройства системы принудительной вентиляции с наличием рекуператора тепла больше минимум в 4 – 5 раз, чем расходы на создание естественной системы вентиляции. Самым дорогим элементом системы считается блок рекуперации. Подобная система будет постоянно расходовать электроэнергию для работы вентиляторов. Также затраты приходятся на периодическую чистку и замену фильтров.


Система вентиляции частного дома видео

Читаем дальше — узнаём больше!


Оценка: 2.6 из 5
Голосов: 182

Рекуператор / Каркасный дом своими руками

Каждый владелец частного дома хочет сэкономить на отоплении, и чтобы в его доме всегда был чистый и свежий воздух. Для этого используют тепловые насосы, солнечные коллекторы и рекуператоры. Рекуператор прогревает холодный воздух с улицы отработанным теплым воздухом, который выводится из помещения. Таким образом, на улицу выходит уже полностью отработанный воздух не только по уменьшенному содержанию кислорода, но и с пониженной температурой. Рекуператор позволяет сэкономить на отоплении до 70% при грамотном его размещении. Ниже в статье будут подробно рассмотрены виды рекуператоров, их плюсы и минусы, а также оборудование для установки этой системы в частном доме.

Принцип работы рекуператора

Рекуператор устанавливается в приточно-вытяжной вентиляции. Он представляет собой прямоугольную или квадратную коробку-кассету, в которую поступает воздух с улицы. В рекуператоре он нагревается за счет выходящего потока воздуха и уже после этого попадает внутрь помещения. В рекуператором блоке стоят специальные пластины, которые не дают двум потокам воздуха перемешиваться между собой. Благодаря этой системе приточный воздух нагревается за счет выходящего отработанного воздуха. Эта система позволяет сэкономить на обогреве помещения. В зимний период или, при охлаждении, в летний, если воздух не нагревается до нужной температуры в рекуператоре, можно дополнительно установить догреватель – калорифер или кондиционер для охлаждения летом, в дорогих системах это может быть один и тот же блок.

На схеме ниже вы можете увидеть принцип работы рекуператора:

Виды рекуператоров

Рекуператоры бывают нескольких видов, наиболее популярны в нашей стране два:
• Пластинчатые
• Роторные

Пластинчатые и роторные рекуператоры отличаются стоимостью оборудования, качеством и функциями. Именно поэтому каждый из этих видов следует рассмотреть отдельно.

Пластинчатые рекуператоры используются чаще. В этих рекуператорах самое простое и недорогое оборудование в этом классе. Такую систему под силу сделать самому и установить в своем доме без посторонней помощи. К плюсам данной системы можно отнести следующие факторы:
• Высокий коэффициент полезного действия
• Простая схема, нет подвижных деталей
• Случаи поломок практически исключены
• Легкое техническое обслуживание
• Экономит электроэнергию, так как не потребляет ее.

Однако, следует учитывать и минусы такого рекуператора:
• Не всегда можно сделать пересечение двух воздуховодов внутри самого устройства
• При низких температурах пластинчатый рекуператор может замерзать, образуя наледь. Это потребует периодического отключения устройства. В этом случае экономия теплоэнергии сведется к минимуму. Для устранения наледи потребуется монтаж специального клапана-байпаса. Как только образуется наледь, клапан открывается, воздух с улицы начинает поступать в дом, не попадая в рекуператор. При этом наледь быстро оттаивает, а скопившаяся вода в специальной ванне уходит в канализацию.
• Нет влагообмена (это не касается пластинчатых рекуператоров из целлюлозы)

Пластинчатые рекуператоры также бывают нескольких видов, отличаясь между собой материалами изготовления. Установки с рекуперацией тепла из целлюлозы не нуждаются в установке клапанов, так как вся влага, выделяемая выходящим воздухом, впитывается через целлюлозу и попадает во входящий воздух, увлажняя его. Благодаря этому материалу не нужно устанавливать байпас и ванну с дренажной системой, воздух проходит через рекуператор. Эффективность целлюлозного пластинчатого рекуператора очень высокая, до 90% входящего воздуха нагревается за счет отработанного потока воздуха. Именно этот вариант рекуператора наиболее эффективен для жилых помещений: квартир, загородных домов, коттеджей. В помещении и зимой, и летом приятный микроклимат, воздух увлажнен. Рекуператор без проблем работает до -30 С.

На фотографии видно, как обеспечивается воздухообмен в частном доме:

Для влажных помещений, таких как бассейны, лучше использовать пластинчатый рекуператор из алюминия. Его стоимость также невысокая. Потокам воздуха не дает смешиваться алюминиевая фольга. Но производительность такого рекуператора небольшая, так как на алюминиевых пластинах часто образуется наледь. Для жилых помещений такой рекуператор не подходит, так как при воздухообмене удаляется вся влага, особенно сильно это ощущается в зимний период, когда воздух на улице очень сухой.

Пластинчатый рекуператор из пластмассы отличается от алюминиевого тем, что имеет более низкий КПД, что достигается за счет свойств этого материала.

Роторный рекуператор обменивает тепло между входящим и отработанным воздухом, вращаясь с разной интенсивностью. Механизм потребляет маленькое количество электроэнергии, но из-за своего строения потоки свежего и отработанного воздуха немного смешиваются. К основным минусам этого вида рекуператоров можно отнести:
• Высокую стоимость
• Сложность установки
• Более частое обслуживание
• Нельзя устанавливать в очень влажных помещениях, таких как бассейны

Конечно, стоимость зависит от вида рекуператора, его оборудования. Дополнительные траты могут возникнуть, если вы доверите создание проекта специалисту. Но он сделает проект, максимально удовлетворяющий вашим потребностям, а также поможет подобрать все оборудование, включая решетки, воздуховоды и само оборудование.

Покупая оборудование для установки и рекуператор, обращайте внимание на качество товара, его цену, наличие сертификатов, его мощность, условия эксплуатации, КПД и главное шум. Помните, что эта установка прослужит вам не один год, лучше купить более дорогие, но качественные материалы, чем сэкономить на этом, но потом делать ремонт или менять его на более мощный и/или тихий. Если у вас небольшой дом, в нем проживает 2-3 человека, то срок окупаемости может не наступить, но зато вы развлечете и займете себя и всех постояльцев обслуживанием оборудования.

Польза рекуператора в большом доме

Нагреть воздух в доме можно разными способами, их много. Помимо рекуперации, можно использовать усовершенствованные батареи, калориферы. Но все эти способы предполагают дополнительные затраты электроэнергии или топлива. Благодаря установке системы рекуперации вы не только сохраните в доме тепло, но и обеспечите постоянную циркуляцию свежего воздуха, при этом значительно экономя на отоплении. Но, как уже сказано, он будет полезен в большом доме, где есть возможность без потери высоты потолков и толщины стен проложить воздуховоды не просто в спальню, а именно в то место где это необходимо.

Минусы рекуператоров

К сожалению, у рекуператоров есть и минусы:
• Основной минус, это цена, есть конечно системы от 25т.р., но это скорее локальные системы на 1-2 комнаты небольшого размера.
• Шум. Во-первых, шумят вентиляторы в самом рекуператоре. Во-вторых, шумит сам воздух в трубах и на выходе из рассеивателей в помещениях. И если с воздухом еще можно бороться, например, установить больше рассеивателей, то с вибрацией и шумом рекуператора бороться тяжело. Причем, шум может появиться не сразу, а через полгода — год, когда появится дисбаланс двигателей от осевшей пыли.
• Частая замена фильтров. Надо понимать, что очень много тепла уходит как раз через кухонную или около кухонную вытяжку, и было бы неплохо забрать это тепло перед выбросом на улицу, но воздух кухни содержит жиры и масла от готовки, которые могут за пару лет вывести из строя сам рекуператор, поэтому для кухни обязательна установка жироулавливающих фильтров, причем не одного, а нескольких или абсорбционного фильтра.
• Комфорт. Если вы решили наладить отопление или кондиционирование через общую вентиляцию, то вы должны быть готовы, что весь дом будет жить по единым правилам, точнее с единой температурой. В недорогую систему невозможно установить управление температурой на отдельное помещение, а значит, кому-то будет комфортно, а кому-то может быть жарко или холодно, или не хватать воздуха, так как если вы закрыли приток теплого или холодного воздуха, то этим ограничили и приток свежего воздуха. Данную систему можно сравнить с автобусом летом, кому-то у окна дует, кому-то у того же окна жарко, кому-то душно и т.д.

Плюсы рекуператоров

На наш взгляд, при существующей невысокой цене на энергоносители в России и высокой цене на оборудование (на 90% импортное), не будет экономии от установки рекуператора в небольшом частном доме 150-200м2 на 3-5 человек. Мы рекомендуем просто сделать хорошее утепление, которое будет стоить значительно ниже, чем система рекуперации, а эффекта даст, в данном случае, больше. Рекуператор выгоден если у вас производственный процесс и нужен большой воздухообмен. Также, можно рассмотреть рекуператор, как и тепловой насос, в случае если нет электричества или другого энергоносителя, тогда цена отходит на второй план и главное не только получить тепло, но и обязательно его сохранить.

Необходимо понимать, что Россия уникальная страна, и на широте российских городов миллионников, нет городов с подобным климатом. Россия не Малайзия и не Сингапур, не говоря уже о Европе. Мы находимся в другом климате, и в отличии от РФ 99% стран живут в теплом или очень теплом климате. У всего оборудования есть КПД, и при низких температурах он становится в разы меньше или же становится источником дополнительных расходов. Если при температуре -3 -5 градусов можно экономить 30-50%, то при — 15, экономии уже не будет. В Европе и Америке печами редко отапливают дом, т.к. через трубу уходит до 70% тепла воздуха помещения. Это происходит потому, что при топке печи или котла забирается теплый воздух из помещения, которое обогревается, а через неплотности проступает холодный воздух, вы его греете и снова через топку выкидываете, т.е. вы отапливаете улицу, хотя ОБЯЗАНЫ были сделать под котлом приток воздуха из подвала или с улицы. При таком варианте, от горения того же количества дров вы получите больше тепла, и топить надо меньше, так как вы не охлаждаете дом выкидыванием тепла через топку в трубу. Тепло надо беречь, а не пытаться обмануть законы физики, ведь их не обмануть. А вот заставить их работать на себя можно! И главное, это энергоэффективный дом. Любой каркасный дом в нашем каталоге проектов, это именно такой энергоэффективный дом, плюс грамотно устроенное отопление и управление им, даст в разы больше эффекта, чем любая дорогая система, из расчета вложенных денег и экономии.

Как выбрать рекуператор воздуха для квартиры?

Создание благоприятного микроклимата в жилых помещениях стало практически непременным условием при проектировании и техническом обслуживании современных квартир и частных домов. Как ни странно, проблема вентиляции обострилась именно с появлением технологических и высокопрочных строительных материалов. В частности, окна и двери производятся с расчетом на максимальную герметичность, предотвращающую естественную вентиляцию.Многие до сих пор пытаются решить проблему с помощью кондиционеров и систем с принудительной вентиляцией, но этих мер недостаточно. Оптимальным решением в данной ситуации может стать рекуператор воздуха для квартиры, который не только обеспечивает вентиляцию, но и обладает функцией энергосбережения. Существует множество конструкций вентиляционных систем, которые предусматривают такое дополнение, поэтому к выбору оборудования следует подходить ответственно.

Что такое рекуператор?

Хотя это устройство часто путают с самой вентиляцией, это не совсем так.В традиционных конфигурациях он действует как вспомогательный компонент, способствуя как выделению тепла, так и обновлению воздушной среды в помещении. Теперь необходимо конструктивно разобраться в вопросе, что такое рекуператор для квартиры? Данная установка является приточно-вытяжной, задача которой — отвод отработанного воздуха. При этом устройство обеспечивает подачу чистого уличного воздуха. Сам рекуператор представляет собой теплообменник, накапливающий тепло в помещении.Другими словами, в процессе обновления нагретый воздух передает свое тепло набегающим потокам, что увеличивает энергосберегающую функцию устройства. Собственно, в удешевлении отопления и есть главная особенность этого устройства.

Выбор теплообменника

Это основной компонент системы, так как в нем накапливается тепло. В бытовых целях обычно используют крестообразный или роторный теплообменник. В моделях первого типа используется пластинчатая конфигурация.В этой конструкции предусмотрен один вал, который разделен на два несвязанных канала. Один из них обеспечивает вывод теплого воздуха, а второй — уличный поток. В процессе такого обмена свежий воздух нагревается через съемные пластины. Кстати, эффективность инструментов во многом зависит от материала, из которого изготовлена ​​конструкция. Например, немецкий рекуператор воздуха для квартиры Marley Menv 180 содержит керамические элементы, увеличивающие функцию теплопередачи.

Принцип действия роторных моделей основан на работе вращающегося цилиндрического барабана, в котором заключены небольшие пластины. С их помощью образуется сеть каналов, по которым циркулирует воздух. Поворотные модели демонстрируют высокий КПД, но проигрывают крестообразным аналогам из-за низкой защиты от загрязнений.

Выбор блока приточного воздуха

Этот элемент выполняет две задачи — обеспечивать достаточную мощность для циркуляции воздуха и обеспечивать объем для прямого обмена.Установка должна быть способна обрабатывать весь объем воздушных масс, отводимых из помещения. Сами производители таких устройств рекомендуют выбирать их с расчетом на кратность обмена, то есть соотношение кубатуры помещений и объема удаляемого воздуха. Учитывая, что в документации можно разметить минимальный объем воздуха для каждого помещения отдельно, обычно за основу берется большая кратность обмена. Также в вопросе, как выбрать рекуператор для квартиры и дома, необходимо учитывать возникающее в системе аэродинамическое сопротивление.Дело в том, что при работе агрегата могут встречаться препятствия в виде фильтров, нагревателей, увлажняющих устройств и других элементов, которые могут повышать требования к производительности оборудования.

Оптимальные характеристики воздуховодов

Воздуховоды для работы систем с рекуператорами могут иметь разные исполнения, различающиеся по форме и размеру. В частности, бывают прямоугольные и круглые валы. С точки зрения эксплуатационных параметров первый вариант предпочтительнее.По сравнению с круглыми каналами их прямоугольные аналоги обладают более высоким потенциалом аэродинамического сопротивления. Если вы планируете установить такой рекуператор воздуха для квартиры своими руками, то могут возникнуть проблемы с установкой. Однако большой диаметр и в случае с круглыми каналами может вызвать массу проблем. Если в частном доме место для укладки можно найти на чердаке или в подвале, то в квартире одним из самых популярных вариантов является подпотолочная ниша. Если говорить о конкретных диаметрах, то на рынке есть модели воздуховодов со средним диаметром от 10 до 25 см.

Требования к фильтрам

Принцип работы рекуператоров неизбежно предполагает взаимодействие отработанного и свежего воздуха с целью передачи тепла. В результате увеличивается риск загрязнения чистого воздуха. Фильтр решит эту проблему. Итак, если вы планируете использовать рекуператор воздуха для квартиры, то категория защиты F7. Это фильтры, с помощью которых можно создать барьер для частиц размером 0,5 мкм, а также предотвратить развитие спор грибов.Если модель подбирается для отдельной комнаты, то подойдет менее эффективный, но более дешевый фильтр категории G3. Для удобства пользователя современные системы рекуперации оснащены устройствами индикации уровня загрязнения фильтра. Они анализируют степень засоров, а затем сообщают о необходимости очистки или замены фильтра.

Автоматика и опции

Наличие регулирующих автоматов в данном случае не просто средство повышения удобства эксплуатации оборудования.Прежде всего, это дает возможность оптимально адаптировать температуру и влажность к запросам хозяина. Среди новейших опций, которыми оснащается современный рекуператор воздуха для квартиры, — паровой увлажнитель воздуха, охладители и эффективные фильтры, обеспечивающие высокую степень защиты от пыли и других загрязнений. Также производители успешно осваивают технологию радиосвязи между несколькими вентиляционными установками. Это расширяет функциональные возможности систем и повышает эргономичность с точки зрения пользователя.

Системы для дома и квартиры — в чем отличия?

Основное отличие систем вентиляции в масштабе, производительности и функциональности. Однако это не значит, что приборы для квартиры менее выгодны по характеристикам. Их возможностей достаточно для работы с несколькими помещениями. В квартирах обычно используются моноблочные системы с роторными или пластинчатыми теплообменниками. Кстати, рекуператор воздуха для квартиры, фото которого представлены ниже, демонстрирует пример такой конструкции.

Для частных домов обычно используются комплектные модели, в том числе системный блок, один или несколько вентиляторов, фильтров и дефлектор, который можно разместить в подкровельном пространстве. Также при оснащении домов и коттеджей рекуператорами иногда реализуются так называемые почвенные комплексы, которые следует рассматривать отдельно.

Характеристики наземных систем

Концепция грунтового воздуховода была разработана как средство дополнительного обогрева. В целом работа таких систем напоминает традиционное рекавери.В случае наземных систем тепло от земли используется на уровне около 2 м от поверхности. Зимой в этих слоях почва теплая, а летом — холодная. Стандартный теплообменник этого типа изготавливается из полипропиленовых труб диаметром 20 см. Несмотря на внешнюю сложность, отмечается высокая эффективность таких систем. Например, при определении вопроса, как своими руками сделать рекуператор воздуха для дома, желательно использовать грунтовую конструкцию. Он будет включать в себя забор воздуха на улице, подземные трубы и точку соединения с главной вентиляционной шахтой в доме.Как показывает практика, зимой таким способом можно поднять температуру наружного воздуха примерно на 12 ° С. Для улучшения эффекта и улучшения взаимодействия грунта с трубами изначально следует выбирать материал с добавками, повышающими теплопроводность. .

Монтажные работы

Оценивая возможности установки рекуператора, не забывайте, что это только часть системы вентиляции. То есть основные работы будут связаны с установкой воздуховодов и центрального блока.Для этого может потребоваться алмазное сверление, поэтому стоит подумать о возможных средствах защиты декоративного покрытия. Далее производится разводка каналов разводки, по которой будет запитываться рекуператор воздуха для квартиры. Своими руками выполнить эту операцию можно с помощью специального инструмента. Также может потребоваться установка внешних козырьков, пенопласта и утепления. Например, если планируется обеспечить высокую степень теплоизоляции, то имеет смысл использовать пенопластовый самоклеящийся утеплитель с теплоотражением на основе фольги алюминия.

Недостатки рекуператоров — что учитывать?

Отрицательные стороны эксплуатации и установки таких систем не отменяют их достоинств, но перед покупкой оборудования не лишним будет ознакомиться с недостатками. Ввиду того, что по проемам под воздуховоды ведутся довольно серьезные работы, установка устройств обычно предусматривается в толстых стенах. Однако есть модели, которые можно устанавливать в панельных домах с толщиной стен около 30 см.Далее многие пользователи жалуются на шум такой вентиляции. Действительно, оборудование работает шумно, но некоторые производители используют средства для подавления звука. В частности, это касается рекуператора воздуха для квартиры Marley Menv 180. Отзывы отмечают эффективную работу его системы шумоподавления, которая достигает 40 дБ. Еще один распространенный недостаток рекуператоров — обледенение их теплообменников. Чтобы не допустить подобной неприятности, следует выбирать модели с тепловыми аккумуляторами.

Производители и цены

Продукция достаточно специфична, поэтому производителей на рынке не так много и, в частности, много устройств российского производства.Лидирующие позиции в сегменте занимают модели от производителей Прана, ТвинФреш и УВРК. Стоимость таких устройств варьируется в среднем от 15 до 30 тысяч рублей. Стоит выделить и упомянутый рекуператор воздуха для квартиры Marley, который в зависимости от модели может стоить дороже, но при этом гарантирует надежность, долговечность работы и свежий воздух.

Отзывы о рекуператорах

Надо сказать, что отзывы владельцев квартир отличаются от отзывов владельцев частных домов.Если первые в основном отмечают качественные характеристики самого воздуха (температура, влажность, чистота), то вторые говорят об экономической составляющей. Уменьшение затрат на отопление по-прежнему остается главным фактором при выборе таких систем для частного дома. Но есть и критические замечания. В частности, хозяева отмечают неприятные запахи, которые допускает рекуператор воздуха для квартиры. Отзывы с такими жалобами в основном относятся к роторным приборам, в которых смешиваются потоки уличного и домашнего воздуха.

Заключение

Включение рекуператоров в конструкцию систем вентиляции нельзя назвать чем-то новаторским. Однако именно в последние годы такие устройства стали актуальными и получили широкое распространение. Это связано с тем, что современные дома и квартиры все чаще проектируются с расчетом на высокую степень изоляции, которая достигается за счет минимизации естественного проветривания. Поэтому и рекуператор воздуха для квартиры, обеспечивающий свежесть воздуха за счет естественной вентиляции, тоже был полностью оправдан.Но это не единственная особенность этого устройства. Вентиляция также может выполняться обычными приточно-вытяжными системами. В свою очередь, рекуператор дает возможность получать не просто чистый, а теплый воздух. Таким образом решаются две задачи: подача свежего воздуха и снижение затрат на отопление.

Как определить потребность в вентиляции Пассивного дома

Система вентиляции жилых помещений постоянно контролирует влажность воздуха в доме и автоматически регулирует вентиляцию до достижения оптимального качества воздуха.Между тем, до 96% тепла вытяжного воздуха на кухне, в гостиной и ванной повторно используется для нагрева приточного воздуха, поэтому достигается приятная температура с минимальным потреблением энергии. Это обеспечивает как обновление воздуха, так и здоровый микроклимат в помещении. В этой статье в общих чертах объясняется, как мы интерпретируем стандарт пассивного дома в отношении определения правильной системы для вашего проекта.

Пассивный дом требует использования вентиляционных систем с рекуперацией тепла, иначе в год будет потрачено гораздо больше энергии, чем в пассивном доме на самом деле используется для отопления.При той же скорости воздухообмена вентиляционная установка без рекуперации тепла теряет около 24 кВтч / (м² год) — максимальная потребность в обогреве помещения составляет всего 15 кВтч / (м² год).

Таким образом, для пассивного дома требуются системы вентиляции с эффективностью рекуперации тепла не менее 75%, а потребление энергии не должно превышать 0,45 Вт-ч / м³ объема транспортного воздуха. Причем акустическая нагрузка систем вентиляции не должна превышать 25 дБ в жилых комнатах и ​​35 дБ в помещениях с системой вентиляции. Это требует тщательного планирования воздуховодов и установки глушителей.

Размер и расход

В руководстве к Рабочему листу окончательного протокола вентиляции, поставляемому с Пакетом планирования пассивного дома (PHPP), описывается, сколько воздуха нужно подавать в пассивный дом. Принцип заключается в том, что при работающей системе вентиляции приточный и вытяжной воздух должны быть равны, то есть в балансе.

Приточный воздух установлен на 30 м. 3 / ч на человека, рассчитанное с использованием фактического количества людей, которые, как ожидается, будут жить в доме, вместо значения по умолчанию, рассчитанного PHPP на уровне 35 м. 2 на человека.Для малозаселенных домов (> 40 м 2 на человека) ставка поддержки составляет 0,3 ACH (воздухообмен в час). Это дает стандартный расход воздуха, который обычно устанавливается как средняя скорость вентилятора. Нормы вытяжки обычно основаны на влажных помещениях: 60 м 3 / ч для кухонь, 40 м 3 / ч для ванных / подсобных помещений и 20 м 3 / ч для туалетов.

Общая скорость извлечения обычно выше, чем скорость подачи. Этому противодействуют, когда оба вентилятора работают на более высокой скорости, когда для приготовления пищи или купания требуется вытяжка.Расчетная скорость «наддува» — это либо «стандартная» скорость + 30%, либо общая скорость извлечения, в зависимости от того, что больше.

Расчет номинальной ставки PHPP отличается. PHPP сначала устанавливает максимальный поток как наибольший из показателей подачи и извлечения, как рассчитано выше, а затем устанавливает стандартную скорость на уровне 77% от этого значения. Это означает, что для густонаселенных домов ставка на человека ниже 30 м 3 / час на человека, а для домов с большим количеством ванных комнат ставка на человека оказывается выше.

Рекомендуется следовать стандартной ставке 30 м. 3 / час на человека и регулировать нормы извлечения в сторону увеличения или уменьшения для достижения повышения + 30-40% при условии соблюдения местного законодательства.

С точки зрения определения потока воздуха в каждую комнату, основное правило состоит в том, чтобы обеспечить приток воздуха в спальню не менее 15 м. 3 / час на человека, а затем зарезервировать остальное для жилых помещений.

В зависимости от плана этажа столовые часто не нуждаются в собственном снабжении, поскольку они могут рассчитывать на поступление воздуха в кухню.Нормы извлечения устанавливаются в соответствии с типом комнаты, но должны быть пропорционально уменьшены от скорости наддува до стандартной, чтобы обеспечить баланс между подачей и извлечением.

В компании Dantherm мы считаем уровень Passivhaus достаточным, поскольку бытовые вентиляционные установки с рекуперацией тепла обеспечивают значительно более высокий уровень свежего воздуха в спальнях и гостиных. Уровень Passivhaus также снижает риск пересыхания внутреннего воздуха в зимнее время. Кроме того, конструкция Passivhaus позволяет использовать «низкую» скорость вентилятора, которая обычно на 30% ниже стандартной.Это идеально, когда в доме никого нет.

Применяются самые высокие требования

Как правило, необходимо сбалансировать подачу воздуха и выхлопа. Следовательно, наибольшая цифра определяет требуемую мощность системы вентиляции.

Система вентиляции имеет максимальную производительность. Очень важно выбрать систему, подходящую для поставленной задачи. Если вы выберете систему, которая может обеспечить только минимальные требования для подачи / вытяжки воздуха с максимальной производительностью, вы рискуете получить систему с недостаточной мощностью, которая использует нецелесообразное количество энергии для выполнения своей работы и которая также является более шумной, чем должна быть.

Требования к шуму для вентиляции жилых помещений

Passivhaus рекомендует уровень шума от технических сооружений, включая системы вентиляции, быть ниже 25 дБ в жилых комнатах и ​​35 дБ в помещении с системой вентиляции.

Вентилятор с рекуперацией энергии (VAM_GVJU) | Daikin AC

Этот продукт разработан для поддержания хорошего качества воздуха в помещении за счет обеспечения достаточного количества свежего наружного воздуха и рекуперации отработанного тепла от вытяжного воздуха, выходящего из кондиционированной зоны.Этот новый блок ERV полностью совместим с коммуникациями Daikin DIII-NET.

  • Обеспечивает энергосберегающую вентиляцию с рекуперацией тепла с помощью нового теплообменника с высокой эффективностью рекуперации температуры и энтальпии
  • Гибкость конструкции благодаря вентиляторам с высоким статическим давлением и возможность использования в широком диапазоне климатов (от 5 ° F до 122 ° F и относительной влажности 80% или меньше) *
  • Широкий набор функций, таких как независимая работа, блокировка с другими системами отопления, вентиляции и кондиционирования воздуха и автоматическая ночная продувка для снижения охлаждающей нагрузки и увеличения экономии энергии
  • Связанная одновременная работа с внутренними блоками VRV через один контроллер
  • Автоматический режим переключает режим вентиляции (режим полного теплообмена в режим байпаса) в соответствии с рабочим состоянием системы кондиционирования воздуха
  • Функция управления предварительным охлаждением / обогревом для задержки запуска вентиляции во время запуска кондиционера для большей экономии энергии
  • Режимы работы приточного и вытяжного воздуха для регулирования давления в помещении
  • Знак фильтра и сброс дисплея уведомляют о необходимости замены фильтра
  • ESP до 0.76 ”W.G.
  • Уровень звука всего 25,5 дБ (A) для чувствительных к звуку мест установки

* Примечание : Сертифицировано в соответствии с программой сертификации AHRI ERV, которая основана на стандарте AHRI 1060. Сертифицированные устройства можно найти в Справочнике AHRI на сайте www.ahridirectory.org. Рабочие характеристики сертифицированы по стандарту AHRI Standard 1060 при следующих условиях:

Эффективность охлаждения должна быть основана на 95 ° F DB / 78 ° F WB для входящего приточного воздуха и 75 ° F DB / 63 ° F WB для входящего отработанного воздуха, при обоих расходах приточного воздуха на выходе 100%. и 75% номинального расхода воздуха.

Эффективность нагрева должна быть основана на 35 ° F DB / 33 ° F WB для входящего приточного воздуха и 70 ° F DB / 58 ° F WB для входящего отработанного воздуха, при обоих расходах приточного воздуха на выходе 100%. и 75% номинального расхода воздуха.

Новый особняк | Энервент

Строитель и резиденты Семья из четырех человек
Год постройки 2012–2015
Площадь 240 м 2
Объем около 900 м 3
Система отопления гибридная система отопления
Энергетический класс B
Конструкция ОВК Аки Миккельсон
Решение Вентиляционная установка Enervent Pegasos HP Aqua с вращающимся теплообменником
, встроенным тепловым насосом вытяжного воздуха
и функцией осушения
Требуемая мощность нагрева 9.5 кВт
Мощность охлаждения вентиляции 3,5 кВт
Мощность охлаждения вентиляции
с осушением
8,7 кВт
Расчетный расход воздуха (охлаждение) 290 л / с

Простое гибридное решение

Профессионал подбирает для своего дома несложную и высоконадежную систему вентиляции и отопления.

Как профессионал в строительной отрасли, строитель этого дома также знаком с новейшими опциями и хорошо понимает, какие цели следует учитывать при строительстве как можно более энергоэффективного отдельно стоящего дома с минимальными затратами — и какие цели пока не вполне разумны.

— В настоящее время недостаточно ноу-хау о пассивных домах, не говоря уже о домах с нулевым потреблением энергии, чтобы сделать их разумными вариантами, особенно для строителя самостоятельно.Он отмечает, что даже от профессионала они требуют глубоких знаний, опыта и особого внимания.

Долговечный и экономичный

Как и многие финские мужчины, он сам хотел построить дом для своей семьи. Но поскольку напряженная рабочая жизнь и растущая семья устанавливают определенные ограничения на доступное время, решения по определенным основным факторам нужно было принимать в начале проекта.

— Требуется время, когда вы сами строите дом со своим отцом. Я занимался строительством в основном летом и пока не смею обещать, что мы сможем переехать в наш новый дом к Рождеству 2014 года.Следовательно, материалы и методы строительства должны были обеспечить долгое время строительства.

Кирпичный дом — долговечное и безопасное решение. Благодаря утепленной блочной конструкции стены нуждаются только в соответствующей отделке. Над цокольным этажом используются пустотные плиты.

Энергетический класс здания — B, низкоэнергетический класс. Пассивное строительство было невозможно с выбранным типом блоков EPS. Конструкции должны быть максимально герметичными и изолированными.Крыша была изолирована полиуретаном для обеспечения наилучшей теплоизоляции и герметичности, а также для максимального увеличения пространства.

Осенью 2014 года в семье родится второй ребенок, и они также подумывают о том, чтобы завести еще одну хаски. Общая площадь одноэтажного дома составляет около 300 м2, что является разумным решением для семейного дома. В подвале будет механическое помещение с дополнительным пространством для хобби.

В центре внимания комфорт

В гостиной есть большие окна, потому что количество естественного света было тем, чем семья не хотела жертвовать.Энергоэффективные окна имеют противотуманное покрытие, а также солнцезащитное покрытие, предотвращающее перегрев помещения летом.

— Тем не менее, охлаждение воздуха в помещении так или иначе необходимо было учесть при проектировании системы вентиляции, отмечает застройщик.

Строитель рассмотрел решение для отопления и вентиляции своего дома в сотрудничестве с проектировщиком систем отопления, вентиляции и кондиционирования воздуха Аки Миккельсон . Обсуждались различные варианты с точки зрения инвестиционных и эксплуатационных затрат, и окончательное решение было принято с упором на комфорт.

В семье с несколькими детьми и домашними животными теплый пол — главный фактор комфорта. Также велик потребление горячей воды для бытового потребления. В дополнение к установке Pegasos HP Aqua, вода в доме также нагревается теплоаккумулирующим камином с циркуляцией воды. Тепло накапливается в аккумуляторном баке Акватерм емкостью 750 литров.

Все остальное обеспечивается одним устройством Enervent Pegasos HP Aqua, которое также включает функцию осушения. Агрегат представляет собой вентиляционную установку, оснащенную как механической системой рекуперации тепла (ротационный теплообменник), так и встроенным тепловым насосом вытяжного воздуха.Таким образом, его способность рекуперации тепла заметно выше, чем у традиционных решений для рекуперации тепла. Избыточное тепло от теплового насоса накапливается в аккумуляторном баке, откуда его можно использовать для отопления.

Эффективен во всех отношениях

В жаркие летние дни основной причиной дискомфорта является не сама температура, а высокий уровень влажности. Если из воздуха в помещении удаляется излишняя влажность, воздух нужно лишь слегка охладить, чтобы он был приятным.За счет операции осушения тепловой насос вытяжного воздуха агрегата Enervent Pegasos HP Aqua охлаждает приточный воздух примерно до + 7… + 10 ° C. Затем змеевик дополнительного подогрева нагревает воздух до + 17… + 19 ° C, и воздух этой температуры вдувается. Даже в самые влажные периоды аномальной жары во всех комнатах поддерживается постоянное и комфортное качество воздуха.

Энергоэффективная система вентиляции учитывает изменения условий как в помещении, так и на улице. Агрегат Enervent Pegasos HP Aqua управляется встроенным датчиком углекислого газа и датчиком влажности.Интенсивность вентиляции повышается за счет сигнала датчика влажности, например, после принятия душа.

Аки Миккельсон говорит, что проектирование системы вентиляции для воздухонепроницаемого, энергоэффективного здания требует тщательного исследования различных вариантов и тщательных расчетов. — Расход воздуха должен быть рассчитан на правильный уровень, а функция охлаждения усложняет задачу. Мы также изучали систему вентиляции, управляемую по запросу, в качестве одного из вариантов этого проекта, но от нее отказались из-за более высоких затрат.Это сделало балансировку системы вентиляции сложной задачей, потому что система, сбалансированная для расчетных условий, должна была быть сбалансирована также для более низких расходов воздуха, объясняет он.

В системе вентиляции, управляемой по потребности, расход воздуха регулируется с помощью контроллеров расхода для конкретной комнаты в зависимости от количества людей. Это означает, что система устанавливает более низкую скорость вентиляции в пустой спальне с помощью регулятора скорости потока, в то время как скорость вентиляции в других комнатах остается неизменной.Если эта система управления не включена в конструкцию, но необходимо включить охлаждение, скорость воздушного потока должна быть отрегулирована на высокие скорости потока в режиме охлаждения, но также должно быть обеспечено достаточное количество вентиляции при низких скоростях воздушного потока. в комнатах в конце воздуховода.

Если размеры правильные, качество воздуха в помещении хорошее, а система вентиляции работает правильно в любых условиях.

Вентиляция в частном доме: проектирование и установка

В любом доме или загородном коттедже комфорт и благополучие его обитателей зависит от правильно выполненной вентиляции.Удаляет запахи из помещения, регулирует влажность, температуру и насыщение кислородом воздушных масс. В статье мы рассмотрим, как сделать вентиляцию в частном доме, ее разновидности и свойства ..

Содержимое:

Алгоритм действий и оформление

Для качественного выполнения монтажных работ по вентиляции необходимо:

  • рассчитать воздухообмен в помещении;
  • выбрать поперечные размеры воздуховодов;
  • выбрать подходящий тип вентиляции;
  • определение мест прохождения воздуховодов и установки оборудования;
  • определяет точки входа и выхода воздуха.

В свою очередь, вышеуказанная деятельность требует профессионального подхода и значительного опыта в этом вопросе. Будет лучше, если все расчеты доверить специалистам, а устройство вентиляции в доме проводить непосредственно в целях экономии ..

Проект вентиляции должен соответствовать строительно-архитектурным, эксплуатационным, экономическим и пожарным требованиям нормативных документов. Перед передачей заказчику проходит согласование в многочисленных одобряющих организациях..

В результате проектирования вы получите:

  • тепловые, аэродинамические, воздухообменные расчеты помещений;
  • ведомость материалов;
  • пояснительная записка с рабочими чертежами;
  • чертежи с общей разводкой коммуникаций;
  • чертеж венткамеры;
  • расчет мощности вентиляции с подбором оборудования.

Проект вентиляции можно заказать в любой авторитетной специализированной компании, например, в компании Москлимат.

Расчетная схема вентиляции дома выглядит так:

Разновидности и свойства вентиляции

Чистый воздух с комфортной температурой, безусловно, важен для жизни в доме. Но немаловажна и скорость его передвижения по всем жилым и нежилым помещениям. Именно его небольшие размеры, не более 1 м3 / час, создают оптимальный комфорт для жителей.

Это свойство системы естественной вентиляции..

При неудобстве установки приходится прибегать к использованию другой системы — механической. Дело в том, что при меньшей скорости воздуха требуется больший канал вентиляции. То есть для прохождения такого же количества воздуха канал естественной вентиляции имеет больший размер, чем канал механической системы.

Например, о вытяжке: если для прохождения 300м3 / ч. для воздуха нужен канал диаметром 350 мм с естественным движением воздуха, тогда поперечный размер трубы механической системы потребуется в 2 раза меньше.Возможность разместить в стене широкий ствол естественной вентиляции имеется не всегда, да и выносить на потолок не эстетично.

Исходя из этого, при большом строительстве необходимо прибегать к системе механической вентиляции. Скорость движения воздуха в нем 4-5 м3 / час.

Движение воздуха в доме

Для беспрепятственного движения потока к выходным отверстиям в дверях на его пути устанавливаются специальные передаточные решетки.Они необходимы для любого типа вентиляции в частном доме. В качестве альтернативы можно оставить зазор 20 мм между полом и нижней частью двери по всей ее ширине. При отсутствии вышеперечисленных элементов вентиляция считается неработающей. Кроме всего прочего, открыть двери, например, в ванную с включенной вытяжкой будет проблематично из-за наличия разреженного воздуха.

Самостоятельная вентиляция в доме выполняется правильно, если самое «неблагополучное» помещение в своей цепочке является экстремальным.Поэтому вытяжка располагается в ванной или на кухне ..

Типы воздушных потоков

Далее мы рассмотрим вопросы, из-за каких факторов расход воздуха и какие меры принимаются для увеличения его количества. Как уже упоминалось ранее, воздушный поток бывает естественным и принудительным ..

Поступление воздуха через негерметичные отверстия в ограждениях

Его естественное движение притока через утечки в стенах, дверях и окнах называется инфильтрацией.

Деревянные окна советских времен, которые еще есть, обладают довольно высокой воздухопроницаемостью.Если площадь дома небольшая — до 150 м2, то количества поступающего воздуха через протечки и трещины этих окон часто бывает достаточно. Менее значительный приток идет, кроме того, через стены и дверные щели дома.

Подача воздуха вентиляцией

В первом случае процесс идет либо через форточку деревянного окна, либо через щель в приоткрытой ПВХ оконной раме. Результаты этой вентиляции следующие:

  • значительные тепловые потери;
  • охлаждение оконного блока зимой с явлением конденсата;
  • Воздухообмен в помещении длится 30-80 мин.

Проветривание через широко открытые окна:

  • практически мгновенный воздухообмен в течение 5-10 минут;
  • без охлаждения конструкций.

А если полностью открыть все окна и входную дверь для вентиляции, получаем:

  • самый быстрый воздухообмен за 3-4 минуты;
  • нездоровый сквозняк.

При полной внешней герметичности помещения (например, утеплены утепленные стены с металлопластиковыми окнами), для создания комфортного микроклимата необходимо каждый час проветривать помещение любым из перечисленных способов.Если вам это кажется неудобным, прочтите о встроенных подающих клапанах.

Подача воздуха через встроенные инфильтрационные клапаны

Естественный приток воздуха в дом можно организовать через специальные клапаны, которые расположены на окнах ПВХ или в наружных стенах. Технология изготовления окон не предусматривает протечек, тем самым лишая жителей воздушного потока. Поэтому при покупке окна следует выбирать его с отверстием для вентиляции в верхней части коробки — приточный регулируемый оконный клапан.

Когда уже поздно и окна уже установлены, в стену устанавливают впускной клапан для инфильтрации. Выглядит как сквозная труба круглой формы, которая проходит через всю конструкцию и с двух сторон закрыта решетками. Клапан имеет внутреннюю решетку, которая контролирует его полное открытие или закрытие. Монтаж таких изделий осуществляется возле окон, где их легко спрятать за занавеской.

Другой вариант — установка клапана за радиатором отопления.Приточный воздух нагревается.

Инфильтрационные клапаны оснащены реле температуры и влажности. Для поддержания правильного направления воздушных масс из жилых комнат в бытовые в столовой, гостиной и спальне устанавливаются клапаны, выдающие до 100 м3 / ч чистого воздуха. Их общее количество зависит от потребности в притоке и рассчитывается по специальному расчету.

Подача воздуха с вентиляторами

Если требуется большой поток воздуха, чтобы не размещать клапаны под каждым отверстием, применяется система принудительной подачи.Он состоит из вентиляционной сети и сопутствующего оборудования. В сеть входят воздуховоды и распределители: диффузоры, решетки и др. В состав оборудования системы входят: воздухонагреватели и вентиляторы, фильтры и воздушные заслонки, а также глушители.

Фильтр очищает приточный воздух от частиц уличной пыли. Обогреватели, водяные или электрические, нагревают его в холодное время года. Если в системе есть водонагреватели, производится подключение гидросистемы, т.е. дооборудование сети смесительными устройствами.

Типы вытяжки воздуха

При строительстве дома проектом всегда предусмотрена установка вытяжных каналов, проводимая внутри стен ванных комнат и кухонь. Как правило, все они находятся в кладке или имеют вид наружных шахт.

Естественная выхлопная система

Такая система используется, если:

  • количество воздуха для удаления его из помещения невелико;
  • выбранный по расчету участок канала укладывается в каменную стену, либо выполнен в виде отдельной шахты.

Здесь вентиляционный канал просто оформлен решеткой изнутри помещения ..

Механическая выхлопная система

Уменьшение бокового размера канала естественной тяги может быть достигнуто за счет использования механической вытяжной вентиляции. Для нее в ванных комнатах установлены электровентиляторы ..

На современном рынке представлено множество разновидностей такой продукции. Популярны вытяжки с настенным креплением и прямым входом в шахту.Другой вариант — аналогичные изделия скрытого типа. Устанавливаются в пространстве за потолком и вводятся в воздуховод с помощью воздуховода.

При выборе вытяжного вентилятора учитывается расход выходящего воздуха с потерями его давления при транспортировке по воздуховодам. Запас потерь может рассчитать продавец оборудования, зная материал изготовления и длину воздуховодов вашего дома.

Вытяжка часто управляется выключателем света.Канальные вентиляторы оснащены реле с выдержкой времени и датчиками влажности. Такие вытяжки несколько дороже обычных ..

Есть почти бесшумные вентиляторы. Они оснащены специальными резино-металлическими фиксаторами, которые гасят вибрацию и шум двигателя.

Рекуперативные системы вентиляции

Рекуператор — это специальное устройство системы вентиляции, предназначенное для экономии энергии на обогрев или охлаждение воздуха.

Приточно-вытяжные системы рекуперации сейчас очень популярны.Причина проста. Осенью и зимой много тепловой энергии тратится на прогрев поступающего с улицы приточного воздуха. И такая система экономит 50% тепла за счет частичного подогрева холодного притока теплым вытяжным воздухом. Почему частичное? По той причине, что температуры вытяжного воздуха не хватает, чтобы нагреть приходящую холодную воздушную массу до +20 градусов. В зимние морозы приток подогревается ТЭНом, который установлен в рекуператоре.

Если в доме есть кондиционеры, то приточный летний воздух немного охлаждается.Это снижает нагрузку на всю систему кондиционирования. Пройдя через рекуператор, охлаждаемый кондиционерами, выхлопной поток охладит более теплый воздух. Это схема работы.

В рекуперативных системах вентиляции подача и отвод воздушных масс осуществляется принудительно с помощью встроенных вентиляторов.

Оборудование системы восстановления

Воздухообмен в больших домах обычно превышает 800 м3 / час. Отсюда следует, что габариты аппаратов механической вентиляции достаточно велики.Поэтому лучше заранее определить их местонахождение. Такое техническое помещение можно устроить в пределах мансарды или цокольного этажа. Чердачное пространство предварительно утеплено, исключающее вредное воздействие на вентиляционное оборудование.

Виды и свойства воздуховодов

Если используются варианты механического принудительного воздухообмена в доме, используются воздуховоды для распределения вытяжного и приточного воздуха по помещениям. Они бывают прямоугольными, круглыми и гибкими ..

Наименьшее сопротивление потоку в круглых трубах с гладкой внутренней поверхностью.

У прямоугольных труб больше.

Наибольшее сопротивление воздушному транспорту наблюдается у гибких труб из-за их гофрированной структуры. Применяются на небольших участках колен вентиляционных каналов или в вытяжках.

Исходя из вышеизложенного, разводка магистральной линии системы выполняется жесткими трубами, а ее ответвления — гофрированной трубой. От решетки воздухозаборника до вентиляционной установки все воздуховоды изолированы минеральной ватой для исключения конденсации.

Вытяжки

Воздух, удаляемый вытяжкой, расположенной над плитой, в расчет вентиляции не включается. Это связано с его периодичностью работы и прямым назначением — удалить ненужные запахи с места их образования.

Подводя итоги, можно сказать, что все или почти все о том, как сделать вентиляцию в доме, мы достаточно подробно обсудили выше. Здоровья и чистого воздуха!

Почему я не поклонник механической вентиляции с положительным давлением

.Это экономит энергию. Это помогает предотвратить попадание водяного пара в места, где он может вызвать проблемы. Он не допускает попадания в дом плохого воздуха из заплесневелых подползников и загрязненных гаражей. В этом есть смысл. Тем не менее, в тесных домах нужен способ заменить несвежий воздух в помещении воздухом снаружи. В этом роль механической системы вентиляции. Из трех типов систем механической вентиляции строители домов на юго-востоке выбрали одну, имеющую ряд проблем: систему положительного давления. (Другие типы — отрицательные и сбалансированные.)

Мы хотим, чтобы наши дома были герметичными. Это экономит энергию. Это помогает предотвратить попадание водяного пара в места, где он может вызвать проблемы. Он не допускает попадания в дом плохого воздуха из заплесневелых подползников и загрязненных гаражей. В этом есть смысл. Тем не менее, в тесных домах нужен способ заменить несвежий воздух в помещении воздухом снаружи. В этом роль механической системы вентиляции. Из трех типов систем механической вентиляции строители домов на юго-востоке выбрали одну, имеющую ряд проблем: систему положительного давления.(Другие типы — отрицательные и сбалансированные.)

Во-первых, краткий обзор требований к механической вентиляции. Пол Реймер, один из гуру по этой теме, написал гостевой пост по этой теме в блоге Energy Vanguard в прошлом году. Стандарт, определяющий, сколько нам нужно, называется ASHRAE 62.2-2010. Он определяет несколько способов, с помощью которых вы можете определить, сколько наружного воздуха вам нужно принести в свой дом, один из которых — с помощью приведенной ниже таблицы.

Что плохого в механической вентиляции с положительным давлением?

Во-первых, давайте посмотрим, как работает система механической вентиляции с положительным давлением.Под положительным давлением я имею в виду, что давление воздуха внутри дома выше, чем давление снаружи, которое имеет тенденцию выталкивать воздух изнутри наружу. Вы можете ввести наружный воздух и получить положительное давление в доме одним из нескольких способов, но основной способ, которым домашние строители делают это здесь, — это использование блока обработки воздуха (AHU) в системе отопления и охлаждения, как показано ниже. (Да, я показал здесь воздуховоды на чердаке, потому что их так много. Прокладывать воздуховоды на чердаке без кондиционирования — это все еще глупо.)

Вот краткое изложение того, что происходит:

  1. Когда работает система отопления и охлаждения, вентилятор в AHU забирает воздух из дома на обратной стороне, кондиционирует его и направляет обратно в жилое пространство через приточные вентиляционные отверстия.
  2. Когда в вентиляционном канале открыта электронная заслонка, AHU также втягивает немного воздуха извне и смешивает его с воздухом из дома. Этот дополнительный воздух, добавленный в птичник, обеспечивает положительное давление.
  3. Количество воздуха, проходящего через вентиляционный канал, зависит от его размера (и других характеристик) и от того, как установлен механический демпфер (и в идеале зависит от требований ASHRAE 62.2).
  4. Электронная заслонка подключена к контроллеру, который определяет, когда вентиляционный воздух может поступать.
  5. Электронная заслонка может быть открыта или закрыта во время работы системы отопления или охлаждения.
  6. Электронная заслонка также может быть открыта, когда дом не нуждается в обогреве или охлаждении, и в этом случае он будет включать вентилятор в AHU независимо от печи, теплового насоса или кондиционера.
  7. Контроллер позволяет домовладельцу устанавливать количество вентилируемого воздуха, поступающего в дом.

Этот тип механической системы вентиляции был наиболее популярным в высокоэффективных домах на юго-востоке за последнее десятилетие. Это относительно недорого, так как воздуховод, заслонки, контроллер и установка обычно добавляют всего около 300 долларов к стоимости системы HVAC. Положительное давление также помогает предотвратить проникновение влажного воздуха в дом.

Тем не менее, я с подозрением отношусь к этой системе по ряду причин:

  1. Вы используете самый большой двигатель в вашем доме, вентилятор в кондиционере, для перемещения небольшого количества воздуха. AHU обычно перемещает от 1000 до 2000 кубических футов в минуту (кубических футов в минуту) воздуха, но большинству домов для вентиляции требуется всего 50-100 кубических футов в минуту (см. Таблицу выше).
  2. Когда контроллер подает наружный воздух в то время, когда система отопления или охлаждения не работает, это означает, что вы не только используете слишком большой двигатель, но и наружный воздух поступает при внешних условиях: холодно зимой и жарко и влажно. летом.
  3. Многие из этих систем не пропускают столько воздуха, сколько должны. На этой неделе я как раз разговаривал с кем-то, кто защитил кандидатскую диссертацию по построению науки по этой самой теме. Она изучила этот тип системы в ходе разработки нескольких семей и обнаружила, что системы работают хуже, потому что не было достаточного статического давления для втягивания необходимого количества воздуха.

Последнюю проблему, указанную выше, должно быть легко исправить. Спроектируйте и установите все правильно, а затем пройдите процесс ввода в эксплуатацию, чтобы убедиться, что это работает.Одна из приятных особенностей ENERGY STAR версии 3 заключается в том, что не только во всех домах требуется механическая вентиляция, но и специалисту HERS необходимо измерить воздушный поток, чтобы убедиться, что он работает.

Первые две проблемы — серьезные недостатки, которые нелегко решить. Хорошо, если в AHU есть двигатель с регулируемой скоростью и электронной коммутацией (ECM), это может очень помочь с первой проблемой, но факт в том, что большинство нагнетателей по-прежнему используют двигатели с фиксированной скоростью.

Однако проблему подачи без кондиционированного воздуха в дом с помощью AHU решить не так просто.Одна потенциальная проблема с подачей наружного воздуха в систему воздуховодов летом, когда кондиционер не работает, — это конденсация в воздуховодах. Например, в таком месте, как Чарльстон, Южная Каролина, где точка росы летом достигает 80 ° F, нетрудно представить себе конденсацию.

Эти системы стали популярными на Юго-Востоке, потому что они недороги, но, возможно, пришло время переосмыслить, стоит ли их устанавливать.

Какое решение?

Какую систему вентиляции следует использовать для жаркого или смешанного влажного климата, а это на всем юго-востоке? Если положительное давление помогает бороться с проникновением влажного воздуха, значит, система отрицательного давления не годится.Остается сбалансированная система: вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энтальпии (ERV). Мартин Холладей недавно написал хорошую статью о том, как выбирать между ВСР и ВСР, так что это будет хорошей отправной точкой для дальнейшего изучения.

Есть ли в вашем доме система механической вентиляции? Какого вида? Насколько хорошо это работает? Если вы строитель домов, подрядчик по ОВК или специалист HERS, каков ваш опыт работы с системами положительного давления того типа, который я описал выше? Какие-то проблемы?

Статьи по теме

Дыши! — Получите свежий воздух в вашем доме с ASHRAE 62.2

Точка росы — более значимый показатель влажности?

Насколько велика утечка воздуха в вашем доме?

Фотография огнедышащего человека, сделанная leepus с сайта flickr.com, используется по лицензии Creative Commons.

Здоровый дом на холме | РЕНСОН

Деревянный пассивный дом с почти нулевым потреблением энергии, построенный на холме в соответствии с принципами фэн-шуй, вы не увидите каждый день.А вот чешская компания Lucern Drevostavby строит такие дома ежедневно. Их миссия — создавать здоровые, экологически чистые дома, в которых люди чувствуют себя хорошо.

Пассивный дом с системой вентиляции
Поскольку жить в хорошо изолированном пассивном доме без системы вентиляции неудобно, Люцерн Древоставбы обратился к нашему чешскому клиенту Beam CR s.r.o. Они посоветовали и установили вентиляционную систему Renson. Владельцу дома понравилась идея системы рекуперации тепла.Итак, компания Beam установила нашу систему Renson Endura Delta D +. Система Renson D + — это так называемая сбалансированная система вентиляции с рекуперацией тепла. Вместо того, чтобы просто вытягивать загрязненный воздух (в основном из кухни, ванной и туалета), тепло проходит через теплообменник, в котором рекуперируется 89% тепла вытяжного воздуха.

D +, больше, чем система вентиляции D
Система Renson D + — это больше, чем система D (отсюда и знак «плюс»). Это умная система вентиляции.Система содержит детекторы, которые контролируют качество воздуха 24/7. При обнаружении загрязненного воздуха система автоматически его удалит.

Освободитесь от бремени с помощью интеллектуальной системы вентиляции
Интеллектуальная система вентиляции избавит владельцев дома от бремени. Они могут спать на обоих ушах, а система делает свое дело. Когда в доме больше людей, вентиляции будет больше, и наоборот: когда все отсутствуют, система работает на самом низком уровне, что делает систему очень энергоэффективной.Итак, наши умные системы вентиляции вентилируют, но только тогда, когда вам это нужно.

Владелец остается ответственным за дом
Однако хозяин дома остается ответственным. Благодаря приложению для смартфона владелец всегда в курсе качества воздуха в помещении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
