Буржуйка из трубы своими руками: пошаговая инструкция, чертеж, фото

Буржуйка из трубы горизонтальная – это одна из самых простых, но производительных конструкций самодельных печей, работающих на твердом топливе. Простота конструкции и небольшая себестоимость позволяют сделать такую печь даже начинающим домашним мастерам.

Сначала новичкам необходимо понимать, как работает печь, из каких деталей она состоит.

Принцип работы

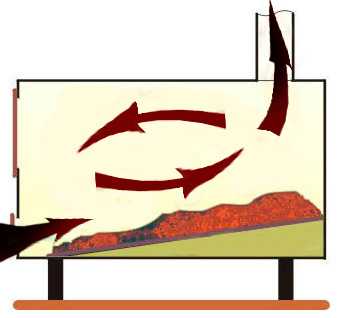

Принцип работы такой печи прост:

  • в топку закладываются дрова;
  • для растопки, ближе к дверке укладывают тонкие щепки;
  • дверка в зольнике и шиберная заслонка должны быть обязательно открыты;
  • дрова поджигают и обязательно закрывают дверь;
  • пламя разогревает все плоскости печи. Металл, отдавая тепло, постепенно обогревает помещение;
  • для второй закладки можно использовать уголь или отходы столярного цеха.
к содержанию ↑

Этапы работ

Перед началом работ необходимо определится с размерами печи, и подготовить необходимые материалы, инструмент и сварочное оборудование.

к содержанию ↑

Чертеж и схема

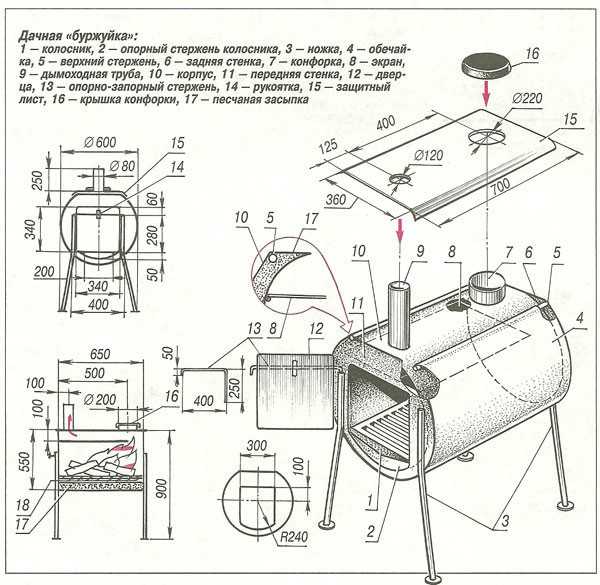

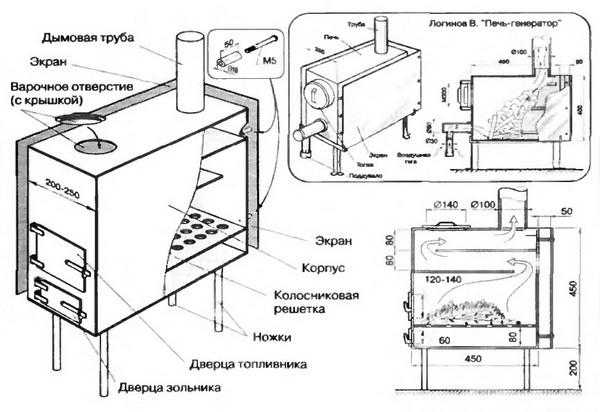

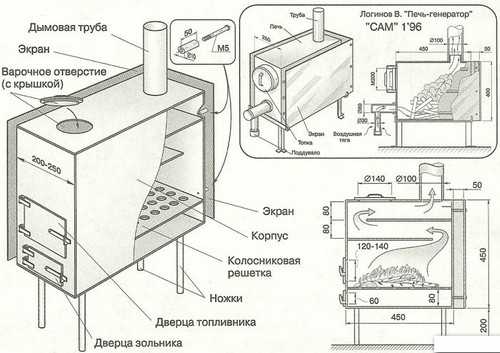

Чертеж буржуйки из горизонтальной трубы

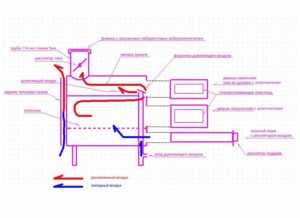

Еще один вариант чертежа

Самая простая печка из трубы работает на твердом топливе и состоит из нескольких основных частей:

  • корпус – его делают различным по форме, в зависимости от материалов используемых для его производства. Он может быть прямоугольным при использовании листового металла или цилиндрическим, в этом случае корпус делается из газовых баллонной или тру большого диаметра;

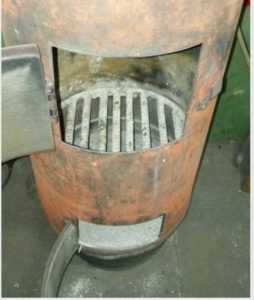

  • колосниковой решетки. Она служит для защиты дна от прогорания и удаления золы в специальное отделение;
  • зольника – в этой части собирается древесная зола, эта полость служит как поддувало для улучшения тяги при разгорании дров;
  • топочной камеры. Сюда закладываются дрова или уголь;
  • для вывода угарного газа печи оснащаются выводом трубы дымохода. В некоторых случаях она выводится вертикально с верхней части печи или с отводом, выходящим с тыльной плоскости. Но в любом случае, выход дымохода располагается вверху конструкции;

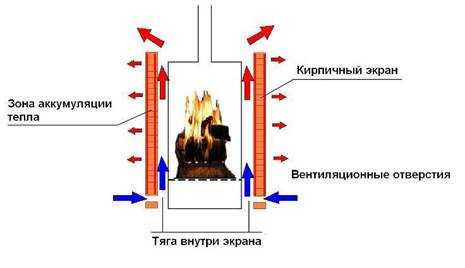

  • над дверкой, устанавливают отражающий экран. Его располагают по всей плоскости печи, оставляя проход воздуха в задней полости. В этом случае тепло не сразу выходит в дымоход, а проходит по печи, нагревает стенки и только потом поступает в трубу;
  • дверцы топочной камеры. Здесь используют готовые чугунные или стальные дверки или самодельные из отрезка толстого металла;

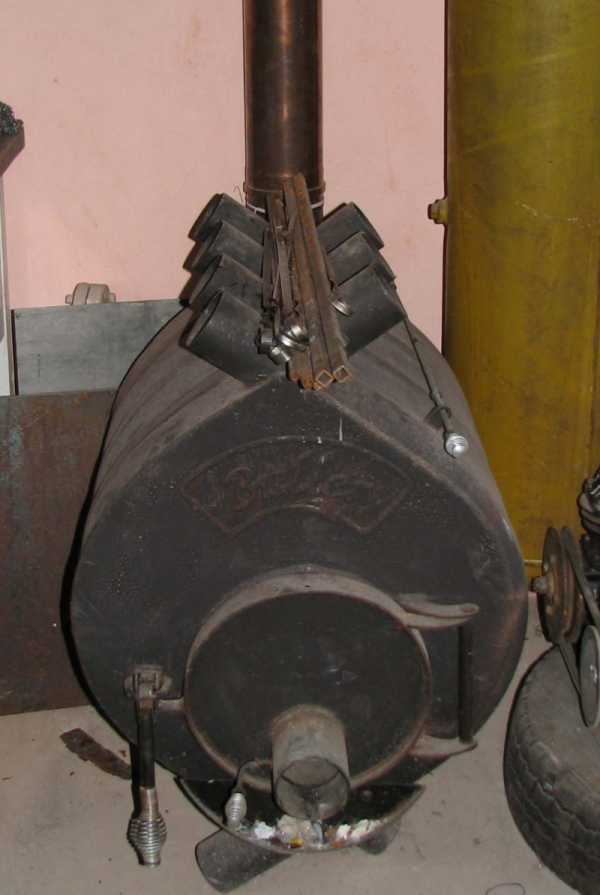

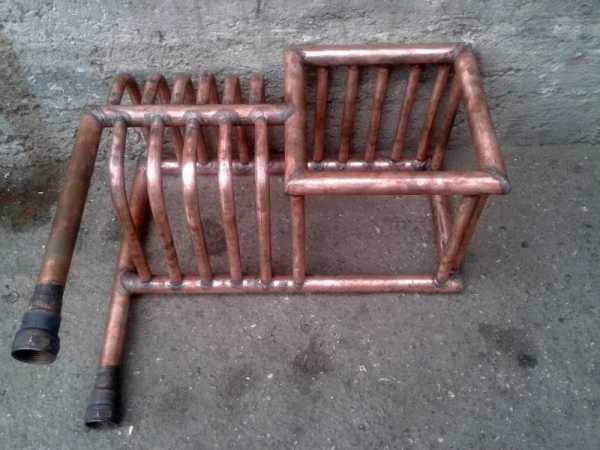

  • самая эффективная буржуйка оснащается дополнительными трубами конвекции, чертежи такой самодельной печи можно найти на форумах в интернете или ознакомьтесь с промышленными печами профессора Бутакова или модели «Буллериан».

Буржуйка из трубы с внутренним диаметром 500 мм изготавливается по чертежу, с учетом основных размеров конструкции:

Общая высота
900 мм.
Длина отрезка трубы 650 мм.
Наружный диаметр 550 мм.
Размер верхней части с конфоркой и выходом дымохода 700/360 мм.

Размеры остальных деталей и мест их установки будем брать с чертежа.

Разберем процесс изготовления самодельной печки.

к содержанию ↑

Какая труба нужна?

Труба может использоваться любая. Самое главное, чтобы она не использовалась ранее на трубопроводах подачи газа и для канализации. Такие печи совместно с теплом будут распространять по помещению неприятные запахи долгое время. По размерам – здесь все зависит от потребностей и возможностей мастера.

Для обогрева небольшого гаража достаточно будет сделать печку, диаметром 400-500 мм. Для большого помещения можно сделать буржуйку большего диаметра или установить несколько маленьких. Главное перед работой очистить стенки от известкового налета, грязи или масла и только затем приступать к работе.

к содержанию ↑

Материалы и их количество

Для производства буржуйки нам потребуется подготовить:

  • стальную трубу сечением 550 мм, с толщиной стенки 10 мм – длина 650 мм;
  • для верха печи из стали 4-5 мм вырезаем заготовку 700/420 мм и загибаем по длине полочки, разметив от края каждой стороны по 40 мм;
  • передняя и задняя стенки буржуйки – 2 детали, размером 560/560 мм;
  • для отражающего экрана вырезаем заготовку из листа размером 500/420 мм;
  • для колосниковой решетки потребуется подготовить арматуру, сечением 10 мм – 2 детали по 600 мм и 32 шт по 380 мм;
  • для вывода дымохода готовим отрезок трубы сечением 100 мм, длиной 260 мм;
  • наверху предусмотрена установка конфорки для приготовления пищи. Можно использовать готовую чугунную или сделать из стального листа толщиной 12-14 мм, вырезав плазморезом круг, диаметром 220 мм и обточив заготовку на наждаке или болгаркой;
  • из профиля 40 мм готовим 4 ножки длиной 400 мм;
  • петли приобретаем готовые или можно сделать самим из профиля и прутка;
  • для дверки из листа вырезаем заготовку 340/340 мм;
  • 6 отрезков уголка для укладки колосника.

Это список основных материалов, мелкие детали будем изготавливать в процессе работы.

к содержанию ↑

Инструменты и оборудование

Нам понадобятся:

  • набор слесарных инструментов;
  • сварочный аппарат с одеждой и защитой глаз и рук»
  • болгарка с зачистным и запасом отрезных дисков;
  • верстак с тисками;
  • песок для засыпки дна печи.
к содержанию ↑

Пошаговая инструкция по изготовлению

Приготовив для работы весь набор инструментов и материалов, приступаем к процессу изготовления буржуйки из трубы своими руками:

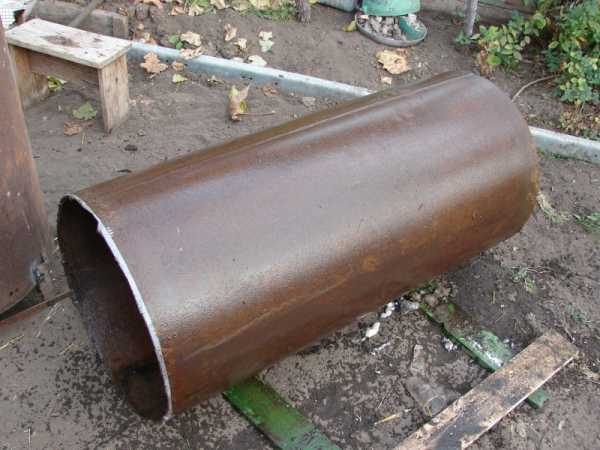

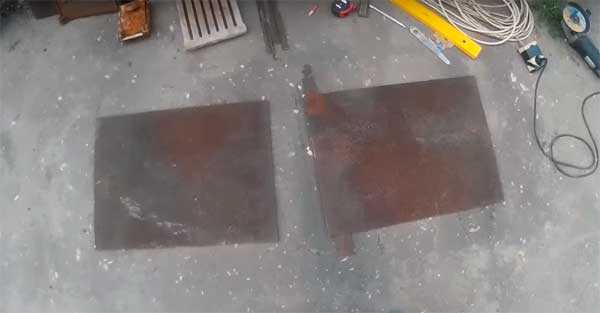

  1. Готовый отрезок трубы помещаем на ровную поверхность, выставляем защитный экран на расстоянии 5 мм от лицевой стороны и прихватываем его к трубе. Здесь важно иметь опыт выполнения потолочных прихваток, хотя на экран нагрузка практически отсутствует. Прихватки ставим через 60-80 мм.
  2. Внизу печи отступаем на 50 мм, размечаем продольные линии по всей длине трубы и прихватываем уголки для укладки колосниковой решетки. Для ее изготовления размещаем длинные детали из арматуры, вставляем по краям перемычки и прихватываем их. Теперь, отступая от перемычки 10 мм, стыкуем следующую перемычку. Таким образом, набираем решетку из арматуры, размером 600/400 мм. После этого перевернув решетку, ставим прихватки с обратной стороны.

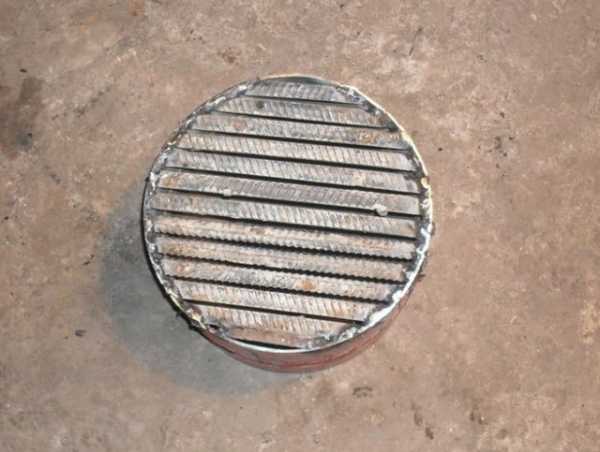

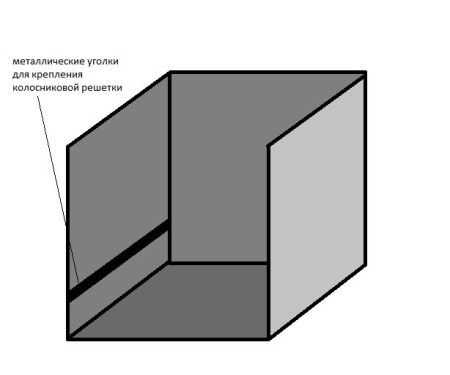

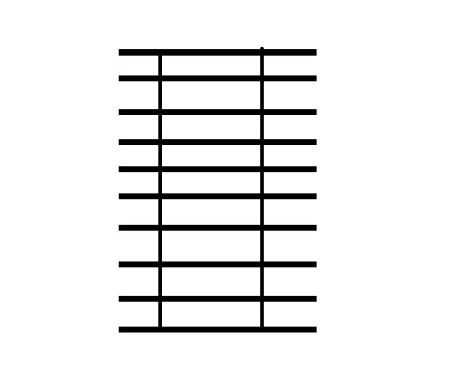

  3. Укладываем решетку колосника на место и стыкуем листы металла с лицевой и задней стороны. Нельзя допускать перекос и большие зазоры между листом и трубой. Если труба отрезана криво, придется выравнивать заготовку, обтачивая стенки болгаркой. Проверив правильность сборки, приступаем к обварке стыков. Шов должен быть герметичным, поэтому после сварки оббейте шлак и проварите места прожига, раковины и непровар.
  4. Существует еще один вариант установки колосниковой решетки более практичен. Внизу трубы вырезается прямоугольник с небольшими отступами по краям, снизу трубы приваривается заготовка из профильной трубы (для сбора золы). Сверху кладется колосник. Вот как это выглядит:
  5. Обтачиваем выступающие углы и место соединения деталей зачистным камнем. Затем переворачиваем заготовку лицом вверх и размечаем проем для закладки дров. Ставим на болгарку отрезной диск и вырезаем паз по разметке.
  6. Напильником убираем заусеницы, выкладываем дверцу с приваренной ручкой и шпингалетом и устанавливаем ее на готовые петельки. На листе выставляем и прихватываем ответную часть замка, а на дверце выставляем самодельный замочек – шпингалет.
  7. Переворачиваем и располагаем буржуйку донышком вверх, размечаем и привариваем ножки из профильной трубы, предварительно зарезав углы для лучшей стыковки к корпусу. Внизу ножки зарезаем под небольшой угол и привариваем пятаки из листа, для лучшей устойчивости буржуйки.

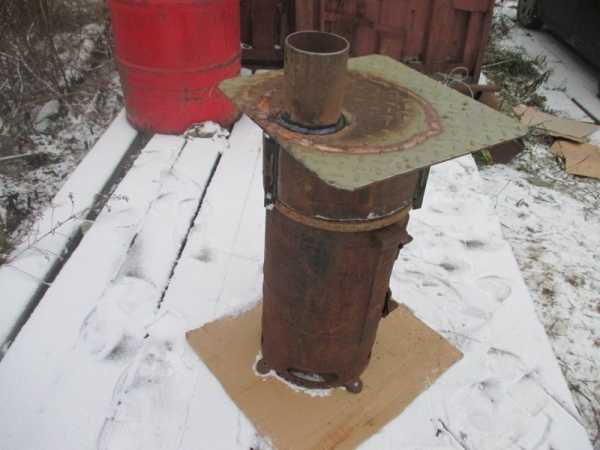

  8. Устанавливаем печь на ножки и накладываем сверху печи заготовку с отверстиями для трубы дымохода и конфорки. Разместив ее загнутыми кромками вниз и проверив правильность установки, прихватываем пластину.

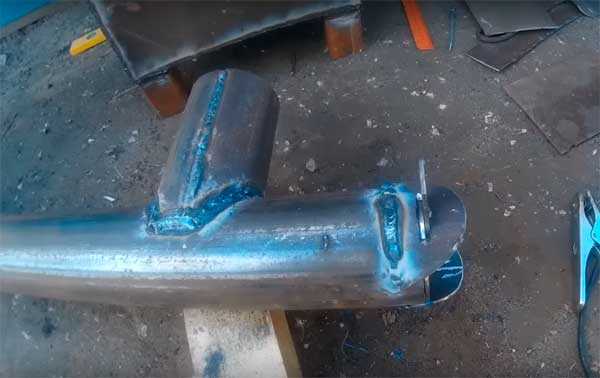

  9. Электросваркой прожигаем отверстия в трубе и устанавливаем трубу, диаметром 120 мм для вытяжки и блина для кастрюль.
  10. Детали обвариваются по кругу, стыки должны быть герметичными. На конце трубы вентиляции привариваем шиберную заслонку для регулирования тяги.
  11. Открыв дверку, установив колосник на место, засыпаем низ печи слоем песка.

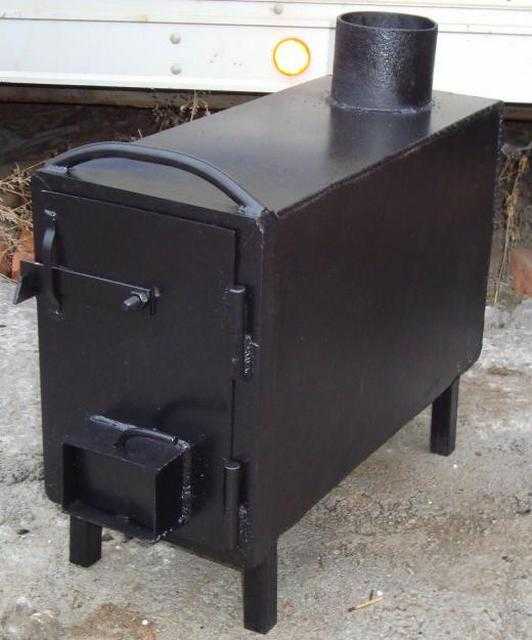

Печь – буржуйка из трубы готова.

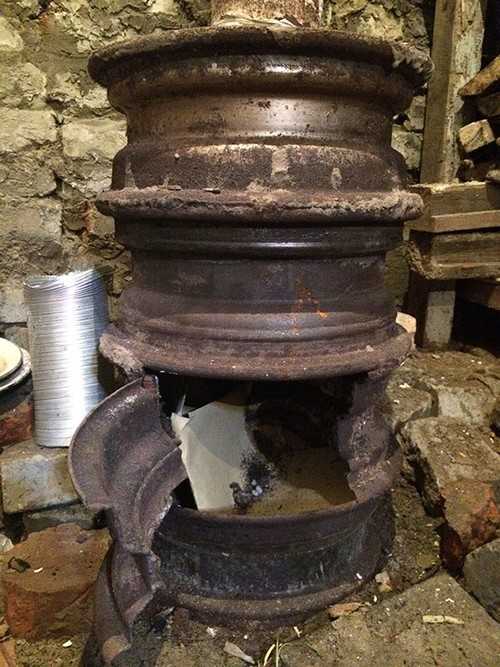

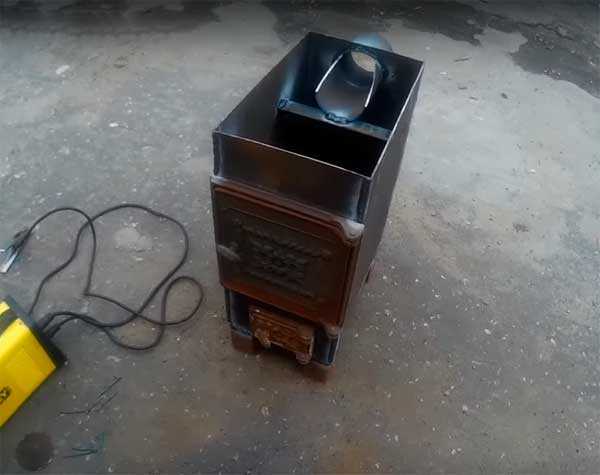

Посмотри еще несколько вариантов изготовления, для закрепления понимания:

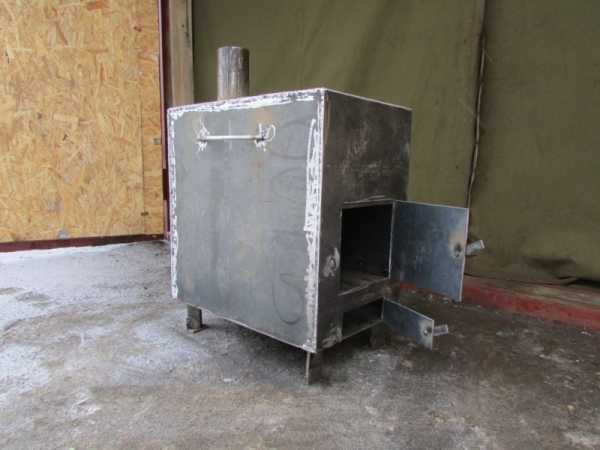

Фото 1

Фото 2

Фото 3

к содержанию ↑

Установка

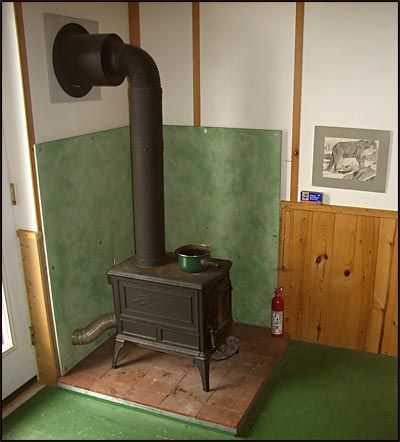

Устанавливаем ее на место, при этом учитывая правила пожарной безопасности:

  • расстояние до деревянных стен и потолка должно быть не менее 1 м;
  • расстояние до пола из дерева – минимум 400 мм;
  • при установке буржуйки на деревянный пол, его следует обязательно закрыть листом металла или другим материалом.

После выполнения этих простых правил остается подключить буржуйку к дымоходу.

к содержанию ↑

Подключение дымохода

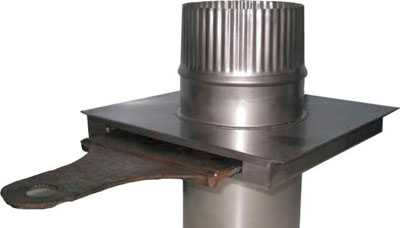

Для труб дымохода лучше использовать сэндвич – трубы, наружная и внутренняя поверхности которых сделана из тонкого гофрированного металла, а внутри слой теплоизоляции. В нашем случае ставим трубы диаметром 120 мм. При проходе дымохода через перекрытия делать дополнительный слой теплоизоляции не требуется. Перед выходом на крышу соединяем трубу со стальной и выводим дымоход наружу.

На конце трубы закреплен защитный грибок. Она должна стоять выше конька крыши на 1000 мм, крепиться с помощью распорок. Место прохода сквозь конструкцию крыши потребуется надежно заизолировать против потерь тепла и попадания влаги в помещение.

Более подробно в статье чиайте в статье про установку дымохода для буржуйки своими руками.

к содержанию ↑

Особенности эксплуатации

При пробном запуске буржуйки лучше открыть все двери и окна. Убеждаемся в наличии тяги и открытой заслонки. Затем заложив через дверку дрова, зажигаем пламя. Закрываем дверку и выходим на улицу. Буржуйка будет изрядно дымить, но не следует этого пугаться, это выгорает масло и другой мусор.

Процесс топки

После первого использования  печи может потребоваться устранить дефекты сварки. И затем наслаждайтесь теплом в гараже или другом помещении. Главное помнить правила пожарной безопасности, периодически прочищать дымоход и убирать золу, периодически заменяя песок в буржуйке.

к содержанию ↑

Вывод

Сделать самостоятельно такую конструкцию вполне по силам даже начинающему мастеру. Главное хотеть сделать надежную буржуйку и внимательно и ответственно выполнять все работы, учитывая пошаговую инструкцию, приведенную в статье.

pechnoy.guru

Буржуйка своими руками с увеличенным КПД (55 фото пошагового изготовления)

Всем привет! Вот решил сделать самодельную печь буржуйку с увеличенным КПД своими руками, предлагаю посмотреть пошаговые фото изготовления буржуйки.

Итак, боковые стенки сделаю из профильной трубы 60 х 30 х 3 мм. По сути это будет воздушный теплообменник, через него будет принудительно подаваться воздух. Нагретый воздух хочу распределить при помощи гофрированной трубы, вдоль стен гаража и равномерно его отапливать.

Изготовление буржуйки.

Купил 12 метров профильной трубы, чтобы влезла в машину, попросил распилить на 6 кусков по 2 метра.

Сразу прикупил чугунные колосники 270 х 270 мм.

Нарезал трубы на куски длиной по 50 см и начал варить боковые стенки.

Заднюю стенку решил изогнуть.

Вот примерные размеры топки:

  • высота 50 см,
  • длина 55-60 см,
  • ширина 40 см.



Боковые стенки выставил параллельно, измерил диагонали, напилил 4 прутка одинаковых и вварил. Они будут держать горизонтальные перегородки

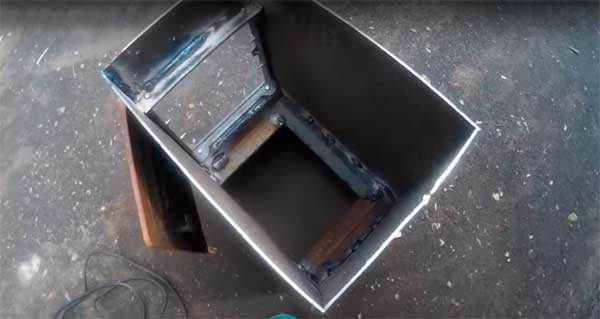

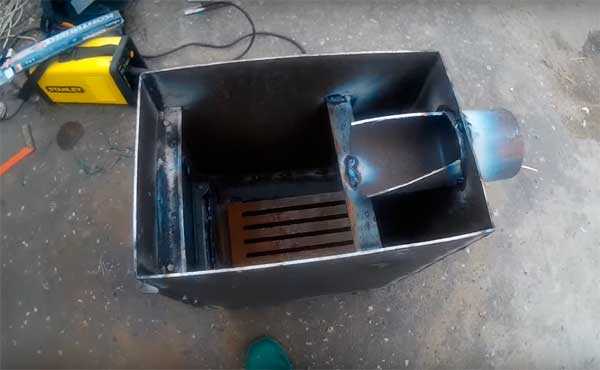

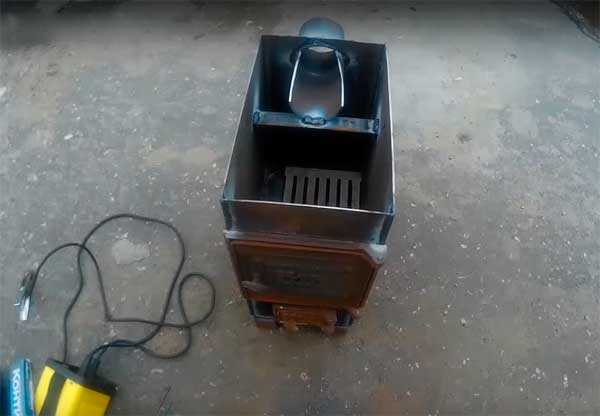

Затем вырезал из 4 мм листовой стали нижнюю перегородку. Она сдвинута вперед, сзади печки имеется проход газов 33 х 12 см.

Верхняя вторая перегородка имеет тот же размер для прохода газов, но она уже смещена назад. Сзади имеется небольшая щель для снижения аэродинамического сопротивления.

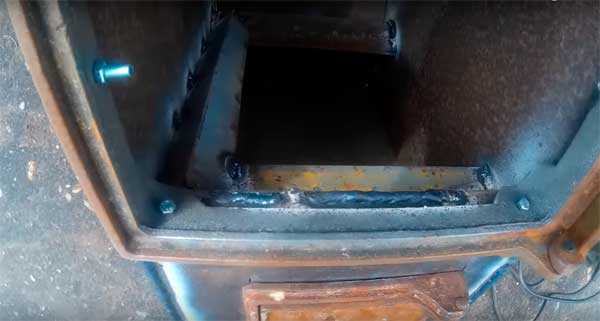

Перегородки эти съемные, будут усилены уголком немного. Вынимаются легко через топку.

Следующий этап это изготовление верхней крышки. Форму сделал такую чтобы увеличить проход газов, и снизить аэродинамическое сопротивление на входе в трубу.
В камере над топкой будет расположена трубка с отверстиями, через которые будет подаваться теплый вторичный воздух для дожигания.

Нашёл в гараже кусок квадратной профильной трубы 100 х 100 мм, газоход на выходе из печи будет в начале квадратным.
Так даже проще изготовить заслонку. Нам потребуется ось (я использовал длинный болт), пружина для фиксации заслонки, сама заслонка и ручка с противовесом.

Заслонка толщиной 4 мм.

Затем приварил трубу к верху буржуйки, сделал плавный переход для газов.

Изготовил трубку для вторичного воздуха.
Суть такая, что подается горячий воздух в зону за топкой, и происходит дожиг дымовых газов. Теоретически это дает увеличение температуры во второй камере.

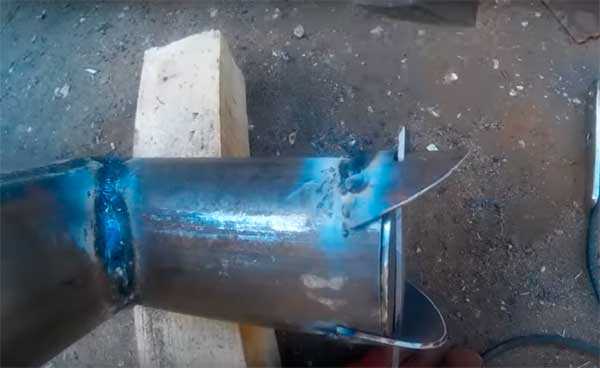

Чтобы трубка не перегорела защитил уголком. Само сопло сплющил и обварил сваркой для большей прочности.

Ну, и вварил трубку.

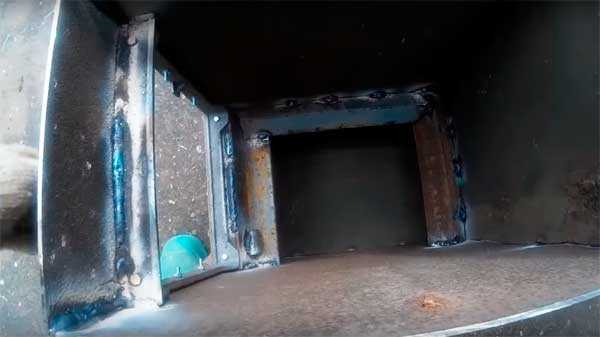

Так же распилил арматуру и сделал вставку из толстостенной трубы. С одной стороны приварил трубу, второй конец свободный. Это сделано для температурного расширения арматуры.

Сделал плотный лючек для удаления золы, Стенки зольника усилил уголком. Вставляется крышка очень легко, зазор выставлял при помощи толстой бумаги.

В лючке сделал 4 отверстия и закрепил нижнюю часть от карбюратора с заслонками. Ими буду очень точно регулировать поачу воздуха.

Чтобы предотвратить прогорание печки, и сохранить больше тепла в зоне активного горения использую кирпичи огнеупорные. Размеры 23 х 11.5 х 3 см.

Сделал переднюю стенку, вырезал окно под дверцу топки и усилил каркасом.

Далее, сделал дверку из вырезанного куска передней стенки, уголков и листа металла. Снаружи имеются отверстия в нижней части, изнутри тоже, но уже сверху. Так дверка охлаждается! Конечно конструкция не очень удачная, нужно внутренний лист закрепить на шпильках, а не обваривать по периметру. Он сильнее греется, расширяется и выгибает дверку наружу. Исправлю!

Изготовил 4 ножки. 3 из них регулируемые по высоте.

Приварил ножки на место, сделал механизм запирания дверцы. Кусок пластины ГУРа, арматура, шаровая.
Так же сделал упоры для дверцы, она на шарнире.

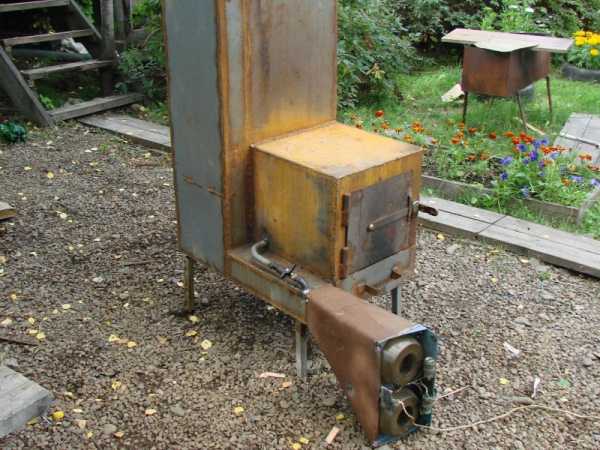

Делаю воздушный контур чтобы сделать принудительный обдув. Купил лист жести 0.5 мм, крепил саморезами и заклепками.

Забор будет снизу, и подаваться по гофре вдоль гаража.

В гараже лежали начатые баллончики термокраски, решил использовать.

Растопил печь. Сразу скажу с краской я погорячился, на баллончике написано 400 градусов, но фаренгейта. Краска выгорала, воняла.

Мои выводы:

  • 1. Горит долго, очень долго! Охапка сухих щепок и досок в старой буржуйке сгорала за минут 15, в новой горит а потом тлеет час-полтора.
    Если забить полную топку, положив дрова на тлеющие угли, то хватает на часа 4. При этом поддув полностью закрыт, и закрыта заслонка на 50% на трубе.
  • 2. Без обдува вентилятором воздух на выходе нереально горячий. Рука не терпит, пирометр показал 330 градусов.
  • 3. Краска уже обгорела но не отлетает.
  • 4.Очень не хватает гляделки. Не понятно горит или тлеет топливо. Сделаю позже.
  • 5. Вторичный воздух похоже работает. Температура во второй камере почти как и в первой.

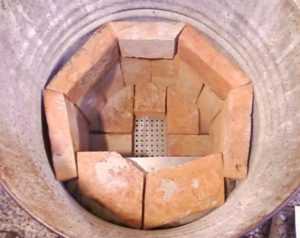

  • 6. Кирпичи внутри топки очень улучшают горение за счет того что температура очень высокая в топке, и тепло не уходит в стенки.
  • 8. По затратам: если не учитывать запасы железок в гараже и прочей ерунды из которой сделана печь, а посчитать что покупал в магазине она мне вышла 2120 р профиль, 500 р колосники, 500 р жесть, 70 р заклепки. Итого: 3190 р. Округлю до 4000 р на проволоку и газ для сварки.

Провел эксперимент. На улице -20, сильный ветер. Растопил печь, в гараже было -6 градусов. Через 30 минут можно ходить в майке, через 2 часа в гараже было уже +40 градусов. На все ушло 8 небольших поленьев и мелочь на растопку. Площадь гаража 20 квадратов. Ну и несколько фото замеров температуры:

Температура воздуха на выходе при максимальном наддуве.

В планах доделать забор воздуха с улицы, сделать плавную регулировку скорости вентиляторов и пустить короб с горячим воздухом по полу гаража.

Автор самоделки: artemii303 г. Владивосток. Также рекомендуем ознакомиться с конструкцией самодельной печи буржуйки с водяным контуром.

sam-stroitel.com

Буржуйки своими руками: виды и чертежи

Печь-буржуйка имеет очень простую конструкцию, но при этом достаточно высокую эффективность обогрева небольших помещений. Появившись в начале 20-го века, она до сих пор не теряет своей актуальности в тех местах, где не имеется возможности или необходимости обустраивать сложную систему отопления. Буржуйка идеальна для обогрева маленьких дачных домиков, гаражей, временных хозяйственных помещений, сторожек, рыбацких или охотничьих стоянок или туристических лагерей.

Содержание:

  1. Буржуйка на дровах – особенности / Чертежи
  2. Буржуйка из газового баллона / Чертежи
  3. Буржуйка из бочки / Чертежи
  4. Буржуйка из кирпича – печь “на века”  / Чертежи
  5. Буржуйка на опилках / Чертежи

Буржуйки бывают самых разнообразных видов. В зависимости от металла изготовления выделяют чугунные и стальные печи. Если одной из функций буржуйки будет приготовление пищи, то целесообразно будет делать печь с варочной поверхностью. Печь-калорифер снабжена дополнительным кожухом вокруг корпуса, что способствует повышенной теплоотдаче. Существуют также газогенераторные печи – стальные конструкции, состоящие из двух камер: газификации и дожига. Такая печка может быть снабжена регулятором, что позволяет экономить на топливе. Кроме того, самодельные буржуйки различают и по материалу, из которого изготовлена их основа. Наконец, различают буржуйки и по топливу, которое используется для обогрева. Такие печи могут топить дровами, опилками, торфом или углем.

Буржуйка на дровах – особенности, преимущества, недостатки, чертежи

Самым популярным топливом для печки-буржуйки безусловно являются обычные дрова. Как правило, эти печки выполнены из металла или кирпича, причем, чем объемнее печь, тем больше она выделит тепла. Форма такой буржуйки цилиндрическая или прямоугольная. Единственное, что обязательно должно соответствовать определенным условиям – это диаметр дымохода. Он варьируется в диапазоне 80-150 мм.

Для дополнительной безопасности печи могут быть снабжены защитными экранами, стоящими на расстоянии 4-6 см от стенок буржуйки.

Любая буржуйка, использующая в качестве топлива дрова, должна иметь топку, а также поддувало, которое, помимо этого, предназначено для сбора золы. Печки такого вида должны быть снабжены колосниковой решеткой, на которую закладываются дрова, и кроме того, она служит для отделения золы от горящего топлива. Топка и зольник должны прикрываться дверцей для того, чтобы избежать задымления помещения и выскакивания случайных искр из камеры горения.

Необходимо помнить, что забивать топку дровами под завязку не имеет смысла, т.к. в этом случае в ней не останется места для конвекционного вихря, поскольку кислород внутрь топливной массы попадать не будет.

Для изготовления печи можно использовать старые газовые баллоны, стальные бочки, если толщина их стенок составляет не менее 3 мм., железные твердостенные трубы широкого диаметра. Кроме того, буржуйку можно выложить из кирпича.

Чертежи:

Необходимо помнить о пожарной безопасности, расположив печь на максимальном удалении от горючих материалов, избегать контакта раскаленной поверхности с деревом. Рекомендуется в месте установки печки постелить металлический лист, либо ставить её на бетонную поверхность.

Необходимо следить за герметичностью стыков, для того, чтобы избежать выхода дыма в помещение. Кроме того, такой дефект может ухудшить тягу и негативно сказаться на пожарной безопасности Имеет смысл подробнее рассмотреть наиболее популярные конструкции печек-буржуек.

Буржуйка из газового баллона своими руками

Такой вид печки отлично подойдет для отопления нечасто используемых хозяйственных помещений, бытовок или гаражей. Печь будет очень быстро нагреваться, давая необходимое тепло, но также быстро и остывать.

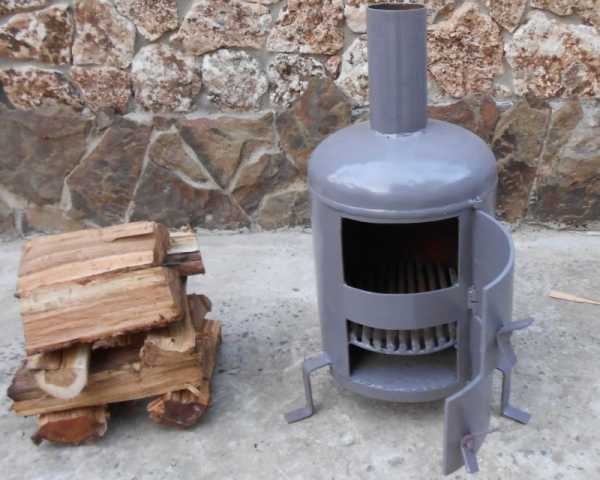

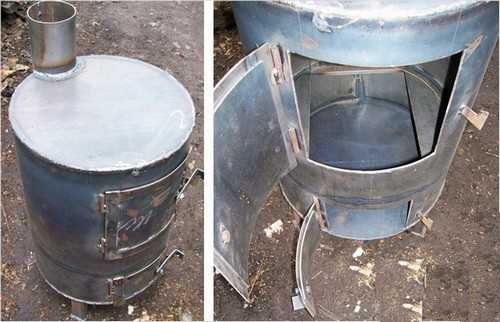

Буржуйка такого вида представляет собой корпус, сделанный из старого газового баллона, снабженный дверкой, дымоходом и поддувалом. Часто поддувало (т.е. щель, через которую воздух поступает в камеру горения) объединено с зольником. Дымоход для такой печи лучше делать ломанной формы, т.к. если он будет прямым, то большая часть тепла будет уходить очень быстро. Топливом может послужить любой горючий материал: дрова, уголь, отходы столярных работ. Это самый простой вариант буржуйки, поэтому для приготовления пищи такая печь вряд ли подойдет.

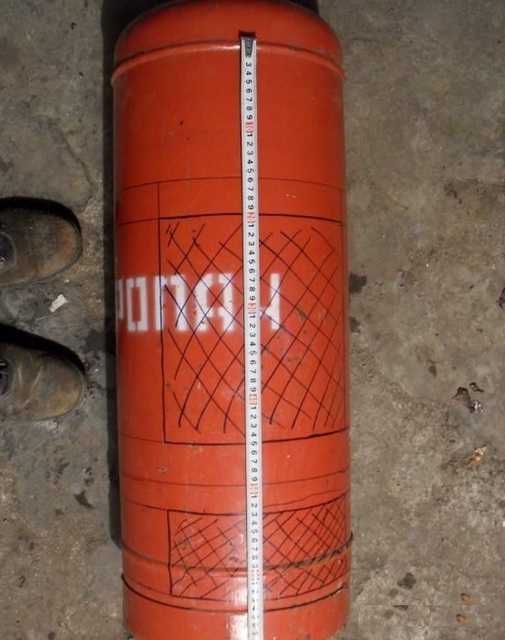

Перед началом работ по преобразованию газового баллона в буржуйку из него необходимо полностью стравить весь газ во избежание взрыва от попадания искры при использовании болгарки. Нужно также слить весь конденсат. Затем, баллон устанавливается вертикально и до верха наполняется водой, которая окончательно вытеснит из емкости все остатки газа. После слива воды баллон полностью готов к обрезке.

Можно сделать как горизонтальный, так и вертикальный вариант такой буржуйки. В любом случае, в первую очередь необходимо болгаркой срезать верхнюю часть баллона. Если печь будет в горизонтальной плоскости, то необходимо на отдельном листе металла наметить и вырезать круг по диаметру внешнего контура баллона. В этом же круге вырезаются 2 прямоугольных отверстия. Через одно из них будет осуществляться подача топлива, а другое будет использовано в качестве поддувала. Внутри приваривается арматурная решетка. Её ещё называют колосниковой. Она необходима для удержания верхнего твердого слоя топлива, а через её щели вниз опускается зола.

Чертежи:

К готовой крышке привариваются завесы и крепятся двери, полученная конструкция закрепляется на отверстии в верхней части баллона. Затем нужно прорубить отверстие для дымохода и приварить к нему толстостенную трубу.

Буржуйка из бочки: Чертежи, Фото

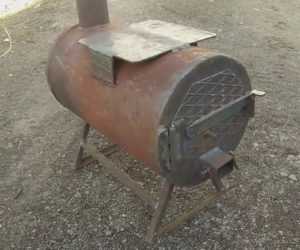

Ещё одна недорогая и быстрая в изготовлении буржуйка – это печь с основой из стальной бочки. Этот вариант даже проще чем печь из газового баллона, т.к. не нужно проводить комплекс подготовительных мероприятий (стравливание остатков газа, слив конденсата и т.п.).

Чертежи:

Итак, для начала работ нужна 200-литровая бочка с толщиной стенок не менее 3 мм. В ней болгаркой делаются надрезы, для того чтобы извлечь куски металла, которые впоследствии будут использованы в качестве дверок для отверстий подачи топлива и поддувала. Расстояние между проемами не должно быть меньше 10 см. К этим выемкам привариваются петли и на них вешаются дверцы. Рекомендовано снабдить дверцы запирающими устройствами – это поможет избежать задымленности помещения и обеспечит пожарную безопасность. Можно вырезать проем и для одной дверцы, но в этом случае он должен быть достаточно большим и внизу необходимо просверлить отверстия для хорошего доступа воздуха. Далее внутри крепится колосник из арматуры на расстоянии не менее 20 см от дна будущей печки. Верхняя часть бочки заваривается стальным листом, в котором вырезается отверстие для дымохода диаметром 10-15 см. Данная конструкция удобна тем, что верхняя часть печи превращается в своеобразную варочную поверхность, на которой легко разместятся кастрюля, сковорода или чайник.

К такой печи рекомендуется приварить ножки, для того чтобы её низ не соприкасался с поверхностью пола, особенно если такое соприкосновение может быть пожароопасным. Как вариант – поставить печь на кирпичи, или бетонную поверхность.

К недостатку такого вида буржуйки можно отнести её недолговечность, так как стенки бочки довольно тонкие и при интенсивном использовании печки могут быстро износиться.

Буржуйка из кирпича – печь “на века” своими руками

Главными достоинствами этого вида буржуйки являются хорошая аккумуляция тепла, большая теплоотдача, высокая пожарная безопасность. Кроме того, она безопаснее для человека с точки зрения вероятности получения ожога при контакте. Буржуйку из кирпича можно сложить как со специальной чугунной варочной панелью, так и без неё.

Если такая печка, будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под неё фундамент можно не заливать. В случае, если пол из тонких досок, то без этого элемента конструкции не обойтись.

Чертежи:

В этом случае необходимо демонтировать часть пола и вырыть небольшой котлован глубиной порядка 30 см. Дно котлована засыпается песком, сверху укладывается щебень средней фракции, поверх которого устанавливается арматурная сетка. Монтируется деревянная опалубка, в которую и заливается бетонная смесь с примесью щебня. Поверхность выравнивается и оставляется сохнуть как минимум на неделю.

Перед кладкой кирпича на бетон необходимо положить лист рубероида и сверху присыпать песком. Первый ряд кирпича лучше выложить насухо: так будет возможность выровнять его по уровню. С песком нижний ряд не скрепляется, раствор выкладывается только на торцовую часть кирпича. На втором ряду необходимо закрепить дверцу поддувала. Она ставится на слой густого глиняного раствора и через специальные ушки закрепляется проволокой. За дверкой необходимо сформировать поддувальную камеру. На третьем ряду монтируется колосник. На четвертом происходит формирование топки и дымоходного канала. Над четвертым рядом устанавливается дверца топочной камеры. Происходит это также, как и в случае с дверцей поддувала.

Варочную плиту целесообразно укладывать на 9-10 ряду, тогда же начинает формироваться дымоходная труба. Кладка дымовой трубы идет в 2-3 ряда, затем пристыковывается металлическая труба и выводится наружу. Необходимо позаботиться о жаростойкой изоляции в тех местах, где труба будет проходить через горючие материалы.

Готовой печи необходимо просохнуть, заниматься её отделкой сразу же не стоит, нужно дать ей поработать хотя бы сезон. После этого её можно покрыть декоративной керамической плиткой или же просто оштукатурить и покрасить.

Стоит отметить, что подобные печи не являются мобильными, переносить их в другое место крайне затруднительно, поэтому ставить такую буржуйку во времянках не рекомендуется. Подобная конструкция подойдет для садовых домиков или долговременных хозяйственных помещений.

Буржуйка на опилках: Особенности, Чертежи

Данный тип отличается большей экономичностью, по сравнению с печками, топливом для которых служат дрова или уголь. Кроме того, печка в процессе эксплуатации не требует постоянного присмотра и после загрузки опилок и розжига буржуйки, добавлять топливо не нужно в течение длительного времени. Идеально подходит для отопления теплиц, мастерских или разного рода бытовок.

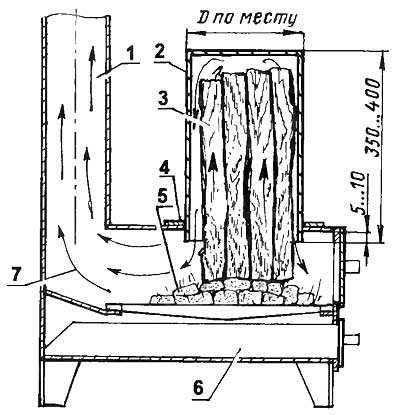

Печь состоит из двух металлических цилиндров. Один из них, меньшего диаметра, вставляется в другой – он и послужит камерой для топлива. В днище меньшего цилиндра выпиливается отверстие порядка 50 мм с отбортовкой около 10 мм. Дымоотводящий патрубок располагается в нижней части внешнего корпуса. Зольный ящик сваривается из 3 мм стали, его необходимо снабдить дверкой.

Перед началом эксплуатации в отверстие камеры для топлива вставляется конусообразный деревянный сердечник высотой 50-60 см. Опилки засыпаются вокруг него и тщательно утрамбовываются. Это очень важный момент, поскольку опилки не должны интенсивно гореть, иначе топливо очень быстро закончится, а выделенное при этом тепло может быть излишним и кратковременным. Прокручивая, сердечник вынимают, а отсек для топлива устанавливается в печь.

Чертежи:

Розжиг производиться в зольном ящике. Для этих целей можно использовать щепки, стружку или бересту. Через щель произойдет постепенное возгорание опилок и когда огонь доберется до верхнего слоя, необходимо закрыть печь крышкой. Далее начнется процесс тления опилок, и печь будет работать самостоятельно, нагревая помещение равномерно и постепенно. При увеличении интенсивности горения, крышка может служить варочной панелью, на нё можно ставить кастрюлю или чайник.

В целом, не будет преувеличением сказать, что в определенных обстоятельствах печь-буржуйка может быть абсолютно незаменима. Её можно топить практически любым горючим твердым топливом или же просто опилками. У буржуйки, независимо от вида, довольно простая конструкция и, при наличии нужного инструмента и материалов, с изготовлением печки может справиться практически любой. Кроме того, это не займет много времени, а сама печь – очень экономичный, простой и надежный способ быстрого обогрева помещений.



Источник

sam.mirtesen.ru

100 фото лучших по эффективности моделей

Нередко обогрев технических пространств превращается в огромную проблему. Электричество стоит достаточно дорого, так как приводит к немалым затратам на отопление. Лучший выход в подобной ситуации – применение альтернативных энергетических источников.

Для сжигания угля дров и другого топлива применяются разнообразные печи, в том числе буржуйка, которая характеризуется доступностью по стоимости и простотой конструкции.

Что такое буржуйка

Буржуйки нашли широкое применение ещё среди наших предков за счёт простоты конструкции.


Поговорим, из чего создаётся эффективная буржуйка собственноручно:

  • из газового баллона – подходящий вариант, для которого подойдут толстенькие модели;

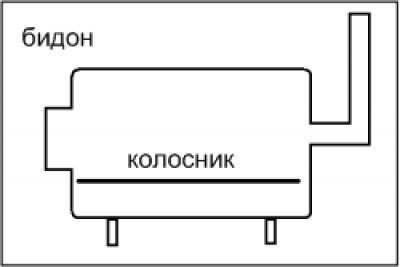

  • из фляги – тоже оптимальный вариант, ведь здесь имеется дверца, необходимо только прикрепить дымоход;
  • из бочки – чаще всего из неё изготавливают буржуйки продолжительного горения, поскольку вместительность даёт возможность организовать немаленькую камеру для сгорания;
  • из сейфа – зачем выбрасывать старую конструкцию, если она может хорошо послужить.

Печки-буржуйки, произведённые собственноручно, создают из металла, применяя специальный инструмент.

Если вас интересует, как собственноручно обустроить буржуйку, то её устройство достаточно простое. В основу входит ёмкость, играющая роль специальной камеры, с которой следует вывести дымоходную трубу. Впереди обустраивают  дверцы – через одно загружается подготовленное топливо, а посредством второго устраняется зола.

Ёмкость внутри разделяется колосником из стали, посредством которого подаётся воздух – именно через него устраняется зола, которая образуется при сгорании топлива.

Как создать буржуйку

Что касается инструкции создания печки-буржуйки, то она не сложная. Прежде всего, важно определиться с материалом. Приготовьте такие инструменты:

  • Наждачку для обработки металлических краёв;
  • Болгарку;
  • Рулетку;
  • Сварочное устройство;
  • Дрель, а также свёрла.

Обратитесь к профессионалу, который создаст чертежи буржуйки, изготавливаемой своими руками. После этого можно приступать к сварке печи с отличной теплоотдачей.

Буржуйка из бочки

Один из несложных способов – большая печка из бочки. В ней следует обустроить колосники, дымоход, а также дверцы. Изготовление начинается с возведения основания негорючего. Подходящим вариантом считается кладка из кирпича, на которой нужно обустроить бочку. Для её создания потребуется пару дней. Затем приступаем к остальным работам.

Впереди конструкции необходимо вырезать небольшое отверстие под дверцу. В этих целях потребуется лобзик для работы по металлу.


Имеющийся металлический кусок является дверцей, к которой следует приделать петли, запор, а также ручку. Затем следует приварить к бочке ещё часть петель. С другой стороны следует приварить петлю из металла для запора.

Внизу следует обустроить зольник с требуемой дверцей, для которого необходимо выделить от всего объёма десять процентов. Дверца создаётся вышеописанным методом, однако она непременно должна быть, поскольку посредством неё устраняется зола, а также она выступает в качестве поддувала. Затем можно начинать создавать колосники:

  • У бочки устраняем крышку сверху;
  • Создаём колосник, при этом используя отрезки из металла;
  • Привариваем внутри колосник.

Обустраиваем в крышке необходимое отверстие, затем ввариваем подобного диаметра отрезок в качестве дыры для дымохода. Потом привариваем крышку.

Мини буржуйка, произведённая своими руками готова, теперь необходимо обустроить дымоход и загрузить в ёмкость дрова, чтобы их поджечь.


Мы создали буржуйку собственноручно, фото можно увидеть на сайте. Она на редкость имеет вместительную камеру. Важно обратить особое внимание на тот момент, что в верхней части крышки можно обустроить отверстие. Можно использовать не бочку, а баллон, либо небольшой кусок трубы требуемого диаметра.

Модернизация конструкции

Чтобы повысить эффективность буржуйки, можно использовать металл листовой, которым закрывают конструкцию с трёх частей. Металл защищает корпус. Однако это не всё – внутри возникает тяга, происходит конвекция. В связи с этим увеличивается эффективность печи.

Ещё одна ступень модернизации – обустройство на дымоходе определённого изгиба. Вопрос в том, что посредством него устраняется тепло. Посредством расширения дымоходной длины посредством участка горизонтального вида, можно применить его при обогреве площади. Минус подобного подхода – осаждение огромного количества сажи.

Ещё изобретение – буржуйка, обустроенная на воде. Она даст возможность повысить эффективность обогрева, а также свести к минимуму топливный расход. Подобная буржуйка функционирует с водой.

В данном варианте применяется преобразователь, который расщепляет пар. В итоге его функционирования в камере образуется пламя. Осуществить подобную модернизацию не получится самостоятельно, однако в будущем это вполне возможно.


Фото буржуйки своими руками

Также рекомендуем посетить:

mojdominfo.ru

Буржуйка для дачи своими руками: чертежи + фото

Приложив совсем немного усилий и смекалки вы вполне можете соорудить компактную печь буржуйку для дачи своими руками, а мы поможем вам разобраться в деталях строительства и учесть все необходимые мелочи. Если вы будете четко следовать нашим инструкциям — у вас может получиться довольно таки симпатичная печка, такая как на фото ниже:

Буржуйка для дачи

Это изобретение из металла известно уже очень давно, но и сегодня не потеряло своей актуальности. Любимые многими дачные участки не всегда снабжены газом, а электроэнергия сегодня стоит недешево. Проводя за городом весенние и осенние дни, когда ночи стоят холодные, волей-неволей задумываешься об изготовлении отопительного прибора, который сможет согреть комнату дачи и вскипятить чайник. Вот и приходит на помощь такое изобретение человечества, как печка-буржуйка.

Это тем более актуально, если рядом с вашим участком находится лес или большая посадка деревьев, где можно найти сухие ветки -вы всегда будете обеспечены экологически чистым топливом.

Ее конструкция может быть самой разной – от совсем простой или более сложной. Чтобы знать, какие бывают буржуйки, и из чего их можно сделать, нужно рассмотреть несколько вариантов.

Виды буржуек, которые можно установить на дачу

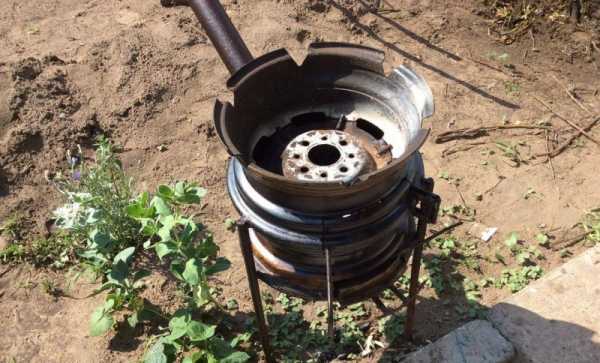

Такую печку можно изготовить из любых металлических емкостей или толстостенного металла. Естественно, вам обязательно понадобятся инструменты, которые помогут справиться с этой нелегкой, но творческой работой. Для изготовления буржуйки хорошо подойдет старый газовый баллон или два баллона, в зависимости от модели печи, двухсотлитровая бочка, трубы диаметром 50 см или просто листы металла толщиной 3—5 мм и уголок.

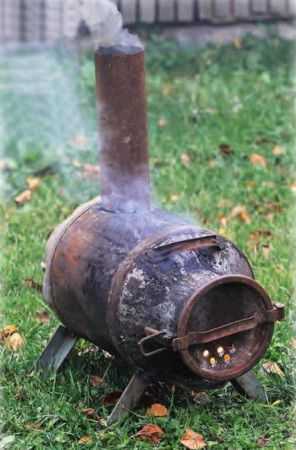

Простейшая буржуйка из бочки

  • Эта модель буржуйки выполнена из металлической бочки, к которой приварены ножки.
  • Затем вырезана в виде прямоугольника часть дна и посажена на петли — так получилась дверца топки.
  • В конце перевернутой набок емкости устроено круглое отверстие, к которому приварена дымовая труба.
  • На дно печки, необходимо уложить решётку-колосник, чтобы оно не прогорало, и печь сохраняла тепло как можно дольше.
  • Сверху бочки приваривается толстая стальная проволока для того, чтобы можно было поставить кастрюлю или чайник — таким образом, получается варочная панель. Это самый простой и доступный способ сделать буржуйку.

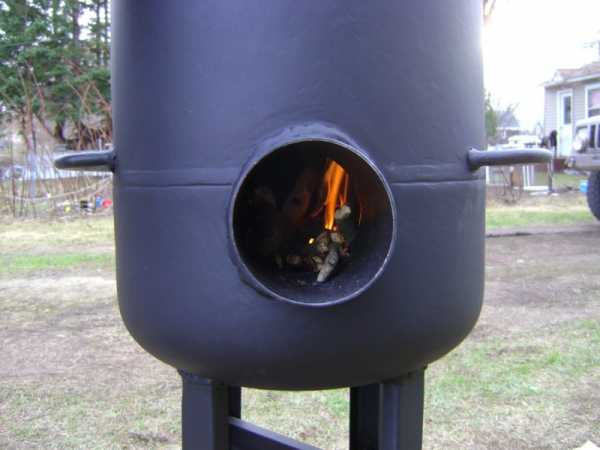

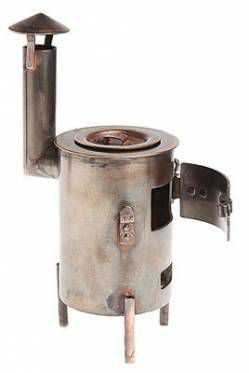

Классическая вертикальная конструкция из бочки или трубы

Еще одна модель, которую можно изготовить как из трубы, так и из бочки. Она несколько сложнее предыдущей, но и КПД этой печки будет гораздо выше.

  • На емкости делаются надрезы и изымаются участки, из которых будут сделаны дверцы для топки и поддувала. Привариваются петли и на них вешают дверцы с затворками.
  • Внутри емкости устраиваются подставки для колосника.
  • Если печь делается из большой по диаметру трубы, у нее заваривается дно, и к нему закрепляются ножки. Также заваривается ее верх – получается своеобразная варочная панель, в которой делается круглое отверстие для дымохода.
  • Если печь устраивается из бочки, она уже имеет дно и варочную поверхность. К ней также привариваются ножки и дымоход.

Труба для изготовления буржуйки предпочтительнее, чем бочка, так как ее срок службы будет более долгий. КПД печи, сделанной из трубы, имеющей более толстые стальные стенки, гораздо выше, чем у буржуйки из бочки.

Такая печь отлично подойдет для дачи, но так же, как и любая буржуйка, требует при ее эксплуатации соблюдения техники безопасности и изоляции от горючих предметов, деревянных полов и стен.

Буржуйка из газового балллона

Этот вариант буржуйки выполнен из газового баллона. Он не имеет варочной плиты, что сокращает функции печки до одной — отопление помещения.

  • В дне будущей печки высверливаются отверстия для сброса золы в приваренный под импровизированной решеткой зольник, который делают из металлического листа. Зольник играет роль и поддувала — для его закрывания устраивается небольшая дверца. Далее к нижней части буржуйки с помощью сварки закрепляются ножки.
  • Из дна баллона, ставшего теперь  передней стенкой печи, также вырезается часть, которая будет служить дверцей, затем она устанавливается на приваренные петли. В противоположной стороне от топки приваривается труба. Она может быть установлена сверху баллона или находиться сзади печи.

Это тоже достаточно простая конструкция буржуйки, которая может быть выполнена самостоятельно.

Особое удобство — широкая варочная поверхность

Другой вариант печки-буржуйки из газового баллона делается следующим образом:

  • Обрезается его верхняя часть, где будет находиться дверца, и боковая часть — для устанавки варочной панели.
  • Далее к будущей печке привариваются ножки, и устанавливается дверца.
  • В варочной панели вырезается круглое отверстие для дымоходной трубы.
  • Лучше всего в донной части печи сделать отверстия и предусмотреть зольник.
  • Для безопасной эксплуатации буржуйку нужно обязательно установить на негорючий материал, а если стены здания деревянные, то без их изоляции тоже не обойтись.

Эта модель достаточно проста в исполнении и хорошо подойдет для использования на дачном участке или в гараже. Варочная панель имеет достаточную площадь, чтобы на нее можно было поставить одновременно чайник и кастрюлю или сковороду.

Можно и несколько усложнить задачу, подняв при этом эффективность своего изделия. Так, буржуйку для дачи своими руками делают и из двух баллонов, как, например, показано на приложенном видеоролике:

Видео — Процесс создания печи буржуйки своими руками



Более сложный вариант буржуйки из куска металлической трубы, в нижней части, которой в виде дна закрепляется решетка.

Простенькая, на первый взгляд, но очень эффективная

Верхняя часть вырезанный из листа металла круг, в нем проделывается отверстие, затем в него вваривается труба дымохода. Вся эта конструкция вмуровывается в сложенный из четырёх-пяти рядов кирпичный короб, который будет выполнять роль поддувала. Его высота рассчитывается по ширине поддувальной дверцы. Печь устанавливается стационарно, дымоход может быть выведен через стену или крышу.

Вариант буржуйке на отработанном масле

Существует и такой вариант, как буржуйка, работающая на отработанном масле, которое заливается в нижний бак и поджигается. Есть у этой печки несколько недостатков — это то, что она способна согреть совсем небольшое помещение, и то, что ее работа может привести к появлению запахов от сгорания топлива. Нужно сразу отметить, что этот вариант больше подойдет для гаража или подсобки, нежели для жилого помещения, но на заметку его взять нужно, так как на дачном участке тоже может присутствовать гараж.

  • Из железного листа вырезаются необходимые элементы – (форма может быть круглой или прямоугольной), и из них изготавливается бак для топлива.
  • В верхней части бака прорезаются два отверстия для трубы и для заправки топливом. Второе должно иметь сдвижную крышку.
  • К получившемуся баку привариваются ножки.
  • В большое отверстие вваривается труба с маленькими круглыми прорезями, через которые происходит попадание внутрь воздуха.
  • Затем делается верхний бак — камера вторичного сгорания, которая приваривается к трубе с прорезями.
  • В верхнем баке крышка должна быть съемной, и в ней должно быть отверстие для дымохода, который выводится на улицу.

После полной сборки можно приступать к испытаниям этого вашего проекта.

Топку можно обложить кирпичом

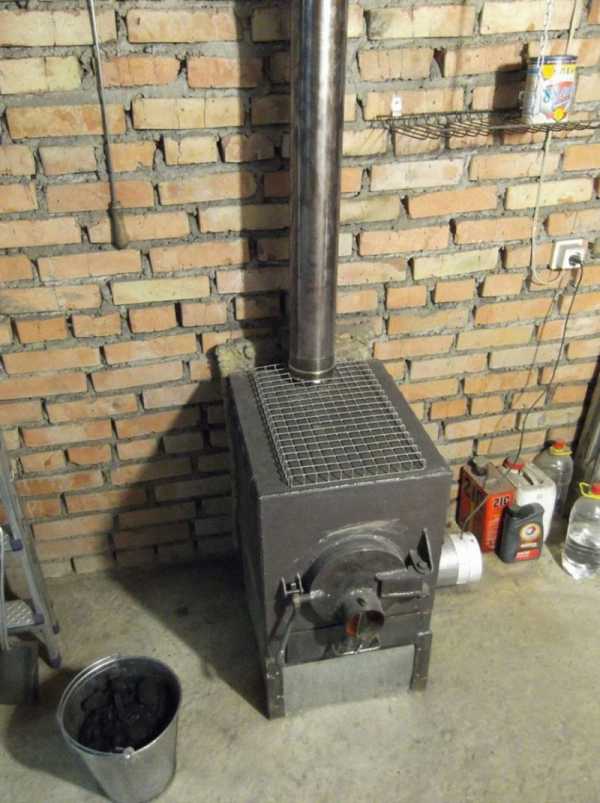

Эта модель печки-буржуйки — хороший выбор для использования ее на даче. Аккуратная форма делает ее приемлемой для любого дачного интерьера. Она поможет не только согреть помещение, но и приготовить пищу, так как имеет достаточно большую варочную панель. В конструкции все очень хорошо продумано, в том числе и величина внешних поверхностей и топки, в которой достаточно места для заполнения ее дровами. Эти качества речи позволят быстро нагреть холодную комнату.

  • Для изготовления понадобятся листы толстого металла в 3—5 мм, уголок и труба для дымохода.
  • Сначала готовятся все части конструкции по заранее приготовленной схеме.
  • Плоскости соединяют металлическими уголками с помощью сварки — они же будут служить и ножками для печки.  С нижнего торца ножек необходимо укрепить пластины из металла, примерно 10×10 см для большей устойчивости.
  • Топку от поддувала-зольника должна отделять решётка-колосник. Далее на петли закрепляются дверцы топки и поддувала.
  • Затем в задней части варочной панели делают круглое отверстие для дымохода, крепят его и выводят на улицу.

Очень удачный экономичный вариант

Самый удачный и эффективный вариант буржуйки, который имеет высокий КПД, и отлично будет согревать комнату дачи долгие годы. По форме и материалам она, казалось бы, ненамного отличается от предыдущей модели, но внутренняя ее конструкция несколько иная. Это помогает печи остывать намного дольше и больше отдавать тепла в комнату, а не выпускать его в трубу. Таких эксплуатационных качеств помогают добиться две металлические пластины, которые закрепляют в верхней части печи около дымохода. Они создают препятствия быстрому выходу горячего воздуха напрямую в трубу. Одна из пластин приваривается к передней внутренней части буржуйки, вторая к внутренней задней стенке. Таким образом, созданный «лабиринт» ждя продуктов сгорания заставляет их огибать эти пластины, и в созданных верхних камерах осуществляется дожиг газов. Буржуйка такого типа может оставаться горячей до 11—12 часов. Мало того, на варочной панели есть съемная крышка конфорки, которая позволит быстро нагреть воду в чайнике.

КПД такой буржуйки доходит до 70% , в среднем теплоотдача составляет 1360 Ккал/ч. Варочная панель нагревается до 150—160 градусов, боковая панель — до 100—110 градусов.

Не нужно сомневаться в том, что печь-буржуйка пригодится на дачном участке — около нее приятно посидеть в дождливую погоду или холодным вечером, слушая, как закипает на плите чайник.  Если есть возможность и умение, обязательно сделайте ее самостоятельно — тем самым вы сэкономите достаточно большую сумму денег.

kamin-expert.ru

самая эффективная конструкция и её чертежи

В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и стабильный температурный режим, причем круглые сутки.

Для этой цели обычно используются печи, отличающиеся оптимальными показателями теплоемкости. Они максимально долгое время отдают тепло от проведенных время от времени топок. Кроме этого, широко используются разнообразные котлы, которые в постоянном режиме прогревают воздух или применяемый жидкий теплоноситель. Это что касается жилых помещений и сооружений.

Те что относятся к категории нежилых, отапливаются немного иначе. По той причине, что тепло здесь необходимо только иногда, получать его требуется максимально быстро и с одновременными небольшими материальными тратами. К подобным помещениям можно отнести такие объекты, как теплицы, разные вагончики, сараи, небольшие домики. Для них оптимальным вариантом будет эффективная буржуйка с водяным контуром своими руками самостоятельно сделанная и работающая на отработке

Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

    Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:
  • Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;
  • Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;
  • Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;
  • Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.
Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки

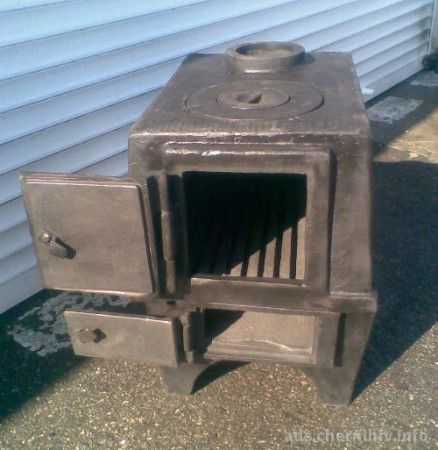

Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.
Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм.
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

    Кроме того, используются такие элементы, как:
  • Погонажные профили;
  • Квадратной формы труба;
  • Специальные уголки;
  • Арматура;
  • Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.
Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Важные узлы конструкции

Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения.

Изготовление топочной камеры
Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок. Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами.

Изготовление зольника
Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия. Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами.

Колосниковая решетка
Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру.

Проемы и дверцы
Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей. Дверцы с корпусом соединяются посредством сварки и стальных навесов.

В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова.

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи:

  • Для топки 250 на 250 мм.
  • Для поддувала — высота 100 мм и ширина 250 мм.
  • Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.
Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки.
Отведения газов и дыма
Трубы для данной печи должны быть диаметра от 100 до 150 мм. Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется.

Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла.

Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется.

Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости
Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения:

  1. Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;
  2. Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;
  3. Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
  4. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

Подводя итоги

В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле. Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно.

Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и просто.

gidpopechkam.ru

Как увеличить КПД буржуйки: самые эффективные способы

Буржуйки могут здорово прогреть гараж или подсобку. Однако металлические стенки таких печек стремительно греются и быстро остывают. Народные умельцы придумали, как увеличить КПД буржуйки. Нужно ее усовершенствовать. Изменить конструкцию корпуса и дымохода, поэкспериментировать с топливом и дополнительными теплоносителями.

Зачем увеличивать КПД?

Компактные размеры печки приводят к тому, что поверхность, которая нагревается при работе, невелика. Не так много тепла поступает наружу и помещение стремительно остывает. Иногда кажется, что отдача от буржуйки слабая.

Чтобы помочь ей увеличить эффективность, решается несколько задач:

  • увеличивается длительность горения и тления;
  • обеспечивается достаточно высокая температура сгорания;
  • достигается высокий уровень тяги.
к содержанию ↑

Стандартный КПД буржуйки

Говорить о коэффициенте полезного действия по отношению к буржуйке можно в условном ключе. Это параметр составляет примерно 65-70%.

к содержанию ↑

Методы по увеличению КПД

Есть несколько способов того, как увеличить КПД буржуйки в гараже и перестать замерзать. Они в разной степени сложные: от ящика с песком до обновленной конструкции. Все они производятся без серьезных финансовых затрат, а для их внедрения используются подручные средства. Рассмотрим каждый метод по увеличению КПД буржуйки в отдельности.

Видео:

к содержанию ↑

Изменение дымохода

На эффективность буржуйки напрямую влияет форма дымохода. Чтобы теплоотдача не страдала, конструкция трубы должна соответствовать определенным параметрам.

  • Труба должна быть вертикальная. Допускается использование углов с наклоном не более 45 градусов. Если условия вынуждают к врезке 90-градусных углов, то стоит постараться использовать их как можно меньше.

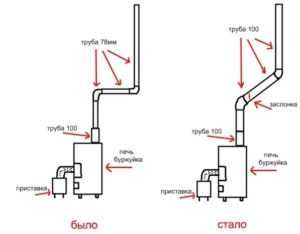

    Угол 90, замените на 45

  • Дымоход рекомендуется сделать выше. Идеальное расстояние от печи до конца трубы — шесть метров.

    Сделайте дымоход повыше

  • Дефлектор на верхушке трубы пригодится, если КПД печки страдает от слишком узкого дымохода. Дефлектор не только обороняет буржуйку от осадков, но и повышает тягу.

    Дефлектор

  • Если дымоход ниже уровня конька крыши, то следует нарастить трубу.

Для сохранения тепла в конструкцию дымохода врезается заслонка, которая регулирует подачу воздуха в топочный отсек. Огонь будет пылать, а топливо быстрее сгорать при полностью открытой заслонке, а если ее прикрывать, соответственно, и дрова или брикеты будут гореть медленнее. Тление в топке — залог долгой и равномерной теплоотдачи.

к содержанию ↑

Кладка вокруг печи экрана из кирпича

Кирпичная кладка вокруг аппарата позволяет сохранить тепло и обезопасить себя и окружающих от контакта с раскаленным металлом. Правильно положенная кладка увеличивает теплоотдачу примерно на четверть. Когда буржуйка топится, кирпичная кладка нагревается. После того, как топливо сгорит, она продолжит делиться собранным теплом. Эксперты советуют выкладывать кирпич не вплотную, а за 30 сантиметров от стенок топки.

Чтобы выложить экран, понадобится пару десятков жаропрочных кирпичей:

  • экран выкладывается на глиняном растворе;
  • первый ряд выкладывается по намеченной разметке;
  • во втором ряду делаются зазоры для вентиляции размером в половину кирпича;
  • кирпич выкладывается в соответствии с заранее продуманной формой и размером для проема;
  • на последний ряд крепится полоса со стали для дополнительной фиксации.

Пример

Когда выкладка экрана завершена удаляем излишки раствора влажной тряпкой. Через 24 часа конструкция просыхает — тогда зачищаются дефекты на стенах, если такие проявятся. Очищенный и подретушированный экран сохнет на протяжении нескольких суток. Перед использованием следует пару раз протопить буржуйку в течение 15 минут.

к содержанию ↑

Улучшение теплоотдачи с помощью топлива

Топится металлическая печка по-разному: от дров до опилок с мелким мусором. Для улучшения теплоотдачи в буржуйке используются спрессованные опилки, брикетированные отходы производства и уголь.

  • Спрессованные опилки прогорают гораздо медленнее — одной загрузки хватает на долгие часы тления.
  • Брикеты изготавливают из стружки и отходов древесного производства. Прессованный состав позволяет им тлеть долго, ведь они не могут разгореться. Брикеты тлеют равномерно и продолжительно, увеличивая теплоотдачу буржуйки.

    Брикеты из опилок

  • Уголь засыпается не только в мангалы, но и служит топливом для буржуйки. Уголь сгорает неторопливо и сохраняет тепло дольше, чем дрова.

Стоит также оценить силу тяги. Это можно сделать, взглянув на цвет пламени. Если воздуха мало, то пламя краснеет и появляются темные полосы, если кислорода слишком много — языки пламени становятся ярко-белыми. Тяга, а вместе с ней и КПД печки, находится в норме, когда пламя — золотисто-оранжевого цвета. Для лучшей тяги можно устроить обдув буржуйки с помощью обычного вентилятора.

к содержанию ↑

Ящик с песком

Если совсем нет желания переоснащать свою печку, что-то достраивать или экспериментировать с разными видами топлива, есть самый простой и экономный метод. На буржуйку ставится ящик, в который помещены два ведра с песком.

Поставьте 2 таких ведра в ящик сверху печи.

Такой ящик, как и кирпичная кладка, вбирает энергию и прогревает гараж, когда дрова в топке сгорают, а угли потухают. Несмотря на свою простоту, метод помогает увеличить полезность от работы буржуйки.

к содержанию ↑

Переделка конструкции

Приваренные по бокам стальные уголки усиливают само устройство и увеличивают температуру печи. Также для этих целей прикручиваются металлические боковые экраны.

Умельцы приделывают листы железа за 6 сантиметров от стенок топки. Это делается, чтобы энергия тепла передавалась с помощью конвекции, благодаря которой воздух двигается между установленными пластинами и корпусом буржуйки.

Установите защитные металлические экраны

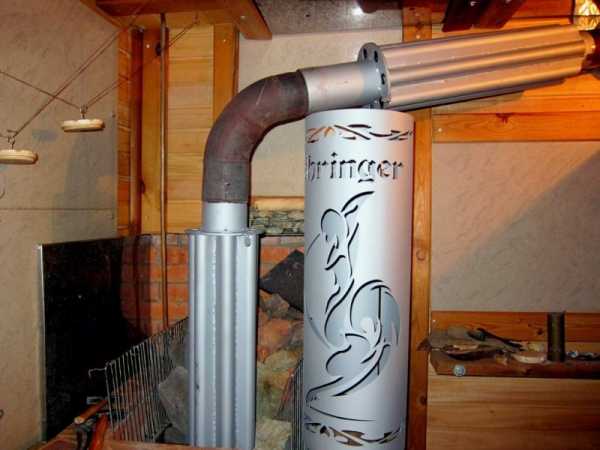

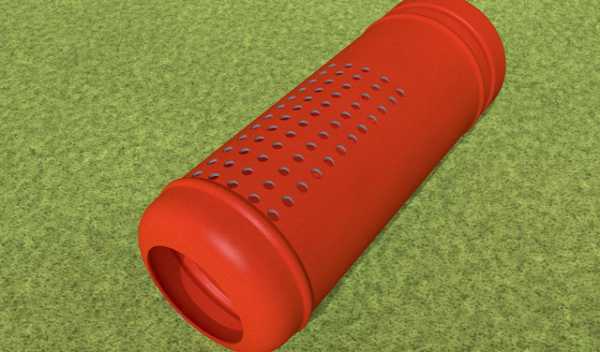

Чтобы энергия тепла не исчезала так скоро, можно воспользоваться металлической кассетой. Это объект цилиндрической формы, сваренный из листа стали. Его называют кассетой, потому что он вставляется в топочный отсек. В кассету загружают немного дров, переворачивают и ставят в буржуйку, чтобы дрова сами постепенно выпадали на разогретые угли и загорались. Пока дрова, что уже в топке, горят, оставшиеся в кассете просушиваются и загораются вслед за первыми слоями.

к содержанию ↑

Использование дополнительного теплоносителя

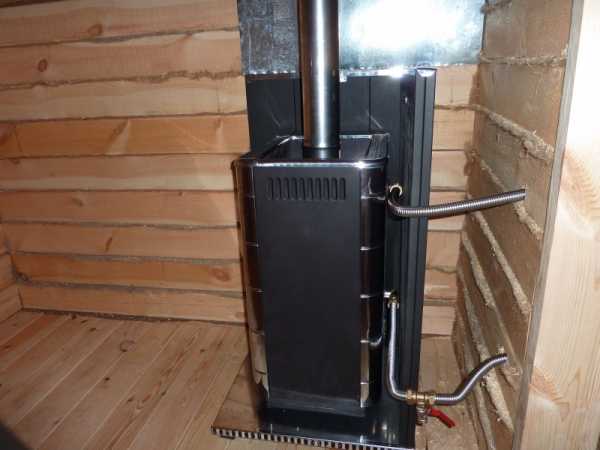

Печки дополняют емкостями для воды и так называемыми водяными рубашками, чтобы использовать их в качестве дополнительного теплоносителя и сохранять энергию.

Водяная рубашка устроена следующим образом. П-образный бак, в котором происходит нагрев воды, монтируется в корпус. От бака ответвляются два патрубка: для подачи и обработки. Сам бак подпитывается за счет врезки в трубопровод.

Таким образом, мастера трансформируют буржуйку в устройство, способное нагревать воздух и заменять систему отопления небольшого размера в одно время.

к содержанию ↑

Вывод

Эффективность буржуйки увеличивается без помощи специалистов и серьезных финансовых вложений. Чтобы печь прогревала лучше, мы можем прибегнуть к изменению конструкции, дополнительно обложив кладкой, или просто изменить вид топлива. Все эти способы отличаются сложностью, но схожи в одно — они действуют.

pechnoy.guru

Добавить комментарий

Ваш адрес email не будет опубликован.
