Вибросил (виброакустический герметик) - Специализированные аксессуары

Акустический герметик Вибросил, предназначенный для обработки стыков в звукоизоляционных конструкциях, является одним из средств, предотвращающих распространение структурных шумов. Расход продукта регулируется при помощи конического мундштука. Вибросил способствует улучшению звукоизолирующих свойств конструкций.

Область применения

Вибросил используется в качестве виброакустического герметика для заполнения стыков и швов при монтаже панельных систем ЗИПС, каркасных звукоизолирующих конструкций, плавающих звукоизоляционных полов.

Состав

Основу продукта составляют силиконовые смолы и кремнийорганические модификаторы.

Отличительные особенности

  • Надёжная герметизация независимо от толщины шва;
  • Высокие защитные свойства;
  • Не является агрессивной средой;
  • Устойчив к изменениям влажности, колебаниям температур и солнечному излучению;
  • Хорошие адгезионные свойства.

Взаимодействие с материалами

Совместим с большинством природных минералов, смесей на основе цемента, синтетикой, стеклом и металлами.

Самая низкая цена герметика Вибросил – только у представителей компании «Акустик Групп». Купить герметик Вибросил можно в Москве и регионах России.

Узнайте больше:

Смотреть все брошюры по звукоизоляции

Температурные диапазоны:

  • Применение: от -10ºC до +40ºC;
  • Эксплуатация: от -40ºC до +150ºC;
  • Хранение: от 0ºC до +25ºC;

Гарантийный срок хранения: 18 месяцев.

Виброакустические показатели
Динамический модуль упругости Eд не более 2 МПа при нагрузках на слой до 15 тонн/м2

Физические характеристики
Вес тубы: 0,38 кг
Вес упаковки, кг: 0.38
Объем упаковки: 0.001 м3

Меры безопасности
Работы необходимо проводить в проветриваемых помещениях. Избегать попадания герметика в глаза и на кожу. В случае попадания герметика на кожу промыть большим количеством теплой воды. Полностью отвердевший герметик не имеет запаха и в обращении безопасен.

Технология монтажа

  • Очистить герметизируемые поверхности от следов пыли, влаги и жира;
  • Нанести маскирующую ленту вдоль поверхностей герметизируемого шва;
  • Отрезать винтовую головку картриджа над резьбой. Навинтить мундштук и срезать наконечник под углом 45º для получения необходимого сечения;
  • Заполнить шов герметиком при помощи плунжерного пистолета;
  • Удалить излишки герметика и сформировать поверхность шва;
  • Снять маскировочную ленту и при необходимости очистить края шва.

* Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.

Герметик виброакустический Вибросил 290 мл, цена

Герметик виброакустический Вибросил 290 мл   Вибросил – виброизолирующий однокомпонентный (нейтральный) силиконовый герметик. Применяется для герметизации швов и стыков в звукоизоляционных конструкциях и является одним из средств, предотвращающих распространение структурных шумов. Средство обеспечивает защиту от распространения структурных вибраций по компонентам звукоизолирующих конструкций, и, тем самым, повышает собственные звукоизолирующие свойства конструкции. Вибросил и…

Читать далее
Вид герметика ?

Высокотемпературный - при воздействии высоких температур, герметик не теряет свои эксплуатационные свойства;
Нейтральный - данные герметики не выделяют ничего агрессивного при полимеризации (например, в отличии от кислотных, которые выделяют уксусную кислоту) и прилипают почти ко всем материалам;
Санитарный - за счет добавления специальных компонентов, защищает от плесени и грибка;
Универсальный - обладает высокими показателями адгезии и широким спектром применения.


Нейтральный
Звукоизоляция ?

Звукоизоляция - снижение уровня шума, проникающего в помещения извне. Количественная мера звукоизоляции ограждающих конструкций выражается в децибелах.

Да
Морозостойкость ?

Морозостойкость - способность материала в насыщенном водой состоянии выдерживать многократное попеременное замораживание и оттаивание без видимых признаков разрушения и без значительного понижения прочности. Основная причина разрушения материала под действием низких температур - расширение воды, заполняющей поры материала при замерзании.

Да
Огнестойкость ?

Огнестойкость - способность строительных конструкций или материалов ограничивать распространение огня, а также сохранять необходимые эксплуатационные качества при высоких температурах в условиях пожара.

Да
Основа ?

В зависимости от используемого вещества для основы бывают силиконовые, акриловые, полиуретановые, каучуковые, битумные, полимерные, силикатные и другие.

Силиконовая
Страна производства
Россия
Термоустойчивость ?

Устойчивость к высоким температурам без потери эксплуатационных свойств.

- 40 - +150 C

Вибросил - звукоизоляционный герметик

Стоимость 400,00 руб при сумме заказа до 30000,00 руб

Акустический герметик Вибросил, предназначенный для обработки стыков в звукоизоляционных конструкциях, является одним из средств, предотвращающих распространение структурных шумов. Расход продукта регулируется при помощи конического мундштука. Вибросил способствует улучшению звукоизолирующих свойств конструкций.

 Область применения акустического герметика Вибросил

Вибросил используется в качестве виброакустического герметика для заполнения стыков и швов при монтаже панельных систем ЗИПС, каркасных звукоизолирующих конструкций, плавающих звукоизоляционных полов.

Состав

Основу продукта составляют силиконовые смолы и кремнийорганические модификаторы.

Отличительные особенности

  • Надёжная герметизация независимо от толщины шва;
  • Высокие защитные свойства;
  • Не является агрессивной средой;
  • Устойчив к изменениям влажности, колебаниям температур и солнечному излучению;
  • Хорошие адгезионные свойства.

Взаимодействие с материалами

Совместим с большинством природных минералов, смесей на основе цемента, синтетикой, стеклом и металлами.

Меры безопасности

Работы необходимо проводить в проветриваемых помещениях. Избегать попадания герметика в глаза и на кожу.

В случае попадания герметика на кожу промыть большим количеством теплой воды. Полностью отвердевший
герметик не имеет запаха и в обращении безопасен.

Технология монтажа

Очистить герметизируемые поверхности от следов пыли, влаги и жира. Нанести маскирующую ленту вдоль
поверхностей герметизируемого шва. Отрезать винтовую головку картриджа над резьбой, навинтить мундштук
и срезать наконечник под углом 45° для получения необходимого сечения. Заполнить шов герметиком
при помощи плунжерного пистолет. Удалить излишки герметика и сформировать поверхность шва.
Снять маскировочную ленту, при необходимости очистить края шва.

Самая низкая цена герметика Вибросил только у представителей компании «Акустик Групп». Купить звукоизоляционный герметик Вибросил в Челябинске можно в компании Акустик групп Челябинск. Звоните: (351) 242-01-19

Виброакустический герметик Вибросил - Acoustic-ural

Однокомпонентный виброизолирующий силиконовый герметик.

Быстрый заказ

 «ВИБРОСИЛ» – виброакустический герметик, изготовленный на основе органических производных силикатов.

Назначение:

  • герметизация стыков звукоизоляционных конструкций стен, полов и потолков.

Характеристики:

  • обеспечивает надежную герметизацию соединений;
  • повышает звукоизоляцию строительных конструкций;
  • не вызывает коррозии металлов;
  • обладает хорошими адгезионными свойствами;
  • устойчив к воздействию тепла, влаги и УФ-излучения;
  • имеет сертификаты соответствия акустическим и гигиеническим нормам.

Взаимодействие с материалами:
Рекомендуемые материалы для контакта с герметиком: бетон, кирпич, штукатурка, стекло, эмаль, металлы, керамика, пластмассы, лакированная или окрашенная древесина.

Меры безопасности:
Работы проводить в проветриваемых помещениях. Избегать попадания герметика в глаза и на кожу. В случае попадания герметика на кожу промыть большим количеством теплой воды. Полностью отвердевший герметик не имеет запаха и в обращении безопасен.

Эксплуатация:

  • Температура применения: от -10° до +40°
  • Температура эксплуатации: от -40° до +150°
  • Температура хранения: от 0° до +25°
  • Гарантийный срок хранения 18 месяцев.

Виброакустические показатели:
Динамический модуль упругости Ед не более 2 МПа при нагрузках на слой до 15 тонн/м2

Сертификаты:
Материал имеет акустический и гигиенический сертификаты.

Технология монтажа:

  • Очистить герметизируемые поверхности от следов пыли, влаги и жира;
  • Нанести маскирующую ленту вдоль поверхностей герметизирующего шва;
  • Отрезать винтовую головку картриджа над резьбой. Навинтить мундштук и срезать наконечник под углом 45° для получения необходимого сечения;
  • Заполнить шов герметиком при помощи плунжерного пистолета;
  • Удалить излишек герметика и сформировать поверхность шва;
  • Снять маскировочную ленту и при необходимости очистить края шва

Узнать цену герметика «ВИБРОСИЛ» и купить его Вы можете, оформив заявку на нашем сайте или по телефону: +7 (343) 272-49-10.



Вибросил виброакустический герметик. Технические характеристики, описание и свойства

  • Марка

    Вибросил

  • Примечание

    Виброизолирующий нейтральный силиконовый (Vibroseal)

  • Тип

    Однокомпонентный силиконовый герметик.

  • Назначение

    Применяется для герметизации швов и стыков.

  • Области применения

    Используется в качестве виброакустического герметика для заполнения стыков и швов при монтаже звукоизолирующих панельных систем (ЗИПС), каркасных звукоизолирующих конструкций, плавающих звукоизоляционных полов.

  • Типы поверхностей

    Совместим с большинством природных минералов, смесей на основе цемента, синтетикой, стеклом и металлами.

  • Свойства

    • Защита от распространения структурных вибраций в звукоизолирующих конструкциях.
    • Повышение собственных звукоизолирующих свойств конструкции.
    • Надёжная герметизация независимо от толщины шва.
    • Не является агрессивной средой.
    • Нейтральный.
    • Устойчив к изменениям влажности, колебаниям температур и солнечному излучению.
    • Хорошие адгезионные свойства.
    • Расход регулируется при помощи конического мундштука.
  • Технические характеристики

  • Основа

    Силиконовые смолы и кремнийорганические модификаторы.

  • Адгезия

    Хорошая.

  • Модуль упругости

    Динамический: не более 2 МПа при нагрузках на слой до 15 т/м².

  • Порядок применения

  • Порядок работы

    Очистить герметизируемые поверхности от следов пыли, влаги и жира. Нанести маскирующую ленту вдоль поверхностей герметизируемого шва. Отрезать винтовую головку картриджа над резьбой. Навинтить мундштук и срезать наконечник под углом 45º для получения необходимого сечения.
    Заполнить шов герметиком при помощи плунжерного пистолета. Удалить излишки герметика и сформировать поверхность шва. Снять маскировочную ленту и при необходимости очистить края шва.

  • Температура применения

    От -10ºC до +40ºC.

  • Температура эксплуатации

    От -40ºC до +150ºC.

  • Меры предосторожности

    Работы необходимо проводить в проветриваемых помещениях. Избегать попадания герметика в глаза и на кожу. В случае попадания герметика на кожу промыть большим количеством теплой воды. Полностью отвердевший герметик не имеет запаха и в обращении безопасен.

  • Хранение и транспортировка

  • Гарантийный срок хранения

    18 месяцев.

  • Условия хранения и транспортировки

    Хранить при температуре от 0ºC до +25ºC.

  • Вибросил, акустический герметик

    Шумо-, Звукоизоляция:Комплектующие

    Составсиликоновый нейтральный герметик, картридж 310 мл.

    Вес упаковки, кг0,5

    Вибросил разработан, как виброакустический герметик, является высокоэффективным однокомпонентным силиконовым герметиком. Предназначен для вибро-, звукоизоляции узлов, стыков в звукоизоляционных конструкциях. Акустический герметик Вибросил снижает распространение шума в основном через примыкания звукоизолирующих конструкций к стенам, полам, потолкам, тем самым является неотъемлемой частью системы, повышая ее звукоизоляционные качества.

    Цена Вибросил

    Elements not found

    за 1 шт.:
    1. Заказать материал Вибросил: Офис ТД Аврора (812) 493-31-34 (многоканальный) ;
    2. Консультации по монтажу материала Вибросил.

    Область применения звукоизоляционного герметика Вибросил

    Виброакустический герметик Вибросил является неотъемлемой частью большинства звукоизоляционных систем, таких как ЗИПС, звукоизоляционных систем каркасного типа, акустических облицовочных панелей.

    Способ упаковки, размеры

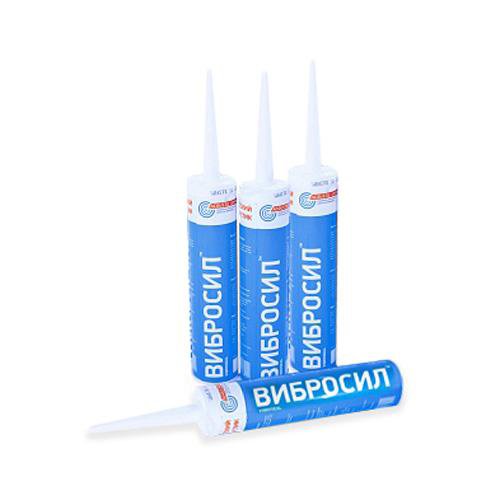

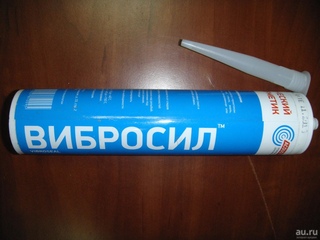

    Звукоизоляционный герметик Вибросил поставляется в пластиковых тубах. Заряжается в стандартные пистолеты для герметиков. Вес тубы: 0,5кг.

    Вибросил | Характеристики

    Состав материала: герметик Вибросил изготовлен на основе силиконовых смол, содержит специальные модифицированные добавки.

    Взаимодействие материала: герметик Вибросил имеет превосходную адгезию к таким материалам, как штукатурка, кирпич, бетонные изделия, древесина, металл, стекло, пластмасса, эмаль.

    Особенности материала:

    - Герметизация швов звукоизоляционных систем любой глубины и толщины;
    - Является нейтральным по отношения к металлам;
    - Устойчивая стойкость к внешним условиям, высокая стойкость к УФ-излучению;
    - Обладает отличными вибро-, звукоизоляционными свойствами;
    - Обладает высокой термостойкостью;
    - Обладает высокой влагостойкостью;
    - Улучшенная адгезия к строительным материалам.

    Технические характеристики герметика Вибросил:

    - Динамический модуль упругости К=2 МПа, при нагрузках до 15 000 кг/м2;
    - Температура применения герметика Вибросил: от -10 до +40 ºC;
    - Температура эксплуатации герметика Вибросил: от -40 до +150 ºC;
    - Температура хранения герметика Вибросил: от 0 до +25 ºC;
    - Гарантийный срок хранения герметика Вибросил: 18 месяцев.

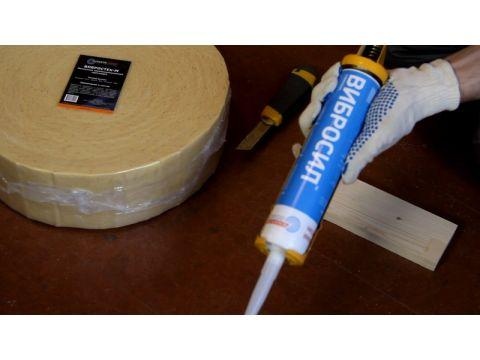

    Монтаж герметика Вибросил

    Перед использованием - очистить поверхности от пыли, жира;Нанести малярную ленту вдоль обрабатываемого шва с обоих сторон;Вставить герметик Вибросил в пистолет;Заполнить шов герметиком;Удалить излишки герметика при необходимости;Снять малярную ленту.

    Почему Вам выгодно приобрести и заказать монтаж звукоизоляционных материалов у нас? Торговый Дом АВРОРА не первый год занимается продажей звукоизоляционных материалов. Являясь дистрибьюторами ряда производителей, мы предоставляем Вам материалы напрямую с завода без посредников и лишних наценок. Для получения образцов и сертификатов звукоизоляционных материалов Вам достаточно посетить наш офис.

    Консультации непосредственно по строительно-монтажным работам можно получить по телефонам: Офис АВРОРА (812) 493-31-34 (многоканальный)

    виды, свойства, популярные марки и техника нанесения

    Качественная звукоизоляция помещений играет огромную роль в спокойной жизни хозяев. Она помогает снизить интенсивность шумов с улицы и от соседей, обеспечивая столь необходимую тишину. В качестве звукоизолирующего средства можно использовать так называемый акустический герметик, но эффективным он будет только при правильном подборе и применении.

    Особенности герметиков

    Любой герметик представляет собой пасту, гель или эмульсию на основе полимерных композиций и предназначается для герметизации и теплоизоляции различных поверхностей. Некоторые составы нашли свое применение и в другом направлении — для создания звукоизолирующего слоя.

    Чаще всего виброакустический герметик рекомендуется использовать при строительстве и ремонте деревянных домов. Его наносят в зазоры между бревнами, брусом, досками снаружи и изнутри, что серьезно уменьшает уровень шума. Кроме того, каждый звукоизоляционный герметик способен поглощать и нивелировать вибрацию, а это увеличивает срок службы конструкции.

    к содержанию ↑

    Разновидности средств

    Лучше всего в качестве звукоизолирующего средства подходят силиконовые герметики. После высыхания они сохраняют эластичность, не подвержены растрескиванию, крошению, могут применяться для швов любого размера и глубины. Менее популярными являются акриловые герметики: они становятся довольно твердыми после полимеризации, не слишком пластичны, к тому же не годятся для наружных работ из-за малой влагостойкости.

    Снизить уровень шума поможет и монтажная пена, и полиуретановый герметик. Эти средства не подходят для формирования внутренних швов, зато могут применяться совместно с акриловым или силиконовым составом. При выборе герметика для звукоизоляции следует учесть такие факторы:

    • целостность упаковки;
    • нормальный срок годности;
    • герметичность крышки;
    • экологичность.
    к содержанию ↑

    Состав и свойства

    Виброакустические герметики, как правило, делают на основе модифицированных силиконовых смол с добавлением кремнийорганических компонентов. Последние повышают прочность состава, увеличивают срок его службы.

    Хороший герметик обладает такими свойствами:

    • надежная герметизация вне зависимости от толщины шва;
    • отличные защитные качества;
    • отсутствие агрессивного воздействия на металл и иные материалы;
    • стойкость к влиянию влаги, перепадов температур, солнечного излучения;
    • высокая адгезия и совместимость с природными минералами, цементом, стеклом, иными строительными материалами.

    Акустический герметик должен иметь высокую плотность поверхностного слоя, в противном случае он не подойдет для звукоизоляции.

    Высококачественным составом можно обрабатывать стыки и швы при монтаже звукоизолирующих панелей, применять на каркасных конструкциях и напольных покрытиях.

    к содержанию ↑

    Популярные марки

    Самым известным герметиком с возможностью звукоизоляции зданий является «Вибросил». Он широко используется при монтаже шумоизолирующих сооружений, применяется для формирования швов разной толщины и длины, имеет отличные виброзащитные свойства.

    Прочие достоинства состава:

    • не провоцирует коррозию металлов;
    • переносит влажность и прямое воздействие воды;
    • не боится перепадов температур;
    • подходит для сплавов, металлов, древесины, стекла, бетона, кирпича.

    Прочими популярными герметиками на отечественном рынке считаются:

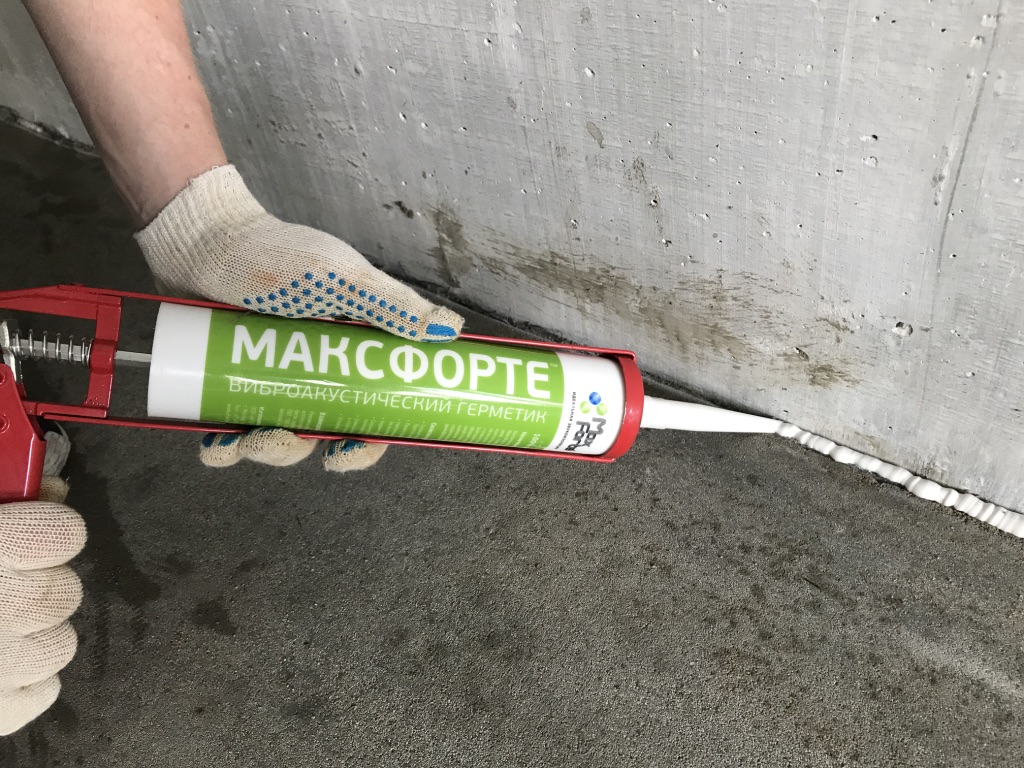

    1. «МаксФорте». Предназначен для заделывания стыков, швов, разных отверстий в стенах, полах, потолках. Серьезно снижает уровень шума, вибрационной нагрузки, выполняет роль демпфирующего слоя. Легко выдавливается и наносится, имеет высокую адгезию к ГКЛ, кирпичу, бетону, штукатурке, фанере, стеклу, пластику. Содержит ингибиторы плесени и грибка.

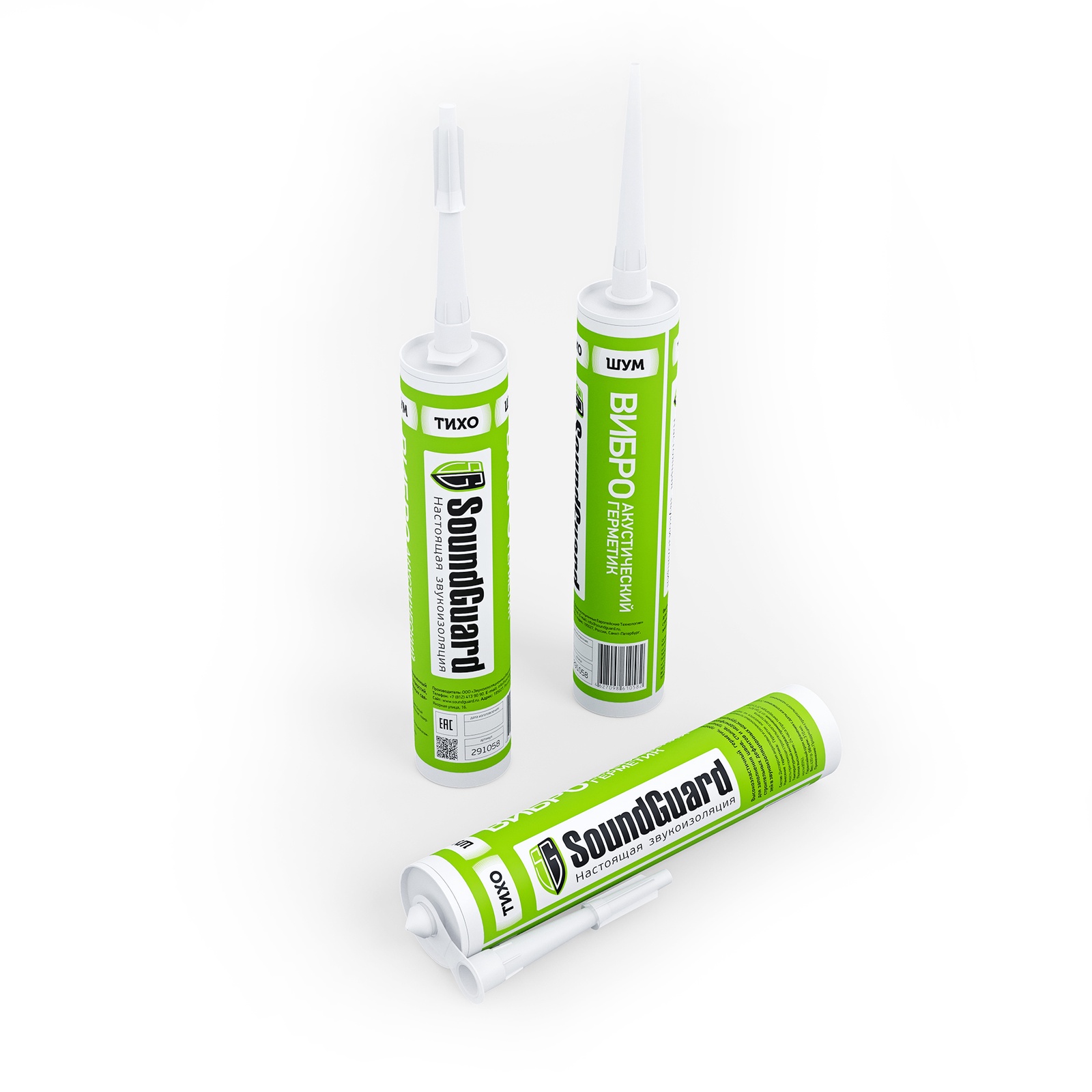

    2. SoundGuard. Профессиональное средство, выпускаемое в разных упаковках (310 мл, 600 мл 7 кг). Содержит акрил и модифицирующие добавки, подходит для всех строительных материалов. Имеет тиксотропные свойства, потому не течет по наклонным и вертикальным основаниям. В высокой степени ослабляет уровень передачи звуковых колебаний и вибрации.
    3. Green Glue. Звукоизоляционный компаунд на основе латексного полимера, который способен устранить до 90% шума. Может наноситься тонким слоем (от 0,5 мм). Предназначен, прежде всего, для заполнения пространства между стеной и отделочными материалами. Не содержит формальдегида и прочих вредных веществ, не выделяет запаха.
    4. «Акфикс». Акриловый акустический герметик, предназначенный для создания звукового барьера, для защиты дома от дыма и влажности. Отличается отсутствием склонности к воспламенению, слабым запахом, легкостью нанесения. Не дает усадки, помогает заделать стыки и щели, загерметизировать воздуховоды, кабель-каналы, стены, полы, потолки, окна и двери.

    к содержанию ↑

    Правила нанесения

    Вначале надо очистить контактные поверхности от грязи, пыли, обезжирить, избавить от всех плохо закрепленных покрытий (краски, отваливающейся штукатурки). После рекомендуется оклеить оба края стыка строительным скотчем, чтобы нанести герметик более красиво, ровно. Далее порядок работы будет таким:

    • отрезать кончик тубы под углом в 45 градусов, поставить тубу в пистолет;
    • заполнить шов герметиком, двигая пистолет равномерно, без рывков;
    • сразу убрать излишки средства и снять малярный скотч;
    • при необходимости еще раз очистить края шва;
    • смочить водой резиновую губку, осторожно разгладить поверхность шва (строго до начала застывания состава).

    Нанесение акустического герметика — нетрудный процесс, который вполне можно осуществить самостоятельно. Усиление шумоизоляции наверняка скажется на качестве жизни в доме, поэтому производить ее лучше уже на этапе черновой отделки, при этом не экономя на самом герметике!

    Герметики снижают уровень шума в автомобилях

    Рис. 1. Конфигурации демпфирования растянутого и ограниченного слоя.

    Герметики стали более сложными в последние годы, поскольку рынки стали более требовательными. Появление новых материалов привело к появлению ряда типов герметиков, столь же разнообразных, как и их применение. Рынок герметиков в целом резко вырос по мере того, как они стали доступными для более широкого круга потребителей - от самодельных (DIY) до корпусов заводского изготовления и автомобилестроения.

    Эластомерные герметики могут выполнять множество функций, помимо простого соединения и герметизации. Одна из этих дополнительных функций - гашение шума и вибрации. Снижение шума и вибрации является важным и ценным фактором для многих продуктов, включая автомобили, газонокосилки, промышленное оборудование, жесткие диски и жилищное строительство. Две отрасли, которые традиционно больше всего нуждались в демпфирующей обработке, - это автомобилестроение и авиакосмическая промышленность, где соображения комфорта пассажиров и надежности компонентов одинаково важны.

    В этой статье будут рассмотрены шумопоглощающие герметики, которые заняли нишу на рынке в вышеуказанных областях применения. В контексте этой статьи шум и вибрация будут рассматриваться одинаково, поскольку они происходят из одних и тех же источников. В любой ситуации, когда возникает шум, необходимо учитывать все источники вибрации. Наряду с этим, также должны быть рассмотрены токопроводящие пути, передающие шум.

    Шум - распространенный загрязнитель окружающей среды
    Нежелательные эффекты шума могут включать: нарушение слуха, головные боли, вызванный стресс и неэффективность работы рабочих, а также общее недовольство соседей и домашних животных. Однако контроль разрушительной вибрации является важным фактором при проектировании механических систем. Неконтролируемые резонансные колебания могут привести к чрезмерному шуму, геометрическим искажениям, усталости конструкции и возможному отказу компонентов. В автомобильной промышленности чрезмерный шум имеет значение как для комфорта, так и для безопасности, особенно для водителя транспортного средства. Эффекты варьируются от простого нарушения речи до более серьезной усталости и потери концентрации.

    Проблемы с шумом или вибрацией - обычное явление, и их часто можно решить, просто увеличив массу проблемного продукта.Сложность в том, что всегда нужно учитывать компромисс. Такие компромиссы обычно касаются веса, пространства, стоимости и эстетики. Однако обычно более эффективным решением является применение к изделию обработки, снижающей шум или вибрацию.

    Одно из наиболее интересных свойств вязкоупругих клеев и герметиков касается их демпфирующих свойств. Если связывание в порядке, часть кинетической энергии вибрации преобразуется в тепло и рассеивается из системы за счет теплопроводности. Чисто эластичные материалы накапливают энергию во время нагрузки, а затем полностью возвращаются при снятии нагрузки. Однако вязкоупругие материалы имеют высокий коэффициент демпфирования, который возвращает только часть накопленной энергии и рассеивает остальную в виде тепла после снятия нагрузки.

    Гистерезис (потеря энергии) снижает количество «отскока», вызванного нежелательной вибрацией, и, таким образом, обеспечивает эффективное демпфирование. Кроме того, текучая вязкость этих полимеров позволяет им равномерно деформироваться под нагрузкой.Они передают приложенную силу во всех направлениях и распределяют небольшое давление по большой площади.

    Пример этого механизма очевиден в использовании полиуретанового клея для приклеивания стального каркаса к полу автомобиля или автобуса. Передача шума двигателя и колес по кузову значительно снижается благодаря свойствам полиуретана. Результат - заметное снижение уровня шума в салоне автомобиля.

    Решения проблемы шума
    Существует два основных типа конфигураций акустического демпфирования: объемные и ограниченные. Расширенное демпфирование проще всего в использовании, и оно широко используется в автомобильной промышленности. Основные области, где в автомобилях используются демпфирующие материалы, включают пол, приборную панель, крышу, двери и тормоза.

    Обработка демпфирования растяжения - это однослойное покрытие, в котором рассеяние энергии происходит в основном за счет изгибных и растягивающих движений демпфирующего слоя. Это просто иллюстрируется относительно толстым покрытием из вязкоупругого материала на подложке, которая склонна к вибрации (рис. 1а).

    Система демпфирования с ограниченным слоем (рис. 1b) состоит из трехуровневой конфигурации. Вязкоупругий материал зажат между вибрирующей подложкой и относительно жестким сдерживающим слоем. Назначение ограничивающего слоя состоит в том, чтобы вызвать сдвигающее действие с вязкоупругим слоем, когда композитный сэндвич вибрирует. Демпфирование ограниченным слоем используется больше для уменьшения вибрации, чем для ослабления шума.

    Демпфирующее растяжение покрытие и вязкоупругий слой системы с ограничениями основаны на полимерных материалах, которые выбраны из-за их относительно высоких коэффициентов механических потерь в требуемых условиях.Эффективность ограничивающего слоя напрямую зависит от его модуля и относительной толщины вязкоупругого слоя и ограничивающего слоя. Эти параметры оптимизированы на основе характеристик демпфирования, стоимости, добавленного веса, долговечности обработки в ожидаемых условиях эксплуатации и эстетики.

    Вовлекаются материалы
    Есть много примеров растяжимых демпфирующих слоев. Большинство коммерческих продуктов основано на использовании виниловых, полиуретановых и бутиловых материалов.Эти материалы могут применяться в качестве покрытий или герметиков; однако они также производятся в виде листов, пенопласта и плитки. Во всех изделиях необходимо, чтобы демпфирующий материал был хорошо связан с основанием для максимального гашения вибрации. Акустические системы автомобиля снижают внутренний шум, изолируя и поглощая шумовые колебания, создаваемые двигателем, подвеской и шинами - основными источниками шума в автомобиле.

    Герметики, используемые в автомобильной промышленности, должны обладать отличной адгезией ко многим поверхностям в широком диапазоне температур испытаний.Эти герметики также должны иметь отличную коррозионную стойкость и другие свойства, связанные с автомобильной средой. Среды проведения испытаний, ускоренные в отрасли, очень требовательны и требуют устойчивости к горячей влажной атмосфере, а также к воздействию солевого тумана.

    Виниловые демпфирующие листы производятся различной толщины и диапазона рабочих температур. Они могут быть изготовлены в соответствии с конкретными местами и потребностями. Многие изделия этого типа поставляются с самоклеящимся клеем для облегчения установки.Виниловые демпфирующие листы обычно загружаются массой и имеют приложенный вес в один фунт на квадратный фут нанесенной площади. С хорошей массой винила можно добиться снижения автономной шумоизоляции на 27 дБА, что приведет к потерям 5-8 дБА в настенной системе.

    Материалы на основе бутилового эластомера можно использовать в качестве амортизатора растяжения при массе. Смешанный полиизобутилен и галогенированный бутил - это два полимера, которые можно использовать отдельно, в качестве наполненного композита или в смеси с другими эластомерами.Типичные области применения включают маты, неотвержденные ленты и герметики.

    В то время как виниловые и бутиловые продукты действуют в основном за счет массовой нагрузки, другие полимеры действуют в основном за счет вязкоупругого поглощения энергии. Одним из лучших материалов в этом отношении является полиуретан, поскольку его характеристики стеклования могут быть «спроектированы» для конкретных применений. Их состав может не только гасить вибрации, но и сохранять свою гибкость и механические свойства в широком диапазоне температур и условий окружающей среды.В таблице 1 представлены свойства полиуретановых и бутиловых герметиков по сравнению с другими герметиками, которые обычно используются в автомобильной промышленности.

    Создание интерфейсов внутри слоя демпфирования растяжения - это метод, который также нашел значительное применение для снижения шума. Например, пенопласт с открытыми порами и демпфирующие материалы, армированные стекловолокном, отлично удаляют звуковую энергию из воздушного пространства. Энергетические волны, падающие на этот тип материала, поглощаются на многих границах раздела, прежде чем они смогут пройти через материал.

    Акустические пены, изготовленные из полиуретана и других полимеров, обеспечивают оптимальное звукопоглощение за счет регулирования воздухопроницаемости ячеистой структуры пены. Сопротивление воздушному потоку в пене часто указывает на эффективность того или иного продукта. Гибкость дизайна часто достигается с помощью разнообразных облицовочных материалов. Они повышают долговечность, устойчивость к загрязнениям и повышают акустические характеристики. Добавление высокомодульной облицовки может привести к демпфирующей конфигурации типа ограниченного слоя, как показано на Рисунке 1b.

    Пенопласт и армированные маты обычно сводят к минимуму шум за счет уменьшения отражения звуков от стен и потолков. Они не обеспечивают такого большого вязкоупругого демпфирования при растяжении, как твердые материалы. В результате пенопласт и маты являются отличными звукопоглотителями в помещении, но не создают хорошего звукового барьера.

    Акустические свойства барьеров наилучшие на средних и высоких частотах. Существующие звукопоглощающие материалы обычно служат хорошими барьерами для акустического шума выше 500 Гц, но они плохо работают на более низких частотах.Используя барьеры в сочетании с акустической пеной, можно изменить характеристики для достижения определенного снижения в дискретном частотном диапазоне.

    Недавно исследователи разработали класс материала, который особенно эффективно блокирует низкочастотную акустическую энергию. Запатентованный процесс подходит для различных материалов, включая силиконы, резину, полиуретаны и эпоксидные смолы. Возможные области применения варьируются от средств защиты слуха до автомобилей, строительства, электронной упаковки и спортивных товаров.

    Таблица 1. Сравнительные свойства различных герметиков
    Применение Laxtex Бутил Полисульфид Силикон Полиуретан
    Шумогашение и гашение вибрации 2 4 2 2 4
    Интерьер 4 3 3 3 4
    Внешний вид 1 1 3 4 4
    Окно периметр 1 1 3 4 4
    Деформационные швы 1 1 2 4 4
    Широкие швы 1 1 1 2 3
    Под покраску 4 2 9006 2 1 1 4
    Химическая стойкость 1 1 4 1 3
    Устойчивость к ультрафиолетовому излучению 1 2 3 4 3
    1 = Нет оценок 2 = Плохо 3 = Хорошо 4 = Отлично


    BIO
    Эдвард М.Петри является единственным владельцем EMP Solutions, консалтинговой фирмы из Кэри, Северная Каролина, специализирующейся на решении проблем в индустрии клеев и герметиков. Он также работает техническим экспертом в SpecialChem. Для получения более подробной информации посетите www.specialchem4adhesives.com.

    MAGSEAL - Максимальная надежность критически важной системы

    MAGSEAL - Максимальная надежность критически важной системы

    Способные работать в сложных ситуациях, MAGSEALS спроектированы так, чтобы превосходить по характеристикам в условиях высокой скорости, высокой вибрации и большой высоты, и являются отличной заменой манжетных и пружинных уплотнений.Особые ситуации требуют специальных уплотнений.

    Мы обслуживаем промышленные и высокопроизводительные рынки

    Способные работать в сложных ситуациях, MAGSEALS спроектированы так, чтобы превосходить по характеристикам в условиях высокой скорости, высокой вибрации и большой высоты, и являются отличной заменой манжетных и пружинных уплотнений. Особые ситуации требуют специальных уплотнений. Ниже представлены несколько представленных моделей.

    Чтобы узнать больше о наших продуктах, посмотрите видео ниже.

    Наши клиенты - свидетельство нашей эффективности в этой отрасли.

    • Низкое постоянное усилие на поверхности уплотнения снижает трение, нагрев и износ, что увеличивает срок службы уплотнения.

      Предлагает превосходные характеристики по сравнению с пружинными уплотнениями в условиях высокой вибрации и высоких скоростей.

      Торцевая нагрузка на 50-75% меньше, чем у пружинного уплотнения.

      Магнитная сила и механическая сила

    • Работает на высоких скоростях вала.
      (до 17000 футов / мин)

      Разработан для применения с высокими скоростями вала

    • Гасит вибрацию системы и устраняет дребезжание на стыке уплотнения.

      Компоненты, устанавливаемые на эластомере

    • Сокращает время пробега поверхности уплотнения и обеспечивает оптимальную производительность при первом запуске.

      Прецизионно обработанные поверхности уплотнения - 2 световые ленты с гелием

    • Подходит для замены манжетного уплотнения из-за короткой осевой зоны и позволяет легко модернизировать уплотнение при крупной модернизации системы.

      Короткая осевая длина

    Более 60 лет MAGSEAL является надежным поставщиком специальных магнитных уплотнений для критических систем. Уважаемые за их дизайн, качество и долговечность, уплотнения MAGSEALS стали лучшим выбором для особых ситуаций, когда традиционные конструкции уплотнений не оправдывают ожиданий.

    Пролистать наверх

    Обнаружение расслоения герметика в системах структурного остекления из герметика на основе ускорения

    Система структурного герметичного остекления широко используется в стеклянных навесных стенах во всем мире.Однако из-за старения герметиков по бокам стекла могут образоваться трещины. Если панель навесной стены поднимется, может произойти расслоение и вызвать отказ или потерю системы. Для обнаружения отслоения герметика в этой статье предлагается новый метод определения повреждений на основе вибрации, основанный на использовании разницы между ускорением точки движения (DA) до и после повреждения. Для этого метода обнаружения потребуется только один датчик ускорения на стеклянной панели и резиновый молоток, что очень удобно.Когда резиновый молоток ударяет по стеклянной панели рядом с датчиком ускорения, стеклянная ненесущая стеновая панель будет генерировать реакцию ускорения, которую можно измерить датчиком ускорения. Измеренные реакции ускорения будут использоваться для расчета DA и привести к новому индексу расслоения, называемому относительной накопленной разностью DA, который укажет на возможное расслоение герметика. Кроме того, влияние положения установки датчика ускорения было проанализировано методом конечных элементов, и было определено оптимальное расположение датчика на пересечении четверти длинной стороны и четверти короткой стороны.Девять случаев с различной степенью расслоения были выявлены с помощью нового метода, а также критерия снижения собственной частоты и модального обеспечения. Лабораторные эксперименты показали, что относительная накопленная разница DA чрезвычайно чувствительна к расслоению герметика. Даже если серьезность расслоения составляет всего 6,39%, относительная совокупная разница DA будет больше 18%. По мере того, как расслоение герметика прогрессирует, относительная накопленная разница DA увеличивается, что приводит к эффективному методу обнаружения отслоения герметика в системе структурного остекления из герметика.Понижение основной частоты подходит для определения относительно большого расслоения, а критерий надежности режима более высоких мод также чувствителен к расслоению герметика.

    1. Введение

    Система структурного герметичного остекления (SSGS) широко используется в высотных зданиях и коммерческих сооружениях, поскольку она обеспечивает красивый внешний вид здания. Однако из-за старения и усталости в течение срока службы структурный герметик может расслаиваться и выпадать, что приводит к повреждению опорной системы SSGS [1].Чтобы избежать отслоения стеклянной витражной стены, очень важно обнаружить отслоение герметика и вовремя отремонтировать его [2–5].

    Для обнаружения отслоения герметика доступны два типа методов, в том числе статический и вибрационный. Статический метод обнаружения используется относительно раньше, который включает визуальный осмотр внешнего вида, обнаружение детонации, метод резки и вытяжки, метод определения твердости по Шору, всасывающий подъемник, воздушную подушку и ультразвуковой импульсный эхо-контроль [6–10].Визуальный и детонирующий методы просты, но могут использоваться только в качестве предварительного испытания отслоения структурного герметика, точность которого зависит от опыта инспекторов [11]. Метод вырезания и вытяжки заключается в возвращении вырезанной части образца в лабораторию для тестирования. Этот метод может вызвать повреждение конструкции, что является разрушающим методом испытаний. Метод твердости по Шору определяет степень упрочнения конструкционного герметика, который необходимо комбинировать с другими методами для выявления повреждений [12].Для обнаружения метода воздушной подушки требуется оборудование для измерения смещения. Метод вакуумного подъемника относится к наружному обнаружению, который обычно используется для обнаружения прилипания стеклянной навесной стены только для двойного остекления [13]. Недавно Hong et al. [14–16] использовали тепловую волну и ультразвуковую волну для прямого и визуального обнаружения повреждений структурного герметика. Для метода обнаружения на основе статического электричества обычно требуется место, доступное для рабочих, а трудозатраты на тестирование огромны.

    Для метода на основе вибрации, который был впервые разработан в мостостроении, расслоение обнаруживается путем измерения изменений динамических характеристик или динамического отклика системы, таких как собственная частота, форма колебаний, кривизна формы колебаний, код цепи формы волны, и критерии подтверждения подписи [17–24].Memari et al. [25] разработали кинематические модели для прогнозирования разрушения SSGS в результате землетрясения. Puga et al. [26] изучили механизмы разрушения стекла стеклянных панелей разной толщины, а также оценили вероятность их разрушения путем оценки кривых хрупкости. Каролина и др. [27] проанализировали циклический отклик стеклянной навесной стены для оценки сейсмических характеристик. Xu et al. [28] использовали параметры динамического отклика и параметры динамических характеристик в качестве входных данных искусственной нейронной сети для определения ситуации отсоединения, которая может использоваться в качестве мониторинга повреждений нескольких важных блоков SSGS.Лю и др. [29, 30] обнаружили снижение собственной частоты стеклянной ненесущей стены и связали это с ослаблением граничных условий. Miao et al. В [31] представлена ​​взаимосвязь между отношением основной пиковой частоты быстрого преобразования Фурье к полной мощности сигнала и длиной повреждения SSGS. Фанг и Луо [32] идентифицировали повреждение герметика по периметру по изменению кривизны формы колебаний.

    Хотя расслоение структурного герметика может быть идентифицировано по изменению динамических характеристик до и после повреждения, в экспериментальном модальном анализе есть десятки метчиков, которые тратят много времени, чтобы получить формы колебаний только одной единицы SSGS.В здании со стеклянной навесной стеной обычно содержатся сотни независимых элементов, а разные части стеклянной навесной стены имеют разную степень старения и расслоения. Это утомительная работа, чтобы определить безопасность стеклянной навесной стены. Быстрое обнаружение расслоения - сложная задача на практике. Недавно Хуанг и др. [33–35] подтвердили в экспериментах, что изменение основной собственной частоты можно использовать для обнаружения повреждения структурного герметика, и предложили первый пик спектра Фурье ускорения в качестве приблизительной основной частоты, чтобы значительно сократить время испытания.Хорошо известно, что основная частота отражает общие характеристики структур, и она подходит для определения относительно большого расслоения; однако локальные небольшие повреждения определить непросто [36].

    В этой статье разработан новый метод, основанный на вибрации, для быстрого определения отслоения герметиков SSGS в процессе ручного осмотра, даже в случае небольшого отслоения. В этом методе новый индекс расслоения устанавливается путем использования ускорения в точке движения (DA) для определения отслоения герметика и приблизительной оценки степени повреждения.Требуется только один датчик ускорения на стеклянной панели и резиновый молоток, а для измерения DA нужно постучать только по одной точке движения, поэтому использование этого метода очень простое и быстрое. Чтобы улучшить влияние отслоения герметиков на DA, оптимальное расположение датчика было проанализировано методом конечных элементов, а влияние точки отвода от датчика на DA было исследовано экспериментально. Затем в лаборатории было проведено девять различных случаев расслоения для проверки рациональности и точности предложенного метода.Поскольку каждая стеклянная панель требует постукивания только в одной точке, она очень подходит для обнаружения отслоения SSGS с помощью тысяч единиц, поскольку время ее обнаружения меньше.

    2. Индекс расслоения, основанный на ускорении точки движения

    Когда герметики SSGS расслаиваются, граничные условия навесной стены изменяются, что вызывает соответствующее изменение динамических характеристик и динамического отклика системы. ДА, чувствительный к изменению граничных условий, используется для отслоения герметиков.

    Учитывая ударную нагрузку от молота, приложенную к определенной степени свободы (DOF), уравнение вынужденных колебаний системы со степенью свободы n имеет вид [37], где [ м ] - матрица масс, [ k ] - матрица коэффициентов жесткости, а [ c ] - матрица демпфирования стеклянной панели; - хронология ударной нагрузки,,, и - векторы смещения, скорости и ускорения; - вектор распределения силы. Нагрузка приложена к r -й степени свободы; тогда элемент равен

    Пусть первые n собственных частот и соответствующие формы колебаний равны ω j и.Ускорение точки движения (DA), которое является функцией частотной характеристики ускорения (FRF) r -й степени свободы, может быть выражено следующим образом: где, и - преобразования Фурье для и, соответственно; - история времени разгона для r -й степени свободы; - модальная масса; - модальный коэффициент демпфирования; и - модальный коэффициент жесткости; и представляет собой r -й элемент.

    После того, как герметики расслоятся, динамические характеристики панели изменятся, что приведет к соответствующему изменению DA, вызванному ударной нагрузкой.Следовательно, на основе относительного изменения до и после повреждения DA предлагается индекс расслоения, называемый относительной разницей накопления DA, для обнаружения отслоения следующим образом: где верхний индекс и d обозначают неповрежденный и поврежденный корпус, соответственно. В практических испытаниях сигналы ускорения и нагрузки являются дискретными сигналами, поэтому DA вычисляется с помощью дискретного преобразования Фурье (ДПФ).

    Из уравнения (3) видно, что расположение датчика ускорения существенно влияет на DA.Таким образом, место удара молота должно быть оптимизировано для уменьшения погрешности, поскольку теоретическое место удара занято датчиком. Поэтому сначала исследуйте оптимизированное расположение датчика ускорения и влияние ошибки определения местоположения удара молотка, а затем исследуйте точность индекса расслаивания, E a .

    3. Оптимизация расположения датчика ускорения

    Чтобы оптимизировать расположение датчика, численный анализ был выполнен с использованием ANSYS на стандартной панели, как показано на рисунке 1 (а), для получения форм колебаний и частотных характеристик.Размер агрегата составлял 1585 мм в высоту, 985 мм в ширину и 6 мм в толщину. Как показано на рисунке 1 (b), панель была разделена элементом оболочки на 128 элементов с модулем Юнга, плотностью и коэффициентом Пуассона 0,2. Панель крепилась к опорной раме герметиком шириной и толщиной h s = 15 мм. Предполагалось, что граничные условия просто поддерживаются в направлениях X и Y , а в направлении Z имелась пружинная опора для имитации действия герметиков.Учитывая, что модуль Юнга E s герметика составляет 0,8 МПа, жесткость пружины герметика на метр оценивается как.

    Точки A, B и C (три местоположения являются относительно репрезентативными) на рисунке 1 (a) были выбраны в качестве местоположений датчиков для сравнения разницы DA с различными местоположениями датчиков. Местоположение А - пересечение четверти длинной и короткой сторон; место B - центр панели; местоположение C - это пересечение между средней точкой направления длинной стороны и четвертью короткой стороны.На рисунке 2 показаны первые 10 режимов вибрации из модального анализа. DA для трех местоположений A, B и C показаны на рисунке 3. Можно видеть, что DA для местоположения A имеет шесть резонансных пиков в диапазоне частот от 0 до 105 Гц, однако, для местоположений B и C. было всего три вершины. Сравнивая с результатами модового анализа, можно видеть, что восьмая (95,982 Гц) и девятая (103,05 Гц) формы мод не проявлялись как резонансные пики DA местоположения A в первых десяти диапазонах собственных частот, а резонансные пики третьего и четвертого, шестого и седьмого режимов были очень близки и сливались в один.Однако возбуждались только отклики первой (19,120 Гц), четвертой (55,099 Гц) и восьмой (95,982 Гц) формы мод, приводя к трем резонансным пикам в DA местоположения B. Отклики первой (19,120 Гц) , четвертая (55,099 Гц) и седьмая (80,749 Гц) формы мод возбуждались, приводя к трем резонансным пикам в DA в точке C. Поскольку датчик ускорения должен быть установлен в месте, где получается наибольшее количество форм естественных DA , местоположение A является относительно оптимальным местом для установки датчика ускорения.DA в точке A использовался для определения отслоения герметика в дальнейших экспериментах.

    4. Анализ ошибок места удара молота
    4.1. Подготовка образца

    Экспериментальная панель была прикреплена к квадратной стальной трубе с помощью герметика, как показано на рисунках 4 (а) и 4 (б). Панель представляла собой двойное остекление, состоящее из двух панелей из закаленного стекла толщиной 6 мм и зазора в 12 мм, при этом размер панели также составлял 1585 мм в высоту и 985 мм в ширину. Перед испытанием герметик и блок должны быть изготовлены за три месяца.Это был эксперимент в помещении для исследования самого индекса, поэтому изменения внешнего фактора были очень незначительными, поэтому влияние температуры не принималось во внимание.


    4.2. Экспериментальное оборудование

    Тип оборудования, использованного в эксперименте, показан в таблице 1. Оборудование было соединено вместе, как показано на рисунке 5.


    Эксперимент Тип

    Ударный молоток DYTRAN-5800B4
    Датчик DYTRAN-3097A2
    Инструмент для сбора данных COINV-3018A
    Компьютер Планшет Lenovo-X201

    Датчик ускорения был установлен в точке A с использованием термоклея для обеспечения надлежащего соединения стекла и датчика.Частота дискретизации теста составляла 2048 Гц. Хотя расчет DA требует, чтобы положение удара молотка и положение датчика совпадали, в реальном испытании ударный молоток может постучать только по точкам рядом с датчиком, что вызовет систематические ошибки. В то же время произвольное нажатие операторами на точку прицеливания может немного изменяться каждый раз при нажатии, что может вызвать случайную ошибку. На рисунке 6 показана разница DA между двумя нажатиями на одну и ту же точку прицеливания.Значение E, , , , между первым и вторым отводами составляет 2,84%, что означает, что случайная ошибка очень мала и ее можно игнорировать.


    Ударный молоток создавал удары в нескольких положениях для постукивания, как показано на Рисунке 7. Места для постукивания были спроектированы так, чтобы они находились рядом с датчиком ускорения (положение A на Рисунке 7) в четырех направлениях. В каждом направлении было шесть точек подключения. Первые пять точек имеют интервал 10 мм между ними, а шестая точка находится на расстоянии 50 мм от пятой точки.Точное решение было указано как результат DA положения датчика A для четырех направлений. Результат показан на Рисунке 8. Можно видеть, что E a вдоль направления длинной стороны меньше, чем направление короткой стороны из-за того, что направление длинной стороны далеко от границы и граница короткой стороны относительно близка, что больше влияет на E a . Когда точка возбуждения ударного молота регулируется в пределах 3 см от датчика ускорения и находится в направлении длинной стороны, ошибка E a составляет менее 5%.


    5. Обнаружение расслоения
    5.1. Экспериментальная установка

    Чтобы подтвердить, что разработанный метод может обнаруживать расслоение SSGS, были протестированы девять случаев, как показано на рисунке 9. Отслоение герметика моделировалось разрезанием. Тяжесть отслоения герметика определяется как отношение длины разрушения л d к общей длине л т герметика, то есть

    . приведен в таблице 2.


    Корпус 1 2 3 4 5 6 7 8 9

    Удаление ламинации серьезность (%) 0 6,39 12,78 19,16 25,55 31,94 38,33 48,61 58,89

    Чтобы обнаружить два датчика ускорения были установлены в точках A и D, соответственно, которые являются пересечением квартала.Затем местоположение A или D использовалось в качестве движущей точки, чтобы проиллюстрировать влияние местоположения расслоения на индекс расслоения. Частота выборки теста составляет 2048 Гц, а затем по стеклянной панели ударяют ударным молотком в непосредственной близости от датчика ускорения вдали от направления ограничения (в пределах 3 см), чтобы контролировать ошибку обнаружения в местах расположения молотка.

    5.2. Результаты экспериментов

    Для системы с распределенными параметрами существует бесконечное количество собственных частот и связанных форм колебаний.Однако относительно небольшое количество режимов может обеспечить достаточно точные результаты в инженерных приложениях. Следовательно, с помощью структурных модальных параметров для идентификации расслоения необходимо учитывать только несколько режимов. DA для девяти случаев забивки точки A показаны на рисунке 10. В каждом случае молотком ударяют по три раза. Две линии на рисунке 10 (а) почти совпадают для неповрежденного случая (случай 1) DA произвольных двух тестов. На рисунках 10 (b) –10 (i) пунктирная линия представляет собой среднее значение DA трех испытаний корпуса с отслоением, также показанное сплошными линиями, это DA неповрежденного корпуса.Видно, что различия DA между поврежденными случаями и неповрежденными случаями тем значительнее, чем больше серьезность повреждений. DA для случая 2 и случая 3 почти такой же, как и для случая, когда частота ниже 60 Гц. Это означает, что влияние крошечного повреждения на реакцию мод колебаний низкого порядка невелико, поскольку мода низкого порядка реагирует на общие макроскопические свойства и не чувствительна к локальным повреждениям. Когда частота выше 60 Гц, разница DA между поврежденным и неповрежденным корпусом значительна, даже если повреждение невелико.Это связано с тем, что более высокий режим отражает локальную информацию, поэтому она чувствительна к локальному ущербу. Следовательно, при использовании алгоритма E a частота анализа должна достигать модального порядка, который может полностью отражать динамический отклик конструкции. Интервал частоты для расчета E a в тесте указан в диапазоне от 0 Гц до 128 Гц. DA для девяти случаев движения точки D показаны на рисунке 11, который имеет те же ответы, что и на рисунке 10.

    По каждому делу прослушивался трижды. Согласно экспериментальным данным, результаты E a для различных случаев приведены на рисунке 12.

    Рисунок 12 показывает, что значение E a положительно коррелирует с серьезностью расслоения, т. Е. E увеличивается с увеличением серьезности. В тесте все результаты лент для одного и того же случая меньше 5%, что означает, что случайная ошибка расположения молоточковой ленты будет иметь небольшое влияние.

    5.3. Обсуждение

    Среднее значение E a трех ответвлений показано в таблице 3. Снижение основной частоты [38] и критерий надежности режима (MAC) [18] также перечислены в таблице 3 для сравнения. Можно вычислить, где находится неповрежденная основная частота SSGS, а где - основная частота поврежденной SSGS. Форма i -я мода до повреждения и i -я мода после повреждения: тогда MAC равен и составляет


    Случай 1 2 3 4 5 6 7 8 9

    Степень отслоения (%) 0 6.39 12,78 19,16 25,55 31,94 38,33 48,61 58,89
    E a /% (ведущая точка A) 3,60 18,10 29 43,74 45,03 48,25 63,38 63,96 72,52
    E a /% (ведущая точка D) 3,87 18,02 27.12 42,24 46,03 48,05 49,14 55,68 56,29
    E ω 1 /% 0 0,13 0,79 1,67 2,69 6,94 18,13 20,33
    MAC 1-й порядок 1 0,98 0,97 0,97 0,97 0.77 0,16 0,35 0,12
    2-й порядок 1 0,99 0,99 0,98 0,98 0,39 0,45 0,32 0,27
    3-й порядок 1 0,91 0,87 0,44 0,36 0,43 0,36 0,19 0,18

    Для каждого случая получены собственная частота и форма колебаний экспериментальным модальным анализом.В модальном эксперименте стеклянная панель разделена на 32 ячейки и 45 точек отвода, как показано на рисунке 13. Алгоритм реализации собственной системы (ERA) [39, 40] используется для определения собственных частот и форм колебаний. Идентифицированные основные частоты показаны на рисунке 14. Идентифицированные формы первых мод показаны на рисунке 15.



    На рисунке 15 цвета представляют относительную амплитуду форм мод с цветами от фиолетового до зеленого, показывая уменьшение амплитуда.Внизу стеклянной панели навесной стены устанавливается блок. В то время как блок помогал поддерживать вертикальную гравитацию панели, а также ограничивал горизонтальное смещение. Следовательно, форма моды в случае 1 несимметрична, и амплитуда моды в верхней части была больше, чем у нижней. Блок также эффективно ограничивал все другие случаи, из-за которых амплитуда моды дна была относительно меньшей. Видно, что различия форм колебаний между случаем 1, случаем 2 и случаем 3 были небольшими.Для случая 4 и случая 5 изменение формы колебаний было очевидным, но MAC первой формы колебаний все еще почти не изменился. Фактически, MAC первых двух режимов был больше 0,95 до тех пор, пока степень расслоения не достигла 25,55% (случай 5). Низкая чувствительность основной частоты и сдвигов формы моды к расслоению требуется либо при очень точных измерениях, либо при более серьезных повреждениях [17, 35]. Однако MAC для 3-го режима был 0,91 для случая 2, что было относительной чувствительностью. Кроме того, из рисунка 15 видно, что изменение основной частоты невелико до случая 6, то есть снижение основной частоты E ω 1 составляет менее 5% до тех пор, пока степень расслоения не станет примерно 32 %.

    Из рисунков 10 и 11 вместе с таблицей 3 видно, что E a приводит к увеличению с увеличением серьезности повреждений. Для случая 2 степень расслоения составляет всего 6,39%, а для E a - 18,10% и 18,02% для точек движения A и D соответственно. При сравнении E a местоположения A и местоположения D в таблице 3 становится ясно, что E a очень чувствителен к расслоению, даже несмотря на то, что отслоение невелико и расстояние между точками движения и расслоение также изменит обнаруженный E .Разница между точками движения A и D E, , и увеличивается с увеличением степени повреждения. В частности, для случаев с 7 по 9, E a местоположения A и местоположения D существенно различаются. Сравнение E a местоположения A и местоположения D показывает, что даже если E a очень чувствителен как к серьезности расслоения, так и к местоположению, он более чувствителен к серьезности, чем к местоположениям.Кроме того, даже если относительное расположение между точкой движения и местом отслоения очень далеко, изменения E a значительны для небольшого отслоения. Высокая чувствительность DA является результатом того факта, что более высокие собственные частоты и формы колебаний более чувствительны к мелким и локальным расслоениям. DA включает в себя более 10 откликов формы колебаний в тесте; следовательно, небольшое расслоение вызовет значительные изменения DA. Для практических применений, если требуются как место расслоения, так и его серьезность, могут потребоваться два или более местоположения DA и может потребоваться разработка другого индекса повреждения в дополнение к E a для точных измерений обоих параметров.

    По результатам испытаний, когда E a больше 10%, наличие отслоения герметика может быть определено с уверенностью. В практическом применении измеренная собственная частота будет изменяться из-за влияния окружающей среды [41]. При индексе повреждения менее 5% сложно определить повреждение. Следовательно, E ω 1 и MAC более низких форм колебаний подходят только для идентификации повреждений при большом расслоении.Чтобы получить более высокую модальную форму, требуется относительно много времени, чтобы закончить гораздо больше точечных метчиков. Однако для измерения DA требуется только одна точка. Поэтому инженерным приложениям удобнее обнаруживать повреждения ДА.

    6. Выводы

    На основе разницы DA до и после повреждения предлагается новый индекс расслаивания, который рассчитывает относительную разницу накопления DA до и после повреждения для определения отслоения герметика в SSGS.Теоретические и экспериментальные результаты показывают, что (1) для измерения DA требуется только один датчик ускорения и резиновый молоток, поэтому испытательная операция чрезвычайно проста. Относительная накопленная разница DA увеличивается с увеличением отслоения герметика. Относительная разница накопления DA очень чувствительна к расслоению, потому что она включает много информации о высших модах; Таким образом, целесообразно выявить отслоение герметика в ССГС. Видно, что герметики имеют расслоение, когда E a больше 10%.(2) Расположение установки датчика ускорения будет влиять на значение DA. Обычно относительно оптимальное место для установки датчика находится на пересечении длинной стороны и четверти короткой стороны стеклянной панели, где это может вызвать симметричные и антисимметричные формы колебаний. Чтобы уменьшить влияние ошибки определения местоположения удара молотка, ударный молоток ударяет в направлении длинной стороны, и точка удара должна контролироваться в пределах 3 см от датчика. (3) Понижение основной частоты подходит для идентификации относительно большое расслоение.MAC с более высокой формой моды чувствителен к локальному повреждению и может использоваться для идентификации отслоения SSGS, но на это потребуется относительно много времени.

    В будущем необходимы дополнительные исследования для анализа эффективности этого метода при изменении температуры, обнаружения небольшого расслоения с использованием относительной разницы накопления DA при разных размерах панелей и на разных участках повреждения, объединении других индексов повреждения для определения места повреждений и проведите фактические полевые испытания.

    Доступность данных

    Данные, использованные для подтверждения выводов этого исследования, можно получить у соответствующего автора по запросу.

    Конфликт интересов

    Авторы заявляют, что у них нет конфликта интересов.

    Благодарности

    Авторы благодарны фонду за поддержку. Это исследование было поддержано Фондом национальной программы ключевых исследований и разработок в течение 13-го пятилетнего периода, грант No. 2016YFC0700805.

    Какой клей-герметик лучше?

    Алекс Белл и команда испытателей PBO участвуют в тщательном испытании девяти продуктов, чтобы определить, какие клеи и герметики лучше всего соединяются с алюминием, сталью, акрилом и стекловолокном

    Когда дело доходит до склеивания двух частей чего-либо вместе, я обычно использую ремни и скобы - или это должен быть человек, занимающийся гайкой, болтом и клеем?
    Однако времена изменились, как и клеи. Все чаще клеи становятся достаточно мощными, чтобы выполнять эту работу сами по себе: у нас есть клеи, которые удерживают наши автомобильные лобовые стекла на месте, современные самолеты широко используют клеи для частей тела, и даже новейшие спасательные шлюпки полностью полагаются на клеи для приклеивания натирающей полосы к корпусу.

    На рынке представлено множество клеящих продуктов, некоторые из которых предназначены специально для морского рынка, а многие другие можно приобрести в местных магазинах DIY или у строительных торговцев.
    Выбор одних только специальных морских клеев настолько велик, что продавцы не склонны носить весь ассортимент на своих полках. Посещение моей местной торговой лавки показало, что в моем списке покупок только два продукта из шести продуктов для мореплавания от трех производителей (Sika, Aquaseal и 3M), но я нашел еще один продукт от Saba, о котором я никогда не слышал.Подобный визит в национальную сеть продавцов строительных материалов позволил мне получить один продукт от производителя Bostik / Evo-Stik и идентифицировать продукты от UniBond, но все же не смог предоставить мне два других продукта из моего списка покупок.

    Виды продукции

    На лодках мы используем клеи и герметики. Герметики не обладают большой прочностью сцепления. Их основная цель - предотвратить проникновение воды - будь то море или дождь - либо через зазор между подложками, либо через отверстие, просверленное для винта или болта, которое на самом деле обеспечивает силу, необходимую для удержания объектов вместе.Как правило, это может быть палубное оборудование, такое как шипы, лебедки, тросовые муфты, люки и окна. Между тем, клеи
    могут использоваться в качестве дополнения к винтовым или болтовым креплениям или для переноски груза без необходимости проникать в палубу или крышу тренера с помощью дополнительных креплений.
    Торговая марка Sikaflex знакома большинству британских владельцев практичных лодок. На своем веб-сайте Sika перечисляет семь продуктов для морского применения: герметик для палубы, герметизирующий состав, два класса клея (прочный и высокопрочный), клей для прямого остекления, наносимый клей для панелей и листов и, наконец, герметизирующий / склеивающий клей для негорючего материала. требуется.

    Если вы читали статьи Ричарда Хэра PBO о клеях для древесины, вы знаете, что две категории клея - структурные и неструктурные: они связаны с прочными и высокопрочными сортами Sikaflex. Не используйте высокопрочную конструкцию, если вы хотите снять оборудование с палубы через несколько лет: опасность состоит в том, что вы можете обнаружить, что стеклопластик или подложка из гелевого покрытия проиграют в этой битве. Неструктурный клей имеет меньшую прочность для использования там, где требуется демонтаж.
    Листы технических данных доступны для каждого из протестированных нами клеев: они различались по количеству дополнительной информации, которую они представляли. Таблицы данных 3M оказались самыми полезными. Ваш поставщик должен иметь возможность предоставить вам соответствующие данные и паспорта безопасности.

    Что мы ищем в клее?

    Это будет зависеть от предполагаемого использования, и это в значительной степени относится к лошадям для тренировок: вам повезет, если вы найдете продукт, который удовлетворит все потребности. Например, Sika предлагает различные клеи для органического и минерального стекла.Это может объяснить, почему мои фонари из минерального стекла всегда протекают: я все время использовал не тот продукт!

    Клей должен обеспечивать:

    • Заполняющая способность
    • Хорошая связь: это будет зависеть от того, является ли приложение постоянным или требует демонтажа.
    • Высокая начальная липкость
    • Возможность склеивания с широким спектром материалов
    • Хорошее уплотнение, не пропускающее влагу
    • Способность противостоять ультрафиолетовому излучению, поэтому не разлагается на солнце
    • Эластичность - расширяется и сжимается вместе с подложками - или, альтернативно, жесткость без относительного перемещения
    • Время отверждения в зависимости от области применения: быстрое для небольших работ, медленное для больших площадей
    • Легкость снятия с рук и окружающей среды
    • Способность поглощать удары и вибрацию
    • Хорошая совместимость с красками
    • Без усадки при отверждении
    • Разумный срок хранения, особенно после вскрытия контейнера
    • Без запаха

    Как мы их тестировали

    Мы решили сфокусировать этот тест на недревесных изделиях, сосредоточив внимание на склеивании алюминия, стали, акрила и стекловолокна.Мы изготовили плоские прямоугольные "пластинчатые" образцы для проведения испытаний на сдвиг, а для растяжения мы склеили два стандартных цилиндрических образца для испытаний на растяжение вместе.
    Затем эти образцы были склеены с использованием выбранных клеев. Были приняты меры для очистки поверхностей, чтобы убедиться в отсутствии пыли, жира, воска или других загрязнений. Для этого, за исключением продуктов Sika, мы использовали 3M Scotch-Weld Cleaner Spray, который поставляется в удобном аэрозольном дозаторе на 200 мл. Для продуктов Sika мы использовали их Sika Cleaner-205.Для образцов, подвергающихся сдвигу, мы поместили шайбу толщиной 1,15 мм между двумя пластинами так, чтобы у нас была равномерная толщина клея. Эта «прокладка» рекомендуется для предотвращения выдавливания клея или герметика при затягивании крепежных винтов или болтов.

    Для образцов стекловолокна, подвергнутых сдвигу, мы протестировали морские структурные клеи с и без Sika Primer-206 G + P, чтобы увидеть, имеет ли это применение какое-либо значение. При цене 40 фунтов стерлингов за 250 мл и сроке годности шесть месяцев, это дорогой продукт, который можно оставить неиспользованным.Aquaseal рекомендует аналогичный продукт под названием Marine Primer № 20, продаваемый в банках по 500 мл, для пластика, металлов и других непористых поверхностей. 3M рекомендует Scotch Weld Structural Adhesive Primer EC-1945 B / A.

    Для всех образцов единственной начальной подготовкой поверхности, которую мы сделали, была очистка контактных поверхностей. Однако в целях сравнения мы также попробовали один образец в испытании на сдвиг без прокладки, прижимая две поверхности вместе с давлением пальца.

    Наконец, мы протестировали все наши материалы с помощью одного неструктурного клея - Aquaseal mSEAL 295 - со всеми контактными поверхностями, обработанными влажной и сухой бумагой с зернистостью 400 перед очисткой.Все образцы были испытаны на машине для испытаний на растяжение Hounsfield (Monsanto) в лаборатории материалов Саутгемптонского университета Солент.

    Терминология испытаний

    Нарушение адгезии: клей / герметик отделяется от основания.
    Разрушение когезии: Клей / герметик разрушается до того, как клей отделяется от основы - это обычно дает более высокое значение прочности, чем из-за разрушения клея.
    Отверждение: Процесс затвердевания клея / герметика.
    Твердость по Шору А: Испытания на твердость включают прижимание объекта, например стального шарика, к поверхности материала с заданной силой. Степень проникновения дает меру твердости. Шкала Шора А используется для тестирования резиновых смесей. Показания колеблются от 30 до 95 баллов. Автомобильная шина обычно имеет значение 70.
    Подложка: материал поверхности, на который наносится клей / герметик для образования соединения или соединения.
    Напряжение: сравнительная мера прочности материала.Максимальная сила делится на исходную площадь поперечного сечения, на которую действует сила, давая нагрузку на единицу площади.
    Напряжение сдвига: Сила параллельна области под нагрузкой.
    Растягивающее напряжение: Сила перпендикулярна площади поперечного сечения под нагрузкой.

    Товаров на испытании:

    Аквазил mSEAL 295
    • Рекомендуемая розничная цена за 300 мл: 9,36 фунтов стерлингов (минимальный заказ 6)

    Это универсальный полиуретановый клей для морского уплотнения и неструктурного склеивания, где требуется постоянно эластичное, демпфирующее вибрации уплотнение: его можно использовать в качестве клея в условиях ограниченных нагрузок.Он обладает высокой устойчивостью к ультрафиолетовому излучению и не содержит силикона, его можно окрашивать и шлифовать, он обладает высокой устойчивостью к соленой воде и не требует грунтовки для большинства морских субстратов.

    НА ТЕСТЕ

    Герметик показал средние характеристики для неконструкционных клеев. Неудача для металлов была связана с адгезией, в то время как акрил и стекловолокно имели сцепление / адгезию 50/50. Мы также протестировали образцы на сдвиг с помощью mSEAL 295 после первой абразивной обработки зернистостью 400 во влажном и сухом виде. Результаты показали переменное улучшение сцепления (см. Диаграмму), причем алюминий показал наибольший выигрыш от истирания перед нанесением.

    AquaSeal mBond 395
    • Рекомендуемая розничная цена за 300 мл: 14,38 фунтов стерлингов (минимальный заказ 6)

    Это высокопрочный клей морского класса на основе передовой технологии гибридного MS-полимера, специально разработанный для структурного и динамически напряженного склеивания в судостроении и судостроении. Он обеспечивает высокий начальный захват и антивибрационные свойства сцепления и напластования. Его можно наносить на влажные или влажные поверхности, он обладает высокой стойкостью к ультрафиолетовому излучению и соленой воде, практически не имеет запаха и может быть окрашен.

    НА ТЕСТЕ

    Это дало характеристики для стекловолокна, акрила и алюминия выше средних, но показало пониженную адгезию к стали. Все отказы при испытании на сдвиг были связными.

    Клюшки Evo-Stik Like Sh * t

    • Рекомендуемая розничная цена за 300 мл: 7,39 фунтов стерлингов
    • Купить сейчас на Amazon

    Этот однокомпонентный, отверждаемый влагой герметик на основе модифицированного силана (MS) полимера, который можно приобрести у строительных компаний.Утверждается, что он склеивает влажные поверхности и даже может использоваться под водой! Он имеет слабый запах и при отверждении образует твердую эластичную резину почти без усадки. Это продукт с низкой опасностью, не содержащий воды и растворителей. После полного высыхания его можно перекрашивать большинством типов красок. Он устойчив к плесени и прилипает к большинству поверхностей, включая дерево, стекло, металлы, жесткий ПВХ, стекловолокно и пенополистирол. Его можно использовать для внутренних и внешних работ.

    НА ТЕСТЕ

    Он показал себя со всеми четырьмя материалами, превзойдя UniBond Flextec, но с более низкими характеристиками, чем морские структурные клеи.Разрушение при испытании на сдвиг было когезионным, за исключением стали, где это было разрушение адгезии.

    Сабатак 750XL
    • Рекомендуемая розничная цена за 300 мл: 10,29 фунтов стерлингов
    • Купить сейчас на Amazon

    Однокомпонентный, эластичный, влагоотверждаемый структурный клей на основе МС-полимера с увеличенным сроком хранения. Его основное назначение - склеивание, второстепенное - герметизация швов, нахлестов и стыков. Обладает средней вязкостью, высоким модулем упругости и увеличенным открытым временем.Он устойчив к ультрафиолетовому излучению, имеет высокую термостойкость, может окрашиваться «мокрым по мокрому» и подходит для внутренних и наружных работ.

    НА ТЕСТЕ

    По результатам испытаний на сдвиг он показал вторые лучшие результаты, с лучшими результатами для алюминия и акрила, но показал худшие характеристики для стекловолокна по сравнению с другими структурными клеями.

    Sikaflex 291i
    • Рекомендуемая розничная цена за 300 мл: 12,70 фунтов стерлингов
    • Купить сейчас на Amazon

    Он был разработан как универсальный гибкий морской герметик, который будет сцепляться со всеми стандартными материалами, используемыми при строительстве лодок.Это неструктурный клей, то есть однокомпонентный полиуретан для легких условий эксплуатации, обладающий высокой эластичностью и устойчивостью к атмосферным воздействиям, морской воде и УФ-излучению. Он отлично заполняет зазоры и может быть окрашен и отшлифован для использования над или под ватерлинией.

    ПРИ ИСПЫТАНИИ

    При испытании на сдвиг уплотнение не приклеилось к одной поверхности алюминия, стали или акрила, но хорошо приклеилось к стекловолокну и разрушилось из-за срезания герметика. Это был самый слабый тест.

    Sikaflex-292i
    • Рекомендуемая розничная цена за 300 мл: 25,37 фунтов стерлингов
    • Купить сейчас на Amazon


    Он был разработан для структурного склеивания и обладает всеми достоинствами Sikaflex-291i в сочетании с высокопрочным склеиванием. Он обладает отличными амортизирующими и виброизоляционными свойствами, а также высокой эластичностью и устойчивостью к атмосферным воздействиям, морской воде и УФ-излучению. Он отлично заполняет зазоры и может быть окрашен и отшлифован для использования над или под ватерлинией.

    НА ТЕСТЕ

    Это был один из лучших продуктов с хорошими адгезионными свойствами с нашими материалами. Однако для всех наших образцов произошло частичное нарушение связи с подложкой. Мы также протестировали стекловолокно с Sika Primer 210T: оно превзошло непраймерованное стекловолокно, и было полное соединение с обеими поверхностями.

    UniBond FlexTec FT101
    • ЦЕНА за 300 мл: 9,64 фунтов стерлингов
    • Купить сейчас на Amazon

    Это популярный строительный товар, однокомпонентный, отверждаемый влагой полимер, подходящий для широкого спектра операций эластичного уплотнения и неструктурных соединений.Он склеивается с широким спектром материалов, обладает высокой эластичностью, адгезией без грунтовки, хорошей стойкостью к ультрафиолетовому излучению, погодным условиям и старению, а также хорошей «пригодностью для распыления» при низких температурах. Его можно красить после полного отверждения, но он не подходит для швов, находящихся под давлением воды или постоянного погружения в воду.

    НА ТЕСТЕ

    Это показало примерно среднюю прочность на сдвиг для неструктурного клея с хорошей адгезией ко всем субстратам, кроме стали, где отслаивание составляло 50%.

    3M 4200FC
    • Рекомендуемая розничная цена за 300 мл: 9 фунтов стерлингов.69
    • Купить сейчас на Amazon

    Быстротвердеющий однокомпонентный полиуретан, который вступает в реакцию с влагой, образуя неструктурные (средней прочности) связи с деревом, гелевым покрытием и стекловолокном. Он образует водонепроницаемое, атмосферостойкое уплотнение на стыках и оборудовании лодки выше и ниже ватерлинии. Его гибкость позволяет рассеивать напряжение, вызванное ударной нагрузкой, вибрацией или усадкой подложек. Для некоторых металлов может потребоваться грунтовка (Scotch-Weld Primer EC-1945B / A).

    НА ТЕСТЕ

    Клей по своим характеристикам был примерно средним для неструктурных клеев. Разрушение металлических образцов было связано с отслаиванием клея от подложки (разрушение клея), в то время как акрил и стеклопластик представляли собой сочетание когезионного и адгезионного разрушения.

    3M 5200FC
    • ЦЕНА за 300 мл: 19,09 фунтов стерлингов
    • Купить сейчас на Amazon

    Быстротвердеющий (однодневный) однокомпонентный полиуретановый структурный клей / герметик, подходящий для работы над или под ватерлинией.Он остается гибким, что позволяет конструкции перемещаться: напряжение, вызванное ударами, вибрацией, набуханием или усадкой, эффективно поглощается. Он подходит для приклеивания палубы из стекловолокна к корпусу из стекловолокна, дерева к стекловолокну, иллюминаторов и палубной арматуры, швов корпуса выше и ниже ватерлинии, стыков шверта между стойками и обшивкой, стыков кормы и корпуса палубы.

    НА ТЕСТЕ

    Образцы из алюминия и стали разрушились из-за когезионного соединения, акрила и стекловолокна из-за комбинации когезионного и адгезионного разрушения.Клей лучше других справился со стекловолокном. На загрунтованном образце клей прилип к подложке, и клей не выдержал, но при более низком уровне напряжения.

    PBO Вердикт:

    Существует большая разница в прочности между неструктурными и конструкционными клеями.
    В испытаниях на растяжение, эквивалентных приложению прямой силы, разрывающей две поверхности, неструктурные клеи показали очень небольшую прочность.Проблема в значительной степени заключалась в связи между клеем и соприкасающейся поверхностью, но это свойство желательно, если в какой-то момент требуется разборка склеиваемых частей.

    Следует отметить, что наша награда «Лучшее по результатам испытаний» была выбрана исключительно по прочности сцепления, поскольку наши испытания не показывают устойчивости продукта к проникновению воды. Тем не менее, он демонстрирует эластичность, что позволяет предположить, что Unibond Flextec FT101, Sikaflex-291i и 3M 4200FC все обеспечивают связь, которая должна выдерживать изрядное количество злоупотреблений, но при этом при необходимости может быть снята.

    Конструкционные клеи были намного прочнее, но их характеристики были ниже, чем указано в их технических паспортах. Это потому, что производители тестируют только сам клей; следовательно, провал всегда связан.

    Для испытаний на сдвиг большинство металлических образцов не выдержали, клей отсоединился от подложки. Акрил и стеклопластик показали себя намного лучше, при этом большинство структурных клеев не смогли обеспечить сцепление.

    Обработка основания перед использованием клеев или герметиков улучшает их характеристики, особенно при приклеивании к алюминию

    Использование распорки улучшило прочность сцепления.Истирание поверхности также улучшило сцепление между клеем и подложкой для всех образцов.

    Грунтовать или не грунтовать?
    Использование грунтовки Sika повысило прочность Sikaflex-292i, но ослабило Aquaseal mBOND 395 и 3M 5200, поэтому урок заключается в использовании продукта, указанного производителем.

    Изделия, приобретенные у строительного торговца, были дешевле, чем изделия, произведенные для морского рынка, и, как утверждается, они содержат широкий спектр материалов.Продукт Bostik / Evo-Stik показал себя лучше, чем UniBond, но не был таким прочным, как морские структурные клеи. Тем не менее, это хороший универсал, он дешев и легко доступен.

    Подобрать подходящий продукт для конкретного применения может быть проблемой, поскольку у продавцов есть только самые популярные герметики и клеи, и иногда они не могут достать отдельные картриджи. Точно так же у них часто нет стандартных грунтовок, поскольку они имеют ограниченный спрос и короткий срок хранения. Они должны иметь возможность разместить для вас заказ, или вы можете искать предложения в Интернете.

    лучших герметиков для жилых автофургонов: (Обзор и руководство по покупке) в 2020 году

    Преимущества RV Caulk

    • Создает водонепроницаемое уплотнение. Уплотнение определенных стыков создает водонепроницаемое уплотнение, которое предотвращает просачивание воды извне в трещины и щели вашего дома на колесах. Попадание воды может привести к серьезным повреждениям, ремонт которых может оказаться дорогостоящим. Конопатка вокруг светильников также предотвращает повреждение водой пола, стен и шкафов. Герметизация также может поддерживать крышу вашего дома на колесах, вентиляционные отверстия и вентиляционную систему.
    • Снижение затрат на электроэнергию. Применение герметика может предотвратить выход горячего или холодного воздуха наружу. Если не заделать бордюры вокруг дверей, окон и стен, холодный или горячий воздух будет выходить наружу. В результате потребление тепла и охлаждения вашего дома на колесах увеличится, чтобы компенсировать потери, что приведет к увеличению затрат на электроэнергию. Из-за сквозняков вам и вашей семье будет очень неудобно находиться у стен и окон.
    • Защита от внешних воздействий. Уплотнение оконной рамы и окон гарантирует, что никакие внешние элементы не попадут внутрь через оконную раму или другие щели.Когда нет герметика, чтобы предотвратить засорение, грязь и пыль попадают в автофургон более свободно. Попадание влаги из дождя или снега в дом на колесах может повредить конструкцию или вызвать опасную плесень и грибок. На ковре и стенах могут появиться пятна от воды и плесени.

    Типы герметиков для автофургонов

    Акриловый латекс (малярный герметик)

    Это один из наиболее распространенных доступных акриловых герметиков. Также он один из самых доступных. Как следует из названия, художники используют его, чтобы покрыть небольшие трещины и дыры, а затем нанести краску на поверхность.Этот герметик отлично сцепляется с гипсокартоном, деревом, строительным раствором и другими впитывающими строительными материалами. Он сохнет примерно за час и сразу же может быть окрашен. Вы можете легко очистить этот герметик водой с мылом. Некоторые также называют его «Лучшим другом художника».

    Виниловый латекс

    Одна из лучших особенностей этого герметика заключается в том, что он легко наносится и очищается. Однако он не такой длинный, как акриловый латекс. Герметик подходит для использования в помещении и на открытом воздухе, но при использовании на открытом воздухе необходимо соблюдать осторожность.Обязательно выбирайте герметик из винил-латекса с длительным сроком службы, который лучше всего подходит для использования на открытом воздухе. Однако этот герметик не является гибким, поэтому не используйте его в областях, где сжатие и расширение могут быть проблемой.

    Чистый силикон

    Это лучший герметик для надежной герметизации зоны душа в доме на колесах. Он устойчив к образованию плесени и грибка, имеет длительный срок службы и отлично работает на непористых поверхностях. После нанесения он может длиться десятилетиями. Однако он плохо прилипает к пористым материалам, таким как гипсокартон и дерево.Чистый силиконовый герметик очень гибкий и прочный, но его трудно очистить. Для его удаления вам потребуются сильнодействующие растворители. Также он имеет неприятный запах.

    Клейкий герметик

    Если вы хотите навсегда скрепить два материала, используйте клеевой герметик. Клейкие герметики прилипают практически ко всему. Некоторые герметики устойчивы к плесени и плесени и подходят для влажных мест. Большинство из них можно смыть водой. Однако мы рекомендуем иметь под рукой растворитель, потому что он пригодится, когда вы пытаетесь удалить герметик с обуви и одежды.

    Ведущие бренды

    Герметики и клеи GE

    Эта компания имеет долгую историю передовых инновационных технологий изготовления силиконовых герметиков. Он был основан в 1950-х годах и базируется в Хантерсвилле, Северная Каролина. Его силиконовые герметики полностью водонепроницаемы и помогают закрыть трещины и щели, чтобы предотвратить повреждение водой. Герметики и клеи позволяют быстро и быстро выполнять проекты. Нам нравится силиконовый герметик для окон и дверей GE с самым высоким рейтингом.

    Gorilla Tough

    Более двух десятилетий Gorilla Tough продает клей, герметики, герметики и клеи.Он начинал как производитель клея, а затем начал производить такие продукты, как суперклей, строительный клей, ленту и другие продукты премиум-класса. Компания производит высококачественные продукты, которые проходят тщательные испытания перед выпуском на рынок. Штаб-квартира находится в Цинциннати, штат Огайо. Обязательно приобретите герметик Gorilla Silicone Sealant Caulk, прежде чем отправиться в путь на своем автофургоне.

    DAP Products

    История этой компании началась в 1865 году, когда Элмер Виггим и Роберт Х. Дикс начали производить сургуч для консервирования пищевых продуктов.Консервирование было широко распространенной практикой в ​​те дни до того, как были введены коммерческие продукты и охлаждение. Штаб-квартира компании находится в Балтиморе, штат Мэриленд, и производит силиконовые герметики, латексные герметики, клеи, заплаты и ремонтные изделия, а также изоляционные пены. Один из лучших герметиков для ванной - герметик для силиконовой резины DAP.

    Цены на герметик для автофургона

    • 5–10 долларов США: Если у вас небольшой бюджет, вы можете приобрести герметик для автофургона в этой категории. Однако большинство герметиков здесь бывает в маленьких тюбиках, поэтому очень важно тщательно их искать.
    • 10–30 долларов: Герметики здесь производятся такими популярными брендами, как General Electric, DAP и Gorilla Tough. Обычно они бывают больших размеров или в комплекте.

    Основные характеристики

    Тип герметика

    Наиболее частой причиной герметизации является предотвращение проникновения воды, которое может серьезно повредить ваш дом на колесах. Если вам нужен герметик, вы можете нанести его на внешнюю поверхность и отделку вашего дома на колесах, выберите полиуретановый или гибридный герметик. Полиуретановые герметики обычно более жесткие, чем другие герметики, и идеально подходят для участков, которые подвергаются ударам.Гибридные герметики объединяют полиуретан и силикон для обеспечения высочайшей гибкости, адгезии и долговечности. Их также легче наносить, чем полиуретановые герметики.

    Применение

    Герметик в ванных комнатах и ​​кухнях обычно виден, поэтому важно выбрать продукт, который легко наносится и выглядит аккуратно. Герметик также должен быть водонепроницаемым и устойчивым к плесени и грибку. Акриловые латексные герметики специально разработаны для влажных помещений. Их легче всего наносить и разгладить. Они также являются единственными герметиками, которые можно смыть водой.Ищите продукт с надписью «плюс силикон» или «силиконизированный», потому что силикон значительно улучшает гибкость и адгезию герметика.

    Гибкость

    Силиконовый герметик, также известный как прорезиненный силиконовый герметик, представляет собой очень гибкий герметик, который остается гибким на протяжении большей части своего срока службы. С годами он не шелушится, не трескается и не деформируется. Он также сохраняет водостойкий барьер от влаги намного дольше, чем акриловый герметик. Выбирайте герметик, который легко разглаживается, обладает высокой эластичностью и прекрасной адгезией.Синтетический каучук - это новый тип герметика, который на сегодняшний день является наиболее гибким. Отверждается прозрачно и может применяться в неблагоприятных погодных условиях.

    Прочие соображения

    • Цвет. Латексный герметик и немного силиконового герметика впитывают краску. Если вы не хотите, чтобы герметик впитал краску, используйте белый герметик и покрасьте его в тон поверхности, на которую вы наносите. Если вы получаете силиконовый герметик, который нельзя красить, выберите цвет, максимально соответствующий цвету поверхности. Вы также можете выбрать прозрачный герметик для аккуратного вида.
    • Инструмент для чистовой обработки . Инструмент для финишной обработки поможет вам создать равномерный бортик. Если у вас нет инструмента для чистовой обработки, вы можете использовать влажный палец, чтобы обработать валик герметика, чтобы создать гладкую чистую линию и плотно прижать герметик к стыку.

    Лучшие отзывы и рекомендации по герметизации RV 2021

    Наконечники

    • При работе с герметиком следует надевать перчатки. Раствор липкий и может быть довольно грязным.
    • Подумайте о покупке инструмента для нанесения герметика до того, как он высохнет, чтобы упростить процесс.Эти инструменты обычно представляют собой тонкий лист пластика или резины, который отталкивает вещество, поэтому оно не прилипает к нему.
    • Когда герметик высохнет, вы можете покрасить его так, чтобы он соответствовал материалу, на который он нанесен, чтобы ремонт был менее заметен.

    Часто задаваемые вопросы

    В: Сколько времени потребуется для высыхания герметика для дома на колесах?

    A: Это будет зависеть от марки выбранного вами герметика. В целом это сложно измерить, но на настройку и поддержание может уйти от нескольких минут до целого дня.

    Q: Должен ли я использовать всю бутылку герметика за один присест?

    A: Хотя вам не нужно использовать всю бутылку, чтобы закрыть один зазор, вы можете найти причину использовать все это. После открытия соединение может замерзнуть в течение нескольких дней, и его будет труднее выдавить.

    Q: Как использовать герметик для автофургонов?

    A: Вы просто сжимаете трубку, чтобы удалить клей, но для этого может потребоваться немного мышц. Самый простой способ нанести это с помощью пистолета для герметика.Он специально разработан для выдавливания герметика из тюбика. Загрузив баллончик в пистолет, вы можете использовать спусковой крючок для более простого вытеснения соединения.

    Заключительные мысли

    Чтобы должным образом и навсегда закрыть зазоры и отверстия в вашем доме на колесах, рассмотрите возможность применения клея-герметика 3M для морских судов.

    Вы также можете попробовать герметик Geocel Pro Flex RV Sealant, чтобы получить плотное уплотнение, которое блокирует дождь и удерживает воздух внутри вашего дома на колесах.

    Как действует герметик Ride-On Sealant?

    Ride-On Tire Protection - уникальный герметик и балансирующий гель в одной формуле.Во время езды защитный слой Ride-On - балансира для шин и герметика, содержащий волокна в шесть раз прочнее стали, - равномерно покрывает внутреннюю поверхность ваших шин. Это покрытие уравновешивает ваши шины и превращает их в самоуплотняющиеся шины на всю жизнь.

    Безопасность прежде всего

    С системой Ride-On Tire Protection ваша шина в буквальном смысле починит сама себя! Если ваша шина проколота, центробежная сила вращающейся шины и внутреннее давление воздуха заставят Ride-On проникнуть в отверстие, запечатывая его практически мгновенно.Так как это помогает устранить утечки пористости, которые вызывают со временем сдувание шин, ваши шины остаются должным образом накачанными, служат дольше, автомобиль лучше управляется и проезжает больше миль на галлон.

    Если прокалываемый объект остается в шине, очень важно удалить его как можно скорее, чтобы предотвратить дальнейшее повреждение шины или камеры. В то время как Ride-On обеспечивает постоянное уплотнение, наша компания придерживается позиции, что любой ремонт шины следует рассматривать как временный и проверять сертифицированным специалистом.

    Баланс

    С одной установкой Ride-On свинцовые грузы ушли в прошлое. Хотя Ride-On работает вместе с традиционными весами, они вам больше не понадобятся. Ride-On специально разработан для гидродинамического уравновешивания высокоскоростных шин и снижения дорожного шума и вибраций, вызывающих неровную езду. Самое замечательное в том, что Ride-On продолжит регулировку и буквально ребалансировку ваших шин, пока вы катаетесь, чтобы сохранить законный срок службы шин. Так что вперед, снимите груз с колес, начните сиять колесами и наслаждайтесь самой плавной ездой, которую вы когда-либо испытывали!

    Работает с трубами и бескамерными шинами

    Ride-On устраняет 85-95% плоских поверхностей в бескамерных шинах, которые проникают в зону контакта шины с объектами размером от 3 до 20 мм (от 1/8 "до 4/5") в зависимости от формулы.Он также работает с камерами, но поскольку они более хрупкие и могут разорваться при проколе, эффективность составляет около 55-65%.

    Из-за внутренней кривизны шины Ride-On не герметизирует повреждение боковины или повреждение в области плечевой зоны шины. Если на шине есть порез, ударная трещина, синяк, выпуклость, зацеп или повреждение боковины, выведите шину из эксплуатации и передайте ее на осмотр профессиональному специалисту по уходу за шинами. Дополнительные сведения см. На странице «Зона покрытия» ›.

    Повредит ли Ride-On мои колеса, шины или датчики TPMS?

    Ride-On - это экологически чистый биоразлагаемый продукт, который не является опасным и негорючим и содержит ингибиторы коррозии, которые защищают все сплавы стали, алюминия, магния и желтых металлов от окисления.Ride-On совместим с TPMS, но не рекомендуется, если ваши датчики не герметичны. Обязательно уточняйте это у вашего дилера.

    Лабиринтное уплотнение - обзор

    1 ВВЕДЕНИЕ

    Лабиринтное уплотнение широко используется в турбомашинах для уменьшения потока утечек. На стабильность ротора влияет лабиринтное уплотнение в результате движущих сил, возникающих в камерах уплотнения. Линеаризованная модель [1–3] широко используется для описания роторно-динамических свойств лабиринтного уплотнения.Уравнение (1) показывает стандартную форму, используемую для моделирования предполагаемых линейных сил:

    (1) −FxFy = Kk − kKxy + Cc − cCx˙y˙

    , где ( F x , F y ) - силы реакции, действующие на ротор; диагональные члены ( K , C ) - прямая жесткость и демпфирование уплотнения; недиагональные члены ( k , c ) - поперечная жесткость и демпфирование уплотнения; а членами инерции пренебрегают. Влияние лабиринтного уплотнения на ротор можно предсказать с помощью четырех коэффициентов жесткости и демпфирования, показанных в уравнении (1).Например, увеличение поперечной жесткости, k , снижает устойчивость ротора; большее прямое демпфирование, C , сохраняет стабильность ротора, в то время как два других коэффициента, K и c , обычно меньше влияют на стабильность [4]. Но уплотнение балансировочного барабана с длинными зубчатыми лабиринтами обычно имеет большое отрицательное значение K , которое снижает собственную частоту первого порядка и эффективное демпфирование и, таким образом, делает ротор менее устойчивым.

    На основе модели первого порядка предыдущие исследователи предсказали роторно-динамические коэффициенты лабиринтного уплотнения тремя методами: экспериментами, объемным потоком и вычислительной гидродинамикой (CFD). Эти бывшие исследователи показали, что предварительное завихрение перед первым зубом оказало значительное влияние на роторно-динамические свойства лабиринтного уплотнения.

    Экспериментальный метод был важным методом изучения лабиринтных уплотнений на протяжении многих лет. Бенчер и Вахтер [5] провели экспериментальные испытания для определения роторно-динамических коэффициентов лабиринтных уплотнений и пришли к выводу, что тангенциальная сила в эксцентричном лабиринтном уплотнении вызвана окружным потоком.Раджакумар и Систо [6] проверили распределение окружного давления и сил в случаях с предварительным завихрением и без него и обнаружили, что предварительное завихрение оказывает значительное влияние на передний вращающийся ротор для короткого лабиринта. Чайлдс и Шаррер [7] проверили роторно-динамические коэффициенты лабиринтных уплотнений «зубцы на роторе» и «зубцы на статоре» и обнаружили, что коэффициенты жесткости и демпфирования очень чувствительны к предварительной завихрению. Недавно Вагнер, Штефф, Гаусманн и Шмидт [8] успешно протестировали роторно-динамические коэффициенты уплотнения с проушиной компрессора, которое было очень трудно измерить.Экспериментальные результаты сил против . Скорость вихря ясно показала инерционные эффекты, вызванные сильным предварительным завихрением.

    Метод объемного потока фактически представляет собой упрощенный подход конечных объемов. Впервые он был применен для моделирования и решения потока в лабиринтном уплотнении Ивацубо [9] в 1980 году. Wyssmann, Pham, Jenny [10] и Scharrer [11] разработали модель объемного потока с двумя контрольными объемами для прогнозирования коэффициентов потока и роторной динамики в лабиринтном уплотнении. Кирк [12] разработал специальную компьютерную программу, использующую метод объемного потока для прогнозирования сил и роторно-динамических характеристик лабиринтного уплотнения, включая влияние входного и выходного пути утечки на входную завихрение до первого зубца уплотнения.Обычно модели с объемным потоком эффективны по времени, но демонстрируют низкую точность уплотнений с малым зазором, высокой скоростью движения и высоким давлением.

    С развитием компьютерных технологий вычислительная гидродинамика (CFD) стала важным методом прогнозирования потока и сил в уплотнениях с 1990-х годов. Род, Хенсель и Гидри [13,14] разработали трехмерный подход конечных разностей и изучили влияние завихрения на входе на поток через лабиринтное уплотнение. Было показано, что завихрение на входе оказывает значительное влияние на силы, создаваемые потоком в уплотнении.Мур [15] провел трехмерный ротородинамический анализ газового лабиринтного уплотнения CFD, и результаты показали улучшенное предсказание коэффициентов утечки и роторной динамики по сравнению с методом объемного потока. Однако максимальная рассчитанная скорость предварительной закрутки составила всего 24%, что намного меньше, чем типичная скорость предварительной закрутки 70% для уплотнительных колец компрессора. Хирано, Гуо и Кирк [16] использовали коды TASCflow и объемного потока для расчета сил и роторно-динамических коэффициентов типичного уплотнительного кольца компрессора и лабиринтного уплотнения паровой турбины.Было показано, что метод объемного потока переоценивает роторные динамические силы в лабиринтном уплотнении по сравнению с результатами TASCflow.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
