Виды изоляции трубопроводов: Материалы для изоляции трубопроводов – какие бывают виды и где используются

Тепловая изоляция трубопроводов.Типы тепловой изоляции труб. — Статьи

просмотров.

Перед тем, как выбирается тепловая изоляция трубопроводов, учитываются все их конструктивные особенности, возможность воздействия атмосферных явлений, ориентация в пространстве, а также целевое назначение теплоизоляции.



Для чего предназначается тепловая изоляция труб

Тепловая изоляция трубопроводов необходима для того, чтобы снижать величины тепловых потоков различных объектов. Благодаря защитно-покровной оболочке изоляции, гарантируется сохранность данного слоя в условиях эксплуатации, производя его защиту от большинства факторов внешнего воздействия, которыми являются: атмосферные осадки, пульсирующие ветровые нагрузки и другие.



Что касается промышленности, то тепловой изоляции уделяется достаточно большое внимание, так как ее считают одним из самых важных конструктивных элементов сооружений. Это обусловлено тем, что помимо своей основной функции, которая заключается в том, чтобы снижать потери энергии при взаимодействии с окружающей средой, тепловая изоляция трубопроводов также обеспечивает необходимый тепловой режим.



Что такое тепловая изоляция оборудования и трубопроводов

При помощи тепловой изоляции оборудования и трубопроводов определяется техническая возможность, а также экономическая эффективность возможности реализации различных технологических процессов. Ее широко применяют в таких отраслях промышленности как: химическая, нефтеперерабатывающая, пищевая, металлургическая. Но наибольшее распространение тепловая изоляция трубопроводов получила в энергетике, где объекты тепловой изоляции также представлены паровыми котлами, газовыми и паровыми турбинами, баками аккумуляторами для хранения горячей воды, теплообменниками и дымовыми трубами.



Рассмотрев то, как используется тепловая изоляция в промышленности, можно увидеть, что она используется на горизонтальных и вертикальных технологических аппаратах, насосах, теплообменниках и резервуарах для хранения нефтепродуктов и воды. К тепловой изоляции и к ее эффективности предъявляются достаточно высокие требования, касательно криогенного и низкотемпературного оборудования.



Теплоизоляционные конструкции и требования, которые к ним предъявляются

Когда происходит монтаж, а также непосредственно при эксплуатации, все теплоизоляционные конструкции очень сильно подвержены вибрационным, температурным, механическим, а также влажностным воздействиям, исходя из которых из составляется перечень необходимых требований к тепловой изоляции.

Требования, которые предъявляются к теплоизоляционному материалу и конструкции:

• Долговечность и эксплуатационная надежность;
• Экологическая и пожарная безопасность;
• Теплотехническая эффективность.



Сведения о СНиП изоляции

Строительные нормы и правила (СНиП) являются нормативными документами. Они широко распространены в производстве, а также на приемке работ касательно изоляционных, отделочных и защитных покрытий различных сооружений, а также полов зданий.



Благодаря такому виду документации как СНиП, изоляция трубопроводов выполняется четко по всем возможным стандартам плотности, а также по коэффициентам теплопроводности для самых разных их типов. Вот к примеру, если изолируемая поверхность имеет температуру, которая не превышает 12°С, то исходя из основных требований строительных норм и правил, нужно чтобы в тепловой изоляции трубопроводов присутствовал пароизоляционный слой. Если же поверхность не имеет определенного температурного режима и он очень часто колеблется, то нужно производить специальную процедуру расчета, которая необходима для того, чтобы исключить накопление большого количества влаги в теплоизоляционном слое.



Как происходит расчет изоляции трубопроводов

Для того, чтобы выбрать подходящий утеплитель, сначала нужно выполнить расчет изоляции трубопроводов. Это необходимо для того, чтобы определить толщину, оптимальный материал, а также плотность изоляции. При рассчете принимаются во внимание несколько факторов, таких как:

— допустимая нагрузка;

— температура окружающей среды;

— возможность возникновения вибраций;

— температура изолируемой поверхности;

— механические воздействия;

— устойчивость к деформации;

— теплопроводность.

Но помимо всех вышеперечисленных факторов, при расчете изоляции трубопроводов нужно учитывать нагрузки, которые создает вышележащий грунт и транспортные средства.

Если перейти от теории к практике, то расчет происходит в точном соответствии с теми формулами, которые используются как при нестационарной, так и при стационарной передачи тепла через самые разные виды стенок.



Сам же расчет на теплоизоляцию трубопроводов нужно искусственно адаптировать ко всем конкретно взятым рабочим условиям, к которым относятся: материалы, используемые для того, чтобы производить теплоизоляцию непосредственно к сезонным перепадам температуры во внешней среде, а также влажность, при влиянии которой, значительно ускоряется теплообмен и соответственно снижается эффективность конкретно взятых типов материалов для проведения изоляции.Используя все инженерные данные, которые предоставляют профессиональные компании, в будущем с их помощью может быть улучшена изоляция трубопроводов.



Требования, которые влияют на правильный выбор наиболее оптимального изоляционного материала

1. Сжимаемость;
2. Плотность;
3. Негорючесть;
4. Паронепроницаемость;
5. Возможность водоотталкивания и водопоглощения;
6. Уровень звукоизоляции;
7. Теплопроводность.



Основные показатели толщины изоляции трубопроводов

Для того, чтобы определить минимально допустимую толщину теплоизоляции трубопровода и некоторого вида оборудования необходимо отталкиваться от нормативных документов, в которых указывается необходимая плотность теплового потока. Также в СНиП, можно найти формулы для расчетов и собственно алгоритмы их решения.Для того же, чтобы была определена минимальная толщина изоляции трубопроводов, необходимо использовать при расчетах предельно допустимые значения потерь тепловой энергии.

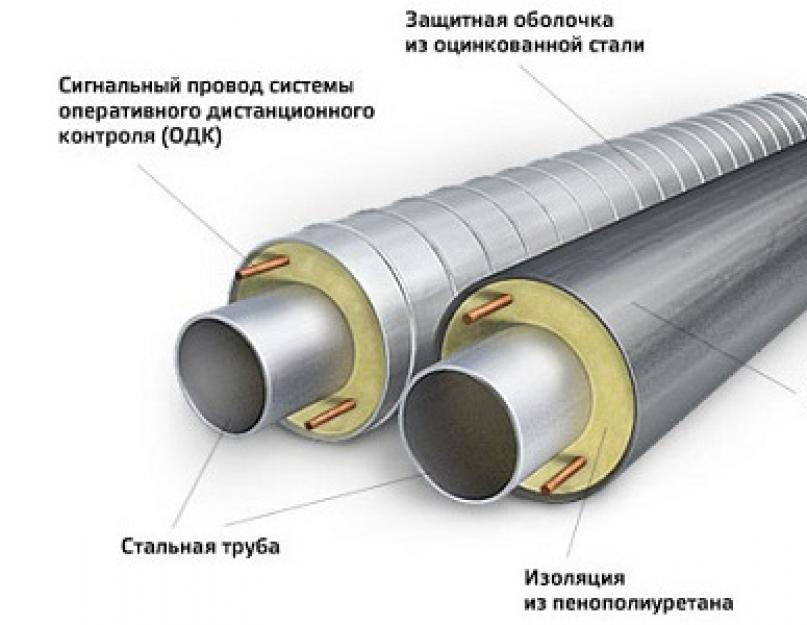

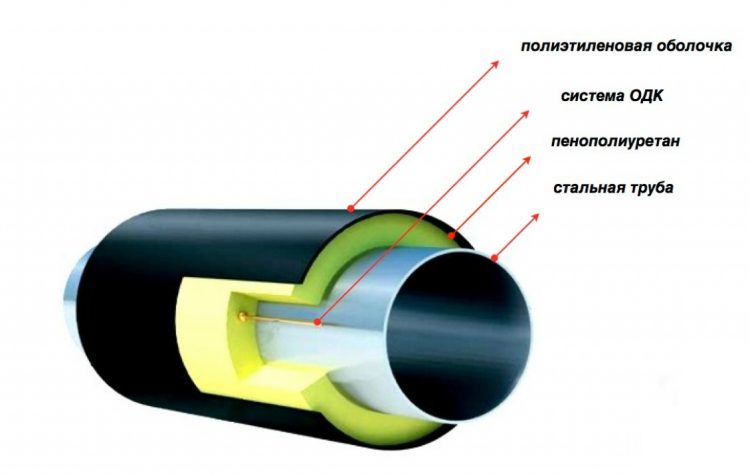

Трубопроводы в ППУ изоляции

Трубы в ППУ (полиуретан) изоляции в основном используются для того, чтобы прокладывать тепловые сети в надземных и бесканальных средах. Такие трубы изготавливаются при помощи внедрения самых новых технологий и материалов высочайшего качества, которые заблаговременно проходят огромное количество испытаний.



Пенополиуретан используется для того, чтобы снизить тепловые потери и обеспечить долговечность теплоизоляционного материала. В его основу входят два экологически чистые химические компоненты под названием Воратек CD 100, а также Изолан-345. К главному преимуществу материала ППУ относятся высокие теплоизоляционные свойства по сравнению с минеральной ватой.



Как контролируется качество изоляционного покрытия

Контролировать состояние защитного изоляционного покрытия необходимо как в процессе монтажа, так и при непосредственной эксплуатации трубопроводов. То, насколько эффективно происходит защита от коррозии, а также ее цена, зависят от того, насколько правильно был выбран тип покрытия, его качество и основные свойства. Если защитное покрытие очень низкого качества, то соответственно увеличится количество расходов уже на электрохимическую защиту.



Для того, чтобы в дальнейшем обеспечивалось самое высокое качество защиты, необходимо при нанесении производить детальный контроль за покрытием. Необходимо контролировать каждую стадию, начиная от очистки поверхности трубопровода от различного вида загрязнений, заканчивая контролем толщины, а также сплошности наносимого покрытия.



Также нужно заранее очень точно выявить место дислокации возникшего дефекта в изоляционном покрытии трубопроводов, после того, как он был уложен в траншею и сверху засыпан. Если дефекты, которые появляются в процессе эксплуатации являются достаточно крупными, то их нужно немедленно устранить, так как подчинить их невозможно.



Существуют даже основные требования к наносимому покрытию и выполнению его контроля. Они гласят о том, что любое из защитных покрытий, целью которого является обеспечение защиты наружной поверхности от влияния коррозии, нужно наносить только на ту поверхность, которая была заранее подготовленной. В защитном покрытии должны быть в наличии достаточные адгезионные свойства, для того, чтобы под покрытием не образовалась влага, а также для того, чтобы поверхность стала более вязкой, во избежание сильного растрескивание в эксплуатации.





Любое копирование данной статьи возможно, при условии размещения прямой гиперссылки на сайт s-k-s. ru

Зачем и когда нужна изоляция труб. Виды наружной изоляции

Металлические трубы незаменимы при прокладывании систем канализации, нефтепроводов, водоснабжения, газопроводов и подземных газовых сетей. Как доказала практика, такие трубы могут выдерживать высокие перепады температур, благодаря наружной изоляции. Чаще всего, купив квадратные трубы большого диаметра, вам придется покрыть их изоляцией на основе экструдированного полиэтилена.

Для чего нужна изоляция?

Так как трубы располагаются не только под землей, но и над ней, главная опасность для них – это, безусловно, коррозия. Влажность оказывает негативное влияние на характеристики любых металлов. При резких температурных перепадах происходит выпадение конденсата, и металлические трубы, изготовленные без наружного изолирования, приходится менять значительно чаще, чем те, в которых имеется изолирование. Еще не так давно металлические трубы после установки изолировались рубероидом и подобными ему материалами. Но этот способ не всегда давал нужный эффект, а процесс установки занимал очень продолжительное время. Теперь же наружное изолирование решает все эти проблемы.

Виды наружной изоляции

При наружном изолировании используется двухслойная или трехслойная изоляция. При двухслойной изоляции поверхность металлической трубы покрывается основой из клея и накладывается полиэтиленовый внешний слой, что гарантирует хорошую защищенность от влаги и температурных перепадов. Трубы с двухслойной изоляцией обычно используют при прокладке систем канализаций по причине того, что они смогут защититься долгое время от температур, не превышающих +50 градусов по Цельсию. Трехслойное изолирование представляет собой еще один слой из эпоксидного праймера, который добавляется к указанным двоим. Такая изоляция позволяет профильным трубам 20*20 работать при максимально допустимой температуре +60 градусов по Цельсию, а также увеличивает срок службы. Трубы с трехслойным изолированием используют при укладке нефтяных и газовых трубопроводов.

Изготовление наружной изоляции – это трудоемкий процесс, поскольку на трубы наносится полимерное покрытие с добавлением веществ, которые увеличивают срок годности и защищают от окружающей среды изделия. Нужно обязательно проводить чистку труб перед началом процесса изолирования, иначе основа не будет прилегать достаточно плотно. Благодаря таким методам, трубы, покрытые наружной изоляцией, прослужат значительно дольше в нестабильной окружающей среде с резкими температурными перепадами.

Теплоизоляция трубопроводов в Санкт-Петербурге

Теплоизоляция трубопроводов в СПб | Изол

Монтаж изоляции трубопроводов в СПб | Изол

Изоляция трубопроводов и оборудования | Изол

Тепловая изоляция труб | Изол

Теплоизоляция труб | Изол

Тепловая изоляция трубопроводов отопления | Изол

Монтаж теплоизоляции трубопроводов | Изол

Монтаж изоляции трубопроводов | Изол

Теплоизоляция труб отопления | Изол

Работы по монтажу теплоизоляции трубопроводов | Изол

Работы по монтажу изоляции трубопроводов | Изол

Изоляция трубопроводов может состоять из одного или нескольких изолирующих слоёв. В зависимости от температурного режима технологического процесса, воздействия внешних факторов и назначения производят следующие виды изоляционных работ:

Пароизоляция — это мероприятие по предотвращению конденсации паров в изоляционной конструкции. Конденсат приводит к существенному увеличению теплопроводности теплоизоляционных материалов, коррозии и снижению срока эксплуатации трубопроводных систем.

Гидроизоляция — это комплекс мер по предотвращению воздействия влаги на изолируемую поверхность и теплоизоляцию.

Гидроизоляционная защита промышленных трубопроводных систем и оборудования подбирается для каждого конкретного случая индивидуально.

Шумоизоляция — мероприятие по снижению шумов возникающих при транспортировке вещества, позволяющее обеспечить комфорт.

Теплоизоляция — это совокупность различных методов направленных на минимизацию тепловых потерь теплоносителя при теплообмене с окружающей средой. Термоизоляция применяется как в горячих, так и в холодных трубопроводных системах, где по технологии необходима транспортировка веществ с заданной температурой.

Любые высококачественные изоляционные материалы не смогут принести должного результата при их неграмотном монтаже.

Мы предоставляем профессиональные услуги по монтажу изоляции трубопроводов в СПб и ЛО более 10 лет, что позволяет гарантировать качество теплоизоляционных работ.

Тепловая изоляция трубопроводов

Тепловая изоляция трубопроводов и оборудования — это комплекс мероприятий, направленный на максимальное снижение теплообмена между теплоносителем и окружающей средой, а также необходимый в целях повышения техники безопасности.

Термоизоляция применяется в системах отопления, холодного и горячего водоснабжения, в технологических системах с отрицательными температурами транспортируемых веществ-хладагентов, для теплоизоляции труб в котельных, тепловых сетей, тепловых пунктов и т. п. Основным материалом, для поверхностей с положительными температурами являются маты и цилиндры из минеральной ваты (Rockwool, Paroc и т.п.) Применение минеральной ваты для тепловой изоляции труб с отрицательными температурами возможно только с применением гидроизоляции.

Значительно реже, но в силу особенностей производства и конструктивных решений применяют материалы из вспененного каучука (изоляцию K-Flex, Armaflex и т.п.) устойчивую к вибрации и влаге. Для тепловой изоляции труб с отрицательными температурами теплоносителей вспененный каучук является идеальным выбором. Его применение при утеплении труб предотвращает образование конденсата и проникновение влаги вглубь теплоизоляционной конструкции благодаря влагонепроницаемости закрытой ячеистой структуры этого материала и герметичности стыков при качественно выполненном монтаже тепловой изоляции.

Теплоизоляция труб отопления

Теплоизоляция труб отопления является важным элементом энергосбережения как автономных, так и центральных магистральных систем. Она сокращает потери тепла транспортируемого теплоносителя и повышает КПД отопительной системы, а также защищает изолируемую поверхность от конденсации влаги, замедляя процесс коррозии.

Для тепловой изоляции трубопроводов отопления на Российском рынке представлено огромное количество изоляционных материалов на основе вспененного каучука, полиэтилена, пеностекла, пенополиуретана, пенополистирола, минеральной ваты и т.п.

При выборе теплоизоляционного материала и его толщины необходимо учитывать температуру теплоносителя, диаметр изолируемых труб, расположение и условия обслуживания системы отопления.

Для теплоизоляции труб отопления магистральных сетей, котельных, центральных теплофикационных пунктов и т.п. широкое применение получили минеральная вата и материалы на основе вспененного каучука такие как K-Flex и Armaflex. Для тепловой изоляции трубопроводов отопления малого диаметра подходит теплоизоляция из жестких минераловатных цилиндров кашированных алюминиевой фольгой или трубчатые материалы вспененных полимеров, значительно ускоряющих процесс монтажа.

Услуги по изоляции труб и оборудования в СПб.

Мы предлагаем свои услуги по монтажу изоляции трубопроводов в СПб и ЛО.

Выполним для Вас работы по монтажу теплоизоляции трубопроводов:

• Магистралей тепловых сетей
• Масло и нефтепроводов
• Паропроводов
• Систем отопления
• Конденсатопроводов
• Криогенных трубопроводных систем
• Систем горячего и холодного водоснабжения
• Запорной и регулирующей арматуры
• И т.п.

Мы имеем солидный опыт работ по монтажу теплоизоляции трубопроводов и оборудования всеми видами теплоизоляционных материалов представленными на Российском рынке. Собственное производство защитных металлических кожухов для изоляции труб из оцинкованной стали, алюминия и нержавеющей стали. Все работы по монтажу изоляции трубопроводов производятся в соответствии с требованиями действующих стандартов и нормативов, качественно и в срок.

Обратившись к нам Вы останетесь довольны ответственным и высокопрофессиональным предоставлением теплоизоляционных услуг.

Сотрудничая с нами Вы значительно экономите своё время и деньги.

Проконсультироваться по стоимости услуг и запросить коммерческое предложение Вы можете с помощью форм обратной связи или связавшись с нами по телефону.

Будем рады сотрудничеству! Звоните!

Изоляция для трубопроводов – характеристики, использование

1. Статьи
2. Изоляция для труб

Теплоизоляция труб это особенно актуальная задача для территорий с изменяющимся климатом. Ведь очень важно сохранить проводимость труб, а также продлить срок их эксплуатации.

Использование изоляции для труб

Промышленная изоляция используется для обогрева и сохранения проводимости в таких системах:

• трубопроводы;
• накопительные резервуары;
• сверхдлинные трубопроводы;
• площади и ступени;
• крыши и водостоки;
• трамвайные стрелочные переводы;
• системы контроля температурного режима.

Виды изоляции

Изоляция для трубопровода подразделяется на три вида:

• органическая
• неорганическая
• гидроизоляция

Органическая изоляция труб подразумевает использование материалов из органических волокон. К таким материалам в первую очередь относят пенополистирол, т.е. пенопласты различной структуры. Этот материал обычно изготавливается  объемом до 100 кг/м3.

Основной недостаток органической изоляции это низкий уровень огнеупорности, т.е. такие материалы подвержены горению и не пригодны для использования при температуре свыше 90 градусов. Органические материалы для изоляции также подвержены водопоглощению, разложению и размножению биологически активных сред.

Неорганическая трубоизоляция

К неорганической трубоизоляции относят целый ряд материалов:

• минераловатные плиты
• газобетон и газосиликат
• стекловолокна
• пеностекло и проч.

Минеральная вата получается путем переработки и расплавки горных минеральных пород в стекловолокно. Такие изделия производятся объемом до 350 кг/м3. Особенностью является невысокая прочность соединения волокон, а также большой порог водопоглощения, в связи с чем такие материалы имеют особые инструкции по монтажу и эксплуатации.

Современная изоляция труб основана на принципах гидрофобности. Так волокна утеплителя обрабатывают гидрозащитным составом. Смешанная изоляция производится на основе материала асбест.

Изоляция труб используется для трубопроводов и канализационных систем, теплотрасс для снижения теплопотери и поддержания необходимой температуры. Одна из особенностей трубоизоляция это защита труб от коррозии.

Хорошая трубоизоляция также обладает шумоизолирующими и парозащитными свойствами.

Компания РусьСтройПитер предлагает широкий выбор изоляционных материалов. Предлагаем купить rockwool, отличный универсальный изоляционный материал из минераловатных волокон. А также для изоляции труб Вам понадобятся гидроизоляционные материалы, которые Вы можете найти в каталоге продукции нашей компании. При выборе материалов обращайтесь за консультацией к наши специалистам.

Наша компания также предлагает широкий выбор фанеры, в том числе фанера ФСФ сорт 2/3. Обращайтесь! Наш телефон +7 (921) 906-89-70

Изоляция трубопроводов подземных – Справочник химика 21

    Для трубопроводов используют битумные мастики, которые в зависимости от природы наполнителя можно подразделить на битумно-резиновые, битумно-полимерные и битумно-минеральные. Битумные мастики рекомендуется применять для изоляции стальных подземных трубопроводов диаметром не более 820 мм с температурой транспортируемого продукта не выше 40 °С. Свойства мастик приведены в табл. 5.1. Для труб большего диаметра или предназначенных для перекачки горячих сред используют полимерные и теплостойкие полимерные ленты. [c.78]
    При переходе магистрального трубопровода от подземной к надземной прокладке должен предусматриваться переход изоляции обеих частей его на 2 м в обе стороны с выполнением изоляции на подземной части усиленного типа. [c.61]

    ГЛАВА 4. ИЗОЛЯЦИЯ ТРУБОПРОВОДОВ ПОДЗЕМНОЙ ПРОКЛАДКИ [c.229]

    Глава 4. Изоляция трубопроводов подземной прокладки, 229 [c.420]

    При работе систем катодной защиты через землю течет постоянный ток, стекающий с анодных заземлителей и натекающий на объект с катодной защитой. Поэтому такие системы согласно D1N 57150 и VDE 0150 являются установками постоянного тока, представляющие собой источники блуждающих токов, которые могут вызвать коррозионные явления на других подземных металлических сооружениях например на трубопроводах и кабелях [12]. Защитный ток создает воронку напряжений в области анодных заземлителей. При этом потенциал грунта получается более высоким по отношению к потенциалу далекой земли. Над дефектами изоляции трубопровода защитный ток создает катодные воронки напряжений. Здесь потенциал грунта снижается по отношению к потенциалу далекой земли. На другие металлические подземные сооружения, находящиеся в области анодных заземлителей, тоже натекают токи, уходящие в отрицательные участки катодных воронок напряжения таким образом, эти сооружения приобретают в первом случае катодную поляризацию, а во втором — анодную (см. рис. 10.1). В местах стекания (выхода) тока происходит анодная коррозия. [c.237]

    Блуждающие токи, протекая в земле и встречая на своём пути подземные металлические сооружения, сопротивление которых намного меньше земли (трубопровод, кабель и др.), натекают на них. Ток будет течь по металлическому сооружению до тех пор, пока не встретит благоприятных условий для возвращения на минусовую шину тяговой подстанции (чаще всего в местах повреждения изоляции трубопроводов). Блуждающие токи могут иметь радиус действия до нескольких десятков километров в сторону от токонесущих сооружений. В местах входа блуждающих токов в трубопровод и выхода из него в землю протекают электрохимические реакции. В зоне входа в него происходит катодный процесс, который приводит к подщелачиванию грунта, [c.23]

    Многолетний опыт эксплуатации подземных трубопроводов показывает, что на этих участках весьма эффективными с точки зрения защитной способности оказываются поливинилхлоридные покрытия. В связи с этим рассмотрим изменение защитной способности изоляции трубопроводов под углом зрения эксплуатации этих покрытий. [c.53]

    Средства и способы защиты от коррозии выбирают исходя из условий прокладки трубопроводов с учетом результатов техникоэкономических вариантных расчетов. Способы защиты подземных трубопроводов подразделяют на два вида—пассивный (изоляция трубопроводов и применение специальных методов прокладки, исключающих контакт металла трубы с грунтом) и активный (катодная поляризация трубопроводов наложенным током). [c.161]

    По уравнению (23) рассчитываются блуждающие токи в зоне рельсового транспорта на расстоянии до 500 м. При хорошей изоляции трубопроводов следует применить либо вентильные перемычки с рельсами, либо другие известные средства, уменьшающие входное (переходное) сопротивление магистрального трубопровода. Более удаленные от рельсов подземные сооружения (/> 500 м), из-за малых значений блуждающих токов, практически не будут подвержены коррозии. Защиту их от почвенной коррозии целесообразно выполнять с помощью протекторов или катодных станций. [c.48]

    На другие подземные трубопроводы, пересекающиеся в области воронки напряжений с трубопроводами, имеющими катодную защиту, за пределами воронки напряжений натекает защитный ток, стекающий с них в области катодной воронки напряженнй, вызывая там анодную коррозию, Потенциал незащищенного трубопровода (испытывающего влияние), измеренный при помощи электрода сравнения над местом пересечения, представляет собой в основном омическое падение напряжения, вызванное защитным током, текущим в грунте к дефекту изоляции трубопровода с катодной защитой. На рис. 10.16 схематически показано распределение потенциалов в грунте, характер воронки напряжений и распределение потенциалов на другом трубопроводе, испытывающем влияние системы катодной защиты. [c.240]

    В отличие от постоянного тока переменный ток промышленной частоты может проникать в тело подземного трубопровода и при отсутствии повреждений его изоляции через конденсатор, который образует тело трубы с землёй, а диэлектриком такого конденсатора является изоляция трубопровода. Обозначим ёмкость такого конденсатора через Свх – входная (выходная) ёмкость для внешних токов. [c.62]

    Противокоррозионная изоляция трубопроводов должна выполняться в соответствии с требованиями глав СНиП III-B.6—62 Защита подземных металлических сооружений от коррозии. Правила производства и приемки работ и СНиП III.Д.10—62 Магистральные трубопроводы. Правила организации строительства, производства работ и приемки в эксплуатацию . [c.69]

    Электрические свойства покрытий в полной мере определяются электрической прочностью (пробивным напряжением), поверхностным сопротивлением, диэлектрическими потерями (потерями, вызываемыми внутренней ионизацией или короной), дугостойкостью и объемным удельным сопротивлением. Следует, однако, отметить, что покрытия подземных металлических трубопроводов можно достаточно полно характеризовать по удельному сопротивлению это практически всегда и выполняется. Это объясняется небольшими электрическими нагрузками, воспринимаемыми изоляцией трубопроводов. Даже в самом неблагоприятном случае при воздействии на изолированный трубопровод весьма интенсивного поля блуждаю-ш,их токов разность потенциалов труба — земля не превосходит нескольких десятков вольт. Поэтому вопрос о высокой электрической прочности не имеет существенного значения для подземных трубопроводов. Диэлектрические потери в изолирующем покрытии, оцениваемые тангенсом угла потерь, представляют собой отношение активной составляющей напряжения к реактивной. Этот показатель имеет важное значение при выборе материала для покрытий при работе последних на высоких частотах. Для таких условий нужны материалы с малыми диэлектрическими потерями. Очевидно, что нет никакого смысла применять и этот параметр для характеристики покрытий трубопроводов, ибо последние в худшем случае могут оказаться лишь в поле блуждающих токов частотой 50 гц. Не имеет также смысла по тем же причинам говорить о дуговой стойкости, т. е. способности материала противостоять разряду вольтовой дуги. [c.53]

    Средний температурный коэффициент для трубных сталей равен 0,003 1/°С рт для чугунных труб 0,23…0,25 Ом-мм м магнитная проницаемость стали 1 в расчетах принимается равной 200 внешний радиус трубопровода обо.значают г,, а глубину залегания И, их измеряют в м. Сопротивление изоляции трубопровода Ом-км, зависит от типа изоляционного покрытия и его состояния. Расстояние между подземным трубопроводом и рельсовым путем г с измеряют в м. [c.83]

    При достаточно хорошей изоляции трубопровода изменение его диаметра слабо сказывается на силе тока, натекающего на трубопровод, Сопротивление изоляции подземного сооружения является наиболее существенным фактором ограничения блуждающих токов, натекающих на трубопровод. В хорошо изолированном трубопроводе ток уменьшается в сотни и более раз. Это свидетельствует о том, что применение совершенных покрытий для подземных металлических сооружений является одним из самых эффективных средств ограничения натекания блуждающих токов на сооружение. [c.94]

    Стекловолокнистая анизотропная гидроизоляция может применяться для покрытия плоских крыш, в подземных сооружениях, в строительстве метро и гидроэлектростанций, для изоляции трубопроводов и электрического кабеля, а также в качестве антикоррозийного покрытия для металлических резервуаров, газопроводов, цистерн и химической аппаратуры. [c.58]

    Ниже приводятся данные об основных свойствах органических противокоррозионных покрытий и некоторые соображения автора по вопросу о нормировании этих свойств. Рассматриваемые материалы используются для изоляции стальных подземных трубопроводов, эксплуатирующихся при температурах не выше 50° С. [c.26]

    В зависимости от местных условий (состояния защитной изоляции на подземном металлическом сооружении, состава грунта, наличия блуждающих токов в земле, геометрических размеров сооружения и многих других факторов) протяженность защиты для анодного протектора колеблется от 1 до 70 м. Протектор, как правило, располагается на расстоянии до 4,5 м от трубопровода. [c.110]

    В Чехословакии разработан способ комплексной изоляции трубопроводов при подземной бесканальной прокладке покрытием типа интегрального ППУ [А. с. Л Ь 158932 (ЧССР)]. Исходную полиуретановую композицию наносят на увлажненную поверхность трубы. При взаимодействии композиции с влагой на поверхности трубопровода образуется прочно склеенный с ней антикоррозионный слой, постепенно переходящий в ППУ с хорошими теплоизоляционными свойствами. [c.173]

    Измерение разности потенциалов на заш,иш енном участке проводят с целью контроля защитного действия УКЗ и дренажей. Резкое падение потенциала около точки дренажа обусловлено плохим состоянием изоляции трубопровода или утечкой тока на другие подземные сооружения, расположенные около трубопровода. [c.234]

    Я — сопротивление изоляции (для подземных сооружений) или переходное сопротивление шпал и балластного слоя (для рельсового пути) в ом-м к — коэффициент (для кабелей к = 2,9, для изолированных трубопроводов к 3, для рельсового пути к = 3,15) р — удельное электрическое сопротивление грунта в ом-м. [c.19]

    В последнее время в зарубежной технике начали применяться полихлорвиниловые оболочки для изоляции стальных подземных трубопроводов [c.486]

    Значения коэффициентов выделения водорода г] для покрытых изоляцией стальных подземных трубопроводов бесконечной и конечной [c.502]

    Эквивалентные электрические схемы для этих двух случаев изображены на рис. 21, б и 22, б. Таким образом, при наличии изоляции на подземном трубопроводе общее сопротивление а) [c.44]

    Все изложенные здесь соображения должны приниматься во внимание при конструировании изоляции для подземных металлических трубопроводов. [c.120]

    Контроль качества изоляции трубопроводов методом катодной поляризации производится на подземных нефтепроводах, находящихся в грунте, глубина промерзания которого в период контроля изоляции не превышает 0,5 м. [c.367]

    Основное условие борьбы с грунтовой коррозией подземных трубопроводов, а также с воздушной коррозией наземных трубопроводов – предотвращение непосредственного контакта металла труб с агрессивной средой, что достигается созданием на поверхности трубопровода специальной оболочки, называемой изоляционным покрытием. Хорошее изоляционное покрытие исключает также попадание блуждающих токов на трубопровод, а следовательно, защищает его от электрохимической коррозии. Изоляционное покрытие имеет определенную конструкцию в зависимости от коррозионной активности грунта. Магистральные трубопроводы имеют комплексную защиту, состоящую из изоляционного покрытия в сочетании с электрозащитой. Эффективность электрозащиты и её стоимость во многом зависит от правильности выбора типа изоляционного покрытия, от свойств материала покрытия и качества его нанесения. Чем хуже свойства и качество покрытия, тем больше стоимость обслуживания трубопровода. В связи с этим ко всем материалам, применяемым для изоляции трубопроводов, предъявляют жесткие требования но соблюдению определенных физико-механических свойств, композиционного состава, геометрических размеров, состояния поверхности, загрязнённости примесями и т.п. Комплекс таких требований входит в технические условия, по которым и поставляют изоляционные материалы. [c.84]

    Из СВАМ изготовляют легкие плиты перекрытий и несущих панелей. Плиты содержат звуко- и теплоизоляционный материал и весят 25— 30 кг/.и . СВАМ используется как гидроизоляционный материал (вместо рубероида) для покрытия плоских крыш, в подземных сооружениях, в строительстве метро и гидроэлектростанций, для изоляции трубопроводов и электрического кабеля. [c.485]

    В общем случае подземные трубопроводы, удаленные более чем на 80 км от электрода постоянного тока высокого напряжения (сила тока 2000 А), не разрушаются, если они оборудованы обычной катодной защитой сооружения, расположенные ближе 80 км, могут иметь разрушения. На основе анализа этих особенностей следует принимать соответствующие меры (многочисленные станции катодной защиты малой мощности с собственной модуляцией, специальная изоляция трубопроводов, устранение помех от близлежащих подземных сооружений, наложение по длине трубопровода токов, рассчитанных на создание распределения потенциала по линии трубопровода, сходного с профилем земной поверхности по контуру его залегания, включение близлежащих подземных сооружений в общую электрическую цепь). [c.354]

    Наружный осмотр газопроводов, проложенных открытым способом, можно проводить без снятия изоляции. Однако при наличии каких-либо сомнений в состоянии стенок или сварных швов трубопроводов по указанию ответственного лица предприятия изоляция должна быть частично или полностью удалена. Наружный осмотр газопроводов, уложенных в непроходных каналах или бесканально, должен проводиться путем вскрытия и выемки грунта на отдельных участках длиной ие менее 2 м каждый и снятия с газопровода изоляции преимущественно в местах наличия сварных швов. Число участков в зависимости от характера газопровода и условий его эксплуатации устанавливается ответственным лицом из расчета одного участка на каждые 200— ЗвО м длины газопровода, но не менее двух участков на каждый газопровод. Подземная прокладка (в каналах или бесканальная) вновь сооружаемых цеховых и межцеховых газопроводов для горючих газов не. допускается. [c.281]

    ДОРАБОТКА СОСТАВА КОМПОЗИЦИИ ДЛЯ РЕМОНТА ИЗОЛЯЦИИ ПОДЗЕМНЫХ ТРУБОПРОВОДОВ [c.298]

    Широкий выбор теплоизоляционных конструкций для трубопро-водоп, арматуры, оборудования и емкостей позволяет выбрать оптимальное реигенне с точки зрешш как теплотехники, так и трудо-емкост монтажа, лолговечностн и эстетики и определить потребное количество материалов на их изготовление и монтаж. Особое внимание уделено полносборным теплоизоляционным конструкциям и комплектным конструкциям. Подобран исчерпывающий материал по расчетам для проектирования тепловой изоляции с характерными примерами расчетов для различных условий эксплуатации изоляции с положительными и отрицательными температурами теплоносителя. в том числе расчет тепловой изоляции трубопроводов подземной прокладки. [c.3]

    Для изоляции магистральных подземных трубопроводов и ответвлений от них применяют битумные мастики (табл. 4), которые в запггсимости от природы наполнителя, используемого при их изготовлении, можно подразделить на битумно-резиновые, битумно-полимерные и битумно-минеральные. Битумные мастики рекомендуется применять для изоляции стальных трубопро-подов диаметром не более 820 мм с температурой транспортируемого продукта не выше 40° С. [c.76]

    Более совершенны битумно-полимерные мастики Изобитэп-Н для наружной изоляции подземных стальных трубопроводов Изобитэп-30 для внутренней изоляции водоводов и наружной изоляции трубопроводов. [c.17]

    Надзор за состоянием подземных трубопроводов тепловых сетей осуществляется путем открытия шурфов не реже одного раза в два года. На два километра трассы открывается не менее одного шурфа. При меньшей протяженности трассы отрывается один шурф один раз в три года. Все работы по проведению шурфовки ведутся начиная с третьего года эксплуатации тепловых сетей. При шурфовом осмотре производится осмотр изоляции, трубопровода под изоляцией и строительных конструкций. На каждое вскрытие составляется акт, в который вносятся результаты осмотра. Контроль над коррозией трубопроводов от блуждающих токов осуществляется электроразведкой не реже одного раза в три года. При обнаружении электрокоррозии следует принимать меры для защиты трубопровода от блуждающих токов. [c.157]

    Прибор типа ИПИТ Мосгаза предназначен для проверки качества изоляции трубопровода, уложенного в траншею, и засыпанного слоем влажного грунта. Этим прибором определяют места повреждения изоляции на отдельных участках трубопровода длиной до 1 км, не включенных в общую сеть. Чувствительность прибора уменьшается при наличии большого числа посторонних заземлений (неизолированные сифоны, стыки, залитые водой колодцы и т. д.), а такж е контактов данного трубопровода с другими подземными металлическими конструкциями. [c.155]

    Изложенные выше соображения позволяют предложить аналитический метод расчета изоляции для подземных металлических трубопроводов. Я оно, что даже приближенный инженерный метод расчета дает возможность заранее выявить соответствие иеханических и электрохимических свойств противокоррозионной взоляции действительным условиям ее эксплуатации. Таким образом, метод интуитивного проектирования противокоррозионных защитных оболочек может быть заменен обоснованным с техникоэкономической стороны инженерным методом. С помощью расчета станет возможно установить наиболее рациональные параметры изоляции, отвечающие наивыгоднейшим условиям ее эксплуатации. Изоляция должна быть рассчитана на предельно-допустимые механические и электрохимические нагрузки, возникающие при эксплуатации изолирующих оболочек в реальных условиях. Выбор материалов для изоляции и принятые геометрические размеры должны являться функцией этих нагрузок. Однако, как и в любом расчете, в данном случае можно решать поставленную задачу лишь при наличии вполне определенных исходных данных. При этом следует иметь в виду, что точность расчета в значительной мере зависит от достоверности этих исходных данных. [c.121]

    Пример. Выполнить расчет противокоррозионной изоляции стального подземного водовода, имеющего наружный диаметр 426 мм, толщину стенки 10 мм. Длина трубопровода—10 кж. Глубина его заложения — 3 л. Грунт—маловлажная глина с удель- [c.122]

    В 2002 г. на строительстве газопровода Голубой поток сегменты из экструзионного пенополистирола были применены для изоляции трубопровода диаметром 1020 мм. ДОАО Гипроспецгаз на основании научных разработок ВНИИСТа предложило решение, при котором Пеноплэкс толщиной 200 мм по периметру трубы работает как упругий материал, снижающий нагрузку от подвижек грунта при подземной прокладке трубопровода в местах тектонических разломов. [c.65]

    Сущность НТД или ППО, назначение, область применения. Трассоискатель предназначен для определения местоположения и глубины залегания подземных стальных и чугунных трубопроводов и энергосиловых кабелей. ИК-50 позволяет определить места повреждений изоляции трубопроводов. [c.100]

    Особо ценными для эксплуатационных испытаний являются методы, позволяющие постоянно наблюдать за коррозионным состоянием работающих конструкций. Так, методика опытной катодной станции дает возможность определить среднее переходное сопротивление изоляции участка эксплуатируемого подземного трубопровода без выполнения земляных работ по его вскрытию. Эффективность методов защиты трубопроводов от коррозии проверяют с помощью контрольных образцов в определенных точках защищаемого трубопровода помещают пары контрольных образцов, из которых один присоединен к трубопроводу и, таким образом, также защищен от коррозии, а другой находится отдельно (рис. 366) по потерям массы защищенного и незащищен- [c.472]

    При проведении локальных ремонтов в цехах, т. е. в отдельных его корпусах (помещениях), необходимо предусматривать их полную изоляцию от смежных. Прежде всего необходимо обратить внимание на наличие отверстий в стенах, смежных вентиляционных каналов и воздуховодов, подземных траншей и канализации, дверных и оконных проемов, а также трубопроводов, связывающих аппараты ремонтируемого отделения с -адааратами других помещений цеха. - [c.59]

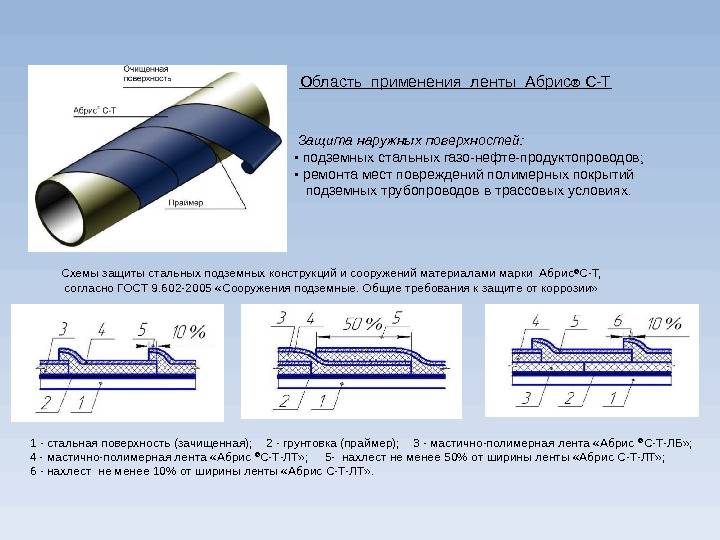

    В последнее время для изоляции металлических труб применяются липкие изоляционные ленты из полиэтилена и поливинилхлорида. Перед укладкой в траншеи стальных подземных трубопроводов они обычно обматываются липкими лентами из полиэтиленовой пленки толн-1ипой [c.224]

---

Изоляция стыков труб. Изоляция стыка трубопровода

Оглавление

Описание

В соответствии с ГОСТ 30732-2006 тепловая трасса состоит из прямых отрезков от 8 до 12 м (пункт 4.3 ГОСТ 30732-2006) и фасонных изделий (сортамент приложение В ГОСТ 30732-2006). Для соединения между собой прямые отрезки и фасонные изделия должны обладать голыми концами (без изоляции). В соответствии с пунктом 4.8 ГОСТ 30732-2006 стальные трубы с защитной оболочкой диаметром до 315 мм включительно должны обладать голыми концами по 150 мм, с защитной оболочкой диаметром 400 мм и выше должны обладать голыми концами по 200 мм. При монтаже трассы, для избегания тепловых потерь на стыках, необходимо проводить процедуру изоляции стыка.

Требования по изоляции стыков согласно ГОСТ 30732-2006

В соответствии с пунктом 4.22 ГОСТ 30732-2006 стыки должны отвечать следующим требованиям:

• Пенополиуретан и материалы оболочек стыков должны соответствовать требованиям раздела 5 ГОСТ 30732-2006. Заливку пенополиуретана в пространство стыка рекомендуется производить с помощью пенопакетов, заливочных машин и другими способами, обеспечивающими качественное перемешивание компонентов ППУ;
• Конструкции оболочек стыков и их соединений с оболочками труб должны быть герметичными при давлении внутри стыкового пространства 0,05 МПа в течение 5 мин;
• Долговечность стыков должна соответствовать долговечности трубопроводов и фасонных изделий (не менее 30 лет).

Виды изоляции стыков труб

В зависимости от вида защитной оболочки различают два вида изоляции стыков:

1. Изоляция стыков при использовании полиэтиленовой защитной оболочки.

Существует несколько способов заделки стыков, удовлетворяющих пункту 4.22. Ниже будут рассмотрены два основных способа:

• использование скорлупы ППУ и ленты (термоленты, термоусадочной ленты). Скорлупа производится заблаговременно в условиях производства, поэтому проста в монтаже. Скорлупа одевается на стык и сверху обматывается термолентой для гидроизоляционной и механической защиты скорлупы ППУ. Термолента, вследствие своих высоких адгезивных свойств, под воздействием высокой температуры хорошо сцепляется с пенополиуретаном.
• использование термоусадочных муфт и пенопакетов. Тепрмоусадочная муфта (термомуфта) одевается на стык, затем пространство между стальной трубой и термоусадочной муфтой заполняется заблаговременно смешанными компонентами: полиолом и полиизоционатом, находящимся в различных секциях пенопакета. Полиол и полиизоционат вступают в реакцию, образуя пенополиуретан на месте стыка. В качестве вспомогательных расходных материалов прилагаются пробки обезвоздушиватели, пробки конические, держатели ОДК, гильзы медные луженые, замковая пластина.

2. Изоляция стыков при использовании стальной (оцинкованной) защитной оболочки.

Один из способов заделки стыков тепловой трассы с оцинкованной оболочкой является использование скорлупы и оцинкованных кожухов. Как и в случае с полиэтиленовой оболочкой на стык одевается скорлупа. На скорлупу сверху одевается оцинкованный кожух. Для улучшения гидроизоляционной защиты между оцинкованным кожухом и скорлупой возможно проложить слой термоусадочной ленты.

Наша продукция

Тепловая изоляция труб | тепловая изоляция трубопроводов

Тепловая изоляция оборудования и трубопроводов нужна для энергосбережения. Главной ее целью служит сократить до минимума расходы тепла. Изоляция используется не только в жилых помещениях, но и на производственных объектах. Покрывать изоляционным материалом необходимо трубопроводы в оборудование с технической оснащенностью, в морозильных камерах, в холодном водоснабжении, в системах отопления, вентиляции и так далее.
Кроме того, изоляция труб позволяет продлить их эксплуатационный срок, благодаря тому, что трубы не поддаются коррозии. При выборе материала следует учитывать максимальную температурную амплитуду, а также условия использования трубопроводов. Теплоизоляция трубопровода может осуществляться как минеральными, так и полимерными материалами. Они отличаются своей устойчивостью к влаге и механическому воздействию.

Виды изоляционного материала

Минеральная вата – эффективный и проверенный временем способ утепления систем трубопроводов. Ее существует два вида:
Стекловолокно. Максимальная температура, которую она может выдержать составляет 180 градусов. Средняя толщина утеплителя колеблется в пределах 20 сантиметров, а процент влагопоглощения составляет 15 процентов. Это востребованный материал, благодаря своей низкой стоимости. Как правило, стекловолокно устанавливается на надземные трубопроводы.

Каменная минеральная вата изготавливается из особых горных пород и способна выдержать температуру до 650 градусов. Благодаря своей натуральности, каменная вата не выделяет токсичных веществ и практически не поглощает влагу. Она идеальна как для бытовых, так и для производственных целей. Пенополиуретан. Тепловая изоляция трубопровода таким материалом обладает рядом преимуществ. Материал прочен и не подвержен процессам гниения, а также воздействию щелочей. Кроме того, он устойчив к атмосферным воздействиям и не выделяет токсичных веществ.

Пенопласт, средний по стоимости изоляционный материал, сохраняющий свои свойства не менее 50 лет. Существует несколько разновидностей этого материала. Например, пеноизол наносится на трубы в жидком виде и дает хорошую герметичность. Пеностекло не любят грызуны, и оно не горит.
Дополнительно для изоляции трубопроводов предусмотрена изоляционная краска и вспененные материалы. Расчет изоляции трубопровода осуществляется из размеров трубы, длины всего трубопровода, а также от вида выбранного изоляционного материала.

Механическая изоляция – типы и материалы

Любая поверхность, более горячая, чем окружающая среда, будет терять тепло. Потери тепла зависят от многих факторов, но преобладают температура поверхности и ее размер.

Укладка изоляции на горячую поверхность снизит температуру внешней поверхности. Благодаря теплоизоляции поверхность объектов будет увеличиваться, но относительный эффект снижения температуры будет намного больше, а потери тепла уменьшатся.

Аналогичная ситуация возникает, когда температура поверхности ниже температуры окружающей среды.В обоих случаях теряется некоторая энергия. Эти потери энергии можно уменьшить, установив практичную и экономичную изоляцию на поверхностях, температура которых сильно отличается от окружающей.

Категории изоляционных материалов

Изоляционные материалы или системы также можно разделить на категории по диапазону рабочих температур.

Существуют разные мнения относительно классификации механической изоляции в зависимости от диапазона рабочих температур, в котором используется изоляция.Например, слово криогеника означает «производство холода»; однако этот термин широко используется как синоним для многих низкотемпературных применений. Точно не известно, в какой точке шкалы температур заканчивается охлаждение и начинается криогенизация.

Национальный институт стандартов и технологий в Боулдере, штат Колорадо, считает, что криогеника связана с температурами ниже -180 ° C. Они основывали свое определение на понимании того, что нормальные точки кипения так называемых постоянных газов, таких как гелий, водород, азот, кислород и нормальный воздух, лежат ниже -180 ° C, в то время как фреоновые хладагенты, сероводород и другие распространенные хладагенты имеют температуру кипения выше -180 ° C.

Понимая, что некоторые из них могут иметь другой диапазон рабочих температур, по которому можно классифицировать механическую изоляцию, в отрасли механической изоляции обычно приняты следующие определения категорий:

Категория	Определение
Криогенные приложения	-50 ° F и ниже
Тепловые приложения:
Холодильное оборудование, холодная вода и ниже температуры окружающей среды	от -49 ° F до + 75 ° F
Средняя и высокая температура.приложения	от + 76 ° F до + 1200 ° F
Применение огнеупоров	+ 1200 ° F и выше

Ячеистая изоляция состоит из небольших отдельных ячеек, которые либо соединяются между собой, либо изолированы друг от друга, образуя ячеистую структуру. Стекло, пластмассы и резина могут содержать основной материал, и используются различные пенообразователи.

Ячеистая изоляция часто дополнительно классифицируется как открытая ячейка (т.е.е. ячейки соединяются между собой) или закрытые ячейки (ячейки изолированы друг от друга). Обычно материалы с закрытыми ячейками более 90% считаются материалами с закрытыми ячейками.

Волокнистая изоляция состоит из волокон небольшого диаметра, которые тонко разделяют воздушное пространство. Волокна могут быть органическими или неорганическими, и обычно (но не всегда) они удерживаются вместе связующим. Типичные неорганические волокна включают стекло, минеральную вату, шлаковую вату и оксид алюминия-кремнезем.

Волокнистая изоляция подразделяется на изоляцию на шерстяной или текстильной основе.Утеплители на текстильной основе состоят из тканых и нетканых волокон и пряжи. Волокна и пряжа могут быть органическими или неорганическими. Эти материалы иногда поставляются с покрытиями или в виде композитов для достижения определенных свойств, например атмосферостойкость и химическая стойкость, отражательная способность и т. д.

Чешуйчатая изоляция состоит из мелких частиц или хлопьев, которые тонко разделяют воздушное пространство. Эти хлопья могут или не могут быть связаны друг с другом. Вермикулит, или вспученная слюда, представляет собой чешуйчатую изоляцию.

Гранулированная изоляция состоит из небольших узлов, содержащих пустоты или пустоты. Эти материалы иногда считают материалами с открытыми порами, поскольку газы могут переноситься между отдельными пространствами. Изоляция из силиката кальция и формованного перлита считается гранулированной изоляцией.

Отражающая изоляция и обработка добавляются к поверхностям для снижения длинноволновой эмиссии, тем самым уменьшая лучистую теплопередачу на поверхность или от нее.Некоторые системы светоотражающей изоляции состоят из нескольких параллельных тонких листов или фольги, расположенных на расстоянии друг от друга, чтобы минимизировать конвективную теплопередачу. Куртки и облицовка с низким коэффициентом излучения часто используются в сочетании с другими изоляционными материалами.

Некоторые примеры типов изоляции

Ячеистая изоляция

Эластомерный

Эластомерная изоляция определяется стандартом ASTM C 534, тип I (предварительно сформованные трубы) и тип II (листы). В стандарте ASTM есть три широко доступных сорта.

Эластомерные утеплители

Марка	Базовое описание	Темп. Лимиты	Индекс распространения пламени / Индекс развития дыма
1	Широко используется в типичных коммерческих системах	от -297 ° F до 220 ° F	толщиной от 25/50 до 1,1 / 2 дюйма.
2	High temp. использует	от -297 ° F до 350 ° F	Не 25/50 Номинальное
3	Использование в системах из нержавеющей стали при температуре выше 125 ° F	от -297 ° F до 250 ° F	Не 25/50 Номинальное

Все три марки представляют собой гибкую и упругую пенопластовую изоляцию с закрытыми порами.Максимальная проницаемость для водяного пара составляет 0,10 перм-дюйма, а максимальная теплопроводность при температуре 75 ° F составляет 0,28 БТЕ дюйма / (ч · фут ² F) для классов 1 и 3, а степень 2 составляет 0,30 БТЕ дюйма / (ч · фут ^{). 2} F). Состав класса 3 не содержит выщелачиваемых хлоридов, фторидов, поливинилхлорида или каких-либо галогенов.

Предварительно сформованная трубчатая изоляция доступна с размерами внутреннего диаметра от 3/8 дюйма до 6 IPS, с толщиной стенки от 3/8 дюйма до 1,1 / 2 дюйма и типичной длиной 6 футов. Трубчатый продукт доступен с предварительно установленной изоляцией и без нее. нанесенный клей.Листовая изоляция доступна непрерывной длины шириной 4 фута или 3 ‘x 4’ и с толщиной стенок от 1/8 дюйма до 2 дюймов. Листовой продукт доступен как с предварительно нанесенным клеем, так и без него.

Эти материалы обычно устанавливаются без дополнительных ингибиторов парообразования. Дополнительная защита от паров может потребоваться при установке на трубопроводе с очень низкими температурами или в условиях постоянной высокой влажности. Все швы и точки соединения должны быть заделаны контактным клеем, рекомендованным производителем.Для наружного применения необходимо нанести атмосферостойкую куртку или рекомендованное производителем покрытие для защиты от ультрафиолета и озона.

Ячеистое стекло

Ячеистое стекло определяется ASTM как изоляция, состоящая из стекла, обработанного для образования жесткого пенопласта, имеющего преимущественно структуру с закрытыми ячейками. Ячеистое стекло соответствует стандарту ASTM C552, «Стандартные технические условия на теплоизоляцию из ячеистого стекла» и предназначено для использования на поверхностях, работающих при температурах от -450 до 800 ° F.Стандарт определяет две степени и четыре типа, а именно:

Изоляция из ячеистого стекла

Тип	Форма и доступные сорта
I	Плоский блок, классы 1 и 2
II	Трубы и трубки, готовые, классы 1 и 2
III	Формы специальной формы, классы 1 и 2
IV	Доска сборная, марка 2

Пеностекло выпускается блочно (Тип I).Блоки продукта типа I обычно отправляются производителям, которые производят готовые изделия (типы II, III и IV), которые поставляются дистрибьюторам и / или подрядчикам по изоляции.

Максимальная теплопроводность определяется по классам следующим образом (для выбранных температур):

Температура, ° F	1 класс	2 класс
Тип I, Блок
-150 ° F	0,20	0,26
-50 ° F	0.24	0,29
50 ° F	0,30	0,34
75 ° F	0,31	0,35
100 ° F	0,33	0,37
200 ° F	0,40	0,44
400 ° F	0,58	0,63
Тип II, труба
100 ° F	0,37	0,41
400 ° F	0.69	0,69

Стандарт также содержит требования к плотности, прочности на сжатие, прочности на изгиб, водопоглощению, паропроницаемости, горючести и характеристикам горения поверхности.

Ячеистая стеклянная изоляция – это жесткая неорганическая негорючая, непроницаемая, химически стойкая форма стекла. Доступны лицевые или безлицевые (с рубашкой или без нее). Из-за широкого диапазона температур в различных диапазонах рабочих температур иногда используются разные технологии изготовления.

Как правило, изготовление изоляции из пеностекла включает склеивание нескольких блоков вместе с образованием «заготовки», которая затем используется для изготовления изоляции труб или специальных форм. Используемый клей или адгезивы различаются в зависимости от предполагаемого конечного использования и расчетных рабочих температур. Для применений при температуре ниже окружающей среды обычно используются термоплавкие клеи, такие как асфальт ASTM D 312 Type III.

В системах с температурой выше окружающей среды или там, где органические клеи могут представлять проблему (например, при использовании LOX), в качестве производственного клея часто используется неорганический продукт, такой как гипсовый цемент.Для определенных областей применения могут быть рекомендованы другие клеи. При определении изоляции из пеностекла укажите условия эксплуатации системы, чтобы обеспечить надлежащее изготовление.

Волокнистая изоляция

Волокнистая изоляция состоит из волокон небольшого диаметра, которые тонко разделяют воздушное пространство. Волокна могут быть органическими или неорганическими, и обычно (но не всегда) они удерживаются вместе связующим. Типичные неорганические волокна включают стекло, минеральную вату, шлаковую вату и оксид алюминия-кремнезем.

Волокнистая изоляция

Труба из минерального волокна

Изоляция труб из минерального волокна соответствует стандарту ASTM C 547. Стандарт содержит пять типов, классифицируемых в основном по максимальной температуре использования.

Тип	Форма	Максимальное использование Температура, ° F
I	Литой	850 ° F
II	Литой	1200 ° F
III	Прецизионная V-образная канавка	1200 ° F
IV	Литой	1000 ° F
В	Литой	1400 ° F

Стандарт дополнительно классифицирует продукты по сортам.Продукты класса A можно «налепить» при максимальной указанной температуре использования, в то время как продукты класса B предназначены для использования с графиком нагрева.

Указанная максимальная теплопроводность для всех типов составляет 0,25 Btu in / (час фут ² ° F) при средней температуре 100 ° F.

Стандарт также содержит требования к сопротивлению потеканию, линейной усадке, сорбции водяного пара, характеристикам горения на поверхности, характеристикам горячей поверхности и содержанию неволокнистых частиц (дроби). Кроме того, в стандарте ASTM C 547 существует дополнительное требование к характеристикам коррозии под напряжением, если продукт будет использоваться в контакте с трубами из аустенитной нержавеющей стали.

Изделия для изоляции труб из стекловолокна обычно относятся к Типу I или Типу IV. Продукция из минеральной ваты будет соответствовать более высоким температурным требованиям для типов II, III и V.

Эти изоляционные изделия для труб могут быть снабжены различными покрытиями, устанавливаемыми на заводе, или же они могут быть покрыты рубашкой в ​​полевых условиях. Также доступны системы изоляции труб из минерального волокна с «самовысыхающим» влагоотводящим материалом, который непрерывно оборачивается вокруг труб, клапанов и фитингов. Эти продукты предназначены для того, чтобы изоляционный материал оставался сухим для трубопроводов с охлажденной водой в местах с высокой влажностью.

Изоляционные секции труб из минерального волокна обычно поставляются длиной 36 дюймов и доступны для большинства стандартных размеров труб. Доступная толщина варьируется от 1/2 до 6 дюймов.

Гранулированная изоляция

Силикат кальция

Теплоизоляция из силиката кальция определяется ASTM как изоляция, состоящая в основном из водного силиката кальция и обычно содержащая армирующие волокна.

Трубы из силиката кальция и изоляция блоков соответствуют стандарту ASTM C 533.Стандарт содержит три типа, классифицируемых в основном по максимальной температуре использования и плотности.

Теплоизоляция из силиката кальция

Тип	Максимальная температура использования (° F) и плотность
I	Макс.температура 1200 ° F, максимальная плотность 15 шт.
IA	Макс.температура 1200 ° F, максимальная плотность 22 шт.
II	Максимальная температура использования 1700 ° F

Стандарт ограничивает рабочую температуру от 80 ° F до 1700 ° F.

Изоляция для труб из силиката кальция поставляется в виде полых цилиндров, разделенных пополам по длине или изогнутых сегментов. Изоляционные секции труб обычно поставляются длиной 36 дюймов и доступны в размерах, подходящих для большинства стандартных размеров труб. Доступная толщина в один слой составляет от 1 дюйма до 3 дюймов. Более толстая изоляция поставляется в виде вложенных секций.

Изоляция из силиката кальция поставляется в виде плоских секций длиной 36 дюймов, шириной 6 дюймов, 12 дюймов и 18 дюймов и толщиной от 1 дюйма до 4 дюймов.Блок с канавками доступен для установки блока на изогнутые поверхности большого диаметра.

Из стандартных профилей можно изготовить специальные формы, такие как изоляция клапана или фитинга.

Силикат кальция

обычно покрывается металлической или тканевой оболочкой для внешнего вида и защиты от атмосферных воздействий.

Указанная максимальная теплопроводность для типа 1 составляет 0,41 БТЕ-дюйм / (ч · фут ² ° F) при средней температуре 100 ° F. Указанная максимальная теплопроводность для типов 1A и 2 составляет 0.50 БТЕ-дюйм / (час · фут ² ° F) при средней температуре 100 ° F.

Стандарт также содержит требования к прочности на изгиб (изгиб), прочности на сжатие, линейной усадке, характеристикам горения поверхности и максимальному содержанию влаги при поставке.

Типичные области применения включают трубопроводы и оборудование, работающие при температурах выше 250 ° F, резервуары, сосуды, теплообменники, паровые трубопроводы, изоляцию клапанов и фитингов, котлы, вентиляционные и выхлопные каналы.

Ссылка (-а):
https: // www.wbdg.org и http://www.roxul.com

Подробнее о механической изоляции

Часть 1:
Типы и материалы

Часть 2:
Требования к пространству для изоляции

Часть 3:
Изоляция трубопроводов

Разница между горячими и холодными изоляционными материалами

Трудно сделать выбор между покупкой горячих или холодных изоляционных материалов, не зная по-настоящему обе стороны истории. Обе формы изоляционных материалов в конечном итоге сэкономят вам деньги, но очень важно определить, какой из них наиболее практичен и экономичен для вашей системы трубопроводов.

Есть вопросы, которые нужно задать при выборе утеплителя. На вершине этого дерева решений находится самый важный: является ли оборудование или трубопровод, которые мы изолируем, горячим или холодным? После ответа на этот вопрос следующий вопрос: интерьер или экстерьер ? Ответ на эти два вопроса даст толчок процессу принятия решения при выборе изоляции

.

Горячие изоляционные материалы

Съемная изоляция специально разработана для изоляции трубопроводных систем, транспортирующих газ и вещества при высоких температурах.Материалы, из которых изготовлена ​​изоляция, предотвращают перегрев труб и сохраняют тепло внутри трубы. Это помогает сократить счета за электроэнергию для вашего объекта, экономя ваши деньги в долгосрочной перспективе.

Итак, какие материалы используются в условиях, когда требуется горячая изоляция? Ну, это зависит от целевого назначения изолируемой трубы. Существует обширный список материалов для различных целей. Ниже приведены 3 распространенных материала:

• Cray Flex : Этот материал обладает высокой термической, термостойкостью и химической стойкостью, при этом производится из высококачественного сырья.
• Минеральная вата, связанная смолой : Используемая как для холодной, так и для горячей изоляции, минеральная вата на полимерной связке обладает высокой термической, химической и термостойкостью с непревзойденной стабильностью размеров.
• Спирально-намотанный стекловолокно : этот тип стекловолокна сложно установить, но он чрезвычайно недорог для горячей изоляции. Он поддерживает необходимую температуру транспортируемого содержимого и обеспечивает сохранение избыточного тепла в системе трубопроводов.

Самая важная часть при выборе горячего изоляционного материала – это понимание максимальной температуры, которую будет покрывать изоляция.Компоненты с температурой ниже 350 ° F могут быть покрыты готовым формованным стекловолокном. Когда компоненты имеют температуру около или выше 1000 ° F, обычно требуется изоляция из диоксида кремния или керамики. При выборе и установке изоляции для горячих компонентов очень важно придерживаться рекомендаций производителя.

Холодные изоляционные материалы

Подобно горячим изоляционным материалам, некоторые материалы, используемые для производства холодной изоляции, различаются в зависимости от системы труб, которые они изолируют.Следовательно, материалы, используемые для горячей или холодной изоляции, зависят от настройки конкретной системы трубопроводов. Два общих материала, используемых в холодной изоляции:

• Пенополиуретан: Идеально подходит для работы с веществами с низкой теплопроводностью и веществами с отрицательной температурой. Пенополиуретан также обеспечивает низкое дымовыделение и низкую проницаемость для водяного пара.
• Пенопласт: Пенопласт также часто рекомендуется для контроля конденсации, поскольку технология с закрытыми порами очень устойчива к парам влаги.

С охлаждающей изоляцией сохранение холода так же важно, как и отвод тепла. На трубах с охлажденной водой используется много типов изоляции. Два самых популярных – пеностекло и резиновый утеплитель или Armaflex. Хотя с ними немного сложнее работать, чем с предварительно формованным стекловолокном, при правильной установке эти материалы отлично справляются с задачей предотвращения конденсации и потери энергии.

В чем разница?

Разница между горячими и холодными изоляционными материалами сводится к нескольким вещам.Во-первых, материалы, используемые в покрытиях для горячей изоляции, не требуют барьера для водяного пара, который необходим системе холодной изоляции для правильного функционирования. Барьер для водяного пара помогает предотвратить деградацию металла, которая может произойти со временем.

Накопление конденсата происходит в холодных системах, поэтому для решения этой проблемы требуется изгибаемая или гибкая изоляция. Следовательно, типы металла, стекловолокна, пенопласта и других материалов, используемых для тепловых мостиков в холодной изоляции, намного более гибкие и пластичные, чем те, которые используются в горячих изоляционных материалах.

Наконец, в холодоизоляции необходима структура с закрытыми порами, чтобы избежать капиллярного впитывания. Материал в высокотемпературной изоляции пропускает воду, потому что тепло вызывает испарение влаги. Однако в системе холодной изоляции вода не испаряется. Закрытая ячеистая структура холодного изоляционного материала помогает предотвратить эту проблему.

Заключение

После выбора изоляции необходимо выбрать внешнюю оболочку. Когда изоляция установлена ​​правильно и по предложениям производителей, покрытие обычно выбирается с учетом окружающей среды, которой оно будет подвергаться, а не с учетом теплоты или холода, которое оно изолирует.Для внутренних компонентов, по которым нельзя наступать или подвергаться частым повреждениям, обычно используется ПВХ или силикон. Для труб, которые могут подвергаться частым повреждениям, можно использовать металл или более толстый ПВХ.

Руководство по изоляции | Разъяснение всех типов и вариантов изоляции труб

Доступен широкий спектр типов изоляции труб. Это руководство объяснит наиболее подходящие типы изоляции для наиболее распространенных применений.

Перед тем, как выбрать тип изоляции, вам необходимо знать два решающих фактора – внутреннее отверстие трубы (диаметр) и толщину требуемой изоляции («толщина стенки»).

1.Отверстие трубы (диаметр)

Диаметр трубы (или отверстие) может измеряться в дюймах (дюймах) или метрических размерах (в мм). В целях изоляции оба измерения относятся к внешнему диаметру (O.D) трубы.

При измерении стальной трубы важно помнить, что измерение внешнего диаметра будет больше, чем фактический размер внутреннего отверстия – это потому, что стальная труба имеет существенную толщину в несколько миллиметров. Например, стальная труба с внутренним диаметром 25 мм будет иметь внешний диаметр (OD) 34 мм.Этот метод не применяется к медным трубам.

2. Толщина изоляции (толщина стенки)

Все наши изоляционные материалы для труб доступны с различной толщиной (также называемой толщиной стенки). Как показывает опыт, более толстая изоляция = меньшие потери тепла из труб и лучшая защита от отрицательных температур.

Для наружных трубопроводов мы рекомендуем минимальную толщину изоляции 19 мм.

Типы изоляции:

Изоляция из серой пены – Armacell Tubolit

Наши изоляционные материалы по наиболее экономичной цене.Tubolit изготовлен из серого вспененного полиэтилена, изоляция идеальна для использования в домашних трубопроводах и сантехнике. Он доступен для всех стандартных внутренних размеров труб и доступен с различной толщиной стенки. Изоляция поставляется отрезками длиной один или два метра и бывает полуразъемной для облегчения установки. Эта изоляция марки , а не , подходит для использования на открытом воздухе.

Изоляция из вспененного нитрила класса O – Armaflex

Изоляция

класса O представляет собой гибкую, эластомерную изоляцию из нитрильного каучука с закрытыми порами, которая обеспечивает надежную защиту от конденсации и эффективно предотвращает потери энергии.Он доступен в некоторых форматах, включая 2-метровые неразрезные трубы, длинные бухты, листы, а также в виде самозакрывающихся трубок с предварительной прорезью, что сокращает время установки до 30%. Изоляция очень универсальна и может использоваться в широком диапазоне применений, включая бытовое, водопроводное и кондиционирование воздуха. Изоляция класса O (класс O относится к стандарту пожарной безопасности) может использоваться на горячих трубах с температурой до 105 градусов Цельсия. Для температур выше этой (до 150 градусов) больше подходит изоляция из каучука EPDM (см. Ниже).

* Изоляцию класса O можно использовать на открытом воздухе, но она потребует дополнительной защиты от УФ-излучения, например, одной из красок Armafinish. Без дополнительной защиты изоляция со временем потрескается и рассыпется.

Изоляция из вспененного каучука EPDM – Armaflex HT

Изоляция из каучука EPDM

идеально подходит для использования вне помещений, при высоких температурах и в солнечных трубопроводах. Изоляция имеет встроенный УФ-защитный слой, что означает, что ее можно устанавливать снаружи без какой-либо дополнительной обработки или покрытия.Эта изоляция также подходит для высокотемпературных трубопроводов (до 150 градусов Цельсия), что делает ее идеальной для использования в солнечных системах отопления. Изоляция доступна в виде отрезков труб длиной 2 метра, длинных бухт и плоских листов с разной толщиной стенок. Для наружного использования мы рекомендуем минимальную толщину изоляционной стены 19 мм.

Изоляция из минерального волокна – с фольгированным покрытием – Rockwool

Rockwool Insulation разработан для использования в системах отопления, вентиляции и кондиционирования воздуха; Утеплитель из минерального волокна выдерживает температуру до 700 градусов Цельсия.Изоляция представляет собой изоляционные секции из минерального волокна, покрытые фольгой, нанесенной на заводе, со встроенным клеевым перекрытием. Эта функция значительно сокращает время установки. Утеплитель можно использовать как в помещении, так и на открытом воздухе. * Однако при использовании на открытом воздухе необходимо нанести дополнительный защитный покровный лист, известный как полиизобутилен (ПИБ).

Изоляция из пенопласта с покрытием фольгой – Kingspan Kooltherm

Изоляция из пенопласта является наиболее энергоэффективной изоляцией любой заданной толщины.Обычно он используется в промышленных приложениях в сфере отопления, вентиляции, кондиционирования воздуха, а также в нефтехимической и морской отраслях. Изоляция для труб поставляется секциями, облицованными фольгой, для труб различного диаметра. Кроме того, этот материал доступен в виде плит и листов и может использоваться в качестве кровельного покрытия и утеплителя стен. Изоляция из пенопласта может использоваться при температурах до +120 градусов по Цельсию и до -50 градусов по Цельсию. Как и в случае с изоляцией из минеральной ваты, фенольную изоляцию можно использовать на открытом воздухе *, но для этого потребуется дополнительное покрытие из листового полиизобутилена (PIB).

Оборудование и изоляция трубопроводов »Мир трубопроводной техники

Изоляция трубопроводов требуется для целей сохранения тепла, поддержания стабильной температуры процесса во время изменений температуры окружающей среды, предотвращения конденсации, предотвращения ожогов персонала или ограничения уровня шума в соответствии с классификацией назначен.

Требуются три типа изоляции:

1. Холодная изоляция,
2. Горячая изоляция и
3. Индивидуальная защита.

Различные типы изоляционных материалов:

1. Минеральные волокна.
2. Ячеистые пластмассы.
3. Ячеистое стекло.

Расчетный срок службы изоляции около 25 лет.

Изоляция для защиты от возгорания и замерзания необходима для трубопроводов с рабочей температурой выше 54 град. C или ниже 10 град. C

Калькулятор толщины изоляции

Изоляция личной защиты

Изоляция личной защиты должна быть до 2.1 метр над уровнем земли и возвышением платформы и 0,6 метра за пределами платформ, проходов и т. Д. Полностью изолированные средства индивидуальной защиты необходимы для линий, работающих на высоте более 200 градусов. C.

Корпус и фланцы патрубков теплопередающего оборудования не должны быть изолированы. Все трубопроводы и оборудование, работающие с температурами жидкости ниже 27 град. C должен быть изолирован для предотвращения конденсации («защиты от пота»). Сопла, компоненты и принадлежности должны быть изолированы и покрыты пароизоляцией и атмосферостойкой облицовкой.

Изоляция наносится только после испытаний сварных швов, опрессовки и окраски.

1. Полиуретановая изоляция обычно используется для изоляции при низких температурах.
2. Жесткая пена уретана может использоваться при температуре до 100 град. C.
3. Силикат кальция используется в качестве звукоизоляции.
4. Пеностекло можно использовать до 260 град. C.
5. Изоляция из минеральной ваты может использоваться до 500 дг. C.
6. Решетка из нержавеющей стали на расстоянии 32 мм может использоваться в качестве средства индивидуальной защиты.В противном случае можно использовать горячую или холодную изоляцию.

Изоляционные изделия

Как это:

Нравится Загрузка …

Презентация по изоляции труб

Изоляция труб

играет жизненно важную роль в производственном процессе и на электростанции, поскольку обеспечивает правильность технологического цикла. Состояние «текучей среды» внутри трубы должно находиться в пределах установленных ограничений согласно требованиям проекта (например, температура, вязкость, давление и т. Д.).

В этой статье будут рассмотрены типы изоляции труб, ее назначение, области применения, особенности оболочки, изоляционные материалы, а также нормы и стандарты, связанные с изоляцией.Вы можете подумать, что этот пост немного длиннее, но прочитайте его до конца, чтобы лучше понять тему.

Введение в изоляцию труб

Изоляция трубопроводов – это защитный слой, размещаемый снаружи системы трубопроводов. Он обеспечивает барьер между текущей жидкостью по трубе и внешней средой. Изоляция трубопроводов обеспечивает эффективное снижение тепловых потерь, а трубопроводная система продолжает работать экономично, функционально и безопасно на постоянной основе.Изоляция – единственный способ обеспечить максимальную эффективность технологического цикла на протяжении всего проектного срока службы без потерь в результате неисправности.

Назначение изоляции труб

Изоляция технологических трубопроводов дает много преимуществ системе трубопроводов, что повышает эффективность выполняемых работ. Я упомянул некоторые функции ниже –

• Для предотвращения тепловых потерь
• Для предотвращения тепловых потерь
• Для предотвращения конденсации
• Для защиты от замерзания
• Для защиты человеческого тела от высоких температур
• Для снижения выбросов CO ²
• Для обеспечения стабильности температуры процесса
• Для снижения шума трубопроводной системы

Назначение покрытия изоляции

Обшивка должна применяться для защиты изоляции от погодных воздействий, механических нагрузок, огня и потенциально коррозионных загрязнений.Выбор подходящей облицовки зависит от различных факторов, таких как рабочие нагрузки, ветровые нагрузки, температура окружающей среды и некоторые другие условия.

Представление изоляции и оболочки труб

Некоторые важные моменты, которые следует учитывать при выборе материалов оболочки

• Как правило, для внутренних трубопроводов мы должны предпочесть оцинкованную сталь алюминию. Поскольку его механическая прочность, огнестойкость и низкая температура поверхности выше, чем у алюминиевого покрытия.
• В агрессивных средах, таких как наружные трубопроводы, в качестве облицовки используется алюминиевая сталь, нержавеющая сталь или армированный стекловолокном полиэстер.
• Если трубопроводная система находится в пожароопасной среде, рекомендуется использовать облицовку из нержавеющей стали.
• Температура поверхности облицовки полностью зависит от МОС (конструкционного материала) облицовки: чем ярче поверхность, тем выше температура поверхности листа облицовки.
• Чтобы игнорировать риск гальванической коррозии, мы должны использовать материал, который не подвержен коррозии из-за их электрохимических потенциалов.
• Для звукоизоляции (снижает шум) на / внутри изоляции устанавливается шумопоглощающий материал (свинцовый слой, полиэтиленовая пленка).

Примечание: приведенное выше соображение может меняться от проекта к проекту, не придерживайтесь только этих пунктов .

Типы изоляции трубопроводов

В основном четыре типа изоляции –

1. Горячая изоляция
2. Холодная изоляция
3. Звукоизоляция
4. Изоляция для индивидуальной защиты

Типы изоляции	Применение	Температурный диапазон	Обозначение
Система горячего подключения Высокая температура	Выше 60 ° C	H
ХОЛОД	Если система трубопроводов находится в криогенных условиях	Ниже 20 ° C	C
Акустическая	Если система трубопроводов создает невыносимый шум рабочее состояние	Не фиксировано, зависит только от уровня шума	A
Персональная защита	Когда система трубопроводов находится в условиях высокой температуры и находится в пределах досягаемости человека, рекомендуется использовать изоляцию для индивидуальной защиты во избежание несчастных случаев.	Выше 60 ° C или Вы можете сказать, что выше допустимая температура	PP

Примечание: 1. Диапазон температур не фиксирован, он может варьироваться от проекта к проекту, так как это зависит от метрологических условий этого особая зона .
Примечание: 2. Если температура трубопроводной системы находится в диапазоне от 20 ° C до 60 ° C, то требования к изоляции не требуются.

Классы изоляции труб

Класс 1 – Сохранение тепла

Назначение изоляции класса 1 – снизить тепловые потери и поддерживать температуру для эффективной работы технологического процесса.

Класс 2 – Сохранение холодной среды

Назначение изоляции класса 2 – поддерживать низкую температуру и контролировать подвод тепла в технологический процесс.

Класс 3 – Защита персонала

Поверхности с рабочими температурами ниже -10 ° C или выше 70 ° C и на расстоянии не более 2,1 м по вертикали и 0,8 м по горизонтали от пешеходных дорожек, а обычные рабочие зоны должны быть ограждены экранами. Изоляцию следует использовать только в том случае, если ограждения непрактичны.

Класс 4 – Защита от замерзания

Назначение изоляции или обогрева класса 4 – предотвращение замерзания, затвердевания и конденсации.

Класс 5 – Противопожарная защита

Назначение изоляции класса 5 состоит в снижении подводимого тепла и контроле температуры до 400 ° C на трубопроводах, резервуарах и оборудовании в ситуации углеводородного пожара и продолжительностью 30 минут в соответствии с ISO 834. Противопожарная защита в соответствии с любыми другими Пожарная ситуация оговаривается в каждом проекте.Выбранная противопожарная защита должна быть задокументирована и, при необходимости, подвергнута огневым испытаниям.

Класс 6, 7 и 8 – Класс звукоизоляции

Class 6 – Снижение шума в области 500-2000 Гц на 10 дБ.
Класс 7 – Снижение шума в области 500-2000 Гц на 20 дБ.
Класс 8 – Снижение шума в области 500-2000 Гц на 30 дБ.

Класс 9 – Внешняя защита от конденсата и обледенения

Назначение изоляции класса 9 – предотвратить образование конденсата на трубопроводах и оборудовании с рабочими температурами ниже температуры окружающей среды.

Изоляционные материалы для трубопроводов

Изоляционные материалы трубопроводов для классов 1, 2, 3, 4 и 9 должны содержать пеностекло. Изоляционные материалы для классов 5, 6, 7 и 8 должны содержать пеностекло в сочетании с минеральной ватой, минеральным волокном или керамическими волокнами. Я упомянул некоторые из наиболее распространенных ly используемых материалов –

• Ячеистое стекло – Производство стекла
• Минеральная вата – Включает минеральную вату
• Стекловата – Высокотемпературный волокнистый изоляционный материал
• Гибкие эластомерные пены – Гибкая пена с закрытыми порами
• Жесткая пена – Изоляция труб из жесткого фенола, PIR или PUR
• Полиэтилен – В основном используется для предотвращения замерзания водопроводных труб
• Аэрогель – Имеет самую низкую теплопроводность
• Нержавеющая сталь
• Алюминиевый сплав

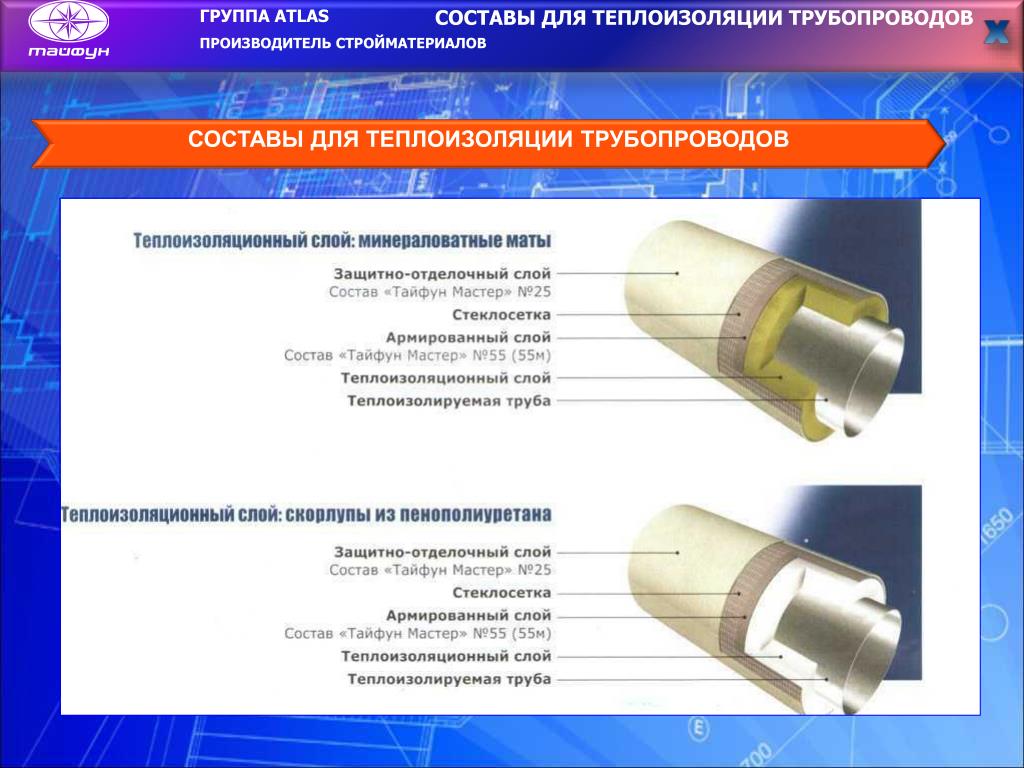

Тип изоляции труб

Коды и стандарты, относящиеся к изоляции

• IS 3677 / IS 3690 – Стекловата
• IS 8183 / IS 9842 – Минеральная вата
• IS 12436 – Пенополиуретан
• IS 4671 – Пенополистирол
• Определение IS 3346 – теплопроводности
• IS 737 – Лист облицовки
• ASTM C1639 – Изготовление труб из ячеистого стекла и изоляции трубок
• ASTM C3 – Определение размеров изоляции
• ASTM C177 – Теплопроводность
C165 – Для испытания механической прочности
• ASTM C411 – Испытания и осмотр

Вам также может понравиться
1.Презентация по анализу напряжений труб
2. Контрольный список для изометрического чертежа трубопровода
3. Станция управления и регулирующий клапан в технологическом трубопроводе
4. Исследование линии трубопровода: 20 важных шагов, которым необходимо следовать

Ссылка (а)
www.wermac.org
www.pmmag.com

Покрытие труб из силиката кальция – Общая изоляция

Описание продукта

Силикат кальция (CalSil) используется для изоляции высокотемпературных труб и оборудования, а также для обеспечения огнестойкости.Он производится и продается в трех различных формах: предварительно отформованный блок, предварительно отформованная труба и картон. Сегодняшний силикат кальция, производимый в Северной Америке, отличается высокой прочностью на сжатие, антикоррозийными свойствами и структурной целостностью при высоких температурах. Он может выдерживать постоянные температуры до 1200 ° F (Тип I для труб и блоков) или 1700 ° F (Тип II, огнестойкие плиты).

Общие области применения
Изоляция из силиката кальция обычно наносится на высокотемпературные (выше 250 ° F) трубы и оборудование на промышленных предприятиях, таких как химические заводы, нефтеперерабатывающие заводы и паровые электростанции.Поскольку это жесткий материал с относительно плоской кривой теплопроводности, чрезвычайно высокой прочностью на сжатие, высокой прочностью на изгиб, классом A по распространению пламени / появлению дыма и негорючести (ASTM E136), он широко используется в высокопрочных материалах. температура, промышленные применения, подверженные физическому насилию.

Благодаря своей высокой прочности на сжатие (более 100 фунтов на квадратный дюйм), высокой прочности на изгиб (более 50 фунтов на квадратный дюйм) и устойчивости к повреждениям в результате опрокидывания, а также его способности сохранять эти свойства с течением времени до номинальных значений 1200 ° F, силикат кальция могут выдерживать значительные физические нагрузки без потери изоляционной эффективности.Кроме того, изоляция из силиката кальция может противостоять вибрации, вызванной потоком высокотемпературного пара вокруг внутренних препятствий труб, таких как внутренние детали клапана, измерительные устройства и диафрагмы ограничения потока ».

Дополнительная информация

General Insulation Company Inc. – поставщик / дистрибьютор теплоизоляции, который хранит и производит широкий спектр промышленных и коммерческих воздушных барьеров, пароизоляционных, влаго- и водонепроницаемых изделий для строительного рынка.

Промышленная изоляция для труб | Блог о продуктах Heatshield

Независимо от того, в каком климате вы живете, вы заметите, что теплоизоляция вашего дома сохраняет теплый воздух внутрь и прохладный наружу, что экономит ваши деньги на счетах за электроэнергию и делает всех более комфортными. Точно так же изоляция промышленных труб важна для обеспечения максимальной эффективности технологических труб, горячих труб и криогенных устройств в промышленных или коммерческих условиях.Читайте дальше, чтобы узнать о преимуществах промышленной изоляции и о типах изоляции трубопроводов, предлагаемых Heatshield Products.

Причины использования промышленной изоляции труб

Предотвращает травмы рабочих

По мере того, как персонал предприятия выполняет свою работу, крайне важно сделать свою рабочую среду максимально безопасной, чтобы предотвратить травмы и избежать простоев. Именно здесь вступают в игру различные типы изоляции трубопроводов. Температура поверхности горячих и холодных труб в промышленных условиях особенно опасна, так как они могут вызвать серьезные ожоги при случайном прикосновении или в рамках текущего обслуживания.Применение промышленной изоляции для всех трубопроводов на вашем предприятии поддерживает умеренную температуру поверхностей, чтобы персонал компании мог безопасно и уверенно выполнять свою работу.

Снижает температуру окружающей среды

В дополнение к устранению непосредственной угрозы безопасности, промышленная изоляция труб может уменьшить тепло, выделяемое трубопроводом, снижая температуру окружающей среды и предотвращая обезвоживание и усталость рабочих. Используя промышленную изоляцию труб в самых горячих зонах вашей электростанции, например, в машинном отделении, можно снизить температуру окружающей среды на 70%, делая персонал более комфортным и повышая производительность.

Увеличивает срок службы трубы

В то время как промышленная изоляция труб помогает поддерживать горячие трубы в горячем состоянии и предотвращает утечку тепла, повышая эффективность и безопасность, изоляция также может помочь холодным трубам. Промышленная изоляция труб защищает трубопроводы, подверженные воздействию внешних температур, от холода и стабилизирует температуру трубы для предотвращения замерзания. Это, в свою очередь, может предотвратить разрыв труб во время весенней оттепели и сэкономить вашей компании драгоценное время и деньги.

Обеспечивает постоянную температуру процесса

Как мы объясняем в посте «Почему важна промышленная изоляция», выбор правильных типов изоляции трубопроводов с точки зрения термостойкости имеет решающее значение для обеспечения оптимальной производительности оборудования и трубопроводов в любых промышленных условиях. Трубопроводы, испытывающие тепловые потери или усиление, заставят двигатели работать тяжелее и увеличат ваши выбросы парниковых газов и счета за электроэнергию. Неэффективная система также снизит общий выпуск товаров.

Покрывая трубопровод промышленной изоляцией, вы можете удерживать тепло и холод там, где они должны быть, и оттуда, где они не должны быть, при этом повышая эффективность системы и поддерживая стабильные температуры. Если вы рассмотрите роль тепла в печи и холода в морозильной камере, вы поймете, почему необходимы стабильные температуры!

Обеспечивает пассивную противопожарную защиту

Материалы, используемые для изготовления изоляции промышленных труб – стекловолокно, алюминий и вулканический базальт – не вызывают коррозии и не горючие.Это означает, что установка этих типов изоляции трубопроводов на вашем заводе или коммерческом здании обеспечит определенную пассивную защиту от огня.

Снижает вибрацию и шум

Наконец, промышленные трубопроводные системы могут создавать значительный шум из-за дребезжания самих труб и движения материала по системе. Хотя большинство типов изоляции трубопроводов предназначены исключительно для теплоизоляции и на самом деле не помогают со звукоизоляцией, наша Heatshield Armor может помочь с шумоподавлением.Несмотря на то, что наша броня Heatshield Armor в первую очередь является изоляционным инструментом, она добавляет физический барьер для предотвращения ударов вибрирующих труб друг о друга и может ослабить звук содержимого, проходящего по трубам.

Типы изоляции трубопроводов в Heatshield Products

Промышленные изоляционные материалы для труб, которые мы предлагаем в Heatshield Products, производятся из трех основных материалов: стекловолокна, алюминия и вулканического базальта. Чтобы приспособить трубы различных конструкций и размеров, мы предлагаем следующие изоляционные материалы:

• Промышленный тепловой экран : Наш промышленный противопожарный рукав изготовлен из плетеной стекловолоконной пряжи с силиконовым покрытием, которое легко чистить.Он может выдерживать постоянные температуры до 500 ° F. Эти рукава идеально подходят для удержания тепла и холода внутри труб малого диаметра, а также для защиты проводов и кабелей от близлежащих источников тепла.
• Промышленные тепловые барьеры : маты и барьеры в этой коллекции предназначены для использования на трубах большого диаметра, а также в промышленных печах. Наш-дюймовый промышленный наклеиваемый экран из стекловолокна выдерживает температуры до 1100 ° F и может быть прикреплен к большим трубам с помощью нашего ассортимента промышленных лент и креплений для теплозащитного экрана.Наш промышленный термозащитный мат Lava Heat Shield Mat имеет постоянную рабочую температуру 1200 ° F и требует, чтобы температура поверхности не менее 65 ° F могла прилипать к трубопроводу. Эти типы изоляции могут использоваться для защиты от излучаемого тепла от холодной трубы.
• Съемная выхлопная рубашка генераторной установки : Эта изготовленная на заказ изоляционная оболочка идеально подходит для больших выхлопных труб, а также колен, клапанов и фланцев, требующих определенной формы и размера. Мы можем изготовить эти промышленные изоляционные кожухи для труб с крепежными элементами по вашему выбору, в том числе:
  • Крючки для шнуровки
  • Шпильки для пуговиц
  • D-кольца
  • Застежки на липучке
• Heatshield Armor : Это уникальное решение обеспечивает изоляционную защиту, аналогичную промышленной выхлопной рубашке.При использовании с комплектом Power Anchor Kit наша теплозащитная броня может быть сконфигурирована как съемное изоляционное решение – отлично подходит для деталей, которые требуют регулярного технического обслуживания или ремонта! Его также можно зажать как более надежное решение. Кроме того, в отличие от изготовленной на заказ куртки с теплозащитным экраном, для создания которой требуется больше времени, наша теплозащитная броня предварительно нарезана для массового производства. Это сводит к минимуму время выполнения заказа и позволяет вырезать и подогнать продукт под ваши конкретные нужды.

Если вам нужна промышленная изоляция труб определенной формы, размера или типа, свяжитесь с нами, чтобы получить индивидуальное решение и индивидуальное предложение.Имея правильные размеры и / или образцы ваших старых типов изоляции OEM-трубопроводов, мы можем заменить их по отличной цене съемными альтернативами, которые вы можете повторно использовать после очистки и обслуживания. Все термопродукты, которые мы продаем в Heatshield Products, не содержат асбеста и производятся в Америке. Свяжитесь с нами для получения предложения сегодня!

.
