Свайно-винтовой фундамент своими руками + пошаговая инструкция

Содержание

• Достоинства и недостатки свай
• Когда выбирается свайный фундамент
• Проведение подготовительных работ
• Разметка
• Этапы выполнения работ

Фундамент представляет собой основу любого строения. В некоторых случаях установка массивного плитного или монолитного ленточного основания невозможна, поэтому происходит использование винтовых свай. Перед тем, как сделать свайный фундамент своими руками, необходимо подробнее узнать о процессе проведения, работ, так как только при соблюдении всех правил можно создать надежное основание для дома.

Достоинства и недостатки свай

К преимуществам свай можно отнести:

1. Возможность повторной установки. Если сваи использовались длительное время в качестве опор для дома, их можно применять и после того, как конструкция будет разобрана. Демонтируются винтовые сваи без каких-либо повреждений.
2. Отсутствие необходимости в проведении большого объема земельных работ. Стоит отметить, что возведение свайно-ростверкового фундамента своими руками может происходить на участках с подвижным грунтом.
3. Скорость проведения работ. Создание свайного фундамента может происходить в течение 2 дней.
4. Возможность создать дом сразу же после возведения основания.
5. Универсальность. Свайный фундамент подходит для строительства различных типов построек.
6. Длительный срок службы. Свайный фундамент может использоваться в течение 150-200 лет.
7. Относительно низкая стоимость, если сравнивать с ленточным основанием.
8. Отсутствие строительного мусора после проведения работ.

Но у подобного типа фундамента имеются и недостатки. К ним можно отнести:

1. Невозможность построить конструкцию на скальном грунте.
2. Проседание грунта в случае если обследование участка было произведено неверно.
3. Деформирование опор, происходящее из-за нарушения технологии. В пример можно привести не вкручивание опор, а их установку в заранее выкопанные ямы. Также причиной деформации может стать неправильно созданная обвязка опор.
4. Возможность установки только небольших домов.

Так как многие загородные дома создаются одноэтажными, свайный фундамент набирает все большую популярность.

Когда выбирается свайный фундамент

Свайное основание может создаваться при строительстве как промышленных, так и жилых построек. Такие опоры применяются даже при строительстве двухэтажных построек на слабых грунтах. Сваи позволяют сократить время создания дома и количество затрачиваемых средств. Такой фундамент создается по следующим причинам:

1. Наличие слабого верхнего грунтового слоя. Такие грунты обычно содержат перегной, торфяную примесь и глину. В таком грунте обычно присутствует большое количество воды. В таких условиях необходимо перенести нагрузку на более плотные слои грунта.
2. Увеличенная плотность грунта. В таком случае применение свайного фундамента позволяет уменьшить объем земельных работ. При этом снижаются расходы на подготовку участка, ведь перед установкой свайного основания не нужно создавать траншею или котлован и нанимать тяжелую строительную технику.

Стоит отметить, что свайный фундамент может быть ростверковым, винтовым и ленточным. Каждый указанный тип основания имеет определенные преимущества. Перед тем как сделать свайный домовой фундамент стоит тщательно подготовиться к проведению работ.

Проведение подготовительных работ

Винтовой фундамент может создаваться как под небольшое строение, так и под загородный дом. Сваи можно создавать самостоятельно, учитывая параметры таких изделий. Поместить сваи в грунт также можно собственными руками, не нанимая профессиональных строителей.

При создании винтового основания не стоит экономить на материалах, так как от этого зависит надежность будущего строения. Все сваи перед проведением работ необходимо очистить от ржавчины, если она имеется. Для защиты от влаги их стоит покрыть специальным составом.

Важно обратить внимание на качество сварного соединения лопасти и трубы. Если элементы будут сварены плохо, во время установки дома они могут деформироваться, что приведет к проседанию опоры.  Если сваи создаются самостоятельно, необходимо предусмотреть отверстия для продевания штанги, которая будет использоваться для вкручивания. Перед тем как сделать свайно-винтовой фундамент, необходимо составить чертеж и перенести его на участок.

Разметка

Перед монтажом конструкции важно точно произвести расчеты, определив места, в которых должны располагаться сваи. Стоит отметить, важно точно определять размер нагрузки на опоры. Если неправильно произвести расчеты, ростверк в некоторых местах может начать провисать. Это приведет к перекосу стены и появлению трещин.

Все опоры должны располагаться таким образом, чтобы нагрузка на каждую из них распределялась равномерно. Чтобы точно рассчитать нагрузку, необходимо составить план будущего строения и определить места, где именно на фундамент будет действовать наибольшая нагрузка. Площадь, на которой будет создаваться строение, необходимо разделить на прямоугольники.  При этом важно учитывать, что сваи должны находиться под несущими балками дома.

Рассчитав нагрузку на фундамент можно точно определить количество свай, зная какую нагрузку может выдержать каждая опора. После создания плана необходимо установить колышки и натянуть между ними шнур, чтобы точно знать, где необходимо разместить сваи. После разметки территории важно проверить расстояние между отмеченными точками, чтобы быть уверенным в том, что все рассчитано верно.

Этапы выполнения работ

Перед началом работ необходимо изучить пошаговую инструкцию по созданию основания своими руками. Строительство происходит в несколько этапов:

1. Сначала происходит создание лунок глубиной не более 15 см в месте, где будут устанавливаться сваи. Ширина лунок должна быть больше диаметра устанавливаемых опор примерно на 3 см.  Некоторые опытные строители совершают создание свайного фундамента без выкапывания лунок. Это способствует повышению устойчивости сваи. Но стоит помнить, что при ручном ввинчивании опоры такие лунки позволяют использовать меньше усилий. Нельзя выкапывать ямы и устанавливать в них опоры, так как в таком случае они будут ненадежно закреплены в грунте. Важно учитывать, что сваи должны вкручиваться в грунт, на котором ранее не производились земляные работы. В противном случае основание будет ненадежным.
2. После выкапывания лунок происходит установка сваи и ввинчивание ее при помощи штанги. Во время выполнения такой работы необходимо постоянно проверять вертикальность устанавливаемой опоры. Для этого лучше работать втроем, чтобы не отвлекаться на слежение за положением сваи. Погружение должно производиться ниже уровня промерзания грунта.
3. На следующем этапе осуществляется выравнивание всех свай по уровню. Излишки необходимо срезать при помощи болгарки.

4. Затем происходит заливка в установленные сваи бетонного раствора. Это способствует увеличению прочности опор и снижение скорости возникновения коррозии.
5. После этого происходит приваривание к сваям металлических пластин с отверстиями, сделанными для закрепления ростверка. Их нужно изготовить или приобрести заранее. Если используется деревянный ростверк, происходит соединение при помощи болтов. Затем нужно сделать обвязку и проверить надежность всех соединений.


Во время создания ростверка необходимо следить за тем, чтобы все его элементы находились в горизонтальном положении. Перед тем, как сделать цоколь на свайном фундаменте, стоит выбрать определенный материал. Часто используются декоративные панели, так как они имеют низкую стоимость и не требуют большого количества времени на установку. Для создания цоколя сначала устанавливается деревянная обрешетка, на которой и закрепляется облицовочный материал.

Для получения более подробной информации о проведении работ стоит посмотреть представленное видео о создании свайного фундамента своими руками.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Фундамент на винтовых сваях – плюсы и минусы свайно-винтового фундамента своими руками, видео

Применение фундамента на винтовых сваях в кратчайшие сроки и при минимуме затрат позволяет самостоятельно сделать основание под баню, частный дом или гараж. С установкой свай в виде винтов из стали в состоянии справиться даже начинающий строитель. Существует несколько типов таких фундаментных опор с разной несущей способностью, подобрать их для конкретного здания и грунта несложно.

Содержание

1. Что это такое?
2. Виды и подвиды
3. Плюсы и минусы
4. Пошаговая инструкция
5. Применение в строительстве

Что такое свайно-винтовой фундамент?

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

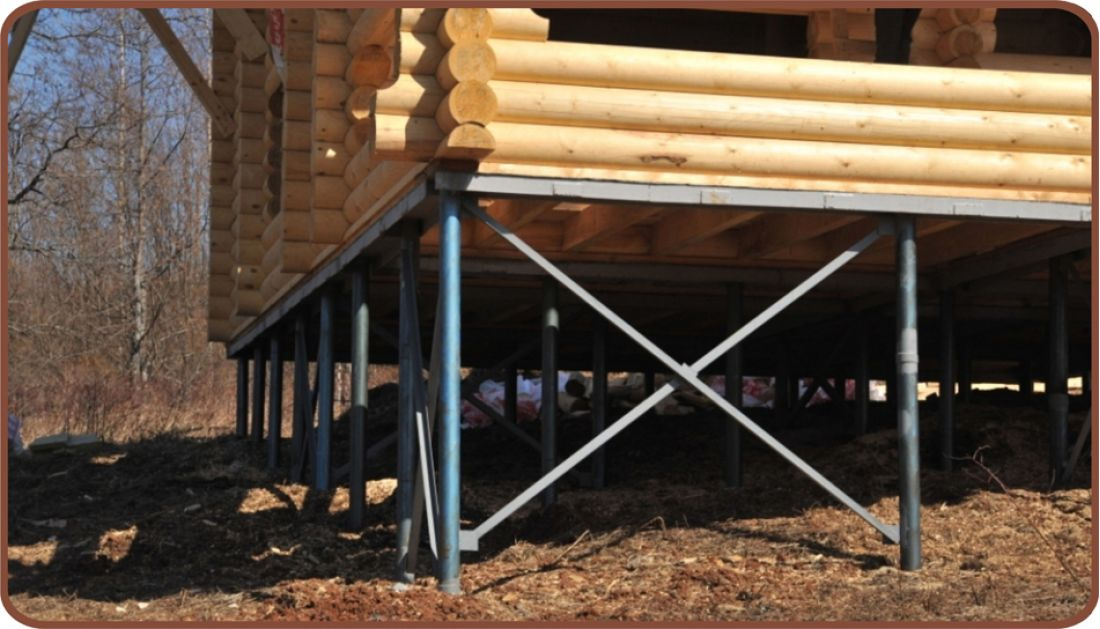

Так выглядит основание

Рекомендуем:

Любые работы по фундаменту дома от компании ГЛАВ-СВАИ

Звонок по России бесплатный: 8 (800) 70-70-988

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Виды винтового фундамента

По конфигурации и предназначению лопастей выделяют:

1. Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.

2. Многолопастные – с несколькими лопастями.

3. Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.

Различные виды в зависимости от почвы

Первый вариант предназначен для легких построек и устойчивых грунтов. Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.

Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.

Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.

Плюсы и минусы фундамента на сваях

Среди преимуществ использования таких основание числятся:

• Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;

• Экономичность – обходится на 20–30% дешевле иных вариантов;

• Отсутствие строительного мусора и больших объемов выемки земли;

• Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;

• Возможность создания практически на любых типах грунтов;

• Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;

• Большое количество модификаций наконечников и оголовков;

• Возможность повторного применения;

• Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.

Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.

Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:

Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».

Электромеханическая коррозия

Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.

Установка свайно-винтового основания

Технология обустройства фундамента своими руками из винтовых свай выглядит следующим образом:

1. Производится контрольное вкручивание для определения прочности грунтов.

2. Выполняются расчеты с подготовкой плана размещения опор.

3. Делается разметка участка.

4. Выполняется установка опорных свай с последующей их обрезкой по уровню.

5. Осуществляется заливка бетона внутрь опоры.

6. Производится обвязка созданного свайного поля.

Для каждого вида и модификации сваи в форме винта в паспорте указывается ее несущая способность. Здесь играет роль как размеры и конфигурация лопастей, так и толщина стенок и длина ствола. В зависимости от УГВ, глубины промерзания и состава грунта план размещения свайного поля рассчитывается в каждом случае отдельно.

При проектировании надо еще и учесть массу всего будущего строения, под которое устраивается фундамент на винтовых сваях. Причем в расчет следует включить вес не только стен и перекрытий, но и кровельного покрытия и нагрузок от снега с ветром. Ведь ондулин или мембранная кровля весят заведомо меньше шифера или черепицы. И все это надо предусмотреть заранее.

Этап подготовки проекта лучше всего доверить специалисту. Если в планах делать винтовой фундамент своими руками, то расчеты стоит проводить на основании СП 24.13330. Либо придется опоры устанавливать в большем количестве с запасом, увеличивая смету строительства.

Скачать Скачать СП 24.13330

Пошаговая фото-инструкция

Разметка первой опоры фундамента по ориентирам участка

С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.

Выкапываем «приямок» глубиной 20-30 см для первой опоры

Вставляем в приямок

Закручиваем с помощью специальных рычагов (стальных труб)

Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники. Делается это с шагом в 1–3 метра.

Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение

Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом

Если завинчивать становится тяжело, то приглашаем помощников

Первая закручена точно по уровню

Размечаем вторую — угловую на этой же стороне от первой

Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой

Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки. Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено. Надо будет этот “винт” сместить немного в сторону.

Когда опора встала на нужное расстояние — закручиваем аналогично первой

Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома

Аналогично наклонами корректируем расстояние между столбами

После соблюдения расстояний — закручиваем третью

Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне

По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры

Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей

Закручиваем сваю и следим за отметками уровня и бечевки

После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки

Болгаркой обрезаем все опоры по уровню

Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца

Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью

Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

После того как сваи установлены на свое место, их обрезают на нужном уровне от земли. Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.

Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.

Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.

Применение фундамента на винтовых сваях

Для возведения винтового из железных свай фундамента бригаде в 5–7 человек зачастую достаточно одного дня. При этом ждать осадки или схватывания бетона не требуется. Подобное основание полностью готово к дальнейшему строительству здания. Это ленточный или монолитный фундамент плитой необходимо выдерживать минимум 20–30 дней. С винтовыми опорами этап устройства опор под дом занимает гораздо меньше времени.

Дом из СИП-Панелей

Читайте также про другие виды оснований:

Смотрите также видео о ремонте и замене фундамента компании ГЛАВ-СВАИ:

Читайте про другие наши материалы:

расчет и установка + видео

Ленточные и столбчатые фундаменты, популярные еще недавно в индивидуальном строительстве, постепенно сдают позиции под натиском новых технологий.

Современные частные застройщики по достоинству оценили преимущества свайно–винтового фундамента: своими руками его можно возвести намного быстрее и с наименьшими трудозатратами.

Содержание статьи

• 1 Технология строительства
  • 1. 1 Проектирование
    • 1.1.1 Что делать, если на руках нет результатов геологических исследований грунтов
    • 1.1.2 Как определить длину сваи
    • 1.1.3 Расчет количества свай
  • 1.2 Строительные работы
• 2 Обвязка винтовых свай
  • 2.1 Посадка бруса на резьбу
• 3 Утепление винтового фундамента

Технология строительства

Успех возведения винтового фундамента зависит от четкого соблюдения технологического процесса.
Весь объем работ состоит из пяти основных этапов:

• проектирование;
• подготовка площадки;
• монтаж винтовых свай;
• обвязка свай (устройство ростверка).

Проектирование

Данный этап большинству строителей-любителей покажется самым сложным. Ведь в его объем входит не только план расстановки свай, но и их подбор в соответствии с нагрузкой.

Под понятием «нагрузка» подразумевается общий вес всех строительных материалов, из которых построен дом.

Однако вес надземной части здания – это еще не вся нагрузка, которую принимают на себя сваи: в зимний период к нему добавляется вес снежного покрова и силу ветра.

Снеговую и ветровую нагрузки рассчитывать не надо – достаточно покопаться в строительных справочниках или открыть СНиП «Нагрузки и воздействия». В них содержатся таблицы, в которых указаны нормативные нагрузки по регионам России.

Например, для средней полосы они составляют:

• снеговая – 120 кг/кв. м;
• ветровая – 32 кг/кв. м.

Если вы строите дом со скатной крышей с уклоном 30°, вам надо умножить снеговую нагрузку на коэффициент 0,7. В результате вы получите 120 х 0,7 = 84 кг/кв. м.

Направление и интенсивность ветра тоже непостоянны, поэтому и ветровая нагрузка рассчитывается с учетом двух коэффициентов:

• ветрового изменения – 0,65;
• аэродинамического – 0,7.

Умножив нагрузку при максимальном ветре на оба коэффициента, вы получите цифру 14,6 кг/кв.

м.

Если дом строится в другом регионе, то вам придется оперировать табличными данными, присущими ему.

Таким образом, сложив три величины: собственный вес постройки, снеговую и ветровую нагрузки – вы получите полную нагрузку на сваи.

Что делать, если на руках нет результатов геологических исследований грунтов

По правилам расчет винтовых свай проводится с учетом свойств грунта на участке, узнать которые можно только посредством геологических исследований. Это самый сложный вопрос для большинства застройщиков, взявшихся за установку свайно — винтового фундамента своими руками.

Без привлечения специалистов исследовать грунты невозможно, а стоит такая работа дорого. Если повезет, можно добыть данные по грунтам у владельцев соседних участков.

Обобщая опыт возведения построек на сваях, можно сделать вывод: для монтажа винтового фундамента под деревянный дом своими руками используют стволы диаметром 108 мм с лопастями диаметром 300 мм.

Как определить длину сваи

Если у вас имеется полноценный рабочий проект, длина сваи в нем указана. Без проектной документации и геологии определить необходимую длину можно только опытным путем.

Придерживайтесь следующих правил:

• свая должна опираться только на плотный слой грунта;
• она должна выступать на полметра над уровнем земли;
• винт должен быть погружен ниже глубины промерзания грунта.

Определить, дошла ли свая до плотного слоя, легко: в месте установки рычага в ствол сваи ее тело начинает деформироваться. При достижении этого момента вкручивание сваи следует прекратить.

Расчет количества свай

Заключительным этапом проектных работ является определение количества винтовых свай. Для этого полную нагрузку от постройки надо разделить на несущую способность одного винта.

Полученное количество распределяется на плане здания.
При этом следует соблюдать условие: расстояние между сваями не должно превышать 2,5-3 метра.

Учтите, что каждый узел и угол стен должен опираться на сваю.

Строительные работы

На основании расчета винтовой фундамент своими руками монтируется в следующем порядке:

• на участке при помощи колышков размечаются места установки свай;
• под каждую сваю выкапывается небольшая лунка глубиной 100-150 мм. Ее диаметр — на 20-30 мм больше диаметра лопасти. Опытные строители обходятся без углублений, но тогда приходится увеличивать усилие вкручивания винта на начальном этапе;
• свая устанавливается на место и вкручивается при помощи рычагов. Периодически через 3-4 витка проверяется ее вертикальность. Отклонение от вертикали — не более 1,5-2 градусов;
• после установки всех свай производится выравнивание выступающих частей по горизонту. Данную операцию нельзя производить путем вывинчивания некоторых свай: это является грубейшей ошибкой, которая приведет к потере устойчивости фундамента. Используя горизонтальный уровень, стволы винтов подрезаются болгаркой до нужной высоты. Все имеющиеся на стволе отверстия и пазы срезаются в обязательном порядке;
• после выравнивания свай приступают к бетонированию. Бетонной смесью заливают полость сваи до самого верха. Данная операция нужна не только для увеличения жесткости ствола, но и для предотвращения коррозии изнутри.

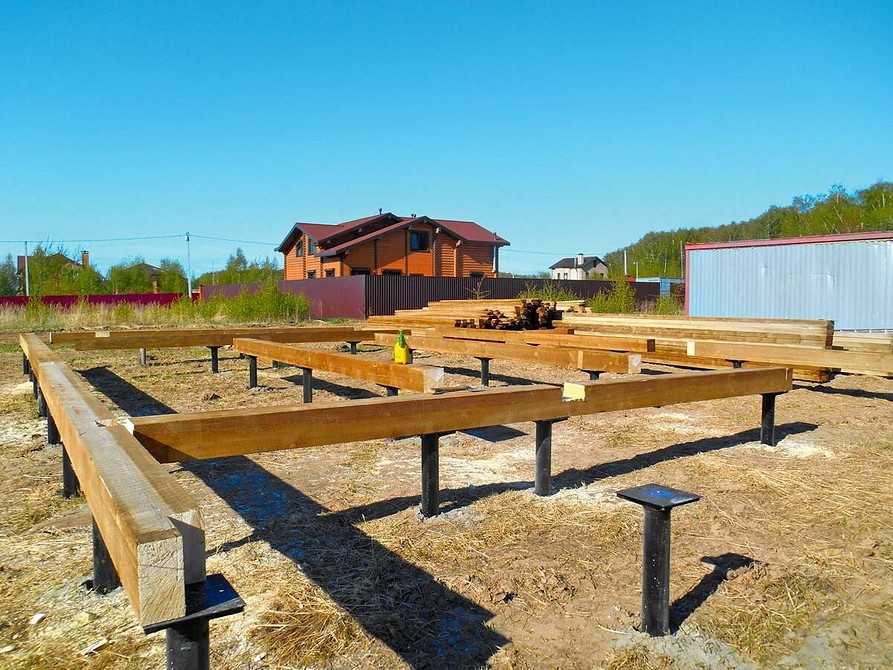

Обвязка винтовых свай

Обвязку свай можно произвести брусом или швеллером. Но последний вариант малопригоден для небольших строительных площадок. Поэтому наиболее рационально в индивидуальном строительстве использовать брус.

Посадка бруса на резьбу

Прежде чем приступать к обвязке, необходимо обработать дерево антисептиком, а оголовки свай проложить пропитанный олифой рубероид. Учтите, что ширина бруса должна в два раза превышать диаметр сваи.

Далее работа производится в таком порядке:

• балки размечаются, в местах стыков производится распил (у одного элемента отпиливается верхняя, у другого – нижняя часть) В углах брусья соединяются методом «шип-паз»;
• подготовленные части обвязки укладываются на оголовки свай;
• к оголовкам свай обвязка крепится при помощи анкерных болтов. Деревянные элементы в местах стыков крепятся саморезами.

Углы ростверка можно дополнительно скрепить стальным уголком, это значительно повысит прочность конструкции.

Утепление винтового фундамента

Существенным недостатком винтового фундамента является отсутствие капитального цоколя. Эта конструктивная особенность не только придает зданию вид «подвешенности, но и позволяет ветру «гулять» под полами.

Поэтому в таком виде дом оставляют крайне редко: обычно по периметру здания монтируется конструкция, имитирующая цоколь.

Благодаря такому шагу дом приобретает привычный вид, и появляется возможность уменьшить теплопотери через пол за счет установки утеплителя. Как утеплить свайно — винтовой фундамент своими руками?

Для этого необходимо выполнить следующее:

• произвести гидроизоляцию ростверка и выступающих частей стволов при помощи водостойкой мастики;
• по периметру дома смонтировать каркас, закрывающий зазор между низом стены и поверхностью земли;
• через несколько дней (не менее семи) после гидроизоляции можно приступать к монтажу теплоизоляционных плит. В продаже имеется много видов утеплителей, но наиболее дешевым является пенополистирол (пенопласт). Монтируются пенополистирольные плиты по технологии, указанной производителем. В процессе производства работ необходимо обеспечить гарантированный зазор между низом утеплителя (а затем – и между низом отделочного материала) и отмосткой;
• теплоизоляционные плиты необходимо защитить от внешних неблагоприятных воздействий. Для этого устраивается декоративная отделка: обшивка сайдингом, например, или декоративное оштукатуривание. Можно цоколь обложить декоративным кирпичом.

Утепление свайно — винтового фундамента своими руками можно сделать более эффективным, если внутреннее пространство под полом засыпать керамзитом или грунтом.

Технология свайно — винтового фундамента настолько проста, что выполнить ее может любой неподготовленный домашний мастер. Главное – тщательно выполнять каждую операцию и не пренебрегать советами специалистов.

Видео об установке винтового фундамента.

Американский заземляющий винт — фундаментный заземляющий винт

ПРОСТО. ТВЕРДЫЙ. СТАБИЛЬНЫЙ.

Мы строим мир на более простой основе.

Американский заземляющий винт обеспечивает лучший фундамент, доступный каждому. В настоящее время винтовые сваи используются во всем мире для создания прочного, безопасного и долговечного фундамента практически для любых строительных работ в любом ландшафте. Наше решение просто по своей конструкции: оно соответствует строительным нормам, просто и доступно в установке и готово к установке в течение нескольких часов, а не дней или недель. Более экологичная альтернатива бетону и глубоким фундаментам, заземляющие винты проходят там, где другие не могут, идеально подходят для труднодоступных мест, заброшенных полей и участков, которые не следует беспокоить.

О нас

БЫСТРО И ПРОСТО

Стабильный фундамент, готовый за короткое время.

ЭКОНОМИЧЕСКИ ЭФФЕКТИВНЫМ

Экономьте на материалах и рабочей силе, не требуя земляных работ или бетонирования.

СТАБИЛЬНЫЙ

Системы, предназначенные для минимизации отходов и воздействия на окружающую среду.

НАСТРАИВАЕМЫЙ

Мы можем спроектировать и изготовить системы в соответствии с вашими потребностями.

Заземляющие винты в действии:

Заземляющие винты крепят конструкции лучше, чем бетон.

Если вы уже работали с заземляющими винтами, скорее всего, мы их сделали. Мы были одним из первых в мире производителей этой технологии и продолжаем устанавливать мировой стандарт качества и производительности. Наш подход основан на сотрудничестве: мы делимся своими знаниями и передовым опытом с международной сетью инженеров, производителей и профессионалов в области строительства.

Без бетона и

Без раскопок

Экологически чистый

Немедленно

Загружаемый

Постоянный

и многоразовый

Стоимость

Действует

Области применения

Наша технология заземляющих винтов — выбор профессионалов для проектов солнечной энергетики, строительства и потребительского/жилого рынка.

Солнечная

Безопасные солнечные батареи с минимальным воздействием на окружающую среду.

Строительство

Профессиональные системы для быстрого строительства.

Семья

Шурупы для заземления для легких и бытовых нужд

ОТЗЫВЫ

Что говорят наши клиенты

В American Ground Screw удовлетворенность клиентов является нашей конечной целью. Посмотрите, что говорят наши клиенты о различных услугах, которые мы предоставили для их проектов.

Шон Далтон

ET Construction Inc.

В прошлом мы имели дело с несколькими производителями свай, и я должен сказать, что AGS превзошла их всех с точки зрения качества, своевременной доставки и выполнения обещаний.


Rich DuBeau

Kaitanna Solar, LLC

Последние несколько лет мы покупаем наши заземляющие винты у American Ground Screw… отличный сервис, материалы хорошего качества, они поддерживают свой продукт… Настоятельно рекомендую

Keith Senft

Screwco, Inc.

Мы используем продукцию American Ground Screw с момента основания. Мы провели комплексную проверку при поиске производителей винтов. Найти компанию с производственными мощностями для своевременного выполнения требований проекта любого масштаба, а также техническими знаниями и данными испытаний для решения проблем, связанных с конкретным проектом, было непросто. Качество, сервис и инновации делают компанию AGS лидером в производстве и реализации винтовых свай. Screwco надеется на совместную работу над следующими и многими другими проектами.

Джим Беккер

AllEarth Renewables

В мире закупок вы обычно выбираете только два из трех достоинств поставщика; Качество , Хорошая цена или Своевременная доставка . American Ground Screw — один из немногих поставщиков, который предлагает все три….читать дальше Я очень доволен качеством и обслуживанием, которые мы получили от AGS. Их готовность предпринять дополнительные шаги для удовлетворения наших потребностей — вот почему я постоянно меняю порядок. Спасибо!”

ВЕДУЩИЕ РЕШЕНИЯ ДЛЯ ШИНТОВЫХ ВИНТОВ

Наша продукция

ПРЕИМУЩЕСТВО ЗАЗЕМЛЯЮЩЕГО ВИНТА

Заземляющие болты — проверенная альтернатива бетонному и глубокому фундаменту

Заземляющие винты экономят ваше время и усилия. Благодаря современным продуктам
и простым в использовании инструментам вы можете установить структурные фундаменты
всего за несколько минут. Просто отметьте место, закрутите винт и
начните строительство — без копания, перепланировки, удаления грунта или ожидания
для заливки бетона.

Постройте прочное здание с небольшим бюджетом, необходимым для монолитного бетона
фундаментов. Анкерные и строительные проекты теперь могут быть выполнены
с меньшим количеством рук, меньшего количества материалов и менее специализированной рабочей силы. И
поскольку для удаления не требуются затраты на снос или переработку, вы также экономите деньги на
задним конечным операциям.

Бетон и саморезы
НЕТ СРАВНЕНИЯ

Бетон

Зависит от погодных условий
Site Clearing
Site Survey
Excavation
Formwork
Reinforcement
Concrete install
Curing
Form removal
Site CleaNup
Building Ass embly

Ground Screw

Weather Independent
Site Clearing
Site Survey
Excavation
Formwork
Усиление
Винтовая установка
Отверждение
Удаление опалубки
Очистка площадки
Сборка зданий

Давайте поговорим о вашем проекте

Обращаясь к нам, вы знаете, что получаете высококвалифицированных специалистов, обладающих знаниями и опытом, чтобы убедиться, что вы получаете правильный продукт.

Свяжитесь с нами

Фундамент своими руками

Для любых работ по дому без бетона

Вам больше не нужно утомительно копать ямы, убирать груды земли, смешивать бетон или сидеть и ждать, пока он затвердеет. Теперь это можно сделать гораздо проще.

Выдвижные винты

Выдвижные заземляющие винты лучше всего подходят в местах, где длины стандартного заземляющего винта недостаточно. Высокая изменчивость расширений позволяет быстро реагировать на местные условия. Выдвижные заземляющие винты можно легко транспортировать.

Неподвижные винты

Неподвижные заземляющие болты представляют собой идеальное решение для безбетонного фундамента. Поскольку они имеют фиксированный размер, всегда необходимо оценивать определенные статические условия и несущую способность почвы, чтобы выбрать правильный заземляющий винт.

Установка саморезов с помощью ручного гаечного ключа

Отметьте положение шипом и с помощью установочного ключа заверните винт пополам в землю. Нити автоматически закручиваются глубже в землю, что приводит к уплотнению почвы и, следовательно, к высокой стабильности.

Прежде чем бурить, утрамбовывать или устанавливать винтовой фундамент, убедитесь, что все подземные коммуникации и/или другие неповреждаемые конструкции находятся на месте. Если этого не сделать до проникновения в грунт, это может привести к повреждениям и/или смертельным травмам.

Установка саморезов с редуктором 1:20

Комплект редуктора 1:20 Телескопическая штанга предназначена только для установки саморезов BAYO.S DIY в естественно уплотненный грунт на глубину 1000 мм.

Прежде чем бурить, утрамбовывать или устанавливать винтовой фундамент, убедитесь, что все подземные коммуникации и/или другие неповреждаемые конструкции находятся на месте. Если этого не сделать до проникновения в грунт, это может привести к повреждениям и/или смертельным травмам.

Как заземляющие винты остаются в земле? Шурупы при установке проникают в прилегающий грунт и уплотняют его, тем самым укрепляя собственное положение.

Могу ли я сделать это сам? Да, вы можете вкрутить набор для хобби самостоятельно, без посторонней помощи.

Должен ли я установить заземляющий винт, а затем забетонировать его? Нет, это сухой процесс без бетона. Например, вы можете прикрыть винт камнем с острым краем толщиной 2–5 мм при строительстве столба забора.

Нужно ли покупать ручной монтажный инструмент или его можно взять напрокат в магазине?  Продавец предоставит вам установочный инструмент под возвращаемый залог, или вы можете его купить.

Что касается глубины промерзания, выталкивает ли мороз заземляющий винт на поверхность? В Канаде уровень промерзания колеблется от 80 до 140 см ниже поверхности, в зависимости от типа почвы. Винты имеют резьбу, препятствующую любому встречному движению, препятствуя перемещению грунта гладким телом шнека на поверхность. Каждая структура должна оцениваться и оцениваться индивидуально.

Как выбрать наиболее подходящий тип заземляющего винта? Где я могу получить совет?  Вы можете обратиться к продавцу или отправить нам электронное письмо. Укажите тип конструкции, требования к строительству, строительный материал, размеры и особенности местности.

Нужно ли сначала вставлять столб забора, а затем наносить бетон? Нет, столб забора можно заполнить сбоку щебнем с острыми краями от 2 до 5 мм.

Насколько толстый слой цинка на заземляющих винтах?
70 микрон (мкм)

Можно ли возводить конструкцию на неровной местности?  Да, это возможно. Вы можете поднять растр конструкции с помощью толстостенной стальной трубы, деревянного соединения или использовать другой заземляющий винт.

Можно ли устанавливать заземляющие винты в непосредственной близости от стены?  Да, минимальное расстояние 40 см от стены; однако мы рекомендуем расстояние 60 см.

Если на участке есть песок, свалка или болото?  Не рекомендуется использовать заземляющие винты на влажной, болотистой местности — они не будут держаться на таком основании. Вам нужно будет приземлиться на дно болота. В случае со свалкой необходимо оценить, как долго существует свалка. Если ему более 10 лет или он достаточно уплотнен, это не должно вызывать проблем.

Можно ли установить заземляющий винт с помощью чего-либо, кроме ручного монтажного инструмента?  Да, вы можете закрутить заземляющий винт с помощью одного наконечника винта C и поворотной планки (около 60 см). Вставьте наконечник винта в винт, поместите стержень через кончик винта и поверните винт по часовой стрелке.

Что делать, если на участке есть камни, мергель, сланец, скалы?  Рекомендуем предварительно просверлить отверстие сверлом SDS 20-30 мм в месте установки. Вы можете купить один компактный заземляющий винт и протестировать его в нескольких местах.

Какова несущая способность заземляющего винта? В зависимости от типа шнека и типа почвы грузоподъемность составляет 200-7000 кг на один шнек.

Винт

· Успех в суровых условиях · Terrasmart

Винт · Успех в суровых условиях · Terrasmart

03"}}”> Качество +
Инновации

Наше бесшовное решение для заземляющих винтов сэкономило
разработчикам и подрядчикам бесчисленное количество человеко-часов и долларов.

Создав прочную основу доверия наших клиентов,
выполняя работы на самых крупных и сложных объектах в мире
, мы обладаем знаниями и опытом для поддержки
любого проекта по наземному монтажу.

• ДОЛЯ:

Качество +

Инновации

Наше решение для бесшовных винтовых шнеков сэкономило разработчикам
долларов, EPC и бесчисленное количество человеко-часов.

Создав прочную основу доверия наших клиентов,
выполняя работы на самых крупных и сложных объектах в мире
, мы обладаем знаниями и опытом для поддержки
любого проекта по наземному монтажу.

• ДОЛЯ:

• . .

  Спиральная резьба

  Конструкция спиральной резьбы на наших шурупах для заземления сводит к минимуму глубину анкеровки, что повышает эффективность установки, что приводит к значительному снижению затрат.

  Наконечник Pinpoint Forged

  Ключом к качественному фундаменту является точность и вертикальность. Запатентованный кованый наконечник позволяет точно установить винт.

  ОБОРУДОВАНИЕ

  Наш парк передовых машин для установки наземных винтов, перфораторов, геодезического и испытательного оборудования соответствует отраслевым стандартам и позволяет решать крупнейшие проекты по наземному монтажу солнечных батарей.

  МОНТАЖНАЯ ГРУППА

  Наш преданный своему делу персонал знает, как быстро смягчить проблемы, сократить сроки и обеспечить профессиональное обслуживание клиентов на каждом этапе проекта.

  Мы преуспеваем в


  Тяжелых условиях Условия

  Наш винтовой фундамент снижает первоначальные затраты на строительство,
  ускоряет сроки реализации проектов и устраняет риски, связанные с подземными работами.

  Смотреть видео

  03"}}”> POWERED BY
  НАШИ СОТРУДНИКИ

  «Я хочу воспользоваться моментом, чтобы поблагодарить вашу команду, которая выдержала
  по колено грязи, долгие часы, переполненное место и сжатые сроки. Бригада
  , не колеблясь, подошла на помощь исследовательской группе по струне 9.0038 ноги в темноте, под дождем и в грязи. Я ценю их адаптируемость
  и готовность выполнять свою работу. Все они являются настоящим активом
  для Terrasmart. С нетерпением жду возможности поработать с ними над следующим».

  Менеджер по строительству в
