Содержание

Варианты отделки откатных ворот — используемые материалы

Чаще всего наши клиенты заказывают металлические откатные ворота. Несмотря на то, что консольные системы появились не так давно и преимущества их перед другими типами оказались очевидны, — место перед проемом всегда свободно — створка при открытии сдвигается за забор, снег перед ними чистить не надо, в закрытом состоянии надежно зафиксированы замком или приводом. То есть конструкция более совершенна и технологична, если сравнивать их с распашными.

Откатные ворота металлические консольные. Схема

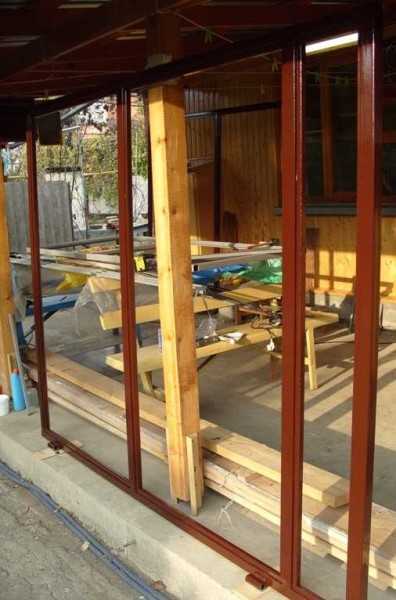

Рама из стали имеет ребра жесткости. Условно ее можно разделить на часть, которая перекрывает проем, и часть, которая уравновешивает конструкцию (консоль). К раме приварена направляющая балка (труба с прорезью внизу), которая ездит по роликовым тележкам. Сверху раму от ветровых нагрузок придерживают ролики.

Каркас откатных ворот может быть изготовлен из стали или алюминия. Остановимся подробнее на втором варианте.

Откатные ворота металлические – варианты отделки полотна

Стальной каркас дает возможность произвести отделку практически любым материалом. Стальная рама способна нести нагрузку до 2000 кг. – это зависит от используемой несущей системы.

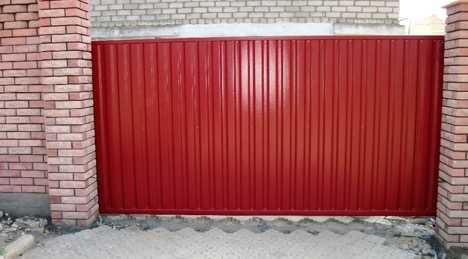

Наиболее популярны, по причине своей дешевизны, откатные ворота из профлиста/профнастила. Этот материал представляет собой тонкий стальной гофрированный лист, окрашенный с одной или двух сторон. Материал не требует дальнейшей доработки, выглядит прилично, сохраняет первоначальный вид без ухода. Крепится просто — на клепки или саморезы.

Лист можно заказать на заводе под размер ворот. Отделка может быть закреплена вертикально – так делают чаще всего.

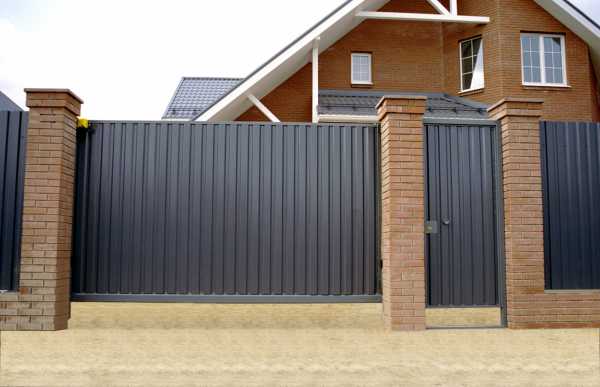

откатные ворота из профлиста/профнастила – вертикальное расположение материала

Или горизонтально. Такая отделка встречается редко и выглядит необычно.

откатные ворота из профлиста/профнастила – горизонтальное расположение материала



Металлические панели, которые стыкуются между собой — сайдинг — используюся для отделки значительно реже, по внешнему виду они напоминают предыдущий вариант.



Многие наши заказчики, желающие сделать забор не совсем глухим, отдают свое предпочтение металлическому штакетнику. Этот отделочный материал выпускается различных цветов, работать с ним просто. Внешне такие конструкции похожи на деревянные откатные ворота и имитируют традиционный деревенский забор, но лишены его недостатков.

откатные ворота, штакетник



Также откатные ворота традиционно изготавливаются с ажурным кованым полотном. Оно может быть как прозрачным, так и глухим, если узор расположен поверх стального листа. Иногда кованый узор сочетается с поликарбонатом – это делается, чтобы защитить участок от посторонних глаз, шума и ветра, но при этом сохранить опущение воздушности ограждения.



Деревянные откатные ворота весьма разнообразны. Для отделки может быть использована обычная обрезная доска или брусок, предварительно окрашенный в нужный цвет или обработанный пропиткой:

Разнообразие пород дерева, возможность резьбы по нему и многообразие пропиток и красок позволяют сделать уникальные произведения искусства, но стоят зачастую деревянные откатные ворота дорого. Ниже — фотография створки ворот с одно из наших объектов. Здесь резное полотно из кедра вставлено в рамку из нержавеющей стали.

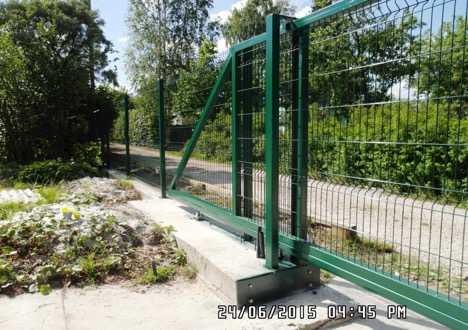

Откатные ворота 3д — это стальная рама с заполнением 3д-сеткой. Наиболее популярны для ограничения въезда на промышленные объекты, но в последнее время пользуются спросом и у дачников. Откатные ворота 3д обладают рядом преимуществ: они легкие, прозрачные, недорогие и не требуют ухода.



Иногда клиенты предлагают использовать очень экзотичные материалы. Например, мы изготавливали конструкцию, полотно которой было выполнено из зеркала

. Из зеркал же была выполнена часть забора, обращенная к дому владельца.

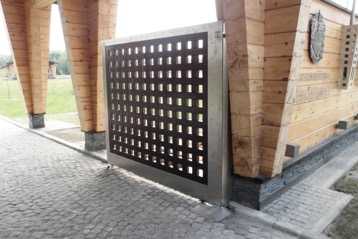

На представленной ниже фотографии в рамку из нержавеющей стали вставлен декинг — это доска из полимерных материалов. Она предназначена для обустройства настилов террас, веранд, причалов. Не боится влаги и гнили, но имеет высокий коэффициент теплового расширения. Поэтому планки на раме были закреплены подвижно, а между досками уложена тонкая полоса из нержавеющей стали.

В данной статье мы перечислили только часть материалов, которыми может быть отделано полотно откатных ворот. Но их ассортимент очень обширен. Для этой цели может быть использован практически любой нехрупкий листовой материал. Обращайтесь к нам с любой вашей задумкой, и мы воплотим ее в жизнь. Мы умеем хорошо делать и недорогие дачные ограждения, и конструкции для взыскательных клиентов.



Ворота должны радовать!

xn--b1advnalp3h.xn--p1ai

как их сделать своими руками

Ворота можно назвать своеобразной визитной карточкой любого частного дома. По их внешнему виду складывается общее впечатление не только о доме, но и о его владельце. Существует несколько видов конструкций ворот, но наиболее популярными, способными обеспечить нужный уровень безопасности и эстетичности всей индивидуальной застройки способны распашные ворота, их сооружение не доставит никаких проблем, даже если решено устраивать их своими руками.

Садовые ворота с коваными элементами и кирпичными столбами

Вернуться к оглавлению

Конструктивные особенности

Несмотря на то что постоянно появляются новые материалы, меняются способы и виды отделки, конструкция распашных ворот и способы их устройства практически не изменяются.

Конструкция ворот включает в себя следующие элементы:

  • Столбы или стойки, к которым крепятся садовые ворота;
  • Рама ворот. Изготовление рамы осуществляется либо из деревянных материалов, либо из металла. В последнем случае обеспечивается высокая жесткость конструкции;
  • Материал для отделки ворот;

    Пример садовых ворот из металла и дерева

  • Навесные петли;
  • Различные замки и защелки.
Вернуться к оглавлению

Требующиеся материалы

Распашные садовые ворота достаточно легко можно соорудить своими руками, для чего потребуются материалы и инструменты, которые условно можно разделить на основные и вспомогательные.

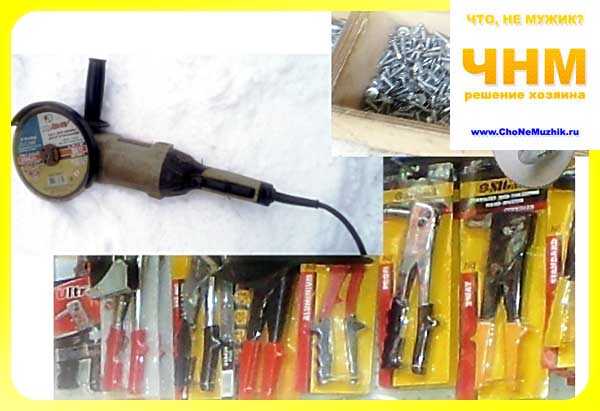

К основным инструментам и материалам следует отнести:

  • Болгарку для нарезания и обработки элементов из металла;
  • Нарезные и шлифовальные диски для пилы;
  • Портативный сварочный агрегат;
  • Электроды;
  • Металлическую рулетку;
  • Уровень;
  • Кувалду;
  • Лопату совковую;
  • Мастерок либо кельму.

В качестве вспомогательного инструмента потребуется:

  • Компрессор, краскопульт либо кисти для нанесения краски на различные поверхности ворот;
  • Перфоратор для прикрепления декоративной отделки;
  • Клепатель и заклепки.

Для сооружения рамы потребуется труба.

Процесс сборки каркаса садовых ворот


Лучше всего применить профильную трубу габаритами 60 х 40 х 1,5 мм либо 40 х 20 х 1,5 мм в зависимости от выбранного материала для отделки и нагрузки от воздействия ветра.

При выборе трубы для стоек в первую очередь необходимо руководствоваться массой уже изготовленных ворот:

  • Если масса ворот ниже или незначительно больше 150 кг, то необходимо выбрать трубу размерами 80 х 80 х 4 мм;
  • Если масса ворот составляет от 150 до 300 кг, то лучше всего взять трубу сечением 100 х 100 х 5 мм;
  • При превышении воротами массы в 300 кг, необходимо выбрать трубу 140 х 104 х 5 мм.

Для устройства стоек также допускается применение деревянных материалов, кирпича либо бетона. При этом также необходимо соотносить характеристики подбираемого материала к нагрузке от ветра и весом конструкции ворот.
Петли могут применяться регулируемого и нерегулируемого типов, они должны быть произведены из высококачественных материалов и способны принимать приложение существенных нагрузок.
Замки выбираются на свое усмотрение, они могут быть как механическими, так и электромеханическими.

Процесс приваривания петель к садовым воротам

При выборе обшивки стоит руководствоваться только личными предпочтениями и наличием финансов.
По возможности распашные ворота оснащаются автоматикой, но необязательно. Установка автоматики может быть совершена позже, для чего следует предусмотреть устройство конструкции как можно более прочное.

Вернуться к оглавлению

Сооружение распашных ворот

Ограждение собственного дачного либо садового участка и оснащение его распашными воротами, изготовленных своими руками, должно обеспечивать не только безопасность, но и определенную фантазию, подчеркивание индивидуальности строений.

Работы по изготовлению и установке ворот следует производить в два этапа:

  1. Устанавливаются столбы для навешивания конструкции ворот.
  2. Осуществляется непосредственно изготовление самих ворот.

Очередность этапов допускается менять. Но следует иметь в виду, что поставленные столбы должны простоять около недели. Чтобы не терять время на ожидание, необходимо заняться изготовлением каркаса.

Вернуться к оглавлению

Первый этап: установка столбов

В качестве стоек для навески ворот могут применяться:

Монтаж стоек может быть осуществлен двумя методами:

  1. Забивка трубы на полутораметровую глубину.
  2. Устройство своеобразного фундамента для стоек путем бетонирования его в земле.

Первый способ более быстр и выгоден, так как расходы на бетонирование отсутствуют, а также имеется возможность заменить стойку. Главное при установке столбов таким способом является строгое выдерживание уровня, чтобы в дальнейшем не случилось перекоса ворот. Второй способ установки столбов гораздо сложнее.

Для установки стоек сначала потребуется пробурить либо выкопать котлован, глубина которого зависит от уровня промерзания почв в конкретном районе. При размерах трубы 100 х 100 мм необходимо подбирать бур, диаметр которого составляет от 200 мм.

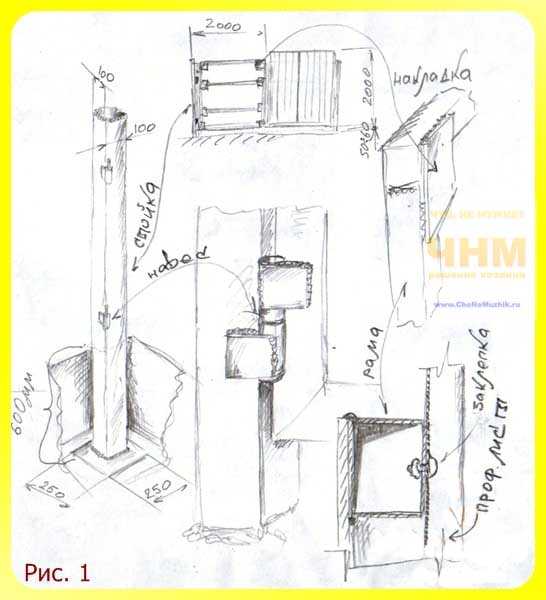

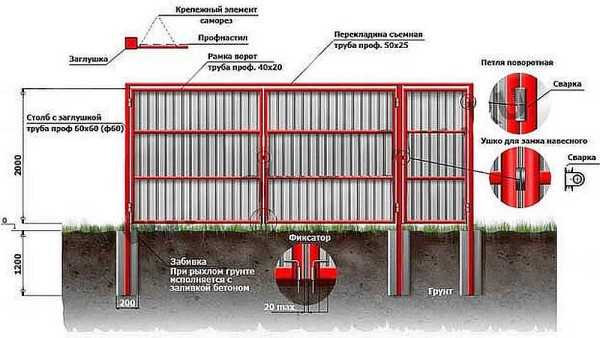

Схема для установки столбов и ворот


Затем необходимо устроить песчано-щебеночную подушку высотой от 150 до 200 мм, чтобы не допустить заглубления столба в грунт и создать основание для последующего бетонирования. Далее, в котлован устанавливается столб и производится его выравнивание посредством строительного уровня. Заранее подготовленный цементный раствор заливается в свободное пространство ямы.

Забетонированные столбы таким способом должны устояться на протяжении недели для того, чтобы раствор смог полностью застыть. Для равномерного застывания бетон необходимо регулярно опрыскивать водой.

Вернуться к оглавлению

Второй этап: изготовление каркаса

От места установки в значительной мере зависит как форма ворот, так и внешний вид их конструкции. К примеру, если ворота необходимо установить в задней части участка либо устроить обычные садовые ворота с целью въезда для сбора урожая, либо оградить строительную площадку, то вполне можно обойтись упрощенной конструкцией и непрезентабельным внешним видом.

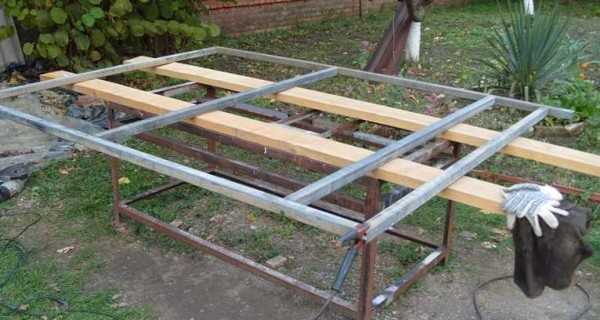

Процесс сборки каркаса садовых ворот


Но если распашные ворота планируется установить с парадной стороны участка или для въезда в гараж, то необходимо постараться придать им как можно более презентабельный вид и форму. В идеале сооружение ворот производится одновременно с установкой забора.

Если в качестве ограждения предусмотрено использование живой изгороди либо имеется необходимость расширения проезда в уже существующем заборе, то следует тщательно замерять размеры ворот.

В первую очередь необходимо как можно более точно замерять высоту и ширину проема. При определении высоты следует учесть необходимость оставить технологический просвет, величина которого зависит от вида покрытия дороги. Если возле ворот уложен асфальт, то просвет в таком случае должен составлять 5–7 см, если под воротами будет находиться естественное покрытие (грунт, трава), то просвет следует увеличить до 10 см. Просвет также нужен и для снижения нагрузки от ветра, особенно в тех случаях, когда ворота устраиваются со сплошными створками.

Размер просвета между воротами и асфальтом


При изготовлении распашных ворот своими руками обязательно нужно оставить просвет между створками, что позволит несколько снизить последствия небольшого смещения опорных стоек. Для облегчения процесса сооружения ворот рекомендуется заранее сделать их чертеж, руководствуясь которым можно легко рассчитать объемы требующегося материла, установить необходимые размеры труб и определить точки размещения будущих креплений.

Раму для ворот следует изготавливать такой, чтобы ее габариты совпадали с размерами запланированных материалов для отделки. Таким образом, получится значительно упростить монтаж и не допустить появления лишних сварных швов.

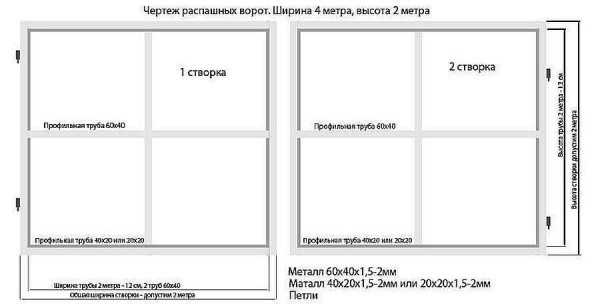

Для изготовления воротной рамы своими руками потребуются такие материалы:

  • Профильная труба размерами 60 х 40 для устройства контура рамы и перемычек, обеспечивающих жесткость конструкции. С помощью этой трубы рама будет закреплена на стойках;

    Пример крепления каркаса ворот из профильных труб к стойкам

  • Труба профильная размерами 40 х 20 мм для сооружения внутреннего остова и усиления периметра рамы. На такую трубу затем прикрепляется материал отделки.

Как правило, трубы реализуются погонными метрами, поэтому для облегчения доставки рекомендуется сразу рассчитать потребность в материалах.

После того как все требующиеся материалы есть в наличии, следует приступить к резке труб необходимой длины и их шлифовке для удаления с поверхности труб следов ржавчины. Если же поверхность труб покрыта слоем технического масла, то очистку ее необходимо производить с использованием растворителей либо бензина.

При проведении сварочных работ своими руками необходимо соблюдать правила безопасности, но лучше всего доверить дело специалисту, что позволит обеспечить высокое качество сварных швов и более привлекательный наружный вид всей конструкции. При сваривании стыки необходимо устраивать таким образом, чтобы минимизировать вероятность попадания в трубы воды либо снега.

Обработка швов стыков ворот


В будущем это позволит не допустить растяжения стенок трубы и деформирования конструкции ворот. Шаг сварочных швов для крепления как внешнего, так и внутреннего каркасов нужно выдерживать в 250–300 мм, швы следует располагать в шахматном порядке: так при растяжении не разорвется шов сварки.

Распашные ворота необходимо оснастить ребрами жесткости, причем, чем их больше, тем более значительную нагрузку от воздействия ветра сможет выдержать каркас. Если ворота планируется обить каким-либо отделочным материалом, то труба также должна быть приварена и в середине наружного каркаса для точного обозначения точек прикрепления обшивки.

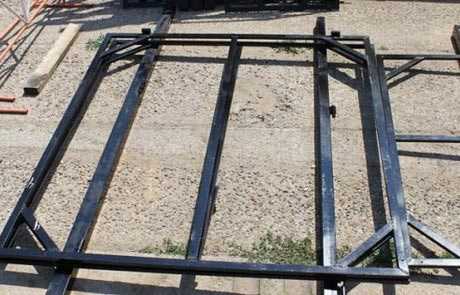

Устройство ребер жесткости в каркасе распашных ворот


Не имеет значения, какой именно материал был применен при устройстве каркаса, его необходимо надежно грунтовать. Грунтовка способна существенно увеличить период эксплуатации покрытия и упростить сам процесс его нанесения. Места устройства сварочных швов необходимо грунтовать особенно тщательно.

Для надежного функционирования распашных ворот необходима приварка петель. Воротные петли следует приваривать и к столбам, и непосредственно к самому каркасу. Если стойка сделана из кирпича и отвод арматуры не осуществлялся, то в таком случае к кирпичу крепится швеллер, к которому затем привариваются петли. Осуществляется навешивание створок каркаса распашных ворот на столбы.

Вернуться к оглавлению

Окончательная отделка ворот

Распашные ворота могут быть отделаны двумя способами:

  1. Покраской каркаса.
  2. Креплением к каркасу различных отделочных материалов.

Пред покраской поверхность необходимо тщательно протереть от пыли. Для окраски можно использовать в принципе любую краску, которую проще всего распылять при помощи краскопульта: так покрытие будет нанесено гораздо быстрее и равномерно ляжет на поверхность. При использовании малярной кисти процесс затянется, но расход краски при этом будет немного меньшим. Покраску рекомендуется проводить как минимум в два слоя.

Обшивку каркаса ворот можно осуществлять как до его установки, так и после его закрепления на стойках. Использование того или иного вида крепежных деталей и способ крепления зависят от выбранного типа материала для отделки.

Вернуться к оглавлению

Чем обшить каркас ворот

Обшивку ворот можно осуществить с использованием таких материалов:

  1. Ворота из профнастила. К достоинствам такого материала относятся его невысокая стоимость, огромный выбор расцветок, относительно небольшой вес. Недостатками являются возможность легко повредить лист при монтаже, сложность последующей замены листа при необходимости. Кроме того, расцветка профнастила различна у всех производителей, а цвет быстро выгорает на солнце.
  2. Деревянные панели. Такой материал легко можно заменить при необходимости, стоимость его также невысока, внешний вид эстетичен. Однако дерево требует постоянного ухода, а со временем может рассохнуться и растрескаться.

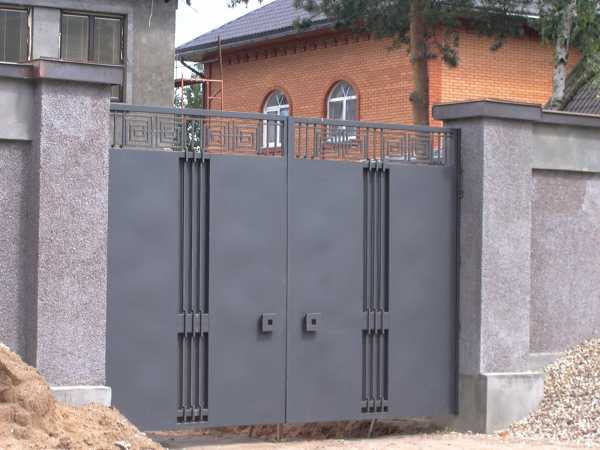

  3. Листовой металл. Такой материал сочетает в себе высокую прочность и существенную массу листов.
  4. Художественная ковка. Основным преимуществом является неограниченность видов дизайна.

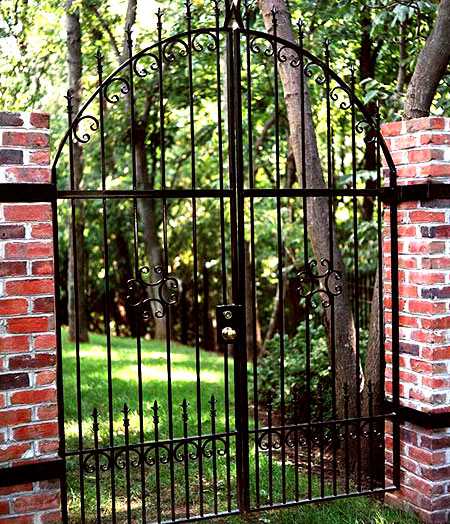

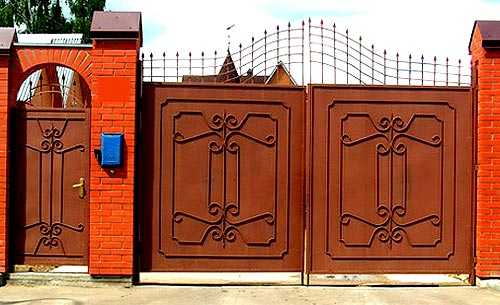

    Несколько вариантов садовых ворот выполненных художественной ковкой

    Недостаток заключается в том, что самостоятельно изготовить кованые ворота практически невозможно, это под силу сделать только специалисту.
  5. Стальные сетки. Главными достоинствами можно назвать невысокую стоимость, небольшой вес и высочайшую скорость проведения работ. Однако сетки не обладают высокими эстетическими характеристиками, а из-за прозрачности материала для обзора посторонними людьми доступна практически вся территория участка.
  6. Сетка рабица. Достоинства и недостатки такие же, как и у всех стальных сеток. Такой материал чаще всего применяется для устройства различных технических проездов, а не для сооружения ворот и ограждений садового участка.
  7. Комбинированные материалы. Основной частью подобного рода комбинаций является ковка, что дает возможность создать распашные ворота практически любой конфигурации.

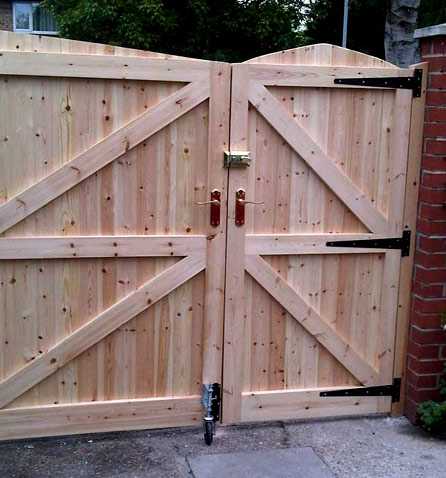

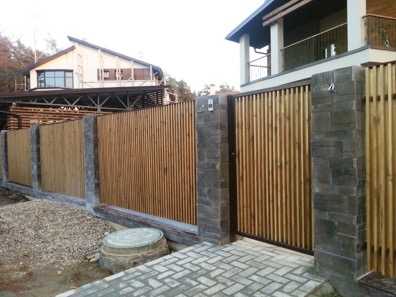

    Пример садовых ворот выполненных из дерева

    Для того чтобы закрыть каркас, используется обшивка металлическими листами, поликарбонатом, деревянными панелями либо профнастилом.

Таким образом, сооружение ворот распашного типа собственными силами является пусть и достаточно трудоемким процессом, но несложным. Если имеется весь требующийся материал и инструменты, то монтаж ворот можно осуществить примерно в недельный срок. При этом необходимо учесть, что неделю необходимо выжидать для обеспечения надежности забетонированных столбов.

svoizabor.ru

Варианты обшивки ворот

Обшивка ворот может производиться самыми различными материалами. Оптимального варианта здесь не существует, ведь все, по большей части, зависит от имеющегося бюджета и личных предпочтений. В этой статье мы рассмотрим все популярные материалы для обшивки ворот, чтобы помочь вам определиться с выбором.

Профнастил

Этот зашивочный материал пользуется огромной популярностью в первую очередь из-за низкой стоимости и простоты монтажа. Он обладает небольшой массой, а также предельно легко крепится к каркасу. Профнастил устойчив к механическим воздействиям, поэтому он не нуждается в обслуживании и реставрации даже после длительной его эксплуатации.

Дерево

Натуральное дерево – это один из наиболее эстетичных вариантов обшивки. Самым популярным материалом, используемым для данной цели, является древесина лиственницы (планкен), ввиду ее высокой устойчивости к воздействию внешних факторов. Дуб, сосна и ясень также нередко применяются для обшивки распашных ворот, однако по своим свойствам они значительно уступают лиственнице, прочность которой с течением времени только повышается.

Стальной лист

Данный вид обшивки также весьма распространен сегодня, в частности, благодаря широкому выбору цветовых решений. Стальной лист, как правило, имеет профиль волны или трапеции. Этот материал может подвергаться оцинковке или иметь полимерное покрытие, что повышает характеристики его прочности и позволяет выдерживать значительные температурные перепады.

Аппликация

Вы хотите, чтобы ваши ворота имели совершенно неповторимый дизайн? Тогда аппликация, выполненная при использовании метода лазерной резки на специальных металлических накладках, – это именно то, что вам нужно! Вы можете заказать любой приглянувшийся вам узор или придумать собственный. Полет вашей фантазии неограничен!

Сайдинг

Вы всегда хотели установить на своем участке деревянные ворота, но натуральная древесина кажется вам ненадежным материалом? Представляем вашему вниманию сайдинг! Прочные металлические панели, имитирующие дерево, отлично подойдут для обшивки ворот. Они легко крепятся на металлическую конструкцию, поэтому процесс монтажа ворот не составит сложностей.

Сендвич-панели

Металлические панели повышенной жесткости представляют собой идеальный вариант для обшивки распашных/откатных ворот. В частности, данный материал отлично подходит для зашивки гаражных ворот, поскольку помимо эстетической и защитной, он отлично выполняет теплоизолирующую функцию.

Поликарбонат

Полупрозрачный материал зачастую применятся для обшивки кованных или решетчатых ворот. Он позволяет скрыть происходящее во дворе от посторонних глаз, придавая непревзойденное изящество всей конструкции. Данное решение является бюджетным, но при этом весьма эстетичным вариантом.

Итак, теперь вы знаете, какие виды обшивки ворот сегодня пользуются популярностью. При необходимости помощи в выборе, вы можете обратиться за к нашим менеджерам. Вместе мы сумеем найти верное решение!

akermann.ru

Ворота из профнастила своими руками: фото и видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Содержание статьи

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

  • наискосок;
  • горизонтально;
  • крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

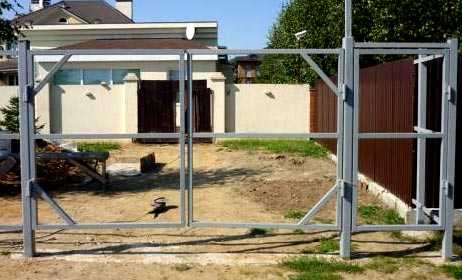

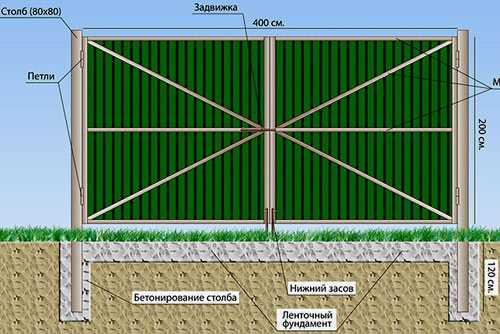

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

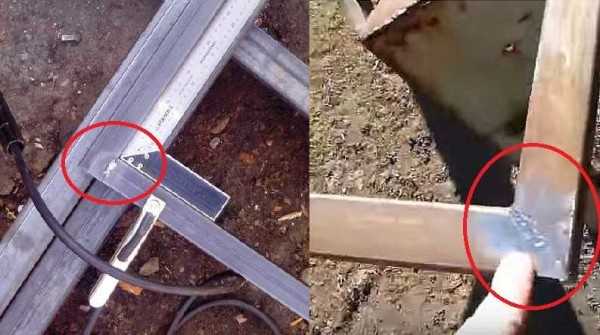

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм.  Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

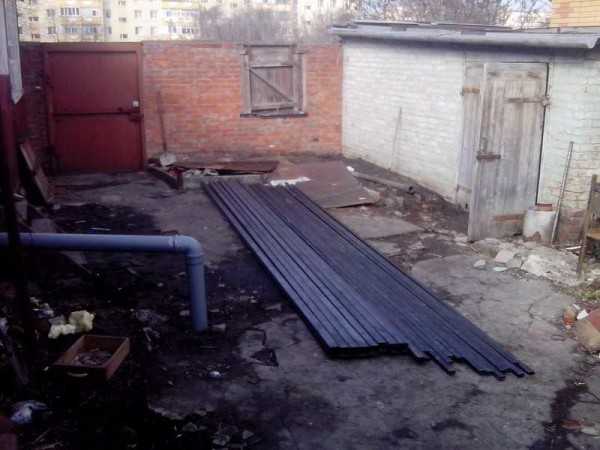

Подготовленный металл

О сварке тонкого металла читайте тут.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

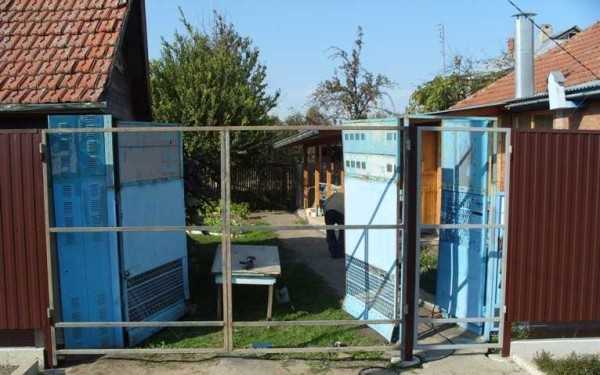

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

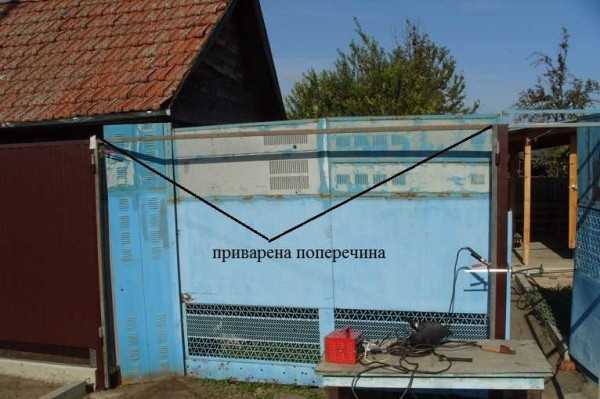

К стойкам воротин приварена поперечина

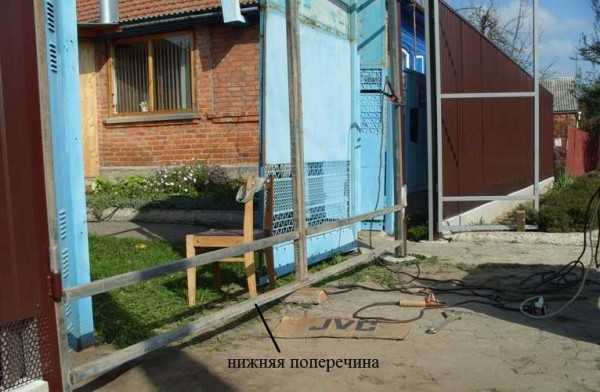

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

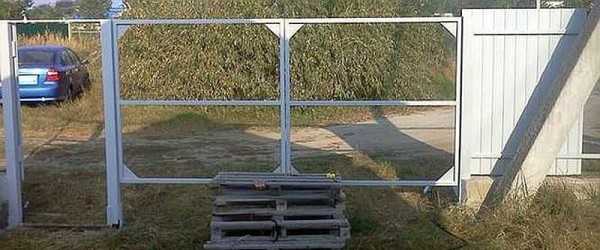

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

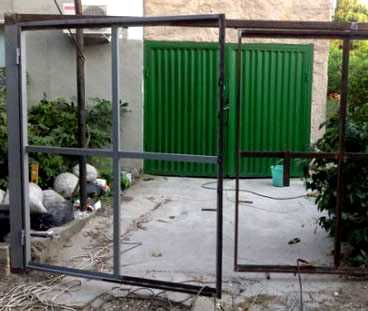

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

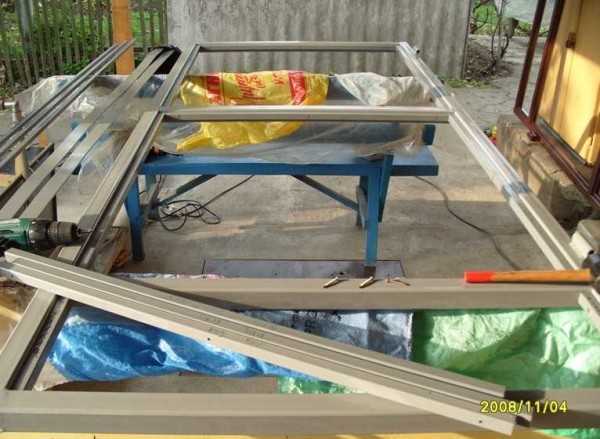

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

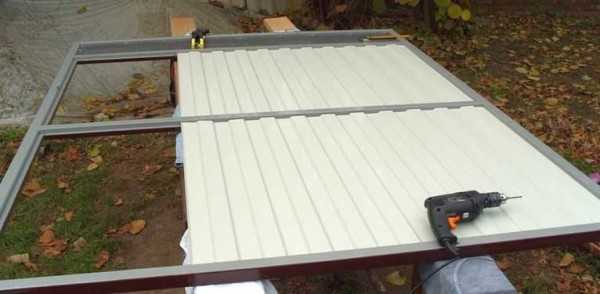

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

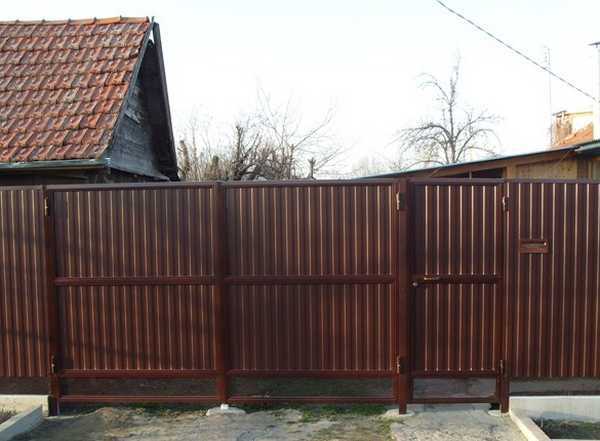

Можно сказать, что ворота готовы.

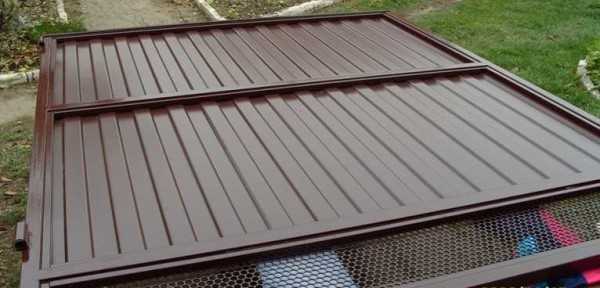

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

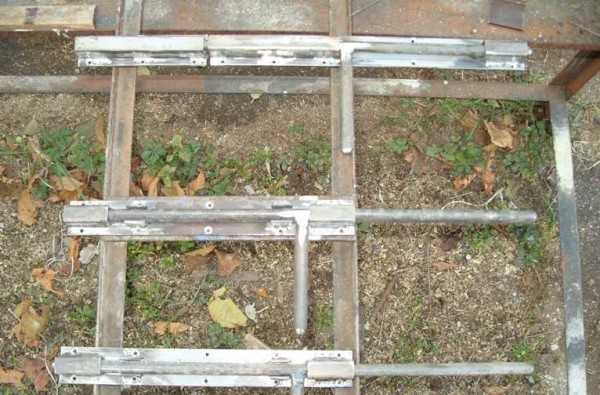

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

stroychik.ru

Как сделать и установить распашные ворота своими руками

Самостоятельная установка и изготовление ворот дело не из простых, однако, если знать как это правильно сделать, то вполне по силам даже человеку в стройке не искушённому. Как сделать распашные ворота, как установить их правильно, точно, надёжно и своими руками, Вы можете узнать на этой странице.

Содержание
1. Изготовление ворот своими руками.
   1.1 Инструменты и материалы, необходимые для работы.
   1.2 Изготовление и установка стоек для ворот.
   1.3 Изготовление каркаса ворот.
2. Обшивка ворот профлистами.
3. Вопросы об устройстве ворот.

Изготовление ворот своими руками

Начнём с изготовления ворот. В зависимости от назначения, ворота могут быть выполнены из дерева или металла, глухими или решётчатыми.

Сразу оговоримся, самостоятельно изготовить декоративные ворота из деталей кованных или соответствующим образом изогнутых, для неспециалиста вряд ли будет реально. Необходимо дорогостоящее оборудование, оснастка, приспособленные помещения, а главное немалый опыт. Такие ворота лучше покупать уже готовые.

Самостоятельно, в домашних условиях можно изготовить простые ворота с металлическим каркасом, обшитым профилированными листами.

Инструменты и материалы, необходимые для работы

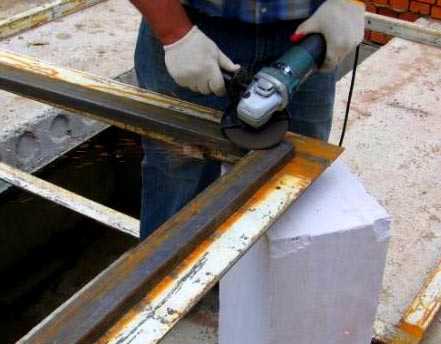

Для работы Вам понадобится приспособление для резки металла – угловая шлифовальная машина (УШМ или, в просторечии «болгарка»). Лучше всего подойдёт модель, рассчитанная на круг 180 мм. Кроме того, понадобится сварочный аппарат. Ясно, что такие инструменты есть не у каждого, придётся одалживаться или тратиться на их покупку. Впрочем, нужны они будут на день, от силы два. Помимо отрезных кругов по металлу, для зачистки неровностей швов, снятия фасок, купите зачистной круг.

Основные составляющие части ворот — это стойки, на которые с помощью шарниров (навесов) крепятся полотна. В качестве стоек подойдёт прокатный профиль, к примеру, швеллер № 10-12 (номер швеллера определяет расстояние между наружными плоскостями полок в сантиметрах), либо профильная труба квадратного сечения 100х100 мм с толщиной стенки 3 мм или больше. Что бы ворота хорошо открывались, понадобятся навесы, их можно приобрести готовые, либо заказать, если есть такая возможность.

Так же понадобятся воротные шпингалеты. И петли для навески замка, если будет использоваться навесной.

Изготовление и установка стоек для ворот

Начинаем работу с изготовления стоек. Если используем трубу, закрываем её сверху стальной накладкой от попадания внутрь воды. Снизу привариваем пяту размером 250х250 мм, и два куска арматуры перпендикулярно друг другу, в качестве анкеров, что бы стойка надёжно держалась в бетоне. Привариваем навесы.

Теперь стойки нужно забетонировать. Для установки достаточно ям глубиной 60, сечением 30х30 см. На дно ямы укладываем слой бетона, толщиной 6-10 см. Стойку фиксируем, распирая камнями, временными распорками. Ямы заполняем бетоном на щебне фракции 5 — 20 мм несколько выше уровня земли. Стойки должны быть установлены строго вертикально, на одинаковой высоте по горизонту.

Изготовление каркаса ворот

Пока бетон будет набирать прочность, займёмся изготовлением каркаса. Выполним его из прямоугольной профильной трубы 30х50. Помимо трубы нам понадобится листовая сталь толщиной 2,5-3 мм, для накладок.

Размечаем трубу, нарезаем на отрезки нужной длины, соединяем на сварке. Шов особого качества ни к чему, достаточно, что бы он был надежен. Немного потренировавшись, Вы вполне сумеете выполнить эти работы самостоятельно, тем более, варить нужно будет в основном горизонтальным швом. Для сварочных работ достаточно электродов диаметром 3 мм. В крайнем случае, придётся пригласить помощника, владеющего навыками сварщика.

Сборку производим по следующей схеме: раскладываем детали, «прихватываем» их сваркой, так, чтобы при необходимости можно было разобрать, срезав прихватки с помощью УШМ, выполнить подгонку и соединить снова. Когда остов собран, хорошо провариваем стыки, затем усиливаем их, накладками листовой стали.

Привариваем вторую часть навесов к полотнам ворот, таким образом, чтобы, когда полотна будут навешены, зазор между низом полотна и землей был около 5-8 см. Распашные ворота своими руками Вы почти сделали. Осталось установить замок, задвижки, окрасить конструкции масляной краской за два раза (о том как правильно красить металл можно узнать по ссылке). Наконец, обшить ворота профилированными листами (оцинкованными либо окрашенными).

Обшивка ворот профлистами

Листы крепим с помощью заклёпок. Для этого используем особые клещи. Что бы облегчить работу, сначала прихватываем листы к остову шурупами-саморезами (с пресс-шайбой, по металлу, с буром на конце). Собственно, можно использовать только саморезы, это проще, быстрее, но заклёпки надёжнее. Листы располагаем вертикально. Толщина металла, из которого они изготовлены должна быть самое меньшее 0,75 мм. Элементы ворот приведены на рисунке 1.

Ворота можно несколько усложнить, сделав встроенную калитку.

Мы узнали, как сделать распашные ворота. Подобным же образом, можно выполнить всё ограждение участка. Такая защита привлекательно выглядит, достаточно долго служит. А преодолеть её, несмотря на кажущуюся лёгкость и «субтильность», не так то просто. Тонкий выступающий край листов прорежет даже брезентовые перчатки, при попытке злоумышленника перелезть через забор. Как сделать забор Вы можете узнать в других материале нашего сайта.

Конечно, известно, любой замок «от честных людей», специалист преодолеет самую изощрённую защиту. Так и «супер шпионы» у нас стадами не ходят!

Вопросы об устройстве ворот

Задать вопрос можно тут или в комментариях.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
