чертежи как сделать подъемные, видео, фото, схемы и эскизы конструкции


Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

На участке в деревне

Вернуться к оглавлению

Содержание материала

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

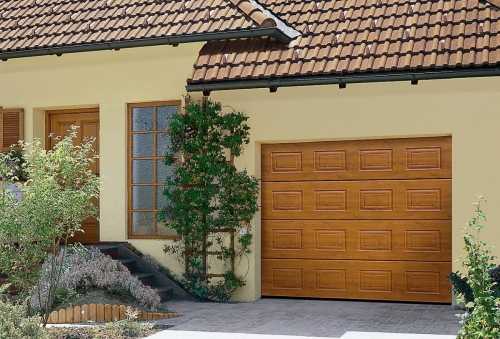

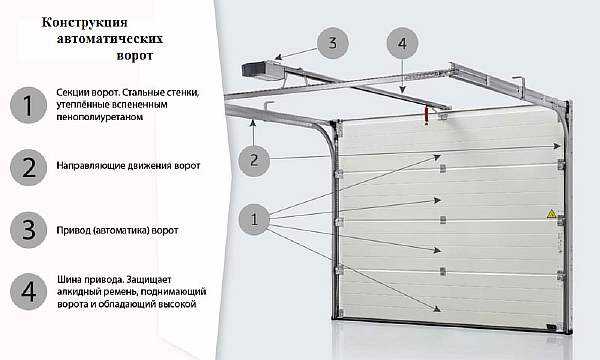

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

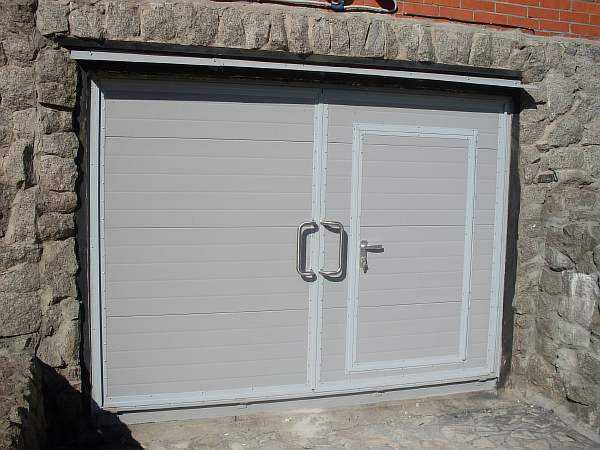

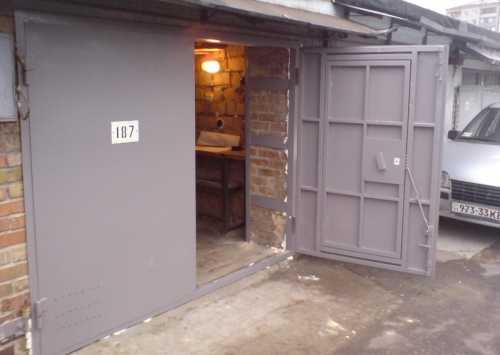

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

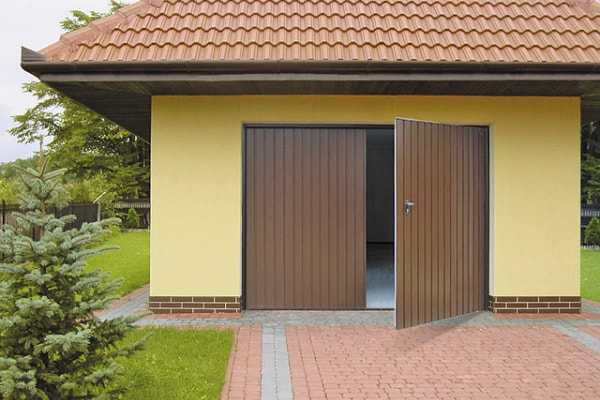

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

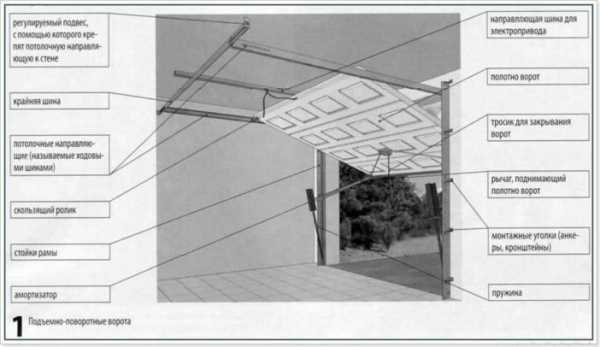

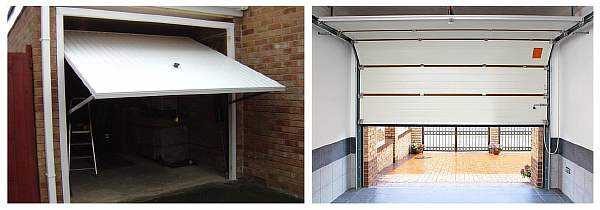

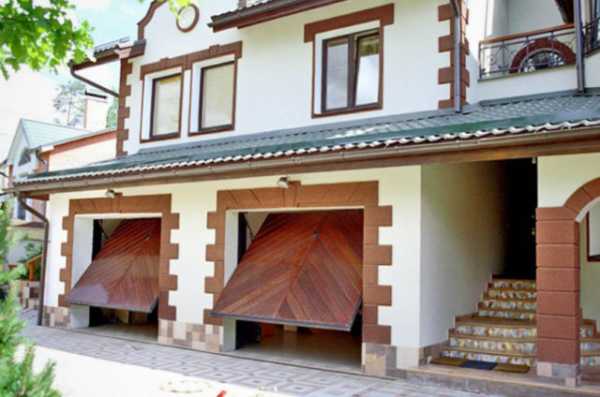

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

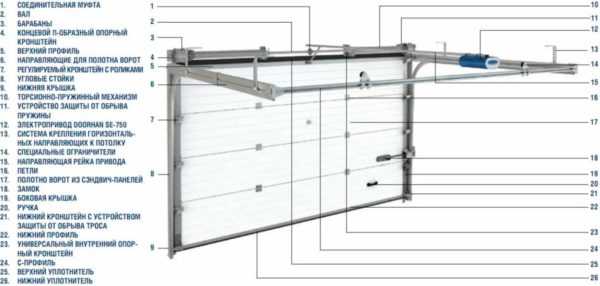

Перечень элементов

Вернуться к оглавлению

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Вернуться к оглавлению

Установка своими руками

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и видео со схемами на нашем сайте.

Каркас

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

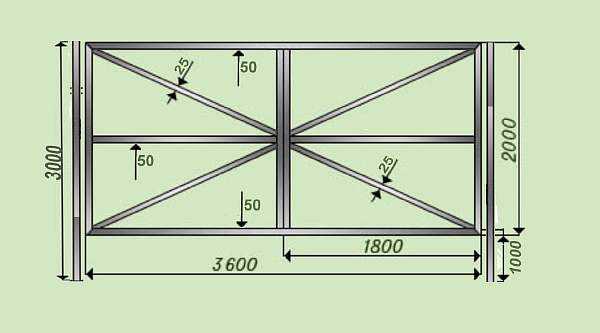

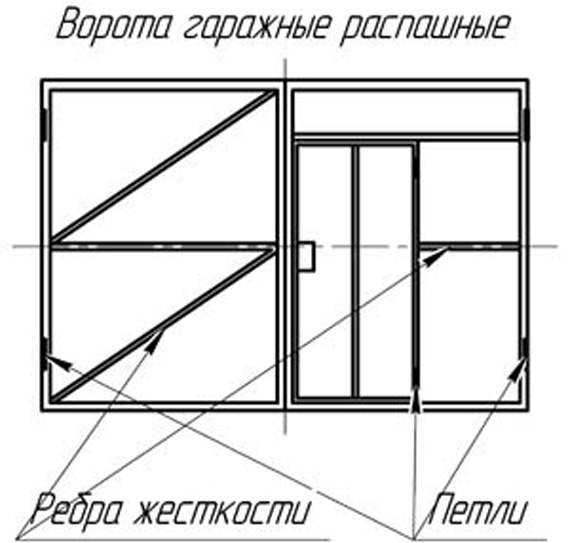

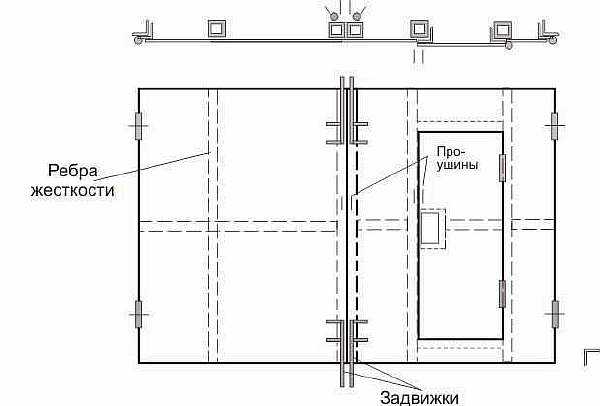

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

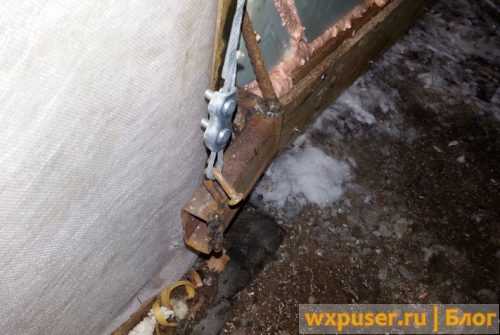

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Подробно узнать об изготовлении металлического каркаса можно из видео, представленного ниже.

Утепление

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

  • пенопласт;
  • пеноизол;
  • пенополистирол.

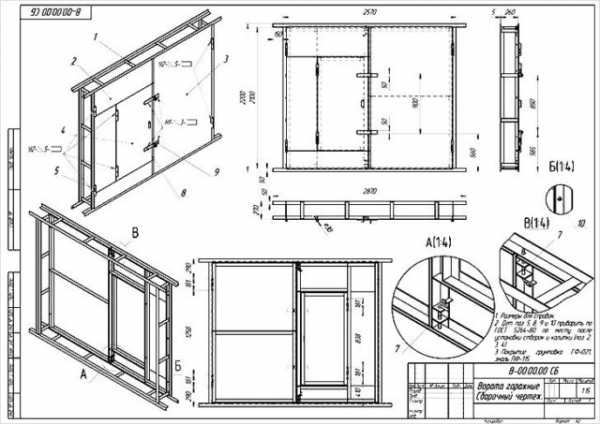

Монтажный чертеж

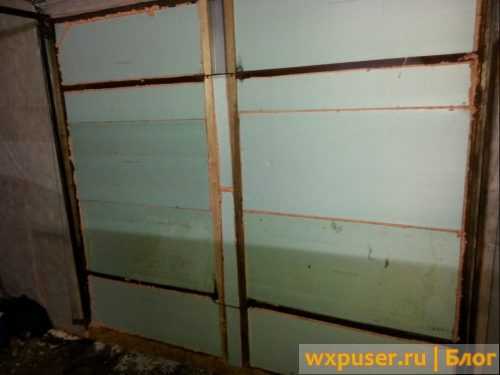

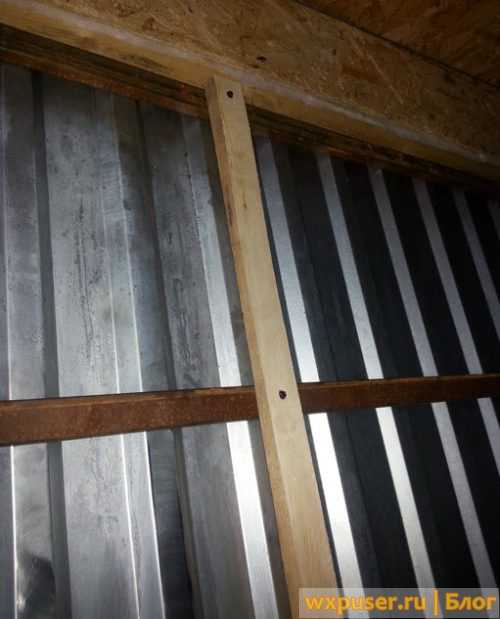

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Схема установки

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Обшивка

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

  • деревянной вагонки;
  • пластиковой вагонки;
  • ДСП.

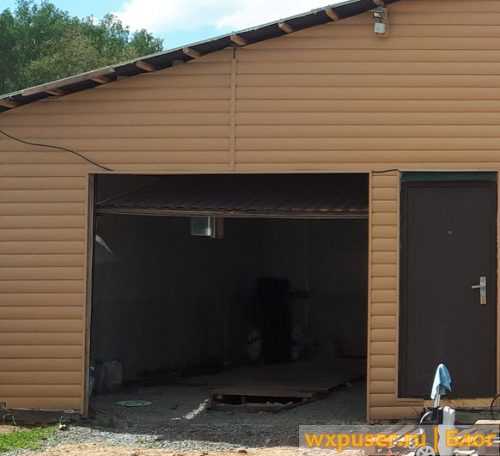

На участке

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

Вернуться к оглавлению

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

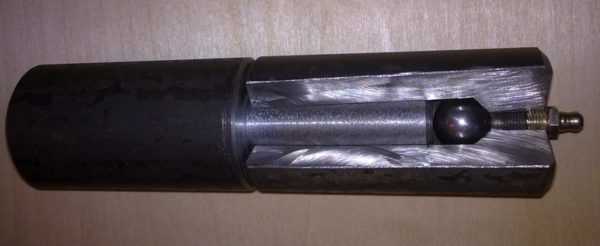

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Вернуться к оглавлению

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

  1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
  2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
  3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
  4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.

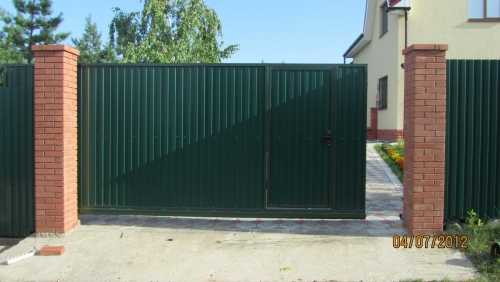

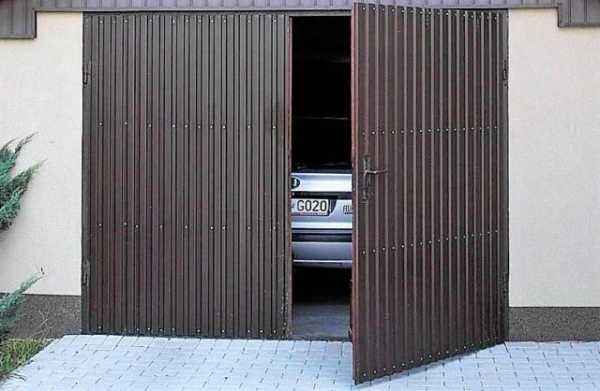

  5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.

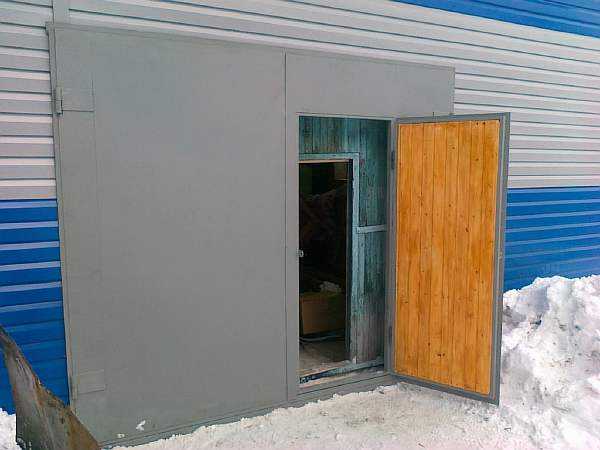

  6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
  7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
  8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

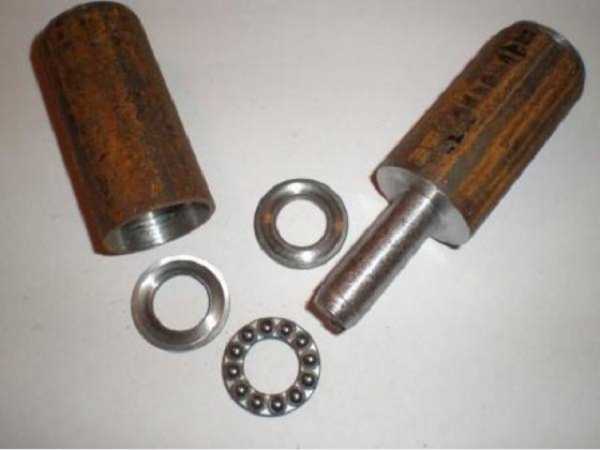

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

zaborsebe.ru

подъемно-поворотные складные или распашные. Инструкция по изготовлению

Без чего никак нельзя представить себе гараж, так это его ворота. В статье вы найдете полезную информацию о том, как сделать ворота на гараж (подъемно поворотные и распашные, а также какие виды существуют, их достоинства и недостатки.

Гараж в наше время не признак роскоши, а необходимость. Личный автомобиль гораздо лучше держать в закрытом помещении, а не на открытом воздухе. Так и надежнее для вас, и для вашего «железного коня».

А еще в нем можно держать огромное количество нужных и ненужных вещей. Жители загорода имеют возможность обустраивать гараж на своем земельном участке, строя дом вместе с ним или отдельно, кому как удобно.

Что надо знать перед проектированием ворот

Виды ворот для гаража

Большинство типов гаражных ворот появились у нас сравнительно недавно, под влиянием технологий используемых в странах Запада. Чего только стоит внешний вид подъемных ворот, которые мы привыкли видеть в американских фильмах. Теперь здесь таким никого не удивишь.

Распашные

Такие ворота для гаража используются с незапамятных времен. Популярность завоевали благодаря надежности и легкости в эксплуатации. Их конструкция очень простая – две створки на петлях и металлический каркас.

Закрываться должны плотно, не оставляя щелей. Такие ворота легко сделает даже новичок. Часто в одной створке вырезают калитку в воротах гаража. Это удобно, когда нужно просто зайти в помещение не открывая ворота полностью.

Плюс распашных ворот в том, что они не требуют больших финансовых затрат. Имеют небольшой недостаток – нуждаются в свободном месте перед гаражом, которое позволит распахнуть их широко. В зимнее время придется поработать лопатой.

Откатные

Такие ворота для гаража появились примерно I половине 20 столетия. Представляют собой створку, которая уезжает к боковой стене. Бывают гаражи и с двухстворчатыми откатными воротами, тогда они разъезжаются в разные стороны или одной многосекционной складывающейся створкой.

Свободный ход откатных ворот обеспечивается наличием достаточного места на основной стене гаража.

Чаще всего такие ворота применяют в ангарах и индустриальных предприятиях. В приватной постройке откатные ворота ставят не в самих помещениях гаража, а для въезда на территорию.

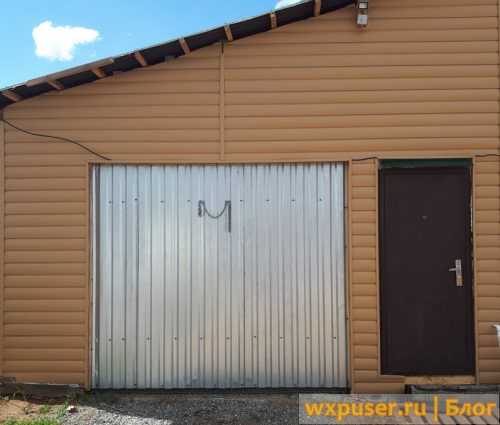

Подъемно-поворотные

Ворота для гаража возникли сравнительно недавно. Это одна створка, которая поднимается к потолку во время открытия ворот и останавливается параллельно полу.

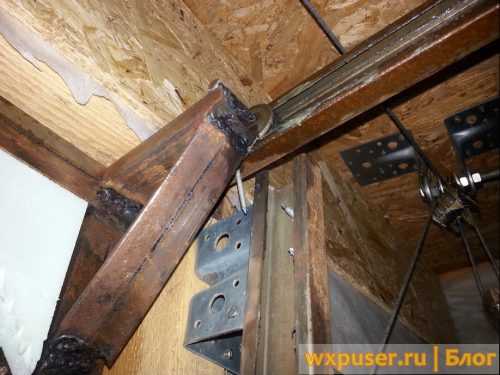

Такой ход ворот осуществляется при помощи шарнирно-рычажного механизма и направляющих. Достоинство таких ворот в том, что они не нуждаются в большом пространстве ни самом гараже, ни перед ним.

Такие ворота на гараж чаще всего устанавливают в теплых регионах либо в гаражах с отоплением. Да и снег, с любом случае, придется чистить, как и пред гаражом с распашными воротами, иначе вы в него не заедете.

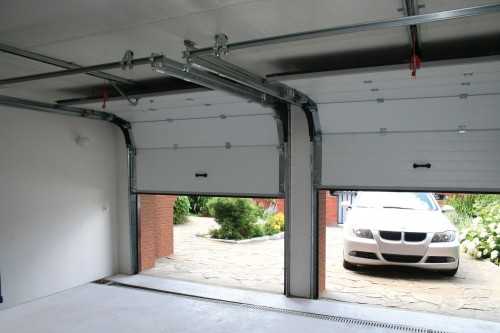

Подъемно-секционные

Ворота для гаража появились на рынке нашей страны недавно.

Это многосекционное полотно, которое складывается, и заезжают по наводящим под потолок.

Для запуска ворот в работу используется механизм на пружине и направляющие с цепной передачей. Ворота хороши тем, что экономят много места.

Лучше всего подходят для территорий с теплым и мягким климатом. Либо помещение должно отапливаться. Причина кроется в том, что рычажные механизмы при низких температурах может заклинить, и открыть или закрыть ворота не представиться возможным.

Роллетные

Ворота для гаража устанавливают не часто. Недостаток ролетного вида ворот на гараж в ненадежности конструкции. Это пластины из алюминия складывающиеся в особый короб под потолком. Лучше всего применять роллетные ворота на охраняемых и отапливаемых помещениях.

Советы

Ворота всех типов можно сделать самодействующими, отрывающимися при помощи брелока.

Пред тем как выбрать ворота для гаража, изучите плюсы и минусы разных видов ворот, почитайте отзывы на форумах, спросите мнение друзей, родственников.

Определитесь, какие гаражные ворота вам нужны, красивые или удобные в эксплуатации. Для тех, кто хочет сделать ворота на гараж своими руками больше всего подойдут распашные. Это самый надежный вид ворот с простой конструкцией.

Инструкция по изготовлению распашных ворот на гараж

Распашные ворота — самый простой вид конструкции.

Для их изготовления вам понадобятся следующий набор.

Материалы

  1. Чертеж ворот.
  2. Труба из профиля подходящая по размеру для рамы.
  3. Труба из профиля для каркаса, ребер и створ ворот.
  4. Угольник из металла.
  5. Гаражные петли по три на отдельно взятую створку.
  6. Листовой металл 2-3 мм толщины.
  7. Прут металлический.
  8. Профиль металлический.
  9. Утеплитель.
  10. Фанера.
  11. Грунтовка и краска для окрашивания ворот.
  12. Валики и кисти для краски.
  13. Монтажная пена.

Инструмент

  1. Аппарат для сварки и электроды.
  2. Генератор электричества, мощности которого хватит для работы инструмента (при отсутствии электричества).
  3. Болгарка.
  4. Рулетка.
  5. Шлифовальная машина.
  6. Угольники большие слесарные из металла.
  7. Дрель и сверлильный станок. Сверла.
  8. Шуруповерт и набор саморезов.
  9. Уровень.

Ход работ

Перед началом работы необходимо составить чертеж гаражных ворот. Для этого нужно сделать эскиз с указанием замеров и материалов. Минимальная ширина ворот для гаража должна формироваться с учетом расстояния от авто обоих сторон до рамы составляло не меньше 30 см и достигать 2,5 – 3х метров. Чем шире ворота, тем легче заезжать внутрь.

Важно!

Дистанция от рамы до параллельной стены должна составлять не меньше 80 см. Высота ворот для гаража формируется с учетом габаритов авто. Зачастую варьируется в пределах 2 – 2,5 м.

Конструкция распашных ворот – это рама на петлях с двух сторон , каркас и сами ворота. Раму изготавливают из уголка стального 65 мм. Для каркаса створок берут уголоки из стали 50 мм или прямоугольный профиль из стали, который обшивают железным листом толщиной 2 – 3 мм. Петли необходимы усиленные наружные.

Рама гаражных ворот

Работа по установке гаражных ворот начинает с рамы, которую делают совместно с постройкой основной стены.

На этапе готовности кладки выстой 50 см, нужно заняться установкой ворот, а затем вернуться к укладке стены.

Для рамы необходимо взять уголки из стали 65 мм, металлические полосы 20 – 30 мм шириной и 3 – 4 мм толщиной, арматурный прут. Сама рама складывается из 2 частей: внутренней и наружной.

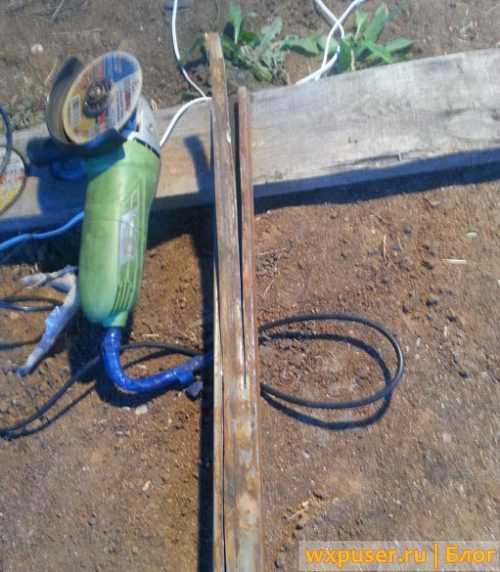

Болгаркой разрезаем уголок на 4 части. Длина должна отвечать высоте проема ворот. Отрезки укладываем на пол, проверяем уровнем. Измеряем углы, все должны быть по 90 º и крепим при помощи сварки – получаем каркас.

Важно! Если при сварке уголок повело, это можно выправить с помощью прикрепленного к ней рычага из остатков уголка. Это поможет выправить геометрию рамы. Держите его в правильном положении и варим к нему уголки.

Каркас для створок

Каркас для створок изготавливают меньшим, чем рама ворот, для легкости входа в проем, а сами створки должны плотно примыкать к внешней стороне рамы. В работе по изготовлению каркаса используют прямоугольный профиль или уголки из стали.

Материал делим на 4 отрезка, длина меньше чем высота рамы на 10 – 15 мм. Это нужно для того, чтобы створки свободно входили в проем. Для изготовления двух створок берем 4 горизонтальных отрезка, равные ширине рамы ворот, деленной пополам, и минус 30 – 35 мм.

Отрезки располагаем на полу, измеряем углы. Размещаем их внутри уже готовой рамы. Так легче увидеть недостатки и устранить их.

Створки ворот

Для изготовления створок берут листы стали, толщиной 2 мм. Из материала вырезают 2 полотна с размерами: высота на 3- 4 см больше чем высота проема гаража.

Ширина разная: одно на 1 -2 см шире, чем каркас, второе на 2 см больше. Полотно крепится к каркасу при помощи сварки. Вверху и внизу полотна выходят за каркас на 1 – 2 см.

Ширина полотна одной из створок не доходит до края каркаса, должен быть 1 см запаса. Вторая створка устанавливается таким образом, чтобы выходить за каркас на 2 – 4 см.

Важно! Листовой материал поддается деформации во время сварки, в связи с этим перед началом работ нужно схватить сваркой углы и центр полотна, далее точечно на расстоянии 10 – 15 см прикрепить весь лист.

Далее необходимо приварить усиленные петли. Нижняя половина крепится к раме ворот, а верх – к створке, которая будет открываться. На завершающем этапе установки ворот на гараж закрепляем замки. Популярным типом запору считает такой, при котором одна из створок запирается на запоры внутри гаража.

В раме делают отверстия на глубине до 5 см. Вторая створка запирается на замок, язычок которого цепляется за закреплённую створку или влезает в намеренно сделанное отверстие в каркасе створки.

Внешне конструкция укрепляется навесным замком, который пропускаться в ушки, прикрепленные к створкам, и объединяет между собой створки. Для утепления гаражных ворот берут пенопласт или любые другие современные материалы.



ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Гаражные ворота своими руками и пошаговая инструкция

Мы продолжаем серию статей на тему «своими руками» или «как можно сэкономить» и сегодня мы разберемся как сделать ворота собственноручно, без помощи дорогостоящих специалистов. Можно сказать, что это плевое дело и его сможет сделать каждый, но это – неправда. Здесь нужны тщательные замеры, желательно чертежи ворот и внимание сварщика, ведь каждый сантиметр разницы диагоналей будет означать, что работа провалилась. Но не так все страшно. Если внимательно и пошагово выполнить наши инструкции, у вас получатся очень Прочные металлические двери. К тому же, неплохие на вид.

Перед тем как сделать ворота надо убедиться в том, что под них сделаны нормальные закладные, которые стоят ровно по уровню. У нас это были металлические толстостенные профильные трубы 200х200 мм. Можно и тоньше. Здесь многое зависит от длины створок, эти закладные были рассчитаны на створки ворот длинной 220 сантиметров. Общая ширина ворот – 440 см.

Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли. Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника.

ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы. Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока. Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

Створки гаражных ворот своими руками: пошагово и просто

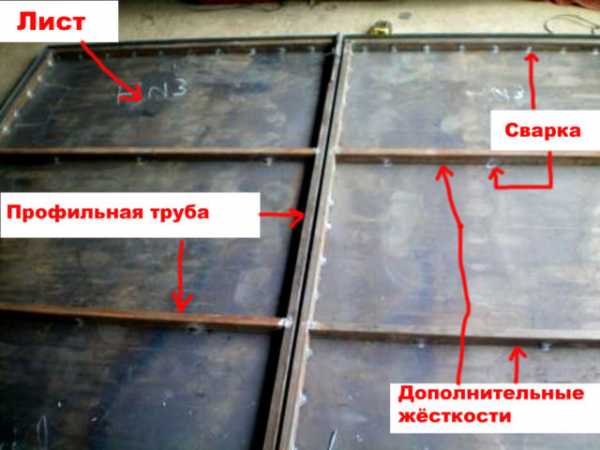

У нас есть готовые прямоугольные рамки, на которые нам нужно приделать металлические листы. Сделать это будет не так и просто, поскольку они: а) тяжелые б) не всегда ровные. Если вам повезло и вы сделали идеально ровную рамку, то рез листа надо будет выполнить только в 1 месте. Если же надо ворота менее высоты листа – тогда хуже, обрезать с двух сторон минимум.

Есть 2 способа как сделать гаражные ворота своими руками: тяжелый и быстрый, легкий и долгий. Легкий способ: прикладываем металлический лист к рамке, делаем замеры по чертежам ворот, прихватываем сваркой к раме. Потом вырезаем по отмеченным местам болгаркой и завариваем дальше.

Тяжелый способ: снимаем мерки по рамке и обрезаем по периметру листы, шлифуем и потом  устанавливаем. В первом случае вам придется недолго держать своими руками на весу лист весом 80 кг примерно. Он будет прикреплен сваркой. Второй вариант подразумевает изготовление готовой конструкции на земле, ее шлифовку и надежду на то, что она идеально подойдет. Но устанавливать будет физически легче, просто дольше и больше замером сделать. Зато вы ставите уже готовое и легко сделанное.

У нас рук было не так и много сначала, решили идти быстрым путем и приварили по периметру сначала листы. Замеры выполняли несколько раз, чтобы сделанные ворота в гараж своими руками идеально подошли в проем. Все так и было, с двух краев только подровняли болгаркой. Второй лист немного сложнее было выровнять, поскольку надо было сделать идеальный напуск 1 см по отношению к другому листу. Здесь снова помогла лебедка, уровень и несколько точек сварок для предварительных замеров.


После крепления створок и подвеса всего на петли убедитесь, что уровни везде сохранились и все работает как надо. Аккуратно закройте ворота и переходите к тотальной фиксации к стенам, армированному поясу и закладным.

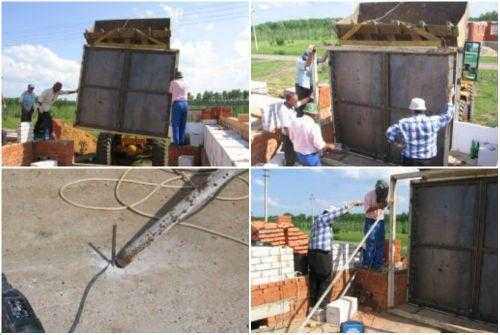

Установка ворот своими руками и крепление к стенам

По всем строительным нормам крепление ворот можно выполнить анкерами к пенобетону и свариванием с армированным поясом – больше мало кто делает. Но изготовляя ворота в гараж своими руками не хочется экономить – лучше чаще варить. Прочнее будет и нет риска что под весом тяжелого металла и длинных створок ворота просядут. Листы приварены, хоть и не усилены еще, самое время намертво закрепить закладные к стенам и армопоясу.

Мы уже рассмотрели частично, как сделать железные ворота своими руками, но это пока что автономная конструкция, которую надо закрепить как следует. Еще нельзя снимать растяжки, которые мы установили ранее. Теперь нам нужно следовать аккуратно последовательной инструкции по закреплению и важно ничего не перепутать.

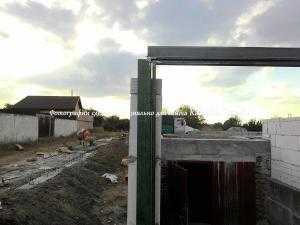

ЭТАП 1: крепим верх опор между собой и стеной. Чаще всего поверх стен из пенобетона делают армированный пояс и ворота крепятся к нему. Нам надо вырезать металлические пластины и прутики (не столь важно), приварить их к верху стоек. Другой край просто заводим примерно в центр будущего пояса. Такие «жгутики» надо поделать со всех сторон опор для ее монолитности.

ЭТАП 2: завариваем намертво балку. Верхняя балка (у нас это труба 200х200) теперь уже не нуждается в корректировки диагонали и полностью должна быть обварена.

ЭТАП 3: заливаем сверху в стойки бетон. Это предотвратит их «игру» и намертво установит. Раствор желательно очень жидкий, чтобы все было максимально монолитно и по «фирменному», хоть и своими руками сделано.

ЭТАП 4: снимаем растяжки, лебедки. Проверяем на всякий случай работоспособность конструкции (аккуратно), закрываем на замок. Заливаем армированный пояс сверху стен, все просматриваем, завариваем намертво петли к полотну и рамке, оставляем бетон отвердевать.

Теперь мы рассмотрели, как сделать гаражные ворота и у нас готовая конструкция. Останется подождать около 1-2 недель, пока отвердеет бетон и «доработать напильником». Нам надо будет еще приварить усиления полотна ворот, сделать ниши под утепление (опционально).

Усиления и установка замка на воротах в гараже

Прошло немного времени и теперь можно продолжить наши работы в будущем гараже, установить замок и усиления. Прежде мы рассмотрели, как сделать ворота своими руками, но еще не поставили замок и не оформили красиво. Конструкция закреплена и можно смело использовать ее, доработаем как полагается и сделаем. Рассмотрим пошагово наши доработки по воротам:

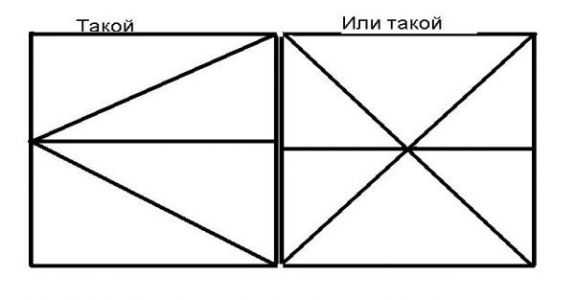

ШАГ 1: довариваем косые усиления сверху и снизу листов. Достаточно будет на ¼ длины стороны делать усиления: они придадут жесткость изделию. Точечная сварка через каждые 5-10 сантиметров.

ШАГ 2: свариваем короб под замок своими руками. Мы использовали обычный плоский замок (дешевле и надежнее). Поэтому достаточно просто обварить короб вокруг замка примерно равный его объему.


ШАГ 3: фиксация замка. С торца двери просверливаем 2 (3 или 4, в зависимости от типа замка) отверстия для крепления основания замка. Вставляем замок в короб, привинчиваем к рамке, завариваем короб с тыльной стороны.ШАГ 5: монтаж «запорной арматуры». Довариваем замок для фиксации створок. Слишком громоздкий не выбирали специально, поскольку он имеет сугубо декоративный вид и для удобства.

Единственный недостаток такого монтажа замка в том, что для его замены нужна будет болгарка, которой отпилить несколько точек сварки. Хотя, возможно это даже преимущество, поскольку замок часто менять не нужно. А вот злоумышленники явно не смогут справиться без тяжелого орудия.

Теперь инструкция как сделать ворота в гараж своими руками можно считать раскрыта полностью. Остается только покрыть грунтом и покрасить. Если сварщик работал не очень аккуратно, тогда есть смысл еще шлифовать места сварки в торцах.

Удачной всем стройки и чрезвычайно прочных ворот в гараже!

rabotai-sam.ru

Гаражные ворота своими руками: изготовление и установка

Ворота для гаража – конструкция дорогостоящая, поэтому всё больше автовладельцев стремится собрать и установить ее собственными силами. Методика изготовления ворот для гаража своими руками не так сложна, как может показаться сразу, и если точно следовать инструкции, «жилище» для машины получит надежную защиту. Но сначала рассмотрим, какие бывают вариации гаражных входных групп.

  1. Распашные. Наиболее простая конструкция, которая не требует дорогих материалов и большого времени на монтаж. Рамку для нее создают из стального уголка, створки – из пластов железа. Эксплуатация ворот незамысловатая, зато степень надежности – высокая.
  2. Откатные. Их главной деталью является створка, параллельно перемещающаяся вдоль гаражной стены. Мало кто делает такие врата своими руками, поскольку они требуют выполнения множества тонких работ. Для полного раскрытия конструкции нужно свободное место.
  3. Подъёмно-секционные. Это полотно из преломляющихся секций, основанное на пружинном механизме и передаточных направляющих. Заходит оно под потолок. Создать эти ворота в домашней обстановке практически нереально.
  4. Подъёмно-поворотные. Подобные врата представлены створкой, которая при открытии идет к потолку и фиксируется параллельно полу. За движение ворот отвечают направляющие и механизм шарнирно-рычажного типа. Их достоинством считается ненадобность свободного пространства внутри гаража и перед ним.
  5. Роллетные ворота. Редко встречающаяся конструкция, которая не получила распространения из-за слабой надежности. Она имеет вид алюминиевых пластин, которые аналогично рольставням собираются в короб под потолком. Роллеты можно поставить на охраняемых объектах и в теплом гараже.
Роллетные гаражные воротаОткатные гаражные воротаПодъемно-секционные гаражные воротаПодъемно-поворотные гаражные воротаРаспашные гаражные ворота

Современные автолюбители предпочитают распашные ворота, ведь для гаража своими руками их создать легче всего. Накупив стальных листов, уголков и профилей, хозяин сможет без привлечения помощников создать конструкцию полностью. Другие виды ворот при желании также можно изготовить дома, но свои достоинства они проявляют только в регионах с теплыми погодными условиями.

Однако если так уж хочется защитить гараж подъёмно-секционными или поворотными конструкциями, следует позаботиться об отоплении в помещении. В противном случае на сильном холоде рычажные механизмы и направляющие замерзнут. Мы предлагаем сделать самостоятельно распашные ворота, поэтому подробно распишем их изготовление, монтаж и оснастку замками.

Распашные ворота самые популярные среди автомобилистов

Чертеж гаражных ворот

Создание входной конструкции начинается с разработки проекта. Чертеж делают на бумаге с указанием размеров и материалов. Сначала хозяину рекомендуется определиться с шириной и высотой будущей конструкции. Минимальное значение первого параметра должно быть таким, чтобы расстояние от машины по обеим сторонам до рамы ворот достигало 30 см или было больше. Максимум ширины – 5 м, но стандартная ширина ворот варьируется в пределах 2,5 – 3 м. Такое пространство делает въезд в гараж комфортным.

Пример чертежа гаражных ворот

Подбирая ширину гаражных ворот, следует учесть расстояние между рамой и перпендикулярно стоящей стеной. Ему должно отводиться как минимум 80 см.

Высоту конструкции рассчитывают по размеру «железного коня». Для микроавтобуса требуется проём 2,5 м. Обычному автомобилю хватает 2 – 2,2 м. Во избежание несостыковок с планом гаража опытные мастера советуют создавать эскизы ворот в момент проектирования помещения.

Конструкция ворот, которые мы сделаем для гаража своими руками, состоит из нескольких элементов:

  • листовое железо;
  • две створки на петлях;
  • рама для обрамления гаража.

Изготовление рамы требует покупки стального уголка 65 мм, петли желательно взять усиленные. Каркас создадим из прямоугольного стального профиля и обошьём железным полотном толщиной 3 мм. Количество стройматериалов рассчитаем согласно размерам будущей конструкции.

Рекомендуем к просмотру данное видео, в котором получите ответы на многие интересующие вопросы:

Изготовление рамы гаражных ворот

Работы по созданию ворот для гаража своими руками начинаем с изготовления рамы. Удобнее всего ее делать в ходе сооружения фронтальной стены. Как только кладка достигнет полуметровой высоты, ставим каркас и продолжаем выкладку. На изготовление рамы потребуются материалы и оборудование:

  1. уголки стальные – 65 мм;
  2. куски стального арматурного прута;
  3. болгарка со сварочным аппаратом;
  4. угольник, измерительная лента, уровень;
  5. стальные полоски шириной 3 см и толщиной 4 мм.
Изготовление рамы для гаражных ворот — очень важный процесс!

Создаём раму для гаражных ворот поэтапно. Сначала разрежем уголок на 8 частей. 4 отрезка должны совпадать с шириной проёма, другие 4 куска – с высотой. Уголок рассекаем ровно с точным соблюдением расстояния или делаем 10-сантиметровый запас. Во втором случае сторону уголка, предназначенную для внутренней части проёма, вырезаем по размеру. По сторонам внутри и снаружи стены оставляем сверху и снизу 5-сантиметровые полоски либо срезаем их углом. Такой подход обеспечит удобную сварку полос.

На втором этапе выкладываем заготовки уголков на ровной поверхности и измеряем углы на предмет соответствия 90 градусам. В ходе работ регулярно контролируем этот параметр угольником.

Третий этап – сварка уголков до получения каркаса. Тут можно поступить по-разному:

  1. Наложить края уголков внахлёст и соединить их.
  2. Срезать край углом и сварить детали, но это соединение не такое прочное, как первое.
Изготовление рамы гаражных ворот

Отклонившийся в сторону уголок поправляют при помощи рычага, который является куском уголка. Приваривая его в нужном положении, деталь рамы ориентируют в запланированном направлении.

С наружной стороны рамки осторожно счищаем излишки сварки и приступаем к выполнению следующих работ.

Изготовление каркаса для створок

Размер этой детали должен отличаться от рамы гаражных ворот в меньшую сторону. Каркас требуется сделать так, чтобы он без труда попал в проём, а створки плотно легли на внешнюю часть рамы. Для изготовления каркаса для створок берут стальной уголок либо прямоугольный профиль. Но со стальным уголком работать более комфортно:

  1. Отрезаем от материала 4 куска длиной, отличной от высоты рамы на 10 – 15 мм. Зазор обеспечивает лёгкость входа створок в проём. Учитывая количество створок, а их две, отделяем от уголка еще 4 горизонтальные части. Их размер высчитываем так: ширину рамы ворот делим на 2 и от полученной цифры вычитаем 30 – 35 мм.
  2. Разложив отрезки на ровном месте, проверяем соответствие углов 90 градусам. Раскладка внутри сваренной рамы позволяет быстро увидеть погрешности.
  3. Соединяем отрезки в цельный каркас и усиливаем конструкцию дополнительным горизонтальным куском – он не допустит перекоса полотен. Элемент располагаем в центре каркаса.
Изготовление каркаса для створок

Изготовление створок ворот

На створки для ворот, которые мы делаем для гаража своими руками, потребуется стальной лист толщиной не меньше 2 мм. Поступаем с ним следующим образом. Вырезаем два полотна высотой на 4 см больше длины гаражного проёма, но ширину делаем разной. Одна створка должна быть на пару сантиметров меньше ширины рамы, другая – на 2 см больше.

На первой схеме расположения створок ворот из профнастила или дерева. На второй схеме расположения створок ворот из стальных листов

Свариваем полотна с каркасом. При этом стараемся, чтобы сверху и снизу полотна вышли за каркас на 2 см. На створке, которая будет открываться второй, полотно не должно касаться края каркаса, пусть 1 см останется свободным. Малый зазор нужен для плотного прилегания этого полотна. Другую створку привариваем так, чтобы она выступила на 3 см за пределы рамы.

Стальной лист скользит при сварке и портит геометрию изделия. Поэтому сначала нужно прихватить уголки и центр полотна, затем точечно и с соблюдением расстояния 10 – 15 см приварить лист полностью. Во избежание деформации сварку по углам срезают.

Наконец, привариваем петли. Низ деталей крепим к раме ворот, верх – к открывающемуся полотну. Усиливаем крепление путём наваривания металлических полос и вкладки из арматуры. Изгибаем железную полоску толщиной 7 мм и привариваем к верхней части петли и створке. Элемент из арматуры фиксируем изнутри.

Когда конструкция разложена на ровной местности, хозяин сможет проконтролировать правильность выполненных работ и лёгкость перемещения створок. Если оплошностей нет, приступают к установке.

Петли гаражных ворот

Установка гаражных ворот

Сначала поставим внутреннюю и внешнюю рамы ворот. Если гараж только строится, то при наличии передней стены высотой 50 см внедряем конструкцию в проём. Для аккуратного ровного расположения тщательно выверяем вертикаль и горизонталь изделия. Скрепляем рамы металлическими полосками шириной 4 см, приваривая их к каркасу с промежутком 60 см.

Продолжаем возводить стену, позволяя кирпичам занять место посреди внешней и внутренней конструкций. Попутно внедряем раму в кладку: привариваем 3 арматурных прута длиной около 30 см и монтируем их меж кирпичей непосредственно в шов. Добравшись до верхней части рамы, делаем перекрытие из бетонной или металлической балки. Далее проверяем работу ворот, которые мы сделали для гаража своими руками – створки должны легко открываться и закрываться.

Установка гаражных ворот требует аккуратных действий

Установка замков и запоров на гаражные ворота

Завершаем изготовление ворот для гаража установкой замков и запоров – эти мелкие работы мы также выполним своими руками. У владельцев авто прижился вариант, при котором только одна створка закрывается изнутри помещения за счет стержней, входящих в пол и потолок. Для работоспособности запора нужны отверстия глубиной 5 см. Их проделывают в раме, полу и потолке.

Вторую створку оснащают замком, выдвигающиеся стержни которого заходят за створку или попадают в отверстия, проделанные в каркасе 2-ой части ворот. С внешней стороны конструкции для повышения надежности на специальные петли-ушки надевают наружный замок. Он будет соединять обе створки.

Запор — фиксатор для гаража

Несмотря на некоторую степень надежности такого замка, он не дает стопроцентной гарантии от вторжения злоумышленников. Взломщики могут болгаркой срезать петли или снять створки. Рассмотрим вариант, который повышает шансы на сохранность автомобиля. К месту крепления петель на каркасе створок приваривают кусок уголка, который при закрытии створки будет заходить в стену почти на 20 мм. Для этого манёвра в кладке нужно заранее проделать свободное место. При попытке снять створки уголок станет цепляться за гаражную раму и не допустит демонтажа.

Замок- «Паук» или замок-«Краб» — один из самых надежных для гаражных ворот

Надёжным вариантом замка считается «паук». Его штыри закрепляются в полу, стене и потолке гаража. Замок дополняют фиксирующим механизмом, который заклинивает его в закрытом виде. Для разблокировки «паука» потребуется специальный ключ.

Утепление гаражных ворот

Утепление входной конструкции – вопрос, актуальный для жителей суровых климатических регионов. Ватными утеплителями створки лучше не обшивать, поскольку они быстро теряют свои полезные свойства. Оптимальными материалами являются листовой пенопласт и экструдированный пенополистирол. Для утепления ворот с ними поступают так:

  1. Делают разметку и вырезают куски нужного размера. При помощи деревянных планок между металлом и утепляющим материалом делают небольшой зазор. К металлической поверхности планки крепят жидкими гвоздями.
  2. Пустое пространство заполняют утеплителем. Оставшиеся пустоты заливают строительной пеной.
  3. Щели в рёбрах жёсткости заделывают утеплителем на основе фольги. Ее также прикрепляют жидкими гвоздями.
  4. Закрывают ворота утеплителем по всей площади и дожидаются застывания клея и пены.
  5. В соответствии с параметрами площади вырезают лист фанеры и обрабатывают его средством против гниения. По мере высыхания пены и клея фанеру фиксируют на рёбра жёсткости и полотна воротной конструкции при помощи саморезов.
Утепление гаражных ворот должно быть эффективным и экономичным

После монтажа и утепления ворот не забудьте организовать в гараже качественную вентиляцию.

Завершает все работы по созданию ворот для гаража своими руками приведение конструкции в эстетический вид. Ее покраску с целью предотвращения коррозии осуществляют с внутренней и наружной стороны. Кистью работают тщательно.

Дополнительную защиту от влаги можно сделать, установив над створками козырёк. Хороший козырёк получается из профнастила или остатков железных листов. Крепят его на трубы или стальные пластины. Из дерева вырезать эту деталь не рекомендуется. Накануне монтажа следует просчитать несущую способность козырька, т. е. какую нагрузку он сможет выдержать.

Загрузка...

delaydachu.ru

Подъемные ворота в гараж своими руками

Подъемные ворота в гараж, которые поднимаются к потолку, заводские называются секционными, потому что складываются в нескольких местах. В моем варианте, как и во многих самодельных воротах с подъемом вверх, секций нет, это цельная воротина, которая двигается двум вертикальным, и двум горизонтальным направляющим. У подъемных ворот есть два больших плюса, они не занимают место, и их не может засыпать снегом, к тому же намного проще их автоматизировать (поставить привод).

Подъемные ворота в гараж буду делать из профильной трубы 20х40 мм, и зашью профлистом. Направляющие тоже будут из такой же профильной трубы, по ним ворота будут кататься на подшипниках.

Направляющая для ворот

Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.

Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком. Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм. Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.

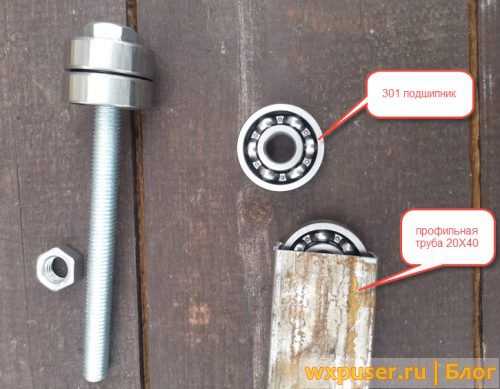

Подшипники для ворот

Далее подпилил шляпку болта, чтобы он с подшипником вошел в профиль

Приварил болты с подшипниками к рамке ворот, завел подшипник в направляющую, верхние подшипники и направляющие еще не установлены.

Вид изнутри гаража.

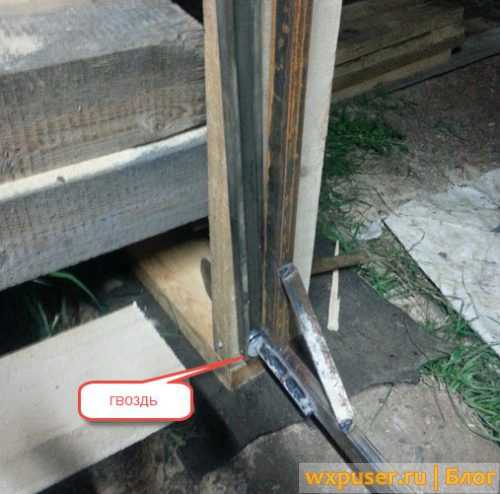

Что бы ворота не выпали из направляющей вниз, просверлил внизу профиль, и вставил гвоздь. Направляющую прикрутил прямо к доске.

Сверху направляющую держит уголок

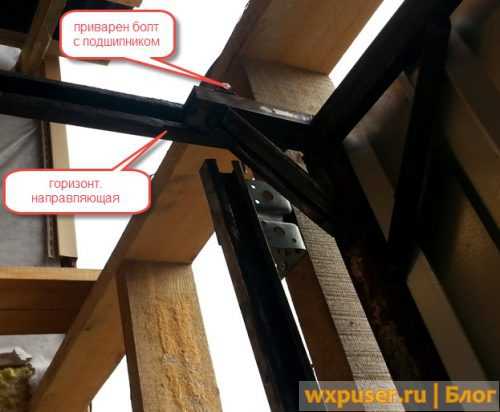

Затем отпилил лишнее от вертикальной направляющей, к рамке ворот сверху приварил кронштейн для верхнего ролика, и к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, ее закрепил на кронштейны к потолку, завел в нее подшипник.

Вид сбоку того же узла, только с другой стороны ворот

Фото крепления кронштейном горизонтальной направляющей

Кронштейн сделан из профильной трубы и арматуры, приварен к направляющей

Отрегулировал направляющие ворот, зашил профнастилом. Гараж еще не утеплен, стоит только каркас, все делается параллельно.

Обшивка профлистом

Вид снаружи, профнастил не очень ровный. Крепил его на кровельные саморезы.

Для того что бы ворота поднимались легко, без усилий, нужно поставить противовес, для этого через блочки, на трос подвесил два ведра с отсевом.

Система блочков для ворот

Блочки использую вот такие

Так ворота выглядят в открытом положении, подняты вверх, к потолку

Утепление гаражных ворот

Гараж утеплился, стал вопрос об утеплении подъемных ворот, своими руками. Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом. Клеить его буду на монтажную пену к профлисту, для надежности крепления добавлю еще реек, которые креплю на кровельные саморезы к профильной трубе самих ворот.

После приклейки утеплителя, его нужно прижать, пока пена не засохнет. На этом фото подъемных ворот, видно конструкцию противовесов, я переделал ее так, что бы противовес был один, и находится он в угла, для этого немного переделал тросы, и поставил дополнительные блочки (1,2,3) Зелеными стрелками показано движение тросов когда ворота поднимаются.

Внизу тросы закреплены к кронштейнам

Противовесы для подъема

Более детально фото узла куда приходят тросы от противовесов ворот

Что бы тросы были одинаковыми, и ворота не перекашивало при подъеме или опускании, я поставил подвесил противовес не к тросы, а к такому же блочку, который свободно катается по тросу, обеспечивая тем самым равномерную натяжку троса, т.е. трос у меня состоит из одного цельного куска, концы которого закреплены снизу на воротах, а груз тянет за петлю через блочек.



В итоге подъемные ворота в гараж утеплены, и снабжены противовесами

Поднимаю пока в ручную, в дальнейшем планирую поставить привод с дистанционным управлением воротами, конечно все буду делать своими руками.

Так выглядят подъемные ворота, сделанные своими руками изнутри в мороз

Утеплитель 30 мм промерзает, этой толщины для Урала видимо не достаточно, скорее всего придется делать еще слой из 30 мм, общее получится 60 мм.

Вид снаружи UPD 06.06.2017

Гараж облицован, ворота доделаны практически, выглядят вот так, автоматизировать пока что не дошли руки.

По ходу эксплуатации гаража, решили поставить дверь со стороны ворот, зимой что бы выйти на улицу, приходилось поднимать ворота, это не очень удобно и потеря тепла.

В поднятом положении

Ворота работаю второй год (UPD от 11.12.2017)

Что бы в гараже было теплее, сделали печку на дровах из бочки. См. статью



(Visited 5 608 times, 1 visits today)

samoblog.com

Как сделать гаражные ворота своими руками

Гараж – обязательная постройка для автовладельца. Те, кто живут за городом в частных домах, строят гаражи рядом с домом или даже пристраивают к дому. А тем, кто живет в черте большого города, приходится хранить автомобиль в гаражном кооперативе вдали от дома. Но где бы не находился гараж, сохранность автомобиля в нем обеспечивают ворота, конструкция которых может отличаться в зависимости от предпочтений хозяина и возможностей помещения, пространства и целесообразности. Самым простым решением будет купить готовые ворота и установить их на место, но можно выполнить гаражные ворота своими руками, обязательно учитывая все особенности конструкции и подгоняя их, что называется, «под себя». В таком случае Вы будете точно уверены в их качестве и надежности.

  1. Виды гаражных ворот: какие лучше
  2. Изготовление гаражных ворот своими руками
    • Чертеж гаражных ворот
    • Изготовление рамы гаражных ворот
    • Изготовление каркаса для створок
    • Изготовление створок ворот
    • Установка гаражных ворот
    • Установка замков и запоров на гаражные ворота
    • Утепление гаражных ворот
  3. Некоторые секреты защиты гаражных ворот от взлома
  4. Гаражные ворота своими руками: видео

Виды гаражных ворот: какие лучше

Всего существует несколько видов гаражных ворот, большинство из которых появились совсем недавно, как раз тогда, когда мы начала ориентироваться на западные технологии. Во многом благодаря голливудским фильмам мы узнали о воротах, которые поднимаются вверх и уезжают под потолок от нажатия кнопки на пульте. Сейчас подобные ноу-хау не редкость даже в нашей стране.

Распашные ворота – самый древний и самый надежный вариант гаражных ворот. Впрочем, такие ворота использовались повсеместно, не только для гаражей, и заслужили доверие многолетней безотказной практикой даже в сложных условиях эксплуатации. Распашные ворота состоят из двух створок на петлях и коробки в дверном проеме, створки закрываются плотно, не оставляя зазоров. Сделать гаражные ворота своими руками довольно легко, механизм простой и надежный, «на века».

Откатные ворота начали использовать где-то в первой половине 20 века. Они представляют собой одну створку, которая отъезжает в сторону параллельно фронтальной стене. Хотя створок на самом деле может быть и две, тогда они будут отъезжать в разные стороны, или даже одна, но складывающая в несколько секций. Для свободного хода подобных ворот необходимо иметь много свободного места во фронтальной стене гаража. Поэтому откатные ворота используют в ангарах и промышленных предприятиях. В частном строительстве такие ворота устанавливают не в самих зданиях гаража, а для въезда на участок.

Подъемно-поворотные ворота появились относительно недавно. Они представляют собой одно полотно (воротную створку), которое поднимается вверх к потолку при открывании ворот и становится параллельно полу. В основе подобных ворот лежит шарнирно-рычажный механизм и направляющие. Удобством данных ворот является то, что они не занимают свободного места ни перед гаражом, ни внутри него. Подъемно-поворотные ворота можно рассматривать как ворота своего гаража, если это позволяют климатические условия либо если гараж отапливается.

Подъемно-секционные ворота тоже новшество для нашего рынка. Представляют собой полотно, состоящее из секций, которые преломляются и заезжают по направляющим под потолок при открывании ворот. В основе лежит пружинный механизм и направляющие с цепной передачей. Достоинством подобных ворот является все та же экономия пространства.

Роллетные ворота используют для гаражей довольно редко, так как они не обеспечивают требуемую надежность. Представляют собой алюминиевые пластины, как в рольставнях, которые складываются в специальный короб под потолком при открывании ворот. Целесообразно устанавливать такие ворота только на объектах с охраной и пропускной системой, а также в отапливаемом помещении.

Важно! Ворота любого типа можно сделать автоматическими, работающими с брелка.

Выбирая ворота для гаража, учитывайте не только красоту, навороченность и хвалебные отзывы рекламщиков, но и практичность, долговечность и приспособленность к нашим климатическим условиям и другим условиям эксплуатации. Самым надежным выбором будут распашные ворота, они не подведут даже в лютый мороз, ну, может, максимум придется отогреть замок.

Перед тем как сделать гаражные ворота подъемно-поворотными или подъемно-секционными, хорошенько подумайте. Во-первых, все достоинства этих видов ворот можно ощутить только в теплых краях. Если уж очень хочется именно такие ворота, помните, что гараж должен быть отапливаемым. Вспомните наши зимы, в навороченных воротах замерзнут и направляющие, и рычажные механизмы, у Вас не получится открыть ворота вовсе, придется оставлять автомобиль под открытым небом. В погоне за клиентом производитель так расхваливает свой товар, что иногда его оды полны абсурда. Как, например, в качестве достоинства подъемно-секционных ворот приводится то, что не придется очищать снег от ворот, потому что они открываются вверх, а не наружу, как распашные. Где же здесь достоинство? Если перед воротами снег, то просто в них не заедешь. А если и заедешь, то передом машины затолкнешь пару десятков килограммов снега внутрь гаража. Так что, не обольщайтесь. Снег все же придется чистить.

Изготовление гаражных ворот своими руками

Самыми простыми в изготовлении являются распашные ворота. Их можно выполнить самостоятельно от начала и до конца, закупив необходимый материал: стальные уголки, профили и листы. Соответственно, размеры ворот и их конструктивные особенности можно спланировать заранее и выполнить именно такие ворота, какие понравятся.

Подъемно-поворотные ворота можно попытаться изготовить самостоятельно, но для этого необходимо обладать немалым инженерным опытом и знаниями для правильного выбора противовеса и монтажа механизмов. В большинстве случаев такие ворота просто покупают готовые и устанавливают согласно приложенной инструкции.

Подъемно-секционные ворота изготовить самостоятельно не получится, неоправданно большие расходы, временные затраты и никакой гарантии того, что все это будет правильно работать. Поэтому если уж решили установить такие ворота у себя в гараже, закажите их у производителя.

Далее в статье мы подробно остановимся на том, как сделать гаражные ворота своими руками, если выбор пал на распашной вид ворот.

Чертеж гаражных ворот

Как и любое ответственное дело, гаражные ворота начинаются с проектной документации. Сделать чертежи гаражных ворот своими руками несложно, достаточно нарисовать эскиз на листке бумаги, обязательно указав все размеры и материалы.

Для начала необходимо правильно подобрать высоту и ширину ворот. Минимальная допустимая ширина гаражных ворот должна быть такой, чтобы расстояние от корпуса автомобиля с правой и с левой стороны до рамы ворот было не менее 30 см. Безусловно, чем больше это расстоянии, тем удобнее заезжать в гараж. Максимальная целесообразная ширина равна 5 м. Чаще всего гаражные ворота делают шириной от 2,5 до 3 м.

Важно! При выборе ширины гаражных ворот учтите, что расстояние от рамы ворот до перпендикулярной стены должно быть не менее 80 см.

Высота гаражных ворот подбирается в зависимости от размеров автомобиля и чаще всего составляет от 2 до 2,2 м. Но если Вы планируете парковать микроавтобус, то лучше сразу сделать проем 2,5 м.

Наши распашные ворота будут состоять из рамы, которая будет обрамлять въезд, проем гаража, и из двух створок на петлях. Раму лучше всего сделать из стального уголка не менее 65 мм. Для изготовления каркаса створок можно использовать как стальной уголок 50 мм, так и стальной прямоугольный профиль, затем обшить их листовым железом от 2 до 3 мм толщиной. Петли понадобятся усиленные наружные. Исходя из нарисованной схемы гаражных ворот и нанесенных на нее размеров, рассчитываем количество требуемых материалов и закупаем их.

Важно! Чертеж гаражных ворот необходимо сделать еще на этапе проектирования всего гаража.

Изготовление рамы гаражных ворот

Изготовление гаражных ворот начинается с рамы, которая будет обрамлять въезд в гараж. Лучше всего начать ее делать на этапе возведения фронтальной стены. Когда будет готово не более 50 см кладки, необходимо приостановить работы по возведению стены и установить ворота, а далее продолжить кладку стены.

Для изготовления рамы нам понадобятся уголки стальные 65 мм, стальные полосы шириной 20 – 30 мм и толщиной 3 – 4 мм, а также отрезки стального арматурного прута для закрепления рамы в проеме ворот. Из инструмента пригодится болгарка, рулетка, угольник, уровень и сварочный аппарат.

Рама для гаража будет состоять из двух частей: наружной и внутренней.

  • Нарезаем болгаркой уголок так, чтобы у нас получилось 4 отрезка, длиной, равной ширине проема ворот, и 4 отрезка, длиной, равной высоте проема ворот. При этом разрезать уголок можно ровно, отмерив необходимое расстояние, а можно отрезать с запасом 10 см, а затем сделать так: ту сторону уголка, который будет находиться внутри гаражного проема, вырезать равной размерам проема, а на сторонах, находящихся снаружи и внутри стены, оставить полоски длиной 5 см сверху и снизу или срезать их углом, чтобы в дальнейшем было удобнее сваривать их между собой.

  • Раскладываем отрезки уголков на ровной поверхности, предварительно проверив это уровнем. Тщательно вымеряем все углы, они должны равняться строго 90 градусам. Постоянно контролируем это угольником.
  • Свариваем уголки между собой, чтобы получился каркас. Сварка может представлять собой наложение края одного уголка на другой и наваривание, а можно срезать край углом, тогда сварка будет находиться строго в одной плоскости, но такое соединение будет чуть менее прочным, чем с нахлестом.


Важно! Если в процессе сварки уголок повело, это можно исправить при помощи приваренного к ней рычага из обрезков уголка, который поможет принудительно исправить геометрию рамы. Удерживая его в требуемом положении, привариваем к нему уголки. На изображающем процесс изготовления гаражных ворот своими руками фото можно увидеть, как выглядит этот рычаг.

  • На наружной стороне рамы аккуратно сошлифовываем все огрехи сварки, так как к этой стороне максимально плотно должна прилегать створка.
Изготовление каркаса для створок

Каркас или рама для створок должна быть немного меньше по размеру рамы гаражных ворот, чтобы она легко входила в проем и створки плотно прилегали к наружной стороне рамы.

Для изготовления каркаса для створок можно использовать стальной уголок, как и для рамы ворот, а можно прямоугольный профиль. Разница будет заключаться только в удобстве работ и грузоподъемности рамы.

  • Отрезаем 4 отрезка материала, длиной меньше высоты рамы ворот на 10 – 15 мм. Этот зазор необходим для того, чтобы створки легко заходили в проем. Так как створок у нас будет две, то для их изготовления нам понадобятся еще 4 горизонтальных отрезка, которые должны равняться ширине рамы ворот, разделенной пополам, и еще минус 30 – 35 мм.

  • Раскладываем отрезки на ровной поверхности и тщательно вымеряем углы. В идеале их лучше всего разложить внутри сваренной рамы гаражных ворот. Так можно увидеть недочеты. Строго контролируем углы в 90 градусов.
  • Свариваем каркас из отрезков. Для усиления конструкции внутри можно приварить еще один горизонтальный отрезок материала, который будет служить распоркой и предотвращать изменение геометрии створок. Располагать усиливающий элемент лучше всего посередине каркаса.
Изготовление створок ворот

Для створок можно использовать листовой материал, самым надежным считается стальной лист толщиной от 2 мм.

  • Вырезаем из листового материала два полотна с такими размерами: высотой на 3 – 4 см больше высоты гаражного проема, разной ширины. Одно полотно должно быть на 1 – 2 см меньше ширины каркаса, а второе на 2 см больше.
  • Привариваем полотна к каркасу таким образом: сверху и снизу полотна должны выступать за каркас на 1 – 2 см, на одной из створок (какой вам больше понравиться, она будет открываться всегда во вторую очередь) по ширине полотно должно не доходить до края каркаса, как бы оставляя 1 см свободным. Это необходимо для плотного прилегания второй створки. Полотно второй створки, напротив, приваривается так, чтобы выступать на 2 – 4 см за пределы каркаса.

Важно! Листовой материал легко ведет во время сварочных работ, поэтому для начала следует прихватить сваркой углы и посередине полотна, а затем точечными движениями с расстоянием 10 – 15 см приварить весь лист. После завершения работ сварку в уголках необходимо срезать, чтобы в дальнейшем лист не деформировался.

  • Привариваем усиленные петли. Нижняя половинка приваривается к раме гаражных ворот, а верхняя к открывающейся створке. Для усиления крепления на петли можно наварить полоски металла и вкладку из арматуры. Берем металлическую полоску толщиной 5 – 7 мм, изгибаем ее и привариваем к верхней половинке петли и к створке. Вкладку из арматуры привариваем изнутри.

Если вся конструкция у нас находится на ровной поверхности, створки лежат сверху рамы, можно пристально рассмотреть, что у нас получилось, все ли правильно, везде ли легко ходят створки, не цепляет ли где. Если все хорошо, можно приступать к установке ворот в гараже.

Установка гаражных ворот

Первым делом устанавливаются рамы ворот: внутренняя и внешняя. Еще на этапе строительства стен, когда готово 50 см стены, необходимо поставить ворота в проем.

Обязательно проверяем ровность расположения: горизонталь и вертикаль.

Между собой рамы соединяются полосками металла шириной 4 см, которые привариваются к рамам с шагом 60 см.

Далее можно продолжать кладку фронтальной стены гаража таким образом, чтобы кирпичи занимали все пространство между внешней и внутренней рамами. По ходу кладки вмуровываем раму в кладку: для этого привариваем к рамам арматурные пруты длиной минимум 20 – 30 см и вмуровываем их в шов между кирпичами. Таких прутов по высоте должно быть не менее 3 штук.

Дойдя до верха рамы, устанавливаем на нее балку перекрытия: металлическую или бетонную.

По завершении всех работ проверяем функциональность ворот: как открываются и закрываются створки, не «цепляет» ли где-то металл.

Установка замков и запоров на гаражные ворота

Монтаж гаражных ворот завершается установкой замков и запоров. Самым распространенным вариантом является такой тип запора. Одна из створок закрывается на запоры изнутри гаража, которые входят в пол и потолок. Для этого в раме и полу/потолке необходимо просверлить отверстия глубиной не более 5 см. А вторая створка закрывается на замок, язычок которого зацепляется за зафиксированную створку или входит в специально вырезанное для него отверстие в каркасе створки. Снаружи данная конструкция усиливается еще навесным замком, который продевается в ушки, приваренные к створкам, и соединяет между собой обе створки.

Бывают и более сложные варианты замков и запоров для гаража, но по этому вопросу лучше проконсультироваться со специалистом.

Утепление гаражных ворот

Самым распространенным материалом для утепления гаражных ворот является пенопласт, в последнее время все большей популярности набирает экструдированный пенополистирол. Чтобы зафиксировать материал на створках ворот, необходимо разложить листы материала внутри каркаса створок, а затем обшить все изнутри деревянной вагонкой или фанерой. Использовать для утепления ворот ватные утеплители нельзя, так как они быстро теряют свои свойства.

Важно! Утеплив гараж и ворота, не забывайте о качественной вентиляции.

Некоторые секреты защиты гаражных ворот от взлома

Даже установка хорошего замка может не уберечь Ваш автомобиль и не обезопасить от грабежа. Ведь всегда можно срезать болгаркой петли и просто снять створки. Именно так и делали в бурные девяностые. Что же делать?

  1. Изнутри каркаса створок в районе тех же петель привариваем к каркасу отрезок уголка. Должно получиться так: при закрывании створки уголок будет входить на 1 – 2 см в стену (для этого необходимо немного выщербить кирпич) и цепляться на раму гаража. Даже срезав петли, злоумышленники не смогут снять створки, так как они будут прочно держаться на раму гаража.
  2. Установить замок – паук, штыри которого будут входить в стены, пол и потолок гаража. Желательно, чтобы помимо самого «паука» был установлен фиксирующий механизм, стопорящий «паука» в закрытом состоянии, пока этот механизм не откроют с помощью уникального ключа.

Защищая свой гараж от взлома, главное – не перемудрить, чтобы в случае потери ключей был хоть какой-то шанс попасть в гараж, не прибегая к выносу стен.

Изготовление гаражных ворот своими руками занимает примерно 1 – 2 дня работы. При этом Ваше изделии будет иметь уникальные размеры и дизайн, если Вы захотите что-нибудь особенное.

Гаражные ворота своими руками: видео

tolkostroyka.ru

Подъемные ворота на гараж своими руками

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

  • Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
  • Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
  • Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
  • Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

  • Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
  • Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
  • Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
  • Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
  • Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

  1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
  2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
  3. Монтаж на раму нижних и верхних роликов.
  4. Установка рамы на направляющие с предварительной фиксацией.
  5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
  6. Формирование полотна из листов стали.
  7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

ismith.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
