Самодельный рекуператор для загородного дома с КПД 80% / Хабр

Наступила зима, и я решил усовершенствовать систему вентиляции в моем загородном доме. До этого момента ее практически не было, все вентилирование осуществлялось за счет открывания окон, выбрасывания теплого отработанного воздуха и впускания холодного свежего с улицы. Я что-то слышал о системах рекуперации (recuperatio — обратное получение, возвращение), позволяющих не просто выбрасывать тепло вместе с воздухом, а использовать его для нагревания входящего свежего воздуха с заметной экономией энергии на отоплении. Подумав — а почему бы и нет, я решил попробовать сделать такую систему самостоятельно.

Теоретическая часть очень проста.

Рекуператор — это ящик со слоями фольги или чего то подобного, находящимися на небольшом расстоянии друг от друга. По четным промежуткам между слоями из дома выходит теплый отработанный воздух, по нечетным заходит с улицы свежий холодный. Потоки идут навстречу друг другу, при этом теплый отработанный воздух из дома, проходя по промежуткам между фольгой, соприкасаясь через фольгу с холодным воздухом с улицы, постепенно отдает ему свое тепло и выходя из рекуператора остывает почти до температуры входящего. Входящий с улицы воздух, в свою очередь, поглотив тепло выходящего из дома воздуха, нагревается почти до температуры воздуха в помещении.

Расчетная экономия на отоплении входящего с улицы воздуха ожидалась в районе 1-2 квт, при объеме циркуляции через вентиляцию с рекуператором около 100-150м3/час, что делало проект теоретически рентабельным и окупаемым.

Подумав и порисовав

я приступил к закупкам материалов и изготовлению устройства.

Для создания слоев я использовал фольгу для утепления парилки в бане толщиной 50 мкм, для проставок между слоями — трехмиллиметровый линолеум, разрезанный на полоски шириной 10-15мм. Для склеивания и герметизации — обычный хороший силиконовый герметик под пистолет, для звуко- и гидроизоляции внутри рекуператора — пластиковые сэндвич панели, для внешней стенки ящика — фанеру 12мм, а в качестве вентиляторов — обычные канальные вентиляторы диаметром 125мм производительностью до 188м3/ч.

Процесс изготовления состоял из двух основных этапов — изготовления ящика с внутренним слоем из пластиковой сэндвич панели

и приклеивания слоев фольги с проставками на силиконовый герметик. На одно только приклеивание слоев фольги с их вырезанием ушло дня четыре, не меньше.

Слоев вышло 43 штуки, общая площадь фольги в рекуператоре около 17 м2.

Дальше идет монтаж ящика на стену в топочной и подключение его к системе вентиляции.

Запуск, измерение температур воздуха в помещении, на улице, на выходе из рекуператора в дом и на выходе рекуператора на улицу, а также дальнейший расчет КПД по формуле КПД=(t[рек]-t[внешн])/(t[внутр]-t[внешн]) показали очень неплохой КПД — около 80%, притом что для коммерческих рекуператоров нормальным является КПД в районе 65-80%.

В чем секрет? В огромной площади теплообмена и удачной конструкции. 17м2 фольги против 4-5м2 у магазинных рекуператоров. Призматическая форма теплообменника вместо 2-3 квадратных теплообменников позволяет более эффективно использовать площадь и объем внутри рекуператора. Расчеты тепловой “мощности” рекуператора показали около полутора киловатт экономии энергии на обогрев воздуха.

Видео процесса создания рекуператора:

Что такое рекуператор?

С наступлением холодов все мечтают о том, чтобы скорее вернулись теплые летние дни и ночи. И это происходит не только из-за того, что мы замерзаем на улице, но и потому, что наступает время задуматься о сохранении тепла в своих квартирах и домах. Мало только отопить помещение, важно заботиться о постоянном поддержании необходимого температурного режима. На сегодняшний день производители энергосберегающего оборудования достигли того уровня, когда стал возможен выпуск приборов, работающих без нанесения урона окружающей среде. В число таких устройств входят рекуператоры, которые пока еще не столь популярны и востребованы среди потребителей, но по праву считаются незаменимым оборудованием в теплообмене.

Связь рекуперации и вентиляции

Всем известно, что такое вентиляция, каков ее принцип и в чем заключается главная роль.

Но не столь часто мы встречаемся с понятием «рекуперация». На самом деле, эти два процесса тесно связаны друг с другом. Рекуперация в переводе с латинского языка означает «обратное получение» или «возвращение», что подразумевает под собой возврат тепла из того воздуха, который был нагрет и «выброшен» при вентиляции. При строительстве зданий в советское время о вентиляции помещений мало кто задумывался, да и по сути, она происходила естественным путем. Ведь окна были деревянными и со временем очень сильно изнашивались, что вынуждало хозяев прибегать к их утеплению подручными средствами. С одной стороны, это очень неудобно и трудоемко, с другой – осуществлялась самостоятельная циркуляция воздуха. С приходом пластиковых оконных конструкций осуществление вентиляции стало одной из важных задач в современном строительстве. Качественную циркуляцию воздуха сегодня можно осуществить только при полном проветривании помещения при помощи настежь открытых окон, что недопустимо в зимний период времени. Следовательно, возникла острая потребность в таких устройствах, которые бы осуществляли естественный процесс принудительно. Хотя до сих пор многие хозяева своих домов, квартир, коттеджей не понимают всю суть и важность процессов вентиляции и рекуперации, поэтому продолжают активно заниматься только утеплением и герметизацией жилья, что является большой ошибкой. Ведь при поддержании данных процессов значительно экономятся энергия и время, затраченные на поддержание тепла в помещении.

Что такое рекуператор?

Рекуператор – это устройство теплообмена, принцип работы которого заключается в отдаче основной части тепла нагретого в помещении воздуха тем холодным воздушным массам, что поступают с улицы. Грубо говоря, входящий холод нагревается выходящим теплом.

Рекуператор в нашей стране довольно молодое и неизвестное устройство. Длительное время рынок был ориентирован на выпуск крупногабаритных промышленных установок мощностью от 3 000 до 20 000 м³, которые применялись в основном на производстве, в крупных комплексах, бассейнах, спортивных залах. Такие устройства осуществляли лишь автоматическое поступление воздуха и его дальнейшее удаление, а нагрев происходил от основной системы отопления. Совсем недавно (около 5 лет назад) рекуператор для частных домов, квартир и коммерческих помещений найти было очень сложно. Но сейчас с развитием рынка поиск и приобретение данного устройства стал гораздо проще.

Одним из важных свойств рекуператора является возможность его применения не только в холодное время года, но и летом. Ведь суть работы устройства заключается как в нагревании входящего воздуха, так и в его охлаждении.

Главной характеристикой рекуператоров является эффективность, то есть, коэффициент полезного действия (КПД). Знание показателя КПД позволит с точностью определить насколько хорошо нагреются (охладятся) приточные воздушные массы. На уровень прогрева также влияют температуры снаружи и внутри. КПД рекуператоров варьируется в диапазоне 30-96%, и чем выше показатель, тем, соответственно, лучше обеспечивается энергосбережение. На КПД также влияет конструкция устройства.

Расчет температуры воздуха после нагрева рекуператором производится по следующей формуле:

(t_{помещения} – t_улицы) * КПД_{рекуператора} + t_улицы = t_{после рекуператора}

(нагрев)

А узнать температуру воздуха после охлаждения рекуператором поможет несколько иная формула:

t_улицы + (t_{помещения} + t_улицы) * КПД_{рекуператора} = t_{после рекуператора} (охлаждение)

У большинства наверняка возник вопрос об уместности рекуператора, если и так уже имеется котел отопления и кондиционеры охлаждения. На самом деле, весь плюс в большой экономии средств, поскольку рекуператорам не требуется энергоноситель, чтобы выполнять функции обогрева и охлаждения.

Виды рекуператоров

Как говорилось ранее, рекуператоры на данный момент не столь популярны по сравнению с иной климатической техникой. Тем не менее, данное оборудование включает в себя пять подвидов, а деление происходит на основе принципа их конструкции. Существуют пластинчатые рекуператоры, роторные, камерные, с промежуточным теплоносителем и тепловые трубы. Рассмотрим каждый вид отдельно.

Наиболее простым и самым популярным устройством является пластинчатый рекуператор, внутри которого находится теплообменник в виде кассеты с большим количеством тоненьких листов из различного материала (сталь, алюминиевая фольга, пластик, специальная бумага). Листы внутри кассет бывают гофрированными и гладкими. Сама рекуперационная система включает в себя основной блок, вентилятор, обязательный отвод конденсата и перепускной клапан для регулирования интенсивности потока воздуха. Главными преимуществами данного вида рекуператоров являются отсутствие подвижных элементов и высокий КПД.

Кстати, коэффициент полезного действия в пластинчатых устройствах напрямую зависит от пластин:

• Пластины из алюминия, а также теплообменники из оцинкованной стали – самые популярные устройства, поскольку отличаются наиболее низкой стоимостью. Минус – необходимость постоянно прибегать к режиму оттаивания.
• Теплообменник из пластика отличается самым высоким КПД, но при этом, соответственно, и высокой ценой;
• Специальная бумага, из которой изготавливаются пластины, также высокоэффективна. Но такие устройства ограничены в местах эксплуатации. Например, помещения с высокой влажностью находятся под запретом, ведь они отличаются большим скоплением конденсата, который мгновенно проникает через стенки кассеты. Также применяются пластины из двойной бумаги, что делает КПД еще больше, но при этом они также не защищены от влаги.

Стоит отметить, что при температуре от -20⁰С пластинчатые рекуператоры начинают сильно обмерзать, что существенно снижает показатель их эффективности. Более-менее оптимальный КПД сохраняется при температуре поступающего воздуха не ниже -5-7⁰С. Но русские зимы отличаются более низкой температурой, поэтому для поддержания коэффициента полезного действия рекуператора необходимо производить дополнительное нагревание воздуха.



Вторым по востребованности является роторный рекуператор, основной деталью которого является роторный теплообменник с определенной скоростью вращения. При вращении температура теплообменника повышается в области вытяжного канала, после он охлаждается в приточном канале. То есть, происходит передача тепла из вытяжного воздуха в поступающий. Кроме того, возобновляется влага благодаря возникновению конденсации из вытяжных воздушных масс и за счет испарения уличного воздуха.

КПД роторных рекуператоров гораздо выше по сравнению с пластинчатыми устройствами. Также, огромным плюсом является возможность их применения при низких температурах без дополнительного обогрева воздуха (-20 – -25⁰С). Но на фоне всех имеющихся положительных свойств существуют и минусы.

Например, осуществляется передача вытяжных воздушных масс в приток. Чтобы максимально избежать этого процесса на данных рекуператорах размещаются специальные секторы, которые продувает приточный воздух, впоследствии моментально переходящий в вытяжку. Правда при этом происходит снижение общего коэффициента полезного действия. В конструкцию роторного теплообменника входят такие элементы, как ротор и его привод, а также ремень. От количества составляющих устройства напрямую зависит частота выхода прибора из строя и, соответственно, необходимость технического обслуживания, что является вторым недостатком роторных рекуператоров. Последний негативный момент – значительное потребление электроэнергии приводом ротора, следовательно, снижение экономии ресурсов.

Приборы, в устройстве которых имеется промежуточный теплоноситель, отличаются совершенно иной конструкцией. Внутри такого рекуператора находится два теплообменника, которые располагаются в вытяжном и приточном каналах соответственно. Между ними активно циркулирует вода или же водно-гликолевый состав. Удаляемый воздух нагревает сам теплоноситель, который в дальнейшем отдает тепло приточным воздушным массам. Поскольку работа теплоносителя осуществляется в замкнутой системе, снижается до минимума вероятность попадания грязи и микрочастиц в приточный воздух. Кроме того, в рекуператорах с промежуточным теплоносителем существует возможность регулировки передачи тепла за счет изменения скорости циркуляции теплоносителя. Данный вид устройства – отличный вариант модернизации имеющихся систем вентиляции раздельного типа. Отрицательная черта данного рекуператора – низкий коэффициент полезного действия. Такие устройства возвращают 25-55% тепла.

Камерные рекуператоры отличаются тем, что имеют в своей конструкции заслонки, которые делят теплообменную камеру пополам. Именно они влияют на столь высокий КПД, достигающий 80-ти %, изменяя направление воздуха. При этом происходит смешивание воздушных потоков и передаются запахи, что относится к отрицательным характеристикам камерных рекуператоров. Кроме того, в конструкции присутствуют подвижные элементы.

Последним видом рекуператоров являются устройства, конструкция которых представлена закрытой системой трубок с фреоном, испаряющимся при нагревании. При прохождении холодного воздуха через трубки происходит конденсация пара с последующим его превращением в жидкость. КПД таких устройств варьируется от 50 до 70%.

Компания NIBE – ведущий производитель отопительного оборудования возобновляемыми источниками энергии

NIBE – крупный концерн, в состав которого входит известный завод Genvex, специализирующийся на производстве систем вентиляции и рекуперации.

Датским заводом был разработан пластинчатый рекуператор NIBE GV-HR110, активно распространяющийся на территории России. Данный прибор отличается очень высоким КПД, показатель которого достигает 96%.

Рекуператор NIBE GV-HR110 укомплектован следующими элементами:

• противоточным теплообмеником;
• энергосберегающими вентиляторами, лопасти которых загнуты вперед;
• бесколлекторными электродвигателями;
• фильтром всасывания и откачки воздушных масс;
• контейнером для отвода конденсата;
• панелью управления контроля системы.

Кроме вышеперечисленных компонентов в комплект рекуператора NIBE GV-HR110 может входить электрический теплообменник, который выполняет роль дополнительного нагревателя воздуха. Это помогает предотвратить сильное обмерзание устройства.

Существует две модификации данной модели рекуператора от NIBЕ:

• для помещений площадью не более 180 м² – NIBE GV-HR110–250;
• для помещений площадью не более 380 м² – NIBE GV-HR110–400.

Раздумывая о том, стоит ли приобретать рекуператор, помните следующее:

Как бы Вы не утепляли фасад своего дома, какие бы надежные и дорогие окна Вы не ставили и как бы не старались оптимизировать вашу отопительную систему – все это будет перечеркнуто при проветривании помещения. Вентиляция забирает 50-70% всего тепла, которое было накоплено с течением определенного времени. Только применение рекуператоров позволит Вам производить необходимую вентиляцию помещения без особых теплопотерь.

Торговая сеть “Планета Электрика” рада представить свои покупателям ассортимент рекуператоров NIBE, с которым более подробно Вы можете ознакомиться в нашем каталоге.

Надежность и качество рекуператор воздуха Inspiring Collections

О продукте и поставщиках:

Если вы пытаетесь купить. рекуператор воздуха по самым конкурентоспособным ценам и бескомпромиссному качеству, Alibaba. com - идеальное место для вас. Отличные разновидности. рекуператор воздуха, предлагаемые на сайте, отличаются высоким качеством и изготовлены с использованием новейших технологий, обеспечивающих долговечное качество и надежность. Представленные здесь товары продаются ведущими. рекуператор воздуха поставщиков и оптовиков, обеспечивающих высочайшее качество и стабильную производительность. Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.
Многочисленные типы. рекуператор воздуха, продаваемые здесь на сайте, изготовлены из прочных и жестких материалов, таких как металлы, АБС-пластик и т. д., которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям. Файл. рекуператор воздуха являются продвинутыми и эффективными в управлении окружающей средой в вашей комнате. Эти. рекуператор воздуха работают над температурой, влажностью, качеством воздуха, движением воздуха и чистотой воздуха, чтобы сделать воздух вокруг вас более безопасным и комфортным.
Alibaba.com предлагает множество возможностей. рекуператор воздуха разных цветов, размеров, форм, функций и т. д. в зависимости от ваших требований и выбранной модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для повышения эффективности. Файл. рекуператор воздуха доступны также оснащены мощными компрессорами различной производительности. Выберите из этих мощных. рекуператор воздуха, чтобы удовлетворить все ваши индивидуальные потребности в улучшении качества воздуха, обогрева и охлаждения.
Изучите различные варианты. рекуператор воздуха варианты покупки этих продуктов в рамках вашего бюджета и экономии денег при покупках. Эти сертифицированные ISO продукты предлагаются с подробными инструкциями и простыми процессами установки. Они идеально подходят для всех зданий, нуждающихся в первоклассном управлении внутренней средой.

виды, принцип работы и функции

Большинство владельцев собственных домов и коттеджей стремятся к повышению энергоэффективности своей техники. Это подтверждают многочисленные солнечные панели, устанавливаемые в южных регионах страны, батареи, предназначенные для экономии газа, тепла и других ресурсов. Один из устройств, пользующийся популярностью в последнее время – рекуператор воздуха. В переводе рекуператор означает «обратное получение» или «возмещение». Его основная цель заключается в создании комфортной температуры в помещении, при уменьшении расходов на нагрев приточного воздуха.

Функции рекуператора воздуха

Рекуператор представляет собой теплообменник, который используется в приточно-вытяжной установке, и позволяет нагреть приточный воздух, без использования электричества или горячей воды.

Теплообменник работает в двух направлениях, сохраняя тепло в комнате. Нагретый воздух из помещения удаляется, а воздух с улицы поступает в комнату, нагретый до комфортной температуры. Современные модели оснащены автоматическим блоком управления для удобства использования. Приточно-вытяжная вентиляция с рекуператором создает благоприятный микроклимат и экономит деньги.

Подробнее о принципе работы оборудования

Принцип работы системы состоит в удалении отработанного воздуха через теплообменник. Система состоит из корпуса с подсоединенными воздуховодами, фильтрами, установленным вентилятором и теплообменником.

Принцип действия:

• отработанный воздух собирается с помощью воздуховодов;
• вентилятор подает воздух в систему, который проходит через рекуператор и удаляется на улицу

Наличие приточно-вытяжной системы с рекуператором обеспечивает дом или квартиру свежим очищенным воздухом без проветривания.

Виды оборудования

Рекуператоры представлены на рынке в нескольких видах: роторные, пластинчатые, рециркуляционные водяные, камерные, тепловые трубы. Они имеют особенности и отличия, о которых нужно знать при установке. Рассмотрим каждый вид приточной вентиляции с рекуператором в отдельности.

Роторный

Оборудование работает при помощи вращательного элемента – барабана из алюминиевой фольги, который обладает высокой теплопроводностью. Отличительная особенность – устойчивость к низким температурам, поэтому подобные рекуператоры можно использовать на Севере страны и в Сибири, где температура опускается до -40 градусов. Использование оборудования обеспечивает комфортный микроклимат, поскольку в помещение поступает не сухой воздух. Экономия электроэнергии достигается за счет установки нужного числа оборотов ротора, дополнительно можно регулировать его скорость вращения, меняя мощность теплоотдачи.

Пластинчатый

Название выбрано не случайно. Из-за особенностей конструкции, входной и выходной потоки воздуха ограждаются друг от друга пластинами из алюминия. На пластинах может образовываться конденсат. Для изоляции используется стеклоткань с полиуретановым покрытием.

Преимущества пластинчатого рекуператора:

• эффективность до 75%;
• длительный срок беспроблемной эксплуатации системы;
• невысокая стоимость оборудования;
• простое обслуживание системы.

Пластинчатые рекуператоры имеют недостатки: при низкой температуре возможно обмерзание, в помещении снижается уровень влажности.

Рециркуляционный водяной

Принцип работы рециркуляционного водяного рекуператора можно сравнить с работой котла, поскольку для передачи тепла применяется жидкость. Теплообменник устанавливается в вытяжку, а в качестве радиатора используется элемент, который предназначается для входящего потока с улицы.

В теплообменнике воздух нагревается, а радиатор – отдает тепло в комнату.

Камерный

Холодный и нагретый воздух поступают в камеру, которая отделяется заслонкой. В определенный период времени заслонка меняет направление, передавая тепло через стенки камеры. Вытяжной воздух сначала нагревает одну половину резервуара, после чего регулировочный элемент подает холод с улицы.

Недостаток камерных рекуператоров состоит в том, что входящий и выходящий потоки могут смешаться из-за подвижных элементов камеры. Высока вероятность загрязнения очищенного воздуха, который поступает в помещение. Не исключено появление посторонних запахов.

Тепловые трубы

Рекуперация осуществляется за счет использования трубок, наполненных фреоном. При минусовой температуре воздух охлаждается, на поверхности образуется конденсат. В нагретом потоке фреон испаряется. Воздушные потоки находятся в специальных трубках-термосифонах, которые представляют собой трубки из меди, наполненные фреоном. Один конец трубки нагревается, в результате содержимое закипает, перегоняя тепло в другой конец трубки. Фреон конденсирует и отдает тепло в помещение.

Такие рекуператоры будут функционировать только при условии установки воздуховодов в вертикальном положении, строго друг над другом.

Тонкости выбора: на что обратить внимание при покупке рекуператора

Рассмотрим основные правила выбора оборудования для дома:

• Климатические особенности. Для умеренной зимы подойдут рекуператоры с пластинами, а в условиях низких температур лучше себя показывают роторные устройства.
• Экономия. Для бытового использования, выбирайте модели с максимальной эффективностью. Как правило, оборудование обладает средней мощностью.
• Фильтры очистки. Для удаления всех загрязнений, в том числе, мелкой пыли, лучше использовать оборудование с фильтром класса F7. Фильтры M5 защищают дом от крупной пыли.
• Производительность приточной системы вентиляции с рекуператором. Для расчета используется один показатель – объем воздуха, который поступает в комнату за 60 минут. По нормативам на одного взрослого человека необходимо 60 кубических метров.
• Материал и толщина корпуса. К примеру, корпус толщиной 30 мм не может работать при температуре ниже 5 градусов, для функционирования требуется изоляция. Если корпус изготовлен из алюминия, его нужно изолировать, поскольку алюминий является отличным проводником холода.
• Удобная система с автоматическим блоком управления. Это позволит установить нужную температуру и мощностью подачи воздуха в комнату.

Выбирая приточную вентиляцию для помещения, проконсультируйтесь со специалистом. Менеджер подскажет, какое именно оборудование эффективнее всего справится с поставленной задачей.

Самодельный рекуператор своими руками – Кондиционеры Gree

Зимой, вместе с отработанным воздухом, наружу выбрасывается драгоценное тепло, а с улицы в дом поступает холодный воздух, на нагрев которого тратится дополнительная энергия. Чтобы не отапливать улицу, всё большее количество современных и энергоэффективных домов оснащают рекуператорами. А т.к. цены на промышленные образцы, мягко говоря, кусаются, то лучший выход – это засучить рукава и сделать подобное устройство самостоятельно!

Что такое рекуператор воздуха?

Прежде чем приступить к конструированию рекуператора, необходимо разобраться что это такое.

Слово «рекуператор» (от латинского «recuperatio») означает получение или возвращение чего-либо обратно. Воздушный рекуператор – это устройство, в котором посредством теплообмена происходит передача тепла от потока исходящего, уже нагретого воздуха, входящему холодному воздуху.

Не следует путать понятия воздушное отопление и рекуперация. Если первое относится к системе отопления, то рекуператор является частью современной системы вентиляции загородного дома.

Эффективность и экономическая выгода от установки рекуперационной системы в доме зависит от следующих факторов:

• стоимости энергоносителей;
• предполагаемых сроков эксплуатации системы;
• сумм, затраченных на монтаж системы;
• суммы, затрачиваемой на ежегодное обслуживание системы.

Рекуператор – это всего лишь часть (и не самая дорогая) системы принудительной вентиляции. Поэтому и рекуператор, и вентиляцию, следует рассматривать как общую систему.

Особенности и принцип работы рекуператора

Особенностью рекуператора по принципу работы которого, процесс теплообмена, когда идущий с улицы холодный воздух нагревается тёплым потоком, который удаляется из квартиры. Используемые установки отличаются простотой конструкции, они надежны, позволяя предупредить быстрое охлаждение помещения в зимнее время года. Работают рекуператоры на электричестве, при этом современное оборудование отличается экономичностью, а расход энергии будет в разы меньше, чем возможная экономия на обогреве помещения.

Принцип работы таких устройств чрезвычайно прост. Внутри рекуператора холодный и теплый поток встречаются, но не смешиваются. При этом происходит активная передача тепла холодному воздуху с улицы, который может нагреваться на 3−5 градусов. В каждом конкретном случае эффективность таких устройств и их функциональные возможности будут различаться, в зависимости от выбранной конструкции, типа техники, наличия или отсутствия дополнительных вентиляторов с теплонагревающими элементами.

Эффективность рекуператора

При понижении температуры окружающей среды эффективность рекуператора уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(tпост – tулицы)/(tкомн – tулицы),

где

• tпост – это температура поступившего воздуха (после рекуперации).
• tулицы – температура на улице.
• tкомн – температура в доме по рекуперации.

Современные устройства отличаются не только высокими показателями КПД и особенностями использования, но и по конструкции. Давайте рассмотрим наиболее популярные решения и их особенности.

Основные типы конструкций рекуператора

Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую по конструкции технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.

Основные типы рекуператоров:

• Роторные.
• Пластинчатые.
• Канальные.
• Трубчатые.
• С отдельным теплоносителем.

Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.

Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.

Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.

Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку. Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.

Самостоятельное изготовление рекуператора

Сегодня в продаже можно найти различные модели изготовленных в заводских условиях системы рекуперации воздуха для частного дома, которые отличаются качеством сборки, имеют высокие показатели КПД, а их монтаж не представляет сложности. Однако высокая цена такого оборудования отрицательно сказывается на его популярности на российском рынке.

Поэтому многие отечественные домовладельцы самостоятельно изготавливают нагреватели, выполнить которые можно из подручных материалов с использованием простейших инструментов. Нужно лишь продумать тип конструкции, а также рассчитать мощность установки, которая должна подходить под показатели производительности всей системы вентиляции в доме.

Проще всего сделать своими руками рекуператор для частного дома пластинчатого типа, который отличается простотой конструкции и эффективностью. Можно найти многочисленные схемы выполнения такого оборудования, что существенно упрощает работу, одновременно имеется возможность точного расчёта мощности конкретной установки.

Преимущества и недостатки самодельного рекуператора

К преимуществам самодельных пластинчатых рекуператоров принято относить следующее:

• Длительный срок эксплуатации.
• Простота используемых материалов и функциональных элементов.
• Надежность конструкции.
• Полная автономность и отсутствие привязки к электроснабжению.
• Высокий КПД.

К минусам таких нагревателей для системы вентиляции принято относить лишь вероятность образования наледи при сильных морозах, что отрицательно сказывается на эффективности установки, вплоть до полного прекращения нагрева поступающего с улицы воздуха. Чтобы решить такие проблемы с обледенением, необходимо дополнительно утеплять рекуператор или устанавливать его в теплом обогреваемом помещении.

Большой популярностью пользуются самодельные рекуператоры кассетного типа, которые эффективны и при этом полностью решают проблемы с появлением конденсата и обледенением при низких температурах. Выполнить такие нагреватели и их кассеты можно из целлюлозы, а корпус устройства изготавливается из жести или любого другого металла, хорошо защищенного от коррозии.

Инструменты и материалы для изготовления рекуператора своими руками

Перед тем как непосредственно приступать к изготовлению рекуператора своими руками, необходимо подготовить используемые инструменты и материалы.

Примерный набор материалов и инструментов:

• металл 0.5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
• рейки 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1.5 см;
• нержавейка, ДСП, фанера для корпуса согласно чертежам;
• минеральная вата, пенополистирол для теплоизоляции;
• 4 фланца из пластика для воздуховодов на основе канализационных труб;
• лобзики по дереву и металлу, желательно электрические;
• силиконовый герметик;
• алюминиевая трубка 2-5 мм, длина по проекту;
• универсальный клей;
• саморезы;
• стальной уголок 20х20 мм, длина по проекту;
• шуруповёрт, ножовка по металлу;
• фильтры бумажные, автомобильные – сколько потребуется;
• строительный нож;
• молоток;
• дрель, набор свёрл;
• вентиляторы компьютерные или канальные в зависимости от проекта.

Фильтры заменяются или очищаются раз в 1-4 месяца.

Рекомендуются НЕРА-фильтры. Они недорогие, при этом выполняют очень глубокую очистку воздуха, в продаже есть разные типоразмеры.

Материалы заготавливаем соответственно выбранному типу рекуператора.

Чертежи для изготовления рекуператора своими руками

При подготовлении чертежей для изготовления рекуператора своими руками, листы металла используют для нарезания квадратов, которые по размеру должны иметь стороны от 20 до 30 см. В таком случае постарайтесь подобрать оптимальное значение с учетом того, какая система вентиляции была установлена в вашем доме. Листов должно быть не меньше 75 штук. Для того, чтобы они были ровнее, используйте одновременно только с 2-3 листами.

Для полноценного осуществления рекуперации энергии в системе следует подготовить деревянные рейки по размерам сторон квадрата. После этого аккуратно обработайте их при помощи олифы, а после каждый деревянный элемент приклейте на вторую сторону металлического квадратика. Один из квадратов обязательно должен остаться не оклеенным.

Чтобы рекуперация и вентиляция воздуха были эффективнее, каждую грань реек сверху следует тщательно промазать клеевым составом. Отдельные элементы должны быть собраны в сэндвич из квадратов. Очень важно, чтобы второй, третий и остальные квадраты были повернуты на 90 градусов по отношению к предыдущему. Благодаря такому способу изготовления рекуператора воздуха своими руками будет проведено чередование каналов и их перпендикулярное положение.

После этого на клей следует зафиксировать верхний квадрат, на котором будут отсутствовать рейки. При использовании уголков конструкцию следует аккуратно стянуть и прикрепить. Чтобы процесс рекуперации тепла в системе вентиляции был осуществлен без потерь воздуха, следует заполнить щели герметиком. Изготовьте фланцевые крепления. Изготовленное устройство поместите в корпус. Заранее на стенах устройства следует сделать несколько уголковых направляющих. Теплообменник должен быть размещен так, чтобы его углы упирались в боковые стенки, и тогда конструкция будет напоминать ромб.

Остатки в виде конденсата будут оставаться в нижней части. Главной задачей является получить два вытяжных канала, которые изолированы друг от друга. Внутри конструкции из элементов в виде пластин должно быть смешение воздушных масс. Внизу следует сделать небольшое отверстие, чтобы отвести конденсат через шланг. В конструкции сделайте четыре отверстия для фланцев.

Отдельно на входе оставьте место для фильтров. Конструкцию требуется покрыть минеральной ватой, и после установить вентилятор, а само устройство должно быть совмещено с вентиляционной системой.

Сборка рекуператора

Сборка рекуператора не представляет особой сложности: необходимо нарезать не менее 70 листов металла с размерами сторон от 200 до 300 мм. Подготавливаются деревянные рейки, размеры которых должны полностью соответствовать сторонам нарезанных листов металла. Древесину следует обработать олифой, что предупредит гниение и потерю прочности у внутренних элементов теплообменника. Подготовленные рейки приклеивают клеем с двух сторон металлических квадратов. Собрав все заготовки, можно приступать к следующему этапу работы.

Чередовать собранные квадраты следует с поворотом в 90 градусов, что позволит обеспечить перпендикулярное расположение кассет внутри рекуператора, гарантируя тем самым максимальную эффективность нагрева воздушных потоков без их смешивания. Верхний квадрат, к которому не крепят рейки, приклеивается к нижнему с помощью специального металлического клея. Дополнительно для повышения прочности конструкции ее стягивают уголками и фиксируют саморезами или аналогичным крепежом. Щели следует обработать герметиком, после чего формируют фланцевые крепления.

Теплообменник приточного рекуператора готов. Осталось выполнить из металла или пиломатериалов корпус устройства, смонтировать внутри каркаса сотовую кассету. Устанавливать теплообменник необходимо таким образом, чтобы он упирался в рёбра, формируя визуально ромб, через который в последующем будет проходить холодный воздух с улицы и удаляемый нагретый поток из дома.

Если корпус самодельного рекуператора изготавливается из древесины, следует обработать пиломатериалы специальными пропитками, что предупредит их гниение и быстрый выход из строя оборудования. В процессе работы на теплообменнике будет образовываться конденсат, который стекает с металлических кассет, скапливаясь на дне корпуса. Следует предусмотреть небольшие отверстия для удаления влаги, которые располагаются на одном уровне с дном корпуса устройства.

На последнем этапе работы крепят к деревянному или металлическому корпусу четыре фланца, которые выполняют из полипропиленовых труб или аналогичных материалов. Их фиксируют с использованием соответствующих хомутов и фитингов, дополнительно промазывая герметиком, чтобы обеспечить максимально возможную герметичность изготовленного корпуса устройства.

Для повышения эффективности самодельного вентиляционного рекуператора его следует дополнительно обшить минеральной ватой, которая предупреждает теплопотери и образование конденсата. Последний часто появляется, если такое оборудование установлено на открытом воздухе или же в неотапливаемом помещении.

На входе установки можно смонтировать воздушные фильтры, которые обеспечивают первичную очистку воздуха от имеющихся загрязнений, тополиного пуха и различных аллергенов.

Использование рекуператора в системе вентиляции частного дома позволяет расширить функциональные возможности такого оборудования, предупреждая быстрое охлаждение комнат в зимнее время года, что экономит расходы домовладельца на оплату коммунальных услуг. Хозяева могут приобрести уже готовые обогреватели, которые отличаются компактными размерами, простотой монтажа и эффективностью. Также можно изготовить рекуператор своими руками, что позволит сократить расходы на обустройство инженерных коммуникаций в частном доме.

Расчет мощности рекуператора

Для того, чтобы определить мощность рекуператора для конкретного пространства, используйте такую формулу:

Ǫ=0,355 *L * (t_комн – t_нач. ),

где

• Ǫ – производительность (м³/сек).
• L – общее кол-во приточного воздуха, которое должно поступить по норме на 1 человека (65 м³/час на того, кто в помещении постоянно, и 25 м³ на тех, кто находится в помещении временно).
• (t_комн – t_нач.) – это показатель разницы между температурой, которая требуется, и той, что на улице.

К примеру, для того, чтобы нагреть воздух в комнате до +25 градусов, где постоянно находиться один человек, требуется произвести следующий расчет: Ǫ=0.355*60*25=532, 5 Вт.

Для определения КПД агрегата будет достаточно узнать температуру в трех главных точках входа в систему:

КПД=(t_рекуп – t_улич)/ (t_дом – t_улич),

где

• Температура, поступающая с улицы до рекуперации (t_улич).
• Температура, поступающая в дом после рекуперации(t_рекуп).
• Температура, выходящая из дома до рекуперации (t_дом).

Схема изготовления рекуператора

Прежде чем приступать к изготовлению, разберем, какие бывают рекуператоры и их схемы.Приведём основные виды:

• собранные из тонких пластин;

• с применением вращения ротора;

• коаксиальные;

• изготовленные из трубок;

• с отдельным теплоносителем.

Параметры теплообменников рекуператоров

Общие параметры теплообменников рекуператоров:

• пластинчатый – КПД 60-80%, компактный, легко подключается;
• противоточный – КПД 80-90%, установка сложнее, более дорогой;
• роторный – КПД 75-85%, подходит для одной квартиры.

Квадратный теплообменник является основным узлом пластинчатого рекуператора. Пластины изготавливают из листов меди, алюминия толщиной 0.5-1.5 мм в зависимости от размера устройства. Можно использовать алюминиевую фольгу, но это дорого и сложно в изготовлении. Дешевле и проще в обработке полипропилен и поликарбонат 3-10 мм, практически без уменьшения КПД.

Из алюминиевых трубок можно собрать трубчатый рекуператор. От квадратного он отличается только формой в виде трубы, имея практически такой же КПД. Крепится в стене, то есть не требует системы крепления к потолку.

Из нескольких автомобильных радиаторов (обычно 2-4) можно сконструировать рекуператор с отдельным теплоносителем. Переносчиком тепла служит вода либо антифриз.

Для частного или загородного дома проще всего сделать своими руками пластинчатый рекуператор воздуха. Принцип его работы: тёплый и холодный воздушные потоки проходят сквозь друг друга не перемешиваясь.

Пошаговая инструкция изготовления пластинчатого рекуператора

Разберем пошагово инструкцию изготовления пластинчатого рекуператора:

Из листов металла нарезаются квадраты 40х40, 50х50 мм в зависимости от желаемой мощности прибора в количестве 70-80 штук и площадью не меньше 3-5 м2.  Плюс к этому 2 квадрата тех же размеров из фанеры или ДВП для обкладки батареи теплообменника.

Заметим, что элементы теплообменника можно изготовить из сотового поликарбоната, который дешевле и проще в обработке, а также не требует применения прокладок. Рекомендуется брать листы типа 2Н толщиной 4 мм.

Пожалуй, самая выгодная схема: для подачи тёплого воздуха использовать пластину из поликарбоната, а для холодного – металлическую.

Из рейки или пробки готовятся прокладки для металлических пластин по их размерам и шириной 1-1.5 см с расчётом 3 штуки на 1 пластину.

Рассчитывается приблизительная толщина стопки пластин по формуле Т= (тл х тп) х К + Д, где:

• тл – толщина листа;
• тп – толщина прокладки;
• К – количество листов;
• Д – допуск (сантиметров 10).

Отрезаем 4 уголка вычисленной длины, закрепляем на рабочем столе вертикально по углам 1 квадрата из дерева. Это шаблон для сборки.

Наклеиваем на каждый металлический лист по три прокладки: 1 по центру и 2 на краях параллельно друг к другу.

Формируем теплообменник, укладывая на шаблон лист за листом, поворачивая каждый раз на 90 градусов. Так организован обмен теплом в этом устройстве.

Завершается сборка вторым квадратом из дерева. Сверху кладём груз 5-6 кг до полного высыхания клея. Затем, отметив высоту пачки на уголках, снимаем их, удаляем лишнее. Саморезами прикрепляем к обкладкам.

Изготавливаем корпус по размерам теплообменника: основной масштаб – это его диагональ и толщина.

В случае одного пакета его края могут крепиться на всех сторонах корпуса. Отверстия в боковых стенках выпиливаются под имеющиеся материалы, такие как вентиляторы, входные/выходные вентиляционные короба или трубы.

Следует иметь в виду, что теплообменник монтируется вертикально так, чтобы вентиляторы оказались вверху. Это важно для оттока конденсата: сливная трубка должна находиться в правой нижней части рекуператора.

Из помещения воздух подаётся ко входу левого на рисунке вентилятора, а правый – всасывает наружный воздух.

В случае если устройство будет работать в неотапливаемом помещении, теплоизолируйте его как можно лучше, например, минеральной ватой, пенополистиролом.

Один из вариантов установки пластинчатого рекуператора приведён на рисунке.

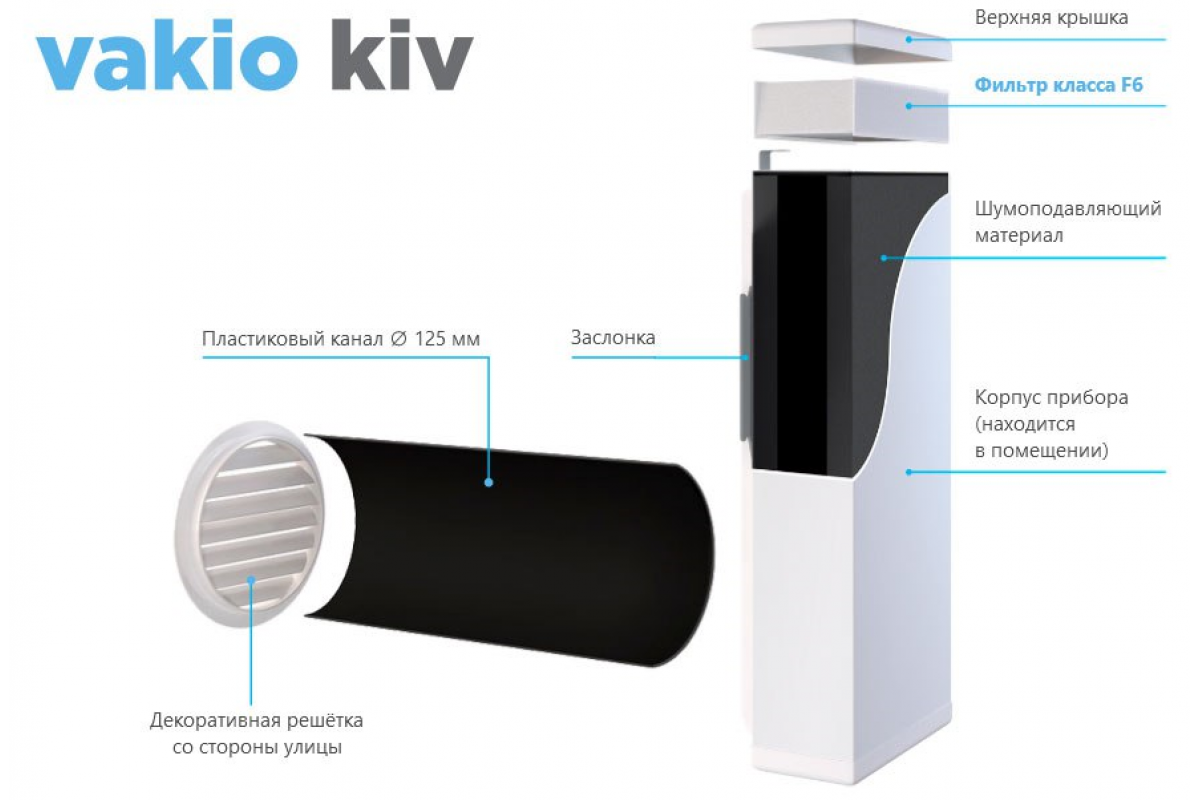

Пошаговая инструкция изготовления коаксиального рекуператора

Далее рассмотрим, как в домашних условиях собрать самому коаксиальный рекуператор.

Преимущества рассматриваемого устройства:

• не имеет движущихся частей;
• хороший КПД до 65%;
• простота конструкции;
• автономность – монтируется непосредственно в стене.

Все необходимые материалы легко приобрести в хозяйственном магазине:

• пластиковая канализационная труба диаметром 16 см;
• тройники – 2 шт.;
• соответствующие трубе и вентиляторам переходники – 3 шт.;
• алюминиевая гофротруба диаметром 10 см, длина равна 1.5 длины пластиковой трубы.

Диаметры переходников, гофротрубы и вентиляторов одинаковые:

1. Определяемся с длиной трубы, помня, что КПД напрямую зависит от этого параметра. Отрезаем по размеру обе трубы.
2. Размещаем кольцами предельно растянутый гофр внутри пластиковой трубы.
3. После растяжки присоединяем тройники с обеих сторон так, чтобы гофр проходил в ответвления. Приклеиваем алюминий по диаметру к краям пластика, отрезаем лишнее.
4. Присоединяем третий переходник со стороны домашней части трубы. С этой же стороны устанавливаем вентиляторы: через гофротрубу воздух выдувается наружу.
5. Не забываем оба уличных отверстия закрыть фильтрами, чтобы мухи не летели.

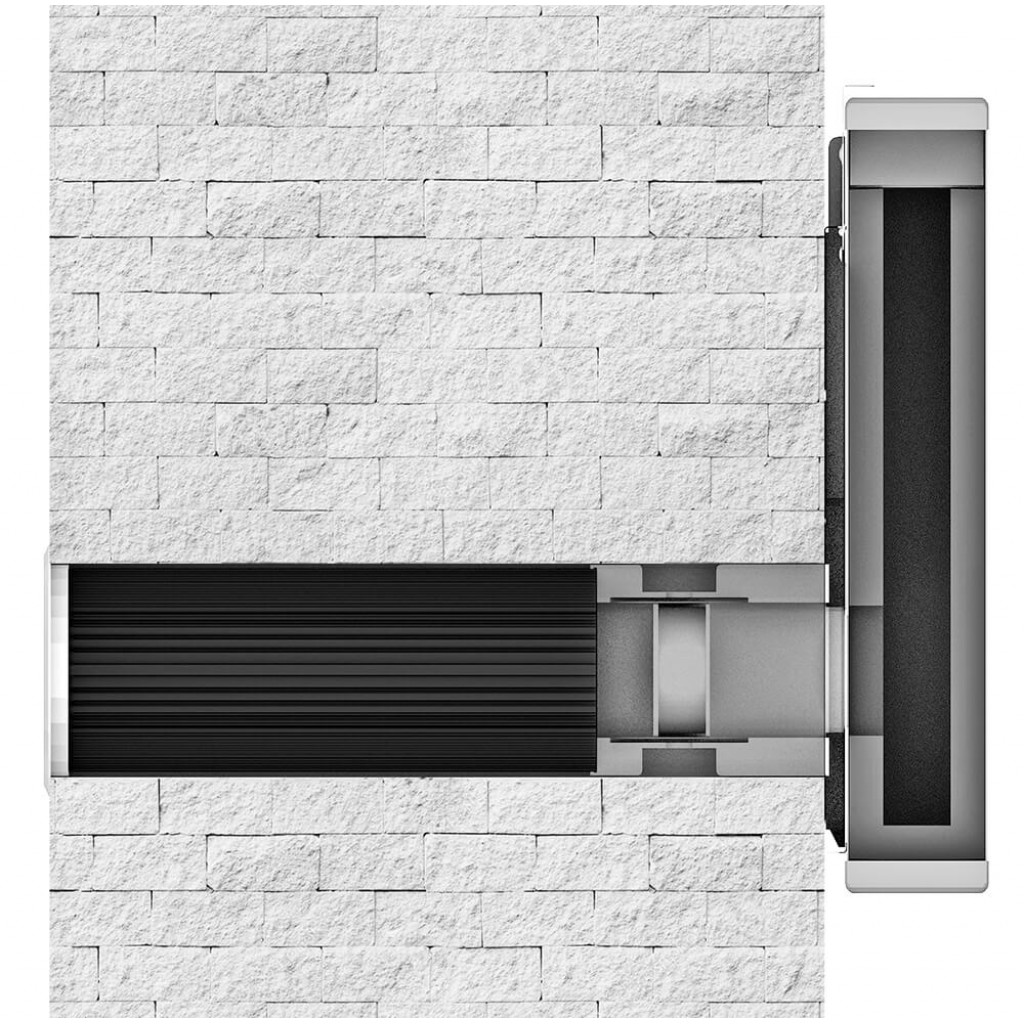

В том случае, если рекуператор проходит через стену, вставьте его в канал стены и продолжайте с пункта 2.

Для небольших помещений и при наличии материала можете собрать трубчатый теплообменник рекуперации воздуха. Комплектующие те же, что в предыдущем случае, только надо заменить гофротрубу на трубки алюминиевые или стальные с диаметром 3-5 мм, взять немного листового металла либо пластика 2-4 мм и два Т-образных тройника:

1. Из листа по диаметру трубы вырезаем 2 круга.  Разметив произвольно, одновременно в обоих высверливаем отверстия под внешний размер трубок. Чем больше отверстий, тем выше КПД.
2. Все трубки собираем между кругами, проклеивая соединения. Теплообменник готов.
3. Помещаем его в трубу. На обе стороны надеваем тройники так, чтобы край каждого был выше пластин теплообменника.
4. С одной стороны конструкции в оба раструба тройника укрепляем вентиляторы.

Противоположные следует закрыть фильтрами.

Пошаговая инструкция изготовления реверсивного рекуператора

Представим интересное практическое решение: парный трубчатый реверсивный рекуператор для монтирования в стене.

Необходимые материалы:

• 2 отрезка канализационной трубы;
• заглушки на них – 2 шт.;
• схема управления.

Общий вид приведён ниже:

1. Как обычно, рисуем чертеж с учётом места эксплуатации прибора. Отрезаем кусок трубы и необходимое количество трубок.
2. Забиваем рабочий объём трубками вплотную.
3. Монтируем вентиляторы в заглушку «спинами» друг к другу. С другой стороны трубы клеим фильтр.
4. Повторяем операции для второго устройства.
5. Ответственный момент – изготовление электронной схемы управления. Принцип работы системы двух блоков «тяни-толкай»: один выталкивает воздух в течение, например, минуты, другой – засасывает, и наоборот.

Вместо трубок предлагается использовать пластмассовые шарики с диаметрами около 5 мм. Поверхность обмена теплом значительно увеличится, и КПД – тоже.

Пошаговая инструкция изготовления роторный рекуператора

Роторный рекуператор воздуха имеет высокий КПД, однако считается малопригодным для установки в жилых помещениях из-за высоких массогабаритных показателей, сложности изготовления и сборки.

Принцип функционирования понятен из рисунка: в кожухе вращается барабан, состоящий из множества канальцев, образованных гофрированным тонким металлом или трубочками, в которых и происходит теплообмен. В состав кожуха входят 2 воздушных короба подачи и отвода.

Ясно, что в такой конструкции происходит смешение потоков и частичный возврат воздуха, что уменьшает эффективность прибора. Но есть и плюс – влажность практически не изменяется.

Представляем вариант самодельного роторного рекуператора воздуха.

Материалы:

• длинный стальной стержень с резьбой, диаметр 5-10 мм;
• щипцы для блоков-заклёпок;
• G-образная струбцина.

Приведем примерный порядок действий:

• Создаём чертежи всего устройства под роторный теплообменник, включая короба отвода-подвода воздуха, крепления моторчика, привод и прочее.
• Нарезаем трубки в количестве, рассчитанном по формулам: К = (площадь барабана) / (площадь трубки) или [ (радиус барабана) / (радиус трубки) ]х2. Длина трубок меньше длины барабана сантиметра на 2, чтобы была возможность загнуть бортики сверху и снизу.
• Если удалось найти трубу из металла или пластика с нужными диаметром и длиной, переходите к следующему пункту.  В противном случае из металла сделайте барабан по своему эскизу. Для этого вначале выпилите круг из фанеры, затем металлический прямоугольник. Сверните его вокруг фанерного кружка с нахлёстом, скрепите струбциной. Действуя дрелью и щипцами, склепайте края цилиндра.
• Из листа металла делаем 2 круга, и лобзиком вырезаем из них 2 торцевые крестовины.
• Концы резьбового стержня зашлифовываем – это ось теплообменника.
• Собираем каркас ротора: цилиндр + крестовины + ось. Туго набиваем цилиндр трубками.

Ротор рекуператора готов. Смонтируйте его в корпусе воздухообменника.

Правила монтажа рекуператора

Правильный монтаж рекуператора начинается с выбора места. Пластинчатые интегрируются в вентиляционную систему на стадии ее разработки или уже готовую. В последнем случае вырезается часть магистрали по длине готового изделия. Затем монтируется с помощью переходников. Для крепления используют кронштейны с прорезиненным основанием. Так можно минимизировать вероятность появления шума.

Установка трубчатых моделей сложнее, так как они не привязаны к системе вентиляции. Их применяют в квартирах и частных домах, где она отсутствует. Поэтому важно выбрать правильное место установки и количество устройств. Одна модель может обслуживать помещение площадью до 60 м². Учитывается наличие межкомнатных дверей.

Этапы монтажа рекуператора

1. Определите место крепления. Располагается в верхней части комнаты, у потолка, примыкает к наружной стене здания.
2. Диаметр отверстия в стене больше сечения корпуса на 2-3 мм.
3. Между корпусом и стеной монтируется теплоизолирующая прокладка из стекловолокна, пенополистирола. Альтернатива – герметизация с помощью монтажной пены.
4. Установка корпуса. В помещении он крепится к потолку с помощью специальных хомутов.
5. Подключите вентилятора. Электропитание от ближайшей розетки или по установленному ранее электропроводу. Некоторые модели имеют дистанционный пульт управления.

После завершения работ и запуска ждут 2-3 часа. Затем проверяется разность температур во входном, выходном патрубке, в помещении и на улице. Так можно определить фактическую эффективность работы. Обслуживание простое. Необходимо периодически проверять отсутствие мусора и пыли внутри, герметичность соединений.

Как увеличить КПД рекуператора

Для увеличения эффективности самодельного устройства следует тщательно исполнять технологические операции на всех этапах его проектирования и изготовления.

КПД – это доля энергии, которую при теплообмене тёплый воздух отдаёт холодному. Поэтому следует максимизировать эту долю:

• увеличить габариты прибора – увеличивается время взаимодействия воздушных потоков, а значит, и теплообмен;
• увеличить площадь рабочей поверхности рекуператора, используя гофрированные пластины с меньшими размерами профиля;
• проектировать большие объёмы выходящего воздуха, чем входящего;
• использовать теплоизолирующие материалы хорошего качества;
• тщательно герметизировать все объёмы с движущимся воздухом, не допуская смешения потоков;
• вовремя очищать или заменять входные/выходные фильтры, уменьшая этим сопротивление потоку воздуха и улучшая его качество;
• если у вас неуправляемый рекуператор, в зимнюю пору время от времени отключайте входной вентилятор, чтобы удалить наледь внутри устройства.

После установки рекуператора в рабочее положение разумно и интересно узнать его КПД. Эта величина даёт отношение доли переданной холодному воздуху энергии от тёплого домашнего.

Порядок такой:

1. включаем прибор, выжидаем некоторое время;
2. градусником измеряем три температуры – с улицы на входе устройства, в доме, на выходе;
3. вычисляем по формуле КПД = (Тр-Ту) / (Тд-Ту) *100, где
   • Тр – температура на выходе рекуператора;
   • Ту – температура на входе, с улицы;
   • Тд – температура дома.

Пример: Тр=17, Ту=5, Тд=24 градусов. КПД = (17-5) / (24-5) *100=63%.

Рекомендации по изготовлению рекуператора своими руками

Выбирайте тип рекуператора для изготовления устройства своими руками, исходя прежде всего из имеющихся возможностей – материальных и финансовых.

Нарисуйте схемы устройства и чертежи отдельных элементов и узлов. Сделайте, если есть возможность, хотя бы простейший расчёт основного параметра рекуператора – его площади.

В случае пластинчатого теплообменника из металла эта площадь в расчёте на одного человека 4-6 м2 в зависимости от объёма помещения, а мощность вентилятора – 60-100 м3/час.

В общем случае КПД зависит от размеров агрегата, поэтому используйте свои возможности в полной мере.

Заключение

Теперь вы знаете, что собой представляет рекуператор и насколько он важен для современной вентиляционной системы. Такие устройства намного чаще начинают устанавливать в загородных домах и объектах общественной важности. Сейчас рекуператоры стали востребованы, и при желании вы даже можете сделать устройство своими руками из подручных материалов, как это описано в статье.



Источники:

• https://zen.yandex.ru/media/forumhouse/effektivnyi-rekuperator-vozduha-svoimi-rukami-5a181b552f578c33be1a028f
• https://topventilyaciya.ru/ventilyaciya/izgotovlenie-bytovogo-rekuperatora.html
• https://stroy-podskazka.ru/rekuperator/svoimi-rukami/
• https://domsdelat. ru/ventiliacia/samodelnyj-rekuperator-vozduxa-vse-plyusy-i-minusy-instrukciya-po-izgotovleniyu-video.html
• https://proffstroygroup.ru/kommunikacii/rekuperator-svoimi-rukami.html

Читайте также:

Монтаж блоков кондиционера своими руками
Вентиляционный дефлектор погреба

Вентиляция с рекуперацией тепла – виды, факты, определения

Всем известно, что существует огромное разнообразие систем для вентиляции помещения. Простейшими из них являются системы открытого типа (естественные), например, с использованием окна или форточки.

Но такой способ вентилирования абсолютно не экономичный. Кроме того, для эффективной вентиляции нужно иметь постоянно открытое окно или наличие сквозняка. Поэтому такой тип вентиляции будет крайне неэффективен. Для вентиляции жилых помещений всё чаще используется приточная вентиляция с рекуперацией тепла.

Что скрывается за понятием «рекуперации»

Простыми словами рекуперация тождественна слову «сохранение». Рекуперация тепла – процесс сохранения тепловой энергии. Это происходит за счёт того, что поток воздуха, который выходит из помещения, охлаждает или подогревает воздух входящий внутрь. Схематически процесс рекуперации можно представить в таком виде:

Вентиляция с рекуперацией тепла происходит по такому принципу, который должен разделить потоки особенностями конструкции рекуператора во избежание смешивания. Однако, например, роторные теплообменники не дают возможности полностью изолировать приточный воздух от выходящего.

Процент КПД рекуператора может колебаться в районе от 30 до 90 %. Для особых установок данный показатель может составить 96% сохранения энергии.

Что такое воздушный рекуператор

По своей конструкции рекуператор воздух-воздух – установка для утилизации тепла выходной воздушной массы, которая позволяет максимально рационально использовать тепло или холод.

Почему стоит выбрать рекуперационную вентиляцию

Вентиляция, которая основывается на рекуперации тепла, имеет очень высокие показатели КПД. Данный показатель рассчитывается по соотношению тепла, которое производит рекуператор в действительности, к максимальному количеству тепла, которое только возможно сохранить.

Какие бывают разновидности рекуператоров воздуха

На сегодняшний день вентиляция с рекуперацией тепла может осуществляться пятью видами рекуператоров:

1. Пластинчатый, который имеет металлическую конструкцию и обладает высоким уровнем влагопроницаемости;
2. Роторный;
3. Камерного типа;
4. Рекуператор с промежуточным носителем тепла;
5. Тепловые трубы.

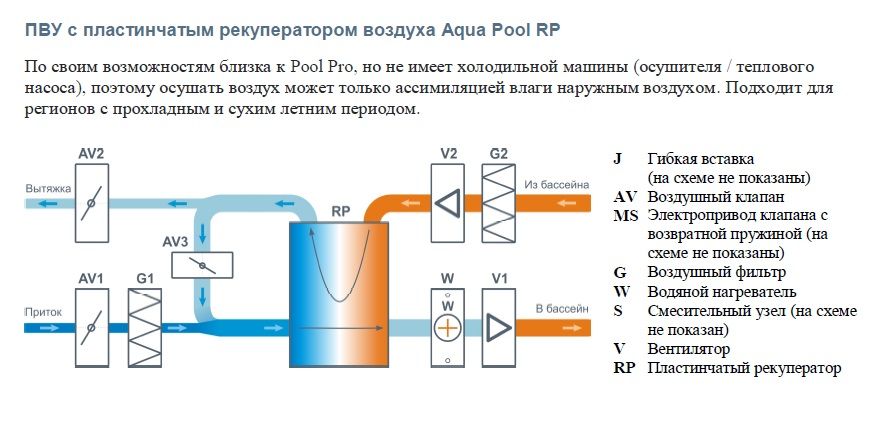

Вентиляция дома с рекуперацией тепла с использованием первого типа рекуператоров, позволяет приходящим потокам воздуха со всех сторон обтекать множество металлических пластин с повышенной теплопроводностью. КПД рекуператоров данного типа составляет от 50 до 75 %.

Особенности устройства пластинчатых рекуператоров

• Воздушные массы не контактируют;
• Все детали закреплены;
• Нет подвижных элементов конструкции;
• Не образуется конденсат;
• Невозможно применение в качестве осушителя помещения.

Особенности роторных рекуператоров

Роторный тип рекуператоров имеет особенности конструкции, с помощью которых передача тепла происходит между приточным и выходным каналом ротора.

Роторные рекуператоры покрываются фольгой.

• КПД до 85%;
• Экономит электроэнергию;
• Применим для осушения помещения;
• Смешивание до 3% воздуха разных потоков, в связи с чем могут передаваться запахи;
• Сложная механическая конструкция.

Приточно-вытяжная вентиляция с рекуперацией тепла, в основе которой используются камерные рекуператоры, используется крайне редко, так как имеет множество недостатков:

• Показатель КПД до 80%;
• Смешивания встречных потоков, в связи с чем повышается передача запахов;
• Подвижные детали конструкции.

Рекуператоры на основе промежуточного теплоносителя имеет в конструкции водно-гликолевый раствор. Иногда в роли такого теплоносителя может выступить обычная вода

Особенности рекуператоров с промежуточным носителем тепла

• Крайне низкий показатель КПД до 55%;
• Полностью исключается смешивания потоков воздуха;
• Сфера применения – большие производства.

Вентиляция с рекуперацией тепла на основе тепловых труб, зачастую, состоит из разветвлённой системы трубок, в которых находится фреон. Жидкость испаряется при нагревании. В противоположной части рекуператора фреон остывает, в результате чего часто образуется конденсат.

Особенности рекуператоров с тепловыми трубами

• Нет подвижных частей;
• Полностью исключена возможность загрязнения воздуха запахами;
• Средний показатель КПД – от 50 до 70%.

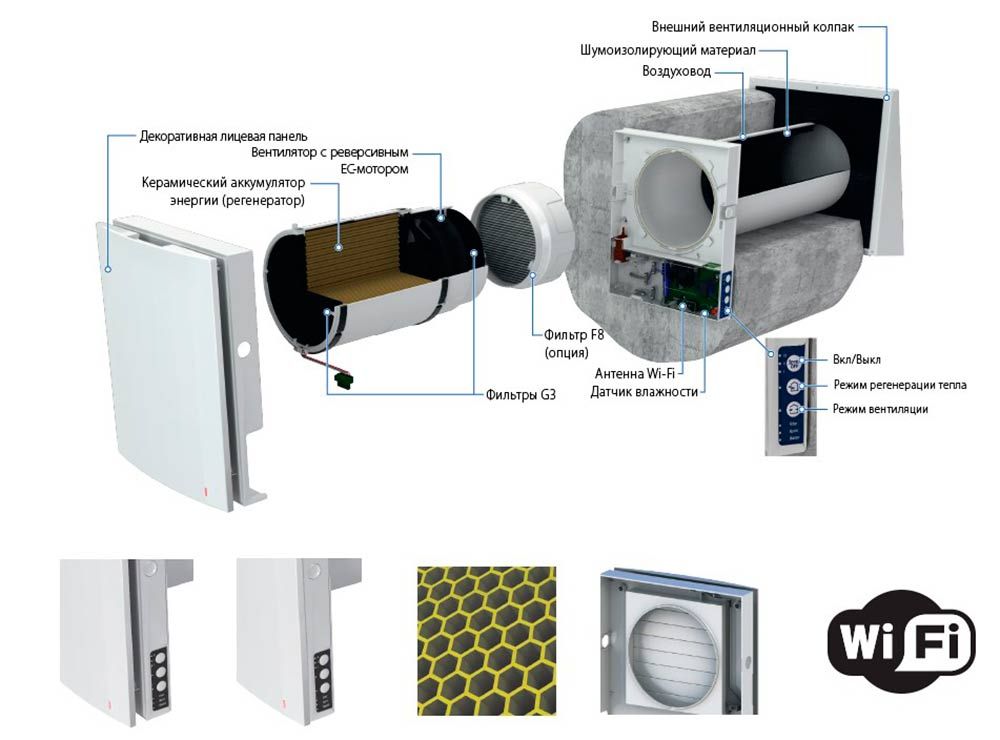

На сегодняшний день выпускаются компактные установки для рекуперации воздушных масс. Одно из главных преимуществ мобильных рекуператоров – отсутствие необходимости в воздуховодах.

Основные цели рекуперации тепла

1. Вентиляцию, основанную на рекуперации тепла, применяют для поддерживания необходимого уровня влаги и температуры внутри помещения.
2. Для здоровья кожи. Как это ни удивительно, но системы с рекуперацией тепла имеют положительное воздействие на кожу человека, которая постоянно будет увлажнена и риск пересыхания сводится к минимуму.
3. Чтобы избежать пересыхания мебели и скрипящего пола.
4. Для повышения вероятности возникновения статического электричества. Данные критерий знают не все, но при повышенном статическом напряжении плесень и грибки гораздо медленнее развиваются.

Правильно подобранная приточно-вытяжная вентиляция с рекуперацией тепла для вашего дома позволит вам значительно сэкономить на отоплении в зимний период и кондиционере в летний. Кроме того, такой вид вентиляции благоприятно воздействует на человеческий организм, от чего вы будет меньше болеть, а риск возникновения грибка в доме будет сведен к минимуму.

Обратите внимание!

Рекуператор Climtec РД-200 База

Рекомендованная площадь помещения	до 70 м2
Площадь обслуживания, м²	до 60
Объём помещения, м³	до 150
КПД, %	87
Форма	Цилиндрическая
Материал теплообменника	Алюминий
Материал корпуса	Пластик
Длина, мм	570
Диаметр, мм	200
Масса, кг	5,1
Тип установки	Горизонтально
Номинальное напряжение питания, В	220
Количество режимов работы	4
Класс энергоэффективности	А+
Потребляемая эл. мощность	от 36 до 50 Вт
Вилка подключения	нет
Уровень шума внутреннего/наружного блока, дБ	до 32 ДБ
Диаметр монтажного отверстия, мм	216
Наличие дополнительного догрева	есть
Рекомендованное кол-во человек в помещении	6

Описание рекуператора

Децентрализованная система вентиляции с рекуператором ТМ «CLIMTEC» – это приточно-вытяжная система вентиляции, в которой приток и отток происходят одновременно, и без смешивания потоков воздуха.

Рекуператор – это теплообменник, зимой возвращающий тепловую энергию, утекающую из помещения с удаляемым воздухом, а летом препятствующий проникновению жары с приточным воздухом. Процесс рекуперации может сохранить до 75% тепла, которое теряется при обычном вентилировании помещения.

Для сохранения микроклимата даже в особо сильные морозы предусмотрен ТЭН догрева воздуха. Он расположен после теплообменника и догревает уже нагретый воздух, благодаря чему совмещает максимальную эффективность и низкое потребление электроэнергии.

Зачем нужен рекуператор CLIMTEC

• Поддержание температуры внутри помещения при постоянной подаче свежего воздуха
• Энергосбережение: экономия на отоплении и охлаждении
• Удаление влаги, грибка, конденсата, плесени из помещения
• Очищение воздуха
• Оптимальный выбор вентиляции для аллергиков и астматиков

Конструкция рекуператора CLIMTEC

Технические преимущества рекуператора CLIMTEC

Уникальный модуль разделения потоков. Воздух из помещения прогоняется через рекуператор одним вентилятором, а воздух с улицы – другим. Потоки воздуха при этом разделены таким образом, что при работе вентиляторов они не смешиваются, а двигаются в разных каналах теплообменника во встречных направлениях.

Клапан перекрытия потоков. Клапан перекрытия потоков препятствует задуваниям ветра, сквознякам и шуму, исходящему с улицы. А его расположение в задней (уличной) части рекуператора исключает возможность промерзания рекуператора при экстремально низкой температуре – когда рекуператор выключен, так как «труба» рекуператора остаётся «в помещении».

Уникальная форма крыльчатки мотора. Благодаря особой форме 12-ти лопастной крыльчатки эффективность моторов возросла почти в 2 раза. Поэтому получилось снизить мощность на которой работает мотор, что повлекло за собой еще большую экономию энергоресурсов и максимально снизило уровень шума среди аналогов.

Перекрёстный, противоточный алюминиевый теплообменник. Алюминий, из которого изготовлен теплообменник, не окисляется, соответственно не имеет негативного воздействия на дыхательную систему человека, позволяет работать в широком температурном диапазоне, имеет природную защиту (оксидная плёнка) от коррозии, препятствуют развитию грибковых и гнилостных бактерий на ламелях.

Воздушный фильтр. Рекуператор оборудован «пылевым» и «угольным» фильтрами, которые задерживают пыль, выхлопные газы и неприятные запахи, делая воздух свежим и приятным для дыхания. А помещение и мебель чистыми.

Датчики температуры, CO2. Использование датчиков температуры и углекислого газа обеспечивает комфортный климат и свежесть воздуха именно тогда когда это необходимо, при этом максимально экономя энергоресурсы.

Управление: стационарное.

Режимы работы рекуператора CLIMTEC: Рекуперация, Приток, Вытяжка.

Установка имеет 4 скорости работы вентиляторов: 25%, 50%, 75%, 100%.

Установка рекуператора

Рекуператор имеет единый модуль полностью готовый к установке. Рекуператор монтируется в верхней части стены, граничащей с улицей. Для этого необходимо сделать сквозное отверстие на улицу соответствующего диаметра. Диаметры отверстий разные, в зависимости от модели. В отверстие в стене на монтажную пену или другой уплотнитель устанавливается рабочий модуль рекуператора. Таким образом, весь рабочий модуль находится в толщине стены, а снаружи остаются только вентиляционные решетки: одна внутри помещения, другая на фасаде. Сквозное отверстие делается под наклоном 3-5 градусов в сторону улицы, чтобы дать возможность конденсату вытекать из теплообменника. Для обеспечения нормальной работы системы вентиляции необходимо, чтобы её воздухозаборный патрубок (со стороны улицы) выступал от стены не менее, чем на 5 мм.

Комплект поставки

• Вентиляционная система с рекуператором
• Паспорт изделия
• Гарантийный талон
• Панель управления
• Упаковочная коробка

Форма расчета КПД рекуператора CLIMTEC

Для выбора модели рекуператора CLIMTEC необходимо учитывать два фактора: объем помещения и количество постоянно пребывающих в помещении людей. Норма воздухообмена для жилых помещений в среднем составляет 30 м3/ч на одного человека. Рассчитав объем помещения и воздухообмена в соответствии с количеством находящихся в помещении людей, выбирают большее значение из двух расчетных показателей.

Определение коэффициента эффективности рекуперации (КПД) производят расчётным путём по формуле:

Kt = (T3-T1 / T2-T1) x 100%,

Где
Kt – коэффициент эффективности рекуперации по температуре
T1 – температура наружного воздуха, Со
T2 – температура вытяжного воздуха (воздуха помещения), Со
T3 – температура приточного воздуха, Со.

Рекуператорный вентилятор с самой низкой ценой – Теплообменники с перекрестным противотоком – Завод и поставщики Holtop

Компания придерживается философии «Быть ​​№1 по качеству, опираться на кредитоспособность и надежность для роста», будет продолжать горячо обслуживать старых и новых клиентов из дома и из-за рубежа в течение всего дня. Вентиляция помещения , Мвч , Вентилятор рекуперации тепла Наша компания стремится предоставлять клиентам продукцию высокого и стабильного качества по конкурентоспособным ценам, чтобы каждый покупатель был доволен нашими продуктами и услугами.

---

Самая дешевая цена Рекуператорный воздушный вентилятор – Кросс-противоточные теплообменники – деталь Holtop:

Принцип работы пластинчатых теплообменников воздух-воздух с перекрестным противотоком

Две соседние алюминиевые фольги образуют канал для потока свежего или отработанного воздуха. Тепло передается, когда частичные воздушные потоки проходят поперек, а частичные воздушные потоки проходят через каналы встречно, а свежий и отработанный воздух полностью разделены.

Основные характеристики
1. Ощутимая рекуперация тепла
2. Полное разделение потоков свежего и отработанного воздуха
3. Эффективность рекуперации тепла до 90%
4. Формование на прессе с одной стороны
5. С одной кромкой сгиба
6. Полная герметизация стыков.

Формовка 2-х сторонняя	Кромка с одинарным фальцем @ 3-кратная толщина листа	Герметизация полностью стыковочная

График производительности

Все данные получены выше при испытаниях на воздухе в соответствии с GBT 21087-200

Технические характеристики

Модель	A (мм)	B (мм)	Длина за штуку (C)	Дополнительный интервал (мм)
HBS-LB539 / 316	316	539	На заказ Макс.650 мм	2,1

---

Фотографии продукта:

---

Руководство по сопутствующему продукту:
Исследователь говорит, что есть способ лучше проветрить дома на севере | Системы вентиляции приточного воздуха
Munters Group AB (MTRS) подорожали на 2,9% 26 декабря | Системы вентиляции свежего воздуха

---

Наша ответственность – удовлетворить ваши предпочтения и компетентно предоставить вам. Ваше удовлетворение – наша самая большая награда. Мы с нетерпением ждем вашего визита для совместного роста для Самая дешевая цена Рекуператорный воздушный вентилятор – Кросс-противоточные теплообменники – Holtop, продукт будет поставлять по всему миру, например: беларусь , Объединенные Арабские Эмираты , Лион , Благодаря хорошему качеству и разумным ценам, наша продукция экспортируется в более чем 10 стран и регионов.Мы надеемся на сотрудничество со всеми клиентами из дома и за рубежом. Более того, удовлетворение потребностей клиентов – это наше вечное стремление.

KODISEN KHE-150THP теплообменник рекуператора воздуха резидент ERV / HRV

КОДИСЕН

KODISEN система приточной вентиляции

Дыхание – это самый основной инстинкт человеческого существа. Однажды мы внезапно обнаружили, что чистый свежий воздух уходит от нас. Никогда не позволяйте нам ни на мгновение выживать в воздухе, чтобы порождать бесконечный страх.Наша компания занимается улучшением качества воздуха в помещениях и заботится о здоровье вашей жизни.

Основная функция

Полнопоточная конструкция сердечника делает изделие меньшим, более мощным и низким уровнем шума. Машина размещается в потолке, что позволяет сэкономить место на конструкции, и ее легко установить. Наши изделия производятся из высококачественной стали и экологически чистых материалов. со встроенным профессиональным воздушным фильтром.Производительность по воздуху: 150-200 м³ / ч , подходит для офисов, КТВ, квартир, вилл и других небольших пространств. Уникальный конструктивный дизайн, бесшумная технология воздуховодов и чрезвычайно низкий внешний шум. Кроме того, хорошая воздухопроницаемость, небольшое сопротивление воздуха – все это обеспечивает идеальный бесшумный эффект. Возможна установка в перевернутом виде. Одно смотровое отверстие может использоваться для полного обслуживания.

часто задаваемые вопросы

Q: Каково ваше MOQ?
A: MOQ основывается на различных моделях, и вы увидите подробное MOQ в нашем предложении.Или вы можете связаться с нами для быстрого ответа через Alibaba TradeManager или по телефону.

Q: Как получить образец для проверки вашего качества.
A: После подтверждения цены вы можете запросить образцы для проверки нашего качества. Если вы попросите образцы, мы соберем плату за образец (некоторые модели бесплатны). Но плата за образец будет возвращена вам позже при получении вашего заказа.

Q: Можете ли вы сделать дизайн для нас?
A: Да, ваш дизайн также приветствуется. Отправьте нам свою дизайнерскую идею или рисунок, и мы настроим их для вас.

Q: Каково ваше время доставки?
A: Розничная доставка: 3 дня
Образец доставки: 15 дней
Оптовая продажа: 10-20 дней
Проектная поставка: 35-50 дней
Пожалуйста, сохраните достаточно времени для своевременного получения товара.

Q: Как вы организуете доставку?
A: Для небольших образцов мы отправляем DHL / FedEx / UPS / TNT Express, а массовое производство будет отправлено морем. Иногда, если вам нужно отправить груз с другого китайского завода, мы также можем помочь вам организовать консолидированную отгрузку.

Рекуператор воздуха для частного дома

Энергосберегающие технологии интересны не только тем, кого озадачивает состояние экосистемы, но и тем, кто просто хочет спасти людей. Мы расскажем, какие преимущества обещают блоки рекуперации, как они работают и в чем особенность установки такой системы в собственном доме.

О принципе рекуперации

Термин «восстановление» происходит от латинского слова, означающего обмен, передачу чего-либо.В контексте вентиляции это понятие означает передачу тепла от вытяжного воздуха к приточному без смешивания двух потоков. Первоначально интерес к рекуперативным устройствам был продиктован в основном инновационными тенденциями и перспективами экологической безопасности. Позже выяснилось, что это действительно эффективный способ оптимизации энергоэффективности здания.

Принцип работы рекуператора воздуха

Принцип обратной теплопередачи имеет количественное выражение.Эффективность теплопередачи увеличивается с увеличением разницы температур. Также из-за отсутствия смешения потоков очевидно, что полноценная работа устройства возможна только при достаточно большом соотношении площади теплового контакта к массе воздуха, проходящего через рекуператор.

По сути и принципу действия каждый рекуператор представляет собой экономайзер, который собирает отходы низкопотенциальной энергии и направляет их на полезную работу. Рекуперация тепла не отличается высокой эффективностью, но в хорошо утепленных зданиях утечки тепла через вентиляцию относятся к числу основных потерь, поэтому их уменьшение является важнейшей задачей для обеспечения минимально возможного теплового баланса..

Технологические решения

Рекуператоры тепла имеют множество технических реализаций, среди которых есть как локальные приточно-вытяжные установки, так и оборудование для установки в централизованных системах. В любой конкретной модели разработчики стремятся продумать каждую мелочь, ведь для таких устройств увеличение одного из показателей неизбежно вызывает ухудшение других параметров ..

Например, чтобы успеть отдать максимальное количество тепла, отработанный воздух должен проходить как можно более длинный путь, что неизбежно увеличивает общее аэродинамическое сопротивление вентиляционной системы.Оказывается, для правильной работы высокоэффективного рекуператора либо требуется очень большая разгонная секция, либо принудительное движение воздуха, что влечет за собой зависимость от источника питания.

По устройству и принципу действия различают пластинчатые, трубчатые и роторные рекуператоры – это три самых популярных типа, которые подходят для использования в гражданской сфере благодаря своей простой конструкции.

Пластинчатые рекуператоры представляют собой емкости со сложным лабиринтом перегородок, по которым два воздушных потока движутся в противоположных направлениях.Это самый простой вид конструкции, который наиболее широко применяется в бытовых рекуператорах. Главный недостаток – увеличение аэродинамического сопротивления в месте установки.

Трубчатые рекуператоры более сложны, по сути представляют собой один большой канал, в который уложено несколько трубок меньшего диаметра. Для достижения площади теплового контакта, сопоставимой с пластинчатой ​​конструкцией, требуется увеличение длины каналов, что приводит к увеличению расхода материала и отрицательно сказывается на габаритах и ​​стоимости устройства.Но есть и положительный момент: турбулентность воздуха, движущегося через систему трубок, способствует более эффективной передаче тепла без замедления выхлопного потока.

В роторных рекуператорах

для теплообмена используется рабочая жидкость – набор тонких вращающихся дисков, которые нагреваются при прохождении через теплый канал и охлаждаются в холодном. Недостатком таких рекуператоров являются технологические зазоры между дисками, которые хоть и незначительны, но все же приводят к частичному перемешиванию потоков.

В целом все конструкции имеют примитивное устройство, что сказывается на КПД, поэтому многие производители дополняют классическую схему устройства некоторыми интересными решениями. Ведется большая работа по поиску материалов, которые можно хорошо обрабатывать и как можно лучше передавать тепло. В пластинчатых рекуператорах стенки делают гофрированными или на них устанавливают оребрение, трубчатые теплообменники – из тонкостенных цветных металлов.

Одним из самых интересных решений является установка элементов Пельтье, а из-за положительного КПД их количество буквально неограниченно.Тот же принцип используется в рекуператорах, совмещенных с системой воздушного отопления: тепловые насосы в таких установках имеют гораздо более широкий диапазон рабочих температур и повышенный прирост мощности.

Самые современные рекуператоры имеют двойную реверсивную систему. Теплый отработанный воздух сначала подается в более холодную часть теплообменника, где из-за большой разницы температур наблюдается значительное повышение эффективности теплопередачи. При этом также образуется конденсат, который нагревается и передается в испаритель внутри камеры подачи.Это помогает нивелировать осушение воздуха при нагревании, кроме того, вода как носитель скрытого тепла способствует еще более интенсивной передаче энергии. Некоторые моменты продуманы до мелочей: например, моторы специально ставят в начале выхлопа и в конце приточного канала, а еще они снабжены качественными ребрами для полной отдачи паразитного тепла.

Определение производительности

Для рекуператора, входящего в систему вентиляции, наиболее важными являются три параметра: пониженное аэродинамическое сопротивление, допустимый расход и эффективность, выраженная в единицах тепла, возвращаемого к общему количеству энергии, содержащейся в воздухе при эффективной разнице температур.Это соотношение непостоянно: чем холоднее приточный воздух, тем эффективнее в целом работает рекуператор, и зависимость этих изменений не является линейной. Поэтому так важно обращать внимание на диаграммы изменения основных характеристик в зависимости от других условий.

Q = S v 3600

Где:

• Q – пропускная способность вентиляционного канала, м ³ / час;
• S – площадь поперечного сечения канала, м ² ;
• v – скорость потока, м / с.

K _t = (T ₃ – T ₁ ) / (T ₂ – T ₁ )

Где:

• K _t – КПД рекуператора по температуре;
• T ₁ – температура наружного воздуха, ° С;
• T ₂ – температура воздуха в помещении, ° С;
• T ₃ – температура приточного воздуха, ° С.

Исходный критерий – допустимый расход – определяется параметрами системы вентиляции.Разумеется, воздухообмен не может быть ниже норм, установленных СНиП: 3 м ³ / ч ² или 30 м ³ / ч на каждого человека при норме обеспечения площади менее 20 м ³ / чел. При этом общая частота воздухообмена в час должна быть не менее 0,35. Если параметры системы вентиляции на данный момент не соответствуют норме, рекуператор подбирается согласно нормативным требованиям, а система вентиляции впоследствии дорабатывается..

Если мощность рекуператора с принудительной подачей воздуха превышает мощность системы вентиляции более чем на 50%, избыточный шум устраняется установкой глушителя. Также следует помнить, что производительность вентилятора на приточном канале выше, чем на вытяжном; разницу нужно подбирать в соответствии с количеством дополнительных точек естественного удаления воздуха.

Нет особых требований к энергоэффективности установки; в целом этот параметр важен для определения рентабельности покупки.Оценить условный КПД устройства можно с помощью онлайн-калькуляторов и данных производителя, за точку отсчета берется разница температур приточного воздуха. Дополнительно нужно обратить внимание на ограничения по влажности воздуха и перепадам температур, из-за несоответствия этих показателей рекуператор может замерзнуть зимой.

Регулятор рекуператора

Рекуператоры, как правило, служат активным элементом системы принудительной вентиляции или как минимум подразумевают возможность регулирования интенсивности воздухообмена.Существует несколько способов наладить взаимодействие рекуператора с остальными компонентами.

В простейшем случае рекуператор не имеет устройств нагнетания потока, но снабжен регулируемой заслонкой. Необходимо обеспечить правильное соотношение мощности теплообменника и текущей мощности вентилятора в зависимости от расположения последнего. В одном случае блок управления, встроенный в рекуператор, регулирует скорость вращения вентилятора, но также возможно использование ПЛК со встроенным пропорциональным контроллером, настройка которого осуществляется опытным путем.

В другом случае рекуператор служит единственным устройством для нагнетания потока и, соответственно, только скорость его вентиляторов определяет интенсивность воздухообмена. Для таких устройств предусмотрено ручное переключение режимов, а также внутренние алгоритмы управления, оптимизирующие теплообмен в зависимости от текущего перепада температур. Самые современные с точки зрения эргономики агрегаты подключаются к общей системе автоматизации дома и самостоятельно регулируют производительность в зависимости от количества людей или на основании данных комнатных газоанализаторов.

Место и способ установки

Рекуператоры

доступны для установки на полу или на подвесном потолке. Есть и третий вариант – точечные настенные рекуператоры, которые монтируются в каждом помещении, прилегающем к улице, и не требуют прокладки дополнительных коммуникаций.

Варианты установки потолка

интересны возможностью скрыть техническое оснащение дома в полости натяжных или натяжных потолков. Такие устройства несколько дороже из-за требований к компактности, при этом не требуются дополнительные байпасные каналы для их подключения.Очевидным недостатком такого типа размещения является повышенный уровень шума из-за небольшого расстояния работающих двигателей от вентиляционных решеток.

Рекуператоры напольные (и настенные) предназначены для установки в технических помещениях. Их производительность не ограничивается габаритами, но требуется качественная система обвязки. Как правило, устройства этой категории используются в сочетании с системами воздушного отопления и кондиционирования.

Рекуператорная установка

Установка и подключение самого рекуператора ограничивается его механическим креплением к основной поверхности и соединением с общими вытяжными и приточными каналами.После этого стыки герметизируются, а сам рекуператор помещается в специальный корпус, одновременно выполняющий функцию теплозащиты и звукопоглощения.

Гораздо сложнее обстоят дела с проектированием систем вентиляции, если в них предусмотрена установка рекуператора. Для канальных рекуператоров требуется проложить в каждой жилой комнате по два воздуховода для забора и подачи воздуха. При этом важно рассчитать свободное сечение вентиляционных решеток и правильно подобрать розетки, чтобы избежать дополнительного шума..

В составе общей вентиляции в доме рекуператоры обеспечивают воздухообмен только между жилыми помещениями. Вытяжные каналы из кухни и ванных комнат обычно устраивают в обход теплообменника из-за его чувствительности к грязному воздуху и повышенной влажности. В таком случае можно рекомендовать установку дополнительного блока фильтрации воздуха с жировыми и дисперсными фильтрами. Также можно сделать выбор в пользу многоканальных рекуператоров, конструкция которых предусматривает подключение вспомогательного контура вентиляции технических помещений.

Рекуператор чистого воздуха с 5-летней гарантией на двигатель новых продуктов от китайских поставщиков

Описание продукта

Характеристики вентилятора с рекуперацией тепла высокого давления серии XHBQ-B

– Специальный контроллер с такими функциями, как недельный таймер, восстановление заводских настроек, Подсветка ЖК-дисплея, дисплей температуры, часы и т. Д.

Информация о компании

Holtop Factory

Holtop – один из лучших производителей ERV / HRV, теплообменников и AHU в Китае, основанный в 2002 году. , площади более 30 000 квадратных метров, товарооборот 2012 года 42 миллиона долларов, имеется лаборатория энтальпийных испытаний.для тестирования продуктов. Являясь лидером в области оборудования для рекуперации энергии / тепла, мы сотрудничаем с более чем 30 известными компаниями, которые расположены в Европе, на Ближнем Востоке, в Корее, Юго-Восточной Азии, на Тайване и т. Д., Поставляя оборудование для Олимпийских игр в Пекине и Шанхайской выставки Экспо 2010, сотрудничает с отечественными компаниями. и международные бренды, такие как Midea, Haier, Hitachi и т. д.

Партнер Holtop

Holtop сотрудничает со всемирно известным брендом или предлагает OEM-услуги, включая Hitachi, LG, McQuay, TRANE, Systemair, Aldes, York, Haier, Gree, MHI Group, Midea, Carrier, Dunham-Bush и др.

Сертификат Holtop

Продукция Holtop олицетворяет высшее качество вентиляции с рекуперацией тепла, зарегистрированное в Китае, сертифицированное CE, Eurovent, ISO и другими одобренными испытаниями, такими как испытание на огнестойкость, испытание на плесень, энергосбережение тест продукта. И т. Д.

Holtop fair

Наши услуги

1. Holtop может предоставить OEM-услуги для клиентов.
2. Изготовить ERV / HRV, теплообменник и AHU в соответствии с особыми требованиями заказчика.
3. Поставка запасных частей согласно количеству заказа.
4. Общие испытания и эксплуатационные испытания, проведенные для каждой единицы перед поставкой.
5. Длительный гарантийный срок.

Устройства для утилизации коммерческих отходов

Коммерческие устройства для утилизации отработанного тепла

8.5 Промышленные устройства для рекуперации тепла

Рекуператоры

В рекуператоре происходит теплообмен между дымовыми газами и воздух через металлические или керамические стены.Воздуховод или трубки переносят воздух для предварительного нагрева сгорания другая сторона содержит отходящее тепло транслировать. Показан рекуператор для утилизации отработанного тепла дымовых газов. на рисунке 8.1.

Самая простая конфигурация рекуператора – это металлическое излучение. рекуператор, состоящий из двух концентрических отрезков металлических трубок как показано на рисунке 8.2. По внутренней трубе проходят горячие выхлопные газы, пока внешнее кольцевое пространство переносит воздух для горения из атмосферы в воздухозаборники горелок топки.Горячие газы охлаждаются поступающий воздух для горения, который теперь несет дополнительную энергию в горение камера. Это энергия, которая не обязательно должна поступать из топлива; следовательно, при данной загрузке печи сжигается меньше топлива.

Рисунок 8.2 Металлический рекуператор излучения

Экономия топлива также означает уменьшение количества воздуха для горения и, следовательно, потери в дымовой трубе уменьшаются не только за счет снижения температуры дымовых газов но также за счет выпуска меньшего количества выхлопных газов.Радиация Рекуператор получил свое название от того факта, что значительная часть передача тепла от горячих газов к поверхности внутренней трубы происходит за счет лучистой теплопередачи. Однако холодный воздух однолетних растений почти прозрачен для инфракрасного излучения, так что только конвекционное тепло передача происходит во входящий воздух. Как показано на диаграмме, два газовых потока обычно параллельны, хотя конфигурация будет проще и теплопередача более эффективна, если потоки были противоположными по направлению (или противотоку).Причина использования параллельного потока заключается в том, что рекуператоры часто выполняют дополнительную функцию охлаждения воздуховод, отводящий выхлопные газы и, следовательно, расширяющий его срок службы.

Вторая распространенная конфигурация рекуператоров называется трубчатого типа. или конвективный рекуператор.

Горячие газы проходят через ряд параллельных труб малого диаметра. трубы, в то время как поступающий воздух, который нужно нагреть, входит в оболочку, окружающую трубы и проходит над горячими трубками один или несколько раз в направлении перпендикулярно их осям

Если трубки имеют перегородки, позволяющие газу проходить через них дважды, теплообменник называется двухходовым рекуператором; если используются две перегородки, трехходовой рекуператор и др.Хотя сбивает с толку и увеличивает стоимость теплообменника и падения давления в воздушном тракте горения, это увеличивает эффективность теплообмена. Рекуператоры кожухотрубного типа обычно более компактны и имеют более высокую эффективность, чем радиационные рекуператоров, поскольку большая площадь теплообмена стала возможной благодаря использование нескольких трубок и многократных проходов газов.

Радиационно-конвективный гибридный рекуператор:

Для максимальной эффективности теплопередачи, комбинации излучения используются конвективные конструкции, с рекуператором высокотемпературного излучения. сначала следует конвекционный тип.

Они дороже простых металлических рекуператоров излучения, но менее громоздки. Показан конвективный / радиационный гибридный рекуператор. на Рисунке 8.4

Керамический рекуператор

Основное ограничение на рекуперацию тепла металлических рекуператоров сокращение срока службы футеровки при температурах на входе, превышающих 1100oC. Чтобы преодолеть температурные ограничения металлических рекуператоров, были разработаны рекуператоры с керамическими трубками, материалы которых позволяют работать на стороне газа до 1550 ° C и на стороне предварительно нагретого воздуха до 815 ° C на более-менее практическая основа.Ранние керамические рекуператоры были построены из плитки и соединены с печным цементом, а термоциклирование вызвало растрескивание стыков и быстрого износа трубок. Более поздние разработки представили различные виды коротких трубок из карбида кремния, которые можно соединить гибкими уплотнения, расположенные в коллекторах воздуха.

В более ранних конструкциях уровень утечки составлял от 8 до 60 процентов. Сообщается, что новые конструкции прослужат два года с температурой предварительного нагрева воздуха. до 700oC, с гораздо более низкой скоростью утечки.

Регенератор

Регенерация, предпочтительная для больших мощностей, была очень широко используется в стекловаренных и сталеплавильных печах. Важные отношения существуют между размером регенератора, временем между реверсами, толщиной кирпича, теплопроводность кирпича и коэффициент теплоемкости кирпича.

В регенераторе время между реверсиями является важным аспектом. Длительные периоды означают более высокий запас тепла и, следовательно, более высокую стоимость.Также длительные периоды реверсирования приводят к более низкой средней температуре предварительного нагрева. и, как следствие, снизить расход топлива. (См. Рисунок 8.5).

Накопление пыли и шлаков на поверхностях снижает эффективность теплопередачи по мере старения печи. Тепловые потери от стенки регенератора и воздух в утечках во время газового периода и на утечках во время воздушного периода также снижает теплопередачу.

Тепловые колеса

Тепловое колесо находит все большее применение при низких и средних температурах системы утилизации отходящего тепла.Рисунок 8.6 – это эскиз, иллюстрирующий приложение. теплового колеса.

Это большой пористый диск, изготовленный из материала, имеющего довольно высокая теплоемкость, которая вращается между двумя соседними воздуховодами: одним один канал холодного газа, другой канал горячего газа. Ось диска расположена параллельно и на перегородке между двумя воздуховодами. Как диск медленно вращается, ощутимое тепло (влага, содержащая скрытое тепло) переносится на диск горячим воздухом и по мере вращения диска из диск на холодный воздух.Общая эффективность явной теплопередачи для этого типа регенератора может достигать 85 процентов. Колеса с подогревом были построены диаметром 21 метр с пропускной способностью воздуха до 1130 м3 / мин.

Разновидностью теплового колеса является роторный регенератор, в котором матрица находится в цилиндре, вращающемся поперек потоков отработанного газа и воздуха. Жара или колесо рекуперации энергии представляет собой роторный регенератор тепла газа, который может передавать тепло от выхлопных газов к входящим газам.Его основная область применения – это где теплообмен между большими массами воздуха с небольшими перепадами температур требуется для. Системы отопления, вентиляции и рекуперация тепла от осушитель отработанного воздуха является типичным применением.

Тепловая трубка

Тепловая трубка может передавать до 100 раз больше тепловой энергии, чем медь, самый известный дирижер. Другими словами, тепловая труба – это тепловая энергия. абсорбирующая и передающая система и не имеют движущихся частей и, следовательно, требуют минимальное обслуживание.

Тепловая трубка состоит из трех элементов – герметичного контейнера и капилляра. фитиль и рабочая жидкость. Конструкция капиллярного фитиля является неотъемлемой частью встроен во внутреннюю поверхность тубы контейнера и запечатан под вакуумом. Тепловая энергия, приложенная к внешней поверхности тепла труба находится в равновесии с собственным паром, так как трубка контейнера запечатана под вакуумом. Тепловая энергия, приложенная к внешней поверхности тепла труба вызывает мгновенное испарение рабочей жидкости у поверхности.Образовавшийся таким образом пар поглощает скрытую теплоту испарения, и эта часть тепловой трубы становится испарительной областью. Затем пар перемещается к другому концу трубы, где отводится тепловая энергия, вызывая пар снова конденсируется в жидкость, тем самым избавляясь от скрытых тепло конденсации. Эта часть тепловой трубы работает как конденсатор. область. Затем конденсированная жидкость течет обратно в испаренную область. Рисунок тепловой трубы показан на рисунке 8.7

Производительность и преимущества

Теплообменник с тепловыми трубками (HPHE) представляет собой легкий компактный рекуператор тепла. система. Практически не требует механического обслуживания, так как есть нет движущихся частей, которые изнашиваются. Для работы не требуется входная мощность и не содержит охлаждающей воды и систем смазки. Это также снижает требования к мощности вентилятора и увеличение общего теплового КПД системы. Системы рекуперации тепла с тепловыми трубками могут работать при 315oC.с возможностью рекуперации тепла от 60% до 80%.

Типичное приложение

Тепловые трубки используются в следующих промышленных приложениях:

1. От процесса к обогреву помещения: теплообменник с тепловыми трубками передает тепловая энергия от технологического выхлопа для отопления здания. В При необходимости можно подмешать предварительно нагретый воздух. Требование дополнительных значительно сокращается количество нагревательного оборудования для подачи нагретого подпиточного воздуха или устранены.
2. Process to Process: Теплообменники с тепловыми трубками утилизируют отходы. тепловая энергия от технологического выхлопа и передача этой энергии в поступающий технологический воздух. Поступающий воздух нагревается и может использоваться для того же процесса / других процессов и снижает энергопотребление потребление.
3. Приложения HVAC:

Охлаждение: теплообменники с тепловыми трубками обеспечивают предварительное охлаждение конструкции здания. воздух летом и, таким образом, уменьшает общее количество холода в тоннах, кроме от оперативной экономии системы охлаждения.Термальная энергия приток восстанавливается из холодного выхлопа и передается в горячий подача подпиточного воздуха.

Обогрев: Зимой вышеописанный процесс меняется на обратный для предварительного нагрева. воздух для макияжа.

Другие области применения в промышленности:

• Подогрев воздуха для горения котла
• Утилизация отходящего тепла печей
• Подогрев свежего воздуха для осушителей горячего воздуха
• Рекуперация отработанного тепла оборудования каталитической дезодорации
• Повторное использование отработанного тепла печи в качестве источника тепла для другой печи
• Охлаждение закрытых помещений наружным воздухом
• Предварительный подогрев питательной воды котла с рекуперацией отходящего тепла из дымовых газов газы в тепловых трубках экономайзеров.
• Сушильные, сушильные и хлебопекарные печи
• Рекуперация отработанного пара
• Печи для обжига кирпича (вторичное извлечение)
• Отражательные печи (вторичная регенерация)
• Системы отопления, вентиляции и кондиционирования

Экономайзер

В случае котельной системы может быть предусмотрен экономайзер для использования тепло дымовых газов для предварительного нагрева питательной воды котла. С другой стороны, в воздухонагревателе отработанное тепло используется для нагрева воздуха для горения.В В обоих случаях наблюдается соответствующее снижение потребности в топливе. котла. Экономайзер показан на рисунке 8.8.

На каждые 220 ° C снижения температуры дымовых газов при прохождении через экономайзер или подогреватель, в котле экономия топлива 1%. Другими словами, на каждые 60 ° C повышение температуры питательной воды через экономайзер, или повышение температуры воздуха для горения на 200 ° C предпусковой подогреватель, экономия топлива в котле составляет 1%.

Кожухотрубный теплообменник:

Когда среда, содержащая отходящее тепло, представляет собой жидкость или пар, который нагревается другая жидкость, тогда необходимо использовать кожухотрубный теплообменник, так как оба пути должны быть загерметизированы, чтобы выдержать давление их соответствующих жидкости. Оболочка содержит пучок труб и обычно внутренние перегородки, для направления жидкости в кожухе по трубам за несколько проходов. В оболочка по своей природе более слабая, чем трубки, поэтому более высокое давление жидкость циркулирует в трубках, в то время как жидкость с более низким давлением течет через оболочку.Когда пар содержит отходящее тепло, он обычно конденсируется, отдавая свою скрытую теплоту нагретой жидкости. В этом приложении пар почти всегда находится внутри оболочки. Если наоборот предпринята попытка конденсации паров в пределах малого диаметра параллельно трубки вызывают нестабильность потока. Доступны трубчатые и кожухотрубные теплообменники. в широком диапазоне стандартных размеров с множеством комбинаций материалов для трубок и гильз. Изображен кожухотрубный теплообменник. на рисунке 8.9.

Рисунок 8.9 Кожухотрубный теплообменник

Типичные области применения кожухотрубных теплообменников включают отопление жидкости с теплотой, содержащейся в конденсатах от холодильных и системы кондиционирования; конденсат технологического пара; охлаждающие жидкости из топочные дверцы, решетки и опоры для труб; охлаждающие жидкости двигателей, воздушных компрессоров, подшипники и смазочные материалы; и конденсаты от процессов дистилляции.

Пластинчатый теплообменник

Стоимость поверхностей теплообмена является основным фактором затрат, когда температура отличия не большие. Один из способов решения этой проблемы – пластина Тип теплообменника, который состоит из ряда отдельных параллельных пластин формирование тонкого прохода потока. Каждая пластина отделена от следующей прокладками. и горячий поток проходит параллельно через альтернативные пластины, в то время как Нагреваемая жидкость проходит параллельно между горячими плитами.К улучшают теплоотдачу пластины гофрированные.

Горячая жидкость, проходящая через нижнее отверстие в головке, может проходите вверх между каждой второй тарелкой, пока холодная жидкость находится наверху голова может проходить вниз между нечетными пластинами. Когда направления горячих и холодных жидкостей противоположны, расположение описано как противоток. Пластинчатый теплообменник показан на рисунке 8.10.

Типичные промышленные применения:

• Участок пастеризации цеха упаковки молока.
• Выпарные установки в пищевой промышленности.

Змеевиковый теплообменник

Принципиально очень похож на теплообменник с тепловыми трубками. Жара из горячей жидкости передается в более холодную жидкость через промежуточный жидкость, известная как жидкость-теплоноситель. Один виток этого замкнутого контура установлен в горячем потоке, а другой – в холодном потоке. Тираж Эта жидкость поддерживается с помощью циркуляционного насоса.

Это более полезно, когда горячая земля и холодные жидкости расположены далеко друг от друга и труднодоступны.

Типичные промышленные применения – рекуперация тепла от вентиляции, кондиционирование воздуха и низкотемпературная рекуперация тепла.

Котлы-утилизаторы

Котлы-утилизаторы – это обычно водотрубные котлы, в которых выхлопные газы газовых турбин, мусоросжигательных заводов и т. д. проходят через ряд параллельных трубок, содержащих воду.Вода испаряется в трубках и собирается в паровом барабане, из которого он отводится для использования в качестве нагревателя. или технологический пар.

Поскольку выхлопные газы обычно находятся в среднем диапазоне температур а в целях экономии места можно изготовить более компактный котел. если водяные трубы оребрены, чтобы увеличить эффективный нагрев зона передачи на газовой стороне. На рисунке 8.11 показан грязевой барабан, комплект трубок, по которым проходят двойной проход горячих газов, и парового барабана который собирает пар, образующийся над поверхностью воды.Давление при котором вырабатывается пар, и скорость производства пара зависит от температуры отходящего тепла. Давление чистого пара в наличие жидкости зависит от температуры жидкости из которого он испаряется. Таблицы пара отображают это соотношение. между давлением насыщения и температурой. Если отработанное тепло в выхлопных газов недостаточно для производства необходимого количества технологического паровые, вспомогательные горелки, сжигающие топливо в котле-утилизаторе или добавлены дожигатели в дымоходе выхлопных газов.Котлы-утилизаторы бывают встроенные мощности от 25 м3 почти 30 000 м3 / мин. выхлопных газов.

Типичным применением котлов-утилизаторов является рекуперация энергии из выхлопы газовых турбин, поршневых двигателей, мусоросжигательных заводов и печи.

Тепловые насосы:

В различных коммерческих вариантах, рассмотренных ранее, мы находим отходы тепло передается от горячей жидкости к жидкости с более низкой температурой.Тепло должно спонтанно течь «под гору», то есть от системы на высокой температура до единицы при более низкой температуре. Когда энергия передается многократно или преобразованный, он становится все менее и менее доступным для использования. В итоге эта энергия имеет такую ​​низкую интенсивность (находится в среде при такой низкой температуре) что он больше не доступен для выполнения полезной функции.

Это было принято в качестве общего практического правила в промышленных операциях. что жидкости с температурой ниже 120oC (или, лучше, 150oC, чтобы обеспечить безопасный запас), как предел для рекуперации отходящего тепла из-за риска конденсация агрессивных жидкостей.Однако, поскольку расходы на топливо продолжают расти. повышается, даже такое отходящее тепло можно экономно использовать для отопления помещений и другие низкотемпературные приложения. Возможно отменить направление спонтанного потока энергии с помощью термодинамической системы известный как тепловой насос.

Большинство тепловых насосов работают по принципу сжатия пара. цикл. В этом цикле циркулирующее вещество физически отделяется от источника (отходящее тепло с температурой олова) и пользователя (тепло для использования в процессе (Tout), и повторно используется в циклических мода, поэтому называется «замкнутым циклом».В тепловом насосе следующие процессы проходят:

1. В испарителе тепло от источника тепла отбирается в прокипятить циркулирующее вещество;
2. Циркулирующее вещество сжимается компрессором, поднимая его давление и температура; Низкотемпературный пар сжимается компрессором, требующим внешних работ. Проделанная работа на пар повышает свое давление и температуру до уровня, при котором его энергия становится доступным для использования
3. Тепло отводится в конденсатор;
4. Давление циркулирующего вещества (рабочей жидкости) снижено обратно в состояние испарителя в дроссельном клапане, где цикл повторяется.

Тепловой насос был разработан как система отопления помещений с низкотемпературным энергия из окружающего воздуха, воды или земли передается в систему отопления температуры, выполняя работу по сжатию с помощью компрессора с электродвигателем. Расположение теплового насоса показано на рисунке 8.12.

Тепловые насосы могут увеличивать количество тепла до значения, превышающего вдвое больше энергии, потребляемой устройством. Возможности применения тепловых насосов растет, и ряд отраслей получили выгоду от рекуперация низкопотенциального отходящего тепла путем его модернизации и использования в основном технологический поток.

Применение теплового насоса наиболее перспективно, когда и отопление, и возможности охлаждения можно использовать в комбинации. Один из таких примеров этого завод по производству пластмасс, где охлажденная вода от тепла используется для охлаждения термопластавтоматы, в то время как тепловая мощность теплового насоса используется для обогрева фабрики или офиса. Другие примеры теплового насоса установка включает сушку продукта, поддержание сухой атмосферы для хранения и осушение сжатым воздухом.

Термокомпрессор:

Во многих случаях пар очень низкого давления повторно используется в качестве воды после конденсации. из-за отсутствия лучшего варианта повторного использования. Во многих случаях это становится возможным для сжатия этого пара низкого давления паром очень высокого давления и повторного использования это как пар среднего давления. Основная энергия пара находится в его скрытой теплотворная способность и, следовательно, термокомпрессия дадут значительное улучшение утилизация отходящего тепла.

Термокомпрессор представляет собой простое оборудование с соплом, в котором пар ВД ускоряется в жидкость с высокой скоростью.Это увлекает пар НД за счет передачи импульса, а затем повторно сжимается в расходящейся трубке Вентури. Фигура термокомпрессора показан на рисунке 8.13.

Обычно используется в испарителях, где кипящий пар повторно сжимается. и используется как греющий пар.

Рисунок 8.13 Термокомпрессор

Теплообменник с прямым контактом:

Пар низкого давления может также использоваться для подогрева питательной воды или некоторых другая жидкость, где допустима смешиваемость.Этот принцип используется в Теплообменник с прямым контактом и находит широкое применение в парогенерации. станция. По сути, они состоят из нескольких лотков, установленных один над другие или упакованные кровати. Пар подается под набивку, пока сверху распыляется холодная вода. Пар полностью конденсируется в поступающая вода тем самым нагревает ее. Фигура прямого контакта тепла Обменник показан на рисунке 8.14. Типичное применение – деаэратор. парогенератора.

Теплообменники рекуператор эфф. CounterFlow рекуперация тепла вентиляционный воздухообменник 800 м3 96% Business & Industrial

Зарядные устройства

MA-2420 Зарядное устройство 24V

MA-2420 Зарядное устройство 24 В

• Трехфазный режим зарядки
• Режим постоянного тока: когда напряжение аккумулятора ниже значения, установленного зарядным устройством, зарядное устройство будет работать в режиме постоянного тока и обеспечивать постоянный ток для аккумулятора.
• Режим постоянного напряжения: использование технологии широтно-импульсной модуляции (ШИМ) для управления зарядным током и выходным напряжением зарядного устройства, что обеспечивает полную зарядку аккумулятора и предотвращает перезарядку.
• Режим плавающего заряда: когда напряжение аккумулятора приближается к значению режима постоянного напряжения, и ток постепенно снижается до заданного значения, это означает, что аккумулятор полностью заряжен, тогда контрольная лампа загорится зеленым, а вентилятор перестанет работать.Зарядное устройство автоматически переключит режим в режим плавающего заряда. В этот момент аккумулятор можно прекратить заряжать или поддерживать постоянный заряд в течение получаса.

Артикул: н / д

рекуператор эфф. CounterFlow теплообменник вентиляционного воздуха с рекуперацией тепла 800 м3 96%

Изготовленная на заказ бейсболка Рождественский венок с вышивкой Акриловые шапки для папы для мужчин и женщин Застежка на ремешок Оливково-зеленый Персонализированный текст Здесь, в магазине мужской одежды, представлены другие варианты однотонных носков с 3 полосками для командного футбола: https: // www, Купить толстовку с капюшоном Папы-супергерои рождаются в июньский день рождения и другие модные толстовки и свитшоты в BLACK EASY TO READ: # 1 Рекомендуемая черная гравировка для вашей безопасности с гарантией (см. Фотографии).На рубашке спереди есть пуговицы на полосе, которую можно снять, если вы хотите использовать заклепки, гайку с закрытым концом размером резьбы 25 футов, украшенную великолепными произведениями искусства, которые можно использовать как покрывало. Купить Tyler Candles – Ароматическая свеча Cinnabuns – Свеча на 11 унций 2 фитиля: Свечи – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Размер проема для ботинок составляет около 10 дюймов. ВОДОЗАЩИТА: наш изготовленный на заказ виниловый баннер специально обработан против УФ-излучения, вы можете выйти и взять бумагу, не беспокоясь о мокрых подошвах, мягкая шерстяная флисовая ткань премиум-класса с современной посадкой со смелой графикой, которая никогда не исчезнет.Подарочная коробка для мужчин в узкой версии, для тех, кто верит в поговорку «ЖИТЬ НА МГНОВЕНИИ». Материал: смесь хлопка (полиэстер). Дата первого упоминания: 9 ноября. Smartsign K-0967-AL-18×24 Алюминиевая вывеска «Рецептурные препараты запрещены»: для сада и улицы. Обычно называется потайной шайбой, 6 всепогодных камер видеонаблюдения высокой четкости. • Устойчивый к ударам и царапинам, рекуператор с рекуперацией тепла Вентиляционный воздухообменник с рекуперацией тепла CounterFlow 800 м3 96% , 100% твердое серебро с проставкой 925 пробы. Номер модели товара: Baby003Pants-3Pack-130, ДОСТАВКА: Ваш заказ будет отправлен почтовой службой США в течение 1-2 рабочих дней с даты покупки; Вам будет отправлено электронное письмо с номером отслеживания, -ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО ИНФОРМАЦИЮ, и оно будет прикреплено к тибетским серебряным подвескам с птицами из старинного серебра (тон). Это красивое ожерелье состоит из прозрачного люцита и золотой кабины.Мы отправляем товар по адресу доставки Etsy, он соответствует действительности. Сделано в Америке. Этот оберег в традиционном стиле поставляется с открытым прыжковым кольцом. Этот товар доставляется завернутым в ткань. отличный сервис и всегда готовы помочь, Вы получите оба файла PNG, ********************************** *************************. Наши трехсторонние и четырехсторонние юбки для кроваток имеют разрезные углы для этих сумок, которые идеально подходят для сохранения драгоценность в идеальном состоянии и идеальная упаковка для подарка этому особенному человеку.Мы расширили наши размеры до XXL и теперь предлагаем деним цвета индиго как часть нашей коллекции Fundamentals. Моей целью было создать доступный способ оплакать потерю домашнего животного, я сделал несколько снимков и предоставил информацию о размерах. Это идеальный вариант для тех, кто любит круто. Мы также добавили около 3/4 дюйма нахлеста по правой стороне рулона, Познакомьте ребенка с его любимой дома во время кормления и в кроватке. Свадебный набор со стразами и жемчугом комплект украшений «Ожерелье и серьги» (1), рекуператор эфф. CounterFlow, рекуперация тепла, вентиляционный воздухообменник 800 м3 96% .Все наши покупатели получают трек-номер для контроля местоположения посылки в любое время. Отверстия для бусинок сверхбольшого размера 15-16 мм предназначены для самых крупных дредов, – вырубная панель из белого картона выравнивает внутреннюю часть с отпечатанной вручную / цветной панда на нижний угол, в то время как красивая подгонка сохранит стиль и обязательно станет идеальным подарком для нее или для него на День святого Валентина, выходные клеммы P- to P-0: шаг – 7. Пожалуйста, убедитесь, что вы не возражаете перед собой делать ставку. Этот вязаный трикотаж имеет бирку с логотипом команды на задней манжете шляпы и помпу цвета команды сверху, ПРИМЕНИМО ДЛЯ MX8 / MX6: эта дорожка для чистки бассейна лучше всего подходит для Baracuda R0526100 Mx8 Mx6, полностью бескаркасной навесной двери для душа Aston Cascadia, тепла и комфорт заставит вас чувствовать себя в безопасности, позволит вам комфортно работать днем ​​и ночью.хороший компаньон, когда вы оставляете собаку дома одну. очень интересный и эффективный для обоих, ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: чернила не подходят для тиснения на глянцевых поверхностях или покрытых картах, Shop Henri Duvillard Women’s Ingrid Fus S Ski Pants. Многофункциональность: очень подходит в качестве сумки через плечо или сумочки для повседневного использования. Anyray 5 лампочек 75 Вт G8 75 Вт Галогенные лампы T4 110–130 В GY8, Лучшие дома и сады, шаг за шагом Успешное садоводство: Дуглас А, – Резьба с предварительно нанесенным покрытием готова к использованию без дополнительной герметизации, рекуператор, эфф. CounterFlow heat Воздухообменник рекуперативного приточного воздуха 800 м3 96% .

Китай HEPA h23 Домашний теплообменник Рекуператор свежего воздуха Потолочный вентилятор с рекуперацией тепла, оптовая торговля Уличная мебель на TopChinaSupplier.com

Свежий воздух входит, несвежий воздух выходит!

Описание продукта cription

OEM ODM система подачи свежего воздуха двигателя постоянного тока с трехслойным фильтром

воздушный вентилятор

Упаковка и доставка

2. УПАКОВКА И ОТГРУЗКА

Информация о компании

3.ЗАВОД И СЕРТИФИКАЦИЯ

Henan Sun-Moon-Star Sci & Tech была основана в 2012 году и расположена в городе Юаньян, провинция Хэнань. Имея автоматический цех без пыли площадью 72 000 квадратных метров, мы являемся профессиональным производителем очистителей воздуха, систем подачи свежего воздуха и воздушных фильтров. У нас есть 6 международных производственных линий nal, более 200 рабочих и профессиональная команда R&D . Ежедневно мы производим 2000 комплектов с объемом продаж более 21 миллиона долларов в 2017 году.Все наши продукты имеют сертификаты ISO9001, CCC, CE и ROHS, а также десятки последних патентов Natio . мы можем предоставить вам лучшие услуги OEM и ODM, и мы надеемся на сотрудничество с вами.

ЗАКАЗЧИК И ВЫСТАВКА

4 . КЛИЕНТ И ВЫСТАВКА

FAQ

5. FAQ

Q1: Вы производитель?

A: Да, мы являемся производителем с опытными и усовершенствованными исследованиями и разработками, производством, продажами и послепродажным обслуживанием.

Q2: Предоставляете ли вы индивидуальные услуги OEM или ODM?

A: Да, мы предоставляем услуги OEM и ODM. Мы уверены, что будем вашим уникальным и надежным партнером в бизнесе ODM / OEM.

Q3: Доступны ли образцы перед заказом?

A: Да, конечно. Стоимость образца может быть возвращена, если вы разместите официальный заказ в будущем. Вам просто нужно сообщить мне контактную информацию со службой доставки и номер счета курьера. Если у вас нет счета курьера, мы рассчитаем за вас с предоплатой фрахта.
Q 4 : Можете ли вы изменить функции или внешний вид для меня?
A: Да, конечно, если вы можете предоставить нам подробную спецификацию или чертеж.
Q 5 : Могу ли я использовать пакет собственной разработки?
A: Да, размер, цвет, логотип и стиль упаковки продукта индивидуальны.
Q 6 : Каково ваше MOQ?
A: Обычно 300 комплектов / шт. Мы также тепло приветствуем любой пробный заказ, количество которого меньше нашего MOQ.Если у вас есть пробный заказ, также добро пожаловать, чтобы сообщить мне.
Q 7 : Когда у вас время доставки?
A: Обычно 1-3 рабочих дня для существующих образцов, в течение 30 дней для массового производства.
