Воздухо-воздушный теплообменник | Kelvion

Принцип их работы основан на следующем: теплый воздух из процесса проходит вокруг тонкостенных плоских трубок, охлаждается с возможной конденсацией влаги. Холодный свежий воздух, который течет внутри трубок, подогревается отработанным воздухом и поступает в процесс. Так осуществляется эффективная рекуперация тепла. Теплообменники AirToAir представлены как простыми поперечно-точными, так и поперечно-противоточными моделями с поворотными колпаками. Вследствие того, что в качестве материала используется нержавеющая сталь, конденсация воды не несет в себе угрозы. Наша компания предлагает решения для широкого диапазона объемных потоков воздуха, а также температур до 1000 °C.

Теплообменники Kelvion AirToAir доступны в двух вариантах исполнения:

Клееный теплообменник AirToAir
Клееный теплообменник AirToAir отличается легкой конструкцией, в которой трубки присоединены к трубной решетке при помощи специального клея без силикона. Этот вид теплообменников лучше всего использовать в областях применения с низкой и средней температурой: до 180 °C. Значительное снижение веса рекуператора Kelvion позволяет устанавливает его в местах, ранее недоступных для монтажа. За счет уменьшения сварных соединений и использования тонкостенных компонентов, конструкция становится дешевле и проще в изготовлении, в полной мере сохраняя всю функциональность.

Сварной теплообменник AirToAir
Сварной теплообменник AirToAir подходит для областей применения с более высокими температурами, более высоким уровнем загрязнения и более высокими внешними нагрузками на теплообменник, а также отличается высоким уровнем индивидуализации для удовлетворения конкретных требований заказчиков. Соединение трубок с трубной решеткой выполнено сваркой.

Для создания технологического и экономичного решения возможна комбинированная конструкция с клеевым и сварным соединениями, выполненная из нержавеющей и углеродистой стали. Таким образом можно отрегулировать разницу температур и точку росы и добиться получения безопасной конструкции с гарантированной производительностью за самую низкую цену.

Обратите внимание на сопутствующий продукт: Rekuluvo.

www.kelvion.com

Воздух К Воздуху Пластинчатый Теплообменник Свежий Воздух Энергосберегающий Рекуператор

Высокая эффективность перекрестного потока воздуха в воздух разумный теплообменник

Используется разумный теплообменник воздуха к воздухуВ удобной системе вентиляции кондиционирования воздуха и технической системе вентиляции кондиционирования воздуха. Подача воздуха и отработанного воздуха полностью разделена, восстановление тепла зимой и холодное восстановление летом. Две соседние алюминиевые фольги образуют канал для потока свежего или выхлопного воздуха. Тепло передается, когда поток воздуха пересекается через каналы, и свежий воздух и выхлопной воздух полностью разделены.



Особенности теплообменника с перекрестным потоком воздуха к воздуху

1. Алюминиевая фольга перекрестного потока разумный теплообменник

2. эффективность рекуперации тепла до 75%

3. 2-боковой пресс для формовки, двойной сложенный край.

4. Сопротивление разности давления до 2500 Па

5. под давлением 700 па, утечка воздуха менее 0.6%





Тип материала поперечного потока воздуха к воздуху Теплообменный сердечник

Серия B (стандартный тип)

Теплообменник изготовлен из чистой алюминиевой фольги, с оцинкованной концевой крышкой и углом обмотки алюминиевого сплава. Максимальная температура воздуха 100 °C, подходит для большинства случаев.

Серия F (антикоррозийный тип)

Теплообменник изготовлен из чистой алюминиевой фольги, покрытой специальным антикоррозийным материалом, с оцинкованным концевым покрытием и углом обмотки алюминиевого сплава. Подходит для коррозионного газа.

Серия G (высокотемпературный тип)

Теплообменник изготовлен из чистой алюминиевой фольги, с оцинкованной концевой крышкой и углом обмотки алюминиевого сплава. Уплотнительный материал является особенным и позволяет максимальной температуре воздуха 200 °C, он подходит для особых случаев высокой температуры.



Размер теплообменника и объем воздуха



ПРИМЕЧАНИЯ по монтажу

Компрессорно-конденсаторный воденой кастрюлей

При проектировании функционального раздела рекуперации тепла в воздушном транспортном устройстве, под теплообменником следует добавить конденсационную сковороду воды, в случае беспорядочного потока конденсационной воды

Теплообменник вертикальная установка

Когда наружная температура ниже комнатной температуры, во время теплообмена, если температура RA достаточно низкая (Относительная влажность 100%), то Конденсационная вода придет в

Когда вода конденсируется, теплообменная зона внутри теплообменника снижается, эффективность снижается и увеличивается падение давления, чтобы устранить конденсацию

Вода во времени, теплообменник вертикальной установки, как на картинке ниже является лучшим выбором.

Алюминиевая разумная тепловыделяющая теплообменная Спецификация ядра



МодельA (мм)B (мм)C (мм)Длина за штуку (L)Дополнительное расстояние (мм)Примечания
HBS-ZF250/250250250356<= 4004Один модуль
HBS-ZF300/300300300427<= 4004
HBS-ZF300/300300300427<= 5005
HBS-ZF350/350350350498<= 4004
HBS-ZF350/350350350498<= 5005
HBS-ZF350/350350350498<= 5506
HBS-ZF400/400400400568<= 4004
HBS-ZF400/400400400568<= 5005
HBS-ZF400/400400400568<= 5506
HBS-ZF500/500500500710<= 5506,0, 8,0, 10,0
HBS-ZF600/600600600851<= 5506,0, 8,0, 10,0
HBS-ZF700/700700700993<= 5508,0, 10,0
HBS-ZF800/8008008001134<= 5508,0, 10,0
HBS-ZF1000/1000100010001417<= 5008,0, 10,0Состоит из четырех комбинированный
HBS-ZF1200/1200120012001702<= 5008,0, 10,0
HBS-ZF1400/1400140014001985<= 5008,0, 10,0
HBS-ZF1600/1600160016002265<= 5008,0, 10,0



Установка

Рисунок 1 и 2, Чтобы увеличить площадь теплообмена, подходит для случаев, требующих более высокой эффективности рекуперации тепла,
Тем не менее, сопротивление воздуха будет увеличиваться соответственно.





Узор 3 и 4, Чтобы увеличить площадь лицевой стороны, подходит для случаев, требующих большого воздушного потока, как сопротивление воздуха, так и

Эффективность рекуперации тепла остается стабильной.

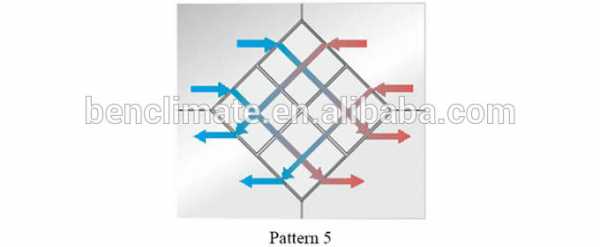

Образец 5, Чтобы увеличить площадь лицевой стороны и площадь теплообмена, подходящие случаи требуют более высокого восстановления тепла
Эффективность и большой поток воздуха.





Приложений

Установлен в воздушном транспортном устройстве

Holtop пластинчатый теплообменник может быть использован в воздушном транспортном устройстве (AHU) в качестве основной части раздела рекуперации тепла, и обход может быть построен в случае необходимости.





Установлен в каналах

Его также можно установить в воздуховоды вентиляционной системы в качестве основной части раздела рекуперации тепла. Установка очень гибкая.



russian.alibaba.com

Грунтовый теплообменник для системы вентиляции с рекуперацией.

Хотелось рассказать об эксплуатации системы вентиляции с рекуперацией к которой подключен грунтовый теплообменник. А именно о Грунтовом теплообменнике.

В одном из домов Проект 500.

был закопан грунтовый теплообменник.



Закопано две ветки трубы диаметром 200мм, общей длиной 80м, закопан с небольшим уклоном в сторону дома, где установлен конденсатосборник, для сбора конденсата в летнее время, при охлаждении воздуха. Труба двухстенная, снаружи гофрированная может выдерживать большие нагрузки и закапываться на грубину до 10 м (материал ПВД), внутри гладкая ПНД. Труба закована на глубину 1,5-1,8 м

Грунтовый теплообменник создавался для подогрева входящего воздуха перед рекуператором, чтобы тот не подвергался заморозки и критическим температурам.

Естественно перед входом в Грунтовый теплообменник необходимо поставить фильтр

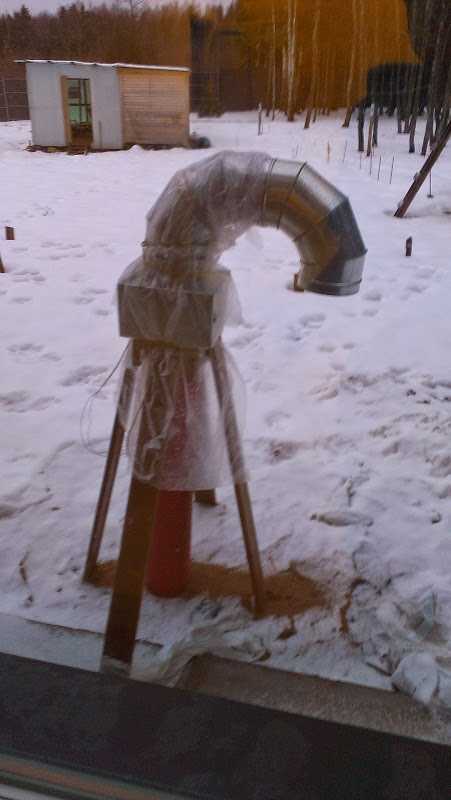

Предварительно это выглядит так. (пока не облагорожено, далее это будет тумба отделанная клинкером)

В доме

В доме установлена приточно-вытяжная система с рекуперацией electrolux star epvs-1300 (мощность выбрана из-за протяженных трасс, и падения давления)

Так же установлен подпорный вентилятор на грунтовый теплообменник

Система автоматики позволяет управлять установленными заслонками, а именно:

1. при температуре наружного воздуха от +5 до +25 воздух подается с улицы без грунтового теплообменника, при любой другой температуре воздух идет через грунтовый теплообменник

2. дом разделен на три зоны, 1- спальни на 2-ом этаже, 2- комнаты на 1-ом этаже, 3- гостинная, любую зону можно отключить, например ночью гостинная обычно не нужна соответсвенно вентиляция работает только в спальнях, либо днем когда в спальнях никого нет, вентиляция работает в гостинной

Среднее кол-во воздуха проходящее через грунтовый теплообменник — 600 м3 в час

Подача воздуха идет в жилые комнаты, забор воздуха из санузлов и кухни. Кухонная вытяжка над плитой не подключена к рекуператору.

При этом при температуре на улицы до -15, после грунтового теплообменника до рекуператора стабильная температура +9 — +11 градусов


Система вентиляции работает не постоянно, дом наездами, когда никого нет естественно её отключают. Но режим работы в новогодние праздники более двух недель показал стабильные температуры. Конечно к концу зимы грунт при постоянном режиме промерзнет, но в данном варианте длина трубы рассчитана на этот режим работы, при постоянной эксплуатации она нужна чуть длиннее, хотя и морозы с сильным минусом не постоянны, и более недели не держаться.

Рассматривать температуру после рекуператора не будем, т.к. и так понятно, что при расходе воздуха в 600 кубов при рекуператоре рассчитанном на 1300, КПД будет максимальный, и реально разница составляет максимум 2 градуса.



Для информации чтобы не возникало вопросов по этой теме: в систему после рекуператора установлен догрев от отопительного котла

Сделано это для того, чтобы быстро прогреть воздух в доме до +22 который при отсутствии людей может быть понижен до 18 гр, для этого подачу воздуха прогреваем до +26.



Итоги: Грунтовый теплообменник показал хорошую работу в зимний период, полностью заменил догрев входящего воздуха до плюсовых температур.

Расчет длины рекуператора можно посмотреть тут

p.s. как будет работать система охлаждения летом на основе грунтового теплообменника узнаем чуть позже.








sdinfo.ru

Воздушные теплообменники системы вентиляции: типы, особенности

Система вентиляции в помещениях одна из самых важных в жизнедеятельности человека. В процессе воздухообмена переработанный воздух выводится из системы вентиляции, а в систему заводится свежий воздух, который по температуре может значительно отличаться от внутрисистемного, как в сторону повышения летом, так и в сторону низких температур зимой. Для выравнивания внешних и внутренних температурных параметров разработаны специальные устройства – теплообменники.

Задача воздушного теплообменника

Устройство посредством которого происходит перераспределение тепловой энергии между разными по температуре потоками воздуха называется воздухо воздушный теплообменник.



Тепло перераспределяется посредством нагрева холодных воздушных масс. Для производственных целей обычно берется отработанный воздух из сушилок или дымовых труб, рабочих топок. Для дома – воздух из вытяжек каминов, плит и другого теплового оборудования.



Используется такой воздух для разных целей, в том числе:

  • Для подогрева воздуха, используемого для отопления;
  • Непосредственно для отапливания помещений.

В связи с тем, что поступающий в систему теплообмена воздух не подготовленный и в основном имеет более низкий температурный режим, то эффективность работы оборудования по подогреву воздуха не экономична. Это заставляет инженеров-производственников искать решение. Таким решением стала рекуперация.

Процесс рекуперации

Вторичное использование тепловой энергии от выработанного воздуха к вновь поступившему – считается процессом рекуперации. Особенно актуальным он стал при тотальном использовании в помещениях пластиковых окон, нарушающих естественный воздухообмен.



Основное преимущество этого процесса – возможность частичного сохранения энергии внутри помещения, тем самым, снижение расходов на отопительные системы.

В системе с рекуперативными методиками должен быть предусмотрен воздушный теплообменник. Сами рекуператоры энергию не потребляют, а передают ее самопроизвольно, что делает их экономически выгодными.

Особенности теплообмена

Помимо положительных сторон использования теплообмена существует ряд других особенностей. Например, возникновение конденсата. Зачастую его объемы велики и делают эксплуатацию рекуператоров проблематичным. Производители решают проблему путем установки клапанов различной модификации, что помогает решать вопрос с конденсатом, однако этот процесс требует дополнительно внимания.



Второе, на что стоит обратить внимание при эксплуатации – бесперебойное поступление электроэнергии.  В случае возможного отключения электричества система нуждается в подключении к автономным генераторам.

Задача рекуператора минимизировать затраты на отопление. Однако для расчета воздушного теплообменника и эффективности его использования необходимо учитывать собственную стоимость оборудования. Так как здесь важно соотношение: стоимость теплообменника – экономия от его использования для обогрева.

Такой расчет КПД необходимо проводить перед закупкой оборудования, чтобы понять эффективность его приобретения или изготовления.

Наиболее распространенными и эффективными являются пластинчатые (КПД до 60%) и роторные рекуператоры (КПД до 90%). Они справляются со своими функциями, достаточно экономичны и их использование для целей минимизации расходов оправдано.

ap-serv.ru

Геотермальная вентиляция – нагрев и охлаждение приточного воздуха

Наша планета – идеальный источник энергии для высокоэффективного нагрева и охлаждения воздуха в любом помещении. Геотермальная технология использует свойство грунта сохранять тепловую энергию, накопленную в летний период, ровно так же, как аккумулятор заряжается от электросети, питая впоследствии ваш ноутбук или смартфон. Данная технология идеально подходит для решения вентиляции, кондиционирования и отопления в пассивных домах и домах с нулевым потреблением энергии.

Используя передовые технологии, система использует накопленную энергию, чтобы обеспечить комфорт для вашего дома в течение всего года. Тепловая энергия собирается и передается через геотермальный контур – подземную трубопроводную систему. Благодаря этой передовой технологии, вы не только сэкономите деньги, но и достигнете небывалого уровня безопасности, тишины и комфорта.

В рассматриваемом нами случае геотермальный контур предназначается для предварительного нагрева или охлаждения приточного воздуха. Поскольку вентиляция является высоко затратной системой в части потребления энергии, то геотермальный контур практически бесплатно и круглый год обеспечивает требуемый порядок теплообмена.

Геотермальный теплообменник делится на два типа: воздушный и гликолевый (водяной).



Воздушный теплообменник представляет собой решетку или длинный прямой воздуховод из ПВХ трубы, проложенный в земле ниже глубины промерзания грунта. Воздух, проходя по трубе, нагревается или охлаждается от соприкосновения со стенками трубы.


К любой приточно-вытяжной установке производимой компанией TURKOV можно подключить опцию геотермального контура.

Приточно-вытяжная установка с геотермальным контуром в режиме нагрева работает по следующему алгоритму:

– автоматика геотермального контура контролирует температуру воздуха на улице (t10) и внутри геотермального контура (t11).

Если воздух в геотермальном контуре (t11) будет выше, чем на улице (t10), то автоматика откроет воздушный клапан геотермального контура (2), а воздушный клапан уличного воздуха закроется (1).

Если температура уличного воздуха (t10) будет выше геотермального (t11), то автоматика откроет воздушный клапан уличного воздуха (1), а воздушный клапан геотермального контура (2) закроется.

При переключении приточно-вытяжной установки в режим вентиляции (без нагрева и охлаждения) автоматика геотермального контура перестает контролировать температуры улицы и геотермального контура, и переводит воздушные заслонки в режим классической вентиляции.


При переключении автоматики приточно-вытяжной установки в режим кондиционирования автоматика начинает работать по следующему алгоритму. Если воздух в геотермальном контуре (t11) будет выше, чем на улице(t10), то автоматика откроет воздушный клапан уличного контура(1), а воздушный клапан геотермального воздуха закроется (2).

Если температура уличного воздуха (t10) будет выше геотермального (t11), то автоматика закроет воздушный клапан уличного воздуха (1), а воздушный клапан геотермального контура откроется (2).

Для более эффективного использования геотермального контура в режиме кондиционирования, приточно-вытяжную установку необходимо доработать линией байпаса, в противном случае часть холода будет рекуперироваться в вытяжной воздух. Алгоритм работы автоматики приточно-вытяжной установки в режиме кондиционирования следующий. При повышении температуры на датчике D5 (t5) выше уставки (на пульте управления) автоматика отключает приточный вентилятор внутри установки, включает внешний вентилятор (5) и открывает воздушный клапан (4). Обратный клапан (6) препятствует прохождению приточному воздуху через рекуператор. При работе приточно-вытяжной установки в режиме кондиционирования, автоматика геотермального контура самостоятельно определяет, через какой контур лучше забирать уличный воздух.

При достижении на датчике D5(t5) уставки (на пульте управления), автоматика включает приточный вентилятор внутри установки, выключает внешний вентилятор (5) и закрывает воздушный клапан(4). При работе приточно-вытяжной установки в режиме кондиционирования, автоматика геотермального контура самостоятельно определяет через какой контур лучше забирать уличный воздух.

Геотермальная система вентиляции и отопления – наилучшее решение для снижения затрат на эксплуатацию инженерных систем здания, плюс максимальный комфорт и повышенная надежность.
