Вытяжка из погреба в частном доме – Вентиляция погреба с двумя трубами и с одной трубой: правила обустройства

Содержание

120 фото обустройства системы вентиляции

Правильно созданная вытяжка в подвале предотвращает появление конденсата на настенной поверхности данного хранилища, защищая овощи и фрукты от процесса загнивания. Сейчас предложено огромное разнообразие продукции для организации воздухообменной системы.

Однако для устройства обычной вытяжки особенного ничего не требуется. Поговорим, как создать вытяжку в хранилище собственноручно без нежелательных финансовых растрат.

Вытяжка собственноручно

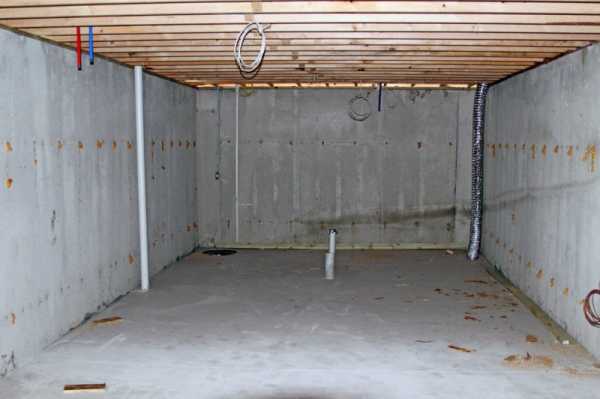

Несложная конструкции вытяжки никаким образом не зависит от площади строения, назначения погреба и климатических условий.

Для обустройства подобной вытяжки в помещении хранилища понадобится две трубы. Функция одной заключается в вытяжке, вторая будет приточной. Посредством данных труб происходит эффективный воздухообмен.

Варианты установки

Установка труб, предназначенных для вытяжки подвального помещения, не сложная. Устройство приточного типа выводится у грунта наружу. Нижняя сторона располагается у дна хранилища. Труба размещается в перпендикулярном углу, под потолочной поверхностью над продуктами питания. Её верхняя сторона выводится посредством перекрытия на кровлю.

Посредством определённых устройств эффективность установленной вытяжки значительно увеличивается:


Дефлектор. Устанавливается над кровлей на трубе. Устройство вытяжного назначения можно закрыть посредством стального колпачка, препятствующего попадания влаги. Данный колпачок ограждается цилиндрической стенкой.

Подобное приспособление называется дефлектором. При порывистом ветре под данным приспособлением образовывается давление, способствующее повышению эффективности обустроенной вытяжки из хранилища.

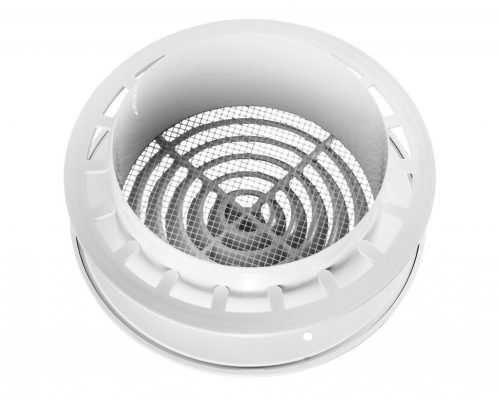

Помимо этого, на трубе приточного типа нужно создать решётку для перекрытия попадания насекомых, а также грызунов внутрь помещения. Данного вида устройство поможет обеспечить надёжную защиту хранилищу.

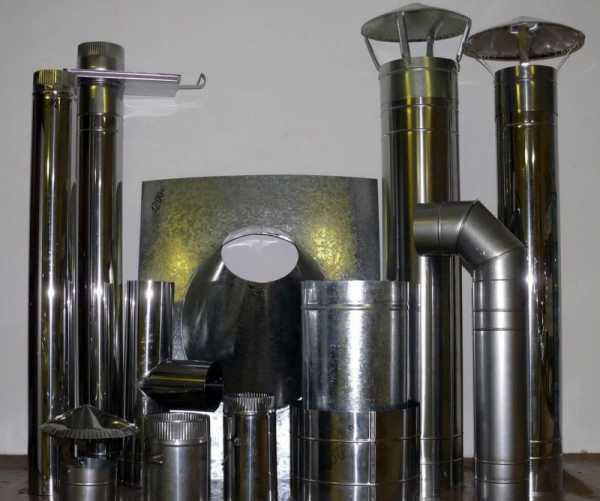

Материалы для обустройства труб вентиляции

Правильная вытяжка на территории погреба создаётся самостоятельно достаточно просто. Существует несколько популярных материалов, постоянно применяемых для производства труб для эффективной вытяжной системы: асбоцемент, а также не высокого давления полиэтилен.

По внешним характеристикам устройства асбоцементные похожие на шифер, именно по этой причине они имеют название шиферные. Как асбоцемент, так и полиэтилен надёжные, практичные и максимально прочные.


Трубы полиэтиленовые не сложно устанавливать самостоятельно. Однако в процессе работ важно, чтобы вытяжка погреба была организована грамотно, как на фото, для чего важно сварить трубы, что получается не сразу у новичков.

Как бы ни было, выбор определённого материала для обустройства подвальной вентиляции зависит от требований, предъявляемых к помещению погреба. Если имеются сложности с выбором, тогда предпочтительно обратиться за профессиональной помощью.

Если хранилище минимальной площади, то не нужно обустраивать мощную вентиляционную систему, так как подходящую влажность и температурный режим может обеспечить единственная труба.

В зависимости от разновидности и площади пространства, схема вытяжки подвала имеет персональные особенности. Будет правильным рассмотреть все случаи отдельно.

Специальные вентиляторы

Чтобы обустроить эффективную вытяжку для хранилища потребуются определённые вентиляторы. Существуют канальные, а также осевые вентиляционные конструкции, которые отличаются по размещению и действию.


Вентилятор канального типа встраиваются внутри приточной, а также вытяжной трубы. Вентиляционные осевые устройства, напротив, обустраиваются рядом с выходом.

Помимо этого, рынок предлагает так называемые улитки-вентиляторы, однако их применение связано с некоторыми проблемами, по этой причине для вытяжки подвального пространства лучше отдать предпочтение традиционному решению.

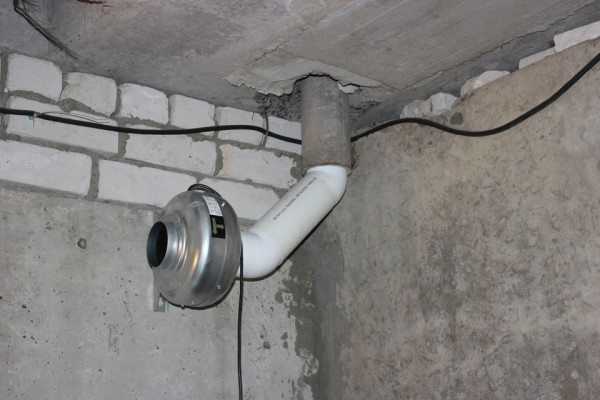

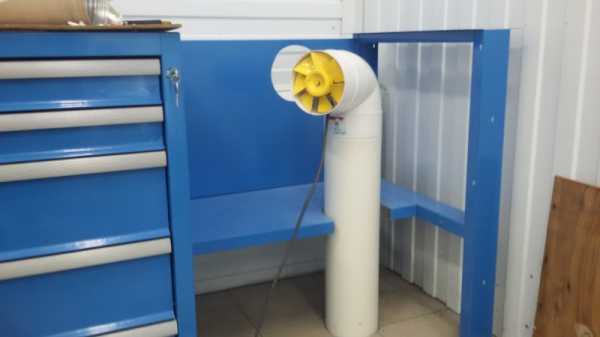

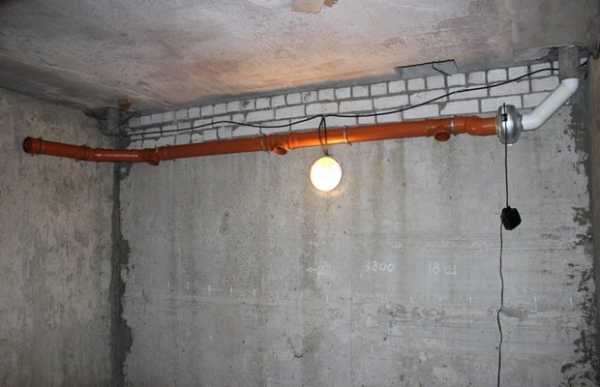

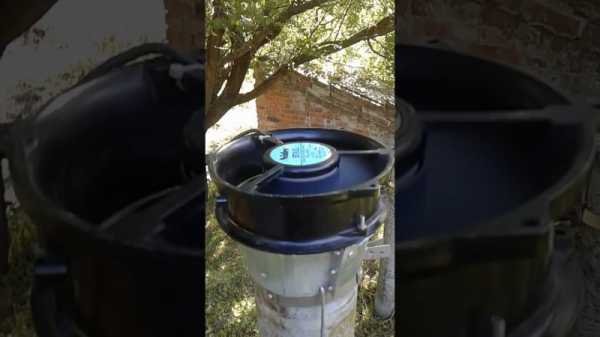

Установка вентилятора канального типа

Данного вида вентилятор может не иметь высокую степень производительности, именно по этой причине он может быть запитан от минимального блока питания. Желательно приобрести амплитудное устройство, способное обеспечить высокий уровень КПД.

Грамотно установленная вытяжка для пространства подвала прекрасно проявляет себя на начальном эксплуатационном периоде.

Так, воздух в погребе становится увлажнённым, однако не очень, вследствие чего продукты питания не поддаются никакому перемерзанию, температурный режим доходит до 4 градусов.

Как мы и говорили выше, установка данного типа вытяжки может быть произведена без помощи профессионалов и применения сложного инструмента, а также специального технического оборудования. Проще говоря, всё можно выполнить собственными руками, особенно при наличии начальных умений.

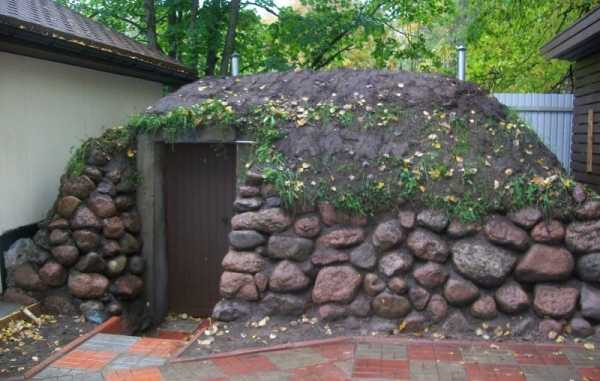

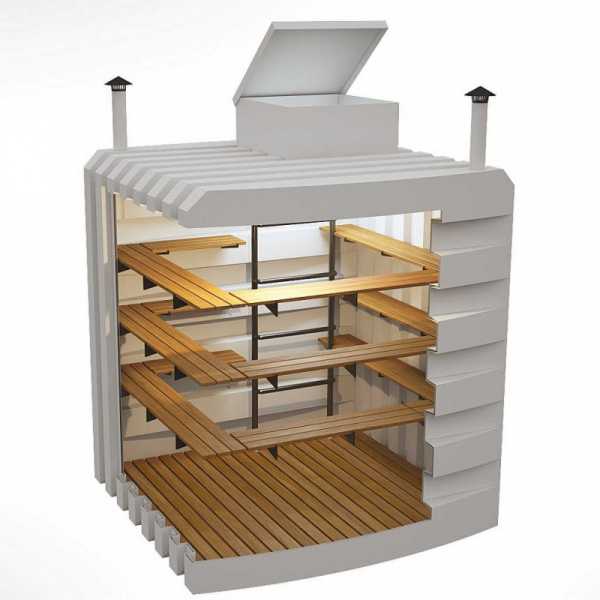

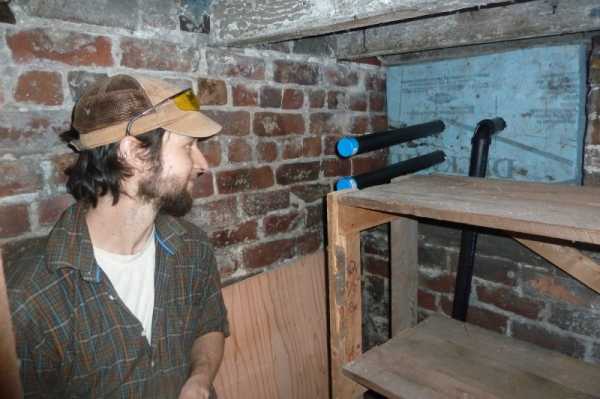

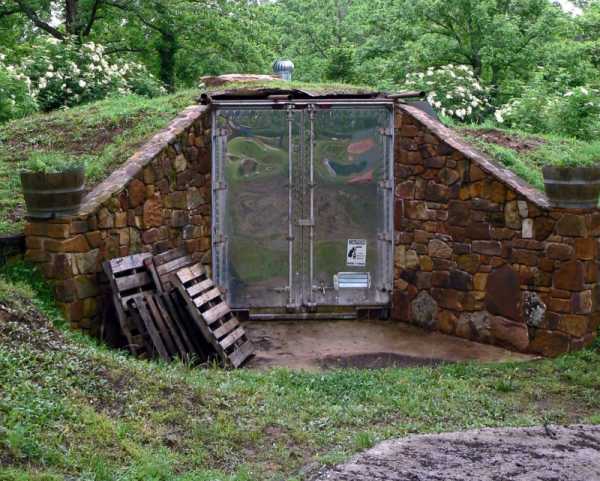

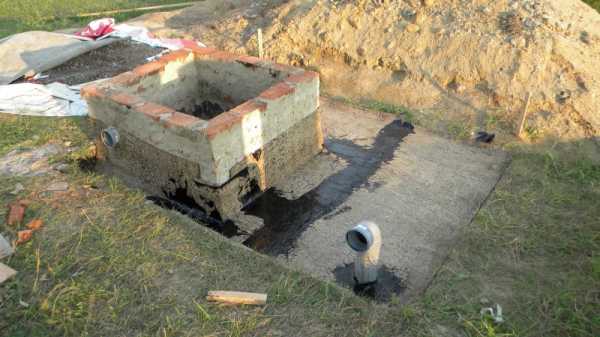

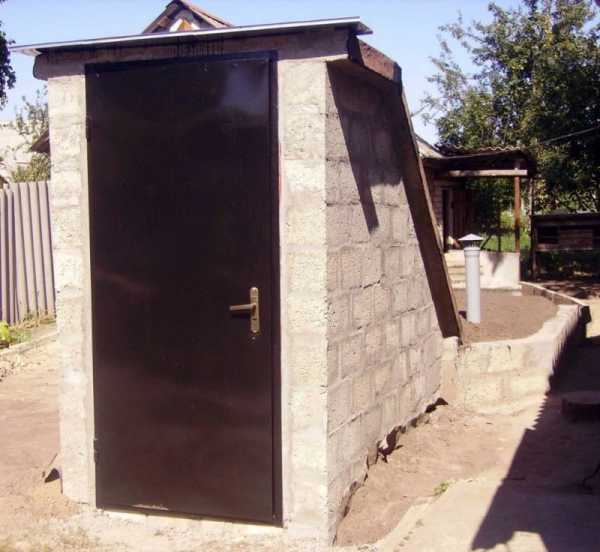

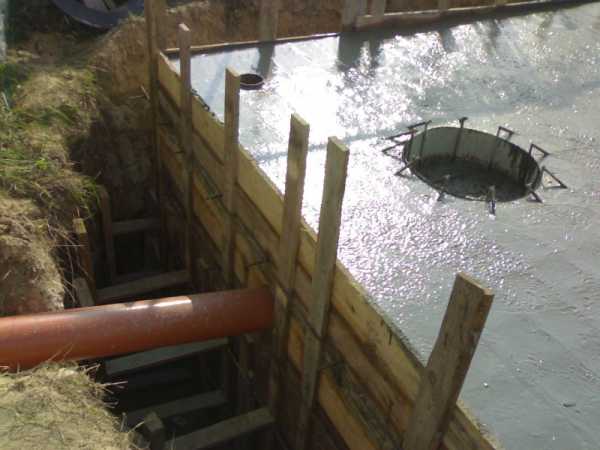

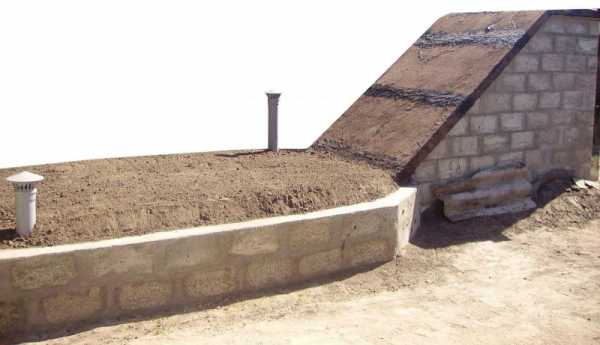

Фото вытяжки в погребе


Также рекомендуем посетить:

mojdominfo.ru

как сделать своими руками, схема

Если вы хотите сохранить урожай зимой, оставить потомкам в наследство коллекцию элитных вин или просто иметь возможность хранить большой объем продуктов длительное время, то вам обязательно нужен подвал или погреб. Если у вас есть дача, то погреб или подвал там есть обязательно.

Подвальное помещение в обязательном порядке должно быть оборудовано системой вентиляции

Подвальное помещение может быть оборудовано под частным домом, гаражом, общественным зданием, но, вне зависимости от места расположения, оно обязательно должно быть оснащено эффективной вентиляцией.

Краткая информация

Вентиляция в подвале частного дома выполняет сразу несколько важных функций. Она обеспечивает приток свежего воздуха и не дает скопиться в помещении влаге, из-за которой хранящиеся там продукты могут отсыреть и пропасть. С ее помощью обеспечивается более эффективная и быстрая просушка продуктов в помещении.

Правильно рассчитанная и смонтированная, она сделает вашу дачу, погреб на даче, более приспособленным для длительного хранения продуктов. Именно поэтому так важно наличие профессиональной схемы для оборудования.

Если вы хотите знать, как правильно сделать вентиляцию в погребе и подвале собственноручно, то не так сложно, как может показаться на первый взгляд. Для этого вам понадобится набор инструментов и стройматериалов, а также четкое выполнение определенной последовательности действий, согласно определенной схеме. А перед тем как приступить к монтажу вентиляции своими руками, стоит определиться с тем, какая именно она будет – естественная или принудительная.

Особенности естественной вентиляции

Как видно из названия, естественная вентиляция погреба осуществляется без помощи каких-либо технических приспособлений. Сделать ее гораздо проще, чем принудительную, а плюсы у такого варианта можно выделить однозначно.

  1. Невысокая стоимость – так как для обустройства естественной вентиляции подвала вам понадобится небольшое количество строительных материалов, то и цена такой конструкции будет небольшой. Вы сэкономите не только за счет того, что вам не придется пользоваться услугами квалифицированных специалистов, но и за счет отсутствия сложных технических приспособлений.
  2. Небольшое количество времени, которое затрачивается на установку – монтаж естественной вентиляции можно сделать за пару дней, а выполнять работы можно на любом этапе строительства погреба, даже после того, как будут завершены работы по его отделке.
  3. Не нужны специальные навыки и инструменты – с такой конструкцией, как естественная вентиляция подвала, справится даже тот, кто никогда не занимался строительными или монтажными работами. А для того чтобы знать, как сделать вентиляцию в подвале, достаточно всего лишь понять принцип ее работы — в этом поможет правильно составленная схема.

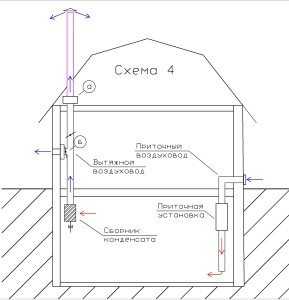

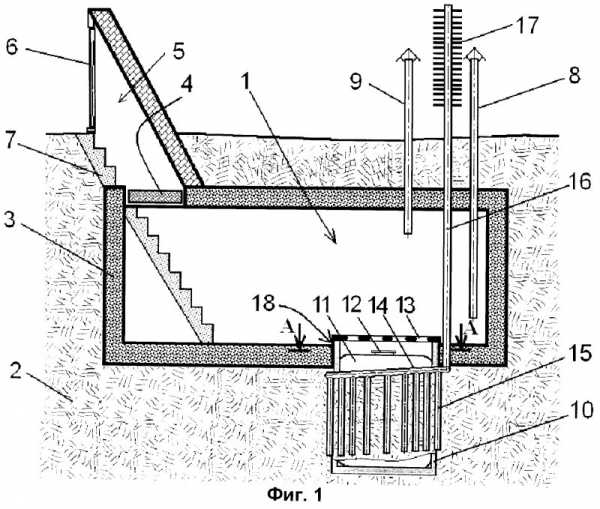

Схема естественной и принудительной вентиляции подвала

Есть у естественного перемещения воздушных масс и свои недостатки.
  1. Если температура снаружи больше или равна температуре в подвале, то циркуляция воздушных масс осуществляться не будет и вентиляция станет бесполезной.
  2. Интенсивность воздушных потоков никак не контролируется, все зависит исключительно от погоды.

Из всего вышесказанного можно сделать вывод, что обустройство естественной вентиляции является хорошим вариантом не только тогда, когда вы не желаете тратить лишние деньги на монтажные работы, но и тогда, когда в подвале дачного или частного дома хранятся продукты, не требующие особого температурного режима.

Такая система вентиляции под домом или на даче подойдет также для просушки продуктов после сбора урожая. Если же в вашем погребе хранятся вещи, которым нужна четко заданная температура, то лучше рассмотреть принудительные схемы вентилирования помещения.

Монтаж естественной вентиляции

По сути, система естественной циркуляции воздуха в подвале состоит из двух труб – одна служит для поступления воздуха в помещение, а вторая – для выхода из него.

Для максимально эффективной циркуляции воздушных масс между этими двумя трубами, следует придерживаться следующих правил при монтаже:

  • труба для вытяжки должна находиться в самой верхней части помещения;
  • приток воздуха должен осуществляться через трубу, которая расположена примерно в полуметре от самой нижней точки погреба;
  • выход трубы для выхода воздуха должен быть устроен выше, чем кровельный конек погреба — необходимо сделать утеплительный слой там, где она проходит сквозь чердачное помещение;
  • толщина материала, из которого изготовлены трубы, должна составлять не меньше 40 мм;
  • если вы хотите иметь возможность регулировать температуру воздуха в погребе и процент влаги в нем, то в трубах системы естественной циркуляции воздуха можно установить специальные заслонки, при помощи которых вы сможете уменьшать или увеличивать приток воздуха;

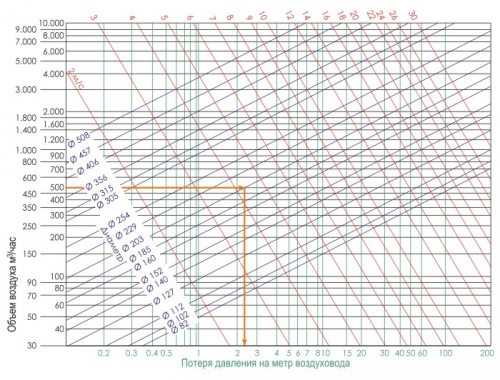

  • сечения приточной и вытяжной труб зависит от площади помещения, в котором монтируется вентиляция: для погреба размеров в 6-8 квадратных метров подойдут трубы с сечением 120х120;
  • если дачный или домашний погреб очень маленький, то для организации циркуляции воздуха в нем своими руками хватит установки и одной трубы с двумя каналами.

После того как вы обустроили правильную вентиляцию в погребе, необходимо проверить ее работоспособность. Для этого достаточно всего лишь поднести к отверстию одной из труб лист бумаги или спичку. Если лист или пламя будет двигаться от потоков воздуха из трубы, значит вентиляция функционирует нормально.

Особенности монтажа естественной вентиляции в гараже

Устроить вентиляцию в подвале можно не только в доме или на даче, но и в гараже. Подвал в гаражном помещении неплохо подходит для просушивания овощей и фруктов, а также может выполнять функции склада ненужных вещей или запчастей для автомобиля.

Обустроить вентиляцию также можно в подвале гаража

Если вам нужна не вентиляция подвала в частном доме, а вентиляция в погребе гаража, то тут нужно учитывать несколько важных моментов.
  1. Во-первых, приточную и вытяжную трубы системы вентиляции необходимо располагать в разных концах подвала, лучше всего – в противоположных углах.
  2. Во-вторых, у труб стоит делать не только одинаковый диаметр сечения, но и как можно меньшее количество изгибов и поворотов.

А также расположение верхней части трубы для естественной вентиляции погреба в гараже нужно рассчитать так, чтобы она располагалась не ниже, чем на один метр над коньком крыши. Это защитит ее он заноса снегом и обеспечит более качественную тягу.

И вытяжную, и приточную трубы снаружи стоит прикрыть специальными козырьками, чтобы в них не попадала дождевая вода и мусор. Внешние части труб обязательно нужно утеплять, чтобы внутри их не образовывался конденсат.

Как обстоят дела с подвалом жилого дома

Создание такой конструкции, как вентиляция подвала частного дома тоже обладает своими нюансами. Основной из них состоит в том, что труба для поступления воздуха в домашней вентиляции монтируется в стене и идет через наземную часть фундамента здания.

С целью того, чтобы приток воздуха был максимально эффективным, она должна быть не только предельно прямой, но также без существенных утолщений и сужений по всей длине. Правильная вытяжная труба для циркуляции воздуха в подвале в доме должна располагаться в несущей стене или в особом канале для вентиляции, который должен идти вдоль стены.

Назначение и особенности принудительной вентиляции в подвале

Далеко не во всех случаях можно обойтись естественной циркуляцией воздуха. К примеру, она не будет давать нужно эффекта в некоторых случаях.

  1. Площадь вашего подвала составляет более 40 квадратных метров. При такой большой площади в подвальном помещении скапливается большое количество влаги, которая конденсируется на приточной и вытяжной трубе. При отрицательной температуре воздуха снаружи, такой конденсат очень быстро превращается в иней, а тот может полностью закупорить вентиляционное отверстие. Спасают от этого только вентиляторы принудительной системы.
  2. В подвале одновременно хранится большое количество овощей и фруктов. При больших объемах продуктов естественная вентиляция не может справиться с запахами и влажностью, а также не позволит эффективно просушить продукты.
  3. В подвале планируется обустроить помещения, в которых будут долгое время находиться люди: вы хотите сделать подвал мастерской, баней или домашним спортзалом. В таком случае справиться может только принудительная вытяжка, ни о какой естественной вентиляции не может идти и речи.

Если в подвале планируется обустраивать домашний спортзал, необходимо устанавливать систему принудительной вентиляции

Такая система рассчитана на максимально эффективный продув помещения и может быть обустроена в любом типе помещения, будь то дачные дома, гаражи или подвалы многоквартирных домов.

Устройство системы принудительной вентиляции подвала чуть сложнее, чем естественной, но тоже довольно простое, и сделать ее легко можно своими руками.

Помимо очевидных достоинств, у этого варианта также есть свои недостатки, основным из которых является достаточно большой расход электричества, особенно если два вентилятора работают одновременно.

Как работает

Как и для естественной, для принудительной системы циркуляции воздуха также нужны трубы для поступления и оттока воздуха. Вот только воздушные массы в них двигаются не сами по себе, а под воздействием вентилятора, установленного на входе в воздуховод. Именно вентилятор является важнейшей составляющей системы принудительной вентиляции, а от его мощности зависит то, насколько эффективно будет охлаждаться воздух в подвале.

Вентиляторы монтируются и в приточной, и в вытяжной трубе. Рекомендуется периодически выключать их, чтобы контролировать температуру в погребе. Всего различают два типа принудительной вентиляции.

  1. Механическая – полностью контролируется пользователем, то есть вам придется самостоятельно следить за температурой и уровнем влажности в помещении, и, в зависимости от этого, включать или выключать вентиляторы.
  2. Автоматическая – работает в автономном режиме за счет специальных датчиков, которые отслеживают все необходимые параметры. Система сама включает и отключает вентиляторы, способна поддерживать заданную температуру и отлично подходит для тех случаев, когда у вас нет возможности или желания постоянно лично контролировать процесс функционирования вытяжки.

Монтаж принудительной вентиляции

Если речь идет о принудительной вытяжке, то устройство вентиляции в подвале своими руками осуществляется так же, как и естественной, с одним небольшим отличием.

Вам так же нужно установить трубы для поступления и оттока воздуха, точно так же их рекомендуется утеплить и накрыть от осадков, но внутрь каждой трубы необходимо установить вентилятор. Это предельно простой процесс, главное в котором – правильно подобрать размер механизма под диаметр трубы и определиться с мощностью.

Мощность вентилятора зависит от объемов погреба и ваших требований к температуре и влажности, поэтому перед покупкой стоит проконсультироваться у опытного специалиста, который порекомендует подходящую вам модель.

Эффективность принудительной вентиляции можно увеличить, если на конце приточной трубы установить специальное устройство – диффузор. Он позволяет вентиляции работать за счет энергии ветра, что существенно снижает ваши затраты на электроэнергию.

Диффузор — специальное устройство, увеличивающее эффективность принудительной вентиляции

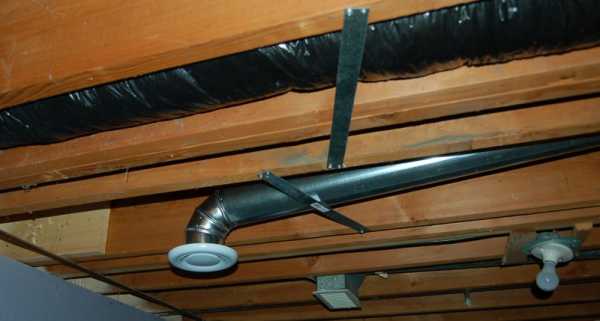

Вентиляционные трубы в системе принудительного воздухообмена могут быть расположены не только горизонтально, но и вертикально. Эффективность работы системы от этого не меняется, а тип расположения труб зависит от особенностей помещения.

Вентиляция в общественных помещениях подвального типа

Если вам нужно смонтировать своими руками вентиляцию в общественном подвале, то, вне зависимости от ее типа, делается это точно так же, как в погребе, подвале частного дома или в гараже.

Для ее построения также нужны две трубы для выхода и поступления воздуха, рассчитанные на выход и вход воздушных масс большого объема за минимальный промежуток времени. Они должны идти вдоль несущей стены или внутри ее: для организации естественного воздухообмена следует позаботиться о расположении труб на разной высоте, а для искусственного – установить вентиляторы в трубах.

Вентиляция может устанавливаться в подвалы для того, чтобы обеспечить просушку продуктов, для хранения фруктов и овощей или просто для обеспечения доступа свежего воздуха в подвальное помещение, если вы оборудуете там спортзал или мастерскую. Необходимо соблюдать правила монтажа системы, использовать только качественные материалы и регулярно проверять работоспособность вентиляции, тогда она прослужит вам максимально долго.

vozduhstroy.ru

Вентиляция подвала частного дома – как обустроить самому? + Видео

Качественная вентиляция подвала частного дома дает возможность использовать эту часть жилого строения в качестве отличного хозяйственного помещения. Лишние квадратные метры не помешают ни одному рачительному хозяину!

Вентиляционные системы для подполов любых жилых строений

Вентиляция подвала в частном доме убирает лишнюю влажность и обеспечивает постоянную циркуляцию воздуха. Благодаря этому на цокольном этаже никогда не появляется плесень и грибок. А значит, его можно использовать для хранения консервированных продуктов, овощей и прочих припасов в течение всей зимы. Также подвал с грамотно сделанной вентиляцией подходит для обустройства небольшого спортивного зала, домашней мастерской или сауны.

Обустройство вентиляционной системы в подвале

Постоянный обмен воздуха между помещениями цокольного этажа и улицей гарантирует сохранность перекрытий и фундамента жилого строения. Эти элементы дома подвергаются воздействию повышенной влажности в первую очередь. А самый простой метод их защиты – организация эффективной вентиляции. Последняя, кроме того, исключает опасность скопления углекислоты в подвалах, в которых монтируется оборудование для отопления дома. Как видим, вентиляция в подполе должна присутствовать в обязательном порядке. Она имеет огромное значение для безаварийной и длительной эксплуатации всей жилой постройки.

Качественная вентиляция в подвале частного дома может быть сооружена более-менее опытным домашним мастером своими руками. Здесь важно лишь правильно определиться с типом подходящей для конкретного случая системы и разобраться с особенностями ее обустройства. Вентиляция цокольного этажа бывает:

  1. Естественной. В данном случае система включает в себя минимум элементов – приточную и вытяжную трубы.
  2. Принудительной. Подобная система обычно состоит из нескольких вытяжных воздушных каналов, соединенных в одну сеть, приточного устройства и специального вентилятора, обеспечивающего вытяжку воздуха из подпола.

Далее мы поговорим, как правильно обустроить вентиляцию указанных типов самостоятельно.

Делаем продухи – недорого, быстро и просто

С минимумом затрат времени и денег вентиляция в подвале частного дома обустраивается на этапе строительства жилого строения. Такая система предполагает организацию отверстий определенных размеров в цоколе. Их называют продухами. Вам нужно грамотно рассчитать площадь таких отверстий, принимая во внимание следующие факторы:

  • близость расположения грунтовых вод под домом к поверхности и непосредственно вид почвы;
  • глубину заложения фундамента дома;
  • температурные перепады в течение года и суток;
  • объемы осадков в зимний и летний периоды.

Простой вариант — создание продухов

На практике площадь продухов принимается 1/400 по отношению к общей квадратуре цокольного уровня. При этом площадь самих отверстий должна быть не менее 0,5 кв. м., а диаметр – 12,5 см и выше. Эффективность функционирования такой вентиляции будет зависеть от погодных условий на улице, температуры воздуха, направления и силы ветра. В обычном доме со стандартной квадратурой (70–80 кв. м.) и простой планировкой специалисты советуют делать по два вентиляционных отверстия с каждой стороны постройки. Если же ваше частное жилище возводится в низменности либо характеризуется сложной конфигурацией, вентиляцию нужно соорудить помощнее. В этом случае рекомендуется пробивать по два продуха на каждые 4 метра фундамента.

Изнутри отверстия для циркуляции воздуха следует прикрывать специальными сетками. Они станут защищать подвал от проникновения в него насекомых и грызунов.

Идеально, если вы дополнительно оснастите продухи металлическими заслонками. Летом их необходимо держать в полностью открытом состоянии, а зимой – прикрывать. При таком подходе вы получите управляемую естественную вентиляцию, работу которой будете контролировать на свое усмотрение. Если вы планируете в зимнее время использовать подпол для хранения фруктов, овощей и аналогичной продукции, система с продухами вам не подойдет. Вентиляционные отверстия также не смогут обеспечить должной циркуляции воздуха и в домах с большой площадью. Продухи в таких строениях будут малоэффективными. В подобных ситуациях лучше сделать двухтрубную вентсистему. О ней далее.

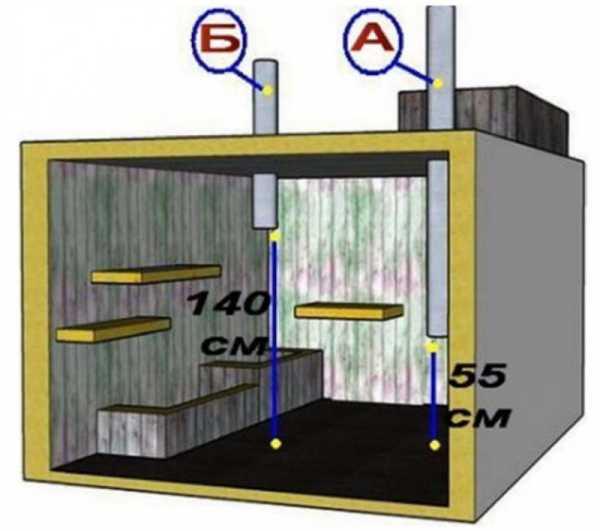

Приточно-вытяжная вентиляция – правила обустройства

Двухтрубная система для постоянной циркуляции воздуха подходит для любых жилых строений (для больших по площади и маленьких, со сложной и простой планировкой). Такая вентиляция в подполе современного частного дома делается путем установки двух воздуховодов. Через один канал осуществляется вытяжка воздуха из подвала, через второй – подача. Указанные вентканалы всегда располагают в противоположных сторонах цокольного этажа, с соблюдением далее приведенных правил:

  1. Вытяжная труба монтируется так, чтобы ее верхний конец выходил на 0,5–0,6 м за конек кровли, а нижний поднимался над основанием подпола примерно на 1,5 м.
  2. Верхний конец приточного канала должен подниматься над уровнем грунта под домом на 1 м, а нижний устанавливают в 0,5 м от пола.

Приточно-вытяжная вентиляция

Эти требования следует соблюдать в обязательном порядке. Тогда вентиляция погреба в вашем частном доме будет действительно качественной. Желательно, кроме того, управлять интенсивностью циркуляции воздуха. Для этих целей можно использовать уже описанные ранее заслонки. Вентканалы некоторые домашние умельцы изготавливают из деревянных досок. Это дешево, но требует определенных столярных умений. Важно добиться того, чтобы изнутри каналы были очень гладкими. Доски необходимо очень тщательно обработать рубанком и следить за отсутствием микроскопических щелей на древесине. Ключевым достоинством деревянных воздуховодов является то, что на их стенках не образуется конденсат.

Если столярные работы вам не по душе, можно поступить намного проще. Просто купите обычные пластиковые трубы сечением около 12–15 мм и смонтируйте их в качестве вентиляционных каналов. Такое мероприятие потребует от вас в разы меньше усилий. И обязательно прикройте торцы труб (верхние) аккуратными козырьками. Они надежно защитят каналы от дождя, а также будут в определенной мере участвовать в настройке скорости потока воздуха в систему. Полезно знать! Воздушный поток, поступающий на подвальный уровень, будет тем мощнее, чем короче будет приточный вентканал по сравнению с длиной вытяжного воздуховода. Учитывайте этот факт, если хотите самостоятельно регулировать интенсивность подачи свежего воздуха в погреб.

Принудительные вентиляционные системы – самые эффективные

В случаях, когда естественная вентиляция не справляется с возложенной на нее задачей, придется потратиться на более качественный проект. Если вы хотите использовать свой подвал для частной мастерской, игровой или спортивной комнаты, бильярдного зала, сауны, вам нужна вентсистема помощнее. Сооружается она при помощи таких элементов:

  • специальных воздухозаборников и воздухоотводов;
  • нагнетательного оборудования;
  • вентиляционных каналов;
  • отсеков для смешивания потоков воздуха;
  • диффузоров.

Принудительная система работает за счет механического втягивания свежего воздуха, его фильтрации, нагрева (охлаждения) до оптимальной температуры и подачи в погреб. Одновременно с описанными процессами происходит удаление отработанного воздуха из подпола на улицу. Устройство принудительной вентиляции в подвале частного дома – это достаточно сложная и дорогостоящая операция. Но зато сделанная вами система циркуляции воздуха всегда будет функционировать в заданном режиме и никаким образом не будет зависеть от погоды.

Обустройство принудительно вентиляционной системы

Соорудить принудительную вентиляцию с наименьшими финансовыми затратами можно следующим образом. В вытяжной вентканал (на его внутренний просвет) установите вентилятор. Когда вы будете запускать это устройство, оно станет разряжать воздух в погребе. На приточный канал смонтируйте второй вентилятор. Он уравновесит количество приходящего и уходящего воздуха. Оба вентилятора следует подсоединять к одному выключателю. Причем в данном случае нужно использовать электрооборудование, которое оснащено предохраняющим автоматом. Последний отключает (автоматически) систему при коротких замыканиях, пробоях на корпус и прочих ситуациях, присущих помещениям с повышенной влажностью (а подвал любого дома причисляется именно к таким объектам).

Все работы по обустройству вентиляции принудительного типа можно выполнять своими руками. А вот разработку проекта такой системы лучше доверить специалисту в сфере электротехники. Особенно это касается случаев, когда вы планируете применять кондиционеры для охлаждения или нагрева приточного воздушного потока и фильтрационные устройства. Затраты на услуги профессионального проектировщика будут относительно небольшими. При этом вы сможете создать безопасную и эффективную в использовании вентсистему для подвала любой площади.

remoskop.ru

видео-инструкция как сделать своими руками, фото и цена

Если вы только что стали владельцем дома, в котором есть подвал, или только собираетесь его строить, эта статья поможет вам не допустить ошибок. Они в дальнейшем могут влиять не только на общий микроклимат в жилых помещениях, но и стать причиной ухудшения здоровья. Правильно сделанная вентиляция подвала частного дома не позволит развиться плесени и грибкам, что существенно увеличит срок эксплуатации дома.

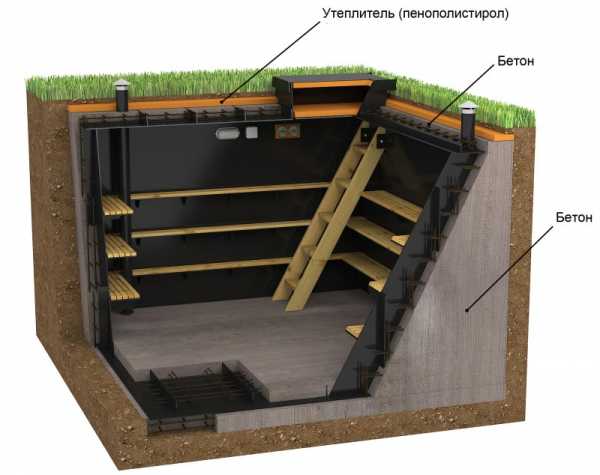

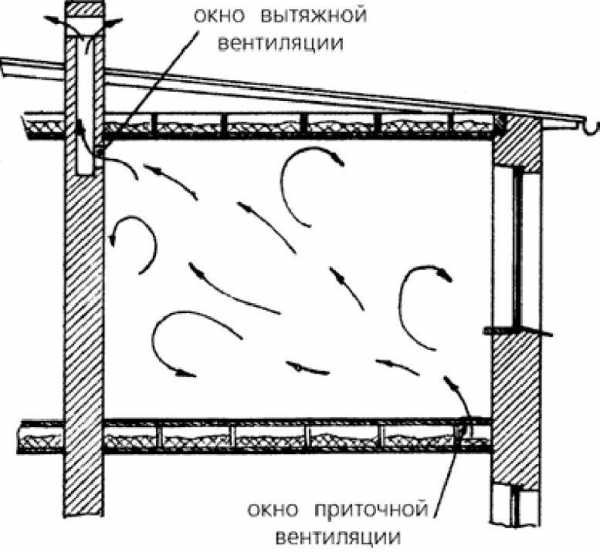

На фото – схема вентиляции подвала в частном доме

Работы предстоит много, но она в основном будет связана с проведением расчетов, покупкой и установкой вентиляторов и трубопроводов. Хотите узнать, как это сделать быстро и без больших затрат, читайте статью до конца. Мы расскажем и покажем вам наглядно, как устроена вентиляция и укажем на необходимые действия.

Подвал должен быть сухим

Расположенное под домом помещение никогда не должно быть влажным, иначе, поднимаясь вверх, влага будет уничтожать все на своем пути. Пусть этот процесс будет идти медленно и незаметно, однако через несколько месяцев вы уже начнете его ощущать.

Очень хорошо будет, если удастся восстановить поврежденные коммуникации малыми затратами, иначе придется все разбирать и стелить заново, а цена таких расходов будет уже совершенно другой.

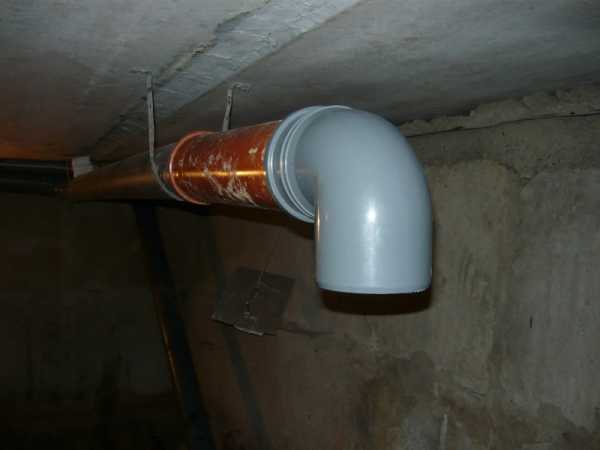

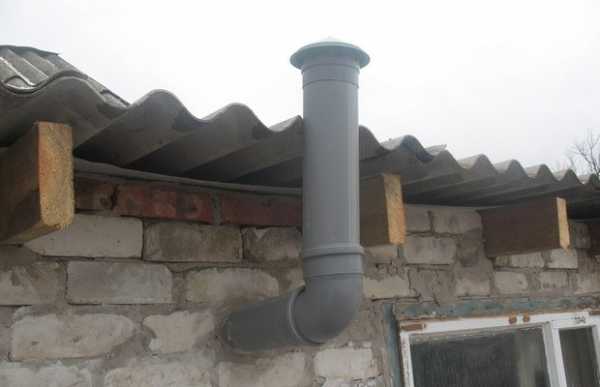

Выход вытяжных труб из подвала

Сама по себе вентиляция представляет систему труб, иногда шахт, которые помогают достичь в доме нормальных параметров:

  • воздухообмена;
  • влажности;
  • температуры.

Используют принудительный вариант или естественный. Рассмотрим две системы подробнее, чтобы знать, какую лучше использовать в нашем случае:

Принудительная
  1. Часто используется в домах большой площади, обеспечивая вентиляцию не только подвальных, но и жилых помещений.
  2. Состоит из нескольких элементов, иногда достаточно дорогостоящих.
  3. Ее работа заключается в следующем:
  • нагнетается уличный воздух вовнутрь системы вентилятором;
  • он может фильтроваться, нагреваться или охлаждаться;
  • этими же вентиляторами он подается далее по вентканалам в необходимые помещения.
  1. Состав:
  • вентканалы;
  • нагревательный или охлаждающий блок;
  • воздухоотвод;
  • воздухозаборник с защитной сеткой;
  • диффузоры для подачи воздушного потока;
  • тройники для суммирования воздушных потоков.

Преимущества – независимость от внешних атмосферных условий, можно регулировать для качественного обеспечения воздухообмена.

Недостатки — высокая стоимость элементов, сложность монтажа.

Естественная В данном случае вам понадобится только найти и установить в подвал две трубы – приточную и вытяжную. Известен способ очень давно и до сих пор используется многими из-за своей простоты. Создание системы не потребует больших финансовых затрат.Работа ее осуществляется за счет разницы температур на улице и внутри помещения, из-за чего создается движение воздуха, вытягивающегося из помещения на улицу, а оттуда заходит свежий. Тяга, увы, очень сильно зависит от ветра, который может увеличивать ее или уменьшать.

Состав:

  • канал для притока воздуха;
  • вытяжной канал;
  • продухи.

Преимущество – простота устройства и небольшие финансовые затраты.

Недостатки – не всегда удается создать качественный воздухообмен, так как есть большая зависимость от природных факторов.

Сухой подвал – здоровье жителей и долговечность сооружения

Для любой системы сегодня на рынке можно найти трубы из разных материалов. Чаще всего приобретают из поливинилхлорида и оцинкованной жести.

Первые обычно покупают те, кто хочет установить вентиляцию своими руками, так как монтаж в этом случае более простой. В тоже время вентканалы из металла требуют определенных навыков, а их надежность выше на порядок.

Собираем вентиляцию в подвале

Перед тем, как сделать вентиляцию в подвале частного дома, нужно учесть габариты помещения, например, если площадь превышает 50 м2, используйте принудительный вариант. В противном случае будет достаточно естественной.

Совет: планирование и размещение вентиляции необходимо проводить на этапе проектирования дома, чтобы облегчить ее монтаж в дальнейшем.

Если же приходится устанавливать ее в построенном жилье, будьте готовы к сложности и трудоемкости работ. Заранее приготовьте специальное буровое оборудование, чтобы можно было сделать отверстия в фундаменте и перекрытиях для вентканалов.

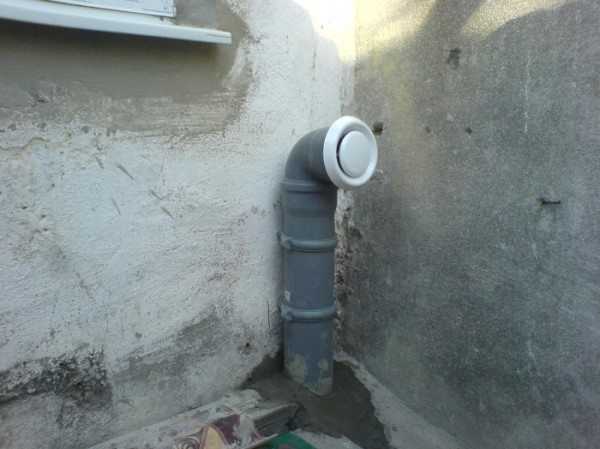

Приточная труба естественной вентиляции

Делаем естественную вентиляцию

Инструкция, предлагаемая ниже, не будет вызывать для вас сложность:

  1. Подготовьте схему на стадии проектирования дома. Учтите в ней габариты помещения и пропускную способность каналов вентиляции. Отметьте место установки приточной и вытяжной труб, указав их диаметр.

Совет: размещайте трубы в противоположных углах подвального помещения.

  1. Поместите отверстие вытяжной трубы под потолком, а саму труба выведите на 400-500 мм выше конька крыши.
  2. Установите приточную трубу внутри подвала так:
  • выходной край расположите выше пола на уровне 400-500 мм;
  • входное отверстие — на 400-500 мм выше уровня грунта на улице.
  1. Рекомендуем для помещений 40 м2 диаметр труб 120 мм, тогда ваш воздухообмен будет равен примерно 2 объема подвала в час.

Совет: если примените трубы большего диаметра, сможете уменьшить зависимость от атмосферных факторов и увеличите скорость обмена воздуха.

Естественная вентиляция в подвале частного дома своими руками

Материалами для естественной вентиляции будут:

Совет: установите на конец приточной трубы собиратель влаги с краном, так вы сможете через него сливать конденсат, который будет скапливаться в нем.

Делаем принудительную вентиляцию

В этом случае также не обойтись без предварительного проекта, в котором должны быть расчеты по почасовому воздухообмену помещения и его объемам. За основу возьмите расход на уровне 2 м3/1 м2 * час. Перемножьте объем помещения на кратность обмена воздуха, это даст параметр нужной производительности вентилятора.

Следующий параметр, помогающий подобрать вентилятор, это потеря давления в канале. Мы рекомендуем выбирать агрегат с запасом, тогда такие потери в системе сведутся к минимуму.

Диаграмма для определения потерь давления воздуха на 1 м

Пример для помещения в объеме 70 м3, канал Ø120 и длиной 10 м:

  • мощность вентилятора – 120х2=240 м3/час;
  • для определения потери давления вам потребуется диаграмма, на которой найдите точку пересечения между мощностью вентилятора (горизонталь) и диаметром канала (диагональ). Опустите вертикаль и получите 7 Па на 1 м;
  • на 10 м это составит – 7х10=70 Па.

Вам потребуется вентилятор, который сможет нагнетать воздух в пределах 240 м3/ч при потерях давления в 70 Па.

Совет: рекомендуем обратиться к специалистам, которые смогут правильно разработать принудительную систему для большого дома.

Для подвального помещения вы можете это сделать самостоятельно. Причем можете убрать из системы кондиционер или печь.

Устройство вентканалов не отличается от монтажа естественной вентиляции, хотя есть некоторые отличия:

  • можете установить приточные и вытяжные трубы на уровне 500 мм над землей;
  • внутри помещения на сами трубы закрепите вентиляторы — на вытяжную и приточную. Возможно, вам потребуется установка нагнетательных блоков.

Принудительная вентиляция подвала в доме с помощью специального оборудования

Вывод

Вентиляция подвала – необходимое условие нормального и долгого функционирования дома, поэтому к такой работе следует подойти ответственно. Вы должны учесть многие факторы, в том числе целевые условия эксплуатации помещения и природные условия в регионе.

Установка вентиляции не будет для вас сложным делом, если вы владеете элементарными строительными знаниями и навыками.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

Вытяжка в погребе своими руками

Правильное обустройство вытяжки в погребе своими руками в частном доме позволит создать оптимальные условия для длительного хранения урожая на протяжении всего года.

Сегодня большинство владельцев загородных домов стремятся построить в них специальное подвальное помещение, предназначенное для хранения различной консервации и всего собранного урожая.

Там в течение всего года естественным путем поддерживается оптимальная температура для длительного хранения урожая, однако ввиду отсутствия окон не осуществляется воздушная циркуляция, в результате чего внутренний воздух застаивается и продукты питания начинают гнить и портиться.

Обустройство в погребе вытяжки своими руками позволяет решить эту проблему эффективно.

Как сделать вытяжку в погребе своими руками? Примерное устройство вытяжки можно увидеть на представленном видео и фото, при этом следует помнить, что она должна быть смонтирована по всем правилам.

Это позволит ей работать правильно и тем самым обеспечить эффективную циркуляцию воздуха по всему помещению.

Особенности вытяжки для погреба

Только правильно обустроенная система вентиляции в подвальном помещении позволит сохранить там стабильную температуру и необходимую влажность.

Именно вытяжка в этом случае отвечает за создание необходимой циркуляции воздуха внутри всего пространства подвала.

Наиболее оптимальной температурой для погреба в доме принято считать среднее значение в шесть градусов Цельсия.

На фото ниже показана схема вентиляции погреба.

В том случае, когда в подвале циркуляция воздуха осуществляется правильно, есть постоянный воздухообмен, который обеспечивает выход застоявшегося воздуха наружу и приток свежего — по мере необходимости.

Не следует делать так, чтобы сквозняк в погребе был чересчур сильным, так как это также может негативно сказаться на сохранности всего урожая.

В то же время, если воздухообмен в подвале будет недостаточным, то воздух будет застаиваться, соответственно появится конденсат — как следствие, на стенах образуется грибок и плесень, что также негативно повлияет на продукты.

Чтобы обеспечить наиболее оптимальные микроклиматические условия внутри всего подвального пространства, следует сделать так, чтобы воздух обновлялся не менее трех раз в течение одного часа.

Перед тем как начать устройство вытяжки в подвале своими руками, следует правильно все рассчитать. Также должна быть составлена примерная схема вытяжной системы.

Необходимо будет посчитать общую площадь подвального помещения, исходя из которой подобрать оптимальный диаметр труб, которые смогут обеспечить желаемую скорость движения воздушных масс.

В том случае, когда расчеты покажут, что за счет естественной циркуляции нельзя создать эффективный микроклимат в подвале, следует задуматься об установке на входе, а также выходе системы вентиляторов.

Виды вытяжек в погребе

Несмотря на то, что существуют самые различные системы вытяжек, которые можно использовать в подвальном помещении, все они условно подразделяются на две категории, а именно: естественные и комбинированные.

Схема естественной вытяжки не предполагает устройство сложных элементов, узлов или вентиляторов.

Как правило, она состоит всего лишь из двух труб определенного диаметра, одна из которых обеспечивает приток свежего воздуха, а другая — отток отработанного.

Эти трубы устанавливаются в противоположных друг от друга углах на разных расстояниях от пола.

Труба, отвечающая за приток свежего воздуха, монтируется на высоте примерно в пятьдесят сантиметров от грунта и обязательно проходит через перекрытие.

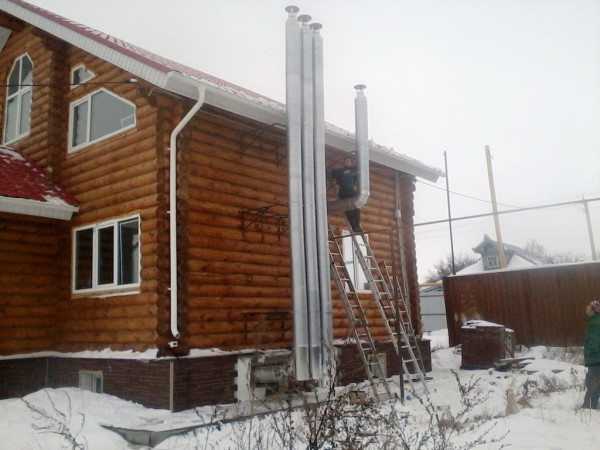

В свою очередь, вытяжная труба закрепляется под самым потолком подвального помещения и вытягивается по стене, вплоть до самого верха крыши дома.

Данная естественная схема будет малоэффективной в теплое время года, когда температурные показатели на улице повышаются.

Специалисты советуют обустраивать в подвальных помещениях комбинированную вытяжную систему, которая будет работоспособной при любых условиях.

Такие системы никак не зависят от разницы температур, а поток воздуха обеспечивается благодаря возможности искусственным путем делать перепад давления.

Видео:

Ее устройство предполагает монтаж своими руками одного или нескольких вентиляторов, причем в первую очередь его необходимо установить непосредственно в вытяжную трубу на входе.

Также схема данного вида вытяжной системы предполагает монтаж всех труб под углом в сорок пять градусов.

Вместо электрических вентиляторов можно устанавливать специальные ветряки.

И в том, и в другом случае рекомендуется на всех вентиляционных каналах предусмотреть регулируемые задвижки, при помощи которых впоследствии можно будет самостоятельно контролировать поток поступающего воздуха.

Все необходимые работы, связанные с обустройством вытяжки в подвальном помещении, можно без проблем сделать своими руками.

На представленных выше видео и фото можно увидеть в работе естественную и комбинированную вытяжные системы.

Монтаж вытяжки в погребе

Прежде чем сделать вытяжную систему в погребе дома своими руками, необходимо в обязательном порядке его тщательно просушить, первоочередное внимание при этом следует уделить стенам.

На них не должно быть плесени или грибка, в противном случае необходимо провести специальную обработку соответствующими средствами.

Видео:

Все это лучше делать в летнее время года, когда на улице стоит жаркая погода. Если внутри погреба есть грунтовые воды, то по всему его пространству нужно сделать гидроизоляцию.

Для этих целей используются различные влагостойкие обмазки и шпаклевки.

Непосредственно к монтажу и обустройству вытяжной системы приступают только после того, как будут выполнены все вышеописанные действия.

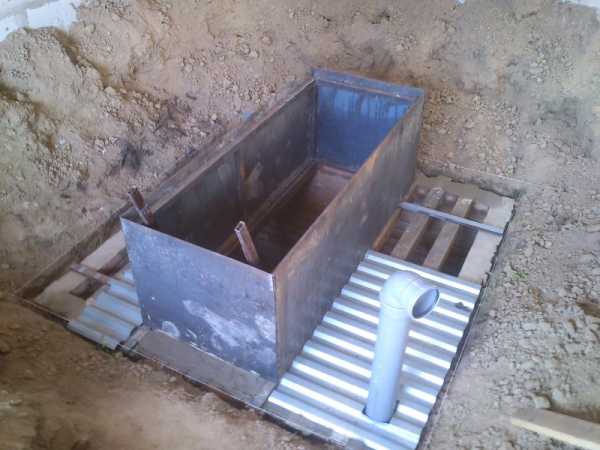

На первоначальном этапе устанавливают и тщательно укрепляют приточную трубу, высота которой над уровнем пола должна составлять не более пятидесяти сантиметров.

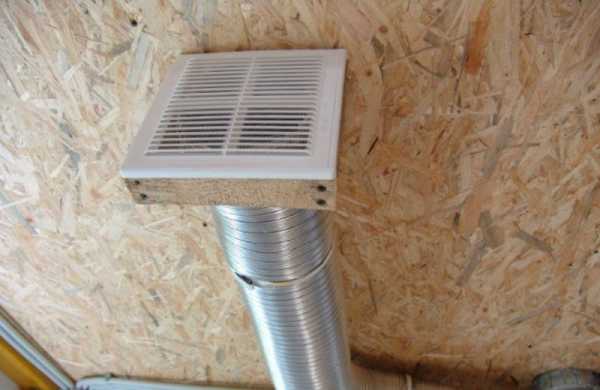

В свою очередь, вытяжную трубу следует делать в противоположном углу подвального помещения под самым потолком. Лучше, если ее отверстие будет находиться над местом хранения овощей.

Не желательно использовать для обустройства вытяжной системы асбестовые трубы. Для этих целей оптимально подойдут металлические или пластиковые трубы соответствующего диаметра.

Для того чтобы предотвратить попадание в оба канала различного мусора, а также атмосферных осадков, следует сделать на их выходных концах специальные зонтики.

Кроме этого, такие зонтики помогут сделать воздухообмен еще более эффективным.

Также рекомендуется входные отверстия труб со стороны улицы защитить от попадания грызунов и другой живности путем установки мелкой металлической сетки.

Все эти работы выполняются без особых сложностей своими руками.

Для того чтобы повысить эффективность вытяжной системы подвального помещения, рекомендуется подумать об установке электрических вентиляторов.

Это позволит сделать воздухообмен внутри всего пространства погреба независимым от погодных условий.

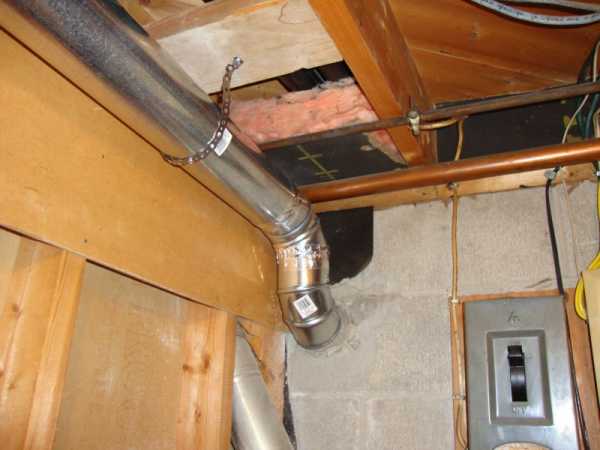

Для этих целей можно использовать канальные вентиляторы, которые крепятся непосредственно в самом воздухопроводе и осевые, монтаж которых производится на входе вытяжного воздуховода.

Видео:

Если подвальное помещение имеет большую площадь, то рекомендуется использовать устройство с большой мощностью, которые называются улитками.

Также на обоих воздуховодах устанавливаются регулируемые задвижки, при помощи которых в процессе эксплуатации вытяжки можно будет контролировать скорость воздушного потока.

Весь необходимый объем работ по обустройству вытяжки в погребе, при наличии соответствующего инструмента, совершенно свободно можно выполнить своими руками.

Наличие вытяжки в погребе частного дома — необходимость, так как только с ее помощью удастся сохранить весь собранный урожай.

Для того чтобы она работала максимально эффективно, необходимо еще на предварительном этапе правильно рассчитать все параметры ее работы.

Видео:

Производить сборку вытяжки погреба следует поэтапно и в точном соответствии с планом работ.

В процессе эксплуатации рекомендуется регулярно чистить все вентиляционные каналы самой вытяжки и контролировать состояние электрических вентиляторов.

На представленных выше фото и видео можно увидеть порядок и принцип устройства вытяжки для погреба.

www.stoydiz.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
