120 фото обустройства системы вентиляции
Правильно созданная вытяжка в подвале предотвращает появление конденсата на настенной поверхности данного хранилища, защищая овощи и фрукты от процесса загнивания. Сейчас предложено огромное разнообразие продукции для организации воздухообменной системы.
Однако для устройства обычной вытяжки особенного ничего не требуется. Поговорим, как создать вытяжку в хранилище собственноручно без нежелательных финансовых растрат.
Вытяжка собственноручно
Несложная конструкции вытяжки никаким образом не зависит от площади строения, назначения погреба и климатических условий.
Для обустройства подобной вытяжки в помещении хранилища понадобится две трубы. Функция одной заключается в вытяжке, вторая будет приточной. Посредством данных труб происходит эффективный воздухообмен.
Варианты установки
Установка труб, предназначенных для вытяжки подвального помещения, не сложная. Устройство приточного типа выводится у грунта наружу. Нижняя сторона располагается у дна хранилища. Труба размещается в перпендикулярном углу, под потолочной поверхностью над продуктами питания. Её верхняя сторона выводится посредством перекрытия на кровлю.
Посредством определённых устройств эффективность установленной вытяжки значительно увеличивается:
Дефлектор. Устанавливается над кровлей на трубе. Устройство вытяжного назначения можно закрыть посредством стального колпачка, препятствующего попадания влаги. Данный колпачок ограждается цилиндрической стенкой.
Подобное приспособление называется дефлектором. При порывистом ветре под данным приспособлением образовывается давление, способствующее повышению эффективности обустроенной вытяжки из хранилища.
Помимо этого, на трубе приточного типа нужно создать решётку для перекрытия попадания насекомых, а также грызунов внутрь помещения. Данного вида устройство поможет обеспечить надёжную защиту хранилищу.
Материалы для обустройства труб вентиляции
Правильная вытяжка на территории погреба создаётся самостоятельно достаточно просто. Существует несколько популярных материалов, постоянно применяемых для производства труб для эффективной вытяжной системы: асбоцемент, а также не высокого давления полиэтилен.
По внешним характеристикам устройства асбоцементные похожие на шифер, именно по этой причине они имеют название шиферные. Как асбоцемент, так и полиэтилен надёжные, практичные и максимально прочные.
Трубы полиэтиленовые не сложно устанавливать самостоятельно. Однако в процессе работ важно, чтобы вытяжка погреба была организована грамотно, как на фото, для чего важно сварить трубы, что получается не сразу у новичков.
Как бы ни было, выбор определённого материала для обустройства подвальной вентиляции зависит от требований, предъявляемых к помещению погреба. Если имеются сложности с выбором, тогда предпочтительно обратиться за профессиональной помощью.
Если хранилище минимальной площади, то не нужно обустраивать мощную вентиляционную систему, так как подходящую влажность и температурный режим может обеспечить единственная труба.
В зависимости от разновидности и площади пространства, схема вытяжки подвала имеет персональные особенности. Будет правильным рассмотреть все случаи отдельно.
Специальные вентиляторы
Чтобы обустроить эффективную вытяжку для хранилища потребуются определённые вентиляторы. Существуют канальные, а также осевые вентиляционные конструкции, которые отличаются по размещению и действию.
Вентилятор канального типа встраиваются внутри приточной, а также вытяжной трубы. Вентиляционные осевые устройства, напротив, обустраиваются рядом с выходом.
Помимо этого, рынок предлагает так называемые улитки-вентиляторы, однако их применение связано с некоторыми проблемами, по этой причине для вытяжки подвального пространства лучше отдать предпочтение традиционному решению.
Установка вентилятора канального типа
Данного вида вентилятор может не иметь высокую степень производительности, именно по этой причине он может быть запитан от минимального блока питания. Желательно приобрести амплитудное устройство, способное обеспечить высокий уровень КПД.
Грамотно установленная вытяжка для пространства подвала прекрасно проявляет себя на начальном эксплуатационном периоде.
Так, воздух в погребе становится увлажнённым, однако не очень, вследствие чего продукты питания не поддаются никакому перемерзанию, температурный режим доходит до 4 градусов.
Как мы и говорили выше, установка данного типа вытяжки может быть произведена без помощи профессионалов и применения сложного инструмента, а также специального технического оборудования. Проще говоря, всё можно выполнить собственными руками, особенно при наличии начальных умений.
Фото вытяжки в погребе
youtube.com/embed/GZ0-349l04M?rel=0&controls=0&showinfo=0″ frameborder=”0″ allowfullscreen=”allowfullscreen”>Также рекомендуем посетить:
- Как сделать вентиляцию своими руками
- Осушитель воздуха
- Напольный кондиционер
- Сплит система
- Вытяжка 60 см
- Вентиляция в гараже
- Бесшумные вытяжки
- Как почистить вытяжку
- Вентиляция в частном доме
- Вентилятор для ванной
- Вентиляция в бане
- Норма влажности воздуха
- Приточный клапан на окно
- Обратный клапан на вентиляцию
- Вытяжка в вентиляцию
- Труба для вытяжки
- Приточный клапан в стену
- Приточная вентиляция
- Вентилятор для вытяжки
- Вытяжка для ванной
- Рекуператор для дома
- Фильтр для вытяжки
- Пластиковые воздуховоды
- Короб для вытяжки
- Установка вытяжки
- Воздушное отопление дома
- Черная вытяжка
- Почему потеют окна
- Увлажнитель воздуха
- Встраиваемая вытяжка
- Как выбрать кондиционер
- Вытяжка для кухни
Вентиляция погреба в гараже своими руками — Вентиляция и кондиционирование
Большинство современных гаражей обустроено погребами, где принято хранить различные продукты, овощи, соленья и т. п. В том случае, если подвал устроен не верно, продукты быстро испортятся, для этого и необходима качественная система вентиляции в погребе гаража.
Да
44.44%
Нет
55.56%
Проголосовало: 45
Когда устройство вытяжки в погребе не обеспечивает полноценный воздухообмен, стены начинают сыреть, появляется плесень и трещины. Чтобы избежать подобных проблем, то нельзя экономить на организации вентилирования погреба в процессе строительства.
Зная, какая должна быть вытяжка в погребе, можно добиться хорошего микроклимата. Кроме этого, следует придерживаться рекомендаций специалистов, а также соблюдать простые правила: добиться наиболее подходящего температурного режима (+5), соорудить хорошее затемнение, улучшить циркуляцию воздуха, не превышать уровень влажности выше 90%.
Содержание
- Как правильно сделать вентиляцию в погребе
- Вентиляция в погребе с двумя трубами
- Вытяжка в погребе с одной трубой
Как правильно сделать вентиляцию в погребе
Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.
Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.
Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:
- Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной.
Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
- Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.
Читайте еще: Как грамотно организовать систему вентиляции в подвале частного дома.

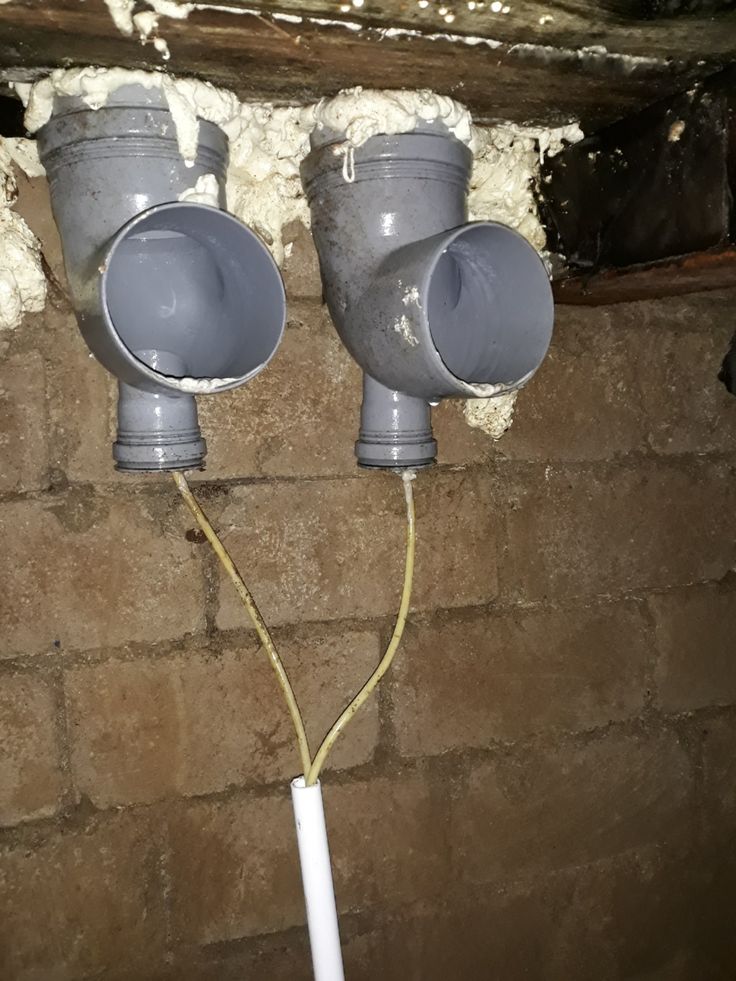

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.
Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.
Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.
Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

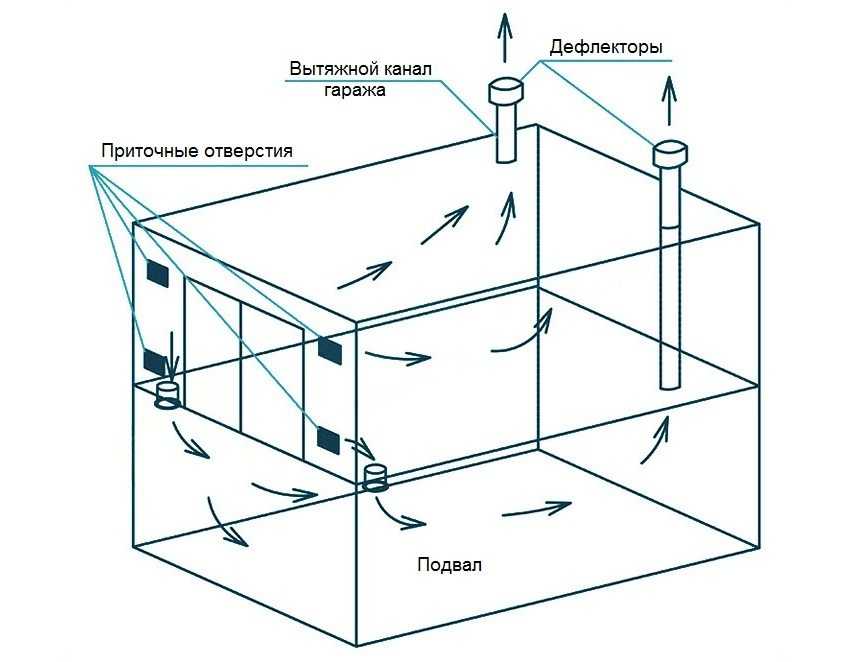

Схема правильной вентиляции погреба в гаражеЧтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:
- вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
- нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
- закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
- вся длина трубы должна иметь равный диаметр.
Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража. Важно, чтобы трубы находились в противоположных углах помещения.
Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.
Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.
Вентиляция в погребе с двумя трубами

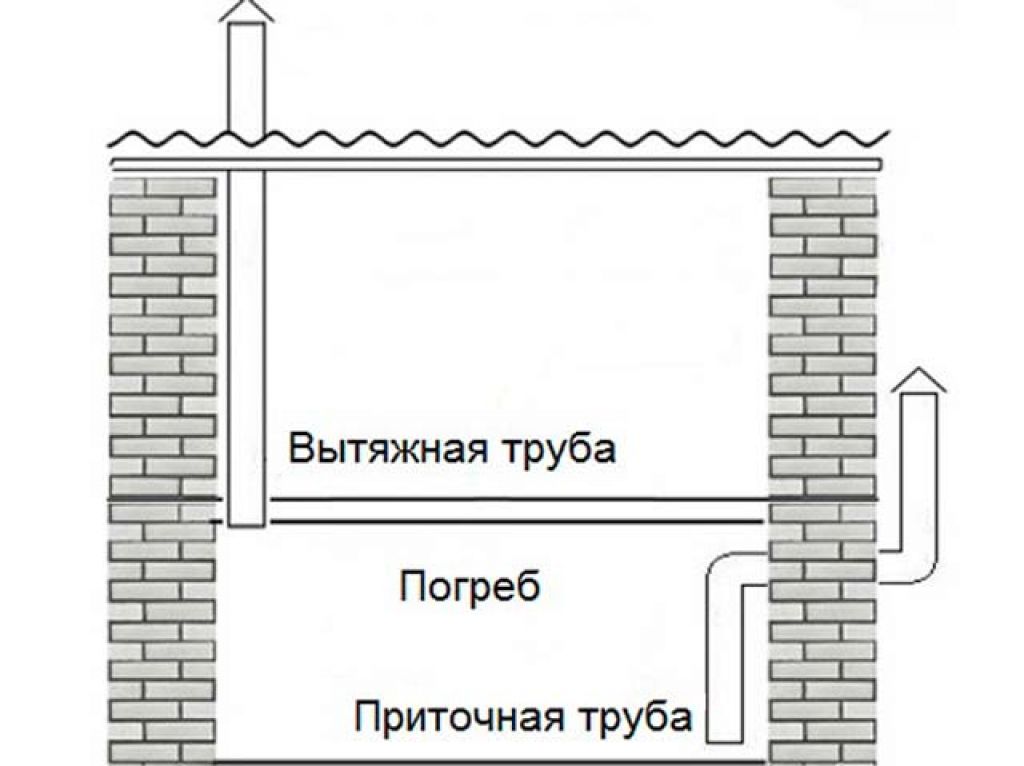

Вариант с двумя трубамиЧтобы сделать вентиляцию правильно, желательно ознакомиться с нюансами, тонкостями строительства и проектных работ:
- Идеальный вариант – закладка вентиляции на стадии строительства.
- Трубы для циркуляции воздуха должны быть одинакового диаметра. Нельзя делать приток больше, нежели вытяжку, иначе вся продукция в погребе будут испорчена.
- Запрещается располагать трубы вблизи друг с другом, иначе погреб не будет проветриваться полноценно. Эксперты советуют монтировать их противоположных углах, это позволит дать застоявшемуся воздуху толчок.
- Вытяжка монтируется возле потолка, так как теплый воздух идет вверх. Это позволит выполнять постоянную чистку воздуха, избегать застоев, обеспечивая оптимальный микроклимат.
- Отверстие вытяжки обязана располагаться над крышей на полтора метра, поэтому нужно учесть длину трубы.
- Чаще всего систему делают из пластика.
- Вытяжная система будет проходить через специальный люк.
- Если вентиляция предназначена для погреба, который находится под домом, нужно качественно утеплить двери.
- Наружная приточная труба обустраивается решеткой, чтобы обезопаситься от насекомых, пыли, грызунов, грязи.
Края вентиляции с двумя трубами должны быть разноуровневыми. Верх одной трубы помещают у самого потолка, а низ следует опустить до пола. Учитывая температурные перепады, смену давления на выходе и входе из трубы, происходит активная циркуляция воздуха.

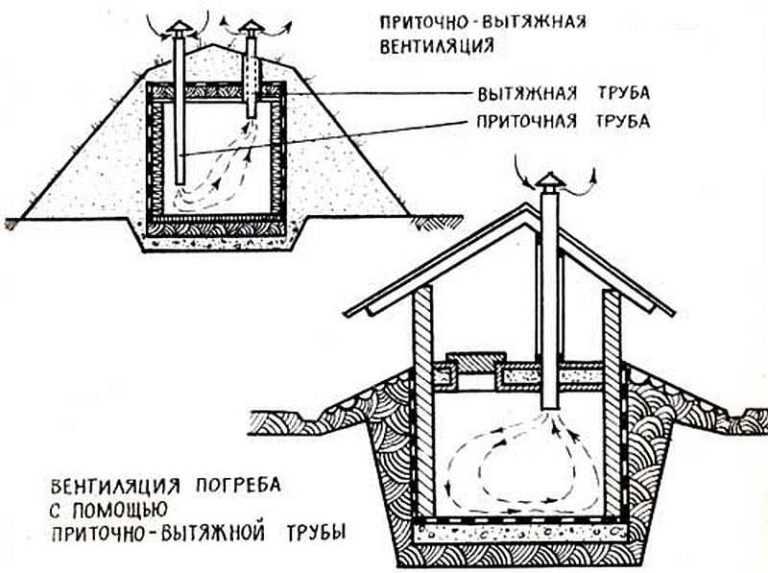

Наглядная схема вентиляции погребаСовет! Лучше всего использовать трубы, изготовленные из асбестобетона. Выбирать сечение не менее 15 мм, что вполне надежно и прочно. Для усиления эффективности воздухообмена, трубы снабжают дефлектором, а это обеспечить разрежение воздуха и рост тяги
Проверка вентиляции погреба должна начаться с простого эксперимента: важно спровоцировать воздушную циркуляцию, создав разные температурные показатели внутри и на поверхности.
Вам может пригодиться: Как сделать вентиляцию в ванной и туалете своими руками в квартире и в частном доме
Вытяжка в погребе с одной трубой
Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.
Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения. Все предельно просто: установить вентилятор в вытяжной трубе.
Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора. Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега. В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.
Читайте еще: как сделать вентиляцию в гараже своими руками.
Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.
Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.
Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.
Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.
Вытяжка в погребе в гараже: как правильно сделать вентиляцию
Вентиляция
Вентиляция
Время на чтение: 4 минуты
АА
7714
Нет времени читать?
Отправим материал вам на:
Нажимая на кнопку, вы даете согласие на обработку своих персональных данных
Обустройство погреба своими руками способно помочь в решении многих проблем. В частности, там можно хранить овощную продукцию в свежем и переработанном виде всю зиму.
Содержание статьи
- org/ListItem”> Необходимость вытяжки в погребе гаража
- Виды вентиляционных систем
- Естественная вентиляция
- Вентиляция принудительного типа
- Выбор системы вентиляции
- Обустройство естественной схемы вентиляции
- Монтаж принудительной системы вентиляции в погребе гаража
- Переоборудование естественной системы в принудительную
Загрузка . ..
Припасы будут в нужной кондиции долгое время, если грамотно подойти к обустройству помещения – задуматься, как сделать вытяжку в погребе своими руками, правильную вентиляцию подвалов, поддерживать оптимальную температуру и влажность воздуха под землей.
Необходимость вытяжки в погребе гаража
Многие владельцы автомобиля, делают именно под гаражом погреб. Сделанная вентиляция приспосабливает это помещение к хранению съестных запасов.
Чтобы понять, как правильно сделать вытяжку в погребе в гараже, необходимо узнать некоторые особенности обустройства такого рода помещения:- Если воздухообмен будет нарушенным, то возможно образование конденсата, который приводит к образованию грибка и плесени на стенах и других поверхностях помещения. Такое явление может испортить все хранимые запасы и придать неприятный запах подземному пространству;
- Зимой температура воздуха в погребе выше, чем в гараже. Если вентиляция недостаточна, воздух поднимается по естественным законам кверху, вместе с влагой, скопившейся в яме.
Тогда на металлических элементах автомобиля гараже и деталях конструкции может образовываться коррозия;
- Если циркуляция воздуха недостаточна, то припасы могут стать токсичными. Это обусловлено работой двигателя и ядовитыми химикатами, которые залиты в авто, и хранятся в помещении гаража. Необходимо обеспечить правильный выход воздуха и обновление его свежим. Проблема решаема установкой приточно-вытяжной вентиляцией.
Правильное обустройство приточной схемы позволит обеспечить постоянное обновление воздуха за счет свежего притока с улицы. А через вытяжку будет удаляться отработанный воздух с влагой, испарениями и токсичными парами.
Виды вентиляционных систем
Правильная вытяжка в погребе своими руками функционирует на основе усиленной циркуляции воздуха. Отработанные пары содержат в себе многие примеси, которые выводятся наружу, заменяясь свежим потоком.
Таким образом, чтобы организовать правильно вытяжную схему, нужно использовать две трубы — для притока и для вытяжки.
Системы вентиляции такого рода можно разделить на две основных категории:
Естественная вентиляция
За счет тепла в доме отработанный воздух из погреба понимается кверху, а пар, который копится внутри ямы, покидает помещение, заменяясь сухим свежим воздухом снаружи. Такую схему воздухообмена легко установить, без сложных механизмов. Дополнительно стоит отметить полную автономность работы.
Если вытяжка в гараже делается в яме, то обходятся вентиляцией с одной трубой, выходной, а воздух, который обновляет подземное помещение, поступает через лестницу или люк в гараже.
Достоинствами естественной вентиляции считают недорогую стоимость обустройства, бесшумность работы и простота в монтаже. К недостаткам можно отнести нестабильность работы, особенно в летний период, когда наружный воздух может быть одной температуры с температурными показателями внутри.
Зимой возникает проблема затора в трубе из-за инея, который образует конденсат. Для того, чтобы избежать таких последствий, нужно сделать особые вентиляторы прямо внутри трубы, которые усилят поток воздушных масс, проходящий из погреба.
Систему нельзя регулировать, не получится также охлаждать или нагревать воздух, невозможно оборудовать фильтрацию, за счет чего внутрь могут проникать вредные вещества снаружи.
Вентиляция принудительного типа
Обмен воздушными массами между погребом и улицей осуществляется при помощи дополнительного нагнетания механическими устройствами, которые вставляют внутрь трубы.
Эта система гораздо более эффективна, чем естественная, но больше потребуется финансов на содержание и обслуживание, поскольку требуется постоянный доступ к электроэнергии.
Пока воздух принудительно нагнетается, он проходит фильтрацию и меняет температуру – нагревается или охлаждается (регулируется системой). Именно такая система в погребе гаража может сделать микроклимат оптимальным в любое время года.
Из недостатков отметим сложность в установке, множество деталей в устройстве, что может вызвать сложность с ремонтом, высокую цену, большое потребление энергоресурсов.
Выбор системы вентиляции
Главным параметром при выборе типа воздухообмена является площадь погреба. Если пространство занимает менее 50 квадратных метров, то можно сделать естественную вентиляцию, регулярно осматривая и обслуживая её (устраняя засоры).
Если же погреб находится под большим гаражом со стоянкой большегрузов, то необходима принудительная схема с дополнительным оборудованием в виде вентиляторов и прочих устройств. В открытых источниках есть множество видео готовых примеров обустройства таких помещений.
Обустройство естественной схемы вентиляции
- Приточная, как и вытяжная, труба берется диаметра от 10 до 25 сантиметров;
- Емкость для стока конденсата;
- Сетки для защиты от мусора и насекомых с мелкими ячейками;
- Козырёк конусообразной формы.
Трубы могут использоваться из жести, пластика, асбестоцемента.
Перед тем, как делать вентиляцию, необходимо закончить гидроизоляционные работы и утепление. Лучше всего это сделать ещё при строительстве погреба.
Все стены пропитываются проникающей защитой от воды, тогда грунтовые воды не попадут в подвал. Теплоизоляция делается по полу и стенам.
Оптимальным вариантом станет эковата, которая хоть и дорога, но ещё и отпугивает грызунов. Самый простой способ утепления– обустройство под полом песчаной подушки и отделка стен геотекстилем.
Последовательность работ будет следующей:
- Крепеж воздуховода, работающего на вытяжку. Нижний конец размещают на расстоянии в два метра от пола (исходя из высоты погреба), внешняя часть выводится наружу на полметра выше крыши гаража. Можно сделать как сквозным методом, так и через стену горизонтальным выводом.
- Обустройство воздуховода, который отвечает за поступление свежего воздуха.
Фиксация нижнего окончания делается на уровне полуметра от напольного покрытия. Верх трубы должен быть на 30 см выше почвы, чтобы получать доступ к свежему воздуху.
- Проверяется тяга, делаются вставки на окончания труб против грязи и мелких насекомых и птиц, также делают колпачки на трубы от атмосферных осадков.
Пока делается устройство вытяжки в погребе, может образовываться конденсат. Для этого необходимо подготовить специальный резервуар для его сбора.
Чтобы регулировать интенсивность поступающего воздушного потока следует поставить заслонки в трубы, тогда зимой можно проветривать помещение, но не переохлаждать его.
Монтаж принудительной системы вентиляции в погребе гаража
Принудительная система в погребе обеспечит требуемый микроклимат круглогодично, вне зависимости от температуры окружающей среды. Летом разницы по градусам почти нет, за счет чего естественная система может остановить свою работу.
Тогда на помощь придут вентиляторы, которые принудительно будут нагнетать сухой воздух в погреб. Перед установкой следует четко определиться с местом установки вентилятора — запрещено устанавливать его на крыше или в погребе.
Влажность может быстро вывести его из строя, к тому же возможно замыкание электропроводки. Высокий уровень шума не позволит и установку в гараже.
Можно поставить вентилятор на входной трубе, в месте забора воздуха. Входное отверстие защищается сеткой. В зимнее время следует следить за высотой снежного покрова, который не должен перегородить пространство вокруг трубы. Можно, как альтернативу, установить канальный вентилятор.
Начало работ по монтажу системы вентиляции напоминает естественную схему, но дальше есть разница.
- Внутрь трубы вставляют вентилятор;
- Обустраивают кабель для вентилятора;
- Делают выключатель;
- Снаружи закрывают сеткой против птиц и грызунов, мусора и грязи.
Переоборудование естественной системы в принудительную
Задать вопрос автору
Естественная система вытяжки для погреба не всегда может справиться с объемом воздуха. Если в подполе стала появляться плесень или грибок, появился неприятный запах, стоит усилить работу системы. Делается это следующими способами:
- Диаметры труб увеличивают. На 10 квадратных метров максимальным может быть сечение в 15 см. в таком случае она должна быть единственной;
- Наращивают высоту вытяжки, что улучшит тягу;
- Делаются дополнительные каналы для отвода и поступления воздуха;
- Ставят вентилятор внутрь труб, который сделает тягу принудительной.
Переоборудование происходит в следующей последовательности:
- Подводят кабели питания электроэнергии к месту установки вентилятора;
- Демонтируют решетку, которая выполняет декоративную функцию;
- Устанавливают вентилятор;
- Снова ставят решетку на место;
- Подключают вентилятор к сети.
Как правило, достаточно бывает дополнения одним вентилятором на вытяжке. Для усиления тяги можно сделать такой же и на входе. Чтобы ещё сильнее сделать воздухообмен, можно поставить вентилятор центробежного типа.
Нужно быть готовым к тому, что он очень шумный.
Как только все работы закончены, проверяют тягу. Достаточно поднести свечку или спичку, в зажженном состоянии – движение пламени покажет наличие тяги. Вытяжка для погреба в гараже готова к работе.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.
Задать вопрос автору
Рейтинг автора
Написано статей
Об авторе
Устройство вентиляции в погребе с двумя трубами: схема, размеры, фото
13.01.2020
1 звезда2 звезды3 звезды4 звезды5 звезд

alhim/stock.adobe.com
Вентиляция в погребе с двумя трубами состоит из приточного канала и вытяжки. Она эффективнее одноканальной, поскольку при ее использовании происходит интенсивный воздухообмен. Чтобы привести поток в движение, необходимо два канала — для поступления нового и удаления отработанного газа. Вытяжка действует благодаря перепаду давления внутри и снаружи помещения. Чем больше высота, тем давление ниже. Нагретый газ стремится равномерно заполнить объем и движется туда, где атмосфера разрежена. Однако, движения не происходит, если он оказывается заперт в замкнутом пространстве с одним выходом. Чтобы движение началось, необходим приток, заполняющий освободившееся место. Именно по этой причине одиночная вытяжка функционирует только при открытой входной двери.
Обустраиваем вентиляцию в погребе
Назначение системы проветривания
Диаметр входных и выходных отверстий
Детали конструкции
Правила
Пошаговая инструкция по монтажу
Подключение электрических приборов
Она необходима для поддержания микроклимата в помещении. Жилые и подсобные комнаты, расположенные в цокольном этаже, нуждаются в проветривании, без которого находиться в них будет некомфортно. Для жилых домов его интенсивность устанавливается государственными санитарно-техническими нормативами.
Если внизу находится гараж, появляется риск отравления выхлопными газами и испарениями бензина. Отделение, оборудованное под кладовку, должно соответствовать общепринятым нормативам.
На фото часто приходится видеть термометры и приборы для измерения уровня влажности, висящие на старых кирпичных стенах. Их используют не только виноделы и производители элитных сыров. Чтобы продукты сохранялись как можно дольше, внутри должна быть температура от 1 до 10 градусов и влажность 85-95 %. Поддерживать такой микроклимат можно только при хорошо отрегулированной циркуляции внутренних потоков. Они нагревают и охлаждают воздух до нужного уровня, замедляют распространение плесени, выводят этилен, выделяющийся консервами.
Pixabay
Избыточная влажность приводит к разрушению стен и потолка. На их поверхности появляется конденсат, вызывающий коррозию железобетона.
Структура кирпича отличается большим количеством открытых пор. Попадая в них, вода разрушает материал, оказывая на стенки расклинивающее воздействие. То же самое происходит и с трещинами в бетонном основании. Со временем они постепенно расширяются и осыпаются. Этому процессу способствует появление бактерий, активно размножающихся во влажной среде.
Не следует допускать, чтобы пар надолго задерживался внутри. Он должен постоянно обновляться и поступать в заданном количестве.
Unsplash
Вентиляция и кондиционирование
Как сделать вентиляцию в погребе частного дома
Сечение труб не должно быть меньше 1/400 площади всего помещения. Таким образом, на 1 м2 приходится 25 см2 каналов.
Радиус вычисляем по формуле: R = √ S/π = √ 0,025/3,14 = 8,9 см. Диаметр также считаем по известной всем формуле умножения радиуса на два: 8,9х2=18 см.
Расчет диаметра очень важен. Если этот параметр превышает норму, летом внизу температура поднимается выше необходимой. Зимой она упадет ниже нуля. В обоих случаях это приведет к порче продуктов и выходу оборудования из строя. Опасность представляет жидкость, замерзшая в коммуникациях. При замерзании вода расширяется и разрывает пластик и металл. Чтобы уменьшить сечение, устанавливают регулируемые заглушки с поворотным механизмом.
Unsplash
При недостаточно широком входе решить проблему сложнее. Разрабатывая схему вентиляции погреба с двумя трубами, сечение принимают с запасом 10%. В случае необходимости погрешность легко исправить.
Как правило, применяются асбестовые, металлические и пластиковые круглые воздуховоды. Металл подвержен коррозии. Кроме того, поверхность хорошо резонирует. Асбест сложно резать. Детали обладают большой массой, что затрудняет монтаж и транспортировку. Пластик не создает шума и других неудобств. Он прослужит так же долго, как сталь и алюминий. Его прочность ниже, но ее запаса достаточно для прокладки подземных коммуникаций — поверхность не испытывает значительных нагрузок.
Можно использовать канализационную проводку диаметром от 11 до 25 см и длиной от 1 до 6 м. Толщина стенки — от 4 мм. Материалом служит плотный ПВХ, рассчитанный на механические нагрузки, в несколько раз превышающие давление потока. Изделия имеют герметичные стыки. Они хорошо приспособлены для работы во влажной и агрессивной среде. Класс жесткости SN4 позволяет им выдерживать давление грунта на глубине 1 м. При температуре ниже -15°C стенки теряют гибкость и легко ломаются, поэтому их следует утеплить, обернув снаружи слоем минеральной ваты и гидроизолятора. Изнутри их будет прогревать теплый воздух из помещения.
В набор входят поворотные рукава, тройники, фитинги, создающие герметичное прочное соединение и упрощающие монтаж. С помощью сборных элементов каналу задают нужное направление. Но учтите: чем меньше поворотов, тем лучше работает система, и тем проще ее прочищать.
Чтобы дождевая и талая вода не затекала в вытяжку, сверху на нее монтируют дефлектор с горизонтальной крышкой. Благодаря системе заслонок он увеличивает тягу. Со стороны, противоположной направлению ветра, создается разрежение, ускоряющее внутренний поток. Чем сильнее ветер, тем больше разрежение.
ronstik/stock.adobe.com
- Монтаж желательно выполнить на стадии строительства здания — иначе придется вырезать отверстия под коммуникации в стенах и перекрытиях. Одна из проблем заключается в их размещении в верхней жилой части дома. Проводку при строительстве лучше расположить в толще стены — так она не будет занимать пространство комнат.
- Если подвал находится глубоко, к нему будет сложно подобраться с внешней стороны. Создание котлована и прокладка подземных путей отнимет много времени и сил.
- Чтобы система работала эффективно, нужно правильно расположить ее составные части. Они должны иметь одинаковый диаметр. Объем притока равен объему оттока.
- Вход и выход размещают в разных углах по диагонали. Чем больше расстояние между ними, тем лучше. Вытяжку делают на уровне потолка, приточный клапан размещают настолько близко от пола, насколько это возможно. Как правило, его высота составляет от 20 до 40 см.
- Выходное отверстие должно располагаться выше уровня потолка. Чем больше расстояние между ними, тем лучше тяга. Если разница составляет меньше 1 м, система перестает работать. Лучше всего вывести канал на кровлю. Он должен стоять на удалении от стен, крутых высоких скатов и других преград. Допускается объединение с общей шахтой.
- Летом в теплую погоду тяга почти не работает, поэтому на вытяжку необходимо установить заслонку, перекрывающую нагретый поток сверху.
- Входной канал снабжают решеткой, защищающей его от мусора, грызунов и крупных насекомых. Его размещают над уровнем снега — иначе отверстие придется постоянно откапывать.
- Чем меньше поворотов, тем сильнее поток. Чтобы внутри не скапливался конденсат, в нижнем колене встраивают кран для его слива.
- В каждом помещении необходимо обустроить отдельную систему, обеспечивающую нормальную циркуляцию.
- Перекрытие над цокольным этажом жилого дома следует покрыть толстым слоем теплоизоляции, иначе подвал будет нагреваться от жилых комнат, находящихся над ним. Вход лучше сделать со стороны улицы. Если погреб соединен с теплым отапливаемым пространством, потребуется устройство тамбура.
Unsplash
Монтажные проводят в несколько этапов. Первый из них является наиболее важным. Он включает в себя подготовку схемы вентиляции в погребе с двумя трубами. Если дом является объектом ИЖС, ее придется включить в проект переустройства и согласовывать в государственных инстанциях. В Жилищном кодексе РФ указано, что установка инженерных сетей является переустройством. Составлять проект, включающий в себя эти изменения, могут только ремонтно-строительные организации с соответствующей лицензией. На этапе проектирования составляется смета, проводится расчет количества материалов, устанавливается последовательность проведения работ.
Согласно разработанному плану из заготовок вырезают детали необходимой длины. Для этого используют дисковую пилу по металлу или дереву. Заусенцы удаляют ножом и зачищают наждачной бумагой.
Instagram @icepetri_kiv125
Instagram @icepetri_kiv125
Приточный клапан с решеткой монтируют на внешнюю стену чуть выше уровня снега. Замерять его не обязательно — этот показатель берут из СНиПа. Воздуховод прокладывают вниз и выводят в помещение на высоте 20-40 см от пола. Отверстие во внешней стене вырезают с помощью круглой алмазной коронки соответствующего диаметра. В отличие от перфоратора она оставляет отверстие с идеально ровными краями, не нуждающимися в подравнивании и укреплении. Щели вокруг рукава замазывают цементным раствором, герметиком или холодной битумной мастикой.
Вытяжку размещают на потолке либо в верхней части стены. Чтобы проделать отверстие, используют алмазную коронку. Металлические детали стыкуют с помощью сварки. Соединения с пластиковыми сборными элементами помещают в муфты, установленные в стенах и перекрытиях, и замазывают герметиком.
Instagram @molodtsom.rf
Instagram @molodtsom.rf
Instagram @molodtsom.rf
Если планируется прокладка коммуникаций внутри дома, необходимо заранее продумать расположение рукавов. Чтобы они не мешали, их совмещают с основной вентиляционной шахтой либо прокладывают рядом с другими коммуникациями. Удобнее спрятать их в технический шкаф с открывающейся дверцей. Обычно такие шкафы находятся возле кухонь и санузлов. Их стараются не приближать к жилым комнатам, поскольку они являются источниками постоянного шума.
Детали крепятся к стенам и потолку с помощью металлических хомутов, установленных на шурупы с дюбелями. На горизонтальных участках создают небольшой уклон, позволяющий конденсату стекать в накопитель.
При прокладке канала в земле возникает опасность его смещения и разрушения. Грунт, содержащий суглинки, плохо пропускает воду. Во время продолжительных осадков и весенних паводков она скапливается в его толще, вызывая значительные деформации и приводя верхние слои в движение. Монтаж представляет меньший риск, если почва состоит из песка и камней, пропускающих воду.
Стенки, контактирующие с холодной землей, утепляют. Снаружи их оборачивают геотекстилем либо обматывают минеральной ватой, покрытой снаружи толстым слоем полиэтилена.
Когда основная часть готова, клапаны закрывают решетками, а на верхние трубы крепят козырьки и дефлекторы.
Чем больше перепад температур в доме и на улице, тем лучше работает вытяжка. Летом тяга почти отсутствует. Систему проветривания приводят в действие, монтируя в воздуховод вентилятор. Чтобы прибор не перекрывал поток, его корпус сажают на поворотные петли и отводят в сторону, когда он выключен.
Следует учесть, что приточное устройство будет перегружать общую шахту. При слишком интенсивной работе отработанный газ начнет поступать в верхние комнаты. Чтобы этого не происходило, вентилятор нужно разместить в отдельном канале с собственным выходом.
Подключение желательно производить не во влажном погребе, а в соседнем сухом помещении. Если электропроводка находится внизу, необходимо использовать розетки с устройством защитного отключения, применяющиеся для кухонь и санузлов.
yunava1/stock.adobe.com
Вентиляция и кондиционирование
Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу
Материал подготовил
Артем Филимонов
Была ли статья интересна?
Поделиться ссылкой
Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных
Рекомендуем
6 кухонь с эффектным фартуком
5 красивых спален с акцентной стеной
Одним кликом или голосом: как можно управлять освещением в квартире
В Шанхае открылась самая большая библиотека в Китае
Ванная комната в частном доме: важные аспекты, идеи дизайна и 60 фотопримеров
Швейцарский дизайнер создал стул из 887 компакт-дисков
8 полезных и красивых идей для интерьера, которые стоят того
Аналитики составили рейтинг округов Москвы с наибольшим ростом цен на вторичные квартиры с 2017 года
Как оформили хранение в маленьком санузле: 5 вау-примеров
Реклама на IVD. ru
Вытяжка в погребе – ВентиСам
Правильная вытяжка в погребе положительно повлияет на качество продуктов, приготовленных на долгое хранение. Если циркуляция воздуха будет устроена неправильно, будет присутствовать сквозняк, то это может негативно отразиться на овощах и фруктах.
- 1 Несколько советов по обустройству вентиляционной системы
- 2 Как своими руками выполнить приточно-вытяжную вентиляцию погреба
- 2.1 Детальная инструкция: как правильно сделать вытяжку из погреба
- 3 Как смонтировать приточную трубу
- 3.1 Как сделать вытяжку из погреба одной трубой
Содержание
- Несколько советов по обустройству вентиляционной системы
- Как своими руками выполнить приточно-вытяжную вентиляцию погреба
- Детальная инструкция: как правильно сделать вытяжку из погреба
- Как смонтировать приточную трубу
- Как сделать вытяжку из погреба одной трубой
- Источник
- Как сделать вытяжку из погреба одной трубой
Несколько советов по обустройству вентиляционной системы
Каждый обладатель дачного участка старается сберечь собранный урожай на длительное время, и лучше чем погреб с этой задачей ничто не справится.
На что следует обратить внимание:
- Подвал с повышенной влажностью нельзя использовать для этих целей, так как это приведёт к негодности продуктов за короткий период времени.
- Поэтому необходимо знать, как правильно сделать вытяжку в погребе. Ведь без проветривания не сможет обойтись ни один погреб, особенно тот, в котором хранятся свежие и закупоренные на зиму продукты.
- Исходя из вышесказанного, ясно, что основной задачей погреба является создание необходимого микроклимата, в котором будут благоприятно храниться овощи и фрукты, сохраняющие полезные компоненты и свойства длительное время.
Обратите внимание! В результате неточных расчётов, не соблюдения технологии по строительству и экономии личных средств на строительные материалы, погреб зачастую не используются по назначению.
- Там невозможно сберегать продукты из-за сырости, в результате которой развивается плесневый и грибковый налёт.
Когда погреб относится к неотъемлемой части постройки, то вентиляция проектируются в цоколе фундамента, сохраняя над погребом отдушины:
- Отдушина заграждается решёткой от всевозможных вредителей и домашних животных.
- С началом заморозков отдушину закрывают тряпьём или непроницаемым материалом, тем самым ограждая подвал от лишней влаги.
Если всё будет сделано как надо, то погреб сможет выдерживать необходимую температуру для хранения продуктов.
Как своими руками выполнить приточно-вытяжную вентиляцию погреба
В том случае, когда у погреба большая площадь, то обыкновенной отдушиной не спасти ситуацию. Она не сможет обеспечить правильный воздухообмен в помещении. К нашему счастью вытяжка выполняется очень легко и без больших расходов.
Базируясь на природной разнице температур снаружи и внутри погреба:
- Верно рассчитанная вытяжка погреба предупредит возникновение плесневого и грибкового налёта, не позволит испарениям пройти в жилую часть помещения, а прямиком выгонит их на воздух.
- Можно самостоятельно сделать все расчеты, если кто-то впервые сталкивается с такой задачей, можно посмотреть видео как сделать вытяжку в погребе.
- Цена на материалы доступная, их можно приобрести в любом строительном магазине.
Обеспечить такого вида вентиляцию можно с помощью двух труб, одна будет выполнять приточную функцию, а другая вытяжную.
- Располагаются эти трубы на разнообразных уровнях погребного помещения. Трубы должны находиться под различным углом. Вытяжное отверстие располагаются вверху, на потолке. А местоположение приточной трубы будет внизу приблизительно полметра от пола.
Примечание. Это устройство называется естественным, так как оно безотказно работает за счёт разных температур в середине и вне помещения. Скорость вентиляции напрямую связана с разностью температур. Чем выше температура, тем выше скорость движения.
Схема вытяжки в погребе показывает насколько легко всё на деле, и можно все выполнить самостоятельно.
Детальная инструкция: как правильно сделать вытяжку из погреба
Рассмотрим, как правильно определить диаметр трубы:
- Вентиляцию в погребе рассчитать очень легко, простейшими математическими вычислениями, так на 1 м² погреба нужно 26 см² сечения воздуховода.
- То есть на 1 см диаметра трубы, приходится 13 см² сечения. Так рассчитывается диаметр трубы: если погреб 7 м², то нужно умножить эту площадь на 26 см²(182) и полученный результат разделить на 13.
- В конце расчетов получаем диаметр нужной трубы — 14 см.
Второй шаг — как смонтировать вытяжную трубу:
- Вытяжная труба выводится сквозь перекрытие на кровлю здания, если имеется дымарь с печи или камина, то рекомендуют вытяжку расположить возле неё, чтобы улучшилась тяга.
- Главное условие этой конструкции — вытяжка должна находиться выше всех стен и построек, тогда тяга будет постоянной. В нижней части вытяжная труба застилается задвижкой для возможной регулировки тяги, также ею регулируются степень влажности и температура в подвале.
Совет. Часть трубы в погребе обязательно утепляется. Сверху трубу, которая находится на улице, следует оградить решёткой от различного сора и листьев, и сделать ограду от осадков.
Как смонтировать приточную трубу
Приточная труба устанавливается в противолежащей стороне помещения. Она должна располагаться в полуметре от пола. Выводится эта труба на кровлю и снабжается решёткой от загрязнений и защитой от осадков. Итак:
- На практике ясно, что при более короткой приточной трубе сильнее будет воздухообмен, но нельзя располагать трубы на одном уровне, иначе произойдёт застой воздуха.
- При помощи такой простой конструкции вы быстро добьётесь благоприятного климата в погребе, насыщенного кислородом и с достаточным уровнем влажности.
- Чтобы проверить вентиляцию в погребе, достаточно зажечь свечу. Если огонь будет ровным и ярким, то с воздухообменом всё в порядке.
- Если спичка тут же потухнет, это будет означать, что недостаточно углекислого газа в помещении, и воздухообмен происходит неправильно.
- Чтобы выяснить, в какой трубе загвоздка, на помощь приходит снова спичка или горящая бумага. Её необходимо поднести по очереди то к одной, то к другой трубе.
- Если пламя будет дрожащим — это будет свидетельствовать о потоке свежего воздуха.
Если же этого не происходит, значит, воздуховод забит или есть ошибки в проекте.
Совет. В этом случае нужно изменить высоту поточной трубы, чтобы ускорить поточный канал. Это не помогло — следует увеличить диаметр трубы.
- В случае, когда вентиляция воздуха происходит правильно, а в погребе собирается лишняя влажность, можно внизу поставить ёмкость с гашеной известью, которая уберёт избыточную сырость.
- Основными плюсами поточно-вытяжной вытяжки для погреба являются её долговечность, надёжность и простота конструкции.
Для наглядного примера рекомендуем посмотреть видео, как сделать в погребе вытяжку. Со своими достоинствами такая система вытяжки имеет и свои недостатки.
Один недостаток — это то, что вытяжка зависит от различия температуры и от силы ветра, погреб будет проветриваться хорошо лишь при большой её разнице.
Как сделать вытяжку из погреба одной трубой
Если размеры вашего подвального помещения небольшие, то устройство вытяжки в погребе можно соорудить с одной трубой, вместо двух. Конструкция такой вентиляции должна разделяться на два одинаковых вертикальных канала.
По одному каналу воздух будет проникать в подвал, а по параллельному, будет выходить наружу. На обоих каналах ставятся специальные засовы, регулируемые воздухообмен, когда это необходимо.
Источник
- https://pogreb-podval.ru/stroitelstvo/ventsistema/vytyazhka-v-pogrebe-67
Вентиляция погреба зимой: требования и правила
Перейти к содержимому
Содержание
- 1 Особенность воздухообмена в погребе зимой
- 2 Монтаж приточно-вытяжной вентиляции своими руками
- 3 Естественная вентиляция погреба в гараже
- 4 Комбинированная или принудительная вентиляция
- 5 Схема монтажа
Во дворах частных домов, как правило, есть погреба. А где же еще хранить запасы овощей, фруктов и всякой консервированной вкуснятины. В таком хозяйственном объекте обязательно должна быть предусмотрена вентиляция погреба зимой. Правильный воздухообмен предотвратит сырость и плесень в помещении. Ведь неконтролируемая постоянная циркуляция воздуха также портит овощи, они становятся вялыми и засохшими. Чтобы максимально улучшить естественный приток свежего воздуха, нужно сделать монтаж приточной и вытяжной вентиляции. Только тогда можно создать нужную температуру и влажность воздуха.
Особенность воздухообмена в погребе зимой
Снаружи воздуховод защищается сеткойВ погребах вентиляционная система состоит из труб, количество их зависит от размера погреба. На небольших площадях достаточно 1 трубы с двумя клапанами-задвижками. С помощью них, можно регулировать выведение воздуха и его поступление.
Вентиляция погреба на зиму требует определенного обслуживания – перед сезонными изменениями рекомендуется утеплить короб минеральной ватой и накрыть гидроизоляционным материалом. Это обеспечит нормальную бесперебойную работу вентиляционной системы.
В морозные дни циркуляция холодного воздуха происходит быстрее, поэтому в помещении может резко понизиться температура. Из-за этого рекомендуется регулировать задвижки на приточной и вытяжной трубе. В сильные морозы задвижки перекрываются. В зависимости от температурных перепадов закрывать ли вентиляцию погреба зимой частично или полностью владелец решает самостоятельно с учетом особенностей конкретного объекта.
Иногда даже при хорошем утеплении вентиляции, зимой на вытяжной трубе может образоваться иней или намерзать конденсат. Естественно это будет препятствовать нормальной циркуляции воздуха. Можно сделать эту часть трубы съемной, чтобы было легче производить очистку. Как вариант на конце трубы можно установить колено.
Монтаж приточно-вытяжной вентиляции своими руками
ПВХ трубы для вентиляции подходят идеально — не боятся коррозии и температурных перепадовНе так сложно сделать приточно-вытяжную вентиляцию самостоятельно. Рассмотрим погреб размером 6х8 м, и высотой 2 м. В данном случае понадобятся трубы диаметром 180 мм. Этот размер идеально подойдет для заранее предусмотренного отверстия (180х180 мм) в потолочном перекрытии погреба. Важно, чтобы короб, предназначенный для вентиляции, легко состыковался с отверстием в потолке по вертикальной оси. Затем производим его врезку в вентиляционный стояк, находящийся у стены в строго вертикальном положении.
Важно! Вентиляционный канал с ветроулавливателем должен быть поднят выше кровли погреба на 1 метр.
Саму трубу с гладкой внутренней поверхностью можно устанавливать произвольной формы, главное, чтобы она была качественной и быстро не подверглась коррозии. Часто используют материал из оцинковки или асбеста.
Периодически нужно проверять тягу вентиляцииДостаточно легко проверить работает вентиляция или нет, нужно всего лишь поджечь спичку. Если она потухнет, значит, воздухообмена нет, и количество углекислого газа повышено. В такой ситуации, необходимо установить трубы большего диаметра. Для этого достаточно пользоваться простой формулой: 1 м2 площади погреба, должен быть обеспечен 26 см2 площади воздуха.
Естественная вентиляция погреба в гараже
Если погреб находится в подвале, то может использоваться вентиляция двух типов:
- принудительная;
- естественная.
Последняя хороша тем, что не требует больших финансовых затрат. Ей отдается предпочтение, когда погреб больше 20 м3 в объеме. Естественная вентиляция состоит из приточной трубы и вытяжной. С помощью первого канала с улицы поступает свежий воздух, с помощью второго, подвальный воздух отводится наружу. Чтобы в помещении не было остывших мест и застоя воздуха, необходимо устанавливать трубы в противоположных углах.
Вентканал в стене погребаВ погребе вытяжку делают максимально высоко. Ее можно монтировать 2 способами:
- насквозь, через перекрытие гаражного пола с выводом на крышу;
- сделать отверстие в стене погреба.
В первом варианте следует, чтобы длина вытяжной трубы был выше коньковой части крыши на 50 см. Наконец, вентканала стоит установить козырек или дефлектор. Он защитит вентиляцию от осадков и пыли, создаст дополнительное разрежение.
Сами трубы можно выбирать из любого материала, чаще, это канализационные пластиковые диаметром 10-20 см. Можно использовать асбестовые. Диаметр вентиляционных каналов рассчитывается по такой формуле: на каждый 1 м2 помещения, должен приходиться 1,5 см диаметра трубы.
Важно! Приточный канал устанавливают на 50 см выше от пола погреба. Желательно закрыть ее вход мелкой сеткой, которая будет препятствовать проникновению вредоносных насекомых и грызунов.
Каналы оснащаются заслонками, чтобы во время морозов можно было легко перекрыть трубы. Важно правильно их установить, заслонки бывают круглыми и прямоугольными. Любой тип вентиляции оборудуется ними, независимо, жилое или хозяйственное помещение.
Комбинированная или принудительная вентиляция
Благодаря такому устройству вентиляции циркуляция воздуха происходит круглый год. Этот тип вентиляции не зависит от погодных условий. Вентилятор устанавливается в выводном воздуховоде. При возможности можно произвести установку сразу в 2 трубы. Работа вентилятора, не расходует много электричества, его мощность приблизительно 100 Ватт, поэтому не стоит пугаться.
Схема монтажа
Схема приточно-вытяжной вентиляции- На конец вытяжного канала устанавливают козырек.
- Чтобы обеспечить правильную вентиляцию, необходимо разместить, верхний конец выходящего вентиляционного канала выше над уровнем земли.
- Радиус воздуховодов должен быть одинаковым.
- При расчете диаметра трубы, нужно использовать формулу: на каждый 1 м3 погреба, находящегося ниже уровня земли, должно приходиться 20 см2 диаметра вентиляционной трубы.
Такой подход применяют и для естественной вентиляции и для принудительной. Чтобы правильно установить вентиляцию, необходимо сначала сделать расчет, а именно, установить площадь погреба и нормы расхода воздуха. Это обеспечивает правильный воздухообмен и позволит в будущем полностью обновлять воздух в погребе каждые 30 минут. Такой уровень циркуляции можно обеспечить, закладывая на каждый 1 м2 пространства 25 см канала.
Важно! После монтажа любого типа вентиляции в трубах не должно быть лишних отверстий, через которые воздух будет проникать в помещение. Щели значительно снижают работу вентиляции, поэтому отсыревший воздух может проникать в гараж. Поэтому конденсат может оседать на деталях автомобиля, что очень нежелательно.
В принципе, устройство вентиляции в погребе – это работа, которую может сделать самостоятельно домовладелец с большим желанием и обычными непрофессиональными инструментами. Начните с проектирования – элементарные чертежи-схемы, расчеты материалов, определение особенностей эксплуатации вентсистемы при различных температурных условиях.
Похожее
Вы пропустили
Adblock
detector
– Канадские службы инспекции домов
Вытяжные системы вытяжек – Канадские службы инспекции домовПерейти к содержимому
1-800-463-1141 office@canadianhomeinspection. com
Вы здесь:
Вытяжной колпак, также называемый вытяжным колпаком или вытяжным колпаком, представляет собой устройство, над которым висит механический вентилятор плита или варочная панель на кухне. Он помогает удалить из воздуха запахи, переносимую по воздуху смазку, пары, продукты сгорания, дым, тепло и пар путем откачки воздуха и фильтрации.
Вытяжки больше не являются простыми и практичными вентиляционными отверстиями, которыми они были раньше. Выпускаемые теперь в различных стилях и материалах, вентиляционные отверстия действительно могут стать демонстрацией дизайна вашей кухни.
Типы вытяжек
В зависимости от конструкции вашей кухни и типа шкафов над столешницами существует несколько вариантов.
Вытяжки под шкафом
Одним из наиболее распространенных и компактных вариантов вентиляции вытяжки является тип вытяжки под шкафом. Такая вытяжка устанавливается под шкафами, расположенными непосредственно над плитой. Конструкция необходимой вентиляционной системы по большей части проста и достаточно универсальна, чтобы соответствовать любому стилю кухни.
Для надлежащей вентиляции воздуховод для вытяжки либо размещается за вытяжкой через наружную стену, либо проходит через шкаф над вытяжкой. Это уберет любое хранилище, которое вы, возможно, захотите использовать в своем шкафу, но по большей части этот тип вытяжки обычно в конечном итоге экономит немного места на стене.
Настенные вытяжки
Еще одна вытяжка, помогающая сэкономить место на кухне, — настенная вытяжка. Этот вариант вытяжки крепится на стене над вашей плитой. Во многих новых проектах кухонь вместо шкафа в пространстве над плитой обычно устанавливают вытяжку. При установке с существующим шкафом можно снять одну часть шкафа, чтобы освободить место для вытяжки. Эти типы вытяжек иногда поставляются с трубой, которая помогает с вентиляцией, и обычно она выходит через внешнее отверстие в стене за шкафами или стеной.
Островные или потолочные вытяжки
Кухни с островной или потолочной вытяжкой могут нуждаться в сочетании с островной или потолочной вытяжкой. Подобно настенной вытяжке, этот тип вентиляционного устройства придает вашей кухне уникальный вид. Некоторые конструкции выполнены из современных материалов, таких как медь, стекло или даже керамика. Поскольку этот тип вытяжки может мешать обзору на кухне, некоторые подрядчики могут установить ее немного выше, чем другие типы.
Настенные вентиляторы
Некоторые домовладельцы любят устанавливать на кухне настенный вентилятор вместо вытяжки. Хотя система вентиляции может быть полезна в ситуациях с плохой вентиляцией, она может быть не лучшим вариантом для быстрого удаления запахов или дыма из вашей кухни. Только мощная вытяжка способна защитить вашу кухню от дыма и запахов, которые могут исходить от приготовления пищи с использованием различных ингредиентов. Если вы пропустите шаг подбора плиты к вытяжке нужного размера и типа, вы можете обнаружить небольшие кусочки жира, скапливающиеся вдоль стен вашей кухни.
Вытяжные колпаки с нисходящей тягой
Менее распространенная система вентиляции называется вытяжкой с нисходящей тягой. Этот тип выхлопных газов хранится внутри камеры для приготовления пищи в скрытом виде до тех пор, пока не придет время его использовать. Как только вам нужно запустить вентилятор, он появляется в конце вашего диапазона. Это может быть отличным решением для кухонь с ограниченным пространством. Он также может работать для плит, которые являются частью кухонного острова или у стены. Дизайн этих видов вентиляционных изделий ненавязчив и может дополнить любой вид вашего дома.
Вытяжки блока питания вентилятора
Если вам не нравятся какие-либо из распространенных типов вытяжек, упомянутых ранее, вы можете выбрать более безупречный стиль блока питания вентилятора. Этот особый тип кухонной вытяжной системы можно легко добавить к существующему шкафу, не используя все доступное пространство. С вытяжкой блока питания вентилятора вам не нужно снимать какие-либо шкафы или изменять внешний вид вашей кухни. Вытяжка блока питания вентилятора имеет небольшие размеры и подходит к частям, уже установленным на вашей кухне. Если вы решите использовать этот тип вытяжки, вам нужно найти подрядчика, который сконструирует один из них в соответствии с вашей текущей планировкой кухни.
С каналом или без канала?
В то время как выбор некоторых вентиляционных вытяжек является просто вопросом предпочтений, другие действительно влияют на основные функции вашей кухни. Один из этих вариантов — выбрать вытяжку с воздуховодом или без воздуховода.
Большинство дизайнеров и поваров согласятся с тем, что канальная вытяжка превосходит бесканальные модели по нескольким параметрам.
Канальный | Без воздуховодов | |
Снижение влажности и тепла | Направляет пар и тепло вашей кухни по воздуховоду прямо из дома, сохраняя вашу кухню более прохладной и сухой
| Отфильтровывает частицы из зоны приготовления пищи, но тепло и влага остаются в помещении |
Уменьшение запаха | Большинство кухонных запахов выветриваются прямо наружу | Часть запаха можно отфильтровать, но большая его часть останется распространяться по всему дому |
Жироуловитель | Отлично справляется с продувкой жирного воздуха снаружи | Улавливает большую часть жирного воздуха и отфильтровывает жир, хотя его производительность обычно менее впечатляющая, чем у модели с воздуховодом |
Техническое обслуживание | Периодическая очистка лопастей вентилятора для предотвращения скопления жира | Чаще очищайте или меняйте фильтр |
Шум | Вентилятор издает меньше шума, поскольку ему не нужно пропускать воздух через фильтр | Требуется больше энергии для работы |
Основное преимущество вытяжки без воздуховодов заключается в том, что она гораздо более универсальна с точки зрения расположения. Его можно установить практически в любом месте на кухне, поскольку его не нужно подключать к воздуховоду в стенах или потолке. Если вы переделываете свою кухню и не хотите устанавливать или перемещать воздуховоды, то вытяжка без воздуховода дает вам больше возможностей для ее установки.
F inal Thoughts
Если вы переделываете кухню и у вас уже есть воздуховод, то вентиляционный канал будет наиболее уместным. Однако, если вы хотите изменить расположение вытяжки или если у вас нет воздуховода, вам необходимо взвесить затраты и выгоды. Вы получите лучшую производительность от воздуховода, но эта производительность может стоить или не стоит затрат на установку нового воздуховода.
Сколько стоит установка вытяжной системы?
Многие кухонные вытяжные вентиляторы являются частью вытяжки, которая может стоить от 30 до 4500 долларов США, в зависимости от размера, типа и воздушного потока. Установка добавляет еще 250–1500 долларов США, в зависимости от того, заключается ли проект в простом подключении и подвешивании вытяжки или необходимо установить новый металлический воздуховод для выпуска воздуха на улицу.
Перейти к началу
верхнийБесканальные вытяжки в подвале | мой REINspace
RELover
Вдохновленный участник форума
- #1
В настоящее время мы занимаемся преобразованием нашего подвала в сдаваемую в аренду квартиру в подвале.
Есть ли у кого-нибудь опыт установки вытяжки в подвале без воздуховодов? Будут ли они поддерживаться или вызовут больше проблем, чем решат в долгосрочной перспективе?
BREAKRZ
Вдохновленный участник форума
- #2
В настоящее время я только что разговаривал с инженером по ОВКВ и моим инженером по ОВКВ по этому поводу, поскольку я также устанавливаю электрическую плиту в своем подвале.
Они оба сказали, что электрические плиты не нужно вентилировать снаружи, у вытяжного вентилятора есть пластина на передней крышке, которую вы снимаете, что позволяет вентилировать в доме. Поскольку вы не используете газ, это всего лишь запах еды.
Шерилин
Эксперт по недвижимости
- #3
Независимо от того, говорят ли правила, что вам не нужна наружная вентиляция, она всегда лучше, особенно в подходящем доме. В домах с люксами обычно требуются взаимосвязанные датчики дыма, а это означает, что кухонные пары в одном люксе вызовут срабатывание датчиков дыма по всему дому. Да, вытяжки с внутренней вентиляцией немного помогают, но недостаточно. Проветривайте снаружи, когда это возможно.
alaas1977
Частый участник форума
- #4
Если проблема заключается в запахах, я бы посоветовал использовать индукционный УФ-очиститель воздуха, который стоит около 5-600 долларов (намного дороже, если вы заплатите кому-то за его установку), и вы можете легко установить его самостоятельно. Они улавливают запахи в течение 30 минут (еще карри и рыба), они ненастоящие. Я ставлю их в своих домах, если слишком много работы, чтобы протянуть вентилятор вытяжки.
Я не могу жить без своего в моем доме, так как у меня есть собака, и вы никогда не узнаете об этом, за исключением того, что моя аллергия говорит мне, что устройство не работает, лол. Я не осознавал, насколько это было здорово, пока у меня не было наводнения в номере bsmt, вы бы никогда не узнали, что у нас было наводнение, даже запахи сигарет от жильцов до этого исчезли.
Лиза
RELover
Вдохновленный участник форума
- #5
увы сказал:
Если проблема заключается в запахах, я бы посоветовал использовать индукционный очиститель воздуха с ультрафиолетовым излучением, который стоит около 5-600 долларов (намного больше, если вы заплатите кому-то за его установку), и вы можете легко установить его самостоятельно.
Они улавливают запахи в течение 30 минут (еще карри и рыба), они ненастоящие. Я ставлю их в своих домах, если слишком много работы, чтобы протянуть вентилятор вытяжки.
Я не могу жить без своего в моем доме, так как у меня есть собака, и вы никогда не узнаете об этом, за исключением того, что моя аллергия говорит мне, что устройство не работает, лол. Я не осознавал, насколько это было здорово, пока у меня не было наводнения в номере bsmt, вы бы никогда не узнали, что у нас было наводнение, даже запахи сигарет от жильцов до этого исчезли.
Лиза
Нажмите, чтобы развернуть…
Приятно знать! Спасибо, что поделились своими выводами.
Но мы решили приложить дополнительные усилия для получения вентилируемого товара.
RELover
Вдохновленный участник форума
- #6
Шерилин сказала:
Независимо от того, говорят ли правила, что наружная вентиляция не нужна, она всегда предпочтительнее, особенно в подходящем доме. В домах с люксами обычно требуются взаимосвязанные датчики дыма, а это означает, что кухонные пары в одном люксе вызовут срабатывание датчиков дыма по всему дому. Да, вытяжки с внутренней вентиляцией немного помогают, но недостаточно. Проветривайте снаружи, когда это возможно.
Нажмите, чтобы развернуть…
Спасибо за ответ.
Решили Того с вентилируемым добром.
Можете ли вы проветрить вытяжку через подвал
Можете ли вы выпустить вытяжку через подвал? Можете ли вы выпустить вытяжку через подвал . Видите ли вы какие-либо проблемы с установкой прямоугольной трубы дымохода? Вентиляция вытяжки на внутренней стене может показаться сложной задачей.
Так что единственный выход – через подвал наружу. Установка вытяжки с вертикальным воздуховодом Когда вам нужно пройти через чердак, некоторые люди делают петлю или изгибают линию, чтобы конденсат не капал обратно на кухню.
Как установить вытяжку, если нет воздуховода
Если вы все еще хотите, чтобы плита или варочная панель были частью кухонного острова, выберите островную вытяжку. Нет хорошего способа проветрить вытяжку, но вам нужно убедиться, что у вас достаточно места за стенами для работы. Проверьте диапазон вентиляционных вытяжек на Amazon. Вентилирование вытяжки на внутренней стене может показаться сложной задачей.
Источник: www.renovateaustralia.com Но, если вам удобно делать это своими руками, вы можете сэкономить деньги, выполняя установку самостоятельно. Решите, где вы хотите установить вентилятор и вентиляцию. Просто уточните у производителя вытяжки. Вниз через внутреннюю стену, через систему балок первого этажа и через внешнюю стену выхода из подвала. Поскольку ваша плита расположена на внутренней стене, для вентиляции через внешнюю стену вы можете провести воздуховод через потолок или шкафы и соединить его с наружной стеной поблизости.
После размещения или установки вентиляционного отверстия и воздуховода для размещения микроволновой печи на внутренней стене в этом же воздуховоде можно установить вытяжку. Я бы проверил капот, который у вас есть, и посмотрел, какой длины вентиляционную трубу вы можете использовать на нем. Решите, где вы хотите установить вентилятор и вентиляцию. Просто уточните у производителя вытяжки. Вы должны пройти через боковую стену или спуститься и выйти из подвала.
Источник: www.finehomebuilding.com Когда вам нужно пройти через чердак, некоторые люди делают петлю или изгибают линию, чтобы конденсат не капал обратно на кухню. Нажмите знак вопроса, чтобы узнать остальные сочетания клавиш. Если нет, мы рекомендуем нанять местного подрядчика для установки вытяжки. Если вы проверите, многие из новых вершин горелок имеют вентиляцию вниз и наружу. Для этого потребуется прямой угол 3 1/2 x 10 в задней части вытяжки (вытяжка вытяжки идет назад), прямой воздуховод 3 1/2 x 10 вниз через стену стойки, еще один справа.
Вы не должны вентилировать софиты или даже под софитами, если только вы не находитесь более чем на полтора фута ниже софита, чтобы позволить ветру рассеять влагу, прежде чем она поднимется обратно на чердак. Проверьте диапазон вентиляционных вытяжек на Amazon. Вытяжные колпаки над плитами, которые когда-то считались аксессуаром, стали стандартным оборудованием на современных кухнях. Могу ли я провести вентиляционный канал прямо вниз от вытяжки, а затем выйти через фундамент из подвала? Видите ли вы какие-либо проблемы с установкой прямоугольной дымовой трубы?
Источник: www.
После установки воздуховода тепло и влага последуют за ним. Нажмите j, чтобы перейти к ленте. Как настенные, так и подшкафные вытяжки могут вентилироваться на внутренней стене. Установка воздуховодов – самая сложная часть. Проверьте диапазон вентиляционных вытяжек на Amazon.
Источник: www.openbasement.comОбязательно используйте вытяжной вентилятор, предоставленный производителем вашей вытяжки, или приобретите аналогичный вытяжной адаптер, предназначенный для использования с вытяжкой. Видите ли вы какие-либо проблемы с установкой прямоугольной трубы воздуховода. Могу ли я провести вентиляционный канал прямо вниз от вытяжки, а затем выйти из подвала сбоку от фундамента? Вы можете несколько эффективно сбросить диапазон с помощью индукции, но сначала поищите лучшие варианты. Вытяжка никогда не должна выбрасываться прямо на чердак.
Источник: www.
Вентилировать вытяжку можно через стену горизонтально или через потолок, а также через пол. (я имею в виду, я могу, но будет ли это ужасной идеей?) в настоящее время мы используем сверхмощную микроволновую печь, которая просто рециркулирует через фильтр, но мы заменяем приборы и красим и подумали, что, возможно, пришло время для модернизации воздуховод. «Вы можете легко провести вентиляционные трубы через пол кухни в подвал, а затем через потолок подвала к внешней стене, где вы можете установить вентиляционное отверстие», — говорит он. Из-за множества проблем с вентиляцией на крышу я хотел бы вентилировать вытяжку вниз через заднюю стенку, в подполье и из подполья (выход должен быть на высоте около 1 фута над землей). Я наметил лучший маршрут для выхлопной трубы в доме ФХБ, где дальность упиралась в центральную несущую стену:
Источник: www.finehomebuilding.com При установке вытяжки с горизонтальным воздуховодом у вас есть два варианта горизонтальной вентиляции настенной вытяжки. Островные вытяжки привлекательны, или сделайте их сами. По словам инспектора по строительству, нет закона, запрещающего мне это делать. Вентилирование вытяжки на внутренней стене может показаться сложной задачей. Горячий воздух, поступающий непосредственно над плитой, обычно наполнен .
Установка воздуховодов – самая сложная часть. Я наметил лучший маршрут для выхлопа в доме FHB, где плита упирается в центральную несущую стену: она будет прикреплена к внутренней стене, поэтому мне придется идти либо вверх, либо вниз. Островные вытяжки должны вентилироваться через потолок, тогда как настенные вытяжки могут вентилироваться через стену или потолок. Вытяжки удаляют из кухни дым, пары, влагу и запахи.
Summit 24-дюймовый открытый коммерческий винный погреб с одной зоной и подключением к открытой кухне
- Описание
- информация о доставке
- Зачем покупать у нас
Уникальный дизайн привносит классический вид стеллажей в ромбовидном стиле в винный погреб коммерческого класса с точным контролем температуры.

Summit SCR611GLOSX — это открытый коммерческий винный погреб с одной зоной шириной 24 дюйма, построенный в соответствии со стандартами NSF-7. Обладая тонким 24-дюймовым основанием, SCR611GLOSX занимает минимум места на полу, в то время как большой 5 куб. футов. интерьер вмещает до 40 винных бутылок в стиле Бордо. Конструкция с фронтальным вентилированием позволяет встраивать устройство в корпус, а корпус из нержавеющей стали позволяет использовать его отдельно. Двусторонняя стеклянная дверь с отделкой из нержавеющей стали оснащена ручкой профессионального стиля и установленным на заводе замком для дополнительной безопасности. SCR611GLOSX оснащен прерывателем цепи замыкания на землю (GFCI) для дополнительной безопасности на открытом воздухе и имеет герметичную заднюю часть для защиты всех электрических компонентов элементов.
Внутри SCR611GLOSX вы увидите уникальную систему стеллажей Summit Commercial в ромбовидном стиле, которая демонстрирует потрясающую презентацию в стиле подвала и легкий доступ к бутылкам. Стеллажи и внутренние стенки изготовлены из нержавеющей стали для обеспечения долговечности в оживленных коммерческих условиях и имеют черную прорезиненную отделку, соответствующую коммерческим стандартам NSF. Освещение для SCR611GLOSX происходит через задние стенки с эффективным светодиодным освещением яркого синего оттенка. Цифровая панель управления предлагает широкий диапазон температур от 36 до 68 ºF, что позволяет запрограммировать оптимальные настройки для красного, белого или игристого вина.
Summit SCR611GLOSX имеет уникальный дизайн и конструкцию коммерческого класса, что делает его идеальным вариантом для хранения и демонстрации вина в ресторанах.
Что включено:
Винный погреб Summit SCR611GLOSX, 1 год гарантии на детали и сборку и 5 лет гарантии на компрессор.
Summit SCR611GLOSX Размеры
Технические характеристики
Высота шкафа | 34,0 дюйма (86 см) |
Ширина | 23,38 дюйма (59 см) |
Глубина | 23,5 дюйма (60 см) |
Глубина с ручкой | 25,38 дюйма (64 см) |
Глубина с дверью под углом 90° | 45,5″ (116 см) |
Емкость | 5,0 куб. |
Бутылки | 40 бутылок |
Тип разморозки | Автомат |
Дверь | Стекло |
Шкаф | Нержавеющая сталь |
Электробезопасность США | ЭТЛ |
Канадская электробезопасность | ЭТЛ-С |
Санитария | ЭТЛ-С |
Ампер | 1,0 |
Напряжение/частота | 115 В переменного тока/60 Гц |
Вес | 170,0 фунтов. (77 кг) |
Транспортировочный вес | 230,0 фунтов. (104 кг) |
Гарантия на детали и работу | 1 год |
Гарантия на компрессор | 5 лет |
СКП | 761101065083 |
Винный погреб | |
Количество зон | 1 |
Поворотная дверь | правый руль |
Реверсивный | Да |
Тип полки | Сталь |
Полка Кол-во | 3 |
Термостат Тип | Цифровой |
Освещение салона | Да |
Тип вентилятора | Интерьер и экстерьер |
Хладагент Тип | Р600а |
Количество хладагента | 1,38 унции. |
Сторона высокого давления PSI | 270,0 |
Нижняя сторона PSI | 105,0 |
Внутренняя высота 1 | 26,0″ (66 см) |
Внутренняя ширина 1 | 19,38 дюйма (49 см) |
Внутренняя глубина 1 | 12,25 дюйма (31 см) |
Высота ступеньки компрессора | 3,75 дюйма (10 см) |
Ширина шага компрессора | 19,38 дюйма (49 см) |
Глубина ступени компрессора | 4,63 дюйма (12 см) |
Ножки уровня | 4 |
Температурный диапазон | от 36 до 68ºF |
Гарантия
С момента покупки на данное устройство Summit распространяется гарантия на детали и сборку сроком на один (1) год и гарантия на компрессор на пять (5) лет.
Подробную информацию о гарантии см. в руководстве производителя.
Файлы для загрузки производителя
Summit Commercial Wine Cellars Руководство пользователя
Summit SCR611GLOSX Брошюра
Outdoor Kitchen Connection предлагает БЕСПЛАТНУЮ доставку всех покупок в любую точку континентальной части США (нижние 48 штатов США).
Заказы обрабатываются в течение 2-3 рабочих дней.
Сроки доставки могут варьироваться в зависимости от продукта(ов) и времени выполнения производителя, а также в зависимости от конечного пункта назначения. Все товары доставляются через FedEx, UPS, USPS или надежным перевозчиком.
Доставка Размеры более 50 дюймов в ширину или 100 фунтов будут отправлены через грузового перевозчика, перевозчик свяжется с вами, чтобы договориться о времени доставки.
Товары шириной менее 50 дюймов и весом до 100 фунтов будут отправлены в небольших упаковках UPS или FedEx.
Грузовые перевозки осуществляются доставкой на обочину в жилом районе. Вам может понадобиться помощь, чтобы переместить посылку в помещение, или вы можете распаковать посылку и нести каждую часть внутри по отдельности. Некоторые водители помогут доставить груз в гараж или навес, но не обязаны это делать. Если вам требуется внутренняя доставка, пожалуйста, сообщите нам об этом во время размещения заказа. Электронная почта: [email protected] (за доставку на дом взимается дополнительная плата).
Пожалуйста, внимательно осмотрите коробку и содержимое вашего продукта, когда он будет доставлен. Если продукт поврежден, задокументируйте это в квитанции водителя о доставке и немедленно свяжитесь с нами (электронная почта: [email protected]) не позднее 24 часов с момента доставки. Мы не можем нести ответственность за поврежденный груз, если он не отмечен как таковой в квитанции о доставке, полученной водителем. Повреждения должны быть отмечены во время доставки.
*Отмена всех заказов должна быть произведена в течение 24 часов после размещения заказа. После этого срока вступает в силу Политика возврата.
Зачем покупать у Outdoor Kitchen Connection
Описание
Уникальный дизайн привносит классический вид стеллажей в ромбовидном стиле в винный погреб коммерческого класса с точным контролем температуры
Характеристики:
- Всепогодная конструкция – конструкция из нержавеющей стали обеспечивает устойчивость устройства к непогоде
- Возможность встраивания — оптимальным образом используйте пространство, установив его под прилавок и заподлицо с другими шкафами
- Прорезиненная защитная накладка.
Каждая полка имеет промышленную прорезиненную накладку черного цвета, благодаря которой отсутствуют острые края и создается аккуратный вид
- Закаленное стекло с двойным остеклением — стеклянная дверь с отделкой из нержавеющей стали обеспечивает полный обзор хранимых предметов
- Замок, устанавливаемый на заводе — обеспечивает безопасность внутри с помощью замка с ключом
- Двусторонняя дверца — перенавешиваемая пользователем дверца обеспечивает большую гибкость при размещении устройства
- Автоматическая разморозка — Сокращение объема обслуживания пользователем благодаря автоматической разморозке
- Встроенная дверная петля из нержавеющей стали не добавляет дополнительной высоты, что облегчает установку под прилавком
- Герметичная задняя часть Компактная конструкция с легкой чисткой
- Прерыватель цепи замыкания на землю со встроенным GFCI превышает UL требованиям безопасности, защищая устройство от ударов и обрывов цепи
- Коммерчески одобренный ETL-S, внесенный в список стандартов NSF-7 для использования в коммерческих учреждениях
- Винные стеллажи в стиле ромбовидной формы.
Внутренние стеллажи из нержавеющей стали с уникальной ромбовидной конфигурацией для приподнятой презентации
- Внутреннее светодиодное освещение — полностью освещенное внутреннее пространство яркими синими светодиодами, обеспечивающее привлекательный и энергоэффективный вид
- Нержавеющая сталь Внутренние стенки изготовлены из нержавеющей стали, что обеспечивает дополнительную прочность и простоту очистки
- Цифровой термостат — интуитивно понятное цифровое управление обеспечивает простое управление температурой
- Профессиональная ручка — профессиональный вид благодаря ручке из нержавеющей стали
- Принудительное охлаждение вентилятором — внутренний вентилятор обеспечивает равномерное охлаждение салона сверху вниз
- Шкаф с покрытием из нержавеющей стали — внешнее покрытие из нержавеющей стали марки 304 обеспечивает длительный срок службы и современный вид
- 100 % не содержит хлорфторуглеродов — экологически безопасная конструкция без химических веществ, разрушающих озоновый слой
- Соответствует требованиям CARB — экологически безопасный хладагент на углеводородной основе для более экологичного следа, соответствующего действующим нормам CARB
Summit SCR611GLOSX — это открытый коммерческий винный погреб с одной зоной шириной 24 дюйма, построенный в соответствии со стандартами NSF-7. Обладая тонким 24-дюймовым основанием, SCR611GLOSX занимает минимум места на полу, в то время как большой 5 куб. футов. интерьер вмещает до 40 винных бутылок в стиле Бордо. Конструкция с фронтальным вентилированием позволяет встраивать устройство в корпус, а корпус из нержавеющей стали позволяет использовать его отдельно. Двусторонняя стеклянная дверь с отделкой из нержавеющей стали оснащена ручкой профессионального стиля и установленным на заводе замком для дополнительной безопасности. SCR611GLOSX оснащен прерывателем цепи замыкания на землю (GFCI) для дополнительной безопасности на открытом воздухе и имеет герметичную заднюю часть для защиты всех электрических компонентов элементов.
Внутри SCR611GLOSX вы увидите уникальную систему стеллажей Summit Commercial в ромбовидном стиле, которая демонстрирует потрясающую презентацию в стиле подвала и легкий доступ к бутылкам. Стеллажи и внутренние стенки изготовлены из нержавеющей стали для обеспечения долговечности в оживленных коммерческих условиях и имеют черную прорезиненную отделку, соответствующую коммерческим стандартам NSF. Освещение для SCR611GLOSX происходит через задние стенки с эффективным светодиодным освещением яркого синего оттенка. Цифровая панель управления предлагает широкий диапазон температур от 36 до 68 ºF, что позволяет запрограммировать оптимальные настройки для красного, белого или игристого вина.
Summit SCR611GLOSX имеет уникальный дизайн и конструкцию коммерческого класса, что делает его идеальным вариантом для хранения и демонстрации вина в ресторанах.
Что включено:
Винный погреб Summit SCR611GLOSX, 1 год гарантии на детали и сборку и 5 лет гарантии на компрессор.
Summit SCR611GLOSX Размеры
Технические характеристики
Высота шкафа | 34,0 дюйма (86 см) |
Ширина | 23,38 дюйма (59 см) |
Глубина | 23,5 дюйма (60 см) |
Глубина с ручкой | 25,38 дюйма (64 см) |
Глубина с дверью под углом 90° | 45,5″ (116 см) |
Емкость | 5,0 куб. |
Бутылки | 40 бутылок |
Тип разморозки | Автомат |
Дверь | Стекло |
Шкаф | Нержавеющая сталь |
Электробезопасность США | ЭТЛ |
Канадская электробезопасность | ЭТЛ-С |
Санитария | ЭТЛ-С |
Ампер | 1,0 |
Напряжение/частота | 115 В переменного тока/60 Гц |
Вес | 170,0 фунтов. (77 кг) |
Транспортировочный вес | 230,0 фунтов. (104 кг) |
Гарантия на детали и работу | 1 год |
Гарантия на компрессор | 5 лет |
СКП | 761101065083 |
Винный погреб | |
Количество зон | 1 |
Поворотная дверь | правый руль |
Реверсивный | Да |
Тип полки | Сталь |
Полка Кол-во | 3 |
Термостат Тип | Цифровой |
Освещение салона | Да |
Тип вентилятора | Интерьер и экстерьер |
Хладагент Тип | Р600а |
Количество хладагента | 1,38 унции. |
Сторона высокого давления PSI | 270,0 |
Нижняя сторона PSI | 105,0 |
Внутренняя высота 1 | 26,0″ (66 см) |
Внутренняя ширина 1 | 19,38 дюйма (49 см) |
Внутренняя глубина 1 | 12,25 дюйма (31 см) |
Высота ступеньки компрессора | 3,75 дюйма (10 см) |
Ширина шага компрессора | 19,38 дюйма (49 см) |
Глубина ступени компрессора | 4,63 дюйма (12 см) |
Ножки уровня | 4 |
Температурный диапазон | от 36 до 68ºF |
Гарантия
С момента покупки на данное устройство Summit распространяется гарантия на детали и сборку сроком на один (1) год и гарантия на компрессор на пять (5) лет.
Подробную информацию о гарантии см. в руководстве производителя.
Файлы для скачивания производителя
Руководство по эксплуатации коммерческих винных погребов Summit
Брошюра Summit SCR611GLOSX
информация о доставке
Outdoor Kitchen Connection предлагает БЕСПЛАТНУЮ доставку всех покупок в любую точку континентальной части США (нижние 48 штатов США).
Заказы обрабатываются в течение 2-3 рабочих дней.
Сроки доставки могут варьироваться в зависимости от продукта(ов) и времени выполнения производителя, а также в зависимости от конечного пункта назначения. Все товары доставляются через FedEx, UPS, USPS или надежным перевозчиком.
Доставка Размеры более 50 дюймов в ширину или 100 фунтов будут отправлены через грузового перевозчика, перевозчик свяжется с вами, чтобы договориться о времени доставки.
Товары шириной менее 50 дюймов и весом менее 100 фунтов будут отправлены в небольшой посылке UPS или FedEx.
Грузовые перевозки осуществляются доставкой на обочину в жилом районе. Вам может понадобиться помощь, чтобы переместить посылку в помещение, или вы можете распаковать посылку и нести каждую часть внутри по отдельности. Некоторые водители помогут доставить груз в гараж или навес, но не обязаны это делать. Если вам требуется внутренняя доставка, пожалуйста, сообщите нам об этом во время размещения заказа. Электронная почта: [email protected] (за доставку на дом взимается дополнительная плата).
Пожалуйста, внимательно осмотрите коробку и содержимое вашего продукта, когда он будет доставлен. Если продукт поврежден, задокументируйте это в квитанции водителя о доставке и немедленно свяжитесь с нами (электронная почта: [email protected]) не позднее 24 часов с момента доставки. Мы не можем нести ответственность за поврежденный груз, если он не отмечен как таковой в квитанции о доставке, полученной водителем. Повреждения должны быть отмечены во время доставки.
*Отмена всех заказов должна быть произведена в течение 24 часов после размещения заказа. После этого срока вступает в силу Политика возврата.
Зачем покупать у нас
Зачем покупать у Outdoor Kitchen Connection
ПРОФЕССИОНАЛЬНАЯ ВЫТЯЖКА 30″ (1 ВЕНТИЛЯТОР – СЛАЙДЕР)
ВЫТЯЖКА PRO 30″ (1 ВЕНТИЛЯТОР – СЛАЙДЕР)
ВЫТЯЖКА SOFIA PRO
Дополните свой мощный кухонный комбайн Sofia подходящей настенной вытяжкой, предназначенной для защиты кухни от дыма, остатков пищи и избыточного тепла. Моторы
в прочном корпусе в сочетании с фильтрами Pro Baffle обеспечивают бесшумную очистку от кулинарных приключений.
Ваша вытяжка позволяет свежему воздуху свободно циркулировать в вашем доме, а верхняя светодиодная подсветка освещает вашу варочную поверхность Sofia. Подобно украшениям для вашего дома, вытяжки предлагают наилучшие функциональные возможности и дизайн. Ваша хорошо вентилируемая кухня будет вам за это благодарна!
ПРИМЕЧАНИЕ: в фотогалерее вытяжка также показана с установленным аксессуаром F6CK30-12 “крышка дымохода”
Отделка
НЕРЖАВЕЮЩАЯ СТАЛЬ
Код товара
F6Ph40S1
Набор цветов
Ф6Ф40С1
НЕРЖАВЕЮЩАЯ СТАЛЬОтделка
НЕРЖАВЕЮЩАЯ СТАЛЬ
Код продукта
F6Ph40S1
Набор цветов
F6Ph40S1
Дополните свой мощный кухонный гарнитур Sofia соответствующей настенной вытяжкой, предназначенной для защиты вашей кухни от остатков пищи, лишнего дыма и дыма. нагревать. Моторы
в прочном корпусе в сочетании с фильтрами Pro Baffle обеспечивают бесшумную очистку от кулинарных приключений.
Ваша вытяжка позволяет свежему воздуху свободно циркулировать в вашем доме, а верхняя светодиодная подсветка освещает вашу варочную поверхность Sofia. Подобно украшениям для вашего дома, вытяжки предлагают наилучшие функциональные возможности и дизайн. Ваша хорошо вентилируемая кухня будет вам за это благодарна!
ПРИМЕЧАНИЕ: в фотогалерее вытяжка также показана с установленным аксессуаром F6CK30-12 “крышка дымохода”
Добавить в список желанийИзображение
3D
3D
Особенности
2 светодиодные лампы
МАКС. 600 куб. футов в минуту
ФИЛЬТРАЦИЯ
УРОВЕНЬ ШУМА 72 (дБ)
НАСТЕННАЯ УСТАНОВКА
Технические характеристики
ВЫТЯЖКА
Нержавеющая сталь Scotch brite (AISI 430)
Ползунок управления
Светодиодное освещение
Один двигатель вентилятора
куб.фут/мин макс. 600
Уровень шума 72 дБ
Фильтр-дефлектор
Минимальное расстояние:
– Электрическая плита 20 1/2″ – 52 см
– Газовая плита 24 3/4″ – 63 см
ПРИНАДЛЕЖНОСТИ В КОМПЛЕКТЕ
Светодиодные лампы 2×1,2 Вт – 3200 K
Загрузки
Документация
Техническая спецификация Руководство по установке и использованию Вес и мерыСкачать всю документацию
Файлы САПР
2D Autocad (.dwg) 3D Автокад (.dxf) 3D Studio Max (.3ds) SketchUp (.
Загрузить все файлы САПР
Показаны ориентировочные размеры, всегда обращайтесь к руководству по установке
Принадлежности
Крышка дымохода высотой 12 дюймов для профессиональной вытяжки 30 дюймов
Крышка дымохода высотой 12 дюймов для модели Ф6Ф40С1
F6CK30-12
Крышка дымохода высотой 12 дюймов для профессиональной вытяжки 30 дюймов
Угольные фильтры для вытяжек
Угольные фильтры (для рециркуляционных установок)
Угольные фильтры для вытяжек
Рекомендуемые товары
Продуманная варочная поверхность с 4 позициями конфорок, каждая с конфоркой Crescendo 5 в 1.
30-ДЮЙМОВАЯ ЛИНЕЙКА ПРОФЕССИОНАЛЬНЫХ ДВИГАТЕЛЕЙ
SOFIA PRO RANGE
Продуманная варочная поверхность с 4 позициями конфорок, каждая с конфоркой Crescendo 5 в 1.
Профессиональная двойная духовка Sofia с поразительной красотой и впечатляющими характеристиками оснащена двойной конвекцией, плавно закрывающимися дверцами, скрытыми элементами выпечки и несколькими режимами приготовления.0003
30-ДЮЙМОВАЯ ПРОФЕССИОНАЛЬНАЯ ДВОЙНАЯ ПЕЧЬ
ДУХОВКА SOFIA PRO
Профессиональная двойная духовка Sofia с поразительной красотой и впечатляющими характеристиками оснащена двойной конвекцией, плавно закрывающимися дверцами, скрытыми элементами выпечки и несколькими режимами приготовления
Столь же красивый, сколь и функциональный, профессиональный холодильник Sofia имеет корпус из полированной нержавеющей стали для максимального эффекта и блестящую белую алюминиевую внутреннюю часть.
ХОЛОДИЛЬНИК SOFIA PRO 36″ – ПЕТЛЯ ПРАВАЯ
ХОЛОДИЛЬНИК SOFIA PRO
Красивый и функциональный профессиональный холодильник Sofia имеет корпус из матовой нержавеющей стали для максимального эффекта и блестяще-белую алюминиевую внутреннюю часть.
Красивый и функциональный винный погреб Sofia Professional отличается внешней отделкой из матовой нержавеющей стали.
24-ДЮЙМОВЫЙ ВИННЫЙ ПОГРЕБ PRO – ПЕТЛЯ ПРАВАЯ
ВИННЫЙ ПОГРЕБ SOFIA PRO
Красивый и функциональный винный погреб Sofia Professional отличается внешней отделкой из матовой нержавеющей стали.
Профессиональная посудомоечная машина Sofia с корпусом из полированной нержавеющей стали и профессиональной ручкой для максимального удобства.
ВСТРОЕННАЯ ПОСУДОМОЕЧНАЯ МАШИНА 24 ДЮЙМА
ПОСУДОМОЕЧНАЯ МАШИНА SOFIA PRO
Профессиональная посудомоечная машина Sofia отличается корпусом из полированной нержавеющей стали и профессиональной ручкой для максимального удобства.
Ищете нашу технику?
Найти дилера
30-дюймовая подшкафная вытяжка коммерческого класса с двигателем 585 куб. Диапазоны и диапазоны.Рейтинг 75 000 BTU позволяет этой вытяжке поддерживать приготовление пищи при высокой температуре на нескольких конфорках.Четыре скорости вращения вентилятора позволяют выбрать правильную настройку для кулинарных приключений от кипячения до обжаривания.
Функции
Три основные функции
Четырехскоростной вентилятор Имеет низкие, средние, высокие и высокие настройки мощности, поэтому вы можете выбрать нужную скорость вентилятора для любого кулинарного приключения, от медленного кипячения до обжаривания при высокой температуре.
Функция Power Boost Способствует приготовлению пищи на сильном огне, активируя максимальную скорость вентилятора на пять минут для быстрого удаления дыма и пара. Эта функция включается автоматически, если датчик вытяжки обнаруживает приготовление пищи на сильном огне на нескольких конфорках, и ее также можно активировать вручную.
Автоматическое включение Интуитивно понятный помощник для предотвращения скопления дыма и пара на кухне. Если датчик вытяжки обнаружит приготовление пищи на высокой температуре на нескольких конфорках, когда элементы управления выключены, он автоматически включит вентилятор и переведет его в режим Power Boost.
Дополнительные функции
Номинальная мощность 75 000 БТЕ Пары с 30-дюймовыми плитами коммерческого типа KitchenAid® и верхними плитами, а также другие модели с общей мощностью горелок до 75 000 БТЕ.
Две светодиодные лампы с настройкой ночного освещения Обеспечивают два уровня яркости, позволяя освещать всю рабочую поверхность естественным светом или слегка акцентировать внимание на кухне мягким, манящим светом.
Съемные дефлекторные фильтры из нержавеющей стали Улавливают жир, пар и запахи, необходимые для приготовления пищи. Конструкция из нержавеющей стали придает вытяжке смелый вид в коммерческом стиле, а съемные фильтры легко моются водой с мылом.
Коммерческие вентиляционные вытяжки KitchenAid® Коммерческие вентиляционные вытяжки KitchenAid® обеспечивают мощную вентиляцию вашей кухни, разработанную в соответствии с производительностью и стилем профессиональных кухонных плит и вытяжных шкафов KitchenAid®.
Коммерческие вытяжки KitchenAid® под шкафом Коммерческие вытяжки KitchenAid® под шкафом легко интегрируются с существующим шкафом, сочетая высокую производительность со встроенным видом, который скрывает воздуховоды.
Требуется воздуходувка класса двигателя 585 или 1170 куб. футов/мин. Позволяет настроить мощную систему вентиляции с помощью воздуходувок коммерческого типа по вашему выбору.
585 Вентиляционная система CFM Motor Class Оснастите вашу кухню мощной вентиляцией, необходимой для соответствия высокой температуре промышленных плит и столешниц с сравнимой шириной и общей мощностью горелок.
Технические характеристики
Сертификаты
Опора 65 Стандарт
Energy Star® Квалифицированный NO
UL Да
Кошерные потребители.
Вольт 120
Шнур питания в комплекте Нет
Ампер 3,8
Вт 463
0 Система вентиляции0187
направление воздуховодов Вертикальная или горизонтальная
Размер выходов в воздуховоды (дюйм) 3 1/4 x 10
Тип протока
Тип 9003
Тип 9003
Тип
. Двигатель вентилятора Двигатель вентилятора в комплекте
Количество скоростей 4
Вентиляция Внешний вид
Расположение выпускного отверстия Верхнее расположение
46 СторонаВентиляционный материал Алюминий
Максимальный рейтинг выхлопа моторного выхлопа Кубические футы в минуту (CFM) 585
Звуковая мин скорость (SEN) 2,00
HVI (CFM HORIZONTAL) 3 HVI (CFM HORIZONTAL) 3 HVI (CFM HORIZONTAL) HVI. HVI (Sones HS, горизонтальный) 8 HVI (Sones HS, вертикальный) 8 Фильтры Съемные перегородки 9 9 Дефлектор из нержавеющей стали 9 Sound Max Speed (Sons) 8.0 Sound Min Speed (DB (A) 50,5 Task Light Type LED TASC Обзор Тип капота под шкафом Авто на Да Управление освещением Тип Push Ночной свет Да Занятие.0016 Да Ночной свет Тип Светодиод Количество настройки ночного света 1 Количество настройки задач 1 Включен Да BTU THRESHOLD 75 75 K HVI (CFM HS, вертикальный) 380
Детали
и
Task Light Type LEDGURE
Особенности
