Как сделать вытяжку в погребе своими руками (фото, видео, схема)
(Last Updated On: 06.09.2017)
Любое подвальное помещение оснащается вытяжкой. Это делается для обеспечения оптимальной температуры и влажности, при которых продукты будут храниться максимально долго. Как сделать вытяжку в погребе своими руками?
Выбираем трубы
Для обеспечения притока свежего воздуха и оттока затхлого потребуется всего две трубы. Для небольшого погреба можно обойтись и одной, разделённой на две части. Материал может быть любым. Чаще всего используются асбестоцементные или шиферные трубы и полиэтиленовые (пластиковые).
Проще работать с последними, так как они почти ничего не весят. Но монтаж затруднён их свариванием. Осуществить этот процесс без должного умения не получится. Асбестоцементные трубы тяжелы, но просты в монтаже.
Оба материала рекомендованы для обустройства приточно-вытяжной вентиляции в подвалах, так как отличаются долговечностью.
Устройство вентиляции
Существует два типа вентиляции –
Помните, это устройство будет потреблять достаточно много электроэнергии, поэтому важно правильно его выбрать.
Естественная вентиляция
Монтаж естественной вентиляции включает следующие моменты:

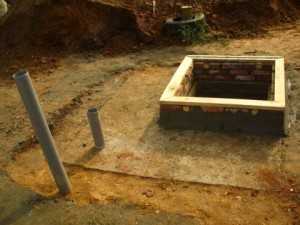

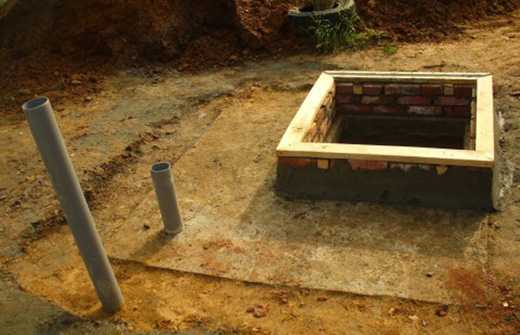

- Установку приточной трубы. Она должна располагаться в 10 см от дна погреба. Верхний её конец должен выходить к поверхности грунта.
- Установку вытяжной трубы. Её располагают напротив приточной над хранящимися продуктами и выводят на крышу. Эту трубу рекомендуется утеплить, например, базальтовыми скорлупами.
Ясно, что установка двух труб – это лишь часть дела.
Вытяжную трубу нужно снабдить дефлектором. Это своеобразная шляпа, предотвращающая попадание в трубу любых атмосферных осадков. Эффективность дефлектора возрастает при сильном ветре. Возникающее под ним отрицательное напряжение вытягивает из подвала затхлый воздух.

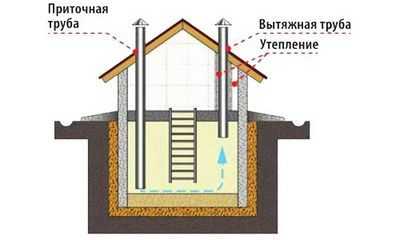

Схема естественной вентиляции (фото):
Ещё одно дополнение – мелкая металлическая сетка, которую нужно поставить на входное отверстие приточной трубы. Это оградит ваши заготовки от крыс и мышей, а также от попадания крупного мусора.
Остаётся проверить, работает ли вытяжка. В зимнее время воздух в помещении должен быть умеренно влажным (без выпадения конденсата), а температура должна держаться в пределах +1 – +4°С. Если одно из этих условий не выполняется в течение месяца, стоит установить один из вентиляторов – канальный или осевой.

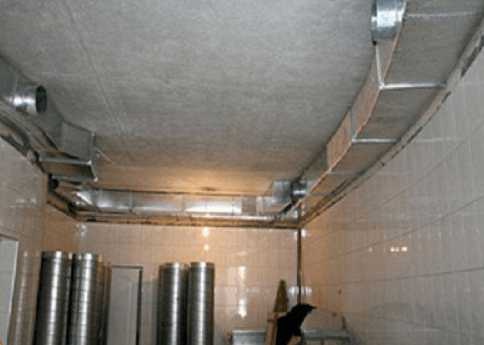

Принудительная вентиляция
Вытяжка в погребе с помощью канального вентилятора позволяет создать в подвальном помещении отрицательное давление, благодаря которому через приточную трубу будет усиленно поступать свежий воздух. Устройство монтируется в центре вытяжной трубы.
Видео:
Осевой вентилятор устанавливается недалеко от выхода трубы. Не забудьте оснастить систему принудительной вентиляции обратным клапаном, чтобы холодный воздух не попадал в подвальное помещение. Заглушки из пластика доступны для установки своими руками.
Схема принудительной вентиляции (фото):
Теперь вы знаете, как сделать вытяжку в погребе своими руками.
Для маленького помещения используйте двухканальную трубу большого диаметра.
По одному каналу в погреб будет поступать свежий воздух, по второму вытягиваться отработанный. Выбирая канальный вентилятор для комбинированной системы вентиляции, отдайте предпочтение моделям с низкой или средней производительностью. Подключив его к устройству амплитудного тока, вы получите максимальный КПД при минимуме энергетических затрат.
cassuspro.ru
Как правильно сделать вытяжку в погребе | Кухня
» Кухня
Правильное устройство вытяжки в погребе
- Правила обустройства вентиляции
- Расчет сечения круглой и прямоугольной труб
Для обеспечения надлежащей температуры и влажности, для сохранности овощей и фруктов в подвале оборудуют приточно-вытяжную вентиляцию. Правильно сделанная вытяжка предотвратит появление конденсата, грибка и плесени, не даст проникнуть испарениям от сберегаемой продукции в жилые или хозяйственные постройки, а выведет их в атмосферу.
Вытяжную трубу желательно поднять повыше и утеплить.
А правильно рассчитать и сделать вытяжку из погреба можно и самому, это не сложно. Тем более материалы для нее сейчас можно приобрести в любом строительном магазине.
Правила обустройства вентиляции
Рисунок 1. Как правильно установить вентиляционные трубы.
Правильная вытяжка в погребе оборудуется 2 трубами: приточной и вытяжной. Наличие их большего количества с меньшим диаметром не желательно.
Вытяжную трубу располагают под потолком, приточную #8211 на высоте 0,5-0,6 м от пола. Их необходимо оснастить задвижками для регулировки интенсивности вентиляции. Для улучшения воздухообмена располагать вентиляционные трубы желательно в различных местах подвала: вытяжную устанавливают возле выхода, приточную #8211 с противоположной стороны (Рисунок 1).
Если погреб небольшой, то можно ограничиться одной трубой, имеющей два канала с ветроулавливанием (Рисунок 2).
Чтобы правильно сделать вытяжку из погреба, необходимо вытяжную трубу утеплить выше погребицы или пола чердака. Для этого на вентиляционную трубу устанавливают еще одну большего диаметра, а между ними помещают слой утеплителя: минеральную вату, вспененный полистирол, пенопласт и т.д. Или же обматывают трубу фольгированным полиэтиленом и обвязывают проволочными хомутами. Верхнее отверстие приточной трубы нелишне закрыть сеткой, чтобы предотвратить проникновение внутрь погреба грызунов. Важно также, чтобы это отверстие зимой не было засыпано снегом.
Как сделать правильно вытяжку для обеспечения надлежащей тяги: вытяжка должна быть где-то на 1 м выше конька крыши строения над подвалом, сами трубы должны иметь как можно меньше изгибов (в идеале #8211 прямые).
Для предотвращения попадания дождя и снега следует вытяжку в погребе сверху оснастить дефлекторами или козырьками.
Для обеспечения наилучшей защиты от атмосферных осадков, поддержания температурного режима и экономии полезной площади желательно, чтобы над погребом находилось какое-либо строение: гараж, жилой дом, летняя кухня.
Для интенсивного проветривания погреба лучше сделать двойные двери: наружные обычные, внутренние изготавливают решетчатыми. Осенью наружную открывают, а через решетку происходит дополнительная вентиляция погреба .
Усилить вентиляцию можно, установив в вытяжную трубу электрический вентилятор, например, от кухонной вытяжки. Его крепят как стационарно, так и временно (только на период, когда нужно быстро осушить подвал, или летом, когда естественная вентиляция прекращается: наружный воздух теплее, чем в погребе).
Рисунок 2. Небольшой погреб оснащают одной трубой с ветроулавливанием.
Очень важно: если грунтовые воды пролегают близко от поверхности земли или погреб имеет плохую защиту от дождя, снега и талых вод, а на полу постоянно находятся лужи, то никакая вытяжка не поможет. Сначала необходимо позаботиться о хорошей гидроизоляции или дренаже подвала.
Вытяжки для погребов изготавливаются из плотно подогнанных досок (толщина #8211 30-40 мм), можно взять металлические, пластиковые или гофрированные трубы необходимой длины. Главное, чтобы их внутренний диаметр был необходимого размера.
Вернуться к оглавлению
Расчет сечения круглой и прямоугольной труб
Для того чтобы сделать правильно вытяжку в погребе, необходимо произвести некоторые расчеты. Но прежде принимают к сведению две аксиомы:
- cухость подвала обеспечивается, если объем имеющегося в нем воздуха обновляется за час 2-4 раза
- cкорость движения воздуха в вытяжке для погреба составляет 1 м/с.
Теперь формулы:
диаметр = √ Р / (2830хv) #8211 для круглой трубы
площадь = Р / (3600хv) #8211 для прямоугольной,
Как сделать вытяжку в подвале. Эффективная принудительная и естественная циркуляция
Правильная вытяжка в подвале – одно из основных условий благоприятного микроклимата в цокольном помещении и лучшее средство от конденсата на стенах. Даже если подвальное помещение используется только как погреб или вовсе не используется, вентиляция этому элементу конструкции дома нужна все равно.
Вентиляционная система
Приточно-вытяжная с естественной циркуляцией

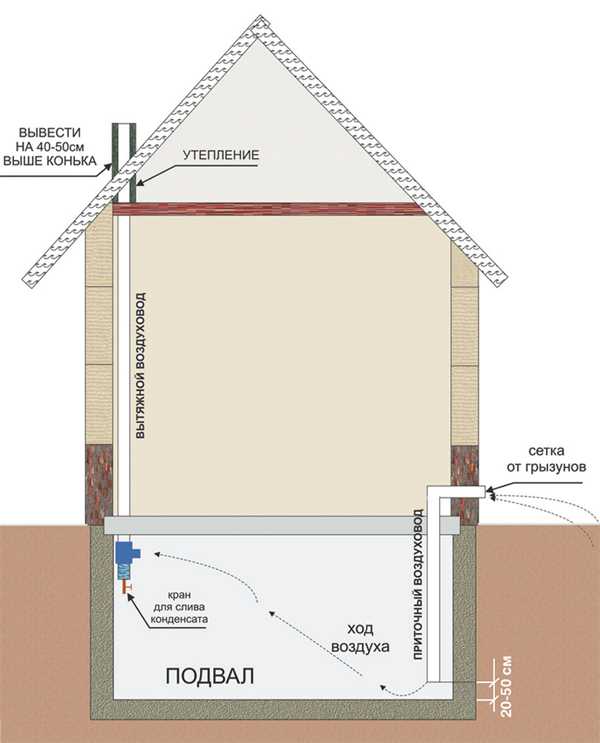

Схема классической приточно-вытяжной вентиляционной системы.
Для небольших помещений или помещений нежилого назначения чаще всего достаточно естественной приточно-вытяжной вентиляционной системы .
Эта система работает за счет разности давлений атмосферного воздуха внутри и снаружи помещений. В спокойном и теплом подвале воздух имеет большее давление, чем на уровне крыши.
В результате конвекции воздух устремляется вверх, где он создает максимальное для данного помещения давление. Там и располагают вытяжное отверстие, которое с помощью воздуховода соединяют с трубой, выведенной на уровень конька или выше. Окончание трубы снабжают навесом от дождя и дефлектором.
Трубу выводят на крышу как можно выше.
Дефлектор работает за счет эффекта Бернулли и никакой дополнительной энергии не требует.
Принцип прост:
- Движение ветра создает в месте изменения сечения канала отрицательную разницу в давлении.
- За счет чего в верхней части вытяжной трубы создается разрежение.
- В результате тяга усиливается, а эффективность системы повышается.
На фото – вентиляционный дефлектор-зонт.
На противоположной стороне комнаты монтируют входное отверстие, которое через воздуховод выводят на улицу, на высоту 0.5 метра от уровня земли.
Само отверстие располагают как можно ниже – 0.25 – 0.5 метра от уровня пола в подвале. На отверстии ставят заслонку, которая позволяет регулировать тягу и интенсивность потока воздуха.
Забор воздуха вентиляционной трубы.
- В цоколе дома обычно оставляют вентиляционные продухи. Такой продух необходимо расширить до размера 150х150 мм (если диаметр воздуховода будет около 14 см). Если продуха нет, тогда отверстие придется пробить перфоратором
Правильная и эффективная вентиляция погреба
Вырастить хороший урожай и собрать его — дело важное, но не менее важно урожай сохранить. Как правило, овощи и фрукты, а также соленья-варенья хранят в погребе или в оборудованном подвале. Создать урожаю идеальные условия для «зимовки» не так просто, но возможно. Важнейшим условием сохранности продуктов является вентиляция погреба для предотвращения образования плесени и преждевременной порчи овощей и фруктов. В противном случае останется только фото собранного урожая.
Правильная схема вентиляции подразумевает такое её устройство, которое сможет обеспечить необходимые для хранения условия: влажность и температуру в погребе в допустимых пределах. Но если вентилированием можно регулировать влажность, то обеспечить нужную температуру только вентиляцией вряд ли удастся — нужна ещё и хорошая теплоизоляция, как самого помещения, так и вентиляционных каналов.
Существует простейший способ регулирования влажности в нежилом помещении. Если влажность повышенная, можно взять ящик с древесными опилками, негашёной известью или солью и разместить внутри помещения, так как эти вещества хорошо впитывают влагу. При пониженной влажности на полу рассыпаются мокрые опилки, либо по полу (если он песчаный) разбрызгивается вода. Но в любом случае вытяжка в погребе необходима, хотя бы простейшая.
Устройство вентиляции своими руками — дело несложное, но достаточно трудоёмкое и кропотливое. Прежде всего, следует определить площадь погреба и его примерную высоту (чаще всего она не превышает двух-двух с половиной метров). На основании полученных данных можно сделать упрощённый расчёт минимального сечения вентиляционного канала. Для этого применяется следующая формула: на 1м 2 погреба требуется 25-27 см 2 воздуховода.
Простой расчёт
Для примера, сделаем расчёт воздуховода при использовании трубы из ПХВ и определим её диаметр. При площади погреба S=8 м 2 находим: 8 х 26 = 208 м 2. далее по формуле S = πR2 находим, что R = √(S/π) = √(208/3,14) = 8,1см, или D = 16 см. Если воздуховод для вентиляционной системы прямоугольный, то для этой площади погреба сечение воздуховода будет √208 = 14,42 см. Выбираем 15 х 15 см. Для другой площади расчёт аналогичен, если принять во внимание максимальную высоту погреба 2,5 метра.
В общем случае, следует иметь в виду, что для нормального проветривания объём воздуха в помещении, где хранятся овощи и фрукты, должен сменяться не менее 2 раз в час. Приведём пример расчёта воздуховода вентиляции погреба с другой высотой потолка и, следовательно, другого объёма.
Определяем расход воздуха по формуле:
L = V ∙ K
где L — расход воздуха (м 3 /ч),
V — объём погреба (м 3 ),
К — количество обменов данного объёма воздуха в час.
В нашем примере при высоте погреба 2 метра, V = 8 м 2 х 2 = 16 м 3. К = 2. Тогда имеем:
L = V ∙ K = 16 х 2 = 32 м 3 /ч.
Определяем сечение воздуховода по формуле:
F = L / (S x 3600),
где F — площадь сечения вентиляционного канала (м 2 ), L — количество воздуха (м 3 /ч), S = средняя скорость воздушного потока в условиях естественной вентиляции, равная 1 м/с. Находим сечение воздуховода:
F = L / (S x 3600) = 32 / (1 x 3600) = 0,0089 м 2
Для квадратного сечения:
√0,0089 м2 = 0,094 м = 9,4 см
С запасом 10 см х 10 см.
Конечно, эти числа приблизительны, а количество полного обмена воздушных масс в погребе взято по минимуму. Кратность воздухообмена может доходить до 4 раз, но следует помнить, что чрезмерное проветривание, равно как и неконтролируемый сквозняк, вызывает подсушивание плодоовощной продукции.
Из чего будем делать
Если вентиляция погреба будет состоять из двух труб ПХВ, что чаще всего и делают, тогда одна труба располагается на высоте около полуметра от пола — это будет приточная часть, а на другой стене или в противоположном углу около самого верхнего перекрытия крепится другая труба — вытяжка. Воздух будет сам циркулировать в помещении за счёт разной его плотности: холодный, с улицы, пойдёт вниз, тёплый, из погреба, устремится вверх. Это и называется естественной приточно-вытяжной вентиляцией. Следует помнить, что применять асбестовые трубы нельзя — они вызывают болезни лёгких.
Воздуховоды можно сделать своими руками, выполнив их в виде квадратных каналов из толстых, до 40 мм, хорошо обструганных досок, тщательно подогнанных друг к другу. Изнутри воздуховоды прокрашиваются или пропитываются горячим битумом. Приточная часть выступает над коньком крыши чуть меньше, чем вытяжная. В свою очередь, вытяжка утепляется снаружи, чтобы не допустить образования конденсата. Важно знать, что чем выше вытяжная часть воздуховода выступает над крышей, тем сильнее будет тяга.
Верх каждого канала снабжается сеткой от проникновения грызунов и закрывается крышкой. На приточной части, как правило, внизу целесообразно сделать заслонку, с помощью которой можно регулировать воздушный поток — иногда это помогает избавиться от ненужного сквозняка. Этой же заслонкой прикрывают приток холодного воздуха, если наружная температура сильно упадёт.
Ниже на видео Георгий Лаптиакру покажет свой погреб и как он организовал естественную вентиляцию.
Что на счет принудительной вентиляции
В тёплое время года или при оттепели температура снаружи недостаточно низкая, чтобы обеспечить нормальную циркуляцию воздуха в погребе. В этом случае желательно, чтобы была устроена принудительная вентиляция с помощью встроенного в вытяжную трубу вентилятора малой мощности. Сделать это несложно своими руками, достаточно посмотреть фото, чертежи и во всем разобраться.
Принудительная вентиляция погреба не бывает лишней, хотя необязательно использовать её всё время. Схема включения вентилятора в вытяжку может быть простейшей, но желательно, чтобы устройство работало от пониженного источника напряжения, собранного своими руками или приобретённого в магазине, например, от 12 или 36 вольт. Принудительная вентиляция и её устройство в вытяжном воздуховоде поможет и в том случае, когда нужно срочно проветрить погреб или понизить в нём влажность.
Контроль качества
Определить, справляется ли со своими функциями вентиляция, которую удалось сделать своими руками, несложно. Для этого достаточно зажечь спичку и посмотреть, как быстро она погаснет. Если в воздухе избыток углекислого газа, спичка погаснет очень быстро. Это ещё одна из причин включить принудительную вентиляцию, которая также собрана своими руками из готовых блоков.
Если для большого погреба нужны два воздуховода, то при малом объёме помещения можно обойтись и одним, разделённым перегородкой на два канала. Сечение воздушных каналов считается по той же формуле, что и при устройстве двухканальной вытяжки.
Устройство приточно-вытяжной вентиляции, которую каждый может сделать своими руками, несложно и требует только времени, некоторого навыка и строительных материалов. Изготовленную самостоятельно систему вентиляции хорошо запечатлеть на фото, ещё лучше — с собранным и сохранённым урожаем.
Источники: http://moipodval.ru/ventilyaciya/vytyazhka-v-pogrebe.html, http://moypodval.ru/ventilyacuya/219-kak-sdelat-vytyazhku-v-podvale, http://zalibeli.ru/postrojki/pogreb/ventilyaciya-vytyazhka.html
Комментариев пока нет!
www.restart24.ru

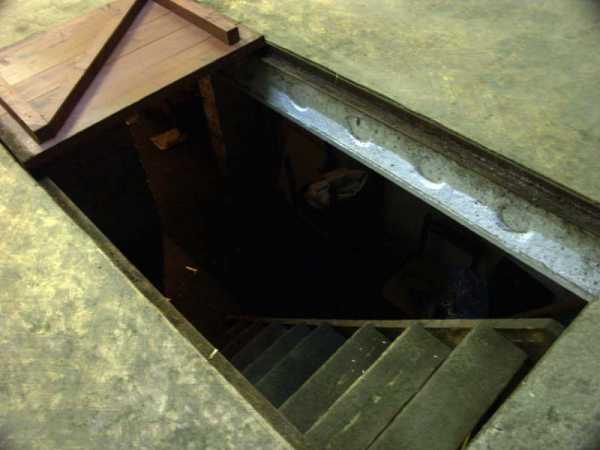

Вытяжка в погребе гаража: как сделать правильно
Вытяжка в гараже из погреба
Вытяжка в гараже из погреба делается обязательно. Она имеет большое значение и для сохранности продуктов в помещении и для долговечности конструкции.
Ведь сырость разрушает и ее обязательно надо удалять и заменять на качественный воздух. Сегодня мы расскажем в подробностях, как правильно сделать вытяжку в подвале гаража.
Вытяжка гаражного погреба
Вытяжка из погреба в гараже выполняет вытяжку загрязненного воздуха из погреба и замена его наружным.
В гаражном погребе она имеет особое значение:
- Вытяжка для погреба в гараже обеспечивает комфортную температуру. Так же поддерживает влажность воздуха. Правда следует сказать, что ели вам надо сделать определенную температуру, тогда лучше сделать механический вариант.
- Постоянный его приток не даст застаиваться выхлопным газам, а избытку влаги задерживаться на стенах.
- Благодаря этому также останавливается гниение овощей и фруктов, обеспечиваются их нормальное хранение.
Внимание: В погребах принято устраивать естественную или механическую вентиляцию. В первом варианте воздух меняется, когда появляется разница давления снаружи и в середине погреба. Механическая или принудительная вентиляция предполагает создание этой разницы при помощи вентилятора.
Естественная вентиляция
Вытяжка в подвале гаража такого типа является традиционной.Состоит из двух труб – втяжной и вытяжной.
Работа выполняется в автоматическом порядке согласно законов физики. Здесь вам ничего не надо будет делать и нести затрат.
Все будет происходить в автоматическом режиме. Ее систему установки вы можете посмотреть и на видео.

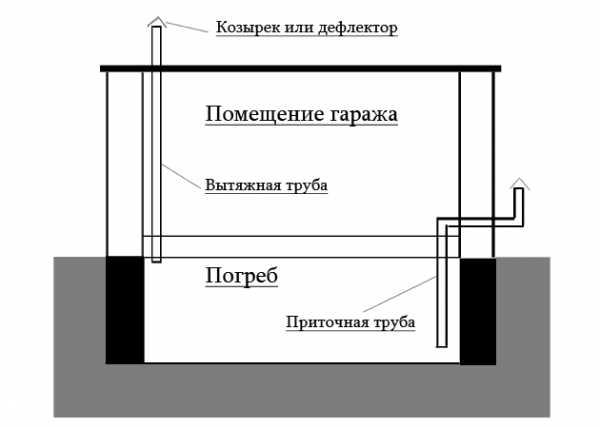

Схема естественной вентиляции
Итак:
- Обычно для устройства такой вентиляции гаражного погреба берутся стандартные асбестовые трубы диаметром 10 см из расчета 26 см2 на метр площади погреба. В таком случае не будет возникать лишних проблем с их установкой.
В гаражном погребе можно обходиться без втяжной трубы. Свежий воздух и без того постепенно попадает внутрь через спуск в него.
Особенно зимой, когда морозный воздух более тяжелый. Поэтому вытяжка в таком погребе лучше всего работает в зимний период. Однако возникает вопрос, почему выходная труба не впускает холод?
Внимание: Следует учитывать, что входящая в состав погребной вытяжки входная труба, начинается у земли и в погребе оканчивается примерно в полуметре от пола. Это и есть вход для воздуха с улицы.
- У самого потолка устанавливается выходная труба, которая выходит на гаражную крышу. В подобных системах естественной вентиляции допускается наличие поворотов в трубах. К выходной трубе должна прилагаться емкость для сбора конденсата, который в виде капель воды обязательно должен стекать вниз.
- Вытяжка обязательно должна иметь на крыше козырек в виде конуса. Такая форма козырька выгибается из стального листа и заваривается.
Желательно иметь и дефлектор, который представляет собой цилиндр с диаметром в 2-3 раза большим, чем труба. Дефлектор – штука не обязательная, но он заметно усиливает разряжение в выходной плоскости трубы. - При появлении разности давлений на уровне земли и крыши когда, например, дует ветер, создается разрежение. Оно приводит в действие всю систему.
В погребе давление в норме, там всегда тихо. Возникает вопрос, только ли поэтому воздух, входя в погреб на уровне земли, опускается к его полу, затем, нагреваясь, поднимается к его потолку и выходит под козырьком на крыше? - Видимо, не только поэтому. Ведь во время зимы в доме может быть тепло, до 25 градусов.
В подвале же – плюс 4, на улице – минус 10. Из погреба теплый воздух стремится вверх. Он поднимается под потолок погреба и выходит в трубу на крыше.
Там морозный воздух ему не может помешать. В результате создаваемого в погребе разряжения из дома в него опускается очередная порция теплого воздуха.
В ней будет содержаться влага, которая конденсируется на полу. На фрукты и овощи в погребе она не попадает. Затем испарение и конденсация уравновешиваются, и уровень влажности зафиксируется. - Такая система вентиляции актуальна лишь в холодное время года. Однако, она необходима и для предотвращения образования плесени. Известно, что при высокой влажности, начиная с 75%, у плесени начинается процесс размножения, который может привести к неприятным последствиям.
Этому препятствует низкая температура, однако остановить развитие плесени она не в силах. Поэтому необходимо удалять водяные пары, которые конденсируются сверху. - Для этого есть достаточно простое решение – размещение вентиляционных отверстий на разной высоте. Одно должно находиться на уровне пола, другое – под потолком. Таким способом можно добиться максимальной циркуляции воздуха в системе естественной вентиляции.
Механическая вентиляция погреба
Принудительная вентиляция
Летом на крыше температура воздуха выше, чем в погребе. Принцип работы системы естественной вентиляции нарушается.
Внимание: Механическая вентиляция погреба в отличие от естественной схемы, может работать круглогодично. Она не зависит от перепада температур.
Итак:
- Здесь воздух перемещается принудительно. Его движение внутри помещения возникает вследствие разницы давления, которая возникает в результате работы вентилятора.
Он, создавая направленный поток воздуха, быстро избавляет погреб от переработанной атмосферы внутри него. Тем самым создаются условия для естественного поступления свежего воздуха снаружи. - Для этого нужен канальный вентилятор, который приводится в движение электродвигателем. При этом возникает проблема его размещения там, где исключается попадание в него влаги. Этого не стоит делать ни на крыше, ни в самом погребе.
- Сам вентилятор, учитывая его небольшие габариты, можно установить в том месте, где температура не сильно падает, и где не будет возникать опасность для жизни. В противном случае в его работе могут возникнуть проблемы.
Такому вентилятору не нужна большая мощность. Поэтому подавать питание на него можно от регулятора для асинхронного двигателя, лучше амплитудного типа. Так обеспечивается большая эффективность его работы. - Однофазный регулятор напряжения несложно изготовить самому. Его схему несложно найти в Интернете. Некоторые считают, что можно обойтись элементарным выключателем.
Однако, имея возможность регулировать скорость вращения вентилятора для вытяжки в погребе, можно устанавливать щадящий режим его работы. Это обеспечит долговечность правильной работы вытяжки. - Часто используется вариант установки вентилятора на уровне цоколя, чтобы он втягивал воздух прямо с улицы. Входная труба вентилятора в таком случае должна быть защищена небольшой конструкцией, которая предотвращала бы попадание внутрь капель дождя, снега, насекомых. Если выпадает много снега, доступ к входу придется расчищать.
- Выводящую трубу системы вентиляции надо оборудовать пластиковым клапаном для перекрытия доступа морозного воздуха внутрь системы. Такой клапан может быть и лепестковым и створчатым. Его главная задача – обеспечить движение воздуха в нужном направлении.
- Также необходимо сделать небольшой изгиб выходной трубы под потолком. На этот изгиб крепится сборник конденсата в виде патрубка с емкостью для сбора воды. Клапан должен быть на горизонтальной части выходной трубы. В таком варианте эффективность вытяжной трубы несколько уменьшится, зато и проблем не будет.
Внимание: Для того чтобы обеспечить нормальную работу системы вентиляции погреба, следует обратить внимание на герметизацию входа в него.
Теперь можете посмотреть фото и выбрать наиболее приемлемый вариант. Стоит заметить, что если выбирается принудительная система, тогда вам надо правильно рассчитать сечение труб и мощность двигателя.
От этого будет зависеть не просто ее правильная работа, но и вы избежите не нужных затрат. Ведь чем более мощная система выбирается, тем дороже она стоит.
