Вытяжная труба для погреба: как сделать вентиляцию правильно своими руками

Содержание

Как правильно сделать вентиляцию в погребе?

Наличие подвала в доме предоставляет возможность хранить продукты, консервацию достаточно долго. Так же многие используют подвалы под мастерские, где хранят свои инструменты. Особенно это необходимо осенью, когда все начинают запасаться на зиму. Но для того, чтобы ваши припасы хранились долго, необходимо об этом позаботиться заранее. Давайте подробней разберемся, как правильно сделать и какой вид вентиляции вам больше подойдет.

Виды вентиляции:

  1. Естественная;
  2. Искусственная (механическая и автоматическая).

Естественная

Этот вид вентиляции подразумевает под собой воздухообмен, который обеспечивает поступление свежего воздуха из одного отверстия, в тоже время из другого выходит затхлый.

Для этого необходимы:

  1. Вытяжная труба, для обеспечения удаления затхлого воздуха. Трубу следует протянуть вдоль угла помещения, соответственно второй конец будет находиться над полом в погребе на высоте приблизительно 1,40-1,50 м. Далее она будет проходить над коньком дома, где относительно поверхности должна возвышаться на 40-50 см.
  2. Приточная труба – ее следует устанавливать в противоположном углу, обеспечивая поступление свежего воздуха в погреб. Ее конец с открытым отверстием, наоборот, должен возвышаться на расстоянии приблизительно 45-55 см от пола в погребе. Другой конец будет проходить сквозь перекрытие и выступает на поверхности пола на расстоянии 80-100 см и выходит на улицу.

Как известно, правильно располагать трубы следует в разных углах помещения. Длина трубы в погребе должна быть выбрана в соответствии с высотой самого помещения, чтобы после её установки срез оказался на высоте 0,5-1 м над уровнем здания. А длина трубы в общем должна быть не менее 2,5-3 м. Данные расчеты необходимы для обеспечения достижения необходимой разницы температур.

Материалы

В основном для прокладки в погребе используют асбестовые трубы, а их диаметр определят из соотношения: на 1 кв2 м погреба = 26 см2 сечения воздуховода. Для изготовления приточной и вытяжной систем подойдут трубы из любого материала, которые есть в продаже. Важно правильно подобрать диаметр трубы, учитывая то, что на каждый квадратный метр пола должно приходиться 15 мм диаметра трубы. При монтаже системы, зачастую, используют канализационные трубы, диаметр которых составляет от 110 до 200 мм. Они более удобны в использовании и при этом дают достаточную прочность. Вентиляцию обязательно следует утеплить, к примеру, минеральной ватой.

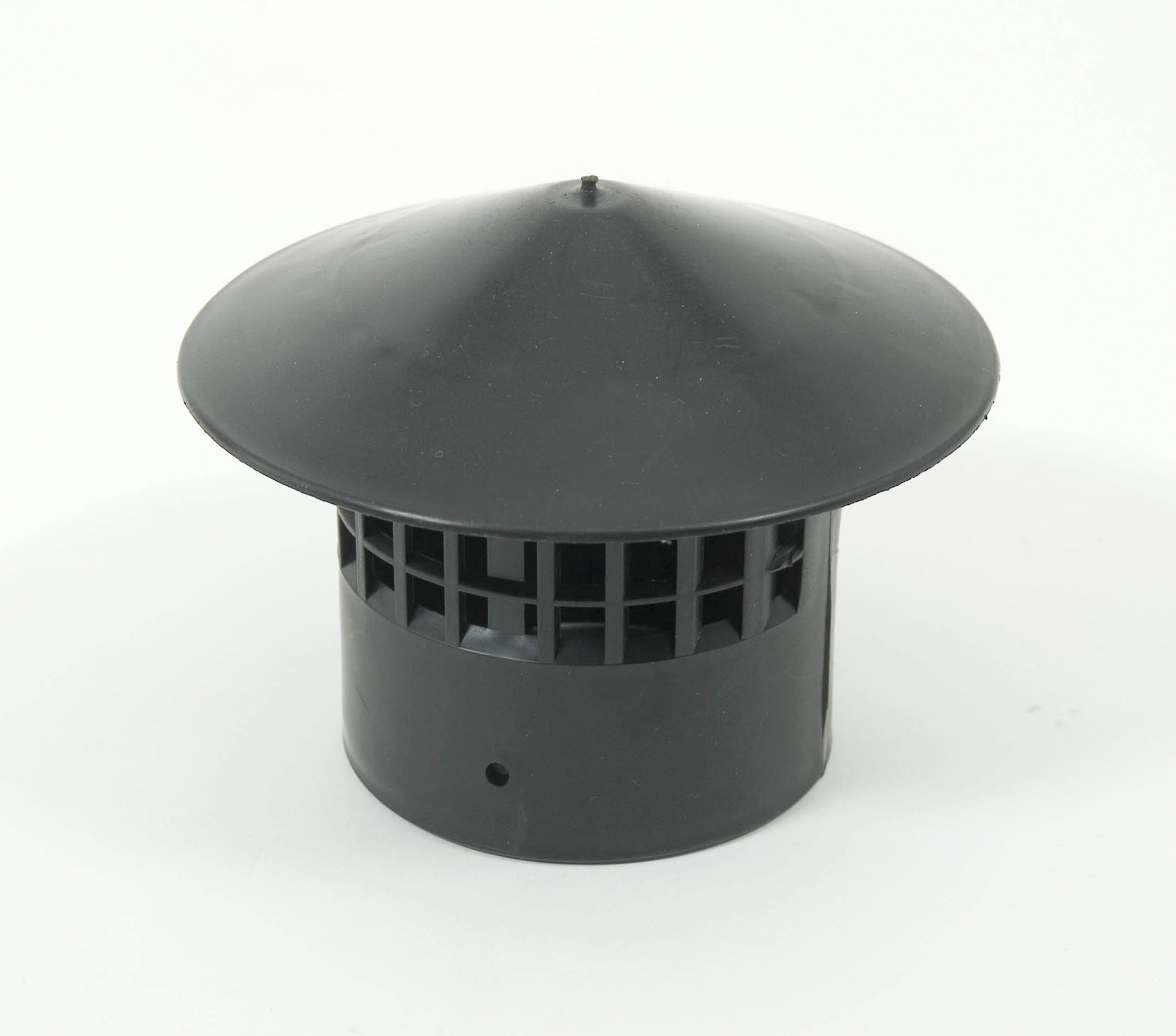

Так же на верхней части вытяжной трубы необходимо установить дефлектор для улучшения интенсивности вентиляции, но при этом он еще защитит вентиляцию от попадания пыли и осадков. Нижний срез корпуса дефлектора должен располагаться ниже среза вентиляционной трубы. Самым эффективным дефлектором является тот, у которого наружный диаметр превышает в два раза диаметр трубы. Самый простой дефлектор вы можете сделать сами.

Кроме того верхний срез приточной трубы лучше оградить решеткой для того, чтобы туда не попадали различные насекомые, крысы, кошки и т. д.

Вытяжные и приточные трубы обязательно необходимо снабдить заслонками. Особых требований к ним нет, но в любом случае они должны полностью перекрыть трубу. Вы так же можете сделать их сами. Это необходимо при сильных морозах.

Проверка эффективности системы

Вам потребуется сделать следующее: приложить лист бумаги и воздушный поток должен его притянуть и удерживать.

Наглядная схема естественной вентиляции

С естественной вентиляцией при строительстве не должно возникать трудностей, так как этот способ наиболее легкий.

Искусственная

Этот вид вентиляции более эффективный, так как подразумевает установку оборудования, но так же это более затратное занятие. Для данного способа вентиляции вам понадобиться электрический вентилятор. Учитывая разную температура, т.е. в погребе и на улице необходимо учитывать сбор конденсата. Для того, чтобы вентилятор прослужил вам долго, а так же для вашей безопасности, следует провести хорошую гидроизоляцию.

Виды искусственной вентиляции: механическая и автоматическая


Давайте разберемся как правильно подобрать.

Автоматическая вентиляция: такую вентиляцию в основном выбирают, если нет возможности постоянного вмешательства. Контроль работы происходит с помощью специальных датчиков и не требует действий человека, поэтому при необходимости может самостоятельно включаться и отключаться.

Механическая: предусматривает вмешательство человека для включения и регулировки вентиляторов. В данном случае требуется регулировка воздушных потоков с помощью задвижек, особенно в холодное время года. Иначе это может привести к замерзанию плодов и хранящихся продуктов. Поэтому следует правильно все рассчитать.

Советы по монтажу

  • учтите, что при расчете оборудования в погребе следует знать, что расход воздуха на один квадратный метр пола в подземном помещении составляет 1,8 кубических метров;
  • следует использовать трубы меньшего диаметра, чем в естественной вентиляции, так как воздух будет двигаться с большей скоростью.

Во избежание удара током и дальнейших последствий, перед тем как в случае необходимости провести ремонтные работы следует выключить электропитание.

В целом потратив немного времени и средств вы сможете сделать удобное место для хранения ваших припасов.

Вентиляцию следует делать в любом случае, она является важным элементом подвальных помещений. Сделать приток и отток воздуха вы сможете и сами не будучи при этом специалистом в области строительства с помощью советов, которые описаны выше.

Самостоятельный монтаж системы

Какая труба должна быть выше приточная или вытяжная


Как правильно сделать вытяжку в погребе

Люди, которые занимаются своим хозяйством знают, как много физических сил и времени это отнимает. Богатый урожай со своей земли хочется хранить бережно и долго, чтобы ничего не пропало, а титанический труд не прошёл даром. Такие люди задумываются, как сделать вытяжку в погребе своими руками. Это не затрачивает много сил и средств, а такая вещь как погреб очень пригодится в хозяйстве.

Схема вентиляции погреба

На самом деле, ничего в этом сложного нет. Главное что необходимо, чтобы чистый воздух попадал в погреб и выходил из него, создавая необходимую циркуляцию воздушных масс в замкнутом пространстве. Иначе, при сильной влажности помещения продукты будут гнить, возможно появление плесени, грибков и патогенных микроорганизмов.

Вентиляция погреба

Поэтому правильно работающая система вентиляции в вашем погребе предотвратит такие явления.

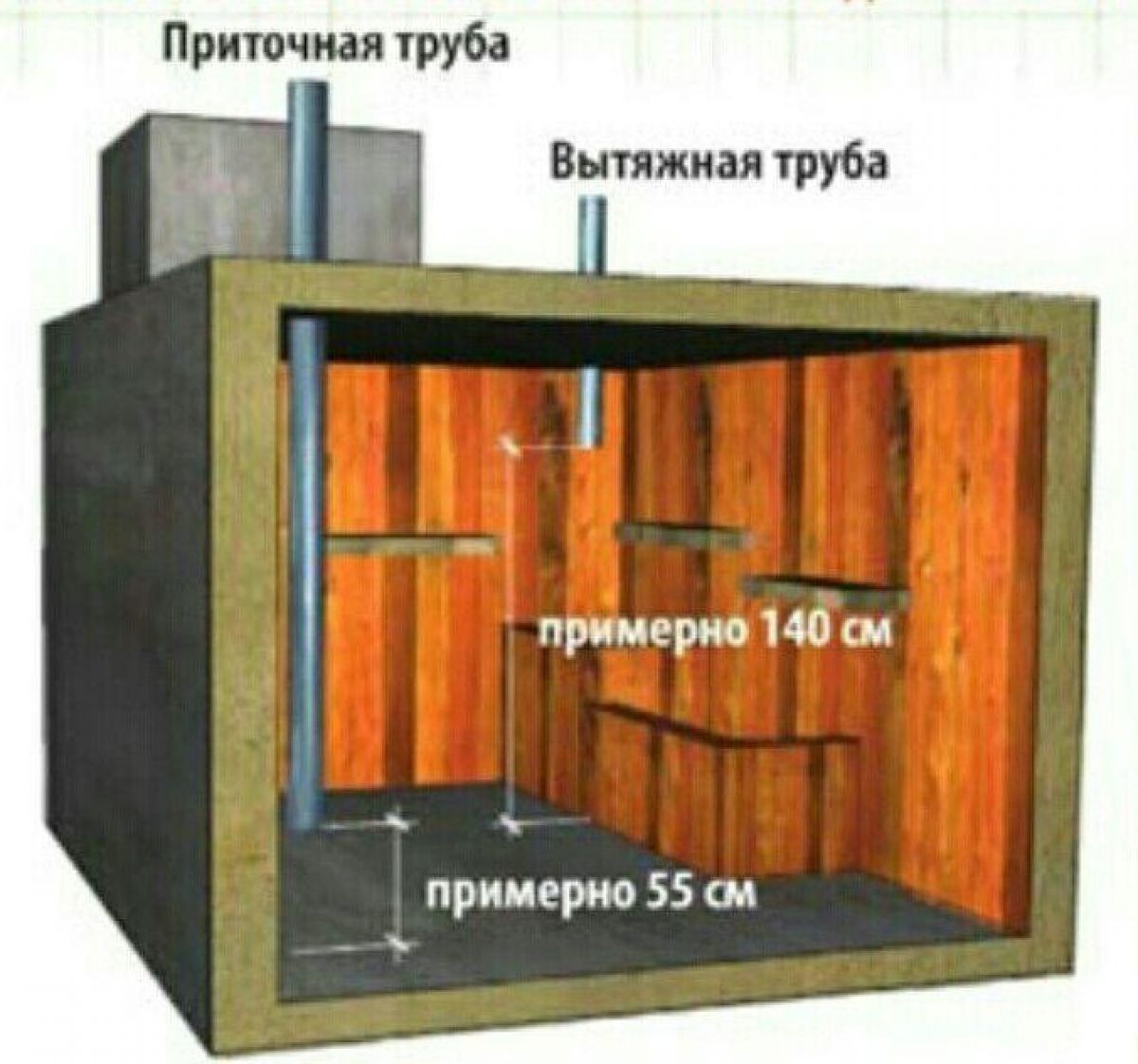

Расположение труб для эффективной вентиляции

Приточная труба должна ставиться так, чтобы её конец находился в расстоянии 20−30 сантиметров от пола погреба. Верхний конец трубы при этом находится на поверхности у основания грунта. Сильно высоко его поднимать не нужно. Важно, чтобы он располагался в проветриваемом месте и туда без труда попадал воздух.

Вытяжная труба обязательно ставится на другом конце погреба, нижняя часть трубы располагается наоборот наверху, 20 — 30 сантиметров над потолком и выходит на крышу.

Важно, чтобы вытяжная труба была утеплена, так как на ней может образовываться конденсат, который увеличивает влажность в помещении. Такое расположение позволит держать потолок сухим. А расположение в разных концах помещения позволит проходить воздуху через весь погреб. Если установить вытяжную трубу ниже 30 см, потолок будет сырой и на нем образуется плесень или грибок.

Схема вентиляции погреба

Кроме этого, нужно отгородить трубы от проникновения влаги, насекомых, грызунов, птиц и прочего мусора который может через трубу попасть в погреб. Для этого конец придаточной и вытяжной трубы располагающихся на улицу закрывают решеткой.

По желанию вместо решетки можно использовать устройство, которое называется дефлектор. Дефлектор устанавливается на конец вытяжной трубы, выходящий на улицу и дает большую защиту от проникновения влаги в погреб, а при сильном ветре, благодаря давлению, из трубы будет быстрее выходить воздух, что будет способствовать усилению вентиляции в погребе.

О том, как правильно сделать вытяжку в погребе, нужно позаботиться ещё до начала строительства, чтобы избежать нежелательных ошибок.

Если все же вы делаете постройку с использованием двух труб, не располагайте их близко друг к другу, иначе воздух, проникающий из одного отверстия будет сразу же выходить из другого и вентиляция погреба будут минимальна. Обратите внимание, чтобы обе трубы были одинакового размера. Несоответствие может вызвать застой воздуха в помещении, что создаст идеальную атмосферу для гниения. Перед началом строительства у вас должна быть схема вентиляции погреба, чтобы заранее все просчитать, продумать и избежать ошибок.

Вентиляция погреба с одной трубой

Единственное условия которые необходимы для вентиляции одной трубой — это маленькая площадь погреба. Большое помещение не сможет проветриваться необходимым образом при наличии только одной трубы и начнутся проблемы.

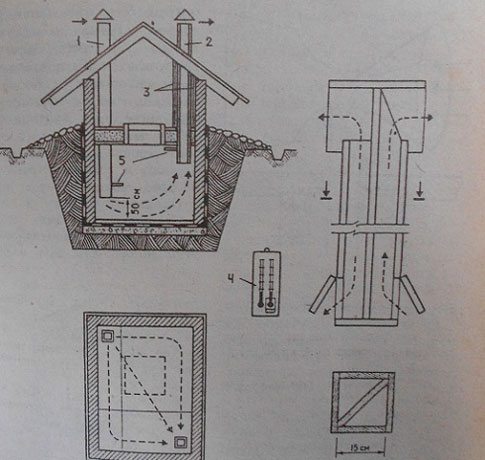

Схема организации простой вентиляции погреба: в одну трубу встроены две

Для такой вентиляции берут трубу разделённую на два отсека, по которым — из одного оттенка воздух попадает внутрь, а из другого выходит. Крайне важно располагать вентиляцию в таком месте, чтобы она хорошо обдувалась ветром, иначе даже для маленького погреба одной трубы будет недостаточно. Поэтому необходима схема вытяжки в погребе, чтобы заранее во всем разобраться и измерить.

После установки вытяжки проверяется циркуляция воздуха. Например, можно задымить помещение и посмотреть как быстро очиститься воздух. Также можно приложить листки бумаги к разным концам трубы — один листок должен плотно прилегать, так как воздух через него выходит и он блокирует процесс, а другой листок наоборот, плотно прилегать не сможет.

Отдушка в погребе

Устройство вытяжки в погребе способно поддерживать оптимальную влажность воздуха (90%) и устранять повышенную влажность. Но если произошла такая ситуация, когда внутрь погреба попала вода и влажность повышена, необходимо это исправить.

Организация сбора конденсата в системе вентиляции погреба

Только одной вентиляцией тут ситуацию не спасёшь. Необходима правильная гидроизоляция стен и пола погреба. И по необходимости установить на трубе вентиляции резервуар с краном для сбора конденсата.

Для этого в погреб ставят ёмкости с веществами, способными впитывать влагу из воздуха — рис, соль (крупного помола), известь. Продаются даже специальные адсорбенты для таких целей. Если воды очень много, то необходимо вначале её откачать, а уже потом ставить адсорбенты для выведения остатков влаги в погребе.

Для контроля влажности воздуха установите спиртовой термометр. Так вы будете контролировать изменения влажности воздуха. А если погреб с большой площадью, поставьте два — на разных концах помещения.

Вытяжной вентилятор

Суть его установки заключается в том, чтобы принудительно усиливать вентиляцию в помещении. Вентилятор устанавливается внутри вытяжного канала. Таким образом усиливая выведение воздуха наружу и соответственно, усиливая поступление воздуха в придаточную трубу. Вытяжка для погреба должна быть эффективной и сохранять продукты свежими максимально долгое время.

Вытяжной вентилятор устанавливается в трубу по необходимости

Мощность вентилятора выбирают под размеры помещения. Слишком мощный вентилятор создаст слишком сильный сквозняк и сильно охладит продукты.

Можно установить два вентилятора в обе трубы, но для этого необходимо консультация специалиста, потому что у для больших и сложных в конструкции помещений нужно специально все рассчитать и продумать, чтобы вытяжка в погребе было максимально эффективной.

Как определить нужный диаметр трубы

При не сложной конструкции помещения возможно самому рассчитать необходимый диаметр для вентиляции погреба. Нужно знать, что для одного квадратного метра понадобится 26 квадратных сантиметров вентиляции.

Таким образом, площадь помещения умножаем на 26 квадратных сантиметров и получаем число, которое необходимо разделить на 3,14. Полученное в итоге число и есть нужный нам диаметр трубы.

Как смонтировать вытяжную трубу своими руками

Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.

Герметично заделайте все зазоры труб вентиляции погреба

Убедиться, чтобы после установки вытяжки не оставалось лишнего пространства. Если так случилось — герметично заделайте зазор.

Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.

Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.

Какие трубы применяют для вентиляции погреба

Сейчас имеется довольно большой сортимент вентиляционных труб, но чаще всего применяются асбоцементные или полиэтиленовые. Асбоцементные из — за состава намного тяжелее полиэтиленовых, но и те и другие одинаково долговечные. При установке полиэтиленовых труб возможно понадобится их сварить, это может получиться не у всех. Поэтому чаще всего для установки полиэтиленовых труб приглашают специалиста, который сделает эту работу.

При возникновении вопроса — «как же самому сделать вытяжку в погребе» нет ничего сложного. Это довольно просто сделать своими руками минимально затрачивая средства и время. Правильная вытяжка в погребе поможет продуктам храниться долго и радовать вас на столе.
