Варианты обустройства вентиляции погреба. Полезные советы по ее реализации. Расскажем для чего нужна правильная вентиляция в погребе.

О вентиляции погреба следует думать на этапе его постройки. Ведь когда помещение уже готово, его демонтаж может привести к разрушениям. Каждый, у кого есть дача, приусадебный участок или частный дом, заботится о правильном хранении овощей, фруктов и консервации в подвале. Так как он расположен под грунтом ниже уровня земли, то естественная вентиляция затруднена, а повышенная влажность, является частой проблемой погребов. С избыточной влагой может появиться плесень и грибок, которые впоследствии приведут к порче продуктов питания и хозяйственного инвентаря. В погребе необходимо обеспечить качественную вентиляцию для нормативных параметров температуры и влажности.

Виды строения домашних погребов

Есть два варианта постройки погреба:

Погреб, построенный на улице вне дома. Такие простые погреба делали наши бабушки и дедушки. Погреб на улице представляет собой вырытую яму глубиной около 3 метров с “потолком” из перекрытий с насыпью. Стены такого подвала выкладывают кирпичом в шахматном порядке (для поддержания необходимой влажности и температуры +12°С), кладут сплошным полотном, делают из бетонных плит или из прочного дерева дуба. Вентиляция такого погреба осуществляется естественным путем через воздуховоды (трубы с решеткой), расположенные в самой верхней точке и в самой нижней. Посредством одновременного открытия заглушек воздуховодов происходит движение потоков воздуха, то есть вентиляция.
Подвал, построенный под зданием. Такая постройка погреба делает его замкнутым пространством и требует дополнительной изоляции от влаги, для исключения ее проникновения в жилые помещения. Центробежный вентилятор, установленный в подвале, позволит осуществлять качественную вентиляцию и поддерживать параметры температуры и влажности в нормативных пределах.

Как сделать вентиляцию в подвале

Вентиляционные системы для погреба более простые, чем для жилых помещений домов.

Вентиляция в погребе осуществляется следующим способом:

Воздуховод для притока свежего воздуха монтируется в нижнюю зону помещения, а решетки располагаются на уровне 30 см от уровня пола.
Вытяжка монтируется под потолком по диагонали от приточного воздуховода. Это делается для того, чтобы разряженный воздух под низким давлением заполнял все помещение и удалялся через патрубок вытяжки.

Таким образом осуществляется природная вентиляция, или как еще ее называют гравитационная. Еще для вентиляции погреба используют канальные вытяжные вентиляторы для небольших помещений.

Приточно-вытяжные установки и принцип их работы

Для поддержания правильного микроклимата в подвале монтируют приточно-вытяжную систему вентиляции, где приток и отвод воздуха производится по разным каналам.

Такая вентиляция будет эффективной если:

труба подачи приточного свежего воздуха размещается на высоте 50 см от пола и на 1 метр выходит из земли;
вытяжная труба находится на высоте 1,5 м от пола, на поверхность выходит 0,5 м трубы;
вентиляционные каналы размещены по разные стороны подвала, что обеспечит сквозняк и необходимую тягу;
будут установлены заслонки и козырьки, позволяющие контролировать скорость воздушных потоков.

Как правило, воздушные каналы создают из пластиковых труб диаметром 10 см, а в помещениях более 40 м2 диаметр труб и количество каналов для вентиляции должны быть больше.

Изготовление воздушных каналов из дерева возможно, но не рентабельно из-за свойств материалов.

Правильно спроектированная и смонтированная вентиляция обеспечивает качественный воздухообмен в подвале (за 1 час воздух обновляется 2 раза), что способствует правильному хранению овощей, фруктов, консервации и хозяйственного инвентаря.

Как мы видим экономить на устройствах для вентиляции подвалов не стоит, так как это может привести к возникновению плесени на продуктах и оборудовании, принести затраты по их устранению и заболевания. Принимать решение по выбору системы вентиляции придется только владельцу подвала, именно он решает проектировать естественную вентиляцию или принудительную. Центральная приточно-вытяжная установка WS 150 сейчас наиболее востребована для вентиляции подвалов. Монтаж вентиляторов для погреба можно выполнить своими руками или с помощью специалистов. А их характеристики, описание, отзывы и цены вы можете изучить на нашем сайте. При возникновении вопросов и необходимости консультации наши специалисты помогут вам.

Вентиляция квартиры

Как создать комфортную и здоровую атмосферу в городской квартире, и при чем здесь система вентиляции?

Вентиляция санузлов

Все проблемы скрываются за некорректной работой системы вентиляции в санузле и возможно ли избежать нежелательных последствий?

Вентиляция ванной комнаты

Как одержать победу над влажностью: миссия выполнима! как добиться правильной вентиляции в ванной и сделать систему надежной и функциональной?

Приточная вентиляция в квартире и доме

Как обеспечить достаточный приток свежего воздуха, если естественна¤ вентиляция не справляется с задачей воздухообмена в доме?

все секреты правильного выбора.

Установка вентиляции в погребе под гаражом

Содержание

1 Для чего нужна вытяжка в погребе гаража
2 Виды вентиляционных систем
- 2.1 Естественная
- 2.2 Принудительная
3 Плюсы и минусы вентиляции
4 Требования к вентиляционной системы в гараже с подвалом
5 Устройство вентиляции в гараже
- 5.1 Этапы сооружения вентиляции
- 5.2 Дополнительные элементы
6 Пошаговая монтажная инструкция
- 6.1 Этап #1 — сверление отверстий
- 6.2 Этап #2 — монтаж труб и вентилятора
7 Установка принудительной вентиляции в подвале
8 Организация принудительной вытяжки
- 8.1 Проектирование
- 8.2 Приобретение необходимых материалов
- 8.3 Выполнение монтажных работ
- 8.4 Проверка работы системы
9 Частые ошибки
10 Переоборудование естественной системы в принудительную

11 Рекомендации специалистов
12 Выводы

Для чего нужна вытяжка в погребе гаража

Многие автовладельцы оборудуют под гаражами небольшие погреба, где хранят законсервированные продукты и другие продовольственные запасы. При неправильном устройстве подвала срок хранения припасов резко снижается.

Качественная вентиляция защитит помещение под гаражом от целого ряда негативных факторов:

При недостаточном воздухообмене в яме появляется конденсат и увеличивается влажность. Это приводит к порче продуктов, возникновению плесени и грибка на стенах, спёртости воздуха.
В зимний период температура воздуха в подземном погребе намного выше, чем в гараже. При отсутствии вентиляции воздух поднимается и выносит наружу влагу, скопившуюся в овощной яме. Это приводит к появлению коррозии на кузове автомашины и металлических предметах, находящихся в помещении.

При отсутствии вентиляции в подвале хранящиеся припасы становятся токсичными. На это влияют работа двигателя авто и ядовитые испарения от химических жидкостей, находящихся в гаражном помещении. Чтобы свести воздействие токсических соединений к минимуму, вентиляционная система должна обеспечивать устранение воздуха из ямы и его поступление внутрь. Это решается с помощью установки приточно-вытяжной вентиляции.

Грамотная вытяжная система позволит избежать последствий неблагоприятных факторов. Благодаря приточной трубе к хранимым продовольственным запасам будет беспрепятственно поступать свежий воздух. Через вытяжную трубу будут выходить излишки влаги, токсичные и ядовитые вещества.

Виды вентиляционных систем

В основе работы любой вытяжной системы лежит принцип циркуляции воздуха. Отработанные пары, содержащие множество вредных примесей, выходят из помещения, уступая место свежему воздуху. Это значит, что для организации стандартной вентиляции необходимы две разных трубы: одна на вход, другая на выход.

Специалисты различают два вида вентиляционных систем:

Естественная. Излишки влаги и другие вредные вещества удаляются из подвала с помощью тепловой конвекции. Нагретый пар, скопившийся в верхней части ямы, самопроизвольно поднимается и покидает помещение, освобождая место более сухому воздуху, поступающему с улицы.
Вентиляция принудительного типа. Воздухообмен между подвальным помещением и улицей происходит с помощью дополнительных механических нагнетателей. Подобная схема намного эффективнее естественной, однако требует некоторых финансовых затрат и постоянного доступа к электроснабжению.

Естественная

Естественная вытяжная система отличается лёгкостью установки, отсутствием сложных механизмов регуляции и автономностью. Достаточно закрепить две трубы, одна из которых будет служить для вывода отработанного воздуха из помещения, другая — для ввода.

Если вытяжка устанавливается в яме, можно обойтись только выходной трубой. Воздух может поступать в подземное помещение и через обычный лаз с лестницей, по которому владелец спускается в погреб.

Среди достоинств естественной вентиляции можно выделить:

Лёгкость монтажа.
Небольшая стоимость материалов и работ по установке.
Отсутствие шума.

Основной недостаток такой системы — нестабильная работа. В летний период циркуляция воздуха может приостановиться. В холодное время в трубах возникает иней, из-за чего возможна закупорка отверстия. Чтобы избежать проблем, летом в трубы нужно установить специальные вентиляторы, зимой организовать утепление.

Существуют и другие недостатки естественной вентиляции:

Нельзя регулировать работу системы.
Нельзя нагревать или охлаждать воздух.
Нет фильтров, вследствие чего в подвальное помещение могут проникать вредные вещества с улицы.

Принудительная

В процессе принудительной вентиляции воздух нагнетается внутрь помещения, проходит фильтрацию, подогревается или охлаждается (в зависимости от времени года и настроек системы) и распространяется по вентиляционным каналам. Такая система, установленная в погребе под гаражом, обеспечит оптимальный микроклимат в помещении независимо от погодных и других условий.

В трубу могут встраиваться вентиляторы или турбины

Среди недостатков принудительной вентиляции можно отметить:

Сложность монтажа.
Большое количество механических деталей, которые могут выйти из строя.
Необходимость в подключении к централизованному энергоснабжению.
Высокая стоимость оборудования.

Плюсы и минусы вентиляции

Вентиляция погреба в гараже в зависимости от способа организации бывает:

естественной;
принудительной.

Основными преимуществами естественной системы служат:

отсутствуют проблемы при монтаже;
нет шума;
не требует дополнительных вложений;
мало весит.

При создании такого вентилирования используются две трубы, отвечающие за приток и отвод воздуха. Главными недостатками описанной конструкции служат:

отсутствуют фильтры;
работает нестабильно;
не меняет температуру приходящего воздуха;
не регулируется.

Внимание! Для естественного вентилирования свойственно промерзание труб в зимнее время и недостаточное проветривание помещения в жару. Это стоит учитывать при частой работе транспортного средства в гараже.

Принудительная система вентилирования отличается искусственным способом нагнетания воздуха.

Ее плюсами служат:

способность механизма нагревать либо охлаждать воздух;
фильтрование воздушных масс;
создание нужного микроклимата в помещении.

Принудительная вентиляция в гараже имеет и ряд недостатков:

постоянное энергоснабжение;
недешевое оборудование;
сложность монтажа и ремонта.

Перед тем как устанавливать ту или иную описанную систему, следует взвесить все «за» и «против», после чего подобрать нужный вариант. Это поможет уберечь семейный бюджет от ненужных расходов, а голову – от лишних проблем.

Требования к вентиляционной системы в гараже с подвалом

Решив поставить в погреб вентиляционную систему, учитывают некоторые особенности и требования. Так, основная задача подобной конструкции — вывод из погреба лишней влаги и приведение к балансу температур внешней среды и помещения. Если речь идет об организации вытяжки в подвальной яме, то именно влажности уделяют особое внимание. Подвальные помещения иного типа требуют других подходов.

Независимо от того, о какого типа подвале идет речь, выбирают между двумя типами вентиляции:

Естественной.
Принудительной.

Первый вариант — самый популярный из-за своей дешевизны и простоты. Принцип его работы заключается в установке минимум двух труб, одна из которых служит в роли приточной, а другая — вытяжной. За счет разницы температур между внешней средой и помещением, воздух циркулирует по ним в обоих направлениях.

Недостаток подобной конструкции в том, что она не обеспечивает циркуляцию воздуха во время минимальной разницы температур. Да и регулировать показатели влажности сложно.

Для избежания вышеописанных проблем прибегают ко второму варианту — принудительному вентилированию. Кроме более легкого контроля, ее плюс еще и в том, что такая система дает возможность обойтись лишь одной трубой. Хотя владельцы гаражей и подвалов предпочитают две.

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении. На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами.

Эффективная вытяжка для гаража естественным способом включает в себя противоположно расположенные парные трубы.

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

поливинилхлорида;
жести;
асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Совет! Самым экономичным вариантом создания вентилирования в гаражном погребе служит проделывание отверстия внизу стены с обязательным закрыванием сеткой. Теперь каждый знает, как сделать вентиляцию в гараже своими руками.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

вентилятор;
печной или кондиционирующий нагревательный блок;
воздуховод;
воздухораспределитель с диффузорным корпусом;
вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

Важно! На приточную трубу можно поставить диффузор в виде флюгера, естественное вращение лопастей которого будет обеспечивать хороший воздухообмен. Применение моноблока позволяет создать желаемый вариант воздухообмена, необходимого для гаражного погреба.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

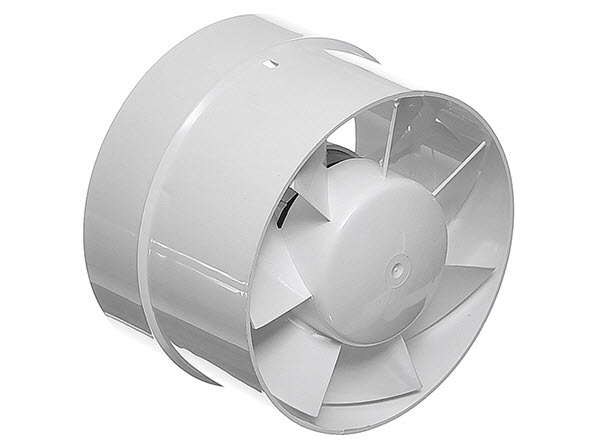

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
На крыше гаража повторяем операции пункта 3.
Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

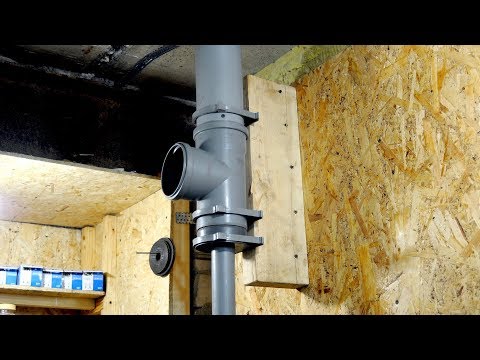

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

Закрепляем вентилятор внутри одного из съемных отрезков трубы.
Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Установка принудительной вентиляции в подвале

Система принудительного вентилирования в подвале под гаражом использует принцип подачи свежего воздуха, независимо от температурных условий вне помещения.

Из-за безветренной погоды температура воздуха на улице в летнее время зачастую выше, чем в погребе. Решить эту проблему можно с помощью вентилятора.

Перед монтажом вытяжной системы нужно тщательно продумать место установки вентилятора. Его нельзя монтировать в погребе или на крыше: это сложный электроприбор, который выйдет из строя при попадании влаги. Из-за повышенной шумности его не рекомендуется ставить и внутри гаража.

Вариантов два:

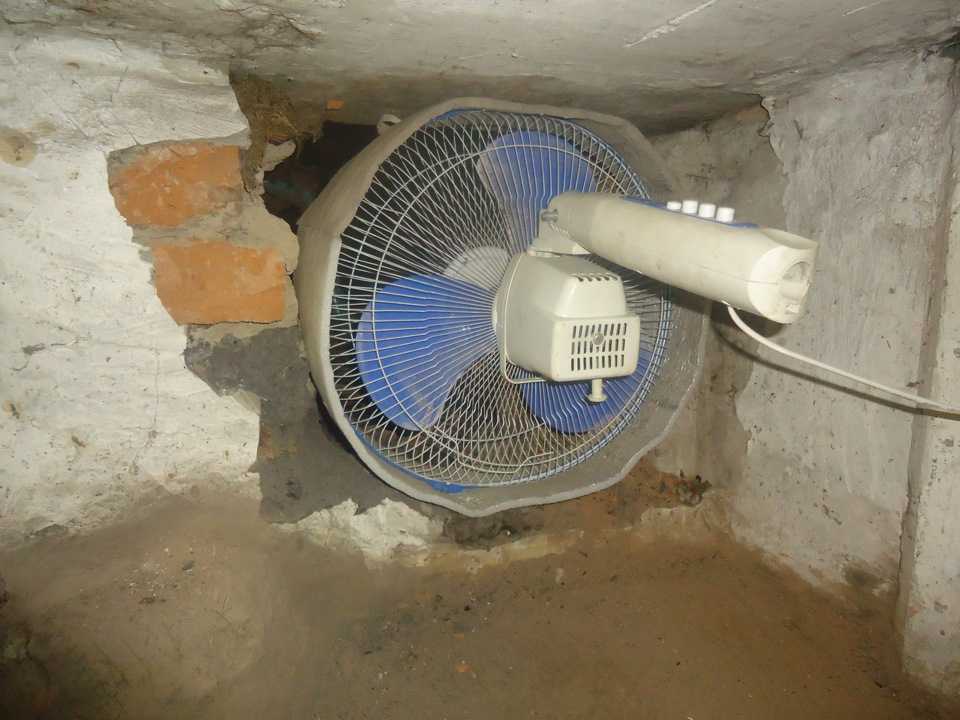

Установить вентилятор на входной трубе в месте, где происходит забор воздуха. Вход в канал дополнительно защищается москитной сеткой. Из-за того, что выход трубы расположен низко, зимой необходимо следить за уровнем снега.

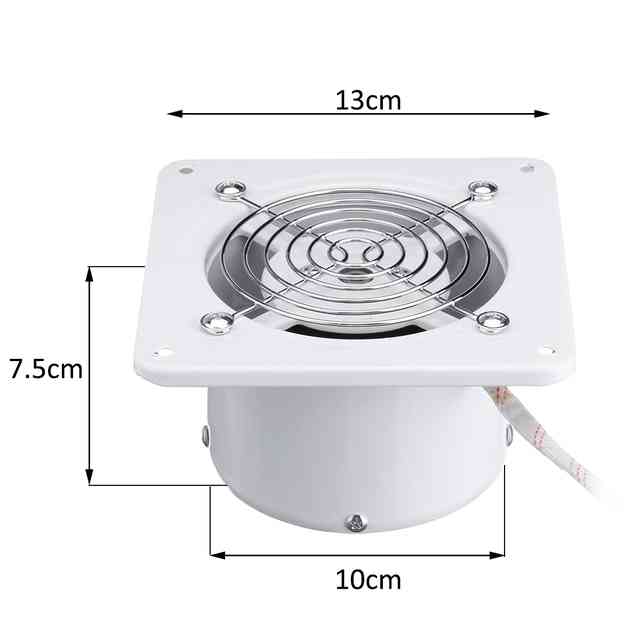

Установить канальный вентилятор.

Первая часть монтажа принудительной вентиляционной системы ничем не отличается от естественной. Устанавливаются входная и вытяжная трубы. Входная труба идёт от земли в погреб, выходная — от потолка подвала сквозь крышу гаража или выходит параллельно полу наружу и поднимается вне помещения.

Дальнейшая установка происходит поэтапно:

В трубу встраивается вентилятор.
Укладывается кабель для запитки вентилятора.
Монтируется выключатель.
Снаружи вытяжная труба закрывается мелкозернистой решёткой для защиты от грызунов, птиц, случайного мусора. Также устанавливается защитный козырёк, исключающий попадание осадков внутрь.

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях. Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха. В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

диффуз-флюгер;
дефлектор;
нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха. Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно.

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

вентиляционных труб;
защитных решеток;
козырьков для уличных концов труб;
дефлекторов;
вентиляторов;
кабеля;
крепежных хомутов;
дюбелей и саморезов;
молотка;
дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

После того, как трубы установлены на свои места, с внешней стороны ставят козырьки, защищающие от осадков, и мелкозернистые решетки против птиц и грязи.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Частые ошибки

Хотя процесс монтажа достаточно прост, многие допускают ошибки, в результате чего вентиляционная конструкция работает со сбоями, не полностью справляется с удалением конденсата или не действует вовсе. Наиболее распространенные ошибки происходят, как правило, именно на этапе установки:

Использование вместо канала простой дыры в стене. Такое решение особенно сильно может навредить, если в погребе содержатся овощи: нет никакой гарантии, что воздух будет выветриваться из помещения, а не, напротив, входить в него, и если это случится в зимнее время, продукты вымерзнут, и есть их будет нельзя. Оборудованные каналы должны иметь определенное сечение и угол подъема.
Если система вентиляции в подвале в гараже сделана по естественной схеме, ошибочным будет монтировать трубы горизонтально: в этом случае тяга практически исчезает, возобновляясь только при внешних перемещениях воздуха. В случае, если все же кажется целесообразным монтировать трубы в таком направлении, необходимо разместить их с небольшим углом наклона (до 10-12 градусов). Полностью горизонтальная конструкция будет работать только тогда, когда она оснащена устройством принудительной перегонки воздуха.
Если выходное отверстие находится слишком низко, тяга сильно уменьшается. По этой причине рекомендуют выводить трубу над кровлей гаража.

Переоборудование естественной системы в принудительную

Естественная система вытяжки для погреба не всегда может справиться с объемом воздуха. Если в подполе стала появляться плесень или грибок, появился неприятный запах, стоит усилить работу системы. Делается это следующими способами:

Диаметры труб увеличивают. На 10 квадратных метров максимальным может быть сечение в 15 см. в таком случае она должна быть единственной;
Наращивают высоту вытяжки, что улучшит тягу;
Делаются дополнительные каналы для отвода и поступления воздуха;
Ставят вентилятор внутрь труб, который сделает тягу принудительной.

Переоборудование происходит в следующей последовательности:

Подводят кабели питания электроэнергии к месту установки вентилятора;
Демонтируют решетку, которая выполняет декоративную функцию;
Устанавливают вентилятор;
Снова ставят решетку на место;
Подключают вентилятор к сети.

Как правило, достаточно бывает дополнения одним вентилятором на вытяжке. Для усиления тяги можно сделать такой же и на входе. Чтобы ещё сильнее сделать воздухообмен, можно поставить вентилятор центробежного типа. Нужно быть готовым к тому, что он очень шумный.

Как только все работы закончены, проверяют тягу. Достаточно поднести свечку или спичку, в зажженном состоянии – движение пламени покажет наличие тяги. Вытяжка для погреба в гараже готова к работе.

Выводы

В заключении следует так же отметить, что многие ставят в приточную вентиляцию дополнительно вентиляторы для нагнетания воздуха. В этом вопросе нет однозначного ответа, хорошо это или плохо. Поскольку вытяжка в подвале гаража, как и строение его самого, имеет разные проектные нюансы.

Многие не могут сделать вертикальную трубу по причине технологических особенностей конструкции, и приходится делать изгибы, муфты и колена. В таком случае принудительная вентиляция оправдывает себя. В иных случаях, в выключенном состоянии вентилятор создаёт препятствие для потока.

Учитывая все конструктивные особенности вашего погреба в гараже и местоположения, вы сможете правильно установить вентиляцию и обеспечить хорошие условия хранения овощей и солений.

Источники

https://prorab. guru/stroitelstvo/ustanovka-ventilyatsii-v-pogrebe-pod-garazhom.html
https://stroim.guru/polezno-znat/kak-sdelat-ventilyatsiyu-v-garazhe-s-podvalom.html
https://garazhyk.ru/kommunikatsii/ventilyatsiya-v-garazhe-s-podvalom
https://sovet-ingenera.com/vent/montazh/ventilyatsiya-pogreba-v-garazhe.html
https://AeroClima.ru/ventilyaciya/v-podvale-garazha/
https://ProPodval.ru/mikroklimat/ventilyatsiya/kak-pravilno-sdelat-vytyazhku-v-pogrebe-v-garazhe.html
https://VentilyaciyaDom.ru/garazha/ventilyatsiya-v-pogrebe.html

[свернуть]

Вентиляция погреба. Как правильно сделать вентиляцию в подвале: варианты исполнения и расчеты

Содержание

Схемы вентиляции погребов
Расчет вентиляции для погреба
Материалы и инструмент для монтажа вентиляции в погребе
Системы вентиляции
Естественная вентиляция в погребе
Однотрубная
Двухтрубная
Расчет диаметра труб для вентиляции погреба
Принудительная вентиляция в погребе своими руками
Принцип работы
Оборудование
Монтаж системы своими руками
Как правильно сделать вентиляцию в пластиковом погребе
Сложные вентиляционные системы

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

классическая система с одной вытяжной трубой;
схема с двумя трубами – притоком и вытяжкой;
принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Важный момент. При однотрубной схеме вентканал должен устанавливаться на максимальном удалении от входной двери, у противоположной стены. Так обеспечивается полное обновление воздушной среды помещения.

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

в земле снаружи здания;
прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Примечание. Производители готовых погребов из пластика либо бетона сразу предусматривают двухтрубную вентиляцию. Каналы выходят вертикально через потолок хранилища, люк закрывается наглухо.

Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:

Расчет вентиляции для погреба

Расчет для крупных хранилищ проводится в соответствии с СП 60. 13330.2012 и СП 105.13330.2012. Определяются параметры систем, обеспечивающие благоприятный микроклимат для хранения разных видов овощей. В расчетах учитываются климатические условия, конструктивные решения элементов системы и экономическая эффективность. Для домашних подвалов использовать такую точную и сложную методику нет большой необходимости.

Самый простой вариант — рассчитать вентиляцию для погреба исходя из нормативной кратности воздухообмена. Согласно СНиП она составляет 4-6, то есть воздух за один час должен полностью заменяться от 4 до 6 раз.

Рассмотрим на примере погреба размером 3х3 м высотой 2 м. Объем помещения 3*3*2=18 м³. При рекомендуемой кратности 4 расход воздуха составит 18*4=72 м³/час. Средняя скорость движения воздушных масс в трубе при естественной вентиляции принимается равной 1 м/ч. Сечение подбирается по таблице:

В нашем случае всем условиям удовлетворяет круглый воздуховод диаметром 160 мм или прямоугольный 100х200 мм. Рекомендуется сделать запас 10-15%. Значит, выбираем трубу следующего диаметра (180 мм) или коробчатый воздуховод 150х150 мм. Приточные и вытяжные каналы должны иметь одинаковое сечение, чтобы не создавать дополнительное избыточное давление (или разрежение) в подвале.

Для расчета принудительной вентиляции скорость движения воздуха в воздуховоде принимается 3-5 м/ч. Выбираем по таблице сечение воздуховода для нашего расхода. Видим, что для наших данных достаточно трубы диаметром 100 мм. Вентилятор подбирается исходя из требуемого объема воздухообмена и размеров канала, куда прибор будет устанавливаться.

Материалы и инструмент для монтажа вентиляции в погребе

Из общего описания систем, приведенного выше можно понять, что для устройства вентиляции в погребе потребуются:

стальные, пластиковые или асбоцементные трубы расчетного диаметра и длины;
круглые отводы при наличии поворотов по линии вытяжки или притока;
защитные козырьки или дефлектора для защиты оголовков;
осевой вентилятор расчетной производительность с рабочей шириной лопастей соответствующей диаметру трубы;
воздухораспределительные решетки жалюзийного типа.

Решетки не являются обязательным элементом системы, но с их помощью намного проще ограничить приток холодного воздуха зимой и не допустить замерзания погреба.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

Возможность построить самостоятельно.
Небольшая стоимость.
Не используются энергоносители.
После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Переход от естественной к принудительной достаточно прост. При возникновении нештатных ситуаций достаточно увеличить воздухообмен за счёт подключения к вытяжке канального вентилятора низкого напряжения.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Вход или лаз приходится всегда держать приоткрытым, что неудобно: приходится устраивать защиту от грызунов.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

Приточная труба – обеспечивает подачу воздуха.
Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
Входной участок трубы располагается на высоте 20 – 30 см от пола.
Вытяжная труба на расстоянии 0 – 10 см от потолка.
Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

измерить площадь подвального помещения;
разделить площадь на 26 см2;
умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

	Площадь помещения, м2
	4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось. Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов.

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

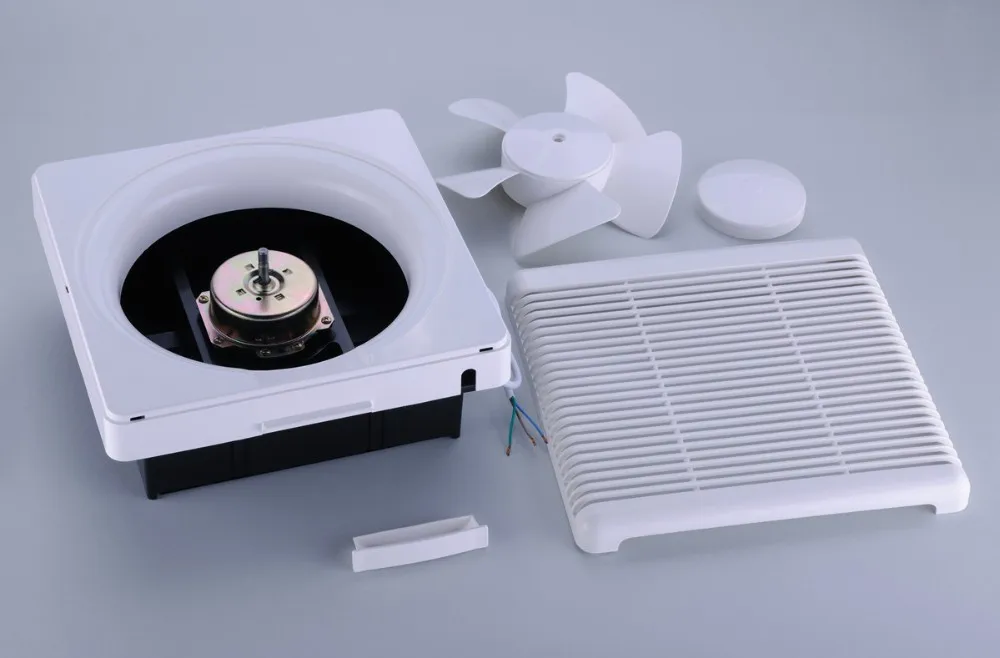

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Монтаж системы своими руками

Принудительную вентиляцию монтировать немного сложнее, чем естественную. Чтобы вы могли самостоятельно провести установку, рекомендуем воспользоваться нашей пошаговой инструкцией.

Принудительную вытяжку в погребе устанавливают так:

В стенах или потолке сверлят отверстия для прокладки каналов, или используют пустоты, которые были заранее оставлены для этой цели на этапе строительства.
В отверстия укладывают трубы. Можно использовать металлические, пластиковые или цементные изделия.
Приточную и вытяжную трубу устанавливают в противоположных углах помещения и на разном уровне, как и в случае с естественной вентиляцией.
Внутрь каждой трубы монтируют вентилятор и устанавливают заслонки, чтобы можно было регулировать интенсивность проветривания при необходимости.

Верхние части труб, выступающие на поверхность, нужно обязательно прикрыть козырьками. В случае с естественной вентиляцией это требование является скорее рекомендацией, тогда как для принудительного типа его нужно соблюдать обязательно, так как дождевая вода может повредить вентиляторы и вся система нарушится.

В видео показано, каким образом лучше обустраивать естественную вентиляцию в подвале.

Как правильно сделать вентиляцию в пластиковом погребе

Как правило, пластиковые погреба снабжены встроенной системой вентиляции. Они легко переносят перепады температур и влажности. Важно учитывать, что встроенная вентиляция имеет герметичную конструкцию и практически не требует дополнительных вмешательств.

Несмотря на то, что пластиковый погреб чаще имеет небольшую площадь, он снабжен двухтрубной вентиляцией

Согласно правилам эксплуатации, конструкцию устанавливают следующим образом:

Участок подготавливают к раскопке.
Вырывают котлован, размер которого превышает параметры пластиковой конструкции.
Дно укрепляют с помощью бетона или железобетонной плиты.
В котлован погружают помещение, фиксируют стропами.
Короб засыпают необходимым количеством земли. Вентиляционные трубы при этом остаются на поверхности.

После монтажа пластикового погреба его оборудуют дефлекторами и прочей дополнительной гарнитурой.

Сложные вентиляционные системы

Если у вас большой частный дом, в котором вы сделали современный утепленный подвал, то рекомендуется для устройства системы вентиляции не полагаться на собственные силы, а прибегнуть к помощи профессионалов. Вопрос становится особенно актуальным, если на цокольном этаже расположились жилые помещения. Вентиляционная система в этом случае должна иметь кондиционеры, которые будут нагревать или охлаждать приточный воздух. Кроме того, рекомендуется монтаж специальных фильтров, очищающих поступающий воздух. Также огромной популярностью пользуются системы увлажнения.

Установку сложных систем кондиционирования и вентиляции лучше доверить профессионалам.

У такой вентиляционной системы есть множество преимуществ, а недостатка всего два: высокая стоимость и сложность монтажа. Перед установкой вентиляционной системы нужно всё тщательно просчитать и решить, нужна ли она действительно, либо можно вполне обойтись более простыми решениями. Стоит отметить, что монтаж системы вентиляции для большого подвального помещения должен быть предусмотрен еще на этапе строительства дома, ведь в уже возведенном здании это сделать будет намного сложнее.

Особое внимание также рекомендуется уделить гидроизоляции подвального помещения. Никакая, даже крайне эффективная и мощная вентиляционная система, не справится со своими задачами, если в подвале частного или многоквартирного дома будет постоянно сыро.

Как и почему вам следует улучшить вентиляцию подвала

Фото: PhotoSerg / Adobe Stock

Представьте, что вы можете сделать со своим подвалом затхлый запах исчез

Получите предложения от 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Если в вашем подвале душно или затхло, это, скорее всего, из-за плохой вентиляции. Но есть способы решить эту проблему, от снижения влажности до установки новых вентиляционных отверстий. Следующие советы помогут вам улучшить пространство в подвале и качество воздуха в нем, чтобы можно было возобновить такие мероприятия, как проведение вечеринок с просмотром игр и бесконечные турниры по пинг-понгу.

Зачем проветривать подвал?

Плесень и затхлый запах — это лишь некоторые из причин, которые могут появиться в непроветриваемых подвалах. С маленькими окнами в подвале вентиляция не происходит сама по себе. Дождь, работающая сушилка для белья или влага, проникающая сквозь бетон, могут сделать воздух в подвале более влажным. Если не контролировать, плохая циркуляция воздуха может потенциально привести к накоплению газообразного радона или вызвать накопление угарного газа.

Но не паникуйте. Выполнив несколько простых шагов, вы сможете превратить красиво отделанный подвал в место, в котором снова приятно проводить время.

1. Используйте естественную вентиляцию

Если ваш подвал влажный и заполнен спертым воздухом, естественная вентиляция является одним из решений для создания свежего воздуха. Этот метод уменьшает влажность и экономит энергию. Просто откройте окна и двери, чтобы впустить свежий воздух.

Если в вашем подвале нет окон, рассмотрите установка новых окон — чем больше окон вы устанавливаете, тем лучше вентиляция. Процесс может быть небольшим вложением, но окна являются необходимым компонентом вентиляции. Также они помогут при установке дополнительных вентиляционных средств, например, вытяжных вентиляторов. Установите новые выходные окна в месте, защищенном от экстремальных погодных условий.

2. Установите вентиляционные отверстия

Вентиляционные отверстия помогают вашему помещению дышать — они заменяют спертый воздух свежим воздухом и обеспечивают циркуляцию между комнатами.

Если вы не можете оставлять дверь или окно в подвал открытыми все время, вентиляционное отверстие у двери в подвал поможет усилить приток воздуха. Система вентиляции всего дома с рекуперацией энергии (ERV) хорошо работает в тех частях дома, где используется наружный воздух, например в подвале. Система предварительно нагревает или охлаждает поступающий воздух, а также управляет водяным паром. В результате улучшается качество воздуха при меньшей влажности.

3. Приобретите очиститель воздуха

Фото: Андрей Попов / Adobe Stock

Очистители воздуха всасывают застоявшийся воздух и пропускают его через серию фильтров. Эти фильтры улавливают частицы пыли, споры плесени и аллергены, прежде чем вытолкнуть чистый воздух в подвал.

4. Осушение

Агентство по охране окружающей среды рекомендует домовладельцам поддерживать влажность ниже 60% , чтобы контролировать рост плесени и грибка в своих подвалах.

Если воздух в вашем подвале влажный, вы можете приобрести осушитель. Осушитель воздуха эффективно уменьшает накопление влаги, создавая более комфортную среду для жизни, которая не является раем для плесени. Только обязательно выберите осушитель , соответствующий размеру вашего подвала, который может стоить от 800 до 2000 долларов .

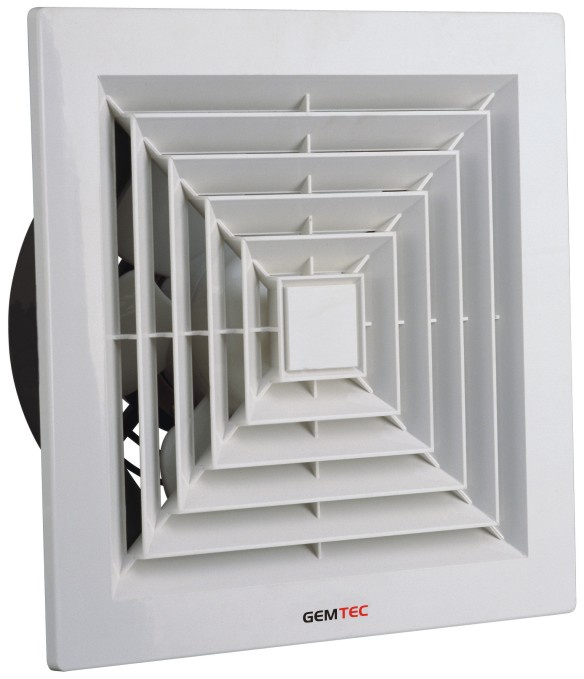

5. Используйте вентиляторы

Высокопроизводительный вытяжной вентилятор в ванной комнате в подвале избавит вас от влаги. Вытяжной вентилятор работает, выталкивая спертый воздух из подвала и заставляя свежий воздух поступать внутрь.

Вы должны выводить воздух из подвала на открытое наружное пространство (подполье или чердак не подходят для этого типа проекта). Вентиляторы могут быть установлены в вентиляционной трубе, окнах или могут потребовать прорезания стены подвала.

Если вы не можете установить вытяжной вентилятор, вы можете использовать коробчатый вентилятор для улучшения вентиляции. Они маленькие, портативные и стоят всего от до 250 долларов .

6. Расширение системы HVAC до подвала

Расширение системы HVAC до подвала может быть хорошей идеей, если вы реконструируете свой подвал . Центральная система кондиционирования воздуха забирает воздух из дома, пропуская его через фильтр и охлаждая до тех пор, пока воздух не достигнет желаемой температуры.

Эта система улучшает вентиляцию подвала, создавая больший поток воздуха, что делает ее идеальной в течение всего года. Кроме того, системы принудительной вентиляции содержат осушители, а это означает, что воздух, нагнетаемый в ваш дом, относительно свободен от влаги. Стоимость установки центральной системы кондиционирования воздуха в вашем доме колеблется от до 12 500 долларов США.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.
